Для крепления кабеля к стене. Как закрепить провода: различные способы крепления на стене: особенности, достоинства и недостатки

Крепление для СИП кабеля — обзор крепежей

Провода ЛЭП – это наиболее простой и недорогой способ передачи электроэнергии на любые расстояния. В электрических сетях до 1000 В ЛЭП располагаются вдоль улиц больших и малых поселений. На опорах крепятся изоляторы с наиболее дешевыми алюминиевыми проводами. И уже от них делаются ответвления в дома. Для подобных ответвлений от магистральных проводов широко используются самонесущие провода. Как выполнить крепление таких проводов к различным опорам?

Для чего нужны СИП

Самонесущие провода с изолированными жилами сокращенно обозначаются как СИП, то есть Самонесущий Изолированный Провод. Он представляет собой витую пару и устойчив к продольным нагрузкам. До появления этой разновидности проводов компенсация продольной нагрузки возлагалась на трос. Он являлся опорой для изолированного провода, закрепленного вдоль этого троса. Монтаж таким способом занимал больше времени и технически получался сложнее в сравнении с монтажом новых проводов.

Собственно, по этой причине их и придумали. Теперь они применяются повсюду там, где по тем или иным причинам невозможно использовать более дешевые оголенные провода. Поэтому их располагают вблизи сооружений и в окружении деревьев. Если бы провода были оголены – деревья, особенно в сырую ветреную погоду, могли бы прикоснуться к ним и вызвать короткое замыкание. Для монтирования СИП используется специализированная арматура. Ее элементы адаптированы для расположения на стенах домов и опорах (столбах).

Технические характеристики СИП-проводов

Состав арматуры

Поскольку опоры для самонесущих-ИП бывают различной конструкции, в соответствии с ней выбирается и часть арматуры для монтирования к этим опорам. Арматура и непосредственно СИП в связке образуют цепочку. Она начинается на опоре и заканчивается на стене дома. Первое звено – это кронштейны, которые располагаются на деревянных, стальных и железобетонных столбах.

Кронштейн удерживает следующее звено – зажим анкерный. Затем из элементов арматуры следуют зажимы промежуточные поддерживающие. И завершается эта арматурная цепочка креплением на фасаде здания (стене). Это так называемое фасадное крепление.

Кронштейн Разновидности кронштейнов для самонесущих ИП Анкерный зажим для СИП Еще один анкерный зажим Еще один анкерный зажим Еще один анкерный зажим Еще один анкерный зажим Еще один анкерный зажим для СИП Анкерный зажим Разновидности анкерных зажимов для СИП Промежуточные зажимы Разновидности промежуточных зажимов для самонесущих-ИП Разновидности фасадных креплений для СИП

Делаем оптимальный выбор элементов для крепления

Показанные на изображениях модели – это лишь часть из того, что производится в мире для монтирования самонесущих-ИП. По этой причине у продавцов в наличии может оказаться та продукция, которая действительно предназначена для крепления этих проводов, но не оптимальна для конкретного покупателя. При выборе элементов монтирования надо учитывать, с какой целью СИП используется. Например, силовые провода могут нагреваться, поскольку в них допускается температура жил до 90 градусов Цельсия.

По этой причине нужна и соответствующая подборка элементов для монтирования. Кронштейны фасадного крепления для таких проводов должны обеспечивать большее расстояние до стены для наилучшего охлаждения провода. Опытные электрики, которые выполнили большое число инсталляций самонесущих-ИП, рекомендуют широко распространенные марки СИП с жилами 16 и 25 кв. мм крепить зажимом (далее на изображении).

Зажим для СИП Зажим для СИП Этот зажим не рекомендуется использовать для СИП-2

Причин этому две. Китайские зажимы этой модели содержат непрочную скобу, которая ломается, и в результате этого провод может оторваться. Другой недостаток этой модели, даже если она не китайского производства, а от известного бренда, состоит в том, что жилы провода после зажима расположены слишком близко от кронштейна. Поэтому неудобно выполнять монтажные работы. Особенно при фасадном креплении.

Скоба зажима и места ее разлома (их касаются пальцы) Модель анкерного кронштейна, рекомендуемая для широкого применения

На изображении выше показан недорогой и удобный анкерный кронштейн. Это справедливо, потому что для монтирования его на столбе нужна всего одна лента. Также и на стене дома его возможно закрепить всего одним метизным креплением. Прочность таких соединений достаточна для большинства ситуаций, связанных с монтированием самонесущих-ИП как на столбах, так и на стенах. Поэтому не имеет смысла применять более массивные, дорогие и сложные в установке модели кронштейнов.

Важные нюансы монтажа

1. Нельзя использовать один анкерный кронштейн для двух зажимов самонесущих-ИП. Усилие со стороны провода должно быть приложено наиболее соосно кронштейну. Составляющая силы, направленная в сторону будет воздействовать на кронштейн разрушающе. Один провод СИП – один кронштейн. Это правило нельзя нарушать.
2. Если никак нельзя избежать бокового усилия в кронштейне, рекомендуется использовать его специальную модель с прикреплением в трех или четырех точках, расположенных по углам основания воображаемой пирамиды, в вершине которой расположена точка контакта кронштейна и зажима.

Пример модели кронштейна, рекомендуемой для самонесущих-ИП, присоединенного под углом к нему



1. Для монтирования на столбах лентой рекомендуется применять такие кронштейны, у которых большие ограничительные выступы для удерживания ее. Со временем появляется люфт, который обусловлен растяжением ленты. Если выступы маленькие, кронштейн может соскочить с места крепления.
2. На прямых участках рекомендуется применять поддерживающие зажимы. Они в основном дешевле, потому что их конструкция проще, чем у анкерных. Но на прямых участках этого достаточно.
3. Для монтирования анкерного зажима на стене дома выбирается место, защищенное от падения снега и сосулек.
4. Монтирование СИП делается с учетом расстояний, которые обязательно соблюдаются. Если стена дома, на которой крепится анкерный кронштейн, удалена от столба больше чем на 25 метров, для самонесущих-ИП нужна дополнительная промежуточная опора.
5. Расстояние от поверхности земли до кронштейна делается 2,5 метра или больше, а на улице до провода между опорами – 5–6 м.



Расстояния, которые надо соблюдать при подключении проводом самонесущих-ИП

1. Нормированы также расстояния до окон, балконов и крыши. Они наглядно показаны на изображении далее.

Расстояния, которые необходимо соблюдать для СИП, если провод проложен по стене жилого дома. До нее от провода должно быть не менее 6 см

На изображениях выше не показано еще одно расстояние, обязательное к соблюдению. Если провод расположен под углом к стене, а кронштейн закреплен на ней ближе 10 сантиметров к углу дома, со временем, особенно если стена кирпичная, она растрескается и кронштейн выпадет. Монтирование кронштейна к любой стене рекомендуется на саморезах с шестигранной головкой. Диаметр самореза выбирается не меньше, чем под посадочное отверстие в кронштейне.

1. Газовые и водопроводные трубопроводы также должны оставаться на удалении от самонесущих-ИП, проложенных по стене соответственно на 0,4 и 0,1 метра.
2. Если стена дома деревянная, провод прокладывается по стене в металлическом гофре. Но при этом обязательно прогнозируется температура жил и, если она выше нормы, надо применить СИП с увеличенным сечением жил.

Самонесущие-ИП на бетонном прямоугольном столбе СИП на бетонном круглом столбе Самонесущие-ИП на деревянной опоре Монтирование СИП (3 фазы и ноль) на кирпичной стене Монтирование самонесущих-ИП на деревянной стене

В заключение на изображениях выше – несколько вариантов монтирования на столбах и стенах домов.

Похожие статьи:

domelectrik.ru

Как крепить кабель канал к стене без сверления

При строительстве нового дома или капитальном ремонте электрическую проводку монтируют внутри стен, закрытым способом. Эти работы сопровождаются нарезанием штроб. А что делать, когда материал стены не подходит для скрытия проводов (например, в деревянной бане), нет желания пылить или требуется запитать вновь установленный прибор?

В этом случае электропроводка монтируется открытым способом. Оптимальным вариантом будет использование электротехнического короба. Перед тем, как крепить кабель канал к стене, особенно самостоятельно, желательно разобраться во всех нюансах.

Классификация кабельных каналов

Использование кабель канала позволяет закрепить кабель на основании из бетона, кирпича, дерева, гипсокартона, пеноблока, камня.

При этом способы прикрепления будут разными.

В зависимости от помещения, схематического расположения линий проводки и количества проводов в них рекомендуется применять короба различного вида.

Детальная классификация их представлена в таблице.

Классификационный признакВидыОписание

место монтажа	напольные	по своей форме, виду оптимально приспособлены к установочному месту;
	магистральные
	плинтусные
цвет	выпускаются разных цветов и оттенков	гармонично вписываются в интерьер комнат
размер	разный объем канала — для одного, 2-х, 3-х и более кабелей	габариты от 12×12 до 100×60 мм; имеют разную форму углов – от острых до закругленных
число замков	с одним	2 защелки – более надежно удерживают на канале крышку, снижая возможность деформации;
	с двумя
материал изделия	алюминиевые	покрыты пленкой;разнообразие оттенков придает привлекательный вид;пожаробезопасны
	стальные	устанавливают внутри помещений, с наружи;выпускаются с оцинкованной поверхностью разных цветов;не горят;подвержены коррозии при царапинах

Рынок позволяет подобрать изделия под конкретные условия эксплуатации.

Самым дорогим вариантом являются алюминиевые, наиболее дешевым – пластиковые. Последние в любом случае следует брать, которые не горят, а плавятся.

Подготовка к монтажу, разметка поверхностей

Открытый монтаж предъявляет повышенные эстетические требования: все должно быть «ровно и параллельно». В этом случае короб закрепляют по линиям предварительной разметки. Ее проводят при помощи уровня (лазерного или водяного, строительного), угольника, рулетки, отбивки, линейки, карандаша (маркера).

Инструкция по монтажуУстановите короб по нанесенной разметке

Вот как правильно поделить процесс на этапы:

• первоначально составляется схема прокладки электропроводки оптимальным образом;
• линии на стене наносятся отбивкой по уровню, все разветвления – строго под прямым углом;
• на них карандашом, согласно имеющемуся плану, отмечается расположение распределительных коробок, розеток, выключателей;
• необходимые корректировки вносятся по ходу работы.

Повороты и углы можно сделать самостоятельно

В конце следует подсчитать длину разметочных полос, число установочных точек, поворотов, углов. Это позволит заказать точное количество рабочего материала.

Повороты, углы можно приобретать, как в готовом виде, так и изготавливать из кабельного канала самостоятельно. Использование первых приводит к увеличению расходов. Но работа на сложных участках ускоряется, внешний вид трассы получается лучше, чем при использовании самодельных.

Самостоятельное изготовление потребует дополнительного применения герметиков для заделки швов.

При наличии лазера можно не делать разметку

Короба для монтажа можно нарезать предварительно (для большого участка) или по ходу действия. Первый случай начинается с точных замеров рулеткой по разметочным линиям.

Потом нарезают рабочий материал на нужные отрезки, чтобы после его установить. Здесь важна точность измерений.

Легче работу выполнять по схеме: примерил – отрезал – закрепил.

Нанесение ровных линий разметки и использование готовых комплектующих позволит прикрепить кабель канал, не портя красоты помещения.

Способы закрепления

Крепление кабеля к стене выполняется  различными способами. Выбор определенного варианта зависит от состава рабочей поверхности. Используемые материалы, работа с ними рассмотрены в таблице.

Способ закрепленияПорядок работы, советыМонтажная поверхность

при помощи саморезов	саморезы по дереву вкручиваются шуруповертом в среднем через 50 см;их использовать рекомендуется длиной около 40 мм;применяется для быстрого монтажа пластиковых каналов;предварительное сверление отверстий не требуется
дюбель-гвоздями (быстрый монтаж)	с короба снимается крышка;в нем насверливаются отверстия с шагом около 45 см;его прилаживают к поверхности, отмечая на ней расположение точек сверления;перфоратором делают в стене дырку;пластиковую часть гвоздя вставляют через короб в отверстие, металлическую после забивают	позволяет надежно закрепить на бетонной стене, кирпичной, каменной
«клопами»	закручиваются шуруповертом через указанное выше расстояние	тонкий металл (меньше 2-х мм)
клеем (жидкие гвозди)	наносят клеящий состав наизнанку подготовленного отрезка;прислоняют его на несколько секунд к отмеченному месту, отслоняют;ожидают, когда клей загустеют;прижимают обратно;дополнительно требуется применять дюбеля и саморезы	дерево, гипсокартон, обои, плитка, можно приклеивать и к бетонной поверхности

Ширина шага корректируется, исходя из неровностей поверхности. Подробнее о том, как выбрать и установить кабельный канал, смотрите в этом видео:

Первые 3 способа предусматривают возможность в целости демонтировать элементы, а 4-й – только с фрагментами отделки. Установленный короб отлично смотрится только на ровных стенах.

Разводить проводку в кабель-канале рекомендуется после проведения всех отделочных работ (наклеивания обоев, нанесения декоративной штукатурки).

При данном способе прокладки линий соблюдаются нормы ПУЭ, легко можно добраться до места неполадки.

Представленные варианты закрепления надежно состыковывают поверхности. Многообразие материала вписывает проложенные трассы в обстановку квартиры.

Статьи по теме:

moyastena.ru

Как крепить провод к стене

Если при креплении провода в штробе, от крепежа и проводки не требуется эстетичности. Все равно штроба будет заделана раствором и провод спрятан. Однако при открытой проводке требования к ее внешнему виду играют немаловажную роль. При этом, проводка может как испортить интерьер, так и стать дополнительным его элементом.

Как крепить провод к стене? Какие крепежи лучше использовать.

Металлорукав и клипсы

Внутри жилого помещения такая проводка вряд ли будет эстетичной. Другое дело — снаружи дома, в подсобных помещениях. Например, от счетчика электроэнергии до ввода в дом. В гараже, сарае, мастерской проводка в металлорукаве по клипсам будет оптимальным решением.

Метод крепления не отличается особой сложностью.Сначала размечаются точки крепления клипс. Дюбелями-гвоздями клипсы крепятся к бетонному, кирпичному, каменному основанию. Для крепления к дереву используются саморезы. Затем металлорукав с предварительно втянутым проводом защелкивается в клипы и проводка готова. Следует учесть что размер клипсы должен соответствовать диаметру металлорукава. Если она большая, рукав будет просто выпадать. Если маленькая, защелкнуть металлорукав не получится. Рекомендуемое расстояние между держателями около 50 см. Аналогичным способом, с помощью клипс, можно делать проводку в специальных трубах из ПВХ, полиэтилена, в пластиковой гофре.

Гвоздевые скобы

Обычно гвоздевые скобы применяются для крепления кабелей интернет, антенного, телефонного. Используются на основаниях в которые можно вбить гвоздь: дерево, глиняная и цементная штукатурка, гипсокартон, газобетон. Стоят очень дешево. Монтаж максимально простой. Скоба накладывается на провод и забивается гвоздь. В продаже есть скобы как для круглого, так и для плоского кабеля.

Монтажные площадки

Для простого крепления провода на уже готовую стену, элементы отделки или даже мебель целесообразно использовать монтажные площадки в липким слоем. Они изготавливаются как под крепление одиночного провода, так и под жмут проводов. В первом варианте, площадка имеет специальную скобу куда вставляется провод. Во втором, присоединение кабелей производится при помощи кабельной стяжки. На случай, если липкий слой не справляется с удержанием проводов, в монтажной площадке может быть предусмотрено специальное отверстие под дюбель-гвоздь или саморез.

Керамические и пластиковые изоляторы

Внутренняя проводка на изоляторах сегодня относится к стилю “ретро”. И действительно, в старых домах ее можно встретить достаточно часто. В таком варианте, витой провод проводится по керамическим изоляторам (роликам), которые крепятся к стене. Кроме стиля, к преимуществам такой проводки относится большая пожаробезопасность. Провод не в закрытом пространстве, хорошо охлаждается и находится на расстоянии от стены.

Способы крепления 07.02.2018 14:42:06

krepcom.ru

советы по монтажу с фото

Многие не знают о том, что крепление кабель канала к стене это несложно. Для его крепления вам потребуется выбрать один из нескольких способов. Когда вы производите крепление кабель канала к стене вам также необходимо учитывать определенные нюансы. Благодаря им вы легко сможете произвести качественное крепление своего продукта.

В этой статье вы найдете все способы его крепления. Для вас мы поместили подробную информацию о том, как крепить кабель канал к стене. Открытая проводка должна выполняться с помощью кабель каналов.

Крепление кабель канала с помощью саморезов

Этот способ отлично подойдет для тех, кто решил произвести монтаж проводки в деревянном доме или в квартире, где все стены были обшиты гипсокартоном. Здесь крепление кабель канала можно проводить с помощью специальных саморезов по дереву. Количество саморезов на определенном участке будет зависеть от того какое количество проводов будет проходить в этом канале.

Обычно для того, чтобы надежно закрепить кабель канал саморезы необходимо монтировать на расстоянии в 40 см. Это расстояние считается оптимальным. Если в вашем доме неровные стены, тогда вы легко можете уменьшить шаг крепления. Благодаря этому вы сможете значительно скрыть все неровности. Проводка в бане может крепиться с помощью этого способа.

Крепление с помощью дюбель-гвоздей

Крепление кабель канала к бетонной стене происходит с помощью дюбель-гвоздей. Для выполнения этого вида крепления вам также может потребоваться перфоратор. Также вам потребуется сверло по бетону диаметром в 6 мм.

Для того чтобы правильно закрепить электротехнический короб вам необходимо будет выполнить следующие действия:

1. Перед началом выполнения работ необходимо просверлить небольшие отверстия в кабель канале размером в 6 мм.
2. Теперь следует приложить ваш короб к стене. Помните, что ваши отверстия должны совпадать с разметкой отверстий на стене.
3. Необходимо просверлить отверстия в стене согласно разметке.
4. Теперь можно приложить кабель канал к стене и забить в него гвозди.

Способ крепления «Клопы»

Этот способ отлично подойдет в том случае если вам необходимо крепить кабель канал к металлу. Для этого вида крепления вам могут потребоваться специальные саморезы по металлу. Их вы можете увидеть на фото.

Крепление кабель канала к металлу это достаточно простой способ. Вам потребуются хорошие саморезы и дрель, которая будет осуществлять их крепление.

Крепление кабель канала с помощью жидких гвоздей

Это последний способ, который проводит крепление плинтусов с кабель каналом на металлической поверхности. Для его крепления вам потребуются жидкие гвозди. Клеить кабель канал необходимо только в том случае если другой способ прокладки считается невозможным.

С помощью клеевой смеси будет сложно закрепить вашу конструкцию. Обычно его используют в качестве дополнительной фиксации. Жидкие гвозди лучше всего комбинировать с саморезами.

Советы по монтажу

Для того чтобы вы могли быстро произвести крепление кабель канала вам необходимо соблюдать следующие рекомендации:

– Для начала необходимо тщательно выровнять стену. Чем ровнее будет ваша поверхность, тем проще будет проводить крепеж. Отсутствие зазоров также может положительно сказаться на вашем интерьере.

– Для соединения кабель канала на углах вам необходимо будет срезать углы под 45 градусов. Сделать это можно с помощью стусла.

– Если вы не желаете постоянно проводить свое время над вырезкой углов, тогда можно использовать специальные элементы. На сегодняшний день производители выпускают большое количество комплектующих. Их вы можете увидеть на фото.

– Кабель канал должен ровно располагаться как по вертикальной, так и по горизонтальной плоскости. Для определения его ровности вы можете использовать строительный уровень.

– Перед установкой кабель каналов вам необходимо провести предварительную разметку.

– Если крепление кабель канала будет происходить на деревянной стене, тогда нельзя заранее проделывать отверстия.

– Прокладывать кабель каналы необходимо только в последнюю очередь.

Рекомендуем вашему вниманию: прокладка проводки в полу.

vse-elektrichestvo.ru

Как закрепить провода: различные способы крепления на стене: особенности, достоинства и недостатки

Сегодня мы уже не можем представить свою жизнь без большого количества электроприборов. Они проникли в каждый уголок и стали неотъемлемой частью повседневной активности. Именно поэтому качественная прокладка и крепление проводов стали насущной проблемой не только для производственных площадок и офисных помещений, но и для жилых помещений.

Открытый

• Клипсы
• Гвоздевые и другие скобы
• Монтажная площадка

Существует две разновидности крепления: открытого и скрытого типа. Далее, мы подробно рассмотрим каждый из вариантов и найдём оптимальное решение для всех возможных ситуаций.

Скрытый тип

Естественно, что во время строительства или капитального ремонта, крепление электропроводки производится скрытым способом в специально подготовленных каналах — штробах. Отсутствие необходимости соблюдения эстетичности при электромонтаже расширяет возможности крепления. Далее, будет рассмотрен ряд эффективных и практичных способов.

Дюбель-хомуты и дюбель-стяжки

Достоинством этого вида крепления является его невысокая стоимость и очевидная практичность. Для крепления провода при помощи хомута или стяжки необходимо при помощи перфоратора просверлить в стене или на потолке отверстия на расстоянии 30–35 сантиметров друг от друга. Проследить, чтобы кабель плотно прилегал к стене, не было перегибов и заломов. Если вы выбрали дюбель-хомут, то его достаточно просто вставить в отверстие. Последний не требует дополнительных усилий, но и надёжность крепления будет невысокой.

В случае с дюбель-стяжками, потребуется дополнительно вбить разжимной колышек, что значительно повысит качество крепления

В случае с гипсокартоном настоятельно советуем использовать так называемую дюбель-бабочку.

Быстросохнущий раствор

Этот способ является наиболее быстрым и достаточно надёжным. Но его применение требует некоторой сноровки, так как подготовленные алебастр или гипс — быстросохнущие. Следовательно, существует риск не успеть прикрепить весь провод к стене. Как и в вышерассмотренном случае, кабель укладывается в заранее подготовленной канаве (штробе) и приклеивается раствором через каждые 40–50 сантиметров. Очевидное преимущество этого способа заключается в отсутствии необходимости сверлить стены и покупать дополнительные материалы. Но и закрепить более трёх проводов будет довольно затруднительно.

Самодельные скобы

Если бюджет на ремонт ограничен и каждая копейка на счету, скобы для крепления можно изготовить самостоятельно. Для этого потребуются тонкие стальные полоски или стандартный двухжильный кабель, нарезанный кусками по 6–7 сантиметров. Далее, все просто: по центру каждой полосы делается отверстие, в которое вставляется дюбель. Последний забивается в заранее подготовленное отверстие в стене. Если поверхность крепления деревянная, можно вполне обойтись простыми гвоздями.

Очевидным недостатком этого способа является продолжительное время подготовки самих скоб. А также если скобы останутся непокрытыми, впоследствии на обоях могут проступить пятна от ржавчины.

Второй тип крепления, который мы рассмотрим, будет:

Открытый

Обычно, такой тип крепления электропроводки востребован в деревянных домах, сараях и хозяйственных блоках. При этом отпадает потребность в штробах, что значительно ускоряет сам процесс.

Кабель-каналы

Кабель-каналы – это современный и наиболее практичный способ открытого крепления проводов. Особую роль при этом играет как довольно привлекательный внешний вид, так и низкая цена. Практическое же преимущество заключается в том, что можно без проблем закрепить группу проводов. Монтаж канала довольно прост. Необходимо снять крышку, закрепить канал на стене при помощи саморезов, уложить кабель и вновь установить крышку просто защёлкнув её в специальных фиксаторах.

Клипсы

Подобный способ крепления допустим только, если провода расположены в пластиковых или гофрированных трубах. Важно подобрать клипсы по размеру трубы! Далее, действуем по стандартному плану:

• к деревянной поверхности клипсы крепим при помощи саморезов;
• в бетонной или кирпичной стене потребуется заранее просверлить отверстия, в которые вбиваются дюбеля и уже на них закрепляются клипсы.

Чаще всего такой вид крепления используют когда есть необходимость провести наружную электропроводку.

Изоляторы

Для такого вида крепления, провода нужно предварительно скрутить в тугой жгут. Далее, фарфоровые бочонки врезаются в стену и становятся основой для закрепления проводки. Совет: чтобы не тратить время на скрутку и её фиксацию, в специализированных магазинах можно приобрести уже подготовленные жгуты.

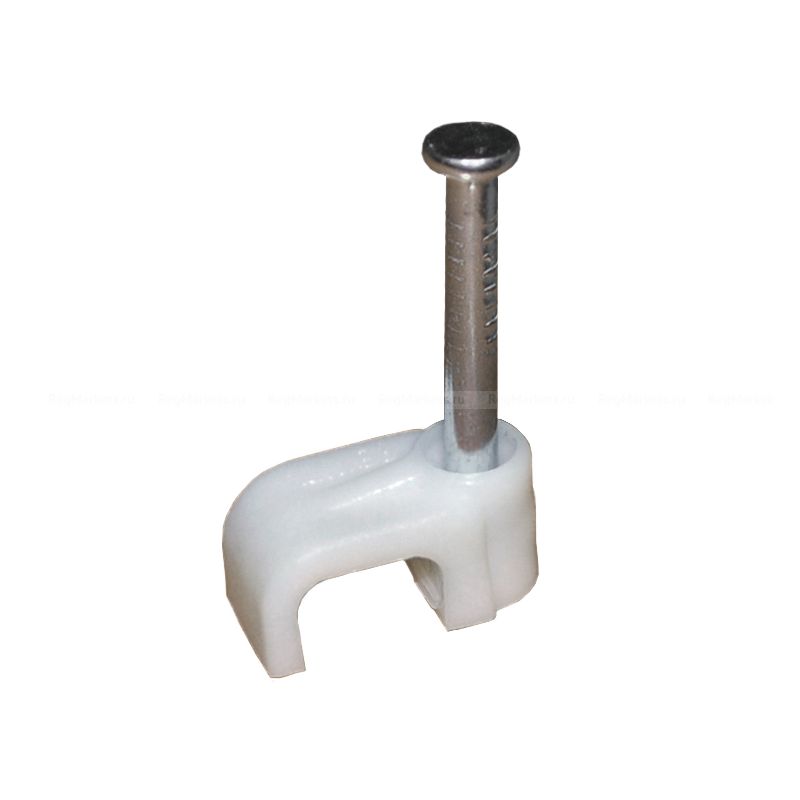

Гвоздевые и другие скобы

Этот способ крепления широко известен даже среди непрофессионалов. Подобный вид крепления используется для прокладки как телефонных, так и телевизионных кабелей. Существует две разновидности скоб: плоские и арочные. Все подобные скобы в своём комплекте имеют гвозди, поэтому с их креплением не должно возникнуть особой проблемы. Довольно практичный вариант для монтажа над плинтусом. Недостатком является довольно низкая прочность самих гвоздей, поэтому подобные скобы всегда нужно иметь про запас, чтобы в любой момент заменить повреждённую.

Для крепления тонких проводов специалисты рекомендуют использовать дриву. Внешне, она подобна шурупу и точно так же вкручивается в стену, а на непосредственно выступающую резьбу накручивается кабель.

Монтажная площадка

Этот способ применяется, когда провод необходимо проложить по кафелю. Монтажная площадка не требует сверления каких-либо дыр или забивания гвоздей. Крепится она самоклеющейся стороной и держится довольно прочно. Не рекомендуется использование этого вида крепления в помещениях с повышенной влажностью.

Отдельно стоит рассмотреть вопрос проводки кабеля сквозь стену. Для этого необходимо высверлить дыру, по размерам превышающую устанавливаемую в неё гильзу. При этом нужно придерживаться нескольких правил:

Если стена из огнеупорного материала, то провода должны быть заключены в коробку или отрезок трубы.

Если же стена, например, деревянная, то в отверстие необходимо уложить стальную трубу (или коробку из любого негорючего материала).

Выше были рассмотрены оптимальные и эффективные современные способы крепления проводов на стене, которые не должны вызывать особого затруднения даже у неподготовленного человека. Тем не менее будьте аккуратны и перед прокладкой кабеля убедитесь, что он не подключён к токопроводящей линии!

openstroi.ru

Различные способы крепления проводов к стене. Крепеж проводов — основные методы крепления и варианты монтажа проводки (80 фото-идей) Как прикрепить провод к стене без сверления

Крепление кабеля к стене производится разными способами: хомутами, скобами и т. д. Выбор подходящего варианта делается с учетом целевого назначения помещения, условий эксплуатации. Принимают во внимание и вид материала, из которого построена стена. Разные крепежные элементы предназначены для фиксации кабеля, который отличается по характеристикам (с изоляцией, без короба, многожильный и т. д.).

Ошибочно полагать, что проводку можно закрепить на любой ровной поверхности. Несущие конструкции и перегородки возводятся из материалов, отличных по свойствам:

• тонкие, мягкие;
• плотные;
• твердые.

Мягкими считаются поверхности стен из пористых материалов (пено-, газобетон). К данной группе относится и гипсокартон, пластик, ДВП. Эти материалы способны выдерживать умеренную нагрузку, деформируются под воздействием сильного давления. Чтобы предотвратить разрушение всей конструкции, следует выбирать способы крепления кабеля к стене, основанные на использовании крепежных элементов, которые имеют расширенную среднюю/торцовую часть. Это могут быть дюбели разных типов.

К группе плотных материалов относится ДСП, дерево, гипс. Поверхности, покрытые штукатуркой, тоже отличаются прочностью. Верхний слой материала имеет плотную структуру. Если решается вопрос, как закрепить кабель на такой стене, рассматривают 2 варианта: гвозди, саморезы.

Первый из них менее надежен. Таким крепежом можно обойтись, если он используется в качестве временной меры или же данный участок не будет эксплуатироваться в дальнейшем. Из-за подвижности уменьшается прочность фиксации гвоздя в стене. Чтобы закрепить саморезы, предварительно делают отверстия меньшего диаметра. Однако эта мера используется, только если крепеж устанавливается с трудом.

Твердые материалы: бетон, кирпич. На таких стенах крепятся дюбеля, а затем уже держатели на винтах (скобы, хомуты, стяжки и т. д.). Когда нужно установить кабель на кирпичной, бетонной стене, диаметр отверстия должен соответствовать размеру дюбеля. В остальных случаях разница должна составить 1 мм.

Кабель в гофре, трубе или кабель-канале

Если выполняется открытый электромонтаж, данный способ является предпочтительным. Это обусловлено тем, что провода прячутся в гофре или трубе, специальном канале, выполненном в виде короба. Благодаря использованию закрытой конструкции повышается безопасность эксплуатации кабеля. Однако данный метод намного реже применяется для прокладки больших пучков провода.

Кабель-каналы

Существующие разновидности изготавливаются из:

• оцинкованной стали;
• пластика;
• алюминия.

Кабель-канал может быть выполнен в виде короба прямоугольного сечения, наружная поверхность некоторых изделий имеет радиус. Такие разновидности часто устанавливаются вдоль стены: на полу или вместо плинтуса. Другие виды кабель-канала:

• магистральные;
• парапетные.

Первый из вариантов предназначен для прокладки провода на существенные расстояния. Такие короба отличаются более крупными размерами. Парапетные аналоги устанавливаются в офисах с целью защиты от повреждений. Они имеют уплощенную форму, благодаря чему такие короба реже задеваются при перемещении. Для установки кабель-канала используют дюбели и саморезы, а еще жидкие гвозди.

Крепление с помощью клипс

Этот метод часто применяется при открытом электромонтаже. Он предназначен для быстрого крепления кабеля. Провода фиксируются клипсами с небольшим шагом. Такой крепеж устанавливается чаще на стене, чем потолке, т. к. некоторые разновидности характеризуются открытой конструкцией. Провода не будут держаться в них. Крепеж данного вида имеет форму дужек, замкнутый или разомкнутый контур, устанавливается с помощью гвоздей, саморезов.

Клипсы подбираются по типу материала: металлические, пластиковые. На дужках есть отверстия, благодаря которым крепежные элементы фиксируются на стене. При этом используются дюбели-клипсы или вариант с отверстием под гвоздь. Такие элементы больше всего подходят для монтажа пучков проводов.

Существует еще вариант фиксации этого изделия с помощью клеящей односторонней ленты. Крепление провода к стене в данном случае не требует сверления поверхности. Разновидность клипс подбирается с учетом вида материала основы.

Открытые провода

Крепеж кабеля выполняется с некоторым шагом. Проводка остается открытой. Для сравнения, если кабель закладывают в штробу, можно полностью скрыть его. Однако обслуживать намного легче открытый провод. В этом случае используют разъемные и неразъемные элементы крепления. Если планируется увеличивать количество жил, применяют первый из видов.

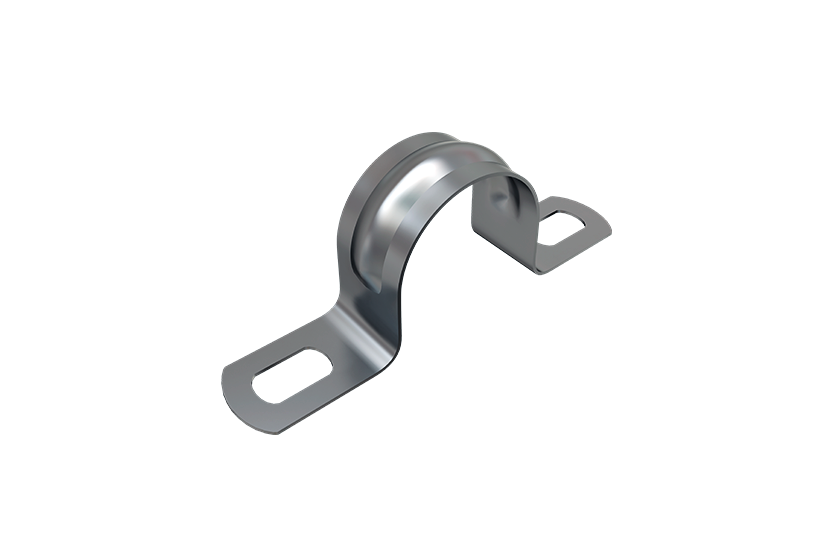

Скоба металлическая

Такой крепеж для кабеля может иметь 1 или 2 ушка. Фиксируется на стене с помощью гвоздей, саморезов. Данный вид изделий используется при закладке кабеля в металлический рукав. Выдерживает тяжеловесные провода. Скоба подбирается с учетом диаметра металлического рукава.

Дюбель-стяжка

Если интересует вопрос, как крепить кабель, используя такие изделия, следует знать, что сначала в стену вводится дюбель. Он оснащен специальным замком на гибкой пластиковой ленте. Для крепления могут применяться разъемные и неразъемные крепежные элементы. Недостатком этого метода является отсутствие жесткой фиксации конструкции, т. к. дюбель просто соединяется с гибкой лентой.

Стяжки с площадкой

Данный вариант внешне сходен с ранее рассмотренным аналогом. Однако в этом случае дюбель имеет площадку, благодаря чему такой элемент прочно фиксируется в стене. Если для крепления используется гибкая кабельная стяжка с отверстием под саморез, отдельно применять дюбель не нужно. Такой способ предполагает необходимость установки саморезов с некоторым шагом.

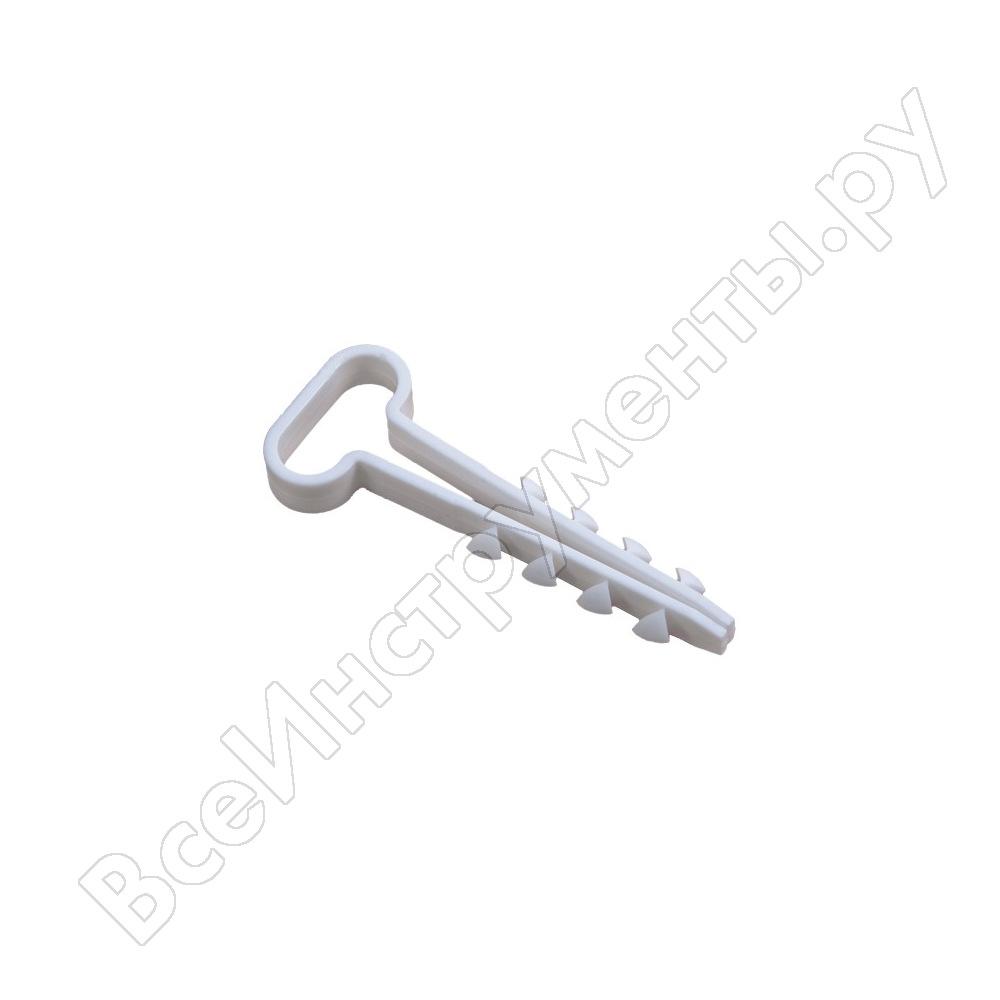

Дюбель-хомут

Внешне одновременно напоминает дюбель и хомут. Для фиксации в стене предусмотрены насечки, расположенные на концах крепежного элемента. Сначала кабель привязывают, а прикрепить провод на стене можно, заложив своеобразный дюбель в предварительно выполненное отверстие. Удерживается изделие благодаря насечкам — они не позволяют хомуту выскользнуть.

Базы дюбельного типа

Внешне напоминают дюбель и саморез, имеют отверстие для установки пластиковой стяжки. Приобретаются гибкие элементы отдельно. Сначала в стене делается отверстие. Затем устанавливается крепежный элемент, причем головка с отверстием должна располагаться на поверхности стены. На последнем этапе с помощью съемной стяжки выполняется крепление кабеля.

Изоляторы

Этот вариант крепления используется при прокладке кабеля в деревянном доме. Также иногда его применяют в качестве декора. Сначала на поверхности стены устанавливается изолятор (керамический бочонок с отверстием под гвоздь или шуруп по центру). Затем между такими элементами протягивается скрученный провод.

Самодельные крепежи

Если кабель прокладывается на скрытых участках, можно использовать самостоятельно изготовленные элементы: они создаются с помощью саморезов и дюбелей, а в качестве площадки для фиксации проводов применяют старую проводку или металлические гибкие пластины. После установки крепежа производится обвязка. При этом свободные концы гибкой площадки или старого провода соединяются между собой после закладки в петлю кабеля.

Мастера «с сединою на висках» помнят, как делалась открытая проводка лет тридцать тому назад, видели, какие изменения произошли в технологии лет пятнадцать тому назад и могут сравнить с современными способами укладки открытой проводки. Чтобы и вам было с чем сравнивать и легче принимать решения, сделаем краткий обзор всех существовавших и существующих методов.

Это она теперь так красиво называется, а раньше была единственным вариантом открытой проводки. Ее использовали не только в бане, но и в жилых помещениях. Провода фиксировались на фарфоровых роликах-изоляторах.

Для такой проводки электрические провода должны быть только одножильными, чашечки фиксируются на расстоянии не более десяти сантиметров плюс по одной на каждом повороте. Провода надо было скручивать, а это долгое и утомительное занятие. Кроме того, белая изоляция в течение непродолжительного времени становилась пыльной и грязной, в ней очень часто поселялись на постоянное место жительства различные жучки-паучки.

Сегодня открытую проводку описанным методом монтируют только большие любители старины, не знающие, какой вид она будет иметь через несколько лет.

Более удачный вариант, электрические кабели прятались в пластиковых трубах, что намного лучше смотрелось на стенах. Кроме того, пластиковые трубы служили дополнительной защитой от механических повреждений.

Недостатки – сложность монтажа и регламентного обслуживания. Электрики еще помнят, с каким трудом приходилось протаскивать кабели по трубам, особенно если имелись повороты.

Часто трубы проходилось разрезать, а после протягивания кабелей соединять муфтами. Еще один существенный недостаток – большие сложности во время производства ремонтных работ. Благодаря низкой стоимости открытая проводка в пластиковых трубах довольно часто используется и сегодня.

Открытая проводка в кабель-канале

По мнению большинства профессиональных электриков – самый лучший вариант открытой проводки. По существу, открытой ее можно называть только по технологии прокладки кабелей, по внешнему виду она мало напоминает привычные варианты, скорее ее можно называть полуоткрытой.

Производители выпускают огромное количество вариантов как по числу кабелей, так и по способу фиксации, габаритным размерам и наличии дополнительной фурнитуры. К преимуществам можно отнести простоту монтажа, долговечность, безопасность эксплуатации, универсальность использования, наличие многочисленной специальной дополнительной фурнитуры. Дополнительные элементы решают вопросы с внутренними и внешними углами, поворотами, подключениями розеток, выключателей, монтажных коробок и т. д.

Именно на этом типе открытой проводки остановимся в статье. Прежде чем непосредственно рассматривать вопросы крепления кабель-каналов, следует немного узнать об их разновидностях и технических возможностях.

Цены на кабель-канал

кабель-канал

Виды и особенности каналов

Кабельные каналы классифицируются по нескольким важным признакам.

Характеристика	Описание	Иллюстрация
По месту расположения.	Могут быть напольными, парапетными, плинтусными и магистральными. Внешний вид каждой категории максимально адаптирован к месту установки, может напоминать профильный погонаж.
По цветовому исполнению.	Бывают светлые, темные и с имитацией натурального дерева.
По линейным размерам.	Рассчитаны на один, два, три и более кабелей. Внешние размеры колеблются в пределах от 40×25 мм до 100×60 мм. Могут иметь острые или закругленные углы и увеличенные размеры крышки. Есть варианты с высокими крышками, их полки закрывают внутренние элементы канала по всей высоте – создается впечатление монолитного изделия. Это не только улучшает внешний вид электропроводки, но и увеличивает ее защищенность от негативного влияния внешних факторов.
По количеству замков – с одним или двумя замками.	Два замка более надежно удерживают крышку от самопроизвольного открытия, исключают возможность деформации крышки.
По материалу изготовления.	Пластиковыми, стальными и алюминиевыми. Алюминиевые покрываются полиэтиленовой пленкой под различные породы древесины, отлично сочетаются с существующими интерьерами помещений, но по цене считаются самым дорогим вариантом. Пластики не поддерживают открытое горение, разрешается использование таких каналов для прокладки кабелей напряжением до 1000 В.
По степени защиты от попадания пыли и влаги.	Отдельные марки пластиковых каналов имеют степень защиты IP55, что позволяет их использовать на открытой местности и в помещениях с высокими показателями влажности, защищает от разнонаправленных брызг водой. Для бани это очень важная характеристика.

Видео – Как выбрать и установить кабельный канал

Главными параметрами во время выбора кабельного канала считаются сечение и количество кабелей, которые планируется прокладывать в сети. Конечно, нужно обращать и на внешний вид, пытаться подобрать такой вариант, который бы максимально гармонизировал с существующим интерьером помещений бани.

Этапы монтажа проводки в кабельном канале

Шаг 1. Нарисуйте план размещения электрических сетей, приборов и оборудования.

Прикиньте несколько вариантов, продумайте возможность увеличения мощности и количества электрической арматуры. В зависимости от максимальной суммарной мощности всех потребителей электрической энергии, подберите диаметр кабеля. Для облегчения выбора руководствуйтесь таблицей №1.

Опытные электрики не держат в голове все значения, они запоминают только, что 1 мм2 сечения медного кабеля рассчитан на 1,3 кВт мощности при напряжении 220 В, а 1 мм2 алюминиевого кабеля держит при таком же напряжении тока всего 0,5 кВт. Далее простая арифметика. Если на оболочке медного кабеля указано сечение 2,5 мм2, то его можно применять для подключения потребителей тока общей мощностью 2,5×1,3=3,25 кВ. Всегда округляйте с запасом и используйте такой кабель на мощность 3,0 кВт.

Практический совет. Для бани вполне достаточно покупать обыкновенный пластиковый короб с размерами 40×25 мм, в него спокойно входит кабель, выдерживающий мощность до 10 кВт. В реализации есть коробы, сделанные под потолочный плинтус или плинтус пола. Отличное решение, но его нужно продумывать еще перед выполнением финишных отделочных работ стен или пола. Мы рекомендуем монтировать центральную проводку над полом, а выводы под осветительные приборы, монтажные коробки, розетки и выключатели делать снизу. Но это на любителя, вы можете использовать у себя другие варианты монтажа электрической проводки.

У вас должна быть нарисована как общая принципиальная схема электрической проводки начиная с вводного распределительного щита, так и отдельная схема для каждого помещения бани.

Метизы крепежа выбирайте в зависимости от материала стен. Под дерево нужны саморезы, под гипсокартон специальные метизы и под кирпич дюбели.

Каждый производитель кабель-каналов выпускает широкий набор доборных элементов: внутренних и внешних углов, треугольников, заглушек, соединительных муфт, монтажных коробок, розеток, выключателей и т. д. Внимательно подсчитайте номенклатуру и общее количество, советуем взять по несколько штук в запас. Стоят они копейки, это обойдется в конечном итоге намного дешевле, чем еще раз отправляться в магазин за приобретением недостающих элементов.

Шаг 2. Сделайте разметку. Для примера мы возьмем баню, у которой уже полностью обшиты стены и положено половое покрытие. Остается только один вариант открытой проводки в кабель-каналах – поверх стен. Разводку лучше делать возле пола, в этом случае намного легче сверлить отверстия и крепить кабель-канал. Работать под потолком все время с вытянутыми руками утомительно и неудобно. Тем более что в руках придется держать довольно тяжелую дрель и шуруповерт.

Опытные электрики на стенах делают разметку только для монтажных коробок, выключателей и розеток, кабель-каналы устанавливают сразу без нанесения предварительных линий. Берут отрезок канала, приставляют его к стене, устанавливают сверху (или сбоку) уровень и регулируют пространственное положение. Далее одной рукой придерживают короб, а второй рукой дрелью просверливают отверстия в днище под метизы. Это довольно сложно, нужно не только иметь опыт, но и уметь оптимально организовать процесс монтажа. Мы расскажем, как сделать подробную разметку новичкам, это поможет избежать досадных ошибок.

Цены на метизы

комплект метизов

Как сделать разметку кабель-каналов

Вам нужно иметь гидроуровень, веревку с синькой, линейку и карандаш.

Не бойтесь использовать синьку – отбитые линии будут закрыты кабель-каналом. Разметку начинайте делать с распределительного щитка, при этом одновременно учитывайте не только характеристики кабелей и размещение розеток, монтажных коробок, выключателей и т. д., но и планировку и назначение помещений.

Разметка и подсчеты выполнены, можно приступать к монтажу.

Шаг 3. Крепление кабель каналов. Способы крепление зависят от материала изготовления стен и материала финишной обшивки. Рассмотрим подробно каждый вариант.

Цены на уровень строительный

уровень строительный

Крепление кабель-каналов к гипсокартонным плитам

Гипсокартонные плиты состоят из двух слоев бумаги, между которыми располагается гипс. Материал относительно новый и пользуется большой популярностью среди профессиональных строительных компаний – с ним легко работать, он очень технологичный и т. д. Но потребители не могут сказать об этом материале так много хороших слов – прочность гипсокартонных плит ниже всякой критики. Снимите с гипсокартона бумагу и он раскрошится, любое ощутимое усилие на гипсокартон не остается без видимых повреждений поверхности. Соответственно, крепить к такому материалу кабель-каналы довольно проблематично. Применять шурупы (пусть и специальные) нет смысла. Стоит во время прикручивания немного «переусердствовать», как резьба в гипсе прокрутится и прочность крепления приблизится к нулю.

На такие стены рекомендуем использовать только пластиковые кабель-каналы, применение алюминиевых весьма нежелательно. Крепить пластик нужно жидкими гвоздями, в наиболее ответственных местах можно дополнительно использовать специальные шурупы.

Практический совет. В связи с тем, что гипсокартонные плиты имеют декоративное финишное покрытие, его нужно проверить на адгезию с жидким гвоздями. Не все типы красок и не все виды обоев годятся для приклеивания. Вначале в каком-нибудь укромном месте приклейте небольшой кусок пластикового короба и через день проверьте прочность приклеивания. Все нормально – можете использовать эту технологию.

Жидкие гвозди наносите на короб с обратной стороны тонким слоем, полоса нанесения должна быть волнообразной для увеличения площади сцепления. Клея должно быть ровно столько, чтобы он во время прижатие кабель-каналов не выступал за их периметр. Для повышения надежности крепления можете дополнительно фиксировать саморезами.

Крепление кабель-каналов к кирпичным стенам

Сложный и трудоемкий вариант, необходимо использовать дюбели. Преимущество дюбелей – высокая надежность, но в нашем случае никаких ощутимых физических нагрузок на каналы не предвидится, преимущество становится ненужным, а большие трудозатраты остаются. Как крепить кабель каналы на дюбели?

1. Отрезанную заготовку канала приставьте на место фиксации, сверлом по металлу просверлите в днище отверстия на расстоянии 15÷20 сантиметров. Отверстия сверлите осторожно, в стену нужно углублять только конец сверла. Таким способом одновременно делаются метки установки дюбелей на канале и стене.

2. Отнимите канал, смените сверло на победитовое, переключите дрель с режима сверления на режим перфорации. Победитовым сверлом сделайте отверстия под дюбели.

   Важно. Сверлите осторожно, правильно подбирайте диаметр сверла. Оно должно быть на несколько десятых миллиметров меньше, чем диметр пластикового элемента дюбеля. Этот элемент должен входить в отверстие с небольшим усилием.

3. Приставьте на место пластиковый кабель канал, совместите отверстия в нем и стене, вставьте пластиковые элементы дюбелей, забейте металлические дюбели.

Если стена неровная, то выбирайте места под сверление отверстий на выпуклых участках, таким образом удастся избежать видимой деформации кабель канала. Ошиблись – не проблема. Большинство металлических дюбелей имеет резьбу, их можно немного выкрутить, ослабить усилие прижатия к стене и тем самым исправить появившуюся деформацию.

Во всех местах разрезания или стыкования отдельных участков кабель-каналов нужно крепить дополнительные соединяемые элементы. Это общее правило для всех способов фиксации кабель каналов.

Профессиональные монтажники для фиксации кабельных каналов к кирпичным или бетонным поверхностям пользуются пневмопистолетом и специальными гвоздями. Но пневмопистолет для гвоздей – дорогостоящее оборудование, приобретать его для одной бани нецелесообразно.

Цены на пневматический гвоздезабивной пистолет

пневматический гвоздезабивной пистолет

Крепление кабель-каналов к деревянным стенам

Для бань – наиболее часто встречающийся вариант, крепление выполняется саморезами, длина саморезов приблизительно 1,5÷2 сантиметра. Можно на ровной плоскости сперва высверлить отверстия в кабель-канале на расстоянии до двадцати сантиметров, а потом использовать их для фиксации. Так легче, но дольше. Если есть практика выполнения строительных работ, то саморезы можно вкручивать одновременно в дно кабель канала и стену.

Могут возникать проблемы во время прокладки открытой проводки по стенам, обитым вагонкой. Доски вагонки имеют профиль, крепить саморезы следует осторожно. Если саморез попал на выпуклый участок профиля – отлично, можете его полностью затягивать. Если приходится закручивать саморез в вогнутую часть профиля – не затягивайте саморез до упора, следите, чтобы он не нарушил линейность пластикового канала.

Мы уже советовали покупать специальные доборные элементы для прохождения внешних и внутренних углов, разводок под прямыми углами, тройников и т. д. Все стыки можно запиливать под прямым углом, срез может не быть идеально ровным. Накладные элементы закроют проблемные места, соединение будет красивым, работы значительно ускоряются. Резать пластиковый кабель-канал можно ножовкой по металлу, специальными монтажными ножницами или круглошлифовальной машиной (болгаркой) с диском по металлу.

А что делать, если по каким-то причинам доборных элементов нет, как резать канал, чтобы соединение не бросалось в глаза?

Вначале используйте стандартные длинные каналы, не спешите их разрезать на куски. У вас всегда должны быть под рукой все отрезки, среди них можно подобрать нужный по длине и не трогать целый. Будет необходимо для этого на несколько сантиметров сместить в ту или иную сторону розетку – нет ничего страшного.

Если вам нужно длительное время хранить приобретенные кабель-каналы, то положите их на ровную плоскость, не допускайте попадания на них прямых солнечных лучей. Со временем все пластики под воздействием солнечных лучей темнеют и теряют пластичность. Не стоит верить рекламе производителей о «полной устойчивости» к УФ-лучам благодаря современным технологиям, различные инновационные добавки не защищают пластик от таких воздействий полностью, а только замедляют процессы физического старения.

Смонтированный кабель-канал

После разметки трасс кабельной проводки, приходит время проложить и закрепить кабеля по стенам, потолку или полу. Без специального инструмента в этом деле не обойтись. Можно использовать два варианта:

Крепление проводов с помощью перфоратора и дюбелей, скоб, хомутов

Сначала рассмотрим первый способ с помощью привычного всем перфоратора.

Самые ходовые и распространенные виды крепежа для прокладки кабеля в квартире в этом случае:

Дюбель-стяжка для крепления одиночного плоского или круглого кабеля

Принцип крепления – сверлится отверстие диаметром 6мм, внутрь хомута закладывается кабель и хомут заталкивается, забивается в отверстие.

Преимуществ у данного крепления несколько – экономично, быстро, никаких лишних выпирающих деталей, если вам придется заделывать крепеж в штробе. Кроме этого данным крепежом можно крепить и гофру.

Кабельная стяжка с отверстием под дюбель

Минимальные затраты на расходку. Достаточно иметь пластиковый дюбель и более ничего. Занимает минимум места на поверхности.

Монтажная квадратная площадка

Сверлите отверстие на 6мм, забиваете чопик или пластиковый дюбель хомут и шурупом прикручиваете площадку к стене. После чего кабельной стяжкой притягиваете кабель к площадке.

Пластиковый дюбель с отверстием в головке под нейлоновую стяжку

Принцип крепления аналогичный предыдущим

Клипсы под гофру

Крепление клипсы осуществляется дюбелем и саморезом. Клипсы подбираются в зависимости от диаметра гофры. Достоинством клипс является то, что их можно собирать в блоки (для этого сбоку имеются специальные замки) и прокладывать одновременно несколько трасс кабелей.

Металлические скобы

Если кабель прокладывается в металлорукаве, то для крепления используйте металлические скобы. Опять же размер подбирается исходя из диаметра металлорукава.

Самоклеющаяся площадка

Если требуется проложить участок кабеля по металлической поверхности, и эту поверхность нельзя или не желательно сверлить, воспользуйтесь самоклеющимися площадками. Площадка имеет самоклеющуюся подложку, которая после удаления защитного слоя легко приклеивается на чистую поверхность. Кабель крепится к площадке опять же нейлоновой стяжкой.
Такой крепеж часто используется при монтаже проводки в большой электрощитовой.

Крепление кабеля с помощью монтажных пистолетов

Применение аккумуляторного или газового монтажного пистолета Хилти BX3 и GX-120 дает очень большое разнообразие в способах крепления проводки к любой поверхности на стене, на потолке и по полу.

При этом не забывайте соблюдать минимальные расстояния для обеспечения надежности крепежа.

Гвозди для монтажа

Крепеж всей расходки пистолета Hilti BX3 производится с помощью гвоздей для бетона X-C B3MX + X-P B3MX или для стали X-S B3MX.

Все они заряжаются в ленту по 10 патронов и имеют длину от 14мм до 24мм.

Если нужны большие размеры, можно работать с одиночными гвоздями XP B3 P7. Они имеют длину 30мм и 36мм.

Рекомендуемые максимальные усилия на вырывания и боковые нагрузки при которых не произойдет деформации гвоздя представлены в таблице:

Расходка для пистолетов Hilti GX120 и Hilti BX3

Вот какую расходку для крепления кабеля, кабельных каналов и проводов к стенам вы сможете использовать при наличии монтажного пистолета Hilti:

Крепежный фиксирующий элемент для жесткого кабеля, гофры, водопроводных труб X-FB

Держатель электрокабеля X-ECT MX

Требует наличия кабельной стяжки. Есть также модели со стяжкой в комплекте X-ECT 40 MX.

Держатель для кабелей, без хомутов и стяжки X-EKB MX

Крепеж под кабельный канал X-ET MX

Непосредственно пристрелка гвоздями кабельных каналов может привести к печальным последствиям в виде излома корпуса канала.

Поэтому применение таких элементов в данном креплении обязательно. Кроме того, с их помощью можно пристреливать пластиковые распредкоробки без риска повреждения площадки.

Зажим для кабелей или легких труб X-EKS 16-40 MX

Если необходимо не просто установить кабель в зажим, но еще его и зафиксировать, используйте X-EKSC MX. Рассчитан на те же диаметры, что и простой X-EKS MX до 40мм.

Двойной фиксатор X-DFB MX

Подвесной элемент под электрику X-EHS MX, X-HS CC MX

Текстильная крепежная лента X-TT

: прокладку и крепление кабеля к стене, полу или потолку приходится делать в квартире с черновой отделкой, при перепланировке или ремонте. Также при установке новой бытовой техники приходится тянуть отдельную линию от электрощита.

Рассмотрим, как крепить провода на стене, чтобы они не портили своим видом интерьер, соответствовали правилам электробезопасности и были защищены от внешних воздействий и случайных повреждений.

В зависимости от того, как вы решите разводить проводку по комнатам — открытым либо скрытым способом, выбирается способ крепления проводов к стене. В данной статье мы рассмотрим популярные способы крепления кабеля – дюбеля, стяжки, скобы, клипсы, их плюсы и минусы.

Крепление кабеля

При монтаже кабеля используются различные способы крепежа. Все зависит от конкретных условий, финансовых возможностей и вкусов хозяев помещений. При выполнении этих работ все должно быть надежно зафиксировано, изоляция не нарушена, а внешний вид соответствовал окружающей обстановке и был благоприятным.

Материалы, из которых изготовлены стены и потолки, могут иметь различную плотность и структуру. Кабель, в зависимости от поставленной задачи, полностью или частично можно «спрятать» в штробах (канавочные углубления), пластиковых трубах, гофрах или специальных лотках. А если в этом нет большой необходимости, следует закрепить его более аккуратно.

Все это можно выполнить с помощью самых разнообразных приспособлений. Постараемся более подробно рассмотреть наиболее распространенные виды крепления.

Общие правила

В принципе, рекомендации универсальны и несложны. Расстояние при необходимости можно уменьшать. Например, на поворотах трассы крепеж устанавливают на небольшом расстоянии от места сгиба — 5-10 см. Задача — обеспечить надежную фиксацию и не допустить провисания.

Итак, при прокладке кабеля на стенах или потолке рекомендуется руководствоваться следующими правилами:
1. При использовании винтов, дюбелей и саморезов стараться закручивать их до упора. В противном случае, торчащая шляпка может повредить изоляцию.
2. Максимальное расстояние между точками крепления не должно превышать 50 см, а у мест сгиба (поворотов) оно может быть уменьшено до 5 – 10 см.
3. Укладка проводится без горбов, равномерно и желательно по прямой линии (горизонтально или вертикально).
   Если предусматривается запас, следует сделать его менее заметным.
4. При скрытой прокладке кабелей в штробе их укладывают так, чтобы они не мешали дальнейшей отделке стен.
5. Если у вас будут подвесные или натяжные потолки, нет необходимости делать под ними штробы.
6. Основной инструмент, который должен использоваться при монтаже – это дрель, перфоратор, шуруповерт, отвертки и молоток.

Крепеж для скрытой прокладки

Если кабели укладываются на стадии ремонта, все чаще прибегают к укладке внутри стен, пола или потолка. Так как результат работы невиден, то эстетике уделяется минимум внимания. Зато много внимания уделяется надежности и безопасности — доступ для переделки очень и очень усложнен.

Потому и крепеж для кабеля при прокладке внутри стены, потолка, под полом выбирается надежный. Это могут быть:
• Стяжки любого типа — с дюбелями, монтажными площадками и т.д.
• Можно подобрать подходящего размера типа клипсы.
• Сделать самодельный крепеж.

Если делаете подвесной потолок из гипсокартона, проводку можно крепить к подвесам или укладывать внутри профилей. Только при монтаже кабели не укладывайте близко к стенке профиля — чтобы не повредить при работе.

Для прокладки больших пучков проводов на потолке удобнее и быстрее использовать лотки, но можно все тем же крепежом. Единственное что плохо — приходится сверлить много дырок под установку крепежа в бетон или кирпич. Особенно неудобно это при работах на потолке. О том, как лучше оптимизировать работу в этом случае чуть ниже.

Если не предполагается наличие фальш-стен или чистового пола, под провода делают углубления — штробы. В них укладывают провода, потом замазывают раствором и после уже производят финишную отделку.

С точки зрения эстетики вариант идеальный. С точки зрения эксплуатации — проблематичный, так как заменить или проводку, не разбивая стены, практически невозможно. Тем не менее проводку делают именно так, просто стараясь уложить качественные кабели, да еще хоть с некоторым запасом по мощности или количеству пар.

Согласно правил безопасности в горючих стенах (деревянных, панельных и каркасных) укладывается кабель в негорючей оболочке или в цельнометаллическом лотке. Если речь идет о негорючей оболочке, то обычно это гофротруба из неподдерживающего горение пластиката. В этом случае крепят собственно оболочку, внутри которой находится кабель.

На выбор типа крепления это особо не влияет, но влияет на подбор размеров крепежа — просто необходимо чтобы фиксаторы могли охватить оболочку.

Прокладка кабелей внутри горючих стен связана со сложностями: требования очень жесткие. Их можно выполнить в каркасных или панельных домах, но в брусовых или в срубах очень сложно. Необходимо в стены укладывать цельнометаллические лотки.

При этом приходится вынимать большое количество древесины, что не улучшает теплотехнические характеристики, да и внешний вид сделать идеальным не представляется возможным. Потому в деревянных домах чаще прибегают к открытому способу монтажа — поверх стен.

Крепеж для открытой прокладки

При наружной прокладке кабеля насчет внешнего вида к крепежу предъявляются более жесткие требования. Так как все на виду необходимо подбирать наиболее незаметные варианты или наоборот, наиболее декоративные, например ретро-проводка.

Другие варианты:
1. Монтаж в кабель каналах. Это пластиковые лотки, которые крепятся вдоль стен. Не самый лучший с точки зрения эстетики способ, но при необходимости прокладки большого числа проводов в деревянных домах, пожалуй, наиболее дешевый при монтаже и удобный.
2. Прокладка некоторого количества проводов в специальных плинтусах.
3. Использование скоб из степлера. Самый незаметный крепеж, к тому же устанавливается быстро.
4. Крепление при помощи скоб и клипс, окрашенных в тон с кабелем.
5. Выбор есть, но все способы неидеальны, потому каждый решает для себя сам, как и чем ему крепить кабель.

Крепление провода к стене

В зависимости от вида поверхности выбирается и способ крепления.

• Мягкие и тонкие.

К ним относятся стены из пенобетона, газобетона, ДВП, пластика, гипсокартона и т.п. Простой крепеж здесь держаться не будет. Более надежными и устойчивыми будут специальные устройства, у которых торцовая или средняя часть сделана расширенной. Это могут быть дюбели-бабочки, зонтики или дюбели со сверлом.

Это деревянные, гипсовые, оштукатуренные поверхности, ОСП и ДСП. В этом случае применяют обычные саморезы или простые гвозди. Если саморезы вкручиваются с большим усилием, можно предварительно просверлить отверстия с меньшим диаметром.

Стены из кирпича и бетона являются самыми распространенными материалами этой категории. Здесь даже в предварительно просверленные отверстия просто так саморезы вкрутить будет проблематично. Именно в этом случае следует использовать дюбеля.

Чаще всего, они состоят из пластикового колпачка и винта. В стене сверлятся отверстия. Для стен из бетона и кирпича диаметр сверла должен совпадать с диаметром дюбеля (сверло 6 мм – дюбель 6 мм).

Для менее плотных поверхностей сверло должно быть тоньше на 1 мм (сверло 5 мм — дюбель 6 мм). В отверстия вставляются колпачки, торец которых не должен выступать из поверхности. Затем к ним, с помощью винтов, прикрепляют сам крепеж (хомут, пластины или др.).

Крепление кабеля к потолку

Крепить кабели к потолку возникает необходимость в основном при устройстве натяжных потолков или потолков из пластиковых панелей и гипсокартона. В случае с гипсокртоном все несколько проще: есть система подвесов, к которым можно пластиковыми стяжками закрепить жгуты проводов.

В других случаях все несколько сложнее: приходится сверлить большое количество отверстий под крепеж, ведь используют все те же клипсы и скобы, а под каждую нужно установить дюбель (если потолок из бетонной плиты).

Ускорить монтаж можно несколькими способами:
• Используя кабельные лотки (описаны выше).
• Прикрепив к потолку некоторое количество линий, подвешивать к ним небольшие жгуты проводов при помощи пластиковых стяжек.
• Использовать для крепления длинную перфорированную полосу металла.

Как закрепить кабель в штробе

О и укладке жгутов из кабелей надо позаботиться задолго до окончательной отделки помещения: именно тогда, когда в квартире еще нет и в помине ни мебели, ни вещей, ни обоев, ни линолеума, вообще ничего. Одним словом – голые стены, как в одной известной телепередаче.

На этих голых стенах определяем и размечаем трассу, по которой у нас будут проходить кабельные линии. Разметку можно произвести при помощи строительного карандаша и уровня.

Здесь не лишним будет напомнить, что кабельные линии должны располагаться не абы как, а идти либо горизонтально под потолком (на высоте 2,5м), либо строго вертикально по отвесу. Никакие диагональные переходы и горизонтальные отрезки на низком уровне не допускаются категорически.

Производя разметку стен, сразу определяемся с местом расположения розеток, выключателей и , ведь отверстия в стене для их монтажа необходимо будет выполнить на том же этапе, что и штробы для укладки кабеля.

Ширину каждой штробы определяем в соответствии с количеством и сечением кабеля, который будет в ней закрепляться.

Штробление

Завершив разметку, переходим к следующему вопросу, имеющему первостатейное значение. Чем штробить? Выбрать есть из чего.

Чаще всего для выполнения штробы используется перфоратор с одной из специальных насадок. Первая из таких насадок так и называется – штробер. Штробер представляет собой слегка изогнутую лопатку с продольным желобком. Конец этой лопатки заострен и предназначен для углубления внутрь пробиваемой штробы.

Работать со штробером следует на чисто ударном режиме, без вращения. Штроба от него получается аккуратной и глубокой. Однако выполнить при помощи этого приспособления штробу шире самого штробера можно лишь за несколько приемов, что, конечно, не очень удобно.

Другая насадка, часто используемая для штробления при помощи перфоратора, – это обычная плоская лопатка. Принцип работы с ней примерно тот же, что и со штробером, но производительность немного ниже.

Обычные острые пики для перфоратора или даже буры, как ни странно, тоже иногда используются для штробления, – когда ничего другого под рукой нет, а объемы работ совсем небольшие.

И все-таки большой производительности при штроблении перфоратором ожидать не приходится, особенно, если речь идет о штроблении бетонных стен. Поэтому при больших объемах работ многие электромонтажники используют для выполнения штроб дисковый режущий инструмент.

В качестве такового нередко подходит углошлифовальная машинка (УШМ), или, проще говоря, болгарка с алмазным сегментным диском. С ее помощью делаются прорези по краям штробы на необходимую глубину, а средняя часть впоследствии легко выбивается при помощи все того же перфоратора.

Несмотря на, казалось бы, гораздо большее количество рабочих операций, штробление при помощи болгарки намного производительнее, чем та же работа при использовании одного лишь перфоратора. Причина – в том, что болгарка делает каждый рез очень быстро за один единственный проход.

Самым же производительным инструментом для штробления является штроборез – очень похожее на болгарку приспособление. У штробореза два режущих диска, расположенных параллельно друг другу.

Расстояние между этими дисками регулируется, а это значит, что можно выставлять ширину штробы в необходимых пределах. Меняется и положение дисков относительно опорной поверхности, то есть глубина штробления.

У дисковых режущих инструментов по сравнению с перфоратором есть лишь один недостаток. Конечно, и при штроблении перфоратором пыли и грязи бывает много, но от режущего диска эта пыль летит даже не клубами, а сплошным потоком.

Если электрик пренебрегает средствами индивидуальной защиты при штроблении болгаркой или штроборезом, то закончив несколько объектов, он рискует поиметь заболевание легких и/или глаз.

Посему защитные очки, респиратор и беруши при выполнении штроб – это далеко не роскошь, даже если вы работаете перфоратором. Свое здоровье всегда дороже.

Профессиональные штроборезы, кстати, оснащены не только защитным кожухом для дисков, но и штатным патрубком для подключения промышленного пылесоса, который может поглотить большую часть вырабатываемой пыли.

Монтаж кабеля в штробе

И вот штроба выполнена, пыль и туман рассеялись, и можно приступать к монтажу кабелей. К сожалению, требованием о сменяемости скрытой электропроводки при укладке кабеля в штробе чаще всего приходится пренебречь. Выполнение больших и широких штроб, в которых могла бы разместиться труба для проводки кабеля, возможно далеко не всегда.

Поэтому, как правило, в штробу кабели укладываются жгутами, безо всякой дополнительной защиты. Изоляция самого популярного для домашнего монтажа кабеля – ВВГнг – достаточно надежна и не подводит при таком способе укладки.

Закрепить же кабель в штробе можно одним из следующих способов:

• При помощи перфорированной полосы.

Именно подобные нейлоновые перфорированные полосы в своей массе применялись при строительстве наших «любимых» панельных «хрущевок». Полоса крепилась поперек штробы при помощи дюбелей и надежно держала всю массу кабелей независимо от их количества.

• Как закрепить в штробе кабель посредством монтажной алюминиевой полосы.

Продается такая в любом магазине электрики. Собственно, ее и покупать необязательно: при наличии свободного времени и терпения можно сделать ее, нарезав любой тонкий и пластичный металл.

Для монтажа полоса пробивается посередине и прикручивается на дно штробы при помощи популярной пары «саморез-дюбель». Кабели укладываются на полосу сверху, а концы ее загибаются пассатижами, образуя плотный и надежный замок. Способ, конечно, трудоемкий, но все же очень популярный.

• Вполне возможно крепить кабель при помощи алебастра.

Тянем кабельную линию по штробе и сразу фиксируем раствором, который держим под рукой. Недостаток этого способа в том, что раствор алебастра нельзя разводить в большом количестве из-за того, что он очень быстро сохнет.

• Самым «передовым» и производительным способом крепления кабеля в штробе является крепление при помощи дюбель-хомутов.

Дюбель-хомут – это дюбель установочного размера 6 мм. На конце его есть специальная петля, позволяющая удержать жгут кабелей. Таким образом, монтаж с использованием дюбель-хомутов прост донельзя: достаточно лишь пробить перфоратором ряд отверстий, а затем вставить в них дюбель-хомуты с зафиксированным жгутом.

Виды крепежа для кабеля и проводов

При лбом типе монтажа электропроводки и кабеля использоваться могут одни и те же виды крепежа. Подбирается он исходя из имеющихся условий, возможностей и вкусов хозяев.

Основная задача — обеспечить качественную фиксацию и не нарушить при этом изоляцию ни в время установки, ни во время дальнейших работ и эксплуатации. А тип крепления подбираете из возможных вариантов.

Их довольно много — есть специальные, которые выпускают именно для кабелей, есть позаимствованные из других областей, есть — самодельные.

Дюбель-хомут

Пластмассовые дюбель хомуты для крепления кабеля рассчитаны на фиксацию одиночного кабеля. Закрепить кабель дюбель хомутом очень просто. Для этого нам как раз понадобится перфоратор и сверло по бетону диаметром 6 мм.

С боковых сторон хомута под углом выполнены насечки, что препятствует выпадению его из стены. Если размер сверла и хомута выбраны правильно, то дюбель никогда не выпадет из отверстия.

Сначала в бетоне сверлится отверстие на необходимую глубину (зависит от длины самого дюбеля), затем хомут раскрывают и в него закладывают кабель, после чего хомут заталкивают в отверстие.

Дюбель хомут для крепления кабеля может быть в двух исполнениях: для плоского и круглого кабеля.

Положительным моментами являются невысокая стоимость, быстрый способ монтажа, надежность фиксации (можно быть уверенным, что кабель не сорвется под собственным весом).

С помощью дюбель хомута крепеж кабеля можно выполнять к бетону, кирпичу, пеноблоку, декоративному камню. Годится как для открытой, так и для скрытой фиксации проводов.

Этот вид крепления иногда называют дюбель-клипса или дюбель-скоба.

Дюбель-клипса

Более незаметной при монтаже является дюбель-клипса. Это изогнутая полоса пластика с характерными ответвлениями на концах, которые за счет силы упругости будут держать крепеж в материале стены или потолка.

Форма этих изделий есть для круглых и плоских кабелей разного размера. Но серьезные кабели ими не закрепишь — маловаты. Зато очень аккуратно смотрятся на проводниках небольших сечений, в том числе телевизионных, телефонных и для интернета.

Устанавливается они просто: сверлится отверстие подходящего диаметра, в клипсу заводится проводник, концы заправляются в отверстие и с усилием туда вставляются. Действительно неплохой вариант — быстро монтируется, вы глядит аккуратно. Используется в основном для открытой прокладки проводки.

Еще один вариант для быстрого крепления кабеля — дюбель стяжка. Выполняется она из негорючих самозатухающих пластификатов, позволяет быстро монтировать кабельные линии. Может использоваться как для открытого, так и для скрытого монтажа.

Дюбель-стяжка — быстрый и удобный способ закрепить кабель к бетону, кирпичу и другим поверхностям.

Есть стяжка с разъемным и неразъемным замком. Разъемный замок позволяет при необходимости изменять количество проводов. Способ установки такой же как у обычного дюбеля. Разница в том, что дюбель тут тоже пластиковый.

Скоба

Скобы для кабеля бывают пластиковыми и металлическими.

• Металлические скобы для крепления кабеля

Как правило, такой способ применяется для крепления кабелей проложенных в металлическом рукаве. Металлические скобы имеют отверстие для крепежа с одной или с двух сторон. Размер скоб можно подобрать в зависимости от диаметра металлорукава. Отлично противостоят механическим воздействиям, подходят для «держания» тяжелых кабелей.

Плюсом является «многоразовость». Можно легко заменить, переложить, добавить-убрать кабель, достаточно всего лишь выкрутить винт.

При этом способе крепления фиксация кабеля к поверхностям выполняется с помощью заранее подготовленных крепежных конструкций, его традиционно используют для крепления проводки.

Этот способ имеет два достоинства, которые для других способов крепления недостижимы:
1. Надежная фиксация, благодаря которой кабеля можно к поверхности очень плотно прижать.
2. Фиксация нескольких параллельно идущих кабелей, для этого не требуется сверлить кучу отверстий, а захватить и зафиксировать сразу 3-4 (и даже более) кабеля может длинная скоба-крепеж.

Двухжильная алюминиевая лапша или ПТПЖ — более жесткий провод, применяется обычно в качестве скоб. К стене крепление самой скобы выполняется при помощи «быстрого монтажа» (6 х 40 или 6 х 60) или же с помощью строительных гвоздей (если стены выложены из газосиликата).

Как правило, применяется для открытого монтажа одиночных кабелей. Пластиковая скоба оснащена гвоздем для фиксации, соответственно подходит для монтажа на мягких поверхностях, таких как дерево, ДСП, пластик (в бетон такой гвоздик не забьешь).

За мою практику часто приходилось видеть таким методом крепление телевизионных и телефонных кабелей. Пластиковыми скобами очень любят пользоваться провайдеры для крепежа интернет-кабеля.

В общем если ремонт уже завершен и требуется аккуратно развести кабель над плинтусом — это идеальный вариант – просто и дешево.

Клипса

При помощи клипс можно закрепить кабель на стене, потолке, на полу. Просто придется подобрать правильную конструкцию, а их немало. Крепление кабеля клипсами очень популярный метод — может получиться очень аккуратно и почти незаметно. Это если предполагается открытая прокладка проводки.

Эти элементы крепежа являются довольно востребованными при открытой прокладке кабеля. Клипсы после установки смотрятся довольно аккуратно. Они могут быть различного размера, формы и быть металлическими или пластиковыми,

Простой вариант имеет вид дужки, с обеих сторон которой имеются отверстия под дюбеля или саморезы. Хорошая и простая конструкция, но есть небольшой минус — для установки необходимо сверлить два отверстия. Это несколько увеличивает время монтажа.

Клипсы для монтажа кабеля есть металлические и пластиковые, причем разной формы. Самые простые имеют вид дужки, у которой с одной и с другой стороны есть отверстия под саморезы или дюбеля. Всем они хороши, но для установки требуется просверлить два отверстия, а это занимает много времени.

Есть вариант, который позволяет выдержать противопожарный зазор при монтаже силового кабеля на сгораемые поверхности (на фото слева). Этот крепеж фиксируется одним саморезом к поверхности. Он хорош тем, что при необходимости в тот же крепеж можно добавить нити. Для этого не придется его снимать, надо будет открутить винты, удерживающие верхнюю часть клипсы.

Третий вариант — своеобразная петля из полосы металла. Чтобы установить ее сначала надо завести внутрь кабели, потом совместить отверстия и закрепить на поверхности.

Все эти клипсы можно использовать как на стене, так и на потолке. Но при прокладке большого количества нитей на потолке они неудобны — слишком много требуется отверстий для монтажа. Их изготавливают из металла, часть затем окрашивают — чтобы при наружной прокладке крепеж меньше выделялся.

Пластиковые клипсы используют в основном для крепления кабелей в гофрированных шлангах. Есть они разных размеров под различные диаметры гофры. Могут устанавливаться как единично, так и собираться в линейки — для более аккуратного монтажа больших пучков проводки.

Этот тип клипс применяют в основном для скрытой прокладки, но если гофра проложена снаружи, то удобнее ее фиксировать с их помощью.

Отличный вариант для крепления кабеля к плотным поверхностям: древесине и ее производным, штукатурке — клипса с гвоздем. Сбоку пластиковой скобы имеется отверстие, в которое вставляется гвоздик. По форме гвоздевые скобы есть круглые и прямоугольные — под разной формы проводники.

Крепление кабеля такими скобами быстрое и не бросается в глаза. Чаще всего тоже крепят небольших размеров провода — телевизионные, телефонные, для интернета.

Еще один вариант для быстрого монтажа. Состоит из дюбеля с резьбой и площадкой с прикрепленной к ней стяжкой. Сначала устанавливается дюбель, на него накручивается площадка со стяжкой. К готовой трассе крепятся провода.

КСП — кабельная стяжка с монтажной площадкой под дюбель

Материал — негорючий пластификат, цвет — серый, температура использования — от -45°C до +85°C. Можно крепить на бетонные, кирпичные и деревянные поверхности.

Даже самые маленькие скобы и клипсы все-равно довольно заметны. Есть способ сделать крепеж практически невидимым, во всяком случае в некоторых случаях. При наличии строительного степлера к деревянным поверхностям или штукатурке провода и телефонные кабели можно крепить специальными скобами.

Они имеют длинные ножки и скругленную спинку. Есть специальные скобы для степлера, предназначенные для монтажа кабеля с пластиковыми ограничителями (средний рисунок). Они не позволяют передавить провод, что случается при работе с обычными скобами, если выставлена слишком большое усилие на спусковом механизме.

Хорош способ высокой скоростью — всего одно нажатие на рычаг степлера и скоба уже установлена. За час можно зафиксировать приличный метраж. Еще один положительный момент — крепеж малозаметен, при демонтаже в древесине остаются очень небольшие отверстия, которые тоже практически невидны.

Со штукатуркой и ДСП, ОСП несколько сложнее — повреждения могут оказаться больше, тем не менее, они все равно менее заметны чем от гвоздей, даже самых маленьких.

Недостаток крепления кабелей степлером — значительные ограничения по размерам. Подобные скобы большими не бывают. Максимальный размер по ширине скобы — 12,5 мм, да и то не во всех видах.

Этого более чем достаточно для монтажа телефонной «лапши», интернет-кабеля или других подобных проводников, но уже ВВГ или NYM таким способом закрепить получается далеко не всегда. К тому же у этих кабелей изоляция более жесткая, что требует более частой установки скоб.

Данный крепеж для кабеля выполнен в форме квадратной площадки. Могут быть квадратными или более продолговатыми. Я предпочитаю использовать второй вариант, так как они более прочны. Внутри имеется монтажное отверстие для крепления. Иногда в магазинах можно встретить аббревиатуру как ПМО (площадка с монтажным отверстием).

Монтаж также не составляет особого труда. Для начала сверлится отверстие в бетоне диаметром 6 мм, в него вставляется обычный дюбель, и площадка крепится к основанию (стене или потолку) саморезом.

Затем берем обычную нейлоновую стяжку и крепим с ее помощью кабель к площадке. Данный способ позволяет крепить несколько проводов и кабелей к одной площадке. А это значит, что отверстий сверлить нужно меньше, что соответственно ускоряет процесс монтажа.

Положительным аспектом является простота в использовании, быстрый монтаж, возможность крепление к площадке нескольких кабелей одновременно.

Крепление клипсы для гофры осуществляется дюбелем и саморезом. Клипсы подбираются в зависимости от диаметра гофры. Достоинством клипс является то, что их можно собирать в блоки (для этого сбоку имеются специальные замки) и прокладывать одновременно несколько трасс кабелей.

Лента монтажная

Металлическая монтажная лента предназначена для крепления кабеля с соблюдением нужного шага укладки. Очень удобно использовать при креплении больших групп проводников. Имеет 21 мм в ширину и расстояние между гибкими точками фиксации в 25 мм. Бывает двух видов – медная и стальная оцинкованная. Каждый зажим ленты имеет язычок с отгибом и лепесток. Лепесток выступает над поверхностью ленты, что облегчает его загиб, например, отверткой. Небольшой отгиб на конце язычка обеспечивает надежное закрепление кабеля «в замок».

Кабель канал является весьма распространенным способом крепления проводов и кабеля открытым способом. По мнению многих электриков является самым удобным способом крепления. Кабель канал выполняется из оцинкованного стали, не поддерживающего горение пластика, алюминия и представляют собой простейшую П — образную конструкцию.

В этот технический короб укладываются провода и закрывают односторонней или двусторонней крышкой.

Различаются материалам изготовления, цветовому исполнению, размерам, исполнению (какая крышка), влагозащите, а также по исполнению:
1. напольные;
2. магистральные;
3. плинтусный;
4. парапетные.

При установке кабель канала сначала делается разметка на стене, затем крепиться с помощью саморезов, дюбель гвоздей или «жидких гвоздей».

Не всегда провода необходимо закреплять стационарно. В некоторых случаях просто надо пучки упорядочить — чтобы они не путались. Например, обычно к рабочему столу подходит немалое количество проводов.

Фиксировать их жестко ни к чему — через некоторое время могут потребоваться переделки, а от вбитых гвоздей остаются дырки, которые на столе уже ничем не замаскируешь. Вот для этих целей есть различные приспособления. Их чаще называют держателями проводов или кабеля.

Например, те же скобы, но другого строения. Справа на фото выше вы видите кабельную клипсу, к тыльной стороне которой прикреплена двусторонняя липкая лента.

Для крепления на мебель или пластиковые панели — это очень удобно, клей потом можно отмыть, а поверхность остается неповрежденной. По центру — второй вариант с той же идеей, а слева так называемая монтажная площадка для крепления кабельных стяжек.

Сначала к поверхности крепятся эти площадки — у них на тыльной стороне тоже есть липучка. Затем пучок проводов крепится к отверстиям обычной пластиковой стяжкой. Не столь удобно и аккуратно (хвосты стяжек будут торчать), но тоже может использоваться.

Самодельные приспособления

Часто бывает, что для крепления кабеля нет подходящих скоб, площадок или хомутов. Все эти элементы можно изготовить и самому.

Конечно, по своему дизайну они, скорее всего, будут уступать заводским элементам, но в некоторых случаях это бывает не так уж и важно. А если руки растут оттуда, откуда надо, то крепеж может быть вполне достойной заменой фирменному крепежу.

Для изготовления установочных элементов можно использовать самые разнообразные материалы. Это могут быть одножильные или двужильные провода, пластик, оцинкованная жесть и многое другое. Вот некоторые из вариантов самоделок.

Нарезаем двужильные кусочки провода, длина подбирается в зависимости от крепящегося провода. В середину каждого продеваем саморез.

• Такие же, но одножильные кусочки обматываем вокруг шляпки дюбеля или самореза.
• Нарезаем жестяные полоски. В середину пробиваем гвоздь или саморез.

Плюсы у такого самодельного крепежа следующие:
1. простота в изготовлении и монтаже;
2. нет необходимости поиска крепежа и его покупки в магазинах;
3. возможность использовать (установка и замена) самоделок многократно;
4. можно крепить, как один, так и несколько проводов одновременно.

Многие фабричные приспособления имеют относительно невысокую цену, но, когда их требуются сотни, сумма набегает немалая. А если проводка скрытая — требуется, например, закрепить кабель в штробе, зачем замуровывать лишние деньги, если можно обойтись подручными средствами. Вот из чего делают самодельное крепление кабеля.

Полоски жести + гвозди или дюбеля — в зависимости от материала стены. Жесть желательно оцинкованная, а ее можно «добыть» из пивных банок. Нарезается на полоски толщиной 7-10 мм, в центре делают отверстие, в которое продевается гвоздь.

Сначала вдоль трассы с шагом 60-100 см набивают крепеж, затем жестяными полосками зажимают кабель или провод. Чтобы крепление кабеля было надежным, концы желательно зажать в замок.

Из оцинкованного металла, нарезанного на полоски толщиной около 1 см можно сделать простейшую U-образную скобу. На концах прибить гвозди, использовать как обычные скобы — прихватывая проводник каждые 50-80 см. Можно использовать для крепления проводов к стенам и потолку.

Также полосу жести можно использовать для крепления кабеля в петлю. Полоса охватывает кабель после чего полоска крепится к стене (смотрите фото справа).

Этот вариант тоже можно использовать для фиксации проводников в штробе. От обычного наружного крепления его будет отличать только шаг установки фиксаторов — их можно ставить реже, так как задача их — удержать кабели до того момента, пока не застынет раствор, которым штробу заделывают.

Таким же способом можно закреплять провода в защитной оболочке — гофре, трубе и т.п. Только полосы потребуются большей длинны и, возможно, ширины — для более надежной фиксации. Для древесины подойдет гвоздь или саморез, для кирпича и бетона потребуется дюбель.

Подручными средствами можно закреплять и пучки проводов. Более длинной полосой жести можно крепить несколько расположенных один возле другого проводников. Удобнее для этого использовать перфорированный металл (например, монтажные подвесы для подвесных потолков), но можно обойтись и обычными полосами жести.

Это основные виды крепежа для кабеля, который можно сделать своими руками. Наверняка есть другие варианты — фантазия умельцев неистощима, но это наиболее распространенные.

Кабельные лотки — для скрытой прокладки больших пучков

При устройстве подсветки потолка из точечных светильников приходится прокладывать большое количество проводов, причем фиксировать их приходится к потолочному перекрытию. Если речь идет о квартирах, то перекрытия чаще всего — бетонная плита.

Сверлить в ней массу дырок тяжело и долго, крепить по одиночке или небольшими группами провода ненамного легче. Вот для таких случаев используют подвесные кабельные лотки. Делают их обычно из оцинкованной проволоки или перфорированного металла.

Есть они разных размеров, есть несколько разных типов крепления — на шпильки, прикрепленные к потолку, на подвесы «Т» или «Г» -образной формы.

Порядок монтажа такой: сначала собирается и монтируется на потолке конструкция, потом в нее закидываются кабели. При желании их можно закрепить стяжками к решеткам, но обычно в этом нет необходимости.

Кроме того, есть металлические лотки из перфорированного и неперфорированного металла. Последние необходимы при прокладке кабелей внутри горючих стен — в каркасных домах, например.

Такие же лотки можно использовать при укладке кабелей в подпольном пространстве. Но тогда можно применять перфорированный вариант. Он тоже замечательно защитит от грызунов и случайного повреждения.

Крепление лотка к потолку и потолочным конструкциям

• Рекомендации при способе крепления лотка на потолочные стойки
• Способ подобен креплению полок и кронштейнов к стене с тем лишь исключением, что кронштейны крепятся не к стене, а к специальным потолочным стойкам или к сборным конструкциям из потолочных опор и монтажного профиля.
• Крепление лотков с помощью кронштейнов к потолку осуществляется с помощью сборной единицы — кронштейна потолочного.
• Потолочный кронштейн в сборе крепится к потолку с помощью анкеров-болтов или анкера забивного.
• Анкер забивной при помощи специального инструмента для забивки анкера, а затем в него заворачиваются болты. Анкерный монтаж позволяет легко перебрать или демонтировать монтажные конструкции.
• Кронштейн потолочный должен устанавливаться через 1-1,5 метра (т.е. также, как и при любом другом способе монтажа: в местах стыковок и посередине кабельного лотка).

Подобным образом осуществляется монтаж лотков с помощью свободностоящих (без опоры к стене) напольных стоек.

Рекомендации по использованию перфорированной стальной ленты:
1. Крепление на перфоленте является наиболее дешевым решением, но из-за недостаточной жесткости имеет ограниченное применение: малая нагрузка, малая высота подвеса, малая ширина кабельных лотков, сложности с расширением монтажных конструкции.
2. Перфолента крепится к потолку с помощью болтов, вворачиваемых в анкеры.
3. Каналы крепятся к перфоленте с помощью винтов, гаек и шайб.
4. Расстояние выбирается так же, как и при креплении кронштейнами — в местах стыков лотков и посередине лотка (1-1,5 м).
5. В качестве более удобной, практичной и надежной альтернативы данному методу предлагается крепить лотки к потолку с помощью С-образных подвесов.

Несмотря на появившееся в последние десятилетия изобилие различных настенных и напольных источников света для помещений, применение потолочных светильников, люстр в квартире остается оправданным и необходимым. Ведь только падающий сверху свет может обеспечить нужную освещенность всего помещения. Очень часто под потолком размещают различные электрические приборы – кондиционеры и вентиляторы.

Для работы этих приборов необходимо обеспечить бесперебойное питание их электричеством и при этом без ущерба для интерьера помещений.

Виды и способы исполнения

По материалу, используемому для проводника, проводка подразделяется на изготовленную:

• из меди;
• из алюминия. Нормативными документами допускается в настоящее время использование алюминия только для изделий с сечением проводника не менее 16мм 2 , поэтому внутри зданий такая проводка почти не используется.

По способу исполнения, электропроводка подразделяется на:

• открытую, расположенную на поверхностях потолков, стен, по балкам, фермам;
• скрытую, расположенную внутри частей, конструкций зданий. Скрытой считается и проводка, выполненная в пустотах перегородок и за потолками.

При прокладке по потолку принимается во внимание и материал перекрытия.

По железобетонным перекрытиям

В зданиях с монолитными или сборными железобетонными перекрытиями открытая проводка используется очень редко. В этом случае монтаж производится непосредственно по поверхности потолков, на изоляторах, в коробах, электротехнических гофрированных трубках (гофрах), трубах, металлорукавах, кабель-каналах. Временную проводку допускается выполнять свободно подвешенной.

При креплении проводки к поверхности потолков используются гвоздевые скобы (при этом гвозди забивают в предварительно смонтированные дюбеля), дюбель-хомуты, дюбель-стяжки. Перед монтажом размечается расположение на потолке электроприборов, светильников, кабелей .

Для устройства проводки в трубах, гофрах, металлорукавах используются специальные клипсы или дюбель-хомуты. В начале работ на потолке размечаются места крепления светильников, кабелей. Затем осуществляется монтаж труб, гофр или металлорукавов, в которых при помощи проволоки протягиваются кабели. Чаще в зданиях с железобетонными перекрытиями выполняется скрытая проводка по потолку.

Если перекрытие монолитное, прокладку проводки необходимо предусмотреть на стадии изготовления конструкции, для этого кабели помещаются в пластмассовые или металлические трубы, которые крепятся к армокаркасу еще до укладки бетонной смеси.

Крепить их следует к конструктивной арматуре при помощи пластиковых стяжек или проволоки.

Крепление проводки к несущим стержням недопустимо. Для замены провода просто протягиваются в замоноличенных трубах при помощи стальной проволоки, либо старый заменяемый провод используется в качестве кондуктора.

Устройство несменяемой проводки, замоноличенной в панелях и монолитных конструкциях перекрытий не допускается.

В сборных железобетонных перекрытиях для монтажа проводки используют пустоты в плитах. Производится разметка расположения на потолке светильников и приборов. После этого плита сверлится в необходимых местах, и, с помощью проволоки протягивается кабель. Необходимо учитывать, что такой способ монтажа применим, если направление проводки совпадает с направлением пустот в плите.

Если возможность прокладки внутри конструкции отсутствует, допускается устройство несменяемой проводки под слоем штукатурки. Для этого используются плоские кабели, которые крепятся к потолку проволокой, стальной лентой, гвоздевыми скобами до началаа штукатурных работ. Второй способ – оштукатурить потолок и укладывать проводку в проштробленные каналы. Не должно быть пересечений плоских кабелей при прокладке под штукатуркой. Если это невыполнимо, изоляция в местах пересечений усиливается тремя-четырьмя слоями изоляционной ленты.

Штробить плиты перекрытия или монолитные конструкции категорически запрещено.

Также недопустимо прокладывать кабели в швы между панелями перекрытия.

По деревянным перекрытиям, балкам, фермам

По конструкциям из древесины, проводка может быть как открытой, так и скрытой. Открытая проводка на потолке выполняется теми же способами, какими и по бетонным конструкциям. Все монтажные изделия должны быть произведены из металла или из не поддерживающего горение материала.

Крепление проводки к потолку по изоляторам в современном строительстве применяется крайне редко, в основном для имитации старинного интерьера в квартире. Чаще монтаж проводки производится в гофрах или металлорукавах, которые монтируются к потолку при помощи клипс. Нередко также используются трубы, которые крепятся при помощи хомутов. Кабели протягиваются в закрепленные на поверхности трубы или рукава при помощи стальной проволоки.

Все чаще для устройства электропроводки по деревянным поверхностям используются пластмассовые кабель-каналы. Материал этот не поддерживает горение, а пластмасса при производстве окрашивается и имитирует текстуру дерева. Кабель-каналы подходящего сечения закрепляются на поверхности потолка при помощи шурупов или саморезов .

В местах изгиба кабель-каналы подрезаются под углом. Это удобно делать, пользуясь плотницким стуслом. Производятся и специальные изделия для изгибов, разветвлений. Они заметно упрощают монтаж электропроводки по потолку. Далее внутрь помещаются кабели и закрываются защелкивающимися крышками.

Скрытая проводка производится по деревянным потолкам в слое штукатурки, под гипсокартоном, или внутри конструкций потолков.

При монтаже в штукатурке, кабели необходимо крепить по полосе асбеста или по стальной ленте. Для закрепления кабелей используются хомуты или гвоздевые скобы.

Категорически запрещено крепить кабель, прибивая его гвоздем между проводниками. Если монтаж проводки выполняется в проштробленные в штукатурке каналы, возможно прикреплять кабели быстросохнущим раствором с добавлением алебастра.

При выполнении , штробить каналы необязательно, так как листы крепятся на каркас, изготовленный из металлических профилей. Обязательно, при прокладке за подвесными потолками, помещать кабели внутри труб из металла, позволяющих локализовать возгорание проводки при возникновении замыкания. Трубы допускается использовать стальные водогазопроводные, или медные.

Диаметр труб должен обеспечить прокладку необходимого числа кабелей нужного размера. Перед использованием трубы осматривают, отбраковывают смятые. Далее их режут на куски необходимой длины и нарезают по концам стальных труб резьбу. В обязательном порядке удаляют зазубрины и заусенцы, которые могут повредить изоляцию кабелей.

Отрезки труб соединяют между собой уголками или муфтами. Медные трубы изгибают специальными трубогибами.

Необходимо заметить, что при устройстве в квартире проводки любого типа, необходимо предусмотреть возможность замены ее вследствие физического износа или аварийной ситуации. Правильно выполненные обеспечат длительную и безопасную эксплуатацию всего здания или сооружения.

Крепление электропроводки. Способы крепления кабеля к стене

Гофротруба — это оптимальный аксессуар для защиты провода. Она позволяет предотвратить его повреждение при физических воздействиях, а также не позволяет попадать на изоляцию кабеля жидкости либо опасным химикатам. Кроме того, гофротрубы способны предотвратить распространение огня — они эффективно гасят искры и очаги открытого пламени.

При монтаже таких аксессуаров для проводки чаще всего возникает вопрос, каким образом организовать крепление гофротрубы к стене. Мы рассмотрим, какие способы фиксации используются чаще всего, и в чём их преимущества.

Разъёмное соединение

Наиболее популярной является укладка электротехнической трубы с применением клипс и зажимов (с защёлкой или без). Самая простая клипса не имеет специализированных защёлок, что несколько упрощает извлечение трубопровода, но снижает прочность крепления в целом.

Преимущество такого способа заключается в его простоте — для фиксации трубы не потребуется профессиональная помощь. Достаточно просто закрепить клипсу либо скобу на стене, и затем вложить в неё гофротрубу. В случае зажима с защёлкой (или раздвижного) зажимать фиксатор придётся вручную, а вот клипса защёлкнется самостоятельно, благодаря естественной эластичности используемого при её изготовлении материала.

Крепление гофрированной трубы к стене может осуществляться с применением различных средств — например, анкеров, болтов, «молли» и прочих. Подбор конкретного крепежа производится в зависимости от того, из какого материала изготовлена стена.

Если речь идёт о временном креплении гофротрубы, можно использовать специализированный крепёж хомутами-стяжками. Постоянное (неразборное) крепление представлено металлическими скобами. Внимание: на нашем сайте скобы и хоммуты-стяжки размещены в другом разделе — Хомуты, крепеж, клеммники! В этом разделе можно купить клипсы для электротехнических труб разных модификация и размеров.

Неразъёмное соединение

Одним из вариантов крепления пластиковой гофрированной трубы к поверхности стены является использование металлических опор, представленных крюками или специальными платформами. Принципы прокладывания гофры очень похожи на протяжку кабеля между опорами ЛЭП, использующимися в электрических магистралях. Однако в данном случае можно обойтись без изоляторов, поскольку пластиковая гофра выдерживает разряды с напряжением до 1–2 кВ.

Опоры крепятся к стене при помощи дюбелей либо аналогичных фиксаторов. Стоит помнить, что глубина проникновения крепежа в стену будет тем выше, чем больше нагрузка приходится на фиксаторы. Отверстие должно быть достаточно крупным, если на крюки либо платформы будет уложен металлический лоток — такой тип прокладывания кабеля применяется в различных инженерных сооружениях.

Неразъёмным считается и крепление к стене при помощи специального полимерного клея. Его нужно использовать в тех случаях, когда повреждение поверхности основы недопустимо или невозможно. Примером сферы применения полимерного клея для крепления гофры является укладка трубопровода ПВХ на гипсокартонный профиль. Кроме того, при помощи такого материала можно укладывать трубы и на другие металлоконструкции.

Как выбрать шаг крепления?

Один из важнейших параметров, на которые следует обращать внимание при организации крепления гофротрубы к стене — шаг фиксации. Под ним подразумевается расстояние, на котором будут располагаться клипсы либо другие виды креплений.

Если речь идёт о 20-миллиметровых трубах, то следует выдерживать расстояние в 70–75 миллиметров между отдельными клипсами либо скобами. Такой показатель позволит избежать провисания гофротрубы и её деформации. Кроме того, при таком положении кабель будет находиться в состоянии минимального натяжения, что обеспечит его долговечность и устойчивость к физическим нагрузкам.

Расстояние между крепежом возрастает пропорционально в зависимости от диаметра испольтзуемых трубопроводов. Так, если диаметр труб равен 25 мм, дистанция будет составлять 80–85 мм, а для 40-миллиметровых изделий — 100–105. Максимальное расстояние необходимо выдерживать между трубами с диаметром 50 миллиметров — оно будет равно 1,2–1,25 метров.

Какие крепления выбрать?

Стоит также подбирать фиксаторы по типу материала, из которого они изготовлены. Оптимальным вариантом считаются металлические скобы или прочие держатели, однако они достаточно дороги и не всегда удобны в обращении. Поэтому многие специалисты советуют пользоваться пластиковыми клипсами. Они изготавливаются из того же материала, что и трубы — например, из ПВХ. Если необходимо использовать держатели повышенной прочности, то предпочтение стоит отдать изделиям из АБС-пластика. Пластиковые хомуты-стяжки всегда (!!) нужно использовать только нейлоновые.

Проложить электросеть в строении из бруса или бревна скрытым способом слишком дорого и сложно. Однако строгим регламентом ПУЭ запрещен открытый монтаж силового кабеля в помещениях с характерным для них парообразованием и с высоким содержанием влаги. Проще, дешевле и удобнее установить короба, совмещающие плюсы проводки открытого и закрытого типа. С установкой данных защитных приспособлений без проблем справится любой домашний мастер. Никаких затруднений не возникнет, если будущий исполнитель узнает, как крепить кабель канал и как правильно проложить в нем провод.

Электротехнические короба представляют собой простейшую конструкцию, выполненную из оцинкованного стального сплава, алюминия или из прочного, не поддерживающего горение пластика. Основной их элемент двухметровый профиль с П-образным сечением, который предстоит прикрепить к стене. В него укладывают силовой кабель и слаботочные провода, затем закрывают крышкой. Вот, собственно, и все дела.

Но у простейшего на первый взгляд процесса есть несколько важных нюансов. Их то и следует выяснить самостоятельному мастеру, чтобы результат не требовал доработок или глобальных переделок.

К семейству электротехнических коробов, применяемых в организации электропроводки по открытой схеме, относятся:

• настенные кабель каналы с односторонним или двухсторонним замком;
• напольный плинтус с секциями для проводов, преимущественно слаботочных;
• потолочный аналог предшественника;
• напольные системы с защитой от механического воздействия;
• лотки и гофоротрубы, используемые в основном для устройства проводки в подсобных помещениях и на внешних сторонах стен.

Т.к. условия эксплуатации обязывают во главу выбора ставить практичность, напольные варианты рассматривать не имеет смысла даже для обустройства комнат отдыха в банях.

Из эстетических соображений оставим мысли о проводке в гофротрубе и в лотках для наружных работ.

Рассмотрим самую распространенную разновидность прокладки кабеля в настенном канале из пластика. Это наиболее дешевые и простые в обработке короба, не требующие от исполнителя мастерских навыков и особых знаний.

Какой кабель канал нужен владельцу бани?

Для организации электропроводки открытого типа выпускают сейчас обширный диапазон различных по форме, габаритам и цвету изделий. Преобладают в продаже демократичные белые пластиковые короба длиной от 2х м с вариациями в пару-тройку десятков см.

У желающих подобрать продукцию точно в тон деревянным стенам есть шанс купить каналы необходимого цвета. Имеются в магазинах комплексные системы с полным набором аксессуаров для формирования сети любой степени сложности. Есть мини-каналы без дополнительных приспособлений, облегчающих монтаж.

Резку кабель каналов по требующимся покупателю размерам в магазинах не выполняют. Готовить отрезки к монтажу магистрали нужно будет самостоятельно. Запастись нужно будет ножовкой по металлу, лучше болгаркой. Потребуется стусло для разрезания заготовок под углом.

Выбор определяет цель работы:

• если задача заключается в или розетки, достаточно приобрести накладную разновидность данного электроустановочного изделия и купить к ней один мини-канал;
• если электрификация бани будет производиться с нуля, есть смысл купить частично или полностью комплекс каналов с аксессуарами: угловыми и Т-образными разводными элементами, заглушками, приспособлениями для устройства розеток, распределительных коробок, выключателей и др.;
• если планируется собственноручно устроить несложную цепь с прокладкой кабеля в недорогих пластиковых коробах, нужно предварительно составить схему, подсчитать метраж каналов и запастись аксессуарами той же марки.

Покупатели комплексной системы вместе с приятным приобретением получат подробную инструкцию об установке основных и дополнительных элементов для состыковки их в единую магистраль.

Домашним умельцам, принявшим решение использовать мини-короба для организации электропроводки, инструкцию не предложат. Им-то и пригодится статья о том, каким образом осуществляется прокладка кабель канала и какие правила требуется соблюдать.

Устройство проводки в кабель канале

К реализации любой идеи, а уж тем более такой ответственной, как электрификация бани, следует подготовиться. Нужно заранее все продумать, предусмотреть и, естественно, распределить этапы работ.

Если вас интересуют варианты освещения в бане, советуем ознакомиться со статьёй

Тем, кто решил проложить кабель в электротехническом коробе, предстоит:

• составить чертеж обустраиваемого объекта с точными размерами;
• определиться с количеством и типом проводов, уложить которые потребуется в кабель канал;

• выбрать оптимальную трассу проводки и нанести ее на план;
• купить короба с аксессуарами согласно сделанной схеме;
• разметить путь электропроводки;
• правильно подготовить короба к установке;
• соорудить канал для укладки кабеля;
• уложить провода, правильно закрепить их и закрыть крышки;
• установить выключатели и розетки.

Для прокладки силовых и слаботочных проводов в одном кабель канале желательно приобрести короб с секциями. Силовые и слаботочные линии не должны пересекаться или скручиваться в жгут, иначе при передаче сигнала возникнут помехи.

Осуществлять прокладку кабеля следует в кабель канале, размер которого позволяет свободно расположить в нем весь набор требующихся проводов. Крышка должна без усилий защелкиваться, чтобы вся конструкция не «распахивалась» от случайного прикосновения.

При покупке обязательно нужно проверить крышку кабель канала «на предмет» закрывания. Не стесняясь продавца «пощелкайте» замком несколько раз. Будет обидно, если в уже установленном основании крышка просто не будет «держаться».

Планирование – гарантия успеха в работе

Прокладка проводки в коробе относится к разряду открытых схем, потому в обязательном соблюдении горизонталей, перпендикуляров и вертикалей нет необходимости. Ведь трасса полностью обозрима. Т.е. при желании повесить полочку на стену, угрозы случайно пробить кабель не возникнет. Допустимы диагональные линии, всевозможные зигзаги, ступени. Однако непреодолимая тяга хозяев к четкой геометрии чаще всего заставляет придерживаться строгих направлений, свойственных закрытой схеме проводки. Обычно линии параллельны плоскостям пола и стен, вытянуты вдоль оконных и .

Вычертить трассу можно, как душе будет угодно. Главное, чтоб не возникало ситуаций для случайного повреждения электросети, а также чтобы «привязанными» к ней выключателями и розетками было удобно пользоваться.

Нормативных регламентов по поводу устройства открытой проводки нет, есть рекомендации:

• удобно пользоваться выключателем, если он установлен возле двери со стороны ручки на высоте 90 – 160 см от плоскости пола;
• от потолка желательно отступить min 15 см, от оконного проема min 10 см;
• ближе 30 см от плоскости пола горизонтальные линии проводки и электроустановочные устройства располагать не стоит из-за возможности случайного увлажнения в ходе уборки. Исключение – плинтус с кабель каналом, но его зачастую используют для прокладки слаботочных проводов, применяемых для подключения интернета, телефона, антенны.

Согласно собственноручно сделанной схеме закупаем материал, приобретаем аксессуары, запасаемся инструментом для резки.

Начинающим мастерам желательно запастись коробом на 10-15% больше расчетного метража. Не нужно сразу весь материал нарезать на требующиеся для монтажа отрезки. По факту обязательно выявятся отклонения, свойственные отечественному строительству.

Лучше действовать последовательно: 7 раз померил – для уверенности приложил к месту установки – аккуратно отрезал – прикрепил. И так с каждым отрезком, для крепления которого на стене нужно заранее разметить место установки простым карандашом. В процессе разметки будущей трассы не нужно ориентироваться на линии сопряжения пол/стена, стена/потолок и т.д. Реальное положение выверяйте уровнемером и отвесом.

Варианты крепления электротехнического короба

Способ крепления электротехнических коробов определен материалом, из которого сложены стены. Желающие заняться самостоятельной установкой пластикового кабель канала могут:

• банально приклеить основание к деревянной, оклеенной обоями, окрашенной стене, к перегородке, выполненной из влагостойкого гипсокартона или обшитой фанерой, любой плитой из прессованных отходов деревообработки;
• привинтить оцинкованными саморезами к деревянной поверхности;
• зафиксировать основание на бетонной или кирпичной стене с помощью дюбель-гвоздей;
• совместить клеевой метод с монтажом на саморезы.

В продаже имеются короба с липкой лентой, посаженной на основание в заводских условиях, но их предпочитают применять для организации временной проводки из-за сомнений в надежности.

Резать короба нужно вместе с защелкнутыми на них крышками. При сооружении трассы из нескольких отрезков нужно стараться, чтобы места состыковки двух оснований не совпадали с местами состыковки крышек. Проще говоря, меняйте крышки местами: длинный отрезок закройте сначала короткой крышкой, затем длинной и наоборот.

Специфика приклеивания кабель канала

Приклеивать проще простого, но нужно учесть, что о демонтаже приклеенного короба нужно забыть окончательно. Просто так оторвать его не получиться, только вместе с куском стены или ее отделки. Правда, для установки понадобится минимум усилий и времени, из расходных материалов только клей, к примеру, «жидкие гвозди».

Алгоритм следующий:

• клеевой состав наносим своеобразным зигзагом с шагом между «вершинами», равным приблизительно увеличенной в 1,5 раза ширине короба;
• обработанное клеем основание прикладываем к стене, но не фиксируем на ней, а убираем в сторону;
• ждем, пока оставшийся на стене клеевой след загустеет;
• устанавливаем канал на место и с усилием прижимаем;
• опять ждем застывания клея.

Для собственного успокоения и повышения надежности можно дополнить клеевое крепление гвоздями, забитыми вдоль центральной оси короба с шагом 50-60 см.

Только после застывания можно будет приступить к укладке кабеля, который для удобства нужно зафиксировать в канале. Для постоянной фиксации пригодятся специальные пластиковые держатели. Экономные мастера могут воспользоваться подручными приспособлениями: отрезками крышки или самого кабель канала. Временные приспособления вне сомнений нужно убирать перед креплением крышки.

Совет. Прокладку кабеля в сооруженной системе удобнее выполнять, чередуя с защелкиванием крышки. Установили часть проводки в канале, затем защелкнули и т.д.

Нюансы применения саморезов

На внутренней поверхности основы канала нужно предварительно сделать отверстия. В узком профиле их расположить можно по одной линии, в широком коробе по зигзагообразной схеме. Шаг между отверстиями зависит от качества выравнивания стены. Для ровной поверхности достаточно 50 см. Если между приложенным к месту установки кабель каналом и стеной есть незначительные щели, шаг нужно уменьшить до 30-40 см. Вообще «просветы» между стеной и электротехническим коробом нежелательны. Установка каналов производится на тщательно выравненное основание.

Подготовленный к монтажу отрезок кабель канала прикладываем к стене и завинчиваем саморезы через сформированные отверстия.

Тонкости использования дюбелей с шурупами

Метод достаточно трудоемкий, применяемый для сооружения кабельной магистрали поверх кирпичных или бетонных стен:

• готовим основу канала: заранее высверливаем отверстия;
• прикладываем ее к месту крепления для того чтобы отметить через имеющиеся отверстия точки предстоящего бурения стены;
• 6-миллиметровым буром сверлим по отмеченным точкам отверстия под дюбель-гвозди рекомендованного размера 6×40;
• снова прикладываем основу короба к месту крепления;
• вставляем дюбеля и закручиваем шурупы.

Без опыта в сфере установки коробов сверлить основу сразу на стене и тут же вставлять дюбеля нежелательно. Хорошо, если результат ошибок закроется в последствие непосредственно кабель каналом. А если нет?

Инструктаж по выполнению угловых стыков

Основное требование данной работы – отсутствие видимых глазу «прорех» между элементами после защелкивания крышек. Чтобы не получалось щелей нужно тщательно мерить и аккуратно резать, пользуясь полотном по металлу и стуслом или торцовкой. Потому желающим самостоятельно соорудить систему кабель каналов настойчиво рекомендуют пользоваться аксессуарами, скрывающими все огрехи.

Незначительные ошибки можно замаскировать подобранным в цвет герметиком, но есть еще способ для формирования аккуратного углового перехода. Вместо разрезания двух заготовок под традиционным 45º-ным углом можно просто подрезать стенки оснований на их полную ширину. Короба в таких случаях устанавливаются внахлест. Надрезы и вырезы на стенках кабель канала делают ножницами по металлу.

Убедились, особых премудростей в креплении электротехнических коробов нет. Подключение розеток и выключателей к проложенной в них магистрали производится стандартным способом. Если исполнитель запасется терпением и мобилизует собственную аккуратность, результатом по праву можно будет гордиться.

При устройстве проводки одна из задач — правильное крепление кабеля. Оно не должно занимать много времени, но должно быть надежным и безопасным.

Крепеж для кабеля выбирают в зависимости от способа его прокладки и материала основания, к которому будет фиксироваться провод. Начнем с выбора по материалу.

В зависимости от типа материала

Все основания делят на мягкие и твердые, но есть еще тонкие и ломкие. К мягким основам относят древесину, сюда же можно причислить штукатурку. Если крепить кабель надо к этим основаниям, чаще всего используют гвозди или саморезы. Процесс установки крепежа всем известен и не занимает много времени.

К жестким основаниям относится бетон, железобетон, кирпич. В такие основания устанавливается крепеж с дюбелями (дюбель-гвоздями). Процесс установки дюбеля более долгий — приходится сначала сверлить отверстия и вставлять пластиковую пробку, только после этого устанавливать крепеж. Но в таких материалах это неизбежно. Исключение — кирпичная кладка. Если крепеж размещать в шве, можно обойтись гвоздями. Но крепление в этом случае будет не очень надежным.

Ломкие основания. К этой категории можно отнести гипсокартон и строительные блоки из легкого ячеистого бетона любого типа. Для этих оснований есть специальные дюбеля, которые имеют большую площадь упора, чем стандартные. Также для легкого ячеистого бетона существует крепеж на клею.

Специальные дюбеля-бабочки для установки в гипсокартон или пенобетон

Тонкие основания. Это пластик, ДВП, ДСП и другие подобные материалы. Если закрепить кабель надо на такой поверхности, используют тонкие гвоздики, скобы, при небольшом количестве проводников применяют крепеж на клеевой основе. Обычно это небольшие пластиковые элементы, на тыльной стороне которых закреплен скотч с защитной полосой. При монтаже защитная полоса снимается, крепеж устанавливается на клей. Больших нагрузок он не выдержит, но упорядочить жгут проводов, который идет на рабочий стол, можно.

Гвозди, саморезы или дюбеля?

Большая часть стандартного крепежа может быть зафиксирована как при помощи гвоздей или саморезов, так и при помощи дюбелей. В соответствии с видом материала, его прочности и плотности, выбираете тип крепежных элементов.

Есть и несколько исключений. Например, U-образные скобы из строительного степлера можно установить только в мягкие основания или в ДСП, а дюбель клипсы для них не подходят.

Правила монтажа

Независимо от типа выбранного крепежа стоит соблюдать нехитрые правила его расположения. В этом случае крепление кабеля будет надежным.

Это все общие правила крепления кабеля. Это не догма, но их выполнение облегчает работу и гарантирует нормальные результаты.

Крепеж для открытой прокладки

При открытом способе прокладки стараются использовать наименее заметный виды крепежа. Совсем незаметным такое крепление кабеля быть не может, но может быть не привлекающим внимание.

Надо стараться сделать кабель незаметным….

Скобы из строительного степлера

Если в вашем хозяйстве имеется степлер, закрепить небольшого диаметра низковольтный кабель можно легко и быстро. В продаже есть специальные U-образные скобы. Они предназначены как раз для этих целей. Бывают двух типов:

Есть также специальные кабельные скобы с корпусом из пластика (на фото справа). Они стоят дороже, но из-за пластикового корпуса меньше шансы передавить жилы или повредить изоляцию.

Скобы могут быть из оцинкованной стали, могут — из нержавейки. Ножки могут быть обычные, могут — заостренные. Второй вариант проще заходит даже в плотные основания типа ДСП. Как понимаете, для серьезных проводников этот крепеж не используют, но для проводного интернета, телефона и т.д. очень даже удобно.

Скобы и клипсы

Крепление кабеля разного диаметра чаще всего делают при помощи скоб и клипс. Производят их из металла и особо прочного пластика. Пластиковые клипсы применяют для фиксации проводов в помещениях, металлические можно использовать и на улице. Металл может быть оцинкованным, крашенным, но лучше для наружного использования найти сделанные из нержавеющей стали.

Наиболее незаметные из клипс — небольшие пластиковые скобы с гвоздиками (верхний левый угол на фото). Они используются если необходимо протянуть одну нитку кабеля. Работа продвигается быстро — приставил, загнал гвоздик. Остальные скобы более заметны, но удерживать могут более мощные и жесткие провода.

Есть также пластиковые клипсы для крепления к стене гофрированной защитной оболочки. Есть они в виде линеек по несколько штук, есть — по одной. Так что можно закрепить и одиночный проводник, и группу кабелей.

Эти же клипсы можно использовать для крепления кабелей подходящего диаметра. Для очень жестких лучше использовать металлические скобы, а для проводников средней жесткости подойдут и эти. Хороши для этих целей клипсы с фиксатором (на фото внизу слева). Они же могут применяться для закрепления кабелей на потолке.

На основе дюбелей

Есть кабельный крепеж на основе пластиковых дюбелей. Пластик используется сверхпрочный, так что область использования не ограничена — можно ставить и в кирпичные, и в бетонные стены. Есть несколько видов:

Все эти виды крепежа стоят недорого, но хорошо справляются со своими задачами. Их даже лучше использовать, чем с металлическими гвоздями — меньше шансов повредить изоляцию. Так как стоят они недорого, можно ими фиксировать кабели в штробе.

Крепление кабеля в штробе

При скрытой прокладке в негорючих основаниях кабеля укладывают в специальную канавку, прорубленную в стене. Эти канавки называют штробами, а процесс — штроблением или штробированием. Чтобы кабель в этой канавке держался и не вываливался, его надо каким-то образом зафиксировать. Есть несколько способов фиксации:

Особенности горючих оснований

Если скрытую проводку делают в горючих стенах — деревянных, каркасных и т.п. — по требованиям пожарной безопасности, их необходимо прокладывать в негорючей защитной оболочке. Негорючая оболочка — это или гофрошланги из неподдерживающих горение пластиков, или цельнометаллические короба. При использовании гофрошлангов способ крепления такой же, как при фиксации кабеля. Разница — в диаметрах необходимого крепежа.

При использовании металлических коробов, их закрепляют в стене, а затем в лотки укладывают кабели. Такой способ чаще используют в каркасном домостроении, потому что шбробление каналов в деревянных стенах значительно снижает их теплоизолирующие свойства. К тому же деревянный дом постоянно меняет свои размеры и жестко закрепленные короба могут стать проблемой. При прокладке проводки в деревянных домах чаще используют открытую прокладку в кабель-каналах или делают .

Большие пучки проводов

Часто при разводке электропроводки требуется проложить большой количество кабелей. Чтобы минимизировать время на крепление больших пучков проводов можно:

Также можно использовать комбинацию этих методов. При использовании ленты ее крепят по краям. За счет своей жесткости она хорошо удерживает даже жесткие проводники или гофрированные оболочки. При необходимости можно установить крепеж и между кабелями, но надо следить за тем, чтобы не повредить изоляцию.

Как закрепить кабели на потолке

Если кабелей на потолке не очень много, можно использовать обычный крепеж — хомуты, стяжки, клипсы, самодельные фиксаторы и т.д. Но их устанавливать неудобно — приходится долго работать с поднятыми руками, да еще удерживать в них инструмент, кабель. Тяжелая работа.

Если потолок будет подвесной, кабели можно закрепить за подвесы. В этом случае используют обычные пластиковые хомуты (затяжки), которыми фиксируют провода выше уровня будущего потолка. Чтобы не повредить оболочку или даже жилы, лучше прокладывать провода в защитном гофрошланге. Это также сделает проводку более безопасной с точки зрения пожарной безопасности.

Большие пучки кабелей на потолке проще укладывать в лотки. Они есть проволочные и металлические (из цельного металла и перфорированного). В квартирах и домах используют обычно проволочные. Они стоят и весят меньше. Их крепят к потолку на регулируемые подвесы.

Такое крепление кабеля также требует установки подвесов, но количество крепежа намного меньше. Еще один плюс такого способа прокладки кабелей — легко при необходимости заменить или проложить новые. Минус — лотки не очень дешевы.

Как упорядочить пучки проводов

В наших домах все больше появляется техники и вся она имеет провода. К рабочему столу часто тянется около десятка проводов. Чтобы они не путались, лучше их упорядочить. Для этого есть разного вида пластиковые площадки. Одни собирают провода в жгуты, вторые, наоборот, позволяют проводить каждую нитку отдельно.

Часть этого кабельного крепеже идет под саморезы или гвозди, часть — на основе липучки. Второй вариант можно смело устанавливать на мебель. Клеящий состав хорошо держится на ламинированной или лакированной поверхности и нет необходимости проделывать дырки.

Крепление к столбам и стенам при воздушном способе монтажа

При воздушной прокладке кабелей необходимо их крепить к столбам, стенам зданий и другим объектам. Есть крепеж для самонесущих и обычных кабелей. Обычные кабели между столбами без опоры подвешивать нельзя — они не выдержат нагрузки и порвутся. Для таких проводников между опорами натягивается трос и уже к нему на подвесах крепится кабель. В этом случае нагрузка приходится на трос, а не на кабель. Способы крепления троса — любые, но самый распространенный — сделать петлю вокруг столба, зафиксировать конец. Для промежуточных столбов можно использовать любой доступный способ — два отдельных троса, вбитый крюк, подходящий кронштейн.

Крепление кабеля к несущему тросу происходит при помощи поддерживающих зажимов. Они бывают под кабели разной формы, сечения. Также возможно использование стяжек из устойчивого к ультрафиолету пластика. Иногда, для экономии, кабель прикручивают отрезками провода, скручивая его. Этот способ наименее надежный — при больших нагрузках скрутка может не удержать провод, он провиснет и порвется.

Для самонесущих кабелей крепеж обычно состоит из двух частей — кронштейнов или хомутов, которые крепятся к стене, столбу, и зажимов, которые цепляются за установленный кронштейн и удерживают кабели. Хомуты применяют только на столбах. Особенно удобны они на железобетонных столбах — нет необходимости сверлить отверстия, что очень нелегко.

Кронштейны бывают нескольких видов. Их выбирают в зависимости от вида основания (деревянных, стальных, бетонных, алюминиевых) и планируемой нагрузки. По назначению бывают:

• ответвительные — для установке на столбах и опорах в местах поворотов трассы;
• промежуточные крепления — для монтажа на столбах и опорах вдоль трассы без поворотов и ответвлений;
• фасадные — для установки на наружных стенах.

К кронштейнам крепятся подвесы или зажимы. Их выбирают в зависимости от типа кабеля, его сечения и т.д.

На сегодняшний день любое помещение (жилое, офисное либо другого назначения) немыслимо без прокладки в ограждениях коммуникаций. Это проводные электросети, телевизионные и интернет кабели. Давно минули те времена, когда крепление кабеля к стене, в том числе электропроводки, выполняли только снаружи ограждений. Это делали по причине несовершенства изоляционных покрытий проводников.

Современные полимерные покрытия разрешают «прятать» кабельно-проводные коммуникации в массиве ограждений помещений. В некоторых случаях делают проводку открытой или прокладывают кабели в пластиковых коробах. Самые распространённые способы креплений проводов и кабелей к стенам и к потолкам рассмотрены в статье.

Виды крепления кабельно-проводных коммуникаций

Известна масса способов и видов крепления проводов и кабелей к стенам. Среди них часто встречаются следующие.

Открытая проводка

Включает:

• быстросохнущий раствор;
• дюбель-хомут;
• дюбель-стяжка;
• клипсы;
• монтажная площадка;
• гвоздевые скобы.

Быстросохнущий раствор

Фиксация быстросохнущим раствором – это самый простой способ крепежа для провода. Закрепить провод к неоштукатуренной кирпичной кладке можно алебастром или другим быстросохнущим раствором с помощью шпателя. Делают это так:

1. Один или несколько проводов протягивают вдоль цементных швов кладки из кирпичей или шлакоблоков;
2. Разводят водой алебастр, гипс или быстросохнущую специальную смесь;
3. Учитывая удельный вес кабеля или проводов, работник шпателем с алебастром прикрепляет коммуникации к кирпичной кладке;
4. Монтаж кабеля или проводов производят постепенно по мере застывания нанесённых лепёшек из раствора.

Важно! Нужно добиваться того, чтобы алебастр был наиболее связан со швом кладки. Это обеспечивает высокую адгезию крепления на стенах.

Таким способом проводят коммуникации в нежилых и подсобных помещениях. Как правило, такой крепеж носит временный характер.

Возникают такие ситуации, когда крепёж для кабеля быстросохнущим раствором к кирпичной или бетонной стене будет малоэффективным и не выдержит нужную нагрузку. Тогда лучше воспользоваться дюбель-хомутами. Кабельный крепёж представляет собой пластиковую петлю с окончанием в виде дюбеля с ребристыми краями. Внешне хомут напоминает скобу. Крепят проводку дюбелями в таком порядке:

• в стене по размеченной линии перфоратором делают отверстия глубиной 30-40 мм и диаметром 6 мм;
• отверстия делают на расстоянии друг от друга в 30-40 см;
• кабель продевают через петли, усилием руки или несильным ударом молотка дюбели вставляют зазубренным концом в монтажное отверстие.

Монтаж проводки осуществляется в короткие сроки, обеспечивает надёжное крепление проводников к стене.

Дюбель-стяжка схожа с дюбель-хомутом. Отличие от «собрата» состоит в том, что петля способна затягиваться. Это обеспечивает надёжное скрепление нескольких проводников в плотный пучок.

Установка дюбель-стяжек производится точно так же, как и монтаж дюбель-хомутов. После прокладки проводки конец петли, выступающий из замка, затягивают с помощью пассатижей.

Клипсы

Крепёж сделан из прочного пластика. Клипса представляют собой площадку с монтажными отверстиями и двумя скобами.

Скобы для крепления кабелей в виде клипс монтируют таким образом:

• по линии разметки трассы кабеля с помощью перфоратора делают монтажные отверстия ø 4 мм;
• в отверстия забивают пластиковые дюбели;
• клипсы устанавливают на стене, вбивая шурупы через отверстия крепежа в дюбели;
• кабель или ряд проводов вдавливают в клипсы, верхняя и нижняя скоба крепежа зажимает проводку, надёжно удерживая её на стене.

Обратите внимание! Клипсы подбирают по размеру поперечного сечения проводки. Размер крепежа должен быть таким, чтобы ни одна скоба не сломалась, и в то же время пучок проводов должен быть достаточно плотным.

Клипсы служат надёжной опорой для крепления гофры. Внутрь гофры протягивают кабель и провода. Шланги защёлкивают клипсами. Преимущество гофрированных шлангов состоит в том, что они легко изгибаются под углом.

Сначала выбирают гофру нужного диаметра, а затем выбирают клипсы с подходящим внутренним размером скоб.

Это простое крепление использует эффект самоклейки. С внешней стороны площадки снимают защитную плёнку. Площадку прижимают к стене. Крепёж надёжно приклеивается к поверхности вертикального ограждения. На площадке есть специальный крючок, который зажимает кабель.

Недостатком такого крепежа является слабая несущая способность. Площадки предназначены в основном для прокладки одиночного интернет или телевизионного кабеля. В крайнем случае, можно протягивать через площадки несколько тонких проводов.

Таким видом крепежа пользуются для фиксации слаботочных проводов (телефонные провода, ТВ кабели и прочее). Гвоздевая скоба надёжно держится в деревянной стене.

Иногда их забивают в оштукатуренную стену, но держатся они там плохо. В штукатурку скобы нужно забивать в гораздо большем количестве, чем это делают в деревянных стенах. Если под штукатуркой есть реечная обрешётка, то нужно попадать гвоздиком в дерево.

Скрытая проводка

Универсальный способ прокладки коммуникаций – это скрытая проводка. Метод имеет ряд преимуществ и недостатков.

Преимущества

• Отсутствие технических деталей на поверхности ограждений помещений;
• Интерьер комнат не «страдает» от наличия проводки на стенах, портящих внешний вид стен;
• Простой и надёжный монтаж электропроводки не вызывает особых затруднений.

Недостатки

К недостаткам скрытой проводки относят то, что при смене или добавлении проводников приходится вскрывать штробы. Производство работ связано с возникновением в большом количестве пыли и последующими мокрыми процессами.

Во время ремонта приходится заниматься поиском старых проводов под слоем штукатурки и финишного покрытия.

Устройство скрытой проводки в стене

1. На стены и потолок наносят разметку точек установки электрической арматуры;
2. Затем проводят маркером или карандашом линии для пробивки штроб. Ширина и глубина штробы зависит от количества проводов, диаметра кабеля;
3. Перфоратором пробивают штробы вдоль линий разметки;
4. В ином случае абразивным кругом делают два параллельных пропила вдоль линии разметки;
5. Зубилом и молотком выбивают бетон или кирпич в зоне пропилов. Если материал стены поддаётся с трудом, то пробивают штробу перфоратором, с установленным наконечником-зубилом;
6. В каналы укладывают кабель и провода;
7. Проводку фиксируют алебастром с шагом 300-400 мм;
8. Уложенные коммуникации закрывают слоем цементного раствора с помощью шпателя, но не вровень с поверхностью стены;
9. Затем шпаклюют стартовым составом;
10. Окончательно наносят финишную шпаклёвку;
11. Высохшую шпаклёвку шлифуют наждаком, доводя до гладкого состояния;
12. Окончательно производят финишную отделку стен.

Дополнительная информация. С целью устройства надёжной защиты проводку помещают в полимерную оболочку – гофру.

Гофрированные шланги производят разного диаметра, которые предназначены для прокладки от одного кабеля до целого пучка различных проводников. Гофра позволяет заменить тот или иной провод, не нарушая внешнее покрытие канала. При прокладке коммуникаций в гофре стараются избегать создания прямых углов путей прокладки.

При замене отдельного кабеля к его концу прикрепляют шнур. Затем вытягивают проводник из гофры. К шнуру привязывают новый кабель и в обратном порядке протягивают новый кабель.

Пластиковые короба

Чтобы не пробивать в стенах штробы, можно обойтись менее трудоёмким способом крепления кабелей и электропроводки к стенам. Промышленность строительных материалов изготавливает большой ассортимент пластиковых коробов. Изделия можно подобрать нужного поперечного сечения и цвета.

Крепёж состоит из двух частей: короба и крышки. Крышка плотно защёлкивается на корпусе короба. Крепится кабель-канал к стене дюбелями. Коммуникации вкладывают в пластиковые изделия. Затем каналы закрывают наружными панелями.

В последнее время в продаже можно встретить мягкие ПВХ короба. Достоинство заключается в их чрезвычайной гибкости. Благодаря этому качеству, можно обходить любые углы, как внутренние, так и наружные, одной полосой канала. Не нужно соединять специальной фурнитурой жёсткие панели между собой в углах. Достаточно изогнуть короб в нужном направлении, уложить в него кабели и закрыть канал такой же гибкой крышкой.

Плинтус

Конструкторы в своё время сообразили, что внутреннее пространство плинтуса можно использовать для прокладки кабельно-проводных коммуникаций. В настоящее время рынок строительных материалов предлагает широкий выбор моделей плинтусов с возможностью размещения внутри них закрепляемых кабелей и проводов.

Конструкция некоторых плинтусов состоит из канала прямоугольного сечения, разделённого упором. Упор делит внутреннее пространство плинтуса на два канала. Каналы закрывает фигурная полоса, имеющая продольную защёлку. Защёлка плотно входит в продольный паз упора.

Основание плинтуса крепят дюбелями к стене. Дюбеля устанавливают на расстоянии 30-40 см друг от друга. Для образования внутренних и внешних углов устанавливают специальную фурнитуру. После укладки кабеля и проводов ставят верхнюю панель, защёлкивая замок.

Содержание:

Электрические сети связывают разнообразные источники электроэнергии с потребителями проводами и кабелями. В зависимости от величины напряжения все компоненты этих сетей подразделяются на таковые до 1000 вольт, а также на несколько групп более высоких напряжений. Наибольшее число потребителей имеют напряжение до 1000 вольт. Соответственно, в этой группе структура электросети получается наиболее сложной. Раз много потребителей, значит, провода и кабели, их соединяющие, многочисленны и поэтому должны быть упорядочены.

Безопасность электрики и ПУЭ

На всякий случай напоминаем, что электричество — это источник повышенной опасности. А в некоторых случаях работу электрика сравнивают с работой минера, который ошибается один раз. Поэтому в электротехнике применяется своего рода устав, именуемый ПУЭ («Правила устройства электроустановок»). Большинство принципиальных электротехнических нюансов в этих правилах упомянуты и обязательны для исполнения. В том числе и требования к электропроводке, включая ее крепления, о которых пойдет речь далее.

В ПУЭ говорится о нескольких разновидностях креплений кабелей и проводов. Рассмотрим сначала наружную электропроводку. Она по своему исполнению может быть либо скрытой, либо открытой. Открытым способом удобно прокладывать кабели по стенам зданий или прочным, например, железобетонным ограждениям. При этом потребуется фиксация кабеля или провода на стене, выполняемая с определенным шагом.

Такая непростая струна

Для того чтобы уменьшить количество крепежных отверстий в стене, применяется струна.

Она представляет собой тонкий трос или стальную проволоку (ленту), натянутую вдоль стены. Провода и кабели как одиночные, так и в виде пучков крепятся к этой струне намного проще. Но это справедливо в сравнении с непосредственным креплением к стене кабеля или провода лишь при большой длине закрепляемой части.

В свое время была утверждена инструкция, в которой подробно излагались все аспекты этой разновидности крепежа:

Желающие ознакомиться с полным объемом информации по этой теме найдут ее в упомянутой выше инструкции. В статье же будут отражены основные ее моменты.

1. При креплении к струне кабелей важно делать это с учетом наличия металлической защитной оболочки. Если прокладывается кабель с такой оболочкой, в месте крепления нужна прокладка из эластичного материала. Ее толщина — от 0,3мм, и она делается шире крепежной скобы на 3–4 мм. Более детально место крепежа иллюстрируют изображения далее:

1. Для кабелей без металлической оболочки прокладки не инсталлируются.

• При отклонении кабеля или провода в сторону от струны радиус делается соответственно значениям, указанным в Таблице 1:
• Крепежные скобы располагаются вдоль струны с оптимальным шагом:

1. 0,5 м (но не менее) на горизонтальных участках;
2. 1,0 м (но не менее) на вертикальных участках.

• Струна натягивается лебедкой вплотную к несущей поверхности. Если эта поверхность — штукатурка кирпичной стены, применяются пластиковые дюбели.
• При ручном натяжении струной охватывается промежуточный крепежный элемент. Если натяжение делается лебедкой, струна привязывается к этому элементу.
• Провод или кабель прикрепляется к струне монтажной лентой К-226 или ее аналогом.

1. Если необходимо оценить нагрузку на струну в зависимости от количества и общей массы группы прикрепляемых проводников, рекомендуется пользоваться данными о несущих тросах (см. ниже):

1. Распределительная коробка также может быть прикреплена только к струне, если монтаж на несущей поверхности получается менее эффективным решением.
2. Если несущая поверхность содержит выступы, крепление струны делается по их вершинам, как показано на изображении далее:

1. Несущую струну непременно заземляют (зануляют).

Непосредственное крепление к несущей поверхности

• Обязательное условие при горизонтальном расположении кабелей — это жесткое крепление к несущей поверхности в конечных точках, по обе стороны изгиба и вблизи муфт.
• При вертикальном расположении массивные кабели крепятся так, чтобы их вес распределялся по местам крепления к несущей поверхности и не вызывал как собственных деформаций (внешних и внутренних), так и нарушений соединений.
• Если существует высокая вероятность нежелательного воздействия на оболочку кабеля или провода со стороны несущей поверхности, необходимо применять эластичные прокладки в местах соприкосновения.

Основа из короба

Короб можно рассматривать как разновидность прокладки, которая эффективна в каждой точке соприкосновения кабеля с несущей поверхностью. Но в сочетании с ролью крепежа. В нем часто прокладывается группа кабелей. Их крепят как пучками, так и в несколько слоев. В результате на нижние слои и отдельные кабели давят расположенные выше провода.

• В коробах групповое крепление кабелей делается с распределением нагрузки на элементы крепежа для ослабления давления на нижние провода.

Для этого, а также с целью функционального разделения делаются жгуты с применением хомутов гофры и труб, как показано на изображении далее. Конструкция короба должна позволять крепить хомуты через перфорацию или иным способом. Например, через просверленные в нем отверстия.

Гибкие хомуты

Использование хомутов-стяжек из пластика для наружных инсталляций не рекомендуется при континентальном климате. Жара и морозы со временем делают материал стяжек хрупким. Особенно если стяжка затянута, а температурные расширения кабеля существенно больше, чем у нее. Для подстраховки пластиковых стяжек через две–три ставятся такие же из нержавейки. Они удержат кабель при порче остальных крепежных элементов из пластика. Поврежденные хомуты можно заменить новыми.

В сочетании с дюбелями

Стягивающий хомут с отверстием под саморез пригоден как самостоятельный элемент крепежа кабеля к несущей поверхности. При этом необходима надежная фиксация самореза в ней. Это всегда можно получить, высверлив отверстие и установив дюбель. Существует несколько конструктивных разновидностей дюбелей, приспособленных для поверхностей с различными особенностями. Некоторые из них показаны далее:

• Кабельный хомут с отверстием в паре с дюбелем необходимой конструкции — это наиболее универсальный вариант крепежа кабеля.
• Хомут надо выбирать соответственно нагружающему весу, если он применяется на потолке или стене.

Если вес превысит паспортные значения, в области отверстия появится трещина, и хомут придется заменить более мощным. Иначе он, скорее всего, отвалится от несущей поверхности, а разрушение хомутов может развиваться далее по принципу домино.

Для крепления кабеля хомутами-стяжками на кирпичных и бетонных несущих поверхностях предусмотрены специальные дюбели. Одна конструкция совмещает два в одном. Это дюбельный хомут:

Его применение будет наилучшим в качестве крепежа кабеля на стене. При этом потребуется минимум времени и финансовых затрат из-за ненужности саморезов. На потолке этот вид крепежа можно применять, но только для легких кабелей.

Другая конструкция — дюбель для стяжек. Это конструктивное решение несколько менее удобно в инсталляции, поскольку потребуется продевать стяжку через него. В посадочном отверстии этот дюбель держится надежнее. В остальном свойства этого крепежа аналогичны ХД.

Но все же металлический саморез в специальном дюбеле обеспечивает наиболее прочное соединение с несущей поверхностью. Поэтому для тяжелых кабельных жгутов и наиболее надежных инсталляций рекомендуется монтажная площадка. Она также предпочтительна для крепления кабеля к потолку.

Скобы

Очевидно то, что цена хомута-стяжки соразмерно увеличивается. А часть этого крепежа откусывается и выбрасывается после завершения инсталляции. Поэтому для одиночных кабелей этот способ монтажа не оптимален. Самым простым крепежом для кабеля на стене из кирпича или бетона будет скоба. Ее конструктивные разновидности адаптированы под поперечник удерживаемого проводника:

Для более прочной фиксации скобы в посадочном отверстии его заполняют алебастром или клеем. Этот вид крепежа самый слабый по сцеплению с несущей поверхностью и применяется только для стен. Но зато он самый быстрый по монтажу и наиболее дешевый. Для кабелей в гофре или трубе применяется разновидность дюбель-скобы:

Но демонтаж гофры или трубы со скобами можно сделать, только разрушив последние. Для возможности многократных инсталляций гофры и труб на одном маршруте с одним и тем же крепежом применяются клипсы. Их размеры соответствуют применяемой гофре или трубе. В результате получается упругое разъемное соединение. Клипсы можно располагать на стене без ограничений. Допустимо их применение и на потолке, но с доработкой. Губки клипсы надо охватить проклеенной нитью или проволочной скруткой. При деинсталляции кабеля она разрезается и выбрасывается.

Но можно обойтись и без доработки клипс, применив более дорогую модель с замком:

Прекратите скручивать — 2. О способах крепления кабеля / Хабр

По заявкам слушателей, так сказать. Правильно соединить кабель — половина дела, но если он будет свободно болтаться, то долго он не проживет — или заденут, или порвут, или откусят(необязательно со злыми намерениями). А может просто под своим весом выскользнуть из соединения. А может не выскользнуть, что еще хуже — поди-ка найди место пропадания контакта. Так что эта статья расскажет о том, какими способами можно закрепить кабель так, чтоб он никуда не делся.

Да и вот такие крепления некрасивы, неудобны, и выдают непрофессионала:

Что, в сущности, представляет собой процесс крепления проводов? Это действия, направленные на соединение(оно может быть жестким или нет, разъемным, или неразъемным и т.д.) одного объекта(кабеля), который не способен самостоятельно удерживать свое положение в пространстве, к другому объекту(стене, балкам, мачтам и другой экзотике), который, как правило, гораздо более твердый, и не нуждается в дополнительных подпорках.

---

Стены бывают разные, это факт. Но в большинстве случаев их классификацию можно свести к трем видам:

Плотные

Брус, шпалы, мазанка, дсп, дерево, штукатурка и мягкие растворы, в том числе и гипсовые. В общем-то, куда можно закрутить шуруп без всяких проблем.

Проблем обычно не возникает, нужны только шуруп и отвертка. Ну и кто-нибудь, кто будет крутить, конечно. Закручивается легко, держится крепко, вешайте что угодно. После выкручивания оставляет минимальную дырку.

Твердые

Твердые растворы, бетоны, кирпич, цементы, стяжки. То, куда шуруп не крутится.

Делаем дырку перфоратором, дрелью(для одиночных, делать хотя бы 20 штук ударной дрелью — себя не ценить), отбойником(для мазохистов, или ссср-филов), вставляем туда пластиковый дюбель(чопик, как говорят таджики), или ссср-стайл: вручную выточенный кусочек деревяшки, и в него уже закручиваем шуруп. При правильном выборе размера дюбеля и отверстия — держится отлично. После демонтажа оставляет уже дырку больше.

Тонкие

Пластик, гипсокартон, ГВЛ, и прочие тонкие материалы, за которыми — пустота. Соответственно, шуруп туда лучше не крутить — большая часть его просто будет висеть в воздухе.

А вот тут традиционно возникают вопросы — при попытке закрутить туда шуруп, он проваливается, бесполезно крутится, не желая держаться. Если же его удается туда завернуть, ничего тяжелее картины уже не повесить — при сколько-нибудь ощутимой нагрузке он просто выгнется и вырвется из стены, оставив за собой дырку.

Для таких случаев существует много решений, которые так и называются — крепежи для пустотелых конструкций. Вот 3 самых распространенных вида:

Молли(MOLLY, «зонтик»), частный случай анкерных болтов.

Серьезная металлическая конструкция, которая раскрывается(иногда даже специальным инструментом) по ту сторону стены, и уже никуда не девается. И делать с ней можно что угодно — хоть люстру вешать(некоторые модели уже идут с крючком и крепежной планкой под светильники), хоть подвесное оборудование.

Выглядит вот так:

Из минусов — надо сверлить отверстие предварительно, и не маленькое.

---

Дрива(дюбель со сверлом DRIVA(металл) или TT22(пластик)), устрашающего вида сверло,

как будто специально созданное для лоботомии

Выглядит вот так:

Вставляется в шуроповерт(хотя можно обойтись и дрелью, и даже отверткой), и закручивается в стену, как обычный шуруп:

Получается вот такая блямба, в которую уже закручивается шуруп:

После чего уже на этот шуруп можно прикручивать все что вам надо. Я выше показывал металлическую, а бывают еще и пластиковые:

---

Бабочки(дюбеля-бабочки, TNF, TNF-W)

Смысл прост. В стене делается дырка, дюбель выпрямляется и засовывается в стену. Начинаете закручивать шуруп — он цепляет дальнюю часть дюбеля и тянет к стене, сжимая его таким образом, что он оказывается прижатым к стене с другой стороны.

Недостатки — он обязательно должен что-то держать с «вашей» стороны, иначе тонкий ободок проминается, и дюбель вместе с шурупом исчезает в глубинах стены. Картину на веревочке просто так на такой дюбель не повесишь.

Все вышеперечисленные крепежи используются только для пустотелых конструкций — стен из ГВЛ, ГКЛ.

---

В результате вышеозначенных мероприятий у нас появилась стена, готовая к вкручиванию шурупов. Но провод шурупами прикрутить не получится, такое срабатывает только с советской телефонной «лапшой». Один из принципов организации кабелей — средства организации не должны повреждать кабель.

Вариант первый: провода в трубе.
А точнее в гофре. Называется «Труба гофрированная ПВФ с протяжкой«

Протяжка — это та проволока, что торчит с обоих концов.

Один конец закрепляется на проводе:

А за второй надо аккуратно потянуть, и кабель окажется в гофре.

Штуки в середине — крепления.

Они прикручиваются к стене шурупами:

И в них защелкивается гофра:

Получается вот так:

Для большего удобства крепления могут защелкиваться друг в друга, для ровного монтажа сразу нескольких гофр.
Главное достоинство гофры — она герметична. Поэтому ее можно использовать на улице:

Правда, надо учитывать что в этом случае на ней не должно быть порезов и дырок, а если есть — они должны быть снизу. В дырки, расположенные вверху, легко может залиться пара литров воды, и вырвать гофру из креплений под своим весом. Для таких случаев есть специальные крепления, которые еще дополнительно защелкиваются поверх, но я их почему-то давно не видел в магазинах. Конечно, все соединения для эксплуатации на улице надо по возможности герметизировать. Хотя бы простым герметиком, если нет уплотнителей.

Еще ПВХ гофра не любит частого засовывания-вынимания из креплений, идеально — закрепил и все. Иначе она мнется и трескается:

Кстати, тут крепления защелкнуты друг в друга.
А еще она не поддерживает горение, не дает загореться проводам, ограничивая к ним поток воздуха, спасает от раздавливания провода при замуровке в расширяющиеся смеси. Правда, такой рукав не следует класть там, где есть риск затопления, или погрызания грызунами. В этих случаях лучше использовать такую же гофру, но металлическую. Называется металлорукав, обычно с длинным кодом, в котором зашифрованы размер, толщина, оболочка и тд. Но я его обычно покупаю, тыкая в витрину, «и вот этого 10 метров». 🙂

А еще гофра спасает провода от любопытных взглядов, а чувство прекрасного — от вида проводов. Но, допустим, у нас есть пучок проводов, который никак не оскорбит наши чувства прекрасного, потому что он будет проложен за подвесным потолком или закроется перегородкой.
Для начала, его надо собрать, чтоб визуально отличить его от других таких же пучков, и предотвратить запутывание.
Думаю, объяснять что такое нейлоновая стяжка, тут никому не надо? Все видели ее хоть раз.

На одном из кончиков есть головка с защелкой-храповиком:

А по всей остальной длинне стяжки — наклонная рифленая поверхность. Защелка пропускает только в одну сторону, а в другую — стопорится.

Оборачиваем провода, защелкиваем, затягиваем до предела. По желанию — обрезаем кончик.

Само-собой, одноразовая. Что-то надо вытащить или добавить — режем, и защелкиваем новую.

Не подходит для отрицательных температур и яркого солнца — на морозе становится хрупкой, после чего первый порыв ветра эффектно срывает стяжки по всей длине кабеля. Рассыпается после пребывания на солнце(от месяца до года-двух, зависит от производителя). Не любят излишнего натяжения и нагрузок — рвутся. Короче, удел полиэтиленовой стяжки — организация легких кабелей, крепление их к панелям. Не стоит вешать кабель на стяжки, по крайней мере полностью. Закрепите еще на что-нибудь.
Например на металлическую стяжку:

Так и называются — стяжка из нержавеющей стали.

Принцип понятен, заправляем и затягиваем. Очень прочная, держит, емнип до 30кг одна минимум. Кусается только кусачками, не пробуйте «выкрутить» на разрыв пассатижами — легко прорезает оболочку кабеля, но так и не рвется.

Принцип работы:

Внутри — шероховатый шарик внутри сужающейся полости. Когда вы проталкиваете ленту в «правильном» направлении — он выкатывается в широкую сторону(полностью ему выпасть не дает маленький металлический язычок, его видно на фотке), а когда пытаетесь вытащить обратно — шарик катится обратно, попадает в узкую щель, и прижимается к ленте тем сильнее, чем сильнее вы тянете.

Но стяжки к шурупам крепить неудобно. Для устранения этого недостатка есть площадки для кабельных хомутов

Есть виды с клеевой площадкой или без нее. Конечно, рассчитывать на клеевую площадку можно разве что при прокладке телефонной проводки, проложенной по полу в очень тихом месте, где никто не ходит. ИМХО, единственное применение площадки — приклеить сразу в нужное место, перед прикручиванием шурупом(для этого есть специальное отверстие в центре).

После чего продеваем в узкие дырочки стяжку и закрепляем ее на кабеле

Вот, кстати, три вида — на клей, на шуруп, и на шуруп в металлический дюбель.
Дергаем:

Прочно держится только нормальный шуруп с широкой головкой, закрученный в DRIVA-дюбель.

Одна из моих самых любимых штук — дюбель-хомут.

Великолепное решение. Думаю, что все уже догадались, что с ним делать, но я все же поясню. Сверлим дырку:

Оборачиваем кабель хомутом:

И запихиваем его в дырку!

Все. Кабель надежно закреплен.Хомут гораздо толще стяжки, и при правильном отверстии легко несет вес даже пучка силовых кабелей.

Хит всех времен и народов, любимый крепеж монтажников провайдера. Скоба крепежная пластиковая.

Дешевая, продается во всех магазинах. На этом ее достоинства заканчиваются. Не знаю, может есть какая хитрость, но я за 10 с лишним лет так и не смог научиться ее забивать с первого раза и без ругани. Гвоздик маленький, держать неудобно. Хорошо держится лишь в деревянных поверхностях, что вкупе с любовью монтажников крепить ее на ГВЛ обеспечивает отрыв кабеля через неделю. А еще иногда их пытаются вбить в пластиковые плинтуса и штукатурку бетонных стен. Или в раствор между кирпичами, да. В общем так делать не надо, за такое монтажники в аду горят, над коптящим костром из кабельной изоляции.

Пластиковые серьги для кабеля(да-да, так и называются) и металлические скобы для кабеля(против них, в отличие от их пластиковых тезок я ничего не имею).

Первые хороши тем, что крепятся всего одним шурупом, но в отличие от дюбель-хомутов ее можно использовать несколько раз — шуруп выкрутить, кабель добавить-убрать, и закрутить опять. А металлические скобы отлично держат любой тяжелый кабель, и обладают отличным усилием на разрыв, успешно справляясь с атаками уборщиц, ногами и руками посетителей и любителями прикрепить свой кабель к чужому.

Наверняка, как и в прошлый раз я забыл о некоторых очевидных способах, но о них наверняка вспомнят в комментариях.
И если вы не хотите пропустить обсуждение, поставьте галочку .
А если не хотите пропустить еще какую-нибудь полезную статью, то, подписаться на меня можно в моем профиле(кнопка «подписаться»)

Крепление кабеля к потолку. Крепление кабеля к стене

При монтаже открытой проводки, крепление провода или кабеля к потолку либо к стене можно выполнять различными способами. Один из часто применяемых вариантов монтажа основан на использовании специальных крепежных элементов – клипс. В зависимости от того, какой проводник необходимо проложить, осуществляется его крепление в трубе, гофрированном рукаве, либо открыто, предъявляются ли требования к внешнему виду проводки, используются клипсы для проводов и кабелей, имеющие различные конструкции и размеры. Ниже представлен обзор этих монтажных изделий.

Клипсы с гвоздиком

Предназначены для закрепления провода или кабеля диаметром от 6 мм до 14 мм. Применяются для монтажа силовых и осветительных цепей, а также телефонных и сетевых компьютерных линий. Изготовлены из термопрочного и износостойкого полипропилена, способного работать при температуре от -5°С до +140°С. Крепление к стене или потолку осуществляется с помощью гвоздя, входящего в комплект. Гвоздь изготавливается из закаленной стали, его длина варьируется от 8,1 мм до 14,9 мм. Размеры клипс могут варьироваться от 4 до 12 мм (диаметр для крепления круглого кабеля). Для плоского проводника в маркировке указывается два размера, например, 5,7*10 мм. Производителями заявлена возможность установки таких изделий на любых поверхностях, кроме металла. Практически, забивать гвозди все же удобнее в более мягкие материалы, например, дерево, гипсокартон, пенобетон, кирпич сырец.

Размер зажима подбирается таким образом, чтобы провод или кабель входил в него плотно, допуская проскальзывание только при приложении заметного усилия. Перед началом монтажа необходимо . Зажимы нужно располагать через равные промежутки. В местах изгиба трассы, клипсы располагаются в непосредственной близости от изгиба с двух сторон от него. После установки очередного крепления, провод или кабель следует хорошо натянуть вдоль размеченной трассы, установить следующее крепление и забить гвоздь, удерживая проводник натянутым.

Также существует специальный степлер для крепления скоб. На видео ниже наглядно показывается, как пользоваться данным приспособлением:

Клипсы для монтажа гофры или трубы ПВХ

В случае, когда кабель или провод прокладывается в гофре или трубе ПВХ, удобно использовать упругие пластиковые зажимы — защелки, изображенные на фото:

Они изготавливаются методом литья пластика под давлением, снабжены ребрами жесткости, обеспечивающими прочность захвата трубы или гофры. Применение высококачественного пластика позволяет изделию сохранять механические характеристики в широком диапазоне рабочих температур. Крепление производится шурупом саморезом. Размерный ряд представлен клипсами с установочными диаметрами от 12 мм до 50 мм. Особенностью данного изделия являются специальные пазы на боковых поверхностях клипсы, благодаря которым, зажимы разных размеров могут быть объединены в блоки, когда необходима параллельная прокладка нескольких кабельных линий.

Начинать работу следует с тщательной разметки трассы проводки. Клипсы или блоки из них нужно крепить через равные расстояния. Если производится параллельная прокладка нескольких линий и зажимы объединяются в блоки, крепить к стене каждый из них нет необходимости, достаточно обеспечить крепление одного из трех или четырех соединенных зажимов. В зависимости от материала стены или потолка, зажим может крепиться либо непосредственным вкручиванием шурупа (для дерева или гипсокартона), либо в предварительно просверленное отверстие (для металла или пластика). Для установки в процессе монтажа кабельного зажима на кирпич или бетон, лучше использовать дюбель-гвоздь нужного размера. Заканчивается монтаж установкой трубы в створ защелки и легким нажатием до входа в паз, сопровождающегося щелчком. Более подробно о том, мы рассказали в отдельной статье.

На фото ниже представлен вариант зажима, фиксирующего герметичные трубы или гофры. Он оснащен застежкой, обеспечивающей более плотную фиксацию. Установка данного зажима, как и предыдущего, производится под шуруп.

Декоративные клипсы

Конструктивно эти изделия аналогичны монтажным зажимам с гвоздиками. Благодаря декоративной форме, такие зажимы позволяют не только произвести , но и придать помещению требуемый стиль, а также красиво . Пример использования таких зажимов представлен на фото ниже.

Другой пример декоративных зажимов для кабеля представлен на следующем фото. Такие самоклеящиеся универсальные клипсы крепятся на двухстороннем скотче и предназначены для фиксации кабелей зарядных устройств телефонов и компьютерных периферийных устройств. Зажимы на липучке удобно располагать на любой гладкой поверхности.

Обзор данного вида изделий предоставлен на видео:

Клипса кабельная КЛ

Один из простейших видов крепления провода в форме хомута. Изготавливается из пластика или металла. Размеры изделий позволяют осуществлять крепление кабелей и проводов разного сечения. Диаметр клипсы варьируется от 5 до 20 мм, маркировка соответствующая: КЛ-5, КЛ-12 и т.д.

Простота конструкции, дешевизна и не очень высокие декоративные качества такого крепежного изделия позволяют говорить о предпочтительном ее использовании при , для предварительной фиксации проводника в штробе.

Дюбель-хомуты

Данный крепежные изделия предназначены для монтажа круглого или плоского проводника. При открытой проводке являются наименее видимыми из всех типов крепежных изделий. Прозрачные зажимы такой конструкции годятся для проводки любого цвета. Могут быть использованы при скрытой проводке, в штробе. Устанавливаются очень просто. В стене сверлится отверстие нужного диаметра, проводник заправляется в зажим, затем клипса вставляется в отверстие и задвигается до упора. К недостаткам следует отнести сравнительно небольшую прочность крепления, в связи с чем, такие клипсы используются при монтаже относительно легких проводов и кабелей.

Проложить электросеть в строении из бруса или бревна скрытым способом слишком дорого и сложно. Однако строгим регламентом ПУЭ запрещен открытый монтаж силового кабеля в помещениях с характерным для них парообразованием и с высоким содержанием влаги. Проще, дешевле и удобнее установить короба, совмещающие плюсы проводки открытого и закрытого типа. С установкой данных защитных приспособлений без проблем справится любой домашний мастер. Никаких затруднений не возникнет, если будущий исполнитель узнает, как крепить кабель канал и как правильно проложить в нем провод.

Электротехнические короба представляют собой простейшую конструкцию, выполненную из оцинкованного стального сплава, алюминия или из прочного, не поддерживающего горение пластика. Основной их элемент двухметровый профиль с П-образным сечением, который предстоит прикрепить к стене. В него укладывают силовой кабель и слаботочные провода, затем закрывают крышкой. Вот, собственно, и все дела.

Но у простейшего на первый взгляд процесса есть несколько важных нюансов. Их то и следует выяснить самостоятельному мастеру, чтобы результат не требовал доработок или глобальных переделок.

К семейству электротехнических коробов, применяемых в организации электропроводки по открытой схеме, относятся:

• настенные кабель каналы с односторонним или двухсторонним замком;
• напольный плинтус с секциями для проводов, преимущественно слаботочных;
• потолочный аналог предшественника;
• напольные системы с защитой от механического воздействия;
• лотки и гофоротрубы, используемые в основном для устройства проводки в подсобных помещениях и на внешних сторонах стен.

Т.к. условия эксплуатации обязывают во главу выбора ставить практичность, напольные варианты рассматривать не имеет смысла даже для обустройства комнат отдыха в банях.

Из эстетических соображений оставим мысли о проводке в гофротрубе и в лотках для наружных работ.

Рассмотрим самую распространенную разновидность прокладки кабеля в настенном канале из пластика. Это наиболее дешевые и простые в обработке короба, не требующие от исполнителя мастерских навыков и особых знаний.

Какой кабель канал нужен владельцу бани?

Для организации электропроводки открытого типа выпускают сейчас обширный диапазон различных по форме, габаритам и цвету изделий. Преобладают в продаже демократичные белые пластиковые короба длиной от 2х м с вариациями в пару-тройку десятков см.

У желающих подобрать продукцию точно в тон деревянным стенам есть шанс купить каналы необходимого цвета. Имеются в магазинах комплексные системы с полным набором аксессуаров для формирования сети любой степени сложности. Есть мини-каналы без дополнительных приспособлений, облегчающих монтаж.

Резку кабель каналов по требующимся покупателю размерам в магазинах не выполняют. Готовить отрезки к монтажу магистрали нужно будет самостоятельно. Запастись нужно будет ножовкой по металлу, лучше болгаркой. Потребуется стусло для разрезания заготовок под углом.

Выбор определяет цель работы:

• если задача заключается в или розетки, достаточно приобрести накладную разновидность данного электроустановочного изделия и купить к ней один мини-канал;
• если электрификация бани будет производиться с нуля, есть смысл купить частично или полностью комплекс каналов с аксессуарами: угловыми и Т-образными разводными элементами, заглушками, приспособлениями для устройства розеток, распределительных коробок, выключателей и др.;
• если планируется собственноручно устроить несложную цепь с прокладкой кабеля в недорогих пластиковых коробах, нужно предварительно составить схему, подсчитать метраж каналов и запастись аксессуарами той же марки.

Покупатели комплексной системы вместе с приятным приобретением получат подробную инструкцию об установке основных и дополнительных элементов для состыковки их в единую магистраль.

Домашним умельцам, принявшим решение использовать мини-короба для организации электропроводки, инструкцию не предложат. Им-то и пригодится статья о том, каким образом осуществляется прокладка кабель канала и какие правила требуется соблюдать.

Устройство проводки в кабель канале

К реализации любой идеи, а уж тем более такой ответственной, как электрификация бани, следует подготовиться. Нужно заранее все продумать, предусмотреть и, естественно, распределить этапы работ.

Если вас интересуют варианты освещения в бане, советуем ознакомиться со статьёй

Тем, кто решил проложить кабель в электротехническом коробе, предстоит:

• составить чертеж обустраиваемого объекта с точными размерами;
• определиться с количеством и типом проводов, уложить которые потребуется в кабель канал;

• выбрать оптимальную трассу проводки и нанести ее на план;
• купить короба с аксессуарами согласно сделанной схеме;
• разметить путь электропроводки;
• правильно подготовить короба к установке;
• соорудить канал для укладки кабеля;
• уложить провода, правильно закрепить их и закрыть крышки;
• установить выключатели и розетки.

Для прокладки силовых и слаботочных проводов в одном кабель канале желательно приобрести короб с секциями. Силовые и слаботочные линии не должны пересекаться или скручиваться в жгут, иначе при передаче сигнала возникнут помехи.

Осуществлять прокладку кабеля следует в кабель канале, размер которого позволяет свободно расположить в нем весь набор требующихся проводов. Крышка должна без усилий защелкиваться, чтобы вся конструкция не «распахивалась» от случайного прикосновения.

При покупке обязательно нужно проверить крышку кабель канала «на предмет» закрывания. Не стесняясь продавца «пощелкайте» замком несколько раз. Будет обидно, если в уже установленном основании крышка просто не будет «держаться».

Планирование – гарантия успеха в работе

Прокладка проводки в коробе относится к разряду открытых схем, потому в обязательном соблюдении горизонталей, перпендикуляров и вертикалей нет необходимости. Ведь трасса полностью обозрима. Т.е. при желании повесить полочку на стену, угрозы случайно пробить кабель не возникнет. Допустимы диагональные линии, всевозможные зигзаги, ступени. Однако непреодолимая тяга хозяев к четкой геометрии чаще всего заставляет придерживаться строгих направлений, свойственных закрытой схеме проводки. Обычно линии параллельны плоскостям пола и стен, вытянуты вдоль оконных и .

Вычертить трассу можно, как душе будет угодно. Главное, чтоб не возникало ситуаций для случайного повреждения электросети, а также чтобы «привязанными» к ней выключателями и розетками было удобно пользоваться.

Нормативных регламентов по поводу устройства открытой проводки нет, есть рекомендации:

• удобно пользоваться выключателем, если он установлен возле двери со стороны ручки на высоте 90 – 160 см от плоскости пола;
• от потолка желательно отступить min 15 см, от оконного проема min 10 см;
• ближе 30 см от плоскости пола горизонтальные линии проводки и электроустановочные устройства располагать не стоит из-за возможности случайного увлажнения в ходе уборки. Исключение – плинтус с кабель каналом, но его зачастую используют для прокладки слаботочных проводов, применяемых для подключения интернета, телефона, антенны.

Согласно собственноручно сделанной схеме закупаем материал, приобретаем аксессуары, запасаемся инструментом для резки.

Начинающим мастерам желательно запастись коробом на 10-15% больше расчетного метража. Не нужно сразу весь материал нарезать на требующиеся для монтажа отрезки. По факту обязательно выявятся отклонения, свойственные отечественному строительству.

Лучше действовать последовательно: 7 раз померил – для уверенности приложил к месту установки – аккуратно отрезал – прикрепил. И так с каждым отрезком, для крепления которого на стене нужно заранее разметить место установки простым карандашом. В процессе разметки будущей трассы не нужно ориентироваться на линии сопряжения пол/стена, стена/потолок и т.д. Реальное положение выверяйте уровнемером и отвесом.

Варианты крепления электротехнического короба

Способ крепления электротехнических коробов определен материалом, из которого сложены стены. Желающие заняться самостоятельной установкой пластикового кабель канала могут:

• банально приклеить основание к деревянной, оклеенной обоями, окрашенной стене, к перегородке, выполненной из влагостойкого гипсокартона или обшитой фанерой, любой плитой из прессованных отходов деревообработки;
• привинтить оцинкованными саморезами к деревянной поверхности;
• зафиксировать основание на бетонной или кирпичной стене с помощью дюбель-гвоздей;
• совместить клеевой метод с монтажом на саморезы.

В продаже имеются короба с липкой лентой, посаженной на основание в заводских условиях, но их предпочитают применять для организации временной проводки из-за сомнений в надежности.

Резать короба нужно вместе с защелкнутыми на них крышками. При сооружении трассы из нескольких отрезков нужно стараться, чтобы места состыковки двух оснований не совпадали с местами состыковки крышек. Проще говоря, меняйте крышки местами: длинный отрезок закройте сначала короткой крышкой, затем длинной и наоборот.

Специфика приклеивания кабель канала

Приклеивать проще простого, но нужно учесть, что о демонтаже приклеенного короба нужно забыть окончательно. Просто так оторвать его не получиться, только вместе с куском стены или ее отделки. Правда, для установки понадобится минимум усилий и времени, из расходных материалов только клей, к примеру, «жидкие гвозди».

Алгоритм следующий:

• клеевой состав наносим своеобразным зигзагом с шагом между «вершинами», равным приблизительно увеличенной в 1,5 раза ширине короба;
• обработанное клеем основание прикладываем к стене, но не фиксируем на ней, а убираем в сторону;
• ждем, пока оставшийся на стене клеевой след загустеет;
• устанавливаем канал на место и с усилием прижимаем;
• опять ждем застывания клея.

Для собственного успокоения и повышения надежности можно дополнить клеевое крепление гвоздями, забитыми вдоль центральной оси короба с шагом 50-60 см.

Только после застывания можно будет приступить к укладке кабеля, который для удобства нужно зафиксировать в канале. Для постоянной фиксации пригодятся специальные пластиковые держатели. Экономные мастера могут воспользоваться подручными приспособлениями: отрезками крышки или самого кабель канала. Временные приспособления вне сомнений нужно убирать перед креплением крышки.

Совет. Прокладку кабеля в сооруженной системе удобнее выполнять, чередуя с защелкиванием крышки. Установили часть проводки в канале, затем защелкнули и т.д.

Нюансы применения саморезов

На внутренней поверхности основы канала нужно предварительно сделать отверстия. В узком профиле их расположить можно по одной линии, в широком коробе по зигзагообразной схеме. Шаг между отверстиями зависит от качества выравнивания стены. Для ровной поверхности достаточно 50 см. Если между приложенным к месту установки кабель каналом и стеной есть незначительные щели, шаг нужно уменьшить до 30-40 см. Вообще «просветы» между стеной и электротехническим коробом нежелательны. Установка каналов производится на тщательно выравненное основание.

Подготовленный к монтажу отрезок кабель канала прикладываем к стене и завинчиваем саморезы через сформированные отверстия.

Тонкости использования дюбелей с шурупами

Метод достаточно трудоемкий, применяемый для сооружения кабельной магистрали поверх кирпичных или бетонных стен:

• готовим основу канала: заранее высверливаем отверстия;
• прикладываем ее к месту крепления для того чтобы отметить через имеющиеся отверстия точки предстоящего бурения стены;
• 6-миллиметровым буром сверлим по отмеченным точкам отверстия под дюбель-гвозди рекомендованного размера 6×40;
• снова прикладываем основу короба к месту крепления;
• вставляем дюбеля и закручиваем шурупы.

Без опыта в сфере установки коробов сверлить основу сразу на стене и тут же вставлять дюбеля нежелательно. Хорошо, если результат ошибок закроется в последствие непосредственно кабель каналом. А если нет?

Инструктаж по выполнению угловых стыков

Основное требование данной работы – отсутствие видимых глазу «прорех» между элементами после защелкивания крышек. Чтобы не получалось щелей нужно тщательно мерить и аккуратно резать, пользуясь полотном по металлу и стуслом или торцовкой. Потому желающим самостоятельно соорудить систему кабель каналов настойчиво рекомендуют пользоваться аксессуарами, скрывающими все огрехи.

Незначительные ошибки можно замаскировать подобранным в цвет герметиком, но есть еще способ для формирования аккуратного углового перехода. Вместо разрезания двух заготовок под традиционным 45º-ным углом можно просто подрезать стенки оснований на их полную ширину. Короба в таких случаях устанавливаются внахлест. Надрезы и вырезы на стенках кабель канала делают ножницами по металлу.

Убедились, особых премудростей в креплении электротехнических коробов нет. Подключение розеток и выключателей к проложенной в них магистрали производится стандартным способом. Если исполнитель запасется терпением и мобилизует собственную аккуратность, результатом по праву можно будет гордиться.

Как правильно — штраба или штроба? Не одно десятилетие строители и электрики спорят над этим вопросом и не могут прийти к единому мнению. Хотя чаще используется второй вариант. Штроба — специально проделанная канавка в стене для укладки инженерных и электрических коммуникаций. В отношении электрических сетей такой способ дает главные преимущества — провода полностью спрятаны, не нарушают интерьер, защищены от механических воздействий. Сделать штробу, особенно в бетоне, не так то просто. Для этого применяют перфоратор, болгарку (угло-шлифовальную машинку), штроборез. Но не менее важно качественно закрепить провод в штробе.

Существует несколько способов решения такой задачи. Они и являются темой нашей статьи.

Алебастр

Самый дешевый способ крепления провода в штробе — использовать какой-либо быстросохнущий раствор: алебастр, гипс, клей для гипсокартона и тому подобное. Процесс крепления очень простой и не требует дополнительного инструмента. Только мастерок или шпатель. На уложенный в канавку провод наносится заранее разведенный раствор. Через несколько минут провод прочно зафиксирован. Способ медленный. Поскольку раствор быстро схватывается, его надо часто разводить. Да и закрепить более 2 проводов штробе таким способом достаточно проблематично.

Дюбель-хомуты

Крепеж изготовлен в форме скобы, которой можно прижать провод, забив ее в предварительно просверленное отверстие. Дюбель-хомуты предусмотрены под крепление провода определенного диаметра. Например в ассортименте нашего интернет-магазина есть дюбель хомуты черного и белого цвета под диаметр кабеля 5-10 мм, 11-18 мм, 19-25 мм. Крепеж изготовлен из прочного полиамида. Диаметр отверстия для всех видов дюбелей 6 мм. К недостаткам такого крепежа можно отнести низкую универсальность — под разные диаметры кабелей нужно подбирать определенные дюбель-хомуты.

Дюбель-стяжки

Дюбель-стяжка фактически представляет собой совмещение двух видов крепежа — дюбель-гвоздь и кабельную стяжку под дюбель. По сути это аналог фасадного дюбеля, только с уменьшенными размерами. Пользоваться ими очень удобно. В предварительно просверленные отверстия вставляется дюбель-стяжка и фиксируется путем забивки разжимного колышка. Крепеж готов к “принятию” провода и его фиксации стяжкой. Удобны как для жмутов, так и для одиночных кабелей.

Кабельные стяжки под дюбель

Стяжка из нейлона в основании которой есть отверстие для крепежа. Монтаж отличается простотой. Сверлится отверстие под диаметр крепежного изделия. Отверстия кабельной стяжки и базового основания совмещаются, после чего в них забивается крепежное изделие. Стяжка выделяется универсальностью, поскольку базовым основанием может быть практически любой материал — бетон, кирпич, камень, дерево, пластик. Соответственно, в качестве крепежа могут выступать как , так и саморезы, винты, гвозди, шурупы

Пластиковый дюбель под стяжку

Крепить провод в штробе также очень удобно с помощью пластиковых . Дюбель изготавливается из прочного полиамида. Головка выполнена в форме прямоугольного отверстия. После забивки, в отверстие головки вставляется кабельная стяжка любой длины, которая прочно и надежно фиксирует провод в штробе.

Алюминиевые пластины

Некоторые электрики для крепления кабелей в штробе применяют предварительно нарезанные алюминиевые пластины. Жмут проводов оборачивается пластинкой, которая методом сквозного монтажа прикрепляется к дну штробы дюбелем-гвоздем. Этот способ менее технологичен, так требует предварительной нарезки алюминиевых пластин.

Способы крепления

Содержание:

Электрические сети связывают разнообразные источники электроэнергии с потребителями проводами и кабелями. В зависимости от величины напряжения все компоненты этих сетей подразделяются на таковые до 1000 вольт, а также на несколько групп более высоких напряжений. Наибольшее число потребителей имеют напряжение до 1000 вольт. Соответственно, в этой группе структура электросети получается наиболее сложной. Раз много потребителей, значит, провода и кабели, их соединяющие, многочисленны и поэтому должны быть упорядочены.

Безопасность электрики и ПУЭ

На всякий случай напоминаем, что электричество — это источник повышенной опасности. А в некоторых случаях работу электрика сравнивают с работой минера, который ошибается один раз. Поэтому в электротехнике применяется своего рода устав, именуемый ПУЭ («Правила устройства электроустановок»). Большинство принципиальных электротехнических нюансов в этих правилах упомянуты и обязательны для исполнения. В том числе и требования к электропроводке, включая ее крепления, о которых пойдет речь далее.

В ПУЭ говорится о нескольких разновидностях креплений кабелей и проводов. Рассмотрим сначала наружную электропроводку. Она по своему исполнению может быть либо скрытой, либо открытой. Открытым способом удобно прокладывать кабели по стенам зданий или прочным, например, железобетонным ограждениям. При этом потребуется фиксация кабеля или провода на стене, выполняемая с определенным шагом.

Такая непростая струна

Для того чтобы уменьшить количество крепежных отверстий в стене, применяется струна.

Она представляет собой тонкий трос или стальную проволоку (ленту), натянутую вдоль стены. Провода и кабели как одиночные, так и в виде пучков крепятся к этой струне намного проще. Но это справедливо в сравнении с непосредственным креплением к стене кабеля или провода лишь при большой длине закрепляемой части.

В свое время была утверждена инструкция, в которой подробно излагались все аспекты этой разновидности крепежа:

Желающие ознакомиться с полным объемом информации по этой теме найдут ее в упомянутой выше инструкции. В статье же будут отражены основные ее моменты.

1. При креплении к струне кабелей важно делать это с учетом наличия металлической защитной оболочки. Если прокладывается кабель с такой оболочкой, в месте крепления нужна прокладка из эластичного материала. Ее толщина — от 0,3мм, и она делается шире крепежной скобы на 3–4 мм. Более детально место крепежа иллюстрируют изображения далее:

1. Для кабелей без металлической оболочки прокладки не инсталлируются.

• При отклонении кабеля или провода в сторону от струны радиус делается соответственно значениям, указанным в Таблице 1:
• Крепежные скобы располагаются вдоль струны с оптимальным шагом:

1. 0,5 м (но не менее) на горизонтальных участках;
2. 1,0 м (но не менее) на вертикальных участках.

• Струна натягивается лебедкой вплотную к несущей поверхности. Если эта поверхность — штукатурка кирпичной стены, применяются пластиковые дюбели.
• При ручном натяжении струной охватывается промежуточный крепежный элемент. Если натяжение делается лебедкой, струна привязывается к этому элементу.
• Провод или кабель прикрепляется к струне монтажной лентой К-226 или ее аналогом.

1. Если необходимо оценить нагрузку на струну в зависимости от количества и общей массы группы прикрепляемых проводников, рекомендуется пользоваться данными о несущих тросах (см. ниже):

1. Распределительная коробка также может быть прикреплена только к струне, если монтаж на несущей поверхности получается менее эффективным решением.
2. Если несущая поверхность содержит выступы, крепление струны делается по их вершинам, как показано на изображении далее:

1. Несущую струну непременно заземляют (зануляют).

Непосредственное крепление к несущей поверхности

• Обязательное условие при горизонтальном расположении кабелей — это жесткое крепление к несущей поверхности в конечных точках, по обе стороны изгиба и вблизи муфт.
• При вертикальном расположении массивные кабели крепятся так, чтобы их вес распределялся по местам крепления к несущей поверхности и не вызывал как собственных деформаций (внешних и внутренних), так и нарушений соединений.
• Если существует высокая вероятность нежелательного воздействия на оболочку кабеля или провода со стороны несущей поверхности, необходимо применять эластичные прокладки в местах соприкосновения.

Основа из короба

Короб можно рассматривать как разновидность прокладки, которая эффективна в каждой точке соприкосновения кабеля с несущей поверхностью. Но в сочетании с ролью крепежа. В нем часто прокладывается группа кабелей. Их крепят как пучками, так и в несколько слоев. В результате на нижние слои и отдельные кабели давят расположенные выше провода.

• В коробах групповое крепление кабелей делается с распределением нагрузки на элементы крепежа для ослабления давления на нижние провода.

Для этого, а также с целью функционального разделения делаются жгуты с применением хомутов гофры и труб, как показано на изображении далее. Конструкция короба должна позволять крепить хомуты через перфорацию или иным способом. Например, через просверленные в нем отверстия.

Гибкие хомуты

Использование хомутов-стяжек из пластика для наружных инсталляций не рекомендуется при континентальном климате. Жара и морозы со временем делают материал стяжек хрупким. Особенно если стяжка затянута, а температурные расширения кабеля существенно больше, чем у нее. Для подстраховки пластиковых стяжек через две–три ставятся такие же из нержавейки. Они удержат кабель при порче остальных крепежных элементов из пластика. Поврежденные хомуты можно заменить новыми.

В сочетании с дюбелями

Стягивающий хомут с отверстием под саморез пригоден как самостоятельный элемент крепежа кабеля к несущей поверхности. При этом необходима надежная фиксация самореза в ней. Это всегда можно получить, высверлив отверстие и установив дюбель. Существует несколько конструктивных разновидностей дюбелей, приспособленных для поверхностей с различными особенностями. Некоторые из них показаны далее:

• Кабельный хомут с отверстием в паре с дюбелем необходимой конструкции — это наиболее универсальный вариант крепежа кабеля.
• Хомут надо выбирать соответственно нагружающему весу, если он применяется на потолке или стене.

Если вес превысит паспортные значения, в области отверстия появится трещина, и хомут придется заменить более мощным. Иначе он, скорее всего, отвалится от несущей поверхности, а разрушение хомутов может развиваться далее по принципу домино.

Для крепления кабеля хомутами-стяжками на кирпичных и бетонных несущих поверхностях предусмотрены специальные дюбели. Одна конструкция совмещает два в одном. Это дюбельный хомут:

Его применение будет наилучшим в качестве крепежа кабеля на стене. При этом потребуется минимум времени и финансовых затрат из-за ненужности саморезов. На потолке этот вид крепежа можно применять, но только для легких кабелей.

Другая конструкция — дюбель для стяжек. Это конструктивное решение несколько менее удобно в инсталляции, поскольку потребуется продевать стяжку через него. В посадочном отверстии этот дюбель держится надежнее. В остальном свойства этого крепежа аналогичны ХД.

Но все же металлический саморез в специальном дюбеле обеспечивает наиболее прочное соединение с несущей поверхностью. Поэтому для тяжелых кабельных жгутов и наиболее надежных инсталляций рекомендуется монтажная площадка. Она также предпочтительна для крепления кабеля к потолку.

Скобы

Очевидно то, что цена хомута-стяжки соразмерно увеличивается. А часть этого крепежа откусывается и выбрасывается после завершения инсталляции. Поэтому для одиночных кабелей этот способ монтажа не оптимален. Самым простым крепежом для кабеля на стене из кирпича или бетона будет скоба. Ее конструктивные разновидности адаптированы под поперечник удерживаемого проводника:

Для более прочной фиксации скобы в посадочном отверстии его заполняют алебастром или клеем. Этот вид крепежа самый слабый по сцеплению с несущей поверхностью и применяется только для стен. Но зато он самый быстрый по монтажу и наиболее дешевый. Для кабелей в гофре или трубе применяется разновидность дюбель-скобы:

Но демонтаж гофры или трубы со скобами можно сделать, только разрушив последние. Для возможности многократных инсталляций гофры и труб на одном маршруте с одним и тем же крепежом применяются клипсы. Их размеры соответствуют применяемой гофре или трубе. В результате получается упругое разъемное соединение. Клипсы можно располагать на стене без ограничений. Допустимо их применение и на потолке, но с доработкой. Губки клипсы надо охватить проклеенной нитью или проволочной скруткой. При деинсталляции кабеля она разрезается и выбрасывается.

Но можно обойтись и без доработки клипс, применив более дорогую модель с замком:

В данной статье мы рассмотрим способы крепления кабеля к стене. Способов крепления существует много, но я решил рассмотреть основные и актуальные в настоящее время.

«Примораживания» гипсом . Гипсом — я чисто символически использовал это слово. Так как кроме гипса есть множество строительных смесей которыми можно его заменить. Я использую клей для гипсокартона «Перлфикс». Он не очень быстро затвердевает (примерно 40мин) и является вязким. Вы можете пользоваться теми сухими строительными смесями, которые вам больше подходят.

Данный метод лучше всего использовать для крепления кабеля в штробе. Для этого кабель «примораживают» через каждые полметра.

Довольно часто, при электромонтажных работах, нужно крепить кабеля или провода к кирпичной или бетонной стене. В таких случаях пользоваться гипсом не является практичным. А нужно пользоваться дюбель-хомутами. Они бывают как для круглого кабеля, так и для плоского. Имеют разные размеры, выбирать их нужно исходя из сечения провода, который необходимо крепить.
Для установки дюбель-хомута нужно на рабочей поверхности сделать отверстие перфоратором, надеть хомут на провод и забить его молотком.

Дюбель-стяжка . Это достаточно хорошая альтернатива дюбель-хомутам. Преимуществами данного способа крепления проводов является то, что они есть универсальными. Дюбель-стяжкой можно крепить как круглый кабель так и плоский. Крепит кабеля разных диаметров, может крепить несколько одновременно.

Данный метод подойдет для крепления провода в гофрированной трубе к поверхности. Им можно крепить металлические и ПВХ гофротрубы. Крепится клипса к стене с помощью дюбеля.Они бывают разных размеров и подбирают в зависимости к диаметру гофротрубы.

Обычно таким креплением крепят к стене кабеля слаботочек. Например, телефонный кабель, антенный кабель, интернет. Гвоздевые скобы хорошо держат в дереве, если нужно проложить кабель уже по оштукатуренной стене, то скоб нужно давать чаще. Выпускаются как для круглых, так и для плоских кабелей.

Как закрепить кабельную розетку в стене?

Как заменить розетку телевизионного кабеля

1. При необходимости отсоедините любой провод , ведущий к розетке .
2. Снимите пластину.
3. Открутить кабель разъем.
4. Установите новый разъем кабеля .
5. Протолкните соединитель кабеля через новую пластину стены , затем прикрепите пластину к стене с помощью винтов.
6. Подключите кабель кабеля , провод .

Щелкните, чтобы увидеть полный ответ

Здесь, что я могу использовать, если у меня нет розетки для кабеля?

Re: Что делать , если у меня нет кабельной розетки / Если у вас нет надлежащей проводки, вы можете нанять Comcast, чтобы установить домкрат для , вы или нанять кто-то местный. Если в в доме никогда не было кабеля раньше, тогда Comcast должен выйти, чтобы установить отводящий кабель от дома до столба / педа.

Кроме того, нужен ли вывод кабеля для WIFI? Если , вы открываете настройки сети для своего Wi-Fi. ищите любые соединения xfinitywifi, которые должны быть поблизости. Вам действительно нужно коаксиального соединения от улицы к месту нахождения модема, если вы хотите подписаться на обычную интернет-службу Comcast.

Учитывая это, как вы прикрепите коаксиальный кабель к настенной пластине?

Поверните разъем для конца коаксиального кабеля к задней части разъема на коаксиальной настенной пластине .Установите настенную пластину напротив стены и над низковольтной монтажной пластиной . Используйте винты, прилагаемые к коаксиальной настенной пластине , чтобы прикрепить ее к монтажной пластине .

Где моя розетка для кабеля?

Настенная кабельная розетка обычно представляет собой F-разъем лицевая панель , установленная на стене в комнате, в которой расположен телевизор. Настенная кабельная розетка обычно выглядит так и может быть белой, слоновой кости или коричневого цвета. .Коаксиальный кабель-перемычка подключается между настенной розеткой и входным коаксиальным разъемом на задней панели коробки кабеля .

Почему? (+ Как это исправить)

Вот почему ваш настенный порт Ethernet может не работать и как это исправить:

Существует множество причин, по которым ваш настенный порт Ethernet может не работать.

Однако вот 4 решения по устранению неполадок, которые охватывают большинство проблем:

• Устранение основных неисправностей
• Проблемы с патч-панелью
• Проблемы с кабелем
• Проблемы с проводкой

Итак, если вы хотите знать все о том, почему этот настенный порт Ethernet не работает работы и как это исправить, то вы в нужном месте.

Давайте приступим!

Содержание

Почему настенный порт Ethernet не работает?

Хотя сегодняшняя скорость Wi-Fi намного отличается от прежней, есть вероятность, что вы все равно время от времени будете сталкиваться с некоторыми проблемами с подключением.

Возможно, вы живете в густонаселенном районе, у вас одновременно подключается слишком много членов семьи или ваш Wi-Fi роутер устарел.

В любом случае, если вам нужно более стабильное и быстрое соединение, чем обычный домашний Wi-Fi, вы можете подумать о переходе на соединение Ethernet.

Эти соединения известны меньшей задержкой, более высокими скоростями загрузки и выгрузки и меньшим количеством проблем с безопасностью.

Но и Ethernet — это еще не все.

Когда ваш Wi-Fi не работает, вы обычно можете сбросить настройки маршрутизатора, и проблема будет решена, или вы можете позвонить своему провайдеру, чтобы решить проблему удаленно.

Но что вы делаете, когда подключаете кабель к настенному порту Ethernet, а он не работает?

К чему подключены настенные порты Ethernet?

Чтобы ответить на этот вопрос, нам сначала нужно знать, что находится на другом конце вашего порта Ethernet.

Другими словами, когда вы вставляете кабель в розетку, куда он девается?

К чему подключена розетка?

Прежде всего, нужно быть готовым к тому, что это ни к чему не приведет.

Подрядчик / предыдущий владелец мог предугадать место для подключения кабеля Ethernet до того, как была установлена ​​проводка.

Но вряд ли кто-то сделает это и не завершит процесс подключения этого порта к чему-либо.

На всякий случай снимите пластину со стены и загляните внутрь.

В зависимости от того, где вы живете, и некоторых других обстоятельств, вы можете столкнуться с разными сценариями:

• Если вы живете в доме и у вас есть порты Ethernet в нескольких комнатах, вы, вероятно, сможете найти патч-панель , к которой все они подключены. Обычно это в подвале, на чердаке или в чулане в коридоре.

• Если вы живете в квартире, все может быть не так просто.Опять же, у вас может быть патч-панель где-то в квартире. Тем не менее, может существовать общая коммутационная панель для всего здания или жилого комплекса. Возможно, у вас не будет доступа к этой панели.

Важно знать, к чему подключается ваш порт Ethernet, чтобы вы могли определить, связана ли проблема с настенным портом или каким-либо другим звеном в цепочке.

Почему настенный порт Ethernet не работает и как это исправить?

Итак, вот несколько причин, по которым ваш настенный порт Ethernet может не работать, и способы их устранения.

Однако имейте в виду, что это может быть сложная проблема, которую, возможно, лучше всего оставить на усмотрение вашего интернет-провайдера.

В конце концов, они предоставляют инфраструктуру, и они несут ответственность за ее работу.

Вряд ли вы что-то сделали, чтобы помешать работе настенного порта Ethernet.

Для решения этой проблемы могут потребоваться инструменты, которые вам нужно будет купить специально для этого случая.

# 1 Устранение основных неисправностей

Прежде чем мы углубимся в эту тему, проведем поиск основных неисправностей.

Например, тщательно осмотрите розетку. Если в нем есть краска, это может быть проблемой.

Краска часто может повредить проводники, что потребует замены всего разъема RJ45.

Также отсоедините штекер от стены и внимательно осмотрите провода. Нет ли провода? Это объяснило бы вашу проблему.

В любом случае вы можете заменить домкрат на всякий случай.

Повторные подключения и отключения могут иногда создавать механические проблемы и физически повредить что-либо в гнезде.

Купите новый, переподключите все и посмотрите, работает ли.

# 2 Проблемы с патч-панелью

Если это не сработает, возможно, проблема в вашей коммутационной панели. Найдите патч-панель в своем доме и осмотрите ее.

Первое, что вам нужно проверить, это то, идет ли каждый провод туда, куда он должен.

Если вам повезет, на ваших проводах будут наклейки (например, «гостиная», «северо-восточная спальня» и т. Д.).

Но если это не так (а, давайте посмотрим правде в глаза — обычно их нет), вам придется использовать кабельный тестер или подобное устройство, которое может сказать вам, все ли в порядке.

Эти устройства работают, предоставляя вам пару инструментов: один размещается на патч-панели, а другой — на настенном порте.

Если порт на коммутационной панели совпадает с портом на стене, вы получите сигнал.

Используйте это устройство, чтобы убедиться, что все провода правильно подключены.

# 3 Проблемы с кабелем

У вас может быть проблема с кабелем Ethernet где-то в стене.

Чтобы проверить это, вам понадобится рефлектометр во временной области (TDR).Эти устройства используются для выявления обрывов и других проблем в коаксиальных, витых и других кабелях (кабели Ethernet обычно представляют собой витую пару).

TDR сообщит вам, где находится разрыв в стене и на какой паре.

Патч-панели высокого класса могут даже иметь эту встроенную опцию, но более вероятно, что вам потребуется приобрести TDR или повторно протянуть провод, чтобы выявить эту проблему.

# 4 Проблемы с проводкой

Это маловероятная причина проблемы, но розетка Ethernet может быть подключена неправильно.

Это маловероятно, потому что тот, кто подключал ваш сокет (обычно технические специалисты вашего интернет-провайдера), вероятно, знал, что они делают.

Но предположим, что это сделал предыдущий владелец, домовладелец или кто-то еще с недостаточными знаниями.

В этом случае вы можете решить свою проблему, просто настроив несколько проводов.

Вот о чем это: настенная розетка Ethernet — это последняя часть кабеля Ethernet, проходящего через ваш дом / квартиру.

Внутри кабеля Ethernet восемь проводов — четыре из них отвечают за передачу, а остальные четыре — за прием данных.

Когда настенная розетка установлена, эти восемь проводов расположены определенным образом для подключения к нужным контактам.

Как видите, существует два стандарта подключения: T568A и T568B. Неважно, какой вы используете.

Важно только то, что один кабель использует один и тот же стандарт на обоих концах (то есть как в розетке, так и в коммутационной панели).

Проверьте проводку на патч-панели и настенной розетке (подключены ли провода к нужным контактам) и проверьте, используется ли один и тот же стандарт на обоих концах.

Если что-то из этого не так, это может быть причиной вашей проблемы.

Как надежно спрятать кабели за стеной

Существует множество продуктов, которые помогут сделать вашу комнату для развлечений безупречной, но нет лучшего способа спрятать кабели, чем проложить их за стеной.Это разрушительная и деликатная задача, которую может быть сложно исправить, но если вы стремитесь к самой красивой комнате, это очень необходимо.

Как и для большинства других задач, подготовка сделает все гладко. Чтобы сделать это правильно, нужно всего несколько шагов, но не начинайте, не прочитав их, иначе вы можете наблюдать, как шпаклевочный состав сохнет в течение 24 часов.

Инструменты для скрытия кабелей за стеной

Установка относительно проста.В конце концов, если вы проделаете два отверстия в стене и опустите кабели, все будет технически работать.

Однако важно обращать внимание на детали, если вы хотите, чтобы установка была безопасной и чистой. Прокладка необработанных силовых кабелей за стеной представляет собой опасность возгорания, но есть решения, позволяющие снизить этот риск. Кроме того, чем больше усилий вы приложите для поиска определенных заглушек для отверстий, тем лучше будет выглядеть ваша развлекательная система.

1. 1. 1. Кабели питания, сертифицированные ETL для монтажа в стену — кабели питания телевизоров и игровых консолей не соответствуют требованиям пожарной безопасности.Готовые альтернативы легко найти на таких сайтах, как Amazon. Они созданы для работы за стеной и часто поставляются со всем остальным, необходимым для вашей установки.
      2. Заглушки для отверстий для проводов — Если вам не нужно прокладывать шнуры питания за стеной, вы можете выбрать базовые заглушки для отверстий в стене. Они заставляют отверстие в стене не так сильно походить на отверстие в стене и защищают вашу комнату от всего, что может скрываться внутри ваших стен.
      3. Электрическое регулируемое сверло — Вам понадобится специальная часть сверла, чтобы проделать отверстие идеального размера.Следовательно, вам также понадобится дрель, на которую можно прикрепить все типы сверл. Ищите что-то вроде этого. У него много хороших отзывов, у него низкая цена и, вероятно, хватит для этого небольшого проекта.
      4. Коронка для отверстий для гипсокартона — Эти сверла крепятся к сверлу, чтобы проделать в стене отверстие идеального размера. Вам нужно будет убедиться, что крышка отверстия и кольцевая пила имеют одинаковый размер, чтобы обеспечить хорошее прилегание.
      5. Комплект для вытягивания кабеля — Если вы не прокладываете кабели прямо вниз, вытащить конец из приемного отверстия может быть непросто.Подобные комплекты предназначены для помощи в прокладке кабелей через заднюю часть гипсокартона.
      6. Настенные крепления (дополнительно) — Настенные крепления имеют большое значение с точки зрения внешнего вида и организации. С их помощью ваш Apple TV / PS4 / Xbox Series X можно будет разместить ближе к телевизору или отверстию в стене, что упрощает работу с кабелями.
      7. Если вы приобретете комплексный комплект, такой как первый связанный, он будет включать в себя сверло идеального размера для резки отверстий для гипсокартона, крышки кабелей, сертифицированные шнуры питания для установки в стену и, возможно, что-то, что поможет прокладывать кабели через стену.

В противном случае вам нужно будет убедиться, что крышка отверстия больше, чем самая большая часть вашего кабеля, ваша коронка для кольцевой пилы имеет тот же размер, что и крышка отверстия, а комплект выталкивающего толкателя имеет достаточную длину. Потенциально единственное, что вам может понадобиться приобрести отдельно, — это электродрель.

Шаг 1. Отметьте расположение отверстий

Если ваш телевизор в настоящее время закреплен на стене, вам необходимо удалить его или создать пространство между ним и стеной.В идеале ваша дырка будет скрыта телевизором, когда он находится в обычном положении.

Лучшее место для ваших отверстий будет зависеть от трех вещей: точка позади телевизора , где нет шипов , и если смотреть под этим местом, рядом есть розетка .

Вот еще одна причина, по которой может быть полезен изначально связанный комплект. Крышка отверстия прикреплена к удлинителю, который можно безопасно проложить за стеной, что позволяет увеличить провисание для доступа к ближайшей розетке.

Шаг 2 — Просверлите отверстия

Если выбранное местоположение соответствует трем критериям, указанным выше, вы готовы к бурению.

Если вы никогда раньше не прикрепляли сверло, это может немного запутать. Посмотрите это видео, в котором рассказывается обо всех типах различных патронов и о том, как установить в них сверла.

Все, что вам осталось, это поднести сверло к стене и нажать на спусковой крючок. Если вы нервничаете, вот еще одно видео, показывающее, как этот шаг выполняется правильно.

Шаг 3 — Ловля кабелей

Если вы приобрели комплект, обязательно ознакомьтесь с его инструкциями, так как этот шаг может сильно отличаться в зависимости от оборудования. Эти инструкции охватывают только более общее представление о том, как завершить этот процесс.

Если в комплект входят силовые кабели и розетки, их необходимо установить в первую очередь. В них обычно есть отверстия, через которые можно пропустить AV-кабели после установки.

Если ваши верхнее и нижнее отверстия прямо перпендикулярны друг другу, их должно быть достаточно легко пропустить через верх и захватить пальцами снизу.Если они не перпендикулярны или зацепились за что-то внутри стены, просто вытащите тяговый стержень и прижмите их в своем направлении.

Промойте и повторите попытку

После этих шагов у вас будет надежная установка для скрытия кабелей за стеной. Этот способ можно использовать в любой комнате современного дома, если есть гипсокартон и есть оборудование. Только не срезайте углы.

На самом деле, ремонт этих отверстий не должен быть труднее, чем это, если у вас есть подходящие материалы.Все, что вам понадобится, — это краска, самоклеящаяся сетка и шпаклевочный состав. Помимо ожидания высыхания вещей, это 10-минутный процесс, который стоит тех преимуществ, которые дает чистая развлекательная система.

Сводка

Название изделия

Как надежно спрятать кабели за стеной

Описание

Нет альтернативы гладкому виду комнаты для развлечений с кабелями, проложенными за стеной. К сожалению, добраться туда — это непростой процесс.

Автор

Патрик Клис

Имя издателя

RackSolutions

Логотип издателя

1. Исправление физических сетей: движение по проводам

Глава 1. Исправление физических сетей: движение по проводам

Просто подключите это кабель и сеть в порядке? Сетевые кабели молча выполняют свою работу, передавая наши данные отсюда туда, быстрее, чем мы можем моргнуть. Но что происходит, когда все идет не так? Организации настолько полагаются на свои сети, что их бизнес разваливается, когда сеть выходит из строя.Вот почему так важно знать, как ремонтировать физические сети. Продолжайте читать, и мы покажем вам, как с легкостью устранять неполадки в сетях и устранять физические проблемы. Скоро вы получите полный контроль над своими сетями.

У Coconut Airways проблемы с сетью

Нет лучшего способа путешествовать между островами, чем на гидросамолете, а у Coconut Airways есть целый флот. Они предлагают живописные туры, экскурсии и удобный трансфер между островами. Их сервис пользуется популярностью как у туристов, так и у местных жителей.

Спрос на рейсы заоблачный, но у Coconut Airways есть проблема: всякий раз, когда сотрудники пытаются использовать систему бронирования рейсов, они получают сообщение об ошибке сети:

Coconut Airways зависит от их системы бронирования рейсов. Без него пассажиры не могут бронировать места, и это останавливает их полеты. Более того, отсутствие пассажиров — отсутствие денег.

Coconut Airways необходимо быстро запустить свою сеть. Думаешь, сможешь им помочь?

Сетевой кабель системы бронирования поврежден.

Похоже, что разрыв сетевого кабеля бронирования рейсов вызывает сетевые ошибки персонала Coconut Airways.Если мы сможем починить сетевой кабель, это избавит от сообщений, и Coconut Airways снова сможет бронировать пассажиров на их рейсы.

Итак, как вы думаете, мы должны исправить сетевой кабель?

Есть две ключевые вещи, которые нам нужно сделать, чтобы починить кабель и снова запустить систему бронирования рейсов.

1. Нам нужно вырезать обрыв кабеля.

   Проблема возникает из-за обрыва кабеля, так что давайте избавимся от него.

2. Нам нужно прикрепить коннектор.

   Вырезая обрыв кабеля, теряем коннектор на конце. Нам нужен разъем, чтобы мы могли подключить кабель к вещам, поэтому нам нужно будет надеть новый.

На данный момент мы ничего не знаем о том, какой это кабель, и тип кабеля влияет на то, как мы поступаем.

Итак, с каким кабелем мы имеем дело?

Brain Power

Какие типы сетевых кабелей вы уже знаете? Как вы думаете, чем они отличаются друг от друга? Почему?

Знакомство с кабелем CAT-5

Кабель, соединяющий основную сеть Coconut Airways, называется кабелем категории 5 для Ethernet или кабелем CAT-5.У него есть две отличительные особенности. Прежде всего, это неэкранированная витая пара или кабель UTP. Во-вторых, на обоих концах должен быть разъем RJ-45. Большинство сетей Ethernet работают на кабелях CAT-5.

Кабели CAT-5 имеют печать снаружи, дающую важную информацию о кабеле. Например, вы можете посмотреть на внешнюю сторону кабеля, чтобы узнать, какого он типа, какова скорость и какие стандарты существуют.

Так что же внутри кабеля CAT-5? Давайте взглянем.

Разрезанный кабель CAT-5

Если вы откроете кабель CAT-5, вы найдете восемь цветных проводов, скрученных в четыре пары. Одна пара коричневая, другая — синяя, третья — зеленая, а последняя пара — оранжевая. Каждая пара состоит из одного гладкого и одного полосатого провода.

Так почему же пары скручены?

Проблема с проводами, которые не скручены, заключается в том, что они генерируют магнитные поля, которые мешают сигналу, передаваемому по проводу.Это означает, что вы можете получить электромагнитные помехи и перекрестные помехи — и то, и другое плохо для данных вашей сети.

Когда провода скручены на , магнитное поле вокруг провода эффективно разрушается, так что любые помехи уменьшаются. Чем больше скруток в парах, тем лучше.

Важно не только скручивание проводов, но и цвет. Давайте посмотрим поближе.

Так что же со всеми цветами?

Спаренные провода в кабеле CAT-5 окрашены неспроста.Каждый цвет имеет определенное значение, как и его твердость.

• Оранжевый и зеленый провода отправляют и принимают данные.

  Оранжевая пара отправляет данные, а зеленая пара получает данные.

• Сплошность цвета показывает полярность провода.

  Если на проводе есть полосы, это означает, что он положительный. Если провод сплошной, значит провод отрицательный.

• Синие и коричневые провода зарезервированы для будущей пропускной способности.

  Синие и коричневые провода пока ничего не делают, но в будущем будут. Специалисты по стандартизации кабелей разработали CAT-5 с проводами дополнительного цвета, чтобы их можно было использовать для более высокой пропускной способности в будущем.

Brain Power

В чем разница между пропускной способностью и скоростью сетевого кабеля?

_____________________________________________

_____________________________________________

Давайте исправим сломанный кабель CAT-5

Теперь, когда мы знаем больше о том, как работают кабели CAT-5, давайте посмотрим, сможете ли вы починить сетевой кабель Coconut Airways.Все, что вам нужно, — это кусачки, универсальный нож, обжимной инструмент и разъем RJ-45.

1. Вырежьте сломанную часть.

   Обрежьте кабель перед разрывом, чтобы убедиться, что у вас есть надежные концы проводов. Сделайте разрез как можно более прямым, чтобы отдельные провода были одинаковой длины.

2. Зачистите крышку кабеля на хорошем конце.

   Осторожно разрежьте ножом по длине куртки, следя за тем, чтобы не порезать изоляцию жгутов проводов внутри оболочки.Хорошая длина стрижки составляет от 1/2 до 1 дюйма. Как только вы это сделаете, разорвите оболочку кабеля и снимите ее, чтобы обнажить витые пары.

3. Раскрутите и распрямите отдельные провода.

   Раскрутите провода, чтобы совместить их с гнездами на разъеме RJ-45. Обычно вам нужно около 1/2 дюйма провода, чтобы войти в разъем.

4. Вставьте каждый провод в разъем RJ-45.

   Каждый провод входит в паз разъема RJ-45.Просто совместите каждый провод с соответствующим слотом, и все готово.

Важно, где вы проложите каждый провод.

Каждый провод должен входить в определенный слот разъема RJ-45, но на данный момент мы не знаем, какой провод куда идет. Нам нужно больше узнать о том, что находится внутри разъема RJ-45.

Более пристальный взгляд на разъем RJ-45

Как мы видели ранее, разъем на конце кабеля CAT-5 называется разъемом RJ-45.Он позволяет подключать кабель к настенной розетке или сетевому порту сетевого устройства, такого как компьютер.

Каждый провод кабеля входит в прорезь внутри разъема RJ-45 и соединяет его с контактом разъема.

Итак, какой провод куда идет?

Положение каждого провода имеет значение.

Когда вы подключаете разъем RJ-45 к разъему, контакты на разъеме соприкасаются с контактами разъема. Если провода находятся в правильном положении, это позволяет передавать информацию в виде электронов.Если провода находятся в неправильном положении, информация не сможет пройти.

Порядок расположения проводов в разъеме RJ-45 соответствует одному из двух стандартов. Это стандарты 568A и 568B.

Итак, каковы физические шаги?

Теперь, когда мы знаем, как работают стандарты проводки для разъемов RJ-45, давайте еще раз попробуем починить сломанный сетевой кабель CAT-5 для Coconut Airways.

1. Вырежьте сломанную часть.

   Обрежьте кабель перед разрывом, чтобы убедиться, что у вас есть надежные концы проводов. Сделайте разрез как можно более прямым, чтобы отдельные провода были одинаковой длины.

2. Зачистите крышку кабеля на хорошем конце.

   Осторожно разрежьте ножом по длине куртки, следя за тем, чтобы не порезать изоляцию жгутов проводов внутри оболочки. Хорошая длина стрижки составляет от 1/2 до 1 дюйма. Как только вы это сделаете, разорвите оболочку кабеля и снимите ее, чтобы обнажить витые пары.

3. Раскрутите и распрямите отдельные провода.

   Раскрутите провода, чтобы совместить их с гнездами на разъеме RJ-45.

   Примечание

   Это шаги, которые мы прошли ранее.

4. Проверьте, соответствует ли другой конец кабеля стандарту проводки 568A или 568B.

   Оба конца кабеля должны соответствовать одному стандарту проводки, поэтому запишите, что использует другой конец.

5. Вставьте каждый провод в разъем RJ-45, используя тот же стандарт, что и другой конец.

6. Присоедините разъем к кабелю с помощью обжимного инструмента.

   После того, как линии войдут в соответствующие гнезда, поместите RJ-45 в обжимной инструмент, а затем сожмите инструмент, чтобы плотно прижать RJ-45 к кабелю. Проверьте конец разъема RJ-45, чтобы убедиться, что провод правильно вставлен в каждый разъем.

Вы закрепили кабель CAT-5

Благодаря вам система бронирования рейсов Coconut Airways снова в работе.Вскоре все их запланированные рейсы полностью забронированы и готовы к взлету.

Brain Power

Мы исправили сеть бронирования рейсов, но похоже, что проблемы с сетью для Coconut Airways не закончились. Как вы думаете, что могло пойти не так?

Coconut Airways имеет более одной сети

Вы проделали огромную работу по исправлению системы бронирования рейсов. К сожалению, это не единственная сеть Coconut Airways.

Счета и системы расчета заработной платы Coconut Airways работают по коаксиальной сети в подвале, и недавно у них возникла проблема с проникновением в здание местной дикой природы.Похоже, голодное существо вырвало хороший кусок одного из коаксиальных кабелей, и поврежденный кабель остановил работу.

Без коаксиальной сети Coconut Airways не может обрабатывать платежи от клиентов и не может платить пилотам за управление самолетами.

Им нужно, чтобы вы снова спасли их.

Представляем коаксиальный кабель

Сеть Coconut Airways в подвале работает на коаксиальных кабелях, а не на CAT-5.Так в чем разница?

Как и кабели CAT-5, коаксиальные кабели используются для создания сетей. Между ними есть два ключевых различия.

1. Кабель содержит один большой медный провод, а не четыре витые пары.

   Коаксиальный кабель имеет оболочку снаружи, как и кабель CAT-5. Однако внутри кабеля находится только один провод. Он имеет медную жилу или проводник со слоем изоляции из пластика и других материалов.

2. В кабелях используются различные типы разъемов и терминаторов.

   Кабели CAT-5 используют разъемы RJ-45. Коаксиальные кабели, с другой стороны, используют разъемы BNC, тройники и терминаторы. Тип используемого разъема зависит от того, зачем он вам нужен.

Теперь мы посмотрели на кабели, а как насчет сети?

Коаксиальные сети — это шинные сети

Коаксиальные сети (также известные как сети RG-62) рассчитываются на центральной линии, называемой шиной. Автобус функционирует как хребет сети.

Каждая рабочая станция в сети или узле должна быть подключена к сети с помощью T-коннектора.Т-образный соединитель подключает сетевой кабель узла к главной шине. Если шина сломана, не подключена или имеет сломанный Т-образный соединитель, вся сеть выйдет из строя.

Сетевые специалисты используют своего рода сокращенную символическую диаграмму для изображения шинной сети. Эти диаграммы показывают, как все части сети организованы для работы как единое целое. Мы называем эти структурные идеи сетевыми топологиями.

Мы узнали немного больше о коаксиальных кабелях и сетях. Дает ли это нам достаточно знаний, чтобы исправить коаксиальную сеть Coconut Airways?

Посмотрим, права ли она.

1. Вырежьте сломанную часть.

   Обрежьте кабель перед разрывом, чтобы убедиться, что у вас есть надежные концы проводов.

2. Зачистите и подготовьте новый конец.

   Зачистите экран, покрывающий кабель, и изолятор, чтобы оставалась выступающая часть медной жилы размером от 1/2 до 1 дюйма.

3. Поместите разъем BNC на новый конец.

   Новый разъем можно обжать или припаять к концу кабеля.

Итак, это исправило сеть?

Сеть все еще не работает

К сожалению, отрезать пережеванный кусок сетевого кабеля и вставить разъем не помогло. Сотрудники учетных записей по-прежнему видят сообщения об ошибках в сети всякий раз, когда они пытаются получить доступ к своим системам.

Так почему же наше исправление не сработало?

Не все повреждения кабеля видны снаружи.

Несмотря на то, что мы отремонтировали ту часть кабеля, которая явно повреждена, внутри кабеля может быть дальнейшее повреждение.

Итак, как мы можем обнаружить такого рода повреждения? Для этого нам нужно немного глубже понять, как на самом деле работают коаксиальные кабели.

Итак, что происходит внутри коаксиального кабеля?

Как мы видели, коаксиальные сетевые кабели состоят из оболочки, изолятора и металлического проводника в центре. Металлический проводник позволяет электронам проходить через него, а электроны переносят данные вашей сети. Электроны не могут проходить через изолятор.

Пока проводник полный и непрерывный, электроны могут проходить через него, а сетевые данные могут перемещаться по кабелю.Мы говорим, что это непрерывно.

А что, если обрыв проводника?

Если в проводнике есть разрыв, это означает, что электроны не могут течь по длине кабеля. Ранее мы говорили, что электроны несут ваши сетевые данные, поэтому, если электроны не могут пройти через кабель, то же самое и сетевые данные.

Это означает, что при обрыве коаксиального проводника автобуса Coconut Airways будет получать сообщения об ошибках сети.

А как насчет разъемов и терминаторов?

Разъемы проводят электроны, поэтому добавление разъемов к коаксиальным сетевым кабелям помогает поддерживать непрерывный электрический поток.Разъемы позволяют электронам преодолевать промежутки между кабелями или между кабелями и сетевыми устройствами, и это позволяет вашим сетевым данным проходить.

Как мы видели, коаксиальный сетевой кабель состоит из одной большой жилы. Когда проводимость не проходит через медную жилу, мы говорим, что она не прекращается. Когда провод не заделан, сеть теряет поток электронов и, следовательно, поток сетевых данных.

Терминатор обеспечивает непрерывное движение сигнала в кабеле.Терминатор делает это, гарантируя, что электроны остаются в электрической петле. Резистор в терминаторе перенаправляет электроны к экранирующему слою, который эффективно удерживает их в обратном направлении по кабелю, не мешая сигналу сети. Если главный кабель не заделан, сеть не будет работать.

Итак, как мы обнаруживаем разрыв непрерывности в сети коаксиального кабеля? Нам нужно прислушиваться к электронам …

Используйте наборы тонер-трассировщиков для прослушивания электронов

Как мы видели, разрывы цепи в сети коаксиального кабеля останавливают поток электронов.Поскольку электроны переносят наши сетевые данные, это означает, что сетевые данные также не могут пройти.

Один из способов найти разрыв непрерывности в коаксиальном кабеле — это прислушаться к электронам на предмет признаков жизни, и мы можем сделать это с помощью набора индикаторов тонера. Так что это?

Набор индикаторов тонера — это инструмент, используемый сетевыми специалистами для обнаружения шумов от электронов. Вы прикрепляете тонер-часть набора трассировщика тонера к сетевому кабелю, и тонер затем отправляет сгенерированный сигнал по кабелю.Затем вы используете трассировщик, чтобы прослушать сигнал, поместив его на кабель. Индикатор издает звуковой сигнал, когда слышит электроны, несущие сигнал. Он усиливает сигнал.

1. Присоедините тонер к сетевому кабелю.

   Тонер генерирует сигнал и затем отправляет его по проводу.

2. Электроны переносят сигнал.

   Там, где движутся электроны, они переносят генерируемый тонером сигнал по проводу.

3. Индикатор издает звуковой сигнал, когда слышит сигнал.

   Пока электроны движутся туда, где находится индикатор, сигнал может добраться до него.

Отсутствие звука означает отсутствие электронов

Мы можем использовать наборы индикаторов тонера для выявления разрывов непрерывности, прислушиваясь к тому, когда электроны затихают. Если трассировщик не может уловить сигнал от тонера, это означает, что между тонером и тем местом, где он сейчас находится, есть разрыв.

1. Тонер генерирует сигнал.

2. Электроны переносят сигнал до тех пор, пока не произойдет перерыв.

   Если есть разрыв непрерывности, электроны не могут пройти.

3. Если сигнала нет, трассировщик молчит.

   Если электроны не переносят сигнал, индикатор не может его уловить.

Итак, как мы обнаруживаем разрыв непрерывности?

Мы говорили, что до разрыва электроны активны, но после разрыва они молчат.Разрыв непрерывности — это точка, в которой электроны затихают . Это означает, что вы можете найти разрыв непрерывности, перемещая индикатор, пока не найдете точку, в которой электроны замолкают. И когда вы точно укажете, где разрыв непрерывности, вы можете это исправить.

Давайте воспользуемся этим, чтобы исправить сеть Coconut Airways.

Ответы в решении упражнения.

Вы закрепили коаксиальный кабель

Молодец, вы обнаружили разрыв в сети коаксиального кабеля Coconut Airways! Сотрудники бухгалтерии могут снова использовать свои системы и платить своим пилотам.

Нас ждет ухабистая дорога.

Тропические штормы — настоящая проблема на островах, и Coconut Airways должна избегать полетов на своих гидросамолетах, когда погода становится слишком суровой. Обычно это не проблема, поскольку они получают самые свежие прогнозы погоды через Интернет.

Сегодня все по-другому. Coconut Airways потеряла подключение к Интернету, и их пилотам слишком опасно летать без обновленных сводок погоды.

Coconut Airways подключены к Интернету через оптоволоконную линию, и похоже, что с этим может быть проблема.Но в чем может быть эта проблема?

Давайте начнем с более подробного изучения того, как работают оптоволоконные кабели.

Представляем волоконно-оптические кабели

Волоконно-оптические кабели передают сетевую информацию с помощью света, а не электронов. Свет отражается внутри кабеля, неся сетевой сигнал.

Свет проходит через прозрачную жилу оптоволоконного кабеля. Эта сердцевина сделана из прозрачного стекла или пластика, что позволяет свету легко проходить через нее.Слой за пределами сердцевины называется облицовкой. Облицовка действует как зеркало, отражая свет так, что он отражается вдоль сердцевины и не выходит наружу.

Снаружи кабель покрыт полимером, а резьба Kevlar ^® , проходящая между сердечником и покрытием, повышает прочность и защиту кабеля.

Волоконно-оптические кабели тоже имеют разъемы

Так же, как CAT-5 и коаксиальные кабели, концы оптоволоконного кабеля имеют разъемы. Можно использовать различные типы разъемов.

Изгиб кабеля Coconut Airways

Так что насчет Coconut Airways?

Вот оптоволоконный кабель. Вы видите, насколько он изогнут?

Оптоволоконные кабели обычно имеют минимальный радиус изгиба 3,0 см. Если кабель изгибается больше этого, в сердцевине волокна могут образоваться микротрещины, настоящие трещины или сильная утечка света. И поскольку это свет, который несет сетевые данные, потеря света означает потерю информации и сетевые ошибки.

Итак, как исправить поврежденные оптоволоконные кабели? Ну, один способ — это сварочный аппарат для оптоволокна.

Так что же такое сварочный аппарат?

Сварочный аппарат позволяет соединить два куска волокна вместе. Сварочный аппарат имеет высокоточные направляющие, позволяющие выровнять волокна. Как только вы выровняете концы, вы нагреете оба конца электрической дугой и соедините их вместе. После того, как вы соедините концы вместе, сварочный аппарат сжимает защитную пленку на месте стыка.

Давайте подробнее рассмотрим этапы сращивания оптоволоконного кабеля.

Как закрепить оптоволокно с помощью сварочного аппарата для оптоволокна

Вот шаги, которые необходимо выполнить, чтобы закрепить оптоволоконный кабель с помощью сварочного аппарата.

Смотри!

Перед использованием сварочного аппарата для оптоволокна необходимо тщательно изучить его.

Сварочные аппараты для оптоволокна дороги и сложны в использовании, но они стоят потраченных денег и усилий.

1. Снимите покрытие с каждого конца оптоволоконного кабеля, который вы хотите соединить.

2. Выровняйте каждый конец.

   Направляющие на сварочном аппарате позволяют быть очень точными.

3. Загладьте концы перед сваркой.

   Сварочный аппарат создает электрическую дугу, которая делает грани сердечника очень гладкими, чтобы они могли правильно выровняться.

4. Соедините концы вместе.

   Это основное назначение сварочного аппарата для оптоволокна. Электрическая дуга плавит концы, сплавляя их вместе, образуя сварной сердечник.

5. Завершите стык, покрыв его новым покрытием.

   Теперь оптоволоконный кабель готов к тестированию.

   Так исправлено ли оптоволокно Coconut Airways?

Оптоволоконный соединитель тоже требует установки

У Coconut Airways есть еще одна проблема с их оптоволоконным кабелем.Мы устранили изогнутый кабель, но один из разъемов тоже отсутствует, прямо возле розетки. Нам нужно установить новый разъем, чтобы мы могли подключить оптоволокно к стене.

Волоконно-оптические кабели используют различные типы разъемов, но все они выполняют одну и ту же основную работу: соединяют концы двух оптоволоконных кабелей вместе и позволяют свету беспрепятственно проходить через них.

Различия между разъемами все в их корпусе. Другими словами, форма, цвет, размер, размер, расстояние до другого оптоволоконного соединителя и способ их крепления.

Вот некоторые из оптоволоконных разъемов, которые вы можете увидеть.

Brain Power

Почему в некоторых разъемах есть пара волоконных жил, а в других — только одна?

Мы почти готовы починить разъем

Есть еще одна вещь, которая может повлиять на то, какой разъем мы выберем на конце кабеля: есть два типа оптоволокна. Давайте взглянем.

Существует два типа волокна

Волокно бывает двух видов: одномодовое и многомодовое.Слово «мода» относится к количеству путей, по которым свет проходит через волокно.

В одномодовом волокне свет распространяется по единственному пути . Для этого требуется лазерный луч, и у него очень маленькая сердцевина, как это:

В многомодовом волокне свет проходит по множеству путей . Для этого нужен лазер или светодиод, и у него гораздо больший сердечник, например, этот:

Итак, как нам выбрать между двумя типами волокна?

Какое модовое волокно следует использовать?

Два типа оптоволоконных кабелей имеют очень разные характеристики.Есть различия в таких областях, как производительность, скорость и возможное расстояние. Также существует большая разница в цене, так как одномодовое волокно труднее производить.

Вот краткое описание различий между одномодовым и многомодовым оптоволоконным кабелем.

58

5

90 с Источник

	Одномодовый	Многорежимный
Стоимость	Низкий 205	Высокий 2	00 910 9105	Низкий09 реализации	Высокий	Низкий
Производительность	14 Тбит / с	Только лазер	Лазер или светодиод
Расстояния	10-100 км 59 8	+ 90 110	—
Размер сердечника	Маленький	Большой
00 подходит для оптоволоконного кабеля это два основных способа подключения разъемов к оптоволоконным патч-кабелям. Используйте готовый разъем и соедините его с существующим соединительным кабелем. Этот метод быстрее и проще, но есть некоторая потеря света, когда два волокна сдвигаются вместе. Используйте разъем без волокна внутри. Вы наносите эпоксидную смолу на волокно коммутационного кабеля внутри разъема, а затем полируете конец волокна. Этот метод более медленный и сложный, и вам потребуется специальное оборудование и обучение.Преимущество в том, что это обеспечивает более качественное соединение. Итак, какую технику мы должны использовать? Хотя мы можем использовать любую технику, давайте пока воспользуемся готовым соединителем. Для этого подхода требуется всего несколько инструментов, и любой сетевой специалист может научиться использовать их менее чем за 15 минут — это означает, что Coconut Airways установит и запустит свое Интернет-соединение довольно быстро. Вы даже можете получить от производителей видеоролики и краткие инструкции по их установке. Значит, это устранило проблему для Coconut Airways? Coconut Airways на высоте Поздравляем! Вы успешно устранили и устранили все сетевые проблемы, с которыми столкнулась Coconut Airways, и они снова работают в полную силу. Все их рейсы полностью забронированы, у них больше нет проблем с денежным потоком, и пилоты могут безопасно летать благодаря актуальной информации о погоде. В этой главе вы многому научились.Вы узнали о различных типах сетевых кабелей, освоили некоторые важные методы устранения неполадок и увидели шаги, которые необходимо выполнить для устранения различных проблем с кабелями. Как проложить телевизионные кабели через стену (чтобы они были скрыты) Есть всевозможные способы скрытия проводов вашего телевизора, каждый со своими сильными и слабыми сторонами. Но если вы знаете, что ваш телевизор будет долгое время стоять на определенной стене, почему бы не спрятать на самом деле внутри стены? Добавить щетки для доступа к кабелям к стене легко, и это займет менее 30 минут. Необходимые материалы: • Щеточная пластина для доступа к кабелям (одинарная) x2 • Старая рабочая низковольтная настенная электрическая коробка (одинарная) x2 • Ударная пила для гипсокартона • Отвертка (я использую эту электрическую и люблю ее) Телевизоры следует вешать на внутренние стены (не универсальное правило, но хорошее практическое правило), что хорошо для этого проекта, потому что внутренние стены часто открыты внутри (без изоляции), поэтому вы можете пропустить кабели через стену. с легкостью. Шаг 1: Обведите и вырежьте отверстия Поместите электрическую коробку на стену в том месте, где вы хотите, чтобы она закончилась, и обведите ее вокруг.При необходимости используйте искатель шипов, чтобы убедиться, что на пути нет шипов. Вы должны вырезать отверстие примерно на 1 / 8-3 / 16 на внутри этой линии, чтобы дать место для выступа электрического блока. Сделайте это в месте, которое будет на позади телевизора, но не там, где вам нужно будет поставить крепление для телевизора. Затем повторите процесс, добавив еще одну коробку, где вы хотите, чтобы кабели выходили. Убедитесь, что это где-то спрятано, внизу, за комодом или за шкафом, или вы даже можете пройти через стену в комнату позади, если у вас есть такая возможность, и это имеет смысл. Шаг 2: Вкрутите электрическую коробку и проложите кабель Самое замечательное в телевизионных кабелях то, что вы можете использовать низковольтную электрическую коробку, которая в основном полностью открыта в стену. Прикрутите его и пропустите кабели через стену. Я считаю, что намного проще проложить кабели до того, как вы добавите щеточную пластину. Если вторая коробка находится прямо под первой, как в нашем случае, просто опустите конец кабеля вниз и вытащите его. Шаг 3: Добавьте щеточную пластину и закройте Пропустите кабели через щеточную пластину и вкрутите ее в электрическую коробку.Затем добавьте крышку тарелки, и все готово! Мы проделали этот трюк с несколькими нашими телевизорами и любим размещать наши телевизионные компоненты в предметах мебели или в чем-то, что естественно вписывается в комнату. Например, в нашей спальне наш комод. Мы просверлили небольшое отверстие в задней части комода и пропустили все кабели в верхний средний ящик. Некоторым компонентам потребуется небольшая вентиляция, чтобы они не перегревались (например, игровые консоли), поэтому, где бы они ни были хранятся, вы захотите спланировать это.Но это простой проект, который можно выполнить с минимальными затратами средств и времени. И это имеет огромное значение для того, чтобы ваше пространство выглядело чистым. 10 лучших кожухов для шнура, рассмотренные и оцененные в 2021 году Никто не хочет, чтобы в доме была разбросана путаница из шнуров и кабелей. Как профессиональный установщик высококлассной бытовой техники, я видел, как в красивой, роскошной комнате нарушается атмосфера случайно проложенных линий электропередач. Помимо эстетики, они также представляют дополнительную опасность — кто-то споткнется о них или саму проводку могут повредить другие кабели. Самым простым и оптимальным решением для этого является установка лучшего укрывателя шнура, доступного для вас. Кабельный консилер может решить эти проблемы и быть эстетичным. Они также бывают разных цветов, форм и размеров, чтобы соответствовать тематике комнаты. Сегодня я поделюсь десятью лучшими элементами, которые я использую для скрытия проводов в своих установках. Их можно использовать практически для чего угодно — для развлекательных систем, систем безопасности, освещения и многого другого. Я горжусь тем, что все мои инсталляции чистые и профессионально сделаны — и это мои секреты. Best Cord Hider Reviews 1. Канатная дорожка D-Line US / 1D3015M / EH Я работал с укрывателями шнура D-Line для стен в течение долгого времени. Мне очень нравится этот бренд, потому что они бывают разных цветов, которые соответствуют большинству оттенков плинтусов. Это делает мою инсталляцию почти незаметной — как будто она является частью оригинального дизайна комнаты. Этот элемент — очень незаметное решение для сокрытия проводки. Его полукруглый профиль идеально подходит для большинства интерьеров.Вы можете установить его прямо над настенным плинтусом, и он не будет выглядеть неуместным. На первый взгляд, вы даже не заметите кабелепровод, который является частью плинтуса. D-Line использует высококачественный ПВХ материал для кабельных каналов, поэтому я уверен, что он сохранит свою форму и не изменит цвет даже спустя годы после установки. Он также защищает кабель внутри от случайного повреждения, например ударов от соседней мебели. Что мне больше всего нравится в этом продукте, так это то, что он имеет прочную самоклеящуюся основу.Когда я устанавливаю это, мне не нужна комбинация шурупа и сверла. Просто отмеряю нужную длину, отрезаю по желанию, отклеиваю заднюю крышку изоленты и наклеиваю! Это так быстро и просто. Однако эта быстрая и простая функция также является его основным недостатком. Если вы хотите удалить кабельный канал, его прочная клейкая основа обязательно повредит стену. Вы должны быть осторожны и решительно относиться к тому, где вы хотите разместить его, потому что после установки он становится постоянным приспособлением. Плюсы Доступен в разных цветах, чтобы соответствовать тематике комнаты Дискретное решение для скрытия проводки Полукруглый профиль прекрасно сочетается с большинством плинтусов Высококачественный ПВХ-материал надежно защищает кабель внутри Прочная самоклеящаяся основа для быстрого монтажа Минусы Сильная адгезия делает его постоянным приспособлением — удаление может привести к повреждению стены Канатной дороги D-Line достаточно для большинства внутренних помещений.Это придаст аккуратный вид вашей кабельной системе и прекрасно впишется в ваш существующий дизайн. 2. Yecaye CMC-03 Канал с одним шнуром Когда мне нужно спрятать только один кабель, например, для заднего динамика в системе объемного звука 7.1, Yecaye CMC-03 — отличный выбор для меня. Он хорошо работает с отдельными лампами, динамиками и даже индивидуально подключенными к сети компьютерами. Этот продукт легко собрать и использовать. Он даже поставляется с муфтами, плоскими коленями, внутренним коленом и внешним коленом.Все эти дополнительные аксессуары гарантируют, что моя установка будет полностью закрыта и защищена независимо от того, какие углы я выберу. Кроме того, длина одного заказа составляет 125 дюймов, что более чем достаточно для большинства приложений. Это делает его одним из самых экономичных и доступных решений в качестве укрывателя шнура кабеля. Учитывая длину, которую они поставляют, я даже иногда могу использовать это для трех установок. Yecaye включает в себя гибкий клей, поэтому я могу быстро закрепить его там, где это необходимо.Мне нравится эта функция, потому что она обеспечивает более чистую установку, когда мне не нужно сверлить отверстия в стене. Кроме того, они включали инструкции по легкому удалению — просто нагрейте клей феном или тепловым пистолетом, и он сразу же снимется. Единственное, что меня беспокоит, так это то, что с прилагаемым клеем трудно работать, потому что он липкий и его трудно удалить со катушки. Простое решение этой проблемы — положить ленту в морозильную камеру примерно на десять минут — это уменьшит липкость и позволит вам намного легче разматывать ленту. Плюсы Идеальное решение для индивидуальной техники Поставляется с муфтами и коленами для чистой установки Длинный 125-дюймовый, единичный заказ делает его одним из наиболее доступных вариантов. Гибкий клей для монтажа без сверления Легко снимается — ослабьте клей с помощью теплового пистолета или фена Минусы Поначалу идущая в комплекте лента может быть слишком липкой; для ослабления рекомендуется замораживание Я настоятельно рекомендую этот продукт для установки одного устройства, особенно если требуется только один шнур.За свою длину он продается по разумной цене — достаточно для установки, может быть до трех и более элементов. 3. Delamu CC01 Комплект дорожек для накладки кабеля Когда я устанавливаю для офиса или дома с несколькими шнурами, сходящимися в одной точке, я предпочитаю этот бренд из-за его включений. В их комплект покрытия для шнура входят муфты, плоские колена, внутренний колен, внешний колен и, что наиболее важно, пара тройников. Их также легко резать ножовкой или даже острыми фрезами, что позволяет мне без особых усилий регулировать их длину в соответствии с моими требованиями.Кроме того, у меня есть возможность установить его с помощью клея или шурупов, что дает мне возможность использовать его даже на поверхностях, к которым прилагаемая лента не будет держаться. Мне также нравится, что этот комплект кабельных каналов имеет жесткую конструкцию. У меня проблемы с установкой более мягких кожухов для шнуров, потому что они погнутся при установке, особенно на больших расстояниях. Однако у меня с этим предметом таких проблем не было. Что касается качества, я получаю отличное соотношение цены и качества за этот товар. Еще одна вещь, хотя он бывает только белого цвета, его поверхность легко окрашивается, что позволяет ему сливаться с окружающей средой, в которую вы его поместили.При правильном размещении и правильном цвете этот шнурок буквально скрывается на стене. Однако вы должны принять во внимание, что руководство по установке, включенное в пакет, довольно расплывчато. Хотя для таких профессионалов, как я, это не проблема, начинающие пользователи могут быть немного разочарованы этим. Если вы не уверены, вы всегда можете попросить совета у специалиста. Плюсы Поставляется с различными соединителями (муфты, колена и т. Д.) Для кромок и удлинителей Легко режется и быстро настраивается с помощью ножовки или особо острого резака Может крепиться с помощью клея или шурупов Жесткая конструкция, не гнется при установке Окрашиваемая поверхность позволяет ей сливаться и скрываться на стене Минусы Прилагаемые инструкции расплывчаты и трудны для понимания Если вы планируете установить разветвленную сеть или установку с несколькими динамиками, то это лучший чехол для укладки телевизионных кабелей, который я мог бы порекомендовать. 4. Wiremold CDI-5 Corduct Резиновый канал Напольные покрытия для шнуров — идеальное решение, если у вас есть отдельно стоящие электроприборы с проводкой, проложенной по проторенным дорогам. Это не только делает вашу комнату более эстетичной, но и повышает безопасность, предотвращая случайное зацепление провода людьми. Резиновый материал Wiremold, используемый для воздуховода, идеально подходит как для полов, так и для столешниц. Он достаточно мягкий и гибкий, чтобы выдержать удар при наступлении, тем самым защищая провод внутри.Эта характеристика также позволяет воздуховоду прилегать к полу, обеспечивая установку заподлицо с проводом. Мне нравится его низкопрофильный дизайн, позволяющий использовать его на множестве поверхностей. Гибкий дизайн позволил мне использовать его как для ковров, так и для твердых пород дерева. Я даже использовал его для плитки, и он до сих пор хорошо справляется со своей задачей. Wiremold даже сделал разные цвета, чтобы они идеально подходили к материалу пола. У меня есть выбор длины — 5 футов, 15 футов и даже 50 футов. Это дает мне возможность купить размер, который мне больше всего подходит, а затем я просто обрежу его до нужного мне расстояния.Эти консилеры для шнура позволяют мне экономить деньги, позволяя покупать только то, что мне нужно. Единственная проблема, с которой я столкнулся с этим продуктом, заключается в том, что прилагаемая лента не такая липкая, как мне нужно. Бывали случаи, когда крышка кабеля отслаивалась в течение нескольких минут после установки. Чтобы исправить это, я обычно использую клей другой марки, который держится дольше. Плюсы Предотвращает несчастные случаи, избегая защемления провода Резиновый материал идеально подходит как для полов, так и для столешниц Мягкий и достаточно гибкий, чтобы поглощать удары и защищать провод внутри Низкопрофильная конструкция совместима с различными поверхностями, такими как дерево, плитка или ковер. Поставляется разной длины — 5 футов, 15 футов и даже 50 футов Минусы Клей в комплекте не очень липкий Если вам нужен чехол для напольного кабеля, я рекомендую его для большинства проектов.Они прочные и поставляются с множеством опций, благодаря чему моя установка выглядит чище, чем когда-либо. 5. Укрыватель шнура для укладки кабеля Eveo Если вы ищете альтернативу утеплителю шнура в комплекте, Eveo — это то, что вам нужно. В их комплектацию входят муфты, плоские колена, внутренние колена, внешние колена, тройник и несколько кабельных каналов. Кроме того, они добавили пилу для ПВХ, измерительную ленту для бумаги, несколько винтов и клейкую ленту.Если вы выберете этот злоумышленник, вам даже не нужно будет запускать какой-либо другой инструмент для его установки. Эта функция делает его очень простым в использовании, и это незаменимый вариант, если вы впервые используете его. Они также добавили простые инструкции, что упростило установку. Так что независимо от того, являетесь ли вы новым энтузиастом DIY или экспертом, как я, вы сможете выполнить чистую установку, которая будет выглядеть так, как если бы она была сделана профессионалом. Мне также нравится размер их укрывателя шнура, потому что я могу использовать его для самых разных целей.От моей системы домашнего кинотеатра 9.1 Surround Sound с несколькими аудиосистемами, HDMI и кабелями питания до моего офиса с ее сетевыми системами, у меня не возникло бы никаких проблем с тем, чтобы удовлетворить все мои потребности в этом натяжителе шнура. Меня беспокоит только то, что качество клея, поставляемого с изделием, сильно различается. Были времена, когда они были настолько липкими, что повреждали стену, на которой они были установлены, когда я их снимал, а был другой раз, когда они вообще не прилипали. При установке я использую только ленту собственной марки, поэтому я уверен в ее качестве. Плюсы Включает муфты, колена, тройник и несколько дорожек качения Добавлены пила для ПВХ, измерительная лента для бумаги, винты и лента для полного комплекта Может устанавливаться винтами на поверхности, не подходящие для ленты Простые инструкции упрощают установку Большой размер позволяет использовать несколько кабелей для различных приложений Минусы Качество клея варьируется; Рекомендую использовать свой собственный магнитофон Если вам нужен полный пакет, который удовлетворит все ваши потребности — от чехлов до инструментов, вам следует выбрать этот бренд.Он идеально подходит как для экспертов, так и для тех, кто все еще пробует себя в домашних условиях. 6. A + Крышка электрического шнура 235 ”с фитингами Если вам нужен кожух для кабеля для настенного телевизора и другой бытовой техники, вам следует подумать о крышке шнура A +. Я рекомендую этот продукт, особенно для домашних мастеров, из-за простого руководства по установке. Чтобы его правильно установить, не требуется много опыта. Я ценю, что производитель нашел время для сертификации своей продукции RoHS и CE, тем самым гарантируя их качество.Если у вас есть проект, который требует документированного соблюдения стандартов, например, в корпоративных офисах, этот чехол для шнура идеально подходит для этого приложения. Вы определенно можете использовать это как для дома, так и для офиса. Их сертификаты подтверждаются высококачественным материалом ПВХ, который они используют для своей продукции. Эти кожухи для шнуров не только обеспечивают чистую прокладку кабелей, но и защищают проводку внутри. Вы можете избежать случайного повреждения неровностей и сжатия, если воспользуетесь этим утеплителем шнура. Сама крышка имеет систему фиксации, что делает ее пригодной как для настенного, так и для потолочного монтажа.Каждая упаковка также содержит полный набор соединителей, винтов и анкеров. Независимо от того, по какому пути должна идти ваша проводка, она будет покрыта и защищена. Однако примите к сведению, что во многих случаях я встречал пакеты с отсутствующими частями. Хотя это не обычное явление, в тысячах, если не миллионах, комплектов, которые они продают, время от времени обязательно будут отсутствовать какие-то детали. Просто проверьте свой элемент, чтобы убедиться, что он завершен. Если чего-то не хватает, всегда можно вернуть продавцу и обменять на полный комплект. Плюсы Руководство по установке позволяет удобно разместить укрыватель без профессионального опыта Сертификаты RoHS и CE для гарантированного качества Используемый высококачественный ПВХ материал защищает проводку внутри Крышка с замком подходит как для настенного, так и для потолочного крепления Полный набор соединителей, винтов и анкеров позволяет выбрать любой необходимый путь. Минусы В некоторых пакетах отсутствуют детали Я настоятельно рекомендую этот чехол для кабеля как для домашнего, так и для офисного использования.Предоставляемая ими гибкость позволяет монтировать проводку практически в любом месте. 7. Lozoyo, 36-дюймовый консилер для кабелей Это еще один укрыватель шнура для настенного телевизора, который мне нравится использовать. Он идеально подходит для развлекательных систем с несколькими устройствами, такими как сабвуферы, системы объемного звука, ТВ-боксы, соединения Ethernet, игровые консоли и т. Д. Этого покрытия более чем достаточно для размещения всех необходимых проводов и поддержания чистоты в гостиной. Он также поставляется с 9-дюймовыми секциями — это означает, что мне не нужно делать много разрезов в соответствии с моими требованиями. Эта функция позволяет мне вальсировать в процессе установки: просто отметьте поверхность, на которой мне нужно установить маскирующее средство для кабеля, снимите клей и разместите кабельную дорожку на стене. Еще мне понравился дизайн крышки с защелкой. Его легко снимать и вставлять обратно, поэтому, если я когда-либо заменю или добавлю устройство, мне не придется тратить столько усилий на снятие крышки и повторное подключение моей системы.Просто снимите его с помощью винта, поместите провод внутрь и снова защелкните, и готово! Для тех, кому нужен более эстетичный вид, покрытие можно закрасить в соответствии с дизайном или тематикой комнаты. Это позволит ему сливаться со стеной или поверхностью, на которой он установлен, и сделает его совершенно незаметным. Меня беспокоит только то, что предоставленная ими лента почти не прилипает. Я предлагаю вам не использовать его и просто приобрести бренд, который вам знаком и с которым вам комфортно. Я пробовал это много раз, и прилагаемый клей просто не разрезал его. Плюсы Более чем достаточно для подключения нескольких проводов Поставляется с 9-дюймовыми секциями, резка больше не требуется Простой процесс установки Защелкивающаяся крышка легко снимается и заменяется для добавления проводов в будущем Крышку можно покрасить, чтобы она гармонировала с поверхностью Минусы Предоставленный клей почти не прилипает; рекомендуется использовать другую марку изоленты Если вы работаете с короткими проводами, это экономичное решение для вас.9-дюймовые детали покрывают самые короткие расстояния между телевизором и аудиосистемой — просто убедитесь, что вы используете свою собственную ленту. 8. Консилер для кабеля SimpleCord CC1 При работе с постоянными установками, такими как встроенные телевизоры или настольные компьютеры, я предпочитаю использовать этот бренд из-за его очень прочного клея. После установки его невозможно удалить полностью, поэтому я должен быть очень осторожен при установке. Это замечательно, если мне нужно спрятать несколько кабелей — для этого может потребоваться до 5 аудио, видео и кабелей данных или Ethernet.Это идеальное решение для подключения домашних серверов, процессоров и даже систем безопасности. Предоставляемая емкость делает его идеальным для сходящихся шнуров, для которых требуется толстый кожух. Мне нравится, что в изделии использован прочный материал. Его трудно резать, поэтому я предлагаю вам использовать для резки ПВХ или ножовку. Вы также можете попробовать использовать острые ножницы, но это определенно потребует больше времени и усилий. Этот комплект имеет общую длину 150 дюймов, разделенных на шесть 25-дюймовых сегментов.Этого должно быть более чем достаточно, чтобы скрыть большинство систем проводки. Они также включают в себя различные отводы и соединители, а также винты, если вам нужно более надежное крепление. Все это входит в комплект и продается по разумной цене. Мне просто было довольно сложно закрыть съемные крышки. Пристегнуть их может быть сложно и потребует некоторого терпения и помощи с вашей стороны. Его также немного сложно удалить, но это означает, что после завершения установки ваши кабели полностью защищены. Плюсы Сверхпрочный клей для постоянного монтажа Может использовать до пяти кабелей, что делает его идеальным для сходящихся шнуров Изготовлен из прочного материала, поэтому для его резки рекомендуется ножовка. Недорогой вариант и поставляется в комплекте с коленами, коннекторами,… Покрывает до 150 дюймов проводки Минусы Сдвижные крышки, которые сложно закрыть Это хороший недорогой вариант для защиты и защиты проводки.Если у вас есть этот продукт, вам не нужно нанимать дорогостоящего подрядчика для очистки вашей кабельной системы. 9. Кабельная крышка Yecaye CMC-02 В одном из моих проектов клиент попросил меня использовать его существующий натяжитель шнура. Когда я посмотрел на марку, которую он использовал, это был чехол для кабеля Yecaye CMC-02. Мне он понравился, потому что он предлагал мне точную ширину, необходимую мне для трех кабелей — два кабеля HDMI и один шнур питания. Идеально подходит для игровой консоли TV plus и интернет-бокса, используемых клиентом. Дизайн гладкий и простой в установке — все, что мне нужно было сделать, это получить необходимые размеры, сократить его до размера, а затем использовать прилагаемый клей, чтобы прикрепить его к стене. Мне нравится, что лента прочная и полностью удерживает крышку, но я также должен быть осторожен, потому что это постоянное крепление. Имеет защелкивающуюся конструкцию как для крышек, так и для разъемов. После того, как я установлю кабельную коробку, мне понадобится меньше пяти минут, чтобы завершить установку и установить крышки.Это также упрощает добавление дополнительной проводки, если мне это нужно. Я звонил в их компанию пару раз, потому что хотел узнать, можно ли использовать их клей для определенной поверхности. Могу сказать, что у них отличное обслуживание клиентов, и на все мои вопросы были даны ответы. Я без колебаний позвоню им еще раз, если у меня возникнут проблемы. У меня просто проблема с их скотчем. Мне посоветовали использовать фен или тепловой пистолет, чтобы размягчить клей перед удалением.Однако это не сработало. В итоге я повредил стену, и мне пришлось ее перекрашивать. Плюсы Достаточно широкая для трех кабелей Элегантный дизайн и простота установки Прочный клей, предохраняющий кабель от падения Простая в использовании конструкция защелкивающейся крышки позволяет добавить дополнительную проводку Отличное обслуживание клиентов Минусы Клейкий клей нельзя удалить, не повредив стену Для постоянной установки я бы рекомендовал этот продукт.Его легко использовать, и, если он привязан к завещанию, он не оторвется. Вы просто должны быть осторожны, потому что вы действительно не сможете удалить его после установки. 10. Глушитель ТВ кабеля Echogear EGAV-CMOW1 Это отличный выбор, особенно для тех начинающих энтузиастов, которым нужен ограничитель кабеля для настенного телевизора. Мне нравится, что компания предлагает помощь семь дней в неделю тем, кто в ней нуждается. Просто зайдите на их веб-сайт или проверьте их контактные данные в руководстве. Товар отличается отличным качеством и дизайном. Его низкопрофильный вид позволяет ему органично вписаться в вашу стену — вы даже можете покрасить его в цвет стены, что сделает его почти незаметным. Этот Echogear — отличная альтернатива прокладке кабелей в стене. Установка очень проста — если вы умеете пользоваться отверткой Philips, то все готово! Просто измерьте, отрежьте, установите, проложите кабели и прикрепите крышку. Выполнено! Все это можно сделать менее чем за пятнадцать минут, и на всю оставшуюся жизнь у вас будет красивая чистая стена. Основное преимущество его широкой плоской конструкции заключается в том, что вы можете удерживать несколько кабелей, не слишком навязчиво. Вы можете поместить в него от пяти до десяти шнуров, и он все равно будет отлично смотреться. Однажды я столкнулся с проблемой с этим предметом: казалось, что купленный мною пакет уже использовался. Некоторые детали отсутствовали, а другие имели царапины. Продавец заменил его новым паком, но это задержало мою установку на пару дней. Плюсы Руководство по установке доступно по телефону каждый день недели Превосходное качество и дизайн, благодаря чему крышка органично сочетается со стеной Идеальная альтернатива прокладке кабеля в стене Установка быстрая и простая — менее пятнадцати минут Достаточно широкая, чтобы вместить несколько кабелей, в нее можно поместить до десяти шнуров Минусы Использованные упаковки иногда доставляются взамен новых Для стильных приложений я бы порекомендовал вам этот товар.Хотя это немного дорого по сравнению с другими предложениями, его дизайн, емкость и долговечность компенсируют это. На что обращать внимание при покупке кожухов для шнура Если вы собираетесь купить кожух для своей системы, не выбирайте самый дорогой или самый дешевый вариант. Прежде чем принимать какое-либо решение, вы должны сначала посмотреть, что вам нужно, чтобы наиболее эффективно использовать свои ресурсы. Длина Вы должны знать, какое расстояние вам нужно преодолеть для натяжителя шнура.Например, вы не просто берете расстояние по прямой линии между розеткой и телевизором. Приложите его к плинтусу стены, чтобы он выглядел намного аккуратнее. При измерении расстояний вам также следует прибавить один-два дюйма припуска. Намного проще отрезать лишнюю часть, чем добавить недостающую секцию. Вместимость Также необходимо определить объем и толщину шнуров, которые вы собираетесь скрыть. Если у вас только один кабель, то достаточно тончайших заглушек для шнура, но если вы используете несколько кабелей для передачи данных, видео, аудио и питания, вам лучше выбрать что-то, что сможет вместить их все. Не забывайте, что толстые кабели не гнутся так же легко, как более тонкие, поэтому вам следует учитывать это, особенно если ваш натяжитель шнура изгибается за изгиб или угол. Поверхность Это важно, особенно если вы планируете использовать клей для удержания укрывателя. Шероховатые и текстурированные поверхности обычно несовместимы с двусторонним клеем, поэтому для укладки требуется винт. Путь Если вы хотите иметь полностью закрытый держатель кабеля, вы должны учитывать все изгибы и изгибы, с которыми вы можете столкнуться.Обратите внимание, что не все комплекты поставляются с разъемами, поэтому, если вы собираетесь сделать пару углов, вам следует выбрать комплект, который предлагает это. Будущее расширение Если вы планируете добавить в свою систему больше устройств или кабелей, вам также следует об этом подумать. Сложно снять существующий блокировщик кабеля и заменить его на более крупный позже, поэтому подготовка к будущему — отличный способ избежать проблем при обновлении системы. Что можно использовать, чтобы скрыть шнуры Скрытие шнуров обычно выполняется с помощью чехлов для шнуров или других подобных предметов.Их легко установить и они легко доступны. Но помимо этого, вы также можете проявить творческий подход к прокладке кабелей. Например, на моем компьютерном столе есть пластиковая коробка, в которой находится мой удлинитель. Благодаря этому моя электрическая проводка остается чистой и аккуратной. Остальные мои провода, идущие вдоль одной из ножек моего стола, закреплены стяжкой. Оттуда он подключается к укрывателю шнура, который затем ведет к розетке. Я также использую виноградную лозу, чтобы скрыть провод, соединяющий мой процессор с настенным монитором. С этими уловками — коробкой для удлинительного шнура, стяжками, кожухом для шнура и виноградной лозой — у меня есть элегантный и чистый рабочий стол без видимых проводов. И не забывайте, что беспроводная технология — это ответ, если вам не нравится видеть провода, соединяющие клавиатуру и мышь с компьютером. Как скрыть шнуры Помимо предыдущих пунктов, которые я обсуждал, есть еще два способа скрыть кабели. Первый — это установка фальш-стены — обычно это используется, если у вас есть бетонная поверхность, которую вы не хотите ломать.Этот параметр по-прежнему позволяет вам получить доступ к вашим кабелям, не ломая стену. Второй вариант — это встроенная кабельная разводка, то есть прокладка вашей проводки за самой стеной. Это полезно, если у вас гипсокартон или деревянные стены, которые можно легко снять и вернуть. Как спрятать телевизионные провода, не разрезая стену Лучший способ скрыть проводку телевизионных и развлекательных систем — это использовать защитные приспособления для шнуров. Есть много вариантов, но я лично предпочитаю плоские, такие как Echogear Cable Hider, поскольку они более стильные и элегантные на вид.Кроме того, они широкие и могут вместить множество кабелей, необходимых для работы в кинотеатре с объемным звуком. Как спрятать шнуры на столешнице и настенном телевизоре Для телевизоров, устанавливаемых на столешнице, это обычно зависит от их расположения на подставке и розетке. Если не требуется, чтобы провод проходил по поверхности стола, я обычно использую любой шнур для крепления на плинтусе. Затем я доведу его до ближайшей розетки. Если подставка немного широка, я бы иногда использовал поверхность над полом резиновым воздуховодом, чтобы скрыть его, когда он проходит по столу, а затем использовать любой укрыватель шнура, который будет соответствовать конструкции плинтуса. Для настенного телевизора мне подойдет любой упор для плоского кабеля. Конечно, это все еще зависит от расположения розетки, но если мне нужно проложить кабели вдоль плинтуса, я буду использовать другие типы укрывателей шнура, так как плоские стоят немного дороже. Заключение Организация кабелей — несложное занятие. Если вы знаете, чего хотите, и знакомы с материалом поверхности, вы можете эффективно скрыть свои собственные кабели. Выбор лучшего утеплителя зависит от того, что вам нужно.Ни один бренд не подойдет для всех ситуаций. Просто спланируйте заранее, выберите лучший продукт, который будет работать для ваших целей, а затем приступайте к установке. Вы получите чистую и аккуратную систему управления кабелями в кратчайшие сроки. Как починить зарядное устройство для iPhone Большинство из нас, вероятно, потеряли счет тому, сколько шнуров для iPhone мы купили за эти годы. На сломанное зарядное устройство легко пожаловаться, но давайте будем честными — мы не слишком бережно относимся к шнурам. Мы постоянно разбрасываем их, подключаем и отключаем наши телефоны бесконечное количество раз в день, а иногда оставляем их лежать под тоннами тяжелых предметов в сумках на несколько дней подряд.Неудивительно, что эти кабели время от времени ломаются. Купить новый кабель достаточно легко, но чаще всего они ломаются, когда мы находимся в 200 милях от ближайшего магазина Apple Store или в 2 часа ночи в воскресенье вечером. Итак, мы поможем вам понять, действительно ли у вас сломан кабель, и можно ли его починить. Выполните следующие простые шаги, чтобы починить зарядное устройство iPhone. Зарядное устройство для iPhone сломано? Полезно понимать, что есть два основных компонента зарядного устройства Apple: адаптер питания (который вы подключаете к розетке) и кабель-преобразователь Lightning / USB.В случае с более старыми устройствами iOS вместо этого у вас есть кабель док-станции большего размера. Итак, если у вас все подключено, и на ваш телефон нет заряда. Вот что вам нужно проверить, чтобы увидеть, где у вас может быть проблема. 1) Работает ли ваша розетка или сетевой фильтр? Попробуйте использовать другую вилку или воткните в розетку что-нибудь другое. Возможно, у вас перегорел предохранитель, и вам может потребоваться просто сбросить автоматический выключатель. 2) Проблема с вашим iPhone или iPad? Если у вас под рукой есть другое устройство iOS (или что-то, что использует интерфейс Lightning), подключите его с помощью того же кабеля и адаптера.Если это сработает, то у вас может быть проблема с вашим устройством iOS, которая, к сожалению, может быть гораздо более серьезной и дорогостоящей для устранения. 3) Кабель исправен? Используйте другой USB-кабель, например шнур динамика, и подключите его к адаптеру. Вы также можете попробовать подключить свой iPhone к совместимому устройству. Если устройства синхронизируются, значит, кабель исправен. 4) Если вы выполнили эти действия и убедились, что питание не от вилки, iPhone или кабеля, то это должен быть адаптер питания.Вы можете проверить это, используя другой адаптер питания для зарядки вашего iPhone. Теперь мы рассмотрим, как отремонтировать зарядное устройство iPhone в зависимости от того, какая часть вашего зарядного устройства может быть сломана. Ремонт сломанных кабелей iPhone После интенсивного использования молниеотводы имеют тенденцию ослабевать и со временем изнашиваться, предотвращая попадание энергии на ваш iPhone. Часто провода скручиваются в этом месте, и пластиковое покрытие изнашивается. Получите наличные за использованный iPhone Мы покупаем бывшие в употреблении и сломанные iPhone за большие деньги! Получите бесплатную доставку, 14-дневную блокировку цен и гарантию наивысшей цены.ПОЛУЧИТЬ БЕСПЛАТНУЮ ЦЕНУ Вы можете использовать изоленту, чтобы попытаться исправить соединение. Если у вас есть паяльник, вы действительно можете отремонтировать проводку, хотя это может быть довольно сложно, если вы не особенно удобны. В этом случае вам может быть лучше приобрести более прочный кабель Lightning у стороннего поставщика. Как отремонтировать сломанный адаптер питания iPhone Если вы не обладаете высокой квалификацией, вам действительно не следует пытаться вскрыть адаптер питания Apple.USB-конец вашего кабеля Lightning совместим с любым зарядным устройством USB, поэтому просто используйте его вместо него. Вы даже можете перейти на более мощный USB-адаптер питания, чтобы ускорить зарядку. Вы не должны открывать адаптер питания Apple, потому что он полон склеенных между собой крошечных деталей, которые могут легко сломаться. В целом, это не стоит головной боли, если у вас, вероятно, есть несколько других вариантов для дома. В крайнем случае, вы всегда можете зарядить от своего компьютера, телевизора или других устройств, которые у вас есть около . Не забудьте очистить порт Lightning В некоторых случаях у вас может не быть сломанного зарядного устройства iPhone. Вместо этого может быть препятствие или другая проблема, мешающая зарядке вашего устройства. В этом случае используйте новую зубную щетку, чтобы аккуратно очистить порт Lightning. Не используйте ватный тампон или другие предметы, которые могут застрять внутри порта. Однако никогда не используйте металлические предметы, так как это может привести к короткому замыканию и разрушению вашего iPhone. Вы также можете попробовать аккуратно пошевелить кабелем внутри порта Lightning.Это может помочь установить соединение, особенно на более поврежденных кабелях / поврежденных портах. Грязь и мусор со временем накапливаются, поэтому рекомендуется чистить все порты один раз в месяц. Как быстро и легко починить зарядное устройство iPhone Когда дело доходит до ремонта зарядных устройств iPhone, мало что можно сделать, если вы не разбираетесь в паяльнике. Если у вас возникли проблемы, сначала изолируйте проблему, чтобы узнать, является ли она сетевой розеткой, кабелем Lightning / USB или адаптером питания.Скорее всего, проблема будет в кабеле USB на конце порта Lightning. В таком случае лучше всего купить новый. Как бы ни была хороша Apple, вы можете найти как более жесткие, так и более дешевые кабели в Интернете в любом крупном розничном магазине. Если выясняется, что проблема не в кабеле, то у вас может быть более серьезная проблема. В этом случае попробуйте сначала тщательно очистить порт Lightning. Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт
