Мачты для крепления эфирных и спутниковых антенн

Установочное оборудование для эфирных и спутниковых антенн

Проживание в большом городе или вдали от него имеет свои плюсы и минусы. Но есть и общие проблемы. Одна из них – низкий уровень приема сигнала на спутниковые и эфирные антенны. В первом случае, помехой является скопление многоэтажных строений; во втором, удаленность от источника сигнала.

Разрешить задачу поможет установочное оборудование, для антенн любого типа, которое представлено на Интернет рынке в широком ассортименте. Недорогие и надежные устройства, максимально адаптированные к российским условиям, изготовленные на производственной базе Rexant, удовлетворят любые индивидуальные требования. С их помощью, можно осуществить монтаж приемного оборудования на вертикальную и горизонтальную плоскость.

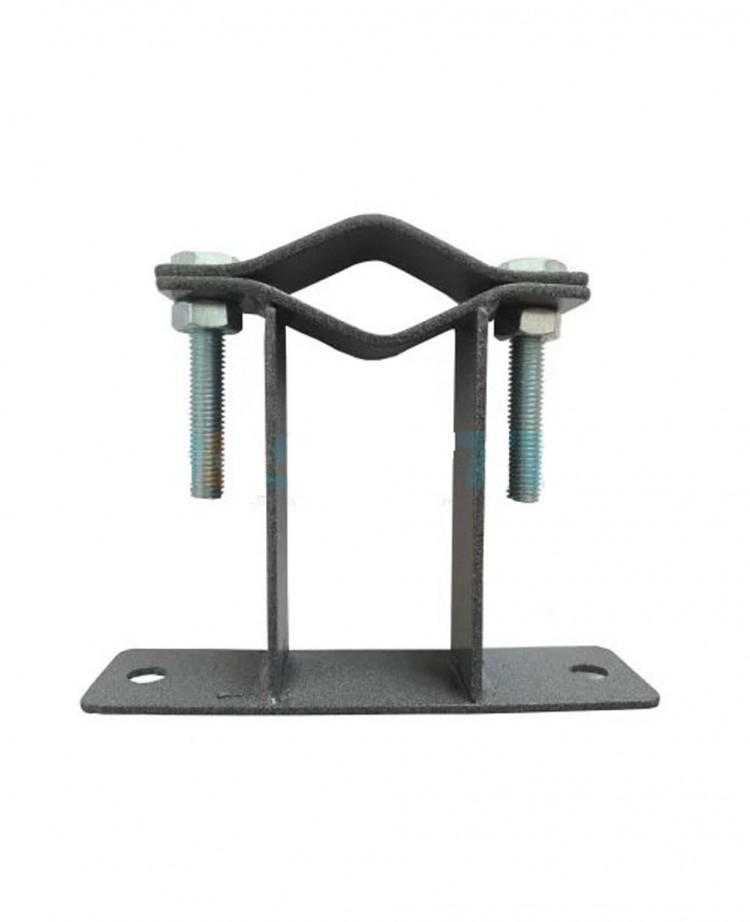

Для установки на стену здания или балконную коробку, без значительного выноса, актуальны «Г»-образные кронштейны с жестким креплением несущего элемента и, возможностью поворота на 180 градусов, что позволяет максимально скорректировать положение антенны.

Достижение необходимого высотного уровня, обеспечат телескопические мачты, которые могут устанавливаться на горизонтальные и наклонные плоскости. Основанием для монтажа на поверхность с уклоном, служит мачтовая пятка, имеющая отверстия под базовое крепление и осевой штифт для мачты. Если конструкция расположена возле стены или другой вертикальной плоскости, способной нести определенную нагрузку, устойчивость мачты, дополнительно обеспечивается «П»-образными кронштейнами, в необходимом количестве. Установка мачтовой конструкции на крыше, кроме узла основания (пятки), потребует оснащения несущего элемента (мачты) кольцом под растяжку. Проектная высота установки кольца зависит от высоты мачты и определяется, в каждом случае, индивидуально. Плотность установки кольца, обеспечивают винтовые зажимы, работающие по принципу струбцин. Кольцо имеет три отверстия, для крепления растягивающих тросов, с радиусным разбегом на 120 градусов.

Все крепежное оборудование имеет антикоррозийное лакокрасочное покрытие цвета «металлик». Сварочные и болтовые соединения выполнены с коэффициентом прочности, в два раз превышающим расчетные нагрузки.

Простота конструкции кронштейнов и мачт Rexant, позволяет осуществить монтаж установки приемного оборудования своими руками.

Продукция Rexant – выгодная надежность и комфорт.

Чем крепить спутниковую антенну к стене?

При установке спутниковой антенны на стену следует продуманно подойти к выбору способа крепления. Сильный ветер способен вырвать любое неправильно подобранное или неправильно выполненное крепление. От того насколько прочно «тарелка» будет закреплена, зависит не только качество приема сигнала, но и безопасность находящихся внизу людей.

Купол спутниковой антенны переносит на основание сильные нагрузки, являющиеся результатом порывов ветра. Перед тем как выбрать крепеж, следует оценить состояние несущей стены, наличие в ней утеплителя и пустот, а также необходимо учесть вес антенны, диаметр зеркала и предполагаемую ветровую нагрузку.

Внимание! При монтаже настенного кронштейна спутниковой антенны на бетонные и кирпичные стены нельзя использовать саморезы с пластиковыми и деревянными дюбелями (чопиками).

В комплекте со спутниковой антенной, как правило, предусмотрен штатный кронштейн, стеновая опора которого может иметь 3 или 4 монтажных отверстия. Для ее установки применяют следующие виды крепежа:

• Анкерные саморасклинивающиеся болты
• Резьбовые шпильки (штанги) с гайками
• Химические анкера в картриджах или ампулах

Действие механических анкеров (клиновых, втулочных) основано на принципе расклинивания внутри отверстия при затягивании болта. Они обеспечивают плотное прилегание кронштейна к стене и прочную фиксацию в полнотелом бетоне, кирпиче, природном камне.

Предельная нагрузка на вырыв одного анкера Ø 10 мм составляет 160 кг. Для «тарелок» диаметром до 1 м рекомендуется использовать анкерный крепеж длиной не менее 80 мм и диаметром 10 мм. Для антенн большего диаметра – 12 мм. При расчете нагрузок следует также учитывать величину ветровой нагрузки.

Успешный монтаж спутниковой антенны на пустотелых основаниях – задача сложная даже для анкерного крепежа. На помощь придет химический анкер с закладным элементом (шпилькой). Это быстрый и удобный способ монтажа тяжелых конструкций, подверженных действию сильных ветров.

Сквозной монтаж с помощью резьбовых стержней применяется в случае тонкостенных оснований, стен с мягким слоем утеплителя или выполненных из легкого бетона. Резьбовую штангу нарезают на отрезки нужной длины, крепление осуществляют с помощью гаек и шайб подходящего диаметра.

Учитывая, что крепежный узел будет эксплуатироваться в суровых уличных условиях, то лучшим выбором станет нержавеющие анкеры и резьбовые шпильки из стали А2 и А4. В магазине «Крепком» широкий выбор нержавеющего крепежа для решения любых задач.

Способы крепления Обновлено: 03.12.2020 15:04:45

Источник: http://krepcom. ru:443/blog/sposoby-krepleniya/chem-krepit-sputnikovuyu-antennu-k-stene/

Наши контакты:
E-mail: [email protected]
Телефон: 8 (800) 333-21-68

Кронштейн для антенны универсальный KS-240

Универсальный кронштейн для антенны KS-240

Стеновой (фасадный) кронштейн для антенны KS-240 предназначен для крепления усиливающих наружных панельных и узконаправленных антенн 3G 4G WiFi диапазонов к стене здания.

Кронштейн для антенны выполнен из стальной трубы диаметром 32 мм. Конструкция кронштейна, благодаря профильным крепежным отверстиям, позволяет установить антенну в нужной плоскости и под нужным углом. Кронштейн для крепления антенны позволяет установить внешнюю антенну на расстоянии 24 сантиметра от стены здания. Для установки кронштейна на стену дома применяются дюбеля, саморезы или анкера (не входят в комплект).

Открытые участки труб защищены полипропиленовыми заглушками. Кронштейн для антенны окрашен полимерной порошковой краской серого цвета.

Применение кронштейна для крепления антенны существенно повысит уровень принимаемого полезного сигнала 3G 4G WiFi за счет минимизации длинны применяемого антенного кабеля.

Тип установки внешней усиливающей антенны на стеновой (фасадный) кронштейн рекомендуется для усиления сигнала в черте города. В близости от базовых станций сотового оператора высота установки наружных усиливающих антенн не так влияет на усиление сигнала. Поэтому в таких условиях рекомендуется применять не мачтовые устройства, а кронштейн.

Для экономии ваших средств рекомендуем приобретать уже готовые антенные комплекты для усиления 3G 4G и WiFi сигнала. Подобрать нужный вам антенный комплект можно в категории “Антенные комплекты”. Если вы затрудняетесь с выбором или вам нужна консультация, наши специалисты с удовольствием помогут вам. Выезд и монтаж антенного оборудования на месте возможен по предварительной договоренности.

Выбрать и купить кронштейн для антенны по цене производителя в Севастополе и с доставкой по Крыму можно в нашем магазине: Севастополь, ул. Очаковцев 19, ТЦ “Плаза”, 0 этаж офис 6.

Производитель: НПП Антэкс (Россия)

Кронштейн и крепления для антенны на стену

Кронштейн — это консольная часть в составе опоры либо механизм, предназначенный для крепежа кабелей и антенн, а также других предметов в вертикальном положении.

Виды кронштейнов

Настенный (крепится на стене несколькими способами)
Потолочный (с его помощью приборы и техника фиксируются на потолке под любым градусом)
Напольный (надежное крепление на поверхность пола)

Способы крепления антенн

Основа из кирпича, бетона или дерева.

Прежде чем сверлить, находим расположение проводки, отмечаем где будет находиться отверстие
Производим сверление перфоратором или электродрелью
При помощи дюбеля и болта-глухаря прикрепите кронштейн и плотно зафиксируйте (если стена из бетона вместо болта возьмите анкер)

Соберите и подключите антенну и произведите настройку

Вентилируемый фасад

Уберите плитку облицовки с каркаса, чтобы в дальнейшем произвести крепление
Сквозь утеплитель прорежьте отверстие и зафиксируйте кронштейн
Монтаж антенны производите по краю, где образовался проем

Плитка фасада

Намечаете место, где будете производить запил
При помощи болгарки вырезаете необходимую часть
После установки помещаете плитку назад

Основа из сайдинга или пенопласта

В том случае когда под элементами декора расположен кирпич или другое твердое покрытие существуют два способа крепления

Обычный монтаж. Срезают часть сайдинга (пенопласта) по диаметру нужному для крепежа кронштейна и монтируют, используя стандартный набор материалов
Фиксация при помощи специальных трубок и анкеров длиннее обычных. Возьмите трубки из металла длиной, подходящей под прослойку. Таким образом не возникнет дополнительной нагрузки на материал, а крепеж будет прочным. Далее сделайте дырку под трубку путем сверления и произведите ее установку. Прикрепите кронштейн. Или используйте анкерные болты. Просверлите дырку, установите анкер, сняв с него гайку. После этого зафиксируйте кронштейн, закрутив гайку.

Основа из каркаса

Способ № 1

Сначала выясняют, где располагается каркас, при помощи магнита или металлоискателя. Потом производят сверление на поверхности, и фиксируют крепления шпильками с резьбой. Этот способ быстрый и надежный.

Способ № 2

В фанерном листе около 30 мм делают отверстия, и фиксируют кронштейн на поверхности болтами. Возьмите лист с кронштейном и прикрепите к стене при помощи саморезов.

Основа из пустотелых блоков

При монтировании кронштейнов в газобетонные стены используйте химические анкеры. Сделайте дыру под дюбель, вставьте его вместе со шпилькой из металла. Затем налейте туда химический состав и оставьте высыхать.

Крепление спутниковой антенны к стене. Как подключить спутниковую тарелку видео. Самостоятельная настройка спутниковой тарелки. Установка кронштейнов на стену.

Крепление спутниковой антенны.

Установка опоры спутниковой антенны

(выбор вида опоры для крепежа спутниковой антенны)

При приобретении спутниковой антенны, зачастую с ней в комплекте, идет штатная опора (у меня, шла в комплекте, стеновая опора). Я бы посоветовал вам, покупать его отдельно, и подбирать в зависимости от конфигурации того места, где Вы и будете проводить установку спутниковой антенны. В следствии, этим, Вы предотвратите себе излишние финансовые расходы.

Ниже приведены несколько типов таких спутниковых опор. Самый первый, я отобразил более подробно.

Как видно ниже из фотографий, ничего особо сложного, в их сборке нет. Вот на что хотелось бы обратить, несколько большее внимание.

К примеру, из перечисленных видов спутниковых опор, по возможности, я бы предпочел опору, изображенную на Фото 3 или Фото 6, так как они более устойчивые.

Что касается опоры, изображенной на Фото 4, то желательно ее устанавливать в случае, если диаметр спутниковой антенны, не превышает 0.5…0.6 метра, так как при большем диаметре, будет довольно большая нагрузка на крепление в стене.

В своем варианте, я отдал предпочтение вертикальной опоре спутниковой антенны (Фото 6), правда эту опору, изготовил самостоятельно (Фото 7).

(Фото7) Спутниковая опора изготовленная самостоятельно

Для данного типа спутниковой опоры, её крепления только в нижней части, будет не достаточно (со временем, она постепенно начнет расшатываться). В этом случае, здесь, еще желательна проволочная растяжка, или дополнительная точка крепления (Фото 8). Поэтому, для большей устойчивости конструкции опоры, я сделал дополнительную точку крепления, закрепив ее на перилах балкона.

(Фото 8) Опора спутниковой антенны. Дополнительная точка крепления спутниковой опоры.

Теперь, когда подходящая опора спутниковой антенны выбрана, следует особенно задуматься о том, каким способом она будет закреплена…

Крепление спутниковой опоры

При установке спутниковой антенны, очень ответственно отнеситесь, к способу крепления самой опоры. Здесь может показаться, что я выражусь слишком категорично, но, от того, как будет закреплена, вся конструкция спутниковой антенны, будет зависеть не только устойчивость сигнала, но и безопасность проходящих в низу людей! Так же, если антенна, в случае ее не надежного крепления, упадет, деформированное зеркало вряд ли удастся восстановить, и без сомнений, придется приобретать новую спутниковую антенну.

Важно! При монтаже опоры спутниковой антенны на кирпичные или бетонные стены, не пользуйтесь какими либо деревянными заглушками, чепиками, «пластмассово-тельными» дюбелями, и тем более, гвоздями.

Кронштейн крепится за все имеющиеся отверстия, чтобы обеспечить плотное прилегание его к стене без зазоров. Лучше всего это сделать с помощью анкерных саморасклинивающихся болтов (не берите анкера под отвертку, возьмите под гаечный ключ).

Анкерные болты


Анкерный болт для плотного бетона и кирпича. Диаметр засверливаемого отверстия должен соответствовать диаметру анкерного болта.	Универсальный анкер. Применяется для мягких пенистых бетонов без засверливания отверстия.	специальный анкер для пенобетона

Наиболее приемлемый и широкодоступный способ крепления конструкции спутниковых опор, будь то кирпичные стены, или бетонная поверхность, это в качестве крепежа, использовать так называемые — анкерные болты. По принципу работы, они достаточно схожи с обычными пластмассово-тельными дюбелями.

На изображениях ниже, показаны два основных типа таких анкерных болтов, в собранном, и в разобранном виде.

(Фото 1) Анкер в собранном и разобранном виде (тип 1). (Фото 2) Анкер в собранном и разобранном виде (тип 2).

Такие анкерные болты, действуют по принципу расширения тела самого анкера внутри просверленного отверстия, проделанного в бетоне, ну или в кирпичной стене. И чем сильнее мы будем затягивать болт или гайку, тем будет больше диаметр корпуса анкера. Чтобы по подробнее разобраться, что делается внутри отверстия с анкером, когда мы затягиваем энто дело гаечным ключом, взглянем на приведенные ниже рисунки.

Здесь показан анкерный болт, изображенный выше на Фото 1.

Данный тип анкера состоит из длинного болта с резьбой, трубки с продольным пропилом и конусовидной гайкой-расширителем. Когда мы начинаем крутить болт, конусовидная гайка начинает вкручиваться в трубку, тем самым, расширяя ее в том месте, где сама трубка пропилена. Таким образом, расширенный анкерный болт, путем давления на стенки отверстия кирпича или бетона, очень прочно закрепляется внутри этого отверстия.

Второй тип анкера, действует по такому же принципу, но вместо гайки-расширителя, здесь используется конусовидная головка винта. И вращаем гаечным ключом, теперь уже не сам винт (или болт), а именно его гайку (Рис. 3 и Рис. 4).

Здесь показан анкерный болт, изображенный выше на Фото 2.

При установке опоры спутниковой антенны, приготавливая отверстия под анкерные болты, позаботьтесь о том, чтобы само отверстие, было нужного диаметра, и глубиной на 5…10 мм больше длинны всего анкерного болта. Чтобы узнать диаметр, посмотрите на корпус анкера, там должно быть написано, какого диаметра должно быть приготавливаемое для него отверстие, то есть, само сверло.

Сверлить отверстие в кирпичной стене, можно простой электродрелью, а если в бетоне, то дрелью с перфоратором, ну и конечно специальным победитовым сверлом. Такие сверла можно купить в магазине хозяйственных товаров, в разделе «Инструменты».

Когда будете делать разметку под отверстия, и потом сверлить, старайтесь эти работы проводить довольно точно, так как, если Вы ошибетесь, то закрепленный анкерный болт, вряд ли удастся вытащить обратно, и он останется там «жить», навсегда. И потом, если Вы ошибетесь хоть с одним отверстием, то все отверстия надо сверлить заново, так как в этом случае, опору спутниковой антенны придется сдвигать в сторону.

После того как «буровые» работы будут закончены, желательно продуть проделанные отверстия, взяв кусочек виниловой или резиновой трубки (40…50 см), меньшего диаметра, чем само отверстие. Вставив один конец трубки в отверстие, в другой подуйте, и все остатки крошки от сверления, выдуются наружу. При этом будьте очень осторожны, чтобы, крупные или мелкие крошки не попали в глаза (при любых работах с электродрелью, старайтесь работать в специальных защитных очках).

Вставленный анкерный болт, он должен слегка плотно заходить в просверленное отверстие, ну и конечно же, ни в коем случае не допускайте, чтобы он болтался.

class=»eliadunit»>

Монтаж анкерных болтов

Ниже, на изображениях, Вы можете посмотреть три варианта анкерных болтов, готовых для крепежа опоры спутниковой антенны.

Установка спутниковой антенны на опору

На этом этапе, так как спутниковую антенну я устанавливал на балконе, и вертикальную опору надо было крепить к бетонной плите этого балкона, мне пришлось просверлить четыре отверстия в бетонном полу (Фото 6), и в металлических перилах балкона.

Фото 6 Крепеж опоры спутниковой антенны.

С металлом проблем не было, тут главное, чтобы сверло было именно по металлу, ну и конечно, хорошо заточенное. Что касается бетона, то тут… немного помучался, в виду того что, перфо-дрели у меня не было, и пришлось, пользовался обычной. Так как анкерные болты у меня были на 10 мм, то и победитовое сверло брал такого же диаметра. Пока «бурил» бетонный пол, сломал одно сверло, хотя в принципе, при работе с такой твердой текстурой, это нормальное явление, и это при условии, что мне можно сказать повезло, я ни разу не попал в металлическую арматуру, которая находиться внутри самой бетонной плиты. Так что, при покупке победитовых сверл, берите их с запасом.

При сверлении отверстий в кирпиче, когда я устанавливал свой первый вариант, о котором я уже упоминал ранее, таких трудностей как в случае с бетонной поверхностью, не было. Материал поддавался сверлению довольно легко, и времени ушло в три в четыре раза меньше. С кирпичной поверхностью, я справился за минут десять, тогда как в случае с бетоном, возился около часа. Хотя… как знать, и бетон бывает разной твердости.

Монтаж спутниковой антенны на опору

Ну, как бы то ни было, конструкция опоры стояла на своем месте, и настала пора, установить на нее, саму спутниковую антенну с ее азимутальным подвесом.

Крепление спутниковой антенны к стойке «L»

Позже оказалось, что сама антенна в собранном виде, не смогла пролезть через балконные двери, и пришлось снимать Г-образный кронштейн с держателем конвертера (Фото 2 и Фото 3), и собирать ее обратно уже на самом балконе.

Демонтированный Г-образный кронштейн с установленным спутниковым конвертером

Тут я немного отвлекусь. Был случай, когда спутниковую антенну надо было устанавливать на крыше. Но… зеркало этой антенны, никак не хотело пролезать через чердачный люк. Поэтому, пришлось поднимать антенну по веревке. То есть, спустив с крыши на землю веревочный трос, привязать его к самому зеркалу спутниковой антенны, и далее, поднимать ее вдоль стены наверх.

Вернемся к установке. После того как спутниковая антенна с подвесом была собрана, я снял наживленные гайки и прижимные планки со скоб, прислонил всю конструкцию к трубе, как бы надев скобы на нее, и установил планки назад на скобы, привинтив так же и гайки. Между прижимными планками и гайками, желательно установить разделительную шайбу (Фото 5).

Осталось с небольшим нажимом затянуть гайки. Это мы сделаем для того, чтобы впоследствии, приложив небольшое усилие, можно было поворачивать всю конструкцию спутниковой антенны, вместе с ее подвесом, вокруг самой опоры по горизонтали, ведь нам еще надо будет настраивать нашу антенну на спутник.

www.imsprice.ru

Чем крепить спутниковую антенну к стене?

Внимание! При монтаже настенного кронштейна спутниковой антенны на бетонные и кирпичные стены нельзя использовать саморезы с пластиковыми и деревянными дюбелями (чопиками).

• Анкерные саморасклинивающиеся болты • Резьбовые шпильки (штанги) с гайками • Химические анкера в картриджах или ампулах

Способы крепления 29.08.2017 13:19:08

krepcom.ru

Установка и настройка спутниковой антенны своими руками

То, что спутниковое телевидение – одна из вершин современной технологии, известно всем. Но есть такой принцип: все гениальное просто. С абонентскими устройствами спутникового телевидения обращаться несложно, и установка спутниковой антенны своими руками вполне под силу гражданину, не умеющему пользоваться паяльником и напрочь забывшему закон Ома. Но аккуратность, сообразительность, точный глаз и верная рука нужны обязательно, как и умение пользоваться компасом и элементарные знания по астрономии.

А документы на него нужны?

Нужно ли согласовывать домашнее спутниковое телевидение в каких-то инстанциях, регистрировать, получать разрешение? Нет, не нужно. Спутниковое вещание – свободное. Правда, когда вы «поймаете» спутник, настроите ресивер и увидите список каналов, то многие окажутся отмечены звездочкой, восклицательным знаком или каким-то еще значком. Это – платные каналы. Чтобы их смотреть, нужно купить карточку-ключ. Если вы заранее знаете, какие из платных каналов вам нужны, приобрести карточку на них можно вместе с ресивером, или в компании, занимающейся спутниковым вещанием.

Однако, если вы живете многоквартирном доме, то для установки антенны на стену или на крышу потребуется разрешение владельца или эксплуатирующей здание организации. Но если антенна закреплена за ограждение балкона, а несущие конструкции при ее установке не трогались, то разрешения не нужно.

Правда, при этом антенна будет сильнее шататься под ветром, и в плохую погоду прием будет неустойчивым. Поэтому многие абоненты установку спутниковых антенн заказывают в специализированных компаниях, а те уж сами согласовывают все вопросы с ЖЭКом. В России крупнейшая из таких – Триколор.

Общие сведения о спутниковом вещании

Вещательные спутники располагаются на геостационарной орбите, на высоте 35 786 км над уровнем моря в плоскости экватора Земли. Орбитальная скорость на такой высоте равна скорости вращения Земли, поэтому спутник висит над одной и той же точкой ее поверхности. Место нахождения спутника на геостационарной орбите называется точкой стояния.

В справочных руководствах точки стояния спутников обозначаются их географической долготой: угловым расстоянием от нулевого (гринвичского) меридиана. Это нужно учитывать при ориентировании антенны и давать поправку: из данной точки гринвичский меридиан «виден» под углом, обратным долготе места. Как видны некоторые стационарные спутники из Гринвича, показано на рисунке.

Пример 1: долгота центра Воронежа – 39 градусов 15 минут восточная. Точка стояния спутника Eutelsat II F4 – 7 градусов к востоку, т.е. из Гринвича этот спутник виден под 7 градусов к востоку. Если бы Eutelsat II F4 висел точно над нулевым меридианом, антенну для его приема нужно было бы поворачивать на 39 градусов 15 минут в сторону Гринвича, т.е. к западу. А поскольку Eutelsat II F4 уже «сдвинут» на 7 градусов к Воронежу, антенну нужно повернуть к западу на 32 градуса 15 минут.

С Земли стационарная орбита «видна» на небосклоне в виде так называемого «пояса Кларка». Не следует путать его с небесным экватором. Угловая высота небесного экватора меняется в течение года, а пояс Кларка «виден» как дуга кривой, вырождающейся от окружности на полюсах до прямой линии на экваторе. В горизонт пояс Кларка «упирается» точно на востоке и западе, независимо от места.

В конкретном географическом пункте наивысшая точка пояса Кларка расположена точно на юге, а ее угловая высота равна обратной географической широте места: 0 на полюсах и 90 градусов на экваторе. Поэтому в высоких широтах прием спутникового телевидения затруднен или вовсе невозможен: пояс Кларка «ложится» на горизонт, и сигнал спутника, даже если он и «светит» сюда, «глохнет» в толще атмосферы.

Пример 2: географическая широта центра Воронежа – 51 градус 20 минут северная. Наивысшую точку пояса Кларка видно отсюда под 90 градусов минус 51 градус 20 минут = 48 градусов 40 минут точно на юге.

Спутники излучают сигналы не во все стороны, это было бы слишком расточительно. Передающие антенны спутников – направленные, и «освещают», как правило, территорию страны-владельца, или регион, на который ведется вещание. Поэтому все спутники, видимые из данного места, «поймать» нельзя: он-то, может быть, и виден, но «светит» в другую сторону.

Если спутник «светит» точно вниз, то он, в принципе, может вещать на все полушарие под собой, имея антенну с диаграммой направленности с раскрывом чуть более 10 градусов. Однако на расстоянии 36 000 км для этого нужна мощность передатчика более 10 кВт, солнечные панели соответствующей площади, а весь такой спутник нужно выводить на орбиту тяжелым носителем. Поэтому широковещательных спутников не так уж много.

Видео: базовые моменты направления спутниковой антенны

Спутниковое ТВ – дома

Скажем сразу: ручная юстировка (т.е. ориентирование на нужный спутник) остронаправленной антенны – дело тонкое. Тут решают дело не теоретические знания, а опыт, рабочие навыки («память мускулов») и просто чутье. Поэтому при покупке «тарелки», хотя бы в том же Триколор ТВ, лучше сразу заказать и установку с юстировкой. У набивших руку мастеров дело это спорится, так что услуга такая не чрезмерно дорога.

Однако, даже если вы и не большой любитель делать все , после бури или шквального снегопада антенну, возможно, придется переюстировать. Поэтому далее будет описана и процедура юстировки. Но прежде чем юстировать, антенну с оборудованием нужно выбрать, приобрести и установить.

Что и как будем смотреть?

В справочных руководствах указаны места стояния и параметры сигнала всех стационарных вещательных спутников. Но в конкретном населенном пункте условия их приема могут существенно меняться. Обычный пригорок, особенно в северных районах, может сделать невидимым спутник, который вообще-то сюда хорошо светит.

Поэтому при покупке антенны проконсультируйтесь с продавцом, какие спутники у вас хорошо принимаются, выберите три (на одну антенну можно принимать до 3-4 спутников), и запишите параметры их сигналов:

Несущие частоты передатчиков спутников. К примеру, для одного из самых популярных спутников – Sirius – она будет 11,766 GHz; все спутники вещают в т. наз. Q-диапазоне со средней частотой в области около 10 GHz. Но не пытайтесь «ловить» частоту спутника – не 20-е годы на дворе, и даже не 60-е.
Плоскости поляризации сигналов. На одной и той же частоте можно передавать без взаимных помех два сигнала с взаимно-перпендикулярно направленными векторами электромагнитного поля. Направлением поляризации считают направление электрического вектора. Поляризация может быть горизонтальной «H», или вертикальной «V».
Скорости передачи данных. Спутниковое вещание – цифровое, по технологии SR (Single Root). Пример обозначения скорости: 27 500 SR или просто 27 500. Цифры означают, сколько кадров (пакетов) в секунду проходит по каналу связи. Только не путайте с телекадром: здесь кадр – определенным образом организованный пакет данных.
Частоты гетеродина конвертора для выбранных спутников. Они лежат в том же Q-диапазоне, но отличаются от несущей на значение промежуточной частоты, которая пойдет на ресивер. К примеру, при несущей 11,766 GHz и частоте гетеродина 10 750 kHz (10,750 GHz) частота приема ресивера будет 1016 kHz (1,016 GHz). Вот почему частоты не «ловят», как прежде ловили радиолюбители: чем ближе мы подбираемся к телевизору, тем больше сказывается погрешность установки частоты.

Выбор антенны

Выбор собственно антенны сводится к определению ее диаметра. Для домашнего приема в южных регионах достаточно «тарелки» диаметром 60 см; в местах от Санкт-Петербурга и севернее для устойчивого приема нужно зеркало антенны диаметром 1,2 м.

Многие думают, что большой «тарелкой» легче «поймать» спутник. Как раз наоборот. Большое зеркало обеспечивает сигнал большего уровня и качества, но достигается это сужением диаграммы направленности, так что большой «тарелкой» «поймать» спутник как раз труднее. Антенны с большой апертурой используются более всего как источники сигнала для систем наземного вещания и в других случаях, когда требуется дальнейшая трансляция.

Если вы собираетесь принимать несколько спутников, то нужно вместе с антенной приобрести и мультифит – монтажную планку для установки нескольких конверторов с возможностью регулировки их положения по отдельности. Как правило, продавцы сразу спрашивают: «Одно гнездо или мультифит?». В любом случае, в мультифит можно поставить и один конвертор, а потом добавить еще; стоит же мультифит недорого. Так что лучше сразу покупать «тарелку», укомплектованную мультифитом.

Выбор конвертора

Следующий этап – выбор конвертора. Конвертор – это та самая «головка», которая преобразовывает сигнал от спутника, хорошо «пробивающий» атмосферу, в сигнал для ресивера, который обычная электроника может обрабатывать без особых сложностей.

Конверторы бывают трех типов: с круговой поляризацией, с переключаемой H-V и с фиксированной. Первые – наименее чувствительные, но могут принимать любой сигнал. Последние – самые чувствительные, но для приема сигналов с разной поляризацией их необходимо поворачивать на 90 градусов. В обычных условиях приема лучше использовать конвертор круговой или переключаемый.

Чувствительность, уровень собственных шумов и стабильность частоты гетеродина (от которых существенно зависит уровень и качество сигнала), а также защищенность конвертора от погодных влияний (он ведь снаружи) сильно меняются от модели к модели и от производителя к производителю. Конкретную модель, подходящую по цене, лучше выбирать по рекомендациям продавца антенны и отзывам опытных абонентов.

Ресивер и оборудование

А вот от модели ресивера в бытовых условиях качество и уровень сигнала почти не зависят. Тут нужно ориентироваться на сервисные функции и цену. Одно лишь условие: если вы собираетесь смотреть ТВ «в цифре» с HD-качеством, у ресивера должен быть выход Ethernet (разъем компьютерной сети). О совместимости стандартов можно не заботиться: все современные сетевые устройства «понимают» все общеупотребительные протоколы обмена данными без дополнительных пояснений.

Из дополнительного же оборудования нужно приобрести DiSEqC – коммутатор питания конвертеров. Бытовой ресивер (кстати, по-русски ресивер – приемник; кальку с английского делают, чтобы не путать с радиоприемниками) обеспечивает питанием один конвертор; для перехода со спутника на спутник нужно переключать питание на соответствующую «головку».

Установка антенны

Какой должна быть правильная установка спутниковой тарелки, видно на рисунке. Важное обстоятельство: монтажная часть («шея») трубостойки (выделена зеленым) должна быть строго вертикальной в двух плоскостях. Иначе юстировка антенны превратится в долгий мучительный труд.

Место для установки антенны нужно выбирать тщательно. В створе зеркала не должно быть ничего, даже оконного стекла. Створ зеркала не совпадает с его геометрической осью: для спутникового приема используются зеркала косого падения. Куда на самом деле «смотрит» створ зеркала, также видно на рисунке. То, что с места установки антенны должна просматриваться южная часть небосклона, пояснений не требует.

Если вы живете в частном доме, не поленитесь поднять антенну повыше. Подъем антенны на 10 м уменьшает запыленность воздуха вокруг нее вдвое, что весьма сказывается на качестве приема.

Сначала монтируется одна лишь трубостойка. Комплект из зеркала, его регулируемого крепления, кронштейна и конвертора собирается дома – так удобнее прежде всего выверять вертикальность трубостойки.

Крепление спутниковой антенны с стене нельзя делать саморезами в пластиковых дюбелях – антенна со временем «уйдет». Нужно использовать цанговые шпильки длиной не менее 200 мм и диаметром не менее 8 мм, на них надевают опорную плиту и закрепляют гайками с контргайками.

Видео: пример монтажа тарелки

Юстировка спутниковой антенны

Инженерный компас

Очень облегчает юстировку спутниковой антенны даже новичку инженерный компас. Как он выглядит, видно на рисунке. Цена – невысокая. Достоинства его:

Брать азимут можно одним взглядом, не шевеля компас.
Вращая лимб с риской, можно заранее учесть магнитное склонение места; его перед юстировкой нужно узнать на местной метеостанции. Справочных данных нет, т.к. магнитное склонение от года к году меняется.
Компас снабжен дефлектором, существенно уменьшающим девиацию.

Умело пользуясь инженерным компасом, грамотный и аккуратный человек, впервые в жизни взявшийся за юстировку «тарелки», в течение получаса точно «ловит» спутник. Если же пользоваться обычным компасом Андрианова или туристским, о магнитном склонении можно не думать: погрешность установки азимута будет больше.

Примечание: магнитное склонение в средних широтах не сильно меняется от места к месту. Достаточно узнать, каково оно в областном городе.

Порядок юстировки

Сразу же нужно учесть магнитное склонение. Если оно восточное, его нужно отнять от долготы места; если западное – прибавить к ней. На первый взгляд может показаться, что нужно делать наоборот, но учтите, что спутники – на юге; магнитное склонение же дается для северного конца стрелки компаса.

Далее вычисляем истинный азимут среднего из принимаемых спутников, как описано в начале статьи. Затем, повернув на угол, соответствующий долготе места, схему расположения спутников (считаем, что наша широта не очень отличается от гринвичской) ориентировочно определяем его угол места.

Затем, прицеливаясь по кронштейну конвертора, как по стволу ружья без мушки, с помощью инженерного компаса с поправкой на магнитное склонение выставляем антенну на нужный азимут. Грубо, на глаз, выставляем створ антенны по углу места.

Для юстировки антенны телевизор с ресивером выносим наружу поближе к ней; запитываем через удлинитель. Коммутатор питания пока не подключаем: первоначальную юстировку делают по среднему конвертору. Затем:

Подключаем телевизор и конвертор к ресиверу, включаем оборудование, задаем в меню ресивера («Установка антенны» -> «Ручной поиск») нужные параметры сигнала, по инструкции к нему.
Включаем режим поиска сигнала.
Осторожно и плавно качаем антенну вверх-вниз, пока ресивер не «схватит» спутник. При 60 см тарелке и если все поправки правильно учтены, коррекции азимута не требуется.
Если «не ловится», проверяем еще раз азимут и, меняя его шагами по 3 градуса вправо-влево, повторяем процедуру «качания». Для зеркала 1,2 м шаг 2 градуса.
Когда сигнал пойман, очень осторожно, «не дыша», чуть-чуть поворачивая и качая антенну, добиваемся наилучшего качества и уровня сигнала. Приоритет – за качеством. При 60% уровня и 80% качества устойчивость приема будет вдвое выше, чем наоборот.
Осторожно, по диагональной схеме, в несколько приемов туго затягиваем гайки крепления антенны. При этом нужно все время контролировать сигнал. Если при затягивании какой-то гайки сигнал «поплыл», ее пока оставляют, и подтягивают диагональную ей.
Из главного меню ресивера проверяем, тот ли спутник пойман. Если все параметры были выставлены вручную, сбоев, как правило, не бывает. Но если «вдруг» – ослабляем тарелку, и – начинай сначала.
Включаем опять «Уровень – качество» и, осторожно передвигая взад-вперед и чуть поворачивая конвертер в гнезде, добиваемся еще лучшего, насколько возможно.

Внимание! Юстировку делаем, стоя за зеркалом и держа рукой кронштейн конвертора. За зеркало ворочать нельзя – оно может погнуться, а от любого предмета, оказавшегося в апертуре антенны или перед головкой конвертора, сигнал пропадет.

Дополнительные каналы приема

Подключаем к ресиверу следующий конвертор. В меню выставляем его параметры.
НЕ ТРОГАЯ АНТЕННЫ, плавно и осторожно поворачиваем конвертор вправо-влево, пока он не «схватит» спутник.
Убеждаемся, что «поймали» то, что нужно, как описано выше.
Двигая конвертор вперед-назад (это т.наз. дофокусировка) и вращая (юстировка по плоскости поляризации), добиваемся наилучшего сигнала.
Аналогично юстируем третий конвертор.

После «поимки» всех спутников аккуратно обматываем разъемы сырой резиной, укладываем и прикрепляем кабели. Затем переносим оборудование в дом на место, подключаем коммутатор питания. В меню «Установка конвертора» для каждого спутника выставляем DiSEqC, задаем им произвольные пользовательские номера и/или названия.

Все, на этом установка спутниковой антенны окончена. Осталось в меню ресивера выбрать и настроить нужные программы (каналы). Но это – отдельная тема. Как и установка антенны на мотоподвес, который сам находит любой спутник безо всяких усилий хозяина.

Видео: как поймать стабильный сигнал

что еще почитать:

Вывести все материалы с меткой:

vopros-remont.ru

Крепление спутниковой антенны — кронштейн

Казалось бы говорить то не о чем но все таки крепление спутниковой антенны – главный элемент всей конструкции. Все же именно на нем держится.

Перед установкой спутниковой антенны главное хорошо подобрать место установки. И если с обзором на спутник все хорошо, то нужно приступать.

В некоторых случаях можно обойтись без кронштейна.

Есть же на домах выступающие трубы. Ну к примеру для аналоговых антенн. Если она хорошо держится и не болтается нам подойдет в самый раз.

Когда нужно настраивать на восточное направление и спутники низко над горизонтом – труба нам будет мешать при установке. В таком случае нужно подискать место получше.

Некоторые умельцы устанавливают даже на столбы или деревья.

При установке спутниковой антенны на вертикальную стену следует учесть ее состояние. Будет ли держатся на ней наша антенна?

Бывают стены из пустотелых кирпичей или блоков, в таком случае установка спутниковой антенны немного усложнится, Может понадобится заполнить пустоты, и позже уже устанавливать. В любом случае проще и надежней использовать для крепления анкеры а не дюбели.

Выбор кронштейна для установки спутниковой антенны.

При выборе кронштейна для крепления спутниковой антенны нужно учесть его длину. Расстояние от стены важная деталь. При коротком кронштейне спутниковая антенна может упрется в стенку одним краем что не позволит настроить ее на нужный спутник.

Кронштейн для крепления спутниковой антенны не очень сложная конструкция и можно сделать его самому. Но купить как всегда проще причем выбор очень большой.

В некоторых случаях крепление приходится делать самому. Если вынос слишком большой или очень большая спутниковая антенна.

Так же можно крепить к горизонтальным поверхностям. Выбор готовых креплений как всегда большой. В любом случае главное – антенна должна держатся намертво, а то будет пропадать сигнал и малейший ветер сведет нашу работу к нулю.

При установке антенны на большой высоте может понадобится страховочный трос, который крепится отдельно. Все зависит от ваших условий.

Заземление – важная деталь. При попадании молнии в антенну или вблизи ее может выйти из строя все ваше спутниковое оборудование. Заземление поможет застраховаться от этого.

Крепите антенны получше что бы они нив коем случае не падали.

Деформации на спутниковой антенне сложно устранить, а на голове у прохожего еще тяжелее.

Установка спутниковой антенны

Вы можете пропустить чтение записи и оставить комментарий. Размещение ссылок запрещено.

satsputnik.ru

инструкция для чайников + видео

Спутниковая тарелка дома или на даче уже стала обыденным явлением, как утюг или электрический чайник. Люди занимаются установкой собственной антенны для хорошей картинки в телевизоре. Статья и видео дадут вам инструкции для самостоятельного монтажа.

Сборка комплекта

В выборе тарелки ключевым является ее диаметр. Для домашнего приема в южных регионах хватит зеркала антенны диаметром 0,6 м. В северных регионах для устойчивого сигнала диаметр устройства увеличивается до 1,2 м. Большое зеркало обеспечивает сигнал лучшего качества, но «поймать» спутник им труднее, чем маленьким. Спутниковая антенна лишь на первый взгляд выглядит сложной конструкцией. Собрать и установить ее можно своими руками. Комплект вашей тарелки должен состоять из следующих деталей:

Спутниковая антенна. Это и есть большая тарелка-зеркало.
Ресивер, который будет принимать, преобразовывать и передавать сигнал-картинку в телевизор. Приемники бывают разные в зависимости от ваших целей.
Конвертер, который отвечает за прием сигнала со спутниковой антенны. Их должно быть три, поскольку антенна принимает одновременно сигнал с трех спутников.
Собрать спутниковую антенну можно своими руками
Крепеж для конвертера — мультифид.
DiSEqC (дисек). Устройство-помощник, которое механически переключает спутник, от канала к каналу.
Телевизионный коаксиальный кабель. Его длину рассчитайте заранее.
F-коннекторы для сцепления кабелей. Для подключения одной точки понадобится 8 шт.
Крепление антенны.

Внимание! Положитесь на консультанта или продавца при выборе ресивера, конвертера и пр. Он подскажет модель, ориентируясь на ваши потребности и цену. Весь набор можно приобрести и в комплекте.

Установка антенны

Прежде всего определитесь с будущим местоположением антенны. При планировании важно оставить открытым пространство в нужных направлениях, куда будет повернута антенна, чтобы путь сигналу не преграждали ни деревья, ни здания. Согласовывать установку спутникового оборудования с какими-либо инстанциями не нужно. Если речь идет о крыше или несущей стене многоэтажного дома – поставьте в известность о своих намерениях балансодержателя дома. В противном случае возможны конфликты в будущем.

В процессе сборки вам может понадобиться следующий инструмент:

ударная дрель или перфоратор с набором сверл;
ключи на 10 и 13;
«кусачки»;
отвертка;
нож.

Тарелку со всей «начинкой» лучше собрать в домашних условиях и только потом закреплять на стене. Инструкция чаще всего доходчиво объяснит, что с чем коммутируется, а инструменты вам помогут. После этого можно приступать к монтажу.

Установка антенны

Металлический кронштейн на стене должен быть закреплен строго вертикально и держаться намертво. Анкером или болтом – не важно, главное — сохранность и долговечность антенны. В противном случае в ветреную погоду качество сигнала снизится. После монтажа необходимо точно настроить головки, правильно подключить их к коммутатору DiseqC, чтобы настройки в тюнере совпадали с подключением в антенне. Дисек дольше прослужит, если прикрыть его обрезанной пластиковой бутылкой.

Настройка антенны

Чтобы настроить антенну, необходимо рассчитать азимут спутников и угол подъема. Вычислить их поможет обыкновенный компас и формула. Чтобы не морочить голову, разработчики придумали программы-приложения для смартфона, например, Satfinder. Калькулятор азимутов можно с легкостью отыскать в интернете вместе с картой примерных координат спутников относительно вашей местности. Также поисковик поможет вам с точными координатами вашего населенного пункта. Все полученные водные данные нужно внести в формулу, и программа расскажет вам об азимуте и угле наклона вашей антенны.

У вертикально стоящих офсетных тарелок угол искривления уже есть, его значение можно найти в инструкции. Закрепите антенну твердо, но чтобы она смогла двигаться с легким усилием, и направьте в сторону спутника с учетом расчетных данных. Для настройки антенны желателен телевизор. DiseqC с тюнером (вход LNB IN) соединяется кабелем. Чаще всего это можно сделать как с помощью SCART–разъема, так и выхода RCA («тюльпан»). Коммутацию с DiseqC необходимо проводить только с выключенным питанием.

Совет. Ручная настройка антенны по отношению к спутникам – дело тонкое. Телевизор на высоту поднимать неудобно, поэтому приспосабливайте гаджеты: телефон, автомагнитолу или планшет, которые совместно с тюнером дадут картинку уже на крыше.

После включения в сеть ресивер должен показать на экране отсутствие сигнала. Для настройки необходимо войти в меню ресивера (как правило, код — 0000) и найти необходимый вам спутник. Настраиваться необходимо на сильный транспондер спутника: обозначьте частоту, поляризацию, укажите символьную скорость, fec. Сильный — это чаще тот, с которого ведет трансляцию нескольких каналов. Если после этих манипуляций до высоких показателей задергались шкалы сигнала — вы высчитали правильно. Теперь нужно лишь немного подрегулировать сигнал, вращая антенну, не более 10 мм по азимуту и углу.

Настроить антенну помогут специальные программы

Если качество оставляет желать лучшего, начинайте поиск вручную. Сектор для этого обычно выбирается таким образом: по углу места +/-10°, по азимуту +/-15°. Вращать необходимо от крайнего угла, делая паузы на 2-3 сек. через 4-5 мм. После успешной «поимки» всех спутников не забудьте изолировать разъемы от внешних факторов (например, резиной) и аккуратно закрепить кабель по пути к тюнеру.

Как установить и настроить спутниковую антенну: видео

Спутниковая антенна: фото

dachadizain.ru

Как подключить спутниковую тарелку видео. Самостоятельная настройка спутниковой тарелки. Установка кронштейнов на стену.

Информационные технологии в настоящее время поражают стремительными темпами развития, предоставляя все больше возможностей современному человеку. Несмотря на постепенное развитие интернет-телевидения, на первом месте по популярности и качеству трансляции остается спутниковое вещание, поскольку именно оно может дать четкую картинку цифрового изображения в любое время дня и ночи. Именно поэтому многие люди думают над тем, как настроить спутниковую тарелку и возможно ли осуществить это самостоятельно. Ответ здесь будет утвердительным, поскольку это вполне доступно каждому человеку, при условии внимательного изучения технологии по настройке спутниковой аппаратуры.

Итак, прежде всего, следует запомнить, что наиболее популярными спутниками, которые транслируют на сегодняшний день 73 русскоязычных канала являются Sirius, Amos и Hotbird. Главным преимуществом установки тарелки является ее цена, поскольку рано или поздно вы полностью окупите стоимость спутникового оборудования. Ведь большинство телевизионных каналов транслируются без кодировки и поэтому совершенно бесплатны.

Как настроить и что для этого понадобится? Чтобы осветить этот вопрос, начнем с комплекта стандартного набора спутниковой антенны:

Зеркало (тарелка) — служит для приема сигнала от спутника, и может иметь размеры от 60 до 129 см в диаметре.
Конвертер — представляет собой устройство для перекодировки сигнала на ту частоту, с которой работает следующее устройство — ресивер.
DVC — Ресивер — осуществляет непосредственный прием расшифрованного сигнала от конвертора и передает его в ваше цифровое устройство (телевизор, плазма и так далее). Помимо этого в стандартный комплект поставки входит также DiSEq (дисек), устройство для соединения нескольких конверторов в единый блок, а также кабели и кронштейны. И, конечно же, следует не забыть о качественных крепежных устройствах, с помощью которых вам необходимо будет направить тарелку на спутник в юго-западном направлении.

Существует множество пособий, где можно найти ответ на вопрос, как настроить спутниковую антенну самостоятельно, однако если проанализировать многие из них, то все работы можно свести к нескольким этапам:

1. Подготовка оборудования к установке. На этом этапе вы согласно инструкции собираете саму тарелку, прикрепляя к ней кронштейны и все остальные технические части. Здесь важно обратить внимание на то, что вы аккуратно должны присоединить «F» кабель к разъему, находящемуся в нижней части тарелки, на приемнике. Открыв крышку, мы найдем там экран, в котором будет несколько разъемов, в один из которых устанавливаем кабель. После этого конверторы соединяются с дисеком, который, в свою очередь, крепится через специальный коннектор к ресиверу.

Как настроить спутниковую антенну на прием хорошего и качественного сигнала? Теперь приступаем к самой ответственной части всей операции — настройки спутниковой антенны. Итак, настраиваем частоту приема на спутник Sirius, для чего в ресивере выставляем скорость 27500, частоту 11766 с поляризацией «Н». Ресивер имеет две полосы приема сигнала — красную и желтую Первая показывает подключение тарелки и уровень сигнал. Желтая же полоска определяет качество подаваемого сигнала. Обычно сразу же после подключения последняя красная полоска показывает сигнал где-то на уровне 35-40%, а желтая приближается к нулю. После этого остается настроить качество сигнала, путем поворота тарелки для нахождения наиболее приемлемого положения для сигнала. Вам следует поворачивать тарелку с регулировкой ресивера до тех пор, пока качество сигнала не увеличится до 65-70%, что будет гарантировать вам качественное изображение в любую погоду. Таким образом, как настроить спутниковую тарелку триколор, мы теперь знаем. Для дополнительного усиления сигнала следует произвести настройку боковых конвекторов с выставлением соответствующих частот (Amos — частота 10722, поляризация «Н»,Ю скорость 27500; для Hotbird частота 11034, поляризация «V», скорость 27500). После этого нажимаете на приемнике клавишу SCAN, и система автоматически найдет и сохранит для вас все возможные каналы.

Теперь вопрос о том, как настроить спутниковую тарелку не является для нас сложным, поскольку, зная особенности установки оборудования всей системы, правильную настройку можно произвести и самостоятельно.

Удачного просмотра!

Телевидение уже давно стало неотъемлемой частью жизни. Даже в деревнях редко найдешь дом, где не установлен ТВ. Причем вещание каналов может происходить разными способами: через протянутый кабель или спутник. Возможности вещания через кабель ограничено и качество каналов хуже. Поэтому многие потребители задумываются, как настроить спутниковую антенну самостоятельно, чтобы не тратить деньги на вызов мастера.

Установленная антенна

В космосе на уровне экватора Земли вращается спутники телевизионные, которые направляют сигнал на планету, где его принимают специальные устройства – антенны, а потом этот сигнал проходит декодировку на приставке к Т

levevg.ru

Крепление спутниковой антенны.

Written by Administrator on 23 марта 2012.

Установка опоры спутниковой антенны

(выбор вида опоры для крепежа спутниковой антенны)

Ниже приведены несколько типов таких спутниковых опор. Самый первый, я отобразил более подробно.

(Фото7) Спутниковая опора изготовленная самостоятельно

(Фото 8) Опора спутниковой антенны. Дополнительная точка крепления спутниковой опоры.

Крепление спутниковой опоры

Анкерные болты


Анкерный болт для плотного бетона и кирпича. Диаметр засверливаемого отверстия должен соответствовать диаметру анкерного болта.	Универсальный анкер. Применяется для мягких пенистых бетонов без засверливания отверстия.	специальный анкер для пенобетона

На изображениях ниже, показаны два основных типа таких анкерных болтов, в собранном, и в разобранном виде.

(Фото 1) Анкер в собранном и разобранном виде (тип 1). (Фото 2) Анкер в собранном и разобранном виде (тип 2).

Здесь показан анкерный болт, изображенный выше на Фото 1.

Здесь показан анкерный болт, изображенный выше на Фото 2.

Монтаж анкерных болтов

Установка спутниковой антенны на опору

Фото 6 Крепеж опоры спутниковой антенны.

Монтаж спутниковой антенны на опору

Крепление спутниковой антенны к стойке «L»

Демонтированный Г-образный кронштейн с установленным спутниковым конвертером

www.imsprice.ru

Крепеж для антенны на стену своими руками. Кронштейны для спутниковых антенн. Принцип работы антенны

Правильно подобранное место установки антенны будет гарантировать бесперебойный прием сигнала и отсутствие помех на экране. Еще одним влиятельным фактором является надежность установки, в которой главное участие принимают всевозможные крепления для антенны. Из практического опыта пользователей установлено, что необходимую устойчивость обеспечивает мачта для крепления антенны в сочетании с кронштейнами.
Последние представляют собой металлический держатель, который крепится к крыше или стене для установки на него тарелки.

Прочность поверхности гарантирует устойчивость конструкции

Фиксация креплений для антенны на стену – также немаловажная задача при установке. Чтобы кронштейн крепления антенны не сорвало ветром, а вместе с ним не унесло и саму тарелку, применяют анкерные болты и дюбели. Важно определить место сверления. Например, дымоходы под воздействием осадков часто разрушаются, деревянные поверхности дают трещины или слабо сохраняют устойчивость при сильном ветре.
Установка креплений для телевизионной антенны – очень щепетильная работа, в сравнении с креплением антенны для рации. Врезным методом они могут устанавливаться на водосток автомобиля, на крышу или на боковое зеркало/трубу.

Характеристики креплений, имеющихся на сайте

Когда вы определились с методом установки, необходимо купить крепление для антенны, соответствующее этому способу и подходящее к выбранной поверхности. В нашем магазине:

Крепления для спутниковых антенн соответствуют требованиям, предъявляемым к такому типу изделий.
Рассчитаны на эксплуатацию в разных погодных условиях.
Защищены специальным покрытием от негативного воздействия окружающей среды, что увеличивает срок их службы.

Оборудование для цифрового телевидения — это то что можно купить в нашем магазине. Наша компания работает на рынке эфирного и спутникового оборудования с 2003 года и большую часть наших клиентов мы знаем уже в лицо.
Для постоянных покупателей нашего интернет магазина действует система скидок, которая рассчитывается автоматически по номеру купона присвоенному лично вам.
Все оборудование проходит предпродажную подготовку, а именно устанавливается последняя версия ПО на спутниковые и эфирные приставки. Все ресиверы проверяются на работоспособность.
Наша компания производит доставку оборудования, как по Москве так и по всей России. С большинством компаний курьерской доставки заключены соглашения о льготной цене доставки.
В нашем интернет магазине вы сможете найти практически любое оборудование, которое может вам понадобится для приема спутникового и эфирного телевидения. Мы постарались сделать удобным процесс оформления заказа для любого Если вы планируете заказать не одну позицию, а несколько, то вы можете воспользоваться поиском по магазину и обратить внимание на сопутствующее оборудование.Если вы ходите подобрать оборудование для приема спутникового тв, то вам следует пройти по вкладке меню «Спутниковое телевидение», если для приема эфирного или кабельного тв, то «Эфирное телевидения» и.т.д. Если в процессе заказа у вас возникают вопросы, то вы можете воспользоваться онлайн чатом, который расположен на каждой странице интернет магазина или заказать обратный звонок.
Надеемся, что в интернет магазине цифрового тв вы сможете потратить минимальное количество времени на заказ требуемого оборудования.

Когда вы отдыхаете на даче, или вы просто сельский житель, то можно столкнуться с такой проблемой — плохо работает интернет или вообще не ловит сигнала. В таком случае есть способы решения этой проблемы, например usb удлинители, которыми можно поднять 3G модем на какую-нибудь высоту. Но самым эффективным способом усиления 3G или даже 4G интернета является усилители связи сигнала интернета — специальные антенны и репитеры для модемов. Но после покупки таких усилителей возникает проблема — как их закрепить. Существует много таких способов, чтобы закрепить антенну. Можно использовать кронштейны для закрепления на стену дома, но на стену это низко, а чем выше усилитель, тем лучше интернет сигнал и выше скорость интернета, поэтому будет лучше закрепить антенну на саму крышу дома. Так антенна будет расположена выше, и, соответственно, и сигнал будет лучше, и скорость будет выше. Вот именно про такой кронштейн пойдет речь в этой статье. А для того, чтобы изготовить такой кронштейн на крышу для интернет-усилителя нам понадобятся:

Инструменты:
1) Ножовка для дерева,
2) Рубанок,
3) Пила по металлу,
4) Электрическая дрель и сверла,
5) Отвертка,
6) Топор,
7) Ключи для болтов и гаек,
8) Молоток и шесть гвоздей.

Материалы:
1) Не очень толстая жердь длиной примерно 1,5 м,
2) Металлическая пластина с отверстиями,
3) Металлическая труба.

Процесс изготовления кронштейна для 3G усилителя на крышу дома своими руками .

Для изготовления кронштейна для 3G усилителя на крышу дома нам понадобится не толстая жердь длиной примерно 1,5 м.

Очищаем ее рубанком от верхнего слоя.

Далее берем жесткую металлическую пластину с отверстиями и сгибаем ее под определенным углом. С помощью этой металлической пластиной жердь будет закреплена на крыше, поэтому угол изгиба должен быть такой, чтобы жердь на крыше стоял прямо и ровно.

Теперь нам понадобится железная труба длиной тоже примерно 1,5 м.

Пилой для резки по металлу разрезаем на две равные трубы.

После того, как разрезали трубу пополам,оба конца каждой получившейся трубы расплющиваем молотком.

Теперь сгибаем расплющенные места под определенным углом, тоже смотря по наклону крыши.

С помощью электрической дрели сверлим отверстия на расплющенных местах. На одном конце сверлим две маленькие отверстия для саморезов, а на другом конце сверлим одно отверстие под саморез, и одно отверстие больше диаметром для болта. Эти действия делаем на обеих трубах.

Все, все нужные детали и компоненты приготовлены. Осталось лишь собрать кронштейн и закрепить его на крыше дома.
Берем саморезы и отверткой закрепляем металлическую пластину с отверстиями на жерди, но перед этим действием с помощью топора делаем углубление на ней для закрепления пластины.

В другом месте на жерди делаем отверстие для болта, чтобы закрепить держатели из трубы.

Так же делаем небольшое углубление на месте сверления отверстия.

Берем болт, две шайбы и две гайки для закрепления стоек кронштейна.

С помощью ключей закрепляем их. Я взял две гайки, потому что так станет надежней. Далее так же прикручиваем саморезы, для того, чтобы все крепко держалось.

Кронштейн готов. Теперь надо ее закрепить на крыше дома. Для этого можно использовать простые гвозди.

Разрешить задачу поможет установочное оборудование, для антенн любого типа, которое представлено на Интернет рынке в широком ассортименте. Недорогие и надежные устройства, максимально адаптированные к российским условиям, изготовленные на производственной базе Rexant , удовлетворят любые индивидуальные требования. С их помощью, можно осуществить монтаж приемного оборудования на вертикальную и горизонтальную плоскость.

Достижение необходимого высотного уровня, обеспечат телескопические мачты , которые могут устанавливаться на горизонтальные и наклонные плоскости. Основанием для монтажа на поверхность с уклоном, служит мачтовая пятка, имеющая отверстия под базовое крепление и осевой штифт для мачты. Если конструкция расположена возле стены или другой вертикальной плоскости, способной нести определенную нагрузку, устойчивость мачты, дополнительно обеспечивается «П»-образными кронштейнами , в необходимом количестве. Установка мачтовой конструкции на крыше, кроме узла основания (пятки), потребует оснащения несущего элемента (мачты) кольцом под растяжку. Проектная высота установки кольца зависит от высоты мачты и определяется, в каждом случае, индивидуально. Плотность установки кольца, обеспечивают винтовые зажимы, работающие по принципу струбцин. Кольцо имеет три отверстия, для крепления растягивающих тросов, с радиусным разбегом на 120 градусов.

Простота конструкции кронштейнов и мачт Rexant , позволяет осуществить монтаж установки приемного оборудования своими руками.

Продукция Rexant – выгодная надежность и комфорт.

Интернет в России развивается быстро. Но только в городах. В большинстве сельских поселений на 2016 год доступны только интернет-тарифы, которые предлагают сотовые операторы. Честного безлимитного соединения в таких компаниях нет и не предвидится. Поэтому сельским жителям практически не доступно ни ip-tv, ни видео с You Tube, файлы больших размеров «съедают» весь лимитированный трафик. Кабельные сети в деревню приходить не собираются, это финансово невыгодно.

Но всё-таки прогресс не стоит на месте. В сельской местности проживает огромное количество людей, на которых можно заработать. Поэтому стали появляться фирмы, работающие с кабельными сетями, предоставляющие безлимитный интернет посредством передачи данных через антенну. На ближайшей вышке размещается передающее устройство, на которое направляется антенна, установленная на здания, и в частном доме появляется безлимитный интернет.

Единственное условие — передатчик должен находиться в прямой видимости антенны. Высокие здания и деревья значительно снижают скорость передачи данных, поэтому чем выше установить антенну, тем лучше будет качество сигнала.

В каждом конкретном случае свои способы установки, например, в нашем примере пришлось делать кронштейн и мачту для антенны своими руками, так как в магазинах ничего подобного не продаётся.

Материалы для работы мы взяли самые доступные, которые валяются по углам почти в каждом дворе. Мачту для антенны сварили при помощи электросварки из двух кусков старых водопроводных труб полдюйма. Главное, два куска трубы нужно ровно совместить между собой, чтобы мачта была как можно ровнее. Её длина получилась 4 метра, в нашем случае вполне достаточно. Место сварки зачистили наждачным кругом и отложили в сторону.

КРОНШТЕЙН ДЛЯ АНТЕННЫ СВОИМИ РУКАМИ

Теперь надо изготовить кронштейн, который будет держать мачту для антенны. Для этих целей возьмём уголок 5 на 5 см и квадратную трубу размером 2 на 2 см. Разрежем их болгаркой на части, чтобы получилось по 2 отрезка примерно по 50 см. Длину уголков взяли произвольную, а длина труб равняется расстоянию, на которое обрешетка крыши нависает над стеной . У нас это расстояние равно как раз 50 см. Используя электросварку, приварим квадратные отрезки перпендикулярно уголкам.

Теперь нужно подобрать ещё одну , в которую будет вставляться мачта для антенны. Мы нашли подходящий отрезок диаметром дюйм с четвертью, длиной около 1 м. В нижней его части приварим два гвоздя крест-накрест, чтобы мачта не проваливалась. В трубе два отверстия диаметром 9 мм.

Вставим в неё мачту и в этих же местах просверлим насквозь 9-ти миллиметровым сверлом. Проверим соосность отверстий, вставив в них болты на 8 мм.

Следующим делом приварим трубу к квадратам, отступив от её краёв по 10 см. Сначала приварим одну часть, установив детали перпендикулярно между собой.

Потом так же сделаем и со второй частью. Наш кронштейн почти готов.

Для усиления конструкции приварим по диагонали 2 прута арматуры. Таким образом кронштейн получил необходимую прочность.

В каждом уголке просверлим по 4 отверстия диаметром 11 мм.

Мачта для антенны и кронштейн готовы. Можно отправлять их на покраску.

Пока детали сохнут, проведём подготовительные работы для кронштейна. Мы будем крепить его к дома. Так как расстояние от земли до места установки составляет 5 м, для удобной работы построим небольшие леса. Их мы изготовим из брёвен и досок. Конструкция должна быть сделана с избыточной прочностью, обеспечивающей безопасность высотных работ. Сверху установим настил из тёса.

На леса поставим лестницу, с которой будем проводить установку. Сначала поднимем кронштейн, прислоним его к фронтону и карандашом отметим места для крепления. Шуруповёртом просверлим 8 отверстий. Доски фронтона, толщиной 25 мм, недостаточно надёжны для удержания кронштейна с мачтой и антенной. Поэтому с обратной стороны, на чердаке, в местах, где просверлены отверстия, мы установим ещё две доски толщиной 5 см, расположив их перпендикулярно тёсу фронтона. Их мы прочно закрепим на стропилах.

Ещё раз, уже удлинённым сверлом на 11, просверлим . Установим кронштейн, вставим в отверстия болты диаметром 10 мм.

С обратной стороны мы закрепим их гайками, подложив под них увеличенные шайбы и затянем ключом.

Наш кронштейн крепко закреплён на фронтоне дома.

Дальше займёмся установкой антенны. Прикрепим её на край мачты, расположив в нужном направлении, поднимемся на крышу и сверху вставим в трубу кронштейна. В отверстия, просверленные в стенках, вставим болты на 8 и затянем гайками.

Так как мы выдержали расстояние кронштейна от стены на 50 см, мачта антенны проходит рядом с обрешёткой. Возьмём алюминиевый подвес, обожмём им мачту и саморезами прикрутим к доскам.

Такая самодельная конструкция надёжна и прочна, стоимость материалов и срок изготовления минимальны. В случае, если мачта имеет ещё большую длину, желательно закрепить её растяжками из стальной проволоки. Теперь осталось настроить антенну и пользоваться безлимитным интернетом. Если статья понравилась, поделитесь ей в соцсетях.

Кронштейны и мачты для антенн —

Кронштейн и крепления для антенны на стену

Виды кронштейнов

Настенный (крепится на стене несколькими способами)
Потолочный (с его помощью приборы и техника фиксируются на потолке под любым градусом)
Напольный (надежное крепление на поверхность пола)

Способы крепления антенн

Основа из кирпича, бетона или дерева.

Прежде чем сверлить, находим расположение проводки, отмечаем где будет находиться отверстие
Производим сверление перфоратором или электродрелью
При помощи дюбеля и болта-глухаря прикрепите кронштейн и плотно зафиксируйте (если стена из бетона вместо болта возьмите анкер)
Соберите и подключите антенну и произведите настройку

Вентилируемый фасад

Уберите плитку облицовки с каркаса, чтобы в дальнейшем произвести крепление
Сквозь утеплитель прорежьте отверстие и зафиксируйте кронштейн
Монтаж антенны производите по краю, где образовался проем

Плитка фасада

Намечаете место, где будете производить запил
При помощи болгарки вырезаете необходимую часть
После установки помещаете плитку назад

Основа из сайдинга или пенопласта

В том случае когда под элементами декора расположен кирпич или другое твердое покрытие существуют два способа крепления
Обычный монтаж. Срезают часть сайдинга (пенопласта) по диаметру нужному для крепежа кронштейна и монтируют, используя стандартный набор материалов
Фиксация при помощи специальных трубок и анкеров длиннее обычных. Возьмите трубки из металла длиной, подходящей под прослойку. Таким образом не возникнет дополнительной нагрузки на материал, а крепеж будет прочным. Далее сделайте дырку под трубку путем сверления и произведите ее установку. Прикрепите кронштейн. Или используйте анкерные болты. Просверлите дырку, установите анкер, сняв с него гайку. После этого зафиксируйте кронштейн, закрутив гайку.

Основа из каркаса

Способ № 1

Способ № 2

Основа из пустотелых блоков

куда направить, как настроить и чем закрепить

Для того чтобы смотреть цифровое эфирное телевидение, требуется антенна. Во многом именно от нее зависит, будет приниматься 20 каналов или больше и в каком качестве они будут транслироваться. Разберемся, как правильно проводить установку и настройку антенны для цифрового ТВ, чтобы получить максимальный результат.

Инструкция по установке

Комнатная

Этот вариант проще всех в плане установки. Как правило, ее достаточно распаковать, развернуть, подключить к телевизору или ресиверу, и можно смотреть передачи. Однако есть тонкости, которые непременно надо учесть:

, как правило, имеют низкий коэффициент усиления. Поэтому использоваться могут только там, где телесигнал от ретранслятора достаточно сильный.
Для ДМВ-диапазона, в котором вещает цифровое телевидение, стены дома могут оказаться непрозрачными. Дециметровую антенну предпочтительно располагать в оконном проеме или на лоджии.
Для нормального приема ее нужно ориентировать в сторону той телевышки-ретранслятора, откуда идет вещание. Определить направление можно за 1 минуту с помощью .
Правильный вариант размещения
Изменяя ориентацию антенны в пространстве, проверяйте уровень сигнала. Сделать это можно как с помощью мультиметра, так и с использованием шкалы в меню ручной настройки ресивера или цифрового телевизора.
При использовании активной антенны сначала попробуйте поймать сигнал с отключенным усилителем. Даже самый качественный прибор повышает мощность не только полезного телесигнала, но и посторонних шумов, и в итоге те могут оказаться настолько сильными, что забьют сигнал.

Важно! Конструктивной разницы между комнатной и наружной нет. Многие внутренние модели можно с минимальными переделками (например, с гидроизоляцией электронных блоков и мест пайки кабеля) использовать в качестве уличных.

Наружная

Более эффективным вариантом индивидуальной антенны является наружная. Установка сложнее, зато она обеспечивает более качественный прием.

Крепление к фасаду

Проще всего установить наружную телеантенну на специальный кронштейн на стене дома, выходящей в сторону ретранслятора.

Выбирать место установки нужно с учетом следующих моментов:

максимально возможная высота — так снижается вероятность того, что на пути сигнала окажется какое-то препятствие;
между телеантенной и ретранслятором не должно быть объектов, поглощающих или отражающих сигнал. Таковым может быть соседнее здание, металлический забор или крыша, густые заросли высоких деревьев, холмы и т. д.;
конструкция кронштейна должна предусматривать возможность точной ориентации антенны на вышку.

Располагать антенну лучше всего в следующих местах:

При монтаже на фасаде нужно учитывать материал, из которого построен дом или отделан фасад. Непосредственно на сайдинг вешать нельзя: он не выдержит нагрузки. Поэтому применяйте проставки или удлинители в виде металлических гильз.
Крепление на газобетон или силикатные блоки нужно выполнять на специальные анкеры: эти материалы легко крошатся.
Анкеры для ячеистых бетонов
Порядок установки наружной антенны в этом случае будет таким:
Выберите место, где она будет крепиться.
Здесь важно сочетание как высоты расположения, так и расстояния до телеприемника: слишком длинный кабель будет ослаблять сигнал.
Установите кронштейн на стену.
Крепить его можно разными способами: с помощью дюбелей, болтов, на саморезах с пробками и пр. Главное при этом – обеспечить прочное соединение: телеантенна не должна смещаться под действием порывов ветра. Минимизируйте риск отрыва и падения кронштейна вместе со всей конструкцией.
Закрепите «начерно».
Используйте хомут, который идет в комплекте, или приобретите аналогичный. На этом этапе должна остаться возможность поворота антенны для точной настройки на телевышку.
Отрегулируйте направление.
Аккуратно перемещайте ее в горизонтальной плоскости, наводя на ретранслятор. Производите манипуляции до тех пор, пока не будет достигнут максимальный уровень сигнала.
Закрепите «намертво».
Выполните надежную фиксацию, чтобы конструкция не сместилась от ветра, под тяжестью снега и пр.
Важно! Для вещания в используется горизонтальная поляризация электромагнитных волн. Поэтому телеантенна должна быть закреплена четко горизонтально, без смещений. При попытке повернуть ее на 90° прием, скорее всего, прекратится.
Установка на крыше многоквартирного дома
В городе наилучший вариант, особенно для жителей верхних этажей, – это поставить антенну на крышу. Однако сразу же надо учесть следующее:
На крыше многоэтажного дома всегда ветрено. Поэтому сама антенна должна быть не слишком «парусной» (чтобы ее не сдувало), а крепления – надежными.
Категорически запрещено устанавливать телеантенну на расстоянии менее 3 метров от парапета, дымоходов и выходов вентиляционных шахт — это требование безопасности.
Минимальное расстояние до других установленных антенн должно быть более 3 м.
При выборе места установки надо исходить из того, что конструкция может упасть. При опрокидывании не должно быть угрозы повреждения коммуникаций и соседних антенн. Исключите возможность падения конструкции на головы прохожим, размещайте телеантенну ближе к дворовой части – там ходит меньше людей.
Работать на крыше надо вдвоем. Крайне желательно – со страховкой (хотя бы с банальной веревкой, обмотанной вокруг пояса и закрепленной за прочную конструкцию).
Подходящими местами для установки индивидуальной антенны будут:
конек крыши — это самое высокое место;
скат, обращенный в сторону ретранслятора;
распорки, поднимающие телеантенну над скосом крыши и позволяющие избежать экранирования.
Установка производится следующим образом:
Установите кронштейн, предусмотрев возможность регулирования антенны по направлению.
Установите саму конструкцию приблизительно в направлении ретранслятора.
Определите, куда направить антенну, добиваясь максимального уровня сигнала.
Жестко закрепите конструкцию – так, чтобы порывы ветра, осадки или обледенение не сдвинули ее с места.
Направление предварительно следует выбрать по . Точная настройка проводится уже по показателям датчиков уровня сигнала.
Крепление к мачте
Популярным способом усиления сигнала индивидуальной антенны является монтаж на мачту.
Есть два наилучших места ее размещения:
На крыше.
Крепление на растяжках. Преимущество такого метода – максимальная высота. Недостаток – невозможность разместить слишком тяжелую конструкцию: крыши, как правило, не рассчитаны на установку дополнительного оборудования.
На земле с растяжками.
Здесь нет ограничений по весу и размеру: с помощью бетонированного основания и металлических тросов-растяжек можно закрепить конструкцию любого размера. Минус – при установке трудно сделать тонкую настройку по направлению.
При установке мачты помните про два главных правила:
мачта должна быть стойкой к воздействию ветра;
в зоне вероятного падения не должно быть электрических и телефонных кабелей.
Установка осуществляется следующим образом:
Выберите место.
Учитывайте направление на ретранслятор, возможные препятствия (исходя из них выбирается высота), способ крепления.
Подготовьте основание под мачту.
Для металлической или деревянной конструкции следует залить бетонный фундамент — куб с размером сторон не менее 60х60х60 см; для мачты, опирающейся на стену дома, сделайте крепежные конструкции.
Сориентируйте антенну в нужном направлении.
Поскольку на мачте, как правило, нет возможности провести тонкую регулировку, необходимо заранее выбрать точную ориентацию. Если позволяет конструкция, перед окончательным укреплением на месте надо пошевелить мачту так, чтобы ориентация на источник сигнала была как можно точнее.
Выбор кабеля, где и как лучше тянуть
Значимым элементом при установке антенны является кабель. Относительно него соблюдайте данные :
Все стандартные коаксиальные кабели для телевидения должны иметь волновое сопротивление в 75 Ом.
Для кабеля важно соотношение «цена-качество». Предпочтительные варианты – это российско-китайский RG-6, российский РК-75, итальянские SAT-50, SAT-703 или DG-113. Не рекомендуется RG-59: слишком высока потеря сигнала, а сам кабель хрупкий и не выдерживает резких перегибов.
При прокладке первые метры надо проводить вне плоскости антенны: есть риск паразитных наводок.
Правильно соединяйте антенну с кабелем.
Соединение кабеля с антенной
При подключении нужно руководствоваться принципом: «Чем короче провод, тем лучше». Даже высококачественные кабели ослабляют сигнал и иногда лишний метр оказывается решающим.
Заземлять или нет
Если в результате установки антенна оказывается самой высокой точкой в радиусе 50 м, непременно должно быть заземление.
Способы заземления
Если же молниеотвод присутствует, все равно ради безопасности следует задуматься о заземлении.
При этом важно соблюдать следующие меры безопасности:
отключение электропитания во всем доме при грозе;
отсоединение антенны любого формата во время грозы;
заземление должно проводиться по нормативам электротехнической безопасности.
Тонкая настройка качества
После того как антенна установлена, необходима ее тонкая настройка, поскольку на ее работу влияет целый ряд факторов:
Помехи от действующих приборов. К примеру, сильны наводки от Wi-Fi, а также СВЧ-печей.
Точность ориентации. Антенны на дальнем расстоянии требуют настройки с точностью до градуса.
Сила прямого и отраженного сигнала и пр.
Для тонкой настройки нужно выполнить следующие действия:
Плавно и аккуратно изменяйте ориентацию антенны в горизонтальной плоскости. Передаваемый ТВ-сигнал поляризован параллельно земле, потому крайне важно придерживаться этой плоскости.
Измеряйте уровень сигнала после каждой поправки.
Избавиться от помех можно следующими способами:
поднимите телеантенну так, чтобы она вышла из зоны влияния паразитных сигналов;
как можно точнее сориентируйте ее;
настройте приемник по точной ;
при необходимости подключите усилитель.
Юридические формальности
При установке антенны на крыше многоквартирных домов дополнительно надо:
Согласовать установку с управляющей компанией или ТСЖ. А в определенных законом случаях – с другими жильцами и местной администрацией (например, если дом относится к памятникам архитектуры, где внешне переделки запрещены и надо получать отдельное разрешение на установку).
Получить физический доступ в чердачное помещение и на крышу. Согласно ГК и ЖК РФ, собственники квартир имеют право пользования общедомовым имуществом. Поэтому, даже если чердак заперт, надо получить ключ в УК или ЖЭКе. Отказать владельцу квартиры не имеют права.
Важно! Если ТСЖ, УК или другая компания препятствует в установке, то эти действия можно смело обжаловать в суде.
Предыдущая
АнтеннаВыбираем комнатную антенну для цифрового ТВ — 8 лучших моделей
Следующая
АнтеннаТОП-3 вариантов подключения нескольких телевизоров к одной антенне
Кронштейн для антенны универсальный KS-240
Универсальный кронштейн для антенны KS-240
Стеновой (фасадный) кронштейн для антенны KS-240 предназначен для крепления усиливающих наружных панельных и узконаправленных антенн 3G 4G WiFi диапазонов к стене здания.
Кронштейн для антенны выполнен из стальной трубы диаметром 32 мм. Конструкция кронштейна, благодаря профильным крепежным отверстиям, позволяет установить антенну в нужной плоскости и под нужным углом. Кронштейн для крепления антенны позволяет установить внешнюю антенну на расстоянии 24 сантиметра от стены здания. Для установки кронштейна на стену дома применяются дюбеля, саморезы или анкера (не входят в комплект).
Открытые участки труб защищены полипропиленовыми заглушками. Кронштейн для антенны окрашен полимерной порошковой краской серого цвета.
Применение кронштейна для крепления антенны существенно повысит уровень принимаемого полезного сигнала 3G 4G WiFi за счет минимизации длинны применяемого антенного кабеля.
Тип установки внешней усиливающей антенны на стеновой (фасадный) кронштейн рекомендуется для усиления сигнала в черте города. В близости от базовых станций сотового оператора высота установки наружных усиливающих антенн не так влияет на усиление сигнала. Поэтому в таких условиях рекомендуется применять не мачтовые устройства, а кронштейн.
Для экономии ваших средств рекомендуем приобретать уже готовые антенные комплекты для усиления 3G 4G и WiFi сигнала. Подобрать нужный вам антенный комплект можно в категории “Антенные комплекты”. Если вы затрудняетесь с выбором или вам нужна консультация, наши специалисты с удовольствием помогут вам. Выезд и монтаж антенного оборудования на месте возможен по предварительной договоренности.
Выбрать и купить кронштейн для антенны по цене производителя в Севастополе и с доставкой по Крыму можно в нашем магазине: Севастополь, ул.Очаковцев 19, ТЦ “Плаза”, 0 этаж офис 6.
Производитель: НПП Антэкс (Россия)
Кронштейн для антенны
   Интернет в России развивается быстро. Но только в городах. В большинстве сельских поселений на 2016 год доступны только интернет-тарифы, которые предлагают сотовые операторы. Честного безлимитного соединения в таких компаниях нет и не предвидится. Поэтому сельским жителям практически не доступно ни ip-tv, ни видео с You Tube, файлы больших размеров «съедают» весь лимитированный трафик. Кабельные сети в деревню приходить не собираются, это финансово невыгодно.

Но всё-таки прогресс не стоит на месте. В сельской местности проживает огромное количество людей, на которых можно заработать. Поэтому стали появляться фирмы, работающие с кабельными сетями, предоставляющие безлимитный интернет посредством передачи данных через антенну. На ближайшей вышке размещается передающее устройство, на которое направляется антенна, установленная на крыше здания, и в частном доме появляется безлимитный интернет.
   Единственное условие — передатчик должен находиться в прямой видимости антенны. Высокие здания и деревья значительно снижают скорость передачи данных, поэтому чем выше установить антенну, тем лучше будет качество сигнала.
   В каждом конкретном случае свои способы установки, например, в нашем примере пришлось делать кронштейн и мачту для антенны своими руками, так как в магазинах ничего подобного не продаётся.
   Материалы для работы мы взяли самые доступные, которые валяются по углам почти в каждом дворе. Мачту для антенны сварили при помощи электросварки из двух кусков старых водопроводных труб диаметром полдюйма. Главное, два куска трубы нужно ровно совместить между собой, чтобы мачта была как можно ровнее. Её длина получилась 4 метра, в нашем случае вполне достаточно. Место сварки зачистили наждачным кругом и отложили в сторону.
КРОНШТЕЙН ДЛЯ АНТЕННЫ СВОИМИ РУКАМИ
   Теперь надо изготовить кронштейн, который будет держать мачту для антенны. Для этих целей возьмём уголок 5 на 5 см и квадратную трубу размером 2 на 2 см. Разрежем их болгаркой на части, чтобы получилось по 2 отрезка примерно по 50 см. Длину уголков взяли произвольную, а длина труб равняется расстоянию, на которое обрешетка крыши нависает над стеной дома. У нас это расстояние равно как раз 50 см. Используя электросварку, приварим квадратные отрезки перпендикулярно уголкам.
   Теперь нужно подобрать ещё одну трубу, в которую будет вставляться мачта для антенны. Мы нашли подходящий отрезок диаметром дюйм с четвертью, длиной около 1 м. В нижней его части приварим два гвоздя крест-накрест, чтобы мачта не проваливалась. В трубе просверлим два отверстия диаметром 9 мм.
   Вставим в неё мачту и в этих же местах просверлим насквозь 9-ти миллиметровым сверлом. Проверим соосность отверстий, вставив в них болты на 8 мм.
   Следующим делом приварим трубу к квадратам, отступив от её краёв по 10 см. Сначала приварим одну часть, установив детали перпендикулярно между собой.
   Потом так же сделаем и со второй частью. Наш кронштейн почти готов.
   Для усиления конструкции приварим по диагонали 2 прута арматуры. Таким образом кронштейн получил необходимую прочность.
   В каждом уголке просверлим по 4 отверстия диаметром 11 мм.
   Мачта для антенны и кронштейн готовы. Можно отправлять их на покраску.
   Пока детали сохнут, проведём подготовительные работы для установки кронштейна. Мы будем крепить его к фронтону дома. Так как расстояние от земли до места установки составляет 5 м, для удобной работы построим небольшие леса. Их мы изготовим из брёвен и досок. Конструкция должна быть сделана с избыточной прочностью, обеспечивающей безопасность высотных работ. Сверху установим настил из тёса.
   На леса поставим лестницу, с которой будем проводить установку. Сначала поднимем кронштейн, прислоним его к фронтону и карандашом отметим места для крепления. Шуруповёртом просверлим 8 отверстий. Доски фронтона, толщиной 25 мм, недостаточно надёжны для удержания кронштейна с мачтой и антенной. Поэтому с обратной стороны, на чердаке, в местах, где просверлены отверстия, мы установим ещё две доски толщиной 5 см, расположив их перпендикулярно тёсу фронтона. Их мы прочно закрепим на стропилах.
   Ещё раз, уже удлинённым сверлом на 11, просверлим фронтон. Установим кронштейн, вставим в отверстия болты диаметром 10 мм.
   С обратной стороны мы закрепим их гайками, подложив под них увеличенные шайбы и затянем ключом.
   Наш кронштейн крепко закреплён на фронтоне дома.
   Дальше займёмся установкой антенны. Прикрепим её на край мачты, расположив в нужном направлении, поднимемся на крышу и сверху вставим в трубу кронштейна. В отверстия, просверленные в стенках, вставим болты на 8 и затянем гайками.
   Так как мы выдержали расстояние кронштейна от стены на 50 см, мачта антенны проходит рядом с обрешёткой. Возьмём алюминиевый подвес, обожмём им мачту и саморезами прикрутим к доскам.
   Такая самодельная конструкция надёжна и прочна, стоимость материалов и срок изготовления минимальны. В случае, если мачта имеет ещё большую длину, желательно закрепить её растяжками из стальной проволоки. Теперь осталось настроить антенну и пользоваться безлимитным интернетом. Если статья понравилась, поделитесь ей в соцсетях.

Настенный кронштейн KH-500M для крепления антенны
Для крепления антенны на стенуВынос 500 ммДиаметр трубы 32 мм
Для покупки товара в нашем интернет-магазине выберите понравившийся товар и добавьте его в корзину. Далее перейдите в Корзину и нажмите на «Оформить заказ» или «Быстрый заказ».
Когда оформляете быстрый заказ, напишите ФИО, телефон и e-mail. Вам перезвонит менеджер и уточнит условия заказа. По результатам разговора вам придет подтверждение оформления товара на почту или через СМС. Теперь останется только ждать доставки и радоваться новой покупке.
Оформление заказа в стандартном режиме выглядит следующим образом. Заполняете полностью форму по последовательным этапам: адрес, способ доставки, оплаты, данные о себе. Советуем в комментарии к заказу написать информацию, которая поможет курьеру вас найти. Нажмите кнопку «Оформить заказ».
Оплачивайте покупки удобным способом. В интернет-магазине доступно 3 варианта оплаты:
1. По счёту в любом банке или платежном терминале с учетом комиссионных, взимаемых финансовым оператором.
2. Электронными средствами платежа через платёжного интегратора PayMaster.
Доступны следующие способы оплаты:
Банковская карта (VISA, MasterCard, МИР, Maestro)
WebMoney
Альфа-Банк
ВТБ
Почта России
ПромСвязьБанк
Банк Русский Стандарт
3. Наличными, посредством наложенного платежа, через транспортные компании DPD и СДЭК. Возможность оплаты наличными уточняйте у менеджеров.
Доставка по России осуществляется в рамках действующих контрактов с транспортными операторами СДЭК, Почта России, Деловые Линии.
Заказчик оборудования вправе самостоятельно и за свой счет организовать доставку оборудования с нашего склада.
Пункты выдачи товаров находятся во всех городах России. Вы можете забрать товар самовывозом, в том числе с оплатой при получении.
Firestik CB Кронштейны и крепления для радиоантенн
Firestik Flat поверхностные крепления

(SS-124A) Это Крепление — это наше самое популярное крепление из нержавеющей стали для плоской поверхности Приложения. Сам кронштейн имеет длину около 4 дюймов (102 мм). шириной 1 дюйм (25 мм). Поставляется из нержавеющей стали. Стальной крепежный болт имеет внушительный размер от 3/8 «до 24 x 1» в длину и Включает гайку из нержавеющей стали и шайбы.Это крепление может быть используется с антеннами длиной до 4 футов (1,2 м).

(SS-F4A) Если вы ищете прочное плоское крепление из нержавеющей стали … не смотри больше. Это крепление предлагает множество вариантов монтажа. В Кронштейн имеет ширину 2 дюйма (51 мм), длину 5 дюймов (127 мм) и 0,100 дюйма (2,5 мм). толстая нержавеющая сталь.Отверстие для крепления шпильки имеет полный набор 1 «. обратно на случай, если вы захотите заменить стойку одним из наших купольных креплений

(SS-134A) Это крепление из нержавеющей стали было специально разработано для установки антенны на плоских опорах для зеркал бокового обзора, которые обычно встречаются на пикапах. Верхняя скобка — 4.6 дюймов (117 мм) в длину на 1 дюйм (25 мм) шириной. Расстояние между зажимными болтами из нержавеющей стали (входит в комплект) позволяет креплению охватить материал до 1,4 дюйма (36 мм) широкий
(SS-24A) Это Кронштейн изготовлен из сверхпрочной нержавеющей стали. Это включает монтажное оборудование. Фактический размер кронштейна — 2.25 дюймов (57 мм) в ширину на 2,9 дюйма (74 мм) высокий (4,2 дюйма (107 мм) со шпилькой). Он выступает наружу из вертикальная поверхность 1,9 дюйма (48 мм).
Губа багажника Крепление
(К-74) Самолет Кронштейн губы багажника скользит по краю багажника Затянуты два установочных винта с нижней стороны, чтобы удерживать кронштейн на месте. рекомендуемые для антенн до 3 футов (92 см). Физически ширина крепления составляет 2 дюйма (50 мм). и глубиной 2,5 дюйма (63 мм). Он находится на 1 дюйм (25 мм) выше поверхность автомобиля без шпильки, что добавит 2,1 дюйма (53 мм) когда на месте.
Кол Firestik Карманные крепления

(SS-294A) Это крепление из нержавеющей стали фиксируется в любом из карманов с отверстиями для стоек. по краю кузова пикапа.Нет необходимости сверлить дыры в автомобиле. Из-за конфигурации крепления шпильки на этом крепление, его можно использовать только на грузовиках, где есть доступ внутрь в гнездо для столбиков (сбоку или снизу) для коаксиального кабеля быть направленным к креплению.

(СС-194) Те квадратные отверстия в направляющих кузова полноразмерных пикапов идеальное место для крепления антенны без отверстий.Плоский верхний кронштейн имеет длину 6 дюймов (152 мм). Включает шпильку. крепление, кронштейны и крепеж из нержавеющей стали, а также прокладку для защитить отделку автомобиля.

(SS-194A) Те квадратные отверстия в направляющих кузова полноразмерных пикапов идеальное место для крепления антенны без отверстий. Плоский верхний кронштейн имеет длину 6 дюймов (152 мм). Включает шпильку. крепление, кронштейны и крепеж из нержавеющей стали, а также прокладку для защитить отделку автомобиля.
Специальные средства передвижения Firestik и Victory
(SS-184A) The Основное применение крепления SS-184 из нержавеющей стали для антенны установка на пикапы Dodge Ram и Dakota нового стиля.Кронштейн имеет заранее заданный изгиб и не мешает с закрытием капота. Кронштейн шириной 2 дюйма (51 мм) 4,1 » (104 мм) в длину. Из-за тесноты шпилька требует опрессовки. коаксиальные разъемы.

(SS-J4A) Это Крепление было разработано в соответствии с новым стилем кузова Jeep Wranglers. (97-99).Крепление позволяет устанавливать антенну либо на левую или правую сторону автомобиля. После того, как крепление установлено, не будет видимых отверстий для крепления. Все монтажное оборудование (также нержавеющая сталь) спрятана под капотом автомобиля

(VIC QRCS3) Тяжелый Кронштейн для зажима с возможностью поворота на 180 градусов.Зажимается за вертикальную или горизонтальную штангу за счет поворота на 180 градусов. Крепление на шпильке в комплект не входит. Мы рекомендуем крепление на шпильке K4A.

(VAL 139 AD) Тиски ручка крепления антенны. Без труда установите антенну где угодно! Доблесть
Крепление дверного косяка

(SS-204A) Модель Кронштейн и крепежные детали изготовлены из нержавеющей стали.Кронштейн шириной 1,5 дюйма (38 мм) и имеет 2 дюйма (50 мм). досягаемость для монтажа внутри дверного косяка. В целом крепление составляет 4,2 дюйма (105 мм) в длину. Чтобы компенсировать угол наклона дверного косяка, Кронштейн шпильки поворачивается на полные 180 градусов, по 90 в каждом направлении.
Workman & Firestik Side Крепления

(ПСМ1) Это Крепление предназначено для крепления к боковой стороне вашего автомобиля. Сделал пользователя Workman. 3 дюйма в высоту и 1,5 дюйма в ширину. Выдвигается на 2 дюйма от сторона автомобиля. Для антенн длиной до 4 футов. Рабочий
Крепления для антенн
Стандарт Duty Stud Mount — стальная верхняя часть, латунный болт. Этот стандартное крепление на шпильке хромировано и спроектировано для отверстий 1/2 дюйма и имеет резьбу 3/8 дюйма.Для использования с коаксиальным разъемом PL-259.

(K4A) Тяжелый Крепление Duty Stud — стальное сверху, снизу и болт
В K-4A следует использовать при подключении коаксиального кабеля PL-259. будут использоваться (К-8А, К-9А, Р-8А, Р-9А). Как и К-4, этот шип предназначен для отверстий 1/2 дюйма (13 мм).Резьба 3/8 дюйма болт

(K4) В шпильке K-4 используются кольцевые разъемы (входят в комплект), что делает ее совместимой с коаксиальными кабелями без оконечной нагрузки PL-259. При типичной установке антенны с открытой резьбой 0,600 дюйма (15 мм) можно использовать, не опасаясь того, что они выйдут на дно до того, как будет выполнена надлежащая затяжка. K-4 можно использовать на любой монтажной или монтажной поверхности с диаметром 1/2 дюйма ( 13мм) отверстие

(K4R) Конструкция заделки коаксиального кабеля Fire Ring требует наличия 1. Крепежный болт 25 дюймов, который находится в креплении на шпильке K-4R. Для использования с (коаксиальным кабелем с огневым кольцом)

(SM1L) Хром гальваническое крепление для тяжелых условий эксплуатации под 90 градусов

(Pred STUD S0239) Шпилька стабилизатора Predator.Разъем SO239 для тяжелых условий эксплуатации. Соответствует антенне Predator. Эта шпилька — чрезвычайно прочная шпилька для больших спиральных антенн, таких как Predator или Monkey Made.

(PRED STUD-TERMINAL) Хищник штифт стабилизатора. Крепление на шпильке для тяжелых условий эксплуатации с центром из нержавеющей стали болт для клеммного соединения. Соответствует антенне Predator.
(Тип клеммной колодки Pred) Эта шпилька представляет собой чрезвычайно прочную шпильку для больших спиральных антенн, таких как Predator или Monkey Made.
Firestik Крепления на крышу
Крепление антенны аксессуаров двусторонней радиосвязи Autotek
Home /
Products /
Принадлежности для двусторонней радиосвязи /
Крепление антенны
65 товаров в этой линейке продуктов
АМ-106
AM-107
AM-108
AM-911
АМ-100
AM-101
AM-1023 / AM-1024
AM-1034 / AM-1035
AM-1043 / AM-1044 / AM-1045
АМ-105
AM-109
AM-110
Крепления для антенн любительского радио: Walcott Radio
Начни разговор. Мы поможем. 1-844-WALCOTT
Купите необходимое крепление для радиолюбителя в Walcott. Доставка в тот же день передовых креплений для мобильных антенн от Diamond, Laird и других производителей.
В наличии — быстрая доставка
Подходит для большинства алмазных креплений антенн
6. 5 футов в длину
Адаптер PL259 с низкими потерями в комплекте
В наличии — быстрая доставка
Подключение антенны NMO
Съемный коаксиальный кабель PL-259
В наличии — быстрая доставка
Крепление антенны SMA
Кабельное соединение SMA
3 «Магнитное крепление
В наличии — быстрая доставка
Форд F150 2015, 2016, 2018
Ford Ranger 2019 (плотно прилегает, но будет работать)
В наличии — быстрая доставка
Зеркало УВЧ для любительских (HAM) антенн
В наличии — быстрая доставка
Работает с антеннами NMO
12 ‘коаксиальный кабель в комплекте
В наличии — быстрая доставка
Подключение антенны NMO
Съемный коаксиальный кабель PL-259
В наличии — быстрая доставка
Подключение антенны NMO
Съемный коаксиальный кабель PL-259
В наличии — быстрая доставка
Подключение антенны NMO
Съемный коаксиальный кабель PL-259
В наличии — быстрая доставка
Высокое качество 13. Кабель HF / VHF / UHF длиной 5 футов RG316
NMO Крепление антенны, которое откручивается и прикрепляется к вашему креплению
Съемный адаптер PL-259 (SMA (M) на кабеле)
В наличии — быстрая доставка
Предназначен для крепления толщиной 1/8 дюйма — отверстие 1/2 дюйма
Легко собираемый разъем NMO.
Кабель с малыми потерями типа LMR®-200 — рекомендуется для радиостанций VHF, UHF Ham и GMRS.
Съемный разъем PL-259 — без пайки.
15 футов в длину.
В наличии — быстрая доставка
Подключение антенны NMO
Съемный коаксиальный кабель PL-259
В наличии — быстрая доставка
Подключение антенны NMO
Съемный коаксиальный кабель PL-259
В наличии — быстрая доставка
Подключение антенны NMO
Съемный коаксиальный кабель PL-259
В наличии — быстрая доставка
Предназначен для крепления толщиной 3/16 дюйма — отверстие 1/2 дюйма
Легко собираемый разъем NMO.
Кабель с малыми потерями типа LMR®-200 — рекомендуется для радиостанций VHF, UHF Ham и GMRS.
Съемный разъем PL-259 — без пайки.
15 футов в длину.
В наличии — быстрая доставка
Регулируемый дизайн
Крепление УВЧ
Служит для крепления кромки багажника или дверного косяка
В наличии — быстрая доставка
3 / 8×24 Резьба
Отверстия / сверление не требуется
Регулируемый по двум осям
В наличии — быстрая доставка
Губка багажника Крепление антенны УВЧ
В наличии — быстрая доставка
Крепление антенны BNC
Кабельное соединение BNC
3 «Магнитное крепление
В наличии — быстрая доставка
Черная отделка
1. Монтажная ширина 5 дюймов
Регулируемый по трем осям
6,5 ‘тефлоновый коаксиальный кабель RG316 с мини-UHF и адаптером PL-259
База УВЧ
В наличии — быстрая доставка
Моторизованное вращение антенны на 0-90 градусов
Разработан для использования с антеннами Diamond NR73BNMO, NR770HNMO, NR770HBNMO, NR770HA, NR770HB, SG7500A и SG7500NMO
В наличии — быстрая доставка
Крепление антенны UHF / VHF
Регулируемое крепление для зеркала или стержня
Поставляется с 13-дюймовым коаксиальным кабелем
В наличии — быстрая доставка
4x 5 «сверхмощных магнитов
Поддерживается алюминиевыми стержнями
Разработана для самых больших и тяжелых антенн
Включает 18 ‘коаксиальный кабель RG58 с разъемом PL259
Только для антенн NMO — антенны CB не будут работать с этим креплением.
В наличии — быстрая доставка
Универсальное крепление для багажника
UHF соединение
Включает 13.Коаксиальный кабель длиной 5 футов
В наличии — быстрая доставка
Подходит для всех креплений Diamond Antenna серии K (кроме K600M)
13. 5-футовый коаксиальный кабель с тефлоновым покрытием RG316 диаметром 1/8 дюйма
SMA (M) с адаптером PL-259 к базе SO-239 (UHF)
В наличии — быстрая доставка
Моторизованное вращение антенны на 0-90 градусов
Разработан для использования с антеннами Diamond NR73BNMO, NR770HNMO, NR770HBNMO, NR770HA, NR770HB, SG7500A и SG7500NMO
В наличии — быстрая доставка
Крепление к большинству зеркал и багажных полок
Поворотный механизм наклона
Включает держатель антенны УВЧ / кабель с разъемом PL-259
В наличии — быстрая доставка
Моторизованное вращение антенны на 0-90 градусов
Для использования с антеннами NMO
В наличии — быстрая доставка
Подключение антенны УВЧ
PL-259 Коаксиальный терминал
В наличии — быстрая доставка
Высокое качество 6. Кабель HF / VHF / UHF длиной 5 футов RG316
NMO Крепление антенны, которое откручивается и прикрепляется к вашему креплению
Съемный адаптер PL-259 (мини-УВЧ (F) на кабеле)
В наличии — быстрая доставка
17 ‘Коаксиальный кабель RG-58 A / U в комплекте
Универсальная совместимость с любой антенной NMO
Разъем PL259 на кабеле
В наличии — быстрая доставка
Подключение антенны UHF
13 футов, коаксиальный кабель RG58
PL259 коаксиальное соединение
Защитный колпачок в комплекте
Временно продано
Совместимость с антенной NMO
PL-259 Коаксиальный разъем
Временно продано
4 ‘Магнитное основание
Крепление УВЧ
Присоединенный коаксиальный кабель с соединением PL259
Временно продано
UHF Stake Pocket Пикап Крепление антенны
Включает стойку антенны УВЧ
Включает коаксиальный кабель 15 ‘RG58 с разъемом PL259
Временно продано
Карман для столбов Крепление антенны NMO
Включает 15-футовый коаксиальный кабель RG58
Кабельный соединитель PL-259
Временно продано
Универсальное крепление для багажника
Подключение NMO
Включает 13. Коаксиальный кабель длиной 5 футов
Часы работы и расположение
2940 N Plainview Rd Уолкотт, Айова 52773 КАРТА США
Часы работы магазина: Пн — Пт 9 — 6 | Сб 9 — 5 | Вс закрыто
Авторские права 2021 Walcott Radio
Посетите наш магазин! 2940 N Plainview Rd Walcott, Iowa 52773 USA
Крепление для телевизионной антенны и варианты опоры
АНТЕННА МУЖЧИНАМ ОБСЛУЖИВАЮТ МОЮ ЗОНУ?
Выберите или введите местоположениеAda, MIAddison, MIAlaska, MIAlbion, MIAllegan, MIAllen, MIAllendale, MIAlma, MIAlto, MIAngola, INAnn Arbor, MIArgentine, MIAshley, MIAthens, MIAtlas, MIAugusta, MIAzalia MIBedford, MIBeecher, MIBelding, MIBellevue, MIBelmont, MIBennington, MIBeverly Hills, MIBingham Farms, MIBlanchard, MIBloomingdale, MIBradley, MIBrant, MIBreckenridge, MIBridgeport, MIBrighton, MIBrownlenson, MIBrooklyn MIByron, MIByron Center, МИКамден, МИКантон, Микарсон-Сити, МИКедар-Лейк, МИКедар-Спрингс, МИКемент-Сити, МИКентревиль, МИКереско, МИКарлотт, МИКелси, МИКхасанинг, МИКларк-Лейк, МИКларкстон, МИКларксвилл, МИКлэйтон, МИКлимакс, МИКлинтон, МИКловертон, МИКлэдэйл MIColon, MIComstock, MIComstock Park, MIConcord, MIConklin, MICoopersville, MICorunna, MICrystal, MICutlerville, MIDansville, MIDavison, MIDecatur, MIDelton, MIDetroit, MIDevils La ke, MIDeWitt, MIDexter, MIDimondale, MIDorr, MIDowling, MIDurand, MIEagle, MIEast Grand Rapids, MIEast Lansing, MIEast Leroy, MIEastwood, MIEaton Rapids, MIEdmore, MIElsie, MIFarmington, MIFarmington Hills, MIFenushing, MIFlintore , MIFowler, MIFowlerville, MIFrankenmuth, MIFranklin, MIFreeport, MIFremont, INGaines, MIGalesburg, MIGobles, MIGoodrich, MIGrand Blanc, MIGrand Ledge, MIGrand Rapids, MIGrandville, MI MIGrass Lake, MIGreenville Oakley, MIGreen , MIHartland, MIHaslett, MIHastings, MIHell, MIHemlock, MIHenderson, MIHickory Corners, MIHillsdale, MIHolland, MIHolly, MIHolt, MIHomer, MIHopkins, MIHorton, MIHowell, MIHubbardston, MIHudperson, MIJJca MIJonesville, MIJuddville, MIKalamazoo, MIKeego Harbour, MIKent City, MIKentwood, MIKerby, MILaingsburg, MILake Fenton, MILake Odessa, MILake Victoria, MILakeview, MILamont, MILangston, M ILansing, MILapeer, MILathrup Village, MILawrence, MILawton, MILennon, MILeonidas, MILeslie, MILevel Park, MILinden, MILitchfield, MILivonia, MILowell, MILyons, MIManchester, MIManitou Beach, MIMaple Rapids, MIMarne, MIMarshallIMan, MIMartin, MIMartin, MIMartin, MIMartin MIMendon, MIMerrill, MIMichigan Center, MIMiddletown, MIMiddleville, MIMilan, MIMilford, MIMoline, MIMontgomery, MIMontrose, MIMooreville, MIMorrice, MIMount Morris, MIMount Pleasant, MIMuir, MIMulliken, MIMulliken, MIMunithrop, MINorthunville, MIMulliken, MIMulliken, MIMulliken, MIMuir MINorthview, MINorthville, MINottawa, MINovi, MINunica, MIOak Park, MIOakley, MIOkemos, MIOlivet, MIOnstead, MIOrchard Lake Village City, MIOrland, INOrtonville, MIOtisville, MIOtsego, MIOvid, MIOwosso, MIPerryment, MIParchment, MIParchment MIPleasant Lake, INPinckney, MIPittsburg, MIPlymouth, MIPomeroy, MIPontiac, MIPortage, MIPortland, MIPotterville, MIQuincy, MIReading, MIRichland, MIRockford, MIRosebush, MISa lem, MISaline, MISand Lake, MISaranac, MISchoolcraft, MIScio, MIScotts, MIShelbyville, MIShepherd, MISheridon, MISherwood, MISix Lakes, MISouth Lyon, MISouthfield, MISparta, MISpring Arbor, MISpringfield, Charles Johnson, MISpringfield, MISt , MISunfield, MISwartz Creek, MISidney, MITompkins, MITecumseh, MITekonsha, MIThree Rivers, MIUnadilla, MIUnion City, MIVandercook Lake, MIVermontville, MIVernon, MIVicks MIburg, MIWacousta, MIWalldron, MIWatercook, MIWatercook, MIVernon, MIWatercook Lake, MIWacousta, MIWalleda, MIWaterloford, MIWaterlover, MIWaterlover, MIWaterlode, MIWaterloford, MIWaterlover MIWebberville, MIWestland, MIWestphalia, MIWestwood, MIWhitemore Lake, MIWilliamston, MIWillow Run, MIWillis, MIWinn, MIWittaker, MIWixom, MIWoodlake, MIWoodland, MIWyoming, MIYpsilanti, MIZeeland, MI
Крепление антенны Quickfit из нержавеющей стали с кабелем | Принадлежность
HALO24 Радар
Радар с компрессией импульсов с купольной 24-дюймовой антенной, диапазон 48 нм, скорость 60 об / мин и функция VelocityTrack.
Компас Precision-9
Твердотельный компас с указанием курса, скорости поворота, тангажа и крена по протоколу NMEA 2000®.
Цифровой дисплей IS42
Многоцелевой приборный дисплей с 4,1-дюймовым цветным экраном, интуитивно понятным управлением и возможностью подключения к протоколу NMEA 2000®.
SonicHub2
Ваша полноценная развлекательная аудиосистема с потоковой передачей по Bluetooth ™ со смартфонов и планшетов.
Крепления для антенн
Крепления для антенн
Содержание: Основы; Предисловие к монтажу; Крепления для магазинов; Ballmounts; Крепления для кровати, зажима, зажима, кромки, шва и багажника; Складные крепления; Быстрое отключение; Крепления для домашнего пивоварения; Карманные крепления; Почтовые крепления; Springs & Guys; Крепления для прицепа; Кнуты и мачты; Нечетные и концы;
Основы
Приличного качества (считайте, что это эффективная) мобильная ВЧ антенна не является недорогим товаром и может стоить более 1200 долларов (хотя качественные антенны арендодателя составляют примерно половину этой суммы).Предполагая, что вы потратили столько на свою, зачем вам устанавливать ее неэффективно? Тем не менее, это так в 90% случаев. Следует помнить, что эффективность антенны — это баланс между различными потерями системы . Даже один Ом дополнительных (резистивных) потерь (в любом месте системы) может существенно повлиять на отношение сигнал / шум на на обоих концах контакта. Таким образом, антенна должна быть прикреплена таким образом, чтобы максимально использовать ту небольшую плоскость заземления, которую представляет собой транспортное средство.Ключевая фраза здесь: — это металлическая масса непосредственно под антенной, а не то, что сбоку, имеет значение! Подробнее об этом аспекте ниже.
Еще одно требование, о котором часто забывают, — это то, на какой стороне автомобиля должна быть установлена антенна. Здесь, в Америке, мы едем справа, а поворачиваем слева, поэтому мы должны выбирать левую сторону. Это может быть очень важно, особенно если вы живете в районе с невысокими мостами и нависающими деревьями, поскольку к центру улицы больше свободного пространства.Кроме того, антенну легче увидеть сзади, чем вытягивать шею. Кроме того, при параллельной парковке вероятность «звонка» меньше. Если вы выбрали переднее крепление, как это делают многие люди, тянущие прицепы, то его следует установить справа от вашего периферийного зрения, чтобы не отвлекаться.
Минивэны, внедорожники, дома на колесах, джипы, универсалы, кроссоверы и автомобили с пластиковой обшивкой представляют собой особый случай. За исключением передней установки, кузов этих автомобилей затеняет большую часть антенны.Это вызывает проблемы с настройкой и снижает эффективность, которая в лучшем случае и так низка. Если невозможно избежать затенения, убедитесь, что катушка находится как можно дальше от листового металла, чтобы минимизировать потери в катушке.
Это хороший момент, чтобы упомянуть пикапы. Почти каждый монтирует свою антенну на прикроватном ящике или на монтажной планке и в мертвой точке! Что ж, если вы ставите свой автомобиль в гараж, для этого потребуется быстрое отключение хлыста или кепки. Установлена мертвая точка, вам придется залезть в кровать, чтобы ее снять.Владельцам пикапов надлежит устанавливать антенну ближе к одному концу монтажной площадки из-за этого факта.
Если у вас есть накидка, вы можете использовать метод K7KKP, который также хорошо работает на фургонах и внедорожниках. Увеличьте фотографию, щелкнув по ней, и обратите внимание на пластину, прикрепленную между верхней частью стойки и нижней частью антенны. Эта пластина устанавливает заземляющий слой у основания антенны, а не на опорную конструкцию столба. Дополнительные фотографии установки есть в фотогалерее по его звонку.
Максимальное использование того маленького наземного самолета, который предлагает автомобиль, — стоящая задача. Склеивание — это часть решения. Важна и упомянутая выше затенение, есть еще одна — высота установки. Когда мы поднимаем ВЧ-антенну от низа на бампере к крыше, резонансная частота уменьшается. Частично это снижение связано с уменьшением потерь на землю. Однако наибольший эффект вызывает емкостная связь между антенной и поверхностью под автомобилем. Изменение резонанса обычно составляет от 1% до 3%.Эти факторы также вызовут уменьшение входного импеданса, что хорошо, даже несмотря на то, что КСВ несоответствующего может увеличиться.
Потери на землю идут последовательно с другими потерями антенны, включая сопротивление излучения, и именно эти комбинированные потери составляют входной импеданс. Следовательно, любое увеличение или уменьшение одной или нескольких других потерь также повлияет на потери на землю и на ток, протекающий через эти потери на землю. В результате вы не можете предположить, что какое-то изменение в одной (или нескольких) других потерях, составляющих входной импеданс, является положительным (или отрицательным), не принимая во внимание все другие факторы, а также систему.
Увеличенная высота имеет недостаток. С точки зрения безопасности (и с практической точки зрения) максимальная высота составляет от 11 футов до 16 футов в зависимости от вашего региона страны. Здесь, в пустыне на юго-западе, у меня нет проблем с концом антенны, доходящим до 16 футов. Если бы я жил в районе Новой Англии, мне было бы очень трудно иметь всего 11 или 12 футов.
Большинство мобильных КВ антенн уже имеют малую длину, и их укорочение не является жизнеспособным вариантом, если вы ищете хорошую производительность. Вы можете использовать колпачок (колпачок), который позволит вам укоротить антенну и сохранить некоторый уровень эффективности, но вам придется бороться с дополнительной ветровой нагрузкой и сложностью. Эта загадка высоты, эффективности и практичности ведет к очевидному компромиссу. Степень компромисса зависит от типа используемой антенны и места ее установки. Единственное практическое правило — устанавливайте его на такой высоте, которая позволяет местности и длине антенны, вплоть до удара о низко висящие провода, ответвления, мосты и гаражи.
Существует много разных производителей, длин и стилей дистанционно настраиваемых антенн, но все они имеют одну общую черту; их сложно установить. Для них требуется как коаксиальный кабель, так и питание, и никто не делает для них универсального крепления. Из-за большего веса по сравнению с номинальной однодиапазонной антенной монтажная среда должна быть очень прочной. В результате большинство людей выбирают бампер или сцепное устройство для прицепа, что снижает эффективность системы .
В настоящее время популярны КВ антенны для мобильных устройств, различные короткие и короткие.Их небольшая общая длина снижает радиационную стойкость, а также увеличивает резистивные потери в катушке (низкая добротность). У большинства из них короткие мачты, что затрудняет отделение катушки от кузова. С большой массой металла рядом с катушкой они представляют собой гораздо больший компромисс, чем думает большинство людей. Если этого было недостаточно, они повсеместно продаются с зажимами типа K400.
Многие дезинформированные люди используют зажимы и магнитные крепления, потому что убеждены, что не обесценивают стоимость своего автомобиля.Посмотрите внимательно на левую фотографию (нажмите, чтобы увеличить). Хотя просверленное отверстие может быть легко закупорено и остаться незамеченным, этот тип повреждений нельзя игнорировать. Если вам нужна другая точка зрения, прочтите этот PDF-файл. Есть еще одна проблема, связанная с креплением антенн на люки и задние двери. Большинство люков (и дверей) имеют провода сетки размораживания, CMHSL, а иногда даже дворники. Поскольку эти люки обеспечивают плохой возврат на землю высокочастотного тока, значительная часть этого тока в конечном итоге индуцируется в проводке транспортного средства.Этот факт вызывает всевозможные проблемы с радиопомехами, а поскольку до проводки трудно добраться, использовать ферритовый материал для решения этой проблемы практически невозможно.
Есть еще одна проблема с зажимами. Провод двигателя и / или коаксиальный дроссель необходимо установить вне автомобиля, чтобы свести к минимуму радиопомехи. Из-за особенностей конструкции зажимов, заглушить провода двигателя достаточно сложно, но затормаживать коаксиальный кабель практически невозможно.
Следует помнить об одном очень важном моменте.Крыша автомобиля — отличное место для установки антенны. Тем не менее, все больше и больше новых автомобилей оснащаются устройствами боковой шторки SRS (подушками безопасности). Некоторые из них устанавливаются по краям обивки потолка, включая зону заднего сиденья, если таковая имеется. Электропроводка к этим устройствам может быть проложена через любую (или несколько) стоек крыши. При установке антенн на транспортных средствах, оборудованных таким оборудованием, требуется особая осторожность. Если вы хоть немного беспокоитесь о своей установке, обратитесь за профессиональной помощью к вашему дилеру или квалифицированному установщику.
☜Возврат☜
Предисловие к монтажу
Тип используемого крепления зависит от нескольких условий. Главный из них связан с ощущением просверливания дыр в кузове автомобиля. Хотя есть способы обойти эту проблему, они часто требуют изготовления специальных кронштейнов — очевидно, утраченное искусство! Вот почему так много новичков в этом хобби выбирают короткие и короткие антенны, чтобы избежать этой проблемы. Однако короткие короткие антенны имеют свой собственный набор проблем, не последними из которых являются низкая эффективность и чрезмерный общий режим.
Размер, вес и длина антенны, а также, в меньшей степени, эстетика и одобрение супруга — также вопросы, которые необходимо учитывать. Тяжелые антенны, такие как Scorpion 680, требуют дополнительных размышлений и подготовки, если они хотят использовать дополнительную эффективность. Общая длина тоже важна, особенно если ваш перешейок сильно засажен деревьями. Если это так, то кепки — жизнеспособная альтернатива длине, но только если вы готовы выбрать хорошо смонтированную, тяжелую и прочную антенну!
Посмотрим правде в глаза факту жизни; мобильные антенны — это не то, что большинство людей назвали бы красивыми.Некоторые на самом деле просто уродливы! Вашему супругу может не нравиться то, что он видит, но помните об этом; форма следует за функцией. Так что, если вы выберете антенну, которая выглядит красиво и не требует сверления отверстий, вы будете менее чем удовлетворены в долгосрочной перспективе.
Если вы читали статью об эффективности антенны, вы знаете, почему минимизация потерь на землю так важна. Но если вы думаете, что заземляющий ремень к ближайшей жесткой точке вашего автомобиля решит эту ситуацию, вы ошибаетесь!
☜Возврат☜
Крепления для магазинов
Есть много причин для постоянной установки любой мобильной антенны.Помимо максимизации производительности за счет минимизации потерь емкости на землю и шунта, существует проблема безопасности, если антенна отклеится. Кроме того, некоторые страховые компании не покрывают антенны, которые не являются стационарно установленными . Эти факты исключают использование антенн с магнитным креплением.
Тот, который показан на правом фото, является типичным устройством. Когда они демонстрируются в торговых точках, они приклеиваются к толстому куску металла. Поскольку величина силы прилипания зависит от толщины материала, к которому она прилипает, фактическая сила будет намного меньше, когда она находится на вашем автомобиле.Не имеет большого значения, сколько у них магнитов или насколько они велики. Факт остается фактом, что в случае крушения они превратятся в летающие ракеты.
Есть еще две проблемы, о которых следует знать пользователям. Во-первых, они собирают дорожный мусор (в основном металлическую тормозную пыль), который в конечном итоге попадает между магнитом и листовым металлом. Во-вторых, базовое покрытие, обычно из прорезиненного пластика, хорошо подходит для лакокрасочного покрытия транспортных средств. Предполагается, что поверхность под магнитным креплением со временем поцарапается и / или изменит цвет.В некоторых случаях меньше недели! Суть в том, что если вам нужно использовать магнитное крепление для вашей антенны, вы недостаточно долго думали о других, более безопасных и эффективных способах крепления.
Плакаты на нескольких онлайн-форумах предлагают время от времени снимать магнитные крепления, чтобы стереть собранный мусор, чтобы они не повредили окрашенную поверхность, на которой они прилипли. Это действительно не очень помогает. Сами частицы почти коллоидны по размеру, и они фактически проникают в поры материала, составляющего магнитное крепление, а также в краску под магнитным креплением.Влага смешивается с этими мелкими частицами и другими загрязнителями, образуя слабую кислоту (обычно серную). Обесцвечивает краску кислота, не обязательно ржавые частицы тормозной пыли. Если вы думаете, что ваш чистый, вот простой тест. Потяните магнит через кусок зеркального стекла и посмотрите, что произойдет.
☜Возврат☜
Крепления для мячей
В настоящее время большинство шаровых опор не стоит затраченных усилий, и та, что на правом фото, хуже всех.Я не знаю фактического производителя, но Motorola ^®, Wilson ^®, Antenna Specialists ^®, Hustler ^® и другие в настоящее время продают точно такой же, как показано справа. Он состоит из двух штампованных полусфер из нержавеющей стали, разделенных катаной стальной муфтой, укомплектованной дешевым пластиковым изолятором и тонкой опорной пластиной. Обратите внимание на зубцы в нижней части шара. Предполагается, что они не позволят ему вращаться. Они этого не делают. Если вы затянете поперечный болт настолько, чтобы удерживать антенну в вертикальном положении, наконечник развернется, и ваша антенна перевернется.Если ваша антенна весит более 2 фунтов, забудьте об этом креплении! Хуже того, различные металлические кастрюли, которые можно найти в магазинах CB, не будут надежно поддерживать Hamstick ^®.
Доступна одна латунная шарнирная опора (фото слева) производства Breedlove Machine Shop. Они поставляются с показанным устройством быстрого отключения и без него. QD также доступен как автономный блок. Сам мяч прикреплен к нему, чтобы предотвратить вращение, что обеспечивает очень надежную посадку. Блок, изображенный в верхнем левом углу фотографии, представляет собой SO-239, построенный как часть болта крепления центральной шпильки.Это делает коаксиальное соединение очень безопасным.
Они также делают шарнирное крепление с разъемом SO239, питаемым коротким куском RG58U. Он идеально подходит для большинства импортных антенн, в которых используется этот тип крепления. Он также поставляется с большой опорной пластиной (не показана).
☜Возврат☜
Крепления для кровати, зажима, зажима, кромки, шва и багажника
При использовании любых непостоянных креплений следует помнить о нескольких вещах, независимо от того, как они крепятся. Во-первых, это не лучше, чем каркас автомобиля, к которому он прикреплен.Типичный пример — багажник на крыше. Большинство из них не заземлены по постоянному току на кузов автомобиля. Даже когда они есть, они все еще представляют собой плохую заземляющую поверхность даже на УВЧ.
Шовные крепления (часто называемые L-образными скобами или креплениями с зазором) почти ушли в прошлое отчасти из-за минимальных зазоров между швами на современных автомобилях. В некоторых случаях они все еще могут использоваться (в области кожуха), но необходимо предусмотреть какое-то положение, чтобы оставить зазор для коаксиального кабеля — сложная задача.
Зажимные крепления, такие как K400, показанные справа, могут избавить вас от сверления (видимого) отверстия в листовом металле, но они все равно могут вызвать повреждение корпуса, как показано на фотографии K400 выше.Поскольку обратный путь для коаксиального кабеля зависит от целостности петель и установочных винтов, они также увеличивают потери на землю. К тому же, большинство зажимов оснащено предварительно установленным коаксиальным узлом RG174U, хотя в некоторых используется RG58A. Длина кабеля обычно составляет 10 футов (на самом деле 3 метра). На 30 МГц потери в среднем составляют около 0,5 дБ и увеличиваются примерно до 1 дБ на частоте 150 МГц (≈2 метра). На 450 МГц (70 см) потери составляют почти 4 дБ. Добавьте к этому некоторые потери на землю, некоторое несоответствие импеданса, и общие потери, связанные с креплением с зажимом, могут легко удвоить вышеупомянутые цифры.
Практически каждый производитель отверток поставляет зажимное крепление типа «C», такое как Tarheel, показанное слева. Поставляемый изолятор не очень надежен, независимо от марки. На моделях других производителей верхний зажим представляет собой просто U-образный болт, а кусок резины или пластика поставляется, чтобы обернуть его вокруг мачты и действовать как изолятор. В ненастную погоду эти схемы монтажа могут вызвать проблемы, поскольку они имеют тенденцию перегорать. Одним из решений является покрытие сборки высоковольтным лаком, доступным в большинстве хозяйственных магазинов и магазинов товаров для дома.Единственное, чего вы не хотите делать, — это покрывать их автомобильным лаком из-за его проводимости!
Зажим, показанный слева, — это новая разработка компании Breedlove. Он был сделан, чтобы зажимать переднюю часть станины пикапа, и достаточно мал, чтобы скользить под большинством покрывал, заменяя изоляцию. Вы можете посетить их веб-сайт для получения дополнительной информации и цен. Обратите внимание на SO239. Это делает соединение очень простым.
На фотографии показана сломанная отверточная антенна, которая была установлена с помощью U-образного кронштейна, аналогичного показанному слева.Эта антенна была установлена на грузовике-пикапе, который часто используется на бездорожье. В конце концов, металл устал до такой степени, что ветровой нагрузки было достаточно, чтобы мачта вышла из строя, как показано на рисунке (щелкните, чтобы увеличить). Если ваш стиль вождения предполагает работу по бездорожью, и вы используете отвертку с U-образным кронштейном, вам следует сделать две вещи. Один из них — разобрать антенну и вставить плотно прилегающую алюминиевую трубку, чтобы укрепить область возле верхней части кронштейна. Внешний рукав / изолятор также может быть необходимым дополнением в зависимости от конкретной рассматриваемой антенны.
☜Возврат☜
Складные крепления
Складные крепления, такие как Breedlove, показанный слева, были у нас в течение некоторого времени, хотя они подходят не для всех установок. В некоторых случаях лучшим выбором будет быстрое отключение (показано ниже). Очевидно, что показанный откидной борт не выдержит ничего, кроме хлыста.
До сих пор никто не делал складной чехол, достаточно прочный, чтобы выдержать приличный размер отверточной антенны. Те дни прошли! Breedlove представляет новое сверхмощное складное крепление Scorpion, показанное справа, способное выдерживать антенны весом до 20 фунтов! Он изготовлен из двух частей.Квадратный алюминий 5 дюймов и принимает монтажную шпильку 3 / 4×10. Несмотря на то, что он разработан специально для Scorpion, его можно адаптировать к антеннам со стандартной резьбой 3 / 4×24, просто используя вставной адаптер. Если ваша установка требует складывания или вам нужно наклонить антенну назад, это крепление — ответ.
☜Возврат☜
Быстроразъемные соединения
Hustler, Breedlove Machine Shop и другие продают хлыстовые блоки QD. Я предпочитаю навинчивающиеся Breedlove, как показано справа, потому что они более безопасны и обеспечивают лучший электрический контакт.Байонетные, поставляемые Hustler, со временем имеют тенденцию ослабевать, особенно если они используются в нижней части антенны. Если вы используете QD и у вас периодически возникают проблемы с приемом, QD — это первое место, куда нужно обратить внимание.
Некоторые из них сделаны из латуни, а некоторые из нержавеющей стали. Те немногие, что сделаны из металлической посуды, не стоят затраченных усилий. Breedlove имеет новую комбинацию складывания / быстрого отсоединения, которая имеет довольно продуманную конструкцию (показано ниже, слева). Я никогда не был в восторге от складных складных устройств, особенно мачт, из-за периодически возникающих проблем.Тем не менее, блок Breedlove прочно скручивается, а также меньше изгибается.
☜Возврат☜
Крепления для домашнего пивоварения
Когда вы просто не можете найти то, что вам нужно или нужно, единственный выход — приготовить самогон дома. Показанные здесь крепления — два из многих, которые я сконструировал из пластика Delrin ^®. На этих фотографиях немного сложно увидеть (их фотографии в высоком разрешении есть в фотогалерее), но крепления были просверлены для совмещения с существующими отверстиями в направляющей кровати, используемой для поддержки крепежных планок.
Самое приятное в Delrin ^®, естественный цвет — RF прозрачный до диапазона СВЧ. Показанный здесь черный армированный стекловолокном материал подходит для частот примерно до 1 ГГц. Главный недостаток — это стоимость. Текущие цены на 1 дюйм материала составляют около 100 долларов за квадратный фут. Показанные здесь верхнее и нижнее крепления состоят из частей, толщиной 1,25 дюйма и 6,25 дюйма. Они были частью 25-фунтовой коробки остатков Delrin ^®, которую я купил у Professional Plastics за 58 долларов.Между прочим, они несут все виды остатков, включая Nylon ^® и Noryl ^®, и они, как правило, дешевле, чем другие онлайн-поставщики.
Delrin ^® можно распиливать, просверливать, нарезать резьбу, строгать и шлифовать стандартными ручными инструментами. В некоторых случаях я вставляю в материал обжимные кольца с запрессовкой, но в этом нет необходимости.
Delrin ^® — это очень пятно. Фактически, он почти такой же гладкий, как тефлон ^®. Поэтому будьте осторожны при сверлении и нарезании резьбы по нему.Если вам нужно просверлить отверстия размером более 3/8 дюйма или около того, используйте сверло Форстнера или лопату. Убедитесь, что вы зажимаете свою работу, чтобы она не заедала и не рвалась. Кроме того, не торопитесь и не торопитесь, чтобы не расплавить материал.
Крепление, показанное слева, удерживает 6-метровый сквало M-Squared. Как и в случае с креплениями для домашнего пивоварения, описанными выше, в нем используются существующие резьбовые отверстия, которые обычно используются для прикручивания грузовых шипов. Это делает крепления очень прочными. Болты имеют длину 1,25 мм и любую необходимую длину, но открытая резьба не должна быть длиннее 1/2 дюйма.Между прочим, расстояние между центрами составляет примерно 1,1 дюйма, но есть некоторые отличия. Я использовал сверло диаметром 3/8 дюйма для отверстий под болты, что позволило сделать небольшое расстояние между отверстиями. Вам также понадобится бита T50 Torx ^® для снятия имеющихся болтов шипа.
Крепление, показанное справа, было изготовлено на заказ для Scorpion 680 Бенни Болином, W4XTL, и теперь доступно для покупки в Breedlove. Он предназначен для установки любой мобильной КВ антенны на пол пикапа.Сказать, что он прочный, — ничего не сказать. Не видны две пластины, которые крепятся под кроватью, напоминающие крепление 5-го колеса. Это, безусловно, показывает, что можно сделать, проявив немного терпения. Копия в полном разрешении находится в фотогалерее в разделе «Крепления для антенн».
Если вам нужен возврат на землю, вот пара предложений. Нанесите немного NoOx ^® или аналогичное антикоррозионное средство на резьбу болтов и используйте звездообразные шайбы под головками, так как некоторые крепежные отверстия открыты для элементов.Рекомендация Honda — затянуть болты шипа с усилием 16 футов фунтов, что следует соблюдать, так как вы, конечно, не хотите снимать резьбу.
Метрические болты с заданным размером резьбы не всегда имеют головку одинакового размера. По неизвестной причине, чем длиннее болт, тем меньше размер головки. Те, что на фотографиях, имеют головку 11, 12 или 13 мм. Зная это, вы сэкономите время на поиске подходящего гаечного ключа!
☜Возврат☜
Карманные крепления
Breedlove Machine Shop производит различные карманные крепления для кольев.Тот, что изображен слева, был разработан для пограничного патруля и может прятаться под большинством покрывал. Они адаптируются к большинству стилей установки антенн и позволяют коаксиальному кабелю проходить через нижнюю часть кармана для стойки. Один очень интересный предназначен для карманов для ставок, у которых нет боковых направляющих. Он показан вверху слева. Посетите их веб-сайт для получения дополнительной информации.
Есть и другие производители карманных держателей для колов. Однако в большинстве из них используется резиновый блок, который сжимается монтажным болтом.Таким образом, они полагаются на трение, чтобы удерживать их на месте. Я бы не поверил, что они держат что-либо, кроме маленькой УКВ-антенны.
GeoTool ^® снова в работе! Как вы можете видеть на фотографии справа, они хорошо сделаны и доступны в различных конфигурациях. Посетите их веб-сайт для получения более подробной информации.
☜Возврат☜
Опоры для столбов
Опоры для стоек, такие как Tarheel, показанные слева, очень удобны для установки антенн на плоских поверхностях, таких как кузов грузовика или боковой поручень.Однако их удлинение для размещения антенны выше контрпродуктивно, так как значительно увеличивает потери на землю.
Например, нередко можно увидеть антенны, установленные на удлиненных стойках, как показано справа. По общему мнению, поднятие антенны на верхнюю часть столба увеличит эффективность за счет того, что мачта и катушка будут закрыты. Как упоминалось выше (удаленные наземные самолеты), это предположение неверно, поскольку столб поднимает антенну над своей земной поверхностью, что увеличивает потери.
Если честно, этот конкретный пост Tarheel является вариацией складного поста, показанного внизу справа. Кронштейн антенны крепится к этой стойке с помощью U-образных болтов. Монтажная стойка от MFJ аналогична, но имеет трубную резьбу в один дюйм вверху, которая ввинчивается в основание антенны.
Если вы нажмете на правую фотографию, чтобы увеличить ее, вы также заметите, что нет дроссельной заслонки двигателя и коаксиальной заслонки. Из-за стиля установки и используемой короткой короткой антенны синфазный ток является заданным.Мало того, что если РЧ может выходить через общий режим, то может проникать и РЧ шум, который резко увеличивает уровень шума приема.
☜Возврат☜
Пружины и втулки
При использовании шаровой опоры на корпусе пружины являются обязательным условием. Пружина помогает предотвратить повреждение низко свисающими ветками и вездесущие дребезжания антенны, которые не могут устоять перед игрой с любимой игрушкой. Большинство любителей не используют пружины в основании своей антенны, поскольку, по их мнению, это приводит к изменению КСВ во время движения.Если это так, скорее всего, ваша антенна установлена слишком низко и / или слишком близко к телу. Другое заблуждение — внутренняя коса выходит из строя. Я использовал старую сверхмощную установку HyGain, которой владею более 30 лет. Тесьма по-прежнему яркая и блестящая.
Хотя я никогда не закреплял передвижную ВЧ антенну, это дает некоторые преимущества в плане безопасности и позволяет использовать более легкую пружину. Однако позвольте мне добавить это; Оттяжка не заменяет правильного монтажа! Другими словами, если вам приходится прибегать к обвязке, чтобы удерживать антенну на месте, значит, вы неправильно установили антенну!
Хотя леска кажется предпочтительным средством для растяжки, я думаю, что она слишком растягивается.Phillystrand ^® — лучший вариант. Выбор того, как прикрепить один конец к телу, — это личный выбор. На конце антенны лучше всего прикрепить оттяжку под катушкой, где напряжение меньше. Помните одну вещь о парнях. Независимо от того, какой материал вы используете, на нем или в нем может собираться влага. Передача, когда он влажный, приведет к обгоревшему парню, высокому КСВ или и тому, и другому.
☜Возврат☜
Крепления для прицепа
Если вы планируете использовать прицепное устройство в качестве крепления для антенны, вот предложение.К левому концу сцепного устройства приварите второй шаровой приемник сцепного устройства. Затем в качестве фактического крепления можно использовать короткий кусок квадратной трубки, который при необходимости легко удалить.
Крепление приемника сцепного устройства прицепа, показанное справа, является одной из нескольких моделей, продаваемых Tarheel. Они прочны и вмещают практически любую мобильную антенну. Крепление входит в ствольную коробку сцепного устройства и фиксируется болтом. В этой конкретной модели есть папка над петлей, которая может не подходить для каждой установки.Тот, что слева, принадлежит REP Designs.
При установке навески прицепа следует помнить об одном очень важном моменте; с точки зрения эффективности это наименее желательное место. И вопреки расхожему мнению, прикрепление к раме заземляющего ремня не отменяет этого факта. Если вы сомневаетесь в этом предположении, прочтите мою статью об эффективности антенны. Кроме того, из-за дополнительных потерь на землю вы должны использовать чрезвычайную развязку (дроссели с большим импедансом), чтобы не допустить попадания ВЧ сигналов на управляющие и коаксиальные провода.
☜Возврат☜
Кнуты и мачты
Кнуты, иногда называемые стингерами, представляют собой гибкую часть мобильной антенны, выходящую из верхней части катушки. Каждый поставщик радиолюбителей имеет хотя бы одну марку. Обычно они продаются без наконечников, их длина варьируется от 24 дюймов до 72 дюймов. Люди, которым нужен более длинный хлыст, обычно используют хлыст CB 8 футов и срезают его, если необходимо. Если вы это сделаете, не забудьте добавить коронный шар.
Некоторые любители используют бронзовые сварочные стержни для кнута и для изготовления шляп.Бронза хороша, но ее легче перегибать, чем нержавеющую сталь. Вы можете приобрести нержавеющую сталь 17-7 нескольких размеров в Speedy Metals. Тем не менее, вы можете прочитать этот раздел статей об антеннах, прежде чем выбрать нержавеющую сталь 17-7.
Если вам нужны установочные винты и вы не можете найти их в местном хозяйственном магазине, лучше всего подойдут Micro Fasteners.
Мачты с монодиапазонной антенной
доступны в DX Engineering ^®, Hustler ^®, Main Trading Company ^® и MFJ ^®.Есть несколько вещей, которых следует избегать с мачтами. Во-первых, используется быстроразъемное соединение на базе, независимо от того, кем вы пользуетесь. Основание — это точка максимального напряжения, и рано или поздно лучшие из квантовых точек выйдут из строя, особенно подпружиненные и заколоченные. Людей с откидными крышками следует избегать любой ценой! Независимо от того, насколько хорошо они сделаны, незадолго до того, как они станут свободными с предсказуемыми результатами. Дело в том, что вы часто видите примеры откидных мачт Hustler ^® с медной перемычкой в оплетке на шарнире для обеспечения надежного соединения.
Мачты
Hustler ^® имеют еще одну проблему, заключающуюся в том, что шпильки размером 3 / 8×24 вдавливаются в алюминий. Со временем они расшатываются, а в некоторых случаях вообще выходят из строя. В любом случае вы должны использовать базовую пружину, чтобы минимизировать нагрузку на мачту. Если вы заметили какое-либо ослабление (на этой или любой другой мобильной антенне), замените или затяните деталь (и), прежде чем они оторвутся, пока вы едете по автостраде! Между прочим, чрезмерное затягивание усугубляет проблему.
Если вы хотите сделать мачту своими руками, вот сайт с инструкциями и фотографиями.Метод Марка (K5LXP) требует некоторых усилий, но для людей с ограниченным бюджетом результаты того стоят.
☜Возврат☜
Шансы и конец
Шпильки 3/8 x 24, соединяющие различные части наших антенн вместе, являются еще одной проблемой. Несколько компаний поставляют нержавеющую сталь, которая ненамного прочнее, чем из низкоуглеродистой стали. За эти годы у меня было несколько разрывов, поэтому я нашел решение. Я использую болты 3/8 «x 24 x 2» класса 8 или 9 и отрезаю их головки с помощью отрезного инструмента Dremel ^®, а затем полирую резьбу с помощью небольшого шлифовального круга.Оборудование Ace и большинство дилеров Caterpillar продают эти высококачественные болты. Я могу почти гарантировать, что ваша четверть панели будет сорвана до того, как шип выйдет из строя!
Поскольку у меня лично есть Ridgeline, меня много раз спрашивали, как провести коаксиальный кабель и кабели в зоне кровати. Есть два способа, но вы должны просверлить отверстия. Если снять переднюю крышку кровати, можно будет использовать два проходных вентиляционных отверстия. Кроме того, если вы удалите любую боковую панель, вы можете использовать одну из существующих втулок.Левый будет использоваться, если установлена дополнительная задняя камера. Однако для выхода проводки из-за панелей недостаточно свободного пространства. Большинство владельцев либо просверливают переднюю крышку, либо используют люверсы. Если вы используете чехол для кровати, проложите провода до места расположения грузовых фонарей и просверлите там отверстия. Панель, которая удерживает грузовые фары, стоит около 40 долларов и всегда может быть заменена в будущем. Для справки, пространство между полом кровати и багажником составляет около 1/8 дюйма, и даже тогда протянуть проволоку через щель практически невозможно.
Вот интересный лакомый кусочек о Ridgelines, хотя и не по теме. Если вы внимательно посмотрите в багажник со стороны пассажира, вы заметите большую решетку. Это вентиляционное отверстие, через которое воздух поступает в багажник и выходит из него. Если вы живете в климате, где под автомобилем скапливается слякоть снега, он также может скапливаться и через вентиляционное отверстие, закрывая его. Если затем захлопнуть крышку багажника, выскочит одна или несколько пластиковых заглушек в нижней части кровати. Эти заглушки закрывают отверстия для петель крышки багажника и опор задней подвески.
☜Возврат☜
Дом
Ресурсы UNAVCO: Крепления для антенн GNSS
Крепление SCIGN
Крепление SCIGN было разработано для использования в интегрированной сети GPS Южной Калифорнии. Он состоит из двух пластин, которые можно выравнивать относительно друг друга. Крепление SCIGN должно быть приварено к памятнику и должно использоваться, если также используется купол SCIGN. Крепление позволяет ориентировать антенну на север.Для установки необходимы уровень и компас. Используется только для стационарных станций, например с памятниками с коротким или глубоким отверстием. См. Раздел «Как выровнять крепление SCIGN» и «Инструкции, справочные материалы, диаграммы и схемы, предоставленные SCIGN».
Регулируемое крепление SECO серии 2072
Нивелирное крепление серии SECO 2072 дешевле, чем крепление SCIGN (~ 200 долларов США), и, возможно, не менее точное. SECO не может, в отличие от остальных представленных здесь креплений, использовать купол SCIGN.Ее можно навинтить на резьбу 5/8 «; сварка не является обязательной. Антенна привинчивается к латунному переходнику с помощью установочного винта и может быть выровнена по северу. Для установки необходимы уровень и компас. Обычно используется для постоянного установка станции, например, с бетонным столбом или памятником с коротким или глубоким отверстием, когда купол SCIGN не нужен.
Чашка с латунным переходником
Простая чашка с латунным переходником может использоваться там, где выравнивание крепления не является критическим (например.грамм. непрерывная, долгосрочная установка, когда памятник достаточно короткий, чтобы его можно было установить близко к уровню). Чашка может быть навинчена на резьбу 5/8 дюйма. Антенна навинчивается на латунный переходник с помощью установочного винта и может быть выровнена по северу. Для установки необходим компас. Используется для постоянного и непостоянного длительного использования. сайтов.
Tech 2000 Мачта
Мачта Tech 2000 (Tech4K) — это портативное крепление для антенны с фиксированной высотой, предназначенное для установки на традиционных эталонах, где точкой съемки является углубление.Установка достаточно стабильна, чтобы ее можно было оставлять без присмотра в течение нескольких месяцев. Базовая конструкция состоит из алюминиевой мачты, состоящей из 1-3 секций, наконечника стрелы в основании мачты, антенной резьбы 5/8 дюйма в верхней части мачты и трех натянутых цепей, которые соединяют верхнюю часть мачты. мачта для закрепления точек в земле. Кончик стрелки вставляется непосредственно в центральную точку ориентира, а мачта закрепляется и выравнивается путем регулировки натяжения цепей. Сегменты допускают несколько вариантов высоты.Уровень входит в комплект Tech 2000; компас необходим для установки. Tech 2000 легок и очень портативен, но для установки точек привязки при первом посещении объекта требуется ручная дрель. Используется для непостоянных, долгосрочных и рекламных сайтов.
Для получения дополнительной информации посетите страницу Tech 2000 GNSS Antenna Mast.
Крепление на шипы фиксированной высоты UNAVCO
Шипы UNAVCO фиксируются на высоте 0.18 мес. Регулируемые ножки прикреплены к центральному латунному стержню с резьбой 5/8 дюйма вверху и шипом, прикрепленным к нижней части. Требуется уровень, который может использоваться на выравнивающей пластине (доступной в UNAVCO), навинченной на 5/8 дюйма нитью, чтобы выровнять памятник, регулируя высоту ножек. Ослабление ножек вокруг центральной стойки позволяет направить антенну на север. Крепления можно стабилизировать камнями или мешками с песком; эта установка достаточно стабильна, чтобы ее можно было оставлять без присмотра в течение нескольких дней.Для более продолжительной работы можно вбить болт в отверстие в ступне. Крепления для шипов легкие и компактные, но могут быть слишком низкими, чтобы преодолевать препятствия, например валуны и листву. Идеально подходит для удаленных участков с минимальными местными препятствиями. Используется для непостоянных, долгосрочных и рекламных сайтов.
См. Фотографии и схемы крепления UNAVCO с фиксированной высотой шипа 0,18 м.
Стандартный или короткий штатив с трегером и вращающимся оптическим центриром
Стандартная установка штатива состоит из штатива с регулируемой высотой, который должен располагаться по центру над отметкой съемки.Обычно мы отправляем трегер и вращающийся оптический центрир со штативом, чтобы обеспечить центрирование и нивелирование менее миллиметра. Для измерения высоты антенны над отметкой съемки необходимо использовать рейку. Ошибка установки должна быть
Хотя доступны варианты меньшего размера и более легкие, чем штатив, штатив по-прежнему может быть лучшим вариантом для некоторых условий, например, для памятника, возвышающегося над поверхностью земли (например.грамм. на крутом валуне) или в месте, где антенна должна быть приподнята, чтобы обеспечить достаточный обзор неба.
См. Процедуру установки штатива и трегера UNAVCO (.pdf).
Штатив с фиксированной высотой
Штатив с фиксированной высотой, хотя и не обладает гибкостью стандартного штатива, устраняет как ошибки измерения высоты, так и необходимость в стержне для измерения высоты / рулетке. Центрирование также не требуется, так как центральная ножка входит в маркер с помощью иглы, а выравнивание выполняется с помощью встроенного пузырькового уровня путем регулировки ножек, что устраняет необходимость в трегере и вращающемся оптическом центрире.Используется для сайтов кампании.
Сошка
Сошки Trimble состоят из двухсегментной центральной стойки, стабилизированной двумя съемными регулируемыми ножками. Верхний сегмент регулируется, высота указана на штанге. Прилагается пузырьковый уровень. Быстроразъемный адаптер для антенны (показан здесь на системе) может быть включен, чтобы легко снять антенну со стойки. Сошкам не хватает долговременной стабильности и возможности высокоточного измерения высоты, но они быстро устанавливаются и подходят для быстрых статических съемок (10-20 минут занятий).
Полюс диапазона
Вешалка — это, по сути, сошки без ножек. Верхний сегмент может быть регулируемым или иметь фиксированную высоту. Как и сошки, вешалка включает пузырьковый уровень и может использоваться с быстросъемным адаптером для легкого снятия антенны. Вешалка дальности может использоваться для съемок, в которых точность
Рюкзак Survey
Рюкзак для съемки — наименее точный, но самый мобильный вариант крепления GNSS. Вешалка фиксированной высоты прикреплена к рюкзаку для съемки, в котором есть место для приемника GNSS и источника питания. Можно прикрепить быстросъемный фиксатор, чтобы можно было легко снять антенну.Приемник управляется с помощью портативного контроллера съемки. Из-за разницы в высоте антенны в зависимости от положения и местности точность по вертикали может составлять всего 10 см. Горизонтальная точность также зависит от позы. Однако использование рюкзака для съемки идеально подходит для картирования объектов, для которых не требуется более высокая точность.
Навигация по записям
Универсальное крепление для установки телевизионной антенны
Универсальное крепление для антенны — это единственное в своем роде решение для монтажа, позволяющее потребителям и профессионалам легко устанавливать множество различных типов наружных антенн в различных монтажных приложениях. Универсальное крепление для антенны подходит для наружных телевизионных антенн большинства марок и стилей. Мачтовая секция крепления регулируется и выдвигается от 24 дюймов до 44 дюймов, обеспечивая зазор на большинстве скатных крыш или над стеной.Монтажная пластина была разработана, чтобы произвести революцию в традиционном J-образном креплении с двумя регулировками, позволяющими устанавливать ее на наклонной и / или наклонной поверхности, сохраняя при этом вертикальное положение мачты.
Что включено
Крепление J-Mount
Удлинитель
Оборудование
Инструкция
Ограниченная гарантия на 1 год
Характеристики
Увеличивается до 44 дюймов
Поворот J-полюса на 45 градусов
Повороты монтажной скобы на 45 градусов на основании
Поддерживаемые антенны:
Яги
Логопериодический
Фазовая решетка
Всенаправленный
Параболическая
Широкополосный Интернет
Спутник (1.66 ”зажим)
Сотовая связь
Микроволновая печь и др.
Поддерживаемые установки:
Стенка
Крыша
Карниз
Крепление включает регулировки для:
Наклонный
Сдано
Вертикальные и горизонтальные поверхности.
Установленная длина:
24 «, 34», 36 «, 40» и 44 «
Технические характеристики
Материал
Предварительно оцинкованная сталь: Устойчивый к УФ-излучению, матовый черный порошковое покрытие
Наружный диаметр мачты
База: 1.66 ”
Добавочный номер: 1,5 дюйма
Опорная плита
Размер (ДхШхВ): 9 x 3,25 x 1 дюйм
Монтажные отверстия: 6
Размеры / масса
Максимальная нагрузка: 30 фунтов (в зависимости от монтажной поверхности)
Размер (товар) 43,125 x 9 x 4,75 дюйма
Размер (упаковка) 5.75 x 6 x 26,75 дюймов
Вес (товара) 5,9 фунтов
Масса (упаковка) 6,55 фунта
Крепление антенны, лучшее крепление для антенны, J-образное крепление, J-образная стойка, крепление для установки наружной антенны, крепление для спутника, универсальное крепление J, универсальное крепление для антенны, отличное крепление для антенны, 3090, CM-3090, Channel Master CM-3090, CM3090, крепление j, крепление jmount
Универсальное крепление для антенны
40 FT телескопическая антенная мачта
40-футовая телескопическая мачта — это телескопическая мачта из оцинкованной стали 18 калибра длиной 40 футов, используемая для крепления телевизионной антенны.
Телескопическая стальная мачта для специальных применений
Что включено
40-футовая телескопическая мачта
Оборудование (кольца оттяжек, зажимы мачты, штифты платформы)
Инструкция по установке
Ограниченная гарантия сроком на 1 год
Характеристики
Свернулся до 9 футов, расширяется до 40 футов
Оцинкованная сталь 18 калибра
Технические характеристики
Увеличенная длина 40 футов
Оцинкованная сталь 18 калибр
Измерять 18Ga (.052)
Верхний диаметр 1,25 дюйма
Внутренний диаметр верхней мачты 1,125 дюйма
Второй диаметр 1,5 дюйма
Третий диаметр 1,75 дюйма
Четвертый диаметр 2,0 дюйма
Нижний диаметр 2.25 дюйм
Нижний внутренний диаметр мачты 2,125 дюйма
UPC 020572018500
Свернутый размер 108 х 4 х 4 дюйма
Расширенный размер 480 x 4 x 4 дюйма
Масса 38 фунтов
мачта телевизионной антенны, телескопическая мачта телевизионной антенны, мачта телевизионной антенны, антенная мачта, крепление антенной мачты, труба антенной мачты, телескопическая мачта телевизионной антенны, оборудование антенной мачты, телевизионная антенная мачта, мачта внешней антенны, антенная опора, телевизионная антенная опора, телескопирование антенная мачта, антенная мачтовая мачта, антенная мачта крепление, Channel Master CM-1850, CM1850, мачта
Выдвижная стальная мачта для специального применения
Wilson
3 Настенное крепление для панельных антенн
Настенное крепление Wilson для панельных антенн
Настенное крепление Wilson3 — идеальное решение для настенного монтажа в помещении для всех внутренних панельных антенн и считается стандартным вариантом.Это крепление помогает значительно повысить качество сигнала, позволяя настраивать положение антенны.
Что входит в комплект?
В каждом комплекте есть все необходимое для полной установки.
Настенное крепление с оборудованием
Технические характеристики продукта
Скоро появятся спецификации продукта …
РУКОВОДСТВО ПО УСТАНОВКЕ (PDF)
Продукт прост в установке. Все входит в комплект.
Если у вас есть вопросы или вам требуется помощь, позвоните в нашу службу поддержки клиентов по телефону 1-800-568-2723 или напишите по адресу sales @ WilsonAmplifiers.com. Мы будем рады помочь вам на каждом этапе пути.
ВАШЕ УДОВЛЕТВОРЕНИЕ — НАШ ПРИОРИТЕТ. СМОТРЕТЬ ДОКАЗАТЕЛЬСТВО.
Мы занимаемся обеспечением надежной связи — мы не продаем коробки, не продаем змеиное масло и определенно не теряем вашего доверия.
Первая 100% гарантия: Мы предоставляем 90-дневную гарантию возврата денег на все новые продукты weBoost и 30-дневную гарантию возврата денег на все новые продукты Wilson Pro.На все отремонтированные апартаменты предоставляется 90-дневная гарантия возврата денег. Никакая другая компания этого не делает. Не торопитесь и убедитесь, что решение вас устраивает. Мы готовы поддержать вас, если у вас возникнут вопросы. В этом разница между усилителями Wilson.
Вторая 100% гарантия: В любое время в течение 2-летней гарантии производителя (1 год для отремонтированных / обновленных), если ваше устройство не соответствует своим обычным стандартам, свяжитесь с нами, и мы позаботимся об этом. Мы здесь не для разовой продажи.Мы здесь для пожизненной поддержки. Мы хотим быть любимыми.
Третья 100% гарантия: Пожизненная техническая поддержка. Ты наш гость. Будь то поиск местоположения вышек сотовой связи, изучение новых сотовых технологий или вопросы об установках, мы всегда здесь, чтобы помочь. Еще мы любим футбольные дебаты и разговоры о еде.
Да, еще мы обеспечиваем БЕСПЛАТНУЮ доставку для всего 😉
Многодиапазонная настенная антенна Cisco (AIR-ANTM5560P-R)
Содержание
Многодиапазонная настенная антенна Cisco (AIR-ANTM5560P-R)
Условия ограниченной 90-дневной гарантии на оборудование Cisco
Обзор
Технические характеристики
Системные требования
Руководство по установке
Указания по технике безопасности
Инструкции по установке
Необходимые инструменты и оборудование
Монтаж на стене
Установка на опоре
Получение документации
Cisco.com
DVD с документацией
Документация для заказа
Отзыв о документации
Обзор безопасности продуктов Cisco
Сообщение о проблемах безопасности в продуктах Cisco
Получение технической помощи
Веб-сайт технической поддержки Cisco
Отправка запроса на обслуживание
Определения серьезности запроса на обслуживание
Получение дополнительных публикаций и информации

Многодиапазонная настенная антенна Cisco (AIR-ANTM5560P-R)
В этом документе приведены технические характеристики и описание многодиапазонной настенной антенны AIR-ANTM5560P-R, а также содержатся следующие разделы:
• Условия ограниченной 90-дневной гарантии на оборудование Cisco
• Обзор
• Технические характеристики
• Системные требования
• Руководство по установке
• Правила техники безопасности
• Инструкция по установке
• Получение документации
• Отзыв о документации
• Обзор безопасности продуктов Cisco
• Получение технической помощи
• Получение дополнительных публикаций и информации
Условия 90-дневной ограниченной гарантии на оборудование Cisco
Существуют особые условия, применимые к гарантии на ваше оборудование и различные услуги, которыми вы можете пользоваться в течение гарантийного периода.Официальное заявление о гарантии, включая гарантии и лицензионные соглашения, применимые к программному обеспечению Cisco, доступно на сайте Cisco.com. Выполните следующие действия, чтобы получить доступ к информационному пакету Cisco , а также гарантийные и лицензионные соглашения с сайта Cisco.com и загрузить их.
1. Запустите браузер и перейдите по этому URL-адресу:
http://www.cisco.com/univercd/cc/td/doc/es_inpck/cetrans.htm
Откроется страница «Гарантии и лицензионные соглашения».
2. Чтобы прочитать Cisco Information Packet , выполните следующие действия:
а. Щелкните поле Номер информационного пакета и убедитесь, что номер детали 78-5235-03A0 выделен.
г. Выберите язык, на котором вы хотите прочитать документ.
г. Нажмите Перейти .
Появится страница ограниченной гарантии и лицензии на программное обеспечение Cisco из информационного пакета.
г. Прочтите документ в Интернете или щелкните значок PDF , чтобы загрузить и распечатать документ в формате Adobe Portable Document Format (PDF).
Примечание Для просмотра и печати файлов PDF требуется Adobe Acrobat Reader. Вы можете загрузить ридер с веб-сайта Adobe: http://www.adobe.com
3. Чтобы прочитать переведенную и локализованную информацию о гарантии на ваш продукт, выполните следующие действия:
а. Введите этот номер детали в поле Номер гарантийного документа:
78-5236-01C0
г. Выберите язык, на котором вы хотите прочитать документ.
г. Нажмите Перейти .
Появится страница гарантии Cisco.
г. Просмотрите документ в Интернете или щелкните значок PDF , чтобы загрузить и распечатать документ в формате Adobe Portable Document Format (PDF).
Вы также можете обратиться за помощью на веб-сайт обслуживания и поддержки Cisco:
http://www.cisco.com/public/Support_root.shtml.
Срок гарантии на оборудование
Девяносто (90) дней.
Политика замены, ремонта или возврата денег за оборудование
Cisco или ее сервисный центр приложат коммерчески разумные усилия для доставки запасной части в течение 10 (десяти) рабочих дней после получения запроса на возврат материалов (RMA).Фактические сроки доставки могут варьироваться в зависимости от местоположения клиента.
Cisco оставляет за собой право возместить покупную цену в качестве средства исключительной гарантии.
Чтобы получить номер разрешения на возврат материалов (RMA)
Обратитесь в компанию, у которой вы приобрели продукт. Если вы приобрели продукт непосредственно у Cisco, обратитесь к представителю Cisco по продажам и обслуживанию.
Заполните приведенную ниже информацию и сохраните ее для справки:
Продукция компании приобретена у
Телефон компании
Номер модели продукта
Серийный номер продукта
Номер договора на техническое обслуживание

Обзор
Антенна AIR-ANTM5560P-R работает в режиме 2.Полосы 4 и 5 ГГц и предназначены для использования с системами точек доступа (AP) с пространственным разнесением. Антенна AIR-ANTM5560P-R совместима с радиоустройствами Cisco 802.11a / b / g с использованием резьбового разъема Neill-Concelman (RP-TNC) с обратной полярностью.
На рисунке 1 показана антенна AIR-ANTM5560P-R.
Рисунок 1 Антенна Cisco AIR-ANTM5560P-R
Технические характеристики
В следующей таблице перечислены технические характеристики AIR-ANTM5560P-R.
Тип антенны
Направляющая панель
Диапазон рабочих частот
2400–2500 МГц и 4900–5990 МГц
2,0: 1
Пиковое усиление
• 2.4 ГГц: 5,5 дБи
• 5 ГГц: 6 дБи
Поляризация
Линейное вертикальное
Ширина луча в азимутальной плоскости
• 2,4 ГГц: 68 градусов
• 5 ГГц: 52 градуса
Плоскость возвышения Ширина луча 3 дБ (H-плоскость)
• 2.4 ГГц: 68 градусов
• 5 ГГц: 52 градуса
Плоскость возвышения Ширина луча 3 дБ (E-плоскость)
• 2,4 ГГц: 66 градусов
• 5 ГГц: 60 градусов
Коаксиальный кабель
Нагнетательная камера 10 футов (3 м), номинальная
Размеры
4.2 x 4,2 x 1,4 дюйма (106,7 x 106,7 x 35,6 мм)
Вес
0,5 фунта (0,23 кг)
Тип разъема
RP-TNC
Корпус
Акрил / ПВХ
Окружающая среда
Только внутри помещений
Крепление
Настенное крепление, установка на опоре

На рисунке 2 показана диаграмма направленности в H-плоскости в точке 2.От 4 до 2,5 ГГц для антенны AIR-ANTM5560P-R.
Рисунок 2 Диаграмма в H-плоскости в диапазоне 2,4–2,5 ГГц
На рисунке 3 показана диаграмма направленности в плоскости E на частотах 2,4–2,5 ГГц для антенны AIR-ANTM5560P-R.
Рисунок 3 Диаграмма E-Plane в диапазоне 2,4–2,5 ГГц
На рисунке 4 показана диаграмма направленности в H-плоскости на частотах от 4,9 до 5,99 ГГц для антенны AIR-ANTM5560P-R.
Рисунок 4 Диаграмма в H-плоскости в точке 4.От 9 до 5,99 ГГц
На рисунке 5 показана диаграмма направленности в плоскости E на частотах от 4,9 до 5,99 ГГц для антенны AIR-ANTM5560P-R.
Рисунок 5 Диаграмма в электронной плоскости на частотах от 4,9 до 5,99 ГГц
Системные требования
Для антенны AIR-ANTM5560P-R требуется радиоустройство Cisco 802.11a / b / g с разъемом RP-TNC.
Инструкции по установке
Помимо ориентации антенны, место установки точки беспроводного доступа по отношению ко всем беспроводным клиентам играет важную роль в определении общей производительности сети.Клиенты в самых дальних точках покрытия могут иметь от 10% до 50% пропускной способности клиентов, находящихся рядом с ними. Зона покрытия беспроводной сети в одной области или месте может потребоваться уменьшить, чтобы улучшить производительность других клиентов.
Поскольку антенны передают и принимают радиосигналы, на их работу может отрицательно влиять окружающая среда, включая расстояние между точкой доступа и клиентом, физические препятствия или радиочастотные (РЧ) помехи.
Следуйте этим рекомендациям, чтобы обеспечить максимальную производительность:
• Установите антенну, чтобы использовать ее характеристики распространения.Один из способов сделать это — расположить антенну вертикально и установить ее как можно выше.
Примечание Эта антенна должна быть установлена вертикально, чтобы максимизировать ее характеристики направленного распространения. Установка в горизонтальном положении может заметно уменьшить дальность действия антенны и ее общие характеристики.
• По возможности, устанавливайте AP HWIC и антенну там, где беспроводные устройства будут в пределах видимости, и избегайте физических препятствий.Барьеры на прямой видимости между клиентом и точкой доступа ухудшают качество беспроводных радиосигналов. AP HWIC и антенны могут быть установлены выше уровня пола в офисных помещениях или около потолка для повышения производительности, так как большинство препятствий, как правило, находятся на уровне пола.
• Плотность материалов, используемых в конструкции здания, определяет количество стен, через которые должен проходить сигнал, и при этом обеспечивать достаточное покрытие. Прежде чем выбрать место для установки антенны, примите во внимание следующее:
–Бумажные и виниловые стены практически не влияют на проникновение сигнала.
–Массивные и сборные бетонные стены ограничивают проникновение сигнала одной или двумя стенами без ухудшения покрытия.
— Стены из бетона и деревянных блоков ограничивают проникновение сигнала тремя или четырьмя стенами.
–Сигнал может проникать через пять или шесть стен, построенных из гипсокартона или дерева.
— Толстая металлическая стена или стены из оштукатуренной проволочной сетки заставляют сигналы отражаться назад и вызывать плохое проникновение.
• Избегайте установки антенны рядом с колонной или вертикальной опорой, которая может создать зону тени и уменьшить зону покрытия.
• Держите антенну вдали от отражающих металлических предметов, таких как каналы отопления и кондиционирования воздуха, большие потолочные фермы, строительные надстройки и основные силовые кабели. При необходимости используйте удлинительный кабель, чтобы переместить антенну подальше от этих препятствий.
Осторожно Устанавливайте AP HWIC и любые антенны вдали от устройств, которые совместно используют одни и те же полосы частот. Микроволновые печи, беспроводные телефоны и мониторы безопасности могут временно мешать работе беспроводной сети.
Осторожно Мы рекомендуем вам избегать установки беспроводных антенн внутри или рядом с установленными в стойку установками, которые включают сетевое оборудование и компьютерные серверы, чьи излучаемые помехи могут серьезно ухудшить характеристики радиосвязи.
• Чтобы удлинить коаксиальный кабель, входящий в комплект антенны, мы рекомендуем коаксиальный кабель с низкими или сверхнизкими потерями для гибкости установки без значительных потерь в радиусе действия. В следующей таблице приведена информация о потерях передачи для удлинительных коаксиальных кабелей с малыми и сверхнизкими потерями, доступных от Cisco.
Номер продукта Cisco
Длина кабеля
Потеря передачи
AIR-CAB020LL-R
20 футов (6 м)
• 2,4 ГГц: 1,3 дБи
• 5 ГГц: 2,5 дБи
AIR-CAB050LL-R
50 футов (15 м)
• 2.4 ГГц: 3,3 дБи
• 5 ГГц: 5,75 дБи
AIR-CAB100ULL-R
100 футов (30 м)
• 2,4 ГГц: 4,4 дБи
• 5 ГГц: 7,25 дБи
AIR-CAB150ULL-R
46 м (150 футов)
• 2,4 ГГц: 6,6 дБи
• 5 ГГц: 11 дБи

Инструкции по технике безопасности
Соблюдайте эти меры предосторожности при установке антенны.
Предупреждение В целях соответствия ограничениям FCC на воздействие радиочастот (RF) антенны должны располагаться на расстоянии не менее 7,9 дюймов (20 см) от тела всех людей. Заявление 332
.
• Перед тем, как начать, тщательно и полностью спланируйте процедуру установки.
• Если вы устанавливаете антенну впервые, для вашей собственной безопасности, а также для безопасности других, обратитесь за профессиональной помощью .Проконсультируйтесь со своим дилером, который объяснит, какой метод крепления использовать в том месте, где вы собираетесь установить антенну.
• Выбирайте место установки с учетом требований безопасности и производительности. Помните, что линии электропередач и телефонные линии похожи друг на друга. Для вашей безопасности предполагайте, что любая линия является линией электропередачи, пока не будет определено иное.
• Позвоните в местную энергетическую компанию или в организацию по техническому обслуживанию здания, если вы не уверены в том, что кабели расположены близко к предполагаемому месту установки.
• В случае аварии или аварийной ситуации с линиями электропередач немедленно обратитесь за квалифицированной помощью.
• При установке антенны в любом месте не используйте металлическую лестницу. Правильно одевайтесь : обувь на резиновой подошве и каблуке, резиновые перчатки и рубашка или куртка с длинными рукавами. При сверлении монтажных отверстий надевайте защитные очки.
Инструкции по установке
В следующих разделах описаны процедуры установки антенны на стене или столбе.В комплект антенны входят следующие детали:
• Литое крепление для антенны
• Литое настенное крепление
• Шарнирно-сочлененный рычаг
• Четыре нейлоновые контргайки 8-32
• Два 1/4 дюйма. стопорные шайбы
• Два 1/4 дюйма. плоские шайбы
• Два 1 / 4-20 x 1-1 / 4 дюйма. крепежные винты
• Две шестигранные гайки 1 / 4-20
Для монтажа на стене:
• Четыре анкера для стен
• Четыре 8-18 x 3/4 дюйма.винты саморезы Phillips
Для монтажа на опоре:
• Два червячных зажима для стяжки
Необходимые инструменты и оборудование
Для установки антенны вам потребуются следующие инструменты и оборудование:
• Разводной ключ
• Крестовая отвертка
• Карандаш
Для монтажа на стене:
• Переносная ручная или электрическая дрель
• A 3/16 дюймаСверло 4,7 мм
Для монтажа на опоре:
• Маленькая отвертка с плоским жалом
Монтаж на стене
В этом разделе приведены инструкции по установке антенны на стене. (См. Рисунок 6.)
Рисунок 6 Крепление антенны на стене
1
Анкеры стеновые
2
Литое настенное крепление
3
8-18 x 3/4 дюймавинты саморезы Phillips
4
Шарнирно-сочлененный рычаг
5
Формованный держатель антенны

Чтобы закрепить антенну на стене, выполните следующие действия:
Шаг 1 Выберите место для монтажа.
Шаг 2 Если используется удлинительный коаксиальный кабель, подключите его к точке доступа и протяните коаксиальный кабель до места для установки антенны.
Шаг 3 Прикрепите антенну к формованному креплению антенны с помощью четырех прилагаемых нейлоновых стопорных гаек 8-32.
Шаг 4 Прикрепите крепление антенны к шарнирному рычагу (все монтажное оборудование входит в комплект):
а. Установите 1/4 дюйма.стопорную шайбу, затем 1/4 дюйма. плоская шайба на 1 / 4-20 х 1-1 / 4 дюйма. машинный винт.
г. Вставьте винт и шайбы сначала через формованное крепление антенны, затем через шарнирный рычаг.
г. Закрепите шарнирный рычаг на формованном держателе антенны с помощью шестигранной гайки 1 / 4-20.
Шаг 5 Найдите литое настенное крепление и разместите его на монтажной поверхности. Карандашом отметьте расположение монтажных отверстий.Для настенного монтажа предусмотрено четыре отверстия, по одному в каждом углу.
Step 6 Использование 3/16 дюйма. Сверлом (4,7 мм) просверлите отверстия для винтов в местах, отмеченных на шаге 5.
Шаг 7 Проложите кабель вверх или вниз от стены или угла.
Шаг 8 Установите стеновой анкер в каждое отверстие.
Шаг 9 Совместите монтажные отверстия на литом настенном креплении с пилотными отверстиями и начните одно из предусмотренных отверстий 8-18 x 3/4 дюйма.саморезы Phillips в каждое отверстие.
Шаг 10 Затяните винты крестовой отверткой.
Шаг 11 Прикрепите шарнирный рычаг к формованному настенному креплению (все оборудование входит в комплект):
а. Установите 1/4 дюйма. стопорную шайбу, затем 1/4 дюйма. плоская шайба на 1 / 4-20 х 1-1 / 4 дюйма. машинный винт.
г. Вставьте винт и шайбы сначала через формованное настенное крепление, затем через шарнирный рычаг.
г. Закрепите шарнирный рычаг на литом настенном креплении с помощью шестигранной гайки 1 / 4-20.
Шаг 12 Ослабьте винты на шарнирном рычаге, чтобы установить антенну в нужное положение. Когда вы закончите позиционирование антенны, затяните все винты.
Шаг 13 Если используется удлинительный коаксиальный кабель, подключите его к антенному кабелю.
Установка на опоре
В этом разделе приведены инструкции по установке антенны на опоре.(См. Рисунок 7.)
Рисунок 7 Установка антенны на опоре
1
Хомуты червячные
2
Литое настенное крепление
3
Шарнирно-сочлененный рычаг
4
Формованный держатель антенны

Чтобы установить антенну на столб, выполните следующие действия:
Шаг 1 Выберите место для монтажа.Диаметр мачты должен быть от 1,5 до 2,5 дюймов (от 25 до 70 мм).
Шаг 2 Если используется удлинительный коаксиальный кабель, подключите его к точке доступа и протяните коаксиальный кабель до места для установки антенны.
Шаг 3 Прикрепите антенну к формованному креплению антенны с помощью четырех прилагаемых нейлоновых стопорных гаек 8-32.
Шаг 4 Прикрепите крепление антенны к шарнирному рычагу (все монтажное оборудование входит в комплект):
а. Установите 1/4 дюйма. стопорную шайбу, затем 1/4 дюйма. плоская шайба на 1 / 4-20 х 1-1 / 4 дюйма. машинный винт.
г. Вставьте винт и шайбы сначала через формованное крепление антенны, затем через шарнирный рычаг.
г. Закрепите шарнирный рычаг на формованном держателе антенны с помощью шестигранной гайки 1 / 4-20.
Шаг 5 Проденьте два зажима с червячной стяжкой, входящие в комплект, через четыре квадратных отверстия литого настенного крепления.
Шаг 6 Оберните зажимы червячной стяжки вокруг стойки и затяните их с помощью небольшой отвертки с плоским жалом.
Шаг 7 Прикрепите шарнирный рычаг к формованному настенному креплению (все оборудование входит в комплект):
а. Установите 1/4 дюйма. стопорную шайбу, затем 1/4 дюйма. плоская шайба на крепежном винте 1 / 4-20 x 1-1 / 4 дюйма.
г. Вставьте винт и шайбы сначала через формованное настенное крепление, затем через шарнирный рычаг.
г. Закрепите шарнирный рычаг на литом настенном креплении с помощью шестигранной гайки 1 / 4-20.
Шаг 8 Ослабьте винты на шарнирном рычаге, чтобы установить антенну в нужное положение. Когда вы закончите позиционирование антенны, затяните все винты.
Шаг 9 Если используется удлинительный коаксиальный кабель, подключите его к антенному кабелю.
Получение документации
Документация Cisco и дополнительная литература доступны на Cisco.com. Cisco также предоставляет несколько способов получить техническую помощь и другие технические ресурсы. В этих разделах объясняется, как получить техническую информацию от Cisco Systems.
Cisco.com
Вы можете получить доступ к самой последней документации Cisco по этому адресу:
http://www.cisco.com/univercd/home/home.htm
Вы можете получить доступ к веб-сайту Cisco по этому адресу:
http://www.cisco.com
Вы можете получить доступ к международным веб-сайтам Cisco по этому адресу:
http: // www.cisco.com/public/countries_languages.shtml
DVD с документацией
Документация Cisco и дополнительная литература доступны на DVD-диске с документацией, который может входить в комплект поставки вашего продукта. DVD с документацией регулярно обновляется и может быть более свежим, чем печатная документация. Пакет DVD с документацией доступен как единое целое.
Зарегистрированные пользователи Cisco.com (прямые клиенты Cisco) могут заказать DVD с документацией Cisco (номер продукта DOC-DOCDVD =) в Инструменте заказа или в Cisco Marketplace.
Инструмент для заказа Cisco:
http://www.cisco.com/en/US/partner/ordering/
Торговая площадка Cisco:
http://www.cisco.com/go/marketplace/
Документация для заказа
Инструкции по заказу документации можно найти по этому адресу:
http://www.cisco.com/univercd/cc/td/doc/es_inpck/pdi.htm
Вы можете заказать документацию Cisco следующими способами:
• Зарегистрированный Cisco.com (прямые клиенты Cisco) могут заказать документацию по продукту Cisco с помощью инструмента заказа:
http://www.cisco.com/en/US/partner/ordering/
• Незарегистрированные пользователи Cisco.com могут заказать документацию через местного представителя по работе с клиентами, позвонив в штаб-квартиру корпорации Cisco Systems (Калифорния, США) по телефону 408 526-7208 или, в другом месте Северной Америки, позвонив по телефону 1 800 553-NETS (6387).
Отзыв о документации
Комментарии о технической документации можно отправлять по адресу bug-doc @ cisco.com.
Вы можете отправлять комментарии, используя карточку для ответов (если есть) за лицевой обложкой вашего документа или написав по следующему адресу:
Cisco Systems
Attn: Заказ документации клиента
170 West Tasman Drive
San Jose, CA 95134-9883
Мы ценим ваши комментарии.
Обзор безопасности продуктов Cisco
Cisco предоставляет бесплатный онлайн-портал политики уязвимостей по этому адресу:
http: // www.cisco.com/en/US/products/products_security_vulnerability_policy.html
С этого сайта вы можете выполнять следующие задачи:
• Сообщайте об уязвимостях в продуктах Cisco.
• Получите помощь при инцидентах безопасности, связанных с продуктами Cisco.
• Зарегистрируйтесь, чтобы получать информацию о безопасности от Cisco.
Текущий список рекомендаций и уведомлений по безопасности для продуктов Cisco доступен по этому URL-адресу:
http: // www.cisco.com/go/psirt
Если вы предпочитаете получать советы и уведомления по мере их обновления в режиме реального времени, вы можете получить доступ к каналу службы реагирования на инциденты безопасности продукта Really Simple Syndication (PSIRT RSS) по этому URL-адресу:
http://www.cisco.com/en/US/products/products_psirt_rss_feed.html
Сообщение о проблемах безопасности в продуктах Cisco
Cisco стремится предоставлять безопасные продукты. Мы тестируем наши продукты внутри компании, прежде чем выпускать их, и стремимся быстро исправить все уязвимости.Если вы считаете, что могли обнаружить уязвимость в продукте Cisco, обратитесь в PSIRT:
.
• Экстренные ситуации — [email protected]
• Неправильные службы — [email protected]
Совет Мы рекомендуем вам использовать Pretty Good Privacy (PGP) или совместимый продукт для шифрования любой конфиденциальной информации, которую вы отправляете в Cisco. PSIRT может работать с зашифрованной информацией, которая совместима с PGP версий 2. От x до 8. х .
Никогда не используйте отозванный или просроченный ключ шифрования. Правильный открытый ключ для использования в вашей переписке с PSIRT — это тот, который имеет самую последнюю дату создания в этом списке серверов открытых ключей:
http://pgp.mit.edu:11371/pks/lookup?search=psirt%40cisco.com&op=index&exact=on
В экстренных случаях вы также можете связаться с PSIRT по телефону:
• 1 877 228-7302
• 1 408 525-6532
Получение технической помощи
Всем клиентам, партнерам, торговым посредникам и дистрибьюторам, имеющим действующие контракты на обслуживание Cisco, служба технической поддержки Cisco предоставляет круглосуточную отмеченную наградами техническую поддержку.Веб-сайт технической поддержки Cisco на Cisco.com содержит обширные ресурсы онлайн-поддержки. Кроме того, инженеры Центра технической поддержки Cisco (TAC) предоставляют поддержку по телефону. Если у вас нет действующего контракта на обслуживание Cisco, обратитесь к торговому посреднику.
Веб-сайт технической поддержки Cisco
Веб-сайт технической поддержки Cisco предоставляет интерактивные документы и инструменты для поиска и устранения неисправностей и решения технических проблем с продуктами и технологиями Cisco.Веб-сайт доступен 24 часа в сутки, 365 дней в году по адресу:
.
http://www.cisco.com/techsupport
Для доступа ко всем инструментам на веб-сайте технической поддержки Cisco требуется идентификатор пользователя Cisco.com и пароль. Если у вас есть действующий контракт на обслуживание, но у вас нет идентификатора пользователя или пароля, вы можете зарегистрироваться по этому URL-адресу:
http://tools.cisco.com/RPF/register/register.do
Примечание Используйте инструмент Cisco Product Identification (CPI), чтобы найти серийный номер вашего продукта перед отправкой запроса на обслуживание через Интернет или по телефону.Вы можете получить доступ к инструменту CPI с веб-сайта технической поддержки Cisco, щелкнув ссылку Инструменты и ресурсы в разделе Документация и инструменты. Выберите Cisco Product Identification Tool из раскрывающегося списка Alphabetical Index или щелкните ссылку Cisco Product Identification Tool в разделе Alerts & RMAs. Инструмент CPI предлагает три варианта поиска: по идентификатору продукта или названию модели; по древовидной структуре; или для некоторых продуктов путем копирования и вставки выходных данных команды show .Результаты поиска показывают изображение вашего продукта с выделенным местом на этикетке с серийным номером. Найдите этикетку с серийным номером на вашем продукте и запишите информацию, прежде чем обращаться в сервисный центр.
Отправка запроса на обслуживание
Использование онлайн-инструмента TAC Service Request Tool — самый быстрый способ открыть сервисные запросы S3 и S4. (Запросы на обслуживание S3 и S4 — это запросы, при которых ваша сеть минимально нарушена или для которых вам требуется информация о продукте.После того, как вы опишете свою ситуацию, инструмент запроса на обслуживание TAC предоставит рекомендуемые решения. Если ваша проблема не решена с использованием рекомендованных ресурсов, ваш запрос на обслуживание передается инженеру Cisco TAC. Инструмент запроса на обслуживание TAC находится по этому адресу:
http://www.cisco.com/techsupport/servicerequest
Для запросов на обслуживание S1 или S2 или если у вас нет доступа в Интернет, свяжитесь с центром технической поддержки Cisco по телефону. (Запросы на обслуживание S1 или S2 — это те запросы, при которых ваша производственная сеть не работает или серьезно деградировала.Инженеры Cisco TAC немедленно назначаются на сервисные запросы S1 и S2, чтобы обеспечить бесперебойную работу ваших бизнес-операций.
Чтобы подать заявку на обслуживание по телефону, используйте один из следующих номеров:
Азиатско-Тихоокеанский регион: +61 2 8446 7411 (Австралия: 1 800 805 227)
Европа, Ближний Восток и Африка: +32 2704 55 55
США: 1 800 553-2447
Чтобы получить полный список контактов Cisco TAC, перейдите по этому URL-адресу:
http://www.cisco.com/techsupport/contacts
Определения серьезности запроса на обслуживание
Чтобы гарантировать, что все запросы на обслуживание сообщаются в стандартном формате, Cisco установила определения серьезности.
Уровень серьезности 1 (S1) — ваша сеть «не работает» или оказывает критическое влияние на бизнес-операции. Вы и Cisco круглосуточно выделите все необходимые ресурсы для разрешения ситуации.
Уровень серьезности 2 (S2) — работа существующей сети серьезно ухудшена, или на важные аспекты вашей коммерческой деятельности негативно влияет неадекватная производительность продуктов Cisco. Вы и Cisco выделите ресурсы на полный рабочий день в обычные рабочие часы для разрешения ситуации.
Уровень серьезности 3 (S3). Производительность вашей сети снижается, но большинство бизнес-операций остаются работоспособными. Вы и Cisco выделите ресурсы в обычные рабочие часы для восстановления обслуживания до удовлетворительного уровня.
Уровень серьезности 4 (S4) — вам требуется информация или помощь по возможностям, установке или настройке продукта Cisco. Это мало или совсем не влияет на ваши бизнес-операции.
Получение дополнительных публикаций и информации
Информация о продуктах, технологиях и сетевых решениях Cisco доступна из различных сетевых и печатных источников.
• Cisco Marketplace предлагает широкий выбор книг, справочников и логотипов Cisco. Посетите Cisco Marketplace, фирменный магазин, по этому адресу:
.
http://www.cisco.com/go/marketplace/
• Cisco Press публикует широкий спектр публикаций по общим сетевым технологиям, обучению и сертификации. Эти публикации будут полезны как новым, так и опытным пользователям. Чтобы ознакомиться с текущими названиями Cisco Press и другой информацией, перейдите на сайт Cisco Press по этому адресу:
.
http: // www.ciscopress.com
• Журнал Packet — это журнал для технических пользователей Cisco Systems, предназначенный для максимального увеличения инвестиций в Интернет и сети. Каждый квартал Packet освещает последние отраслевые тенденции, технологические прорывы, продукты и решения Cisco, а также дает советы по развертыванию сети и устранению неполадок, примеры конфигурации, тематические исследования клиентов, информацию о сертификации и обучении, а также ссылки на множество углубленных онлайн-ресурсы. Вы можете получить доступ к журналу Packet по этому адресу:
http: // www.cisco.com/packet
• iQ Magazine — это ежеквартальное издание Cisco Systems, предназначенное для того, чтобы помочь растущим компаниям узнать, как они могут использовать технологии для увеличения доходов, оптимизации своего бизнеса и расширения услуг. В публикации определяются проблемы, с которыми сталкиваются эти компании, и технологии, которые помогают их решить, с использованием реальных примеров и бизнес-стратегий, которые помогают читателям принимать обоснованные решения об инвестициях в технологии. Вы можете получить доступ к iQ Magazine по этому адресу:
http: // www.cisco.com/go/iqmagazine
• Internet Protocol Journal — это ежеквартальный журнал, публикуемый Cisco Systems для инженеров, занимающихся проектированием, разработкой и эксплуатацией общедоступных и частных сетей и интрасетей. Вы можете получить доступ к журналу Интернет-протокола по этому адресу:
http://www.cisco.com/ipj
• Cisco предлагает обучение сетевым технологиям мирового уровня. Вы можете просмотреть текущие предложения по этому адресу:
http: // www.cisco.com/en/US/learning/index.html
Copyright © 2005 Cisco Systems, Inc. Все права защищены.
различных способов крепления HD-антенны для дома
Последнее обновление: вторник, 13 апреля 2021 г.
Наличие HD-антенны — отличный способ получить бесплатные телеканалы. Размер вашей HD-антенны зависит от того, где вы живете. Иногда бывает сложно установить HD-антенну.Если радиовещательные вышки находятся на расстоянии более 50 миль, скорее всего, вам придется установить антенну на чердаке или на крыше. Это может занять некоторое время и планирование. Если вы живете в большом городе или ближе к вещательным башням, то установка антенны в окне или у телевизора подойдет. Давайте посмотрим на различные варианты установки HD-антенны.
Как лучше всего установить антенну HD?
Этот вопрос в конечном итоге зависит от того, какой тип антенны вам понадобится.Оконные антенны легко установить, и в большинстве случаев их просто прикрепляют к окну или стене. Так что никакой реальной системы крепления не требуется. Для более крупных антенн потребуется их установка. Вы можете использовать удобный инструмент для определения местоположения антенн на этом веб-сайте, чтобы выбрать HD-антенну, наиболее подходящую для вашего региона. Просто введите свой почтовый индекс, и вам будут представлены каналы, доступные в вашем регионе. Он также покажет вам, как далеко вы находитесь от вышек вещания.
Если вы живете на расстоянии более 50 миль от зоны вещания, вам потребуется антенна на чердаке, балконе или крыше.В некоторых случаях, даже если вы живете недалеко от вышек, наличие антенны большего размера может позволить вам принимать еще больше каналов.
Типы вариантов монтажа
Как установить антенну большего размера? Есть несколько типов креплений, которые подойдут. Большинство антенн поставляются с каким-либо типом системы крепления — опорой на опоре, поворотной опорой, стойкой или системой зажима.
Где лучше всего установить HD-антенну?
В большинстве случаев, чем выше, тем лучше, желательно подальше от любых препятствий, таких как большое тенистое дерево или здания.Сначала вы должны определить, куда должна быть обращена ваша антенна. Распечатайте карту радиовещательной вышки или воспользуйтесь приложением для смартфона, которое покажет вам, где лучше всего смотреть на антенну. Эти ресурсы можно найти, перейдя к нашей статье о том, как выбрать эфирную антенну.
Варианты монтажа
Как только вы узнаете, куда должна быть обращена антенна, посмотрите на оптимальные области с наименьшим количеством внешних препятствий. Вот несколько вариантов, которые следует учитывать при установке антенны.
Монтаж на чердаке
Моя антенна стоит на чердаке, сижу в подполье. Если у вас есть чердак, это отличное место для установки антенны. Как правило, он находится на уровне крыши большинства домов и должен быть достаточно высоким, чтобы избежать большинства внешних препятствий. Он находится внутри дома, и обычно до него легко добраться. В зависимости от размера чердака у вас может быть множество вариантов монтажа. Если у вас большой чердак, отлично подойдет опора или поворотная антенна.На чердаках меньшего размера может потребоваться установка или зажим антенны между некоторыми балками пола. В большинстве случаев вам также потребуется просверлить отверстия, чтобы протянуть коаксиальные кабели к усилителю мощности и разветвителю.
Варианты монтажа на чердаке
Вот несколько вариантов, которые следует учитывать при установке антенны на чердаке. В зависимости от размера и расположения антенны будет определяться стиль кронштейна.
Регулируемое крепление антенны на чердаке ANTOP
Левый кронштейн для HD-антенны
Монтаж на крыше, дымоходе или сбоку
Для установки HD-антенны на крыше потребуются дополнительные работы и планирование.Антенны большего размера поставляются с системой крепления для крепления к крыше. Также можно установить антенну на стене дома или на дымоходе. Вам потребуется просверлить отверстия, чтобы привинтить крепление к желаемому месту, а затем продеть коаксиальный кабель к усилителю мощности или разветвителю. Обязательно заземлите антенну с помощью заземляющего стержня, чтобы защитить ваш дом от ударов молнии. Если вы не можете сделать это самостоятельно, может быть хорошим выбором для помощи с установкой. Если вы ищете разнорабочего для вашего района, Amazon Home Services предлагает хороший вариант.Просто введите свой почтовый индекс и опишите, что вам нужно сделать, и подрядчики в вашем районе отправят предложение по электронной почте.
Варианты крепления на крышу и дымоход
Вот несколько вариантов, которые следует учитывать при установке антенны на крыше или сбоку дома.
Универсальное крепление J-Mount
Универсальное крепление для антенны подходит для наружных телевизионных антенн большинства производителей и стилей. Мачтовая секция крепления регулируется и выдвигается от 24 до 44 дюймов, обеспечивая свободное пространство на большинстве скатных крыш.
Channel Master 3079 Антенна на мачте и опоре
Комплект для настенного монтажа Channel Master 4 ”позволяет прикрепить антенную мачту диаметром до 1,5 дюймов к любой стене.
5-дюймовая антенная мачта Channel Master представляет собой 5-футовую антенную мачту 18 калибра из оцинкованной стали с клиновидным концом.
Channel Master CM 3092 Крепление телевизионной антенны на штатив 3 фута
Крепление для штатива Channel Master 3 ‘используется для крепления мачты телевизионной антенны.Он хорошо подходит для крепления антенны на крыше.
Мастер каналов CM-3080 Крепление антенны на дымоход
Кронштейн для дымохода Channel Master 12 дюймов — отличный комплект для крепления мачты телевизионной антенны к дымоходу.
Поворотные опоры
Поворотные антенны представляют собой установленные на опоре антенны высокой четкости с двигателем. Они могут работать на чердаке или на крыше. Это позволяет перемещать антенну на 360 градусов. Они могут быть очень удобными, если вещательные вышки находятся в нескольких разных местах.Это позволяет вам набрать прием для определенного канала. Для этого потребуется питание двигателя и блока контроллера.
Варианты поворотного крепления
Программируемый поворотный механизм внешней антенны RCA Vh326E
Программируемый вращатель наружной антенны RCA Vh326E может обеспечить простое позиционирование телевизионной антенны из удаленного места с помощью электронного блока управления и блока управления. Это позволяет настроить 12 ТВ станций для автоматического позиционирования антенны с программируемой памятью.Инфракрасный пульт дистанционного управления позволяет легко настроить внешнюю антенну изнутри дома для получения идеального изображения. Цифровой дисплей показывает предустановку и положение антенны во время работы.
Крепление на балкон
Если вы живете в квартире или кондоминиуме, лучше всего подойдет антенна, установленная на балконе. Их легко установить и установить. Как правило, они поставляются с зажимной системой, позволяющей устанавливать антенну на перила или столб.
Варианты монтажа на балконе
ANTOP UFO Двойная всенаправленная антенна 720 °

ANTOP UFO Двойная всенаправленная антенна 720 °
Ходовые кабели
Существующий коаксиальный кабель
В некоторых домах кабели могут быть уже проложены за вас.Если у вас есть настенные розетки, которые использовались для кабельного телевидения, вы можете подключиться к существующей проводке. Это может сэкономить время, деньги и усилия. Вы можете протянуть коаксиальный антенный кабель к ближайшей розетке, а затем к разветвителю телевизора. Вы можете посмотреть нашу статью о том, как это делается.
Новый коаксиальный кабель
Если у вас не установлена существующая кабельная разводка, вам придется протянуть провод от антенны до телевизора. С этим легко справится средний умелый человек.Если вы не думаете, что справитесь с этим, вы всегда можете нанять электрика, который установит правильную проводку.
Экстремальные случаи
Если вы живете очень далеко от радиовещательных вышек, будут приняты крайние меры, чтобы получить какие-либо каналы. Для этого может потребоваться очень большая антенна, установленная на длинной опоре или лесах. Это может быть ошибкой или ошибкой, но, возможно, стоит потраченных усилий.
Заключение
Существует несколько различных способов крепления HD-антенны. Если вы хотите избавиться от кабеля, то стоит попробовать установить HD-антенну.Почему бы не воспользоваться бесплатным эфирным телевидением? Стоит поэкспериментировать с некоторыми из этих вариантов крепления, чтобы увидеть, какие бесплатные каналы вы можете получить. Если у вас есть какие-либо вопросы относительно вашей настройки, пожалуйста, оставьте комментарий ниже.
Сверхмощная оцинкованная стена / смещение для крепления антенны в здании
Мы стремимся защитить вашу конфиденциальность. Эта политика описывает, как мы используем и защищаем информацию, которую вы предоставляете нам при использовании этого веб-сайта. Мы будем использовать только предоставленную вами информацию в соответствии с настоящим заявлением о конфиденциальности.
Мы можем время от времени изменять эту политику и соответственно обновлять эту страницу — пожалуйста, проверяйте время от времени, чтобы убедиться, что вы заметили какие-либо изменения.
Что собираем
Мы можем забрать ваши:
имя и должность
Контактная информация
, включая адрес электронной почты
демографическая информация, такая как почтовый индекс, предпочтения и интересы, и
другая информация, относящаяся к опросам клиентов и / или предложениям.
Что мы делаем с собираемой нами информацией
Информация, которую мы собираем, помогает нам лучше понять ваши требования и предоставлять качественные услуги — в частности, нам нужна информация:
для внутреннего учета
для улучшения наших продуктов и услуг
для периодической рассылки рекламных писем о новых продуктах, специальных предложениях или другой информации, которая, по нашему мнению, может вас заинтересовать, используя адрес электронной почты, который вы предоставили
, чтобы связаться с вами для исследования рынка — мы можем связаться с вами по электронной почте, телефону, факсу или почте
, чтобы настроить сайт в соответствии с вашими интересами.
Безопасность
Чтобы предотвратить несанкционированный доступ или раскрытие информации, у нас есть соответствующие физические, электронные и управленческие процедуры для защиты и защиты информации, которую мы собираем в Интернете.
Файлы cookie
Cookie — это небольшой файл, который запрашивает разрешение на размещение на жестком диске вашего компьютера. Как только вы соглашаетесь, файл добавляется, и cookie помогает анализировать веб-трафик или сообщает вам, когда вы посещаете определенный сайт.Файлы cookie позволяют веб-приложениям реагировать на вас как на человека.
Веб-приложение может адаптировать свои операции к вашим потребностям, симпатиям и антипатиям, собирая и запоминая информацию о ваших предпочтениях.
Как мы используем файлы cookie
Мы используем файлы cookie журнала трафика, чтобы определить, какие страницы используются. Это помогает нам анализировать данные о посещаемости веб-страниц и улучшать наш веб-сайт, чтобы адаптировать его к потребностям клиентов. Мы используем эту информацию только для целей статистического анализа, а затем данные удаляются из системы.
В целом, файлы cookie помогают нам улучшить веб-сайт, позволяя отслеживать, какие страницы вы считаете полезными, а какие — нет. Файл cookie никоим образом не дает нам доступа к вашему компьютеру или какой-либо информации о вас, кроме данных, которыми вы хотите поделиться с нами.
Вы можете принять или отклонить файлы cookie. Большинство веб-браузеров автоматически принимают файлы cookie, но обычно вы можете изменить настройки своего браузера, чтобы отклонять файлы cookie, если хотите. Это может помешать вам в полной мере использовать возможности веб-сайта.
Ссылки на другие сайты
Наш сайт содержит ссылки на другие интересные сайты. После того, как вы воспользуетесь этими ссылками, чтобы покинуть наш сайт, у нас больше не будет контроля безопасности над веб-сайтом, к которому вы обращались. Поэтому мы не несем ответственности за защиту и конфиденциальность любой информации, которую вы предоставляете при посещении таких сайтов, и такие сайты не регулируются данным заявлением о конфиденциальности.
Вам следует проявлять осторожность и читать заявление о конфиденциальности, применимое к посещаемым вами веб-сайтам.
Управление вашей личной информацией
Вы можете ограничить сбор или использование вашей личной информации следующими способами:
Всякий раз, когда вас просят заполнить форму на веб-сайте, найдите поле, которое вы можете щелкнуть, чтобы указать, что вы не хотите, чтобы информация использовалась кем-либо в целях прямого маркетинга
Если вы ранее соглашались с тем, чтобы мы использовали вашу личную информацию в целях прямого маркетинга, вы можете в любой момент изменить свое решение, написав нам или отправив нам электронное письмо.
Мы не будем продавать, распространять или сдавать в аренду вашу личную информацию третьим лицам, если у нас нет вашего разрешения или если это не требуется по закону
Мы можем использовать вашу личную информацию для отправки вам рекламной информации о третьих лицах, которая, по нашему мнению, может вас заинтересовать, если вы сообщите нам, что хотите, чтобы это произошло.
Если вы считаете, что какая-либо информация о вас, которую мы храним, неверна или неполна, напишите нам или напишите нам как можно скорее по указанному выше адресу.Мы незамедлительно исправим любую информацию, которая окажется неверной.
Универсальный регулируемый шарнирный кронштейн для настенного / опорного крепления
Основные характеристики
ЛЕГКАЯ НАСТРОЙКА Антенну под любым желаемым углом и положением для оптимального приема сигнала
УНИКАЛЬНАЯ МОНТАЖНАЯ ПЛИТА Расположение отверстий подходит для большинства мест установки болтов наружной антенны
ЗАБЛОКИРУЙТЕ КРОНШТЕЙН в нужное положение, затянув гайки на концах рычага
ПРОЧНЫЙ АЛЮМИНИЙ Конструкция устойчива к ржавчине и коррозии — подходит для наружного и морского применения
ВКЛЮЧАЕТ П-образные болты и оборудование для монтажа на 2-дюймовой опоре — или крепление непосредственно к стене / потолку / полу
Регулируемый шарнирный кронштейн для настенного / опорного крепления
Proxicast обеспечивает дополнительную степень свободы, необходимую для точного позиционирования антенны, камеры, освещения или другого наружного оборудования.С осями влево / вправо и вверх / вниз кронштейн служит для решения самых разных задач, таких как наклон направленной антенны для совмещения с удаленной антенной / вышкой или наклон камеры для получения четкого кадра из-за угла.
В пластине кронштейна предварительно просверлены отверстия, соответствующие наиболее распространенному расстоянию между стойками для установки наружных антенн 3G / 4G / LTE вертикально, горизонтально или под разными углами. Пластина имеет большое центральное отверстие для разъемов. Стойка кронштейна также обеспечивает дополнительное пространство для питающих кабелей и устранения препятствий.
• Закрепите ее на стене, потолке, полу, чердаке, дымоходе или флагштоке
• Преобразуйте антенну для крепления на столб на стену
• Преобразуйте антенну для настенного крепления в крепление на стойке
• Камеры или светильники с наклоном вниз в зависимости от конкретного пятна
Возможности безграничны.
В отличие от некоторых других шарнирных кронштейнов, регулируемый кронштейн Proxicast можно зафиксировать в нужном положении, предотвращая его случайное перемещение.
Изготовленный из легкого, но прочного литого алюминия, этот кронштейн выдержит годы эксплуатации на открытом воздухе без коррозии.
Кронштейн включает 2-дюймовые U-образные болты и зажимы для крепления на столб.
Совместимость с моделями антенн Proxicast:
АНТ-128-001
АНТ-128-004
АНТ-129-001
и большинство других направленных антенн с креплением на 2 или 4 болта.
Характеристики ANT-810-AWB (216 Кб)
.
