Правильная зарядка автомобильного аккумулятора

Советы новичкам автомобилистам о том, как заряжать автомобильный аккумулятор правильно.

Не секрет, что срок службы и нормальная работа автомобильного аккумулятора во многом зависят от того, как правильно он заряжается. Поддержание аккумулятора в заряженном состоянии, недопущение его длительного простоя в разряженном виде — залог длительной «жизни» АКБ.

Заряд аккумулятора осуществляется с помощью специальных зарядных устройств. Порядок заряда следующий:

1. Во-первых, нужно очистить клеммы АКБ от пыли, грязи и смазки, если клеммы ранее смазывались для предотвращения их окисления.
2. Проверьте, что вентиляционные отверстия в аккумуляторе, через которые будет выходить газ, образующийся в процессе заряда, свободны и ничем не закупорены.
3. Проверьте, что переключатель зарядного устройства находится в положении «выключено», а регулятор зарядного тока выставлен на минимальный ток.
4. Проверьте, что токонесущие провода и зажимы — «крокодилы» зарядного устройства не имеют повреждений.
5. «Плюсовой» провод зарядного устройства, который имеет обычно красный цвет, подключается к положительной клемме аккумулятора, а «минусовый», черный провод, соответственно, к отрицательной клемме аккумулятора.
6. С помощью переключателя, регулирующего напряжение зарядного тока, установите необходимое напряжение 6, 9, 12, или 24 Вольта, в соответствии с номинальным напряжением заряжаемого аккумулятора.
7. После этого, зарядное устройство подключите к сети, и переведите переключатель в положение «включено». Далее, нужно выставить необходимый ток заряда, о чем следует поговорить подробнее.

Существует так называемый «нормальный ток заряда», который соответствует 10 % от номинальной ёмкости АКБ, то есть, для аккумулятора емкостью 60. А/Ч, нормальный ток заряда составляет 6А. Но, следует понимать, что заряжать АКБ можно током, как меньшим, так и большим, чем нормальный зарядный ток. Применяя заряд меньшим током, увеличивается время процесса заряда, но, аккумулятор заряжается более «плотно», кроме того, такие режимы заряда позволяют значительно продлить срок службы АКБ.При заряде большими токами, время заряда сокращается, но это сказывается отрицательно на долговечности аккумулятора, поэтому применять такие методы заряда нужно как можно реже, и только в случае крайней необходимости, если нужно очень быстро зарядить АКБ.

Можно сказать, что «нормальный зарядный ток», о котором говорилось выше, это некая оптимальная «золотая середина» величины зарядного тока, при которой аккумулятор заряжается относительно недолго, без ущерба для срока службы. Но, если заряжать АКБ током, меньшим нормального в два-три раза, это только положительно скажется на состоянии аккумулятора, хотя процесс зарядки будет протекать дольше. Конкретное время заряда аккумулятора может отличаться в зависимости от степени его разреженности, температуры, номинальной ёмкости, величины зарядного тока и других факторов.

Косвенно, время прекращения заряда можно определить по тому, что в течение последних полутора — двух часов процесса зарядки, зарядный ток не изменяется, а также, напряжение на клеммах АКБ стабилизировалось и не возрастает.

Следует сказать, что от качества зарядного устройства и его типа зависит срок службы АКБ. Так, наиболее оптимальный режим заряда обеспечивают так называемые автоматические, комбинированные зарядные устройства, которые самостоятельно поддерживают необходимый режим заряда для конкретного аккумулятора, и прекращают его, как только аккумулятор будет полностью заряжен. Стоят комбинированные зарядные устройства дороже, чем обычные «зарядки», но, купив такое устройство, вам придется реже покупать новый аккумулятор для машины, то есть, в конечном счете, вы сэкономите.

Смотрите видео о том, как заряжать аккумулятор правильно:

Блок питания где плюс где минус, какого цвета плюсовой провод на зарядном устройстве?

Где плюс 10?

Определение полярности мультиметром

Иногда случается, что в новом электрическом аппарате, который необходимо подключить, отсутствует маркировка полярности или необходимо перепаять проводку поврежденного устройства, а все провода одного цвета. В такой ситуации важно правильно определить полюса проводов или контактов.

Но при наличии необходимых приборов возникает закономерный вопрос: как мультиметром определить плюс и минус электроприбора?

Для определения полярности мультиметр необходимо включить в режим замера постоянного напряжения до 20 В. Провод черного щупа подключается в гнездо с маркировкой СОМ (он соответствует отрицательному полюсу), а красный подключается в гнездо с маркером VΩmA (он, соответственно, является плюсом).

После этого щупы подсоединяются к проводам или контактам и прибор, полярность которого необходимо узнать, включается.

Если на дисплее мультиметра отображается значение без дополнительных знаков, то полюса определены правильно, контакт к которому подключен красный щуп – это плюс, а к которому подключен черный щуп будет соответствовать минусу.

В том случае если мультиметр показал значение напряжения со знаком минус – это будет означать, что щупы подключены к устройству неверно и красный щуп будет минусом, а черный – плюсом.

Если мультиметр, которым производится замер, аналоговый (со стрелкой и табло с градациями значений), при правильном подключении полюсов стрелка покажет действительное значение напряжения, а сели полюса перепутаны то стрелка будет отклоняться в противоположную сторону относительно нуля, то есть показывает отрицательное значение напряжения тока.

Определение полярности альтернативными методами

Если случилось так, что мультиметра под рукой нет, а полярность необходимо найти, можно использовать альтернативные и «народные» средства.

К примеру, заряды проводки динамиков проверяются при помощи батарейки на 3 вольта. Для этого необходимо на короткий промежуток времени прикоснуться проводами, присоединенными к батарейке, к выводам динамика.

Если диффузор в динамике начинает двигаться наружу, это будет значить, что положительная клемма динамика присоединена к плюсу батарейки, а отрицательная к минусу.

Если же диффузор движется внутрь – полярность перепутана: положительная клемма замкнута на минусе, а отрицательная на плюсе.

Если необходимо подключить блок питания постоянного напряжения или аккумулятор, но на них нет маркировки полярности, а под рукой нет мультиметра, плюс и минус можно определить «народными» методами при помощи подручных материалов.

Самый простой способ определения полярности, которым можно воспользоваться дома – это использовать картофель. Для этого необходимо взять один клубень сырого картофеля и разрезать пополам. После этого два провода (желательно разного цвета или с любым другим отличительным знаком) оголенными концами втыкаются в срез картофеля на расстоянии 1-2 сантиметра друг от друга.

Другие концы проводов подключаются к проверяемому источнику постоянно тока, и прибор включается в сеть (если это аккумулятор, то после подсоединения проводов больше ничего делать не нужно) на 15-20 минут. По истечении этого времени на срезе картофеля, вокруг одного из проводов образуется светло-зеленое пятно, которое будет признаком плюсового заряда провода.

Второй способ также не требует, каких либо, особых устройств или инструментов. Для определения полярности проводов источника постоянного тока понадобится емкость с теплой водой, в которую опускаются два подключенных к источнику питания провода.

После включения прибора в сеть вокруг одного из проводов начнут появляться пузыри газа (водород) – это процесс электролиза воды. Эти пузырьки образуются вокруг источника отрицательного заряда.

Следующий способ подойдет в том случае, если есть не используемый, рабочий компьютерный кулер. Способ определения полярности данным методом заключается в том, что кулер необходимо запитать от проверяемого источника бесперебойного питания. Но зачастую в кулерах присутствует три провода:

• черный, отвечает за отрицательный заряд;
• красный, отвечает за положительный заряд;
• желтый, является датчиком оборотов.

В данном случае желтый провод игнорируется и никуда не подключается. Если после подключения кулера к источнику постоянного напряжения, кулер начал работать, то полярность определена правильно, плюс подключен к красному проводу, а минус – к черному. А если кулер не срабатывает – это будет означать что полярность неправильная.

Также, если мультиметр отсутствует, положительный и отрицательный контакты аккумулятора можно определить при помощи индикаторной отвертки.

Для этого необходимо дотронутся индикатором до одного из выводов аккумулятора, прижать палец к обратной стороне индикатора (к контакту на рукоятке), а ко второму выводу аккумулятора дотронуться рукой.

Если индикатор начал светиться, то заряд проверенного вывода, с которым он контактирует, имеет положительное значение, а если индикатор не засветился – вывод отрицательный. Но у этого способа определения полярности есть один недостаток.

Если аккумулятор разрядился или поврежден (пробит), индикатор будет загораться при контакте с обеими клеммами, из-за чего определить значения полюсов аккумуляторной батареи будет невозможно.

Источник: https://EvoSnab.ru/instrument/avo/kak-opredelit-poljarnost-multimetrom

Какие провода в юсб плюс и минус

Обрезал USB-штекр,чтобы зарядить(толкнуть) аккумулятор напрямую.Там 4 провода.Красный,чёрн­ ый,зелёный и белый.Понятно,что красный- плюс.Осталось найти минус.Беда в том,что смартфон «Леново» садился и после разговора выключился.Не реагирует на нормальную зарядку,хоть сутки заряжай.Телефону года четыре,если не больше.Аккумулятор всё это время держал очень долго.На БВ задал вопрос и как один из вариантов,был ответ зарядить аккумулятор напрямую,так сказать «толкнуть» его,как умерший, для реанимации.Если получится,то потом можно будет заряжать как обычно.Вот решил попробовать,но нет тестора,чтоб определить полюса.Кто сталкивался и знает,посоветуйте пожалуйста.Заранее спасибо.

Красный плюс а черный минус. В USB портах подключаются по краям общей колодки. Два других идущих по середине, нужны для передачи данных, как правило это белый и зеленый.

Вам правильно советовали про «толкнуть» только полярность не перепутайте, на аккумуляторе, а то угробите и зарядное и аккумулятор. На аккумуляторе тоже есть обозначения «+» и «-» подключайте соответственно. Не гоняйте напрямую более 30 минут!

А если по большому счету, то аккумуляторы смартфонов могут умирать и «мгновенно» В некоторых из них стоит контроллер, который блокирует заряд-разряд если ресурс емкости аккумулятора значительно сокращен от времени. Рекомендую приобрести новый, потому как даже если вы его и «толкнете» все равно в очередной раз, разрядившись он снова безподъемно «умрет»

Любой аккумулятор от телефона имеет 3 контакта. Плюс и минус отмечены на корпусе аккумулятора. Обычно это два крайних контакта. Далее надо определить , где плюс и минус у зарядки. Если совсем нет никаких приборов, то надо налить в стакан воды и опустить туда провода. От минусового провода начнут отделяться мелкие пузырьки. Теперь присоединяем минус зарядки к минусу аккумулятора, а плюс к плюсу. Если аккумулятор совсем дохлый, то для полной зарядки потребуется полтора, два часа.

Самое сложное в этом деле, это найти где + и где – на проводах зарядного устройства.

Провода не маркируются, в этом нет смысла, ибо на конце разъём.

Вдоль проводов «проходимся» острым ножом, разъединяем провода и зачищаем их.

Перед нами два провода, где какой не ясно.

Берём сырую картошку (это конечно примитив, но работает, если есть тестер, лучше пользоваться им).

Втыкаем наши оголённые провода в картошку, ждём минут пять, в районе плюсового провода картошка чуть позеленеет (пятно зеленоватого цвета).

Сразу маркируем этот провод (это важно, если и дальше будем пользоваться этой зарядкой).

Можно вместо картошки использовать воду.

С батареей телефона всё проще, там есть маркировка плюс-минус.

Провода к батареи телефона удобно фиксировать скотчем.

В общем-то всё, включаем зарядное устройство в розетку и заряжаем телефон (его батарею, так точней).

А ещё лучше купить новую зарядку, или использовать только «родную» с проблемой в районе разъёма.

Из любого зарядного устройства можно сделать универсальную зарядку, просто обрезав разъём и оставив два провода – плюс и минус.

Далее нужно определить на каком проводе отрицательный заряд, а на каком положительный. Конечно это лучше всего сделать при помощи контрольно-измерительных приборов, но можно и народными способами при помои химико-физических явлений. Самые доступные и быстрые способы, это стакан солёной воды или сырая картошка. С стакан воды опускаем провода и от того провода, откуда будут пузырьки идти, будет отрицательный заряд (минус). с картошкой по другому, надо воткнуть провода и там, где будут вокруг провода зелёные выделения – это положительный заряд (плюс).

Далее найти на аккумуляторе (его лучше вытащить из телефона), где плюс и минус, там всегда они подписаны.

Останется только притиснуть оголённые концы проводов к клеммам аккумулятора и прижать их чем-нибудь.

Честно говоря такие ситуации бывают не часто. Вот у меня чаще накрывалось само зарядное устройство, а разъем оставался целым. Но если все- таки такая беда влучилась и вы потеряли разъем, то не стоит расстраиваться. Из собственного опыта здесь все просто Как говорится нужен только нож Зачищаете концы проводов и присоединяете к батарее -аккумулятору телефона. Необходимо отметить , что как и в других устройствах работающих с постоянным током плюс это красный проводок.

Вот так это выглядит на рисунке.

Конечно напряжение в данном случае небольшое, но лучше избегать короткого замыкания.

Да и конечно после того как вы к батареи подсоедините провода, ее надо поставить на мемсто в телефон.

Если есть зарядка, к примеру с оборванным штекером то нужно в начале сравнить характеристики зарядки и аккумулятора, чтоб совпадал вольтаж – допускается небольшое отклонение в +/-.

Далее нужно определить где у зарядки + и где -.

Как подсказали предыдущие ответы, это можно сделать тестером или даже при помощи стакана воды или разрезанной картошки.

С аккумулятором всё понятней на нём есть маркировка.

Далее цепляем провода при помощи прищепок или любого другого приспособления-зажима на аккумулятор и включаем в сеть зарядное.

Совет по зарядке таким способом, не заряжайте более 30 минут, пусть лучше не дозарядится, чем выйдет со строя или ещё лучше взорвётся!

Надо использовать китайскую зарядку – лягушку. Батарея вынимается из телефона и подключается к зарядке напрямую. Полярность для нее не важна. Нужно следить по индикаторам, чтобы мигали. Сами зарядки-лягушки дешевы, но потому что завалялись. Нужно найти у хорошего продавца. И, возможно, придется менять. А заряжать литие аккумуляторы без специальной зарядки опасно: могут взорваться.

К сожалению в вопросе нет информации, родное ли это зарядное устройство, или «приспособленное» то есть первое какое было под рукой. Самое верное это иметь рядом мультиметр. С прибором (умея им обращаться) вы гарантированно не выведете из строя не зарядное устройство, ни аккумулятор телефона.

Если штекер не подходит, или же его вообще нет, лучше конечно идентифицировать проводки зарядного устройства, где «+» а где «-» прозвонив наверняка. Одновременно нужно проверить выходное напряжение зарядного устройства. Оно должно соответствовать тому которым должен заряжаться телефон. Но это можно сделать и без мультиметра (тестера) при некоторой аккуратности в внимательному следованию нашим инструкциям.

Напряжение, можно узнать только по шильдику (табличке) на зарядном устройстве, если его нет, то только по накалу лампочки приблизительного вольтажа к 5 вольтам. Именно минимум пять вольт нужно для нормальной зарядки аккумулятора телефона. Можно взять шестивольтовую лампочку от мотоцикла или автомобиля, и посмотреть на степень ее накала.

Сразу скажу что отметите мысли заряжать телефон через стандартный порт, с помощью швейных иголок. Не все производители придерживаются обязательного отношения «плюс/минус» к «права/лева» Понятно, что плюсовой и минусовой провода всегда крайние, но где какой нам неизвестно. Поэтом не вставляйте иголки, можете перепутать или даже замкнуть.

Если у зарядного устройства нет штекера (разъема) потребуется извлечь аккумулятор из телефона что бы иметь свободный доступ к его клеммам.

Штекер, если он есть и не подходит, не торопитесь сразу отрезать и выбросить. Попробуйте его разобрать, это может облегчить поиск плюсового и минусового проводов. Если штекер micro usb то плюс и минус расположены вот так – на крайних контактах. На рисунке это цифра 1 (+) цифра 5 (-) –

Вероятнее всего, что вы уже встречались с проблемой, когда нужного переходника USB не оказывается под рукой. Случаи бывают разные: потерялся; сломался; нет в продаже; не достает по длине и т. д. Данная статья предлагает устранить эту проблему самому. Зная распиновку (распайку) контактов и имея навыки работы владеть паяльником, вы можете легко устранить данную проблему. На сегодняшний день USB, USB-mini и USB-micro являются самыми популярными коннекторами в цифровой технике. Сегодня без них не обходятся ни мобильные телефоны, ни большинство гаджетов.

Ниже приведена таблица контактов USB с назначением разъемов, их цветов и номеров.

Сразу же определимся еще с одним понятием. Существуют USB ещё одного типа. Вспоминаем как выглядит переходник от компьютера до принтера или сканера. Невооруженным глазом видно, что сами разъемы на этом переходнике разные.
Так вот, тот коннектор, который вставляется в компьютер, называется активным и обозначается А.
Тот коннектор, который вставляется в принтер или сканер, а также возможно другое периферийное устройство, называется пассивным и обозначается B.

Разберем подробнее назначение проводов

USB 2.0
1. +5В (красный) проводник, предназначенный для питания. Максимальный ток питания не превышает 500mA, напряжение +5В относительно GND (Земли).
2. D- (белый) Data —
3. D- (зеленый) Data +
4. GND (черный) — общий провод, предназначенный для Земли (0 Вольт)

Разъёмы mini-USB и micro-USB
У этих разъемов, основным отличием от USB являются не только его размеры, но и наличие дополнительного контакта.
1. Красный — VBUS.
2. Белый D- (Data -).
3. Зелёный D+ (Data +).
4. ID — в пассивных разъемах типа «B» он не задействован. В активных разъемах типа «A» он замкнут с Землей (GND), чтобы поддерживать функцию «OTG».
5. Чёрный — Земля (GND).

Еще следует отметить, что почти всегда в кабеле присутствует провод Shield (без изоляции). Он выполняет роль экрана (оплетки). Он никак не маркируется и не имеет своего номера.

Теперь еще одно понятие. Вы скорее всего наблюдали, как устроен «удлинитель» USB. Сразу заметно, что коннекторы там разные. Как и во всех других разъемах, в USB тоже существует понятие мама-папа.
M (male) — именуется штекером (папа)
F (female) — именуется гнездом (мама)

Теперь, мы подошли к полной таблице разъемов USB. Зная такие понятия, как F и M, A и B, цвета и номера проводов, мы можем с легкостью определить, как распаивается соединительный разъем, который вы собираетесь спаять, отремонтировать, удлинить. Порядок и номера контактов указаны с рабочей стороны.

Схемы коннекторов USB 2.0

Чтобы распаять USB по данной таблице, есть 2 варианта. Первый вариант — это перед коннектором поставить зеркало. Но так можно быстрее ошибиться или припаять не то, что нужно. Второй вариант — это перевернуть коннектор мысленно.

В этой статье еще не были упомянуты такие стандарты, как USB 3.0 и micro-USB 3.0. О них есть возможность узнать в статьях Распиновка USB 3.0 и соответственно Распиновка micro-USB 3.0.

Вот еще один способ пайки на случай, если у вас нет разборного коннектора USB, которые не часто, но встречаются в продаже.

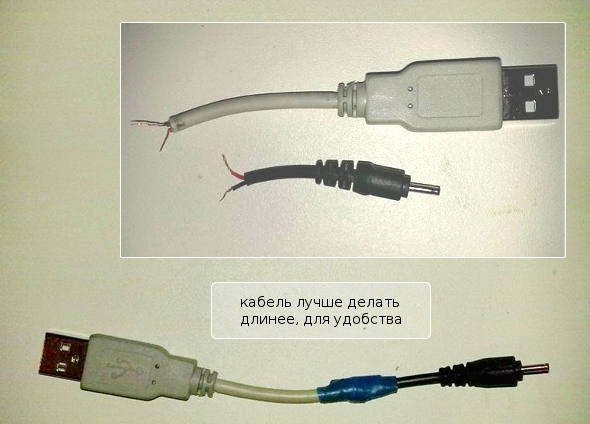

Пример. У вас есть кабель USB — mini-USB. Вам нужно сделать из него кабель USB — micro-USB. Кабель micro-USB у вас тоже есть, но на другом конце не USB. В таком случае, будет целесообразнее спаять нужный кабель, соединив между собой провода.

Берем кабель USB — mini-USB. Отрезаем от него коннектор mini-USB. Отрезанный конец освобождаем от экрана. Провода 1, 2, 3, 4 зачищаем и залуживаем. Потом берем кабель, там, где у вас micro-USB. Отрезаем ненужное и тоже освобождаем от экрана, зачищаем и залуживаем. А дальше все просто. Соединяем и спаиваем красный с красным, зеленый с зеленым и т. д. Соединение изолируем по отдельности. Потом, можно воспользоваться фольгой от шоколада и замотать изолированные соединения все вместе. Полученный экран сверху замотать изолентой или скотчем, чтоб не слетал. Ну вот и все готово.

Главное — перед тем, как делать такой монтаж, нужно не забывать про распиновку пассивных (B) и активных (A) коннекторов. Поэтому, первоначально определите, какая распиновка на вашем кабеле.
Творческих успехов!

Как найти положительный провод на зарядном устройстве

У меня есть зарядное устройство TPLINK от моего старого маршрутизатора. Это почти новое, и я хотел бы использовать его для моего проекта регулятора 5V. Prboem является то, что я не знаю, какой из 2 проводов является положительным, а какой отрицательным. Если я подключу его неправильно, 3-х цветная заглушка в цепи взорвется.

Здесь вы можете найти несколько изображений:

https://www.dropbox.com/s/th96bs7m1prw9oi/2015-01-25%2021.33.27.jpg?dl=0 (наклейка на зарядном устройстве)

https://www.dropbox.com/s/7ef7b9ijj7co5s2/2015-01-25%2021.33.16.jpg?dl=0 (один из двух проводов имеет паттерн на нем. Это может быть положительным)

Характеристики зарядного устройства:

• Модель: T090085-2C1
• Вход: 100-240 В ~
• Выход: 9 В постоянного тока .85 Ампер

Я знаю, что использование LM7805 с этим адаптером не очень эффективно, но я делаю это для науки 🙂

проезжий

Значок в нижней части первого рисунка показывает, что цилиндрический соединитель на этом проводе расположен в центре. Если вы обрезаете и у вас нет разъема, или у вас нет мультиметра, тогда возьмите любой светодиод и резистор от 500 до 1000 Ом, и проверьте провода, чтобы определить, какой из них положительный.

Ambiorix

Если у вас нет мультиметра или светодиода, вы можете рассмотреть альтернативный метод:

• Возьмите стакан воды и добавьте чайную ложку соли.
• Вставьте два провода в выходной разъем зарядного устройства 9 В
• Окуните другие стороны в стекло и держите их на расстоянии не менее 1 см друг от друга
• Пузыри появятся

=> Провод, где вы наблюдаете самый плотный пузырьковый поток, является минус полюсом.

Вы кстати тоже хотите посмотреть то или это .

Douwe66

Помимо обоих методов, описанных Passerby , вы также можете попробовать использовать мультиметр. Когда он показывает 9 В, красный провод от вашего мультиметра подключен к положительному проводу источника питания. Если он показывает отрицательный знак (9 В или -9 В), красный провод подключается к отрицательному проводу вашего источника питания, а черный — к положительному.

Скорее всего, вы обнаружите, что провод с белыми черточками на нем отрицательный.

Где плюс и минус у зарядника телефона

Любой аккумулятор от телефона имеет 3 контакта. Плюс и минус отмечены на корпусе аккумулятора. Обычно это два крайних контакта. Далее надо определить , где плюс и минус у зарядки. Если совсем нет никаких приборов, то надо налить в стакан воды и опустить туда провода. От минусового провода начнут отделяться мелкие пузырьки. Теперь присоединяем минус зарядки к минусу аккумулятора, а плюс к плюсу. Если аккумулятор совсем дохлый, то для полной зарядки потребуется полтора, два часа.

Самое сложное в этом деле, это найти где + и где — на проводах зарядного устройства.

Провода не маркируются, в этом нет смысла, ибо на конце разъём.

Вдоль проводов «проходимся» острым ножом, разъединяем провода и зачищаем их.

Перед нами два провода, где какой не ясно.

Берём сырую картошку (это конечно примитив, но работает, если есть тестер, лучше пользоваться им).

Втыкаем наши оголённые провода в картошку, ждём минут пять, в районе плюсового провода картошка чуть позеленеет (пятно зеленоватого цвета).

Сразу маркируем этот провод (это важно, если и дальше будем пользоваться этой зарядкой).

Можно вместо картошки использовать воду.

С батареей телефона всё проще, там есть маркировка плюс-минус.

Провода к батареи телефона удобно фиксировать скотчем.

В общем-то всё, включаем зарядное устройство в розетку и заряжаем телефон (его батарею, так точней).

А ещё лучше купить новую зарядку, или использовать только «родную» с проблемой в районе разъёма.

Из любого зарядного устройства можно сделать универсальную зарядку, просто обрезав разъём и оставив два провода — плюс и минус.

Далее нужно определить на каком проводе отрицательный заряд, а на каком положительный. Конечно это лучше всего сделать при помощи контрольно-измерительных приборов, но можно и народными способами при помои химико-физических явлений. Самые доступные и быстрые способы, это стакан солёной воды или сырая картошка. С стакан воды опускаем провода и от того провода, откуда будут пузырьки идти, будет отрицательный заряд (минус). с картошкой по другому, надо воткнуть провода и там, где будут вокруг провода зелёные выделения — это положительный заряд (плюс).

Далее найти на аккумуляторе (его лучше вытащить из телефона), где плюс и минус, там всегда они подписаны.

Останется только притиснуть оголённые концы проводов к клеммам аккумулятора и прижать их чем-нибудь.

Честно говоря такие ситуации бывают не часто. Вот у меня чаще накрывалось само зарядное устройство, а разъем оставался целым. Но если все- таки такая беда влучилась и вы потеряли разъем, то не стоит расстраиваться. Из собственного опыта здесь все просто Как говорится нужен только нож Зачищаете концы проводов и присоединяете к батарее -аккумулятору телефона. Необходимо отметить , что как и в других устройствах работающих с постоянным током плюс это красный проводок.

Вот так это выглядит на рисунке.

Конечно напряжение в данном случае небольшое, но лучше избегать короткого замыкания.

Да и конечно после того как вы к батареи подсоедините провода, ее надо поставить на мемсто в телефон.

Если есть зарядка, к примеру с оборванным штекером то нужно в начале сравнить характеристики зарядки и аккумулятора, чтоб совпадал вольтаж — допускается небольшое отклонение в +/-.

Далее нужно определить где у зарядки + и где -.

Как подсказали предыдущие ответы, это можно сделать тестером или даже при помощи стакана воды или разрезанной картошки.

С аккумулятором всё понятней на нём есть маркировка.

Далее цепляем провода при помощи прищепок или любого другого приспособления-зажима на аккумулятор и включаем в сеть зарядное.

Совет по зарядке таким способом, не заряжайте более 30 минут, пусть лучше не дозарядится, чем выйдет со строя или ещё лучше взорвётся!

Надо использовать китайскую зарядку — лягушку. Батарея вынимается из телефона и подключается к зарядке напрямую. Полярность для нее не важна. Нужно следить по индикаторам, чтобы мигали. Сами зарядки-лягушки дешевы, но потому что завалялись. Нужно найти у хорошего продавца. И, возможно, придется менять. А заряжать литие аккумуляторы без специальной зарядки опасно: могут взорваться.

К сожалению в вопросе нет информации, родное ли это зарядное устройство, или «приспособленное» то есть первое какое было под рукой. Самое верное это иметь рядом мультиметр. С прибором (умея им обращаться) вы гарантированно не выведете из строя не зарядное устройство, ни аккумулятор телефона.

Если штекер не подходит, или же его вообще нет, лучше конечно идентифицировать проводки зарядного устройства, где «+» а где «-» прозвонив наверняка. Одновременно нужно проверить выходное напряжение зарядного устройства. Оно должно соответствовать тому которым должен заряжаться телефон. Но это можно сделать и без мультиметра (тестера) при некоторой аккуратности в внимательному следованию нашим инструкциям.

Напряжение, можно узнать только по шильдику (табличке) на зарядном устройстве, если его нет, то только по накалу лампочки приблизительного вольтажа к 5 вольтам. Именно минимум пять вольт нужно для нормальной зарядки аккумулятора телефона. Можно взять шестивольтовую лампочку от мотоцикла или автомобиля, и посмотреть на степень ее накала.

Сразу скажу что отметите мысли заряжать телефон через стандартный порт, с помощью швейных иголок. Не все производители придерживаются обязательного отношения «плюс/минус» к «права/лева» Понятно, что плюсовой и минусовой провода всегда крайние, но где какой нам неизвестно. Поэтом не вставляйте иголки, можете перепутать или даже замкнуть.

Если у зарядного устройства нет штекера (разъема) потребуется извлечь аккумулятор из телефона что бы иметь свободный доступ к его клеммам.

Штекер, если он есть и не подходит, не торопитесь сразу отрезать и выбросить. Попробуйте его разобрать, это может облегчить поиск плюсового и минусового проводов. Если штекер micro usb то плюс и минус расположены вот так — на крайних контактах. На рисунке это цифра 1 (+) цифра 5 (-) —

Любой аккумулятор от телефона имеет 3 контакта. Плюс и минус отмечены на корпусе аккумулятора. Обычно это два крайних контакта. Далее надо определить , где плюс и минус у зарядки. Если совсем нет никаких приборов, то надо налить в стакан воды и опустить туда провода. От минусового провода начнут отделяться мелкие пузырьки. Теперь присоединяем минус зарядки к минусу аккумулятора, а плюс к плюсу. Если аккумулятор совсем дохлый, то для полной зарядки потребуется полтора, два часа.

Самое сложное в этом деле, это найти где + и где — на проводах зарядного устройства.

Провода не маркируются, в этом нет смысла, ибо на конце разъём.

Вдоль проводов «проходимся» острым ножом, разъединяем провода и зачищаем их.

Перед нами два провода, где какой не ясно.

Берём сырую картошку (это конечно примитив, но работает, если есть тестер, лучше пользоваться им).

Втыкаем наши оголённые провода в картошку, ждём минут пять, в районе плюсового провода картошка чуть позеленеет (пятно зеленоватого цвета).

Сразу маркируем этот провод (это важно, если и дальше будем пользоваться этой зарядкой).

Можно вместо картошки использовать воду.

С батареей телефона всё проще, там есть маркировка плюс-минус.

Провода к батареи телефона удобно фиксировать скотчем.

В общем-то всё, включаем зарядное устройство в розетку и заряжаем телефон (его батарею, так точней).

А ещё лучше купить новую зарядку, или использовать только «родную» с проблемой в районе разъёма.

Из любого зарядного устройства можно сделать универсальную зарядку, просто обрезав разъём и оставив два провода — плюс и минус.

Далее нужно определить на каком проводе отрицательный заряд, а на каком положительный. Конечно это лучше всего сделать при помощи контрольно-измерительных приборов, но можно и народными способами при помои химико-физических явлений. Самые доступные и быстрые способы, это стакан солёной воды или сырая картошка. С стакан воды опускаем провода и от того провода, откуда будут пузырьки идти, будет отрицательный заряд (минус). с картошкой по другому, надо воткнуть провода и там, где будут вокруг провода зелёные выделения — это положительный заряд (плюс).

Далее найти на аккумуляторе (его лучше вытащить из телефона), где плюс и минус, там всегда они подписаны.

Останется только притиснуть оголённые концы проводов к клеммам аккумулятора и прижать их чем-нибудь.

Честно говоря такие ситуации бывают не часто. Вот у меня чаще накрывалось само зарядное устройство, а разъем оставался целым. Но если все- таки такая беда влучилась и вы потеряли разъем, то не стоит расстраиваться. Из собственного опыта здесь все просто Как говорится нужен только нож Зачищаете концы проводов и присоединяете к батарее -аккумулятору телефона. Необходимо отметить , что как и в других устройствах работающих с постоянным током плюс это красный проводок.

Вот так это выглядит на рисунке.

Конечно напряжение в данном случае небольшое, но лучше избегать короткого замыкания.

Да и конечно после того как вы к батареи подсоедините провода, ее надо поставить на мемсто в телефон.

Если есть зарядка, к примеру с оборванным штекером то нужно в начале сравнить характеристики зарядки и аккумулятора, чтоб совпадал вольтаж — допускается небольшое отклонение в +/-.

Далее нужно определить где у зарядки + и где -.

Как подсказали предыдущие ответы, это можно сделать тестером или даже при помощи стакана воды или разрезанной картошки.

С аккумулятором всё понятней на нём есть маркировка.

Далее цепляем провода при помощи прищепок или любого другого приспособления-зажима на аккумулятор и включаем в сеть зарядное.

Совет по зарядке таким способом, не заряжайте более 30 минут, пусть лучше не дозарядится, чем выйдет со строя или ещё лучше взорвётся!

Надо использовать китайскую зарядку — лягушку. Батарея вынимается из телефона и подключается к зарядке напрямую. Полярность для нее не важна. Нужно следить по индикаторам, чтобы мигали. Сами зарядки-лягушки дешевы, но потому что завалялись. Нужно найти у хорошего продавца. И, возможно, придется менять. А заряжать литие аккумуляторы без специальной зарядки опасно: могут взорваться.

К сожалению в вопросе нет информации, родное ли это зарядное устройство, или «приспособленное» то есть первое какое было под рукой. Самое верное это иметь рядом мультиметр. С прибором (умея им обращаться) вы гарантированно не выведете из строя не зарядное устройство, ни аккумулятор телефона.

Если штекер не подходит, или же его вообще нет, лучше конечно идентифицировать проводки зарядного устройства, где «+» а где «-» прозвонив наверняка. Одновременно нужно проверить выходное напряжение зарядного устройства. Оно должно соответствовать тому которым должен заряжаться телефон. Но это можно сделать и без мультиметра (тестера) при некоторой аккуратности в внимательному следованию нашим инструкциям.

Напряжение, можно узнать только по шильдику (табличке) на зарядном устройстве, если его нет, то только по накалу лампочки приблизительного вольтажа к 5 вольтам. Именно минимум пять вольт нужно для нормальной зарядки аккумулятора телефона. Можно взять шестивольтовую лампочку от мотоцикла или автомобиля, и посмотреть на степень ее накала.

Сразу скажу что отметите мысли заряжать телефон через стандартный порт, с помощью швейных иголок. Не все производители придерживаются обязательного отношения «плюс/минус» к «права/лева» Понятно, что плюсовой и минусовой провода всегда крайние, но где какой нам неизвестно. Поэтом не вставляйте иголки, можете перепутать или даже замкнуть.

Если у зарядного устройства нет штекера (разъема) потребуется извлечь аккумулятор из телефона что бы иметь свободный доступ к его клеммам.

Штекер, если он есть и не подходит, не торопитесь сразу отрезать и выбросить. Попробуйте его разобрать, это может облегчить поиск плюсового и минусового проводов. Если штекер micro usb то плюс и минус расположены вот так — на крайних контактах. На рисунке это цифра 1 (+) цифра 5 (-) —

Иногда возникают ситуации, при которых нужно заряжать аккумулятор без гаджета, в который он устанавливается. Если подобная проблема возникает впервые, человек может столкнуться с некоторыми сложностями. Существует несколько способов прямой зарядки батареи, некоторые из них могут приводить к снижению емкости.

Способы зарядки аккумулятора телефона

Решая, как зарядить батарейку от телефона, стоит обратить внимание на специальные приборы.

Универсальная зарядка для аккумуляторов мобильных телефонов

Использование устройства “лягушка” – самый эффективный способ зарядки батареи без телефона.

Приспособление подойдет людям, использующим запасные аккумуляторы для смартфона или планшета. Прибор состоит из держателя для батареи, двух контактов, имеющих вид ползунков, индикаторов, корпуса со штепселем.Более дорогие модели снабжаются дисплеем. Использовать зарядное устройство несложно. Для восстановления заряда аккумулятора выполняют такие действия:

Универсальная зарядное устройство для зарядки аккумуляторов телефона.

1. Определяют положительный и отрицательный контакты батареи. Чаще всего они соответствующим образом маркируются. Средний контакт для зарядки не используется, он считается выводом температурного датчика.
2. Ползунки зарядного устройства раздвигают на расстояние, требуемое для установки батареи. Контакты АКБ должны совпасть с контактами прибора.
3. Отодвигают фиксаторы и устанавливают элемент питания. Батарею вводят до упора, чтобы ползунки коснулись контактов. При этом загораются индикаторы, подтверждающие правильность установки.
4. Прибор подключают к электрической сети. Процесс зарядки контролировать нельзя. О завершении процесса устройство извещает звуковой индикацией. Значения индикаторов можно найти в инструкции по эксплуатации.

Зарядка батареи напрямую от адаптера

Для зарядки аккумулятора подойдет адаптер питания телефона, планшета или роутера. Нужно постараться найти устройство на 5 В и 2 А. Если такой адаптер отсутствует, используют блок питания ноутбука с напряжением 9-20 В и силой тока 4-5 А. В электрическую цепь включают резистор требуемого номинала. Существует 2 способа зарядки с помощью адаптера:

Зарядка батарейки без стандартного зарядного устройства.

1. Использование оригинального устройства. В этом случае плюсовой провод вставляют в штекер адаптера, минусовой закрепляют на оболочке. Обратные концы кабелей подсоединяют к контактам аккумулятора, фиксируют изолентой или пластиковыми хомутами.
2. Использование адаптера питания ноутбука. В схему вводят подстроечный резистор, способный менять силу тока. Можно вычислить сопротивление и использовать простую деталь. Ток зарядки устанавливают на уровне 1,5 А. Для подсчета сопротивления нужно разделить величину выдаваемого адаптером напряжения на требуемую силу тока. При использовании устройства 12 В потребуется резистор номиналом 8 Ом.

Собранное устройство подключают к электросети, начинают процедуру.

Батареи телефонов снабжены контроллерами, не допускающими перезаряда. При зарядке пользователю нужно отслеживать только температуру. При перегреве корпуса устройство отключают. При наличии мультиметра периодически замеряют напряжение на клеммах батареи. Если полученное значение превышает 3,8 В, процедуру прекращают.

Батарея из металла

Этот способ помогает дать глубоко разряженной батарее заряд, которого хватает на один звонок. Для этого берут 2 металлические трубки, которые вставляют в землю и соединяют медной проволокой. Из последней формируют 2 провода, которые подключают к контактам аккумулятора. Трубки обливают солевым раствором, который выступает в роли электролита. Сила тока зарядки будет расти при увеличении размеров металлических деталей.

Скотч на контакты

Этот метод позволит использовать телефон для отправки сообщения или звонка при полном разряде АКБ. Элемент питания вынимают из посадочного гнезда, контакты заклеивают скотчем. Искать, где плюс, а где минус, не нужно. После установки батареи смартфон можно включать.

Скотч для обклеивания контактов аккумулятора телефона.

Нагрев

Нагрев поможет незначительно увеличить заряд. Для этого берут металлический предмет, который подогревают на огне, прикладывают к аккумулятору. Выполнять действия нужно с осторожностью. При перегреве скорость электрохимических реакций увеличивается, батарейка может взорваться.

Деформация

Для увеличения заряда аккумулятор ударяют о твердую поверхность. Это позволит совершить 1-2 звонка. Метод используется в экстренных случаях, т. к. батарейка может испортиться.

От пальчиковых батареек или аккумуляторов powerbank

Этот метод используется редко, однако он также помогает незначительно восстановить заряд. В таком случае потребуется устройство для размещения пальчиковых батареек. Нужны не менее 4 элементов питания на 1,5 В и выводы. При последовательном подключении 4 батареек самодельное устройство будет выдавать напряжение 6 В. Выводы конструкции подсоединяют к клеммам аккумулятора, соблюдая полярность. Зарядить батарею полностью не получится.

Зарядка с помощью пальчиковых батареек.

Для полного восстановления мощности АКБ потребуется повербанк емкостью, в 2 раза превышающей этот параметр у заряжаемого элемента. Таким правилом руководствуются при выборе внешних аккумуляторов для смартфона. Использование пальчиковых батареек позволяет дать небольшой заряд. Для регулярной полной зарядки описанный метод не подходит.

Зарядка от компьютера через USB

Телефоны часто подсоединяют к ноутбукам с помощью USB-кабеля. Это позволяет не только передавать данные, но и заряжать аккумулятор. Скорость зарядки будет меньшей, чем при использовании оригинального ЗУ. При восстановлении емкости АКБ с помощью компьютера рекомендуется использовать порт USB 3.0, отмеченный синим цветом. Увлекаться этим способом зарядки не стоит. При частой подаче тока малой силы емкость батареи снижается.

Подключение к прикуривателю в машине

Для зарядки смартфона в автомобиле используют специальный адаптер для прикуривателя. Устройство снабжено несколькими USB-разъемами. Их можно использовать для восстановления заряда повербанков и других приборов, имеющих такие порты. Применение оригинальных адаптеров позволяет избежать поломки телефона, короткого замыкания или выхода из строя основных компонентов бортовой сети. Скорость зарядки зависит от качества устройства и USB-провода.

Зарядка аккумулятора телефона через специальный адаптер прикуривателя.

Зарядка на солнечных батареях

При выборе солнечной батареи нужно учитывать напряжение и мощность. Для зарядки элементов питания смартфонов подходят устройства на 6 В и 4 Вт. Изготовить солнечную батарею можно своими руками. Все нужные детали приобретают в магазине радиотоваров. Нужно помнить, что зарядить гаджет таким способом можно только в дневное время. Батарея будет набирать заряд медленно. Способ подойдет любителям экспериментов.

Меры предосторожности

При зарядке аккумулятора смартфона нужно соблюдать такие правила:

1. Перед извлечением АКБ гаджет отключают. Это поможет избежать сброса настроек и потери данных.
2. Вышеуказанные способы нельзя применять для зарядки простых элементов питания. От аккумуляторов они отличаются отсутствием надписи “перезаряжаемые” на корпусе. Несоблюдение этой рекомендации приводит к взрыву элемента питания.
3. Нельзя перезаряжать батарею. Если зарядное устройство остается подключенным к сети долго, емкость батареи снижается. Вредит литий-ионным аккумуляторам и критический разряд. Зарядку нужно начинать после снижения мощности элемента питания до 20%.
4. Раз в 2-3 месяца проводят тренировку АКБ. Для этого элемент полностью разряжают, после чего начинают зарядку.
5. Нельзя заряжать аккумулятор короткими циклами. Это также негативно отражается на способности к набору и удержанию заряда.

Применять экстремальные методы восстановления заряда не рекомендуется. Они не только выводят АКБ из строя, но и способствуют травмированию пользователя.

Красный это плюс или минус

Цветовая маркировка проводов

Тот кто хоть раз имел дело с проводами и электрикой обратил внимание, что проводники всегда имеют различный цвет изоляции. Сделано это не просто так. Цвета проводов в электрике призваны сделать проще распознавание фазы, нулевого провода и заземления. Все они имеют определенную окраску и при работе легко различаются. О том, каков цвет проводов фаза, ноль, земля и пойдет речь дальше.

Как окрашиваются провода фазы

При работе с проводкой наибольшую опасность представляют фазные провода. Прикосновение к фазе, при определенных обстоятельствах, может стать летальным, потому, наверное, для них выбраны яркие цвета. Вообще, цвета проводов в электрике позволяют быстрее определить которые из пучка проводов наиболее опасны и работать с ними очень аккуратно.

Расцветка фазных проводов

Чаще всего фазные проводники бывают красного или черного цвета, но встречается и другая окраска: коричневый, сиреневый, оранжевый, розовый, фиолетовый, белый, серый. Вот во все эти цвета может быть окрашены фазы. С ними проще будет разобраться, если исключить нулевой провод и землю.

На схемах фазные провода обозначаются латинской (английской) буквой L. При наличии нескольких фаз, к букве добавляют численное обозначение: L1, L2, L3 для трехфазной сети 380 В. В другой версии первая фаза обозначается буквой A, вторая — B, третья — C.

Цвет провода заземления

По современным стандартам, проводник заземления имеет желто-зеленый цвет. Выглядит это обычно как желтая изоляция с одной или двумя продольными ярко-зелеными полосами. Но встречаются также окраска из поперечных желто-зеленых полос.

Такого цвета могут быть заземление

В некоторых случаях, в кабеле могут быть только желтые или ярко-зеленые проводники. В таком случае «земля» имеет именно такой цвет. Такими же цветами она отображается на схемах — чаще ярко-зеленым, но может быть и желтым. Подписывается на схемах или на аппаратуре «земля» латинскими (английскими) буквами PE. Так же маркируются и контакты, к которым «земляной» провод надо подключать.

Иногда профессионалы называют заземляющий провод «нулевой защитный», но не путайте. Это именно земляной, а защитный он потому, что снижает риск поражения током.

Какого цвета нулевой провод

Ноль или нейтраль имеет синий или голубой цвет, иногда — синий с белой полосой. Другие цвета в электрике для обозначения нуля не используются. Таким он будет в любом кабеле: трехжильном, пятижильном или с большим количеством проводников.

Какого цвета нулевой провод? Синий или голубой

Синим цветом обычно рисуют «ноль» на схемах, а подписывают латинской буквой N. Специалисты называют его рабочим нулем, так как он, в отличие от заземления, участвует в образовании цепи электропитания. При прочтении схемы его часто определяют как «минус», в то время как фаза считается «плюсом».

Как проверить правильность маркировки и расключения

Цвета проводов в электрике призваны ускорить идентификацию проводников, но полагаться только на цвета опасно — их могли подключить неправильно. Потому, перед началом работ, стоит удостовериться в том, правильно ли вы определили их принадлежность.

Берем мультиметр и/или индикаторную отвертку. С отверткой работать просто: при прикосновении к фазе загорается светодиод, вмонтированный в корпус. Так что определить фазные проводники будет легко. Если кабель двухжильный, проблем нет — второй проводник это ноль. Но если провод трехжильный, понадобиться мультиметр или тестер — с их помощью определим какой из оставшихся двух фазный, какой — нулевой.

Определение фазного провода при помощи индикаторной отвертки

На приборе переключатель выставляем так, чтобы выбранной была шакала более 220 В. Затем берем два щупа, держим их за пластиковые ручки, аккуратно дотрагиваемся металлическим стержнем одного щупа к найденному фазному проводу, вторым — к предполагаемому нулю. На экране должно высветиться 220 В или текущее напряжение. По факту оно может быть значительно ниже — это наши реалии.

Если высветилось 220 В или чуть больше — это ноль, а другой провод — предположительно «земля». Если значение меньше, продолжаем проверку. Одним щупом снова прикасаемся к фазе, вторым — к предполагаемому заземлению. Если показания прибора ниже чем при первом измерении, перед вами «земля» и она должна быть зеленого цвета. Если показания оказались выше, значит где-то напутали при и перед вами «ноль». В такой ситуации есть два варианта: искать где именно неправильно подключили провода (предпочтительнее) или просто двигаться дальше, запомнив или отметив существующее положение.

Итак, запомните, что при прозвонке пары «фаза-ноль» показания мультиметра всегда выше, чем при прозвонке пары «фаза-земля».

И, в завершение, позвольте совет: при прокладке проводки и соединении проводов соединяйте всегда проводники одного цвета, не путайте их. Это может привести к плачевным результатам — в лучшем случае к выходу аппаратуры из строя, но могут быть травмы и пожары.

Заземление, ноль, фаза: цвета проводов

Цветовая маркировка проводов – это далеко не рекламная «фишка» производителей, как считают некоторые электрики-новички. Это специальное обозначение, которое позволяет электромонтеру определить ноль, заземление и фазу без использования дополнительных измерительных приборов.

При неправильном соединении между собой контактов, могут возникнуть неприятные последствия в виде короткого замыкания и поражения человека электротоком.

Основная цель нанесения цветовой маркировки – это сокращение сроков подключения контактов и создание безопасных условий при проведении электромонтажных работ. На текущий момент, в соответствии с ПУЭ и европейскими стандартами, каждая жила имеет свой четко прописанный окрас.

О том, какой цвет имеет нулевой провод, заземление и фаза, мы и поговорим.

Провод заземления

По стандартам изоляция «земли» окрашивается в желто-зеленый оттенок. Некоторые производители наносят на заземляющий проводник желто-зеленые полосы в продольном и поперечном направлении. Редко, но все же встречаются, оболочки чисто зеленого или чисто желтого цвета.

На электрических схемах «земля» обозначается двумя латинскими буквами «РЕ». Заземление часто называют нулевой защитой, но это не рабочий ноль, не нужно путать.

Провод нейтрали

Как в однофазной электрической сети, так и трехфазной, нейтраль окрашивается голубым или синим цветом. На электросхеме ноль обозначается латинской буквой «N». Нейтраль также называется нулевым или нейтральным рабочим контактом.

Провод фазы

Этот провод в зависимости от производителя маркируется следующими цветами:

Самые распространенные цвета для обозначения фазы – черный, белый и коричневый.

Несмотря на кажущеюся простоту, цветовая маркировка имеет ряд особенностей, которые вызывают у новичков следующие вопросы:

2.Как определить фазу, заземление и ноль, если изоляция имеет нестандартный цвет либо вообще бесцветна?

Разберемся с каждым пунктом.

Что такое PEN?

Устаревшая на сегодня система заземления типа TN-C предполагает совмещение заземления и нейтрали. Ее основное преимущество – это скорость выполнения электромонтажных работ. Недостаток TN-C– это высокая вероятность повреждения электротоком при монтаже проводки в квартире или доме.

Основной цвет для обозначения совмещенного провода – желто-зеленый, но на концах изоляции имеется синий окрас, характерный для нулевого провода.

На электросхеме такой контакт обозначается тремя латинскими буквами «PEN».

Как найти фазу, заземление и ноль?

Бывают случаи, когда при ремонте бытовой электрической сети оказывается, что все проводники имеют один цвет. Как в таком случае определить, где какой провод.

В однофазной сети, где всего две жилы, без заземления, нужно всего лишь иметь при себе специальную индикаторную отвертку. Для начала нужно отключить электричество на распределительном щитке. Затем зачищаются провода и разводятся по сторонам. Теперь снова включаем электричество и поочередно подносим индикатор к каждому из проводов. Если при контакте лампочка на отвертке загорелась, значит – это фаза, а вторая жила, следовательно, ноль.

Если электрическая сеть трехфазная, то понадобиться более сложное оборудование – мультиметр с измерительными щупами. Для начала устанавливаем прибор на значение выше 220 Вольт. Один щуп фиксируем на фазе, а вторым определяем заземление и ноль. При контакте с нулем, тестер должен показать напряжение 220 Вольт. Заземляющий провод будет показывать напряжение немного ниже.

Если под рукой нет индикаторной отвертки или мультитестера, то определить принадлежность провода можно по изоляции. Здесь важно знать, что синяя оболочка всегда является нейтралью. Даже в самой нестандартной маркировке ее окрас не меняется. Две другие жилы установить сложнее.

Первый способ основан на ассоциациях. Например, перед вами цветной и белый, либо черный контакт. Обычно землю обозначают белым или черным цветом. Следовательно, оставшийся провод – это фаза.

Второй способ. Нейтраль снова отбрасываем. Остался красный и черный. Согласно ПУЭ белая изоляция – это фаза. Тогда красный проводник – это земля.

В цепях с постоянным током цветовая маркировка минуса и плюса представлена соответственно черным и красным цветом изоляции. В трехфазной сети трансформатора каждая фаза окрашена в индивидуальный цвет:

Ноль, как всегда, синий, а заземление – желто-зеленое. В кабелях, рассчитанных на напряжение 380 Вольт, провода обозначаются так:

Защитный и нулевой проводники не отличаются по маркировке от предыдущего варианта.

Обозначаем провода самостоятельно

При отсутствии визуального обозначения, после ремонтных работ нужно самостоятельно указать принадлежность проводов. Для этого подойдет яркая изоляционная лента или термоусадочная трубка.

По ГОСТу, маркировку жил нужно проводить на концах проводников – в местах их контакта с шиной.

Такие пометки значительно облегчат будущий ремонт и обслуживание.

В кабеле зарядного устройства чаще всего красный провод означает плюс, а черный — минус. Белый и зеленый провода служат для передачи данных.

В случае, если провода не имеют цвета и маркировки, питание передается по крайним проводам слева и справа.

Для того, чтобы потребитель не путался, какой знак («+» или «-«) и в каком месте находится на зарядном устройстве, производители стараются маркировать провода различными цветами.

В основном «+»-у соответствует красный цвет, «-«-у чёрный, реже синий.

На зарядном устройстве практически любого электрического прибора минус обычно обозначен синим, либо черным цветом, а вот плюс уже может быть практически любым цветом, но чаще всего он красный и сразу привлекает к себе внимание.

В абсолютном большинстве случаев провода питания используют двух цветов: черный и красный. Черный — минус, красный — плюс. Определенные цвета для проводов используются для безопасности и удобства: если каждая фирма будет брать провода любого оттенка, то пользователь или ремонтник запутается. А когда есть какие-то общие принципы, клиенту гораздо проще и безопаснее.

Но надо учитывать, что рынок сегодня наводнен азиатскими подделками. Все чаще с ними происходят аварии. Обычно взрывается батарея, и мы уже привыкли относиться к АКБ с осторожностью. Но где гарантия, что в самопальном гаджете и провода не будут перепутаны? Её нет. Поэтому будьте осторожны: сначала убедитесь, что устройство качественное и не вызывает подозрений, прежде чем что-то делать с проводами.

Для тех, кто не может запомнить какой провод фаза, а какой -«0» в автомобиле. Я воспользовался методом аналогии: каждый раз вспоминаю организацию «красный крест» и все встает на свои места. Может кому — то будет полезно. Пользуйтесь!

Дубликаты не найдены

Меня пугает, что это мог написать электрик на СТО.

ТС, ты думаешь, что все кто возмутился твоими «познаниями» — это профессионалы?

Как бы нас в своё время такими «профессионалами» на уроках физики запросто делали. )

На авто производства Европы ( мерсы, бэхи, форды ) минусовые провода коричневого ( земля же коричневая ) цвета.Причём сплошь коричневые это постоянный минус, а на коричневый с полосой какого-либо другого цвета минус подается по необходимости.На старых жигулях минусовые провода были черно-белые в полоску ( зебра ), потом стали сплошь черные,а под постоянным плюсом есть коричневый, розовый и черный.На старых газелях под капотом и на раме минуса серого цвета, а парочка плюсовых жил — черные.А теперь можешь представить себе людей, которые тебя послушали и сожгли нахуй свои машины.

«>

Как определить полярность зарядного устройства

Как определить полярность неизвестного вам источника питания? Давайте предположим, что вам в руки попался какой-то блок питания постоянного напряжения, батарейка или аккумулятор. Но… на нем не обозначено, где плюс, а где минус. Да, дело быстро решается мультиметром, но что делать, если у вас его нет под рукой? Спокойно. Есть три проверенных рабочих способа.

С помощью воды

Думаю, это самый простой способ определения полярности. Первым делом наливаем водичку в какую-нибудь емкость. Желательно не металлическую. От источника питания с неизвестными клеммами отводим два провода, отпускаем их в нашу водичку и смотрим внимательно на контакты. На минусовом выводе начнут выделяться пузырьки водорода. Начинается электролиз воды.

С помощью сырого картофеля

Берем сырую картофелину и разрезаем ее пополам.

Втыкаем в нее два наших провода от неизвестного источника постоянного тока и ждем 5-10 мин.

Около плюсового вывода на картошке образуется светло-зеленый цвет.

С помощью вентилятора от ПК

Берем вентилятор от компьютера. Он имеет два вывода, а иногда даже три. Третий может быть желтый провод – датчик оборотов. Но его мы все равно использовать не будем. Нас волнуют только два провода – это красный и черный. Если на красном проводе будет плюс, а на черном – минус, то вентилятор у нас будет вращаться

Если же не угадали, то лопасти будут стоять на месте.

Вентилятор используем, если известно, что напряжение источника питания от 3 и до 20 Вольт. Подавать на вентилятор напряжение более 20 Вольт чревато для него летальным исходом.

Заключение

В заключении хотелось бы сказать, что с переменным током эти фишки не прокатывают. А как вы знаете, переменный однофазный ток состоит из двух проводов – фазы и ноля, кто не помнит, как их можно определить, прошу заглянуть вот сюда. Хочется также пожелать вам, чтобы вы никогда не путали полюсовку, потому что “защиты от дурака” (защиты от переполюсовки) ставят не во всех электронных приборах.

Точное знание полярности электроприбора крайне важно. Ведь если подключить электрическую аппаратуру с нарушением полярности, она может либо не работать, либо полностью выйти из строя. В большинстве случаев «плюс» и «минус» проводов и контактов в подобных устройствах обозначаются буквенным, символьным или цветовым способом (на корпусе возле контактов есть маркер «+» и «-», а провода имеют черный цвет для минуса и красный для плюса).

Но иногда случается, что визуально определить полюса нет возможности. Для этого можно воспользоваться как обыкновенным тестером полярности, так и подручными средствами.

Определение полярности мультиметром

Иногда случается, что в новом электрическом аппарате, который необходимо подключить, отсутствует маркировка полярности или необходимо перепаять проводку поврежденного устройства, а все провода одного цвета. В такой ситуации важно правильно определить полюса проводов или контактов.

Но при наличии необходимых приборов возникает закономерный вопрос: как мультиметром определить плюс и минус электроприбора?

Для определения полярности мультиметр необходимо включить в режим замера постоянного напряжения до 20 В. Провод черного щупа подключается в гнездо с маркировкой СОМ (он соответствует отрицательному полюсу), а красный подключается в гнездо с маркером VΩmA (он, соответственно, является плюсом).

После этого щупы подсоединяются к проводам или контактам и прибор, полярность которого необходимо узнать, включается.

Если на дисплее мультиметра отображается значение без дополнительных знаков, то полюса определены правильно, контакт к которому подключен красный щуп – это плюс, а к которому подключен черный щуп будет соответствовать минусу.

В том случае если мультиметр показал значение напряжения со знаком минус – это будет означать, что щупы подключены к устройству неверно и красный щуп будет минусом, а черный – плюсом.

Если мультиметр, которым производится замер, аналоговый (со стрелкой и табло с градациями значений), при правильном подключении полюсов стрелка покажет действительное значение напряжения, а сели полюса перепутаны то стрелка будет отклоняться в противоположную сторону относительно нуля, то есть показывает отрицательное значение напряжения тока.

Определение полярности альтернативными методами

Если случилось так, что мультиметра под рукой нет, а полярность необходимо найти, можно использовать альтернативные и «народные» средства.

К примеру, заряды проводки динамиков проверяются при помощи батарейки на 3 вольта. Для этого необходимо на короткий промежуток времени прикоснуться проводами, присоединенными к батарейке, к выводам динамика.

Если диффузор в динамике начинает двигаться наружу, это будет значить, что положительная клемма динамика присоединена к плюсу батарейки, а отрицательная к минусу. Если же диффузор движется внутрь – полярность перепутана: положительная клемма замкнута на минусе, а отрицательная на плюсе.

Если необходимо подключить блок питания постоянного напряжения или аккумулятор, но на них нет маркировки полярности, а под рукой нет мультиметра, плюс и минус можно определить «народными» методами при помощи подручных материалов.

Самый простой способ определения полярности, которым можно воспользоваться дома – это использовать картофель. Для этого необходимо взять один клубень сырого картофеля и разрезать пополам. После этого два провода (желательно разного цвета или с любым другим отличительным знаком) оголенными концами втыкаются в срез картофеля на расстоянии 1-2 сантиметра друг от друга.

Другие концы проводов подключаются к проверяемому источнику постоянно тока, и прибор включается в сеть (если это аккумулятор, то после подсоединения проводов больше ничего делать не нужно) на 15-20 минут. По истечении этого времени на срезе картофеля, вокруг одного из проводов образуется светло-зеленое пятно, которое будет признаком плюсового заряда провода.

Второй способ также не требует, каких либо, особых устройств или инструментов. Для определения полярности проводов источника постоянного тока понадобится емкость с теплой водой, в которую опускаются два подключенных к источнику питания провода.

После включения прибора в сеть вокруг одного из проводов начнут появляться пузыри газа (водород) – это процесс электролиза воды. Эти пузырьки образуются вокруг источника отрицательного заряда.

Следующий способ подойдет в том случае, если есть не используемый, рабочий компьютерный кулер. Способ определения полярности данным методом заключается в том, что кулер необходимо запитать от проверяемого источника бесперебойного питания. Но зачастую в кулерах присутствует три провода:

• черный, отвечает за отрицательный заряд;
• красный, отвечает за положительный заряд;
• желтый, является датчиком оборотов.

В данном случае желтый провод игнорируется и никуда не подключается. Если после подключения кулера к источнику постоянного напряжения, кулер начал работать, то полярность определена правильно, плюс подключен к красному проводу, а минус – к черному. А если кулер не срабатывает – это будет означать что полярность неправильная.

Также, если мультиметр отсутствует, положительный и отрицательный контакты аккумулятора можно определить при помощи индикаторной отвертки.

Для этого необходимо дотронутся индикатором до одного из выводов аккумулятора, прижать палец к обратной стороне индикатора (к контакту на рукоятке), а ко второму выводу аккумулятора дотронуться рукой.

Если индикатор начал светиться, то заряд проверенного вывода, с которым он контактирует, имеет положительное значение, а если индикатор не засветился – вывод отрицательный. Но у этого способа определения полярности есть один недостаток.

Если аккумулятор разрядился или поврежден (пробит), индикатор будет загораться при контакте с обеими клеммами, из-за чего определить значения полюсов аккумуляторной батареи будет невозможно.

Ремонт различных устройств не всегда производится в мастерской, поэтому довольно часто под рукой не оказывается

даже тестера (мультиметра). А нужно, скажем, определить полярность элемента питания, у которого стерлась маркировка (например, батарей с гибкими выводами, применяемых в технике связи). В таких условиях рекомендуется пользоваться следующими способами.

В стакан наливают теплую воду и растворяют в ней столовую ложку поваренной соли. Затем в воду опускают концы проводов, подключенных к выводам батареи. У провода, соединенного с отрицательным выводом батареи, будут интенсивно выделяться пузырьки газа (рис. 1 а).

Сырой клубень картофеля разрезают на две части и в одну из частей со стороны среза втыкают на расстоянии 15-20 мм друг от друга провода от зажимов батареи, зачищенные от изоляции. Около провода, соединенного с положительным полюсом батареи, картофель окрасится в зеленый цвет (рис. 1 6).

Рис. 1. Определение полярности источника постоянного тока с помощью раствора поваренной соли (а), картофеля (б), пламени свечи (в), самодельного индикатора (г)

Два проводника, подключенных к источнику более высокого напряжения, вводят в пламя свечи. Под действием напряжения пламя свечи станет низким и широким, а на отрицательном электроде появится тонкая ленточка сажи (рис. 1 в).

Для постоянного пользования можно изготовить простой индикатор для определения полярности неизвестного источника. Он представляет собой стеклянную трубочку, закрытую пробками, с пропущенными внутрь нее электродами (держатели спирали), взятыми от перегоревшей электролампы (рис. 1 г).

Для заполнения полости трубочки готовят раствор селитры (1 часть) в воде (4 части). К этому раствору добавляется такой же объем смеси из глицерина (5 частей) и раствора фенолфталеина (0,1 части) в винном спирте (1 часть).

Такой индикатор служит годами. У отрицательного полюса содержимое трубочки окрашивается в красный цвет, а если напряжение источника переменное, то оба электрода приобретают розовый оттенок. Чтобы вернуть прибор в исходное положение, достаточно встряхнуть трубочку.

Запуск автомобильного аккумулятора от внешнего источника | Инструкции и видео | Autobatteries.com.

Ваша машина не заводится. Что теперь? Может показаться, что ваша батарея разряжена, но если свет и электрические системы все еще работают, вашей батарее может просто потребоваться запуск от внешнего источника. Выполните следующие действия, чтобы зарядить аккумулятор и вернуться в дорогу.

Как запустить автомобильный аккумулятор от внешнего источника

Изучите простые шаги по запуску аккумуляторной батареи автомобиля.

ШАГ 1. Найдите кабели-перемычки (переходные провода)

Прочтите и соблюдайте информацию о безопасности и обращении на этом веб-сайте, а также о соединительных кабелях. Вам понадобится набор соединительных кабелей и другой автомобиль с заряженным аккумулятором. Вы можете найти кабели в магазинах автозапчастей, на заправках или практически везде, где вы покупаете автомобильные запчасти.

ШАГ 2: Припаркуйте автомобиль, который необходимо завести от внешнего источника, рядом с автомобилем с исправным аккумулятором.

Припаркуйте автомобиль с исправным аккумулятором рядом с автомобилем с разряженным аккумулятором.Поднимите автомобиль достаточно близко, чтобы кабели легко доходили от аккумулятора одного автомобиля до аккумулятора другого. Выключите оба двигателя и откройте капоты или багажники, в зависимости от того, где в автомобиле расположены аккумуляторные батареи.

ШАГ 3: Найдите красный (положительный) и черный (отрицательный) выводы батареи

Найдите батареи и их клеммы. Каждая батарея имеет две металлические клеммы. Один отмечен положительным (+), другой отрицательным (-). В наборе перемычек также есть положительный и отрицательный кабели.Красный — положительный (+), черный — отрицательный (-). Никогда не подключайте красный кабель к отрицательной клемме аккумуляторной батареи или к автомобилю с разряженной аккумуляторной батареей.

ШАГ 4: Разряженная батарея: Определите металлическое заземление

Определите металлическое заземление в автомобиле с разряженным аккумулятором. Можно использовать металлический каркас автомобиля.

ШАГ 5: Разряженная батарея: Подсоедините положительный вывод перемычки к положительной клемме

Подключите положительный зажим кабеля к положительной (+) клемме разряженной аккумуляторной батареи.

ШАГ 6: Аккумулятор исправен: подключите другой положительный вывод перемычки к положительной клемме

.

Подсоедините другой положительный зажим кабеля к положительной (+) клемме заряженной аккумуляторной батареи.

ШАГ 7: Аккумулятор исправен: подключите отрицательный вывод перемычки к отрицательному выводу

Подключите зажим отрицательного кабеля к отрицательной (-) клемме заряженной аккумуляторной батареи.

ШАГ 8: Разряженная батарея: подключите другой отрицательный вывод перемычки к металлическому заземлению

Подключите другой отрицательный зажим к металлической массе автомобиля с разряженной аккумуляторной батареей.Вы можете использовать блок двигателя или другую металлическую поверхность автомобиля вдали от аккумулятора. Это последнее соединение, которое вам нужно установить.

ШАГ 9: Автомобиль с разряженной батареей: Заведите автомобиль

Заведите автомобиль с заряженным аккумулятором. Подождите одну-две минуты и попробуйте завести машину с разряженным аккумулятором.

Если автомобиль заводится:

Снимите черный отрицательный зажим с земли автомобиля, нуждающегося в прыжке.

Снимите черный отрицательный зажим с вспомогательного автомобиля.

Снимите красный положительный зажим с вспомогательной машины.

Снимите красный положительный зажим с ранее остановленного автомобиля.

Если автомобиль не заводится:

Подождите несколько секунд и повторите шаг 9.

Мы рекомендуем полностью зарядить аккумулятор при первой возможности после запуска от внешнего источника.

Куда идет красный провод на аккумуляторе? — Мворганизация.org

Куда идет красный провод на аккумуляторе?

Положительный (красный) кабель должен быть подсоединен к положительным клеммам каждой батареи. Один конец отрицательного (черного) кабеля должен быть подсоединен к отрицательной клемме разряженной батареи, а один конец должен быть заземлен.

К чему подключены кабели аккумулятора?

Обычно отрицательный кабель аккумуляторной батареи прикрепляется болтами к двигателю или где-нибудь на раме автомобиля, а положительный кабель аккумуляторной батареи обычно прикрепляется болтами к стартеру или блоку предохранителей.

Как подключить красный провод к аккумулятору?

Красный цвет обычно является положительным, а черный — отрицательным. Снимите отрицательную клемму с аккумулятора, ЗАТЕМ подключите положительный провод к положительной клемме.

Какой красный провод на аккумуляторе?

Один отмечен положительным (+), другой отрицательным (-). В наборе перемычек также есть положительный и отрицательный кабели. Красный — положительный (+), черный — отрицательный (-). Никогда не подключайте красный кабель к отрицательной клемме аккумуляторной батареи или к автомобилю с разряженной аккумуляторной батареей.

Черный — положительный, а красный — отрицательный?

Шаг 3: Определите соединительные кабели: красный — для положительного заряда, черный — для отрицательного. Чем толще тросы, тем лучше прыжок. Не позволяйте зажимам противоположных кабелей соприкасаться, иначе вы можете получить удар током. Шаг 4: Возьмите красный соединительный кабель и прикрепите один зажим к положительной клемме разряженного автомобильного аккумулятора.

Красный провод идет на плюс или минус?

Раскраска следующая: Положительный — провод для положительного тока красный.Отрицательный — провод для отрицательного тока черный.

Красный провод отрицательный или положительный?

Может использоваться электрический цветовой код или другие условные обозначения. В цепях постоянного тока положительный полюс обычно обозначается красным (или «+»), а отрицательный полюс — черным (или «-»), но в автомобильных и телекоммуникационных системах иногда используются другие цветовые схемы.

Что означает красный провод?

По черным или красным проводам всегда подается питание от сервисной панели (блока выключателя) к домашним устройствам.Что такое красные провода? Красные провода обычно используются в качестве вторичных горячих проводов. Красные провода тоже горячие и должны быть четко обозначены, чтобы избежать поражения электрическим током.

Есть ли разница между красным и черным проводами?

Black & Red: то же содержание. В США черный цвет является заземленным или отрицательным. Красный — положительный.

Что делать, если у вас нет красного провода?

Если он находится в цепи, которая подключена к панели с напряжением 240 В, она может быть закрыта и заклеена лентой, как сказано (и помечено), тогда цепь может использоваться как 110 В, однако эта ножка (красный горячий провод) должна быть удалена из выключатель в панели, помеченный и оставленный там на случай, если снова понадобится 240 В.

Красный провод под напряжением?

Провод под напряжением коричневый в новых системах и красный в старых. Нейтральный провод синий в новых системах и черный в старых.

Куда идет красный провод на выключателе света?

Присоедините красный провод от осветительной арматуры к гайке в верхнем левом углу переключателя. Подключите оголенный медный провод к зеленой гайке в нижнем левом углу переключателя. Вставьте оба переключателя в их коробки и закрепите их винтами сверху и снизу.

Какой красный провод у трехпозиционного переключателя?

Рисунок A: Схема подключения трехпозиционного переключателя — питание к осветительной арматуре Черный провод под напряжением подключается к общей клемме крайнего правого переключателя.Красный и синий провода соединяют подвижные клеммы обоих переключателей. Красный провод, который подключен к общей клемме первого переключателя, ведет обратно к прибору.

Красный провод — это то же самое, что и белый?

Белый провод всегда нейтральный, а когда кабель имеет только два проводника, как большинство 120-вольтных кабелей, горячий провод черный. Заземляющий провод обычно оставляют оголенным, но в некоторых случаях цвет заземляющего провода зеленый. В трехжильном кабеле дополнительный провод красный, и он почти всегда используется в качестве горячего провода.

Является ли общий провод проводом под напряжением в трехпозиционном переключателе?

Подключение трехпозиционного переключателя Самый важный провод, который нужно правильно выполнить, — это тот, который подключается к общей винтовой клемме каждого переключателя. Это «горячий» провод (обычно окрашенный в черный цвет, но не всегда), он передает питание от источника и передает его от одного переключателя к другому и к осветительной арматуре.

Куда идут черный и белый провода на выключателе света?

Белый (нейтральный) провод подключается к серебряному винту, или вы вставляете его в отверстие для заднего провода на той же стороне устройства, что и серебряный винт.Черный (горячий) провод идет к латунному винту или в отверстие в задней части устройства на той же стороне, что и латунный винт.

Что будет, если поменять местами черный и белый провода?

В этом случае, если вы просто коснетесь оголенных проводов, произойдет короткое замыкание. Это вызовет большую искру и, как мы надеемся, сработает предохранитель или выключатель. Если вы соедините их вместе, а затем включите питание, искра возникнет на выключателе или предохранителе.

Что произойдет, если светильник не заземлен?

Основная проблема — это вероятность того, что пользователь прикоснется к чему-то металлическому на приспособлении, которое может случайно оказаться живым.Если приспособление находится вне досягаемости, вероятно, отсутствие заземления представляет собой небольшой риск. Если это светильник с натяжной цепью, хорошей идеей будет использование натяжного троса, а не металла.

«Отрицательное» питание 48 В: что, почему и как

Определение конфигурации

Телекоммуникационные и беспроводные сети обычно работают от источника постоянного тока 48 В. Но в отличие от традиционных 12- и 24-вольтовых систем, в которых отрицательная (-) сторона батареи подключена к земле (то есть, называемые системами с отрицательным заземлением), в телекоммуникационных батареях положительная (+) сторона батареи подключена к земле, что называется положительным заземлением. система, также обозначаемая как «отрицательное 48 вольт».В этой конфигурации минусовая сторона батареи становится «горячим» проводником, а «+» больше не горячий, а имеет нулевой потенциал, поскольку он подключен к земле и называется «общим» или «обратным» проводом. Несмотря на свою сложность и склонность к путанице, описанную ниже, «отрицательное» напряжение 48 В является обычным выбором в источниках питания постоянного тока для беспроводных сетей.

История

Почему положительная сторона цепи постоянного тока соединена с землей в телекоммуникационных приложениях, а отрицательная сторона заземления используется в автомобильных и других промышленных системах постоянного тока?

Когда-то, когда разрабатывалось телефонное оборудование, было выбрано напряжение 48, поскольку оно считалось безопасным «низким напряжением» и уменьшало требования к силе тока для оборудования, питаемого от этого напряжения.Это позволило использовать провода меньшего сечения, но при этом обеспечить передачу энергии по длинным проводам с минимальным падением напряжения в процентах от рабочего напряжения. Ранние телефонные системы были сконфигурированы как отрицательное заземление, однако приводили к коррозии проводников, вызванной электролизом, когда + провода подвергались воздействию влаги (вы можете увидеть доказательства этого состояния на автомобильном аккумуляторе, где коррозия со временем накапливается на + конечный пост). Чтобы исправить это проблемное состояние, системы были заменены на положительное заземление, а разрушающая гальваническая коррозия была устранена за счет катодной защиты, обеспечиваемой заземлением плюсовой стороны цепи.

Меры предосторожности

Эта положительная конфигурация заземления не вызывает изменения полярности, плюс (+) остается плюсом и несет положительный заряд по отношению к отрицательной (-) клемме или минусу. Много коротких замыканий произошло, когда установщики предполагали, что при переключении на положительное заземление в результате меняется полярность, а это не так! Независимо от заземления, подключение (+) плюса к (-) минусу все равно приведет либо к короткому замыканию, либо к обратной полярности оборудования.

Еще один фактор, который может вызвать путаницу (и, возможно, искры), — это использование красных и черных проводов. В системах с отрицательным заземлением красный цвет обычно понимается как горячий, а в положительном заземлении этот «красный провод» больше не горячий, но по-прежнему остается положительным. Итак, вы можете представить себе установщика, стоящего там с черным проводом в одной руке и красным проводом в другой, смотрящего на входные клеммы на «отрицательном 48-вольтовом» передатчике, помеченные «HOT» и «RTN», и спрашивающего себя: «Что происходит? куда?» Ответ: черный к плюсу и красный к минусу, что немного противоречит интуиции.Таким образом, мы рекомендуем использовать общий цвет как для проводов, так и для проводов, помеченных с указанием полярности.

Еще одно предостережение относительно системной интеграции, в которой используется оборудование с положительным и отрицательным заземлением. Между этими операционными системами должна поддерживаться изоляция заземления, чтобы предотвратить короткие замыкания и проблемы совместимости оборудования. Кроме того, существует проблема непрерывности между заземлением шасси и заземлением системы; они могут быть общими или изолированными (называемыми плавающим заземлением).

Помощь в применении

Компания Newmar предлагает системы питания с положительной и отрицательной конфигурациями заземления.Наш технический персонал хорошо разбирается в этих приложениях и может дать рекомендации по настройке и подключению. Пожалуйста, проконсультируйтесь с нами, если у вас возникнут какие-либо вопросы о конфигурации системы. Мы всегда готовы помочь!

Запросить дополнительную информацию

Как использовать автомобильное зарядное устройство

Каждый должен знать, как пользоваться автомобильным зарядным устройством , поскольку разряженный аккумулятор — частая проблема, особенно в холодные зимние месяцы.Автомобильные зарядные устройства для аккумуляторов медленно заряжают аккумулятор вашего автомобиля, и их наличие бесценно. Если ваш аккумулятор разряжается или у вас возникают проблемы с запуском автомобиля, вам следует подумать о переносе портативного зарядного устройства в багажнике на всякий случай. При зарядке аккумуляторов всегда рекомендуется надевать защитные очки. Также вы должны помнить, что, хотя изменение тонкое, всегда существует риск того, что аккумулятор может взорваться, когда вы попытаетесь его зарядить.

4 совета по оптимальной зарядке >>

Надеюсь, вы избежите необходимости заряжать аккумулятор, но если вы окажетесь в ситуации, когда срок службы аккумулятора истощается и его необходимо перезарядить, то вот как вы это сделаете.

Шаг 1. Зарядное устройство

Очевидно, что перед тем, как начать, вам понадобится зарядное устройство. Не все зарядные устройства одинаковы, поэтому вам следует ознакомиться с вашей конкретной моделью перед ее использованием. Ознакомьтесь с инструкциями и убедитесь, что вы понимаете, как работает зарядное устройство и для чего используется каждая кнопка, циферблат или считывающее устройство.

Шаг 2. Подключите зарядное устройство к аккумулятору

Когда вы ознакомитесь с основами зарядного устройства, теперь вы можете подключить его к аккумуляторной батарее автомобиля.Вы можете заряжать аккумулятор, пока он еще находится в машине, или, если он был извлечен, подойдет любой метод. Сначала прикрепите положительный (красный) зажим к положительному полюсу аккумулятора. Положительный пост будет иметь индикатор «+». Затем прикрепите отрицательный (черный) зажим к отрицательному полюсу батареи. На отрицательном посте будет отображаться знак «-».

Шаг 3. Настройка зарядного устройства

Далее нужно выставить вольт и ампер на зарядном устройстве. Если вы хотите медленно подзаряжать аккумулятор, вам нужно установить меньшую силу тока, чем при быстром запуске автомобиля.Если у вас есть время, лучше использовать капельную зарядку, так как она лучше справится с зарядкой аккумулятора. Однако, если вы пытаетесь быстро завести автомобиль, вам может потребоваться более высокая сила тока.

Шаг 4. Подключите и зарядите

Подключите зарядное устройство и позвольте ему сделать свою работу. Вы можете установить время, в течение которого зарядное устройство будет работать, или оно может автоматически отключиться, когда это будет сделано. В любом случае рекомендуется не перемещать зарядное устройство и не играть со шнуром во время этого процесса.

Шаг 5: Отключите

После того, как аккумулятор зарядится, вы можете выключить зарядное устройство, а затем отсоединить его от розетки. Затем вы отключите кабели в порядке, обратном их подключению. Сначала отрицательный (черный) зажим, положительный (красный). Ваша батарея должна быть полностью заряжена, и вы должны быть готовы к работе.

Руководство по покупке портативного автомобильного зарядного устройства >>

ток — путаница с проводами питания USB (GND и + 5v)

Однако после исследования названия этих двух проводов заставляют меня думать об обратном.Черный провод на самом деле является заземлением, что заставляет меня думать, что он на самом деле похож на «обратный путь» для электричества (такой положительный).

Тут есть пара предчувствий.

Электричество — непонятное понятие … обычно этот термин используется для обозначения электрической энергии или электрической энергии, и эти количества обычно текут только в одном направлении, от источника энергии к потребителю — они не возвращаются.

Если вы имеете в виду «электрический ток», то да, он должен вернуться.но по историческим причинам большинство инженеров используют так называемый «обычный ток» и считают, что электрический ток течет от положительного к отрицательному. и так земля считается возвращением. Фактически, это был человек с именем, похожим на ваше Бенджамин Франклин , который решил, какой тип электрического заряда называть положительным, а какой отрицательным. Только позже, когда был открыт электрон, стало ясно, что он выбрал неправильную полярность.

Военно-морской флот США обучает своих технических специалистов «электронному току», который действительно течет от отрицательного к положительному направлению в том же направлении, что и реальный поток электронов.

Красный провод обозначается как + 5В, что наводит на мысль, что именно отсюда исходит «источник» электричества (так отрицательно).

На самом деле это источник обычного тока и возврат для электронов.

Черный — это обратная линия для обычного тока и источник электронов.

Какой из этих проводов является «источником» (отрицательным), а какой — «обратным» (положительным)? Всем спасибо!!

+ в +5 указывает, что это положительный результат.

GND является отрицательным, и в большинстве компьютеров он также подключен к защитному заземлению через главную плату и источник питания.

, вам, вероятно, следует подключить резистор последовательно с +5, но в большинстве случаев это, вероятно, не будет иметь большого значения.

Я надеюсь, что это простое устройство вроде фонарика или ручного вентилятора, более сложное устройство может иметь переменный ток и плохо реагировать на резистивную капельницу. в этом случае решением может быть модуль регулятора напряжения типа «mini360».

Батареи

— Замените трехпроводную батарею планшета на двухпроводную батарею

— Замените трехпроводную батарею планшета на двухпроводную — Обмен электротехнического стека

Сеть обмена стеков

Сеть Stack Exchange состоит из 178 сообществ вопросов и ответов, включая Stack Overflow, крупнейшее и пользующееся наибольшим доверием онлайн-сообщество, где разработчики могут учиться, делиться своими знаниями и строить свою карьеру.

Посетить Stack Exchange

2. 0
3. +0
6. Авторизоваться Подписаться

Electrical Engineering Stack Exchange — это сайт вопросов и ответов для профессионалов в области электроники и электротехники, студентов и энтузиастов.Регистрация займет всего минуту.

Зарегистрируйтесь, чтобы присоединиться к этому сообществу

Кто угодно может задать вопрос

Кто угодно может ответить

Лучшие ответы голосуются и поднимаются наверх

Спросил 6 лет, 7 месяцев назад

Просмотрено 38k раз

\ $ \ begingroup \ $

Хочу заменить в китайском планшете старую батарею на 300 мАч на новую на 3000 мАч.У старого аккумулятора три провода: красный, черный и белый. Белый провод подключается к контактной площадке на материнской плате планшета с надписью «T», которая, как мне сказали, используется для подключения терморезистора, встроенного в аккумулятор. Однако проблема в том, что у моего нового аккумулятора всего два провода: черный и красный. Я подключил красный и черный провода новой батареи к плюсовым и минусовым контактам на плате и оставил Т-образную контактную площадку неподключенной. Планшет отлично работает с новым аккумулятором, но проблема в том, что я не могу зарядить новый аккумулятор.Зарядное устройство подключил на час, но уровень заряда аккумулятора не увеличивается даже на процент. Я думаю, это потому, что Т-образная площадка не подключена к аккумулятору. Что я могу сделать?

Создан 02 фев.

Мара АлиМара Али

3111 золотой знак11 серебряный знак44 бронзовых знака

\ $ \ endgroup \ $ 8 \ $ \ begingroup \ $

Существует соглашение, что Т-провод подключается к земле через NTC 10 кОм, как упоминалось, например, в этой теме на AnandTech.Замена его на постоянный резистор 10 кОм должна позволить зарядку, но на ваш страх и риск. Датчик используется для предотвращения зарядки, когда аккумулятор слишком холодный или слишком горячий (возможно, из-за температуры окружающей среды), чтобы избежать повреждения аккумулятора. Также его можно использовать в качестве аварийного отключения, если аккумулятор становится слишком горячим во время зарядки. Фиксированный резистор отключит эти безопасные функции.

Создан 02 фев.

\ $ \ endgroup \ $ 6 \ $ \ begingroup \ $

Я знаю, что это старая тема, но я подумал, что добавлю ее, чтобы у тех, кто наткнулся на эту тему через Google, было решение.У меня такая же проблема. Я купил двухпроводную батарею, установил батарею и обнаружил, что планшет работает нормально, но не заряжается. Чтобы решить эту проблему, я припаял белый провод к черному. Вроде сейчас заряжается.

Создан 25 мар.

\ $ \ endgroup \ $ Очень активный вопрос .Заработайте 10 репутации (не считая бонуса ассоциации), чтобы ответить на этот вопрос. Требование репутации помогает защитить этот вопрос от спама и отсутствия ответов. Электротехнический стек Exchange лучше всего работает с включенным JavaScript

Ваша конфиденциальность

Нажимая «Принять все файлы cookie», вы соглашаетесь с тем, что Stack Exchange может хранить файлы cookie на вашем устройстве и раскрывать информацию в соответствии с нашей Политикой в ​​отношении файлов cookie.

Принимать все файлы cookie Настроить параметры

Как определить негатив на шнуре электроприбора

Благодаря инженеру Николе Тесла, который спроектировал и помог построить первую крупномасштабную электростанцию ​​на Ниагарском водопаде на рубеже 20-го века, электричество подавалось в дома по всему миру. мир происходит от генераторов переменного тока.Поскольку переменный ток меняет направление много раз в секунду, нельзя говорить о «положительных» и «отрицательных» клеммах. Вместо этого один из проводов — это «горячий» провод, а другой — «нейтральный» или «обратный» провод. Если вы коснетесь только нейтрального провода, вы ничего не почувствуете, но вы получите шок, если коснетесь только горячего провода. По этой причине и для правильной работы прибора важно знать, как отличить их друг от друга. Производители бытовой техники используют один из нескольких методов, чтобы отличить провода в шнурах питания.

TL; DR (слишком длинный; не читал)

Использование переменного тока означает, что шнуры питания имеют «горячий» и «нейтральный» провода, а не «положительный» и «отрицательный». Если у вас есть поляризованный шнур электроприбора, нейтральный провод обозначается белой полосой, ребрами или белой изоляцией. Нагревательный провод не имеет ребер или полос, либо он может быть покрыт черной или красной изоляцией.

Нейтральный провод — тот, с маркировкой

Шнуры электроприборов часто состоят из многожильных медных проводников, покрытых резиновой изоляцией.Изоляция обычно сплавляется, и один из проводов имеет белую полосу или ребро, а другой — нет. Возможно, вам придется развести провода, чтобы увидеть это. Провод с оребрением или полосой является нейтральным проводом, а другой — горячим. Если вы не видите маркировки на проводах, а вилка имеет два контакта одинакового размера, шнур не поляризован. Редко можно найти неполяризованные шнуры на устройствах, произведенных в Северной Америке, но вы можете увидеть их на устройствах, произведенных в других странах, например в Японии.

Белый — нейтральный

Шнуры некоторых устройств состоят из изолированных проводов, заключенных в пластиковую или резиновую оболочку. При снятии оболочки можно обнаружить два-три провода. Цвет изоляции указывает на то, какой провод является нейтральным, потому что согласно Национальному электротехническому кодексу, нейтральный провод всегда белый. В Кодексе не указан цвет горячего провода, но по соглашению он либо черный, либо красный. Если шнур включает в себя провод заземления, он обычно зеленый, хотя он также может быть оголенным.

Посмотрите на вилку

Не всегда нужно проверять провода, чтобы определить, какой из них нейтральный.
