Котел на отработанном масле своими руками чертежи

Котел на отработке своими руками: две модели

Отработанное топливо – далеко не самый чистый вид горючего. Тем более, если его сливали из двигателей. В нем имеются присадки, тяжелые металлы, множество всяких «добавок». В принципе, все их можно разложить на простые углеводороды и сжечь. В результате на выходе будут только азот, углекислый газ и пары воды, которые абсолютно безвредны. Но такое полное сгорание возможно при определенных температурах.

Если не вдаваться в подробности, а сказать кратко: полное окисление всех составляющих происходит при температуре около 600 o C. При изменении ее на 200 o C в одну и другую сторону в воздухе будет целый «букет» вредных и очень вредных веществ. Потому к самодельным печам на отработке нужно относиться со всей возможной осторожностью: канцерогены, мутогены, тяжелые металлы — это только малая часть того, «букета», которым будете дышать вы и окружающие, при нарушении температуры сгорания.

Технология испарения масла

В печах этого типа горит не масло, а его пары. То есть отработку до начала горения разогревают, она начинает испаряться, а уже пары зажигаются. Эта технология позволяет грязное, тяжелое, плохо горящее топливо разложить на более «легкие» составляющие, а потом уже жечь их. Именно она при правильно подобранных параметрах позволяет добиться практически бездымного и полного сгорания топлива, при котором нет практически никаких выбросов: сгорает все.

Котел на отработке своими руками: принцип котла на испарении масел

Самый простой и эффективный способ реализовать эту технологию — использовать раскаленную чашу, в которую капает отработка.

При соприкосновении с раскаленным металлом масло резко испаряется, пары перемешиваются с подающимся сюда воздухом, вспыхивают и сгорают. Количество выделяемого при этом тепла велико. Для достижения максимального КПД и полного сгорания требуется, чтобы горящая смесь долго находилась в камере сгорания.

Потому в устье воздуховода нужно установить неподвижную крыльчатку, которая и будет создавать требуемое завихрение в камере сгорания.

Паровой котел своими руками на отработке может быть реализован в таком виде

Несмотря на высокий КПД и «всеядность» такой принцип работы редко реализуется в заводских котлах, производимых в США и Европе. Зато российские производители выпускают котлы на отработке, работающие именно на технологии испарения. Главный камень преткновения в реализации таких котлов – способ предварительного разогрева чаши. Те, кто делают эти котлы самостоятельно, поступают просто: закидывают в чашу пропитанный бензином фитиль, наливают немного солярки или того же бензина, поджигают, дожидаясь пока чаша разогреется до требуемых температур. После этого открывают подачу масла.

В Европе и США подобное решение неприемлемо: небезопасно. Зато наши производители также используют именно этот способ розжига своих печей.

Еще один вариант печи с плазменной чашей

В видео продемонстрирован один из вариантов обогрева гаража при помощи печи на отработке. Но в этом варианте реализована не капельная подача топлива: оно течет струйкой и сгорает далеко не полностью. Именно по этой причине автор проекта уделил такое внимание изоляции и уплотнению всех съемных частей: чтобы минимизировать попадание дыма в помещение и сделал высокий дымоход для лучшей тяги.

Как сделать капельную подачу и избежать перелива

Самая большая проблема при реализации агрегатов с плазменной чашей – обеспечение капельной подачи топлива. Для начала нужно обеспечить достаточный уровень фильтрации. Для этого на конец трубки, опущенной в отработку, надевают автомобильный масляный фильтр полной фильтрации (не частичной).

Фильтр этот нужно будет менять как минимум, раз в месяц, а вообще частота его замены зависит от качества топлива и количества в ней примесей. Если в качестве топливопровода используете шланг, со стыковкой фильтра могут возникнуть проблемы. На фильтре имеется металлическая резьба, которую в случае с шлангом накручивать некуда. Как вариант – можно найти кусок маслостойкого шланга нужного диаметра, надеть его на фильтр, а потом через штуцер соединить с основным шлангом.

Принцип организации капельной подачи топлива в чашу

Далее может возникнуть проблема с топливным насосом. Подобрать его несложно, но как добиться того, чтобы он подавал только нужное количество масла, если его производительность не регулируется? На рисунке справа продемонстрирована конструкция из двух тройников, ниппеля и штуцеров.

Собрав ее вы добьетесь того, что в шланге в каждый момент времени будет находится столько масла, сколько помещается в этом узле, а излишки стекать будут обратно в бак. Эта схема – аналог фабричной защиты от перелива.

Для обеспечения капельной подачи можно использовать фрагмент медицинской капельницы с регулятором. Его натягивают на нижний штуцер. Колесиком регулируют частоту капель.

Топлива должно быть столько, чтобы горело оно устойчиво и не чадило. Для нормальной текучести отработка должна иметь температуру порядка 10-20 о С. При каждом изменении температуры, и при использовании/доливе другого топлива, приходится подбирать частоту капель. Иначе масло сильно горит, или гаснет. Причем оба варианта нас не устраивают.

Подавать масло напрямую от капельницы в печь не получится. Сначала капли топлива попадают в воронку, которая соединена с топливопроводом, подающим горючее в раскаленную тарелку.

Если вокруг корпуса такой печи устроить водяную рубашку – получите печь на отработанном масле с водяным контуром, а куда подавать нагретую воду — на водяное отопление или в душ — дело ваше. Можно в верхнюю часть топки встроить теплообменник (например, кусок трубы изогнутый в виде буквы U). К нему подсоединить выносной бак для обеспечения горячей водой. Второй вариант — подключить трубы, ведущие к отопительной системе. Но в этом случае потребуется насос, который будет обеспечивать циркуляцию воды в системе.

Можно использовать также теплообменник на дымовой трубе. Он может быть заводского или кустарного изготовления.

Пиролизный вариант

Эта конструкция настолько популярна, что выпускается и на промышленных предприятиях. В этом случае масло в резервуаре поджигается. Разогреваясь, оно испаряется, пары поднимаются вверх в камеру сгорания (труба с дырками), где смешиваясь с кислородом, продолжают гореть. В камере дожига (расширение на трубе) происходит полное и окончательное окисление (сжигание) всех составляющих топлива.

Котел на отработке своими руками: пиролизный способ

Для нормальной работы печи, в емкость, где находится масло и проходит первичное сгорание, воздух подается через специальное отверстие с заслонкой. Положением этой заслонки регулируется интенсивность горения и температура в помещении. В верхнюю камеру сгорания воздух должен поступать свободно. Потому вертикальная труба двумя резервуарами делается с большим количеством отверстий.

Котел на отработанном масле. Чертеж с размерами

Такая печь требует строгого соблюдения рекомендованных размеров, соблюдения указанных пропорций. Если вам требуется больший по размерам агрегат, пропорционально увеличивайте все части.

При установке нужен прямой дымоход. Его высота до «макушки» — не менее 4 метров. Так как печь имеет не очень большой вес, идеальным вариантом будет или металлический дымоход, или сэндвич .

Почему нельзя нарушать пропорции? Все дело в том, что оптимальная температура, при которой все углеводороды дожигаются, и на выходе остается только углекислый газ, азот и пары воды – это 600 o C. Если печь будет выдавать температуру больше 900 o C или меньше 400 o C, в выхлопе будут присутствовать тяжелые органические вещества. Они имеют очень плохое влияние на человеческий организм. Потому и желательно строго придерживаться заданных пропорций: этим вы гарантируете безопасность и свою и окружающих.

Всем хороша эта печь. Есть только один недостаток: небольшой резервуар. Доливать топливо во время работы печи – опасно, а ждать пока прогорит, не всегда есть возможность.

Просто увеличить размеры резервуара не получится: большое количество масла не разогреется до нужной температуры, и не будет испаряться. Есть одна доработка, которая позволит продлить горение без особых проблем. Все что нужно – сделать неподалеку дополнительный резервуар, который соединен с основным по принципу сообщающихся сосудов.

Резервуар для печи — способ продлить горение на одной заправке

Еще одна доработка позволяет с верхнего контура снимать тепло для нагрева воды. Вварив в верхнюю часть печи металлические трубы, получаете печь на отработке с подогревом воды. На фото показан один из вариантов такого теплообменника.

Верхнюю часть этого котла можно использовать для нагрева воды

Недостаток такого котла в том, что он очень быстро выжигает кислород в помещении, потому необходима хорошая система вентиляции. К тому же корпус печи раскаляется до красного свечения, температура очень высокая, что требует тщательного соблюдения норм пожарной безопасности.

Обязательно следует позаботиться о несгораемом основании, на которое устанавливают печь и оградить близлежащие стены от чрезмерного нагрева металлическим экраном. под который проложить слой теплоизолятора. Чтобы случайно никто не задел печь, желательно еще и защитное ограждение .

Для дома самодельные котлы на отработке использовать, наверное, не получится: не оставишь их без присмотра и на минуту. В тому же неказистые они на вид. А вот отопление гаража, теплицы или другого подобного технического помещения сделать реально.

Котел на отработке своими руками

У многих потребителей большой интерес вызывает использование отработанного масла для отопления подсобных помещений. Агрегат для сжигания отработки возможно изготовить самостоятельно, без привлечения специалистов, и это мероприятие не потребует значительных затрат.

Установки этого типа в своей конструкции содержат минимальное количество деталей, которые могут выйти из строя. К тому же, само топливо стоит значительно дешевле большинства энергоносителей.

Использование агрегата этого типа позволяет решить сразу две проблемы – утилизировать отработанное масло и получить источник тепла по крайне низкой цене.

Самодельный котёл на отработанном масле является прекрасным вариантом обогрева гаражей, автосервисов, бань, складов, расположенных вдали от газовой магистрали.

Конструкционные и эксплуатационные особенности агрегатов на маслоотработке

Отработанное машинное масло, по сравнению с дизельным топливом, обладает более высокой теплотворной способностью, что необходимо учитывать, изготавливая самодельные котлы на отработанном масле. Специалисты в таких агрегатах рекомендуют использовать чугунные теплообменники, поскольку они более массивны и могут выдерживать высокие температуры без влияния на сохранность. К тому же коррозионные процессы в чугунных теплообменниках протекают медленнее, чем в стальных устройствах.

Внимание! Эксплуатационный срок каждого механизма определяется наиболее слабым звеном. У агрегатов на отработке их два – теплообменник и горелка. Теплообменник имеет склонность к образованию накипи, а горелка – к появлению окалины. Поэтому именно эти узлы нуждаются в уходе и обслуживании.

Конструкция агрегата на отработке включает две камеры. В первой (камере принудительного испарения) происходит подготовка топливной смеси. Подготовленный состав сжигается в камере общего сгорания. Горючая смесь в неё поступает с помощью встроенного вентилятора.

Отопительная установка на отработке своими руками: необходимые материалы для её изготовления

Отопительный аппарат на отработке самодельный изготавливается с использованием следующего оборудования и деталей:

  • двух насосов – циркуляционного и для подачи топлива;
  • специальной горелки;
  • воздушного компрессора;
  • готового котла, оснащённого расширительным баком;
  • отрезков труб для магистралей;
  • маслостойкого шланга для подачи масла из топливного бака в камеру принудительного испарения.

Для изготовления камеры принудительного испарения используют отрезок толстостенной трубы, способной выдерживать температуру до 400 0 С. В центре камеры располагают трубку небольшого диаметра, в которую с помощью вентилятора подаётся воздух. Масла, обогащенные воздухом, сжигаются в рабочей камере. При их сгорании нагревается теплоноситель, циркулирующий по трубам.

Для качественного изготовления агрегата на отработанном масле необходим достаточно мощный сварочный аппарат и умение работать с ним.

Ниже представлены чертежи на агрегат на отработанном масле.

Обеспечение капельной подачи топлива в отопительный агрегат

Одной из важных задач при изготовлении самодельного теплогенератора является устройство капельной подачи топлива. Это мероприятие осложняется повышенной чувствительностью механизма к наличию твёрдых примесей в топливе. Для решения проблемы на нижний конец топливозаборного шланга устанавливают автомобильный фильтр для полной фильтрации.

Внимание! Фильтр для частичной фильтрации в данном случае применять нельзя.

Фильтр необходимо менять с периодичностью один раз в месяц.

В качестве масляного насоса можно использовать бензонасос высокого давления от автомобиля Волга ГАЗ 3102-401.

Самодельные котлы отопления на отработке могут обеспечивать мощность от 5 до 10 кВт. Этого достаточно для быстрого прогрева помещения площадью около 40 м 2 .

Вас также заинтересует:

Котел на отработке: достоинства и недостатки конструкции

Котел на отработанном масле является вспомогательным отопительным прибором, с помощью которого можно обогревать теплицы, гаражи, бытовки и другие технические помещения. Его конструкция довольно проста и при должной сноровке такой котел можно изготовить самостоятельно. Однако требуется строгое соблюдение всех пропорций. Не вдаваясь в подробности, отметить, что именно при такой форме и размерах сгорание отработки происходит полностью и в наиболее оптимальном режиме, при температуре около 6000 С о.

Отопление на отработке имеет ряд достоинств и некоторые недостатки
  • работает на любом типе синтетического или минерального масла . их комбинациях с самым высоким уровнем загрязнения смазочного материала;
  • простота конструкции — практически все узлы можно изготовить из подручных материалов. Из этого следует и высокая надежность, в котле нечему ломаться;
  • низкая стоимость . даже если все его детали придется заказывать, а самому производить только финальную сборку;
  • высокая эффективность – температура сгорающих паров масла весьма высока, а если конструкция будет оборудована дополнительным узлом принудительной конвекции, существенно возрастет теплоотдача;
  • экологическая безопасность – при соблюдении правильного температурного режима сгорания 4500 С о – 8500 С о (оптимально 6000 С о ), все пары отработки сгорают практически полностью, выброса вредных веществ: тяжелых металлов и канцерогенов не происходит.

Преимущества котлов на отработке — Фото 05

  • котел на отработке относится к отопительным приборам с открытой камерой сгорания, соответственно использовать его можно только в хорошо вентилируемых помещениях ;
  • требуется устройство надежного и качественного прямоточного дымохода . к тому же потребуется его систематическая чистка;
  • для некоторых типов котла использующих капельную схему подачи топлива необходима дополнительная очистка отработки .

Принцип функционирования и основные типы котлов на отработке

Котел отопления на отработке функционирует на основе пиролиза, сжигая не топливо, а газо-воздушную смесь, которая образовалась в результате его испарения. Существует два основных типа конструкций, которые отличаются способом подачи топлива в испаряющую камеру.

В первом способе топливо подается в камеру сгорания снизу. Метод подачи может быть разный. Самый простой это использование принципа сообщающихся сосудов.

Емкость с топливом соединяется с камерой сгорания довольно толстой трубкой, и отработка перетекает туда самотеком. Этот метод имеет тот недостаток, что необходимо постоянно контролировать уровень топлива в баке. В технически развитых системах подачи используются специальный маслонасос.

Схема печи на отработке — Фото 06

Более совершенное отопление маслом с помощью капельной подачи топлива. После предварительного розжига (или принудительного нагрева специальным устройством) на раскаленную чашу подают по капле топливо. Падая на раскаленную поверхность, отработка взрывообразно испаряется, маломощный вентилятор улитка подает сюда же атмосферный воздух, после чего и происходит полное выгорание обогащенной пиролизной смеси при высокой температуре.

Чертежи котлов на отработке и инструкция по изготовлению

Корпус котла изготавливается из металлической трубы диаметром 210 мм толщиной 10 мм.

Схема устройства котла — Фото 07

Устройство для капельной подачи топлива

Отопление на отработанном масле, которое использует капельный метод подачи топлива, должно быть оборудовано специальным устройством, защищающим котел от перелива. Подача масла осуществляется обычным насосом, защищенным от загрязнения обычным автомобильным фильтром. В зависимости от чистоты топлива фильтр будет нуждаться в систематической замене с периодичностью один раз в 1-3 месяца.

Устройство, предохраняющее от перелива, состоит из ниппеля, штуцера и двух тройников. Излишки топлива будут постоянно перетекать обратно в бак, а необходимое для функционирования котла количество будет отбирать дозатор.

Капельный метод подачи топлива — Фото 08

Дозирующее устройство, которое отмеряет масло – это обычный зажим от медицинской капельницы.

Устройство для накаливания чаши

Данный аппарат не является обязательной частью конструкции. Заменить его может простой стартовый розжиг, но с калильной свечей работать намного удобнее и безопаснее.

В зависимости от типа элемента накаливания возможны вариации с конструкцией корпуса и креплениями. Но существую общие правила монтажа. Для корпуса и креплений используется нержавеющая сталь в 3 мм. Все резьбовые элементы крепления промазываются специальным силиконовым герметиком. Промежуток между монтажной пластиной и пластиной накаливания изолируют не менее чем пятью слоями асбеста.

Устройство для накаливания чаши — Фото 09

Системы теплообмена

Одними из наиболее эффективных являются котлы на отработке с водяным контуром и принудительной системой воздушной продувки.

Для змеевика теплообменника используются обычные медные трубы, диаметром 10-16 мм. Наиболее эффективные котлы на отработке – водяные, они способны поддерживать температуру до 200 С о – 250 С о. Целесообразно использовать их в качестве резервного источника теплоснабжения параллельно врезав в общую систему отопления коттеджа.

Системы теплообмена — Фото 10

Розжиг котла на отработке

Котел отопления на отработке запускается в следующей последовательности:

  1. Открывается кран подачи топлива. Отработка должна заполнить камеру сгорания сантиметровым слоем.
  2. Допускается долив 50-100 грамм керосина или специальной жидкости для розжига.

ВАЖНО. Категорически не рекомендуется использовать в качестве жидкости для облегчения розжига летучие вещества: бензин, ацетон, растворители и т.д.

  1. Подпал производится длинной каминной спичкой, щепкой или бумагой смоченной в керосине.
  2. После воспламенения включается наддув или открывается заслонка поддувала.
  3. Через несколько минут масло закипит и котел войдет в рабочий режим.

Правила эксплуатации и обслуживания

Перед началом отопительного сезона производится осмотр и очистка дымохода своими руками. Котел на отработке желательно футеровать – обработать камеру сгорания и близлежащий металл специальными мастиками препятствующими прогоранию.

Обслуживание котла, функционирующего на отработанном масле, сводится к систематической очистке камеры сгорания от накопившихся шлаков. Периодичность очистки зависит от качества топлива. Индустриальное минеральное масло, которое имеет минимальное количество твердых включений и присадок дает наименьшее количество шлака и требует очистки не чаще одного раза в сутки. Трансмиссионные синтетические масла не прошедшие первичную грубую очистку дают больше копоти и требуют очистки через каждые 12 часов.

Обслуживание котла — Фото 11

Процесс очистки дна камеры сгорания производится после полного выгорания отработки и остывания котла. Шлак разрыхляется металлическим скребком и удаляется лопаткой через отверстие зольника.

Не реже одного раза в месяц необходимо производить слив тосола и отстоявшейся воды из бака подачи топлива.

Не реже одного раза в неделю необходимо очищать дно от накопившегося кокса и сажи, которые препятствуют правильному теплообмену. Их излишки могут привести к перегреву и быстрому прогоранию стенок и дна испарительной камеры.

Обслуживание котла — Фото 12

Техника безопасности и правила установки

Запрещается устанавливать своими руками котел на отработанном масле в помещении без естественного притока свежего воздуха или с принудительной вытяжной вентиляцией.

  • эксплуатация без дымохода или с дымоходом неправильно установленным (сечение меньше чем у выхлопной трубы котла) или имеющим дефекты;
  • подливать топливо в горячую камеру сгорания;
  • запускать котел вне диапазона рабочих температур – +50 С о — +400 С о ;
  • поливать корпус водой для охлаждения;
  • попадание дождя, снега, конденсата в котел через дымоход;
  • отключение вентилятора наддува во время работы котла.

Особое внимание следует уделить термоизоляции и устройству дымохода. Он должен быть оборудован регулирующей заслонкой, с помощью которой будет создаваться оптимальная тяга. Учитывая высокую температуру горючих газов необходимо обязательно произвести изоляцию трубы дымохода термоупорным кожухом на участке прохода через кровлю.

Советуем Выбор газового котла для отопления дома: виды устройств и советы по расчету мощности

Навигация по записям

Источники: http://teplowood.ru/kotel-na-otrabotke-svoimi-rukami.html, http://kotel-otoplenija.ru/kotel-na-otrabotke-svoimi-rukami, http://rmnt-aqua.ru/samodelnyj-kotel-na-otrabotke-vidy-sxemy-uzlov-i-agregatov-instrukciya-po-izgotovleniyu/

Котел на отработанном масле с водяным контуром POLARUS P12M 10-80кВт

ВНИМАНИЕ! Доставим БЕСПЛАТНО до следующих городов:

Владивосток, Хабаровск, Комсомольск-на-Амуре, Благовещенск, Иркутск, Красноярск, Новосибирск, Омск, Чита, Екатеринбург, Казань, Челябинск, Самара, Росто-на-Дону, Уфа, Пермь, Воронеж, Волгоград и др.

Отопительный котёл POLARUS P12M предназначен для быстрого и экономичного отапливания радиаторами, теплыми полами и другими теплоносителями производственных, складских, офисных и прочих помещений. Тепловая мощность от 10 до 80 кВт позволяет эффективно отапливать помещения размером до 4000 м3.

Емкость теплоносителя котла 80 литров.

Помимо отработанного масла, топить котел можно на «солярке», а также жидком печном или дизельном топливе.

Устройство и состав:

Котёл POLARUS P12M представляет собой сварную конструкцию, состоящую из топки, горелки, водяной (или другого теплоносителя) рубашки, топливного бака, системы  регулирования подачи топлива и воздуха (топливной смеси) и устройства управления.

В центре котла расположена топка, окружённая рубашкой с теплоносителем, в которую подаётся топливо и воздух, нагнетаемый воздуходувкой, который распыляет топливо, образуя воздушномасляную смесь. Смесь сгорает, нагревая теплоноситель, который находится в окружающей топку рубашке. К котлу подключается система отопления, имеющую в составе (не входит в базовую комплектацию):

  • циркуляционный насос
  • радиаторы;
  • расширительный бак.

Основные особенности модели P12M:

  • Цифровая регулировка температуры
  • Для работы не требует компрессора! (в отличии от моделей с форсуночной горелкой)
  • Защита от перегрева
  • Автоматическое отключение котла в случае отключения электропитания
  • Фильтрация топлива перед попаданием в камеру сгорания
  • Регулировка мощности котла в диапазоне от 10 до 80 кВт
  • Исключена возможность перелива топлива
  • Оптимальное сочетания цены и качества.

Котел на отработанном масле с водяным контуром

Котел на отработке с гидроконтуром

Около сотни лет тому назад начали использоваться специализированные печи, призванные сжигать переделанные масла, примененные в химической, промышленной и прочих областях деятельности. Сегодня такие устройства рекомендованы в обоих случаях – для утилизации отходов и для обогревания помещений вспомогательного значения — гаражей, теплиц, домиков за городской чертой.

Самое главное преимущество аналогичного типа обогревания состоит в меньшей цене топлива — нередко его можно забрать даже бесплатно. На станциях техобслуживания, автосервисах, ресторациях и точках общепита «переработку» готовы отдавать даром, но с требованием самовывоза.

Сегодня мы поговорим про то, как выполнить котел на отработке с гидроконтуром собственными руками, дополнив описание видео, чертежами и схемами.

Рабочий принцип

Смысл функционирования находится в сжигании масла. Данный процесс можно сопоставить с спецификами работы обыкновенной паяльной лампы, где исходное горючее при возгорании переходит в газообразное состояние, а распылительное устройство затягивает воздух по принципу пульверизатора.

При этом котел на отработке выделяется следующими свойствами:

  • имеет две емкости друг над другом;
  • для соединений применяется железная труба, по которой двигается воздух;
  • «отработка» помещается в нижний резервуар;
  • при нагреве исходника пары перемещаются в горелку;
  • благодаря вытягиванию кислорода из воздуха, пары начинают гореть;
  • дальше смесь подымается в верхний резервуар, где пары целиком догорают, а останки горения перемещаются в дымоотвод.

Плюсы

Важное преимущество подобного вида обогревания – низкая цена энергоносителей. Их можно приобрести за символическую плату в СТО или у соседей по гаражу. Либо даже забрать бесплатно. Ведь это простое масло из автомобильного двигателя, которое уже отработало собственный ресурс.

Среди других положительных качеств:

  • компактность;
  • долговечность и надежность;
  • возможность выполнить своими руками;
  • автономность;
  • возможность создавать водяной обогрев, систему горячего водообеспечения;
  • быстрый разогрев жидкости.

Эта специфическая печь так же и чистая экологически. В процессе горения пары сгорают полностью, а поэтому опасных и вредных выбросов не появляется, как не возникает гари или копоти.

«Отработка» очень хорошо горит, обеспечивая температуру на выходе не меньше 95 градусов. Благодаря этому даже при лютых морозах в помещении формируется приятный климат. Если предусматривать на части сверху котла варочную поверхность, ее действительно можно будет применять для подогрева чайника или обеда.

Очень нужно отметить безопасность. «Переработка» загорается только в середине агрегата, а вылившись из него, гореть не будет. Благодаря этому подобная печь гораздо «безобиднее», чем газовые аналоги.

Схема самого простого котла

Минусы

Если говорить о минусах, то среди них:

  • необходимость постоянной очистки конструкции собственно ввиду свойств топлива;
  • обеспечить чистоту помещения под теплогенерирующую установку очень и очень трудно;
  • отсутствие поддержки этого вида систем отопления на уровне закона;
  • вероятная опасность – все же есть, ведь речь идет об огне, особенно, если придёт в голову открыть котел во время горения.

Как можно заметить, минусы не такие уж и явные, да и плюсы их с избытком перевешивают. Благодаря этому, если у вас так же и оставались какие-нибудь подозрения по поводу данной системы отопления, они должны были совсем отпасть.

Что рекомендуют производственники

Любопытно, что котёл на отработке с гидроконтуром очень просто сделать и собственными руками, в чем вы удостоверьтесь, просмотрев видео в данной публикации.

Однако и сегодня на рынке есть много моделей разных изготовителей, оборудование которых рекомендовано к установке в следующих добавочных помещениях:

  • сооружениях для содержания зверей;
  • банях;
  • производственных и промышленных сооружениях;
  • гаражах и складских объектах;
  • зимних садах;
  • банях;
  • коттеджах, домиках за городом и т.д.

При этом можно организовать дополнительно гидроконтур к котлу на отработке, что обеспечить как можно приличную площадь прогрева, к примеру, как на данной схеме

Рассмотрим продукцию нескольких компаний, самых востребованных на рынке нашей страны:

  1. Kroll SKE 100 F, Германия – многоцелевая модель, в котором можно применять «переработку», плюс к этому растительную, даже ДТ.
  2. Kroll W401-L, Германия – сюда также разрешается заливать практически любую отработку – моторную, растительную и иную. Не просит добавочного процесса установки горелки.
  3. DanVex B-30 и В-220, Финляндия – оснащен одноступенчатой горелкой. В качестве топлива подходить «дизель», каждая «отработка» и даже простое печное.
  4. Тепламос НТ-320 и НТ-370, Российская Федерация – представляет собой полностью автоматизированную систему. В данные модели разрешается заливать различные варианты горючего, плюс к этому керосин и «дизель».

Однако приобретать уже готовую печь совсем необязательно, ведь если есть наличие сноровки и желания, ее можно создать самому. И даже дополнить гидроконтуром.

Рабочий принцип котла — видео

Как выполнить котёл на отработке с гидроконтуром

Чертежи, как выполнить котёл на отработке с гидроконтуром собственными руками смогут помочь вам лучше понять принцип создания данного отопительные агрегаты помещений разного типа.

Инструменты которые понадобятся и материалы:

  • металл в листах – для бачков достаточно металла толщиной в 4 миллиметра, а для крышки – в 6 миллиметров;
  • труба для дымоотвода «сотка»;
  • уголки для опор или подставки;
  • углошлифовальная машинка с кругом для нарезания металла;
  • дрель со сверлом по металлу, чтобы просверлить отверстия для воздушной циркуляции в трубе;
  • электродуговая сварка с электродами.

Если нет желания делать топочную емкость, воспользоваться можно железным баллоном нужного размера. Подойдёт даже устаревший нагнетатель воздуха от холодильника.

Очередность действий

Итак, когда все подготовлено, смело нужно приступить к изготовлению. В первую очередь воспользуйтесь схемой, смотря на которую выполнить котёл на отработке с гидроконтуром собственными руками будет более проще.

На фото схема котла на отработке

Очередность действий следующая:

  • применяя металл листовой, создайте нижнюю емкость, сваривая некоторые ее части;
  • порежьте уголки длинной приблизительно 20-25 сантиметров – это будут ножки;
  • приварите ножки к части которая находится снизу топочной;
  • металлический лист толщиной в шесть миллиметров необходим для создания крышки;
  • в крышке необходимо вырезать отверстие, через какое будет поступать воздух и выполняется заливка горючего.

Все числовые параметры на схеме котла

Обязательно необходимо предусмотреть и выполнить особенную заслонку, благодаря которой будет меняться диаметр отверстия, что даст возможность контролировать мощность теплового потока.

Когда все важные части будут готовы, нужно приступить к процессу установки – в первую очередь установите крышку находящуюся сверху на нижний бачок. Она должна сесть очень плотно, дабы полностью избежать даже очень маленьких щелей. Второй шаг – установка трубки-горелки, на которую также возлагаются функции соединителя 2-ух емкостей.

Для трубы рекомендованы следующие параметры:

  • диаметр не меньше 10 сантиметров;
  • высота – около 35 сантиметров, однако не меньше.

По всей поверхности высверлите отверствия, применяя для этого сверло диаметром в 9 миллиметров. Кол-во подобных дырочек должно быть примерно 50 штук.

Верхний бачок формируется точно также, как и нижний:

  • ключевой корпус из металла в 4 миллиметра;
  • крышка – из металла в шесть миллиметров;
  • на ней ближе к месту установки «выброса» следует прикрепить специализированную перегородку;
  • когда все готово, подсоедините емкость к трубке;
  • установите крышку и дымоотвод.

Большое внимание необходимо выделить и процессу создания дымоотвода:

  • для этого нужна жаропрочная сталь;
  • заключительный отрезок не поддается воздействию большой температуры, а поэтому можно взять даже жесть или покрытую цинком сталь;
  • идеальная длина дымоотвода составляет пять метров или немного больше;
  • для лучшего уровня отдачи тепла часть дымоотвода рекомендуется выполнить наклонным;
  • заключительный отрезок обязан быть именно по вертикали;
  • для защиты от атмосферных осадков необходимо выполнить специализированную крышку.

Проверка печи

Перед монтажем котла в первую очередь протестируйте его на улице:

  • залейте пару литров масла;
  • подожгите кусочек свернутой в трубочку бумаги;
  • чтобы обеспечить ее лучшее горение, можете дополнительно пропитать особенной жидкостью, необходимой для разжигания костров;
  • поместите бумагу в нижнюю емкость;
  • закройте заслонку, оставив только маленький отверстие;
  • регулируя размер отверстия, сделайте таким образом, чтобы горение было идеальным;
  • спустя пять-семь минут котел полностью перейдет в режим функционирования.

Если нужно затушить огонь до того, как выгорит масло, пользуйтесь огнетушителем, а не водой!

Чтобы исключить каждых вопросов про то, как ведется пуск – посмотрите видео инструкцию:

Установочное место и подключение гидроконтура

Когда котел уже готов и протестирован, можете ставить его в помещении. При подборе места принимайте во внимание следующие специфики:

  • свободный доступ;
  • отсутствие рядом легковоспламеняемых материалов;
  • нельзя устанавливать его в проходных местах – замечательным будет угол, с зазором между печкой и поверхностями стен не меньше полуметра;
  • принудительное наличие работоспособной, эффектной вентиляции.

Если нужно прогревать помещение большой площади, устанавливается гидроконтур. Для этого сверху котла предусматривается специализированный бачок, в котором сделан выход в систему отопления (вверху) и обратный вход из нее (внизу):

  • по выходу вода которая нагрелась будет поступать в провод труб;
  • через входное отверстие охлажденная вода будет возвращаться для нагревания.

Провод труб разводится по всему помещению, если будет необходимость монтируются отопительные приборы.

Как не прекращает работу котел на отработке с гидроконтуром – видео:

Требования безопасности

Чтобы созданная вами конструкция была очень эффективной и неопасной, главное не забыть учесть конкретные требования:

  • четко исполнять все правила и советы;
  • неукоснительно выполнять размеры, указанные в чертежах;
  • обеспечить абсолютную герметичность и стойкость.
Выбор топлива

В качестве горючего может применяться практически любое отработанное масло, также и трансформаторное, и амортизационное. Уровень его чистоты Без разницы – главное условие: отсутствие воды.

Также можно прибавлять другие маслянистые вещества, которые на себя возьмут роль конкретного катализатора, обеспечивающего хороший процесс горения:

  • керосин;
  • мазут;
  • средство для розжига мангалов.

Полностью запрещается использовать в качестве топлива для котла на отработке бензин, спирт и другие легковозгорающиеся жидкости!

Запрещено доливать горючее в процессе горения. Заполнять бачок следует исключительно после полного выгорания предыдущей «заливки» и остывания емкости.

Техобслуживание

Главное гарантировать хорошее техобслуживание, это обеспечивает большой уровень КПД, результативность и безопасность оборудования.

В особенности, планируется периодическая чистка – ее большого труда не составит исполнять, если котел разборной. Благодаря этому неприменно это необходимо учесть при разработке радиатора.

Чистка предусматривает следующие действия:

  • снимите дымоотвод;
  • выставьте любую тару, какую вам не жалко;
  • выставьте на днище тары снятую трубу;
  • осторожно, не очень сильно постучите трубой по дну тары;
  • продукты горения выпадут на днище емкости.

С наружной стороны для очистки можете смело использовать любые средства для мытья.

Заключение, отзывы, рекомендации

Рукодельный котел, действующий на отработке, как правило имеет далеко не самый красивый внешний вид. Однако это не такой уж и весомый недостаток, если учесть то, что вы значительно сбережете, как на его производстве, так и на дальнейшем обогреве помещения.

Руководствуясь нашими рекомендациями и советами, вы сумеете без усилий и с небольшими денежными затратами создать эффективную, экономную и почти что полностью неопасную систему обогрева.

Как устроен

котел на отработке с гидроконтуром – изготовление собственными руками и работа

Печи для сжигания переработанного масла были разработаны еще в начале прошлого столетия. Сейчас они используются не только для утилизации производственных отходов, но и разрешают обогревать маленькие подсобные и другие хозяйственные помещения, а еще домики за городом. В этой публикации речь пойдёт о рабочих принципах теплоснабжения от котла на отработке с гидроконтуром, а еще про то, как соорудить такой аппарат собственными руками.

Нужно отметить, что отработанное масло стоит совсем недорого, а в большинстве случаев его можно забрать бесплатно при условиях самовывоза, так как станциям физико-технического обслуживания, ресторанам или ремонтным мастерским невыгодно перерабатывать отходы своими силами. Благодаря этому этот вид теплоснабжения считается рентабельным для потребителя.

Как не прекращает работу

котел на отработке

Рабочий принцип котла на твердом топливе на отработке состоит в сжигании масла – процесс схож на работу паяльной лампы, другими словами горючее при горении превращается в газ, а воздух для поддержки пламени втягивается распылительным устройством.

Отметим несколько специфик работы котла на отработке:

  • системой предусматриваются два резервуара, размещенные друг над другом;
  • для сопряжения емкостей служит труба, по которой двигается воздух;
  • в нижнюю емкость заливают отработанное масло;
  • нагреваясь, масло выветривается и передвигается в горелку;
  • при доступе воздуха пары загораются;
  • смесь горящих газов с кислородом передвигается в верхнюю емкость, где горит целиком, а отходы эвакуируются в дымовую трубу.

Положительные качества

Как уже говорилось, основное положительное качество котлов этого типа находится в общедоступности и меньшей цене топлива. Порой его можно достать абсолютно бесплатно.

Однако у подобных аппаратов есть и иные положительные качества:

  • малые габариты;
  • длительный эксплуатационный срок;
  • надежность;
  • работа без подсоединения к электрической сети;
  • возможность самостоятельной сборки;
  • применение в системе обогрева с гидроконтуром;
  • большая скорость прогрева воды для отапливания и домашних потребностей.

Котлы на отработке выделяются экологической безопасностью, потому как в результате работы горючее горит полностью, не образовывая отходов, вредных газов, копоти или дыма.

Благодаря эффективному сгоранию масла, в помещении формируется оптимальная температура. Кроме того, при обустраивании панели для варки на части сверху котла, можно готовить пищу или подогреть воду для чая.

Безопасность подобных печей нужно отметить отдельно. Масло горит только в середине котла, а при утечке оно тут же тухнет, так что риск пожара сведен до минимума.

Минусы

Как и у любого оборудования, котлы на отработке имеют и некоторые негативные стороны:

  • котел нуждается в постоянной чистке в силу характера сырья которое применяется;
  • по той же причине в котельной установке будет достаточно грязно – уборка навряд ли сможет помочь надолго;
  • работа подобных котлов не регламентировано никакими законными актами;
  • потому как идет речь о горении, совсем исключить опасность нереально – тем более, если в ходе работы открыть заслонку котла.

Описанные минусы не считаются чрезмерно уж критичными, благодаря этому при грамотной эксплуатации эти установки вполне имеют право на жизнь.

Продукция товарного производства

Хотя по готовым чертежам котел на отработке собственными руками выполнить очень легко, все же подобные изделия выпускают и предприятия промышленности.

Аналогичное оборудование лучше всего применять для отапливания подобных помещений:

  • загоны для зверей;
  • помещения складского типа и гаражи;
  • цеха для производства и технологичные линии;
  • полудомы-полусады и оранжереи;
  • городские и приватные бани;
  • загородные домики.

Любопытно, что оборудование котла отопления гидроконтуром даст возможность применить его намного эффективнее и обогревать приличную площадь.

Среди самых известных марок котлов на отработке от промышленных изготовителей можно именовать несколько:

  1. Котел Kroll SKE 100 F, производство Германия. Многоцелевой аппарат, способный работать на любом виде отработки, плюс к этому, растительном масле, а еще на дизеле.
  2. Модель Kroll W401-L, производство Германия. Для данного прибора также подходит любой вид отходов. При этом не требуется добавочный монтаж горелки.
  3. Финский котел DanVex B-30 и В-220 с одноступенчатой горелкой. Перерабатывает ДТ, любой вид отработки и даже классическое горючее для печей.
  4. Модель Тепламос НТ-320 и НТ-370, производства России, могут работать на любом жидком горючем, плюс к этому, керосине и дизтопливе.

Во всяком случае, подобный котел можно собрать своими руками, и даже присоединить к нему гидроконтур.

Изготовление котла на отработке

собственными руками

Если вы все же решите собирать котел на отработке собственными руками – чертежи позволят разобраться в его строении и приготовить необходимое кол-во материала.

Во время работы вам потребуется:

  • металл листовой – для емкостей можно взять листы у которых толщина 4 мм, а крышку выполнить из металла 6 мм толщины;
  • труба для дыма сечением 100 мм;
  • подставки или уголки для ножек;
  • углошлифовальная машинка с кругом для металла;
  • электросварочный аппарат и электроды к нему;
  • дрель и сверла по металлу.

Как вариант, чтобы не варить камеру сгорания намерено, можно взять устаревший баллон с газом нужного размера либо даже примененный нагнетатель воздуха от холодильника.

Методика работ

Когда все материалы и инструменты готовы, можно приниматься за работу. Не забудьте сверяться со схемой котла на отработке в ходе работы, чтобы не прогадать, и правильно собрать установку и присоединить к ней гидроконтур.

Собираем нижний бачок аналогичным образом:

  • из металлического листа делаем емкость – вырезаем детали и свариваем их вместе;
  • для ножек режем уголок длиной в 20-25 см;
  • привариваем уголки к нижней поверхности топочной емкости;
  • из очень толстого железа вырезаем заготовку для крышки;
  • в заготовке просверливаем отверстие для заливки топлива и воздушной подачи.

Стоит обратить внимание, что для отверстия в крышке нужна заслонка, которая даст возможность настраивать подачу воздуха в топливную камеру, контролировать интенсивность горения и отдачу тепла.

Сейчас, сверяясь с чертежами, котел на отработке с гидроконтуром следует собрать вместе. На нижнюю емкость собираем крышку – проверьте, чтобы она плотно прилегала к бачку, без щелей и зазоров.

Дальше приступим к процессу установки горелки, т.е. трубы, объединяющей две емкости между собой.

Параметры трубы для горелки:

  • сечение не меньше 100 мм;
  • длина – от 35 см.

В трубе по всей длине необходимо высверлить около 50 отверстий сечением 9 мм.

Для создания верхнего бачка методика станет смотреться также, как и нижнего:

  • корпус емкости делаем из листового железа 4 мм толщины;
  • для крышки берем листы у которых толщина 6 мм;
  • на поверхности крышки рядом с местом будущего процесса установки дымоотвода привариваем специализированную перегородку;
  • готовую емкость стыкуем с трубкой горелки;
  • в конце собираем крышку и дымовую трубу.

Очень внимательно в сборочном процессе котла на отработке по чертежам необходимо отнестись к установке и сборке дымоотвода, ведь он будет выводить наружу продукты горения.

Методика в таком случае такая:

  • для трубы применяем жаропрочную сталь;
  • потому как в самой части сверху дымоотвода температура горячих газов будет уже не очень высокой, данный участок можно сделать из стали оцинкованной или жести;
  • лучше всего, чтобы длина дымовой трубы составляла 5 метров или немного более;
  • часть дымовой трубы прекраснее всего разместить с возможностью наклона, чтобы она эффектнее отдавала тепло;
  • на последнем отрезке дымоотвод обязан быть размещён только вертикально;
  • во избежание проникания осадков в дымоотвод, на него одевают специализированный отлив.

Проверка печи перед эксплуатацией

Перед тем как ставить собранный собственными руками котел на отработке в помещении, необходимо проверить его трудоспособность на чистом воздухе.

  • заливаем в топливную камеру около 2 л отработки;
  • чуть-чуть бумаги сворачиваем в трубочку и поджигаем;
  • бумагу можно пропитать специализированным составом для костров, чтобы она лучше горела;
  • в нижний резервуар опускаем подожженную бумагу;
  • закрываем заслонку, оставив маленькой просвет;
  • при помощи заслонки регулируем подачу воздуха таким образом, чтобы пламя было стойким;
  • отдавать тепло котел начнет спустя 5-7 минут.

Если необходимо немедленно погасить установку, но масло еще не прогорело, воспользуйтесь огнетушителем – вода в таком случае не сможет подойти.

После проверочного запуска, если установка функционирует подобающим образом, можно перейти к ее установке в помещении.

Выбор места для котла на отработке делается с учетом подобных ситуаций:

  • возможность свободного доступа к установке;
  • отсутствие в досягаемых пределах котла легко воспламеняющихся материалов;
  • небольшая проходимость места – лучше всего, в углу с отступом от стен не меньше 50 см;
  • наличие хорошей и исправной вентиляции.

Для прогревания помещений большого размера к котлу подсоединяют контур отопления водяного типа. В данном случае в установке в верхней ее части обязан быть распределительный бак с 2-мя выходами в систему обогрева – верхний (исходящий) и нижний (обратный).

По исходящему каналу вода которая нагрелась будет попадать в контур отопления, а по обратному – уже остывший тепловой носитель поступает назад в бачок для нагревания.

Водяной провод труб, если будет необходимо оснащенный отопительными приборами, разводят по всему помещению.

Техника безопасности

Достигнуть хорошей работы и безопасности в ходе эксплуатации собранного своими силами котла можно лишь в случае выполнения следующих условий:

  • строгое соответствие размеров установки с указанными параметрами в чертежах;
  • соблюдение советов и норм;
  • хорошое положение установки и непроницаемость ее составных компонентов.

Варианты горючего

Описываемый котел способен работать на любой отработке – трансформаторном и амортизационном, растительном масле и других вариациях. Только одно требование – чтобы в составе горючего не было примесей воды.

Чтобы сделать лучше качество горения, в состав отработки можно прибавлять другие вещества, к примеру:

  • мазут;
  • керосин;
  • вещество для розжига костров или мангалов.

А вот огнеопасные вещества, например бензин, спирт или остальные, в подобных котлах использовать нельзя ни за что.

Также, если котел еще горит, доливать в него горючее нельзя. Выполнить это можно будет исключительно после выгорания предыдущей партии и остывания установки.

Порядок обслуживания

От качества и регулярности выполнения техобслуживания котла на отработке зависит его результативность, уровень отдачи тепла и эксплуатационная безопасность. Подобный котел нуждается в постоянной чистке, которую удобнее проводить, если установку можно разобрать. Благодаря этому подобную возможность необходимо учитывать при изготовлении.

Для того чтобы очистить котел, необходимо:

  • снять дымовую трубу;
  • взять любую емкость;
  • уместить в нее трубу;
  • легонечко постучать трубой по дну емкости;
  • перерабатывать высыпавшуюся из дымоотвода сажу.

Внешнюю часть дымоотвода можно очищать средствами домашней химии.

Котёл отопления, который может работать на отходах промышленности, другими словами на отработанных маслянистых жидкостях, по своему виду не может претендовать на красоту. Однако его результативность и экономность восполняют определенные минусы.

А при условиях грамотной сборки с соблюдением наших советов и технических требований, можно получить хорошую установку, не тратя на ее сборку много средств. Также, горючее для растопки всегда можно выбрать практически бесплатно.

Котлы на отработке с гидроконтуром: специфики изготовления

Теплоснабжение хозяйственных помещений, мастерских, гаражей, теплиц и приватизированных домов может делаться с применением котлов, работающих на отработке. Подобная техника одновременно универсальна, безвредна в работе и дает возможность уменьшить расходы на коммунальные нужды. Котлы на отработке с гидроконтуром могут изготавливаться собственными руками, что дает возможность сэкономить на покупке дорогой заводской техники.

Рабочий принцип котлов, применяющих в качестве топлива переработанное масло, будет одинаков. Заключается он в принудительном испарении масла и дальнейшем сжигании обретенных паров. Качественно сделанный отопитель собирает тепло в середине водяной рубашки, одновременно быстро отводя все газообразные, жидкие и твердые вещества в дымовую трубу. Полное окисление находящихся в отработке присадок и тяжёлых металлов происходит при больших температурах, это обеспечивает максимально возможное Коэффициент полезного действия котла.

Режим температур котла считается одной из очень важных параметров, от которой зависит рабочую эффективность тепловой установки и ее безопасность. При температуре порядка 600 градусов обеспечивается абсолютное сгорание топлива, что увеличивает КПД установки, предостерегая выделение ядовитых компонентов. Даже отклонение в 150?200 градусов может привести к значительному ухудшению рабочие эффективности отопителя.

Самодельные теплоагрегаты выделяются конструктивной простотой, при этом они разрешают качественно обогревать помещение, гарантируя экономию топлива и полную рабочую безопасность устройства. Корпус котла состоит из 2-ух железных емкостей, соединённых между собой перфорированной трубой. Верхний бачок имеет канал вывода дыма длиной не менее 1 метра.

Наружный бачок применяется в качестве испарительной камеры для отработанного масла. Верхний слой топлива нагревается, возникает сочный пар, который по трубе направляется в верхнюю ёмкость, где горит, нагревая тепловой носитель, после этого дым отводится по трубе в дымоотвод.

Котел на отработке с гидроконтуром появился в середине прошлого столетия и стал пользоваться популярностью на рынке. К положительным качествам техники для отопления данного типа как правило относят следующее:

  • Прекрасная результативность.
  • Абсолютная независимость.
  • Работа на недорогом виде топлива.
  • Безопасность агрегатов.
  • Большая мощность.
  • Возможность автоматизации работы котла.

Если раньше тепловые установки изготавливались исключительно механическими, а их рабочее время зависело от размера топливника, то в наше время в местах продаж можно найти уже готовые вариации котлов на отработке, которые оборудованы управляющей автоматикой и имеют добавочный бачок для масляной подачи.

Хорошие характеристики эксплуатации, экономность и надежность неизменно сказались на практических возможностях отопителей. Котлы на отработке применяются для обогрева следующих помещений:

  • Складов и гаражей.
  • Сельскохозяйственных теплиц.
  • СТО и мастерских по ремонту автомобилей.
  • Помещений на производстве.
  • Подсобных построек.
  • Дач и загородных приватизированных домов.

Теплогенераторы не требовательны к качеству топлива, что дает возможность применять любое по собственной структуре и виду масло, плюс к этому амортизационное, это понижает расходы на обогрев помещений. Можно подобрать дешевый биодизель, который увеличивает КПД тепловых установок, имеет при этом недорогую цену и выделяется экологической безопасностью.

Основой котла на отработке считается атомайзер, который дает возможность получать сочный пар, в дальнейшем сжигающийся в верхней камере аппарата. Сжигание топлива может делаться в теплогенераторе двумя вариантами:

  • Масло льется на раскаленную поверхность, из-за чего образуется пар.
  • Поджигается жидкое горючее, что приводит к возникновению сочного пара, который догорает в верхней камере.

В самодельных установках применяется атомайзер из нагретой железной чаши. На горячую поверхность капает отработанное масло, которое здесь же преобразуется в пар. Контактируя с жарким металлом, горючее быстро выветривается, появляется диффузия с воздухом, попадающим в бачок через трубу с перфорацией. Пар вспыхивает и горит, что приводит к энергичному теплообразованию.

В устье дымоотвода размещается неподвижная крыльчатка, которая мешает быстрому отводу горячих газов, повышая показатели КПД тепловой установки. В топке за счёт применения заслонки появляются завихрения горячего воздуха, теплообменный аппарат и циркулирующий в середине него носитель быстро прогреваются, давая возможность обеспечить максимально допустимые показатели эффективности теплогенератора.

Самодельные котлы, не обращая внимания на свои небольшие размеры, выделяются большей эффективностью, решая проблемы с теплом в помещении в 30?40 метров квадратных. Наличие водонагревательного контура дает возможность применять эти установки для обогревания приватизированных домов площадью в 80?100 метров квадратных.

Механичные установки, в которых правильно отрегулирована подача масла на атомайзер, будут разниться замечательной топливной экономией. Расход отработки при полной мощности аппарата как правило составит не больше 1 литра на час работы прибора. У отдельных модификаций котлов есть возможность регулировки мощности и топливного расхода, это достигается за счёт уменьшения или увеличения интенсивности масляной подачи на атомайзер.

Фабричные установки котлов на отработке могут иметь один или 2 контура, что дает возможность применять прибор для отапливания и горячего водообеспечения. Такие теплогенераторы станут прекрасным вариантом для дачи и маленького приватного дома, избавляя владельцев дома от надобности покупки дорогого газового или электрокотла. Двухступенчатый котел на отработке отличается топливной экономией, надежностью и обычностью в работе.

Прежде чем приступать конкретно к изготовлению котла на отработке, следует выбрать схему выполнения оборудования. В наше время самое большое распространение получили три главных конструкции теплогенераторов на масле:

  • Горелка Бабингтона.
  • Котёл с разогретой чашей и капельной топливоподачей.
  • Установки поверхностного горения с газогенераторным дожигом.

Большого труда не составит выполнить котел на отработке поверхностного типа горения, где применяется газогенераторный дожиг во вторичной камере и перфорированной трубе. Такой теплогенератор будет прекрасным вариантом для обогревания гаража, подсобного помещения или теплицы.

Горелка Бабингтона — это многоцелевой в применении котел, сочетающий прочность и хорошие показатели эффективности. Спецификой подобной конструкции считается наличие атомайзера в форме шара, на который капает масло. В области исполнено маленькое по собственному диаметру отверстие, в которое благодаря насосу нагнетается воздух, что приводит к появлению сочного пара.

Установки с чашей атомайзера, имеющие капельный способ топливоподачи и понудительное нагнетание воздуха, выделяются большими коэффициентами КПД, при этом их изготовление не представляет особенной трудности. В топке можно разместить гидроконтур, что дает возможность применять такие теплогенераторы для обогревания помещений площадью до 100 метров квадратных.

Инструменты которые понадобятся и материалы:

  • Металл листовой толщиной не меньше 5 миллиметров или заготовки из баллонов с газом.
  • Уголок из металла размером 20 на 40 миллиметров.
  • Электросварочный аппарат.
  • Углошлифовальная машинка с отрезным кругом для металла.

Применение в виде основы заготовки из баллона с газом дает возможность значительно облегчить изготовление теплоагрегата. Емкость следует правильно приготовить, для чего срезают сферообразные части снизу и сверху и зачищают края угловой шлифмашиной, с целью удаления все присущие заусеницы.

Советы по изготовлению отопителя:

Улитку нагнетателя можно создать собственными руками или применить салонный отопитель от жигулей. В последнем варианте несколько становится проще изготовление агрегата, а выбрать нужные элементы можно в автомобильной разборке или в точках продажи автомобильных запчастей.

По-шаговый метод изготовления котла на отработке.

  1. 1.

    Из дымогарных труб диаметром 32 миллиметра сваривают теплообменный аппарат.

  2. 2. К теплообменному аппарату приваривают подводящие отрезки трубы для системы отопления водяного типа.
  3. 3. Готовят заготовку баллона, для чего срезают нижнюю и верхнюю части.
  4. 4. К горловине, которая в дальнейшем будет применяться в качестве крышки теплогенератора, приваривают патрубок для соединения диаметром около 100 миллиметров.
  5. 5. В середине котла вваривают железную перегородку из стали на основе листа, которая делит баллон на две некоторые камеры.
  6. 6. Перегородку следует покрывать герметиком асбестовым шнуром.
  7. 7. Делают дожигатель в виде железной чаши и прикрепляют его снизу котла.
  8. 8. В делящую котёл на две камеры перегородку вваривают трубу с перфорацией.
  9. 9. К дожигателю приваривают трубу, отвечающую за подачу воздуха. Устанавливают улитку, которая выполняет нагнетание в топку кислорода.
  10. 10. Все, что остается выполнить, — это сделать трубу дымоотвода, длина которой составляет не меньше метра.

Котел на отработке собственными руками готов. Необходимо провести проверочный пуск теплогенератора, если будет необходимость настроить интенсивность воздушной подачи и топлива на атомайзер. В дальнейшем какого-нибудь обслуживания самодельные котлы не затребуют, а оборудование такого рода, при условиях применения хорошей стали листовой и толстостенных баллонов, отслужит на протяжении долгого времени.

Рукодельный котел на отработке — это универсальное в применении тепловое оборудование, которое даст возможность качественно обогревать помещения подсобки, гаражи, мастерские и приватные дома. Наличие добавочного гидроконтура дает возможность увеличить результативность отопителя, а из-за его обычной конструкции сделать аппарат своими силами не проблема. Чертежи котла на отработке собственными руками разрешают значительно облегчить изготовление техники. Можно сделать аппарат с двойным контуром, что дает возможность решить проблемы с горячей водой и теплом в помещении.

Обзор Калорифера 60 кв т на отработанном масле С водяным контуром

Котел на отработанном масле с водяной рубашкой. (Объемы и диаметры)


Навигация по записям

Обогрев за копейки! Особенности котла отопления на отработанном масле

Отработанное масло – нефтепродукт, который образуется в результате двигателя автомобиля. Это еще и самый выгодный вид топлива для системы отопления частного дома.

Под него переделывают конструкцию, чтобы сэкономить на газе, электроэнергии и т. д.

Отопление на отработанном масле для частного дома

Отработанное масло для обогрева изначально применяли вместе с соляркой. Такой способ доказал свою эффективность и экономичность. Тогда решили удешевить средство еще больше и убрали солярку из состава. Отработанное масло по своим характеристикам напоминает дизельное топливо, но стоит на порядок дешевле.

Фото 1. Так выглядит отработанное масло, которое используется для отопления. Жидкость тёмно-коричневого цвета.

Особенности использования

Отработку в качестве топлива используют в специальном котле или в печи. Только это гарантирует полное сгорание продукта без образования чадного дома. Переоборудование системы отопления или установка нового контура окупается в первый год использования средства.

Виды топлива. Сколько получают тепла при сжигании одного литра?

Сжигание одного литра такого топлива дает 10—11 кВт тепла в 60 минут. Продукт, подвергшийся предварительной обработке, обладает большей мощностью. Его сжигание дает на 25% больше тепла.

Разновидности отработанных масел:

  • моторные масла и смазочные средства, используемые в различных видах транспорта;
  • индустриальные продукты.

Плюсы и минусы

Плюсы топлива:

  • Экономическая выгода. Деньги на топливе экономят потребители, но наибольшую выгоду получают предприятия. Реализация отработки избавляет от затрат на хранении, транспортировки и утилизации средства.
  • Сохранение энергоресурсов. Отказ от использования для отопления газа и электроэнергии препятствует истощению источников.
  • Защита окружающей среды. Из-за высокой стоимости утилизации, владельцы предприятий и транспортных средств избавлялись от масла, сливая его в водоемы или в грунт. Это негативно сказывалась на состоянии окружающей среды. С началом применения отработки в качестве топлива такие манипуляции прекратились.

Минусы топлива:

  • представляет опасность для здоровья, если продукт сгорает не полностью;
  • большие габариты дымохода — 5 м в длину;
  • сложность поджига;
  • плазменная чаша и дымоход быстро засоряются;
  • работа котла приводит к сжиганию кислорода и выпариванию влаги из воздуха.

Как отрабатывают масло?

Отработку получают при сжигании любого вида масла, но для отопления помещения обычно используют средства нефтепереработки из двигателей внутреннего сгорания.

Также из индустриальных механизмов, компрессоров и энергетического оборудования.

Что не относится к подобному топливу?

Перечень продуктов, не относящихся к отработке:

  • переработанные масла растительного и животного происхождения, которые используются для бытовых нужд;
  • твердые отходы с отработкой;
  • растворители;
  • продукты, которые не подлежат такой же переработке, как отработка;
  • нефтетопливо природного происхождения из разлива;
  • другие неиспользованные нефтепродукты.

Как выбрать отопительное устройство?

Выбор устройства для системы отопления зависит от площади и формы помещения.

Пожаробезопасные печи на отработке, устройство с водяным контуром

Такую печь рекомендуется устанавливать в одноэтажном здании без стен и иных перегородок. Агрегат гарантирует быстрый и экономичный обогрев строения.

Устройство функционирует по принципу подачи продукта каплями на раскаленную чашу или тарелку камеры сгорания. Так продукт воспламеняется и совершается передача тепла стенкам топки, а от них уже идёт обогрев воздуха.

Печь, работающая на отработке, редко выходит из строя. Устройство легко делается своими руками. Агрегат имеет небольшой размер, поэтому не занимает много места в помещении и легко транспортируется. Печь пригодна для подогревания еды сверху устройства.

Допускается совмещение печи на обратке с водяным отоплением. Для такого контура на источнике размещается металлический бак. Внизу бака отводится обратка, а вверху подключается подача от конструкции.

Вместо отработки, запрещается использовать любой вид легковоспламеняющихся веществ. Такие элементы также нельзя держать рядом с источником тепла во время его эксплуатации.

Внимание! Не допускается контакт масла с водой, иначе произойдет вспыхивание. Если случилось возгорание, то для тушения не используют воду. Пламя сбивают только огнетушителем, который устанавливается недалеко от печи.

Во время эксплуатации источника нельзя закрывать вентиляционную систему. Это вызовет отравление угарным газом.

Вам также будет интересно:

Котлы на отработке

Котлы на отработанном масле рекомендуется использовать для обогрева помещений с большой площадью.

Фото 2. Разновидность котла, работающего на отработке. Устройство представлено в жёлтом и красном цвете, производитель Thermobile.

Насос передает подачу топлива в форсунку. Одновременно с этим происходит нагнетание кислорода. Благодаря этому случается воспламенение и распределение тепла от источника к радиаторам.

Для оптимального розжига не обойтись без предварительного разогрева топлива до температуры 71 °C. Для этого используется горелка. Вместо нее применяют и двух- или трехходовой теплообменник с трубами больших габаритов. Любое из этих устройств оптимизирует работу оборудования.

Дизельное отопление

Этот способ отопления используют для обогрева загородной недвижимости и гаражей.

Что представляет собой?

Такое отопление имеет схожий принцип работы с водяным контуром, но есть и свои нюансы. Котел, нагревающий теплоноситель, работает от дизельного топлива.

Жидкость разносится по системе и возвращается обратно с помощью циркуляционного насоса. После нагрева теплоносителя источник прекращает свою работу, а после остывания возобновляет.

Достоинства и недостатки

Плюсы дизельного отопления:

  • автоматизированная работа котла;
  • независимость от центрального отопления, благодаря чему отопление включает и отключает пользователь по своему усмотрению, исходя из температуры на улице;
  • распространенность топлива, которое можно приобрести на любой автозаправочной станции.

Недостатки:

  • высокая стоимость дизельного топлива;
  • высокая цена оборудования и комплектующих.

Как сделать своими руками котел на отработке?

Для изготовления агрегата потребуется:

  • сталь листовая, толщиной в 4 мм;
  • труба из металла для воздухоотвода;
  • отрезок из арматуры, сечением 8 или 10 мм в количестве четырех штук;
  • сварочный аппарат;
  • насос;
  • компрессор;
  • асбест;
  • расширительный бак;
  • болгарка;
  • термостойкий герметик;
  • тройники для горелки, сгоны и углы;
  • переходники из стали.

Сборка корпуса

Алгоритм работы:

  • с помощью болгарки обрежьте трубу до уровня метрового цилиндра;
  • другую трубу меньших размеров укоротите болгаркой до уровня 20-сантиметрового цилиндра;
  • в двух пластинах сделайте два отверстия, которые соответствуют диметрам труб;
  • метровый цилиндр закройте пластинами и приварите их по кругу, пластина с большим отверстием фиксируется снизу;
  • по краям отверстия приварите цилиндр маленьких габаритов и закройте его другой пластиной;
  • в трубе сделайте отверстия для вентиляции;
  • снизу приделайте ножки.

Фото 3. Схема котла, работающего на отработанном масле. Подобное устройство легко сделать своими руками.

Монтаж горелки

Из листовой стали, толщиной 3 мм, сделайте крышку горелки, чтобы ее размер соответствовал габаритам гнезду в котле. С помощью сгонов и тройников из углов сделайте корпус горелки, используя сварочный аппарат. К такой конструкции потребуются переходники на половину штуцера с двух дюймов, чтобы к ним подсоединить подачу отработки. Перед прикручиванием резьбы обработайте ее герметиком.

Возьмите 2 пластины из стали — одну большую, другую — маленькую, болты, гайки и асбест. Трубки и внутреннюю поверхность переходника закройте полотном асбеста. Зафиксируйте материал на переходнике в два слоя с помощью герметика, а на трубках — проволокой. Горелку зафиксируйте в гнезде.

Маленькую пластину из стали вставьте в гнездо корпуса и положите асбестовое полотно, свернутое в 5 слоев. В другой пластине просверлите отверстия для креплений. Положите ее на полотно и обе пластины присоедините друг к другу, используя для этого болты.

Установка корпуса и дымохода

Котел рекомендуется поставить в углу, предварительно убрав с пола и стен покрытие.

Устройство ставится на бетон или огнеупорную плитку.

От агрегата отодвигаются все предметы меблировки.

После установки котла закрепите в нем вертикальный дымоход, размеров 4 м. На трубу установите заслонку, чтобы контролировать тягу.

Подключение

Поставьте радиаторы и трубы для системы отопления. Большую круглую металлическую емкость приварите к крышке котла или закрепите болтами. Вверху сделайте отверстие и подведите трубу для подачи теплоносителя в контур. Внизу сделайте отверстие и подведите обратку.

Особенности отопления в гараже

Для отопления гаража рекомендуется использовать печь на отработанном масле. Возле устройства нельзя хранить бензин, керосин и другие подобные средства. В качестве топлива применяют отработанное масло мотора машины. Расход — 1 литр в час.

Крышку котла используют как варочную поверхность для подогрева еды или воды.

Полезное видео

Посмотрите видео, в котором демонстрируется работа котла на отработке, сделанного своими руками.

Правила безопасности

При использовании отработанного масла для отопления рекомендуется соблюдать правила безопасности:

  • нельзя располагать источник рядом со стенами, отделанными легковоспламеняющимися материалами;
  • запрещено использовать для розжига масла легковоспламеняющиеся средства, поскольку это приведет к воспламенению и как следствие — случится пожар;
  • агрегат не ставят на пол, застеленный линолеумом, ковром или другим покрытием;
  • печь нельзя тушить, поэтому перед ее использованием, точно высчитывается время работы и количество горючего;
  • нельзя, чтобы в масле присутствовала вода, тосол и любая другая жидкость.

Отработанное масло — самый дешевый вид топлива. Этим и объясняется повышенный спрос на этот продукт.

монтаж масляных моделей на отработке с водяным контуром для отопления своими руками

В качестве топлива для домашних котлов могут применяться самые разные вещества, но не все они равнозначны. Наряду с традиционными решениями, все активнее ведутся поиски альтернативных вариантов. Один из них – отработанное масло.

Особенности

Котел на отработанном масле привлекателен тем, что такое топливо считается одним из наиболее дешевых по сравнению с другими. На практике может применяться как искусственное, так и природное масло.

Не имеет значения, каким образом оно использовалось:

  • в автомобилях;

  • в подвижном составе железной дороги;

  • в кулинарной и строительной технике.

В результате сжигания подобных отработанных масел неизменно выделяется большой объем тепла. Кроме того, масляный котел может быть собран своими руками. Особенно он привлекателен при обогреве подсобных помещений, таких как гаражи и хозяйственные блоки. Но при этом следует учитывать, что подобные системы имеют общие для всех жидкостных (а также и специфические) положительные, отрицательные стороны. Нужно разобрать этот момент подробнее.

Преимущества и недостатки

Так как сами масляные отопительные приборы стоят недорого и используют дешевое горючее, окупаются они стремительно. Еще выгоднее самостоятельная сборка (конечно, при строгом учете всех технологических требований и при грамотной эксплуатации, но об этом еще пойдет речь в следующих разделах). При правильной сборке и толковой настройке сгорание масла происходит полностью, оно не образует ядовитых продуктов. Масляные котлы содержат очень небольшое количество деталей, что не только упрощает сборку, но и снижает вероятность поломки. Что немаловажно, темп разогрева как самого оборудования, так и помещения, где оно установлено, очень велик.

Но стоит учитывать и вероятные проблемы. Так, масляные котлы быстро выжигают кислород. Потому придется приложить много усилий для создания хорошей вентиляции. Использование отработанного масла приводит к частому засорению котлов, обслуживать и просто очищать их придется чаще, чем другие образцы. Котлы такого рода позволяют применять не только отдельные виды природного или синтетического масла, но и их комбинацию.

Но применение разнообразного сырья обуславливает высокий риск присутствия специфических примесей. Потому придется снабжать участок, подающий топливо внутрь котла, особым фильтром. Ввиду быстрого засорения очистительной системы она нуждается в регулярной замене. Таким образом, очевидные слабости и сильные стороны масляного котла обусловлены именно спецификой применяемого топлива. Более точно охарактеризовать систему можно, если разобраться с особенностями ее устройства.

Виды

Котлы на отработке могут нагревать воздух напрямую. Такие системы отличаются впечатляющей производительностью и могут долго прогревать воздух даже в крупных домах. Особенность проявляется в том, что емкость с горючим чаще всего ставится на пол, а нагревательный блок крепят к стене или даже к потолку. Кроме этой версии, существуют масляные котлы с водяным контуром или даже с парой таких контуров. Одноконтурный аппарат способен подать горячую воду только в отопительную систему, если не использовать бойлеров, распределительное оборудование.

Индустриальные модели масляных котлов часто оснащаются блоками автоматического управления.

Все подобные модификации – не воздушные, а водяные, причем на автоматику ложатся разнообразные задачи:

  • отслеживание температуры воздуха;

  • проверка нагрева теплоносителя;

  • проверка давления в отопительном контуре;

  • сигнализация о возникших ошибках.

Принцип работы

Масляные отопительные котлы оснащены двумя отсеками: первый подготавливает масло к работе, испаряя его, а второй уже сжигает. Залитое в резервуар топливо при помощи насоса перекачивается в испаритель, внутри которого поддерживается довольно высокая температура. По трубе пар добирается до камеры сгорания. Еще в эту камеру вводится другая труба, по которой вентилятор нагнетает воздух, перемешивающийся с масляными парами.

В результате получается комбинация веществ, сгорающая почти без образования посторонних компонентов.

Если не производить предварительного прогрева жидкости, система работать не будет.

Важно учитывать, что в отработанных смазочных маслах содержится масса примесей.

Перед сжиганием они расщепляются на простые углеводороды, в результате окисления которых возникают:

Все эти вещества (за исключением CO2, да и то в определенных условиях) не представляют опасности для человека и других живых существ. Но чтобы обеспечить действительную безопасность выхлопных газов масляного отопления, придется строго соблюдать температурные ограничения. Как установлено химиками, окислиться на 100% углеводороды смогут лишь при 600 градусах. Если отклониться от этой цифры на 150 градусов хотя бы в меньшую или в большую сторону, результатом сжигания станет выброс целого ряда веществ, контактировать с которыми без противогаза не рекомендуется. Это предъявляет повышенные требования к точности проектирования горелок и форсунок водогрейных, атмосферных котлов на отработанном масле.

Рассчитать расход топлива можно, если разделить площадь обогреваемого пространства на 10. К сведению: это дает только оценку режима максимальной производительности. В ряде случаев практичнее всего оказывается установка сразу нескольких котлов в виде каскада. Уровень производительности (а также, конечно, и расход масла) непосредственно связан с качеством установленной горелки. Соблюдая эти принципы, нетрудно добиться хорошего результата.

Подробнее о том, как работает котел на отработанном масле, вы узнаете из видео ниже.

Как сделать своими руками?

Найти чертежи и схемы самодельных масляных котлов сейчас не проблема. Главное – правильно оценить их свойства и свои возможности. Во многих случаях ошибки при проектировании и создании котла обходятся крайне дорого. Чтобы максимально эффективно испарять масло, многие рекомендуют ставить чаши из толстого металла, разогреваемого до высоких температур. В эти чаши отработка подается очень небольшими порциями, буквально каплями. Стоит капле коснуться стальной поверхности, как она моментально испаряется и уносится по воздуховоду в камеру сгорания.

Устье воздушной трубы оборудуется крыльчаткой, которая формирует вихрь. Только при этом условии смесь масла и воздуха удерживается внутри рабочего отсека достаточно долгое время.

Все вроде бы выглядит просто, логично и без экстремальных усложнений. Но возникает одна проблема: как прогреть чашу, чтобы она испаряла попавшую на нее жидкость немедленно. Наиболее простым вариантом оказывается размещение внутри фитиля, который пропитали произвольно выбранной горючей жидкостью.

Когда фитиль положен, дно чаши покрывают бензином либо дизельным топливом, которое поджигают. Добившись прогрева металла, запускают прокачку масел. Относительная простота такой методики оборачивается повышенной опасностью. Следующий важный нюанс: пусть имеется уже прогретая тем или иным способом чаша, но нужно организовать подход масла к ней. Циркулирующие в открытых источниках материалы описывают в основном струйную подачу горючей жидкости.

Судя по опыту, такие системы работают, но опасность их резко возрастает. Струя не может сгореть полностью, неизбежно выделяется много токсичных веществ, которые способны попасть в комнату.

Чтобы подавать масло каплями, потребуется:

Выбирают шланг, на который ляжет функция маслопровода. Один конец этого шланга оснащают фильтром, который понижает концентрацию вредных веществ в жидкости. Подойдет для решения такой задачи типовой автомобильный очиститель полного цикла. Все аппараты, которые рассчитаны на частичную очистку, заведомо непригодны.

Следует менять очищающий блок примерно раз в месяц, а при напряженной эксплуатации с недостаточно качественным топливом – еще чаще.

Автомобильные фильтры оборудуются на производстве резьбой, оптимизированной для фиксации в автомобилях, что может вызвать определенные затруднения. Требуется использовать кусочек стойкого к маслу шланга необходимого диаметра, и надеть его поверх фильтра. Такой кустарный узел сообщается с маслопроводом через штуцер. Заранее проверяют, не остается ли в перекачивающем шланге избытка масла. Если он создается, обеспечить капельный проход жидкости не получится.

Котлы на отработанном топливе могут быть выполнены и по пиролизной схеме. Дожигание повышает время сожжения единичной порции масел. Альтернативой является лишь применение насоса строго заданной мощности, способного выдавать четко отмеренную массу масла. Но сложность такого решения не позволяет реализовать его в кустарных условиях. Более того, даже на заводах используют в основном упрощенный вариант, когда дозировка горючего производится штуцером, тройниками и ниппелем.

Очень важно обеспечить температуру отработанного масла на уровне от 10 до 20 градусов, чтобы оно хорошо текло. В противном случае дом будет наполняться чадом и не получится добиться устойчивости горения. Раз и навсегда задать некий оптимальный режим не получится. Стоит только измениться составу отработанного масла, подать его с другой температурой, и придется с нуля выбирать настройки капельной прокачки. Подача топлива напрямую от капельницы к топке невозможна.

Первоначально масло подают в воронку, связываемую с трубой, по которой оно и идет в чашу. Если котел подключают к водяным трубам, следует оснастить его насосом, чтобы теплоноситель циркулировал эффективнее. Иногда создается встраиваемый теплообменник, похожий на букву U. Его ставят в верхней доле топки и связывают с выносным резервуаром для горячей воды. Еще существует схема с расположением теплообменника на дымовых трубах.

При самостоятельном изготовлении масляного котла используют листы стали толщиной от 0,4 см. Также рекомендуется применять арматуру внутренним диаметром 1 или 0,8 см, трубы, сгоны, тройники.

Кроме этих деталей, для работы потребуются:

  • стальные переходники;

  • насосы;

  • компрессоры;

  • расширительные бачки;

  • герметики повышенной стойкости;

  • сварочные аппараты;

  • полотно из асбеста;

  • УШМ.

Вместо листового металла, можно применять крупные отрезки труб с утолщенными стенками. Чтобы согреть гараж, достаточно использовать два куска трубы: с сечением 50 и 20 см соответственно. Дополнительно применяют пару круглых пластин толщиной не менее 0,3 см.

К сведению: если требуются более мощные отопительные средства, используют детали увеличенных размеров. Заготовку под корпус из крупной трубы отрезают до высоты около 1 м, а меньшую заготовку – до высоты примерно 0,2 м.

Одна из пластин станет днищем корпуса, а другая – его крышкой. Соответственно, в них прорезают отверстие под дымоход и под малую трубу. Дно желательно усилить привариванием еще одной пластины, чтобы минимизировать риски разрушения. Днище корпуса дополняется ножками, формируемыми из арматурных прутьев. Внизу делается резервуар, а сбоку – дверца.

Монтаж

Ключевым требованием при монтаже котлов, работающих на отработанном масле, является соблюдение норм пожарной безопасности. Запрещается использовать их без оборудованного дымохода. Для защиты потолков от перегрева используют специальные кожухи. Необходимо предусмотреть особую заслонку, при помощи которой можно перекрывать тягу и избегать чрезмерного проникновения холода в случае остановки котла. Как фабричные, так и самодельные конструкции обильно потребляют кислород, потому следует позаботиться о проветривании котельного помещения.

Рекомендуется установка котлов на каменную подложку или поверх жаростойкой плитки. Запрещена обшивка деревянными и пластиковыми элементами, допустимо только окрашивание жаростойкими ЛКМ. Так как отработанное масло придется непрерывно доливать, стоит заранее подготовить пути доступа к котлу. Учитывая сильный нагрев оборудования, нежелательно размещать его там, где находятся легко загорающиеся или повреждающиеся предметы. Конечно, отопительное устройство не должно создавать никаких препятствий перемещению людей.

Иногда под котел создают площадку из бетона, которая оснащается мелким бортиком. Это элемент пассивной безопасности на случай разлива горючего. Заливать бетонную массу нужно строго по уровню, чтобы исключить ошибки. Лучшее расположение автоматического блока управления – на стене. А вот поверх крышки самого котла ставить его нельзя, иначе микросхемы перегреются и выйдут из строя.

Шланги, по которым прокачивается масло, а также электрические провода должны быть удалены от поверхности котлов. Что произойдет даже при их кратковременном прикосновении – догадаться несложно. Установка термического датчика производится внутрь трубки, расположенной сбоку от котла. Резервуар, куда заливают отработанное масло, ставят не ближе 70 и не дальше 150 см от нагревателя. Масляный насос адаптируется под горловину используемых бочек.

Диаметры дымоходов подбираются равными выводу из котла, хотя иногда они могут быть и больше. Не стоит делать дымоходы выше 5 м, это почти неизбежно вызывает нестабильность при горении. Не получится обеспечить полную мощность сжигания топлива. Рекомендуется перед топкой прибивать стальной лист. Ящик с песком в помещении, где поставлен котел, тоже не помешает.

Минимальный диаметр дымохода составляет 11 см, сужения недопустимы. Рекомендуется делать горизонтальные фрагменты только в том случае, когда иначе поступить невозможно. Когда дымовой канал проводится через стену, она должна пронзаться строго под углом 45 градусов. Остальные требования пожарной и взрывной безопасности те же самые, что и для угольной или дровяной печи. Если можно сократить количество сварных швов, следует так и поступить.

Инструкция по эксплуатации

Использование масляного котла для отопления частного дома может оказаться весьма притягательным делом. Но только в том случае, если не нарушать базовые принципы эксплуатации. В случае проникновения воды в топливную массу она начинает бурно гореть. Избежать пожара можно, если немедленно применить углекислотный огнетушитель. Разумеется, он должен быть размещен непосредственно в котельном помещении.

Очистка камер сгорания производится минимум раз в 24 часа. Для этого используется особый скребок, который с фабричными изделиями идет в комплекте. Очистка производится после остановки котла и полного дожигания горючего до фазы сухой золы. Суть: котел переводится в режим розжига (если нет специального режима выключения). После угасания огня нужно, выждав 5 минут, открыть зольник и очистить его.

Далее котел разжигается по обычной схеме, запускается автоматика. Дымоход чистить не следует. Очищать трубку, по которой подается масло, приходится довольно редко и только при применении некачественного топлива. Проверять эту деталь нужно, как только обнаруживаются признаки плохой подачи масла. Крышка котла снимается, ее переворачивают и осматривают деталь.

Для чистки используют:

  • стальную арматуру;

  • толстые сверла;

  • проволоку;

  • щетку из металла.

Автоматику нужно продувать от пыли. Регулярно требуется оценивать ее состояние. Обнаружив накопившуюся пыльную массу, следует немедленно устранить ее, даже когда срок не пришел формально. Помещения с повышенной влажностью оборудуются автоматикой таким образом, чтобы она оказывалась за стеной. Проводку выводят через эту стену, если есть малейшая возможность сделать именно так.

Важно: все модификации изготовленных на заводах котлов не могут меняться произвольно. В случае любых изменений их характеристик, конструктивных параметров, произвольной смены топлива вся ответственность лежит на потребителе. Запрещено допускать к котлу детей, престарелых, лиц с ограниченными способностями и домашних животных. Нельзя также оставлять их в помещении с котлом без присмотра.

Розжиг начинается с открытия крана, после чего дно камеры сгорания должно покрыться слоем масла от 0,5 до 1 см. Если его меньше или больше, запускать котел нельзя. В случае необходимости быстрого розжига туда добавляют 50-100 г керосина, особой жидкости либо дизельного топлива. Обычно розжиг производят при помощи бумажного или сделанного из ветоши фитиля. Этот фитиль поджигают и спускают через зольник или сквозь верхний люк до самого дна рабочего отсека.

Далее, когда жидкость загорается:

  • запускают вентилятор, обеспечивающий наддув;

  • следят, чтобы масло не горело без наддува;

  • закрывают крышку на зольнике;

  • выжидают от 120 до 300 секунд, чтобы масло закипело и котел вошел в рабочий режим.

Сократить негативные последствия при использовании отработки можно, если отстаивать купленное либо использованное масло.

Нельзя опускать подающий топливо насос до самого дна резервуара. Если сделать так, в котел может попасть осадок. Целесообразно выдерживать промежуток в 0,1 м. Специалисты полагают, что стоит хотя бы раз в месяц очищать бак от накапливающихся там засоров.

Чтобы погасить котел, закрывают кран и дожидаются выгорания топлива. Отключать поддувающий вентилятор можно минимум через 5 минут после окончательного выгорания горючего. Если продув камеры недостаточен, образуется много дыма и сажи. Попав в управляющий блок, они выводят его из строя.

Категорически недопустимо разжигать масляный котел при помощи ацетона, автомобильного или авиационного бензина, растворителей для строительных красок, эфирных масел и иных летучих жидкостей.

Периодически дно камер сгорания очищают от набирающихся постепенно негорючих веществ. Чем хуже топливо, тем чаще такая очистка оказывается необходимой потребителям. Сократить количество шлака можно, если отказаться от синтетического или трансмиссионного масла. В случае появления необычно большого количества сажи и копоти следует немедленно остановить котел и вызвать специалистов. Также поводом для срочного ремонта является необычный шум и неоправданно частое потухание.

Недопустимо подключать котел на отработанном масле к отопительной системе, которая имеет меньшую мощность, чем он сам. При недостаточном потреблении тепла радиаторами система изнашивается исключительно быстро. Запрещено доливать в разогретую камеру дизельное топливо. Также крайне опасной практикой оказывается применение смесей масел с высокооктановым горючим. Это может спровоцировать взрыв или просто ускорить износ во много раз.

Котел на отработанном масле до 150 кв.м. 15 кВт, расход 0,5-1 л/ч



Технические характеристики
  Автоматический котел Полуавтоматический котел
Мощность до 16 кВт

15 кВт (регулируется)
12 800 ккал/ч

Расход масла 0,5 — 1,5 л/час

0,5-1,5 л/час

Вес 50 кг

60 кг

Габаритные размеры (Выс × Шир × Глуб)

78×40×84 см

112×60×54 см

Диаметр дымохода 108 мм

108 мм

Объём вод. рубашки котла 18 л

18 л

Диаметр резьбы подача/обратка 1″ 1/4

1″ 1/4

Водогрейный котёл на отработанном масле мощностью до 15 кВт предназначен для отопления загородных домов, дач в негазифицированных районах. Это хорошая альтернатива котлам на твердом топливе (уголь, дрова), на пеллетах и дизельном топливе, потому что отопление на отработанном масле выходит значительно дешевле и не требует постоянного присутствия. Также водогрейные котлы устанавливают в качестве резервного отопления параллельно с газовым, твердотопливным или вместо дизельного отопления.

EcoBoil-18/30 котел на жидком топливе способен может помещение до 150 м2 при высоте потолков до 3-х метров при нормальной степени утепления.

Если у Вас площадь или высота потолков больше указанных выше, Вы можете рассмотреть более мощные котлы:

EcoBoil: 30кВт, 40 кВт, 50 кВт,EcoBoil-75 (75 кВт), 98 кВт, до 200 кВт

Небольшие СТО, гаражи и цеха можно отапливать воздушными калориферами на отработанном масле. Это воздухогрейные котлы и они не требуют водяной системы отопления. Их можно выключать на ночь и запускать с утра. Для небольших помещений подойдут следующие калориферы: Калорифер воздушный «HotAir-05», HotAir-1/30 или HotAir-2/36

Типы топлива:

  • отработанные масла
  • масла от гидравлической техники
  • керосин, диз. топливо
  • растительные масла: рапсовое, подсолнечное, кукурузное, соевое



Таблица сравнения Котлов на отработанном масле полуавтоматических с автоматическими

Параметр Полуавтоматический котел EcoBoil Автоматический котел EcoBoil-A
Тип поджига Ручной Автоматический
Чистка котла 1 раз в день 1 раз в 1-2 месяца
Требует ежедневного присмотра Да Нет
Пуск после аварийного выключения, в том числе после отключения электричества Ручной. Самостоятельно маслонасос не начнет качать топливо Автостарт (N-количество попыток, при неудаче уходит в ошибку до перезапуска и устранения причины)
Тип подачи топлива Капельно маслонасосом. Без форсунок. Пиролиз Форсунка, под давлением воздуха
Режимы работы Минимум / максимум
котел полностью не отключается
Старт/стоп
Режим день/ночь Нет Есть. Дневная/ночная температуры и время перехода на день/ночь
Поддержание температуры системы в заданных диапазонах Есть. Гистерезис (разница температур настраивается)
Возможность подключения резервного питание от 12 Вольт Есть Нет
Требуется сжатый воздух (компрессор) Нет Да
Потребление электричества в час 0.1 — 0.25 кВт 0.5-1.5 кВт (зависит от мощности горелки)
Фильтрация масла Не требуется Встроено в горелку 3 степени фильтрации
Подогрев масла Не требуется Есть. Встроен в горелку
Защита от закипания теплоносителя Есть Есть
Защита от перегрева масла в маслобаке Нет маслобака Есть
Защита от различных поломок Есть
Контроль пламени Аналоговый термодатчик по температуре пламени Фотодатчик пламени



Комплект поставки:

Автоматический котел Полуавтоматический котел
  • Котел одноконтурный — 1шт
  • Автоматическая горелка — 1шт
  • Маслонасос шестерёнчатый — 1шт
  • Масляный фильтр — 1шт
  • Трубка маслоподачи — 1шт
  • Руководство по эксплуатации — 1шт
  • Паспорт изделия — 1шт
  • Котел одноконтурный — 1шт
  • Вентилятор наддува — 1шт
  • Маслонасос шестерёнчатый — 1шт
  • Трубка маслоподачи — 1шт
  • Блок автоматического управления — 1шт
  • Руководство по эксплуатации — 1шт
  • Паспорт изделия — 1шт

Все маслонасосы ко всем моделям всегда были с металлическими шестерными!

Устройство и принцип работы отопителя

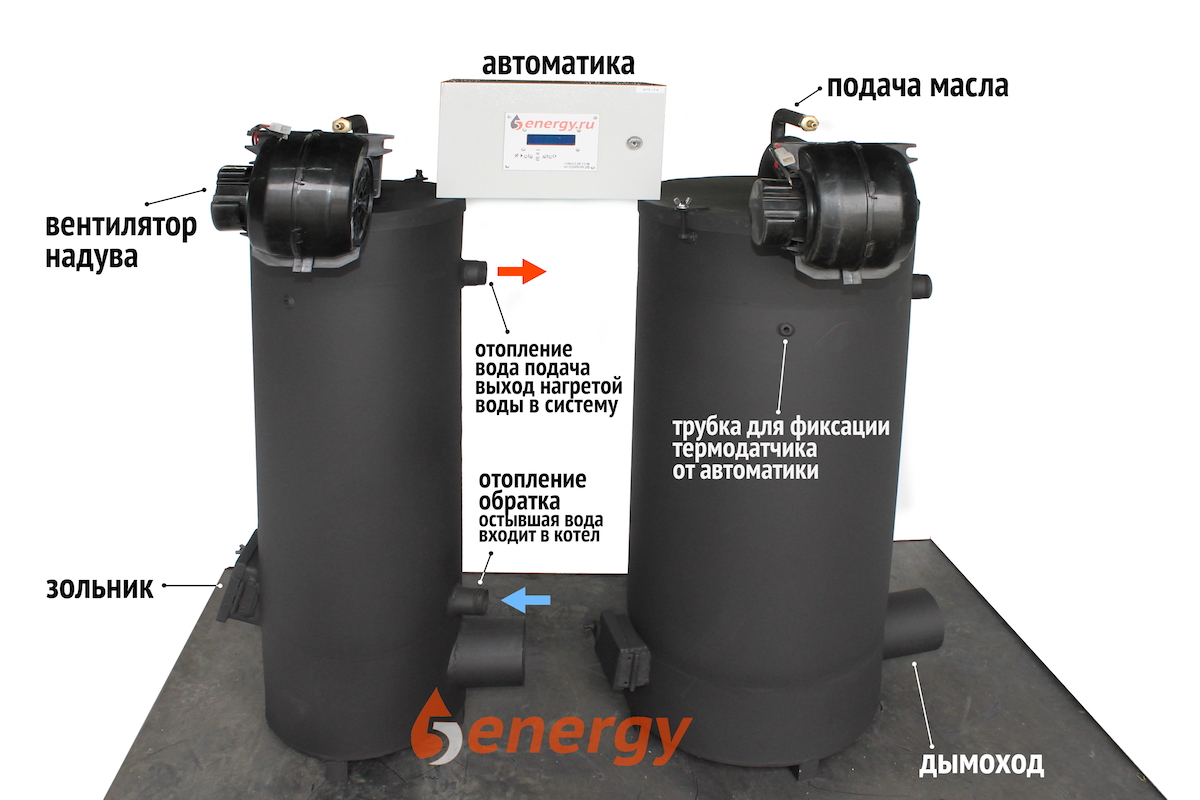

Водяной котел EcoBoil имеет внутренние и внешние теплообменные трубы (двухоборотный), за счет чего вода в системе быстрее нагревается, что обеспечивает увеличение КПД при меньшем расходе топлива по сравнению с другими видами жидкотопливных котлов. На передней части котла имеется 2 лючка: зольник для чистки и розжига, и второй — для чистки дымоходной камеры (чистится 1-2 раза в сезон).

Толщина камеры сгорания — 6 мм
Внешняя стенка котла — 2 мм
Толщина чаши камеры сгорания — 8 мм
Рабочее давление в системе до 3 Бар (Атм)
Лакокрасочное покрытие — 1000oC
Рекомендуемая чистка от золы 1 раз в сутки, в зависимости от загрязненности отработанного масла (занимает 5 мин времени) и 1 раз в месяц — чистка автоматического котла.



Доставка осуществляется транспортными компаниями во все регионы России, страны таможенного союза и СНГ.

Сделать простую печь на отработке масле своими руками из баллона

Масляная отработка из двигателя и других устройств является очень популярным топливом для обогрева гаражей и даже домов. Использование вторсырья с пользой всегда приятно. А в случае, когда этот вопрос касается энергоресурсов для обогрева это еще и выгодно. Роль «первой скрипки» в этой ситуации выполняет печь на отработке своими руками. Другие названия этого устройства – тепловая пушка, теплогенератор и калорифер.

В качестве топлива можно использовать любое горючее масло. Дизельное, машинное, трансмиссионное, растительное, кондитерское. Абсолютно любое. Печь работающая на отработанном масле с водяным контуром также делается из вторсырья: куски металла, старый кислородный или газовый баллон или обрезки труб разного диаметра. Задача данной статьи рассказать о том, как устроены такие печи, и как сделать подобный агрегат самостоятельно.

Преимущества печей на отработанном масле

Среди автомобилистов печь на отработанном масле своими руками достаточно популярна. Она хорошо обогревает небольшие помещения с небольшими требованиями к эстетике и чистоте. Данный агрегат отлично подойдет для гаража, мастерской, небольшого дачного домика и прочих подобных строений.

Самодельные печи на отработке обладают следующими положительными сторонами:

  • низкая себестоимость и простота конструкции;
  • низкие требования к качеству горючих материалов;
  • хорошие показатели теплоотдачи;
  • периодические растопки в зимнее время никоим образом не сказываются на самом агрегате;
  • компактность и мобильность;
  • нет необходимости в сложной установке.

Для надежной и бесперебойной работы такой печи для гаража, нужен только хороший дымоход.

К минусам этого устройства можно отнести низкий КПД и неприятный запах паров масел, который возникает во время некоторых режимов работы. Стоит упомянуть и о появлении пятен на полу или одежде, которые появляются во время непосредственного контакта с отработкой. Впрочем, сделать печь на отработке с наддувом более эффективной вполне по силам любому мастеру-самоучке, как это сделать мы расскажем далее.

Стандартная конструкция печки сделана таким образом, чтобы греть воздух. Для того чтобы обеспечивать теплом жилище, печь в таком исполнении используется редко: сжигается кислород от раскаленных металлических стенок, сушится воздух. Но для обогрева технических или производственных помещений данная конструкция подходит идеально из-за ее способности быстро поднять температуру в помещении. Такие печи часто можно встретить в гаражах, автомойках, теплицах, складах и прочих производственно-технических помещениях.

Конструкция и принцип действия масляной печи

Конструкция выглядит как два бачка, верхний и нижний, соединенные перфорированной трубой. Они смещены относительно поперечной оси друг друга. Многие считают, что бачки в идеале должны быть цилиндрической формы, но на практике выяснилось, что прямоугольные абсолютно им не уступают. Для того что конструкция была установлена на пол, в ее устройстве предусмотрены ножки. Устройство печи изображено на схеме ниже:

Принципом работы аппарата является пиролизное сжигание тяжелого топлива. Многие знают, что машинное масло воспламеняется при достаточно высоких температурах, и для сжигания в домашних условиях потребуется обратить его в пары. Чтобы создать данный эффект потребуется заполнить отработкой нижний бак через отверстие где-то наполовину, после чего разжигать. Но для этого понадобится легкое топливо вроде растворителя или бензина.

Во время горения бензина отработка нагревается и начинает испаряться, в результате чего пары воспламеняются и печь начинает «работать». Нижний бак является первичной камерой сгорания, там топливо частично сгорает благодаря подаче через отверстие воздуха. Для регулировки интенсивности процесса служит специальная заслонка, при помощи которой частично перекрывается поток воздуха. Максимальный расход топлива 2 л/ч, в режиме поддержки температуры – 0,5 л/ч.

Печка на отработке своими руками оборудуется вертикальным газоходом, на котором есть большое количество отверстий для прохода вторичного воздуха. Продукты горения, которые попадают в перфорированную трубу вперемешку с парами отработки хорошо в ней и внутри верхнего бачка дожигаются. После этого дымовые газы выходят из печи через патрубок дымохода, огибая перегородку. Их температура довольно высокая, и для того чтобы уберечь большую часть тепла вместе с газами, рекомендуется провести следующие действия:

  • дымоход проложить вдоль стены через все помещение, сделав уклон в сторону печи, это проверенный метод, стенки трубопровода обладают хорошей теплоотдачей;
  • смонтировать водяной контур, экономайзер, сразу за патрубком, подключив к нему небольшой бак, аккумулятор, и пару радиаторов отопления.

С водяным контуром масляная печь может работать только в постоянном режиме. Если же предполагается ею пользоваться лишь периодически, то в качестве теплоносителя рекомендуется использовать антифриз. Таким образом, можно повысить КПД с 40% как у буржуйки, до вполне серьезных 50-55%.

Какие материалы и инструменты нужны?

Любой мастер обладающий навыками работы со сварочным аппаратом, может легко и быстро сделать печь своими руками. Для начала нужно сделать заготовку материалов сверяясь с чертежами печи на отработанном масле.

Действуя по такой подробной инструкции, как сделать печь, остается только собрать заготовленные детали. Для выполнения работ понадобится стандартный набор инструментов и приспособлений:

  • сварочный аппарат;
  • болгарка;
  • дрель с набором сверл;
  • комплект слесарного инструмента;
  • измерительные приспособления.

После того как сборка окончена, обязательно нужно проверить герметичность обеих емкостей и качество сварочных швов, так как со временем отработка способна просочится сквозь мельчайшие поры и дефекты. Самостоятельно выполнить эту операцию достаточно легко, есть много методов. Можно намылить стыки, а внутрь баков подать сжатый воздух, либо промазать швы керосином и визуально определить дефекты.

Для обогрева помещения средней площади, мощность масляной печи требуется увеличивать, конструкции описанной выше будет недостаточно. Используя подобный метод, мощность невозможно наращивать бесконечно, но все-таки варианты существуют. К примеру, печь оборудованная двумя камерами дожигания выдвижной топкой и отдельным топливным баком, что показана ниже:

Как сделать печь для сжигания отработки из трубы?

Если корпус уже готов изготовление печи упрощается. Принцип работы этого устройства основывается на испарении в плазменной чаше. Она способна выдать до 15 кВт тепла (дает обогрев площади около 150 м2). Увеличить теплоотдачу, внеся какие-либо изменения конструкции (увеличения подачи воздуха или объема печи) невозможно, можно нарушить тепловой режим, получив большее количество чада, взамен большего количества тепла, а это небезопасно.

При наличии навыков работы со сваркой, можно самостоятельно сделать из трубы печь работающую на отработанном масле. Инструкция, как сделать печку на отработанном масле:

Изготавливаем корпус:

  1. Понадобится толстостенная труба диаметром 210 мм, толщиной стенок 10 мм и высотой 780 мм.
  2. Из 5 мм листовой стали вырезается дно диаметром 219 мм и привариваем его с одной стороны.
  3. К дну приваривают ножки (для их изготовления могут подойти болты).
  4. От дна на расстоянии около 70 мм делается смотровое окошко. Оно будет служить для отслеживания горения и разогревать чашу на «старте». Размеры делаются исходя из личных предпочтений удобства. Дверца делается из вырезанного куска трубы, приварив прежде тонкий буртик. Закрываться все же должно герметично, для этого по периметру дверцы прокладывается асбестовый шнур. Так же можно воспользоваться печным литьем, в этом случае размеры окошка должны вырезаться под него, крепится оно будет на болтах прямо к корпусу, наличие асбестового шнура обязательно и в данном случае.
  5. Трубу для отвода дыма приваривают с противоположной стороны, отступив от верха 7-10 см. Ее делают трубы диаметром 108 мм и толщиной стенок 4 мм.

Делаем крышку:

  1. Из 5 мм листа металла вырезается круг 228 мм в диаметре.
  2. Из полосы шириной 40 мм и толщиной 3 мм по краю приваривается бортик.
  3. В центре крышки делается отверстие диаметром 89 мм, сбоку делается еще одно отверстие диаметром 18 мм, оно будет служить еще одним смотровым окошком. Для него
    делается крышка, которая одновременно будет служить предохранительным клапаном.
  4. Для подачи топлива и воздуха делается труба.
  5. Для этого понадобится труба диаметром 89 мм, с толщиной стенок 3 мм и высотой 760 мм.
  6. По окружности высверливаются 9 отверстий диаметром 5мм, на расстоянии 50 мм от края.
  7. Еще два ряда отверстий диаметром 4,2 мм делается на 50 мм выше этих отверстий, по 8 отверстий ряд.
  8. Отступив еще 50 мм делается 4 ряд отверстий по 3 мм в диаметре, количеством 9 штук.
  9. При помощи болгарки нарезаются прорези толщиной 1,6 мм и высотой 30 мм, они должны располагаться с этой же стороны. По окружности их должно быть 9 штук.
  10. С другого конца трубы вырезается отверстие диаметром 10 мм, на расстоянии 5-7 мм от края.
  11. В полученное отверстие вставляется труба подачи топлива, диаметром 10 мм и толщиной стенок 1 мм. Она должна заканчиваться на одном уровне с трубой подачи воздуха. От расположения емкости с топливом зависят длинна и угол изгиба.
  12. Готовая труба подачи воздуха и топлива приваривается к крышке. Ее выставляют таким образом, чтобы она не доставала до дна корпуса 120 мм.

Далее делаем чашу для топлива:

  1. Отрезается кусок длиной 30 мм от трубы диаметром 133 мм и толщиной стенок 4мм.
  2. Круг диаметром 219 мм вырезается из стального листа 2 мм.
  3. Приваривается к куску трубы, это и будет чаша для подачи топлива.
  4. Сборка.
  5. Чаша монтируется внутрь корпуса на расстоянии 70 мм от дна. Таким образом будет возможность наблюдать и разжигать ее из нижнего смотрового люка.
  6. Устанавливаем крышку с устройством подачи топлива/воздуха.
  7. Монтируется дымоход на дымовой патрубок. Им служит труба диаметром 114 мм, толщиной стенок 4 мм и высотой не менее 4-х метров. Часть остающаяся в помещении можно не изолировать, а та часть которая будет выходить на улицу лучше утеплить. Дымоход должен иметь строго вертикальное положение, любые наклонные участки исключаются.
  8. Испытания можно проводить после того как установлен масло-бак. Для этого в чашу ставится немного бумаги, которая заливается горючим и поджигается. Как только бумага почти окончательно прогорела, отрывается подача масла.

Данный чертеж печи работающей на отработке неспроста дан с таким подробным указанием материалов. Именно такие детали и нужно использовать. Результатом работы такой печи с расходом топлива 1 – 1,5 л/ч, можно обогреть помещение площадью 150 м2.

Особенности масляной печи с наддувом

Обогреть частный дом площадью 100 м2 поможет печь, работающая на отработке, в конструкцию которой встроена принудительное нагнетание воздуха в зону горения. Данные преимущества очевидны:

  • повышенная мощность;
  • высокий КПД сжигания топлива;
  • увеличить КПД использования тепла можно с помощью автоматизации устройства;
  • экономичность.

Сделать такую печку на отработке несколько сложнее, кроме этого данная конструкция напрямую зависит от стабильности электроснабжения. В районах, где нередки случаи отключения электричества, понадобятся особые меры для обеспечения бесперебойного электроснабжения при помощи генераторов.

Самодельная печь с наддувом, работающая на отработке, это закрытый цилиндрический сосуд, внутри которого располагается знакомая нам камера дожигания, которая выглядит как труба с отверстиями. В нижней части конструкции располагается дверца открывающая доступ к топке и розжигу. К верхней части цилиндра приварен дымоходный патрубок, а при помощи обычной врезки сквозь боковую стенку или верхнюю крышку, принудительная подача воздуха в виде трубы с отверстиями.

На дне сосуда располагается топливо (отработка), которое подается автоматически во мере потребления. Методы подачи могут быть самыми разнообразными: при помощи поплавкового механизма или из емкости с помощью погружного механизма, все зависит от личных предпочтений. На рисунке изображена схема печи с нагнетанием воздуха, водяной рубашкой и топливоподачей при помощи поплавкового клапана.

При помощи небольшого количества растворителя или бензина отработка разжигается на дне емкости, после включается нагнетатель вентилятор. Как только топливо прогреется, оно начинает выделять пары, которые сжигаются с избытком кислорода. Как результат образуется мощный факел пламени, который распространяется по всем направлениям как видно на фотографии.

Совет. Эта конструкция отличается одной особенностью: из-за сильного пламени очень сильно раскаляется дно сосуда. В случае необходимости обогрева одного помещения, Снаружи напротив данной зоны устанавливают обдувающий вентилятор. В случае, когда требуется отапливать целый дом, печь снабжается водяной рубашкой.

Продукты горения, выходящие из емкости печи могут достигать довольно высокой температуры, порядка 400 0С. Как и в предыдущей конструкции, для того чтобы уменьшить теплопотери, дымоход необходимо снабдить теплообменником подключенным к системе отопления через накопительный бак. Это поможет увеличить эффективность печи до 80 – 85%.

Как изготовить простую печку на отработке с наддувом?

Для того чтобы изготовить печь на отработке с наддувом, потребуется старый пропановый баллон. В нем вырезаются отверстия для дымохода и дверцы, а также понадобится врезать трубу для подачи воздуха, ее диаметр не играет большой роли, но для нас идеальным будет 50 мм.

Отверстия в трубе делаются диаметром 9 мм по тому же принципу что и в обычной печке. Также потребуется сделать крышку с уплотнением из асбестового шнура. Для этого нужно будет отрезать верх баллона, для удобства к крышке можно будет приварить ручки.

Для того чтобы самодельная печь работающая на отработке могла функционировать в разных режимах и могла регулироваться ее укомплектовывают нужной автоматикой. Для этого потребуется приобрести контроллер с датчиками температуры, который связывают по схеме с вентилятором. В этом случае появляется возможность управлять температурой нагрева снижая или увеличивая производительность нагнетателя.

Довольно часто подобная конструкция делается без принудительной подачи воздуха. Вся работа напрямую зависит от тяги в дымоходе, а регулирование осуществляется при помощи заслонки вручную. Теперь, как сделать печь на отработке своими руками, имея чертежи, вы знаете. А как это работает в реальных условиях можно увидеть на видео:

Планы котлов на отработанном масле — Постройте свой собственный котел на отработанном масле! Поставка биодизеля в Юте

Масляный наружный котел

Планы котлов, работающих на жидком топливе
(только онлайн-доступ, для печати)

99 долларов США.50

Планы котлов, работающих на жидком топливе
(онлайн-доступ + бумажная копия * )

149 долларов.50
Доставка: $ 7,75

Только для клиентов из Канады Планы котлов, работающих на жидком топливе
(онлайн-доступ + бумажная копия * )

149 долларов.50
Доставка: $ 20,10

Подробнее:

Покупка планов
Приобретая, вы получаете эксклюзивный доступ к этим великолепным планам на 90 дней.
В течение этого времени вы можете просматривать, скачивать и распечатывать планы сколько угодно раз!
Информация для входа будет отправлена ​​на указанный адрес электронной почты в течение 48 часов после оплаты.
* — Свяжитесь с нами, чтобы узнать стоимость доставки бумажных копий планов, если вы живете за пределами США и Канады
Планы котлов на отработанном масле
Часто задаваемые вопросы о котлах на отработанном масле
Комплект деталей для автоматического розжига

515 долларов США.00
Доставка: $ 28.00

Нет в наличии
* — Примечание: доставка этого товара распространяется только на США. Канадские клиенты Кликните сюда.
* -Налог с продаж будет взиматься с жителей штата Юта
Масляный наружный котел «Машины Мерфи».
Обогрейте дом, сарай, джакузи, горячую воду или даже бассейн! Работает даже с системами принудительной подачи воздуха!

Изготовлен из общедоступных деталей и материалов!

Дешево и легко построить!

Сократите или полностью откажитесь от счетов за отопление зимой!

Невероятно подробные и простые для понимания инструкции проведут вас через весь процесс строительства на каждом этапе.

Детали конструкции покрыты полнотекстовыми пояснениями, четко обозначенными 3D-графикой и реальными фотографиями.

Более 170 страниц с рисунками, настолько хорошими, что они почти похожи на фотографии!

Потрясающая трехмерная компьютерная графика и детализация упрощают выполнение пошаговых планов!
Часто задаваемые вопросы можно найти внизу этого документа.
Области применения отопления включают:
  • ОБОГРЕВ ПЛАТЫ
  • ИЗЛУЧЕНИЕ В — НАПОЛЬНОГО ОТОПЛЕНИЯ
  • БАССЕЙНЫ
  • ПРИНУДИТЕЛЬНЫЙ ВОЗДУШНЫЙ ОТОПИТЕЛЬ
  • РАБОЧИЕ МАГАЗИНЫ, САР, ЗЕЛЁНЫЕ ДОМА
  • ДЖАКУЗИ ИЛИ ГОРЯЧАЯ ВАННА

БТЕ Производительность: от 80 000 до 150 000 БТЕ / час
Расход топлива:
— Нефтяные масла = 1 — 1.5 галлонов / час
— Растительные масла = 1-2 галлона / час
Объем теплообменника: ~ 37 галлонов
Макс.рекомендуемая температура воды: 180 градусов
Макс.давление: Только открытая вентиляция при атмосферном давлении
Требования к питанию: 120 вольт при 15 амперы
Требования к давлению воздуха: 90 фунтов на квадратный дюйм при <0,25 куб.1 Дизель - Дизель № 2 - Мазут, Машинно-режущие масла

Необходимые инструменты: Сварщик Mig или Tig, угловая шлифовальная машина 4 1/2 дюйма, кольцевые пилы, сверла по металлу и основные ручные инструменты.

Требуемые навыки: Владение сваркой, базовыми навыками работы с металлом, базовыми навыками работы с электричеством.

Среднее время сборки: Сильно зависит от опыта и других возможностей.

Комплект деталей для автоматического зажигания

Автоматизируйте систему зажигания для простоты эксплуатации!

Экономьте топливо и время!

Пакет автоматического зажигания предназначен для обеспечения большинства необходимых деталей для автоматизации последовательности зажигания.Этот пакет предполагает, что у вас уже есть готовая котельная система, и вы просто хотите добавить необходимые компоненты для ее автоматизации.

В коплект входит:
  • Контроллер горелки
  • Реле управления
  • Соленоид давления воздуха
  • Пилотный топливный соленоид
  • Искровое зажигание
  • Аквастат
  • Поплавковый выключатель топлива
  • Поплавковый выключатель воды
  • Сопло пилотного пламени
  • Ячейка извещателя пламени
  • Клеммные колодки
  • Тумблер
Следующие предметы также необходимы, но не входят в комплект.
  • Пропановый бак
  • Регулятор пропана
  • Пропановые шланги
  • Монтажный провод
Цены для канадских клиентов

515 долларов США.00
Доставка: $ 38,65

Больше не предлагается
ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ (с ответами от Murphys Machines)
Сколько стоит строительство?
Строительство базовой неавтоматической установки будет стоить от 250 до 300 долларов.Автоматизация установки добавит к стоимости еще 500 долларов.
Есть также затраты, связанные с подключением котельного агрегата к вашей тепловой нагрузке, но мы не можем рассчитать это из-за широкого диапазона возможных применений.
Что делать, если у меня есть печь с принудительным воздухом?
Я также использую печь с принудительной подачей воздуха, и она отлично работает! Вы просто устанавливаете змеевик с горячей водой в камеру печи, очень похожий на змеевик кондиционера, который у вас, вероятно, уже есть. В зависимости от размера змеевик для горячей воды стоит от 100 до 200 долларов и довольно прост в установке.Вода, нагретая на 180 градусов из бойлера, прокачивается через змеевик, и вы просто подключаете термостат, чтобы включить только вентилятор в вашей печи.
Сколько сжатого воздуха он использует?
Для котла требуется 90 фунтов на квадратный дюйм сжатого воздуха. Чтобы дать вам представление о том, какой объем он использует, если у вас когда-либо был быстроразъемный фитинг на конце воздушного шланга на полу, издающий шипящий звук, он использует меньше половины этого количества. Очень мало!
Мой воздушный компрессор на 30 галлонов мусора включается примерно каждые 2 или 3 часа.
Какой большой воздушный компрессор мне нужен?
Практически любой воздушный компрессор, способный генерировать 90 фунтов на квадратный дюйм, справится с этой задачей. Вы даже можете не отставать от велосипедного насоса, если хотите попробовать! Один из этих маленьких воздушных компрессоров-блинчиков даже отлично подойдет.
Для чего нужен баллон с пропаном?
В автоматизированной версии котла используется пилотное пламя, работающее на пропане, в течение примерно 15 секунд при каждом розжиге основной горелки. Стандартный пропановый бак размером с барбекю, вероятно, прослужит пару лет.
Может ли он сжигать глицерин?
Пока нет, но мы работаем над этим.
Какое топливо он может сжигать?
Котел «Машины Мерфи» может сжигать новые или бывшие в употреблении моторные масла, трансмиссионные жидкости, гидравлические жидкости, тормозные жидкости, уайт-спирит, жидкое топливо, растительные масла и биодизель.
Нужны ли мне специальные инструменты для сборки этого котла?
Не совсем. Вам потребуется сварочный аппарат MIG или TIG, угловая шлифовальная машина и некоторые основные ручные инструменты. Можно ли разместить устройство в моем подвале?
Все, что по своей природе «построено самим», не будет внесено в списки UL и, как таковое, не должно размещаться в каком-либо жилище.Котел Murphy’s Machines предназначен для работы на открытом воздухе в непогоду и непогоду.
Может ли этот котел производить пар?
Нет. Котел «Машины Мерфи» выполнен в атмосферном стиле и может создавать только горячую воду.
Сколько стоит обслуживание?
Узлы теплообменника и чаши горелки следует разбирать и очищать каждый сезон. Также каждый сезон воду следует проверять на правильное количество антикоррозийных химикатов.
Насколько шумно?
По количеству и типу шума он почти такой же, как от микроволновой печи.Гудящий шум едва слышен на высоте 100 футов.
Нужно ли менять фильтры или засорились форсунки?
В агрегате нет топливных фильтров, но есть топливный фильтр, предотвращающий засорение насоса насекомыми, ветками или масляными шариками. Экран будет требовать чистки только «по мере необходимости», вероятно, один или два раза за сезон.
Есть ли у этого котла какие-то особые детали, которые сложно найти или которые стоят дорого?
Базовая установка с ручным управлением состоит из широко распространенных деталей и принадлежностей.Тем не менее, если вы хотите автоматизировать систему, вы не найдете эти детали ни в одной куче хлама или в хозяйственном магазине. MurphysMachines.com предлагает полный пакет автоматизации.
Может ли это обогреть мой дом?
Да! Абсолютно! Фактически, он был разработан для обогрева моего дома, гаража и биодизельного процессора! Бойлер Murphy’s Machines производит до 150 000 британских тепловых единиц в час и может легко обогреть большой дом и даже горячую воду для бытового потребления! Его также можно использовать для обогрева бассейна, гидромассажной ванны, мастерской или любой другой тепловой нагрузки!
Можно ли подключить этот котел к термостату?
Да! При установленном пакете автоматики агрегат самовоспламеняется и отключается по мере необходимости, чтобы поддерживать заданную температуру в водяной рубашке.
Чем этот нагреватель отличается от других нагревателей отработанного масла?
Большинство нагревателей отработанного масла, представленных сегодня на рынке, спроектированы как распылительные пистолеты или горелки. Горелки — это то, на что они похожи. Это масляный огонь внутри кастрюли или сковороды. Это очень грязные устройства, создающие много копоти и дыма. Пистолеты-распылители имеют гораздо более эффективную конструкцию, поскольку они распыляют топливо перед его воспламенением. Это приводит к более чистому горению и большей тепловой мощности.Проблема с большинством нагревателей распылителей заключается в том, что они содержат топливные насосы высокого давления и крошечные топливные форсунки, которые забиваются из-за частиц и загрязнений, присутствующих в отработанном масле. В нашем обогревателе нет насоса высокого давления или топливной форсунки, поэтому нечему засорять.
Нужно ли мне строить навес снаружи, чтобы разместить котел «Машины Мерфи»?
№. Агрегат предназначен для работы на улице под дождем, снегом и другими погодными условиями.
Можно ли подключить котел «Машины Мерфи» к моей нынешней котельной системе?
Если ваш текущий бойлер — система горячего водоснабжения, тогда да, Мерфи Машины котельные будут работать с ним нормально.Однако, поскольку котел Murphy’s Machines имеет максимальную температуру 190 градусов, он не будет работать с паровыми котлами. А как насчет уличных дровяных котлов?
Котел Murphy’s Machines можно легко установить в сочетании с дровяной системой котла, работающей на открытом воздухе, например, Heatmor или Central Boiler. Фактически, вы, вероятно, обнаружите, что транспортировка нефти — это намного меньше работы, чем транспортировка древесины. Кроме того, поскольку система «Машины Мерфи» автоматизирована, она может выступать в качестве защиты от замерзания для систем котлов на дровах или использоваться в качестве основного источника тепла.

Доступна ли поддержка, если у меня есть вопросы?
Как и в случае со всеми планами и продуктами MurphysMachines.com, они отвечают на звонки 7 дней в неделю до 22:00 по восточному стандартному времени, чтобы убедиться, что вы успешно выполняете свой график! Они стали хорошо известны благодаря нашим услугам поддержки выше среднего и заботе о наших клиентах.

% PDF-1.5 % 870 0 объект> эндобдж xref 870 81 0000000016 00000 н. 0000003624 00000 н. 0000001916 00000 н. 0000003706 00000 н. 0000003834 00000 н. 0000004024 00000 н. 0000004833 00000 н. 0000005226 00000 н. 0000005262 00000 н. 0000005309 00000 н. 0000005354 00000 п. 0000005401 00000 п. 0000005448 00000 н. 0000005495 ​​00000 н. 0000005542 00000 н. 0000005588 00000 н. 0000005663 00000 п. 0000005740 00000 н. 0000006288 00000 п. 0000008772 00000 н. 0000011115 00000 п. 0000013219 00000 п. 0000015048 00000 п. 0000017049 00000 п. 0000019552 00000 п. 0000020062 00000 н. 0000020677 00000 п. 0000023029 00000 п. 0000023210 00000 п. 0000023380 00000 п. 0000023560 00000 п. 0000023728 00000 п. 0000024297 00000 п. 0000025333 00000 п. 0000025513 00000 п. 0000025695 00000 п. 0000025877 00000 п. 0000026059 00000 п. 0000026233 00000 п. 0000026413 00000 н. 0000026585 00000 п. 0000026759 00000 п. 0000026929 00000 п. 0000027788 00000 н. 0000027955 00000 п. 0000028133 00000 п. 0000028317 00000 п. 0000028487 00000 п. 0000028657 00000 п. 0000028826 00000 п. 0000029000 00000 н. 0000029172 00000 п. 0000029348 00000 п. 0000029535 00000 п. 0000031742 00000 п. 0000031888 00000 п. 0000032268 00000 н. 0000034937 00000 п. 0000034989 00000 п. 0000041544 00000 п. 0000047579 00000 п. 0000047934 00000 п. 0000048659 00000 п. 0000049089 00000 п. 0000049809 00000 п. 0000076166 00000 п. 0000080129 00000 п. 0000081126 00000 п. 0000081875 00000 п. 0000083312 00000 п. 0000084332 00000 п. 0000084517 00000 п. 0000086047 00000 п. 0000087029 00000 п. 0000088334 00000 п. 0000089196 00000 п. 0000089364 00000 п. 0000089532 00000 п. 0000089700 00000 п. 0000089872 00000 п. 0000109567 00000 н. трейлер ] >> startxref 0 %% EOF 872 0 obj> поток x ڼ V {Puvp4C9LE8cPqQWsЅ @ Q մ˙ vC | `HJ ýHQK = 2 ڂ r: ˌi4 ~ w

Установки котлов и обогревателей на отработанном масле в строительных и ремонтных мастерских, Northwest Industrial Equipment, Сиэтл

Эти компании ежегодно экономят тысячи долларов на отоплении и устраняют расходы на утилизацию отработанного масла.Они отапливают свои помещения котлами, используя отработанное масло, переработанное на месте из их собственного цеха. Экономия на счетах за коммунальные услуги обычно окупается за 24–36 месяцев. При минимальном техническом обслуживании котлы и обогреватели, работающие на отработанном масле, работают десятилетиями. Лучистое напольное отопление в новых помещениях экономически выгодно. Тепловентиляторы экономичны для новых и существующих объектов. Щелкните миниатюры фотографий, чтобы увидеть фотографии и подписи к фотографиям большего размера.

Котлы на отработанном масле

Фентон, Миссури

Официальный дилер Caterpillar, включая продажи, запасные части и обслуживание

Оборудование: Котлы на отработанном масле и природном газе Columbia / Shenandoah WL-60

Проект: Поставка лучистого теплого пола в 28000 кв.футов. мастерская по ремонту тракторов с котлами на отработанном масле и природном газе.

  • Снаружи очень холодно, а внутри тепло с нуля — согревает механиков и грузовики, на которых они работают. Лучистое тепло также сохраняет полы сухими и свободными ото льда.
  • Два котла на отработанном масле и природном газе Columbia / Shenandoah WL-60.Один котел сжигает отработанное масло из цеха, а другой работает на природном газе.
Ротатор работает на EasyRotator, бесплатном и удобном конструкторе слайдеров jQuery от DWUser.com. Пожалуйста, включите JavaScript для просмотра.


Колумбия, Миссури

Официальный дилер Caterpillar, включая продажи, запасные части и обслуживание

Оборудование: Котлы Columbia / Shenandoah WL-60 — два котла на отработанном масле и один котел, работающий на природном газе.

Проект: Обеспечение лучистым теплом пола в мастерской по ремонту тракторов площадью 35 000 кв. Футов с использованием котлов, работающих на отработанном масле и природном газе.

  • Три котла Columbia / Shenandoah. Два котла работают на отработанном масле из цеха и один на природном газе. Вместе они поддерживают магазин площадью 35 000 кв. Футов поджаренным теплом осени, зимы и весны с лучистым теплом пола.
  • На улице может быть холодно и снежно, но внутри система лучистого подогрева пола сохраняет тепло и комфорт компании John Fabick Tractor Company в Колумбии, штат Миссури.
Ротатор работает на EasyRotator, бесплатном и удобном конструкторе слайдеров jQuery от DWUser.com. Пожалуйста, включите JavaScript для просмотра.


Woodinville, Вашингтон

Генеральный подрядчик по тяжелому строительству

Оборудование: Котел на отработанном масле Columbia KWO 350 000 БТЕ с горелкой Firelake / Shenandoah B-5

Проект: Поставка котельной на отработанном масле в мастерскую, склад и офисы тепловозов.В новой системе используется водяное водяное отопление и радиаторы горячей воды для обогрева всего помещения.


Ротатор работает на EasyRotator, бесплатном и удобном конструкторе слайдеров jQuery от DWUser.com. Пожалуйста, включите JavaScript для просмотра.


Порт Таунсенд, Вашингтон

Техническое обслуживание самолетов, аренда самолетов, летная школа и сопутствующие услуги

Оборудование: Котел Columbia / Shenandoah LVWO и трубы PEX для лучистого теплого пола.

Проект: Поставка и установка лучистого теплого пола для ангара и водяного отопления для офисов, работающих на отработанном масле.

  • Котел Columbia / Shenandoah LVWO.
  • Ангар для самолетов с лучистым напольным отоплением.
Ротатор работает на EasyRotator, бесплатном и удобном конструкторе слайдеров jQuery от DWUser.com. Пожалуйста, включите JavaScript для просмотра.


Саннисайд, Вашингтон

СТО полуавтомобилей

Оборудование: Firelake Horizon 315, нагреватель на отработанном масле на 315 000 БТЕ

Проект

: Поставка DLM нагревателя, работающего на отработанном масле, для их четырехъярусной станции технического обслуживания полуприцепов недалеко от Якимы, штат Вашингтон.Грузовики можно тянуть до упора, поэтому во время технического обслуживания они полностью закрыты. Этот центр технического обслуживания полуприцепов может отапливаться только отработанным маслом из грузовиков, что позволяет ежегодно экономить тысячи на расходах на топливо и утилизацию отработанного масла.

Ротатор работает на EasyRotator, бесплатном и удобном конструкторе слайдеров jQuery от DWUser.com. Пожалуйста, включите JavaScript для просмотра.

Нагреватели отработанного масла

Кент, Вашингтон

Подрядчик по бетону

Оборудование: обогреватель Firelake / Shenandoah WOF-350

Проект

: обогрев существующего цеха по ремонту грузовиков площадью 10 000 кв. Футов отработанным маслом.

  • Завод в Кенте одного из крупнейших в стране бетонных подрядчиков.
  • Стоечный нагреватель отработанного масла Firelake / Shenandoah WOF-350. Бак для отработанного масла, изображенный под нагревателем.
Ротатор работает на EasyRotator, бесплатном и удобном конструкторе слайдеров jQuery от DWUser.com. Пожалуйста, включите JavaScript для просмотра.

Просмотрите другие фотогалереи или свяжитесь с нами, чтобы поговорить со специалистом по нагреву отработанного масла, чтобы узнать, сколько ваша компания может сэкономить на счетах за отопление и затратах на утилизацию отработанного масла, используя котлы или нагреватели отработанного масла.

Электропроводка газового котла

Электропроводка газового котла ГАЗОВЫЙ КОТЛ 9700609. Подробнее. Предоставление примечаний должностным лицам кодекса о том, как планировать проверки и проводить полевые проверки, может помочь строителям или специалистам по ремонту при проектировании. Котел соответствует критериям безопасного освещения и другим рабочим характеристикам с газовым коллектором и блоком управления на котле в соответствии с последней редакцией ANSI Z21. Результаты 1–25 из Ищете ли вы руководство по установке и обслуживанию или простое руководство по использованию котла, мы надеемся, что вы найдете то, что вам нужно.котел. Циркуляционный насос для центрального отопления обычно является составной частью котла, поэтому дополнительных проводов не требуется. 23.08.13. Схема подключения Greenstar Ri (27 кВт и 30 кВт). Продукция 1 — 50 из 62 Установка, эксплуатация и обслуживание газового котла Burnham Руководство по установке и эксплуатации газового водогрейного котла Burnham. Расстояние от газового счетчика до котла составляет 50 футов. Установщик должен руководствоваться инструкциями, прилагаемыми к котлу, а также местными правилами и требованиями коммунальной компании.При отсутствии местных норм предпочтение следует отдавать Национальному кодексу топливного газа ANSI Z223. 9а-2007 — Газовые паровые и водогрейные котлы; CSA B140. При использовании альтернативной схемы подключения необходимо соблюдать инструкции по подключению, чтобы питание поступало от аквастата котла. Выбор будет зависеть от котла. Затем в системе есть два насоса — один для отопления и один для горячей воды, оба имеют термостаты. Котел не предназначен и не предназначен для использования в открытых системах, использующих 100% подпиточную воду.Для котлов, которые имеют встроенный программатор или таймер, единственное другое необходимое устройство — это комнатный термостат. Клапаны Programmer / Timer Zone работают от источника постоянного тока 24 В, обеспечиваемого 24-вольтовым трансформатором постоянного тока, расположенным на котле. В старых системах котел и насос просто подключены к SL (10 в центре коммутации), при этом постоянно подключены только N и E. shambolic, 5 сен 2018. Intelligent Hydronic Control © 2013 U. Свободное пространство до рубашки котла Обеспечьте минимальные зазоры для очистки и обслуживания котла, а также для доступа к элементам управления и компонентам, как указано в таблице справа.На этой фотографии системы есть только два черных провода к котлу, один — это внешний сброс, а другой — концевой выключатель термостата зонального клапана, который указывает на электрическую схему газовых котлов 8 m24g и m36g от 30 августа 2017 года для котлы нового поколения — 100к, 200к, 300к БТЕ. Газовый котел P-K THERMIFIC® 8 Опасность утечки газа! При повторной сборке горелки убедитесь, что все соединения и штуцеры к основной горелке затянуты. 01 мая 2021 г. · Котел имеет только L и N, и он срабатывает, если к нему подключено 230 В.Руководство по подключению и применению газового котла U. Надеюсь, это достаточно ясно. Старая проводка кондиционера и газового котла для нового термостата. Электрическая схема обычно дает приблизительный совет относительно наклона и согласования устройств. 18 октября 2000 г. · На рисунке 13 показана электрическая схема однозонной системы водяного отопления с использованием комбинированного управления реле аквастата и циркуляционного насоса. Наклейте соответствующую наклейку со схемой подключения, которая находится в папке котла в картонной коробке поддона горелки. Если котел не поставлялся с комбинированной системой управления, вы можете подключить котел, используя трансформатор для работы в цепи 24 В и переключающее реле для работы в цепи 120 В.По этой разводке 2 штуки управляют котлом. 3 ДЛЯ ОТКЛЮЧЕНИЯ ГАЗА К КОТЛУ ИЛИ АВАРИЙНОГО ОТКЛЮЧЕНИЯ ПРЕДУПРЕЖДЕНИЕ В случае перегрева котла или невозможности отключения подачи газа не отключайте и не отключайте электропитание циркуляционного насоса. Подключения: напряжение насоса к LP и нейтраль насоса к NP и заземление насоса к точке заземления каждого котла. 22 мая 2020 г. · 114912. Схема подключения котлов СТ 6, 10, 15 и 25. Пример: Устанавливается котел модели GXH-300H. Схема подключения выключателя аварийного отключения котла — электрическая схема представляет собой упрощенное привычное графическое изображение электрической цепи.Он показывает компоненты схемы в виде упрощенных форм, а также возможности и сигнальные контакты между устройствами. Таким образом, если он подключен к переключению приоритета горячей воды в термостате, нагрев не будет затронут. Сначала прочтите страницу 2. Котел должен быть установлен таким образом, чтобы компоненты системы зажигания газа были защищены от воды (капель, брызги, дождь и т.д. Отключение воды Sep 05, 2018 · Если вы действительно хотите подключить провод, то выведите под напряжением и нейтраль от черной 5-контактной вилки котла, удалите красную перемычку и принесите 2 жизни, по одной от каждой к общей клемме и нормально разомкнутой.S. На этих схемах показан современный котел, котелу постоянно требуется питание от сети, с отдельным проводом, используемым для включения котла, и насос, подключенный непосредственно к котлу. Щелкните значок или заголовок документа, чтобы загрузить PDF-файл. Руководство по электромонтажу Worcester Газовые котлы Greenstar Стр. 15 Greenstar Ri Обычные каскадные котлы с гидравлическим разделителем ПРИМЕЧАНИЕ. Насос должен быть подключен к каждому котлу для перебега насоса для отвода тепла изнутри котла. Контроллер LP522, и в документации указаны контакты 1-6.1. Самый простой способ добиться этого — прервать провод вызова от статора цилиндра к котлу с помощью подходящего статора трубы, рассчитанного на прямую нагрузку переменного тока. Вы можете подключить клапан зоны бойлера с помощью соответствующих инструментов и базовых знаний по электромонтажу. Установите термостат на самое низкое значение. Коды Данный котел представляет собой газовый конденсационный котел с прямым выпуском воздуха и должен быть установлен в соответствии со всеми применимыми федеральными, государственными и местными строительными нормами, включая, помимо прочего, газовый котел Burnham Series 2 от 14 октября 2013 г. с 2 отдельными зонами.Большинство электрических схем относятся к паровым котлам, работающим на природном газе. Следуйте всем инструкциям. Просмотреть подробности. Я не уверен, к чему и к чему подключиться. ) во время работы устройства и установки котла, не описанных или не упомянутых в данном руководстве. Когда клапан открывается, концевой выключатель в зоне клапана закрывается. 2 местные нормы и правила, соблюдайте национальные нормы по топливному газу ANSI Z223. У меня есть вся проводка, кроме соединений термостата и соединений циркуляционного насоса Taco. Зональные клапаны работают от источника постоянного тока напряжением 24 В, обеспечиваемого трансформатором постоянного тока на 24 В, расположенным на котле.Схема подключения котла СТ 6, 10, 15 и 25; Схема подключения котлов СТ 6 и 25; Схема подключения котлов СТ 35 и 50; Схема подключения котлов HRT 20 и 30; Электросхема котла серии Keystone СХЕМА ЭЛЕКТРОПРОВОДОВ. Просмотрено 757 раз 1 Мне нужна помощь в подключении нового бойлера ‘C’, предназначенного для использования в закрытых системах отопления, где весь пар возвращается в виде конденсата, а подпиточная вода минимальна. Газовые паровые котлы серии Ух26. Схема подключения котлов HRT 20 и 30. Термостаты только тепловые (двухпроводные). Управление газовым котлом.A. Беспроводные версии также управляют приложениями зонных клапанов, которые обеспечивают контроль времени хранимой горячей воды и руководства по отопительным котлам Crown, списки деталей, схемы соединений для оборудования HVAC: кондиционеры, котлы, печи, обогреватели и т. Д. Руководство по эксплуатации котла, работающее на газе. Паровые котлы Опасности, которые могут привести или могут вызвать легкие телесные повреждения или материальный ущерб. Соблюдайте все 01 мая 2021 г. · У котла есть только L и N, и он срабатывает, если к нему подключено 230 В. Руководство немного сбивает с толку, поскольку в нем перечислено несколько схем подключения, и оно непонятно.Основная функция газового котла — служить обогревателем и обеспечивать здания горячей водой, в которой они нуждаются, что важно по двум очень важным причинам. 17 ноя.2019 · Электросхема котла Utica. Он показывает компоненты схемы в виде упрощенных форм, а также возможности и связи между устройствами. по 2) При подключении Aquastat в примечании 3 указано, что необходимо использовать перемычку B1-B3 с газовым клапаном на 24 В; это значит, что я подсоединяю красные провода на зонном клапане к T и Tv? К чему подключен W? 3) Опять же на Aquastat только B1 и B3 используются в газовом клапане 24 В? 4) Провода термостата на панели управления котла не будут использоваться? Пожалуйста, прокомментируйте, прав ли я Котел Ручной газовый паровой котел Опасности, которые могут или могут привести к легким травмам или повреждению имущества.13 / CGA 4. Газовые котлы — Краткое описание соответствия нормам. Этот котел есть. Руководство по подключению и применению. Насос. УСТАНОВКИ ДОЛЖНЫ СООТВЕТСТВОВАТЬ 22 января 2019 г. · Нажмите на белый провод в жгуте проводов. УСТАНОВКИ ДОЛЖНЫ СООТВЕТСТВОВАТЬ 1. Электрические схемы котлов, работающих на жидком топливе и водогрейного котла, указаны. Газовые котлы для парового отопления. Эксплуатация. Руководство по эксплуатации. Котельная компания 10 октября 2000 г. · Основы электромонтажа бытовых газовых котлов ПРОСТАЯ ЛАМПОЧКА. Эти соединения нельзя проверить после сборки горелки.Включает в себя управление котлом IQ под брендом Burnham ® и интеллектуальные гидравлические системы управления. Если вы внимательно посмотрите на схему подключения вашего котла — там есть 9-контактный разъем с подключенным к нему жгутом, который соединяется с разветвлением проводов термостата, газовым клапаном и цепью ограничения. Любой бойлер. 2. Котлы GWA сертифицированы CSA для установки на горючие материалы. Описание: Серия: Схема электрических соединений: Котел XP: XB / XW 1000 — 1700: 321302: Котел XP: XB / XW 2000 — 3400: 321303: Один нагреватель / бойлер, один насос , Cert-Temp 80 с системой IID или без нее 12 января 2020 г. · От другой клеммы AQUASTAT к ГАЗОВЫМ КЛАПАНУ и от другой клеммы ГАЗОВОГО КЛАПАНА обратно к последней клемме ТРАНСФОРМАТОРА, замыкая последовательную цепь.ИНСТРУКЦИИ ПО УСТАНОВКЕ, ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИЮ ГАЗОВЫЙ КОТЛ СЕРИИ CGS-A ™ По вопросам обслуживания или ремонта котла обращайтесь к своему подрядчику по отоплению. — Подробную информацию см. В разделе «Трубопровод котловой воды» настоящего руководства. Я собираюсь начать с лампочки, заставить ее работать, затем добавить переключатель и объяснить, как все это работает. ПАНЕЛЬ ВЫКЛЮЧАТЕЛЯ ЦЕПИ. В этом обучающем видео HVAC я показываю, как подключить низковольтную управляющую проводку для термостата, кондиционера и котла для кондиционирования воздуха и для Radia. 09 января 2020 г. · Схема подключения аварийного выключателя котла Руководство по установке Ny therm Inc.1 / NFPA 54. Предоставление примечаний должностным лицам кодекса о том, как планировать проверки и проводить полевые проверки, может помочь строителям или специалистам по ремонту конструкции. Что такое газовый котел? По сути, котел похож на большую печь или огонь, который контролируется вашим термостатом. Это увеличенное изображение зонного контроллера с подключенным только одним насосом. Любая система Наши регуляторы отопления совместимы с любым котлом и любой системой, включая включение / выключение 24–230 В и приборы OpenTherm®, такие как газовые и масляные котлы, комбинированные котлы и тепловые насосы.футов. Клапаны зоны трубопроводов водогрейного котла — термостаты и зонирование. Перед установкой • Убедитесь, что котел соответствует типу используемого газа: природный или пропан. Перед установкой котла выполните все следующие действия. Этот мотор открывает клапан. Особые инструкции по установке, эксплуатации или техническому обслуживанию, которые важны, но не связаны с травмами персонала или материальным ущербом. Котел должен быть подключен к постоянному источнику переменного тока 230 В, 50 Гц. Следуйте всем инструкциям. Пример: Устанавливается котел модели GXH-300H.Исходная проводка управления зоной котла — концевой выключатель подключен к вторичному насосу. Схема подключения котла серии Keystone. Опасность утечки газа! Все резьбовые соединения газа должны выполняться с использованием трубной смеси, стойкой к воздействию сжиженной нефти. Принципиальная схема котла-утилизатора дымовых газов, основанная на научных схемах электропроводки центрального отопления, типовая комбинация комбинированной системы и системы горячего водоснабжения с 2 зонами, безвольтной коммутацией, основы для бытовых котлов. Компонент внутренней схемы. Схема подключения.Схема подключения обычно дает приблизительный совет относительно наклона и согласования устройств, а также схема подключения для серии CK-40 для нескольких газовых котлов на 24 В с искровым зажиганием с демпфером дымовой трубы или без нее. Включает модели CK-40, 40F, 41, 41F, 43, 43F, 44 и 44F. Активна 11 месяцев назад. Вместо этого отключите подачу газа за пределами котла. Несоблюдение этих инструкций по подключению может привести к подключению вторичного источника питания к котлу, который может активировать его при определенных обстоятельствах, что приведет к травмам или смерти.Схема подключения котлов СТ 6 и 25. Задать вопрос задан 4 года 2 месяца назад. УСТАНОВЩИК — Прочтите все инструкции перед установкой. 27 сентября, у меня очень мало опыта электромонтажа котлов, и мне нужно будет подключить a. На схеме подключения есть разъем под названием RT (для v). Английский. 0-03 — Оборудование для сжигания мазута — Общие сведения Этот котел должен быть установлен квалифицированным и лицензированным персоналом. Апрель 11, 2020 · Помощь в подключении масляного котла в Hive Форумы diynot невентилируемый цилиндр и замена 2-х портового клапана imit thermmostat fix инструкция для пользователя схема котлов с полным контролем температуры термостаты trt system manual ireland heating руководство по установке горячей воды Hive Oil Boiler Wiring Help Diynot Forums Y Plan Heating С невентилируемым цилиндром и двухходовым клапаном, заменяющим Imit Thermostat Fix… Подробнее »подключение к току I.Руководство по эксплуатации газового водогрейного котла Серия 2 Опасности, которые могут привести или могут привести к легким травмам или повреждению имущества. разводка газового котла

Управление отработанным маслом: ответы на частые вопросы для предприятий

Разнообразные предприятия, такие как станции технического обслуживания, автопарк и мастерские по быстрой смазке, производят и обрабатывают отработанное масло. Стандарты EPA по обращению с отработанным маслом — набор требований «хорошего обслуживания» для машин, работающих с отработанным маслом, подробно описаны в Разделе 40 Свода федеральных правил (CFR), часть 279.На этой веб-странице представлена ​​важная информация, которую предприятия могут использовать для управления отработанным маслом, одновременно защищая здоровье человека и окружающую среду.

Регламенты вашего штата, регулирующие обращение с отработанным маслом, могут быть строже, чем правила EPA. Свяжитесь с вашим государственным или местным агентством по охране окружающей среды, чтобы определить наилучший план действий.

На этой странице:


Общие вопросы


Что такое отработанное масло?

EPA определяет отработанное масло как любое масло, которое было очищено из сырой нефти или любого синтетического масла, которое использовалось и в результате такого использования загрязнено физическими или химическими примесями.Проще говоря, отработанное масло — это именно то, что подразумевает его название — любое использованное масло на нефтяной основе или синтетическое масло.

При нормальном использовании такие примеси, как грязь, металлическая стружка, вода или химические вещества могут смешиваться с маслом, так что со временем масло перестает работать. В конце концов, это использованное масло необходимо заменить на первичное или повторно очищенное, чтобы выполнить текущую работу. Стандарты обращения с отработанными маслами EPA включают трехкомпонентный подход к определению соответствия вещества определению отработанного масла.Чтобы соответствовать определению отработанного масла EPA, вещество должно соответствовать каждому из следующих трех критериев:

  • Происхождение — Отработанное масло должно быть очищено от сырой нефти или произведено из синтетических материалов.
  • Использование — Масла, которые используются в качестве смазочных материалов, гидравлических жидкостей, теплоносителей, плавучих средств и для других подобных целей, считаются отработанными маслами. Неиспользованные масла, такие как отходы очистки днища резервуаров для хранения первичного мазута или первичное жидкое топливо, полученное после разлива, не соответствуют определению отработанного масла Агентства по охране окружающей среды, поскольку эти масла никогда не использовались.«Определение EPA также исключает продукты, используемые в качестве чистящих средств или используемые исключительно из-за их свойств растворителя, а также некоторые продукты, полученные из нефти, такие как антифриз и керосин.
  • Загрязняющие вещества — Другими словами, чтобы соответствовать определению EPA, отработанное масло должно становиться загрязненным в результате использования. Этот аспект определения EPA включает остатки и загрязняющие вещества, образующиеся при обращении, хранении и переработке отработанного масла. Физические загрязнители могут включать металлическую стружку, опилки или грязь.Химические загрязнители могут включать растворители, галогены или соленую воду.

Для получения дополнительной информации о конкретных маслах, которые могут подпадать под определение отработанного масла RCRA, просмотрите наш раздел «Что такое отработанное масло?» справочная таблица.

Как перерабатывается отработанное масло?

После использования масло можно собирать, перерабатывать и использовать снова и снова. По оценкам, ежегодно перерабатывается около 380 миллионов галлонов отработанного масла. Переработанное отработанное масло иногда можно снова использовать для той же работы или взять на себя совершенно другую задачу.Например, отработанное моторное масло может быть повторно очищено и продано в магазине как моторное масло или переработано для получения топочного мазута. Масла для прокатки алюминия также можно отфильтровать на месте и использовать снова.

Старое масло может быть:

  • Восстановленное на месте — из отработанного масла удаляются загрязнения, которое затем используется повторно. Хотя такая форма вторичной переработки не может восстановить исходное состояние масла, она продлевает срок его службы.
  • Используется в нефтеперерабатывающем заводе — отработанное масло используется в качестве сырья в производственных процессах нефтеперерабатывающего завода.
  • Повторное рафинирование, которое включает в себя обработку отработанного масла для удаления примесей, чтобы его можно было использовать в качестве базового компонента для нового смазочного масла. Повторная переработка продлевает жизнь нефтяных ресурсов на неопределенный срок. Эта форма рециркуляции является предпочтительным вариантом, поскольку она замыкает цикл рециркуляции за счет повторного использования масла для производства того же продукта, которым он был в начале, и, следовательно, требует меньше энергии и меньше первичного масла.
  • Перерабатывается и сжигается для рекуперации энергии, что включает удаление воды и твердых частиц, чтобы отработанное масло можно было сжигать в качестве топлива для выработки тепла или для производства энергии в промышленных целях.Эта форма рециркуляции не так предпочтительна, как методы повторного использования материала, поскольку она позволяет повторно использовать масло только один раз. Тем не менее, ценная энергия вырабатывается (примерно такая же, как от обычного топочного мазута).

Какие предприятия работают с отработанным маслом?

Многие виды предприятий, которые работают с отработанным маслом, в том числе:

  • Генераторы — это предприятия, которые перерабатывают отработанное масло в коммерческих или промышленных операциях или при техническом обслуживании транспортных средств и оборудования.Генераторы — самый крупный сегмент индустрии отработанного масла. Примерами общих генераторов являются автомастерские, станции технического обслуживания, магазины быстрой смазки, государственные автомобильные бассейны, продуктовые магазины, металлообрабатывающая промышленность и лодочные причалы. Фермеры, которые производят в среднем менее 25 галлонов отработанного масла в месяц, исключены из статуса генератора. Лица, которые производят отработанное масло в результате технического обслуживания своих личных транспортных средств и оборудования, не подпадают под действие правил в соответствии со стандартами обращения с отработанным маслом.
  • Центры сбора и точки сбора — это объекты, которые принимают небольшие количества отработанного масла и хранят его до тех пор, пока не будет собрано достаточно, чтобы отправить его в другое место для переработки. Центры сбора обычно принимают отработанное масло из различных источников, включая как юридические, так и физические лица. Пункты агрегации собирают нефть только из мест, находящихся в ведении одного и того же владельца или оператора, а также у частных лиц.
  • Транспортеры — это компании, которые собирают отработанное масло из всех источников и доставляют его на перерабатывающие предприятия, переработчики или горелки.Помещения для перевалки включают любые сооружения или участки, где отработанное масло хранится более 24 часов, но не более 35 дней. Примерами транспортных средств являются погрузочные доки и стоянки.
  • Установки повторной очистки и переработчики — это установки, которые смешивают или удаляют примеси из отработанного масла, чтобы его можно было сжигать для рекуперации энергии или повторно использовать. В эту категорию входят переработчики, которые перерабатывают отработанное масло, чтобы его можно было повторно использовать в новом продукте, таком как смазочный материал, и снова и снова перерабатывать.Стандарты управления EPA в первую очередь ориентированы на эту группу переработчиков отработанного масла.
  • Горелки сжигают отработанное масло для рекуперации энергии в котлах, промышленных печах или в установках для сжигания опасных отходов.
  • Маркетологи — это операторы, которые либо (а) направляют поставки отработанного масла для сжигания в качестве топлива в регулируемых устройствах, либо (б) заявляют, что соблюдаются определенные спецификации EPA для отработанного масла, предназначенного для сжигания для рекуперации энергии в устройствах, которые не являются регулируется. Они также иногда помогают перемещать партии отработанного масла к горелкам.По определению, маркетологи также должны попадать хотя бы в одну из вышеперечисленных категорий.

Как мой бизнес должен управлять использованными масляными фильтрами?

Как правило, обычно протыкают фильтры, сливают отработанное масло в соответствующий контейнер, а затем отправляют фильтры на металлолом. Слитое отработанное масло следует утилизировать вместе с отработанным маслом после замены масла. Глава 7 документа «Экологические нормы и технологии: обращение с отработанным моторным маслом» (PDF) (84 стр., 6.09 MB, About PDF) содержит краткую информацию о федеральных нормах и рекомендациях по использованным масляным фильтрам.

Как и все федеральные правила, в штатах могут быть более строгие правила, чем федеральное правительство, в отношении управления и утилизации использованных масляных фильтров, поэтому вам важно связаться с природоохранным агентством вашего штата, чтобы определить, есть ли у них дополнительные требования или рекомендации в отношении фильтров. EPA ведет список веб-сайтов государственных экологических агентств, чтобы вы могли найти свой.

Как моей станции обслуживания избежать дорогостоящих чисток?

Когда дилеры СТО выполняют следующие условия, они освобождаются от ответственности за дорогостоящую очистку и освобождаются от ответственности, связанной с удалением отработанного масла за пределами объекта. Для выполнения этих условий СТО должны:

  1. Соответствовать стандартам управления, описанным выше;
  2. Не смешивайте отработанное масло с опасными веществами; и
  3. Принимайте отработанное масло у мастеров-мастеров и отправляйте его на переработку.

Каковы рекомендуемые методы очистки для специалистов по обращению с отработанным маслом, у которых есть разливы на месте?

EPA рекомендует, но не требует, следующие методы очистки машин для обработки отработанного масла:

  1. максимизировать восстановление отработанного масла;
  2. сводит к минимуму образование отходов сорбента отработанного масла за счет выбора сорбирующих материалов многоразового использования;
  3. используют отработанные сорбирующие материалы для производства вторичных сорбирующих материалов; и
  4. купить сорбент с вторичным содержанием.

Устройства для экстракции (например, центрифуги, отжимные устройства и уплотнители) могут использоваться для извлечения отработанного масла из повторно используемых сорбирующих материалов. Подушечки сорбента можно использовать повторно от двух до восьми раз в зависимости от вязкости использованного масла. Эти технологии, хотя и не требуются, могут использоваться для уменьшения количества сорбирующих прокладок, которые в конечном итоге отправляются на реконструкцию, регенерацию энергии или утилизацию. Потенциал сокращения отходов и экономии денег (то есть снижение затрат на утилизацию использованных подушечек и снижение стоимости использования подушек сорбента) за счет повторного использования и переработки подушек сорбента может быть значительным.

Управление материалами для очистки

Если вы использовали масло для тряпки или других сорбирующих материалов для очистки утечки или разлива, вам следует удалить как можно больше свободно текущего масла и обработать масло так же, как и до его разлива. После удаления из этих материалов сыпучих отработанных масел они не считаются отработанными маслами и могут утилизироваться как твердые отходы при условии, что они не обладают характеристиками опасных отходов. Однако обратите внимание, что материалы, из которых было удалено отработанное масло, продолжают считаться отработанным маслом, если они должны сжигаться для рекуперации энергии (независимо от степени удаления).

Что может сделать мой бизнес для экономии нефти?

  • Сведите к минимуму количество производимого вами отработанного масла. Чем меньше отработанного масла будет произведено в первую очередь, тем меньше придется обращаться с ним. Предприятия могут фильтровать, разделять и восстанавливать отработанное масло, чтобы продлить срок его службы.
  • Покупка переработанных отработанных нефтепродуктов вместо первичных нефтепродуктов. Повторно очищенное масло работает так же хорошо, как и масло первого отжима. Продукты, которые демонстрируют «звездообразование» Американского нефтяного института (API), соответствуют тем же качественным характеристикам, что и первичное масло.
  • Практикуйте безопасное обращение с отработанным маслом. Не смешивайте отработанное масло ни с чем. Всегда храните отработанное масло в герметичных контейнерах, которые находятся в безопасных местах, вдали от рабочих и окружающей среды. По возможности отправляйте отработанное масло на переработку.

Должен ли мой бизнес принимать отработанное масло от других компаний?

Хотя есть компании, которые продают моторное масло, а также принимают отработанное масло на переработку, нет федерального требования о том, чтобы продавцы моторного масла также принимали отработанное масло на переработку.В вашем штате могут быть более строгие правила, чем федеральное Агентство по охране окружающей среды, поэтому обязательно свяжитесь с ними, чтобы узнать. Посетите наши ссылки на программы по обращению с опасными отходами и веб-страницу государственных экологических агентств США, чтобы узнать их контактную информацию.


Нормативные вопросы


Каким правилам должен следовать мой бизнес?

Если на вашем предприятии используется отработанное масло, вы должны соблюдать определенные правила ведения домашнего хозяйства. EPA разработало необходимые методы, называемые «стандартами управления», для предприятий, работающих с отработанным маслом.Стандарты управления основаны на здравом смысле и передовой деловой практике, призванной обеспечить безопасное обращение с отработанным маслом, максимизировать переработку и свести к минимуму утилизацию. Хотя EPA и штаты могут предъявлять особые требования к разным перегрузчикам отработанного масла, следующие требования являются общими для всех типов перегрузчиков. Эти требования относятся к хранению, ведению документации и устранению утечек и разливов следующим образом.

Требования к хранению отработанного масла:
  • Обозначьте все емкости и резервуары как отработанное масло.
  • Содержите емкости и резервуары в хорошем состоянии. Не позволяйте резервуарам ржаветь, протекать или портиться. Немедленно устраняйте дефекты конструкции.
  • Никогда не храните отработанное масло в каких-либо иных резервуарах, кроме резервуаров и емкостей для хранения. Отработанное масло также может храниться в установках, которым разрешено хранить регулируемые опасные отходы. Однако резервуары и контейнеры для хранения отработанного масла не должны иметь разрешения RCRA, если они имеют маркировку и находятся в хорошем состоянии. Хранение отработанного масла в лагунах, ямах или поверхностных водохранилищах, запрещенных RCRA, запрещено.
Требования к утечкам и разливам масла:
  • Примите меры для предотвращения утечек и разливов. Поддерживайте машины, контейнеры для оборудования и резервуары в хорошем рабочем состоянии и будьте осторожны при переливании отработанного масла. Подготовьте сорбирующие материалы на месте.
  • В случае разлива или утечки остановите вытекание масла в источнике. Если утечку из контейнера или резервуара невозможно остановить, переложите масло в другой сборный резервуар или резервуар.
  • Соберите пролитое масло.Например, локализация может быть достигнута путем возведения берм из сорбента или путем распределения сорбента по нефти.
  • Очистите масло и утилизируйте отработанное масло, как если бы оно было разлито. Если переработка невозможна, вы сначала должны убедиться, что отработанное масло не является опасным отходом, и утилизировать его надлежащим образом. Со всеми использованными чистящими материалами, от ветоши до сорбирующих штанг, которые содержат сыпучее отработанное масло, также необходимо обращаться в соответствии со стандартами обращения с отработанным маслом. Помните, что со всем вытекшим и пролитым маслом, собранным во время очистки, следует обращаться как с отработанным маслом.Если вы работаете с отработанным маслом, вам следует ознакомиться с этими методами очистки. Они также могут быть частью плана действий по ликвидации разливов.
  • Немедленно удалите, отремонтируйте или замените неисправный бак или контейнер.
  • К операторам
  • могут применяться требования по предотвращению, контролю и противодействию разливу (SPCC) (40 CFR, часть 112).
Стандарты ведения документации:

EPA использует 12-значные идентификационные номера (ID) для отслеживания отработанного масла.Транспортеры, которые перевозят отработанное масло, должны иметь действующий идентификационный номер EPA, а генераторы, центры сбора и пункты агрегации должны использовать перевозчики с идентификационными номерами EPA для отправки отработанного масла за пределы объекта. Если вам нужен идентификационный номер, обратитесь в региональный офис EPA или к директору вашего штата. Генераторам, центрам сбора, точкам агрегации и любому лицу, занимающемуся транспортировкой отработанного масла в партиях объемом менее 55 галлонов, не требуется идентификационный номер, но может потребоваться государственное или местное разрешение.

Транспортеры, переработчики, горелки и продавцы отработанного масла также должны регистрировать каждую приемку и доставку партий отработанного масла.Записи могут принимать форму журнала, счета-фактуры или другого отгрузочного документа и должны храниться в течение трех лет. Перерабатывающие предприятия, перерабатывающие предприятия, перегрузочные сооружения и горелки должны иметь вторичные системы локализации (например, нефтесодержащую дамбу, берму или подпорную стену и пол), чтобы нефть не могла попасть в окружающую среду в случае утечки или разлива. EPA также рекомендует производителям использовать вторичную систему герметизации для предотвращения загрязнения окружающей среды отработанным маслом.

Горелки отработанного масла, которые соответствуют определенному набору стандартов качества, «спецификациям отработанного масла», не подпадают под действие стандартов обращения с отработанным маслом, если отработанное масло сжигается в соответствующих котлах, печах или инсинераторах.

Стандарты смешивания отработанного масла и опасных отходов:

В дополнение к стандартам EPA по обращению с отработанными маслами от вашего предприятия может потребоваться соблюдение федеральных и государственных нормативных требований в отношении опасных отходов, если отработанное масло загрязняется в результате смешивания его с опасными отходами. Утилизация опасных отходов — длительный, дорогостоящий и строгий нормативный процесс. Единственный способ убедиться, что ваше отработанное масло не загрязнено опасными отходами, — это хранить его отдельно от всех растворителей и химикатов и ни с чем не смешивать.

Относятся ли использованные масляные фильтры к опасным отходам RCRA?

Некоторые использованные масляные фильтры исключены из регулирования как опасные отходы RCRA. Масляные фильтры без покрытия, не смешанные с перечисленными опасными отходами, исключаются из программы RCRA Subtitle C, если они подвергаются горячему сливу одним из следующих методов: прокалывание и горячий слив; горячий слив и дробление; демонтаж и горячий слив; или горячий слив эквивалентным методом удаления отработанного масла (40 CFR, раздел 261.4 (б) (13)). При соблюдении этих условий эти фильтры можно утилизировать или переработать как неопасные отходы.

Можно ли обращаться с отработанными растворителями на масляной основе как с отработанным маслом согласно 40 CFR Part 279?

Определение отработанного масла в Разделе 279.1 не включает продукты на масляной основе, используемые в качестве растворителей, очищенные от сырой нефти или произведенные из синтетических материалов. Растворители на нефтяной основе рассматриваются как отходы отдельно от отработанного масла (57 FR 41566, 41574; 10 сентября 1992 г.).

Применяются ли стандарты управления в 40 CFR Part 279 к предприятиям, отправляющим отработанное масло на утилизацию?

Стандарты управления Part 279 применяются к отработанному маслу до тех пор, пока предприятие не утилизирует отработанное масло или не отправит его на утилизацию. Отработанное масло, которое является перечисленным опасным отходом или которое демонстрирует характеристики опасных отходов, должно обрабатываться как опасные отходы в соответствии с программой RCRA Subtitle C, когда оно утилизируется или отправляется на утилизацию. И наоборот, отработанное масло, которое не является опасным, должно утилизироваться как твердые отходы в соответствии с программой RCRA Subtitle D, если оно утилизировано или отправлено на утилизацию (57 FR 41566, 41578; 10 сентября 1992 г.).

Применяются ли стандарты Part 279 для генераторов отработанного масла к фермерам?

Фермеры, которые производят в среднем двадцать пять галлонов или меньше отработанного масла в месяц на транспортных средствах или механизмах, используемых на ферме в течение календарного года, освобождаются от соблюдения стандартов по генераторам отработанного масла (Раздел 279.20 (a) (4)). Исключение было установлено из-за сходства между небольшими фермами и домашними хозяйствами, управление твердыми отходами которых не регулируется RCRA. Например, домохозяйства и небольшие фермы обычно имеют одинаковое количество автомобилей, принадлежащих для личного пользования, которые требуют замены масла, и у обоих есть жилые дома, которые производят отработанное масло и другие бытовые отходы, освобожденные от налогообложения.Кроме того, EPA признало, что многие семейные фермы и небольшие фермерские хозяйства недоступны для центров сбора отработанного масла. Следовательно, EPA считает, что фермы, которые производят в среднем 25 галлонов масла в месяц из отработанного масла в течение календарного года, должны быть освобождены от регулирования (57 FR 41566, 41588; 10 сентября 1992 г.).

Должны ли генераторы отработанного масла, работающие с отработанным маслом в соответствии со стандартами обращения с переработанным отработанным маслом, Часть 279, получать идентификационный номер EPA?

Производители отработанного масла не обязаны уведомлять EPA или получать идентификационный номер EPA.Однако, если производитель отработанного масла также подпадает под действие Части 279, Подразделы E — H (т. Е. Перевозчик / перегрузочное предприятие, переработчик / переработчик, продавец и т. Д.), В связи с дополнительными операциями по обращению с отработанным маслом, генератор будет иметь идентификационный номер EPA (Раздел 279.20 (b)).

Каким образом регулируются спецификации отработанного масла?

Агентство

EPA установило критерии спецификации отработанного масла, которые позволяют сжигать отработанное масло в непромышленных горелках без правил RCRA (40 CFR Part 279.11). В спецификации отработанного нефтяного топлива перечислены максимально допустимые пределы содержания мышьяка, кадмия, хрома, свинца и общего содержания галогенов, а также минимальная температура воспламенения (памятка, Cotsworth to Green; 26 сентября 1997 г. (RCRA Online # 14117). следующие:

Мышьяк — максимум 5 частей на миллион
Кадмий — максимум 2 части на миллион
Хром — максимум 10 частей на миллион
Свинец — максимум 100 частей на миллион
Общее количество галогенов — максимум 4000 частей на миллион
Температура вспышки — минимум 100 градусов F. соответствует указанным выше спецификациям топлива, может сжигаться для рекуперации энергии в любом устройстве без ограничений EPA (Memo, Porter to Blair; 22 сентября 1988 г. (RCRA Online # 13224).Определение технических характеристик производится либо путем тестирования отработанного масла, либо с использованием исторических аналитических результатов (вопрос о ежемесячном отчете информационного центра; июль 2002 г. (RCRA Online # 14624). Горелка отработанного масла согласно спецификации должна анализировать или использовать информацию, чтобы показать, что масло соответствует требованиям. спецификации и должны соответствовать требованиям к ведению документации в части 279.72 (57 FR 41566, 41597; 10 сентября 1992 г.). Кроме того, первое лицо, заявившее, что отработанное масло соответствует спецификации, считается продавцом отработавшего нефтяного топлива и должно соответствовать требованиям. в разделах 279.72, 279.73 и 279.74 (b) (Меморандум; Шапиро Диксону; 27 ноября 1996 г. (RCRA Online # 14110). Спецификации не применяются к смесям отработанного масла и опасных отходов, которые считаются опасными отходами (Раздел 279.10 (b) )).

Дополнительные указания относительно технических характеристик отработанного масла содержатся в следующих документах:

Ежемесячный отчет информационного центра; Ноябрь 2001 г. (RCRA Online # 14584) Записка
, Hale to Citizen; 15 сентября 1996 г. (RCRA Online # 12738) Записка
, Портер — Блер; 20 августа 1990 г. (RCRA Online # 13224) Записка
, EPA Стивенсу; 17 октября 1989 г. (RCRA Online # 13331)

Как регулируется отработанное масло? Исключены ли они как опасные отходы?

Любое масло, которое было очищено из сырой нефти или любого синтетического масла, которое использовалось и в результате такого использования загрязнено физическими или химическими примесями, называется отработанным маслом.«Переработанное отработанное масло регулируется 40 CFR Часть 261.6 (a) (4) независимо от того, обладает ли оно характеристиками. Отработанное масло, которое не может быть переработано, утилизируется или отправляется на утилизацию, должно обрабатываться в соответствии со всеми применимые требования к твердым и опасным отходам. Проверьте свою государственную программу, чтобы узнать, разрешено ли в вашем штате выполнять правила части 279.

Связанные ресурсы:

40 CFR Раздел 279.10 (a)
57 FR 41566, 41578; 10 сентября 1992 г. Вопрос о ежемесячном отчете информационного центра
; Ноябрь 1996 г. (RCRA Online 14054)
Memo, Pertruska to Citizen; 13 октября 1993 г. (RCRA Online 11786)

Как долго можно хранить отработанное масло на станции для перевалки отработанного масла?

Оборудование для перевалки отработанного масла — это объекты, связанные с транспортировкой, где партии отработанного масла хранятся более 24 часов, но не более 35 дней во время обычного хода транспортировки или до деятельности, выполняемой в соответствии с Разделом 279.20 (б) (2). Объекты для перевалки отработанного масла включают погрузочные доки, стоянки, складские помещения и другие зоны (Раздел 279.1). Установки для перевалки отработанного масла, которые хранят отработанное масло более 35 дней, подпадают под действие стандартов для переработчиков отработанного масла и перерабатывающих предприятий в Части 279, Подчасть F (Разделы 279.1 и 279.45 (a)).

Дополнительное руководство по перевалке отработанного масла доступно в следующем документе:
Ежемесячный отчет информационного центра; Февраль 2004 г. (RCRA Online # 14702)

Как маркировать емкости для хранения отработанного масла?

Контейнеры и надземные резервуары, используемые для хранения отработанного масла на объектах генератора, должны иметь четкую этикетку или маркировку со словами «Отработанное масло» (40 CFR, раздел 279.22 (с)).

Кроме того, важно отметить, что это руководство представляет собой разъяснение федеральных правил. Большинство штатов имеют право применять федеральные постановления. Мы рекомендуем вам также связаться с исполнительным агентством вашего штата для получения дополнительной информации о хранении отработанного масла.

Если смесь отработанного масла / F005, образующая смесь, содержащую 2 000 ppm галогенов, происходит из CESQG, будет ли эта смесь подпадать под опровержимое допущение в соответствии с положениями части 279 об отработанном масле?

Смесь подлежит опровержимой презумпции, поскольку положения опровержимой презумпции применяются ко всем отработанным маслам, содержащим более 1000 частей на миллион общих галогенов (за исключением масел для металлообработки и отработанных масел, предназначенных для утилизации, которые загрязнены удаленными хлорфторуглеродами (ХФУ) от холодильных установок, как указано в Разделах 279.10 (b) (ii) (A) и (B) (57 FR 41566, 41579; 10 сентября 1992 г.). В этой ситуации предположение о смешивании может быть опровергнуто путем предоставления убедительной документации, показывающей, что смесь является исключенной смесью отработанного масла VSQC, подпадающей под Разделы 261.5 (j) и 279.10 (b) (3). Кроме того, опровергающая документация для этого потока отработанного масла должна вестись последующими обработчиками отработанного масла. Опровержения от каждого производителя отработанного масла необходимы, чтобы опровергнуть предположение о смешивании, когда отработанные масла из нескольких источников объединены, а общая концентрация галогена в смеси превышает 1000 ppm.

Является ли присутствие полихлорированных дифенилов (ПХД) одним из критериев для определения того, соответствует ли отработанное масло спецификациям топлива в разделе 279.11 40 CFR?

Присутствие ПХД не является одним из критериев определения соответствия отработанного масла спецификациям отработанного нефтяного топлива в Разделе 279.11. Концентрация ПХД, однако, важна для определения того, подпадает ли отработанное нефтяное топливо под действие стандартов RCRA по обращению с отработанным маслом в Части 279 при сжигании для рекуперации энергии, а также для определения того, какие правила применяются в соответствии с требованиями Закона о контроле за токсичными веществами в Части 761. (68 FR 44659, 44660; 30 июля 2003 г.).

Должен ли продавец отработанного масла тестировать отработанное масло, которое должно сжигаться для рекуперации энергии, для определения технических характеристик? Как часто продавец отработанного масла должен выполнять анализ отработанного масла или обновлять данные спецификации, чтобы убедиться, что отработанное масло соответствует спецификации?

Определение спецификации может быть сделано либо путем тестирования отработанного масла, либо с использованием исторических аналитических результатов, результатов тестирования других специалистов или личных сведений об источнике и составе отработанного масла.Периодичность анализа отработанного масла зависит от ряда особенностей конкретного объекта. Например, если какое-либо действие, смешивание или условия хранения влияют на физический или химический состав отработанного масла, маркетолог должен переоценить спецификацию отработанного масла (Памятка, Шапиро Диксону; 27 ноября 1996 г. (RCRA Online # Специалисты по переработке отработанного масла, делающие заявление о технических характеристиках, должны предоставить документацию об использованных методах испытаний и отбора проб, а также частоту отбора проб в записях предприятия (57 FR 41566, 41597; 10 сентября 1992 г.).

Что такое продавцы отработанного масла и как они регулируются при подаче отработанного масла в соответствии со спецификацией в горелку для отработанного масла?

40 CFR Раздел 279.70 (a) (2) определяет маркетолога как человека, который первым заявляет, что отработанное масло, предназначенное для сжигания для рекуперации энергии, соответствует спецификациям отработанного нефтяного топлива, изложенным в разделе 279.11.

Продавцов отработанного масла можно разделить на две категории: тех, кто продает отработанное масло не по спецификации, и тех, кто продает масло, соответствующее спецификации.Для каждой категории применяются разные правила в соответствии с Частью 279, Подчастью H. Требования к маркетингу отработанного нефтяного топлива применимы ко всем, включая производителя, перевозчика, переработчика или сжигателя отработанного масла, кто участвует в маркетинговой деятельности или кто первым заявляет, что использованное масло масло соответствует критериям спецификации. Согласно нынешнему определению маркетолога, невозможно, чтобы кто-то был только маркетологом, не прибегая к каким-либо другим методам обращения с отработанным маслом. Например, генератор отработанного масла, который первым направляет партию отработанного масла, не отвечающего техническим требованиям, к горелке, является не только производителем, но и продавцом, и должен соответствовать применимым требованиям части 279, подраздела C и подраздела H.

После того, как было продемонстрировано, что отработанное масло, предназначенное для сжигания для рекуперации энергии, не превышает каких-либо спецификаций, а лицо, производящее такой показ, соответствует разделам 279.72, 279.73 и 279.74 (b) 40 CFR, отработанное масло больше не подлежит 279.11. Кроме того, если было показано, что отработанное масло не превышает уровней спецификации, на него не распространяются ограничения по сжиганию, указанные в части 279, подраздел G (Модуль обучения отработанному маслу; октябрь 2001 г., EPA530-K-02-025I). Однако, если вы также выполняете дополнительные действия, такие как направление партии отработанного масла, не отвечающего техническим требованиям, со своего предприятия в горелку для отработанного масла или первое заявление о том, что отработанное масло, которое должно быть сожжено для рекуперации энергии, соответствует установленным спецификациям отработанного жидкого топлива. далее в Разделе 279.11, то вы также подпадаете под действие правил в качестве маркетолога, если только вы не соответствуете одному из исключений, предусмотренных в Разделе 279.70 (b) (Раздел 279.70 (a)).

Следует ли утилизировать отработанное масло с характеристиками опасных отходов как опасные отходы, если оно перерабатывается?

За исключением случаев, предусмотренных в разделе 279.11 40 CFR, отработанное масло и материалы, указанные в разделе 279.10, подлежат регулированию как отработанное масло, независимо от того, проявляет ли отработанное масло или материал какие-либо характеристики опасных отходов, указанных в подразделе C части 261 (раздел 279). .10 (а)).

Следующие руководящие документы предоставляют дополнительные разъяснения по регулированию отработанного масла, имеющего характеристики опасных отходов:

Ежемесячный отчет информационного центра; Декабрь 2004 г. (RCRA Online # 14739) Записка
, Бюссар Кэмерону; 11 июля 1994 г. (RCRA Online # 11850) Записка
, Петрушка гражданину; 8 февраля 1994 г. (RCRA Online # 11811) Записка
, Петрушка гражданину; 13 октября 1993 г. (RCRA Online # 11786)

Какое опровержимое допущение для отработанного масла?

Отработанное масло, которое содержит более одной тысячи частей на миллион (ppm) общих галогенов, считается смешанным с регулируемыми галогенированными опасными отходами (т.д., отработанные галогенные растворители), и поэтому на него распространяются действующие правила обращения с опасными отходами. Лицо может опровергнуть это предположение, продемонстрировав посредством анализа или другой документации, что отработанное масло не было смешано с галогенированными опасными отходами. Один из способов сделать это — показать, что отработанное масло не содержит значительных концентраций галогенированных опасных компонентов. Если это предположение успешно опровергается, считается, что масло не было смешано с регулируемыми опасными отходами, и на него распространяются стандарты обращения с отработанным маслом, а не правила обращения с опасными отходами.Дополнительное руководство относительно опровержимой презумпции доступно в следующих документах:

Ежемесячный отчет информационного центра; Август 1999 г. (RCRA Online # 14400) Ежемесячный отчет центра обслуживания клиентов
Вопрос; Декабрь 1996 г. (RCRA Online # 14051)
Memo, Lowrance to Hartman; 5 апреля 1993 г. (RCRA Online # 11735) Ежемесячный отчет центра обслуживания клиентов
; Декабрь 1992 г. (RCRA Online # 13579) Записка
, Lowrance to Guerci; 15 мая 1989 г. (RCRA Online # 13282) Записка
, Хейл гражданину; 15 сентября 1986 г. (RCRA Online # 12738) Записка
, Виллиамс Тарреру; 8 апреля 1986 г. (RCRA Online # 12608) Записка
, Скиннер Тарреру; 22 октября 1984 г. (RCRA Online # 12319)

Дополнительная информация относительно опровержимой презумпции.

Какие правила регулируют, какие агрегаты могут использоваться для сжигания отработанного масла, не соответствующего спецификации?

Горелки на отработанном масле подпадают под действие правил части 279, подраздел G, Стандарты для горелок на отработанном масле, которые сжигают отработанное масло, не соответствующее техническим условиям, для рекуперации энергии.

Отработанное нефтяное топливо, не соответствующее техническим условиям, можно сжигать для рекуперации энергии в промышленных печах, указанных в разделе 260.10, или в котлах, определенных в разделе 260.10, которые обозначены следующим образом:

  • Промышленные котлы, расположенные на территории предприятия, занятого производственным процессом, в котором вещества превращаются в новые продукты, включая составные части продуктов, с помощью механических или химических процессов
  • Коммунальные котлы, используемые для выработки электроэнергии, пара, нагретого или охлажденного воздуха или других газов или жидкостей для продажи
  • Отработанные обогреватели, работающие на жидком топливе, при условии, что горелка соответствует положениям Раздела 279.23
  • Установки для сжигания опасных отходов, подпадающие под регулирование в соответствии с Подчастью O Частей 264 или 265 (Раздел 279.61).

Нормативы по отработанному маслу включают освобождение от требований к горелкам на отработанном масле, не соответствующим спецификации, для отработанных масляных обогревателей при условии, что нагреватель сжигает только отработанное масло, производимое владельцем или оператором, или отработанное масло, полученное от домашнего хозяйства своими руками ( DIY) использовали генераторы масла (Memo, Bussard to Bosco; 20 августа 1998 г. (RCRA Online # 14280)). Чтобы пройти квалификацию, обогреватели должны иметь максимальную мощность 0.5 миллионов БТЕ в час, а дымовые газы должны сбрасываться в окружающий воздух (Раздел 279.23).

Памятка Шапиро Нозенчуку; 25 сентября 1995 г. (RCRA Online # 11944) Записка
, Бюссар — Гансель; 23 апреля 1991 г. (RCRA Online # 11601) Записка
, EPA Стивенсу; 17 октября 1989 г. (RCRA Online # 13331) Записка
, Портер — Блер; 22 сентября 1988 г. (RCRA Online # 13224) Записка
, Хейлс гражданину; 15 сентября 1986 г. (RCRA Online # 12738) Записка
, Вильямс Риччи; 30 июня 1986 г. (RCRA Online # 12677) Записка
, Петрушка Ильгенфрицу; 13 февраля 1986 г. (RCRA Online # 12565)

Что такое переработка отработанного масла и какие правила должны соблюдать переработчики отработанного масла?

Обработка означает любую химическую или физическую операцию, предназначенную для производства или облегчения производства жидкого топлива, смазочных материалов или других продуктов, полученных из отработанного масла, из отработанного масла.Переработка включает, помимо прочего, смешивание отработанного масла с первичными нефтепродуктами, смешивание отработанных масел для соответствия техническим условиям на топливо, фильтрацию, простую перегонку, химическое или физическое разделение и повторную очистку (Раздел 279.1). Переработчики и перерабатывающие предприятия подчиняются стандартам, кодифицированным в части 279, подраздел F. К ним относятся стандарты хранения, такие как вторичная изоляция (раздел 279.54), общие стандарты объектов (раздел 279.52), требования к ведению документации (раздел 279.56) и опровержимые требования к презумпции (Раздел 279.53).

Дополнительное руководство по переработке отработанного масла и регулирование переработчиков отработанного масла доступно в следующих документах:

Ежемесячный отчет по горячей линии; Сентябрь 1999 г. (RCRA Online # 14403) Ежемесячный отчет по горячей линии
Вопрос; Июнь 1999 г. (RCRA Online # 14349) Ежемесячный отчет по горячей линии
Вопрос; Декабрь 1996 г. (RCRA Online # 14051) Записка
, Шапиро Диксону; 27 ноября 1996 г. (RCRA Online # 14110) Ежемесячный отчет по горячей линии
; Ноябрь 1996 г. (RCRA Online # 14055) Записка
, Петруска Филлипсу; 10 августа 1995 г. (RCRA Online # 13757) Записка
, Петрушка — Пикетту; 28 сентября 1994 г. (RCRA Online # 11874) Ежемесячный отчет по горячей линии
; Май 1994 г. (RCRA Online # 13666) Записка
, свадьба с Ван Шепеном; 1 ноября 1993 г. (RCRA Online # 11792) Записка
, Denit to Hunter; 7 октября 1993 г. (RCRA Online # 11783)

Какие нормативные стандарты применяются к смесям отработанного масла и опасных отходов VSQG?

Смеси отработанного масла и генератора очень небольшого количества (VSQG, ранее CESQG), опасные отходы, подпадающие под действие требований Части 261, подлежат регулированию как отработанное масло согласно Части 279 (Раздел 279.10 (б) (3)).

Примечание: 28 ноября 2016 года EPA опубликовало Окончательное правило по усовершенствованию генератора опасных отходов, в котором вносятся несколько поправок в правила, касающиеся производителей опасных отходов, включая обозначение CESQG, изменяющегося на генератор очень небольшого количества (VSQG). Другие изменения также могут повлиять на информацию, представленную в этом FQ.

Окончательное правило по усовершенствованию генератора опасных отходов вступает в силу 30 мая 2017 г .; однако реализация в конкретном состоянии зависит от статуса авторизации штата.Обсуждение влияния этого окончательного правила на авторизацию состояния доступно на странице 85801 правила. Информацию о том, как правило повлияет на требования данного FQ в конкретном штате, лучше всего получить из государственной программы по обращению с опасными отходами.

Будет ли установка по разделению масла и воды, где нефть будет удаляться и в конечном итоге вывозиться с площадки в качестве отработанного нефтяного топлива, считаться переработчиком отработанного масла?

Переработка определяется как химические или физические операции, предназначенные для производства из отработанного масла или для того, чтобы сделать отработанное масло более пригодным для производства жидкого топлива, смазочных материалов или других продуктов, полученных из отработанного масла.Переработка включает, но не ограничивается: смешивание отработанного масла с первичными нефтепродуктами, смешивание отработанных масел для соответствия техническим условиям на топливо, фильтрацию, простую перегонку, химическое или физическое разделение и повторную очистку (40 CFR, раздел 279.1).

Разделение нефти и воды не обрабатывается, если восстановленная нефть не сжигается для получения энергии (Меморандум, Веддл — Ван Шепен; 1 ноября 1993 г. (RCRA Online # 11792). Следующие меморандумы предоставляют дополнительные разъяснения по разделению масла / воды в отношении на переработку отработанного масла:

Memo, Denit to Hunter; 7 октября 1993 г. (RCRA Online # 11783)
Memo, Shapiro to Lindgren; 22 марта 1994 (RCRA Online # 11818)

Соответствует разделу 265 40 CFR.173 (a) требование держать контейнер закрытым во время хранения, за исключением случаев, когда необходимо добавить или удалить отходы, также применяется к контейнерам, в которых накапливается отработанное масло?

Генератор отработанного масла, хранящий отработанное масло в контейнерах, не обязательно должен соответствовать требованиям 40 CFR, части 264/265, подраздел I, при условии, что отработанное масло не было смешано с опасными отходами (вопрос ежемесячного отчета информационного центра; сентябрь 1997 г. (RCRA Online Контейнеры, используемые для хранения отработанного масла на объектах генератора, должны быть в хорошем состоянии (без сильной ржавчины, явных структурных дефектов или износа) и не протекать (без видимых утечек) (Раздел 279.22 (б)).

Принцип работы и применение мазутных котлов. Котел на отработанном масле с водяным контуром. Чертежи и инструкция для изготовления своими руками Котлы отопления на отработанном масле

Выгодным вариантом для отопления помещения и обеспечения горячей водой является котел на отработанном масле. Устройство отличается простой конструкцией, что позволяет изготовить его самостоятельно. Это поможет вам дополнительно сэкономить. Если такая возможность исключена, можно приобрести котел для проверки заводской сборки.В настоящее время модельный ряд представлен в большом количестве.

Сегодня очень популярно отопительное оборудование, которое работает во время испытаний. Это связано с рядом отличительных преимуществ устройства. Прежде всего, это невысокая стоимость установки и наличие топлива, которое можно купить за символическую плату. Отопление при майнинге не требует использования ресурсов в виде электричества и газа, что делает его экономически выгодным.

Важно! Полное повторное использование продукции горнодобывающей промышленности благотворно влияет на окружающую среду, исключая сброс нефти и попадание ее на землю и в водоемы.

При правильной настройке В котле отработанное масло сжигается полностью, что предотвращает образование токсичных продуктов сгорания. Устройство состоит из минимального количества деталей, которые можно увидеть на схемах котла. Это увеличивает надежность и долговечность конструкции. На разогрев котла не нужно много времени. Принудительная конвекция вызывает быстрое повышение температуры в помещении.

Несмотря на множество достоинств, шахтный котел имеет и недостатки.Во время работы устройства влага из воздуха испаряется и сжигается кислород, что негативно сказывается на здоровье человека. Поэтому котел должен располагаться в нежилом помещении с хорошей системой вентиляции … Горные устройства быстро пачкаются. Особенно это касается плазмотрона и дымохода.

Для такого котла могут использоваться разные варианты отработанного масла, которое отличается обилием различных примесей. Поэтому, чтобы обеспечить длительную работу устройства в месте подачи масла в котел, следует установить фильтр, который необходимо заменять по мере его загрязнения.

Как работает котел при майнинге

Котлы на отработанном масле для частного дома, а также для гаража, мастерской или производственного помещения имеют простую конструкцию … Они состоят из двух камер-отсеков: испарительной камеры и камеры сгорания. В первом отсеке осуществляется процесс подготовки отработанного масла к сжиганию. Во втором он сгорает. Принцип работы устройства следующий.

Из емкости с отработанным маслом насос подает вещество в испарительную камеру, расположенную в нижней части аппарата.В нем поддерживается необходимая температура, достаточная для нагрева и последующего испарения выработки. Пары масла поднимаются в верхнюю часть корпуса, где расположена камера сгорания. Дополнительно оборудован воздуховодом в виде трубы с отверстиями. С помощью вентилятора воздух по воздуховоду подается в камеру, где смешивается с парами масла. Полученная смесь выгорает без остатка.

Теплообменник распределяет полученное тепло.Образующиеся продукты сгорания поступают в дымоход. Обязательным процессом является предварительный подогрев майнинга. В масле много примесей, под воздействием определенной температуры вещество разлагается на простые угли, которые впоследствии сгорают. В результате образуются водяной пар, азот и газ, которые безвредны для организма.

Полное окисление углеводов возможно только при температуре 600 ° С. Если это значение не соблюдается, в процессе сгорания образуется множество токсичных веществ, которые чрезвычайно опасны для здоровья человека.

Разновидности мазутных котлов

Есть три варианта котлов на отработанном масле: водогрейный, отопительный и бытовой. Первый вариант — альтернатива современному котлу. Имея платформенную конструкцию, устройство нагревает ровную поверхность, на которой находится резервуар для воды. На выходе из бака установлен небольшой насос, регулирующий давление в системе.

Важно! Изменить температуру воды очень сложно, поэтому при необходимости рекомендуется разбавлять ее холодной водой.

Для водогрейных котлов на отработанном масле применяется бак для воды объемом не более 140 литров. Нагревается за 2 часа, что в несколько раз быстрее, чем скорость работы современного электрокотла. Масляный водонагреватель может работать в двух режимах: быстром и фитильном. Первый вариант используется для нагрева полностью холодной воды. Режим фитиля позволяет воде в емкости нагреться. Однако для этого потребуется большое количество топливных ресурсов.

Важно! Топливные водонагреватели для горных работ устанавливаются в подвалах, так как они не являются транспортабельными.

Бытовые котлы считаются идеальным решением для загородных домов … Они имеют встроенный механизм газоочистки, что способствует бездымной работе устройства. Такие устройства представляют собой мобильные конструкции, что позволит переносить их в любое место, не нарушая работу изделия. Этот многофункциональный прибор позволяет не только обогревать комнату, но и разогревать пищу. Устройство можно использовать на открытом воздухе или во время путешествий.

Автоматика котла на отработанном масле может выполнять различные функции.Здесь можно настроить контроль нагрева теплоносителя, температуры воздуха в помещении. Такие устройства устанавливают на полу. Их стоимость зависит от функциональных особенностей устройства.

Характеристики котла отопления на отработанном масле

Котел на отработанном масле должен располагаться в нежилом помещении. Как правило, для обогрева дома его устанавливают в специальной пристройке. Хотя современные устройства оснащены усовершенствованной фильтрационной установкой, при работе они издают неприятный запах машинного масла.

Внутренняя часть агрегата оборудована нагревательным элементом с водяным патрубком и гидронасосом. Последний элемент может работать от электрической сети или от энергии, вырабатываемой самим устройством. С помощью гидронасоса в контуре циркулирует теплоноситель в виде обычной воды.

Принцип работы устройства следующий. В камере сгорания происходит окисление паров масла и воздушных масс, которые попадают под воздействие вентилируемого компрессора.Уровень возгорания регулируется с помощью шланга с вентилем. Устройство вентиляции — единственный подвижный элемент, в результате чего он может выйти из строя.

Такие котлы отличаются высокой производительностью и способностью длительное время поддерживать температуру воздуха в помещении. Топливный бак расположен на полу, а воздухонагреватель можно установить на стене или потолке.

Тонкости процесса создания котла для отработки своими руками

Самым важным компонентом процесса сжигания топлива является предварительный подогрев горной выработки.Это позволит тяжелому веществу окислиться до легких компонентов. Такого результата можно добиться, создав толстостенную чашу из раскаленного металла, куда добыча будет подаваться по каплям.

При попадании масла на горячий металл вещество превращается в пары, которые выбрасываются в камеру сгорания. Там они должны смешаться с воздухом для лучшего горения, для чего используется воздуховод. Он оснащен крыльчаткой, за счет которой закручивается поток, что способствует длительному нахождению масляно-воздушной смеси в камере сгорания.Только в этом случае топливо полностью выгорит.

Для прогрева чаши испарителя необходимо поместить в нее пропитанный топливом фитиль. Далее добавляется немного дизельного топлива или бензина и производится розжиг. Когда металл нагревается до нужной температуры, подается масло. Процесс прост, но очень опасен. Поэтому важно правильно организовать подачу вещества в форсунку котла на отработанном масле.

Если масло потечет жиклером, топливо не успеет сгореть.В результате образуются токсичные компоненты, опасные для здоровья человека. Для эффективного горения без дыма следует организовать капельную подачу топлива. Для этого используется шланг, на одном конце которого установлен фильтр. Лучше использовать автомобильный масляный элемент полной фильтрации. Затем на шланг надевается фрагмент медицинской капельницы с колесом-регулятором. Элемент закреплен на соединении. Масло из капельницы направляется в воронку, которая подсоединяется к патрубку. Он подает топливо в камеру сгорания.

Котел на отработанном масле своими руками с водяным контуром

На основании изучения чертежа котла своими руками на отработанном масле подготовлены необходимые материалы и инструменты:

  • лист металла толщиной 4 мм для резервуара или трубы диаметром 500 мм;
  • труб сечением 200 мм;
  • лист металла толщиной 6 мм для создания крышки;
  • металлических пластин толщиной 3 мм;
  • отрезок трубы для установки дымохода;
  • насос для подачи масла;
  • вентилятор;

  • переходники стальные;
  • Герметик термостойкий
  • ;
  • металлический уголок для опор;
  • болгарки с отрезным кругом;
  • сверл;
  • Молоток
  • ;
  • комплект ключей;
  • сварочный аппарат с электродами.

Полезный совет! Чтобы облегчить создание самодельного горного котла, можно использовать готовые бочки для кислорода или пропана.

Корпус котла условно разделен на две части. Внизу будет радиатор отопления, а вверху — водяная рубашка.

Процесс изготовления котла своими руками на отработанном масле начинается с изготовления внутренней емкости в виде емкости с водяной рубашкой, канала для подачи кислорода и патрубка для масла.

На листе металла нанесены размеры элементов резервуара согласно чертежу котла-утилизатора. Все части соединены сваркой. Внизу корпуса есть дверца для снятия чаши и розжига масла. Для ускорения процесса корпус можно сделать из отрезка трубы диаметром 500 мм и длиной 1 м.

Из металлических пластин вырезаны два элемента круглой формы, которые будут выполнять роль дна и крышки корпуса.Сверху делается круглое отверстие, имеющее размер, соответствующий диаметру перфорированной трубы, в которую она вставляется и приваривается. Кузов покрыт двумя пластинами сваркой. К его дну крепятся ножки из арматурных стержней.

Верхний бак выполнен аналогично. В крышке делается отверстие для дымохода. Для соединения двух емкостей используется горелочная трубка диаметром 100 мм и высотой 35 см. В нем проделано 50 отверстий диаметром 9 мм. по всей площади изделия.

Статья по теме:


Принцип работы. Типы устройств. Модели заводской сборки. Изготовление печи для испытаний своими руками, варианты конструкции.

Все элементы соединяются сваркой согласно чертежу котла-утилизатора. После установки устройства на ровное бетонное основание устанавливается дымоход. Его длина 3,5-4 м. Для обеспечения хорошего сцепления трубу необходимо наклонять.Наружная часть должна быть вертикальной и снабжена специальным чехлом для защиты от снега и дождя.

Варианты масла для котлов на отработанном масле

В этих котлах можно использовать любое отработанное масло. Подходящими считаются не только машины, но и амортизационные, трансформаторные, трансмиссионные, моторные, гидравлические, рапсовые, овощные и другие типы. Основное требование к топливу — отсутствие в его составе воды, промывочной жидкости, антифриза и других нежелательных компонентов.Машинное масло — самый дешевый и доступный вариант … Его в достаточном количестве можно приобрести на любой СТО.

Дизельный котел отличается максимальным КПД. В него можно добавлять маслянистые вещества, которые будут действовать как катализатор, способствующий хорошему процессу сгорания. Это может быть мазут, керосин, средства для розжига мангалов.

Важно! Во время горения нельзя доливать топливо в емкости. Его наполнение происходит только после того, как заливка полностью выгорит и емкость остынет.

Обзор котлов на отработанном масле российского производства

Отечественные котлы на отработанном масле производятся в основном в Воронеже, где производитель имеет все необходимые документы, связанные с производством продукции. Есть и другие малые предприятия. Однако большинство из них не имеют государственного сертификата на изготовление отопительного оборудования. На это стоит обратить внимание при покупке бойлера.

Двухконтурный котел на отработанном масле Теплотерм ГМБ 30-50 кВт отличается высоким качеством исполнения каждой детали.Он, благодаря многофункциональному микропроцессору, оснащен автоматической системой управления. Устройство имеет множество опций, упрощающих эксплуатацию устройства, делая его безопасным. Расход топлива — 3-5,5 л / ч. Стоимость модели 95 тысяч рублей.

Популярной моделью является пиролизный котел Gecko 50. Устройство может работать не только на горнодобывающей промышленности, но и на сырой нефти, дизельном топливе, мазутах всех марок, керосине, жирах и различных типах масел. Котел нетребователен к качеству и вязкости топлива.Нет необходимости в предварительной фильтрации и нагревании.

Конструкция имеет небольшие габариты (46х66х95 см) и вес 160 кг. Устройство отличается высоким КПД, надежной работой всех элементов и соединительных узлов, простотой обслуживания и ремонта. Максимальная температура в аппарате достигает 95 ° С. Расход топлива 2-5 л / час. Потребляемая мощность 100 Вт. Цена котла отопления на отработанном масле 108 тыс. Руб.

Котел

Ставпеч СТВ1 отличается высоким КПД.Мощность устройства 50 кВт. Расход топливной смеси 1,5-4,5 л / час. Размеры корпуса — 60х100х50 см. Установка оснащена надежной модулирующей горелкой для котла на отработанном масле с высокими выбросами. Устройство оснащено топливным фильтром, насосом и баком для воды. В качестве топлива можно использовать разные масла, дизельное топливо и керосин. Цена котла 100 тыс. Руб.

Комбинированный аппарат КЧМ 5К имеет чугунный корпус. Он может работать не только на добыче полезных ископаемых, но также на газе и твердом топливе.Мощность устройства 96 кВт. Модель отличается высоким качеством изготовления деталей, эксплуатационной безопасностью и долговечностью. Купить бойлер можно за 180 тысяч рублей.

Дорогие котлы на мазуте

Бытовой автоматический котел на отработанном масле Тепламос НТ-100 отличается расширенной компоновкой. Двухконтурный котел можно использовать не только для отопления, но и для обеспечения горячего водоснабжения в доме. Модель отличается высоким качеством сборки всех компонентов.Внешние части имеют порошковое покрытие для защиты от коррозии. Корпус имеет внутреннее теплоизоляционное покрытие в виде стекловаты высокой плотности.

Для удобства эксплуатации устройство оснащено пультом дистанционного управления, что позволяет ему работать в автоматическом режиме. Он состоит из переключателя, термостата, термогигрометра и аварийного термостата.

Котел имеет размеры 114х75х118 см и вес 257 кг. Максимальная потребляемая мощность достигает 99 кВт.Расход горючего вещества колеблется в пределах 5-6 л / час. Цена котла на отработанном масле — 268 тыс. Руб.

Одноконтурный отопительный прибор на базе Ecoboil-30/36 может использоваться для обогрева помещения площадью до 300 кв.м. Имеет размеры 58х60х110 см. Мощность устройства 28 кВт. Расход топлива может колебаться от 0,9 до 1,6 л / ч. Котел работает на любом виде масла независимо от его качества. Также для этого можно использовать керосин и спирт. Стоимость котла 460 тыс. Руб.

Водогрейный жаротрубный котел Belamos NT 325 мощностью 150 кВт способен отапливать помещение площадью более 500 кв.м. Расход топлива достигает 1,8-3,3 л / ч. Благодаря наличию теплообменника он имеет высокий КПД. Оборудован блоком управления с функцией плавной регулировки и возможностью поддержания заданной температуры охлаждающей жидкости. Он может работать на любом виде жидкого топлива, не нуждающегося в фильтрации и подогреве. Цена котла 500 тыс. Руб.

Финские котлы на отработанном масле для частного дома

Судя по многочисленным отзывам, большой популярностью пользуется котел на отработанном масле Ecoheat 60S, оснащенный горелкой. Устройство можно подключить к бойлеру для получения горячей воды … Размер бойлера 102х67х79 см. Расход топлива не превышает 5,4 л / ч. Мощность агрегата 60 кВт.

Корпус котла изготовлен из листовой стали и покрыт теплоизоляцией в виде плотного стеклопластика.Достоинством агрегата является простота обслуживания, что обеспечивается классической формой камеры сгорания и двойной системой фильтрации топлива. Купить котел на отработанном масле можно за 280 тысяч рублей.

Еще одна заслуживающая внимания модель — котел Danvex B-60, работающий в горнодобывающей промышленности. Применяется для обогрева помещения площадью 150-200 кв.м. Мощность устройства — 63 кВт. Корпус выполнен из высококачественной жаропрочной стали с термоизоляционным покрытием … КПД устройства 88%.Его можно подключить к бойлеру. Расход топлива 5,6 л / час.

Модель отличается качественной и профессиональной сборкой и стильным исполнением. Агрегат прост в эксплуатации и обслуживании. Благодаря наличию герметичной топливной магистрали исключается возможность испарения масла и наличие неприятных запахов в помещении. Средняя цена котла 290 тыс. Руб.

Европейские производители отопительных котлов для испытаний

Надежное и долговечное отопительное оборудование предлагает немецкая компания Kroll.Модели характеризуются мощностью 25-200 кВт. Расход топлива находится в пределах 2,1-16,9 л / ч. Котлы оснащены горизонтальной инверсионной камерой сгорания и универсальной автоматической горелкой. Дымоходы внутри оборудованы турбулизаторами из нержавеющей стали, что позволяет регулировать температуру дымовых газов, выбирая уровень давления в топке. Стальной кожух имеет изоляционный кожух из стекловолокна.

Другой немецкий производитель Buderus занимается производством низкотемпературных котлов отопления на отработанном масле из чугуна.Устройства имеют мощность 25-100 кВт. Большинство моделей оснащено электронной системой управления с возможностью плавного регулирования температуры воды в бойлере. Котлы можно дополнительно комбинировать с водонагревательными баками для горячего водоснабжения.

Испанская компания Roca предлагает линейку отопительных котлов мощностью 58-1744 кВт, которые можно использовать для обогрева помещения площадью 580-17500 кв.м. Аппараты оснащены реверсивной камерой сгорания.Корпус изготовлен из листовой стали.

Итальянский производитель Unical выпускает котлы мощностью 35-1100 кВт. Топка цилиндрическая с глухим днищем имеет инверсию памяти. Устройство имеет три газохода котельного блока. Благодаря короткому пламени обеспечивается высокое качество теплообмена и повышается уровень конвекции.

Другие производители масляных котлов

Двухконтурные жидкотопливные котлы Energylogic американского производителя отличаются высоким качеством, надежностью и долговечностью.Модели имеют мощность 41-218 кВт. Теплообменник работает на мокром эффекте, охлаждая воду. Это исключает образование точек прогорания и способствует замедлению износа металла.

В вентиляторной горелке расположена специальная головка, которая формирует и поддерживает пламя, нормализуя процесс сгорания топлива. Устройства имеют возможность нагревать топливо до того, как оно попадет в форсунку. Котлы оснащены реверсивной двухходовой топкой.

Китайские котельные на отработанном масле Norteс мощностью 15-7000 кВт.Благодаря наличию сетчатого фильтра топливо поступает в форсунку в чистом виде. Аппараты оснащены датчиком перелива топлива и надежной скользящей заслонкой вторичного воздуха.

Другой китайский производитель, Smart Burner, выпускает котлы мощностью 24-595 кВт. Устройства имеют плавную систему зажигания и возможность регулировки подачи топлива, что способствует высокому КПД.

Двухходовые котлы

корейского производства работают на базе одноступенчатых горелок OLB.Они имеют мощность 15-1600 кВт. Аппараты оснащены регулятором давления, с помощью которого регулируется расход топлива на одну форсунку, который определяется вязкостью топлива. Они имеют функцию защиты системы в случае выхода из строя одного из элементов котла.

Котлы

Kiturami в Корее работают на разных видах топлива. Они оснащены устройством самодиагностики, благодаря чему режим работы регулируется. В зоне вторичного горения котлы оборудованы горелкой с вихревой аэродинамикой.

Нагревание на отработанном масле сейчас очень популярно. В первую очередь это связано с экономической целесообразностью данного варианта. Рабочие котлы отличаются рядом отличительных преимуществ, однако устройства заводского изготовления довольно дороги. Чтобы сэкономить, устройство можно изготовить самостоятельно, изучив все тонкости процесса.

Мало кто из простых людей не слышал, что существует практика сжигания отработанных масел в специальных установках с целью получения тепловой энергии для обогрева помещений или здания в целом.Самодельный котел на отработанном масле можно найти практически в каждом гараже, а тем более на СТО.

Между тем, многие домовладельцы также заинтересованы в этом виде энергии и хотели бы приобрести заводской теплогенератор для обогрева своего дома. Возникает вопрос: какое оборудование предлагают производители для организации отопления в шахтерском доме?

Обзор нагревателей отработанного масла

Если самодельные котлы Поскольку мы встречаем или слышим о них довольно часто, брендовые изделия встречаются не так часто.Основная причина этого явления — достойная стоимость отопительного оборудования как российских, так и зарубежных производителей. Но часто возникают ситуации, когда выработка тепла из старых масел или дизельного топлива остается единственной альтернативой, поэтому интерес к этому оборудованию не теряется.

Для организации отопления дома на отработанном масле производители предлагают следующие виды оборудования:

  • Теплогенераторы, работающие по принципу предварительного испарения топлива.
  • Котельные установки со специально адаптированными факельными горелками.
  • Жидкостные котлы.

Агрегаты первого типа имеют простейшую конструкцию. Принцип их работы имеет некоторое сходство с пиролизными котлами. Внизу камеры сгорания или во встроенной чаше определенный уровень масла поддерживается системой подачи топлива, а воздух туда подается по вертикальной трубе. Суть в том, что с нагретой поверхности испаряется горючая жидкость, после чего эти пары выгорают с участием вторичного воздуха.

Как работает установка на отработанном масле, стоит рассмотреть на примере российского котла БЕЛАМОС, который показан на рисунке.

Схема работы котла для горных работ

В процессе горения водяная рубашка нагревается непосредственно через стенки топки, кроме того, тепло отводится от дымовых газов в двухходовом жаротрубном теплообменнике. Таким образом, продукты сгорания, пройдя через жаровые трубы, выходят через дымоход с низкой температурой.Воздух в топку подается принудительно с помощью вентилятора. Для розжига и очистки камеры сгорания в нижней части корпуса устроена герметичная дверца. Отработанное масло хранится в отдельно стоящей емкости; доставляется в агрегат насосной заправочной станцией.

  • Преимущества данного типа установки следующие:
  • Простая конструкция, благодаря которой можно сделать котел своими руками.
  • Электронный блок плавно регулирует интенсивность горения.
  • Техническое обслуживание водонагревателя — операция несложная, выполняется она самостоятельно.
  • Сравнительно невысокая цена оборудования.

Среди существенных недостатков стоит выделить невысокий КПД (не выше 90%) и зависимость от электричества. При его выключении масляный котел погаснет, а при восстановлении электроснабжения потребуется вмешательство человека для розжига.

Котлы с факельной горелкой

Данные водогрейные котлы на отработанном масле в основном выпускаются как универсальные.То есть основной блок с цилиндрической камерой сгорания и трехходовым жаротрубным теплообменником приспособлен для установки различных горелок.

Котел со встроенной горелкой

Общее расположение котельного блока и теплообменника стандартное, поэтому больший интерес представляет горелка, которая используется для обогрева при добыче полезных ископаемых. Ее конструкцию и принцип работы можно изучить на примере известного немецкого бренда KROLL, схема работы горелки представлена ​​на рисунке.

Устройство факельной горелки

Масляный насос — ТРК поддерживает постоянный уровень топлива в камере предварительного нагрева. Там оно нагревается до оптимальной температуры воспламенения с помощью электронагревателя, после чего масло попадает в форсунку. Как видно из схемы, принцип работы котла предусматривает подачу воздуха двух типов: вентилятор для горения и компрессор для работы форсунки. Розжиг осуществляется автоматически, по команде контроллера.Он также управляет подогревателем топлива, вентилятором и топливным насосом или дозирующим устройством.

Горелочные котлы на отработанном масле имеют заслуживающие внимания достоинства:

  1. Высокая эффективность сгорания топлива, производители декларируют КПД своей продукции на уровне 96%.
  2. Устройства и оборудование автоматики обеспечивают комфортную работу агрегата с минимальным вмешательством человека. Даже после отключения электроэнергии горелка запускается автоматически.
  3. Возможность перехода на другие виды топлива при замене горелки.
  4. Простое и нечастое обслуживание.

При наличии горелки самостоятельное изготовление котла на отработанном масле значительно упрощается. Необходимо только качественно и правильно собрать котельный блок там, где будет установлена ​​горелка.

Существенными недостатками теплогенератора являются дороговизна и сложная система подачи воздуха и топлива.

Важно. Все виды масел, сжигаемых горелками, необходимо фильтровать для удаления твердых частиц.В противном случае могут возникнуть засоры и перебои в работе форсунки.

Рабочие воздухонагреватели — это, по сути, топки с масляной горелкой и дополнительным вентилятором для создания потока нагретого воздуха. В остальном они повторяют конструкцию предыдущего типа, только без водяной рубашки и жаровых труб. Схема работы воздухонагревателя представлена ​​на рисунке.

Заключение

Когда традиционные источники энергии недоступны, разрабатываемый отопительный котел может быть единственным выходом из ситуации.Стоит учитывать, что агрегаты заводской сборки могут работать не только на машинных маслах, но и на дизельном топливе, растительных маслах и даже животных жирах. Чтобы сменить вид топлива, достаточно отрегулировать подачу воздуха для горения; нет необходимости вмешиваться в конструкцию.

На фото: Котел паровой 500 кг пара / час с горелкой АЛ-35В на отработанном масле, Краснодар

Котлы

с горелками на отработанном масле позволяют значительно снизить затраты на отопление и решить проблему утилизации ГСМ, что особенно актуально для предприятий с большим количеством отработанных масел: транспортных компаний, автосервисов, СТО, кафе, ресторанов, железных дорог, флот и др.и др. В качестве топлива для горелок можно использовать любые отработанные масла (минеральные, синтетические, моторные, трансмиссионные, трансформаторные, турбинные, закалочные масла или их смеси).

На фото: Пуск парового котла ПАР-0,5-0,07ПО с горелкой АЛ-35В, Краснодар

Отопительные котлы на отработанном масле, цена которых выше, чем у дизельных установок, намного экономичнее в эксплуатации из-за невысокой стоимости топлива. К концу первого года эксплуатации стоимость котла для майнинга будет равна стоимости дизельного котла.Используя котел в течение длительного периода времени, вы получаете значительную экономию денег. Там, где непрерывный производственный цикл требует большого количества тепла (сушильные камеры для сушки песка, автосервис и т. Д.), Котлы с горелками для отработки приводят к снижению затрат в 3 раза.

На фото: котел ОЛБ-1500РД-Р с горелкой АЛ-15В, Московская область

Наша компания производит бывшие в употреблении жидкие горелки серии AL … Горелки нашего производства используются с различными теплогенераторами и масляными котлами, а также с некоторыми типами твердотопливных котлов.У нас вы можете купить котлы на «отработку» по самым выгодным ценам.

Жаротрубные двухходовые котлы

отлично зарекомендовали себя при работе с горелками на отработанном масле. Эти котлы для «тестирования», цена которых указана в разделе, обладают высоким КПД и конструкцией, обеспечивающей комфортную очистку камеры сгорания. Предлагаем котлы серии COMPACT CA (Бельгия), SCHUSTER (Италия), OLB (Корея) и котлы REX (Италия).

На фото: Горелка АЛ-70В установлена ​​на котле ICI Caldaie REX85 в котельной ГОКа Архангельской области.

Котел на отработку мощностью до 15 кВт применяется для отопления большинства частных домов негазифицированных территорий. Это хорошая альтернатива котлам на твердом топливе (уголь, дрова), пеллетах и ​​солярке! Также котлы устанавливаются в качестве резервного отопления параллельно с газовым, твердотопливным или вместо дизельного отопления.

Жидкотопливный котел

EcoBoil-18/30 способен отапливать помещение площадью до 150 м 2 с высотой потолка до 3 метров с нормальной степенью теплоизоляции.

Такие котлы часто приобретают для отопления частных домов и коттеджей, бытовок, трейлеров, небольших теплиц, цехов, птичников, сушилок и т. Д.

Если ваша площадь или высота потолка больше указанных выше, можно рассмотреть более мощные котлы:

Небольшие СТО, гаражи и мастерские можно отапливать воздухонагревателями на отработанном масле. Это водогрейные котлы, для которых не требуется система водяного отопления. Их можно выключить на ночь и запустить утром.Для небольших помещений подходят следующие обогреватели: Воздухонагреватель HotAir-05, HotAir-1/30 или HotAir-2/36

Виды топлива:

  • отработанные масла
  • масла гидравлические
  • керосин, дизельное топливо
  • масла растительные: рапсовое, подсолнечное, кукурузное, соевое

Таблица сравнения котлов на отработанном масле полуавтомата с автоматом

Параметр Котел полуавтомат EcoBoil Котел автоматический EcoBoil-A
Тип зажигания Руководство Авто
Очистка котла 1 раз в сутки Раз в 1-2 месяца
Требуется ежедневный контроль Есть
Пуск после аварийного отключения, в том числе после отключения электроэнергии Руководство.Масляный насос не начнет подавать топливо самостоятельно Автозапуск (N-количество попыток, в случае неудачи переходит в ошибку до перезапуска и устранения причины)
Тип подачи топлива Капельный масляный насос. Форсунок нет. Пиролиз Сопло, давление воздуха
Режимы работы Минимум / максимум
котел не выключается полностью
Старт / стоп
Дневной / ночной режим Есть.Температура день / ночь и время перехода день / ночь
Поддержание температуры системы в заданных диапазонах Есть. Гистерезис (регулируемый перепад температур)
Возможность подключения резервного питания от 12 Вольт Есть
Требуемый сжатый воздух (компрессор) Есть
Потребление электроэнергии в час 0.1 — 0,25 кВт 0,5-1,5 кВт (в зависимости от мощности горелки)
Фильтрация масла Не требуется Встраивается в горелку с 3 ступенями фильтрации
Мазут Не требуется Есть. Встроен в горелку
Защита от кипения Есть Есть
Защита от перегрева масла в маслобаке Без масляного бака Есть
Защита от различных поломок Есть
Контроль пламени Аналоговый датчик температуры пламени Фотодатчик пламени

В комплекте:

Все масляные насосы для всех моделей всегда были с металлической шестерней!

Устройство и принцип работы ТЭН

Водогрейный котел EcoBoil имеет внутренние и внешние теплообменные трубки (двухвитковые), за счет которых вода в системе нагревается быстрее, что обеспечивает повышение КПД при меньшем расходе топлива по сравнению с другими типами котлов на жидком топливе.В передней части котла расположены 2 люка: зольник для чистки и розжига, второй — для чистки дымохода (чистится 1-2 раза в сезон).

Толщина камеры сгорания — 6 мм
Наружная стенка котла — 2 мм
Толщина камеры сгорания — 8 мм
Рабочее давление в системе до 3 Бар (Атм)
Лакокрасочное покрытие — 1000 o C
Рекомендуемая очистка от золы 1 раз в сутки, в зависимости на загрязнение отработанного масла (занимает 5 минут) и раз в месяц — чистка автоматического бойлера.

Доставка осуществляется транспортными компаниями во все регионы России, страны Таможенного союза и СНГ.

В качестве топлива для бытовых котлов можно использовать самые разные вещества, но не все они одинаковы. Наряду с традиционными решениями все чаще ведется поиск альтернативных вариантов. Одно из них — отработанное масло.

Особенности

Котел на отработанном масле привлекателен тем, что такое топливо считается одним из самых дешевых по сравнению с другими.На практике можно использовать как искусственные, так и натуральные масла.

Неважно, как его использовали:

    в автомобилях;

    в подвижном составе железной дороги;

    в кулинарии и строительстве.

При сжигании таких отработанных масел неизменно выделяется большое количество тепла. Кроме того, масляный котел можно собрать своими руками. Это особенно привлекательно при обогреве подсобных помещений, таких как гаражи и хозблоки… Но следует иметь в виду, что у таких систем есть общие (а также специфические) положительные для всех жидких систем, отрицательные стороны … Необходимо проанализировать этот момент более подробно.

Преимущества и недостатки

Поскольку сами масляные обогреватели недороги и используют дешевое топливо, они быстро окупаются. Самостоятельная сборка еще выгоднее (конечно, со строгим учетом всех технологических требований и при грамотной эксплуатации, но об этом пойдет речь в следующих разделах).При правильной сборке и разумной настройке сгорание масла происходит полностью, оно не образует токсичных продуктов. Масляные котлы содержат очень мало деталей, что не только упрощает сборку, но и снижает вероятность поломки. Что немаловажно, скорость нагрева как самого оборудования, так и помещения, где оно установлено, очень высока.

Но стоит учесть возможные проблемы. Итак, масляные котлы быстро сжигают кислород. Поэтому для создания хорошей вентиляции придется приложить немало усилий.Использование отработанного масла приводит к частому засорению котлов, обслуживать и просто чистить их придется чаще, чем другие пробы. Такие котлы позволяют использовать не только отдельные виды натурального или синтетического масла, но и их комбинации.

Но использование разнообразного сырья приводит к высокому риску наличия специфических примесей. Поэтому вам придется снабдить участок, подающий топливо внутрь котла, специальным фильтром.Из-за быстрого засорения системы очистки ее необходимо регулярно менять. Таким образом, очевидные слабые и сильные стороны масляного котла обусловлены именно спецификой используемого топлива. Вы сможете более точно охарактеризовать систему, если разберетесь в особенностях ее устройства.

Просмотры

Работающие котлы могут напрямую нагревать воздух. Такие системы отличаются впечатляющими характеристиками и могут надолго прогревать воздух даже в больших домах.Особенность в том, что емкость с топливом чаще всего ставят на пол, а нагревательный блок крепят к стене или даже к потолку. Помимо этого варианта есть масляные котлы с водяным контуром или даже с парочкой таких контуров. Одноконтурный прибор способен подавать горячую воду только в систему отопления, если не использовать котлы, распределительное оборудование.

Промышленные модели масляных котлов часто оснащаются блоками автоматического управления.

Все такие модификации не воздушные, а водяные, и на автоматику ложатся различные задачи:

    контроль температуры воздуха;

    проверка подогрева теплоносителя;

    проверка давления в отопительном контуре;

    сигнализация ошибки.

Принцип действия

Жидкотопливные котлы оборудованы двумя отсеками: первый подготавливает масло к работе путем его испарения, а второй сжигает его.Залитое в бак топливо перекачивается насосом в испаритель, внутри которого поддерживается довольно высокая температура. По трубе пар попадает в камеру сгорания. В эту камеру вводится еще одна труба, по которой вентилятор продувает воздух, смешанный с парами масла.

В результате получается комбинация веществ, которая горит практически без образования посторонних компонентов.

Если не подогреть жидкость, система не будет работать.

Важно учитывать, что отработанные смазочные масла содержат много примесей.

Перед сжиганием они расщепляются на простые углеводороды, в результате окисления которых образуются:

    диоксид углерода;

    азот газообразный.

Все эти вещества (за исключением СО2, да и то при определенных условиях) не представляют опасности для человека и других живых существ. Но чтобы обеспечить реальную безопасность выхлопных газов масляного отопления, придется строго соблюдать температурные ограничения.Как установили химики, углеводороды могут быть окислены на 100% только при 600 градусах. Если отклониться от этого показателя на 150 градусов хотя бы в меньшую или большую сторону, результатом возгорания будет выделение ряда веществ, контактировать с которыми без противогаза не рекомендуется. Это предъявляет высокие требования к точности конструкции горелок и форсунок для водогрейных котлов, работающих на отработанном масле.

Рассчитать расход топлива можно, разделив площадь отапливаемого помещения на 10.Примечание: это дает только оценку режима максимальной производительности. В некоторых случаях практичнее всего установить сразу несколько котлов в виде каскада. Уровень производительности (и, конечно же, расход масла) напрямую зависит от качества установленной горелки. Следуя этим принципам, нетрудно добиться хорошего результата.

Подробнее о том, как работает котел на отработанном масле, вы узнаете из видео ниже.

Как сделать самому?

Найти чертежи и схемы самодельных масляных котлов теперь не проблема.Главное правильно оценить их свойства и свои возможности. Во многих случаях ошибки конструкции и конструкции котла обходятся чрезвычайно дорого. Чтобы масло испарялось максимально эффективно, многие рекомендуют ставить подогретые до высоких температур чаши из толстого металла. В этих чашах майнинг подают очень маленькими порциями, буквально по каплям. Как только капля касается стальной поверхности, она мгновенно испаряется и уносится по воздуховоду в камеру сгорания.

Выходное отверстие воздуховода оснащено крыльчаткой, образующей вихрь.Только при этом условии смесь масла и воздуха длительное время удерживается внутри рабочего отсека.

Все выглядит просто, логично и без особых сложностей. Но возникает одна проблема: как разогреть таз, чтобы сразу выпарилась попавшая на него жидкость. Самый простой вариант — поместить внутрь фитиль, который был пропитан произвольно выбранной горючей жидкостью.

Когда фитиль на месте, дно чаши залито бензином или дизельным топливом, которое поджигается.Добившись нагрева металла, начинают откачивать масла. Относительная простота этой техники оборачивается повышенной опасностью. Следующий важный нюанс: пусть есть уже разогретая так или иначе таз, но нужно организовать к ней приближение масла. Материалы, циркулирующие в открытых источниках, описывают в основном выброс горючей жидкости.

Опыт показал, что такие системы работают, но их опасность резко возрастает. Жиклер не может полностью сгореть; неизбежно выделяется много токсичных веществ, которые могут попасть в помещение.

Для подачи масла каплями вам понадобится:

Выберите шланг, который будет выполнять функцию маслопровода. На одном конце этого шланга установлен фильтр, снижающий концентрацию вредных веществ в жидкости. Для решения такой проблемы подойдет типичный автомобильный очиститель полного цикла. Все устройства, предназначенные для частичной очистки, явно непригодны.

Блок очистки следует менять примерно раз в месяц, а в случае интенсивной эксплуатации с недостаточно качественным топливом — даже чаще.

Автомобильные фильтры оснащены резьбой производства , оптимизированной для фиксации в автомобилях, что может быть затруднительно. Необходимо использовать кусок маслостойкого шланга необходимого диаметра и надеть его на фильтр. Такой кустарный агрегат сообщается с маслопроводом через штуцер. Заранее убедитесь, что в перекачивающем шланге не осталось излишков масла. Если он будет создан, то для жидкости не удастся обеспечить капельный проход.

Котлы-утилизаторы также могут быть изготовлены по пиролизной схеме.Дожиг увеличивает время горения разовой порции масел. Альтернативой является только использование насоса строго заданной мощности, способного подавать четко отмеренную массу масла. Но сложность такого решения не позволяет реализовать его в кустарных условиях. Более того, даже на заводах используется принципиально упрощенный вариант, когда дозирование топлива производится с помощью штуцера, тройников и ниппеля.

Очень важно хранить отработанное масло при температуре от 10 до 20 градусов, чтобы оно хорошо растекалось.В противном случае дом будет наполнен дымом и добиться устойчивости горения не удастся. Раз и навсегда установить некий оптимальный режим не получится. Стоит только изменить состав отработанного масла, подать ему другую температуру, и вам придется с нуля выбирать настройки капельной перекачки. Подача топлива напрямую из капельницы в топку невозможна.

Сначала масло подается в воронку, соединенную с трубкой, по которой оно попадает в чашу. Если котел подключен к водопроводу, он должен быть оборудован насосом, чтобы теплоноситель циркулировал более эффективно. Иногда создается встроенный теплообменник, похожий на букву U. Его ставят в верхней части топки и подключают к удаленному резервуару для горячей воды. Также есть схема с расположением теплообменника на дымоходах.

При изготовлении масляного котла своими руками стальные листы толщиной 0.Используются 4 см и более. Также рекомендуется использовать фитинги с внутренним диаметром 1 или 0,8 см, трубы, ракели, тройники.

Кроме этих реквизитов вам потребуется по работе:

Вместо листового металла можно использовать трубы большого диаметра с более толстыми стенками. Для утепления гаража достаточно использовать два отрезка трубы: сечением 50 и 20 см соответственно. Дополнительно пара круглых пластин толщиной не менее 0.Используется 3 см.

Для справки: если требуются более мощные нагревательные средства, используются детали большего размера. Заготовка для корпуса из большой трубы вырезается на высоту примерно 1 м, а заготовка меньшего размера вырезается на высоту примерно 0,2 м.

Одна из пластин станет дном корпуса, а другая — его крышкой. Соответственно в них вырезается отверстие для дымохода и небольшой трубы. Желательно укрепить днище, приварив еще одну пластину, чтобы минимизировать риски разрушения.Низ корпуса дополнен ножками из арматурных стержней. Внизу делается бак, а сбоку дверца.

Крепление

Ключевым требованием при установке котлов на отработанном масле является соблюдение норм пожарной безопасности. Запрещается использовать их без оборудованного дымохода. Для защиты потолков от перегрева используются специальные кожухи. Необходимо предусмотреть специальный демпфер, с помощью которого можно перекрыть тягу и избежать чрезмерного проникновения холода в случае отключения котла.И заводские, и самодельные конструкции обильно потребляют кислород, поэтому следует позаботиться о вентиляции котельной.

Котлы рекомендуется устанавливать на каменном основании или поверх жаропрочной плитки. Запрещается обшивка деревянными и пластиковыми элементами, допускается окраска только термостойкими лакокрасочными материалами. Поскольку отработанное масло придется доливать постоянно, стоит заранее подготовить пути доступа к котлу.Учитывая сильный нагрев оборудования, нежелательно размещать его там, где есть легковоспламеняющиеся или поврежденные предметы. Разумеется, отопительный прибор не должен создавать никаких препятствий для передвижения людей.

Иногда под котел создают бетонную площадку, которая оборудована неглубокой стороной. Это элемент пассивной безопасности на случай разлива топлива. Заливать бетонную массу необходимо строго по уровню, чтобы исключить погрешности. Лучшее место для автоматического управления блоком — на стене.Но нельзя ставить его на крышку самого котла, иначе микросхемы перегреются и выйдут из строя.

Шланги, по которым перекачивается масло, и электрические провода необходимо снимать с поверхности котлов. Что будет, догадаться несложно даже при их кратком прикосновении. Термодатчик установлен внутри трубы, расположенной сбоку от котла. Емкость, куда наливается отработанное масло, ставится не ближе 70 и не дальше 150 см от нагревателя.Масляный насос адаптируется к шейке используемых барабанов.

Диаметры дымоходов подбираются равными выходу из котла, хотя иногда могут быть и больше. Необязательно делать дымоходы выше 5 м, это практически неизбежно вызывает нестабильность при горении. Обеспечить полную мощность сжигания топлива не удастся. Перед топкой рекомендуется прибить стальной лист. Также пригодится ящик с песком в помещении, где установлен котел.

Минимальный диаметр дымохода 11 см, сужение не допускается. Горизонтальные фрагменты рекомендуется делать только тогда, когда иначе сделать нельзя. Когда дымовой канал протягивается через стену, его нужно пробивать строго под углом 45 градусов. В остальном требования пожаро- и взрывобезопасности такие же, как для угольной или дровяной печи. Если вы можете уменьшить количество сварных швов, сделайте это.

Руководство пользователя

Использование масляного котла для отопления частного дома может быть очень привлекательным.Но только если не нарушать основные принципы работы. В случае попадания воды в топливную массу она начинает бурно гореть. Пожара можно избежать, немедленно применив огнетушитель с углекислым газом. Разумеется, размещать его нужно прямо в котельной.

Очищать камеры сгорания не реже одного раза в 24 часа. Для этого используется специальный скребок, который идет в комплекте с заводскими изделиями. Очистка проводится после остановки котла и полного сгорания топлива до фазы сухой золы.Итог: котел переведен в режим розжига (если нет специального режима отключения). После тушения пожара необходимо, выждав 5 минут, открыть зольник и очистить его.

Далее котел разжигается по обычной схеме, запускается автоматика. Дымоход не следует чистить. Трубку, по которой подается масло, чистить достаточно редко и только при использовании некачественного топлива. Эту деталь следует проверить, как только будут обнаружены признаки плохой подачи масла.Крышка котла снимается, ее переворачивают и осматривают деталь.

Для очистки использовать:

    стальная арматура;

    сверла толстые;

    провод;

    металлическая щетка.

Очистить автоматику от пыли. Ее состояние необходимо регулярно обследовать. Обнаружив скопившуюся пыльную массу, следует немедленно ее устранить, даже если формально не наступил срок.Помещения с повышенной влажностью оборудуют автоматикой таким образом, чтобы она оказывалась за стеной. Электропроводка выводится через эту стену, если есть хоть малейшая возможность.

Важно: все модификации котлов, выпускаемых на заводах, не подлежат произвольному изменению. В случае изменения их характеристик, конструктивных параметров, произвольной смены топлива вся ответственность ложится на потребителя. Запрещено допускать детей, пожилых людей, лиц с ограниченными возможностями и домашних животных.Их также нельзя оставлять без присмотра в помещении с бойлером.

Зажигание начинается с открытия крана, после чего дно камеры сгорания должно быть покрыто слоем масла от 0,5 до 1 см. Если оно меньше или больше, котел не запускается. Если нужно быстрое зажигание, добавьте 50-100 г керосина, специальной жидкости или дизельного топлива. Обычно розжиг осуществляется при помощи фитиля из бумаги или ветоши. Этот фитиль воспламеняется и опускается через зольник или через верхний люк в самый низ рабочего отсека.

    запускается вентилятор для обдува;

    убедитесь, что масло не горит без наддува;

    закрыть крышку зольника;

    подождать от 120 до 300 секунд, пока масло закипит и котел перейдет в рабочий режим.

Cut Отрицательные последствия при использовании майнинга возможны, если вы отстаиваете купленное или отработанное масло.

Насос подачи топлива нельзя опускать до самого дна бака.Если вы это сделаете, в котел может попасть осадок. Желательно выдерживать зазор 0,1 м. Специалисты считают, что стоит хотя бы раз в месяц очищать емкость от скапливающихся там засоров.

Чтобы потушить котел, закройте кран и дождитесь, пока топливо сгорит. Выключить нагнетательный вентилятор можно не менее чем через 5 минут после окончательного прогорания топлива. Если продувка камеры недостаточна, будет образовываться много дыма и сажи. Попав в блок управления, они его отключают.

Категорически недопустимо зажигание масляного котла ацетоном, автомобильным или авиационным бензином, растворителями строительных красок, эфирными маслами и другими летучими жидкостями.

Периодически дно камер сгорания очищается от постепенно накапливающихся негорючих веществ. Чем хуже топливо, тем чаще такая очистка требуется потребителям. Количество шлака можно уменьшить, отказавшись от синтетического или трансмиссионного масла.В случае необычно большого количества сажи и копоти необходимо немедленно отключить котел и вызвать специалиста. Также причиной срочного ремонта является необычный шум и неоправданно частые угасания.

Жидкотопливные котлы — Краткое описание соответствия нормам

Согласно IECC / IRC, раздел R103.3 / R106.3, Проверка документов . Должностное лицо кодекса / строительное должностное лицо должно проверить или вызвать проверку строительной документации на соответствие нормам.

В этом разделе перечислены применимые нормативные требования, за которыми следуют подробные сведения, полезные для анализа плана, касающиеся положений, отвечающих требованиям для «котлов, работающих на жидком топливе».

Строительная документация . Изучите строительную документацию, чтобы определить оборудование, средства управления системой, конструкцию и варианты вентиляции для оборудования

  • 2015 IECC / IRC, Раздел R103.2 / N1101.5 Информация о строительной документации. Строительная документация должна включать:

    — Изоляционные материалы и их R-значения
    — Критерии проектирования механической системы
    — Типы, размеры и эффективность оборудования механической системы
    — Оборудование и средства управления системой
    — Уплотнение каналов, изоляция каналов и труб и их расположение
    — Детали воздушного уплотнения
    — Гидроизоляция и контроль влажности

  • 2015 Требования IRC к котельным установкам, работающим на жидком топливе, можно найти в главе 13 «Общие требования к механическим системам»; Глава 14, Отопительное и охлаждающее оборудование; Глава 20, Котлы и водонагреватели; Глава 21, Гидравлические трубопроводы; Глава 22, Специальные трубопроводы и системы хранения; и Глава 24, Топливный газ .В этом разделе перечислены применимые разделы кода IRC и IECC.

  • Общие положения по установке . Изучите строительную документацию на установку оборудования.

    2015 IRC, раздел M14101, M2001 Общие . Котлы, работающие на жидком топливе, должны быть перечислены и маркированы в соответствии с UL 2 726 и должны быть установлены:

    1. В соответствии с инструкциями производителя M2001.1
    2. На ровных площадках в соответствии с Разделом M1305.1.4.1
    3. С соответствующими зазорами, как указано в перечне котлов и на этикетке M2001.2
    4. С запорной арматурой в подающем и обратном трубопроводе согласно разделу M2001.3
    5. Со средствами управления и безопасности в соответствии с Разделом M2002
    6. Так проемы в наружных стенах заделывают в соответствии с Разделом Р703.4
    7. Для защиты источника питьевой воды в соответствии с разделом P2902
    8. Таким образом, отверстия для забора воздуха расположены в соответствии с разделом R303.5,1
    9. С автоматическими выключателями, размеры которых соответствуют паспортной табличке оборудования в соответствии с инструкциями производителя по установке, и электрическими соединениями, соответствующими требованиям раздела G2410 IRC
    10. .
    11. 10. С расширительными баками, которые соответствуют минимальным требованиям по вместимости согласно Разделам M2003.1 и M2003.2. Минимальные требования (перечисленные в таблице M2003.2) указаны ниже:
    Объем системы (галлоны) Мембрана под давлением Тип Тип без давления
    10 1.0 1,5
    20 1,5 3,0
    30 2,5 4,5
    40 3,0 6,0
    50 4,0 7,5
    60 5,0 9,0
    70 6,0 10,5
    80 6.5 12,0
    90 7,5 13,5
    100 8,0 15,0

  • Крепление . Убедитесь, что оборудование правильно поддерживается и установлено в конструкции.

    2015 IRC, Раздел M1305.1.4.1 Дорожный просвет . Оборудование и приложения, опирающиеся на землю, должны быть ровными и прочно опираться на бетонную плиту или другой утвержденный материал, выступающий не менее чем на 3 дюйма (76 миллиметров) над прилегающей землей.Такая опора должна соответствовать инструкциям производителя по установке. Приборы, подвешенные над полом, должны находиться на расстоянии не менее 6 дюймов (152 миллиметров) от земли.

    2015 IRC, Раздел M1307.3 Высота источника воспламенения . При установке в гараже источник возгорания должен находиться на высоте 18 дюймов от пола, а котел должен быть защищен от ударов (IRC M1307.3)

    2015 IRC, раздел G2406 Расположение устройства .Запрещается размещать бытовую технику в спальных комнатах, ванных комнатах, туалетных комнатах, кладовых или хирургических помещениях или в пространстве, которое открывается только в такие комнаты или пространства.

  • Органы управления оборудованием . Изучите конструкторскую документацию и убедитесь, что элементы управления были установлены в соответствии с инструкциями производителя по установке, которые должны включать схемы управления и инструкции по эксплуатации.

    2015 IECC / IRC, Раздел R403.1 / N1103.1 . Каждая система отопления и охлаждения должна иметь собственный термостат. Каждый термостат, управляющий первичной системой отопления и охлаждения, должен быть программируемым термостатом.

    • Водогрейные котлы, которые поставляют тепло в здание через одно- или двухтрубные системы отопления, должны иметь регулятор сброса наружного воздуха 3 , который понижает температуру котловой воды в зависимости от температуры наружного воздуха согласно R403.2 / N1103.2 .
  • Размер оборудования .Убедитесь, что размер котла рассчитан исходя из нагрузок на здание, рассчитанных в соответствии с Руководством J ACCA или другими утвержденными методами (IRC M1401.3, IECC R403.6 (2009, 2012) и IECC 403.6 / R403.7.

    2015 IECC / IRC, Раздел R403.7 / N1103.7 . Размеры оборудования для обогрева и охлаждения должны определяться в соответствии с Руководством S ACCA на основании нагрузки на здание, рассчитанной в соответствии с Руководством J ACCA или другими утвержденными методами расчета отопления и охлаждения.

  • Вентиляция .Жидкотопливные котлы должны обеспечиваться воздухом для горения в соответствии с NFPA31 3 , а отверстия для воздуха для горения должны располагаться на высоте или выше, требуемой в разделе IRC R322.2.1 по 2015 IRC M1701 . Отвод воздуха из котлов может производиться через обычную систему дымохода или через систему сбалансированного дымохода с прямым выводом через стену. Изучите строительную документацию и убедитесь, что система вентиляции была установлена ​​в соответствии с инструкциями производителя по установке.

    2015 IRC, Раздел M1801 Общие . Приборы для сжигания топлива должны выводиться наружу в соответствии с их перечнем и этикеткой, а также инструкциями производителя по установке. Вентиляционные системы должны состоять из утвержденных дымоходов или вентиляционных отверстий или вентиляционных узлов, которые являются неотъемлемыми частями маркированных приборов.

    2015 IRC, Раздел M1803.2 Соединители дымохода и вентиляции для масляных и твердотопливных приборов . Соединители должны быть изготовлены из материала дымохода заводского изготовления, вентиляционного материала типа L или однослойной металлической трубы, имеющей стойкость к коррозии и нагреванию, и толщину не менее, чем у оцинкованной стали, как указано в Таблице M1803.2 IRC, как показано ниже:

    Диаметр разъема (дюймы) Калибр из оцинкованного листового металла номер Минимальная толщина (дюймы)
    Менее 6 26 0,019
    от 6 до 10 24 0,024
    От 10 до 16 22 0,029

    2015 IRC, раздел M1803.3 Зазор . Вентиляционные соединители должны иметь зазор от горючих веществ в соответствии с IRC M1803.3.4 (см. Таблицу ниже) или любой уменьшенный зазор, приемлемый для NFPA 31.

    Тип разъема Минимальный зазор (дюймы)
    Соединители для одностенных металлических труб:
    — Приборы на жидком и твердом топливе 17
    — Масляные приборы, перечисленные для использования с вентиляционными отверстиями типа L 9
    Соединители вентиляционного трубопровода типа L:
    — Приборы на жидком и твердом топливе 9
    — Масляные приборы, перечисленные для использования с вентиляционными отверстиями типа L 3

    Обычный отвод дымохода

    • 2015 IRC, раздел M1801.2 Проект требований . Система вентиляции должна удовлетворять требованиям, предъявляемым к оборудованию в соответствии с инструкциями изготовителя по установке, и должна быть сконструирована и установлена ​​так, чтобы создавать положительный поток для вывода продуктов сгорания во внешнюю атмосферу. При выводе воздуха из печи, работающей на жидком топливе, в дымоход из каменной кладки, изменение размера должно быть выполнено в соответствии с NFPA 31.

    Прямая вентиляция

    • 2015 IRC, раздел G2427.8 Место вывода системы вентиляции . Расположение вывода системы вентиляции должно соответствовать требованиям IRC G2427.8 с указанными расстояниями от принудительных воздухозаборников, окон, дверей, самотечных воздухозаборников, в зависимости от размера оборудования, указанного в G2427.8 и схематически приведенного в Приложении C документа. IRC.
    • 2015 IRC, Раздел G2427.9 Отвод конденсата . Необходимо установить систему отвода конденсата для сбора и отвода конденсата из системы вентиляции.
  • Хранение и поставка

    2015 IRC, Раздел M2201 Масляные баки . Резервуары подачи должны быть перечислены и маркированы и должны соответствовать требованиям к хранению согласно Разделу M2201.

    2015 IRC, Раздел M2204 Масляные насосы и клапаны . Масляные насосы и клапаны должны быть перечислены и маркированы в соответствии с UL 343 5 и UL 843, 6 соответственно. Масляные насосы должны быть объемного типа, которые автоматически отключают подачу масла при остановке, а давление на входе подачи масла не должно превышать 3 фунта на квадратный дюйм (IRC M2204.2, IRC M2204.3).

  • Гидравлические трубопроводы и распределительные системы . Изучите строительную документацию и подтвердите указанные размеры, мощность и коэффициент сопротивления изоляции.

    2015 IRC, раздел M2101 . Трубопровод Hydronic должен быть установлен в соответствии с IRC M1308 и IRC M2101, а материалы должны соответствовать таблице M2101.1 IRC. Трубы и фитинги должны быть рассчитаны на использование при рабочей температуре и давлении гидравлической системы.Опоры для трубопроводов должны быть из материала и прочности, достаточной для поддержки трубопроводов, и должны поддерживаться с интервалами, не превышающими расстояние, указанное в таблице M2101.9 IRC (см. Таблицу ниже).

    Материал трубопровода Максимальное расстояние по горизонтали (футы) Максимальное расстояние по вертикали (футы)
    АБС 4 10
    CPVC (1 дюйм или меньше) 3 5
    ХПВХ (1 ¼ дюйма) 4 10
    Труба из меди или медного сплава 12 10
    Медь или трубки из медного сплава 6 10
    Труба или трубка из ПБ 2.67 4
    Труба или шланг из полиэтилена 2,67 4
    Трубка PEX 2,67 4
    ПП труба диаметром менее 1 дюйма 2,67 4
    PP более 1 ¼ дюйма 4 10
    ПВХ 4 10
    Труба стальная 12 15
    Стальные трубы 8 10

    2015 IRC, раздел M2102.1 Общий . Если используются плинтусные конвекторы, их следует устанавливать в соответствии с инструкциями производителя по установке. Конвекторы должны поддерживаться независимо от гидравлических трубопроводов.

    2015 IRC, Раздел M2103 Система теплого пола . Системы лучистого теплого пола должны иметь тепловой барьер в соответствии с Разделом M2103.

    • IRC / M2103.2.1 / IECC R403.4 Монтаж плит на грунте должен быть изолирован до минимального значения R, равного 5.
    • IRC M2103.2.2 / IECC R403.4 Установки на подвесном полу должны быть изолированы до минимального значения R 11.

    2015 IECC / IRC, Раздел R403.4 / N1103.4 . Трубопроводы механической системы, способные пропускать жидкости> 105 ° F или <55 ° F, должны быть изолированы как минимум до R-3. Изоляция трубопровода, подверженная воздействию погодных условий, должна быть защищена от повреждений, вызванных солнечным светом, влагой, оборудованием и ветром. Защита не может быть обеспечена липкой лентой.

  • Мигание / контроль влажности . Убедитесь, что конструкция и характеристики атмосферостойкого покрытия, водонепроницаемого барьера, гидроизоляции и дренажа указаны в строительной документации и соответствуют применимым нормам.

    2015 IRC, Раздел R303.6 Наружная защита от открывания . Отверстия для выпуска и забора воздуха, которые заканчиваются снаружи, должны быть защищены коррозионно-стойкими экранами, жалюзи или решетками с минимальным размером отверстия дюйма (6 миллиметров) и максимальным размером отверстия ½ дюйма (13 миллиметров) в любом направлении.Проемы должны быть защищены от местных погодных условий. Отверстия для выпуска и забора наружного воздуха должны соответствовать требованиям по защите проемов в наружных стенах в соответствии с настоящим Кодексом.

    2015 IRC, Раздел R703.4 Мигает . Утвержденный антикоррозийный гидроизоляционный слой следует применять в виде черепицы, чтобы предотвратить попадание воды в полости стен или проникновение в компоненты каркаса строительных конструкций. Самоклеящийся оклад должен соответствовать AAMA 8 711.Мембраны, наносимые жидкостью, используемые в качестве гидроизоляции для наружных стен, должны соответствовать требованиям стандарта AAMA 714. Гидравлический гидроизоляционный слой должен доходить до поверхности отделки внешней стены или до водонепроницаемого барьера. В соответствии с этим кодексом утвержденные коррозионно-стойкие оклады должны быть установлены на всех пересечениях стен и крыши.

  • Защита системы питьевого водоснабжения . Убедитесь, что к оборудованию подключена питьевая вода.

    2015 IRC, раздел P2902.1 Общий . Система снабжения питьевой водой должна быть спроектирована и установлена ​​таким образом, чтобы предотвратить загрязнение непитьевыми жидкостями, твердыми частицами или газами, попадающими в систему подачи питьевой воды. Запрещается выполнять подключения к источнику питьевой воды таким образом, чтобы это могло привести к загрязнению источника воды или обеспечить перекрестное соединение между источником и источником загрязнения, за исключением случаев, когда установлены утвержденные методы для защиты источника питьевой воды. Перекрестные соединения между индивидуальным водоснабжением и коммунальным питьевым водоснабжением должны быть запрещены.

  • Воздуховоды механической системы. Если воздуховоды используются как часть установки , просмотрите строительную документацию и подтвердите указанное значение R изоляции для воздуховодов.
  • Изоляция .

    2015 IECC / IRC, Раздел R403.3.1 / N1103.3.1 Изоляция .

    • Приточные и возвратные каналы, установленные на чердаках, должны быть изолированы по R-8, если каналы
    • ≥3 дюймов в диаметре или до R-6, если воздуховоды имеют диаметр <3 дюймов.
    • Приточные и возвратные воздуховоды, установленные в других частях здания, должны быть изолированы до R-6, если воздуховоды имеют диаметр ≥3 дюймов, R-4.2, если воздуховоды имеют диаметр <3 дюймов.
    Исключение: Воздуховоды или их части, полностью расположенные внутри тепловой оболочки здания.
  • Герметизация воздуховода / воздуховода . Изучите строительную документацию и убедитесь, что используется соответствующий уровень герметичности воздуховода в зависимости от применяемых норм.Имейте в виду, что действующие нормы и правила требуют, чтобы герметичность воздуховода выходила за рамки простого механического уплотнения стыков, и что утечка должна быть проверена с помощью полевых испытаний, а подтверждающая документация должна быть предоставлена ​​официальному лицу, ответственному за соблюдение норм. Должностное лицо кодекса должно рассмотреть возможность передачи юрисдикционных требований на этапе обзора плана.

    –2015 IECC / IRC, Раздел R403.3.2 / N1103.2.2 Уплотнение. Воздуховоды, воздухоочистители и фильтровальные боксы должны быть герметично закрыты. Стыки и швы должны соответствовать Международному механическому кодексу или IRC, раздел M1601.4.1, если применимо.

    Исключения:

    Нанесение воздухонепроницаемых продуктов из распыляемой пены допускается без дополнительных уплотнений швов.

    Для воздуховодов, имеющих классификацию статического давления менее 2 дюймов водяного столба (500 Па), не требуются дополнительные системы закрытия для непрерывных сварных соединений и швов, а также соединений и швов запорного типа, кроме защелкивающихся и Типы кнопочного замка.

  • Существующие здания и замена .Новые котлы, являющиеся частью пристройки, должны соответствовать разделам Кодекса о новом строительстве (т.е. разделам IRC R403.1, R403.2, R403.3, R503.5 и R403.6). Исключением является то, что когда воздуховоды используются как часть существующей системы отопления и охлаждения и расширяются до дополнения, система воздуховодов с менее чем 40 погонными футами в безусловных пространствах не нуждается в испытании. Сменные котлы должны быть установлены в соответствии с соответствующими стандартами, включая Стандарт 5 ACCA: Качественная установка HVAC, Спецификация 8 и Техническое руководство ACCA по качественной установке, а также Стандарт 9 ACCA: Протоколы проверки качества монтажа HVAC.

    Добавить комментарий

    Ваш адрес email не будет опубликован.
