Котел из трубы для бани – 12 этапов изготовления котла для бани своими руками из трубы [+ВИДЕО]

Содержание

Котел для бани своими руками

Любители загородного отдыха предпочитают построить баню самостоятельно. Выбирая способ её отопления, задумываются над выбором: выложить в бане печь или поставить котёл? Принцип действия печи и котла практически одинаковый, но самостоятельно соорудить котёл — быстрее и легче, чем возвести настоящую кирпичную печь. Да и по стоимости кладка печи обойдётся в несколько раз дороже. А для изготовления банного котла чаще всего используют листовой металл, поэтому вам потребуются навыки выполнения сварочных работ.

Устройство котла для бани

Котёл в парилке во многом определяет качество банной процедуры. В зависимости от вида парилки конструкции котлов отличаются, но общими остаются три основных компонента нагревательного устройства: топочное отделение, каменка и бак для нагрева воды. Внешний вид водяного бака у котлов разнообразен, и зависит от модели бани: для парного отделения применяются ёмкости открытого типа, а для сауны (где влажность не превышает 15%) чаще используют закрытые устройства косвенного нагрева.

Характерный признак банных котлов — расположение топочного отделения чуть дальше от основного корпуса. Такая конструкция позволяет подавать топливо из смежного с парилкой помещения, что обеспечивает отсутствие продуктов горения в самой парилке.

Каменку — ёмкость с крупными камнями — проектируют в разных частях котла, но важно учитывать самое прогреваемое место корпуса.

Режимы парения в сауне и в бане сильно отличаются. Для сауны температура воздуха в парильном отделении устанавливается 80–85 оС, а для русской бани — в интервале 55–65 оС при влажности до 60%. Это достигается подачей воды или различных травяных настоев на раскалённую каменку.

Твёрдотопливный котёл для сауны в разрезе, с наглядным изображением движения потоков воздуха

Чтобы выполнялись такие различные задачи, конструкцию котлов изменяют под индивидуальные требования. Агрегат для сауны отличается малым размером каменки, которая устраивается над топочным отделением. Поскольку главная задача печи в сауне — максимально быстро разогреть воздух в парилке, то каменка выполняется открытой сверху, и температура камней не превышает 250

оС за счёт их интенсивного охлаждения.

Каменка для парной бани располагается в задней верхней части печи, и камни в ней находятся в замкнутом пространстве. Предусмотрено специальное отверстие для подачи воды на камни и несколько выходов для перегретого пара. Температура камней в таком устройстве достигает 500 оС, что позволяет получить на выходе «сухой» пар с температурой 140–150 оС.

Как происходит нагрев, и куда выходит пар в каждом отдельном котле — на примере разных видов устройств с закрытой каменкой и открытой

Конструкций самодельных котлов для парилки — великое множество, и изготавливаются они из различных материалов. Можно даже сказать, что разновидностей котлов существует столько же, сколько и индивидуальных изготовителей.

Фотогалерея: котлы своими руками для сауны и бани

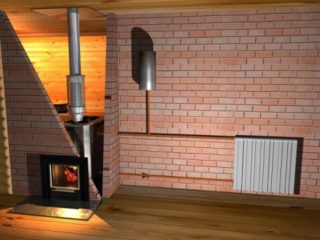

Установка котла в углу экономит пространство помещения
Удачный вариант оформления и защиты стены вокруг котла природным камнем
Котёл с открытой каменкой используется в сауне, так как даёт больше жара

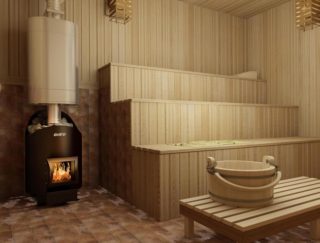

Котёл с большим водогрейным баком удобно использовать в загородной бане, где нет центрального водоснабжения

Подготовка к изготовлению банного котла

Перед началом работ по сборке котла проверьте: какие материалы и инструменты у вас есть в наличии, чтобы осталось только закупить недостающее.

Определитесь: на каком топливе котёл будет работать, где вы его поставите, высчитайте оптимальный размер котла исходя из площади бани, и прочие моменты.

Затем сделайте эскизный проект (т. е. как котёл выглядит внешне и где располагается внутри бани), нарисуйте эскизы каждой детали, а потом создайте подробный чертёж с точными размерами.

Пример выполнения чертежа металлического банного котла с размерами во всех проекциях

Составить проект и разработать чертёж удобнее самому. Но можно найти все эти данные в интернете: тогда потребуется тщательная привязка размеров котла к площади парилки.

Выбор материала

Для изготовления банных котлов чаще используют стальные листы толщиной 4–8 мм и обрезки труб диаметром от 420 до 820 мм. Можно, конечно, использовать даже металлическую бочку, но такое изделие не будет долговечным — её металл имеет недостаточную толщину стенок.

Горизонтальный банный котёл из трубы

Горизонтально расположенный котёл специалисты-печники считают удобным и эффективным в работе за счёт протяжённости нижнего отсека и обтекания воздухом корпуса, а, следовательно, и более высокого коэффициента полезного действия устройства.

Самый простой и быстрый способ сборки горизонтального котла — изготовление его из трубы

Горизонтальный котёл имеет ряд преимуществ перед вертикальным:

  • форма печки позволяет легко загружать дрова в топку и размещать их по колосниковой решётке;
  • невысокое расположение каменки;
  • размещение топлива тонким слоем обеспечивает полное равномерное сгорание;
  • материал, применяемый для изготовления труб, прочный и отлично сваривается, поскольку первоначально разработан для сварки. Продольный шов на трубе не опасен — он по прочности в несколько раз выше основной стенки.

Для сборки такого котла кроме трубы потребуются стальные листы. Длина трубы при диаметре 530 мм составляет 0,9–1,2 м, а более длинные подойдут для котла с закрытой каменкой. Толщина стенки стандартных труб 8–12 мм, но лучше выбирайте со стенкой 8 мм.

Для передней и задней части котла понадобится углеродистая листовая сталь марки ст.3 — ст.20 толщиной 6–8 мм. Поддон для сбора золы выполняется из листового металла толщиной 1,5–2,0 мм с высотой стенки 15–25 мм. Располагается он в проёме поддувала.

Колосники применяют цельнолитые или раздельные. Цельнолитая колосниковая решётка из чугуна продаётся в строительных магазинах. А раздельную можно сварить самостоятельно из арматуры. Для крепления решётки вдоль стенок котла привариваются направляющие из уголка, размер которого определяется высотой размещения колосника.

Котёл из листовой стали

Для него используют стальные листы толщиной 6–8 мм из низкоуглеродистого материала. Объём топочного отделения не должен быть меньше объёма каменки.

На практике применяется соотношение, когда объём топки на 30–50% больше. Подходящее месторасположение ёмкости для камней — в зоне повышенной температуры — вверху у задней стенки печи. Здесь также происходит охлаждение продуктов горения, поэтому процесс перегорания металла замедляется.

Эскиз котла из листовой стали в трёх проекциях и с точными размерами помогает сориентироваться в выборе материалов и рассмотреть в деталях нюансы конструкции

Удержать температуру стенок котла в пределах 60 оС невозможно: перегрев неизбежен. Из-за высоких температур происходит интенсивное ультрафиолетовое излучение, не добавляющее приятных ощущений в парилке. Чтобы уберечь стены металлического банного котла от перегрева и увеличить срок его службы, в строительстве применяют два способа теплозащиты:

  • футеровка банного котла;
  • обкладка кирпичом снаружи.

Футеровка — изолирование стен печи изнутри кирпичной кладкой.

Топку обкладывают огнеупорным кирпичом (шамотный раствор используется только для скрепления кирпичей), а между металлом и кладкой надо оставить зазор, чтобы футеровка не треснула при нагревании. Зазор уплотняют базальтовой ватой. При выставлении кирпичей на ребро толщина футеровки составит 6 см, а если удастся приобрети тонкий кирпич в 3 см — тогда вдвое меньше.

Планировать футеровку нужно заранее, учитывая размеры топки при составлении проекта. Недостаток варианта — значительная температура дымовых газов. Отбор тепла на каменке недостаточен, поэтому на дымовой трубе устанавливают водогрейный бак. Дополнительно монтируют отопительный щиток с лабиринтным дымоходом. Пройдя по его извилистому каналу, дымовые газы теряют температуру до 100 оС, что считается безопасным в пожарном отношении.

Футеровка топочного отсека применяется не только как мера пожаробезопасности, но и для долговечности конструкции

Обкладка кирпичом снаружи — это сооружение саркофага вокруг котла. Кладут красный отделочный кирпич на стандартный раствор, оставляя зазор между металлом и кирпичной кладкой. Недостаток способа — перегрев металла котла с быстрым его перегоранием. Можно применить жаростойкий металл, но он стоит дорого и требует особых навыков при сварке; или использовать конструкционную сталь увеличенной толщины, если сможете её достать.

Саркофаг из кирпича для банного котла помогает надолго сохранять тепло внутри и уберегает людей от ожогов при случайном прикосновении к нему в парилке

Инструменты для сборки банного котла

В процессе изготовления котла и вырезания составных деталей пользуйтесь специальными инструментами:

  • разрезное оборудование или керосинорез — для разделки листового и профильного металла на черновые заготовки;
  • ручная шлифмашина (болгарка) — для доводки размеров деталей, зачистки газовых резов, удаления острых кромок, изготовления технологических фасок на деталях под сварку и разделывания листового металла толщиной до 3 мм;
  • абразивные круги для шлифмашины;
  • сварочный аппарат — для сборки устройства;
  • электроды для сварки — подбираются в зависимости от толщины деталей и марки материала;
  • мерительный инструмент — для контроля размеров.

Применяется и слесарный инструмент: напильники, молотки и прочее. Для фиксации деталей при сборке применяют струбцины; для покраски котла — жаростойкую краску и малярную кисть; для футеровки или наружной обкладки запаситесь инструментом каменщика.

Изготовление своими руками других видов котлов

Котлы для саун и бань различаются внутренним устройством (по количеству и расположению отсеков), способом действия (простое горение или дожиг пиролизных газов) и по используемому топливу — их несколько видов:

  • газовые котлы;
  • электрические;
  • на твёрдом топливе;
  • на жидком топливе.

Каждое название говорит само за себя. Котлы на твёрдом топливе, чаще всего дровяном, наиболее популярны. Однако экологичными, чистыми и простыми в использовании признаются электрические и газовые.

Электрические котлы

Основной элемент электрического котла — теплоэлектронагреватель (ТЭН). Подбирая его мощность, руководствуйтесь соотношением расхода энергии в 1 киловатт на 10 м2 площади парилки.

ТЭН для котла подбирают, исходя из его показателей: мощности и напряжения, чтобы правильно рассчитать обогрев всей площади бани

Мощность показанного нагревателя составляет 1500 ватт, потребляемое напряжение 230 вольт. Технология изготовления следующая:

  • перед началом отделочных работ в помещении выполняется разводка силовых и управляющих цепей электроснабжения. Обязательно используйте металлический рукав, в который протяните провода, чтобы изолировать их от влаги;
  • для нижнего основания используют полнотелые кирпичи (4–6 штук), уложенные на подкладку из асбестовой плитки толщиной не менее 20 мм; асбест кладётся непосредственно на пол;
  • поверх нагревателя устанавливается корзина с камнями (для сауны) или закрытая каменка из металлического листа в 2–3 мм.

Сооружение на этом закончено. Остаётся смонтировать управление нагревом при помощи датчика температуры в парилке и терморегулятора. Нагрев воды в помывочном отделении может также производиться электронагревателем, подключённым по отдельной цепи.

Такой «котёл» устанавливается в углу парилки. Поэтому заранее продумайте противопожарную защиту: пласты асбеста набиваются на стену, поверх них — листы оцинкованной стали 0,5–0,7 мм.

Преимуществами такой конструкции являются:

  • простота монтажа;
  • низкие затраты;
  • отсутствие необходимости установки дымохода;
  • возможность устройства дежурного нагрева для поддержания положительной температуры при длительно отсутствии хозяев.
Фотогалерея: варианты исполнения электрического котла своими руками
Принцип устройства вертикальной каменки для бани с использованием теплоэлектронагревателя
Каменка открытого типа с электронагревателем быстро прогревает парилку, работает без запаха и сажи
Каменка электрическая для сауны в целях безопасности ограждена деревянным заборчиком
Каменка электрическая открытого типа лучше подходит для парилки с малой влажностью

Газовые котлы

Газовое оборудование является источником повышенной опасности, и браться за его изготовление своими руками не рекомендуется, если нет опыта в работе с газом. Но некоторые всё же берутся, так как устройство газового котла довольно простое.

Газовый котёл устанавливают в помещении, где есть подключение к проводке от центральной газовой магистрали с постоянным доступом

Газовый котёл снабжён крышкой: ей можно пользоваться как в открытом режиме для сауны, так и в закрытом — для парной бани. Технология изготовления почти не отличается от представленных твердотопливных котлов, только его подключение производится напрямую к газовой трубе.

Помещения для газовых отопительных котлов снабжают двойным вытяжным устройством: с принудительной вентиляцией и естественной. Эксплуатация газового оборудования дешевле, чем электрических котлов того же назначения.

Один из вариантов изготовления банного котла своими руками

Наверное, невозможно найти два одинаковых самодельных котла для бани: любой мастер по ходу изготовления обязательно вносит в конструкцию изменения и усовершенствования исходя из полёта своей фантазии и особенностей эксплуатации отопительной системы в будущем. И это интересно само по себе. Да и полученный опыт не помешает в дальнейшем.

Оцените статью: Поделитесь с друзьями!

Котел для бани своими руками: чертежи, как сварить

Качество парилки зависит от множества факторов, в том числе от того, насколько правильно выбрано отопительное оборудование. Можно построить котел для бани своими руками или купить готовый, сваренный из китайского тонколистового металла, с минимальным запасом прочности и множеством недоделок. Первый вариант выглядит более привлекательным, тем более что есть возможность реализовать самые интересные идеи, подмеченные у промышленных образцов.

Котел для бани своими руками

Котел для бани своими руками

Подходящая модель котла для бани

Прежде всего, потребуется найти или спланировать самостоятельно наиболее оптимальный вариант котельно-отопительной установки. Собрать банный котел своими руками несложно, потребуется лишь минимальный набор слесарных инструментов, сварочный аппарат и резак, листовой металл и стальные трубы. Более сложно проблемой будет подбор своими руками чертежей на котел в баню. На этом этапе работы всегда возникают трудности с характеристиками и устройством котельной установки.

В качестве образца дровяного котла для бани можно использовать отопительные печи двух типов:

  • Маломощный котел-буржуйка на 4-5 кВт тепла, рассчитанный на обогрев небольшой парилки площадью 4-5 м2 и получения 40 л кипятка;
    Котел для бани своими рукамиКотел для бани своими руками
  • Большой котел-печка на дровах тепловой мощностью не менее 20 кВт, рассчитанный на отопление полноразмерной парилки в 7 м2 и подогрев воды в объеме до 70 л.
    Котел для бани своими рукамиКотел для бани своими руками

К сведению! Котлы промежуточной мощности, от 5 до 12 кВт, для любой бани, в том числе для дачи или загородного участка, можно получить простым масштабированием, увеличением или уменьшением понравившейся модели.

Приведенные ниже две схемы котельно-печных установок отличаются друг от друга устройством, компоновкой корпуса, организацией процесса горения и нагрева воды для нужд бани. Поэтому, перед тем как сделать котел для бани своими руками, будет правильным досконально разобраться во всех деталях, определить, насколько подойдет выбранный вариант для парилки конкретной планировки.

Малогабаритный котел для домашней бани

Приведенная ниже конструкция котла разработана на базе обычной дровяной печки-буржуйки, поэтому все детали и узлы установки изготовлены из тонколистового металла. Все сборочные работы, за исключением изготовления и установки теплообменника, выполняются с помощью углекислотного полуавтомата или аргоновой сварки.

Котел для бани своими рукамиКотел для бани своими руками

Устройство котла для бани

Перед тем как планировать сделать котел в баню, необходимо определиться с материалом для печи. Разработчики малогабаритного котла проектировали постройку корпуса топки и каменки из тонкой, всего 0.8 мм, листовой нержавеющей стали марки Х18Н9Т. Если будет использована легированная сталь с большим содержанием титана и марганца, то нужно будет заранее продумать, чем и как сварить котел для бани, подыскать сварочное оборудование типа плазменного резака или аргона. Выполнение сварочных работ на тонких листах нержавейки потребует опыта сварщика.

Котел для бани своими руками

Котел для бани своими руками

Совет! Если не удастся отыскать качественную нержавейку, то котел можно сделать и из конструкционной стали толщиной до 2 мм, с последующим нанесением жаростойкого покрытия.

Срок службы котла из нержавейки составляет до 12 лет, корпус из черного металла прогорает за 4-5 лет.

Котел для бани своими рукамиКотел для бани своими руками

Конструкция котла состоит из следующих деталей:

  • Топочная камера представляет собой короб размером 800х350х600 мм, размер корпуса позволяет без ограничений транспортировать печку в багажнике легкового автомобиля;
    Котел для бани своими рукамиКотел для бани своими руками
  • Дымоход с пламегасителем. Из-за короткого хода пламени внутри топочной камеры котла из дымовой трубы потоком газов выбрасывает искры и угольки, поэтому для сохранности бани установка на котел промежуточной камеры считается обязательной;
  • Металлический двойной бак для горячей воды с трубопроводами и вмонтированным в топку котла теплообменником.

К сведению! В данном варианте для воды предусмотрен резервуар емкостью в 100 л. Этого более чем достаточно для обеспечения горячей водой как моечного отделения бани, так и заполнения системы отопления. В течение летнего периода в бане используют малоразмерный бак на 30-40 л.

Благодаря тонким стенкам котел прогревает помещение небольшой бани за 25-30 мин., при этом вода в баке греется до 70оС больше часа, поэтому зимой разогрев начинают с прогрева водяного запаса на малом огне. Это дает возможность удалить из помещения бани все запахи, оставшиеся от прежней помывки. После того как бак нагреется до температуры, при которой нельзя будет удержать ладонь на его поверхности, можно разводить огонь в печке на полную мощность. Стены из нержавейки не обгорают, поэтому даже при максимальной мощности работы котла запахов горелого металла в помещении бани не бывает.

Принцип работы котельной установки для бани

Внутри топочной камеры расположен теплообменник U-образной формы из легированной стали. Согнуть трубу из нержавейки своими силами будет достаточно сложно, поэтому этот узел лучше всего купить готовым или заказать его изготовление в мастерской.

В топочной камере нет дополнительной горизонтальной полки, с помощью которой удлиняют ход потока горячих продуктов сгорания. Функцию «зуба» выполняет теплообменник, поэтому вода внутри трубы греется очень быстро. Сама «подкова» внутри камеры располагается не строго горизонтально, а с боковым уклоном, кроме того, на жидкость внутри теплообменника давит столб воды из бака. Благодаря такому устройству внутри трубчатого теплообменника не бывает паровых пробок. При открытии крана посетитель бани может безопасно отбирать горячую воду без риска обжечься перегретым паром.

Котел для бани своими руками

Котел для бани своими руками

Топку котла можно сделать вообще без поддувала или зольника, вместо дополнительного отделения ниже дверцы камеры высверливают десяток отверстий, или устанавливают регулируемый клапан подачи воздуха.

Варианты усовершенствования котла для бани

Несмотря на продуманную и многократно испытанную конструкцию печки для бани, многие самодельщики вносят свои идеи по усовершенствованию топочной камеры.

Например, можно использовать в бане съемные боковые экраны. Два металлических листа, на крюках или съемных заклепках, помогают ограничить потери тепла на начальном этапе разогрева воды в баке.

Котел для бани своими рукамиКотел для бани своими руками

Если котел используется только в качестве генератора горячей воды для душевой кабины бани, то имеет смысл установить на поддувало топочной камеры регулятор количества воздуха. В таком режиме котел может работать на минимальной мощности и обеспечивать потребности посетителей бани в горячей воде 4-5 часов.

Как правильно сварить котел

До начала работ необходимо выполнить раскройку листовых заготовок корпуса топочной камеры, а также каменки и дымохода. Все детали печки для бани должны быть подогнаны с точностью до миллиметра.

Котел для бани своими руками

Котел для бани своими руками

Наиболее простой способ сварить корпус из тонколистовой стали предполагает использование вспомогательного каркаса:

  • Первоначально потребуется сделать уголки из полосок нержавейки 20х800 мм, из которых на заклепках собирают остов или раму будущего корпуса;
  • Отдельные детали – боковые стенки, днище и верхнюю полку каменки укладывают и крепят на каркасе с помощью струбцин;
  • Уложенные на каркас элементы топочной камеры соединяют варочными точками, после чего можно выполнять проварку швов аргоновой сваркой или углекислотным полуавтоматом.

Котел для бани своими руками

Котел для бани своими руками

Такой способ упрощает сборку котла и одновременно усиливает наиболее уязвимую часть конструкции – сварочные швы. Элементы каркаса, уголки из нержавейки, оставшиеся внутри топочной камеры, выполняют функции экранов для сварочных швов. Поэтому, по утверждению многих мастеров, стыки можно сварить полуавтоматом с использованием обычной углеродистой проводки 0.8 мм.

Котел для бани своими руками

Котел для бани своими руками

Вертикальный котел для обогрева бани

Для мощных печей и котельных установок наилучшим образом подходит вертикальная компоновка корпуса. Устройство печи, изготовленной из трубы диаметром 500 мм, приведено на схеме.

Котел для бани своими рукамиКотел для бани своими руками

Конструктивно греющая установка для бани состоит из трех камер. В нижней части находится топка и зольник, средняя часть отведена под каменку, верхний отсек выполнен в виде бака для кипятка.

Также в средней части корпуса котла вварен водяной бак для потребностей бани. В отличие от верхней емкости, стенки бака не контактируют напрямую с раскаленными продуктами горения. Тепло притекает в бак через слой засыпки каменки, температура воды в резервуаре не поднимается выше 70-80оС.

Такое устройство котла означает, что в нагревательном контуре вода не закипит, даже на максимальном прогреве бани, а значит, независимо от уровня заполнения, в емкости будет поддерживаться примерно одинаковая температура. Воду можно использовать в моечном отделении бани, или даже отапливать комнату отдыха.

Монтажно-сборочные работы

Для изготовления котла для обогрева и отопления бани потребуется заготовка из стальной водопроводной трубы большого давления, размерами 50 см в диаметре и 1200 см в длину. Первым делом в стенке корпуса будущего котла необходимо вырезать монтажные окна. Всего потребуется вырезать болгаркой четыре проема:

  • Самое большое окно, 60х40 см, используется для установки вспомогательного водяного бака;
  • Второе по размеру окно предназначено для топочной камеры размером 40х22 см;
  • Загрузочный проем для закладки камней во второй отсек имеет параметры 21х20 см;
  • Самый маленький — люк для чистки зольника, размер — 10х20 см.

Следующим этапом внутрь корпуса вваривают круглые поперечные стенки-перегородки. Для выкройки днища используют листовой металл толщиной 4-5 мм. Вставки в корпус вваривают электросваркой сразу после нарезки окон.

Внутри будущей топочной камеры укладывают напиленные блоки из шамотного кирпича. Для нормальной работы котла в бане достаточно, чтобы объем топки составлял не менее 10 л. Одна закладка дров в котел греет помещение бани 40 мин.

Следующим этапом в верхнюю стенку камеры горения вваривают дымовую трубу. Сделать это непросто, но приварить дымоход необходимо сразу и полностью по всей длине стыка, иначе дымовые газы через каменку будут попадать в помещение бани.

Котел для бани своими руками

Котел для бани своими руками

На последнем этапе навешиваются дверцы на топку и зольник, устанавливается крышка на верней емкости под кипяток, приваривается основание котла. Специалисты рекомендуют устанавливать печку на футерованную кирпичом площадку, но в условиях парилки и повышенной влажности бани шамот и динас быстро разрушаются. Поэтому владельцы бань приваривают к нижнему торцу котла отрезанную половину колесного диска от грузового автомобиля и заделывают всю конструкцию в бетон.

После того как корпус был окончательно собран, все швы дополнительно проварены электросваркой, можно ставить вспомогательный бак с горячей водой. Накопительную емкость для бани лучше всего купить в готовом виде, например, выбрать модель за 50 долл. из нержавейки. Такой бак не прогорит и не проржавеет, даже если в нем простоит вода всю зиму и лето.

Заключение

Построить котел для бани своими руками по силам любому человеку, имеющему хотя бы первичные навыки работы с болгаркой и электросваркой. В обоих проектах нет каких-то особенно сложных узлов и деталей, требующих участия специалиста. В среднем, на изготовление для бани котельной печи, оборудованной дополнительным водяным баком, уходит три дня рабочего времени.

чертежи и фото лучших моделей

Если бюджет для строительства банного помещения на вашем загородном участке является очень большим – то вы можете смело пропустить эту статью.

Схема работы котла для бани на дровахСхема работы котла для бани на дровах

Схема работы котла для бани на дровах

За большие деньги вы сможете и приобрести качественную печку, и обшить строение эффектным отделочным материалом. Собственно, вы сможете просто купить «баню под ключ». Однако, если вам приходится экономить, то вы можете без проблем сделать котел для бани на дровах своими руками. Поверьте – в этом нет ничего сверхсложного. Достаточно взять:

  • хорошую металлическую бочку;
  • листы прочного металла;
  • отрезок металлической трубы большого диаметра.

Возможно выглядеть такой котел будет неказисто, но зато свои функции он будет выполнять на все 100 процентов, а именно такую цель вы и преследуете!

Котел для бани из обрезка металлической трубы

Самым простым способом изготовления котла для бани на дровах является использование отрезка прочной металлической трубы большого диаметра. Существует два варианта изготовления котла из металлических труб: вертикальный и горизонтальный – оба они имеют свои достоинства и недостатки.

Для того, чтобы приступить к изготовлению – запаситесь следующими инструментами:

  • Электрический аппарат для сварки металла,
  • Угловая шлифовальная машина с набором дисков для резки металла.



Горизонтальный котел

В первом способе отрезок металлической трубы укладывается на землю и с одной стороны на нее устанавливается глухая заглушка. С противоположной стороны в заглушке организуется печная дверка. Также в районе глухой заглушки можно установить еще одну перемычку, которая образует нагревательный бак для горячей воды. Также бак для воды можно сделать в верхнем сегменте печки. В таком случае можно сделать систему постоянного подогрева воды, когда использованная горячая вода будет регулярно заменяться вновь поступающей прохладной, не нагретой.



Схема котла но дровах из трубыСхема котла но дровах из трубы

Схема котла но дровах из трубы

В боковой части горизонтально лежащей трубы или в верхнем ее сегменте можно устроить также каменку, то есть полку в которую насыпается речной камень, что еще больше повысит мощность печки!

Вертикальная конструкция

С другой стороны обрезок трубы можно поставить и вертикально. Весь внутренний объем трубы будет разделен на две части: собственно топка в нижней части и бак для нагрева воды в верхней части. При строительстве такой конструкции полка для камней может быть размещена с боковой стороны.

При большой толщине стенки металлической трубы, топку и бак для нагрева воды можно изготовить отдельно. Так вам будет проще обращаться с массивными конструкциями. Учтите, что толстый металл необходим только для изготовления топки, а вот на нагревательный бак можно пустить металл потоньше. Толщина металла, используемого для изготовления топки прямо определяет срок ее дальнейшей службы: чем толще стенки – тем дольше срок безаварийной работы.

Каменка, то есть полка для камней в такой конструкции может быть также размещена между нагревательным баком и топкой. Дымоходная труба монтируется строго по центру топки. Особенно тщательно отнеситесь к обварке места соединения дымоходной трубы с топкой и нагревательным водяным баком. Для эффективной работы печки в трубе рекомендуется делать регулируемую заслонку.

Дымоходная труба в таком котле, использующим твердое топливо, может быть изготовлена и из комбинированных материалов, например из стали и асбеста. В ходе монтажа, при сочленении металлической и асбестовой трубы обязательно учитывайте различные коэффициенты температурных расширений данных материалов при их нагревании.

Такие котлы из обрезков металлических толстостенных труб верой и правдой прослужат вам несколько лет, пока вы не решитесь заменить из на более капитальное и дорогое сооружение. Да даже если не решитесь на замену, все будет отлично функционировать!

Котел для бани на дровах из металлической бочки.

Это, пожалуй, самый лучший и экономный способ изготовления котла для бани на дровах. Основой для того котла должна являться старая металлическая бочка. Современные бочки для этой цели не подойдут – они делаются из очень тонкого металла – практически из фольги.

В старой бочке зубилом или топором вырубаем верхнюю крышку. Затем отрезаем кусок металлической труб длиной примерно 15 сантиметров – это будет основание дымохода.

Котел для бани из бочкиКотел для бани из бочки

Котел для бани из бочки

Затем берем другую большую бочку, объемом примерно в 200 литров. У ней вы вырежете крышку, расположенную по низу. По центру вырезанной крышки пробьем отверстие для дымоходной трубы диаметром около 10 сантиметров. Сама дымоходная труба будет иметь сечение в 10 сантиметров и высоту, несколько превышающую высоту бочки.

К отрезанной крышке бочки привариваем дымоходную трубу, а с обратной стороны – четыре отрезка от швеллеров.

устройство котла на дровахустройство котла на дровах

устройство котла на дровах

Вырезаем из металлического листа крышку котла, размещаемую сверху. В ней прорезаем круглое отверстие для трубы диаметром 10 сантиметров. Затем присоединяем к дымоходной трубе собранный котел, предварительно произведя его утепление негорючими материалами, например асбестом.

Нормальной загрузкой для проверки такой печки будет примерно треть объема. На дрова сверху размещается крышка с трубой. Она может перемещаться по высоте бочки. Сверху конструкция закрывается верхней крышкой.

Как изготовить котел для бани с функцией длительного горения?

Обычный, стандартный котел для твердого топлива будет «переваривать» заложенные в него дрова не дольше 2-3 часов. Но если вы любите попариться долго, с расстановкой и отдыхом – имеет смысл задуматься над созданием котла с функцией длительного горения. Его конструкция избавит вас от необходимости постоянно бегать из парилки и подкладывать новые дрова. В качественном котле длительного горения партия дров может гореть до 20 часов. Достигается это путем ограничения притока воздуха в топку.

котел длительного горениякотел длительного горения

котел длительного горения

Принцип работы такого котла для длительного горения твердого топлива выглядит следующим образом. Чуть выше середины корпуса такой печки располагается загрузочный люк. В него размещается партия дров. Дрова поджигаются сверху. Над ними располагается ограничитель подачи воздуха, опирающийся хвостовиком конической формы на горящие дрова. Как только дрова начинают сгорать — ограничитель опускается все ниже и ниже, показывая вам, что в печку необходимо загрузить следующую партию топлива. Приятным бонусом при строительстве такого котла будет тот факт, что топить его можно не только обычными дровами и практически любыми видами твердого топлива.

Изготавливается такой котел из металлических отрезков труб с толстыми стенами. Размеры отрезка трубы: сечение примерно 30 сантиметров. Суть конструкции заключается в том, что зона горения твердого топлива искусственно ограничивается, дрова или другой горючий материал в ней уплотняется, процессы горения замедляются.

Печка такой конструкции будет иметь не только загрузочное отверстие, но и дверцу для удаления золы и других остатков сгоревшего топлива. Кстати, такая конструкция печи позволит значительно уменьшить число продуктов сгорания и копоти, образующихся в печи.

Вот собственно и есть самые простые способы построить котел для бани на дровах своими руками. Рисуйте чертеж, берите в руке исходные материалы и сварочный аппарат и вперед, у вас все обязательно получится!

Видео: Испытание самодельного котла для бани на дровах

Самодельные котлы для бани — Всё о бане

Как сделать металлический котел для бани своими руками

Издавна посещение бани считается целебной процедурой, которая не только повышает иммунитет, очищает кожу от загрязнений, но также способствует оздоровлению всего организма. Те, кто любит париться в бане, редко страдают нарушениями обмена веществ и не болеют простудой. Хорошо влияет парная на сухожилия и мышцы, приводя их в тонус.

Опытные доктора утверждают, что любителям бани не знакомы такие недуги, как болезнь почек, печени, мочевого пузыря. Регулярное посещение парной способствует удалению лишних складок в районе талии.

Итак, без чего невозможно представить баню? Конечно, без волшебного пара, который как раз оказывает нужное лечебное воздействие. Нагрев воды и воздуха в помещении осуществляется котлом, который можно сделать своими руками. Самодельная печь не имеет большой численности конструктивных «наворотов», ее дизайн прост и лаконичен, но от этого котел не становится менее продуктивным и функциональным.

Преимущества металлических котлов для бани

Для обустройства бани печью чаще всего используется металл или кирпичная кладка. Первый вариант считается более надежным и удобным в применении, соорудить металлический котел гораздо легче и быстрее, ведь основные работы состоят в правильной нарезке и состыковке деталей при помощи сварочного аппарата, а металл, с которым необходимо работать, доступен для покупки каждому. Порой в ход идут завалявшиеся в гараже кусок крепкого проката, пластина из металла или бочка.

Самодельный металлический котел имеет такие достоинства:

  • металл не разваливается, не растворяется и не трескается под влиянием жара;
  • прослужит долгие годы;
  • для того чтобы нагреть парную, необходимо подождать всего 45-90 минут, все зависит от погоды и первичной температуры воздуха в помещении;
  • владелец бани может сам выбрать конструкцию обогревательного приспособления, рассчитанного на мини-баню или большое строение;
  • допускается использование твердого топлива и топка печи в момент принятия банных процедур.

Что касается веса, металлический котел не слишком громоздок, собрать и монтировать его тоже не представляет особого труда, нет необходимости делать специальное крепкое опорное основание. Единственный минус – котел из металла, сделанный своими руками, быстро охлаждается, а жар чаще всего скапливается на одном участке квадратных метров. Но, к счастью, это неудобство не придется прочувствовать на себе собственникам небольших парных.

Составляющие «каменки» для бани

Металлический котел представляет собой корпус, основными элементами которого являются:

  • топка;
  • размещенная на внутренней поверхности печи или в раскрытом состоянии емкость для наполнения банными камнями;
  • зольник–поддувало;
  • решетки–колосники, фиксирующиеся между перечисленными компонентами.

Водонагревательный бак может выступать в качестве составляющей корпуса или размещаться на обустроенных опорах уже над емкостью, в которой находятся банные камни. Как вариант – можно своими руками разработать проект и чертежи, в которых предусматривается расположение корпуса в предбаннике, где устройство соединяется с теплообменником при помощи труб из нержавейки или шлангов из резины.

Не забудьте оснастить котел для бани дымоходной трубой, позволяющей выводить продукты сгорания топлива на улицу. Если есть желание предотвратить быстрое остывания устройства из металла, дополнительно обложите топку кирпичом.

Пошаговое руководство по обустройству котла для бани

Для производства печи, выполненной своими руками, первым делом необходимо подготовить все детали. Возьмите трубу, длина которой не менее 1,5 м, а диаметр составляет 0,5 м, причем толщина стенки не должна быть меньше 1 см. Разрежьте трубу на 2 части, одна из которой достигает 0,6 м, а другая – 0,9 м. Топка и каменка изготавливается из большей части, меньший отрезок понадобится для водонагревательного бака.

Непосредственная сборка металлического котла своими руками состоит из последовательно выстроенных этапов:

  1. В нижней части большого отрезка трубы следует сделать отверстие для поддувала, вширь 20 см, в высоту 6 см. Над отверстием, используя сварочный аппарат, зафиксируйте круглую форму из стали толщиной от 1,2 см. Вырежьте углубление для колосника, для лучшей фиксации приварите 4 ушка.
  2. Вырежьте место для топки, где обустройте дверцу величиной 25 × 30см.
  3. Сделайте каменку из трубы размером 30 × 35 см, разместите над топкой.
  4. Своими руками зафиксируйте вверху котла стальную муфту, предназначенную для крепежа бака.
  5. Бак изготавливается из меньшего отрезка трубы. Приварите к торцу дно, прорежьте в нем углубление диаметром 15 см, присоедините дымовую трубу.
  6. Закройте листом металла, оснащенным дырами для воды и трубы.

Котел для бани фиксируется на крепкой бетонной стяжке с применением огнеупорного кирпича, высота фундамента должна достигать 20-30 см. Там, где располагается вывод печной трубы, нужно произвести утолщение кладки.

На этом обустройство котла для бани можно считать завершенным.

Читайте также по теме:

Как самому сделать котел в баню своими руками

Поскольку многие хозяева частных домов лично занимаются строительством бани, то у них закономерно возникает вопрос: как самому сделать котел в баню своими руками? Проще всего приобрести специальную печь заводского изготовления, но такой вариант не всегда доступен по цене. А недорогие котлы не впечатляют качеством сборки и материалов.

Конструкция самодельного котла для парилки

Чертеж самодельного котла в баню

Банные печи работают при других условиях, нежели дровяные котлы отопления, отсюда и различия в конструкции:

  • Любой самодельный котел в баню лишен водяной рубашки, стенки топки отдают тепло непосредственно воздуху помещения.
  • Корпус топки изготавливают из стали, поскольку сделать чугунное литье в домашних условиях нереально.
  • Внутренние каналы для дымовых газов отсутствуют, а дымоход имеет минимальное число поворотов, так как температура газов на выходе высока. Результат – в месте поворота или соединения металл прогорает.
  • Загрузочная дверца расположена в выносном канале. Камера сгорания находится в помещении парной, а загружать ее дровами нужно из предбанника, поэтому для прохода сквозь стену делается такой канал.

Как правило, котлы для бани самодельные изготавливают двух видов: цилиндрической и прямоугольной формы. Конструкция первых более доступна по материалам и проста в изготовлении. На изготовление прямоугольной печи потребуется больше финансовых и трудовых затрат, но в работе такие котлы лучше и более популярны.

Котлы цилиндрической формы

Проще всего сделать котел для бани из трубы с толстыми стенками (6—8 мм). Можно взять и тонкостенную трубу, а то и вовсе железную бочку, но долго такая печь служить не будет. Итак, труба диаметром 400—500 мм до 1 м в длину будет камерой сгорания. К ней следует приварить днище и крышку из стального листа толщиной не менее 5 мм. Такой котел в баню можно делать без колосниковой решетки, все операции производятся через загрузочную дверцу. Выносной канал для ее установки можно сделать прямоугольного или круглого сечения, длина его равна толщине стены бани.

Котел в баню из трубы

В центре крышки выполняется отверстие, к которому приваривается патрубок для дымохода. Регулировать интенсивность горения можно, установив в дымоходе заслонку, которая будет уменьшать тягу. Но чаще делают отверстие в дверце и врезают в нее патрубок с заслонкой, как показано на рисунке.

Бортик на котле

Самодельный котел в баню из трубы должен иметь каменку, здесь для нее приварен специальный бортик из стали толщиной 4 мм. Это простейшая модель печи, а трубу можно расположить и горизонтально, особенно если она имеет большой диаметр. Тогда дверцу нужно будет ставить с торца, а дымоход приваривать в конце трубы. Для устойчивости к корпусу топки нужно будет прикрепить опоры.

Самодельный котел для бани

Прямоугольные котлы

Перед тем как изготовить котел для бани прямоугольной формы, нужно подобрать листовой металл в необходимом количестве. Толщина его должна быть не менее 4 мм, при этом лучше подыскать легированную жаропрочную сталь. Если ее не окажется, можно взять и обычную, толщиной 5—6 мм. Чтобы растопить помещение парной объемом 20 м 3. габариты камеры сгорания должны быть ориентировочно 450 х 450 при высоте 600 мм. В данном случае рассматривается топка, стоящая вертикально. Ориентация в пространстве не играет особой роли, все зависит от наличия свободного места.

Прямоугольный котел для бани

Дальнейшая инструкция о том, как сварить котел для бани своими руками:

  • Разметить стальной лист и выполнить его раскрой с помощью болгарки. Порезать полосовой металл на ребра жесткости, трубы для воздушной заслонки и дымохода.
  • Сварить корпус топки. Прорезать внизу фронтальной части отверстие для дверцы, а в крышке – для патрубка дымохода. Приварить патрубок как показано на рисунке, а также выносной канал для загрузки дров.
  • Ко всем стенкам камеры сгорания приварить ребра жесткости из полосы толщиной 4 мм. Кроме упрочнения конструкции ребра улучшают теплообмен между топкой и воздухом помещения.
  • Изготовить и установить загрузочную дверцу с регулируемыми петлями и запорным механизмом. В тело дверцы можно врезать патрубок с воздушной заслонкой, которая будет регулировать подачу воздуха для горения.
  • Прикрепить борта для устройства верхней каменки. Такая конструкция не является обязательной, часто весь котел ограждают сеткой и пространство между ней и корпусом доверху засыпают камнями .

Принцип сборки горизонтальной печи мало чем отличается, его можно осуществить, изучив чертеж для котла в баню:

Чертеж для котла в баню

В этой конструкции каменка погружена внутрь топки за счет углубления сверху корпуса. Камни будут отлично прогреваться, но объем камеры сгорания уменьшается. Здесь предусмотрена установка колосниковой решетки и дверцы зольника, в этом случае врезать заслонку для воздуха в загрузочную дверцу не нужно.

Рекомендации по установке

Задолго до того как сделать котел для бани, надо определиться с расположением и диаметром дымоходной трубы. Конструкция самодельной печи должна учитывать эти моменты, чтобы потом не пришлось делать несколько поворотов дымохода, это повлияет на срок его службы. Если же вы решили разместить на трубе бак для нагрева воды, то она должна прямо подниматься и уходить через кровлю. Начиная с подшивки потолка, и до самого конца рекомендуется для дымохода применять двухслойные трубы типа «сэндвич». Температура уходящих газов в нем достаточно высокая, поэтому труба не должна напрямую контактировать с элементами потолка и кровли. Подробная схема как установить котел в баню представлена на рисунке.

Агрегат нельзя ставить на полы, для него нужно выполнить фундамент в виде плиты из бетона или кирпича. Облицованные деревом поверхности стен, которые находятся рядом, необходимо защитить от теплового потока с помощью экранов из базальтовых материалов. Некоторые домовладельцы задумываются о том, чем покрасить котел в бане с целью облагородить интерьер. Существуют специальные промышленные высокотемпературные краски, но их использование нецелесообразно. Температура горения дров – 600 ºС, любую краску придется часто обновлять, а стоимость ее очень высокая. Лучше устроить каменку на весь корпус, как рассказывалось выше или обложить котел керамическим кирпичом.

Заключение

Зная, как сделать котел в баню собственными силами, можно не только сэкономить средства, но и собрать печь конкретно под свою парилку, рационально используя пространство помещения. В процессе работы самодельный котел можно модернизировать, например, приварить снаружи топки нержавеющие трубы для заливки в них воды с целью «поддать пару».

Рекомендуем:

Как правильно выбрать котел для бани Как утеплить баню — подробное руководство Разновидности печей для бани с баком для воды

Котлы для бань своими руками — пошаговая иснтрукция

При строительстве бани важным этапом является возведение отопительного элемента. Трудно представить себе баню, где нет отопительного сооружения, в качестве которого могут выступать как печи, так и котлы. Между ними принципиальной разницы нет, так как оба направлены на обогревание камней и баков с водой, а в результате и все банное помещение. Но все-таки следует отметить, что печь представляет собой конструкцию, выложенную из кирпича, а котел — это чугунный или стальной бак.

Существуют три способа встроить нагревательный элемент в баню:

  1. Купить готовый котел. Это самый надежный вариант, но не все семьи могут позволить себе это, так как цена на котлы довольно высокая.
  2. Построить печку. Это тоже считается довольно дорогим вариантом, так как в этом случае придется покупать строительные смеси и кирпичи. Все это обойдется очень дорого. К тому же нужно обладать навыками профессионального каменщика, а если навыка нет, то придется каменщика нанимать. А это опять тянет за собой материальные расходы.
  3. Самому изготовить котел. Этот вариант является наиболее подходящим для тех, кому бюджет не позволить купить готовый. В этом случае материальных средств уйдет меньше, да и сам процесс изготовления котла является очень интересным и увлекательным. К тому же здесь не нужно обладать специальными навыками и мастерством.

В этой статье речь пойдет именно о банных котлах, и о том, как их смастерить в домашних условиях.

Котел для бани — устройство

Это сооружение для бани представляет собой небольшую печку, сделанную из чугуна или стали. Внутри имеется топка, которая отделена от зольника решетчатым колосником. Через колосник воздух проникает в топку, где горят дрова. Также колосник выполняет другую функцию — через него зола поступает в зольник, откуда ее можно убрать без особых усилий.

Топка соединяется с дымоходной трубой для вывода газообразных продуктов горения. Печь также имеет крышку, на которой располагаются камни. Во многих котлах также встраивают водонагревательный бак, который располагается выше топки. Вода в этом баке разогревается под действием тепла, выделяющегося в результате горения топлива в топке.

Банные котлы можно изготовить самостоятельно из бочки или из металлических листов. О каждом из них будет рассказано ниже.

  1. Котлы, сделанные из бочки. Банные котлы, изготовленные из бочки, являются компактными печами, главным элементом которых, служит бочка объёмом не меньше 200 литров. Следует отметить, что бочка должна быть советского производства, так как они намного прочнее современных. Эта же бочка разделена специальной перегородкой на две части. В нижней части имеется топка, под которым располагается зольник с дворцом. Верхняя часть является водонагревательным баком. В перегородку, которая отделяет бак воды от топки, имеется отверстие, через которую проходит дымоход. Одним концом он соединяется с топком, а другим концом выходит наружу через перегородку и слой воды в баке. Каменка, где располагаются камни, располагается сбоку как можно ближе к топке, для эффективного нагрева.
  2. Котлы из листов металла. Такие печи имеют схожее строение с котлами из бочки, но в отличие от них, имеют четырёхугольное сечение. В целом, печи из металлических листов состоят из трех секций:
    • Водонагревательный бак. Он располагается выше всех. Через этот бак, как и в случае с печками из бочки, проходит дымоходная труба.
    • Каменка. Она располагается ниже водонагревательного бака. Здесь находятся камни. Стенки этой секции изнутри выкладывают огнеупорным слоем из кирпича. Такой слой называется футеровкой.
    • Топочная камера. Она является самой нижней секцией конструкции. Здесь также имеется футеровка. Эта секция делится еще на две части. Верхняя часть является собственно топкой, а нижняя часть представляет собой зольник. Перегородка между ними делается из металлической решетки.

Котлы для бань также можно классифицировать по виду топлива, на котором они работают. Так, выделяют следующие виды:

  1. Газовые агрегаты. Такие котлы работают на газе, и будет идеальным вариантом, если в дом подведена система газоснабжения. Сами по себе такие агрегаты очень компактные, занимают мало места. К тому же они не выделяют никаких запахов и отходов. Бывают трех типов:
    • Одноконтурные. Такие агрегаты предназначены для обогрева небольшой бани.
    • Двухконтурные. Они предназначены для обогрева бани и небольшого количества воды.
    • Трехконтурные. Они могут нагревать систему теплого пола, а также нагревать небольшой бассейн.
  2. Электрические. Если к дому не подведен газ, то можно приобрести электрические котлы, которые функционируют на электроэнергии. Несомненным плюсом таких агрегатов является то, что их можно настроить на определенную температуру. Также они являются экологически — чистыми, так как не выделяют всяких отходов. Несмотря на такие преимущества, у этих агрегатов все же есть один главный недостаток — повышенное потребление электроэнергии. Электричество в настоящее время дорожает, поэтому такое сооружение не всем придется по карману.
  3. Твердотопливный агрегат также является неплохим вариантом для бань. Но в них нет системы автоматики, то есть они не могут работать в автоматическом режиме. Поэтому придется каждый раз подходить и загружать определенную порцию топлива. Современные котлы изготавливается таким образом, чтобы извлечь как можно больше тепла из топлива. С этой целю, термоизоляция твердотопливных котлов продолжает улучшаться, чтобы снизить потерю тепла.
  4. Агрегаты, работающие на дизельном топливе. Такие котлы очень удобны в эксплуатации, так как их можно заправлять один раз за полгода или год. Самое главное — нужно найти специальную емкость для хранения дизельного топлива. Некоторые покупают большое количество топлива, и хранят их под землей, заправляя агрегат раз в год. Для такого агрегата требуется отдельное помещение, а все работы, связанные с монтажом и ремонтом таких котлов, следует предоставить опытному специалисту.
  5. Пиролизные котлы. Такие агрегаты в основном работают на дровах. В отличие от обычных печей, они имеют две камеры сгорания. В первой камере дрова подвергаются действиям высокой температуры без доступа воздуха, где они разлагаются, выделяя газ. Этот газ собирается и направляется во вторую топку, где он горит. Таким образом, достигается горение топлива без остатков. Главным минусом является высокая цена.

Чтобы самостоятельно смастерить печь для бани, кроме всех прочих материалов и инструментов, нужно иметь чертеж. Чертеж — это схема устройства данного котла. Хорошим считается тот чертеж, на котором схему можно видеть со всех сторон, а также и в разрезе.

Будет хорошо, если там будут отдельные зарисовки схем устройства наиболее важных и значимых элементов котла. Чтобы понимать такие чертежи, нужно владеть небольшим количеством специальной терминологии. Чертежи в большом количестве можно найти в интернете.

Здесь представлен простой чертеж котла из бочки. Она состоит из следующих частей:

  • Камера сгорания -1
  • Каменка -2
  • Дымоход -3
  • Вода -4
  • Топливо -5
  • Перегородка между каменкой и камерой сгорания -6
  • Камера, где горит топливо -7

Инструменты и материалы

Чтобы самостоятельно изготовить такое сооружение, необходимо иметь следующее:

  • Болгарка с отрезным элементом в виде круга.
  • Аппарат для сварки.
  • Арматурные обрезки.
  • Листы металла для колосника. Следует взять лист толщиной в 5 мм.
  • Труба. Его диаметр должен быть 10 см, а длина должна быть больше высоты конструкции.
  • Кран. Он подсоединяется к водонагревательному баку.

Как смастерить котел самостоятельно — пошаговая инструкция

Итак, как уже было сказано, чтобы изготовить печь для бани, не нужно владеть специальными знаниями в этой области. Но все-таки, следует придерживаться инструкции, которая будет приведена чуть ниже.

Инструкция по изготовлению котла из бочки:

  • Сначала нужно взять бочку советского производства объемом в 500 литров.
  • Дно этой бочки вырезают. Вместо него сваривают дно с ножками из металла толщиной более чем в 5 мм.
  • Затем отступают 3-5 см от дна, и болгаркой вырезают прямоугольное отверстие размером 15 см×10 см. Это отверстие будет служить дверным проемом для зольника. Дверку делают из металлического листа, прикрепляют туда ручку, петли, и крепят его к проему.
  • Затем изготавливают колосник. Колосник представляет собой металлический лист с отверстиями, через которые зола из топки будет поступать в зольник. Колосник находится над зольником. Его следует расположить так, чтобы расстояние от верхней границы дверцы зольника и колосником, составляла 5-7 см.
  • Теперь от уровня колосника отступают еще 10 см и вырезают отверстие размером в 25 см×40 см. Это будет дверным проемом для топки. Дверь также делают из листа металла, приваривают ручки, петли, задвижки, и крепят к проему.
  • Затем кладут каменку. Дно каменки должен располагаться на таком уровне, чтобы высота топки составляла 1/3 часть от всей высоты бочки. Высота самой каменки равна высоте топки. Разделительный слой между каменкой и топкой следует сделать из арматурных прутьев. При этом следует отметить, что размеры отверстий должны быть меньше размеров самих камней, в противном случае камни просто будут падать в топку. В центре арматурного слоя необходимо оставить отверстие в виде круга диаметром 10 см, в которого будет вставляться дымоходная труба. Остается только верхняя часть бочки. Она служит водонагревательным баком. Бак и каменку следует отделить сплошным слоем металла. В центре также должно быть отверстие для прохода дымохода. Перегородка и дымоход должны быть приварены без швов.

Все! На этом процесс заканчивается. Агрегат из бочка для бани готов к эксплуатации.

Как правильно установить

Перед тем как приступать к установке котла, необходимо соорудить мощный фундамент. Он делается из огнеупорного кирпича, в несколько слоев. Затем туда наливается уже приготовленный бетонный раствор, после чего устанавливается конструкция.

Стены, к которым конструкция примыкает, и некоторую часть потолка, через которую дымоход выходит наружу, следует проложить слой огнеупорного материала, например, материал «Изовера».Также следует иметь в виду, что дымоходная труба должна быть прямой, и без всяких изгибов и поворотов должна выходить строго вертикально вверх.

Обычно трубу приходится изгибать в том случае, если сначала изготовили конструкцию, и только после этого начали задумываться над его расположением. Поэтому сначала нужно определиться с местом расположения конструкции, и только потом приступить к изготовлению конструкции.

Котел — главный атрибут бани. Чтобы он по-настоящему выполнял свои функции, его необходимо установить правильно, в соответствии со всеми правилами. Только тогда процесс эксплуатации будет приносить одно удовольствие

Газогенераторы на дровах — пошаговая инструкция по изготовлению

  • Котлы дровяные для отопления — плюсы и минусы

  • Камин дровяной для дома — советы при выборе

    Источники: http://banyaprofi.ru/uteplenie/kak-sdelat-metallicheskij-kotel-dlya-bani-svoimi-rukami.html, http://cotlix.com/28-kotel-v-banyu-svoimi-rukami, http://homehill.ru/otoplenie/kotly/dlya-ban.html

  • самодельные, чугунные, дровяные, газовые и другие варианты

    Содержание статьи:

    В любой бане обязательно должен быть котел или печь. Они используются для нагрева воды и создания высокой температуры в парилке. Существует множество разновидностей банных котлов, отличия которых нужно понимать для правильного выбора. Также можно самостоятельно изготовить котел в баню.

    Отличие котла от печи

    Котел отличается от печи большей функциональностью

    В топке банной печи прогорает топливо, в результате чего образуются золы, летучие вещества и тепловая энергия. Тело конструкции нагревает предметы и контактные поверхности. Они в свою очередь за счет конвекции обогревают помещение. Котел имеет иной принцип действия. В камере также сгорает топливо и образуется энергия, но ее распределение происходит за счет циркуляции воздуха.

    К преимуществам котла относят:

    • Отсутствие «мертвых зон». Процесс становится прогнозируемым и управляемым.
    • Можно устанавливать одно- и многоконтурные котлы. Первый греет саму баню, а дополнительные контуры выполняют другие задачи: нагрев воды, поддержка работы теплого пола.
    • Существуют приборы с автоматизированным управлением. Это значительно облегчает эксплуатацию.
    • Более продуманная конструкции и высокий функционал делают котлы более привлекательными для установки в бане. Также они имеют более высокий КПД и отличаются экономичностью по используемому топливу.
    • Установить самостоятельно котел проще, чем полноценную кирпичную печь.
    • Может обогревать большие помещения.

    Для полноценной бани с несколькими отделениями лучше выбрать котел для обогрева.

    Разновидности котлов

    Твердотопливный котел

    Котел для бани – это устройство, которое выполняет 3 основные функции: доведение камней до раскаленного состояния, нагрев воды и обогрев помещения.

    Котлы можно разделить на несколько групп по типу используемого топлива:

    • Твердотопливные. В качестве сырья используется уголь, дрова, торф. Такие устройства долго сохраняют тепло и не требуют подключения к дополнительному источнику питания. Эксплуатация обходится довольно дорого, поэтому их лучше ставить только для подогрева воды в обмывочной. Не может работать в автоматическом режиме, выделяет пыль от угля в процессе работы. Требует регулярной чистки.
    • Электрические. Работают от электросети и представляют собой обычный бойлер для воды. Монтаж такого оборудования стоит недорого, но экономичным его назвать нельзя из-за трат электричества. Используются редко из-за необходимости трехфазной сети с повышенной мощностью. К положительным сторонам электрокотла относят экологичность, чистоту в помещении и возможность работы в автоматическом режиме. Подходит для установки в небольшой бане в качестве дополнительного источника горячей воды.
    • Газовые. В роли топлива выступает газ. Один из самых эффективных и выгодных видов отопительных приборов. Отличается компактностью конструкции, простотой в эксплуатации и многофункциональностью. Пользователю не нужно постоянно приобретать топливо. Не выделяет запаха или гари. Взрывоопасен, поэтому своими руками такие приборы собирать запрещено. Бывают одноконтурные для маленьких бань, двухконтурные для нагрева воды и отопления предбанника и трехконтурные для обогрева бассейна (если он имеется).
    • Изделия, работающие от жидкого топлива. Это может быть керосин, дизель, солярка. К преимуществам относят автоматизацию работы, безопасную и быструю эксплуатацию, выделение малого количества гари. Не требуется разрешение на установку. Основные недостатки – сильный запах при сжигании сырья, пожароопасность солярки, необходимость строгого соблюдения требований монтажа всей частей оборудования.
    Газовый
    На жидком топливе
    Электрический

    Также классификация производится и по материалу, из которого выполнен котел. Модели из чугуна не используются, так как их запрещено устанавливать в парилке. Наиболее популярными материалами для котла в парилку являются:

    • железо;
    • кирпич;
    • железо, обложенное кирпичом.

    Благодаря современным технологиям размеры котлов значительно уменьшились. Миниатюрный нагреватель можно поместить даже в небольшую по площади баню.

    Критерии выбора

    Мощность котла выбирают в зависимости от площади помещения

    В продаже представлен большой выбор котлов для бани. Новичку сложно разобраться в особенностях и отличиях каждого вида. Необходимо пользоваться следующими критериями:

    • Площадь обогрева. Чем она больше, тем более мощный котел потребуется. Для бань значение тепловой мощности равно 1,27. Это значит, что для обогрева комнаты с площадью 30 кв.м. и высотой потолков до 2,3 м каждый час будет требоваться 3,8 кВт энергии. При отсутствии качественной теплоизоляции этот показатель увеличивается, так как будут тепловые потери. При наличии водонагревателя значение также увеличится.
    • Выбор оптимального вида топлива. В случае дровяной бани нужно заранее предусмотреть место, где будет храниться древесина. Должны учитываться и затраты на сырье.
    • Материал. Чаще всего котлы делают из разных видов стали. Водонагревательный бак выбирают из нержавейки для длительной эксплуатации. Чугунные котлы в бане не используются.
    • Конструкция изделия. Здесь рассматривается наличие выносной топки, возможность регулировки тяги.
    • Габариты.
    • Возможность рациональной укладки камней. Если устанавливается котел для сауны на дровах, важно предусмотреть место для размещения каменной укладки. От камней поступает пар в парилку при обрызгивании водой. При создании такого места важно учесть несколько факторов. Чем больше объем кладки, тем интенсивнее работает котел и дольше сохраняет тепло. При этом на обогрев тратится больше времени. Второй фактор – место размещения корзины в обвязке котла. Нужно, чтобы камни грелись в полном объеме и получали максимальное тепло.

    Рынок предлагает модели под каждый конкретный случай. Также есть возможность сделать банные котлы на заказ под заявленные покупателем требования.

    Правила монтажа

    Для установки котла нужно подготовить прочный фундамент

    После подбора и покупки оптимальной модели можно переходить к установке отопительного устройства в помещение. Это можно сделать с помощью профессионалов либо самостоятельно. При работе нужно соблюдать следующие правила:

    • Если вес агрегата превышает 400 кг, обязательно делается фундаментное основание. Также оно потребуется, если в конструкции пола лежат лаги сечением менее 150×50 мм и доски толщиной до 40 мм. Если не сделать фундамент, пол не выдержит оборудование.
    • Необходимо сделать огнестойкую поверхность, на которую будет установлен котел. В качестве материала может выступать металлический лист, уложенный на слой минваты, или керамическая плитка.
    • При установке потребуется использование сварочного аппарата. Такие работы должны производиться с соблюдением техники безопасности. Мастер должен иметь достаточную квалификацию, чтобы заниматься сваркой. Также нужны индивидуальные средства защиты. Сварочный аппарат подключается к отдельной линии электросети, так как он имеет большую мощность.
    • Соблюдение требований ГОСТ и СНиП по расстоянию от котла до поверхностей пола, потолка и стен.
    • Все отводящие дым элементы необходимо упаковать в теплоизолирующие гильзы. Особенно внимательно нужно отнестись к отработке мест стыка.

    Установить котел может два человека с достаточной квалификацией. Одному поставить устройство сложно, так как оно имеет большой вес.

    Создание своими руками

    Схема твердотопливного котла

    При наличии навыков и умений можно самостоятельно сделать котел.

    Сначала необходимо выбрать тип топлива. Самостоятельно изготавливать электрические и газовые изделия не рекомендуется, так как возрастает риск аварийной ситуации. К тому же газовый котел должна проверять соответствующая служба на безопасность и правильность работы. Все эти действия требуют больших финансовых вложений, поэтому лучше покупать готовый прибор либо собирать твердотопливную установку.

    Банный котел состоит из следующих частей:

    • Топка. В этой части происходит процесс сгорания.
    • Дымоход. Служит для отвода продуктов горения из помещения.
    • Зольник. Является местом накопления золы и выполняет функцию поддувала.
    • Каменка. Это основная часть, состоящая из металлического ящика с камнями. При контакте с водой камни отдают пар в помещение.
    • Бак с горячей водой.

    Железный котел имеет несложную конструкцию. Перед началом работы важно изучить чертежи и приобрести необходимое оборудование.

    За основу можно взять толстостенные металлические трубы диаметром 50 см и длиной 70-100 см. Полученный прибор сможет обогреть площадь 9 кв.м.

    Во время создания котла для бани своими руками мастеру потребуется следующие инструменты:

    • сварочный аппарат;
    • болгарка и круги по металлу.

    После подготовки материалов можно переходить к работе.

    Сварка конструкции

    Самодельный котел для бани

    Алгоритм сварки котла в баню своими руками:

    1. Корпус устройства состоит из трубы. В ней нужно сделать три параллельных земле опоры на разных уровнях. Для этого нужно взять куски арматуры длиной 3 см и диаметром 1,4 см. Первый уровень – для установки прибора, второй для дверки поддувала, третий – на расстоянии 20 см от верхней части.
    2. Для дна подойдет круг с диаметром трубы, вырезанный из стали. Толщина 5 мм минимум. Меньше брать нельзя, иначе дно не выдержит нагрузку.
    3. Создание колосника для подачи кислорода. Его делают из металлического круга с максимально допустимой толщиной с прорезями.
    4. Крышка, выступающая в роли опоры для камней, вырезается также из стального листа толщиной 5 мм. В середине нужно сделать отверстие для трубы дымохода.
    5. Создание отверстия в нижней части трубы для короба, которое закрывается дверцей. Глубина короба определяется толщиной стенок.
    6. Создание короба. Внутри должна располагаться перегородка для топочной и зольной камер. Уровень перегородки такой же, как у колосника.

    Далее можно приступать к финальной сборке агрегата.

    Итоговая сборка конструкции

    Процесс состоит из нескольких этапов:

    1. Приваривание короба. В случае работы внутри помещения он должен выходить в топочное отделение или на улицу.
    2. Установка дымохода в отверстие на крышке в горизонтальном положении.
    3. Постройка фундамента. Для него подходит железная плита или бетонная стяжка толщиной 10 см. Стяжку необходимо заливать на подушку из щебня в 15 см.
    4. Установка конструкции на основание. Укладывание камней на крышку.

    Все детали нужно сварить друг с другом. Далее делается кирпичный тепловой экран. Для этого котел можно обложить целиком кирпичом либо сделать небольшую стену. В нижней части для циркуляции воздуха необходимо проделать отверстия.

    После окончания работ нужно осмотреть банный котел и протестировать систему.

    Котел для бани своими руками: виды, оборудование, сборка

    На чтение 6 мин.

    Создавать котлы для бани своими руками выгодно благодаря точному подбору параметров, адаптации под конкретные условия эксплуатации, качеству используемых материалов. Стоимость конструкции обойдётся намного дешевле, по сравнению с покупкой готовых моделей устройств.

    Котел для обогрева баниКотел для обогрева баниКотел для бани

    Конструкция

    Конструктивно самодельные котлы для бани состоят из следующих элементов:

    • топочной камеры;
    • зольника;
    • каменки;
    • чана с водой;
    • дымохода.

    Подбирая оптимальные размеры котла можно добиться повышения эффективности сгорания топлива, обеспечивать внутри бани оптимальный микроклимат и контроль температуры.

    Особенности конструкции:

    • стальной корпус, способствующий быстрой отдаче тепла в помещение;
    • отсутствие рубашки охлаждения, за счёт чего упрощается технология сборки;
    • не предусмотрены внутренние каналы, поэтому температура продуктов сгорания высокая;
    • удобное размещение дверцы для загрузки топлива (в предбаннике) и камеры сгорания (в парной).

    При необходимости печь под дрова или уголь можно легко адаптировать под электрический нагреватель или газ.

    Виды

    По форме корпуса котлы бывают цилиндрические и прямоугольные. Первый тип выгоден компактными размерами, простотой конструкции, быстрым прогревом. Второй тип обеспечивает максимальную площадь нагрева для каменки, обладает высокой мощностью, позволяет стапливать длинные дрова или большое количество твёрдого топлива за одну загрузку топочной.

    Цилиндрический

    Изготавливается из трубы длиной 0,8–1,2м, диаметром от 400 до 500 мм и толщиной стенок 6–8 мм. Устанавливается в вертикальном положении, снизу приваривается стальное дно, сбоку проделывается дверца для топочной, сверху оборудуется ёмкость для воды, монтируется дымоход.

    Колосниковую решётку делать не обязательно. Выносной канал обычно по толщине равен толщине стенок бани.

    В конструкции с каменкой труба располагается горизонтально, сверху неё монтируется короб каменки, а сбоку – дымоход. В торцевой части приваривают ёмкость для воды.

    Прямоугольный

    Изготавливаются прямоугольные котлы из легированной стали толщиной более 4 мм методом сварки. Габариты камеры сгорания выбираются на основе типа используемого топлива и функциональности. Топка может быть вертикальной или горизонтальной.

    Прямоугольное отверстие камеры сгорания располагают в торцевой части, каменка и ёмкость для воды — в верхней.

    Способы обогрева

    При изготовлении котла для бани из трубы или стальных листов нужно выбрать топливо:

    • природный газ;
    • электрический ТЭН;
    • жидкое топливо;
    • пиролиз;
    • твёрдое топливо.

    Газовый обогрев бани

    Газовый нагрев является самым экономичным и доступным. Конструкция котла существенно упрощается, количество обслуживаний минимально. Но необходимо чётко соблюдать требования по безопасности эксплуатации: обеспечить хорошую тягу дымохода, установить систему вентилирования, датчики утечки.

    Газовый котел для баниГазовый котел для баниГазовое оборудование для обогрева

    Электрический обогрев бани

    Отопление электрокотлом является не дешёвым, но универсальным. Он выгоден отсутствием продуктов сгорания, не требует монтажа дымоотвода, заготовки топлива и оборудования мест для его хранения.

    Обогрев бани с применением жидкого топлива

    При условии отсутствия подключённого газа и электричества применяют жидкое топливо. Котёл отличается высокой конструктивной сложностью, необходимостью частых обслуживаний, высокими требованиями к месту установки.

    Пиролизный обогрев бани

    Процесс пиролиза основан на получении газа для отопления ёмкости с водой в процессе сгорания древесного топлива. Оборудование имеет две камеры сгорания и сложную конструкцию. Преимуществами такого решения является длительное экономное отопление, повышенные температуры нагрева до +12000С.

    Твердотопливный обогрев бани

    Твердотопливный агрегат для нагрева выгоднее других автономных котлов. Имеет простую конструкцию, не требует частых обслуживаний, позволяет использовать различные виды твёрдого топлива.

    Недостатками являются: инерционность нагрева, необходимость оборудования места для хранения топлива, частая чистка дымохода от нагара и сажи.

    Как сделать котёл для бани

    Изготовление котла в баню своими руками из трубы пошагово выполняется в несколько этапов:

    1. Создаётся чертёж конструкции на основании замеров помещения для монтажа.
    2. Закупаются необходимые материалы.
    3. Подготавливаются инструменты для работы.
    4. Свариваются опоры.
    5. Сборка котла.
    6. Монтаж экрана.

    Расходные материалы и оборудование

    Для создания котла в парилке для бани своими руками из трубы понадобятся следующие материалы:

    • бочка или труба диаметром 500 мм и длиной до 1 м;
    • жаропрочная сталь толщиной 4-5 мм;
    • стальные уголки;
    • арматура диаметром 14 мм;
    • дверцы, петли, ручки, колосники, трубы для дымохода.

    Изготовление металлического котла потребует применения следующих инструментов:

    • сварочного аппарата;
    • строительного уровня;
    • маркера;
    • плоскогубцев;
    • болгарки с дисками по металлу.

    Сварка опор конструкции

    Перед тем как сваривать котёл для бани, необходимо изготовить для него специальные опоры. Они позволят надёжно зафиксировать все основные элементы внутри него.

    Опорная металлическая конструкция пошагово собирается в таком порядке:

    1. Внутри трубы параллельно земле формируется три уровня горизонтальных опор. Они изготавливаются из арматуры длиной по 30 мм каждая, которая приваривается внутри на уровне топки, поддувала, а также 200 мм от верха трубы.
    2. Ко дну приваривается стальной круг по внутреннему диаметру трубы.
    3. На уровне топочной устанавливаются крепежи под колосники.
    4. На верхний уровень укладывается круглый стальной лист, предназначенный для камней. В нём проделывается отверстие под крепление дымохода.
    5. Вырезается болгаркой отверстие для топочной над уровнем расположения колосников.
    6. Сооружается короб с перегородкой зольника и топочной. Устанавливается на уровне колосников. Колосники укладываются внутрь короба.

    Скорость сгорания топлива в твердотопливных котлах можно регулировать при помощи заслонки на дымоходе. Её монтируют прямо в дымоотводной трубе в удобном месте.

    Сварка конструкции для котлаСварка конструкции для котлаСварка котла для бани

    Сборка конструкции

    Сборка самодельного котла в баню из трубы выполняется так:

    1. Внутрь трубы вставляется короб и надёжно приваривается так, чтобы он частично выходил за пределы корпуса печи или входил в топочную камеру.
    2. Между каменкой и топкой устанавливается ёмкость с водой.
    3. В верхней части котла монтируется дымоход к заранее приделанному патрубку.
    4. Внутри помещения подготавливается фундамент для установки печи. Это либо монолитная заливка бетоном слоя 100 мм на песчано-щебневую подушку, либо укладка ЖБИ плиты.
    5. Выполняется установка котла внутри бани.
    6. В каменку насыпают камни.
    7. Теплоизолируют дымоход фольгированным утеплителем.

    Тепловой экран

    Эксплуатация печей в домашних условиях требует оборудования защитного экрана одним из следующих способов:

    1. На заложенный ранее фундамент выполняется кирпичная кладка вдоль примыкающих стен. Каждый ряд выравнивается вертикально и горизонтально. Его высота должна составлять не менее 1,5 м, то есть выше расположения топочной на 40-50 см.
    2. Вокруг печи устанавливается П-образная кирпичная стенка с обеспечением доступа к топочной.

    При кладке важно оставить в нижней части отверстия для доступа к топочной непрогретого воздуха. Он позволит формировать тягу и обеспечить конвективный нагрев помещения.

    Дымоход в бане своими руками: как правильно его сделать

    Содержание

    Перед тем как приступить к монтажу ознакомьтесь, как правильно произвести установку трубы дымохода в бане своими руками. Процесс во многом зависит от того, насколько грамотно вы сможете подобрать конструкцию, опираясь на параметры печи и объемы парной.

    дымоход в бане своими руками как правильно

    Кроме того, необходимо осознанно подойти к выбору материала, набора элементов и способа установки. А также в этой статье мы расскажем про основные конструктивные особенности дымоходных систем, и проблемы, которые могут возникнуть при неправильном монтаже.

    Конструктивные особенности дымоотвода для парной

    1. Дымоход представляет собой вертикальную конструкцию, смонтированную внутри бани или на фасаде здания. Ее основная задача состоит в отведении продуктов сгорания топлива со скоростью, достаточной для поддержания естественной тяги в печи.
    2. Грамотно спроектированная конструкция обеспечивает быстрый нагрев бани, поддержание необходимого микроклимата в парной и экономного расходования топлива.
    3. Наиболее частые проблемы дымоотводных каналов: Чрезвычайно сильная тяга, что приведет к быстрому прогоранию топлива без соответствующего нагрева парной. Слишком слабая тяга. В топку попадает неполноценное количество кислорода, вследствие чего прерывается процесс горения и падает теплопроводность печи.
    4. Грамотный монтаж дымоотвода является гарантом вашей собственной безопасности и максимально долговременным сроком эксплуатации.

    Выбор материала для дымохода в бане

    На рынке представлен широкий ассортимент сырья для производства дымоотводящих конструкций, коротко назовем каждый каждое из них.

    Асбестоцементная труба:

    Асбестоцементная труба

    Обладает низкой стоимостью и простотой установки, однако, из-за пористой структуры может накапливать конденсат.

    Черный металл:

    труба из черного металла

    Очень хорошо проводит тепло и быстро нагревается, но при этом нет сопротивляемости коррозии. Обладает большой массой, что затрудняет процесс монтажа и требует сооружение фундамента.

    Кирпичный дымоход:

    кирпичный дымоход

    Модель является достаточно дорогой и непростой для установки, хотя её внешний вид очень приятен. Если не гильзовать внутри, конструкция забивается сажей, поддается воздействию конденсата, отсыреть, и в дальнейшем потрескаться и допускать утечку угарного газа.

    Керамические дымоходы:

    керамический дымоход

    Благодаря своей прочности керамика выдерживает высокую температуру, долговечна и может использоваться с любым из видов котлов. Тем не менее, установка такого дымоотвода является весьма дорогостоящей, а сама конструкция – низко ремонтопригодной. Поэтому заниматься установкой следует только квалифицированному мастеру, а хозяевам придется бережно относиться к этой вентиляционной системе.

    Нержавеющая сталь:

    труба из нержавеющей стали

    Большинство банных комплексов – домашних или коммерческих – используют именно этот вариант. Это обусловлено отличной устойчивостью к воздействию атмосферных явлений, сажа фактически не скапливается, а прослужит установка долгие годы. Внешний вид хорошо подходит под любой экстерьер бани, блестящая поверхность радует глаз. Кроме того, эта конструкция довольно проста для обслуживания.

    Наша продукция

    Стекло:

    Стеклянный дымовой канал – неплохой выбор, так как этот материал обладает минимальной инертностью, устойчив к влаге и коррозии. Постоянное повышение стоимости на установку такой конструкции обусловлено сложностью процесса и дороговизной огнеупорного стекла в целом. Поэтому такие дымоходы — самые дорогостоящие системы в наши дни, хотя стоимость вполне оправдана достоинствами этого варианта.

    Какие трубы используют

    Надо знать, что от того, каким образом будет выполнен монтаж дымохода банной печи, зависит вероятность пользования баней без угрозы для вашего здоровья.

    трубы для монтажа дымохода

    Схема монтажа дымоотвода бывает двух конфигураций: внутренняя и внешняя. В зависимости от этого подбираются элементы дымохода.

    Виды монтажа

    Установка может происходить на кронштейнах через стену или по прямой через крышу.

    В первом случае вся система выносится в стену, а затем поднимается, примыкая к бане, но не проходя сквозь нее. Это смотрится более эстетично, при этом есть следующие плюсы:

    • не задействуется свободное пространство парной;
    • нет риска обжечься о сталь или камень;
    • меньше вероятность возникновения пожара;
    • проще – не надо делать отверстие через весь чердак.
    • случаи задымления обнаружить легче, а также отследить общее состояние.

    Материал для дымохода в бане

    Но при этом:

    • увеличиваются потери тепла, так как фактически сразу пар попадает наружу;
    • сам монтаж сложнее из-за необходимости соблюдения размеров стыковки отверстия в стене и частей изделия;
    • нагрев трубы больше в силу того, что газы отходят в горизонтальном направлении. При таком расположении увеличивается сопротивление топочных газов при движении по каналу;
    • по количеству элементов данный вариант дороже на 10%, чем обычный.

    установка дымохода в бане

    При монтаже дымоотводящих систем по прямой через крышу дымоход располагается прямо, без изгибов, он отходит от котла и направляется вверх, где пересекает потолок и выходит с обратной стороны кровли. Достоинства такого подключения:

    1. Устойчивая тяга за счет расположения дымовой трубы ближе к коньку крыши.
    2. Сборник для конденсата находится в тепле, поэтому его прочистной карман сухой и чистый. Это продлевает срок службы.
    3. Не образуются мостики холода в стенах, теплоизоляция не нарушается.
    4. Устойчивость дымоотводящего канала выше за счет креплений к кровле. Сами крепежи можно выбрать дешевле, чем для варианта на фасаде.
    5. Эстетичность сооружения не портится боковыми выводами дыма.
    6. На улице находится лишь малая часть конструкции, которая портится со временем от снега и дождя. Осмотреть и очистить большую часть можно, не покидая здания.
    7. Можно использовать неутепленные части дымоотвода, которые находятся внутри бани.
    8. Данный вариант проще и дешевле в монтаже на 10%, чем при выводе через стену.
    9.  Дымовые газы идут вверх, нет препятствия для их выхода. Нагрев меньше, чем при горизонтальном соединении, так как сопротивление потокам дыма минимально.

    При этом есть и слабые стороны:

    1. Вероятность «пропустить» возникновение пожара выше, так как задымление возникает в перекрытиях, которые находятся на чердаке и на крыше, и их элементарно не видно вплоть до появления огня.
    2. Потери тепла через крышу. Герметичность восстанавливается при обустройстве гидроизоляции до проведения покрытия.
    3. Уменьшение полезной площади, так как по требованиям безопасности вокруг печной трубы для бани ничего не должно быть.
    4. Увеличение расходов на изменение крыши и потолка парной, в частности, после окончания чистовой отделки.
    5. При повреждении целостности дымоотводящей конструкции происходит задымление бани.
    6. Подтеки конденсата и накапливаемая сажа портят внешний вид крыши.
    7. Возможны ожоги от нагретых частей при нештатных ситуациях.

    При принятии решения о способе монтажа требуется учесть следующие нюансы:

    • размеры постройки – если очень маленькие, то логично сделать выносную конструкцию;
    • парилка строится с нуля или в старом помещении – в первом случае можно сразу продумать вопрос изоляции;
    • нужно ли отапливать соседние комнаты.

    Внешнее размещение

    дымоход в бане своими руками

    Внешнее устройство дымового канала является более затратным и трудным в монтаже. Это связано с повышенными требованиями к соблюдению размеров стыковки отверстия в стене и частей изделия. При наружном монтаже требуется применять двустенные дымоходы во избежание образования конденсата и возникновения пожара. Именно внешние конструкции являются наименее воспламеняемыми, поскольку дым моментально направляется наружу, а не циркулирует по трубе, располагающейся в здании. Плюсом такой системы можно отметить отсутствие необходимости делать отверстие в потолочном перекрытии и крыши и экономия внутреннего пространства. При этом вероятность отравления угарным газом сводится к минимуму.

    Внутреннее размещение

    как правильно сделать дымоход в бане

    Главным достоинством внутреннего расположения дымоотвода является легкое обеспечение тяги в дымоходной конструкции, которое достигается вертикальным направлением отходящих газов. В данной конструкции основная часть будет располагаться во внутренней части здания, что дает возможность банному помещению нагреваться существенно быстрее. Однако, с точки зрения пожаробезопасности, такая конструкция более опасная, так как заметить задымление в потолочном перекрытии или на чердаке гораздо сложнее.

    устройство дымохода в бане

    Можно ли произвести монтаж сэндвич-дымохода в бане своими руками

    Применение такой конструкции позволяет предотвратить и защитить помещение от возможных пожаров. Благодаря утеплителю температура нагревания трубы обычно не выходит.

    Существует определенная последовательность, сопутствующая проведению правильной самостоятельной сборки. Четкое соблюдение правил и рекомендаций производителя, гарантия бесперебойной работы дымоотводной системы.

    монтаж сэндвич трубы в бане

    На что следует обратить внимание при монтаже дымохода в бане

    Ниже представлены указания касательно того, на чем необходимо сосредоточиться в первую очередь.

    Как выбрать размер и форму дымоотвода

    Малый размер сечения будет препятствовать отведению топливной продукции в нужном количестве. Объемное сечение, напротив, способствует слишком быстрому продвижению дыма, что не позволит как следует прогреть банное помещение. Это, в свою очередь, повысит расходы на топливо. Следует ответственно отнестись к данному пункту, поскольку от него будет зависеть результат.

    Определиться с формой просто, если учесть основной принцип его работы. Дымоходам свойственно нагреваться неравномерно, вследствие чего, дым выходит на поверхность крыши по центральной оси. Отсюда следует, что правильная форма – круг. Цилиндрические конструкции гораздо быстрее обогревают помещение и не требуют излишних финансовых затрат.

    Дымоход с прямоугольным сечением провоцируют завихрения, препятствующие необходимой тяге. Прямоугольная конфигурация допустима лишь в том случае, когда речь идет об отопительных приборах, не требующих мощной тяги.


    Диаметр трубы

    Масштаб определяется степенью силовой тяги банной печи и располагается в промежуточном интервале от 115 до 270 (мм). Тем не менее чтобы безошибочно определить диаметр, нужно ознакомиться с некоторыми предписаниями, указанными производителем в инструкции. Если же у Вас не имеется схема установки дымохода для бани своими руками, то достаточно будет знать соотношение диаметров сечения разных форм. Выглядит это следующим образом:

    • цилиндрическая – 1 к 10;
    • прямоугольная – 1 к 1,5.
    Для кирпичных дымоходов минимальный диаметр сечения должен составлять 140х140 мм.

    Закрепление дымохода

    Успешная работоспособность дымоходной системы в первую очередь зависит от того, как точно определен размер трубы.

    Высота дымоотвода

    как сделать дымоход в бане

    По стандарту его высота должна составлять не менее 5 метров. Расчет высоты дымоотвода осуществляется в соответствии с основными техническими характеристиками материалов.

    Канал должен располагаться не менее чем в полуметре над кровельным коньком и никак не ниже его уровня. При этом стоит учитывать толщину кровельного покрытия и угол наклона ската крыши. Высота выбирается без учета дымоходного «зонта».

    Конструкция внешнего и внутреннего дымоотвода

    Общие рекомендации по монтажу

    Необходимо максимально подробно изучить информацию о том, как правильно сделать трубу дымохода в бане и все детали, касающиеся его установки, ведь от его качества будет зависеть надежность, срок эксплуатации, работоспособность и, прежде всего, ваша безопасность. Любая, казалось бы, незначительная ошибка может спровоцировать необратимые последствия.

    Сначала нужно ознакомиться с главными указаниями специалистов и инструкцией (если есть в наличии).

    Общие рекомендации по монтажу дымохода в бане

    Подготовительный этап

    Следует предварительно защитить участки прохождения дымового канала сквозь перекрытия. Пошаговое руководство для этого этапа установки дымохода в баню своими руками выглядит следующим образом:

    • Подготовка проходной трубы. Требуется заполнить ее наружность базальтовой ватой.
    • Далее, нужно произвести изоляцию внутренней части узла – определитесь с точкой монтажа на перекрытии и подготовьте отверстие нужной формы.
    • На участке сопряжения с потолком распределите еще один теплоизоляционный слой и затем приступайте к устройству разделки.
    • Обязательно оставьте небольшой зазор между проходным узлом и дымовым каналом.

    схема установки трубы

    Работы на крыше

    Данный этап начните с разборки кровли:

    • Необходимо определить размеры как с внутренней, так и с внешней области крыши с учетом кровельного ската (наклона).
    • Прорежьте внутри крыши отверстие. Для этого с двух краев обшейте области проемов металлическими листами, толщина которых должна составлять 0,5 (мм). Нужно сделать 4 отверстия величиной 450 на 450 (мм), методом квадратного сечения. Масштаб зависит во многом от переходника.
    • для прохода дымохода через крышу используется крышная разделка или мастер-флэш. Их основная задача — герметизация прохода, защита от попадания влаги.

    Обратите внимание: мастер-флэш необходимо заводить под верхний край кровли во избежание образования течи. Также стык с трубой пройти герметиком и закрепить все кровельными саморезами.

    монтаж дымохода в бане

    Проход через стену

    Предлагаем вам ознакомиться более подробно с двумя схемами монтажа с подробным описанием.

    как сделать трубу в бане

    В случае монтажа построениям дымохода для бани своими руками с боковым выводом процесс производится следующим образом:

    1 вариант монтажа

    Проход через стену, снаружи бани. Выбирая дымоход для дровяной печи в баню необходимо остановиться на трубе из нержавеющей стали толщиной 0,8 мм. На патрубок печи (если она у вас металлическая) устанавливаем адаптер (является стартовым элементом при сборке по конденсату), потом одностенную трубу не менее 0,5м или теплообменник натрубный (если вы планируете иметь горячую воду в помывочной). На теплообменник ставим шибер. О необходимости шибера мы расскажем в отдельной статье.

    Далее на шибер ставим колено под 90°, на него ставим старт-сэндвич для перехода с одностенной трубы на двустенную, а потом трубу сэндвич 1,0 м. Если у вас стена не широкая, то можно поставить трубу 0,5 м.

    монтаж дымохода для газа

    Важный момент: для прохождения стен и потолочных перекрытий необходимо обязательно использовать сэндвич.

    Участок прохождения стены (как и потолка) является самым пожароопасным в бане, поэтому необходимо серьезно подойти к оснащению данного узла. Мы предлагаем устанавливать ППУ (потолочно-проходной узел) внутри парной, снаружи проем закрывается экраном (листом из нержавеющей стали). Если же стена у вас широкая, тогда потребуется второе ППУ для установки снаружи. В ассортименте компании Феррум имеется ППУ различной комплектации. Мы подробнее расскажем в отдельной статье по данному элементу.

    В проходной узел необходимо неплотно уложить каолиновую вату или листы технической минеральной ваты слоем в 5-7 см, для того чтобы снять «лишнее» тепло. Больше закладывать вату не нужно, так как это может привести к перегреву сэндвича. Далее снаружи бани к трубе крепим сэндвич-тройник. Снизу тройника устанавливаем конденсатоотвод. Сверху к тройнику закрепляем сэндвич трубы 1,0 м количеством от 3 штук и более в зависимости от высоты бани.

    Учитывая вес двустенных дымоходов вам потребуется снизу установить монтажную площадку и консоль для укрепления комплекта. Для устойчивости сверху к стене бане крепим дымоход стеновым хомутом. Финальным элементом основной трубы будет оголовок.

    элементы комплекта дымохода

    Следующим этапом работ будет подключение водяного бака на 75 л к теплообменнику, но об этом мы расскажем отдельно.

    Особые указания:

    • После того как вы проверили, что все элементы дымохода на месте, хорошо садятся друг на друга, мы рекомендуем перед установкой стыки промазать силиконовым герметиком на 150°.
    • Все модули при монтаже крепятся внутрь предыдущего элемента узким концом (по конденсату).
    • Не забываем, что все стыки сэндвич трубы, колена, тройника и адаптера необходимо скрепить хомутами. Все эти элементы имеются в широком ассортименте в линейке Феррум, прайс на которую можно найти на сайте.
    • Длины элементов дымохода необходимо подбирать с расчетом, чтобы соединение не оказалось внутри перекрытий.
    • Если в дымоходе имеется тройник, то его необходимо обязательно ставить на площадку монтажную с креплением. Расстояние между площадками должно составлять не менее 5,0 м друг от друга.
    • Для прохождения перекрытий необходимо обязательное использование потолочно-проходного узла.
    2 вариант монтажа

    Внутренняя локализация дымохода. По набору элементов данный вариант почти не отличается от первого. Обязательно для прохождения потолочного перекрытия использовать сэндвич трубу.

    Дополнительным элементом при монтаже внутри бани является крышная разделка.

    проход трубы через чердак

    Изготовление и установка защитного (проходного) короба своими руками

    как установить трубу в бане

    >
    1. Сделать 4 металлических листа масштабом 50 на 50 (см) с вырезанным (посередине) отверстиями в соответствии с размером трубы.
    2. Посредством сварочного аппарата соединить друг с другом имеющиеся листы или скрепить саморезами.
    3. Получившийся в результате металлический короб утеплить при помощи базальтовой ваты, после чего, поверх предыдущего слоя сделать покрытие из фольги.
    4. По завершении, в короб вставляется труба. Устанавливается короб в потолочных переходах, после чего, фиксируется шурупами.
    5. Затем закрепите на поверхности крыши стальной лист с предварительно вырезанным отверстием под дымоход.

    Сбор конструкции дымоотвода

    дымоход для бани схема установки

    В случае, когда печь располагается не четко под потолочным проемом, употребляется колено (отвод). Но не стоит злоупотреблять его количеством, поскольку внутри может скапливаться копоть и гарь.

    Поверх крепится оголовок, который можно самостоятельно соорудить простым способом. Но все же рекомендуется приобрести готовый вариант.

    Внешняя труба конструируется следующим образом:

    1. Вначале к стене крепится колено, а только потом основное устройство.
    2. В стену крепится уже готовый защитный короб, наполненный керамзитом, от которого наружу поднимается главная часть.
    3. Затем, с внешней стороны помещения на нее крепится тройник. Каждую из деталей сцепляют поочередно.

    Закрепление: как правильно установить трубу дымохода в бане

    По завершении сборки дымохода закрепите тройник на монтажную площадку и плотно сожмите хомутами все имеющиеся стыки. На последнюю трубу(сэндвич) одевается конус, на конус одевается зонт или дефлектор, для предотвращения попадания атмосферных осадков и ветрового запирания дымового канала.

    Трубу выше кровли более чем на 1,5 метра укрепляют хомутом обжимным под растяжку.

    дымоход для бани своими руками

    Монтаж дымоотвода

    В потолочном или стеновом покрытии прорезается окно размером не менее 50х50см. В данное отверстие монтируется проходной узел с отверстием равным диаметру трубы плюс 3-5мм, для свобдного монтажа, который нужно закрепить специальными металлическими крепежами в заранее проделанные отверстия, после чего, скрепив со стеной. Затем в защитный короб вставляется труба. Со стороны чердачного помещения засыпьте металлический короб керамзитом. В качестве декоративного элемента по итогам монтажа можно использовать защитный экран из нержавеющей стали, который в свою очередь повышает пожаробезопасность

    Завершение монтажных работ

    Далее, когда вы завершили процесс установки, обязательно снимите дополнительное покрытие с труб и вместо него нанесите огнеупорный герметик.

    Подготовка отверстий для вывода трубы

    Ошибки при устройстве дымохода в бане

    • сборка по дыму, а не по конденсату. Самая частая и распространенная ошибка, которая очень быстро выводит из строя трубу.
    • расположение вплотную деревянных перекрытий к трубе в потолке и стенах. Экономия на ППУ.
    • применение материалов, строго противопоказанных для использования в качестве дымоотвода), поскольку некоторые из них могут спровоцировать возгорание.
    • недостаточная высота дымохода;
    • группирование сразу нескольких дымоходных конструкций в одну;
    • произвольный расчет масштаба и диаметра материалов.

    Монтаж дымохода весьма серьезный процесс, требующий наличия необходимых навыков, внимательности, терпения, ответственного подхода к изучению информации о всевозможных способах монтажа. Если вы будете точно следовать инструкции производителей или советам, приведенным в данной статье, то точно не совершите ошибок в процессе.

    Помните, что зачастую ремонт дымоходов обходится в разы дороже, чем просто услуги монтажа. Именно по этой причине все правила и рекомендации лучше соблюдать еще на этапе проектирования бани.

    Отправить ответ

    avatar
      Подписаться
    Уведомление о
