Шина дополнительного уравнивания потенциалов ШДУП (коробка ШДУП)

Шина дополнительного уравнивания потенциалов ШДУП (коробка ШДУП)



ЦЕНА на шины ШДУП>>>

Цена на Шина ШДУП указана из расчета оптового или мелкооптового объема покупки. При розничных заказах возможно увеличение цены от 5% до 15%. Купить Шина ШДУП могут юридические лица путем запроса счета и безналичной оплаты. Физические лица оплачивают выставленный счет через Сбербанк. Шина ШДУП является стандартной складской позицией. Срок поставки обычно не превышает 1-3 дня с момента оплаты. Запросить сертификат, отказное письмо или технические характеристики на Шина ШДУП можно отправив отдельный запрос на почту [email protected] Отгрузка продукции осуществляется с центрального склада (Москва, Медведково). Возможна доставка по Москве , Московской области и отправка в регионы России.

Обеспечим выгодные цены . Пишите

[email protected]

Шина дополнительного уравнивания потенциалов ШДУП предназначена для выполнения системы дополнительного уравнивания потенциалов в сантехкабинах и кухнях жилых и общественных зданий путём создания надёжного электрического контакта между нулевым защитным проводником (РЕ-проводником), групповой электрической розеточной сети данного помещения и доступными одновременному прикосновению сторонними проводящими частями: в сантехкабинах — трубами холодного и горячего водоснабжения и корпусом ванны; в кухнях — трубами холодного и горячего водоснабжения, отопления, газоснабжения, а также открытыми проводящими частями стационарного электрооборудования, подключенного к электрической сети по постоянной схеме, например, гидромассажных, нагревательных, вентиляционных, душевых и др. установок.



Шина дополнительного уравнивания потенциалов ШДУП производится в соответствии с ТУ 3431-008-33874352-2006



Сертификат № РОСС RU. АИ50.В01607.



Шина ШДУП предназначена для применения в электрических сетях напряжением не выше 0,4 кВ.





Технические характеристики:



Сечение шины, мм2, не менее

10

Количество присоединений, не менее

6+1

Сечение присоединяемых проводников, мм2

1,5…6

Габаритные размеры, мм

100 × 60 × 40

Климатическое исполнение и категория размещения по ГОСТ 15150

У4

Группа механического исполнения в части стойкости
к механическим внешним воздействующим факторам по ГОСТ 17516. 1

М1

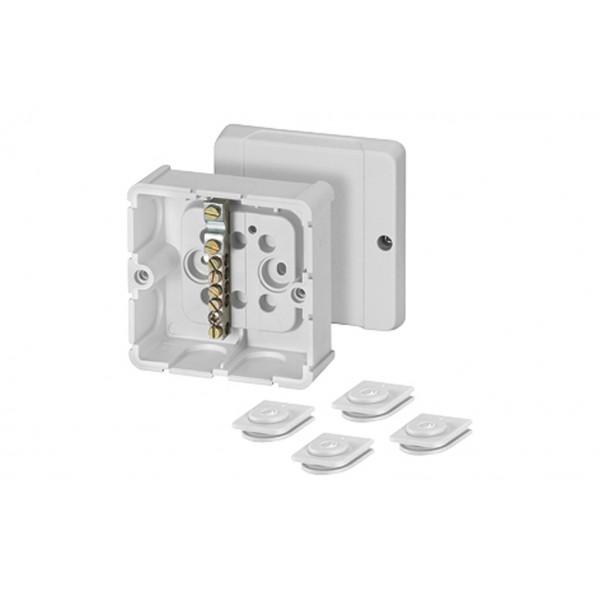

Шина ШДУП состоит из пластмассового корпуса с крышкой, шины с винтовыми зажимами опорного кронштейна.



Ввод и вывод проводников осуществляется через отверстия в боковых стенках.



Шина ШДУП может быть установлена в вертикальном или горизонтальном положении.



ЦЕНЫ от 16.01.2017



Вы можете заказать и приобрести в нашей компании весь спектр электротехнической продукции.
Звоните!!! (499) 290-30-16 (мнгк), (495) 973-16-54, 740-42-64, 973-65-17

Шина дополнительного уравнивания потенциалов (ШДУП): описание и разновидности

На чтение 6 мин Просмотров 771 Опубликовано

06. 08.2019 Обновлено

Под выравниванием или уравниванием потенциалов понимается уменьшение разности электрических напряжений между доступными для человека открытыми частями электрооборудования. Оно применимо к таким элементам защитных систем как заземляющие N и РЕ – проводники, а также шины типа РЕN, которые с этой целью также соединяются посредством металлических перемычек. Основное назначение этой электротехнической процедуры – избавиться от опасных разностей потенциалов и предотвратить возможность поражения человека электрическим током. На практике это означает, что все проводящие части оборудования на стороне потребителя, а также используемые в качестве заземления элементы строительных конструкций электрически соединяются между собой.

Виды выравнивающих систем

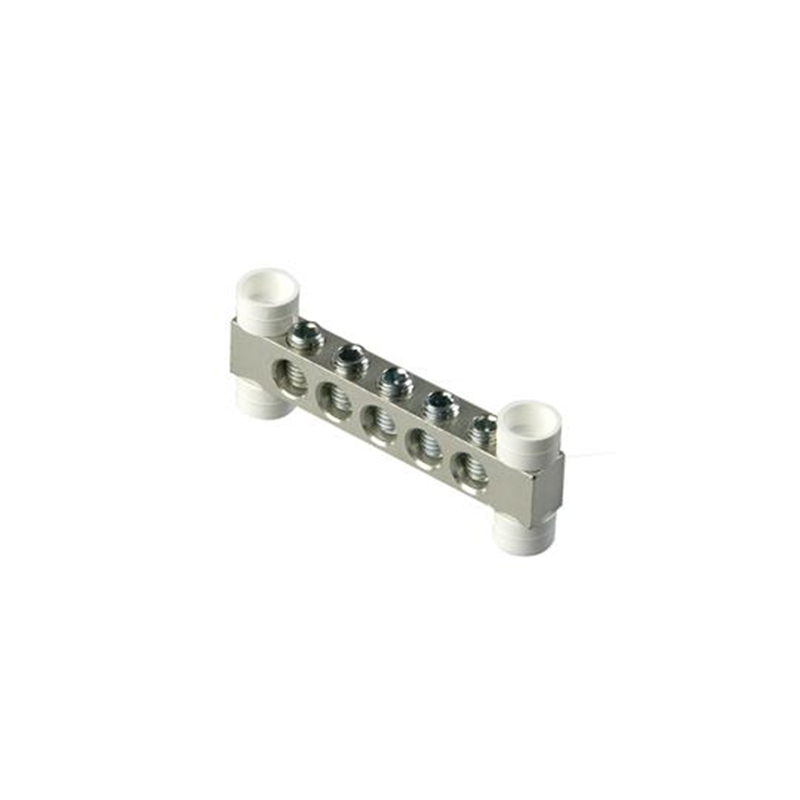

Шина уравнивания потенциалов с пластиковой опорой

Используемые в электрических сетях выравнивающие системы делятся на основные и дополнительные приспособления. Для понимания их различия потребуется рассмотреть каждый из этих подходов в отдельности.

Основная система

Эта разновидность выравнивающих конструкций сокращенно называется ОСУП. По своей сути она представляет собой контур, собранный из металлических пластин и объединяющий в единое целое следующие элементы:

  • главную заземляющую шину (ГЗШ), предназначенную для сборки всех подлежащих заземлению элементов;
  • металлическую арматуру жилого дома или другого строения;
  • элементы защиты зданий от грозовых разрядов и молний;
  • трубы и радиаторы отопления;
  • металлические короба вентиляционных систем;
  • трубы водоснабжения и канализации.

Обычно для монтажа ГЗШ выбирается отдельное посадочное место в вводно-распределительном шкафу (ВРУ). При его отсутствии для этого используется любая металлическая сборка, от которой посредством стальной или медной полосы сделано ответвление к контуру заземления.

Дополнительное выравнивание

Уравнивание потенциалов

Шина дополнительного уравнивания потенциалов ШДУП – это особая стальная конструкция, монтируемая с целью электрического присоединения следующих располагающихся во влажном помещении элементов:

  • корпуса душевой кабинки и самой ванны;
  • токопроводящие части вентиляционной системы, если ввод в ванную оформлен металлическим коробом;
  • канализационные трубы;
  • корпус агрегата для сушки полотенец;
  • водопроводные трубы и радиаторы отопления, а также все другие части, нуждающиеся в заземлении.

Для шины дополнительного уравнивания потенциалов потребуется обустроить специальный шкаф или металлическую коробку, от которой медные проводники протягиваются к каждому из перечисленных объектов. Такая система рассматривается как вспомогательная, то есть дополняющая ОСУП. Этим объясняется невозможность их раздельного использования и функционирования.

Назначение и устройство ШДУП

Причина поражения электрическим током

Дополнительная система уравнивания электрических потенциалов охватывает следующие обязательные элементы:

  • Все без исключения приборы, расположенные в помещениях повышенной влажности — в ванных комнатах, на кухнях, в подвалах и чердаках частных строений — и подлежащие заземлению.
  • Элементы металлических конструкций, непосредственно примыкающие к этим помещениям и выходящие за их планировочные границы.
  • Нулевые проводники системы заземления. К ним подключаются все остальные выравнивающие отводы.

В случае отсутствия на данном ответвлении нулевых N проводников вся система подключается к РЕ шине, установленной в распределительном шкафу на вводе в здание.

Данная процедура также распространяется на нагревательные шины системы «теплый пол», наглухо замуровываемые в бетонные покрытия. Перед их монтажом потребуется закрыть комплект стальных трубок металлической сеткой, которая впоследствии подсоединяется к системе, в которой предусмотрена шина ШДУП. Для обеспечения дополнительной защиты в цепях питания нагревательных приборов рекомендуется устанавливать УЗО на ток до 30 мА (смотрите п. 7.1.88 ПУЭ).

Способы соединения элементов, подключаемых к шинам ШДУП типа У4, бывают самыми различными. Широко практикуются следующие типовые схемы:

  • радиальный способ подключения к элементам уравнивания потенциалов;
  • подключение шлейфом, обеспечивающим непрерывность цепи выравнивания.

В любом случае такие коммутации выполняются с использованием специального сборного узла уравнивания потенциалов — для этих целей применяется коробка ШДУП. Эта конструкция представляет собой своеобразную сборку нескольких проводников в единую проводящую систему, подключаемую к нулевой шине распределительного шкафа.

Параметры проводников ДСУП

ДСУП

Для системы дополнительного уравнивания потенциалов подходят только специально предназначенные для этих целей проводники. Согласно положениям ПУЭ (смотрите п. 1.7.138) их характеристические размеры должны удовлетворять следующим требованиям:

  • при соединении двух собственных проводящих частей оборудования в качестве основного выбирается сечение меньшего из защитных проводников, подсоединяемых к заземляемым частям;
  • при соединении собственных и сторонних проводящих элементов оборудования или приборов за основу берется половина сечения защитного проводника, подключаемого к открытой части заземляющего контура.

В соответствии с пунктом 1.7.126. ПУЭ защитные проводники изготавливаются из того же материала, что и фазные, а их сечения строго регламентируются.


Минимальные значения сечения медных проводников, применяемых в системах ДСУП и не входящих в состав силового кабеля, должны соответствовать требованиям пункта 1.
7.127 ПУЭ. Величина этого параметра выбирается, исходя из следующих соображений:
  • она должна быть равной 2,5 мм2 при условии надежной механической защиты от деформаций и других посторонних воздействий;
  • ее значение достигает 4 мм2 в случае отсутствия необходимой защищенности.

Общая схема ДСУП помимо всего перечисленного включает в свой состав элементы защиты от молний и грозовых разрядов.

Молниезащитная функция

Основная СУП

Уравнивание потенциалов в специальных конструкциях, предназначенных для защиты сооружений от удара молний, относится к серьезным мероприятиям, снижающим угрозу возникновения пожара на этих объектах. В таких системах опасная разность потенциалов, образовавшаяся из-за скопления зарядов атмосферного электричества, может достигать огромных величин — до 15 кВ.

Их обустройство аналогично уже рассмотренным случаям, за исключением того, что здесь делается дополнительный отвод, идущий к заземляющей шине или спуску молниеотвода. Сечения соединительных проводников выбираются из того же расчета, что и для общего случая устройства ОСУП. Согласно требованиям ПУЭ, ни одна новая электрическая сеть, обязательно оборудуемая молниезащитой, не будет принята в эксплуатацию, если в ней не предусмотрено искусственное выравнивание потенциалов.

Монтаж выравнивающей шины

Соединение с элементами, не имеющими специальных контактов для подключения, производится с помощью хомутов, зажимов

Шины ШДУП обычно размещаются в коробках, которые различаются по способу установки на элементах конструкции. Они могут размещаться в следующих местах:

  • в полостях прилегающих стенных простенков;
  • непосредственно в самих стенах.

Кроме того, они нередко выполняются в виде настенного крепления. Их установка и закрепление в элементах стенных конструкций предусматривается еще на этапе строительства. Конкретное место размещения коробки с шиной выбирается согласно заранее составленной схеме и с учетом того, чтобы к ним имелся свободный доступ. Это необходимо для контроля их состояния и обслуживания.

В уже построенном и эксплуатируемом строении устанавливаются коробки в открытом исполнении, доступные для проведения необходимых электромонтажных операций. Место их установки выбирается с тем расчетом, чтобы длина сборных проводников и заземляющей шины была минимальной. Это позволит сэкономить на расходных материалах.

Обустройство надежной системы выравнивания потенциалов на любом действующем объекте является гарантией защиты работающих или проживающих в нем людей от удара электрическим током.

Шина дополнит. уравнивания потенциалов ШДУП У4 (14 присоединений 100х100х50 IP55)

Артикул: se00132400
ID товара: ***25841

Цена(опт): 210.00 *

Цена(до 50тыс руб) = Цена оптовая+(3000/количество)

Остаток: ≥382

Показать остатки по складам, аналоги и сроки поставки

Упростите Вашу работу с заявкой

Скорее всего, перед вами сейчас лежит смета или список позиций, которые необходимо приобрести.

Отправьте нам на E-mail заявку целиком, и мы выставим Вам счет на то, что Вам нужно. Мы обсчитываем каждую заявку индивидуально и стараемся предоставить лучшую цену, исходя из вашего объема и требований по срокам поставки. На сайте представлена лишь часть ассортимента, который мы можем поставить. Полный ассортимент значительно шире.

Убедитесь, что в письме с заявкой есть Ваше имя, телефон, реквизиты (или хотя бы название) компании, на которую нужно выставить счет. Электронную почту вы можете увидеть, нажав на кнопку «Показать E-mail» в правом верхнем углу сайта.

Шина дополнит. уравнивания потенциалов ШДУП У4 (14 присоединений 100х100х50 IP55) можно купить у нас по безналичному расчету, отправив заявку на электронную почту. Мы осуществляем доставку по Москве до адреса клиента, либо до транспортной компании, которая осуществит доставку в Ваш регион. Доставка может быть как бесплатной, так и платной в зависимости от суммы закупки и дальности. Точный просчет может совершить менеджер по вашему запросу.

Характеристики

Индивидуальная упаковка
Количество в упаковке(шт) 1
Габариты(мм) 100 x 50 x 100
Вес(кг) 0.16
  • Шина дополнительного уравнивания потенциалов ШДУП, предназначена для выполнения системы дополнительного уравнивания потенциалов в квартирах, домах, офисах и производственных помещениях (дополнительная защита от поражения током в ванных комнатах, кухнях, комнатах бытового обслуживания и т.д.), путём создания надёжного электрического контакта между нулевым защитным проводником (РЕ-проводником), групповой электрической розеточной сети данного помещения и доступными одновременному прикосновению сторонними проводящими частями: в сантехкабинах — трубами холодного и горячего водоснабжения и корпусом ванны; в кухнях — трубами холодного и горячего водоснабжения, отопления, газоснабжения, а также открытыми проводящими частями стационарного электрооборудования, подключенного к электрической сети по постоянной схеме, например, гидромассажных, нагревательных, вентиляционных и др. установок.

Смотрите так же

Цена(опт): 210.00

Цена(опт): 118.80

Случайные товары

Цена: по запросу.

Цена: по запросу.

Цена(опт): 9.02

Цена: по запросу.

Коробка уравнивания потенциалов шдуп — Морской флот

ЦЕНА на шины ШДУП>>>

Цена на Шина ШДУП указана из расчета оптового или мелкооптового объема покупки. При розничных заказах возможно увеличение цены от 5% до 15%. Купить Шина ШДУП могут юридические лица путем запроса счета и безналичной оплаты. Физические лица оплачивают выставленный счет через Сбербанк. Шина ШДУП является стандартной складской позицией. Срок поставки обычно не превышает 1-3 дня с момента оплаты. Запросить сертификат, отказное письмо или технические характеристики на Шина ШДУП можно отправив отдельный запрос на почту [email protected] Отгрузка продукции осуществляется с центрального склада (Москва, Медведково). Возможна доставка по Москве , Московской области и отправка в регионы России.

Обеспечим выгодные цены . Пишите [email protected]

Шина дополнительного уравнивания потенциалов ШДУП предназначена для выполнения системы дополнительного уравнивания потенциалов в сантехкабинах и кухнях жилых и общественных зданий путём создания надёжного электрического контакта между нулевым защитным проводником (РЕ-проводником), групповой электрической розеточной сети данного помещения и доступными одновременному прикосновению сторонними проводящими частями: в сантехкабинах – трубами холодного и горячего водоснабжения и корпусом ванны; в кухнях – трубами холодного и горячего водоснабжения, отопления, газоснабжения, а также открытыми проводящими частями стационарного электрооборудования, подключенного к электрической сети по постоянной схеме, например, гидромассажных, нагревательных, вентиляционных, душевых и др. установок.

Сертификат № РОСС RU.АИ50.В01607.

Шина ШДУП предназначена для применения в электрических сетях напряжением не выше 0,4 кВ.

Технические характеристики:

Сечение шины, мм2, не менее

Количество присоединений, не менее

Сечение присоединяемых проводников, мм2

Габаритные размеры, мм

Климатическое исполнение и категория размещения по ГОСТ 15150

Группа механического исполнения в части стойкости
к механическим внешним воздействующим факторам по ГОСТ 17516.1

Шина ШДУП состоит из пластмассового корпуса с крышкой, шины с винтовыми зажимами опорного кронштейна.

Ввод и вывод проводников осуществляется через отверстия в боковых стенках.

Шина ШДУП может быть установлена в вертикальном или горизонтальном положении.

Пожалуйста, укажите ваше имя и телефон, чтобы мы могли связаться с вами

Упростите Вашу работу с заявкой

Скорее всего, перед вами сейчас лежит смета или список позиций, которые необходимо приобрести.

Отправьте нам на E-mail заявку целиком, и мы выставим Вам счет на то, что Вам нужно. Мы обсчитываем каждую заявку индивидуально и стараемся предоставить лучшую цену, исходя из вашего объема и требований по срокам поставки. На сайте представлена лишь часть ассортимента, который мы можем поставить. Полный ассортимент значительно шире.

Убедитесь, что в письме с заявкой есть Ваше имя, телефон, реквизиты (или хотя бы название) компании, на которую нужно выставить счет. Электронную почту вы можете увидеть, нажав на кнопку «Показать E-mail» в правом верхнем углу сайта.

Шина дополнит. уравнивания потенциалов ШДУП У4 (14 присоединений 100х100х50 IP55) можно купить у нас по безналичному расчету, отправив заявку на электронную почту. Мы осуществляем доставку по Москве до адреса клиента, либо до транспортной компании, которая осуществит доставку в Ваш регион. Доставка может быть как бесплатной, так и платной в зависимости от суммы закупки и дальности. Точный просчет может совершить менеджер по вашему запросу.

В многоквартирных домах существует множество металлических предметов – проводников электрического тока. К ним относятся системы отопления, водоснабжения, короба вентиляции, корпуса электроприборов и другие конструктивные элементы. Всем известно, что между ними существует непосредственная связь. При утечке тока возникает реальная опасность для человека, которая устраняется разными способами.

Наиболее эффективной считается специальная система, в состав которой входит коробка уравнивания потенциалов. Она достаточно надежно защищает от поражения электрическим током, позволяет избежать травматизма и других негативных последствий.

Для чего нужно выравнивать потенциалы

Прежде чем подробно рассматривать данную систему, следует разобраться с понятиями электрического потенциала и тока. Их физические свойства наглядно видны на примере обычного проводника. Когда он находится в состоянии покоя, все заряженные частицы – положительные и отрицательные – равномерно заполняют его внутреннюю структуру.

Каждый источник тока имеет на одном из полюсов недостаточное количество электронов, а на другом – избыточное. При подключении к нему проводника, все электроны, находящиеся внутри, станут перемещаться в определенном направлении с целью выравнивания этого недостатка и избытка. Такое движение называется электрическим током, а разница в электронах известна как положительный и отрицательный электрический потенциал.

При неизменной разнице потенциалов движение электронов будет происходить в одном направлении, поэтому ток считается постоянным. Если же наблюдается частая смена мест положительного и отрицательного потенциалов, то такой ток будет называться переменным. В домашней сети такие изменения происходят 50 раз в секунду, то есть частота переменного тока составляет 50 Гц.

Все проводники, по которым протекает электрический ток, защищены изоляцией, исключающей любые контакты с окружающими предметами. Это касается всех металлических элементов, деталей и конструкций, обладающих нулевым электрическим потенциалом, по которым не должен течь ток. В идеальном варианте все они работают автономно и не представляют опасности для окружающих.

Однако довольно часто возникают ситуации, в квартире или в частном доме, связанные с утечками тока. Например, в результате аварии произошло соприкосновение токоведущего провода и батареи. В этом случае ток проникает во всю систему отопления, что приводит к изменению электрического потенциала металлического радиатора.

Подобная ситуация может привести к различным вариантам дальнейшего развития событий:

  • Человек стоит на полу в обуви, не проводящей ток. В этом случае ничего не произойдет, и поражения током не будет.
  • При нахождении на заземленном полу, человек неизбежно получает удар током. Для подобных ситуаций предусмотрено УЗО – устройство защитного отключения.
  • Человек стоит на изолированном полу, одновременно касаясь металлической трубы и батареи, находящейся под напряжением. Каждая из этих конструкций обладает разным электрическим потенциалом и ток начнет протекать через тело. Именно в этот момент человек получает электротравму. Для борьбы с этим явлением и предусмотрена система для выравнивания потенциалов.

С этой целью все типы элементов из металла и защита приборов и оборудования, которые не должны быть под напряжением, соединяются в единую цепь. При возникновении аварийной ситуации все они будут иметь одинаковый потенциал. Даже, если напряжение составит 220 вольт, удара током не произойдет, важно, чтобы под ногами человека была изолированная поверхность.

Устройство и работа ОСУП

В качестве главного защитного элемента выступает ОСУП – основная система выравнивания потенциалов. Типовая схема включает в себя следующие части:

  • Заземляющее устройство – контур заземления.
  • ГЗШ – главная заземляющая шина.
  • Защитные проводники РЕ.
  • Проводники уравнивания потенциалов.

Для установки главной шины заземления или шины РЕ используется вводно-распределительный щит здания. В свою очередь, шина соединяется со стальной полосой, подключенной к контуру заземления. Помимо этого, к ГЗШ дополнительно выполняется подключение PEN-проводника кабельной линии на входе в случае использования системы заземления TN-C-S или РЕ-проводник при подключении заземляющей системы TN-S. Сюда же подсоединяются и РЕ-проводники, соединяемые с группами разных проводок и РЕ-проводники, входящие в систему для выравнивания потенциалов.

Основная система уравнивания потенциалов имеет свои особенности подключения и эксплуатации:

  • Запрещается соединять РЕ-проводники и нулевые рабочие провода (N) на всем протяжении линии, от начала главной заземляющей шины.
  • При подключении к заземленным конструктивным элементам здания должна использоваться радиальная схема соединения. В таких случаях всем заземляемым частям здания будут соответствовать собственные проводники, выравнивающие потенциалы. Сами уравнивающие РЕ-проводники запрещается соединять с помощью шлейфов.
  • Работа проводов защиты осуществляется непрерывно. Поэтому в цепи с такими проводниками нельзя устанавливать какую-либо защитную коммутационную аппаратуру.

В процессе эксплуатации ОСУП иногда возникают проблемы технического характера. Например, в последнее время многие хозяева квартир осуществляют замену металлических труб пластиковыми. В результате использования пластика происходит разрыв защитной цепочки, препятствующий выравниванию, и разность потенциалов возникает хаотически и бесконтрольно между любыми участками и коммуникациями.

Другая проблема основной системы заключается в существенных различиях электрического потенциала одной и той же трубы на разных этажах многоэтажного дома. То есть напряжение на первом этаже будет выше, чем на последнем, в связи с чем может сложиться ситуация, представляющая опасность для организма человека. Поэтому кроме главной, создается еще одна система уравнивания потенциалов, устанавливаемая в индивидуальном порядке во всех квартирах.

Назначение и особенности эксплуатации ДСУП

Данная система органично дополняет ОСУП и обеспечивает дополнительную электробезопасность в душах, ванных и прочих объектах, представляющих повышенную опасность.

Например, в дополнительную систему, предназначенную для ванной комнаты, входят такие конструктивные элементы и оборудование:

  • Трубы водопровода и канализации.
  • Короб вентиляции, при ее наличии.
  • Полотенцесушитель, корпуса ванн или душевых кабин.
  • Для соединения и подключения используются проводники и коробка уравнивания потенциалов.

Для подключения каждого объекта, входящего в систему, используется медный проводник с одной жилой. Его свободная часть заводится в коробку уравнивания потенциалов и соединяется с клеммой.

К подобной системе выставляются такие же требования, как и к основной:

  • Для подключения элементов запрещается использовать шлейф.
  • Установка дополнительной системы запрещается, когда в помещении отсутствует заземляющий контур, то есть используется заземляющая схема TN-C.
  • Дополнительная система уравнивания потенциалов не должна иметь разрывов на всем своем протяжении, начиная от распределительного шкафа и заканчивая коробкой для клемм, установленной на своем месте. Запрещается включать в цепочку все виды защитной аппаратуры.

Выполняем монтаж

До начала установки специалисты рекомендуют сделать чертеж, на котором точно обозначить соединения элементов. Обязательно отмечается место, где будет установлена коробка для уравнивания потенциалов. Следует отметить и места прохождения провода по всем линиям, от одной точки до другой.

На следующем этапе выполняется подготовка коммуникаций к подключению. Для этого на трубе зачищается небольшое расстояние под размеры хомута. Зачистка производится до тех пор, пока не появится металлический блеск. Таким образом, обеспечивается прочное соединение и хороший контакт, благодаря которому система обязательно сработает при возникновении аварийной ситуации.

Далее к каждому элементу подводится отдельный проводник. При отсутствии вероятности механических повреждений, сечение провода может быть 2,5 мм2. Если же такая возможность не исключается, рекомендуется перестраховаться и воспользоваться проводом сечением 4 мм 2 . Все провода, заведенные в коробку, следует надежно закрепить на шине. Коробка уравнивания потенциалов для ванной комнаты выбирается с классом защиты не ниже IP54. Провод, отходящий от шины в направлении квартирного щитка, имеет сечение 6 мм 2 . Он не должен пересекаться с другими кабельными линиями, независимо от места прокладки.

По окончании монтажа правильность всех подключений проверяется измерительными приборами и визуальным осмотром. Процедуру проверки рекомендуется поручить профессиональному специалисту-электротехнику.

Шина дополнительного уравнивания потенциалов ШДУП У4

В быту, порой, случаются такие опасные моменты, когда пользователь, дотронувшийся к отопительному радиатору, получает удар электротоком. Проходит это из-за создавшейся разности потенциалов на железных конструкциях внутридомовых сетей: водоснабжения и теплоснабжения. Негативный процесс устраняется путем обустройства системы защиты: общей и местной, способной дополнительно уравнять электропотенциал. Реализуется это путем установки приборов — ШДУП У4.

Что это такое

ШДУП — это шина дополнительного уравнивания потенциалов, предназначенная для исполнения защитной функции от воздействия электротоком в ванной, кухне, бытовых помещениях и других, оборудованными инженерными сетями, с помощью создания сильного электроконтакта. Устройство имеет возможность быть размещенным посреди: 0-защищающего провода, ре-проводником и пакетной электророзеточной сети и легкодоступными к прикосновению посторонними токопроводящими устройствами:

  • В ванной комнате — трубопроводами холодной, ГВС и чугунной ванной;
  • в кухонных помещениях — трубопроводами холодной воды, ГВС, теплоснабжения, газовыми трубопроводами и доступными токопроводящими элементами бытовых электроприборов, присоединенных к электросети по постоянной линии питания.
Внутренний вид прибора

Система ШДУП У4 защищает пользователя от поражения электротоком. Прибор устанавливается в жилых и общественных зданиях, уровень безопасности «У4» — гарантирует работоспособность аппарата во влажных комнатах и обустроенных токопроводящими стальными системами.

Подключаемые модули:

  • Система централизованного водопровода;
  • внутридомовая система теплоснабжения;
  • система водоотведения;
  • ванный полотенцесушитель.
Модули

Характеристики

Шина дополнительного уравнивания потенциалов ШДУП У4 имеет другое название — коробка ШДУП и используются для защитной функции в комплексах жизнеобеспечения методом уравнивания потенциалов. Согласно требованиям п. 7-1/1988 ПУЭ к системе ШДУП обязаны присоединяться все легкодоступные к касанию токопроводящие элементы электрооборудования, сторонние проводящие элементы и 0-провода всех устройств, включая электророзетки. Для ванных/душевых комнат такая схема считается обязательной и может предусмотреть, подсоединение посторонних проводящих элементов, находящихся вне квартиры. Шина ШДУП производится согласно требованиям ТУ 3431-008/2006.

Технические данные ШДУП в электросетях до 0.4 кВ:

  • Площадь сечения шины не меньше — 9.0 мм2.
  • Предельное число соединений, не менее — 6 ед.
  • Площадь сечения провода, подключаемых устройств — 1.5-6.0 мм2.
  • Размеры — 87.0×87.0×45.0мм.
  • Корпус — пластмассовый.
  • Ввод/вывод проводов происходит сквозь отверстия в боковых стенах.
  • Установка — вертикальная/ горизонтальная.

Разновидности уравнивания

Первоначально нужно узнать каким образом она функционирует. Все стальные детали внутридомовых сооружений в общедомовом масштабе соединены в цельную сеть. В таком положении, они обладают нулевым электропотенциалом, и поэтому безопасны. Но если потенциал образовался между 2-мя стальными компонентами в контуре, то при касании их, пользователь сможет быть поражен электротоком. Применяемые в электросетях выравнивающие устройства подразделяются на основную и дополнительную защиту.

Системы уравнивание

Основная система

Эта вариант защитных систем укорочено именуется ОСУП. Она реализована в виде контуров, выполненных из стальных пластинок и соединяющихся в цельную конструкцию с функциональными узлами:

  • ГЗШ — главную заземляющую шину для объединения устройств, которые подлежат заземлению;
  • железные арматурные конструкции жилых домов либо иного объекта строительства;
  • защитные компоненты строительных объектов молниезащиты;
  • внутридомовая система отопления;
  • стальные конструкции вентилирующих установок;
  • сантехнические трубы подачи воды и дренажа.

Важно! Как правило, для установки ГЗШ, подбирается индивидуальное установочное место в вводном электрораспределительном шкафу. В противном случае применяется другая металлосборка, где полосой из стали или меди выполнен подвод к заземлению.

Дополнительное выравнивание

Шина ДСУП доп. уравнивания — это особенная металлическое устройство, устанавливаемое для электросоединения последующих функциональных инженерных узлов во влажных строениях:

  • Душевой установки и чугунной ванны;
  • электропроводящие элементы вентсистемы, если вход в ванную организован железным воздуховодом;
  • канализационно-дренажные трубопроводы;
  • устройство для просушки белья;
  • водяные трубопроводы и отопительные батареи, требующие заземления.

Для ДСУП понадобится установить специально отведенный шкаф либо железную коробку, от которой медные провода подводятся к вышеперечисленному объекту. Она несет вспомогательную функцию, другими словами дополняющая ОСУП.

Конструкция шины

Для защиты от воздействия потенциалов, правилами ПУЭ предусмотрены стандарты монтажа 2-х систем — общедомовой и местной. Первая содержит связанные между собою контуры заземление, основная защитная шина, стальные сооружения квартиры и молниезащитные сооружения. При безошибочном проведении обвязки компонентов, угроза от разности потенциалов не наступит.

Шина выравнивания

Однако в сегодня многие собственники квартир, оборудуют собственные жилища пластмассовыми трубопроводами, которые сейчас пришли на смену стальным. В приведенном варианте, основной заземляющий контур нарушается. По этой причине, из-за абсолютной токовой непроходимости тока пластмассой, сможет проявиться разница потенциалов между разными контурами.

К небезопасным режимам при происхождении разницы потенциалов, можно отнести то, что эта разница значительно растет пропорционально длине участка.

Для корректировки проблемы выполняют установку вспомогательного парка оснащения защиты от потенциалов. В представленную систему включаются коробка уравнивания (КУП), в ней размещена шина (ШДУП).

Обратите внимание! Тип комплекса уравнивания выбирают, отталкиваясь от определенного вида строения. К вышеуказанной коробке присоединяются разные стальные компоненты конструкций, к которым причисляют все внутридомовые инженерные сети. Основное различие дополнительной системы в том, что она обеспечивает защиту в отдельно взятом помещении.

Как правильно устанавливать

Установка представленной системы выполняется относительно быстро и легко, поскольку в ней используется исключительно заземляющий провод. При подсоединении разных проводников, нужно уделить пристальное внимание безошибочности и качественности выполнения контактных соединений.

Точки установки

Для выполнения подключения понадобится:

  • Коробка ШДУП У4 ;
  • провода;
  • крепежи и сборочные материалы.

Абсолютно любые работы с силовыми линиями начинают с оформления точного проекта, в соответствии с ним станут монтироваться и подсоединяться провода, размещаясь коробке. Данная схема составляется с учетом места расположения стальных конструкций. Необходимо заметить, что эти мероприятия нужно выполнять до завершения ремонтных работ, особенно отделочных, таким образом, пользователь сумеет закрыть заземляющие провода.

Крепежи защиты

В первую очередь протягивается заземляющий провод от основной заземляющей шины, к точке монтажа КУП. Затем, с использованием нужного инструментария, выполняется установка коробки из пластмассового корпуса совместно с крышкой. В середине корпуса размещается шина из меди, для подсоединения проводов от стальных конструкций. Запрещено выполнять присоединение заземлений исходящих от силового оборудования, таких как розетки/выключатели.

Дополнительная информация! После завершения установки коробки и основного кабель, выполняется подсоединение токоведущих проводов к стальным элементам инженерных внутриквартирных сетей. Для этой цели, применяют разные крепежи в форме хомутов и болтовых соединений. Предварительно перед подсоединением, плоскость зачищают до блеска. После чего, получается высококачественный контакт, обеспечивающий наилучшее функционирование системы.

Таким образом, данная шина выполняет защитную схему в квартирах от ударов электротоком, из-за разницы потенциалов во внутридомовых инженерных сетях. В соответствии с характеристиками, в корпусе одновременно подключаются розеточных группы зданий и металлических конструкций инженерных сетей.

Электрический потенциал и правила их выравнивания в электроустановках: коробка и шина

В рабочих и жилых домах всегда есть металлические поверхности: чугунные или алюминиевые системы отопления, водопроводы и смесители душевых комнат. Как известно, металлы проводят электрический ток. Даже если металлические предметы вокруг человека не подключены непосредственно к источникам тока, то они в любом случае имеют определённый электрический потенциал. Избавиться от него невозможно, но привести в безопасную норму можно. Коробка уравнивания потенциалов предназначена именно для этого.

Коробка уравнивания потенциалов куп2603

О разности потенциалов

Если в одной комнате два металлических предмета имеют потенциалы напряжением U1 и U2, например, смеситель и сушилка для полотенец, то можно говорить о разности потенциалов. Это напряжение, значение которого можно записать уравнением:

U = U1 – U2.

Оно возникает при соединении двух точек с потенциалами между собой проводником.

Важно! В ванной комнате этим «проводником» может оказаться мокрое тело человека, который одновременно прикоснётся к двум металлическим поверхностям.

Причины возникновения потенциалов

Существуют различные условия возникновения электрических потенциалов на токопроводящих частях и металлических объектах. Основные причины возникновения этого явления следующие.

Разность электрических потенциалов в быту возникает при условиях:

  • занижение или пробой изоляции токоведущих конструкций и возникающие в результате этого утечки тока;
  • образование статического электричества;
  • неисправность бытового оборудования;
  • неверное включение в схему питания электрооборудования;
  • появление в заземляющих устройствах токов блуждающей природы.

Особую опасность представляет возникновение высокого потенциала из-за неисправности электропроводки или пробоя изоляции электроприборов при касании токопроводящей жилы металлических частей бытового или производственного оборудования.

Внимание! Пробой изоляции может произойти в одном месте, а потенциалы возникнуть совершенно в другом помещении. Например, в результате того, что квартиры соединяет одна и та же сеть отопления, пробой изоляции электроприбора на одном этаже может вызвать разность потенциалов на другом уровне и ударить человека электроразрядом.

Блуждающие токи появляются при использовании земли в качестве проводника для организации рабочего процесса электрических установок. Они тоже часто становятся причиной возникновения высоких потенциалов на батареях системы отопления или водопроводах.

Механизм образования блуждающих токов

Для чего выравнивать потенциалы

Доходчиво объяснить, что даёт выравнивание потенциалов, может пример того, что птицу, сидящую на проводе, не убивает током. Разности потенциалов нет, значит, напряжения, проходящего через две точки тела (лапы), нет, или оно мизерное. Согласно формуле напряжения, чем ниже разность значений напряжения в точках соприкосновения, тем ниже напряжение.

К сведению. Процедура выравнивания предполагает сделать одинаковыми потенциалы на всех металлических поверхностях, доступных для прикосновения.

Опасность воздействия

Прохождение тока через тело, при прикосновении к элементам конструкций с разной величиной электрического напряжения, опасно для здоровья и жизни. Здесь тело является проводником тока от точки с высоким потенциалом к точке с низким значением напряжения.

Опасными характеристиками тока являются:

  • частота;
  • сила;
  • путь прохождения через тело пострадавшего.

Наиболее опасен переменный ток. Он ощутим уже при величине до 0,6 мА. Ток, лежащий в пределах от 0,6 мА до 0, 025 мА, имеет притягивающие свойства из-за своей периодичности импульсов. Человек самостоятельно не может «отлепиться» от точек прикосновения. Конечности непроизвольно сжимаются, тело не слушается.

Сила тока выше 0,1 А вызывает фибрилляцию внутренних органов и сердца и является смертельно опасной.

Направления движения электричества через тело человека определяют уровень вреда здоровью.

Смертельные маршруты прохождения электротока:

  • «рука – рука» – под воздействие попадают бронхи, лёгкие и сердце;
  • «рука – нога» – страдают все внутренние органы;
  • «голова – конечности» – поражаются как внутренние органы, так и мозг.

Ещё один путь вредного движения тока – «нога – нога». Это «шаговое напряжение», которое может возникнуть при нахождении в пятне растекания тока по поверхности в случае обрыва провода, находящегося под напряжением. Сердце при этом не повреждается, если человек не упал и не изменил точек соприкосновения с источником опасности.

Радиус действия напряжения шага

Виды уравнивания

Различают два вида систем уравнивания: основную (ОСУП) и дополнительную (ДСУП). Для более безопасного проживания и работы лучше всего использовать обе.

Уравнивание основное

При возведении жилых домов и служебных объектов монтируется система ОСУП. Её схема разрабатывается ещё при проектировании.

В ОСУП входят следующие составляющие:

  • заземляющая конструкция – контур;
  • уравнивающие провода;
  • заземляющие провода;
  • шина.

Основная система должна обеспечить защиту зданий и сооружений от возникновения постороннего электричества в любых токопроводящих элементах конструкции. Это защита таких объектов, как трубопроводы, металлические компоненты постройки, электрические коммуникации и т.д. Возникший по любым причинам высокий потенциал с помощью ОСУП перенаправляется в землю.

Внимание! При производстве монтажа нельзя соединять между собой защитные PE проводники с рабочим нулём N. Только тогда ОСУП правильно действует с заземлениями типа: TN-S, TN-C-S и TT. Использовать соединения в виде шлейфов и размещать в цепи коммутационные аппараты категорически запрещено.

Дополнительное уравнивание

Этот вид уравнивания носит частный характер. Применяется в случае изменений в конструкции коммуникаций помещения, таких как:

  • замена металлических участков водопроводных труб на пластиковые вставки;
  • установка дополнительного электрооборудования: бойлеров, газовых колонок и прочего.

Здесь понадобится монтаж ДСУП в виде установки коробки уравнивания потенциалов (КУП) и соединительных проводников.

Схема выравнивания потенциалов в квартире

Отличие уравнивания от выравнивания

В правилах устройства электроустановок (ПУЭ), разделе 1.7 рассматриваются методы обустройства ОСУП. Рассказывается, как правильно присоединять и соединять между собой проводники защитных заземлений и систем выравнивания.

Разница между понятиями следующая:

  • Выравнивание – способ соединения, который делает приблизительно равными потенциалы, возникающие на всех доступных металлических частях конструкций, для снижения напряжения, и делающее его безопасным;
  • Уравнивание – устранение напряжения, возникающего между всеми легкодоступными к прикасанию металлическими поверхностями путём соединения их вместе проводами и заземлением полученного контура.

Если всё соединить между собой и подключить к защитному заземлению, это есть уравнивание.

Что такое ОСУП, для чего нужна

Доходчиво можно объяснить это на картинке системы уравнивания в доме. Для безопасности жителей и обслуживающего персонала необходимо выстроить такую систему. Все токопроводящие части оборудования, бытовых приборов, металлических коммуникаций должны присоединяться к отдельным шинам заземления, они подключаются к главной заземляющей шине (ГЗШ). ГЗШ присоединяется к контуру заземления.

Важно! На шинах должно быть столько мест для присоединения, сколько имеется объектов. Каждый объект заземляется отдельным проводником. Последовательное соединение недопустимо. Все шины должны быть доступными для осмотра, проводники – иметь достаточное сечение для выдерживания тока КЗ.

Система уравнивания потенциалов в доме

Устройство системы уравнивания потенциалов

Ее вид и монтаж зависят от назначения и размещения СУП. Существует различие при выборе комплектующих деталей и организации исполнительной схемы для производственных и жилых объектов.

Устройство основной системы уравнивания потенциалов

ГЗШ монтируется в общем вводном шкафу домового распределения.

К шине подсоединяются:

  • стальная полоса 5*50 мм, проведённая от контура заземляющего устройства;
  • проводник PEN в структуре заземления TN-C-S или РЕ провод в системе TN-S.

Запрещено устанавливать в цепи РЕ проводов-уравнителей разъединяющие устройства.

Устройство дополнительной системы уравнивания потенциалов

Схема выполнения этой структуры дсуп подразумевает отдельный индивидуальный подход для каждого из помещений. Отличие от основной системы – в том, что дсуп – это не отдельная единица системы, а совокупность дополнительных условий, обеспечивающих безопасность. Её устройство требует установки коробок уравнивания потенциалов и присоединение к их шинам отдельных субъектов, требующих уравнивания.

Коробки уравнивания потенциалов

Коробка включает в себя корпус и шину для уравнивания потенциалов (шдуп).

Они также отличаются друг от друга:

  • размерами занимаемой ниши;
  • внутренними размерами для присоединения;
  • количеством и диаметром присоединяемых проводников;
  • количеством вводов;
  • номинальным током шдуп.

На выбор коробки влияют конструкция стен помещений, количество и мощность узлов, требующих подключения.

Шины для уравнивания потенциалов

Основное предназначение шин – выполнение ДСУП в жилом и производственном фонде. Они служат для создания прочного контакта нулевого защитного провода, линии розеточной сети в квартире и металлических коммуникаций, расположенных в этом же помещении.

Шина для уравнивания потенциалов шдуп у4

Виды монтажа

Коробки различают по типу установки. Конструкции разных коробок предназначены для размещения:

  • в полостях стен;
  • непосредственно в стену;
  • настенное крепление.

Установка конструкции в полые и сплошные стены возможна на этапе строительства. Место для крепления выбирается с учётом предварительно составленной схемы. Расположение выбирается таким образом, чтобы был обеспечен свободный доступ для контроля и обслуживания.

Когда система монтируется в здании или помещении, которое эксплуатируется, то выполняют установку коробок открытого типа. Перед тем, как приступить к закреплению коробки, необходимо подвести к месту установки заземляющий проводник от ГЗШ.

Внимание! Основным условием использования коробки шдуп считают обязательное присоединение доступных к прикосновению открытых участков бытовых электроприборов и посторонних токопроводящих участков.

Организация дополнительной системы

Когда шина с коробкой установлена, переходят к подключению следующих объектов для уравнивания потенциала:

  • трубопроводы водоснабжения;
  • система канализации;
  • металлические части душевых и ванн;
  • радиаторы отопления;
  • вентиляционные решётки;
  • экранирующий провод тёплых полов.

Поверхности присоединяемых элементов зачищают от краски и защитного слоя. Провода прокладываются к каждому объекту отдельно. Присоединение выполняют с помощью болтового соединения с дополнительной врезной шайбой.

Молниезащитная конструкция

Повышение разности потенциалов в результате наведения статического электричества от разряда молнии или прямого попадания может снизить эффективность работы системы уравнивания. Молниеотвод и токоотводящий проводник тоже присоединены к контуру заземления. Поэтому нужно все металлические конструкции, электроустройства и защитное оборудование соединить в одну систему, проводники присоединять к шине, которая сообщается с заземляющим контуром. Подобную молниезащитную систему выполняют на входе в здания и там, где не может быть выполнен безопасный промежуток. Это может быть нулевой этаж или поверхность земли.

Важно! При наличии бетонных полов и вблизи мест оборудования молниеотводов выравнивание следует осуществлять возле самой поверхности земли.

Что необходимо принять во внимание

Коробки выравнивания потенциалов, несмотря на их выполнение важной задачи, нельзя расставлять повсюду. Например, в старых домах, где нулевые проводники объединены, установка такого устройства небезопасна. В случае обрыва общего заземлителя квартиры, не имеющие коробок в своих сетях, получат повышенные потенциалы от такой коробки.

Для уравнивания применяются специальные проводники жёлто-зелёной расцветки, медные, многожильные. При присоединении к шине проводник зачищают от изоляции, при подключении к объекту обжимают специальным наконечником с помощью обжимных клещей.

Присоединение уравнивающих проводников к шине

Затраты по организации и монтажу ОСУП и ДСУП окупаются безопасным проживанием и правильной работой оборудования защитной автоматики при замыканиях, утечках токов и возникновении посторонних высоких потенциалов.

Видео

Что такое коробка уравнивания потенциалов и как её подключают к СУП?

В соответствии с современными нормами, в здании, где проложена электропроводка, должна иметься система уравнивания потенциалов. Причем, помимо основной, устанавливается и дополнительная СУП. Об организации последней (подключение коробки уравнивания потенциалов и т.д.) пойдет речь в этой статье. Начнем с теории, а именно, что представляют собой СУП.

Пример организации основной и дополнительной СУП

Назначение

Металлические конструкции здания, проложенные в нем инженерные и коммуникационные сети, являются проводниками электричества. Пока они не замкнуты в единый контур между этими элементами может возникнуть разность потенциалов. Причем, причиной этому может быть как повреждение изоляции силового кабеля, так и статика, наводка, атмосферное перенапряжение и т.д. Это грозит тем, что коснувшись, например, корпуса бытового электроприбора и радиатора отопительного контура можно получить не только ощутимый, а и фатальный удар током.

Поражение током при пробое на корпус

Чтобы избежать таких неприятностей, все токопроводящие конструкции в здании, а также инженерные сети с подобными свойствами, объединяют в единый контур, соединенный с клеммной колодкой PE. Заземление может быть проложено отдельно или подводиться совместно с входящим кабелем.

При правильно организованной СУП в случае «пробоя» на токопроводящие элементы конструкции произойдет короткое замыкание или возникнет большой ток утечки, что приведет к активации устройств, производящих отключение. В результате поврежденный участок будет отключен и угрозы человеческой жизни не возникнет.

Система уравнивания потенциалов обеспечивает защиту в случае пробоя

Теперь перейдем к устройству основной и дополнительной системы.

Основная СУП

Она закладывается, непосредственно, при строительстве здания либо в процессе его реконструкции или капитального ремонта.

Основные составляющие СУП:

  • Заземляющий контур.
  • Провода РЕ.
  • Главная заземляющая шина.

Не будем вдаваться в подробности организации основной СУП, поскольку это тема отдельной статьи, но приведем три догмата ее построения:

  1. Объединять провода, используемые СУП с рабочим нолем (N), категорически запрещается.
  2. Заземление должно проводиться по радиальной схеме, то есть к каждому элементу подводиться отдельный проводник.
  3. В системе нельзя устанавливать никакие коммутационные устройства, поскольку одно из основных требований гласит, что входящие в нее проводники должны быть беспрерывны.

Необходимость дополнительной СУП и ее основные элементы

Казалось бы, зачем устанавливать дополнительную систему, если есть основная, на это есть несколько весомых причин, приведем две из них:

  1. Обеспечение безопасности во влажных помещениях, где установлено электрооборудование (например, ванная комната и кухня).
  2. Нет гарантии, что сосед снизу в процессе ремонта не заменил в стояке или контуре отопления металлические трубы на пластиковые, нарушив тем самым основную СУП.

Как видите, этих двух причин вполне достаточно для возникновения потенциальной угрозы жизни.

Основные элементы дополнительной системы:

  • Коробка уравнивания потенциалов (КУП), снабженная специальной клеммной колодкой (ШДУП) для дополнительного подключения элементов с токопроводящими свойствами. Желательно выбрать изделие известных брендов, например, DKC, Hegel или отечественные модели КУП2604, КУП2603, КУП1101 и т.д. Размер коробки подбирается в зависимости от количества подключаемых элементов. В большинстве случаев будет достаточно типовых 100х100х50 мм, например, как КУП в исполнении для открытой установки, продемонстрированная на рисунке 4.

В принципе, можно использовать и коробки неизвестных брендов из Поднебесной, только прежде, чем производить установку, убедитесь, что для их изготовления использовался негорючий материал. Помимо этого проверьте качество исполнения внутренней клеммной колодки.  Было немало случаев, когда крепление не обеспечивало надежного контакта.

Рис 4. Внешний вид коробки для уравнивания потенциалов
  • Провода, используемые ДСУП. Их количество должно соответствовать числу подключаемых элементов. За основу берется медный провод, у которого сечение в пределах 2,5-6 мм. Сразу заметим, что алюминиевые жилы не подходят для этой задачи, поскольку образующаяся на нем оксидная пленка может нарушить контакт, сведя на нет функциональное назначение системы.

Организация дополнительной системы

Весь процесс можно условно разделить на два этапа подготовительный и, собственно, монтаж.

В первую очередь необходимо составить схему ДСУП, хотя бы приблизительную. Это позволит «не намудрить» с подключениями, например, забыть подсоединить к клеммной колодке какой-либо элемент или подвести к нему несколько проводов РЕ. Пример правильно выполненного эскиза показан на рисунке 5.

Рис 5. Схема организации дополнительной системы уравнивания потенциалов

На эскизе показаны элементы, которые следует в обязательном порядке подключить к КУП, перечислим их:

  • 1 и 2 – трубы подачи холодной и горячей воды.
  • 3 – труба канализационной системы.
  • 4 – корпус ванны (если она металлическая, как вы понимаете, акриловую ванну заземлять не имеет смысла).
  • 5 – радиатор отопления (если таковой имеется в ванной комнате).
  • 6 – экран системы «теплый пол».
  • 7 – дверной короб (если он из металла).
  • 8 – вентиляционная решетка (при условии, что в системе вентиляции используются металлические трубы).

При правильно организованной электропроводке подводить отдельно провода к электроприборам не имеет смысла, поскольку эту функцию выполняет жила заземления.

Сделав эскиз, необходимо определиться, где будет устанавливаться КУП, особых критериев к этому нет, главное, чтобы к ней непроблематично было добраться в любое время.

Определившись с местоположением коробки, следует продумать трасы для проводов, идущих к КУП. Напоминаем, что они должны быть уложены по радиальной схеме, то есть к каждому элементу идет отдельный провод.

Если при подключении проводников системы к коробке с клеммником проблем не будет, то с заземлением труб могут возникнуть некоторые сложности. Исправить ситуацию можно с помощью специальных хомутов зажимов, один из них продемонстрирован на рисунке 6.

Рис 6. Зажим для подключения защитного заземления к трубам

Место для крепления провода заземления к хомуту отмечено красным кругом.

После того, как ДСУП смонтирована, клеммник КУП подключается к РЕ квартирного щитка (см. рис. 7).

Рис 7. Подключение ДСУП к шине РЕ

На кухне ДСУП организуется подобным образом. То есть, производится подключение к КУП труб холодного и горячего водоснабжения, газовая труба, отопление, а также электрооборудование.

После установки системы и подключения ее клеммной колодке PE необходимо убедиться в наличии между нею, КУП и подключенными элементами единой цепи. Сделать это можно произведя соответствующие замеры.

В остальных комнатах организация дополнительной системы не имеет смысла.

Что ещё необходимо принять во внимание?

Дополнительную систему запрещается монтировать, если в доме используется заземление по типу TN-С, поскольку это создает реальную опасность для жизни другим жильцам, не установившим ДСУП.

Подключение КУП к клеммам щитка необходимо выполнять, только обесточив электропроводку.

Обратим внимание! Если в ванной комнате или на кухне установлен бойлер, он должен быть обязательно подключен к КИП, а питание на него необходимо подавать через отдельную линию, защищенную УЗО.

Если на установленные в ванной розетки может попасть вода, то необходимо использовать изделия классом не ниже IP54.

Какова цель уравнивания потенциалов?

Назначение и практика

Эквипотенциальное соединение — это, по сути, электрическое соединение, при котором различные открытые проводящие части и внешние проводящие части имеют практически одинаковый потенциал.

Назначение эквипотенциального соединения

Заземленная эквипотенциальная зона — это зона, в которой открытые проводящие части и посторонние проводящие части поддерживаются, по существу, на уровне одинакового потенциала посредством соединения, например, в условиях короткого замыкания разность потенциалов между одновременно доступными открытыми и внешними проводящими частями. посторонние токопроводящие части не вызовут поражение электрическим током.

Приклеивание — это практика соединения всех доступных металлических конструкций , связанных с электрической установкой (известных как открытые металлические конструкции) или нет (внешние металлические конструкции), к заземлению системы.

Уравнивание потенциалов молнии

В здании, как правило, есть ряд других служб, помимо электроснабжения, которые используют металлические соединения в своей конструкции. К ним относятся водопроводные трубы, газовые трубопроводы, воздуховоды HVAC и так далее. Здание может также содержать в своей конструкции стальные конструкции.Ранее в этой главе мы видели, что, когда в установке происходит замыкание на землю, внешние проводящие поверхности установки и находящаяся поблизости масса земли могут достигать более высокого потенциала относительно земли источника.

Таким образом, существует вероятность возникновения опасного потенциала между токопроводящими частями неэлектрических систем, включая строительные конструкции, и внешними токопроводящими частями электрических установок, а также окружающей землей.

Это может привести к возникновению нежелательного протекания тока по путям, которые обычно не предназначены для прохождения тока (например, соединения в строительных конструкциях), а также вызвать опасные ситуации косвенного удара.

Следовательно, необходимо, чтобы все такие части были подключены к точке заземления электрического обслуживания здания, чтобы обеспечить безопасность людей. Это называется уравниванием потенциалов.

Существует два аспекта уравнивания потенциалов: основное соединение, где услуги входят в здание, и дополнительное соединение внутри помещений, в частности, кухонь и ванных комнат .

Основное соединение должно соединять входящие газ, воду и электричество, если они металлические, но может быть опущено, если трубопроводы выполнены из пластика, как это часто бывает в наши дни. Внутренне соединение должно связывать любые предметы, которые могут иметь потенциал земли или которые могут оказаться под напряжением в случае неисправности и которые достаточно велики, чтобы они могли касаться значительной части тела или их можно было захватить.

Мелкие детали , кроме тех, которые могут быть захвачены, игнорируются, потому что инстинктивной реакцией на шок является мышечное сокращение, которое нарушает цепь.

В каждой электрической установке основные проводники уравнивания потенциалов (заземляющие провода) требуются для подключения к главному зажиму заземления для установки следующего:

  • Металлические водопроводные трубы
  • Металлические газовые трубы
  • Прочие металлические трубы и воздуховоды
  • Металлические системы центрального отопления и кондиционирования воздуха
  • Открытые металлические конструкции здания
  • Системы молниезащиты.

Важно отметить, что ссылка выше всегда относится к металлическим трубам . Если трубы изготовлены из пластика, их основное склеивание не требуется.

Если входящие трубы сделаны из пластика, но трубы внутри электроустановки сделаны из металла, необходимо выполнить основное соединение, соединение должно быть выполнено на стороне потребителя любого счетчика, главного запорного крана или изоляционной вставки и, конечно, к металлическим трубам установки.

Такое соединение также необходимо между заземляющими проводниками электрических систем и проводниками отдельно выделенных компьютерных систем электропитания, систем связи, сигналов и данных, а также заземления молниезащиты здания.

Клемма уравнивания потенциалов для ванной комнаты (OBO)

Многие отказы оборудования в чувствительном вычислительном и коммуникационном оборудовании связаны с тем, что производители настаивают на том, чтобы они были отделены от электрического заземления. Помимо отказов оборудования, такая практика также создает угрозу безопасности, особенно когда поблизости происходят грозовые разряды.

В таких случаях большая разность потенциалов может возникать в течение очень коротких периодов между металлическими частями различных служб, если они не соединены должным образом.Некоторые тематические исследования в следующей главе посвящены этому вопросу.

Если подводящие трубопроводы сделаны из пластика, а трубы внутри здания из пластика, то основное соединение не требуется. Если некоторые из элементов выполнены из металла, а некоторые из пластика, то те, которые выполнены из металла, должны быть соединены в основном.

Дополнительное или дополнительное уравнивание потенциалов (заземление) требуется в местах с повышенным риском поражения электрическим током. В жилых помещениях местами с повышенным риском поражения электрическим током являются помещения с ванной или душем (ванные комнаты) и территории, прилегающие к бассейнам.

Специальных требований к дополнительному склеиванию домашних кухонь, туалетов и туалетов, в которых нет ванны или душа, нет. Это не значит, что дополнительное приклеивание на кухне или в уборной неправильное, , но это не обязательно .

При прокладке пластиковых труб в ванной комнате пластиковые трубы не требуют дополнительного склеивания, а металлические фитинги, прикрепленные к этим пластиковым трубам, также не требуют дополнительного скрепления. Однако электрическое оборудование по-прежнему требует подключения, и если установлен электрический душ или лучистый обогреватель, они также потребуют дополнительного подключения.

Дополнительное соединение выполняется с клеммой заземления оборудования в ванной с открытой проводящей частью. Дополнительная связь не возвращается к основной земле. Металлические оконные рамы не подлежат дополнительному приклеиванию, если они электрически не связаны с металлической конструкцией здания.

Металлические ванны с металлическими трубами не требуют дополнительного соединения , если все трубы склеены и нет другого соединения ванны с землей.

Все соединения должны быть доступны и маркированы:

БЕЗОПАСНОСТЬ ЭЛЕКТРИЧЕСКОГО ПОДКЛЮЧЕНИЯ — НЕ УДАЛЯЙТЕ!

Ресурс: Заземление, соединение, экранирование и защита от перенапряжения — G. Vijayaraghavan
(Купите эту книгу на Amazon)

Эквипотенциальное соединение для металлических установок

Проектирование системы заземления для выравнивания потенциалов

Электрическое Установка потребителя низкого напряжения, требующая определенных сопротивлений заземления (условия отключения защитных элементов), и заземляющий электрод фундамента, обеспечивающий хорошее сопротивление заземления при экономичной установке, заземляющий электрод фундамента является оптимальным и эффективным дополнением уравнивания потенциалов.

Эквипотенциальное соединение для металлических установок (фото с сайта www.dehn-international.com)

Конструкция заземляющего электрода в фундаменте регулируется в Германии стандартом DIN 18014, который, например, требует клеммных наконечников для заземляющей шины. Если заземляющий электрод фундамента используется в качестве заземляющего электрода молниезащиты, могут потребоваться дополнительные требования.

Проводники эквипотенциального соединения (в будущем: провода защитного соединения) Провода эквипотенциального соединения, если они выполняют защитную функцию, должны быть маркированы так же, как и защитные проводники, т.е.е. желто-зеленый.

Проводники уравнивания потенциалов не пропускают рабочие токи и поэтому могут быть неизолированными или изолированными.

Решающим фактором при проектировании основных проводов уравнивания потенциалов в соответствии с IEC 60364-5-54 и HD 60364-5-54 является поперечное сечение основного защитного проводника. Главный защитный провод идет от источника тока, от входной коробки обслуживания или от главного распределительного щита.

Таблица 1 — Поперечные сечения проводников уравнивания потенциалов

Основное уравнивание потенциалов Дополнительное уравнивание потенциалов
Нормальное5 x поперечное сечение наибольшего защитного проводника установки между двумя телами 1 x поперечное сечение меньшего защитного проводника
между телом и посторонней проводящей частью 0,5 x поперечное сечение защитного проводника
Минимум 6 мм 2 с механической защитой 2,5 мм 2 Медь или эквивалентная проводимость
без механической защиты 4 мм 2 9016 901 Медь или эквивалентная проводимость
Возможный предел 25 мм 2 Медь или эквивалентная проводимость

В любом случае минимальное сечение основного провода выравнивания потенциалов составляет не менее 6 мм 2 Cu .25 мм 2 Cu определен как возможный максимум. Дополнительное уравнивание потенциалов (Таблица 1) должно иметь минимальное поперечное сечение 2,5 мм 2 Cu для защищенной установки и 4 мм 2 Cu для незащищенной установки.

Для заземляющих проводов антенн (согласно IEC 60728-11 (EN 60728-11) ) минимальное сечение составляет 16 мм 2 Cu , 25 мм 2 Al или 50 мм 2 сталь .


Шины уравнивания потенциалов

Шины уравнивания потенциалов — центральный компонент уравнивания потенциалов, который должен зажимать все соединительные проводники и поперечные сечения, встречающиеся на практике, для обеспечения высокой стабильности контакта; он должен быть способен безопасно проводить ток и иметь достаточную коррозионную стойкость.

DIN VDE 0618-1: 1989-08 (немецкий стандарт) содержит подробные сведения о требованиях к шинам уравнивания потенциалов для основного уравнивания потенциалов.

Он определяет как минимум следующие возможности подключения:
  • 1 x плоский провод 4 x 30 мм или круглый провод Ø 10 мм
  • 1 x 50 мм 2
  • 6 x 6 мм 2 до 25 мм 2
  • 1 x 2,5 мм 2 от до 6 мм 2

Этим требованиям к шине уравнивания потенциалов соответствует тип K12 (рисунок 1).

Этот стандарт также включает требования к контролю зажимных устройств с поперечным сечением более 16 мм2 в отношении допустимой токовой нагрузки молнии.В нем сделана ссылка на испытания молниезащиты в соответствии с EN 50164-1 .

Если выполняются требования ранее упомянутого стандарта, то этот компонент также может использоваться для эквипотенциального соединения грозовых разрядов в соответствии с IEC 62305-1-4 (EN 62305-1-4) .


Клеммы для уравнивания потенциалов

Клеммы для уравнивания потенциалов должны обеспечивать хороший и постоянный контакт.

Рисунок 1 — Эквипотенциальные шины R15 с системой / комплектом клеммной колодки (www.dehn.de)
Рисунок 2 — Заземляющие зажимы для труб (www.dehn.de)

Объединение труб в систему уравнивания потенциалов Для объединения труб в систему уравнивания потенциалов используются зажимы для заземляющих труб, соответствующие диаметрам труб (Рисунок 2 , левое и среднее фото).

Заземляющие зажимы для труб из нержавеющей стали, которые можно универсально адаптировать к диаметру трубы, дают огромные преимущества при монтаже ( Рис. 2 , правое изображение).Эти зажимы для заземления труб можно использовать для зажима труб, изготовленных из различных материалов (например, из стали, меди и нержавеющей стали).

Эти компоненты позволяют также прямое соединение. На рисунке 3 показано уравнивание потенциалов труб отопления с прямыми соединениями.

Рисунок 3 — Эквипотенциальное соединение труб отопления

Испытание и проверка эквипотенциального соединения

Перед вводом в эксплуатацию электроустановки потребителя необходимо проверить соединения, чтобы убедиться в их безупречном состоянии и эффективности.

Рекомендуется низкоомная проводимость к различным частям установки и к эквипотенциальному соединению. Ориентировочное значение <1 Ом для соединений при эквипотенциальном соединении считается достаточным.


Дополнительное уравнивание потенциалов

Если условия отключения соответствующей конфигурации системы не могут быть выполнены для установки или ее части, требуется дополнительное локальное уравнивание потенциалов. Причина в том, чтобы соединить все одновременно доступные части, а также стационарное рабочее оборудование, а также посторонние токопроводящие части.

Цель состоит в том, чтобы любое возможное напряжение прикосновения было как можно более низким .

Кроме того, необходимо использовать дополнительное уравнивание потенциалов для установок или частей установок IT-систем с контролем изоляции.

Дополнительное уравнивание потенциалов также необходимо, если условия окружающей среды в специальных установках или частях установок представляют собой особый риск. Часть 7 серии IEC 60364 привлекает внимание к дополнительному уравниванию потенциалов для производственных помещений, помещений и установок определенного типа.

Это, например:

  • IEC 60364-7-701 Комнаты с ванной или душем
  • IEC 60364-7-702 Бассейны и другие бассейны
  • IEC 60364-7-705 Для сельскохозяйственных и садоводческих помещений

Отличие от основного уравнивания потенциалов заключается в том, что поперечные сечения проводников могут быть меньше (Таблица 1), а также это дополнительное уравнивание потенциалов может быть ограничено конкретным местом .

Ссылка: Руководство по защите от молний — www.dehn.de

Раскрытие тайны требований к выравниванию потенциалов для плавательных бассейнов

Время чтения: 12 минут

Чтобы объяснить мне разницу в заземлении и привязанности, мудрый магнат однажды использовал аналогию с браком. Он объяснил, что «заземление и связь похожи на свадьбу… когда два человека женятся, они становятся единым целым! Потом, через некоторое время, мужа посадят! » Хотя эта история (если не совсем правдивая) была интересной, она не сделала для меня ничего, что могло бы лишить меня тайны заземления и связи.

Возможно, нигде в коде эта загадка не встречается более широко, чем в 680.26, где речь идет об эквипотенциальном соединении для плавательных бассейнов и подобных сооружений. Я бы назвал этот раздел NEC одним из самых непонятых и неверно истолкованных во всем коде . Исторически этот раздел является одним из тех, которые претерпевают самые драматические изменения, начиная с цикла Code и заканчивая циклом Code . В этой статье мы попытаемся раскрыть «загадку» этой единственной области для уравнивания потенциалов для бассейнов и подобных сооружений.

Требования к эквипотенциальному соединению

Требования к склеиванию — важный и уникальный метод защиты, используемый для повышения безопасности пользователей водоемов, таких как бассейны, спа и гидромассажные ванны. Склеивание соединяет вместе токопроводящие элементы конструкции бассейна, близлежащие металлические предметы и корпуса электрооборудования. Соединение требуется для устранения градиентов напряжения (повышения потенциала напряжения) в зоне бассейна. Когда металлические части соединяются вместе, они эффективно устраняют разницу потенциалов напряжения, которая может существовать между отдельными проводящими частями, и, таким образом, снижают опасность поражения электрическим током.Если эти металлические проводящие части не соединены вместе, это оставляет эти проводящие части потенциально имеющими разные потенциалы напряжения. В таком случае человеческое тело может служить «проводником» между двумя проводящими частями с разными потенциалами напряжения, если происходит контакт с этими проводящими частями. Если между двумя проводящими частями с разными потенциалами напряжения предусмотрен токопроводящий путь, то этот ток естественным образом выровняется между этими проводящими частями.Поражение электрическим током происходит, когда человеческое тело используется в качестве «проводника» между этими проводящими частями. Если эти токопроводящие части механически, электрически и намеренно соединены (соединены) вместе, обычно нет опасности поражения электрическим током, поскольку эти токопроводящие части всегда находятся под одним и тем же потенциалом напряжения.

Это соединение называется эквипотенциальным соединением [ NEC 680.26 (A) и (B)]. Когда-то называемая «общей» сеткой соединения, она была изменена на «эквипотенциальное» соединение во время 2005 NEC , чтобы помочь прояснить и описать функцию и цель этого раздела.

Сейчас хорошее время для изучения различных целей, которым служат связывание и заземление, и для выработки четкого понимания этих двух терминов. Соединение используется для выравнивания разности потенциалов напряжения, чтобы уменьшить опасность поражения электрическим током между различными частями бассейна путем соединения потенциально проводящих частей вместе. Заземление включает обеспечение низкоомного обратного пути при замыкании на землю от оборудования, которое требуется заземлить, обратно к источнику электрической системы, обычно через заземляющий проводник оборудования, проложенный с проводниками ответвленной цепи.Этот путь облегчает работу предохранителя или автоматического выключателя, позволяя устранить неисправное состояние. Короче говоря, соединение означает «соединены вместе», а заземление — «соединено с землей». Заземление и соединение вместе обеспечивают безопасность от удара током, что так важно, особенно в водной среде, такой как бассейн.

Поскольку несколько типов электрического оборудования, обычно используемого в плавательных бассейнах, гидромассажных ваннах или спа, которые соединены вместе, также должны быть заземлены, существует взаимосвязь между заземленным (нейтральным) проводником и заземляющей сеткой.Это соединение, обычно в электрическом сервисном оборудовании, часто является удаленным и не предназначено для того, чтобы играть роль в уравнивании потенциалов (см. Рисунок 1).


Рисунок 1. Соединение и заземление компонентов и оборудования, связанных с бассейном.

Плавательные бассейны, спа и джакузи представляют особую опасность поражения электрическим током.

Вода смешана с химическими веществами, которые часто увеличивают проводимость.

Люди находятся в прямом контакте с водой и сталкиваются с заземленными предметами, такими как металлические лестницы.

Электрооборудование используется для циркуляции и нагрева воды, а также для других связанных функций, таких как освещение.

Требования Кодекса , при условии их тщательного соблюдения, снизят опасность поражения электрическим током до приемлемого уровня. Одна из этих мер — соединение проводящих частей бассейна и металлических частей электрического оборудования, связанного с бассейном. Цель состоит в том, чтобы обеспечить средства для выравнивания потенциала напряжения всего оборудования и частей.Если все сделано правильно, между этими частями не будет тока, который мог бы причинить вред персоналу. Требуемое соединение достигается путем соединения всех частей вместе с помощью последовательно соединенных медных проводников соответствующего размера и должным образом соединенных или других признанных методов соединения.

Код Код описывает основные требования к склеиванию и предоставляет список элементов, которые необходимо склеить вместе. Эти требования к соединению можно найти по адресу NEC 680.26 (В). В комплект входят следующие металлические детали, которые необходимо соединить вместе:

  1. Все металлические части конструкции бассейна, включая армирующий металл корпуса бассейна, бортовые камни и настил. Обычная стальная стяжная проволока считается подходящей для соединения арматурной стали вместе, и при этом не требуется сварки, пайки или специального зажима. Эти стяжные провода необходимо затянуть. Арматурная сталь, эффективно изолированная герметизирующим непроводящим компаундом во время производства, не требует приклеивания.В этом случае код Код требует предусмотреть альтернативные средства устранения градиентов напряжения. Этот альтернативный способ будет обсуждаться позже в этой статье.
  2. Цельнометаллические формовочные кожухи светильников с мокрыми нишами и монтажные кронштейны светильников без ниш. Перечисленные низковольтные осветительные системы с неметаллическими формовочными оболочками не требуют соединения. Подробные сведения об установке см. В инструкциях производителя, чтобы убедиться в соответствии перечисленным требованиям.
  3. Все металлические детали внутри или прикрепленные к конструкции бассейна. Изолированные детали, размеры которых не превышают 100 мм (4 дюйма) и не проникают в конструкцию бассейна более чем на 25 мм (1 дюйм), такие как крюк или петля из металлического троса, не подпадают под действие требования по склеиванию.
  4. Металлические части электрического оборудования, связанного с системой циркуляции воды в бассейне, включая двигатели насосов и металлические части оборудования, связанного с покрытиями бассейнов, включая электродвигатели. Следует отметить, что металлические части перечисленного оборудования, включающие одобренную систему двойной изоляции, такие как двигатель насоса бассейна с двойной изоляцией, запрещено подключать к сетке уравнивания потенциалов.
  5. Кабели и кабели в металлической оболочке, металлические трубы и все фиксированные металлические детали, которые находятся в пределах 1,5 м (5 футов) по горизонтали от внутренних стен бассейна и в пределах 3,0 м (12 футов) над максимальным уровнем воды в бассейне , или любые смотровые площадки, башни или платформы, или от любых водолазных сооружений, которые не отделены от бассейна постоянным барьером.
  6. Сама вода в бассейне также должна быть приклеена. Преднамеренное соединение с минимальной площадью проводящей поверхности 5800 мм 2 (9 дюймов. 2 ) должен находиться в прямом контакте с водой в бассейне. Это соединение может быть выполнено с любой из токопроводящих частей, которые необходимо соединить, как описано выше. Сюда могут входить такие вещи, как металлическая лестница для бассейна или перила, где не менее 9 квадратных дюймов лестницы соприкасаются с водой. Металлообразующая оболочка светильника для влажной ниши также может удовлетворять этому требованию к соединению [см. NEC 26 (C) и фото 1].
Фото 1. Склеенные детали, такие как металлические лестницы, кожухи светильников и направляющие диаметром 9 дюймов.2 при контакте с водой в бассейне может служить связующим звеном с водой в бассейне.

Для водонагревателей для бассейнов, рассчитанных на ток более 50 ампер и имеющих специальные инструкции по подключению и заземлению: только те части, которые предназначены для соединения, должны быть соединены; и только те части, которые предназначены для заземления, должны быть заземлены. Как указывалось ранее, доступные металлические части перечисленного оборудования, включающие одобренную систему двойной изоляции и обеспечивающие средства для заземления внутренних недоступных, не токоведущих металлических частей, не разрешается соединять путем прямого подключения к электросети.Заземляющий провод оборудования, проложенный с проводниками ответвления цепи питания к двигателю, является допустимым средством, используемым для заземления внутренних недоступных металлических частей этих двигателей с двойной изоляцией.

Если установлен водяной насос с двойной изоляцией, заземляющее соединение с сетью уравнивания потенциалов не допускается. Однако код действительно требует установки сплошного медного заземляющего проводника 8 AWG, имеющего достаточную длину для выполнения заземляющего соединения с будущим заменяющим электродвигателем.Это требование действует в том случае, если заменяемый двигатель не является двигателем с двойной изоляцией. Связывающий провод должен быть протянут от сети уравнивания потенциалов до доступного места рядом с двигателем. Если нет соединения между сеткой заземления и заземляющим проводом оборудования для помещений, этот заземляющий провод необходимо подключить к заземляющему проводу оборудования цепи электродвигателя насоса. Это соединение может быть выполнено в отсеке подключения двигателя или в подходящей распределительной коробке или другом корпусе [см. NEC 680.26 (В) (6)].

Сетка уравнивания потенциалов

Все металлические конструктивные элементы и другая металлическая арматура, методы электромонтажа и оборудование должны быть соединены вместе, чтобы образовать сеть уравнивания потенциалов. Сетка эквипотенциального соединения разделена на две (2) отличительные части: токопроводящую оболочку бассейна (стальной корпус) и поверхности по периметру (стальная палуба) (см. Фото 2). Что касается токопроводящей оболочки бассейна, то налитый бетон, бетон с пневматическим или напылением, а также бетонный блок (включая окрашенные или оштукатуренные покрытия) считаются проводящими материалами из-за водопроницаемости и пористости.Виниловые вкладыши и оболочки из стеклопластика не подпадают под эти требования к склеиванию и считаются непроводящими материалами. Для поверхностей по периметру сетка выравнивания потенциалов должна проходить под мощеными пешеходными поверхностями на 1 м (3 фута) по горизонтали за внутренние стены бассейна, если они не отделены от бассейна постоянной стеной или зданием на 1,5 м (5 футов) или более. в высоту. Поверхность настила или периметра также включает немощеные поверхности, а также насыпанный бетон и другие типы мощения и должна быть прикреплена к арматурной стальной или медной проводящей сетке проводящей оболочки бассейна как минимум в четырех (4) точках, равномерно распределенных. по периметру бассейна.Для непроводящих оболочек бассейна соединение в четырех точках не является обязательным. Компоненты и состав токопроводящей оболочки бассейна и поверхностей по периметру будут обсуждаться более подробно позже в этой статье.

Связывающее соединение между различными компонентами сетки выравнивания потенциалов может быть выполнено с помощью ряда сплошных медных проводников или жестких металлических трубок из латуни или другого идентифицированного коррозионно-стойкого металла. Если используется провод, он может быть изолированным, закрытым или неизолированным, но не менее 8 AWG.Этот заземляющий провод не требуется расширять или присоединять к удаленным щитам управления, сервисному оборудованию или любым заземляющим электродам. Этот соединительный провод, опять же, предназначен просто для соединения металлических компонентов друг с другом, он не предназначен для установления соединения с землей или обратного пути замыкания на землю.

Соединение (я) должно быть выполнено в соответствии с NEC 250.8 с помощью таких элементов, как перечисленные соединители давления или зажимы, которые помечены как подходящие для этой цели и должны быть изготовлены из нержавеющей стали, латуни, меди или медного сплава.Если используются соединители под давлением, убедитесь, что они имеют размер, позволяющий разместить медный соединительный провод 8 AWG и стальную арматурную балку или что-то еще, что склеивается. Обратитесь к спецификациям производителя разъема для выбора подходящей модели разъема. Некоторые зажимы или соединители подходят для использования только с трубами или только с арматурными стержнями. Некоторые зажимы или соединители предназначены для использования только с трубами определенного размера или диаметра, например, только для торговых размеров диаметром от ½ дюйма до 1 дюйма.Это требование также обеспечит надежное соединение арматурного стержня или стержня, размеры которых часто сильно различаются, и соединительного проводника 8 AWG.

Если соединение будет покрыто бетоном или заземлением, используйте соединитель давления провода, который определен как подходящий для прямого заземления или бетонирования, в зависимости от того, что применимо.

Процесс экзотермической сварки — отличный способ прикрепить необходимый соединительный проводник к арматурным стержням или стержням. Если используется процесс экзотермической сварки, очень важно использовать правильную форму или форму.Соответствующая форма будет иметь размер как для армирующего стержня, так и для используемого соединительного проводника. Также убедитесь, что соблюдаются все инструкции производителя. Слишком «горячая» нагрузка может испортить соединение. Во избежание серьезных ожогов необходимы безопасные методы работы и надлежащие средства защиты персонала.

Сетка эквипотенциального соединения — токопроводящая оболочка бассейна

Сетка уравнивания потенциалов состоит из двух (2) разных и разных частей. Первым из этих двух, которые мы обсудим, является проводящая оболочка бассейна.Эту токопроводящую оболочку бассейна иногда называют стальной подкладкой. Токопроводящая оболочка бассейна должна состоять из следующих элементов:

Неинкапсулированная конструкционная арматурная сталь для токопроводящей ванны, в которой арматурная сталь соединяется вместе с помощью обычных стальных стяжных проволок или их эквивалентов. Если конструкционная арматурная сталь заключена в непроводящий состав или если неинкапсулированная конструкционная арматурная сталь недоступна или не используется в проводящей оболочке бассейна, «система медных проводников» является единственной альтернативой, соответствующей Кодексу, и ее необходимо установить [см. НЭК 680.26 (B) (1) (a) и (b)].

Если установлена, эта сетка из медных проводников должна состоять из следующих элементов (1) — (4):

  1. Изготовлен из неизолированного сплошного медного проводника (проводов) сечением не менее 8 AWG, соединенных друг с другом во всех точках пересечения (см. NEC 250.8 для получения информации о соединениях).
  2. Сетка из медных проводов должна соответствовать контуру залитой поверхности бассейна.
  3. Должен быть уложен в сеть проводников размером 300 мм (12 дюймов) на 300 мм (12 дюймов), равномерно распределенных по перпендикулярной сетке с допуском 100 мм (4 дюйма).).
  4. Должен быть закреплен внутри или под конструкцией бассейна на расстоянии не более 150 мм (6 дюймов) от внешнего контура корпуса бассейна.
Фото 2. Сетка уравнивания потенциалов включает в себя как токопроводящую оболочку бассейна (нижняя часть стали), так и поверхность по периметру (палубная сталь).

Фото 3. Поверхность по периметру, состоящая из токопроводящей конструкционной металлической арматуры (арматуры). Обратите внимание на конструкционную сталь из токопроводящей оболочки бассейна (стальной корпус), изогнутую и привязанную к поверхности по периметру (стальная палуба).

Фото 4. Соединительный провод (сплошной CU 8 AWG) к двигателю насоса бассейна.

Сетка для выравнивания потенциалов — поверхности по периметру

Второй элемент сетки выравнивания потенциалов — это поверхности по периметру или палубная сталь, как ее иногда называют [см. NEC 680.26 (B) (2) (a) и (b)]. Поверхности по периметру состоят из следующих элементов.

Неинкапсулированная конструкционная арматурная сталь, которая по периметру может состоять из таких элементов, как конструкционная металлическая арматура или сварная проволочная сетка.Если конструкционная арматурная сталь залита непроводящим компаундом или если неинкапсулированная конструкционная арматурная сталь недоступна или не используется, тогда потребуется «альтернативное средство», состоящее из медного проводника (проводов) для удовлетворения следующих требований:

  • Установлен по крайней мере один неизолированный сплошной медный провод сечением не менее 8 AWG.
  • Требуется, чтобы провод (и) соответствовал контуру поверхности периметра (палубная сталь). Эти альтернативные проводники также должны соответствовать следующим требованиям:
  • Соединение разрешено, но только с использованием перечисленных соединений или комплектов для соединения.
  • Устанавливается от 450 (18 дюймов) до 600 мм (24 дюймов) от внутренних стенок бассейна.
  • Крепится внутри или под поверхностью периметра от 100 мм (4 дюйма) до 150 мм (6 дюймов) ниже земляного полотна.

Для сетки выравнивания потенциалов должно быть проведено четкое различие, и необходимо обратить внимание на разницу между сеткой из медных проводников в качестве альтернативы проводящей оболочке бассейна и альтернативными средствами для медных проводников по периметру. поверхности.Это различие является причиной того, что код разделяет эти два отличительных и отдельных компонента системы уравнивания потенциалов. У каждого из них есть отдельные требования для достижения одной и той же цели (соединение с одинаковым потенциалом напряжения).

Нет требования Code , требующего, чтобы этот соединительный проводник был установлен «на одной непрерывной длине без стыков или стыков». Это было бы верно, если бы этот проводник был проводником заземляющего электрода [см. 250.64 (C)], но этот проводник не является проводником заземляющего электрода (используется для заземления), это перемычка (используется для уравнивания потенциалов).На протяжении многих лет я был свидетелем того, как многочисленные монтажники и инспекторы требовали, чтобы эта перемычка была установлена ​​«на одной непрерывной длине без стыков или стыков», что является трудоемким и ненужным. Такое же уравнивание потенциалов может быть достигнуто с помощью серии нескольких коротких перемычек, от таких вещей, как лестницы, трамплины, металлические заборы и т. Д., До структурной металлической арматуры, которая часто составляет проводящую оболочку бассейна (сталь для живота) и периметр. поверхность (палубная сталь) (см. рисунок 2).

Рис. 2. Сетка выравнивания потенциалов образует плоскость выравнивания потенциалов внутри и вокруг бассейна. Эта плоскость соединения может быть достигнута с помощью одной «альтернативной» перемычки (вверху) или нескольких перемычек (внизу).

Заключение

Следует четко понимать, что в случае использования сплошной медный заземляющий провод 8 AWG или более, используемый в качестве «альтернативных средств» для выравнивания потенциалов по периметру поверхности, не требуется удлинения или присоединения к какой-либо удаленной панели управления, сервисному оборудованию или любой заземляющий электрод.Единственная цель этого соединительного проводника — устранить любые градиенты напряжения или разницу в потенциале напряжения в зоне бассейна и вокруг него. Цель здесь не в том, чтобы «заземлить» конструкцию бассейна. Насколько больше заземления вы можете получить, чем эта огромная конструкция из бетона и металла, похороненная в земле, содержащая тысячи фунтов воды, еще больше подталкивающая ее к контакту с землей?

Помните, это похоже на брак: наша цель — связать (соединить) проводящие компоненты вместе.Будем надеяться, что никто не будет «заземлен» в этом процессе!

Часть 2 — Обучение нефриту

Заземление против связывания: Часть 2

Автор: Джерри Дарем | 28 августа 2018 г.

Если вы новичок в заземлении и подключении, или опытный электрик, заинтересованный в изучении всего, что доступно по этой теме, я призываю вас пойти со мной сейчас, и мы немного углубимся в эти темы. Мы также завершим электромонтаж, который мы начали в Части 1, и в процессе раскроем еще один реальный сценарий заземления и соединения; Я уверен, что это пополнит ваш растущий арсенал знаний.

В Часть 1: Заземление против соединения , как вы помните, мы провели четкое различие между заземлением , , , которое должно обеспечивать проводящий путь в виде заземляющего проводника оборудования (EGC) для прохождения тока (к отключение автоматического выключателя или предохранителя) в случае замыкания на землю. и , соединение , , которое предназначено для создания непрерывности между двумя или более металлическими электрическими компонентами с использованием проводника или металлического кабелепровода, но не , обязательно обеспечивающее токопроводящий путь для прохождения тока (для срабатывания выключателя или предохранителя) в цепи. событие замыкания на землю .

В Части 1 критическое различие между соединением, которое мы выполнили для трех металлических коробок, и заземлением, которое мы не выполняли, заключалось в заземляющем проводе оборудования, который мы НЕ устанавливали для перекрытия зазора между металлическими коробками и заземленным металлическим электрическим проводом. панель. Наши три металлических коробки были соединены друг с другом, но они были изолированы от электрической панели и не имели пути для протекания тока короткого замыкания. Они НЕ были ЗАЗЕМЛЕННЫМИ.

Два типа заземления

Прежде чем мы продолжим рассмотрение нашей установки из Части 1, необходимо прояснить, что в дополнение к практике соединения, на самом деле существует два разных типа заземления .NEC описывает оба метода как с заземлением , но на самом деле это две разные практики.

Давайте упростим:

(1) Заземление, например использование проводника заземляющего электрода (GEC) для подключения электрической панели к ведомому заземляющему стержню, выполняет две задачи:

Я . Он создает эквипотенциальную плоскость между служебным оборудованием в металлическом корпусе и землей, что снижает вероятность поражения электрическим током, если кто-то коснется земли и находящегося под напряжением металлического корпуса службы (замыкание на землю на служебном корпусе) на месте в то же время.Это снижение вероятности поражения электрическим током происходит из-за уменьшения градиента напряжения . Однако градиент напряжения и эквипотенциальные плоскости — это отдельная тема, которая требует подробного обсуждения. Так что просто запомните этот простой факт о подключении металлического корпуса (например, распределительной коробки) от электросети к земле: в случае короткого замыкания (короткое замыкание на землю в ответвленной цепи) соединение с землей прервется. не перемещайте ток достаточно быстро, чтобы сработать автоматический выключатель или предохранитель.Да это правильно. Этот «заземляющий» путь, установленный путем присоединения проводника заземляющего электрода (GEC) от электрической панели в металлическом корпусе, где заканчивается оголенное и зеленое заземление оборудования, к земле из грунта и скалы внизу, недостаточен для отключения выключателя или предохранителя во время неисправности. . Земля имеет слишком большое сопротивление, и электрический ток просто не может течь достаточно быстро, чтобы превысить порог срабатывания OCPD, в большинстве случаев .

II . Он отводит удары молнии, поэтому они не попадают обратно в зону обслуживания и в трансформатор энергокомпании, вызывая повреждения.Вместо этого молния направляется на землю.

Мы должны помнить: именно соединение между заземляющими проводами оборудования в ответвленных цепях и нейтральным проводом энергокомпании (посредством основной перемычки заземления — MBJ) отключает автоматический выключатель при неисправности. Нейтраль обслуживания от энергокомпании является идеальной «землей». Он заканчивается в «нулевой» точке трансформатора энергокомпании с нулевым сопротивлением, и это точка, в которую весь ток, протекающий в помещении, пытается вернуться.Эта «нулевая» точка, расположенная в оборудовании энергокомпании, намеренно подключена к земле, это единственная причина, по которой земля действует как заземление для горячего провода энергокомпании.

(2) Заземление, например, когда металлический корпус или часть оборудования в металлическом корпусе подключается к заземляющим наконечникам на электрической панели с помощью заземляющего проводника оборудования (EGC): Этот тип заземления не имеет ничего общего с землей. . Выполняя этот вид заземления, вы подключаете оборудование в металлическом корпусе внутри или снаружи здания к заземляющим наконечникам на панели.Эта заземляющая шина прикрепляется непосредственно к задней части металлической электрической панели, а затем панель подключается к нейтральному проводнику энергокомпании с помощью основной перемычки. Это ваш путь для протекания тока короткого замыкания, и этот путь с низким импедансом является причиной срабатывания выключателя в случае замыкания. Без основной перемычки, соединяющей заземление оборудования с нейтралью энергокомпании, автоматические выключатели и предохранители, как правило, не срабатывают даже во время серьезного замыкания на землю.

Вернемся к нашей установке!

А теперь давайте продолжим с того места, где мы остановились: В конце части 1 у нас были три металлических коробки с четырьмя квадратами, установленные на расстоянии 10 футов друг от друга на непроводящей деревянной стене. Эти три коробки соединены друг с другом с помощью 10-дюймовых трубок из ПВХ (пластика). Мы протянули зеленый изолированный провод между коробками и правильно прикрепили провод к внутренней стороне каждой металлической коробки с помощью зеленого винта заземления с резьбой. Мы эффективно «скрепили» наши коробки вместе.

Теперь давайте проиллюстрируем, насколько опасной может быть эта установка — если мы не сможем ее ЗАЗЕМЛИТЬ!

Теперь мы подключим цепь на 120 вольт к нашим пустым металлическим ящикам. Во-первых, чтобы подключить 120-вольтовую цепь к нашим коробкам, мы установим 30 футов неметаллического гибкого кабелепровода от нашей первой металлической коробки до самой электрической панели. Помните, что это 30 футов НЕМЕТАЛЛИЧЕСКОЙ гибкой трубы. Теперь, когда установлен этот новый гибкий трубопровод, мы воспользуемся преимуществом пути, проложенного обратно к щитовой панели.Давайте теперь протолкнем один цветной провод № 12 и один белый провод № 12 от электрической панели ОБЕЗНАЧЕНИЕ через наш неметаллический гибкий кабелепровод и полностью в нашу первую металлическую коробку. Теперь мы покинем область панели и перейдем к нашему первому металлическому ящику, где теперь видны наши проводники. Отсюда мы можем пропустить цветные и белые проводники через ПВХ-канал во вторую и третью металлическую коробку. Теперь, когда и готовы, давайте подключим наши цветные и белые провода к розетке, по одной розетке на каждую коробку, вместе с соответствующей крышкой, которая подходит для нашей 4-квадратной коробки.Теперь, когда и готовы, давайте вернемся к нашей электрической панели и подключим наш цветной проводник к новому автоматическому выключателю 20А, а наш белый проводник — к нейтральной шине, которая находится внутри той же панели.

Давайте снова замкнем панель и включим главный выключатель, чтобы эта панель была под напряжением. Теперь мы включим этот новый автоматический выключатель на 20А, и у нас будет рабочая цепь. Наша схема включает в себя рабочие розетки на 120 вольт на каждой 4-квадратной коробке. Отлично!

(Здесь я упомяну, что наш сценарий предназначен только для информационных целей и никоим образом не представляет собой руководство по правильному способу построения электрической цепи или конфигурации розеток, соответствующих правилам.Фактически, наш пример намеренно нарушает Национальный электротехнический кодекс с целью демонстрации необходимости заземления.)

Теперь мы внесем электрическую неисправность в систему, которую мы только что построили, эта неисправность быстро выявит нарушение Национального электротехнического кодекса, о котором я только что говорил. «Неисправность» — это, как бы то ни было, электрическая «проблема» в электрическом компоненте или электрической системе. Но прежде чем мы решим эту проблему в нашей новой установке, я хочу, чтобы вы на мгновение рассмотрели то, что мы здесь создали.Подумайте о различных задействованных частях, о том, как они все соединены, и о том, чувствуете ли вы, что мы — в любой момент во время производства этой системы ЗАЗЕМЛИЛИ наши металлические коробки и розетки?

Вот, как и обещал минуту назад — неисправность

Во время установки я хочу, чтобы вы представили, что вы случайно порезали изоляцию на цветном проводе, который питает первую розетку. При снятии изоляции обнаружилась голая медь под ней, и теперь эта медь плотно прилегает к голой металлической внутренней стороне первой 4-квадратной коробки.Это провод того же цвета, который в настоящее время подключается к выключателю, находящемуся под напряжением (горячему) на 120 В, обратно в электрической панели. Итак, медь, находящаяся под напряжением от проводника, теперь упирается в проводящую металлическую коробку с четырьмя квадратами.

Найдите минутку и представьте себе, что здесь происходит. Как только вы почувствуете уверенность, что видите общую картину, продолжайте, и мы посмотрим, учли ли вы все, что происходит, и то, что может произойти!

Давайте теперь посмотрим, соответствует ли ваша мысленная картина событиям, происходящим на нашей электрической установке.

Первый : Три металлических коробки соединены или «скреплены» вместе зеленым изолированным проводом, который был протянут между коробками вначале. Таким образом, любая «неисправность», возникающая в первом металлическом ящике, по умолчанию должна происходить во втором и третьем металлическом ящике. Все они связаны.

Второй : 120-вольтовый (горячий) проводник прямо сейчас прилегает к внутренней части металлической коробки, но все розетки все еще работают и без видимых прерываний!

Третий : Единственный проводящий материал, который касается наших металлических 4-квадратных коробок (кроме нашей новой электрической неисправности, вызванной зазубринами медного провода), — это оголенные концы зеленого изолированного проводника, который намеренно связывает эти три металлических короба вместе. .Следовательно, даже несмотря на то, что находящаяся под напряжением 120-вольтовая часть зазубренного проводника лежит прямо напротив металлической коробки, от самой коробки нет пути назад к чему-либо, что заземлено. Вот почему розетки все еще работают, и поэтому выключатель не сработал!

Четвертый : Поскольку наши три металлических коробки контактируют с (и, следовательно, теперь являются проводящей частью) проводки на 120 вольт под напряжением, прикосновение человека к одной из этих металлических коробок эквивалентно прикосновению зачищенный конец 120-вольтового проводника под напряжением. ОЙ!

Наконец : Поскольку мы понимаем, что эти металлические коробки теперь эквивалентны голому 120-вольтовому проводу под напряжением, давайте также осознаем, что если босоногий ребенок (или взрослый) случайно коснется этих металлических коробок голыми и незащищенными Если ноги установлены на проводящую землю (земля), , то потенциал напряжения, находящийся на этих находящихся под напряжением металлических коробках, теперь будет иметь заземленный путь, по которому он будет течь, проходя через этого человека и обратно на землю.

Это сценарий, который мы никогда не хотим испытывать в реальном мире.

Как вы думаете, что мы могли бы сделать, чтобы предотвратить эту аварию? Я дам вам подсказку: ЗАЗЕМЛЕНИЕ этой конфигурации обеспечит безопасность всех, даже во время описанного мною вида «неисправности».

Чтобы заземлить эту конфигурацию, мы возьмем зеленый или оголенный заземляющий провод оборудования (или металлический кабелепровод), а затем прикрепим его к одной из наших трех металлических коробок, а другой конец прикрепим к нашей электрической панели, которая должным образом заземлена.Это приведет к немедленному срабатыванию автоматического выключателя, когда этот оголенный медный провод под напряжением коснется оголенного металла нашей 4-квадратной коробки.

Когда электрическая система заземлена, ток короткого замыкания, производимый горячим проводником, соприкасающимся с оголенным металлом, имеет путь протекания. Этот беспрепятственный поток тока через заземляющий провод оборудования (EGC) быстро превысит порог срабатывания любого автоматического выключателя, что приведет к его срабатыванию задолго до того, как кто-то пострадает.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
