Для чего нужна распределительная коробка?

Не так уж много найдется людей, которые не знают, что такое распределительная коробка. Тем не менее не лишним будет напомнить, что это – пластиковый контейнер круглой или прямоугольной формы с крышкой и отверстиями по бокам, предназначенный для коммутации (соединения) электрических проводов.

Чтобы обеспечить все энергопотребляющие приборы квартиры или дома (лампочки, светильники, стиральные машины, телевизоры, компьютеры и пр.) электричеством, необходимо развести провода от распределительного щитка к точкам потребления – розеткам и выключателям.

Делать это нужно таким образом, чтобы обеспечивалось равномерное распределение электроэнергии по всем помещениям.

Для этого электропроводку разделяют на отдельные магистрали. Для каждого помещения прокладываются свои питающие провода, к которым подключаются все имеющиеся в помещении энергопотребители.

В определенных узловых точках провода соединяются между собой.

В таких точках и устанавливаются распределительные коробки, внутри которых располагают соединения.

Основная цель распределительных коробок – обеспечение пожарной безопасности. Места соединения проводов – самые опасные с точки зрения возникновения пожара. Недостаточно плотный контакт создает большое сопротивление в соединении и приводит к его нагреву, приводящему иногда к пожару.

Распределительная коробка изолирует место соединения от горючих материалов стены, исключая опасность возгорания. Кроме этой главной цели есть и второстепенная. Скрутки проводов, не спрятанные в коробку, выглядят не очень эстетично.

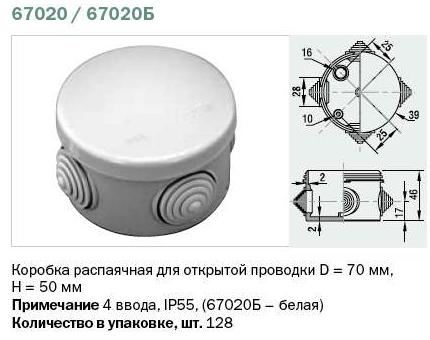

По типу исполнения распределительные коробки бывают внутренними, предназначенными для заделки в стену (для соединения скрытой проводки), и накладными, устанавливаемыми на стену (для открытой проводки).

Можно ли обойтись вообще без распредкоробок?

Теоретически – да. Но для этого потребуется соединить распределительный щиток и каждое место потребления электроэнергии в квартире отдельным проводом. Это приведет к большому расходу электропроводки и необходимости делать широкие и глубокие штробы, чтобы иметь возможность уложить в них несколько рядов провода.

В конечном итоге недостатки такого способа многократно перевесят недостатки использования распределительных коробок

. Экономия за счет отказа от последних будет многократно обесценена повышенными расходами на электропроводку.

В качестве аргумента против использования распределительных коробок можно иногда услышать и такой; хоть прокладка отдельной линии к каждой точке потребления и проигрывает экономически варианту с распредкоробками, зато она безопаснее, поскольку исключает соединение проводов в узловых точках.

На это можно ответить только одно. Правильное, профессионально выполненное соединение проводов в распределительной коробке абсолютно безопасно. При том что каждый имеет право на свою точку зрения, вариант с использование распредкоробок является все же более предпочтительным, чем без них.

Где и как устанавливать распределительные коробки?

Распределительные коробки устанавливают на расстоянии 10-30 см от потолка – в зависимости от высоты последнего.

При скрытой проводке коробки заделываются в стену, – таким образом, чтобы верх их крышек был заподлицо с поверхностью стены. При открытой проводке коробки устанавливаются без заделки в стену на ее поверхность.

ПУЭ (правила устройства электроустановок) требуют, чтобы был обеспечен доступ к крышке коробки – для проведения ревизии при необходимости. При накладном способе установки это требование выполняется автоматически.

При установке внутрь стены нужно позаботиться о двух вещах. Во-первых, необходимо, чтобы место расположения коробки было известно, и был обеспечен доступ к ней, а во-вторых – чтобы не страдала эстетичность помещения. Первое требование важнее, его необходимо соблюсти в любом случае.

Второе – субъективное, зависящее от вкуса хозяина. Эстетичность можно обеспечить разными способами. При наклейке обоев аккуратно обрезать их вокруг крышки, оставив на месте. Это даст возможность видеть место расположения коробки и одновременно сделать его практически не отличающимся от соседних мест.

При ином способе оформления стен нужно позаботиться о том, чтоб поверхность крышки была одного цвета со стеной, и чтобы можно было снять крышку, не разрушая стену в этом месте.

При устройстве натяжных потолков для доступа к коробкам (если они оказываются скрытыми за поверхностью потолка) необходимо установить маленькие люки.

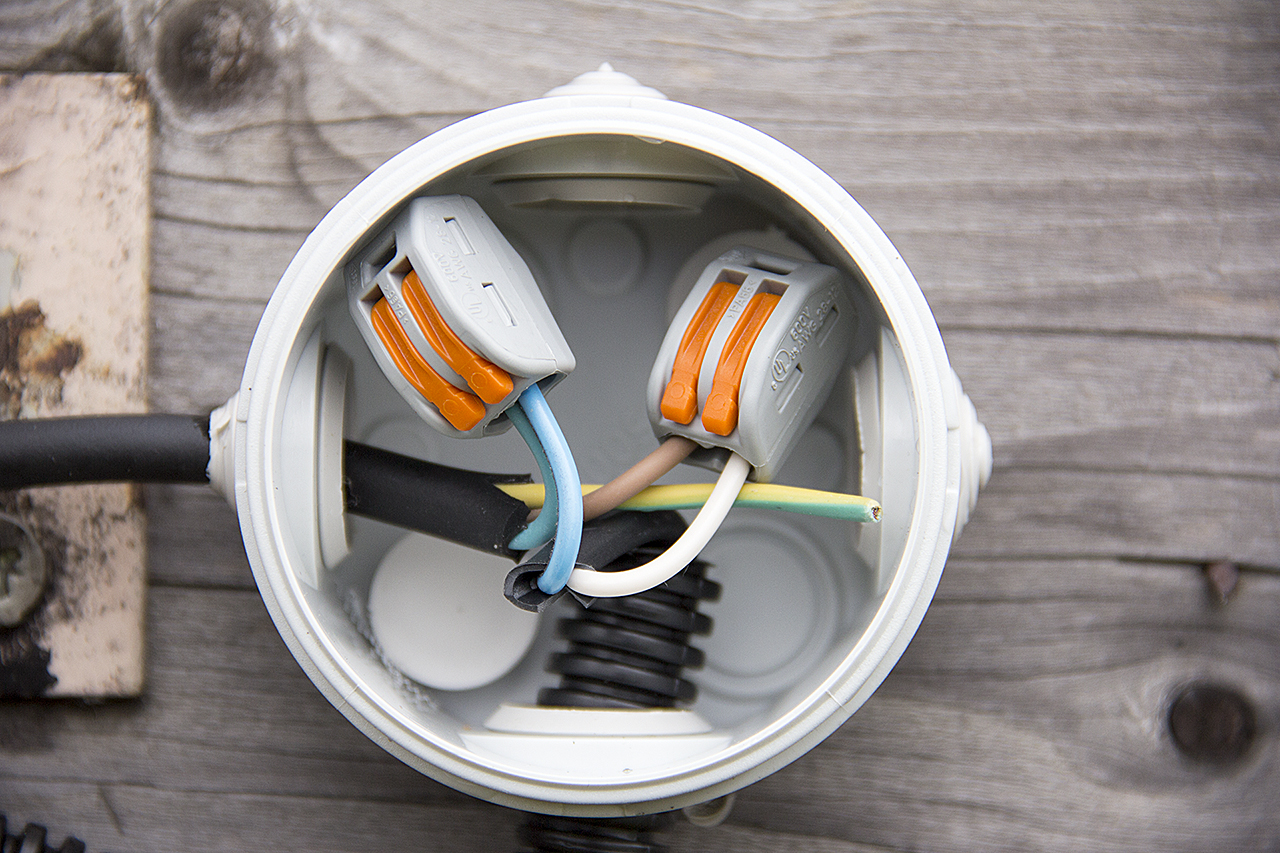

Как соединять провода в распределительной коробке?

В ПЭУ сообщается, что соединение проводов должно производиться методом сварки, пайки, опрессовки или с помощью винтовых и болтовых зажимов.

Если из всех способов выбирать тот, который является лучшим по критерию технологичность + надежность, то таким можно считать скручивание проводов с последующей пайкой (сваркой). Применение зажимов тоже технологичен, но оно не обеспечивает той контактной площади, которую обеспечивает скручивание с пайкой.

Некоторые ограничиваются вообще одной скруткой. Если она выполнена качественно, то обеспечивает площадь контакта не меньше, чем опрессовка или использование зажимов, Но все же скрутку без пайки нельзя считать абсолютно надежной.

После соединения проводов их необходимо хорошо заизолировать с помощью изоленты, и разместить места контактов в распредкоробке таким образом, чтобы они не контактировали друг с другом.

Когда работа будет завершена, можно проверить ее качество, включив на некоторое время какой-то энергоемкий прибор и проверив все распредкоробки на наличие нагрева мест соединений.

Если обнаружится, что какое-то соединение греется, значит, площадь контакта в нем недостаточна, и его нужно переделать.

Понравилась статья — поделись с друзьями!



Распределительная коробка для электропроводки: применение

При покупке квартиры в новостройке или при строительстве жилого дома возникает ситуация, когда требуется выполнить электропроводку с «нуля». Это приводит к вопросу: как сделать разводку всех требуемых электрических цепей с минимальными затратами и качественно? Есть разные способы решения этой задачи – с помощью скрытой или открытой (наружной) проводки. Обычно оба эти способа выполняются с применением распределительной коробки. Но так ли они нужны?

Нужна ли

Может сложиться ошибочное впечатление, что проще и дешевле обойтись без распределительных коробок и тем самым сэкономить средства. К тому же не придется выполнять соединение отдельных проводов между собой, так как распределительные коробки как раз предназначены для этих целей. А это, в свою очередь, позволит избежать дополнительных контактов (соединений), которые являются слабым местом любой электропроводки. Ведь при плохом контакте увеличивается сопротивление цепи в месте контакта, он может нагреваться и искрить. А это уже большой риск возникновения пожара.

Но если взвесить все за и против, окажется, что применение распределительных коробок оправдано и с экономической и практической стороны. Разберемся, почему именно так. Конечно, можно тянуть отдельный провод от силового щита к каждой розетке или выключателю. Но к чему бы привело такое решение? В случае скрытой проводки пришлось бы делать дополнительные каналы (штробы) для каждого провода, а это покрыло бы стены помещения целой паутиной таких каналов. В некоторых случаях их пришлось бы делать глубже и шире, чтобы они вместили сразу несколько проводов. А это неизменно ведет к значительному увеличению трудозатрат и времени выполнения работ.

При выполнении наружной проводки без распределительных коробок необходимость прокладки специальных каналов в стенах отпадает. Но в этом случае расход провода остается также высоким. Стены будут опутаны коробами и кабель-каналами, дополнительное количество которых значительно увеличит стоимость необходимого для электропроводки материала. Эти короба потребуют дополнительных работ по их установке, подгонке и креплению, что тоже повысит трудозатраты.

Учитывая низкую стоимость распределительных коробок по сравнению со стоимостью проводов, коробов для проводки и дополнительных работ, следует только один рациональный вывод.

Применение распределительных коробок значительно удешевляет стоимость необходимого материала, как минимуму в несколько раз.

Также они значительно уменьшают трудоемкость при выполнении электропроводки, и облегчают контроль над состоянием электрической сети. Противникам дополнительных соединений электропроводки, говорящих о некачественных контактах, возразить очень легко. В современных жилых и других помещениях предписано использовать проводку только с медными жилами, которые легко паяются. Это обеспечивает качественное и надежное соединение провода. Подробнее о соединение проводов будет рассказано ниже.

Где устанавливается коробка

Так как существует два способа выполнения электропроводки, соответственно существуют два вида распределительных коробок — наружные и скрытые. Наружные распределительные коробки крепятся на поверхности стены с помощью специальных отверстий, предусмотренных их конструкцией. Если крепление осуществляется на дерево – достаточно обычных саморезов для дерева. Распределительные коробки для наружной проводки на деревянных стенах должны быть выполнены только из негорючего материала. Предпочтение отдается металлическим. Металлические распределительные коробки также обязательны, если напряжение в сети 1000В и более. Для кирпичных и бетонных стен вполне подойдут пластиковые изделия, которые по конструкции мало отличаются от их металлических собратьев.

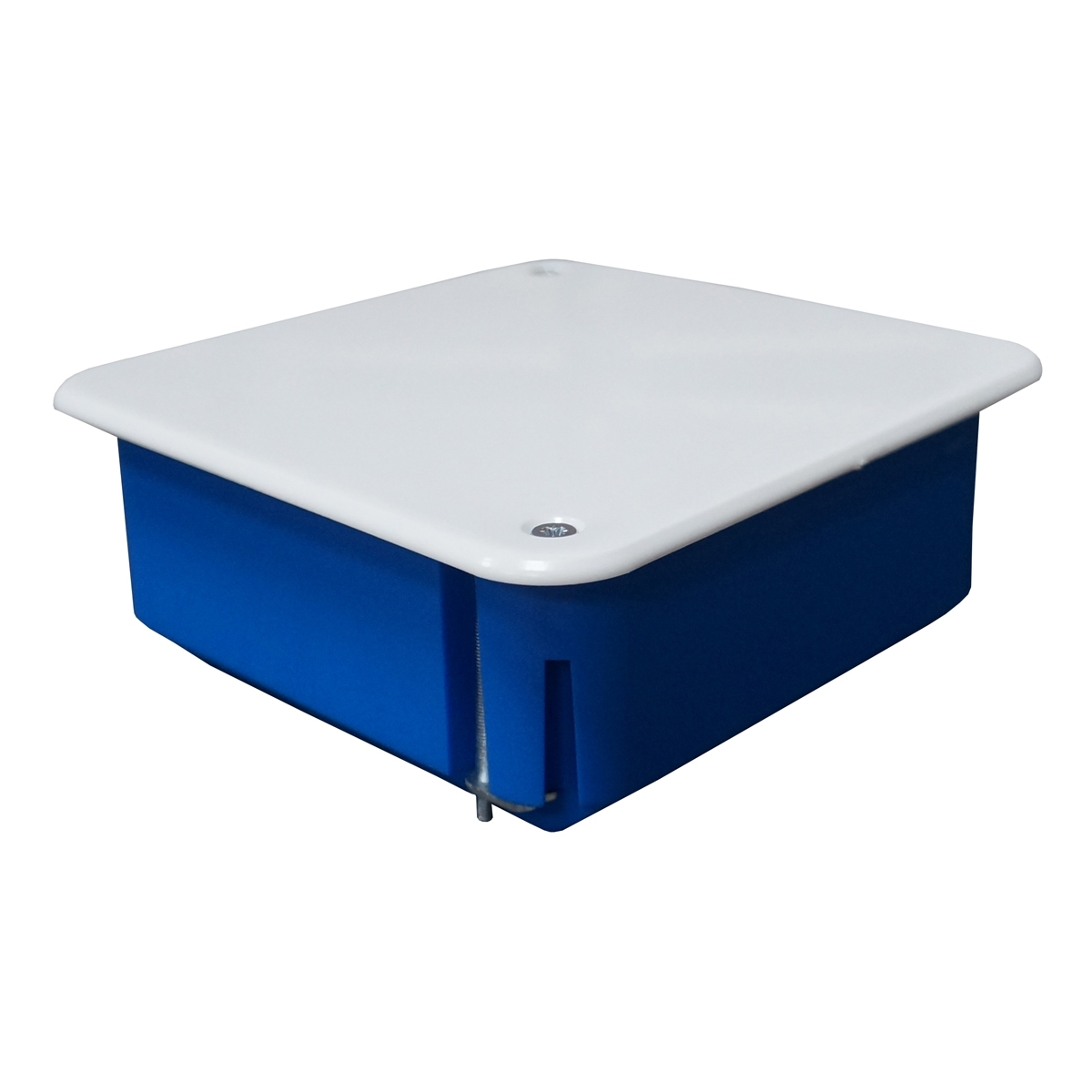

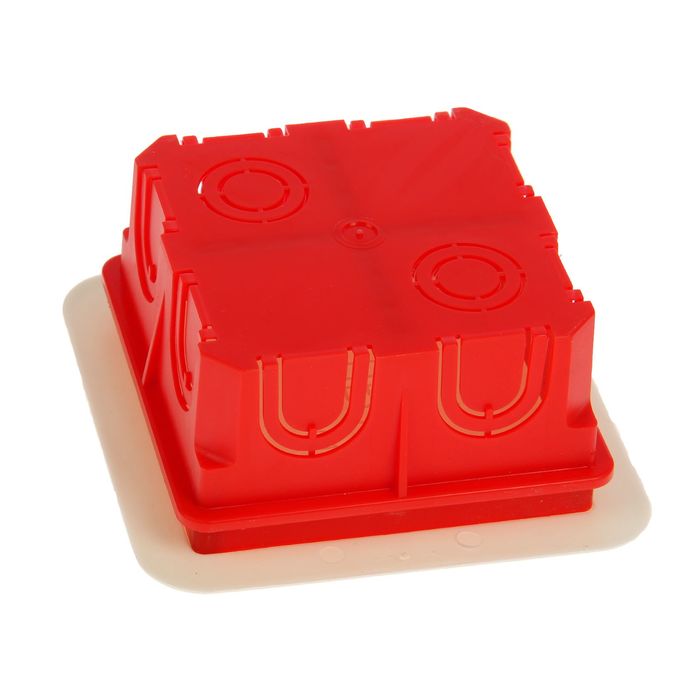

Скрытые — помещаются в специальную нишу, к которой подходят специальные каналы в стене (штробы). Самый применяемый материал для этих коробок – негорючий пластик, например, поливинилхлорид (ПВХ). Их крепление осуществляется с помощью алебастра или саморезов и дюбелей. Устанавливаются коробки обычно под потолком в доступном месте, чтобы при необходимости ремонта можно было произвести их осмотр. Расстояние от коробки до потолка должно составлять 15-20 см, и зависит от высоты помещения.

Размеры коробок определяются тем количеством проводов, которые должны быть соединены в них. Провода должны свободно размещаться в коробках, а их крышки легко закрываться. Для бытовых целей достаточно маленьких коробок. Для производственных могут понадобиться большие. Поэтому их размеры могут быть от 7-8 см до 20 и более. Обычная форма этих изделий круглая или прямоугольная.

Видео “Монтаж распределительной коробки”

Схема соединения проводов

Схема соединения металлических проводов определяется электрической монтажной схемой, которая разрабатывается еще до начала работ. Обязательно в каждую коробку заходит фазный провод, нулевой и земля (в современных постройках). В коробках в соответствии со схемой осуществляется подключение проводов (двухжильных или трехжильных), идущих к розеткам и выключателям. Для подключения мощных электробытовых приборов прокладываются отдельные линии от силового щита.

Способы соединения

Независимо от вида проводки – скрытой или открытой, способы соединения проводов одинаковы. Наиболее часто используемый способ— скрутка. Однако есть нюансы. Нельзя скручивать провода, у которых жила выполнена из разных металлов. В этом случае происходит ускоренная коррозия проводов в месте контакта, что может привести к плачевным последствиям.

Следует отметить, что по требованиям ПУЭ одной скрутки недостаточно. Необходим или дополнительный обжим этой скрутки или ее пайка. Для медных жил пайка не представляет сложности. После скрутки и пайки провода тщательно изолируются с помощью изоленты. Для улучшения контакта в скрутке применяются специальные наконечники, которые одновременно изолируют место контакта. Еще одним широко применяемым способом соединения проводов является использование зажимов и колодок,  в которых провода прижимаются к контактам винтами или болтами. В этом случае из инструментов понадобится только отвертка или ключ.

Видео “Ошибки при распайке коробки”

Чтобы правильно установить данный компонент электропроводки, необходимо выполнить распайку и установку корректно. Видео поможет вам не совершить частых и простых ошибок, а также знать основные виды комплектующих.

Электрика в доме: что такое распределительная коробка

Распределительная коробкаМногие не знают для чего нужна распределительная коробка или как ее часто еще называют распаячная или ответвительная.

В любом помещении  квартиры или частного дома вся электропроводка берет свое начало от электрощита, в котором электрические кабели подключаются по одному по группам к автомату. Как правило, на квартиру устанавливается 3 автомата, без учета отдельного- на электроплиту (при ее наличии).



Если у Вас установлено 3 автоматических выключателя, значит с электрощита в вашу квартиру будет идти 3 пары проводов или электрических кабеля. Они и будут запитывать все розетки и освещение в вашем доме. При чем эти три линии будут распределены. Например, одна- на жилые комнаты, вторая- на кухню, третья-на ванную, санузел или коридор. Это делается с целями:

  1. Во-первых для того, что бы распределить нагрузку. К одной типичной линии с 16 амперным автоматом можно подключить электропотребители по мощности не более 3.5 Киловатт, а иначе будет выбивать автоматический выключатель. Соответственно к трем группам розеток Мы сможем подключить в 3 раза больше по мощности бытовой техники и других потребителей электрической энергии.
  2. Во-вторых, при неисправности одной линии, Вы сможете пользоваться розетками и освещением в помещениях, подключенных к другим линиям.

С щита на помещение или несколько идет один кабель электропитания, а розеток в нем много. Да еще есть выключатели света, светильники или люстры. Вот поэтому и нужна распаячная коробка.  В нее и сходятся все электрические провода или кабели от розеток, выключателей, светильников или люстр.

В коробке все провода или жилы электрических кабелей соединяются по определенной схеме. Схема расключения в этой статье.

На одной группе может быть несколько ответвительных коробок, которые между собой объединяются перемычкой электропитания. Только провода или кабель на электрическую плиту прокладывается с электрощита на прямую сразу на соответствующую розетку, потому что электроплита является мощным электропотребителем. На нее устанавливается 32 или 40 А автомат, и прокладываются провода сечением медной жилы не менее 4, чаще- 6 квадратных миллиметров.

Как найти распаячную коробку электропроводки.

Иногда необходимо найти распределительную коробку, например при поиске неисправностей электропроводки или если необходимо добавить розетку в комнате. Но многие при ремонте квартиры замазывают коробки штукатуркой, шпатлевкой или заклеивают обоями. В результате трудно найти при необходимости ответвительную коробку. Да согласен, что ее крышка не смотрится на фоне отделки. Но необходимо учитывать, что в любой момент может понадобится к ней доступ. Советую перед тем как приступать к отделочным работам в помещениях- взять рулетку и нанести привязки на схему помещения, потому что через 5-10 лет Вы и не вспомните, где они находятся.

Если схемы у Вас нет или Вы купили квартиру, тогда придется искать самостоятельно распаячные коробки. :

  1. В 99% случаев коробка будет находится над выключателем света под потолком и на расстоянии от него не более 15-20 сантиметров.
  2. После этого вскрываем коробку и смотрим сколько линий отходит на розетки. От которых они все вместе с электропитанием скручиваются в две или три (трех проводная система) скрутки. На светильники фазные скрутки будут по-меньше (в большинстве случаев из 2 проводов). При этом в большие скрутки будет скручен ноль и земля от светильника, а также фаза на включатель. И так же  в них приходит один кабель электропитания или два, если есть перемычка на другую коробку.
  3. Итак, если количество розеток соответствует количеству проводов или кабелей и больше нет выключателей в комнате- значит больше в помещении нет распределительных коробок.
  4. Если нет, вскрываем розетки и смотрим сколько на них сидит проводов на каждом контакте. Если по два значит розетки подключены шлейфом- одна от одной.
  5. В новых квартирах изредка розетки могут быть подключены от коробки за стенкой, которая ближе расположена и подключена к одной группе.
  6. Нередко устанавливается дополнительная коробка на розетки. Причем она будет находится под потолком не над самой дальней розеткой, а над той, что будет ближе к выключателю.

 Всегда соблюдайте меры предосторожности. Помните, что 220 Вольт в домашней электросети опасно для жизни человека!

Распределительная коробка для электропроводки: 4 вида


Для чего нужна разветвительная коробка

Распределительная коробка есть практически в каждом доме. Если вы человек далекий от электрики, то могли просто не обратить на нее внимания. Она представляет собой круглый или квадратный контейнер с крышкой, по бокам которого проделаны отверстия для проводов. Чтобы понять, для чего нужна разветвительная коробка, нужно знать принцип распределения электричества в квартире.

В нашем доме имеется масса приборов, которые работают от розетки. Чтобы снабдить их всех электроэнергией, нужно распределить провода по розеткам и выключателям. При этом электричество должно распределяться равномерно по всем помещениям.

Чтобы распределение электропроводки было равномерным, в каждую комнату устанавливают отдельные питающие провода, а уже к ним подключаются все точки электропотребления. В каком-то месте провода обязательно пересекаться между собой, в этом месте и устанавливаются распредкоробки. Это необходимо потому, что место пересечения проводов может стать источником пожара, а распаечная конструкция мешает этому процессу.

Главной функцией распаечной коробки является защита горючих материалов стены от возгорания. Также она позволяет скрыть место соединения проводов, сделав интерьер помещения более эстетичным.

Некоторых волнует вопрос: «Можно ли обойтись без распред. коробки?». В принципе, это возможно, однако данный способ предполагает проведение к каждой розетки от электрощита отдельного провода. Это в разы увеличит стоимость скрытой и открытой проводки и сделает монтаж более сложным.

Таким образом, отсутствие распределительной коробки существенно повышает стоимость ремонта. Вам не стоит волноваться о безопасности подключения розеток к электричеству с помощью такого аксессуара, рапредкоробка сделана так, чтобы защищать ваш дом от любого источника возгорания.

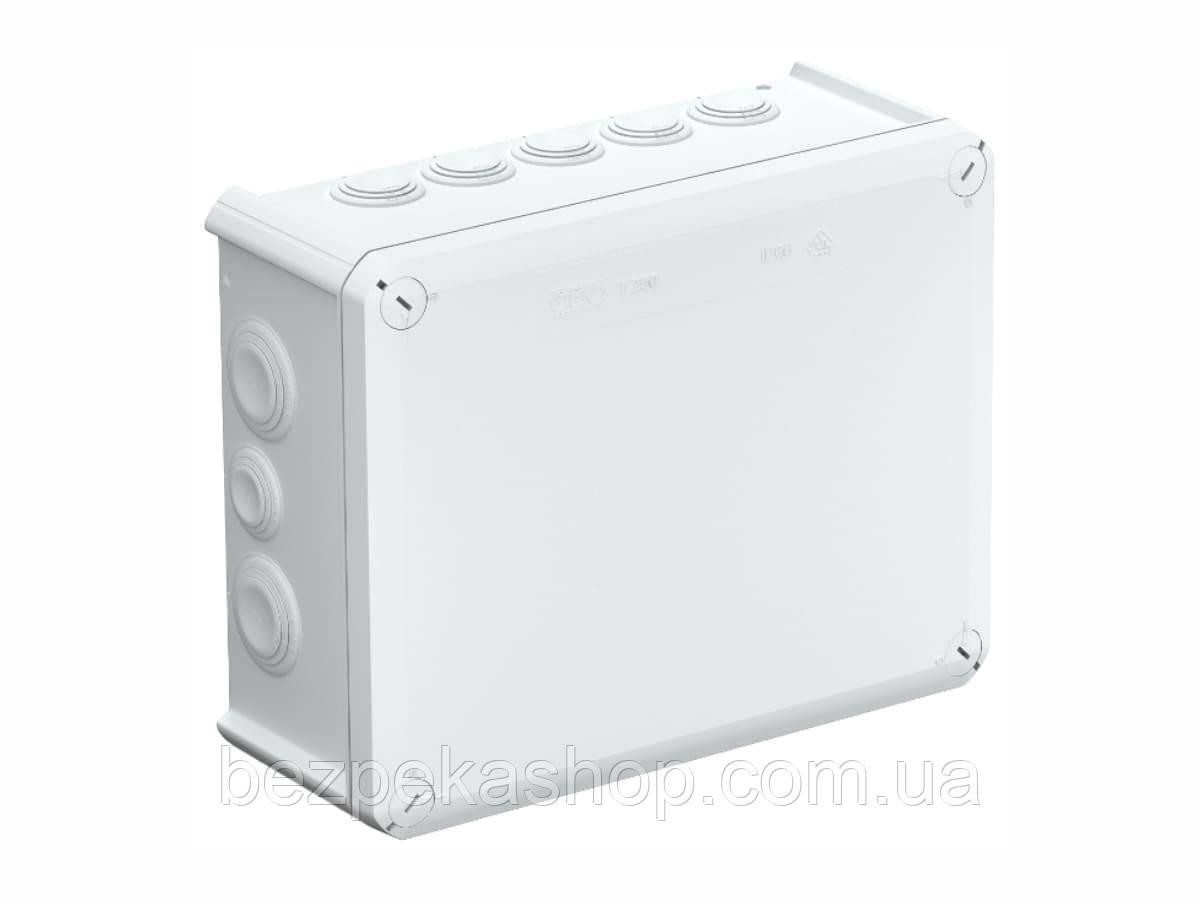

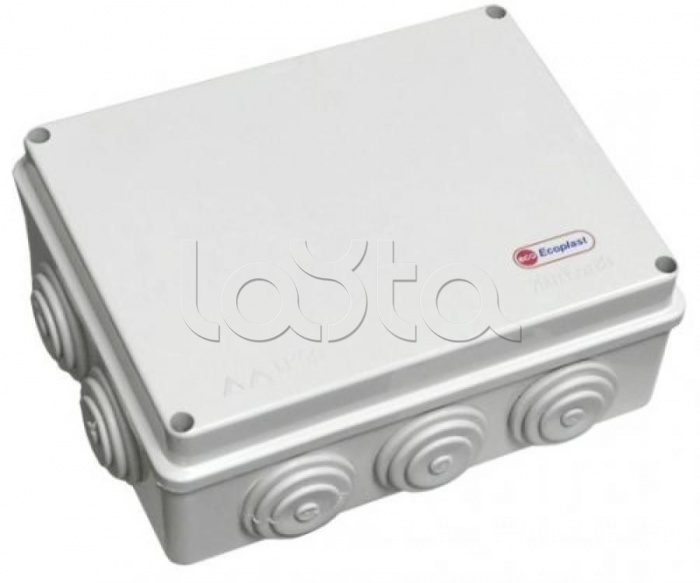

Электрические наружные распределительные коробки: разновидности

Электрические наружные и внутренние коробки могут иметь самые разные виды и дизайны. Благодаря подобному разнообразию вы сможете подобрать для себя вариант, который гармонично впишется в ваш интерьер.

Давайте рассмотрим основные разновидности распределительных коробок и поймем, по какому принципу они делятся.

Виды распределительных коробок:

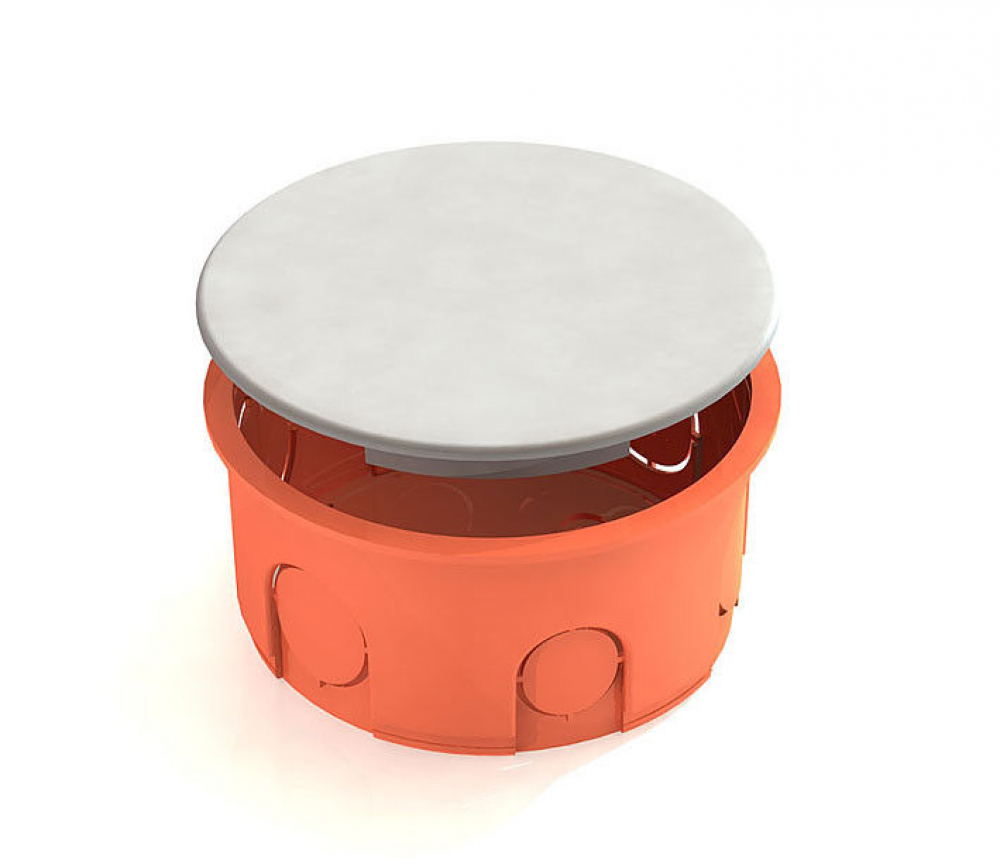

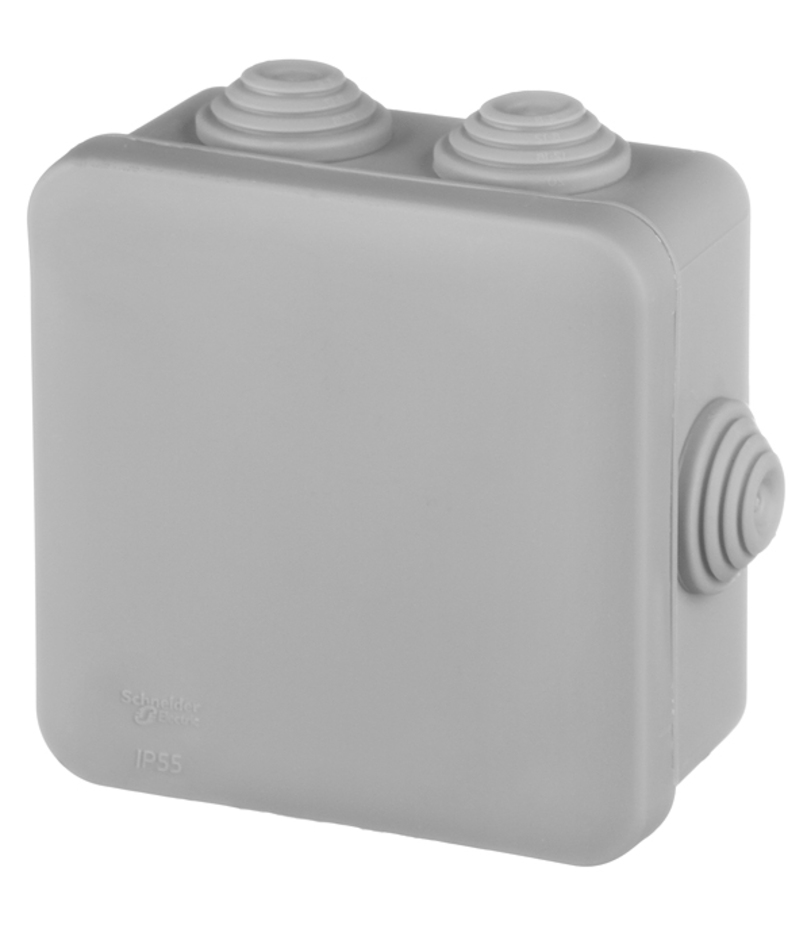

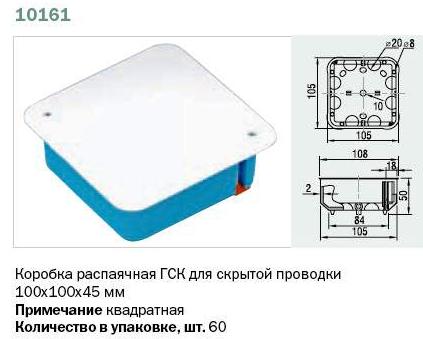

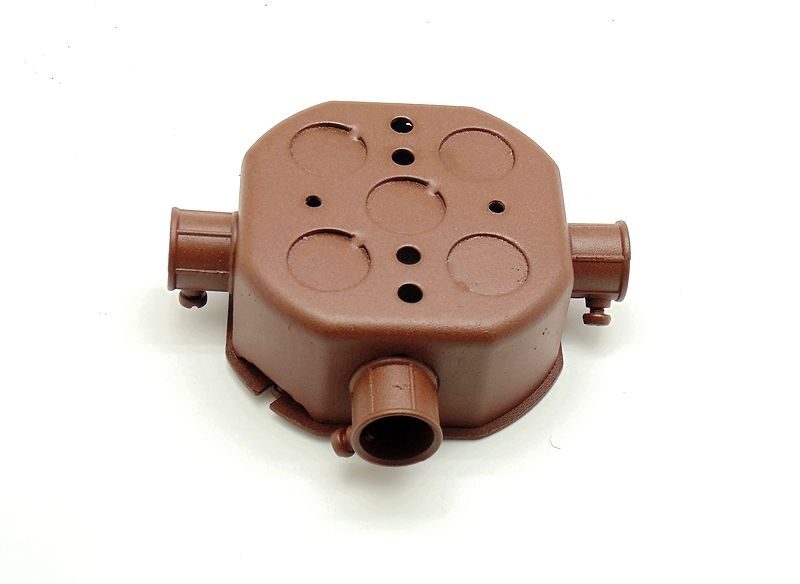

  1. Распределительные коробки могут быть квадратными и круглыми. Их диаметр обычно варьируется в пределах 6-10 см. Глубина, которую может достигать как круглая, так и квадратная коробка обычно находится в пределах 3-5 см. Также существуют прямоугольные коробки, но они используются не так часто, их размеры совпадают с параметрами других вариантов.

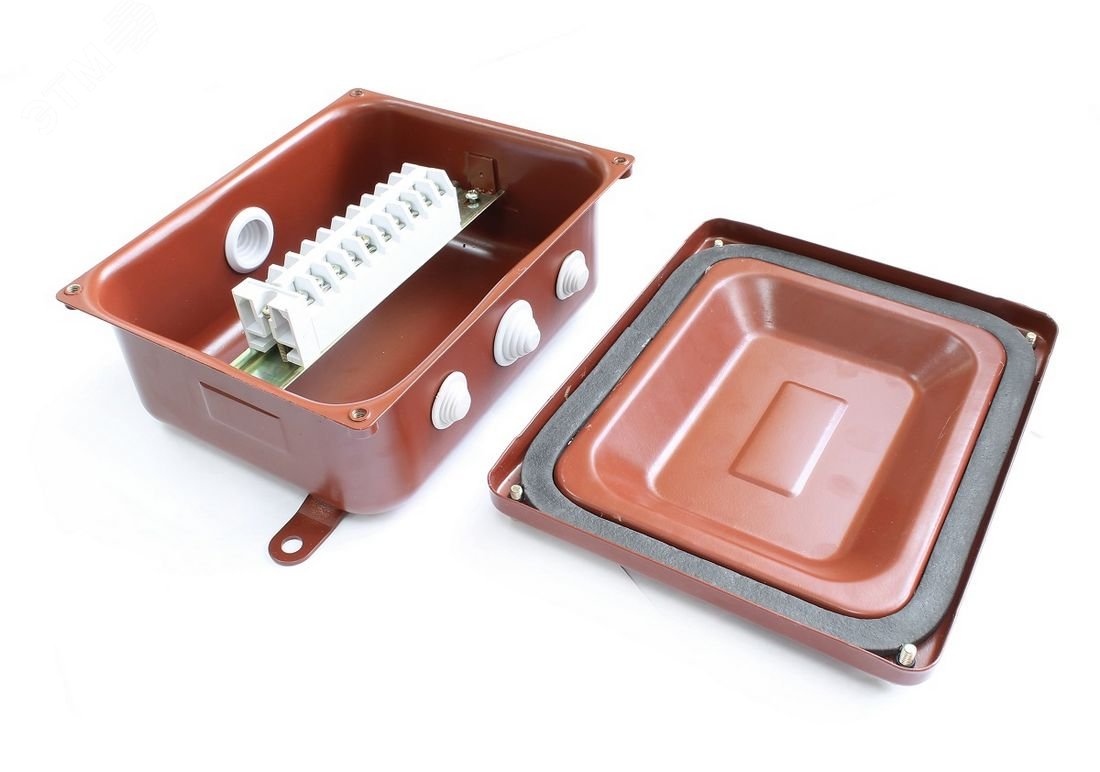

  2. Также коробки различаются по материалам, из которых они изготовлены. Обычно они пластиковые, однако их можно применять, только, когда вы прикладываете провода по трудновоспламеняемым материалам. Металлическая коробка может быть установлена на абсолютно любую поверхность.

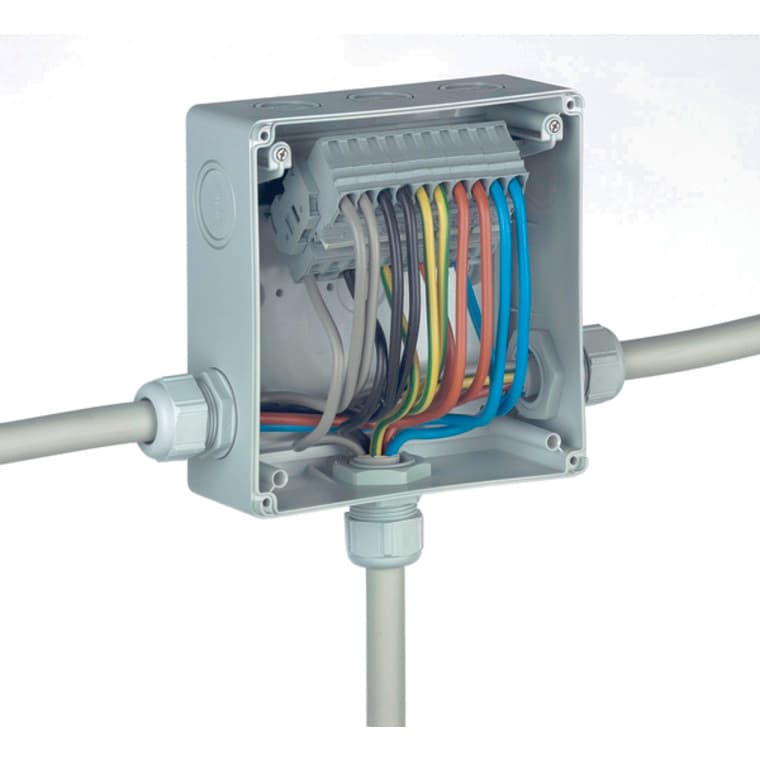

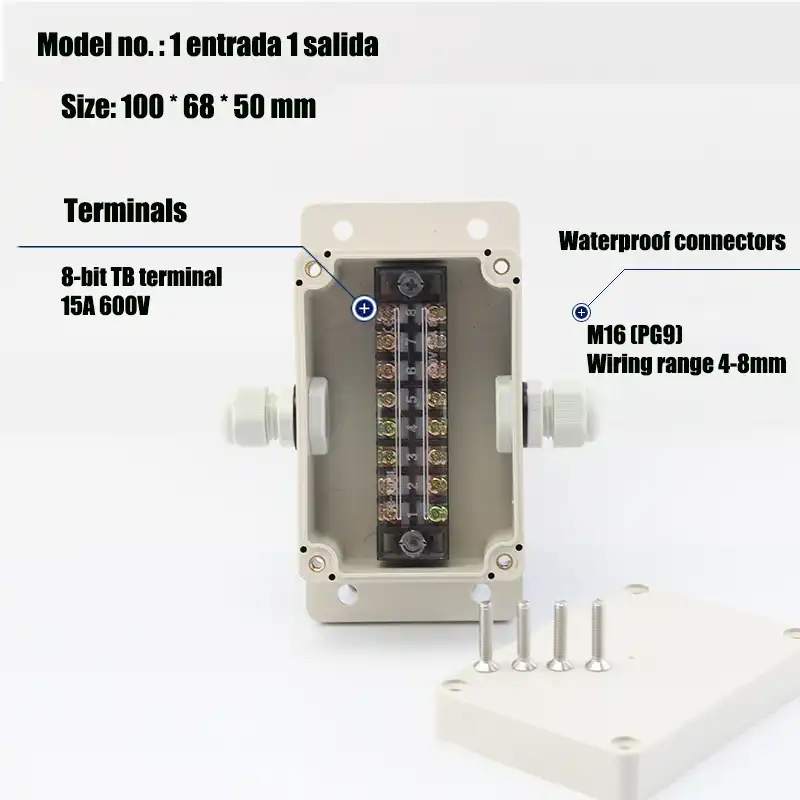

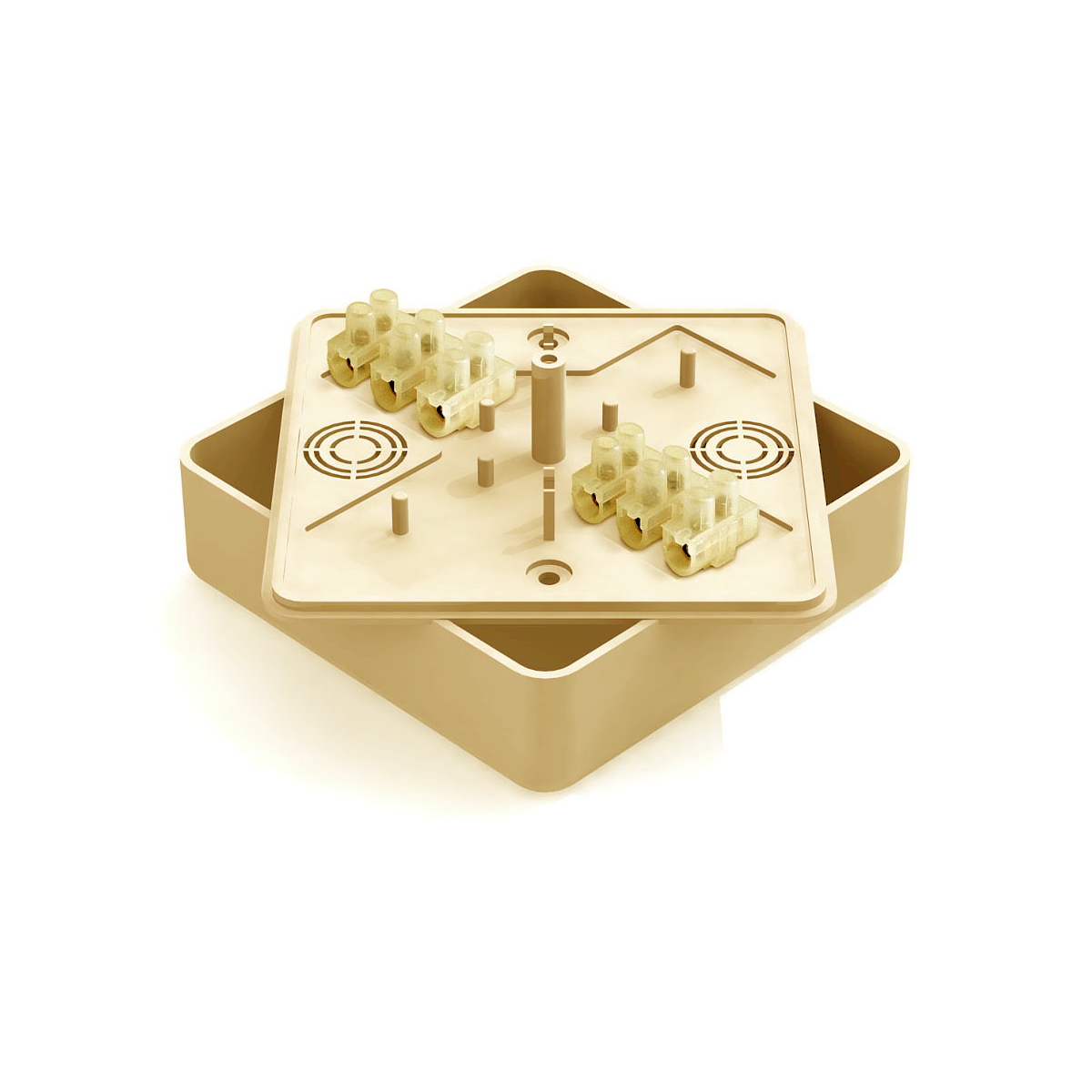

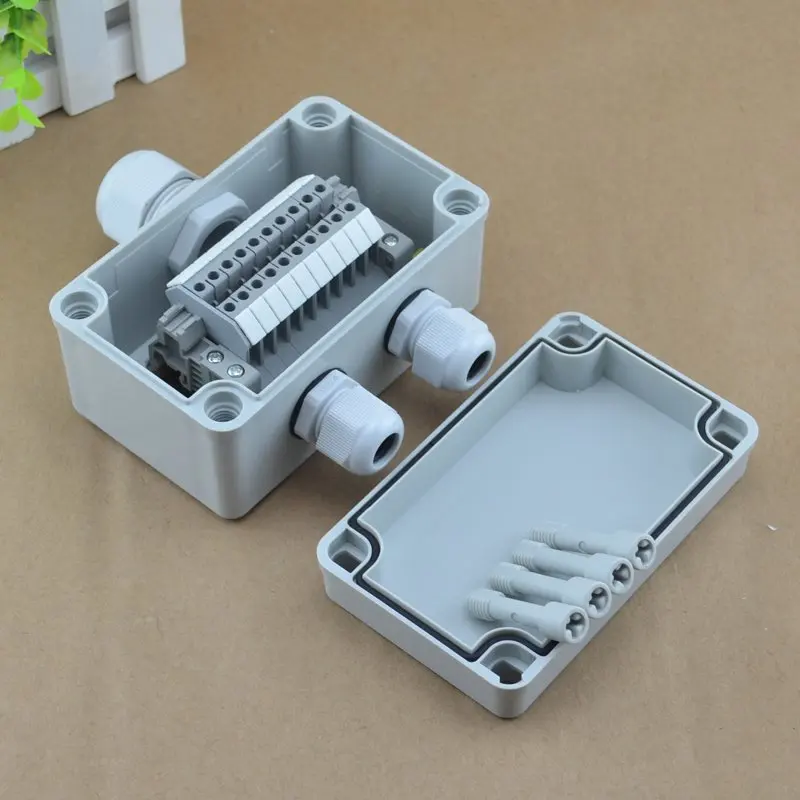

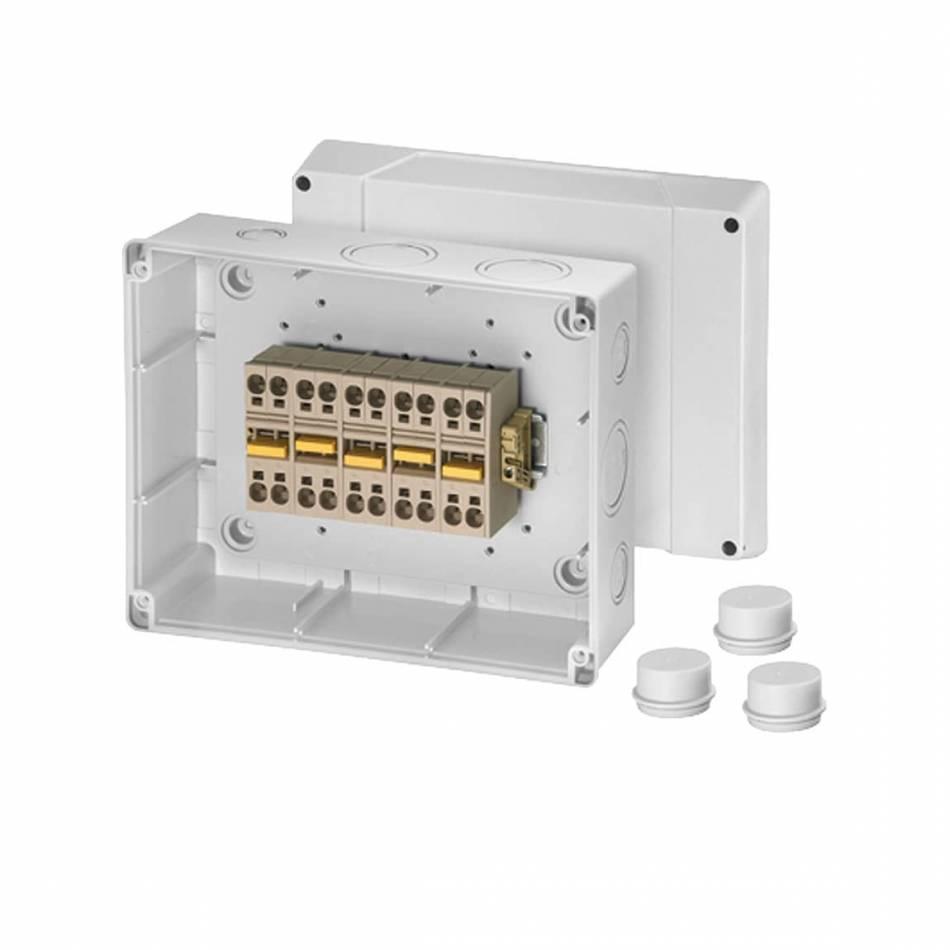

  3. Существуют пустотелые коробки, и изделия с клеммами внутри. Второй вид коробок более удобен, так как благодаря нему вы можете упорядочить провода внутри устройства.
  4. Также бывают коробки с креплениями и без них. Первый вариант удобно будет установить на бетонные стены, а второй сажать на цементный раствор.

Выбор разновидности коробок в основном зависит от того, на какой материал будет производиться их установка. Также необходимо продумать, как приобретенное вам изделие будет смотреться в общем интерьере комнаты.

Где производить монтаж распределительной коробки

Перед тем, как приступить к установке распределительной коробки, необходимо правильно выбрать стену, на которой она будет расположено. Этот этап очень ответственен, так как распред. конструкция должна гармонично смотреться в интерьере и выполнять все свои функции.

Выбираем место, куда будем ставить распределительную коробку:

  1. Ознакомьтесь со схемой разводки проводов вашего жилища. Располагать коробку нужно там, где проходит самое большее количество проводов.
  2. Если у вас питание осветительных приборов и розеток происходит от двух разных автоматов, то вам нужна не одна маленькая коробка, а две средних или одна большая. При этом провода от разных щитков должны располагаться обособленными группами. Осветительная линия выводится в одну коробку, а розеточная в другую.
  3. Многие думают, что установочная коробка должна располагаться над межкомнатным проходом. Однако на самом деле это правило не является законом. Вы можете расключить проводку и в другом, удобным для вас месте.

Как видите выбрать идеальное место для расключительной коробки несложно. Нужно лишь знать схему разводки своего дома и доверять своему вкусу.

Как правильно устанавливается электрическая коробка

Монтаж распределительных коробок – это хоть и простая, но достаточно грязная работа. Чтобы не запачкать новую отделку, нужно устанавливать коробки и подрозетники еще до того, как вы закончите ремонт в квартире.

Как установить распределительную коробку:

  1. Приложите коробку к стене и обведите ее по контуру. Проделайте в стене отверстие немного большее, чем карандашная отметка. Глубина выемки должна соответствовать глубине коробки.
  2. Коробка устанавливается на стену с помощью специальных креплений. Если их нет используйте дюбеля, алибастр или цементный раствор.
  3. Заведите в коробку провода. И правильно их расключите.

Как видите, процесс подключения коробки достаточно прост. Единственную трудность представляет расключение проводов. Поэтому об этом этапе нужно поговорить отдельно.

Как расключить электрическую проводку

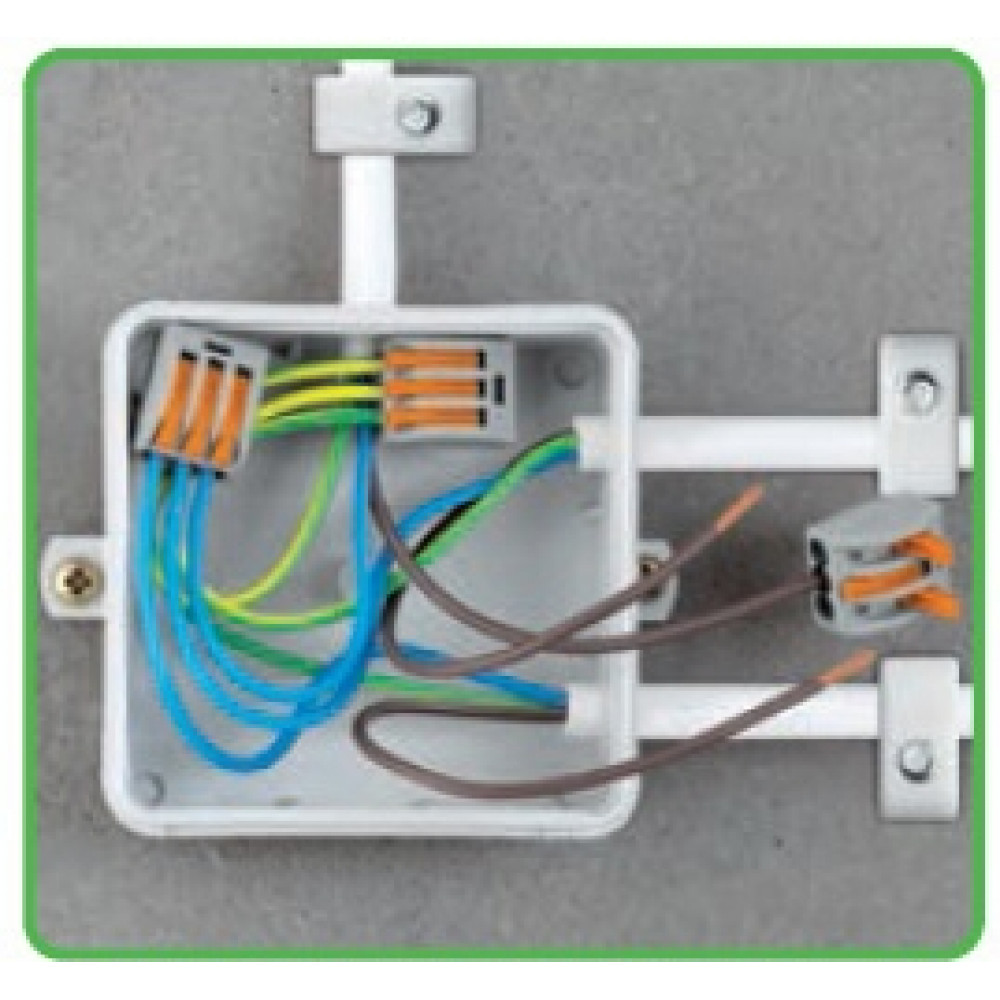

Для соединения проводов в коробке могут быть использованы самые разные методы. Это и спайка, и скрутка, и сварка, и опрессовка, и крепление с помощью болтовых и винтовых зажимов.

Самым надежным методом считается скручивание проводов в комплексе с их пайкой. Также многие выбирают фиксацию проводов с помощью зажимов, однако такой способ занимает большую площадь внутри коробки.

Также можно ограничиться и только скруткой. Если вы все сделаете качественно, то соединение будет не менее качественным чем то, для которого вы бы использовали зажимы. Однако по своей надежности он все же будет уступать сварке со скручиванием.

После того, как вы соедините между собой все провода, из нужно заизолировать с помощью изоленты. Заизолированные части должны быть распределены так, чтобы они не соприкасались между собой.

Как выглядит распределительная коробка для электропроводки (видео)

Распределительные коробки позволяют распределить электричество между розетками и выключателями в комнате наиболее аккуратно и безопасно. Если вы решили заняться монтажом подобного устройства самостоятельно, что от качества его установки зависит ваша безопасность.

Как часто мне нужна распределительная коробка при электромонтаже в комнате?

Каждый раз, когда вы соединяете провода вместе при установке электрических цепей в жилых помещениях, электрические нормы требуют, чтобы вы заключили соединения в распределительную коробку. Эта мера безопасности предотвращает возгорание, которое может возникнуть при перегреве проводов, а также защищает людей от поражения электрическим током от проводов под напряжением. Однако вам не нужно часто устанавливать специальную распределительную коробку, потому что переключатели, фонари и розетки устанавливаются в электрических коробках, которые могут выполнять двойную функцию в качестве кожухов для сращивания проводов.Здесь, по адресу Emergencybrisbaneelectrician.com.au , наш электрик в Брисбене 24 часа в сутки может удовлетворить любые потребности в электричестве. Просто позвоните нам, чтобы обсудить вашу проблему.

Требование безопасности

Электрический кодекс требует, чтобы проводные соединения были закрыты, прежде всего потому, что незакрепленные соединения представляют опасность пожара. Даже если вы надежно скрутите провода, закрутите колпачок и обмотайте концы изолентой, все равно существует вероятность того, что скачки тока могут привести к перегреву проводов. Со временем это может привести к повреждению ленты и колпачков проводов, а также к возгоранию изоляции или каркаса. Эта деградация также может привести к оголению проводов, и даже если они недоступны для прикосновения, вы все равно можете получить удар током, забив гвоздь или шуруп в стену.

Электрические и соединительные коробки

Установка электрического блока предшествует добавлению в цепь любого устройства, например выключателя или розетки. Коробки могут быть сделаны из металла или пластика, и вы обычно прикручиваете или прибиваете их к стойке или стропилам, хотя вы можете прикрепить коробки для ремоделирования непосредственно к поверхности гипсокартона.Единственная разница между коробкой для схемного устройства и распределительной коробкой, или соединительной коробкой, заключается в том, что последняя не служит никакой другой цели, кроме как закрывать сращенные провода. Его отверстие прикрыто не схемным устройством, а плоской металлической крышкой.

Потребность в распределительной коробке

Электрики обычно минимизируют количество соединительных коробок, необходимых для электромонтажа. Они планируют схему так, чтобы можно было выполнять соединения для ответвлений внутри переключателя или розеточной коробки, используя коробку, достаточно большую, чтобы вместить все провода.Тщательное планирование обычно устраняет необходимость в отдельной соединительной коробке при прокладке проводки в комнате с нуля, но при добавлении к существующей проводке может потребоваться одна или несколько. Соединительная коробка также может потребоваться в других обстоятельствах, например, когда просчет приводит к необходимости сращивания из-за того, что кабель слишком короткий, чтобы добраться до места назначения.

Установка распределительных коробок

При обновлении проводки в комнате может возникнуть необходимость врезаться в провод, чтобы добавить ответвление для света или розетки. Вам понадобится распределительная коробка, если вы не можете выполнить соединения внутри существующей электрической коробки. Коробку следует устанавливать так, чтобы отверстие было направлено наружу от стены, чтобы все провода внутри были доступны. Как и любую электрическую коробку, ее следует устанавливать так, чтобы край проема был на одном уровне со стеной. Прикрутите крышку с помощью крепежных винтов, чтобы ее можно было легко снять.

Как подключить провод AWG8 в распределительной коробке

Электрические распределительные коробки используются не только для удобного монтажа розеток, выключателей и осветительных приборов.На самом деле они требуются Национальным электротехническим кодексом при подключении проводов. Когда вы ремонтируете разрез в электрическом кабеле или сращиваете электрические провода вместе, вам понадобится распределительная коробка для защиты соединений. Использование распределительной коробки также защищает вас от поражения электрическим током, а ваш дом — от электрического пожара. Выполнение надлежащих шагов при выполнении электромонтажных подключений может обезопасить вас и вашу семью.

Поместите отвертку в отверстие 3/4 дюйма на стороне 4-дюймовой квадратной металлической распределительной коробки.Ударьте по отвертке молотком, чтобы удалить заглушку. Захватите заглушку плоскогубцами и открутите ее от коробки, если отвертка не удаляет заглушку полностью. Повторите действия, чтобы удалить заглушку на противоположной стороне коробки.

Закрепите зажимные соединители 3/4 дюйма на 4-дюймовой квадратной распределительной коробке через отверстия. Соединители нарезаются снаружи коробки с резьбой соединителей внутри. Навинтите контргайки, поставляемые с соединителями, на резьбу, чтобы закрепить зажимы на коробке.

Убедитесь, что питание отсутствует, прикоснувшись к проводам бесконтактным тестером напряжения. Протолкните американский провод калибра 8 (AWG 8) внутрь 4-дюймовой квадратной распределительной коробки через 3/4-дюймовые зажимные соединители. В обычных применениях проводки цепь с проводом AWG 8 включает три или четыре провода как части неметаллического (NM) кабеля 8/2 или 8/3.

Отрежьте черную внешнюю оболочку электрических кабелей универсальным ножом, чтобы обнажить провода AWG 8 внутри. Удалите 3/4 дюйма изоляции с проводов перочинным ножом.Провод AWG 8 слишком велик для устройства для резки / снятия изоляции.

Отрежьте кусок сплошного неизолированного медного провода 10 калибра диаметром от 6 до 8 дюймов для создания гибкого провода заземления. Сечение заземляющего провода для AWG 8 на один калибр меньше изолированного провода. Оберните провод по часовой стрелке вокруг зеленого винта заземления 10/32 внутри распределительной коробки. Затяните винт, чтобы удерживать провод внутри коробки, создавая заземление для распределительной коробки.

Накрутите разъем синего провода на два белых провода AWG 8 внутри распределительной коробки, чтобы соединить их.Не скручивайте два провода вместе перед установкой соединителя. Вместо этого позвольте движению разъема скручивать провода. Это обеспечивает лучшее соединение проводов и позволяет избежать ослабления разъема проводов.

Накрутите еще один разъем синего провода на два оголенных медных провода и провод заземления с оголенным медным гибким кабелем, прикрепленный к распределительной коробке. Подключите еще один синий разъем к двум черным проводам AWG 8. Если вы работаете с цепью на 240 В, используйте другой синий разъем для соединения двух красных проводов AWG 8.Возникли проблемы с электрическими линиями? Кликните сюда!

Как выбрать размер распределительной коробки

Электричество питает устройства, которые заставляют работать современный мир, от холодильников до телевизоров и промышленного оборудования. Но для того, чтобы правильно подключить и распределять электричество в домах и на предприятиях, требуется много специального оборудования. Это оборудование включает в себя кабелепроводы, кабельные каналы и устройства, которые мы обсудим в этой статье: распределительные коробки.

Когда электрик создает разветвления и ответвления в соединениях проводов, проходящих через кабелепроводы и кабелепроводы, они заключают точки соединения в распределительную коробку.Распределительная коробка обеспечивает защиту этих чувствительных соединений от непогоды, случайного контакта, взлома и других опасностей, которые могут повредить проводку.

Ниже мы поговорим о том, как правильно подобрать распределительную коробку и определим, какие атрибуты она должна иметь. Прежде чем мы углубимся, мы обсудим некоторые основы, которые каждый должен знать о том, что такое распределительная коробка и как она работает.

Что такое распределительная коробка?

Распределительная коробка — это электрический кожух, который защищает электрические проводники в точках соединения, нарезки и вытягивания.Эти корпуса позволяют электрикам легко получить доступ к проводникам для выполнения работ, когда это необходимо, одновременно защищая проводники от повреждений и несанкционированного доступа.

Иногда можно услышать термин «распределительная коробка», используемый для обозначения коробки для электрических приборов. В истинном техническом определении распределительной коробки провода должны подключаться только к другим проводам и дорожкам качения. Однако на практике этот термин также часто используется для обозначения многих других типов электрических коробок, в которых провода подключаются к приспособлению, такому как потолочный вентилятор, выключатель света или настенная розетка.

Для получения дополнительной информации о различных применениях и конструкциях распределительных коробок обязательно ознакомьтесь с нашим полным руководством по типам распределительных коробок.

Соображения при выборе размера распределительной коробки

Размер соединительной коробки имеет решающее значение для обеспечения правильной работы распределительной коробки. В слишком маленькой распределительной коробке электрику, возможно, придется чрезмерно согнуть проводники, чтобы полностью уместить их внутри коробки, что может повредить изоляцию проводов. Слишком близко расположенные проводники и другие компоненты также могут создавать помехи или создавать опасные условия.

Статья 314 Национального электротехнического кодекса содержит большинство основных правил, которым вы должны следовать при выборе и установке распределительной коробки. Эти правила подробно описывают требуемый размер распределительной коробки в зависимости от количества и размера проводников и фитингов, заключенных в коробке.

При определении подходящего размера распределительной коробки вам потребуется рассчитать как объем коробки, так и заполнение коробки. Что означают эти понятия?

  • Объем коробки — это общий закрытый объем распределительной коробки, включая любое увеличенное пространство, обеспечиваемое такими приспособлениями, как куполообразные крышки или удлинительные кольца.
  • Заполнение коробки — это общее пространство, занимаемое компонентами, которые будут содержаться в соединительной коробке.

Объем ящика всегда должен быть больше или равен заполнению ящика. Для расчета объема коробки и заполнения коробки вам потребуются таблицы из NEC 314.16 и знания о том, как ими пользоваться. Далее мы рассмотрим, как использовать эти важные инструменты.

Выбор размера распределительной коробки (от 18 AWG до 6 AWG)

Если размер проводов в распределительной коробке составляет от 18 AWG до 6 AWG, воспользуйтесь таблицами NEC 314.16, чтобы определить минимальный объем вашей распределительной коробки. Для вашего удобства здесь воспроизведены таблицы.

Вот таблица 314,16 (A), в которой указан объем коробки для металлических распределительных коробок обычных торговых размеров:

В этой таблице содержится много информации, поэтому уделите минуту изучению всех ее характеристик. В столбцах слева перечислены стандартные размеры стандартных коробок и типы распределительных коробок. В центральных столбцах указан минимальный объем распределительной коробки этих размеров в сантиметрах и дюймах, а в столбцах справа указано максимальное количество проводников в корпусе в зависимости от размера проводника.

Обратите внимание, однако, что вы можете использовать эту таблицу как есть, только если ваша распределительная коробка не требует каких-либо припусков по объему для таких устройств, как переключатели и кабельные зажимы. Для большинства приложений это бывает редко, поэтому вам, как правило, также необходимо рассчитать заполнение ящика и сравнить его с этой таблицей.

При расчете заполнения распределительной коробки обратитесь к таблице 314.16 (B):

В этой таблице указаны отдельные объемы для проводников разных размеров AWG.Чтобы упростить расчет, NEC также предоставляет стандарты в 314.16 (1) — 314.16 (5) для расчета заполнения коробки для различных типов проводникового оборудования с использованием значений объема проводника для размеров проводников, связанных с оборудованием.

Ниже вы найдете упрощенные и сокращенные версии стандартов NEC 314.16 (B):

  1. Заливка проводника: проводники, которые проходят через коробку или заканчиваются внутри нее, считаются как один объем проводника. Проводники минимум в два раза превышают минимальную длину свободного проводника в NEC 300.14 считаются как два резюме. Проводники, которые начинаются и заканчиваются внутри коробки, не учитываются.
    • Пример: 2 стандартных проводника 14 AWG = 2 x 14 AWG CV = минимальный объем 4 кубических дюйма
  2. Заливка зажима: любое количество кабельных зажимов внутри коробки считается вместе как один CV, исходя из имеющегося наибольшего проводника . Зажимы вне коробки не учитываются.
    • Пример: 2 х стандартных кабельных зажима 16 AWG = 1x 16 AWG CV = минимальный объем 1,75 кубических дюймов
  3. Опорные фитинги Заполнение: каждый крючок светильника или стержень светильника засчитывается как один CV, исходя из имеющегося наибольшего проводника.
    • Пример: 3 х 12 AWG стойки светильника = 3 х 12 AWG CV = минимальный объем 6,75 кубических дюймов
  4. Заполнение устройства или оборудования: каждая группа из одного устройства считается как два CV, исходя из наибольшего проводника, заканчивающегося на устройство. Ярмо с несколькими бандажами шириной более 50 мм (2 дюйма) считается как два CV для каждого комплекта, исходя из самого большого проводника, заканчивающегося на устройстве.
    • Пример: 1x 14 AWG хомут / хомут = 2x 14 AWG CV = минимальный объем 4 кубических дюйма
  5. Заливка заземляющего проводника оборудования: Любое количество заземляющих проводов или перемычек считается одним CV.Если в вашей коробке есть дополнительный набор проводов для изолированной клеммы заземления (как указано в NEC 250.146 (D)), эти проводники учитываются как дополнительный одиночный CV.
    • Пример: 2 заземляющих проводника 16 AWG = 1x 16 AWG CV = минимальный объем 1,75 кубических дюймов

После того, как у вас будут соответствующие значения, вы сложите их вместе, чтобы получить заполнение коробки. Сравните заполнение ящика с объемом ящика из таблицы 314.16 (A), чтобы найти минимальный объем ящика, который вам понадобится.Если все ваши проводники имеют одинаковый размер, вы также можете быстро оценить, подойдут ли ваши проводники, посмотрев на правую колонку с максимальным количеством проводников для каждого размера коробки.

Есть несколько важных предостережений, о которых следует помнить при использовании этих таблиц, в том числе:

  • На распределительных коробках стандартного размера не напечатан объем, поэтому вам нужно использовать эти таблицы, чтобы определить их объем. . Объем коробок нестандартных размеров и неметаллических распределительных коробок должен быть указан на самом электрическом шкафу.
  • Некоторые типы компонентов не учитываются при расчете заполнения ящика. К ним относятся косички, кабели и фитинги дорожек качения, такие как втулки и контргайки, соединители проводов и некоторые другие типы мелких компонентов.
  • Все описанные здесь требования являются минимальными. В случае сомнений всегда лучше использовать электрический шкаф большего размера, чем необходимо. Единственным недостатком является потенциально более высокая стоимость корпуса большего размера и занимаемое пространство, но даже эти недостатки могут быть смягчены путем тщательного планирования участков кабелепровода для использования меньшего количества распределительных коробок большего размера.

Наконец, помните, что ничто не заменит соблюдение полного кода NEC при определении размеров распределительной коробки. Это руководство представляет собой быструю и легкую отправную точку, но убедитесь, что вы полностью ознакомились с соответствующими разделами NEC 314, прежде чем выбирать распределительную коробку.

Выбор размера распределительной коробки (4 AWG и выше)

Если ваши проводники имеют размер 4 AWG или больше, вам нужно будет следовать другому набору стандартов для определения размеров распределительной коробки.Эти большие разъемы могут легко повредить изоляцию, если их вставить в слишком маленькую распределительную коробку, поэтому минимальный размер должен быть рассчитан на основе расположения разъемов и их размера.

Стандарты для этих проводов большего размера можно найти в NEC 314.28. Вот основные процедуры определения размеров распределительной коробки с проводниками 4 AWG или выше, в зависимости от того, какой тип разъема вы используете внутри коробки:

  • Прямые тяги: расстояние от входа проводника до противоположной стены. Размер корпуса должен быть на , по крайней мере, в восемь раз больше торгового размера наибольшего кабельного канала, входящего в корпус .
    • Пример. Если вы устанавливаете прямую тягу 3-дюймовой дорожки качения через распределительную коробку, коробка должна быть не менее 24 дюймов с одной стороны, чтобы выдержать тягу. (8 x 3 = 24)
  • Угловые зазоры: расстояние от входа проводника до противоположной стены корпуса должно быть в , по крайней мере, в шесть раз больше торгового размера самой большой дорожки качения, входящей в корпус , плюс сумма торгового размера любых других дорожек качения в том же ряду и стене .
    • Пример: для углового натяжения 3-дюймовой дорожки качения с другой 2-дюймовой дорожкой качения, входящей в ту же стену, коробка должна быть не менее 20 дюймов с одной стороны. ((6 x 3) + 2 = 20)
  • U-образные тяги: расстояние от входа проводника до противоположной стены корпуса должно быть в как минимум в шесть раз больше торгового размера самой большой кабельной дорожки, входящей в корпус, плюс сумма торговых размеров других кабельных каналов на той же стене .
    • Пример: для U-образной тяги 3-дюймовой дорожки качения, которая выходит из коробки через другую 3-дюймовую дорожку качения на той же стене, коробка должна быть не менее 21 дюйма с одной стороны.((6 x 3) + 3 = 21)
  • Соединения: расстояние от входа проводника до противоположной стены шкафа должно быть в как минимум в шесть раз больше торгового размера самой большой кабельной дорожки, входящей в шкаф, плюс сумма торговых размеров других желобов на той же стене .
    • Пример: для сращенного проводника с тремя 3-дюймовыми дорожками качения, входящими в одну стену, размер коробки должен быть не менее 24 дюймов с одной стороны. ((6 x 3) + 3 +3 = 24)
  • Расстояние между дорожками качения: минимальное расстояние между дорожками качения, содержащими один и тот же соединитель, должно быть в , по крайней мере, в шесть раз больше торгового размера самой большой дорожки качения , измеренное с близкого расстояния. край к ближнему краю входов дорожки качения.
    • Пример: Для углового натяжения 3-дюймовой дорожки качения ближние стороны входа и выхода дорожки качения должны находиться на расстоянии не менее 18 дюймов. (6 x 3 = 18)

Если у вас есть более одного типа подключения в одной коробке, используйте наибольшее измерение. Например, возьмем сценарий, в котором у вас есть прямая тяга и тяга под углом в распределительной коробке. Расчет прямого натяжения требует 24-дюймовой коробки, в то время как расчет угловой тяги требует только 21-дюймовой коробки.В этом случае вам нужно будет использовать больший размер и приобрести 24-дюймовый корпус.

Какие размеры распределительных коробок доступны?

Polycase предлагает наружные электрические распределительные коробки в широком диапазоне стандартных размеров корпуса NEMA. У нас есть полный выбор металлических и неметаллических распределительных коробок, которые созданы в соответствии с высочайшими стандартами защиты от проникновения NEMA и IP, включая такие популярные рейтинги, как корпуса NEMA 4X и корпуса IP68.

Наши распределительные коробки также легко модифицируются с помощью вырезов в корпусе, изготовленных на заказ.Мы можем выполнить большинство типов нестандартных вырезов с минимальным количеством брака и сверхточными допусками всего +/- 0,005 дюйма. Если вам нужен быстрый набор стандартных вырезов дорожек качения, наша серия Polycase SK оснащена простыми в использовании заглушками, которые идеально подходят для многих распространенных конфигураций распределительных коробок.

В Polycase мы упрощаем поиск подходящей распределительной коробки для вашего приложения благодаря нашей дружелюбной и компетентной службе поддержки клиентов и лучшему в отрасли выбору электрических шкафов.Просто позвоните нам по телефону 1-800-248-1233, чтобы получить подробные инструкции по выбору размеров распределительной коробки, или свяжитесь с нами через Интернет, если у вас возникнут вопросы.

Изображение предоставлено

Grigvovan / Shutterstock.com

Фото smile / Shutterstock. com

Alena TS / Shutterstock.com

Доступ к электрической распределительной коробке

Установка электропроводки и соединительных коробок — Электрические нормы и правила для количества проводов в распределительных коробках — Всегда существует вероятность того, что электрические соединения или стыки могут выйти из строя, поэтому необходим требуемый доступ, выполняйте осмотры и ремонт по мере необходимости.

Почему электрические распределительные коробки должны быть доступны
[ad # block] Электрический вопрос: Можно ли установить электрическую распределительную коробку в стену или потолок без какого-либо доступа?

Этот вопрос по электропроводке поступил от: Сальваторе, домовладельца из Санта-Ана, Калифорния.

Связанный вопрос:

  • Мы перемещаем выключатели и розетки со стены кухни и задней панели в под шкафами.Можете ли вы проверить: 1) что предыдущая распределительная коробка должна иметь доступ после установки надлежащей изоленты, соответствующих разъемов и металлических закрытых пластин. Можно ли их накрыть жесткой доской и забрызгать заднюю стенку, не выходя из люка? 2) Если ответ на 1) отрицательный, можно ли их переместить в область за ящиками под прилавком, а первый ящик оставить на месте, как описано выше?

Этот вопрос по электропроводке поступил от Дэвида из Батон-Руж, штат Луизиана.

Ответ Дэйва:
Спасибо за вопросы по электропроводке.

Установка электропроводки и соединительных коробок
Распределительную коробку нельзя закапывать в стену или потолок. Распределительные коробки необходимо устанавливать только там, где они будут доступны. Всегда существует вероятность того, что электрические соединения или стыки могут выйти из строя, поэтому необходим доступ, выполняйте осмотры или ремонт по мере необходимости.

Подробнее о домашней электропроводке

Распределительные коробки

Электрический код для определения количества проводов в распределительных коробках

Распределительные коробки

Электрические распределительные коробки для домашней проводки
Что такое электрические распределительные коробки и для чего они используются.Домашняя электропроводка — это процесс прокладки электрического провода к месту, которое будет обслуживать электрические устройства или бытовой прибор.
Один очень важный компонент — это коробка, в которую будет проложен провод.
Тип и размер электрических коробок домашней электропроводки будет зависеть от размера схемы, области применения и ее расположения.

Электротехнический кодекс

Домашний электротехнический кодекс
Электротехнический кодекс Справочник, охватывающий схему AFCI, электрические коробки, электрические цепи, электрические кодовые розетки, электрические GFCI, электрическое заземление, электрические проекты, электрические услуги, электрические -подземный, электропроводка, код электропроводки, коды освещения и детекторы дыма.



Вам также могут быть полезны следующие данные:

Руководство Дэйва по домашней электропроводке: » Вы можете избежать дорогостоящих ошибок! «

Вот как это сделать:
Подключите его прямо с помощью моей иллюстрированной книги по электромонтажу

. Отлично подходит для любого проекта домашней электропроводки.

Идеально для домовладельцев, студентов,
Разнорабочих, разнорабочих женщин и электриков
Включает:
Электромонтаж розеток GFCI
Электромонтаж домашних электрических цепей
Розетки 1208 и 240 В Электропроводка выключателей света
Электропроводка 3-проводного и 4-проводного электропроводки
Электромонтаж 3-проводного и 4-проводного кабеля осушителя и розетки осушителя
Поиск и устранение неисправностей и ремонт электропроводки
Способы подключения для Модернизация электропроводки
Коды NEC для домашней электропроводки
. …и многое другое.

Будьте осторожны и будьте осторожны — никогда не работайте в цепях под напряжением!
Проконсультируйтесь в местном строительном департаменте по поводу разрешений и проверок для всех проектов электропроводки.

Электропроводка соединительной коробки

— Как обсуждать

Электропроводка распределительной коробки

Как установить распределительную коробку? Установите распределительную коробку на стену.Всегда используйте отверстия или кронштейны в распределительной коробке, чтобы прикрепить ее к стене. Многие распределительные коробки поставляются с соответствующими зажимами. Их можно прикрутить к стеновым каркасам или потолочным балкам.

Какова функция распределительной коробки?

Использование распределительной коробки. Распределительная коробка может выполнять множество функций. Он используется для подключения кабелей, добавления точек света, подключения дополнительных вилок к электрическим цепям и расширения электрических цепей. Обеспечивает безопасный проход для приема энергии от одной цепи и передачи ее в другую безопасную точку.

Нужна ли распределительная коробка для электрики?

Распределительные коробки являются неотъемлемой частью домашней и строительной электропроводки. Эти металлические или пластиковые коробки надежно удерживают и защищают электрические соединения конструкции.

Что такое распределительная коробка?

Распределительная коробка, также известная как розетка, распределительная коробка или распределительная коробка, представляет собой защитную коробку, в которой провода соединены вместе. Распределительные коробки расположены внутри и снаружи.

Сколько электрических проводов в распределительной коробке?

Распределительная коробка может быть металлической или пластмассовой.Обычно они имеют глубину 2½ или 3½ дюйма. Большой из двух может содержать до пяти различных потоков, а меньший может содержать только три потока.

Что такое малогабаритная распределительная коробка?

Небольшая металлическая или пластиковая распределительная коробка может быть частью системы электропроводки здания, или она может быть встроена в гипсокартон, спрятана за люком для доступа или залита бетоном с открытой только крышкой. Иногда в него входят клеммы для подключения кабелей.

Как установить распределительную коробку на трубу из ПВХ?

Установка соединительных коробок CANTEX из ПВХ также проста, но всегда соблюдайте все национальные и местные электротехнические нормы.Раздел 31429 Национального электротехнического кодекса гласит, что перечисленные распределительные коробки можно ■■■■■■ без выемки грунта на территориях зданий, тротуаров, других тротуаров или мусора.

Как монтировать электрическую распределительную коробку?

Установка коробки Отсоедините провода основы от существующего соединения и, если необходимо, отсоедините провода, чтобы освободить место для новой распределительной коробки. Закрепите коробку на раме (или другой опорной конструкции) винтами, которые ввинчиваются в заводские отверстия на задней или боковой стороне коробки.Перейдите к 6 из 8 ниже.

Как правильно подсоединить кабелепровод из ПВХ к коробке?

Каков правильный / типичный способ соединения труб из ПВХ с наружной коробкой (или обычно используется клей ■■■■■■■■)? Клей ■■■■■■■■ по-прежнему широко используются для изготовления труб из ПВХ и коробок из ПВХ. Большинство людей также неправильно понимают концепцию наружных воздуховодов и беспокоятся о том, чтобы они оставались герметичными, если они указаны в коде как влажное место.

Какой электрический шкаф мне нужен для ПВХ?

Одиночные электрические коробки будут работать, но если у вас есть две или более секций проводов, подключенных к одной и той же коробке, купите двойные коробки.Заглушки для шлангов из ПВХ занимают много места в корпусе и оставляют мало места для устройств.

Как установить распределительную коробку внутри светового баллона

Если вам интересно, как установить светильник без электрической коробки, краткий ответ — нет. Вы не можете установить осветительный прибор без распределительной коробки, но отсутствие шкафа для установки светильника не означает, что вы не можете установить светильник.

Что нужно знать о распределительных коробках?

Эта металлическая или пластиковая коробка, которую часто называют распределительной коробкой, содержит крышку, которая защищает внутреннюю проводку и защищает вас от проводки.Эта линейка хорошо иллюстрируется стандартными настенными выключателями, розетками и осветительными приборами, для которых требуется распределительная коробка для установки устройства и подключения кабелей.

Как подключить светильник к коробке?

Просверлите отверстие в OSB и просверлите отверстие 2×4 достаточно большого размера, чтобы проложить кабель и прикрепить зажим, удерживающий кабель к коробке. Кабель должен плотно прилегать к коробке. Затем поместите в эту коробку круглый монтажный кронштейн, прилагаемый к кронштейну, соедините все вместе, поместите кронштейн на кронштейн, который вы прикрепили к коробке.

Можно ли пропустить провод через отверстие в распределительной коробке?

НИКОГДА не прокладывайте кабель через отверстие в распределительной коробке кабеля без зажима. Выбивные отверстия в устройствах могут иметь острые края, которые могут сломать оболочку кабеля, если потянуть за нее, или если само устройство движется или вибрирует.

Для чего используется распределительная коробка?

Для многих главное назначение распределительной коробки — скрыть электрические соединения из поля зрения. Коробка обычно изготавливается из металла или твердого пластика и бывает квадратной или прямоугольной формы.

Что такое электрическая коробка J?

Распределительная коробка (JBox) (электрическая) Корпус, используемый для размещения точек подключения электрических кабелей и компонентов, которые также могут содержать электрические компоненты, необходимые для работы системы.

Что такое водонепроницаемая распределительная коробка?

Герметичные распределительные коробки идеально подходят для защиты компонентов от внешних вредных воздействий. Эти корпуса сертифицированы NEMA (Национальная ассоциация производителей электрооборудования) или IP (Защита от проникновения) и могут противостоять определенным погодным условиям, таким как ультрафиолетовые лучи, сильная жара или холод, сильный ветер и влажность.

Какова функция крышек электрических распределительных коробок

E Электрическая распределительная коробка (также называемая распределительной коробкой) представляет собой коробку с электрическими соединениями. Распределительные коробки защищают электрические соединения от непогоды и защищают людей от случайного поражения электрическим током.

Что такое розетка распределительной коробки?

Новая распределительная коробка используется для соединения проводов по всему дому, называемых сращиваниями. Проводку распределительной коробки часто подключают к проводке от розетки или светильника.Соединение в распределительной коробке значительно снижает риск электрического пожара из-за контакта подключенных кабелей с горючими материалами.

Какова функция распределительной коробки с клеммными колодками

Распределительная коробка — это электрическая коробка, которая содержит клеммные колодки. Он служит связующим звеном между полевым оборудованием (приборами) и центрами управления (PLC / DCS). Полевые кабели проложены с одной стороны клеммной колодки, а с другой — к панели управления.

Для чего нужен соединительный блок?

Клеммные колодки используются для определения того, как цепи подключаются к электрической системе вашего автомобиля.Основное преимущество использования клеммных колодок — это стоимость, и по сравнению с другими типами клеммных колодок и соединителей клеммная колодка доступна по цене.

Что такое соединительный блок?

Щелкните здесь, чтобы перейти непосредственно в каталог. Термин клеммный блок относится к блоку, который соединен или соединен вместе. По сути, клеммная колодка — это блок из нескольких цепей, в котором все порты подключены только к портам одной станции.

Что такое клеммная коробка?

клеммные коробки.Распределительная коробка Lite Cycle представляет собой распределительную коробку со встроенной клеммной колодкой для бокового монтажа. Клеммная коробка ABS полезна для трубных и управляющих соединений.

Что такое концевой соединитель?

Разъем — это удобный способ подключения отдельных проводов или различных цепей и систем. Разъем клеммной колодки может помочь избежать узких мест, избежать соединений и сэкономить место в шкафу управления.

Какие размеры бывают электрические коробки?

Восьмиугольные и круглые электрические коробки от Spruce / Margot Cavin Стандартные восьмиугольные и круглые коробки имеют глубину от 1 1/2 до 3 дюймов и представляют собой стандартные коробки для настенных или потолочных светильников весом до 50 фунтов.Они предоставляют гораздо больше места для проводки, чем круглые и плоские вилки для ванны, и могут использоваться в качестве распределительных коробок.

Каковы размеры коробки электрических розеток?

Обычно они имеют размер 2 на 3 дюйма и глубину от 1,5 до 3 1/2 дюйма. Некоторые формы могут быть сгруппированы вместе со съемными сторонами, которые можно выдвинуть, чтобы коробки можно было объединить в более крупные коробки для двоих. , три или более устройств рядом.

Какова функция удлинителя распределительной коробки

Распределительная коробка служит местом встречи для электрических кабелей, где они подключаются перед поездкой.Эти кожухи защищают горячие (черный), белый (нейтральный) и заземляющий (зеленый или медный) электрические провода и могут содержать провода другого цвета для вспомогательных функций и освещения.

Законны ли распределительные коробки?

Да, распределительные коробки разрешены на чердаках, подвесных потолках и основаниях. В принципе, должны присутствовать ВСЕ кабельные соединения.

Какой размер винта для распределительной коробки?

Поставляемые винты стандартного размера имеют длину 1/2. Держатель вилки вытянулся и упал в распределительную коробку.Стандартные винты 1/2 являются стандартными. На рисунке показан вид сбоку вилки, ввинчиваемой непосредственно в клеммную коробку ■■■■■■.

Как удлинить электрическую розетку?

Как расширить торговую точку?
Шаг 1 Приготовьтесь к выходу
Шаг 2 Добавьте удлинительный кабель
Шаг 3 Опубликуйте новую проводку на расширенной площадке
Шаг 4 Установите заглушку на существующую розетку.
Шаг 5 Установите розетку
Шаг 6 Присоедините новый разъем и переднюю панель.

Требуются ли распределительные коробки?

Распределительные коробки обычно необходимы, если сам прибор не включает распределительную коробку (очень часто встречается с люминесцентными лампами), где есть доступная распределительная коробка в нижней части светильников.

Что такое наружная электрическая коробка?

из 12. Электрические наружные шкафы Всепогодные наружные шкафы — это герметичные корпуса, предназначенные для поверхностного монтажа на наружных стенах, карнизах, настилах и других конструкциях.Они используются для установки внешних вилок (розеток) и светильников.

Что такое разделительная распределительная коробка с проводами?

По сути, распределительная коробка содержит электрические соединения для распределения энергии от одного источника к нескольким розеткам. Например, распределительная коробка может содержать проводной источник питания, соединенный несколькими проводами для питания разных ламп.

Что такое распределительная коробка для электропроводки?

Распределительная коробка — это металлическая коробка, которая защищает электрические или телекоммуникационные соединения.Корпуса имеют много разных названий, например, распределительные коробки, распределительные коробки или шкафы. Распределительная коробка содержит кабели, соединяющие локальные системы электроснабжения или коммуникации с основной системой.

Для чего предназначена электрическая распределительная коробка в домашних условиях

В распределительной коробке все кабели в комнате или в зоне проводки подключаются и получают питание от главного выключателя. Например, распределительные коробки можно назвать своеобразной диспетчерской. Они отправляют электричество от главного выключателя в другие части комнаты.

Необходима ли распределительная коробка для электропроводки?

Фактически, они требуются Национальным электрическим кодексом при подключении провода. При ремонте пореза в электрическом проводе или сращивании электрических проводов вам понадобится распределительная коробка для закрепления соединений. Использование распределительной коробки также защитит вас от поражения электрическим током, а ваш дом — от электрического пожара.

Для чего используются электрические распределительные коробки?

Распределительная коробка может выполнять множество функций.Он используется для подключения кабелей, добавления точек света, подключения дополнительных вилок к электрическим цепям и расширения электрических цепей. Обеспечивает безопасный проход для приема энергии от одной цепи и передачи ее в другую безопасную точку.

Можно ли использовать трубы из ПВХ с металлическими коробками?

Да, сэр. Можно поместить трубу ПВХ в металлический ящик. Как упоминалось выше, вы должны пропустить через эту цепь заземляющий провод. Каждый раз, когда вы используете пластиковую трубу, вам понадобится заземляющий провод, и он должен быть подключен к металлической коробке, если вы не пройдете через него.

Требуется ли распределительная коробка для электрической розетки?

Согласно нормам электробезопасности, как правило, все электрическое оборудование и электрические соединения с этим оборудованием должны быть размещены в утвержденной электрической коробке. Эта металлическая или пластиковая коробка, которую часто называют распределительной коробкой, содержит крышку, которая защищает внутреннюю проводку и защищает вас от проводки.

Необходима ли соединительная коробка для электрического щита?

Проще говоря, если вы хотите, чтобы в одном и том же пространстве были электрические компоненты разных типов, вам понадобится распределительная коробка, чтобы это стало возможным.Вместо того, чтобы прокладывать длинные кабели через дом к распределительной коробке, вы можете подключить эти кабели непосредственно к автоматическому выключателю с помощью распределительных коробок.

Можно ли закопать распределительную коробку?

Распределительной коробки ■■■■■■ нет (ладно, люди все время хоронят, но оно того не стоит). В результате не существует законного способа подключить кабель к подземной трубе без возврата его на поверхность в яме для рук или в коробке.

Что такое распределительная коробка для проводов sku494469

Однако стандартная распределительная коробка, предназначенная только для закрытия кабельных соединений, может быть металлической или пластиковой.Все кабельные соединения должны быть помещены в распределительную коробку, чтобы здание соответствовало электрическим нормам, хотя соединения иногда игнорируются и могут представлять опасность.

Как подключить распределительную коробку переключателя света?

В блоке управления или тросе переключения передач должно быть отверстие для кабеля, через которое можно вставить один из тросов. Найдя его, вы можете пропустить провод через отверстие и с помощью изоленты пропустить провод через ■■■■■■ и закрепить его на распределительной коробке.

Где в распределительной коробке проложить заземляющий провод?

На конце зеленого провода заземления вы должны найти зеленый винт заземления. Возьмите этот винт заземления и вставьте его в отверстие для винта в распределительной коробке. Теперь вы можете взять медный провод заземления или зеленый изолированный провод заземления и гибкий провод от зеленого провода заземления.

Как пробить отверстия в распределительной коробке?

Если вы посмотрите на распределительную коробку, то увидите, что в ней есть вырезы.Используйте отвертку и молоток, чтобы просверлить их, чтобы вы могли успешно вставить проволоку позже. 4. Кабельные стяжки. Вы успешно пробили нокауты.

Что такое соединительная коробка для проводов?

По сути, распределительная коробка — это скорее часть вашего дома; Это раздел, в котором собраны все электрические соединения в вашем доме. Он используется для обеспечения безопасного места и защиты этих соединений от повседневной деятельности и внешних факторов.

Что такое распределительная коробка, черная или белая горячая

Обычно белый провод нейтральный, черный провод горячий, а зеленый или неизолированный провод заземлен.Но первое правило — никаких правил. Поэтому, если вы видите много разных цветов в электрической коробке, вам, вероятно, нужно нанять электрика.

Что горячее, черный или белый провод?

Черный провод горячий. У белого провода много названий, которые означают одно и то же: нейтральный, простой или наоборот. Электроэнергия течет от коробки по черному проводу к розетке и обратно по белому проводу обратно к коробке.

Что значит, когда белый провод красный?

Если вы видите белый провод, помеченный черным или красным (или кусок черной или красной изоленты на концах), это означает, что он ведет себя как горячий провод и больше не является нейтральным.Зеленые провода подключаются к клемме заземления в распределительной коробке и идут к шине заземления на панели управления.

Куда идет белый провод в розетке?

Провод заземления идет к зеленому винту. Белый провод идет к белым металлическим винтам в розетке. В довольно современных розетках теплая сторона — более тонкая ручка. В конфигурации на 110 В перемычка, обычно красная или синяя, обычно указывает на активный провод, управляемый переключателем света.

Для чего можно использовать белый электрический провод?

Иногда его можно использовать в качестве горячего провода в двухпроводном кабеле, а иногда и для выходного соединения.Он также может выполнять 3-х позиционное переключение или использоваться в качестве ножного переключателя для освещения. Чтобы избежать путаницы при определении функции белого провода, отметьте конец провода красной или черной лентой.

Что такое распределительная коробка с розеткой?

Распределительная коробка — кабели подключаются только друг к другу, а не к выключателю, розетке или лампе. Обеспечивает безопасное разделение цепей и ответвлений в разные стороны. Новый рабочий ящик — устанавливается как часть нового строительного проекта. Может быть установлен непосредственно на столбах или балках или между столбами с помощью подвесного стержня перед установкой гипсокартона.

Вам нужна распределительная коробка для сращивания?

Используйте зажим, размер которого соответствует количеству и прочности используемых кабелей. Стыковые соединения следует размещать в закрытой электрической коробке, называемой распределительной коробкой. Распределительная коробка обычно квадратная и металлическая. После установки коробку нельзя прятать в стенах или потолке, чтобы она всегда оставалась доступной.

Что произойдет, если не подключить распределительную коробку?

Неправильное подключение распределительной коробки может привести к серьезным осложнениям, таким как сбой питания, сбой питания и пожар.Это означает, среди прочего, что вы должны убедиться, что вы выбрали правильный размер для вашей распределительной коробки и не используете слишком много проводных соединений.

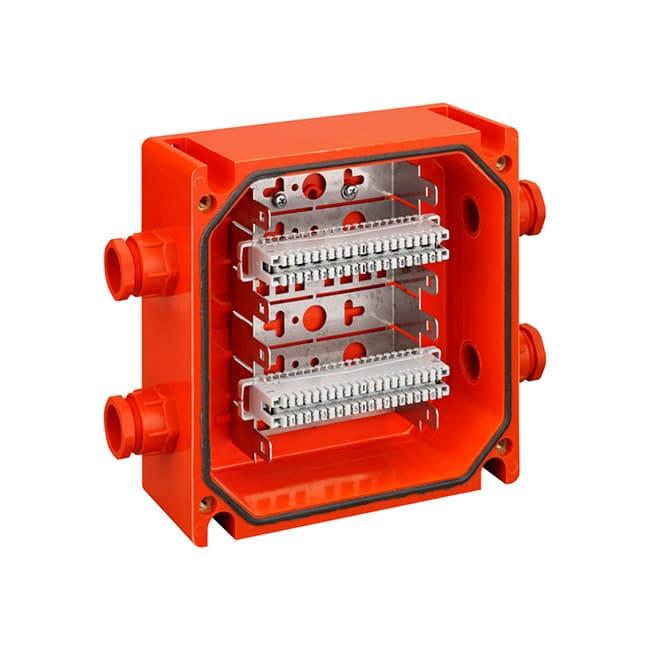

Клеммные колодки для проводки распределительной коробки

В панели автоматического выключателя клеммные колодки обычно используются только для нейтральных проводов (провода заземления) и заземляющих проводов (провода заземления устройства). Однако в распределительной коробке нет смысла использовать клеммную колодку нейтрали, потому что нейтрали одной ответвленной цепи не могут быть объединены с проводниками другой ответвленной цепи.

Какие клеммы есть в соединительных блоках?

Сэкономьте время подключения кабелей в распределительной коробке, эти блоки уже есть в коробке. Блоки вырезаны и имеют зажимы с двух сторон. Припаяйте штыри этих блоков прямо к печатной плате. Защищайте соединения от коррозии. Эти стержни изготовлены из луженой меди и имеют зажимы из нержавеющей стали.

Для чего вы используете клеммную колодку?

Клеммные колодки и клеммные колодки используются для защиты или оконечной нагрузки кабелей и часто используются для подключения кабелей к земле или для подключения переключателей и розеток к сети.Часто они содержат две длинные полосы из алюминия или меди, предназначенные для соединения различных компонентов.

Можно ли использовать утопленные клеммы на DIN 2 рейке?

Проденьте кабель через пружинный зажим для надежного и устойчивого к вибрации соединения. Утопленные клеммы предотвращают случайный контакт с цепями под напряжением. Используйте с DIN-рейкой 2. Добавьте столько цепей, сколько вам нужно, используя эти клеммные колодки и аксессуары. Разместите эти блоки в канале и добавьте столько сетей, сколько вам нужно.

Заземление соединительной коробки

Распределительные коробки действуют как контейнеры для надежного подключения различных кабелей в вашем доме. Заземление используется для отвода избыточного электричества на землю в случае возникновения проблемы. Теперь вопрос в том, нужно ли заземлять распределительные коробки. Если не указано иное, ваша распределительная коробка, скорее всего, уже заземлена.

Электропроводка телефонной распределительной коробки

Помимо демаркационной розетки, телефонная проводка может вести к распределительной коробке, которая действует как переключатель для нескольких линий по всему дому.Каждая линия может вести к одной или нескольким телефонным розеткам. Если у вас проблемы с одним телефоном, а с другими нет, проверьте разъем телефона и снова подключите его.

Что такое распределительная коробка телефона?

К телефонной розетке подключаются все телефонные кабели в вашем доме. Его основная функция — действовать как концентратор и распределять питание и телефонные сигналы на телефонные розетки в вашем доме. Распределительная коробка используется, когда вы хотите установить несколько телефонных розеток на одной телефонной линии.

Что такое телефонный соединительный блок?

В своей простейшей форме точка разграничения — это клеммная колодка, к которой телефоны подключаются для подключения к сети. Эта клеммная колодка обычно содержит устройство защиты от перенапряжения (для которого требуется заземляющий провод).

Что такое разветвитель телефонной линии?

  • Особенность разветвителя — двухстрочный однолинейный чехол для телефона.
  • Точка входа имеет разъем RJ12.
  • Это также включает производство двух самок RJ12,
  • Это устройство обеспечивает кристально чистый звук при компактных размерах.

Что за проводка на 220 вольт?

Вся проводка 220 вольт ведет к специальному автоматическому выключателю, что означает, что он не может быть подключен к какой-либо другой цепи. В электрической панели два горячих провода должны быть подключены к 2-полюсному автоматическому выключателю на 20 А, а нейтральный провод должен быть подключен к нейтрали.

Какой размер провода на 220 вольт?

Таблица размеров проводов 220 В Таблица размеров проводов 220 В помогает определить требуемый размер проводов для этого типа цепи.Это в основном зависит от количества ампер, проходящих через кабель. Провода 12-го калибра хватает на 20 ампер.

Прерыватель какого размера используется на 220 вольт для печки?

Рекомендуемый размер автоматического выключателя для этого диапазона — 50 ампер, 220 вольт. Это двойной переключатель. Простые автоматические выключатели обычно работают от 110 вольт. Эта цепь может использоваться только для духовки, то есть никакие другие электроприборы или розетки не могут получать питание от этой цепи. Щелкните здесь, чтобы получить полный ответ.

Можете ли вы использовать 220 вольт на 110 вольт?

Системы 220 В и 110 В совместимы, все, что вам нужно, это преобразователь напряжения.В то время как большая часть мира использует 220 вольт электричества, в Соединенных Штатах используется приборная панель на 220 и 110 вольт. Нижняя проводка на 110 В используется для ■■■■■■■■■ в большинстве стандартных приспособлений, таких как компьютеры, телевизоры и настольные лампы.

Можно ли использовать распределительную коробку для удлинения проводки? (Узнайте сейчас!) — Модернизированный дом

Люди ищут разные способы облегчить доступ к проводке. Либо они хотят сделать надстройки для большего количества приборов, либо удлинить провода, чтобы установить больше розеток.Другие, возможно, пожелают расположить розетки ближе к своей электронике, чтобы сделать вещи более удобными.

Какой бы ни была причина, электромонтажные работы необходимы, и люди хотят знать самый безопасный способ их выполнения. Один из часто возникающих вопросов касается распределительных коробок. Можно ли использовать распределительную коробку для удлинения проводки?

Вы можете использовать распределительную коробку, чтобы удлинить проводку, вырезав отверстия и пропустив провода через коробку. После того, как провода подключены, остается только установить коробку на свое место.Покрытие всех отверстий после этого и доведение до совершенства завершают первые шаги.

Не хочешь делать это сам?

Получите бесплатные предложения с нулевыми обязательствами от ближайших к вам профессиональных подрядчиков.

НАЙТИ МЕСТНЫХ ПОДРЯДЧИКОВ

Как подключать соединительные коробки

Это рекомендуемые шаги для подключения соединительных коробок. Чтобы добавить расширения, выполните те же процедуры. Если коробка должна идти за стеной, вырежьте необходимое количество места, чтобы все установить.

Процесс остается неизменным независимо от того, какой тип соединительной коробки вы устанавливаете. То же самое и с рейтингами.

Шаг 1. Выключите питание

Прежде чем прикасаться к какому-либо проводу, убедитесь, что питание 100% отключено главным выключателем. Проверьте провода тестером, чтобы убедиться в отсутствии проводов под напряжением.

Шаг 2: Создание ответвления

Отводы предназначены для добавления дополнительных источников света, розеток или розеток в разных частях дома. Совместите все цветные провода вместе, вставив их в клеммы и соединив.Прямые концы идут от основных кабелей, а боковые — от дополнительных.

Все кабели должны быть очищены от жилы. Удалите минимальное количество по мере необходимости. Провода следующие:

  1. Красный или коричневый — это горячие провода.
  2. Черный или синий — нейтральный.
  3. Желтый или зеленый — провода заземления.

Шаг 3. Закрепите основание

Там будут открытые отверстия для прикручивания основания к стене.Как только провода будут на месте, сначала идет основание; тогда крышка прикручивается сверху.

Шаг 4. Соберите все вместе

Если коробка на стене, все готово и можно снова включить питание. Если ящик находится за стеной, положите вырезанные куски дерева обратно на место. Потребуется шпатлевка для дерева, шлифовка, краска или морилка, чтобы он выглядел естественно.

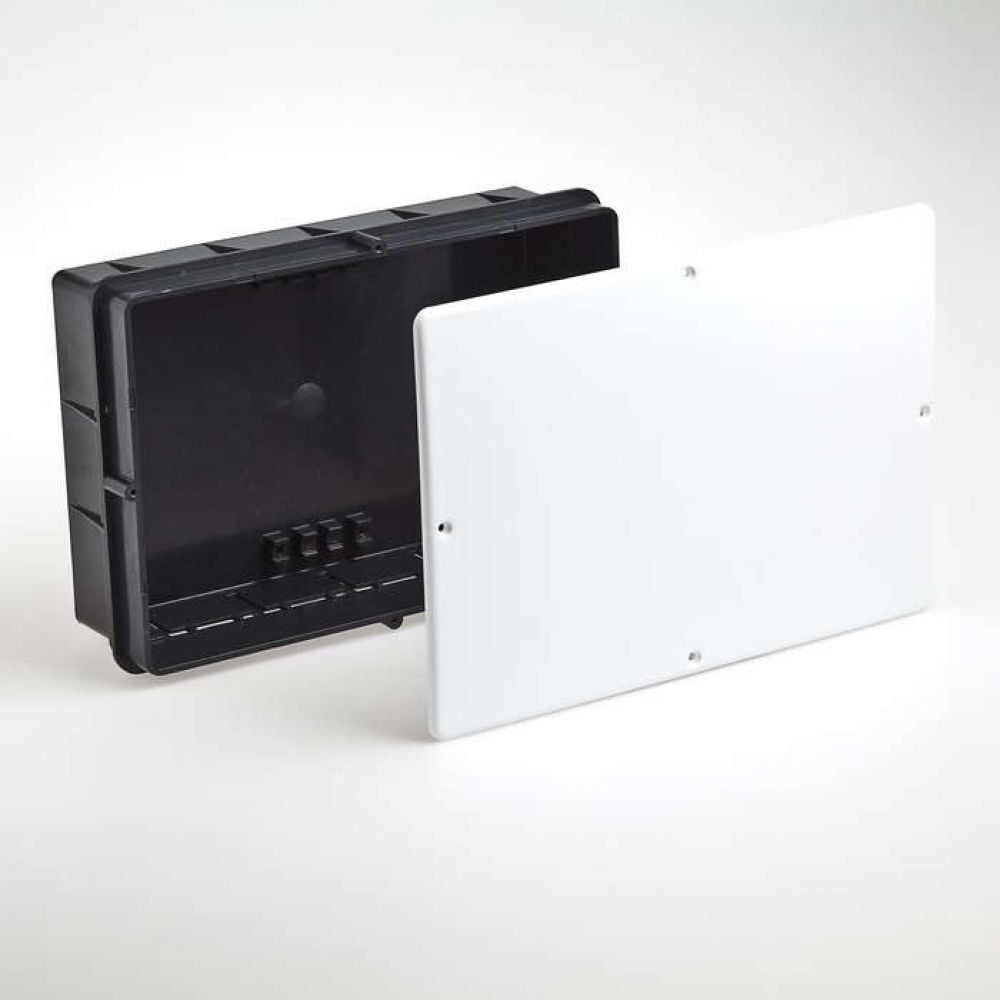

Что такое электрическая распределительная коробка?

Чтобы понять, что можно и чего нельзя делать при удлинении проводки, давайте рассмотрим значение электрической распределительной коробки.

Электрическая распределительная коробка является основным источником электропроводки. Если коробки нет, то ни в одной комнате нет переключателей, розеток или зон подключения для передачи данных.

Коробка будет сделана из металла или пластика и известна как блок управления или распределительный центр. Это источник встречи, где питание поступает от выключателя. Множественные кабели подключаются и хранятся внутри электрической распределительной коробки.

Перенаправление питания

Затем питание перенаправляется на каждую цепь и может быть добавлено к линии, которая может быть недостаточно длинной.Иногда провода не могут быть сращены до достаточно безопасной длины. Это еще одна причина для удлинения проводов.

Главное помнить, что электрические распределительные коробки нужно убирать в безопасное место. Лучше всего их ставить на чердаках, внутри подвесных потолков, в подвалах, за вагонкой или гипсокартоном. Он должен быть там, где нет пешеходного движения или есть опасность столкновения.

Безопасная работа с распределительными коробками

Перед выполнением любых электромонтажных работ необходимо прочитать и понять новые строительные нормы и правила, часть P.Если домовладелец выполнял электромонтажные работы, он должен проверить работу и перепроверить профессионалу.

Каково назначение распределительной коробки?

Электрические распределительные коробки предназначены для подключения дополнительных розеток для добавления точек освещения, цепей и расширения цепей. Его цель — передавать электроэнергию из одной точки в другую, а также для ремонта проводов. Поврежденный провод можно разрезать и соединить вместе, срастив и используя коробку для повторного соединения провода.

Распределительная коробка может соединять провода или безопасно отводить ответвление от электрической цепи.При соединении двух и более проводов рекомендуется использовать распределительную коробку. Любой, кто занимается электрикой и электромонтажом, знает цену и часто использует коробки.

Коробка служит защитой от любых оголенных проводов, находящихся под напряжением, поскольку в ней можно связать от трех до пяти комплектов. Это также предотвращает соприкосновение проводов, что также может быть опасно. С коробкой провода никогда не будут затронуты руками человека или задеты.

Распределительная коробка для нескольких установок

Распределительная коробка подходящего размера имеет жизненно важное значение для прокладки кабелей.Ящики обычно бывают размером от двух с половиной дюймов до трех с половиной дюймов в глубину.

В среднем маленькая коробка вмещает до трех проводов, а более глубокая коробка вмещает до пяти проводов разного диаметра.

Существующую проводку необходимо где-то привязать, если в комнате будут проходить разные компоненты. Распределительная коробка позволит легко исправить, подключив к главному выключателю. Если

компоненты совместимы с автоматическим выключателем, коробка предотвращает возврат лишних проводов к источнику.

Объяснение различных типов распределительных коробок

Существует ряд различных типов распределительных коробок. Два основных отличия, которые необходимо учитывать при покупке, — это рейтинг и клеммы .

Распределительные коробки

также бывают разных стилей, которые указывает каждый производитель. Несмотря на то, что молдинги и схемы подключения различаются, основные элементы одинаковы.

Номинальный ток распределительной коробки

Каждая распределительная коробка рассчитана на силу тока для защиты вас, цепи и их самих.Очень важно иметь коробку с надлежащими номиналами усилителя. Примерами могут служить радиальная схема, для которой нужен блок на 30 ампер, а для схемы молнии — коробка на 20 ампер.

Ток в цепи должен соответствовать номинальному току на коробке. Вы можете использовать коробку с более высоким рейтингом для схемы с более низким номиналом, но никогда не наоборот. Если вы это сделаете, это может привести к перегреву или возгоранию дома.

Клеммы и проводка для распределительных коробок

Существует несколько вариантов, из которых вы можете выбрать распределительные коробки с 3,4,5 или 6 клеммами.Из соображений цены лучше всего выбрать только тот, который подходит для ваших нужд. При подключении проводов каждый конец проводов должен соответствовать каждому концу одной и той же клеммы для подключения.

Типы клемм

После того, как провод будет подключен к клемме, закрутите клемму по часовой стрелке, чтобы зафиксировать каждый медный конец проводов. Есть три разных типа клемм, которые соединяют медные концы проводов. Они следующие:

  1. Одновинтовой клеммы. У каждой клеммы есть винт в месте, где каждый конец кабеля проходит для подключения. Эти клеммы чаще всего встречаются в стандартных распределительных коробках. Отвертка с плоской головкой поворачивает винт, и оба провода надежно соединяются. Каждая коробка имеет отверстие разного размера для кабелей разного размера.
  2. Винтовые клеммы шины. Каждый кабель вставляется в предназначенное для него отверстие и прикручивается. Это не похоже на одиночный винт, так как оба конца нужно надежно завинтить, чтобы удерживать.Каждый провод должен соответствовать отверстиям, иначе он не останется на месте.
  3. Терминалы, не требующие обслуживания / Easy Connect. Как и в сборной шине, у каждого кабеля есть отверстие внутри клеммы. Рычаги фиксируют провода, или это нажимная посадка. Каждый терминал ограничен количеством подключенных ядер, которое составляет от двух до восьми.

Квадратные или круглые распределительные коробки?

Круглые распределительные коробки стандартно подходят для кабелей с меньшим током, а квадратные коробки — для более высоких токов.Между ними нет ничего лучше или хуже, но сохранение совместимости имеет решающее значение. Распределительные коробки, не требующие обслуживания, являются обычным предметом домашнего обихода и имеют прямоугольную форму.

Необслуживаемые распределительные коробки, похоже, заменили большую часть круглых коробок. Потребители и электрики предпочитают их круглым коробкам. Это экономит 75 процентов времени от подключения этих коробок к другим.

Не хочешь делать это сам?

Получите бесплатные предложения с нулевыми обязательствами от ближайших к вам профессиональных подрядчиков.

НАЙТИ МЕСТНЫХ ПОДРЯДЧИКОВ

Модернизированная домашняя команда

Мы — команда увлеченных домовладельцев и энтузиастов по обустройству дома, которым нравится делиться советами по обустройству дома, ведению домашнего хозяйства, декорированию и садоводству с другими домовладельцами! Если вы ищете пошаговое руководство по ремонту прибора, чистке ковра или даже установке забора, у нас есть все необходимое.

Недавно опубликованные

ссылка на ASUS Router B / G Protection (вот что вам нужно знать) ссылка на Люстра какого размера для фойе? (Узнай сейчас!)

Люстра какого размера для фойе? (Узнай сейчас!)

Пропорции решают все, особенно когда дело касается дизайна интерьера.Итак, какого размера люстра должна быть в фойе? В зависимости от размера и структуры вашего фойе вы можете рассчитать …

Соединительные коробки

— типы, доступные для соединения кабелей

Обратите внимание, , что вся электрическая проводка и сведения об установке, представленные на diydata.com, предназначены только для информационных целей. С 1 января 2005 года Часть P Строительных норм требует в Англии и Уэльсе, чтобы только сертифицированные лица могли выполнять электромонтажные работы, или работа должна быть сертифицирована после завершения — см. Эту страницу для более подробной информации.

Всегда изолируйте любую электрическую цепь перед работой с ней.

Распределительные коробки

используются для подключения кабелей для добавления розеток, точек освещения, удлинения цепей и т. Д. Их также можно использовать для ремонта, когда необходимо заменить часть кабеля. Распределительные коробки бывают круглыми или квадратными, круглые более распространены, а квадратные, как правило, используются для кабелей с более высоким током.

Рейтинг распределительных коробок

Распределительные коробки рассчитаны на ток (обычно 5, 20 или 30 ампер).Используемый размер должен соответствовать номинальному току цепи, к которой подключается — вы всегда можете использовать коробку с более высоким номиналом, чем цепь, но никогда не с коробкой с более низким номиналом.

Для цепи освещения используйте распределительную коробку на 20 ампер, а для кольцевой или радиальной цепи используйте распределительную коробку на 30 ампер.

Клеммы

Соединительные коробки

имеют 3, 4, 5 или 6 клемм, и необходимое количество зависит от области применения.

Одна вещь, на которую следует обратить внимание при количестве терминалов, — это тип используемого терминала.Доступны два основных типа:

  1. Клемма с одной винтовой точкой — как следует из названия, каждая клемма имеет только один большой винт, который используется для фиксации всех соединяемых жил кабеля.
  2. Винтовые клеммы для шин — с этими типами клемм каждая жила кабеля имеет собственное установочное отверстие и винт для крепления к клемме. Количество соединяемых жил ограничено количеством отверстий / винтов в каждой клемме — они могут варьироваться от 2 до 6.

Проблема при покупке распределительных коробок состоит в том, чтобы знать, какой тип клеммы установлен и, где установлены шинные шины, сколько жил кабеля можно подключить к каждой клемме.

Использование распределительных коробок

При использовании распределительных коробок для удлинения кольцевой сети или радиальных цепей помните, что правила ограничивают длину кабеля как для кольцевых, так и для радиальных цепей, а также способ подключения ответвлений к кольцевой сети. Эти правила необходимо соблюдать, чтобы избежать возможной перегрузки электропроводки.

Распределительные коробки всегда должны крепиться к стропилам, балкам и т. Д. С помощью винтов через отверстия в их задней части. Они всегда должны быть доступны для электриков и т. Д. — их нельзя закапывать в штукатурку или бетон.

Внешняя крышка соединяемых кабелей должна быть снята только настолько, насколько это необходимо, но не за пределами коробки.

Зачистка внутренних жил кабеля должна быть такой, чтобы минимальный проводник оставался оголенным после того, как соединение было выполнено.

Каждая жила заземления кабелей должна быть закрыта желто-зеленой оболочкой заземления внутри коробки.

Крышка всегда должна фиксироваться на месте с помощью прилагаемого винта (или винтов) — может потребоваться отрегулировать положение внутренней проводки, чтобы крышка могла прилегать к корпусу распределительной коробки перед закреплением — никогда не используйте винты крышки прижимать крышку к кабелям, это может привести к повреждению.

Примеры использования распределительной коробки

Присоединение одного отрезка кабеля к другому.

Подключение шпора — смотри справа.



Цвета кабеля в Великобритании:

До марта 2004 г.

Пост март 2004 г.

Live

Красный

Коричневый

нейтраль

Черный

Синий

Земля
Примечание. Заземление в сетевом кабеле обычно является неизолированной медью, зеленый и желтый цвета относятся к цветным. трубка, которая должна быть установлена ​​там, где земля подсоединяется к арматуре или прибору.

Вопросы и ответы: Определение размеров электрических коробок | JLC Онлайн

Q: Я видел, как электрики запихивали удивительное количество проводов и переключателей в настенные коробки — особенно для групп из трех или четырех переключателей. Каковы правила определения размера коробки и как предотвратить переполнение коробки?

A: Дэвид Херрес, лицензированный электрик из Кларксвилля, штат Нью-Хэмпшир, отвечает: Когда ящик переполняется до точки, когда требуется чрезмерное усилие, чтобы вставить устройства (переключатели или розетки) на место, вы просите беда.Провода могут ослабнуть или освободиться от пружинных гаек, что приведет к выходу из строя цепи или повреждению изоляции проводов. В последнем случае, если вам повезет, выключатель сработает; в противном случае может произойти частичное дуговое замыкание, создающее опасность пожара. Кроме того, переполненная коробка может не отводить тепло должным образом, что сокращает срок службы устройств.

Большинство электриков по опыту знают, какой размер коробки выбрать для каждого приложения, но с более крупными устройствами с большим количеством проводов или в пограничных случаях может потребоваться выполнить расчеты заполнения коробки.Они описаны в разделах 314.16 (A) и 314.16 (B) Национального электротехнического кодекса (NEC) 2014 года. Это двухэтапный процесс, в котором сначала определяется объем коробки, а затем объем содержимого или расчет заполнения. (В этих разделах также указан требуемый объем для кабелепровода.) В коде указано, что объем коробки ни в коем случае не должен быть меньше расчетного объема. Объем коробки часто указывается на коробке; в противном случае это можно определить, измерив внутреннюю часть коробки. Процесс определения необходимого объема включает сложение проводов и устройств в коробке и просмотр таблицы размеров коробки.

Вот несколько способов избежать переполнения электрических коробок. При необходимости используйте ящики с глубокими стенками. Используйте гильзы обжимных соединителей для заземления вместо гаек для проводов, которые занимают больше места, для соединений заземления. В критических ситуациях выбирайте проволочную гайку правильного размера — например, желтая или красная проволочная гайка может вместить два проводника 12-AWG или три проводника 14-AWG, но желтая занимает меньше места. Прерыватели цепи замыкания на землю более громоздкие, чем стандартные розетки, поэтому по возможности устанавливайте их в глубокие стенные коробки.Вместо восьмиугольных распределительных коробок используйте глубокие квадратные коробки 4х4, в которых больше места. «Упакуйте» коробку с умом. Например, если в одной коробке находятся две или более гаек для проводов, а также устройство для электромонтажа, такое как выключатель, осторожно уложите гайки рядом в коробке — если они сложены друг на друга, они могут помешать размещению устройства.

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
