Коробка испытательная икк – назначение и схема подключения испытательной переходной колодки совместно с электросчётчиком

Коробка испытательная переходная (КИП) — варианты подключения

Согласно принятым нормам, есть особая группа потребителей, которых нельзя отключать от питающей энергосистемы даже на непродолжительное время. Но что делать, когда для цепей учета необходимо произвести замену трехфазного счетчика или испытательная лаборатория, должна выполнить поверку при помощи эталонного устройства контроля?

При описанных выше условиях  обратиться к первому разделу в своде правил установок электрооборудования. В нем указано, что для подключения счетчика с трансформатором тока (в тексте будет использована аббревиатура «ТТ»), должна устанавливаться переходная испытательная коробка, например, такая, как на рисунке 1.

КИ-10 (ЛИМГ.301591.009)Рисунок 1. КИ-10 (ЛИМГ.301591.009)

Назначение

Данное приспособление применяется, когда необходимо выполнить монтаж цепей учета на основе электросчетчиков с трансформаторным включением. Такое решение позволяет проделать работу, без обесточивания потребителей:

  1. подключать в щиток образцовое приспособление учета;
  2. производить шунтирование и отключение токовых цепей;
  3. выполнить расключение определенной фазы.

Первое действие выполняется, когда производится тестирование приспособлений контроля, остальные — при их замене.

Конструктивные особенности и основные характеристики

Рассмотрим, как устроен контактный бокс на примере КИ УЗ (см. рис.2)

Расположение контактов в ИККРисунок 2. Расположение контактов в ИКК

Контакты с пометками 0, А, В и C используются для силовой цепи, а зажимы, имеющие номера с 1-го по 7-й служат для токового участка. Как выполняется включение КИП, будет рассказано в следующем разделе.

Конструкция КИП представляет собой контактную группу, размещенную в пластиковой коробке из ударопрочного и негорючего поликарбоната. Размеры этой модели — 68х220х33 мм.

Параметры рабочего напряжения и тока – 380 В и 16 А. Изоляционные свойства материала позволяют выдерживать кратковременное превышение до 2000В и 25А. Для изготовления токоведущих частей используется латунь. Допускается ее замена оцинкованной сталью, но срок службы таких контактов становится короче. В связи с этим производители известных брендов отдают предпочтение латуни.

Остальные эксплуатационные характеристики:

  • модуль может использоваться при температурном режиме от -40 С° до 60 С°;
  • допустимая влажность – не более 98 %;
  • для подключения используется провода с минимальным сечением 0,5 мм2 и максимальным – 4 мм2;
  • данная модель выпускается со степенью защиты IP20;
  • длительность срока эксплуатации — до 30 лет.

Некоторые модели (например, BTS или КИП-5/25) выпускаются с прозрачной крышкой (см. рис. 3). Учитывая, что приспособления данного типа подлежат обязательному опломбированию, такая конструктивная особенность имеет очевидные преимущества, поскольку позволяет контролировать состояние группы контактов.

Прозрачная крышка позволит вовремя заметить перегрев зажима при плохом контактеРисунок 3. Прозрачная крышка позволит вовремя заметить перегрев зажима при плохом контакте

Вариант подключения

На рисунке 4 показана наиболее распространенная схема подключения приспособления учета, при помощи КИП.

Типовое подключение трехфазного приспособления учетаРисунок 4. Типовое подключение трехфазного приспособления учета

Обозначения:

  • T1, T2, T3 – трансформаторы тока;
  • Сч1 – трехфазное приспособление учета;
  • К1 – бокс, через который выполняется подключение приспособления контроля.

Особенности схемы:

На рисунке 4 показано, что три фазы и нулевой провод подключаются к соответствующим местам на боксе и идут от него, непосредственно, к приспособлению учета. Очень важный фактор в данном случае – чередование фаз, оно не должно быть нарушено.

При подключении трех ТТ к боксу используется тип соединения «звезда».

Перемычки следует установить также, как продемонстрировано на рисунке 4.

Как производится отключение и подключение приспособления учета или образцового устройства

Выполняя замену необходимо соблюдать очередность действий, начнем описание с процедуры отключения.

Как производить отключение?

Делается это в следующем порядке:

  1. необходимо зашунтировать токовую цепь, чтобы сделать это, следует вкрутить в обозначенные на рисунке 5 места винты с соответствующей резьбой (как правило, м4). С обратной стороны бокса находится заизолированная шина, винтовое соединение обеспечит надежный контакт с ней. Места, куда необходимо вкрутить винтыРисунок 5. Места, куда необходимо вкрутить винты
  2. Отключаются перемычки, указанные на рисунке 6. При этом, не обязательно их полностью снимать. Достаточно ослабить винты «a» «b» и «c» и перемычки можно будет разомкнуть. Перемычки обведены красным овалом, винты, которые нужно ослабить – синими стрелками
    Рисунок 6. Перемычки обведены красным овалом, винты, которые нужно ослабить – синими стрелками
  3. Размыкаются перемычки в цепи напряжения, их расположение показано на рисунке 7. Для отключения силовой части необходимо снять отмеченные красным овалом перемычкиРисунок 7. Для отключения силовой части необходимо снять отмеченные красным овалом перемычки
  4. На завершающем этапе производится отключение от бокса приспособления учета.

Подключение нового устройства учета.
После того, как выполнен полный демонтаж, можно приступать к процедуре установки, выполняется она в обратном порядке, а именно:

  1. Производится монтаж приспособления.
  2. Выполняется подключение к боксу.
  3. Производится осмотр бокса на предмет, установлен ли шунт, если нет, то вкручивает соответствующие винты (см. рис. 5).
  4. К коробке подключается обмотка ТТ.
  5. Устанавливаются в рабочее положение перемычки в токовой и силовой зонах бокса (рисунок 6 и рисунок 7).
  6. Снимается шунтирование.

Зачем необходимо шунтирование?

Считаем необходимым дать небольшое пояснение о необходимости замыкать выходную катушку ТТ. Это связано с характерными особенностями таких устройств, нельзя допустить работу ТТ на холостом ходу с разомкнутой вторичной обмоткой. Если данное условие не будет выполнено,- на ней наведется большая ЭДС, что может не только привести к межвитковому замыканию, а и представлять опасность для жизни или здоровья человека.

Подключение образцового приспособления.

Алгоритм действий в такой ситуации примет следующий вид:

  1. Необходимо замкнуть выходы ТТ.
  2. Снять токовые перемычки с бокса.
  3. Отключить силовую часть.
  4. Подключить к боксу образцовое приспособление.
  5. Включить силовую часть.
  6. Отключить замыкающую шину.
  7. После проведения замеров образцовое устройство отключается и включается штатное, как это сделать было описано выше.

Для проведения тестового замера совершенно не обязательно отключать приспособление контроля от бокса. Особенности конструкции позволяют выполнить подключение,  не снимая тестируемое устройство. Для этого контрольное приспособление подключается к нижним контактным группам бокса, а токовые перемычки не устанавливаются на место. В результате, штатное приспособление учета останется на месте, но не будет подключено к ТТ.

Теоретически, можно и не отключать токовые перемычки, но тогда будет довольно велика вероятность влияния штатного устройства на показания образцового приспособления.

Что необходимо принимать во внимание при работе с КИП?

На подключенном испытательном боксе имеется напряжение, опасное для человеческой жизни. Поэтому, для работы с этим устройством необходимо иметь соответствующий уровень допуска (до 1000 вольт).

Поскольку данное приспособление подлежит обязательному опломбированию, то для манипуляций с ним могут быть допущены только лица, имеющие разрешение на проведение таких работ. Когда коммутация будет выполнена, бокс снова опечатывается.

переходная для электросчетчиков, монтаж коробки

Содержание статьи:

При установке измерительных приборов в силовые цепи трехфазного питания особое внимание уделяется приведению контролируемых величин к виду, удобному для подключения к электросчетчику. При значительных токовых нагрузках, достигающих 1000 Ампер, для этого используются специальные преобразовательные устройства – трансформаторы тока (ТТ). При их наличии обслуживание и ремонт подключаемых к линии приборов учета существенно усложняется.

Назначение и особенности ИКК

Испытательная коробка для счетчика

В ПУЭ особо оговаривается требование, касающееся подключения счетчика к действующим электросетям в части его коммутации через приспособление, называемое испытательная коробка (ИКК). При ее использовании удается закоротить вторичную цепь измерительного трансформатора, что позволяет обесточивать питающие линии по каждой из подводимых к счетчику фаз.

Подключение трансформатора тока через испытательную коробку позволяет превратить процедуру замены и проверки прибора учета в совершенно безопасное занятие. Помимо этого, отключать нагрузку от питающей линии в данном случае не обязательно.

Испытательные коробки для счетчика электроэнергии особо востребованы в следующих ситуациях:

  • для шунтирования контрольных цепей;
  • если возникла потребность в их полном отключении;
  • при необходимости блокирования напряжения по каждой из фаз;
  • для подсоединения к контролируемой линии измерительного устройства (электросчетчика).

Потребность в коробках ИКК также объясняется тем, что существует особая группа потребителей, каждый из которых не допускается отключать от электросети даже на короткое время. С учетом того, что периодически возникает потребность в проведении работ со счетчиком, коробка клеммная испытательная ИКК существенно упрощает все операции. В этом случае нет нужды в обесточивании линии питания и установке на место измерительного прибора замещающего его шунта.

Конструкция приспособления

Конструкция ИКК

Типовые переходные коробки выпускаются в нескольких исполнениях, различающихся своим видом и формой. Чаще всего они имеют вид прямоугольной колодки с толстыми стенками, изготовленными из прочного и негорючего материала (карболита или пластика).  В таком исполнении коробка напоминает подложку с размещенными на ней группами клемм, образующих так называемую «зажимную клеть».

По ее краям делаются сквозные отверстия, используемые для крепления ИКК к стенкам распределительного щита. Ее соединительные контакты изготавливаются на основе латуни или оцинкованной стали (иногда для этого используется фосфористая бронза). Некоторые модели коробок комплектуются такими дополнительными элементами, как фланец или рычажок, упрощающий процесс монтажа.

Переходные контакты выполняются в виде подпружиненных пластин или винтовых фиксаторов, размещаемых на токопроводящих пластинах из латуни, жести или стали. Их применение объясняется устойчивостью этих материалов к коррозии и высокой проводимостью. Сверху колодка закрывается прозрачной крышкой из пластика, надежно фиксируемой на основании. При эксплуатации испытательного приспособления совместно с электросчетчиком его крышка также опечатывается. Для этого в ней предусмотрены сквозные ушки для навешивания пломбы или небольшое отверстие под контрольный винт (шуруп). Прозрачность защитного покрытия позволяет визуально контролировать расключение контактных групп.

Типовые различия

Испытательная коробка в электрощитке

Все испытательные клеммные коробки прежде всего различают по типу сетевого питания. В соответствии с этим показателем они делятся на следующие виды:

  • колодки, устанавливаемые в цепях питания 380 Вольт;
  • те же изделия, но рассчитанные на 220 Вольт;
  • низковольтные образцы, предназначенные для установки в сети 110 Вольт.

Изделия принято отличать по форме и рабочим размерам. Согласно этим признакам они могут быть круглыми, прямоугольными или квадратными, небольшого размера или укрупненной серии.

В общем случае испытательные коробки классифицируются по следующим характерным признакам:

  • назначение;
  • способ монтажа;
  • количество рядов на подложке;
  • число контактных групп в каждом из них;
  • тип фиксации и марка провода;
  • исполнение (угловые коробки или прямые).

По назначению изделия используются совместно измерителями либо предназначаются для обычных коммутационных операций. Они могут монтироваться на DIN рейку или устанавливаться в кросс-модуль. Возможное количество рядов и контактных групп в этих приспособлениях – один или два с числом контактов от 3-х и более.

В соответствии с используемым способом фиксации все коробки бывают для винтового, барьерного и фиксированного (нажимного) крепления. Марка подключаемого провода выбирается в зависимости от типа используемых в коробке клемм. Винтовые и концевые крепления подходят для всех типов проводников, а в пружинные и ножевые зажимы обычно вставляются их одножильные аналоги. Однако основное различие испытательных колодок для счетчиков в схеме подключения, согласно которой они применяются для одного учетного устройства либо сразу для нескольких образцов.

Испытательные коробки ИКК выпускаются большинством крупных производителей электротехнического оборудования, использующим при их изготовлении различные материалы. Этот факт подтверждается наличием у ряда изделий различных сертификатов качества.

Монтаж устройства

Схема монтажа ИКК

Приспособления востребованы при прокладке новых электрических линий и при необходимости их модернизации. При монтаже обязательно выполняются требования ПУЭ, касающиеся правил эксплуатации испытательных коробок. Согласно нормативам, для размещения ИКК потребуется подготовить специально оборудованное место, защищенное от проникновения посторонних лиц и доступное для обслуживающего персонала.

На клеммах коробки допускается объединять только провода из однородных металлов, имеющих электрохимическую совместимость.

Усилие затяжки контактных винтовых соединений не должно быть более 2,5 Nm, что гарантирует сохранность клемм. Кроме того, они не должны иметь повреждений и следов явных дефектов. Фиксация корпуса ИКК в месте установки выполняется только механическим способом – его прикручиванием или закреплением с помощью специальных защелок. Коробка обычно монтируется в электрическом шкафу сразу же после электросчетчика.

Пример подключения

Действия при снятии ПУ

Расключение реального прибора учета (ЦЭ6803 В100/10 Т1, например) посредством испытательной коробки осуществляется по заранее подготовленной схеме.

Согласно ПУЭ, все трехфазные счетчики должны подключаться через токовые преобразователи и совмещенную с ними переходную коробку.

При выборе трансформаторов удобнее воспользоваться изделием ТОП-0,66 с коэффициентом передачи тока 200/5. В качестве примера подключения рассмотрим коробку КИ 10 или же Б3179, выпускаемую МЭТЗ. Вес не превышает 0,6 кг, габариты – 68х220х33 мм. Последовательность расключения этих изделий:

  1. В рабочем щитке монтируется счетчик, а затем – сама испытательная коробка и трансформаторы тока.
  2. ТТ по каждой из фаз объединяются по схеме «звезда»; при этом общий вывод надежно заземляется.
  3. От него до корпуса коробки протягиваются провода сечением 1,5 мм².
  4. От счетчика также прокладываются три жилы (2,5 мм²).

Для удобства монтажа перед прокладкой все провода обязательно маркируются: на них указываются начала всех токовых фазных обмоток, а также общий вывод. При этом проводники от электросчетчика заводятся в коробку с верхней ее части, а затем поочередно расключаются в контактной группе. Она должна иметь большую площадь пластин, чем те же контакты, предназначенные для отводов от токовых трансформаторов (они располагаются с нижней стороны коробки).

Расключенная испытательная пластина закрывается сверху крышкой, после чего изделие готово к эксплуатации.

При необходимости проведения каких-либо операций с электрическим счетчиком для его снятия потребуется лишь удалить перемычки в ИКК. После этого цепь ее соединения с учетным прибором разрывается.

Нюансы использования

Испытательные коробки как конструкции простейшего типа не нуждаются в особом обслуживании, что не означает их абсолютной надежности. Согласно требованиям действующих нормативов, в процессе эксплуатации ИКК рекомендуется регулярно подтягивать контакты винтовых зажимов. В процессе эксплуатации проводники нагреваются и слегка деформируются, что вызывает ослабевание соединений.

К коробкам с контактами зажимного типа таких требований обычно не предъявляется. К тому же обращаться с ними намного удобнее, поскольку для отключения измерителя дополнительного инструмента не потребуется.

Процедуры, связанные с установкой, демонтажем, а также вскрытием и последующим за этим пломбированием коробки проводятся только квалифицированными специалистами.

Коробка испытательная переходная (КИП) | Заметки электрика

Здравствуйте, уважаемые читатели и гости сайта «Заметки электрика».

Во многих своих статьях, особенно про подключение счетчиков через трансформаторы тока, я упоминал Вам про испытательную переходную коробку (клеммник). Если сокращенно, то КИП.

Так вот сегодня я хотел бы поговорить о ней подробнее.

Итак, для чего нужна эта коробка (клеммник)?

В Главе 1.5, п.1.5.23 ПУЭ 7 издания сказано, что цепи учета электрической энергии необходимо выводить на специальные зажимы или испытательные коробки (клеммники).

Кстати, кто желает проверить свои знания  или подготовиться к экзамену по электробезопасности в режиме онлайн, то предлагаю сделать это прямо на сайте. Для Вас я специально подготовил целый раздел «Онлайн-тесты по электробезопасности» на разные группы.

Испытательная переходная коробка (КИП) предназначена для:

  • возможности «закоротить» (зашунтировать) токовые цепи
  • отключения токовых цепей
  • отключения цепей напряжения по каждой фазе
  • подключения образцового электросчетчика

Первые три пункта необходимы для проведения замены электросчетчика без снятия напряжения с электроустановки. Последний пункт относится  для подключения образцового или эталонного электросчетчика с целью проверки прибора учета без отключения нагрузки потребителя.

На фотографии выше представлена переходная испытательная коробка, соответствующая техническим условиям МКЮР.301 591.000 ТУ. Она имеет следующие технические характеристики:

  • напряжение до 380 (В)
  • максимальный ток до 10 (А)
  • степень защиты — IP20
  • масса — около 500 (г)
  • габаритные размеры коробки 33х68х220

Схема подключения испытательной коробки

Ниже смотрите схему подключения счетчика через испытательный клеммник к четырехпроводной сети 380/220 (В):

А вот фотография сверху переходного клеммника с обозначением номеров клемм:

Чтобы «закоротить» (зашунтировать) токовые цепи необходимо просто вкрутить винты М4 в следующие отверстия:

На фотографии выше на клемме 1 винт не вкручен, а на клеммах 2,4 и 6 — вкручены.

Эти винты при вкручивании замыкают цепь через общую шинку, расположенную с обратной стороны клеммника.

Кстати, для защиты общей шинки от замыканий на корпус с обратной стороны применяется прокладка из картона.

После того как токовые цепи закорочены, можно убирать (снимать) перемычки.

Чтобы отключить цепи напряжения по каждой фазе необходимо открутить винты и убрать соответствующую перемычку.

Забыл упомянуть о том, что все перемычки и клеммы у переходной испытательной коробки (КИП) выполнены из латуни, т.к. она меньше подвергается коррозии, а также имеет лучшую электрическую проводимость по сравнению со сталью.

Испытательная коробка закрывается крышкой с винтом для пломбировки.

Крышки у КИП выполняются либо черными (не прозрачными), либо прозрачными. У последней имеется существенный плюс в том, что состояние (положение) контактов и схему подключения счетчика можно увидеть не открывая ее.

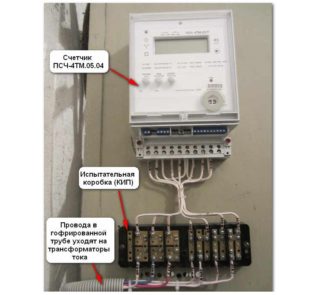

Пример подключения испытательной переходной коробки (КИП)

Ниже я приведу Вам пример подключения испытательной коробки. Несколько дней назад я устанавливал счетчики электрической энергии на двух вводных ячейках котельной станции, которые в дальнейшем подключались к системе АСТУЭ.

Панель учета была установлена на стене около сборки ВРУ.

Там же установлены счетчики, испытательные и интерфейсные коробки. Цепи учета (токовые цепи и цепи напряжения) соединяются с трансформаторами тока

 и шинами ВРУ с помощью медных проводов ПВ-1 сечением 2,5 кв. мм, проложенных в гофре.

На схеме подключения счетчика я подробно останавливаться не буду, т.к. недавно писал статью о подключении трехфазного счетчика через трансформаторы тока в четырехпроводную сеть 380/220 (В), в которой Вы можете со всем подробно ознакомиться.

В заключении я рекомендую Вам посмотреть мой видеоролик, где я более наглядно рассказываю про подключение испытательной коробки на примере счетчика Меркурий 230 ART-03, подключенного через три трансформатора тока в сеть 400 (В):

Дополнение. В данной статье я рассмотрел один из вариантов подключения испытательной коробки. На практике встречается еще одна распространенная схема, о которой я подробно рассказываю в видеоролике (на примере счетчика Меркурий 230 AМ-03, подключенного через три трансформатора тока в сеть 400 В):

P.S. На этом статью на тему испытательная переходная коробка (КИП) я завершаю. Если есть вопросы, то задавайте их в комментариях. Спасибо за внимание.

Если статья была Вам полезна, то поделитесь ей со своими друзьями:


Коробка испытательная переходная

2017-09-13 Статьи, Схемы

Коробка испытательная переходная (КИП), или как ее еще называют испытательная клеммная колодка (ИКК) применяется при подключении счетчиков трансформаторного включения, так как согласно ПУЭ (раздел 1.5, п.15.23) все цепи учета, подключаемые через трансформаторы, должны быть выведены на специальные зажимы или испытательные коробки.

Испытательная коробка служит для закорачивания токовых цепей, отключения токовых цепей и цепей напряжения в каждой фазе счетчиков. Все это необходимо для безопасной замены счетчика без снятия напряжения с электроустановки.

Также коробка испытательная переходная позволяет подключить образцовый (эталонный) счетчик для поверки без отключения нагрузки потребителя.

Сама КИП представляет из себя клеммную колодку в корпусе из карболита с прозрачной или не прозрачной крышкой, все контакты у коробки сделаны из латуни, так как латунь меньше подвержена коррозии и обеспечивает лучшую электрическую проводимость по сравнению со сталью. Также у любой испытательной коробки должен быть винт со сквозным отверстием для пломбировки.

Закорачивание токовых цепей осуществляется с помощью винтов, которые необходимо закрутить в отверстия, обозначенные на рисунке как 2,4,6. Они замыкают цепь через общую шину, которая находится с обратной стороны коробки. После того, как все винты закручены, можно будет снять перемычки. Для отключения цепей напряжения по каждой фазе необходимо убрать перемычку с соответствующих клемм.

А так выглядит стандартная схема подключения трехфазных счетчиков к трансформаторам тока через испытательную коробку.

Первая клемма на коробке — нулевая, через нее входящий нулевой провод приходит на счетчик на клемму 12. Далее идут три клеммных колодки напряжения А, В, С. Верхняя и нижняя клеммы соединены перемычками. Затем идет клемма для подключения заземляющего проводника. Через нее земля приходит на счетчик на клемму 3 и перемычками соединяется с 6 и 9 клеммами счетчика. На клеммы испытательной коробки 2,4,6 приходят токовые цепи со вторичной обмотки трансформаторов тока ( обозначены на схеме цифрой 2), а с клемм 3,5,7 они идут на клеммы счетчика 5,8 и 11.

Сечение проводов для подключения токовых цепей должно быть не менее 2,5 мм2, а цепей напряжения не менее 1,5 мм2.
