виды, характеристика боксов + советы по выбору и монтажу

Обустраивая квартирную или домовую сеть, приходится сталкиваться с выбором электрооборудования. И если подобрать розетку не так сложно, то покупка кабеля, автомата или электрощита требует знаний и предварительных расчетов.

Даже обычный ящик для электрических автоматов приобрести непросто – настолько широк ассортимент современных предложений. Предлагаем разобраться в разнообразии вариантов и рассмотреть критерии, наиболее важные при выборе бокса.

Содержание статьи:

Назначение боксов для автоматов

Пластиковые и металлические ящики выполняют ту же функцию, что и распределительные щиты – организуют работу электрооборудования, служат для электромонтажа защитных устройств. В специальной литературе можно встретить и другие наименования: бокс, коробка, щиток, панель.

Основную «начинку» для заполнения бокса составляют электроавтоматы, однако по соседству с ними могут располагаться и другие защитные устройства – .

В продаже нет изделий с предустановленным оборудованием. Низковольтные боксы продаются пустыми, а автоматические устройства защиты подбираются с учетом особенностей сети и устанавливаются согласно выбранной схеме

Большие ящики вмещают в себя индикаторы, рубильники, таймеры, дифференциальные реле. Но для оснащения сети частного дома или одной квартиры установка дополнительного оборудования необязательна.

Если кроме защитного оборудования внутри коробки устанавливается прибор учета электроэнергии, то щиток переходит из разряда распределительных в категорию учетно-распределительных

Боксы монтируют в квартирах, на этажных площадках, а также на улице, если необходимо подключение к электромагистрали частного дома. Они разнообразны по конструкции, сборке и выполняемым функциям.

Виды оборудования по ГОСТ

Согласно законодательно принятым документам, и маленькие боксы на 2 модуля, и большие распределительные шкафы-станции относятся к распределительным щиткам, отвечающим за подключение электрических групп. Со стандартами можно ознакомиться в редакции ГОСТ 32395-2013.

Щитки делятся на и этажные – по месту установки. Следующее деление – на распределительные и учетно-распределительные. Вторые отличаются установкой счетчика.

Таким образом, можно выделить две большие категории:

  • квартирные – групповые и учетно-групповые;
  • этажные – распределительные, учетно-распределительные, учетно-распределительно-групповые.

По способу установки все перечисленные виды бывают настенными или встраиваемыми в специально подготовленную нишу.

Если настенный бокс просто закрепляется дюбелями на стене или перегородке, то для встроенного ящика необходимо вырезать или выдолбить нишу определенной глубины

Распределительные коробки защищены от поражения электротоком. По этому показателю они могут относиться к I или II классу.

Некоторые этажные изделия оснащены специальными отсеками для слаботочного оборудования. Квартирные боксы бывают с аппаратом на вводе и без него, рассчитаны на однофазную или трехфазную цепь.

Конструктивные особенности электроящиков

Электротехнические изделия отличаются не только размерами корпуса. Они производятся по требованиям, изложенным в ГОСТ.

Если оборудование зарубежного производства, то оно также должно соответствовать российским стандартам, иначе контролирующая организация просто не разрешит подключать квартиру/дом к питающей электромагистрали.

Внешне конструкция проста – это изделие прямоугольной формы с отверстиями для крепежа и дверцей, просто защелкивающейся или закрывающейся на замок

Если внутри установлены только , закрывать дверцу на замок необязательно. Но предохранительные приборы и устройства отключения требуют обязательного запирания бокса.

Основные детали коробки для автоматических выключателей:

Галерея изображений

Фото из

Корпус из стали или жаропрочного полимера

Заземляющие шины на изолированных подставках

DIN-рейки для монтажа электроустройств

Декоративная защитная панель из пластика

Обязательными являются конструктивные элементы, предназначенные или для подвешивания бокса на поверхность стены, или для встраивания его в нишу.

Технические характеристики коробок

Выбирая бокс для квартиры и дома, необходимо учесть количество автоматов и другого электрооборудования, которое планируется установить для защиты электросети.

Главным ориентиром должна служить схема с указанием устройств, объединенных в группы. Кроме того, нужно определиться с типом ящика, точным размером, классом защиты и номинальными значениями.

Класс электроизоляции и защиты

Все электротехнические изделия, в том числе и те, которые используются в быту, должны быть защищены от поражения электротоком. Это относится и к боксам для автоматов.

Отключая автоматическое устройство или снимая данные с прибора учета, собственник квартиры должен быть уверен в свой безопасности.

Согласно ГОСТ 12.2.007.0-75, существует пять классов защиты, от 0 до III.

Все электробоксы относятся к I или II классу электроизоляции:

  • I класс – металлические ящики с рабочей изоляцией и 1-2 заземляющими элементами;
  • II класс – пластиковые боксы с усиленной изоляцией без заземляющих элементов.

Класс электроизоляции обязательно указывается в технической документации нового изделия. Также нужно учитывать место установки и, в зависимости от него, выбирать бокс со  от пыли и влажности –  от IP44 до IP65.

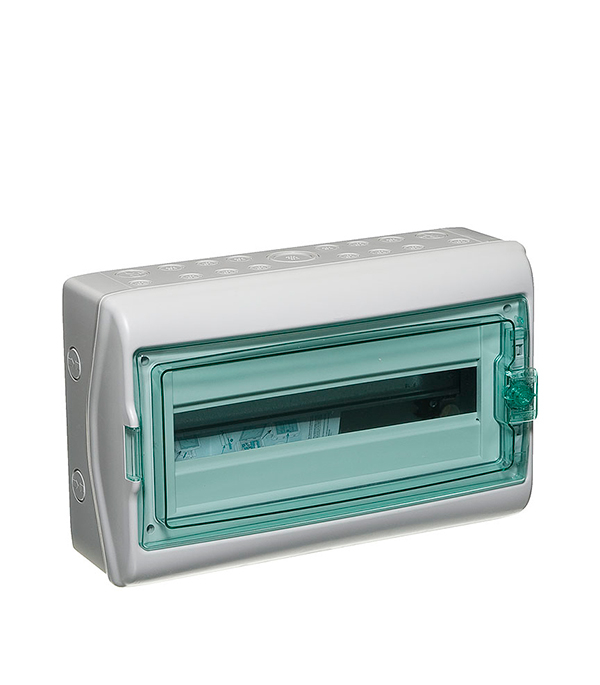

Образец пластиковой коробки для автоматических выключателей, относящейся ко II классу электроизоляции. Основной изолирующий элемент – пластиковый корпус, не пропускающий электрический ток

Если ящик с автоматами установлен в прихожей, достаточно самой низкой степени защиты, но должны иметь маркировку не ниже IP54.

По правилам установки, боксы для электроустройств нельзя монтировать на кухне, в ванной комнате, совмещенном санузле, пристроенном бассейне – то есть в любом помещении, где влажность выше нормы

Материал изготовления корпуса и деталей

Существуют 2 вида изделий по материалу изготовления: пластиковые и металлические.

Согласно стандартам ГОСТ, материал производства должен быть стойким к разного рода воздействиям, которые могут случится в период эксплуатации: механическим, тепловым, электрическим.

Металлические. Боксы, относящиеся к I классу, покрывают защитным напылением, стойким к коррозии. Они могут быть оснащены дополнительными деталями из других материалов – шинами заземления, контактными зажимами, устройствами подключения.

Пластиковые. Большая часть квартирных щитков производится из специального термоустойчивого полимера – АБС пластика. Это ударопрочный материал, который выдерживает нагревание в среднем до +650°С. Он не склонен к самовозгоранию, а при возникновении аварийной ситуации может только плавиться, но не гореть.

Конструкция пластикового ящика не деформируется со временем, так как он приобретает форму в процессе термообработки. Поверхность не подвержена воздействию ультрафиолета, то есть его смело можно монтировать на столбе или наружной стене здания.

Одно из преимуществ пластиковых изделий – красивый и практичный дизайн. Их можно размещать на видном месте, не боясь, что вид технических устройств испортит интерьер. Для этого лицевую панель делают тонированной

Корпуса полимерных боксов очень легкие, устанавливать их несложно. Современные ящики имеют выдавливаемые входы для подключения проводов и перенавешиваемые дверки.

Если ящик планируется устанавливать на деревянной стене, то требования повышаются. Предположим, детали боксов II класса, встроенных или наружных, должны быть устойчивыми к нагреву проволоки до +850°С.

Количество рядов и модулей

Еще одна важная характеристика – габариты ящика. Внутри бокса располагаются горизонтально направленные планки – ДИН-рейки.

Каждая из них рассчитана на определенное количество мест (модулей). Ширина одного места примерно 1,75 см. Например, один автомат занимает одно место, а электросчетчик – от 5 до 8.

Проектируя схему сборки бокса, необходимо распределить устройства по ДИН-рейкам и местам. Лучше, если расположение приборов будет подчинено логике, а автоматы установлены упорядоченно, по группам

Бокс для жилого помещения обладает компактными размерами и в среднем рассчитан на 12-36 мест, в зависимости от количества электрических контуров.

Но производители обычно расширяют свой ассортимент за счет увеличения размерного ряда, поэтому в их коллекциях можно встретить и самые маленькие коробки на 2 выключателя, и большие щиты, вмещающие до 180 модулей.

Небольшие боксы удобны, когда защитные устройства расположены в нескольких местах. Например, если УЗО и прибор учета установлены на улице, а групповой щиток – внутри дома. Вариант для городского монтажа: рубильник + счетчик на площадке, распределительный бокс – в прихожей.

Номинальные параметры щитков

Все номинальные значения указаны в технической документации, их нужно обязательно учитывать при выборе квартирного или этажного боксов, так как имеются отличия. Например, в городских многоэтажках номинальное напряжение на входе для квартирных ящиков – 230 В, тогда как для этажных может быть и 230 В, и 400 В.

По номинальным токам 1-фазных и 3-фазных вводных аппаратов боксы не имеют различий, для всех типов подходят значения от 25 А до 63 А. Номинальные токи отдельных автоматов и  зависят от энергопотребления и могут варьироваться от 6 А до 40 А.

Следует помнить, что устанавливать квартирный бокс в качестве этажного распределительного щита категорически запрещено.

Образец квартирного бокса с одной ДИН-рейкой и запасными модулями. По номинальным параметрам он подходит для установки в 1-комнатной квартире. Если потребуется дополнительное подключение, пригодятся свободные места

Модификации для монтажа на площадке должны быть рассчитаны минимум на 2, максимум на 4 квартиры. Если требуется большее число подключений, необходимо установить дополнительный бокс.

Советы мастеров по выбору и сборке

С учетом перечисленных и других характеристик выбрать подходящий бокс даже для обустройства сети в малогабаритной квартире – не такое уж простое дело.

Лучше посоветоваться с квалифицированным электромонтажником и, как минимум, заказать профессиональные проект разводки.  Отталкиваясь от схемы, можно проводить и сборку электробокса.

В конструкции будущего щита важна каждая мелочь. В качестве образца – квартирный бокс АВВ.

Галерея изображений

Фото из

Бокс выполнен из пластика, предназначен для встраивания в стену и рассчитан на 24 модуля. Продается в надежной упаковке – картонной коробке. Чтобы лицевая сторона не поцарапалась, на заводе ее закрывают пленкой

Чтобы сохранить в целостности внутренние детали ящика, перед монтажом его в стену сторона, с которой снята дверка, закрывается картонкой. По краям она имеет выступы, вставляемые в пазы ящика. После установки картонка убирается

Горизонтальные рейки вмещают в общей сложности 24 модуля, то есть максимальное количество мест на одной рейке – 12. Не обязательно занимать автоматами все места сверху или снизу. Можно, например, 6 устройств расположить на верхней рейке, а еще 5 – внизу

Производить сборку в установленном в стену ящике не очень удобно, легче работать за столом. Благодаря съемной рамке с рейками все электрооборудование бокса можно собрать в удобном месте, а затем останется выполнить подключение проводников

В комплекте есть два полимерных держателя – для нулевой и заземляющей шин. Они вставляются в пазы. В боксе есть специальные 2-уровневые места для монтажа шин: два из них находятся у верхней стенки, два – у нижней

Одна шина предназначена для рабочего нуля, вторая – для защитного нуля (земли). Обе шины имеют одинаковые размеры, внутри них расположены латунные клеммники. Всего 26 клемм, из которых 11 рассчитаны на большие сечения, 15 – на маленькие

Пластроны – небольшие защитные пластины, предназначенные для маскировки не заполненных автоматами мест. Пока оборудование отсутствует, модули можно прикрыть пластронами – так лицевая поверхность выглядит более привлекательно

Саморезы и пластиковые держатели, которыми комплектуется бокс, предназначены для различных видов крепежа: одни служат для установки дверки, другие – для прикручивания рамы с DIN-рейками к корпусу. Здесь же заглушки для маскировки винтов лицевой панели

Ящик для автоматов в упаковке

Картонная заглушка для монтажа

Две DIN-рейки для модулей

Съемная рама с DIN-рейками

Пластиковые держатели для защитных шин

Защитные шины с клеммами

Комплект пластиковых пластронов

Крепеж для установки коробки на стену

Это бокс, максимально пригодный для без покупки дополнительных деталей. Он стоит дороже, чем металлический ящик без шин и рамки, но гораздо удобнее в монтаже и применении.

На основании корпуса даже есть выдавливаемые лючки для проводки и небольшие пазы для более удобного распределения проводников внутри коробки.

Для установки в стену используют дюбеля, а зазоры между нишей и коробкой замазывают штукатуркой или гипсом. Если рамка с рейками съемная, то все работы по монтажу корпуса можно выполнить вместе со строительными мероприятиями по отделке стены, а сборку бокса – позже.

Опытные мастера советуют не экономить на электроборудовании, которое прослужит не один десяток лет, а купить прочный, надежный, отвечающий стандартам, безопасный бокс

Рекомендуем обратить внимание на продукцию брендов, которые уже давно зарекомендовали себя на российском рынке: ABB, Legrand, Viko, IEK, Makel, Schneider Electric.

Выводы и полезное видео по теме

Сборка бокса – все по порядку:

Процесс монтажа щитка и подводки кабелей:

Выбор и установку распределительного оборудования лучше поручить квалифицированному специалисту – электромонтажнику из управляющей компании или электрику с лицензией, нанятому со стороны для монтажа электропроводки.

Но информацией о боксах лучше владеть и собственнику жилья – для принятия срочных мер в аварийной ситуации или небольшого самостоятельного ремонта.

Есть, что дополнить, или возникли вопросы по выбору ящика для электрического автомата? Можете оставлять комментарии к публикации, участвовать в обсуждениях и делиться собственным опытом покупки, установки и наполнения бокса. Форма для связи находится в нижнем блоке.

Боксы и коробки под установку от 1-2 до 9-12 автоматических выключателей


Бокс (щиток) КРЗМИ ЩРН-1-2авт открытой установки на 1-2 модуля

Размеры — 135х50х60 мм.

Крепление крышки к основанию — при помощи саморезов.

Бокс Tyco (Рувинил) 68022 открытой проводки на 2 модуля

Размеры бокса Tyco (Рувинил) 68022: 130х50х65 мм.

Крышка к основанию крепится на двух саморезах.

Коробка установочная ELFO 200-02 под установку 1-2 автоматических выключателей

Размеры бокса — 124х42х57 мм.

Крепление крышки к основанию — при помощи защелок.

Бокс ИЭК КМПн 2/2 на 2 модуля с крышкой IP40 MKP42-N-02-30-20

Размеры бокса — 140х53х83 мм.

Крепление крышки к основанию — при помощи саморезов.


Бокс (щиток) КРЗМИ ЩРН-2-4авт открытой установки на 2-4 модуля

Размеры — 135х85х60 мм.

Крепление крышки к основанию — при помощи саморезов.

Бокс Tyco (Рувинил) 68024 открытой проводки на 4 модуля

Размеры бокса Tyco (Рувинил) 68022: 130х90х65 мм.

Крышка к основанию крепится на двух саморезах.

Коробка установочная ELFO 200-04 под установку 2-4 автоматических выключателей

Размеры бокса — 124х125х57 мм.

Крепление крышки к основанию — при помощи защелок.


Щиток открытой проводки КРЗМИ ЩРН-2-6авт на 2-6 модулей

Размеры — 130х177х60 мм.

Крепление крышки к основанию — при помощи саморезов.

Щиток открытой установки КРЗМИ ЩРН-2-6авт с дверцей на 2-6 модулей

Размеры — 130х177х60 мм.

Крепление крышки к основанию — при помощи саморезов.


Щиток открытой установки КРЗМИ ЩРН-9-12авт на 9-12 модулей

Размеры — 140х290х86 мм.

Крепление крышки к основанию — при помощи саморезов.

Щиток открытой установки КРЗМИ ЩРН-9-12авт с дверцей на 9-12 модулей

Размеры — 140х290х86 мм.

Крепление крышки к основанию — при помощи саморезов.
