Короба кабельные пластиковые размеры: Виды и размеры кабель-каналов — какие бывают?

Содержание

Виды и размеры кабель-каналов — какие бывают?

Кабель-канал – это специализированный короб, который используется для обеспечения механической защиты различных проводов (слаботочных сетей и силовых кабелей), а также специальных устройств. Кабелем-каналом называется специализированное приспособление (профиль). Как правило, короб изготавливают из пластика и алюминия.

Выпускаемые короба и мини-каналы позволяют быстро монтировать различные системы. Изделия имеют различные цвета и типы поверхностей, обеспечивая высокую эстетичность в любом типе помещений. Наличие полного спектра аксессуаров, позволяет обеспечить системный подход при проектировании кабеля несущих систем.

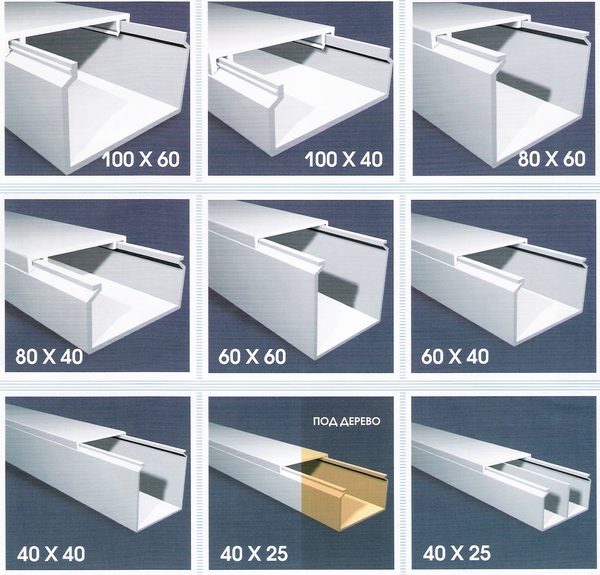

Виды и размеры кабель-каналов в одной картинке:

Виды и их характеристики

На рынке строительных товаров представлены кабель-каналы различной конструкции.

Ведущие производители производят такую продукцию:

  • напольные;
  • перфорированные;
  • гибкие;
  • магистральные;
  • прозрачные;
  • лестничные;
  • мини-кабели;
  • парапетные;
  • плинтусные;
  • угловые;
  • проволочные;

Продукцию изготавливают из алюминия, стали, а также пластика:

  1. Сегодня наибольшей популярностью пользуются пластиковые кабель-каналы, так как они обладают превосходными характеристиками.  Данные модели часто устанавливают на улице.
  2. Алюминиевые модели характеризуются отличными противопожарными показателями. Поэтому их применяют на предприятиях и заводах:
    • гибкость;
    • влагоустойчивость;
    • прочность;
    • мягкость;
  3. Стальные изделия могут похвастаться различными цветовыми решениями. Качественная оцинкованная сталь имеет специальное покрытие, которое предотвращает образование коррозии. Стальная продукция имеет большой срок службы. Перфорированное основание упрощает установку.

Наибольшей популярностью пользуются такие пластиковые каналы:

  1. Напольные. Специальная конструкция позволяет устанавливать каналы в труднодоступных местах. Овальная форма надёжно защищает кабели от механических повреждений. Также модели имеют прекрасный внешний вид.
  2. Плинтусные. Данные модели применяют в квартирах и частных домах. Весомым преимуществом является специальная форма каналов, которая отлично вписывается в любой интерьер.
  3. Парапетные. Как правило, такие каналы устанавливают в офисах и предприятиях. Чаще всего их применяют для защиты проводов от кондиционеров и других устройств. Конструкция каналов имеет строгие формы и правильную геометрию.

По цвету исполнения пластиковые каналы бывают:

  • светлые;
  • белые;
  • цветные;
  • под тёмное и светлое дерево;

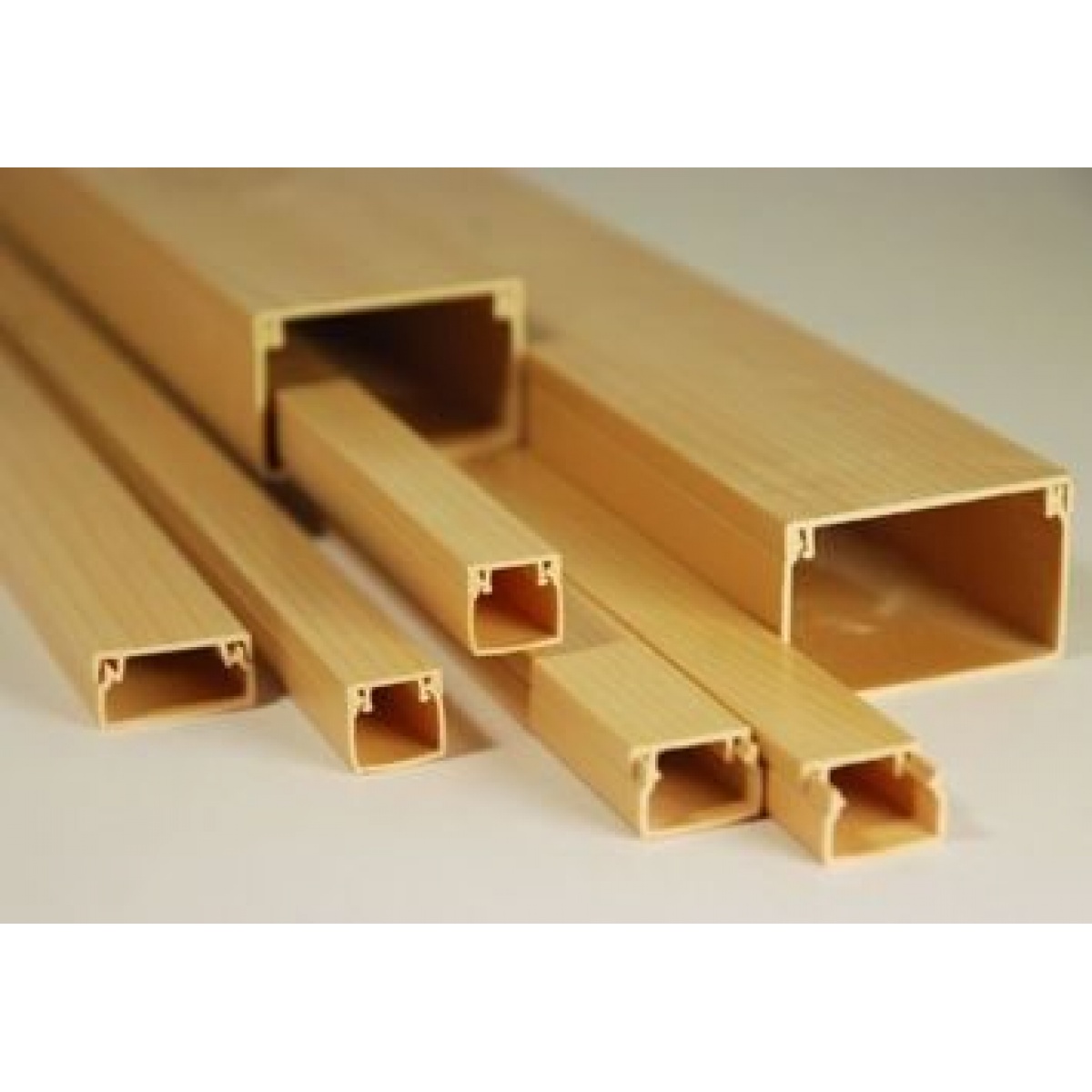

Сегодня наибольшей популярностью пользуются лотки под дерево. В офисах, как правило, применяют ПВХ каналы.

Современные сферы применения специализированных каналов весьма разнообразны. Это обуславливается широким ассортиментом аксессуаров для его монтажа:

  • заглушки;
  • соединительные углы;
  • т-образные углы;
  • л-образные углы;
  • внешние и внутренние;

Сегодня изготовлением и продажей специализированных коробов занимается большое количество компаний. Самыми известными из них являются:

  • DKC;
  • ОМиС;
  • АСКО;
  • Теко;
  • ИЭК;
  • Moll;
  • Legrand;
  • Replast;
  • ЭЛЕКОР;

двойной замок

Основные преимущества современных кабель-каналов заключаются в двойном замке, который сочетает гибкость и эластичность, а также прочность соединения. Сам материал представляет собой пластик, который является самозатухающим. Он позволяет проводить монтаж кабелей до 1 тыс. вольт.

Также, на рынке присутствуют мини-кабели, которые отличаются своей формой. Данные приспособления имеют закруглённые углы и особый механизм крепления крышки, которая создаёт иллюзию монолитной конструкции и закрывает все швы, что особо ценно для офисных эстетов. Кроме того, приспособление гибкое и прочное.

Современные модели не требуют послемонтажной очистки. Так как после установки крышка кабеля полностью закрывает само основание.

Качественные кабели обладают такими преимуществами:

  1. Сертификат Ростеста.
  2. Повышенный уровень пылевлагозащиты.
  3. Может устанавливаться как внутри, так и снаружи помещения.

Основным параметром при выборе специализированных коробов является сечение проводника. При интернет-кабеле наиболее удачным подойдёт мини-модель размером 10 на 15 миллиметров, которая отлично вписывается в эргономику квартиры.

Такая модель имеет такие преимущества:

  1. Закруглённая форма.
  2. Эстетичный вид.
  3. Изготовлен из экологически чистых материалов.

Размеры

Современные технологии позволяют изготавливать специализированные коробы различных размеров и конструкций:

  • многоугольные;
  • треугольные;
  •  и другие;

Длина продукции в упаковке составляет:

  • 15 м;
  • 16 м;
  • 20 м;
  • 42 м.
  • 70 м.
  • 100 м.

Сечение:

  • 12×12;
  • 16×16;
  • 20×10;
  • 40×16;
  • 60×40;
  • 80×40;
  • 100×60 и другие;

Конечно же, на строительном рынке представлены стандартные приспособления, которые имеют усреднённые характеристики.

Самой большой популярностью пользуются пластиковые чехлы квадратной формы, которые используются для защиты различных кабелей.

кабель-канал 100×60

Данные приспособления имеют различные размеры и характеристики. Монтаж изделий осуществляется 2 способами. Благодаря специальным защёлкам установка короба осуществляется в кратчайшие сроки. Для того, чтобы выбрать модель, необходимо учитывать количество проводов. Так как от этого будет зависеть размер приспособления.

Самые распространённые размеры специализированных коробов:

  • 80×60;
  • 60×40;
  • 40×16;
  • 25×16;
  • 12×12;
  • 100×60;
  • 80×40;
  • 40×25;
  • 25×25;
  • 16×16;

Самыми распространёнными являются кабели размером 100*60 и 12*12. Для соединения коробов используют различные муфты. Как правило, модели продают в виде планок (2 метра). Все пластиковые модели крепятся стандартным способом.

При помощи шуруповёрта приспособление прикручивают к поверхности. Все дополнительные конструктивные элементы и аксессуары необходимо приобретать отдельно.

Способы прокладки

Обычно, кабель-канал крепят к стене на саморезы. Однако, некоторые умельцы делают это на трёхстороннюю клейкую ленту либо жидкие гвозди. Желательно осуществлять монтаж старым и проверенным способом.

Определить длину куска можно 2 способами:

  1. С помощью рулетки.
  2. Прикладывать короб к стене там, где это возможно, и отмечать карандашом.

Отдельная тема — это выполнение стыков.

Здесь важно аккуратно обрезать кабель-канал с помощью:

  • канцелярского ножа;
  • ножовки;
  • усиленных ножниц;

Современные кабельные каналы устойчивы к выцветанию.

Они не стареют и не желтеют со временем. Также, они обладают стойкостью к распространению горения, поскольку изготовлены из самозатухающего АБС пластика.

Инструкция по монтажу

Профиль новых кабель-каналов поставляется со специальными отверстиями. Вы значительно экономите время, так как не нужно просверливать дно профиля. К тому же, готовые отверстия позволяют выравнивать приспособления по уровню.

Есть 2 варианта крепления профиля к стене:

  1. Классический.
  2. С помощью дюбелей и специальных инструментов.

Результат монтажа великолепен. Разделительная перегородка помогает тщательно выровнять профиль на стыке. Когда все профили застыкованы накладка на стык адаптируется к глубине профиля и просто приклеивается.

Для установки кабель-каналов следуйте предложенной инструкции:

  1. Распаковать изделие.
  2. Снять верхние крышки.
  3. Создать необходимую разметку вдоль стен.
  4. Обрезать короб на необходимую длину (для этого можно использовать пилу или нож).
  5. Снять с канала верхнюю часть.
  6. Поместить короб в необходимое место.
  7. Поставить на изделие уровень.
  8. Выровнять канал.
  9. Сделать отверстия (для установки с помощью дюбель-гвоздей).
  10. Закрепить изделие (для этого можно использовать клей, дюбели и др.).
  11. Проложить
    необходимые провода (при необходимости установить розетки).
  12. Закрыть изделие.
  13. Навести порядок на строительной площадке.

Существует 2 типа перегородок:

  • несущие;
  • разделительные;

Несущие перегородки позволяют монтировать крышки на мультисекционные кабель-каналы. Плоский угол монтируется максимально просто. Его конструкция гарантирует безупречное разделение секций изолированных проводов.

Внутренние углы варьируемые, они состоят из 2 частей:

  • верхней;
  • нижней;

Они прекрасно адаптируются к углам стен и легко устанавливаются на профиль кабель-каналов. Внешние углы тоже варьируемые, и легко защёлкиваются на профиль. По своей конструкции, углы – это цельные аксессуары, полностью готовые к монтажу.

Для мультисекционных кабель-каналов существуют угловые сепараторы. Они поставляются вместе с углами и обеспечивают реальное разделение слабых и сильных токов при прохождении проводов в углах. Углы плавно варьируются в диапазоне 60–120 градусов, что позволяет производить монтаж на любых конфигурациях стен.

Держатели кабеля удерживают все провода внутри профиля и обеспечивают вам ещё больше удобства монтажа. Заглушка адаптируется к различным сечениям благодаря обтекаемым деталям, а лицевая деталь заглушки не потеряется в процессе работы.

Гибкие крышки легко и просто монтируются по всей длине кабель-канала и на углах, а внешний вид установки просто восхитителен. Накладка на стык крышек с не теряемой декоративной крышкой позволяет осуществить лёгкую стыковку со следующей крышкой. Новый специализированный короб предоставляет вам полный набор решений даже для самых сложных установок.

Соответствующая крышка монтируется на несущую перегородку. Эта несущая перегородка может служить и в качестве разделителя для разделения 2 секций с одной и той же крышкой.

Рекомендации

  1. Первым делом нужно посмотреть внешний вид. Внешний вид должен отвечать вашим требованиям.
  2. После этого нужно посмотреть пластичность приспособления. Для этого короб нужно скрутить. Если профиль возвращается обратно, то качество пластмассы хорошее.
  3. Самый простой способ проверить модель, это сгибая, открыть крышку. Приспособление должно гнуться и не ломаться. Если крышка ломается, значит слишком много добавлено в состав других компонентов.
  4. Естественно, необходимо обратить внимание на наличие двойного замка. После того, как вы закроете замок, он должен зафиксироваться и не открываться.

Что можно сделать ещё чтобы проверить качество? Учитывая, что специализированный короб будет находиться где-то на стене или потолке, крышка должна выдерживать вес кабеля, который будет давить на неё. Давайте укажем, какие характеристики модели можно узнать экспериментальным путём.

Для того, чтобы посмотреть, как прочно крышка крепится к самому коробу, необходимо сделать простейшее устройство – подвесить кусок короба, а крышку разрезать на 2 части. Сначала необходимо закрепить 1 часть.

Двойной замок должен захлопнуться. Потом необходимо сделать обыкновенный кусочек металлической планки и верёвки. Планка вставляется в короб и закрывается крышкой. В итоге получается специальная система. Для того, чтобы проверить прочность конструкции, можно подцепить кирпич или другой предмет.

Статья была полезна?

4,00 (оценок: 1)

Размеры и разновидности кабель-каналов для электропроводки

Размеры и разновидности кабель-каналов для электропроводки

Кабель-каналы — термины, обозначающие электротехнические изделия, обобщенно представляющие собой замкнутый профиль прямоугольного, треугольного или близкого к ним сечения с плоским основанием, предназначенный для монтажа на архитектурную поверхность (стену, пол, потолок) и заключения в своем объёме проводов и кабелей.

Выполняя монтаж наружной электропроводки или прокладывая какой-нибудь информационный кабель, желательно тут же позаботиться о том, как лучше скрыть данные провода. Для решения поставленной задачи хорошо подходят специальные кабель-каналы или пластиковые короба.

В отличие от кабельного лотка, кабель-канал или короб имеет крышку, так что кабель в нем закрыт. Кроме того данные изделия выпускаются сегодня на любой вкус и цвет, бывают различных форм и размеров, так что каждый, кто задумался о монтаже наружной проводки, сможет выбрать кабель-канал или короб, который идеально подойдет для тех или иных условий домашнего, офисного или производственного интерьера.

Наибольшей распространенностью отличаются пластиковые и металлические кабель-каналы, изготавливаемые из ПВХ и алюминия, а также из нержавеющей стали. Для административных и производственных помещений лучше всего подходят металлические каналы и короба, имеющие простую конструкцию и не отличающиеся изысканностью внешнего вида.

Для жилых помещений чаще всего выбирают пластиковые ПВХ-каналы, поскольку данные изделия представлены в самых разнообразных цветовых вариациях, имеют различные формы, и в целом выглядят более аккуратно. Таким образом, главное, чем отличаются кабель-каналы друг от друга, — это конструкцией. Далее поговорим об их разновидностях.

Миниатюрные кабель-каналы из ПВХ

Такие каналы из ПВХ используются обычно для скрытой прокладки информационных кабелей и слаботочной электропроводки. Они практически незаметны на стене, потолке или на полу. Именно поэтому маленькие каналы так популярны, когда нужно произвести скрытый монтаж телефонного, телевизионного или сетевого кабеля, либо подвести провод например к маломощному светильнику на светодиодах.

Типичные размеры каналов такого формата в сечении — от 10 до 60 мм в высоту и от 7 до 100 мм в ширину. Как вы уже поняли, в данном исполнении выпускаются ПВХ-каналы квадратного и прямоугольного сечения. Возможны различные цвета: белый, коричневый и т.д.

Наиболее распространенные типовые размеры кабель-каналов:

  • 10х7мм;
  • 10х10мм;
  • 10х12мм;
  • 12х12мм;
  • 12х16мм;
  • 16х16мм;
  • 16х20мм;
  • 20х20мм;
  • 20х25мм;
  • 25х25мм;
  • 25х40мм;
  • 40х40мм;
  • 40х60мм;
  • 60х80мм;
  • 60×100мм.

Часто встречаются и другие размеры:

Полезное внутреннее сечение:

Напольные кабель-каналы

Для офисов и им подобных помещений очень удобны алюминиевые или пластиковые напольные кабель-каналы скругленного профиля. Такие каналы предназначены специально для прокладки проводов по полу, например от стены к рабочему столу или светильнику.

Напольный канал имеет, как правило, небольшую высоту — от 10 мм, хотя встречаются и более высокие экземпляры — до 60 мм, при ширине соответственно от 20 до 100 мм.

Форма канала обеспечивает минимальное препятствование при хождении людей по офису, ведь о такой канал трудно запнуться, поскольку он практически гладкий, нога просто проскользнет по нему.

Внутри канала может быть смонтирована электропроводка либо информационный кабель, а при необходимости — и то, и другое. Цветовое решение, как правило, однотонное.

Парапетные кабель-каналы

Парапетные или магистральные кабель-каналы имеют вид составных изогнутых коробов, включающих в себя прямые элементы и соединительные угловые переходники.

Из данных элементов можно собрать канал практически любой формы и протяженности для того чтобы скрыть проводку от какого-нибудь оборудования или устройства. Популярны данные каналы в жилых и офисных помещениях, где с их помощью можно скрыть проводку от кондиционера, настенного светильника и т. п.

Размеры каналов в сечении варьируются от 80х40 мм до 120х60 мм. Цветовое решение подбирается индивидуально. Для промышленных помещений подходит простой белый или серый цвет, для жилых и офисных помещений популярно оформление под дерево.

Плинтусные кабель-каналы

Плинтусные кабель-каналы представляют собой пластиковые напольные плинтуса, дополнительно выполняющие функцию кабельного короба. Это так называемый электротехнический плинтус.

Для дома или квартиры подобное решение будет почти идеальным, ведь скрытая проводка, сетевой или телевизионный кабель, часто прокладываются именно вдоль стены, а данный плинтус сочетает в себе достоинства современного декоративного плинтуса и кабель-канала. Получается, что пустое пространство внутри плинтуса приносит пользу, скрывая внутри себя наружную проводку.

Размеры плинтусного кабель-канала соответствуют размерам обычных плинтусов. В конструкции присутствуют продольные и угловые элементы. Цвет выбирается индивидуально под интерьер.

Угловые кабель-каналы

Угловые кабель-каналы похожи на напольные плинтусные, только предназначаются, в отличие от напольных электротехнических плинтусов, для монтажа наружной проводки под потолком. Канал имеет треугольное сечение несущего профиля и плоскую крышку (в отличие от напольного плинтуса).

Данный канал замечательно вписывается в интерьер под потолком, практически не бросается в глаза. Кроме того цвет углового канала может быть выбран исходя из индивидуальных потребностей человека. Сборка конструкции производится из прямых и угловых (соединительных) ПВХ-элементов.

Прозрачные кабель-каналы

Кабель-каналы с прозрачной крышкой служат преимущественно декоративными световыми элементами, поскольку кроме основной функций (размещать внутри себя проводку), данные каналы отлично подходят для обеспечения физической защиты светодиодной ленты.

Ширина прозрачной части может варьироваться здесь от 5 до 20 мм, что позволяет подобрать канал практически для любой цели, начиная от монтажа светодиодной подсветки потолка, пола или ниши, заканчивая световым оформлением днища автомобиля. Таким образом канал способен заменить собой потолочный или напольный светильник.

Перфорированные кабель-каналы

Перфорированные ПВХ-короба отличаются меньшим весом и более выгодной ценой по сравнению с цельными закрытыми каналами. Данные каналы обычно применяются в технологических помещениях, снаружи здания или в электрораспределительных шкафах, где совершенно не важен внешний вид канала, а важна только закрывающаяся опора для электропроводки.

Продольные отверстия по бокам обеспечивают хорошую естественную вентиляцию, что не допускает чрезмерного разогрева проводки. Крепление таких каналов к опоре обычно производится с помощью саморезов.

Типичные размеры перфорированных каналов — 25, 40, 60 или 100 мм в ширину при разнообразной высоте из этого же размерного ряда.

Гибкие кабель-каналы

Гибкие кабель-каналы, похожие на пластиковую велосипедную цепь, выпускаются размером от 2 до 5 см в высоту и от 5 до 25 см в ширину. Кабель каналы данной конфигурации устанавливаются там, где необходимо подвести проводку по неровной поверхности, либо в тех местах, где возможна или необходима регулярная подвижность кабеля.

Например в цехе к станку ЧПУ или лазерной резки, к строительной или погрузочной технике, к металлообрабатывающим и деревообрабатывающим станкам, — подвижный кабель может быть подведен именно в таком защитном канале. Кабель не вывалится из канала, ни за что не зацепится, сохранит свое положение в пространстве, при этом сможет двигаться и не расползаться.

На промышленных предприятиях также применяются проволочные кабель-каналы. Данное решение отличается простотой, практичностью и прочностью.

Как правило, на складах и в подвалах проводка прокладывается именно в проволочных каналах, позволяющих быстро оснастить освещением или розетками любое неподготовленное помещение.

Проволока располагается с достаточно большим шагом, что обеспечивает проводам хорошую вентиляцию и защиту от перегрева, а также относительно небольшой вес самому каналу.

Усиленная разновидность проволочного кабель-канала — лестничный кабель-канал. Здесь все аналогично проволочному каналу, однако каркас изготовлен из более крупного металлического профиля похожего на лестницу, что позволяет монтировать под потолком даже тяжелые силовые кабели.

На самом деле, гибкие, проволочные и лестничные кабельные каналы именуются таковыми лишь условно, потому что на самом деле это кабельные лотки, так как в их конструкции нет крышек.

Ранее ЭлектроВести писали, что исследователи Университета Флориды опубликовали статью, в которой они описали принцип работы системы зарядки Peer-to-Peer Car Charging (P2C2), где предложили связывать два электромобиля друг с другом с помощью телескопических зарядных кронштейнов.

По материалам: electrik.info.

Короб пластиковый для кабеля и проводки

Назначение и эксплуатация пластикового короба.

Наша компания на протяжении многих лет является одним из ведущих поставщиков изделий электротехнического назначения. Короба для кабеля и лотки ведущих российских и мировых производителей, в том числе и торговой марки , вы можете купить у нас по ценам ниже рыночных. Вся реализуемая продукция прошла требуемую сертификацию и соответствует лучшим мировым стандартам, что подтверждается необходимыми документами.

В процессе прокладки силовых и компьютерных сетей важной задачей является обеспечение их защиты от внешнего доступа и повреждений. Немаловажное значение имеет и эргономическая составляющая: беспорядочно лежащие повсюду, неприкрытые провода не только придают помещению неопрятный вид, но и препятствуют хождению и уборке. Для решения этих задач отлично подойдет короб пластиковый, который представляет собой пластиковый короб. Эти элементы позволяют надежно спрятать провода и хорошо вписываются в интерьер любого помещения.

Конструкционные особенности пластиковых коробов.

Пластиковый короб имеет удобную для монтажа конструкцию – он состоит из основания и крышки, что обеспечивает быстроту и легкость сборки. Благодаря этому работа с ним не требует специальной подготовки – все необходимое может сделать практически любой человек.

В общем случае алгоритм действий выглядит следующим образом: вначале основание прикрепляется к поверхности, вдоль которой будет идти сеть, затем по нему прокладываются провода, после чего они плотно закрываются крышкой. Таким образом, используя пластиковый короб для проводки, который представляет собой кабельный канал и лоток, вы можете быстро и легко выполнить все монтажные работы.

Правильный выбор изделия.

В зависимости от условий эксплуатации следует правильно выбрать материал. Если предполагается прокладывать сеть по улице, то рекомендуется приобрести защитный кожух. В помещениях целесообразнее использовать изделия из пластика: они дешевле, проще в установке и полностью безопасны с пожарной точки зрения, поскольку выполнены из материала, который не горит. При этом короба и лотки имеют разные варианты оформления, благодаря чему эти короба органично вписываются в любой интерьер. Также они отличаются по размерам, благодаря чему вы можете выбрать защитный кожух, который является наиболее подходящим с учетом специфики вашей ситуации.

Являясь одним из уверенных лидеров на рынке электротехнической продукции, мы предлагаем более 200 000 наименований изделий, предназначенных для решения самых разных задач. Если вам нужен защитный короб для электрических или компьютерных коммуникаций, то короба и лотки от лучших производителей, в том числе и от фирмы, вы можете приобрести у нас по привлекательным ценам в любое время.

Покупка в интернет-магазине СветЭлектро.

Благодаря богатому опыту работы и наличию широкого штата квалифицированных специалистов все заказы обрабатываются в кратчайшие сроки, а проведение гибкой маркетинговой политики позволяет нам предлагать условия, намного более выгодные по сравнению с конкурентами. Поэтому, приобретая у нас любые виды пластиковых коробов и лотков, вы не только покупаете продукцию отличного качества, но и экономите немалые деньги. Подтверждением высокого уровня оказываемых услуг является большое число постоянных клиентов, а также наша безукоризненная деловая репутация одного из самых надежных поставщиков изделий электротехнического назначения.

Предприятие «СветЭлектро» предлагает широкий выбор коробов по привлекательным ценам.

Кабель каналы — типы, размеры и способы монтажа

Отредактировано: 26.02.2020

При прокладке кабельных сетей во внутренних помещениях не всегда имеется возможность проложить проводку скрытым способом. Это бывает в случаях, когда ремонт уже произведен, но есть необходимость установить дополнительные розетки. В деревянных домах, банях и хозяйственных строениях зачастую проводка уложена открытым способом.

Что такое кабель канал?

Для монтажа открытой проводки совсем необязательно прибивать гвоздями провода к стене. Чтобы придать открытой проводке красивый и аккуратный вид, применяют специальную фурнитуру, называемую кабель канал. Кабельный канал это короб, закрывающий провода и выполняющий не только декоративную роль, но и защитную. Защитный короб для кабеля оберегает маленьких детей и домашних животных от удара током.

Кабель канал для кабеля имеет множество преимуществ:


1. Установка кабель канала и прокладка всех электрических проводов займет намного меньше времени, чем при закрытом способе.
2. В любое время можно легко и быстро провести новые линии и установить дополнительные электроточки, не нарушая поверхность стен.
3. Кабельный короб может закрывать как один провод, так и многопроволочные жилы.

Однако у коробов для кабеля имеются и недостатки:

1. Пространство помещения уменьшается.
2. Невозможно подвинуть мебель вплотную к стене, если на ней установлен кабель канал.
3. Защитный короб не всегда гармонично вписывается в интерьер помещения. Совсем неуместным он будет на изысканных обоях.

Кабель каналы виды и размеры

В строительных магазинах можно купить разновидности кабель каналов для электропроводки, различных форм и размеров.

По материалу, из которого они изготовлены, кабель-каналы бывают: металлические, алюминиевые и пластиковые.

  • Стальные кабельные каналы используют как при наружных, так и при внутренних работах. Они имеют большую цветовую палитру, дающую возможность подобрать самый подходящий вариант. Благодаря защитному слою профиль каналы из стали обработанной цинком не подвергаются коррозии. Они встречаются как перфорированного, так и гофрированного типа.
  • Оцинкованные каналы, выполненные из алюминия, также не поддаются ржавчине. Это позволяет использовать их при защите кабеля снаружи. Характерные качества – долговечность, пожаробезопасность, эстетичность.
  • Пластиковые кабель-каналы относятся к самым недорогим видам, поэтому их используют чаще других вариантов для монтажа внутри помещений. Для повышения прочности и продления срока службы в пластик добавляют специальные компоненты. ПВХ кабель-каналы могут быть любого цвета, но наиболее часто используют короба белого цвета.



Размеры кабель-каналов П-образного типа
Размер, мм Полезное
сечение, мм2
Толщина
стенок, мм
  12х12  130  1
  15х10  135  1
  16х16  230  1
  20х10  180  1
  25х16  360  1. 1
  25х25  563  1.1
  40х16  576  1.3
  40х16  900  1.3
  40х40  1440  1.3
  60х40  2160  1.7
  60х60  3240  1.7
  80х40  2880  1.7
  80х60  4320  1.7
  100х40  3600  2
  100х60  5400  2

По типу они делятся на:

  • напольные;
  • лестничные;
  • парапетные;
  • плинтусные;
  • магистральные;
  • гибкие;
  • прозрачные;
  • мини-каналы.

Форма кабельных каналов

Сегодняшние технологические процессы дают возможность производить кабельгон всевозможных габаритов и конструкций, таких как: кабель канал полукруглый, прямоугольный, треугольный, угловой кабельный канал и квадратный короб для проводов. Поэтому всегда есть возможность купить кабель-канал такого типа, который подойдет именно вам.

Как составить план и разметку

Перед началом монтажа проводят предварительные работы. Сначала делают расчет необходимых материалов. Чтобы правильно рассчитать монтажный короб для проводов, необходимо составить точный план квартиры, отметить на нем весь путь кабеля и розетки, все дополнительные элементы для его установки и посчитать метраж.

Затем проверяют ровность стен. Если планируется крепеж кабеля на клей, стена должна быть идеально ровная. Если поверхность стены шероховатая, неровная, имеет перепады, то крепить канал можно гвоздями или дюбелями. На гипсокартонные стены короб крепят при помощи дюбелей-бабочек.

Затем делают разметку на стене, отмечая высоту и проводя линию, где будет крепиться канал. Следует использовать уровень или лазер.

Процесс монтажных работ

В зависимости от нагрузки определяют промежутки между точками крепления. Нагрузку рассчитывают от количества проводов внутри короба.

Этапы монтажа:


1. Дно кабель-канала просверливают в местах, где будут располагаться крепежные элементы. Они должны совпадать с точками креплений на стене.
2. Канал прикрепляют к стене. Для этого используют длинные шурупы или дюбеля.
3. Кабель закладывают в короба.
4. Следует следить за тем, чтобы провода не упирались в крышку, иначе она не защелкнется.
5. Декоративная крышка накрывается после прокладки кабеля.

Для крепления необходимо применять строительный клей. Это будет самый быстрый способ. Его зачастую используют при прокладке кабеля на плитке или основаниях из металла. Хотя клеевой состав чаще используется для усиления основного крепежа.

Дополнительные элементы

Для удобства прокладки кабельных каналов, производители выпускают широкий спектр дополнительных элементов-заглушки, тройники, повороты для любых видов кабельных коробов.С помощью них можно быстро создать конфигурацию сети любой сложности, и сэкономить много времени.

Если стоит выбор, где купить кабель-каналы, выбирайте надёжного поставщика. Компания «АнЛан» занимает лидирующие позиции на рынке РФ с 2007 года. Разумная цена и европейское качество — то, что отличает продукцию компании от других организаций.

Копирование контента с сайта Anlan.ru возможно только при указании ссылки на источник.
© Все права защищены.

Кабель каналы: виды, размеры, цвета, монтаж

Один из способов открытой прокладки проводов в квартирах и домах — кабель каналы. Они используются в тех случаях, когда скрытая прокладка по каким-то причинам невозможна или нежелательна.

Содержание статьи

Определение, строение, назначение

Кабель каналы — это пластиковые или металлические короба для скрытой или открытой укладки проводов и кабелей. Могут использоваться как на улице, так и внутри помещений. Называют их еще кабельными лотками и коробами, иногда добавляют слово «элеткротехнический»

Состоят из корпуса и крышки. Сечение в основном имеют прямоугольное и квадратное, но есть и другие, более специфические (о них тоже будет идти речь дальше). Корпус может быть цельнолитым, может — перфорированным. Перфорированные корпуса нужны редко, для лучшей вентиляции и более быстрого охлаждения.

Крышка и корпус кабель канала соединяются при помощи замка — защелкиваются. Этим кабельные лотки и удобны — можно в любой момент открыть, проверить, проложить новый или удалить ненужный провод. При покупке обращайте внимание на строение и качество выполнения замков — от них зависит удобство использования. Лучшим, на данном этапе, считается двойной замок. Он обеспечивает достаточную фиксацию и позволяет многократно открывать/закрывать крышку.

Некоторые виды кабель каналов могут быть разделены внутри перегородками

Внутреннее пространство кабель-канала может быть разделено перегородками. Это сделано для того, чтобы была возможность разделить силовые (проводку) и малоточные (телевизионный, интернетовский, телефонный и т. п.) кабели. Их желательно укладывать отдельно, чтобы они не мешали друг другу. Некоторые фирмы разработали конструкцию так, что перегородки можно ставить самостоятельно. Они продаются отдельно и надеваются на выступы на внутренней стенке корпуса (пример таких выступов на фото справа).

Материал — металл или пластик. Если выбираете пластиковые кабель каналы, обратите внимание, что он должен быть негорючий или не поддерживающий горение (читайте в описании). Идеально, если он еще и мало будет выдавать дыма — на всякий случай.

Виды и размеры

Виды кабель каналов отличаются друг от друга в основном формой, только в некоторых используется специальные материалы — например, прозрачный пластик или алюминий и его сплавы.

Есть разные модели для разных случаев

Плинтусные кабель каналы

Если хотите скрытно проложить кабели и не долбить при этом стены — присмотритесь к плинтусным кабель каналам. Это своеобразные пластиковые плинтуса, во внутренние полости которых укладываются провода. Есть они в разном цвете, подойдут к оформлению в разных стилях.

Пластиковые кабель каналы плинтусного типа

Производители целые системы плинтусных кабельных каналов кроме длинных лотков выпускают целый ряд дополнительных устройств, позволяющих собрат конструкцию любой формы. Это наружные и внутренние углы, разной формы отводы, заглушки, монтажные и мультимодульные коробки, на которые можно установить выключатели и розетки.

Также есть вариант с установкой розеток прямо на уровне плинтуса. Для пожилых людей этот вариант не лучший, а для молодежи низкие наклоны не проблема. Зато не так привлекает внимания.

Розетку можно установить прямо на уровне плинтуса

Данный тип кабель каналов выпускается в разных цветовых вариациях — от белого, серого и черного до окраски имитирующей древесину и металлическую поверхность. Недостаток — довольно высокая цена, хотя она не сравниться с оплатой за штробление стен.

Доступные размеры изделий SL Hager — 20*50 мм, 20*70 мм, 15*100 мм, 25*100 мм. Фирма Legrand  (Легранд) имеет две серии: мини с размерами — 20*12,5 мм, 32*12,5 мм, 40*12,5 мм, 32*16 мм, 40*16 мм, 60*60 мм, 60*20 мм, 75*20 мм. Вторая серия — DPL имеет следующие размеры: 35*80 мм, 35*105 мм, 50*80 мм, 50*105 мм, 50*150 мм, 65*150 мм.

Еще видео о другой системе плинтусных кабель каналов.



p;



Напольные

Этот тип кабельных коробов отличается и формой с способом монтажа. Он устанавливается на пол, потому с одной стороны имеет округлую форму, благодаря чему не мешает передвигаться. Выпускается из ударопрочного пластика или алюминия. Форма при этом одинаковая.

Напольные кабель-каналы не мешают передвигаться

Напольные лотки для кабелей используются как часть системы — когда надо подвести проводку к столу или осветительному прибору, который находится далеко от стен. Он с успехом заменяет переноски и удлинители.

Как определяются размеры напольных кабель каналов

Можно в продаже найти следующие размеры:

  • 50*12 мм;
  • 75*17 мм;
  • 92*20 мм;
  • 160*65 мм;

Цветовая гамма не отличается разнообразием: обычно есть серый, белый и черный. Стыки двух полос, углы и повороты можно оформить при помощи фасонных изделий подходящего размера. Сначала монтируются нижняя часть, укладываются проводники, после чего защелкивается крышка.

Правила монтажа напольных кабель каналов фирмы Legrand

Затем в нужных местах устанавливаются аксессуары — углы, стыки. Они сделаны таким образом, что просто защелкиваются, обеспечивая надежную фиксацию. При этом даже сохраняется степень защиты (обычно IP40).

Парапетные

Парапетные кабель-каналы (называют их еще магистральными) по строению похожи на плинтусные. Немного отличаются формой, но в основном тем, что монтируются выше уровня пола. Также состоят из различных элементов, позволяющих собрать любую конфигурацию.

Парапетные пластиковые лотки для кабеля

Используются в основном в офисах или на предприятиях. Если монтируют подобные конструкции в частных домах или квартирах, то стараются подобрать в цвет отделки стен. Закрывают обычно трассы, соединяющие наружные и внутренние блоки кондиционеров.

Размеры могут быть такими:

  • ширина 80 мм, 100 мм, 120 мм, 150 мм;
  • высота 40 мм, 55 мм, 60 мм.

К каждому типу сечения есть набор фасонных элементов — наружных и внутренних углов, заглушек, разветвителей и т.д. Может быть несколько цветов, но основные — это белый и молочный. Остальные найти довольно тяжело.





Мини

Уменьшенная версия парапетных кабельных каналов, в которые можно проложить некоторое количество проводников — телевизионный, телефонный, для интернета.

Такие варианты в квартирах и домах используются чаще

При использовании данной продукции углы оформляют не специальными фасонными деталями, а запиливая короб под нужным углом (обычно 45° только с учетом того, внутренний он или наружный).

Размеры могут быть такие:

  • ширина 10 мм, 12 мм, 16 мм, 20 мм, 25 мм, 40 мм, 60 мм, 80 мм, 100 мм.
  • высота — 10 мм, 12 мм, 16 мм, 20 мм, 25 мм, 40 мм, 60 мм.

Комбинации этих размеров дают большое число вариантов. Есть широкие и низкие, есть узкие и высокие, так что выбор есть и можно подобрать.

Угловые

Угловые кабельканалы благодаря своей конструкции могут устанавливаться на стыке стены и потолка или вместо плинтуса. При аккуратном исполнении углов (их надо тоже отрезать ножовкой под нужным углом) смотрятся они как декоративный элемент.

Этот вид кабельных каналов монтируются в углах — на стыке потолка и стены

Недостаток — в них не так много места как в плинтусных, и стенки тоньше, так что велика вероятность повреждения при прокладке внизу. Наиболее распространенные размеры — 40*40 мм, так что много кабелей в них не уложишь.

Для светодиодных лент

Это разновидность углового варианта кабельных лотков. Отличаются они тем что крышка сделана из прозрачного или полупрозрачного пластика.

Некоторые виды лотков для светодиодных лент

Монтируются под потолком в углах, на нижней панели кухонных шкафов или в самих шкафах и шкафчиках. Проводку в них не прокладывают, потому организация внутреннего пространства совсем иная — делают площадку на которую удобно крепить ленту из светодиодов. Ее положение выбирают исходя из необходимого направления светового потока.

Металлические лотки для прокладки кабеля

Этот тип продукции в частных домах используется в основном для прокладки проводки в горючих стенах — при строительстве каркасных домов или панельных. Внутри стены и потолочного перекрытия располагают лотки, в них протягивают кабели, в нужных местах выводят через обшивку стен или потолка.

Примеры металлических лотков: цельные, перфорированные, проволочные

Также некоторые виды (проволочные кабель каналы) используют при устройстве освещения натяжного или подвесного потолка. С их использованием резко сокращается время на монтаж, ведь вместо установки большого количества мелкого крепежа надо прикрепить несколько подвесов для лотков, а в них затем уложить все кабели.

Размеры металлических кабельных лотков:

  • ширина от 50 мм, 80 мм, 100 мм, 150 мм, 200 мм и дальше до 600 мм с шагом в 100 мм;
  • высота — 50 мм, 80 мм, 100 мм;
  • длина одного куска — 3м.

Так что получится подобрать под любое количество проводников.

Правила монтажа

Порядок монтажа зависит от того, будут ли использоваться фасонные изделия — углы, разветвления и заглушки или нет. Если они есть, производитель дает четкие рекомендации насчет того, какое расстояние необходимо оставить для правильного монтажа. Их стоит придерживаться с точностью до миллиметра. Тогда все выглядит аккуратно. Об основных правилах монтажа кабель каналов обычного типа поговорим ниже более подробно.

Как выбрать размер

Если вы решили разводить провода в кабель каналах, для начала надо определиться с тем, какого размера они нужны. Подбирают габариты исходя из количества и размеров проводников, которые надо будет проложить и добавить некоторый запас на будущее — чтобы при необходимости можно было уложить еще один-два провода.

При выборе размера необходимо учитывать количество кабелей, которые надо будет уложить

Количество проводников в кабель канале не нормируется. Главное чтобы была возможность закрыть крышку без проблем. Ограничением может стать необходимость раздельного размещения силовых и малоточных кабелей. В таком случае подбирают сечение так, чтобы между группами кабелей было хоть небольшое расстояние.

Порядок и особенности монтажа

Согласно правил проводка укладывается горизонтально и вертикально, наклонный монтаж допустим только на лестницах. В остальных случаях от правил не отступают и при открытой проводке. Для получения ровного среза при монтаже пластиковых кабель каналов с тонкими стеками пользуются ножницами по металлу или другими, но режущая кромка обязательно должна быть острой. Алюминиевые и металлические лотки отрезают ножовкой по металлу. Толстый пластик тоже можно резать этим же инструментом — будет ровный край и не замнется профиль.

Если необходим отрезок определенной длины — для отвода на розетку, например, отрезать надо в таком порядке: защелкнуть крышку, выровнять край, нанести отметки на крышку и корпус одновременно. После можно резать отдельно. При таком порядке длина обоих изделий будет одинаковой.

Обратите внимание, при прохождении угла крышку не разрезают на две части, а лишь подрезают боковые стенки — чтобы ее можно было согнуть. Не забудьте, что при обходе наружного угла крышка должна быть длиннее лотка в данном случае на ней лучше размечать места надрезов после того как корпус кабель канала закреплен.

Правила монтажа пластиковых кабельных лотков

Не деревянную поверхность кабель канал крепится на гвозди с широкой шляпкой (можно использовать саморезы), на штукатурку или гипсокартонные стены — на саморезы. Для монтажа на кирпичные или бетонные стены необходима установка на дюбеля. Шаг крепления крепежа — порядка 60-70 см, в местах окончания профиля и местах стыка крепеж устанавливается на расстоянии в 3-5 см от края.

Если стыкуются два куска кабель каналов, крышку надо располагать таким образом, чтобы стыки корпуса и крышки не совпадали. Иначе стык будет слишком заметным и может образоваться неровность, которая еще больше подчеркнет место стыка.

Порядок укладки проводов

В смонтированные корпуса укладываем проводники. Чтобы стенки кабель каналов не провисали, с некоторым шагом устанавливаем поддерживающие перемычки, после чего защелкиваем крышки. На этом прокладку проводки в кабель каналах можно считать оконченной.

каналы — виды, размеры и цена, металлические и пластиковые

Главное назначение любого кабель-канала – это защита проводки от механического воздействия.

Такие приспособления для крепления проводов имеют много преимуществ:

  1. Создают эстетичный вид проводки.
  2. Упрощают монтаж.
  3. Обеспечивают доступ к проводам.
  4. Позволяют изменять и добавлять конструкцию проводки.
  5. Обеспечивают защиту проводки от физического воздействия.
  6. Создают противопожарную изоляцию проводов.

Перед монтажом канальной системы, следует учитывать и некоторые недостатки:

  1. При укладке прямолинейных линий устройств на неровной поверхности, невозможно избежать зазоров, которые могут деформировать кабель канал.
  2. При пониженных температурах, канальные элементы из пластика становятся хрупкими.
  3. Громоздкость конструкции при большом количестве прокладываемых кабелей ставит под вопрос ее эстетический вид.

Виды, материалы, форма

Кабель-каналы подразделяются по материалу.

Они могут быть:

Металлические

Изготавливают в основном из оцинкованной стали или алюминиевых сплавов. Их можно применять как внутри помещений, так и снаружи, они инертны к внешним климатическим воздействиям.Различают перфорированные и неперфорированные металлические канальные линии.

Перфорация обеспечивает проветривание и помогает избежать перегрева конструкции. Некоторые модификации металлических кабель-каналов используют с целью защиты при монтаже внутренней проводки, поэтому их монтируют непосредственно в бетон.

Пластиковые

Производят из негорючего поливинилхлорида со специальными добавками для придания прочности. При этом, они не теряют эластичность и способны восстанавливать свою первоначальную форму после небольшого механического воздействия. Материал устойчив к ультрафиолетовым лучам.

Наиболее распространены для устройства проводки внутри помещений. Они выполняют защитную функцию не хуже металлических изделий, но отличаются более низкой ценой.

Кроме того, они обеспечивают более эстетичный вид проводки и имеют разнообразную цветовую гамму, в том числе и под дерево. По своей форме, пластиковые изделия имеют прямоугольное, квадратное, треугольное или многогранного сечения. Они могут иметь одну, две или много секций для размещения проводов.

Многосекционный короб из пластика позволяет уложить одновременно провода и кабели разного размера и назначения.

Их удобно применять при укладке сложных схем конфигураций коммуникаций. Для этого, в комплекте с кабельными каналами продаются вспомогательные комплектующие элементы, что упрощает процесс монтажа. Это заглушки, соединители, тройники и другие элементы.

Пластиковые изделия подразделяют и по месту монтажа.

Существуют изделия:

  1. Для пола.
  2. Для стен.

Например, верх изделия для пола может иметь закругленную форму.

Широко распространены напольные канальные линии, совмещенные с плинтусом.

Независимо от материала, конструкция кабель-каналов одинакова и представляет собой короб разной формы с плоским основанием и съемной крышкой, закрепляющейся на основании путем защелкивания с помощью замкового соединения.

Такое устройство предусмотрено для внешней проводки. При внутренней проводке, в основном используют гибкие кабель-каналы с многожильным расположением проводов.

Размеры

При выборе изделий для монтажа кабельных линий следует обратить внимание на их размеры, которые должны соответствовать количеству размещаемых в них проводов.

Наиболее распространенными изделиями из пластика являются квадратные и прямоугольные формы сечений коробов, которые производят в стандартных размерах:12×12, 15×10, 16×16, 25×16, 20×10, 25×25, 40×16, 40×25, 40×40, 60×40, 60×60, 80×40, 80×60, 100×40, 100×60, 50×16, 70×20 см, где первая цифра – это размер основания, а вторая – это высота короба.

Длина кабельных полос составляет 2 метра. Иногда указывают размер полезного сечения канала, т. к. по правилам, при укладке проводов должно оставаться свободное пространство. Например, кабель с размерами 10×7 на 63 означает, что он имеет основание 10 см, высоту 7 см и полезное сечение 63 кв. см.

Монтаж своими руками

Клеевой способ крепления

Монтаж короба для прокладки открытой электропроводки можно провести самостоятельно.

Для этого следует соблюдать необходимые правила монтажа:

  1. Провода укладывают внутри коробки прямолинейно, не допуская витков и заломов.
  2. Проводка должна плотно прилегать к основанию короба, включая места изменения направления проводов.
  3. Размер короба должен предусматривать не менее 50% свободного пространства после размещения в нем проводов, т. к. в процессе эксплуатации проводка нагревается и необходим доступ воздуха для отведения тепла от нее.
  4. Должно предусматриваться минимальное соединение проводов внутри кабеля.
  5. Крепление короба осуществляется при помощи саморезов или клея в случае деревянной или гипсокартонной поверхности и дюбелями при установке короба на бетон.
  6. Предварительно подготовить необходимые инструменты и запастись материалом для монтажа в необходимом количестве.

Для успешного проведения работ понадобятся следующие инструменты:

  • саморезы, дюбели или клей;
  • болгарка;
  • уровень;
  • отвес;
  • отвертка;
  • карандаш;
  • нож;

Если проводов немного, можно использовать плинтус с кабель каналом внутри. В жилых помещениях распространенным является напольный способ крепления подводки по периметру стен.

Далее, необходимо произвести замер необходимых элементов конструкции и дополнительных элементов, а также диаметра проводов, который зависит от мощности потребления.

В самом конце нужно заготовить канальные элементы и вспомогательные аксессуары необходимого размера и количества с запасом, на случай порчи или ошибки в расчетах.

Схема монтажа углов и стыков

Кабель канал из пластика монтируется в следующем порядке:

  1. Проводится разметка расположения конструкции. При расположении канальной линии на стене для прямолинейности вертикального направления, применяют отвес, при горизонтальном положении – уровень. От правильно выбранной разметки зависит количество расходных материалов: типоразмеров кабельных каналов, заглушек, соединительных элементов, уголков и других комплектующих.
  2. Нарезается кабельный короб на отрезки, соответствующие проведенным замерам. Нарезку проводят болгаркой, пилой или ножом.
  3. Отрезки короба без крышки крепятся по разметке саморезами или клеем на гладкую стену или дюбелями на кирпичную или бетонную стену.
  4. Расстояние между креплениями должно быть не более 50 см.
  5. На углах, канальные участки крепятся встык и затем закрываются заглушками.
  6. При повороте направления кабельной линии, участки коробов в местах соединения подрезают под углом 45о и монтируют встык, или укладывают внахлест, предварительно удалив перегородки внутри короба на ширину канала. Эти рекомендации относятся к случаю, когда поворот осуществляется на 90о.
  7. При Т-образной схеме разводки, следует вырезать отверстие в боковой поверхности короба на ширину вертикальной планки, к которой он будет стыковаться, для вывода проводов.
  8. После крепления короба по всей разметке осуществляют укладку проводов, которые затем закрывают крышками. Предварительно крышки нарезают по размерам участков закрепленных кабельных каналов. Стыков на крышках не должно быть.

Если для прокладки проводки используются плинтусы с кабельными линиями, то подводить нужно только канальные линии от плинтуса до розетки.

Цена


Стоимость на изделия для укладки проводки зависит от следующих факторов:

  1. Качества материала (технических характеристик).
  2. Сложности формы и конструкции.
  3. Внешнего оформления.
  4. Размеров изделия.
  5. Производителя.

Цена чаще всего указывается за погонный метр или за 1 штуку.

Например, кабельный канал под сосну, имеющий размер 16*16, производителя PlastElectro стоит 49 р. за штуку. А изделие размером 12*12 с крышкой из белого пластика того же производителя имеет цену 16 р. за штуку.

Как видно, приобрести изделия по доступной цене не представляет проблем. При самостоятельном выполнении работ по монтажу кабельной линии ее устройство обойдется недорого. Выглядеть такая схема проводки будет аккуратно и, кроме того, обеспечит доступ к ремонту и модернизации системы в любое время.

Статья была полезна?

0,00 (оценок: 0)

Выбор кабель каналов, их виды и размеры

Кабель каналы используются для безопасного прокладывания электрических проводов. В зависимости от особенностей монтажа, количества проводов и других факторов при прокладывании электросети могут использоваться кабель каналы разных видов и размеров.

Кабель каналы для электропроводки

Содержание:

  1. Зачем нужны кабель каналы
  2. Жесткие
  3. Гибкие
  4. Виды кабель каналов
  5. Отличия и особенности пластиковых и металлических коробов
  6. Монтаж
  7. Размеры

Зачем нужны кабель каналы

Провода локальной электрической сети, как правило, прячутся в стенах, потолках или соответствующих каркасах из гипсокартона или других материалов. Однако нередко возникает ситуация, когда в процессе эксплуатации помещения появляется необходимость прокладывания питания к дополнительным розеткам или светильникам. В таких случаях, когда штробление стен невозможно, а прокладка открытым способом – не только некрасива, но и опасно, используют открытая электропроводка с использованием кабель каналов.

Их использование дает возможность не только сохранить аккуратный вид сети, но и обладает большим практическим преимуществом — при таких неполадках, как, например, короткое замыкание, провода остаются в свободном доступе, легко найти место неисправности и устранить проблему.

Кабель каналы, их материал, конструкция, и размеры выбираются исходя из условий монтажа. Материалы, используемые для их производства, должны быть упругими, прочными и негорючими. Необязательным, но желательным, качеством будет электроизоляционная способность.

пвх плинтус с кабель каналом. ДО.

пвх плинтус с кабель каналом. ПОСЛЕ.

Жесткие

Жесткие или корпусные – это металлические или пластиковые короба, имеющие, как правило, прямоугольную форму в поперечнике. Для использования в различных условиях монтажа, сегодня изготавливают следующие их виды:

  • закрытый короб со сплошными стенками без отверстий;
  • закрытый короб с отверстиями по бокам;
  • сборный короб из П-образного паза без отверстий в стенках и защелкивающейся крышкой.

Для скрытой проводки в каркасных конструкциях (фальшполы, подвесные потолки, каркасы для выравнивания и отделки стен, внутренние перегородки) используются металлические кабель каналы без крышки. Короба открытого типа, устанавливаемые на стены и потолки, чаще всего делают из самозатухающего полихлорвинила. В чистом виде этот материал очень гибок, поэтому для повышения жесткости в него добавляют такие минеральные примеси, как мрамор или гипс. Базовый цвет на производстве белый, но, материал хорошо сцепляется с краской и долго не выцветает, сегодня можно приобрести и цветные вариации, стоимость которых не сильно превышает стандартную. В последнее время все более востребованными становятся короба с рисунками или узорами, отпечатанными с помощью фотопринта. Такие материалы считаются дизайнерской продукцией и имеют несколько большую стоимость.

Открытые алюминиевые каналы выглядят стильно, строго и дорого стоят. Их цена, как правило, не уступает текстурированным аналогам из ПВХ. Однако они обладают преимуществом, характерным для металлических коробов – изолируют провода от электромагнитных наводок и помех.

Одним из главных преимуществ этого вида кабель каналов в простоте их установки: они прикручиваются к поверхности с помощью саморезов, а все проводки складываются внутрь, скрученные при необходимости хомутом. Нельзя забывать и о том, что провода нагреваются под нагрузкой, что напрямую влияет на пожарную безопасность и электропроводимость. Коробчатые каналы комплектуются переходниками, угловыми и поворотными элементами, раздвоителями и крестовинами.

Размеры кабель каналов этого типа варьируют в зависимости от назначения. Самые маленькие (7˟10 мм) используются в прокладке сигнализации, а самые большие (60˟100 мм) для нескольких кабелей и проводов. Толщина стенок может составлять от 0,7 мм до 2,4 мм.

Жесткий алюминиевый кабель канал

Гибкие

Гибкие кабель каналы предназначены для ситуаций, когда использование коробчатых аналогов невозможно по конструктивным причинам. Например, при наличии 1,5-2 мм неровности (, стык между плитами, шов, зазор) жесткий короб будет обращать внимание на этот дефект. Внутри жилых помещений выравнивание потолка или стен будет обязательной процедурой, но для производственных или хозяйственных построек это будет излишней роскошью. Для прокладывания проводки в таких местах и предназначены гибкие кабель каналы. По форме и особенностям эксплуатации их делят на следующие виды:

  1. Траки или гибкие цепи. Это конструкции, состоящие из нескольких секций, изгибающиеся в одной плоскости по всей длине. Для соединения секций между собой используется шарнирная сцепка. Каждый элемент закрывается с помощью защелкивающейся крышки. Такие короба называют полузакрытыми по той причине, что между элементами конструкции остаются небольшие щели.
  2. Литые кабель каналы из искусственной резины или мягкого пластика.
  3. Трубчатые каналы. Чаще всего используются для перехода на дверь.

Самыми сложными и, соответственно, самыми дорогими среди кабельных каналов этого вида являются траки. Основная сфера их применения – изоляция магистралей на производстве, в питании станков. В хозяйстве они могут быть полезны для подведения и защиты питающего кабеля на точильном, фрезерном, сверлильном станке, зернодробилке или другого мощного оборудования.

Размеры кабель каналов этого типа – от 20 мм до 234 мм в поперечнике.

Гибкие кабельные каналы для перехода на дверь представляют собой конструкцию из пары крепежных деталей и металлического шланга, который можно свободно изгибать в любом направлении столько раз, сколько позволяют свойства материала, толщина проводки и другие особенности монтажа. Чаще всего их используют для подведения электричества к электрическим сенсорам и замкам.

Гибкий кабель канал из мягкого эластичного пластика или резины обеспечивает надежную защиту практически от любых повреждений. Толстые стенки этих материалов предотвращают попадание влаги внутрь, что особенно важно для организации электробезопасности помещений с высокой влажностью (например, в частной бане или парилке).

Алюминиевый гибкий кабель канал

Виды кабель-каналов

По конструкции и области применения кабель каналы делят на следующие категории:

  • Мини-каналы. Это самые маленькие по габаритам каналы, которые предназначены для изоляции телефонных, телевизионных, компьютерных и других похожих проводов. Их миниатюрный размер практически не влияет на интерьер и комнаты или кабинета.
  • Напольные. Она, как понятно из названия, крепятся на поверхность пола и подводятся, как правило, к розетке или тройнику тоже находящемуся у ног. Напольный кабель канал имеет скругленную овальную форму и не создает препятствий при ходьбе и уборке.
  • Парапетные. Одни из самых популярных жестких коробов для использования в офисах, домах, административных помещениях. В эту категорию попадает большинство магистральных коробов, которые часто применяются для укладывания проводов от кондиционера или аналогичной техники.
  • Перфорированные. Эти жесткие кабельные короба имеют на боках множество отверстий, которые не только облегчают вес, но и способствуют воздушному охлаждению проводки, повышая её электропроводимость. При этом перфорированный короб имеет очень простое крепление канала, аналогичное жестким аналогам с защелкивающейся крышкой.
  • Одним из лучших по сочетанию практичности и внешнего вида считается полый пластиковый плинтус из ПВХ или аналогичного материала. По конструкции он похож на стандартный пластиковый кабель канал для внутренней отделки – здесь провода тоже прячутся в паз и закрываются крышкой. Ключевым преимуществом этого вида в том, что он никак не влияет на интерьер, но сохраняет доступность проводки. Окрашивается в однотонные цвета под основные оттенки напольных покрытий с узором-имитацией под дерево.
  • Прозрачные. Используются для закрепления светодиодной подсветки.
  • Проволочные или каркасные. Их практически не нужно чистить или мыть, поскольку на ребрах конструкции оседает небольшое количество пыли. Удобны для технических и складских помещений, гаражей, погребов и т.д. Открытое расположение проводов является дополнительным преимуществом – они хорошо вентилируются и не перегреваются.
  • Лестничные. Представляют собой короб из двух направляющих реек и перекладин между ними, что внешне напоминает лестницу. Чаще всего для их изготовления используют черный оцинкованный металл. Хорошо подходят для прокладывания тяжелых кабельных магистралей.

Рекомендуем посмотреть обзорное видео ниже. Там и про то какие коробы бывают и как делать их монтаж.

Отличия и особенности пластиковых и металлических коробов

При выборе кабель каналов из того или иного материала, следует учитывать функциональные и практические преимущества и недостатки, которыми они обладают. Так, например, одним из ключевых преимуществ металлических коробов является устойчивость к температурному и механическому воздействию. Для их производства используются различные виды алюминия, стали и сплавов. В продаже можно найти перфорированные модели, полезные для предотвращения возгорания или повреждения проводки в результате перегрева. Все современные металлические кабель-каналы долговечны – оцинкованный материал не подвержен коррозии. Кабели внутри металлических коробов можно укладывать по-разному, согласно требованиям монтажа: многослойно, пакетами, пучками.

Ключевым преимуществом кабель каналов из ПВХ, как гибких, так и жестких, является их эластичность. Они устойчивы перед многими внешними факторами, кроме механического воздействия, и поэтому обладают не меньшим сроком службы, чем металлические аналоги. Кроме того, короба из полихлорвинила отличаются большим разнообразием форм и размеров. На рынке можно встретить модели с треугольной или многоугольной формой поперечного сечения.

Продаются планки размером от 12˟12 мм до 100˟60 мм в поперечнике и стандартной длиной в 2 метра.

Монтаж

Гибкие кабельные каналы прокладываются внутри каркасных конструкций, над потолками, под напольными покрытиями, внутри перегородок и других похожих местах. Их непосредственное закрепление зачастую не требуется, но при возникновении такой потребности используют пластиковые хомуты, скобы на саморезах и других похожие крепежные элементы. Рекомендуем к просмотру видео с низу и первое видео из раздела про виды коробов, там тоже есть информация по монтажу.

Монтаж жестких кабельных коробов чаще всего производится внутри жилых, офисных или торговых помещений, что требует проведения отделки и выравнивания стен. Для закрепления на гипсоволокнистом листе используются 15 мм саморезы с плоской головкой, в древесине – саморезы различной длины (в зависимости от породы), в бетонных или кирпичных стенах — дюбель-гвозди от 25 мм до 35 мм.

Установку коробка начинают от потребителя (светильника или розетки), стыкуя торец кабель канала со стенкой коробки. Рекомендуется располагать точки крепления короба на расстоянии от 30 до 50 см друг от друга. Для того чтобы короб не покоробило при повышении температуры внутри помещения между панелями оставляют зазор в 1,5-2 мм. Если поверхность стены неровная, необходимо закреплять короб так, чтобы он сохранял декоративный вид и не подчеркивал дефекты. В зависимости от используемого короба можно не использовать угловой элемент для стыковки. В некоторых случаях допускается сделать на стенках панели вырезы для стыковки и согнуть панель в этом месте. С первого раза точный и аккуратный угол вряд ли получится, поэтому можно обратиться к опытному монтажнику или потренироваться на похожих материалах.

Вот так часто защищают питающие провода в наших подъездах

Размеры

Если вы прочитали статью целиком, то поняли, что для каждого типа кабель канала, размеры бывают разными (Если вы все еще не нашли ответ на свой вопрос по размерам, то рекомендуем пробежаться по статье глазами. Основные размеры указаны в выделенных блоках). Кроме того, некоторые производители делают свои нестандартные модели и нужно изучать конкретно их ассортимент.

Если вас интересуют общие, стандартные данные, то они такие:

12х12, 16х16, 25х16, 25х25, 40х16, 40х25, 60х40, 80х40, 80х60, 100х60.

Размеры кабель каналов.

Каналы для пластиковых проводов и кусачки | Кабельные каналы

Кабельные каналы — важная и эффективная необходимость в любом доме, на работе или в производственном помещении. Защищая провода от внешних сил, кабельные каналы и желоба также аккуратно связывают кабели, создавая чистую и организованную среду. Они представляют собой уникальное и профессиональное решение для шкафов и панелей управления, различающихся по размеру и материалу и отвечающим целому ряду требований. Если вам нужно организовать провода в домашнем офисе или содержать заводские кабели в порядке, проводка и кабельные каналы являются наиболее практичным и эффективным решением.

Какой кабельный канал мне понадобится?

Это действительно зависит от того, где вам понадобится кабельный канал и какие провода или кабели у вас есть. Каналы для проводов и кабелей могут изготавливаться из ПВХ или норила и иметь структуру с открытой прорезью, узкой прорезью, закрытой прорезью и сплошной стенкой.

Какую конструкцию кабельного канала следует покупать?

Кабельный канал с открытыми прорезями содержит более широкое и просторное пространство для прокладки кабелей. Они наиболее эффективны при работе с более толстыми проводами или когда вам требуется более легкий доступ для протягивания и прокладки кабелей.Благодаря съемной крышке и съемным пальцам это очень настраиваемая конструкция, которая позволяет увеличить пространство в соответствии с потребностями лотка для проволоки.

Узкий канал для проводов с прорезями имеет аналогичную структуру, но имеет более узкие пространства, предназначенные для более плотного удержания проводов и кабелей. Их наиболее эффективно использовать, когда вам нужно организовать большое количество проводов, что требует большего количества точек доступа. Он также обеспечивает чистый и обтекаемый вид благодаря структурированной фиксации кабелей.Как и кабельные каналы с открытыми прорезями, они имеют съемные пальцы для большего удобства.

Кабельный канал с закрытыми прорезями почти в точности напоминает открытые и узкие кабельные каналы, за исключением съемных пальцев. Благодаря более жесткой конструкции боковых стенок кабельные каналы с закрытыми прорезями обеспечивают надежное удержание и поддержку кабеля.

Наконец, кабельный канал со сплошной стенкой не имеет щелей в боковых стенках и, таким образом, обеспечивает полную защиту кабеля и проводов. Такая структура наиболее эффективна, когда вам не требуется боковой доступ или прорывы для проводов и кабелей.

Какой материал выбрать для кабельного канала: ПВХ или норил?

Опять же, это зависит от вашей ситуации. Основное различие между пластиковыми кабельными каналами и Noryl заключается в том, что Noryl является огнестойким, что делает его эффективным выбором в средах, где огонь и распространение пламени представляют собой серьезную угрозу безопасности. Будете ли вы использовать кабельный канал в условиях пожара? Является ли распространение пламени серьезной проблемой? В таком случае настоятельно рекомендуется перестраховаться и приобрести кабельный желоб Noryl.

Что еще мне может понадобиться при покупке кабельных каналов?

Возможно, вы захотите приобрести аксессуары для кабельного канала для дальнейшей настройки, например, кусачки для кабельного канала. Обладая компактной и удобной конструкцией, кусачки для кабельных каналов дают пользователям возможность модифицировать свои кабельные каналы, чтобы они идеально подходили для проводов любого размера. Они легкие и чрезвычайно удобны в использовании, поэтому не стесняйтесь покупать их вместе с желаемыми кабельными каналами!

Выдающиеся размеры кабельных каналов из ПВХ с нескользящими покрытиями

О продуктах и ​​поставщиках:
 Просмотрите бесчисленное количество эффективных. кабельный канал из ПВХ размером  на сайте Alibaba.com для различных кабельных каналов, прокладки и установки. Эти долговечные изделия широко используются в коммерческих, промышленных и бытовых целях. Широкий диапазон. Кабельные каналы из ПВХ  размером , доступные на сайте, изготовлены из прочных материалов, которые не только повышают долговечность этих изделий, но и придают им привлекательный эстетический вид.  Ведущий.  размеры кабельного канала пвх  поставщики и оптовики на сайте предлагают продукцию по сниженным ценам.

Сорта урожайные. Кабельные каналы из ПВХ размером на месте собираются с использованием прочного ПВХ, оцинкованного металла и других прочных материалов для обеспечения долговечности. Эти продукты соответствуют последним достижениям в области технологий, чтобы обеспечить оптимальную производительность, например, упорядочивание и защиту проводов под ними. Эти. Кабельные каналы из ПВХ размером экологически чистые, не проводят электричество и обладают абсолютной огнестойкостью. Если вы хотите провести процесс монтажа проводов в вашем доме или для любых промышленных панелей управления, эти.Кабельный канал из ПВХ размером заставит его работать на вас.

Alibaba.com предлагает великолепные массивы файлов. Кабельный канал из ПВХ размером различных форм, размеров, цветов и материалов, которые различаются в зависимости от конкретных функциональных и эстетических требований. У них появилось много черт, таких как высокая устойчивость к жаре, огню, ударам и воде, что делает их безопасными для использования. Эти. Кабельные каналы из ПВХ размером также просты в установке и имеют улучшенную электрическую изоляцию.Стальные версии этих. Кабельный канал из ПВХ размером идеально подходит для разводки промышленных панелей управления для наружного применения.

Ознакомьтесь с привлекательным ассортиментом. кабельный канал из ПВХ размером на Alibaba.com и получите их по экономичному бюджету, так как вы сэкономите деньги. Эти продукты соответствуют стандартам сертификации ISO и имеют полный набор настроек на выбор. Вы также можете получить продукты, которые обладают самоклеящимися свойствами и обладают исключительными свойствами удержания кабеля.

Жесткий трубопровод из ПВХ | Труба и трубопровод Allied

Allied Tube & Conduit предлагает полную линейку кабелепроводов и фитингов из жесткого ПВХ, а также инженерных каналов из ПВХ. Для коммерческого, промышленного и коммунального использования, трубы и воздуховоды Allied из ПВХ доказали свою надежность и эффективность в течение многих лет без технического обслуживания в подземных, закрытых и открытых применениях в соответствии с Национальным электротехническим кодексом.

  • Коммерческое, промышленное и коммунальное хозяйство
  • Коррозионностойкий
  • Немагнитный и негальванический
  • Самозатухающий
  • Ударопрочный

Коррозионно-стойкий
Стойкий к большинству химикатов, ПВХ обычно не подвержен коррозионным загрязнениям или солям.

Немагнитные и не гальванические
Свойства трубопровода из родственного ПВХ обеспечивают хорошую изоляцию и отсутствие потерь мощности или нагрева проводов.

Самозатухающий
Свойства делают ПВХ огнестойким.

Ударопрочный
Прочный, долговечный, с высокой прочностью на разрыв, но простой в обращении и установке прямо на рабочем месте.

Системы жестких трубопроводов из ПВХ Schedule 40 и 80 устойчивы к солнечному свету и используются на открытом воздухе, залиты бетоном, скрыты в стенах и в местах прямого захоронения, включая системы для:

  • Коммунальные услуги
  • Кабель, линии передачи данных и связи
  • Здания институционального, коммерческого, производственного назначения
  • Жилые помещения и служебные входы
  • Уличные и шоссейные подземные подачи
  • Транспортные системы — метро, ​​мосты, туннели, аэропорты
  • Станции очистки воды и сточных вод
  • Марины
  • Шахты и мельницы

Воздуховоды типа DB-60 и DB-120 предназначены для непосредственного захоронения.Типы EB-20 и EB-35 предназначены для захоронений в бетоне.

Соответствие кодам и стандартам

Жесткие кабельные каналы

Allied Schedule 40 и Schedule 80 сертифицированы третьей стороной в соответствии с UL 651 и разрешены для использования с проводниками 90 ° C в соответствии с Национальным электрическим кодексом. Они производятся в соответствии с NEMA TC2.

Воздуховоды Allied Type DB и EB производятся в соответствии с NEMA TC 6 и 8 и могут использоваться с проводниками 90 ° C.

Фитинги из родственного ПВХ производятся в соответствии с NEMA TC3. Стандарт UL для фитингов из ПВХ — UL 651; для ящиков UL 514C, для крышек UL 514D и для корпусов UL 50.

Информацию о списке UL см. На страницах продукта.

Спецификация

Вся проводка должна быть проложена в жестком ПВХ-кабелепроводе Allied Tube & Conduit и закреплена с помощью соответствующих фитингов. Все фитинги должны быть предложены Allied Tube & Conduit. Все розетки, вытяжные коробки и точки подключения должны быть оборудованы розеточными коробками, фитингами и распределительными коробками Allied.

Открытый кабелепровод должен быть надежно закреплен и поддерживаться ремнями. Ремни должны быть установлены с рекомендованным расстоянием, указанным в Национальных электротехнических правилах (NEC). Ремни должны допускать линейное расширение и сжатие трубопровода из-за изменения температуры. Если разница в температуре превышает 25 ° F, компенсаторы должны быть установлены в соответствии с рекомендациями производителя.

Если жесткий кабелепровод из ПВХ заделан в бетон или прямо под землей, поддерживающие ремни не требуются.

Жесткий кабелепровод из ПВХ Schedule-40, рассчитанный на электропроводку при 90 ° C

Allied Schedule-40 устойчив к солнечному свету. Отвечает или превосходит требования NEMA TC-2 и UL-651 для трубопровода Schedule 40 *.

График 40

Торговый размер Средний наружный диаметр (дюймы) Минимальный средний внутренний диаметр (дюймы) Минимальный размер стены (дюймы) Вес на фут (фунты) 10 футов Кол-во ящиков (футы)
1/2 0.840 0,578 0,109 0,166 6000
3/4 1.050 0.780 0.113 0.220 4400
1 1,315 1,004 0,133 0,327 3600
1-1 / 4 1,660 1,335 0,140 0,444 3300
1-1 / 2 1.900 1,564 0,145 0,530 2250
2 2,375 2,021 0,154 0,749 1400
2-1 / 2 2,875 2,414 0,203 1,187 930
3 3.500 3.008 0.216 1.613 880
3-1 / 2 4.000 3,486 0,226 1,952 630
4 4.500 3.961 0.237 2.312 570
5 5,563 4,975 0,258 3,133 380
6 6,625 5,986 0,280 4,068 260
8 * 8,625 7.853 0,322 6,080 140

* UL 651 не включает 8 ″

Жесткий кабелепровод из ПВХ Schedule-80 для сверхтяжелых стенок, рассчитанный на электропроводку при 90 ° C

Allied Schedule-80 устойчив к солнечному свету. Отвечает или превосходит требования NEMA TC-2 и UL-651 для трубопровода Schedule 80.

График 80

Торговый размер Средний наружный диаметр (дюймы) Минимальный средний внутренний диаметр (дюймы) Минимальный размер стены (дюймы) Вес на фут (фунты) 10 футов Кол-во ящиков (футы)
1/2 0.840 0,502 0,147 0,205 6000
3/4 1,050 0,698 0,154 0,278 4400
1 1,315 0,910 0,179 0,406 3600
1-1 / 4 1,660 1,227 0,191 0,577 3300
1-1 / 2 1.900 1.446 0.200 0.726 2250
2 2,375 1,881 0,218 0,986 1400
2-1 / 2 2,875 2,250 0,276 1,504 930
3 3.500 2.820 0.300 2.013 880
3-1 / 2 4.000 3,280 0,318 2,456 630
4 4.500 3.737 0.377 3.022 570
5 5,563 4,713 0,375 4,330 380
6 6,625 5,646 0,432 5,954 260

Жесткий кабелепровод из ПВХ — инженерный канал

Подсобный воздуховод — тип DB-60 для непосредственного захоронения, рассчитанный на использование с проводом 90 ° C

Размер сделки Среднее значение O.D. (дюймы) Минимальная стенка (дюймы) Вес на фут (фунты) Количество ящиков (футы)
3 3,500 0,092 0,656 1760
4 4.500 0.121 1.217 1140
5 5,563 0,152 1,889 760
6 6,625 0,182 2.694 520

Соответствует NEMA TC 6 и 8 и ASTM F 512

Подсобный воздуховод — тип DB-100 для непосредственного захоронения, рассчитанный на использование с проводом 90 ° C

Торговый размер Средний наружный диаметр (дюймы) Минимальная стенка (дюймы) Вес на фут (фунты) Количество ящиков (футы)
3 3,500 0,112 0,879 1760
4 4.500 0,145 1,463 1140
5 5,563 0,179 2,233 760
6 6,625 0,213 3,164 520

Соответствует NEMA TC 6 и 8 и ASTM F 512

Подсобный воздуховод — тип DB-120 для непосредственного захоронения, рассчитанный на использование с проводом 90 ° C

Торговый размер Средний наружный диаметр(дюймы) Минимальная стенка (дюймы) Вес на фут (фунты) Количество ящиков (футы)
1 1,315 0,060 0,169 7200
1-1 / 2 1.900 0,060 0,247 4500
2 2,375 0,077 0,427 2800
3 3.500 0.118 0,917 1760
4 4.500 0.154 1.537 1140
5 5,563 0,191 2,357 760
6 6,625 0,227 3,336 520

Соответствует NEMA TC 6 и 8 и ASTM F 512

Подсобный воздуховод — тип EB-20 для закрытого захоронения, рассчитанный на использование с проводом 90 ° C

Размер сделки Среднее значение O.D. (дюймы) Минимальная стенка (дюймы) Вес на фут (фунты) Количество ящиков (футы)
4 4,500 0,082 0,883 1140

Соответствует NEMA TC 6 и 8 и ASTM F 512

Подсобный воздуховод — тип EB-35 для закрытого захоронения, рассчитанный на использование с проводом 90 ° C

Торговый размер Средний наружный диаметр (дюймы) Минимальная стенка (дюймы) Вес на фут (фунты) Количество ящиков (футы)
5 5.563 0,126 1,586 760
6 6,625 0,152 2,210 520

Соответствует NEMA TC 6 и 8 и ASTM F 512

Телефонный канал — тип C

Торговый размер Средний наружный диаметр (дюймы) Минимальная стенка (дюймы) Вес на фут (фунты) Количество ящиков (футы)
4 4.350 0,149 1,497 1260

Соответствует CAO 8546
Воздуховод типа C имеет минимальную жесткость трубы 120 фунтов / дюйм / дюйм

HDPE Innerduct | Innerduct.com

ТРУБОПРОВОД СТАЛЬНОЙ БРОНИ HDPE
Особенности и преимущества
  • Гибкий слой стальной брони с покрытием
  • Ребристый внутренний вкладыш из полиэтилена высокой плотности — снижает трение при натяжении кабеля
  • Износостойкая и водостойкая внешняя оболочка из полиэтилена высокой плотности
  • Доступен с предустановленной лентой
  • Превосходная механическая защита от:
    — грызунов
    — баллистики
    — раздавливания
    — химикатов
    — проникновения влаги
  • Доступен для потолочных применений с черной защитной оболочкой от УФ-излучения
ОБЩАЯ ИНФОРМАЦИЯ

Armor-Guard ™ — это армированный воздуховод, предназначенный для обеспечения высочайшей защиты при прямом захоронении или в воздухе.Гофрированная стальная броня с обеих сторон покрыта коррозионно-стойким сополимером. Броня с покрытием интегрально соединена с оболочкой из полиэтилена высокой плотности для превосходной защиты кабеля в суровых условиях. Запатентованная внутренняя облицовка Wave RibTM значительно снижает коэффициент трения более чем на 75%, значительно снижая нагрузки при прокладке кабеля. Доступен только диаметром 1-1 / 4 дюйма.

ARMOR-GUARD ™ TOUGH – FLEXIBLE – ПРЕВОСХОДНАЯ ЗАЩИТА КАБЕЛЯ

Superior Long Term Protection — Гибкость Armor-Guard с низкой температурой хрупкости -75 ° F защищает кабели от движения грунта, например, скрытых объектов в почве от морозного пучения, которые могут вызвать точки давления кабеля, влажность и химические вещества.

Rodent Resistant — Armor-Guard — самая надежная защита от сусликов и грызунов. Его стальная броня значительно препятствует проникновению животных-грызунов во внутреннюю оболочку, обеспечивая целостность трубопровода для защиты внутренних кабелей.

Ударопрочность — Кабель защищен от случайного повреждения лопатой и обеспечивает гораздо большую защиту от ударов, чем одна оболочка кабеля.

Перманентная смазка нанесена — Специальная силиконовая эмульсия смазки может быть добавлена ​​на внутреннюю стенку во время производства.Смазка снижает коэффициент трения до 0,10 или меньше, что значительно упрощает установку кабеля и снижает нагрузку на кабель. Будучи инертным, он поможет удалить кабель, когда потребуется замена в будущем.

Быстрая и простая установка — Специальный процесс отжига на каждом этапе производства обеспечивает гибкость для создания прямой выплаты с катушки или рулона. Он имеет большую длину, что требует меньшего количества соединителей и ускоряет установку, экономя время и деньги.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ БРОНИ

Armor-Guard доступен со стандартной оранжевой рубашкой или сплошным черным цветом с цветными полосами для облегчения идентификации. Могут быть доступны другие цвета, но могут применяться минимальные количества. Armor-Guard может быть изготовлен с внутренней смазкой, с натяжной лентой или с предварительно установленными кабелями.

Превосходный пластиковый кабельный канал с нескользящими крышками

О продуктах и ​​поставщиках:
 Просмотрите бесчисленное множество эффективных.Пластиковый кабельный канал   на сайте Alibaba.com для различных кабельных каналов, прокладки и монтажа. Эти долговечные изделия широко используются в коммерческих, промышленных и бытовых целях. Широкий диапазон. Пластиковый кабельный канал  , доступный на сайте, изготовлен из прочных материалов, которые не только повышают долговечность этих изделий, но и придают им привлекательный эстетический вид. Ведущий.  пластиковый кабельный канал  поставщики и оптовики на сайте предлагают продукцию по сниженным ценам.

Сорта урожайные. Пластиковый кабельный канал на месте монтируется с использованием прочного ПВХ, оцинкованного металла и других прочных материалов для обеспечения прочности. Эти продукты соответствуют последним достижениям в области технологий, чтобы обеспечить оптимальную производительность, например, упорядочивание и защиту проводов под ними. Эти. Пластиковый кабельный канал экологичен и не проводит электричество с абсолютной огнестойкостью. Если вы хотите провести процесс монтажа проводов в вашем доме или для любых промышленных панелей управления, эти.Пластиковый кабельный канал заставит его работать на вас.

Alibaba.com предлагает великолепные массивы файлов. пластиковый кабельный канал различных форм, размеров, цветов и материалов, которые различаются в зависимости от конкретных функциональных и эстетических требований. У них появилось много черт, таких как высокая устойчивость к жаре, огню, ударам и воде, что делает их безопасными для использования. Эти. Пластиковый кабельный канал также прост в установке и имеет улучшенную электроизоляцию.Стальные версии этих. Пластиковый кабельный канал идеально подходит для разводки промышленных панелей управления для наружного применения.

Ознакомьтесь с привлекательным ассортиментом. Пластиковый кабельный канал на Alibaba.com и приобретите их по экономичному бюджету, так как вы сэкономите деньги. Эти продукты соответствуют стандартам сертификации ISO и имеют полный набор настроек на выбор. Вы также можете получить продукты, которые обладают самоклеящимися свойствами и обладают исключительными свойствами удержания кабеля.

Карлон Продажи | Кабель питания в воздуховоде

  • Кабели, предварительно установленные в HDPE — устранение необходимости тянуть кабели.
  • Стандартная толщина стенок TC7 типа A, TC7 типа B (SDR 13,5), Приложение 40 и Приложение 80
  • Включенный воздуховод в сборе (по запросу)
  • Произведено в соответствии со Статьями 352 и NEC. 354.
  • Кабелепровод с последовательной маркировкой
  • Предварительно смазано в процессе сборки
  • Соответствует требованиям электротехнической промышленности


Технические характеристики (1.0, 2.0. И 3.0 все в соответствии со спецификациями)

1,0 Общие

Кабель питания Carlon HDPE

в воздуховоде изготовлен для следующие различные отраслевые стандарты и спецификации для требований к размерам.

ASTM F 2160 Полиэтилен высокой плотности с твердой стенкой (HDPE) Трубопровод на основе контролируемого внешнего диаметра (OD).

ASTM D 3485 Стандартные спецификации для гладких стенок Гибкий полиэтиленовый (PE) трубопровод (канал) для предварительно собранного провод и кабель.

ASTM D 3035 Полиэтиленовая (PE) пластиковая труба (SDR) на основе контролируемого внешнего диаметра.

NEMA TC-7 Гладкостенный рулонный полиэтилен Электрический пластиковый трубопровод.

UL 651B Непрерывная длина HDPE


2,0 Материал

Воздуховод Carlon изготовлен из подходящего термопласта. полимер, соответствующий минимальному стандарту PE334470E / C как определено в ASTM D3350.

Полиэтилен высокой плотности Carlon® воздуховод выпускается в следующей комплектации:

Smoothwall — Гладкая внутренняя поверхность и гладкая внешняя стена.

3,0 Описание продукта

Полиэтиленовый канал, экструдированный в виде гибкой трубы для использования в виде узла с одной или несколькими дорожками качения.Канал сборка может быть прямо заглублена, залита бетоном и используются как внутренние каналы.

Свойства смолы

Свойства смолы должны соответствовать или превышать значения перечисленные ниже для HDPE.

ASTM

Тест Описание

Значения ПНД

Д-1505 Плотность г / см3 .941 — 0,955
D-1238 Индекс расплава, г / 10 мин Состояние E .05 — .50
D-790 Модуль упругости при изгибе, МПа (PSI) 80,000 мин.
D-638 Предел текучести (фунт / кв. Дюйм) 3000 мин.
D-1693 Условия устойчивости к растрескиванию под воздействием окружающей среды B, F10 96 час. мин.
D-746 Температура хрупкости -75 ° С

Как определить размер кабелепровода для кабеля | Центр знаний

6 минут | 10 сен 2019

Заполнение кабелепровода, также известное как заполнение кабелепровода, представляет собой величину площади поперечного сечения кабелепровода, занимаемой или заполненной кабелем или несколькими кабелями.Заполнение зависит от внешнего диаметра кабеля (O.D.) и внутреннего диаметра кабелепровода (I.D.).

Определение заполнения кабелепровода имеет решающее значение для соответствия требованиям Национального электрического кодекса (NEC). Несоблюдение этого правила может привести к дорогостоящему и отнимающему много времени ремонту, как минимум, а как максимум — к опасной электрической установке.

Нет доступа к книге NEC?

Вам понадобится книга NEC, чтобы рассчитать размер кабелепровода для кабеля.Если вы находитесь за пределами США и у вас нет доступа к книге, вам может быть полезна эта таблица заполнения кабельного ввода.

Начало работы

Во-первых, полезно иметь представление о типе кабелепроводов, которые следует использовать, так что давайте начнем с этого.

1. Из какого материала кабелепровода?

Трубопроводы — это форма защиты кабеля, поэтому вам необходимо убедиться, что вы выбрали правильный материал для вашего приложения. Вы можете использовать гибкий пластиковый кабелепровод для кабелей или трубку с металлическим основанием.Вот три популярных варианта.

Материал Приложение Почему
Труба из ПНД Обычно служит для защиты силовых и телекоммуникационных кабелей, например уличный хозяйственный шкаф или уличный шкаф для телекоммуникационного оборудования Отличная устойчивость к коррозии, химическим воздействиям и ультрафиолетовому излучению
Очень гибкая защита кабеля
Высокая ударопрочность
Нейлоновая трубка Обычно используется в машиностроении и автомобилестроении. Очень гибкий кабельный канал
Высокая усталостная долговечность
Самозатухающая
Устойчивость к истиранию
Высокая устойчивость к растворителям и маслам
Хорошая атмосферостойкость
Металлический трубопровод с ПВХ-покрытием Обычно общая заводская проводка и соединения с машинами Высокая механическая прочность
Очень гибкий протектор кабеля

2.Какой изолированный провод?

Изолированные жилы или изолированные провода — это заполнение кабелепровода. Убедитесь, что вы используете правильные провода для вашего приложения. Например, не используйте THHN во влажных условиях; он рассчитан только на сухие и влажные места. Вот наиболее часто используемые типы.

Проводник Характеристики Типовые области применения
THHW Расчетная температура 167 ° F для влажных помещений и 90 ° C для сухих помещений
На его изоляцию нет внешних покрытий
Служебный вход, фидеры и ответвления для стационарных установок
THHN Номинальная температура 194 ° F для сухих и влажных помещений
Нейлоновая куртка поверх изоляции
Станки
Цепи управления
Приборы
THWN Расчетная температура 167 ° F для сухих и влажных помещений
Нейлоновая куртка поверх изоляции
Кабелепровод
Станки
Управляемые цепи
Электромонтажные работы общего назначения
XHHW Расчетная температура 167 ° F для влажных помещений и 194 ° F для сухих и влажных помещений
Нет внешнего покрытия на его изоляции
Электропроводка в здании
Кабелепровод
Электропроводка фидера и цепей
THW Расчетная температура 167 ° F для сухих и влажных помещений Электропроводка в здании
Фидерные и ответвительные цепи
Внутреннее вторичное промышленное распределение

Размер кабелепровода для кабеля

Несколько слов перед тем, как мы начнем: при расчетах необходимо учитывать три фактора:

  1. Количество кабелей в кабелепроводе
  2. Площадь поперечного сечения ваших кабелей
  3. Количество изгибов в вашем трубопроводе

Вам необходимо: NEC книга

Вы будете использовать таблицы NEC, чтобы найти диаметры типа проводов, объемы заполнения и диаметры кабелепровода.

Шаг 1. Откройте книгу NEC до главы 9.

Вам необходимо выбрать таблицу заполнения. Это будет зависеть от типа кабелепровода и провода, который вы используете.

  • Прочтите первый столбец в таблице заполнения, чтобы найти калибр провода.
  • Напротив калибра провода вы найдете максимальное количество проводов, которое можно проложить внутри кабелепровода.
  • Выберите число, равное или превышающее количество проводов, которые вы проложите внутри кабелепровода.

Шаг 2: Рассчитайте площадь поперечного сечения провода

Вы знаете необходимое количество проводов и тип изоляции.Книга NEC подскажет вам калибр. Теперь вам просто нужно определить площадь поперечного сечения каждого провода и просуммировать их.

Пример :

Допустим, у вас есть следующие типы проводов и их количество:

Количество проводов Тип изоляции Калибр
4 THHN 8 AWG
2 THW 4 AWG
  • Провод 8AWG THHN имеет сечение 23.61 кв. Мм (0,03659 кв. Дюйма)
  • A 4 AWG THW имеет поперечное сечение 62,77 кв. Мм (0,09729 кв. Дюйма)

Следовательно, общая площадь поперечного сечения проводов составляет:

(23,61 кв. Мм) x 4 + (62,77 кв. Мм) x 2 = 219,98 кв. Мм

Шаг 3. Найдите минимальное доступное пространство для кабелепровода.

Технические характеристики NEC:

  • Один провод: максимальное заполнение составляет 53% пространства внутри кабелепровода
  • Два провода: максимальное заполнение 31%
  • Три провода или более: максимальное заполнение составляет 40% от общего доступного пространства кабелепровода

Используя уже рассчитанные площади поперечного сечения проводов, теперь вы можете определить минимальный размер кабелепровода, который вам нужен.

Пример:

Возвращаясь к примеру на шаге 2, вы используете всего 6 проводов. Это означает, что ваш максимальный процент заполнения составляет 40%. У вас уже есть общая площадь проводов, поэтому теперь вы можете рассчитать минимальную площадь кабелепровода:

219,98 кв. Мм / 0,4 = 549,95 кв. Мм

Шаг 4. Найдите заполнение кабелепровода

Вернуться к вашей книге NEC. Найдите тип кабелепровода, который вы хотите использовать, в таблице 4.

Пример:

Если вы используете кабелепровод с металлическими электрическими трубками (EMT), вы увидите, что ближайший размер, который вам нужен, — это кабелепровод диаметром 1 дюйм, который обеспечивает заполнение на 39%.

Таблица заполнения кабельного ввода

Эта таблица размеров кабелепровода для кабеля основана на стандарте NEC 2017 г. и использует общие типы кабелепроводов и проводов. Если у вас нет доступа к книге NEC, вы можете определить, сколько проводов можно безопасно разместить в кабелепроводе.

  • Ряды, идущие поперек, показывают размер трубы и тип
  • В нижних столбцах указан калибр используемого провода
  • .

Результатом является количество проводов этого калибра, которые могут быть пропущены через такой размер кабелепровода такого типа.

Информация в этой таблице взята из таблиц C1, C4 и C8 в Национальном электрическом кодексе 2017 года. NEC обновляется каждые три года.

Загрузите бесплатные CAD-файлы и попробуйте перед покупкой

Для большинства решений доступны бесплатные САПР, которые вы можете скачать бесплатно. Вы также можете запросить бесплатные образцы, чтобы убедиться, что выбранные вами решения именно то, что вам нужно. Если вы не совсем уверены, какой продукт лучше всего подойдет для вашего приложения, наши специалисты всегда рады проконсультировать вас.

Запросите бесплатные образцы или загрузите бесплатные САПР прямо сейчас.

Вам также могут понравиться следующие статьи:

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
