Короб под розетки: Коробки под розетку: выбор и способы установки – пошаговый инструктаж по монтажу подрозетников в бетон и гипсокартон

Содержание

Монтаж розеток в кабель-канале (в коробе)

Выбор современных кабеленесущих систем достаточно широк, но особой популярностью заслуженно пользуются кабель-каналы или кабельные короба. И это неудивительно, ведь они позволяют в кротчайшие сроки и с минимальными усилиями выполнить электропроводку в квартире, офисе или на производстве.

В настоящее время на рынке представлены как простые кабель-каналы для прокладки силовых или слаботочных проводов, так и сложные многофункциональные системы кабельных коробов, состоящие из множества различных компонентов и узлов.


Такие системы кабель-каналов позволяют создать весь комплекс электрики квартиры или офиса, они включают в себя: магистральные каналы, распределительные коробки, различные узлы и переходники и одновременно выступают в качестве мест установки розеток и выключателей, а также любых других электроустановочных устройств.

Кабель канал с розетками

Процесс установки розеток и выключателей в кабель-канале значительно отличается от установки стандартных внутренних (встраиваемых) или даже внешних (накладных) электроустановочных устройств.

Давайте рассмотрим, как установить розетки в пластиковых кабельных коробах фирмы DKC (ДКС) серии «In-Liner». Для монтажа будем использовать розетки DKC серии «BRAVA» (ДКС «Брава»).

Комплект розетки, предназначенной для установки в кабель-канал, состоит из:

1. Рамки

2. Суппорта

3. Механизма розетки

Комплект розетки для кабель-канала


Для начала установки необходимо закрепить всю систему кабельных коробов и проложить в них электропроводку до мест предполагаемого монтажа розеток. Только после чего можно приступать к монтажу. Для удобства, процесс установки розеток в кабельном коробе, мы разбили на пункты, последовательное выполнение которых позволит установить розетку, практически любому человеку, самостоятельно.


Установленный кабель-канал



УСТАНОВКА РОЗЕТКИ В КАБЕЛЬ-КАНАЛЕ

1.В первую очередь необходимо отключить подачу электричества! Для этого в электрощите, нужно рычаги автоматических выключателей перевести в состоянии «выкл.», обычно это положение, при котором рычаг направлен вниз. Какой именно автомат необходимо выключить, если они не подписаны, определяется опытным путем, выключая их по очереди, и проверяя, например, индикаторной отверткой, наличие напряжения в проводке. В крайнем случае, выключайте все. Но затем обязательно убедитесь, в отсутствии электрического тока, в месте установки!


Отключение электричества при монтаже


2.Фиксируем механизм розетки в рамке. Для этого необходимо поместить механизм розетки в рамку с тыльной стороны
 и надавить до щелчка,после чего они будут надежно скреплены друг с другом.



Крепление механизма розетки в рамке

3.Вставляем суппорт в кабель канал, как показано на изображении ниже и выводим через него питающий кабель. Главная задача суппорта, не давать кабель каналу в месте его установки прогибаться.


Установка суппорта в кабель-канал

4.Снимаем изоляцию с кабеля и зачищаем концы проводов примерно на 8-10мм.

Снимаем изоляцию с питающего кабеля

5.Подготавливаем рамку. Конструкция рамки для розетки устанавливаемой в кабельном коробе, выполнена таким образом, что крышка закрывающая кабель-канал, частично заводится под рамку, тем самым скрывая соединение.

Подготовка рамки к установке

Изначально же, рамка выполнена цельной, без выемки для крышки магистрального кабель-канала. Это сделано для случаев, когда розетки устанавливаются блоком из несколько штук, впритык друг к другу, чтоб не было зазоров между рядом стоящими рамками розеток.

Блок розеток при установке в кабель-канале

Поэтому у всех внешних сторон рамок (в местах куда будут заводиться крышки кабель канала) необходимо удалить эти заглушки, как показано на изображении ниже. В случае с установкой одиночной розетки, это нужно сделать с обеих сторон рамки.

Удаляем заглушку на рамке для установки розетки в кабель-канал

6.Подключаем питающие провода к розетке. Зажимаем жилы питающего кабеля в клеммах механизма розетки. При этом порядок соединения будет следующий: Фаза (белый провод) и Ноль (голубой провод) помещаем в любом порядке в разные свободные клеммы (см. изображение ниже),


Подключаем провода к розетке

 а провод заземления — защитный ноль (желто-зеленый провод), нужно закрепить строго в определенной клемме — со значком заземления.

Как определить какой из проводов фаза, ноль, а какой заземление самостоятельно, вам поможет наша подробная инструкция — ЗДЕСЬ.


Заземление на розетке для кабель-канала


7.Фиксируем рамку розетки на кабель-канале (коробе). Для этого достаточно просто одеть рамку на магистральный кабель-канал.

Одеваем рамку на кабель-канал


При этом фиксаторы (зацепы) на рамке попадают в паз кабель канала и надежно фиксируют розетку на коробе.

8.Совмещаем рамку с установленным ранее суппортом и прижимаем их друг к другу.

Соединяем суппорт и механизм розетки


Теперь розетка закреплена в кабель канале т.к. суппорт не дает коробу прогибаться и выпасть зацепам рамки из пазов.

9.Устанавливаем крышку на кабель-канал. Закрываем короба вокруг розетки, при этом крышка должна частично заходить под рамку, как показано в пункте 4 нашей инструкции.



Устанавливаем крышку на кабель-канал


10.На этом установка завершена. Можно включить подачу электроэнергии к установленной розетке и проверить ее работоспособность.



Розетка в кабельном коробе


Следуя данной инструкции вы сможете установить розетки в кабель-канале самостоятельно. Более того, по аналогии, можно подключить любые другие электроустановочные устройства – выключатели, тв или интернет розетки и т.д. Изменится лишь пункт «6» в этой последовательности монтажа (подключение проводов к конкретному механизму).

Любые дополнения или вопросы об установке розеток, выключателей и иного оборудования в кабель-канале обязательно задавайте в комментариях к статье.

Коробка монтажная под розетку: особенности выбора и установки

Для того чтобы произвести установку электрической розетки по всем правилам, не обойтись без предварительного выбора и монтажа в отверстие стены специальной монтажной коробки для розетки и выключателей, в которую затем и будет установлен данный элемент электроарматуры.

Огромный ассортимент подобных изделий, может вызвать лёгкое ощущение некомпетентности даже у мастера, которому не впервые приходится иметь дело с электромонтажными работами. Количество разновидностей подрозетников с каждым годом увеличивается, и чтобы точно определить тип монтажной коробки для розеток и выключателей, следует тщательно изучить разновидности таких изделий и способы их установки.

Выбор коробки для розеток и выключателей

Чтобы произвести правильный подбор монтажной коробки (ее еще иногда называют подрозетником), необходимо точно знать:

  • Материал, из которого изготовлена стена.
  • Размер и форму отверстия под розетку или выключатель.
  • Количество устанавливаемых розеток или выключателей.

Только после того как будет собрана вся необходимая информация, можно смело отправляться за приобретением новой коробки в ближайший магазин стройматериалов.
Для бетонных, деревянных и гипсокартонных стен приобретаются разные изделия. Деревянные дома, является наиболее пожароопасными объектами, поэтому в таких зданиях применяются только металлические коробки.
Надёжно закрепить пластмассовую деталь в гипсокартонной перегородке, можно только в то случае, если изделие имеет дополнительный элемент крепежа. Специальные «лапки», которые выдвигаются с обратной стороны листового материла, будут надёжно удерживать коробку внутри гипсокартонной стены.


Подрозетники для бетонных стен имеют самую простую конструкцию, бетон не является горючим материалом, поэтому при осуществлении монтажных работ применяются изделия из пластика.


Если осуществляется замена детали, то её размер имеет значение. В этом случае необходимо подобрать изделие равное по размеру ранее установленному подрозетнику. Если осуществляется замена круглой коробки, то на её место устанавливается аналогичная конструкция, если квадратная — то соответственно подрозетник должен быть такой же геометрической формы.


При установке нескольких элементов электроарматуры в ряд, намного удобнее использовать спаренные коробочные конструкции.


В некоторых случаях, возможна установка до пяти и более элементов электроарматуры в ряду, но наиболее часто используются модели с 2 и 3 соединёнными в ряд коробками.

Установка коробки

Если установка розетки или выключателя осуществляется на новом месте, то потребуется сделать отверстие, в которое будет установлена коробка. Для того чтобы сделать отверстие в бетонной стене понадобится зубило и молоток. Если есть «болгарка» и алмазный диск, то сначала можно вырезать контуры места установки монтажных коробок с помощью этого инструмента.

Если «болгарки» нет, и отверстие делается под один подрозетник, то задача усложняется. На стене, где планируется установка электротехнической арматуры, намечается контур отверстия. Для того чтобы произвести разметку достаточно приложить подрозетник большим диаметром к стене и обвести его маркером. Затем, по внутреннему диаметру намеченного круга, вырубается зубилом отверстие. Глубина выемки должна быть такого размера, чтобы коробка установочная для розеток полностью помещалась в сделанном отверстии.

Можно значительно ускорить выполнение этой работы при наличии перфоратора и специальной коронной насадки. В этом случае, достаточно знать диаметр коробки под розетку, чтобы подобрать коронку необходимого размера.

Этот показатель можно определить с помощью штангенциркуля, измерив внешний диаметр изделия. В большинстве случаев, коробка установочная под розетку имеет диаметр 60 мм. Иногда встречаются модели монтажных коробок для розеток, имеющие размер 68 мм. Чтобы установить изделие правильно, потребуется просверлить отверстие в стене с помощью коронки такого же диаметра. Если после того, как отверстие под коробку будет просверлено, надо выдолбить бетон, который остался внутри отверстия с помощью зубила и молотка. Глубина отверстия должна соответствовать длине монтажной коробки.

Когда отверстие будет готово, к нему подводится электрический кабель. Для осуществления скрытой проводки, кабель ведётся в штробе, которая предварительно вырубается в стене. Штроба ведётся от распределительной коробки или электрического щитка, к отверстию для установки подрозетника. В установочной коробке удаляется заглушка и подрозетник устанавливается в отверстие таким образом, чтобы место, где была удалена заглушка, было обращено в сторону штробы.

Затем гипсовым раствором заделывается щель между подрозетником и стеной. При установке коробки, необходимо следить, чтобы эта деталь не выступала за плоскость стены.

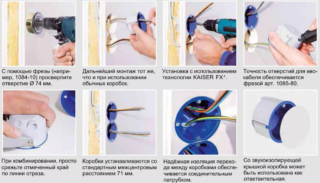

Установка в гипсокартонную стену

Установка подрозетника в гипсокартонную стену осуществляется аналогичным способом, но фиксация осуществляется без применения гипсового раствора. Вырезание отверстие для установки коробки, осуществляется коронкой соответствующего размера. Подрозетник должен быть куплен специальный, для монтажа в гипсокартон. У него есть специальный буртик, что бы он не провалился в отверстие в гипсокартоне, и специальные элементы крепежа. Подрозетник устанавливается в отверстие, и с помощью отвёртки производится равномерное затягивание болтов, которые осуществляют фиксацию коробки.

Если необходимо установить несколько подрозетников, то сверлится необходимое количество отверстий расположенных на одной горизонтально линии, при этом каждое отверстие должно быть расположено на равном расстоянии друг от друга.

Обычно, стандартный диаметр для этого вида деталей составляет 60 мм, но могут встречаться и модели с окружностью 68 мм.

Чтобы установить монтажные коробки меньшего размера и при отсутствии необходимой коронки, возможно, потребуется сделать отверстие острым ножом. Не все комплекты коронных насадок имеют инструмент такого диаметра. В этом случае делает разметка маркером и по кругу вырезается отверстие для подрозетника. Коробки под розетки для гипсокартона устанавливать следует осторожно, чтобы не повредить лист материала. Затягивание винтов крепления, также должно осуществляться с осторожностью.

Установка в деревянную стену

Коробка установочная для розеток, монтаж которой осуществляется в деревянном доме, изготавливается из тонкого металла, поэтому при монтаже скрытой проводки в дереве, необходимо использовать коронку немного меньшего диаметра, чем внешняя окружность детали.

Дерево при сверлении, может слегка выгорать, что сделает установку коробки под выключатели и розетки невозможной, по причине несовпадения диаметров отверстия и подрозетника.

Заключение

Коробка для установки выключателей и розеток монтируется таким образом, чтобы обеспечить надёжное и безопасное размещение внутри этого приспособления, соответствующего элемента электротехнической арматуры.

Короткие замыкания, являются распространённой причиной пожаров, поэтому коробка под розетку размер которой уже известен, должна быть установлена только в такую конструкцию. Кроме безопасности следует не забывать и об эстетике.  Установленная накладка под розетку сделает данный элемент более эстетичным, особенно в том случае, если стены покрыты бумажными обоями. Коробка установочная для розеток, является абсолютно необходимым элементом электроснабжения в доме, поэтому следует ответственно отнестись к её выбору и способу монтажа.

Соблюдение всех правил установки коробки, позволит уменьшить вероятность возникновения короткого замыкания проводов, что предохранит домовладение от возникновения пожара. Если в доме есть маленькие дети, то обязательно следует приобрести заглушки для розеток. Если устанавливается розетка в ванной комнате, то коробка для скрытой установки выключателей и розеток должна быть установлена в том месте, где отсутствует вероятность прямого попадания влаги на элементы электроарматуры.

Коробка для установки розеток и выключателей скрытой проводки: особенности конструкции

Содержание статьи:

Когда розетка приходит в негодность либо нужно поставить ее в новом месте, необходимо проштробить углубление для подрозетника. Коробка для установки розеток и выключателей скрытой проводки позволяет надежно закрепить механизм и безопасно «спрятать» вглубь. Важно устанавливать подобную защиту в домах из дерева – создается локальный предохранитель от пожаров во время замыкания или неисправности.

Особенности конструкции

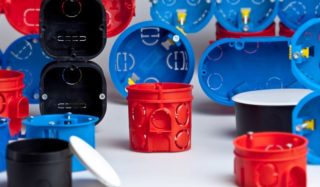

Виды подрозетников

Короб для розеток электрики называют «стаканом» из-за характерной формы. Изделия изготавливают для разных целей, приборов и стен, поэтому имеют несколько вариантов конструкции. Например, если требуется установить точку питания или включатель в гипсовую стену, используют стакан с «лапками», которые прижимают к поверхности.

В качестве материала используют пластик и металл, по форме и внешнему виду не отличаются, но вторые более прочные и долговечные. Допускается монтаж в газобетон, кирпич, пеноблоки и бетон. Простые изделия закрепляются внутри кармана с помощью разведенного алебастра.

Подрозетники различают по способу установки:

  • накладные – подходят для розеток около плинтусов или других выступающих элементов;
  • скрытые – классические коробки бод розетки (с «ушками» и без них).

Внешняя форма может быть круглой, квадратной, овальной, прямоугольной. Чаще используют первые. Если необходимо вместить большой механизм или много проводов, подойдет квадратное изделие. Овальные ставят, если рядом необходимо расположить два устройства, например, розетку и выключатель.

По глубине изделий в зависимости от типа механизма выбирают классический вариант, углубленный или узкий. В некоторых случаях нестандартные подрозетники используют как каркас для распределительной коробки.

Типоразмеры изделий

Стандартные размеры подрозетников

Габариты коробов различаются и зависят от производителей и назначения. Распространенными являются стаканы с диаметром 4,5 см и глубиной 6,8 см, учитывая стенки изделия внутри получается 6,5 см на 4 см. Узкие модели имеют глубину 2,5 см, а глубокие – 6,5 и больше. Такие стандарты используются компанией ИЭК – качественные и распространенные электротовары.

Для квадратных и овальных подрозетников стандартов нет. Чаще встречаются размеры 7,0х7,0 см, 6,0х6,0см. Поэтому при покупке советуют брать запасные. Если при ремонте используется один тип оборудования, итог получается более безопасным и продуманным.

Выбор коробки для розеток и выключателей

Перед покупкой стаканов необходимо определить характеристики стен, в которые будет производиться монтаж, размер розетки. Например, для гипсокартона на подрозетниках должны быть фиксирующие «ушки» или зажимы. К другим материалам таких требований нет – подойдут любые варианты.

Электрики советуют приобретать розетки и коробки одновременно, чтобы была возможность сразу сопоставить габариты и техническую совместимость изделий.

Установка в гипсокартон

Монтаж подрозетника в гипсокартон

Стены и перегородки из гипсокартона все чаще используют при ремонте. Легкий, удобный материал имеет свои особенности. Поэтому для установки точек доступа к электросети необходимо брать специальные коробки, установочные под розетки в гипсокартоне. Для выбора места используют стандартные правила и требования (ГОСТы) – отсутствие  в непосредственной близости источников тепла, влажности, подходящая пользователям высота.

Перед непосредственной установкой выполняется разметка в соответствии с заранее подготовленным планом. Отверстие для коробки под розетки и выключатели можно вырезать ножовкой, крепким ножом. Сложности возникают с прорезыванием круглых выемок – чтобы сделать достаточно ровные края используют электропилу с круглой насадкой (фрезой).

Коробка для розеток устанавливается внутрь прорези, закрепляется шурупами. Оптимальным расстоянием между центрами соседствующих подрозетников считается 7,1 см для классических стаканов.

Особенностью установки является необходимость дополнительного утолщения куска стены, где будет находиться устройство. Обычно используют небольшой пласт того материала, из которого стены.

Гипсокартон – хрупкий и достаточной тонкий, если место розетки не укрепить, велика вероятность поломок. Например, плотно сидящая вилка потянет за собой весь механизм.

Установка в деревянную стену

Монтажные коробки из металла

В первую очередь монтаж коробки под розетки и выключатели зависит от типа проводки в доме: открытая – снаружи, поверх стен; скрытая – в выемках после штробления. Последний – дорогостоящий и затратный по времени способ, используется редко: помимо финансовых затрат, требуется точный расчет плана проводки, профессиональные электрики – ошибки недопустимы.

Для деревянных стен нельзя использовать пластмассовые короба под розетки – только металлические. В некоторых случаях допустим специальный негорючий пластик (встречается нечасто, дорогой). Подрозетник выполняет защитную роль, если возникнет замыкание, искры, воспламенение.

Монтажные работы не отличаются от установки в стены из других материалов. Для отверстия берут отдельную коронку для дерева. Она имеет иное строение, тип врезки. Закрепляют установочную коробку для скрытой проводки шурупами. Алебастр или другие смеси не требуются.

Установка новой коробки для розеток на место старой

Большая часть строений построено еще в советское время. Стандарты проведения электропроводки были иные, устройства тоже. Советские коробки под выключатели и розетки по размеру больше современных, крепятся плохо и перемещаются внутри – лапки и ушки не фиксируют должным образом.

Порядок проведения работы

Замена подрозетника на новый должна проводиться в обесточенной сети

При работе со старыми коробками для установки розеток следует придерживаться общих правил и принципов работы с электросетями: обесточивание, использование резиновых перчаток и подобное. Этапы работы:

  1. Обесточить участок через отключение автоматов на домовом щитке.
  2. Проверить фактическую подачу энергии – попробовать включить лампу или другой прибор.
  3. Снять устаревшую или сломанную розетку: удаляется крышка, раскручиваются крепления.
  4. Отделить клеммы от «ненужной» розетки.
  5. Оценить внешний вид и закрепленность подрозеточной коробки.
  6. Если стакан в порядке, новый механизм закрепляется на саморезы для устойчивости.
  7. Если коробка в неисправном состоянии, удалить, закрепить новую.

При работе с гвоздями и саморезами необходимо внимательно следить за проводами, чтобы не задеть и не повредить. Электрики советуют притуплять острые концы или укорачивать.

Монтаж блока стаканов

Монтаж блока подрозетников

Чтобы установить несколько подрозетников рядом (блок), необходимо использовать специальную разметку и дрель с насадкой, диаметром 8 см. Выступающие концы проводов обесточиваются, собираются в жгут (скручиваются, фиксируются проволокой), отгибаются влево. Справа наносится разметка – чаще используют простой карандаш. Важно учитывать расположение – кабели должны направляться в коробку с угла по диагональному направлению.

Различают два типа блоков:

  1. Готовый – покупается в собранном виде, коробки под выключатели и розетки имеет точные размеры для нанесения отметин.
  2. Наборный – готовится из нескольких отдельных подрозетников, требует точного расчета расстояния между центрами стаканов. Заранее составляется чертеж с размерами, при разметке используется уровень.

Блок розеток и выключателей следует точно выравнивать – длина изделия покажет даже небольшое отклонение, исправить ситуацию будет сложно. Для классических коробок оптимальное расстояние между центрами 71 мм. При индивидуальных размерах предварительные расчеты и план обязательны.

Дрелью с насадкой, подходящей под материал стены, создаются отверстия подходящей глубины. Перегородки между ними выдалбливаются (например, зубилом). Примеряются провода. Если все правильно, переходят к непосредственному монтажу и подключению.

Установить стакан для розетки или выключателя несложно. Важно учитывать тип материала стены, толщину, размер устройств и их совместимость. При работе с нестандартными стенами – кафелем, плиткой, подобным – дополнительно высчитывают глубину минус толщина верхнего покрытия. Если учесть нюансы, изучить описания и требования, вовремя обесточивать участки работ, можно не беспокоиться о безопасности и устанавливать коробки в любых количествах.

Кабель-канал с розетками — виды и монтаж

Сейчас качеству ремонта уделяется большое значение, поэтому все торчащие провода, кабели, грубо выполненные детали предпочитают скрывать.

В офисах, домах, квартирах, на промышленных предприятиях для эстетичности, удобства монтируют кабель-канал для розеток, выключателей. В него помещают мешающий кабель, а проходить такое приспособление может по стене, полу.

Кабель-канал с розетками для подключения компьютераКабель-канал с розетками для подключения компьютера

к содержанию ↑

Типы и виды укладки кабель-канала

Внешне кабель-канал представляет собой пластиковый, алюминиевый короб, внутрь которого закладываются провода. Проводка в устройстве покрывается декоративной крышкой, которую можно подобрать индивидуально.

Существуют некоторые разновидности кабель-каналов:

  1. Напольные. При использовании можно спрятать всю проводку, расположенную внизу. Шнуры техники, электроники можно удачно скрыть. Особенно часто монтируются, если пользователь располагается на удалении от розетки.
  2. Для плинтуса. Плинтусные изделия недорогие, наиболее востребованы, их применяют повсеместно. По ним можно протащить провода от розетки в любую точку комнаты.
  3. Для потолка. Используются в квартирах нечасто, преимущественно применяются в крупных производственных помещениях.

Розетка установленная в плинтусРозетка установленная в плинтус

к содержанию ↑

Специальные формы кабель-каналов

Под специальными формами понимают такие кабель-каналы, которые дают дополнительную безопасность для розеток, проводов, кабелей в помещении. Предназначаются для офисов, квартир, специальных производств.

В продаже есть изделия из алюминиевого профиля с поликарбонатной съемной поверхностью, которые предназначены для светодиодной ленты. Через такое приспособление свет будет легко проникать наружу, подсвечивать границы двери или другого изделия, при этом детали надежно защищены коробом.

В описанном варианте применения кабель-канала последний будет служить своеобразным радиатором. Мощность светодиодной ленты низкая, размеры ее отдельных элементов малые. За счет применения кабель-канала свет будет рассеиваться с нужной интенсивностью.

Существуют ситуации, когда проводке, кабелям требуется более надежная защита, например, во влажных помещениях. Иногда некоторые пучки проводов приходится перемещать в процессе эксплуатации, поэтому следует покупать особый гибкий кабель-канал. Основа его плотная, зато создана из отдельных секций и может легко транспортироваться без риска разрыва кабелей.

Схема прокладки кабель-канла с розеткамиСхема прокладки кабель-канла с розетками

к содержанию ↑

Монтирование кабель-канала с розеткой

Кабель-канал для установки розеток делает более удобной систему прокладывания проводов и присоединения электророзеток. Безопасность таких устройств будет обеспечена в достаточной степени, ведь все детали схемы выполнены из специального поливинилхлорида.

Особенно удачным будет приобретение каналов, если нет возможности проштробить нужного размера ниши в стене. Такое случается при особой конструкции стен или при уже готовом ремонте в доме. Кабель-каналы позволят спрятать всю проводку, главное — выбрать их в тон основному помещению. Чаще всего пользователи предпочитают изделия белого цвета или под дерево.

Настенное устройство состоит из следующих элементов:

  • планки, несущей основной функционал;
  • крышки, выполняющей защитную и декоративную функцию.

Прокладка кабель-канала с розеткойПрокладка кабель-канала с розеткой

Для монтажа розеток в кабель-канал будут нужны саморезы, иногда достаточно клея или специальных клипсов. При необходимости придется докупить угловые детали-стыки, переходники, тройники.

к содержанию ↑

Порядок монтажа

Инструкция по применению устройства и его установке следующая:

  1. Обесточить проводку. Для этого в щитке на площадке или в доме следует перевести переключатели (автоматы) в положение «Выкл». Если нет уверенности в принадлежности автомата, стоит проверить напряжение в сети после отключения индикаторной отверткой либо выключить все автоматы.
  2. Зафиксировать розетку в рамке. Основную (рабочую) часть розетки нужно защелкнуть в рамке с обратной стороны.
  3. Вывести провод в кабель-канал. Важно расположить его так, чтобы провод не гнулся, исключить заломы.
  4. Освободить кончики проводов от изоляции на 1 см, сам кабель разъединить на «волокна» примерно на 3 см.

  1. Установка розетки в кабель-канал начинается с крепления рамки. После этого действия крышка канала должна быть частично заведена под рамку. Здесь могут возникнуть проблемы: рамка всегда цельная, без отверстий для кабель-канала. Это нужно для эффективного размещения блока розеток без зазоров. С внешней стороны рамки есть 2 заглушки, их надо удалить для решения вопроса.
  2. Подключить провода. Сделать это надо в соответствии со схемой — фаза, ноль, заземление. Вначале подключают провод «земля» — зелено-желтого цвета, а затем в произвольном порядке фазу и ноль.
  3. Зафиксировать розетку. Для этого просто надо надеть рамку на кабель-канал, и фиксаторы попадут в нужные пазы.
  4. Установить крышку короба, чтобы она частично зашла под рамку. Можно включать электроэнергию.

Таким же образом можно подключать устройства любого вида, размера — выключатели, интернет-розетки и т. д.

к содержанию ↑

Напольные кабель-каналы

Самый простой способ монтирования проводки в квартире — применять особый плинтус, который выполняет роль защитного короба. Внутри него проходит ниша с каналом, куда легко укладываются провода. Плинтус крепится к полу и стене саморезами. Сверху закрывается крышками, которые защелкиваются в пазах и прилегают очень плотно.

Чтобы установить розетку в таком устройстве, надо всего лишь вырезать в пластике небольшое отверстие. Туда будут подключаться контакты, а розетка закроется откидной крышкой. Риск повреждения проводки в такой системе минимален, ведь прочность пластикового изделия очень высока.

Электрическая розетка в напольном кабель-канале Электрическая розетка в напольном кабель-канале

Аналогичным образом работают потолочные кабель-каналы. С их применением стало возможно уменьшать толщину стен и быстро перенастраивать электрические линии внутри дома, что очень удобно.

Как установить коробку под розетку или выключатель

В комнатах наших квартир и домов проложена скрытая электропроводка и все розетки и выключатели устанавливаются во внутрь стены. Для того что бы спрятать весь механизм, и что бы сверху осталась только крышка либо клавиши- необходимо вмазать или установить монтажные пластмассовые коробки под них (часто называют подрозетники), которые служат для крепления в них розеток и выключателей и изоляции проводов и контактов от стены.

Учтите что, эту работу надо делать  одновременно с проделыванием штроб под электропроводку до начала отделки стен.

Процесс установки подрозетников довольно прост и Вы без труда сможете это сделать самостоятельно. В зависимости от типа строительного материала необходимо выбирать один из двух принципов установки монтажных коробок:

  1. Для стен из дерева, гипсокартона, ПВХ, МДФ панелей и т. д.- необходимо специальной коронкой вырезать отверстие и затем вставить в него подрозетник и прижать к стене при помощи саморезов с лапками.
  2. А в кирпичные, бетонные, силикатные  стены коробки фиксируются на быстросохнущий раствор гипса, алебастра, гипсовой штукатурки и т. п.

Установка коробки под розетку в бетон, кирпич, газосиликат.

Для того что бы установить подрозетник, необходимо сделать отверстие под него при помощи перфоратора или дрели и специальной коронки (на рисунке снизу).

Рекомендую покупать коронку диаметром 68 мм. Или 70 миллиметров, рассчитанную на бетон  SDS-plus. Она подойдет для всех видов стен, в отличии от коронки для кирпича, которая предназначена только для сверления в нетвердых строительных материалах.

Перед сверлением необходимо сделать разметку при помощи рулетки и карандаша- Я просто отмечаю центра под сверло коронки по всей квартире на одинаковом расстоянии от пола, если он ровный.


Запомните, что при сверлении коронкой- перфоратор или ударную дрель необходимо переключить только в режим сверления, а не комбинированный с долблением.

Если необходимо вмазать одну или несколько коробок, тогда можно обойтись и без коронок и под них насверлить сверлом отверстий и выбить нужных размеров нишу по обведенному контуру. В этом случае разметка производится обрисовкой контура подрозетника с небольшим запасом. А по бокам выбитых отверстий Я во всех комнатах на одинаковом расстоянии от пола провожу по уровню центр розеток или выключателей. Этими метками Я руководствуюсь при последующем вмазывании монтажных коробок.

Если необходимо установить не одиночную розетку, а например блок состоящий из 2, 3 или 4 электрических розеток или в комбинации с телефонными, ТВ или компьютерными, тогда необходимо купить специально предназначенный для этого цельный двойной, тройной или четверной блок коробок (примеры  на картинке снизу.)


Я на работе чаще всего использую одиночные монтажные коробки (сверху на картинке слева), которые можно составлять в блоки при помощи вставки одного в пазы другого. Но тем кто не является профессиональным электриком так делать Я не рекомендую, потому что без опыта очень тяжело вмазать такие блоки, потому что они выгибаются. Берите цельный блок под несколько мест, поверьте это значительно упрощает процесс и позволит быстро и ровно вмазать!

После того как отверстие готово, проверяем что бы монтажная коробка в него свободно помещалась, пряталась заподлицо стены. Выбиваем сбоку или на задней стенке отверстие и заводим в него кабель или провода.

Берем и разводим гипсовую или алебастровую смесь на несколько мест вмазывания или один блок, потому что эти смеси быстро сохнут. Я в своей практике, когда требуется замазывать большое количество коробок развожу в ведерке плиточный клей или гипсовую штукатурку  ROTBAND (Ротбанд), которые не засыхают до часа. А это позволяет на одном замесе вмазать не один десяток подрозетников.

Перед тем как заполнить отверстие раствором- смочите его водой. Затем в наполненное отверстие вдавливается коробка, которая должна встать по уровню стены.

Здесь главное учитывать, что ее лучше чуть глубже утопить, чем если бы она торчала хоть на миллиметр. Это важно соблюдать для того, что бы розетка плотно затем при установке прилегала к стене. Кроме того следите за тем чтобы, отверстия под саморезы или места под раздвижные лапки, при помощи которых крепиться розетка или выключатель были по вертикальному или горизонтальному уровню, а иначе они криво станут при последующей установке. Небольшой перекос легко выравнивается, а вот большой- нет.

Излишки смеси убираем шпателем. Ждем засыхания раствора и после окончания отделки переходим к установке и подключению розеток или выключателей.

Установка коробки под розетку для гипсокартона, дерева, ПВХ, МДФ панелей.

В гипсокартон, дерево, МДФ и ПВХ панели устанавливаются монтажные коробки под розетки и выключатели особой конструкции с распорными ножками, при помощи которых она прижимается к стене.

  1. Устанавливаются они быстро и легко. Но самое главное сделать правильную разметку для блока, для этого отмечаем при помощи рулетки необходимую высоту центра розетки или выключателя,  далее проводим при помощи строительного уровня строго по горизонтали прямую линию. На ней отмечаем центры коробок- между ними должно быть 72 миллиметра.
  2. После того как разметка сделана, переходим к вырезанию отверстий при помощи коронки  диаметром 68 миллиметров. Применяются для этих целей наборы специальных коронок с зубчиками для дерева (примеры на картинке снизу).
  3. Коробка должна входить очень плотно. Иногда требуется аккуратно подбить ее молотком.
  4. Внимание, отверстия для крепления самой розетки стараться располагать при установке подрозетника так, что бы они были приблизительно по одной линии, а то не получится ровно установить выключатель или розетку!
  5. Осталось только закрутить саморезы, которые фиксируют коробку к стене.
  6. Переходим к установке и подключению.

Рекомендуем прочитать наши статьи:

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
