На заметку. Фотоэлектрический элемент – электронный оптический прибор, который также относится к преобразователям тока. Он преобразует световое излучение в поток электронов.

Основные неполадки и их ремонт

Основными поломками простейшего выпрямителя с понижающим трансформатором и диодным мостом являются:

• Обрыв провода вторичной обмотки – при такой неисправности выпрямитель не работает. Определить обрыв обмотки можно при помощи мультиметра с функцией прозвонки. Устраняют данную неисправность полной перемоткой поврежденной обмотки с обязательным соблюдением требований к диаметру медного проводника и количеству витков.
• Неисправность диодного моста – в результате выходя из строя хотя бы одного диода данный узел выпрямителя перестает выдавать на нагрузку ток с требуемыми характеристиками. Для устранения данной поломки следует при помощи мультиметра найти вышедший из строя диод, выпаять его и заменить на новый с аналогичными характеристиками.
• Выгорание конденсатора-фильтра.

Неполадки оснащаемых сложными контроллерами и платами управления инверторов и выпрямителей самостоятельно устранять не следует. Ремонтом данных устройств должен заниматься имеющий соответствующую квалификацию и опыт работы специалист.

Самодельный преобразователь

Простейший выпрямитель можно собрать своими руками по приведенной ниже схеме.

Схема простейшего самодельного выпрямителя с диодным мостом

Поняв, что такое преобразователь, разобравшись в его конструкции и принципе действия, можно не только самостоятельно производить диагностику и ремонт данного устройства, но и изготавливать его самостоятельно дома. При этом самодельный аналог по надежности и функционалу мало чем будет уступать заводским приборам. Себестоимость такого прибора будет в разы ниже.

Видео

Преобразование напряжения сигнала в ток

1. Радиоэлектроника
2. Схемотехника
3. Основы электроники и схемотехники
4. Том 3 – Полупроводниковые приборы

Добавлено 28 ноября 2018 в 02:04

Сохранить или поделиться

В измерительных схемах сигналы постоянного тока часто используются в качестве аналоговых представлений физических измерений, таких как температура, давление, поток, вес и движение. Чаще всего сигналам постоянного тока отдается предпочтение по сравнению с сигналами постоянного напряжения, поскольку сигналы тока точно равны по величине во всем контуре схемы, несущей ток от источника (измерительного устройства) до нагрузки (индикатор, устройство записи или контроллер), тогда как сигналы напряжения в аналогичной схеме могут изменяться от одного конца к другому из-за резистивных потерь проводников. Кроме того, приборы для измерения тока обычно имеют низкие импедансы (в том время как приборы для измерения напряжения имеют высокие импедансы), что дает инструментам измерения тока бо́льшую устойчивость к электрическим помехам.

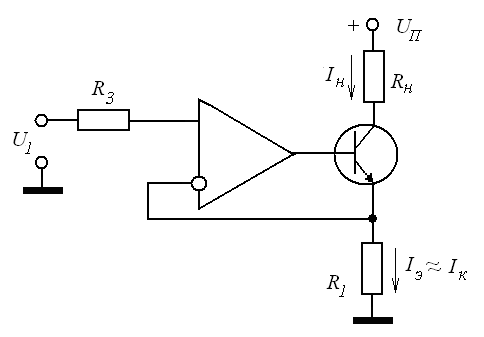

Чтобы использовать ток как аналоговое представление физической величины, мы должны иметь какой-то способ генерации точной величины тока в сигнальной схеме. Но как мы создадим точный токовый сигнал, когда не можем знать сопротивление контура? Ответ заключается в использовании усилителя, предназначенного для поддержания тока на заданном значении, прикладывая столько много или столько мало напряжения, сколько необходимо для цепи нагрузки, чтобы поддерживать это заданное значение тока. Такой усилитель выполняет функцию источника тока. Операционный усилитель с отрицательной обратной связью является идеальным кандидатом на такую задачу:

Предполагается, что входное напряжение этой схемы исходит от какого-либо устройства физического преобразователя / усилительного устройства, откалиброванного для получения 1 вольта для 0% при физическом измерении и 5 вольт для 100% при физическом измерении. Стандартный диапазон аналогового токового сигнала составляет от 4 мА до 20 мА, что означает от 0% до 100% диапазона измерений, соответственно. При входе 5 вольт резистор (точный) 250 Ом будет иметь приложенное к нему напряжение 5 вольт, что приведет к току 20 мА в схеме большого контура (с R_нагр). Не имеет значения, чему равно сопротивление R_нагр, и чему равно сопротивление проводов в этом большом контуре, если операционный усилитель имеет напряжение питания, достаточно высокое для выдачи напряжения, которое необходимо для получения 20 мА, протекающих через R_нагр. Резистор 250 Ом устанавливает соотношение между входным напряжением и выходным током, в этом случае создавая равнозначность 1–5 В на входе / 4–20 мА на выходе. Если бы мы преобразовывали входной сигнал 1-5 вольт и выходной сигнал 10-50 мА (более старый, устаревший измерительный стандарт промышленности), вместо этого мы использовали бы точный резистор 100 Ом.

Другим названием этой схемы является «усилитель крутизны». В электронике крутизна представляет собой математический коэффициент, равный изменению тока, деленному на изменение напряжения (ΔI/ΔV), и измеряется в сименсах (См), в тех же единицах, что используются для выражения проводимости (математически, величина, обратная сопротивлению: ток/напряжение). В данной схеме коэффициент крутизны фиксируется величиной резистора 250 Ом, что дает линейную связь выходной_ток/входное_напряжение.

Резюме

• В промышленности токовые сигналы постоянного тока часто используются вместо сигналов постоянного напряжения как аналоговые представления физических величин. Ток в последовательной цепи абсолютно одинаков во всех точках этой схемы независимо от сопротивления проводов, тогда как напряжение в аналогичной схеме может изменяться от одного конца к другому из-за сопротивления проводов, что делает токовые сигналы более точными для передачи сигнала от «передающего» прибора до «принимающего» прибора.
• Сигналы напряжения относительно легко получить непосредственно на устройствах преобразователей, тогда как точные токовые сигналы нет. Для «преобразования» сигнала напряжения в токовый сигнал можно довольно просто использовать операционные усилители. В этом режиме операционный усилитель буде выводить любое напряжение, необходимое для поддержания тока через сигнальную цепь в правильном значении.

Оригинал статьи:

Теги

Сохранить или поделиться

На сайте работает сервис комментирования DISQUS, который позволяет вам оставлять комментарии на множестве сайтов, имея лишь один аккаунт на Disqus.com.

В случае комментирования в качестве гостя (без регистрации на disqus.com) для публикации комментария требуется время на премодерацию.

виды, особенности и принцип работы

Преобразователи напряжения широко используются как в быту, так и на производстве. Для производства и промышленности чаще всего изготавливаются по индивидуальному заказу, ведь там нужен мощный преобразователь и не всегда с напряжением стандартной величины. Стандартные величины выходных и входных параметров применяются зачастую в бытовых условиях. То есть преобразователь напряжения — это электронное устройство, которое предназначено для изменения вида электроэнергии, её величины или же частоты.

По своей функциональности они делятся на:

1. Понижающие;
2. Повышающие;
3. Бестрансформаторные;
4. Инверторные;
5. Регулируемые с настройкой частоты и величины выходного переменного напряжения;
6. Регулируемые с настройкой величины постоянного выходного напряжения.

Некоторые из них могут выполняться в специальном герметичном исполнении, такие типы устройств используются для влажных помещений, или же, вообще, для установки под водой.

Итак, что же из себя представляет каждый вид.

Высоковольтный преобразователь напряжения

Такое электронное устройство, которое предназначено для получения переменного или постоянного высокого напряжения (до нескольких тысяч вольт). Например, такие устройства применяются для получения высоковольтной энергии на кинескопы телевизоров, а также для лабораторных исследований и проверки электрооборудования напряжением, повышенным в несколько раз. Кабеля или же силовые цепи масляных выключателей, рассчитанных на напряжение 6 кВ, испытывают напряжением 30 кВ и выше, правда, такая величина напряжения не обладает высокой мощностью, и при пробое сразу же отключается. Эти преобразователи довольно компактны ведь их приходится переносить персоналу от одной подстанции к другой, чаще всего вручную. Нужно заметить, что все лабораторные блоки питания и преобразователи обладаю почти эталонным, точным напряжением.

Более простые высоковольтные преобразователи применяются для запуска люминесцентных ламп. Сильно повысить импульс до нужного можно за счёт стартера и дросселя, которые могут иметь электронную или же электромеханическую основу.

Промышленные установки, выполняющие преобразование более низкого напряжения в высокое, имеют множество защит и выполняются на повышающих трансформаторах (ПТН). Вот одна из таких схем дающая на выходе от 8 до 16 тысяч Вольт, при этом для его работы необходимо всего около 50 В.

Из-за того, что в обмотках трансформаторов вырабатывается и протекает довольно высокое напряжение, то и к изоляции этих обмоток, а также к её качеству предъявляются высокие требования. Для того чтобы устранить возможность появления коронирующих разрядов, детали высоковольтного выпрямителя должны быть припаяны к плате аккуратно, без заусенцев и острых углов, после чего залиты с обеих сторон эпоксидной смолой или слоем парафина толщиной 2…3 мм, обеспечивающим изоляцию друг от друга. Иногда данные электронные системы и устройства называют повышающий преобразователь напряжения.

Следующая схема представляет собой линейный резонансный преобразователь напряжения, который работает в режиме повышения. Он основан на разделении функций повышения U и его чёткой стабилизации в абсолютно разных каскадах.

При этом некоторые инверторные блоки можно заставить работать с минимальными потерями на силовых ключах, а также на выпрямленном мосте, где появляется высоковольтное напряжение.

Преобразователь напряжения для дома

С преобразователями напряжения для дома обычный человек сталкивается очень часто, ведь во многих устройствах есть блок питания. Чаще всего это понижающие преобразователи, имеющие гальваническую развязку. Например, зарядные устройства мобильных телефонов и ноутбуков, персональные стационарные компьютеры, радиоприёмники, стереосистемы, различные медиапроигрыватели и этот перечень можно продолжать очень долго, так как их разнообразие и применения в быту в последнее время очень широко.

Бесперебойные блоки питания оснащены накопителями энергии в виде аккумуляторов. Такие устройства применяются также для поддержания работоспособности системы отопления, во время неожиданного отключения электроэнергии. Иногда преобразователи для дома могут быть выполнены по инверторной схеме, то есть подключив его к источнику постоянного тока (аккумулятору), работающего за счёт химической реакции можно получить на выходе обычное переменное напряжение, величина которого будет 220 Вольт. Особенностью данных схем является возможность получить на выходе чистый синусоидальный сигнал.

Одной из очень важных характеристик, применяемых в быту преобразователей, является стабильная величины сигнала на выходе устройства, независимо от того сколько вольт подаётся на его вход. Эта функциональная особенность блоков питания связана с тем, что для стабильной и продолжительной работы микросхем и других полупроводниковых устройств необходимо чётко нормированное напряжение, да ещё и без пульсаций.

Основными критериями выбора преобразователя для дома или квартиры являются:

1. Мощность;
2. Величина входного и выходного напряжения;
3. Возможность стабилизации и её пределы;
4. Величина тока на нагрузке;
5. Минимизация нагрева, то есть лучше чтобы преобразователь работал в режиме с запасом по мощности;
6. Вентиляция устройства, может быть естественная или принудительная;
7. Хорошая шумоизоляция;
8. Наличие защит от перегрузок и перегрева.

Выбор преобразователя напряжения дело не простое, ведь от правильно выбранного преобразователя зависит и работа питаемого устройства.

Бестрансформаторные преобразователи напряжения

В последнее время они стали очень популярны, так как на их изготовление, а в частности, производство трансформаторов, нужно тратить немалые средства, ведь обмотка их выполняется из цветного металла, цена на который постоянно растёт. Основное преимущество таких преобразователей это, конечно же, цена. Среди отрицательных сторон есть одно существенно отличающее его от трансформаторных блоков питания и преобразователей. В результате пробоя одного или нескольких полупроводниковых приборов, вся выходная энергия может попасть на клеммы потребителя, а это обязательно выведет его из строя. Вот простейший преобразователь переменного напряжения в постоянное. Роль регулирующего элемента играет тиристор.

Проще обстоят дела с преобразователями, в которых отсутствуют трансформаторы, но работающие на основе и в режиме повышающего напряжение аппарата. Здесь даже при выходе одного элемента или нескольких на нагрузке не появится опасной губительной энергии.

Преобразователи постоянного напряжения

Преобразователь переменного напряжения в постоянное является самым часто используемым видом устройства этого типа. В быту это всевозможные блоки питания, а на производстве и в промышленности это питающие устройства:

• Всех полупроводниковых схем;
• Обмоток возбуждения синхронных двигателей и двигателей постоянного тока;
• Катушек соленоидов масляных выключателей;
• Оперативных цепей и цепей отключения там, где катушки требуют постоянного тока.

Тиристорный преобразователь напряжения — это наиболее часто применяемый для этих целей аппарат. Особенностью этих устройств является полное, а не частичное, преобразование переменного напряжения в постоянное без всякого рода пульсаций. Мощный преобразователь напряжения такого типа обязательно должен включать в себя радиаторы и вентиляторы для охлаждения, так как все электронные детали могут работать долго и безаварийно, только при рабочих температурах.

Регулируемый преобразователь напряжения

Эти устройства направлены на работу как в режиме повышения напряжения, так и в режиме понижения. Чаще всего это всё-таки аппараты, выполняющие плавную регулировку величины выходного сигнала, который ниже входного. То есть на вход подаётся 220 Вольт, а на выходе получаем регулируемую постоянную величину, допустим, от 2 до 30 вольт. Такие приборы с очень тонкой регулировкой применяются для проверки стрелочных и цифровых приборов в лабораториях. Очень удобно когда они оснащены цифровым индикатором. Нужно признать, что каждый радиолюбитель брал за основу своих первых работ именно этот вид, так как питание для определённой аппаратуры может быть разное по величине, а этот источник питания получался весьма универсальным. Как сделать качественный и работающий долгое время преобразователь, вот основная проблема юных радиолюбителей.

Инверторный преобразователь напряжения

Данный тип преобразователей положен в основу инновационных компактных сварочных устройств. Получая для питания переменное напряжение 220 Вольт аппарат выпрямляет его, после чего снова делает его переменным, но уже с частотой несколько десятков тысяч Гц. Это даёт возможность значительно снизить габариты сварочного трансформатора, установленного на выходе.

Также инверторный способ применяется для питания отопительных котлов от аккумуляторных батарей в случае неожиданного отключения электроэнергии. За счёт этого система продолжает работать и получает 220 вольт переменного напряжения из 12 Вольт постоянного. Мощный повышающий аппарат такого назначения должен эксплуатироваться от батареи большой ёмкости, от этого зависит как долго он будет снабжать котёл электроэнергией. То есть емкость при этом играет ключевую роль.

Высокочастотный преобразователь напряжения

За счёт применения повышающих преобразователей появляется возможность уменьшения габаритов всех электронных и электромагнитных элементов, из которых состоят схемы, а это значит снижается и стоимость трансформаторов, катушек, конденсаторов и т. д. Правда, это может вызывать высокочастотные радиопомехи, которые влияют на работу других электронных систем, да и обычных радиоприёмников, поэтому нужно надёжно экранировать их корпуса. Расчет преобразователя и его помех должен производиться высококвалифицированным персоналом.

Что такое преобразователь сопротивления в напряжение?
Это особый вид, который используется только при производстве и изготовлении измерительных приборов, в частности, омметров. Ведь основа омметра, то есть прибора измеряющего сопротивление, выполнена в измерении падения U и преобразовании его в стрелочные или цифровые показатели. Обычно измерения производятся относительно постоянного тока. Измерительный преобразователь — техническое средство, служащее для преобразования измеряемой величины в другую величину или измерительный сигнал, удобный для обработки, хранения, дальнейших преобразований, индикации, а также передачи. Он входит в состав какого-либо измерительного прибора.

Преобразователь тока в напряжение

В большинстве случаев все электронные схемы нужны для обработки сигналов, представленных в виде напряжения. Однако иногда приходится иметь дело с сигналом в виде тока. Такие сигналы возникают, например, на выходе фоторезистора или фотодиода. Тогда желательно при первой же возможности преобразовать токовый сигнал в напряжение. Преобразователи напряжения в ток применяются в случае, когда ток в нагрузке должен быть пропорционален входному U и не зависеть от R нагрузки. В частности, при постоянном входном U ток в нагрузке также будет постоянным, поэтому такие преобразователи иногда условно называют стабилизаторами тока.

Ремонт преобразователя напряжения

Ремонт этих устройств для преобразования одного вида напряжения в другой, лучше производить в сервисных центрах, где персонал имеет высокую квалификацию и впоследствии предоставит гарантии выполненных работ. Чаще всего любые современные качественные преобразователи состоят из нескольких сотен электронных деталей и если нет явных сгоревших элементов, то найти поломку и устранить её будет очень сложно. Некоторые же китайские недорогие устройства данного типа, вообще, в принципе лишены возможности их ремонта, чего нельзя сказать об отечественных производителях. Да может они немного громоздкие и не компактные, но зато подлежат ремонту, так как многие из их деталей можно заменить на аналогичные.

РадиоКот :: Операционные усилители. Часть 2.

Операционные усилители. Часть 2.

Итак, ставим себе задачу — измерить ток в разрыве какой-нибудь цепи, причем сразу оговоримся, что речь идет о токах 1мкА и меньше, поскольку в этом случае обычный тестер нельзя будет использовать, у него не хватит разрешающей способности. У моего рабочего Mastech M890C минимальный предел это 2 мА, что означает, что меньше чем 10 мкА он просто не регистрирует. Поэтому надо что-то делать. Как будем действовать? Думать, вспоминать закон Ома и соображать. Так уж повелось, что все измерительные приборы, которыми мы пользуемся в последнее время весьма охотно измерят напряжение, а ток меряют только после какого-нибудь преобразования тока в напряжения. Может я плохо информирован, но о токовых АЦП я не слышал, а АЦП, которые измеряют напряжение стоят повсюду. Поэтому будем преобразовывать ток в напряжение.

Простейшим преобразователем тока в напряжение является обыкновенный резистор. Напряжение на нем по закону Ома равно произведению тока на сопротивление. Итого, если мы пропустим ток в 1 мкА через резистор в 1кОм, то напряжение на нем составит 1мкА*1кОм=1мВ. Мало, АЦП не зарегистрирует, нужно усиливать. Ну тогда можно применить одну из схем, которые мы изучили в предыдущей части нашего повествования. Например, схему неинвертирующего усилителя. Получилось у нас ровно то, что изображено на рисунке. Какие недостатки у этой схемы? Ну один просто очевиден — падение напряжения на таком измерителе будет зависеть от тока, протекающего в цепи, что может исказить реальное значение тока. Ну и высокое входное сопротивление прибора, а поскольку амперметр должен иметь низкое входное сопротивление, то что-то нам подсказывает, что эта схема не очень хорошо будет работать. Хотя оговоримся сразу же — для больших токов эта схема замечательно работает, особенно потому, что при больших токах существенными становятся процессы тепловыделения, а поэтому количество элементов, через которые протекает большой ток следует уменьшить.

Ну да ладно, лирическое отступление закончили, принялись сочинять схему, которая была бы свободна от этих недостатков. А что будет если взять схему инвертирующего усилителя (кто не помнит, то см. первую часть), выкинуть из неё входной резистор (кто не понял, это который R2), выкинуть источник входного напряжения, а вместо него подвести к инвертирующему входу измеряемый ток, что будет. Правильно, на выходе будет напряжение -IизмR1. Не забыли почему минус. Молодцы. Итак, что мы видим, мы преобразовали входной ток в напряжение на выходе, но между входами у нас 0В при любом входном токе, при котором выходное напряжение не достигает напряжения питания(ну не может больше операционный усилитель выдать на выходе, а поэтому ограничен диапазон токов, которые можно измерять). Тогда, опять таки если мы возьмем входной ток в 1мкА, а сопротивление R1 в 1МОм, то напряжение на выходе составит -1В. Хм, а это уже легко измеряется любым вольтметром, хоть тестером, хоть каким-нибудь В7-35, который я использую для разных своих дел. Вот как все замечательно. Осталось только разобрать один очень интересный вопрос, который называется Т-цепочка. Что это такое, давайте представим себе такую ситуацию — вы идете в магазин, а там нет резистора 1МОм, есть только 100 кОм и меньше.

Вот блин засада, нужно ставить второй операционник и усиливать сигнал по напряжению. В принципе вариант, но можно поступить хитрее. И использовать вот такую схему.

Спрашивается, какое напряжение будет на выходе? Ну если вы усвоили два правила работы с операционными усилителями и закон Ома(его то я надеюсь вы помните), то вам нетрудно будет понять, что напряжение на выходе составит -IвхR1(1+R2/R3). А это значит, что если мы хотим получить коэффициент преобразования порядка 107 В/А, то нам нужны сопротивления R1=100кОм, R2=99кОм, R3=1кОм. А уж такие сопротивления вы легко найдете в магазине, или в собственной коллекции. А для чего нужны такие большие коэффициенты преобразования — для измерения токов порядка 1 нА и меньше, но об этом мы поговорим в другой статье, в которой я расскажу о том, как спроектировать наноамперметр или гигаомметр, в зависимости от того, что вам нужно. А в следующей части нашей беседы об операционных усилителях мы поговорим о генераторах и фильтрах на базе операционных усилителей.
