Логические модули logo, контроллеры siemens (сименс) logo
Для программирования логических модулей LOGО! используется набор функций, встроенных в их операционную систему. Все функции сгруппированы в две библиотеки.
Библиотека GF содержит базовый набор функций, позволяющий использовать в программе модуля все основные логические операции. Библиотека SF содержит набор функций специального назначения, к которым относятся триггеры, таймеры, счетчики, компараторы, часы и календари, элементы задержки включения и отключения, генераторы, функции работы с аналоговыми величинами и т.д.
Общий объем программы ограничен 200 функциями. Это значит, что один логический модуль способен заменить схему, включающую в свой состав до 200 электронных и электромеханических компонентов.
Программирование может выполняться тремя способами:
- С клавиатуры модуля LOGО! Basic.
- Установкой запрограммированного модуля памяти.
- С компьютера, оснащенного пакетом программ LOGО! SoftComfort.
Программирование с клавиатуры
Программирование модулей LOGО! с клавиатуры выполняется на языке FBD (Function Block Diagram) и напоминает разработку схемы электронного устройства. Этот вариант программирования возможен только для модулей LOGO!Basic.
Процесс программирования сводится к извлечению из библиотек требуемых в данный момент функций, определению соединений входов и выходов данной функции с входами и выходами логического модуля или других функций, а также установке параметров настройки данной функции. Например, времени задержки включения или отключения, параметров предварительной установки и граничных значений счета, граничных значений аналоговых величин и т.д.
Во время программирования на экране дисплея модуля отображается только одна из всех используемых в программе функций. Готовая программа может быть переписана в модуль памяти, вставленный в логический модуль.
Все операции программирования поддерживаются встроенной системой меню модуля. В модулях LOGО! от версии 0BA6 все меню могут отображаться на русском языке.
Программирование с помощью модуля памяти
Программирование логических модулей LOGО! может выполняться установкой в его паз модуля памяти с заранее записанной в него программой. После установки модуля памяти и включения питания в LOGО!Pure программа автоматически копируется из модуля памяти в память логического модуля, после чего выполняется автоматический запуск программы.
В LOGО!Basic после установки модуля памяти и включения питания на экран дисплея выводится меню, из которого можно произвести перезапись программы из модуля памяти в память логического модуля и осуществить запуск выполнения программы.
Программирование с помощью LOGO! SoftComfort
Программное обеспечение LOGО! Soft Comfort предоставляяет наиболее широкие возможности по разработке, отладке и документированию программ логических модулей LOGО! Разработка программы может выполняться на языках LAD (Ladder Diagram) или FBD. Допускается использование символьных имен для переменных и функций, а также необходимых комментариев.
В отличие от программирования с клавиатуры обеспечивается наглядное представление всей программы, поддерживается множество сервисных функций, повышающих удобство разработки и редактирования программы.
Разработка, отладка и полное тестирование работы программы может осуществляться в автономном режиме без наличия реального модуля LOGО! Готовая программа может загружаться в логический модуль или записываться в модуль памяти, а также сохраняться на жестком диске компьютера.
Логические модули сименс лого исполнения …0BA6 и программное обеспечение LOGО! Soft Comfort от V6.0 и выше позволяют выполнять операции программирования и диагностики через системы модемной связи.
Siemens Logo! — десять лет спустя / Habr
Наводя порядок в шкафу, я нашел старый контроллер Siemens Logo! и ряд аксессуаров к нему. Когда-то, десять лет назад, я сделал несколько проектов на таких игрушках. Ностальгия и тёплые воспоминания про те времена побудили меня к написанию этого поста.Под катом много фотографий (geek porn)!
Итак, что такое Siemens Logo!? Фирма Siemens позиционирует данное устройство как «интеллектуальное реле», позволяющее строить несложные системы автоматизации. Примером таких систем могут быть, например, гаражные ворота, лестничное освещение, управление насосами, поддерживающими уровень воды в баке и прочие простые системы, включающие в себя несколько датчиков с дискретными выходами, несколько исполнительных устройств и органы управления (кнопки и переключатели). Датчики с аналоговыми выходами тоже поддерживаются, при наличии специальных модулей расширения.
1. Железо
Семейство Siemens Logo! включает в себя множество разных модулей, но самым главным из них является модуль процессора.
1.1. Модуль процессора

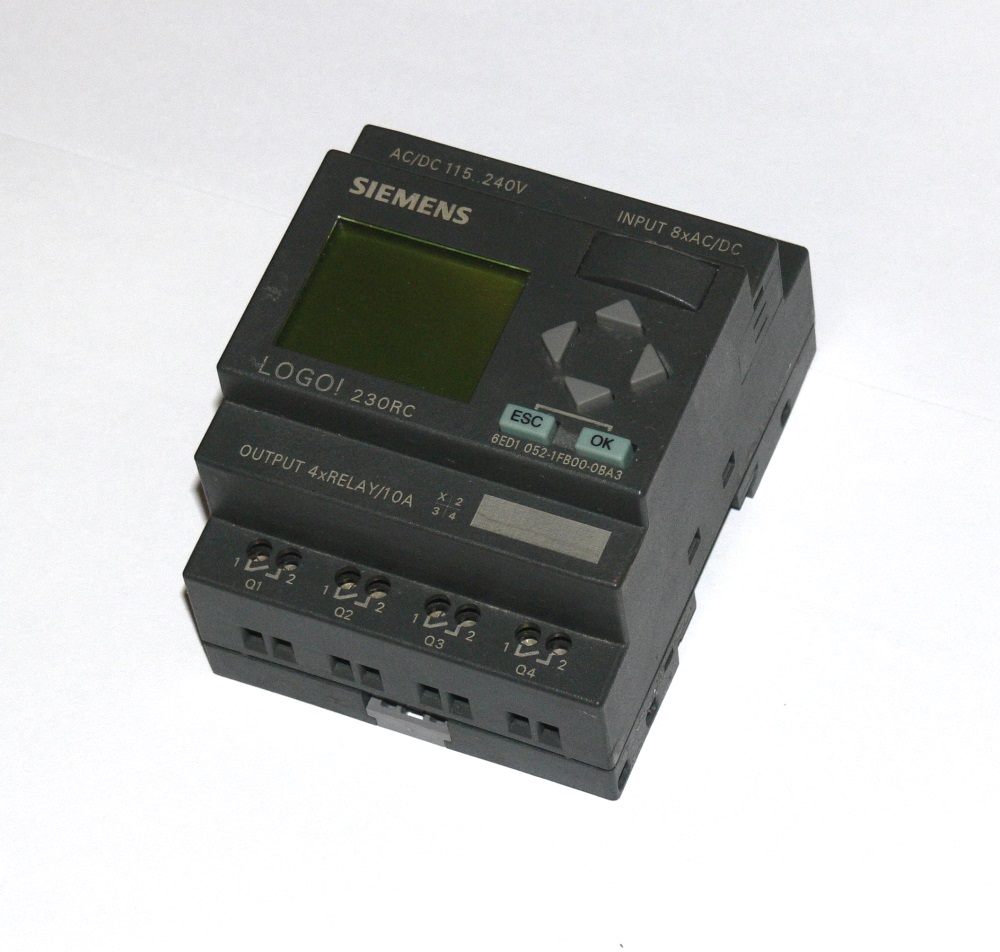

Модуль, который я хочу вам показать, оснащен небольшим монохромным LCD. На нем отображаются меню, нужные при загрузке программы, на нём могут отображаться сообщения при работе программы, с него можно даже, при сильном желании, запрограммировать контроллер без подключения к компьютеру. Выпускаются также «слепые» модули (Pure), не имеющие экрана, но если вы занимаетесь построением систем на Siemens Logo!, нужно иметь хотя бы один модуль с экраном, чтобы иметь возможность копировать модули памяти. Но об этом будет сказано ниже.
Итак, модуль процессора 0BA3 питается от сети 220В, и имеет четыре дискретных выхода (реле) и восемь дискретных входов. Дискретный выход представляет собой реле с нагрузочной способностью до 10А при напряжении до 240В, дискретный вход допускает подключение цепей переменного тока напряжением 220В.

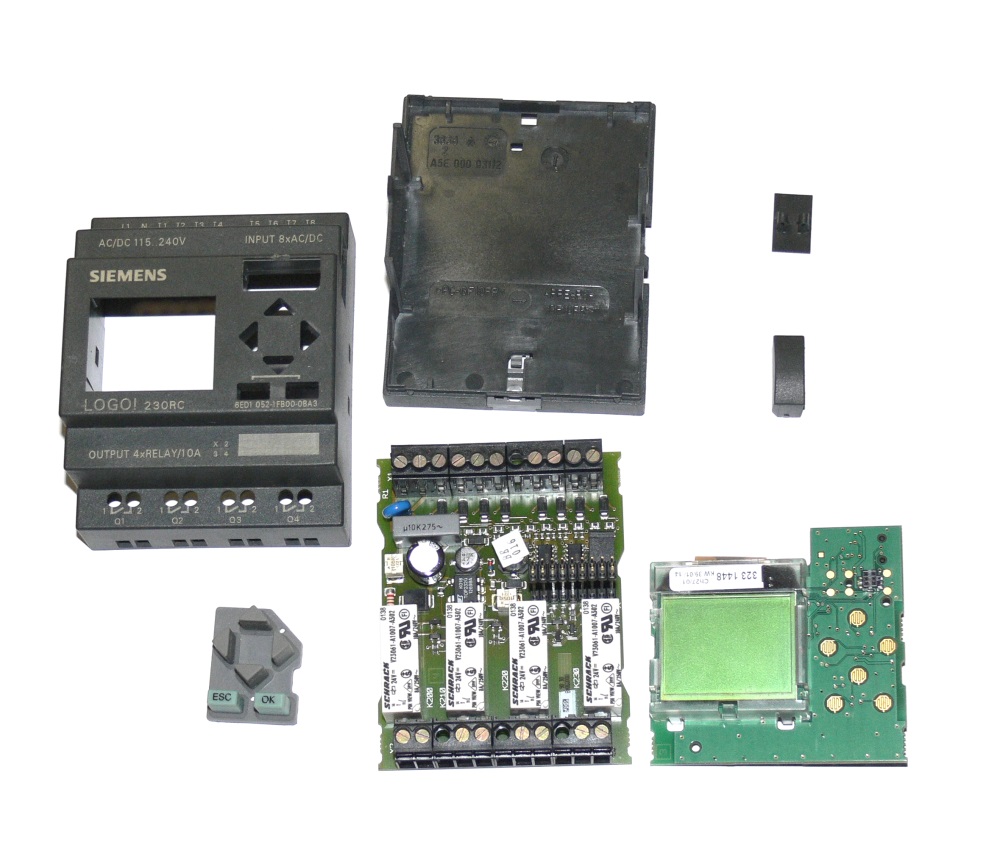

Самое интересное, конечно, внутри. Итак, модуль процессора в разобранном виде:
Модуль состоит из двух плат, на верхней плате расположен сам процессор и LCD, на нижней — блок питания, реле и дискретные входы.
Начнем с верхней платы.
Верхняя плата, верхняя сторона.
То же, со снятым LCD.
Верхняя плата, нижняя сторона.
На верхней плате размещается сам процессор (ASIC, разработанный специально для этого изделия), LCD, микросхема L4949EP (стабилизатор напряжения 5В, схема сброса и супервизор питания), кварц на 8МГц, ещё одна микросхема неизвестного назначения, микросхема Atmel 24C08 (EEPROM на 8 кбит), микросхемы 74hc4066 (4 аналоговых ключа) и 74HC11(?). Также на верхней плате расположены разъемы для подключения нижней платы, модуля расширения и модуля памяти.
На нижней плате мы видим более интересные вещи. Здесь расположен источник питания на микросхеме TOP332G. Сама по себе микросхема (контроллер импульсного источника питания) очень распространенная, но здесь она применяется в несколько необычном включении, без трансформатора. Получается простой понижающий импульсный преобразователь напряжения, понижающий напряжения от сетевого (85 — 240В) до 24В постоянного тока. Блок питания не изолирует устройство от сети! Цифровая «земля» и общий провод дискретных входов оказываются связаны с «нулём» сети напрямую, поэтому при монтаже контроллера важно, ради соблюдения техники безопасности, подключать сеть правильно, с учётом того, какой провод нулевой, а какой фазный.
Дискретные выходы представляют собой реле Schrack с обмоткой на 24В. Кстати, маркировка на корпусе реле гласит, что коммутируемый ток составляет 8А, а Siemens заявляет для данного модуля 10А. Непорядок.
Дискретные входы не имеют гальванической развязки. По сути, сетевое напряжение через делитель и фильтр поступает напрямую на логику.

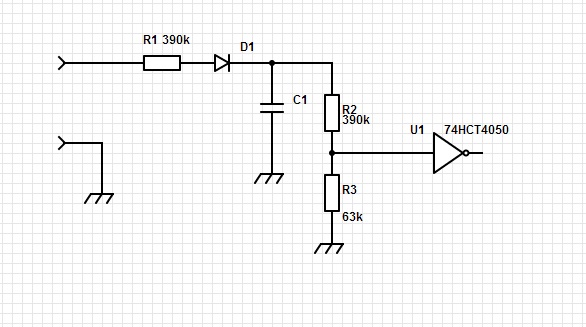

Схема дискретного входа
Также на нижней плате расположены винтовые клеммы, разъем для соединения с верхней платой и пьезопищалка.
1.2. Модуль дискретного ввода-вывода
Модуль дискретного ввода-вывода 0BA0, содержит четыре дискретных выхода (реле), четыре дискретных входа, и, как и другие модули этого семейства, пристыковывается к модулю процессора сбоку.
Отдельно он выглядит так:
И в разобранном виде:
Он также состоит из двух плат, верхней и нижней.
Верхняя плата, вид сверху.
Используются точно такие же реле Schrack на 8А, но на этот раз Siemens заявляет максимальный ток 5А. То есть в случае с процессорным блоком они рискуют тем, что будет превышен максимально допустимый ток через контакты реле, а здесь они перестраховываются.
Верхняя плата, вид снизу.
Здесь мы опять видим специализированную микросхему и уже знакомый нам стабилизатор питания L4949.
Нижняя плата содержит ещё два реле, источник питания и четыре дискретных входа. Все эти узлы аналогичны используемым в процессорном модуле.
1.3. Загрузочный кабель
Кабель предназначен для загрузки программ через порт RS-232. Кабель имеет гальваническую развязку.
Посмотрим, что внутри.
Внутри гибко-жесткая печатная плата. На одной стороне две оптопары.
Микросхема MAX3221 (порт RS232) и буфер (74НС14 или какой-то аналог).
1.4. Модуль памяти
Желтенькая штучка на фото — это модуль памяти. В принципе, Logo! работает и без него, но желтый модуль позволяет копировать программы. После заливки программы в контроллер по кабелю её можно скопировать в желтый модуль и вставить в другой контроллер, скажем, находящийся на объекте. Удобно тем, что монтажнику не нужно брать с собой ноутбук и кабель. Бывают ещё красные модули, они не позволяют скопировать своё содержимое во внутреннюю память контроллера (типа, защита от копирования).
Внутри находится микросхема EEPROM Atmel 24C08, такая же, как в модуле процессора.
2. Пишем программу
Итак, подключаем питание, включаем контроллер, и видим следующее:
Напишем программу «мигания светодиодиком». Светодиодик в кавычках, потому что никакой индикации срабатывания выхода на самом деле нет. Мы просто услышим звук срабатывающего реле. Слово «пишем» тоже можно взять в кавычки, потому что програмы для Siemens Logo! не пишутся, а рисуются в графической среде Logo! Comfort.
«Программы» в этой среде построены из «кубиков», каждый из которых представляет собой логический элемент, реле времени, вход, выход, и т.п.
В этой же среде можно запустить симуляцию программы. В нашем случае программа состоит из одного блока Symmetrical Pulse Generator, одного дискретного выхода, и одной константы (лог. 1), разрешающей работу генератора. Всё предельно просто.
Программное обеспечение позволяет запрограммировать любое поколение контроллеров Logo!, как старые (этот, например, третья модель), так и новые (6-я и 7-я модель). Отличаются они тем, что в новых гораздо больше функций, и гораздо меньше ограничений. Третья модель, например, позволят использовать в программе всего лишь до 56 блоков, в современных моделях блоков может быть и 200.
Достоинством этой среды является то, что в ней можно начать работу «с нуля», не имея опыта программирования логических контроллеров. «Кривая обучения» минимальна и может занять один вечер.
Программное обеспечение хорошо документировано, есть примеры проектов (например, автоматика лестничного освещения).
Теперь самое интересное.
Цены.
Конечно, именно эти модели давно устарели и сняты с производства, поэтому приведу цены на их современные инкарнации.
Цены приведены в рублях и являются приблизительными.
Модуль процессора — 4200 р.
Модуль дискретного ввода-вывода — 3000 р.
Кабель — 3800 р.
Модуль памяти — 650 р.
Впечатляет, не правда ли? Особенно на кабель (две микросхемы и две оптопары) и на модуль памяти (одна микросхема стоимостью меньше 10 р.)
Вот и всё. Надеюсь, вам понравилось. Буду рад ответить на ваши вопросы.
