Контроллер для домофона: Инструкция контроллера Z-5R

Содержание

Контроллер Z-5R — контроллеры СКУД IronLogic

Контроллер для электро магнитного/электро-механического замка, до 680 пользователей

Основные характеристики:

  1. Низкая цена
  2. Защита от неправильного включения
  3. Выбор типа замка
  4. Режим ACCEPT*
  5. Режим TRIGGER*
  6. Режим Консьерж*
  7. Быстрый монтаж и подключение
  8. Программирования мастер-ключей, блокирующих ключей
  9. Записи содержимого памяти контроллера в ключ DS1996 и наоборот
  10. Программирования с ПК (с помощью адаптера Z-2)

*Режим ACCEPT — позволяет восстановить базу данных ключей. Активизировав режим ACCEPT контроллер разрешает доступ всем подносимым ключам и при этом заносит их ID в свою память. Тем самым, проработав несколько дней в режиме ACCEPT, контроллер формирует новую базу данных ключей.


*Режим TRIGGER — управление работой замка: вкл./выкл. Одно касание ключа- замок закрыт; второе касание ключа — замок открыт. Режим TRIGGER удобен в случаях, где необходимо открывать или блокировать дверь на определенный период (рабочий день, перерыв и т.д.)
*Режим Консьерж — управление разрешением доступа. Блокирующий ключ, разрешает или запрещает открывание двери всем остальным прописанным ключам. Режим Консьерж удобен в случаях, где необходимо выполнить условие при котором нельзя входить в помещение если там нет ответственного лица (хозяин блокирующего ключа).

Технические характеристики:

  • Напряжение питания: 8-18V DC
  • Ток потребления: 20 mA
  • Ток коммутации: 5А
  • Количество ключей/карт (max: 1364 шт.
  • Тип ключей:DS1990A, RFID карточки/брелки
  • Встроенная энергонезависимая память (EEPROM)
  • Выходы МДП транзистор: 1шт.
  • Количество подключаемых считывателей: 1шт.
  • Установка длительности открывания замка: от 0 до 220 cек. Световая/Звуковая индикация режимов работы: встроенный зуммер, светодиод
  • Перемычка для выбора типа замка: электромагнитный, электромеханический
  • Рабочая температура: от -30°С до +50°С
  • Габаритные размеры (mm: 45х25х14

Применение:

Предназначен для управления электромагнитными и электромеханическими замками. Габариты изделия позволяют устанавливать его, как и внутри замка, так и отдельно. Работает с ключами Touch Memory DS1990А и с RFID картами/брелками.
Контроллер Z-5R позволяет подключить следующее оборудование:
•1• Датчик открытой двери
•2• Блок питания
•3• Электромагнитный/электромеханический замок
•4• Внешний светодиод
•5• Кнопка открывания замка
•6• Внешний зуммер
•7• Считыватель Matrix-II

Характеристики Z-5R:

  • Производитель: IronLogic
  • Dallas Touch Memory (iButton) для считывателей: Есть
  • Wiegand для считывателей: нет
  • Другие выходные интерфейсы: нет
  • Кол-во пользователей: 1364
  • Особенности контроллера: Автономный
  • Тип питания: 12 В
Консультации по оборудованию Новый вопрос

Задайте вопрос специалисту о Z-5R контроллер для замков


Вопрос от: Александр

Купил у Вас контроллер Z5-R и электромеханический замок PROMIX SM 203. 00 (нормально открытый) закрыт при подаче напряжения. Могу ли я перемычку поставить в положение \\\»4\\\» как для электромагнитного замка? Или при положении перемычки \\\»1\\\» я не могу использовать этот замок?


Вопрос от: Александр

Для Z-5R подходит блок питания на выходе DC 12V 2A-3A ?Почему при первоначальном подключении контроллера нет сигналов, только тихие постоянные щелчки. Может дело в БП?


Вопрос от: Александр

Купил у Вас контроллер Z5-R и электромеханический замок PROMIX SM 203.00 (нормально открытый) закрыт при подаче напряжения. Могу ли я перемычку поставить в положение \»4\» как для электромагнитного замка? Или при положении перемычки \»1\» я не могу использовать этот замок?

Доставка

Самовывоз из офиса: Доставка курьером: Транспортные компании:
Отзывы покупателей:
Оставить отзыв Виктор Комментарий

все отлично и в срок

Контроллер для домофона

Контроллер для домофона

Z-5R — автономный контроллер СКУД производства IronLogic.

Скачать инструкцию

Функции ключей
Режимы работы
Чтоб не сжечь контроллер…
Подключение
Создание Мастер-ключа
Настройка
Работа с ключами (запись, удаление)

Расшифровка звуковых сигналов
Характеристики

Функции ключей

• Простой ключ открывает дверь.
• Блокирующий ключ открывает дверь, а при необходимости блокирует/разблокирует доступ по Простым ключам.
• Мастер-ключ не открывает дверь. Он служит для записи/стирания ключей и для установки времени открывания двери.

Чтобы изменить функцию Простого или Блокирующего ключа, необходимо стереть его из памяти контроллера, а затем записать его с новой функцией.
Также, задать любому ключу новую функцию можно в программе BaseZ5R, подключив контроллер к ПК через адаптер «Z-2 EHR».

Режимы работы

Обычный режим

• Для открывания двери кратковременно приложите к считывателю Простой ключ. Блокирующий ключ в обычном режиме также открывает дверь, но не в момент касания, а в момент отпускания ключа от считывателя.

• Если ключ есть в памяти контроллера, контроллер открывает замок, звучит сигнал «Доступ предоставлен (• • • • • •)».
По истечении времени, установленного на открывание замка, контроллер закроет замок.

• Если ключа в памяти нет, дверь не открывается, звучит сигнал «Доступ запрещён (••)».

Режим блокировки

В режиме блокировки закрыт проход для Простых ключей.
Проход возможен только по Блокирующим ключам и по кнопке «Выход».

Перевод в режим блокировки

• Удерживайте Блокирующий ключ у считывателя около 3 секунд до появления длительного сигнала (—).
Контроллер перейдёт в режим блокировки и предоставит вам доступ.
В режиме блокировки доступ по Простым ключам закрыт — вместо открывания выдаются короткие частые сигналы (••••••••).

Выход из режима блокировки

• Удерживайте Блокирующий ключ у считывателя до серии 4 коротких сигналов (••••)
или
• Кратковременно приложите к считывателю Мастер-ключ. Контроллер выйдет из режима, выдав серию из 4 коротких сигналов (••••)

★ Режим блокировки не сбрасывается отключением питания контроллера и сохраняется после включения.

Режим «Триггер»

В режиме «Триггер» по предъявлению ключа контроллер открывает замок и оставляет его в открытом состоянии. Закрывание замка происходит только при следующем предъявлении ключа. Это удобно для предоставления длительного свободного доступа в помещение, например, на время посещения гостями.

При переходе из одного состояния в другое контроллер подаёт сигналы:
• из «Включено» в «Отключено» – 4 коротких сигнала (••••),
• из «Отключено» во «Включено» – 1 короткий сигнал (•).

⚠ Режим «Триггер» не предназначен для электрозамков, открываемых подачей напряжения!

Чтоб не сжечь контроллер…

⚠ Не переставляйте перемычки при включённом питании.
⚠ Не устанавливайте перемычки в положения, не предусмотренные инструкцией.
⚠ Установите на клеммах замка защитный диод в обратной полярности, как на схеме.
Подходят диоды 1N5400, 1N5408, 1N5821, HER301 и аналогичные.

Наличие диода увеличивает время открывания электромагнитного замка на 1…3 секунды. Для сокращения этой задержки разработчик рекомендует последовательно диоду включать варистор ▼ напряжением до 14 В и рассеиваемой энергией от 0,7 Дж, например V8ZA2P.

Блок управления замком (БУЗ) также защищает выход контроллера от токов самоиндукции и к тому же ограничивает длительность открывающего импульса, даже если посетитель длительно удерживает нажатой кнопку «Выход».

Подключение

• Блок питания
«+12» — плюс,
«GND» или «ЗЕМЛЯ» — минус.

Напряжение — 12 вольт. Ток — зависит от модели замка (токопотребление см. в паспорте замка). Обычно для электромагнитного хватает 1 А, для электромеханического может потребоваться 3…4 А.
При выборе блока питания предпочтение следует отдать трансформаторному БП, так как импульсник может создавать помехи для считывания ключей.

• Замок
«+12» — плюс,
«LOCK» или «ЗАМОК» — минус.

⚠ Перед подключением замка необходимо установить перемычку на плате контроллера в соответствии с типом замка.

— Электромагнитный замок или электрозащёлка обратного действия — открывается отключением питания. При предоставлении доступа контроллер снимает минус с контакта «LOCK».
— Электромеханический, электроригельный замок или электрозащёлка прямого действия — открывается подачей питания. При предоставлении доступа контроллер подаёт минус на контакт «LOCK».
⚠ Электромеханический замок необходимо шунтировать диодом в обратной полярности либо подключать замок через БУЗ.

• Кнопка «Выход»
«EXIT» или «КНОПКА» — один контакт,
«GND» или «ЗЕМЛЯ» — второй контакт.
Подходит любая кнопка с нормально разомкнутыми контактами. Рекомендуется подключать витой парой.

⚠ Длительное удержание кнопки в нажатом состоянии выводит электромеханический замок из строя. При использовании электромеханического замка рекомендуется подключать кнопку через ограничительный контур▼. Использование БУЗ также позволяет защитить замок от длительной подачи напряжения.

• Считыватель
«TM» или «DALLAS» — данные,
«GND» или «ЗЕМЛЯ» — общий.

Для подключения используйте витую пару. Одна жила витой пары — контакт TM, вторая — «GND».
Обычно устанавливают один считыватель — на вход. Но можно подключить параллельно к нему и второй считыватель — на выход.
— Контактные считыватели. См. схемы «Подключение считывателей TM»

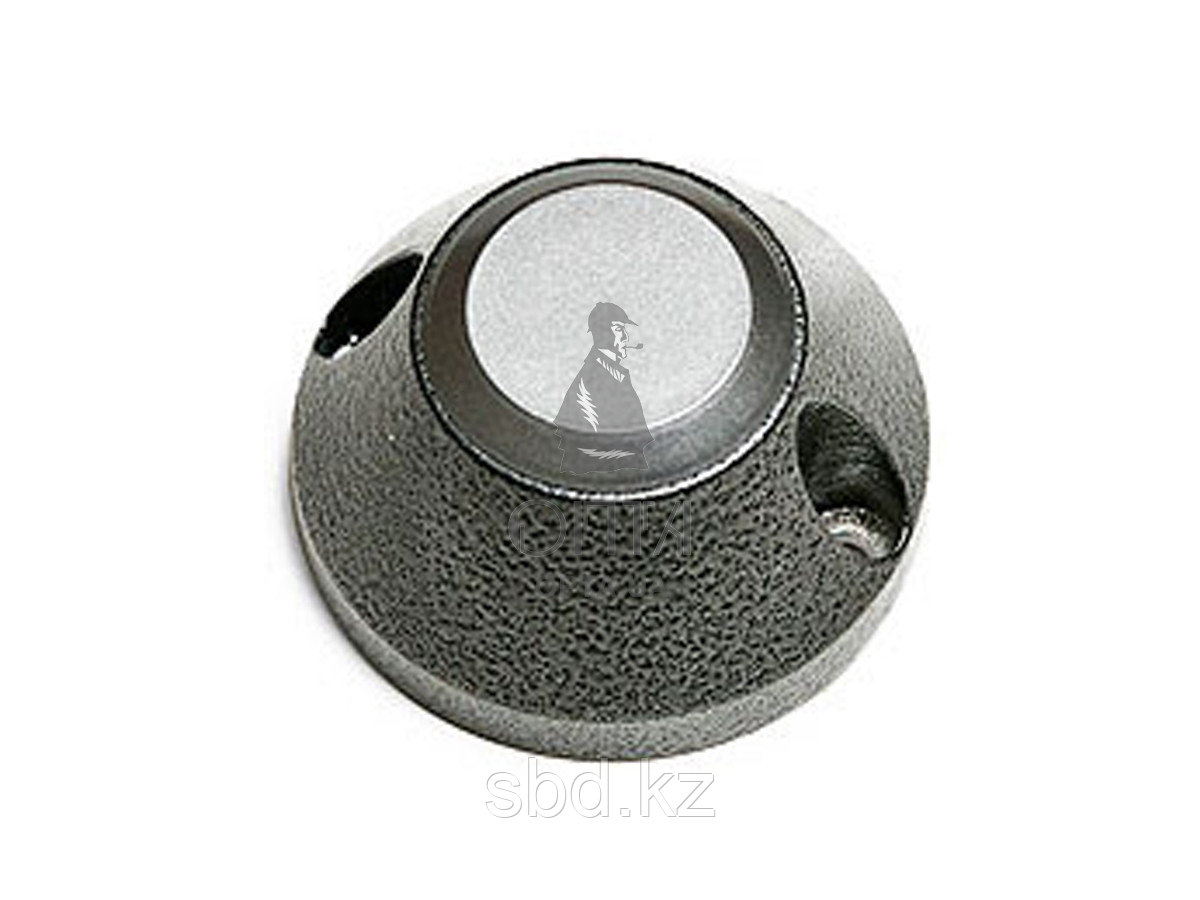

— Бесконтактные считыватели. См. схемы подключения считывателей «Iron Logic» в статье «Считыватели Matrix»
⚠ Контроллер не работает со считывателями по протоколу Wiegand 26! Годятся только считыватели, поддерживающие протокол Dallas Touch Memory. Например, Matrix II.

▼ Примеры подключения бесконтактного/контактного считывателя и электромеханического/магнитного замка.

Дополнительное оборудование

• Дверной датчик
«DOOR» или «ДВЕРЬ» — один контакт,
«GND» или «ЗЕМЛЯ» — второй контакт.

Рекомендуется подключать витой парой.

Датчик необходим лишь при эксплуатации электроригельных замков. При предоставлении доступа контроллер подаёт питание на замок и не прекращает подачу питания, пока дверь не будет закрыта.

• Светодиод считывателя
«LED» или «ВНЕШ.СД» — плюс светодиода,
«GND» или «ЗЕМЛЯ» — минус.
Питание 5 В,

Технология подключения домофонов к компьютерным системам

Комплектующий состав беспроводного устройства

Последнее время стал актуальным вопрос обеспечения безопасности и установка охранного оборудования для дачи. Зачастую хозяева находятся на даче в определенный сезон, а на протяжении остального времени участок остается без присмотра. Но обеспечивать безопасность необходимо ежесекундно, даже во время отсутствия.

Перед тем, как выбрать домофон, необходимо определиться с целями, на выполнение которых направлена установка данного оборудования. Устройство может быть двух видов:

Комплект беспроводного аудиодомофона

  • Внешний и внутренний блок,
  • Центральный блок управления,
  • Автономную переносную трубку.

Внешний блок обязательно должен быть антивандальным и устанавливается снаружи при входе во двор. Домофон оснащен кнопкой вызова и вмонтированной камерой.

Стандартный набор механизмов, входящих в домофон, можно расширить. Это возможно с помощью установки дополнительных трубок и мониторов, взаимосвязанных друг с другом. Можно монтировать датчики движения и приборы освещения. Собственник имеет возможность определить вариант пропуска на территорию.

Ассортимент может быть разнообразным и включать в себя различные ключи. Беспроводные домофоны можно оснащать картами, кодовыми панелями, брелоками.

Преимущества и недостатки оборудования

Беспроводные домофоны – это наилучший способ защитить свое жилище. В данном случае отсутствует необходимость выполнять монтажные и прокладочные работы. Основную функцию передачи сигнала выполняет радиоканал. При монтаже не требуется постороннее вмешательство в готовый интерьер. Это связано с отсутствием кабеля, ведущего от вызывной панели к внутренней. Следовательно, наличие такого устройства значительно упрощает процесс установки.

Для того чтобы установить домофон, необходимо только иметь доступ к электросети. К установленному оборудованию можно дополнительно подключить электромеханический замок. Наличие подобной системы позволит контролировать происходящие события на всей территории.

Беспроводной домофон имеет свои преимущества и недостатки.

Домофон без проводов имеет следующие положительные черты:

  • Не нужно прокладывать кабель для соединения всех систем механизма,
  • Можно подключить любой управляемый замок,
  • Возможно перемещение по всему периметру с переговорным устройством.

Домофон без проводов имеет отрицательные стороны, в частности:

  • Сигнал передачи не всегда надежный и стабильный,
  • Беспроводные домофоны имеют небольшой выбор,
  • Монтаж производится только профессионалами,
  • Домофон имеет высокую стоимость.

Понимая, что имущество стоит гораздо дороже, лучше не скупиться и приобрести домофон хорошего качества. Если вы постоянно проживаете в загородном доме, то будет достаточно установки аудиодомофона. А что если на даче вы – сезонный гость? Тогда к выбору нужно подойти более ответственно.

Домофоны для дачи являются вовсе не прихотью, а необходимостью. Наличие переговорного устройства позволит не тратить время на обход территории, когда раздался звонок в дверь, а также обеспечит личную безопасность.

Схема подсоединения двух вызывных панелей

Для дачи лучше всего выбирать беспроводные модели. Это связано с удаленностью внешней и внутренней вызывных панелей. Отсутствие проводов значительно упростит процесс монтажа и сэкономит деньги.

Установив беспроводное устройство для дачи, вы избавитесь от многих проблем.


Домофонные — Контроллер замка Контактор Считыватель

  • Главная /
  • Контроллеры замков и доп оборудование

Список всех товаров категории Контроллеры замков и доп оборудование

  1. арт: 1012008

    Цена
    за единицу: 0,01 грн

    Нет в наличии

  2. арт: 1012006

    Цена
    за единицу: 0,01 грн

    Нет в наличии

  3. арт: 1012011

    Цена
    за единицу: 0,01 грн

    Нет в наличии

  4. Контроллер Z-5R

    Контроллер:
    напряжение питания: 8-18V DC;
    встроенная энергонезависимая память (EEPROM).

    Поставка в монтажной коробке.

    арт: 1012002

    Цена
    за единицу: 0,01 грн

    Нет в наличии

  5. Считыватель накладной CP-Z2L

    Накладной считыватель для размещения на улице, внутри помещения или на торговом оборудовании с подсветкой и индикацией.

    арт: 1012007

    Цена
    за единицу: 0,01 грн

    Нет в наличии

  6. Считыватель CP-Z (Proximity)

    RFID считыватель 125KHz.
    Предназначен для «скрытой» установки
    как внутри помещения, так и с наружи.

    арт: 1012012

    Цена
    за единицу: 0,01 грн

    Нет в наличии

  7. арт: 1012003

    Цена
    за единицу: 185,00 грн

    Нет в наличии

  8. арт: 1012009

    Цена
    за единицу: 442,00 грн

    Нет в наличии

  9. арт: 1012001

    Цена
    за единицу: 460,00 грн

    Нет в наличии

  10. арт: 1012000

    Цена
    за единицу: 463,00 грн

    Нет в наличии

Электромагнитный замок, подключение, схема управления контроллером, кнопкой и вызывной панелью домофона

Классический вариант подключения электромагнитного замка (ЭМЗ) подразумевает использование, кроме собственно самого замка, следующее оборудование:

  • блок питания;
  • кнопка выхода;
  • контроллер.

В качестве последнего может выступать вызывная панель домофона (видеодомофона) или отдельно устанавливаемый блок. Чаще всего для автономных СКУД используют контроллер Z-5R, а для сетевых – С2000-2. Последний прибор можно использовать и автономно, но это получится дороже.

Структурная схема подключения выглядит следующим образом (рис.1):

где БУЗ – блок управления замком, в качестве которого выступает:

  • контроллер;
  • или вызывная панель (ВП).

При использовании последнего варианта рекомендую поинтересоваться каким образом осуществляется управление. Дело в том, что существуют исполнения (модели) панелей, которые для открывания замка формируют электрический импульс, то есть предназначены для работы с электромеханическими устройствами.

Для электромагнитного необходимо иметь реле, замкнутое в рабочем (запертом) состоянии замка и размыкающееся для его открывания.

Так что иногда, несмотря на наличие панели, приходится дополнительно подключать контроллер, а при использовании для входа идентификаторов вроде ключей Touch Memory или Proximity карт без него не обойтись.

ПОДКЛЮЧЕНИЕ ЭЛЕКТРОМАГНИТНОГО ЗАМКА К КОНТРОЛЛЕРУ

Что может контроллер?

В системах контроля доступа это устройство:

  • хранит во встроенной памяти коды электронных ключей;
  • обеспечивает подключение считывателя и кнопки выхода;
  • управляет режимами работы замка.

Для примера приведу схему подключения устройства Z-5R.

Это обязательные подключения, без которых замок не будет работать. Дополнительно можно подключить внешний зуммер, светодиод, датчик положения двери. На практике в большинстве случаев ограничиваются приведенной схемой.

Если на объекте установлена вызывная панель домофона, формирующая команду на открывание замыканием контактов реле, то эти контакты подключаются параллельно кнопке выхода.

Существуют электромагнитные замки с встроенным контроллером, иногда в прайсах они называются «с электроникой». В этом случае необходимость во внешнем блоке отпадает, поскольку встроенная плата обладает всеми опциями, необходимыми для управления.

Возможно будет интересно:

  *  *  *


© 2014-2021 г.г. Все права защищены.
Материалы сайта имеют ознакомительный характер, могут выражать мнение автора и не подлежат использованию в качестве руководящих и нормативных документов.

Wifi контроллер для домофона

WiFi контроллер IA1 — для автоматического открывания дверей с домофоном.

Модель со встроенной внутренней антенной.



ЧТО ЭТО?

  • Личный швейцар для обладателей смартфонов
  • Открывает по Wi-Fi  домофонные двери и калитки с электромагнитным замком
  • Вам не придётся каждый раз звонить на него (как на gsm модуль) или искать пульт


В чём преимущество?

Простота

  • Всё, что нужно — Ваш смартфон с включённым Wi-Fi, при этом он может лежать в кармане или в сумке, доставать его не нужно.
  • Достаточно один раз настроить расстояние, с которого должно происходить автоматическое открытие.
  • Автоматический режим можно отключить.
  • При приближении к двери с домофоном на экране смартфона всплывает уведомление с кнопкой для открытия.

Надежность

  • Оригинальные комплектующие известных производителей
  • Вспомогательный микроконтроллер, контролирующий основной Wi-Fi модуль
  • Рабочая температура от -40 до +85 °С
  • Полная автономность и независимость от облака

Удобство


  • Не нужно пополнять SIM-карту (её просто нет)
  • Нет затрат на каждого нового пользователя
  • Не нужно устанавливать какое-либо приложение
  • Не нужно прерывать разговор
  • Гибкость настройки: регулируется не только расстояние, с которого должно происходить автоматическое открытие, но и радиус обнаружения Вашего смартфона
  • Удобный интерфейс на понятном русском языке

Комплект поставки:
1. Устройство Wigate 1 шт.
2. Клеммная колодка 1 шт.
3. Кабель для подключения, длина 0,2 м 2 шт.
4. Паспорт. Руководство по эксплуатации 1 шт.

Требования к телефонам:
Wigate работает с любыми смартфонами, поддерживающими стандарт Wi-Fi, за исключением смартфонов с функцией подмены MAC-адреса (в этом случае открывание происходит непосредственно нажатием кнопки на смартфоне)

Такая универсальность обеспечивается тем, что Wigate не требует установки на смартфон каких-либо приложений. Интерфейс пользователя реализован с помощью браузера смартфона.

Рекомендации по установке:
Необходимо пользоваться услугами квалифицированных специалистов по подключению Wigate. Устройство Wigate устанавливается в месте, защищенном от попадания влаги, прямых солнечных лучей и вредителей. При установке на открытом воздухе необходимо использовать влагозащищенный пластмассовый бокс (не входит в комплект поставки).

Возможность подключить внешнюю Wi-Fi антенну отсутствует.


Wi-Fi контроллер Wigate подключается к плате управления ворот, шлагбаума или домофона. Защита от копирования прав доступа обеспечивается двойной идентификацией пользователей: индивидуальный пароль + MAC адрес телефона или Wi-Fi метки.
Оригинальное программное решение позволяет непрерывно и точно оценивать расстояние между пользователем и Wigate.

Вы подъезжаете к воротам, шлагбауму или подходите к подъезду. Ваш телефон или метка подключается к Wigate по Wi-Fi. Как только Вы приблизитесь на нужное расстояние, контроллер Wigate сам откроет перед вами дверь или проезд.
Каждый пользователь настраивает удобное для себя расстояние, с которого должно происходить автоматическое открытие. Ручное управление также доступно.

Сделано в России.
Гарантия два года.
Срок службы пять лет.

Специализированный контроллер Gate-8000-Домофон (GV-420) для управления домофонами VIZIT серии 400 (БУД -420) и их интеграции в общую СКУД жилищного комплекса.

Специализированный контроллер Gate-8000-Домофон (GV-420) для управления домофонами VIZIT серии 400 (БУД -420) и их интеграции в общую СКУД жилищного комплекса.

Контроллер Gate-8000-Домофон (GV-420) – электронный модуль, предназначенный

для управления домофонами VIZIT серии 400 Comfort при организации контролируемого доступа в жилые и производственные помещения. Специализированный контроллер Gate-8000-Домофон (GV-420) технологически врезается в интерфейс между вызывной панелью и БУД-420, а также штатным образом подключается к ветке RS-485 контроллеров СКУД Gate.

В рамках данного варианта интеграции домофонов VIZIT в СКУД Gate используются:

  • домофоны VIZIT серии 400 Comfort (до 200 абонентов) с БУД-420
  • специализированный контроллер Gate-8000-Домофон (GV-420)
  • ПО Gate-Server-Terminal

Контроллер Gate-8000-Домофон подключается в разрыв информационной шины между БУД и БВД. При этом контроллер обрабатывает информацию, поступающую от БВД, и посылает в БУД сигналы управления. Команды и коды, поступающие с БВД, транслируются в БУД, а ключи — анализируются контроллером. Важно, что ключи (карточки) абонентов домофона (жильцов) хранятся не в БУД, а в энергонезависимой памяти контроллера.  Решение о предоставлении доступа по ключу всегда принимает контроллер, который в случае разрешенного ключа посылает в БУД команду открытия двери.  При этом формируется событие о проходе, которое заносится в энергонезависимую память контроллера.

Контроллеры Gate-8000-Домофон(GV-420) могут объединяться в сеть RS-485 вместе с типовыми контроллерами Gate-8000, отвечающими за доступ на территорию комплекса, в служебные и технологические помещения, на парковку или стоянку. Все контроллеры в сети могут работать под управлением компьютера АРМ оператора жилищного комплекса. Однако решение о предоставлении доступа по ключу всегда принимает сам контроллер, независимо от того, подключен он к компьютеру или нет.  ПО Gate-Server-Terminal позволяет удаленно производить программирование БУД:

  • выключение вызова в квартиру
  • запись общего кода открывания замка
  • запись индивидуальных кодов
  • установка номера консьержа
  • программирование пароля входа в режим сервисных установок
  • запись таблицы соответствия номеров квартир («гостиничный» режим)
  • стирание номера квартиры из таблицы соответствия

Важнейшим достоинством и преимуществом данного варианта интеграции является возможность формирования, накопления и анализа событий доступа через домофонную точку прохода.   Наличие событий доступа в архиве СКУД позволяет формировать различные отчеты доступа

Технические характеристики контроллера Gate-8000-Домофон (GV-420):

Напряжение питания   11,4 В – 15,0 В

Потребляемый ток: в режиме ожидания не более  30 мА; в режиме коммутации не более                 90 мА

Тип подключения   RS-485

Скорость обмена по сети RS-485    19200 бит/с.

Макс.кол-во контроллеров в одной линии RS-485   128

Кол-во управляемых реле    2

Параметры реле:      коммутируемое напряжение не более      30 VDC

                               коммутируемый ток не более                    6 А

время срабатывания реле (программируется)     от 0.5 сек. до 25 сек.

Макс. емкость банка памяти ключей   16 334

Макс.емкость банка памяти событий    8 192

Макс. время опознавания последнего ключа     0,6сек.

Температура окружающей среды     от –30 до +50С.

Относительная влажность не более   90 %

Габариты (в малом корпусе без БП), мм    200 х 155 х 40



Как подключить замок к домофону или контроллеру СКУД

Как показывает практика больше всего вопросов при монтаже домофона или системы контроля и управления доступом (СКУД) у начинающих монтажников, а также у людей, которые решили сделать всё своими руками, вызывает подключение электрического замка. В этой статье мы рассмотрим самые популярные типы замков и варианты их подключения к тем или иным устройствам для дистанционного управления.

Для начала рассмотрим основные типы замков по принципу их действия.

Электромеханический замок

Внутри электромеханического замка имеется пружина, которая взводится только в момент закрывания двери и остаётся в таком состоянии до подачи питания на замок. После подачи короткого импульса напряжения небольшой электромагнит убирает блокирующий механизм пружины, и она отщёлкивает язычок замка. То есть электромеханическому замку электропитание требуется только для разблокировки двери и открывать его вдобавок можно обычным ключом. Таким образом, отключение питания данному типу замка не страшно, что делает его более безопасным и вследствие чего очень популярным. Недостатком электромеханического замка можно считать то, что для того чтобы он закрылся, требуется предварительно открыть дверь.

Электромагнитный замок

Электромагнитный замок представляет собой мощный электромагнит, который при наличии питания на нём притягивает ответную стальную часть (якорь), которая обычно располагается на дверном полотне. То есть для разблокировки двери в этом случае требуется кратковременное отключение питания. Такие замки хороши для использования на дверях с высокой интенсивностью прохода: офисах, подъездах и т.д. Очевидным недостатками электромагнитных замков являются постоянная потребность в электроэнергии и возможность открытия его силой. То есть при отключении питания замок незамедлительно разблокирует дверь.

Также в продаже можно найти электромеханические защёлки, моторные и соленоидные замки, рассматривать которые в этой статье мы не будем в силу схожести их принципов работы или более сложного устройства.

Исходя из вышеизложенного, можно сделать вывод, что для разблокировки одних замков требуется кратковременная подача питания, а для других, наоборот, обесточивание. Ввиду этого на устройствах управления замками производителями предусмотрено несколько типов контактов.

Нормально-разомкнутые и нормально-замкнутые контакты (Н.Р. и Н.З.)

Такой тип контактов в дежурном режиме размыкает электрическую цепь, а при необходимости замыкает. Также такие контакты очень часто называют ещё нормально-открытыми (Н.О.) (от английского Normally Opened (N.O.)). Нормально-разомкнутые контакты (Н.Р.) контакты идеально подойдут для управления электромеханическим замком и есть практически на всех вызывных панелях домофонов и контроллерах СКУД.

Обычно для отщёлкивания электромеханического замка требуется кратковременный импульс напряжения (1-2 секунды) и никаких задержек не требуется. А наоборот, длительная подача напряжения может пагубно повлиять на электромеханический замок и вывести его из строя.

Нормально-замкнутые контакты (Normally Closed (N.C.)) являются полной противоположностью нормально-разомкнутым. То есть электрическая цепь, проходящая через них, постоянно замкнута, а размыкается только при необходимости. Такие контакты подойдут для управления электромагнитным замком. Такие контакты всегда есть на контроллерах систем контроля доступа, но не всегда присутствуют на вызывных панелях.

Следует заметить, что для управления электромагнитным замком требуется размыкать электрическую цепь питания на несколько секунд, чтобы успеть схватиться за ручку и открыть дверь. Иначе говоря, требуется задержка, время которой обычно настраивается на управляющем устройстве.

Если устройство управления имеет несколько видов контактов (Н.Р. и Н.З.), то в большинстве случаев они выполнены в виде отдельных проводов или клеммных колодок. Также нередко встречаются устройства, где выбор типа контактов осуществляется перестановкой перемычки, переключением тумблера, замыканием определённых проводов и т.д.

Сухие и мокрые контакты

Такие термины как «Сухие» и «Мокрые» контакты относятся к профессиональному жаргону.

«Сухой» контакт (Dry Contact) – это изолированный от всех электрических цепей контакт. Фактически это включатель или выключатель, который замыкает либо размыкает электрическую цепь. В то же время сухой контакт может быть механическим (простой выключатель, кнопка), электромеханическим (реле), электронным (транзистор, полупроводниковое реле, оптореле, оптрон и т.д.). Такой контакт универсален и может используется для управления исполнительными механизмами практически повсеместно, так как позволяет реализовать практически любую.

«Мокрый» контакт (Wet contact) – это контакт, в цепь которого уже включен источник питания. Данный тип контактов упрощает подключение замка, но не всегда применим.

Электромеханическое или полупроводниковое реле

Реле в системах контроля доступа – это электронный элемент, предназначенный для управления исполнительными механизмами (замками, воротами, шлагбаумами и т.д.).

Самым часто используемым элементом для этой задачи является электромеханическое реле, которое по сути представляет собой электрический магнит, служащий для замыкания или размыкания контактов. Работает это подобно тому, как если бы контакты замыкались или размыкались с помощью обычной кнопки или выключателя. Только в случае электромеханического реле усилие для замыкания/размыкания контактов генерируется электромагнитным полем обмотки. Тем самым слабый входной ток обмотки полностью изолирован от цепи питания замка, что позволяет управлять практически любыми нагрузками (замками) в зависимости от модели реле. Признаком срабатывания электромеханического реле являются щелчки при замыкании или размыкании контактов. По этим щелчкам можно легко определить работает реле или нет.

В системах контроля доступа и домофонии для управления замками иногда используются полупроводниковые (твердотельные) реле (от англ. Solid-state relay). Чаще всего в роли твердотельного реле выступает простейший радиоэлектронный компонент – транзистор, который не имеет подвижных частей и механического контакта, что положительно сказывается на сроке его службы. Транзистор изготовлен из полупроводникового материала, за счёт которого в зависимости от входного сигнала он может управлять значительной нагрузкой (питанием замка). Транзисторы в отличие от электромеханического реле имеют малые габаритные размеры, поэтому могут использоваться в местах, где использование громоздкого электромеханического реле нецелесообразно и невозможно, например, в автономных контроллерах СКУД и вызывных панелях видеодомофонов. Также твердотельное реле работает бесшумно и его состояние нельзя изменить сильным постоянным магнитом. У такого реле отсутствует искрение, что особенно актуально для взрывоопасных объектов.

К недостаткам полупроводникового реле относится возможность повреждения статическим электричеством и перегревом. Стоит отметить, что через полупроводниковое реле должен проходить ток, то есть без нагрузки его использование невозможно.

Заключение

Итак, в этой статье мы рассмотрели основные типы электрических замков и принципы их работы, а также какие контакты и типы реле используются на контроллерах СКУД и домофонах используются для их подключения и управления.

Статья была написана для журнала «Технологии Безопасности»

2-дверный контроллер внутренней связи с переадресацией вызовов

Этот 2-дверный контроллер внутренней связи с переадресацией вызовов позволяет посетителям у вашего парадного или черного хода связываться с вами по существующим телефонам в вашем доме или офисе, а также имеет то преимущество, что он может связаться с вами по мобильному телефону или по другому номеру телефона, где бы вы ни находились. Вы можете оказаться на другом конце света и не только разговаривать с посетителями, но и открыть дверь, чтобы впустить их одним нажатием кнопки на телефоне!

Этот контроллер подключается к существующей телефонной линии, идущей к вашим текущим телефонам или телефонной системе.Дверной домофон (для выбора домофона см. Сопутствующие товары и аксессуары) подключается непосредственно к контроллеру. Когда посетитель нажимает кнопку вызова на дверном домофоне, контроллер звонит на внутренние телефоны с частотой двойного звонка, чтобы вы могли определить, что дверной блок звонит. Если нет ответа по внутренним телефонам, встроенный набор номера с пятью номерами берет на себя внешние вызовы до пяти телефонных номеров, которые вы запрограммировали. Если контроллер обнаруживает занятость или отсутствие ответа, он набирает следующий номер в очереди.Контроллер также подает звуковой сигнал «Ожидание вызова», когда телефонная линия используется, поэтому вы можете выбрать ответ на звонок из двери до того, как он наберет внешние телефонные номера.

Контроллер может быть запрограммирован на активацию электрического удара двери, когда кто-то набирает одно- или двухзначный код на внутреннем телефоне или на одном из удаленных телефонов.

Если активация дверного замка не требуется, контроллер можно настроить на управление дверным звонком. Когда контроллер запрограммирован на режим дверного звонка, реле дверного звонка срабатывает всякий раз, когда домофон снимает трубку.Вы можете подключить это реле к дверному звонку, чтобы активировать его.

Если на контроллере установлен режим удаленной активации дверного замка, вы можете позвонить из удаленного места и активировать реле дверного замка, чтобы впустить кого-то, даже если они не активировали дверной дверной блок. Это будет полезно, если вы разговариваете с кем-то по мобильному телефону, а он стоит перед вашей дверью и хочет войти.

В качестве домофона можно использовать стандартный аналоговый телефон. Когда трубка снимается, контроллер звонит на домашние телефоны.

Вы также можете использовать внутренние домашние телефоны, чтобы позвонить на домофон в целях наблюдения. Это позволяет вам слышать, что происходит вокруг входной зоны на дверных блоках, которые поддерживают эту функцию.

Контроллер можно запрограммировать на немедленный вызов внешних телефонных номеров, если он вам не нужен для вызова внутренних домашних телефонов.

Есть триггерный вход, который можно использовать для выключателя запроса на выход, чтобы люди могли нажать кнопку внутри здания, чтобы активировать электрический дверной замок.

Приложения:

  • Добавьте домофон к стандартным домашним или офисным телефонам для обеспечения домофона
  • Обеспечьте безопасность коммерческих или жилых помещений с помощью двусторонней громкой связи у двери или ворот
  • Соединяется последовательно с одной телефонной линией или к неиспользуемому линейному входу телефонной системы (вход по кольцевому соединению)
Функции VK1014
  • Добавьте один или два (с возможностью расширения до 8) домофонов к своим стандартным домашним или офисным телефонам, чтобы обеспечить: дверную связь, вход с ворот, дверной домофон , Бесключевой доступ
  • Обеспечьте безопасность коммерческих помещений или жилых помещений с помощью двусторонней громкой связи у дверей и ворот
  • Подключается последовательно с одной телефонной линией или к неиспользуемому линейному входу телефонной системы (вход по шлейфу)
  • Здание с высокой степенью безопасности домофоны
  • Дверные взломы и ворота в сочетании с домофонами или телефонами горячей линии / панелями
  • Позволяет использовать однолинейные телефоны или телефонная система для совместного использования телефонной линии с двумя домофонами Viking
  • Двойной и тройной характерный звонок, программируемый идентификатор вызывающего абонента или звуковые сигналы позволяют отличать входные и задние входные вызовы от вызовов CO.
  • Стекируемые — подключаются до четыре VK1014 для управления до восьми точек входа
  • Встроенный пятизначный номеронабиратель (если внутренний телефон не отвечает), обнаруживает занятость или не отвечает на звонок и переходит к следующему номеру
  • Режим сквозного набора аналоговой станции позволяет домофонам подключение к аналоговой УАТС или телефонной линии
  • Два N.O./N.C. Реле блокировки дверей 5A с 1- или 2-значными командами активации
  • Мониторинг любого домофона с помощью тонального набора
  • До 6 различных кодов доступа без ключа и два одноразовых кода доступа без ключа на вход
  • Автоматический ответ для удаленного доступа программирование
  • Два триггерных входа для запроса на выход (REX), немедленной переадресации вызовов или подсветки переключателей дверного звонка для активации вызовов домофона
  • Издает звуковые сигналы «Ожидание вызова», если домофон активирован, когда домашние телефоны разговаривают по телефону
  • Мощность: 120 В переменного тока / 13.8 В переменного тока, 1,25 А, включен адаптер, внесенный в список UL
  • Размеры: 133 мм x 104 мм x 44 мм (5,25 дюйма x 4,1 дюйма x 1,75 дюйма)
  • Вес в упаковке: 0,9 кг (2 фунта)
  • Условия окружающей среды: от 0 до 32 градусов C (От 32 до 90 градусов по Фаренгейту) при влажности от 5% до 95% без конденсации
  • Выход звонка: 5 REN, с возможностью звонка (10) Телефон 0,5 REN
  • Разговорная батарея: 32 В постоянного тока
  • Номинальная мощность контактов реле: 5A @ 30 В постоянного тока / 250 В переменного тока
  • Максимальное количество подключений: (19) клемм с зажимом под винт

ESCO 8, 12 и 16 переговорная станция с громкоговорителями с контроллером

Интеркомы серии ESCO Trademark поставляются с интерфейсом на 8 или 20 динамиков.Эти системы легко модернизируются до 16 или 32 станций с динамиками, добавляя дополнительные 4 карты ввода / вывода динамиков. В базовой системе используется один настольный контроллер с возможностью подключения еще 15. Его два голосовых канала позволяют общаться одновременно с двумя динамиками. Блок цифрового интерфейса обеспечивает удобное расположение терминалов громкоговорителей и переключателей вызовов. Шестимесячная ограниченная гарантия.

Характеристики

  • Возможность модернизации до 32 проводных акустических станций
  • Подключение до 16 настольных контроллеров
  • Удобное управление
  • Двухканальная связь (2 разговора одновременно)
  • Связь между удаленными устройствами
  • VOX (голосовое переключение громкой связи)
  • Большой ЖК-дисплей отображает состояние станции и вызова
  • Вход вызова с сухим контактом
  • Регулятор громкости индивидуальной переговорной станции
  • Регулятор громкости сообщений / музыки
  • Регулируемая громкость звукового сигнала
  • Химически стойкая мембранная клавиатура с длительным сроком службы
  • Ответ в одно касание
  • Мониторинг выбранных динамиков или бесшумный режим ожидания
  • Удерживать память
  • Съемный микрофон на гибкой стойке, 18 дюймов
  • Интерфейс громкоговорителей для монтажа в задней комнате
  • Компактный дизайн Настольный контроллер
  • Пейджинг по всей линии (с возможностью отключения некоторых динамиков)
  • Сообщение / Музыка (возможность отключения некоторых динамиков)
  • Назначьте до 16 символов для обозначения местоположения динамиков
  • Назначение приоритета вызова на динамик
  • Индивидуальное или полное отключение сообщений / музыки
  • Выделенный выходной усилитель мощностью 5 Вт для каждого динамика

Технические характеристики

  • Требования к питанию: 100-240 В переменного тока ~ 2 А, 50-60 Гц, с использованием одобренного UL 9 В постоянного тока 5.Блок питания на 5 ампер
  • Информация о размерах
  • Настольный контроллер
  • : 8 x 5,75 x 2,75 дюйма; вес: 1,8 фунта
  • Блок цифрового интерфейса: 8,25 дюйма x 10 дюймов x 4,375 дюйма; Вес: 4,8 фунта

Algo IP-домофон для входа в двери и ворота | SIP | Контроль доступа

Как работает IP-домофон Algo

  • Посетители нажимают кнопку вызова на переговорной станции 8028, чтобы инициировать вызов настроенного добавочного номера, например службы безопасности или группы поиска.
  • Ответ на вызов по внутренней связи обеспечивает двустороннюю связь с посетителем. Любой телефон, устройство или клиент на платформе UC может связываться с домофоном (например, мобильный или беспроводной телефон, программный клиент на планшете или ноутбуке, настольный телефон).
  • В качестве альтернативы внутренний номер домофона можно вызвать напрямую с любого телефона или устройства. Домофон автоматически ответит, чтобы разрешить двусторонний голосовой вызов через домофон.
  • Во время разговора по внутренней связи телефонную клавиатуру можно использовать для ввода кода открытия двери (напр.грамм. цифра 6 или до четырех цифр). После активации реле контроля доступа 8028 позволяет на мгновение разблокировать вход, чтобы посетитель мог безопасно и эффективно получить доступ через дверь или ворота. Примечание : Продолжительность активации реле настраивается через веб-интерфейс 8028, а также открытый код и добавочный номер, вызываемый со станции внутренней связи.

Безопасная дверь / контроль доступа к воротам

Контроллер + станция внутренней связи — это два компонента IP-домофона 8028.Контроллер обеспечивает сетевое соединение и реле для контроля доступа к дверям / воротам. Поскольку контроллер обычно расположен внутри помещения, 8028 является безопасным решением в случае взлома общедоступной переговорной станции. Реле и сетевое соединение никоим образом не подвергаются воздействию, а несанкционированный доступ в здание или доступ к сети предотвращается.

Реле контроля доступа 8028 может подключаться к любому типу стандартного дверного замка, системе активации ворот или панели управления доступом / безопасностью.Для этой цели контроллер 8028 может использовать нормально разомкнутое или нормально замкнутое реле на 30 В, 1 А. Дверной замок не входит в комплект IP-домофона 8028.

ВИДЕО: Как подключить дверной удар

Как правило, лучше всего подавать питание от источника питания производителя, однако IP-домофон 8028 может обеспечить питание 24 В при питании домофона с помощью PoE + (IEEE 802.3at) или при покупке источника питания Algo X24VG. Питание устройства через PoE (IEEE 802.3af) не дает силы удара. Пожалуйста, ознакомьтесь с техническими характеристиками продукта 8028 для получения информации о доступной силе удара при использовании источника питания PoE + или Algo. Примечание. При расширении 8028 за пределы периметра здания рекомендуется использовать источник питания X24VG для заземления в соответствии с требованиями безопасности и нормативными требованиями.

Вспомогательные низковольтные входы и выходы

Число программируемых входов и выходов низкого напряжения, доступных от контроллера и переговорной станции.Обычно вспомогательные реле используются для настройки входа для использования существующего дверного звонка, например, или релейного выхода для активации громкого звонка или стробоскопа для оповещения о звонке по телефону внутренней связи. Вход датчика двери также доступен для настройки, включая возможность активировать тревогу, если дверь остается открытой в течение длительного периода (например, задняя дверь, оставление двери приоткрытой).

Модернизация устаревшего аналогового домофона для обновления до VoIP

В домофоне 8028 SIP отпадает необходимость в портах ATA или FXS.

При переносе устаревшей телефонной системы на VoIP 8028 идеально подходит для модернизации существующей аналоговой внутренней связи. Часто в старых системах внутренней связи используется витая пара 24 калибра. Эту проводку можно повторно использовать для подключения контроллера 8028 к домофонной станции Algo, тем самым экономя время и деньги, поскольку не нужно повторно подключать проводку. Проводку по витой паре можно также использовать для подключения реле управления дверью / воротами. Примечание. Контроллер Algo 8028 нельзя подключить к устаревшей аналоговой станции внутренней связи.

Преимущества IP-домофона Algo

  • Конечная точка SIP, управляемая и контролируемая сетью.
  • Исключает порт FXS или ATA.
  • PoE (IEEE 802.3af) для подключения к сети Plug and Play.
  • Двухкомпонентное решение, включающее контроллер + домофон, защищает реле контроля доступа и сетевое соединение.
  • Витая пара сечением 24 калибра упрощает модернизацию приложений при обновлении устаревших аналоговых систем внутренней связи до VoIP.
  • Увеличенная гибкость проводки до 1000 футов (305 м) для ворот за пределами периметра здания.
  • Широкополосный голосовой звук G.722 HD для четкости и разборчивости.
  • Кнопка вызова с подсветкой для лучшей видимости в условиях низкой освещенности.

IP Access Control — 2N

IP Access Control — 2N Skip to Content

Интеллектуальный считыватель идеально подходит для офисов с самым быстрым мобильным доступом. Получите прибыль от нового устройства доступа 2N M

Надежно защитите каждую комнату с помощью считывателя контроля доступа.Выбирайте лучшие технологии для удовлетворения потребностей каждого клиента.

Контроллер и считыватель в одном устройстве

Ускорьте установку, так как вам понадобится только 1 устройство на 1 дверь.

Доверьтесь мобильному доступу

Предложите своим клиентам будущее технологий контроля доступа.

Комбинированные технологии

Bluetooth, RFID, PIN-код и отпечатки пальцев. Выберите один или объедините их в одном ридере.

Использование IP-сети

Экономия на кабельной разводке. Подключите считыватели к сети, которая уже проложена в новостройках.

Cybersecurity

Не стоит недооценивать киберугрозы. Положитесь на продукцию европейского производства.

Массовое администрирование системы

Вы сэкономите много времени и делегируете рутинные действия непосредственно клиенту.

2N Access Unit M

Поднимите проекты по обеспечению безопасности вашего офиса на новый уровень. Установите считыватель 2N Access Unit M в любую дверную раму.

См. Продукт

2N® Access Commander

Десятки считывателей, сотни пользователей, зоны с различной степенью безопасности. Вы можете настроить все это с помощью единой программы, с которой сможет работать даже администратор.

Считыватели Access — это лишь один из элементов, составляющих все решение. Установить видеодомофоны на главном входе, автоответчики в квартирах и на рецепции. Дополните все это облачными сервисами My2N премиум-класса.

2N® Mobile Key

Приложение взаимодействует с рядом наших считывателей доступа и IP-домофонов и превращает любой мобильный телефон в карту доступа. Забудьте о ключах, позвольте вашим клиентам отпирать дверь с помощью своего смартфона.

Все еще не знаете, что делать дальше?

Вы можете задать себе один из следующих вопросов. Прочтите ответы.

Мы рекомендуем мобильный доступ. Мы уверены, что это будущее систем контроля доступа. В конце концов, вы уже можете расплачиваться в магазинах, управлять деньгами в банке и заказывать продукты с помощью телефона. Использование его для доступа — просто следующий логический шаг.

Но у нас также есть устройства, которые могут считывать чипы RFID и отпечатки пальцев, а также устройства для ввода PIN-кода.У вас есть пользователи в вашем проекте, которые хотят использовать несколько технологий? Вам нужна двухфакторная аутентификация? Мы также предлагаем устройства, сочетающие в себе 2 технологии в одном устройстве.

Вам нужна аудио / видео связь у двери? Тогда выберите домофон. Наши клиенты устанавливают домофоны на входах в умные здания, на отдельных этажах, у дверей квартир и больших квартир в офисных зданиях. Технология контроля доступа включена в некоторые из наших домофонов, поэтому вам не понадобится отдельный домофон и считыватель на одной двери.

Вам просто нужно защитить дверь от несанкционированного доступа? Тогда все, что вам нужно, это считыватель доступа. Вы обычно устанавливаете такой блок у входа в конференц-залы, серверные комнаты или места общего пользования в многоквартирных домах (помещения для хранения велосипедов, бассейны или подвалы).

В типичном сценарии у вас есть двери обоих типов, поэтому вам понадобятся домофоны и считыватели доступа. Преимущество нашей системы в том, что вы можете управлять всем в едином интерфейсе.

Причин несколько. Некоторые из них перечислены ниже. Наша технология WaveKey:

— Такая же надежная, как и чип RFID (без необходимости распространения карт).

— Чрезвычайно быстро — в большинстве случаев всего 0,3 секунды с момента прикосновения к считывателю до открытия двери.

— безопасно с точки зрения хранения конфиденциальных данных, таких как отпечатки пальцев и сканирование лица.

— Абсолютно удобно, потому что пользователь может оставить свой телефон в кармане и при этом попасть внутрь.

— Более безопасный, чем система доступа к чипу RFID. В отличие от RFID, практически невозможно подслушать и неправильно использовать учетные данные мобильного доступа.

Ситуация ничем не отличается от оставления RFID-карты или ключей дома. И за что пользователь, скорее всего, вернется? Что они замечают в первую очередь? Большинство людей считают, что в наши дни их телефон незаменим, и поэтому они носят его с собой почти все время.

Консультации по проекту

Вам нужна помощь по проекту? Доверьтесь нашим специалистам, чтобы помочь вам.

Узнать больше

Advantage DG — Главный контроллер с внутренней связью — Монтаж на стойке — HID

Информация о продукте

Линия автономных считывателей проксимити карт Security Brands сочетает в себе последние достижения в области бесконтактных технологий с простотой программирования без использования ПК.

Каждый автономный бесконтактный датчик имеет лицевую панель из высококачественной нержавеющей стали со стальным порошковым покрытием. На лицевой панели установлен считыватель HID ProxPoint с платой контроллера, надежно установленной внутри корпуса.Просто разблокируйте лицевую панель и запрограммируйте устройство с прилагаемой клавиатуры. Вот и все. Это так просто!

Все автономные считыватели проксимити карт имеют буфер памяти на 1000 транзакций, который можно распечатать на принтере с последовательным портом RS-232 (модель 21-045 или 21-047). Устройство сообщит время, дату, введенный номер карты, активированное реле и действительную / недействительную карту. Если в точке доступа требуется более одного кардридера, выберите модель 23-206.

Это устройство позволяет подключить к нему дополнительный «подчиненный» бесконтактный считыватель (см. Линейку RemotePro CR), что делает его идеальным продуктом для приложений входа / выхода или там, где требуются два бесконтактных считывателя.

Характеристики
Общие
  • Вход: 16,5 В переменного тока (с трансформатором)
  • Домофон: Майларовый динамик 8 Ом с кнопкой вызова
  • Размеры : 6,625 x 5,50 x 4,25 дюйма
  • Вес в упаковке: 7 фунтов.
  • Рабочая температура: от -15 до 175 ° F
Реле
  • Контактная мощность 1 А при 24 В постоянного тока / 0,5 А при 120 В переменного тока
  • Макс.коммутируемое напряжение (DC / AC) 150 В / 220 В
  • Макс. допустимый ток (DC / AC) t 2 A / 2 A
  • Макс. коммутируемая мощность (DC / AC) 28 Вт / 60 ВА
  • Вывод: 1–99 секунд

Характеристики
  • 2000 карт
  • Персональный мастер-код
  • Карта фиксации / разблокировки
  • Сон карта
  • Безопасность «Три удара»
  • Истинный антипассбэк
  • Буфер транзакций на 1000 кодов
  • Дополнительная камера
  • Светодиодные индикаторы
  • Энергонезависимая память
  • Ночник
  • Ограниченная двухлетняя гарантия
  • Два реле
  • Функция раздельного реле:
  • Позволяет пользователю активировать два отдельных ворот / двери
  • Совместимость с одним ведомым устройством
  • См. Строку RemotePro CR

Контроллер интеркома A10 Warthog — реальные элементы управления без полноценной кабины. Сборка

Если вам нравится летать на A10 Warthog, воспользуйтесь USB-контроллером интерком-панели A10 Warthog

Видео в модуле DCS A10.

Это устройство представляет собой USB-контроллер Plug and Play, который можно настроить для использования DCSBIOS или работы в режиме HID, но из-за ограниченной привязки клавиш в игре DCSBIOS — лучший вариант.

Все поворотные ручки являются безостановочными энкодерами, что позволяет легко отображать их через HID и позволяет нажимать для отключения звука.

Идеально подходит для геймера Flight Sim, которому нужно больше тактильных элементов управления, не прибегая к полной сборке кабины, а макет реплики идеально подходит для пилота DCS VR.

Устройство имеет ширину 150 мм, высоту 100 мм и глубину 53 мм и изготовлено из черного акрила для долговечности и обеспечивает красивую чистую поверхность. Устройство имеет конфигурацию монтажных отверстий Vesa 75.

Верхняя часть контроллера внутренней связи A10 Warthog имеет прецизионную лазерную гравировку, которая показывает красивый яркий белый текст на черном фоне, но это устройство также имеет зеленую заднюю подсветку.

Как всегда, это продукт для хобби, и все усилия прилагаются для создания продукта высшего качества, однако в готовом продукте могут быть визуальные дефекты.

Если у вас есть какие-либо вопросы или проблемы, пожалуйста, задавайте их перед оформлением предзаказа.

Это устройство по умолчанию поставляется с установленным внутри USB-контроллером, который настроен для точного управления с использованием DCSBIOS для модуля DCS A10 Warthog.
Яркость регулируется элементами управления в игре.

Среднее время выполнения заказа на это устройство составляет 15-20 дней.

Если у вас есть вопросы, свяжитесь со мной для получения дополнительной информации.

Только вошедшие в систему клиенты, которые приобрели этот продукт, могут оставлять отзывы.

401 | Контроллер интеллектуального здания с 10,1-дюймовым сенсорным экраном, домофоном, двусторонней видеоконференцсвязью, контролем доступа, уведомлениями, охранной сигнализацией и обменом сообщениями MQTT.

Характеристики

HA-401 — это узел внутренней связи, который поддерживает управление ситуацией безопасности, интегрируя функции, связанные с уведомлениями о сообщениях, сигналами безопасности, бюллетенями сообщества, контролем внутренней среды, внутренней переговорной связью для посетителей и push-рекламой. HA-401 использует расширенное автоматическое управление, программное обеспечение базы данных, коммуникационные технологии компьютерной сети и управление сообщениями здания в сочетании с системой «умный дом» для достижения интеллектуального управления в помещении.

HA-401 обеспечивает поддержку ряда стандартных протоколов связи, таких как протоколы Modbus RTU / ASCII и Modbus TCP. При использовании в сочетании с программным обеспечением сторонних производителей, таким как SCADA, ERP и т. Д., HA-401 может обеспечить поддержку целого ряда смартфонов. Затем телефон можно использовать для интеграции с локальным или удаленным программным обеспечением для обеспечения функций управления домашним освещением, кондиционером, телевидением, электронными шторами, шумом и предупреждениями о безопасности, обеспечивая более стильный и комфортный умный дом, основанный на науке и технологиях.


  • Поддержка архитектуры связи SIP
  • Цветной сенсорный ЖК-экран TFT с диагональю 10,1 дюйма, WXGA
  • Фронтальная камера Full HD (1080p)
  • Отображение даты, времени, температуры, влажности,
  • PM2,5 и уровни шума
  • Интеллектуальное домашнее управление освещением, кондиционированием,
  • ТВ, и электронные шторы и т. Д.
  • Возможности энергомониторинга и управления
  • Объявления сообщества и функции push-рекламы
  • Технология интерактивной передачи M2M: MQTT

Приложения

Видео разговор Мониторинг окружающей среды
Охранная сигнализация Информационное сообщение
.

Добавить комментарий

Ваш адрес email не будет опубликован.
