Контакторы малогабаритные серии КМИ IEK
Малогабаритные контакторы серии КМИ от компании IEK
В целях предотвращения аварий в электросетях из-за частой перемены силы тока, предназначенного для включения и выключения общепромышленного электрооборудования, применяется контактор. Это двухпозиционное устройство, используемое дистанционно – под воздействием слабого электричества – для частого размыкания или замыкания электрических цепей, в их штатном режиме работы. При этом контакторы только связывают номинальные токи, а не предохраняют сеть, в отличие от автоматов выключения, которые отключают линию при токах короткого замыкания.
Конструкция устройства включает в себя «бобину» (катушку) из медных проводов, внутри которого расположен железный сердечник. Контактор присоединяют к одному или нескольким контактам для пуска (при замыкании цепи) или остановки (при размыкании) течения тока.
Принцип работы
При получении питания катушкой, возникает электромагнитный эффект, благодаря чему железный цилиндр начинает движение вверх и замыкает контакт.
При нормальном режиме работы электрических сетей устанавливаются однополюсные или двухполюсные модели. В некоторых случаях требуется установка трехполюсного контактора, использующийся с переменным и постоянным током.
Компания IEK производит широкий спектр контакторов, имеющих различные характеристики и подходящих под самые разные электрические цепи:
1. Малогабаритные контакторы КМИ с переменным током от 9 до 95 А применяются в дистанционном управлении переменным током различного промышленного электрооборудования, в осветительных или нагревательных цепях и т. д.
2. Малогабаритные контакторы КМИ с электротепловым рычагом
3. Контакторы КМИп с катушками управления постоянным током имеют широкий диапазон применения: системы автоматического ввода резервов, на электрических станциях и распределительных пунктах, в электросетях метро и железных дорого и т.д. Номинальный ток этой линейки контакторов рассчитан на 9, 12, 18, 25 и 32 А. Катушка управления имеет уникальную особенность – в ней отсутствует пусковой ток срабатывания.
Контакторы малогабаритные серии КМИ имеют обязательные сертификаты соответствия требованиям мировых и российских стандартов.
ТКС111ДОД контактор переключающий
Контактор ТКС111ДОД используется в системах авиационной техники для коммутации цепей постоянного тока. Климатическое исполнение контакторов различное, даже тропическое. Вид контактора – одноцепный.
Структура условного обозначения
- Т — номинальное напряжение в цепи обмотки управления контактора — 27 В;
- К — обозначение аппарата: К — контактор;
- С — значение номинального тока в цепи главных контактов, обозначает разряд:
- буква Е — единицы;
- буква Д — десятки;
- буква С — сотни;
- 1 — указывает число единиц данного разряда;
- 1 — число независимых размыкающих контактов;
- 1 — число независимых замыкающих контактов;
- Д — режим работы — продолжительный;
- О — максимально допустимая температура окружающей среды: О — 85°С;
- Д — дополнительная температура 25°С
Параметр | Значение параметра |
Номинальное напряжение цепи, В | 27 |
Цепь вспомогательных контактов | 5 |
Цепь главных контактов | 100 |
Цепь вспомогательных контактов | 0,2-5 |
Цепь главных контактов | 2,5-100 |
Цепь вспомогательных контактов | 0,015 |
Цепь главных контактов | 0,001 |
Продолжительный режим работы | -60…+85 |
Кратковременный режим работы | -60…+130 |
Допустимая влажность воздуха при температуре +40°С, % | 100 |
Ток, потребляемый электромагнитом, А | 0,4 |
Время срабатывания, мс | 15 |
Режим работы | продолжительный |
Вес одного контактора, кг | 0,45 |
Устройство контактора ТКС-111 ДОД
Контакторы типа ТКС-111 представляют собой разборную конструкцию, сформированную монтажной пластиной и цилиндрическим корпусом привода эл. магнита управления. Монтажная пластина имеет прямоугольный контур, на ее лицевую сторону вынесены выводы контактов, предусматривающие использование накидных клемм, фиксируемых гайками. На противоположных углах монтажной пластины имеются крепежные отверстия диаметром 4,5 мм, рассчитанные под болтовое соединение. Монтажная пластина выполнена из изоляционного пластика, корпус привода – из металла.
Рис. 1. Боковой вид переключающего контактора серии ТКС111ДОД
Привод управления контактором выполнен на базе электронного магнита втягивающего типа. При наличии напряжения на его обмотках создается магнитное поле с большим электрическим усилием, обеспечивающим перемещение сердечника вдоль направляющей втулки. Сердечник соединен с подвижной контактной планкой, которая осуществляет замыкание контактов планки с контактами вывода при достижении сердечником крайнего положения. При замкнутых контактах контролируемое оборудование подключается к питающей сети. После отключения подачи напряжения на обмотку, сердечник под действием возвратной пружины перемещается в первоначальное положение, размыкая эл.
Схема контактора с установочными и габаритными размерами
Рис. 2. Установочная, структурная схема контактора
1,11,16 – шинки;
2 — прокладка;
3 — корпус;
4 — полюс;
5,12,24 – пружина;
6 — сердечник;
7 — фланец;
8,10,13,21 – шайбы;
9,23 – панель;
14 — крышка;
15,25 — винты;
17- плита;
18 – втулка;
19 – шток;
20 — катушка;
22 – колпачок.
Рис. 3. Габаритные размеры контактора
Монтаж контактора
Для установки и монтажа контактора условия должный удовлетворять следующие требования:
- защита от попадания влаги, пыли и грязи;
- уровень температуры обмоток не должен превышать 180 гр;
- плоскость расположения контактора должна быть ровной;
- закрепление крепежных винтов должно быть тщательным.
Рис. 4. Упаковка контактора ТКС 111 ДОД
Эксплуатационные условия
Электромагнитные контакторы ТКС-111-ДОД рассчитаны для работы в цепи переменного тока с напряжением 27 В и рабочем токе на главных контактах от 2,5 до 100 А и на вспомогательных – 0,2…5 А.
Контактор мод. iСТ Acti9 25А 2п 2НО 230/240В SchE A9C20732 | 2 дня | 2843.16 | |||
Контактор мод. iСТ Acti9 25А 4п 4НО 230/240В SchE A9C20834 | 2 дня | 4141.20 | |||
Контактор 3п 6А 1НО 220В AC TeSys E SchE LC1E0610M5 | 2 дня | 543. 17 | |||
Контактор 3п 9А 1НО 220В AC TeSys E SchE LC1E0910M5 | 2 дня | 592.37 | |||
Контактор 3п 9А D 1НО+1Н3 220В AC SchE LC1D09M7 | 2 дня | 2707.44 | |||
Контактор 3п 12А 1НО 220В AC TeSys E SchE LC1E1210M5 | 2 дня | 628.28 | |||
Контактор 3п 18А 1НО 220В AC TeSys E SchE LC1E1810M5 | 2 дня | 767. 03 | |||
Контактор 3п 18А D18 1НО+1Н3 220В AC SchE LC1D18M7 | 2 дня | 4837.20 | |||
Контактор 3п 25А 1НО 220В AC TeSys E SchE LC1E2510M5 | 1092.24 | ||||
Контактор 3п 32А 1НО 220В AC TeSys E SchE LC1E3210M5 | 2 дня | 1461.24 | |||
Контактор 3п 32А 1НО 380В AC TeSys E SchE LC1E3210Q5 | 2 дня | 1594. 08 | |||
Контактор 3п 40А 1НО+1НЗ 220В AC TeSys E SchE LC1E40M5 | 2 дня | 2277.96 | |||
Контактор 3п 40А 1НО+1НЗ 380В AC TeSys E SchE LC1E40Q5 | 2 дня | 2396.04 | |||
Контактор 3п 65А 1НО+1НЗ 220В AC TeSys E SchE LC1E65M5 | 2 дня | 2917.56 | |||
Контактор 3п 65А D65 1НО+1Н3 220В AC SchE LC1D65AM7 | 2 дня | 18374. 40 | |||
Контактор 3п 80А 1НО+1НЗ 220В AC TeSys E SchE LC1E80M5 | 2 дня | 4068.84 | |||
Контактор 3п 95А 1НО+1НЗ 220В AC TeSys E SchE LC1E95M5 | 2 дня | 5067.60 | |||
Контактор 3п 160А 1НО+1НЗ 220В AC TeSys E (ПМ12-160150) SchE LC1E160M5 | 2 дня | 9741.60 | |||
Контактор 3п 160А 1НО+1НЗ 380В AC TeSys E (ПМ12-160150) SchE LC1E160Q5 | 2 дня | 9249. 60 | |||
Блок доп. контактов 2НО+2НЗ для контакторов TeSys E SchE LAEN22 | 2 дня | 499.38 | |||
Блокировка механическая для контакторов TeSys E 6А-65А SchE LAEM1 | 2 дня | 471.83 | |||
Приставка контактная 1НО+1НЗ для контакторов TeSys E SchE LAEN11 | 2 дня | 494.95 | |||
Реле тепловое E16. ..24A для контакторов TeSys E SchE LRE22 | 2 дня | 1111.92 | |||
Реле тепловое E21 12-18А для контакторов TeSys E SchE LRE21 | 2 дня | 1111.92 | |||
Контактор КМ-103 12А 220В AC3 1НО+1НЗ SchE 22108DEK | 2 дня | 552.60 | |||
Контактор КМ-103 12А 380В AC3 1НО+1НЗ SchE 22109DEK | 2 дня | 569. 26 | |||
Контактор КМ-103 18А 220В AC3 1НО+1НЗ SchE 22113DEK | 2 дня | 671.40 | |||
Контактор КМ-103 18А 380В AC3 1НО+1НЗ SchE 22114DEK | 2 дня | 691.20 | |||
Контактор КМ-103 25А 220В AC3 1НО+1НЗ SchE 22118DEK | 2 дня | 850.06 | |||
Контактор КМ-103 25А 380В AC3 1НО+1НЗ SchE 22119DEK | 2 дня | 875. 26 | |||
Контактор КМ-103 32А 220В AC3 1НО+1НЗ SchE 22123DEK | 2 дня | 1120.50 | |||
Контактор КМ-103 40А 220В AC3 1НО+1НЗ SchE 22128DEK | 2 дня | 1908.00 | |||
Контактор КМ-103 40А 380В AC3 1НО+1НЗ SchE 22129DEK | 2 дня | 1966.50 | |||
Контактор КМ-103 65А 220В AC3 1НО+1НЗ SchE 22138DEK | 2 дня | 2313. 00 | |||
Контактор КМ-103 65А 380В AC3 1НО+1НЗ SchE 22139DEK | 2 дня | 2380.50 | |||
Контактор КМ-103 80А 220В AC3 1НО+1НЗ SchE 22143DEK | 2 дня | 3483.00 | |||
Контактор КМ-103 95А 220В AC3 1НО+1НЗ SchE 22148DEK | 2 дня | 3582.00 | |||
Контактор КМ-103 95А 380В AC3 1НО+1НЗ SchE 22149DEK | 2 дня | 3690. 00 | |||
Контактор КМ-103 9А 220В AC3 1НО+1НЗ SchE 22103DEK | 2 дня | 508.96 | |||
Контактор КМ-103 9А 380В AC3 1НО+1НЗ SchE 22104DEK | 2 дня | 523.80 | |||
Контактор модульный МК-103 1НО+1НЗ 16А 230В SchE 18051DEK | 2 дня | 863.10 | |||
Контактор модульный МК-103 1НО+1НЗ 25А 230В SchE 18065DEK | 2 дня | 863. 10 | |||
Контактор модульный МК-103 2НО 16А 230В SchE 18050DEK | 2 дня | 820.80 | |||
Контактор модульный МК-103 2НО 20А 230В SchE 18057DEK | 2 дня | 888.30 | |||
Контактор модульный МК-103 2НО 25А 230В SchE 18064DEK | 2 дня | 820.80 | |||
Контактор модульный МК-103 2НО+2НЗ 63А 230В SchE 18090DEK | 2 дня | 2169. 00 | |||
Контактор модульный МК-103 4НО 16А 230В SchE 18053DEK | 2 дня | 1566.00 | |||
Контактор модульный МК-103 4НО 25А 230В SchE 18067DEK | 2 дня | 1750.50 | |||
Реле тепловое РТ-03 для контакторов 09-18А 1.20-1.80А SchE 23108DEK | 2 дня | 778.96 | |||
Реле тепловое РТ-03 для контакторов 09-18А 1. 80-2.50А SchE 23109DEK | 2 дня | 778.96 | |||
Реле тепловое РТ-03 для контакторов 09-18A 2.50-3.60А SchE 23110DEK | 2 дня | 778.96 | |||
Реле тепловое РТ-03 для контакторов 09-18A 4.50-6.30А SchE 23112DEK | 2 дня | 720.90 | |||
Реле тепловое РТ-03 для контакторов 09-18A 6.30-9.00А SchE 23114DEK | 2 дня | 778. 96 | |||
Реле тепловое РТ-03 для контакторов 09-18А 9.00-12.0А SchE 23115DEK | 2 дня | 778.96 | |||
Реле тепловое РТ-03 для контакторов 25-32А 18.0-25.0А SchE 23121DEK | 2 дня | 874.36 | |||
Реле тепловое РТ-03 для контакторов 25-32А 23.0-32.0А SchE 23122DEK | 2 дня | 874.36 |
100 фото современных моделей и схемы их подключения
Коммутационный аппарат, предназначенный для дистанционного управления электропитанием трехфазных электродвигателей, именуют магнитным пускателем. Посредством этого устройства выполняется пуск, отключение или реверс электромоторов, в паре с тепловым реле защищает их от перегрузок. Модели магнитных пускателей представлены на фото в нашей статье и в галерее.
Разновидности
В зависимости от схемы подключения различают нереверсивные и реверсивные МП. Первый – осуществляет подключение и отключение потребителей от сети, второй же может менять подключение фаз и в этом случае ротор изменяет направление вращения.
А по месту установки виды магнитных пускателей бывают:
- Открытого типа. Их размещают в щитках или других местах, защищенных от действия неблагоприятных факторов окружающей среды;
- Защищенного исполнения. Монтируют в непыльных помещениях;
- Влагонепроницаемые. Могут располагаться как с внутренней, так и с наружной стороны здания, если имеются навесы либо козырьки, защищающие от негативного воздействия солнца и воды.
Некоторые модели пускателей имеют на корпусе контрольную лампочку «включено».
Конструктивные особенности
Вверху пускателя находятся подвижные контакты, а также перемещающая часть магнита, которая воздействует на силовые контакты. Крышка керамическая, она же и камера для гашения дуги.
Катушка, как и возвратная пружина, располагаются в его нижней части. Когда на обмотке отключается питание, пружина заставляет вернуться подвижную часть в первоначальное состояние и силовые контакты размыкаются.
В центре пускателя находятся Ш-образные пластины, изготовленные из специальной стали. Катушка магнитного пускателя состоит из пластикового каркаса, на который наматывается медная проволока.
Как работает
Принцип действия магнитного пускателя рассмотрим на примере по фото:
- сердечник;
- пускатель;
- контакты;
- якорь.
Как только на катушку приходит напряжение, электромагнит притягивается, подвижная часть опускается и контакты замыкаются. Теперь, если мы обесточим катушку, произойдет размыкание контактов и они вернутся в первоначальное состояние.
Реверсивные МП работают таки же образом, как и нереверсивные. Разница лишь в чередовании фаз. Во избежание короткого замыкания в этом случае предусмотрена блокировка от возможности включения нескольких устройств одновременно.
Монтаж и схемы подключения
Магнитные пускатели устанавливают на закрепленной поверхности в вертикальном положении. Тепловое реле крепится таким образом, чтобы не было разницы с температурой окружающего воздуха. Нарушение правил монтажа вызывает ложные срабатывания оборудования. Поэтому не допускается размещать устройство в местах, где наблюдается сильная вибрация.
Также не следует устанавливать МП по соседству с горячим оборудованием, это неизменно приведет к нагреву корпуса теплового реле и пускатель может работать с нарушениями.
Самая простая классическая схема подключения выглядит так, как показано на фото.
Она состоит из кнопок «стоп», «пуск» и самого МП. Фаза приходит на кнопку«стоп», через нормально замкнутый контакт поступает на кнопку«пуск» и с неё на вывод катушки пускателя. Самоподхват подключается параллельно кнопки «пуск».
Для облегчения монтажа, с одного контакта провод идет на кнопку «пуск», а другой – перемычкой пускается на один вывод катушки. На второй вывод катушки подключается ноль, который от него он уходит к источнику питания.
Осталось подключить к силовым контактам пускателя нагрузку.
Техническое обслуживание
Для грамотного обслуживания таких устройств необходимо знать вероятные признаки их поломки. Чаще всего это сильный гул и большая температура корпуса, причиной которой является замыкание обмотки.
В этом случае потребуется заменить катушку. Увеличение температуры может произойти из-за поднятия напряжения выше номинального, неудовлетворительного качества контактов или их износ.
Неплотное прилегание якоря, возникающее из-за сильного загрязнения поверхности, низкое напряжение сети, заклинивание подвижных элементов может послужить причиной гула.
Чтобы этого не происходило, нужно периодически осматривать оборудование. Для этого составляют перечень и назначают сроки обслуживания для электромонтеров-ремонтников.
Фото магнитных пускателей
Также рекомендуем посетить:
Контакторы, магнитные пускатели в Анапе
200 ₽
Пмл-2100 (0,4а/110в) +7 (911) 34. .. показатьиз Мурманска в Анапу
Купить
2 500 ₽
Кн-213м (63а;24V) +7 (911) 34… показатьиз Мурманска в Анапу
Купить
12 500 ₽
Кпм-121 ом2 (110V) +7 (911) 34… показатьиз Мурманска в Анапу
Купить
3 000 ₽
Км 2145-26м4 (зип) +7 (911) 34… показатьиз Мурманска в Анапу
Купить
10 000 ₽
Кпм-121 ом2 (220) +7 (911) 34… показатьиз Мурманска в Анапу
Купить
1 500 ₽
Кмг18 а1934 -20 у2 34 (6,3а; 380V) +7 (911) 34… показатьиз Мурманска в Анапу
Купить
2 000 ₽
Км2351-9-м4 (25а; 380V) цепь управления 380V +7 (911) 34… показатьиз Мурманска в Анапу
Купить
2 500 ₽
Км2332-29-м4 (50а;380V) цепь управления 127V +7 (911) 34… показатьиз Мурманска в Анапу
Купить
2 000 ₽
Км2351-8-м4 (25а; 380V) цепь управления 127V +7 (911) 34… показатьиз Мурманска в Анапу
Купить
3 000 ₽
Км 2442-26-м4 (50а;320в) цепь упр.220в +7 (911) 34… показатьиз Мурманска в Анапу
Купить
15 000 ₽
Км 2315-м4 (300а; 380в) цепь управления 380V +7 (911) 34. .. показатьиз Мурманска в Анапу
Купить
20 000 ₽
Км 2336-20м4 (600а; 380в) цепь управления 220в +7 (911) 34… показатьиз Мурманска в Анапу
Купить
10 000 ₽
Кну-253м (175-320V;63а) +7 (911) 34… показатьиз Мурманска в Анапу
Купить
9 000 ₽
Кну-254 (175-320в;60а) +7 (911) 34… показатьиз Мурманска в Анапу
Купить
12 000 ₽
Кну-356м (175-320V;100а) +7 (911) 34… показатьиз Мурманска в Анапу
Купить
250 ₽
К-50д +7 (911) 34… показатьиз Мурманска в Анапу
Купить
7 500 ₽
Км2223-13-м4 (100а;320в) цепь управления 127в +7 (911) 34… показатьиз Мурманска в Анапу
Купить
3 000 ₽
Км 2352-14 (50а; 380в) цепь упр. 220в +7 (911) 34… показатьиз Мурманска в Анапу
Купить
7 500 ₽
Км 2243-23-м4 (100а;220в) цепь упр.220в +7 (911) 34… показатьиз Мурманска в Анапу
Купить
4 000 ₽
Км 2143-23-м4 (100а;320в) цепь управления -220в +7 (911) 34.. . показатьиз Мурманска в Анапу
Купить
4 000 ₽
Км 2213-14-м4 (100а; 380в) цепь управления 127в +7 (911) 34… показатьиз Мурманска в Анапу
Купить
4 000 ₽
Км 2223-13-м4 (100а;320в) цепь управления 127в +7 (911) 34… показатьиз Мурманска в Анапу
Купить
4 000 ₽
Км 2243-23-м4 (100а;220в) цепь управления -220в +7 (911) 34… показатьиз Мурманска в Анапу
Купить
4 000 ₽
Км 2313-18-м4 (100а; 380в) цепь управления 127в +7 (911) 34… показатьиз Мурманска в Анапу
Купить
4 000 ₽
Км 2353-18-м4 (100а; 380в) цепь управления 380в +7 (911) 34… показатьиз Мурманска в Анапу
Купить
8 500 ₽
КМ 2334-26 (150А; 380В) цепь управления -220В +7 (911) 34… показатьиз Мурманска в Анапу
Купить
1 000 ₽
Км 2141-12-м4 (25а;320в) цепь управления 127в +7 (911) 34… показатьиз Мурманска в Анапу
Купить
1 000 ₽
Км 2441-11-м4 (25а;320в) цепь управления -220в +7 (911) 34. .. показатьиз Мурманска в Анапу
Купить
1 000 ₽
Км 2441-10-м4 (25а;320в) цепь управления 127в +7 (911) 34… показатьиз Мурманска в Анапу
Купить
2 500 ₽
Км 2352-18-м4 (50а; 380в) цепь управления 380в +7 (911) 34… показатьиз Мурманска в Анапу
Купить
2 500 ₽
Км 2352-16-м4 (50а; 380в) цепь управления 380в +7 (911) 34… показатьиз Мурманска в Анапу
Купить
2 500 ₽
Км 2332-23-м4 (50а; 380в) цепь управления -110в +7 (911) 34… показатьиз Мурманска в Анапу
Купить
2 500 ₽
Км 2332-23-м4 (50а; 380в) цепь управления -220в +7 (911) 34… показатьиз Мурманска в Анапу
Купить
4 000 ₽
Км 2642-26-м4 (50а;320в) цепь управления 380в +7 (911) 34… показатьиз Мурманска в Анапу
Купить
3 000 ₽
Км 2712-18-м4 (50а; 380в) цепь управления 127в +7 (911) 34… показатьиз Мурманска в Анапу
Купить
890 ₽
Модульный контактор 2НО 16А 230В МК-103 +7 (861) 29… показатьиз Краснодара в Анапу
Купить
250 ₽
Приставка пки-04 доп. контакты 4нз иэк +7 (861) 20… показатьиз Краснодара в Анапу
Купить
657 ₽
Контактор е 18а 220в/ас3 1но schneider electric +7 (952) 82… показатьиз Краснодара в Анапу
Купить
2 100 ₽
Пускатель закрытый в корпусе SB101 9А 230В IР65 +7 (861) 29… показатьиз Краснодара в Анапу
Купить
9 875 ₽
Контактор пм12-160200-160а-220AC-2но+2нз-ухл4-кзэа +7 (861) 20… показатьиз Краснодара в Анапу
Купить
1 920 ₽
Контактор пмл-3100-40а-220AC-ухл4-б-кэаз +7 (952) 82… показатьиз Краснодара в Анапу
Купить
513 ₽
Контактор кми-10911 9а 230в/ас3 1нз иэк +7 (861) 20… показатьиз Краснодара в Анапу
Купить
1 838 ₽
Контактор е 40а 220в/ас3 1но+1нз schneider electric +7 (952) 82… показатьиз Краснодара в Анапу
Купить
3 586 ₽
Пускатель электромагнитный пм12-100100-эк ухл4 в, 220в/50гц, 4з+2р, 100а +7 (861) 29… показатьиз Краснодара в Анапу
Купить
1 650 ₽
Контактор кми-34012 40а 230в/ас3 1но;1нз IEK +7 (861) 29. .. показатьиз Краснодара в Анапу
Купить
Загрузите приложение
Наведите камеру и скачайте приложение Satom.ru
225 ₽
Приставка контактная пкл-11-ухл4-кэаз +7 (861) 20… показатьиз Краснодара в Анапу
Купить
2 411 ₽
Контактор пмл-4100-63а-220AC-ухл4-б-кэаз +7 (952) 82… показатьиз Краснодара в Анапу
Купить
1 063 ₽
Контактор кми-23210 32а 400в/ас3 1но иэк +7 (861) 20… показатьиз Краснодара в Анапу
Купить
6 700 ₽
Пускатель закрытый в корпусе SB103 95А 230В IР65 +7 (861) 29… показатьиз Краснодара в Анапу
Купить
2 101 ₽
Контактор е 50а 220в/ас3 1но+1нз schneider electric +7 (952) 82… показатьиз Краснодара в Анапу
Купить
525 ₽
Контактор е 9а 220в/ас3 1но schneider electric +7 (861) 20… показатьиз Краснодара в Анапу
Купить
1 460 ₽
Модульный контактор 4НО 16А 230В МК-103 +7 (861) 29… показатьиз Краснодара в Анапу
Купить
918 ₽
Контактор модульный км20-20 2п 20а 230в AC 2но иэк +7 (952) 82. .. показатьиз Краснодара в Анапу
Купить
5 000 ₽
Контактор пм12-100150-100а-380AC-2но+2нз-ухл4-кзэа +7 (861) 20… показатьиз Краснодара в Анапу
Купить
41 562 ₽
Пускатель электромагнитный ПМ12-630100 УХЛ4 В, 220В/50Гц, 4з+2р, 630А +7 (861) 29… показатьиз Краснодара в Анапу
Купить
2 101 ₽
Контактор реверсивный пм12-025501-25а-380AC-2нз-ухл4-кзэа +7 (952) 82… показатьиз Краснодара в Анапу
Купить
980 ₽
Контактор кми-23210 32а 230в/ас3 1но иэк +7 (861) 29… показатьиз Краснодара в Анапу
Купить
288 ₽
Приставка контактная пкл-22-ухл4-кэаз +7 (861) 20… показатьиз Краснодара в Анапу
Купить
3 414 ₽
Контактор е 80а 220в/ас3 1но1нз schneider electric +7 (952) 82… показатьиз Краснодара в Анапу
Купить
938 ₽
Контактор е 25а 220в/ас3 1но schneider electric +7 (861) 20… показатьиз Краснодара в Анапу
Купить
Модульный контактор КМ-40.
Схема подключения и устройствоЗдравствуйте, уважаемые гости и читатели сайта «Заметки электрика».
В своих статьях по сборке различных электрических схем (схема пуска трехфазного двигателя, схема реверса трехфазного электродвигателя, схема реверса однофазного двигателя, простейшая схема АВР) я применял самые распространенные контакторы и пускатели типа ПМЕ, ПМЛ, КМИ и другие.
В данной статье я хочу рассказать Вам про контакторы модульного исполнения или другими словами, модульные контакторы, сокращенно КМ, которые также нашли широкое распространение, особенно, в жилом секторе.
Напомню, что по определению ГОСТа Р 50030.4.1-2002, п.2.1.1 контактор — это:
По способу воздействия силы, необходимой для замыкания контактов, контакторы делятся на:
- электромагнитные
- электропневматические
- пневматические
- запираемые
Модульные контакторы относятся к электромагнитным контакторам.
Какие же преимущества имеют модульные контакторы перед обычными контакторами?
Модульные контакторы стали очень востребованными устройствами, особенно при сборке квартирных щитов и различных систем автоматики: управление освещением, нагревательными установками, вентиляцией, насосами и т.п. В первую очередь это объясняется их конструкцией.
Контакторы модульного исполнения идеально вписываются с остальными модульными устройствами, установленными на DIN-рейке, при этом не нарушая эргономики пространства в щите.
Модульные контакторы более бесшумные и обладают меньшими вибрациями при работе по сравнению с обычными контакторами, что только положительно сказывается на их применении в местах с постоянным пребыванием людей: квартиры, больницы, офисы, учебные заведения и т.п.
Сравните уровень шума и вибраций при включении обычных и модульных контакторов, посмотрев данный видеоролик.
(видео будет добавлено в ближайшее время)
Под руку мне попался двухполюсный модульный контактор КМ-40-11 от EKF, на примере которого мы и рассмотрим его конструкцию, устройство и схему подключения.
Расшифровка, схема подключения и технические данные КМ-40-11
Структура условного обозначения КМ-40-11:
- КМ — контактор модульный
- 40 — номинальный ток, А
- 11 — количество и тип контактов (есть следующие исполнения: 11, 20, 31 и 40, см. таблицу ниже)
Модульные контакторы КМ от EKF выпускаются на номинальные токи от 16 до 63 (А). Вот их стандартный ряд значений: 16, 20, 25, 40, 50 и 63 (А).
Вот таблица модульных контакторов всех типов от EKF. Красным я выделил рассматриваемый в данной статье КМ-40-11.
Контактор КМ-40-11 является двухполюсным и имеет 2 силовых контакта: 1NO (нормально-открытый) с обозначением (1-2) и 1NC (нормально-закрытый) с обозначением (R3-R4).
Схема подключения модульного контактора КМ-40-11 изображена на его лицевой стороне:
- +А1 и -А2 — это выводы катушки
- (1-2) — 1NO (нормально-открытый) силовой контакт
- (R3-R4) — 1NC (нормально-закрытый) силовой контакт
Внимание! В указанной на корпусе схеме имеется несоответствие.
Нормально-открытый контакт 1NO (1-2) расположен справа, а нормально-закрытый контакт 1NC (R3-R4) — слева. На схеме же указано наоборот. Перед подключением контактора я машинально решил проверить исправность его контактов, а в итоге обнаружил такое несоответствие — вот тому подтверждение.
Позже, разобрав контактор, я вновь убедился в этом. Видимо, при сборке контактора перепутали расположение мостиковых контактов и собрали их не в соответствие со схемой. Так что будьте бдительны и проверяйте все электротехнические изделия на соответствие указанных схем. Сделать это не сложно и не долго, применив обычный цифровой мультиметр или «аркашку».
К изучению (для новичков): подробное руководство пользования цифровым мультиметром.
Помимо схемы подключения, на лицевой стороне контактора указаны его основные характеристики:
- номинальное рабочее напряжение 230 (В)
- номинальный ток контактов 40 (А)
- АС-1: 8,4 (кВт)
- АС-3: 3,7 (кВт)
Что означают аббревиатуры АС-1 и АС-3?
Например, если с помощью контактора КМ-40-11 управлять неиндуктивной или слабоиндуктивной однофазной нагрузкой (категория применения АС-1 и АС-7а), например, лампами накаливания, люминесцентными или светодиодными лампами, то их максимальная мощность при напряжении 230 (В) не должна превышать 8,4 (кВт) или 40 (А).
Если же в качестве нагрузки будет однофазный электродвигатель с короткозамкнутым ротором или бытовой вентилятор (категория применения АС-3 и АС-7b), то его максимальная мощность не должна превышать 3,7 (кВт) или 22 (А).
Ниже я разместил таблицу мощностей и токов нагрузок контакторов КМ от EKF всех типов в зависимости от категории применения. Красными прямоугольниками я выделил рассматриваемый в данной статье КМ-40-11.
Остальные технические характеристики указаны в руководстве по эксплуатации, знакомьтесь:
- выдерживаемое импульсное напряжение 6 (кВ)
- напряжение срабатывания 195-253 (В)
- напряжение возврата 46-172 (В)
- пусковой ток катушки 30 (мА) для КМ-16 и КМ-20; 60 (мА) для КМ-25, КМ-32 и КМ-40; 95 (мА) для КМ-50 и КМ-63
- рабочий ток (ток удержания) катушки 18 (мА) для КМ-16 и КМ-20; 12 (мА) для всех остальных типов
- мощность, потребляемая катушкой не более 5 (Вт)
- скорость замыкания контактов 20 (мс)
- скорость размыкания контактов 30 (мс)
- рабочее положение — вертикальное
- режим работы — продолжительный
- механическая износостойкость — 1 млн. циклов
- электрическая износостойкость — 150 тыс. циклов
- температура эксплуатации от -25°С до +45°С
- степень защиты — IP20
В руководстве было указано, что напряжение катушки контактора составляет 220-240 (В) переменного тока. Я уже встречался с некоторыми типами модульных контакторов, у которых катушка могла работать, как от переменного напряжения, так и от постоянного — питание катушки у них осуществлялось через выпрямительный мост.
Вот меня и смутило то, что на схеме КМ-40-11 была указана полярность выводов катушки +А1 и -А2.
Я решил проверить это, разобрав контактор. Забегу немного вперед и скажу, что визуально в конструкции контактора я не увидел выпрямительного моста, но при подключении к катушке постоянного напряжения =220 (В) контактор успешно срабатывал, причем даже гораздо лучше, чем от переменного — с меньшим шумом и вибрацией.
Заодно я решил измерить (на всякий случай) омическое сопротивление катушки. Оно составило 1296 (Ом).
Таблица сечений присоединительных проводов для катушки и силовых контактов.
Конструкция и устройство модульного контактора КМ-40-11
Модульный контактор устанавливается только на стандартную DIN-рейку с размером 35 (мм).
Его установка и снятие осуществляется с помощью фиксирующей защелки.
Габаритные размеры контакторов КМ от EKF, в зависимости от количества модулей, указаны в таблице ниже:
Обратите внимание, что на лицевой части контактора имеется индикатор его состояния в виде стеклянного окошечка с красным флажком. Если в окошечке появится красный флажок, то это символизирует о том, что контактор включен.
Для нанесения диспетчерского наименования (маркировки) контактора на нем предусмотрена специальная площадка с прозрачной крышкой.
Чтобы наглядно увидеть конструкцию модульного контактора, нужно его разобрать, что я сейчас и сделаю.
С помощью тоненькой отвертки вскроем 3 защелки и снимем верхнюю часть корпуса.
Откроется доступ к катушке и магнитной системе.
В верхней части находится неподвижный магнитопровод (сердечник), установленный на силиконовых амортизаторах, которые подавляют (уменьшают) уровень шума при срабатывании контактора.
Неподвижная часть магнитопровода легко снимается вверх.
Неподвижный магнитопровод набран из листов электротехнической стали (из холоднокатаной или горячекатаной — точно определить не могу), изолированных друг от друга, для уменьшения вихревых токов в «железе». Это отчетливо видно на фотографии. Также на нем размещены два короткозамкнутых кольца, которые уменьшают вибрации при срабатывании контактора.
Соединение неподвижной и подвижной частей магнитопровода имеет гладкую отшлифованную поверхность.
Если по каким-то причинам в этом месте образуется грязь или ржавчина, то контактор при включенном положении будет сильно гудеть.
Планирую в ближайшее время написать подробную статью о частых неисправностях в контакторах, встречающихся на моей практике.
Затем нужно снять винтовые зажимы выводов катушки и силовых контактов. У катушки они просто снимаются вверх, а у контактов сначала их нужно слегка раскрутить и потом уже снять.
После этого нужно вытащить из направляющих силовые неподвижные контакты.
Они изготовлены из меди или медного сплава.
Теперь можно снять подвижную часть магнитопровода в сборе с катушкой, подвижной контактной системой (траверсой) и системой рычагов для индикации состояния (красный флажок).
Возвратная противодействующая пружина находится в центре катушки и возвращает подвижные контакты в исходное положение при отключении катушки от напряжения.
У контактора КМ-40-11 применяются мостиковые контакты, которые обеспечивают разрыв с двух сторон. Контакты выполнены из серебросодержащего материала, что увеличивает их электрическую износоустойчивость и срок эксплуатации, уменьшает переходное сопротивление.
Фотография, практически полностью, разобранного модульного контактора КМ-40-11 от EKF.
Принцип работы модульного контактора
Зная устройство модульного контактора, рассмотрим принцип его работы, не вникая в недры теории электромагнетизма.
При подаче переменного напряжения 220 (В) на катушку контактора по ней начинает протекать электрический ток, который создает магнитный поток. Силовые магнитные линии замыкаются через подвижный сердечник, неподвижный сердечник и воздушный зазор между ними. В этот момент подвижный сердечник намагничивается и притягивается к неподвижному сердечнику, тем самым замыкая или размыкая контакты контактора.
При снятии напряжения с катушки, возвратная (противодействующая) пружина возвращает подвижную часть магнитопровода в исходное положение, тем самым возвращая контакты в исходное состояние.
В начале статьи я говорил, что контактор срабатывал при подключении к катушке, как переменного, так и постоянного напряжения 220 (В).
О принципе работы модульного контактора и его разборке смотрите в этом видеоролике:
Дополнение: у рассматриваемого модульного контактора КМ-40-11 я нашел небольшой недостаток — у него нет возможности добавить дополнительные контакты, в отличие от того же модульного контактора ABB ESB 24-40 с дополнительной приставкой ЕН 04-11. А ведь иногда это бывает так необходимо.
Прошу производителей рассмотреть данный факт и принять меры по реализации этой идеи.
P.S. На этом все. Спасибо за внимание. С уважением, Дмитрий, автор сайта «Заметки электрика».
Если статья была Вам полезна, то поделитесь ей со своими друзьями:
схемы подключения и принцип работы
Модульный контактор дает возможность дистанционно управлять электроустановками и оборудованием. Он имеет компактные размеры, отлично сочетается с другими модульными устройствами. Например, однофазный контактор легко установить на ДИН-рейку в электрическом щитке. Во время работы отсутствует вибрация и шум, поэтому такие контакторы применяются не только на производстве, но и в жилых и общественных зданиях.
Что такое модульный контактор и для чего он нужен
По своему функциональному назначению контактор модульный КМ относится к коммутационной аппаратуре дистанционного управления мощными нагрузками, работающими при постоянном или переменном токе. Они выполняют разрыв токовых цепей сразу в нескольких местах, и этим отличаются от электромагнитных реле, разрывающих цепь лишь в одной точке.
Довольно часто модульные контакторы работают совместно со вспомогательными устройствами – приставками, тепловыми реле, средствами блокировки и другими приборами модульного типа. В результате таких сочетаний получается аппаратура, обладающая особыми свойствами и способная выполнять заданные функции. Так, при установке модуля задержки, получается контактор с функцией задержки, а тепловое реле перегрузки переводит контактор в категорию магнитного пускателя. С помощью вспомогательных элементов существенно расширяются возможности основных приборов, улучшаются их эксплуатационные характеристики, упрощается монтаж.
По своей сути контакторные устройства считаются модифицированными разновидностями пускателя, в котором дополнительно присутствуют тепловое реле и контактная группа для запуска электродвигателя. Электромагнитные пускатели низкого напряжения реверсивными и нереверсивными. Первый вариант включает в себя два одинаковых контактора, с одним и тем же номинальным током. В нем установлена блокировка механического или электрического типа, предотвращающая одновременное замыкание главных контактов.
Защитные функции в этих приборах выполняют электротепловые токовые реле и другие аналогичные устройства. Электрический контактор малой мощности, используется в качестве промежуточного реле. Он предназначен для слаботочных цепей и отличается большим числом коммутаций. С помощью этого прибора удается подключить множество дополнительных участков и контролировать их включение-выключение.
Конструкция и принцип действия
Стандартная конструкция контактора включает в себя несколько основных деталей. Прибор состоит из корпуса (1), выводной клеммы катушки управления (2), клеммы силового контакта (3), неподвижного магнитопровода (4), подвижной части – сердечника (5), катушки управления (6), короткозамкнутого кольца магнитопровода (7), неподвижного и подвижного контактов (8 и 9), индикаторного рычага включения-выключения (10).
Катушка является основным элементом, создающим магнитный ток. Если она используется еще и в качестве дросселя, то с ее помощью возникает движущая сила, обеспечивающая работу приборов. Натяжение контактов фиксируется при помощи контактной пружины. Во время стыковки подвижный и неподвижный контакты соединяются между собой. Они постоянно находятся в движении и совершают определенные действия. Неподвижные контакты закрепляются на корпусе, а подвижные соединяются с сердечником.
Работа контактора происходит следующим образом:
- После подачи напряжения на управляющую катушку, происходит притягивание якоря к сердечнику. В результате, наступает замыкание или размыкание контактной группы, в соответствии с исходным положением того или иного контакта.
- После отключения питания все действия происходят в обратном порядке. Электрическая дуга, возникающая в момент размыкания, гасится при помощи дугогасительной системы.
- После прекращения подачи напряжения, электромагнитное поле исчезает и перестает удерживать якорь или сердечник.
- Возвратная пружина переводит контакты в исходное положение, полностью размыкая цепь. Таким образом, модульный контактор выполняет свою основную работу в периоды подачи и отключения напряжения.
Классификация контакторных устройств
Существуют различные типы контакторов, отличающихся друг от друга по различным показателям. Среди них можно выделить следующие параметры.
В первую очередь, они классифицируются по назначению. Сюда входят следующие виды и категории:
- Приборы для дистанционной коммутации. Большинство из них работает под ручным управлением оператора, используя кнопки или выключатели. В нужное время подается сигнал, и устройство приводится в действие. В другом способе несколько контакторов соединяются в общую автоматизированную систему питания, в которой для подачи команд используется электронная схема. На случай аварийной ситуации предусмотрена система защиты, размыкающая контакты.
- Включение мощного электрооборудования при помощи слаботочных линий. Возникает вопрос, для чего нужен контактор в таких случаях? Не лучше ли воспользоваться традиционной кнопкой? Это, конечно, можно сделать, но тогда понадобится очень массивная и громоздкая аппаратура, а сам процесс включения потребует значительных усилий. То же самое касается и выключения. Поэтому для этих целей используются компактные слаботочные устройства, позволяющие с высокой частотой выполнять циклы включения-выключения. Таким образом, слабый ток подается на катушку, а уже потом осуществляется запуск мощного электродвигателя.
Каждый контактор модульный разделяется по типу привода его в действие. В этом случае также можно отметить различные варианты:
- Электромагнитный привод считается основным, именно он заложен в принципе действия большинства устройств. При подаче напряжения происходит включение, а при отсутствии напряжения прибор отключается. После полного отключения, включение нужно выполнять повторно, что обеспечивает дополнительную безопасность при работе с электроустановками.
- Контактная группа может быть приведена в движение с помощью пневматических устройств. Такая система, предназначенная для коммутации, не требует электромагнитного привода. Управляющая команда подается импульсом высокого давления. Подобные системы применяются для локомотивов железных дорог, и других установках с пневматикой.
Любой контактор модульный КМ в зависимости от модификации, может быть смонтирован разными способами:
- Специализированные устройства, в том числе и без корпусов, не имеют каких-либо дизайнерских ограничений и устанавливаются исключительно с позиций нормальной функциональности и безопасной эксплуатации.
- Существуют конструкции, создаваемые в индивидуальном порядке под конкретную электроустановку. Они не подходят для бытовых условий, поскольку размещаются в специально отведенных местах.
- При стандартном монтаже модульный контактор и его подключение осуществляются на ДИН-рейку в щитке, вместе с другими устройствами.
Существуют различия и в соответствии с номинальным напряжением основной цепи. В этом случае контактор КМ может входить в группу устройств, работающих с напряжением 220 и 440 вольт или в группу с напряжением 380 и 660 В. Прибор, бывает однополюсный, а также двухполюсный и с большим количеством полюсов – до 5 единиц.
Схемы подключения потребителей и модульных контакторов
В соответствии с типом используемого электрооборудования, в каждом случае предусмотрена индивидуальная схема подключения модульного контактора. Наибольшее распространение получил стандартный вариант, где используется всего один прибор, а также схемы – реверсивная и с подключением однофазных потребителей. Каждую из них следует рассмотреть подробнее.
Самая популярная схема – подключение трехфазного электродвигателя через контактор модульный КМ (рис. 1). Для управления используются обычные кнопки ПУСК и СТОП. Защита от перегрузок осуществляется с помощью теплового реле. На случай коротких замыканий электрическая цепь оборудуется автоматическим выключателем.
Другая схема – реверсивная (рис. 2), используется при подключение модульного контактора к электродвигателю, чтобы появилась функция реверса. Она постоянно необходима в различных подъемных механизмах, станках и другом оборудовании. В этом случае выполняется подсоединение еще одного коммутирующего устройства. Оно участвует в изменении мест двух фаз, что приводит и к изменению направления вращения вала. Данная схема также дополнена защитными средствами – тепловым реле и автоматическим выключателем.
Основное назначение контакторов в третьей схеме, заключается в работе с однофазными потребителями. Как правило, это системы освещения, электрические насосы и другое оборудование, функционирующее с одной фазой.
Технические характеристики
Основные параметры и технические характеристики наносятся на корпус прибора, в том числе и контактора АВВ. Прежде всего, это величина номинального тока, тип и количество контактов. На каждой модели и модификации присутствуют собственные показатели.
Чаще всего коммутационные приборы, работающие с различным электрооборудованием, обладают следующими характеристиками:
- Величина номинального рабочего напряжения переменного тока, составляющая 230, 400 и 600 вольт.
- Значение номинального рабочего тока, с категорией использования АС-3 – 12 А.
- Показатели условного теплового тока с категорией использования АС-1 – 25 А.
- Номинальная мощность при коммутации для напряжения 230 В по категории АС-3 – 3 кВт.
- Номинальная мощность при коммутации для напряжения 400 В по категории АС-3 – 5,5 кВт.
- Номинальная мощность при коммутации для напряжения 660 В по категории АС-3 – 7,5 кВт.
Отдельно следует отметить характеристики управляющих цепей в самом контакторе:
- Величина номинального напряжения в управляющих катушках составляет 24, 36, 110, 230 и 400 вольт.
- При срабатывании катушка потребляет мощность в размере 60 ВА.
- В положении удержания катушка потребляет мощность, величиной 7 ВА.
- Контакты замыкаются в течение 12-22 миллисекунд.
- Размыкание контактов происходит в течение 4-16 мс.
- Катушка управления обладает мощностью рассеяния – 3 Вт.
Благодаря этим показателям данные приборы широко используются в электрике, промышленности и других областях.
Подрядчики по ремонту ванных комнат, Северный Техас
Наши профессиональные, сертифицированные подрядчики для ванных комнат предоставляют непревзойденные услуги по ремонту ванных комнат и установке двухдневных ванн на севере Техаса и на юго-западе Оклахомы.
Выбор профессионального подрядчика по ремонту ванной комнаты — важное решение. Компания Luxury Bath Texoma, обладающая высококачественной продукцией и безупречной репутацией подрядчика по предоставлению полного спектра услуг, является экспертом во всех областях ремонта ванных комнат.
Отмеченный наградой контракт на ванную комнату от имени, которому вы доверяете
Более 25 лет Luxury Bath работает с такими же домовладельцами, как вы, чтобы воплотить в жизнь идеи для ванной комнаты. Качество — это философия, которая распространяется на все области нашего бизнеса, от профессиональных консультаций по дизайну на дому до современных продуктов и услуг по установке.
Наши опытные подрядчики по ремонту ванных комнат являются частью отмеченной наградами команды, которая удостоена следующих профессиональных наград:
- Члены Национальной ассоциации строителей жилья
- Победитель престижной премии Luxury Bath Top 10 за 2014 и 2015 годы
- Номинант на премию BBB Torch Award 2016
- Рейтинг A + BBB
Услуги по качественному ремонту ванных комнат
С самого начала для наших опытных подрядчиков по ремонту ванных комнат первоочередной задачей является обеспечение того, чтобы ваш опыт превзошел ваши ожидания.Мы предлагаем качественную продукцию по доступным ценам, гарантируя, что ваш проект реконструкции ванной будет выполнен вовремя и в рамках бюджета!
Ремонт двухдневной ванны — Те же самые опытные подрядчики по ремонту ванных комнат, которые предоставляют качественные строительные услуги, также обеспечивают превосходную установку всех продуктов Luxury Bath для вашей красивой новой реконструкции Двухдневной ванны.
Преобразование ванны — Мы специализируемся на преобразовании душа и ванны, чтобы улучшить функциональность вашей ванной комнаты в соответствии с потребностями вашей семьи.
Полный ремонт ванной комнаты — Замените пол, обновите стены, установите новый туалетный столик и многое другое. Наши опытные подрядчики могут улучшить все ваше пространство.
Luxury Bath Texoma нанимает только лучших подрядчиков по ремонту ванных комнат, а объединенный опыт и знания наших сотрудников лидируют в отрасли по качественному обслуживанию. Если вы ищете полный капитальный ремонт ванны или хотите быстро обновить семейную ванную комнату за два дня — мы сделаем все это!
Первый выбор для опытных подрядчиков по ремонту ванных комнат
От начала до конца нет никого более опытного, чем наша опытная команда подрядчиков по ванным комнатам.Узнайте больше о том, почему вы должны иметь Luxury Bath для решения всех задач по ремонту и переоборудованию вашей ванной комнаты: Почему Luxury Bath?
(PDF) Биосорбция тяжелых металлов в фотовращающемся биологическом контакторе
и их возможное влияние на адсорбцию тяжелых металлов. Aquat
Toxicol 88 (4): 257–266
Aguilera A, Gonzalez-Toril E, Souza-Egipsy V, Amaral-Zettler L,
Zettler E, Amils R (2010) Фототрофные биопленки от Rio Tinto
, экстремально кислая среда, прокариотический компонент.
Microbiol Mats 14: 469–481
Ахалия Н., Рамачандра Т.В., Канамади Р.Д. (2003) Биосорбция
тяжелых металлов. Res J Chem Environ 7 (4): 71–79
Ahluwalia SS, Goyal D (2007) Биомасса микробного и растительного происхождения
для удаления тяжелых металлов из сточных вод. Биоресур Технол
98 (12): 2243–2257
Ахтар Н., Икбал М., Зафар С.И., Икбал Дж. (2008) Биосорбционные характеристики
одноклеточной зеленой водоросли Chlorella sorokiniana, иммобилизованной в
губке для удаления мочалки Cr ).J Env Sci 20: 231–239
Амарал Зеттлер Л.А., Гомес Ф., Зеттлер Э., Кинан Б.Г., Амилс Р., Согин
ML (2002) Разнообразие эукариот в огненной реке Испании. Природа
417: 137
Андерсен Р.А. (2005) Методы культивирования водорослей. Эльзевир, США
APHA / AWWA (1998) Стандартные методы исследования воды
и сточных вод (20-е изд.). Американская ассоциация общественного здравоохранения,
Вашингтон, округ Колумбия
Байрамоглу Дж., Тузун И., Челик Дж., Йилмаз М., Арика, MY (2006) Bio-
сорбция ионов ртути, кадмия и свинца из водной системы
микроводорослями Chlamydomonas reinhardtii immobilized в algi-
бусинок натэ.Int J Miner Process 81: 35–43
Brake SS, Даннелли Х.К., Коннорс К.А. (2001) Контроль за природой и распределением газоуглеродных отходов
и их потенциальным влиянием на качество воды. Environ
Geol 40: 458–469
Cortez S, Teixeira P, Oliveira R, Mota M (2008) Вращающиеся биологические контакторы
: обзор основных факторов, влияющих на производительность. Ред.
Environ Sci Biotechnol 7: 155–172
Costley SC, Wallis FM (1999) Влияние скорости вращения диска на накопление тяжелых
металлов при вращении биопленок биологического контактора (RBC).Lett Appl Microbiol 29: 401–405
Costley SC, Wallis FM (2000) Влияние скорости потока на накопление тяжелых металлов
при вращении биопленок биологического контактора (RBC). J
Ind Microbiol Biotechnol 24: 244–250
Costley SC, Wallis FM (2001a) Очистка загрязненных тяжелыми металлами сточных вод
с использованием биопленок многоступенчатого вращающегося биологического контактора
. World J Microbiol Biotechnol 17: 71–78
Costley SC, Wallis FM (2001b) Биовосстановление тяжелых металлов в синтетических сточных водах
с использованием вращающегося биологического контактора.Вода
Res 35: 3715–3723
Das N, Vimala R, Karthika P (2008) Биосорбция тяжелых металлов — обзор
. Indian J Biotechnol 7: 159–169
Das BK, Roy A, Koschorreck M, Mandal SM, Wendt-Potthoff K,
Bhattacharya J (2009a) Возникновение и роль водорослей и грибов
в кислой среде дренажа шахт со специальными ссылка на
металлов и иммобилизация сульфатов. Water Res 43: 883–894
Дас Б.К., Рой А., Сингх С., Бхаттачарья Дж. (2009b) Эукариоты в кислой среде шахтного дренажа
: потенциальные применения в биоремеди-
ции.Rev Environ Sci Biotechnol 8: 257–274
Де ла Пена С., Баррейро Р. (2009) Биомониторинг кислотного дренажа
в сложных условиях с использованием перифитонов. Environ Monit Assess
150 (1-4): 351–363
Димитрова С.В. (2002) Использование колонн гранулированного шлака для удаления свинца.
Water Res 36: 4001–4008
Dvorak DH, Hedin RS, Edenborn HM, McIntire PE (1992) Обработка
воды, загрязненной металлами, с использованием бактериального сульфатного восстановления:
результатов для реакторов пилотного масштаба.Biotechnol Bioeng 40: 609–616
Ferris FG, Schultze S, Witten TC, Fyfe WS, Beveridge TJ (1989)
Взаимодействие металлов с микробными биопленками в кислых и нейтральных средах с pH
. Appl Environ Microbiol 55 (5): 1249–1257
Gadd GM (1988) Накопление металлов микроорганизмами и водорослями.
В: Rehm HJ (ed) Biotechnology. VCH, Weinheim, pp. 401–434
Gadd GM (2004) Влияние микробов на подвижность металлов и применение для биоремедиации.Geoderma 122: 109–119
Gadd GM (2010) Металлы, минералы и микробы: геомикробиология и
биоремедиация. Microbiol 156: 609–643
Gadd GM, Griffiths AJ (1978) Микроорганизмы и токсичность тяжелых металлов
. Microbial Ecol 4: 303–317
Gavrilescu M (2004) Удаление тяжелых металлов из окружающей среды
путем биосорбции. Eng Life Sci 4 (3): 219–232
Gyure RA, Konopka A, Brooks A, Doemel W. (1987) Активность водорослей и
бактерий в кислых (pH 3) озерах стрип-шахт.Appl Environ
Microbiol 53: 2069–2076
Hershey DR (1991) Измерение и расчеты освещения растений. Am Biol
Teach 53: 351–353
Johnson BD, Hallberg KB (2003) Микробиология кислых шахтных вод
. Res Microbiol 154: 466–473
Jong T, Parry DL (2003) Удаление сульфатов и тяжелых металлов с помощью
сульфатредуцирующих бактерий в краткосрочных лабораторных испытаниях реактора с восходящим потоком и
с аэробным слоем. Water Res 37: 3379–3389
Levings CD, Varela DE, Mehlenbacher NM, Barry KL, Piercey GE,
Guo M, Harrison PJ (2005) Влияние кислотного дренажа шахты
сточных вод на биомассу фитопланктона и первичную продукцию на
Британия Бич Хау Саунд, Британская Колумбия.Mar Pollut Bull
50: 1585–1594
Lottermoser BG (2010) Отходы шахт: характеристика, обработка и
воздействия на окружающую среду. Springer-Verlag, Берлин
Lottermoser BG, Ashley PM, Lawie DC (1999) Экологические гео-
химия района медного рудника Gulf Creek, северо-восток
NSW, Австралия. Environ Geol 39: 61–74
Мак К., Вильгельми Б., Дункан Дж. Р., Берджесс Дж. Э. (2007) Биосорбция
драгоценных металлов. Biotechnol Adv 25 (3): 264–271
Малик А. (2004) Биоремедиация металлов через растущие клетки.Environ
Int 30: 261–278
Malkoc E, Nuhoglu Y (2003) Удаление хрома (VI) из синтетических сточных вод
с помощью Ulothrix zonata. Fresenius Environ Bull
12 (4): 376–381
Mathure P, Patwardhan A (2005) Сравнение эффективности массопереноса
в горизонтально вращающихся уплотненных слоях и вращающихся биологических контакторах
. J Chem Technol Biotechnol 80: 413–419
Mehta SK, Gaur JP (2005) Использование водорослей для удаления ионов тяжелых металлов
из сточных вод: прогресс и перспективы.Crit Rev Biotechnol 25
(3): 113–152
Munoz R, Guieysse B (2006) Водорослевые и бактериальные процессы для обработки опасных загрязнителей
: обзор. Water Res
40: 2799–2815
Nganje TN, Adamu CI, Ntekim EEU, Ugbaja AN, Neji P, Nfor EN
(2010) Влияние шахтного дренажа на качество воды вдоль реки
Ньяба на юго-востоке Энугу Нигерия. Afr J Environ Sci Technol
4 (3): 132–144
Niyogi DK, Lewis WM Jr, McKnight DM (2002) Влияние стресса от шахтного дренажа
на разнообразие, биомассу и функции первичных
производителей в горные ручьи.Экосистемы 5: 554–567
Оранди С., Льюис Д.М., Мохеймани Н. (2012) Создание биопленки и
способность удаления тяжелых металлов коренных горных водорослей —
микробный консорциум в фотовращающемся биологическом контакторе. J
Ind Microbiol Biotechnol. DOI: 10.1007 / s10295-012-1142-9
Оранди С., Льюис Д.М. (2012) Синтез кислотных шахтных дренажных систем до
поддерживает и эксплуатирует местные горнодобывающие микроводоросли и микро-
биальные сборки для исследований в области биологической обработки.Environ Sci Pollut
Res. doi: 10.1007 / s11356-012-1006-x
Orandi S, Yaghubpur A, Sahraei H (2007) Влияние дренажа кислого рудника
на водную жизнь на медном руднике Сарчешмех. Geochim
Cosmochim Acta 71 (15): A742
Patwardhan AW (2003) Вращающиеся биологические контакторы: обзор. Ind
Eng Chem Res 42: 2035–2051
Rodgers M, Zhan XM (2003) Биопленочные реакторы с подвижной средой. Ред.
Environ Sci Biotechnol 2: 213–224
5122 Appl Microbiol Biotechnol (2013) 97: 5113–5123
Схема электрических соединений контактора освещения | Контактная информация Finder
Результаты листинга Схема проводов контактора освещения
Схема подключения механически закрепленного контактора квадратного D
7 часов назад Схема подключения.2bitboer.com Просмотреть все
Многополюсный тип S Контакторы освещения 8903 Schneider Electric Usa. Класс 8903 типа lx с механическим удерживанием переменного тока магнитные контакторы для освещения schneider electric выберите эффективный блок управления, инструкция по установке, бюллетень с инструкциями по установке однофазного электродвигателя , схема подключения 8903spo11v02 контактор s пускатели электродвигателей pd мем мемы shes квадрат ожидания d 8903lx warn no 2 diagrams полюс электрически
Расчетное время чтения: 3 минуты
Веб-сайт: https: // схема подключения.2bitboer.com/square-d-mechanically-held-contactor-wiring-diagram/
Категория : схема подключения контактора 220 В Показать еще
Siemens Clm Схема подключения контактора освещения
1 час назад Wiringdiagram.2bit .com Просмотреть все
Схема подключения контактора Siemens . E87010 a0103 t003 a6 clm0 doc class clm управление освещением и нагревом с электрическим удержанием контакторы siemens универсальные механические серии инструкции инструкция по установке 60a 200a cp3017b pub clm1c02120 контактор типовая продукция электрические схемы 3c61204 pdf000 электрическая схема clm10003 20-амперный контроль nema sec15a qxd page 285 137974
Расчетное время чтения: 2 минуты
Веб-сайт: https: // wiringdiagram.2bitboer.com/siemens-clm-lighting-contactor-wiring-diagram/
Категория : Схема подключения контактора с защелкой Показать больше
Как подключить контактор: 8 шагов (с изображениями) wikiHow
Просто Теперь Wikihow.com Просмотреть все
Проложите провода. Отключите все питание проводов. Подведите все входные и выходные провода к контактору . Эти провода должны быть указаны в информации производителя. Используйте инструменты для зачистки проводов , чтобы отрезать лишнюю длину на концах провода , убедившись, что длина проводов достаточна для достижения намеченного контакта.
Расчетное время чтения: 8 минут
Веб-сайт: https://www.wikihow.com/Wire-a-Contactor
Категория : Связаться со службой поддержки Показать больше
Схема подключения Часть 5
5 часов назад Wirings-diagram.com Посмотреть все
Square D 8903 Схема подключения контактора освещения — квадрат d 8903 Схема подключения контактора освещения , квадрат d 8903 тип s Схема подключения контактора освещения , квадрат d контактор освещения класс 8903 Схема подключения , Каждая электрическая конструкция состоит из различных частей.Каждый компонент должен…
Веб-сайт: https://wirings-diagram.com/page/5/
Категория : Связаться со службой поддержки Показать больше
Античная схема подключения телефона Схема подключения сети
3 часа назад Kelvin-okl.blogspot.com Просмотреть все
В большинстве домашних телефонных проводов кабель состоит из четырех отдельных проводов. Стандартная схема для телефона — это n326, а схема соединений для телефона и номер звонка.У меня есть пара старинных чудаковатых телефонов. Самый телефонный провод установлен в США. Ваш местный телефон компании придет и выполнит для вас проводку , но это будет стоить вам.
Веб-сайт: https://kelvin-okl.blogspot.com/2014/07/antique-phone-wiring-diagram.html
Категория : Номер телефона Показать больше
Подключение контактора освещения Схема Схема подключения А
4 часа назад Топс-звезды.com Просмотреть все
Описание: Схема подключения контактора освещения Схема подключения контактора освещения с Схема подключения контактора освещения , размер изображения 614 X 593 пикселей, и для просмотра деталей изображения щелкните изображение .. Вот галерея изображений около Схема подключения контактора освещения вместе с описанием изображения, пожалуйста, найдите нужное изображение.
Веб-сайт: https://tops-stars.com/wiring/lighting-contactor-wiring-diagram/
Категория : Связаться со службой поддержки Показать больше
A Схема подключения контактора освещения Сети
2 часа назад Кельвин-окл.blogspot.com Просмотреть все
Схема соединений — это упрощенное стандартное графическое изображение электрической цепи. Схема подключения контактора Mars 780 галерея. Квадрат d 8903 , схема подключения контактора освещения скачать. 6 срок поставки можно сократить, заказав контактор открытого типа и отдельный корпус класса 9991.
Веб-сайт: https://kelvin-okl.blogspot.com/2014/07/a-lighting-contactor-wiring.html
Категория : Связаться со службой поддержки Показать больше
Раздел контакторов освещения 3 CR460 Series
3 часа назад Cesco.com Просмотреть все
Контактор Приложение CR463 контакторы освещения переключают балласт (флуоресцентный или скрытый), вольфрамовые и общие нагрузки, а также выдерживают нагрузку двигателя, резистивную и пилотную нагрузку. CR463L Электрические контакторы Рабочий режим 1. 3--проводное управление обычно используется, когда требуется управление из нескольких мест.
Веб-сайт: https://www.cesco.com/resources/783166/655810-AttachmentURL.pdf
Asco 91762071 Контактор освещения 6-полюсный, 20 А, 265, 277 В, катушка. 3-фазный столб Схема подключения освещения Освещение Руководство. Контакторы освещения . 8910 Определенного назначения Контакторы .Выбор эффективного Lighting Control White Paper. Cr460 Series Контакторы освещения .Веб-сайт: https://shellysavonlea.net/6-pole-lighting-contactor-wiring-diagram/
Категория : Связаться со службой поддержки Показать больше
Схема подключения контактора и фотоэлемента 6
ч. назад Schematron.org Просмотреть все
Если вы можете дать мне расположение всех частей, я нарисую вам подробную диаграмму .хочу, чтобы он работал на цепи фотоэлемента 2 на контакторе / фотоэлемент для установки вне помещений на стене и 2-полюсном контакторе . Схема подключения Для контактора освещения — schematron.org square d Схема подключения контактора освещения , Схема подключения .
Веб-сайт: https://schematron.org/contactor-and-photocell-wiring-diagram.html
Категория : Сотовый телефон, Связаться со службой поддержки Показать больше
Схема подключения контактора освещения Схема подключения фотоэлементов
5 часов назад Mainetreasurechest.com Просмотреть все
277 Вольт Схема подключения светового оборудования Схема подключения Схема подключения контактора освещения Фотоэлемент , источник: 8.me.12mr-anitra.de. Итак, если вы хотите получить все эти выдающиеся фотографии (Схема подключения контактора освещения Фотоэлемент ), нажмите кнопку «Сохранить», чтобы загрузить эти фотографии на свой компьютер.
Веб-сайт: https://mainetreasurechest.com/lighting-contactor-wiring-diagram-photocell/
Категория : Сотовый телефон, Связаться со службой поддержки Показать больше
Контакторы освещения Steven Engineering
9 ч. назад Стивенинжиниринг.com Просмотреть все
Многополюсные контакторы для освещения (50-60 Гц) Силовые полюса для типа L или LX Приведенные ниже комплекты используются для добавления силовых полюсов на 30 ампер к существующим контакторам типа L , когда требуются дополнительные цепи. Контакторы освещения типа L поставляются с монтажными скобами, поэтому полюса сумматора могут…
Веб-сайт: https://stevenengineering.com/Tech_Support/PDFs/45NLTCO.pdf
Категория поддержки : Контактная информация Показать больше
Как подключить силовой контактор и как установить
3 часа назад Youtube.com Просмотреть все
ах, это хороший день для создания видео и экспериментов с чем-то классным В этом видео я покажу вам, как установить провод контактора сначала после этого покажу, как вы c
Веб-сайт: https: //www.youtube.com/watch?v=_pzBBRjaw0M
Категория : Связаться со службой поддержки Подробнее
Схема подключения контактора освещения с проводкой фотоэлемента
9 часов назад Топ-звезды.com Просмотреть все
Описание: Фотоэлемент Схема подключения контактора освещения Elec Eng Мир, относящийся к Схема подключения контактора освещения С фотоэлементом, размер изображения 986 X 632 пикселей, и для просмотра деталей изображения щелкните изображение .. Вот фотогалерея около схема подключения контактора освещения с фотоэлементом с описанием изображения, пожалуйста, найдите нужное изображение.
Веб-сайт: https://tops-stars.com/wiring/lighting-contactor-wiring-diagram-with-photocell/
Категория : сотовый телефон, обращение в службу поддержки Показать больше
Понимание контактор освещения Обсуждение Электрика Forum
3 ч. назад Electriciansforums.net Просмотреть все
18,980. 25 июня 2017. №7. Как правило, у вас будет отдельная схема выхода последнего человека. Линия к переключателю, обратная линия от переключателя к контактору Катушка (A1) с нейтралью напрямую от платы к контактору Катушка (A2). Отвечать. Реакции: 1 человек. Ответьте на Understanding осветительный контактор в разделе Industrial Electrician Talk на ElectriciansForums.net.
Веб-сайт: https://www.electriciansforums.net/threads/understanding-lighting-contactor.121576/
Категория : Связаться со службой поддержки Показать еще
Схема подключения фотоэлемента Autocardesign
1 час назад Autocardesign.org Просмотреть все
с фиксацией контактор схема схема подключения однополюсный освещение . На архитектурных схемах показано примерное расположение и взаимосвязь розеток, освещения , и устойчивых электрических устройств в здании.Соединительный провод Маршруты могут быть показаны приблизительно, где определенные розетки или приспособления должны быть на общем
Веб-сайт: https://autocardesign.org/photocell-diagram-wiring/
Категория : Сотовый Телефон, свяжитесь со службой поддержки Показать больше
Схема подключения фотоэлемента к контактору освещения Изображение
Только сейчас Mainetreasurechest.com Посмотреть все
И после этого это первая фотография: TO 9559] Электропроводка А к Освещению Электропроводка контактора Получите от проводки photoc ell до освещения co ntactor, источник: dness.plan.boapu.mohammedshrine.org. RD 4109] Ячейка Intermatic 240 В Схема подключения от Подключение photoc ell к освещению ntactor, источник: venet.coun.timew.inama.leona.ricis.mecad.egre.opein
Веб-сайт: https: //mainetreasurechest.com/wiring-photocell-to-lighting-contactor/
Категория : Сотовый телефон, Связаться со службой поддержки Показать еще
36 Непревзойденное мысленное изображение проводки контактора освещения
9 часов назад Pinterest.com Просмотреть все
3 июня, 2021 — 36 Непревзойденное мысленное изображение схемы подключения контактора освещения . 3 июня 2021 г. — 36 Непревзойденное мысленное изображение схемы подключения контактора освещения . Pinterest . Сегодня. Исследовать. Когда доступны результаты автозаполнения, используйте стрелки вверх и вниз для просмотра и ввода для выбора. Пользователи сенсорных устройств, исследуйте их на ощупь или с помощью жестов смахивания.
Веб-сайт: https://www.pinterest.com/pin/952722496141341766/
Категория : Связаться со службой поддержки Показать больше
Схема аварийного освещения через контактор освещения
6 часов назад Форумы.mikeholt.com Посмотреть все
Необходимо, чтобы аварийное освещение включалось при отключении электроэнергии. Использование механически удерживаемого контактора при аварийном освещении кажется мне неправильным, очень высока вероятность отказа в выключенном положении, и он не будет автоматически замыкаться при выходе из строя электросети без добавления сложности в схему управления.
Веб-сайт: https://forums.mikeholt.com/threads/emergency-lighting-circuit-through-lighting-contactor.88020/
Категория : Связаться со службой поддержки Показать еще
Eaton C320kgs1 Галерея электрических схем
2 часа назад Wholefoodsonabudget.com Посмотреть все
Eaton C320kgs Коллекции Галерея электрических схем Схема подключения контактора . Выдающаяся электрическая схема контактора освещения Eaton . Cutler Hammer C320 Kg1 E22h3x8 å é å¤ © ç 纬 å · ¥ æ §æ ç ºç µä¹ å ç½.Выдающаяся электрическая схема контактора освещения Eaton .
Веб-сайт: https://wholefoodsonabudget.com/eaton-c320kgs1-wiring-diagram/
Категория : Связаться со службой поддержки Показать больше
Предупредить лебедку Схема подключения контактора autocardesign 2
часов назад .org Просмотреть всеWarn Winch Схема подключения контактора – Схема подключения — это упрощенное стандартное графическое изображение электрической цепи.Он показывает компоненты схемы в виде упрощенных форм, а также соединения преподавателей и сигналов, окруженные устройствами. Схема подключения обычно дает практическое руководство по относительному положению, а
Веб-сайт: https://autocardesign.org/warn-winch-contactor-wiring-diagram/
Категория : Связаться со службой поддержки Показать больше
Электрическое управление с помощью релейных контакторов Спросите у
4 часа назад Спросите у электрика.com Просмотреть все
Контакторы или реле используются для управления несколькими электрическими устройствами, включая оборудование, такое как скважинные насосы, септические насосы, в основном, электродвигатели любого типа. Контакторы также используются для управления освещением , например, освещением парковки. Контакторы обычно имеют цепь управления, которая может управляться…
Веб-сайт: https://ask-the-electrician.com/electrical-control-using-relay-contactors/electrical-wiring-2/
Категория : Связаться со службой поддержки Показать еще
(PDF) Schneider Electric Wiring Diagram Book Engineer
2 часа назад Academia.edu Просмотреть все
Эту форму электрической схемы иногда называют «схематической» или «линейной» схемой . 5 f Примеры цепей управления 2 и 3- Провод Элемент управления Схемы Расцепитель низкого напряжения и защита от низкого напряжения — это основные схемы управления, встречающиеся в управлении двигателем…
Веб-сайт: https://www.academia.edu / 32475947 / Schneider_Electric_Wiring_Diagram_Book
Категория : Номер телефона Показать еще
Square D 8903 Схема подключения контактора освещения Cadician
3 часа назад 2020cadillac.com Просмотреть все
квадрат d 8903 Схема подключения контактора освещения — Вам понадобится исчерпывающая, экспертная и легкая для понимания схема подключения . С помощью такого рода иллюстративного руководства вы сможете с легкостью устранять неполадки, предотвращать и выполнять свои задания.
Веб-сайт: https://2020cadillac.com/square-d-8903-lighting-contactor-wiring-diagram/
Категория : Связаться со службой поддержки Показать больше
Тип фильтра: За все время (48 результатов) Последние 24 часа Прошлая неделя Прошлый месяц
Пожалуйста, оставьте свои комментарии здесь:
Контактор — работа, применение и выбор
Электрический контактор — это переключающее устройство, широко используемое для переключения двигателей, конденсаторов (для коррекции коэффициента мощности) и освещения.Как видно из названия, он используется для замыкания или размыкания контактов, как обычный двухпозиционный выключатель. Единственное отличие состоит в том, что контакторы имеют электромагнит, который удерживает контакты при включении, тогда как переключатели его не имеют.
Их основной принцип действия такой же, как у электромеханических реле. Разница в том, что контакторы рассчитаны на больший ток, чем реле. Реле нельзя напрямую использовать в цепях, где ток превышает 20 ампер.В таких условиях можно использовать контакторы. Они доступны в широком диапазоне рейтингов и форм. Также они доступны до 12500 А. Они не могут обеспечить защиту от короткого замыкания, но могут замыкать или размыкать контакты только при возбуждении.
Конструктивные особенности

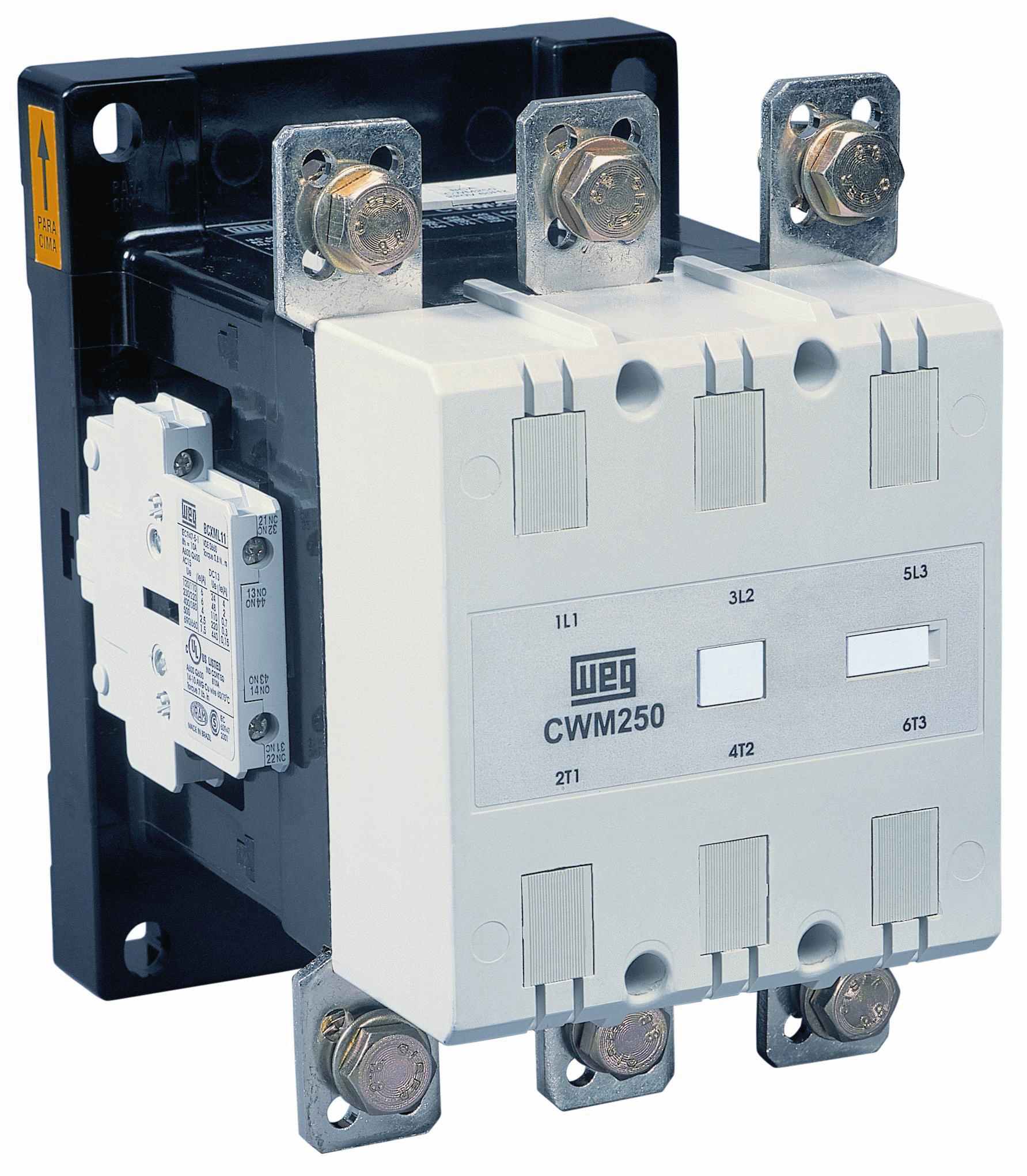

Контактор состоит из электромагнита, набора силовых контактов и пружины, заключенной в корпус. Некоторые из них имеют встроенные экономайзеры, которые могут снизить энергопотребление их катушек.Определенные приспособления для гашения дуги также сделаны внутри для включения и выключения операции.
Катушка электромагнита
Обычная катушка низкого напряжения Катушка полого цилиндрического типаЭлектромагнит — это ключевой компонент, без которого контакторы не могут работать. Для возбуждения требуется дополнительный источник питания. Во время возбуждения он отводит незначительный ток от источника питания. Эти электромагниты будут иметь полую цилиндрическую форму. Шток (якорь) с пружинным возвратом будет помещен в полый цилиндрический электромагнит.
В некоторых контакторах этот электромагнит разделен на две половины. Одна из половинок неподвижна, а другая подвижна. Подвижные силовые контакты прикреплены к подвижному электромагниту. В нормальных условиях эти две половины электромагнитов удерживаются друг от друга пружиной между ними.
Обычный ламинированный магнитный сердечник из мягкого железа Твердый стальной сердечникВыше показаны различные типы расположения электромагнитных сердечников в контакторах. В устройствах с катушками переменного тока электромагнитный сердечник изготовлен из ламинированного мягкого железа для уменьшения потерь на вихревые токи, а в устройствах с катушками постоянного тока электромагнитный сердечник состоит из твердой стали / мягкого железного сердечника, поскольку нет риска потерь на вихревые токи. в округе Колумбия.
Контакты
Типичный контактор состоит из двух наборов контактов, один из которых неподвижен, а другой подвижен. Оксид серебра и олова (AgSnO2), серебро-никель (AgNi) и оксид серебра-кадмия (AgCdO) являются обычно используемыми контактными материалами. Эти материалы обладают высокой сварочной стойкостью и стабильной дуговой стойкостью. Контакты из оксида кадмия серебра и никеля серебра используются в контакторах с меньшим током, тогда как контакты из оксида серебра и олова используются в контакторах с высоким номиналом тока и в контакторах постоянного тока .
Подвижный набор контактов прикреплен к якорю или подвижному электромагниту. Материал контактов должен выдерживать механические нагрузки, дуги, эрозию и иметь очень низкое сопротивление.
Корпус
Электромагнит и контакты упакованы в корпус из пластика, керамики или бакелита, который защищает его от пыли и внешней среды и обеспечивает безопасное размыкание и замыкание контактов.
Дугогаситель
Гашение дуги — одна из ключевых функций контактора.Дуги переменного тока можно легко погасить, поскольку он проходит через ноль дважды за каждый цикл. Следовательно, дугогасители могут сделать эту работу. Но в случае дуги постоянного тока необходимы магнитные дугогасители или специально разработанные дугогасительные камеры для гашения дуги. В зависимости от области применения в контакторах предусмотрены различные устройства дугогашения, одними из которых являются дугогасительные камеры.
Контур экономайзера
Схема экономайзера используется для уменьшения мощности, потребляемой катушкой.Схема экономайзера подает большой ток во время срабатывания, а затем подает достаточную мощность, чтобы контакты оставались замкнутыми. Необязательно, чтобы все они имели контур экономайзера.
На приведенном выше рисунке A1 и A2 — клеммы для источника питания управления или питания катушки. Клеммы 1-2, 3-4 и 5-6 предназначены для питания. Нагрузка подключается к клеммам источника питания.
Когда на электромагнитную катушку подано напряжение, создается электромагнитное поле.Это электромагнитное поле притягивает металлический стержень (якорь) к зазору полого цилиндрического магнита.
В контакторах с раздельными электромагнитами подвижная половина электромагнита притягивается к неподвижному электромагниту. Это действие замыкает контакты. Контакты остаются замкнутыми, пока электромагнит остается возбужденным. Когда катушка обесточена, подвижный контакт возвращается в нормальное положение пружиной. Контакты удерживаются подпружиненными для быстрого размыкания и замыкания контактов.Движущиеся контакты могут подпрыгивать, поскольку они быстро входят в контакт с неподвижными контактами. Могут использоваться сдвоенные или раздвоенные контакты, чтобы избежать отскока и повысить надежность.
Мощность возбуждения катушки может быть переменным или постоянным током (доступен в различных диапазонах напряжения от 12 В / 12 В постоянного тока до 690 В переменного тока) или даже универсальной. Универсальные катушки могут работать как от переменного, так и от постоянного напряжения. Катушка потребляет небольшое количество энергии во время операций переключения.Цепи экономайзера используются для уменьшения мощности, потребляемой контактором во время его работы.
Контакторы с катушками переменного тока имеют экранирующие катушки. В противном случае они могут дребезжать каждый раз, когда переменный ток пересекает ноль. Затеняющие катушки задерживают размагничивание магнитопровода и предотвращают вибрацию. Затенение не требуется в катушках постоянного тока, поскольку создаваемый поток постоянен.
Подавление дуги
Дуга возникает между контактами каждый раз, когда контакты замыкаются или размыкаются под нагрузкой.Электрическая дуга, образующаяся при отключении нагрузки, очень разрушительна и может повредить контакты. Кроме того, высокая температура дуги разрушает газы, окружающие контакты, и образует вредные газы, такие как окись углерода, озон и т. Д. Это может повлиять на механическую прочность контакторов. Для контроля и гашения дуги используются несколько методов гашения дуги. Один из наиболее распространенных методов — использование дугогасительных камер. Узнайте больше о дугогасительной камере: что такое дугогасительная камера?
Контактор постоянного токаКак упоминалось ранее, дуги постоянного тока более серьезны по сравнению с дугами переменного тока.В контакторах постоянного тока используются магнитные дуги для распространения дуги в сторону специально разработанных дугогасительных камер и их гашения путем разделения. В контакторах, используемых в системах переменного тока низкого напряжения (690 В или меньше), атмосферный воздух, окружающий контакты, гасит дугу, а в приложениях среднего и высокого напряжения используются вакуумные контакторы, чтобы избежать риска возникновения дуги.
Вакуумный контакторКатегоризация
Несколько важных Использование IEC ниже:
Контакторыподразделяются на категории в зависимости от типа нагрузки (категории использования IEC — IEC 60947), а также тока и мощности (размер NEMA).
- AC-1 : Неиндуктивный или слабоиндуктивный и резистивный тип нагрева нагрузки
- AC-2 : Запуск асинхронного двигателя с контактным кольцом
- AC-3 : Запуск и выключение двигателей с короткозамкнутым ротором во время работы
- AC-15 : Управление электромагнитами переменного тока.
- AC-56b : — Коммутация конденсаторных батарей
- DC – 1 : Неиндуктивный или слабоиндуктивный и резистивный тип нагрева нагрузки
- DC-2 : Запуск, толчковое переключение и динамическое отключение шунта постоянного тока двигатели
- DC-3 : Пуск, толчковый режим и динамическое отключение двигателей постоянного тока
- DC-13: Управление электромагнитами постоянного тока
Калибровка по NEMA
РазмерNEMA основан на максимальном продолжительном токе и номинальной мощности асинхронного двигателя, управляемого контактором.По стандарту NEMA контакторы имеют размер 00,0,1,2,3,4,5,6,7,8,9.
Пускатели двигателей:
ДОЛ-мотор стартерКонтакторы используются в пускателях двигателя с прямым подключением или звездой-треугольником вместе с реле тепловой перегрузки или автоматическими выключателями защиты двигателя. Даже в наших домах его можно найти внутри пускателей насосов. Обычно в цепи статера двигателя они используются для переключения вместе с реле перегрузки и устройствами защиты от короткого замыкания.
На рисунке показана схема подключения трехфазного контактора прямого пускателя.
Подробнее: Разница между перегрузкой и коротким замыканием
Коммутация конденсаторных батарей
В конденсаторных батареях конденсатор переключающие контакторы используются для переключения конденсаторов в зависимости от требований к реактивной мощности. Они специально разработаны для управления высокими переходными токами, возникающими при переключении. Предусмотрены дополнительные резисторы для уменьшения пусковых токов при переключении.
Управление освещением
Контакторытакже используются для включения уличного, коммерческого и жилого освещения. Они обычно используются в системах освещения с таймером. Также доступны контакторы защелкивающегося типа. В этом типе будут присутствовать две катушки, одна из них для размыкания контактов, а другая для замыкания. Замыкающая катушка замыкает контакты при возбуждении и прекращает подачу питания на катушку. Затем контакт удерживается замкнутым механически. Вторая катушка используется для размыкания контактов.
Контакторы выбираются исходя из следующего:
- Применение в соответствии с категорией применения IEC.
- Ток и напряжение нагрузки.
- Управляющее напряжение доступно — для выбора напряжения катушки.
Подробнее о размерах стартера DOL
Контактор можно проверить, «разомкнут» он или «замкнут», с помощью омметра или мультиметра.
