Конструкция машины постоянного тока – 60. Принцип действия и устройство машин постоянного тока. Основные характеристики и режимов работы.

Конструкция машины постоянного тока

Дата публикации: .
Категория: Машины постоянного тока.

В статье описано устройство стандартной машины постоянного тока. Рассмотрено, что из себя представляют главный и дополнительный полюс, якорь, коллектор и щеточный аппарат.

Рассмотрим несколько подробнее устройство машины постоянного тока и приведем краткое описание ее главных конструктивных элементов.

Конструкция полюсов

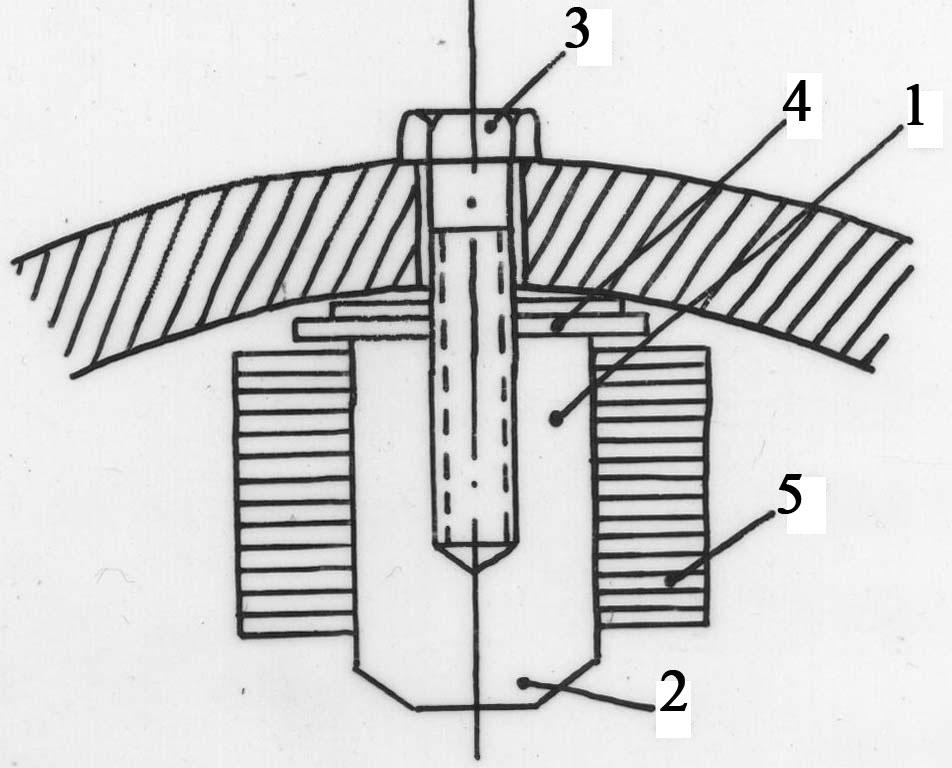

На рисунке 1 изображен полюс машины. Сердечники полюсов набираются из листов, выштампованных из электротехнической стали толщиной 0,5 – 1 мм, а иногда также из листов конструкционной стали толщиной до 2 мм. Так как магнитный поток полюсов в стационарных режимах не изменяется, то листы друг от друга обычно не изолируются. Сердечник полюса стягивается шпильками, концы которых расклепываются. Нижняя, уширенная, часть сердечника называется полюсным наконечником или башмаком. Расположенная на полюсе обмотка часто разбивается на 2 – 4 катушки для лучшего ее охлаждения.

Главный полюс машины постоянного тока

Рисунок 1. Главный полюс машины постоянного тока

Число главных полюсов всегда четное, причем северные и южные плюсы чередуются, что достигается соответствующим соединением катушек возбуждения отдельных полюсов. Катушки всех полюсов соединяются обычно последовательно. Мощность, затрачиваемая на возбуждение, составляет около 0,5 – 3% от номинальной мощности машины. Первая цифра относится к машинам мощностью в тысячи киловатт, а вторая – к машинам мощностью около 5 кВт.

Для улучшения условий токосъема с коллектора в машинах мощностью более 0,5 кВт между главными полюсами устанавливаются также дополнительные полюсы, которые меньше главных по своим размерам. Сердечники дополнительных полюсов обычно изготавливаются из конструкционной стали.

Как главные, так и дополнительные полюсы крепятся к ярму с помощью болтов. Ярмо в современных машинах обычно выполняется из стали (из стальных труб в машинах малой мощности, из стального листового проката, а также из стального литья). Чугун вследствие относительно малой магнитной проницаемости не применяется.

В машинах постоянного тока массивное ярмо является одновременно также станиной, т. е. той частью, к которой крепятся другие неподвижные части машины и с помощью которой машина обычно крепится к фундаменту или другому основанию.

Конструкция якоря

Диск и сегмент стали якоря

Рисунок 2. Диск (а) и сегмент (б) стали якоря

Сердечник якоря набирается из штампованных дисков (рисунок 2, а) электротехнической стали толщиной 0,5 мм. Диски насаживаются либо непосредственно на вал (при D

а ≤ 75 см), либо набираются на якорную втулку (Dа ≥ 40 см), которая надевается на вал. Сердечники якоря диаметром 100 см и выше составляют из штампованных сегментов (рисунок 2, б) электротехнической стали. Сегменты набираются на корпус якоря, который изготовляется обычно из листового стального проката и с помощью втулки соединяется с валом. Для крепления к корпусу якоря сегменты отштамповываются с гнездами для ласточкиных хвостов либо с выступающими ласточкиными хвостами (рисунок 3).

Крепление сегментов стали якоря с помощью ласточкиных хвостов

Рисунок 3. Крепление сегментов стали якоря с помощью ласточкиных хвостов

1 – вентиляционные распорки; 2 – лист стали якоря; 3 – стяжной болт; 4 – ребро ступицы якоря; 5 – лист ступицы якоря

В сердечнике якоря в зависимости от выбранной системы вентиляции могут быть аксиальные или радиальные каналы. Аксиальные каналы образуются выштампованными в дисках сердечника отверстиями. Радиальные каналы создаются с помощью вентиляционных распорок или ветрениц, посредством которых сердечник якоря (рисунок 4) подразделяется на отдельные пакеты 1 шириной 40 – 70 мм и каналы 2 между ними шириной около 5 – 10 мм. Ветреницы приклепываются или привариваются к крайним листам пакетов. Сердечник якоря крепится с помощью нажимных плит или фланцев 6.

Сердечник якоря с обмоткой

Рисунок 4. Сердечник якоря с обмоткой

В пазы на внешней поверхности якоря укладываются катушки обмотки якоря. Выступающие с каждой стороны из сердечника якоря (рисунок 4) лобовые части обмотки 3 имеют вид цилиндрического кольца и своими внутренними поверхностями опираются на обмоткодержатели 5, а по внешней поверхности крепятся проволочными бандажами 7. Обмотка соединяется с коллектором 4.

Воздушный зазор между полюсами и якорем в малых машинах менее 1 мм, а в крупных – до 1 см.

Конструкция коллектора

Коллектор

Рисунок 5. Коллектор

Устройство коллектора машины небольшой мощности показано на рисунке 5. Он состоит из медных пластин

1 толщиной 3 – 15 мм, изолированных друг от друга миканитовыми прокладками толщиной около 1 мм. Пластины имеют трапецеидальное сечение и вместе с прокладками составляют кольцо, которое скрепляется с помощью нажимных фланцев 4, стянутых стяжными болтами 7. От нажимных фланцев пластины коллектора изолируются миканитовыми коллекторными манжетами 2. Собранный коллектор крепится на валу 6 с помощью шпонки 5. К каждой пластине коллектора присоединяются соединительные проводники – «петушки» 3 – от обмотки якоря.

Подобное в принципе устройство имеют коллекторы подавляющего большинства машин. В последнее время в малых машинах коллекторные пластины с миканитовыми прокладками часто запрессовывают на пластмассу.

Конструкция щеточного аппарата

Для отвода тока от вращающегося коллектора и подвода к нему тока применяется щеточный аппарат, который состоит из щеток, щеткодержателей, щеточных пальцев, щеточной траверсы и токособирающих шин.

Одна из типичных конструкций щеткодержателя показана на рисунке 5. Щеткодержатели укрепляются на щеточных пальцах. На каждом щеточном пальце обычно помещают несколько или целый ряд щеткодержателей со щетками, которые работают параллельно. Щеточные пальцы, число которых обычно равно числу главных полюсов, крепятся к щеточной траверсе (рисунок 7)

Щеткодержатель со щеткой

Рисунок 6. Щеткодержатель со щеткой
1 – обойма щеткодержателя; 2 – щетка; 3 – нажимная пружина; 4 – токоведущий кабель; 5 – колодки для крепления к пальцу

Рисунок 7. Крепление щеточного пальца к траверсе
1 – палец; 2 – траверса; 3 – изоляция; 4 – токособирательная шина

и электрически изолируются от нее. Траверса крепится к неподвижной части машины: в машинах малой и средней мощности – к втулке подшипникового щита, а в крупных машинах – к станине. Обычно предусматривается возможность поворота траверсы для установки щеток в правильное положение. Полярности щеточных пальцев чередуются, и все пальцы одной полярности соединяются между собой сборными шинами. Шины с помощью отводов соединяются с выводными зажимами или с другими обмотками машины.

Коллектор и щеточный аппарат являются весьма ответственными узлами машины, от конструкции и качества изготовления которых в большой степени зависит бесперебойная работа машины и надежность электрического контакта между коллектором и щетками.

Общий вид машины постоянного тока

На рисунке 8 приведен чертеж, а на рисунке 9 – фотография машины постоянного тока в разобранном виде.

Общий вид электродвигателя постоянного тока

Рисунок 8. Общий вид электродвигателя постоянного тока 14 кВт, 220В, 1500 об/мин
1 – люковая крышка; 2 – коллекторная пластина; 3 – крепление коллектора пластмассой; 4 – кольцо для размещения корректирующих масс; 5 – траверса; 6 – передний подшипниковый щит; 7 – вал; 8 – обмоткодержатель; 9 – бандаж лобовых частей якоря; 10 – катушка добавочного полюса; 11 – сердечник добавочного полюса; 12 – станина; 13 – рым; 14 – сердечник якоря; 15 – сердечник главного полюса; 16 – катушка главного полюса; 17 – вентилятор; 18 – задний подшипниковый щит; 19 – задняя крышка подшипника; 20 – шариковый подшипник; 21 – передняя крышка подшипника; 22 – свободный конец вала; 23 – паз якоря; 24 – соединительные провода (выводы) от обмоток к доске выводов; 25 – коробка выводов

Видео 1. Устройство машины постоянного тока

Электродвигатель постоянного тока типа П52

Рисунок 9. Электродвигатель постоянного тока типа П52, 8 кВт, 220 В, 43 А, 1500 об/мин

Одноякорные машины постоянного тока строятся мощностью до 10 МВт и напряжением преимущественно до 1000 В. Для электрифицированных железных дорог выпускаются также машины напряжением до 1500 В. На напряжения свыше 1500 В машины постоянного тока изготавливаются редко, так как с увеличением напряжения условия токосъема с коллектора ухудшаются.

В отдельных случаях (мощные ледоколы, приводы аэродинамических труб и пр.) требуются двигатели постоянного тока мощностью 15 – 30 МВт. В машинах с одним якорем получение таких мощностей не возможно, и поэтому строятся двух-, трех- и четырехъякорные машины, которые представляют собой многомашинные агрегаты с общим валом.

Источник: Вольдек А. И., «Электрические машины. Учебник для технических учебных заведений» – 3-е издание, переработанное – Ленинград: Энергия, 1978 – 832с.

Устройство машин постоянного тока

Устройство статора.

Машина постоянного тока состоит из двух основных частей: неподвижной – статора и вращающейся – ротора, называемого в машинах постоянного тока якорем. Эскиз машины постоянного тока показан на рис. 1.1, а общий вид с разрезом — на рис.

1.2. Статор состоит из станины 1, главных полюсов 2, дополнительных полюсов 3, подшипниковых щитов 4 и щеточной траверсы со щетками 6.

Станина имеет кольцевую форму и изготовляется из стального литья или стального листового проката. Она составляет основу всей машины и, кроме того, выполняет функцию магнитопровода.

Главные полюсы служат для создания постоянного во времени и неподвижного в пространстве магнитного поля. С этой целью по обмотке полюсов пропускается постоянный ток, называемый током возбуждения (в машинах малой мощности в качестве полюсов могут использоваться постоянные магниты).

Дополнительные полюсы устанавливаются между главными и служат для улучшения условий коммутации.

Подшипниковые  щиты закрывают  статор с торцов. В них впрессовываются подшипники и укрепляется щеточная траверса, которая с целью регулирования может поворачиваться. На щеточной траверсе закреплены пальцы, которые электрически изолированы от траверсы. На пальцах установлены щеткодержатели со щетками, изготовленными из графита или смеси графита с медью.

Устройство якоря.

Вращающаяся часть машин – якорь 9 (рис. 1.1, 1.2, а, б) состоит из сердечника 7, обмотки 8 и коллектора 5.

Сердечник  имеет цилиндрическую форму. Он набирается из колец или сегментов  листовой электротехнической стали, на внешней  поверхности  которых выштампованы пазы. В пазы сердечника укладываются секции из медного провода. Концы секций, которые выводятся на коллектор и припаиваются к его пластинам, образуют замкнутую обмотку якоря.

Коллектор (рис. 1.3) набран из медных пластин клинообразной формы, изолированных друг от друга, и корпуса 3миканитовыми прокладками 2, образующими в сборе цилиндр, который крепится на валу якоря.

Рис. 1.3

Основные элементы конструкции мпт

В машинах постоянного тока насажанный на вал роторный сердечник вместе с заложенной в его пазах якорной обмоткой обычно называется якорем. Якорь машины постоянного тока вращается в магнитном поле, создаваемом обмотками возбуждения 1, надетыми на неподвижные полюсы2(рис 1). По проводникам 6 нагруженной якорной обмотки проходит ток. В результате взаимодействия полей обмоток возбуждения и якорной создается электромагнитный момент, возникновение которого можно также объяснить взаимодействием тока якорной обмотки с магнитным потоком машины.

Из технологических соображений сердечник полюсов обычно набирается на шпильках из листов электротехнической стали толщиной 0,5—1 мм (рис. 2). Одна сторона полюса прикрепляется к станине, часто при помощи болтов, другая — располагается

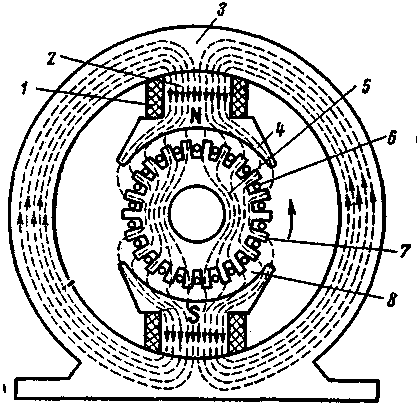

Рис. 1. Устройство машины постоянного тока:

1 — обмотка возбуждения; 2 — полюсы; 3 — ярмо; 4 — полюсный наконечник; 5 — якорь; 6 — провод­ники якорной обмотки; 7 — зубец якорного сердеч­ника; 8 — воздушный зазор машины

Рис. 2. Полюс машины посто­янного тока:

2 — полюсный сердечник; 2 — воздушный зазор; 3 — полюсный наконечник; 4 — обмотка возбуждения 5 — болт для крепления полюса; 6 — ярмо

вблизи якоря. Зазор между полюсом и якорным сердечником является рабочим воздушным зазором машины. Со стороны, обращенной к якорю, полюс заканчивается так называемым полюсным наконечником, форма и размер которого выбираются таким образом, чтобы способствовать лучшему распределению потока в воздушном зазоре. На полюсе размещается катушка обмотки возбуждения. Иногда в малых машинах полюсы не имеют обмотки возбуждения и выполняются из постоянных магнитов. Часть станины, по которой проходит постоянный магнитный поток, называется ярмом.

Основная часть потока Ф(см. рис. 1), создаваемого обмоткой возбуждения, идет через сердечник2северного полюсаN, воздушный зазор8, зубцы7и спинку якоря5, после чего поток проходит аналогичный путь в обратной последовательности к южному соседнему полюсуSи через ярмо3возвращается к северному полюсуN. ПотокФпроходит замкнутый путь, который показан на рис. 1 линиями магнитной индукции. Полярность полюсов чередуется (северный, южный, северный и т. д.).

На рис. 3, а представлено распределение магнитной индукции в воздушном зазоре двухполюсной машины в функции геометрического угла α. Начало координат и выбрано посередине между полюсами. В этой точке значение индукции равно нулю. По мере приближения к полюсному наконечнику индукция возрастает, сначала медленно (до точкиа) у края полюсного наконечника, а затем резко. Под серединой полюсного наконечника в точкеbиндукция имеет наибольшее значение. Кривая распределения индукции располагается симметрично относительно оси полюса и в точкес, находящейся посередине между полюсами, проходит через нуль, затем индукция меняет знак. Криваяcdeявляется зеркальным отображением относительно оси абсцисс кривойoabc. Области, в которых индукция имеет положительное и отрицательное значение, чередуются. В общем случае машина может иметьрпар полюсов. Тогда при полном обходе всего воздушного зазора разместится пространственных периодов изменения индукции, так как каждый период соответствует длине поверхности сердечника якоря, расположенной под двумя полюсами. Например, в четырехполюсной машине (р=2) имеются два пространственных периода (рис. 4). В теории электрических машин, кроме углаαг, измеряемого в геометрических градусах, пользуются также понятием углаαэ, измеряемого в электрических градусах. Принимают, что каждому пространственному периоду изменения кривой распределения индукции соответствует электриче­ский уголαэ=360 эл. град или 2π эл. рад. Поэтому

αэ=ραг(1)

например, на рис. 3 видно, что при числе пар полюсов р==2 имеемαэ=2ссг.

При вращении ротора в проводниках якорной обмотки индукти­руется э. д. с. Согласно закону электромагнитной индукции э.д.с.. проводника

Рис. 3. Кривые изменения магнитной индукции в пространстве и э.д.с. проводника якорной об­мотки во времени:

а — пространственное распределение индукции под полюсом; б — изменение э.д.с.. проводника во времени; в — выпрямленное при помощи коллектора напряжение на щетках

e=Bα, (2)

где Ва — нормальная составляющая индукции в точке, определяемой углом а, в которой в данный момент времени находится проводник, тл;

I— активная длина проводника, т. е. длина, в которой индук­тируется э. д. с., м;

v— скорость перемещения проводника относительно потока, м/сек.

Рис. 4. Распределение потока в четырехполюсной машине:

а — чередование полюсов; б — распределение индукции в воздушном зазоре

При работе машины длина lактивного проводника сохраняется неизменной. Поэтому в случае равномерного вращения (v=const) имеем

e≡Bα. (3)

Из выражения (3) следует, что при равномерном вращении якорной обмотки изменение э.д.с епроводника во времени (см. рис. 3, б) в соответствующем масштабе повторяет кривую распределения индукции в воздушном зазореВα, (см. рис. 3, а). Анализируя кривую изменения э.д.с. во времени, видим, что в проводниках якорной обмотки индуктируется переменная э.д.с.

В двухполюсной машине за один оборот вращения в проводниках якорной обмотки индуктируется э.д.с., частота которой f=n/60 гц, гдеn— скорость вращения потока относительно проводника, вычисляемая в оборотах в минуту. Если машина имеетрпар полюсов, то за один оборот ротора под проводником пройдетрпространственных волн магнитного поля. Они наведут э.д.с., частота которой врраз больше, т. е.

(4)

Выражение (4) определяет частоту э.д.с. многополюсной машины. Оно показывает, что частота э.д.с. пропорциональна числу полюсов машины и скорости ее вращения.

В системе единиц СИ скорость вращения wимеет размерность электрический радиан в секунду. Подставляя в (4) значениеw, выраженное через механическую скорость вращения

имеем

(5)

В машинах постоянного тока для выпрямления э.д.с. применяется коллектор, представляющий собой механический преобразователь, выпрямляющий переменный ток якорной обмотки в постоянный ток, проходящий через щетки во внешнюю цепь. Коллектор состоит из соединенных с витками обмотки якоря изолированных между собой пластин, которые, вращаясь вместе с обмоткой якоря, поочередно соприкасаются с неподвижными щетками, соединенными с внешней цепью. Одна из щеток всегда является положительной, другая — отрицательной.

Рис. 5. Выпрямление э.д.с. при помощи коллектора:

1— медные пластины; 2 — виток обмотки якоря; 3 — щетки; 4 — внешняя электрическая цепь

Простейший коллектор имеет две изолированные между собой медные пластины, выполненные в форме полуколец (рис. 5), к которым присоединены концы витка якорной обмотки. Пластины коллектора соприкасаются с неподвижными контактными щетками, связанными с внешней электрической цепью. При работе машины пластины коллектора вращаются вместе с витками якорной обмотки. Щетки устанавливаются таким образом, чтобы в то же время, когда э.д.с. витка меняет знак на обратный, коллекторная пластина перемещалась от щетки одной полярности к щетке другой полярности. В результате этого на щетках возникает пульсирующее напряжение, постоянное по направлению (см. сплошную кривую 1на рис. 3,в).

Рис. 6. Устройство коллектора:

1 — корпус; 2 — стяжной болт, 3 — нажим­ное кольцо; 4 — изоляционная прокладка; 5 — «петушок» — часть коллекторной пластины, к которой припаивается конец секции обмотки; 6 — «ласточкин хвост» — часть коллекторной пластины, служащая для ее крепления; 7 — коллекторная пластина

Якорная обмотка состоит из большого числа секций, представляющих собой один или несколько последовательно соединенных витков. Конец каждой секции присоединяется к одной из изолированных коллекторных пластин, образующих коллектор (рис. 6). По мере увеличения числа секций уменьшается пульсация напряжения на щетках (рис. 7). При двадцати коллекторных пластинах разница между максимальной и минимальной величиной напряжения, отнесенная к среднему значению, не превышает 0,65%.

Коллектор является сложным и дорогим устройством, требующим тщательного ухода. Его повреждения нередко служат причиной серьезных аварий. Предпринимались многочисленные попытки создать бесколлекторную машину постоянного тока, однако построить ее принципиально невозможно, так как в многовитковой якорной обмотке, активные стороны которой последовательно проходят под полюсами разной полярности, в любом случае наводится переменная э.д.с., для выпрямления которой необходимо особое устройство.

Рис. 7. Пульсация напряжения на щетках генера­тора постоянного тока:

а — при двух витках на полюс; б — при большом количестве витков

Поэтому машинами постоянного тока называются электрические машины, у которых преобразование энергии происходит вследствие вращения якорной обмотки относительно неподвижного потока полюсов, а выпрямление тока в постоянный осуществляется коллектором (или иным выпрямителем, вращающимся вместе с якорем).

Вначале создавались машины постоянного тока. В дальнейшем они в значительной степени были вытеснены машинами переменного тока. Благодаря возможности плавного и экономичного регулирования скорости вращения двигатели постоянного тока сохраняют свое доминирующее значение на транспорте, для привода металлургических станов, в крановых и подъемно-транспортных механизмах. В системах автоматики машины постоянного тока широко используются в качестве исполнительных двигателей, двигателей для привода лентопротяжных самозаписывающих механизмов, в качестве тахогенераторов и электромашинных усилителей. Генераторы постоянного тока применяются главным образом для питания радиостанций, двигателей постоянного тока, зарядки аккумуляторных батарей, сварки и электрохимических низковольтных установок.

21. Устройство машин постоянного тока.

Рис 25 Машина постоянного тока

1 — станина. 2, 3 — главные и добавочные полюсы. — вентилятор 5 —якорь. — коллек­тор. 7 —угольные щетки. — щеткодержатели; 9 —траверса

Основными частями ма­шины являются неподвижная станина с электромагнитными полю­сами и вращающийся якорь (рис 25). Станина представляет собой короткий полый цилиндр, изготовленный из прокатной или литой стали. На внутренней поверхности станины крепятся главные и до­бавочные полюсы. Главные полюсы, предназначенные для созда­ния основного потока в машине, состоят из сердечника и катушки возбуждения. Со стороны якоря сердечник полюса заканчивается полюсным наконечником. Сердечник полюса собирают на заклеп­ках из листовой стали толщиной 0,5—1 мм. Катушки возбуждения выполняют из круглой медной проволоки или медных шин, намо­танных и закрепленных на специальном каркасе. Катушки всех полюсов соединяют обычно последовательно. Мощность, затрачи­ваемая на возбуждение, составляет около 0,5—3% номинальной мощности машины.

Добавочные полюсы, ослабляющие искрение под щетками, ус-чанавливают между главными полюсами. Сердечники добавочных полюсов изготовляют из стальной поковки. Катушки добавочных полюсов соединяют последовательно с обмоткой якоря по опреде­ленной схеме.

Вращающаяся часть машины —якорь — представляет собой цилиндрический сердечник, набранный из дисков листовой электро-технической стали толщиной 0,5 мм. Для уменьшения потерь от вихревых токов диски покрывают изоляционным лаком. Сердечник якоря жестко насажен на стальной вал. По окружности сердечники имеются пазы для укладки обмотки. Обмотка надежно изолируется от сердечника пазовой изоляцией и крепится в пазах с по­мощью клиньев, изготовленных из прочного изоляционного матери­ала, и бандажа из стальной проволоки. Обмотку якоря выполняют по определенной схеме и соединяют с коллекторными пластинами пайкой.

На одном валу с сердечником якоря напрессован коллектор, вы­полненный из медных клиновидных пластин, изолированных одна от другой и от вала якоря миканитом. По коллекторным пласти­нам вращающегося якоря скользят угольные щетки, закрепленные на щеткодержателях траверсы.

На вал якоря со стороны, противоположной коллектору, наса­жен вентилятор для охлаждения токоведущих частей машины.

Концы вала якоря укреплены в подшипниках, вмонтированных в подшипниковые щиты.

22. Принцип действия машин постоянного тока.

Режим генератора тока. Рассмотрим принцип действия генератора по­стоянного тока (рис. 16 а). Здесь постоянный магнит N—Sпредставляет собой статор с вектором магнитной индукции 5, рамка abсd— якорь, а два полуколь­ца К1 и К2 — коллекторы, Щ1 и Щ2 — щетки.

В основе работы генератора лежит закон электромагнитной индукции. При вращении рамки abed в магнитном поле постоянного магнита в ней будет индуцироваться переменная ЭДС, изменяющаяся по синусоидально­му закону.

Когда плоскость витка совпадает с плоскостью осевой линии полюсов (виток расположен вертикально), то проводники ab и cd пересекают макси­мальный магнитный поток и в них индуцируется максимальная ЭДС. При гори­зонтальном положении витка ЭДС в проводниках равна нулю.

Направление индуцированной ЭДС определяется по правилу правой руки. При переходе витка под другой полюс направление ЭДС в нем меняется на обратное. Но так как вместе с витком вращается и коллектор, то на верхней щетке, находящейся под северным полюсом, всегда будет один и тот же знак ЭДС. В результате полярность щеток остается неизменной. Если же полукольца заменить кольцами, то щетками с них мы будем снимать синусоидальное на­пряжение при вращении якоря.

Несмотря на то, что знак ЭДС не изменяется, по величине она достигает (некоторого максимального значения и снижается до нуля (рис. 16,б).ЭДС с такой пульсацией непригодна для большинства приемников. Поэтому для умень­шения пульсаций обмотку якоря выполняют из большого числа витков (кату­шек), а коллектор — из большого числа коллекторных пластин. На(рис. 16,б).показана ЭДС при вращении одного витка при двух коллекторных пластинах; если витковтто пластинПрит = 16пульсация уже практически незаметна.

Рис. 16. Модель генератора постоянного тока: а — схема устройства; б- графики ЭДС в якоре и во внешней цени

Таким образом, коллектор представляет собой механический выпрямитель, пре­образующий переменную ЭДС в постоянную.

Если к щеткам якоря подсоединить нагрузку, то по цепи пойдет ток. С появлением тока в проводниках обмотки якоря, находящихся в магнитном поле, действует электромагнитная сила. Направление электромагнитной силы можно определить по правилу левой руки. Оказывается, направление электро­магнитных сил противоположно направлению вращения якоря, т. е. создает противодействие. Таким образом, чтобы машина работала в режиме генерато­ра, необходимо преодолевать тормозной электромагнитный момент. Напряже­ние на зажимах генератора меньше ЭДС Е на величину падения напряжения на внутреннем сопротивлении якоря:

 U = E − rЯ IЯ (1)

Уравнение (1) называют уравнением электрического состояния генератора

Режим двигателя. Подадим на зажимы этой же машины напряжение от внешнего источника. В цепи якоря потечет ток. Работа двигателя основана на принципе движения проводника с током в магнитном поле.

На проводник с током, находящийся в магнитном поле, действует элект­рическая cила F. Направление этой силы определяется по правилу левой руки. Если момент, развиваемый машиной, больше момента сопротивления якоря, то якорь машины начнет вращаться, совершая механическую работу. Чем боль­ше потребляемый ток от внешнего источника, тем больше развиваемый ма­шиной момент. Таким образом, чтобы преодолеть сопротивление механичес­кой нагрузки на валу, двигатель должен потреблять электроэнергию от внеш­него источника.

Рис. 17. Схема замещения, поясняющая принцип работы двигателя постоянного тока

Составим схему замещения (рис.17). Ток под действием напряжения от внешнего источника проходит по проводникам якоря. В якоре, вращающемся в магнитном поле, наводится ЭДС. Направление этой ЭДС определяется по правилу правой руки. Сравнивая направление тока и ЭДС, видим, что ЭДС направлена встречно току, поэтому часто она называется противо-ЭДС. Таким образом, приложенное к зажимам яко­ря двигателя напряжение равно сумме противо-ЭДС и падения напряжения на внутреннем сопротивлении якоря: U = E + rЯ IЯ(2)

Из рассмотренного видно, что одна и та же машина постоянного тока может работать как генератором, так и двига­телем. Это свойство электрических ма­шин называется обратимостью.

1.2. Устройство машины постоянного тока

Э лектротехническая промышленность в настоящее время выпускает электрические машины постоянного тока для работы в различных усло­виях. Судовые машины имеют особенности конструкции отдельных узлов, но общая конструктивная схема этих машин одинакова.

Рисунок 1.4 – Устройство машины постоянного тока

На рисунке 1.4 приведены продольный и поперечный разрез машины нормального исполнения. Она состоит из 2–х основных частей: неподвижной – статора и вращающейся – якоря. Между ними всегда имеется воздушный зазор. Статор, являющийся индуктором, т.е. такой частью машины, в котором создается магнитное поле, со-стоит из станины I, главных 2 и добавочных 3 полюсов. К статору относятся также подшипниковые щиты 7 с подшипниками 11. На статоре крепятся щеточный аппарат 9 и коробка выводов 10. Якорь состоит

из сердечника якоря 4 и коллектора 8, насаженных на вал 6. В машинах с самовентиляцией на валу крепится вентилятор 12.

Станина служит в качестве магнитопровода и одновременно является конструктивной основой, к которой крепятся главные и добавочные полюсы и подшипниковые щиты. Она представляет собой полый цилиндр, отлитый или сваренный из чугуна или стали. У крупных машин станина делается разъемной. На судах для удобства обслуживания и ремонта применяются также машины с поворотной станиной. Часть станины, по которой замыкаются магнитные потоки главных и добавочных полюсов, называется ярмом 1. Вместе со станиной отливаются лапы 13 для крепления машины к фундаменту. На станине устанавливается рым-болт 14 для подъема машины.

Главные полюсы предназначены для создания в машине магнитного потока необходимой величины. Главный полюс (рисунок 1.5) состоит из сердечника 1 и обмоток возбуждения 2 и 3, выполненных в виде катушек. Со стороны, обращенной к якорю, сердечник заканчивается полюсным наконечником 4, с помощью которого обеспечивается требуемое распределение магнитной индукции в воздушном зазоре.

С

Рисунок 1.5 – Главный полюс

Машины постоянного тока

ердечник полюса набирается из листов электротехнической стали толщиной 0,5…1,0 мм., покрытых изоляционным лаком для уменьшения потерь от вихревых токов, вызванных пульсацией магнитного потока из–за зубчатости якоря. Листы стали спрессовывают и скрепляют шпильками. Катушки обмоток возбуждения наматываются на изолирующий каркас 5, а затем надеваются на сердечник.

П

Рисунок 1.6 – Добавочный полюс машины постоянного тока

о отношению к обмотке якоря обмотки возбуждения могут включаться параллельно и последовательно. Катушки параллельной обмотки 2 состоят из большого числа витков провода малого сечения. Катушки последовательной обмотки 3 состоят из малого числа витков провода большого сечения, по которым проходит большой ток якоря. Для улучшения изоляции катушки компаундируют, т.е. пропитывают изоляционными лаками (компаундами) в вакууме при повышенной температуре, а затем сушат в специальных печах. Полюс в собранном виде крепится к станине болтами 6.

Добавочные полюсы служат для улучшения коммутации машины, т.е. обеспечивают безискровую работу щеток и коллектора. Они состоят из сердечника 1 и полюсной катушки 5 (рисунок 1.6) и устанавливаются между главными полюсами по линии геометрической нейтрали. Сердечник имеет наконечник 2 определенной формы. Катушка изготавливается из полосовой меди большого сечения, так как она включается последовательно в цепь якоря и по ней проходит большой ток. Величина зазора δ между этим полюсом и якорем регулируется при наладке работы машины с помощью магнитных и немагнитных прокладок 4 между полюсом и станиной. Добавочные полюсы крепятся к станине болтами 3.

Якорь состоит из сердечника магнитопровода, обмотки 5, вала 6 и конструктивных деталей для их крепления.

Устройство машин постоянного тока: принцип действия

Машина постоянного тока представляет собой достаточно сложный механизм, который четко должен выполнять свои функции. Для того чтобы она всегда работала стабильно, необходимо, чтобы каждая мелкая деталь идеально выполняла своё предназначение. В этом случае всё вместе будет представлять единый целостный механизм, спокойно выполняющий главную задачу.





Содержание:

Устройство всей машины

В зависимости от видов машин постоянного тока схема может немного меняться, но в целом она универсальна. В устройстве обязательно находятся:

  • Коллектор. Он необходим для того, чтобы выпрямлять переменный ток в постоянный. Фактически, это сердцевина подобной машины, ее главный действующий элемент.
  • Щетки. Они необходимы для лучшего контакта и коммутации. Если щётки работают правильно, то искрения не будет.
  • Сердечник якоря. Он необходим для того, чтобы стать основой для обмотки.
  • Главный полюс. Это основа для создания магнитного поля.
  • Катушки. Эти устройства представляют собой разнополярное устройство, необходимое для возникновения постоянного тока.
  • Корпус или станина. Представляет собой неподвижную часть, необходимую для подключения полюсов и создания стабильного магнитного поля.
  • Подшипниковый щит. Он соединяет статор и ротор. Чем он прочнее, тем больше срок эксплуатации всей машины. К счастью, данная деталь может чиниться.
  • Вентилятор. Это устройство необходимо для предотвращения перегрева всей машины.
  • Обмотка якоря. Именно в ее волокнах образуется и индуцируется ЭДС.

Обязательно нужно четко понимать устройство машин постоянного тока, чтобы правильно их эксплуатировать, а также в случае необходимости произвести ремонт.

Устройство главных полюсов↑

Главный полюс представляет собой сердечник, состоящий из листов специальной электротехнической стали. На него в определенном порядке насаживаются катушки с последовательной и параллельной обмоткой. Основной функцией данной детали становится образование магнитного поля. Также, имеются такие детали, как наконечник для выравнивания поля.

Детали

  • обмотка главного полюса
  • сердечник
  • наконечник
  • болт крепления
  • станина
  • якорь

Если все эти детали хорошо работают, то в результате образуется магнитное поле. Принцип действия машин постоянного тока не обходится без него.

Для создания магнитного поля и его надежности также используются дополнительные полюса. Они изготавливаются по тому же принципу, но немного проще.

Устройство катушек↑

Катушки, про которые постоянно упоминают при устройстве машины постоянного тока, на самом деле представляют собой классические устройства. Они могут предназначаться для главных и побочных полюсов. Катушкой подобное устройство называется за то, что это обмотка определенным образом добавленная на основу. На одной её стороне находится плюс, а на другой — минус. За счет этого можно «играть» с полярностью, добиваясь возникновения поля и настраивая его.

Устройство сердечника и якоря↑

Якорь представляет собой центральную вращающую часть, которая задаёт движение всему агрегату. Сердечник также является центром всего якоря, на котором в дальнейшем будет находиться обмотка и крепится другие детали.

Внешне он напоминает цилиндр, но вовсе не является простой цельной фигурой, скорее – это наборной элемент. На центральную ось набираются кольца или сегменты листовой стали, которые чередуются между собой в определенной направленности. Основным отличием является тот факт, что на внешней их части присутствует огромное количество специальных пазов, которые обеспечивают дальнейшее крепление. В конце они фиксируются с коллектором и становятся единым целым с ним, образуя замкнутую обмотку.

Инженерный центр «ПрофЭнергия» имеет все необходимые инструменты для качественного проведения испытания машин постоянного тока, слаженный коллектив профессионалов и лицензии, которые дают право осуществлять все необходимые испытания и замеры. Оставив выбор на электролаборатории «ПрофЭнергия» вы выбираете надежную и качествунную работу своего оборудования!

Если хотите заказать испытание машин постоянного тока или задать вопрос, звоните по телефону: +7 (495) 181-50-34.

Устройство якорных катушек↑

Якорные катушки иными словами называют полукатушками. Обусловлено это небольшим количеством витков (от двух до шести). Также, они имеют маленькую толщину. Основное предназначение и принцип работы их схож с обычными катушками, однако есть и некоторые отличия.

В первую очередь – это двойная головка, на которой отсутствуют выводные концы. В якоре они соединяются с коллекторными пластинами, поэтому конструкция устройства довольно необычная. Катушки могут состоять из нескольких секций, каждая из которых соединяется с коллектором при помощи припаивания.

Устройство коллектора↑

Коллектор по внешнему виду напоминает небольшой цилиндр. Он сделан из меди. Между слоями металла располагается слюда или миканит. В зависимости от необходимой мощности машины может меняться и сам состав материалов коллектора.

К этому цилиндру в дальнейшем крепятся щетки, а также обмотка различной полярности. Основная сложность в его конструкции заключается в том, что это не цельный цилиндр, а собранное особым образом устройство. Данную деталь формируют огромное количество клиновидных медных пластин. Между собой они не должны соприкасаться, поэтому обязательно имеются прослойки и прокладки из другого материала.

Готовый цилиндр надежно крепится на валу якоря при помощи специального болта и становится центром всей машины, преобразующей переменный ток в постоянный. Он может быть практически любого размера, но от этого будет изменяться мощность всего устройства.

Устройство щеткодержателей↑

Держатели для щеток обеспечивают их плотное прижатие и идеальное движение. Именно они делают так, чтобы контакты не тёрлись с коллектором. Обязательно просчитывается так, чтобы относительно полюсов машины щетки не меняли свое положение. Они максимально прочно соприкасаются с коллектором, благодаря пружинам, имеющимся в держателях. Также, обеспечивается вращение для идеальной работы.

В зависимости от конкретной машины, держатели могут быть разными по форме и материалам. Однако принцип действия их остается неизменным в любом случае.

Устройство щеток↑

Сами щетки представляют собой прямоугольные бруски. Они находятся на внешней стороне устройства и их легко можно увидеть, не разбирая машину. Иногда, в случае возникновения неисправности, именно тут возникает само искрение, символизирующее о необходимости принимать меры. Основными материалами, из которых изготавливаются щётки, являются графит, кокс, а также некоторые другие компоненты.

Принцип действия↑

Принцип действия машин постоянного тока непосредственно соединен с понятием назначения. Подобные технологии применяются, как в электродвигателях, так и в генераторах. В зависимости от мощности и характеристик их можно использовать в любых отраслях, от промышленности до различных автоматических систем.

Подобные двигатели достаточно дороги и сложны, поэтому они пока не вошли в широкое обращение и используются только лишь при необходимости. Особую популярность такие машины обрели в натуральном хозяйстве, в любых передвижных установках, а также выступают в качестве источника энергии, если её тяжело получить другим способом.

История

У подобного устройства достаточно богатая история. Еще в 19 веке, в 1821 году подобная идея появилась у Фарадея, который и начал ее продвигать. Первый же двигатель был создан русским ученым Якоби. Он же и старался его развивать.

В начале 20 века огромное количество ученый пробовали усовершенствовать данную машину и увеличивать её мощность. Это получалось все лучше и лучше с каждым годом. Единственной проблемой оставалось искрение и ненадежность, но затем и она снялась с улучшением коммутации.

Принцип

Работу двигателя можно объяснить достаточно легко. В обмотке возбуждения, которая надежно соединяется с полюсами, начинает образовываться ток. За счёт стабильного вращения и одного направления ЭДС он становится постоянным. Когда постепенно проводники перемещаются от одного полюса к другому, ЭДС меняет знак своей полярности. Но количество проводников неизменно, а значит, и сила тока остается постоянной по своей величине и характеристикам.

Сердцевиной для выполнения подобных работ становится коллектор. Машиной постоянного тока фактически можно назвать абсолютно любую технику, которая имеет коллектор, якорь с обмоткой, а также внешнюю электрическую цепь. В результате всё это даёт возможность преобразовывать переменный ток в постоянный. В нынешнее время присутствует огромное количество разнообразных машин, которые различаются по мощности, размерам и материалам, однако основа у них одна, начиная с 19 века, которая была открыта Фарадеем.

А) генератора; б) двигателя Элементы конструкции электрических машин постоянного тока

В настоящее время электромашиностроительные заводы изготовляют электрические машины постоянного тока, предназначенные для работы в самых различных отраслях промышленности, поэтому отдельные узлы этих машин могут иметь разную конструкцию, но общая конструктивная схема машин одинакова. Неподвижная часть машины постоянного тока называется статором, вращающаяся часть — якорем (рис.1.5).

Рис. 1.5. Конструкция машины постоянного тока

1 — коллектор; 2 – щетка; 3 – сердечник якоря; 4 – сердечник полюса; 5 – обмотка возбуждения; 6 – станина; 7, 12 – подшипниковые щиты; 8 – вентилятор; 9 – обмотка якоря; 10 – вал; 11 — лапы

Статор.Состоит из станины 6 и главных полюсов 4.Станина 6 служит для крепления полюсов и подшипниковых щитов и является частью магнитопровода, так как через нее замыкается магнитный поток машины. Станину изготовляют из стали — материала, обладающего достаточной механической прочностью и большой магнитной проницаемостью. В нижней части станины имеются лапы 11 для крепления машины к фундаментной плите, а по окружности станины расположены отверстия для крепления сердечников главных полюсов 4. Обычно станину делают цельной из стальной трубы, либо сварной из листовой стали, за исключением машин с весьма большим наружным диаметром, у которых станину делают разъемной, что облегчает транспортировку и монтаж машины.

Главные полюсыпредназначены для создания в машине магнитного поля возбуждения. Главный полюс состоит из сердечника 6 и полюсной катушки 5. Со стороны, обращенной к якорю, сердечник полюса имеет полюсный наконечник, который обеспечивает необходимое распределение магнитной индукции в зазоре машины. Сердечники главных полюсов делают шихтованными из листовой конструкционной стали толщиной 1-2 мм или из тонколистовой электротехнической анизотропной холоднокатаной стали, например марки 3411. Штампованные пластины главных полюсов специально не изолируют, так как тонкая пленка окисла на их поверхности достаточна для значительного ослабления вихревых токов, наведенных в полюсных наконечниках пульсациями магнитного потока, вызванного зубчатостью сердечника якоря. Анизотропная сталь обладает повышенной магнитной проницаемостью вдоль проката, что должно учитываться при штамповке пластин и их сборке в пакет. Пониженная магнитная проницаемость поперек проката способствует ослаблению реакции якоря и уменьшению потока рассеяния главных и добавочных полюсов.

В машинах постоянного тока небольшой мощности полюсные катушки делают бескаркасными — намоткой медного обмоточного провода непосредственно на сердечник полюса, предварительно наложив на него изоляционную прокладку (рис.1.6, а). В большинстве машин (мощностью 1 кВт и более) полюсную катушку делают каркасной: обмоточный провод наматывают на каркас (обычно пластмассовый), а затем надевают на сердечник полюса (рис.1.6, б). Иногда для более интенсивного охлаждения разделяют по высоте на части, между которыми оставляют вентиляционные каналы.

Рис.1.6 Главные полюсы с бескаркасной (а) и каркасной (б) полюсными катушками:

1 — станина, 2 — сердечник полюса, 3 — полюсная катушка

Якорь.Якорь машины постоянного тока (рис.1.5) состоит из вала 10, сердечника 3 с обмоткой и коллектора 1.Сердечник якоряимеет шихтованную конструкцию и набирается из штампованных пластин тонколистовой электротехнической стали. Листы покрывают изоляционным лаком, собирают в пакет и запекают. Готовый сердечник напрессовывают на вал якоря. Такая конструкция сердечника якоря позволяет значительно ослабить в нем вихревые токи, возникающие в результате его перемагничивания в процессе вращения в магнитном поле. На поверхности сердечника якоря имеются продольные пазы, в которые укладывают обмотку якоря.

Обмотку выполняют медным проводом круглого или прямоугольного сечения. Пазы якоря после заполнения их проводами обмотки обычно закрывают клиньями (текстолитовыми или гетинаксовыми). В некоторых машинах пазы не закрывают клиньями, а накладывают на поверхность якоря бандаж. Бандаж делают из проволоки или стеклоленты с предварительным натягом. Лобовые части 9 обмотки якоря крепят к обмоткодержателям бандажом.

Коллектор 1является одним из сложных узлов машины постоянного тока. Основными элементами коллектора являются пластины трапецеидального сечения из твердотянутой меди, собранные таким образом, что коллектор приобретает цилиндрическую форму. В зависимости от способа закрепления коллекторных пластин различают два основных типа коллекторов: со стальными конусными шайбами и на пластмассе. На рис.1.7, а показано устройство коллектора со стальными конусными шайбами. Нижняя часть коллекторных пластин 6 имеет форму «ласточкина хвоста». После сборки коллектора эти части пластин оказываются зажатыми между стальными шайбами 1 и 3, изолированными от медных пластин миканитовыми манжетами 4. Конусные шайбы стянуты винтами 2. Между медными пластинами расположены миканитовые изоляционные прокладки. В процессе работы машины рабочая поверхность коллектора постепенно истирается щетками. Чтобы при этом миканитовые прокладки не выступали над рабочей поверхностью коллектора, что вызвало бы вибрацию щеток и нарушение работы машины, между коллекторными пластинами фрезеруют пазы (дорожки) на глубину до 1,5 мм (рис. 24.6, б). Верхняя часть 5 коллекторных пластин (см. рис. 24.6, а), называемая петушком, имеет узкий продольный паз, в который закладывают проводники обмотки якоря и тщательно припаивают.

Рис.1.7 Устройство коллектора с конусными шайбами

В машинах постоянного тока малой мощности часто применяют коллекторы на пластмассе, отличающиеся простотой в изготовлении. Набор медных и миканитовых пластин в таком коллекторе удерживается пластмассой, запрессованной в пространство между набором пластин и стальной втулкой 4 и образующей корпус коллектора. Иногда с целью увеличения прочности коллектора эту пластмассу 2 армируют стальными кольцами 3 (рис.1.8). В этом случае миканитовые прокладки должны иметь размеры большие, чем у медных пластин 1, что исключит замыкание пластин стальными (армирующими) кольцами 3.

Электрический контакт с коллектором осуществляется посредством щеток, располагаемых в щеткодержателях 4 (см. рис. 1.5).

Щеткодержатель (рис.1.9) состоит из обоймы 4, в которую помещают щетку 3, курка 1, представляющего собой откидную деталь, передающую давление пружины 2 на щетку. Щёткодержатель крепят на пальце зажимом 5. Щетка снабжается гибким тросиком 6 для включения ее в электрическую цепь машины. Все щеткодержатели одной полярности соединены между собой сборными шинами, подключенными к выводам машины. Одно из основных условий бесперебойной работы машины — плотный и надежный контакт между щеткой и коллектором. Давление на щетку должно быть отрегулировано, так как чрезмерный нажим может вызвать преждевременный износ щетки и перегрев коллектора, а недостаточный нажим — искрение на коллекторе.

Рис.1.8. Устройство коллектора Рис.1.9. Щеткодержатель (сдвоенный)

на пластмассе машины постоянного тока

Помимо указанных частей машина постоянного тока имеет два подшипниковых щита: передний 12 (со стороны коллектора) и задний 7 (см. рис.1.5). В центральной части щита имеется расточка под подшипник. На переднем подшипниковом щите имеется смотровое окно (люк) с крышкой, через которое можно осмотреть коллектор и щетки, не разбирая машины. Концы обмоток выведены на зажимы коробки выводов. Вентилятор 8 служит для самовентиляции машины: воздух поступает в машину обычно со стороны коллектора, омывает нагретые части (коллектор, обмотки и сердечники) и выбрасывается с противоположной стороны через решетку.

Из рассмотрения принципа действия и устройства коллекторной машины постоянного тока следует, что непременным элементом этой машины, включенным между обмоткой якоря и внешней сетью, является щеточно-коллекторный узел — механический преобразователь рода тока. Таким образом, коллекторные машины сложнее бесколлекторных машин переменного тока (асинхронной и синхронной) и, следовательно, уступают им (особенно асинхронной машине) в надежности и имеют более высокую стоимость.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
