Содержание

Рабочая программа по Компас-Электрик

ДЕПАРТАМЕНТ ОБРАЗОВАНИЯ ГОРОДА МОСКВЫ

ГОСУДАРСТВЕННОЕ БЮДЖЕТНОЕ ПРОФЕССИОНАЛЬНОЕ ОБРАЗОВАТЕЛЬНОЕ УЧРЕЖДЕНИЕ

«ПОЛИТЕХНИЧЕСКИЙ КОЛЛЕДЖ ИМЕНИ П.А. ОВЧИННИКОВА»

РАБОЧАЯ ПРОГРАММА

ДИСЦИПЛИНЫ

«КОМПАС-ЭЛЕКТРИК»

(дополнительная подготовка среднего профессионального образования)

2016

ОДОБРЕНА

методической комиссией

КС, ЭП, МОЦИ и ДОУ

Протокол № 1

от 29.08. 2016 г.

Разработана на основе Руководства пользователя системы «Компас-Электрик» компании АСКОН

Председатель методической комиссии КС, ЭП, МОЦИ и ДОУ

____________/Никитин В.Е./

Заместитель директора по УМР

____________/ Турланова И.А.

Подпись Ф.

И.О.

Подпись Ф.И.О.

Составители (автор): Утусиков С.В.

преподаватель профессиональных дисциплин ГБПОУ «Политехнический колледж

имени П.А. Овчинникова»

Рабочая программа дисциплины «Компас-Электрик» не входит в состав Федерального государственного образовательного стандарта СПО, а разработана на основании руководства пользователя компании – разработчика программы и входит в состав дисциплин дополнительного профессионального образования на внебюджетной основе.

Оpгaнизaция — paзpaбoтчик: ГБПОУ «Политехнический колледж имени П.А. Овчинникова».

Рaзpaбoтчик: Утусиков С.В., пpeпoдaвaтeль первой квалификационной категории ГБПОУ «Политехнический колледж имени П.А. Овчинникова»

стр.

1. ПАСПОРТ РАБОЧЕЙ ПРОГРАММЫ

ПРОФЕССИОНАЛЬНОГО МОДУЛЯ 5

2.РЕЗУЛЬТАТЫ ОСВОЕНИЯ ПРОФЕССИОНАЛЬНОГО МОДУЛЯ 8

3. СТРУКТУРА И СОДЕРЖАНИЕ

ПРОФЕССИОНАЛЬНОГО МОДУЛЯ 9

4. УСЛОВИЯ РЕАЛИЗАЦИИ РАБОЧЕЙ ПРОГРАММЫ ПРОФЕССИОНАЛЬНОГО МОДУЛЯ 22

5.КОНТРОЛЬ И ОЦЕНКА РЕЗУЛЬТАТОВ ОСВОЕНИЯ ПРОФЕССИОНАЛЬНОГО МОДУЛЯ 28

1. Область применения программы

Рабочая программа дисциплины является частью дополнительной профессиональной образовательной программы среднего профессионального образования (СПО) по программе подготовки специалистов среднего звена (ППССЗ) в части освоения дополнительного вида профессиональной деятельности (ВПД) «Разработка конструкторской документации с использованием программы Компас-Электрик»

Рабочая программа дисциплины может быть использована при разработке программ дополнительного профессиональном образовании по повышению квалификации и переподготовке кадров в области радиоэлектроники и электротехники при наличии среднего (полного) общего образования. Опыт работы не требуется.

1. Цели и задачи дисциплины – требования к результатам освоения дисциплины

С целью овладения указанным видом профессиональной деятельности и соответствующими профессиональными компетенциями обучающийся в ходе освоения дисциплины должен

иметь практический опыт:

— составления электрических схем электротехнических и радиоэлектронных устройств;

— разработки конструкторской документации по специализации «Электрик», «Монтажник радиоэлектронной аппаратуры и приборов»;

— создания и ведения базы данных комплектующих изделий для радиоэлектронной и радиотехнической промышленности;

уметь:

— читать электрические схемы;

— правильно применять современные автоматизированные программные комплексы для разработки конструкторской документации;

знать:

— основные функциональные возможности программы Компас-Электрик;

— правила составления различных электрических схем;

— условные графические обозначения элементов, применяемых в электро и радиотехнике;

— требования ГОСТ и ЕСКД по составу, назначению и правилам ведения проектов, схем и отчетов;

1. Количество часов на освоение рабочей программы дисциплины

Всего – 36 часов, в том числе:

— обязательная теоретическая учебная нагрузка обучающегося – 10 часов;

— обязательная практическая учебная нагрузка обучающегося – 24 часа;

— выполнение практического контрольного задания – 2 часа.

Результатом освоения программы дисциплины является овладение обучающимися ВПД Разработка конструкторской документации с использованием программы Компас-Электрик, в том числе профессиональными и обучающими компетенциями:

3. СТРУКТУРА И СОДЕРЖАНИЕ ПРОГРАММЫ ДИСЦИПЛИНЫ «Компас-Электрик»

3.1. Тематический план дисциплины

Коды ПК

Наименование разделов

Всего, часов (мкс. учебная нагрузка и практики

Объем времени, отведенный на освоение дисциплины

Практика

Обязательная аудиторная учебная нагрузка обучающегося

Самостоятельная работа обучаю

щегося

Учебная, часов

Производственная, часов (если предусмотрена рассредоточенная практика)

Всего, часов

в т.ч. лабораторные работы и практические занятия, часов

в т. ч. курсовая работа (проект), часов

Всего, часов

в т.ч. курсовая работа (проект), часов

ПК 1.2.,

ПК 1.4.

Правила ТБ

ПК 1.1.,

ПК 1.2.,

ПК 1.4.

Тема 1. Знакомство с программой Компас-Электрик

ПК 1.3.,

ПК 1.4.

Тема 2. Приемы работы с объектами схем

Учебная практика

Производственная практика (по профилю специальности)

Всего:

3. 2. Содержание обучения по дисциплине

КОМПАС-ЭЛЕКТРИК

Практическое занятие №5. Операции с проектами

Практическое занятие №6. Резервное копирование и экспорт документов

Тема 2. Приемы работы с объектами схем

Содержание учебного материала

Вставка УГО. Линии электрических связей. Основные приемы составления электрических схем.

Практическое занятие №7. Ввод и редактирование УГО

Практическое занятие №8 Применение линий электрических связей

Практическое занятие №9.

Составление электрической принципиальной схемы

Практическое занятие №10. Составление схемы соединений

Практическое занятие №11. Разработка электрических схем расположений

Практическое занятие №12. Правила составления перечня элементов

Контрольная работа

4.1. Требования к минимальному материально-техническому обеспечению

Для реализации рабочей программы профессионального модуля имеется учебный кабинет, оснащенный компьютерами с соответствующим программным обеспечением.

Оборудование учебного кабинета:

— автоматизированные рабочие места по количеству обучающихся;

— автоматизированное рабочее место преподавателя;

— специализированная мебель;

— комплект нормативных документов;

— инструктивно-методические рекомендации к практическим занятиям;

— задания для проведения практических занятий;

— комплект тестовых заданий

Технические средства обучения:

-проектор;

— экран;

— сканер- принтер;

— программное обеспечение общего и профессионального назначения.

4.2. Информационное обеспечение обучения.

Перечень учебных изданий, дополнительной литературы, Интернет-ресурсов

Основные источники:

Руководство пользователя

Аскон

М.: АСКОН, 2014.

4.3. Общие требования к организации образовательного процесса

Освоение рабочей программы дисциплины базируется на изучении дисциплин: ОП.01. Основы теории информации; Информатика.

Производственная и учебная практика (по профилю специальности) не проводится.

4.4. Кадровое обеспечение образовательного процесса

Квалификация педагогических кадров, обеспечивающих обучение по дисциплине: высшее образование, соответствующее профилю; опыт деятельности в организациях соответствующей профессиональной сферы.

5. КОНТРОЛЬ И ОЦЕНКА РЕЗУЛЬТАТОВ ОСВОЕНИЯ ДИСЦИПЛИНЫ КОМПАС-ЭЛЕКТРИК

Результаты (освоенные ПК)

Основные показатели оценки результата

Формы и методы контроля и оценки

ПК 1. 1. – 1.4. Составлять электрические схемы

-создание проектов и схем электрических узлов и блоков;

-составление основных конструкторских документов;

-ведение технической и отчётной документации

Экспертная оценка результатов деятельности обучающегося в процессе освоения образовательной программы при выполнении контрольной работы

Формы и методы контроля и оценки результатов обучения позволяют проверять у обучающихся не только сформированность профессиональных компетенций, но и развитие общих компетенций и обеспечивающих их умений.

Результаты (освоенные ОК)

Основные показатели оценки результата

Формы и методы контроля и оценки

ОК 1. Понимать сущность и социальную значимость своей будущей профессии, проявлять к ней устойчивый интерес

-активность обучающихся при проведении учебно-воспитательных мероприятий профессиональной направленности

Текущий контроль, проведение практических занятий

Экспертная оценка результатов деятельности обучающегося

-на практических занятиях

-при выполнении контрольной практической работы.

ОК 2. Организовывать собственную деятельность, выбирать типовые методы и способы выполнения профессиональных задач, оценивать их эффективность и качество

-обоснование выбора и применения методов и способов решения профессиональных задач

ОК 3. Принимать решения в стандартных и нестандартных ситуациях и нести за них ответственность

-демонстрация способности обоснованно принимать решения в стандартных и нестандартных профессиональных ситуациях и нести за них ответственность.

ОК 4. Осуществлять поиск и использование информации, необходимой для эффективного выполнения профессиональных задач, профессионального и личностного развития

-оперативность поиска и использования необходимой информации для качественного выполнения профессиональных задач, профессионального и личностного развития;

-широта использования различных источников, включая электронные

ОК 5. Использовать информационно-коммуникационные технологии в профессиональной деятельности

-оперативность, точности и широта подготовки и организации технологических процессов с использованием общего и специализированного программного обеспечения.

ОК 6. Работать в коллективе и в команде, эффективно общаться с коллегами, руководством, потребителями

-коммуникабельность, формирование и обоснование задач, стоящих перед командой (коллективом), организация взаимодействия внутри коллектива (позиция руководителя – позиция подчиненного), обоснование своих задач при общении с обучающимися, преподавателями, мастерами производственного обучения и руководителями практики в ходе обучения

ОК 7. Брать на себя ответственность за работу членов команды (подчинённых), за результат выполнения заданий

-ответственность за результат выполнения заданий;

-анализ результатов собственной деятельности и их коррекция

ОК 8. Самостоятельно определять задачи профессионального и личностного развития, заниматься самообразованием, осознанно планировать повышение квалификации

-планирование внеаудиторной самостоятельной работы при изучении

профессионального модуля, выполнение дополнительных творческих заданий при выполнении заданий по основной и дополнительной литературе

ОК 9. Ориентироваться в условиях частой смены технологий в профессиональной деятельности

-проявление интереса к инновациям в области профессиональной деятельности, участие в проектной, конкурсной деятельности

КОМПАС-Электрик — изучаем вместе. — АСКОН-Комплексные решения

САПР и графика, №8/2004 2004

Анатолий Астратов, Лев Теверовский

Первый юбилей

В конце мая системе КОМПАС-Электрик исполнился год. За этот короткий срок пользователями системы уже стали около 60 предприятий Белоруссии, Казахстана, России и Украины, где в общей сложности эксплуатируется более 100 рабочих мест. Неплохой результат для продукта, который лишь недавно выпущен компанией АСКОН, осваивающей новую для себя нишу рынка САПР.

Продолжаем изучать вместе

На момент публикации этой статьи готовится к выходу очередная версия КОМПАС-Электрик. Основной упор в данной версии делался на повышении качества системы, что осуществлялось за счет оптимизации алгоритмов работы ее ядра.

В предыдущей статье («САПР и графика» № 5, 2004 «КОМПАС-Электрик — изучаем вместе. Работаем с базами данных») мы рассматривали «сердце» системы — базу данных. Теперь же речь пойдет о Редакторе схем и отчетов, с помощью которого осуществляется выпуск документов проекта электрооборудования. А точнее — о стратегии работы над проектом, вводе исходных данных и построении принципиальной электрической схемы.

Редактор схем и отчетов построен на базе чертежно-графической системы КОМПАС-График. КОМПАС-Электрик расширяет предоставляемый базовый набор инструментов для построения геометрических объектов и разработки текстовых документов в «сторону» электротехники.

Работа в Редакторе схем и отчетов начинается с создания проекта. В терминах КОМПАС-Электрик проект — это комплект документов на изготовление и сопровождение электрооборудования электрифицируемого изделия. Проект представляет собой один файл, который с помощью встроенного в Редактор схем и отчетов Менеджера проектов разворачивается в дерево проекта (рис. 1).

Рис.1.

Изделие, разрабатываемое в КОМПАС-Электрик, состоит из электротехнических аппаратов, устанавливаемых на несущих конструкциях — поверхностях (панели, стены, пульты). Эти поверхности, в свою очередь, устанавливаются в оболочках (ящики, шкафы, камеры), являясь тем самым элементами ее конструкции. Структура изделия представляется в Менеджере проектов в виде дерева на уровне Комплектующие.

Конструктор может начать работу над проектом разными путями: с ввода исходных данных по проекту (выбирая комплектующие) или с разработки документов проекта. Причем это может быть любой документ проекта. Однако мы рекомендуем начинать работу с принципиальной электрической схемы. Два указанных варианта старта работ вполне могут пересекаться — в системе отсутствует жесто заданная технологическая последовательность проектирования, что выгодно отличает ее от ряда конкурирующих аналогов.

При вводе исходных данных конструктор определяет количество оболочек и их типы, которые можно выбрать из базы данных или описать вручную. «Внутри» оболочек описываются поверхности и при необходимости им назначаются типы из базы данных или они вводятся вручную. И уже на поверхности непосредственно из базы данных комплектующих добавляются аппараты. При добавлении аппарата ему назначается позиционное обозначение, которое является основным идентификатором в проекте. По ходу работы над проектом конструктор может перемещать аппараты как между поверхностями одной оболочки, так и между разными оболочками изделия.

Каждому аппарату в изделии может быть назначен сопутствующий элемент, в качестве которого могут быть конструктивные элементы (кронштейны, стойки и т.п.) или другие электрические аппараты. В последнем случае появляется возможность расширять первоначальный набор функциональных частей основного аппарата (например, присоединение к магнитному пускателю контактной приставки позволяет расширить у него набор свободных контактов). Таким образом, сопутствующие элементы — это изделия дополнительного заказа.

Рис.2.

При появлении электрического соединения между аппаратами, установленными на разных поверхностях, на трассе этого соединения формируется клемма. Клемма добавляется в клеммник (рис.2). Наличие клеммника на поверхности определяется в настройках системы. При отсутствии клеммника на поверхности внешние связи автоматически ведутся непосредственно на выводы аппаратов.

После ввода данных оптимальным шагом является начало разработки принципиальной схемы (Э3), т.к. именно она дает полное представление о составе изделия и электрических связях в нем (рис.3). Для разработки принципиальной схемы в системе предусмотрен ряд функций, которые мы рассмотрим далее.

Рис.3.

Вставка УГО

Позволяет вставить в схему условное графическое обозначение (УГО) аппарата и назначить ему позиционное обозначение, а также выбрать его тип из базы данных комплектующих. При вводе позиционного обозначения система осуществляет несколько проверок (так называемых контролей): запрет ввода русских букв; обязательная завершенность позиционного обозначения цифрой; соответствие буквенного кода, введенного пользователем, тому значению, которое указано в базе данных; запрет на наличие в позиционном обозначении специальных символов. Все перечисленные проверки можно отключить в любой момент времени. УГО может вставляться в схему с любым допустимым углом поворота, что позволяет строить схемы с горизонтальной, вертикальной и смешанной ориентацией цепей. Угол поворота может изменяться и непосредственно в схеме. При повороте УГО положение его текстов автоматически корректируется (рис.4). Каждое текстовое поле, расположенное возле УГО, может быть отображено на схеме либо скрыто. При работе с аппаратами в схемах осуществляется контроль использования функциональных частей изделия. Например, система предупреждает о переполнении контактных групп у аппаратов релейного типа. После назначения типа аппарата из базы данных на УГО возле выводов отображаются реальные номера зажимов, соответствующие той функциональной части аппарата, которую представляет УГО в схеме.

Возле УГО, которые на схеме представляют аппараты разнесенным способом, формируется перекрестная ссылка. Перекрестная ссылка показывает лист и зону, в которых расположены все остальные УГО одного аппарата.

Рис.4.

Построение соединителей и вставка на них специальных символов

В системе соединители представлены тремя видами: линиями электрической связи; групповыми линиями связи и электрическими шинами. Группа соединителей, ограниченная выводами УГО, объединяется в потенциальный узел. Для потенциального узла может быть назначен номер провода (маркировка) и функция цепи, к которой он относится. Перечень функций цепей для каждого нового проекта может быть уникален — это и силовые, и информационные, и управляющие цепи, и любые иные. Для функции цепи может быть назначен тип провода и тип клеммы, что позволяет автоматически их назначать конкретному соединению в монтажно-коммутационных схемах. На линии электрической связи могут быть вставлены следующие дополнительные символы (рис.5).

Клемма — проходная, силовая, контрольная. Символ клеммы не разрывает потенциальный узел. Символы клемм также могут расставляться автоматически, после завершения процедуры формирования клеммника.
Перемычка, предназначенная для разрыва потенциального узла.
Обозначение коаксиального кабеля.
Экранирование отдельных или группы проводов. К экрану можно подключать линию электрической связи.
Объединение отдельных проводов в кабель.
Скрутка двух и более проводов.
Заземление.
Соединение с корпусом.
Обрыв соединителя.

Последние три символа позволяют объединить графически несвязанные соединители в один потенциальный узел, а также соединить линиями связи элементы, находящиеся на разных листах принципиальной схемы.

Линии электрической связи обладают ассоциативной связью с «зажимами» электрических аппаратов, т.е. закрепляются в точках подключения к УГО и не отрываются от них при его перемещении. Кроме того, линии связей автоматически разрываются при пересечении выводов УГО и «затягиваются» при его удалении.

Если в схеме возникает T-образное пересечение, то в этих местах автоматически вставляется точка связи. Для X-образных пересечений появление точки связи зависит от настроек системы.

Маркировка (номера проводов) может расставляться как в ручном, так и в автоматическом режиме. Но в любом случае осуществляется контроль дублирования ее значений.

Рис.5.

Изменение свойств объектов схем

Любое свойство любого объекта схемы может быть изменено в произвольный момент времени. Все перечисляемые далее свойства можно менять централизованно в соответствующем диалоге свойств, который создан для каждого вида объекта.

Документ или лист документа. Для них можно изменить любое значение, которое заносится в основную надпись чертежа, а также имя. Это упрощает процедуру поиска в дереве проекта нужного документа или листа. Для листа в любое время можно изменить формат и оформление.

Оболочка. Для оболочки можно изменить имя, тип (описать как оригинальное, или унифицированное, или стандартное изделие), а также ввести комментарий.

Поверхность. Для поверхности можно изменить имя, тип (описать как оригинальное, или унифицированное, или стандартное изделие), ввести комментарий. Здесь же можно дать разрешение на формирование клеммника для внешних связей, разрешить или запретить внешнее соединение с поверхностями других оболочек, отредактировать внешние трассы соединений.

Аппарат. Для аппарата можно изменять позиционное обозначение, тип аппарата. Можно вводить и изменять надписи, наносимые на несущие поверхности рядом с аппаратом. Также можно вводить и изменять тексты, которые отображаются на схемах. Система позволяет управлять форматом перекрестных ссылок, назначать сопутствующие элементы, просматривать и вставлять в схему из диалога УГО любого типа, которые указаны в базе данных именно для этого типа аппарата.

Соединители. Для соединителей можно вводить маркировку потенциального узла, отображать или скрывать ее на линиях связи, вводить номер линии в группе, если она подключена к групповой линии связи. Можно также назначать потенциальному узлу функциональную цепь и задавать имя шины.

Клеммник. Для клеммника можно вводить позиционное обозначение и выбирать тип из базы данных, изменять состав клемм, назначать тип для отдельной клеммы, если клеммник состоит из набора отдельных клемм, определять параметры графического представления клеммника в схемах (клеммник в схемы вставляется в виде таблицы).

Рис.6.

Используя перечисленные функции, пользователь осуществляет разработку принципиальных электрических схем, одна из которых приведена на рис.6.

Разработанная принципиальная схема — это уже на 70-80% готовый проект. Большинство других документов проекта получаются автоматически. Таким образом, грамотная работа специалистов в редакторе схем и отчетов позволяет существенно облегчить труд и резко повысить его производительность.

Другие статьи…

Программа для рисования и создания электрических схем электроснабжения

Многие электрики для упрощения работы с объектами используют различные программы для рисования схем. Далее перечислены и описаны бесплатные и платные программы для рисования электрических схем.

Бесплатные программы

Предоставляются пользователю в безвозмездное использование на постоянной основе. Они работают на соответствующих лицензиях. Поэтому, прежде чем начать использовать графические редакторы, необходимо скачать лицензию. Из популярных можно отметить Freeware, Open Source, GNU GPL, Public domain, Ad-supported и Donationware.

Программа для электросхем

Первая, третья и четвертая программы не ограничены по функционалу и могут быть применены в любое время суток. Вторая частично ограничена по коммерческой составляющей. Пятый сервис функционален и удобен. Шестой предоставляется безвозмездно, но создатель предлагает добровольно пожертвовать средства.

Функции бесплатного сервиса

VISIO

Редактор, которым просто и удобно управлять. Он имеет богатый функциональный набор. Несмотря на то, что приложение создано для показа информации на пк, сделанный документ можно в любое время распечатать для удобства.

VISIO

«Компас Электрик»

Приложение, сконструированное АСКОНом, помогающее проектировать любое электрооборудование и прикладывать к нему кондукторскую документацию. Платное программное обеспечение, но бесплатное на протяжении 2 месяцев.

«Компас Электрик»

ProfilCAD

Автоматизированное ПО, сконструированное для профессиональных электромонтажников и проектировщиков. Приложение помогает создавать электротехнический чертеж, отталкиваясь от плана помещения.

ProfilCAD

QElectroTech

Простой удобный и бесплатный сервис, созданный для формирования практических с электронными схемами-чертежами. Обычный редактор без специальных реализованных функций.

QElectroTech

123D Circuits

Веб-сервис, созданный для формирования проектов. Имеет в себе функции, нацеленные на программирование оборудования, симуляцию и трудовой анализ. Типовой функциональный набор имеет только радио-компоненты с модулями системы ардуино.

123D Circuits

Microsoft Visio

Приложение, отличающееся от других автоматическим и ручным расчетом принципиальной и силовой электрической схемы. Имеет в себе расширительный комплект базовых элементов. Нет возможности создания и редактирования объектов, доступен только их просмотр и распечатка.

Microsoft Visio

KiCad

Комплекс, имеющий открытый код. Система для сквозного конструирования электрических схем. Нацелена на разработку принципиальной схемы.

KiCad

CadSoft Eagle

Программное обеспечение в виде комплексной среды, где можно создать как принципиальные схемы, так и макеты плат. Работать с ней можно в любом режиме. Приложение платное, но для ознакомления предоставляется бесплатно.

Обратите внимание! Имеет в связи с бесплатным использованием функциональные ограничения. К примеру, работать в редакторе можно с одним файлом.

CadSoft Eagle

Платные программы для рисования электросхем

Отличаются наличием большого функционала и технической помощи разработчиков. Позволяют не только быстро просматривать получившуюся схему, но и дополнять ее различными элементами.

Функции платного сервиса

Micro-Cap

Приложение, нацеленное на моделирование цифровой, аналоговой и смешанной электрической схемы. Все, что нужно, чтобы сделать чертеж, это ввести параметры в соответствующее табло и получить результат.

Micro-Cap

OrCAD

Пакет ПО, с помощью которого можно в автоматическом режиме разрабатывать и распечатывать схемы плат, электронные чертежи.

OrCAD

TINA-TI

Специальный симулятор, имеющий простой графический интерфейс. Создан для того, чтобы разрабатывать, проверять и искать неисправности в электросхемах с комплексной архитектурой.

TINA-TI

Altera

Большой комплект автоматизированных программ для рисования однолинейных схем электроснабжения и создания диаграмм, подобно sPlan, благодаря которому можно решать сложные задачи, связанные с созданием электрической проводки. Нацелено на преобразование простейших подблоков и печатных инструментов.

Altera

Altium Designer

Коммерческое приложение, благодаря функционалу которого можно создавать различные электронные устройства. Создана для профессиональных электриков и радиолюбителей.

Altium Designer

Proteus Design Suite

Программа для рисования схем, имеющая необходимый инструментарий, нацеленный на построение, проектирование, редактирование и внесение правок в электрические и программируемые интегральные однолинейные чертежи и радиосхемы. Позволяет работать с проектами, имеющими любой размер блока и сложность.

Proteus Design Suite

Перечисленные выше программы созданы для эффективного и быстрого конструирования проекта. Они помогают расчертить проект будущей электрической проводки в короткие сроки, определиться с месторасположением ее элементов и выполнить ряд других действий.

Програмы для черчения электрических схем

Ниже представлен список наиболее популярных программ для черчения электрических схем используемые радиолюбителями.

sPlan

Эта программа позволяет быстро рисовать различные электрические схемы. Она простая и не требует большого количества времени на освоение. Главная особенность этой программы – то, что для нее существует множество дополнений, содержащих российские радиоэлементы.

TyniCad

Eagle

Это программное обеспечение имеет набор инструментов, которые позволяют чертить электрические схемы и трассировать печатные платы. Имеет три режима работы, которые включают в себя возможность разработать схему самому или использовать готовые элементы.

Target 3001

Само название этой программы говорит о том, что она выделяется на фоне остальных. Она поддерживает работу даже с большими схемами и функцию отмены или повтора действий в 50 уровней. Еще одной особенностью этой программы является то, что она поддерживает проекты, выполненные в других программах.

DipTrace

Программа DipTrace проста в освоении, поэтому в основном используется новичками и любителями для создания радиолюбительских поделок. Она включает в себя четыре модуля, которые позволяют не только создавать, но и оптимизировать расположение и размеры плат.

KiKad

В возможности этой программы входит создание профессиональных электрических схем, разработка для них печатных плат и подготовка готовых выходных данных для окончательного производства. Эта программа состоит из основных приложений и дополнительных утилит, которые расширяют стандартный функционал.

TyniCad

Несмотря на то, что TinyCAD – это простая в освоении программа, она позволяет разрабатывать даже сложные электронные схемы. Сами разработчики позиционируют TinyCAD, как рядовое приложение, созданное для черчения и редактирования схем различной сложности.

Fritzing

Эта программа имеет довольно узкую направленность – Arduino-проекты. Ее можно использовать как для создания наброска, так и для создания полноценной платы. Программа Fritzing включает в себя набор готовых элементов, которые позволяют упростить создание платы.

123D Cirtuits

Данный онлайн сервис позволяет проектировать электронные схемы и печатные платы и поддерживает платформу Arduino. Он включает в себя набор готовых схем, но его главная особенность – возможность имитировать платформу Arduino. Также эта программа поддерживает импорт данных из Eagle

XCirtuit

Эта программа классифицируется как художественно-дизайнерская, а не редактор электронных схем. В базе данных XCircuit содержатся готовые элементы схемы, что позволяет ускорить процесс создания электронной схемы. Наличие опыта позволяет создавать средние по сложности чертежи.

15 января 2015 в 17:54

В настоящее время существует не так уж и много open-source САПР. Тем не менее, среди САПР для электроники (EDA) есть весьма достойные продукты. Этот пост будет посвящён моделировщику электронных схем с открытым исходным кодом . Qucs написан на С++ с использованием фреймворка Qt4. Qucs является кроссплатформенным и выпущен для ОС Linux, Windows и MacOS.

Разработку данной САПР начали в 2004 году немцы Michael Margraf и Stefan Jahn (в настоящее время не активны). Сейчас Qucs разрабатывается интернациональной командой, в которую вхожу и я. Руководителями проекта являются Frans Schreuder и Guilherme Torri. Под катом будет рассказано о ключевых возможностях нашего моделировщика схем, его преимуществах и недостатках по сравнению с аналогами.

Главное окно программы показано на скриншоте. Там смоделирован резонансный усилитель на полевом транзисторе и получены осциллограммы напряжения на входе и выходе и также АЧХ.

Как видно, интерфейс интуитивно понятен. Центральную часть окна занимает собственно моделируемая схема. Компоненты размещаются на схеме методом перетаскивания из левой части окна. Виды моделирования и уравнения также являются особыми компонентами. Более подробно принципы редактирования схем описаны в документации к программе.

Формат схемного файла Qucs основан на XML и к нему поставляется документация. Поэтому схема Qucs может быть легко сгенерирована сторонними программами. Это позволяет создавать ПО для синтеза схем, которое является расширением Qucs. Проприетарное ПО как правило использует бинарные форматы.

Перечислим основные компоненты, имеющиеся в Qucs:

Пассивные RCL-компоненты
Диоды
Биполярные транзисторы
Полевые транзисторы (JFET, MOSFET, MESFET и СВЧ-транзисторы)
Идеальные ОУ
Коаксиальные и микрополосковые линии
Библиотечные компоненты: транзисторы, диоды и микросхемы
Файловые компоненты: подсхемы, spice-подсхемы, компоненты Verilog

Библиотека компонентов использует собственный формат, основанный на XML. Но можно импортировать существующие библиотеки компонентов, основанные на Spice (приводятся в даташитах на электронные компоненты).

Поддерживаются следующие виды моделирования:

Моделирование рабочей точки на постоянном токе
Моделирование в частотной области на переменном токе
Моделирование переходного процесса во временной области
Моделирование S-параметров
Параметрический анализ

Результаты моделирования можно экспортировать в Octave/Matlab и выполнить там постобработку данных.

Qucs основан на вновь разработанном движке схемотехнического моделирования. Отличительной особенностью этого движка является встроенная возможность моделирования S-параметров и КСВ, что важно для анализа ВЧ-схем. Qucs может пересчитывать S-параметры в Y- и Z-параметры.

На скриншотах показан пример моделирования S-параметров широкополосного усилителя высокой частоты.

Итак, отличительной особенностью Qucs является возможность анализа комплексных частотных характеристик (КЧХ), построение графиков на комплексной плоскости и диаграмм Смита, анализ комплексных сопротивлений и S-параметров. Эти возможности отсутствуют в проприетарных системах MicroCAP и MultiSim, и здесь Qucs даже превосходит коммерческое ПО и позволяет получить недостижимые для симуляторов электронных схем, основанных на Spice результаты.

Недостатком Qucs является малое количество библиотечных компонентов. Но этот недостаток не является препятствием к использованию, так как Qucs совместим с форматом Spice в котором приводятся модели электронных компонентов в даташитах. Также моделировщик работает медленнее, чем аналогичные Spice-совместимые моделировщики (например MicroCAP (проприетарный) или Ngspice (open-source)).

В настоящее время мы работаем над возможностью предоставления пользователю выбора движка для моделирования схемы. Можно будет использовать встроенный движок Qucs, Ngspice (spice-совместимый консольный моделировщик, похожий на PSpice) или Xyce (моделировщик с поддержкой параллельных вычислений через OpenMPI)

Теперь рассмотрим перечень нововведений в недавнем релизе Qucs 0.0.18 перспективных направлений в разработке Qucs:

Улучшена совместимость с Verilog
Продолжается портирование интерфейса на Qt4
Реализован список недавних открытых документов в главном меню.
Реализован экспорт графиков, схем в растровые и векторные форматы: PNG, JPEG, PDF, EPS, SVG, PDF+LaTeX. Эта функция полезна при подготовке статей и отчётов, содержащих результаты моделирования
Возможность открытия документа схемы из будущей версии программы.
Исправлены баги, связанные с зависанием моделировщика при определённых условиях.
Ведётся разработка системы синтеза активных фильтров для Qucs (ожидается в версии 0.0.19)
Ведётся разработка сопряжения с прочими open-source движками для моделирования электронных схем (

Мы все больше пользуемся компьютером и виртуальными инструментами. Вот уже и чертить на бумаге схемы не всегда хочется — долго, не всегда красиво и исправлять сложно. Кроме того, программа для рисования схем может выдать перечень необходимых элементов, смоделировать печатную плату, а некоторые могут даже просчитать результаты ее работы.

Бесплатные программы для создания схем

В сети имеется немало неплохих бесплатных программ для рисования электрических схем. Профессионалам их функционала может быть недостаточно, но для создания схемы электроснабжения дома или квартиры, их функций и операций хватит с головой. Не все они в равной мере удобны, есть сложные в освоении, но можно найти несколько бесплатных программ для рисования электросхем которыми сможет пользоваться любой, настолько в них простой и понятный интерфейс.

Самый простой вариант — использовать штатную программу Windows Paint, которая есть практически на любом компьютере. Но в этом случае вам придется все элементы прорисовывать самостоятельно. Специальная программа для рисования схем позволяет вставлять готовые элементы на нужные места, а потом соединять их при помощи линий связи. ОБ этих программах и поговорим дальше.

Бесплатная программа для рисования схем — не значит плохая. На данном фото работа с Fritzing

Программа для рисования схем QElectroTech есть на русском языке, причем русифицирована она полностью — меню, пояснения — на русском языке. Удобный и понятный интерфейс — иерархическое меню с возможными элементами и операциями в левой части экрана и несколько вкладок вверху. Есть также кнопки быстрого доступа для выполнения стандартных операций — сохранения, вывода на печать и т.п.

Имеется обширный перечень готовых элементов, есть возможность рисовать геометрические фигуры, вставлять текст, вносить изменения на определенном участке, изменять в каком-то отдельно взятом фрагменте направление, добавлять строки и столбцы. В общем, довольно удобна программа при помощи которой легко нарисовать схему электроснабжения, проставить наименование элементов и номиналы. Результат можно сохранить в нескольких форматах: JPG, PNG, BMP, SVG, импортировать данные (открыть в данной программе) можно в форматах QET и XML, экспортировать — в формате QET.

Недостаток этой программы для рисования схем — отсутствие видео на русском языке о том, как ей пользоваться, зато есть немалое количество уроков на других языках.

Графический редактор от Майкрософт — Visio

Для тех, кто имеет хоть небольшой опыт работы с продуктами Майкрософт, освоить работу в из графическом редакторе Visio (Визио) будет несложно. У данного продукта также есть полностью русифицированная версия, причем с хорошим уровнем перевода.

Данный продукт позволяет начертить схему в масштабе, что удобно для расчета количества необходимых проводов. Большая библиотека трафаретов с условными обозначениями, различных составляющих схемы, делает работу похожей на сборку конструктора: необходимо найти нужный элемент и поставить его на место. Так как к работе в программах данного типа многие привыкли, сложности поиск не представляет.

К положительным моментам можно отнести наличие приличного количества уроков по работе с этой программой для рисования схем, причем на русском языке.

Компас Электрик

Еще одна программа для рисования схем на компьютере — Компас Электрик. Это уже более серьезный продукт, который используют профессионалы. Имеется широкий функционал, позволяющий рисовать различные планы, блок-схемы, другие подобные рисунки. При переносе схемы в программу параллельно формируется спецификация и монтажная схема и све они выдаются на печать.

Для начала работы необходимо подгрузить библиотеку с элементами системы. При выборе схематичного изображения того или иного элемента будет «выскакивать» окно, в котором будет список подходящих деталей, взятый из библиотеки. Из данного списка выбирают подходящий элемент, после чего его схематичное изображение появляется в указанном месте схемы. В то же время автоматически проставляется соответствующее ГОСТу обозначение со сквозной нумерацией (цифры программа меняет сама). В то же время в спецификации появляются параметры (название, номер, номинал) выбранного элемента.

В общем, программа интересная и полезная для разработки схем устройств. Может применяться для создания схемы электропроводки в доме или квартире, но в этом случае ее функционал использован почти не будет. И еще один положительный момент: есть много видео-уроков работы с Компас-Электрик, так что освоить ее будет несложно.

Программа DipTrace — для рисования однолинейных схем и принципиальных

Эта программа полезна не только для рисования схем электроснабжения — тут все просто, так как нужна только схема. Более полезна она для разработки плат, так как имеет встроенную функцию преобразования имеющейся схемы в трассу для печатной платы.

Для начала работы, как и в многих других случаях, необходимо сначала подгрузить имеющиеся на вашем компьютере библиотеки с элементной базой. Для этого необходимо запустить приложение Schematic DT, после чего можно загрузить библиотеки. Их можно будет скачать на том же ресурсе, где будете брать программу.

После загрузки библиотеки можно приступать к рисованию схемы. Сначала можно «перетащить» нужные элементы из библиотек на рабочее поле, развернуть их (если понадобится), расставить и связать линиями связи. После того как схема готова, если необходимо, в меню выбираем строку «преобразовать в плату» и ждем некоторое время. На выходе будет готовая печатная плата с расположением элементов и дорожек. Также можно в 3D варианте посмотреть внешний вид готовой платы.

Бесплатная прога ProfiCAD для составления электросхем

Бесплатная программа для рисования схем ProfiCAD — один из лучших вариантов для домашнего мастера. Она проста в работе, не требует наличия на компьютере специальных библиотек — в ней уже есть коло 700 элементов. Если их недостаточно, можно легко пополнить базу. Требуемый элемент можно просто «перетащить» на поле, там развернуть в нужном направлении, установить.

Отрисовав схему, можно получить таблицу соединений, ведомость материалов, список проводов. Результаты можно получить в одном из четырех наиболее распространенных форматов: PNG, EMF, BMP, DXF. Приятная особенность этой программы — она имеет низкие аппаратные требования. Она нормально работает с системами от Windows 2000 и выше.

Есть у этого продукта только один недостаток — пока нет видео о работе с ней на русском языке. Но интерфейс настолько понятный, что разобраться можно и самому, или посмотреть один из «импортных» роликов чтобы понять механику работы.

Если вам придется часто работать с программой для рисования схем, стоит рассмотреть некоторые платные версии. Чем они лучше? У них более широкий функционал, иногда более обширные библиотеки и более продуманный интерфейс.

Простая и удобная sPlan

Если вам не очень хочется разбираться с тонкостями работы с многоуровневыми программм, присмотритесь к пролукту sPlan. Он имеет очень простое и понятное устройство, так что через час-полтора работы вы будете уже свободно ориентироваться.

Как обычно в таких программах, необходима библиотека элементов, после первого пуска их надо подгрузить перед началом работы. В дальнейшем, если не будете переносить библиотеку в другое место, настройка не нужна — старый путь к ней используется по умолчанию.

Если вам необходим элемент, которого нет в списке, его можно нарисовать, затем добавить в библиотеку. Также есть возможность вставлять посторонние изображения и сохранять их, при необходимости, в библиотеке.

Из других полезных и нужных функций — автонумерация, возможность изменения масштаба элемента при помощи вращения колесика мышки, линейки для более понятного масштабирования. В общем, приятная и полезная вещь.

Micro-Cap

Эта программа кроме построения схемы любого типа (аналогового, цифрового или смешанного) позволяет еще и проанализировать ее работу. Задаются исходные параметры и получаете выходные данные. То есть, можно моделировать работу схемы при различных условиях. Очень полезная возможность, потому, наверное, ее очень любят преподаватели, да и студенты.

В программе Micro-Cap есть встроенные библиотеки, которые можно пополнять при помощи специальной функции. При рисовании электрической схемы продукт в автоматическом режиме разрабатывает уравнения цепи, также проводит расчет в зависимости от проставленных номиналов. При изменении номинала, изменение выходных параметров происходит тут же.

Программа для черчения схем электроснабжения и не только — больше для симуляции их работы

Номиналы элементов могут быть постоянными или переменными, зависящими от различных факторов — температуры, времени, частоты, состояния некоторых элементов схемы и т.д. Все эти варианты просчитываются, результаты выдаются в удобном виде. Если есть в схеме детали, которые изменяют вид или состояние — светодиоды, реле — при симуляции работы, изменяют свои параметры и внешний вид благодаря анимации.

Программа для черчения и анализа схем Micro-Cap платная, в оригинале — англоязычная, но есть и русифицированная версия. Стоимость ее в профессиональном варианте — больше тысячи долларов. Хороша новость в том, что есть и бесплатная версия, как водится с урезанными возможностями (меньшая библиотека, не более 50 элементов в схеме, сниженная скорость работы). Для домашнего пользования вполне подойдет и такой вариант. Приятно еще что она нормально работает с любой системой Windows от Vista и 7 и выше.

Симулятор электронных схем на русском — это обыкновенный SPICE-симулятор под названием TINA-TI с легкой для понимания графической оболочкой. Данная программа работает без всякого лимита на количество применяемых приборов, легко обрабатывает всесторонние работы. Прекрасно соответствует имитированию поведенческой реакции разнообразных аналоговых схем, а также импульсных блоков питания. Используя TINA-TI можно легко сконструировать схему какой угодно степени сложности, соединить раннее созданные фрагменты, исследовать и распознать показатели схемы по качеству.

Все представленные элементы, которыми располагает симулятор электронных схем на русском TINA-TI , рассредоточены распределены на шесть типов: компоненты пассивного действия, ключи переключения, полу-проводниковые приборы, устройства измерения, миниатюрные модели устройств повышенной сложности. Дополнительно данный софт имеет в своем составе множество показательных образцов.

Симулятор электронных схем составлен на русском языке, поэтому с его помощью можно легко освоить черчение и корректировку принципиальных схем. Процесс создания схемы сам по себе не сложный и после завершения этой операции начинается этап симуляции. Программа может выполнять ниже перечисленные виды исследования: оценку постоянного и переменного тока. В данный анализ входит — расчет ключевых напряжений, построение графика конечного итога, определение промежуточных параметров и тестирование температуры.

Далее идет исследование промежуточных процессов, шумовых искажений. Обусловленность от категории исследования, учебная программа формирует окончательный итог в форме графических изображений или таблиц. Прежде чем начать симуляцию, TINA-TI производит проверку схемы на наличие или отсутствие ошибок. Когда обнаруживаются какие либо отклонения, то все изъяны будут показаны в отдельном окошке в форме списка. Если кликнуть мышью на надписи с ошибкой не распознанной симулятором, то деталь или часть чертежа обозначится маркеровочными знаками.

Дополнительно TINA-TI может выполнять измерение различных сигналов и их испытание. Чтобы реализовать данный вид исследования, для этого имеются виртуальные устройства: цифровой мультиметр, осциллограф, контрольно-измерительный прибор сигналов, источник периодических сигналов и устройство записи. Все имеющиеся в программе приборы симуляции предельно возможно соответствуют по использованию фактическим измерительным устройствам. Виртуально подключать их можно в любом участке исследуемой схемы. Все полученные условными приборами информационные данные сохраняются в памяти компьютера.

Tina-TI направлена для функционирования в среде операционных системах Windows 7, Vista, между тем программа эффективно справляется с работой в ОС Linux если использовать виртуальную машины Wine. Определяющим условием должно быть согласованность языка ОС с устанавливаемой программой.

Список бесплатных программ моделирования электронной цепи онлайн очень полезный для вас. Эти симуляторы электроцепи, которые я предлагаю, не нужно быть загружен в компьютере, и они могут работать непосредственно с веб-сайта.1. EasyEDA дизайн электронной цепи, моделирование цепи и PCB дизай :
EasyEDA удивительный бесплатный онлайн симулятор электроцепи , который очень подходит для тех, кто любит электронную схему. EasyEDA команда стремится делать сложную программу дизайна на веб-платформе в течение нескольких лет, и теперь инструмент становится замечательным для пользователей. Программная среда позволяет тебя сам проектировать схему. Проверить операцию через симулятор электроцепи. Когда вы убедитесь функцию цепи хорошо, вы будете создавать печатную плату с тем же программным обеспечением. Есть более 70,000+ доступных диаграмм в их веб-базах данных вместе с 15,000+ Pspice программами библиотеки. На сайте вы можете найти и использовать множество проектов и электронных схем, сделанные другими, потому что они являются публичными и открытыми аппаратными оснащениями. Он имеет некоторые довольно впечатляющие варианты импорта (и экспорта). Например, вы можете импортировать файлы в Eagle, Kikad, LTspice и Altium проектант, и экспортировать файлы в.PNG или.SVG. Есть много примеров на сайте и полезных программ обучения , которые позволяют людей легко управлять.

2. Circuit Sims : Это был один из первых вебов исходя из эмуляторов электроцепи с открытым кодом я тестировал несколько лет назад. Разработчик не удалось повысить качество и увеличить графический интерфейс пользователя.

3. DcAcLab имеет визуальные и привлекательные графики, но ограничивается моделированием цепи. Это несомненно отличная программа для обучения, очень проста в использовании. Это делает вас видеть компоненты, как они сделаны. Это не позволит вам проектировать схему, но только позволит сделать практику.

4. EveryCircuit представляет собой электронный эмулятор онлайн с хорошими сделанными графиками. Когда вы входите в онлайн программу, и она будет просить вас создать бесплатный счет, чтобы вы можете сохранить ваши проекты и иметь ограниченную часть площади рисовать вашу схему. Чтобы использовать его без ограничений, требующих годовой взнос в размере $ 10. Он можно скачивать и использоваться на платформах Android и iTunes. Компоненты имеют ограниченную способность имитировать с небольшими минимальными параметрами. Очень просто в использовании, он имеет прекрасную систему электронного дизайна. Она позволяет вам включать (вставлять) моделирование в ваши веб-страницы.

5. DoCircuits : Хотя она оставляет людям первое впечатление от путаницы о сайте, но она дает много примеров о том, как работает программа, можно видеть себя на видео «будет начать в пять минут». Измерения параметров электронной схемы продемонстрируют с реалистичными виртуальными инструментами.

6. PartSim электронный симулятор схемы онлайн. Он был способным к моделированию. Вы можете рисовать электрические схемы и протестировать их. Он еще новый симулятор, так что есть несколько компонентов, чтобы сделать моделирования для выбора.

7. 123D Circuits Активная программа разработана AutoDesk, она позволяет вам создавать схему, можно увидеть её на макетной плате, использовать платформу Arduino, имитировать электронную схему и окончательно создать PCB. Компоненты продемонстрируются в 3D в их реальной форме. Вы можете запрограммировать Arduino непосредственно из этой программы моделирования, (она) действительно производит глубокое впечатление.

Принципиальные схемы онлайн. Програмы для черчения электрических схем

Бесплатные программы для создания схем

Бесплатная программа для рисования схем — не значит плохая. На данном фото работа с Fritzing

Графический редактор от Майкрософт — Visio

Компас Электрик

Программа DipTrace — для рисования однолинейных схем и принципиальных

Бесплатная прога ProfiCAD для составления электросхем

Простая и удобная sPlan

Micro-Cap

Программа для черчения схем электроснабжения и не только — больше для симуляции их работы

На сегодняшний день черчение электросхем вручную на листике уже не использует ни один опытный электрик. Гораздо проще, удобнее и понятнее составить проект электропроводки помещения на компьютере через специальный программный пакет на русском языке. Однако проблема в том, что далеко не все программы простые в использовании, поэтому наткнувшись на неудобную и к тому же платную версию программного обеспечения, большинство мастеров старой закалки просто отбрасывают современный способ моделирования в сторону. Далее мы предоставим читателям сайта обзор самых простых программ для черчения электрических схем квартир и домов на компьютере.

Бесплатные ПО

Существует не так много русскоязычных, удобных в использовании и к тому же бесплатных ПО для составления однолинейных электросхем на компьютере. Итак, мы создали небольшой рейтинг, чтобы Вам стало известно, какие программы лучше для рисования схем электроснабжения домов и квартир:

. Как ни странно, но наиболее популярной и что не менее важно – бесплатной программой для черчения однолинейных электрических схем на компьютере является векторный графический редактор Visio. С его помощью даже начинающий электрик сможет быстро нарисовать принципиальную электросхему дома либо квартиры. Что касается функциональных возможностей, они не настолько расширенные, нежели у ПО, которые мы предоставим ниже. Подведя итог можно сказать, что Microsoft Visio это легкая в использовании и при этом на русском языке бесплатная программа для моделирования электрических цепей, которая подойдет домашним электрикам.
. Более профессиональный программный пакет для проектирования схем электроснабжения помещений. В Компасе существует собственная база данных, в которой хранятся наименования и номиналы всех наиболее популярных типов автоматики, релейной защиты, низковольтных установок и других элементов цепи. Помимо этого в базе данных заложены графические обозначения всех этих элементов, что позволит сделать понятную схему электроснабжения либо даже отдельного распределительного щита. ПО полностью на русском языке и к тому же можно скачать его бесплатно.
Eagle (Easily Applicable Graphical Layout Editor). Этот программный пакет позволит не только рисовать однолинейные схемы электроснабжения, но и самостоятельно разработать чертеж печатной платы. Что касается последнего, то черчение можно осуществлять как вручную, так и без собственного участия (в автоматическом режиме). На сегодняшний день существует как платная, так и бесплатная версия программы Eagle. Для домашнего использования достаточно будет скачать версию с обозначением «Freeware» (присутствуют некоторые ограничения по отношению к максимальному размеру полезной площади печатной платы). Недостаток данного программного пакета в том, что он официально не русифицирован, хотя если немного постараться, в интернете можно найти русификатор, что позволит без препятствий чертить электрические схемы квартир и домов.
Dip Trace . Еще одна популярная программа для черчения электросхем и создания трасс для печатных плат. Программа простая и удобная в использовании, к тому же полностью на русском языке. Интерфейс позволяет спроектировать печатную плату в объемном виде, используя базу данных с уже готовыми элементами электрической цепи. Оценить полный функционал ПО Вы сможете только за деньги, но существует и урезанная бесплатная версия, которой будет вполне достаточно начинающему электрику.
». Полностью бесплатная программа для черчения электрических схем на компьютере. С официального сайта Вы можете скачать ее на русском языке и полной версией. Помимо моделирования проектов электроснабжения квартир, домов и других видов помещений, в данном программном пакете можно запросто составить схему , в которой сразу же будут предоставлены наиболее подходящие номиналы автоматов, релейной защиты и т.д. Приятным дополнением в данном ПО является база данных с наклейками, которые можно распечатать и расклеить в собственном распределительном щитке для графического обозначения всех элементов цепи по госту.
. Одной из бесплатных версий популярного редактора Автокад является AutoCAD Electrician. Вкратце об этом ПО можно сказать следующее: функционал подойдет как для начинающих, так и для профессиональных электриков, работающих в области энергетики. В интерфейсе все просто, разобраться можно быстро. Все функции на русском языке, поэтому можно без проблем использовать Автокад для черчения электрических схем разводки электропроводки по дому либо квартире.
Эльф . Интересное название простенькой программы для моделирования схем электроснабжения в строительном черчении. Сам программный пакет не менее интересный и многофункциональный. С помощью программки «Эльф проектирование» можно выполнить построение чертежей электроснабжения любой сложности. Помимо этого ПО помогает подходящего номинала, и т.д. «Эльф проектирование» полностью бесплатный программный пакет на русском языке.

Некоторые из перечисленных программ вы можете увидеть на видео обзорах:

AutoCAD Electrical

КОМПАС-Электрик

Помимо предоставленных 7 программ для черчения электросхем существует еще более десятка редакторов, в которых можно бесплатно составить принципиальный план электроснабжения дома либо квартиры, однако в остальных программках более сложный интерфейс либо проблемы с русскоязычной версией. Рекомендуем отдавать предпочтение представителям данного рейтинга, чтобы в дальнейшем не тратить время на поиск русификаторов, руководств по использованию и тому подобное!

Платные ПО

Бесплатные программки для составления электросхем своими силами мы рассмотрели. Однако Вы сами понимаете, что в платных версиях предоставлен более широкий набор возможностей и удобных дополнений, которые позволят начертить эл схему на компьютере. Существует множество популярных платных программ для черчения электрических схем. Некоторые из них мы предоставили выше, однако существует еще одна программка, о которой стоит немного рассказать — sPlan . Это один из самых простейших в использовании и к тому же многофункциональных программных пакетов для составления схем разводки электропроводки и трассировки электронных плат. Интерфейс удобный, на русском языке. В базе данных заложены все самые популярные графические элементы для черчения электросхем.

Под черчением подразумевается процесс создания изображений предметов с точным воспроизведением их размеров с помощью масштаба. Вычерчивание электрических схем требует соблюдения символов ГОСТ, принятых для обозначения каждого элемента.

Для создания документа на компьютере необходимо программное обеспечение — графический редактор, который преобразует манипуляции пользователя ПК на устройстве ввода информации в чертеж. Созданный документ может сохраняться в электронном виде файлом и/или распечатываться на бумаге в определенном формате.

Вычерчивать электрические схемы можно любым доступным графическим редактором. Однако, приспособленные для этих целей специальные программы значительно облегчают рутинную работу, позволяют пользоваться уже подготовленными заготовками различных элементов из библиотеки, быстро вставлять их в нужное место, удобно редактировать.

Начинающему пользователю следует представлять, что чертежные программы могут поставляться и работать:

1. бесплатно;

2. за деньги.

Во втором варианте функциональные возможности программного обеспечения значительно расширены. Кроме того, за последнее десятилетие среди платных программ в среде инженеров проектировщиков пользуются популярностью целые системы автоматизированного проектирования САПР. Они не только автоматизируют работу, но и выполняют ее очень точно. За счет этого имеют высокую стоимость.

Однако среди САПР стали появляться программы, которые поставляются бесплатно. Их функционал, конечно, немного ограничен, но позволяет создавать качественные электрические схемы на начальном и среднем уровне проектирования.

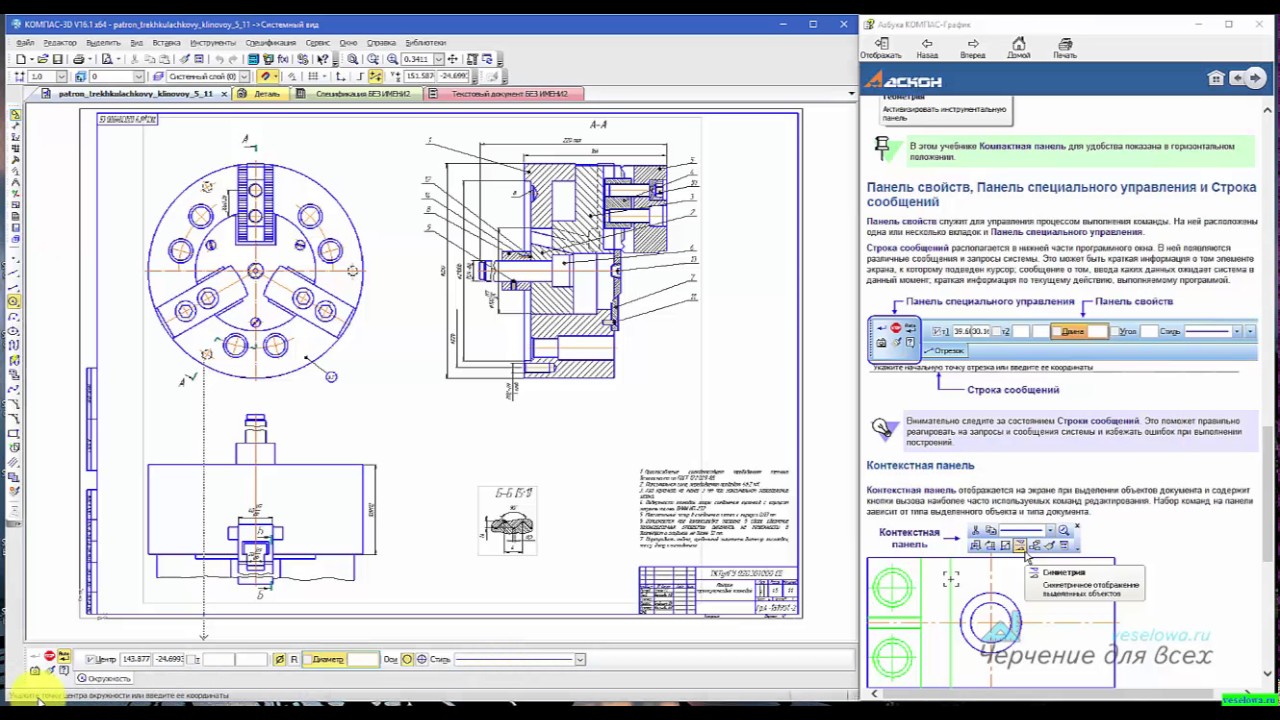

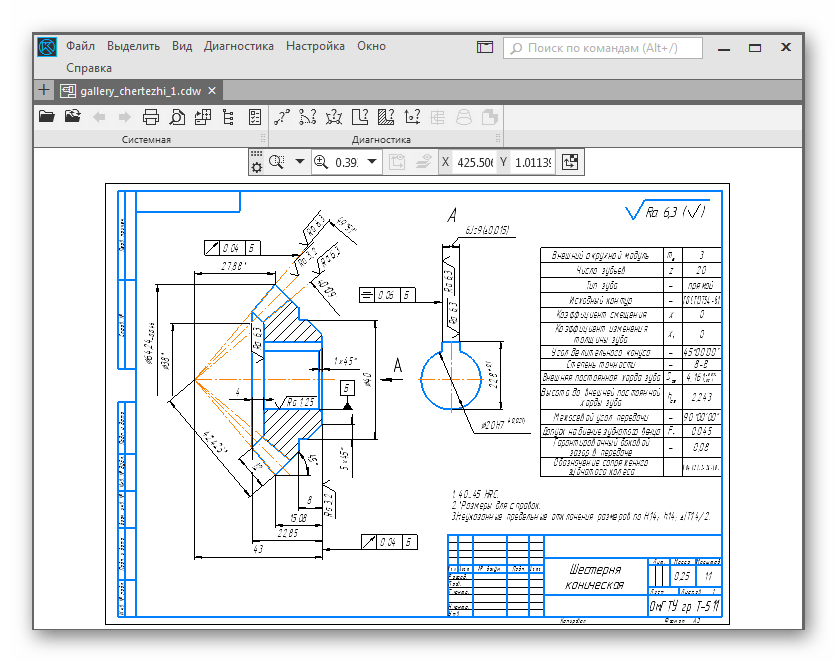

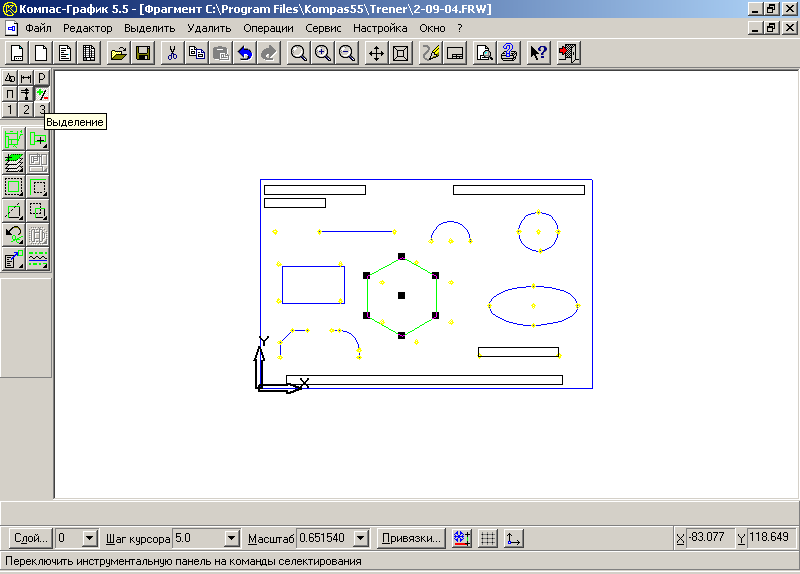

Программа КОМПАС-3D

Это известная разработка Российских программистов компании АСКОН позволяет вычерчивать схемы в одной плоскости или заниматься 3D моделированием. Ею пользуются студенты, преподаватели и инженеры во многих странах. У программы понятный интерфейс и удобный для черчения набор инструментов.

Для использования различными специалистами графический редактор пополняется дополнительными модулями. Комплект разработок для создания электрических схем имеет большую библиотеку.

Программа работает в прямоугольных декартовых координатах, используя линейные размеры в миллиметрах и угловые в градусах. Справочный материал, встроенный в программу, хорошо изложен и позволяет самостоятельно разобраться во всех возникающих вопросах.

Компас 3D распространяется на платной основе, но производители предоставляют любому желающему возможность оценить работу программы бесплатно в течение месяца. С этой целью можно скачать демоверсию, которая имеет небольшие ограничения.

Программа знаменитой компании Autodesk постоянно совершенствуется уже около 30 лет, считается наиболее функциональной для выполнения сложных проектных работ. Встроенная в графический редактор, помощь подробно объясняет особенности алгоритмов. Однако информации много, а самостоятельно осваивать ее сложно.

Лучше всего для освоения черчения в ней пользоваться консультациями опытного наставника. Даже с его помощью для полного освоения всего функционала потребуется не один месяц кропотливой работы, но для разработки электрических схем осваивать 3D формат не нужно.

Особенность программы — использование для вычислений полярной системы координат и работа с векторами. При вычерчивании для удобства пользователя информация выводится в прямоугольной декартовой системе. Это позволяет определять местоположение точки в двух системах измерений.

Кроме использования информации из обширной библиотеки, можно создать часто вводимые изображения объектов в виде макросов, назначить под них горячие клавиши, а при выводе их на монитор использовать привязку к объекту. Это значительно ускоряет процесс черчения.

Программа имеет многочисленные настройки, которые требуют в начале подробного изучения, но в дальнейшем сильно облегчают работу.

Довольно часто развернутые электрические схемы на бумажном носителе занимают большие габариты. Автокад позволяет создавать чертежи на листах разного размера. Если раньше для распечатки требовался плоттер, то сейчас можно обходиться обыкновенным принтером. В программе реализована возможность деления чертежа на составные части и печати их на листы бумаги формата А4 с последующей склейкой по границам.

Программа Microsoft Visio

Название продукта говорит о принадлежности платного графического редактора к компании, занимающей ведущее место по разработке программного обеспечения. Здесь имеются большие возможности для создания диаграмм, схем и связи их с данными.

Пользователям программ Майкрософт хорошо знаком этот интерфейс. Для вычерчивания электрических схем созданы и помещены в доступную библиотеку специальные шаблоны по различным темам.

Большое количество инструментов сформировано по группам и удобно настраивается под конкретные условия чертежа.

Microsoft Visio работает в прямоугольных координатах и совместима с Word. Поэтому в ней можно создавать графические элементы для вставки в текстовые документы. Это удобно использовать при написании инструкций с целью наглядного пояснения излагаемого материала схемами и диаграммами. Обратная вставка текстов и объектов, созданных в Ворд, также выполняется через буфер памяти.

Начерченные большими размерами электрические схемы тоже можно распечатывать не на плоттере, а на принтере по частям на листах бумаги А4. Как и в Автокаде, для этого надо выставить настройки печати.

Здесь тоже можно создать часто используемые обозначения элементов в качестве шаблонов для применения их при дальнейшей работе. Программа позволяет относительно быстро чертить и рисовать.

Cущественно облегчить работу и ускорить создание качественных схем в Visio можно использую специальные дополнительные библиотеки трафаретов, предназначенные для создания электрических схем электроснабжения, современных устройств электроавтоматики, электропривода и управления. С помощью таких библиотек компонентов очень легко создавать профессиональные схемы в соответствии со стандартами.

Библиотеки для создания электрических схем в Visio:

Такие комплекты для черчения электрических схем будет полезен в первую очередь, электротехническому персоналу, занимающемуся проектированием, монтажом, наладкой, ремонтом и обслуживанием электроустановок, а так же всем кому необходимо быстро и качественно начертить электрическую схему и оформить в соответствии с ГОСТ.

CorelDRAW Technical Suite

Очень мощная и дорогая графическая программа позволяет выполнять весьма широкий спектр работ архитекторам, дизайнерам и даже модельерам для изготовления объемных изображений. Можно ее использовать для создания электрических схем. Но при этом будут очень занижены ее возможности, что экономически не рационально.

A9CAD 2.2.1

Это тоже продукт компании Autodesk. Он во многом повторяет работу знаменитого AutoCAD, но лишен функции 3D проектирования. Распространяется бесплатно.

Интерфейс программы САПР подогнан под привычный вид программ Windows, а ее размер составляет 15,54 мегабайта. Этот графический редактор поддерживает файлы, созданные в форматах DWG и DXF, которые используются в качестве промышленных стандартов.

Язык английский. Набор инструментов довольно обширен, создан по образцу Автокад. Для редактирования изображений используется масштабирование, работа с окнами и слоями, перемещение, вставка разрывов, вращение, изменение отражения, наложение текста, цветовая палитра и другие функции и стили.

Посредством A9CAD 2.2.1 можно начинать чертить электрические схемы самостоятельно.

В интернете выложено много бесплатно распространяемых графических редакторов. Только компания Autodesk, кроме A9CAD, предлагает еще несколько дополнительных разработок. Чтобы выбрать под себя программу для черчения электрических схем следует оценить свои запросы, возможности и стоящие задачи.

Практическое руководство «Как начертить схему в программе A9CAD» (pdf, 13 стр.):

Симулятор с дружелюбным интерфейсом для разработки и расчета электронных цепей и контуров.

Программное обеспечение Quite Universal Circuit Simulator является редактором с графическим интерфейсом с комплексом технических возможностей для конструирования схем. Для управления сложными схемами включена возможность разворачивания подсхем и формирования блоков. Софт включает встроенный текстовый редактор, приложения для расчета фильтров и согласованных цепей, калькуляторы линий и синтеза аттенюаторов. Чертеж можно оформить с обрамлением рамки и стандартного штампа.

Qucs включает широкую базу современных компонентов, разделенных на категории: дискретные (резисторы, конденсаторы и др), нелинейные (транзисторы и диоды), цифровые (базовые цифровые устройства и логические вентили) и другие (источники, измерители). Особый интерес представляют рисунки и диаграммы.

Qucs может настраиваться на множество языков, включая русский.

Программа функционирует на Mac OS, Linux и Windows XP, Vista, 7 и 8.

Бесплатно.

Симулятор “Начала электроники”

Существует очень интересная программа, которая представляет собой несложный симулятор для демонстрации работы электрических схем и работы измерительных приборов. Удобство его не только в наглядности, но и в том, что интерфейс на русском языке. Она позволяет смоделировать на макетнице очень простые принципиальные схемы. Называется программа “Начала электроники”. Ссылка на нее внизу страницы, видео канала Михаила Майорова.

Для радиолюбителей и самодельщиков есть всё в этом китайском магазине .

Программа работает, начиная от Windows 98 и заканчивая Windows 7. Интерфейс выглядит следующим образом.

Внизу располагается чертеж печатной платы, но для нас наибольший интерес представляет панелька с макетной платой. Наверху кнопки управления: загрузить схему из файла, сохранить схему, очистка макетной платы, получить мультиметр, получить осциллограф, показать параметры деталей, состояние деталей, справочник, (кратко изложены понятия об электричестве), небольшой список лабораторных работ для самостоятельного их проведения, инструкция по пользованию симулятором, информация об авторах, выход из программы.

На видео о том, как работает симулятор цепи.

Что можно собрать на симуляторе схем?

На этом простом симуляторе можно собрать довольно много интересных вещей. Для начала давайте смоделируем обычный фонарик. Для этого нам потребуется лампочка, две батарейки и, естественно, все это надо будет соединить перемычками. Ну и какой же фонарик без выключателя и лампочки?

Двойным щелчком вызываем окно параметров батарейки. На появившейся вкладке видим напряжение, внутреннее сопротивление, показывающее ее мощность, миниполярность. В данном случае батарейка вечная.

Когда схема собрана, нажимаем два раза выключатель и лампочка почему то сгорает. Почему? Суммарное напряжение последовательно соединенных батареек 3 вольта. Лампочка по умолчанию была на 2,5 вольта, поэтому и сгорела. Ставим 3-вольтовую лампочку и снова включаем. Лампочка благополучно светится.

Теперь берем вольтметр. Вот у него загораются “ладошки”. Это измерительные щупы. Давайте перенесем щупы к лампочке и поставим измерение постоянного напряжения с пределом 20 Вольт. На мониторе показывает 2,97 вольта. Теперь попробуем измерить силу тока. Для этого берем второй мультиметр. Прибор, подсоединенный в схему, показал почти 50 миллиампер.

Практически как на настоящем мультиметре, можно измерить множество параметров. Есть также в симуляторе осциллограф, у которого даже регулируется яркость луча. Кроме того, есть реостат, можно двигать движок. Есть переменный конденсатор, шунты, нагревательная печка, резисторы, предохранители и другое. К сожалению, в данном симуляторе нет транзисторов.

Рисование электрических схем и чертежей становится более легким процессом, если это осуществлять при помощи специального софта. Программы предоставляют огромное количество инструментов и функций, которые идеально подходят для выполнения данной задачи. В этой статье мы подобрали небольшой список представителей подобного ПО. Давайте ознакомимся с ними.

Первой рассмотрим программу Visio от известной многим компании Microsoft. Ее основная задача – рисование векторной графики, и благодаря этому нет каких-то профессиональных ограничений. Электрики свободно смогут создавать здесь схемы и чертежи с помощью встроенных инструментов.

Присутствует большое количество различных фигур и объектов. Их связка осуществляется всего одним кликом. Microsoft Visio также предоставляет множество настроек вида схемы, страницы, поддерживает вставку изображений диаграмм и дополнительных чертежей. Пробная версия программы доступна к скачиванию бесплатно на официальном сайте. Рекомендуем ознакомиться с ней перед покупкой полной.

Eagle

Теперь рассмотрим специализированный софт для электриков. Eagle обладает встроенными библиотеками, где присутствует большое количество различных заготовок типов схем. Новый проект также начинается с создания каталога, там будут сортироваться и храниться все использованные объекты и документы.

Редактор реализован достаточно удобно. Присутствует основной набор инструментов, помогающих вручную быстро нарисовать правильный чертеж. Во втором редакторе создаются печатные платы. Отличается он от первого наличием дополнительных функций, которые было бы неправильно помещать в редактор принципиальной схемы. Русский язык присутствует, однако переведена не вся информация, что может стать проблемой для определенных пользователей.

Dip Trace

Dip Trace представляет собой набор нескольких редакторов и меню, в которых выполняются различные процессы с электрическими схемами. Переход в один из доступных режимов работы осуществляется через встроенный лаунчер.

В режиме работы со схемотехникой происходят основные действия с печатной платной. Здесь добавляются и редактируются компоненты. Детали выбираются из определенного меню, где по умолчанию установлено большое количество объектов, но пользователь может создать элемент вручную с помощью другого режима работы.

1-2-3 Схема

«1-2-3 Схема» была разработана специально для того, чтобы подобрать подходящий корпус электрощита в соответствии с установленными компонентами и надежностью защиты. Создание новой схемы происходит через мастера, пользователю потребуется только выбирать необходимые параметры и вписывать определенные значения.

Присутствует графическое отображение схемы, ее можно отправить в печать, но нельзя редактировать. По завершении создания проекта выбирается крышка щита. На данный момент «1-2-3 Схема» не поддерживается разработчиком, обновления выходили давно и скорее всего их больше не будет вообще.

sPlan

sPlan – один из самых простых инструментов в нашем списке. Он предоставляет только самые необходимые инструменты и функции, максимально упрощая процесс создания схемы. Пользователю потребуется только добавить компоненты, связать их и отправить плату в печать, предварительно настроив ее.

Кроме всего присутствует небольшой редактор компонентов, полезный тем, кто хочет добавить собственный элемент. Здесь доступно создание надписей и редактирование точек. Во время сохранения объекта нужно обратить внимание, чтобы он не заменил оригинал в библиотеке, если это не нужно.

Компас-3D

«Компас-3D» – профессиональное программное обеспечение для построения различных схем и чертежей. Данный софт поддерживает не только работу в плоскости, но и позволяет создавать полноценные 3D-модели. Пользователь может сохранять файлы во множестве форматов и в дальнейшем использовать их в других программах.

Интерфейс реализован удобно и полностью русифицирован, даже новички должны быстро освоиться в нем. Присутствует большое количество инструментов, обеспечивающих быстрое и правильное черчение схемы. Пробную версию «Компас-3D» вы можете загрузить на официальном сайте разработчиков совершенно бесплатно.

Электрик

Заканчивает наш список «Электрик» – полезный инструмент для тех, кто часто выполняет различные электрические расчеты. Программа оснащена более чем двадцатью различными формулами и алгоритмами, с помощью чего осуществляются вычисления за максимально короткий срок. От пользователя требуется только заполнить определенные строки и отметить галочками необходимые параметры.

Мы подобрали для вас несколько программ, позволяющих работать с электрическими схемами. Все они чем-то похожи, но и имеют свои уникальные функции, благодаря которым и становятся популярными у широкого круга пользователей.

Программа КОМПАС-3D V16 станет новой современной разработкой для проектирования от компании АСКОН

Специалисты АСКОН дополнили серию своих флагманских программных средств для проектирования очередной обновленной версией КОМПАСА. Речь идет о программе КОМПАС-3D V16, обладающей целой серией дополнительных технических функций, которые способны полностью удовлетворить потребности современных профессионалов инженерного профиля. Новый КОМПАС станет действительно революционным программным средством в сфере проектирования.

Теперь конструктору доступны функции зеркального построения сборок и деталей, инновационные параметры для расчета передач, обновленный функционал приложения MCAD, предназначенного для построения металлоконструкций, команды моделирования линейчатых обечаек и прочих функций, связанных с автоматизированной подборкой элементов, переходов и других рабочих компонентов в программе АЕС по моделированию инженерных систем. Безоговорочным преимуществом КОМПАС-3D V16 является его простота и широкий интеллектуальный функционал. С его помощью инженер сможет без труда реализовать практически любую сложную идею.

Функция зеркалирования стала едва ли не самым ожидаемым обновлением среди пользователей программного средства КОМПАС. Она также стала главной концепцией новой версии разработки мастеров из АСКОН. В основе данной функции лежит кардинальное изменение подходов к трехмерному проектированию. Если вам нужно создать симметричный элемент того или иного объекта, для этого достаточно воспользоваться всего несколькими кликами, благодаря функции зеркального отражения и зеркального выполнения деталей и сборок. Кроме того, были усовершенствованы команды работы с текстами и новыми типами сопряжений.

Как работать с функциями зеркального отражения элементов

Реализация зеркальной функции также коснулась функционала работы с чертежами. Если конструктору нужно дополнить ассоциативный чертеж зеркальным отражением, надписи на модели создаются в автоматическом режиме с учетом требований и рекомендаций государственного стандарта под номером 2.113-75. Применение программного средства КОМПАС-3D в целях создания строительного проекта не ограничено стандартными возможностями, а наоборот дополнено вспомогательными командами для редактирования текста. Обновленная версия КОМПАСА позволяет произвести точную настройку количества и положения в пространстве заданных точек и объектов, а также при необходимости изменить местоположение надписи или сделать её зеркальное отражение.

Инструменты КОМПАСА, предназначенные для создания зеркального отражения, уже нашли применение в самых разных промышленных и строительных сферах. Специалисты прогнозируют стремительный рост популярности обновленной версии программы для проектирования среди современных предприятий. Едва ли не все объекты и изделия, формируемые конструктором, включают в себя симметричные элементы. Речь идет о заводском производстве танковой техники, самолетов или же техники, предназначенной для противопожарной безопасности. С помощью программного средства под названием КОМПАС-3D V16 даже проектирование зенитно-ракетных комплексов можно будет выполнить в несколько раз быстрее и проще.

Машиностроение

Создатели программы КОМПАС-3D V16 уделили особое внимание функции гибки листового металла. Такое обновление появилось из-за того, что многие клиенты компании АСКОН работают с деталями и объектами разнообразной листовой формы. Новая версия КОМПАСА позволяет очень быстро и эффективно создать сгиб любой сложности без необходимости применения вспомогательных построений и команд на эскизе, благодаря широкому современному функционалу. Доработки также коснулись функций для работы с линейчатыми обечайками. Для них характерна линейчатая поверхность общего вида в качестве основы. Кроме того, выполнить их разворот едва ли возможно без нанесения пластических деформаций. Предыдущие версии программы вынуждали конструктора производить построение таких сложных деталей на основе твердотельных операций и дополнительных поверхностей. При этом отсутствовала возможность построения развертки. Что же касается КОМПАС-3D V16, то эта версия программного средства для проектирования оснащена специальным функционалом для выполнения таких операций.

Функция гибки

Вид обечайки в программе

Работа с листовыми телами в КОМПАС-3D V16 возможна также благодаря функции сегментации, которая позволяет разделять проектируемый объект на отдельные сегменты в зависимости от углов, параметров высоты, длины и ширины стандартных обечаек. Это особенно актуально, если предприятие не оснащено техникой, которая способна выполнять гибку переменного радиуса с последующим формированием сгибов конической формы.

Обновленное программное средство КОМПАС позволяет существенно упростить и ускорить процесс листового моделирования, в частности дает конструктору возможность в считанные минуты получить развертку объекта, а затем отправить её на специальное оборудование. На основе полученных данных можно будет произвести максимально точную вырезку из листа и требуемую гибку.

Не менее интересным обновлением КОМПАСА для любого инженера станет функция сохранения сборочной единицы в качестве тела. Суть данного новшества заключается в том, что сборочная единица становится легкой, а это способствует оперативному выполнению многих рабочих процедур. Речь идет об автоматическом подборе чертежных форматов в процессе печати документа. Также пополнился список «Сервисных инструментов» целой комбинацией функций, направленных на совершенствование рабочих условий конструктора и скорости создания всевозможных построений.

Приложение Оборудование: Металлоконструкции было полностью переоборудовано и модернизировано в честь запуска КОМПАС-3D V16. Обновленный программный компонент характеризуется простотой и удобством эксплуатации, интерактивностью и повышенной скоростью выполнения работ. Он позволяет без труда возводить проекты сложных металлических конструкций практически на интуитивном уровне. Кроме того, благодаря усовершенствованной работе приложения инженер может избавить себя от лишних финансовых затрат на рабочие материалы и инструменты, но куда более важна существенная экономия времени. Такая программа будет особенно интересна промышленным предприятиям, работающим с профильным металлопрокатом.

Вид металлоконструкций в программе

Программный компонент под названием Валы и механические передачи 3D тоже был немного усовершенствован и дополнен функцией оптимизационного расчета цилиндрических зубчатых передач. Теперь его работа основана на принципе подбора наиболее оптимального решения для заданного набора параметров устойчивости к износу, прочности, плавности хода и не только. Стало возможным также обратное решение задачи моделирования цилиндрической передачи, которое заключается в подборе требуемых параметров, основанных на рабочих условиях.

Существенные изменения коснулись программного компонента под названием Механика: Пружины. Теперь создавать пружину в проекте можно без выполнения дополнительных вычислений. Такая возможность и широкий функционал КОМПАСА непременно пригодится инженерам, которые вынуждены производить построение объекта по заданному чертежу, но без модели. Она будет автоматически сформирована в приложении через свойства геометрических параметров.

Приборостроение

Что касается инструмента обновленного компаса под названием Оборудование: Кабели и Жгуты, то модернизация программного средства привела к существенному повышению рабочих темпов. Теперь моделирование трехмерного жгута ускорилось приблизительно в 5 раз. Конечно же, оно зависит от сложности конструкции. Специальный обменный XML-файл предоставил инженерам возможность прочесть состав соединений системы КОМПАС-Электрик. За счет расширенного функционала полностью автоматизируется процесс возведения соединительных трасс, а также результата моделирования элементов кабелей и жгутов.

В приложении КОМПАС-Электрик была также реализована еще одна новая функция, касающаяся нового решения в области оформления документов. В частности она применима к схемам типа Э3-Э6. Как результат, существенно повышается информативность документов. Если необходимо промаркировать потенциальный узел, достаточно воспользоваться специальной командой для обозначения кабеля и жгута. Оно будет содержать специальное аппаратное соединение.

Строительная сфера

Конфигурация приложений обновленного КОМПАСА от компании АСКОН, предназначенных для строительных проектов, вовсе не останавливается на программном компоненте под названием 3D CAD Renga Architecture. Не менее востребованными являются еще и технологии для создания проектов под названием MinD. Едва ли пользователи усовершенствованного приложения смогут не заметить проведенные изменения, так как они коснулись не только его функционала, но и самого интерфейса. Новые возможности позволяют выполнить прямую настройку инструментария путем объединения отдельных элементов в компактные панели, которые можно перемещать по всему рабочему полю программы. Смена программного компонента приводит к автоматическому изменению набора инструментов, поэтому все конструкторы могут сформировать персональное рабочее пространство.

Вид компактных панелей

Каталог программного компонента под названием Металлоконструкции: КМ пополнился перечнем обновленных материалов, которые соответствуют сортаменту. Так, например, теперь инженеры могут воспользоваться швеллерами, уголками и двутаврами, основанными на зарубежных стандартах. Окно фильтра открывает пользователю доступ к государственным стандартам материалов и списку их марок. Считается, что это поможет повысить точность подбора требуемого профиля.

Инженерные системы под названием Технология: ТХ, а также Жизнеобеспечение: ВК и ОВ были усовершенствованы с помощью реализации нового функционала. Так были добавлены команды автоматизированной вставки с переходами или с подбором, эксцентрического автоматического перехода, автотройника и концентрического автоматического перехода. Вставка автоматического перехода уже давно интересовала многих пользователей КОМПАСА. Ранее в более старых версиях программы такая команда реализовывалась вручную через каталог, а теперь стала полностью автоматической.

Автоматический переход

Автоматическая вставка с функцией подбора дает пользователю программы возможность отыскать типоразмер, который больше всего подходит для заданного объекта по значению контрольных параметров. Поиск ведется в профильном разделе каталога, в котором находится тот или иной типоразмер. Доступные фильтры позволяют определиться с выбором заданных значений на Панели. Именно тогда автоматический подбор выполняется на основе фиксированных значений. В процессе проектирования изделий на рабочем экране формируется фантомная картинка в выбранном типоразмере. Если выбрать режим автоматической вставки с переходами, конструктор получит возможность использовать текущий типоразмер или подобрать именно то, что нужно.

Вид вставки с переходами

Если вы хотите лично убедиться во всех преимуществах КОМПАС-3D V16, вы можете скачать новую версию программного компонента на нашем сайте.

(M) ПРИБОР ЭЛЕКТРИКА (ПОСТОЯННЫЙ) @ Texas A&M работа в College Station в Compass Group, Северная Америка

Идентификатор заявки 2021-15016 Категория Объекты Компания (поиск на портале) FUJIFILM Diosynth Biotechnologies USA, Inc. Обзор Краткое содержание: Техник по техническому обслуживанию II под наблюдением супервайзера по техническому обслуживанию объектов или назначенный руководитель будет нести ответственность за выполнение различных аспектов коммунальных услуг и объектов. техническое обслуживание технологического оборудования, эксплуатация коммунальных служб и поддержка Техасского биологического объекта (TBF), гибкого биологического объекта (FBF) и Национального центра терапевтического производства (NCTM) от имени Fujifilm Diosynth Biotechnology Texas (FDBT).Основные обязанности включают различные аспекты технического обслуживания, эксплуатации коммунальных служб и поддержки объектов, коммунального оборудования и оборудования для биотехнологической обработки. Эта должность потребуется для использования технических руководств, онлайн-ресурсов и представителей OEM-производителей для поддержания оборудования в рабочем состоянии с минимальным временем простоя. Строгое соблюдение Стандартных операционных процедур (СОП), cGMP и стандартов качества на предприятии по производству фармацевтической продукции является обязательным. Внешние основные функции в США: обеспечение технического обслуживания, надежности и эксплуатационной поддержки чистого коммунального оборудования, включая экологически чистые коммунальные услуги, такие как чистые газы, вода для закачки пара (USP), системы чистого пара и водные системы RODI.Обеспечение технического обслуживания, надежности и эксплуатационной поддержки заводского коммунального оборудования, включая такие коммунальные услуги, как воздушные компрессоры, осушители воздуха, паровые котлы, чиллеры, водогрейные котлы, системы отопления, вентиляции и кондиционирования воздуха и системы удаления отходов. Обеспечение технического обслуживания, надежности и оперативной поддержки ферментеров, биореакторов, резервуаров, хроматографических колонок, фильтровальных узлов, центрифуг, автоклавов, мешалок и т. Д. В координации с производственными операторами или вспомогательными отделами. Обеспечение технического обслуживания и эксплуатационной поддержки объектов, обслуживания зданий и территорий.Техник будет нести ответственность за контроль критических условий окружающей среды, техническое обслуживание критически важного лабораторного оборудования в чистых помещениях GMP и зонах с контролем окружающей среды. Может выполнять задачи по поиску и устранению неисправностей или обеспечивать надежность технологического оборудования с регулируемой температурой, такого как холодильники, морозильники, морозильники со сверхнизкой температурой и холодильные камеры. Обеспечьте соблюдение требований, как указано во внутренних протоколах качества и СОП, включая нормативные требования cGMP и FDA. Способность выполнять рутинные заказы на работу и функции технического обслуживания без особого надзора после обучения и работы в поддержку технических специалистов или специализированных подрядчиков по техническому обслуживанию или изготовителей оборудования для более сложного вмешательства в оборудование.Возможность работать с другими подрядчиками, инженерами, специалистами по валидации и контролю качества в отношении изменений или улучшений систем. Уметь писать или помогать с SOP, JHA, HECP и процедурами профилактического обслуживания для коммунального оборудования. Поддерживайте актуальность всех обязательных требований к обучению, обеспечивая соответствие процедурам на объекте и квалификационным требованиям. Продемонстрировать постоянное стремление к повышению профессиональных знаний и навыков работы с различными системами. Сохраняйте позитивное, профессиональное и ориентированное на клиента отношение.Все другие обязанности, которые могут быть возложены. Необходимые навыки и способности: понимание правильного использования инструмента и умение безопасно работать с оборудованием и рядом с ним. Знание механических и электрических принципов. Продвинутые механические навыки и знание большинства систем, перечисленных в разделе «Основные функции». Способность определять потенциальные проблемные области неисправного оборудования с помощью технических руководств или P&ID. Способен разработать четкие и правильные процедуры обслуживания технического / вспомогательного оборудования, используя руководство OEM и некоторые системные знания.Иметь или иметь возможность получить знания о требованиях NFPA 70E к безопасным методам работы. Иметь или иметь возможность получить знания о требованиях FDA, OSHA, EH&S, EPA и штата Техас. Сильные письменные, устные и межличностные коммуникативные навыки. Должен уметь понимать письменное общение и СОП для выполнения процедур профилактического обслуживания или помогать другим техническим специалистам разбираться в техническом оборудовании. Способность быстро учиться и эффективно работать при небольшом контроле, когда это необходимо.Опыт решения проблем, способность продумать проблему или неисправность оборудования, чтобы найти ключевые элементы для проверки. Знание продуктов MS Office (Word, Excel, Outlook, PowerPoint). Условия работы и физические требования. Описанные здесь физические требования являются репрезентативными для тех, которые должны выполняться сотрудником для успешного выполнения основных функций на этой работе. Могут быть сделаны разумные приспособления, позволяющие инвалидам выполнять основные функции.Выполняя свои обязанности на этой работе, от сотрудника регулярно требуется: длительное время сидеть, стоять, ходить, наклоняться, наклоняться и растягиваться. Используйте зрительно-моторную координацию и ловкость рук, достаточную для работы с портативными инструментами, тестовыми инструментами, а также компьютерной клавиатурой, телефоном, калькулятором и другим офисным оборудованием. Иметь нормальный диапазон зрения. Возможность регулярно поднимать и / или поднимать до 50 фунтов. Поднимайтесь по лестницам и ступеням разной высоты. Быть во влажных или влажных условиях.Не подвергаться воздействию погодных условий на открытом воздухе. Будьте подвержены шумной обстановке. Явка обязательна. Эта должность будет дежурить по вопросам технического обслуживания по очереди с другими техническими специалистами. Эта позиция может потребовать освещения различных смен, выходных и праздничных дней. Минимальная квалификация: Диплом средней школы или GED с четырех (4) годами соответствующего опыта работы по техническому обслуживанию на биофармацевтическом предприятии с перечисленным выше оборудованием; Диплом, технический диплом или сертификат в области механического обслуживания, биомедицинской инженерии или смежных областях с двумя (2) годами соответствующего опыта работы по техническому обслуживанию с перечисленным выше оборудованием; ИЛИ Степень бакалавра в области технического обслуживания, биомедицинской инженерии или смежной области с одним (1) годом соответствующего опыта работы по техническому обслуживанию с перечисленным выше оборудованием. Предпочтительная квалификация: опыт работы в области технического обслуживания или механика на производственном предприятии.Понимание конструкции чистых помещений и основ функционирования с опытом работы в биофармацевтических исследованиях, на производственных предприятиях или в смежных отраслях с использованием вышеупомянутого оборудования. Опыт в любом дополнительном техническом обслуживании, которое очень желательно (ученик электрика, HVACR, котлы, обслуживание насосов и т. Д.). Знание компьютеризированной контрольно-измерительной аппаратуры, операций, управляемых микропроцессором, и микроизмерительного оборудования является полезным. Знание биомедицинского и биотехнического оборудования желательно как до, так и после.Мы — работодатель с равными возможностями и позитивными действиями. Все квалифицированные кандидаты получат рассмотрение независимо от расы, цвета кожи, национального происхождения, пола, гендерной идентичности, сексуальной ориентации, религии, инвалидности, защищенного статуса ветерана или любых других характеристик, защищенных применимым федеральным, государственным или местным законодательством. Если необходимо приспособление к процессу подачи заявления, пожалуйста, напишите по электронной почте (см. Детали заявки) или позвоните (см. Детали заявки). Подробнее

РАБОТА В ОБЛАСТИ ЭЛЕКТРИКА (ПОСТОЯННАЯ) в Прейри Вью в Compass Group, Северная Америка

Описание НАЗНАЧЕНИЕ / ЦЕЛЬ РАБОТЫ Электрик по техническому обслуживанию II отвечает за осмотр, техническое обслуживание и ремонт различных типов оборудования с целью продления срока службы всего оборудования.ОБЯЗАННОСТИ Помогает ведущему электрику по техническому обслуживанию в выполнении различных работ по техническому обслуживанию. Обслуживает инструменты и оборудование. по электрическим компонентам, элементам управления двигателем и т. д. Правильно протягивает провода. Уборщик на территории магазина. Другие обязанности по назначению. Готовность работать все смены, включая: выходные, праздничные дни, вечерние и круглосуточные службы экстренной помощи.Образование / Опыт: Диплом средней школы или GED и 2 года опыта или эквивалентной подготовки в соответствующей области. Лицензии / Сертификаты: Действующие водительские права (предпочтительно CDL класса B). Другие лицензии (могут отличаться в зависимости от конкретного места и назначения): Ученик-электрик, уровень 1. Технические: способность следовать руководству и инструкциям по эксплуатации. Базовые навыки работы с приложениями Microsoft Office и Интернетом. Знание электрических цепей и проводки, в том числе автомобильных цепей / проводки.Коммуникация: общается четко и профессионально. Способствует положительному внутреннему и внешнему опыту клиентов. Сохраняет самообладание в сложных ситуациях. Сотрудничает с другими. Требует конструктивной обратной связи. Решение проблем и качество: обращает внимание на детали. Выявляет и решает проблемы. Соответственно обостряет проблемы. Проверки работают на качество. Делится предложениями по повышению качества и производительности. Управление результатами: работает независимо с минимальным контролем.Доводит проекты до завершения. Соблюдает все политики и СОПы компании. Управляет несколькими задачами. Демонстрирует гибкость рабочего процесса и планирования. Лидерство и инициативность: демонстрирует позитивное отношение. Действует в соответствии с видением, миссией и ценностями компании. Несет ответственность за свою работу. Готов взять на себя дополнительные задания. Ищет возможности для развития. ФИЗИЧЕСКИЕ ТРЕБОВАНИЯ Должен уметь: часто поднимать 50-60 фунтов; загружать, выгружать и перемещать крупногабаритное оборудование / инструменты; доступ в замкнутые пространства; постоянно ходить и подниматься по лестницам и лестницам.Работодатель с равными возможностями. Все квалифицированные кандидаты получат вознаграждение за трудоустройство независимо от расы, цвета кожи, возраста, религии, пола, сексуальной ориентации, гендерной идентичности, национального происхождения или защищенного статуса ветерана и не будут подвергаться дискриминации по признаку инвалидности. Подробнее Подготовка к

электротехническим специальностям | Технический колледж Огден-Вебер

Почему стоит выбрать карьеру в сфере электротехники?

Электрики — это высокооплачиваемые квалифицированные мастера и мастера, отвечающие за системы распределения электроэнергии.
Получите преимущество быть нанятым высококвалифицированным и высокооплачиваемым мастером / мастером в электротехнической промышленности.
Улучшайте дома, школы, коммерческие предприятия и промышленные объекты с помощью новейших технологий.
Станьте частью будущего, которое принесет умные технологии каждому.
Заработайте кредит для выполнения требований государственного ученичества в школе.
Эта сфера вакансий сейчас очень востребована.

В то время как ученичество отвечает потребностям людей, которые уже работают в промышленности, Сертификат подготовки к электротехнике был разработан для удовлетворения подготовительных потребностей людей, которые еще не работают в этой области.Свидетельство о подготовке к профессии электрика позволяет старшеклассникам и взрослым ученикам получить знания и практический опыт перед тем, как поступить на программу ученичества. Это служит трем целям:

1. Предоставить работодателям обученную рабочую силу с превосходными навыками начального уровня. Во-вторых, это учебная программа, которая поможет старшеклассникам и взрослым ученикам решить, является ли электротехническая профессия для них правильным путем. Этот сертификат предоставляет ускоренную программу для удовлетворения образовательных требований государственного лицензионного совета.

2. Эта программа также предусматривает несколько 16-часовых курсов повышения квалификации и подготовки к экзаменам для удовлетворения требований штата к повторному лицензированию. Повышение квалификации и обучение техника-электрика предлагается в формате, основанном на компетенциях.

3. В этой программе учащиеся узнают о строительных и эксплуатационных условиях, изгибе кабелепровода, прокладке проводов, установке электрических устройств, обслуживании, ознакомлении с солнечной энергией и распределении оборудования в соответствии с Национальным электротехническим кодексом для работы начального уровня. в электрическом поле.Обучение может быть непосредственно использовано в качестве кредита для завершения обучения в государственной школе по специальности «Электротехника». Приблизительное время завершения для Сертификата подготовки к электротехнике составляет 600 часов или 5 месяцев по 30 часов в неделю с сохранением 100% прогресса.

Студенты получают ценные навыки, требуемые работодателем, когда колледж сотрудничает с отраслевыми работодателями. Работодатели консультируют преподавателей по актуальным процессам и знаниям.

Консультативная группа по подготовке сделок по электротехнике

Автолив
Coates Electric & Instrumentation
Компас Минералы
Knight Electric Inc
Мариетти Электрик
Электроснабжение Platt
Чистая сила
Юта Электрооборудование JATC
Wasatch Mountain Electric
Школьный округ Вебера

Техник по обслуживанию — Электрик — Peninsula School District 401

ПОЛУОСТРОВ ШКОЛЬНЫЙ ОКРУГ
ОПИСАНИЕ РАБОТЫ

ТЕХНИК ПО ТЕХНИЧЕСКОМУ ОБСЛУЖИВАНИЮ — ЭЛЕКТРИК

РЕЗЮМЕ РАБОТЫ:
Эта должность влечет за собой обслуживание электрических служб и устройств по всему округу.В обязанности входит установка систем электропроводки и приспособлений, а также устранение неисправностей в электрических системах.

ОТЧЕТНОСТЬ:
Отчитывается бригадиру по техническому обслуживанию

ОБЯЗАННОСТИ И ОТВЕТСТВЕННОСТЬ:

Принимает заказы на выполнение работ по электрическим системам; немедленно реагирует на телефонные звонки в службу экстренной помощи по поводу проблем с электричеством.
Устанавливает новые силовые цепи высокого и низкого напряжения и системы освещения; устанавливает и перемещает силовые кабели; прокладывает кабелепровод и тянет провод в соответствии с национальными электротехническими нормами.
Перемещает фонари, выключатели и розетки; гарантирует, что устройства работают должным образом по завершении проекта. Заменяет лампочки в наружном освещении.
Ремонт люминесцентных и прочих осветительных приборов; ремонтирует неисправные выключатели и розетки. Устраняет проблемы с электрическими устройствами.
Определить размеры трубопроводов и проводов; подбирает подходящее оборудование для электроустановок. Обеспечивает безопасность электроустановок.
Контролирует уровни мощности в электрических цепях; гарантирует, что цепи не будут перегружены и не вызовут опасности.Обеспечивает правильное заземление электричества.
Заказать электрические детали и расходные материалы; общается с поставщиками относительно типов и наличия товаров.
Выполняет все задачи с высокими стандартами качества и внешнего вида. Выполняет задачи эффективно и организованно.
Помогает в обучении других сотрудников электротехнике, если это необходимо для повышения уровня квалификации отдела.
Выполните профилактическое обслуживание всего электрического оборудования и систем.
Обеспечивает безопасность электроустановок.
Обменивается информацией с окружным персоналом по вопросам электроснабжения. Работает с другими сотрудниками отдела обслуживания над проектами, связанными с потребностями в электричестве. Гарантирует, что электрические проекты проверяются государственными органами в соответствии с требованиями закона.
Возможность выполнения других проектов общего технического обслуживания по запросу, включая, помимо прочего, покраску, ремонт стен, сантехнику и столярные изделия. Помогает в изготовлении оборудования и материалов.
Выполняет назначенные обязанности.

УСЛОВИЯ РАБОТЫ:
Требуется зрительная концентрация, ловкость и точность. Требуется для подъема и переноски тяжелых предметов; требуется стоять в течение длительного времени; требуется для работы на высоте; подвергается опасности для физической безопасности при работе с высоковольтными панелями. Иногда требуется носить защитную одежду. По вызову в экстренных случаях. Требуется поездка между рабочими участками. Желает быть добавленным в список дежурных по выходным после 6 месяцев работы.

ПРИСОЕДИНЕНИЕ: PSE — Техническое обслуживание / площадка

FLSA: Покрытый

МИНИМАЛЬНАЯ КВАЛИФИКАЦИЯ:

Образование и опыт работы
Окончание средней школы или ее эквивалент и трехлетний опыт работы электриком.

Допустимая замена
Нет

Знания, навыки и способности

Знание технических аспектов электромонтажа и обслуживания.
Знакомство с электрическими кодами.
Знакомство с оборудованием и механизмами с электрическим приводом.
Умение гнуть трубы.
Навыки поиска и устранения неисправностей в электросети.
Умение читать чертежи.
Умение организовывать и расставлять приоритеты.
Способность работать самостоятельно с минимальным присмотром.
Способность проводить электротехническое обучение других.
Способность соблюдать правила техники безопасности и обеспечивать безопасную установку.
Умение научиться пользоваться компьютерами и различными программами.
Способность устанавливать и поддерживать эффективные рабочие отношения с персоналом и поставщиками.

Лицензии / особые требования
Действующие водительские права штата Вашингтон; желающие пройти обучение по оказанию первой помощи и СЛР в соответствии с требованиями округа. Будет предложено заполнить физический экзамен перед приемом на работу.

Обновлено: 04/2016

Используйте «Правило 36», чтобы сохранить магнитные компасы без ошибок

Дом
Используйте «Правило 36», чтобы удержать Магнети.. .

Ни один навигационный прибор не может превзойти отличный магнитный компас по простоте и надежности — без проблем с электроэнергией или батареями. Но вы должны знать одно секретное правило, которое может привести к сбою любого компаса!

Используйте «Правило 36», чтобы установить компас вдали от магнитных влияний или электрических проводов. Это сводит к минимуму отклонения для поддержания точности и точности вашего рулевого компаса. Помните, когда все остальное не помогает, этот единственный жизненно важный инструмент для парусной навигации доставит вас домой.

Если вы похожи на меня, то легко забыть о металле и электронике, которые могут окружать ваш парусный компас. Или команда, которая устанавливает свой мобильный телефон, нож или другое магнитное поле рядом с вашим компасом.

Представьте, что вы можете перевернуть карту компаса. На обратной стороне карты вы найдете один или несколько небольших магнитов, которые удерживают карту компаса в направлении северного магнитного полюса.

Установите какой-нибудь металлический механизм или электрическое устройство рядом с компасом, и вы можете держать пари, что эти магниты будут «следовать за металлом» и больше не будут ориентировать карту на магнитный север.Эта ошибка компаса, называемая отклонением, может привести к отклонению от намеченного курса на несколько миль.

Предупредите вашу команду, что все материалы должны находиться на расстоянии не менее 36 дюймов (около одного метра) от любого магнитного компаса. Сюда входят ножи в ножнах на поясе, сотовые телефоны в чехлах на поясе или в кармане, электронные планшеты, ноутбуки, iPod, очки в металлической оправе, часы или любое другое возможное влияние. Даже небольшая ошибка компаса может привести к тому, что вы пропустите выход на берег или заблудитесь в тумане из горохового супа.

Эта таблица связывает ошибку компаса и количество оставшихся миль, чтобы отклониться на одну милю от вашего курса …

Что делать, если электроника установлена на расстоянии ближе 36 дюймов? Убедитесь, что вся проводка перекручена. Это поможет отменить магнитное поле, создаваемое электрическим током.

Прежде чем отправиться в дальний путь, наймите профессионального регулировщика компаса, чтобы он повернул ваш компас. Регулятор также сможет устранить большую часть отклонения от вашего компаса.Вы можете сделать это самостоятельно (см. Статьи по теме ниже), но нанять специалиста перед тем, как отправиться в круиз, стоит того.

~~~~~~~~~~~~~~~

Воспользуйтесь этими простыми советами по плаванию с любым магнитным компасом на борту своей небольшой парусной лодки. Не допускайте ошибок в навигационных компасах, чтобы плавать под парусами без забот — в какой бы точке мира вы ни выбрали круиз!

Капитан Джон преподавал навигацию, морское дело и управление небольшими лодками для береговой охраны США, где он также работал шкипером поисково-спасательных служб, водителем корабля и штурманом.Позже он руководил отделами морского дела и картографической навигации по программе профессиональной морской подготовки в Школе морского дела Чепмена во Флориде. Его статьи публиковались в журналах Blue Water Sailing и Good Old Boat. Он является автором «Секретов мореплавания» и написал еще 20 электронных книг по навигации малых судов, морскому делу и методам стыковки лодок.

Получите мгновенный доступ к более чем 3000 заархивированных статей, информационных бюллетеней и видео с советами по парусному спорту. Более 455 видео о парусном спорте, 550+ информационных бюллетеней, бесплатные отчеты о мореплавании и 20+ БЕСПЛАТНЫХ электронных книг о навыках парусного спорта.Щелкните здесь, чтобы узнать больше о преимуществах членства!

Электрик — техническое обслуживание оборудования, Ричмонд, штат Вирджиния | Compass Group USA Inc

Дата публикации: 24 сентября 2021 г. Crothall Healthcare — это компания Compass One, которая предоставляет специализированные, высококачественные, инновационные и оперативные услуги поддержки исключительно для отрасли здравоохранения. Crothall обслуживает многие из 100 лучших больниц в более чем 1300 медицинских службах в 46 штатах.Кротхолл был признан одним из лучших мест для работы в современном здравоохранении и лучшим местом для работы в Пенсильвании с 2013 года и 150 лучших мест для работы Беккера с 2016 года. Подразделение Compass Group USA насчитывает более 26 000 сотрудников. Наши основные услуги включают в себя: экологические услуги, транспортировку пациентов, стирку и постельное белье, управление помещениями, технологические решения для здравоохранения и амбулаторные услуги EVS. Узнайте больше на www.Crothall.com. Требуемые должности в этом месте требуют вакцинации от COVID-19.Если это разрешено законом, соискателей, которым предлагается должность для этой учетной записи, спросят об их статусе вакцинации, который должен соответствовать минимальным бизнес-требованиям. Будут рассмотрены все религиозные, медицинские или другие юридически признанные исключения в отношении прививочного статуса. Краткое описание вакансии Управляет и обслуживает все оборудование, руководствуясь общими знаниями строительного дела, уделяя особое внимание электричеству. Может быть предложено помочь другим квалифицированным профессионалам, если это необходимо и позволяет опыт. • Обеспечивает качественное обслуживание клиентов, уделяя индивидуальное внимание деталям.• Обращается к существующим клиентам для определения адекватности обслуживания; выслушивает и решает жалобы на обслуживание. • Осматривает и прослушивает машины, чтобы определить причины неисправностей; разбирает машины, чтобы получить доступ к проблемной зоне. • Выполняет различные обязанности по техническому обслуживанию, ремонту, эксплуатации и обновлению установок и сооружений. • Осматривает детали на предмет износа, перекоса или других проблем; удаляет и заменяет изношенные или дефектные детали; ремонтирует сломанные детали; выравнивает и регулирует компоненты; проверяет работу машины после ремонта.• Читает чертежи и схемы, определяет необходимые материалы, оценивает временные и материальные затраты на установку и запрашивает поставки, чтобы гарантировать своевременную и адекватную доступность. • Устанавливает, тестирует и ремонтирует электрическую арматуру, схемы распределения питания, инженерное оборудование, внутреннюю связь и сигнализацию, а также элементы отопительного и медицинского оборудования. • Диагностирует и устраняет неисправности в электроустановках; рекомендует действия в экстренных случаях для поддержания работоспособности жизненно важного электрического оборудования.• Рекомендует соответствующие источники электроэнергии для новых установок или проектов реконструкции. • Работы на линиях электропередач, в том числе от 120 до 480 вольт, а также на трансформаторах, распределительных устройствах, ячейках и т. Д. • Выполняет ремонтные работы в соответствии с системой нарядов на работы. • Своевременно устанавливает / ремонтирует высоковольтное и низковольтное электрическое оборудование, включая трансформаторы, панели, фидеры, двигатели, переключатели, пожарную сигнализацию, домофоны, компьютеры и другое оборудование. • Поддерживает чистую и безопасную рабочую среду; безопасно выполняет работу.• Проявляет профессионализм в отношениях с клиентами, коллегами и другими людьми. • Выполняет другие порученные обязанности. Квалификация: • Действующая действующая государственная / предпочтительная местная лицензия на электрооборудование. • Два года обучения в профессиональном училище или связанный с ним опыт. • Два года опыта работы электриком в учреждении аналогичного размера, занимаясь проектированием или техническим обслуживанием. • Практическое знание местного, государственного и национального электрического кодекса (NEC). Подайте заявку в Crothall сегодня! Crothall является членом Compass Group USA Щелкните здесь, чтобы узнать больше о Compass Story Compass Group — работодатель с равными возможностями.В Compass мы стремимся справедливо относиться ко всем кандидатам и партнерам на основе их способностей, достижений и опыта, независимо от расы, национального происхождения, пола, возраста, инвалидности, статуса ветерана, сексуальной ориентации, гендерной идентичности или любой другой защищенной классификации. в соответствии с законом. Квалифицированные кандидаты должны иметь возможность удовлетворительно выполнять основные функции на этой должности с разумным приспособлением или без него. Отказ от ответственности: эта вакансия не обязательно является исчерпывающим списком всех основных обязанностей, навыков, задач или требований, связанных с этой должностью.Хотя это предназначено для точного отражения опубликованной должности, Компания оставляет за собой право изменять или изменять основные функции должности в зависимости от деловой необходимости. * Кандидаты из Лос-Анджелеса: Compass Group рассмотрит возможность трудоустройства квалифицированных кандидатов с криминальным прошлым в соответствии с требованиями инициативы «Справедливый шанс на работу в Лос-Анджелесе» для найма (постановление о запрете коробки). Сотрудникам Crothall предлагается множество фантастических льгот. Медицинское стоматологическое зрение Страхование жизни / Страхование инвалидности AD Оплачиваемый отпуск Отпуск в отпуске (зависит от места / штата) Партнерская программа покупок Программы здоровья и благополучия Дисконтная площадка Защита от кражи личных данных Страхование домашних животных Коммунальные льготы Программа помощи сотрудникам Гибкие счета расходов (FSA) Треб. ID: 909901 Crothall Healthcare JULIE NELMS НАПЛАТНОЕ ОБЕСПЕЧЕНИЕ БЕЗ ИСПОЛЬЗОВАНИЯ

Смертельный исход 15 августа 2019 г. — Итоговый отчет

FAI-2019-16

СОЕДИНЕННЫЕ ШТАТЫ

ОТДЕЛ ТРУДА

АДМИНИСТРАЦИЯ ПО БЕЗОПАСНОСТИ И ЗДОРОВЬЮ НА шахтах

ОТЧЕТ О РАССЛЕДОВАНИИ

Подземная соляная шахта

Несчастный случай со смертельным исходом

15 августа 2019

М.ООО «К. Электрик» (Z2V)

Морган-Сити, Луизиана

при

Шахта Кот-Бланш

Компас Минералз Луизиана, Инк.

Франклин, приход Сент-Мэри, Луизиана

ID № 16-00358

Следователи по расследованию происшествий

Дарвин Л. Братчер

Инспектор по надзору за безопасностью и здоровьем в шахтах

Исходный офис

Управление по охране труда и технике безопасности в шахтах

Южно-Центральный округ

Торговая улица 1100 RM 462

Даллас, Техас 75242

Уильям Д.О’Делл, районный менеджер

ОБЗОР

Шон Клементс, 43-летний электрик по контракту с 10-недельным опытом работы на этой шахте, умер 15 августа 2019 года после контакта с электрической цепью, находящейся под напряжением. Пострадавший пытался установить новую схему системы пожаротушения во время аварии.

Авария произошла из-за того, что руководство шахты не обесточило пострадавшего и не отключило электрическую цепь до выполнения задания.

ОБЩАЯ ИНФОРМАЦИЯ

Compass Minerals Louisiana, Inc. (Compass) владеет и управляет шахтой Кот-Бланш (Кот-Бланш) в округе Сент-Мэри, штат Луизиана. На руднике работают две смены по 11 часов, семь дней в неделю, и на нем работают 166 горняков. Кот-Бланш обычно добывает соль под землей, используя методы добычи резанием, буровзрывным способом. Кот-Бланш измеряет толщину соли под землей и поднимает ее на поверхность для отправки. Международный союз профсоюзов сталелитейщиков представляет горняков на этом руднике.

Главными офицерами на этой шахте на момент аварии были:

Кевин С. Кратчфилд ……………………………………… ………. Президент и генеральный директор

Джейми Стэнден ……………………………………….. ……… Финансовый директор

Анджела Джонс, старший ……………………………………… ……. вице-президент по вопросам людей и культуры

M.C. Компания Electric LLC (M.C. Electric) предоставляет сотрудников по контракту на Кот-Бланш.

Управление по безопасности и охране здоровья на шахтах (MSHA) начало регулярную проверку 12 августа 2019 года, и инспекция продолжалась во время аварии. Количество потерянных дней без смертельного исхода (NFDL) на Кот-Бланш в 2018 году составило 1,10 по сравнению со средним показателем по стране 1,03.

ОПИСАНИЕ АВАРИИ

Примерно в 7:30 утра Шон Клементс и Деррик Хенслер, M.C. Электрики Electric’s встретились с Нейтом Лэнди, супервайзером компании Compass. Лэнди приказал Клементсу и Хенслеру отсоединить силовой кабель высокого напряжения в задней части шахты.Примерно в 10:15 Клементс и Хенслер вернулись в офис Лэнди и сообщили ему, что у них спустила шина на лифте для персонала, который они использовали для отсоединения кабеля, и не смогли выполнить задачу. Лэнди поручил Клементсу и Хенслеру установить новую специальную электрическую цепь на 120 В переменного тока для системы пожаротушения в той части шахты, которая называется траншеей C-3. Винсент Лувьер, электрик компании Compass, и Дэвид Гудвин, специалист по пожарной безопасности и технике безопасности, уведомили Лэнди о том, что система пожаротушения была обесточена на основе Гудвина, в присутствии Лувьера, и обнаружив отсутствие питания внутри панели с помощью вольтметра.

Примерно в 10:30 Лэнди отправил Кауби Лабиша, электрика шахты Компаса, проверить Клементса и Хенслера. Когда прибыл Лабиш, Хенслер просверливал отверстие в боковой стенке коробки электрического выключателя сразу за траншеей C-3. Клементс был в траншее, прокладывая кабель для новой цепи. Хенслер попросил Лабиша узнать, есть ли у Клементса еще одна дрель, поскольку на его дрели разрядился аккумулятор. Лабиш вошел в траншею и попытался привлечь внимание Клемента, крикнув ему.Затем Лабиш подошел к Клементсу и коснулся его спины, и Клементс упал на землю. Лабиш покинул окоп за помощью.

Примерно в 11:38 Лабиш позвонил по минной рации, что в траншее С-3 упал человек. Хенслер увидел, как Лабиш выбежал из траншеи, и пошел проверить Клементса. Хенслер обнаружил, что Клемент лежит на земле и не отвечает. Он схватил Клементса за ноги и вытащил его между ленточным конвейером и блоком управления. Хенслер начал сердечно-легочную реанимацию (СЛР) и продолжался до тех пор, пока на место происшествия не прибыли члены горноспасательной команды.Члены горноспасательной команды продолжили СЛР и использовали автоматический внешний дефибриллятор, не получив ответа, при транспортировке Клементса на поверхность. Служба неотложной медицинской помощи приняла Клементса и доставила его в кабинет коронера прихода Святой Марии. Эрик Дж. Меланкон, доктор медицины, коронер приходского коронерского офиса Святой Марии, объявил его умершим в 13:40. Причиной смерти стало поражение электрическим током.

РАССЛЕДОВАНИЕ АВАРИИ

В 12:50 Скотт Фонтейн, начальник отдела безопасности компании Compass, позвонил в Национальный контактный центр Министерства труда (DOLNCC).В 12.59 DOLNCC связался с Элвудом Баррисом, помощником по персоналу Южно-Центрального округа MSHA. Во время аварии инспекторы по безопасности и охране здоровья на шахтах О’Нил Робертсон и Чад Деруэн находились на шахте и проводили инспекцию E01. Робертсон издал приказ в соответствии с положениями статьи 103 (k) Закона о шахтах, чтобы обеспечить безопасность горняков, и начал расследование. В 17:40 16 августа 2019 года на место добычи прибыл ведущий исследователь MSHA Дарвин Братчер, инспектор по надзору за безопасностью и охраной здоровья на шахтах.

Группа

MSHA по расследованию происшествий провела физический осмотр места происшествия, опросила шахтеров и рассмотрела условия и рабочие процедуры, связанные с происшествием. Агентство MSHA провело расследование при содействии руководства шахты, представителя горняков и горняков. См. Приложение А для лиц, участвующих в расследовании.

ОБСУЖДЕНИЕ

Место происшествия

Авария произошла под землей в районе траншеи С-3 шахты Кот-Бланш.

Условия окружающей среды

Авария произошла под землей, условия были жаркими и очень влажными.

Система пожаротушения и действия, приведшие к аварии

Подземный ленточный конвейер C-3 оборудован системой пожаротушения, чтобы предупредить персонал шахты о потенциальном возгорании ленточного конвейера, а также применить химическое средство для тушения пожара при активации. Система пожаротушения составляет 120 В переменного тока. Трансформатор напряжения снижает управляющее напряжение до 24 В постоянного тока.Трансформатор напряжения расположен в шкафу управления на ребре траншеи С-3 рядом с ленточным конвейером С-3 (см. Приложение B). На основании опросов и расследования на месте следователи установили, что электрики работали в электрической цепи, находящейся под напряжением. Автоматический выключатель системы пожаротушения, который управляет освещением и розетками в туннеле C-3, был включен, когда произошла авария. Исследователи обнаружили разрез в изоляции провода 120 В переменного тока и определили, что Клементс контактировал с этим проводом под напряжением (см. Приложение C).

ОБУЧЕНИЕ И ОПЫТ

Клементс прошел 38 часов обучения новых горняков в марте 2019 года. Кот-Бланш должен был провести обучение по вопросам «Введение в рабочую среду» и обучение по блокировке и маркировке для своих подрядчиков. Кот-Бланш утверждала, что проводила это обучение, но не смогла предоставить записи по этим двум курсам для жертвы. Г-н Клементс начал работать на руднике по контракту примерно за десять недель до аварии.Мистер Клементс был электриком по профессии.

АНАЛИЗ КОРНЕВОЙ ПРИЧИНЫ

Группа по расследованию авиационных происшествий провела анализ первопричин, чтобы установить первопричину аварии. Группа определила следующую основную причину, и оператор шахты предпринял соответствующие корректирующие действия, чтобы предотвратить повторение.

Основная причина : Оператор рудника не обеспечил соблюдение контрактными электриками их политики блокировки и маркировки перед выполнением работ с электрической цепью.

Корректирующее действие : Оператор рудника провел совещание по вопросам безопасности со всеми горняками: почасовой оплатой, зарплатой и подрядчиками на руднике и рассмотрел политику блокировки и маркировки вместе с другими процедурами безопасности. Оператор рудника пересмотрел свои процедуры обучения, чтобы гарантировать, что новые контрактные сотрудники проходят обучение по их программе локаута и маркировки, и записывают такое обучение.

ЗАКЛЮЧЕНИЕ

Шон Клементс, 44-летний электрик по контракту с 10-недельным опытом работы, скончался 15 августа 2019 года после контакта с электрической цепью, находящейся под напряжением.Пострадавший пытался установить новую схему системы пожаротушения во время аварии. Авария произошла из-за того, что руководство шахты не обесточило пострадавшего и не отключило электрическую цепь до выполнения задания.

Утверждено: ______________________________ Дата: _______________

Уильям Д. О’Делл

Юго-Центральный районный менеджер

ПРИНУДИТЕЛЬНЫЕ ДЕЙСТВИЯ

A 103 (k) Номер заказа.9457409 был выдан 15 августа 2019 г. На этой операции 15 августа 2019 г. произошел несчастный случай со смертельным исходом. 11:38 Этот приказ издается в соответствии с 103k Федерального закона о безопасности и охране здоровья в шахтах 1977 года, чтобы гарантировать безопасность всех лиц, участвующих в этой операции. Этот приказ также издается, чтобы предотвратить дальнейшее уничтожение любых доказательств, которые могут помочь в расследовании причины или причин аварии. Он запрещает все производственные и ремонтные работы в районах A север и B к северу от направления 10, восток до 15 и весь проход с 15 и A север до 15 и D на юг на уровне 1500 футов подземной шахты до тех пор, пока MSHA не определит, что это безопасно. возобновить нормальные горные работы в этом районе.Изначально MSHA выдало этот приказ устно оператору шахты в 12:23. а позже оформили письменное распоряжение.
A 104 (a) Цитата № 8966039 была выдана компании Compass Minerals Louisiana Inc. за нарушение 30 CFR § 57.12017 13.11.2019 в 7:08. Электрик по контракту получил смертельные травмы во время работы с электрической цепью под напряжением в траншея С-3. Электрическая цепь системы пожаротушения 120 В переменного тока оставалась под напряжением и не была заблокирована до начала работ.Электрик устанавливал новую электрическую цепь к блоку управления системой пожаротушения в траншее, когда он подключился к проводке под напряжением от существующей цепи в блоке управления.

ПРИЛОЖЕНИЕ А

Лица, участвующие в расследовании

(Опрошенные лица отмечены * рядом с их именами)

Compass Minerals Louisiana, Inc.

Дон Брамм * …………………………………………………………………….. …. Вице-президент по операциям

Джим Скиалабба * ………………………………………. ………… Менеджер по охране окружающей среды и безопасности

Фонтан Скотта * ………………………………………. ………………………………………….. …. Инспектор по технике безопасности

Майкл Джовинаццо * ………………………………………. …………………………. Поверхность General Foreman

Нейт Лэнди *…………………………………………… ………………………………………… Супервайзер по электрике

Винсент Лувьер * ………………………………………. ………………………………………….. Электрик шахтный

Рики Оливье * ………………………………………. ………………………………………….. …………….. Подъемник человеческий

Kauby Labiche * ………………………………………. ……………………………………………… Шахтный электрик

M.C. ООО «Электрик»

Деррик Хенслер * ………………………………………. ………………………………………….. …………. Электрик

Специалисты по пожарной безопасности

Дэвид Гудвин * ………………………………………. ………………………………………….. …………. Техник

Линн Баярд Здоровье и безопасность

Линн Баярд…………………………………………… ………………………………………….. ………………… Владелец

Джексон и Келли

Напиток Лаура ……………………………………….. ………………………………………….. …………….. Поверенный

Объединенный международный союз сталеваров

Чад Форестье ……………………………………….. ……………………………………… Представитель горняков

Управление по охране труда и технике безопасности в шахтах

Дарвин Братчер ……………………………………….. … Инспектор по надзору за безопасностью и здоровьем в шахтах

О’Нил Робертсон ……………………………………… ………………….. Инспектор по безопасности и охране здоровья в шахтах

Чад Деруэн ……………………………………….. …………………………. Инспектор по безопасности и охране здоровья в шахтах

Джеффри Деволл…………………………………………… ………… Полевые образовательные и малые горнодобывающие службы
