Компаратор (англ. Redstone Comparator) — специальный блок для схем из красного камня. Он позволяет сравнивать два сигнала красного камня между собой, вычитать один сигнал из другого и проверять заполненность контейнеров, расположенных позади него.

Сравнение сигналов[править | править код]

Компаратор имеет два входа: один сзади (сигнал А) и один сбоку (сигнал Б). Если к обеим боковым сторонам подведен сигнал, сигналом Б считается более сильный из них. Существует два режима вывода, переключаемые щелчком правой кнопки мыши на компараторе.

  • В первом режиме (факел спереди не горит, режим по умолчанию) компаратор сравнивает сигнал А с сигналом Б и пропускает сигнал А только если А≥Б. Если А слабее Б, на выходе будет ноль.
  • Во втором режиме (факел спереди горит) компаратор «вычитает» сигнал Б из сигнала А, выдавая на выход сигнал с силой, равной разности входов (А−Б).

Определение заполненности контейнеров[править | править код]

Компаратор, у задней стороны которого находится контейнер, позволяет снимать с него сигнал, зависящий от заполненности хранилища. Доступные контейнеры включают в себя: обычные и двойные сундуки и сундуки-ловушки, печи, варочные стойки, раздатчики, выбрасыватели, загрузочные воронки и нажимные рельсы с вагонеткой с сундуком или воронкой на них. При этом можно размещать компаратор через 1 полный блок, но только если компаратор находится на одной линии с контейнером. Если контейнер пуст, на выходе будет ноль. Если контейнер содержит что-либо, выходной сигнал рассчитывается по следующей формуле:

A = 1 + (

N1

V1

+

N2

V2

+ +

Nn

Vn

) ×

14

n

Где:
A сила сигнала (С округлением в меньшую сторону)
N1…n
количество предметов в слоте
V1…n размер полной стопки для данного предмета
n количество слотов в контейнере

Это означает, что сила сигнала зависит не напрямую от количества предметов в контейнере, а от его заполненности. Так, предмет, который нельзя сложить в стопку, полная стопка предметов, складывающихся по 16 предметов, и полная стопка предметов, складывающихся по 64 предмета, занимают одинаковый объём и на выходе дают одинаковый сигнал (например, раздатчик с 9 вагонетками выдаст максимальный сигнал — 15).

Определение пластинки[править | править код]

Компаратор, подключённый входом к проигрывателю, в котором находится пластинка, дает сигнал с силой, зависящей от порядкового номера используемой пластинки.

Сигнал Пластинка
0 нет
1 13
2 cat
3 blocks
4 chirp
5 far
6 mall
7 mellohi
8 stal
9 strad
10 ward
11 11
12 wait
13 не используется
14 не используется
15 не используется

Взаимодействие с командным блоком[править | править код]

Если компаратор подключён входом к командному блоку, в котором введена команда /testfor, при обновлении командного блока будет выдаваться сигнал, соответствующий количеству сущностей на сервере, соответствующих аргументу команды. Если же в командном блоке введена любая другая команда, при её успешном выполнении будет выдаваться сигнал силой 1.

Взаимодействие с тортом[править | править код]

Если компаратор подключён входом к торту, он будет выдавать сигнал, пропорциональный количеству оставшегося торта. Каждый кусок торта добавляет 2 к силе выходного сигнала. Таким образом, полный торт выдаёт через компаратор сигнал силы 14.

Взаимодействие с котлом[править | править код]

Если компаратор подключён входом к котлу, он будет выдавать сигнал, пропорциональный количеству воды в котле. Пустой котёл выдаёт сигнал силы 0. Каждая треть воды в котле добавляет 1 к выходному сигналу.

Взаимодействие с рамкой[править | править код]

Компаратор может быть использован для определения угла поворота предмета в рамке, а также определения того, содержится ли там какой-либо предмет вообще. Чтобы считывать сигнал с рамки, компаратор должен быть подключен к блоку, на котором висит рамка, с противоположной от неё стороне. Пустая рамка выдаёт нулевой сигнал. Неповёрнутый предмет в рамке выдаёт сигнал силы 1. Каждые 45° поворота добавляют 1 к силе выходного сигнала.

Другое[править | править код]

  • Компаратор пропускает сигнал только в одну сторону, а потому может быть использован как диод. Но в отличие от повторителя, компаратор не усиливает сигнал.
  • Если поставить два компаратора в кольцо, потом подать и снять сигнал с этого кольца, то сигнал будет плавно затухать со скоростью длина провода минус 1 за 0,1 секунды (для каждого участка). Это позволяет сделать более компактную линию поддержки сигнала, чем на повторителях.
  • Компаратор, подключённый к рамке портала Края, выдаёт сигнал силы 15, если в рамке расположено око Края, и 0, если рамка пуста.
  • Задержка компаратора равна 0,1 секунды или двум тактам.
  • В отличие от повторителя, компаратор не усиливает сигнал на выходе, однако сигнал на выходе компаратора без учета боковых сигналов (Б) в точности равен сигналу на входе. Поэтому цепочка компараторов, составленных вплотную или через 1 блок проводника (провода или твердого блока) может передавать сигнал далее 15 блоков, но всё же такой метод сильно замедляет передачу сигнала, так как компаратору требуется время на активацию и для постройки больших схем может потребоваться гораздо больше ресурсов.
  • Компаратор выводит «сильный» сигнал. Это означает, что если на выходе компаратора есть блок, этот блок будет передавать сигнал соседним проводам, причем сигнал блока будет равен сигналу на входе компаратора.
  • Существует неиспользуемый блок компаратора с ID 150. Если установить его в мир через команду
    /setblock
    , он будет излучать свет силы 9. Обычный включенный компаратор использует ID 149 и не излучает свет.
  • Если посмотреть снизу на компараторы, поставленные командой /setblock, то можно увидеть, что у них отсутствуют нижние полигоны.
Компаратор Название Цифровой ID
Блок unpowered_comparator 149
Блок (неиспользуемый) powered_comparator 150
Предмет comparator 404

Вопросы, касающиеся «Компаратор», ведутся в хранилище отчётов об ошибках. Отчёты о проблемах следует оставлять там.

  • Первый скриншот, выложенный Натаном Адамсом

  • Принцип работы компаратора

это что такое? Микросхема и принцип работы

Компаратор – это устройство, предназначенное для сравнения каких-либо величин (от лат. comparare – «сравнивать»). Является операционным усилителем с большим коэффициентом умножения. Имеет входы: прямой и инверсный. При необходимости опорный сигнал может быть подключен к любому из них.

Как работает компаратор?

На один из входов подается постоянный сигнал, который называется опорным. Он используется как образец для сравнения. Ко второму поступает испытуемый сигнал. На выходе стоит транзистор, меняющий свое состояние в зависимости от условий:

  • Напряжение прямого входа выше инверсного – транзистор открыт.
  • Напряжение инверсного входа выше прямого – закрыт.

Соответственно, выходное напряжение меняется скачком от минимума до максимума, или наоборот.

компаратор это

Напряжение выходных каскадов соответствует входным уровням большинства цифровых микросхем. Это необходимо для случаев, когда компаратор – это формирователь импульса, управляющего работой логических элементов.

Применение компаратора

Используются в схемах измерения электрических сигналов и в аналогово-цифровых преобразователях. В логических цепях работают элементы «или» и «не», также являющиеся компараторами. Соответственно, использование этого компонента не ограничивается конкретными примерами, поскольку он применяется повсеместно.

Стоит отметить, что устройство сравнения можно сделать из любого операционного усилителя, но не наоборот. Коэффициент усиления компаратора достаточно высок. Соответственно, его входы очень чувствительны к разнице напряжений между ними. Расхождение в несколько милливольт значительно изменяет напряжение выхода.

аналоговый компаратор

Таким образом, компаратор позволяет наблюдать минимальные колебания уровней входных напряжений. Это делает его незаменимым элементом схем сравнения и измерительных приборов высокой точности:

  • индикаторы уровня входящего сигнала;
  • металлоискатели;
  • микро- и милливольтметры;
  • детекторы электромагнитных излучений;
  • лабораторные датчики;
  • компараторы массы;
  • газоанализаторы.

Принцип действия аналогового компаратора

Аналоговый компаратор сравнивает непрерывные сигналы – входной измеряемый и входной опорный. Как работает устройство, показано на графике ниже.

При медленном изменении входного сигнала, происходит многократное переключение компаратора за малый отрезок времени. Такое явление называют «электронным дребезгом». Его наличие значительно снижает эффективность сравнения. Поскольку часто повторяющиеся смены состояния выхода, вводят оконечный транзистор в состояние насыщения.

цифровой компаратор

Для уменьшения эффекта «электронного дребезга», в схему вводят ПОС – положительную обратную связь. Она обеспечивает гистерезис – небольшую разницу между уровнем напряжения включения и отключения. Некоторые компараторы имеют встроенную ПОС, что уменьшает количество дополнительных элементов построения конструкции. Например, при незначительной потери чувствительности, добиваются стабильной работы компаратора.

Особенности цифрового компаратора

Цифровой компаратор – это однобитный аналогово-цифровой преобразователь. Напряжение выхода представляет либо логический «0», либо «1». На вход может быть подан как аналоговый, так и цифровой сигнал. Устройство используется в качестве формирователя импульсов для сопряжения схем датчиков и устройств отображения. Может применяться для анализа спектра звукового или светового сигнала. Компаратор – это также логические элементы «или» и «не», используемые в вычислительной технике.

компаратор массы

Теоретически при незначительно малых колебаниях уровня входного сигнала, может возникать состояние неопределенности выхода. На практике равенство измеряемого и опорного напряжений не наступает. Поскольку компаратор имеет ограниченный коэффициент усиления или положительную обратную связь.

Характерным примером является триггер Шмитта (ТШ). У него не совпадают уровни включения и выключения, что определяется ПОС. Это позволяет пренебречь дискретной помехой при работе компаратора.

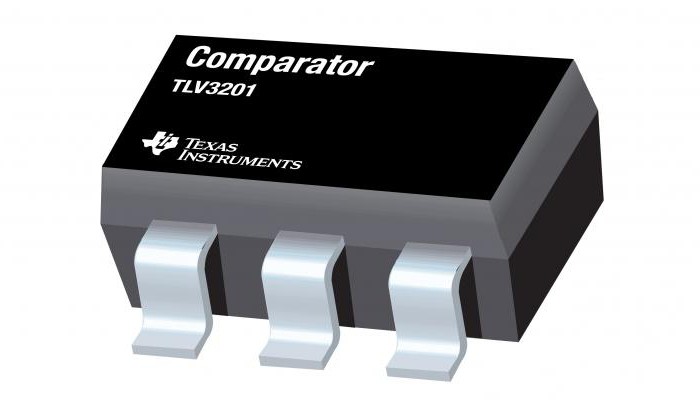

Компаратор-микросхема

Промышленность выпускает компараторы в виде интегральных схем. Их использование позволяет создавать компактные приборы, с минимумом навесных элементов. Также преимущество малогабаритных деталей в незначительной длине соединительных проводников. В условиях повышенного электромагнитного излучения они являются приемными антеннами для всевозможных электрических помех.

Компаратор на операционном усилителе

У компараторов есть немалое сходство с операционными усилителями:

  • коэффициент усиления;
  • входное сопротивление;
  • значение входных токов;
  • состояние насыщения.

Чувствительность, по-другому разрешающая способность, – это специфический параметр. Она определяет точность сравнения. Характеризуется минимальной разностью сигналов, при которой происходит срабатывание компаратора. Ее значение у интегральных микросхем имеет сотен микровольт. Это несколько хуже, чем у компараторов на операционных усилителях.

Время переключения характеризует быстродействие компараторов. Определяется минимальным временем изменения выходного сигнала: от момента сравнения до момента срабатывания. Зависит от разности сигналов на входах. Значения времени переключения составляют десятки и сотни наносекунд.

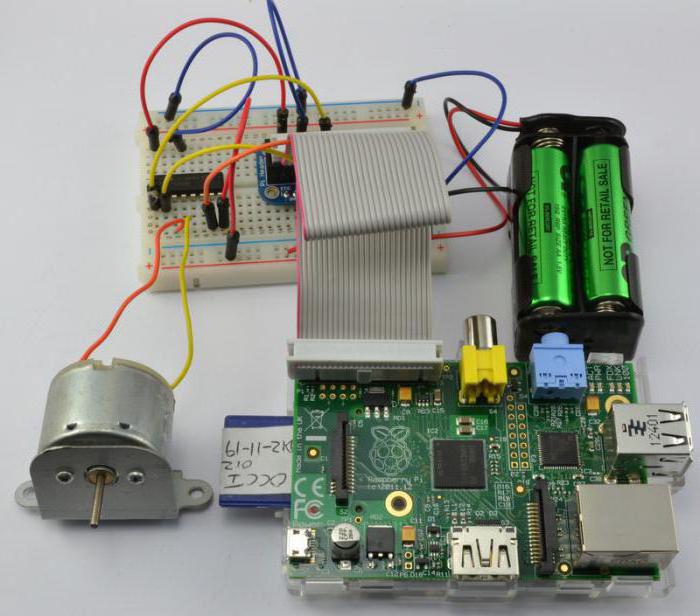

Как сделать компаратор своими руками?

Кто умеет читать принципиальные схемы и паять, без труда соберет простейшие компараторы для использования в быту. Область применения весьма обширна. На них можно построить массу конструкций с минимальными затратами. Простейший компаратор – это операционный усилитель без положительной обратной связи.

В качестве основы для компаратора используется ОУ серии LM339. Для контроля и наглядности работы схемы введены красный и зеленый индикаторы. При подключении питания на ОУ должен засветиться один из светодиодов, причем какой из них — неважно. Это определяется множеством факторов: сетевые наводки на схему, особенности партии и параметров ОУ. Даже если взять несколько одинаковых микросхем, получатся различные результаты.

работа компаратора

Если входной сигнал близок к «0» – будет светиться зеленый, а если близкое к напряжению питания, то красный светодиод. Затем можно попробовать сменить логическое состояние компаратора, подав на один из входов напряжение равное, например, половине напряжения питания ОУ. Сигнал на выходе не зависит от абсолютного значения напряжений на прямом и инверсном входе. А только от разницы напряжений.

Данные опыты демонстрируют работу компаратора без ПОС. Такой компаратор может быть использован там, где не требуется особой точности измерений. Такими приборами являются бытовые термостаты, зарядные устройства для автомобильных аккумуляторов, устройства десульфатации (восстановления) автоаккумуляторов, фотореле.

Пример практического применения компаратора

На принципиальной схеме представлен датчик освещенности.

компаратор микросхема

Опорное напряжение задается резисторами RV1 и R2. При этом, RV1 служит регулятором чувствительности конструкции. Индикация реализована на светодиоде D1. Датчиком является элемент LDR1, который меняет омическое сопротивление в зависимости от освещенности. Собственно компаратор представлен операционным усилителем LM324. Это простое устройство демонстрирует то, как работает компаратор на практике.

Компараторы массы: понятие

Компаратор массы это устройство, предназначенное для уточнения разности значений массы гирь при контроле стандартов массы и веса, а также, для прецизионного взвешивания. Наиболее точные компараторы массы способны взвесить любой образец и сравнить его с иным, подобным ему. Происходит это на уровне атомов. Необходимость в таких устройствах возникает по причине несовершенства эталонных образцов мер веса и объема жидкости.

Примеры и использование устройств уточнения веса

Российским стандартом массы является платиновый цилиндр. Он был скопирован с французского образца 125 лет назад. За прошедшие годы, эталон потерял в виде окислов около 40 мкг от первоначального веса. Соответственно, его использование для нужд производств, с высокой точностью измерения массы сейчас затруднительно.

как сделать компаратор

Был разработан новый стандарт массы. Ученые назначили таковым кремниевый шар с четным количеством атомов. Сейчас это наиболее точный вариант эталона килограмма. Его характеристики приняты международным сообществом для использования.

Созданный образец нуждается в многократном копировании. Так как современные направления в науке, особенно фармакология, биоинженерия, компьютерная электроника, нанотехнологические разработки требуют прецизионной точности измерений. Для таких областей науки и техники критичны сотые доли микрограмма. Эту задачу должен решить атомный компаратор массы – устройство способное определить разницу в несколько частиц.

Атомный компаратор использует для измерений опорный сигнал, полученный от высокоточного кварцевого генератора. Измеряемое напряжение берется с квантового дискриминатора, определяющего стабильность линии мельчайших частиц. Ее изменения вызываются расхождением в количестве атомов образца. Поэтому сейчас – это самый точный прибор измерения.

Существуют и менее точные компараторы массы. Их стоимость гораздо ниже атомных, но для них всех находится работа в промышленности, торговле, стандартизации.

как работает, на операционном усилителе, микросхема

Слово «компаратор» произошло от латинского «comparare» и в буквальном русском переводе означает «сравнивать». Он производится в разнообразных модификациях, которые востребованы современной электронной промышленностью. Самые простые конструкции для сравнения контролируемых данных обладают 2-мя входами аналогового типа и одним цифровым. Базу его функционирования обеспечивает дифференциальный каскад, имеющий мощные усилительные характеристики. Компаратор напряжения довольно востребованное устройство и используется в областях, связанных с измерениями либо которые используют превращение сигнала из аналогового в цифровой.

Что такое компаратор напряжения

Принцип функционирования компаратора напряжения (КН) можно сравнить с весами рычажного типа. Когда на одну чашу весов укладывается эталонная гиря, а на другую — измеряемый продукт. В то время, когда вес продукта будет одинаковым с массой контрольного веса, чаша с эталонным весом поднимается выше, после чего процесс взвешивания заканчивается.

Применение компараторов

В КН вместо гирь функционирует основное напряжение, а продукт заменяет входящий сигнал. Когда образуется логическая «1» на выходе компаратора, начинается процесс сопоставления значений напряжения. Для проверки такого прибора не потребуется выполнения трудозатратной схемы. Достаточно подключить выходной вольтметр, а на вводы — регулируемое напряжение. При смене входных параметров на вольтметре будет видима функциональность КН, параметры настройки задаются схемой.

Принцип работы компаратора

Самым простым прибором считается компаратор, который сопоставляет напряжение, поступающее на один из входов, с базовым показателем, присутствующим на ином входе. Примитивный компаратор напряжения на операционном усилителе (ОУ) — без обратной связи.

Принцип работы

КН выполнен в виде электронной схемы с 2-мя входящими напряжениями и может устанавливать большее значение. Просто выполнить модели КН из ОУ, так как полярность выходящей электроцепи операционного усилителя исходит от полярности разности показателей напряжения на 2-х входах.

Представим, что существует фотоэлемент, который производит 0.5 В под воздействием солнечного света, и необходимо применять данный фотоэлемент в роли измерителя для установления периода дневного освещения. В таких случаях лучший вариант — применять КН, чтобы сопоставить напряжение от фотоэлемента с контролируемым показателем 0.5 В.

В цепи КН, первоначальное опорное напряжение поступает на инвертирующем вводе (U -), после напряжение, которое будут сравнивать с опорным, поступает на неинвертирующий ввод. Выходное значение исключительно зависит от входного размера по отношению к опорному напряжению.

Схема компаратора

Схема компаратора:

  • Менее эталонного — отрицательный;
  • равноправный опорному — «0»;
  • более эталонного значения — положительный.

ОУ компаратора сравнивает один уровень аналогового напряжения с другим уровнем аналогового напряжения или каким-либо опорным напряжением, и выдает выходной сигнал на основе этого сравнения напряжения. Другими словами, компаратор напряжения ОУ сопоставляет данные 2-х входов и определяет наибольший, простота и эффективность этой схемы проверена на практике и реализована в многих бытовых приборах.

Положительная обратная связь

Компараторы напряжения либо используют положительную обратную связь, либо вообще не используют ее в режиме разомкнутого контура. Затем выходной сигнал КН подается полностью на его положительную шину питания + Ucc или на отрицательную шину питания —Ucc, при приложении переменного входного сигнала, который проходит некоторое предварительно установленное пороговое значение.

КН (-) обратной связью

Параметры прибора

На самом деле, прибор можно расценивать как простейший вольтметр. КН, подобно цифровому прибору, обладает рядом эксплуатационных качеств, подразделяемые на 2 разновидности: статические и динамические.

Параметры прибора

Первые обладают следующими характеристиками:

  • Максимальная чувствительность по отношению к пороговым размерам сигнала, которые КН устанавливает на входе и заменяет потенциал выхода устройства на логический «0» либо «1».
  • Размер смещения устанавливается передаточным фактором прибора в отношении установленного образцового положения.
  • Входной ток — предельное значение, способное протекать с использованием любого вывода, при этом, не нанеся повреждение прибору.
  • Выходной ток — размер тока, во время перехода измерителя в положение «1».
  • Разность токов — результат, определяемый при вычитании токовых данных.
  • Гистерезис — разница в уровнях входящего сигнала, которая приводит к изменению стабильного выходного состояния.
  • Коэффициент понижения сигнала рассчитывается по отношению к дифференциальному сигналу, которые приводят к смене варианта функционирования измерителя.
  • Наименьшая и наибольшая номинальная температура — интервал, в котором технологические характеристики прибора не будут изменяться.

Гистерезис компаратора

Обратите внимание! Все основные параметры КН изображаются в форме параметров переходного типа. Это диаграмма, где по оси Х обозначается время, а Y — напряжение в вольтах.

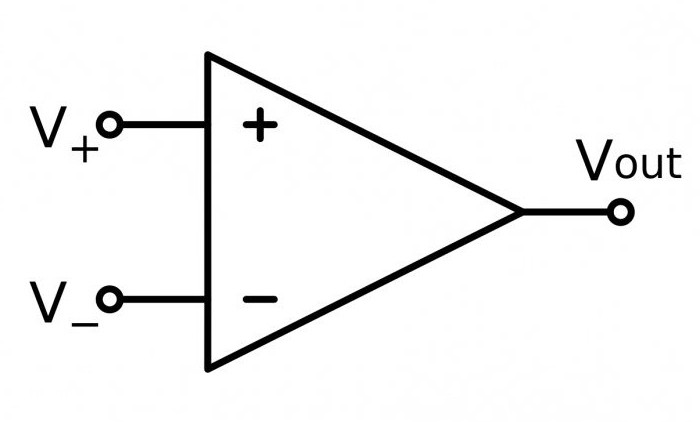

Как обозначается компаратор на схемах

На схемах компаратора и в электротехнических схемах графическое обозначение измерителя выполняется в форме треугольника, имеющего три выхода. Они обозначаются символами «+» и «-», соответствующих неинвертирующим/инвертирующим показателям, также представляется выходной маркирующий знак «Uout».

Обозначение на схемах

Когда (+) на входе микрочипа, степень сигнала станет больше, чем конкретно на инверсном ( — ), то на выводе будет образовываться устойчивое значение. Исходя из схемотехнической базы компаратора, это число имеет возможность принимать вариант логического «0» либо «1». В цифровых электронных устройствах за «12» принимается сигнал, степень напряжения которого имеет 5В, а за «0» установлено его отсутствие. Другими словами, положение выхода измерителя устанавливается как высокое либо низкое. Хотя обычно на практике за логический «0» принимают разность потенциалов до 2.7 В.

Где применяется компаратор напряжения

Часто КН применяют в градиентном реле — схема, которая реагирует на скорость изменения сигнала, например, фотореле. Такое устройство может использоваться в тех ситуациях, когда освещение меняется довольно стремительно. Например, в охранных установках либо датчиках контроля выпущенных изделий на конвейерах, где прибор станет реагировать на прерывание светового потока.

Еще одна часто используемая схема — датчик измерения температуры и изменения «аналогового» сигнала в «электронный». Оба измерителя преобразовывают амплитуду входящего сигнала в ширину выходящего импульса. Такое превращение довольно часто применяется в разнообразных цифровых схемах. Преимущественно, в измерительных устройствах, блоках питания импульсного типа, электронных усилителях.

Конструкция компаратора

КН нашли обширную область применения в радиоэлектронике разнообразной направленности. В магазинах радиотоваров можно увидеть огромное количество разнообразных микросхем. Но особенно часто применяемыми микросхемами у пользователей считаются:

  • LM No 339;
  • LM No 311;
  • MAX No 934;
  • К554СА3.

Они легкодоступны в торговой сети и имеют довольно бюджетную цену. Такие КН выделяются обширным спектром входных параметров. К выходу КН способна присоединяться разнообразная токовая нагрузка, как правило, не превосходящая 50.0 мА. Это могут быть микрореле, варистор, световой диод, оптрон либо абсолютно разные исполнительные модули, однако с предельными по току компонентами.

Фотореле контроля

Подобное реле выпускается методом навесного монтажа. Его применяют в охранных контролирующих системах либо для контролирования степени света. Входящее напряжение попадает на делитель R1 и фотодиод VD3. Их объединенная точка сочетания использует ограничивающие диоды VD1/ VD2, подключенные к входам DA1. В итоге входящая разность потенциалов КН будет отсутствовать, а следовательно, и восприимчивость измерителя станет максимальной.

Фотореле

Чтобы выходящий сигнал смог инвертироваться, потребуется обеспечить входную разницу в 1 мВ. По той причине, что к входу подсоединены С1 и сопротивление R1, размер U на нем станет увеличиваться с незначительной задержкой, равноправной периоду заряда С1.

Зарядный блок

Такой блок питания принимается функционировать непосредственно после сборки. Его базовые опции сводятся к установлению рабочего зарядного тока и порогов, по которым срабатывает КН. При подключении прибора зажигается световой диод, позиционирующий подачу напряжения. На протяжении процесса зарядки обязан непрерывно гореть алый световой диод, который погаснет после того, как аккумуляторная батарея будет полностью заряжена

Зарядный блок

Подводимое напряжение от питающего блока настраивается R2, а зарядный ток устанавливается с применением R4. Наладка выполняется с применением сопротивления на 160 Ом, подключающегося в параллель к контактам, которые держат батарейку. Транзистор VT1 размещается на радиаторе, взамен его можно применять КТ814Б. Подобную схему надо будет комплектовать на плате с размером не более 50×50 мм.

Кварцевый генератор

Этот генератор ортогональных импульсов выполняется с использованием российского компаратора K544C3, функционирующего на тактовой гармонике 32.768 Гц. Схема станет рабочей в спектре входящего напряжения 7-11В с частотой установленной кварцем ZQ1. Тем не менее, для эксплуатации такого девайса сверх 50.0 кГц потребуется понизить значение R5-R6.

Генератор

При замыкании другого вывода с 0-проводом КН становится подсоединённым по варианту с незакрытым коллектором, а R7 становится нагрузкой. Подстраивание частотности производится совместно, с применением C1. С применением R4 выполняется автозапуск генератора. Меняя значение R2, изменяется импульсная характеристика.

Дополнительная информация! Выбирая конденсаторы С1 или С2, генератор сможет применяться в виде бесконтактного жидкостного датчика. В роли детектора для этой цели потребуется применять микроконтроллер с ПО. Однако возможно использовать и ещё дополнительно компаратор, который станет фиксировать деформации напряжения.

Отсюда следует, что компаратор способен предназначать действия по уровням значений на собственных вводах. Когда они отличаются, то, исходя от дельты U, выход прибора меняет качественное положение. Именно такие их качества используют создатели, разрабатывая самые разные электроприборы с операционным усилителем.

Компаратор — это… Что такое Компаратор?

Проходная характеристика неинвертирующего компаратора

Компаратор (аналоговых сигналов) (англ. comparator — сравнивающее устройство[1]) — электронная схема, принимающая на свои входы два аналоговых сигнала и выдающая логическую «1», если сигнал на прямом входе («+») больше чем на инверсном входе («−»), и логический «0», если сигнал на прямом входе меньше, чем на инверсном входе.

Одно напряжение сравнения двоичного компаратора делит весь диапазон входных напряжений на два поддиапазона. Двоичный логический сигнал (бит) на выходе двоичного компаратора указывает в каком из двух поддиапазонов находится входное напряжение.

Простейший компаратор представляет собой дифференциальный усилитель. Компаратор отличается от линейного операционного усилителя (ОУ) устройством и входного и выходного каскадов:

  • Входной каскад компаратора должен выдерживать широкий диапазон входных напряжений между инвертирующим и неинвертирующим входами, вплоть до размаха питающих напряжений, и быстро восстанавливаться при изменении знака этого напряжения.
  • Выходной каскад компаратора выполняется совместимым по логическим уровням и токам с конкретным типом входов логических схем (технологий ТТЛ, ЭСЛ и т. п.). Возможны выходные каскады на одиночном транзисторе с открытым коллектором (совместимость с ТТЛ и КМОП логикой).
  • Для формирования гистерезисной передаточной характеристики, компараторы часто охватывают положительной обратной связью. Эта мера позволяет избежать быстрых нежелательных переключений состояния выхода, обусловленном шумами во входном сигнале, при медленно изменяющемся входном сигнале.

При подаче эталонного напряжения сравнения на инвертирующий вход, входной сигнал подаётся на неинвертирующий вход и компаратор является неинвертирующим (повторителем, буфером).

При подаче эталонного напряжения сравнения на неинвертирующий вход, входной сигнал подаётся на инвертирующий вход и компаратор является инвертирующим (инвертором).

Несколько реже применяются компараторы на основе логических элементов, охваченных обратной связью (см., например, триггер Шмитта — не компаратор по своей природе, но устройство с очень схожей областью применения).

При математическом моделировании компаратора возникает проблема выходного напряжения компаратора при одинаковых напряжениях на обоих входах компаратора. В этой точке компаратор находится в состоянии неустойчивого равновесия. Проблему можно решить, если принять доопределение, что, в точке неустойчивого равновесия выходное напряжение компаратора остаётся в предыдущем состоянии.

Реализации

В аналоговой схемотехнике компаратор обычно реализуется на базе операционного усилителя, охваченного резистивной положительной обратной связью.

Компараторы с двумя и более напряжениями сравнения

Строятся на двух и более дифференциальных усилителях.

Компараторы, построенные на двух дифференциальных усилителях, можно условно разделить на двухвходовые и трёхвходовые. Двухвходовые компараторы применяются в тех случаях, когда сигнал изменяется достаточно быстро (не вызывает быстрых переключений состояния выхода, и на выходе генерируют один из потенциалов, которыми запитаны опреационные усилители (как правило — +5В или 0В).

Троичный компаратор

Трёхвходовой (троичный) компаратор имеет два напряжения сравнения. Два напряжения сравнения делят весь диапазон входных напряжений на три нечётких поддиапазона в нечёткой (fuzzy) троичной логике, которым присваиваются три чётких значения в чёткой троичной логике. Двухбитный троичный (2B BCT) логический сигнал (трит) на выходе троичного компаратора указывает в каком из трёх поддиапазонов находится входное напряжение. Логическая часть троичного компаратора выполняет унарную троичную логическую функцию — «повторитель» (F1073 = F810). Двухбитный троичный трит (2B BCT) может быть преобразован в трёхбитный трит (3B BCT) или в трёхуровневый трит (3LCT).
Троичный компаратор является простейшим одноразрядным троичным АЦП.
Троичный компаратор является переходником из нечёткой (fuzzy) троичной логики в чёткую троичную логику для решения задач нечёткой троичной логики средствами чёткой троичной логики.
Применяется в прецизионном триггере Шмитта с RS-триггером.
Троичный компаратор низкого качества с двоичными компараторами на цифровых логических элементах применён в троичном индикаторе напряжения источника питания с преобразованием двухбитного трита (2B BCT) в трёхбитный одноединичный трит (3B BCT)[2].

Многовходовые компараторы

Входной каскад параллельных АЦП прямого преобразования является многоуровневым компаратором. В нём применяются напряжений сравнения, где n — количество битов выходного кода.

Промышленные компараторы

Пример широко известных компараторов: LM311 (российский аналог — КР554СА3), LM339 (российский аналог — К1401СА1). Эта микросхема часто встречается, в частности, на системных платах ЭВМ, а также в системах управления ШИМ контроллеров в блоках преобразования напряжения (например в компьютерных блоках питания с системой питания ATX). Подробнее о них можно узнать из книги «Электроника», О. В. Миловзоров, И. Г. Панков — 2004; «Электронные приборы и усилители», Ф. И. Вайсбурд, Г. А. Панаев, Б. Н. Савельев — 2005

Примечания

Ссылки

 Просмотр этого шаблона Микросхемы, производившиеся в СССР
Технологии РТЛ • ДТЛ • ТТЛ • ЭСЛ • N-МОП • КМОП • И3Л
Система
обозначения по
ГОСТ 18682-73
Конструктивно-
технологическое
исполнение
1; 5; 7 — полупроводниковая • 2; 4; 6; 8 — гибридная • 3 — прочие
Серия 100 • 101 • 104 • 106 • 108 • 109 • 110 • 113 • 114 • 115 • 118 • 119 • 120 • 121 • 122 • 123 • 124 • 128 • 129 • 130 • 131 • 133 • 134 • 136 • 137 • 138 • 140 • 141 • 142 • 144 • 146 • 149 • 153 • 155 • 157 • 158 • 159 • 162 • 166 • 167 • 172 • 173 • 174 • 176 • 177 • 178 • 187 • 190 • 198 • 201 • 204 • 210 • 217 • 218 • 223 • 224 • 226 • 228 • 229 • 230 • 237 • 243 • 264 • 265 • 284 • 504 • 511 • 580 • 1801 • 1810 • 1839
Выполняемая
функция
Вторичные источники питания — Е Выпрямители ЕВ • Преобразователи ЕМ • Стабилизаторы: напряжения ЕН • тока ЕТ • Прочие ЕП
Генераторы сигналов — Г Гармонических ГС • Прямоугольных (мультивибраторы) ГГ • Линейно-изменяющихся ГЛ • Специальной формы ГФ • Шума ГМ • Прочие ГП
Детекторы — Д Амплитудные ДА • Импульсные ДИ • Частотные ДС • Фазовые ДФ • Прочие ДП
Коммутаторы и ключи — К Тока КТ • Напряжения КН • Прочие КП
Логические элементы — Л И ЛИ • ИЛИ ЛЛ • НЕ ЛН • И-ИЛИ ЛС • И-НЕ/ИЛИ-НЕ ЛБ • И-ИЛИ-НЕ ЛР • И-ИЛИ-НЕ/И-НЕ ЛК • ИЛИ-НЕ/ИЛИ ЛМ • Расширители ЛД • Прочие ЛП
Микросборки,
наборы элементов — Н
Диодов НД • Транзисторов НТ • Резисторов НР • Конденсаторов НЕ • Комбинированные НК • Прочие НП
Многофункциональные
микросхемы — Х
Аналоговые ХА • Цифровые ХЛ • Комбинированные ХК • Прочие ХП
Модуляторы — М Амплитудные МА • Частотные МС • Фазовые МФ • Импульсные МИ • Прочие МП
Преобразователи — П Частоты ПС • Фазы ПФ • Длительности ПД • Напряжения ПН • Мощности ПМ • Уровня (согласователи) ПУ • Код-аналог ПА • Аналог-код ПВ • Код-код ПР • Прочие ПП
Схемы задержки — Б Пассивные БМ • Активные БР • Прочие БП
Схемы селекции
и сравнения — С
Амплитудные (уровня сигнала) СА • Временные СВ • Частотные СС • Фазовые СВ • Прочие СП
Триггеры — Т JK-типа ТВ • RS-типа (с раздельным запуском) ТР • D-типа ТМ • T-типа ТТ • Динамические ТД • Шмитта ТЛ • Комбинированные ТК • Прочие ТП
Усилители — У Высокой частоты УВ • Промежуточной частоты УР • Низкой частоты УН • Импульсных сигналов УИ • Повторители УЕ • Считывания и воспроизведения УЛ • Индикации УМ • Постоянного тока УТ • Операционные и дифференциальные УД • Прочие УП
Фильтры — Ф Верхних частот ФВ • Нижних частот ФН • Полосовые ФЕ • Режекторные ФР • Прочие ФП
Формирователи — А Импульсов прямоугольной формы АГ • Адресных токов (формирователи напряжений и токов) АА • Импульсов специальной формы АФ • Разрядных токов (формирователи напряжений и токов) АР • Прочие АП
Элементы
арифметических
устройств — И
Регистры ИР • Сумматоры ИМ • Полусумматоры ИЛ • Счётчики ИЕ • Шифраторы ИВ • Дешифраторы ИД • Комбинированные ИК  • Прочие ИП
Элементы запоминающих устройств — Р Матрицы-накопители ОЗУ РМ • Матрицы-накопители ПЗУ РВ • Матрицы-накопители ОЗУ со схемами управления РУ • Матрицы-накопители ПЗУ со схемами управления РЕ • ППЗУ с ультрафиолетовым стиранием РФ  • Матрицы различного назначения РП
Тип корпуса
(ГОСТ 17467-72)
Тип 1  • Тип 2 • Тип 3 • Тип 4 •
Производители Ангстрем • Алмаз • ВНИИС • ЕРЗ • ИРЗ • Интеграл • Полёт • МНИИПА • НИИЭТ • МЦСТ

Цифровой компаратор — Википедия

Цифрово́й компара́тор или компара́тор ко́дов логическое устройство с двумя словарными входами, на которые подаются два разных двоичных слова равной в битах длины и обычно с тремя двоичными выходами, на которые выдаётся признак сравнения входных слов, — первое слово больше второго, меньше или слова равны. При этом выходы «больше», «меньше» имеют смысл, если входные слова кодируют числа в том или ином машинном представлении.

Часто цифровые компараторы не имеют выходов «больше», «меньше», а только выход «равно».

Может быть построен на логических элементах, работа которых основана на самых различных физических принципах, но современные компараторы обычно представляют собой полупроводниковые электронные устройства работающие в двоичной логике.

Промышленностью компараторы выпускаются в виде законченных компонентов — микросхем с разной длиной сравниваемых слов и других параметров. Примеры микросхем цифровых компараторов: КМОП-логика — 4063 и 4585, ТТЛ — 7485 и 74682-89 и многие другие.

Компараторы широко используются в вычислительной технике, измерительной технике, радио- и проводной связи, бытовых приборах. Например, цифровые часы с будильником содержат цифровой компаратор, при совпадении текущего времени с заданным, подается звуковой сигнал.

Аналоговым эквивалентом цифрового компаратора является аналоговый компаратор напряжений или токов. Некоторые микроконтроллеры имеют входные встроенные аналоговые компараторы, состояние выходов которых может быть считано программой контроллера или вызывать её прерывание подпрограммой.

Для примера рассмотрим два 4-битных слова A{\displaystyle A} и B{\displaystyle B}, пусть эти слова представляют собой некоторые натуральные числа, представленные в двоичном виде, причем 3-й разряд будет старшим:

A=A3,A2,A1,A0{\displaystyle A=A_{3},A_{2},A_{1},A_{0}},
B=B3,B2,B1,B0{\displaystyle B=B_{3},B_{2},B_{1},B_{0}}

Здесь каждая буква с нижним цифровым индексом представляет один из битов в числах.

Равенство (эквивалентность)

Двоичные числа A{\displaystyle A} и B{\displaystyle B} будут равны, если все пары соответственных битов обоих чисел равны, то есть:

A3=B3{\displaystyle A_{3}=B_{3}}, A2=B2{\displaystyle A_{2}=B_{2}}, A1=B1{\displaystyle A_{1}=B_{1}} и A0=B0{\displaystyle A_{0}=B_{0}}.

В двоичной записи чисел их цифры это или 0, или 1. Булева функция для равенства любых двух цифр Ai{\displaystyle A_{i}} и Bi{\displaystyle B_{i}} (здесь логическая операция «ИЛИ» обозначена символом +{\displaystyle +}, а «И» символом точки) может быть выражена как:

xi=Ai⋅Bi+A¯i⋅B¯i{\displaystyle x_{i}=A_{i}\cdot B_{i}+{\overline {A}}_{i}\cdot {\overline {B}}_{i}}.

При этом xi{\displaystyle x_{i}} равна 1 только если Ai{\displaystyle A_{i}} и Bi{\displaystyle B_{i}} равны.

Для равенства Ai{\displaystyle A_{i}} и Bi{\displaystyle B_{i}}, все функции xi{\displaystyle x_{i}} (для i = 0, 1, 2, 3) должны быть равны 1.

Поэтому признак равенства Ai{\displaystyle A_{i}} и Bi{\displaystyle B_{i}} записывается в виде логической функции как

 (A=B)=x3⋅x2⋅x1⋅x0{\displaystyle \ (A=B)=x_{3}\cdot x_{2}\cdot x_{1}\cdot x_{0}}.

Двоичная функция (A=B){\displaystyle (A=B)} равна 1 только если все пары цифр двух чисел равны.

Неравенство (неэквивалентность)

Чтобы определить наибольшее из двух двоичных чисел, мы рассмотрим отношение величин пар значащих цифр, начиная со старших битов к младшим битам до нахождения неравенства в некоторой позиции. Когда неравенство найдено, то, если соответствующий бит A{\displaystyle A} равен 1 и такой же бит B{\displaystyle B} равен 0, то мы считаем, что A>B{\displaystyle A>B}.

Это последовательное сравнение может быть выражено логическими выражениями как:

(A>B)=A3⋅B¯3+x3⋅A2⋅B¯2+x3⋅x2⋅A1⋅B¯1+x3⋅x2⋅x1⋅A0⋅B¯0{\displaystyle (A>B)=A_{3}\cdot {\overline {B}}_{3}+x_{3}\cdot A_{2}\cdot {\overline {B}}_{2}+x_{3}\cdot x_{2}\cdot A_{1}\cdot {\overline {B}}_{1}+x_{3}\cdot x_{2}\cdot x_{1}\cdot A_{0}\cdot {\overline {B}}_{0}},
(A<B)=A¯3⋅B3+x3⋅A¯2⋅B2+x3⋅x2⋅A¯1⋅B1+x3⋅x2⋅x1⋅A¯0⋅B0{\displaystyle (A<B)={\overline {A}}_{3}\cdot B_{3}+x_{3}\cdot {\overline {A}}_{2}\cdot B_{2}+x_{3}\cdot x_{2}\cdot {\overline {A}}_{1}\cdot B_{1}+x_{3}\cdot x_{2}\cdot x_{1}\cdot {\overline {A}}_{0}\cdot B_{0}}.

(A>B){\displaystyle (A>B)} и (A<B){\displaystyle (A<B)} — выходные двоичные переменные, которые равны 1 когда A>B{\displaystyle A>B} или A<B{\displaystyle A<B} соответственно.

Для примеров приведены таблицы истинности тривиального однобитового и двухбитового компараторов.

Логическая функция однобитового цифрового компаратора описывается таблицей истинности:

Таблица истинности двухбитового компаратора:

Компаратор (метрология) — Википедия

Компара́тор — это техническое средство, естественные или специально создаваемые среды, позволяющие сличать друг с другом меры однородных величин или показания измерительных приборов, а также сравнивать участки (точки) шкал измерений.

Компараторы входят в состав практически всех измерительных приборов, схемы которых, как правило, содержат: измерительный преобразователь, компарирующую ячейку, меру (меры), отсчётное устройство, например цифровой вольтметр с встроенным опорным стабилитроном.

Первая группа компараторов — это соответствующие функциональные узлы любых измерительных приборов. .

Вторая группа — это компараторы, относимые к средствам измерений, не содержащим меру. К таким компараторам относятся, например равноплечие весы, фотометрические головки, компараторы цвета.

Эти компараторы, несмотря на отсутствие в них мер, являются средствами измерений и подвергаются поверке.

Фотометрические головки поверяют в составе фотометрических скамей, которые также являются компарирующими устройствами для уравнивания освещенности от источников света.

Рычажные весы (без встроенных мер) при отсутствии разновеса могут быть использованы лишь для сравнения масс различных тел по принципу больше-меньше, т. е. для измерений в шкале порядка.

Эти меры массы — гири, особенно высокого класса, не могут быть проверены без применения весов, да и само их применение не реально без наличия весов различного назначения.

Процедура раздельной поверки весов и гирь определяется организационными, а не метрологическими факторами, а поэтому её можно отнести к распространенной процедуре поэлементной поверки. Таким образом, единый комплекс компаратор — мера (весы и гири) проверяются раздельно. Следовательно, эта группа компараторов должна проверяться наравне с прочими средствами измерений, и сложившаяся метрологическая практика признана правильной и оправданной.

Третья группа компараторов: естественные биологические системы — органы чувств человека, его глаза и органы слуха. По мере внедрения автоматизации их роль постепенно снижается, хотя в недавнем прошлом она была значительной.

Зачастую органы чувств выступают именно в роли компараторов. Примером этому может служить сравнивание цвета изделия с эталонным атласом цветов, уравнивание яркости полей сравнения в визуальном фотометре, процесс настройки музыкального инструмента, в котором материализована шкала октав, а в качестве компаратора выступает ухо настройщика, и т. п.

К четвёртой группе компараторов относят компарирующие факторы (это могут быть среды, устройства, прессы), которые, в свою очередь, подразделяются на естественные и создаваемые с помощью технических устройств.

Например одним из компарирующих факторов первой подгруппы является гравитационное поле Земли, используемое при сличении мер массы, силы, грузопоршневых манометров и т. д.

Подгруппа — это генерируемые техническими устройствами электромагнитные поля, электрические напряжения и токи как в открытом пространстве, так и в проводниках или волноводах и т. д. Это свойство компараторов (использование сред, процессов, явлений для сравнения) хорошо согласуется с требованиями к условиям изменения пассивных мер, для чего необходимо присутствие дополнительных факторов — физических полей (например, гравитационного поля Земли), физических процессов (например, протекание электрического тока через меры электрического сопротивления и индуктивности), т. е. наличие компарирующих сред, процессов или явлений.

В большинстве случаев от всех этих факторов требуется лишь стабильность во времени и однородность в объёме, достаточном для размещения сличаемых средств измерений.

Абсолютное значение величин, характеризующих эти факторы, не так существенно. Необходимо лишь, чтобы они обеспечивали функционирование сличаемых средств измерений в их диапазонах измерений. Поэтому вопрос о поверке компарирующих факторов обычно не возникает. Достаточно контролировать их стабильность. Но бывают исключения.

Так, при измерениях силы весовым методом, тарировании грузопоршневых манометров необходимо знать значение ускорения силы тяжести в месте расположения соответствующих эталонов, так как требования к точности измерений чрезвычайно высоки.

Значение силы тяжести не остается строго постоянным, оно подвержено изменениям во времени. Поэтому измерения ускорения силы тяжести для метрологических целей приходится время от времени повторять. Эту процедуру не принято называть поверкой, хотя её цель совпадает с целью выполнения периодической поверки.

Как работает компаратор напряжения

Компаратор напряжения является довольно интересным устройством. Как он работает? Благодаря чему он может выполнять свои функции? Нельзя не отметить их значительную важность в многочисленных бытовых приборах, которые есть в большом количестве в каждом доме.

Общая информация

компаратор напряженияЧтобы управлять электронными схемами, используют большое количество различных устройств. Они позволяют разветвлять и настраивать сигналы. Чтобы сравнивать два различных импульса, используют компаратор. Что же он собой представляет? Компаратор напряжения – это устройство, которое занимается сравнением двух различных напряжений и силы тока, и на основании полученных данных он выдаёт конечный силовой сигнал. С его помощью указывается на большее полученное значение и указывается на соотношение полученных параметров. Устройство имеет две аналоговые вводные клеммы, что могут обрабатывать отрицательный и положительный сигнал. Также у них есть, подобно АЦП, один двоичный цифровой выход. На чем базируется его функционирование? Для обеспечения работы всегда создаётся компаратор напряжения на транзисторах.

Что применяется в современности

компаратор напряжения на микроконтроллере

Первоначально широко использовались интегрированные компараторы напряжения. За характерные особенности их работы они назывались высокоскоростными. Для них требуется наличие дифференциального напряжения в рамках определённого диапазона, который значительно ниже, нежели напряжение в сети питания. Подобные приборы не допускали наличия внешних сигналов, которые выходили бы за установленные рамки. Современный аналогово-цифровой компаратор напряжения имеет транзисторный ввод. Как правило, потенциальный сигнал для него не должен превышать значение в 0,3 В. Часто можно встретить компаратор напряжения на микроконтроллере. Для таких случаев используется продукция компаний «Микрочип» и «Атмел». В случае если приходится иметь дело со стереокомпаратором (их ещё называют компараторами ультрабыстрого типа), то требуемый порог не превышает значения 0,2 В. Следует отметить, что величина используемого диапазона ограничена конкретным входным напряжением.

И это всё?

Конечно же, нет! Существует ещё компаратор напряжения на операционном усилителе. Он представляет собой прибор, у которого разница между входом и высоким сопротивлением сигнала чрезвычайно тонко сбалансирована. Благодаря этому они используются в тех случаях, когда необходимо обеспечить работу схем с небольшим напряжением. Также устройства, где используются операционные усилители, часто ещё называются видеоспектральным компаратором. Теоретически, оно может работать в конфигурации, где предусмотрено наличие открытого контура (то есть нет отрицательной обратной связи). Устройство в таких случаях используется как компаратор низкой производительности.

Какие недостатки есть у компараторов с операционными усилителями

опорное напряжение компаратора

Они имеют такие негативные моменты:

  1. Так, основное их предназначение – это работа в линейном режиме, когда отсутствует отрицательная обратная связь. Также их особенностью является довольно значительный режим восстановления.
  2. Практически у всех операционных усилителей есть конденсаторы внутренней компенсации, что ограничивают скорость нарастания значения выходного напряжения при генерации высокочастотных сигналов. Поэтому использование подобных схем приводит к незначительной задержке импульсов.
  3. И напоследок – компаратор не обладает внутренним гистерезисом.

Из-за перечисленных недостатков использование устройства для управления разными схемами обходится зачастую без различных усилителей. Единственным исключением является использование генератора.

Использование

микросхема компаратор напряженияРабота компаратора напряжения часто применяется во время производственных процессов, где существует ограниченное выходное напряжение. Но при этом необходимо, чтобы оно хорошо взаимодействовало с цифровой логикой. Поэтому их часто можно встретить в разнообразных термических приборах. В качестве примера можно привести реле температуры, терморегулятор и прочее. Могут они использоваться и с целью сравнения сигналов и сопротивления для таких устройств, как стабилизатор, таймер и прочее. В бытовых устройствах их содержит едва ли не любая микросхема. Компаратор напряжения можно найти в микроволновой печи, духовке и многих иных современных образцах техники.

Принцип работы

Давайте пройдём весь путь логических «измышлений» данного устройства. Итак, первоначально на плюс-вход поступает аналоговый сигнал. Он называется неинвертируемым. Затем переносимся к выходу. Он называется инвертируемым и может высылать два разнополярных аналогичных сигнала. От чего зависит «принятое» устройством решение? Допустим, что аналоговый вход больше выхода. В таком случае нами будет получена логическая единица. Благодаря этому, допустим, будет включен открытый коллектор транзистора или же произведено иное действие с другим элементом схемы. И она начнёт выполнять возложенные на неё функции. В случае если аналоговый выход больше, нежели вход, устройство работает в режиме логического нуля и ничего не происходит. В таких ситуациях большую роль играет опорное напряжение компаратора.

И ещё немного об устройстве

компаратор напряжения на операционном усилителеДавайте уделим внимание двухпороговым и фазовым компараторам. В случае их применения практически всегда работа строится на воздействии на входы в рамках логических цепей. И их функционирование зависит от уровня сети питания. Можно сказать, что это довольно своеобразные элементы перехода сигнала от аналоговой к цифровой форме. Благодаря этому можно не уточнять неопределённость выходов сигнала. Почему? Дело в том, что компаратор всегда может обеспечить определённый захват петли гистерезиса.

Применение

Давайте же рассмотрим более детально, где и как они используются. Так, во многих домах есть компаратор напряжения для разряда аккумулятора на ноутбуке или телефоне, весы, датчики сетевого напряжения. Встретить их можно во множестве различных интегральных микросхем, где они используются с целью обеспечения контроля над входными импульсами. Благодаря этому поддерживается связь между источником сигнала и пунктом назначения. Часто применяется компаратор-регулятор (триггер) Шиммера. Этим существенным преимуществом является возможность работы в режиме многоканальности, когда можно сравнивать значительное количество сигналов. Он обеспечивает весьма широкий функционал (по сравнению со стандартными компараторами). Также эти устройства используются для визуального определения состояния поверхности, что обрабатывается. Для этих целей используется компаратор шероховатости.

Программирование

работа компаратора напряжения

Компараторы используются в качестве составной части электрической схемы ШИМ. Но не только. Они могут быть применены и для написания отдельных программ или же их компонентов. Так, их часто используют, чтобы создавать java-коллекции. Что необходимо для этого? Вот небольшой список с ответами:

  1. Первоначально следует позаботиться о среде разработки. Можно порекомендовать обратить внимание на Maven. В ней создаётся проект, и для него выбираются нужные компоненты.
  2. Затем устанавливаются дополнительные утилиты, и следует начинать создавать новый файл. Имейте в виду, что прерывать процесс недопустимо. Также во время работы рекомендуется сохраняться на всех этапах работы.
  3. Когда всё готово, нужно выставить требуемые настройки.
  4. Затем нужно создать класс, что будет использоваться для проверки данных, а также их распределения по нужным ячейкам памяти. Класс используется также для сортировки определённой информации по конкретным параметрам и при надобности обеспечения их защиты.

Как выбрать устройство при покупке

Приобрести готовый компаратор представляется возможным в любом радиотехническом магазине. Цена же на него будет зависеть от выдвигаемых требований. В первую очередь необходимо определиться с назначением устройства. Затем внимание должен получить такой момент, как количество каналов. Также следует внимательно осмотреть устройство на предмет наличия внешних повреждений. Так, оно может пострадать во время транспортировки или же просто было выполнено некачественно.

Как проверить работоспособность компаратора напряжения

компаратор напряжения на транзисторах

У многих начинающих радиолюбителей часто возникает вопрос, как узнать, можно ли использовать устройство. Для этого не нужно иметь какую-то сложную схему или устройство. Для этого достаточно использовать вольтметр. При этом на входы подаётся регулируемое напряжение и определяется, работает оно или нет. Не следует забывать и о том, что устройства часто содержат выходной транзистор. У них коллектор и эмиттер вроде «висят в воздухе». Поэтому необходимо обеспечить соответствующее подключение. В таком случае на инверсный вход подаётся опорное напряжение.

Заключение

Вот и был рассмотрен компаратор напряжения. Это полезное устройство позволит обеспечить работу для большого количества различных устройств. Компаратор позволит создать множество разных схем и значительно расширит поле деятельности радиолюбителя. Не следует ограничиваться уже существующими разработками. При этом необходимо научиться обеспечить работу компаратора с другими элементами.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
