Комнатный датчик температуры воздуха: Комнатный датчик температуры воздуха – diolenergo.ru

Содержание

Комнатный датчик температуры воздуха – diolenergo.ru

Цены на газ и электричество медленно, но уверенно ползут вверх. Вопрос об экономии электроэнергии в квартире, доме или офисе актуален, как никогда. Один из самых эффективных и недорогих способов энергосбережения – установка комнатного датчика температуры воздуха. Он применяется для автоматизации работы отопительных котлов и кондиционеров. Этот прибор сокращает затраты на отопление, продлевает срок эксплуатации котла и поддерживает комфортную температуру в помещении.



Комнатный датчик температуры воздуха – экономия на отоплении до 40%!

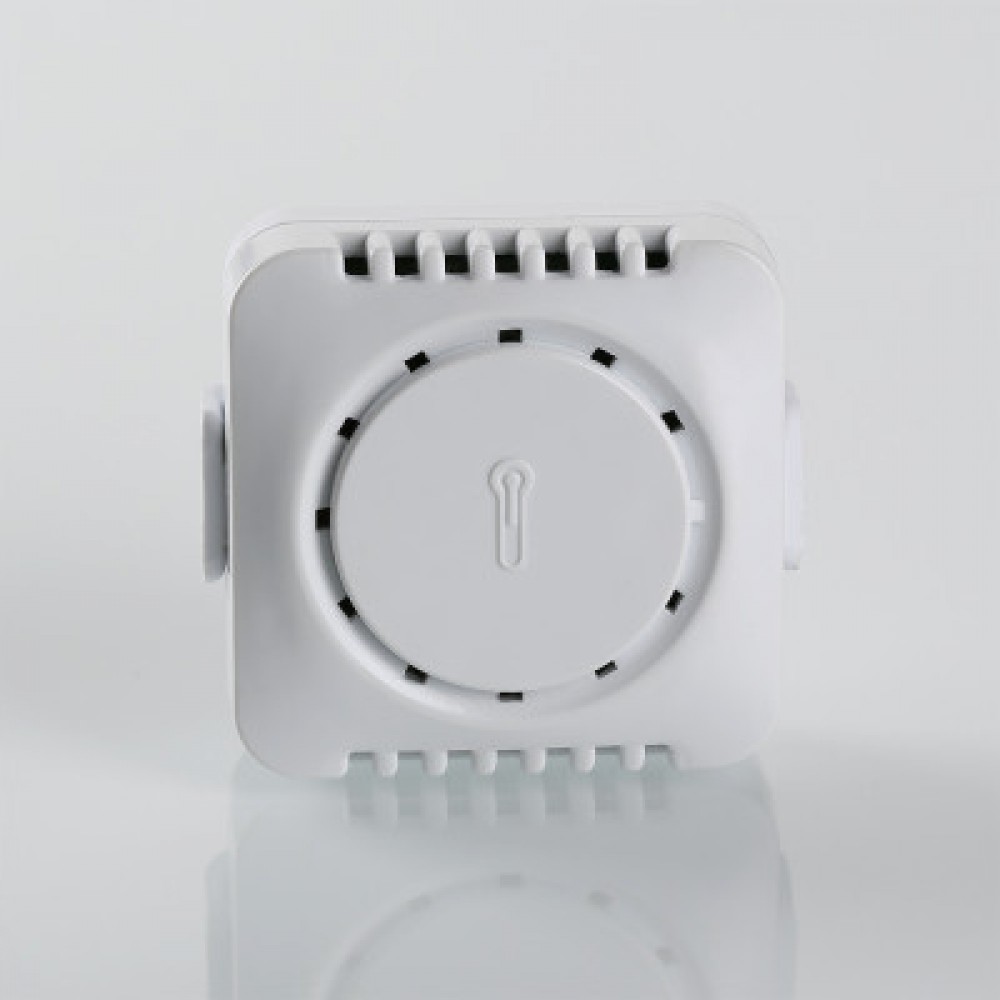

Комнатный датчик температуры воздуха –  прибор, выполняющий функцию поддержания обогревательными устройствами заданной температуры. Это главная деталь управления теплоносителем. Они контролируют и осуществляют управление обогревательными устройствами, газового или электрического типа, которые имеют функцию автоматического контроля.

Принцип действия датчика заключается в том, что он с помощью чувствительного элемента улавливает изменение окружающей среды.

Затем происходит автоматическое регулирование работы отопительного агрегата до достижения в помещении заданной вами температуры. Исчезает необходимость регулировать котел вручную, он автоматически отключается, когда помещение достаточно прогреется.

Основные преимущества комнатного термостата:

  • простой монтаж – датчик крепится на вертикальную или горизонтальную поверхность с помощью винтов;
  •  простота в обслуживании – если возникает необходимость, можно легко и быстро заменить измерительный элемент;
  • цена такого прибора сравнительно невысокая, а экономия достигает 30-40% годовых расходов на отопление;
  • увеличение срока службы отопительного прибора;
  • комфорт и уют в помещении;
  • уезжая зимой в отпуск, вы не беспокоитесь о том, что после возвращения вас встретит холодный дом. Датчик будет поддерживать в помещениях минимальную температуру.

Комнатный датчик температуры воздуха: особенности прибора



На датчике устанавливается необходимая температура, которая впоследствии автоматически поддерживается устройством, избавляя вас от постоянного поддерживания температуры вручную. Зачастую датчики температуры воздуха – часть системы отопления они охлаждения. Их встраивают и в системы климат контроля – газовый котел или кондиционер.

Основные функции комнатных датчиков температуры воздуха являются:

  • контроль уровня температуры воздуха и отключение прибора при достижении нужного уровня;
  • обеспечение безопасности – звуковой сигнал сообщает о неисправности или перегреве системы;
  • поддержание выбранной температуры в помещении, избавление от необходимости ручного включения и отключения системы.

Датчики температуры воздуха отличаются материалом изготовления, способами монтажа, имеют разные принципы работы и функциональные особенности.

Наша компания предлагает широкий ассортимент комнатных датчиков температуры воздуха по выгодным ценам. Остались вопросы? Звоните нам и получите бесплатную консультацию.



Комнатные датчики температуры воздуха

Датчики температуры для офисных и технических помещений c пассивным чувствительным элементом, установленным внутри корпуса.

  • Монтаж датчика: Саморезами к стене или в монтажную коробку (для TS-R02)
  • Диапазон измерения: 0… +50°С
  • Постоянная времени: 3 секунды
  • Характеристики корпуса: IP20, пластик ABS
  • Кабельный ввод: Через отверстие в основании датчика
  • Размер: 80×80 мм
  • Тип измерительного элемента: Pt1000, Pt100,TCM50, ТСМ100, NTC10k (3950), NTC10k (3435)

Техническая документация

Наименование

Описание

Купить

TS-R01 NTC10k (3435)

Датчики температуры для офисных и технических помещений c пассивным чувствительным элементом, установленным внутри корпуса.
Подробнее…

Комнатный датчик температуры (дизайн №1)

Производитель: RGP

Цена: по запросу

TS-R01 NTC10k (3950)

Датчики температуры для офисных и технических помещений c пассивным чувствительным элементом, установленным внутри корпуса.

Подробнее…

Комнатный датчик температуры (дизайн №1)

Производитель: RGP

Цена: по запросу

TS-R01 Pt100

Датчики температуры для офисных и технических помещений c пассивным чувствительным элементом, установленным внутри корпуса.
Подробнее…

Комнатный датчик температуры (дизайн №1)

Производитель: RGP

Цена: по запросу

TS-R01 Pt1000

Датчики температуры для офисных и технических помещений c пассивным чувствительным элементом, установленным внутри корпуса.
Подробнее…

Комнатный датчик температуры (дизайн №1)

Производитель: RGP

Цена: по запросу

Другие товары в этой категории

Интересная информация

Schneider Electric STR100 (004600100) Датчик температуры комнатный

Описание Модель Производитель Артикул Цена
Датчик температуры комнатный, настенный, выход NTC 1,8 кОм, белый STR100-W Schneider Electric 004600110 1885,00 РУБ без НДС
Датчик температуры комнатный, настенный, выход NTC 1,8 кОм, индикатор режима комфортный / экономичный / незанятое помещение, разъём RJ-10 для подключения панели оператора Xenta OP STR101 Schneider Electric 004600200 4885,00 РУБ без НДС
Датчик температуры комнатный, настенный, выход NTC 1,8 кОм, индикатор режима комфортный / экономичный / незанятое помещение, разъём RJ-10 для подключения панели оператора Xenta OP, возможность изменения уставки STR102 Schneider Electric 004600300 5800,00 РУБ без НДС
Датчик температуры комнатный, настенный, выход NTC 1,8 кОм, индикатор режима комфортный / экономичный / незанятое помещение, разъём RJ-10 для подключения панели оператора Xenta OP, возможность изменения уставки, кнопка байпаса STR103 Schneider Electric 004600700 4080,00 РУБ без НДС
Датчик температуры комнатный, настенный, выход NTC 1,8 кОм, индикатор режима комфортный / экономичный / незанятое помещение, разъём RJ-10 для подключения панели оператора Xenta OP, возможность изменения уставки, кнопка байпаса STR104 Schneider Electric 004600400 6300,00 РУБ без НДС
Датчик температуры комнатный, настенный, выход NTC 1,8 кОм, индикатор режима комфортный / экономичный / незанятое помещение, разъём RJ-10 для подключения панели оператора Xenta OP, возможность изменения уставки, кнопка байпаса, управление скоростью вентил STR106 Schneider Electric 004600500 5450,00 РУБ без НДС
Датчик температуры комнатный, настенный, выход NTC 1,8 кОм, индикатор режима комфортный / экономичный / незанятое помещение, разъём RJ-10 для подключения панели оператора Xenta OP, возможность изменения уставки, кнопка байпаса, управление скоростью вентил STR106-3 Schneider Electric 004600900 7550,00 РУБ без НДС
Датчик температуры комнатный, настенный, выход NTC 1,8 кОм, индикатор режима комфортный / экономичный / незанятое помещение, разъём RJ-10 для подключения панели оператора Xenta OP, возможность изменения уставки, кнопка байпаса, управление скоростью вентил STR107 Schneider Electric 004600600 5500,00 РУБ без НДС
Датчик температуры комнатный, настенный, подключение LON, ЖК экран STR150 Schneider Electric 004602800 6750,00 РУБ без НДС
Датчик температуры комнатный, настенный, выход NTC 10 кОм Тип 2 STR200 Schneider Electric 004603000 2030,00 РУБ без НДС
Датчик температуры комнатный, настенный, выход NTC 10 кОм Тип 2, цвет белый STR200-W Schneider Electric 004603010 2050,00 РУБ без НДС
Датчик температуры комнатный, настенный, выход NTC 10 кОм Тип 2, разъем RJ-10 для подключения Xenta OP, возможность изменения возможность изменения уставкиавки, кнопка байпаса STR202 Schneider Electric 004603200
4065,00 РУБ без НДС
Датчик температуры комнатный, настенный, выходной сигнал 4-20 мА, напряжение питания 15-30 В пост. тока STR300 Schneider Electric 006922000 8950,00 РУБ без НДС
Датчик температуры комнатный, настенный, LON, ЖК экран, вход 0-10 В для внешнего датчика CO?, влажности или присутствия, напряжение питания 24 В перем.тока STR350 Schneider Electric 004605000 11600,00 РУБ без НДС
Датчик температуры комнатный, настенный, подключение LON, ЖК экран, подсветка экрана, вход 0-10 В для внешнего датчика CO?, влажности или присутствия, напряжение питания 24 В перем.тока STR351 Schneider Electric 004605100 недоступно
Датчик температуры комнатный, настенный, выход NTC 10 кОм Тип 3 STR500 Schneider Electric 004606000 3170,00 РУБ без НДС
Датчик температуры комнатный, настенный, выход NTC 10 кОм Тип 3, индикатор режима комфортный / экономичный / незанятое помещение, возможность изменения возможность изменения уставкиавки STR502 Schneider Electric 004606100 7950,00 РУБ без НДС
Датчик температуры комнатный, настенный, выход NTC 10 кОм Тип 3, индикатор режима комфортный / экономичный / незанятое помещение, возможность изменения уставки байпас STR504 Schneider Electric 004606200 9250,00 РУБ без НДС

Tech C-7p Комнатный датчик температуры проводной, для L-7

Комнатный датчик температуры воздуха C-7p предназначен исключительно для работы с монтажной планкой Tech L-7 — основного элемента беспроводной системы управления напольным отоплением L-7. Использование планки позволяет не устанавливать дорогостоящий терморегулятор — вместо него можно смонтировать эстетично выглядящий датчик и управлять системой отопления через выносную панель либо через интернет. Размещается в помещении, в котором нужно измерять температуру и двужильным проводом соединяется к одной из зон монтажной планки L-7 и указывается в ее настройках. C-7p является температурным датчиком NTC 10К, представляющего собой керамический резистор, изменяющий сопротивление (уменьшает) при увеличении температуры воздуха в помещении.

Принцип работы комнатного датчика Tech C-7p и монтажной планки L-7.
Например, в одном из помещений смонтирован датчик C-7p, который считывает информацию о температуре и передает ее на планку, которая ее анализирует. В данном помещении имеется контур отопления (теплые полы либо радиаторы), который подключен к распределительному коллектору (гребенке). На ответвлениях (контурах) гребенки смонтированы термоэлектрические приводы, управляемые планкой.
В помещении требуется поддерживать температуру 23°C.
Заводская установка величины гистерезиса 0,5°C.
В таком случае контроллер удерживает температуру в диапазоне между 22,5°C и 23,5°C. Как только температура воздуха снизится ниже ниже 22,5°C комнатный датчик C-7p передаст информацию на планку, которая в свою очередь откроет термоэлектрический привод и в отопительный контур начнет поступать горячий теплоноситель. Температура воздуха в помещении начинает расти. Как только температура поднимется до 23,5°C, датчик передает эту информацию на планку, которая в свою очередь закроет термоэлектрический привод и в контур перестанет поступать теплоноситель, следовательно, температура будет падать.

Датчик Tech C-7p являются проводными и соединяется c помощью двухжильного провода с рекомендованным сечением 0,75 мм2 с монтажной планкой L-7. В случае, если длина кабеля составляет более 10 метров, то необходимо использовать экранированный кабель, который с одной стороны нужно заземлить. Это позволит избежать действия помех на передаваемый сигнал.

Схема подключения

Датчики — normalvent.ru

Назначение

Погружной датчик температуры является электрическим контактным термометром с диапазоном измерения от -30°С до +150°С, который устанавливается в трубопроводах и резервуарах для измерения температуры жидкостей и газов. Он представляет собой ввинчиваемый термометр сопротивления с корпусом из пластика с высокой ударной вязкостью, прямой защитной трубкой и погружной гильзой из никелированной латуни с теплопроводной пастой.

Область применения датчика — трубопроводы, отопительные системы, в частности, для контроля температуры обратной воды, коллекторы, теплоцентрали, системы холодного и горячего водоснабжения, системы циркуляции масла и смазочных жидкостей, общепромышленное применение.

Датчик не рассчитан на применение в агрессивных средах. Недопустимо использование прибора в устройствах безопасности, предназначенных для защиты людей, а также в качестве аварийного выключателя и другим подобным образом.

Характеристики

Данный датчик служит для преобразования температуры чувствительного элемента в сопротивление и имеет характеристику Pt1000. Изделие имеет степень защиты IP43.

  • Диапазон измерения — -30…+150°С.
  • Выход — пассивный.
  • Измерительный ток — прибл. 1 мА.
  • Защитная трубка — высококачественная сталь, Ø6 мм.
  • Погружная гильза — никелированная латунь, Ø8 мм, L=100мм, резьба G 1/2
  • Корпус — полиамид, 30% усиление стеклянными шариками, цвет RAL9010.
  • Температура окружающей среды — -20…+100°С.
  • Кабельный ввод — M16, с разгрузкой натяжения.
  • Присоединение кабеля — 0,14-1,5 мм к клеммам на плате.
  • Сопротивление изоляции — >100 Мом при 20°С (500 В=).
  • Максимальное давление — 10 бар.
  • Влажность — <95%.
  • Допустимые перегрузки — <0,5G.
  • Класс защиты — III (по DIN 60730).
  • Степень защиты — IP 43.

Комнатный датчик температуры воздуха Siemens QAA

Пассивные датчики температуры Siemens QAA

  • Время реакции 7 мин
  • Тип соединения Винтовые зажимы
  • Размеры (Ширина х Высота х Длина) 90х 100×32 мм
ТипВыходной сигналТ °CПитание, ВБез логоДисплейIP
LG-Ni
1000
Pt
100
Pt
1000
NTC
10k
DC
0. ..10 В
DC
4…20 мА
∿ 24– 13.5…35
QAA20100…+50IP30
QAA20120…+50IP30
QAA2012N0…+50IP30
QAA20300…+50IP30
QAA20610…+50IP30
QAA2061D0…+50IP30
QAA20710…+50IP30
QAA240…+50IP30
QAA250. ..+50
QAA260…+50
QAA270…+50
QAA2020N0…+50IP30

Тип контроля:

Температура воздуха

Тип датчика:

Накладной

Датчики — КОРФ — ТониГрупп

Датчики температуры и давления

Датчики температуры и давления

Ударопрочный пластиковый корпус белого цвет

Двухпроводное клеммное подключение

Максимальный измеряемый ток: 1 mA

Максимально допустимая относительная влажность воздуха: 95%

Особенности термостатов, датчиков температуры и давления

Канальный датчик STK предназначен для измерения температуры воздуха в каналах систем вентиляции и кондиционирования воздуха

Наружный датчик температуры STN предназначен для измерения наружной температуры воздуха, температуры во влажных помещениях, а так же в качества датчика погоды.

Комнатный датчик температуры STP предназначен для измерения температуры воздуха в закрытых сухих помещениях, в жилых, офисных и торговых помещениях

Погружной датчик температуры VSP предназначен для измерения температуры теплоносителя в системах отопления, вентиляции и кондиционирования

Механическое дифференциальное реле давления (датчик давления) DPD применяется для контроля избыточного давления, разности давлений и разрежения в воздухе в воздуховодах.

Накладной датчик температуры VSN предназначен для измерения температуры теплоносителя в трубе, посредством измерения температуры поверхности самой трубы.

Капиллярные термостаты KP61 предназначен для контроля температуры теплообменников с целью защиты их от замерзания.

Комнатный термостат KTR-40 предназначен для контроля температуры воздуха в помещении и управления системами вентиляции.

Датчики перепада давления DPD

Механическое дифференциальное реле давления применяется для контроля избыточного давления, разности давлений и разрежения в воздухе в воздуховодах систем вентиляции и кондиционирования воздуха.

Рабочий диапазон:

DPD-2: 20…200 Па

DPD-5: 50…500 Па

DPD-10: 100…1000 Па

Температура воздуха: от -30 до +85*С

Степень защиты: IP54

Коммутируемый ток: 5А и 250В переменного тока, 4А и 30В постоянного тока

Контакт: однополюсный беспотенциальный переключатель



Канальные датчики STK

Датчики STK различают по виду чувствительных элементов и длине стержня

STK-1: Ni1000 TK5000 (L=200 мм в гильзе)

STK-1M: Ni1000 TK5000 (L=100 мм в гильзе)

STK-2: NTC 12 kOm (L=200 мм в гильзе)

STK-2M: NTC 12 kOm (L=100 мм в гибком стержне)

STK-3: NTC 10 kOm (L=200 мм в гильзе)

STK-3M: NTC 10 kOm (L=100 мм в гибком стержне)

Диапазон измерения датчиками температуры STK  от -30 до +150 оС.



Датчики температуры для защиты теплообменника VSN VSP

VSN: Ni1000 TK5000

VSN-3: NTC 10 kOm

Диапазон измерения датчиками температуры VSN от -30 до +110оС.

VSP: Ni1000 TK5000 (L=100 мм в гильзе)

VSP-3: NTC 10 kOm (L=100 мм в гильзе)

Диапазон измерения датчиками температуры VSN от -50 до +180оС.

Датчики контроля температуры воздуха STN и STP

Датчик измерения наружного воздуха STN

STN: Ni1000 TK5000

STN-3: NTC 10 kOm

Диапазон измерения датчиками температуры STN от -50 до +90оС.

Датчик измерения температуры помещения STP

STP: Ni1000 TK5000 (L=100 мм в гильзе)

STP-3: NTC 10 kOm (L=100 мм в гильзе)

Диапазон измерения датчиками температуры STP от -50 до +90оС.

Каппилярный термостат KP 61

Основным назначение термостата KP61 является защита водяного нагревателя от заморозки.

КР 61 является температурным реле, в состав которого входит термобаллон и каппилярная трубка.

Длина каппиляра: 1, 3, 6 и 11 метров

Температура окружающей среды: от -40 до 65 оС

Дифференциал при максимальном диапазоне: от 1,5 до 7,0 К.

Дифференциал при минимальном диапазоне: от 5,5 до 23,0 К.

Дифференциальный тип: настраиваемый

Комнатный термостат KTR-40

Комнатный термостат KTR-40 представляет собой термореле в пластиковом корпусе со спиральной капиллярной трубкой, наполненной инертным газом.

Диапазон температур: от 0 до 40 оС

Класс защиты: IP 54

Гистерезис: +-4оС

Масса: 220 г

Датчик качества воздуха (CO2) QPA

Датчик качества воздуха QPA предназначен для анализа качества воздуха в помещениях для количественной оценки степени насыщенности воздуха в помещении загрязняющими газами.

Корпус: ударопрочный пластиковый белого цвета

Температура воздуха: от +5 до +45 оС

Влажность воздуха: от 5% до 95%

Напряжение питания: 24В

Диапазон измерения CO2: 0..2000 ppm1

Диапазон измерения VOC: 0..10 VOC

Возможно, Вам будет интересно:

Заявка на подбор

Подбор осуществляется обученным специалистом нашей компании, а так же проверяется техническим отделом завода

Адреса, телефон и e-mail

Частное предприятие «ТониГрупп»

РБ, г.Минск, ул.Прушинских, 31А, оф.11

т. +375 (17) 322-09-92

т/ф +375 (17) 322-09-91

email: [email protected]

by

Время работы офиса и склада:

С Понедельника по пятницу: с 8-30 до 17-30;

Суббота и воскресенье: выходные

Датчики температуры в помещении | Датчики

Подробнее о датчиках температуры в помещении

В нашем каталоге более 1200 различных датчиков температуры в помещении, и у нас есть все необходимое для контроля температуры в помещении.

Контроль температуры в вашем здании — это 365 дней в году, 24 часа в сутки. Следовательно, вам нужно подходящее оборудование для проверки тепла и холодного воздуха в вашей системе отопления, вентиляции и кондиционирования воздуха.

Вот почему у нас есть 1203 датчика контроля температуры в помещении от таких производителей, как ACI, Mamac и Veris.

Например, у вас есть возможность выбрать один из 217 светодиодных датчиков Veris, которые позволяют вам в любое время считывать температуру в комнате.

Вы также можете выбрать один из 107 датчиков ACI в современном корпусе. Современные корпуса от ACI позволяют даже третьим лицам добавлять на устройство индивидуальный логотип.

Приведенные выше примеры — это лишь некоторые из индивидуальных опций для вашего датчика температуры в помещении. Вы можете найти любой комнатный датчик, который вам нужен, по типу элемента, чувствительному элементу, конфигурации датчика и типу датчика в Blackhawk Supply.

Вот разбивка этих опций.

Тип элемента
  • от -400 до 2300 мВ
  • 0-10 В постоянного тока
  • 0-5 В постоянного тока
  • 1,8 К
  • 100 Ом (2-проводный)
  • 100 Ом (3-проводный)
  • 1000 Ом (2-проводный)
  • 1000 Ом (3-х проводный)
  • 1000 Ом (Balco)
  • 1000 Ом (никель)
  • 100 К
  • 100KS
  • 10 К (CSI)
  • 10K Тип II
  • 10K Тип III
  • 10K Вт 11K шунт (AN-BC)
  • 10КС
  • 2. 252 К
  • от 2,48 до 3,78 В постоянного тока
  • 20 К
  • 248 до 378 мкА
  • 4-20 мА
  • 4-20 мА
  • мА или выход постоянного тока
  • мА или выход постоянного тока NIST
Чувствительный элемент
  • RTD
  • Полупроводник
  • Термистор
  • Передатчик
Конфигурация датчика
  • Только номер
  • Комнатный датчик с блокировкой
  • Комнатный датчик с уставкой
  • Комнатный датчик с уставкой и блокировкой
  • Комната с ЖК-дисплеем
Датчик Тип
  • CO окись углерода
  • CO и NO2
  • CO2 Двуокись углерода
  • Влажность 1%
  • Влажность 2%
  • Влажность 3%
  • Влажность 5%
  • Вместимость
  • Комната с дисплеем
  • Температура и влажность 1%
  • Температура и влажность 2%
  • Температура и влажность 3%
  • Температура и влажность 5%
  • Температура
  • СИГНАЛЫ ТЕМПЕРАТУРЫ И ВЛАЖНОСТИ
  • RTD и 0-10 В постоянного тока
  • RTD и 4-20 мА
  • Термистор и 0-10 В постоянного тока
  • Термистор и 4-20 мА
Как мы можем помочь вам найти лучший датчик температуры в помещении для ваших нужд?

У вас есть вопросы о том, какой из 1203-комнатных датчиков контроля температуры лучше всего подходит для вашего следующего проекта? Тогда позвольте нам помочь вам.

Наша команда HVAC готова помочь вам найти лучший вариант для ваших нужд. Свяжитесь с нами сегодня, если у вас возникнут вопросы о датчиках.

Ваши датчики температуры термостата не в том месте?

Предположим, что ваше оборудование для обогрева и охлаждения находится в отличном состоянии, а ваши термостаты подключены к Интернету и настроены на идеальное расписание для максимального комфорта и экономии энергии. У вас есть повод для гордости и благодарности! Тем не менее, вся эта технология по-прежнему находится во власти небольшого датчика температуры, который сообщает температуру в помещении обратно на ваш термостат.

Хорошо расположенный датчик температуры (который может быть встроен в сам термостат или может быть небольшим «удаленным» датчиком, подключенным к термостату) сообщает температуру, которую испытывают ваши гости и персонал, и позволяет вашей системе отопления и охлаждения чтобы обеспечить охлаждение или обогрев, чтобы все были счастливы и чувствовали себя комфортно. Неправильно расположенный датчик может привести к тому, что оборудование HVAC будет работать слишком долго, недостаточно долго или короткими импульсами, что может вызвать проблемы с комфортом, потерю энергии и чрезмерный износ вашего оборудования.

Начнем с некоторых плохих мест для измерения температуры:

  • Часто открываемые двери (включая наружные двери и холодильные камеры, как на картинке выше) позволяют воздуху попадать на датчик температуры термостата и искажать показания.

    Над или за оборудованием, подающим горячий или холодный воздух (кухонное оборудование, холодильное оборудование, возле проходных дверей и т. Д.)
  • Рядом с внешними дверьми, которые часто открываются (например, кухонная дверь может быть открыта для посылок
  • На потолке
  • Под прямыми солнечными лучами
  • Прямо под потолочные вентиляторы
  • Слишком близко к приточным каналам отопления и охлаждения
  • В обратном воздуховоде, особенно если у вас высокие потолки.

Если датчик температуры расположен слишком близко к приточным воздуховодам, сообщаемая комнатная температура будет колебаться вверх и вниз при включении и выключении оборудования для обогрева и охлаждения.

Другой распространенной проблемой является то, что отверстие в стене для проводов датчика температуры не закрыто должным образом, что позволяет воздуху проходить через стену и дуть на заднюю часть датчика температуры, что приводит к искажению показаний. Эта проблема особенно актуальна для наружных стен, где на просачивающийся воздух может влиять температура наружного воздуха или солнечные лучи, падающие на здание.

Итак, где следует разместить датчики температуры, чтобы точно сообщать о температуре в помещении и правильно управлять оборудованием для обогрева и охлаждения? Около 5 футов высотой на колонне или внутренней стене в центре с хорошей циркуляцией (хотя и не слишком близко к воздуховодам), без горячего или холодного оборудования поблизости.

Проверять размещение датчика температуры всякий раз, когда вы находитесь на объекте, — отличная идея: поиск каждого датчика займет всего минуту, а если вы не можете найти датчик, вероятно, это не лучшее место! Со временем оборудование перемещается или добавляется в определенное место, поэтому важно периодически проверять его, даже если датчик изначально был размещен правильно. Конечно, вы не можете посещать все места на регулярной основе, поэтому именно здесь система, подключенная к Интернету, такая как SiteSage, действительно может помочь.

Удаленный доступ к данным термостата и энергии выявляет некоторые закономерности, указывающие на неправильно размещенные датчики температуры.В этом случае термостат расположен слишком близко к приточному воздуховоду, поэтому сообщаемая комнатная температура будет скачкообразно повышаться и понижаться при каждом запуске блока нагрева и охлаждения. Такое быстрое переключение вызывает дискомфорт и приводит к значительному износу блока нагрева и охлаждения.

Наличие удаленного доступа к данным термостата и оборудования для обогрева и охлаждения (например, об использовании энергии и температуре в приточном канале) позволяет легко проверить наличие признаков неправильного размещения датчика, таких как постоянные показания тепла или холода, которые, как вы знаете, не репрезентативны для остальных помещения или быстрое изменение температуры при включении и выключении оборудования для обогрева и охлаждения.

Резюме:

  • Даже самая лучшая система отопления и охлаждения и термостат могут вызвать проблемы, если датчик температуры установлен неправильно. В рамках нашего предложения по управляемым услугам Powerhouse Dynamics каталогизирует существующие местоположения датчиков при установке SiteSage и эскалирует проблемные датчики, которые необходимо переместить.
  • Лучшее место для датчиков — на внутренней стене с хорошей циркуляцией и отсутствием поблизости горячего или холодного оборудования.
  • Регулярная проверка показаний датчиков на месте или через подключенную к Интернету систему управления энергопотреблением (EMS) важна для обеспечения комфорта пассажиров, сокращения потерь энергии и поддержания работоспособности оборудования для обогрева и охлаждения.

Узнайте больше о SiteSage, а также о значении удаленного мониторинга данных и управления HVAC для экономии и повышения комфорта на предприятии.

Хотите узнать, как SiteSage может работать на вас? Будем рады вам показать!

Как проверить температуру в помещении с помощью iPhone

Хотя в вашем смартфоне есть датчики температуры, они не измеряют температуру в помещении. Вместо этого эти датчики выполняют жизненно важную функцию для вашего телефона, предотвращая повреждение аккумулятора и других компонентов от перегрева.

Для измерения температуры окружающей среды с помощью iPhone вам потребуется отдельное устройство. Использование внешнего датчика предотвращает влияние тепла, выделяемого смартфоном, на показания температуры. Мы рекомендуем несколько различных дистанционных датчиков температуры, о которых мы поговорим чуть позже. Но сначала давайте ответим на несколько вопросов, которые могут у вас возникнуть более подробно об iPhone и датчиках температуры.

Наша команда редакторов независимо исследует, тестирует и рекомендует лучшие продукты, которые помогут вам ориентироваться при совершении покупок в Интернете.Этот пост содержит оплачиваемые ссылки, и если вы совершите покупку, используя включенные ссылки, мы можем получить комиссию. Чтобы узнать больше, прочтите наш отказ от ответственности.

Есть ли в iPhone термометр?

В iPhone есть датчики температуры, но, как и в других смартфонах, Apple использует эти датчики для контроля температуры аккумулятора и процессора. При экстремальных температурах (горячих или холодных) эти датчики отключают устройство, чтобы предотвратить повреждение.

Для успешного измерения температуры воздуха вам понадобится датчик на внешней стороне устройства, как можно дальше от внутренних компонентов.Эту установку было бы нелегко построить, не нарушив конструкцию самого телефона. Но даже если бы Apple разработала телефон с датчиком снаружи, показания температуры все равно не были бы точными, потому что ваше устройство излучает тепло.

Есть ли приложение для измерения комнатной температуры для iPhone?

Некоторые разработчики приложений создали приложения для комнатной температуры для iPhone. Они по-прежнему используют данные этих внутренних датчиков температуры и подключают их к алгоритму для оценки температуры наружного воздуха.

Как вы знаете, эти датчики температуры не предназначены для такого использования, и любые показания, предлагаемые приложениями, являются приблизительными и имеют высокую погрешность. Мы рекомендуем вам держаться подальше от этих типов приложений и вместо этого приобрести внешний датчик температуры, такой как монитор температуры Wi-Fi, который можно просматривать через сопутствующее приложение на вашем смартфоне для получения наиболее точных показаний.

Удаленный датчик температуры может подключаться к вашему телефону через Wi-Fi или Bluetooth, поэтому вы можете оставить датчик в комнате и в любое время удаленно контролировать температуру и влажность на своем iPhone. Вы даже сможете просматривать исторические данные и настраивать индивидуальные оповещения, когда температура или влажность превышают ваш идеальный диапазон.

Лучшие устройства для измерения температуры в помещении с помощью вашего iPhone

Существует несколько отличных датчиков для измерения температуры окружающей среды с помощью iPhone, каждый из которых включает в себя сопутствующее приложение для удаленного мониторинга показаний. Три устройства, представленные ниже, получили лучшие отзывы от наших читателей и являются нашими главными рекомендациями.

1. Temp Stick Датчик температуры и влажности WiFi

Temp Stick, безусловно, один из наших любимых WiFi-термометров для использования со смартфоном.Это точное, надежное и интуитивно понятное приложение, которое делает его очень простым в использовании. Благодаря питанию от 2 батареек AA, вы получите до года использования без замены батареек, а при подключении к сети Wi-Fi размещение Temp Stick ограничено только радиусом действия вашей беспроводной сети.

Настроить устройство очень просто: большинство покупателей сообщают, что им требуется менее пяти минут, чтобы установить приложение и подключить датчик к своей сети Wi-Fi. Вы можете просматривать текущие и исторические значения температуры и влажности, устанавливать собственные предупреждения и изменять настройки через приложение.Temp Stick может даже сохранить до 100 показаний во внутренней памяти, если вы потеряете соединение, и, что самое главное, плата за использование услуги не взимается.

Еще одна замечательная функция — это возможность предупреждать до десяти контактов, когда температура превышает заданный порог. Эта функция оповещения делает его отличным вариантом для предприятий, которые могут продавать товары, чувствительные к температуре. Вы также можете легко использовать его дома, чтобы уведомить всю семью о потенциальной проблеме.

2. Беспроводной термометр и гигрометр SensorPush

Как и Temp Stick, SensorPush также позволяет измерять температуру в помещении с помощью смартфона. Однако SensorPush поддерживает только Bluetooth, поэтому для доступа к данным вам нужно находиться рядом с датчиком. Датчик имеет дальность прямой видимости 325 футов. Однако, если соединение с вашим телефоном потеряно, датчик может хранить данные на борту до 20 дней. Как и Temp Stick, у него также есть срок службы батареи примерно один год.

Есть положительный по нет WiFi. Это позволяет компании продавать SensorPush гораздо дешевле, чем ее конкуренты. Вы также можете приобрести дополнительный шлюз Wi-Fi, чтобы подключить датчик к Интернету и просматривать данные, когда вас нет дома. Не путайте более низкую цену SensorPush с отсутствием качества. Компоненты датчиков, произведенные в Швейцарии, гарантируют точность и надежность получаемых вами показаний.

Несмотря на ограничения, SensorPush — один из самых популярных термометров на Amazon, получивший более 2200 пятизвездочных отзывов.Если у вас ограниченный бюджет, это вариант, который стоит рассмотреть.

3. Окружающая погода WS-8482-X3

Если вы хотите серьезно отнестись к мониторингу температуры в доме, выберите Окружающую погоду WS-8482-X3. Эта модель может поддерживать семь датчиков, включая дополнительные термогигрометры, дополнительные датчики влажности почвы или плавающие датчики температуры воды. Это один из самых универсальных дистанционных мониторов температуры на рынке.

В комплект входит базовая станция / консоль с поддержкой Wi-Fi, которая позволяет просматривать данные без входа в приложение, а также три датчика температуры и влажности.Если вы хотите контролировать несколько комнат или территорий вокруг вашего объекта, тогда WS-8482-X3 — наша главная рекомендация.

WS-8482-X3 загружает свои данные на AmbientWeather.net, онлайн-портал компании и портал на основе приложений, где вы можете просматривать показания и устанавливать индивидуальные предупреждения. Цена также очень разумная, и она предлагает лучшее соотношение цены и качества для тех, кому необходимо отслеживать температуру в более чем одной области.

Последние мысли

Если вам нужно измерить температуру в помещении с помощью iPhone, не используйте приложение. Вместо этого выберите любой из указанных выше внешних датчиков, так как вы получите гораздо более точные (и полезные) показания. Мы обнаружили, что Temp Stick является лучшей моделью в целом, поскольку она точна, надежна и проста в настройке. Однако и SensorPush, и WS-8482-X3 — отличные альтернативы.

CFMS Consulting Inc. | Несколько советов по размещению датчика температуры помещения в здании

1 мая 2014 г.

Несколько советов по размещению датчика космической температуры в зданиях

Датчики температуры используются для постоянного контроля температуры помещения и предоставления информации системе автоматизации здания (BAS).BAS не может поддерживать удовлетворительный контроль температуры помещения, если он не получает точных показаний от датчиков температуры помещения.

Расположение датчиков температуры в помещении напрямую влияет на точность измерения температуры в помещении. Следующие предложения по установке датчика температуры в помещении были собраны на основе опыта CFMS Consulting в строительстве.

  • Высота датчика над чистым полом

Если датчик температуры в помещении не имеет локальной регулировки, датчики следует устанавливать на высоте среднего человека, от 5 до 6 футов над чистым полом.Температура помещения будет выше выше этой точки и ниже ниже. Если датчик установлен выше, пассажирам может быть холодно, и точно так же, если датчик установлен ниже, пассажирам может быть тепло.

  • Датчики для установки в месте с достаточной циркуляцией воздуха

Датчики температуры измеряют температуру воздуха в пределах нескольких дюймов вокруг датчика. Если датчик температуры помещения расположен за дверью или мебелью, воздух вокруг датчиков не является правильным представлением температуры помещения.

  • Датчик следует устанавливать вдали от источников отопления и охлаждения

Датчики должны быть установлены таким образом, чтобы исключить прямое влияние источников тепла (например, кассовый аппарат, офисные копировальные аппараты, переключатели света, диффузоры, излучение и конвекторы) и источников охлаждения (например, холодильная комната и диффузоры).

  • Датчики на внешней поверхности стены

Датчики не следует устанавливать на поверхности внешней стены, чтобы избежать неточных показаний из-за температуры наружного воздуха и проникновения воздуха.Если датчики должны быть установлены на внешней стене, обеспечьте кабелепровод для датчиков и закройте все проходы в стене, чтобы уменьшить проникновение воздуха через датчики.

  • Датчики рядом с окнами

В настоящее время на рынке есть несколько энергоэффективных окон, однако мы рекомендуем не устанавливать датчики температуры в помещении рядом с окнами, чтобы избежать передачи солнечного излучения и температуры через окна.

  • Совместное использование датчиков температуры в помещениях с одинаковыми условиями

Лучше всего выделить датчик температуры в каждой комнате для контроля температуры в помещении.Однако, если датчик должен использоваться в двух помещениях, в этих помещениях должны быть одинаковые условия в отношении внешних и внутренних стен, направления (например, северная сторона), а также требований к обогреву и охлаждению.

  • Установите датчик рядом с людьми, где они работают

Если один датчик температуры в помещении контролирует большую площадь, установите датчик рядом с местом, где есть люди. Например, установите датчик возле кассы, где работает персонал магазина.

Если вы ищете дополнительную информацию, касающуюся расположения датчиков пространства и оптимизации вашей системы автоматизации зданий, мы можем рассказать вам гораздо больше, чем описано в этом блоге — обязательно свяжитесь с нами!

Измерьте температуру воздуха — быстро и точно

Измерение температуры воздуха — одно из наиболее частых приложений в широком спектре измерения температуры. Потому что люди, а также товары и продукты иногда очень чутко реагируют на слишком высокие или слишком низкие значения температуры.

Примеры мест, где используется устройство для измерения температуры воздуха, включают жилые и офисные здания, а также складские помещения для термочувствительных товаров.

Бестселлер: testo 925

h3>

Устройство для измерения температуры воздуха Testo предлагает следующие возможности.

  • Измеряйте температуру воздуха с помощью широкого выбора датчиков для любых требований.
  • Особо прочная конструкция с интуитивно понятным управлением.
  • Калибровка и обслуживание из одних рук — с надежным качеством марки Testo.

Со стационарно установленными зондами h4>

Для быстрых измерений в аналогичных условиях.

С подключаемыми зондами


h4>

Для большей гибкости в измерениях и для использования в изменяющихся условиях.

Со смартфоном


h4>

Современное состояние — без кабеля, но с приложением: смарт-зонды Testo.
Профессиональные инструменты в компактном формате.

Температурные датчики


h3>

Обширный выбор практически для любого применения. Также возможны индивидуальные продукты.

Приложения для вашего нового измерителя температуры воздуха

Зонды для измерения температуры воздуха

Зонды воздуха особенно подходят для измерения температуры воздуха, например, в охлаждаемых прилавках, морозильных ларьках или системах кондиционирования (температура воздуха на выходе), в области вентиляции (вход / выход воздуха) или в метеорологической сфере.

Датчик температуры воздуха этих датчиков открыт и поэтому особенно легко доступен для воздушного потока. Оптимальный результат с помощью измерителя температуры воздуха достигается при перемещении зонда по воздуху со скоростью 2–3 м / с.

Физические предпосылки для температуры воздуха

Температура — это физическая величина, которая чаще всего измеряется с течением времени. Температура тела — это мера энергии подчиненного движения частиц, из которых оно состоит.Когда к этому телу подводится тепловая энергия, скорость его частиц увеличивается. В свою очередь, это приводит к повышению температуры тела. Если энергия отбирается у тела, скорость частиц замедляется, а температура падает.

Цельсия, Фаренгейта и Кельвина

Температура обычно указывается в Кельвинах (K), а для повседневного использования измеряется в градусах Цельсия (° C).

  • При 0 ° C и 273,15 K вода замерзает до льда, при 100 ° C и 373,15 K вода закипает
  • Сегодня в США и некоторых других странах температура измеряется в градусах Фаренгейта (° F)
  • По Фаренгейту По шкале точка льда (точка замерзания воды) определяется при 32 ° F, точка пара (точка кипения) при 212 ° F
  • Основной интервал между двумя точками составляет 180 ° F

Правильное измерение

Лучше всего измерять температуру воздуха на высоте около 2 м. При этом вы должны убедиться, что вы не проводите измерения вблизи источников тепла или холода, поскольку они искажают результат. При измерениях вне закрытых помещений солнечное излучение является основным фактором, который необходимо учитывать.

Измеритель температуры воздуха с выходом в Интернет

Измерение температуры воздуха с помощью смартфона h4>

Смарт-зонды

Testo — это компактные профессиональные измерительные приборы для самых важных повседневных измерительных задач.У них нет дисплея, и они полностью управляются через приложение testo Smart Probes на вашем смартфоне. Модель testo 905i (термометр, управляемый смартфоном) идеально подходит для регистрации температуры окружающей среды.

Другие преимущества:

  • Быстрое обнаружение изменения температуры с помощью графического отображения изменений
  • Диапазон измерений от -50 до + 150 ° C
  • Данные измерений анализируются и отправляются через приложение testo Smart Probes

testo 905i в интернет-магазине h3>

Хотите измерить не только температуру воздуха? Здесь вы найдете именно то, что вам нужно.

Тепловизоры

Тепловизоры Testo позволяют измерять температуру поверхности объекта и отображать ее в виде инфракрасного изображения. Этот метод позволяет мгновенно и четко идентифицировать тепловые аномалии. Это делает тепловизор идеальным инструментом для обслуживания или строительства.

Проникающие и погружные термометры

Проникающие и погружные термометры используются, когда нет необходимости в измерении ни температуры воздуха, ни температуры поверхностей.Они используются для измерения температуры жидкостей, паст, полутвердых или твердых сред. Их использование включает в себя пищевой сектор (внутренние температуры), лаборатории или фармацевтическую промышленность.


Регистратор данных с датчиком температуры воздуха

Регистраторы данных температуры были специально разработаны для мониторинга температуры. Они измеряют и документируют значения температуры в складских помещениях, офисе или жилых помещениях с индивидуально регулируемыми интервалами. По большей части модели Testo также регистрируют другие параметры измерения и гарантируют безопасность данных даже при разряженной батарее.

Измерение поверхностей

Помимо измерения температуры воздуха с помощью соответствующего измерителя температуры воздуха, температура на поверхностях также должна измеряться в различных областях. Для этого подходят не только соответствующий измеритель температуры поверхности, но и ленты для измерения температуры Testo.

Лучшие варианты комнатного термометра для дома

Фото: amazon.com

Между попытками поддерживать надлежащую влажность в винном погребе или хьюмидоре, мониторингом температуры в теплице или просто отслеживанием условий в вашем доме, помещении термометр — ценный инструмент.Ушли в прошлое устаревшие аналоговые модели, в которых использовалась ртуть — современные комнатные термометры оснащены цифровыми дисплеями, которые показывают температуру и влажность.

Некоторые из этих устройств могут отслеживать и хранить данные, позволяя просматривать изменения температуры и влажности воздуха на срок до 2 лет. Эти термометры также относятся к категории «умных» устройств, так как они могут отправлять вам предупреждения, когда качество воздуха в вашем винном погребе или теплице выходит за пределы заданных параметров.

Чтобы помочь вам найти лучший комнатный термометр для вашего дома, обратитесь к этому списку высококачественных и надежных моделей.

Фото: amazon.com

Наши фавориты

Термометры, представленные ниже, обеспечивают точные показания температуры и влажности и оснащены большими, легко читаемыми дисплеями. Некоторые из них оснащены Bluetooth, что позволяет отправлять на смартфоны оповещения об изменениях влажности и температуры.

Фото: amazon.com

Благодаря точным показаниям влажности и температуры этот термометр от AcuRite станет достойным украшением вашей кухни или гостиной. Точность имеет решающее значение, когда речь идет о комнатном термометре, а у этого прибора узкий 0.Диапазон погрешности 5 градусов, данные обновляются каждые 10 секунд.

Эта модель также предоставляет процент влажности и датчик, который позволяет узнать, какой уровень комфорта воздуха — Низкий, Нормальный или Высокий. Эта модель имеет большие цифры, которые позволяют легко читать даже на другом конце комнаты. Этот термометр может стоять вертикально на полке или столе или быть закреплен на холодильнике или другой металлической поверхности с помощью мощного магнитного основания.

Фото: amazon.com

Эта компактная и легкая модель предлагает доступное средство отслеживания температуры и влажности в вашем доме.Термометр показывает температуру в пределах 2,7 градусов и влажность в пределах 5 процентов. Эта модель с 24 отдельными вентиляционными отверстиями обеспечивает точные показания температуры, которые обновляются каждые 10 секунд.

Улыбающиеся и грустные смайлики сообщают вам, комфортны ли условия воздуха или нет. Хотя диапазон от 32 до 122 градусов по Фаренгейту может показаться намного превышающим то, что вам нужно от комнатного термометра, его диапазон делает его хорошим вариантом для незавершенных помещений, таких как гараж или сарай.

Этот термометр также включает в себя удобную подставку для сидения, а задняя часть магнита позволяет прикрепить его к металлической поверхности. Он также может монтироваться на стену и питаться от батареи. Батареи CR2 хватает примерно на 6 месяцев.

Фото: amazon.com

Монитор температуры и влажности Govee с точными датчиками, несколькими дисплеями и предупреждениями для смартфонов является одной из самых многофункциональных моделей. Он имеет Bluetooth-соединение, что позволяет ему отправлять вам оповещения о необычных изменениях температуры или влажности.

Точность термометра — полградуса, а влажность — 3 процентных пункта. На ЖК-экране отображается текущая температура и влажность, или вы можете использовать приложение Govee. Это устройство может записывать исторические данные за 2 года, которые можно экспортировать в электронную таблицу.

Фото: amazon.com

В ситуациях, когда изменения температуры воздуха могут повлиять на комнатные растения, вино или даже сигары, вам необходимо сразу узнать, произошло ли критическое изменение температуры или влажности воздуха. Эта модель от Govee использует соединение Bluetooth или Wi-Fi для отправки предупреждения в приложение Govee на вашем смартфоне.

Это устройство также будет хранить данные при использовании приложения, которые вы можете просматривать в течение 20 дней. Встроенная подставка позволяет термометру стоять на плоской поверхности в вертикальном положении. Вы также можете использовать монтажный кронштейн сзади, чтобы повесить его на стену. Благодаря диапазону температур от -4 до 140 градусов, это отличный вариант для сараев, теплиц и других помещений без климат-контроля.

Фото: amazon.com

Растения чувствительны к изменениям температуры и влажности. Если у вас есть теплица, оба должны оставаться на оптимальном уровне, чтобы способствовать росту и при этом не допускать экстремальных температур, которые могут быстро убить растения. Широкий температурный диапазон этого устройства ThermoPro и способность отслеживать максимумы и минимумы невероятно полезны для теплиц и садовых сараев.

Благодаря большому 4-дюймовому дисплею и экрану с подсветкой, эту модель легко читать даже в условиях недостаточной освещенности.Он поддерживает широкий температурный диапазон от -58 до 158 градусов и диапазон влажности от 10 до 99 процентов, что подходит для помещений без климат-контроля.

Этот прибор ThermoPro позволяет не только видеть текущие уровни температуры и влажности, но также и то, где они были. Он отображает максимальные и минимальные значения как температуры, так и влажности за последние 24 часа или за все время, давая вам знать, как меняется воздух, когда вас нет рядом, чтобы контролировать.

Фото: amazon.com

Этот беспроводной термометр-гигрометр информирует вас об условиях, в которых находится ваше драгоценное вино, собирая данные о температуре и влажности один раз в минуту, а затем отправляя данные на ваш смартфон через приложение SensorPush.

Это приложение предоставляет подробные графики, показывающие изменения температуры в течение часов, дней, месяцев и даже лет. Вы можете запрограммировать устройство на отправку предупреждений при изменении температуры или влажности. Он подключается к вашему интеллектуальному устройству через Bluetooth.В сочетании со шлюзом SensorPush он отправляет вам оповещения через Wi-Fi.

Выбор датчиков температуры для измерения системы и Pro

Аннотация: Разработчикам, которым необходимо измерять температуру в системе, доступен ряд технологий. Термисторы, термопары, RTD и ИС датчиков температуры имеют свои преимущества и недостатки в любой конкретной ситуации. В этой статье сравниваются самые популярные технологии измерения температуры. В нем обсуждается пригодность каждой технологии для мониторинга общих целей, таких как печатные платы, окружающий воздух и мощные цепи, такие как процессоры и FPGA.

Технологии измерения температуры

Датчики часто используются в электронных системах для контроля температуры и обеспечения защиты от чрезмерных скачков температуры. Наиболее распространенные технологии для использования в системах перечислены ниже.

Термопары изготавливаются путем соединения двух проводов из разнородных металлов. Точка контакта между проводами генерирует напряжение, примерно пропорциональное температуре. Характеристики включают широкий температурный диапазон (до 1250 ° C), низкую стоимость, очень низкое выходное напряжение (порядка 40 мкВ на ° C для типа K), разумную линейность и умеренно сложное преобразование сигнала (компенсация и усиление холодного спая. ).Существует несколько типов термопар, которые обозначаются буквами. Наиболее популярным из них является тип K. Компания Maxim производит ИС (MAX6674 и MAX6675), которые выполняют функции преобразования сигнала для термопар типа K, упрощая задачу проектирования и значительно сокращая количество компонентов, необходимых для усиления, компенсации холодного спая и оцифровки выход термопары. Термопары доступны в виде зондов и с неизолированными выводами.

RTD по сути являются резисторами (часто из платиновой проволоки), сопротивление которых зависит от температуры. Характеристики включают широкий температурный диапазон (до 750 ° C), отличную точность и повторяемость, разумную линейность и необходимость преобразования сигнала. Согласование сигнала для RTD обычно состоит из прецизионного источника тока и АЦП высокого разрешения. Стоимость может быть высокой. RTD доступны в пробниках, корпусах для поверхностного монтажа и с неизолированными выводами.

Термисторы — это терморезисторы, обычно отлитые из проводящих материалов. Наиболее распространенные термисторы имеют отрицательный температурный коэффициент сопротивления (NTC).Характеристики включают умеренный диапазон температур (до 150 ° C), стоимость от низкой до умеренной (в зависимости от точности), плохую, но предсказуемую линейность и необходимость некоторой обработки сигнала. Термисторы доступны в виде зондов, корпусов для поверхностного монтажа, с неизолированными выводами и в различных специализированных корпусах. Компания Maxim производит ИС, которые преобразуют сопротивление термистора в цифровую форму.

Датчики температуры IC представляют собой законченные кремниевые чувствительные схемы с аналоговыми или цифровыми выходами.Характеристики включают умеренный температурный диапазон (примерно до 150 ° C), низкую стоимость, отличную линейность и дополнительные функции, такие как преобразование сигналов, компараторы и цифровые интерфейсы. Цифровые форматы многочисленны и включают 3-проводные и 4-проводные (например, SPI ™), 2-проводные (I²C и SMBus ™) и однопроводные (1-Wire®, PWM, частоту и период). Обратите внимание, что формирование сигнала, аналого-цифровое преобразование и термостатические функции увеличивают затраты на другие сенсорные технологии, но обычно они включены в микросхемы датчиков.Датчики температуры IC доступны в основном в корпусах для поверхностного монтажа.

Выбор подходящего датчика температуры для системного измерения

Выбор подходящей сенсорной технологии начинается с понимания характеристик и требований объекта, температуру которого необходимо измерить. Некоторые общие цели измерения температуры перечислены ниже и кратко изложены в Таблица 1 .

Печатная плата

Датчики для поверхностного монтажа лучше всего подходят для измерения на печатных платах.RTD, термисторы и датчики IC доступны в корпусах для поверхностного монтажа и диапазонах температур, которые совместимы с измерением температуры печатной платы. RTD довольно точны и обеспечивают высокую повторяемость измерений, но могут быть дорогостоящими по сравнению с термисторами и интегральными схемами. Термисторы очень нелинейны, но нелинейность предсказуема. При использовании в узком температурном диапазоне их часто можно достаточно хорошо линеаризовать с помощью всего лишь одного или двух внешних резисторов. Если точность не критична, термисторы могут быть недорогими; но прецизионные термисторы могут быть умеренно дорогими.Стоимость и сложность системы могут значительно возрасти, если необходимо использовать вычисления линеаризации или справочные таблицы. ИС обладают отличной линейностью и дополнительными функциями, такими как цифровой интерфейс или функции термостата. Эти особенности обычно дают им преимущество перед другими сенсорными технологиями с точки зрения стоимости системы, сложности конструкции и производительности при измерении температуры печатной платы.

Один из ключей к точному измерению температуры печатной платы — установка датчика в нужном месте.Обычно измеряют температуру определенного компонента или группы компонентов, чтобы убедиться, что температура не превышает безопасный рабочий диапазон, или чтобы компенсировать вызванные температурой изменения характеристик компонента. Когда расположение датчика имеет решающее значение, ищите датчики температуры в небольших упаковках, таких как SOT23, которые можно легко разместить в подходящем месте, не нарушая компоновку. Цифровые выходы полезны, когда датчики должны быть расположены в местах, которые могут быть электрически зашумленными или вдали от других схем, связанных с температурой.

Таблица 1. Оптимальные типы датчиков для контроля температуры системы

Цель измерения Лучшие типы датчиков Преимущества Недостатки
Печатная плата Микросхема (аналог) Стоимость, линейность
IC (цифровой) Стоимость, цифровой выход, линейность
Термистор Стоимость Нелинейность
RTD Повторяемость Стоимость
Воздух Термистор Стоимость, низкая тепловая масса Нелинейность
Термопара Стоимость, низкая тепловая масса Формирование сигнала (увеличивает стоимость)
RTD Повторяемость Стоимость
IC (аналоговый или цифровой) Стоимость, линейность ИС для поверхностного монтажа трудно изолировать от температуры печатной платы
CPU, FPGA, Power
Device, Module и т. Д.
(измерено под или
рядом с устройством)
Микросхема (аналог) Стоимость, линейность
IC (цифровой) Стоимость, цифровой выход, линейность
Термистор Стоимость Нелинейность
RTD Повторяемость Стоимость
CPU, FPGA, Power
Device, Module и т. Д.
(контакт)
Термистор Стоимость, низкая тепловая масса Нелинейность
Термопара Стоимость, низкая тепловая масса Формирование сигнала (увеличивает стоимость)
RTD Повторяемость Стоимость
CPU, FPGA, Power
Device, Module и т. Д.
(с термодиодом)
IC (выносной цифровой датчик температуры) Линейность, цифровой выход, время отклика, точность

Окружающий воздух

Температуру окружающего воздуха трудно измерить, потому что на температуру датчика должен влиять воздух, но он должен быть изолирован от других компонентов (печатной платы, источника питания, процессора), которые могут иметь другую температуру. Термисторы, термопары и RTD доступны на длинных выводах, которые изолируют чувствительные элементы от температуры печатной платы.Если провода достаточно длинные, чувствительный элемент будет иметь температуру окружающей среды, хотя выводы подключены к печатной плате, которая, вероятно, имеет другую температуру. На рисунке 1 (a) показан пример термистора, установленного над поверхностью печатной платы для измерения температуры окружающего воздуха. Доступны

ИС, которые помогают формировать сигналы других типов датчиков. Например, MAX6603 обеспечивает удобный аналоговый интерфейс для RTD, MAX6691, MAX6697 и другие включают функции преобразования термистора в цифровую форму, а MAX6674 и MAX6675 преобразуют сигналы термопар типа K в цифровые. На рис. 1 (b) показаны MAX6675 и термопара K-типа, измеряющая температуру окружающей среды.

ИС для поверхностного монтажа труднее использовать для измерения температуры окружающей среды, потому что лучший тепловой путь для датчика ИС проходит через его выводы, которые имеют ту же температуру, что и печатная плата. Если печатная плата не имеет температуру окружающей среды (например, если она содержит компоненты, которые рассеивают достаточно энергии для повышения ее температуры), ИС для поверхностного монтажа не будет измерять температуру окружающей среды.Однако, поскольку они имеют дополнительные системные функции, такие как цифровые выходы или функции термостата, датчики температуры IC иногда используются для измерения температуры окружающего воздуха. Обычно это делается путем размещения их на небольших «вспомогательных» печатных платах, находящихся при температуре окружающей среды.

Обратите внимание, что даже обычные корпуса ИС, такие как TO-92, которые поднимают датчик ИС над печатной платой, проводят тепло через свои выводы настолько хорошо, что измеренная температура фактически равна температуре печатной платы.Отличным решением с корпусом TO-92 является установка корпуса на конце витой пары длинных тонких проводов над печатной платой, как показано на рис. 1 (c) . Здесь DS18S20, прецизионный датчик, использующий цифровой интерфейс Maxim 1-Wire, измеряет температуру окружающей среды.


Рисунок 1 (а). Термисторный контроль температуры воздуха. Обратите внимание, что длинные выводы термистора обеспечивают тепловую изоляцию от поверхности платы. Температуру термистора можно преобразовать в цифровую форму с помощью таких микросхем, как MAX6697 или MAX6691.


Рисунок 1 (б). Используя термопару для измерения температуры окружающей среды, MAX6675 обеспечивает компенсацию холодного спая и преобразует выходной сигнал термопары непосредственно в цифровую форму.


Рисунок 1 (c). ИС прецизионного датчика температуры 1-Wire DS18S20 устанавливается на конце витой пары проводов, чтобы изолировать датчик от печатной платы. В этом случае DS18S20 получает питание от линии передачи данных. Данные и питание контролируются выводами ввода / вывода микроконтроллера.

ЦП, графический процессор, FPGA, устройство питания, модуль и т. Д.

Температуру высокомощного компонента часто можно измерить с помощью датчика для поверхностного монтажа (термистор, ИС или RTD) рядом с устройством или под ним. Если это нецелесообразно, или если устройство имеет радиатор или другую поверхность, которую необходимо измерить, датчики с длинными выводами (термопары, RTD и термисторы) могут быть помещены в контакт с поверхностью, подлежащей измерению. Если измеряемая температура превышает примерно 150 ° C, лучшим выбором будет термопара или RTD.При температуре около 750 ° C или выше, термопары становятся единственным выбором.

ЦП, графический процессор, FPGA, устройство питания, модуль и т. Д. (Со встроенным тепловым диодом)

Некоторые компоненты, особенно высокопроизводительные ИС, такие как ЦП, графические процессоры (ГП) и ПЛИС, включают биполярный транзистор с диодным подключением для измерения температуры. Поскольку термочувствительный транзистор находится на кристалле ИС, точность измерения намного выше, чем при использовании других методов измерения, а тепловые постоянные времени довольно малы.

Maxim производит несколько микросхем, специально разработанных для точного измерения температуры термодиода и преобразования ее непосредственно в цифровую форму. Некоторые из этих микросхем измеряют один тепловой диод, в то время как другие измеряют до четырех. Уровни сигналов небольшие (порядка 200 мкВ на ° C), но все же выше, чем у термопар. Внутренняя и внешняя фильтрация в сочетании с разумной тщательностью компоновки позволяют широко использовать удаленные диодные датчики в электрически шумном оборудовании, таком как компьютеры, серверы и рабочие станции.Большинство этих ИС предоставляют дополнительные функции для защиты целевой ИС, такие как контакты сигнализации перегрева, которые можно использовать для выключения системы, если температура превышает безопасные рабочие пределы целевого объекта. Пример выносного диодного датчика (MAX6642) показан на рис. 2 . Эта ИС измеряет температуру термодиода и собственную температуру до 150 ° C, а также обеспечивает выход аварийного сигнала перегрева с температурой отключения, которая программируется через SMBus.


Рисунок 2.MAX6642 — самый маленький удаленный датчик температуры в мире.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
