Клеммы для соединения проводов. Соединение проводов клеммной колодкой

Опытные электрики довольно часто шутят: «электротехника – это наука о контактах». И действительно, ведь при ремонте проводки наиболее часто встречаемой неисправностью является отсутствие контакта. В данной статье поговорим о том как правильно выполнить соединение проводов клеммной колодкой.

Как правило, подобного рода неполадки встречаются в клеммах, зажимах, скрутках и прочих местах соединения проводников. Ухудшение контакта может проявляться не только в «пропадании света», но и в нагреве изоляции проводов, что, в свою очередь, может стать причиной ее возгорания.

Простое скручивание проводов для их электрического соединения уже давно в прошлом – на сегодняшний день, для обеспечения надежного контакта применяют специальные клеммы для соединения проводов – клеммные колодки.

Невзирая на то, что на современном рынке представлен широчайший ассортимент этих элементов, которые различаются не только по цене, но и по некоторым особенностям исполнения, конструкция колодок во всех случаях одинакова: в ячейках корпуса устанавливаются латунные трубки с резьбовыми отверстиями с обеих сторон.

Трубки могут быть различного диаметра, в зависимости от того, для соединения какого сечения проводов предназначена колодка.

Сфера применения колодок может быть самой разнообразной. Так, к примеру, такой соединитель просто незаменим при подключении люстры к коротким проводникам, которые выходят из потолка.

Очень удобен данный соединитель и при необходимости соединения перебитых в стене проводов, ведь, как правило, поврежденные проводники имеют недостаточную длину для того, чтобы соединить их каким-либо иным способом. Правда, здесь есть одно «но»:

клеммную колодку следует располагать только в распределительной коробке – скрывать ее в штукатурке недопустимо.

Конечно, надежность соединения при помощи колодки определенно ниже, чем в случае соединения пайкой. Однако, такое соединение удобнее и требует гораздо меньше времени.

Неоспоримым преимуществом ее использования является также и возможность соединения алюминиевых и медных проводников.

В таком случае, для исключения возможного окисления, под каждый зажимной винт пропускают по одному проводу, не допуская при этом непосредственного контакта жил друг с другом.

Соединение проводов клеммной колодкой

При выборе соединительной колодки прежде всего следует учитывать величину тока, который будет проходить через место соединения, а также требуемое количество монтажных клемм в гребенке.

Как правило, процесс соединения проводников не вызывает каких-либо затруднений даже у электриков-любителей.

Монтаж действительно очень прост: берете колодку с требуемым размером ячейки, отрезаете нужное количество секций, вставляете жилы внутрь клеммной ячейки и при помощи винтов зажимаете каждый из соединяемых проводников.

Затягивать винты фиксации жил следует с достаточно умеренным усилием. Естественно, предварительно с концов соединяемых проводников следует снять изоляцию (вполне достаточно снять около 5 мм изоляции), а саму поверхность токопроводящей жилы тщательно зачистить.

Большим преимуществом таких колодок является то, что в зависимости от условий монтажа каждый сегмент можно отрезать. Правда, здесь есть один нюанс: в такой колодке, я бы не рекомендовал зажимать алюминий. При затягивании алюминиевую жилу можно передавить самим винтом.

Если соединяются алюминиевые жилы, то винты необходимо затягивать с особой осторожностью. Обусловлено это тем, что, во-первых, алюминиевая жила может попросту переломиться, а, во-вторых, как известно, алюминий обладает определенной текучестью под воздействием значительного давления, что по истечению некоторого времени может привести к ухудшению или полному пропаданию контакта.

А это, в свою очередь, чревато перегревом проводника и его возгоранием. К слову, по нормативам, абсолютно все соединения, в которых есть алюминий, необходимо подтягивать с периодичностью раз в год.

Как соединять многожильные провода в колодке

Также обратим внимание, что недопустимо зажимать в такой колодке многожильные проводники.

Многожильный провод, как и алюминиевый, можно передавить зажимным винтом.

Дело в том, что в соединительной колодке есть все то, что не очень «любит» многожильный провод – это и неровная поверхность зажимного винта, и точечное (неравномерное) давление, и вращательное движение.

Конечно, монтаж может получиться вполне приемлемым, но может и не получиться – и от проводника останется лишь очень небольшое количество жил.

Тонкие проволоки, из которых состоят такие жилы, быстро деформируются и повреждаются под действием прижимного винта колодки. В результате контакт получается ненадежным – соединение греется и оплавляется.

Лучшим решением данной проблемы является применение специальных наконечников для проводников. В бытовой электрике наиболее часто используются втулочные наконечники с пластиковыми манжетами, которые для удобства монтажа выполняются разных цветов.

Процесс монтажа наконечников выполняется в несколько этапов:

1. Конец проводника подравнивается при помощи кусачек (концы всех «проволочек» жилы должны быть одинаковой длины).
2. Производится зачистка изоляции в соответствии с длиной металлической гильзы наконечника.
3. Аккуратно формируется параллельность всех проволок (без скручивания). В случае, если проволоки скручены их аккуратно выпрямляют.

4. Надевается наконечник таким образом, чтобы пучок проволок выступал из гильзы примерно на 0,5-1 мм. При этом следят, чтобы манжета закрывала край изоляционного покрытия проводника.
5. Далее при помощи специальных пресс-клещей наконечник обжимается (в случае отсутствия этого инструмента обжим можно произвести с помощью обыкновенных пассатижей).
6. После этого проводник с установленным наконечником вставляется в клеммный соединитель и фиксируется прижимным винтом.

Колодки с крышкой для соединения проводов

Отдельно необходимо вспомнить о клеммных колодках, выполненных из высокопрочного черного пластика. Основное преимущество такого соединителя заключается в том, что в нем зажим проводника осуществляется пластиной, а не непосредственно винтом.

За счет такой конструкции можно надежно соединять не только алюминиевые, но и многожильные проводники. Кроме того, такие колодки отличаются и более высоким допустимым рабочим током (можно встретить колодки, рассчитанные на ток до 40А).

Единственный минус таких колодок – они не режутся и не разделяются.

Основным недостатком данного способа соединения проводов является то, что большая часть реализуемых клеммных колодок очень плохого качества – ненадежны и недолговечны.

Еще одна проблема в том, что отличить подделку от нормального соединителя крайне сложно и возможно только в процессе непосредственного монтажа.

Именно поэтому большинство действительно профессиональных электриков выбирают только клеммы для соединения проводов проверенных временем производителей, к примеру таких, как: «Верит», «Тридоник», «АВВ», «Легранд».

Похожие материалы на сайте:

Понравилась статья — поделись с друзьями!

Соединительные электрические колодки: разновидности клеммников для проводов

Те, кто ремонтирует проводку дома самостоятельно, не раз сталкивался с такой проблемой, как соединение проводов.

Сегодня существует немало методов для этого от знакомого всем дедовского способа скрутки до современных электрических соединительных колодок. Вне зависимости от вида работ — ремонт сети или подключение новых элементов (розетка, выключатель и т. д) — соединение должно быть надежным, ведь от этого зависит безопасность жилища.

Способы соединения проводов

Существует множество методов соединения проводников. Самые основные:

механическая скрутка;
коммутация с помощью пайки;
использование клеммных колодок для соединения проводников.

Абсолютно любое присоединение должно соответствовать ряду требований, с помощью которых обеспечивается его прочность и безопасность.

Некоторые из них:

механическая прочность;
стабильные свойства в течение всего периода службы;
доступное расположение, чтобы можно было добраться к ним для проверки целостности и ремонта;
электрическое сопротивление должно быть не более чем 1,2 от значения сопротивления всего проводника.

Метод скрутки проводов сегодня уже не предусмотрен правилами устройства электрических установок, но до сих пор широко применяется на практике, особенно в старых домах. Сейчас на смену этому способу пришло соединение с помощью изолирующих зажимов, которые представлены в виде пластмассовых колпачков со стальной пружиной внутри. Такой колпачок нужно навинчивать на жгут из проводов, образуя прочный контакт между ними. Этот способ соединения используется для проводов из одинаковых материалов.

Пайка или сварочные работы являются очень трудоемким процессом, требующим достаточной квалификации мастера и специального оборудования. Зачастую этот метод используется при монтировании электрических систем со слабым током. Кроме этого, способ относится к неразъемным соединениям, используется для однородных материалов.

Соединительные клеммы позволяют избегать прямого контакта различных материалов между собой, например, алюминия и меди. Соприкосновение этих материалов способно вызвать электрическую коррозию, вследствие которой соединение будет быстро окисляться.

Разновидности клеммников

Зачастую соединительные клеммы для проводов изготавливают из латуни. В основном стандартная сборка состоит из двух штук, но бывают виды с большим количеством. Более дорогие варианты зажимов заполняются специальным гелем, который предотвращает коррозию соединяемых проводов. Эти приспособления различаются по диаметру проводников, допустимому напряжению и току. Сегодня существует 3 вида электрических колодок:

ножевые;
винтовые;
пружинные.

Клеммы Legrand

Это разновидность винтовых клемм для электрических проводов различных диаметров и материалов. Следует отметить, что такой тип клемм не используется для соединения многопроволочных проводников. Исключением являются проводники, которые обжимаются специальным наконечником из латуни. Винтовыми зажимами нежелательно коммутировать алюминиевые провода. Это обусловлено низкой прочностью последних, ведь алюминий легко продавить прижимающим винтом до повреждения структуры металла.

Известным производителем винтовых соединительных клемм является фирма Legrand. Приспособления изготавливаются из латуни, затем покрываются слоем никеля. Благодаря этому достигается надежный контакт присоединения и высокие свойства проведения тока. В качестве изолирующего материала используется полипропилен, с которым можно работать при температуре от -20 до +100 градусов. Кроме этого, материал устойчив к действию открытого огня.

Популярность соединительных систем Legrand объясняется рядом характеристик, которые отличают клеммы этой фирмы от других. Основные особенности:

высокопрочные соединения;
широкий размерный ряд;
возможность работы не только со слаботочными, но и с силовыми цепями;
разнообразные цветовые гаммы, которые позволяют обеспечить различие проводов разного назначения;
многоступенчатая система тестирования готовой продукции, которая обеспечивает соответствие всем необходимым параметрам.

Надежность и долговечность клеммы для проводов можно обеспечить только при должной эксплуатации и монтаже. Основные советы специалистов при монтаже электрической колодки:

медный и алюминиевый провода не должны соприкасаться внутри клеммы;
при проведении соединения с помощью системы Legrand нужно избегать механических напряжений, которые могут вызвать ослабление контакта;
необходимо ежегодно просматривать провода и подтягивать винты до нужного напряжения.

Перед началом крепления нужно зачистить изоляционную обмотку провода на ту длину, которая равна половине размера металлической шины. Затем при помощи отвертки вывинтить прижимной винт и установить провод в отверстие клеммы. После этого затянуть прижимное устройство с усилием, чтобы обеспечить надежный контакт провода с шиной.

Компания выпускает клеммы блоками по 12 штук. Они способны выдержать напряжение в 380 вольт. Эти параметры зависят от сечения проводов. Требуемое количество легко отделить от общего блока при помощи ножа.

Самозажимные устройства

Фирма Wago выпускает такие типы соединений, которые не нужно ежегодно обслуживать, как предыдущий вариант. С помощью пружинных клемм без винтов можно коммутировать провода различных диаметров. Такие соединения обладают преимуществами по отношению к другим видам. Некоторые из них:

устойчивы к вибрациям;
пружина дает постоянное давление на провода, компенсируя их деформацию и обеспечивая непрерывное электрическое сопротивление;
простой монтаж, не требующий специальных инструментов;
возможность многоразовых подключений без повреждений токопроводящих жил.

Клеммники для проводов компании Wago изготовлены из меди, которая обработана посредством лужения. Некоторые виды заполняются антикоррозийной смазкой.

Провод зажимается плоской пружиной, изготовленной из стали и покрытой сплавом хрома и никеля. Изоляционный корпус изготовлен из поликарбоната. Этот материал обладает широким температурным диапазоном, химической стойкостью к атмосферному действию и агрессивным материалам. Существует несколько вариантов конструкций:

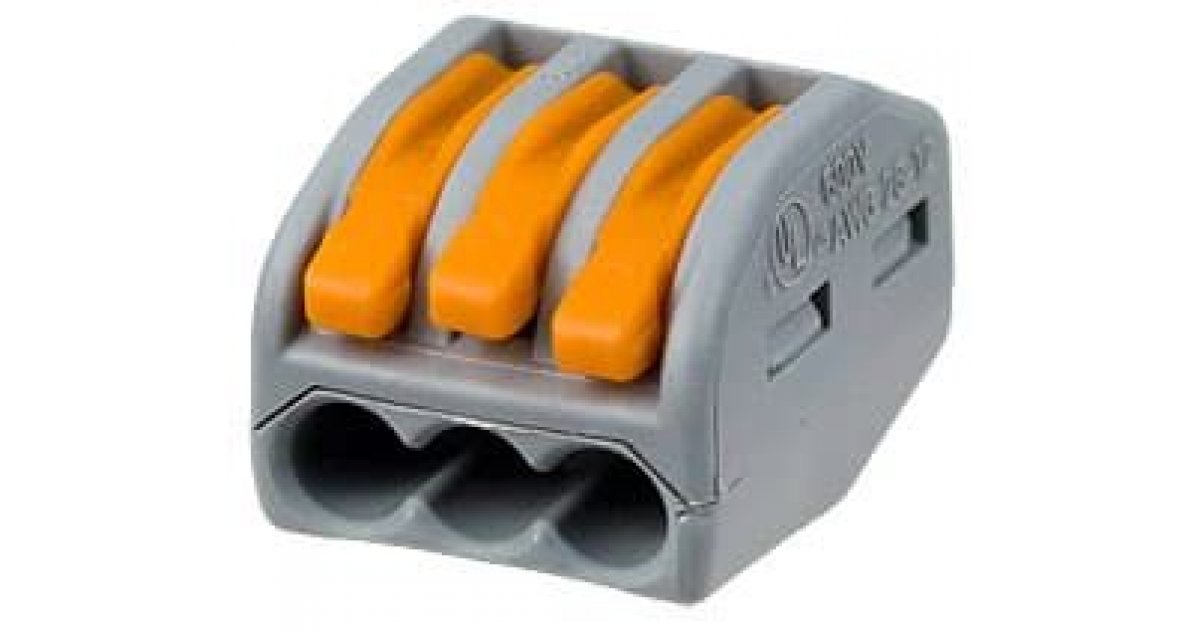

Push Wire — этот тип применяют для неразъемных соединений. Жесткая пружина не дает извлечь провод, не повредив его.
Cage Clamp применяются для многоразовых соединений. С его помощью можно коммутировать даже очень гибкие проводники.

Перед монтажом электрической колодки нужно зачистить изоляционную обмотку проводника на 10−13 мм. Затем плоскогубцами установить проводник в клеммник. После проведения манипуляции визуально проверить глубину установки провода.

Приспособления ножевого типа

Соединение проводников ножевыми клеммниками применяется тогда, когда нормативами предусмотрен монтаж цепочки с помощью неразрывной токопроводящей жилы. Зачастую такие требования относятся к цепи зануления.

Монтаж такой коммутационной системы осуществляется без зачистки проводников от изоляционной обмотки. Для этого нужно вставить провода в устройство и обжать их. Ножевидные контакты прорезают изоляционную обмотку, обеспечивая надежный контакт. Соединительные колодки такого типа выпускают фирмы Legrand, Klemsan. Они рассчитаны на напряжение в 220 В. Максимальный ток варьируется в зависимости от сечения проводников.

Советы опытных электриков

Хороший контакт присоединения зависит не только от качества клеммников, но и от подготовительных этапов. Некоторые из них:

Зачищать провода нужно специальными инструментами. Это необходимо для того, чтобы не повредить токопроводящую жилу.
С поверхности проводников необходимо обязательно снимать оксидные пленки.
Чтобы обжать многопроволочные проводники, необходимо как можно более точно подобрать гильзу.
Заводить проводник в клеммник нужно как можно глубже, практически до начала изоляционной обмотки.
Методом вытягивания проводника нужно проверить прочность коммутации.
Нужно иметь запас провода, чтобы исключить механические нагрузки на клеммы.
В распределительной коробке соединения должны располагаться как можно дальше друг от друга. Это необходимо для того, чтобы минимизировать вероятность короткого замыкания при чрезмерном нагреве.

Соединение проводов — одна из самых простых операций во время монтажа электросетей. Следует отметить, что от качественного выполнения процедуры зависит полноценное функционирование сети. Надежное соединение способно обеспечить стабильные характеристики сети, которые оказывают влияние на беспрерывную работу электроприборов.

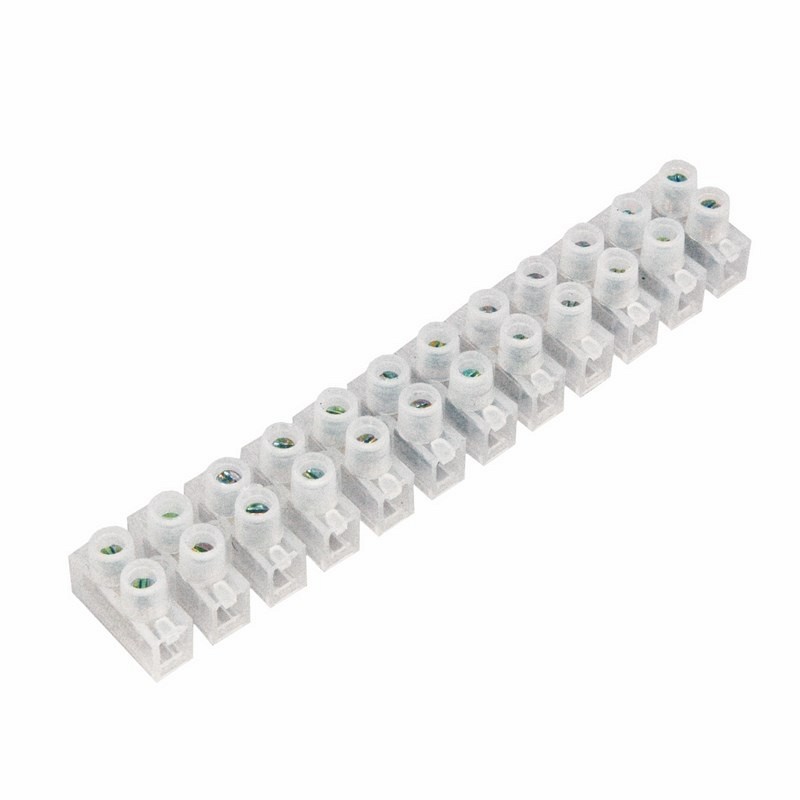

Винтовые клеммные колодки ТМ ПЕРЕДОВИК

При монтаже электропроводки самой основной задачей является создание надёжного уверенного электрического контакта в местах соединения проводов, и подключения к электрическому оборудованию. Существует несколько способов обеспечить такие надёжные контакты. Одним из самых простых и доступных, даже для не имеющих опыта потребителей, является использование соединительных клеммников.

Профессиональные электрики и домашние мастера, чаще всего применяют эти колодки при монтаже проводки для освещения и розеточных групп. С их помощью соединяют провода в распределительных коробках, используют для наращивания (удлинения) проводов и кабелей, подключают световые приборы и прочее оборудование.

Осуществлять монтаж и демонтаж с использованием соединительных клеммных колодок легко и удобно. Из инструментов, Вам понадобятся только обычная прямая (шлицевая) отвёртка соответствующего размера для фиксации проводов, и обычный нож для зачистки изоляции провода и отделения нужного количества пар клемм. Естественно для снятия изоляции с проводов, удобней использовать специально предназначенный для этого съёмник изоляции, но в случаях небольших объёмах работ, можно обойтись и простым ножом.

Из очевидных преимуществ использования вышеупомянутых клеммников, можно выделить возможность устанавливать надёжный электрический контакт между проводниками разных не только размеров, но и материалов. Можно рассчитывать на уверенное соединение медных и алюминиевых проводов, не опасаясь электроэрозии (окисления в результате химической реакции поверхности разнородных металлов, ведущей к перегревам соединений, и исчезновению электрического контакта). Так как при крепление в латунной гильзе клеммной колодки, монтируемые провода не соприкасаются между собой.

Возможны также уверенные соединения и скрутки проводов (скрученные между собой два и более провода), достаточно всего лишь подобрать соответствующий диаметр отверстия гильзы винтового соединения клеммной колодки. Таким образом, для выбора требуемого Вам клеммника, достаточно знать только сечение наиболее толстого провода, или суммарное сечение проводов в скрутке, которые Вы планируете заводить в клеммную колодку. Если Вам проще ориентироваться по диаметру провода, а не по его сечению — соотношение сечения и диаметров Вы можете найти в таблице с указаниями размеров и технических характеристик колодок ТМ ПЕРЕДОВИК (внизу страницы).

Стоит ещё отметить, что клеммники такого вида предназначены для использования одножильных проводов. Такое ограничение объясняется особенностью крепления провода винтовым соединением. Провод, заведённый в гильзу, фиксируется зажимным винтом, который может передавить и разрушить тонкие жилы многожильного провода. Однако описанное выше ограничение можно обойти — опрессовав многожильный провод втулочным наконечником.

Для предотвращения возможного передавливания и разрушения проводов (в том числе и одножильных, т.к. медь и алюминий довольно мягкие металлы, которые легко передавить), при фиксации в клеммных колодках, можно руководствоваться следующей рекомендацией. Проворачивайте зажимной винт без усилий до момента пока он не прижмёт провод к нижней части гильзы, и затем проверните винт отвёрткой ещё на ¼ оборота с усилием. Этого будет достаточно для фиксации провода без его разрушения, и обеспечения надёжного уверенного контакта. Проверить механическую прочность соединения, можно с небольшим усилием потянув его обратно из клеммной колодки. Надёжно зафиксированный и неповреждённый провод, останется на своём месте.

Изолирующий корпус клеммных колодок ТМ ПЕРЕДОВИК, выполнен из первичного сырья — полиэтилена PA66, обладающего высоким диэлектрическим свойством, устойчивого к воздействию агрессивной внешней среды, не горючего. Рабочий температурный режим от -25 до +80 градусов С. Корпус имеет монтажные отверстия, расположенные между парами клемм, предназначенные для фиксации клеммных колодок болтами или шурупами к любым поверхностям. Каждая соединительная колодка ТМ ПЕРЕДОВИК в базовой комплектации имеет корпус с 12 парами клемм. При необходимости, лишние пары можно легко отрезать обычным ножом или кусачками.

Контактная гильза с винтовым зажимом выполнена из латуни, и имеет скруглённую форму в месте фиксации провода, обеспечивающую увеличенную площадь соприкосновения, что позволяет гарантировано получить наиболее надёжный электрический контакт.

Соединительные клеммные колодки ТМ ПЕРЕДОВИК рассчитаны на работу в сети переменного тока с номинальным напряжением 220-230 В, и частотой 50 Гц. Расчёт силы тока зависит от размера колодки, он представлен в самом правом столбике приведённой ниже таблице

Таблица технических характеристик Винтовых клеммных колодок ТМ ПЕРЕДОВИК

Артикул	Наименование	L, мм	W, мм	H, мм	A, мм	B, мм	Сечение, мм²	Диаметр, мм	Сила тока, А	Длина снятия изоляции, мм
30007	Клеммная колодка п/э 12*4мм (10 шт/уп)	93	16	12	6	8	4	2,26	3	6
30008	Клеммная колодка п/э 12*6мм (10 шт/уп)	128	20	15,5	7	10	6	2,76	6	8
30009	Клеммная колодка п/э 12*10мм (10 шт/уп)	134	22	17,7	8	11	10	3,57	30	9
30010	Клеммная колодка п/э 12*16мм (10 шт/уп)	163	26	20,5	10	14	16	4,51	40	10
30005	Клеммная колодка п/э 12*25мм (10 шт/уп)	192	30	26	13	16	25	5,64	60	12
30006	Клеммная колодка п/э 12*35мм (10 шт/уп)	235	39	35	14	18	35	6,68	80	16

Клеммы для соединения проводов: выбираем правильно

Выбираем клеммы, предназначенные для соединения проводов

Соединительные клеммы для проводов в последнее время применяются все чаще. Ведь не для кого не секрет, что ПУЭ запрещает использование скруток для соединения кабелей, проводов и прочей проводниковой продукции.

И разнообразные клеммы, клеммные колодки и тому подобные аксессуары в последнее время приобретают все большую популярность. Да и чего там душой кривить, это значительно удобнее и проще, чем использовать разные методы скрутки.

Винтовые клеммы

По способу обеспечения контакта клеммы можно разделить на два основных вида: самозажимные и винтовые. Клеммы винтовые для соединения проводов в основном предназначены для силовых цепей. Их можно разделить на два основных вида – так называемые строительные и барьерные силовые клеммы.

Строительные клеммы

Строительные, или электромонтажные, клеммы изготовлены из латунной или стальной гильзы с винтовым зажимом, вмонтированной в негорючий полимер. Пропускная нагрузка таких клемм составляет от 10 до 100А, а сечение соединяемого провода может достигать 35 мм². Такая клемма для соединения проводов способно работать под напряжением до 600В.

Строительные клеммы

Итак:

Если говорить о преимуществах строительных клемм, то, в первую очередь, стоит отметить простоту работы с ними. Кроме того, они обеспечивают достаточно надежный контакт, а цена ее не высока.
К недостаткам таких клемм можно отнести высокую вероятность повреждения алюминиевых и медных многожильных проводов при монтаже. Дело в том, что алюминий — метал мягкий и винт его легко раздавливает. Вследствие чего провод ломается либо частично теряет свое сечение. Результатом этого может стать перегрев и потеря контакта, как представлено на видео.
С медными многожильными проводами винтовое соединение может проделать такую же пакость. Поэтому для избегания возможных последствий следует применять специальные латунные наконечники, которые одеваются на провод и обжимаются специальным обжимом или пассатижами.
Кроме того, такие клеммы соединительные для проводов со временем могут терять силу контакта из-за отпуска винта. Поэтому при использовании таких клемм периодически следует проверять надежность крепления.

Строительные клеммы с предохранителем

К данному виду относятся и клеммы автомобильные для соединения проводов. Такие изделия снабжены контактами для установки предохранителей. Это позволяет обеспечивать защиту линии, на которой установлен клеммник и обеспечивать защиту отходящих присоединений. Такое свойство клеммников нашло им широкое применение не только в автомобильной индустрии.

Барьерные клеммники

Если вам необходимо выполнить соединение проводов и кабелей клеммами, то изделия барьерного типа будут идеальным решением. Барьерные клеммы представляют собой медную или латунную пластину, снабженную винтом.

Пластина заключена в гетинаксовый корпус. Такие клеммники способны работать с нагрузками до 200А и номинальным напряжением до 1 кВ. Кроме того, к ним возможно подключать кабели с сечением до 100 мм².

Барьерные клеммы

Итак:

Главным достоинством клемм такого типа является возможность упорядочивания и хороший контакт соединяемых проводов и кабелей. Благодаря разборной конструкции возможно собрать клеммники для двух, трех, четырех и пятипроводной цепи. А возможность крепления клеммников к DIN – рейкам, печатным платам и на обычную приборную панель значительно расширяет сферы их применения.
Для защиты от случайного прикосновения и междуфазных коротких замыканий такие клеммы имеют защиту, выполненную из оргстекла или других прозрачных диэлектрических материалов. Это позволяет осуществлять визуальный контроль контактных соединений и обеспечивает защиту.
Но такие клеммные колодки для соединения проводов применяются достаточно редко в виду их массивности. В основном их применяют для мощного силового оборудования, и в домашних условиях оно практически не востребовано.
В качестве недостатка можно указать и необходимость применять специальные наконечники на концы кабеля для создания качественного контакта. Обычно эти наконечники крепятся методом прессовки, но возможно применение и других способов крепления.

Обратите внимание! К данному типу клемм относим и так называемые ответвительные клеммы или «орехи». Их применяют при раздельной прокладке фаз на напряжение до 600В. Инструкция по их применению позволяет выполнять ответвления проводов без предварительного снятия изоляции.

Зажимные клеммы

Зажимные клеммы в последнее время находят все более широкое применение. Они отличаются по виду и форме, но разделить их можно на самозажимные и зажимные под воздействием человека, или пружинные. Каждый из этих видов имеет свои преимущества и сферу применения.

Самозажимные клеммы

Самозажимные клеммы изготавливаются из полимерных материалов. Обычно твердого типа. Контактное соединение в них обеспечивается за счет одной или нескольких металлических пластин с латунным покрытием. Пластины находятся в напряженном состоянии, за счет чего при установке между ними провода обеспечивают должное нажатие.

Самозажимные клеммы

К преимуществам таких самозажимных клемм относят простоту монтажа, достаточно просто вставить провод в клеммник, высокую надежность контакта и возможность упорядочивания инженерных сетей. Также сюда можно добавить невысокую стоимость таких клемм.
Еще одним преимуществом является возможность использования клеммы для соединения алюминиевых и медных проводов. Ведь контакт между проводами осуществляется только через контактные соединения из латуни.

Обратите внимание! При использовании самозажимных клемм надежность контакта при нагревании только улучшается. Ведь при нагревании нажимная пластина нагревается и расширяется, за счет чего обеспечивает еще большее нажатие.

Но и недостатков у такого вида клемм немало. Прежде всего это доступные для соединения сечения проводов. Обычно они не превышают 4 мм². Исходя из того, что максимально допустимый ток таких клемм редко превышает 25А, этого вполне достаточно.
Еще одним весомым недостатком, серьезно ограничивающим их применение, является невозможность использования многожильных проводов. Это связано с тем, что такой тип провода не обладает достаточной жесткостью, необходимой для проникновения между пластинами.

Клеммы пружинного типа

На фото представлены механизмы зажимных клемм

Пружинные клеммы изготавливаются из различных полимерных материалов. Контактная часть состоит из двух латунных пластин. Одна из которых имеет жесткое основание, а вторая закреплена на подвижной части.

В некоторых случаях может применяться одна пластина, закрепленная в любой части. При монтаже провода подвижная часть поднимается, устанавливается провод и подвижная часть закрывается, становясь на специальную защелку.

При закрытии сжимается пружина, которая обеспечивает должное давление на провод и соответственно надежный контакт.

Итак:

К преимуществам такого вида клемм относится простота работы с ними своими руками. Простота замены провода и изоляция провода от случайного прикосновения. Часто такие клеммники содержат маркировку или оборудуются выносным заземляющим контактом.
Также возможно применять такие клеммы для соединения медных и алюминиевых проводов. Ведь контакт между ними обеспечивается через пластину из латуни.
Но одним из основных преимуществ, обеспечивших широкое распространение таких клеммников, является надежное крепление многожильных проводов. Ведь в отличие от клемм других видов она не способна повредить или снизить сечение многожильных проводов.
Недостатков у таких клеммников тоже немало. Прежде всего сюда следует отнести возможность использовать провод с сечением до 2,5 мм² и номинальный ток до 25А.
Но главным недостатком является высокая вероятность отпуска металла пружины со временем или вследствие нагрева. Особенно ярко это прослеживается при частых перегрузках питающей линии. Поэтому применять их лучше только для слаботочных сетей.

Пружинные клеммы

Вывод

Соединение проводов клеммной колодкой – вещь, конечно, удобная, но, прежде всего, следует верно определиться с видом необходимых вам клемм. Это следует делать, исходя из сечения, типа провода, возможной нагрузки, возможностей монтажа и, конечно, наших советов.

Ведь только правильный выбор способа соединения проводов и кабелей обеспечит надежную и бесперебойную работу вашей электрической сети.

Клеммники электрические для соединения проводов

Автор Alexey На чтение 6 мин. Просмотров 355 Опубликовано 03.04.2016 Обновлено 03.04.2016

Шутливое определение электротехники, как науки о контактах, на самом деле является квинтэссенцией задач и требований, предъявляемых к электрическим соединениям – ток должен проходить через точку касания проводов с минимальными потерями, и при этом не должна допускаться его утечка из-за соприкосновения с другими токопроводящими поверхностями.

Возникает поломка в случае отсутствия нужного контакта, но его появление в непредусмотренном месте является аварийной ситуацией, чреватой катастрофическими последствиями и человеческими жертвами.

Поэтому прогресс в электротехнике привел к созданию устройств, обеспечивающих надёжный электрический контакт проводов, безопасный для окружающего оборудования и обслуживающего персонала. Одним из таких электротехнических соединительных изделий, обеспечивающих надёжность и безопасность контакта, является клеммная колодка.

Клеммные колодки

Принцип соединения проводов

Надёжность контакта в соединительной клеммной колодке достигается благодаря винтовым зажимам, фиксирующим провода в латунной трубке или между прижимными пластинами. Из-за используемых для этих целей винтов, данные клеммы также называют винтовыми клеммниками.

Есть две разновидности данных электротехнических устройств, различающихся по типу фиксации:

Зажим осуществляется из-за давления на проводник торцовой поверхности закручиваемого винта, при этом оголённая токонесущая жила находится в трубке, перпендикулярно оси которой, имеется резьбовое винтовое соединение. Придавленный к внутренней стенке трубки провод контактирует с ней, благодаря чему достигается необходимая площадь контакта. Другой проводник вставляется с противоположного торца трубки, и прижимается аналогично.
Прижимное воздействие от головки болта передаётся через шайбу или прижимную пластину, при этом провод зажимается между двумя плоскими поверхностями прижимной пластины и контактной перемычки, на другом конце которой находится симметричное винтовое соединение.

Клеммники первого типа массово используются в частном секторе, при электромонтаже проводов в распределительных коробках,

Клеммники для распред коробки

а клеммные колодки второго типа чаще применяют в электрощитах и различном оборудовании.

Клеммники этого типа применяются в распредщитах

Трубчатые винтовые колодки

Большую популярность среди населения, вынужденного заниматься соединением силовых проводов, получили винтовые клеммные колодки из полиамида и латунных трубок.

Данные электротехнические изделия, благодаря их простоте и дешевизне, можно встретить практически в любом не специализированном магазине, занимающимся продажей различного хозяйственного инвентаря. Для соединения проводов с помощью данных клеммных колодок понадобится лишь нож для зачистки изоляции и подходящая по форме и диаметру отвертка.

Очень часто в отдалённых регионах данные винтовые клеммники – единственная возможность сделать электромонтаж, не прибегая к использованию скруток, которые нормативами ПУЭ не допускаются.

Латунные контактные трубки в полиамидных клеммных колодках располагаются параллельно, в каждой перемычке между ними, в материале имеется монтажное отверстие для крепления изделия.

соединение проводов с помощью винтовой клеммной колодки

В этом же месте удобно производить отделение необходимого для электромонтажа количества колодок. Провод зачищается таким образом, чтобы оголённая часть полностью скрывалась в половине длины трубки.

Недостатком данных клеммников является неравномерный зажим торца винта, и его вращение, при котором материал проводника повреждается.

Поэтому данным способом можно соединять только цельные жилы, применяя умеренную силу, закручивая зажимной винт. Поскольку часть тонких жилок в гибком кабеле неминуемо продавливается в данном зажиме, следует использовать специальные наконечники для многожильных проводов.

Повреждение материала проводника из-за использования винтовой клеммной колодки

Контактные колодки с пластинами

Описанного выше недостатка с вращающимся винтом, прорезающим металл провода, лишены клеммовые соединения из второго варианта, имеющие прижимные пластины.

Данный контактный зажим располагается на диэлектрике из карболита или другого тугоплавкого пластика.

Поскольку фиксация происходит по обе стороны винта, то в данную клемму можно вставлять два провода одновременно.

Часто, для повышения надёжности, опытные электрики сгибают жилу в петлю, продевают в неё предварительно отвинченный болт и снова его закручивают.

Несмотря на то, что нижняя контактная пластина часто имеет U-образную форму, ограничивающую свободное пространство для помещаемого туда проводника, всё же не следует зажимать там многожильные провода, из-за вероятности повреждения жилок об острые грани.

Разновидности колодок с пластинами

К тому же, на прижимной пластине, для лучшего сцепления с металлом жилы делают специальные насечки, которые могут повредить тонкие проводки.

крепление проводов в контактной колодке

Для предотвращения самопроизвольного откручивания винта применяется специальная шайба – гровер.

шайба для клеммы

Поскольку существует возможность случайного касания пальцами открытых контактов, данные колодки дополнительно защищают съёмной пластиковой крышкой.

Контактные колодки с крышками

Недостатки колодок

Из механики известно, что главный враг винтового соединения – это вибрация, из-за которой прижимающая сила открутившегося болта может ослабнуть настолько, что винт иногда откручивается полностью.

Может показаться, что клеммные колодки в распределительной коробке находятся в полном покое, и не подвержены вибрационным воздействиям. На самом деле, человеческое жильё находится в пространстве, наполненном различными вибрациями природного и техногенного характера – особенно это ощущается в большом городе.

Нагрев и перегрузка в винтовой клеммной колодке из-за плохого контакта

Другое негативное свойство материалов, ухудшающее характеристики винтовых соединений – это текучесть металлов. Под давлением прижимного винта или пластин молекулы металла проводника растекаются в стороны, подобно пластилину, если на него сильно надавить.

В отношении электротехнических металлов – меди и алюминия данный процесс измеряется микронами в сутки, но это происходит, и соединительная прижимная сила ослабевает.

Поэтому, из-за данного свойства и упомянутой вибрации, используя выше описанные клеммники для соединения проводов, необходимо помнить, что винты нужно периодически подтягивать хотя бы раз в год, иначе уменьшающаяся площадь контакта приведёт к увеличению его сопротивления и сопутствующего нагревания.

Поскольку нагрев металла ухудшает его проводимость, тепловыделение возрастает и в моменты пиковых нагрузок может возникнуть искрение, подвергающее коррозии контактирующие поверхности, что в конечном результате приводит к перегреву провода у точки контакта и даже возникновению дуги.

Изоляция фиксацией

Пусть клеммные колодки не столь надёжны как пайка, электросварка или опрессовка гильзами, но в отличие от данных способов, одновременно с монтажом проводов происходит их изоляция.

Также для соединения можно использовать наконечники для более надежного контакта многожильных проводов

Будь то скрутки, спайки или гильзы – их всегда нужно дополнительно изолировать, и размещать так, чтобы в процессе эксплуатации изоляционный материал не повредился, и токонесущие части не соприкоснулись.

В случае применения колодок, помимо диэлектрического материала на котором держатся клеммовые соединения, оголённые провода также изолируются друг от друга благодаря жёсткой фиксации их в пространстве, не дающей им соприкасаться.

Клеммная колодка для проводов: разновидности, конструкция

При монтаже электропроводки, особенно в распределительных шкафах, возникает необходимость упорядочить разводку проводов. Для этого применяются клеммные колодки.

Кроме аккуратности и безопасности, такой способ монтажа дает возможность в любой момент оперативно отключить выбранную линию (например, для ремонта), без необходимости обесточивания всей системы. Существуют различные виды электрических клеммных колодок, однако при их производстве должны соблюдаться определенные стандарты. Правила устройства электроустановок предписывают руководствоваться ГОСТ 17557–88 «Колодки клеммные светотехнические». Есть и иные стандарты, в том числе международные (ISO, IEC, ITU, SA, CE и прочие).

Важно! При подборе оборудования, удостоверьтесь в наличии сертификата производителя. Информацию можно запросить у продавца (в технической документации), или увидеть маркировку на корпусе.

Соответствие стандартам нужно не только для соблюдения норм ПУЭ, от этого зависит ваша безопасность.

Основные требования к конструкции клеммников

Так или иначе, требования к надежности и электрическим характеристикам прописаны в различных стандартах.

Стойкость к нагреву определяется материалом несущего корпуса. Он должен быть негорючим. Контактные группы в процессе эксплуатации могут нагреваться до высоких температур (особенно, если контакт плохой, или имеет место превышение допустимой нагрузки). В этом случае не должен возникать очаг горения.
При нагреве, корпус не должен менять прочностных характеристик. Если тепловые зазоры не обеспечивают удержание контактных групп в посадочных гнездах, такие изделия использовать нельзя.
Защитные крышки (при их наличии) не обязательно выполняются из негорючих материалов. Тем не менее, материал не должен поддерживать горение.
Прочностные характеристики должны обеспечить фиксацию клемм при нормальном силовом воздействии (при затягивании винтовых зажимов пластины остаются на месте).
Любые типы зажимов обеспечивают надежную фиксацию проводов без предварительной подготовки (лужение, использование наконечников, формирование колец).
Длина контактных пластин исключает прикосновение вводимых проводников. Это делается для противодействия электрохимической коррозии (например, медь + алюминий).
На маркировке должна быть информация о диаметре проводников, типе тока, предельном значении напряжения.

Разновидности клеммников по материалу корпуса

Как минимум, несущая часть изготавливается из диэлектрика. Исходя из его характеристик, производитель подбирает минимально допустимые расстояния между клеммами, исключающие воздушный пробой.

Керамика. Этот материал имеет массу достоинств, и, пожалуй, один недостаток: он хрупкий. Керамическая клеммная колодка применяется в электроустановках с напряженным температурным режимом: нагревательные приборы, мощные силовые шины (допускается естественный нагрев проводника). Кроме того, керамика применяется при организации проводки рядом с механизмами, которые имеют высокую рабочую температуру. Единственное ограничение — в местах установки керамических клеммников не должно быть вибрационных и ударных нагрузок.
Полипропилен. Прочный, относительно пластичный материал. Хорошо противостоит ударным нагрузкам и вибрации, не трескается при деформации. Однако его температурные и диэлектрические характеристики не позволяют использование в высоковольтных сетях, с расположенными по соседству нулевым и фазным проводом. Поэтому полипропиленовые изделия обычно применяются на одной линии (либо ноль, либо фаза), и имеют ограничение до 600 вольт. Еще одно применение — клеммы для подключения приборов освещения бытовой мощности. В таких колодках может соседствовать ноль и фаза.

Полиамид. Прочный негорючий материал с отличными характеристиками. При этом относительно дорогой. Применяется в колодках, к которым предъявляются высокие эксплуатационные требования. Благодаря устойчивости к внешним воздействиям, полиамид может использоваться как в несущих элементах, так и при изготовлении прочного внешнего корпуса.
Карболит. Пожалуй, лучшие характеристики негорючести, да и диэлектрик из этого материала хороший. Выдерживает статические нагрузки и вибрацию, но при ударах может расколоться. Клеммные колодки карболитовые применяются в любых электроустановках, кроме нагревательных элементов. Разве что корпуса из них получаются не очень прочные. Карболитовые колодки массово применяются в бытовой светотехнике. Практически каждая вторая люстра подключена с помощью такого коммутатора.

Поливинилхлорид (ПВХ). Колодки массового применения для слаботочных соединений. Опять же, бытовая техника и освещение. Материал негорючий, достаточно прочный, однако при нагреве деформируется. Главное достоинство — низкая цена. По этой причине многие недобросовестные электрики используют эти колодки не по назначению, при сборке мощных электроустановок. Такая «экономия» часто приводит к выходу из строя распределительных щитков и отказам электрооборудования. Кроме того, такие колодки выпускаются в удобном форм-факторе: линейку легко можно разделить на необходимое количество контактов.

При изготовлении клеммных колодок для проводов, еще применяется текстолит и эбонит. Но это штучные изделия для определенных проектов: материал слишком дорогой.

Разновидности клеммных колодок по способу крепления проводника

Винтовые клеммники выпускаются в двух форм-факторах: классические накидные и зажимные.

Классические представляют собой соединение винт-гайка. В качестве гайки выступает собственно контактная пластина. Неподготовленный проводник для такой колодки не подходит: необходимо установить на конце клемму, либо сформировать кольцо. Применяются в основном в распределительных коробках для разводки проводов в помещениях. Более продвинутая конструкция имеет прижимную шайбу-пластину, под которую можно завести неподготовленный конец кабеля.

Зажимные колодки представлены в виде неподвижного хомута, в котором с помощью винта зажимается кабель: либо в виде подвижного хомута, который подтягивается винтом к контактной площадке. Существенный недостаток — проводник находится под давлением, и может деформироваться (особенно это касается алюминиевых жил). В результате контакт ослабевает. Такие колодки требуется подтягивать хотя бы раз в год. Также винтовые соединения могут ослабнуть от вибрации.

Быстрозажимные колодки лишены недостатков винтового соединения, концы проводников крепятся более надежно. Наибольшее распространение получили изделия фирмы WAGO, фактически так называют любые колодки такого типа. Также выпускаются в двух вариантах:

PUSH WIRE (неразъемные одноразовые). При введении провода в отверстие, он зажимается. Извлечь его оттуда невозможно: колодка будет разрушена. При этом, контакт получается более надежным, чем на клеммниках многоразового применения. Их применяют после тщательной проверки правильности разведения кабелей. Для возможной коррекции рекомендуется оставлять запас несколько сантиметров провода.

CAGE CLAMP (многоразовые). Зажим проводника производится рычагом. Преимущество в том, что можно использовать контактор повторно. Недостаток — зажимной механизм не может обеспечить надежный контакт.
Тем не менее, подобные колодки быстро набирают популярность, особенно в бригадах электриков, занимающихся подключением многоквартирных домов.

Разновидности клеммных колодок по расположению контактов

Самая простая колодка — это металлическая рейка с рядом контактных зажимов. Предназначена для объединения множества проводов с одним номиналом. Например, нулевая шина или заземление.

Основной провод приходит на один из винтовых зажимов, и вся колодка приобретает необходимый потенциал.

Проходной тип предназначен для линейного соединения проводов. Часто применяется для сращивания разных металлов (медь и алюминий).

Есть и другая разновидность проходного клеммника.

Главный принцип — параллельные проводники разделены диэлектриком.

Барьерные колодки похожи на проходные, но в них защита от замыкания соседних проводов реализована надежнее. Диэлектрик выходит за плоскость контакта, дополнительно защищает колодку от случайного короткого замыкания (например, падения на клеммы токопроводящего элемента).

Где купить

Максимально быстро приобрести колодки можно в ближайшем специализированном магазине. Оптимальным же, по соотношению цена-качество, остаётся вариант покупки в Интернет-магазине АлиЭкспресс. Обязательное длительное ожидание посылок из Китая осталось в прошлом, ведь сейчас множество товаров находятся на промежуточных складах в странах назначения: например, при заказе вы можете выбрать опцию «Доставка из Российской Федерации»:

Итог

Универсальных клеммников не бывает. Для каждой задачи выбирается необходимая колодка: по электрическим параметрам, прочностным характеристикам, и, разумеется, простоте установки.

Поэтому перед походом в магазин, следует составить схему электропроводки, и обозначить необходимое количество и тип колодок.

Видео по теме

Автомобильные клеммы для соединения проводов | Электирика

» Электирика

Способы соединения проводов при ремонте электропроводки автомобиля.

В этой статье рассмотрим способы соединения проводов при ремонте электропроводки автомобиля. Описанные способы ремонта проводки автомобиля проверенные на практике, но не единственные.

Рассмотренные соединения попытаемся оценить по четырем главным критериям важных при ремонте автомобильной проводки:

хороший электрический контакт
механическая прочность
защита от влаги
гибкость.

Соединение проводов путём скручивания.

Способ соединения проводов скручиванием наиболее распространен среди автомобилистов и автомобильных СТО. Широкое применение этого способа обусловлено его простотой, довольно неплохой механической прочностью и при правильном изолировании, хорошей защитой от влаги. Для выполнения подобного соединения, нам не понадобиться ни какой инструмент. Единственный расходник для такого соединения — изолента, которую нужно подобрать правильно (об этом мы поговорим позже).

Подобное соединение можно применить при ремонте автомобильной электропроводки, где не требуется механическая прочность, в местах имеющих трудный доступ для спец инструмента, там, где отсутствует цифровой сигнал CAN шины.

Достоинства: быстрота соединения проводов, неплохой контакт, гибкость.

Недостатки: низкая механическая прочность соединения.

Оценка соединения:

электрический контакт – (зависит от качества соединения)
механическая прочность –
защита от влаги — (зависит от изоляционного материала)
гибкость соединения –

Соединение проводов путём пайки.

Повысить прочность соединения можно путём пайки проводов. Хотя недостатков подобного соединения для автомобильной проводки больше чем преимуществ.

Достоинства: механическая прочность соединения, отличный электрический контакт в соединении.

Недостатки:

автомобильные провода со временем окисляются, поэтому выполнить пайку становиться довольно трудно (применение активных флюсов зачастую ухудшает электрическое соединение)
из-за большой текучести олова жестким становиться 10-15мм провода под изоляцией, следовательно, соединение перестает быть гибким

Оценка соединения:

электрический контакт – (зависит от качества соединения)
механическая прочность – (для хорошо пропаянного соединения)
защита от влаги — (зависит от изоляционного материала)
гибкость соединения –

Соединение проводов опресовкой №1.

Используя широко распространенные разъемы типа мама , папа можно выполнить крепкое электрическое соединение автомобильных проводов. Вот правда для выполнения прочного соединения проводов потребуется специнструмент.

Достоинства: механическая прочность, хороший электрический контакт, замечательная гибкость, т. к. длина соединения 8-10 мм, возможность подключения дополнительного провода к штатной проводке автомобиля с незначительным ее повреждением, низкая цена соединения.

Недостатки: очень трудно подобрать подходящий инструмент, дороговизна инструмента.

Оценка соединения:

электрический контакт –
механическая прочность –
защита от влаги — (зависит от изоляционного материала)
гибкость соединения –

Соединение проводов №2.

Соединить электропроводку автомобиля таким способом не составит труда. Для подобного соединителя нет необходимости даже зачищать провода, эту функцию выполнит соединитель, прорезав изоляцию проводов до меди. Однако соединять провода с большим током в нагрузке не желательно, т.к. соединение выполняется не по всему сечению провода и площадь контакта очень маленькая.

Достоинства: простота соединения, возможность подключения дополнительного провода к штатной проводке автомобиля с незначительным ее повреждением.

Недостатки: низкая механическая прочность, низкая защита от влаги (из-за большого размера соединения, нет возможности хорошо заизолировать соединение, поэтому область применения такого соединения ограничена), удовлетворительный электрический контакт (используется небольшая площадь контакта в соединении).

Оценка соединения:

электрический контакт –
механическая прочность –
защита от влаги — (зависит от изоляционного материала)
гибкость соединения –

Cоединение проводов №3.

Данное соединение проводов простое в применении, обеспечит хороший электрический контакт, но увы обладает низкой защитой от влаги.

Достоинства: простота соединения электропроводов, хороший электрический контакт, дешевый и распространенный инструмент.

Недостатки: низкая защита от влаги (тяжело заизолировать соединение).

Оценка соединения:

электрический контакт –
механическая прочность –
защита от влаги —
гибкость соединения –

Соединение проводов опресовкой с клеевым изолятором №4.

Данное электрическое соединение максимально отвечает всем требованиям. Оно обладает достаточной механической прочностью, защитой от влаги (так как при нагреве изолятор усаживается и расплавляет клей находящийся внутри), имеет хороший электрический контакт, для установки применим простой распространенный инструмент.

Недостатки: низкая гибкость, так как 3-4 см соединения придают проводу жесткость.

Оценка соединения:

электрический контакт –
механическая прочность –
защита от влаги —
гибкость соединения –

Подводя итоги можно сказать, что каждое соединение имеет свои достоинства и недостатки и выбирать их нужно исходя из области применения.

К примеру, для ремонта электропроводки автомобиля в местах частого перегиба проводов хорошо зарекомендовали себя соединение проводов скручиванием и соединение опресовкой №1.

При ремонте прямых участков электропроводки автомобиля в кабине, можно применить любое соединение.

Однако при ремонте прямых участков электропроводки автомобиля в условиях повышенной влажности, (у грузовика большая часть проводки работает в таких условиях) лидером, несомненно, является соединение №4.

Какой способ соединения проводов лучше?

Главная Статьи Интересное и новое Какой способ соединения проводов лучше?

Дорогие посетители, приветствую вас на сайте kiev-elektro.ru . В статье Способы соединения проводов мы уже рассматривали различные способы соединения проводов, и я рассказывал о том что в современной редации ПУЕ скрутки запрещены. По этому я решил выяснить насколько надежным является соединение проводов скруткой по сравнению с клеммниками WAGO.

Сравнение соединений клеммами WAGO и скруткой.

Итак, по выгодности использования скрутка явно лучше чем клеммники. Ее себестоимость практически нулевая, а клемники необходимо покупать. С другой стороны клеммное соединение выглядит гораздо лучше, да и отсоединить и подключить провода по другому получится гораздо быстрее и удобнее. Ну да ладно, давайте рассмотрим их с точки зрения их надежности.

Хочу обратить ваше внимание на то, что в клеммнике площадь контакта гораздо меньше чем при качественном соединении скруткой.

При соединении проводов клеммами площадь контакта между зажимами клеммы и проводом очень небольшая, можно даже сказать точечная, а это в свою очередь создает определенное сопротивление для протекания тока. В то же время при использовании скрутки площадь контакта гораздо больше чем при соединении клеммой.

Но если уж мы говорим о площади контакта между соединяемыми проводами. то думаю будет справедливым так же сказать, что соединение скруткой при достаточно большом количестве соединяемых проводов может стать достаточно трудновыполнимой задачей. Не говоря уже о том что соединять между собой алюминиевые и медные провода вообще нельзя, а при использовании клеммных соединений этих нюансов не возникает.

Так же есть еще один момент касающийся соединения проводов с помощью скрутки,

Все дело в том, что алюминиевые провода легко ломаются если их перегнуть несколько раз, а как вы уже наверное догадались при скрутке приходится в той или иной степени сгибать провода. И поэтому при алюминиевой проводке, когда возникает необходимость проведения соединения, или пере соединения проводов скруткой приходится сталкиваться с риском того что провод может просто обломаться. А при использовании клемм, все же гнуть провода приходится значительно меньше.

Что ж, давайте теперь поговорим и о пропускной способности контактов проводов соединенных при помощи клемм. или скрутки.

Переходное сопротивление контакта клемм и скрутки.

Как я уже упоминал выше, площадь контакта при соединении клеммами намного меньше чем при той же скрутке. А следовательно и нагреваться клеммное соединение должно, и будет, больше чем скрутка. Давайте посмотрим что получается на практике:

Клеммные колодки для соединения проводов

Неоспоримым преимуществом ее использования является также и возможность соединения алюминиевых и медных проводников. В таком случае, для исключения возможного окисления, под каждый зажимной винт пропускают по одному проводу, не допуская при этом непосредственного контакта жил друг с другом.

Соединение проводов клеммной колодкой

Как правило, процесс соединения проводников не вызывает каких-либо затруднений даже у электриков-любителей.

Как соединять многожильные провода в колодке

Также обратим внимание, что недопустимо зажимать в такой колодке многожильные проводники. Многожильный провод, как и алюминиевый, можно передавить зажимным винтом.

Процесс монтажа наконечников выполняется в несколько этапов:

1. Конец проводника подравнивается при помощи кусачек (концы всех «проволочек» жилы должны быть одинаковой длины). 2. Производится зачистка изоляции в соответствии с длиной металлической гильзы наконечника. 3. Аккуратно формируется параллельность всех проволок (без скручивания). В случае, если проволоки скручены их аккуратно выпрямляют. 4. Надевается наконечник таким образом, чтобы пучок проволок выступал из гильзы примерно на 0,5-1 мм. При этом следят, чтобы манжета закрывала край изоляционного покрытия проводника. 5. Далее при помощи специальных пресс-клещей наконечник обжимается (в случае отсутствия этого инструмента обжим можно произвести с помощью обыкновенных пассатижей). 6. После этого проводник с установленным наконечником вставляется в клеммный соединитель и фиксируется прижимным винтом.

Колодки с крышкой для соединения проводов

Единственный минус таких колодок – они не режутся и не разделяются.

Похожие материалы на сайте:

Источники: http://www.100scan.ru/soedinenie_provoda.php, http://kiev-elektro.ru/soedinenie-provodov-skrytka-klema/, http://electricvdome.ru/instrument-electrica/klemmnie-kolodki.html

Комментариев пока нет!

Что такое клеммная колодка? | Значение и типы

Как соединить два провода? Снимая изоляцию с концов и скручивая их вместе? Да, это работает. Но безопасно ли это? Мы можем наклеить изоляционную ленту на стык или использовать соединитель для проводов. Но что, если есть несколько проводов, которые нужно соединить / соединить рядом друг с другом? Или что, если несколько исходящих проводов должны быть подключены к одному входящему проводу? Тогда этот способ больше не будет ни безопасным, ни удобным. Здесь мы используем клеммные колодки.

Что такое клеммная колодка?

Клеммная колодка (также называемая клеммой или клеммной колодкой ) представляет собой модульный блок с изолированной рамкой, которая скрепляет два или более проводов вместе. Он состоит из зажимного элемента и токопроводящей ленты. Типичная простейшая клеммная колодка показана на изображении ниже.

Изображение предоставлено: Wikimedia Commons

В изоляционном корпусе клеммной колодки находится токопроводящий элемент (металлическая полоса или клеммная колодка).Он также обеспечивает основу для зажимного элемента. Корпус имеет монтажное приспособление, так что блок можно легко установить на печатную плату или монтажную рейку или отсоединить от нее. Большинство клеммных колодок обычно имеют модульную конструкцию и устанавливаются на DIN-рейку. Это позволяет нам увеличивать количество терминалов в соответствии с требованиями. Клеммные колодки обеспечивают более надежное соединение и хорошую организацию проводов.

Типы клеммных колодок

Электрические клеммные колодки можно классифицировать по конструкции, типу устройства, вариантам подключения и т. Д.

Одноуровневая проходная клеммная колодка

Тип конструкции

Одноуровневые проходные клеммные колодки : Они просто используются для соединения двух проводов вместе, т. Е. Межпроводного соединения. Их также называют клеммными колодками с одинарным вводом . Одноуровневые клеммные колодки наиболее простого типа с одним входным контактом и одним выходным контактом.
Двухуровневые клеммные колодки : Эти клеммы имеют еще один уровень подключения клемм, установленный на первом.Такое расположение обычно используется для экономии места.
Трехуровневые клеммные колодки : Как и двухуровневые блоки, они имеют дополнительный уровень наверху. Преимущество использования многоуровневых блоков состоит в том, что в одном блоке можно установить несколько соединений.

Изображение предоставлено: Connectwell.com

Тип устройства

Изображение предоставлено: Connectwell.ком

— Клеммы заземления

Эти блоки часто выглядят как одноуровневые проходные клеммы. Исключением является то, что эти блоки и металлическое соединение, где заканчивается провод, заземлены на панель или DIN-рейку, на которой установлен блок.

— Клеммы с предохранителями

Они похожи на проходные блоки, за исключением того, что металлическая соединительная планка заменена предохранителем. Следовательно, провода будут подключены через предохранитель, обеспечивающий дополнительную защиту.

— Клеммы для термопар

Они предназначены для подключения выводов термопар. Некоторые соединители для термопар по существу зажимают вместе выводы термопар с обеих сторон блока, устраняя металлическую соединительную планку внутри блока. Однако в некоторых блоках термопар может присутствовать металлическая соединительная полоса из того же металла, что и провод.

— Блоки ввода / вывода и сенсорные блоки

Блоки ввода-вывода используются для установления соединения между устройством и контроллером.Принимая во внимание, что блоки датчиков работают с трех- или четырехпроводными устройствами, такими как датчики приближения.

— Отсоедините клеммные колодки

Эти блоки позволяют легко отсоединить провода, просто подняв рычаг или рубильник. Их можно использовать для удобного отключения и подключения без снятия проводов. Они также известны как блоки переключателей .

— Блоки распределения питания

Эти блоки используются в распределении электроэнергии. Клеммная колодка распределения электроэнергии — это удобный, экономичный и безопасный способ распределения мощности от одного источника входного сигнала на несколько выходов.Один большой провод подключается к входной клемме блока, а на выходе предусмотрено несколько выходных клемм. Таким образом, провода хорошо расположены на панели управления, что придает ей аккуратный, чистый и профессиональный вид.

Варианты зажима в клеммных колодках

Винтовой зажим : Винтовой зажим — самый распространенный способ подключения. Проволоку или проводник просто прижимают к полосе проводов в блоке, затягивая винт. Винтовые клеммы подходят для очень широкого диапазона размеров проводов или проводов.
Пружинный зажим : клеммы этого типа используют давление пружины для удержания провода зажатым. Пружинные зажимы представляют собой новую альтернативу винтовым зажимам и обычно используются для относительно небольших проводов.
Изображение предоставлено: C J Cowie | Altech Corp.
Цанговые клеммы : Цанговые клеммы позволяют подключать провод, просто вставив его. Большинство вставных клемм требуют использования наконечника.Наконечник укрепляет конец провода / проводника. Однако некоторые вставные клеммные колодки позволяют вставлять одножильный провод напрямую или многожильный провод, вставляя отвертку в отверстие для разблокировки.
Разъем смещения изоляции (IDC) : Эти разъемы не требуют снятия изоляции для контакта. Нам просто нужно вставить провод, не снимая изоляции, и два острых металлических лезвия внутри клеммы прорежут ее до проводника, обеспечивая надлежащий контакт.
Клеммная колодка с барьером : Используются там, где возникает вибрация. К проводу прикрепляют лопатку или кольцевую клемму, затем вставляют в болт и затягивают гайкой на клеммной колодке. Это предотвращает ослабление проволоки из-за вибрации.

Полное руководство по выбору клеммной колодки

Что такое клеммная колодка?

Клеммная колодка состоит из модульного корпуса с изолированным корпусом, который соединяет два или более проводов вместе.Клеммные колодки, также называемые клеммными соединителями, соединительными клеммами или винтовыми клеммами, используются в широком спектре приложений, где требуется безопасное подключение электрических систем. Они идеально подходят для проектов, требующих надежных, хорошо организованных и полупостоянных проводных соединений, которые можно легко заменить для проверки или ремонта в полевых условиях.

Типы клеммных колодок

Существуют различные типы клеммных колодок, которые можно использовать в конструкции. Вот некоторые из наиболее распространенных:

Крепление на печатную плату

Часто называемые клеммными колодками «евростиль» или «провод-плата», клеммные колодки для монтажа на печатную плату вставляют в модуль неизолированные провода, при этом провод фиксируется зажимом в корпусе.Затем корпус припаивается к печатной плате в общих посадочных местах. Клеммные колодки для монтажа на печатную плату могут быть одно-, двух- или многоуровневыми модулями.

Защитные полосы

Эти клеммные блоки имеют винтовой зажим, где к проводу прикрепляется кольцевая или плоская клемма, которая затем вставляется на винт и затягивается в корпус. Барьерные полосы обычно используются там, где возникает проблема вибрации.

Проходной

Проходные клеммные колодки используются для соединения двух проводов друг с другом.Этот тип клеммной колодки имеет один входной и один выходной контакт, через которые два разных провода подводятся к противоположным сторонам корпуса. Как и версии для монтажа на печатную плату, это могут быть одно-, двух- или многоуровневые модули.

Основные электрические соображения клеммной колодки

При проектировании системы, в которой будет использоваться клеммная колодка, вы, вероятно, будете знать общие требования к напряжению и току вашей системы. Хотя это очень важно, есть и другие факторы, которые следует учитывать при разработке, как подробно описано ниже.

Текущий рейтинг

Номинальный ток часто является наиболее важным параметром, который следует учитывать при проектировании клеммных колодок. Текущий рейтинг основан на проводимости клемм, площади поперечного сечения и соответствующем тепловыделении. Работа при слишком высоком токе может вызвать перегрев и повреждение клеммной колодки, что приведет к серьезным проблемам с безопасностью. Лучше всего использовать клеммную колодку, рассчитанную не менее чем на 150% от максимального тока, ожидаемого в системе.

Номинальное напряжение

Номинальное напряжение частично определяется диэлектрической прочностью и шагом корпуса клеммной колодки. Максимальное системное напряжение приложения должно быть меньше номинального напряжения. Любые скачки напряжения в системе также следует оценивать при выборе клеммной колодки.

Число полюсов

Количество отдельных цепей в клеммной колодке также известно как количество полюсов. Это может быть всего один полюс или 24 полюса, в зависимости от того, сколько отдельных цепей необходимо для конкретного применения.

Шаг

Шаг клеммной колодки определяется как центральное расстояние от одного полюса до другого. Шаг соединителя часто определяется общим номиналом клеммной колодки, где учитываются такие факторы, как напряжение / ток, путь утечки и зазор. Обычные промышленные шаги будут составлять, помимо прочего, 2,54 мм, 3,81 мм, 5,0 мм и 7,62 мм.

Размер провода / тип

Минимальный и максимальный размер провода, который может принять клеммная колодка, зависит от номинального напряжения / тока.Помимо проверки того, что используемые провода физически входят в клеммную колодку, следует также учитывать тип провода. Многожильный или многожильный провод обычно используется для винтовых клемм, а одножильный — для вставных клеммных колодок. В Северной Америке размер провода указывается в единицах американского калибра провода (AWG).

Основные механические аспекты клеммной колодки

Помимо электрических факторов системы, при проектировании клеммной колодки необходимо учитывать механические ограничения и ограничения.Ключевыми особенностями, которые следует учитывать, являются любые механические ограничения на корпус конструкции, которые могут повлиять на общую площадь основания, ориентацию и доступность соединений. Механические изменения корпуса могут включать в себя, помимо прочего, следующее.

Ориентация ввода провода

Клеммные колодки

доступны в трех распространенных ориентациях: горизонтальном, вертикальном и 45 °. Горизонтальный и вертикальный также известны как 90 ° и 180 ° соответственно. Ориентация проводов часто может определяться физическими ограничениями в общей конструкции, которые делают один вариант более осуществимым, чем другой.

Горизонтальная (90 °), вертикальная (180 °) и 45 ° ориентация

Метод закрепления троса

Метод закрепления проводов в корпусе клеммной колодки обычно осуществляется тремя основными типами: винтовой зажим, нажимная кнопка или вставной.

Винтовая клемма
Винтовые клеммы или клеммные колодки винтового типа закрепляют провод против проводника в клеммной колодке, затягивая винт, закрывающий зажим.
Кнопочный выключатель
Клеммные блоки кнопочного типа фиксируют провод против проводника с помощью пружинного зажима, который открывается при нажатии кнопки.При отпускании кнопки пружина зажимается на проволоке.
Push-In
Подобно кнопке с пружинным зажимом, вставная клеммная колодка позволяет вдавить провод непосредственно в корпус без использования кнопки для размыкания пружины.

Типы клеммных колодок с винтовыми, кнопочными и вставными клеммами

Тип модуля

Модули клеммных колодок

могут быть собраны в виде частей, которые соединены друг с другом, или в отдельных корпусах.Модули клеммных блоков с блокировкой обычно имеют 2- и 3-полюсные версии. С этими двумя размерами разработчик может достичь любого необходимого количества полюсов, просто соединив модули вместе.

Цельные клеммные колодки сконструированы таким образом, что все полюса находятся в одном корпусе. Это типично для съемных корпусов, в которых невозможно собрать несколько частей. Другие применения включают сильноточные или высокотемпературные версии, где один корпус будет более прочным.

Блокировка и цельные клеммы

Метод подключения провода к корпусу

Хотя в большинстве разъемов клеммных колодок провода вставляются непосредственно в корпус, существуют некоторые варианты, в которых используются ответные пары, которые можно соединять вместе. Эти съемные клеммные колодки по-прежнему имеют провода, вставленные в корпус, но с дополнительным преимуществом модульного корпуса, который может быть вставлен непосредственно в фиксированный корпус на печатной плате. Это упрощает конструкции, в которых основные соединения необходимо часто отключать без отключения всех отдельных проводов.

Съемные клеммные блоки используют вилку и розетку для подключения

Класс безопасности

Клеммные блоки

обычно сертифицированы и / или разработаны в соответствии со стандартами безопасности UL и / или IEC и состоят из материалов, которые имеют рейтинг воспламеняемости, соответствующий UL94V-0. Рейтинги UL и IEC могут отображаться в таблице с разными значениями. Это связано с тем, что каждое агентство использует разные стандарты и требования, которым должна соответствовать клеммная колодка. При выборе клеммной колодки вам нужно знать общие требования к безопасности вашей системы и убедиться, что номинальные характеристики клеммной колодки им соответствуют.

Другие конструктивные особенности

Чтобы упростить сборку или обслуживание для пользователя, можно изменить цвет корпуса или специальную маркировку, чтобы помочь различать различные соединения клеммной колодки. Это особенно полезно для более сложных систем, в которых используется несколько проводов и цепей, размещенных в централизованном месте.

Также необходимо учитывать рабочую температуру конечной системы, чтобы знать, потребуется ли клеммная колодка, рассчитанная на работу при высоких температурах.

Заключение

Хотя при проектировании всей системы необходимо учитывать множество факторов, клеммные колодки являются оптимальным решением для сложных соединений электрических систем. Благодаря разнообразию цветовых вариантов и конфигураций клеммные колодки CUI Devices предлагают широкий выбор вариантов для решения ваших задач при проектировании проводов и плат.

Дополнительные ресурсы

У вас есть комментарии к этому сообщению или темам, которые вы хотели бы, чтобы мы освещали в будущем?
Отправьте нам письмо по адресу cuiinsights @ cuidevices.ком

Электрические клеммные колодки в промышленной автоматизации

Введение

Ожидается, что к 2022 году объем стационарной автоматизации достигнет 120 миллиардов долларов США. В мире автоматизации производства постоянно предпринимаются попытки управлять несколькими процессами под контролем.

Таким образом, массовому производству способствует повышение качества продукции и сокращение времени. Наличие надлежащего электронного оборудования, расположенного в шкафу управления, имеет решающее значение.

Клеммные колодки — важная часть процесса. Они помогают реализовать распределение сигналов и безопасное энергоснабжение, и важно знать больше о том, как они работают и когда их использовать.

Продолжайте читать, чтобы узнать все, что вам нужно знать о клеммной колодке проводов.

Что такое клеммные колодки

Клеммная колодка — это модульная изолированная колодка, которая соединяет два или более проводов вместе. На заводах используются клеммные колодки для защиты и / или заделки проводов.

В своей основной форме клеммные колодки состоят из нескольких отдельных клемм, которые расположены в длинной полосе.Клеммная колодка наиболее удобна для подключения проводки к земле.

Сегодня используются сотни миллионов клеммных колодок, и каждый день устанавливается все больше.

Преимущества клеммных колодок

Самым большим преимуществом клеммных колодок является стоимость. Они дешевле по сравнению с другими типами разъемов.

Клеммные колодки также могут сэкономить время, поскольку процесс подключения проводов не такой сложный, как некоторые другие. В большинстве хорошо оборудованных магазинов можно легко подключить провода с помощью клеммной колодки, просто сняв с них изоляцию.

Уменьшите пространство

Инвестируя в многоуровневые клеммные колодки, вы можете уменьшить пространство панели до 50%. Это потому, что многоуровневые блоки содержат несколько уровней схем с одним блоком.

Повышение безопасности

Клеммные колодки повышают безопасность за счет заземления, изоляции и защиты других компонентов в электрической цепи. Клеммные блоки доступны с безопасными для пальцев соединениями для предотвращения поражения электрическим током.

Кроме того, клеммные колодки могут использоваться в качестве контрольных точек, что повышает безопасность схемы.

Простая установка

Затем их можно установить с помощью отвертки. Они также обеспечивают быстрое подключение / отключение, что помогает как при техническом обслуживании, так и при поиске и устранении неисправностей.

Электрическая клеммная колодка используется для подключения электрических выключателей и розеток к сети.

Изготовлен из медного сплава

Большинство корпусов клемм состоят из медного сплава с таким же коэффициентом расширения, что и провод, предназначенный для использования. Использование одного и того же коэффициента расширения помогает предотвратить расшатывание из-за разной степени расширения.

Он также снижает коррозию, вызванную электролитическим действием между двумя разными металлами.

Недостатки клеммных колодок

Самым большим недостатком клеммных колодок является то, что в случае вибрации или толчков провода могут отсоединяться от них. Даже хорошо закрепленные соединения уязвимы для ослабления.

Всегда проверяйте соединения перед внедрением. Убедитесь, что он может противостоять условиям, в которых его заставляют.

Клеммные колодки также иногда слишком велики для тех областей, где они необходимы.Они часто являются лучшими вариантами там, где используется внутренняя и второстепенная проводка.

Типы конструкций клеммных колодок

Клеммные колодки можно классифицировать как по их конструкции, так и по типу устройства.

Типы устройств

Клеммные колодки можно сгруппировать по типу подключаемого устройства или по приложению.

1. Блоки разъединения позволяют легко отключить цепь с помощью рубильника без необходимости отсоединять какие-либо провода. Блок переключателей — это еще одно их название.

2. Держатели предохранителей помогают соединять вместе множество устройств, в которых используется несколько предохранителей. В случае короткого замыкания затрагиваются только участки проводки, подключенные к держателю предохранителя.

3. Клеммы цепи заземления системы или компоненты заземления. Они могут быть вставлены в блок и обычно взаимозаменяемы со стандартными клеммными колодками.

4. Блоки ввода-вывода позволяют устройствам и контроллерам обмениваться данными друг с другом.

5.Блоки распределения питания заканчивают силовые кабели.

6. Блоки датчиков / исполнительных механизмов используются для работы с такими устройствами, как фотоэлектронные датчики и датчики приближения, которые имеют три или четыре провода.

7. Блоки термопар соединяют термопары. Они также обеспечивают надежные металлические соединения для измерения температуры.

Типы конструкций

1. Однопроходной

Самый простой тип клеммной колодки — это продукты с одинарной подачей.Они используются для межпроводного соединения

Клеммные колодки с одинарным питанием имеют один выходной и один входной контакт. Два отдельных провода подводятся к каждой стороне клеммной колодки. Затем они связаны в его корпусе.

2. Двухуровневый

Двухуровневые клеммные колодки используют два уровня контактов. Это помогает упростить электромонтаж и сэкономить место.

Часто в многоуровневых изделиях используется перемычка для соединения одного уровня контакта с другим. Это увеличивает гибкость схемы.

3. Три уровня

Клеммные колодки третьего уровня такие же, как двухуровневые продукты, но с дополнительным уровнем контактов. И, как двухуровневые клеммные колодки, они могут быть соединены перемычкой.

4. Клеммные колодки высокой плотности

Клеммные колодки высокой плотности разработаны с учетом требований производителей оборудования. Они просты в установке, а большие маркировочные полосы могут быть помечены вручную или напечатаны на заказ, чтобы обеспечить быструю и точную идентификацию клемм.

Характеристики клеммной колодки

Некоторые клеммные колодки имеют одну или несколько специальных функций.

Съемные клеммные колодки

Со съемными клеммными колодками соединения проводов позволяют разорвать цепь без следующего: определенным образом можно отключить питание сразу всей группы клемм, просто вынув одну вилку.

Стекируемые клеммные колодки

Для экономии места штабелируемые клеммные колодки можно устанавливать рядом друг с другом. Обычно это устройства, устанавливаемые на DIN-рейку.

Световой индикатор

Некоторые клеммные колодки оснащены световым индикатором. Этот светодиод (LED) проверяет, течет ли ток через устройство.

Диод

Клеммные колодки с диодами между цепями позволяют проводить испытания ламп. Они также обеспечивают защиту от обратной полярности.

Ориентация и характеристики

Клеммные колодки обычно бывают трех разных углов входа проводов:

45 °
90 ° (по горизонтали)
180 ° (по вертикали)

Известно, как провод крепится к блоку. как контакт, положение, путь или полюс. При покупке клеммных колодок важно знать количество контактов, чтобы оно соответствовало количеству проводов, необходимых для применения.

Шаг контакта напрямую зависит от количества контактов и выражается в миллиметрах.Это расстояние между каждым контактом, измеренное от центра каждого отверстия или отверстия.

Инструкции по установке ввинчиваемой клеммной колодки

После того, как вы узнаете точный тип клеммной колодки и приобрели ее, пора ее установить. Перед установкой выключите все электрическое оборудование из соображений безопасности.

Если у вас ввинчиваемая клеммная колодка, снимите небольшое количество изоляции с конца проводки клеммной колодки. Обычно один дюйм подходит, но может зависеть от используемого компонента.

Отвинтите стопорный винт клеммной колодки. Затем вставляем проволоку в отверстие.

Осторожно затяните винт

Осторожно затяните винт на месте. Важно полностью затянуть провод, потому что в противном случае он нагреется и оплавит изоляцию. Это могло вызвать пожар.

Безопасное разъемное соединение

После того, как вы разместили клеммную колодку, протяните к ней электрические провода. Затем подключите штекерный терминал к гнезду порта.

Затем сильно нажмите, чтобы обеспечить надежное соединение, которое не ослабнет из-за движения.

Оборудование для проверки безопасности

После выполнения всех подключений к клеммным колодкам пора проверить оборудование, чтобы убедиться, что оно работает правильно. Чрезвычайно важно все протестировать, чтобы убедиться, что все работают в безопасной среде.

Не забудьте проверить клеммную колодку, а также соединения, чтобы убедиться в отсутствии чрезмерного нагрева.

Проверьте провода, чтобы убедиться, что они надежно закреплены.

Монтажные клеммные колодки

Большинство клеммных колодок привинчиваются к панели, закрепляются на металлической рейке или устанавливаются на печатную плату.

Рейка

Клеммные колодки, которые устанавливаются, обычно устанавливаются на DIN-рейку той или иной формы (Deutsches Institut fur Normung). DIN — это немецкий орган по стандартизации, который изначально опубликовал спецификации рельсов.

Клеммные колодки изготавливаются для установки на DIN-рейку одного из нескольких размеров, например:

1.Миниатюрные направляющие для цилиндров

Миниатюрные направляющие для цилиндров имеют ширину 15 мм. Они рассчитаны на 300 В.

2. Направляющие G32

Как следует из названия, эти направляющие имеют форму буквы «G» и имеют ширину 32 мм. Они могут работать с клеммными колодками до 60 В.

3. Направляющие цилиндра

Направляющие цилиндра выглядят точно так же, как их миниатюрная версия, за исключением того, что они имеют ширину 35 мм. Они рассчитаны на 600 В.

4. Крепление на печатную плату

Существуют также клеммные блоки, которые изготавливаются для монтажа на печатных платах.Некоторые продукты можно подключить к штыревой планке, которая крепится к плате.

Другие имеют встроенные штыри для монтажа на печатной плате. Они также известны как электронные блоки.

Варианты методов для обеспечения проводного соединения

Существует несколько различных методов на выбор для достижения проводного подключения с использованием клеммных колодок.

Соединения смещения изоляции (IDC)

Соединения смещения изоляции позволяют выполнять соединения, проталкивая провод между двумя острыми металлическими частями.Это обеспечивает соединение без оголенного провода.

Винтовые зажимы

Винтовые зажимы обеспечивают электрическое соединение с помощью винта для затягивания провода. Они являются отраслевым стандартом в методах оконечной нагрузки.

Винтовые зажимы подходят для проводов широкого диапазона размеров. Они также обеспечивают надежное соединение.

Пружинные зажимы

Пружинные зажимы удерживают зажим провода за счет усилия пружины. Это новая альтернатива винтовым зажимам.

Пружинные зажимы наиболее полезны в приложениях, где ограниченное рабочее пространство и небольшой диаметр проволоки, которые необходимо учитывать.

Соединения с выступами

Соединения с выступами также известны как плоские или плоские клеммы. Они были разработаны, чтобы их можно было быстро вставлять и снимать без пайки.

Приложения для клеммных колодок в промышленных установках

Клеммные колодки обычно используются в промышленном оборудовании, таком как проводные опорные коробки и блоки управления.Клеммные колодки часто встречаются в следующих типах оборудования, используемого в промышленных условиях:

Воздуходувки
Панели управления
Электрические подстанции
Энергоэффективное освещение (светодиодное)
Светодиодное городское наружное и уличное освещение
Все электрическое оборудование
Контроль охлаждения
Приводы с переменной скоростью / частотой
Электрораспределение везде!

Какой тип клеммной колодки вам нужен, зависит от нескольких факторов.

Поскольку доступно несколько типов клеммных колодок, перед установкой важно знать, какой из них правильный.

Текущее требование

Текущее требование — это самая важная вещь, которую следует учитывать при выборе типа клеммной колодки для использования. Это потому, что если через клеммную колодку протолкнуть слишком большой ток, он может перегреться и разрушить клеммную колодку.

Убедитесь, что клеммная колодка может выдерживать ожидаемое использование тока, а затем добавьте еще 50% на всякий случай.

Требования к напряжению

Также важно учитывать величину напряжения. В противном случае напряжение может вызвать проблемы с пробоем диэлектрика.

Напряжение может быть слишком высоким для клеммной колодки и вызывать утечку тока между клеммными колодками, расположенными в непосредственной близости. Имейте в виду, что требования к высокому напряжению в конструкции редки.

В большинстве случаев параметры напряжения игнорируются для напряжений ниже 100 В. Несмотря на это, все же рекомендуется проверить напряжение перед выбором клеммной колодки.

Используемый провод

Провода не сделаны одинаково. У каждого типа проводов есть свои достоинства и недостатки.

Убедитесь, что при выборе клеммной колодки для кабеля известен размер кабеля. Он должен физически входить в клеммную колодку.

Узнайте, одноядерный он или многожильный, потому что многожильные провода лучше подходят для винтовых клемм. Между тем, одножильные провода лучше подходят для вставных разъемов.

Экологическая и механическая прочность

При выборе клеммной колодки учитывайте окружающую среду.Некоторые клеммные колодки сделаны механически прочными. Они могут выдерживать большие токи.

Однако, если соединение используется в морской среде, соленый воздух может вызвать коррозию металлических контактов.

Среда, в которой используется клеммная колодка, может создавать большие колебания температуры и / или содержать механические колебания. В этом случае винтовые заделки могут стать ненадежными.

Доверьтесь нам, чтобы предоставить вам лучшие продукты

Мы гордимся тем, что предоставляем комплексное обслуживание клиентов и высококачественные продукты, независимо от того, покупаете ли вы клеммные блоки, вышки или что-нибудь еще, что вам нужно для эффективной работы вашего предприятия .

Мы хотим помочь вам найти именно то, что вы ищете. Щелкните здесь, чтобы запросить каталог.

Отказ от ответственности:
Предоставленный контент предназначен исключительно для общих информационных целей и предоставляется с пониманием того, что авторы и издатели не участвуют в предоставлении технических или других профессиональных консультаций или услуг. Инженерная практика определяется обстоятельствами конкретного объекта, уникальными для каждого проекта. Следовательно, любое использование этой информации должно осуществляться только после консультации с квалифицированным и лицензированным специалистом, который может принять во внимание все соответствующие факторы и желаемые результаты.Информация была размещена с разумной тщательностью и вниманием. Однако возможно, что некоторая информация является неполной, неверной или неприменимой к определенным обстоятельствам или условиям. Мы не несем ответственности за прямые или косвенные убытки, возникшие в результате использования информации, содержащейся в этом сообщении, или действий в соответствии с ней.

Что такое клеммная колодка | Зачем использовать клеммные колодки

Gatewaycable 28 декабря 2018 года в клеммных колодках

Клеммная колодка — это инструмент, используемый для безопасного соединения двух или более проводов вместе.Эти блоки, также известные как клеммные колодки, используют зажимной компонент и проводящую полосу для закрепления и организации соединительных проводов. Клеммная колодка позволяет пользователям присоединять несколько исходящих проводов к одному входящему проводу благодаря изолированной раме и нескольким клеммам.

Запрос цитаты Свяжитесь с нами

Что делает клеммный блок?

Существует несколько видов клеммных колодок, в том числе:

Клеммные колодки заземления
Клеммы с предохранителями
Клеммные колодки для термопар
Блоки ввода / вывода
Разъединительные клеммные колодки
Блоки распределения питания

Тип блока может использоваться в другом контексте, все они обеспечивают одинаковую функцию безопасного и надежного соединения электрических компонентов.Варианты зажима винтами, пружинами и вставными зажимами доступны в зависимости от потребностей пользователя в размерах проводов или проводов. Как только провода будут правильно расположены внутри клеммной колодки, ток сможет течь между входящим и исходящим источниками.

Принцип работы клеммных колодок

Клеммные колодки работают, пропуская электрический ток через изолированный корпус, что позволяет нескольким проводам работать одновременно бок о бок. Клеммные колодки безопасны? Может показаться, что такая большая мощность, проходящая через один источник, может быть опасной, но клеммные блоки специально разработаны для маршрутизации электричества по управляемой схеме.Они сделаны из непроводящих материалов, таких как пластик, чтобы минимизировать риск, и бывают самых разных форм и размеров, чтобы удовлетворить различные потребности проекта.

При выборе клеммной колодки необходимо учитывать ее:

Требования к току
Требования к напряжению
Совместимость проводов
Окружающая среда

Как подключать клеммные колодки

Хотя можно подключить два проводов вместе без клеммной колодки, подключение более двух может быть проблематичным и опасным.После зачистки проводов зажимной элемент внутри блока надежно удерживает провода на месте, позволяя пользователю легко определить, куда все нужно направить. Изолированная рама, в которой находятся провода, обеспечивает безопасность проводов и упрощает монтаж для текущих электрических проектов.

Клеммные колодки обычно имеют высокие значения тока и напряжения и намного прочнее стандартных разъемов. Благодаря своей прочной конструкции с защитой от прикосновения блоки обеспечивают универсальность и надежность, что позволяет использовать их в самых разных сферах и отраслях промышленности.

Найдите клеммные колодки и ресурсы электрических разъемов с помощью шлюза

Теперь, когда вы знаете, как работает клеммная колодка, найдите нужный вариант в нашем инвентаре. Если ваш электрический проект состоит из разъемов и кабелей военного назначения, компания Gateway Cable может вам в этом помочь. Являясь лидером отрасли с 1979 года, мы создаем индивидуальные, надежные продукты, от которых зависят пользователи. Чтобы запросить расценки на ваши потребности в клеммной колодке, свяжитесь с нами сегодня.

Руководство по выбору клеммных колодок | Инженерное дело360

Клеммные колодки — это модульные изолированные блоки, которые соединяют два или более проводов вместе.Клеммные колодки используются для закрепления и / или заделки проводов и в своей простейшей форме состоят из нескольких отдельных клемм, расположенных в длинной полосе. Клеммы используются для подключения проводов к земле или, в случае подачи электроэнергии, для подключения электрических выключателей и розеток к сети.

Корпуса клемм обычно состоят из медного сплава с таким же коэффициентом расширения, что и провод, предназначенный для использования. Это не только предотвращает расшатывание из-за разной степени расширения, но также снижает коррозию, вызванную электролитическим действием между двумя разными металлами.

Типы

Клеммные колодки можно классифицировать как по их конструкции, так и по типу устройства.

Типы конструкций

Одинарная подача через

Продукты с одинарной подачей питания представляют собой основной тип клеммной колодки и используются для межпроводного соединения. Клеммные колодки с одинарным питанием имеют один входной и один выходной контакт: два разных провода подводятся к каждой стороне клеммной колодки и соединяются внутри ее корпуса.

Клеммная колодка с одним питанием. Изображение предоставлено: OMEGA Engineering, Inc.

Двойной уровень

Двухуровневые клеммные колодки имеют два уровня контактов; такое расположение экономит место и упрощает электромонтаж. Многоуровневые продукты могут использовать мост для соединения одного уровня контакта с другим для повышения гибкости схемы.

Пример двухуровневой 4-контактной клеммной колодки. Изображение предоставлено: Карлтон-Бейтс

Три уровня

Трехуровневые клеммные колодки — это, по сути, двухуровневые изделия с дополнительным уровнем контактов. Как и двухуровневые клеммные колодки, они могут быть перемычками.

Трехуровневая клеммная колодка. Изображение предоставлено: Control Engineering

Типы устройств

Клеммные колодки также можно сгруппировать по применению или типу подключаемого устройства.

Клеммы цепи заземления используются для заземления компонентов или систем. Обычно они взаимозаменяемы со стандартными клеммными колодками и при необходимости могут быть вставлены в блок.
Держатели предохранителей подключают несколько предохранителей, связанных с многочисленными устройствами. При возникновении короткого замыкания затрагиваются только участки проводки, подключенные к держателю предохранителя.
Блоки термопар используются для подключения термопар и обеспечения надежных металлических соединений для измерения температуры.
Блоки ввода-вывода обеспечивают связь между устройством и контроллером.
Блоки датчиков / исполнительных механизмов работают с трех- или четырехпроводными устройствами, такими как датчики приближения и фотоэлектрические датчики.
Блоки распределения питания используются для оконцовки силовых кабелей.
Блоки разъединения позволяют легко отключить цепь с помощью рубильника и без снятия проводов. Они также известны как блоки переключателей.

Технические характеристики

Важные технические характеристики клеммной колодки включают установку, тип подключения, ориентацию, характеристики контактов и специальные характеристики.

Крепление

Клеммные колодки

обычно защелкиваются на металлической рейке, ввинчиваются в панель или устанавливаются на печатную плату (PCB).

Железная дорога

Клеммные блоки

обычно устанавливаются на DIN-рейку той или иной формы .Этот металлический рельс получил свое название от Deutsches Institut fur Normung (DIN), немецкого органа по стандартизации, который опубликовал оригинальные спецификации рельсов. Клеммные колодки могут быть изготовлены для соответствия одному из нескольких размеров DIN-рейки:

Миниатюрные направляющие для цилиндров шириной 15 мм. Клеммные блоки, которые устанавливаются до этого размера, обычно могут выдерживать напряжение до 300 В.
Рельсы G32 имеют форму буквы «G» и имеют ширину 32 мм. В них можно установить клеммные колодки до 600 В.
Цилиндрические направляющие имеют форму миниатюрной разновидности, но имеют ширину 35 мм. Как и те, которые используются с шинами G32, клеммные колодки, предназначенные для монтажа на плоских шинах, обычно рассчитаны на 600 В.

Габаритные чертежи стандартной 35 мм DIN-рейки (слева) и G32.

Изображение предоставлено: Маркус Кун | Мясорубка

Крепление на печатную плату

Некоторые клеммные колодки изготавливаются для монтажа на печатные платы (PCB).Некоторые продукты имеют встроенные штыри для монтажа на печатной плате, в то время как другие могут быть вставлены в контактную планку, установленную на плате. Клеммные блоки для монтажа на печатную плату иногда называют электронными блоками.

Варианты подключения

Клеммные колодки

могут использовать один из нескольких различных методов для подключения проводов.

Винтовые зажимы используют винт для затягивания провода и электрического соединения и являются классическим стандартным методом заделки.Этот тип подходит для очень широкого диапазона размеров проводов и обеспечивает надежное соединение.
Пружинные зажимы используют силу пружины для удержания зажима проволоки. Они представляют собой новую альтернативу винтовым зажимам и особенно полезны в приложениях, где используются провода небольшого диаметра и ограниченное рабочее пространство.
Соединения смещения изоляции (IDC) проталкивают провод между двумя острыми металлическими частями, позволяя выполнить соединение, не обнажая оголенный провод.
Соединения для язычков предназначены для быстрой установки и удаления без пайки. Они также известны как лопаточные или ножевые наконечники.

Группа клеммных колодок с винтовыми зажимами (слева) и пружинный зажим (справа).

Изображение предоставлено: C J Cowie | Altech Corp.

Ориентация

Клеммные колодки

обычно доступны с одним из трех различных углов ввода провода: 45 °, 90 ° или 180 °.Типы 90 ° и 180 ° также называются горизонтальными и вертикальными соответственно.

Характеристики контактов и проводов

При обсуждении клеммных колодок термин «контакт», также известный как положение, путь или полюс, относится к проводу, прикрепленному к колодке. Число контактов является важной спецификацией при рассмотрении продукта, поскольку покупатель должен сопоставить это число с количеством проводов, необходимых для проекта или приложения. Шаг контакта — это расстояние между каждым контактом, измеряемое от центра каждого отверстия или проема. Шаг контакта напрямую зависит от количества контактов и обычно выражается в миллиметрах (мм).

Клеммные блоки

обычно производятся для подключения проводов диаметром или проводов сечением . Размер провода в Северной Америке выражается в американском сечении проводов (AWG), которое является стандартом для размеров проводников из цветных металлов. Более высокие числа AWG представляют собой проводники меньшего диаметра, и наоборот.Например, типичный бытовой провод AWG 12 имеет больший диаметр, чем телефонный провод AWG 22.

Характеристики

Клеммные колодки могут иметь одну или несколько специальных функций.

Соединения проводов на съемных клеммных колодках позволяют разрывать цепь без разводки, обеспечивая быстрое отключение, тестирование и обслуживание. Съемные клеммные колодки часто можно комбинировать таким образом, чтобы при отключении одной вилки отключалось питание всей группы клемм одновременно.
Стекируемые клеммные блоки можно устанавливать рядом друг с другом для экономии места; они обычно устанавливаются на DIN-рейку.
Изделие может иметь световой индикатор , обычно светоизлучающий диод (LED), для проверки протекания тока через устройство.
В некоторых клеммных колодках между цепями установлен диод , позволяющий тестировать лампы и обеспечивающий защиту от обратной полярности.

Список литературы

Конструкция машины — Клеммные колодки

Изображение предоставлено: Weidmuller

Чтение пользовательской информации о клеммных колодках

Что нужно знать о клеммных колодках для приложений управления?

Какой компонент составляет основу большинства систем управления движением или автоматизации, но часто остается незамеченным? Речь, конечно же, идет о работоспособном клеммнике.

Что такое клеммная колодка и какую функцию она выполняет в системах движения / автоматизации? Самым основным определением является то, что он обеспечивает точку электрического соединения для двух или более проводов. Клеммные колодки первоначально назывались винтовыми клеммами, потому что винт использовался для крепления проводов к проводящей пластине, обеспечивая электрическое соединение. В системах управления клеммные колодки используются для подключения панельного оборудования к силовой и полевой проводке.

Типичный шкаф управления с съемными клеммными колодками, установленными на DIN-рейку, с маркировкой проводов для облегчения идентификации.(Изображение предоставлено Phoenix Contact)

Типичная система автоматизации внутри стойки для оборудования может содержать любое количество компонентов (таких как контроллеры, ПЛК, модули ввода-вывода и т. Д.), Установленных на DIN-рейках и соединенных вместе с помощью клеммных колодок.

Типы клеммных колодок
Существует большое количество клеммных колодок для различных нужд. Типы общего назначения широко используются во многих приложениях в качестве простых оконечных устройств для электрических соединений. Другие примеры включают клеммные колодки для ввода / вывода, для распределения электроэнергии, а также для подключения двигателей, как однофазных, так и трехфазных двигателей для различных промышленных применений.Другие распространенные типы включают блоки заземления, разработанные специально для подключения к блокам заземления и предохранителей, где два провода подключаются к предохранителю, обеспечивая защиту цепи.

Этот одноуровневый клеммный блок от AutomationDirect ясно показывает основной механизм винтового блока. Провода вставляются сбоку и контактируют с токопроводящей шиной и закрепляются винтом, затянутым сверху.

Другой распространенный способ классификации клеммных колодок — это заделка провода или подключение.Клеммные колодки доступны с несколькими различными способами подключения. Наиболее распространены ввинчивающиеся типы, когда провод прижимается к металлической проводящей пластине или стержню и затягивается винтом для его физического закрепления и электрического соединения. Подпружиненные клеммы используют силу пружины для поддержания соединения провода с токопроводящей пластиной. Существуют также вставные клеммные колодки, в которых провод, прикрепленный к наконечнику, вставляется в отверстие в блоке. К другим типам относятся разъемы со смещением изоляции (IDC), которые не требуют снятия изоляции с провода перед вставкой в клеммную колодку.

Пример многоуровневой клеммной колодки с пружинной клеткой, устанавливаемой на DIN-рейку. (Изображение предоставлено WAGO)

Другие отличительные особенности могут включать размер клеммной колодки, количество возможных подключений, а также номинальные значения напряжения и тока. Типичные примеры могут варьироваться от стандартных уровней сигнала, таких как 1–5 В или 4–20 мА, до соединений с источниками питания с высокими номинальными значениями силы тока и напряжениями в сотни вольт. Другие важные факторы включают тип проводных соединений, которые могут быть заделаны (т.е. многожильный или сплошной провод) разного калибра (размеры AWG), а также так называемых уровней, как в одинарном (для одинарного межпроводного соединения), так и в двойных или тройных уровнях, предлагающих несколько соединений на одном блоке.

Как выбрать клеммную колодку

Соответствие IEC

Электронные клеммные колодки

Eaton соответствуют требованиям публикации IEC 60947-7-1 «Клеммные колодки для медных проводников». Эти блоки одновременно признаны и сертифицированы в соответствии с программой классификации UL.Подробная информация о рейтинговой системе IEC представлена на следующей странице. Рейтинги, если не указано иное, соответствуют стандарту UL 1059.

В 1998 году Eaton получила сертификат CE на всю свою продукцию. Для клеммных блоков CE — это знак самосертификации, применяемый к продуктам, которые соответствуют требованиям безопасности и производительности, установленным Европейским союзом (ЕС). Этот знак необходим для свободного движения товара на европейском рынке.

МЭК 60947-7-1

Подобно классам UL1059, IEC 60947-7-1 относится к IEC60947-1, в котором изложены общие правила для низковольтных распределительных устройств и устройств управления, а также определены пределы утечки и зазоров на основе степени загрязнения.Степень загрязнения относится к условиям окружающей среды, для которых предназначено оборудование.

Микросреда пути утечки или зазора, а не среда, в которой находится оборудование, определяет влияние на изоляцию. Микросреда может быть лучше или хуже, чем среда, в которой находится оборудование. Он включает в себя все факторы, влияющие на изоляцию, такие как климатические и электромагнитные условия, образование загрязнения и т. Д. Следовательно, для оборудования, предназначенного для использования внутри корпуса или снабженного встроенным корпусом, применима степень загрязнения окружающей среды в корпусе.

Для оценки зазоров и путей утечки установлены четыре степени загрязнения микросреды:

Степень загрязнения 1: Отсутствие загрязнения или только сухое, непроводящее загрязнение.
Степень загрязнения 2: Обычно происходит только непроводящее загрязнение. Иногда можно ожидать временной проводимости, вызванной конденсацией.
Степень загрязнения 3: происходит токопроводящее загрязнение или сухое непроводящее загрязнение, которое становится токопроводящим из-за конденсации.
Степень загрязнения 4: Загрязнение вызывает стойкую проводимость, вызванную, например, токопроводящей пылью, дождем или снегом.

Степень загрязнения 3 — это стандартная степень загрязнения для промышленного применения, если иное не указано в соответствующем стандарте на продукцию. Тем не менее, другие степени загрязнения могут рассматриваться как применимые в зависимости от конкретного применения или микросреды.

Выдерживаемое импульсное напряжение — максимальное пиковое значение импульсного напряжения заданной формы и полярности, которое не вызывает пробоя в заданных условиях испытания.
