Как сделать эспрессо-кофеварку .

Многие любят эспрессо, но без дорогостоящей кофе-машины его не приготовишь. И, наверное, мало кому приходило в голову, что такой, казалось бы, сложный бытовой прибор можно сделать самому из подручных материалов. Давайте сначала разберемся с теорией и растолкуем основные понятия.

Что такое эспрессо?

Эспре́ссо в домашних условиях готовят, пропуская горячую воду через фильтр с молотым кофе. Именно так будет работать наша эспрессо-кофеварка.

Порция эспрессо может быть обычной, двойной и тройной (30, 60 и 90 мл). Для каждой из порций нужно соответственно 7-8, 14-16, и 21-24 грамм кофе.

Не существует общепринятого стандарта приготовления эспрессо в домашних условиях, но чаще всего в источниках фигурирует давление в 9 бар.

Мы расскажем вам, как сделать эспрессо-кофеварку своими руками.

Какие требования предъявляются к нашей карманной эспрессо-кофемашине?

• Эспрессо-кофеварка должна помещаться в карман джинсов
• Для изготовления кофе-машины должны использоваться простые, не дефицитные материалы
• Используемые в проекте инструменты должны быть простыми и общедоступными
• Все узлы должны быть собраны в одном корпусе
• Эспрессо-кофемашина должна быть малозатратной.

Материалы и инструменты для изготовления эспрессо-кофемашины

Медные части

• Две заглушки диаметром 1″
• Четыре заглушки диаметром 1/2″
• Одна трубка диаметром 1/2″ длиной 75 мм
• 3 фитинга диаметром 1/2″ (два из них пойдут на изготовление фильтров)
• Один фитинг диаметром 1″
• Переходник с 1 на 1/2″ (1″ — папа). Переходник будет использован для изготовления заварника
• Переходник с 1 на 1/2″ (1″ — мама). Переходник будет использован для изготовления бойлера.
• Одна медная трубка диаметром 1/4″ длиной около 100 мм.

Крепеж

• 6-миллиметровый болт длиной 75 мм
• 6-миллиметровая барашковая гайка

Для заливного отверстия: маленький болт и гайка. Длина болта не должна быть больше 12 мм, высота гайки около 10 мм.

Для нагревателя: маленький болт и гайка. Диаметр болта должен быть меньше диаметра 1/4 дюймовой медной трубки. Длина болта около 12 мм.

Дополнительные детали

• Две резиновые прокладки диаметром 1″
• Два резиновых уплотнительных кольца, которые используются на смесителях. Кольца нужны для уплотнения заливного отверстия и отверстия под барашковой гайкой
• 10-кубовый шприц
• Небольшая дощечка.

Инструменты

• Дрель
• Ножовка
• Паяльник
• Наждачная бумага № 150
• Кусачки
• Плоскогубцы
• Молоток
• Сверла (диаметр 6, 3 и 1.5 мм)
• Несколько небольших гвоздей.

Технология изготовления кофе-машины

Бойлер

Просверлите 4 отверстия в переходнике с 1 на 1/2 дюйма. Вставьте 1/2-дюймовую трубку в переходник и запаяйте.

Примечание: Используйте только припой, не содержащий свинец.

Бойлер (часть 2)

• Возьмите трубку диаметром 1/4 дюйма и на расстоянии около 25 мм от одного края сделайте V-образный пропил

• Согните трубку в месте пропила под прямым углом

• Запаяйте место сгиба
• Молотком расплющите длинный конец трубки

• В нижней части расплющенного края вырежьте небольшую зазубрину.

Расплющить трубку нужно для того, чтобы она поместилась в бойлер. Зазубрина нужна, чтобы в случае образования накипи трубка не заблокировалась полностью.

Бойлер (часть 3)

• Соберите детали, показанные на фото, убедитесь, что все части хорошо подогнаны

• Спаяйте все вместе (не забудьте параллельно трубке подачи воды впаять гайку).

Спиртовая горелка

Бойлер готов, и теперь у нас есть приблизительные размеры нужной спиртовой горелки.

Её придется конструировать самим. Так как горелка должна быть очень маленькой, но гореть довольно долго, топливо к ней должно поступать из контейнера, расположенного снаружи. После многочисленных экспериментов была создана вот такая грелка с топливным баком из 10-кубового шприца.

С полным контейнером топлива конкретно наш образец работает около 18 минут. Теперь нужно изготовить дозатор топлива. Можно конечно придумать что-то более утонченное, но мы просто заклеили верхнюю часть шприца изолентой, в которой иголкой проделали небольшое отверстие.

В итоге топливо поступало в горелку со скоростью примерно 1 капля в секунду, что обеспечило ее длительную, непрерывную работу.

Спиртовая горелка (часть 2)

• Изготовьте все части горелки, основываясь на чертеже, приведенном в предыдущем пункте
• В деревянной доске просверлите отверстие диаметром 6 мм и глубиной 12 мм. Эта дощечка станет кондуктором, облегчающим обработку медных трубок
• Вставьте 1/4-дюймовую трубку в кондуктор и выпилите 4 канавки
• Подгоните и спаяйте трубку, в которую будет вставляться шприц с трубкой, которая будет подавать испарения спирта в горелку

• Вставьте топливную трубку в нагреватель и запаяйте нижнюю часть нагревателя

• Запаяйте верхнюю часть нагревателя

• После того как вставите испарительную трубку на место, прикрутите к ней что-то на подобие газовой горелки, изготовленной из трубки с отверстиями, шайбы и болта.

Горелка (часть 3)

• Осторожно отпилите иглу шприца до желаемой длины, не используйте для этого кусачки, иначе отверстие внутри иглы сплющится

• Вставьте шприц в трубку-держатель и уплотните его

• Верхнюю часть шприца заклейте изолентой.

Заварник

Отмерьте 7 грамм кофе, чтобы оценить, какой объем он занимает. Для изготовления заварника мы используем переходник с 1 на 1/2 дюйма. Переходник нужно подпилить таким образом, чтобы под него можно было поместить маленькую чашку для эспрессо. Внутри заварника должны находиться металлические фильтры, которые придется изготовить самостоятельно.

Заварник (часть 2)

• Приготовьте все детали заварника в соответствии с чертежом
• Распилите вдоль один фитинг и распрямите его молотком.

• Расплющивайте медную пластину до тех пор, пока она не станет толщиной с иголку
• Из получившейся пластины выпилите кружок, помещающийся внутрь 1-дюймовой заглушки

• Вырежьте еще один кружок, соответствующий наружному диаметру 1/2-дюймовой заглушки

Заварник (часть 3)

• Положите кружки на деревянную доску и с помощью маленького гвоздя сделайте на них множество бугорков

• Потрите кружки бугорками о наждачную бумагу. Трите до тех пор, пока на вершинах всех бугорков не образуется по маленькому отверстию.

Заварник (часть 4)

• Впаяйте меньший медный фильтр в переходник

• К переходнику припаяйте 1/2-дюймовую заглушку

• Обрежьте выходящую из бойлера трубку подачи воды так, чтобы она совпадала по форме с дюймовой заглушкой
• Запаяйте стык между трубкой и заглушкой
• От дюймового шланга отрежьте кольцо высотой около 6 мм.

• Вставьте кольцо в верхнюю часть заварника
• Установите дюймовый медный фильтр
• Установите дюймовую прокладку, которая зафиксирует фильтр на месте.

Заварниик (часть 5)

• Просверлите отверстия диаметром 3 мм в обоих медных фильтрах. Постарайтесь, чтобы оси отверстий совпали.
• Соберите заварник и зафиксируйте его части с помощью 6-миллиметрового винта и барашковой гайки.

Откалибруйте систему

Вымойте кофе-машину и наполните ее водой через отверстие с впаянной гайкой. В отверстие ввинтите соответствующий болтик, положив под шляпку резиновую прокладку.

Наполните шприц спиртом, закройте бак 1/2-дюймовой заглушкой.

Подождите около 15 секунд, пока спиртовые пары не дойдут до горелки.

Возьмите кофе-машину за заварник и приподнимите ее. С помощью зажигалки прогрейте дно горелки, пока спирт не вспыхнет (это занимает около 10 секунд).

Поставьте кофе-машину на ровную поверхность и подождите, пока чашка под заварником не наполнится наполовину.

Дайте кофе-машине остыть и повторите те же операции, предварительно насыпав в заварник кофе.

Наслаждайтесь эспрессо!

Настоящая кофеварка своими руками | Наука | Общество

Как только мы возобновили рубрику, посвящённую изобретениям наших читателей, в редакцию пошли письма со всей страны.

Так, Абубакар Гаджиев из Махачкалы предлагает свой способ повышения урожайности картофеля. «Способ окупается ещё до посадки — за счёт экономии семян и удобрений, — пишет он. — Обычно клубни укладывают на дно лунки (борозды) и засыпают слоем почвы. Я же кладу их на поверхность земли и накрываю крышками из светонепроницаемого материала. В крышках есть отверстия для выхода стеблей наружу. Преимущества? На 15% сокращается вегетационный срок, корни картофеля не повреждаются при обработке почвы (она просто не нужна), уборка урожая сводится к подбору клубней с поверхности. А главное — урожайность повысилась более чем в три раза!»

Владимир Аверин из Амурской области разрабатывает проект пожарного парашюта для спасения людей в высотных зданиях. Его идеями уже заинтересовались в МЧС. Ещё одно средство спасения — поплавковый гидросамолёт-амфибию — изобрёл и запатентовал Юрий Половников из Балашихи. Предназначение аппарата — эвакуация моряков, терпящих бедствие. На вооружении флота такого средства нет. Министерству обороны есть к чему присмотреться.

Кофевар

Служить будет «вечно».

Родные и близкие инженера Владимира Орешкина в восторге от эспрессо, который он варит в домашних условиях, ведь делает он это в кофеварке собственной конструкции.

Эта конструкция проверена на опытных экземплярах и признана изобретением — на неё выдан патент. В устройстве просто и логично реализован эффект «пропаривания», используемый при варке эспрессо. От этого напиток получается насыщенным, особенно вкусным. «В отличие от других кофеварок там нет герметизирующих прокладок, фильтров, быстроизнашивающихся элементов, — поясняет В. Орешкин, — поэтому она может служить «вечно». У неё прочный корпус, двойные стенки, рассчитанные на максимальное давление пара. Благодаря этому не по­требовалось ставить какие-либо защитные клапаны, не работающие в реальных условиях и создающие лишь видимость защиты. Кон­струкцию постоянно дорабатываю, меня привлекает отработка «самого совершенного» варианта изделия».

Для того чтобы сварить эспрессо, надо повернуть ручку-маховик, открыть крышку и извлечь внутреннюю «рюмку». Наполнив её водой, нужно закрыть корпус. Молотый кофе следует засыпать во внутреннюю полость доверху. После этого можно завинтить крышку и поставить кофеварку на огонь. Напиток поступает через сливную трубку в подставленную чашку со скоростью, которая зависит от степени нагрева. При этом никаких мерных ложечек, манипуляций с доливом-отливом воды не требуется: объёмы подобраны в оптимальном соотношении.

Смотрите также:

Как сделать простейшую кофеварку

чу предложить вашему вниманию недорогую, экологичную и простую кофеварку, которую можно собрать самостоятельно, без вызова «мужа на час». Останется только самая малость — найти соответствующие комплектующие, составные материалы и немного поработать руками. Вуаля — кофе-машина будет собрана и можно наслаждаться ароматным кофе. Только к сожалению — это не совсем бытовой вариант кофемашины, которую возможно вы будете использовать ежедневно.

Что нам понадобится:

• 1 Т-образный чугунный фитинг (фитинги можно приобрести в любом магазине сантехники)
• 1 угловой фитинг
• 1 прямой фитинг
• 2 контргайки
• 2 чугунные трубы по 3/8”
• Стеклянная лейка для кофейных фильтров. Приобрести можно на Amazon.com
• 3 пробирки с пробками
• Деревянный брусок

Как сделать простейшую кофеварку:

Соорудить данный девайс оказалось проще, чем подняться утром с постели. Внимательно следуйте шагам, показанным на фотографиях и у вас получится оригинальная кофеварка.



Источник

Понравилась статья? Подпишитесь на канал, чтобы быть в курсе самых интересных материалов

Подписаться

Простая кофеварка из медных трубок своими руками

Замечательная идея для любителей кофе. В этом мастер-классе показано, как можно сделать оригинальную кофеварку своими руками в домашних условиях при минимальных затратах.

Для начало посмотрим авторское видео:

Необходимые материалы и инструменты:
— медные трубки, 0,5 дюйма, длиной 12 см
— медные T-образные фитинги – 2 шт
— медные локтевые фитинги – 3 шт
— медные заглушки – 2 шт
— эпоксидная смола
— стеклянная воронка
— фильтры для кофе
— ножницы
— труборез
— плоскогубцы
— кусок ткани
— войлок
— наждачная бумага.

Подробное описание изготовления:

Шаг 1: Для начало нам необходимо разрезать трубки на части. Длина труб кофеварки завит от высоты ваших кружек. Чтобы разрезать медную трубку, достаточно наметить труборезом линию среза.

Шаг 2: После обрезки трубки отчищаем от мелкой пыли жестким войлоком.

Шаг 3: Далее концы трубок необходимо зашкурить наждачной бумагой. Зашкурить нужно только те участки, которые должны скрыться под фитингами.

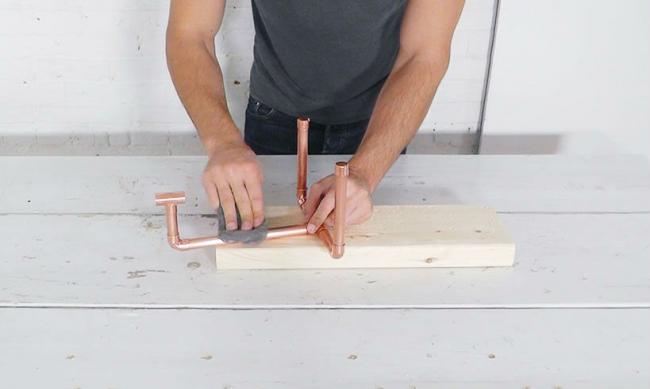

Шаг 4: Собираем всю конструкцию кофеварки по частям. С помощью эпоксидной смолы склеиваем заглушки и фитинги с трубками.

Шаг 5: После сборки, излишки эпоксидной смолы вытираем сухой тряпкой.

Шаг 6: Затем еще раз обрабатываем поверхность жестким войлоком.

Шаг 7: В верхний Т-фитинг вставляем стеклянную воронку. В воронку опускаем фильтр для кофе .

Осталось засыпать кофе в фильтр и залить горячей водой. И кофеварка готова.
Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Самодельная кофеварка с дистанционным управлением

Пульт дистанционного управления, автоматическая «кофеварка» в DIY-версии.

Я давно не показывал вам сумасшедшие проекты. Сегодня я сделал такой проект, поэтому я могу поделиться им с вами,.
Задачей  было подготовить устройство, которое облегчит жизнь всем на кухне. Идея эспрессо-машины с дистанционным управлением была одной из первых, что попала мне в голову. У меня была неделя для проекта, несколько дней для планирования, некоторые из них зависали, и только в течение последних двух дней весь проект был создан: я не буду говорить, что это было жарко, потому что я менял концепцию нескольких раз.

В

 общей сложности для кофемашины я использовал:
деревянный ящик;
небольшая отвертка;
беспроводной звонок;
фанера;
алюминиевая трубка;
стержень с резьбой M6;
M6 гайки;
трубка термоусадочная;
резиновая трубка;
металлический зажим;
пластиковые стяжки;
несколько винтов;
проволока;
электрический чайник;
дозатор пищи для рыбы;
Arduino;
сервопривод;
кучка проводов и мелкой электроники.

На видео – как работает кофеварка с дистанционным управлением.

Давайте перейдем к деталям!

Я сосредоточусь только на нескольких решениях, требующих нескольких объяснений.
Собран линейный привод с алюминиевыми трубами, резьбовой шпилькой и гайкой:

гайки крепятся к трубе с помощью термоусадки.

Я надеюсь, что вы все понимаете принципы работы поворотного винта, мы можем скрыть его или вывести из трубы. Сам винт приводится в действие небольшой отверткой.
В начале, в роли сцепления, я использовал простую пружину:

В финальном проекте я положил кусок резиновой трубки (это показано на видео).
Я прикрепил отвертку к стене, используя зажим:

Я хотел все время фиксировать на чайнике (чтобы включить его в любое время), поэтому я решил использовать сервопривод, прикрепленный к коробке, который начинает перемещать сервопривод. он работает более или менее одинаково.
Подключил сервопривод к куску фанеры, который позже я прикрутил к коробке:


На заднем плане он поймал зеленый кран, задача которого – проверить, был ли чайник убран после приготовления кофе.
Чайник крепится к коробке с помощью шарнира:

Диск крепится на небольшой площади.

Я только вырезал пропил на конце трубы и просверлить отверстие в ней.

Я применил кусок фанеры, прикрепленный к коробке, чтобы прикрепить диспенсер.


Подключение беспроводного звонка к ардуино очень просто в кольцевом приемнике – это светодиод, который на мгновение загорается, когда кто-то звонит. Я использовал этот факт, чтобы поймать момент, когда колокол начался в ардуине.
Даже если вся машина покажется бессмыслицей, может быть, хотя бы некоторые из вас увидят некоторые решения, которые я использовал в этом проекте.
Источник: https://majsterkowo.pl

Что можно сделать из старой или сломанной кофеварки

Кофеварки пользуются огромной популярностью. Это прекрасное решение как для домашней кухни, так и для размещения в офисе. Современное оборудование быстро приготовит вкусный и ароматный кофе в считаные минуты. Но любая техника, даже самая качественная и надежная, рано или поздно выходит из строя. Если она сломается, не нужно спешить ее выкидывать — кофеварке можно легко найти другое применение и вдохнуть в нее вторую жизнь.

Где найдет себе применение старая кофеварка?

Человек приобретает новую бытовую технику в 2 случаях:

1. Серьезная поломка или полный выход из строя старого оборудования.
2. Производитель выпускает более интересную и современную модель, которая обладает большим количеством различных функций и опций.

Обычно встает вопрос: куда можно деть старую кофемашину. Отнести на мусорку всегда можно. Но лучше ее оставить и использовать агрегат в домашних условиях. Также прибор можно отвезти на дачу — там всегда найдется применение старым и поломанным вещам в качестве многофункционального оборудования или предмета декора.

Нестандартное использование капельной кофеварки поможет поразить коллег и домочадцев, которые теперь всегда будут знать, у кого в доме самые необычные и интересные идеи.

Кофеварка варит не только вкусный и бодрящий кофе

Всем известно, что данный вид домашней техники безупречно справляется со своими основными функциями, а именно варкой кофе. Но не все знают, что с помощью кофеварки можно быстро и безпроблематично приготовить другие интересные вещи. Несколько простых рецептов напитков:

1. Насыщенный чай. Окружающие будут поражены, насколько вкусным получается данный вид напитка. Чтобы его приготовить, необходимо вместо кофе засыпать гранулированный чай. По итогу он должен заполнить нужный отсек на 2/3. Каждый ценитель чая сможет по-настоящему оценить его неповторимый вкус.

   Чай в кофеварке

2. Горячий пунш. Близкие будут находиться в приятном шоке, когда впервые отведают этот напиток, который был приготовлен в самой простой кофеварке. При этом он делается в кратчайшие сроки и не требует каких-то сложных манипуляций. Для приготовления понадобится 1 или 2 пакета с чаем. Для насыщенного аромата лучше всего подойдут черные сорта чая. Кроме этого, необходимо взять жидкий мёд и любой вид виски. Количество каждого ингредиента зависит от того, какой в результате должен получиться напиток. Все ингредиенты тщательно перемешиваются, после чего состав кипятится и настаивается в течение некоторого времени. Добавление большего или меньшего числа компонентов придаст пуншу разные вкусы.

   Горячий пунш

3. Шоколад. Этот напиток удивит не только взрослых, но и всех детей, которые будут его пробовать. Для приготовления напитка понадобятся 2 ингредиента:

• Молоко;
• шоколад.

Добавить в емкость вместо кофе молоко и перетертый на терке шоколад. Чтобы вкус получится насыщенным, лучше взять темные сорта. Все компоненты смешиваются и провариваются в кофеварке. Этот напиток станет любимым для каждого ребенка, мама всегда сможет порадовать свое чадо, не прикладывая особых усилий.

Шоколад в кофеварке

Эти простые напитки делаются просто и быстро, не отнимая много времени и сил. Но они всегда получаются с насыщенным ароматом и безупречным вкусом.

Как приготовить разнообразные блюда в старой кофеварке?

Бытовая техника может использоваться не только по своему прямому назначению. Иногда ее применение оказывается очень неожиданным и необычным.

В кофеварке есть специальная колба, в которой заваривается кофе. Пищу можно готовить с ее помощью или без нее.

Блюда в колбе

Очень важно во время приготовления блюда таким способом соблюдать одно очень простое правило, которое заключается в том, что продукты, загруженные в колбу, не должны касаться фильтра. Если этого не соблюдать, то кусочки продуктов могут его забить и техника полностью выйдет из строя.

К основным продуктам, которые можно готовить в колбе, относятся:

1. Овсянка. Для приготовления этого сытного завтра необходимо наполнить колбу водой и засыпать в нее овсяную крупу. Ингредиенты берутся в тех же пропорциях, что и во время приготовления обычным способом. Оптимальным соотношением считается 4 столовых ложки крупы на 1 стакан воды. Каша варится на протяжении 5 минут.
2. Рис: колбу на 2/3 залить водой, после чего заполнить оставшуюся часть рисом. Включить кофеварку и немного подождать. Через 10 минут рис будет сварен, можно приступать к трапезе.
3. Яйца. Колба заполняется водой, после чего в нее помещаются яйца. Время их приготовления зависит от того, какое блюдо должно получиться. Например, через 2 минуты после включения получатся яйца «в мешочках». Если хочется сваренных вкрутую яиц, нужно выдержать немного дольше.

   Яйца в кофеварке

4. Лапша. Поместить в емкость лапшу и залить ее водой. После этого необходимо включить бытовую технику и дождаться, когда лапша сварится. Чтобы блюдо получилось ароматным и вкусным, рекомендуется добавить различные приправы. Их нужно поместить в специальный фильтр.

   Лапша в кофеварке

5. Кукуруза. Наполнить колбу водой, поместить в нее початок кукурузы и проварить его на протяжении 8 минут.

Все блюда готовятся в считаные минуты и не требуют особой подготовки. Каждый человек сможет самостоятельно их приготовить в собственной кофеварке.

Блюда, приготовленные без колбы

Кофеварка является универсальным предметом бытовой техники. Если убрать колбу, то для приготовления блюд можно использовать горячий диск. Несколько простых и интересных способов использования:

• Сэндвич. Между 2 ломтиками хлеба можно поместить абсолютно любую начинку. После того как все ингредиенты будут нарезаны, нужно собрать бутерброд и поместить его на разогретый диск. Когда одна сторона достаточно поджарится, сэндвич нужно перевернуть на вторую сторону;

  Сэндвич, поджаренный на диске

• Поджаренные колбаски. На разогретый диск нужно положить специальные колбаски для гриля. Их можно слегка подогреть или основательно прожарить с помощью диска кофеварки.

Колбаски в кофеварке

Очень важно при приготовлении блюд таким образом не оставлять их без присмотра. Они могут сильно пригореть и стать причиной пожара. Поэтому приготовление еды с помощью кофеварки без колбы требует собранности и внимательности.

Как использовать кофеварку в интерьере?

Если нет желания использовать старую бытовую технику в качестве дополнительного прибора для приготовления различных блюд, то она может стать интересным и стилем предмета интерьера.

Обычно кофеварки сделаны из пластмассы одного цвета. Например, черного, серого или коричневого оттенка. В таком виде они не представляют ничего интересного и необычного. Чтобы как-то оживить старую технику, можно использовать декупаж. Если хочется полностью изменить цвет корпуса, в этом на помощь придут простые акриловые краски.

Декупаж

Любой новый узор или рисунок придадут старой кофеварке новый интересный вид, который прекрасно впишется в любой интерьер.

Отдельное внимание стоит уделить колбе. Одно из самых распространенных применений – это использовать ее в качестве места хранения монет и других мелких предметов. Если включить фантазию, то можно сделать много необычных и уникальных вещей. Колбу можно заполнить засушенными цветами, например бутонами роз, или положить в нее ракушки, которые собирали всей семьей на море. Это станет хорошим воспоминанием о прекрасно проведенном времени.

Кроме этого, украшать колбу можно к различным праздникам. Каждый раз использовать для этого различные предметы. Например, в канун Нового года в нее можно положить шишки и праздничную мишуру.

Из колбы можно сделать копилку. Только складывать в нее не деньги, а записочки с интересными и незабываемыми моментами. В конце года будет приятно вспомнить с любимым человеком все, что случилось.

Аквариум из кофеварки

Еще один интересный способ использования кофеварки – это сделать мини-аквариум. Ухаживать за ним будет не сложнее, чем за самым простым аквариумом. На радость детям и взрослым в нем могут жить различные рыбки и улитки. Наблюдение за ними поможет быстро расслабиться после трудового дня.

Как сделать кофемолку из подручных средств

Всем доброго времени суток дорогие друзья! В сегодняшней статье я бы вам хотел показать довольно интересную идею самоделки. Сегодня мы рассмотрим самоделку, которая наверняка понравиться любителям хорошего кофе, а именно мы рассмотрим, как сделать кофемолку. Многие из нас не любят быстрорастворимый кофе, а многим он вовсе надоел. И многие хоть рас на завтрак хотели попить настоящий ароматных кофе, но все заканчивалось отсутствием кофемолки. Кофемолку, которую мы соберем, будет отлично справляться со своей задачей. А также одной из особенностей самоделки является то, что она будет состоять из максимально простых и доступных материалов которые наверняка найдутся у вас дома или в гараже. В общем, самоделка очень интересная, поэтому давайте не будем тянуть с длинным предисловием, погнали!

Для данной самоделки нам понадобится:
— Лист фанеры размером 1*1 м.
— Пустой баллон большой монтажной пены
— Мебельные гвозди
— Металлическая пластина
— ОРГ стекло (не большой кусочек)
— Коллекторный электродвигатель 550 класса (такой часто устанавливают в обыкновенные шуруповерты)
— Переходник на вал электродвигателя
— Саморезы
— Шайбы металлические
— Винты и гайки к ним
— Выключатель
— Провода
— Источник питания 12B постоянного тока.

Из инструментов нам также понадобится:
— Термоусадка
— Паяльник
— Припой
— Линейка
— Маркер
— Дрель и набор сверл
— Ножовка по металлу
— Молоток
— Напильник
— Отвертка
— Термоклей
— Электролобзик или обыкновенный ручной.
— Суперклей.

Ну, так что, приступим к сборке нашей самоделки. Для этого, для начала на листе взятой вами фанеры (фанера не должна быть толстой) следует разметить все необходимые элементы при помощи линейки и маркера. Все необходимые фанерные элементы вы можете видеть на изображение данном ниже (далее рассмотрим что, куда и почему). После того как разметили на листе фанеры все необходимые элементы вырезаем их при помощи лобзика.

Следующим шагом нам необходимо изготовить элемент, который и будет молоть кофе. Для изготовления данного элемента конструкции, нам необходимо взять пустой баллон от монтажной пены. Который в свою очередь необходимо полностью опустошить и выпустить весь газ, что останется внутри, следует отметить, что не обязательно использовать баллон именно от пены, а можно взять любой другой металлический баллон с примерно таким же диаметром. Из взятого нами металлического баллона вырезаем плоское кольцо при помощи ножовки по металлу.

Далее работаем с самим кольцом. Надеваем кольцо, на что-то типа деревянного черенка, и при помощи обыкновенных мебельных гвоздей и молотка проделываем сквозные отверстия так, как это изображено ниже. И напротив ряда отверстий сделаем большое прямоугольное отверстие для подачи зерна.

Затем возьмём металлическую пластину точно такую же, как на фото ниже и проделаем большим сверлом сквозное отверстие (ровно по центру пластины). Зажимаем платину в тески и загибаем края (см. фото ниже). Грубые края металлической пластины, сглаживаем напильником. В итоге у нас должна получиться пластина, которая в свою очередь должна помещаться во внутрь металлического кольца (проделанного ранее), с небольшим зазором.


Затем изготовим прозрачную стену механизма, благодаря ей можно видеть количество зёрен находящихся внутри и, исходя из его количества, регулировать подачу зерна. Для неё нам понадобиться взять небольшой кусочек ОРГ. Стекла, из которого следует вырезать четырёхугольник подходящего размера (см. фото). ОРГ. Стекло можно пилить, использовав обыкновенную ножовку по металлу. В только что изготовленном элементе конструкции следует проделать четыре сквозных отверстий. Отверстия нужны для крепления данной стенки.


Изготовив все основные необходимые элементы для сборки конструкции, продолжим её сборку. Для этого возьмём четыре фанерных квадратных элемента (те, что указаны на фото ниже) и соединим их вместе в один точно, так как это изображено ниже, в итоге у нас получится своего рода бутерброд. К только что сделанному бутерброду следует прикрепить коллекторный электродвигатель 550 класса. Вставляем электродвигатель к стороне, где находятся три маленьких отверстия, эти отверстия выполняют роль посадочных мест для нашего двигателя.

После чего с противоположной стороны бутерброда вставим наше плоское металлическое кольцо точно, так как это изображено на фото. Следует отметить что крайний слой нашего бутерброда со стороны металлического кольца должен находиться на краю самого кольца (это хорошо видно на фото данном ниже).


Затем на вал электродвигателя следует надеть металлическую пластину, для этого возьмём подходящий переходник. С начала установив переходник на сам электродвигатель, а затем на него металлическую пластину, которую следует устанавливать, использовав подходящие по размеру металлические шайбы. Количеством шайб можно регулировать зазор между стенами, саму пластину желательно установить ровно посередине, чтобы зазоры с обеих сторон были одинаковы.

Далее закрываем и скрепляем бутерброд. Для этого закрываем заранее изготовленной прозрачной стенкой из орг. Стекла молотильную часть конструкции, и в проделанные отверстия по краям вставляем подходящие по размеру винты, которые должны проходить насквозь и немного выпирать, для того чтобы можно было стянуть конструкцию гайками.

После чего возьмём четыре небольших фанерных прямоугольника и склеим их в один объёмный прямоугольник при помощи суперклея. Данный элемент нам нужен для того чтобы закрыть электродвигатель. Надеваем только что сделанную заготовку на электродвигатель и приклеиваем её.

Затем возьмём более большой прямоугольник с «П» образным вырезом на одной из сторон, и установим его, вставив прорезью в облицовку электродвигателя, и закрепим его при помощи саморезов. А второй такой же прямоугольник закрепим на этой же облицовке, но, с другой стороны, но крепить уже буем не на саморезы, а на термоклей.


Далее берём большой прямоугольник, который будет выполнять роль основания самоделки и закрепим его к тем прямоугольникам то закрепили ранее так, как это изображено на фото.

Приклеиваем при помощи суперклея облицовочные части к молотильной части конструкции (см. фото). Далее из четырёх уже вырезанных фанерных трапеций изготовим бункер, в который будут засыпаться зёрна, для того просто возьмём их и склеим при помощи суперклея, так как это изображено на фото ниже. Сам бункер закрепим сверху, над молотильной частью. А снизу для того чтобы перемолотое кофе не сыпалось куда попало, изготовим деталь подобную предыдущей, но только закрепим её снизу (см. фото).



Из двух не больших прямоугольных фанерных элементов изготовим и установим на свое место заслонку при помощи, которой в свою очередь можно будет регулировать подачу зёрен. Ну и на конец, подключим и установим выключатель.

В итоге у нас получилась очень полезная самоделка, которая моет не раз пригодиться вам на кухне. Осталось только испытать её, для этого подключаем любой источник питания 12в (это может быть как блок питания, так и какой-либо аккумулятор). Испытания самоделки вы можете наблюдать ниже.

Вот видео от автора с подробной сборкой и испытаниями данной самоделки:

Ну и всем спасибо за внимание и удачи в будущих проектах самодельщики!
Источник Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.
