Коаксиальный кабель в телефоне для чего: Что такое и зачем нужен коаксиальный кабель?

Содержание

Телефоны и смартфоны HTC

Тайваньская компания HTC была основана в 1997 году и, первоначально, производила карманные компьютеры для таких компаний, как Palm, Dell, Fujitsu Siemens, Hewlett Packard.

Позднее производство расширили, и HTC наладили выпуск смартфонов на базе Windows Mobile. Продуктами компании заинтересовались ведущие операторы сотовой связи и НТС начали сотрудничать с T-mobile, Orange, O2 и Vodafone. Как следствие, в начале 2000-х ведущим лидером по производству устройств на платформе от Windows была именно компания НТС.


Телефоны HTC.

В 2002 году компанией НТС специально был создан бренд Qtek для продвижения своей продукции. Для той же цели в 2004 году кампания создала еще один бренд — Dopod, но уже для продажи устройств на азиатском рынке. А уже в 2006 году НТС вышли на рынок под своим именем.

В этом же 2006 году в смартфонах НТС появился GPS модуль. К 2007 году корпорация разработала систему жестов, которая значительно упрощала пользование сенсорным резистивным экраном смартфона. Так же была анонсирована первая фирменная версия интерфейса компании под названием

TouchFLO. Все эти новшества воплотились в HTC Touch – первом устройстве от производителя, выпущенном под своим брендом.

Не менее важным для компании оказался и 2008 год, в котором НТС представила первый в мире смартфон на базе Android — T-Mobile G1, также знакомый нам как HTC Dream. Это смартфон стал толчком к началу новой эры в мире мобильных устройств. С того момента популярность ОС от Google стала стремительно расти, а тайваньский производитель проник на все крупные мировые рынки.

2009 год ознаменовался выходом на свет HTC Hero. Данный смартфон обладал относительно новой операционной системой. Но не она покорила сердца покупателей, а новая фирменная оболочка HTC Sense. И по сей день Sense – это основная причина выбора продуктов НТС для многих покупателей.

В 2010 году компания создала портал HTCSense.

com, который связал смартфон НТС с настольным ПК. Этот год так же ознаменовался тем, что компания НТС начала выпускать свой первый смартфон, поддерживающий 4G.


Телефон HTC Sensation XL.

В 2011 году началась эра Android-планшетов и HTC Flyer, первого планшетного ПК от НТС, который вобрал в себя все самое лучшее, что было у компании. Он очень отличается от своих конкурентов технологией HTC Scribe, которая позволяет с помощью цифровой ручки вносить информацию в свой планшет.

НТС получила признание во всем мире. Доказательством этому являются постоянные награды, которые получает компания. Самой важной наградой за последнее время было звание «Лучший мировой бренд 2011 года» от Interbrand.

Компания НТС стремится к тому, чтобы стать ведущим производителем и поставщиком новаторских мобильных устройств, за счет разработки современных конструкторских решений. Внедрение новых технологий в свои продукты – вот путь, который уже привел к успеху НТС и продолжает вести компанию к новым высотам.

Основные характеристики коаксиального кабеля-yourdevice.org- Все про ноутбуки, планшеты и смартфоны

Коаксиальный кабель изобретен группой инженеров США в 1929 году и через несколько лет достойно прошел тестирование, обеспечивая телевизионную трансляцию Олимпийских игр в Берлине, поддерживая связь между 40 телефонными номерами. Для современного мобильного бума коаксиальный кабель для телефонов особенно незаменим. Его используют как запчасть внутри телефона, так и как дополнительный аксессуар для передачи данных от телефона к стационарному компьютеру, ноутбуку и обратно. Основное предназначение такого проводника – передача сигналов.

Рассмотрим подробнее внутреннюю структуру, которую имеет коаксиальный кабель для телефонов. По его центру расположена медная однопроволочная жила, которая окружена симметрично расположенной оплеткой из тоненьких мелких проволочек или фольги. Медный проводник отделяется от экрана изоляционным слоем, влияющим на основные характеристик всего кабеля. Центральный провод и металлическая оплетка имеют общую внешнюю оболочку, выполненную из высококачественного поливинилхлорида или другого идентичного материала, устойчивого к ультрафиолетовым излучениям.

Благодаря своему строению

коаксиальный кабель для телефонов считается более защищенным от внешнего проникновения и несанкционированного прослушивания, чем остальные провода.

Различают два основных типа коаксиальных кабелей: толстый и тонкий. Первый имеет в диаметре 1 см и используется для передачи сигналов на большие расстояния, имеет достаточно высокую цену по сравнению с остальными кабелями. Тонкий кабель коаксиальный кабель для телефонов — в диаметре 0,5 см, более гибкий, имеет стоимость ниже, чем толстый, может использоваться в любой сети, поэтому несколько чаще используется.

Физически характеристики кабеля — емкость и индуктивность, от них зависит скорость, с которой передаются данные. В зависимости от уровня сопротивления различают кабеля с сопротивлением в 50 Ом, 75 Ом, 100 Ом и 150 Ом.

Последние два используются крайне редко, наиболее распространенные – 50 и 75 Ом. Кабель в 50 Ом чаще всего используют для подключения радиопередатчиков, измерительных приборов и подключения сети Интернет. Для передачи видеосигналов, цифровых и аудиосигналов, сигналов от телеантенны применяют кабель в 75 Ом. Сопротивление не зависит от длины используемого кабеля.

Передача данных происходит только через медный провод, который расположен по центру кабеля. Экран и медный провод направлены в одну сторону и имеют одну ту же ось, именно поэтому кабель – «коаксиальный».

Коаксиальный кабель для телефонов не являются совершенными, так как сам очень чувствителен к разного рода сигналам или «шуму», который он излучают. Поэтому, чтобы ограничить уровень помех, в качестве барьера служит внешний проводящий слой. Ремонт такого кабеля намного сложнее, чем например провода витых пар, это сказывается как на цене самого провода и на стоимости его ремонта.

Сначала ремонтируем, а потом модернизируем телефон на примере Jiayu G4

Все началось с того, что у меня на небезызвестном сообществу Jiayu G4 начала отваливаться «связь». Я до этих событий неоднократно разбирал телефон (почистить, просто посмотреть) и столько же замечал болтающийся коннектор коаксиального кабеля который соединяет нижнюю плату с материнской. К слову, гадать в чем же проблема там не нужно было, во время снятия этого кабеля коннектор окончательно отвалился, а обжать такую мелюзгу в домашних условиях достаточно проблематично. Поэтому с Али был заказан новый кабель, а по случаю ремонта решено было еще и модернизировать аппарат внедрением в него беспроводной зарядки.

Собственно все ингредиенты получены — время
курочить
ремонтировать и модернизировать.

Перед заказом кабеля с Али я попытал удачи на местном радиорынке взяв за $4 проводок от какого-то noname китайца. Удача мне не сопутствовала — разъем оказался чуточку меньше чем нужно. Ну да ладно, заказал у китайцев — несчастный проводок обошелся в $7 (первый сверху).

Заменить его не составило труда, два щелчка и готово.

Проверка связи… Работает! Несколько тестовых звонков подтвердили предшествующее ликование (то чувство когда вроде бы ничего и не сделал, но починил же! :)).

Касательно беспроводной зарядки. Ее предыстория и появление у меня абсолютно случайны (отсюда и модель телефона под которую она предназначена). Заказывал одному знакомому, да пока та пришла, человек уже и телефон успел поменять. Так и валялась она в загашнике пока не наступил этот день.

Официально — это беспроводная зарядка по стандарту Qi для SGS III, покупалась на DX.COM за ~20 баксов. Состоит из приемника, который непосредственно подключается к смартфону и передатчика — своеобразной док станции. Вид последней в разобранном состоянии:

Но так как у нас не Samsung, а Jiayu, то придется немного поработать. Вооружившись напильником и паяльником принимаемся за дело. Одним из условий модификации было создание модульной системы, т.е. при надобности модуль с «мелким» аккумулятором (1800 мАч) и Qi-зарядкой можно было бы заменить на стандартную батарею емкостью 3000 мАч. Сначала нужно было определить где у USB-разъема плюс и земля (прозвонкой или по распиновке разъема).


Но так как кидать перемычки прям от разъема неспортивно (да еще и не безопасно — есть шанс что-то замкнуть, т.к. контакты там мелкие), нужно было придумать что-то другое. Тут-то и были замечены тест поинты (предназначены для проверки работоспособности смартфона на заводе) в нижней части материнской платы. Методом научного тыка (на самом деле все тем же мультиметром) было определено где у них +5V и GND.

Идея подключения приемника к смартфону посредством медного скотча была подсмотрена на хабре. Этот самый скотч был заранее заказан с Али, по цене $5 за 30-метровый рулон шириной 5 миллиметров. Прокладываем дорожки на смартфоне:

Предварительно пришлось немного подпилить крышку:

Прозваниваем мультиметром на предмет обрывов, в местах соединения дорожки можно залудить и одеваем кожух. Здесь кажись все.

На фото выше я, правда, уже засветил готовый приемник, но не спешите — там не все так просто оказалось. Так как контакты питания там расположены перпендикулярно моим «дорожкам» на смартфоне – пришлось городить костыли.


От изначальной контактной площадки приемника был отрезан «минус» питания. Плюс же с помощью хитрых манипуляций с медным скотчем был выведен рядом.


Таким образом контакты на приёмнике полностью соответствовали таковым на поверхности смартфона. Нижнюю часть оных я хорошенько залудил.

Проверка на работоспособность перед окончательной сборкой аппарат прошел, КЗ не обнаружено, значит можно собирать.

В итоге вот такая модульная система получилась:



Собрал все вместе, уложил на коврик — зарядка пошла. С помощью спец. программы разрядил аккумулятор в ноль и сунул его на зарядку. За где-то 4 часа батарея зарядилась на 50%, что далеко не самый лучший показатель, но тому есть объяснение (по крайней мере я думаю, что дело именно в этом): из-за тонкого аккумулятора увеличилось расстояние от приемника зарядки до станции, а отсюда и потеря в мощности. Точные замеры делать не буду, так как: а) лень; б) нужно сильно исхитрится чтобы в цепь включить мультиметр; в) смотреть первый пункт.


Вот такая вот модификация получилась. Спасибо за внимание! 😉

Коаксиальный кабель для телефона: выбираем сами

Коаксиальный кабель для телефона представляет собой электрический кабель, в состав которого входит медный провод и металлическая оплетка, разделенные между собой диэлектриком и помещенные в поливинилхлоридную или полиэтиленовую внешнюю оболочку.

Выбирая коаксиальный кабель, следует учитывать, что все его характеристики зависят от материала, который используется при изготовлении такого кабеля и от его геометрических параметров.

Затухание – важный параметр кабеля, который характеризует ослабевание волны сигнала, когда он проходит длительное расстояние по кабелю. Чем выше показатель потерь на излучение, в диэлектрике и проводнике, тем быстрее будет волна «затухать». Такое часто встречается в коаксиальных кабелях, в которых производители решили сэкономить на качестве составляющих. Так, центральная жила должна быть обязательно медной, поэтому, когда производители кабелей, в целях экономии, выполняют ее из различных сплавов из меди или сталь с тонким медным покрытием — качество сигнала во многом заставит желать лучшего.

Важное значение имеет и материал для оплетки и плотность ее плетения. Чем больше волосков проводков в оплетке, и чем они толще, тем меньше потерь будет на пути сигнала. Чтобы проверить оплетку, достаточно немного разрезать кабель и посмотреть его в сечении. Если оплетка имеет плотное плетение, кабель достоин вашего внимания, а если волоски тоненькие и жиденькие, и их легко можно разъединить друг от друга, то лучше такой кабель не рассматривать для дальнейшего приобретения.

Немаловажное значение имеет и диэлектрик, который отделяет центральную жилу от оплетки. Чаще всего он изготовлен из вспененного или пористого полистирола. Очень хорошо, когда вместе с диэлектриком используется влагозащитная пленка. Это обеспечивает медной жиле дополнительную защиту от попадания влаги.

Выбирая самостоятельно коаксиальный кабель для телефона, обращайте внимание и на материал экрана, предусмотрен для того, чтобы увеличивать плотность кабеля. Чаще всего его изготавливают из фольги, но в любом случае материал должен сочетаться с материалом оплетки, так как разные материалы могут стать причиной большой разницы в электролитических потенциалах, что может привести к процессу окисления в кабеле.

Особое значение имеет и внешний диэлектрик, который в основном изготавливают из поливинилхлорида. Мягкое внешнее покрытие более гибкое и удобное в использовании.

Для того, чтобы соединить телефон с компьютером, ноутбуком или, например, автомобильным аудиоустройством, кабель для телефона на краях имеет специальные разъемы, чаще всего это USB разъем и штекер для разъема телефона, форма которого зависит от модели самого мобильного телефона.

Чем выше качество всех составляющих коаксиального кабеля, тем соответственно выше его стоимость. Но в данном случае экономить не стоит, так как от этого зависит уровень сигнала и удобство использования самого гаджета.

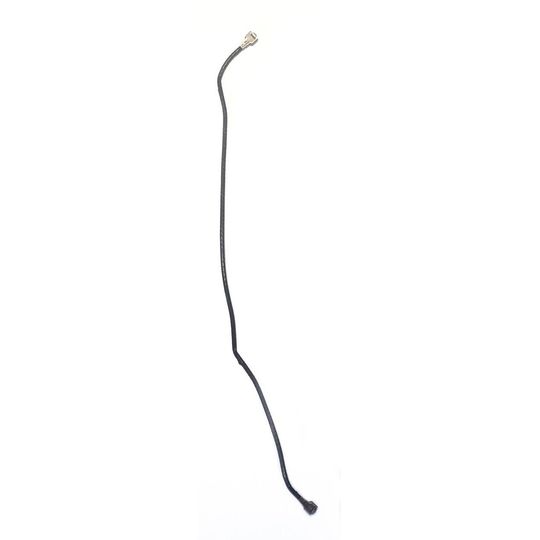

Замена коаксиального кабеля — 4mobile

Почему мы делаем качественный ремонт iPhone в Екатеринбурге

Одной из самых востребованных услуг на рынке мобильных устройств является ремонт iPhone. Данные устройства пользуются громадной популярностью не только в нашем городе и стране, но и по всему миру, несмотря на то, что Китайские и Корейские производители научились делать подобные устройства. Но все-таки гаджеты американского производителя превосходят конкурентов по ряду значительных показателей. Начиная от свойств графического интерфейса и заканчивая отсутствием лишнего кода, и компонент, которые притормаживают работу многих приложений.

Помните, что для качественной работы вашего яблочного гаджета рекомендуется использовать оригинальные запчасти. Понимая это, в нашем сервисном центре производится ремонт iPhone именно с оригинальными запчастями на заводском оборудовании, которое было поставлено специально для этих целей. Если у Вас будет возможность просмотреть заводское оборудование для сборки смартфонов на заводах Apple, вы увидите точно такое же у нас. Это преимущество, особенность помогает нам сохранять наши высокие позиции в глазах постоянных клиентов уже более 10 лет.

Мы гарантируем качество ремонта iPhone в Екатеринбурге на модели 6 и 6s, iPhone 7 и iPhone 7Plus, iPhone 8 и iPhone 8Plus, iPhone X и iPhone XR. Обращаем ваше внимание, что цены указанные на сайте не являются публичной офертой и представлены для ознакомления. Более точную цену на ремонт айфон, или на запчасти к нему вы можете уточнить у наших специалистов. Перед тем, как передать телефон к нам мы обязательно сообщим Вам окончательную сумму с учетом работ и замененных запчастей. Наша ценовая политика максимально прозрачная.

Замена стекла Honor

Наш сервисный центр осуществляет услуги по ремонту смартфонов разных производетелей. Опыт специалистов позволяет заниматься дианостикой и заменой деталей на многих устройствах.

Если вы владелец смартфона honor, у которого произошла не приятная история с дисплеем, в таком случае обращайтесь к нам. Мы произведем осмотр, при необходимости — диагностику. Обязательно будет произведена замена стекла вашего Honor. Мы гарантируем качество выполнения нашей работы не только чеком, но так же опытом и и навыками инженеров сервисного центра.

Обратившись к нам вы можете быть спокойны за свое устройство. Наш специалист расскажет не только как будет производиться замена, но так же расскажет, какие поломки могут быть на текущий момент у вашего смартфона, кроме разбитого стекла. Даст рекомендации.

Цены на услуги по замене стекла Honor одни из самых доступных в городе. Сроки одни из самых адекватных. Подробности можете уточнить по телефону или в офисе нашего СЦ.

Срочный ремонт iPhone Екатеринбург в высококлассном сервисе

Наши специалисты, благодаря большому стажу работы научились быстро выяснять причины неисправности. Мы можем похвастаться тем, что у нас опыт не 3-5 лет, в минимум в 2-3 раза больше. Инструменты и оборудование всегда исправно и всегда в наличии. У нас не тратится зря время наших дорогих клиентов. Если нужен срочный ремонт iPhone в Екатеринбурге, звоните нам по указанным телефонам, консультируйтесь через месседжеры на сайте или через соцсети, а лучше всего приходите сразу же на Малышева 53,702. Вам обязательно помогут. Бесплатная диагностика, скидки постоянным клиентам (уточняйте условия у наших специалистов).

Уронили телефон в воду? Не пытайтесь, что-то с этим сделать в домашних условиях, сразу же обращайтесь со срочным ремонтом iPhone к нам. Самостоятельные действия могут привести еще к более пагубным последствиям. Треснуло стекло, боитесь пораниться, смущает внешний вид трещин? Решаемо! Звоните или приходите по указанному на сайте адресу в знаковое здание в центре нашего города.

Если вы перестали слышать музыку через гарнитуру и без нее, если Вас не слышат на той стороне линии при звонке, скорее всего у вас проблемы с аудиосистемой устройства. Приходите к нам за диагностикой. Причин и решений может быть несколько: запылились динамик или микрофон, проблемы с контактом или микросхемой (например, попала жидкость).

Возникают проблемы с зарядкой устройства. Диагностика у наших специалистов даст ответ. Возможно, что пора менять аккумулятор. А может быть причина в контроллере питания, который виртуозно готовы заменить специалисты. Качественный ремонт iPhone за разумные деньги в самом сердце уральской столице. Приходите и убедитесь в этом сами.

Почему замену стекла айфон, honor, xiaomi делать лучше у нас :

Моментальная диагностика, замена
стекла айфон в Екатеринбурге.
Даем устные рекомендации.

Постоянным клиентам скидка
10% на работу мастера

Опыт наших специалистов по ремонту
телефонов более 9 лет

Мы принимаем к оплате карты
платёжных систем Visa и MasterCard

Детали для Iphone, honor, xiaomi всегда в наличии на складе.

Даем гарантию клиентам
на ремонт айфон,honor,xiaomi
и на устанавливаемые запчасти

Удобное расположение
в самом центре Екатеринбурга.
Равноудаленность ко всем районам.



ПОПУЛЯРНЫЕ УСЛУГИ ПО РЕМОНТУ ТЕЛЕФОНОВ

Как установить коннектор на коаксиальный кабель: подготовка, накрутка и обжим

  1. Главная
  2. Как установить коннектор на коаксиальный кабель: подготовка, накрутка и обжим

Для передачи сигнала кабельного телевидения применяются коаксиальные кабели. Большинство вариантов их соединения (сращивание кабеля, а также подключение кабеля к разветвителю) подразумевает использование так называемых F-разъемов. В этих резьбовых разъемах роль одного из контактов выполняет центральная жила коаксиального кабеля. Внешняя экранирующая оболочка присоединяется к другому контакту разъема (одновременно являющемся резьбовым соединением) без применения пайки, путем обжима или накрутки.

Подготовка к установке коннекторов на коаксиальный кабель

При установке F-разъема первым делом требуется ровно обрезать кабель. Плоскость среза должна быть строго перпендикулярна оси кабеля. Это можно сделать, конечно, и обычными кусачками, но желательно, чтобы применялся инструмент (кабелерез), обеспечивающий ровную поверхность среза. Впрочем, в некоторые бюджетные наборы для установки кабельного телевидения, например, Greenlee 46602 входят кусачки. Но от обычных кусачек они отличаются формой и заточкой режущих поверхностей.


Состав набора для работы с коаксиальным кабелем Greenlee 46602


Далее следует отступить от конца кабеля около 12 мм и сделать надрез на внешней изолирующей оболочке. Надрез нужно нанести с поистине виртуозной точностью. С одной стороны, достаточно глубоко прорезать изоляцию, чтобы она легко снялась. Но, с другой стороны, нельзя при этом перерезать оплетку. Конечно, данные действия можно проводить остро заточенным ножом. Тем не менее даже если у вас огромный опыт инсталляции систем кабельного телевидения, возможны ошибки. Если оплетка перерезана, то придется снова обрезать кабель и снимать изоляцию. Для профессионального применения такое недопустимо. Вот почему для снятия изоляции следует использовать специальное устройство, именуемое стриппером. Оно подрезает изоляцию на заданную глубину. Следует отметить, что современные материалы позволили начать выпуск коаксиальных кабелей с более тонкой внешней изоляцией. Поэтому лучше, если глубина разреза у стриппера будет регулируемой, как, например, у инструмента, входящего в набор Greenlee 46603.


Состав набора для работы с коаксиальным кабелем Greenlee 46603

После снятия внешней оболочки оплетку расплетаем и складываем в направлении, противоположном концу кабеля. На расстоянии примерно 2 мм от края изоляции снимаем экран и внутреннюю изоляцию, покрывающую центральную жилу. Далее следует установка разъема на конец кабеля, которая может осуществляться одним из двух способов: накруткой и обжимом.


Коаксиальный кабель, разделанный под установку F-коннектора

Установка коннектора способом накрутки

Для этого способа применяются разъемы из относительно твердого сплава, имеющие со стороны подвода кабеля внутреннюю резьбу. Разделанный кабель с оплеткой плотно вворачивается в разъем до упора. При этом диаметр резьбы должен точно соответствовать диаметру кабеля, чтобы можно было без проблем закрепить разъем и он надежно держался. Как уже отмечалось, диаметр современных коаксиальных кабелей может варьироваться в зависимости от толщины внешней изоляции. Известны как минимум два широко используемых варианта накручиваемых на кабель разъемов, отличающихся диаметром резьбы со стороны кабеля.


Коннектор RG-6 под накрутку

Преимуществом накрутки является возможность повторного использования разъема. Недостатками являются трудоемкость и большое время, затрачиваемое на установку разъема. Поэтому накрутка используется, когда пользователь осуществляет прокладку своими силами, а также при индивидуальном монтаже кабельного телевидения в пределах одной квартиры.


Коннектор RG-6 под обжим

Установка коннектора способом обжима

Разъем, предусматриваемый такой способ монтажа, имеет мягкую металлическую гильзу, в которую вставляется разделанный кабель с оплеткой. Гильза сжимается с помощью устройства, именуемого кримпером. В результате обеспечивается прочное и надежное соединение.


Инструмент для установки коаксиальных разъемов F-типа Greenlee 45516

Преимуществами обжима являются быстрота проведения операции, а также хорошая повторяемость результата. Недостатком является невозможность повторного использования разъема без ухудшения его свойств. Установка разъемов путем обжима применяется главным образом профессиональными мастерами. Большую выгоду дает обжим при реализации крупных проектов, например, прокладке кабельного телевидения по всему многоквартирному дому.

После завершения обжима или накрутки из разъема могут торчать жилы оплетки. Рекомендуется аккуратно их обрезать, не повредив внешнюю изоляцию кабеля.

Особенности установки разъема CATV

Для того, чтобы подключить кабель к телевизору, на него устанавливают штекер типа CATV (кабельное телевидение, тип male). Данный разъем не является резьбовым, а значит, создаваемое им соединение недостаточно надежно. Но он по-прежнему применяется в телевизорах для обеспечения совместимости со старым оборудованием. Разъем CATV применялся еще в те времена, когда телевизоры были электронно-лучевыми, а принять на него можно было, в лучшем случае, пять аналоговых каналов. Современные телевизоры плоские, их вешают на стену. Для того, чтобы подключить коаксиальный кабель, в комплект поставки телевизора входит переходник из разъемов CATV male и CATV female, соединенных друг с другом под прямым углом. Как показывает практика, появление еще одного нерезьбового соединения на пути телевизионного сигнала может ухудшать качество приема. Кроме этого, до сих пор встречаются CATV-разъемы старого образца, также создающие проблемы для современного кабельного телевидения.


Рекомендуемый для качественного приема переходник CATV — F-connector

Поэтому, если у вас плоский телевизор, а ваш провайдер кабельного телевидения представляет цифровые каналы высокой четкости, рекомендуем установить переходник следующей конструкции, обеспечивающий надежное соединение. С одной стороны переходника находится разъем CATV. С другой стороны, под прямым углом к нему — гнездо типа F. В результате количество нерезьбовых соединений не увеличивается.

Профессиональные наборы инструментов для работы с коаксиальным кабелем

Профессиональные наборы для прокладки кабельного телевидения выпускаются в основном под технологию обжима. Они могут размещаться как в мягком футляре (например, Jonard TK-450M), так и в жестком кейсе (DataShark PT-70008).


Наборы инструментов Jonard TK-450M и DataShark PT-70008

Минимальный набор инструментов: кабелерез (или специально предназначенные для коаксиального кабеля кусачки), стриппер и кримпер. Весьма удобным дополнением является прибор для тестирования линии, входящий, в частности, в состав набора Paladin Tools PT-901083 Broadcast Ready.


Набор инструментов для работы с коаксиальным кабелем Paladin Tools PT-901083 Broadcast Ready

Для передачи всех видов информации (телефон, телевидение, интернет) в цифровом виде достаточно Ethernet кабеля. Тем не менее, для удобства пользователей, чтобы они не приобретали дополнительные приставки, крупные провайдеры до сих пор практикуют заведение в квартиру клиента отдельно кабелей для телефона, телевидения и интернета. В таком случае специалистам, работающим в таких компаниях, окажутся удобны многофункциональные наборы вроде Paladin Tools PT-901081 CoaxReady.


Набор инструментов для обслуживания Video,CATV и СКС сетей Paladin Tools PT-901081 CoaxReady

В комплект поставки некоторых наборов, например, Paladin Tools PT-4910 SealTite Pro CATV входят образцы разъемов.


Набор инструментов для монтажа коаксиального кабеля Paladin Tools PT-4910 SealTite Pro CATV

Удобство заключается в том, что работу прибора можно сразу опробовать на примере заведомо совместимых с ним коннекторов. Кроме этого, под разъемы выделено пространство в сумке или кейсе. По мере расходования коннекторов, идущих в комплекте, на их место можно будет класть другие, приобретенные отдельно.

Остались вопросы по установке коннекторов на коаксиальный кабель? Отправьте нам сообщение!

Смотрите также:






Примеры оборудования:




Коаксиальные кабели, применение и характеристики

Коаксиальный кабель представляет собой электрический кабель, состоящий из центрального провода и металлической оплетки, разделенных между собой слоем диэлектрика (внутренней изоляции) и помещенных в общую внешнюю оболочку.

Коаксиальный кабель до недавнего времени был распространен наиболее широко, что связано с его высокой помехозащищенностью (благодаря металлической оплетке), а также более высокими, чем в случае витой пары, допустимыми скоростями передачи данных (до 500 Мбит/с) и большими допустимыми расстояниями передачи (до километра и выше). К нему труднее механически подключиться для несанкционированного прослушивания сети, он также дает заметно меньше электромагнитных излучений вовне. Однако монтаж и ремонт коаксиального кабеля суще¬ственно сложнее, чем витой пары, а стоимость его выше (он дороже примерно в 1,5-3 раза по сравнению с кабелем на основе витых пар). Сложнее и установка разъемов на концах кабеля. Поэтому его сейчас применяют реже, чем витую пару.

Основное применение коаксиальный кабель находит в локальных компьютерных сетях с топологией типа «шина». При этом на концах кабеля обязательно должны устанавливаться терминаторы для предотвращения внутренних отражений сигнала, причем один (и только один!) из терминаторов должен быть заземлен. Без заземления металлическая оплетка не защищает сеть от внешних электромагнитных помех и не снижает излучение передаваемой по сети информации во внешнюю среду. Но при заземлении оплетки в двух или более точках из строя может выйти не только сетевое оборудование, но и компьютеры. Терминаторы должны быть обязательно согласованы с кабелем, то есть их сопротивление должно быть равно волновому сопротивлению кабеля. Например, если используется 50-омный кабель, для него подходят только 50-омные терминаторы.

Реже коаксиальные кабели применяются в сетях с топологией «звезда» и «пассивная звезда» (например, в сети Arcnet). В этом случае проблема согласования существенно упрощается, так как внешних терминаторов на свободных концах не требуется.

Волновое сопротивление кабеля указывается в сопроводительной документации. Чаще всего в локальных сетях применяются 50-омные (например, RG-58, RG-11) и 93-омные кабели (например, RG-62). 75-омные кабели, распространенные в телевизионной технике, в локальных сетях не используются. Вообще, марок коаксиального кабеля значительно меньше, чем кабелей на основе витых пар. Он не считается особо перспективным.

Существует два основных типа коаксиального кабеля:

  1. Тонкий кабель, имеющий диаметр около 0. 5 см, более гибкий;
  2. Толстый кабель, имеющий диаметр около 1 см, значительно более жесткий. Он представляет собой классический вариант коаксиального кабеля, который уже почти полностью вытеснен более современным тонким кабелем.

Тонкий кабель используется для передачи на меньшие расстояния, чем толстый, так как в нем сигнал затухает сильнее. Зато с тонким кабелем гораздо удобнее работать: его можно оперативно проложить к каждому компьютеру, а толстый требует жесткой фиксации на стене помещения. Подключение к тонкому кабелю (с помощью разъемов BNC байонетного типа) проще и не требует дополнительного оборудования, а для подключения к толстому кабелю надо использовать специальные довольно дорогие устройства, прокалывающие его оболочки и устанавливающие контакт как с центральной жилой, так и с экраном. Толстый кабель примерно вдвое дороже, чем тонкий. Поэтому тонкий кабель применяется гораздо чаще.

Как и в случае витых пар, важным параметром коаксиального кабеля является тип его внешней оболочки. Точно так же в данном случае применяются как non-plenum (PVC), так и plenum кабели. Естественно, тефлоновый кабель дороже поливинилхлоридного. Обычно тип оболочки можно отличить по ее окраске (например, для кабеля PVC фирма Belden использует желтый цвет, а для тефлонового — оранжевый).

Типичные величины задержки распространения сигнала в коаксиальном кабеле составляют для тонкого кабеля около 5 нс/м, а для толстого — около 4,5 нс/м.

Существуют варианты коаксиального кабеля с двойным экраном (один экран расположен внутри другого и отделен от него дополнительным слоем изоляции). Такие кабели имеют лучшую помехозащищенность и защиту от прослушивания, но они немного дороже обычных.

В настоящее время считается, что коаксиальный кабель устарел, в большинстве случаев его вполне может заменить витая пара или оптоволоконный кабель . Новые стандарты на кабельные системы уже не включают его в перечень типов кабелей.

Общие сведения о коаксиальных кабелях — Полное руководство

Что такое коаксиальный кабель?

Запатентованный в 1880 году коаксиальный кабель является стандартным средством передачи высокочастотных электрических сигналов на расстояния с низкими потерями сигнала. Он имеет множество приложений, включая магистральные телефонные линии, сигналы кабельного телевидения и усилители сотовых телефонов. Кабели бывают разных размеров и длин, каждый из которых предназначен для конкретного применения.

Коаксиальный кабель

имеет внутреннюю и внешнюю жилы, которые имеют общую геометрическую ось.Это предотвращает электромагнитные помехи и обеспечивает более надежную передачу данных на большие расстояния.

Как устроен коаксиальный кабель?

Коаксиальный кабель состоит из одиночного медного или стального провода с медным покрытием в качестве центральной жилы, по которой передается высокочастотный сигнал. Этот провод окружен диэлектрическим изолятором, часто сделанным из пластика, который поддерживает постоянное расстояние между центральным проводником и следующим слоем. Этот изолятор обернут металлическим экраном из плетеной меди, алюминия или другого металла.Это устраняет внешние электромагнитные помехи. Последний слой — это резиновая обертка, изолирующая всю конфигурацию.

Коаксиальный кабель

может использоваться как внутри, так и снаружи помещений с некоторыми отличиями. Коаксиальный кабель, используемый на открытом воздухе, требует дополнительной изоляции для защиты проводов от солнца и влаги. Кабели, предназначенные для использования на открытом воздухе, могут проходить по внешней стороне вашего дома к спутниковой антенне или к кабельной приставке на углу. Независимо от того, находится ли он на солнце или закопан в землю, кабель должен быть достаточно защищен, чтобы обеспечить бесперебойную передачу.

Как работает коаксиальный кабель?

Коаксиальный кабель передает сигнал по центральному медному проводу, а также по металлическому экрану. Оба этих металлических проводника создают магнитное поле. Изоляторы не позволяют сигналам вступать в контакт или гасить друг друга. Изоляторы также защищают сигнал от внешних магнитных полей. В результате сигнал передается на большие расстояния с небольшими помехами или потерей сигнала.

Использование и применение коаксиальных кабелей

Коаксиальный кабель

используют кабельные операторы, телефонные компании и интернет-провайдеры.Если у вас есть кабельное телевидение, у вас дома проложен коаксиальный кабель. Коаксиальные кабели также используются для подключения видеомагнитофонов к телевизору или подключения вашего телевизора или цифрового преобразователя к персональной антенне.

Усилители сигнала

Wilson Amplifiers — ведущий поставщик усилителей для сотовых телефонов. Коаксиальный кабель также используется для подключения к усилителю сотового телефона. Антенна устанавливается снаружи вашего дома, усилитель усиливает сигнал сотового телефона внутри вашего дома, вторая антенна устанавливается внутри вашего дома.Коаксиальный кабель связывает три устройства вместе. Используя эту технологию, вы можете усилить слабый сигнал сотовой связи 3G и 4G. Он не может создавать сигнал там, где его не было, и не может усилить сигнал стационарного Wi-Fi.

Базовый РФ

RF — это радиочастота. Радиочастотные волны генерируются, когда переменный ток проходит через проводящий материал. Коаксиальный кабель передает радиочастотные сигналы.

Кабельный интернет (медный)

Кабельный Интернет работает по коаксиальному кабелю.Кабель на основе меди поступает в ваш дом от поставщика услуг кабельного телевидения. Затем вы подключаете разъем к маршрутизатору или кабельному модему, который затем подключается к вашему телевизору или компьютеру для доступа в Интернет и для просмотра по кабелю.

Радиолюбитель

Радиолюбители — это средство общения людей с помощью воздушных волн. Коаксиальный кабель, подключенный к антенне, обеспечивает более сильный сигнал. Радиолюбители могут быть установлены в глуши и не требуют Интернета или сотовой связи.

Сколько типов коаксиальных кабелей существует?

Есть много разных типов коаксиальных кабелей. Ваше приложение определит, какой кабель имеет лучшие характеристики. Проконсультируйтесь с руководством пользователя и спецификациями каждого типа, чтобы принять наилучшее решение. Существуют сотни кабелей на выбор, чтобы удовлетворить любые ваши потребности, но вот несколько распространенных типов.

Если вы очень рассчитываете на конкретные значения потерь или сопротивлений, пожалуйста, ознакомьтесь с техническими характеристиками для каждого типа.

Таблица размеров коаксиального кабеля

РГ-6 / У

Импеданс: 75 Ом

Размер сердечника: 1,024 мм

Тип диэлектрика: PF

Максимальное затухание: 5,650

LMR®400

Импеданс: 50 Ом

Размер ядра: 2.74 мм

Тип диэлектрика: PF

Максимальное затухание: 3,5

RG-8

Импеданс: 50 Ом

Размер сердечника: 1,024 мм

Тип диэлектрика: PF

Максимальное затухание: 5,650

LMR®600

Импеданс: 50 Ом

Размер ядра: 4. 47 мм

Тип диэлектрика: PF

Максимальное затухание: 2,3

RG-11

Импеданс: 75 Ом

Размер сердечника: 1,024 мм

Тип диэлектрика: PF

Максимальное затухание: 5,650

LMR®900

Импеданс: 50 Ом

Размер ядра: 6.65 мм

Тип диэлектрика: PF

Максимальное затухание: 2,5

LMR®200

Импеданс: 50 Ом

Размер сердечника: 1,12 мм

Тип диэлектрика: PF

Максимальное затухание: 9,0

LMR®1200

Импеданс: 50 Ом

Размер ядра: 8. 86 мм

Тип диэлектрика: PF

Максимальное затухание: 1,3

LMR®240

Импеданс: 50 Ом

Размер сердечника: 1,42 мм

Тип диэлектрика: PF

Максимальное затухание: 6,9

LMR®1700

Импеданс: 50 Ом

Размер ядра: 13.39 мм

Тип диэлектрика: PF

Максимальное затухание: 0,8

PE = твердый полиэтилен PF = вспененный полиэтилен Максимальное затухание (750 МГц (дБ / 100 футов)

РГ-6 / У

RG-6 / U — очень распространенный тип коаксиального кабеля. Он имеет сопротивление 75 Ом и используется в большом количестве жилых и коммерческих приложений, включая кабельное телевидение.

RG-8

RG-8 похож на RG-6, но не может передавать чистые видеосигналы.Он имеет сопротивление 50 Ом и используется в комнатах управления аудиосистемой, на радиостанциях или в качестве соединений для внешних радиоантенн.

RG-11

RG-11 — это кабель большего сечения, используемый для кабельного телевидения, телевидения высокой четкости, телевизионных антенн и распределения видео. Он имеет сопротивление 75 Ом и обеспечивает частоту 3 ГГц.

LMR® — это новое поколение коаксиальных радиочастотных кабелей. Они обеспечивают большую гибкость, простоту установки и меньшую стоимость. Они используются в качестве линий передачи для антенн на ракетах, самолетах, кораблях, спутниках и средствах связи.

LMR®200

LMR®200 — это гибкий коаксиальный кабель с низкими потерями, рассчитанный на использование вне помещений. Он имеет сопротивление 50 Ом и отлично подходит для коротких антенно-фидерных участков. Это также имеет особенность низкого PIM.

LMR®240

LMR®240 также представляет собой гибкий коаксиальный кабель с низкими потерями, рассчитанный на использование вне помещений, с сопротивлением 50 Ом. Он разработан для коротких фидеров для различных приложений, включая GPS, WLAN и мобильные антенны.

LMR®400

LMR®400 — это гибкий коаксиальный кабель с сопротивлением 50 Ом. Используется для сборки перемычек в системах беспроводной связи и коротких антенно-фидерных участках. Если вам нужен кабель, который требует периодического или многократного сгибания, выберите этот. LMR®400 был разработан для замены кабелей RG-8.

LMR®600

LMR®600 «Half Inch» также разработан для использования на открытом воздухе. Он более гибкий, чем кабели с воздушным диэлектриком и жесткие кабели с точки зрения изгиба и обращения.Он также имеет сопротивление 50 Ом.

LMR®900 / 1200/1700

LMR®900 / 1200/1700 — это кабели большего размера, предназначенные для антенно-фидерных трасс средней мощности с любым приложением, требующим легко прокладываемого гибкого кабеля с низкими потерями.

Другие особенности коаксиальных кабелей

Длина коаксиального кабеля

Коаксиальный кабель бывает разной длины. Чем короче и толще кабель, тем сильнее будет передаваемый сигнал.Важно правильно выбрать длину и толщину кабеля. В радиосистемах длина кабеля сопоставима с длиной волны передаваемых сигналов. Вы можете изучить математику, чтобы выбрать лучшую длину кабеля. Характеристики кабеля, такие как внешний диаметр внутреннего проводника, внутренний диаметр экрана, диэлектрический контакт изолятора и магнитная проницаемость изолятора — все это влияет на качество длины волны, проходящей через ваш кабель.

Коаксиальные кабели и дБм

дБм означает отношение мощностей в децибелах (дБ) к мощности, измеренной на один милливатт. Используется в радио, микроволновых и оптоволоконных приложениях, это сила сигнала. Тип используемого коаксиального кабеля будет определять мощность вашего сигнала и количество дБм, которое может выдержать ваш кабель.

Коаксиальные кабели, сопротивление и сопротивление

Импеданс — это величина сопротивления, с которой сталкиваются волны, проходящие через коаксиальный кабель. Чем ниже импеданс, тем легче волны проходят через кабель. Кабель каждого типа имеет номинальное сопротивление. Факторы, влияющие на это, — это размер кабеля и материалы, из которых он изготовлен.Стандартные коаксиальные импедансы составляют 50-75 Ом. Это было проверено как отличный баланс между мощностью, управляемой и низкими потерями.

Коаксиальные кабели и PIM

PIM означает пассивную интермодуляцию. Когда вы соединяете два металла, в результате возникают нелинейные элементы и может возникнуть искажение сигнала. По мере увеличения амплитуды сигнала эффекты будут более значительными. Это часто случается при подключении антенн, кабелей и разъемов. Проблемы с PIM чаще всего возникают в сотовых сетях LTE, HSPA и CDMA.

Что такое разъем для коаксиального кабеля?

Разъемы находятся на каждом конце кабеля. Они предназначены для сохранения целостности кабеля при передаче сигнала на ваше устройство. Обычно они покрываются металлами с высокой связностью, такими как устойчивое к потускнению золото или серебро. Тип нужного разъема зависит от того, к чему вы подключаетесь и как далеко от источника питания находится устройство.

Несколько общих типов разъемов включают:


SMA

SMA расшифровывается как Subminiature Version A.Это минимальный интерфейсный разъем для коаксиального кабеля с винтовым соединительным механизмом. Он имеет сопротивление 50 Ом и предназначен для работы от постоянного тока (0 Гц) до 18 ГГц. Применения включают микроволновые системы, портативные радиостанции и антенны мобильных телефонов.

F-Тип Коннектор

Разъем

F-типа — это разъем среднего размера, предназначенный для общего использования. Это наиболее широко используемый соединитель для бытовой проводки, который используется с кабельным телевидением, спутниковым телевидением и кабельными модемами.Обычно используется с кабелем RG-6 / U.

N-Тип Коннектор

Разъем

N-типа — это более крупный разъем для использования с толстым коммерческим кабелем.

Разъемы бывают штыревыми или гнездовыми. Разъемы с наружной резьбой имеют резьбу на внутренней стороне корпуса, а разъемы с внутренней резьбой имеют резьбу снаружи оболочки. Проверьте штекер на вашем устройстве, если он женский, вам нужен штекер, и наоборот.

Собираем вместе

Кабели RG6 с разъемами F-типа

Кабель RG6 представляет собой кабель сопротивлением 75 Ом с разъемами F-типа.Этот же кабель используется со многими устройствами кабельного / спутникового телевидения, и во многих домах он уже проложен, что упрощает его подключение и установку.

Разъем F-типа — это разъем среднего размера, предназначенный для общего использования. Это наиболее широко используемый коаксиальный разъем для бытовой проводки.

В основном используется для домашней установки площадью от 2 500 до 5 000 кв. Футов. Длина кабеля от 20 до 50 футов. Поставляется только в белом цвете.

Они поставляются с популярным мультирум weBoost Home и бюджетным weBoost Home 4G.

Кабели RG11 с разъемами F-типа

Кабель RG11 — это еще один кабель сопротивлением 75 Ом с разъемами F-типа. Что отличает его от R6, так это его диапазон: в то время как R6 достигает максимума на высоте 50 футов, RG11 составляет от 50 до 100 футов и имеет более низкие потери.

Они не идут в комплекте с какими-либо из наших усилителей сигнала, но настоятельно рекомендуются, если вы считаете, что вероятно вы будете использовать более 50 футов кабеля для питания вашего усилителя.

Кабели Wilson400 с разъемами типа N

Кабель Wilson400 является кабелем спецификации LMR®400.

Это коаксиальные кабели профессионального уровня с сопротивлением 50 Ом, предназначенные для крупных сетей площадью от 7 500 до 50 000 квадратных футов. Длина кабеля в намотке составляет от 50 до 1000 футов. Ваш установщик обычно разделит кабель на более короткие отрезки, чтобы охватить диапазон установки при сохранении качества сигнала.

Wilson400 оснащен разъемом N-типа, большим разъемом, предназначенным для использования с толстым стандартным кабелем.

Самыми популярными устройствами, в состав которых входят эти кабели, являются weBoost Connect 4G-X и линейка коммерческих усилителей сигнала WilsonPro. Однако они совместимы с любым оборудованием, в котором используются кабели с сопротивлением 50 Ом, оснащенные N-коннекторами.

LMR®600 и LDF4 / Al4 RPV-50 «полдюйма» с разъемом N-типа

Если вам нужно проложить кабель на высоте более 150 футов, ваш установщик может порекомендовать либо LMR®600, либо коаксиальный кабель «полдюйма». Это очень толстые кабели, которые намного более промышленны, чем любые другие разновидности, и к тому же дороги. Установщик порекомендует любой из них только в редких, специализированных ситуациях, в зависимости от индивидуальных потребностей, но если они это сделают, у них обязательно будет веская причина. Это лучшие из имеющихся на рынке кабелей для поддержания качественного уровня сигнала.

Разница между LDF4 и AI4 RPV-50 заключается во внутренней части — LDF4 имеет покрытие из пеноматериала, а AI4 RPV-50 не имеет ничего.Однако разница в функциях минимальна.

Кабели RG58 и RG174 с разъемами SMA

Кабели

RG58 и RG174 используются в усилителях транспортных средств. Разница между ними — лучшее качество с низкими потерями у RG58 с длиной кабеля до 20 футов по сравнению с RG174 на 6 футов. Для больших транспортных средств, таких как дома на колесах или катера, предпочтительнее RG174.

Оба оснащены разъемами SMA. Это небольшие медные разъемы, используемые в модемах и т.п.Они относительно недорогие, что позволяет снизить стоимость кабеля.

Разница между ними заключается в лучшем качестве RG58 с низкими потерями при длине кабеля до 20 футов по сравнению с максимальной длиной RG174 в 6 футов.

Совместим с weBoost Drive 4G-M, weBoost Drive Sleek и weBoost Drive 4G-S.

Рекомендации перед покупкой кабелей

Перед покупкой коаксиального кабеля необходимо учесть несколько моментов.Какое устройство вы используете? Для усилителя сотовой связи может потребоваться другой кабель, чем для спутниковой антенны. Проверьте сопротивление, сопротивление и соединения.

Затем рассчитайте, как далеко вам нужно пройти между устройствами или от источника питания до устройства. См. Раздел о длине кабеля. Обычно более короткое расстояние от источника до устройства дает более четкий сигнал.

При перемещении на любое расстояние потеря сигнала неизбежна. Более короткий кабель будет иметь меньшие потери, чем более длинный кабель, а более толстый кабель будет иметь меньшие потери, чем более тонкий кабель, но все они будут иметь какие-то потери.Допустимая потеря будет зависеть от ваших устройств и вашего приложения. Чтобы минимизировать потери, импедансы источника и нагрузки должны быть правильными. Чтобы рассчитать размер убытка, воспользуйтесь онлайн-калькулятором в Интернете, например, www.qsl.net. Введите тип линии, длину линии, частоту, КСВ нагрузки и потребляемую мощность. Будут рассчитаны согласованные потери, потери КСВ, общие потери и отключенная мощность. В Интернете есть много калькуляторов, а формулы можно рассчитать вручную.

Мы не поддерживаем это специально. Калькулятор потерь QSL

Потеря сигнала на 10 футов

Чем больше длина кабеля, тем больше потери сигнала. Усиление и потеря сигнала измеряются в децибелах (дБ). А децибелы измеряются экспоненциально. Потеря 3 дБ означает ослабление сигнала в 2 раза!

Согласно диаграмме, Wilson400 (и столь же мощный RG11) имеет лучшие минимальные потери и почти вдвое эффективнее RG6 для домашних установок. Единственные кабели более мощные — это дорогой LG600 и даже более дорогой Half-Inch.

RG174 никогда не следует устанавливать в какое-либо устройство, для которого требуется кабель длиной более 6 футов, поскольку он плохо передает сигнал на расстоянии 10 футов.

Как всегда, вы можете преобразовать кабельную систему с помощью специальных кабельных разъемов и переходников. Однако смешивание и согласование кабелей и систем с сопротивлением 50 и 75 Ом может привести к дальнейшим потерям сигнала, поэтому лучше использовать соответствующие 50- или 75-омные системы и кабели того же типа.

В чем разница между кабелями на 50 и 75 Ом? Эта аналогия может помочь.Считайте сигнал напитком, а кабели — соломинкой. 75-омные кабели — это типичные соломинки для газировки, а 50-омные кабели — это большие карнавальные соломинки.

Производители коаксиального кабеля

Bolton Technical — ведущий поставщик коаксиальных кабелей, разъемов и антенн, используемых в высокотехнологичной электронике и оборудовании.

Wilson Amplifiers — ведущий поставщик усилителей сотовой связи. Усилители сотовых телефонов усиливают 4G, LTE и 3G для любого телефона с любым оператором связи для дома, офиса или автомобиля.

Мы серьезно ненавидим прерванные звонки и плохое покрытие, поэтому наша цель в жизни — полностью устранить непостоянный сигнал:

  • Бесплатная консультация (спросите нас о чем угодно) в нашей службе поддержки клиентов в США ( [email protected] ) или позвоните нам по телефону 1-800-568-2723 .
  • Бесплатная доставка.
  • Лучший сигнал или лучшая в отрасли гарантия возврата денег в размере 90. Никаких вопросов не было задано.
  • Мы хотим, чтобы все остались довольны, поэтому мы предоставляем пожизненную техническую поддержку и двухлетнюю гарантию на все продукты.

Спросите нас о чем угодно, и мы будем рады помочь.

LMR® — зарегистрированная торговая марка Times Microsystems.

УСИЛИТЕЛИ WILSON ПРЕИМУЩЕСТВА

БЕСПЛАТНАЯ ДОСТАВКА Нет минимальной покупки

90-ДЕНЬ
Гарантия возврата денег

LIFETIME
Техническая поддержка

Проводка

— Как я могу передать голос по существующему коаксиальному кабелю?

Некоторое время я занимался проектами по благоустройству дома, и одна вещь, которую я использовал больше всего, — это использование существующих кабелей в стенах, которые не используются.Больше всего в этом реализовывалась моя установка «видео по коаксиальному кабелю», в которой используется модулятор композитного видео-кабеля и коаксиальный переключатель для отображения некоторого видеовыхода по всей коаксиальной сети, например, монитор камеры безопасности. . Эта штука работает, настраиваясь на указанный канал на телевизоре, к которому подключен коаксиальный кабель.

Я хочу получить доступ к сигналу стационарного телефона из гаража / офиса. На данный момент есть только пара подключений от сетевого шкафа (где основные сетевые компоненты находятся, в первую очередь, здесь коммутатор телефонной линии) до гаража, которые представляют собой коаксиальную линию и линию Ethernet (что не может быть подделано, потому что это необходимо для подключения к Интернету).

Просто проложить новый кабель от туалета до гаража, к сожалению, непрактично, так как он должен быть под землей (гараж и главный дом отделены друг от друга), и мы не можем этого сделать.

перейдите сюда, чтобы игнорировать бессвязную фоновую информацию

Единственное решение, которое я могу придумать, — это каким-то образом модулировать голосовой сигнал по существующей коаксиальной линии и демодулировать его на другом конце (и наоборот, потому что голос двусторонний), , что я понятия не имею, как это сделать ( или если это вообще возможно). Основная проблема здесь в том, что моя текущая настройка модуляции — односторонняя, видео -> коаксиальный -> ТВ, где телевизор никогда не взаимодействует обратно с модулятором или источником видео. Это явно несовместимо с голосом (и IP и т. Д.), Что означает, что мне понадобится какой-то модем на обоих концах, а не модулятор на одном и демодулятор на другом. Несмотря на это, если это действительно возможно, как я могу запустить передачу голоса по коаксиальному кабелю?

Расширяя это, мне также любопытно, могу ли я выполнять модуляцию «общего назначения», при которой я мог бы запускать вещи, совершенно не связанные с тем, для чего обычно используется коаксиальный кабель, например USB или SPI (для Arduino), по существующему кабелю.Раньше я успешно запускал USB через кабель Cat5 (4 провода USB подключены к 4 из 8 проводов Cat5 на обоих концах), что и натолкнуло на эту идею.

Скорость Интернета: DSL против коаксиального кабеля Интернет

Ускорьте!

Низкая скорость интернета убивает эффективность работы в сети

Серия «Нажав на все цилиндры» предназначена для того, чтобы помочь малым предприятиям работать более эффективно, максимально используя свои онлайн и цифровые усилия. В этой статье мы сравниваем высокоскоростные интернет-соединения, в частности, кабельное и DSL.Хотя в этом конкурсе нет явных победителей, одно можно сказать наверняка: ваш бизнес не может проиграть, если он использует высокоскоростной Интернет для максимизации усилий в Интернете и цифровых технологиях.

Хотя фраза «информационная супермагистраль» уже редко используется, она по-прежнему является точным описанием онлайн-пространства, в котором ваш бизнес конкурирует каждый день. Если ваша цель — опередить своих конкурентов, высокоскоростное Интернет-соединение — это турбо-ускорение, которое вам нужно.

Проще говоря, высокоскоростное Интернет-соединение необходимо для предприятий, которые хотят идти в ногу со временем.Это значительно упрощает загрузку файлов, потоковое видео или отправку больших вложений электронной почты. Как электричество и кофе, это бизнес-необходимость.

Вот как выбрать лучший бизнес-пакет широкополосной связи для вашего бизнеса.

DSL против коаксиального кабеля Интернет

Есть два основных способа получить высокоскоростное Интернет-соединение; через кабельный модем или по телефонной линии. Обычно телефонная компания предоставляет свои услуги либо через DSL (цифровую абонентскую линию), либо через модем коммутируемого доступа.

Как они работают

Кабельный модем обеспечивает широкополосное подключение к Интернету через коаксиальный кабель кабельного телевидения. Он работает, используя пространство телеканалов для передачи данных: определенные каналы используются для передачи в нисходящем направлении, а другие каналы для передачи в восходящем направлении. Поскольку коаксиальный кабель, используемый кабельным телевидением, обеспечивает гораздо большую пропускную способность, чем телефонные линии, кабельный модем можно использовать для обеспечения чрезвычайно быстрого доступа в Интернет.

DSL использует сложную схему модуляции для упаковки данных по медным проводам. DSL иногда называют технологией последней мили, потому что она используется только для соединений от телефонной коммутационной станции к дому или офису, а не между коммутирующими станциями.

Скорость интернета

Cable, как правило, быстрее DSL, однако на то, как быстро вы сможете подключиться к Интернету и выполнять такие действия, как загрузка файлов и потоковая передача видео, могут влиять различные факторы.

Поскольку кабель разделяет доступное пространство или «полосу пропускания» с другими пользователями в этом районе, время пиковой нагрузки может несколько снизить производительность.Однако на бизнес, который работает в течение дня, вряд ли существенно повлияет использование, которое резко возрастет в вечернее время. И даже в часы пик обычное использование Интернета мало страдает.

Еще один плюс на кабель? Независимо от того, насколько близко — или далеко — ваш бизнес находится к провайдеру, на скорость это не влияет. С DSL скорость имеет тенденцию падать по мере удаления от центрального местоположения провайдера.

Использование

Также важно учитывать, как ваша компания использует свое онлайн-соединение.Если ваша компания просто нуждается в онлайн-доступе и способах отправки и получения электронной почты, то и кабельное, и DSL хорошо работают.

Однако, если ваш бизнес перемещает большие объемы данных, кабель дает значительное преимущество. Скорость загрузки по кабелю обычно выше, чем у DSL; Кроме того, загрузка DSL обычно выполняется медленнее. Компаниям, которым необходимо быстро загружать большие файлы, лучше всего подходит кабельное соединение.

Доступность и стоимость кабеля по сравнению с DSL

Если ваш бизнес расположен в большом мегаполисе, вы можете выбрать одного из нескольких интернет-провайдеров.В таком случае у вас будет роскошь выбора. Если вы живете в сельской местности, ваши варианты могут упасть.

Стоимость кабеля и DSL, хотя и конкурентоспособна, может варьироваться в зависимости от рынка. Влияние высокоскоростного Интернет-соединения на вашу прибыль также будет зависеть от ваших потребностей и широкополосных бизнес-пакетов, которые предлагает ваш провайдер. Скидки на пакет услуг высокоскоростного Интернета, телефона и цифрового телевидения являются обычным явлением.

Перед тем, как вы подпишетесь на пунктирной линии, авторитетный провайдер четко объяснит цены и договорные обязательства.

Cable ONE Business Высокоскоростной Интернет

Наличие онлайн-присутствия и надежное интернет-соединение имеют важное значение для успеха любого бизнеса. В Cable ONE Business мы предоставляем инструменты и технологии, необходимые для успешного выхода в Интернет и управления бизнес-коммуникациями с помощью Интернет-услуг бизнес-класса. Мы предлагаем различные интернет-пакеты с масштабируемыми тарифными планами от 25 до 500 Мбит / с без ограничений по объему данных. И это скорость, которая может быстро увеличить вашу прибыль.

Чтобы получить дополнительную информацию об услугах Cable ONE Business, позвоните по телефону 844.843.9804 или посетите сайт business.cableone.net.

Что такое коаксиальный кабель? Определение с сайта WhatIs.

com

Коаксиальный кабель — это тип медного кабеля, специально созданный с металлическим экраном и другими компонентами, предназначенными для блокирования помех сигнала. Он в основном используется компаниями кабельного телевидения для подключения своих спутниковых антенн к домам клиентов и предприятиям. Он также иногда используется телефонными компаниями для подключения центральных офисов к телефонным столбам рядом с клиентами.В некоторых домах и офисах также используется коаксиальный кабель, но его широкое использование в качестве среды подключения Ethernet на предприятиях и в центрах обработки данных было вытеснено развертыванием кабеля с витой парой.

Коаксиальный кабель

получил свое название, потому что он включает в себя один физический канал, по которому передается сигнал, окруженный — после слоя изоляции — другим концентрическим физическим каналом, идущим вдоль одной оси. Внешний канал служит землей. Многие из этих кабелей или пар коаксиальных трубок могут быть помещены в единую внешнюю оболочку и с помощью повторителей могут передавать информацию на большие расстояния.

Коаксиальный кабель

был изобретен в 1880 году английским инженером и математиком Оливером Хевисайдом, который в том же году запатентовал изобретение и конструкцию. AT&T создала свою первую межконтинентальную коаксиальную систему передачи в 1940 году. В зависимости от используемой технологии передачи данных и других факторов, медный провод на основе витой пары и оптическое волокно являются альтернативой коаксиальному кабелю.

Как работают коаксиальные кабели

Коаксиальные кабели имеют концентрические слои электрических проводников и изоляционного материала.Такая конструкция гарантирует, что сигналы заключены в кабель, и предотвращает влияние электрических помех на сигнал.

Центральный проводящий слой представляет собой тонкий проводящий провод из сплошной или медной оплетки. Провод окружает диэлектрический слой, состоящий из изоляционного материала с четко определенными электрическими характеристиками. Затем защитный слой окружает диэлектрический слой металлической фольгой или плетеной медной сеткой. Вся сборка завернута в изолирующую оболочку.Внешний металлический экранный слой коаксиального кабеля обычно заземляется в разъемах на обоих концах для экранирования сигналов и в качестве места для рассеяния паразитных сигналов помех.

Ключом к проектированию коаксиального кабеля является строгий контроль размеров и материалов кабеля. Вместе они обеспечивают постоянное значение характеристического импеданса кабеля. Высокочастотные сигналы частично отражаются при несовпадении импеданса, вызывая ошибки.

Характеристический импеданс зависит от частоты сигнала.На частотах выше 1 ГГц производитель кабеля должен использовать диэлектрик, который не слишком сильно ослабляет сигнал и не изменяет характеристическое сопротивление таким образом, чтобы это создавало отражения сигнала.

Электрические характеристики коаксиального кабеля зависят от области применения и имеют решающее значение для хорошей производительности. Два стандартных характеристических импеданса: 50 Ом , используемый в средах с умеренной мощностью, и 75 Ом, общий для подключения к антеннам и жилых помещений.

Типы коаксиальных кабелей

Существует множество типов коаксиальных кабелей, некоторые из них включают:

  • Жесткий коаксиальный кабель — в основе которого лежат круглые медные трубки и комбинация металлов в качестве экрана, таких как алюминий или медь.Эти кабели обычно используются для подключения передатчика к антенне.
  • Трехосный кабель — который имеет третий слой экрана, который заземлен для защиты сигналов, передаваемых по кабелю.
  • Жесткие коаксиальные кабели, состоящие из сдвоенных медных трубок, которые функционируют как несгибаемые. Эти линии предназначены для использования внутри помещений между мощными радиочастотными (РЧ) передатчиками.
  • Излучающий кабель — который имитирует многие компоненты жесткого кабеля, но с настроенными прорезями в экранировании, соответствующими длине волны RF, на которой будет работать кабель.Он обычно используется в лифтах, военной технике и подземных туннелях.

Типы разъемов

Существует много различных типов разъемов коаксиального кабеля, разделенных на два типа — штекерные и розеточные. Типы разъемов включают:

  • BNC — аббревиатура от Bayonet Neil-Concelman, этот разъем используется с телевидением, видеосигналом и радио с частотой ниже 4 ГГц
  • TNC — это сокращение от Neil-Concelman с резьбой, этот разъем представляет собой резьбовую версию разъема BNC и используется в мобильных телефонах.Разъемы TNC работают до 12 ГГц.
  • SMA — сокращение от SubMiniature версии A, этот разъем используется с мобильными телефонами, антенными системами Wi-Fi, микроволновыми системами и радиоприемниками. Разъемы SMA работают на частоте до 18 ГГц.
  • SMB — Сверхминиатюрная версия B, этот разъем может использоваться с телекоммуникационным оборудованием.
  • Разъемы QMA-QMA представляют собой вариант разъемов SMA с быстрой фиксацией, используемых в промышленном и коммуникационном оборудовании.
  • RCA — сокращение от Radio Corporation of America, это разъемы, используемые для аудио и видео.Это сгруппированные желтые, белые и красные кабели, используемые в старых телевизорах. Разъемы RCA также называют гнездами A / V.
  • Разъемы
  • F — также называемые F-типами, используются в цифровых и кабельных телевизорах. Обычно используются кабели RG6 или RG 59.

Использование коаксиальных кабелей

В домашних условиях и небольших офисах короткие коаксиальные кабели используются для кабельного телевидения, домашнего видеооборудования, любительского радиооборудования и измерительных приборов. Исторически коаксиальные кабели также использовались в качестве ранней формы Ethernet, поддерживая скорость до 10 Мбит / с, но коаксиальные кабели были вытеснены использованием кабелей с витыми парами.Однако они по-прежнему широко используются для кабельного широкополосного доступа в Интернет. Коаксиальные кабели также используются в автомобилях, самолетах, военном и медицинском оборудовании, а также для подключения спутниковых антенн, радио и телевизионных антенн к соответствующим приемникам.

Стандарты

Большинство коаксиальных спецификаций имеют импеданс 50, 52, 75 или 93 Ом. Из-за широкого использования в индустрии кабельного телевидения кабели RG-6 с двойным или четырехугольным экраном и сопротивлением 75 Ом стали де-факто стандартом для многих отраслей промышленности.Для коаксиального кабеля существует около 50 различных стандартов, часто предназначенных для конкретных случаев использования в любительском радио или кабельном телевидении с низкими потерями. Другие примеры включают RG-59 / U, используемый для передачи широкополосного сигнала от систем замкнутого телевидения, или RG-214 / U, используемый для передачи высокочастотного сигнала.

Разъемы

для коаксиального кабеля варьируются от простых одиночных разъемов, используемых в системах кабельного телевидения, до сложных комбинаций нескольких тонких коаксиальных каналов, смешанных с силовыми и другими сигнальными соединениями, размещенными в полу нестандартных корпусах. Они обычно используются в военной электронике и авионике.

Механическая жесткость может сильно различаться в зависимости от внутренней конструкции и предполагаемого использования коаксиального кабеля. Например, кабели большой мощности часто имеют толстую изоляцию и очень жесткие.

Некоторые кабели намеренно сделаны с толстыми центральными проводами, что приводит к сопротивлению скин-эффекту. Это происходит из-за того, что высокочастотные сигналы проходят по поверхности проводника, а не по всей его поверхности. Если центральный проводник больше, получается жесткий кабель с низкими потерями на метр.

Проблемы с помехами Коаксиальные кабели

могут испытывать различные помехи. Утечка сигнала происходит, когда электромагнитное поле проходит через экран на внешней стороне кабеля. В других случаях внешний сигнал может просочиться через изоляцию. Прямые каналы для коммерческих радиовещательных вышек имеют наименьшие утечки и помехи, потому что эти кабели имеют гладкие проводящие экраны с небольшим количеством зазоров. Помехи наиболее значительны в ядерных реакторах, где требуется специальная защита.

Разница между RG59 и RG6 Кабели

RG59 и RG6 обычно используются в спутниковом телевидении и кабельных модемах. В более старых установках кабель RG59 использовался до имплантации кабеля RG6. Кабель RG59 тоньше, сечением 20 американских проводов (AWG), и имеет медный центральный провод. Этот кабель, скорее всего, можно найти в старых зданиях, и он лучше подходит для систем видеонаблюдения и аналоговых видеосистем.

Кабель RG6 является кабелем большего диаметра 18 AWG и также имеет медный центральный провод.Кабель RG6 используется с широкополосным и высокочастотным оборудованием, где интернет и спутниковые сигналы могут передаваться на более высокой частоте по сравнению с традиционным аналоговым видео.

Какой кабель может понадобиться человеку, в большинстве случаев зависит от частоты. На частотах выше 50 МГц необходимо использовать кабель RG6.

1-канальный телефонный разъем RJ11 6P6C и настенная пластина для коаксиального кабеля типа F | Электромонтажные устройства, управление освещением, Умный дом

Комбинированный коаксиальный ТВ-кабель / телефонная розетка RJ11, разъем F81, 6-контактный 6-проводной, 1-контактный разъем типа F: 6661-W

Комбинированная настенная пластина Enerlites 6661 дает вам два разных разъема на одной настенной пластине. Настенная панель состоит из телефонного разъема RJ11 и разъема для коаксиального кабеля F-типа. RJ11 имеет 6 позиций и 6 проводов, которые позволяют подключать телефон в удобном для вас месте. Разъем для коаксиального кабеля F-типа позволяет подключать аудио / видео по эфирным наземным кабелям для вашей службы связи.

Enerlites 6661 изготовлен из небьющегося термопласта поликарбоната. Он чрезвычайно прочен и восстанавливает свое идеальное исходное состояние при сгибании или повреждении, обеспечивая долговечность вашей стены.

Разъемы двойной связи

Комбинированная настенная панель

Enerlites 6661-W состоит из комбинации 2 различных кабельных разъемов, что обеспечивает более удобную прокладку кабелей в домашних условиях и более аккуратный вид. Он поставляется с настенной розеткой RJ11 и коаксиальным разъемом F-типа.

6 проводов RJ11

Телефонный разъем RJ11 расположен прямо под разъемом F-типа для подключения вашего телефона, факсимильного аппарата или других типов устройств телефонной связи.

Разъем F-типа

Коаксиальный разъем F-типа отлично подходит для кабельного, спутникового, ТВ и высокоскоростного Интернета. Совместимость с Verizon FIOS, Dish Network, Direct TV, Spectrum, Cox и AT&T.

Надежное качество

Сделанная из поликарбонатного термопласта, комбинированная стеновая панель 6661-W выдерживает нагрев до 145 градусов и предотвращает обесцвечивание, а прочное качество термопласта выдерживает сильные удары. Настенная плита имеет гарантию на длительный период использования.

Технические характеристики
Размеры (В x Д) 4,50 ″ x 2,76 ″
Материал Поликарбонат термопласт
Включено Винты
Стиль Комбинированный коаксиальный кабель / разъем RJ11 6P6C Настенная пластина
Банда 1-банда
Цвет Белый
Сертификаты Зарегистрировано в UL
Описание коаксиальных кабелей

Коаксиальный кабель (или «коаксиальный») — это наиболее распространенный кабель, используемый для передачи видеосигналов. Название «коаксиальный» относится к общей оси двух проводников.

Строительство

Коаксиальный кабель имеет центральный провод из сплошной меди или стали, плакированной медью, окруженный непроводящим диэлектрическим изолирующим материалом. Диэлектрик окружен экраном из фольги и / или медной оплеткой, которые образуют внешний проводник, а также защищают от электромагнитных помех (EMI). Внешний проводник / экран заключен в оболочку из ПВХ.

Большинство коаксиальных кабелей для видео приложений имеют номинальное сопротивление 75 Ом.Их различные электрические и физические характеристики делают важным выбор правильного типа кабеля, подходящего для области применения.

Коаксиальные кабели

, соответствующие требованиям правительства США, имеют обозначение RG. Значение отдельных компонентов обозначения:

Если перед косой чертой (/) появляются буквы A , B или C , это указывает на изменение или пересмотр спецификации. Например, RG 8 / U заменяется RG 8A / U.

Три наиболее часто используемых типа коаксиальных кабелей для видеоприложений — это RG59 / U, RG6 / U и RG11 / U.

RG59 / U доступен с центральным проводником из сплошной меди или стали с медным покрытием. Он подходит для основных аналоговых телевизионных антенн в жилых помещениях и для базовых систем видеонаблюдения с использованием коротких кабелей. Типы, плакированные медью и сталью, обладают высокой прочностью на разрыв и должны использоваться при оконцовке кабеля разъемами F-типа.

RG6 / U Quad-shield — это минимальное требование в соответствии с последним австралийским стандартом для кабелей цифровых телевизионных антенн и всех кабелей телевизионных антенн для квартир / квартир (MATV).Он также используется для распределения кабельного телевидения (CATV) и спутникового телевидения (SATV) в жилых или коммерческих помещениях. Он имеет внутренний проводник из стали, плакированной медью. Доступны версии RG6 / U с одним, двумя и тремя экранами, но они не обеспечивают адекватного экранирования от электромагнитных помех.

RG11 / U Quad-shield используется для тех же приложений, что и RG6 / U, для магистральных кабелей или для длинных распределительных сетей. Он имеет внутренний проводник из стали, плакированной медью.

Выбор правильного кабеля

Используйте приведенную ниже таблицу, чтобы определить, какой кабель следует использовать для вашего приложения.

Аналоговое ТВ RG59 / U Допустимые характеристики на кабельных трассах
RG6 / U Обеспечивает превосходные характеристики на кабельных трассах длиной 225 метров, но
RG11 / U Для кабелей длиной более 545 метров.
CCTV RG59 / U Допустимые характеристики на кабельных трассах
RG6 / U Обеспечивает превосходную производительность на кабельных трассах длиной 225 метров, но
RG11 / U Для кабелей длиной более 545 метров.
DTV, CATV, SATV, MATV RG6 / U Стандартный кабель для этих приложений
RG11 / U Рекомендуется для длинных кабелей и для магистральных кабелей.

Коаксиальные соединители

Разъемы BNC — это разъемы байонетного типа, обычно используемые в системах видеонаблюдения. Это наиболее подходящий разъем для использования с кабелем RG59 / U.Разъемы BNC указаны в стандарте МЭК IEC60169-8.

Спор о том, что означает «BNC» в «соединителе BNC», будет длиться вечно. Его по-разному определяют как: соединитель ВМС Великобритании, соединитель байонетного узла, соединение с байонетной гайкой, соединитель Бэби Нила и т. Д. Двух инженеров Amphenol, которые изобрели соединитель BNC, звали Пол Нил и Карл Консельман. Поэтому кажется логичным, что «истинное» значение аббревиатуры «BNC», возможно, таково: « B ayonet N eil- C Oncelman».

Разъемы F-типа используются для кабельного, спутникового и цифрового ТВ в сочетании с кабелями RG6 или RG11. Внутренний провод кабеля, покрытый медью и сталью, образует внутренний «штырь» соединителя. Несмотря на то, что доступны коннекторы «поворотного» типа, они не обеспечивают надежного соединения по сравнению с коннекторами обжимного типа, заделанные с помощью качественного обжимного инструмента с храповым механизмом. Разъемы F-типа также известны как разъемы F-81 и соответствуют стандарту IEC60169-24.

Разъемы

F-типа названы в соответствии с типом кабеля или применением, для которого они были разработаны, как показано в таблице ниже.

Название разъема Применение / описание
F-59 Штекерный F-разъем, который захватывает внешнюю оплетку и оболочку коаксиального кабеля RG-59, RG-6 (RG-56) или RG-11. Центральный провод кабеля проходит через соединитель, образуя центральный контакт.
Ф-6 (Ф-56)
Ф-11
Ф-61 F-коннектор (обычно гнездовой) монтируемый на оборудование или панель с припаянными кабельными соединениями. Предусмотрена резьба 3/8 дюйма (32 шага) для крепления гайки соединителя с наружной резьбой.
Ф-71 Штекерный F-разъем.
Ф-81 Гнездовой / гнездовой F-коннектор, используемый для соединения двух кабелей с штыревым концом вместе для линейных или настенных приложений.

Разъемы PAL (Belling Lee) — это вставные разъемы, которые традиционно использовались для настенных плат и соединений телевизионных антенн. За исключением подключений TV / VCR, разъемы PAL заменяются разъемами F-типа, как требуется для CATV, SATV и DTV. Разъемы PAL соответствуют стандарту МЭК IEC60169-2

.

Адаптеры. Если для коаксиального кабеля RG6 / U требуются соединители BNC, рекомендуется обжать штекер F-типа на RG6 / U и использовать переходник с F-типа на BNC.

На наших справочных страницах аудио / видео есть дополнительная информация

Digital Broadcasting Australia опубликовала отличное руководство по установке коаксиального кабеля.

Типы коаксиальных кабелей и их применение

Коаксиальные кабели, обычно сокращаемые до «коаксиальных», представляют собой тип сверхмощных электрических кабелей, используемых в различных приложениях для передачи радиочастотных (РЧ) сигналов.

Эти кабели окружают нас с начала 20 века.У них есть важные приложения в телефоне, кабеле и Интернете, что делает их вездесущими в домах и на работе.

Технология коаксиальных кабелей постоянно развивается. Таким образом, может быть трудно запомнить каждый существующий тип коаксиального кабеля. Учитывая универсальность этих кабелей, они используются во многих областях.

Ниже мы описали основные типы коаксиальных кабелей, а также их применение. Но сначала давайте посмотрим, что такое коаксиальный кабель.

Что такое коаксиальный кабель?

Как вы, возможно, уже знаете, назначение коаксиальных кабелей — передавать электрические сигналы от одного устройства, компонента или системы к другому. Коаксиальные кабели легко узнать из-за их тяжелой конструкции.

Кроме того, это также делает их одним из самых прочных типов кабелей, используемых в операциях радиопередачи. Название «коаксиальный» происходит от общей оси двух жил кабеля.

Как работают коаксиальные кабели

Чтобы понять, как работают коаксиальные кабели, мы должны сначала познакомиться с его четырьмя различными слоями.

  • Центральный проводник, который обычно изготавливается из меди. Этот проводник передает видео и данные.
  • Центральный проводник окружает пластиковый диэлектрический изолятор. Это предотвращает потерю сигнала и способствует снижению электромагнитных помех. Он также обеспечивает изоляцию и создает расстояние между проводником жилы и внешними слоями.
  • Медная плетеная сетка защищает кабель от электромагнитных помех и радиопередач.
  • Внешний пластик предотвращает повреждение внутренних слоев.

Состав коаксиального кабеля

Основной причиной успеха коаксиального кабеля является его экранированная и многоуровневая конструкция. Рассмотрим обычный электрический кабель, внутри которого один или несколько проводов отвечают за пропускание электрического тока. Напротив, коаксиальный кабель передает радиочастотные (RF) сигналы, которые проявляются в виде поперечных электромагнитных волн.

Внутри коаксиального кабеля находится медный проводник. Этот кабель окружен легким пластиковым диэлектрическим слоем или изоляционным материалом.Изолятор, в свою очередь, защищен легкой плетеной сеткой. Кроме того, вся группа слоев покрыта внешней защитной изоляционной оболочкой.

Кроме того, именно эта конструкция позволяет коаксиальному кабелю успешно работать без помех от внешних электромагнитных полей. Не только это, но и факторы, вызывающие экологический стресс, также не допускаются. В результате получается высокопрочный кабель передачи, способный передавать сигналы высокой частоты с низкими потерями.

Коаксиальный кабель обеспечивает скорость передачи 10 мегабит в секунду.Их пропускная способность в 80 раз выше, чем у кабелей с витой парой.

Различные части коаксиального кабеля описаны ниже.

  • Центральный проводник: обычно изготавливается из стали, плакированной медью.
  • Соединение центрального проводника: в котором использование чистого удаляющего полимера предотвращает миграцию влаги.
  • Диэлектрик: Изготовлен из полиэтилена для пены с закрытыми ячейками с высоким VP.
  • Первый внешний проводник: лента алюминий-полимер-алюминий соединена с диэлектрическим сердечником для создания экрана.
  • Второй внешний проводник: Вторая алюминий-полимерно-алюминиевая лента используется в конструкции трех- и четырехслойных экранов. Это облегчает изоляцию ВЧ экрана до и после изгиба.
  • Третий внешний проводник: то же применение, что и
  • Четвертый внешний проводник: В среде с высоким уровнем радиочастотного шума другая алюминиевая оплетка 34/36 AWG используется в конструкции четырех экранов для облегчения изоляции экрана НЧ.
  • Защитное средство: Защитное средство должно быть устойчивым к коррозии.
  • В помещении и на воздухе: предотвращает миграцию влаги с помощью непротекающего материала.
  • Под землей: текучий состав, который может герметизировать разрывы в рубашке.
  • Оболочка: изготовленная из полиэтилена или ПВХ, устойчивая к ультрафиолетовому излучению внешняя оболочка защищает жилу проводника во время и после установки.
  • Встроенный посыльный: опорный элемент из оцинкованной проволоки из углеродистой стали, соединенной с кабелем через отделяемую перемычку.

Типы коаксиальных кабелей и их использование

Без лишних слов, давайте перейдем к различным типам коаксиальных кабелей, которые доступны.Мы также рассмотрим практическое использование каждого типа, чтобы вы могли выбрать подходящий при настройке своей сети.

1. Жесткий коаксиальный кабель

Наиболее часто используемый тип коаксиального кабеля, жесткие коаксиальные кабели предпочтительнее в приложениях, где требуется высокий уровень сигнала. Эти кабели обычно имеют толщину от 0,5 дюймов до 1,75, что делает их больше по диаметру, чем другие типы коаксиальных кабелей.

У них есть центральный проводник из таких материалов, как серебро, медь, алюминий или сталь.Некоторые жесткие кабели содержат азот под давлением для предотвращения проникновения влаги и образования дуги.

Жесткие коаксиальные кабели обычно используются для передачи кабельного телевидения. Один из этих кабелей может передавать сотни каналов кабельного телевидения. Кроме того, они также используются в телефонных линиях и интернет-линиях.

Если ваш офис или многоквартирный дом довольно среднего размера, можно положиться на жесткий коаксиальный кабель для обеспечения доступа к Интернету и телефонной связи.

2. Коаксиальный кабель RG-6

RG-6 — еще один коаксиальный кабель, который широко используется в нашей среде. «RG» в названии означает «радиогид», а число означает диаметр кабеля. В этом случае «6» означает, что кабель имеет диаметр 0,06. Кабели RG-6 также называют радиочастотными кабелями.

Одна из причин, по которой RG-6 так популярна, заключается в том, что у нее, как правило, большие проводники. Это способствует повышению качества сигнала.

Поскольку они имеют уникальное экранирование и более толстую диэлектрическую изоляцию, они лучше воспринимают сигналы уровня ГГц. Кроме того, некоторые кабели RG-6 водонепроницаемы. Благодаря своей тонкости RG-6 легко устанавливается на потолки и стены.

Это то, что делает этот кабель идеальным для передачи кабельного телевидения и широкополосного доступа в Интернет, а также причина, по которой их так легко найти в домах. RG-6 — идеальный кабель для использования в развлекательных системах как в домашних, так и в коммерческих учреждениях.

3. Коаксиальный кабель RG-11

Подобно RG-6, RG-11 представляет собой кабель с сопротивлением 75 Ом. Однако он толще, чем RG-6, и чаще всего используется для приложений спутникового, телевизионного или кабельного телевидения. Хотя он менее гибкий, чем RG-6, он обеспечивает меньшие потери.

Более того, в результате на приемник доставляется более сильный сигнал. Таким образом, коаксиальные кабели RG-11 идеально подходят для использования на больших расстояниях. Они также отлично подходят для подключения к HDTV, поскольку имеют больший размер.

4. Коаксиальный кабель RG-59

Подобно RG-6, RG-59 используется во многих домашних видео приложениях. Он отличается относительно более тонким центральным проводником, что позволяет ему быть более эффективным для низкочастотных передач и коротких участков.

5. Трехосный кабель

Трехосный коаксиальный кабель (также называемый «Triax») характеризуется дополнительным экраном в виде медной оплетки. Поскольку эта оплетка заземлена, она защищает внутренние токопроводящие элементы кабеля от емкостных помех поля и токов контура заземления.

Кроме того, поскольку триаксиальный кабель обеспечивает более высокую полосу пропускания и подавление помех, он идеально подходит для использования в приложениях, где могут возникать помехи из-за сильных электромагнитных сил.

Кроме того, он эффективно снижает нагрузку на кабель и потери в кабеле. Чаще всего триаксиальный кабель используется на кабельном телевидении. Он также используется для подключения камер к их CCU (блоку управления камерой).

6. Полужесткий коаксиальный кабель

Как следует из названия, полужесткий коаксиальный кабель менее гибкий.Это связано с тем, что его экран обычно изготавливается из более твердых металлов.

Принимая это во внимание, вы можете себе представить, почему такие кабели обычно предпочтительны в ситуациях, когда кабель можно проложить прямо без необходимости изгибать или сгибать. После того, как он был сформирован изначально, этот тип кабеля нельзя согнуть или переформатировать.

7. Гибкий коаксиальный кабель

В отличие от полужесткого коаксиального кабеля, гибкий вариант можно, как следует из названия, сгибать или перемещать в соответствии с потребностями ситуации.Такие кабели поставляются с внутренним проводником из металла, который, в свою очередь, окружен диэлектриком из гибкого полимера. Поверх этого — защитная внешняя куртка.

Гибкий коаксиальный кабель следует использовать в ситуациях, когда вам может потребоваться увеличить его гибкость. В этом случае у вас есть возможность заменить провод с металлическим сердечником на одножильный многопроволочный. Между тем, диэлектрик из вспененного полиэтилена может заменить существующий полимерный диэлектрик.

Гибкие коаксиальные кабели чаще всего используются в приложениях, связанных с кабельным телевидением или домашним видеооборудованием.

8. Формируемый коаксиальный кабель

Формируемый коаксиальный кабель не следует путать с гибким коаксиальным кабелем. Он является хорошей альтернативой полужестким коаксиальным кабелям. Эти кабели имеют прочную внешнюю оболочку из гибкого металла вместо жесткой меди. Этот металл можно формировать или изменять вручную (отсюда и название), чтобы соответствовать потребностям ситуации.

Формируемый коаксиальный кабель иногда используется в прототипах для проектирования прокладки кабелей. После настройки конструкция изменяется для использования полужесткого коаксиального кабеля.

9. Жесткий коаксиальный кабель

Жесткий коаксиальный кабель, также называемый жесткой линией, на самом деле неправильно называть, поскольку он довольно гибкий. Это связано с тем, что жесткие коаксиальные кабели обычно производятся и продаются в виде фланцевых прямых участков фиксированной длины.

Колена под 45 или 90 градусов могут использоваться для соединения участков линии передачи вместе в зависимости от ситуации.

На практике коаксиальный кабель с жесткой линией обычно используется внутри помещений. Они идеально подходят для мощных соединений в системах FM- и телевещания.Конструкция жесткого коаксиального кабеля включает медный внутренний проводник, а внешний проводник сделан из алюминия или меди.

10. Твинаксиальный кабель

Подобно коаксиальному кабелю, твинаксиальный кабель отличается тем, что в его центре расположены два отдельных проводящих провода (вместо одного). Твинаксиальные кабели обеспечивают снижение потерь в кабеле и более эффективную защиту от емкостных полей и контуров заземления.

Снижение низкочастотного магнитного шума также может быть аккредитовано для твинаксиальных кабелей.Твинаксиальные кабели являются наиболее подходящим вариантом для низкочастотных видео и цифровых приложений.

Заключение

Неуклонная популярность коаксиальных кабелей обусловлена ​​не только их долговечностью и прочностью, но и другими факторами. Они доступны по цене и просты в установке. Кроме того, их также легко расширить. И, конечно же, высокая устойчивость к электромагнитным помехам и скорость до 10 Мбит / с.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
