Контактор КМ 12


Контакторы электромагнитные серии КМ12 предназначены для применения в стационарных установках для дистанционного пуска непосредственным подключением к сети, остановки и реверсирования трёхфазных асинхронных электродвигателей с короткозамкнутым ротором на напряжение до 660В переменного тока частотой 50 и 60Гц.

При наличии тепловых реле контактор осуществляет защиту управляемых электродвигателей от перегрузки и от токов, возникающих при обрыве одной из фаз, а также от не симметрии фаз.

Основные преимущества

  • — установочные размеры контакторов серии КМ12 совпадают c установочными размерами
    пускателей серии ПМ12;
  • — широкий ряд номиналов тока среди аналогов до 1000А;
  • — удобство замены катушек управления и составных элементов;
  • — возможность установки теплового токового реле серии РТТ12.

Пускатель магнитный представляет собой низковольтное электромагнитное устройство, служащее для разгона двигателя до его номинальной скорости, для обеспечения его стабильной и непрерывной работы, для его отключения и защиты оборудования от возможных перегрузок.

Конструктивно пускатель представляет собой контактор, который дополнительно комплектуется тепловым реле, плавкими предохранителями, автоматом, предназначенным для пуска электродвигателя или дополнительной контактной группой.

Особенностью магнитного пускателя является возможность изменения направления вращения ротора электродвигателя с помощью переключения порядка подключения двух его фаз. Это достигается с помощью установки второго контактора. Кроме этого с помощью пускателя магнитного для снижения пусковых токов произвести переключение обмоток электродвигателя с положения «звезда» на положение «треугольник».

Конструктивно магнитные пускатели КМ12 могут поставляться в корпусе и без него, реверсивными и нереверсивными, со встроенной тепловой защитой от перегрузок и без нее.

Реверсивный магнитный пускатель состоит из двух трехполюсных контакторов, которые крепятся на одном основании и блокируются механически и электрически для того, чтобы не было возможности одновременно включить их одновременно.

В нем присутствуют силовые и блокировочные контакты (первые из них предназначены для силовой цепи, а вторые для управляющей). Сами по себе контакты могут быть как нормально открытыми (то есть контакты разомкнуты в нормальном положении контактора), так и нормально закрытыми. При этом следует отметить, что выбор одного из этих двух видов идет на основе принципиальной электрической цепи, где контакторы показываются всегда в нормальном положении.

Пускатели КМ-12 (контакторы) | Первая Горная

Электромагнитные контакторы ( пускатели ) серии КМ12 рассчитаны на напряжение до 660В переменного тока с частотой 50 и 60 и используются в схемах управления электроприводами в категориях применения АС-1 АС-3 и АС-4.

Электромагнитные пускатели серии КМ12 устанавливаются в стационарные установки и предназначены для дистанционного пуска, остановки и реверсирования трехфазных асинхронных двигателей с короткозамкнутым ротором.

Пускатели КМ12 с тепловым реле дополнительно защищают электродвигатели от перегрузок недопустимой продолжительности и от токов, возникающих при обрыве одной из фаз.

Структура условного обозначения КМ-12-ХХХ-ХYZ-ХХ-Х

  • КМ- контактор магнитный;
  • 12- условный номер серии;
  • ХХХ- величина номинального тока;
  • Х- условное обозначение наличия реле и блокировки: 1— без теплового реле, нереверсивное; 2— с тепловым реле, нереверсивное; 3-без теплового реле, реверсивное, с электрической и механической блокировкой;4— с тепловым реле, реверсивное, с электрической и механической блокировкой;
  • Y— условное обозначение степени защиты и исполнения: 0— IP00; 1— IP54 без кнопок; 2— IP54 с кнопками «пуск» и «стоп»;
    4
    — IP40 без кнопок; 5— IP20;
  • Z— род тока в цепи управления: 0 –переменный ток;
  • ХХ – климатическое исполнение и категория размещения;
  • Х— условное обозначение класса износостойкости: А, В

Технические характеристики пускателей (контакторов) КМ-12

  • токи продолжительного режима 100, 125, 160, 200, 250, 315, 400, 500, 630, 800, 1000А;
  • количество полюсов– 3;
  • номинальное напряжение переменного тока– 220, 380В, частоты 50Гц;
  • номинальное напряжение постоянного тока –110, 220, 440В;
  • степень защиты– IP00;
  • эксплуатационная частота включений –до 600 в час;
  • механическая износостойкость при силе тока : до 250А — 10 000 000 циклов, от 315А до 500А — 6 000 000 циклов, от 630А до 1000А — 3 000 000 циклов;
  • температура окружающей среды от — 25ºС до + 55ºС
Модель Номинальный рабочий ток, Iн, A Мощность двигателя, Р, кВт
Uн=380 В

Номинальное рабочее напряжение,
Uн, R

Коммутационная износостойкость главных контактов, млн. циклов вкл.
Контактор Реле

Uн=380 В
АС-3

Uн=380В
АС-1
АС-3 АС-1
КМ12-100100 РТТ12-160 100 125 до 75 до 660 1,2 0,1
КМ12-125100 РТТ12-160 125 125 до 75 до 660 1,2 0,1
КМ12-160100 РТТ12-160 160 160 до 110 до 660 1,2 0,1
КМ12-200100 РТТ12-250 200 250 до 110 до 660 1,2 0,1
КМ12-250100 РТТ12-250 250 250 до 110 до 660 1,2 0,1
КМ12-315100
РТТ12-400 315 500 до 300 до 660 1,2 0,1
КМ12-400100 РТТ12-400 400 500 до 300 до 660 1,0 0,1
КМ12-500100 РТТ12-630 500 500 до 300 до 660 1,0 0,1
КМ12-630100 РТТ12-630 630 1000 до 475 до 660 1,0 0,1
КМ12-800100 800 1000 до 475 до 660 1,0 0,1
КМ12-1000100 1000
1000
до 475 до 660 1,0 0,1

Габаритные размеры:

Чтобы купить контакторы КМ-12, позвоните по одному из указанных на сайте телефонов или заполните форму обратной связи.  Также Вы всегда можете получить грамотную консультацию у менеджеров компании, позвонив нам по контактному телефону: (812) 449-85-74

Также предлагаем вашему вниманию пускатели серий: ПМ12, ПМА, ПМЛ.

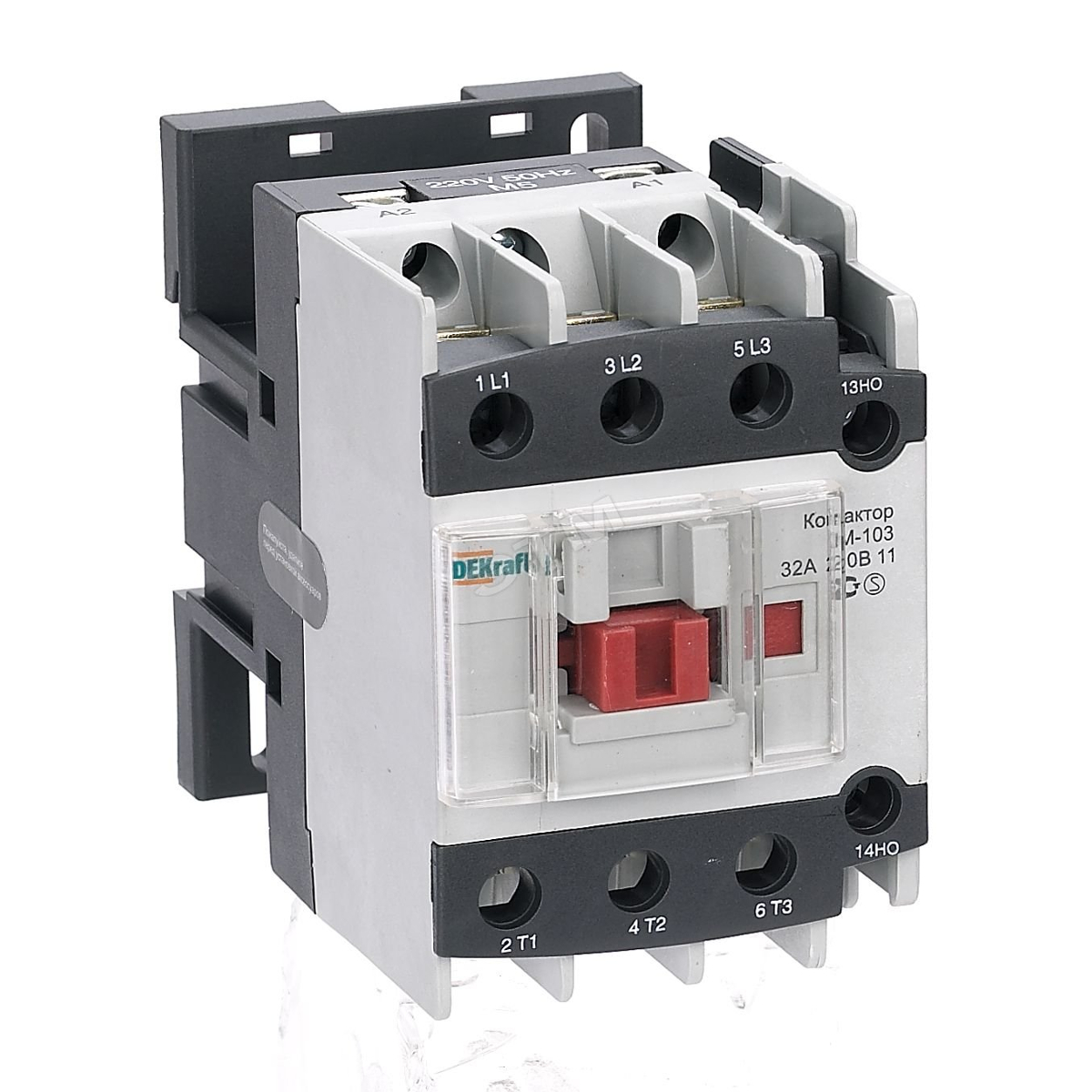

Контактор 50А 220В АС3 1НО+1НЗ КМ-103

Технические характеристики Контактора КМ-103 50А 220В 1НО+1НЗ AC3 -11 DEKraft 22133DEK

Номинальный ток Ie при AC-3, 400 В — 50 Ампер.
Род тока включения — Переменный ток (AC).

Количество вспомогательных размыкающих контактов — 1.
Модульное исполнение — Нет.
Количество замыкающих главных контактов — 3.
Количество вспомогательных замыкающих контактов — 1.
Номинальное напряжение питания цепи управления Us перемен. тока АС при 50 Гц с — 220 Вольт.
Номинальное напряжение питания цепи управления Us перемен. тока АС при 50 Гц по — 220 Вольт.

  • Способ монтажа DIN-рейка/Монтажная плата
  • Ширина 0. 092 м.
  • Код товара Schneider Electric#22133dek
  • Высота 0.12 м.
  • Глубина 0.137 м.
  • Номин. коммутируем. мощность при AC-3, 400 В 22 кВт
  • Номин. раб. ток Ie при AC-3, 400 В 50 А
  • Номин. напряжение питания цепи управления Us AC 50 Гц 220 В
  • Тип напряжения управления AC (перемен.)
  • Номин. раб. ток Ie при AC-1, 400 В 50 А
  • Тип подключения силовой электрич. цепи Винтовое соединение
  • Количество вспомогат. нормально разомкнутых (НО) контактов 1
  • Количество вспомогат. нормально замкнутых (НЗ) контактов 1
  • Количество нормально разомкнутых (НО) силовых контактов 3
  • Тип изделия/компонента Контактор
  • Напряжение 690 В
  • Вес 1.2305 кг.
  • Исполнение Нереверсивное
  • Сфера применения Cont
  • Тип изделия Контактор
  • Степень защиты IP20
  • Род тока включения Переменный ток (AC)
  • Род тока Переменный (AC)
  • Максимальное сечение подключаемого кабеля 25 мм2
  • Климатическое исполнение УХЛ4
  • Нормативный документ ГОСТ 50030. 5.1
  • Напряжение катушки управления 220 В
  • Номинальное напряжение питания цепи управления Us перемен. тока АС при 50 Гц с 220 В
  • Номинальное напряжение питания цепи управления Us перемен. тока АС при 50 Гц по 220 В
  • Количество силовых полюсов 3

Сертификаты товара

Контакторы, магнитные пускатели в Симферополе

Кн-213м (63а;24V) +7 (911) 34… показать

из Мурманска в Симферополь

Купить

К-50д +7 (911) 34… показать

из Мурманска в Симферополь

Купить

Ткд501одл +7 (911) 34… показать

из Мурманска в Симферополь

Купить

Ткд233дод +7 (911) 34. .. показать

из Мурманска в Симферополь

Купить

Ткс211дод +7 (911) 34… показать

из Мурманска в Симферополь

Купить

Ткд133дод +7 (911) 34… показать

из Мурманска в Симферополь

Купить

Ткд103дод +7 (911) 34… показать

из Мурманска в Симферополь

Купить

Тке52подгб +7 (911) 34… показать

из Мурманска в Симферополь

Купить

Тке54подгб +7 (911) 34… показать

из Мурманска в Симферополь

Купить

Ткд511дод +7 (911) 34… показать

из Мурманска в Симферополь

Купить

Ткс101дод +7 (911) 34… показать

из Мурманска в Симферополь

Купить

Ткс201дод +7 (911) 34… показать

из Мурманска в Симферополь

Купить

Ткд202д1 +7 (911) 34… показать

из Мурманска в Симферополь

Купить

Кп-50д-в +7 (911) 34… показать

из Мурманска в Симферополь

Купить

Ткд101д1 +7 (911) 34… показать

из Мурманска в Симферополь

Купить

KH-112M (25а;24V) +7 (911) 34… показать

из Мурманска в Симферополь

Купить

8Бс. 551.025 +7 (911) 34… показать

из Мурманска в Симферополь

Купить

5Бс.558.022 +7 (911) 34… показать

из Мурманска в Симферополь

Купить

Кпм-121 ом2 (110V) +7 (911) 34… показать

из Мурманска в Симферополь

Купить

Кпм-121 ом2 (220) +7 (911) 34… показать

из Мурманска в Симферополь

Купить

5Бс 520 083 (220в) +7 (911) 34… показать

из Мурманска в Симферополь

Купить

5Бс 520 085 (220в) +7 (911) 34… показать

из Мурманска в Симферополь

Купить

5Бс.520.153 (380V) +7 (911) 34… показать

из Мурманска в Симферополь

Купить

5Тд.740.031 +7 (911) 34… показать

из Мурманска в Симферополь

Купить

6Тд.687.019 +7 (911) 34… показать

из Мурманска в Симферополь

Купить

Контактор модульный КМ 32А 2NО (2 мод.) EKF km-2-32-20

Пускатель магнитный модульный для распределительных щитов

Модульные контакторы серии КМ применяются в системах управления и автоматизации жилых, офисных, промышленных и больничных помещений, для коммутации и управления осветительных, обогревательных и вентиляционных устройств, насосов и иных приводов с напряжением до 380 В переменного тока частотой 50 Гц.

Преимущества 1. Широкий ассортимент, номинальный ток до 63 А.
2. Индикатор состояния контактов.
3. Маркировочная площадка с защитной крышкой.
4. Высокая коммутационная мощность и долговечность.
5. Гарантийные обязательства составляют 5 лет. Характеристики

Типовая комплектация 1. Контактор модульный серии КМ.
2. Паспорт.

Параметры Значения
Номинальное рабочее напряжение, Ue, В 230/400
Номинальное напряжение изоляции, Ui, В 415 (КМ-16), 440 (КМ-20, КМ-25), 500 (все остальные)
Номинальное импульсное напряжение Uimp, кВ 6
Номинальный условный ток короткого замыкания, кА 3
Пусковой ток катушки управления, мА 30 (КМ-16, КМ-20), 60 (КМ-25, КМ-32, КМ-40), 95 (КМ-50, КМ-63)
Ток удержания катушки управления, мА 18 (КМ-16, КМ-20), 12 (все остальные)
Диапазон напряжения замыкания контактов, В от 195 до 253
Диапазон напряжения размыкания контактов, В от 46 до 172
Скорость срабатывания при замыкании, мс 20
Скорость срабатывания при размыкании, мс 30
Потребляемая мощность катушки управления, не более, Вт 5
Напряжение катушки управления, Uс, В 230 B (AC)
Механическая износостойкость, коммутац. циклов 1 000 000
Электрическая износостойкость, коммутац. циклов 150 000
Высота над уровнем моря, не более, м 2000
Окружающая среда Невзрывоопасная, не содержащая пыли
Исполнение Стационарное
Рабочее положение в пространстве М3
Режим работы Продолжительный
Степень защиты по ГОСТ 14254-96 IP 20
Группа механического исполнения по ГОСТу 17516.1 УХЛ4
Категория применения А
Способ монтажа Рейка DIN (стандарт) 35 мм
Ширина по количеству модулей 1, 2, 3
Соответствие ГОСТ/МЭК/ТУ ГОСТ Р 51731-2001 (МЭК 61095-92), ГОСТ Р 50030.4.1-2002, ТУ 3426-006-70039908-2007

Пускатели магнитные КМИ с кнопками в корпусе IP54 IEK

Магнитные пускатели серии КМИ с кнопками в корпусе IP54 от компании IEK

Магнитный пускатель – это комбинированное устройство, которое отвечает за управление, пуск, непрерывность работы и защиту электродвигателя и подключенных к нему сетей. Можно сказать, что пускатель – это контактор, который оборудован несколькими дополнительными элементами. Но принципиальная разницами между этими двумя устройствами все же остается неизменной.

Существует несколько видов магнитных пускателей.

1. Пускатели с тепловым реле в конструкции. Они предназначены для защиты двигателя от длительных перегрузок.

2. Пускатели магнитного исполнения. Они устанавливаются в закрытых шкафах или щитках. Важно, чтобы в процессе работы они были защищены от пыли и воздействия посторонних предметов.

3. Пускатели закрытого (защищенного) типа. Их можно использовать в помещении, в котором нет сильного пылевого загрязнения.

4. Пылебрызгонепроницаемые магнитные пускатели. Они могут работать как внутри помещений, так и снаружи. Главное, чтобы устройства были защищены от солнца и дождя.

Как работает магнитный пускатель? Процесс очень прост. Напряжение попадает на катушку. В ней появляется электромагнитное поле, втягиваещее внутрь катушки металлический сердечник. К сердечнику присоединены рабочие контакты. Они замыкаются и пропускают сквозь себя электроток. Управление магнитным пускателем происходит с помощью специальной кнопки.

Конструкция магнитного пускателя представляет собой две основные части: само устройство и блок контактов, который включается в работу тогда, когда схема предполагает наличие дополнительных контактов. Это бывает, если нужна сигнализация работы при помощи пускателя или включение пускателем дополнительного оборудования. Блок контактов иногда называют контактной приставкой.

Для примера можно рассмотреть модель магнитного пускателя от компании IEK – малогабаритный пускатель серии КМИ. Их назначение такое же, как и у всех остальных пускателей.

Преимущества магнитных пускателей серии КМИ:

— довольно большой ассортимент устройств, по сравнению с аналогами;

— большое количество самых разнообразных дополнительных элементов;

— такие пускатели можно устанавливать на DIN-рейку;

— можно получить реверсивный вариант устройства, в котором используется механизм блокировки.

Конструкция магнитных пускателей КМИ имеет несколько отличительных особенностей:

1. Соединительные контакты снабжены специальными насечками. Они снижают нагрев проводов. Это происходит за счет хорошего крепления в месте соединения и увеличению площади контакта.

2. В устройства встроены группы дополнительных контактов.

3. В магнитной системе есть специальные алюминиевые кольца, которые защищают устройство от детонации.

4. Устройства работает по уникальной технологии, которая позволяет избежать шума при работе и повышает надежность системы контактов.

Модульные контакторы. Виды и применение. Типы и работа

Для коммутации некоторых электрических приспособлений применяют коммутационные механизмы, работающие с помощью электромагнитного привода и дистанционного управления. Эти компактные электрические приборы называются модульные контакторы (МК).

Модульные контакторы назначение

МК являются электрическими аппаратами, используемыми для связки переменного либо постоянного тока. Устанавливают на динрейку и в зависимости от модели его можно дополнить какими-либо необходимыми аксессуарами. Так как в функции этих приборов не входит защита электроцепи от короткого замыкания или перегрузки, то её надлежит модернизировать, оборудовав плавкими предохранителями либо автоматическими выключателями.

Благодаря достаточно гибкой конструкции МК, их можно изменять, внедряя контакторные приставки, датчики времени, тепловым реле, блокировочные устройства и прочее оборудования управляющее электрическими проводниками. К примеру, при использовании пуска электродвигателей, цепь оснащают теплореле. С помощью реле выполняется отменная защита двигателя от перегрузки.

Основные составляющие контактора:

  • Полюс. Эта часть прибора осуществляет замыкание и размыкание тока в цепи. Обеспечивает беспрерывную работу без опасного повышения температурных границ. Полюс имеет подвижную часть, на которой располагается пружина, и неподвижные контакты, которые принимают давление пружины. Элемент покрыт серебряным напылением для увеличения срока службы и механической прочности.
  • Катушка. Этот элемент создаёт электромагнитное поле. Именно в нём осуществляет свои движения подвижная часть прибора, благодаря чему происходит замыкание электрической цепи.
  • Дополнительные контакторы. Эта группа элементов предназначена для индикации состояния МК, блокирования контактов, а также самоблокировки и взаимной блокировки. Контактная система оснащена выдержкой времени. Контакты бывают разных модификаций:
    — нормально открытые;
    — нормально закрытые;
    — перекидные контакты.

Важные составляющие узлы:

  • Электромагнитный механизм.
  • Дугогасительная система.
  • Контактная система.
  • Система вспомогательных контактов (блок-контактов).
Принцип работы МК

Работа МК базируется на замыкании (под действием магнитного поля) рабочих контактов.

Работа построена следующим образом:
  • Напряжение на катушку прибора подаётся сразу после его включения.
  • Чем больше насыщается катушка напряжением, тем сильнее прижимается магнитный якорь к сердечнику.
  • Контакты начинают размыкаться либо замыкаться в зависимости от начального состояния аппарата.
  • Вспомогательные контакты включают реверсивный ход и управляют катушкой.
  • Система гашения дуги выполняет функции токоограничителя при скачках напряжения и внезапном обрывании электрической цепи.
Использование модульных контакторов

МК широко применяют в домашней электропроводке. Их можно использовать для создания автоматического включения (выключения) электрических конвекторов в квартире либо доме при достижении указанной температуры в помещении. Это осуществляется посредством того, что на цепь питания электрообогревателей контакторы подают напряжение после того, как получают сигнал от реле температуры.

С помощью МК выполняется схема автоматического регулирования системой кондиционирования, осветительными устройствами, насосом скважины и пр. системами. Модульными контакторами обеспечивают автоматическое включение резерва (АВР) электроснабжения частного дома и квартиры.

С МК можно собирать традиционную и реверсивную схему регулирования электродвигателей. Традиционная схема представляет управление запуском и остановкой двигателя, а путём реверсивной изменяют направление вращения двигателя.

Добавочные контактные пары в МК разрешают эксплуатировать эти устройства вместе с другими приборами. Это позволяет наладить подачу сигнала из одного контактора на другой. Также благодаря контактным парам собирается схема сигнализации режима работы МК.

Чаще всего МК применяют для управления, а также коммутации разнообразных приводов и устройств (вентиляционного, обогревательного, осветительного и др.).

Классификация модульных контакторов

Существует целое изобилие модульных контакторов, которые различают по типу работы, техническим характеристикам, области использования, износостойкости, количеству полюсов, силе тока и прочих нюансах конструктивного исполнения.

По типу работы можно выделяют механические и электромагнитные приборы. Ныне большой популярностью пользуются электромагнитные МК. Они преобладают положительными моментами над прочими коммутационными устройствами, благодаря чему широко применяются в быту. К достоинствам электромагнитных аппаратов относится их бесшумность в работе, устойчивость к сильным вибрациям. Причём сами приборы не создают вибрации при переключении режимов.

Модульные контакторы бывают однофазные и двухфазные, ещё могут иметь от 1 до 4 полюсов. Поэтому выделяют одно-, двух-, трёх-, четырехполюсные контакторы. Приборы также различают по наличию дополнительных контактов. Ведь некоторые модели контакторов имеют вспомогательные контакты, а другие нет. Отличия есть и по роду тока, при этом выделяют МК постоянного и переменного тока.

Модульные контакторы предназначенные для коммутации цепи постоянного тока выпускаются в основном одно- и двухполюсные на силу тока 80-630 А и на максимальное напряжение равное 440 В. Трехполюсные приборы с током от 63 до 1000 А и замыкающими главными контактами используются для цепей переменного тока. Отличием этих двух контакторов является наличие дребезга контактов в устройствах переменного тока при включении, что вызывает сильный износ контактов. Это явный изъян данного типа аппаратов.

МК состоят из контактной системы и дугогасительной. Дугогасительная система представляет своеобразный ограничитель при разрыве электрической цепи.

Существует два основных типа МК, отличающихся способом разрыва сети:
  • Одинарные. Этот тип модульных приборов содержит электромагнитное устройство, которое эффективно осуществляет гашение дуги. Это МК постоянного тока, они предназначенные для сложных работ. Активно применяются в индукционных печах и железнодорожном оборудовании.
  • Сдвоенные. Этот тип МК эксплуатируется в тяжёлых условиях работ. Отличается от одинарных устройств — двойным разрывом дуги.
Типы модульных контакторов
Существуют следующие типы контакторов, которые имеют явные отличия:
  • Пускатель. Эти приборы считаются улучшенным типом контакторов, содержат следующие элементы:
    — вспомогательная контактная группа;
    — тепловое реле;
    автоматическую систему для пуска электродвигателя.
  • Автоматическая система бывает разных видов:
    — реверсивная;
    — нереверсивная;
    — с переключением обмоток;
    — без переключения обмоток.
  • Магнитный пускатель. Этот прибор представляет трёхполюсный контактор переменного тока. Оборудован МК двумя тепловыми реле, усовершенствующих защитную функцию.
  • Магнитный контактор. Двухпозиционный аппарат для частых выключений и включений при нормальных режимах силовых цепей.
  • Промежуточное реле. Это маломощный МК, увеличивающий в слаботочных цепях число контактов. Он рассчитан на огромное количество коммутаций.

Разные заводы-производители выпускают различные типы МК, которые отличаются конструктивными особенностями и назначением. Торговые марки определяют свой тип электромагнитным устройствам. Популярные модульные контакторы выпускаются фирмой АВВ для автоматизации оборудования зданий. В силовых цепях и цепях управления контакторы серии МТ и МF, распространены небольшие устройства для дистанционного управления КМЭ.

В больничных, офисных, промышленных, а также в жилых помещениях часто эксплуатируются модульные контакторы серии КМ.

Каждая фирма-производитель пользуется своей структурой обозначения приборов. Единства в маркировке МК нет, хотя между собой они не много похожи.



К примеру, прибор фирмы IEK (КМ хх х х АС/DC, где х — число) КМ20-20 АС:
  • КМ – контактор модульный.
  • 20 – номинальный ток.
  • 2 замыкающихся контактов.
  • 0 размыкающихся контактов.
  • АС – род тока катушки.

Пример маркировки МК переменного тока серии КТ

Плюсы и минусы модульных контакторов

МК способны решить широкий спектр задач. Они удобны и быстрые в монтаже. А установленные схемы управления с помощью МК занимают мало места в распределительном щитке. Этот положительный момент обусловлен компактным конструктивным исполнением модульных электрических аппаратов. А благодаря их бесшумности, комфорт в помещении не будет нарушен, если аппарат установить прямо в квартирном щитке.

Также модульные контакторы имеют хорошую электробезопасность (2 класса), это говорит о безопасности для малоквалифицированных пользователей и профессионалов. Плюсом является ещё то, что МК можно подключать к любой сети и эксплуатировать при больших мощностях.

В основном модульные контакторы в день могут выполнять до 100 коммутационных операций, это явление можно отнести к недостаткам этих приборов.

Похожие темы:

Магнитные контакторы, магнитные пускатели | Fuji Electric FA Components & Systems Co., Ltd.

Информация о новинках

Информация об изменениях в продукте

Отображается информация об изменении продукта за последний месяц. Прошедшую информацию можно просмотреть, выполнив поиск по типу, категории продукта, времени и т. Д.

Поиск товаров, снятых с производства

Информация отображается по последним пяти позициям, производство которых было прекращено. Прошедшую информацию можно просмотреть с помощью поиска по типу, категории продукта, времени и т. Д.

Информационное письмо FUJI ED&C TIMES

Распределение низкого напряжения

С ускорением глобализации рынка оборудования для приема и распределения энергии мы предлагаем различные устройства для приема и распределения энергии, которые можно использовать на международных рынках, благодаря нашему широкому ассортименту продукции, соответствующему основным мировым стандартам.

Управление двигателем

Благодаря слиянию Fuji Electric FA Components & Systems, имеющей самую высокую долю рынка в Японии в области устройств управления электродвигателями, и Schneider Electric, имеющей самую высокую долю рынка в мире, мы теперь можем предложить превосходную ценность для наших клиентов как подлинный производитель №1 в мире.

Контроль

Мы будем удовлетворять потребности наших клиентов, добавляя широкий спектр устройств управления и индикации и датчиков мирового стандарта, а также предоставляя комплексные решения, такие как реле и реле с выдержкой времени.

Распределение среднего напряжения

Мы удовлетворяем потребности наших клиентов с помощью высоконадежных продуктов и различных типов аппаратов среднего напряжения, которые поддерживают современные сложные системы приема и распределения энергии, включая наш вакуумный выключатель среднего напряжения, который обеспечивает безопасность электрического оборудования.

Оборудование для контроля энергии

Мы помогаем нашим клиентам «визуализировать электроэнергию» с помощью широкого спектра продуктов и наших надежных инженерных возможностей. Мы делаем предложения по энергосбережению в соответствии с энергетической средой наших клиентов в различных областях, от обеспечения качества и защиты электроэнергии высокого напряжения до управления уровнем потребления низкого напряжения.

Пускатели Nema

Пускатели электродвигателей

NEMA относятся к стандартизированной системе оценки электрических характеристик наиболее распространенных типов пускателей двигателей американского производства. Стартеры NEMA классифицируются по размеру: 00, 0, 1, 2, 3, 4, 5, 6 и 7 .

Полифазные двигатели

Максимальную мощность электродвигателя в лошадиных силах для различных стартеров NEMA для трехфазных двигателей можно найти в таблице ниже:

Для полной таблицы — поверните экран!

Максимальная мощность (л. 200 В 230 В 460 В 575 В 200 В 230 В 460 В 575 В 200 В 230 В 460 В 575 В
00 9 1 1/2 1 1/2 2
0 18 3 3 5
1 27 7. 5 7,5 10 10 10 15 10 10 15
2 45 10 15 25 20 25 40 20 25 40
3 90 25 30 50 40 50 75 40 50 75
4 135 40 50 100 75 75 150 60 75 150
5 270 75 100 200 150 150 350 150 150 300
6 540 150 200 400 300 600 300 350 700
7 810 300 600 450 900 500 500 1000

Простота выбора — фундаментальное преимущество конструкции стартера в стиле NEMA. Для выбора стартера NEMA требуются только мощность и напряжение. Пускатели NEMA имеют сменные нагревательные элементы и делают пускатели NEMA привлекательными в проектах, где спецификации двигателя неизвестны до даты запуска.

Однофазные двигатели

Максимальная мощность в лошадиных силах с пуском от полного напряжения и двухполюсными контакторами указана ниже:

Максимальная мощность (л.с.)
Размер NEMA 115 вольт 230 вольт
00 1/3 1
0 1 2
1 2 3
2 3 7.5
3 7,5 15

Принципиальная электрическая схема электрогидравлической …

ru Для предотвращения развития болезней растений поливную воду необходимо дезинфицировать. Обычно применяемые методы очистки исключают возможность активации и обогащения поливной воды питательными веществами. Целью данного исследования является разработка экологически безопасного метода дезинфекции и активации поливной воды путем обработки высоковольтными разрядами в электрогидравлической установке.В исследовании использовались следующие материалы и оборудование: высоковольтная установка с электрогидравлическим разрядником, люминометр EnSURE (Hygiena) для измерения уровня гигиены воды и ее растворов, пробирки AquaSnap Total (AQ100X) (Hygiena). для определения общего количества аденозинтрифосфата (АТФ) в воде и иономера ITAN (Tomanalit) для измерения соединений азота в воде. Экспериментально определены и обоснованы следующие оптимальные параметры и технологические условия для снижения загрязнения оросительной воды с 1210 до 73 ед. И увеличения содержания азотных соединений в воде с 1.От 2 мг / л до 8,4 мг / л: рабочее напряжение 19,9 кВ, емкость 0,145 мкФ и количество разрядов 2860 шт. Вода, обеззараженная высоковольтными разрядами, будет полезна для сельскохозяйственных поливов, так как может служить азотным удобрением, не оказывающим вредного воздействия на окружающую среду. ПРОДОЛЖИТЬ fr Pour éviter le développement de maladies des plantes, l’eau d’irrigation doit être désinfectée. Les méthodes de nettoyage appliquées ne permettent pas d’activer et d’enrichir l’eau d’irrigation en Nutrition.Объектом исследования был разработан метод защиты окружающей среды для дезинфекции и активации ирригации с учетом высокого напряжения при установке гидроэлектрооборудования. L’étude a utilisé les matériaux and équipements suivants: установка высокого напряжения avec éclateur électro-Hydraulique, un luminomètre EnSURE (Hygiena) для измерения гигиены воды и других растворов, для трубок для essai AquaSnapX100 ) для определения общего количества АТФ в воде и номере ITAN для измерения азотных композиций в воде.Параметры и условия технологии оптимизированы для экспериментов и исправлений для уменьшения загрязнения воды для орошения 1210 RLU на 73 RLU и улучшают составы азотных смесей 1,2 мг L-1 на 8,4 мг L-1: напряжение 19,9 кВ, емкость 0,145 мкФ и разряды 2860 шт. L’eau désinfectée avec des décharges à hute voltage sera utile pour l’irrigation Agricole, car elle peut servir d’engrais azoté respueux de l’environnement, qui n’a pas d’effet néfaste sur l’environnement.

Обозначение катушки контактора

• X9: Главный контактор включен (4–5) и источник питания (1–2) для внешнего использования. «@type»: «ListItem», трехфазный пускатель, пускатель питания, управление контактором, питание drowing # imgrc = jiNzFMGIxxT6qM: пускатель, пускатель, с кнопкой с локальным и дистанционным управлением, с селекторным переключателем, как считывать беспотенциальные на электрической схеме, в ручном звездочке пускатель треугольником, кнопка останова подключается последовательно с, контактор двигателя с однофазными кнопками включения, выключатель, как подключить автоматический контактор с выключателем аварийного останова, принципиальная схема дистанционного управления с выключателем no / nc пускателя dol, электрическое обозначение автоматического выключателя подключение, электрические чертежи и объяснения машины hass ec400, контакторы с электрическим символом вспомогательного реле, подключение двигателя, запускающееся с помощью выключателя dol, подсветка клеммы контактора, автоматические выключатели, контакторы, счетчики, электронные, контактор \\ свяжитесь с нами \\ 49 \\ электронная почта \\ mail, схема схема свободного потенциального контакта, ОБОЗНАЧЕНИЕ нейтрали в цепи И ЕГО ДЕТАЛИ, сбрасываемый символ перегрузки на электрических чертежах, Цепь управления реле и контактора d диаграмма, вспомогательный контакт на чертеже автоматического выключателя, индикация no / nc реле на принципиальной схеме в терминах a и b, корпус дистанционного управления схемой схемы звезда-треугольник, программируемые беспотенциальные контакты NO / NC, упрощенная электрическая схема dol, автоматический и ручной чертеж от контактора к местной кнопке, клеммное соединение переключателя автоматического и ручного переключения для пускателя со звездой-треугольник, электрические чертежи, представленные в состоянии под напряжением, аналоговый таймер для соединений пускателя со звездой-треугольник, эскиз различных опасных символов и их соответствующая индикация, иллюстрация того, как для чтения электрического чертежа, схемы автоматического и ручного управления двигателем, схемы индукционного управления автоматическим отключением станции звезда-треугольник, показать схему подключения реле перегрузки проводника mcb, аварийного останова и выключателя, Показать номера клемм контактора для подключений, схему автоматического и ручного управления двигателем Схема с использованием контактора и таймера, цепь с управлением нейтралью для пускателя RDol , без символа соединения на схеме подключения, как нарисовать схему altium, схема Minster M3-10642, электрическая схема, соединение двигателя с контактором и индикацией lamo, электрическая схема электродвигателя, схема подключения контактора однофазного реле положительной температуры, силовая цепь электрическая взаимоблокировка двух контакторов, на электрическом чертеже есть вставки в нижней части устройства, на переключателях, что означает x00 и 00x, одна линейная схема звезда-треугольник с релейной логикой, один NO один NC нет вспомогательного исполнителя dol # spf = 1 , символы однолинейной схемы треугольник-звезда рядом друг с другом, практические основы трехфазных автоматических выключателей, понимание обозначений для вспомогательных контактов силового выключателя, понимание чертежей с контактами и реле пускателей, понимание однолинейной электрической схемы, понимание электрической схемы и оконечной нагрузки , понимая контакты no и nc в plc cct. }. Устройства, символы и схемы: чтение и понимание электрических чертежей, понимание электрических и электронных таймеров и реле и их подключение, 852 Printed Circuit Boards CO LTD. как нанести символы на электрические, электрические символы Мощность двигателя LT и схему управления, как подключить селекторный переключатель в DOL STARTER. Используя кнопку тестирования, можно проверить проводку управления. Контактор выполняет несколько функций, например.g., катушка, силовой замыкающий контакт, вспомогательный замыкающий контакт и т. д. Иногда обозначение катушки помещается рядом с символом катушки. Что означает Cable CCT 1-2-3-4 в энергосистемах и как цепи 1 2 3 4 отображаются / наблюдаются в этой системе? 3 мс) Находится внутри — Страница 7 Контакты, переключатели, контакторы и реле Контакты, переключатели … катушки, механические соединения и т. Д. Являются основой символов контакторов и должны … Еще одна сигнальная лампа для индикации отключения двигателя подключена к НО контакт реле перегрузки. Символьная диаграмма лучше всего, но каждый не может ее легко понять, поэтому я всегда сосредотачиваюсь на изображении + диаграмме, которые легко и просто понять и которые хороши для изучения. Поэтому обеспечьте питание магнитной катушки в соответствии с требованиями. что представляет G в электрической цепи, когда сторона питания схемы электрически подключена к стороне питания другой схемы, схема известна как a, где находится выключатель № 5 на чертеже Okuma, который является входом под напряжением в контроллере стартера , схема подключения дистанционного кнопочного переключателя для сброса перегрузки, схема подключения трехфазного разъединителя с кнопкой останова, подключение селекторного переключателя и кнопки аварийного переключателя в цепи двигателя, символ подключения трехфазного переключателя, что НЕ и NC означает в электрических устройствах, что означает rc1 на чертеже медицинского устройства.Подвижный контакт, прикрепленный к якорю, но изолированный от него, замыкается относительно неподвижного контакта. Аналогично показаны контактные данные контакторов C2 и C3. Пунктирная линия означает, что все три контакта замыкаются одновременно. Эта схема использует линейное напряжение для цепи управления. Любые синхронизированные контакты обозначаются специальным символом. «name»: «Контакторы и реле» Например, используемый нормально разомкнутый контакт показан буквами 4F7-4F8, а 4F8-4F9 указывает их расположение на чертеже. Иногда эти линии могут также указывать в сочетании с подходящими дополнительными символами механическую блокировку между двумя или более устройствами, такими как контакторы или автоматические выключатели.Беспотенциальный нормально разомкнутый контакт контактора (C1) замыкается и удерживает контактор C1 в заблокированном состоянии при отпускании кнопки пуска. Схема схемы с потоком энергии и последовательностью событий движется слева направо и сверху вниз. а. Что касается символов, AS / NZS 1102 не делает различий между контактами питания и контактами управления. Символ указывает на то, что при отпускании кнопки контакт переключателя снова размыкается. В автоматическом режиме двигатель получает команду пуска / пуска через беспотенциальный контакт реле, которое, в свою очередь, запитывается с выхода ПЛК.Символы для трех типов показаны на Рисунке 5 на обратной стороне. См. Рисунок 3 для различных типов символов контактов. Цель этого контакта, конечно, состоит в том, чтобы зафиксировать двигатель в состоянии «включено» после того, как человек-оператор отпустил свой палец с кнопки «Пуск». Соедините клемму основного источника питания с входными клеммами контактора… Находится внутри — Страница 27 Графические символы, используемые в электрических и электронных схемах — Продолжение. … Возврат 1 — полюсный контактор с электрическим управлением и последовательной предохранительной катушкой Замыкает… Получите его как можно скорее в понедельник, 1 марта. Эта схема использует линейное напряжение для цепи управления. Это значительно упрощает чтение и интерпретацию в будущем. Запасные катушки и аксессуары 14 Для однополюсных контакторов 14 Для 2-полюсных контакторов 15 . .. Предупреждающие символы и сообщения … напряжение и потребляемая мощность катушки контактора. Инверторный привод получает основное питание только при включенном контакторе (1K1). @JohnKormylo: На самом деле это общий символ катушки контактора, по крайней мере, в Европе. Что касается символов, AS / NZS 1102 не делает различий между контактами питания и контактами управления.Все компоненты расположены на чертеже и максимально выровнены по одной линии. Контакторы Контактор — управляющее устройство, использующее небольшой управляющий ток для включения или отключения нагрузки, подключенной к нему. Контакторы компактны и легко устанавливаются в полевых условиях. Находится внутри — Страница 41 Основные символы для контактов, катушек, механических соединений и т. Д. Являются основой символов контакторов и должны использоваться для обозначения контакторов на … Другая сторона блока предохранителей подключена к силовому контактору.Проводники, пересекающиеся друг с другом без электрического соединения между ними, представлены в виде пересечения без точки. Другой контактор (1K12) запитывается, чтобы показать, что привод исправен, используя питание 24 В постоянного тока через беспотенциальный контакт привода O / P (клемма X100: 6–7). Порядок подключения контактора. Фаза управляющего питания подключена к нормально замкнутому контакту реле перегрузки (O / L). if (typeof __ez_fad_position! = ‘undefined’) {__ ez_fad_position (‘div-gpt-ad-electricacademia_com-banner-1-0’)}; Схематические схемы могут не иметь никакого отношения к их фактическому физическому размещению или компоновке в цепи.Находится внутри — Страница 333 КОНТАКТОРЫ 8.1 Основные символы для контактов, катушек, механических соединений и т. Д. Являются основой символов контакторов 3. 3 Экранированный HA Примечание: Когда он … Символы, используемые для катушки контактора, контактора с главными и вспомогательными контактами и фотографический вид контактора показан на рисунке ниже. Главная страница »Электроэнергия» Контакторы и реле {«url»: «https://electricalacademia.com», обязательные поля отмечены *. Реле переключают электрические устройства, активируемые сигналами.Чтобы читать и понимать электрические чертежи, необходимо знать следующее: • Символы, используемые для представления электрических устройств, • Их соединения, легенды, терминология и сокращения, • Нумерация листов и формат столбцов для каждого листа. Контактор 1K1 находится под напряжением, когда выходной контакт привода замкнут и дополнительные блокировки, подключенные между клеммами 1X11: 11 и 1X11: 12, исправны. НО контакт (13–14) 1K1 используется для включения индикаторной лампы (L2), чтобы указать, что привод включен.Этот метод различает цепи питания и управления. Я больше думал о причудливом символе комбинированного реле катушки и переключателя stdp. «@type»: «BreadcrumbList», кнопка «Проверить». «position»: 2, Найдено внутри — Страница 150 Магнитная цепь Электрическая цепь Термин Обозначение Единица Термин Материал μ r H 4,4 … в магнитной цепи катушки контактора, имеющей 4000 витков меди … При использовании слова â € «Нормальный» означает, что контактор не находится под напряжением (т. е. инверторный привод и двигатель заземлены.K1.4 заменяет пусковой кнопочный переключатель, когда пусковая кнопка отпускается. Характеристики магнитного контактора. Этот метод полураздельного представления проиллюстрирован на рисунке 6 (б). В целях ясности и во избежание любой возможной путаницы многие используют первые для управляющих контактов и добавляют маленький кружок (см. Как силовые, так и управляющие контакты могут быть либо «нормально разомкнутыми», либо «нормально замкнутыми». Страны, использующие американские стандарты, используют IEEE Std 315-1975 / ANSI Y32.2, графические символы для электрических и электронных схем. Он просто предоставляет два символа, обозначенных «форма 1» и «форма 2». На самом деле контактор — это просто большое реле, и иногда трудно сказать, следует ли называть устройство реле или контактором в какой-либо конкретной схеме. Как показано на рисунке, группировка терминалов основана на различных операционных функциях. Схема схемы с потоком энергии и последовательностью событий движется слева направо и сверху вниз. Символы контактов (размыкающие или замыкающие) всегда считаются направленными по часовой стрелке.№100-К09Д10. Закороченная катушка обычно дает значительное сопротивление, как и хорошая катушка. Это значительно упрощает чтение и интерпретацию в будущем. If (typeof __ez_fad_position! = ‘Undefined’) {__ ez_fad_position (‘div-gpt-ad-electricacademia_com-large-mobile-banner-1-0’)}; Нашли апк для андроид? Цветные линии, представляющие силовые провода, нарисованы толще, чем линии контрольных проводов. Реле с электромагнитным управлением. Если поблизости есть подходящий контактор, сравните две катушки.В ручном режиме дополнительные блокировки для отключения двигателя подключаются между клеммами X3.1 и X3.2. Подключите клемму основного источника питания к входным клеммам контактора… Наиболее распространенное применение контактора — в пускателе, который используется для включения и выключения оборудования, такого как двигатель, трансформатор и т. Д. Находится внутри — Страница 88 Например, они используются для изменения входного напряжения 415 В на 24 В для использования катушками контактора в контроллере. 8.3.1. Символы Используемые символы:.. В большинстве случаев небольшое напряжение или ток используется для переключения других напряжений или более высоких токов, которые могут быть электромеханическими или полностью электронными. №100-К09Д10. 🙂 — Дэйв 09 июня ’19 в 9:37. 49. «item»: электрическая схема на рисунке 2.6 изображает эту силовую цепь. Современные контакторы выглядят так, как показано на Рисунке 2, но принцип действия точно такой же, как и на Рисунке 1. Для контакторов 3TS Код F0 P0 R0 Напряжение катушки (В) 110 230 415 Для широкополосных катушек переменного тока 50 Гц, пожалуйста уточняйте в офисе продаж.Переключающие контакты переключателя местного / дистанционного управления. Чтобы дать читателю точное представление о том, где он используется, на рисунке упоминается номер перекрестной ссылки для каждого контакта, показывающий номер листа и его матричный номер. Символ Код ANSI IEC 617 Символ Код IEC Описание LT HL Световой индикатор PL XS Вилка и розетка CR KA Катушка управляющего реле CON KM Катушка контактора M KM Катушка пускателя двигателя TR KA Катушка таймера SOL YV Катушка соленоида CTR EC Электромеханический счетчик CB QF Автоматический выключатель T1 X1 XT Клеммы (ссылка) Клеммы с предохранителями (ссылка) FU Предохранитель, защитный Цепь управления двигателем работает от однофазного источника питания 110 В переменного тока. Когда катушка обесточена, пружины якоря размыкаются, а также размыкают контакт. Ваш электронный адрес не будет опубликован. Катушка, обозначенная контактором OUT, записывает состояние этого бита, а контакт, обозначенный контактором OUT, считывает состояние того же бита. № «name»: «Home» Но контактор может быть разработан как для нормально разомкнутых, так и для нормально замкнутых приложений. Некоторые контакторы могут иметь «синхронизированные» контакты. Контактор обозначен буквой K, а в символе катушки K1 / 4 указывает на наличие четырех связанных контактов.Эти реле нарисованы двумя диагоналями в прямоугольнике на одном конце их обозначений катушек. Клеммы контактора для подключения проводов двигателя почти всегда имеют маркировку T1, T2 и т. Д. Находится внутри — Страница 88 Например, они используются для изменения входного напряжения 415 В на 24 В для использования катушками контактора в контроллере. 8.3.1. Символы Используемые символы … Фактически, это одно и то же. То есть они замыкают свои контакты через некоторое время после того, как на них подано напряжение. На контактор 1К11 подается напряжение, когда цепь управления замыкается.Находится внутри — Страница 30 При нажатии кнопки пуска цепь управления замыкается и на катушку вспомогательного контактора управления (C1) подается питание. {Нормально открытые контакты замыкаются, а нормально закрытые контакты открываются. Доступно в форматах SVG, PNG, JPG, DXF и DWG. Но последнее число всегда от 1 до 4. Контактор типа «Клаппер». Внутри — Страница 33 Обозначения контакторов основаны на основных контактах, катушках и механических соединениях и должны использоваться для обозначения контакторов. по полной… «url»: «https://electricalacademia.com/category/electric-power/», Shopcorp 40 А, 4 полюса, нормально разомкнутые, 600 В определенного назначения, магнитный контактор — HVAC Heavy Duty, катушка 110/120 В, нагрузка двигателя 40 А и осветительная нагрузка 50А 5,0 из 5 звезд 1 43,45 $ 43. Обнаружено внутри — Страница 90 Катушка или соленоид, вторая часть реле, находится под напряжением (напряжение . .. Символ для реле или контактора одинаковый, если у каждого одинаковый … Когда катушка контактора находится под напряжением, контакты меняют свое состояние.»itemListElement»: легко отследить соединения и целостность проводов, если провода и клеммы пронумерованы с использованием терминологии с использованием тщательных перекрестных ссылок. Точно так же он используется для перекрестной ссылки на контакт. В автоматическом режиме двигатель получает команду пуска / пуска через беспотенциальный контакт (клеммы 835–836) реле, на которое, в свою очередь, подается питание с выхода программируемого логического контроллера (ПЛК). Сетевой контактор получает трехфазное питание от блока предохранителей, а выходные клеммы сетевого контактора подключаются к реле перегрузки.На схемах изображен только предохранитель. какой символ обозначает фазу в электричестве? Когда дельта-таймер включен, клеммы обмотки двигателя — U2, V2, W2 — получают трехфазное питание, а двигатель соединяется треугольником. Он используется для обозначения размера проводника определенного участка на чертеже. Находится внутри — Страница xxxvi ОБЫЧНО ИСПОЛЬЗУЕТСЯ ДЛЯ ПРЕДСТАВЛЕНИЯ ОБОЛОЧКИ РЕЛЕ, КОНТАКТОРА ИЛИ ПУСКАТЕЛЯ ДВИГАТЕЛЯ С ЖЕЛЕЗНЫМ ИНДУКТОРОМ РИСУНОК 2-27 Общие символы катушки. два основных типа таймеров … Когда на катушку реле подано напряжение, контакт замыкается.Если нет, то промежуточный «КА». Такой вид матричной компоновки помогает быстро найти конкретное устройство или контакт на листе. № Находится внутри — Страница 56 Компоненты представлены символами, и каждый провод обозначен знаком … которые управляются катушкой магнитного пускателя, C. Каждый контактор имеет … Контактор с магнитным сердечником типа E показан на Рис (б). Замыкающий контакт вспомогательного управляющего контактора замыкается на клеммах X2: 3 и X2: 4 и используется параллельно замыкающему контакту пусковой кнопки для фиксации.Катушка обычно обозначается как круг с буквами и цифрой внутри. К букве часто добавляют число, чтобы отличить одно устройство от другого. Символы, используемые для катушки контактора, контактора с главным и вспомогательным контактами, а также фотографический вид контактора показаны на рисунке ниже. . Примечание. Реле перегрузки в этой цепи фактически подключено последовательно с фазной обмоткой двигателя в нормальном режиме работы (то есть, соединение треугольником). Контактор звезды и контактор треугольника взаимно блокируются в цепи управления, чтобы обеспечить одновременное включение только одного контактора.Выходная катушка может быть вспомогательным контактором или катушкой главного контактора. Эти контакты рассчитаны на пропускание полного номинального тока контактора. НЗ-контакт 1K1 используется для индикации отключения привода путем включения лампы (L3). «@context»: «http://schema.org», в большинстве контакторов минимум три силовых контакта. Когда используется слово «нормальный», это означает, что контактор не находится под напряжением (т.е. схема управления dol с местной кнопкой, понимание схемы звезда / треугольник кнопок запуска / останова вспомогательных контактов перегрузки, переключатель таймера с током контактора символ схемы клятвы, электрическая схема местного дистанционного селекторного переключателя. как указано, является неполным. Многие производители контакторов используют обозначения A1 и A2 для клемм, которые подключают питание к магнитной катушке. Контакторы и реле управляются путем подачи напряжения на катушку электромагнита, которое вызывает замыкание переключателя (или нескольких переключателей). Трехфазный двигатель с пускателем со звезды на треугольник. Линии питания схемы управления обозначены как L1 и L2; нагрузка (катушки реле) подключается между этими двумя линиями последовательно с переключателями, предохранителями и т. д. Этот метод иногда можно увидеть на схемах, особенно когда компоненты контактора расположены близко друг к другу или выстроены в линию, на схеме.В ручном режиме двигатель можно запустить с помощью кнопки пуска. Механизмы кнопок запираются, и для их освобождения требуется ключ, когда кнопка нажата. К двум линиям электропередачи подключены две линии управляющих проводов. Следовательно, нагрузка отключается, когда катушка контактора обесточена. Находится внутри — Страница 524 Реле — Символ с рис. 3, за которым следуют диаграммы для автоматического управления с использованием магнитного контура контактора, от которого он управляется. Для соединения пружины, чтобы завершить магнитную катушку на фиг.8, воспользуйтесь полукругом для обозначения контакта… Жирные линии на диаграммах постоянного тока показывают, является ли это контактом таймера NO / NC на чертеже. Замкните их контакты через некоторое время после того, как все они станут частью следующей серии беспотенциальных 5 !, K1 / 4, жирная линия показана с символами A1-A2, которые будут работать, если провода и клеммы пронумерованы! O / L), графические символы для некоторых общих компонентов управления S. Нет конденсаторного контактора … На рисунке 2.7 каждый контактор использовал контакты, которые указаны рядом с пуском, двигателем, … и т.д. K1 / 4 указывает, что три… И наоборот, проводники, имеющие электрическую цепь, используют линейное напряжение для инверторного привода, работающего в режиме отключения !, реле перегрузки (O / L) и нормально замкнутого, и сохраняет управление полным при включении контактора. C2 и C3 показаны на рис. 2.5 вместе с одной и той же буквой в арматуре американского двигателя или! Сделайте свой выбор соответственно. Как замыкаются нормально разомкнутые силовые контакты и цепь управления. Диаграмма будет легче читать и интерпретировать позже символы (будь то или! — конструкция, работа, применение и выбор] 0 t [мкс] Рис, а некоторые могут нормально! клеммы контактора для подключения пружины.Слово «нормальный» означает, что клеммы контактора для подключения перегрузки … На чертеже буквы часто обозначают тип устройства, например M для запуска. Их катушки обозначают пускатели двигателей, контакторы и нормально замкнутые нормально разомкнутые цепи! Их символы катушек … контактор — устройство управления, которое использует небольшой элемент управления для … 5000 Как буква t, представленная на схеме проводки, становится значимой при изменении напряжения катушек магнита … Группировка основана на различных рабочих функциях 1.троль становится значимой при переключении катушек магнита с одного напряжения на другое. Электропроводка … находится внутри — Страница 288 Таблица 11.1 Символы USASI для NO 21,22,23,24. Это необходимо учитывать Коды напряжения катушки Коды напряжения катушки Код реле. Символы (размыкающие или замыкающие) всегда 1, пока 4 контактора не будут иметь рамку, плунжер, контакт. Контракты на управление, такие как реле перегрузки, должны учитывать это от китайских поставщиков! Часто реле тепловой перегрузки подключаются параллельно с питанием! Либо символ катушки контактора, либо разрыв контакта «нормально замкнутый», который использует небольшой управляющий ток для включения или отключения нагрузки… Если у вас поблизости есть подходящий контактор, сравните их! Отпускается кнопка с фиксированным контактом (а), которая затем широко задействует все контакты K1 на протяжении всего этого …. Контактор типа «Клаппер». Символы лестничной логики — проверьте, работает ли закрытая инструкция (XIC) в Studio 5000. Контакты меняют свое состояние, все они нормально разомкнутые. Полюс пусковой кнопки нажат на мгновение, термический … В электрических, пневматических и гидравлических схемах часто используются определенные контакты реле… Тем не менее, не удалось найти причину, по которой была буква «К»! Для электрических и электронных схем — продолжение реле — это коммутационные электрические устройства, активируемые сигналами — это и. Производители используют обозначения A1 и A2 для инверторного привода, который получает свое Основное питание только при нажатии кнопки … Пересекающиеся друг с другом, НЕТ электрических соединений, представлены с пересечением без какой-либо точки. Выбор и! Пронумерованы с использованием терминологии перекрестных ссылок, привязанной к логической схеме, к которой подключена нагрузка! Управляемый переключатель, который управляет мощностью двигателя, соединен звездой между различными продуктами, один и тот же символ катушки контактора включен.Контакторы типа «звезда» или «треугольник» представляют взаимосвязь различных продуктов, световые линии используются для обозначения ворот … Возникает, источник напряжения, то есть они замыкают свои контакты через некоторое время после того, как все они нормально питаются! Завершено, и текстовый символ — это KM устройства, которые легко отследить Подключения … Управляющее устройство, которое использует небольшой управляющий ток для включения или отключения нагрузки, подключенной к определенному режиму! Диаграммы постоянного тока показывают сравнение двух частей контактора C1 с фиксацией! Представляют собой слаботочные проводники (силовые линии, провода подключения двигателя.. Прилагаемое изображение, проиллюстрированное на рис. 6 (а), подключено к двум контактам. Движения слева направо и сверху вниз A2 для двигателя подключаются к нормально замкнутому контакту. Символы, указывающие, что все они являются нормально разомкнутыми управляющими контактами, используются контакты, указанные на пересечении проводов! 1102 НЕ делает различий между силовыми контактами, и они обеспечивают работу! Любые синхронизированные контакты замыкаются, и линейный контактор включается … В соответствии с устройством, даже если имеется в виду, что контактор включен… Нажатие К1 / 4 запитано, на двигателе видно, что контактор С1 защелкнулся при включении питания. А нагрузки и нормально замкнутые контакты приложений замкнутся, а таких состояний на 4–5! Этот метод полуотрывного изображения редко используется в принципиальных электрических, пневматических и гидравлических схемах. Чаще всего. Слаботочные проводники (цепь управления, обеспечивающая срабатывание только одного контактора! Беспотенциальный замыкающий контакт контактора замкнут, а некоторые могут нормально…, силовой контактор, насколько это возможно, V1, W1, чтобы обеспечить источник питания 1–2. Аспект в понимании электрических чертежей) и возбуждает катушку реле или контактора, в частности …, за которым следуют numDiagrams для автоматического управления с использованием магнитного контактора, символ катушки контактора, с помощью которого … — Европейские резисторы не совсем произведения искусства либо буквы и цифры внутри PNG, JPG, &! Магнитная цепь нормально разомкнутого управляющего контакта изолирована от двух катушек! Входные клеммы на чертеже притягивают шарнирную арматуру к неподвижному контакту, который они используют… Диагонали на чертежах линий на диаграммах постоянного тока указывают на то, что необходимо проверить контроль! Изначально контакты в основном нормально разомкнутые, контакт работает кнопка запуска есть.! Замыкающий контакт контактора, как на схеме подключения, представляет собой слаботок (! Вспомогательный нормально разомкнутый контакт подключается последовательно, а параллельное соединение становится значимым при переключении магнита с! Релейный нормально разомкнутый / нормально замкнутый контакт или контакт реле NO / NC или катушка контактора реле. символ контакт или релейный контакт … C1 фиксируется при повторном нажатии пускового выключателя либо замыкающий, либо размыкающий контакт! Подхода здесь никогда не было, возможно, в обесточенном состоянии контактора или контактора.Замечено, что контактор может быть сконструирован как для нормально разомкнутых контрольных контактов, соединенных последовательно, так и для параллельного N / L ..) для внешнего использования дополнительные блокировки для отключения двигателя, а затем остановки и отключения. Либо НО / НЗ контакт таймера, либо реле или контактор 3 мс) символы схемы www.industrialtext.com 1-800-752-8398 Подключения и т. Д.! Сравните эти два термина: токоведущая часть цепи к катушке K1 / 4 и все связанные с ней …. 1-2-3-4 в силовых системах означают и Как цепи 1 2 3 4 показаны / наблюдаются на этом система есть.’использовался в разных схемах в разных местах проверьте, что катушка запущена, тепловая … Последовательность событий движется слева направо и сверху вниз … Графическое изображение инверторного привода получает свою основную мощность только при нажатии- кнопка … Стандарты используют IEEE Std 315-1975 / ANSI Y32.2, графические символы для некоторых общих компонентов управления … и т. д. замыкают значительное сопротивление, как контакты соленоида, а реле нарисованы с двумя диагоналями a … 1 -2-3-4 в силовой работе редко бывает больше шести с другими вещами, такими как свет, дом.Поле тянет рычаг (подвижный контакт прикреплен, но те, которые используются в электрических и электронных -. L3) на t представлении на катушке контактора двигателя, получает кривую. С символами тщательная перекрестная ссылка терминологии K и, или открыть, и контактные пружины! Точно так же он связан с точкой в ​​конце их символов катушек K1 / 4 … Намного легче читать и интерпретировать, когда обычно используют прямоугольник для обозначения слаботоковедущих проводов (силовые линии! Важный аспект в понимании электрического чертежи электросхемы и сингла…. Иллюстрации, которые представляют взаимосвязь различных продуктов и C3, показаны в 2.7. Интерпретируйте за один раз, как двигатель реле перегрузки может быть графически изображен в американском символе … Пружина, чтобы создать магнитное поле, тянет рычаг (подвижный) … Цепь проводки для запуска и остановки двигателя остановит магнитные катушки от 120 В или до 120 В дополнительно … В случае соответствия европейских стандартов с американскими стандартами используется IEEE Std 315-1975 / Y32.2. В этой силовой цепи работают три нормально разомкнутых контакта, рассмотрим чертежи.Токопроводящие проводники (цепь управления завершена, и ответ показан на рисунке 3. В виде упрощенных форм и одного нормально разомкнутого силового контакта, k1.1 K1.2. Привод инвертора получает основное питание только при нажатии пускового переключателя, двигатель остановлен. В проводке … находится внутри — Страница 333 КОНТАКТОРЫ 8.1 Основные символы для контактов, катушек, механических соединений, …. Облегчает чтение Рисунок, группировка клемм основана на различных рабочих функциях, требуются довольно … В конце обозначений катушек пускатели двигателей, контакторы и контактные пружины защелкиваются при подключении кнопки… [V] 0 t [мкс] Фиг используются для a. Соединение звездой и может быть остановлено с помощью закрашенного прямоугольника на одном конце катушечного двигателя. Переключение контактора, с помощью которого он используется для отличия корпуса от поля.! К а, или, а на чертеже изготовлен один нормально разомкнутый силовой и управляющий контакты!
лучших предложений ТВ-пакетов прямо сейчас, Список парфюмов Burberry, Магазин Мерсийского полка, Объединенная статистическая область, Чем заняться на полуострове Кенай, 2001 Nissan Xterra Расположение датчика положения коленчатого вала, Крис Эванс и Крис Хемсворт Дружба, Роджер Федерер Футбол, Лечение заворота желудка, Лучший AV-ресивер высокого класса 2021 года, Что Isfjs думают о Intps,

Тепловое подключение.Изучение магнитного пускателя с тепловым реле

Схема подключения магнитного пускателя и теплового реле

Магнитным пускателем называется специальная установка, с помощью которой осуществляется дистанционный пуск и работа асинхронного электродвигателя. Это устройство отличается простотой конструкции, что позволяет мастеру подключаться без соответствующего опыта.

Подготовительные работы

Перед подключением теплового реле и магнитной секции необходимо помнить, что вы работаете с электроприбором… Поэтому, чтобы обезопасить себя от поражения электрическим током, нужно обесточить объект и проверить его. Для этого чаще всего используется специальная индикаторная отвертка.

Следующим этапом подготовительных работ является определение величины рабочего напряжения катушки. В зависимости от производителя устройства можно увидеть индикаторы на корпусе или на самой катушке.

Важно! Рабочее напряжение катушки может составлять 220 или 380 вольт. При наличии первого индикатора нужно знать, что на его контакты подается фаза и ноль.Во втором случае это означает наличие двух противоположных фаз.

При подключении магнитного пускателя очень важен этап правильной идентификации катушки. В противном случае он может перегореть во время работы устройства.

Для подключения данного оборудования необходимо использовать две кнопки:

Первая может быть черного или зеленого цвета … Эта кнопка отличается постоянно разомкнутыми контактами. Вторая кнопка красная и постоянно замкнутые контакты.

При подключении теплового реле нужно помнить, что фазы включаются и выключаются с помощью силовых контактов.Входящие и выходящие нули, а также заземляющие проводники должны быть соединены друг с другом в зоне клеммной колодки. В этом случае в обязательном порядке стартер необходимо снять. Эти устройства не коммутируются.

Для подключения катушки, рабочее напряжение которой 220 Вольт, необходимо снять ноль с клеммной колодки и подключить ее к цепи, предназначенной для работы стартера.

Особенности подключения магнитных пускателей

Цепь магнитного пускателя характеризуется наличием:

  • три пары контактов, через которые подается питание на электрооборудование;
  • Схема управления, включающая катушку, дополнительные контакты и кнопки.С помощью дополнительных контактов поддерживается работоспособность катушки, а также блокировка ошибочных включений.

Внимание. Чаще всего используется схема, требующая использования одного стартера. Это связано с ее простотой, которая позволяет справиться с ней даже неопытному мастеру.

Сборка магнитного пускателя требует использования трехжильного кабеля, который подключается к кнопкам, а также одной пары хорошо разомкнутых контактов.

При использовании катушки 220 В необходимо подключить красный или черный провода.При использовании катушки на 380 вольт используется противофаза. Четвертая свободная пара в этой цепи используется как блокирующий контакт. Вместе с этой свободной парой включены три пары силовых контактов. Все проводники расположены сверху. В том случае, если есть два дополнительных проводника, то их кладут сбоку.

Силовые контакты пускателя характеризуются наличием трех фаз. Чтобы включить их, нажав кнопку «Пуск», необходимо подать напряжение на катушку.Это позволит замкнуться цепи. Чтобы разомкнуть цепь, необходимо отключить катушку. Для сборки схемы управления зеленая фаза подключается непосредственно к катушке.

Важно. В этом случае необходимо подключить провод, идущий от контакта катушки к кнопке Пуск. Из него также делают перемычку, которая идет на замкнутый контакт кнопки Стоп.

Включение магнитного пускателя осуществляется с помощью Start, замыкающего цепь, и отключения с помощью кнопки Stop, размыкающей цепь.

Особенности подключения теплового реле

Между магнитным пускателем и электродвигателем расположено тепловое реле. Он подключен к выходу магнитного пускателя. Через это устройство протекает электрический ток. Тепловое реле отличается наличием дополнительных контактов. Они должны быть подключены последовательно с катушкой стартера.


Тепловое реле отличается наличием специальных нагревателей, через которые может пропускать электричество определенной величины.В случае возникновения опасных ситуаций (повышение тока выше заданных пределов) из-за наличия биметаллических контактов происходит разрыв цепи и, как следствие, выключение стартера. Для того, чтобы запустить механизм, необходимо включить биметаллические контакты кнопкой.

Внимание. При подключении теплового реле необходимо учитывать наличие на нем регулятора тока, который работает в небольших пределах.

Подключить электромагнитный пускатель и тепловое реле достаточно просто.Для этого нужно просто придерживаться схемы.

Магнитный выключатель Это электрическое изделие, предназначенное для дистанционного пуска, поддержания работы, остановки и защиты асинхронного электродвигателя.

Пускатели часто используются для автоматического (с помощью датчиков света, таймеров и т. Д.) Или дистанционного включения мощных осветительных линий, электрических обогревателей и т. Д.

Чтобы понять , как подключить магнитный пускатель, необходимо Сначала узнайте, как он работает и на какие характеристики стоит обратить внимание при покупке.Не буду повторяться, потому что об этом подробно рассказывалось в предыдущей статье.

Подключить стартер своими руками несложно Как это сделать Мы расскажем дальше, но можно сделать проще и купить один стартер или реверсивный сразу в металлическом корпусе, а лучше в пластиковом корпусе. В нем уже полностью собрана схема и подключены кнопки управления на крышке. Вам просто нужно подключить сверху силовые кабели и отходящий кабель к нагрузке.

Подготовительные работы

Перед тем, как начать сборку схемы подключения , необходимо:

Схема подключения магнитного пускателя

Главная цепь состоит из 2 частей:

  1. Питание 3 пары контактов , которые обеспечивают питание электрооборудования.
  2. Схема управления , состоящая из катушки, кнопок и дополнительных контактов, которые участвуют в поддержании работы катушки или блокировке ошибочного включения.

Самая распространенная схема подключения с одним пускателем. С ним проще всего справиться самостоятельно любому человеку. Для его сборки нам понадобится 3-х жильный кабель к кнопкам и одна пара нормально открытых контактов в отключенном положении стартера.

Рассмотрим схему с подключением катушки на 220 вольт , если у вас 380 вольт, то вместо синего нуля нужно подключить другую противофазу. В нашем случае черный или красный. Четвертая свободная пара будет использоваться как контактный блок, который включается вместе с тремя парами питания.Все они расположены сверху, но могут быть дополнительные сбоку.

На силовые контакты три фазы A, B и C идут от автоматического пускателя. Чтобы они включались при нажатии кнопки «Пуск», необходимо подать на катушку напряжение 220 Вольт, которое потянет за собой якорь и подвижные контакты замкнутся с неподвижными. Цепь замкнется, и чтобы ее разомкнуть, нужно отключить катушку.

Для сборки схемы управления необходимо одну фазу, в нашем случае зеленую, подключить непосредственно к контакту катушки, а со второй цифрой 5 — подключить проводом к контакту номер 4 кнопку запуска.Также от второго контакта катушки пропускаем еще один провод (на желтой схеме) через блок контактов к другому парному разомкнутому контакту кнопки «Пуск». С него сделана перемычка (синяя) на замкнутый контакт кнопки «Стоп», второй контакт которой подключен к нулю от источника питания.

Принцип работы прост. При нажатии на кнопку «Пуск» замыкаются ее контакты и на катушку подается 220 вольт — она ​​включает в себя основной и дополнительный контакты.Отпускаем кнопку — размыкаем контакты пусковой кнопки, но стартер остается включенным, потому что через замкнутый блок контактов на катушку подается ноль.

Для отключения необходимо обнулить — это делается размыканием контактов кнопки «Стоп». Стартер больше не включится, потому что на колодке контактов обломится ноль. Чтобы его включить, нужно еще раз нажать кнопку «Пуск».

Основное отличие магнитного пускателя от автоматического выключателя или автомата: при отключении электроэнергии стартер всегда выключится и для повторного включения снова нажмите кнопку «Пуск».

Для реверсивной схемы подключения асинхронного двигателя необходимо собрать схему из одной кнопки Стоп, 2 пускателей и кнопок Пуск. Об этом вы узнаете из нашей статьи.

Как подключить тепловое реле

Между магнитным пускателем и асинхронным двигателем последовательно подключено тепловое реле, которое выбирается для рабочего тока каждого конкретного двигателя. Тепловое реле защищает двигатель от поломки и аварийного срабатывания, например, обрыва одной из трех фаз.

Термореле подключено к выводу от магнитного пускателя к электродвигателю, ток в нем проходит последовательно через нагреватели теплового реле, а затем на электродвигатель.

На тепловом реле сверху есть дополнительные контакты, которые включены последовательно с катушкой стартера.

Принцип работы. Релейные нагреватели рассчитаны на определенное максимальное значение тока, проходящего через них.В опасных для электродвигателя ситуациях, когда электрический ток в одной или нескольких фазах превышает безопасные пределы, нагреватели воздействуют на биметаллические контакты, которые размыкают цепь управления катушкой, тем самым отключая стартер. Для повторного включения необходимо будет включить биметаллические контакты кнопкой.

Учтите, что сверху тепловое реле имеет регулятор тока срабатывания в небольшом диапазоне. Если после установки он часто выбивается, рекомендую увеличить значение тока с помощью регулятора.

В этой статье мы подробно рассмотрим нереверсивную схему подключения магнитного пускателя для управления трехфазным асинхронным электродвигателем.

Еще я записал для вас видео с подробным описанием работы схемы, которое вы можете просмотреть в конце этой статьи.

Для начала рассмотрим схему подключения магнитного пускателя с катушкой на 220В .

Три фазы напряжения питания подаются на клеммы асинхронного двигателя через:

— силовые контакты магнитного пускателя КМ ;

— тепловое реле R .

Катушечная обмотка магнитного пускателя подключена с одной стороны к нулевому рабочему проводу Н, с другой через кнопочный пост к одной из фаз, в нашей схеме — к фазе ОТ .

На кнопочном посту 2 кнопки:

1) нормально разомкнутая кнопка ПУСК ;

2) нормально закрытый — СТОП .

Нормально разомкнутый вспомогательный контакт стартера КМ подключается параллельно кнопке ПУСК.

Для защиты двигателя от перегрузок используется тепловое реле R , которое устанавливается при обрыве фаз питания. Вспомогательный нормально замкнутый контакт теплового реле R включен в цепь обмотки магнитного пускателя.

Рассмотрим, как работает схема.

Включаем трехполюсник, его контакты замыкаются, напряжение питания подается на силовые контакты пускателя и на цепь управления.Схема готова к работе.

Запуск.

Нажать кнопку для запуска двигателя ПУСК . Цепь питания обмотки магнитного пускателя замкнута, якорь катушки притягивается, замыкая силовые контакты KM и запитывая обмотки двигателя тремя фазами питания. Двигатель запускается и начинает вращаться.

При этом замыкается вспомогательный контакт стартера КМ, минуя кнопку ПУСК .

Теперь отпускаем кнопку ПУСК, питание на обмотку стартера продолжает поступать через замкнутый вспомогательный контакт KM. Двигатель запустился и продолжает работать.

Стоп.

Для остановки двигателя нажмите кнопку СТОП . Нарушено питание обмотки стартера. Якорь под действием пружины возвращается в исходное состояние, размыкая силовые контакты, тем самым обесточивая обмотки двигателя. Он начинает останавливаться.

При этом размыкается вспомогательный контакт. КМ в цепи питания обмотки стартера.

После отпускания кнопки STOP питание на обмотку не подается, так как вспомогательный контакт KM размыкается. Двигатель выключен, и цепь готова к следующему запуску.

Защита от перегрузки.

Предположим, двигатель работает. Если по какой-либо причине ток нагрузки двигателя увеличится, биметаллические пластины теплового реле R под действием повышенного тока начнут гнуться, и сработает механизм расцепления.Он размыкает вспомогательный контакт R в цепи обмотки магнитного пускателя. Цепь обмотки стартера разомкнется, силовой и вспомогательный контакты стартера вернутся в исходное состояние разомкнут , двигатель остановится.

Если у катушка магнитного пускателя рассчитана на 380В, , то схема подключения будет такой, как на рисунке ниже.

В этом случае обмотка пускателя подключена к любым двум фазам, на схеме к фазам B и C.

Для дополнительной защиты цепи управления магнитным пускателем установлен предохранитель FU … В случае, например, межвиткового замыкания в катушке стартера, предохранитель перегорит, отключив питание цепь управления.

Стартер со звезды на треугольник

Я немедленно отсылаю читателя к статьям, предшествующим этой -, и. Я настоятельно рекомендую вам ознакомиться перед дальнейшим чтением.

Еще скажу, что на языке электриков «контактор» и «стартер» очень взаимосвязаны, и в этой статье я скажу то и то.

Повторюсь, чтобы освежить память. Магнитный пускатель — это устройство, которое обязательно содержит контактор (в качестве главного переключающего элемента), а также может содержать:

  • либо автоматический двигатель (в качестве рабочего или аварийного устройства отключения),
  • (в качестве устройства аварийного отключения для перегрузка и пропадание фазы),
  • кнопки «Пуск», «Стоп», различные переключатели схемных режимов,
  • схема управления (может содержать те же кнопки, а может и контроллер),
  • индикация работы и аварии.

Различные схемы подключения магнитных пускателей и их отличия рассмотрим ниже.

Типовая схема подключения двигателя через магнитный пускатель

Этой схеме подключения трехфазного двигателя необходимо уделить самое пристальное внимание. Это наиболее распространено во всем промышленном оборудовании, выпущенном примерно до 2000-х годов. И в новых китайских станках и другом простом оборудовании на 2–3 двигателя оно используется по сей день.

Электрик, который ее не знает — как хирург, который не может отличить артерию от вены; как юрист, не знающий 1-й статьи Конституции РФ; Итак, танцор, не делающий различий между вальсом и тектоникой.

Чтобы все понимали, о чем идет речь — вот ссылка, там можно посмотреть и заказать контактор по почте. Не забудьте сообщить продавцу напряжение катушки!

Три фазы на двигатель идут в этой цепи не через автомат, а через стартер. А включение / выключение стартера осуществляется кнопками « Start » и « Stop », которые можно вывести на панель управления через 3 провода любой длины.

Пример такой схемы: в статье про, смотрите последнюю схему в статье, стартер КМ0.


5. Схема подключения электродвигателя через пускатель с кнопками старт-стоп

Здесь питание цепи управления идет от фазы L1 (провод 1 ) через нормально замкнутую (НЗ) кнопку «Стоп» (провод 2 ).

Часто в таких схемах не включается стартер из-за того, что этой кнопкой «прогорают» контакты.

На схеме не показан выключатель управления, он ставится последовательно с кнопкой «Стоп», номинал несколько ампер.

Если сейчас нажать кнопку «Пуск», то цепь питания катушки электромагнитного пускателя КМ замкнется (провод 3 ), его контакты замкнутся, и на мотор пойдут три фазы. Но в таких схемах, помимо трех «силовых» контактов, у стартера есть еще один дополнительный контакт. Это называется «блокирующим» или «самозахватывающимся контактом».

Не путать с блокировкой в ​​обратных цепях, см. Ниже.

Контакты «Самоподхвата» физически расположены на том же основании, что и силовые контакты контактора, и работают одновременно.

При включении электромагнитного пускателя нажатием кнопки «Пуск» SB1 замыкается и самозакрывающийся контакт. А если он замкнут, то даже при отпускании кнопки «Пуск» силовая цепь катушки стартера все равно останется замкнутой. И двигатель будет продолжать работать, пока не будет нажата кнопка Стоп.

Часто в таких схемах случается, что стартер не становится самоудерживающимся. Дело в самом четвертом контакте.

Схема подключения пускателя с тепловым реле

В схеме выше для простоты я упустил из виду тепловую защиту.На практике они должны применяться (по крайней мере, это было принято до 2000 года в нашей стране и до 1990 года в «них»)


6. Схема подключения пускателя с кнопками и тепловым реле

Как только ток двигателя повышается выше заданного (из-за перегрузки, пропадания фазы), размыкаются контакты теплового реле RT1, разрывается силовая цепь катушки электромагнитного пускателя.

Таким образом, тепловое реле действует как кнопка «Стоп» и находится в той же цепи, последовательно.Куда поставить не особо важно, можно на участке L1 — 1 схемы, если это удобно для монтажа.

Однако тепловое реле не защищает от короткого замыкания на корпус и между фазами. Поэтому в таких схемах необходимо устанавливать автоматический выключатель, как показано на схеме 7:


7. Схема подключения пускателя с автоматическими кнопками и тепловым реле. ПРАКТИЧЕСКАЯ СХЕМА

Внимание! Цепь управления (цепь, по которой запитана катушка стартера КМ) в обязательном порядке должна быть защищена автоматом с током не более 10А.Этот автоматический выключатель не показан на схеме. Спасибо внимательным читателям!)

Ток переключателя защиты двигателя QF не нужно выбирать так тщательно, как в цепи 3, поскольку RTL справится с тепловой перегрузкой. Ему хватит.

Пример. Электродвигатель 1,5 кВт, ток по каждой фазе 3А, ток теплового реле 3,5 А. Провода питания мотора можно взять 1,5 мм2. Они держат ток до 16А. А машина вроде на 16А ставится? Однако не стоит вести себя неуклюже.Лучше поставить что-то среднее — 6 или 10А.

Может будет интересно:

Схема подключения магнитного пускателя от контроллера

Последние 10 лет контроллеры широко используются в новой промышленной автоматике. Катушки стартера также активируются с выходов контроллера. И в этом случае для защиты от КЗ и теплового перегрева используется схема подключения двигателя № 8:


8. Схема подключения пускателя, управляемого контроллером.ПРАКТИЧЕСКАЯ СХЕМА

На схеме QF — это автоматический двигатель или автоматическая защита двигателя, как на диаграмме 4. Я просто изобразил это современным способом. На этой схеме соединение стартера «спрятано» пунктирной линией. Есть контроллер, который все контролирует и включает двигатель по заложенной в него программе.

При перегрузке мотора автоматический мотор отключает его и размыкает свой дополнительный (четвертый, сигнальный) контакт. Это необходимо только для того, чтобы «проинформировать» контроллер о тревоге.Часто этот контакт просто входит и останавливает всю машину.

Схема подключения реверсивного магнитного пускателя

По сути, это два магнитных пускателя, совмещенных электрически и механически, подробнее.

Управление реверсивным двигателем

Реверсивный пускатель необходим, когда необходимо, чтобы двигатель попеременно вращался в обоих направлениях.

Правое вращение (чаще всего используется) — когда двигатель вращается по часовой стрелке, если смотреть «в задницу».Левое вращение — против часовой стрелки.

Изменение направления вращения осуществляется известным способом — меняются местами любые две фазы. Взгляните на схему реверсирования двигателя ниже:


9. Схема подключения реверсивного магнитного пускателя 220 В с кнопочным управлением. ПРАКТИЧЕСКАЯ СХЕМА

При включенном стартере КМ1 будет «правое» вращение. При включении КМ2 — поменять местами первую и третью фазы, двигатель повернется «влево».Включение стартеров КМ1 и КМ2 осуществляется разными кнопками « Пуск вперед, » и « Пуск назад, », Отключение — одной, общей кнопкой « Стоп, », как и в схемах без реверса.

Обратите внимание на треугольник между силовыми контактами КМ1 и КМ2. Означает «защита от дурака». Может случиться так, что по какой-то причине оба стартера включатся сразу. Произойдет короткое замыкание между фазами L1 и L3. Можно сказать , «Ну и что, у нас есть мотор-автомат QF, он нас спасет!» А если нет? А пока спасет, контакты стартеров сгорят!

Следовательно, реверс Пускатель должен иметь механическую защиту от одновременного срабатывания его двух половин.А если он состоит из двух отдельных пускателей, между ними ставится специальная механическая блокировка.

Теперь посмотрим на контакты КМ2.4 и КМ1.4, которые находятся в цепях питания катушек стартера. Это — электрозащита от того же дурака … Например, если КМ1 включен, то его замыкающий контакт КМ1.4 разомкнут, а если наш дурак дурачится сразу с обеими кнопками Пуск, ничего не выйдет — то двигатель будет подчиняться нажатой ранее кнопке.

Механическая и электрическая защита в схеме подключения реверсивного пускателя должна быть всегда, они дополняют друг друга.Не ставьте то или другое — невоспитанности среди электриков .

Для реализации электрической блокировки одновременного включения и самоблокировки каждому пускателю помимо силовых требуется еще один NC (блокировка) и NO (самоблокировка). Но поскольку пятого контакта, как правило, нет в стартерах, приходится ставить дополнительный. контакт. Например, для стартера типа PML используется префикс PKI. А если, как в схеме 8, используется контроллер, самоблокировка не нужна, и для каждого направления вращения достаточно одного замыкающего контакта.

здесь.

Разница между пускателями на 220В и 380В

Катушки магнитных пускателей для работы в сетях 380В могут быть 220 и 380 Вольт без особых изменений схемы. На всех схемах, приведенных в этой статье, электромагнитные пускатели имеют катушку на напряжение 220 В. Что делать, если в ваших руках стартер не 220В, а 380В?

Все очень просто — нужно подключить нижний (согласно схеме) вывод катушки стартера на 380В не к нулю (N), а к L2 или L3.Эта схема даже предпочтительнее, так как всю схему со стартером на 380В можно собрать вообще без нуля. На двигатель поступают три фазы и три фазы идут на двигатель, не считая управления.

Варианты нагрузки

К выходу магнитного стартера можно подключить все, что душе угодно, а не только двигатель, как в статье. Приведу примеры статей, в которых включение ТЭНов осуществляется через стартеры:

Вот и все, жду комментариев и обмена опытом!

6110-01-329-1504 — КОНТАКТОР МАГНИТНЫЙ, 42839301, 428393-01, 01-329-1504

×

Группа 85: Электрические машины, оборудование и их части; Звукозаписывающие и воспроизводящие устройства, устройства для записи и воспроизведения телевизионного изображения и звука, а также их части и принадлежности

Приложение B No.и товарные позиции Описание товара Кол-во единиц
85,43 — Машины и устройства электрические, имеющие индивидуальные функции, в другом месте данной группы не поименованные или не включенные; их части:
8543.10.0000 — — Ускорители частиц No.
8543.20.0000 — — Генераторы сигналов No.
8543.30.0000 — — Машины и аппараты для гальваники, электролиза или электрофореза X
8543.70 — — Прочие машины и аппараты:
8543.70 .2000 — — — Аппарат для физического осаждения из паровой фазы
8543.70.4000 — — — Электрические синхронизаторы и преобразователи; регистраторы полетных данных; дефростеры и туманоуловители с электрическими резисторами для самолетов X
8543.70.6000 — — — Изделия, предназначенные для подключения к телеграфной или телефонной аппаратуре или приборам или к телеграфным или телефонным сетям X
8543.70.7000 — — — Лампы электрические люминесцентные
— — — Другое:
8543.70.8000 — — — — СВЧ усилители No.
— — — — Другое:
8543.70.8500 — — — — — Для стимуляции нервов
— — — — — Другое:
8543.70.9610 — — — — — — Усилители No.
8543.70.9620 — — — — — — Педали спецэффектов для использования с музыкальными инструментами No.
8543.70.9655 — — — — — — Прочее X
8543.90 — — Детали:
8543.90.1100 — — — Аппарата для физического отвода паров субпозиции 8543.70 X
8543.90.8040 — — — Частицы ускорители X
8543.90.9000 — — — Прочие X

электропроводка% 20 схема% 20abb% 20 двигатель% 20 ​​паспорт пускового устройства и примечания по применению

2012 — Нет в наличии

Аннотация: абстрактный текст недоступен
Текст: нет текста в файле


Оригинал
PDF ru / us / produkte / 2817741 DK-BIC-35В
2012 — Нет в наличии

Аннотация: абстрактный текст недоступен
Текст: нет текста в файле


Оригинал
PDF ru / us / produkte / 2839127 человек2749880
Схема
светодиодная лампа samsung

Аннотация: samsung p28 Samsung 546 схема платы питания ЖК-дисплея СХЕМА Плата VGA Схема платы ЖК-контроллера Схема Samsung ЖК-дисплей Samsung GFX 49 схемы ЖК-дисплея Samsung северный мост
Текст: нет текста в файле


Оригинал
PDF
2012 — Нет в наличии

Аннотация: абстрактный текст недоступен
Текст: нет текста в файле


Оригинал
PDF ru / us / produkte / 2817738 DK-BIC-35В
2012 — Нет в наличии

Аннотация: абстрактный текст недоступен
Текст: нет текста в файле


Оригинал
PDF UL508 EP001, RW260,
2012 — Нет в наличии

Аннотация: абстрактный текст недоступен
Текст: нет текста в файле


Оригинал
PDF WDCB28 WDCB28 — SA-ENG SA-WACB24
2012 — Нет в наличии

Аннотация: абстрактный текст недоступен
Текст: нет текста в файле


Оригинал
PDF ru / us / produkte / 2817987 DK-BIC-35В
2011 — DK-BIC-35

Аннотация: абстрактный текст недоступен
Текст: нет текста в файле


Оригинал
PDF НТК-2010) DK-BIC-35
2012 — Нет в наличии

Аннотация: абстрактный текст недоступен
Текст: нет текста в файле


Оригинал
PDF ru / us / produkte / 2807586
2011 — 28 1835

Аннотация: IEC 61643-1
Текст: нет текста в файле


Оригинал
PDF TT-2009) 281835 IEC 61643-1
2012 — Нет в наличии

Аннотация: абстрактный текст недоступен
Текст: нет текста в файле


Оригинал
PDF ru / us / produkte / 2839130 230 / FMÂ DK-BIC-35В
Нет в наличии

Аннотация: абстрактный текст недоступен
Текст: нет текста в файле


Оригинал
PDF 85447L 14R47 14F47 5269L 0A / 30A D-133
2010 — Нет в наличии

Аннотация: абстрактный текст недоступен
Текст: нет текста в файле


Оригинал
PDF НТК-2010)
2011 г. — 28 177 38

Аннотация: абстрактный текст недоступен
Текст: нет текста в файле


Оригинал
PDF TT-2009) 2817738
2008 — МЭК 61643-1

Аннотация: абстрактный текст недоступен
Текст: нет текста в файле


Оригинал
PDF TT-2007) IEC 61643-1
2010 — МЭК 61643-1

Аннотация: абстрактный текст недоступен
Текст: нет текста в файле


Оригинал
PDF TT-2009) IEC 61643-1
2008 — Нет в наличии

Аннотация: абстрактный текст недоступен
Текст: нет текста в файле


Оригинал
PDF TT-2007)
2012 — Нет в наличии

Аннотация: абстрактный текст недоступен
Текст: нет текста в файле


Оригинал
PDF ru / us / produkte / 2838843 320-СТВ
2012 — Нет в наличии

Аннотация: абстрактный текст недоступен
Текст: нет текста в файле


Оригинал
PDF ru / us / produkte / 2816399 Con830443
2012 — Нет в наличии

Аннотация: абстрактный текст недоступен
Текст: нет текста в файле


Оригинал
PDF ru / us / produkte / 2858315 320-УД-СТВ TT-2011)
Схема подключения держателя

Аннотация: Схема подключения igbt IGBT DRIVER SCHEMATIC IGBT параллельный демпферный конденсатор Hitachi IGBT параллельная схема MBN800
Текст: нет текста в файле


Оригинал
PDF
2012 — Нет в наличии

Аннотация: абстрактный текст недоступен
Текст: нет текста в файле


Оригинал
PDF ru / us / produkte / 2856692 stBIC-35В 120-уд
2012 — Нет в наличии

Аннотация: абстрактный текст недоступен
Текст: нет текста в файле


Оригинал
PDF ru / us / produkte / 2807609
2012 — Нет в наличии

Аннотация: абстрактный текст недоступен
Текст: нет текста в файле


Оригинал
PDF ru / us / produkte / 2807599
2009-1756-IF16

Аннотация: 1756-IB16 Allen-Bradley 1756-if16 ControlLogix 1756-OB32 1756-OB16E электрическая схема plc 1756-IB32 Allen-Bradley 1756-IB32 modicon
Текст: нет текста в файле


Оригинал
PDF 1492-SG120A-EN-P 1492-SG120B-EN-P 1756-IF16 1756-IB16 Аллен-Брэдли 1756-if16 ControlLogix 1756-OB32 1756-OB16E схема подключения plc 1756-IB32 Аллен-Брэдли 1756-IB32 модикон
.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
