Клеммы для соединения проводов: разновидности, производители

Качественные и правильные электрические соединения – залог безопасной проводки. Часто замыкание случается именно по причине неправильно смонтированной проводки, выполненной на коленке. Чтобы избежать подобных проблем используются клеммы для соединения проводов. Они помогают сделать так, чтобы кабели плотно подходили друг к другу. В нашем обзоре мы расскажем об основных видах клеммников, а также об их различиях и особенностях применения.

Клеммы могут иметь разную форму и характеристики в зависимости от назначения

Содержание статьи

Основные варианты соединения проводов

Существуют разные способы соединения кабеля. Это сварка, механические скрутки или использование клеммников. Как правильно соединить провода между собой зависит от определенных требований, обеспечивающих безопасность и надежность системы.

Вариант соединения при помощи клемм

Скрутка

Этот способ используется при отсутствии специальных инструментов и дополнительных приспособлений. Провода закручиваются и заматываются изолентой. Такой вариант надежен, но нужно соблюдать некоторые правила. Медь скручивается только с медью, а алюминий с алюминием. Запрещено скручивать медные и алюминиевые изделия, так как при этом возникает процесс электролиза и компоненты разрушаются. Вариант скрутки зависит от материала, диаметра и предназначения соединения.

Современный вариант скрутки выполняется без плоскогубцев, а с помощью специальных полимерных колпачков, внутри которых находится спираль из металла.

Чтобы выполнить соединение, концы проводов сначала нужно зачистить на расстояние 15 мм, а затем вставить их внутрь колпачка. Затем корпус поворачивается до упора.

Плюсы скрутки:

  • простая технология;
  • доступные материалы.

Минусы:

  • нельзя соединять провода из алюминия и меди;
  • не очень качественная стыковка.

Такой вариант подходит для временной проводки.

Скрутка проводов

Важно! Скрутка не используется в помещениях с высокой влажностью или в зданиях из дерева.

Пайка

Нередко применяется и пайка. Тем более такой вариант также прочен, как и сварка, но при этом нет необходимости доставать сварочный аппарат. Подойдет и обычный паяльник. Проводки фиксируются при помощи плавленого припоя.

Чтобы выполнить пайку сначала с проводов следует убрать изоляционный слой, а затем почистить поверхность наждачкой. Контакты нужно состыковать, а затем припой с паяльника нанести на скрутку. Припой должен попасть внутрь скрутки и соединить жилы друг с другом. После остывания провода следует изолировать.

Варианты соединения

Сварка

Теперь выясним, как соединить провода методом сварки. Для этого проводки сначала скручиваются, а затем их концы свариваются. При этом получается надежное и стабильное соединение. К минусам такого метода относится то, что соединение получается неразъемным. И если понадобится что-то поменять, то придется полностью убирать сплавленный участок.

Кроме того, для такого способа требуется сварочный агрегат и специальные электроды. После остывания сваренную область изолируют с помощью термоусадочной трубки или изоленты.

Способ сварки

Опрессовка

Чтобы сделать опрессовку понадобится медная гильза или алюминиевая. Ее выбирают из расчета диаметра скрутки. Зачищенные провода нужно скрутить, а затем надеть на них трубку-гильзу. Ее зажимают специальными клещами. Такой вариант достаточно сложен, поэтому его применяют профессиональные электрики.

Опрессовка проводов

Клеммы для соединения проводов

Существуют разные соединители для электрических проводов и один из простых вариантов – клеммные колодки.

Клеммная колодка состоит из пластикового корпуса с запаянной пластиной или металлическим гнездом. Между пластинками или в гнездо устанавливается оголенный проводник, зажимающийся винтом. После затягивания винта следует убедиться в прочности конструкции. Для этого рекомендуется подергать проводник.

Стоит учитывать, что места соединений не изолируются, поэтому использовать клеммные колодки можно только в помещениях с нормальным уровнем влажности.

Плюсы этого способа:

  • быстрота и простота применения;
  • небольшая стоимость;
  • не требуются специальные навыки;
  • можно соединять кабели с разными диаметрами.

Из минусов стоит отметить то, что соединения в клеммных коробках необходимо периодически подтягивать.

Использование клеммных зажимов позволяет избежать соприкосновения разных материалов в проводах. Поэтому таким способом можно выполнить соединение алюминиевых и медных проводов между собой. Клеммные колодки бывают пружинными, винтовыми и ножевыми.

Для прочного соединения применяются разные варианты клемм

Основные требования к клеммникам для соединения проводов

К любому варианту соединений предъявляются определенные требования, обеспечивающие его безопасность:

  • хорошая механическая прочность;
  • стабильность свойств на протяжении всего эксплуатационного срока;
  • доступность для обслуживания и возможного ремонта;
  • показатель электрического сопротивления не более 1,2 значения электрического сопротивления всего проводника.

Соединение должно быть защищено от случайного доступа. При этом безопасность обеспечивается специальными распределительными коробками и корпусами.

Некоторые характеристики универсальных изделий

Преимущества и недостатки соединения проводов клеммами

Рассмотрим положительные качества использования клемм. Это следующие плюсы:

  • безопасность соединения;
  • исключается возникновение искры;
  • долговечность и надежность в процессе работы;
  • высокая степень жесткости;
  • простота во время установки.

Можно использовать клеммы самостоятельно. Во время установки используется обычная отвертка. Во время монтажа важно знать, как соединить провода в распределительной коробке.

Выбор метода соединения зависит от материала изготовления жил, их сечения, количества проводов и условий проведения монтажа.

Внутреннее устройство клеммы с рычажками

Как правильно выбрать клеммы для проводов

Чтобы правильно выбрать зажим для проводов необходимо воспользоваться некоторыми правилами:

  • определиться с методом монтажа;
  • выяснить функциональное назначение элемента;
  • учитывать сечение проводника и его количество;
  • важно определиться с оптимальным вариантом модели.
Варианты соединителей

Основные виды клемм

Клеммные колодки могут быть разных видов, которые отличаются по цене, исполнению и качеству. Выбирая изделия необходимо знать значение тока, который будет проходить по проводам. Он должен быть меньше номинального тока.

Винтовые (строительные, барьерные)

Винтовые клеммы представляют собой самый востребованный вариант, который отличается простотой и превосходной надежностью. Такие клеммники подходят для подсоединения розеток и для укладки электропроводки.

При этом используется соединение проводов с помощью зажимов винтового типа. Это позволяет обеспечить прочную фиксацию. Не стоит использовать винтовые клеммники для проводов из алюминия.

Винтовые соединители

Зажимные (пружинные, самозажимные): зажимы для проводов

Такие изделия также называют обжимные клеммы для проводов. Кабели в них зажимаются с помощью пружины. При этом не требуется специальный инструмент. Зачищенный провод устанавливается до упора в колодку и крепится пружиной. В современных моделях предусмотрена функция самозажима.

Пружинные клеммы пользуются популярностью из-за надежного соединения. Чтобы извлечь жилу необходимо оттянуть рычажок обратно. Выбирая такой вариант, клеммник нужно выбрать с учетом количества соединений. Пружинные изделия делаются из разных полимерных материалов. Контактный элемент выполняется из двух латунных пластин.

Зажимные изделия

Клеммы для распределительных коробок

Чтобы осуществить соединение проводов в распределительной коробке используется клемма из пластмассового корпуса с отверстиями для проводников, пружинного элемента и токонесущей шины. Для подсоединения проводник следует вставить до упора в клемму. При этом пружинный элемент прочно прижимает проводник.

Клеммы внутри коробки

Клеммы с предохранителем

Клеммы с предохранителями используются для селективной защиты вторичных цепей. Применяются как гибкие, так и жесткие проводники.

Клеммные колодки

Клеммная колодка представляет собой приспособление коммутации всевозможных схем с попарно соединенными зажимами. Изделия содержат гнезда большого диаметра. У колодок бывают безрезьбовые и резьбовые выходы. Применяются винты из металла, с помощью которых затягивают жилы. Типы колодок разные, но принцип их устройства один.

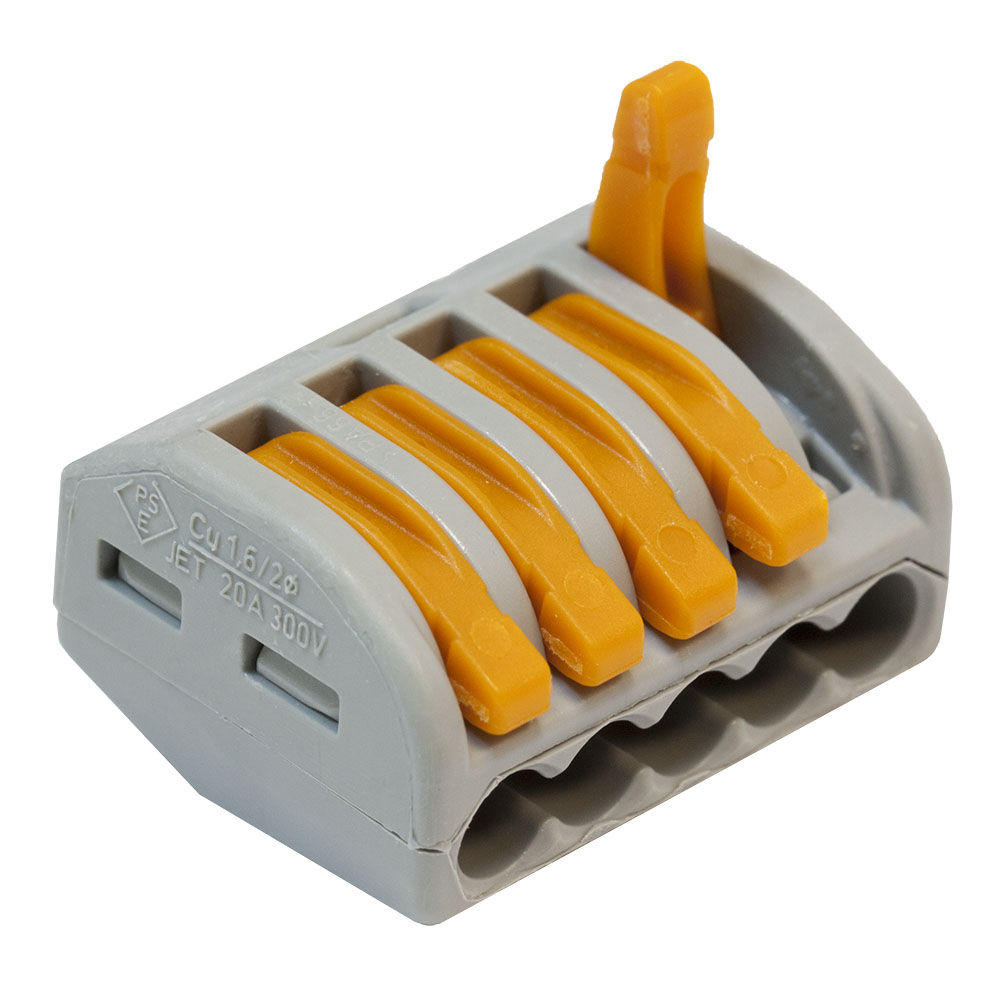

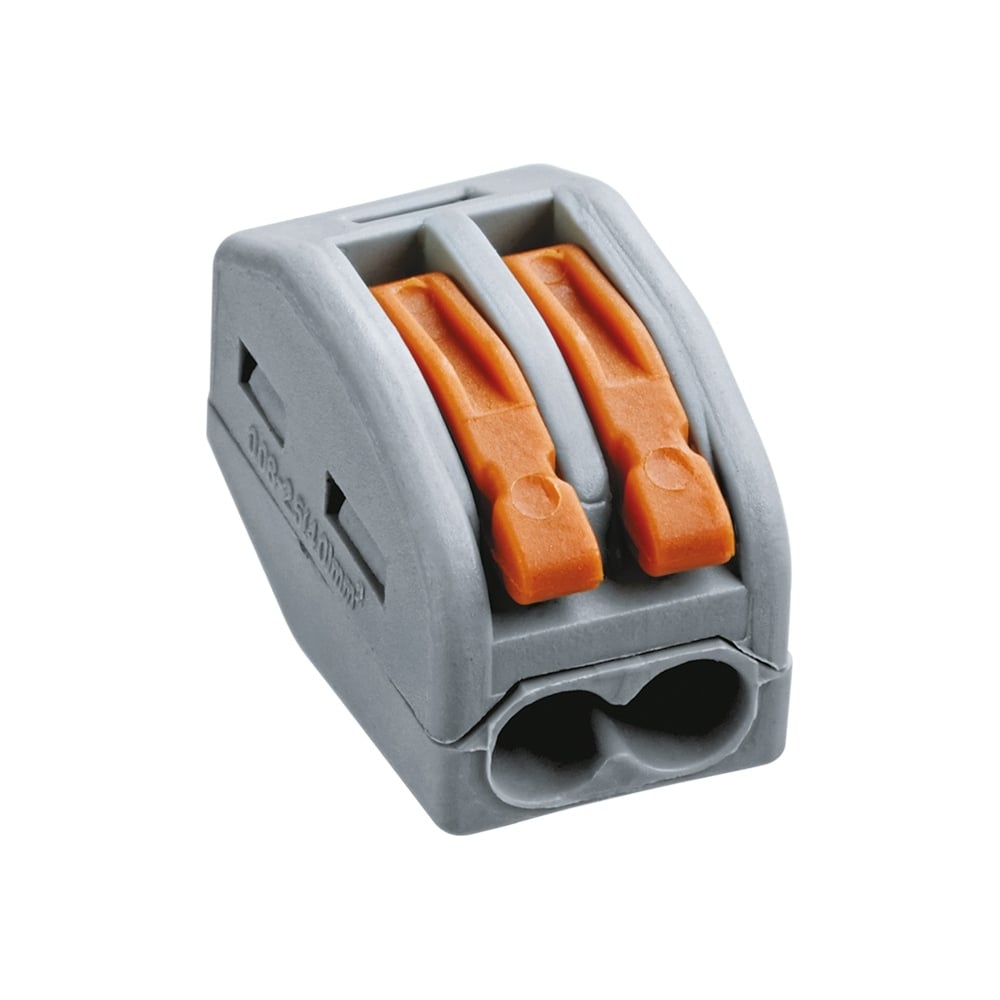

Для быстрого соединения проводов часто применяются колодки «Ваго». Они бывают двух видов:

  • с плоскопружинным механизмом;
  • универсальные с рычажковым механизмом.
Компактные клеммные колодки

Ножевые клеммники

Такие варианты используются для заземления и для цепей зануления. Также их применяют для врезания ответвлений в проводник. Ножевые соединения часто применяются для аудиотехники. Их особенностью является то, что при установке не требуется зачистка проводника. Провод просто устанавливается в клеммник и обжимается.

Достоинством таких клеммнков считается экономия времени на монтаж, надежность и безопасное соединение за счет специального рычага. Кроме того, для установки не требуется специальный инструмент.

Ножевые модели

Какие клеммы для соединения проводов лучше использовать

Основное предназначение клемм – это правильное соединение проводов. В зависимости от этого и нужно выбирать изделия. Чтобы сделать грамотный стык нужно подобрать определенные типы клемм. Изделия отличаются номинальным значением тока и диаметром провода. Все параметры указываются на корпусе клеммы. Некоторые модели могут содержать внутри специальный наполнитель. Этот гель предотвращает процессы окисления и улучшает надежность соединений.

Выбрать клеммник можно по материалу корпуса:

  • клеммная колодка из керамики используется в электроустановках с особым температурным режимом, например, в силовых шинах или в нагревательном оборудовании;
  • полипропилен представляет собой прочный материал с пластичными свойствами. Он замечательно противостоит разным нагрузкам и не деформируется. Используется для бытовых приборов освещения;
  • полиамид обладает великолепными характеристиками. Используется для колодок, которым требуется повышенная нагрузка;
  • карболит способен выдержать статические нагрузки на вибрацию;
  • поливинилхлорид используется для колодок, которые применяются для слаботочных соединений. Это может быть освещение или бытовая техника;
  • эбонит и текстолит также используются для изготовления клеммных колодок.

Обзор производителей клеммных соединений проводов

Рассмотрим, какие производители выпускают подобное оборудование.

Legrand

Для проводников из разного материала и диаметра применяются винтовые клеммники от компании Legrand. Материал изготовления латунь с покрытием из слоя никеля. Такой состав позволяет добиться хорошего соединения и превосходных токопроводящих свойств. В качестве изолирующего материала используется полипропилен, отличающийся устойчивостью к огню.

Клеммники данной компании имеют следующие характеристики:

  • механическая прочность;
  • большой выбор размеров;
  • возможности коммутации, как силовых цепей, так и слаботочных;
  • разнообразное цветовое исполнение;
  • всестороннее тестирование и наличие соответствующих сертификатов.
Клеммник от «Легранд»

Wago

Высоким качеством известна продукция немецкой компании Wago. Пружинные безвинтовые клеммники обеспечивают надежное соединение разнообразных проводников.

Клемма многоразового использования имеет такие преимущества:

  • простота монтажных работ;
  • стойкость к вибрациям;
  • не требуется специализированный инструмент.

Клеммники Wago делаются из меди со специальной обработкой, что является защитой от коррозии. Зажим проводников осуществляется при помощи плоской пружины с хромоникелевым сплавом.

Функциональный клеммник

АВВ

Компания АВВ предлагает обширный диапазон цен, который зависит от качества отдельных элементов. Производитель предлагает разные виды: пружинные, винтовые, а также клеммы с разъемами и с изоляцией.

Продукция имеет следующие плюсы:

  • высокое качество изделий;
  • инновационные технологичные разработки;
  • высокая прочность соединений.

Как соединить алюминиевый и медный провод

Теперь разберемся, как соединить алюминиевый провод с медным. Сначала выделим причины, почему два материала нельзя соединять напрямую:

  • подобное соединение сильно нагревается;
  • со временем контакт становится слабее, так как алюминий обладает более низкой электропроводностью, чем медь. При нагревании он сильнее расширяется.

Чтобы избежать таких неприятностей алюминиевый и медный проводник можно соединить с помощью клеммных колодок, болтового соединения и с помощью специальных зажимов.

Основные этапы процесса соединения проводов с помощью клемм

Как проводится соединение проводов при помощи клемм, вы подробно можете узнать из нашей таблицы. Рассмотрим варианты соединений на примерах разных моделей Wago:

По какой цене можно купить клеммники для проводов

В таблице ниже вы можете ознакомиться с ценами на продукцию отдельных производителей:

Используя наши рекомендации и изучив характеристики электрического оборудования, вы сможете выбрать качественные клеммы. А знание этапов монтажных работ помогут вам выполнить правильное соединение любой электропроводки.



Предыдущая

ИнженерияКак не прогадать с выбором: трубы для теплого водяного пола

Следующая

ИнженерияПособие тем, у кого плохая память: как открыть домофон без ключа

Понравилась статья? Сохраните, чтобы не потерять!

ТОЖЕ ИНТЕРЕСНО:

ВОЗМОЖНО ВАМ ТАКЖЕ БУДЕТ ИНТЕРЕСНО:

клеммы 221 серии под сечение 6 кв.мм

Компания WAGO дополнила модельный ряд модификацией до 6 мм2, в которой есть всё лучшее от серии 221: исключительная надёжность, быстрота и удобство использования.

До недавнего времени соединительные клеммы серии 221 использовались для соединения однопроволочных и многопроволочных проводников сечением от 0,2 до 4 мм2, а также тонкопроволочных проводников сечением от 0,14 до 4 мм2. Электрикам достаточно просто открыть клемму, подняв вверх рычаг традиционно оранжевого цвета, вставить зачищенный проводник до упора и опустить рычаг вниз. Прозрачный корпус позволяет контролировать правильность соединения.

Однако при электромонтажных работах часто бывает недостаточно использовать проводники сечением до 4 мм2. Это касается, в первую очередь, подключения мощных стационарных приборов и соединения проводов больших сечений – например, для того чтобы снизить перепады напряжения при использовании проводов большой длины. Для таких случаев компания WAGO выпустила новую модель клемм, которая обеспечит надёжность эксплуатации, комфорт и быстроту подключения проводников большего сечения и позволит применять клеммы в работе с более мощным оборудованием.

С появлением новой модели теперь есть возможность электромонтажа трёхфазных розеток, подключения кондиционеров и приборов большой мощности. OEM-производители получают преимущества от новых клемм серии 221 благодаря простому, быстрому и безопасному соединению проводников, например, мощных осветительных приборов, в системах сигнализации или системах отопления, вентиляции и кондиционирования коммерческих зданий.

Простые в использовании для подключения больших мощностей – расширение серии 221 от WAGO за счёт модели для проводников до 6 мм2.

Клеммы для соединения проводов, цена

В процессе выполнения электромонтажных работ всегда требуются соединители для проводов и кабелей. Они используются для сращивания различных проводов (в процессе наращивания длины и устройства разветвлений), а также для подключения их к различным приборам и устройствам.

Соединители для проводов и кабелей

Разновидности соединений и их основные свойства

Соединитель проводов в общем случае может быть выполнен различными способами.

Наиболее распространенные неразъемные разновидности соединителей представлены пайкой и скруткой.

Скрутка при всей ее простоте отличается малой надежностью и не позволяет сращивать алюминиевый и медный провода из-за образования гальванической пары и постепенного разрушения места контакта из-за электрохимической коррозии. Кроме того, применение скрутки запрещено ПУЭ (правилами устройства электроустановок).

Пайка обеспечивает наиболее качественное соединение, однако очень сложна в реализации. Кроме того, она также не позволяет выполнять соединение алюминиевого провода с медным.

Поэтому на практике чаще всего используются полупостоянные соединители, которые по своим характеристикам мало уступают неразъемным, но позволяют выполнить соединение несколько раз. В их основу положены различные клеммы для соединения проводов.

Обжимная клемма

Обжимные клеммы

Принцип работы обжимного соединителя проводов основан на том, что на соединяемые провода предварительно устанавливается наконечник со стандартизованными размерами, который затем вставляется и фиксируется в дополнительном промежуточном элементе.

Наибольшее распространение на практике получили клеммы для проводов с элементом крепления на провод в форме трубки. В процессе соединения зачищенный провод вдвигают в трубку, после чего выполняют ее обжим. На втором своем конце трубка переходит в плоскую площадку с отверстием под винт.

Обжимные клеммы для проводов могут изготавливаться из обычной или луженой меди, а также алюминия, что полностью устраняет проблему электрохимической коррозии.

Соединители для электрических проводов в обжимном варианте могут быть выполнены как изолированные наконечники для проводов, которые используются совместно с клеммниками.

Винтовые клеммы

Винтовые клеммы

Клеммные колодки для соединения проводов или просто клеммники для соединения проводов по ГОСТ Р 50030.7.1-2000 представляют собой изолированный носитель для одной или нескольких групп выводов, который может крепиться на несущей панели. Соединение проводов с помощью клеммника заключается в фиксации жилы провода или его наконечника в гнезде с помощью винтов.

Клеммники для проводов очень просты в работе. Для соединения достаточно вдвинуть провод в установочное гнездо, после чего затянуть крепежные винты. Корпус клеммника выполнен из изолирующего материала, обеспечивает необходимый уровень безопасности и при необходимости допускает контроль цепей индикаторами и тестерами.

Винтовые клеммы для соединения проводов действуют по тому же самому принципу, но отличаются от клеммников только тем, что рассчитаны на пару проводов. Соединительные клеммы для проводов часто имеют корпус из прозрачного материала для визуального контроля соединения.

Различные типы клемм для проводов при сборке жгутов проводов

Типы клемм для проводов при сборке проводов

В предыдущем сообщении в блоге мы беззаботно заявили о себе как о экспертах в подборе проводов с клеммами. Тем более, что мы занимаемся сборкой жгутов проводов более 35 лет. Мы повеселились с этим сообщением в блоге и подумали, что было бы полезно глубже изучить различные типы проводных клемм.

Клеммы определяются как «устройство, предназначенное для заделки проводника, который должен быть прикреплен к стойке, шпильке, шасси, другому язычку и т. Д., чтобы установить электрическое соединение ». Клеммы для проводов бывают разных форм и размеров в зависимости от размера провода и винта. Несколько типов клемм включают кольцевые, лопаточные, крюковые, быстроразъемные, пулевые, стыковые и с флажками.

Клеммы для проводов бывают изолированными и неизолированными. Выбор наиболее подходящего варианта зависит от вашего проекта или использования. Изоляция проводов обеспечивает защитную оболочку, выполняющую роль непроводника. Изоляция защищает провод от воды и влаги, а также защищает от сильной жары или холода.Изоляция проводов обычно бывает виниловой, нейлоновой и термоусадочной. Неизолированные клеммы обеспечивают гораздо большую экономическую ценность при низкой стоимости. Также обычно используется, когда дополнительная защита не требуется.

Приобретая различные типы клемм для проводов, убедитесь, что ваша покупка соответствует отраслевым стандартам и требованиям проекта.

Типы клемм для проводов

Кольцевые клеммы

Кольцевая клемма — это клемма с круглым концом, которая легко позволяет прикрепить винт или шпильку. Кольцевые клеммы, также называемые кольцевыми разъемами, бывают разных размеров. Очень важно, чтобы кольцевой зажим был совместим с калибром провода и размером шпильки. Кольцевые клеммы либо обжимаются, либо припаиваются к проводу. Доступны в изолированном или неизолированном исполнении.

Лопатчатые клеммы

Лопаточные клеммы также называются плоскими разъемами или вилочными клеммами из-за формы клеммы. Доступны лопаточные клеммы различных размеров в зависимости от калибра провода и размера шпильки.Лопаточный наконечник с открытым концом удобен в использовании, что позволяет легко прикрепить или снять с винта. Специально для проектов жгутов проводов, в которых мало места для установки. Доступны в изолированном или неизолированном исполнении.

Крюковые клеммы

Подобно лопаточным клеммам, крюковые клеммы удобны в использовании с открытым концом (представьте крошечную версию Captain Hook). Крюковые клеммы изготавливаются изолированными или неизолированными и предлагают простое, но надежное соединение для различных проектов.

Клеммы быстрого отключения

Клеммы быстрого отключения обеспечивают удобное и надежное использование, предлагая легкое подключение и отключение двух проводов. Обычно встречается в автомобильных, промышленных и потребительских товарах. Быстроразъемные клеммы изготавливаются изолированными или неизолированными и обеспечивают стабильное и надежное соединение.

Bullet Terminals

Также называемые Bullet Connectors, Bullet Terminals обеспечивают простое, надежное и безопасное соединение.Также просто отключить. Пулевые клеммы подключаются к штекерным и круглым гнездовым разъемам с открытым концом, создавая высококачественное соединение. Соединение с пулевыми выводами помогает предотвратить попадание коррозии и других потенциально вредных материалов в жгут проводов.

Стыковые клеммы

Стыковые клеммы служат для подключения или заделки одного или нескольких проводов. Стыковые клеммы помогают предотвратить истирание и порезы. Эта дополнительная защита помогает предотвратить попадание влаги, коррозии и других негативных элементов.Стыковые клеммы служат простым решением для удлинения проводов благодаря возможности стыковки и соединения проводов. Просто установите каждый провод на открытый конец разъема, затем обожмите оба конца клеммы, чтобы закрепить соединение.

Флаговые клеммы

Флаговые клеммы, также называемые флажковыми разъемами, обеспечивают удобное и безопасное соединение. Флажковые клеммы хорошо работают в ограниченном пространстве, а также когда быстроразъемное соединение слишком велико. Обеспечивает быстрое и простое подключение и отключение.Также доступны изолированные и неизолированные.

Завершение

И наконец, спасибо, что нашли время прочитать этот пост.

Кроме того, нажмите эти полезные ссылки для получения дополнительной информации:

Наконец, чтобы узнать о сборках жгутов проводов, нажмите ниже:

Home


Del City предлагает полный выбор из более чем 15 000 электрических и транспортных средств.Приобретайте провода и кабели, электрические клеммы, разъемы, зажимы, реле, автоматические выключатели, предохранители, переключатели, ручные инструменты, кабельные стяжки, ткацкие станки и тысячи других автомобильных электрических продуктов, при этом все они подкреплены лучшим персональным сервисом в отрасли прямо здесь !

Делайте покупки в Интернете сегодня и получите БЕСПЛАТНУЮ доставку для всех квалифицированных заказов на сумму более 99 долларов США.



Аккумуляторные кабели и аксессуары Кабельные стяжки и крепления для проводов



Реле и распределение питания

Соединители для проводов и быстроразъемные соединения

Химия, безопасность и стеклоочистители Защитные ограждения и ящики для инструментов




Клеммы и соединители | Группа компаний Pacer

Что мы подразумеваем под клеммами и соединителями?

Клеммы и соединители — это любые типы соединителей электрических проводов, используемые для оконцевания провода или кабеля и подключения его к электрической системе или для его полного завершения. Это могут быть кольцевые клеммы, стыковые соединения, колпачки для проводов, наконечники, вилочные клеммы, штыревые клеммы или множество других стилей, которые доступны во множестве стилей изоляции. Pacer Group предлагает все, от водонепроницаемых разъемов до батарейных столбов и всего, что между ними. При выборе клемм для проводов первое, что нужно сделать, это подумать о том, какие требования вы ищете. Вам нужны водонепроницаемые терминалы? Важна ли виброустойчивость? Какие температуры должны выдерживать клеммы проводов? Подобные вопросы помогут вам определить тип и стиль проводного соединителя для обжима, который лучше всего подойдет для вашего конкретного применения.

«Pacer Group предлагает все, от водонепроницаемых разъемов до клемм аккумуляторных батарей и всего, что между ними».


Какие типы мы предлагаем?

Мы понимаем, что нет двух одинаковых работ, и поэтому для получения наилучшего возможного решения необходимы различные детали и инструменты.

Вот почему Pacer Group предлагает широкий выбор клемм и соединителей для проводов. Таким образом, вы найдете то, что вам нужно, когда вам это нужно. Мы считаем, что людям нужен доступ к каждому типу терминала или соединителя, который мы несем.На многих сайтах есть один или два типа разъемов для электрических проводов, но действительно ли они предлагают решения или просто пытаются продать? Имея больше, чем нам нужно, мы предлагаем наибольшее количество решений и гарантируем, что вы найдете то, что вам нужно. Взгляните на некоторые из наиболее популярных стилей, которые мы носим ниже.

Экологически закрытые разъемы

Эти разъемы предназначены для использования в тех случаях, когда цепи кабель-кабель должны работать в суровых условиях.Одним из основных преимуществ экологически закрытых разъемов является то, что их можно обслуживать в полевых условиях. Нет необходимости обрезать, зачищать и повторно заделывать провода, чтобы восстановить соединение. С помощью этих разъемов вы просто отключаете запорный механизм, разъединяете их, вносите изменения и снова подключаете их. Это действительно так просто. Это одна из многих причин, по которым вы найдете их в промышленных приложениях.

Соединения

Этот тип разъема используется для безопасного подключения одного или нескольких проводов к другому проводу.В зависимости от поставленной задачи существует множество стилей. Если вам просто нужно заменить отрезок провода, подойдет обычное стыковое соединение. В некоторых случаях может потребоваться подключить два провода меньшего калибра к большому. В этой ситуации вам следует использовать стыковые соединения с понижением. Использование стыковых соединений сокращает количество обжимных соединителей. Помните, что обратите внимание на условия, которым должно выдержать ваше соединение, и используйте их, чтобы выбрать правильный тип изоляции для вашего проекта.

Кольцевые клеммы

— самый надежный тип клеммных колодок с язычком. Они аккуратно надеваются на шпильку и удерживаются стопорной гайкой. Преимущество кольцевых клемм состоит в том, что они исключают возможность проскальзывания клемм, которую можно найти с другими типами клемм. Это обычный выбор из-за их долговечности и простоты установки. Они легко поддаются обжиму. В зависимости от приложения вы можете подключить несколько проводов к одной кольцевой клемме или подключить несколько кольцевых клемм к одной шпильке.

Схема кольцевых клемм
Типы изоляции Тип клеммы Калибр провода
Неизолированный Кольцевой зажим Двадцать два калибра — десять калибра (22AWG — 10AWG)
Нейлон Кольцевой зажим Двадцать два калибра — десять калибра (22AWG — 10AWG)
Винил Кольцевой зажим Двадцать два калибра — десять калибра (22AWG — 10AWG)
Термоусадочная Кольцевой зажим Двадцать два калибра — десять калибра (22AWG — 10AWG)

Вилочные зажимы

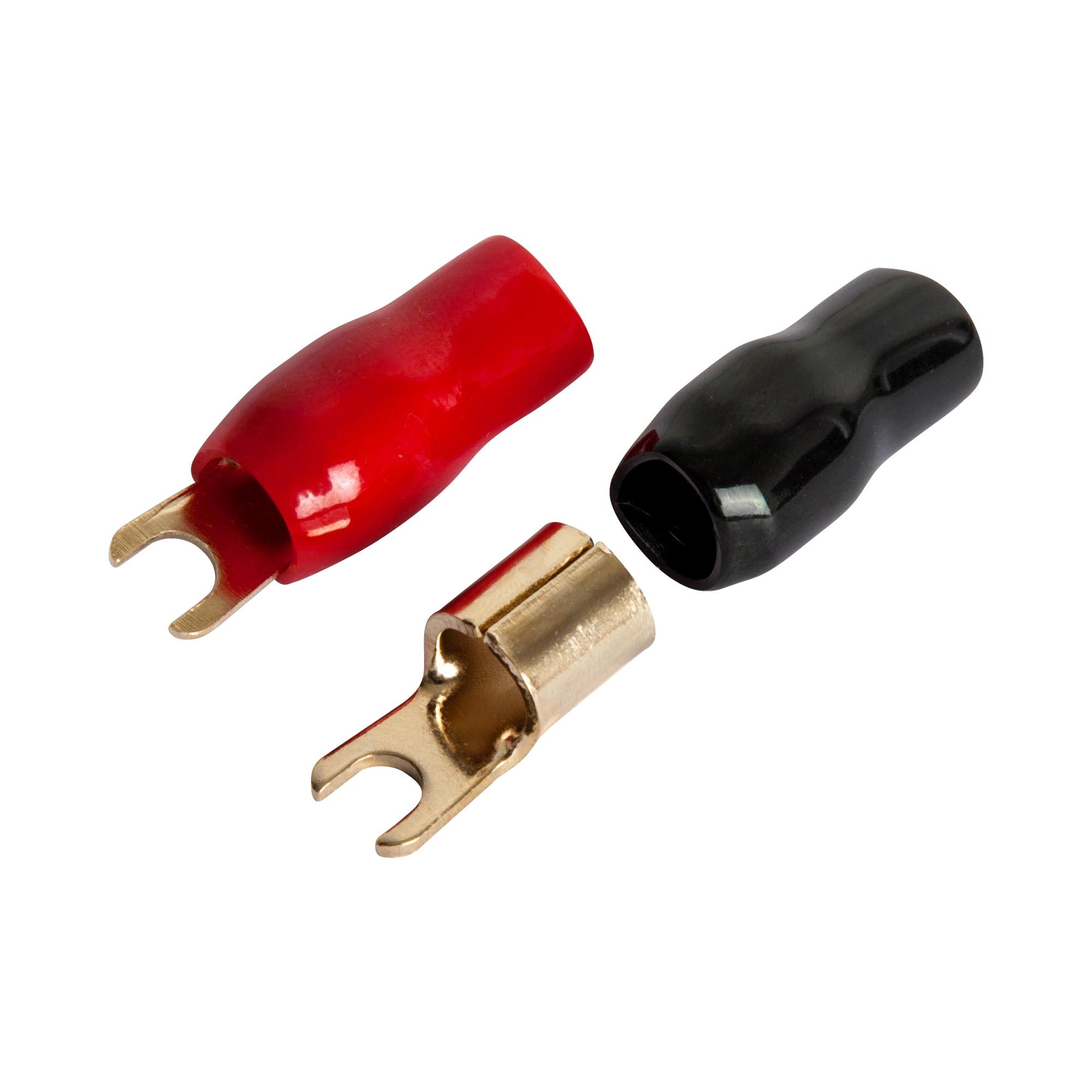

Мы производим эти типы клемм для проводов в двух вариантах: с замком и с фланцем. Это полезный тип соединителей для электрических проводов в средах, где вам может потребоваться регулировка без полного вывинчивания винта. При использовании вилок для подключения одного или нескольких проводов к шпильке нужно быть уверенным, что она не отсоединится. Обычно в электрической среде вибрация может ослабить крепежные винты. Для борьбы с этим мы рекомендуем вилки с фланцами, которые защелкиваются вокруг шпильки, создавая прочное соединение, или вилки с фиксаторами, которые захватывают гайку, также создавая прочное соединение.Таким образом, вы знаете, что создали прочную связь, которая не разорвется.

Схема клемм вилки
Типы изоляции Тип клеммы Калибр провода
Неизолированный Вилочный зажим Двадцать два калибра — десять калибра (22AWG — 10AWG)
Нейлон Вилочный зажим Двадцать два калибра — десять калибра (22AWG — 10AWG)
Винил Вилочный зажим Двадцать два калибра — десять калибра (22AWG — 10AWG)
Термоусадочная Вилочный зажим Двадцать два калибра — десять калибра (22AWG — 10AWG)

Отключает

Эти клеммы для проводов предназначены для использования там, где электрическое соединение предназначено для многократного подключения и отключения. Вот почему разъединители являются предпочтительным выбором, когда дело доходит до обслуживания в полевых условиях. Они обеспечивают превосходную удерживающую силу за счет углубления язычка охватывающей части, фиксирующегося в отверстии охватываемой части. Этот тип соединителя известен тем, что представляет собой простые соединители для обжима проводов. Простота использования делает их надежным выбором. Несмотря на то, что они предназначены для отключения и повторного включения, они в равной степени рассчитаны на постоянное размещение. Если вы планируете оставить их в качестве постоянного варианта, выберите тип изоляции, который лучше всего поддерживает среду, в которой вы будете их размещать.

Клеммы

обычно используются с клеммными колодками компрессионного типа. Это означает, что во многих клеммных колодках для фиксации провода используются винты. Проблема в том, что многим людям приходится иметь дело с электрической системой, в которой используется многожильный провод, а не сплошной. Когда вы затягиваете винт на группе крошечных проводов, отдельные провода изнашиваются или ослабляются. Это может привести к долгосрочным проблемам. Решение состоит в том, чтобы использовать контактный зажим, чтобы объединить провода в эквивалент сплошного провода.Это эффективный выбор, когда дело доходит до разъемов для электрических проводов. Теперь, когда винт затягивается, усилие прикладывается одинаково, и повреждение предотвращается.

Схема выводов клемм
Типы изоляции Тип разъема Калибр провода
Винил Контактный зажим Двадцать два калибра — десять калибра (22AWG — 10AWG)

Проушины

похожи на кольцевые клеммы в том, что они подключаются к шпильке через круглое отверстие.Однако наконечники намного более долговечны и обычно предназначены либо для проводов и кабелей большего сечения, либо для жестких условий, в которых коррозия представляет собой повышенный риск. Это качественные и прочные соединители для электрических проводов. Подумайте об этом, вы не будете использовать кольцевую клемму для подключения автомобильного аккумулятора. Вы бы использовали что-то специально предназначенное для работы в сложных условиях. При выборе соединителей проводов для обжима всегда учитывайте необходимый уровень защиты. Чтобы наконечники были максимально эффективными, они должны быть прочными и проводящими.Вот почему все наконечники, которые мы несем, изготовлены из высококачественной меди, обеспечивающей высочайший уровень проводимости.

Коаксиальные соединители

различаются по своей конструкции намного больше, чем большинство других типов клемм для проводов. У вас есть все: от защелкивающихся разъемов до скрученных электрических проводных разъемов и даже некоторых, которые требуют пайки. Это связано с тем, что коаксиальные разъемы используются в широком спектре приложений. Это означает, что они должны быть универсальными, чтобы удовлетворять ряд потребностей. Они используются во всем: от радиопередач и цифрового вещания до микроволновой промышленности. Это специальные разъемы для обжима проводов, для которых могут потребоваться специальные инструменты. Прежде чем выбрать нужный разъем, убедитесь, что вы знаете, как его использовать и какой тип сопряжения должен предложить.

Соединители с компрессионным уплотнением

Эти соединители используются для создания прочного уплотнения. Это означает, что они должны быть сконструированы с учетом прочности и долговечности.Соединители с компрессионным уплотнением используются с коаксиальными кабелями, но процесс их установки сильно отличается. На этих соединителях проводов используются обжимные инструменты для их правильного обжима, что гарантирует постоянное уплотнение, упомянутое выше. Это предотвращает отсоединение или выдергивание соединителей электрических проводов. Все соединители с компрессионным уплотнением Pacer Group изготовлены из обработанной отожженной латуни и покрыты антикоррозийным никелированным покрытием.

Батарейные стойки

Этот тип соединителей электрических проводов используется для подключения нагрузки к батарее.Чтобы обеспечить высочайший уровень проводимости, все клеммы аккумулятора Pacer Group изготовлены из 131 контактной меди. Мы используем этот тип меди, так как она на 95% чиста, что делает ее очень проводящей. Для работы с этими соединителями проводов могут потребоваться специальные инструменты, чтобы правильно их обжать. Одна проблема, которая беспокоит множество выводов батарей, заключается в том, что они могут со временем подвергнуться коррозии, что вызывает ряд проблем. Чтобы этого не произошло, каждый столб гальванически покрыт блестящей оловянной отделкой. Для дополнительного уровня защиты вы можете добавить в свой пост чехол для ботинок.Это поможет продлить жизнь связи.

Кабельные наконечники

При работе с клеммными колодками использование неизолированного конца многожильного провода в качестве точки соединения приведет к изнашиванию и ослаблению соединения. Вы хотите объединить многожильные провода в единую точку подключения. Вот здесь-то и пригодятся кабельные наконечники. Они создают превосходное соединение с клеммной колодкой. За счет закрепления проводов в наконечнике вы сводите к минимуму риск износа или отсоединения соединения.Это, в свою очередь, создает более прочную связь. Это простые соединители для проводов, которые можно обжать, если у вас есть подходящие инструменты. При выборе соединителей проводов для обжима всегда учитывайте необходимые инструменты.

Таблица зажимов проводов
Цвет разъема Тип клеммы Калибр провода
Бирюзовый Наконечник для проволоки Двадцать четыре калибра — двадцать два калибра (24AWG — 22AWG)
Оранжевый Наконечник для проволоки Двадцать два калибра — двадцать калибр (22AWG — 20AWG)
Белый Наконечник для проволоки Двадцать калибр — восемнадцать калибра (20AWG — 18AWG)
Желтый Наконечник для проволоки восемнадцатый калибр (18AWG)
Красный Наконечник для проволоки шестнадцатиметровый (16AWG)
Синий Наконечник для проволоки Четырнадцатиметровый (14AWG)
серый Наконечник для проволоки Двенадцатиметровый (12AWG)
Черный Наконечник для проволоки Десять калибр (10AWG)
слоновая кость Наконечник для проволоки Восьми калибр (8AWG)
зеленый Наконечник для проволоки Шестигранный (6AWG)
Коричневый Наконечник для проволоки Четыре калибра (4AWG)
бежевый Наконечник для проволоки Два манометра (2AWG)

Какие типы изоляции доступны?

Изоляционные клеммы проводов имеют большое влияние на среду, с которой они могут работать, и на их общий срок службы. Pacer Group предлагает множество клемм для проводов с четырьмя вариантами изоляции; термоусадочные, нейлоновые, виниловые и неизолированные. Таким образом, вы можете получить нужные клеммы проводов с необходимой изоляцией. У термоусадки есть ряд преимуществ, поэтому она является популярным выбором. Во-первых, термоусадка с эпоксидным покрытием создает влагостойкий барьер, который не даст коррозии повредить ваши проводники. Это особенно важно в морской среде. Термоусадочные клеммы также предлагают большую гибкость и стойкость к истиранию, что означает, что они прослужат дольше, чем другие стили в большинстве условий.Еще одним преимуществом термоусадочных клемм является их полупрозрачность. Это означает, что вы можете легко визуально осмотреть свой обжим, чтобы убедиться, что соединение прочное. Нейлоновые клеммы во многих случаях могут иметь двойную обжимку. Здесь обжим провода усиливается вторичным обжимом изоляции. Это дает соединению более прочную фиксацию и более длительный срок службы. Нейлоновые клеммы полупрозрачны, что означает, что визуальный осмотр обжима может проверить соединение. Виниловые клеммы — наиболее экономичный вариант с изоляцией.Они доступны в широком диапазоне стилей и являются очень распространенным выбором при поиске соединителей проводов для обжима. Неизолированные клеммы являются наименее дорогими, однако они обеспечивают наименьшую степень защиты. Одной из сильных сторон неизолированного является то, что обжим легко проверить. В определенных обстоятельствах можно добавить припой для усиления соединения и создания лучшего уплотнения. Все наши соединители для электрических проводов сконструированы с учетом долговечности.

Требуются ли специальные инструменты для использования этих клемм и разъемов?

При работе с разъемами электрических проводов, электрической системой или ее компонентами абсолютно необходимы правильные инструменты.Без надлежащих инструментов вы рискуете неправильно использовать и, в конечном итоге, выйти из строя. Зная это, Pacer Group предпринимает шаги по предоставлению инструментов для всех предлагаемых нами клемм или соединителей. Таким образом, вы никогда не забудете, как использовать тот или иной предмет. Найдите здесь инструмент, который вы ищете. Конечно, с таким разнообразием клемм и разъемов будет множество инструментов, которые будут сопровождать их. Мы предприняли шаги, чтобы максимально упростить процесс выбора, чтобы вы могли получить необходимые детали и инструменты и завершить свой проект.При выборе правильных соединителей для обжима для вашего проекта всегда выбирайте подходящие инструменты.

Каким требованиям соответствуют эти клеммы и разъемы?

Pacer Group стремится предложить как можно больше решений. Чтобы предложить надежные решения, они должны быть подкреплены доказательствами. Вот почему мы прилагаем так много усилий, чтобы выпускать продукты, которые соответствуют отраслевым стандартам или даже превосходят их. Ниже вы найдете общий список соответствия для каждого типа предлагаемых нами разъемов или клемм для проводов. Вы должны понимать, что соответствие и стандарты могут сильно различаться от одного типа клемм для проводов к другим типам клемм, даже в одной и той же группе. Все электрические соединители, которые мы несем, рассчитаны на длительный срок службы. Мы уверены в наших продуктах и ​​соблюдаем их соответствие требованиям. Не стесняйтесь обращаться к эксперту Pacer Group с любыми конкретными вопросами, касающимися соответствия и стандартов, которым соответствуют наши детали.

Полное руководство по клеммам для производства жгутов проводов

В сегодняшней серии статей мы рассмотрим легко упускаемый из виду, но абсолютно важный компонент процесса производства жгутов проводов — простой терминал.Мы рассмотрим, как терминалы обеспечивают идеальное соответствие для удовлетворения потребностей проекта в подключении и являются важным фактором для нашей команды разработчиков жгутов проводов, как и любой другой элемент в системе.

Что такое терминал при производстве жгутов проводов?

Проще говоря, клеммы проводов заканчивают проводники. Клеммы для проводов бывают самых разных форм и размеров, специально для соединения, которое требуется для данного приложения. В процессе производства больших жгутов проводов клеммы проводов играют решающую роль в установлении необходимого соединения.Клеммы проводов должны быть спроектированы с учетом ограничений проекта, что требует обширных знаний в области изготовления жгутов проводов по индивидуальному заказу, чтобы соответствовать установленным временным и бюджетным ограничениям.

Различные типы клемм для проводов для решения конкретной задачи

Обновление терминологии терминала имеет решающее значение для понимания того, как выбор лучших компонентов для решения поставленной задачи помогает всей системе работать согласованно, цикл за циклом.Существует множество различных типов терминалов, в том числе множество специальных терминалов, предназначенных только для очень конкретной задачи. К наиболее распространенным клеммам для изготовления жгутов проводов относятся:

  • Вставные клеммы: эти клеммы предназначены для быстрого подключения и могут быть сконфигурированы как штекерное или гнездовое соединение. У них также есть широкий спектр доступных опций для удовлетворения индивидуальных требований. К ним относятся такие соображения, как термоусадочная, виниловая, нейлоновая изоляция, неизолированная, высокая температура и полностью индивидуализированная.Позже в этом посте мы подробнее рассмотрим уникальные преимущества каждого из этих вариантов.
  • Стыковые соединители и сращивания: обеспечивает соединение между проводами, эти клеммы используются для соединения или сращивания двух или более проводов вместе. Это может быть удлинение, изменение или ремонт определенного провода. Стыковые соединители поставляются с доступными вариантами, такими как с нейлоновой или виниловой изоляцией, неизолированные, термоусадочные и высокотемпературные. Их можно использовать в полевых условиях для ремонтных работ, если потребуется сращивание или ремонт провода.
  • Кольцевые клеммы: Кольцевые клеммы обжимаются или припаяны и используются для подключения провода к шпильке или стойке. Когда они прикрепляются к проводам большого сечения, их иногда называют клеммами-наконечниками. Кольцевые клеммы обычно используются для подключения питания или заземления. Кольцевые клеммы обычно изготавливаются из медного сплава, что упрощает их пайку или обжим для обеспечения надежного и защитного соединения. Кольцевые клеммы бывают разных типов в зависимости от области применения, например, неизолированные, виниловые, нейлоновые, термоусадочные и высокотемпературные.
  • Лопастные клеммы: эти клеммы используются для подключения провода с помощью шпильки или винта для электрического соединения. Лопаточный наконечник широко используется в автомобильной промышленности. Терминалы Spade также бывают самых разных размеров и опций. Некоторые из этих вариантов включают неизолированные, виниловые, нейлоновые и термоусадочные.
  • Вилочные клеммы: используются для подключения проводов к компонентам, которые используют зажимы. Благодаря своей форме вилочный терминал легко устанавливается и снимается. Вилочные клеммы могут быть неизолированными, с виниловой или нейлоновой изоляцией, а также с термоусадочной изоляцией.
  • Bullet Terminal Connectors: Пулевые разъемы часто используются в автомобильной среде, потому что их довольно легко подключать и отключать. Одно из самых распространенных их применений — это разъем прицепа к транспортному средству. Еще одним полезным аспектом является то, что они могут быть полностью изолированы, чтобы предотвратить проникновение влаги. Пулевые клеммы могут иметь виниловую или нейлоновую изоляцию или термоусадку в соответствии с требованиями предполагаемой системы.
  • Голые медные проушины: эти уникальные клеммы обычно используются в автомобильной промышленности в качестве подключения кабелей аккумуляторной батареи к электрическому оборудованию. Эти разъемы должны быть способны безопасно проводить высокое напряжение, поэтому они сделаны из чистой меди, которая является отличным проводником.
  • Клеммные колодки и клеммные колодки: эти опорные элементы помогают организовать массу проводов к различным электрическим цепям. Это то, что позволяет подключить несколько проводов к одной цепи.
  • Помеченные клеммы: простых клемм, которые обеспечивают безопасное соединение в ограниченном пространстве или когда другой вывод, например, быстрое соединение, не идеален. Их часто называют клеммами быстрого подключения или быстрого отключения. Клеммы с флажками легко подсоединяются и отсоединяются и могут быть изолированными или неизолированными. Они часто используются для подключения провода к печатной плате, на которой имеется ответная лопатка.
  • Клеммы с крючками: разъем с открытым концом прост, но чрезвычайно прочен и эффективен и может использоваться в самых разных областях.По форме напоминающий небольшой крючок, он легко крепится на шпильку или винт.
  • Клеммы быстрого отключения: , как следует из названия, эти клеммы легко подключаются и отключаются. Их часто называют терминалами с флагом / флагом. Терминал может быть изолированным или неизолированным, в зависимости от окружающей среды. Наша команда интегрировала этот тип терминала в проекты множества различных клиентов, но в основном они используются в автомобильном или промышленном секторах.
  • Специальные терминалы: в Меридиан, мы имеем многолетний опыт в предоставлении индивидуальных решений для клиентов. Обладая этим опытом, мы можем разработать идеальный индивидуальный терминал, отвечающий требованиям проекта. Настраиваемые адаптеры и соединители, такие как соединители «X» и «Y», помогают решить сложные аспекты подключения в проекте.
  • Большинство клемм обжаты на проводе. Инструменты, необходимые для правильного обжима клеммы, имеют решающее значение. В Meridian есть подходящий инструмент для обжима клемм от большинства основных поставщиков, включая, помимо прочего, Molex®, Amp®, Amphenol®, JST®, Souriau®, Deutsch® и Panduit®, и это лишь некоторые из них.

Как видите, возможности для различных подключений и клемм не ограничиваются типом. После того, как наши инженеры определят идеальный тип терминала для обеспечения желаемого результата, они должны собрать воедино множество различных доступных опций, которые служат для защиты и сохранения соединения. Далее мы более подробно рассмотрим варианты клемм для изготовления жгутов проводов.

Выбор оптимальных вариантов конструкции клемм жгута проводов

У вас есть много вариантов дизайна вашего терминала.В зависимости от среды необходимо учитывать ряд факторов:

  • Термоусадка — изготовлена ​​для обеспечения высокой производительности, термоусадка обеспечивает водонепроницаемое уплотнение клеммного соединения, поэтому ее лучше всего использовать, когда воздействие воды, соли или пара является вероятным экологическим риском. Устойчивый к истиранию и старению, термоусадка также способствует увеличению прочности на вырыв и снятию напряжения.
  • Виниловая изоляция — когда требуется изоляция, винил является наиболее экономичным вариантом.Изоляция помогает защитить от короткого замыкания.
  • Нейлоновая изоляция — нейлоновая изоляция более долговечна и может выдерживать более высокие температуры, что делает ее идеальной в жарких и тяжелых условиях, которые могут быть замечены нашими военными.
  • Неизолированный — этот тип терминала обычно является наиболее экономичным из возможных вариантов конструкции. Его часто используют, когда в проекте отсутствуют какие-либо особые характеристики или дополнительная защита.
  • Высокотемпературный — обычно в конструкции клемм используется такой элемент, как никелированная сталь, чтобы помочь им выдерживать температуры в диапазоне 900–1200 градусов по Фаренгейту.Их можно найти в обычных потребительских приложениях, таких как печи, автомобили и осветительные приборы.
  • Overmold — это делается, когда требуется особая форма, группа клемм должна быть в одной упаковке или если определенная форма требуется по косметическим причинам.

Как изолировать концевые заделки

Нейлоновая изоляция и виниловая изоляция — отличные варианты для обеспечения защиты выводов в вашем индивидуальном жгуте проводов.Виниловая изоляция более экономична из двух, но все же обеспечивает отличную защиту. Это связано с тем, что в виниловой изоляции используется рукав из ПВХ, который постоянно сужается к стволу для защиты от вибрации, а также обеспечивает снятие механических напряжений. Если вам нужно поднять его на ступеньку выше, нейлоновая изоляция сделана чрезвычайно прочной, чтобы обеспечить максимальную защиту от сильной вибрации и напряжения.

Калибры проводов для зажимов проводов

При изучении вариантов различных клемм для проводки важно помнить, что существует правильный размер для каждого калибра проводов, и для него всегда будет соответствовать матрица для обжима.Изолированные клеммы бывают обычных размеров, которые соответствуют системе цветов. В большинстве случаев требуется, чтобы провода сечением более 10 имели неизолированный терминал. Ваша команда дизайнеров Meridian умело использует идеальные датчики с подходящим терминалом для эффективного решения требований вашего проекта.

Почему рейтинг UL имеет значение для клемм для изготовления жгутов проводов Вы часто слышите, как мы часто обсуждаем сертификацию

Underwriters Laboratories (UL), потому что это жизненно важная часть производственной головоломки. Использование UL-сертифицированных компонентов и наличие одобренного UL производственного предприятия означает, что клиент получает выгоду, зная, что его продукт, а также производитель, стоящий за продуктом, соответствуют высоким уровням пороговых значений качества. Качество определяется на основе тестирования компонентов, чтобы узнать их точные характеристики и допуски, а затем обеспечить его в качестве стандарта во всей отрасли.

Когда предприятие не использует в своей конструкции компоненты, сертифицированные UL, они делают ставку на то, что не было проверено и повторно проверено на функциональность, долговечность и целостность.Поскольку мы являемся производителем, одобренным UL, наши производственные процессы были тщательно изучены, и было установлено, что они соответствуют профессиональному уровню, необходимому для поддержания этой высокой чести. Все это способствует повышению качества продукции для наших клиентов.

Имея клиентов в области промышленного контроля, телекоммуникаций, военной, медицинской и других критических отраслей, каждый продукт из нашей линейки проектируется, тестируется и повторно тестируется в самых строгих условиях, поэтому мы знаем, что он будет продолжать работать в соответствии с запланированным циклом. -после цикла.

Выбор лучших терминалов для выполнения работы

Наша команда гордится тем, что решает самые сложные проблемы с жгутом проводов наших клиентов с помощью небольшой команды элитных профессионалов, каждый из которых работает вместе, чтобы воплотить в жизнь жесткие спецификации вашего проекта как в срок, так и в рамках бюджета. Когда дело доходит до создания идеального продукта, наша команда преуспевает в совершенствовании мельчайших деталей, при этом эффективно управляя «общей картиной». Свяжитесь с нашей командой сейчас, чтобы обсудить варианты нестандартного жгута проводов, который идеально соответствует потребностям проекта.

Установка клемм для проводов

являются проводящими, предназначены для работы с одним или несколькими проводниками и могут быть вставлены в плату, шину или блок или прикреплены к ним. В EPLAN Harness proD клеммы проводов могут быть размещены неграфически на конце провода, соединенного с некоторыми или на штырь, либо графически размещены непосредственно в / как отдельный компонент.

Клеммы проводов можно вставить вручную (см. Ниже) или с помощью функции AutoAttach parts.Чтобы использовать функцию AutoAttach parts для клемм проводов, клеммы проводов должны быть назначены подключаемому объекту, и они должны быть созданы до подключаемого объекта.

Клемма для проводов получает идентификатор жгута проводов объекта, к которому она прикреплена.

Если для клеммы провода назначен аппликатор обжима, он отображается в разделе «Дополнительно» на панели свойств. Если их несколько, вы можете выбрать нужный.

Графическая вставка клеммы провода

  1. Выберите пункты меню «Вставить»> «Поместить клемму провода»> «Поместить клемму провода».

    Откроется диалоговое окно «Навигатор деталей».

  2. Выберите желаемую клемму провода и щелкните [OK].

    Диалоговое окно «Навигатор деталей» закрыто.

  3. Вставьте клемму провода, щелкнув в любом месте рабочей области / рабочего стола.

Вставка клеммы провода без графического представления

  1. Выберите пункты меню «Вставить»> «Поместить клемму»> «Поместить клемму» или кнопку на панели инструментов.

    Откроется диалоговое окно «Навигатор деталей».

  2. Выберите желаемую клемму провода и щелкните [OK].

    Диалоговое окно «Навигатор деталей» закрыто.

    Если перед нажатием кнопки «Поместить клемму провода» был выбран подходящий объект, клемма провода будет размещена после нажатия кнопки [OK].

  3. Вставьте клемму провода, щелкнув поддерживаемый объект, в данном случае провод или булавку.

    Все выбираемые объекты выделяются, когда вы наводите на них указатель мыши.

  4. Повторите команду, используя клавишу пробела или еще раз нажав кнопку «Поместить клемму провода», если необходимо.

Отображение неграфического вывода клеммы на панели инструментов

Для отображения символа клеммы провода, не графически вставленной в a, должен быть активирован флажок Показать клемму провода в Инструменты> Редактор набора конфигурации отображения панели инструментов> Путь к меню «Вывод».

Отображение клемм на чертеже кабеля без графического представления

Для отображения символа клеммы провода без графического представления в a, клемма провода должна иметь вид a, а подключаемый объект, к которому подключается провод, не должен быть частью устройства.

См. Также

Клеммы для проводов в библиотеке EPLAN Harness proD

Project.Com — Правильная техника сращивания проволоки.

Лодка-Проект.Com — Правильная техника сращивания проволоки.

Типовые клеммы

Передовой опыт использования на море и на лодке требует, чтобы клеммы были гальванически совместимы с используемой проводкой, изолированными клеммами и методом обжима. Должна использоваться изоляция, которая может быть стандартной или термоусадочной. Клеммы с проушинами очень полезны при выполнении соединений, однако следует использовать только те, которые имеют выступающий язычок, чтобы предотвратить их падение в случае ослабления соединения. Хотя обжимные колпачки разрешены, они мне не нравятся, и я ими редко пользуюсь. Наконец, клеммы с фрикционной посадкой, такие как разъемы типа «пуля», следует использовать только в цепях до 20 ампер.

Примерами клемм, не подходящих для лодок, являются гайки типа Wire-Nuts, которые используются в бытовой электропроводке, неизолированные клеммы и цилиндрические соединители (хотя термоусадочные соединения могут применяться после обжима) и незакрепленные наконечники.

Цветовая кодировка.Клеммы обычно окрашиваются в один из трех цветов, которые обозначают размер провода.

  • Красный = 18 ~ 22AWG
  • Синий = 14 ~ 16AWG
  • Желтый = 10 ~ 12AWG

В пределах этих размеров размер винта может отличаться. Например, особенно с желтыми клеммами, вы можете найти клеммы с отверстиями под винт от 1/4 дюйма до №8.

Альтернативная конфигурация клемм включает так называемые евро клеммы, в которых провод удерживается на месте установочным винтом. Однако необходимо использовать прижимную пластину установочного винта, чтобы предотвратить прямое попадание установочного винта на проволоку.

Другие полезные методы

Герметизация концов соединителей. Иногда у вас может возникнуть необходимость временно или навсегда оставить волосы на косичке. Или, возможно, вам нужно использовать рыболовную ленту, чтобы протянуть кабели через лодку. Хотя это делается почти без предусмотрительности, на самом деле есть полезный метод.Как и в других примерах, начните с отрезания каждого провода разной длины, а затем начните обматывать кабель лентой.

Продолжайте наматывать ленту, пока не выйдете на одну ширину ленты за конец проволоки. Затем разгладьте ленту, отжав конец ленты. Наконец, заверните конец ленты на конец проволоки.

Затем продолжайте наматывать проволоку.На этот раз вы возвращаетесь по проводу в обратном направлении. Через пару петель отрежьте ленту от рулона, чтобы не использовать слишком много ленты и не запутать ее.

Когда вы закончите, у вас будет хорошая работа без ленты, как показано. Подсказка: если это временная лента, например, при пропускании конца проволоки через лодку, загните конец ленты на себя, чтобы образовался «язычок». Это — вместе с показанной здесь техникой тейпирования — значительно облегчит удаление ленты.

Соединение коаксиального кабеля RF

При соединении коаксиального кабеля RF единственным приемлемым методом является использование соединителей RF, таких как PL-259 или BNC. Никогда не допускается использование цилиндрических соединителей обжимного типа или наконечников, которые обычно используются для проводки переменного и постоянного тока.

Остается еще одна тема, которую следует обсудить, — протягивание (или ловля) тросов через лодку. Это важный навык для прокладки кабелей в арках радара или других ограниченных зонах. Об этом поговорим дальше.


Предыдущая страница На главную Протягивание проволоки

Клеммы для проводов


Продукты 1-48 из 146

Сортировать по…БрендНазвание продуктаНовейшие продуктыЦена от низкой к высокойЦена от высокой к низкойЛучшие продавцы

Показать 48 на страницу 96 на страницу 144 на страницу 192 на страницу 240 на страницу

Быстрый просмотр

Наличие: Есть в наличии

Продукты JT&T Скрученные соединители стандарта

используются для соединения двух или более проводов. Также известны как проволочные гайки. Серый — максимум 2 x 16AWG, минимум 1 x 20AWG + 1 22AWG Синий — максимум 3 x 16AWG, минимум 2 x 22AWG Оранжевый — максимум 3 x 16AWG + 1 x 18AWG, минимум 3 x 22AWG Желтый — максимум 2 x 14AWG + 3 x 16 AWG, мин. 1 x 14AWG + 1 x 18AWG, красный — 3 x 10AWG, мин. 1 x 12AWG + 2 x 18AWG

Быстрый просмотр

Наличие: Есть в наличии

Продукты JT&T

Соединитель средней линии.Позволяет подключать штекерный разъем (продается отдельно). Красный соединяется с PN # 2115 Синий соединяется с PN # 2117 Желтый соединяется с PN # 2119

Быстрый просмотр

Наличие: Есть в наличии

Продукты JT&T

Телекоммуникационные соединители со смещением изоляции — заполненный герметиком Желтый — 22-26 AWG, 2-проводный (UY) Зеленый — 19-26 AWG, 2-проводный (UG) Красный — 19-26 AWG, 3-проводный (UR)

Быстрый просмотр

Наличие: Есть в наличии

Продукты JT&T Номер товара: 1300C-ZZZ — Бесшовные трубчатые медные проушины

JT&T изготовлены из 100% меди. Ушки могут быть гофрированными или припаянными, их можно штабелировать. Датчик проштампован на выступе для облегчения идентификации. Концы выступов расширяются для облегчения входа. JT&T Products предлагает полный выбор медных наконечников. ⚠ ВНИМАНИЕ: рак и вред репродуктивной системе — www.p65warnings.ca.gov

Быстрый просмотр

Наличие: Есть в наличии

Продукты JT&T Бесшовные трубчатые медные проушины

JT&T изготовлены из 100% меди.Ушки могут быть гофрированными или припаянными, их можно штабелировать. Датчик проштампован на выступе для облегчения идентификации. Концы выступов расширяются для облегчения входа. JT&T Products предлагает полный выбор медных наконечников. ⚠ ВНИМАНИЕ: рак и вред репродуктивной системе — www.p65warnings.ca.gov

Быстрый просмотр

Наличие: Есть в наличии

Продукты JT&T Номер товара: 2060ZZZ — Терминалы с виниловой изоляцией

JT&T были изготовлены методом литья под давлением из ПВХ с воронкой для быстрого и легкого ввода проводов.Клеммы имеют V-образные зазубрины для обеспечения максимальной прочности при контакте и растяжении после обжима. Клеммы JT&T изготовлены из чистой меди (сплав 110), отожжены и покрыты гальваническим оловом. Электро-лужение обеспечивает исключительную коррозионную стойкость. Изолирующая гильза имеет цветовую маркировку, соответствующую размеру провода и его идентификации. JT&T Products предлагает полную линейку клемм из винила …

Быстрый просмотр

Наличие: Есть в наличии

Продукты JT&T Терминалы с виниловой изоляцией

JT&T были изготовлены методом литья под давлением из ПВХ с воронкой для быстрого и легкого ввода проводов.Клеммы имеют V-образные зазубрины для обеспечения максимальной прочности при контакте и растяжении после обжима. Клеммы JT&T изготовлены из чистой меди (сплав 110), отожжены и покрыты гальваническим оловом. Электро-лужение обеспечивает исключительную коррозионную стойкость. Изолирующая гильза имеет цветовую маркировку, соответствующую размеру провода и его идентификации. JT&T Products предлагает полную линейку клемм из винила …

Быстрый просмотр

Наличие: Есть в наличии

Продукты JT&T

JT&T Products предлагает полную линейку неизолированных и изолированных клемм, изготовленных из винила (P.V.C), нейлон и термоусадочный материал. ВНИМАНИЕ: Рак и вред репродуктивной системе — www.

Добавить комментарий

Ваш адрес email не будет опубликован.
