Соединительные клеммы WAGO как правильно пользоваться ВИДЕО — Офремонт

Прочное соединение проводов — залог безопасности вашей и вашего семейства. Еще это гарантия постоянной работы оборудования. Но обеспечить хорошее соединение нужно уметь. Один из наиболее простых и замечательных способов — соединительная клемма WAGO (Ваго). Это маленькие соединители для проводов, с помощью которых легко можно сращивать провода, объединять мягкие и жёсткие жилы, различные металлы.

Насколько они надежны

Со времени возникновения клемм WAGO на рынке, регулярно идут споры — хороши они либо нет. Те мастера что против, говорят, что слишком небольшая площадь контакта, по истечению определенного времени пружины станут слабее, контакт будет еще хуже. Площадь контакта и правда маленькая. Но соединительная клемма WAGO была придумана в Германии, где самые жёсткие нормы в странах Европы по строительству. Если из этого исходить, можно применять эти соединители согласно сферы использования.

Проходные клеммы WAGO — надежно и быстро объединяют провода

Второй момент: эти клеммы применяются для монтажа проводки по всему миру, включая Соединённых Штатов. Как там дело обстоит с судебной системой все знают: подать в суд могут за все что угодно. Если бы продукция была плохой и ненадежной, компании предоставили бы кучу исков и она бы давно разорилась. В общем, умозрительные заключения навряд ли стоит принять во внимание. А практика показывает, что клеммники WAGO комфортны и надежны. Только нужно исполнять правила их применения.

Существует только один момент, за которым нужно наблюдать. Алюминий и медь окисляются, а от этого соединение деградирует, ухудшается контакт, оно начинает греться. С этим пока бороться полностью не научились. Благодаря этому во время использования клеммников разного типа, и WAGO в том числе, нужно иногда смотреть соединения. Если увидели сильное потемнение, соединение нужно освежить. Тогда никаких проблем не возникнет.

Общие моменты: как правильно работать с клеммами WAGO

В сети есть не один ролик, где показывают сгоревшие или расплавленные соединительные колодки WAGO. Однако есть и тысячи остальных соединений, которые используются годами и ничего с ними не бывает. Дело все в соблюдении правил, которыми просто не стоит пренебрегать.

• Зачищать проводники нужно на рекомендуемую длину. Ни больше ни меньше. Это не каприз, а условие основанное на точных технических расчетах, испытаниях и безопасности. Длина оголенной части проводника рассчитана таким образом, чтобы в клеммную колодку заходил кабель в изоляции. Это исключает поражение электричеством при прикосновении, а еще оберегает сам контакт.
• Медные или провода из алюминия не обязаны быть покрыты окислами. Оксидные пленки существенно ухудшают электрический контакт. Благодаря этому снимать изоляцию лучше конкретно перед использованием клеммника. В исключительном случае — если кабель чрезмерно короткий — оксидную пленку нужно удалить.

Для комфорта измерений предусматривается возможность подсоединения щупов тестера

В общем, это все главные правила. Не так они и сложны. И очередной момент: не нужно применять провода меньшего сечения чем того просит нагрузка. Да, медь дорога, но электрика — не то место, где стоит экономить.

Плюсы и минусы

Положительные качества клеммников WAGO — в быстроте монтажа, понятной и обычный очередности действий, надежности соединений. Времени на соединение уходит минимум, а результат предсказуем и стабилен. Ведь конструкция разработана таким образом, чтобы воздействие человеческой ошибки было очень маленьким. Последние модели выполняют с применением прозрачного поликарбоната — это дополнительный плюс. На стадии монтажа можно проследить за тем, правильно ли зачищен проводник, вмонтирован ли он до конца. Во время эксплуатационных работ через поликарбонат можно оценить состояние контакта.

Если медь или алюминий сильно потемнели или место контакта почернело — пора освежить соединение.

Это 773 серия — в корпусе из поликарбоната

Минусы у клеммных соединителей Ваго тоже есть. Первый — медь и алюминий в месте соединения окисляются, в результате ухудшается контакт. Хуже контакт — больше нагрев. Чем выше температура, тем быстрее идет окисление. Однако это отличительно и для винтовых клеммных колодок. Так что это — совсем не новость. Плюс в том, что легко можно проверить состояние контакта и, если понадобится, перезаделать его. В общем, во время использования клеммных колодок разного типа нужно иногда проводить осмотр.

Второй минус — это стоимость на клеммники Ваго. Стоят необычные изделия много, однако приобретать недорогие аналоги не стоит. Это кстати, очередной недостаток — немалое количество подделок. Хоть они и аналогичные внешне, параметры у них гораздо хуже, так что лучше не бравировать.

В видео ниже рассказано, как отличить необычные клеммники WAGO от китайской фальшивки.

Для подсоединения осветительных приборов

Самостоятельное подключение люстры или любого иного осветительного прибора далеко не очень сложная вещь. Очень трудное — разобраться в проводах, что торчат на поверхности потолка или из стены, но здесь в помощь мультиметр. Если рожков более чем клавиш, нужно еще соединить их. Это тоже не очень тяжело. А вот объединить провода под поверхностью потолка — то еще удовольствие. Проще и быстрее все происходит при помощи клеммников WAGO для подсоединения осветительных приборов. Они есть 2-ух серий — 224 и 294. Серия 224 необходима для соединения одиночных проводов, серия 294 позволяет объединять до восьми проводников.

Включать люстру комфортнее всего с Ваго

Соединительная клемма Wago 224 серии разработана специально для подсоединения люстр, бра, прожекторов и остальных устройств освещения. Их еще как правило называют «люстровые зажимы» или как-то так. Удобная штука для быстрого и обычного подсоединения. Рассчитаны на работу в сети электрического тока частотой 50 Гц с напряжением до 400 В. Минимальный ток при подсоединении проводов диаметром 2,5 мм?:

Так внешне смотрятся пружинные клеммы Ваго для подсоединения люстры

Клеммники WAGO 224 серии выполнены на основе плоско-пружинной контактной пластины. Другими словами, контакт двух проводов происходит через одну полосу металла, которая зажимает оба проводника.

Для подсоединения кабеля силового нужно его только почистить на указанную длину. Рекомендованная длинна оголенного проводника — 10 мм. На корпусе есть метка, по которой можно проверить как точно вы справились с задачей. Потом кабель вставляют в подходящее гнездо. Зажим происходит автоматично. Клеммные зажимы 224 серии со стороны подсоединения кабеля силового могут быть с пастой либо же без. Паста снимает окислы с поверхности проводника, что обеспечивает неплохой контакт. Это нужно, если провода зачищались давно и они чрезмерно короткие чтобы их срезать и еще раз снять изоляцию.

Люстровые клеммники WAGO — 224 серия

Со стороны осветительного прибора можно включать провода разного типа: моножилу, из нескольких жил жёсткий или мягкий. С этой стороны для подсоединения провода нужно нажать на выступающую часть корпуса. Откроется окно четырехугольной формы очень большое по размерам, чтобы можно было без проблем ввести из нескольких жил кабель. Зачищенный (тоже на 10 мм) кабель вводим до конца, отпускаем «кнопку». Соединение готово.

Чем хороши клеммные зажимы WAGO 224, так это тем, что при их помощи без проблем можно объединять медные и провода из алюминия. У них нет непосредственного контакта, так что электролиза и разрушения проводников не будет.

Эта серия обозначается тоже для подсоединения оборудования для освещения. Эти клеммные зажимы также как правило будут работать в сети электрического тока напряжением до 500 В. Самый большой ток при подсоединении проводов из меди 2,5 мм? — 24 А, подобного металлического провода — 16 А. От выше описанной серии выделяется тем, что все провода подсоединяются к разъемам, смонтированным в одном корпусе. Клеммники 294 серии могут иметь от 2-ух до семи входов. Бывают варианты с клеммой для подсоединения заземления, есть без.

Клеммовый зажим WAGO для подсоединения техники освещения 294 серии

Все контактные группы подписаны, что не даст возможность запутаться. С той стороны, где подключаются провода от люстры/бра есть отверстия, через которые щупом можно проверить наличие напряжения на контакте/проводе. Клеммы 294 серии крепятся на поверхности стены с помощью шурупа — для этого на корпусе существует особенная железная ножка с отверстием под шуруп. Второй тип установки — специализированная защелка.

В середине находится хромоникелевая (CrNi) пружина, которая обеспечивает должный контакт. Со стороны линии (подключаются провода с потолка или из стены) зажим самозажимной. С этой стороны стоит пружина, которую отжать может лишь достаточно жёсткий проводник. Это моножила или маложильный жёсткий кабель.

Диаметр подключаемых с этой стороны проводников — от 1 мм? до 2,5 мм? (маложильный рекомендован до 2,0 мм?). Стоит обратить внимание, что это соединение не считается разъемным. При большом желании кабель можно вынуть, но его нужно будет опять почистить и применять новый клеммник.

С помощью клеммников Вага присоединить люстру не проблема

От люстры, бра или иного светильника включать можно любые провода. Здесь, как и в 224 серии, есть подпружиненная кнопка — брендовый соединительWINSTA ® Linect ® . При нажатии на которую открывается окно, в которое и ставится проводник. Диаметр проводов с этой стороны — от 0,75 до 2,5 мм?. Это соединение удобно тем, что кабель можно не прилагая больших усилий вытянуть — нажать на кнопку и достать проводник. Еще одно соединение будет абсолютно не хуже по показателям.

Для сортировочных или коробок для монтажа

Любые соединения проводов обязаны быть обслуживаемыми. При разведении электрической проводки все соединения выполняют в сортировочных коробках. Под эти цели есть 4-ре серии Ваго.

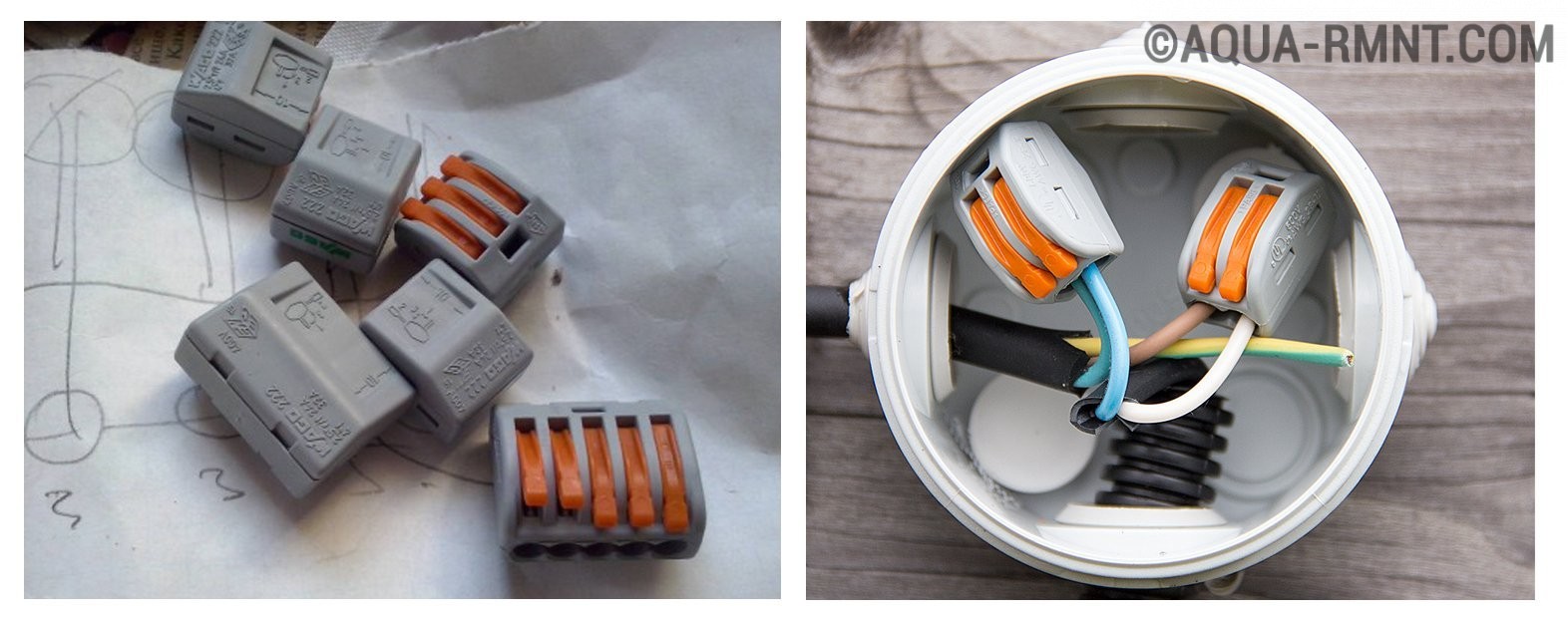

В распаечных коробках

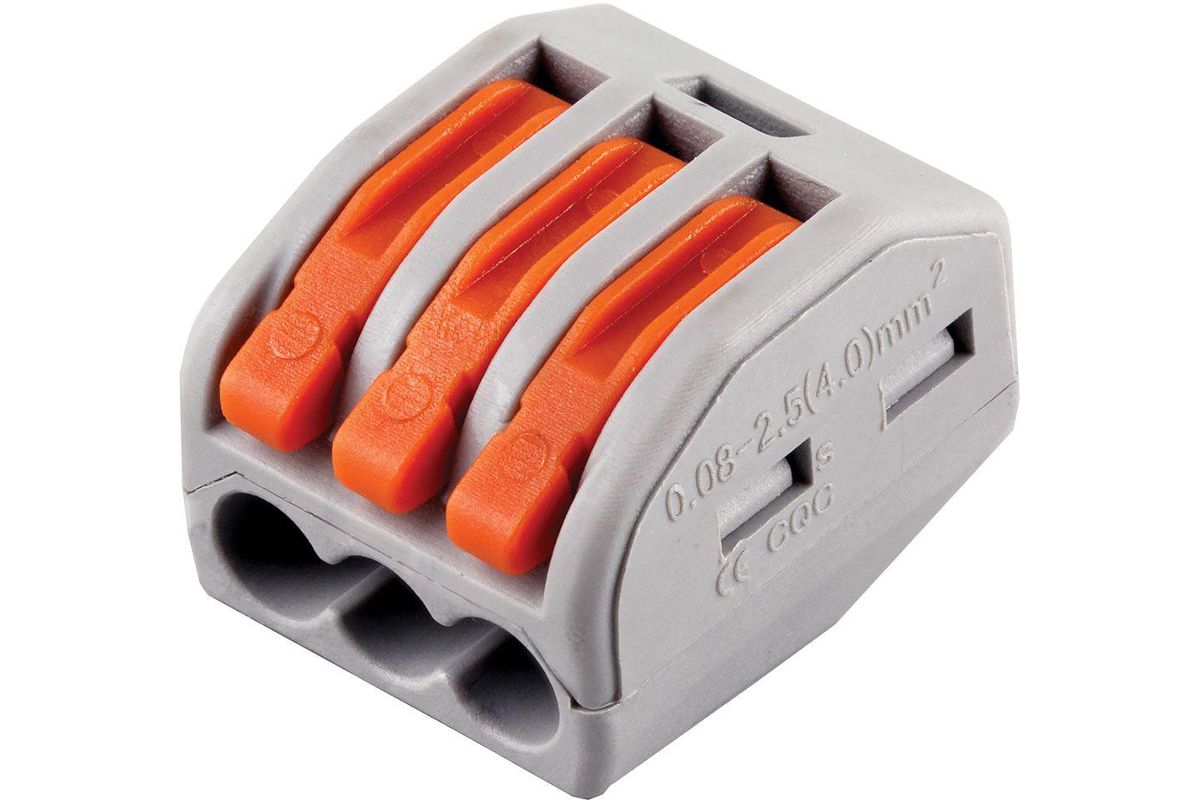

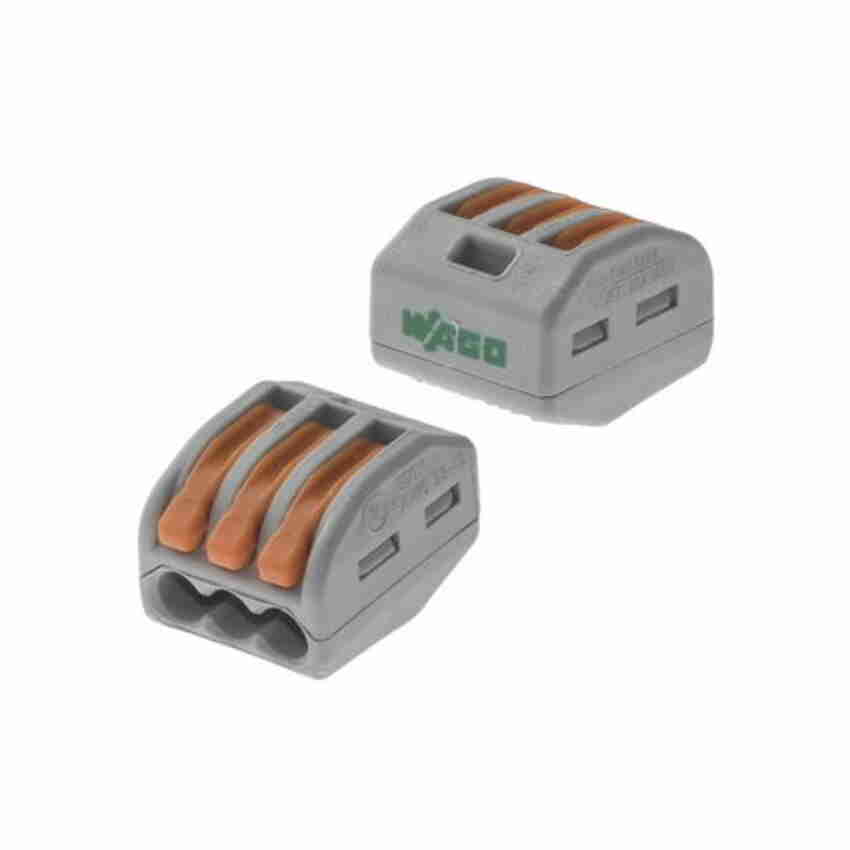

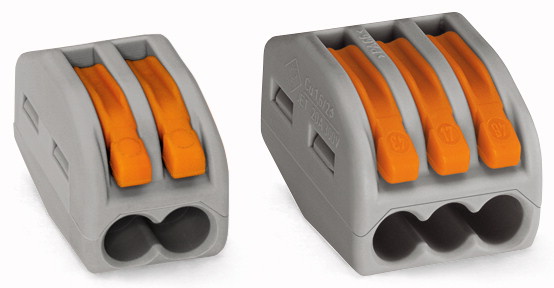

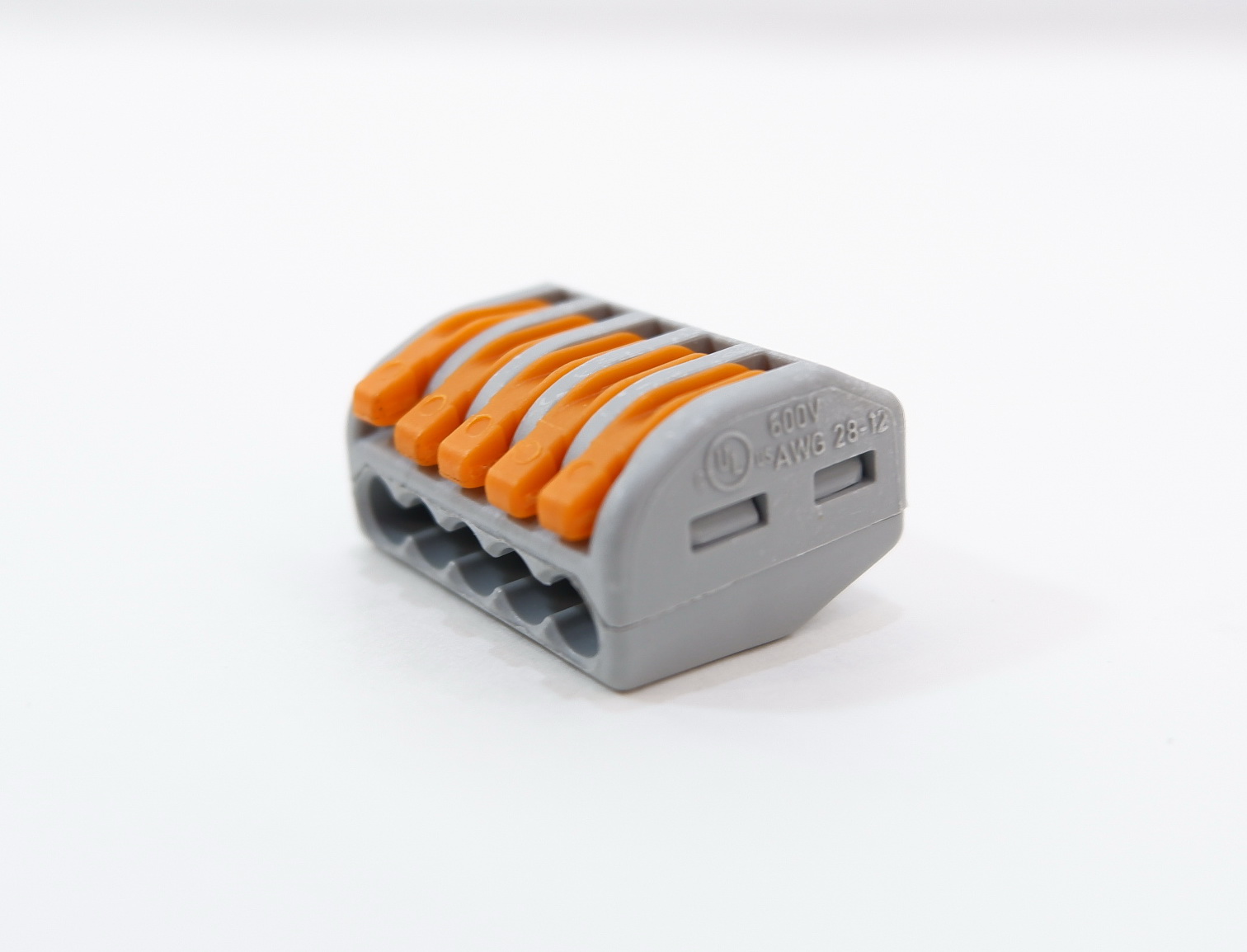

Клеммники WAGO 222 серии

Одна из самых популярных и известных серий клеммных зажимов Ваго — 222. Считается многофункциональным зажимом, так как может объединять 2, 3 и 5 проводов. Подходит для соединений одножильных и жёстких многожильных проводов с площадью сечения от 0,08 до 2,5 мм?, с мягкими жилами сечение может быть до 4 мм?. Как и все другие, может применяться для сети электрического тока напряжением не выше 400 В. Токовые нагрузки — при высоком сечении проводников в 2,5 мм? — 24 А (медь) при сечении 4 мм? — 32 А.

Клеммовый зажим WAGO 222

Применяется пружинный зажим Ваго взамен скрутки. С его помощью можно включать любые устройства и оборудование. Объединять провода с помощью WAGO 222 достаточно легко. Контакты снабжены флажковыми фиксаторами. Они без проблем поднимаются и опускаются. За счёт этого можно не прилагая больших усилий собирать/переустроить сеть, демонтировать уже существующие соединения что бы проверить, измерений и т. д. Для хорошего обслуживания сверху корпуса есть прямоугольное отверстие для щупа прибора для измерений или отвертки-индикатора. Через него можно проверить наличие напряжение, определить фаза это или ноль.

Соединительная клемма WAGO 222 сделана для хорошего соединения проводов проводящих существенный ток (до 32 ампер)

Для соединений проводников зачищаем изоляцию, оголяя 8-10 мм провода. Поднимаем флажок, помещаем до конца проводник, зажимаем соединение, опуская флажок на место. Стоит обратить внимание, что опускать флажок нужно до конца, а для этого нужно будет приложить некоторые усилия. На этом все — соединение готово.

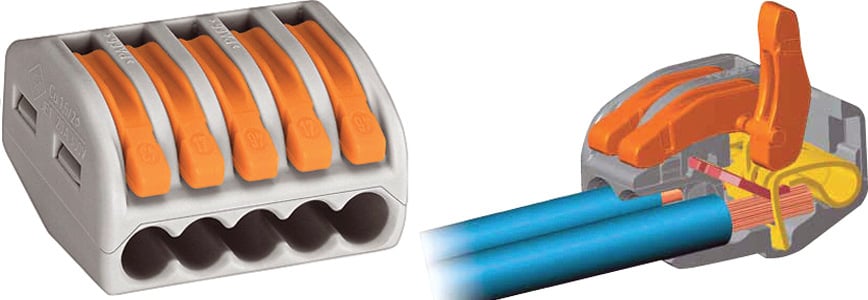

Как работать с WAGO 222

Соединительная клемма WAGO 222 серии подходит для соединений проводов разнообразного диаметра или типа: одножильных с многожильными. Прочими средствами этого достигнуть не очень просто. Подойдут только клеммные колодки. Также не появляется конфликта при соединении меди и алюминия, однако для этого полость контакта заполняется специализированной пастой.

Для фиксирования при горизонтальном расположении проводов

Для монтажа в распределительном шкафу есть адаптер для установки на DIN-рейку. При ее помощи коннекторы можно привинтить к любой вертикальной или поверхности размещенной по горизонтали. Для более внимательного монтажа есть пластина разгрузки жгута.

Провода лучше зафиксировать

Одножильные или маложильные провода большого сечения плохо гнутся. Чтобы уберечь соединение от расшатывания контакта, их прикрепляют с помощью разгрузочной пластины. Ее применение не обязательно, однако она увеличивает надежность, да и соединение смотрится аккуратнее.

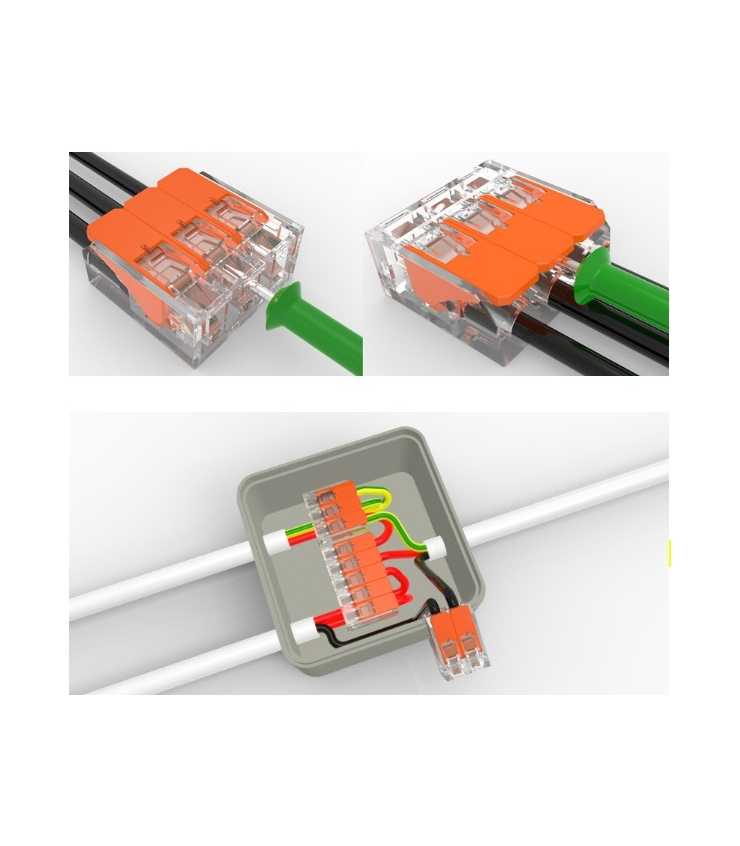

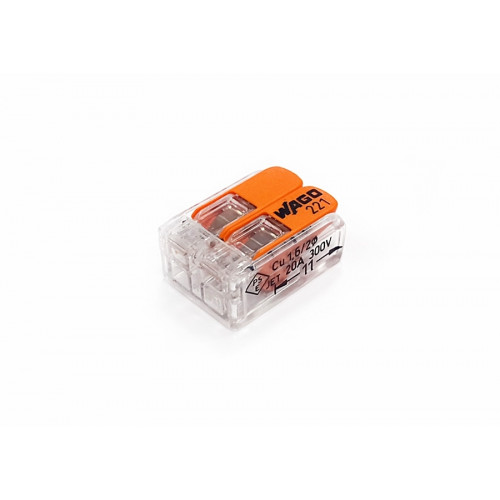

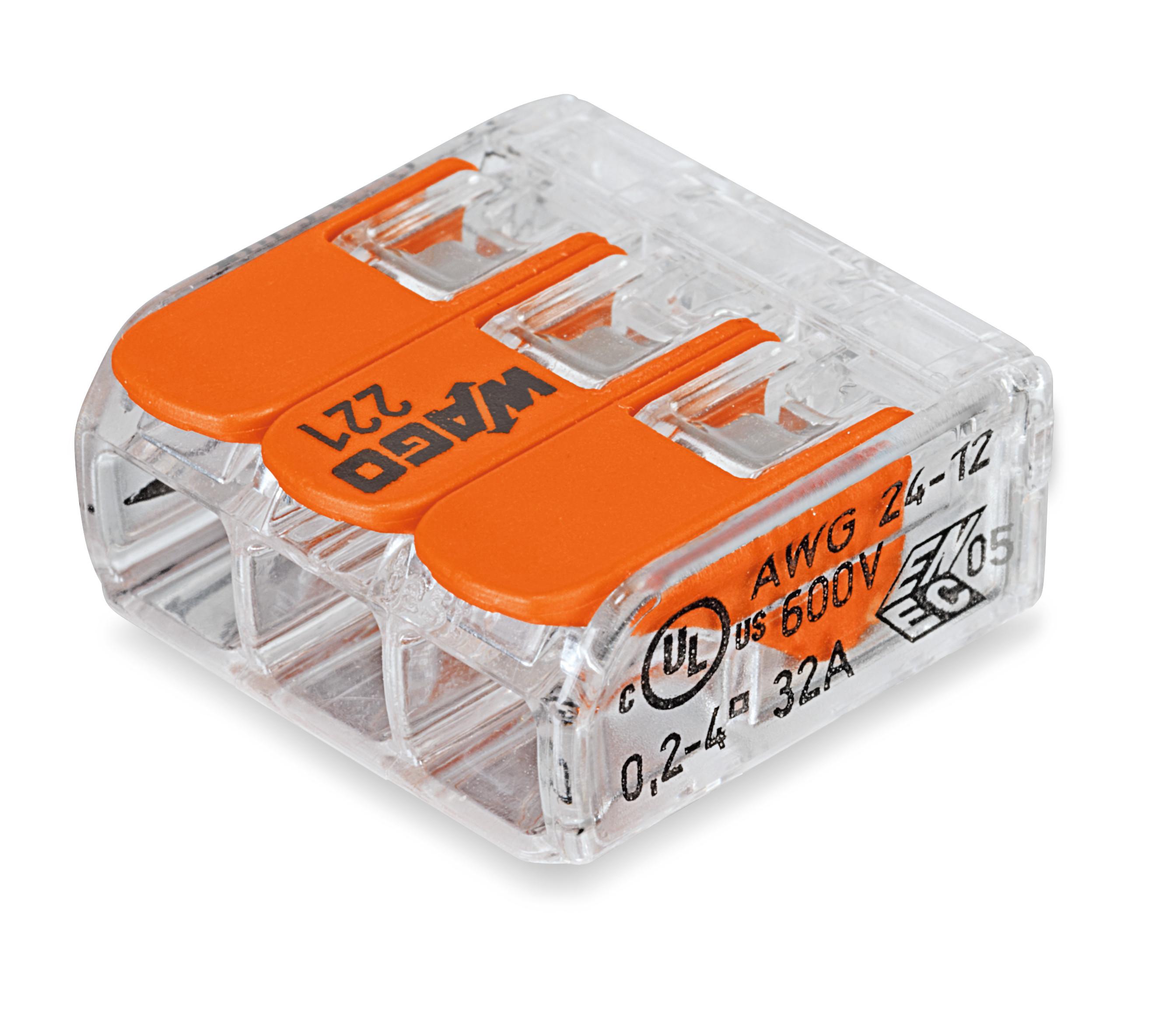

221 серия — усовершенствованная многоцелевая

Какое то время назад выпущена новая серия многофункциональных зажимов Ваго — 221. От выше описанной 222 серии, которой она и пришла на смену, выделяется тем, что имеет маленькие размеры, более плоский корпус, часть лицевой панели стала прозрачной. Это все для комфорта. Небольших размеров прямоугольный корпус легче укладывать в клеммной коробке, к примеру.

Многофункциональные небольшие клеммы WAGO серии 221 намного комфортнее если сравнивать с 222. Пропускающий свет корпус WAGO 221 позволяет зрительно контролировать монтаж

Поликарбонат дает возможность контролировать качество соединения — на самом деле ли кабель зачищен на неоходимую длину и не окислился ли он. Поменялась и форма флажка — он стал более плоским и широким. Теперь его удобнее поддевать и легче давить.

Это характеристики «обычного варианта» — до 4 мм2

Также возникла версия для более толстых проводников — сечением до 6 мм? (коды выделяются наличием шестерки во второй части 221-612 или 221-613). Они имеют очень высокое фактическое напряжение — до 450 В, минимальный ток — до 41 А. Из остальных технических новинок — довольно высокая температура работы — до +105°C.

Многофункциональные небольшие клеммы WAGO серии 221 дают возможность легко, быстро и безопасно объединять однопроволочные, многопроволочные и тонкопроволочные проводники сечением от 0,14 до 6 мм?.

Самозажимные WAGO 773 и 2273 серии — для неразъемных соединений

Для быстрого и обычного соединения нескольких проводов прекрасно подходит соединительная клемма WAGO 773 и 2273 серий. Внешне они выделяются мало, зато в технических параметрах есть большая разница:

Соединительная клемма WAGO 773 серии рассчитана на провода большего сечения

• Сечение проводников:
  • 2273 — 0,5 мм — 2,5 мм?;
  • 773 есть в 2-ух вариантах:
    • 1,5-4 мм?;
    • 2,5 — 6 мм?.
• Минимальный ток:
  • 2273 — 24 А;
  • 773 зависит от выполнения:
    • 41 А для сечения 6 мм?;
    • 32 А для 4 мм?.

Пружинные клеммы Ваго 2273 подойдут для тонких проводов

Итак, разница между 773 и 2273 сериями в том, что 2273 необходима для более тонких проводников — сечением не больше 2,5 мм?. Ее применяют при установке сетей освещения — в сортировочных коробках. Клеммники Ваго 773, наоборот, работают с более сильными проводами, которыми подключаются мощные потребители (типа накопительного электрического водонагревателя, электрические плиты или шкафа духового). Благодаря этому путать данные серии нельзя.

Соединительные клеммы WAGO двух серий рассчитаны на работу с напряжением не выше 400 В. За счёт общей пружины обеспечивается неплохой контакт соединяемых проводников. Это позволяет применять клеммы серии 773 для монтажа силовой сети — сечение до 6 мм? — это уже всерьез и покроет потребности фактически любого частного строения.

Хороший контакт обеспечивается плоско-зажимной пружиной

Объединять провода достаточно легко. Зачищенные проводники (оголенные жилы на 8-10 мм) до конца ставятся в гнезда. Все. Больше делать ничего не нужно. Соединительная клемма WAGO надежно держит и фиксирует провода. Этот метод соединения удобен тем, что легко можно объединить провода разнообразного диаметра. К примеру, сделать ответвление диаметра поменьше от всей магистрали.

Для того чтобы объединить даже всего три провода сечением 6 мм? с помощью скрутки — нужно хорошо постараться. Провода очень жёсткие и достигнуть нормального контакта скруткой практически нереально, а в соединителях WAGO даже такие толстые провода имеют замечательный контакт.

Сервисная клемма

Объединять многожильные провода — то еще удовольствие. Достигнуть нормального контакта тяжело, так как проводки плохо гнутся. Срастить два провода можно с помощью сервисной клеммы WAGO (маркировка 224-201). Она состоит из 2-ух равных частей с кнопками. При нажатии на них открывается очень большое окно, в которое ставится зачищенный проводник. Когда кнопка отпускается, пружина жмет кабель к контактной площадке.

Сервисная клемма Ваго — для соединений многожильных проводов

Подобная операция проходит с другой стороны. При этом способе соединения контактная пластина имеет приличную площадь касания с проводниками — зажимает много проводков. Это на самом деле даёт приятные результаты.

Как использовать в домашней электропроводке клеммники Wago

Как использовать в домашней электропроводке клеммники Wago

Клеммник или клеммная колодка — электромонтажное изделие, использующееся для соединения кабелей. Представляет собой несколько контактов с креплениями для проводов в корпусе из материала-диэлектрика (обычно пластика).

Вот такой, казалось бы, простой вопрос: «Как соединять жилы кабелей в домашней электропроводке?» А между тем, при своем возникновении он обычно порождает споры среди электриков.

Простая скрутка? – Запрещено и ненадежно. Сварка проводов? – Вроде бы надежно, но ПУЭ все равно требует сертифицированных зажимов. Колпачки СИЗ? – Многие им не доверяют, считая, что они ничем не лучше скрутки с изолентой. Изолированные винтовые зажимы ЗВИ? – Великоваты и не очень удобны.

Думается, что если бы все электрики были хорошо знакомы с клеммниками WAGO, этих споров было бы меньше. Какие же преимущества у этих клемм, и чем они хороши?

Главная особенность клеммников WAGO в том, что они безвинтовые. Для тех, кто еще не знает, сообщим, что конструкция безвинтового клеммного соединения была разработана в германской фирме WAGO в уже далеком 1951 году.

Безвинтовой клеммник принципиально отличается тем, что его монтаж не требует никаких инструментов и навыков: зачищенный провод легко вставляется на свое место и надежно поджимается пружиной. Казалось бы, ну какая ерунда – всего лишь клеммник без винта! Но на самом деле безвинтовые клеммники WAGO наглядно демонстрируют нам, что по-настоящему гениальные вещи всегда просты.

Прежде всего, используя безвинтовой клеммник, можно не опасаться, что повредишь провод, или, что соединение будет слишком слабым и не обеспечит контакта, — встроенная пружина воздействует именно с тем усилием, которое необходимо. Таким образом, соединение никогда не будет греться, а провод никогда не обломится. Ну, а кроме того, клеммы фирмы WAGO просто экономят время и силы при монтаже – ведь вставить провода в зажимы без участия отвертки можно очень быстро и легко.

Вообще-то WAGO выпускает клеммники и для установки на DIN-рейку, и для крепления винтами к плоской поверхности, но при монтаже в составе домашней электропроводки применяются строительные клеммники. Эти клеммники выпускаются трех видов: для распределительных коробок, для арматуры светильников и универсальные.

Клеммники WAGO для распределительных коробок позволяют соединять от одного до восьми проводников сечением 1,0-2,5 кв. мм. или три проводника сечением 2,5-4,0 кв. мм. А клеммники для светильников соединяют 2-3 проводника сечением 0,5-2,5 кв. мм.

При этом есть приятная новость для электриков, которые по каким-то причинам вынуждены выполнять монтаж домашней проводки алюминиевыми проводами. Алюминий образует окисную пленку, снижающую проводимость контактного соединения. Причем пленка образуется настолько быстро, что, сколько ни зачищай проводник, любое соединение будет нуждаться в систематической ревизии и протяжке контактов.

А конструкторы WAGO изящно решили эту проблему, разработав модификации безвинтовых клеммников, заполненных специальной проводящей пастой. Эта паста снимает окисную пленку с алюминиевых проводов, устраняя все вопросы, связанные с использованием алюминия в проводке.

Ну, а если вам в домашней проводке надо соединить несколько проводов с различными сечениями, то вам пригодятся универсальные клеммники WAGO, с помощью которых можно соединить до 5 медных проводов сечением от 0,08 до 4,0 кв. мм.

Итак, подводя итог, отметим, что клеммники WAGO в домашней проводке – это компактность и надежность соединения проводов, независимо от места монтажа. Кроме того, это возможность измерения параметров сети без разъема соединения, что в полной мере соответствует рекламному слогану «поставил и забыл». Ну и, конечно, – это пожарная и электробезопасность.

Ранее ЭлектроВести писали, что НКРЭКУ на заседании 11 ноября утвердил механизм компенсаций за электроэнергию, не отпущенную в рынок вследствие принудительных диспетчерских ограничений, а также методику расчета объемов такой электроэнергии.

По материалам: electrik.info.

Клеммники Wago, характеристики и устройство, как пользоваться

Использование специальных приспособлений под названием клеммники Wago обеспечивает надежное соединение пучков кабеля различных сечений. Зажимы Wago – это наиболее популярный вид современных установочных приспособлений в электротехнике.

Появление на рынке электротоваров популярных клеммников фирмы Ваго, выпускающей контактные системы, вызвало повышенный интерес компаний, занимающихся электромонтажными работами. Электрики особенно оценили надежность контактов и простоту монтажных операций.

Клеммы Wago – это плоско-пружинные зажимы, изготовленные из аустенитно – хромоникелевой стали, имеющей пружинные характеристики, способной создать программируемое усилие. Необходимая сила давления создается автоматически в зависимости от сечения и материала жилы. Плоско-пружинный зажим равномерно давит на всю контактную поверхность, что гарантирует отсутствие высокого переходного сопротивления. Материал несущей рейки – электролитная медь с мягкой луженой поверхностью.

Требования к фирменным устройствам

Изготавливая пружинные клеммы Wago, специалисты компании постоянно придерживаются принципов своей фирмы.

Требования, которым соответствуют клеммники Ваго:

• безопасность;
• устойчивость к вибрации;
• надежность;
• полученные соединения не требуют дальнейшего обслуживания;
• отсутствие специальных навыков для выполнения монтажа.

Применение новейших технологий при изготовлении пружинных зажимов способствует соответствию перечисленным требованиям. Действия электрика не нарушают усилия пружинного зажима, с которым прижимается соединяемый провод. Для подключения зачищенного кабеля не требуется использовать дополнительные инструменты. Жилы размещаются в подготовленных гнездах, корпус запирается на защелку.

Виды клеммных приспособлений

В зависимости от способов подключения Wago клеммники подразделяются на следующие категории:

1. Зажимы Ваго, предназначенные для одноразового использования.
2. Многоразовые клеммники.
3. Клеммники Wago, создающие контакт кабелей без снятия изолирующих материалов.

Зажимы, относящиеся к первой категории, используются для разовых электрических соединений, которые не требуют дальнейших разборок. Для подключения достаточно протолкнуть зачищенные концы проводников в соединительный узел до упора, внутренний зажим закусывает жилу и не позволяет выйти. Разбирать полученные контакты не рекомендуется во избежание поломок клемм.

Для создания электрических контактов проводов различных сечений, материалов, конструкций применяются зажимы многократного использования. Эти клеммы универсальны, имеют зажимной механизм оригинальной конструкции, позволяющий фиксировать пучок жил при помощи рычага. Зажим в виде клетки способен создать усилие, достаточное для удержания помещенных в него кабелей. Для отсоединения проводников открывают фиксирующий рычаг или вставляют отвертку для ослабления зажимного механизма.

Клеммники Wago, работающие с изолированными проводами также можно снимать и многократно использовать впоследствии. Корпус устройства оснащен отверстием для вставки специального контрольного штекера 2 мм, чтобы проверить ток в полученной электрической цепи и параметры электросети без нарушения целостности собранного узла.

Важно, при установке клеммная колодка Wago должна располагаться так, чтобы впоследствии к ней был сохранен свободный доступ.

Преимущества и недостатки клеммных механизмов фирмы Ваго

В клеммных зажимах Ваго изоляционным материалом является полиамид, обладающий способностью нейтрализовать коррозийные процессы, самопроизвольно гасить пламя, выдерживать температуру от +220˚С до –35˚С.

Соединение, полученное при помощи клеммы Wago, обладает массой достоинств:

• отдельный клеммный зажим, фиксирующий каждый провод;
• недоступность элементов, находящихся под напряжением, случайные касания к ним исключены;
• качество соединения проводов не зависит от силы прижатия и квалификации мастера;
• зажимное усилие клеммы соответствует сечению кабеля, что исключает повреждение и деформацию жил;
• надежность полученного соединения;
• повышенная устойчивость против вибраций и механических повреждений;
• исключение окислительных процессов в местах соединения благодаря газонепроницаемости;
• малые габариты;
• полученные соединения не требуют дальнейшего технического обслуживания.

В домах, где электропроводка состоит из алюминиевого кабеля, часто приходится подсоединять приборы с медными токонесущими проводами. При обыкновенных скрутках в местах контакта различных металлов происходит появление характерной оксидной пленки на алюминиевых жилах. Оксидная пленка способствует разрушению алюминиевого провода и возникновению короткого замыкания.

Устройства Ваго применяются для смешанной сборки, невзирая на электрохимическую несовместимость алюминия и меди. Использование фирменных клеммников гарантирует высокое качество, безопасность и долгий срок службы комбинированного контактного узла.

Клемма Wago обладает одним недостатком – это высокая стоимость.

Монтажные операции при установке фирменных зажимов

Наиболее частое применение клеммные узлы фирмы Ваго нашли при монтировании разводок в распределительных коробках и щитках, подключениях осветительных приборов, бытового оборудования. С помощью фирменных устройств имеется возможность создавать соединения из одножильных и многожильных проводов.

Аварийные ситуации чаще всего возникают в местах соединения нескольких проводов. Это происходит вследствие возникновения переходного сопротивления в местах соединений. Большое значение имеет выбор подходящих разъемов для соединения проводов, чтобы соответствовать следующим требованиям:

• отсутствие винтовых соединений;
• большой срок эксплуатации;
• устойчивость к вибрациям, воздействиям высоких температур;
• повышенные изолирующие свойства;
• материалы изготовления устойчивы против пожаров;
• соответствие напряжению и силе тока в сети.

Как пользоваться клеммами Wago? Коммутация электрических проводников при помощи клеммы Ваго проводится в несколько операций:

• очищение кабеля от изолирующего материала на расстояние 10–15 мм;
• перевод зажима в виде флажка в верхнее положение;
• вставка жилы в клемму, продвижение без усердия до упора;
• защелкивание зажима при переводе его в нижнее положение, при этом провода закрепляются в клемме.

В клеммах Ваго имеется наполнение из специальной контактной пасты. Алюминиевые проводники автоматически лишаются окисной пленки и получают смазку, защищающую от окислительных процессов. Если перед установкой монтируемых алюминиевых кабелей замечены признаки окисления в виде темной окраски, следует произвести тщательную механическую очистку.

Удельное давление, которое создается в контактной точке, способствует прочной фиксации поверхностей уложенных проводников в слое из мягких металлов – свинца и олова, из которых состоит несущая рейка.   Это придает полученному соединенному узлу виброустойчивость, надежность и защищает место контакта от разрушительных воздействий коррозии.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Клеммники Ваго: как пользоваться, характеристики

Ваго или Wago — немецкая компания, выпускающая на протяжении многих лет качественные клеммники, характеристика которых с положительной стороны отличается от аналогов. Подробнее о разновидностях, преимуществах и недостатках клеммников для осветительного оборудования, электромонтажных работ и установки на основание, далее.

Что это такое

Клеммники Ваго являются специальным приспособлением, используемым, чтобы делать электрическое проводное соединение. Они гораздо безопаснее скрутки. Нужны для затягивания кабелей электрической проводки и не повреждения ее. Очень удобные устройства для создания полного герметичного проводного соединения без повреждения контактов. В особых ситуациях кабель может быть поставлен в специальный клеммниковый наконечник, а потом прикреплен к соединительному наконечнику и зафиксирован под винтовой головкой. Подобные электрические приспособления являются проходными.

Клеммники Ваго

Характеристики

Клеммники используются как в бытовой электропроводке и электрике, так и в промышленности. Это объясняет широкий перечень характеристик. Проводящая соединительная быстрозажимная часть создана из меди. Этот материал способен хорошо проводить электричество без существенных тепловых потерь. Проводящая часть максимально улучшает электроконтакт с проводкой. Клеммниковая изоляция сделана из устойчивого к перегреванию материала.

Характеристики оборудования

Разновидности, их преимущества и недостатки

По конструкции клеммные коннекторы Ваго бывают плоскими, крестовыми, шестигранными, болтовыми, пружинными, безвинтовыми и винтовыми. Винтовые плоские, крестовые и шестигранные модели используются, чтобы сделать разводку электрической проводки, дополнить распределительную коробку, закрепить контакты автомобильного аккумулятора, розетки, включатели освещения, соединять группы светильников по какой-то схеме или телефонные провода, устанавливать мощное оборудование.

Обратите внимание! Винтовые болтовые и пружинные клемниковые модели нужны, чтобы подключать цепи заземления на проигрывателе либо сетевом фильтре. Требуются, чтобы защищать динамики сигнализационных, акустических устройств. Имеют зеленый винт и специальные проводные захваты — «зубы».

Основные виды

Ваго отличаются отсутствием необходимости дополнительных приспособлений монтажа, возможностью соединения разнородных проводов (например, алюминиевых и медных), способностью соединения проводников с разным сечением в пределах одного коннектора. Также они занимают мало места в распределительной коробке и имеют изолированный корпус. Отличаются долговечностью и возможностью демонтажа с повторным использованием.

Долговечность конструкции

Минусы заключаются в возможности возгорания либо плавке изделий, высокой цене. Интересно, что возгорание происходит с неоригинальной продукцией. Отличительными чертами оригиналов служит характерный рычажковый оттенок корпуса, тыльная маркировка и схема проводной зачистки по центру.

Для осветительного оборудования

Для осветительного оборудования есть клеммники Ваго серии 294 и 294 Линект. Они нужны, чтобы коммутировать тонкожильные, одножильные, многожильные провода и предварительно не подготавливать их. Благодаря специальной пластине можно делать разгрузку натяжения. Поддерживают максимальный ток в 24 ампер. Также для осветительного оборудования есть модели 272 и 293. В первом случае, подходят для проводов, имеющих 2,5 миллиметровое сечение. Во втором случае, подходят для проводов с прямым заземляющим контактом.

Коннекторы для осветительного оборудования

Для электромонтажных работ

Для электромонтажных работ есть модели серии 224, 243, 2273, 273/773, 222 и 221. Первые специально разработаны, чтобы соединять одножильные проводники с многожильными. Вторые — чтобы обслуживать низковольтные системы. Третьи — чтобы обслуживать провода в распределительных коробках. Четвертые — чтобы обслуживать одножильные проводники с 2,5 миллиметровым сечением. Пятые и шестые — чтобы соединять и обслуживать любые проводники с мощными токами.

Для электромонтажных работ

Для установки на основание

Коннекторы для установки на монтажное основание бывают трех видов — 862, 260-262 и 869. Первые рассчитаны на соединение четырех проводников и помогают в коммутации обжатых, ультразвуковых и неподготовленных жил. Вторые нужны для бокового и фронтального монтажа. Третьи имеют опорные ножки или крепежные фланцы. Применяются для четырехмиллиметровых клемм.

Для установки на основание

Структура

Модели в базовой комплектации включают в себя механизм проводного зажима и изоляционный корпус. Добавочно клеммники могут быть оснащены маркировочными табличками, диодами и защитными пломбировочными крышками. В некоторых моделях имеется особый оранжевый рычаг для открытия механизма и доступа в зажим.

Обратите внимание! Есть заземляющие модели Ваго. Они нужны только для заземления. Имеют желтый корпус и металлические защелки. При подключении фазы появится короткое замыкание.

Структура Ваго

Назначение клеммников

Клеммники созданы для упрощения электромонтажных работ. Чтобы сделать проводное соединение в традиционном варианте, нужно делать скрутку с опрессовкой или спайкой. Это затрачивает время с силами. Применяя Ваго, можно подключать провода за считанные минуты. В результате, увеличивается темп проведения проводниковой разводки, экономятся изоляционные материалы, оперативно переключаются в схеме проводники и быстро заменяются поврежденные электрические установки.

Назначение клеммников

Как правильно пользоваться и устанавливать

Используя клеммники до 20 ампер, нужно проверять чистоту проводниковой поверхности. Обязательно перед этим установить защитный автомат. При нагрузке свыше 25 ампер отказаться от использования клеммников и использовать пайку, сварку или опрессовку.

Обратите внимание! Чтобы правильно установить клеммник, нужно снять изоляцию, поднять «язычок» вверх, ввести проводник в отверстие, продвинуть до упора, возвратить рычаг на место и проверить надежность установленного клеммника. Перед этим нужно обязательно изучить технические характеристики клеммников с указанным проводниковым диапазоном сечения, максимальным напряжением и количеством жил. Обязательно рассчитать суммарную линейную нагрузку во избежание превышения номинального тока изделия.

Правильное пользование

В целом, клеммники Ваго представляют собой электроустановочное изделие, которое нужно, чтобы соединять провода. Нужны для затягивания электропроводочных кабелей, но не повреждения. Бывают плоскими, крестовыми, шестигранными, болтовыми, пружинными, безвинтовыми и винтовыми. Самые популярные из всех моделей барьерные зажимные модели. Используются для осветительного оборудования, электромонтажных работ и установки на основание. Имеют качественную структуру, многофункциональное назначение и применение.

Wago клеммники как пользоваться.

Клеммники для соединения проводов wago

Невозможно себе представить электромонтажные работы без необходимости соединения проводов. Раньше для этого использовалась скрутка в лучшем случае дополненная пайкой полученного контакта. Этот способ, который зачастую применяется и сегодня, требует затрат времени и определенного навыка.

Да и само соединение получается неаккуратным и громоздким. Соединение на основе винтовых зажимов избавляет от подобных проблем, но и оно не лишено недостатков. Если винт «недотянуть» или «перетянуть», контакт получается менее надежным.

В первом случае место соединения может нагреваться и даже стать причиной возгорания проводки, а во втором – возникает риск повреждения провода и самой клеммы. Клеммники Wago избавляют от этих и других подобных проблем.

В данной статье предлагаю рассмотреть основные марки клеммников их конструкцию, преимущество перед альтернативными способами соединения, ну и конечно же как их использовать на практике. Ибо молодые специалисты часто задаются вопросом купил Wago клеммники как пользоваться ими?

За рубежом наиболее распространены клеммники для соединения проводов фирмы Wago и являются самым применяемым способом соединения проводов. У нас профессиональные электромонтажники о них знают, но применяют с осторожностью.

Многие ошибочно считают, что подобные соединители не создают необходимого контакта, особенно при монтаже проводки большого сечения. Между тем, этот прогрессивный способ соединения, основанный на изолированных пружинных зажимах, обеспечивает соблюдение всех требований по надежности и качеству при электромонтажных работах.

Для чего нужны клеммники WAGO

Всем известно, что при электромонтаже часто возникает необходимость соединить вместе сразу несколько проводов. В этом случае использовать клеммники для соединения проводов является наилучшим решением.

В отличие от скруток или спаек, являющихся, по сути, неразъемными соединениями, клеммники Wago позволяют легко и быстро отсоединить провода, изменить схему, подключить дополнительную цепь или устройство. Конечно, в особо ответственных случаях можно использовать и пайку, но в большинстве соединений, которые будут работать в нормальных условиях, применения клеммников Wago вполне достаточно.

Как уже упоминалось, работа с клеммами Wago не требует использования дополнительного инструмента. Единственное, что может потребоваться, это специальный инструмент для зачистки от изоляции.

После этого провод просто вставляется в клеммник и фиксируется в нем. Другим важным преимуществом клемм Wago является то, что они позволяют надежно соединять или наращивать провода, сделанные из разных материалов и разного сечения.

Как известно, соединять, например, медные и алюминиевые проводники с помощью обычной скрутки недопустимо. Кроме прочего, применение клеммников Wago позволяет экономить место в распределительной коробке или щитке, а само соединение получается аккуратным и надежным.

Wago клеммники как пользоваться

Чаще всего клеммники Wago используются в распределительных щитах и коробках, а также для подключения осветительного или иного оборудования. С их помощью можно соединять одножильные и многожильные провода. В зависимости от места установки и требований к соединению, выпускаются клеммники различных серий.

Клеммы Wago доступны в двух исполнениях: одноразовые, то есть не допускающие обратного изъятия провода, и многоразовые, в которых он фиксируется путем отведения специального зажима. Как пользоваться клеммниками wago рассмотрим оба варианта на примере двух наиболее популярных серий.

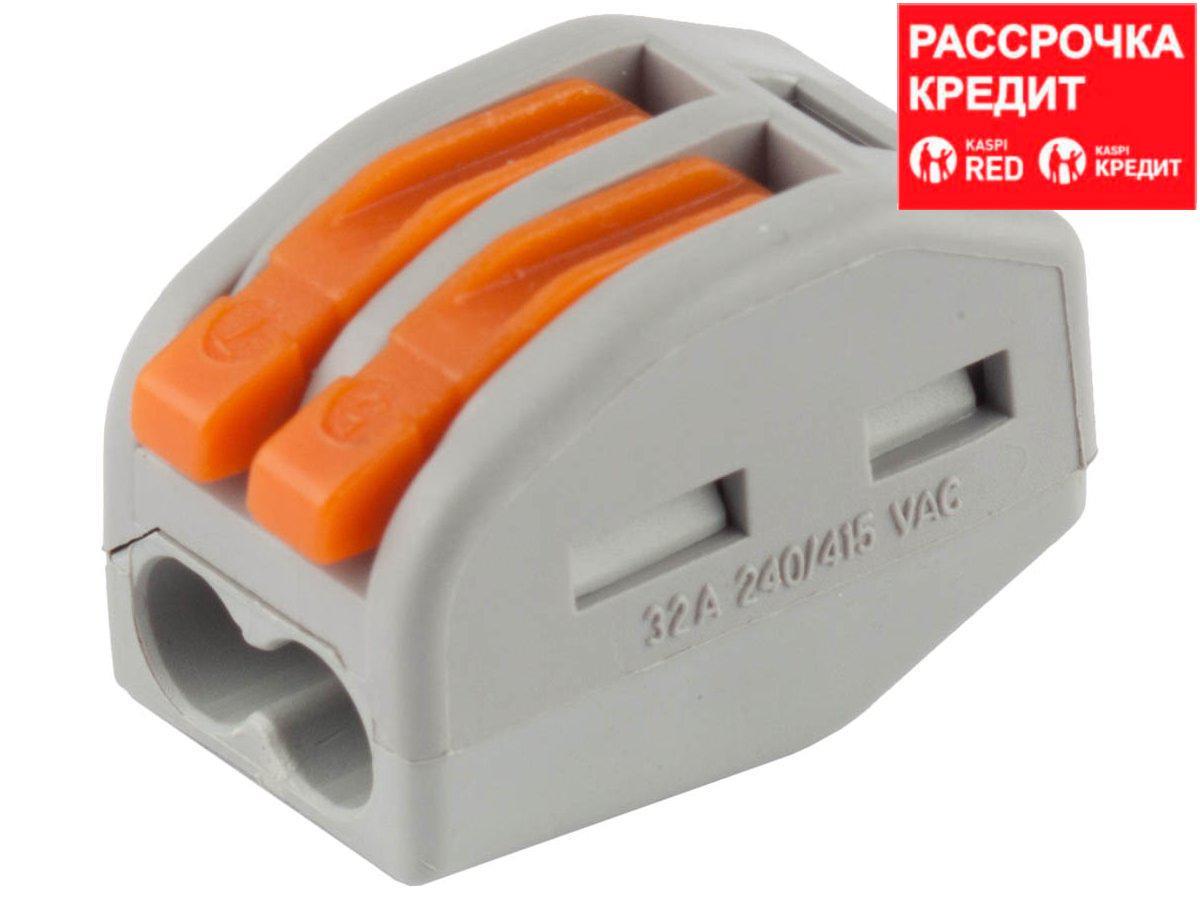

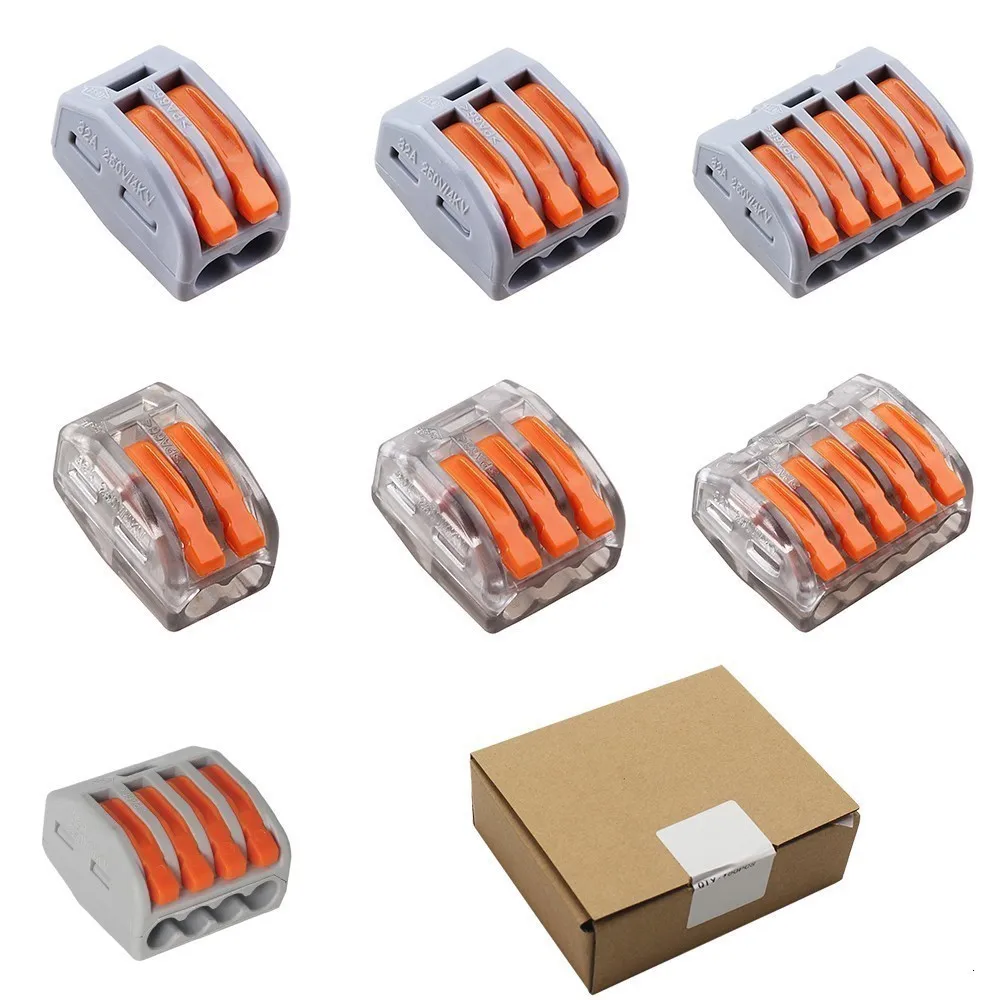

Клеммники Wago 222 серии предполагают многоразовое использование. Для фиксации провода используется специальный рычажок оранжевого цвета. Он позволяет с легкостью разъединить контакт при переналадке схемы или проведении тестирования цепи.

Каждый проводник вставляется в отдельное разъемное гнездо. В основе клеммника применяется плоско-пружинный зажим, позволяющий фиксировать проводники сечением до 4,0 мм2.

Чтобы осуществить монтаж с помощью такой клеммы, следует зачистить изоляцию провода примерно на 1 см, приподнять флажок-зажим, вставить провод и отпустить зажим.

Соединение готово! Благодаря компактному размеру клеммы ее размещение возможно в любом месте, включая компактные коробки под выключатели и розетки. При этом такой вид клеммника не требует опрессовки многожильного проводника.

Клеммы Wago 773 серии предназначены для однократного соединения и только одножильных проводников. Можно соединять и многожильные, но перед этим их наконечники следует опрессовать.

Эти клеммники могут выпускаться с заполнением специальной токопроводящей пастой или без нее. Паста служит для предотвращения окисления алюминиевых проводов. Клеммы с пастой легко отличить, они выпускаются в черном или темно-сером исполнении.

Соединение происходит аналогично: зачищается провод и вставляется до упора. Но, в отличие от разъемного, здесь отсутствует рычажок, а фиксация осуществляется с помощью внутреннего зажима, закусывающего провод и не позволяющего ему выйти обратно.

В случае крайней необходимости можно, прокручивая и применяя достаточное усилие, вынуть провод из клеммника. Но делать это настоятельно не рекомендуется, так как при этом происходит деформация фиксирующего контакта и надежность последующего соединения не гарантирована.

Преимущества продукции WAGO

На основе вышесказанного перечислим основные преимущества клемм Wago:

1. 1. Скорость монтажа. Зачистка изоляции и фиксация провода в зажиме занимает буквально несколько секунд;
2. 2. Соединение с использованием клеммников Wago, в отличие от скрутки или опрессовки, не требует дополнительной изоляции;
3. 3. Возможность производить соединение проводников, имеющих различное сечение и сделанных из разных материалов;
4. 4. При необходимости соединение может быть легко переделано. Скрутка проводов, особенно ломких алюминиевых, этого не допускает;
5. 5. Возможность производить диагностику цепи не разрывая ее, так как клеммники для соединения проводов снабжены отверстиями для подсоединения индикаторов или других приборов;
6. 6. Аккуратность монтажа, способность выполнить соединение в стесненных условиях или если доступная часть провода слишком коротка.

Многие электрики не используют в своей работе клеммы Wago не желая нести дополнительные расходы, связанные с их приобретением. Особенно это касается многоразовых клемм, которые в почти в 2 раза дороже неразъемных.

При этом большинство забывает о том времени, которое будет сэкономлено при использовании подобных изделий. А известное утверждение «время – деньги» к работе электромонтажника имеет самое прямое отношение.

Похожие материалы на сайте:

Понравилась статья — поделись с друзьями!



Клеммы WAGO: виды, особенности монтажа

Страница 1 из 3

Для соединения проводов внутренней электропроводки, профессиональные электрики и домашние мастера всё чаще используют пружинные клеммы фирмы WAGO. Постараемся выяснить, в чем секрет успеха этих электротехнических изделий. Подробно остановимся на самых распространенных сериях клемм, покажем правильную методику их применения на примере сборки типовой распределительной коробки.



Общие сведения о производителе и конструкции клемм.

Началом активного развития фирмы WAGO (WAGO Kontakttechnik GmbH & Co. KG) является далекий 1951 год. В этом году, на одной из специализированных выставок в Германии, WAGO представила свои первые клеммы на основе пружин. С тех пор основным направлением деятельности компании являются технологии пружинных контактных зажимов в различных областях электроники. В 1973 году WAGO выпускает первые малогабаритные клеммы для распределительных (распаечных) коробок и получает разрешительные документы на их широкое применение. Сегодня WAGO – это мировой лидер в производстве пружинных клемм и разъемов широкого ассортиментного спектра, применяемых при монтаже электропроводки и микроэлектронике.

Основными преимуществами пружин, по сравнению с резьбовым соединением, являются, во-первых, высокая виброустойчивость получаемого соединения, во-вторых, оказываемое постоянное давление (поджим) в точке контакта, позволяет компенсировать пластическую деформацию металла проводов.

Клеммы позволяют выполнить компактный, сертифицированный по мировым стандартам электромонтаж, допускают многократные переподключения проводов, имеют технологические отверстия для доступа к токонесущей шине щупом измерительного прибора. Почти все серии клемм WAGO при монтаже не требуют применения специализированного инструмента.

Контактные группы клемм состоят из двух частей: токонесущей шины и пружины. Шина изготавливается из луженой меди, благодаря лужению обеспечивается защита от коррозии и увеличение площади электроконтакта. Плоская пружина имеет сложную форму, изготавливается из аустенитной стали хромоникелевого легирования, что позволяет добиться необходимой упругости.

Электроизоляционный корпус клемм изготавливается из модифицированного полиамида марок «PA 6.6» и «PA 6.4» или поликарбоната. Это трудновоспламеняемые, самозатухающие материалы, имеющие широкий диапазон температуры эксплуатации, устойчивые к горюче-смазочным материалам и атмосферным воздействиям.



Два типа контактных групп.

PUSH WIRE®

Плоская пружина контактной группы данного типа выполняет две функции: оказывает необходимое давления на провод, прижимая его к токонесущей шине, и предотвращает самопроизвольное отсоединение провода благодаря своему особому расположению. Пружина расположена под пологим углом к проводу, так что извлечь провод из контактной группы гораздо труднее, чем вставить. При извлечении провода, пружина своей гранью (торцом) врезается в провод. Особенностью контактной группы типа PUSH WIRE является то, что она не располагает к частым извлечениям провода, так как это приводит к повреждениям поверхности провода и иногда может стать причиной деформации пружины. При подключении провода, пружина оказывает слабое сопротивление, но его бывает достаточно для создания затруднений введению многопроволочного провода. Подключение же многопроволочного провода высокого класса гибкости, без применения жесткого наконечника, вовсе невозможен.

Контактная группа PUSH WIRE.



CAGE CLAMP®

Данная конструкция контактной группы разрабатывалась с учетом многократного переподключения провода. Плоская, изогнутая пружина имеет прямоугольное окно для ввода провода с одной стороны и токонесущей шины с другой. Силой упругости она прижимает провод и шину друг к другу. При надавливании на верх пружины, окно приоткрывается, и появляется возможность вставить или извлечь провод с нулевым усилием. Благодаря этому, в контактную группу типа CAGE CLAMP можно легко вводить провода любого класса гибкости.

Контактная группа CAGE CLAMP.
Красной стрелкой показана точка и направление приложения силы для сжатия пружины для открытия окна перед извлечением или вводом провода.



Типы проводов.

Клеммы WAGO, в зависимости от модели, служат для соединения электрических проводов определенных типов и диапазона сечений. На рисунке изображен полный перечень проводов, допускающийся для подключения в строительно-монтажные клеммы той или иной модели.

1. Алюминиевый однопроволочный; 2. Медный однопроволочный;
3. Медный многопроволочный; 4. Многопроволочный луженый;
5. Многопроволочный в наконечнике-гильзе;
6. Многопроволочный со штыревым наконечником.



Строительно-монтажные клеммы WAGO для распределительных коробок.

Серия 773-30x.

К этой серии принадлежат клеммы, появившиеся на российском рынке одними из первых и поэтому на сегодняшний день считаются эволюционно устаревшими. Клеммы в первую очередь разрабатывались для соединения алюминиевых проводов, о чем говорит наличие кварцевазелиновой пасты внутри, но допускают использование проводов из меди. Модельный ряд состоит из четырех изделий в темно-сером корпусе из полиамида.



Технические характеристики клемм WAGO серии 773-30x.



Тип контактной группы	PUSH WIRE
Типы подключаемых проводов	Однопроволочные, многопроволочные низкого класса гибкости
Допустимые сечения однопроволочных проводов	0,75 – 2,5 кв.мм (18 — 12 AWG)
Допустимые сечения многопроволочных проводов	1,5 – 2,5 кв.мм (16 — 12 AWG)
Максимальный рабочий ток при указанном напряжении (согласно стандарту испытаний)	20 А при 600 В (UL listed, CSA) 24 А при 300 В (BV) 24 А при 400 В (ABS, CCA, FIMKO, GL, LR, NEMKO, RMR, SEMKO)
Максимальная долговременная рабочая температура	85°C



Клеммы серии 773-30x.

На корпусах клемм видны обозначения, напоминающие о модели изделия, длине зачистки провода, максимальной силе тока,
максимальное рабочее напряжение и другие.

На заднем торце клеммы находится одно или несколько отверстий (в зависимости от модели) для щупа измерительного прибора (фото слева).
Наличие заполнения клеммы кварцевазелиновой пастой
легко определяется визуально (фото справа).

Длину зачистки провода можно контролировать с помощью маркировки на самой клемме.



Вскрытие клемм WAGO с помощью тонкой плоской отвертки (выполнимо для многих серий клемм). Таким образом можно удалить изнутри кусочек провода, оставшийся там после его неудачного отсоединения.

Клеммы WAGO позволяют соединять провода из разнородных металлов:
в контактной группе типа PUSH WIRE клеммы WAGO 773-306 находятся одновременно медные и алюминиевые провода.

Серия 773-32x.

Перед нами усовершенствованные, по отношению к предыдущей серии, клеммы. Главной их особенностью является частично прозрачный корпус, благодаря чему стало возможным визуально оценить глубину введения провода. Все клеммы данной серии поставляются без кварцевазелиновой пасты. Модельный ряд состоит из четырех изделий в корпусе из поликарбоната с разноцветными вставками. Цвет вставки привязан к модели клеммы.



Технические характеристики клемм WAGO серии 773-32x.



Тип контактной группы	PUSH WIRE
Типы подключаемых проводов	Однопроволочные, многопроволочные низкого класса гибкости
Допустимые сечения однопроволочных проводов	0,75 – 2,5 кв.мм (18 — 12 AWG)
Допустимые сечения многопроволочных проводов	1,5 – 2,5 кв.мм (16 — 12 AWG)
Максимальный рабочий ток при указанном напряжении (согласно стандарту испытаний)	20 А при 600 В (UL listed, CSA) 24 А при 300 В (BV) 24 А при 400 В (ABS, CCA, GL, KEMA, LR, NEMKO, ?VE, RMR, SEMKO)
Максимальная долговременная рабочая температура	85°C



Клеммы серии 773-32x.

На корпусы клемм нанесены самые важные параметры изделия: модель, длина вводимого провода, сила тока, напряжение, сертификаты испытаний.

Щуп заходит в клемму на 6 мм.

Клеммы в разобранном виде. Применяется такая же контактная группа, как в непрозрачной серии 773-30x.

Контактная группа типа PUSH WIRE, применяемая в клеммах серий 773-32x, 773-30x.

Контактная группа разбирается на две части: С-образную токонесущую шину (на фото слева) и пружину (на фото справа).

В контактной группе клеммы 773-324 находятся четыре медных провода:
два сечением 1,5 кв.мм и два — 2,5 кв.мм.

Измерение толщины металла деталей контактной группы клемм WAGO серии 773. Стальная пружина изготавливается из металла толщиной 0,3 мм, медная шина — 0,5 мм.



Подсоединение проводов к клеммам серии 773.

1. Зачистить изоляцию провода на длину 10-13 мм. Длину зачистки можно проверить, положив провод в специальное углубление корпуса клеммы. Провод должен быть прямым.

2. Вставить провод в клемму до упора. Эту операцию удобнее выполнять с помощью плоскогубцев (см. фото ниже).

3. Визуально проконтролировать глубину введения провода через прозрачный корпус клеммы.



Подключение однопроволочного провода в клемму WAGO с контактной группой PUSH WIRE при помощи плоскогубцев.
Отсутствие насечек на губках позволяет не травмировать изоляцию. Через прозрачный корпус отчетливо видна глубина введения провода.

Предыдущая   1 2 3   Далее

Amazon.com: Wago 221-413 РЫЧАГ-ГАЙКИ 3-проводных компактных разъемов 10 шт .: Industrial & Scientific

Мои дочери спрашивают: «Что серого, хрустящего и свисает с потолка?» Ответ: электрики-любители.

Wiring 101: основные инструменты для работы в розетке: обычная отвертка, плоскогубцы, инструменты для зачистки проводов, универсальный нож, линейные плоскогубцы и стандартные гайки для проводов. Для подключения, как у бобышки, возьмите также беспроводной драйвер, квадратный бит №1 (винты коробки с винтами выключателя / выходного отверстия), квадратный бит №2 (винты зажима выхода / переключателя) и несколько проводов 3 и 5 (221-413 и т. Д.). 221-415) Гайки рычага Wago.

Я не покупаю гайки двухпроводного рычага, потому что, когда в коробке всего два провода, это обычно розетка, а зачищенные провода подключаются к клеммам. В остальное время я использую 3-проводные гайки и оставляю слот пустым. Я также пробовал нажимные гайки 773-164 (4-проводные), но редко их использую. Их сложнее вставить, они несовместимы с плетеной проволокой, и для их отсоединения необходимо обрезать провода. Если есть шанс, что я снова окажусь в коробке, я буду счастлив в будущем, я использовал гайку 5-проводного рычага.

Кроме того: правильный способ установки закрученной гайки — это зажать зачищенные концы проводов линейными плоскогубцами и плотно скрутить вместе зачищенные провода и пару дюймов изолированной части. С правильным инструментом это довольно просто. Скручивание соединит провода, и для их надежного соединения не требуется гайка. Затем накрутите закрученную гайку, чтобы обеспечить изоляцию проводов и гарантию того, что соединение с плотной оплеткой останется таким же.

С этими разъемами Wago нет необходимости скручивать провода вместе, просто зачистите и закрепите.Поскольку все провода прямые, обычно легче согнуть несколько отдельных проводов, чем согнуть скрученный жгут. Если в смеси есть плетеный провод, то наличие отдельных рычагов для каждого провода фантастически лучше, чем любой другой тип разъема. Закручивающиеся гайки искажают плетеные провода и часто требуют нескольких сборок для надежного соединения. Гайки рычага работают каждый раз.

Технологии, видео и решения Wago

WAGO , пионер технологии пружинных соединений CAGE CLAMP®, предлагает широкий спектр решений для автоматизации электрических соединений, сопряжения, управления и регулирования.Благодаря уникальной технологии подключения продукты WAGO представляют собой надежное не требующее обслуживания решение для электрических подключений, которое значительно сокращает время развертывания и интеграции.

Решения по продукции WAGO

Клеммные колодки TOPJOB® S для монтажа на рейку WAGO предлагают три способа подключения: рычажный, кнопочный и рабочий разъем. Обширная линейка сквозных и функциональных клеммных колодок для проводов с поперечным сечением от 0.14–25 мм2 (26–4 AWG) дает множество преимуществ. TOPJOB S предлагает одинарную клеммную колодку для монтажа на рейку практически для любого применения в мире. Сквозные клеммные колодки TOPJOB® S доступны в одно-, двух- и трехъярусной версиях, а также в четырехъярусных клеммных колодках.

Съемные клеммные колодки WAGO X-COM®S-SYSTEM доступны в двух различных поперечных сечениях (серии 2020 и 2022).Он совместим с клеммными колодками TOPJOB® S для монтажа на рейку и широким спектром аксессуаров из семейства клеммных колодок TOPJOB® S для монтажа на рейку. Вставной зажим CAGE CLAMP® для быстрого подключения позволяет заделывать проводники сечением до 1,5 мм2 (16 AWG) при ширине клеммной колодки всего 3,5 мм (0,138 дюйма) и до 4 мм2 (12 AWG) при ширине всего 5,2 мм. мм (0,205 дюйма).

Программа клеммных колодок для монтажа на рейку Classic с проверенной технологией подключения CAGE CLAMP® предлагает подходящие клеммные колодки для любого применения: предохранители, разъединители / испытания, клеммные колодки для диодов и светодиодов, съемные клеммные колодки — даже клеммные колодки для монтажа на рейку для проводка датчиков и исполнительных механизмов.

Клеммные колодки для монтажа на мини-рейку WAGO идеально подходят для приложений с ограниченным пространством и небольшими сечениями проводов. Благодаря проверенной технологии WAGO CAGE CLAMP® эти клеммные колодки обеспечивают виброустойчивые и надежные соединения. Они устанавливаются на рейку DIN-15 или DIN-35, занимая минимальное пространство в корпусе.

Соединители WAGO для сращивания проводов , будь то соединительная или распределительная коробка, предлагают вам подходящий продукт для любой монтажной работы.Эти решения с зажимом push-in или с рычагом экономят время и деньги. Wago предлагает широкий ассортимент клеммных колодок для печатных плат и съемных разъемов , обеспечивающих постоянное и надежное заделывание проводов с помощью технологии пружинного соединения.

Съемные соединители WAGO быстро и легко подключаются к широкому спектру приложений, в том числе на печатной плате, в шкафу управления или для подключения освещения.Проводники всегда надежно зажимаются с помощью технологии пружинного соединения, зажима Push-in CAGE CLAMP® как для одножильных, так и для кабельных проводов.

Универсальная технология сквозного соединения панелей WAGO обеспечивает безграничную гибкость в поиске решений. Выберите между различными комбинациями постоянных и вставных соединений устройств с прямым проводом или паяными контактами. Они имеют прямой контакт заземления с корпусом и универсальное пружинное соединение для всех типов проводов.

Формирователи сигналов WAGO Изолирующие усилители и WAGO изолируют, усиливают, фильтруют и преобразуют, выполняя большое количество функций в различных областях применения и обеспечивая безопасную и безошибочную передачу сигнала.

Источники питания для тонких линий Pro 2 Power Supply сочетают в себе исключительную высокую плотность мощности с превосходной эффективностью, требуя меньше места в шкафу управления.Имея 6 устройств мощностью от 120 до 960 Вт, Pro 2 устанавливает новые отраслевые стандарты связи и параметризации.

Приложения с высокими требованиями к выходной мощности требуют профессиональных источников питания, способных надежно справляться с пиковыми значениями мощности. Блоки питания WAGO EPSITRON® PRO способны выдерживать пики мощности, что делает их идеально подходящими для приложений с высокими требованиями к выходной мощности. Одно- и трехфазные источники питания с выходным напряжением 12/24/48 В постоянного тока и номинальными выходными токами от 5 до 40 А практически для любого применения.Функция PowerBoost: обеспечивает 200% выходной мощности в течение четырех секунд.

EPSITRON® CLASSIC Power — надежный блок питания с дополнительной интеграцией TopBoost. Широкий диапазон входных сигналов и обширный список международных сертификатов открывают источники питания WAGO CLASSIC для самых разных областей применения. Благодаря технологии подключения CAGE CLAMP в EPSITRON CLASSIC Power реализована функция TopBoost: экономичный предохранитель вторичной стороны через стандартные автоматические выключатели (≥ 120 Вт).

Для многих приложений требуется только 24 В постоянного тока. В этом случае блоки питания WAGO EPSITRON® ECO Power Supplies — это экономичное решение. Обладая прочным металлическим корпусом и компактной конструкцией, они подходят для базовых приложений с выходным током: 1,25 … 40 А и широким диапазоном входного напряжения для международного использования: 90 … 264 В переменного тока.

Компактные и высокопроизводительные источники питания WAGO EPSITRON® COMPACT в корпусах для монтажа на DIN-рейку доступны с выходным напряжением 5, 12, 18 и 24 В постоянного тока, а также с номинальными выходными токами до 6.5 A. Обладая широким диапазоном входного напряжения для международного использования: 85 … 264 В переменного тока, он обеспечивает улучшенное охлаждение за счет съемной передней панели: идеально подходит для альтернативных монтажных положений.

Электронные автоматические выключатели (ECB) EPSITRON® компании WAGO — это компактные и точные решения для защиты цепей постоянного напряжения. 1-, 2-, 4- и 8-канальные ECB с фиксированным или регулируемым током в диапазоне от 0,5 до 12 А. Они включают возможность связи для удаленного мониторинга и сброса.

Состоящий из зарядного устройства ИБП 24 В и контроллера с одной или несколькими подключенными батареями, источник бесперебойного питания WAGO EPSITRON® обеспечивает надежное питание приложения в течение нескольких часов. Гарантируется безотказная работа машины или системы — даже в случае кратковременных сбоев в электроснабжении.

Вместо использования дополнительного источника питания, преобразователи постоянного тока в постоянный ток EPSITRON® компании WAGO идеально подходят для специальных напряжений, обеспечивая надежное питание датчиков и исполнительных механизмов.Эти преобразователи постоянного / постоянного тока могут использоваться вместо дополнительного источника питания для приложений со специальными напряжениями. Общий профиль с формирователями сигналов и реле серий 857 и 2857: Обеспечивает полное объединение напряжения питания.

Модули резервирования EPSITRON® WAGO идеально подходят для надежного увеличения доступности источников питания. Эти модули разделяют два параллельно соединенных источника питания и идеально подходят для приложений, где электрическая нагрузка должна надежно запитываться — даже в случае отказа источника питания.Эти модули предлагают решения для питания 12, 24 и 48 В постоянного тока, до 76 А: подходят почти для любого применения.

В дополнение к надежному обеспечению безотказной работы машины и системы — даже при кратковременных сбоях питания — емкостные буферные модули WAGO EPSITRON® предлагают резерв мощности, который может потребоваться при запуске тяжелых двигателей или срабатывании предохранителя.

Набор WAGO, состоящий из релейных розеток , съемных реле и модулей оптопары , предлагает решение для любых требований.Используйте их в любом секторе промышленности и в шкафах управления. Благодаря большому диапазону соединительных и таймерных реле, можно переключать нагрузки от 1 мА до 16 А. Эти реле могут легко подключать проводники сечением от 0,34 до 2,5 мм2 (22–12 AWG) без предварительной подготовки.

Компактные электронные выключатели WAGO вступают в игру, когда основное внимание уделяется безопасности и превосходному соотношению цены и качества. Они предлагают надежную защиту от перегрузки и короткого замыкания.Они также позволяют активировать нагрузку большой емкости 50 000 мкФ и выше — без необходимости увеличения уставки номинального тока. Одно-, двух-, четырех- и восьмиканальные модели с номинальным током от 0,5 до 12 А предлагают вам гибкость, необходимую для настройки номинального тока в соответствии с вашими индивидуальными приложениями.

Вместо использования дополнительного источника питания, преобразователи постоянного тока в постоянный ток WAGO идеально подходят для специальных напряжений, обеспечивая надежное питание датчиков и исполнительных механизмов.Эти преобразователи постоянного / постоянного тока могут использоваться вместо дополнительного источника питания для приложений со специальными напряжениями. Общий профиль с формирователями сигналов и реле серий 857 и 2857: Обеспечивает полное объединение напряжения питания.

Изоляция, усиление, фильтрация и преобразование: формирователи сигналов и развязывающие усилители WAGO JUMPFLEX® выполняют большое количество функций в различных областях применения и обеспечивают безопасную и безошибочную передачу сигналов — благодаря широкому спектру разрешений для приложений по всему миру.

Интерфейсные модули WAGO предлагают вам безопасные и не требующие обслуживания соединения для гибких систем сигнальной проводки. Они соединяют электронику с электрическими системами на уровне управления и управляют передачей и распределением сигналов на уровне управления и на уровне поля (система, машина). Здесь управляющие сигналы от предварительно собранных штекерных соединений подаются на соединения клеммной колодки, обеспечивая безопасное, не требующее обслуживания соединение сигнальных линий с использованием надежных клеммных колодок, оснащенных технологией пружинного соединения CAGE CLAMP®.

Устройство защиты от перенапряжения WAGO и специализированная электроника находят множество применений. Интерфейсные модули со специальными функциями обеспечивают безопасную безошибочную обработку и адаптацию сигналов. Наши решения по защите от перенапряжения обеспечивают надежную защиту электрооборудования и систем предохранителями от высокого напряжения.

Коммутаторы Industrial ECO серии экономичны и компактны для малых и средних сетей передачи данных.Благодаря адаптеру для DIN-рейки и металлическому корпусу они обладают функцией автосогласования и автокроссинга, что упрощает создание и расширение сети.

Промышленные коммутаторы WAGO оснащены резервным источником питания и переключаемым кольцевым резервированием, обеспечивающим бесперебойную передачу данных. Благодаря короткому времени восстановления, менее 20 мс, кольцо Xpress Ring повышает надежность вашего процесса. Производительность и доступность ваших машин и систем в сети всегда гарантированы.Помимо резервирования канала связи, в коммутаторы интегрирован резервный источник питания, который также можно контролировать с помощью реле аварийной сигнализации.

Управляемые коммутаторы Wago поддерживают комплексные функции безопасности (например, ограничение MAC-адресов, безопасность портов). Это обеспечивает дополнительный контроль потока данных и защиту системы. Управляемые коммутаторы WAGO, 852-303 и 852-1303, предлагают несколько методов настройки кольцевой топологии Ethernet для повышения надежности.

Этот промышленный управляемый коммутатор MACsec прост в настройке и установке; таким образом, его можно использовать во многих приложениях, в том числе в жилых помещениях. Он идеально подходит для защиты локальной сети по принципу «plug-and-play» со встроенным соглашением ключей MACsec, обеспечивающим безопасность. Обеспечивая двухточечную безопасность на каналах ETHERNET между узлами, MACsec использует GCM-AES для обеспечения целостности всего сетевого трафика.

Контроллер PFC100 предлагает прекрасно оборудованный контроллер с привлекательным соотношением цены и качества. Этот ПЛК сочетает в себе лучшее из мира Linux® и CODESYS в одном устройстве. Этот компактный контроллер (ПЛК) предлагает гибкое решение не только для промышленных процессов, но и для приложений в машиностроении.

Контроллер PFC200 — эффективное решение для управления вашими приложениями автоматизации.Контроллеры PFC поколения 2 предлагают более высокоскоростные процессоры с тактовой частотой 1 ГГц и увеличенный объем памяти для многогранных приложений. Создавайте, управляйте и визуализируйте свои проекты еще проще и удобнее с помощью контроллера PFC200 благодаря e! COCKPIT (CODESYS V3 и Linux®. PFC200 может работать как главный контроллер EtherCAT.

Контроллер PFC200 XTR Controller от WAGO предлагает надежное устройство, не имеющее аналогов и превосходное в экстремальных условиях.Не требуя дополнительных средств защиты, контроллер выдерживает колебания температуры от −40 до +70 ° C (−40 … + 158 ° F), обладает исключительной устойчивостью к импульсному напряжению до 5 кВ, невосприимчив к помехам и устойчив к вибрации. до 5г. Благодаря среде e! RUNTIME, основанной на CODESYS V3 и операционной системе Linux® с поддержкой реального времени, этот ПЛК является эффективной системой управления для ваших задач автоматизации. Сюда входят места, где требуется больше, чем может предоставить стандартная система автоматизации.

Для оптимальной автоматизации внутри и снаружи шкафа управления: гибкие системы удаленного ввода / вывода IP20 и IP67 для любых приложений и сред.Независимость от полевой шины: Совместимость со всеми стандартными протоколами полевой шины и стандартами ETHERNET. Широкий выбор модулей ввода / вывода, доступных почти для любого применения, а также широкий спектр аксессуаров для маркировки и технологий подключения.

Устройства Touch Panel 600 Standard Line оснащены резистивными сенсорными экранами для стандартных шкафов управления. Эта серия доступна с размерами экранов от 4.От 3 ”до 10,1” и в трех конфигурациях; Версии веб-панели, панели Visu и панели управления.

Сенсорная панель 600 Marine Line поставляется с черными матовыми антибликовыми поверхностями и имеет специальные сертификаты для использования в судовых системах автоматизации. Эта серия доступна с диагональю экрана от 4,3 до 10,1 дюйма в моделях Visu Panel и Control Panel.

Сенсорная панель 600 Advanced Line — это емкостные мультисенсорные устройства со стеклянной поверхностью, обладающие повышенной механической и химической стойкостью, для более сложных требований.Эта серия доступна с размерами экрана 7,0 дюйма и 10,1 дюйма в версиях Visu Panel или Control Panel.

Для задач визуализации с помощью CODESYS V2 и V3: привлекательные веб-панели WAGO e! DISPLAY — идеальный завершающий штрих для машин или систем. WAGO предлагает эстетически приятные HMI, которые оставляют неизгладимое впечатление, значительно повышая ценность и улучшая имидж вашей машины или системы.Доступны четыре размера экрана (4,3 ″, 5,7 ″, 7,0 ″ и 10,1 ″), они предлагают современную визуализацию с помощью CODESYS V2 и e! COCKPIT (на основе CODESYS V3). Эти панели представляют собой высокопроизводительное решение в сочетании с контроллерами PFC200 и PFC100.

Видеоролики о продукции WAGO

Блок питания PRO2

Компактный рычажный соединитель серии 221

Клеммные колодки TOPJOB S для монтажа на рейку

Технология подключения WAGO

Проверено миллиардами приложений по всему миру

Универсальная соединительная система, которую мы изобрели в 1977 году, известна как CAGE CLAMP® и является отраслевым стандартом для технологий электрических соединений.

Краткий обзор всей информации о CAGE CLAMP®:

• Концевые заделки для одножильных, многопроволочных и многопроволочных проводов сечением от 0,08 до 35 мм² (28–2 AWG). И CAGE CLAMP®, и токовая планка образуют автономный зажимной элемент.
• CAGE CLAMP® изготовлен из высококачественной хромоникелевой пружинной стали.
• Токовая шина изготовлена ​​из электролитической меди с луженой поверхностью.

Просто нажмите

Push-in CAGE CLAMP® — это универсальная технология подключения для всех типов проводов, обеспечивающая простоту вставных клемм.

Краткий обзор всей информации о зажиме Push-in CAGE CLAMP®:

• Концевые заделки для одножильных, многопроволочных и многопроволочных проводов сечением от 0,14 до 25 мм² (24–4 AWG).
• Подсоедините жесткие провода, просто вставив их в устройство — без инструментов.

Самая быстрая технология подключения

Соединительная система PUSH WIRE® использует жесткость проводника для компенсации усилия зажима при вводе. PUSH WIRE® в основном используется в соединительных коробках.

Краткий обзор всей информации о PUSH WIRE®:

• Подключите как одножильные, так и многопроволочные провода.
• Жесткость проводника используется для компенсации усилия зажима путем простого проталкивания проводника в устройство.
• Каждый провод зажимается в отдельном зажимном узле.
• Воронкообразный ввод для проводов предотвращает подключение нескольких проводов в один зажим.

С момента своего основания в 1951 году WAGO является пионером инновационных систем подключения в электротехнике и электронике.Тщательно спроектированные и изготовленные, их продукты не только гарантируют более быстрое и простое подключение, но также предлагают более высокий уровень безопасности благодаря их вибростойким, быстрым и необслуживаемым технологиям подключения.

Свяжитесь с командой Gibson Engineering, чтобы узнать больше о том, как вы можете повысить свое конкурентное преимущество с помощью технологий подключения, управления и визуализации WAGO уже сегодня!

WAGO анонсирует канал

на YouTube

• 7 марта 2012 г.
• Корпорация WAGO
• Новости

Сводка

На канале YouTube есть более 30 видеороликов, охватывающих широкий спектр контента как для новичков, так и для опытных зрителей.

, 7 марта 2012 г. — канал WAGO на YouTube содержит более 30 видеороликов, предлагая клиентам дополнительное обучение и поддержку по продуктам. Эти пошаговые видеоролики, подготовленные инженерами по приложениям, менеджерами по продукции и обучению WAGO, охватывают широкий спектр контента как для новичков, так и для опытных зрителей. Темы варьируются от базовой маркировки клеммных колодок с помощью программного обеспечения WAGO ProServe до расширенного программирования CoDeSys для модуля шагового контроллера WAGO 750-670 RS-422 (импульс / направление). В видеороликах есть обучающий текст, позволяющий пользователям следить за своим собственным узлом / компьютером. Видео различаются по продолжительности от 1:24 (с использованием Smart Designer WAGO ProSeve) до 10:55 (ввод в эксплуатацию радиочастотного трансивера WAGO Bluetooth). WAGO будет периодически загружать новые видео на канал в рамках своего обязательства по бесплатному обучению / поддержке клиентов. WAGO YouTube Videos включают:

• WAGO Удаленный ввод / вывод EtherNetIP FieldBus
• WAGO серии 750 Журнал непосредственно в базе данных MySQL CoDeSys 2.3
• Расширенное руководство CoDeSys Работа с массивами
• WAGO CoDeSys 2 3 Краткое руководство пользователя Структурированный текст

WAGO — лидер в технологии пружинных соединений, работающих под давлением, которая исключает ослабление проводов в результате вибрации и температурных циклов, обеспечивая при этом высоконадежные, устойчивые к коррозии и не требующие обслуживания соединения. Продукция: клеммные колодки для монтажа на DIN-рейку, печатную плату и шасси; сигнальные кондиционеры; WAGO-I / O-SYSTEM и многое другое.

Учить больше

---

Вам понравилась эта замечательная статья?

Ознакомьтесь с нашими бесплатными электронными информационными бюллетенями, чтобы прочитать больше замечательных статей ..

Подписывайся

---

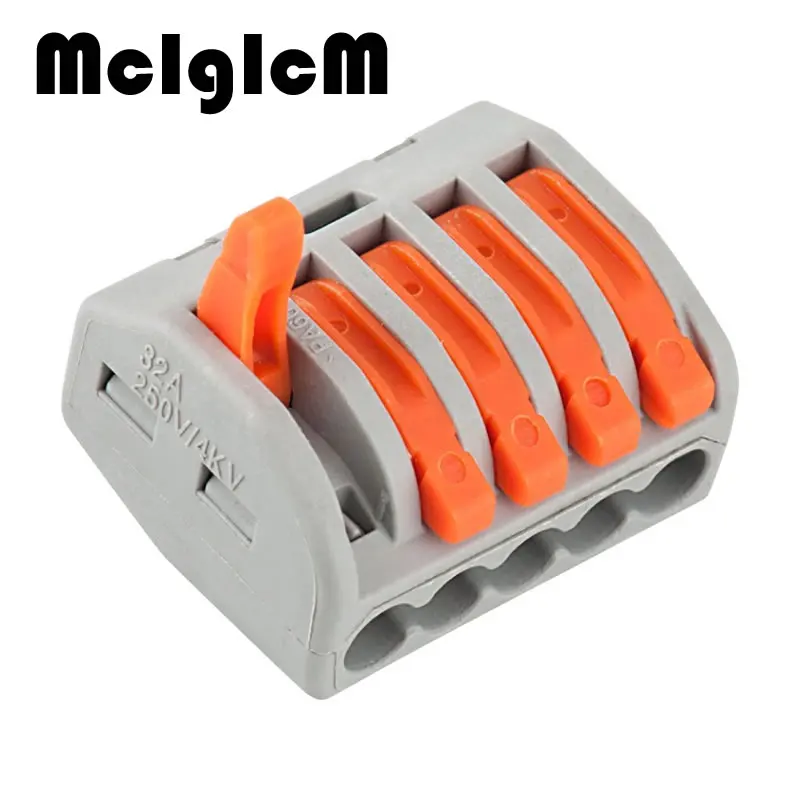

WAGO 222-415 28AWG 32A 5-ПОЛЮСНЫЙ КЛЕММНЫЙ БЛОК СЕРЫЙ WAGO ОРАНЖЕВЫЕ ГАЙКИ РЫЧАГА — Радиодетали

{tab Overview}

Компактный стыковой соединитель для всех типов проводников: с помощью стыковых соединителей серии 222 вы можете соединять сплошные проводники с поперечным сечением из 0.От 08 до 4 мм², а также для тонкопроволочных и многопроволочных проводов сечением от 0,08 до 2,5 мм². Без использования каких-либо инструментов!

Электромонтаж очень прост: зачистите провод на 9–10 мм / 0,37 дюйма, откройте зажимной блок с помощью встроенного рычага и вставьте провод. Помимо стандартных применений при установке в зданиях, эти соединители также могут быть зафиксированы в положении для использования с монтажными держателями, например в распределительных коробках.

На практике этот разъем можно использовать для внутренней проводки, осветительных приборов, жалюзи, навесов, управления дверьми и воротами, внутренних телефонов, насосов, громкоговорителей и многих других приложений? , без инструментов!

• Многожильные / одножильные провода
• Широкий диапазон размеров проводов

• Комбинация разных размеров и типов проводов в одном соединителе
• Небольшое потребление места
• Встроенная контрольная точка

• Защита от поражения электрическим током, безопасное прикосновение

• Низкие затраты на установку и безопасная эксплуатация

• Соединение, не требующее обслуживания

• Многоразовый соединитель

{tab Specs}Количество полюсов18 Номинальный ток [A] Информация по технике безопасности 1

Имя	Значение	Агрегат
5
Общее количество точек подключения	5
Общее количество потенциалов	1
Цвет	серый (1)	2
Номинальное напряжение EN (1) [В]	400	В
Номинальное импульсное напряжение (1) [кВ]	4	кВ
32	A
Технология подключения (1)	CAGE CLAMP®
Тип подключения	CAGE CLAMP®	903 09
Тип проводника (1)	однопроволочный + многопроволочный
Сечение от (1) [мм²]	0.08	мм²
Сечение до (1) [мм²]	2,5	мм²
Сечение от (1) [AWG]	28	AWG
Сечение вверх к (1) [AWG]	14	AWG
Тип проводника (2)	многопроволочный
Сечение от (2) [мм²]	0.08	мм²
Сечение до (2) [мм²]	4	мм²
Сечение от (2) [AWG]	28	AWG
Сечение вверх до (2) [AWG]	12	AWG
Длина без изоляции от (1) [мм]	9	мм
Длина без изоляции до (1) [мм]	10	мм
Длина без снятия изоляции (1) [дюйм]	0.37	дюйм
Тип электропроводки	Проводка с боковым вводом
Пожарная нагрузка [МДж]	0,13	MJ
Вес [г] 6,56
Ширина [мм]	26,6	мм
Ширина [дюйм]	1,047	дюйм
Высота [мм]	14.5	мм
Высота [дюймы]	0,571	дюймов
Длина [мм]	20,5	мм
Длина [дюймов]	9018	9018	В заземленных линиях электропередачи

{/ tabs} {вкладка Видео}

Клеммные колодки WAGO с зажимом Push-in CAGE CLAMP®

-мост 2.5 мм ²
мост 2.5 мм ²

	Клеммные колодки серые	2002-1291	Для клеммных колодок WAGO 2202-1201, 2202-1204, 2202-1207 Ширина: 0 .8 мм, Поперечное сечение клемм: 2,5 мм 2 Технический паспорт	4164.0012	от 0,66 € Заказ
		2004-1291	Для клеммных колодок WAGO 2204-1201, 2204-1204, 2204-1207 Ширина: 1 мм, Поперечное сечение клемм: 4 мм 2 Технический паспорт	4164.0112	от 0,66 € Заказать
		2006-1291	Для клеммных колодок WAGO 2206- 1201, 2206-1204, 2206-1207 Ширина: 1 мм, Поперечное сечение клеммы: 6 мм 2 Типовой лист	4164.0212	от 0,66 € Заказ
		2010-1291	Для клеммных колодок WAGO 2210-1201, 2210-1204, 2210-1207 Ширина: 1 мм, Поперечное сечение клемм: 10 мм 2 Типовой лист	4164.0312	от 0,66 € Заказ
		2016-1291	Для клеммных колодок WAGO 2216-1201, 2216-1204, 2216-1207 Ширина: 1 мм, Поперечное сечение клемм: 16 мм 2 Типовой лист	4164.0412	от 0,70 € Заказ
двойной	Гребневая перемычка 2,5 мм 2	2002-402	Для клеммных колодок WAGO 2202-1201, 2202-1204, 2202 -1207 Номинальный ток: 25 А, изолированный, ШxВxГ (мм): 8,6x19x4,1 Типовой лист	4164.0042	от 0,28 € Заказать
	Гребень-перемычка 4 мм 2	2004-402	Для клеммных колодок WAGO 2204-1201, 2204-1204, 2204-1207 Номинальный ток: 32 А, изолированный, ШxВxГ (мм): 10.3x19x4.1 Типовой лист	4164.0142	от 0,33 € Заказ
	Гребневая перемычка 6 мм 2	2006-402	Для клеммных колодок WAGO 2206-1201, 2206-1204 , 2206-1207 Номинальный ток: 41 А, изолированный, ШxВxГ (мм): 12,7x19x4,1 Типовой лист	4164.0242	от 0,51 евро Заказать
	Гребень-перемычка 10 мм 2	2010-402	Для клемм WAGO 2210-1201, 2210-1204, 2210-1207 Номинальный ток: 57 А, изолированный, ШxВxГ (мм): 17.5x23x4.1 Типовой лист	4164.0342	от 0,58 евро Заказать
	Гребневая перемычка 16 мм 2	2016-402	Для клеммных колодок WAGO 2216-1201, 2216-1204 , 2216-1207 Номинальный ток: 76 А, изолированный, ШxВxГ (мм): 21,4x23x4,1 Лист данных	4164.0442	от 0,93 € Заказать
тройной 123 Гребень	2002-403	Для клеммных колодок WAGO 2202-1201, 2202-1204, 2202-1207 Номинальный ток: 25 А, изолированный, ШxВxГ (мм): 13,8x19x4,1 Технический паспорт	4164.0043	от 0,59 евро Заказать
	Гребневая перемычка 4 мм 2	2004-403	Для клеммных колодок WAGO 2204-1201, 2204-1204, 2204-1207 90 Номинальный ток: 32 А, изолированный, ШxВxГ (мм): 16.5x19x4.1 Технический паспорт	4164.0143	от 0,67 € Заказать
	Гребневая перемычка 6 мм 2	2006-403	Для клеммных колодок WAGO 2206-1201, 2206-1201, 2206-1201, 2206-1204 , 2206-1207 Номинальный ток: 41 А, изолированный, ШxВxГ (мм): 20,2x19x4,1 Типовой лист	4164.0243	от 0,77 € Заказать
	Гребень-перемычка 10 мм 2	2010-403	Для клеммных колодок WAGO 2210-1201, 2210-1204, 2210-1207 Номинальный ток: 57 А, изолированный, ШxВxГ (мм): 27.5x23x4.1 Типовой лист	4164.0343	от 1,18 € Заказать
	Гребневая перемычка 16 мм 2	2016-403	Для клеммных колодок WAGO 2216-1201, 2216-1204, 2216-1207 Номинальный ток: 76 А, изолированный, ШxВxГ (мм): 33,4x23x4,1 Лист данных	4164.0443	от 1,73 € Заказать
пятикратный 123 Комбинация	2002-405	Для клеммных колодок WAGO 2202-1201, 2202-1204, 2202-1207 Номинальный ток: 25 А, изолированный, ШxВxГ (мм): 24,3x19x4,1 Типовой лист	4164.0045	от 1,02 € Заказать
	Гребневая перемычка 4 мм 2	2004-405	Для клеммных колодок WAGO 2204-1201, 2204-1204, 2204-1207 Номинальный ток : 32 А, изолированный, ШxВxГ (мм): 29x19x4.1 Типовой лист	4164.0145	от 1,90 € Заказать
	Гребневая перемычка 6 мм 2	2006-405	Для клеммных колодок WAGO 2206-1201, 2206-1204, 2206- 1207 Номинальный ток: 41 А, изолированный, ШxВxГ (мм): 35,3x19x4,1 Типовой лист	4164.0245	от 2,64 € Заказать
	Гребень-перемычка 10 мм 2	2010 -405	Для клеммных колодок WAGO 2210-1201, 2210-1204, 2210-1207 Номинальный ток: 57 А, изолированный, ШxВxГ (мм): 47.6x23x4.1 Технический паспорт	4164.0345	от 4,10 € Заказать
	Гребневая перемычка 16 мм 2	2016-405	Для клеммных колодок WAGO 2216-1201, 2216-1201, 22 1204, 2216-1207 Номинальный ток: 76 А, изолированный, ШxВxГ (мм): 57,5x23x4,1 Технический паспорт	4164.0445	от 6,03 € Заказать

Разъемы клеммной колодки, электрическая клеммная колодка , Клеммные колодки WAGO, Клеммная колодка

Прямые цены от производителя — Интернет-магазин »

Мы храним товарно-материальные запасы на сумму более 1 миллиона долларов! При заказе до 15:00 по московскому времени возможна доставка в тот же день!

On-Line Electronics, Inc.является специализированным дистрибьютором клеммных колодок и лент, соединителей для тяжелых условий эксплуатации, силовых столбов, промышленных устройств управления и многого другого. Мы предлагаем дополнительные решения по проектированию, производству, хранению и доставке.

Компания

On-Line Electronics гордится тем, что работает более 30 лет. Мы обеспечиваем полное обслуживание клиентов от нашего знающего и дружелюбного отдела продаж до образцов и технической поддержки для вашего инженерного отдела. Свяжитесь с нами для получения клеммных колодок и соединителей.

Промышленные шкафы Автоматические выключатели Автоматические выключатели на DIN-рейку	Кулачковые переключатели Выключатели-выключатели Кнопка
Разъемы питания HD Промышленные разъемы Разъемы HAN	Разъемы LTW Разъем для солнечных батарей Круглый разъем
Клеммная колодка распределителя питания Двухрядные клеммные колодки Клеммные колодки KULKA	Устройства снятия напряжения Трубопровод Разъемы
DIN-рейка Системы ввода-вывода Клеммные колодки

Рекомендуемые товары

WAGO 750-306 ВАГО 750-333 ВАГО 750-341 ВАГО 750-342 ВАГО 750-343 ВАГО 750-346 ВАГО 750-352 WAGO 750-402 WAGO 750-430 ВАГО 750-455 ВАГО 750-461 WAGO 750-504 WAGO 750-530 WAGO 750-550

WAGO 750-554 WAGO 750-600 WAGO 750-602 WAGO 750-631 / 000-004 WAGO 750-650 WAGO 750-833 WAGO 750-842 WAGO 750-920 WAGO 750-923 WAGO 750-314 ВАГО 750-454 WAGO 750-601 WAGO 750-960 WAGO 750-303

Премия WAGO «Дистрибьютор года»

Компания

Награда Harting Top Performer Han® Division	Клуб продаж WAGO на миллион долларов
Интернет-электроника получила эту награду за выдающиеся показатели продаж в 2003 году.	On-Line Electronics гордится тем, что неоднократно получала эту награду за более чем 20 лет совместной работы с Wago Corporation.

Обзор исследований мирового рынка клеммных колодок до 2021 года с указанием сегментов и роста отрасли к 2027 году

Отдел новостей MarketWatch не участвовал в создании этого контента.

8 ноября 2021 г. (Лента новостей CDN через Comtex) — Исследование, опубликованное на Global Terminal Block Market 2021-2027 , представляет собой исторический обзор и углубленное исследование текущего и будущего рынка отрасли.Отчет предлагает тщательную оценку этой отраслевой вертикали и содержит важную информацию, касающуюся оценки прибыли, периодических результатов, доли рынка, размера отрасли, текущей выручки и рыночных тенденций. В отчете представлен краткий анализ регионального спектра и прогноз доходов рынка на период с 2021 по 2027 год.

В отчете представлены данные о масштабах и применении этого рынка. Он разбивает глобальный размер рынка клеммных блоков по объему и стоимости в зависимости от области применения, типа и географии.Отчет внимательно анализирует и исследует каждую тенденцию рынка.

СКАЧАТЬ БЕСПЛАТНО ОБРАЗЕЦ ОТЧЕТА: https://www.marketsandresearch.biz/sample-request/212438

Подробное профилирование компании позволяет пользователям оценить анализ акций компании, новые продуктовые линейки, объем новых рынков, стратегии ценообразования, инновационные возможности и многое другое. Опытные отраслевые аналитики делают акцент на углубленной оценке будущих достижений на основе прошлых данных и нынешних обстоятельств глобального рынка клеммных блоков.

Некоторые важные игроки отрасли на мировом рынке:

• Phoenix Contact
• Интерфейс Вайдмюллера
• Wago Kontakttechnik
• Виланд Электрик
• ABB
• Rockwell Automation
• Электрические соединители Weco
• Eaton
• Молекс
• Metz Connect

По типу продукта рынок в основном делится на:

• Клеммные колодки с пружинным зажимом
• Клеммные колодки с винтовыми зажимами
• Соединение смещения изоляции
• Клеммные колодки вставного типа
• Особые соединения

По конечным пользователям / приложениям рыночный отчет охватывает следующие сегменты:

• Бизнес-оборудование
• HVAC
• Источники питания
• Промышленный контроль
• Инструменты
• Телекоммуникационное оборудование
• Транспорт
• Другие

Этот отчет включает в себя подробный и значительный объем информации, которая поможет новым поставщикам услуг наиболее полно для лучшего понимания.Отчет предлагает обзор доходов, спроса и предложения данных, футуристических затрат и анализ роста в течение прогнозируемого года.

ДОСТУП К ПОЛНОМУ ОТЧЕТУ: https://www.marketsandresearch.biz/report/212438/global-terminal-block-market-2021-by-manufacturers-regions-type-and-application-forecast-to-2026

Географически этот отчет разделен на несколько ключевых регионов, включая продажи, выручку, долю рынка и темпы роста в этих регионах:

• Северная Америка (США, Канада и Мексика)
• Европа (Германия, Франция, Великобритания, Россия, Италия и остальные страны Европы)
• Азиатско-Тихоокеанский регион (Китай, Япония, Корея, Индия, Юго-Восточная Азия и Австралия)
• Южная Америка (Бразилия, Аргентина, Колумбия и остальная часть Южной Америки)
• Ближний Восток и Африка (Саудовская Аравия, ОАЭ, Египет, Южная Африка и остальные страны Ближнего Востока и Африки)

Отчет проливает свет на жизненно важные события, а также на другие события, происходящие на рынке, которые знаменуют расширение и открывают двери для роста перспектив в ближайшие годы.Отчет содержит информацию о движущих силах, влияющих на масштабы глобального рынка клеммных колодок, и их влиянии на график доходов в этой отрасли.

Настройка отчета:

Этот отчет можно настроить в соответствии с требованиями клиента. Пожалуйста, свяжитесь с нашим отделом продаж ([email protected]), который позаботится о том, чтобы вы получили отчет, соответствующий вашим потребностям. Вы также можете связаться с нашими руководителями по телефону + 1-201-465-4211, чтобы поделиться своими исследовательскими требованиями.

Свяжитесь с нами
Марк Стоун
Руководитель отдела развития бизнеса
Телефон: + 1-201-465-4211
Электронная почта: [email protected]
Интернет: www.marketsandresearch.biz

Это контент распространялся через службу распространения пресс-релизов CDN Newswire. По вопросам пресс-релиза пишите нам по адресу [email protected].

COMTEX_396528001 / 2657 / 2021-11-08T16: 01: 49

Есть ли проблемы с этим пресс-релизом? Свяжитесь с поставщиком исходного кода Comtex по адресу editorial @ comtex.com. Вы также можете связаться со службой поддержки клиентов MarketWatch через наш Центр поддержки клиентов.

Отдел новостей MarketWatch не участвовал в создании этого контента.

.
