назначение, технические характеристики, виды и способы монтажа

Согласно техническим требованиям ПУЭ, соединения электрических проводов выполняются только с помощью специальных колодок или клеммных соединений. Главное условие — это надежность и прочность соединений, от чего напрямую зависит противопожарная безопасность и безаварийная эксплуатация проводки. Профессиональные электромонтажники используют немецкие клеммники Wago, особенностью которых является удобная конструкция и соединения за счет постоянного действия встроенной пружины.

klemmniki vago

klemmniki vago

Для чего нужны клеммники Ваго

В отличие от аналогичных изделий других производителей, зажимы Wago имеют широкую сферу применения, поскольку могут использоваться при прокладке электропроводки как в быту, так и на производстве. Удачное конструктивное решение делает их безопасными при эксплуатации даже в условиях высокого напряжения и сильного электрического тока. Корпус клеммных колодок Wago изготавливается из особого модифицированного полимера, неподверженного воздействию влаги и устойчивого к перепадам температур. При этом клеммы Wago подходят для проводов всевозможных модификаций.

С помощью соединительных клемм Wago можно состыковывать медные и алюминиевые кабели разных сечений и типа (одножильные, многожильные), обеспечивая при этом высокую надежность монтажа. Их используют при прокладке наружной и скрытой проводки, внутри распределительных коробов, в местах, где из-за технологических сложности невозможно выполнить пайку. Для соединения проводов с помощью клеммников Wago достаточно установить провод в отверстие до упора и защелкнуть.

Достоинства и недостатки

Немецкие клеммы Wago обладают существенными преимуществами, главными из которых являются следующие:

  • четкая фиксация с помощью пружины, исключающей случайное отсоединение;
  • легкость монтажа, причем даже в труднодоступных местах и в условиях недостатка освещения;
  • компактные размеры, позволяющие легко спрятать клемму в распределительной коробке;
  • высокая ударопрочность, устойчивость к вибрационным воздействиям;
  • отсутствие необходимости в специальном обслуживании;
  • легкое разъединение в случае необходимости.

Современные соединители Wago обладают еще и таким свойством, как компенсация температурных расширений, благодаря чему соединение остается целостным даже при сильных перепадах температуры и влажности. Из недостатков многоразовых клемников можно выделить высокую стоимость, однако, учитывая высокое качество и надежность соединений, цена себя полностью оправдывает.

Технические характеристики

Все клеммы Wago вне зависимости от модификации и размера изготавливаются из электролитического медного сплава с особым лужением, в конструкции которых имеется хромоникелевая пружина. Корпус диэлектрический, состоящий из сплава полиамида и поликарбоната, который обладает высоким сопротивлением току. Производитель выпускает десятки модификаций таких изделий, определяемых сериями 222-773, где применяется ваговский зажим одного из следующих типов:

  • fit-clamp: используется врезной контакт IDC, позволяющий соединять кабели без предварительного съема изоляции;

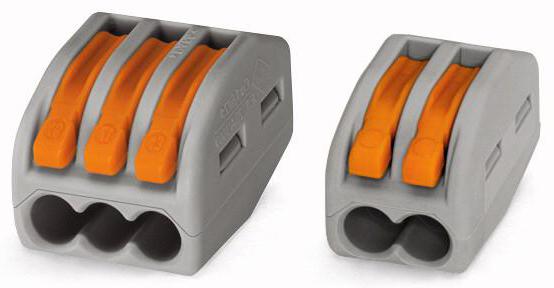

  • cage clamp: здесь стальная пружина выполнена отдельно от луженой медной шины токопроводящего типа, что дает возможность соединять как одножильные, так и многожильные провода.

Существуют как многоразовые, так и одноразовые модели Ваго, благодаря чему мастер может легко выбрать тот вариант, который подходит ему наилучшим образом.

Wago

Wago

Виды клеммников

Выпускаемую производителем номенклатуру клемм Wago можно поделить на следующие виды:

  1. WAGO Compact (221): клеммное соединение универсального вида, которое отлично подходит для многоразового зажима проводов разных сечений и типа (одножильных, многожильных) из меди и алюминия. Используется при недостатке свободного места в распределительной коробке, поскольку клемма обладает компактными размерами.

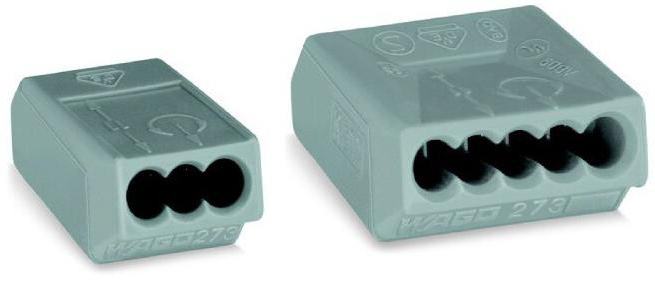

  2. Push Wire (773, 273): применяется для прочного соединения проводов одножильного типа в наружных и внутренних (заглубляемых) распределительных коробках.
  3. Push Wire (243): чаще всего используется для соединения электрических проводов малого сечения с одной жилой.

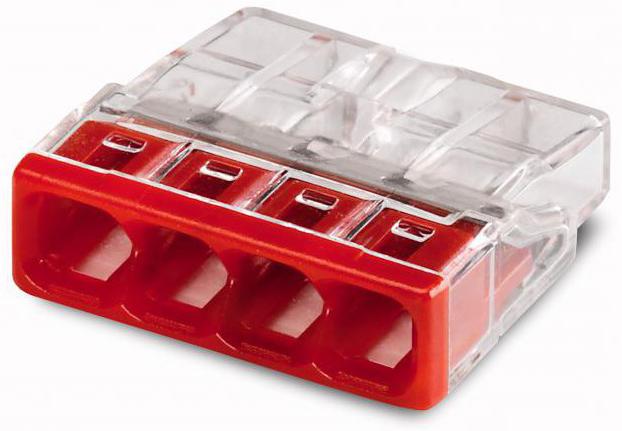

  4. Compact Push Wire (2273): данные клеммники необходимы для распределительных коробок, соединения внутри них медных и алюминиевых проводов (с большим количеством кабелей).
  5. Wago Compact (221): используется для многоразового соединения одножильных и многожильных проводов из алюминия и меди, сечением от 0,2 мм² и выше.
  6. Пружинные клеммы (222): походят для состыковки электрических проводов, сечением от 0,08 мм² и представляют собой удобные самозажимные клеммы Wago.
  7. Серия 224: имеет небольшой диаметр гнезда, поскольку предназначена для подключения тонкожильных проводов, используемых для осветительных приборов.

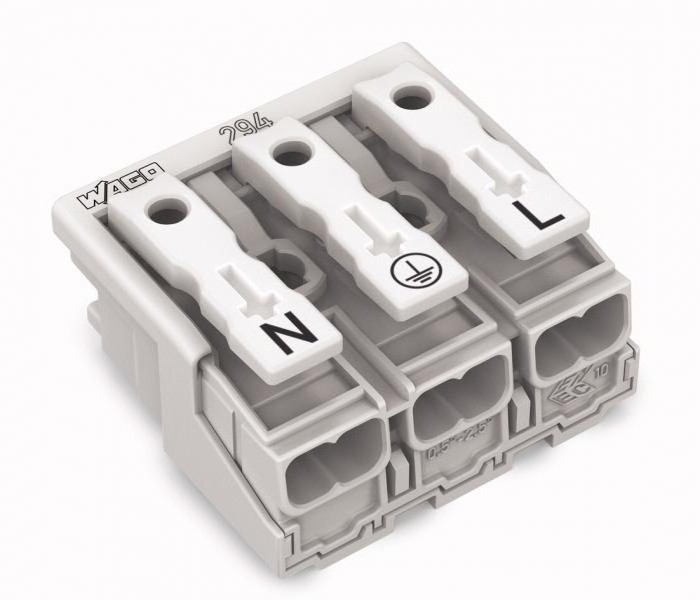

  8. Wago Linec (294): клеммы специализированные, предназначенные для подключения источников питания, а также при прокладке трехжильной проводки с нулем, защитным заземлением и фазой.

Wago

Wago

При необходимости соединения алюминиевых проводов рекомендуется использовать клеммники Ваго с пастой, которая способна надежно защитить наконечники от окисления. Приобретая Wago клеммники, как ими пользоваться, можно узнать у продавца или квалифицированного электрика. Для тех, кто еще ни разу не пользовался данными изделиями, будет полезной информация о соединениях проводов с помощью клеммников Ваго.

Как пользоваться

Соединение клеммниками надежнее традиционной скрутки с пропайкой, благодаря этому проводка служит намного дольше, выдерживая высокое напряжение и большой ток. Все современные зажимы Ваго, как пользоваться которыми будет указано ниже, заслужили уважение и признание со стороны многих специалистов.

Итак, в качестве примера возьмем самый популярный вид клеммника Wago из серии 222, для использования которого выполняют следующие действия:

  1. Снимают изоляцию с конца провода около 5 мм.
  2. Поднимают в клемме оранжевый зажим.
  3. Вводят конец оголенного электрического провода до упора.
  4. Опускают зажим до щелчка.

После этого провод надежно фиксируется в гнезде, мастер присоединяет аналогичным образом все другие провода. Ничего сложного в том, как пользоваться клеммами Wago, нет, поэтому многие профессиональные мастера активно применяют данные колодки для соединения проводов.

Если спросить у опытного электрика, можно ли скручивать жилы провода, то он ответит, что нельзя, поскольку нагрузка при эксплуатации современных бытовых приборов не малая. При этом скрутки могут не выдержать большого тока и перегреться, что может привести к возгоранию. Поэтому лучше всего использовать при монтаже клеммы Ваго, позволяющие соединять кабели безопасно.

Примечание! Речь про некачественно выполненную скрутку проводов, без сварки.

Отдавая предпочтение надежным контактам — клеммникам Wago, а также применяя медный кабель нужного проходного сечения, мастер обеспечивает надежность проводки. В некоторых случаях можно использовать и алюминиевую жилу, однако с течением времени они окисляются, а это приводит к ухудшению контакта. Активное использование клемм Ваго на практике подтверждает высокое качество таких соединений, поэтому стоимость изделий полностью себя оправдывает.

виды, устройство, характеристики и правила подключения

Клеммы Wago стремительно вытесняют из электротехники прочие виды соединений проводов. Они пригодны для подключения потребителей малой и средней мощности. Это означает, что их можно использовать для большинства типов домашних электроприборов и некоторого производственного оборудования. Такие возможности стали предпосылкой к массовому применению ваговских зажимов и росту их популярности среди специалистов.

Назначение клеммных колодок от Wago

Основное назначение клеммников Ваго — это упрощение электромонтажа.

Для обычного соединения проводов необходимо сделать скрутку, опрессовку или спайку. Это отнимает драгоценное время и силы. Применение же соединителей Ваго позволяет подключать провода за считанные секунды.

Соединение проводов с помощью зажимов WagoСоединение проводов с помощью зажимов Wago

Отсюда вытекают и второстепенные задачи, выполнения которых позволяет добиться использование клеммников:

  • увеличение темпа разводки проводки;
  • экономия изоляционных материалов;
  • большая наглядность электропроводки для ремонтного персонала;
  • возможность оперативных переключений в схеме;
  • быстрая замена поврежденных электрических установок.
к содержанию ↑

Устройство и принцип работы колодки

В базовой комплектации клеммный зажим состоит из двух частей:

  1. Механизм зажима провода. Выполнен из луженой электротехнической меди. Задача зажимного механизма — зафиксировать жилу кабеля и поддерживать надежный электрический контакт между проводами.
  2. Изоляционный корпус. Изготовлен из негорючего полиамида. Защищает людей и окружающие и элементы проводки от контакта с находящимся под напряжением зажимным механизмом.
Устройство клеммы WagoУстройство клеммы Wago

Дополнительно клеммники Wago могут оснащаться табличками для маркировки, встроенными диодами и защитными пломбировочными крышками.

Принцип работы состоит в зажиме провода пружиной. У некоторых моделей соединителей для этого имеется специальный рычаг (часто оранжевого цвета). Он нужен, чтобы открыть механизм и дать проводу попасть в область зажима. У других же достаточно просто вставить кабель с наконечником в пружинный механизм, и он раскроется самостоятельно.

Обратите внимание. Существуют заземляющие клеммники Ваго. Провода, которые к ним подключаются, электрически соединены с крепежом под DIN рейку. Такие колодки применяются строго только для заземления. Их легко отличить по жёлто-зелёному окрасу корпуса и металлическим защёлкам. Если подключить к такому клеммнику фазный провод, то возникнет короткое замыкание на землю и риск.

Клемма заземления WAGOКлемма заземления WAGOк содержанию ↑

Характеристики Wago

Клеммники Ваго применяются как в бытовой электропроводке, так и в промышленных аппаратах. Это объясняет широкий перечень их технических характеристик.

Проводящая часть соединителя изготовлена из меди. Этот материал хорошо проводит электричество без существенных потерь на тепло. Медь покрывается тонким слоем мягкого оловянно-свинцового припоя. Его задача — максимально улучшить электрический контакт с проводкой.

Габариты клеммников вагоГабариты клеммников ваго

Изоляция клеммника выполнена из устойчивого к перегреву материала. Он кратковременно выдерживает температуру до 200 °C. Это свойство необходимо с точки зрения требований пожарной безопасности.

к содержанию ↑

Плюсы и минусы применения

Практикующие электромонтеры разделились на две категории. Одни акцентируют внимание на достоинствах клеммников Ваго, другие же отмечают в основном недостатки. На деле же истина где-то между этими двумя мнениями.

Плюсы применения Ваго:

  • быстрый безвинтовой монтаж;
  • минимальный набор нужных инструментов и материалов;
  • клеммник легко купить даже в небольшом электротехническом магазине;
  • аккуратность и логичность проводки;
  • соответствие правилам безопасности.

Минусы клеммников:

  • необходимость в периодическом осмотре;
  • должны быть визуально доступны;
  • плохо справляются с нагрузками больше 1 кВт;
  • большое переходное сопротивление контактов;
  • риск перегрева и расплавления;
  • высокая стоимость.
к содержанию ↑

Разновидности клеммников Ваго

Разные типы клеммников имеют отличающиеся характеристики и функционал. На практике чаще всего используются три модификации соединителей Ваго:

  1. С плоской пружиной.
  2. Cage Clamp.
  3. Fit Clamp.

С плоской пружиной

Подходят для оперативных монтажных работ. Согласно инструкции, данный вид клеммника одноразовый. Технически же его возможно применить с десяток раз. После этого он ломается.

Зажим Wago с плоской пружиной часто используют для монтажа сетей освещения. Это очень удобно, ведь работа выполняется под потолком. Использовать на высоте прочие методы соединения затруднительно.

Зажим с плоской пружинойЗажим с плоской пружиной

Конструкция зажима позволяет подключать им кабели от 0,5 до 4 кв. мм. Провода при этом должны быть одножильными. Возможно соединение и гибких кабелей, состоящих из множества тонких проволок. В таком случае на них должен одеваться и опрессовываться наконечник.

Выпускаются двух модификаций:

  1. Для подключения только медных проводов;
  2. Для меди с алюминием.
к содержанию ↑

Cage Clamp

Позволяют многократно соединять провода клеммниками. Подходят для более серьезных нагрузок. С их помощью соединяются электрические двигатели, магнитные пускатели или маломощные нагревательные элементы. Ничего не мешает использовать их для подключения различных датчиков и слаботочных цепей.

Зажимы Cage Clamp WAGO используются для большой нагрузкиЗажимы Cage Clamp WAGO используются для большой нагрузки

Устройство этого типа зажима дает возможность применять его с проводкой до 35 кв. мм. Для разжатия пружины и монтажа провода необходима тонкая отвертка или любой подобный острый предмет. Допускается подключение многожильных проводов без наконечников.

к содержанию ↑

Fit Clamp

Предназначены для экспресс-работ по электромонтажу. В своем устройстве имеют самозажимный врезной контакт. Это позволяет перед подключением провода не снимать с него изоляцию. За такое удобство, конечно, придется немного доплатить. Но если соединить требуется сотни проводов, то затраты вполне оправданы.

Стоит отметить, что для нормального прокола изоляции, она должна быть свежей и невысохшей. Возможны проблемы при подключении проводки в условиях отрицательных температур. В таких случаях многие типы изоляции становятся слишком твердыми.

Зажимы Fit Clamp для соединения проводов без снятия изоляцииЗажимы Fit Clamp для соединения проводов без снятия изоляциик содержанию ↑

Серии клеммников

Производимые компанией Ваго клеммники подразделяются на несколько серий. Каждая из них подразумевает работу в тех или иных условиях. При подборе серии следует руководствоваться следующими характеристиками проводки или оборудования:

  • номинальное напряжение в сети;
  • максимальный действующий ток;
  • температура, влажность и прочие условия окружающей среды;
  • качество и надежность монтажа.
к содержанию ↑

Для сетей освещения

К этому виду соединителей относятся клеммники, которые пригодны для подключения осветительных приборов. Их особенность — низкий рабочий ток. Они пригодны для работы в бытовых сетях 220 В и соответствуют всем требованиям пожарной безопасности.

Клемный блок Wago 272-312Клемный блок Wago 272-312

Данная категория подразумевает быстрое выполнение поставленных задач. Поэтому клеммники изготовлены по технологии Push-in Cage Clamp и не требуют применения наконечников даже на гибких проводах. Примеры зажимов, пригодных для монтажа осветительных приборов:

  • серия 294 — подходит для подключения самых тонких проводов;
  • 272 — рассчитана на жилы стандартного сечения 2,5 кв. мм;
  • 293 — оснащается выводом для заземления и монтажной защелкой.
к содержанию ↑

Для электромонтажных работ

Эта категория применяется наиболее часто. Клеммники для электромонтажных работ используют для разводки квартирной проводки и маломощных промышленных устройств. Они предназначены для подключения в компактных коробках и там, где прочие виды креплений просто не поместятся.

Популярные представители этой категории:

  • серия 222 — пригодна для любых типов квартирных кабелей и справляется с высокими токами;
  • 221 — имеет прозрачный корпус для визуального контроля надежности соединения;
  • 243 — для низковольтной проводки диаметром 0,6–0,8 мм;
  • 273 — для самой распространенной в быту проводки сечением 2,5 и 4 кв. мм;
Соединительные разъемы Wago серии 222Соединительные разъемы Wago серии 222

Важно! Многократное применение одного и того же ваговского зажима с рычагом снижает усилие его пружины. Поэтому такие клеммники, особенно в силовых цепях, следует применять только один раз.

Отмечаются и многоуровневые электромонтажные клеммники. Они представляют собой устройство, состоящее из нескольких независимых соединителей, расположенных в одном корпусе. Разработаны для экономии места и повышения плотности монтажа.

к содержанию ↑

Для установки на DIN-рейку или в щит

Получили массовое распространение в распределительных щитах и шкафах управления. Их особенность — возможность установки на DIN-рейку. Это позволяет применять клеммники в сложных электрических устройствах, где необходимо подключить по схеме сотни проводов.

В конструкцию входит защелка для крепления и поле для установки маркировочной ленты. Дополнительно клеммники могут оснащаться контактными отверстиями для измерений.

Популярные примеры:

  • серии 260 и 860 — применяются для боковой и фронтальной установки на монтажную дин-рейку;
  • 862 — имеет усиленный корпус и возможность подключения проводов без наконечников;
  • 869 — обладает компактными размерами и подходит для слаботочной проводки сечением до 4 кв. мм;
Клемма серии 260-301 для монтажа на DIN-рейкуКлемма серии 260-301 для монтажа на DIN-рейкук содержанию ↑

Сервисные клеммные колодки

Сервисные клеммы универсальны по своему назначению. Они используются как временный соединитель проводов. Имеют двухстороннюю конструкцию. Получается 2-проводная клемма. Провод входит слева и выходит справа.

Внутри также имеется контактная пружина. Сверху кнопка-рычаг для его ослабления. Жилы соединяемых кабелей предварительно зачищаются. Затем они вставляются по бокам клеммника. Распространенные серии:

Соединительная клемма с рычажком WAGO 222Соединительная клемма с рычажком WAGO 222к содержанию ↑

Другие серии

Существуют и менее распространенные серии клеммников Ваго. Они реже встречаются в продаже или электротехнике. Но каждый из этих типов обладает своей особенностью. К прочим видам соединителей относятся:

  • 273 серия — пригодна для подключения алюминиевых проводов к медным;
  • 862 серия — проходная клемма с номинальным током до 6 А и фиксацией корпуса на винты.
Зажимы серии 862 с возможностью фиксации на винтыЗажимы серии 862 с возможностью фиксации на винтык содержанию ↑

Wago и алюминиевые провода

В электротехнике существует фундаментальное правило: нельзя соединять медные провода с алюминиевыми. Такой контакт образует гальваническую пару. В результате скрутка греется, окисляется и со временем перегорает. В некоторых случаях соединение этих металлов даже способно вызвать пожар.

Специалисты из Ваго позаботились и об этой проблеме. Среди их продукции имеются клеммники, предназначенные для соединения проводов из меди и алюминия. Секрет изделия кроется в специальной токопроводящей пасте. Она нанесена на зажимы клеммника. Такая паста улучшает электрический контакт и предотвращает нагрев и окисление проводников.

Соединение алюминиевого и медного провода с помощью клеммыСоединение алюминиевого и медного провода с помощью клеммык содержанию ↑

Признаки оригинального зажима Wago

Клеммники Ваго обрели невероятную популярность. Находятся производители, которые пытаются выдавать себя за этот бренд. Поэтому важно отличать настоящую продукцию Ваго от некачественных подделок. Нужно помнить три простых правила:

  1. Оригинальные клеммники на своей тыльной стороне содержат схематическую инструкцию по применению.
  2. На корпусе настоящего клеммника обязательно указан его рабочий ток и логотип «WAGO».
  3. Рычаги для ослабления пружин у подделок имеют более темный оранжевый цвет. Оригинальная же соединительная клемма заметно ярче.
Оригинальные клеммники WAGOОригинальные клеммники WAGOк содержанию ↑

Советы по использованию клеммников

При использовании соединителей Ваго желательно руководствоваться некоторыми несложными принципами. Они отчасти не совпадает с рекомендациями производителя. Однако практика показывает, что этих правил все же стоит придерживаться. Советы по использованию клеммников Ваго:

  1. Лучше всего данное соединение пригодно для сетей освещения с током не более 5 А.
  2. При работе на мощности свыше 1 кВт важную роль играет чистота поверхности проводки.
  3. При токах свыше 10–15 А лучше избегать применения клеммников Ваго. А если все же приходиться использовать, то как можно чаще следить за их состоянием.
  4. Не стоит допускать контакт соединителей Ваго с легковоспламеняющимися материалами.

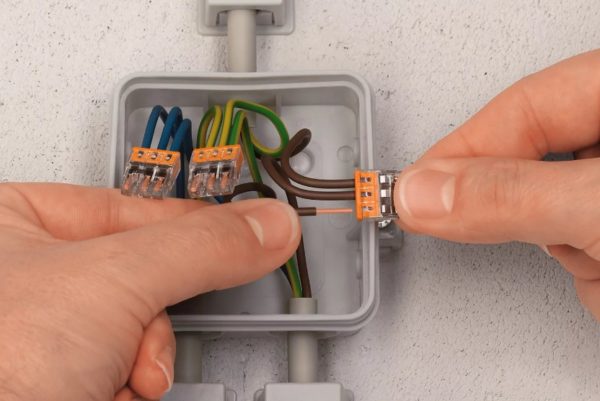

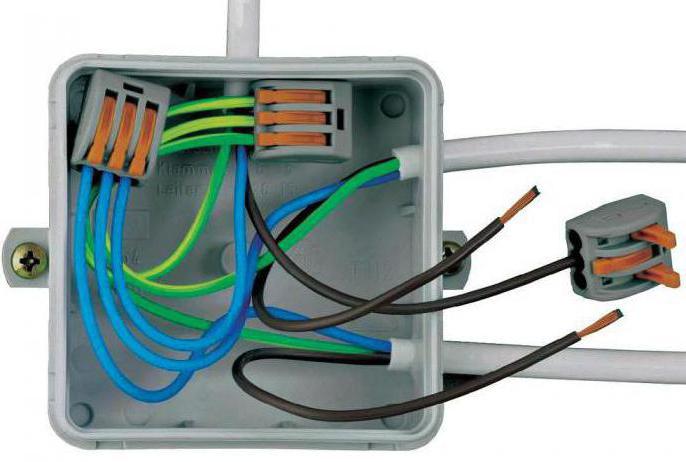

Соединение проводов в распредкоробке с помощью клеммниковСоединение проводов в распредкоробке с помощью клеммников

Важно! После подключения кабеля его контакт с колодкой проверяется на надёжность. Для этого необходимо с небольшим усилием попробовать выдернуть токопроводящую жилу из зажима. Она должна оставаться на месте.

к содержанию ↑

Рекомендации по установке

Есть правила по процессу монтажа клеммников. Их соблюдение не вызывает сложностей. Однако в будущем они способны избавить от кучи проблем. Рекомендации следующие:

  1. У проводки желательно сохранять запас в 3–5 см для последующей замены клеммника.
  2. Соединения Ваго должны быть доступны для осмотра.
  3. Не стоит превышать номинальный ток клеммника. Лучше приобретать его с двойным запасом по мощности.
  4. При зачистке кабелей удобно использовать отметки длины на самом клеммнике.
  5. При хранении и эксплуатации зажимов важно изолировать их от влаги.

Чем больше ток, протекающий через контакты клеммника, там чаще его следует осматривать. Ваги, используемые для освещения, практически не нуждаются в проверке. А те, через которые включены обогреватели и электроплиты, следует контролировать как можно чаще. Это позволит заранее устранить греющееся соединение и избежать проблем в будущем.

Клеммники Ваго не вызывают нареканий при соблюдении правил их монтажа и нагрузочных характеристик. Если на упаковке с зажимом сказано, что он рассчитан на ток в 20 А, то его уверенно можно применять в цепях до 10 А. Двухкратный запас гарантирует надежную многолетнюю работу устройства.

Большинство людей применяют ваговские клеммники для разводки освещения в квартире. В этом случае токи редко превышают несколько ампер, особенно если использовать современные светодиодные лампочки. Поэтому ваги, даже если они дешевые, вполне справляются с этими задачами.

Соединительные клеммы Wago: виды, устройство, характеристики и правила подключения

Классификация клеммников и использование клемм WAGO (ВАГО)

Клеммники WAGO

Клеммники WAGOЭкспрессклеммники от мирового лидера WAGO (ВАГО) уже давно известны как надежное устройство для быстрого монтажа электрической проводки на основе одножильных или многожильных медных кабелей, алюминиевых проводов или вариантов их комбинированного соединения без применения инструмента и дополнительных материалов.

Немецкая компания WAGO Kontakttechnik GmbH — крупнейший производитель разъемных клемм и безвинтовых пружинных клеммных соединителей для высококачественного соединения различных типов проводников. Невозможно представить, что электротехника обходилась без них еще совсем недавно, всего несколько лет назад. А ведь именно компании WAGO принадлежит идея соединения силой пружины, а не винтом.

Достоинства и недостатки пружинной технологии

Клемма WAGO — это плоскопружинный зажим, имеющий массу достоинств:

  • Клемма соединительная ВАГОКлемма соединительная ВАГОотдельный клеммный зажим для каждого провода;
  • безопасность эксплуатации, потому что случайно прикоснуться к токонесущим частям невозможно;
  • аккуратный и быстрый монтаж, не зависящий от приложенной силы монтажника и его квалификации;
  • отсутствие повреждений и деформаций соединяемых проводов, так как пружинная клемма подстраивается под сечение провода и зажимное усилие является оптимальным;
  • надежность, высокая виброустойчивость и ударопрочность;
  • газонепроницаемость соединения в месте контакта, исключающее возможность окисления оголенных проводов;
  • компактные размеры;
  • отсутствие технического обслуживания клеммников при эксплуатации.

Недостаток можно назвать только один, да и то, он скорее не присущ именно клеммам, но, как и любое разъемное соединение, они должны быть установлены так, чтобы к ним сохранялся доступ.

Технические параметры клеммников WAGO

Клеммная колодка WAGO COMPACT для распределительных коробок

Клеммная колодка WAGO COMPACT для распределительных коробокДля изготовления клемм используются электролитическая медь специального лужения, хромоникелевая пружинная сталь, полиамид и поликарбонат как диэлектрики в качестве носителей токопроводящих элементов.

Клеммники используются не только в быту, но и в промышленности, поэтому диапазон значений каждого параметра достаточно широк:

  • пропускаемый ток 6–232 А;
  • напряжение 100–1000 V;
  • сечение провода 0,08–95 мм².

Классификация клеммников WAGO

Клеммы WAGO серии 2273 с пастой Alu-Plus

Клеммы WAGO серии 2273 с пастой Alu-PlusВ зависимости от типа применяемой пружины различают следующие типы клемм.

1. Клеммы с плоскопружинным зажимом, которые применяются для быстрого монтажа проводки без возможности повторного использования. Умельцы утверждают, что хотя такие клеммы предназначены для единоразового соединения жестких одножильных проводов сечением 0,5–4 мм², их вполне можно использовать как многоразовые — качество зажима становится хуже, но ненамного. Соединяют ими и предварительно запрессованные в наконечники гибкие многожильные провода. Самая распространенная модель WAGO 773 и она выпускается в двух вариантах:

  • без пасты для соединения медных проводов сечением 1–2,5 мм² в распределительных коробках на 2, 4, 6 и 8 проводов, выпускаются в прозрачном корпусе с цветными вставками. Каждый цвет соответствует определенному количеству подсоединений при токе 25 А. Существует модель WAGO 773– 173, рассчитанная на ток 41 А, три подсоединения медных проводов диаметром сечения от 1,5 до 6 мм²;
  • для соединения алюминиевых проводов или в смешанном варианте алюминия с медью используются клеммы с контактной пастой, они выпускаются черного или серого цвета. Если приходится соединять алюминиевый и медный провода, из гнезда, предназначенного для меди, паста удаляется. Модели клемм WAGO 773–302 (304, 306, 308) с контактной пастой рассчитаны на 2, 4, 6 или 8 подключений для соединения проводов сечением от 0,75 до 2,5 мм² при токе 25 А. Модель WAGO 773–503 — на три подключения проводов 1,5–4 мм² при токе 32 А.

Клеммники этой серии используются для минимизации падения напряжения в проводах большой длины, силового электромонтажа, размножения потенциала провода сечением 6 мм² в распределительной коробке, подключения параллельно расположенной розетки.

2. Клеммы с зажимом CAGE CLAMP® используются и в распределительных коробках, и для подключения осветительных приборов. При этом наконечники на многожильный провод не нужны.

Медный провод можно соединять и многожильный, и одножильный сечением от 0,08 до 35 мм² и в любых комбинациях. Достоинства клемм WAGO с зажимом CAGE CLAMP® — это простота и надежность монтажа, несмотря на их достаточно высокую стоимость (примерно вдвое дороже, чем WAGO 773), делают их сегодня очень популярными. Они могут использоваться:

  • при подключении индуктивных датчиков движения, электромоторов, светильников, специальных ламп, электрических машин, потенциалов, водяных насосов, счетчиков электроэнергии;
  • в системах «теплый пол», устройствах отопления, тепловых нагнетателях;
  • в переговорных устройствах, жалюзи, громкоговорителях, управлении дверями, световых гирляндах;
  • при временных подключениях.

Клемма WAGO Kontakttechnik 222-415

Клемма WAGO Kontakttechnik 222-415Клеммники WAGO 222 выпускаются только без пасты и используются при комбинированном соединении одножильных и многожильных проводов сечением от 0,08 до 4 мм² при токе до 35 А и напряжениях до 380 V. Для соединения алюминиевых проводов нужно приобрести пасту отдельно и занести ее в токопроводящие гнезда. Универсальные клеммы WAGO 222–412 (413, 415) выпускаются на 2,3 и 5 проводов и их можно использовать несколько раз.

Клеммы WAGO 224 служат для быстрого подсоединения осветительного оборудования без использования инструмента и надежно защищают от оголенных выводов проводников из потолка и стены. Они соединяют два или три одножильных или многожильных медных и алюминиевых проводов сечением от 0,5 до 2,5 мм². Со стороны потолочного алюминиевого провода гнезда наполнены контактной пастой, а со стороны светильника зажим CAGE CLAMP® позволяет подключать медный провод, одножильный или многожильный, луженый или опрессованный.

3. Клеммы с зажимом FIT-CLAMP, в которых используется врезной контакт, позволяют производить монтаж проводов без предварительной зачистки проводов от изоляции, как в других соединениях. То есть одна из новых разработок компании WAGO еще больше упрощает и, следовательно, ускоряет монтаж.

Каталог продукции WAGO велик, он включает более десяти тысяч наименований. Для всех клемм компания WAGO выпускает инструменты, монтажные и маркировочные принадлежности, маркировки кабеля и отдельных жил. Все клеммники ВАГО сертифицированы в важнейших международных сертификационных центрах. Продукция ВАГО имеет и допуски к применению в отдельных отраслях промышленности, например, ГАН России дала разрешение использовать клеммы на атомных объектах. И еще клеммы WAGO со специальными сертификатами широко используются на железнодорожном транспорте.

Для обычного бытового потребителя полезны только несколько позиций из каталога клеммников WAGO — модели серий 222, 224 и 773.

Клеммы для слаботочных медных соединений

Клеммы для слаботочных медных соединенийКлеммники серий 243 и 862 используются реже. WAGO 243 — для соединения одножильных медных проводов малого сечения до 0,8 мм² на 4 и 8 подключений для использования в слаботочных сетях на 6А, например, в системах видеонаблюдения или телефонии. Специальные пазы в корпусе типа «ласточкин хвост» предназначены для того, чтобы эти клеммы удобно было собирать в блоки. Для удобства монтажа на DIN-рейке к ним выпускаются специальные кронштейны и штифты для установки на монтажной плате.

WAGO 862 — для соединения в одну клемму до четырех одножильных и многожильных с обжатым наконечником или с ультразвуковым уплотнением проводов площадью сечения от 0,5 до 4 мм² на 2, 3, 4 и 5 подключений с дополнительным контактом заземления при токе 25 А (для сечения 4 мм² номинальный ток — 32 А) и напряжении 500V. Клеммы оснащены нажимными лапками, которые упрощают установку вручную или с отверткой. На корпусе выполнено специальное отверстие для проверки электрической цепи, в которое вставляется испытательный штекер диаметром 2 мм.

Как пользоваться клеммами?

Главное, нужно запомнить, что одна клемма — это один электрический контакт. По аналогии с подсоединением при помощи старой доброй изоленты — одна скрутка или одно место соединения.

  1. Что такое клемма и как ее установитьЧто такое клемма и как ее установитьWAGO 773 — провод зачищается на 12 мм от края и вставляется до упора в гнездо клеммника. Если нужно провод вынуть, то его просто аккуратно и не прикладывая больших усилий, вытаскивают, слегка прокручивая клеммник;
  2. WAGO 222 — зачищенный на десять мм провод вставляется в гнездо при открытом рычажке яркого оранжевого цвета и рычажок закрывается. Обратная операция проделывается также легко.

Клеммы WAGO удобны и просты в обращении, монтаж электропроводки с их помощью можно выполнить быстро и надежно, даже не обладая опытом. Хотя все же лучше поручать работы с электрической проводкой специалисту, потому что правильное соединение проводов – это гарантия в первую очередь безопасности.

«Ваго» (зажим проводов): инструкция, как пользоваться

При проведении электромонтажных работ львиную долю времени занимает выполнение соединений проводов в распределительных коробках. Помимо трудоёмкости создания распределительные коробки являются слабым местом любой электропроводки, большая часть неисправностей вызвана именно плохим контактом либо коротким замыканием в них.

Традиционные способы соединения проводов

Исторически соединения выполнялись скруткой или с использованием винтовых клемм. Скрутка проводов – наиболее простой и распространённый способ монтажа, но и он имеет недостатки:

  • Нельзя скручивать вместе медные и алюминиевые провода.
  • Не следует скручивать многожильные провода.
  • Размер скрутки должен быть не менее пяти витков.
  • Нельзя скручивать провода разных сечений.
  • Чтобы скрутка не ослабела с годами, она либо проваривается, либо применяются специальные подпружиненные колпачки, для медных проводов используют также пайку, но это достаточно трудоемко.
  • Необходимо дополнительно изолировать место скрутки.
  • Не рекомендуется соединять более трёх проводов.

Использование винтовых клемм также имеет ограничения вследствие больших габаритов, малого количества соединяемых проводов, ослабевания винтового соединения со временем и конечно трудоёмкости.

Достоинства и недостатки зажимов «Ваго»

Альтернативным способом монтажа является применение быстрозажимных клеммников. Клеммные зажимы «Ваго» имеют целый ряд неоспоримых преимуществ при выполнении электромонтажных работ:

  • Возможность соединения алюминиевых и медных проводов.
  • Соединение проводов разных диаметров от 0,5 до 4,0 кв. мм.
  • Использование многожильных проводов.
  • Номинальный ток до 32А.
  • Соединение до восьми проводов в одной группе.
  • Быстрый и удобный монтаж без применения специальных инструментов.
  • Изолированное электробезопасное соединение.
  • Компактный размер клеммника.
  • Возможность визуального контроля соединения через прозрачный корпус.
  • Отдельные модели позволяют выполнять разборное соединение.
  • Наличие специальных отверстий в корпусе для подключения контрольно-измерительных приборов.

Единственным недостатком этих соединителей является их цена, но он с лихвой окупается экономией времени при монтаже, надёжностью и долговечностью соединения. Также высокой плотности монтажа можно достичь, применяя зажим «Ваго» (фото демонстрирует аккуратность монтажа клеммников в распределительной коробке).

ваго зажим

Типы зажимов «Ваго»

Компания выпускает клеммы с зажимными устройствами следующих типов:

  • Пружинные зажимы.
  • Зажимы FIT-CLAMP.
  • Зажимы CAGE CLAMP.

Клеммы с плоскими пружинными зажимами являются наиболее простым и бюджетным решением для соединения проводов. Зажим представляет собой блок из плоских стальных пружин, запрессованных в поликарбонатный корпус. Выпускаются блоки с числом контактов от двух до восьми. Зажим предназначен для одноразового соединения проводов, повторное применение нежелательно, так как усилие пружины ослабевает.

В зажимах FIT-CLAMP используется врезной контакт (IDC), что обеспечивает наиболее быстрый вариант монтажа. Эти устройства позволяют соединять провода без предварительного снятия изоляции.

В клеммах с зажимами CAGE CLAMP стальная пружина выполнена отдельно от токопроводящей медной шины. Для изготовления токопроводящей платины используется луженая медь. Такая конструкция зажима позволяет использовать любые провода, в том числе тонко- и многожильные.

зажим ваго фото

Линейка продукции

Номенклатура клеммных соединителей «Ваго» (зажимы, характеристики которых мы рассматриваем) такова:

  • 294 и 294 Linec – специализированные клеммы для присоединения источников питания и осветительных приборов, предназначены для ответвления трёх проводников: фазы, нуля и защитного заземления.
  • 224 – серия для подключения тонкожильных проводников осветительных приборов к распределительной сети.
  • 243 PUSH WIRE – для присоединения одножильных проводов малых сечений.
  • 2273 COMPACT PUSH WIRE – используются для соединения любых проводов в распределительных коробках.
  • 273 и 773 PUSH WIRE – соединение одножильных проводов в монтажных коробках.
  • 222 – универсальные клеммы для многократного соединения любых проводов с сечением от 0,08 мм кв.
  • 221 WAGO COMPACT – универсальный клеммник уменьшенного габарита для многократного соединения любых проводов с сечением от 0,2 мм кв.

Рассмотрим более подробно зажимы ваго. Как пользоваться клеммами каждой серии?

Соединители серий 294 и 294 Linect

Используемые в клеммниках этих серий зажимы Push-in CAGE CLAMP позволяют подключать одно-, много- и тонкожильные провода без применения специального инструмента. Опционально прямой контакт защитного заземления PE может быть расположен под соединителем и использоваться для объединения с PE шиной при монтаже. На стороне внутреннего соединения имеется полнофункциональный третий контакт для каждого полюса сечением от 0,5 до 0,75 кв. мм. Соответствующий PE-полюс может оснащаться внешним контактом PE (защитное заземление). Для присоединения подключаемого прибора в каждой группе предусмотрен третий зажим с сечением 0,5-0,75 мм кв. Эти зажимы проводов «Ваго» монтируются следующим образом:

  • Распределительная цепь, к которой необходимо параллельно подключить светильник или иную нагрузку, разрезается.
  • С обрезанных концов проводов удаляется изоляция на длину 1 см.
  • Нажать на подвижную часть клеммы и ввести зачищенные провода в открывшееся отверстие соответствующего полюса до упора.
  • Отпустить подвижную часть клеммы ваго, зажим зафиксирует провод.
  • Подключить провода осветительного прибора к самозажимным контактам каждого полюса.

Для удобства монтажа каждый полюс клеммы промаркирован латинскими буквами L, N, PE.

ваго зажимы характеристики

Изделия 224 серии

Этот зажим «Ваго» — для многожильных проводов осветительных приборов или иной слаботочной нагрузки. Тонкий проводник осветительного прибора может быть подключён к концу либо в разрыв распределительной сети. Каждая клемма рассчитана на подключение к одному полюсу электрической сети. Сечение проводов распределительной сети — 1-2,5 мм кв., а подключаемого прибора — 0,5-2,5 мм кв. каждого полюса сечением от 0,5 до 0,75 мм². Монтаж клеммы производится в такой последовательности:

  • При подключении в разрыв распределительной линии питающий провод разрезается.
  • С обрезанных концов проводов удаляется изоляция на длину 1 см.
  • Провода распределительной сети вставляются в круглые отверстия самозажимных контактов.
  • Нажать на подвижную часть клеммы и ввести зачищенный провод от осветительного прибора в отверстие квадратной формы до упора.
  • Отпустить подвижную часть клеммы, зажим зафиксирует провод.

Клеммы 243 серии

243 серия «Ваго» (зажим PUSH WIRE) применяется для присоединения слаботочных устройств одножильными проводами малых сечений от 0,5 до 0,8 мм кв. Имеют ультракомпактный размер. Выпускаются модели для подключения от трёх до восьми проводов. Номинальное напряжение устройства — до 100В, максимальный ток — до 6А.

Зажимы 273 и 773 серии

Эти серии изделий «Ваго» (зажим PUSH WIRE) предназначены для монтажа одножильных проводов в распределительных коробках и различаются максимальным сечением проводов: до 2,5 мм кв. для 273 серии и до 4 мм кв. для 773-й. Максимально допустимый ток изделий — до 32А.

зажимы ваго отзывы

Зажимы 2273 серии

Клеммы серии 2273 с контактами COMPACT PUSH WIRE отличаются компактным размером, что существенно уплотняет монтаж. Токовая нагрузка этих зажимов — до 24А. Номинальный ряд включает изделия для подключения до восьми проводов. Допускается применение многожильных, алюминиевых либо медных проводов сечением от 0,5 до 2,5 мм кв.

зажим ваго для многожильных проводов

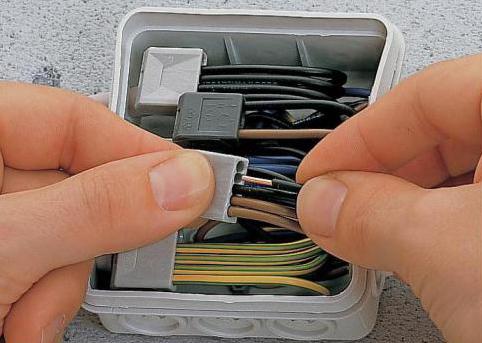

Плоскозажимные клеммы 243, 273, 773 и 2273 серий монтируются вручную без применения специальных инструментов в такой последовательности:

  • Концы проводов зачищаются на длину 10 мм.
  • Зачищенные концы проводов до упора вставляются в отверстия клеммы.
  • Правильность монтажа контролируется через прозрачную крышку корпуса клеммы.

Продукция 222 и 221 серий

Зажимы этих серий различаются размером и типом корпуса. Устройства позволяют выполнять многократный монтаж любых проводов сечением от 0,08 мм для 222 серии и от 0,2 до 4,0 мм кв. (для 221 серии). Выпускаются варианты для подключения двух, трёх и пяти проводов. Максимальный ток зажима — 32А. Серия 221 выпускается в компактном корпусе с прозрачной крышкой.

зажимы ваго как пользоваться

Монтаж зажимов выполняется вручную:

  • Концы проводов зачищаются на длину 10 мм.
  • Поднимаются рычажки оранжевого цвета на клеммнике «Ваго», зажим открывает отверстие пружинного контакта.
  • Зачищенные концы проводов до упора вставляются в отверстия клеммы.
  • Рычажки опускаются в исходное положение, отпуская пружину контакта и зажимая провод.
  • Для изделий 221 серии можно проконтролировать качество монтажа через прозрачный корпус.

Общие указания по монтажу

Клеммные зажимы «Ваго» широко применяются по всему миру и доказали свою эффективность. Однако необходимо соблюдать некоторые простые рекомендации при их монтаже:

  • Суммарная нагрузка всех линий, подключаемых к одной клемме, не должна превышать её номинальный ток. Желательно всегда выбирать клемму с запасом по току.
  • Учитывайте паспортные данные изделия — максимальное напряжение, диапазон сечений жил проводов и их тип.
  • Монтаж клемм должен выполняться только в распределительных (монтажных коробках).
  • Распределительные коробки должны располагаться в доступном для ревизии месте.
  • Всегда оставляйте запас проводов, достаточный для повторного монтажа.
  • При зачистке концов проводов используете специальные метки, нанесённые на корпусе клемм. Ровно зачищенные провода позволят правильно выполнить их установку в зажимах.
  • При монтаже алюминиевых проводов используйте специальную пасту, исключающую окисление алюминия.
  • Для контроля напряжения на смонтированных клеммах подключайте измерительный прибор к специально предназначенным отверстиям в корпусах зажимов.
зажимы проводов ваго

Более 35 лет электромонтажники во всем мире применяют зажимы «Ваго». Отзывы довольных пользователей о применении этих изделий говорят сами за себя.

Клеммы WAGO: виды, особенности монтажа

Страница 1 из 3

Для соединения проводов внутренней электропроводки, профессиональные электрики и домашние мастера всё чаще используют пружинные клеммы фирмы WAGO. Постараемся выяснить, в чем секрет успеха этих электротехнических изделий. Подробно остановимся на самых распространенных сериях клемм, покажем правильную методику их применения на примере сборки типовой распределительной коробки.



Общие сведения о производителе и конструкции клемм.

Началом активного развития фирмы WAGO (WAGO Kontakttechnik GmbH & Co. KG) является далекий 1951 год. В этом году, на одной из специализированных выставок в Германии, WAGO представила свои первые клеммы на основе пружин. С тех пор основным направлением деятельности компании являются технологии пружинных контактных зажимов в различных областях электроники. В 1973 году WAGO выпускает первые малогабаритные клеммы для распределительных (распаечных) коробок и получает разрешительные документы на их широкое применение. Сегодня WAGO – это мировой лидер в производстве пружинных клемм и разъемов широкого ассортиментного спектра, применяемых при монтаже электропроводки и микроэлектронике.

Основными преимуществами пружин, по сравнению с резьбовым соединением, являются, во-первых, высокая виброустойчивость получаемого соединения, во-вторых, оказываемое постоянное давление (поджим) в точке контакта, позволяет компенсировать пластическую деформацию металла проводов.

Клеммы позволяют выполнить компактный, сертифицированный по мировым стандартам электромонтаж, допускают многократные переподключения проводов, имеют технологические отверстия для доступа к токонесущей шине щупом измерительного прибора. Почти все серии клемм WAGO при монтаже не требуют применения специализированного инструмента.

Контактные группы клемм состоят из двух частей: токонесущей шины и пружины. Шина изготавливается из луженой меди, благодаря лужению обеспечивается защита от коррозии и увеличение площади электроконтакта. Плоская пружина имеет сложную форму, изготавливается из аустенитной стали хромоникелевого легирования, что позволяет добиться необходимой упругости.

Электроизоляционный корпус клемм изготавливается из модифицированного полиамида марок «PA 6.6» и «PA 6.4» или поликарбоната. Это трудновоспламеняемые, самозатухающие материалы, имеющие широкий диапазон температуры эксплуатации, устойчивые к горюче-смазочным материалам и атмосферным воздействиям.



Два типа контактных групп.
PUSH WIRE®

Плоская пружина контактной группы данного типа выполняет две функции: оказывает необходимое давления на провод, прижимая его к токонесущей шине, и предотвращает самопроизвольное отсоединение провода благодаря своему особому расположению. Пружина расположена под пологим углом к проводу, так что извлечь провод из контактной группы гораздо труднее, чем вставить. При извлечении провода, пружина своей гранью (торцом) врезается в провод. Особенностью контактной группы типа PUSH WIRE является то, что она не располагает к частым извлечениям провода, так как это приводит к повреждениям поверхности провода и иногда может стать причиной деформации пружины. При подключении провода, пружина оказывает слабое сопротивление, но его бывает достаточно для создания затруднений введению многопроволочного провода. Подключение же многопроволочного провода высокого класса гибкости, без применения жесткого наконечника, вовсе невозможен.



Контактная группа PUSH WIRE.



CAGE CLAMP®

Данная конструкция контактной группы разрабатывалась с учетом многократного переподключения провода. Плоская, изогнутая пружина имеет прямоугольное окно для ввода провода с одной стороны и токонесущей шины с другой. Силой упругости она прижимает провод и шину друг к другу. При надавливании на верх пружины, окно приоткрывается, и появляется возможность вставить или извлечь провод с нулевым усилием. Благодаря этому, в контактную группу типа CAGE CLAMP можно легко вводить провода любого класса гибкости.



Контактная группа CAGE CLAMP.
Красной стрелкой показана точка и направление приложения силы для сжатия пружины для открытия окна перед извлечением или вводом провода.



Типы проводов.

Клеммы WAGO, в зависимости от модели, служат для соединения электрических проводов определенных типов и диапазона сечений. На рисунке изображен полный перечень проводов, допускающийся для подключения в строительно-монтажные клеммы той или иной модели.


1. Алюминиевый однопроволочный; 2. Медный однопроволочный;
3. Медный многопроволочный; 4. Многопроволочный луженый;
5. Многопроволочный в наконечнике-гильзе;
6. Многопроволочный со штыревым наконечником.



Строительно-монтажные клеммы WAGO для распределительных коробок.

Серия 773-30x.

К этой серии принадлежат клеммы, появившиеся на российском рынке одними из первых и поэтому на сегодняшний день считаются эволюционно устаревшими. Клеммы в первую очередь разрабатывались для соединения алюминиевых проводов, о чем говорит наличие кварцевазелиновой пасты внутри, но допускают использование проводов из меди. Модельный ряд состоит из четырех изделий в темно-сером корпусе из полиамида.



Технические характеристики клемм WAGO серии 773-30x.



Тип контактной группы PUSH WIRE
Типы подключаемых проводов Однопроволочные,
многопроволочные низкого класса гибкости
Допустимые сечения однопроволочных проводов 0,75 – 2,5 кв.мм (18 — 12 AWG)
Допустимые сечения многопроволочных проводов 1,5 – 2,5 кв.мм (16 — 12 AWG)
Максимальный рабочий ток при указанном напряжении (согласно стандарту испытаний) 20 А при 600 В (UL listed, CSA)
24 А при 300 В (BV)
24 А при 400 В (ABS, CCA, FIMKO, GL, LR, NEMKO, RMR, SEMKO)
Максимальная долговременная рабочая температура 85°C





Клеммы серии 773-30x.



На корпусах клемм видны обозначения, напоминающие о модели изделия, длине зачистки провода, максимальной силе тока,
максимальное рабочее напряжение и другие.


На заднем торце клеммы находится одно или несколько отверстий (в зависимости от модели) для щупа измерительного прибора (фото слева).
Наличие заполнения клеммы кварцевазелиновой пастой
легко определяется визуально (фото справа).


Длину зачистки провода можно контролировать с помощью маркировки на самой клемме.



Вскрытие клемм WAGO с помощью тонкой плоской отвертки (выполнимо для многих серий клемм). Таким образом можно удалить изнутри кусочек провода, оставшийся там после его неудачного отсоединения.


Клеммы WAGO позволяют соединять провода из разнородных металлов:
в контактной группе типа PUSH WIRE клеммы WAGO 773-306 находятся одновременно медные и алюминиевые провода.

Серия 773-32x.

Перед нами усовершенствованные, по отношению к предыдущей серии, клеммы. Главной их особенностью является частично прозрачный корпус, благодаря чему стало возможным визуально оценить глубину введения провода. Все клеммы данной серии поставляются без кварцевазелиновой пасты. Модельный ряд состоит из четырех изделий в корпусе из поликарбоната с разноцветными вставками. Цвет вставки привязан к модели клеммы.



Технические характеристики клемм WAGO серии 773-32x.



Тип контактной группы PUSH WIRE
Типы подключаемых проводов Однопроволочные,
многопроволочные низкого класса гибкости
Допустимые сечения однопроволочных проводов 0,75 – 2,5 кв.мм (18 — 12 AWG)
Допустимые сечения многопроволочных проводов 1,5 – 2,5 кв.мм (16 — 12 AWG)
Максимальный рабочий ток при указанном напряжении (согласно стандарту испытаний) 20 А при 600 В (UL listed, CSA)
24 А при 300 В (BV)
24 А при 400 В (ABS, CCA, GL, KEMA, LR, NEMKO, ?VE, RMR, SEMKO)
Максимальная долговременная рабочая температура 85°C






Клеммы серии 773-32x.


На корпусы клемм нанесены самые важные параметры изделия: модель, длина вводимого провода, сила тока, напряжение, сертификаты испытаний.



Щуп заходит в клемму на 6 мм.



Клеммы в разобранном виде. Применяется такая же контактная группа, как в непрозрачной серии 773-30x.


Контактная группа типа PUSH WIRE, применяемая в клеммах серий 773-32x, 773-30x.


Контактная группа разбирается на две части: С-образную токонесущую шину (на фото слева) и пружину (на фото справа).


В контактной группе клеммы 773-324 находятся четыре медных провода:
два сечением 1,5 кв.мм и два — 2,5 кв.мм.


Измерение толщины металла деталей контактной группы клемм WAGO серии 773. Стальная пружина изготавливается из металла толщиной 0,3 мм, медная шина — 0,5 мм.



Подсоединение проводов к клеммам серии 773.

1. Зачистить изоляцию провода на длину 10-13 мм. Длину зачистки можно проверить, положив провод в специальное углубление корпуса клеммы. Провод должен быть прямым.

2. Вставить провод в клемму до упора. Эту операцию удобнее выполнять с помощью плоскогубцев (см. фото ниже).

3. Визуально проконтролировать глубину введения провода через прозрачный корпус клеммы.





Подключение однопроволочного провода в клемму WAGO с контактной группой PUSH WIRE при помощи плоскогубцев.
Отсутствие насечек на губках позволяет не травмировать изоляцию. Через прозрачный корпус отчетливо видна глубина введения провода.


Предыдущая   1 2 3   Далее

Разъемы WAGO: назначения разъемов, серии WAGO клемм


Вступление

Разъемы WAGO давно стали надежным помощником электромонтажников в соединении проводов в электропроводке квартиры и дома. Удобство и быстрота работы с разъемами WAGO понравится любому, кто делает электрику квартиры своими руками. Однако разъемы WAGO, как и все электротехнические изделия, различаются своими характеристиками и подходят не для любой электропроводки и не любых электрических проводов (жил кабелей).

Разъемы WAGO — различия серий

Клемники WAGO выпускаются по сериям, которые соответствуют первым трем цифрам их артикула. Каждая серия разъемов имеет не только разный внешний вид, но и разные технические характеристики.

Нельзя недооценивать технические характеристики разъемов. Любой разъем соединяет электрические провода, по которым течет электрический ток. Соединение проводов это наиболее уязвимый участок электропроводки. Плохой контакт приводит к искрению и нагреванию проводов, и как следствие неисправности электропроводки или пожару.

Разъемы WAGO обеспечивают надежное соединение жил проводов. В технологии WAGO не применяется винтовое соединение. Провода закрепляются под пружинящими пластинами (серия 773) или прижимаются плоским прижимом (серия 222).

Отмечу, что не все разъемы (клемники)  WAGO приспособлены для соединения алюминиевых проводов. Только, контакты, которых, покрытые пастой Al-plus.

Посмотрим на серии продающихся разъемов WAGO.

Серии разъемов WAGO

Серия WAGO 221

Например, серия WAGO 221 (новая серия), рассчитана на токи до 32 Ампер, напряжение до 450 Вольт. Назначение, для соединения медных многожильных или одножильных проводов, а также опресованных наконечников. Сечение проводов от 0,14до 4 мм2, наконечников от 0,2 до 4 мм2.

Разъемы WAGO

Серия WAGO 773

Есть разъемы серии WAGO 773  предназначенные для медных и алюминиевых проводов из-за нанесенной пасты AL-plus. Они рассчитаны на ток 25 Ампер для меди и 16 Ампер для алюминия и напряжение 450 Вольт. С февраля 2014 года, серия 773 вытесняется более современной серии 2273. Можно соединить жилы проводов сечением 0,5 до 2,5 мм2.





В этих сериях провода соединяются прижимами, которые не видны снаружи. Такой прижим, не позволяет вынуть проводник обратно. Правда, если аккуратненько его выворачивать, то вынуть его все же можно.

контакты-WAGO

Серия WAGO 224

Серия WAGO 224, одножильный соединитель. Рассчитан на жилы 1-2,5 мм2, ток 24 Ампера, 400 Вольт, 4 кВт.

Разъемы WAGO

Разъемы WAGO

Более интересны разъемы с рычагами управления.

Серия WAGO 222

WAGO серии 222 — это компактный разъем сплайсинга с клеммным блоком для 2-3-4 проводника и с рычагами управления. 32 Ампера, 400 Вольт, жилы сечением от 0,08 до 2,5 мм2. Рычаг управления обеспечивает многократное соединение и разъединение проводов.

Видео разъемы WAGO серия 222

©Ehto.ru

Статьи по теме

Похожие посты:


Поделиться ссылкой:

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
