Клеммники: Соединение слаботочных цепей (ScotchLock, Плинты, Соединители RJ-45) – CS-CS.Net: Лаборатория Электрошамана

Скочлоки (ScotchLock) и витая пара для соединения

Продолжаю писать про способы соединения всяких кабелей, с упором на полубытовой уклон. На этот раз доберусь до слаботочки и попробую свести все технологии вида «как мне нарастить витую пару», «как мне разделить телефон на несколько штук», «а чё делать с витой парой, если её порезали во время ремонта».

То, что есть слаботочка — не знает никто. Ну якобы это слабые токи. Или напряжения %). Ну например — телефонисты и компьютерные сети (а ещё и ОПС) считаются слаботочкой. Но, кхм, в 500 кВ ЛЭП токи тоже слабые, по сравнению с 64 кВ. А уж бытовые 380/220 по сравнению с ЛЭП — вообще слабое… %)

Мы будем относить к ней те коммуникации, которые не относятся к электрике напрямую: ту же телефонию, СКС, сигнализацию или какое-нибудь USB.

Немного о витой паре и кабелях

Например та же витая пара — вполне себе специализированный помехозащищённый кабель. Да ещё и самая настоящая волновая линия связи, для которой даже несоблюдение угла поворота при прокладке кабеля может повлиять на качество связи. Видеосигнал от домофона… телефонная линия. ADSL… — примеров куча.

Отпайка первой линии; цвета перепутаны

Ежу понятно, что просто так скручивать такие кабели нельзя. Каждая скрутка — это сколько-то лишних Ом сопротивления и потенциальное снижение качества связи. Но что делать, если ну вот очень надо? Если поганый сосед откусывал свой интернет, а кусанул ваш в щитке? Если надо срастить старый телефон со свежим кабелем?

Соединители ScotchLock (Ско(т)чЛок)

Данные соединители одноразовые и предназначены для соединения слаботочных проводов без снятия изоляции. Идеальны для телефонного кабеля и витой пары. Существуют их разные модификации: на два провода, три, с защитным гелем или без него.

Инструмент, необходимый для выполнения соединения на СкочЛоке

Вставляем два проводника в зажим до упора

Должен раздаться небольшой хруст/щелчок, и верхняя «пробочка» должна сесть вниз.

Резко и сильно сжимаем пассатижами

При этом изоляционная оболочка провода прорезается, и ножевой контакт выполняет соединение внутри зажима.

Получившееся соединение на скочлоках: вид сзади

Спереди такое соединение выглядит аккуратно и прилично (а не как скрутка):

Получившееся соединение на скочлоках: вид спереди

При помощи ScotchLock можно соединить витые пары.

Пример соединения витой пары на скочлоках

Я использую их для соединения телефонных кабелей в щитках заказчика или для каких-то распатчиваний витой пары (например, как одна витая пара в этажном щитке расключается на телефон и на домофон одновременно). Простые, соверешнно тупые и надёжные соединители.

Плинты (расшивка кабеля по парам)

Плинт и витая пара, распатченная на нём

Вот только что я написал о том, что одну витую пару можно использовать как несколько разных линий. А что? Очень удобно: проводники витые, взаимное влияние друг на друга небольшое. А затянув один кабель — получаем 4 пары проводов из этажного щитка в квартирный. Телефон, домофон, и какая-нибудь охранка. Удобно! Но вроде как хочется, чтобы все соединения были более-менее стационарными, а не виноградной гроздью СкочЛоков в щитке.

Ну так для этого умные люди придумали такую вещь как плинт. На самом деле — его придумали не для витой пары, а для кроссировки телефонии. С большой телефонией я глобально не сталкивался, поэтому объясняю своими словами. В телефонии существует задача разделения одного большого и толстого кабеля от АТС на конкретные проводки, уходящие к абонентам. Да ещё и так, чтобы можно было выключить, прозвонить, или перекинуть на другой номер.

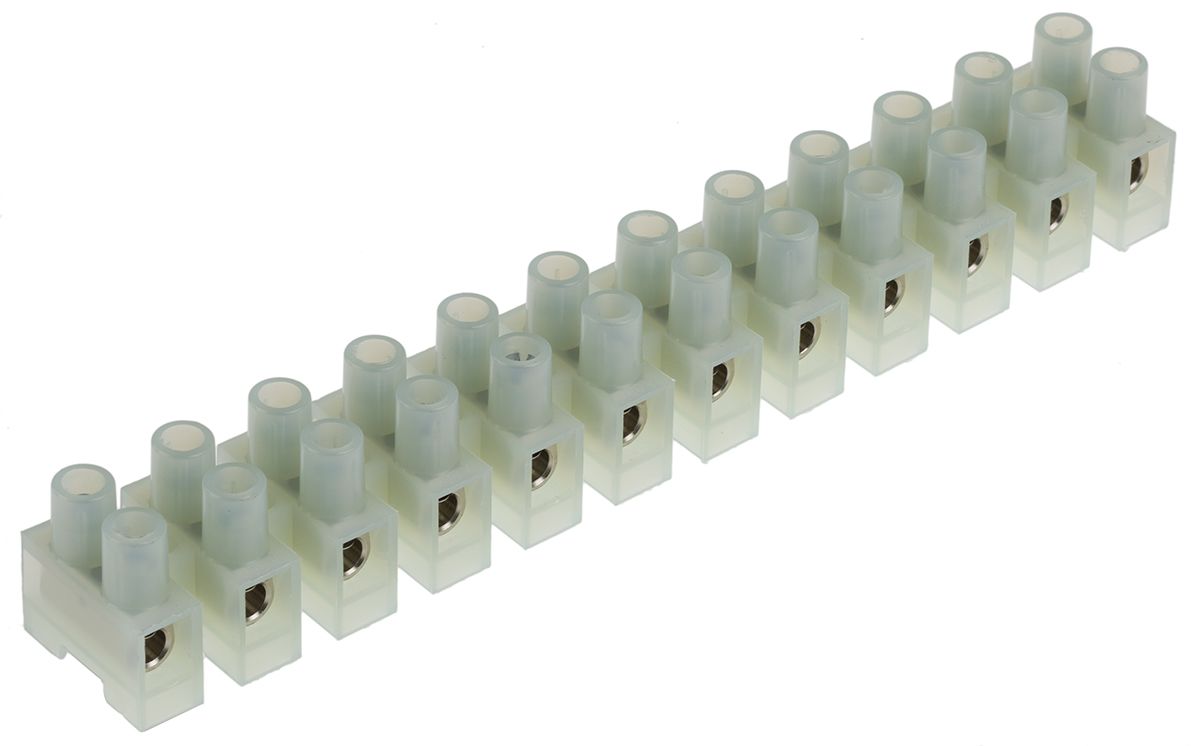

Раньше для этого служила коробочка с клеммниками и винтиками, а теперь — плинт.

Плинт, кронштейн для него и инструмент для распатчивания

Плинт — это прямугольная пластмассовая колодка, на которой установлено и промаркировано 40 ножевых контактов: на 10 пар проводов (читай — 10 линий), по две штуки на линию с «входом» и «выходом». Кабель от АТС разводится по парам на одну сторону плинта, а отходящие линии подключаются с другой.

Подготовили витую пару к распатчиванию: пары уложены на свои места

Плинты бывают со всякими дополнительными фишками — с размыканием линии (вставляется пластмассовый изолятор — размыкатель), с защитными разрядниками и ещё с некоторыми приблудами.

Для того, что запрессовать туда провод (распатчить), используется специальный нож с V-образным лезвием, которое пропихивает проводник в такой же V-образный контакт с острыми кромками, прорезающими изоляцию (вот тут есть пост про инструменты для СКС). Посмотрим, как это делается. Берём наш плинт (кстати, для их закрепления в щитке выпускаются специальные кронштейны), для примера берём нашу многострадальную витую пару и, расплетая пары не необходимую длину, раскладываем их на специальные места. Обратите внимание: в кронштейне даже есть отверстие, чтобы красиво засунуть туда приходящий кабель! 🙂

Специальным ножом-инструментом запатчиваем каждый провод

Готово: витая пара распатчена попарно на плинте

И, если нам хочется — мы можем с другой стороны, для примера, подключить уже отходящие линии в совершенно другой, нужной нам, последовательности.

Отходящие подключения к нашей витой паре

Извлечение проводника из ножевых контактов плинта

Обратите внимание, как хорошо прорезана изоляция — контакт будет надёжный!

Автоматическая зачистка изоляции проводников при помощи ножевых контактов

Хорошо. Возвращаемся с телефонии в быт. И ставим простую задачу: вот у нас в квартире есть слаботочный щит, куда сведены все провода от телефонных розеток квартиры. Красиво и прекрасно. А как нам эти розетки соединить параллельно? Чтобы везде телефон был?

UPD: Некоторый пример использования плинта показан в заметке: Беглое переокучивание слаботочного этажного щитка, где плинт как раз и используется для кроссировки нескольких витых пар на разные сигналы — домофон, видеодомофон, сигнализация.

Коммутация слаботочки квартиры при помощи плинта

Использование плинтов для расключения телефоной линии на несколько розеток

А снова при помощи плинта! К чертям всякие клеммники и винтики! Мы делаем небольшой финт ушами: берём одну витую пару (в телефонии используется как раз синяя), и запатчиваем её на несколько контактов плинта, как показано на фотке: запатчили первую пару плинта, пропустили изнутри — запатчили вторую пару, снова пропустили снаружи — третью. И так — пока не кончится плинт.

Пример распатчивания одной линии на несколько пар (для телефона)

Получаем несколько пар плинта, соединённых параллельно между собой. С другой стороны плинта — подключаем наши линии от розеток — готово! Для примера напатчил всяких витых пар — подключать можно всё что угодно.

Для примера несколько отходящих линий соединены параллельно

Оба примера использования плинтов я использовал в щите слаботочки в квартире в Люберцах:

Монтаж щитка слаботочки закончен

Одиночные соединители для RJ-45 и RJ-12

Ну и напоследок напомню совсем бюджетное решение. Если надо соединить витую пару для компьютерной сетки (LAN) или нарастить её — лучше не пользоваться СкочЛоками, а использовать специальный соединитель RJ-45 — RJ-45, которые валом продаются везде.

Соединители RJ-12 и RJ-45

Здесь совсем всё просто до ужаса: на всех кабелях обжимаются стандартные джэки RJ-45 или RJ-12, и всё это втыкается в разъёмы соединителя.

Пример соединения витой пары через соединитель

Получаем или нарощенный кабель, или разделение телефонной линии на два или три телефона. Бывают разветвители для витой пары — не ведитесь на эту ерунду! Витая пара, распараллеленная на два компьютера работать не будет

Телефонный разветвитель 6p (4p)

Другие части:

Соединение, удлинение витой пары скруткой, клеммами

Скрутка витой пары, а также соединение витой пары клеммами.

В том случае, если кабель интернета, ту же витую пару, после подключения интернета не спрятать, проложив в плинтусе, или замуровав при ремонте в стену, ее возможно повредить.
Поверьте способов сделать это множество, начиная с домашних животных, заканчивая зажатием в дверях, или разрыве при ремонте.

Узнать о повреждении кабеля можно только после того, как вы остались без интернета. Но данная статья не только для тех, кто повредил кабель, она также для тех, кто хочет удлинить витую пару.

Итак, для начала сразу предложу видео инструкцию, как соединить, удлинить витую пару. Быстро, понятно, просто.

Ниже все же опишу подробнее что требуется.
1. В случае удлинения необходим кусок витой пары
2. Изолента
3. Ножик
4. Кусачки
5. Клеммы (в случае если их нет, не беда)

Расскажу о двух способах соединения витой пары, это соединение скруткой и соединение клеммами.

Начнем с соединения витой пары скруткой.
1. Для начала необходимо снять оплетку у витой пары, можно применить ножик, и аккуратно сделать надрез на расстоянии около 5 см. от конца кабеля, затем дернуть надрезанный кусок.

2. Расправляем жилы витой пары снимаем их оплетку на расстоянии около 4 см от конца.

3. Сопоставляем цвета, начинаем скрутку с основания жил.

4. Кусачками перекусываем лишнее.

5. После перематываем изолентой не замыкая контакты.

Теперь расскажу как соединить витую пару клеммами.
Что-за клеммы спросите вы?
На фото именно он, можно купить в любом магазине электроники.

1. Идентично первому способу оголяем оплетку витой пары

2. Сопоставляем цвета жил витой пары, всовываем в клемму.

3. Берем плоскогубцы, зажимаем.

4. Получаем громоздкую «гирлянду», которую можно обмотать изолентой.

Какой способ использовать, вам решать, однозначно соединение клеммами самый надежный. В следующей статье я расскажу как можно удлинить витую пару с помощью розетки.

Соединение UTP кабеля «витая пара»

Что делать, если сетевой кабель «витая пара» поврежден или просто не хватает длины кабеля до рабочего места. Кабель «витая пара» представляет собой две или четыре пары проводников свитых между собой. Свивание проводов делается с целью уменьшения электропомех и наводок. Также каждая пара проводников имеет различный шаг свивания между собой, сделано это для уменьшения наводок между парами при передаче сигнала. Так что, если произошел обрыв кабеля «витая пара» или его повреждение, использовать скрутку проводов или их спайку нежелательно, так как нарушается свитие проводников, что ведет к потерям при передаче сигнала.

Для соединения кабеля «витая пара» существует несколько готовых решений:

Соединение с помощью переходника RJ–45 гнездо–гнездо.

Для сращивания кабеля вам понадобится две вилки RJ–45 и обжимной инструмент для их монтажа. Если вам нужно нарастить уже существующий кабель с разъемом RJ–45, достаточно патч-корда нужной длины и данного переходника.

Переходники RJ–45

Соединение с помощью специального соединителя «витая пара» тип KRONE

Для данного соединения понадобится специальный кроссировочный инструмент KRONE или его аналоги.

Инструмент кроссировочный

Размещаете провода в контактах соединителя по цвету, чтобы цвет провода соответствовал цветовой маркировке на соединителе, с одной и другой стороны соединителя и забиваете провода в контакт с помощью специального инструмента. При этом зачищать провода не нужно, изоляция прорезается с помощью встроенных ножей соединителя. Единственный минус данного соединения, что оно является не разъемным.

Соединитель кабеля тип KRONE

Соединение с помощью розетки RJ–45.

Данный способ объединяет в себе первые два вида соединения. С одной стороны кабель забивается специальным кроссировочным инструментом KRONE или тип 110, в зависимости от типа розетки, а с другой стороны на кабель монтируется вилка RJ–45 с помощью обжимного инструмента и вставляется в гнездо розетки.

Инструмент кроссировочный

Розетки RJ–45

Ждем вас в наших торговых офисах.

Клеммник для витой пары

Недавно у меня возникла необходимость обжать сетевой кабель LAN, а специального инструмента у меня под рукой не было. Именно о том, как опрессовать витую пару без специального инструмента и пойдет речь. Конечно, вы можете купить готовый кабель, но мы же не ищем легких путей, правда? Ну, а если серьезно, то ситуации, когда необходимо опрессовать витую пару бывают самые разные.

Например, в связи с частым извлечением из порта Ethernet вилки RJ-45 на опрессовке мог возникнуть не качественный сигнал или не хватает стандартной длины кабеля (патч-корда) для объединения нескольких рабочих мест. А может просто дома нужно подключить кабелем LAN Smart TV к интернету (на примере телевизора Samsung) или соединить витой парой между собой два компьютера в локальную сеть. Да мало ли что вам может понадобиться подключить по сетевому кабелю.

Вот заводские стандарты длины патч-кордов с вилками RJ-45: 0.5м, 1м, 1.5 м, 2м, 3м, 5м, 7м. Кабель меньшей или большей длинны производитель изготавливает под заказ.

У меня дома в наличии имелся кабель «витая пара» (здесь подробно описаны характеристики витой пары) и несколько коннекторов RJ-45, но не было у меня специальных обжимных клещей (кримпер). Как вы уже наверное догадались, выход из положения был найден — я решил заменить кримпер отверткой. Конечно, без специального инструмента процесс монтажа становится рутиной и занимает больше времени, но зато, при правильном подходе, качество опрессовки не пострадает.

Схемы опрессовки витой пары.

Я думаю вы понимаете, что под качеством подразумеваются голова и руки потому, что именно от них и будет зависеть качество обжима витой пары. Говорю это потому, что встречал людей, которые умудряются опрессовывать витую пару кримпером в разы хуже, нежели это сделает дилетант отверткой при правильном подходе. На изображении ниже показан один из множества видов кримперов.

Начну я с того, что приведу несколько схем опрессовки витой пары. Ниже представлено изображение, на которых я нарисовал две схемы опрессовки витой пары: прямой кабель и перекрестный (Cross-Over) кабель.

Первая схема используется для подключения PC — Switch (компьютер — коммутатор), Smart TV — Router (телевизор — маршрутизатор), Switch — Router (коммутатор — маршрутизатор) и Router — PC (маршрутизатор — компьютер).
Вторая схема для подключения PC — PC (компьютер — компьютер), Switch — Switch (коммутатор — коммутатор), Router — Router (маршрутизатор — маршрутизатор). Обычно используется для подключения однотипных устройств.

Стоит сказать, что многие современные цифровые устройства автоматически определяют тип кабеля (прямой или перекрестный) и вместе прекрасно работают на любом из них. Большинство современных устройств уже имеют такой интерфейс (Auto MDI-X), а следовательно перекрестный тип опрессовки постепенно уходит в прошлое.

Прямой кабель (Straight-through — прямо проходящий).

Перекрестный кабель (Cross-Over — нуль хабный).

Я думаю, что необходимую схему с помощью которой вы свяжите свои устройства в сеть вы выбрали, теперь давайте приступим непосредственно к созданию самого кабеля LAN.

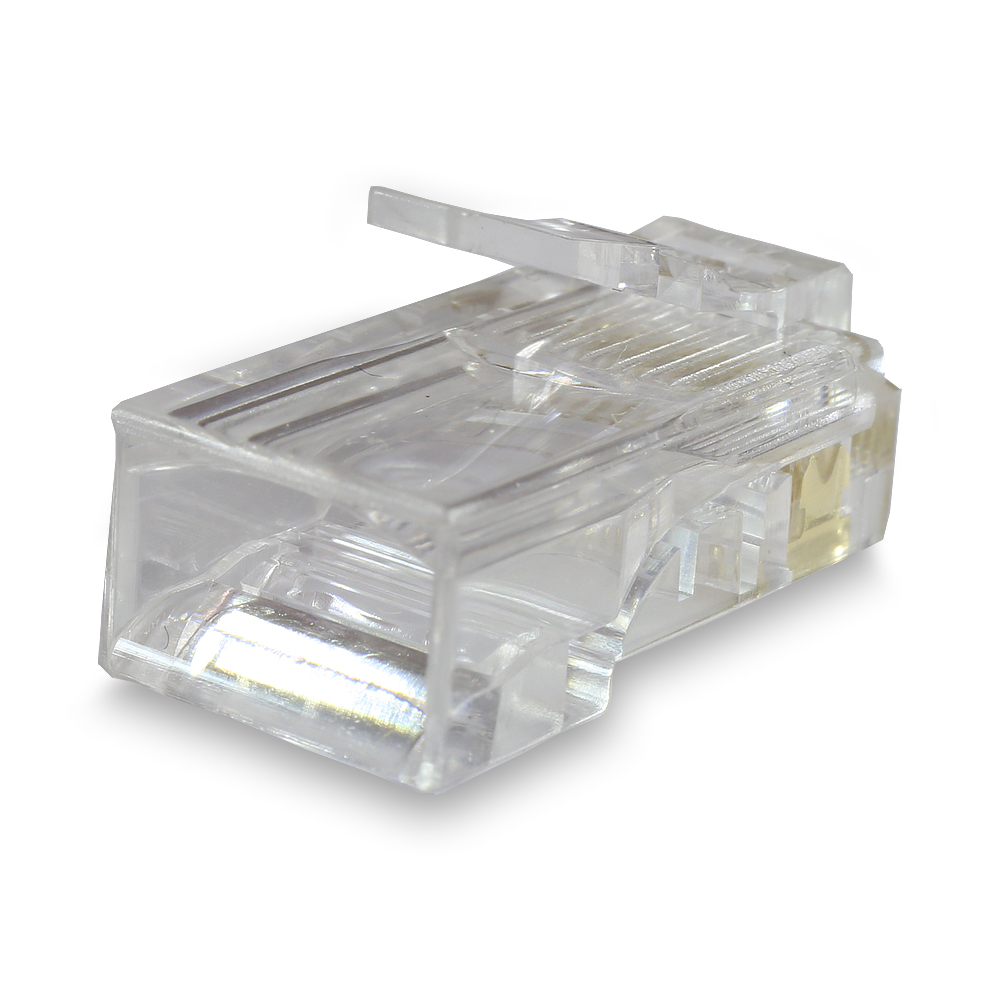

Подробная инструкция по обжиму коннектора RJ-45.

Первым делом, нужно снять внешнюю оболочку кабеля. Кстати, практически все виды витой пары содержат внутреннюю нить, позволяющую легко избавлять кабель от внешней оболочки при подключении к коннекторам RJ 45 (для компьютерных сетей).

Теперь нужно выпрямить все уложенные вместе жилы и отмерять расстояние по вилке, приложив к ней кабель так, чтобы все провода сели в свои посадочные места до упора. Внешняя оболочка кабеля должна разместиться под фиксирующим зажимом.

Убедившись, что замер сделан правильно, обрезаем кабель до нужной длины.

Теперь нужно вставить в торец вилки кабель так, чтобы все жилы до упора сели в свои направляющие каналы. Сделать это нужно так, чтобы внешняя изоляция кабеля попала под планку зажима коннектора. После этого зажмите фиксирующую планку коннектора отверткой, при этом нужно следить, чтобы жилы не вышли из посадочных каналов. Для удобства можно зафиксировать кабель рукой в которой держите отвертку.

На данном этапе обжима, коннектор должен выглядеть так, как это показано на фотографии ниже. Обратите внимание, что контакты еще не утоплены в жилы кабеля.

Осталось утопить контакты коннектора в жилы кабеля. Нужно быть предельно внимательным и с чувством давить отверткой на контакты чтобы те сели на свои места, при этом прорезав оплетку жил.

Когда будете утапливать контакты коннектора в жилы кабеля, следите за тем, чтоб они садились на одно и тоже место в одну линию. По окончанию опрессовки, желательно убедится в качестве выполненной работы и проверить связь с помощью обычного тестера. Для этого на тестере нужно выставить переключатель в режим измерения сопротивления или в положение звукового сигнала и протестировать все рабочие жилы обжатого Вами сетевого LAN кабеля.

При отсутствии сопротивления или звукового сигнала, дожмите контакты коннектора до своего посадочного места. Конечно кримпером это делать гораздо удобнее и быстрее, но если все сделаете правильно — на выходе получите ничем не хуже обжатую витую пару отверткой.

Было бы не лишним использовать изолирующий колпачок так как он защитит кабель от перегиба и коннектор от пыли и влаги, но дома у меня его не оказалось. Кроме того, колпачок придает кабелю некоторую завершенность и красоту.

На фотографии ниже я решил выложить сравнение обжатой витой пары специалистами известного провайдера в Украине, которые обжимали коннектор кримпером около года назад у меня дома. Их работа на фотографии обведена красным кружком, а коннектор обжатый отверткой обведен зеленым.

P.S. Важно помнить, что от качества опрессовки сетевого кабеля зависит качество связи Вашей сети. Плохо обжатый или закрепленный коннектор может работать с перебоями, что в дальнейшем приведет к полному выходу его из строя. Если вы в домашней сети обнаружите обрыв кабеля LAN, то о способах его соединения читайте здесь. Кстати, рекомендую расширить свой кругозор и прочитать небольшую публикацию о том, как прокладывают сетевой кабель под водой между континентами.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Витая пара — это такая разновидность кабелей связи устройств. Используются они чаще всего для объединения устройств, таких как компьютер или телевизор, в локальную вычислительную сеть, или подключения локальной сети к интернету по технологии Ethernet. Витая пара — это несколько пар жил-проводников, каждый из которых изолирован в оболочку с уникальной цветной маркировкой. Все эти жилы попарно скручены, отсюда и название — витая пара. Такое конструктивное решение позволяет минимизировать количество помех, что существенно удешевляет их производство.

Классифицируются эти кабели по типу экранирующей оболочки следующим образом:

UTP — экранирование полностью отсутствует,
STP — экран выполнен из медной сетки,
FTP — экранирование выполнено из фольги,
SFTP — сетка медная и алюминиевая фольга используются одновременно.

Чаще всего в магазинах продают витую пару, состоящую из восьми жил без экранирования. Такой вариант самый дешевый и соответствует современным требованиям, позволяя обеспечить скорость в 1 Gb/s. До недавнего времени эта скорость была избыточной и на предприятиях с целью экономии часто использовались 4 жильные провода. Они обеспечивали необходимую пропускную способность в 100 Mb/s при передаче данных.

Сам процесс обжимки витой пары состоит в соединении проводников кабеля с соответствующими 8 пиновыми коннекторами 8 P 8 C стандарта RJ -45. Конструктивно коннектор RJ -45 представляет собой 8 канавок, в которых расположены медные жилы с фиксаторами. Одним концом эти жилы уходят внутрь разъема, переходя в пиновые крепления, а другим выступают наружу, таким образом, чтобы плотно соединиться с симметричным портовым разъемом типа «мама» на устройстве (роутер, компьютер и т. д. ). На другой стороне у коннектора расположен широкий вход, в который вставляется провод витой пары.

Такие разъемы бывают двух типов: экранированные и неэкранированные. Чаще всего используются более дешевые неэкранированные коннекторы, полностью изготовленные из пластика. На конце коннекторов расположены медные контакты, с которыми осуществляется соединение витой пары.

Цветовая маркировка

Все провода в кабеле витой пары имеют цветовую маркировку. В зависимости от того, какие устройства нужно будет подключать, провода располагаются определенным образом. Если необходимо подключить компьютер или телевизор с маршрутизатором, то используется так называемое прямое подключение проводов. Если же объединяются напрямую два однотипных устройства, например, компьютер с компьютером, то обжим выполняется по перекрестному способу обжима. Такой способ еще называют «кроссовером».

Провода кабеля следует монтировать в строгом соответствии с определенным порядком. Если взять коннектор и повернуть его таким образом, чтобы защелка располагалась вниз, а углубления с медными контактами от себя, нумерация контактов будет располагаться слева направо. Слева будет расположен номер 1, а справа — 8. Стандарт обжима витой пары «TIA/EIA» определяется двумя разновидностями: 568A, 568B. Последний вариант — 568B — распространен у нас больше.

Таблица № 1: Схема обжима 8 жильного кабеля по стандартам 568A, 568B при прямом подключении

№ жилы	568B	568A
1	бело-оранжевый	бело-зеленый
2	оранжевый	зеленый
3	бело-зеленый	бело-оранжевый
4	синий	синий
5	бело-синий	бело-синий
6	зеленый	оранжевый
7	бело-коричневый	бело-коричневый
8	коричневый	коричневый

Как видно из последовательности, местами меняются зеленый и оранжевый провода и их полосатые варианты. Также не стоит забывать следующей особенности: на обоих концах кабеля провода должны располагаться одинаково. Это значит, что если на одном конце кабеля коннектор расположен защелкой вниз и слева расположен бело-оранжевый провод, то провод с таким же цветом должен быть расположен слева и на другом конце.

Схема «кроссовера» (или перекрестного) расположения кабелей соответствуют использованию одновременно стандарта обжима 568A и 568B. По сути, местами меняются провода, соответствующие цветам: зеленый, оранжевый и их прерывистым вариантам. Схема маркировки для одного коннектора такая:

Таблица № 2: Схема обжима 8 жильного кабеля при «кроссовере»

№ жилы	правый коннектор	левый коннектор
1	бело-зеленый	бело-оранжевый
2	зеленый	оранжевый
3	бело-оранжевый	бело-зеленый
4	синий	синий
5	бело-синий	бело-синий
6	оранжевый	зеленый
7	бело-коричневый	бело-коричневый
8	коричневый	коричневый

Следует отдельно отметить вариант подключения витой пары, состоящей из 4 жил. Нужен он в тех случаях, если достаточна скорость подключения в пределах 100 Mb / s. Меньшее число жил позволит существенно сэкономить средства при закупке кабелей. На коннекторах при этом используется всего 4 жилы соответствующие пазам коннектора RJ -45: 1, 2, 3 и 6. В этом случае запутаться в проводах труднее. Если в кабеле используются провода коричневого и синего цветов, то при перекрестном подключении схема соединения должна быть такой.

Таблица № 3: Обжим 4 жильного кабеля при «кроссовере»

№ жилы	правый коннектор	левый коннектор
1	бело-коричневый	бело-синий
2	коричневый	синий
3	бело-синий	бело-коричневый
6	синий	коричневый

При прямом подключении оба конца провода обжимаются одинаково одним из вариантов.

Процесс обжима

Обжим лучше выполнять, используя специальный инструмент. Стоит он недорого, существенно упрощает процесс обжима и улучшает качество соединения. Благодаря этому уменьшается число помех, которые могут возникнуть при прохождении сигнала после выполнения некачественной ручной работы. Инструмент для обжима витой пары такой:

кримпер — устройство для выполнения обжима,
стриппер или нож — используется для снятия изоляции,
сетевой мультиметр или обычный тестер — используется для проверки качества выполненной работы.

Обжим с использованием инструмента

Порядок правильной обжимки с использованием инструмента должен быть следующим.

Вначале следует выполнить обрезку кабеля. Сделать это можно при помощи кримпера, если у него есть соответствующее лезвие. У большинства современных кримперов оно есть. При его отсутствии обрезку кабеля можно выполнить как стриппером, так и ножом. Снять изоляцию провода, освободив цветные жилы проводов от внешней оболочки можно с помощью кримпера, вложив в соответствующее гнездо кабель. Освобожденные от оболочки провода следует расположить в соответствии с выбранной схемой. Если в кримпере нет соответствующего разъема, то снятие оболочки можно выполнить при помощи стриппера. Кримпер, при расположении проводов в один ряд, позволит даже не регулировать степень нажатия и срежет только оболочку, не повредив провода.

Следующим действием провода срезаются в один ряд таким образом, чтобы их края расположены были ровно. Располагать провода следует в соответствии с той схемой, которая была выбрана для подключения. Чаще всего у нас пользуются схемой 568B. Все провода выстраиваются в соответствии с цветовой маркировкой. После этого необходимо ровно срезать их таким образом, чтобы концы располагались вдоль одной линии. Правильное расположение проводов и ровный срез позволят на следующем этапе выполнить качественное соединение.

Все проводники приставляются к коннектору, каждый в свою канавку, и вводятся внутрь. Если какой-либо из проводов при этом изогнулся, то следует вытащить все провода, выпрямить изогнутый провод. После этого необходимо повторить процедуру. При правильном расположении проводов избыточного усилия прилагать не придется.

Если все предыдущие этапы можно выполнить и без кримпера, не усложнив существенно процедуру и не потеряв в качестве, то последний является ключевой причиной, зачем нужен такой инструмент для правильной обжимки. Головку коннектора следует расположить в соответствующем гнезде, после чего выполняется нажим на ручку прибора. На некоторых кримперах имеется несколько разъемов под коннекторы. Следует убедиться, что установка выполнена в правильном разъеме для обжима RJ -45. В момент нажима крепления пинов коннекторы прижимаются к введенным проводам. При этом глубина продавливания и устройство площадок крепления таково, что соединение будет соответствовать электротехническим параметрам соединения.

Обжим без использования инструмента

При отсутствии под рукой инструментов обжимать можно и обычной отверткой (разумеется, плоской). Все этапы при выполнении обжима следует выполнять так же, как и выше: обрезать провод, снять изоляцию, расположить провода по схеме, выполнить обрезку жил вдоль одной линии и вставить их в разъем. Затем следует расположить разъем таким образом, чтобы его контакты были расположены вверх, а нижняя часть жестко закреплена.

Вначале следует зафиксировать кабель, опустив его защелку так, чтобы она не выступала над поверхностью корпуса. Затем отверткой следует последовательно надавить на все жилы коннектора, соблюдая при этом осторожность. Сама защелка очень хрупкая и ее очень легко повредить.

Проверка качества выполненной работы

Проверку можно выполнять одним из нижеперечисленных способов:

проверкой индикации портов на устройствах,
прозваниванием отдельных жил кабеля,
с помощью сетевого тестера.

Самый простой способ проверки качества выполненной работы — это подключение кабеля к целевым устройствам. Следует проверить наличие индикации Ethernet порта. Если индикации нет на какой-либо из сторон, то обжим выполнен неверно.

Проверку, какой именно пин подключен не корректно, можно выполнить при помощи обычного мультитестера. Для этого необходимо просто прозвонить конкретные жилы. Но такой способ не позволит убедиться в том, по правильной ли схеме была выполнена распиновка.

С помощью специального сетевого тестера можно подключить обжатый кабель в разъемы RJ -45 и провести полноценное тестирование, в ходе которого будет понятно и то, по какой схеме был подключен кабель и есть ли потери передачи сигнала.

Типичные ошибки

Очень важно при выполнении обжима соблюдать правильное в один ряд расположение жил обжимаемого кабеля. Провода ни в коем случае не должны перекручиваться или сплетаться. Если не удалось их расположить ровно, лучше срезать кусок кабеля и повторить процесс обжима, ровно расположив все жилы. Изоляционная оболочка не должна свисать за пределами коннектора. Она должна входить внутрь коннектора.

Если кабель в каком-то месте оборвался, то ни в коем случае не следует делать скрутку. Лучше купить новый кабель и заменить его целиком, или, при невозможности заменить кабель, обрезать его и снова обжать концы. Соединить их можно через специальный соединительный элемент.

При недостаточном опыте обжима кабелей лучше запастись кабелем и коннекторами с запасом. Стоят они немного, но, зато при возникновении ошибок при подключении, можно будет срезать результат неудачной работы и повторить подключение снова.

Тип: штекер (папа)
Соединение: клемма
Кабель: витая пара
Количество пинов: 8
Вес: 11 г

Компании более 10 лет

Доставка по всей России

Техническая поддержка

Русифицированное ПО

Более 100 000 товаров

Переходник RJ-45-ANYTYPE

Тип: штекер (папа)
Соединение: клемма
Кабель: витая пара
Количество пинов: 8
Вес: 11 г

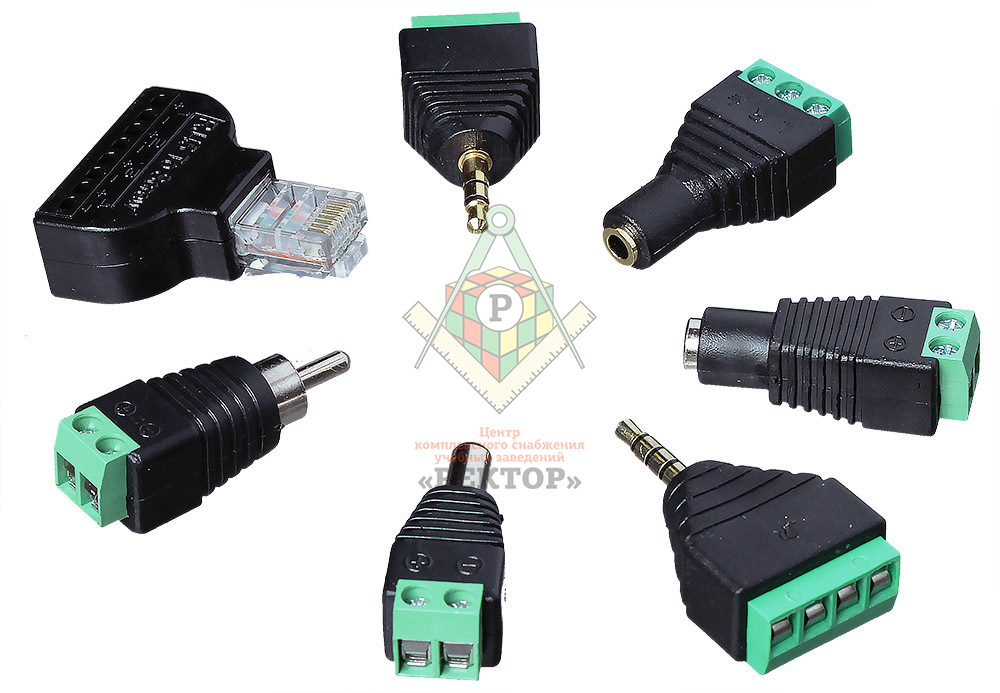

Переходник RJ-45-ANYTYPE представляет собой винтовую клеммную колодку с 8 контактами и переходом на RJ-45. Переходник совместим со всеми категориями витой пары и отлично подходит как для тестирования кабеля, так и для передачи данных. За счет того, что устройство оснащено винтовыми клеммами, его можно использовать многократно и подключать пины нестандартным образом, когда этого требует ситуация. Для удобства использования в комплекте с переходником идет миниатюрная отвертка. RJ-45-ANYTYPE-K – мультифункциональное устройство, применимое ко всем приборам, оснащенными разъемом RJ-45.

Особенности RJ-45-ANYTYPE-K:

Миниатюрные размеры.
Широкий диапазон рабочих температур.
Совместимость со всеми категориями витой пары.
Винтовые клеммы.
Готовый комплект из переходника и отвертки.

Технические характеристики RJ-45-ANYTYPE-K:

Основное

ШтекерRJ-45Тип соединенияклеммаКоличество пинов8

Общее

Размер36х32 ммВес11 г

Комплектация RJ-45-ANYTYPE-K:

Переходник – 1 шт.
Отвертка – 1 шт.

Инструкции, ПО и прочий софт для Переходник RJ-45-ANYTYPE

У товара нет загрузок.

Обзоры и статьи Переходник RJ-45-ANYTYPE

У товара нет обзоров и статей.

Отзывы покупателей о Переходник RJ-45-ANYTYPE

Нет отзывов об этом товаре.

Вы можете быть первым. Оставьте свое мнение прямо сейчас.

Разъем RJ-45
Зажим
Волновое сопротивление: 50, 75 Ом
Рабочий диапазон частот: 0 – 4 ГГц
Рабочее напряжение: 500 В
Сопротивление контакта: 1 мОм
Рабочая температура: -65…+165 °C

4-ех проводной штекерный разъем

Для обжима телефонного кабеля
4 контакта
Материал контактов медь с золотым напылением
Экран: сплав меди, покрытие – никель.

Для обжима телефонного кабеля
6 контактов
Материал контактов медь с золотым напылением
Экран: сплав меди, покрытие – никель.

Для обжима сетевого кабеля (витой пары)
8 контактов
Корпус: PC UL94V-2
Ножи контакта: сплав меди с золотым напылением
Экран: сплав меди, покрытие – никель

Информируем Вас о том, что размещенная информация на нашем интернет-магазине содержит исключительно информационный характер и ни при каких условиях не является публичной офертой, определяемой положениями ст. 435 и ст. 437 Гражданского Кодекса РФ. Администратор сайта и сайт – не используют отображаемые на данном интернет-магазине товарные знаки в рекламных целях и не заявляют о своих исключительных правах на них. Зарегистрированные в установленном порядке товарные знаки (знаки обслуживания) являются собственностью их правообладателей и используются исключительно с целью идентификации представленного товара и информирования пользователей данного сайта о потребительских свойствах товаров и услуг. Наш интернет-магазин считает своим долгом обеспечить максимальную достоверность и полноту всей содержащейся информации, но, не дает абсолютной гарантии её достоверности и не несет ответственности за ошибки, несоответствия или неполноту информации, а также результаты её использования без предварительной консультации с нашими сотрудниками. Для получения подробной информации о наличии и стоимости указанных товаров и (или) услуг, пожалуйста, обращайтесь к менеджерам отдела клиентского обслуживания с помощью специальной формы связи или по телефону, позвонив по указанным на интернет-магазине номерам телефонов.

Вы можете сообщить о неточности в описании товара – выделите её и нажмите

Соединение витой пары между собой: наращивание и ремонт

Блок: 1/8 | Кол-во символов: 224
Источник: https://led-set.ru/raznoe/soedinit-vituyu-paru-mezhdu-soboj.html

Разделы статьи

Джойнер — бочонок-соединитель RJ45

Это самый распространённый на сегодня способ починить или удлинить витую пару. Его чаще всего используют монтёры и инсталляторы Интернет-провайдеров. Этот LAN-соединитель выглядит в виде маленькой прямоугольной коробочки с разъёмами RJ45 с друх сторон. Грубо говоря, тип «мама-мама». Витая пара обжимается в коннектор с двух сторон и вставляется в джойнер:

Его достаточно часто называют сплиттер, но это не совсем правильно. У сплиттера один вход и два выхода. Он используется для того, чтобы по одному 8-жильному кабелю подключить 2 компьютера, используя по 4 жилы для каждого.

Блок: 2/5 | Кол-во символов: 619
Источник: https://nastroisam.ru/kak-udlinit-internet-kabel/

Как удлинить и соединить Интернет-кабель в домашних условиях

Всвязи с почти 90% охватом многоэтажек высокоскоростным широкополосным доступом в глобальную паутину, очень часто возникает необходимость удлинить Интернет кабель по дому. Например, чтобы перенести роутер из одной комнаты в другую или протянуть сетку с этажа на этаж. Другая, похожая по смыслу ситуация, когда нужно соединить порванный кабель, после того, как его погрыз кот или порезали вандалы в подъезде. Можно, конечно, вызвать монтёра провайдера, либо стороннего специалиста по объявлению и он всё сделает. Но во-первых, это время, потраченное на ожидание специалиста. Во-вторых — это деньги, которые Вы заплатите ему за работу. Зачем, если всё можно сделать своими руками в домашних условиях?! В этой статье я хочу подробнее остановиться на этом вопросе и рассказать про самые надёжные способы соединить витую пару между собой. Тем более, что хочешь сделать хорошо — делай сам!

Из собственного опыта скажу, что в большинстве случаев пользователи пытаются восстановить Ethernet-кабель по старинке, как электрический — сделав скрутку и заизолировав изоляционной лентой. Примерно вот так:

Ладно, что это выглядит совсем не эстетично, так ещё и на практике оказывается, что такое соединение ненадёжно. К тому же, каждая подобная скрутка ведёт к снижение качества связи и повышению сопротивления. Для длинных линий (более 100 метров) каждая подобная скрутка критична. Мы будем использовать правильные способы выполнить соединение LAN-кабеля.

Джойнер — бочонок-соединитель RJ45

Каплер (Coupler)

На мой взгляд, это самый правильный соединитель LAN-кабеля — как с точки зрения кабельного хозяйства, так и с эстетической стороны: всё выполнено красиво и аккуратно. Каплер выполнен в виде открывающейся коробочки с 16 ножевыми контактами. Кстати, такой же принцип используется и в сетевых розетках. В него с обеих сторон заводится кабель и с помощью отвёртки надёжно запрессовывается в ножевой контакт:

Вообще, значительно удобнее делать это специальным инструментом — панчером. Выглядит он как нож со специальным V-образным лезвием. Он равномерно проталкивает жилы в ножевой контакт каплера. Вот так выглядит самый простой вариант панчера:

Правда, покупать его обычному пользователю, чтобы один раз удлинить кабель Интернет по дому, конечно же смысла нет, потому можно использовать обычную небольшую шлицевую отвёртку. Держится такое соединение витой пары достаточно надёжно и крепко. Если используется не в помещении, а на улице, то лучше как следует замотать изолентой, чтобы внутрь не могла попасть вода.

Большой плюс каплера в том, что для того, чтобы соединить или удлинить витую пару не нужен абсолютно никакой специфический инструмент — только отвертка и прямые руки!

Обычная сетевая розетка

Если джойнер или каплер не всегда можно найти в магазинах радиодеталей, то уж обычную внешнюю сетевую розетку под разъём RJ45 можно найти всегда. Даже в электротехнических магазинах. Внутри такая розетка представляет из себя 8 ножевых контактов с одной стороны и разъём RJ45 — с другой:

Одну часто кабеля отвёрткой надо заправить в ножи, в соответствии с цветной схемой. Вторую часть кабеля надо обжать в коннектор и вставить в разъём. Готово! Вот видео-инструкция как это делается:

Сейчас можно купить достаточно компактную розетку и в итоге соединение будет выглядеть компактно и эстетично.

Скотчлок-соединитель (ScotchLok UY2)

Для тех, кто всё же является фанатом скруток есть более современный вариант, чем просто скручивать между собой жилы. Называется он Скотчлок. Для работы не нужен никакой специфичный инструмент — только пассатижы.

Чтобы соединить Интернет кабель между собой — зачищаем его от общей изоляции с обеих сторон и раскладываем по цветам. В скотчлок заправляем жилы цвет-в-цвет. После того, как они заправлены, сверху одеваем колпачок соединителя и зажимаем пассатижами. Главное — без фанатизма. Тут задача не в том, чтобы раздавить Scotchlok, а в том, чтобы жилы хорошо вошли в ножевой контакт. Результатом будет сращеный сетевой кабель. Лично я не люблю этот тип соединителей из-за того, что потом не знаешь куда деть получившийся букет из жил и скотчлоков. Чаще всего в подъездах замечаю, что его просто бросают висеть. Как показывает практика, рано или поздно одну из жил кто-нибудь оборвёт или подъездные хулиганы подпалят. Я предпочитают чтобы всё было компактно и красиво.

Блок: 2/8 | Кол-во символов: 4962
Источник: https://led-set.ru/raznoe/soedinit-vituyu-paru-mezhdu-soboj.html

Удлинение наращивание utp кабеля витая пара скруткой

Удлинение кабеля витая пара скруткой более доступный, не требует высокой квалификации, обеспечивает достаточную надежность и гарантированно сохраняет работоспособность линии на скорости до 100 Мбит/с. При правильном выполнении скруток, соединение получается достаточно надежным в течении продолжительного времени. Традиционно все провода в utp кабеле скручивают на одном уровне и изолируют каждое соединение по отдельности, изолирующей лентой или трубочками из полихлорвинила. Я Вас познакомлю с технологией, которой пользуюсь давно при соединении любых проводов, в том числе и кабеля витая пара. Отличительной особенностью ее является смещение вдоль кабеля мест соединений скруткой или пайкой относительно друг друга.

С конца кабеля разрезается вдоль внешняя оболочка на 8 см. Для этого достаточно прорезать ее на пару сантиметров, найти внутри капроновую разрезную нить и потянуть за нее, оболочка разойдется. Такую же операцию нужно провести и со вторым концом кабеля витых пар. Разрезанную вдоль оболочку отрезать не нужно, она еще пригодится.

Далее нужно зачистить все концы витых пар на один сантиметр от изоляции таким образом, чтобы исключить касание соседних скруток между собой. Главное правильно зачистить провода, не подрезав медные жилы. Лучше снимать изоляцию постепенно, после выполнения очередной скрутки. Примерять два проводника, отрезать лишнее, зачистить и затем уже скрутить.

Для соединения проводников скруткой, нужно приложить соединяемые проводники накрест, затем взять пальцами и проворачивать, пока оба конца полностью не обовьют друг друга. Должно быть не менее 5 витков. Нужно не допустить, чтобы один провод оставался прямым, а второй обвился вокруг него. В таком случае механическая прочность соединения будет очень слабой. Для минимизации потерь сигнала в месте соединения нужно развивать витые пары только на минимально необходимую для скрутки длину. В заключение сгибается с помощью пинцета скрутка пополам, для того, чтобы уменьшить ее размер и увеличить механическую прочность.

В результате получается состыкованный кабель. Все скрутки сделаны на достаточном расстоянии друг от друга.

Далее заправляются проводники в одну оболочку кабеля и закрываются второй. Перед заправкой для удобства, витые пары можно стянуть витком изоленты.

Осталось обвить место соединения изоляционной лентой и кабель готов для эксплуатации.

Если Вы ранее не занимались подобными работами, то лучше потренироваться до получения положительного результата на куске не нужного кабеля.

Блок: 2/3 | Кол-во символов: 2573
Источник: https://YDoma. info/kompjuter/seti/kompjuter-udlinenie-naraschivanie-kabelja-vityh-par.html

Удлинение кабеля витых пар пайкой

Удлинение utp кабеля витая пара пайкой самый надежный способ и обладает большей механической прочностью. Испытания показали, что мышечной силы человека (наступали на один конец ногами и тянули за другой руками) не хватает для повреждения кабеля. Если в месте стыковки кабеля витых пар недоступна розетка для подключения паяльника, то можно воспользоваться мобильным паяльником.

Подготовка кабеля к стыковке и снятие изоляции с проводов выполняется в точности, как и подготовка для сращивания витых пар скруткой. Только требования к механическим свойствам скрутки не предъявляются, так как прочность стыкованного соединения будет обеспечивать припой.

Соединяемые проводники перед пайкой не обязательно скручивать, а можно просто приложить друг к другу с перекрытием в несколько миллиметров или сделать из них небольшие крючки и ввести их в зацепление.

После спайки, оболочкой одного конца кабеля оборачивается место соединения, а оболочка другого накладывается поверх навернутой предыдущей.

Несколько плотно навернутых с перекрытием в половину ширины витков изоленты сделают соединение герметичным и придадут законченный вид.

Предложенная технология на примере удлинения utp кабеля витых пар может с успехом применяться для наращивания или сращивания любых многожильных кабелей, например USB, для мониторов, принтеров и любого другого назначения, как с одножильными жилами, так и многожильными. Об оригинальной технологии сращивание кабелей многожильных проводов можно узнать на страничке «Сращивание пары многожильных проводов».

Блок: 3/3 | Кол-во символов: 1615
Источник: https://YDoma.info/kompjuter/seti/kompjuter-udlinenie-naraschivanie-kabelja-vityh-par.html

Скрутка витой пары между собой

Так же как и в предыдущем способе, нужно сперва снять часть наружной изоляции при помощи внутренней нити с одной и другой стороны кабеля LAN. Расплести и выровнять проводники с одной и другой стороны и аккуратно зачистить их от изоляции пассатижами или ножом до половины.

Теперь необходимо скрутить согласно цвету все жилы между собой. Для этого приложите оба куска провода друг к другу и начинайте выполнять скручивание жил от основания изоляции. По завершению обязательно удалите острые концы с каждой скрутки пассатижами или бокорезами. Такой способ скручивания в месте восстановления обрыва или наращивания придаст всем жилам в витой паре прочности. Скручивание медных жил без участия изоляции приведет к не долгосрочности и возможному облому проводников в месте скрутки во время физического воздействия.

Чтобы сделать скрутку более менее аккуратной, нужно освободить от зажимов/изоленты внешнюю оболочку кабеля и потянуть за оба конца в разные стороны. Этим вы расширите область для изолирования и укладки всех проводников под внешнюю оболочку.

На следующем этапе постарайтесь компактно уложить и за изолировать все концы проводников. Для этого разведите по четыре пары в разные стороны и начинайте поочерёдно укладывать по одной паре вдоль кабеля и наматывайте сверху очередной виток изоленты. Следите за тем, чтобы не было соприкосновений во время изолирования зачищенных концов с другими парами. Проделайте тоже самое и с другими четырьмя парами с обратной стороны.

Чтобы скрутка была не приметной взору, наденьте внешнюю оболочку кабеля с одной и другой стороны на скрутку так, чтобы они закрыли собой место соединения двух отрезков витой пары. При необходимости подрежьте наружную изоляцию кабеля. В заключении зафиксируйте оба конца внешней изоляции скотчем или…

Я уже упоминал в предыдущем способе, что если скрутка будет подвержена воздействию внешним факторам (снег, дождь, сырость), то верхний слой изоляции кабеля следует сделать более герметичной. А вообще для наружной прокладки существуют определенные типы витой пары. При желании любой из способов можно усовершенствовать и доработать под себя.

Блок: 4/4 | Кол-во символов: 2307
Источник: https://hobbyits.com/soedinenie-vitoj-pary-mezhdu-soboj/

Как удлинить интернет кабель, удлиняем сетевой кабель

В последнее время для подключения к интернету провайдеры все чаще используют обычную локальную сеть. Это простой и надежный способ подключения к Всемирной сети. Что особенно важно, при использовании локальной сети пользователю не нужно устанавливать никаких программ, драйверов или дополнительного оборудования (вроде ADSL модема).

Однако даже при использовании локальной сети у пользователей могут возникать трудности. Типичной проблемой является слишком короткий интернет кабель (сетевой кабель). Очень часто при перемещении компьютера оказывается, что кабель не дотягивается до нового места. В этой ситуации перед пользователем встает вопрос, как удлинить интернет кабель. Сейчас мы рассмотрим несколько способов решения данной проблемы.

Для начала сделаем небольшое теоретическое вступление, для того чтобы разобраться с терминологией. Для построения локальный сетей используется восьми жильная витая пара (кабель с восемью проводами). Кабель имеет различные категории. Для построения современных локальных сетей используется кабель 5 категории (CAT5) или выше. Категория кабеля всегда указана на самом кабеле. Для подключения кабеля к компьютеру роутеру или другому сетевому оборудованию используется разъем 8P8C. Чаще всего этот разъем называют RJ-45, хотя это название не верное. На этом с теорией закончим и рассмотрим способы удлинения интернет кабеля.

Способ №1. Для удлинения интернет кабеля можно использовать соединитель витой пары RJ-45 (мама-мама).

Соединитель витой пары RJ-45 (мама-мама) или «джойнер» это небольшая коробочка, на которой размещены два разъема RJ-45. Таким образом, если у вас есть дополнительный кусок обжатой витой пары, то вы можете присоединить его к вашему интернет кабелю с помощью такой коробочки.

С помощью такого соединителя можно легко удлинить ваш интернет кабель. Но, у этого способа есть большой недостаток. Найти обжатый кабель нужной длины в продаже довольно сложно. А найти соединитель RJ-45 (мама-мама) еще труднее. Поэтому использовать данный способ на практике будет не просто.

Способ № 2. Для удлинения интернет кабеля можно использовать роутер.

Не будем рассматривать использование хаба или другого сетевого оборудования, потому что роутеры стоят недорого и они намного полезней. Установив роутер, вы сможете подключить к интернету любое количество компьютеров (в разумных пределах).

Для того чтобы воспользоваться данным способом удлинения интернет кабеля нам нужен сам роутер и обжатая витая пара (сетевой кабель) нужной длины. В некоторых случаях можно купить уже обжатый кусок витой пары, иногда витую пару обживают прямо в магазине. В крайнем случае, вы можете обжать витую пару самостоятельно.

Ваш интернет кабель нужно подключить в WAN порт (Internet порт) роутера, а обжатую витую пару в обычный LAN порт роутера и в ваш компьютер. После несложной настройки роутера вы сможете пользоваться интернетом как раньше.

Способ № 3. Для удлинения интернет кабеля вы можете сделать скрутку.

Самый простой способ. Все что вам нужно это кусок витой пары нужной вам длины. Приобрести не обжатую витую пару не составляет труда.

После этого вам нужно разрезать ваш интернет кабель в любом удобном месте и вклинить купленный кусок витой пары. Сделать это достаточно просто. Для того чтобы соединить витую пару не нужно ничего спаивать. Все что необходимо сделать, это оголить проводники и аккуратно скрутить витую пару по цветам. Естественно все нужно качественно заизолировать с помощью изоленты.

Блок: 4/8 | Кол-во символов: 3579
Источник: https://led-set.ru/raznoe/soedinit-vituyu-paru-mezhdu-soboj.html

Скотчлок-соединитель (ScotchLok UY2)

Блок: 5/5 | Кол-во символов: 1031
Источник: https://nastroisam.ru/kak-udlinit-internet-kabel/

Клеммники: Соединение слаботочных цепей на CS-CS.Net: Лаборатория Электрошамана

Немного о витой паре и кабелях

Для слаботочки характерны более-менее специальные кабели: при небольших напряжениях и токах большое влияние на линии связи оказывают разные помехи, и понятно что разработчики старались от них защититься. Например та же витая пара — вполне себе специализированный помехозащищённый кабель. Да ещё и самая настоящая волновая линия связи, для которой даже несоблюдение угла поворота при прокладке кабеля может повлиять на качество связи. Видеосигнал от домофона… телефонная линия. ADSL… — примеров куча.

Соединители ScotchLock (Ско(т)чЛок)

Всё, что нужно из инструмента — пассатижи. Проводки, которые надо соединить, до упора вставляются в соединитель, а потом вся эта конструкция резко и сильно сдавливается пассатижами. Должен раздаться небольшой хруст/щелчок, и верхняя «пробочка» должна сесть вниз.

При этом изоляционная оболочка провода прорезается, и ножевой контакт выполняет соединение внутри зажима.

Плинты

Вот только что написал о том, что одну витую пару можно использовать как несколько разных линий. А что? Очень удобно: проводники витые, взаимное влияние друг на друга небольшое. А затянув один кабель — получаем 4 пары проводов из этажного щитка в квартирный. Телефон, домофон, и какая-нибудь охранка. Удобно! Но вроде как хочется, чтобы все соединения были более-менее стационарными, а не виноградной гроздью СкочЛоков в щитке.

Ну так для этого умные люди придумали такую вещь как плинт. На самом деле — его придумали не для витой пары, а для кроссировки телефонии. С большой телефонией я глобально не сталкивался, поэтому объясняю своими словами. В телефонии существует задача разделения одного большого и толстого кабеля от АТС на конкретные проводки, уходящие к абонентам. Да ещё и так, чтобы можно было выключить, прозвонить, или перекинуть на другой номер.

Раньше для этого служила коробочка с клеммниками и винтиками, а теперь — плинт. Плинт — это прямугольная пластмассовая колодка, на которой установлено и промаркировано 40 ножевых контактов: на 10 пар проводов (читай — 10 линий), по две штуки на линию с «входом» и «выходом». Кабель от АТС разводится по парам на одну сторону плинта, а отходящие линии подключаются с другой. Плинты бывают со всякими дополнительными фишками — с размыканием линии (вставляется пластмассовый изолятор — размыкатель), с защитными разрядниками и ещё с некоторыми приблудами.

Для того, что запрессовать туда провод (распатчить), используется специальный нож с V-образным лезвием, которое пропихивает проводник в такой же V-образный контакт с острыми кромками, прорезающими изоляцию. Посмотрим, как это делается. Берём наш плинт (кстати, для их закрепления в щитке выпускаются специальные кронштейны), для примера берём нашу многострадальную витую пару и, расплетая пары не необходимую длину, раскладываем их на специальные места. Обратите внимание: в кронштейне даже есть отверстие, чтобы красиво засунуть туда приходящий кабель! 🙂

Дальше, придерживая проводок, аккуратно и резко тыкаем на него лезвием ножа. Проводник будет запрессован в контакт, и — вуаля — получаем красивое соединение. И самое главное — наглядное! Теперь наша витая пара распатчена и подписана. И, если нам хочется — мы можем с другой стороны, для примера, подключить уже отходящие линии в совершенно другой, нужной нам, последовательности.

А если нам надо чего-то переключить и передёрнуть? Ну так у ножа для этого есть специальный крючок: подлазим, зацепляем им нужный проводник и выдёргиваем его вверх из контактов. Обратите внимание, как хорошо прорезана изоляция — контакт будет надёжный!

Использование плинтов для расключения телефоной линии на несколько розеток

Одиночные соединители для RJ-45 и RJ-12

Здесь совсем всё просто до ужаса: на всех кабелях обжимаются стандартные джэки RJ-45 или RJ-12, и всё это втыкается в разъёмы соединителя. Получаем или нарощенный кабель, или разделение телефонной линии на два или три телефона. Бывают разветвители для витой пары — не ведитесь на эту ерунду! Витая пара, распараллеленная на два компьютера работать не будет!

Другие части:

Если вас заинтересовала информация из этого поста и вы хотите со мной связаться (или заказать Сборку щита / Консультацию/Мастер-Класс), то пишите мне на почту или звоните на +7-926-286-97-35 (c 10 до 20 по Москве). На SMS и почту, написанную в одну строчку, я не отвечаю. Отзываюсь на имя Электрошаман.Невнимательных, тупых и наглых продаванов и менеджеров я буду жёстко стебать, если они не заглянут в инфу про контакты для организаций, а скорее кинутся звонить.

Блок: 6/8 | Кол-во символов: 7471
Источник: https://led-set.ru/raznoe/soedinit-vituyu-paru-mezhdu-soboj.html

Правила соединения двух интернет проводов

Скручивание

1) Для начала уберите изоляцию с небольшого отрезка возле края. Увидите, что там есть восемь проводов, которые окрашены в разные цвета. С каждого надо снять изоляцию, но, при этом, ухитриться сделать это таким образом, чтобы цвета были видны.

Обрезать провода необходимо на разных уровнях, чтобы была приблизительно сантиметровая разница между их длиной.

2) Теперь снимаем изоляцию с другого кабеля, а провода обрезаем так, чтобы они были пропорциональны проводам у другого кабеля. Например, вы очистили с обоих кабелей по десять сантиметров. Тогда у проводов одного цвета необходимо осуществить обрезку на шести и четырёх сантиметрах, у другого на семи и трёх, и так далее.

3) Далее каждый провод попарно соединяется с тем, что имеет такой же цвет. Все тщательно скручивается, после чего изолируется изолентой. Также обмотать необходимо и общее соединение, иначе возможны дальнейшие повреждения. После этого кабель можно подключать.

Блок: 7/8 | Кол-во символов: 998
Источник: https://led-set.ru/raznoe/soedinit-vituyu-paru-mezhdu-soboj.html

Кол-во блоков: 13 | Общее кол-во символов: 25999
Количество использованных доноров: 4
Информация по каждому донору:

https://YDoma. info/kompjuter/seti/kompjuter-udlinenie-naraschivanie-kabelja-vityh-par.html: использовано 2 блоков из 3, кол-во символов 4188 (16%)
https://hobbyits.com/soedinenie-vitoj-pary-mezhdu-soboj/: использовано 1 блоков из 4, кол-во символов 2307 (9%)
https://nastroisam.ru/kak-udlinit-internet-kabel/: использовано 3 блоков из 5, кол-во символов 2270 (9%)
https://led-set.ru/raznoe/soedinit-vituyu-paru-mezhdu-soboj.html: использовано 5 блоков из 8, кол-во символов 17234 (66%)

Соединение витой пары между собой

Думаю многие из нас понимают, что соединение витой пары между собой не предполагает наличие высокой квалификации, однако некоторые нюансы в этом деле все-таки следует учесть. Восстановление или наращивание витой пары дома или в офисе приходиться делать по разным причинам. Например, вы решили переставить компьютер на новое рабочее место, объединить несколько компьютеров в локальную сеть, а по длине кабеля LAN у вас не хватает или же случайно передавили витую пару ножкой стола, а теперь ее нужно отремонтировать.

Причин как вы понимаете может быть много, когда возникает необходимость соединения витой пары. Безусловно в подобных ситуациях вам ни что не мешает обратиться к услугам специалиста, но если вы не прочь оперативно устранить повреждение не прибегая к посторонней помощи и желаете выполнить соединение LAN кабеля сами, то…

Отремонтировать поврежденный LAN кабель или нарастить его вы можете при помощи скрутки или пайки одноцветных проводов между собой или же через специальный соединитель RJ-45. При помощи скрутки (метод телефонистов) вы сможете соединить витую пару, сохранив прочность и работоспособность линии без соединителя и разъема RJ-45 (8P8C).

А вот соединение LAN кабеля методом пайки или разъемного соединения предполагает от вас наличия опыта и инструмента. По сути выполнять сращивание витой пары этими методами не сложно, но не всегда есть паяльник, обжимные клещи и соединители под рукой. Поэтому скрутка витой пары, это альтернативный метод этим двум, но даже в этом случае вам понадобиться как минимум изолента и нож. В общем не буду лить «воду» в статью, а расскажу все по порядку.

Соединение витой пары, через разъем и соединитель.

Вообще существует несколько типов соединителей, которые применяются в зависимости от технических характеристик витой пары (здесь читайте подробно о категории и видах кабеля LAN ). Кроме этого есть разновидности соединителей для связи кабеля по средством коннектора RJ-45 (8P8C) и без него. Если у вас под рукой находиться соединитель для разъемов RJ-45, а специальных обжимных клещей нет, то быстро и качественно опрессовать витую пару вполне можно и без них. В одной из предыдущих публикации есть схема соединения витой пары и подробное описание метода опрессовки витой пары с помощью отвертки.

Если есть возможность, то вы можете использовать соединительный модуль для соединения двух отрезков витой пары без разъемов RJ-45 (изображен на рисунке выше). В нем лишь нужно воткнуть провода согласно нанесенной цветовой схеме. Все эти соединители применяются при ремонтных работах для быстрого восстановления, простого и надежного соединения поврежденного кабеля LAN. Полагаю, что вопросов во время использования такого модуля у вас возникнуть не должно, а вот что делать если ни одного типа соединителя и коннектора RJ-45 у вас под рукой нет?

Соединение проводов витой пары пайкой.

Данный метод один из самых надежных способов соединения витой пары между собой, но предполагает что у вас есть в пределах досягаемости паяльник, припой с флюсом внутри или отдельно… Если вы держали в руках паяльник, то безусловно знаете от чего зависит успешная пайка, но вот новичкам в этом деле порой разобраться не просто. Я постараюсь коротко изложить основные моменты паяльного дела, ну а если вам моих объяснений будет мало, то посетите какой-нибудь интернет-ресурс посвященный этому делу.

Первым делом вскройте наружную оболочку внутренней ниткой с одного и другого отрезка кабеля, заверните и зафиксируйте ее на время каким-нибудь зажимом или изолентой. Отрежьте нитку, расплетите на несколько сантиметров пары и выровняйте, а потом снимите с них изоляцию до половины. Для этого подойдут бокорезы/пассатижи или нож.

Чтобы пайка прошла успешно нужно выполнить несколько основных правил. Поверхность метала должна быть чистой, чтобы припой к ней лучше прилег, а паяльник лучше держать под углом 30-45 градусов к рабочей поверхности. В данном случае к проводнику.

Поднесите паяльник к месту пайки и прогрейте проводник около 2-3 секунд, а потом поднесите припой (с флюсом внутри) и нанесите необходимый объем. То бишь в месте пайки паяльник расплавит припой из которого вытечет чуть-чуть флюса и нужное количество оставляете на месте пайки. Для наглядности сделал пайку проводников на скорую руку.

Осталось аккуратно и компактно уложить проводники и за изолировать на них места пайки и зачистки. Во время изолирования следите затем, что бы не было в местах пайки острых концов, которые могут пробить наносимую изоляцию. По завершению закройте место восстановления/наращивания витой пары наружной оболочкой (при необходимости подрежьте) с одной и другой стороны и зафиксируйте например, скотчем, чтобы это место было менее приметным.

Если соединение/ремонт кабеля LAN будет выполняться в местах где он подвержен сырости или каким-нибудь другим внешним воздействиям (дождь…), то наружную оболочку лучше герметично закрыть. Возможно соединение витой пары пайкой или соединителем в силу обстоятельств вам не подходит, тогда примените простой и понятный метод скрутки.

Скрутка витой пары между собой.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Коннекторы для витой пары — их виды и различия

Отредактировано: 05.08.2019

При построении телекоммуникационных сетей, в основе которых лежит витая пара, используется множество разнообразных коннекторов (разъемов, джеков). Чтобы не растеряться и сориентироваться при выборе, не помешает иметь о них хотя бы малейшее представление.

Джек – незаменимый элемент любой локальной сети, ведь с его помощью производится подключение активных электронных устройств. Именно поэтому их используют в процессе создания телефонной или компьютерной сети, а также телефонного аппарата. Основной характеристикой коннектора является его тип.

Разъемы RJ 45

Разъемы RJ 45 – наиболее распространенный тип, чаще остальных используемый при построении локальных вычислительных сетей. Этому названию соответствует технический термин 8Р4С – джек, оснащенный восьмью контактами (ножами) и четырьмя фиксаторами. Хотя принято считать, что под названием RJ45 скрывается коннектор 8Р8С, который отличается от предыдущего габаритами и физическими характеристиками (8 ножей и 8 фиксаторов).

В зависимости от исполнения данный тип разъема может иметь защитный экран или не иметь. Экранированный джек FTP RJ45 необходимо использовать только с экранированной витой парой. В противном случае он не только теряет всякий смысл, но и становится невыгодным с экономической точки зрения. Основным отличием FTP-коннектора от неэкранированного разъема (UTP) служит наличие металлической оплетки, выполняющей функцию по отводу электромагнитных волн и от самого джека, и от кабеля.

Что касается конструкции, то все коннекторы практически идентичны, так как они состоят из пластикового корпуса, ножей и их фиксаторов.

Телефонные коннекторы

Телефонные разъемы представлены тремя типами модулей – RJ11, RJ14, RJ25. С пониманием маркировки данных коннекторов происходит полная неразбериха. Именно поэтому лучше всего делать свой выбор, отталкиваясь от количества ножей, которые содержит каждый джек. В общем, основные виды коннекторов характеризуются одинаковым форм-фактором и назначением (коммутации телефонных линий):

RJ11 (6P2C) – подключается двужильный кабель;

RJ14 (6P4C) – подключается четырехжильный кабель;

RJ25 (6P6C) – подключается шестижильный кабель.

В зависимости от ситуаций в телефонных джеках могут быть использованы кабели с меньшим числом проводов и форм-фактором. К ним относится модуль RJ9 (4Р4С), предназначенный для подключения телефонных трубок к самому аппарату.

Коннекторы BNC

Разъемы bnc – тип коннекторов, применяемый в системах видеонаблюдения для соединения коаксиала (электрического кабеля, в состав которого входят соосно расположенные центральный проводник и экран). Он считается самым надежным, даже несмотря на то, что его создали более шестидесяти лет назад.

Специальная обжимка BNC-коннектора требует определенных затрат, однако подобные расходы окупаются благодаря высокой надежности и долговечности данного типа джека. Большая часть сбоев в процессе работы камеры видеонаблюдения обусловлена некачественным соединением кабелей. Разъемы BNC обеспечивают грамотное подключение коаксиального кабеля, что предотвращает потери, возможные при передаче сигнала.

На сегодняшний день доступно огромное число коннекторов BNC. Особой популярностью пользуются штекеры или как их еще называют «соединения-папы». Не менее популярны гнездовые коннекторы (соединения-мамы). Среди широкого ассортимента этих изделий можно выделить угловые адаптеры и концевые заделки BNC. Разъемы, отделанные драгоценными металлами (серебром либо золотом), также востребованы, ведь такое исполнение существенно снижает сопротивление и предотвращает окисление.

Если стоит выбор, где купить коннекторы для витой пары, выбирайте надёжного производителя. Компания «АнЛан» занимает лидирующие позиции на рынке РФ с 2007 года. Разумная цена и европейское качество — то, что отличает продукцию компании от других организаций.

Упрощенная практика заделки кабелей | EC&M

УРОК ШЕСТОЙ

Правильная заделка кабелей жизненно важна для полной и точной передачи как аналоговых, так и цифровых информационных сигналов.

Соединение со смещением изоляции (IDC)
— это рекомендуемый метод заделки медных кабелей, признанный ANSI / TIA / EIA-568-A для заделки кабелей UTP. Эти соединения, обычно называемые «пробивными» соединениями, требуют использования небольшого прижимного инструмента для правильной фиксации кабеля к клеммной колодке.
Пробивные соединения удаляют или смещают изоляцию проводника, когда он вставлен в разъем. Во время заделки вы зажимаете кабель между двумя краями металлического зажима, который смещает изоляцию и обнажает медный проводник. Это обеспечивает прочное соединение между медным проводом и концевым зажимом. Лицевые панели с винтовыми клеммами, обычно используемые в голосовых приложениях, не рекомендуются ANSI / TIA / EIA-568-A для оконечной нагрузки UTP.
Обжимной разъем для медного и коаксиального кабеля зависит от формы и диаметра кабеля.Кабель может быть круглым или плоским. Вы должны убедиться, что выбрали правильный обжимной разъем для вашего конкретного кабеля.
Следующие типы кабелей в настоящее время признаны стандартом ANSI / TIA / EIA-568-A для использования в помещениях:
• Неэкранированная медная витая пара с сопротивлением 100 Ом (UTP)
• Экранированная медная витая пара с сопротивлением 100 Ом (ScTP)
• Экранированная медная витая пара с сопротивлением 150 Ом (STP-A)
• Волоконно-оптический кабель
Функции предопределения. Правильная подготовка к заделке кабеля не только улучшает качество работы, но и сокращает время, необходимое для заделки. Вот как это работает. Сначала организуйте кабель по месту назначения. Поместите кабель, который необходимо заделать, в непосредственной близости от точки заделки и правильно определите его, чтобы убедиться, что он заделан в правильном положении.
Формирование и перевязка кабеля включает в себя правильное выравнивание и размещение кабелей аккуратным и упорядоченным образом для заделки.Вы также должны принять во внимание длину кабеля, необходимую для подключения к заделке. При определении этой длины вы должны оставить достаточный провис на случай, если по какой-либо причине вам понадобится восстановить длину. Кабельное соединение не будет завершено, пока все заделки не будут правильно идентифицированы и промаркированы. Давайте рассмотрим этот процесс пошагово.
Организуйте кабели по назначению.
• Знайте схему подключения. Если вы используете несовместимые части для терминирования, это может привести к серьезным последствиям. При использовании медных оконечных устройств IDC преобладают три схемы подключения: T568A, T568B и код заказа универсального обслуживания (USOC).Только схемы подключения T568A и T568B соответствуют стандарту ANSI / TIA / EIA-568-A ..
• Что касается концевой заделки в рабочей зоне, убедитесь, что все кабели доступны и правильно промаркированы в местах стенной розетки. В аппаратных убедитесь, что вы устанавливаете блоки и / или панели в соответствии с проектной планировкой.
• Убедитесь, что под рукой есть подходящие продукты для вашего приложения. Модульная мебель требует иного разнообразия торговых точек, чем офисы из гипсокартона, поэтому убедитесь, что вы указали правильный тип продукта и производителя.
Сформируйте и оденьте кабель на задней стороне панели.
• Сначала подготовьте кабель к заделке, собрав все кабели в жгут.
• На передней стороне стойки выделите как минимум одно место в стойке (блок) [44,5 мм (1,75 дюйма)] для размещения кабелей на каждые два места в стойке (блок) [89 мм (3,5 дюйма)] коммутационных панелей. .
• Оберните кабель, убедившись, что все кабели параллельны друг другу. Затем разгладьте их рукой, пока они не образуют аккуратный упорядоченный пучок.
• Кабели могут входить в коммутационный шкаф с разных сторон, что часто приводит к кабелям разной длины. После определения необходимого провисания кабеля следует перемаркировать кабели и отрезать их до одинаковой длины. Обратите внимание, чтобы новая маркировка соответствовала старой маркировке.
• Используйте стяжки или ремни с липучками для закрепления кабелей. Завязки для галстуков или ремни с липучками должны быть равномерно распределены по всей длине одежды.Затягивайте стяжные ленты только вручную.
Используйте подходящее оборудование для укладки кабелей.
• Существует несколько различных типов и стилей оборудования для управления кабелями. Все эти продукты предназначены для правильной поддержки кабелей на месте и снятия напряжения. Они также обеспечивают поддержку дополнительного кабеля, который может потребоваться установить в результате перемещения, добавления или изменения.
• Поскольку кабель UTP и ScTP защищен от перекрестных помех и невосприимчив к электромагнитным помехам благодаря конфигурации скрутки и прокладки пары кабеля, убедитесь, что вы поддерживаете минимальный радиус изгиба кабеля.Это защищает целостность кабеля. Минимальный радиус изгиба для кабеля UTP и ScTP в четыре раза больше диаметра кабеля, в то время как оптоволоконный кабель в 10 раз больше диаметра.
Медная заглушка IDC (punch-down). Существует четыре основных типа оконечных блоков IDC, используемых для оконечной нагрузки горизонтальных и магистральных медных кабелей: тип 66, тип 110, BIXTM и LSA. Они составляют большую часть рынка; однако доступны и другие устройства. Некоторые производители предоставляют оборудование для оконечной нагрузки IDC, предназначенное для монтажа в стойку и на стену, которое может содержать несколько оконечных блоков.
Чтобы обеспечить хорошее соединение, вы должны строго следовать спецификациям производителя соединительного оборудования IDC. Вы также должны соблюдать надлежащие процедуры для:
• Определение правильного метода и длины снятия оболочки.
• Раскрутка витой пары. (ANSI / TIA / EIA-568-A рекомендует не более 13 мм [0,5 дюйма] нескрученных пар, измеренных от последнего витка до IDC).
Каждый тип прерывания IDC требует, чтобы вы использовали специально разработанный инструмент прерывания для правильного выполнения прерывания IDC.Некоторые производители продают на рынке оконечные устройства со сменными лезвиями для использования с несколькими типами оконечных блоков IDC. Важно убедиться, что инструмент, который вы используете, совместим с лезвием.
Иногда разные лезвия выглядят одинаково, но есть небольшие различия в конструкции. Неправильное соответствие рукоятки концевого инструмента и лезвия может привести к серьезным травмам, а также к плохому заделке.
В следующих процедурах обычно рассматриваются надлежащие методы и инструменты, необходимые для заделки медного кабеля на каждом типе оконечного блока IDC.
1. Определите метод и длину снятия оболочки. Вы можете удалить оболочку тремя способами:
Инструмент для нарезания колец: Инструмент для нарезания колец содержит лезвие бритвы, установленное на глубину, позволяющую прорезать оболочку достаточно глубоко, чтобы отделить оболочку, но не надрезать внутренние пары. Чтобы правильно использовать этот инструмент, вставьте в инструмент около 13-19 мм (0,5-0,75 дюйма) кабеля. Поверните инструмент, а затем удалите оторванную оболочку ножницами для электричества.
Ножницы для электрика: С помощью ножниц для электрика осторожно прорежьте оболочку на глубину, чтобы обнажить разрывной шнур.Используя разрывной шнур, потяните оболочку вниз, пока не будете готовы снять оболочку нужной длины. Затем удалите ножницами оторванные ножны.
Инструмент для резки: Осторожно вставьте инструмент для резки между оболочкой кабеля и парами. Осторожно сдвиньте инструмент по оболочке, пока не подготовите необходимое количество оболочки для удаления. Затем удалите оторванные ножны ножницами.
2. Используя подходящий инструмент для снятия оболочки, удалите оболочку кабеля в соответствии со стандартами ANSI / TIA / EIA-568-A и спецификациями производителя оконечного оборудования.
• Удалите только ту оболочку, которая необходима для заделки кабельных пар, и убедитесь, что скручивание пар сохраняется. Распространенное заблуждение в промышленности состоит в том, что вы должны удалить с кабеля только 50–76 мм (2–3 дюйма) оболочки. Это требование может варьироваться в зависимости от блока, типа и размера кабеля, а также от типа производителя оконечного оборудования IDC.
3. Разделите, определите и закрепите группы связующих.
• Связующие группы связаны с кабелями на 50 пар и более.
• Каждую группу подшивок идентифицирует уникальный цветовой код. Кабели сгруппированы по 25 пар, каждая группа (или подгруппа) из 25 пар индивидуально обернута тканевой или пластиковой лентой для идентификации групп. В зависимости от производителя 25-парные связующие группы объединяются в идентифицируемые основные группы.
• Свяжите группы связующих, чтобы они оставались идентифицированными, пока они не будут готовы к завершению. Один полезный совет — использовать медную пару того же цвета, что и связующая группа. Плотно, но не плотно скрутите его одновременно с концом оболочки и внешним концом группы кабельных стяжек без оболочки.Это помогает идентифицировать связующие группы.
4. Разверните веером и сформируйте пары кабелей из каждой связующей группы.
• Разместите кабельные пары равномерно, чтобы они не пересекались и не мешали другим парам.
• Пары проводов должны быть параллельны, без натяжения в точке соединения и одинакового натяжения на всех соединениях.
Терминальный блок типа 66. Блок оконечной нагрузки IDC типа 66 является выбором для подключения голосовых приложений, таких как УАТС, ключевые телефонные системы (KTS) и некоторые локальные сети. Некоторые производители оконечных блоков типа 66 обновили свои оконечные блоки для обработки высокоскоростных приложений передачи данных и в соответствии с ANSI / TIA / EIA-568-A Cat. 5 спецификаций. Убедитесь, что вы устанавливаете соответствующий оконечный блок IDC типа 66 в новых установках. Обычно вы устанавливаете клеммный блок типа 66 на задние панели с помощью кронштейнов.
Терминальный блок типа 110. Специалисты в области электротехники используют оконечное оборудование IDC типа 110 в кабелях для передачи голоса и данных.Вы обнаружите, что магистральные кабели обычно подключаются к клеммным блокам типа 110, монтируемым на стене или стойке, с шагом 50, 100 или 300 пар, а также на настенном креплении на 900 пар.
Большинство патч-панелей имеют определенные конфигурации (например, T568A, T568B, USOC) и в основном сконструированы с разъемами типа 110.
FFTP — Узел низкопрофильного ленточного кабеля типа витая пара, шаг 0,050 дюйма
Наши вооруженные силы должны иметь возможность действовать в самых отдаленных и пустынных местах на Земле. Вдали от традиционной инфраструктуры и действуя на обширных территориях, военные не могут полагаться на обычные проводные системы или радиосвязь прямой видимости. Значение …
Недавно я купил свой первый дом. У меня никогда раньше не было двора, поэтому я потратил последние несколько месяцев на покупку всех инструментов и устройств, необходимых для поддержания его в хорошем состоянии. После всех этих походов в строительный магазин я понял, что приобретение прочности и надежности — это инвестиции…
Ищете необычный разъем для решения дизайнерской проблемы? В предыдущем блоге я писал о некоторых необычных разъемах в Samtec aresnal, которые именно это и делают. Сегодня я выделяю еще два необычных разъема, которые также могут оказаться именно тем, что вам нужно… Odd Connector # 1: IDC With Countless . ..
Ранее в этом году PICMG® объявила о выпуске новой спецификации COM-HPC.COM-HPC (от «Компьютер на модуле — высокопроизводительные вычисления») — это открытый стандарт для высокопроизводительных компьютерных модулей, предназначенных для встраиваемых приложений. Разработка COM-HPC превышает …
Одна из самых популярных линеек нашей продукции — двухкомпонентные соединители для стекирования плат, которые мы называем «гибким стекированием». Если дизайнер не знаком с нашими возможностями, я говорю им, что у нас есть больше способов соединить две или более плат, чем у любой другой компании-производителя разъемов.Под этим я подразумеваю w …
Модельный ряд и функции
Промышленные кабели Ethernet
Кабели и соединители
Industrial Ethernet поддерживают Industrial Ethernet (открытые сети), включая EtherNet / IP ^TM и EtherCAT®.
На заводах требуется надежность передачи информации (передача в реальном времени) и устойчивость к помехам.Поэтому, в отличие от ЛВС, используемых в обычных офисах и домах, на заводах используются прочные и водостойкие соединители. Также использование кабелей с экранированной структурой обеспечивает высокое качество подключения.
Компания OMRON предлагает кабели с разъемами RJ45 для использования внутри панели и кабели с разъемами M12 (круглые водонепроницаемые разъемы) для использования вне панели управления, где требуется устойчивость к окружающей среде.
Характеристики кабелей с разъемами RJ45
* 1.Подробнее о характеристиках передачи см. В разделе Скорость и стандарты связи Ethernet.
* 2. Несмотря на то, что это одноэкранированная конструкция, она удовлетворяет стандартным значениям характеристик связи и шума.
* 3. LSZH — это сокращение от Low Smoke Zero Halogen. Огнестойкий, не выделяет ядовитых газов даже при горении.
Монтажные соединители
Обеспечивает простую сборку кабеля Ethernet на месте без обжимных инструментов или других специальных инструментов.
Характеристики кабелей с разъемами M12
Примечание. Все промышленные разъемы Ethernet M12 имеют код D. Подробные сведения о кодировании см. В разделе «Информация о стандартах с разъяснением терминов».
Также доступны кабели с разъемами RJ45 / M12. Подробнее см. Каталог промышленных кабелей Ethernet (№ по каталогу G019-E1).
Скорость и стандарты связи Ethernet
Обязательно используйте кабели и соединители Ethernet, которые поддерживают необходимую скорость Ethernet (полосу пропускания).По мере того, как скорость передачи данных увеличивается, частота увеличивается, и сигнал имеет тенденцию искажаться, из-за чего требуемые спецификации становятся ограничивающими. По этой причине проверьте скорость Ethernet (пропускную способность) вашего ПЛК, датчиков и любого другого компонента, который вы планируете использовать, и выберите кабели и разъемы, соответствующие необходимым стандартам.
Примечание. Для 100BASE-TX / 10BASE-T используйте прямой или перекрестный кабель STP (экранированная витая пара) категории 5 или выше.
Для 1000BASE-T используйте прямой или перекрестный кабель STP категории 5e или выше с двойным экраном (алюминиевая лента и оплетка).
Подробнее о STP и прямых / перекрестных кабелях см. В Разъяснении терминов.
Smartclick
Разъемы
OMRON M12 (промышленные кабели Ethernet XS5 [] — серии T и разъемы ввода-вывода датчиков серии XS5) представляют собой разъемы Smartclick, которые позволяют завершить подключение, повернув разъем примерно на 1/8 оборота.
Как установить разъемы на кабель витой пары
08 апр. Установка разъемов на кабель витой пары
Отправлено в 20:20 в установке сетевого кабеля от админа
Кабель витой пары — это наиболее часто используемый тип кабеля в современных структурированных сетевых кабельных системах, и два основных типа разъемов, связанных с этим сетевым кабелем, — это разъемы RJ-11 и RJ-45.RJ просто означает Registered Jack, а числа 11 и 45 относятся к номеру стандарта интерфейса.
Эти два типа разъемов довольно похожи и сделаны из пластика с тонкими металлическими контактами. Более простой вариант меньшего размера из двух — это RJ-11 с двумя проводниками и стандартным шестипозиционным соединением внутри него. В прошлом RJ-11 использовался в качестве разъема для установки телефонных приложений как в коммерческих, так и в жилых помещениях, хотя сейчас обычно используется только в последнем из двух.
Разъем RJ-45 в настоящее время является обычно устанавливаемым разъемом, особенно в коммерческих структурированных сетевых кабельных системах, и он немного шире, чем два разъема с восьмипозиционным соединением и четырьмя проводниками. Разъемы RJ-11 и RJ-45 выпускаются в двух версиях для подключения как многожильных, так и одножильных проводов.
Стандарты проводки витого кабеля
Если вы посмотрите на конец стандартного кабеля UTP, вы увидите четыре пары проводов разного цвета, которые: зеленый, оранжевый, синий или коричневый.В каждой паре один — сплошного цвета, а другой — с белыми полосами. Эти кабели могут быть подключены двумя разными способами, и они называются T-568A и T-568B, и последний является наиболее распространенным. Ниже приведены два разных стандарта электропроводки:
568A
Белый / зеленый
зеленый
Белый / Оранжевый
Синий
Белый / Синий
оранжевый
Белый / Коричневый
Коричневый
568B
Белый / оранжевый
оранжевый
Белый / Зеленый
Синий
Белый / Синий
зеленый
Белый / Коричневый
Коричневый
Установка кабельного разъема для витой пары
Основным методом, используемым для установки этих разъемов на кабель витой пары, является обжатие, и, хотя процедура довольно проста, это важный навык, который каждый установщик сетевых кабелей должен знать, как правильно выполнять.Инструменты, которые вам понадобятся для работы, это, очевидно, кабель и разъемы, инструмент для зачистки, пара обжимных клещей и тестер кабеля для проверки качества соединения.
Устройство для зачистки оболочки кабеля предназначено для снятия внешней оболочки с кабеля, а устройство для обжима кабельного разъема соединяет кабель, прижимая металлические контакты внутри разъема к проводникам кабеля.
Сначала вы измеряете и обрезаете кабель, к которому хотите присоединить разъем, и убедитесь, что он обрезан примерно на 3 дюйма длиннее, чем необходимо.
Затем вы хотите снять примерно 1,5 дюйма оболочки кабеля, поэтому вставьте кабель в устройство для зачистки и дважды поверните его вокруг кабеля, чтобы разрезать оболочку. Затем осторожно снимите отрезанный кусок оболочки с кабеля, чтобы обнажить внутренние проводники. Если на куртке есть белый перерезанный шнур, обрежьте эту спинку.
Теперь, когда вы обнажили жилы скрученного кабеля, вам нужно будет раскрутить пары и отделить каждый из восьми цветных проводов.Затем выровняйте каждый из проводов так, чтобы цветовой код соответствовал используемому вами стандарту.
Затем обрежьте концы всех разъемов так, чтобы все они были ровными и достаточно короткими, чтобы при вставке кабеля в разъем оболочка кабеля также частично находилась внутри.
Наконец, точно вставьте провода, убедившись, что все они правильно совмещены с соответствующими контактами. Теперь осторожно вставьте их оба в обжимной инструмент и крепко сожмите ручку, удерживая ее примерно на три секунды.Затем плашки в инструменте вдавливаются в разъем, проталкивая штыри в проводники и вдавливая пластиковый фиксатор в оболочку кабеля.
После обжима разъема еще раз проверьте, что все проводники и штырьки правильно обжаты по отношению к своим партнерам. В противном случае вам придется отрезать соединитель и повторить процесс заново.
И последнее, но не менее важное: вам нужно будет проверить правильность подключения с помощью кабельного тестера, и в зависимости от типа тестера, который вы используете, необходимо следовать другой процедуре…
Посмотрите этот замечательный небольшой обучающий видеоролик, в котором один из наших специалистов по мостовым кабелям вставляет разъем RJ45 на конец кабеля Cat 6.

Глава 4: Кабельная разводка
Что такое сетевые кабели?
Кабель — это среда, по которой информация обычно передается от одного сетевого устройства к другому. Существует несколько типов кабелей, которые обычно используются в локальных сетях. В некоторых случаях в сети будет использоваться только один тип кабеля, в других — различные типы кабелей. Тип кабеля, выбранного для сети, зависит от топологии, протокола и размера сети.Понимание характеристик различных типов кабелей и того, как они соотносятся с другими аспектами сети, необходимо для создания успешной сети.
В следующих разделах обсуждаются типы кабелей, используемых в сетях, и другие связанные темы.
Кабель неэкранированной витой пары (UTP)
Кабель с экранированной витой парой (STP)
Коаксиальный кабель
Волоконно-оптический кабель
Руководства по установке кабеля
Беспроводные локальные сети
Кабель неэкранированной витой пары (UTP)
Кабели на основе витой пары бывают двух видов: экранированные и неэкранированные.Неэкранированная витая пара (UTP) является наиболее популярной и, как правило, лучшим вариантом для школьных сетей (см. Рис. 1).
Рисунок 1. Неэкранированная витая пара
Качество UTP может варьироваться от телефонного провода до сверхскоростного кабеля. Внутри оболочки кабель имеет четыре пары проводов. Каждая пара скручена с разным числом витков на дюйм, чтобы устранить помехи от соседних пар и других электрических устройств.Чем сильнее скручивание, тем выше поддерживаемая скорость передачи и выше стоимость одного фута. EIA / TIA (Ассоциация электронной промышленности / Ассоциация индустрии телекоммуникаций) установила стандарты UTP и оценила шесть категорий проводов (появляются дополнительные категории).
Категории неэкранированной витой пары
Категория Скорость Использовать
1 1 Мбит / с Только голос (телефонный провод)
2 4 Мбит / с LocalTalk и телефон (редко используются)
3 16 Мбит / с 10BaseT Ethernet
4 20 Мбит / с Token Ring (редко используется)
5 100 Мбит / с (2 пары) 100BaseT Ethernet
1000 Мбит / с (4 пары) Гигабитный Ethernet
5e 1000 Мбит / с Гигабитный Ethernet
6 10 000 Мбит / с Гигабитный Ethernet
Разъем для неэкранированной витой пары
Стандартный разъем для неэкранированной витой пары — разъем RJ-45.Это пластиковый разъем, похожий на большой телефонный разъем (см. Рис. 2). Слот позволяет вставлять RJ-45 только в одном направлении. RJ расшифровывается как Registered Jack, что означает, что разъем соответствует стандарту, заимствованному из телефонной отрасли. Этот стандарт определяет, какой провод идет к каждому контакту внутри разъема.
Рис. 2. Разъем RJ-45
Хотя кабель UTP является наименее дорогим кабелем, он может быть восприимчив к радиопомехам и электрическим частотам (он не должен находиться слишком близко к электродвигателям, люминесцентным лампам и т. Д.). Если вам необходимо разместить кабель в среде с большим количеством потенциальных помех или если вы должны разместить кабель в чрезвычайно чувствительной среде, которая может быть восприимчива к электрическому току в UTP, экранированная витая пара может быть решением. Экранированные кабели также могут помочь увеличить максимальное расстояние между кабелями.
Экранированная витая пара доступна в трех различных конфигурациях:
Каждая пара проводов отдельно экранирована фольгой.
Внутри оболочки находится экран из фольги или оплетки, закрывающий все провода (как группу).
Вокруг каждой отдельной пары, а также всей группы проводов имеется экран (называемая витой парой с двойным экраном).
В центре коаксиального кабеля находится единственный медный проводник. Пластиковый слой обеспечивает изоляцию между центральным проводником и экраном из металлической оплетки (см. Рис. 3). Металлический экран помогает блокировать любые внешние помехи от люминесцентных ламп, двигателей и других компьютеров.
Рис. 3. Коаксиальный кабель
Хотя коаксиальный кабель сложно установить, он очень устойчив к помехам. Кроме того, он может поддерживать кабели большей длины между сетевыми устройствами, чем кабель витой пары. Два типа коаксиальных кабелей: толстый коаксиальный и тонкий коаксиальный.
Тонкий коаксиальный кабель также называют тонкой сетью. 10Base2 относится к техническим характеристикам тонкого коаксиального кабеля, по которому передаются сигналы Ethernet.Цифра 2 означает приблизительную максимальную длину сегмента 200 метров. Фактически максимальная длина сегмента составляет 185 метров. Тонкий коаксиальный кабель был популярен в школьных сетях, особенно в сетях линейных шин.
Толстый коаксиальный кабель также называют толстой сетью. 10Base5 относится к характеристикам толстого коаксиального кабеля, по которому передаются сигналы Ethernet. Цифра 5 означает, что максимальная длина сегмента составляет 500 метров. Толстый коаксиальный кабель имеет дополнительную защитную пластиковую крышку, которая защищает центральный проводник от влаги.Это делает толстый коаксиальный кабель отличным выбором при использовании более длинных кабелей в сети с линейной шиной. Одним из недостатков толстого коаксиального кабеля является то, что он нелегко изгибается и его сложно установить.
Разъемы коаксиального кабеля
Наиболее распространенным типом разъема, используемого с коаксиальными кабелями, является разъем Байона-Нила-Консельмана (BNC) (см. Рис. 4). Для разъемов BNC доступны различные типы адаптеров, включая тройник, цилиндрический разъем и терминатор.Разъемы на кабеле — самые слабые места в любой сети. Чтобы избежать проблем с сетью, всегда используйте разъемы BNC, которые обжимают, а не привинчивают кабель.
Рис. 4. Разъем BNC.
Оптоволоконный кабель состоит из центрального стеклянного сердечника, окруженного несколькими слоями защитных материалов (см. Рис. 5). Он передает свет, а не электронные сигналы, что устраняет проблему электрических помех.Это делает его идеальным для определенных сред, содержащих большое количество электрических помех. Он также стал стандартом для соединения сетей между зданиями из-за его невосприимчивости к воздействию влаги и освещения.
Волоконно-оптический кабель может передавать сигналы на гораздо большие расстояния, чем коаксиальный и витая пара. Он также может передавать информацию с гораздо большей скоростью. Эта возможность расширяет возможности связи, включая такие услуги, как видеоконференцсвязь и интерактивные услуги.Стоимость волоконно-оптических кабелей сопоставима с медными; однако его сложнее установить и изменить. 10BaseF относится к спецификациям оптоволоконного кабеля, по которому передаются сигналы Ethernet.
Центральная жила волоконно-оптических кабелей изготавливается из стеклянных или пластиковых волокон (см. Рис. 5). Затем пластиковое покрытие смягчает центр волокна, а волокна кевлара помогают укрепить кабели и предотвратить их поломку. Наружная изоляционная оболочка из тефлона или ПВХ.
Инжир.5. Волоконно-оптический кабель
Существует два распространенных типа оптоволоконных кабелей — одномодовые и многомодовые. Многомодовый кабель имеет больший диаметр; однако оба кабеля обеспечивают широкую полосу пропускания на высоких скоростях. Одиночный режим может обеспечить большее расстояние, но он дороже.
Спецификация Тип кабеля
10BaseT неэкранированная витая пара
10Base2 Тонкий коаксиальный
10Base5 Толстый коаксиальный
100BaseT неэкранированная витая пара
100BaseFX Оптоволокно
100BaseBX Одномодовое волокно
100BaseSX Многомодовое волокно
1000BaseT неэкранированная витая пара
1000BaseFX Оптоволокно
1000BaseBX Одномодовое волокно
1000BaseSX Многомодовое волокно
При прокладке кабеля лучше всего соблюдать несколько простых правил:
Всегда используйте больше кабеля, чем вам нужно.Оставьте достаточно слабины.
Проверяйте каждую часть сети при ее установке. Даже если он новый, у него могут быть проблемы, которые потом будет сложно устранить.
Держитесь на расстоянии не менее 3 футов от люминесцентных ламп и других источников электрических помех.
Если необходимо проложить кабель по полу, накройте кабель защитными кожухами.
Пометьте оба конца каждого кабеля.
Используйте кабельные стяжки (не ленту), чтобы соединить кабели вместе в одном месте.
Все больше и больше сетей работают без кабелей, в беспроводном режиме. Беспроводные локальные сети используют высокочастотные радиосигналы, инфракрасные световые лучи или лазеры для связи между рабочими станциями, серверами или концентраторами. Каждая рабочая станция и файловый сервер в беспроводной сети имеет своего рода приемопередатчик / антенну для отправки и получения данных. Информация передается между трансиверами, как если бы они были физически связаны.На больших расстояниях беспроводная связь также может осуществляться через сотовую телефонную связь, микроволновую передачу или через спутник.
Беспроводные сети отлично подходят для подключения портативных компьютеров, портативных устройств или удаленных компьютеров к локальной сети. Беспроводные сети также полезны в старых зданиях, где может быть трудно или невозможно прокладывать кабели.
Двумя наиболее распространенными типами инфракрасной связи, используемыми в школах, являются прямая видимость и рассеянное вещание.Связь в пределах прямой видимости означает, что между рабочей станцией и трансивером должна быть незаблокированная прямая линия. Если человек идет в пределах прямой видимости во время передачи, информацию необходимо будет отправить снова. Такое препятствие может замедлить работу беспроводной сети. Рассеянная инфракрасная связь — это передача инфракрасных сигналов, отправляемых в разных направлениях, которые отражаются от стен и потолков, пока в конечном итоге не попадут в приемник. Связь по сети с помощью лазера практически такая же, как и в инфракрасных сетях прямой видимости.
Стандарты и скорости беспроводной связи
Wi-Fi Alliance — это глобальная некоммерческая организация, которая помогает обеспечивать стандарты и функциональную совместимость для беспроводных сетей, а беспроводные сети часто называют WiFi (Wireless Fidelity). Первоначальный стандарт Wi-Fi (IEEE 802.11) был принят в 1997 году. С тех пор появилось множество вариаций (и они будут появляться и дальше). Сети Wi-Fi используют протокол Ethernet.
Стандарт Максимальная скорость Типичный диапазон
802.11а 54 Мбит / с 150 футов
802.11b 11 Мбит / с 300 футов
802,11 г 54 Мбит / с 300 футов
802.11n 100 Мбит / с 300+ футов
Беспроводная безопасность
Беспроводные сети гораздо более уязвимы для несанкционированного использования, чем кабельные сети. Беспроводные сетевые устройства используют радиоволны для связи друг с другом. Самая большая уязвимость сети заключается в том, что злоумышленники могут «упасть» на радиоволны.Передаваемая незашифрованная информация может отслеживаться третьей стороной, которая с помощью правильных инструментов (бесплатно загружаемых) может быстро получить доступ ко всей вашей сети, украсть ценные пароли к локальным серверам и онлайн-сервисам, изменить или уничтожить данные и / или получить доступ к личной и конфиденциальной информации, хранящейся на ваших сетевых серверах. Чтобы свести к минимуму возможность этого, все современные точки доступа и устройства имеют параметры конфигурации для шифрования передачи. Эти методологии шифрования все еще развиваются, как и инструменты, используемые злоумышленниками, поэтому всегда используйте самое надежное шифрование, доступное в вашей точке доступа и подключаемых устройствах.
ПРИМЕЧАНИЕ ПО ШИФРОВАНИЮ: На момент написания этой статьи шифрование WEP (Wired Equivalent Privacy) можно было легко взломать с помощью легко доступных бесплатных инструментов, которые распространяются в Интернете. WPA и WPA2 (Wi-Fi Protected Access версий 1 и 2) намного лучше защищают информацию, но использование слабых паролей или кодовых фраз при включении этих шифровальных данных может позволить их легко взломать. Если в вашей сети используется WEP, вы должны быть очень осторожны с использованием конфиденциальных паролей или других данных.
Для защиты сетей от несанкционированного беспроводного использования используются три основных метода. Используйте любой из этих методов при настройке точек беспроводного доступа:
Шифрование.
Включите самое надежное шифрование, поддерживаемое устройствами, которые вы будете подключать к сети. Используйте надежные пароли (надежные пароли обычно определяются как пароли, содержащие символы, цифры и буквы в смешанном регистре, длиной не менее 14 символов).
Изоляция.
Используйте беспроводной маршрутизатор, который размещает все беспроводные подключения в подсети, независимой от основной частной сети. Это защищает данные вашей частной сети от сквозного интернет-трафика.
Скрытый SSID.
Каждая точка доступа имеет идентификатор набора услуг (SSID), который по умолчанию транслируется на клиентские устройства, чтобы точку доступа можно было найти.При отключении этой функции стандартное программное обеспечение для подключения клиентов не сможет «видеть» точку доступа. Тем не менее, рассмотренные ранее программы быстрого доступа могут легко найти эти точки доступа, так что одно только это делает немного больше, чем просто скрывает имя точки доступа от видимости для случайных пользователей беспроводной сети.
Преимущества беспроводных сетей:
Мобильность — с портативного компьютера или мобильного устройства доступ может быть доступен в любой школе, в торговом центре, в самолете и т. Д.Все больше и больше предприятий также предлагают бесплатный доступ к Wi-Fi («горячие точки»).
Быстрая установка — Если ваш компьютер оснащен беспроводным адаптером, для поиска беспроводной сети достаточно просто нажать «Подключиться к сети» — в некоторых случаях вы автоматически подключаетесь к сетям в пределах досягаемости.
Стоимость. Настройка беспроводной сети может быть намного более экономичной, чем покупка и установка кабелей.
Расширяемость — Добавить новые компьютеры в беспроводную сеть так же просто, как включить компьютер (при условии, что вы не превысите максимальное количество устройств).
Недостатки беспроводных сетей:
Безопасность — будьте осторожны. Будьте бдительны. Защитите свои конфиденциальные данные с помощью резервных копий, изолированных частных сетей, надежного шифрования и паролей, а также отслеживайте трафик доступа к беспроводной сети и из нее.
Помехи — Поскольку беспроводные сети используют радиосигналы и аналогичные методы для передачи, они восприимчивы к помехам от света и электронных устройств.
Несогласованные соединения — Сколько раз вы слышите «Подождите, я только что потерял соединение?» Из-за помех, вызванных электрическими устройствами и / или предметами, блокирующими путь передачи, беспроводные соединения не так стабильны, как через специальный кабель.
Speed - Скорость передачи в беспроводных сетях улучшается; однако более быстрые варианты (например, гигабитный Ethernet) доступны через кабели. Если вы используете беспроводную сеть только для доступа в Интернет, фактическое подключение к Интернету в вашем доме или школе обычно медленнее, чем у беспроводных сетевых устройств, поэтому это подключение является узким местом.Если вы также перемещаете большие объемы данных по частной сети, кабельное соединение позволит выполнить эту работу намного быстрее.
Электропроводка сигналов и управления
Можно много сказать о аккуратности сборки электрических сигнальных проводов. Хотя электроны «не заботятся» о том, насколько аккуратно уложены провода, люди, которые должны обслуживать систему, безусловно, заботятся. В аккуратных установках не только легче ориентироваться и устранять неполадки, но они, как правило, вдохновляют аналогичный стандарт аккуратности при внесении изменений.
Следующие фотографии иллюстрируют отличную электромонтажную практику. Внимательно изучите их и постарайтесь достичь такого же уровня профессионализма в своей работе.
Здесь мы видим проводку распределения питания переменного тока на 120 вольт. Обратите внимание на то, как все провода-перемычки в форме обруча обрезаны до (почти) одинаковой длины, и как каждая из этикеток с проводами ориентирована таким образом, чтобы печатное изображение было легко читаемым:
На следующей фотографии показан отличный способ подключения многожильного сигнального кабеля к клеммным колодкам.Каждую из пар скручивали вместе с помощью ручной дрели, настроенной на очень низкую скорость. Обратите внимание, как конец кабеля обернут коротким отрезком термоусадочной трубки для аккуратного внешнего вида:
Помимо эстетических предпочтений при подключении сигнальных проводов инструментов, существует несколько практик, основанных на теории звуковой электрики. В следующих подразделах описываются и объясняются эти способы подключения.
Соединения и заделка проводов
Существует множество различных методов соединения электрических проводников: скручивание, пайка, опрессовка (с использованием соединителей сжатия) и зажим (либо за счет растяжения пружины, либо под действием сжатия винта) являются популярными примерами.В большинстве промышленных полевых соединений используется комбинация обжимных «наконечников» (часто называемых наконечниками или зажимами) и винтовых зажимов для крепления проводов к приборам и другим проводам.
На следующей фотографии показана типичная клеммная колодка или набор клеммных колодок, с помощью которых сигнальные кабели витой пары подключаются к другим сигнальным кабелям витой пары. Металлические стержни внутри каждой пластиковой клеммной секции образуют соединения по горизонтали, так что провода, прикрепленные к левой стороне, соединяются с проводами, прикрепленными к правой стороне:
Если вы внимательно посмотрите на эту фотографию, вы увидите основания обжимных наконечников на концах проводов, именно там, где они вставляются в модули клеммной колодки.В этих клеммных колодках используются винты для приложения силы, которая удерживает провода в тесном электрическом контакте с металлической планкой внутри каждого блока, но на конце каждого провода обжаты металлические наконечники, чтобы обеспечить более прочный наконечник для винта клеммной колодки, чтобы . Увеличенное изображение показывает, как выглядит одно из этих наконечников на конце провода:
На этой фотографии также видны двухуровневые точки подключения с левой стороны каждой клеммной колодки. Две пары витых сигнальных проводов подключаются с левой стороны каждой пары клеммных колодок, тогда как только одна витая пара проводов подключается с правой стороны.Это также объясняет, почему каждая секция клеммной колодки имеет два отверстия для винтов слева и только одно отверстие для винтов справа.
На фотографии крупным планом одной секции клеммной колодки показано, как работает система винтовых зажимов. С правой стороны этого блока надежно зажат одиночный провод (на конце с прямым компрессионным наконечником). В левую часть провода не вставлено:
Если бы другой провод был закреплен винтовым зажимом на левой стороне этой клеммной колодки, он был бы электрически общим с проводом на правой стороне благодаря металлической планке, соединяющей обе стороны.
Некоторые клеммные колодки безвинтовые, с пружинным зажимом для прочного механического и электрического контакта с концом провода:
Чтобы извлечь или вставить конец провода из «безвинтовой» клеммной колодки или в нее, вы должны вставить узкую отвертку в отверстие в блоке рядом с точкой вставки, затем повернуть отвертку (как рычаг), чтобы приложить усилие к пружинный зажим. Безвинтовые клеммные колодки, как правило, подключаются и отключаются быстрее, чем клеммные колодки с винтовыми зажимами, а толкающее действие инструмента для снятия зажима более мягкое по отношению к корпусу, чем скручивающее действие, необходимое для ослабления и затягивания винтов.
Многие типы модульных клеммных колодок производятся для удовлетворения различных потребностей в проводке. Например, некоторые модули клеммных колодок имеют несколько «уровней» вместо одного. На следующей фотографии показана двухуровневая клеммная колодка с безвинтовыми зажимами для проводов:
На следующей фотографии изображена трехуровневая клеммная колодка с винтовыми зажимами:
Некоторые многоуровневые клеммные блоки предоставляют возможность внутренних перемычек для соединения двух или более уровней вместе, поэтому они будут электрически общими, а не электрически изолированными.Такое использование многоуровневой клеммной колодки предпочтительнее, чем вставка нескольких проводов в одну и ту же клемму, когда провода необходимо сделать общими друг для друга.
Другие модульные клеммные колодки имеют такие особенности, как светодиодные индикаторные лампы, переключатели, предохранители и даже сбрасываемые автоматические выключатели при их небольшой ширине, что позволяет размещать фактические компоненты схемы рядом с точками подключения. На следующей фотографии показан откидной модуль клеммной колодки с предохранителями в разомкнутом положении:
Модульные клеммные колодки используются для соединений как с одножильными, так и с многожильными металлическими проводами.Сила зажима, прилагаемая к наконечнику проволоки винтовым механизмом внутри одного из этих блоков, является прямым, без скольжения или других движений. Однако некоторые клеммные колодки менее сложны по конструкции. На следующей фотографии показана пара «изотермических» клемм, предназначенных для соединения вместе проводов термопар. Здесь вы можете увидеть, как оголенный кончик винта оказывает давление на провод, вставленный в блок:
Вращающее усилие, прилагаемое этими винтами к концам каждой проволоки, требует использования сплошной проволоки.Многожильный провод при такой комбинации сил изнашивается.
Однако многие полевые приборы вообще не имеют точек подключения «блочного» типа. Вместо этого они оснащены крепежными винтами с полукруглой головкой, предназначенными для сжатия концов проволоки непосредственно между головками винтов и металлической пластиной внизу.
Жесткие провода могут быть надлежащим образом присоединены к такой точке соединения с головкой винта, частично обернув оголенный конец провода по окружности винта и затянув головку поверх провода, как в случае с двумя короткими отрезками провода, оканчивающимися на этом приборе :
Проблема прямого сжатия наконечника проволоки под головкой винта заключается в том, что на наконечник действуют как сжимающие, так и срезающие силы.В результате кончик провода имеет тенденцию к деформации при повторных подключениях. Кроме того, при натяжении проволоки винт будет проворачиваться, что со временем может ослабить его.
Этот метод заделки полностью не подходит для многожильного провода, потому что срезающие силы, вызванные вращением головки винта, имеют тенденцию «истирать» отдельные жилы. Лучший способ прикрепить кончик многожильного провода непосредственно к точке винтового соединения — это сначала обжать провод зажимным зажимом.Затем плоская металлическая «проушина» (наконечник) клеммы вставляется под головку винта, где она может легко выдерживать срезающие и сжимающие усилия, прилагаемые головкой.
На следующей фотографии показаны пять таких многожильных медных проводов, подключенных к точкам винтового соединения на полевом приборе с использованием зажимов компрессионного типа:
Клеммы компрессионного типа бывают двух основных типов: вилочные и кольцевые. Здесь показаны иллюстрации каждого типа:
Вилочные клеммы легче устанавливать и снимать, поскольку для них требуется просто ослабить винт соединителя, а не снимать винт.Кольцевые клеммы более надежны, так как они не могут «выпасть» из точки подключения, если винт случайно ослабнет.
Так же, как прямая заделка под головкой винта совершенно не подходит для многожильных проводов, клеммы компрессионного типа совершенно не подходят для одножильных проводов. Несмотря на то, что первоначальный обжим может казаться безопасным, зажимные клеммы быстро теряют натяжение на сплошном проводе, особенно когда есть какое-либо движение или вибрация, вызывающие нагрузку на соединение. Клеммы обжимного провода следует обжимать только многожильным проводом!
Правильная установка зажима зажимного типа на конец провода требует использования специального обжимного инструмента.На следующей фотографии показано использование одного из этих инструментов:
Обратите внимание на разные места на обжимном инструменте, помеченные для разных размеров (калибров) проводов. Одно место используется для проводов калибра от 16 до 10, а на фотографии — для проводов калибра от 22 до 18 (провод внутри обжимной клеммы имеет калибр 18). Эта конкретная версия «обжимного» инструмента выполняет большую часть сжатия на нижней стороне концевого цилиндра, оставляя верхнюю часть нетронутой.Окончательный обжимной вывод выглядит так, если смотреть сверху:
Указатель и кредиты
Клеммная колодка
, типы барьерных клеммных колодок и клеммная колодка с винтовыми зажимами
Difvan: ваш лучший производитель клеммных колодок
Компания DIFVAN, работающая на рынке электромонтажных принадлежностей более 20 лет, обладает хорошими знаниями в области всех видов клемм, разъемов и т. Д. кабельный наконечник, кабельный ввод, кабельные зажимы и клеммную колодку кабеля.
Клеммная колодка DIFVAN, также называемая клеммной колодкой, доступна в стандартном и низковольтном исполнении с различными размерами шага, чтобы обеспечить наилучшую конструкцию, подходящую для различных условий использования.
Ленточный зажим DIFVAN используется для электрического сращивания, доступен с шагом от 8 мм до 21 мм под напряжением 600 В.
12 полюсов полностью изолированы друг от друга, чтобы сделать подключение провода безопасным.
Все медные детали внутри изоляции утоплены в корпусе для предотвращения короткого замыкания.
Этот тип клеммной колодки для проводов легко и быстро установить, так как предварительно просверленные монтажные отверстия различаются в зависимости от применения.
Чаще всего используется 12-полюсная клеммная колодка, но вы также можете настроить меньшее количество полюсов, например, трехполюсную клеммную колодку.
Этот электрический шоколадный блок можно легко разделить на более мелкие части с помощью универсального ножа или пилы.
Если вам нужны сильноточные электронные устройства, такие как светодиодные ленты большей длины, этот соединитель в виде шоколадного блока может оказаться весьма кстати.
Для обеспечения надежной работы разъемы для клеммных колодок всех размеров оснащены защитными приспособлениями для проводов, предотвращающими скручивание и обрыв многожильного провода во время соединений.
Винты и контактные площадки утоплены в корпусе для безопасности и исключения короткого замыкания.
Клеммная колодка DIFVAN также может называться клеммной колодкой евро.
Эта клеммная колодка с европленкой изготовлена из нейлоновой изоляции с классом воспламеняемости UL94V-2, ток может составлять от 3 до 150 А. Двухвинтовые барьерные планки европейского типа доступны с упорами и без них, что превышает отраслевые стандарты.
Популярные размеры: клеммная колодка на 3 А, клеммная колодка на 10 А, клеммная колодка на 16 А, клеммная колодка на 20 А, клеммная колодка на 30 А, клеммная колодка на 60 А, клеммная колодка на 80 А, клеммная колодка на 100 А и клеммная колодка на 150 А.
