Наиболее часто возникает неисправность, которая проявляется в отсутствии свечения экрана кинескопа. При этом свечение не появляется даже после поворота регулятора яркости в положение, соответствующее максимальной яркости. Для свечения исправного кинескопа на него должны быть поданы все необходимые питающие напряжения: напряжение накала, напряжение ускоряющего электрода, высокое напряжение второго анода; кроме того, кинескоп не должен быть заперт по модулятору. Наличие напряжения накала проверяется визуально по свечению нити накала: если нить накала светится, значит, эта цепь исправна. Если же нить накала не светится, может быть, не поступает на нее напряжение накала, а может быть, она перегорела. Поэтому нужно проверить наличие напряжения накала на выводах кинескопа с помощью вольтметра переменного напряжения. Если напряжение поступает, а нить накала не светится, проверяют надежность контактов в ламповой панели кинескопа и при их исправности делаются заключение об обрыве нити накала, что влечет необходимость замены кинескопа новым. Обрыв нити накала можно проверить омметром авометра. Однако бывают случаи, когда нить накала цела и на нее поступает напряжение накала, но все равно она не светится. Это происходит при нарушении вакуума в колбе кинескопа. Полезно знать, что в электронных лампах при нарушении вакуума нить накала также не светится, если подано напряжение накала.

Напряжение на ускоряющий электрод черно-белого кинескопа в телевизорах II класса обычно подается с блока кадровой развертки, где оно вырабатывается путем выпрямления импульсов обратного хода по кадрам. Поэтому отсутствие ускоряющего напряжения в этих телевизорах, которое проверяется вольтметром постоянного напряжения, указывает на неисправность блока кадровой развертки. В телевизорах III класса черно-белого изображения напряжение на ускоряющий электрод кинескопа подается с блока строчной развертки, где оно вырабатывается путем выпрямления импульсов обратного хода по строкам. Поэтому в этих телевизорах отсутствие ускоряющего напряжения указывает на неисправность блока строчной развертки. В цветных телевизорах отсутствие ускоряющего напряжения также связано с неисправностью строчной развертки.

Высокое напряжение на второй анод кинескопа во всех телевизорах поступает с высоковольтного выпрямителя, который выпрямляет высоковольтные импульсы, поступающие с повышающей обмотки строчного трансформатора. Наличие на втором аноде кинескопа высокого напряжения проверяется особым способом, который состоит в следующем. Берется отвертка с длинным лезвием и хорошо изолированной ручкой. К лезвию около ручки присоединяется кусок монтажного провода, другой конец которого через последовательно включенный резистор сопротивлением 4,7…5,1 МОм подключается к шасси телевизора. При включенном телевизоре, держа отвертку за ручку подальше от лезвия, подносят жало отвертки к выводу второго анода кинескопа, который находится на боковой поверхности колбы. Резиновый или пластмассовый уплотнитель предварительно, еще до включения телевизора, должен быть снят или отогнут. Подносить жало отвертки к выводу второго анода нужно медленно и осторожно, не допуская их касания. Когда расстояние между ними сократится до 10—20 мм, должна появиться яркая мощная искра, которой предшествует возникновение на острие жала фиолетового свечения (коронирующий разряд). Начальная длина искры, выраженная в миллиметрах, численно примерно равна напряжению, выраженному в киловольтах; при появлении искры отвертку нужно сразу удалить от вывода второго анода во избежание перегрузки высоковольтного выпрямителя. Наличие редких слабых голубоватых искорок указывает на недостаток высокого напряжения, что свидетельствует о неисправности высоковольтного выпрямителя или блока строчной развертки.

Указанный способ измерения высокого напряжения, конечно, является очень приближенным, лучше пользоваться статическим киловольтметром, но и таким методом всегда удается проверить наличие высокого напряжения и примерную его величину. Чтобы проверить, не заперт ли кинескоп по модулятору, на очень короткое время замыкают между собой выводы катода и модулятора кинескопа. Если все ранее указанные напряжения на кинескоп поступают и он исправен, в момент замыкания катода с модулятором экран должен ярко вспыхнуть. Если этого не происходит, значит, кинескоп неисправен и подлежит замене. Если появляется вспышка, значит, отсутствие свечения связано с тем, что кинескоп заперт по модулятору и нужно проверять либо цепь регулировки яркости, либо цепь катода кинескопа. Следует лишь добавить, что в тех кинескопах, у которых имеется ионная ловушка, отсутствие свечения может вызываться неправильным положением на горловине магнитного кольца ионной ловушки.

Не светится экран кинескопа в телевизоре. Каков шанс выхода из строя сигнального процессора в кинескопном телевизоре?

Накал снимается со строчника. Если строка не работает, то и накала не будет. Любой ремонт начинается с проверки питания. Проверьте поступает ли напряжение питания строчной развертки 110…120v на обмотку строчного трансформатора. Далее через обмотку поступает на коллектор строчного транзистора, эммитер которого сидит на земле. Если питалово поступает а строчная не запускается, то следует проверить импульсы запуска СР. Есть высокое или нет легко проверить по характерному «покалыванию» если провести по экрану рукой. И если рука «электризуется», то высокое есть и тогда вообще просто! Нужно только «вызвонить» где обрывается цепь от накала кинескопа то строчного трансформатора. Для опытного мастера 15…20 минут вполне достаточно, для выявления дефекта.

без сигнального процессора по идее точка должна все равно светится. Электронная пушка точно в поряде? (сам источник)

проверяй источник питания кинескопа

Товарищ, ищи накал! Он где-то в ТДКСе! 🙂

Уже 21-ый .век, нет таких. Или динозавров ра!

Шанс выхода сигнального процессора в этом случае равен нулю.

С выходов 4 и 5 ТДКС, через дроссель L15 на разъём Х5. По плате кинескопа идёт на панель. Если строчная работает, то плохая пайка дросселя, разъёма, панели кинескопа. Илисама панель уже рассыпается и надо заменить.

Нет свечения экрана

Поскольку подогреватель кинескопа питается импульсным напряжением строчной частоты, то если после включения телевизора обнаружено, что он не светится, можно с большой степенью вероятности утверждать, что вышел из строя модуль строчной развертки МС-41М-3. Чтобы окончательно убедиться в правильности такого предположения, необходимо осторожным покачиванием платы кинескопа проверить надежность механических соединений выводов подогревателя с платой кинескопа и (при выключенном телевизоре) омметром установить отсутствие обрыва в этих цепях, обмотке ТВС с выв. 7 и 8 и катушке L4, установленной в модуле строчной развертки.

Однако модуль МС-41М-3 может не запускаться из-за отсутствия питающих напряжений 128 и(или) 28 В на конт. 12 и 1 соединителя ХЗ(АЗ) соответственно или запускающих импульсов на конт. 13 этого соединителя.

Если питающие напряжения (или одно из них) отсутствуют, проверяют исправность соединительной платы ПС-44-2 и наличие напряжений в модуле питания МП- 44-ЗС. Напряжение 128 В, кроме того, может не попадать на выходной каскад строчной развертки и из-за плохого контактирования в соединителе XI, через конт. 1 и 3 которого оно подается.

Пониженное значение напряжения 128 В, когда оно сопровождается хорошо слышимым писком из модуля питания, указывает на наличие перегрузки по цепям источника напряжения 12, 28 или 128 В. При этом необходимо проверить на отсутствие пробоя транзистор VT4 модуля МС-41М-3 и прокладку между его корпусом и радиатором, предварительно отпаяв проводники, соединяющие плату модуля с выводами эмиттера и базы.

Поступление импульсов запуска на базу транзистора VT1 модуля (контрольная точка XIN) проверяют осциллографом (см. рис. 3.22, осц. 2). При отсутствии этих импульсов проверяют контактирование в соединителях ХЗ(АЗ) модуля МС-41М-3 и

XI(АЗ) модуля МК-41, а также формирователь импульсов на микросхеме D1 модуля МК-41. В нем проверяют наличие импульсов в контрольной точке X3N и на конт. 12 соединителя XI(АЗ). Если же импульсы там отсутствуют, то скорее всего неисправна микросхема D1 модуля, в чем можно убедиться, тщательно измерив ее режим.

Если же импульсы запуска на базе транзистора VT1 имеются, проверяют форму и размах импульсов в его коллекторной цепи (см. рис. 3.22, осц. 3). Если импульсы на коллекторе транзистора имеются, но форма и размах их отличаются от приведенной на осциллограмме, проверяют с помощью омметра на обрыв цепь базы транзистора VT4, исправность элементов R8, СЗ в МС-41 М-3.

Необходимо также проверить, нет ли обрыва в обмотке трансформатора Т2 с выв. 10-12 и в строчных отклоняющих катушках между конт. 9 и 15 соединителя Х1(А7). Наконец, можно предположить, что вышел из строя трансформатор Т2 (ТВС), проверку которого можно осуществить только заменой

Если же подогреватель кинескопа светится, то причина неисправности может быть в отсутствии напряжения на аноде кинескопа, на ускоряющих электродах и, наконец, могут быть неисправны модуль цветности и плата кинескопа, приводящие к закрыванию кинескопа. |В наличии напряжения на аноде кинескопа можно убедиться по легкому покалыванию тыльной стороны кисти руки при касании экрана включенного телевизора.

Кроме этого может быть рекомендован способ, основанный на проверке наличия остаточного заряда, когда после выключения телевизора к выводу анода кинескопа прикасаются одним концом хорошо изолированного провода, другой конец которого соединен с корпусом. Если остаточный заряд имеется, то такое подсоединение сопровождается появлением искры.

Необходимо осмотреть элементы защиты — резистор R17 (см. рис. 3.22) и соединенную с ним пружину, закрытые изоляционной трубкой. Потемневший резистор и отпаянная пружина будут указывать на чрезмерное значение протекавшего тока. Необходимо восстановить защиту, запаяв вывод пружины минимальным количеством припоя. Если неисправность повторится, следует проверить исправность умножителя. Такая проверка может быть сделана с помощью осциллографа с делительной головкой 1:10. При отсутствии импульсов обратного хода на входе умножителя следует отпаять провод, идущий к резистору R17. Если после этого появятся импульсы, то неисправен умножитель.

Наряду с осциллографом для такой проверки может быть использована неоновая лампа ИНС-1. Лампу, один из выводов которой согнут в виде крючка, подвешивают (при выключенном телевизоре) на провод, идущий от ТВС к умножителю. Если импульсы на вход умножителя поступают, то лампа после включения телевизора засветится.

После проверки умножителя следует убедиться в наличии напряжения на конт. 1 соединителя Х4(А8) и на выврде ускоряющего электрода кинескопа на плате (400…800 В). Если ускоряющего напряжения нет, проверяют исправность элементов С13, R20, R23, R25, R27, R28 в модуле строчной развертки и СЮ, R26 на плате кинескопа ПК-46.

Одной из причин отсутствия свечения экрана может быть значительное уменьшение напряжения на аноде кинескопа. Причинами этого могут быть обрыв в цепи строчных отклоняющих катушек, межвитковое замыкание в обмотках трансформатора Т2 или в катушке L5. Поиск дефекта начинают с измерения сопротивления между конт. 14 или 15 и 9 или 10 соединителя XI модуля. Если обрыва в строчных отклоняющих катушках нет, то оно должно быть равным 0,55 + 0,05 Ом. Исправность

катушки L2 проверяют ее замыканием. И, наконец, свечение экрана может отсутствовать при пробое диода VD3 модуля, что сопровождается перегревом дросселя L1 и резистора R15.

К причинам, обуславливающим закрывание кинескопа, следует отнести и отсутствие стробирующих импульсов SSC на выв. 10 микросхемы D2 модуля цветности МЦ-46-1. В этом случае из-за нарушения в работе каскадов фиксации уровня черного напряжение на катодах кинескопа возрастает до 220 В.

Еще одной причиной отсутствия свечения экрана может быть обрыв в цепи подачи напряжения регулировки яркости на выв. 20 микросхемы D2 модуля МЦ-46-1, утечка в конденсаторе С57 модуля, неисправность самой микросхемы модуля.

Экран может не светиться и из-за того, что с модуля управления МУ-44 на модуль цветности не подается напряжение регулировки яркости (конт. 1 соединителя Х5(А2)). В модуле МУ-44 проверяют исправность элементов R13, СП и микросхему D1.

И, наконец, если на осц. 2 (см. рис. 3.23), измеренной на кадровой частоте, вместо кадрового гасящего импульса имеется постоянное напряжение на уровне 2 В, это означает, что сработало устройство защиты в микросхеме D1 модуля МК-41-1 (см. рис. 1.18, 16), закрывшее кинескоп, а неисправность следует искать в выходном каскаде кадровой развертки.

устройство, возможные неисправности :: SYL.ru

В наше время даже ребенок знает, что такое телевизор, и постоянно им пользуется. Технологии постоянно совершенствуются, телевизоры кинескопные уходят в прошлое. На смену им приходят жидкокристаллические мониторы, а также LED-технологии.

Тем не менее речь пойдет именно о кинескопных телевизорах, ведь многие продолжают ими пользоваться по определенным причинам. Их еще называют ЭЛТ.

Устройство

Если подойти к кинескопному телевизору очень близко, можно обнаружить, что картинка на его экране состоит из миниатюрных точек. Они мерцают, горят ярче или тускнеют. Если же отойти подальше, происходящее на экране воспринимается как движущаяся картинка. Это объясняется умением человеческого мозга все собирать в единое целое.

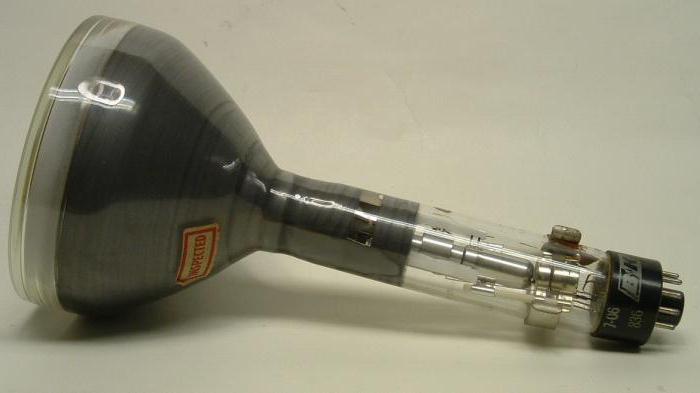

Экраны кинескопных телевизоров по форме похожи на грушу. В месте «черенка» расположена так называемая электронная пушка, которая направляет электронные ручьи на экран. Поверхность экрана наполнена точками люминофора. Это вещество, которое светится при попадании на него электролуча. Из этих мельчайших точек и складывается целая картинка на экране кинескопных телевизоров.

Откуда появляется цвет?

Экран цветного кинескопного телевизора устроен еще сложнее. На нем люминофоры обладают различными свойствами и светятся зеленым, синим и красным цветом. Все прочие цвета получаются в результате смешивания этих трех.

Электронный луч стремительно выстреливает в экран и воздействует на точки люминофора 25 раз за мгновение. В итоге глаз человека видит движущееся изображение. Электролучи «пробегают» по всем строчкам на экране за кратчайшие мгновения.

Технические характеристики

Кинескопные телевизоры различаются техническими параметрами:

• Размер экрана. Чем он больше, тем объемнее сам телевизор. Это значит, что самый большой телевизор сможет уместиться не во всех помещениях. Если габариты комнаты скромные, технику необходимо выбирать тоже небольшую. Самый миниатюрный телевизор обладает диагональю в 10 дюймов. Популярностью пользуются модели с диагоналями от 14-15 дюймов, а также 20-25. Наиболее крупные – 29- и 34-дюймовые. Выбирая экран, следует заранее определить место размещения аппарата в комнате. Обязательным требованием является наличие пространства между корпусом и стеной. Иначе техника быстро выйдет из строя.
• Формат экрана. Обычно используется 4:3. Широкоформатное изображение 16:9 предпочтительно для просмотра фильмов. В телевизорах есть также автоподстройка формата.
• Развертка, а точнее ее частота, указывает на качество изображения. В прежних моделях она равнялась 50 Гц, поэтому у зрителя возникало ощущение, что картинка постоянно мерцает. Позже частота была увеличена до 100-120 Гц.
• Динамики. В небольших моделях они обычно встроены, крупногабаритные варианты обладают стереоколонками.
• Разъемы для подключения устройств. Модели, которые производятся в наши дни, уже оснащаются не только разъемами для подключения антенны. Как правило, в них есть аудио- и видеовыходы, к которым можно подсоединить видео- и DVD-технику.

Преимущества и недостатки

Плюсами ЭЛТ-телевизоров считаются:

• доступная стоимость;
• разнообразие выбора моделей;
• отличное качество картинки;
• реалистичность цвета;
• долгий срок эксплуатации.

К минусам технологии можно отнести:

• большие габариты;
• отрицательное воздействие на органы зрения при длительном просмотре.

Проблемы с изображением

Рассмотрим наиболее распространенные неисправности кинескопных телевизоров:

• Мутное изображение на экране. Это происходит по причине поломки кинескопа. Мастер при ремонте может выполнить дополнительную обмотку на трансформаторе, однако в перспективе нужно будет поменять экран. Если же на экране появилось яркое свечение с тонкими горизонтальными прожилками, такой кинескоп не подлежит восстановлению.
• Экран погас. Это происходит, когда обрывается нить накала или обнаруживается замыкание катодов. При такой неисправности мастер проверяет наличие цепи между контактами. Если цепи нет, экран не может быть восстановлен. В другом случае мастер запаивает контакты и устраняет поломку.
• Смещение изображения. При этом попадание лучей на люминофор нарушается. Можно попробовать постучать каучуковым предметом по краям, но чаще всего приходится менять кинескоп.

Типичные дефекты некоторых моделей

Существуют также типовые дефекты у некоторых моделей. Например, в кинескопных телевизорах «Самсунг» нередко сгорает блок питания. Мастер меняет сетевые предохранители. Возможно также нарушение изображения по причине неисправности терморезистора, его меняют на новый.

Если телевизор вдруг задымил, необходимо его выключить и срочно вызвать мастера. Обычно причиной поломки становятся вздувшиеся конденсаторы, которые заменяют исправными.

Телевизоры Erisson со временем могут не переходить из дежурного режима в рабочее состояние. Это объясняется тем, что в устройстве активируется защита от прожога кинескопа, если есть поломка в узлах кадровой развертки. Помочь может замена неисправного транзистора на рабочий.

Телевизор LG кинескопный подвержен другой поломке. Со временем он может не включиться. Мастер произведет осмотр и проверит:

• исправны ли конденсаторы;
• нет ли микротрещин в плате и цепи питания;
• не произошла ли отслойка контактов.

При обнаружении поломок мастер их устраняет, и техника радует своего владельца рабочим состоянием.

Конечно, ремонт кинескопных телевизоров следует поручать профессионалам. В этом случае можно быть уверенным в качестве сервиса, а телевизор прослужит не один год.
