Содержание

термоусадка, кембрик из пвх, термостойкий

Места соединений проводов требуют дополнительной механической защиты, и хорошей изоляции. Иногда для этих целей используют изоляционную ленту, но такая защита не очень надёжная. Липкий слой со временем теряет свои свойства, поэтому возможно сползание изоленты с места изоляции. Изоляционные трубки или кембрики для проводов гораздо надёжнее в этом плане.

Это нехитрое изделие очень часто используют в электротехнике и для других целей. Но чтобы понять какие задачи можно решать с помощью обычных кембриков, выясним для начала, что они собой представляют и как они устроены.

Разновидности

Электроизоляционные кембрики могут быть изготовлены из разных материалов. Самые распространенные — на основе ПВХ из-за низкой стоимости и удобства в применении. Это не одноразовая вещь, ее можно использовать повторно.


Изоляционные трубки с разными параметрами

Пользователям доступны следующие виды изоляции:

  • термостойкая;
  • термоусаживаемая;
  • хлопчатобумажная.

Термостойкая изоляция

В производстве такого вида изоляции используют стекловолоконные материалы. Они устойчивы к высокой температуре, возникающей при замыкании. Не горят, не подвергаются коррозии и сохраняют форму при сильном физическом воздействии. Термостойкие трубки пропитаны смолами и полимерами. Рабочая температура — от -60 до +530 градусов.

К термостойким кембрикам относятся трубки с припоем. Внутренняя часть выполнена из жаростойкого пластика. Внутри располагается припойное кольцо, которое расплавляется под воздействием температур и обволакивает провода в месте скрутки. Их следует предварительно залудить. Такие кольца защишают трубку от непроизвольных перемещений.

Вам это будет интересно Особенности кабельных стяжек


Термостойкий вид изоляции для проводов

Основные характеристики:

  • абсолютно не проводит электрический ток;
  • толщина стенок достигает 3 мм, что препятствует прохождению тока и немного усложняет работу;
  • не плавится и не горит;
  • внутренний диаметр достаточно большой — от 10 до 150 мм;
  • рабочая температура установлена на отметке — от −60 до 530 градусов;
  • не изменяет свойств при воздействии с холодом.

Термоусадочные кембрики

Использование в электрике изоляционных трубок упростилось благодаря термоусадочным кембрикам. Они уменьшают диаметр трубы в месте нагрева. Это свойство позволяет использовать изоляционные трубки с запасом по диаметру. В них легко входят провода, клеммы и спайки и при повышении температуры принимают необходимую форму, для защиты узла. В изготовлении применяется полиэтилен, полимеры (PET, PVDF, PTFE), резины и ПВХ. Объединяет это материалы то, что они растягиваются при нагревании и стягиваются при понижении температуры. Способны плотно облегать место изоляции и контактную пластину.


Термоусадочный вид изоляции

Диаметр трубки может превышать диаметр провода в 2 раза. Это дает превосходство термоусадочным трубкам в сравнении с поливинилхлоридными и термостойкими.

Достоинства:

  • диапазон температур позволяет использовать трубку в электромонтаже;
  • выделение меньшего количества вредных веществ при термоусадке;
  • длительный срок эксплуатации в сравнении с изолентой;
  • невосприимчивость к коррозии;
  • не производит реакции с химическими веществами.

Важно! Перед нагревом термокембрик должен скользить, а не болтаться. При соблюдении всех правил должна получиться влагонепроницаемая изоляция

Понять, что такое термоусадочный кембрик и как пользоваться, можно прочитав выше.

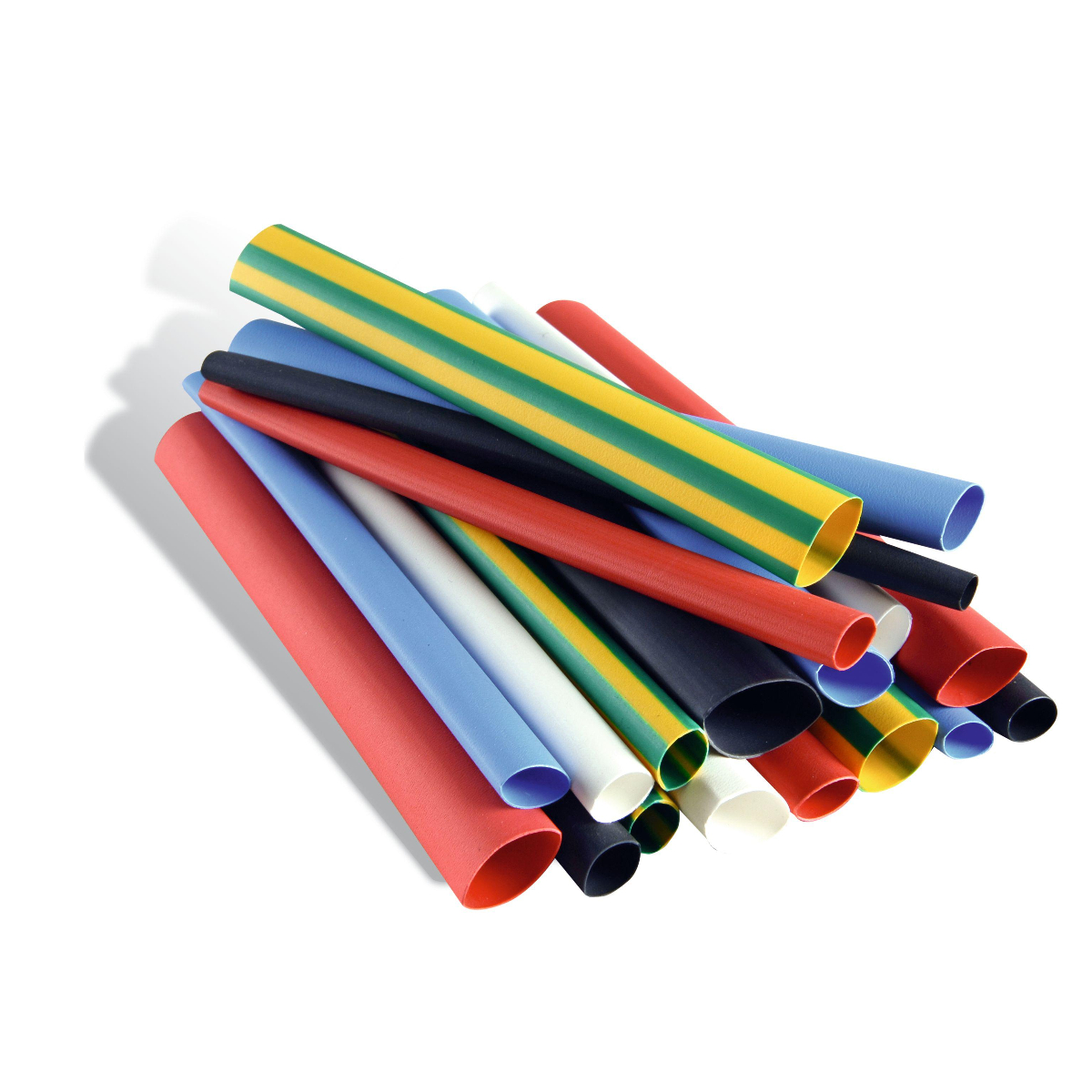

Доступные цвета термоусадочных трубок

Структура

Цветовая маркировка кембриков развита и выпускает модели с более чем 100 оттенками. Также можно заказать цвет на свое усмотрение. Доступны прозрачные трубки. Предназначаются для более тщательно монтажа. На них легко делать обозначения. У них слабая жаростойкость.

Вам это будет интересно Изоляция кабелей и проводов

Изготовление кембриков происходит с применением таких полимеров, как:

  • Резина из латекса;
  • Фторкаучук;
  • PTFE;
  • PVDF;
  • PET;
  • сшитый полиэтилен.


Изоляционные трубки с маркировками

Основные преимущества использования кембрика

Кембрик — это универсальный материал, который подходит для всех разновидностей соединений, а также для открытых частей кабелей и проводов. Какими плюсами обладает такая разновидность изоляции:

  • Низкая стоимость, что делает его достаточно востребованным. Но постепенно более современные расходные материалы вытесняют данную продукцию с рынка.
  • Универсальность. Достаточно правильно подобрать диаметр, и можно монтировать кембрик на любую открытую токоведущую часть.
  • Длительный эксплуатационный срок. Если соединение проводов (например, опрессовкой гильзами) произведено правильно и нет чрезмерного нагрева проводников, то кембрик прослужит достаточно длительное время.
  • Многоразовое использование. Например, при разборке старого щита можно снять кембрики и использовать их по назначению в другом месте.
  • Прочность. Кембрики достаточно прочные, это позволяет одевать их на соединения, не боясь про сохранность материала.
  • Можно использовать как основу для маркировки проводников. Для этого необходимо выбрать светлый кембрик, одеть его на провод или кабель, и подписать. Помогает восстанавливать маркировки, которые стёрлись со временем или были повреждены во время работ.

Кембрики являются многофункциональным расходным материалом для проводов, из-за различия диаметров он может применяться не только при соединениях проводников, но и при прокладке телефонных линий и сигнальных сетей, где токи и напряжение имеют небольшие значения.

Выводы

Использовать термоусаживающийся кембрик наиболее удобно при любых видах соединений проводов.

Использование кембрика, как и термоусаживаемой трубки, актуально при современной прокладке электрических цепей. Низкая стоимость такого расходного материала делает спрос на него достаточно высоким, а простота применения помогает использовать кембрик даже людям ни разу не имевших дело с электротехнической продукцией. Высокое сопротивление и невосприимчивость к возгоранию делают кембрик надёжной защитной для различного рода соединений и проводников.

Общая информация и сферы применения

Термоусаживаемая трубка представляет собой пластиковую конструкцию, применяемую для изоляции электрических соединений. Термоусадку используют для восстановления поврежденного изоляционного слоя кабелей, а также предотвращения их механических повреждений в будущем.

Трубки производят из нейлона или полиолефинов, то есть термополимеров, изменяющих размеры вследствие нагревания. Полимер нагревается с помощью горячей воды, воздуха или под открытым пламенем.

Термоусадка выступает в качестве обжимного элемента конструкции. В связи с особенностью технологии, между натянутой изоляцией и неровностями обжимаемого объекта возникают каналы, делающие соединения недостаточно герметичными. Чтобы достичь качественного изолирования, используют трубки с клеем. Во время нагревания клей, переходя в жидкое состояние, нивелирует все неровности.

Для термоусадочных трубок характерен более высокий показатель поперечного коэффициента сжатия в сравнении с продольным коэффициентом. В результате диаметр трубки может сокращаться в несколько раз, а длина — только на 20 %. Качественные термоусадки сокращаются в длину еще меньше — не более чем на 10 %.

Вследствие температурного воздействия увеличивается только нагреваемая часть трубки. Другой ее конец сохраняет изначальные размеры. При уменьшении диаметра термоусадки толщина ее стенок пропорционально возрастает, что и придает изделию изолирующие качества.

Термоусадочные трубки помогают добиться выполнения следующих задач:

  1. Создают надежный изолирующий слой, защищающий от ударов током.
  2. Защищают соединения от механических повреждений.
  3. Термотрубки используют в качестве кембриков (при распайке соединителей), что позволяет маркировать кабели и провода.
  4. Термоизоляция предотвращает развитие коррозии.
  5. Выступают в качестве барьера между соединениями и агрессивными средами.
  6. В автомобилестроении термоусадки применяют для защиты тормозных шлангов и топливных путей.

Клеевой слой

Затем чтобы предоставить оптимальную защиту от влаги и коррозии, нужно осуществить электроизоляцию деталей, применяя трубку с клеевым слоем внутри. Данный вспомогательный слой намного лучше обеспечивает защиту деталей от неприятных воздействий, таких как влага.

Клеевой слой наполняет абсолютно всю шероховатость и воздушные подушки внутри кембрика. Термотрубки с клеевым слоем прочные, от этого они не сворачиваются. Они представляются исключительно в нарезке.

«>

«>

Источник

Критерии выбора

При выборе следует обращать внимание на внутренний диаметр изделий. Он не должен превышать полутора – двух диаметров провода (жилы)

Точнее параметры трубки можно определить по маркировке производителя: он указывает дробью диаметр до усадки (числитель) и после усадки (знаменатель)

Важно чтобы после усадки диаметр трубки уменьшался до размеров, которые меньше диаметра изоляционного слоя провода (жилы вместе с изоляцией)

Некоторые производители указывают диаметр и коэффициент усадки при маркировке своих продуктов. Например: 20 мм: 1,5:1. Здесь 20 мм – первоначальный диаметр, а 1,5:1 – указывает на диапазон сокращения полимера (в данном случае в полтора раза). Размеры могут указываться в дюймах.

Представим основные характеристики наиболее распространённых термоусадочных кембриков в виде таблицы:

Таблица 1. Основные характеристики термоусадочных трубок(ТУТ)

Наименование изделияДаметр трубки, ммТолщина стенки в мм после усадкиДиапазон усадки, ммМаксимальное уменьшение длины,в процентах
До усадкиПосле усадки
ТУТнг-2/12.01.01.8 – 1.21.8 – 1.25
ТУТнг-3/153.01.52.7 – 1.82.7 – 1.85
ТУТнг-4/24.02.03.6 – 2.43.6 – 2.45
ТУТнг-5/2,55.02.54.5 – 3.04.5 – 3.05
ТУТнг-6/36.03.05.4 – 3.65.4 – 3.65
ТУТнг-8/48.04.07.2 – 4.87. 2 – 4.85
ТУТнг-10/510.05.09.0 – 6.09.0 – 6.05
ТУТнг-12/612.06.010.8 – 7.210.8 – 7.25
ТУТнг-16/816.08.014.4 – 9.614.4 – 9.65
ТУТнг-20/1020.010.018.0 – 12.018.0 – 12.05
ТУТнг-25/12,525.012.522.5 – 15.022.5 – 15.05
ТУТнг-30/1530.015.027.0 – 18.027.0 – 18.010
ТУТнг-40/2040.020.036.0 – 24.036.0 – 24.015
ТУТнг-50/2550.025.045.0 – 30.045.0 – 30.015
ТУТнг-60/3060.030.054.0 – 36.054.0 – 36.015
ТУТнг-80/4080.040. 072.0 – 48.072.0 – 48.015
ТУТнг-100/50100.050.090.0 – 60.090.0 – 60.015
ТУТнг-120/60120.060.0108.0 – 72.0108.0 – 72.015

Обратите внимание на то, что в таблице диаметры до и после усадки повторяют дробные числа в наименовании изделия. В продаже можно встретить ещё изделия из просмоленных ХБ тканей

Трубки из таких материалов очень прочные и обеспечивают отличную изоляцию проводов. Кембрики, армированные хлопчатобумажной тканью, хотя и уступают по твёрдости стекловолоконным трубкам, но они не разрушаются при деформациях, или механическом воздействии. Трубки хорошо фиксируют положение провода

В продаже можно встретить ещё изделия из просмоленных ХБ тканей. Трубки из таких материалов очень прочные и обеспечивают отличную изоляцию проводов. Кембрики, армированные хлопчатобумажной тканью, хотя и уступают по твёрдости стекловолоконным трубкам, но они не разрушаются при деформациях, или механическом воздействии. Трубки хорошо фиксируют положение провода.

По материалу

Для производства термостойких кембриков с электроизоляционными свойствами применяют несколько видов материалов.

Выделяют полиолефиновые термостойкие трубки, изготавливаемые из так называемого «сшитого» полиэтилена с добавлением ряда пластификаторов и красителей, препятствующих распространению горения. Подавляющая масса термостойких кембриков производится именно по этой технологии.

Температура, при которой они могут применяться без всяких ограничений, колеблется в пределах от -50 до +125 градусов. При добавлении к материалу специальных пластификаторов температурный диапазон удаётся расширить до 150 градусов. При этом также повышается его устойчивость к бензолу и другим окислителям.

Выпускают кембрики на основе синтетического каучука, характеризующиеся повышенной стойкостью к воздействию высоких температур (вплоть до 175 градусов) и химически активных веществ типа смазок и масел. Они имеют сравнительно высокую цену и ограниченный спрос.

Производят термочувствительные кембрики из термопластичного поливинилхлорида. Изделия из этого материала отличаются прекрасными изоляционными характеристиками, но при этом имеют ограниченный температурный диапазон (от -20-ти до +80-ти градусов). Наличие вредных для здоровья токсичных выделений, образующихся при воспламенении, резко ограничивает спрос на этот вид изделий.

Виды кембриков

Существует два основных вида кембриков: кембрики, сделанные из ПВХ и термоусаживающие трубки. В свою очередь последние делятся на:

  • высоковольтные – имеют высокое сопротивление, используются при большом напряжении;
  • флуоресцентные – обладают свечением, применяются в зданиях с ограниченным освещением;
  • с рифленой поверхностью – применяются там, где нужно ликвидировать скольжение;
  • тефлоновые – дорогие расходные материалы, применяющиеся при высоких температурах, выносливые при горении и к химическим средам.

Кембрики, произведенные из поливинилхлорида, не расширяются ни в ширину, ни в длину. При выборе данного типа изделий необходимо тщательно подбирать диаметр, соответствующий сечению провода. В противном случае при изолировании провода с большим сечением, кембрик может просто лопнуть.

Кроме того, этот вид имеет свои положительные качества: возможность повторного использования, выносливость химических сред, стойкость к различным температурным режимам, долговечность в использовании, а также изделие имеет небольшую стоимость.

При выборе термоусадочых трубок необходимо обратить внимание на коэффициент усадки. Частовстречающие трубки имеют коэффициент 1:2, 1:3, 1:4

Это значит, что они имеют способность усаживаться в два, три или в четыре раза. Отличительной особенностью данного вида является обеспечение контактов электрических сетей надежной изоляцией, прочным креплением.

При их использовании нет необходимости приобретать трубки с точным диаметром. Данный вид наделен такими качествами как предохранение от коррозии и влаги. Внутренняя сторона термоусадки покрыта клеевым слоем. При процессе усадки клей равномерно наполняет все неровности.

Термостойкая изоляция

Такие трубки производят из стекловолокна. Они способны выдерживать температуру от -60 до +150 градусов. Для лучшей эффективности трубки пропитываются лаком. Их насаживают на провода внутренних соединений. Данный метод подходит для бытовой техники: обогревателей, электрочайников, электроплит.

Термоусадочные кембрики

Данные виды в отличие от других кембриков выполняются из полиэтилена или других полимеров. При нагревании такие трубки могут уменьшаться вдвое. При этом положительном моменте дозволяется применение одинакового размера для большего диаметра провода.

При применении кембрика в роли изоляции позволяется изолировать различные клеммы и соединения, так как форма не оказывает влияние на свойства обтяжки. Термоусадочный кембрик скопирует и сократиться для различного контура.

Кроме этого термоусадка отлично подвергается растяжению, но это надо выполнять с осторожностью. Если под рукой нет необходимого диаметра, трубку, возможно, натянуть на клеммы и кабеля большего размера

Также настоящий вид кембриков выпускается в цветном и прозрачном исполнении, это позволяет рассортировать провода по назначению.

Термоусадочные трубки обладают рядом положительных качеств: при возгорании термоусадка практически не выделяет вредных ядовитых веществ; возможность выдерживать высокие температурные режимы; не вступают во взаимодействие с химическими веществами; в отличие от изоленты имеют большой срок службы; исключают коррозию и окисления контактов.

Термоусадочные кембрики пользуются спросом среди специалистов, и приобрести их не составит большого труда.

При воздействии горячего воздуха она хорошо усаживается на нужные соединения электрической цепи. Это можно сделать при помощи строительного фена, спичек или зажигалки

Также можно воспользоваться паяльником, но это надо делать с осторожностью, чтобы не испортить инструмент

Что это такое

Кембрик — это трубка, сделанная из ПВХ, которая надевается на кабель или провод в месте повреждения изоляции. Обладает высоким сопротивлением. Приемлемую гибкость и защиту от внешней среды придает поливинилхлорид. Этот прочный материал защитит провод от механических повреждений в месте соединения.


Кембрик в месте соединения кабеля

Слабая растяжимость — это единственный недостаток кембриков. Для решения этой проблемы изделие подгоняется под диаметр провода. Трубка должна свободно скользить по проводу.

Достоинства:

  • экономичность;
  • долговечность в эксплуатации;
  • простой монтаж;
  • места соединения имеют маркировку.

Благодаря универсальному назначению используется для соединений различного типа. Изоляционные трубки используются не только в электрике, они одходят для соединения телефонных проводов и сигнальных сетей.

Как пользоваться кембриком

В идеальном случае усаживать нужно потоком горячего воздуха. Для этого подойдет любой строительный фен. Но чаще бывает так, что его нет под рукой или не к чему подключить.

Второй вариант — это паяльник. Кожухом нагревательного элемента пройтись по поверхности трубки и она усадится. Жалом не нужно этого делать по трем причинам:

  1. Слишком высокая температура может расплавить кембрик.
  2. От жала остаются следы нагара.
  3. Чтобы не портить жало.

Третий вариант — использовать источники огня. Это могут быть спички или зажигалка. Держите пламя в паре сантиметров от термоусадки, чтобы ее не повредить, быстрыми и короткими движениями пройдитесь со всех сторон чтобы достичь равномерного стягивания изолирующего слоя. Для быстрого эффекта можно делать это непосредственно пламенем, тогда движения должны быть еще быстрее, а вы внимательнее. Недостатком этого способа является то, что на кембрике могут оставаться следы гари. Турбо-зажигалки лишены этого недостатка, но температура пламени очень высокая и легко сжечь трубку, поэтому держите струю пламени подальше, чтобы на нее попадали только потоки горячего воздуха.

На видео примере наглядно показано, как пользоваться кембриками для проводов:

Характеристики и отличия

Какие термоусадки бывают и чем они отличаются друг от друга?

Диаметр до и после

Термоусаживаемая трубка при нагревании меняет диаметр. Поэтому в названии всегда должен присутствовать размер ДО и ПОСЛЕ усадки.

Например трубка ТУТ НГ 40/20

  • внутренний диаметр 40мм — ДО
  • диаметр полной усадки 20мм — ПОСЛЕ

Коэффициент усадки

Следующий критерий это коэффициент усадки. Что это такое? Это соотношение первичного диаметра к диаметру после процесса усадки. То есть в зависимости от коэффициента трубка уменьшается в несколько раз. Бывают коэффициенты:

Чем он больше, тем изделие сложнее изготовить. Соответственно и цены у них в разы отличаются. Однако трубки 4 к 1 считаются более универсальными, чем 2 к 1. Если вы соединяете два провода разных сечений и разной толщины, без термоусадки с большими коэфф. вам не обойтись.

Толщина стенки

Термотрубки могут иметь различную толщину стенки. По этому критерию они разделяются на:

  • тонкостенные
  • среднестенные
  • толстостенные

Кроме того, термотрубка бывает клеевой — марки ТТк. Это та, на внутреннюю поверхность которой нанесен слой термоплавкого клея. При нагреве клей расплавляется и заполняет все микропустоты, тем самым обеспечивая полную герметизацию.


Стенки прилипают практически к любым поверхностям. Избытки клея при этом должны выступить по краям.

Заменить такой термоклей, путем предварительного обмазывания внутренних стенок простой трубки, не получится. Он наносится именно при ее изготовлении. Кроме того, у клеевой коэффициент термоусадки больше, чем у обычной — 3*1 или 4*1 против 2 к 1. А еще она может быть рассчитана на большее напряжение, за счет толщины стенок.

Негорючая

Большое значение имеет материал, из которого изготавливается изделие. Именно благодаря составу композиции этого материала, заранее задаются нужные свойства. Если например в состав добавить антипирены, то трубка приобретает свойства самозатухания и обозначается индексом НГ.

Это не означает, что она совсем не горит. Но при отсутствии внешнего источника пламени она быстро потухнет. Обеспечивается это путем препятствования поступлению кислорода к месту возгорания антипиренами.

В этом случае уже нельзя применять обычный более дешевый вариант.

Цвет

Термоусадочные трубки бывает различных цветов, в том числе и прозрачные. Они в основном служат для маркировки.

Ими очень удобно маркировать концы кабеля, если придерживаться старых правил цветового обозначения фаз. Достаточно отдельные кусочки насадить на конец жилы.

Для фаз А-В-С покупайте Ж(желтый)-З(зеленый)-К(красный).

А вот по новому ГОСТ фА-фВ-фС соответствуют цветам К(коричневый)-Ч(черный)-С-(серый). Здесь уже придется использовать прозрачные трубки, либо покупать под заказ.

Есть еще оригинальный выход с использованием разноцветного скотча, поверх которого наносится прозрачная термотрубка. Так фазы будут промаркированы уже по новым правилам.

Если вам не нужно цветное обозначение фаз, то берите черные. Они дешевле, а качество изоляции тоже самое.

Связано это со спецификой технологического процесса. После каждого прогона одного цвета, производят чистку шнека от старого материала. А это как раз таки и влияет на себестоимость.

Есть и двухцветные изделия желто-зеленого окраса. Они предназначены для проводов заземления.

Когда вы хотите видеть и контролировать контакты после монтажа, вам поможет в этом деле прозрачная трубка. Только будьте внимательны. Прозрачные уже не будут не горючими изделиями. Так как добавление антипиренов всегда приводит к изменению цвета.

Правда в этом случае прозрачную термоусадку лучше нагревать феном, а не горелкой. Иначе можно случайно повредить саму надпись.

Также встречаются термоусадки полупроводящие и выравнивающие напряженности электрического поля.

Но все таки чаще всего используются привычные нам электроизоляционные. В них применяется материал с высокими электроизоляционными свойствами и они имеют высокую электрическую прочность. Причем чем выше эта электрическая прочность, тем на больший класс напряжения они рассчитаны: до 1кв-10кв-35кв.

Несмотря на то, что термоусаживаемая трубка была изобретена еще в прошлом веке, она до сих пор остается инновационным продуктом на электротехническом рынке. Подобрать и заказать себе наборы термотрубок можно здесь.

Правила монтажа

Рассмотрим пример соединения кабеля, состоящего из двух проводов 2,5 квадрата. Фактический диаметр одного провода с изоляцией 4 мм, диаметр кабеля 10 мм.

Сделать это можно достаточно просто — один провод вы делаете короче, второй — длиннее, со второй стороны кабеля наоборот. Длинный вы соединяете с коротким (соединение лучше всего делать клеммой или пропаивая скрутку), короткий с длинным. В итоге у вас получится два соединения, разведенные относительно друг друга на несколько сантиметров.

Вы уже знаете все нужное про поэтому сможете подобрать их самостоятельно. Перед скручиванием проводов вы надеваете на каждый кусок термоусадки. Учитывайте, что при нагревании она “усохнет” на 7-10 процентов. В нашем случае с проводами на 4 мм мы берем трубку с диаметром в 10 мм, на сам кабель надеваем 20-мм усадку. Сначала скручиваем два провода (соединяйте их по цветам, чтобы не запутаться, то есть коричневый с коричневым, синий с синим), затем сдвигаем термоусадку так, чтобы она закрыла соединение, и нагреваем ее зажигалкой до тех пор, пока она плотно обхватит провод. Повторяем операцию со вторым, а затем изолируем место соединения сверху последней толстой трубкой.

Прогрев рекомендуется делать или от середины к краям, или от одного края ко второму. Не нужно сначала “спаивать” два края, а затем греть центр — внутри скопится воздух, который не даст хорошо заизолировать кабель.

Длину трубки следует выбирать так, чтобы создать изоляцию с каждой стороны от соединения на 30-50 мм. При этом учитывайте усадку на 10 процентов. Чем толще кабель, тем шире изоляция — наш 10 мм можно защитить на 5-7 см в каждую сторону.

Нагревая полимер, будьте благоразумны. Не нужно долго греть одно место — старайтесь водить зажигалкой по всей поверхности, равномерно прогревая ее. Когда полимер начнет сжиматься, разглаживайте его пальцами — он не будет обжигать кожу. Нужно исключить появление пузырьков воздуха под ПВХ. Если на кабель устанавливает термоусадка с клеем, то поверхность рекомендуется обезжирить и очистить от пыли.

Работаете с материалом впервые — потренируйтесь на обрезках проводов. Вы поймете, как правильно греть, с какой стороны начинать усадку, как правильно разровнять ее.

Какой вид кембриков лучше?

Отправляясь в специализированный отдел электро товаров, многие потребители часто задаются вопросом: «Какие кембрики для проводов лучше использовать?». Правильный выбор во многом зависит от того, какой вид изоляции планируется выполнять. Например, для того чтобы предотвратить появление короткого замыкания на электро платах, необходимо выбирать термоусадочный материал. Он плотно фиксирует область взаимодействия деталей.

При воздействии высокой температуры, он начинает плавиться, тем создавая сопротивление в зоне открытых участков проводниковой цепи. Диаметр термоусадочной трубки должен быть больше на 2 мм от толщины провода.

Для электроприборов с высокой степенью температурного режима, необходимо выбирать термостойкие изоляторы. Они обладают теплозащитой и качественной изоляцией.

К преимуществам расходного термоматериала относят:

  • широкий диапазон температурного воздействия. Эти изделия можно использовать на разных уровнях электрической цепи;
  • безопасный состав. В процессе нагрева пластиковой поверхности не выделяются токсические вещества, которые негативно сказываются на человеческом здоровье;
  • долгий срок эксплуатации;
  • не вступает в контакт с химическими компонентами. В результате этого, сокращается риск преждевременной поломки оборудования;
  • отлично противостоит коррозии деталей и процессу окисления металлических поверхностей.

Современные модели термоусадочного материала имеют дополнительное вещество во внутренне части трубки. В процессе нагревания оно увеличивает клейкую способность пластика. Благодаря этому место соединения имеет хорошую герметизацию. Температура нагрева поверхности изолятора составляет 60оС.

Обычный кембрик также обладает хорошей электроизоляционной способностью. Для этого необходимо правильно подобрать нужный размер и диаметр каучуковой трубки. Основным преимуществом данного изделия является многократное его использование. Если на поверхности изделия появилась трещина, дальнейшее его применение запрещено. Помимо этого, он имеет низкую стоимость.

Термостойкие изоляторы часто применяют в конструкции индукционной печи, духового шкафа или сушильной камере. Он защищает место фиксации полупроводников в электро цепи и сокращает воздействие высокой температуры на детали прибора. На его поверхности можно делать маркировку спаек.

Технические характеристики термостойкого материала включают в себя:

  • электро непроницаемость. Этот вид изолятора практически не проводит электрический ток;
  • толщина стенок изделия достигает от 2 до 2,5 мм. Это позволяет сделать прочный барьер на электрической схеме;
  • пожароустойчивость;
  • большой выбор диаметров трубок;
  • высокий уровень температурного воздействия. Он применяется на участках электро цепи с температурой от -55 до 600 оС. На фото кембриков изображены модели изоляционного материала.

Назначение изделий

Основное предназначение термоусадки состоит в изоляции токопроводящих жил. Ввиду электроизоляционных свойств и простоте монтажа изделия, им все чаще заменяют обычную изоленту.

Сегодня подобную продукцию, используемую для защиты коммутации проводников, можно без труда найти на полках магазинов электротоваров. Востребованность термокембриков в качестве материала для изоляции состоит в способности уменьшать свои размеры под действием тепла. Нужная температура усадки составляет не более 120 °C. Однако для того, чтобы правильно выполнить работу, необходимо знать, как пользоваться термоусадочной трубкой. Под действием высоких температур изделие плотно и надежно фиксируется на проводнике, обеспечивая изоляцию и механическую защиту.

Сегодня производители предоставляют широкий ассортимент цветовой гаммы и размеров термоусадочных трубок. Благодаря этому они применяются не только для изоляции, но и для безошибочного определения в будущем назначения изолированного проводника.

Так, многие электрики при обработке проводников постоянного тока используют красные трубки для плюса, а черные — для минуса. Пятижильный электрокабель маркируют следующим образом:

  • черный, коричневый, а также белый цвет — фазные жилы;
  • синий — 0;
  • желтый или зеленый — заземление.

Использование термоусаживающейся трубки для отметки жил очень удобно, ведь ее не нужно размещать по всей длине проводника. Требуется только небольшой кусочек изделия натянуть поверх изоляционного слоя на конец провода. Этот материал очень надежен, устойчив к внешнему воздействию и температурным перепадам. Эксплуатационный срок термотрубки составляет не менее 20 лет. Это долговечные, бюджетные и простые в применении изделия.

ПВХ трубы и кембрики — применение, преимущества использования

Довольно часто при монтаже электропроводки, в качестве элементов кабеленесущих систем, помимо пластиковых и металлических коробов или гофрированных труб применяются гладкие жесткие электротехнические трубы ПВХ и кембрики.

Трубы ПВХ

. Представляют собой “жесткий” вариант гофрированной трубы. Из названия нетрудно понять, что производятся они из поливинилхлорида. В состав материала большинства этих изделий входят добавки, исключающие распространение горения.

Основное назначение электротехнических ПВХ труб — прокладка в них кабелей и проводов. Кроме того, материал изготовления и его жесткость придают определенную прочность и локализационные свойства изделиям, что, в некоторых случаях позволяет рассматривать их и в качестве защиты проводов и кабелей.

Они могут быть уложены под слоем штукатурки или наливных полов, что бывает удобно в их дальнейшем обслуживании; провода в этом случае скрыты и для ремонта (замены) необходимо просто вытянуть их с одной стороны трубы.

Таким образом, их применением при монтаже скрытой электропроводки в помещениях можно добиться соответствия требованиям Правил о ее сменяемости (ПУЭ-7 п.7.1.37).

В случае открытой прокладки электропроводки, использование труб ПВХ повышает уровень пожаро- и электробезопасности, существенно снижая возможность воздействия электрического тока на человека при возможном нарушении изоляции.

Наиболее распространенная форма выпуска изделий — 3х-метровые отрезки, имеющие наружный диаметр от 16 до 63 мм. Трубы небольшого диаметра гнуться относительно неплохо, чего нельзя сказать об изделиях, диаметром более 25 и более мм.

Жесткая структура, обусловленная прочностью материала и толщиной стенок не позволяет без повреждений придавать им необходимую форму изгибанием, поэтому для разводки и поворотов используются разнообразные комплектующие: поворотные узлы, тройники, заглушки и соединительные муфты.

Для крепления могут применяться специальные пластиковые клипсы. Благодаря им монтаж электротехнических труб представляет собой довольно быстрый и несложный процесс: фиксирование происходит простым защелкиванием трубы в закрепленных на поверхности стены клипсах.

А с помощью пластиковых хомутов (или “стяжек”) или дюбель-хомутов можно закрепить трубы, что называется, на скорую руку. Кроме того, этот способ крепления дешевый и простой. При прокладке же скрытой проводки никакого дополнительного крепежа не требуется.

Кембрики

. Этот вид электроустановочной продукции являются по сути своей чехлами, гибкими шлангами из поливинилхлорида или полипропилена — материалов, имеющих отличные диэлектрические свойства, которые можно надеть на провода и кабели поверх оболочки или изоляции.

Изоляционные свойства кембриков с успехом используются для восстановления поврежденной оболочки проводов или изоляции в месте их контактных соединений. Довольно часто, подписанные кембрики используются для идентификации большого количества проводов с одноцветной изоляцией при отсутствии заводских маркеров.

Использование данного изделия бывает оправдано и в случае необходимости придания кабелю или проводу более эстетичного вида, усиления его защиты или объединения нескольких проводников в одну магистраль.

Эти электротехнические изделия дополняют и без того богатый набор современных средств прокладки кабелей и проводов, расширяя возможности для монтажа электропроводки.

Для чего предназначены

Кембрики применяются для восстановления изоляции в проводе. Происходит дополнительная защита от тока благодаря изоляции наконечников и клеммников.

Основные предназначения:

  • защищает электрические шины с разными формами и сечениями;
  • предохраняет болтовые и другие изделия от коррозии;
  • повышает защитные качества в распределительных устройствах;
  • используется как дополнительная изоляция в элементах оборудования электроподстанций;
  • термостойкие кембрики защищают провод от перегрева;
  • предназначаются для маркировки проводов;
  • защищают от заломов провода и зарядные устройства.


Защита провода зарядки от перелома

Выбор термоусадки

При выборе термоусадочной трубки существенными считаются такие параметры:

  • изначальный диаметр и эта же характеристика после усадки;
  • разновидность материала, его устойчивость к воздействию химических сред, а также горючесть;
  • усадочный коэффициент;
  • толщина стенки;
  • наличие или отсутствие клеящего слоя;
  • цвет термоусадки или прозрачное исполнение.

Особое внимание рекомендуется обращать на возможность взаимодействия термоусадки с горюче-смазочными материалами. Если такой контакт планируется, изделие должно быть масло- и бензостойким

Изоляция высоковольтных кабелей должна осуществляться специально приспособленными для этого трубками. Они способны выполнять свои функции при напряжении до 1000 В.

При выборе диаметра термоусадки следует исходить из принципа «10.20». Данное правило означает, что минимум усадки не должен быть меньше 10 % от изначального диаметра, а максимум — не более 20 %. Пример исполнения данного правила показан на рисунке ниже.

Обратите внимание! Термоусадочная трубка дает продольную усадку

Изделия ТКР, ТКСП (порядок выбора)

Для изготовления гибких термостойких трубок марки ТКР-М применяются кремнийорганические смеси, соответствующие требованиям ГОСТ 17675. Их выбирают обычно при необходимости получения надёжной электроизоляционной защиты образуемых при монтаже сочленений. Для её повышения используются специальные армированные изделия марок ТТСП-СВ или ТКСП.

Последние выполняются в виде особого чулка из шнура (стеклонити) плотного плетения, пропитанного лаком на основе кремнийорганических соединений с покрытием из резины того же класса.

Все перечисленные виды термостойких трубок можно приобрести в любой торговой точке, в ассортименте которой присутствуют электромонтажные товары. Применять термоусадочные кембрики очень просто.

Необходимо надеть их на провод, расположить в требуемом месте и нагреть с помощью зажигалки, спички или термофена. Нагрев производят от центра к краю или от одного края к другому. Когда материал сжался и остыл, процесс изоляции считается завершенным.

Какие бывают кембрики для проводов и зачем они нужны

Всем известно, что самыми главными моментами в электричестве являются хороший контакт и надежная изоляция. И чаще всего первое зависит от последнего. Для изоляции часто применяют изолирующую ленту, однако через некоторое время теряются свойства липкого покрытия, и лента может размотаться, или сойти с кабеля вследствие механического воздействия.
Что такое кембрик? ПВХ и каучук отличаются прекрасными диэлектрическими свойствами, поэтому из этих материалов придумали делать кембрики – небольшие трубки белого, бежевого или кремового цвета. В этой статье мы поговорим о их видах и различиях.

Для чего нужны

Трубка кембрик предназначена для изоляции электрических кабелей, однако люди очень часто используют их в нестандартных ролях. К примеру, в качестве чехла для отвертки и шила, большой популярностью пользуются они и у рыбаков.
Соединение кабелей при помощи скрутки(кстати, уже запрещено ПУЭ), пайки, сварки, болтов, гильз, а также проводов, оконцованных клеммными наконечниками, необходимо изолировать. На большую часть подобных соединений можно надеть кембрик. Чтобы дополнительно зафиксировать и защитить от влаги края, их нужно зафиксировать изолентой. В том случае, если один из краев свободный, его нужно нагреть зажигалкой и сдавить пассатижами.

Помимо изоляции соединений при помощи кембрика можно восстановить поврежденный изолирующий слой провода. Для этого нужно зафиксировать его края изолентой, чтобы он не двигался. Этот вид изоляции подойдет для цепей постоянного и переменного тока до 1000 В.
Кембрики для проводов имеют дополнительную маркировочную функцию. На светлом кембрике отчетливо видно черный фломастер или маркер. Для любых цепей, как силовых, так и сигнальных, а также линий связи на концах кабеля около клеммы должен быть надет кембрик, на который нанесено обозначение маркировки провода.
В специализированных магазинах можно приобрести кембрики различных размеров. Покупать нужно изделия, на несколько миллиметров превышающие диаметр кабеля, в противном случае они будут все время спадать или не налезут. Вы, конечно, можете попытаться растянуть кембрик до нужного диаметра, однако запаса по размеру он практически не имеет, и, скорее всего лопнет.
Из недостатков материала пвх можно выделить:

  • пересыхание и растрескивание
  • сильное отвердевание на морозе.

Кембрик термоусадочный

Такие кембрики обладают свойством стягиваться в процессе нагревания. Термоусадочная трубка или кембрик несмотря на то, что помогает реализовать те же задачи, отличается от обычного и способом использования, и материалом, из которого он создан. Чаще всего — это полиэтилен, могут использоваться и другие полимеры.
Термоусадка в процессе нагревания может уменьшаться в два раза. Такое преимущество дает возможность использовать один и тот же размер трубки для более широкого диапазона сечений провода. Таким образом, мы получаем большой плюс для использования в роли изоляции термоусадочных кембриков для различного рода клемм и соединений, так как форма клеммника не оказывает влияния на качество обтяжки. Термоусадка в процессе сжимания повторяет любые контуры.

Термоусадка хорошо тянется, примерно до 1,5-2 раза от первоначального, однако осуществлять это нужно очень аккуратно, наблюдая за целостностью поверхности. Следовательно, вы получаете возможность натянуть термоусадку на разные провода и клеммы, когда под рукой не оказалось подходящего размера.
Еще одним отличием термоусадочных кембриков от ПВХ трубок является внешний вид.
Их можно купить любого цвета, даже полностью прозрачные. Таким образом, открываются еще большие удобства по маркировке, к примеру, провода одной группы можно разбить по цветам и промаркировать по контактам. Как и стандартные кембрики, эти изделия стоят недорого, и приобрести их можно практически в каждом магазине элетро- или хозтоваров.
Как же использовать такой кембрик? Самым правильным вариантом является усадка потоком горячего воздуха. Для этой цели можно использовать любой строительный фен. Однако этот инструмент имеется далеко не в каждом доме. Вместо строительного фена можно использовать паяльник. Кожухом нагревательного элемента нужно пройтись по поверхности трубки, в результате чего произойдет усадка. Жалом этого делать не нужно по следующим причинам:

  • довольно высокая температура, от которой кембрик может оплавиться
  • от жала могут остаться следы нагара
  • жало может быть окончательно испорчено.

Еще одним вариантом является использование источников огня. К примеру, подойдут спички или зажигалка. Держать пламя нужно в нескольких сантиметрах от термоусадки, чтобы не повредить ее. Быстро и равномерно провести пламенем со всех сторон, для достижения равномерного стягивания изолирующего слоя. Чтобы получить более быстрый эффект, вы можете делать это непосредственно пламенем, однако в этом случае движения должны быть еще быстрее, а вы внимательнее. Из недостатков этого метода можно отметить тот факт, что на кембрике могут остаться следы гари. В турбо-зажигалок такого недостатка нет, но температура пламени еще выше. Пламя нужно держать еще дальше, чтобы не сжечь полностью трубку. До трубки должны доставать только потоки горячего воздуха.

Кембрик термостойкий

Это изоляционное изделие изготавливают из стекловолокна. Такой тип кембриков является устойчивым к высокой температуре. Эти кембрики способны выдержать диапазон температур от -60 до +510 градусов без потери первоначальных качеств. Стекловолокно пропитывают лаками для повышения электроизолирующих показателей.

Подобные варианты исполнения можно встретить в электрочайнике, обогревателе, электроплите и аналогичных приборах. Их используют для изоляции питающих проводов и проводов внутренних соединений, находящихся возле ТЭНов и спиралей.
Термостойкие кембрики выступают защитниками контактов от температуры, чем снижают возможность коррозии и ослабевания, а также оплавления изоляции. Однако их стоимость несколько выше стоимости обычных кембриков, поэтому применять их повсеместно не имеет смысла.

Нестандартное использование

Электрики-любители, а также радиомастера часто используют термостойкие трубки из стекловолокна для того, чтобы изолировать самодельные паяльники, выжигатели и другие устройства. К примеру, надевают на жало под спираль, чтобы избежать межвитковых замыканий. Во время работы обгорает лак, но и после этого она продолжает выполнять свои задачи и не прогорает.

В некоторых ситуациях кембрики лучше подходят для изоляции проводников и мест соединения, в сравнении с изолирующей лентой. Их доступная стоимость и легкость использования дает возможность повысить качество, безопасность и период эксплуатации электрических устройств и цепей. Нет сомнений, что кембрик – это неотъемлемый расходный материал для электрика, он и имеет более эстетичный внешний вид чем изолента, и более высокий уровень надежности в ряде случаев, однако лучше применять в паре и то и другое.

Что такое кембрик. Кембрики для изоляции соединений проводов

www.gradiant.ru

dic.academic.ru

что это такое и как пользоваться

В электричестве главное хороший контакт и надежная изоляция. Часто первое зависит от последнего. Для изоляции можно использовать изолирующую ленту, но со временем теряются свойства липкого покрытия и она может размотаться, сойти с кабеля при механическом воздействии. Кембриком называют трубку из ПВХ или каучука с хорошими диэлектрическими свойствами, чаще всего белого, бежевого или кремового цвета. Из статьи вы узнаете для чего нужны и какие бывают кембрики, а также чем отличаются их виды.

Для чего применяется кембрик в электрике

Основная задача — изолировать электрические кабеля, но народ придумал массу других применений, от роли чехлов для отвертки и шила, до применения в рыболовецких снастях. Соединения кабеля скруткой (уже запрещено ПУЭ), пайкой, сваркой, болтом, гильзами, а также провода, оконцованные клеммными наконечниками, нужно изолировать. На большинство этих соединений можно надеть кембрик. Для дополнительной фиксации и защиты от влаги края фиксируются изолентой, а если один из краев свободный — нагревается зажигалкой и сдавливается пассатижами.

Кроме изоляции соединений вы можете восстановить изолирующий слой провода с помощью кембрика, зафиксировав его края изолентой, чтобы он не двигался. Такой вид изоляции подходит для цепей постоянного и переменного тока до 1000 В.

Дополнительная функция — маркировочная. На светлом кембрике отлично виден черный фломастер или маркер. В любых цепях, как силовых, так и сигнальных и линиях связи на концах кабеля около клеммы надевают кембрик с обозначением маркировки провода.

Кембрики бывают разных размеров, подбирают изделия на пару миллиметров больше диаметра кабеля, иначе он будет постоянно спадать или не налезет. Если попытаться растянуть до нужного диаметра он может лопнуть, т.к. запаса по размеру у данного изделия почти нет. Этого недостатка лишены термоусадочные трубки. К тому же ПВХ трубки от нагрева пересыхают и трескаются, а при морозе сильно твердеют.

Термоусадочные кембрики — стягиваются при нагреве

Термоусадочная трубка или кембрик хоть и выполняет те же задачи, но отличается от обычного как по способу применения так и по материалу, из которого он изготовлен. Обычно это полиэтилен и другие полимеры.

Термоусадка при нагревании может уменьшаться в два раза. Это преимущество позволяет использовать тот же размер трубки для гораздо большего диапазона сечений провода. Это дает определенный плюс при использовании в качестве изоляции для разного рода клемм и соединений, потому что форма клеммника не влияет на качество обтяжки. Термоусадка сожмется и повторит любые контуры.

Термоусадка хорошо растягивается, вплоть до 1,5-2 раз от изначального, но делать это нужно осторожно, проследив целостность поверхности. Так вы можете натянуть термоусадку на провода и клеммы, если нет в наличии нужного размера

Следующее отличие от ПВХ трубок у термоусадки заключается во внешнем виде — они продаются любых цветов, в том числе прозрачные полностью или с цветом. Это открывает еще больше удобств по маркировке, например провода одной группы разбить по цветам и подписать по контактам. Как и обычные кембрики, данные изделия стоят недорого, но их можно найти в каждом магазине элетро- или хозтоваров.

Как пользоваться кембриком

В идеальном случае усаживать нужно потоком горячего воздуха. Для этого подойдет любой строительный фен. Но чаще бывает так, что его нет под рукой или не к чему подключить.

Второй вариант — это паяльник. Кожухом нагревательного элемента пройтись по поверхности трубки и она усадится. Жалом не нужно этого делать по трем причинам:

  1. Слишком высокая температура может расплавить кембрик.
  2. От жала остаются следы нагара.
  3. Чтобы не портить жало.

Третий вариант — использовать источники огня. Это могут быть спички или зажигалка. Держите пламя в паре сантиметров от термоусадки, чтобы ее не повредить, быстрыми и короткими движениями пройдитесь со всех сторон чтобы достичь равномерного стягивания изолирующего слоя. Для быстрого эффекта можно делать это непосредственно пламенем, тогда движения должны быть еще быстрее, а вы внимательнее. Недостатком этого способа является то, что на кембрике могут оставаться следы гари. Турбо-зажигалки лишены этого недостатка, но температура пламени очень высокая и легко сжечь трубку, поэтому держите струю пламени подальше, чтобы на нее попадали только потоки горячего воздуха.

На видео примере наглядно показано, как пользоваться кембриками для проводов:

Термостойкая изоляция — что это такое

Трубки из стекловолокна — это вид кембриков, устойчивый к высокой температуре, переносят от -60 до 510 градусов без проблем. Стекловолокно пропитано лаками для улучшения электроизолирующих свойств. Такие варианты исполнения часто встречаются в электрочайниках, обогревателях, электроплитах и подобной технике. Их надевают на питающие провода и провода внутренних соединений близ ТЭНов и спиралей. Термостойкие кембрики для проводов защищают контакты от температуры, тем самым снижая вероятность коррозии и ослабевания, а также оплавления изоляции. Стоят они дороже остальных, поэтому применение повсеместно не имеет смысла.

Альтернативное применение. Самодельщики и радиолюбители применяют термостойкие трубки из стекловолокна для изоляции самодельных паяльников, выжигателей и подобных приборов. Например, надевают на жало под спираль, чтобы не возникло межвитковых замыканий. В процессе работы обгорает лак, после этого она продолжает выполнять свои задачи и не прогорает.

Кембрики для проводов в ряде случаев лучше подходят для изоляции проводников и мест соединения, чем изолирующая лента. Их цена и легкость в использовании позволяет увеличить качество, безопасность и долговечность работы электрических устройств и цепей. Безусловно, это неотъемлемый расходный материал для электрика, он и выглядит эстетичнее чем изолента, и надежнее в ряде случаев, но лучше использовать в паре и то и другое.

samelectrik.ru

КЕМБРИК — это… Что такое КЕМБРИК?

кембрик — сущ., кол во синонимов: 2 батист (3) ткань (474) Словарь синонимов ASIS. В.Н. Тришин. 2013 … Словарь синонимов

кембрик — — [Я.Н.Лугинский, М.С.Фези Жилинская, Ю.С.Кабиров. Англо русский словарь по электротехнике и электроэнергетике, Москва, 1999 г.] Тематики электротехника, основные понятия EN cambricvarnished cambric … Справочник технического переводчика

кембрик — КАМБРАЙ или КАМБРЕЗ, КЕМБРИК, КАМБРЕ cambrai m. Род полотна льнянаго, белаго, чистаго и тонкаго.. Полотна сии получили свое название от провинции Камберзской и столичного во оной города Камбрая. Сл. комм. 1790 3 34. Кембрик, камбре, светлая,… … Исторический словарь галлицизмов русского языка

кембрик — батист, из англ. cambric батист из Камбре во Фландрии (лат. Саmаrасus), франц. toile dе Cambrai; см. Маценауэр 201; LF 8, 42; Штрекель 44 и сл … Этимологический словарь русского языка Макса Фасмера

Кембрик — см. Хлопчатобумажные ткани … Энциклопедический словарь Ф.А. Брокгауза и И.А. Ефрона

Кембрик — франц. тонкая полотняная ткань. Первоначально изготавливалась в г. Камбре, Франция. (Энциклопедия моды. Андреева Р., 1997) … Энциклопедия моды и одежды

Хлопчатобумажные ткани — Огромное большинство изготовляемых из хлопка тканей представляет самые простые и дешевые изделия для домашнего обихода небогатых классов населения. Преобладающие переплетения (см. соотв. статью) простые, фасонные же и сложноузорчатые ткани… … Энциклопедический словарь Ф.А. Брокгауза и И.А. Ефрона

Поплавок — это рыболовное приспособление на леске поплавочной удочки, которое позволяет рыбаку заметить поклёвку. Поплавки Поплавок тело вращения, насаженное на стержень. Рабочее положение поплавка вертикальное, при котором над водой находится часть тела с… … Википедия

Поплавок рыболовный — У этого термина существуют и другие значения, см. Поплавок (значения). Поплавки … Википедия

dic.academic.ru

Кембрик — это… Что такое Кембрик?

КЕМБРИК — (англ. cambrik, от города Cambre). Тонкая хлопчатобумажная ткань. Словарь иностранных слов, вошедших в состав русского языка. Чудинов А.Н., 1910. КЕМБРИК англ. cambrik, от города Cambre. Тонкая хлопчатобумажная ткань. Объяснение 25000 иностранных … Словарь иностранных слов русского языка

КЕМБРИК — муж. английская, тонкая бумажная ткань, батист декос. Толковый словарь Даля. В.И. Даль. 1863 1866 … Толковый словарь Даля

кембрик — сущ., кол во синонимов: 2 батист (3) ткань (474) Словарь синонимов ASIS. В.Н. Тришин. 2013 … Словарь синонимов

кембрик — — [Я.Н.Лугинский, М.С.Фези Жилинская, Ю.С.Кабиров. Англо русский словарь по электротехнике и электроэнергетике, Москва, 1999 г.] Тематики электротехника, основные понятия EN cambricvarnished cambric … Справочник технического переводчика

кембрик — КАМБРАЙ или КАМБРЕЗ, КЕМБРИК, КАМБРЕ cambrai m. Род полотна льнянаго, белаго, чистаго и тонкаго.. Полотна сии получили свое название от провинции Камберзской и столичного во оной города Камбрая. Сл. комм. 1790 3 34. Кембрик, камбре, светлая,… … Исторический словарь галлицизмов русского языка

кембрик — батист, из англ. cambric батист из Камбре во Фландрии (лат. Саmаrасus), франц. toile dе Cambrai; см. Маценауэр 201; LF 8, 42; Штрекель 44 и сл … Этимологический словарь русского языка Макса Фасмера

Кембрик — см. Хлопчатобумажные ткани … Энциклопедический словарь Ф.А. Брокгауза и И.А. Ефрона

Хлопчатобумажные ткани — Огромное большинство изготовляемых из хлопка тканей представляет самые простые и дешевые изделия для домашнего обихода небогатых классов населения. Преобладающие переплетения (см. соотв. статью) простые, фасонные же и сложноузорчатые ткани… … Энциклопедический словарь Ф.А. Брокгауза и И.А. Ефрона

Поплавок — это рыболовное приспособление на леске поплавочной удочки, которое позволяет рыбаку заметить поклёвку. Поплавки Поплавок тело вращения, насаженное на стержень. Рабочее положение поплавка вертикальное, при котором над водой находится часть тела с… … Википедия

Поплавок рыболовный — У этого термина существуют и другие значения, см. Поплавок (значения). Поплавки … Википедия

fashion.academic.ru

Что такое кембрик и термоусадочный кембрик?

Если очень коротко, то кембрики — это маленькие изоляторы, изготовленные из различных материалов. Кембрики бывают двух видов: обычные и термоусаживаемые. Обычные кембрики изготавливают преимущественно из гибкого разноцветного поливинилхлорида и называют кембрик ПВХ. Встречаются и другие специализированные виды кембриков, изготовленне из пропитанной смолами хлопчатобумажной ткани или ткани из стекловолокна, покрытой слоями различных полимеров. Термоусаживаемые кембрики производят из сшитого полиэтилена и других специфических полимеров (PET, PVDF, PTFE, силиконовой резины и т.д.).

Термоусадочный (термоусаживаемый) кембрик это отрезок термоусаживаемой трубки, используемый в качестве электрической изоляции для различных токопроводящих элементов электрооборудования, как правило расчитанного на напряжение не более 1000 вольт постоянного тока, но чаще в низковольтной аппаратуре.

Наиболее часто кембрики применяются для восстановления изолирующей оболочки проводов или отдельных жил кабеля кабеля в месте их соединения (спайки) с контактными пластинами в различных электрических разъёмах и соединителях. Кембрик может применяться для изоляции и защиты пассивных элементов печатных плат (резисторы, конденсаторы и т.д.) или их токоведущих частей от контакта друг с другом и самой печатной платой. Кембрик может выступать и в качестве механической защиты, предохраняя провода, кабели, контакты, соединительные узлы от короззии, изломов и повреждений. Дополнительно кембрики могут выполнять фмаркировочную функцию, различным цветом обозначая разные проводники и контакты (см. фото). Так же с помощью специальных принтеров на обычные и термоусаживаемые кембрики можно наносить различные надписи и рисунки, что позволяет более детально промаркировать большое количество проводников.

Кембрики могут применяться для фиксации предметов в различных устройствахи приспособлениях. В этих целях кембрики (и обычные и термоусадочные) очень любят использовать рыбаки для изготовления различных рыбацких принадлежностей, закрепляя ими поплавки и крючки на леске. Да что там крючки! На обычные разноцветные кембирки рыбаки умудряются ловить рыбу, имитируя ими червяков и другую съедобную живность!

Хотя оба вида кембриков применяются для схожих целей, существуют некоторые отличия в их свойствах и применении. Самый простой, обычный кембрик, представляющий из себя нарезанную на кусочки нужной длины трубку из ПВХ пластиката, имеет фиксированный диаметр, а значит требует тщательного подбора диаметра. Если, например, толщина припаяного к контакту проводника существенно меньще толщины контакта, то кембрик не удастся надеть на узел пайки. Хоть такой кембрик и можно слегка растянуть в ширину, с усилием натягивая его на контакт, запас по его растяжке очень ограничен. Кембрик может не налезть на контакт, или лопнуть.

Термоусаживаемый кембрик имеет преимущество перед кембриком из ПВХ, так как допуски по диаметру у него несравненно больше. Ведь стоит его нагреть и он усадится до нужного размера по аналогии с термоусадочной трубкой, плотно обожмёт и место контакта и провод. Мало того, что термоусадочный кембрик обеспечит надёжную электрическую изоляцию узла, к тому же он прочно закрепится на изолируемом узле. При этом исключается необходимость очень точной начальной подгонки диаметров. Перепад диаметров между контактом и жилой кабеля может составлять до 1,7-1,8 раз! Из дополнительных преимуществ термоусадочного кембрика можно отметить более широкий диапазон рабочих температур, меньшую токсичность в случае возгорания оборудования, стойкость к короззии и агрессивным жидкостям, долгий срок службы, возможность использовать термоусадочные кембрики с клеевым герметизирующим слоем и т.д.

Но и у обычного кембрика есть свои плюсы. В первую очередь это его дешевизна а так же возможность многократного использования. После усадки термоусаживаемый кембрик уже невозможно снять с изделия не повредив или сам кембрик или элементы оборудования. С обычным кембриком это можно сделать запросто. Не надо только забывать, что и термоусаживаемый кембрик можно вполне применять по назначению без обязательной тепловой усадки, в «многоразовом» режиме, просто как изолирующую трубку.

www.gradiant.ru

Откуда взялось название кембрик? (Этимология слова Кембрик)

Ведя за чашкой чая неформальные разговоры о электротехнической продукции у коллектива ООО «Радиант» возник вопрос: «Откуда взялось название «кембрик» и что оно означает? Понятно, что значение слова кембрик в электротехническом смысле общеизвестно, но откуда изначально оно взялось и что обозначало? Поиски информации в интернете дали следующие результаты:

Слово «Кембрик» происходит от англ. cambric, и означает тонкую льняную или хлопчатобумажную ткань, производимую в местечке Камбре во Фландрии (сейчас территория Франции). Во французском языке эта ткань называется батист, предположительно по имени ткача, придумавшего технологию получения этой тонкой и качественной ткани.

Но какова связь между полимерными электроизолирующими кембриками и тонкой тканью? Точного ответа мы не знаем, однако путём размышлений и мозгового штурма у сотрудников Радианта появилась собственная версия происхождения слова Кембрик.

До изобретения и начала промышленного производства полимеров, в частности поливинилхлорида и полиэтилена, для электрической изоляции контактов использовали резиновые трубки и рукава (трубки) из ткани, пропитанной различными лаками, мастиками и компаундами. Таким образом кембрик — это ни что иное как жаргон «технарей», коротким словом обозначившим кусочек пропитанной (прорезиненной) ткани отрезанной от рукава. Тканные кембрики до сих пор используются в промышленности для схожих целей. Будучи покрытыми слоем специфического полимера (например силикона), или после их пропитки электротехническими лаками такие кембрики способны выдержать очень высокую температуру, до 500 градусов Цельсия и обеспечить при том хорошую электрическую изоляцию!

Существенным отличием современных тканных кембриков от кембриков прошлого заключается в том, что ткань научились ткать не из хлопка или льна, а из специального элекротехнического стекла, так называемого E-GLASS (см. фото). Тончайшая стекляная нить, изготовленная из этого материала не боится огня и высоких температур, не проводит ток, не намокает и имеет множество других достоинств.

А слово кембрик в электротехнике стало именем нарицательным, обозначая просто электроизоляционную трубку, независимо от материала, из которого она изготовлена.

P.S. Кстати, наша версия косвенно подтвердилась. В англо-русском техническом словаре мы нашли словосочетание cambric insulation, что переводится как лакотканевая изоляция!

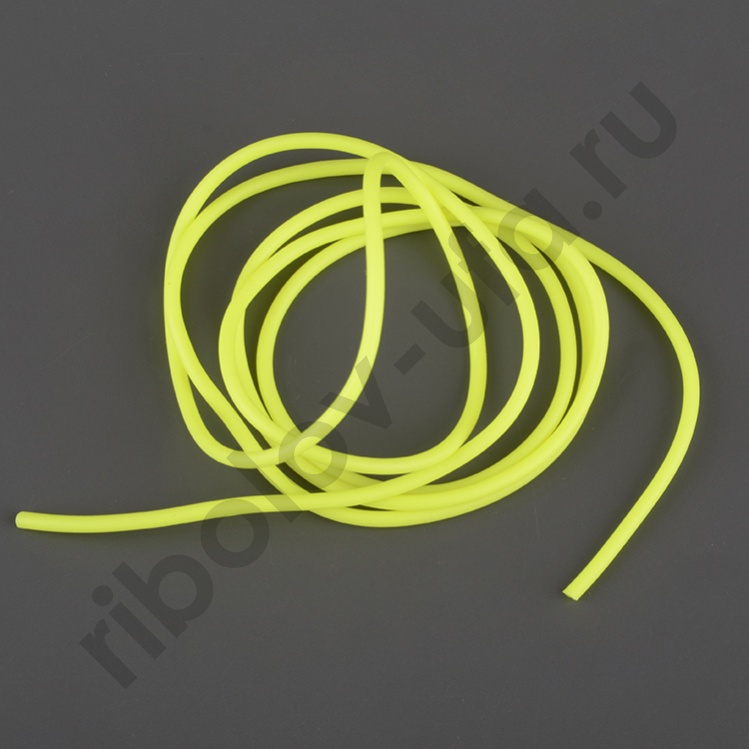

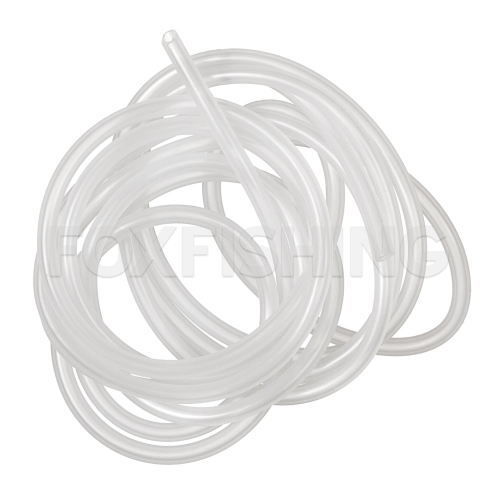

Рыболовный кембрик – один из видов недорогих элементов оснащения, предназначение которого состоит не только в фиксации частей рыболовной оснастки, но и рыболовное, так как используется в качестве самостоятельной наживки для многих пресноводных рыб.

Эта простая трубочка из подручных материалов в выгодном сочетании цветов позволяет принести хороший улов, как в летний период рыбной ловли, так и зимой.

Что такое рыболовный кембрик, как применять его не только с целью фиксации, но и в качестве приманки – читайте в этой статье.

1. Что такое рыболовный кембрик

Кембрик для рыбалки:

  • это один из видов рыболовных крепежей, представляющий собой короткий отрезок трубочки из пластика, силикона, ниппеля, тонкой резинкии иного материала, через который продевается рыболовная леска;
  • это самостоятельная приманка для ловли многих пресноводных рыб.

Кембрик рыболовный, обладает рядом преимуществ:

  • долговечностью, так как не подвергается ржавчине, гниению и влиянию иных природных факторов;
  • надёжностью;
  • эластичностью;
  • защищает леску от травмирования.

2. Для чего нужны кембрики в рыбалке

Благодаря силиконовому кембрику, рыболов может закрепить грузило, с любым на либо .

Также этот элемент часто используется в качестве приманки, имитирующей по внешнему виду мотыля и иных беспозвоночных, удачно подобранные цвета кембрика для рыбалки могут увеличить ваши шансы на хороший улов.

Это незатейливое рыбацкое приспособление можно применять и в качестве кивка к хлысту зимнего удилища, когда между собой соединяются два кембрика (один входит в другой) и скрепляются пластиной кивка.

Здесь вы можете найти подборку , найденных нами на сайте алиэкспресс. Благодаря этому каталогу вы сможете удешевить монтаж снастей в 2, а иногда в 5 и более раз. Вы найдете подробное описание различных товаров их характеристик и обоснование выгоды их приобретения. А если вы потратите 10 минут и научитесь пользоваться , то сможете дополнительно экономить до 15% на всех покупках в китайском гипермаркете.

3. Виды рыболовных наборов с кембриками

В магазине кембрики для поплавков и другой , представлены в таких наборах для рыбалки:

4. Размер (диаметр) кембрика

Ещё один интересный момент-хитрость. Часто рыболовы ловят окуня на такой монтаж: палочка тирольская, 2 или 3 крючка с , либо просто цветными нитками на и грузиком. Вне зависимости от способа крепления поводков случается, что при течении поводки с леской путаются и образуют бороду. Так вот, чтобы этой неприятности избежать, опытные рыболовы прибегают к такой хитрости: на подготовленную основную петлю рыболовной нити плотно насаживают кембрик, с соответствующим леске сечением и такой длинной, которая бы закрывала леску, оставляя свободным, небольшой участок петли (место, где входит петля поводка). Такая манипуляция позволит избежать попадания поводка с в петлю основной лески.

6.3 Ловля жериха на кембрик

Спиннинговая ловля жереха на кембриковое оснащение – одно из самых уловистых и дешёвых видов рыбалки, насчитывающая уже не один десяток практикующих лет.

Схема оснастки

В качестве дерева используется обыкновенная чурка, заранее покрашенная в такой цвет, который бы не отпугивал рыбу. Свинец крепится для избежания запутывания рыболовной лески. Устанавливаются 2-3 кембрика. Большое количество кембриков может привести к проблемам при забросе приманки. Спиннинг желательно использовать удобный для дальнего заброса, так как жерех – рыба остарожная и на близкую дистанцию не подпускает. Лучше использовать из-за её , так как поклёвки рыбы сильные. подобрать 0,25 мм или 0,30.

Следует обратить внимание на 2 вида проводки при ловле на кембрик:

  1. Удилище удерживается так, чтобы кембрики дрейфовали на поверхности водоёма, подпрыгивая и пуская пузырьки на воде.
  2. После опускания приманки в воду, происходит быстрая подмотка до тех пор, пока жерех не подцепится, как только поклёвка была замечена, проводка замедляется и рыболов ждёт повторной атаки рыбы и её зацепа.

6.4 Ловля плотвы на кембрик

Подготовка кембриковой оснастки для плотвы происходит следующим образом:

  1. Берутся 3 отрезка кембрика и насаживаются на рыболовный крючок (№18-10). Кембрики на крючке должны свободно скользить, но не сползать, для этого они стопорятся фиксатором меньшего диаметра либо рыболовной бусиной (жёлтого либо белого цветов).
  2. Леска используется тонкая (примерно 0,1 мм), для лучшего скольжения насадки по воде.
  3. Удилище подбирается с кольцами и , которая возьмёт на себя всю работу в момент вываживания рыбы. Длинна его, должна быть не менее 3 м, а вес максимально лёгким, так как рыболову нужно постоянно держать её в руках и поигрывать оснасткой.
  4. устанавливается в соответствии с условиями рыбалки, и его монтаж произвдится вдвух точках крепления. Огружается дробинками, так чтобы с воды выглядывал лишь кончик антенны поплавка.

Техника кембриковой ловли плотвы:

  1. В воду опускается оснастка на расстояние от 5 до 10 см от дна.
  2. Как только рыба зацепилась (поплавок потонет), её нужно мгновенно подсечь.
  3. Для того чтобы не прозевать момент икс, нужно следить за леской чтобы она не дрейфовала по воде хаотично путём постоянной подмотки.

7. Кембрик для поплавка своими руками

Чтобы вас не мучал вопрос о том, где взять кембрик для поплавка, груза, мы подготовили для вас это видео от канала «kembrik», после просмотра которого, вы сможете не только сделать уловистый кембрик своими руками, но и научится его красить

8. Полезные ссылки

— подробная и интересная статья о подготовке оснастки ля ловли жереха;

— статья о ловле на кембрик;

http://burbot.ru/index.php?option=com_content&task=view&id=462&Itemid=65 — как сделать кембрик своими руками;

https://ulfishing.ru/forum/viewtopic.php?f=6&t=4381 — разговоры форумчан одного из израильских рыболовных форумах о кембриках на окуня.

Изоляторы в виде небольших трубок получили название кембриков. В современном промышленном производстве кембрики используются для проводов разного назначения. Термотрубки отличаются размерами, цветом и технологическими характеристиками. Все подобные изделия подразделяют на простые и термоусаживаемые. Последние получили свое название за то, что при воздействии повышенной температуры до 1200С данные элементы изменяют свой размер. За счет подобной усадки трубка плотно охватывает заключенный внутри нее элемент, таким образом, обеспечивается надежная механическая и изоляционная защита.

Эти термоусаживаемые материалы необходимы для обеспечения изолирования токопроводящих частей аппаратуры с напряжением до 1000 вольт постоянного тока, хотя большинство кембриков рассчитаны на низковольтное оборудование. Эти изделия отличает:

  • эластичность;
  • прочность растяжения;
  • широкий температурный режим эксплуатации – 55-1200С, для некоторых вариантов – до 2700С.

В основном термоусадочный кембрик применяют в электронике и электротехнике:

  • при герметизации оборудования;
  • в производстве кабелей;
  • для исключения контактов между пассивными печатными платами;
  • при ремонте в изоляции и маркировке электропроводки;
  • при прокладке телекоммуникационных сетей;
  • для защиты от перепадов температур;
  • предохранение от воздействия кислот и воды.

Термокембрики необходимы в железнодорожной, автомобильной, судостроительной и авиационной отраслях.

При выборе изделия важно обратить внимание на следующие характеристики:

  • диаметр и коэффициент усадки;
  • наличие дополнительного клеевого слоя внутри;
  • устойчивость к агрессивному воздействию;
  • материал изготовления;
  • цвет.

Рассмотрим все эти характеристики более подробно.

Значение диаметра и коэффициента усадки

Самым важным показателем термокембрика является то, насколько изменяется размер трубки под воздействием температур. Поэтому в технологических показателях главное значение имеет коэффициент усадки, обозначающий отношение диаметров в начальном виде и после термического воздействия. В маркировке указываются размеры до усадки и после нее. Например, название ТУТ НГ 40/20 обозначает, что термоусаживаемый кембрик обладает внутренним диаметром до усадки в 40 мм и 20 мм общего диаметра после. Чем выше коэффициент, тем сложнее изготовить кембрик. Чаще всего применяются изделия с коэффициентами 4:1, 3:1 и 2:1. Хотя существуют и другие размеры.

При маркировке этих материалов в России и странах Азии принято использовать обозначения в миллиметрах. Производители из Америки и Европы указывают параметры в дюймах. Иногда по этим характеристикам можно понять, где была изготовлена трубка.

Важно! Иногда диаметр до усадки указывается в параметрах изделия, а в названии приведен только коэффициент, а не реальные числа.

Диаметр кембрика определяется по размеру изделий, для которых он предназначен. Провод с сечением в 3,5 можно изолировать, используя термоусаживаемую трубку с большим внутренним диаметром, которая после усадки принимает размер меньший, чем у провода. Диаметр кембрика должен превышать размеры детали, как минимум, на 10 процентов. С другой стороны, нельзя забывать о том, что чем больше параметры трубки, тем толще станет элемент в месте усадки. Сама толщина кембрика тоже может быть разной.

Клеевой слой

Чтобы обеспечить оптимальную защиту от коррозии и провести электроизоляцию элементов, применяют трубки с клеевым слоем внутри. Этот дополнительный слой лучше защищает элемент от влаги. Клей заполняет все неровности и воздушные подушки внутри кембрика.

Все виды изделий поставляются в бухтах или в нарезке. Термотрубки с клеевым слоем более толстостенные, поэтому их невозможно свернуть. Эти виды кембриков предлагаются только в нарезке.

Устойчивость к агрессивному воздействию

Большое распространение получили кембрики, в состав которых входят антипирены. Эти элементы придают трубке замозатухающие свойства, за счет чего она становится устойчивой к возгоранию. Это не означает, что изделие не может загореться, но при отсутствии внешнего источника пожара материал быстро потухает.

Внимание! Если необходимо провести усадку кабеля ВВГнг, то следует использовать термокембрик с маркировкой НГ, что означает негорючий.

Влагостойкие виды термоусаживаемых изделий прекрасно изолируют провода в помещениях с повышенной влажностью и на улице.

Светостабилизированные термотрубки обладают устойчивостью к воздействию УФ-излучения. Такое свойство повышает срок эксплуатации. Подобные кембрики используются для применения на открытых частях проводов в теплицах, на улице.

Маслобензостойкие термоусадочные трубки изготавливаются на основе полимеров, устойчивых к воздействию углеводородов. Эти кембрики используются в нефтегазовой, химической и автомобильной промышленностях для изоляции проводов с повышенными требованиями к эксплуатационным характеристикам. В маркировке изделий может присутствовать обозначение ГСМ.

Материал изготовления

Для создания кембриков термоусадочных используются различные полимеры:

  • силиконовая резина;
  • PTFE;
  • фторкаучук;
  • PVDF;
  • сшитый полиэтилен;

Цвет

Промышленность выпускает кембрики разной цветовой палитры: белые, желтые, зеленые, желто-зеленые, красные, синие и черные. Другие тона можно сделать под заказ. Но даже, используя стандартные оттенки, можно провести маркировку цепей постоянного тока, где красным обозначается плюс, а минус – черным. Провод заземления на схемах выделяют желто-зеленым цветом, который также есть в палитре термоусадочных трубок. Для трехфазной цепи берут желтый (А), зеленый (В), красный (С) цвета.

Обратите внимание! Если нет необходимости в цветовой маркировке проводов, то лучше взять черные кембрики, которые обладают такими же свойствами, но дешевле других.

Кроме цветных, существуют прозрачные термотрубки. Они необходимы, если требуется дополнительный контроль за местом соединения после монтажа. Кроме того, прозрачную трубку проще маркировать. Для этого надо вставить под кембрик бумагу с необходимыми записями. После усадки получится несмываемая маркировка. Единственный недостаток прозрачного изделия состоит в том, что он не является негорючим материалом. Ведь любое добавление веществ, повышающих пожароустойчивость, приводит к изменению цвета трубки.

Как провести усадку кембрика

Чтобы провести работы, необходимо обеспечить высокотемпературное воздействие. Для этого используют пропановую газовую горелку или высокотемпературный фен. Средняя температура усадки составляет 90-1200С. Следует не использовать горелку по максимуму, пламя должно быть мягкого желтого цвета. Но даже такое термовоздействие может быть слишком сильным. Если необходимо провести усадку прозрачного кембрика, внутри которого находится бумажная маркировка, то следует взять фен.

Перед температурным воздействием важно убедиться, что поверхность, где будет размещена трубка, очищена от грязи и пыли, а также обезжирена. Перед усадкой следует сгладить или зашлифовать:

  • острые кромки;
  • выступы;
  • заусеницы.

Сам кембрик не должен иметь внешних повреждений, надрезов и царапин.

Процесс термоусадки идет от центра трубки к концам или равномерно от одного конца к другому. Нужно, чтобы воздействие высоких температур шло по кругу. Такая последовательность необходима, для того чтобы избежать появления воздушных морщин и пузырей.

Обратите внимание! Важно не перегреть трубку, иначе материал может обуглиться или разорваться.

При правильной усадке после термовоздействия кембрик должен остаться однородным по структуре и не иметь повреждений. На поверхности должны угадываться очертания основания.

Видео

В электричестве главное хороший контакт и надежная изоляция. Часто первое зависит от последнего. Для изоляции можно использовать изолирующую ленту, но со временем теряются свойства липкого покрытия и она может размотаться, сойти с кабеля при механическом воздействии. Кембриком называют трубку из ПВХ или каучука с хорошими диэлектрическими свойствами, чаще всего белого, бежевого или кремового цвета. Из статьи вы узнаете для чего нужны и какие бывают кембрики, а также чем отличаются их виды.

Для чего применяется кембрик в электрике

Основная задача — изолировать электрические кабеля, но народ придумал массу других применений, от роли чехлов для отвертки и шила, до применения в рыболовецких снастях. (уже запрещено ПУЭ), пайкой, сваркой, болтом, гильзами, а также провода, оконцованные клеммными наконечниками, нужно изолировать. На большинство этих соединений можно надеть кембрик. Для дополнительной фиксации и защиты от влаги края фиксируются изолентой, а если один из краев свободный — нагревается зажигалкой и сдавливается пассатижами.

Кроме изоляции соединений вы можете восстановить изолирующий слой провода с помощью кембрика, зафиксировав его края изолентой, чтобы он не двигался. Такой вид изоляции подходит для цепей постоянного и переменного тока до 1000 В.

Дополнительная функция — маркировочная. На светлом кембрике отлично виден черный фломастер или маркер. В любых цепях, как силовых, так и сигнальных и линиях связи на концах кабеля около клеммы надевают кембрик с обозначением .

Кембрики бывают разных размеров, подбирают изделия на пару миллиметров больше диаметра кабеля, иначе он будет постоянно спадать или не налезет. Если попытаться растянуть до нужного диаметра он может лопнуть, т.к. запаса по размеру у данного изделия почти нет. Этого недостатка лишены . К тому же ПВХ трубки от нагрева пересыхают и трескаются, а при морозе сильно твердеют.

Термоусадочные кембрики — стягиваются при нагреве

Термоусадочная трубка или кембрик хоть и выполняет те же задачи, но отличается от обычного как по способу применения так и по материалу, из которого он изготовлен. Обычно это полиэтилен и другие полимеры.

Термоусадка при нагревании может уменьшаться в два раза. Это преимущество позволяет использовать тот же размер трубки для гораздо большего диапазона сечений провода. Это дает определенный плюс при использовании в качестве изоляции для разного рода клемм и соединений, потому что форма клеммника не влияет на качество обтяжки. Термоусадка сожмется и повторит любые контуры.

Термоусадка хорошо растягивается, вплоть до 1,5-2 раз от изначального, но делать это нужно осторожно, проследив целостность поверхности. Так вы можете натянуть термоусадку на провода и клеммы, если нет в наличии нужного размера

Следующее отличие от ПВХ трубок у термоусадки заключается во внешнем виде — они продаются любых цветов, в том числе прозрачные полностью или с цветом. Это открывает еще больше удобств по маркировке, например провода одной группы разбить по цветам и подписать по контактам. Как и обычные кембрики, данные изделия стоят недорого, но их можно найти в каждом магазине элетро- или хозтоваров.

Как пользоваться кембриком

В идеальном случае усаживать нужно потоком горячего воздуха. Для этого подойдет любой строительный фен. Но чаще бывает так, что его нет под рукой или не к чему подключить.

Второй вариант — это паяльник. Кожухом нагревательного элемента пройтись по поверхности трубки и она усадится. Жалом не нужно этого делать по трем причинам:

  1. Слишком высокая температура может расплавить кембрик.
  2. От жала остаются следы нагара.
  3. Чтобы не портить жало.

Третий вариант — использовать источники огня. Это могут быть спички или зажигалка. Держите пламя в паре сантиметров от термоусадки, чтобы ее не повредить, быстрыми и короткими движениями пройдитесь со всех сторон чтобы достичь равномерного стягивания изолирующего слоя. Для быстрого эффекта можно делать это непосредственно пламенем, тогда движения должны быть еще быстрее, а вы внимательнее. Недостатком этого способа является то, что на кембрике могут оставаться следы гари. Турбо-зажигалки лишены этого недостатка, но температура пламени очень высокая и легко сжечь трубку, поэтому держите струю пламени подальше, чтобы на нее попадали только потоки горячего воздуха.

На видео примере наглядно показано, как пользоваться кембриками для проводов:

Термостойкая изоляция — что это такое

Трубки из стекловолокна — это вид кембриков, устойчивый к высокой температуре, переносят от -60 до 510 градусов без проблем. Стекловолокно пропитано лаками для улучшения электроизолирующих свойств. Такие варианты исполнения часто встречаются в электрочайниках, обогревателях, электроплитах и подобной технике. Их надевают на питающие провода и провода внутренних соединений близ ТЭНов и спиралей. Термостойкие кембрики для проводов защищают контакты от температуры, тем самым снижая вероятность коррозии и ослабевания, а также оплавления изоляции. Стоят они дороже остальных, поэтому применение повсеместно не имеет смысла.

Соединение проводников скруткой, пайкой или опрессовкой является неотложной частью любой электрической сети. От качества соединения зависит работа включенных в сеть электрических приборов, а также освещения. Современные производители электротехнической продукции готовы представить большое количество расходных материалов, с помощью которых процедуру создания контакта между проводами можно осуществить быстро и надёжно.

Все подобные способы подразумевают нанесения слоя изоляции, предотвращающей удар электрическим током или возникновение короткого замыкания. По-прежнему самым надёжным способом остаётся кембрик – трубка, выполненная из каучука или поливинилхлорида, которая является надёжным изоляционным материалом.

Подробно про кембрик

Чтобы было более понятно, кембрик — это отрезок трубки, выполненный из материалов с высоким сопротивлением. Раньше подобный изолятор выпускался только твёрдым, сейчас используют термоусадочные кембрики, которые под воздействием температуры меняют структуру и уменьшаются в размерах. При этом материал надёжно охватывает место соединения проводников.

Очень удобно такие трубки использовать на проводах с большим сечением жил, особенно когда для соединения используется пайка или опрессовка гильзами. После окончания работ достаточно просто зафиксировать кембрик на кабеле и для большей надёжности подхватить по краям куском изоленты. Помимо основных свойств, кембрик также предотвращает возникновение коррозии и не даёт окисляться местам соединений.

Данные трубки из каучука и поливинилхлорида обладают доступной ценой, помимо электротехники их используют во многих отраслях (например, на рыбалке). Но следует помнить, что при работе с кабелями или проводами следует приобретать кембрики нужного диаметра, иначе контакт проводников останется открытым, что станет серьёзным нарушением техники электробезопасности.

Что выбрать: термоусаживаемую трубку или кембрик из ПВХ

Данный выбор необходимо делать исходя из ситуации, в которой будут применяться электроизоляционные материалы. Например, для предотвращения короткого замыкания нескольких рядом стоящих деталей хорошо подойдёт термоусадочная трубка. При высокой температуре она обжимает открытые части проводников и соединений, обладает высоким сопротивлением. Способность сокращаться позволяет не слишком точно выбирать диаметр термоусадка, достаточно выбрать на несколько миллиметров больше самого провода или кабеля.

К преимуществам термоусадки следует отнести следующие:

  • большой диапазон рабочих температур, что позволяет применять термоусадочную трубку в различных электрических сетях;
  • при горении или плавки термоусадка распространяет меньшее количество вредных ядовитых веществ;
  • имеет длительный срок эксплуатации, намного больше обыкновенной изоляционной ленты;
  • не взаимодействует с агрессивными химическими веществами;
  • обладает невосприимчивостью к окислению и воздействию коррозии.

Современные термоусадки выпускают с нанесённым на внутреннюю поверхность специальным веществом. При нагревании оно проявляет высокие клейкие свойства, а также хорошую герметичность.

Но и обыкновенный кембрик обладает хорошими электроизоляционными показателями. Его достаточно правильно подобрать и надеть на место соединения. Можно использовать несколько раз. Также существенным фактом является низкая стоимость этого расходного материала.

Основные преимущества использования кембрика

Кембрик — это универсальный материал, который подходит для всех разновидностей соединений, а также для открытых частей кабелей и проводов. Какими плюсами обладает такая разновидность изоляции:

  • Низкая стоимость, что делает его достаточно востребованным. Но постепенно более современные расходные материалы вытесняют данную продукцию с рынка.
  • Универсальность. Достаточно правильно подобрать диаметр, и можно монтировать кембрик на любую открытую токоведущую часть.
  • Длительный эксплуатационный срок. Если соединение проводов (например, опрессовкой гильзами) произведено правильно и нет чрезмерного нагрева проводников, то кембрик прослужит достаточно длительное время.
  • Многоразовое использование. Например, при разборке старого щита можно снять кембрики и использовать их по назначению в другом месте.
  • Прочность. Кембрики достаточно прочные, это позволяет одевать их на соединения, не боясь про сохранность материала.
  • Можно использовать как основу для маркировки проводников. Для этого необходимо выбрать светлый кембрик, одеть его на провод или кабель, и подписать. Помогает восстанавливать маркировки, которые стёрлись со временем или были повреждены во время работ.

Кембрики являются многофункциональным расходным материалом для проводов, из-за различия диаметров он может применяться не только при соединениях проводников, но и при прокладке телефонных линий и сигнальных сетей, где токи и напряжение имеют небольшие значения.

Термостойкий стекловолоконный кембрик

Ещё одной разновидностью кембрика является термостойкий материал, который имеет большую цену и применяется не так часто, как обыкновенна ПВХ-трубка. Повышенная стоимость такого расходного материала обусловлена применением стекловолокна при изготовлении. После создания основного слоя, на его поверхность наносят силиконовый лак. Это повышает сопротивление изделия и улучшает его электротехнические свойства.

Термостойкий изолятор редко используется при монтаже электрических сетей, чаще — при сборке автоматических шкафов, индукционных печей или сушильных камер, а также при подключении других нагревательных приборов. Помимо защиты окружающих проводников, термостойкий кембрик защищает место соединения от воздействия высоких температур.

Основные рабочие характеристики термостойкого кембрика:

  • Высокая электротехническая непроницаемость. Данный изолирующий материал абсолютно не проводит электрический ток.
  • Стенки изделия выполняются толщиной от 2.5 до 3 мм. Это немного усложняет работу, но становится серьёзным препятствием на пути электрического тока.
  • Не горит. Способен переносить воздействие высоких температур.
  • Широкий выбор внутреннего диаметра продукции (от 10 до 150 мм).
  • Пределы рабочей температуры: от –60 до +530 градусов. При воздействии холода структура кембрика не меняется.

Итоги

Использовать термоусаживающийся кембрик наиболее удобно при любых видах соединений проводов.

Использование кембрика, как и термоусаживаемой трубки, актуально при современной прокладке электрических цепей. Низкая стоимость такого расходного материала делает спрос на него достаточно высоким, а простота применения помогает использовать кембрик даже людям ни разу не имевших дело с электротехнической продукцией. Высокое сопротивление и невосприимчивость к возгоранию делают кембрик надёжной защитной для различного рода соединений и проводников.

Видео по теме

Прогноз выручки от продаж на рынке лакированных кембрических лент на 2027 год

Лента лакированная батистовая Рынок: обзор

Рост производства возобновляемой энергии станет элементарным фактором, подтолкнувшим спрос на рынок электрических проводов и кабелей по всему миру, страны уделяют больше внимания производству электроэнергии за счет доступных возобновляемых ресурсов по сравнению с традиционными (уголь, теплоэнергетика и т. Д.). ) Методология выработки электроэнергии, передача и распределение электрической инфраструктуры должны быть полностью развиты не только в развитых странах мира, но и в развитых странах в ближайшие годы.Электрическая передача будет осуществляться через электрически изолированные провода с лакированными батистовыми лентами во всех формах передачи энергии.

Крупнейшие страны мира выступили с инициативой по освобождению от акцизов на ферро-кремний-магний и чугун, используемые для производства оборудования для ветроэнергетических генераторов мощностью более 100 000 мегаватт солнечной энергии в годы. чтобы продвинуться вперед, это напрямую поможет увеличить спрос на электрические кабели и провода на всем мировом рынке, что в ближайшие годы повысит рыночный спрос на лакированную батистовую ленту.

Ожидается, что среднегодовой темп роста лакированной батистовой ленты вырастет двузначными числами к 2025 году, поскольку наблюдается огромный спрос на рынке электрических кабелей и проводов на мировом уровне.

Чтобы понять, как наш отчет может улучшить вашу бизнес-стратегию, попросите брошюру

Лента лакированная батистовая Рынок: Динамика

Рынок лакированной батистовой ленты пользуется большим спросом; Скорость отклика лакированной батистовой ленты во всех регионах мира растет все более быстрыми темпами благодаря ее передовым свойствам.Он может сохранять электрические свойства при температуре до 105 ° C с высоким сопротивлением проколу и прорезанию.

Неустойчивость цен на сырую нефть нефтехимии может повлиять на стоимость производства клеев; это может в ближайшее время отразиться на росте рынка лакированной батистовой ленты.

Применение лакированных батистовых лент можно наблюдать во многих электрических устройствах, таких как подземные кабельные соединения, генераторы, используемые в качестве разделителя в изоляции пазов в асинхронных двигателях переменного и постоянного тока, используемые в качестве слоистой изоляции в трансформаторах, обмотках электродвигателей. , дроссели, катушки, трансформаторы, термостойкая изоляция для печей и печей и многое другое.Он получил всеобщее признание благодаря своей очень прочной, гладкой текстуре и соблюдению промышленных стандартов.

Органы электрического регулирования поощряют различные возобновляемые и традиционные источники энергии к внедрению новых разработок с применением меньшего потребления электроэнергии с эффективным использованием сырья, безопасность электроприборов считается приоритетной задачей, так как многие аварии в прошлом приводил к гибели людей и человеческим жертвам из-за нестандартного использования электрических кабелей и проводов.Урбанизация станет одной из важнейших причин роста рынка проводов и кабелей во всех частях мира. В связи с быстрым ростом населения и густонаселенностью городов, все больше регулирующих органов придумали подземное электроснабжение, поскольку оно требует меньшей бдительности.

У развивающейся экономики есть потенциал роста, поэтому спрос на лакированную батистовую ленту будет расти во всех странах с развивающейся экономикой мира. Структура потребления электроприборов увеличилась в связи с увеличением их общей покупательной способности; более многонациональные компании расширяют свою коммерческую деятельность, чтобы увеличить свою долю на мировом рынке.

Застряли в прямой конкуренции с другими брендами? Запросить индивидуальный отчет

Лента лакированная батистовая Рынок: сегментация

Глобальный рынок лакированной батистовой ленты разделен на множество подгрупп.

На основании заявки

  • Коммерческое строительство
  • Промышленно-коммерческий
  • Орошение
  • Ремонт и техническое обслуживание
  • Горное дело
  • Солнечная энергия
  • Энергия ветра
  • Утилита
  • Аэрокосмическая промышленность и авиация

По ширине

  • 5-12 мм
  • 13-18 мм
  • 19-25 мм
  • 26-40 мм
  • 41-50 мм
  • 51 и больше мм

В зависимости от длины

  • 10-20 мес
  • 20-30 мес.
  • 30 м и выше

Лента лакированная батистовая Рынок: региональный обзор

Ожидается, что в странах Азиатско-Тихоокеанского региона появятся возможности для значительного прогресса на рынке лакированной батистовой ленты, поскольку компании более склонны к ремонту и обслуживанию электрических приборов и оборудования.

Европа, за которой следует рынок Северной Америки, по прогнозам, создаст заметные дополнительные возможности для рынка лакированной кембриковой ленты, развивающиеся страны Азиатско-Тихоокеанского региона и Африки имеют перспективные возможности для бизнеса в связи со спросом на лакированную кембриковую ленту в ближайшие годы. В ближайшие годы рынок Латинской Америки также станет важным рынком лакированной батистовой ленты.

Лента лакированная батистовая Рынок: ключевые игроки

Ведущими компаниями, работающими на рынке лакированной батистовой ленты, являются AGG-BRO, Scotch, Berry Global Inc., The 3M Company, Indasa, MBK Tape Solutions, Nashua Corporation, Pres-On, Pro Tapes & Specialties, Inc.® и многие местные и неорганизованные компании, вероятно, откроют мировой рынок кембриковой ленты Varnished в ближайшие годы.

Отчет представляет собой сборник информации из первых рук, качественной и количественной оценки отраслевых аналитиков, материалов отраслевых экспертов и участников отрасли по всей цепочке создания стоимости. В отчете содержится углубленный анализ тенденций материнского рынка, макроэкономических показателей и определяющих факторов, а также рыночной привлекательности по сегментам.В отчете также показано качественное влияние различных рыночных факторов на рыночные сегменты и географию.

Это исследование TMR представляет собой всеобъемлющую структуру динамики рынка. В основном он включает критическую оценку пути потребителей или клиентов, текущих и новых направлений деятельности, а также стратегические рамки, позволяющие руководителям по управлению бизнесом принимать эффективные решения.

Нашей ключевой основой является 4-квадрантная структура EIRS, которая предлагает подробную визуализацию четырех элементов:

  • Клиент E Карты опыта
  • I наблюдения и инструменты, основанные на исследованиях на основе данных
  • Практичность R Результат для удовлетворения всех бизнес-приоритетов
  • S трагические рамки для ускорения пути роста

В исследовании предпринята попытка оценить текущие и будущие перспективы роста, неиспользованные возможности, факторы, определяющие их потенциальный доход, а также структуру спроса и потребления на мировом рынке, разбив его на региональную оценку.

Исчерпывающе охвачены следующие региональные сегменты:

  • Северная Америка
  • Азиатско-Тихоокеанский регион
  • Европа
  • Латинская Америка
  • Ближний Восток и Африка

Структура квадранта EIRS в отчете суммирует наш широкий спектр основанных на данных исследований и рекомендаций для CXO, чтобы помочь им принимать более обоснованные решения для своего бизнеса и оставаться лидерами.

Ниже приведен снимок этих квадрантов.

1. Карта впечатлений клиентов

Исследование предлагает всестороннюю оценку различных путешествий клиентов, имеющих отношение к рынку и его сегментам. Он предлагает различные впечатления клиентов о продуктах и ​​использовании услуг. Анализ позволяет более внимательно изучить их болевые точки и опасения в различных точках контакта с клиентами. Решения для консультаций и бизнес-аналитики помогут заинтересованным сторонам, включая CXO, определить карты клиентского опыта, соответствующие их потребностям.Это поможет им нацелиться на повышение взаимодействия клиентов с их брендами.

2. Анализ и инструменты

Различные идеи в исследовании основаны на тщательно продуманных циклах первичных и вторичных исследований, с которыми аналитики участвуют в ходе исследования. Аналитики и советники TMR применяют отраслевые инструменты количественного анализа клиентов и методологии прогнозирования рынка для получения результатов, что делает их надежными.В исследовании предлагаются не только оценки и прогнозы, но и лаконичная оценка этих цифр в динамике рынка. Эти идеи объединяют основанные на данных исследовательские рамки с качественными консультациями для владельцев бизнеса, CXO, политиков и инвесторов. Эти идеи также помогут их клиентам преодолеть свои страхи.

3. Практические результаты

Результаты, представленные в этом исследовании TMR, являются незаменимым руководством для выполнения всех бизнес-приоритетов, в том числе критически важных.Результаты при внедрении продемонстрировали ощутимые преимущества для заинтересованных сторон бизнеса и отраслевых субъектов в повышении их производительности. Результаты адаптируются к индивидуальной стратегической структуре. Исследование также иллюстрирует некоторые из недавних тематических исследований по решению различных проблем компаниями, с которыми они столкнулись на пути к консолидации.

4. Стратегические рамки

Исследование дает предприятиям и всем, кто интересуется рынком, возможность сформировать широкие стратегические рамки.Это стало более важным, чем когда-либо, учитывая текущую неопределенность из-за COVID-19. В исследовании обсуждаются консультации по преодолению различных подобных прошлых сбоев и предвидятся новые, чтобы повысить готовность. Эти рамки помогают предприятиям планировать свои стратегические согласования для восстановления после таких разрушительных тенденций. Кроме того, аналитики TMR помогут вам разобраться в сложном сценарии и обеспечить отказоустойчивость в неопределенные времена.

Отчет проливает свет на различные аспекты и дает ответы на актуальные вопросы рынка.Вот некоторые из важных:

1. Какие варианты инвестиций могут быть наилучшими при освоении новых продуктов и услуг?

2. К каким ценностным предложениям следует стремиться предприятиям, финансируя новые исследования и разработки?

3. Какие нормативные акты будут наиболее полезны для заинтересованных сторон в расширении их сети цепочки поставок?

4. В каких регионах в ближайшем будущем может наблюдаться рост спроса в определенных сегментах?

5.Каковы одни из лучших стратегий оптимизации затрат с поставщиками, с которыми некоторые хорошо зарекомендовавшие себя игроки добились успеха?

6. Какие ключевые перспективы использует топ-менеджер, чтобы вывести бизнес на новую траекторию роста?

7. Какие правительственные постановления могут поставить под сомнение статус ключевых региональных рынков?

8. Как новые политические и экономические сценарии повлияют на возможности в ключевых областях роста?

9.Каковы некоторые из возможностей получения прибыли в различных сегментах?

10. Что будет препятствием для входа на рынок новых игроков?

Обладая обширным опытом в создании исключительных рыночных отчетов, Transparency Market Research стала одной из надежных компаний по исследованию рынка среди большого числа заинтересованных сторон и CXO. Каждый отчет Transparency Market Research подвергается тщательной исследовательской деятельности во всех аспектах.Исследователи из TMR внимательно следят за рынком и извлекают полезные точки, способствующие росту. Эти моменты помогают заинтересованным сторонам соответствующим образом разрабатывать свои бизнес-планы.

исследователей TMR проводят исчерпывающие качественные и количественные исследования. Это исследование предполагает использование мнений экспертов рынка, сосредоточение внимания на последних разработках и других. Этот метод исследования отличает TMR от других фирм, занимающихся исследованиями рынка.

Вот как Transparency Market Research помогает заинтересованным сторонам и CXO с помощью отчетов:

Внедрение и оценка стратегического сотрудничества: Исследователи TMR анализируют недавние стратегические действия, такие как слияния, поглощения, партнерства, сотрудничество и совместные предприятия.Вся информация собрана и включена в отчет.

Идеальные оценки размера рынка: В отчете анализируются демографические характеристики, потенциал роста и возможности рынка в течение прогнозируемого периода. Этот фактор приводит к оценке размера рынка, а также дает представление о том, как рынок восстановит рост в течение периода оценки.

Инвестиционное исследование: В отчете основное внимание уделяется текущим и предстоящим инвестиционным возможностям на конкретном рынке.Эти события информируют заинтересованные стороны о текущем инвестиционном сценарии на рынке.

Примечание: Несмотря на то, что были приняты меры для поддержания наивысшего уровня точности отчетов TMR, недавним изменениям, связанным с рынком / поставщиком, может потребоваться время, чтобы отразить их в анализе.

Angel Cable Cat 6 LAN кабель, 305 м, 3400 рупий / коробка Cambric

Angel Cable Cat 6 LAN кабель, 305 м, 3400 рупий / коробка Cambric | ID: 18595960488

Спецификация продукта

305 метров
Патч-панель Тип Cat 6
Тип кабеля LAN
Тип упаковки Коробка
Длина кабеля
Цвет Серый
Типы упаковки Коробка
Марка Кабели ANGEL

Описание продукта

Сетевой кабель CAT-6

Дополнительная информация

Срок поставки 4-5 дней
Условия оплаты T / T (банковский перевод)

Заинтересовал этот товар? Получите актуальную цену у продавца

Связаться с продавцом

Изображение продукта


О компании

Год основания 2017

Юридический статус фирмы Единоличное владение (физическое лицо)

Характер бизнеса Производитель

Количество сотрудников До 10 человек

Годовой оборот до рупий50 лакх

Участник IndiaMART с августа 2016 г.

GST06ASIPJ5997M1ZW

Вернуться к началу 1

Есть потребность?
Получите лучшую цену

1

Есть потребность?
Получите лучшую цену

Лакированная кембрическая лента 2510 — Modern Electrical Supplies Ltd

  • Прямоугольная тканая основа из хлопчатобумажной ткани пропитана масляной грунтовкой и покрыта желтым электроизоляционным лаком
  • Отличная диэлектрическая прочность
  • Подходит для изоляции шин, выводов электродвигателей и ответвлений от электросети
  • Доступна изолента широкой и узкой ширины (0.75 дюймов — 2 дюйма)
  • Температурная стабильность в рабочем диапазоне от 32 ° F (0 ° C) до 220 ° F (105 ° C)
  • Выдерживает диапазон температур от 32 до 221 градусов F (от 0 до 105 градусов C)
  • Выдерживает диапазон температур от 32 до 221 градусов F (от 0 до 105 градусов C)
  • Одобрено ASTM и соответствует требованиям RoHS 2011/65 / ЕС

Желтая хлопчатобумажная ткань, покрытая лаком, без клея. Изолируйте шины, выводы двигателя (для повторного ввода), соединения служебных линий.

Лента

Scotch® Tape 2510 имеет основу из хлопка прямого кроя и кембрика, которая обеспечивает высокую прочность на разрыв и прочность.Ткань покрыта и прогрунтована желтым электроизоляционным лаком. Эта влагостойкая лента обеспечивает отличную диэлектрическую прочность, а также устойчивость к прорезям и проколам. Одобрено ASTM и соответствует требованиям RoHS 2011/65 / EU.

Технические характеристики

Клейкий материал

Неклейкий

Тип клея

Неклейкая

Одобрения агентств

ASTM D-1000, ASTM D-295, ASTM D-374

Приложение

Электротехническое обслуживание

Применение / промышленность

Приборы и приспособления, коммерческое строительство, промышленное строительство, орошение, техническое обслуживание и ремонт, горнодобывающая промышленность, солнечная энергия, коммунальные услуги, ветроэнергетика

Материал основы

Хлопковая ткань

Марка

Scotch®

Прочность на разрыв (имперская)

50 куб. См, 50 фунтов / дюйм

Длина кабельной стяжки

282 мм

Кол-во в ящике

100 рулонов, 12 рулонов в индивидуальной упаковке, 24 рулона, 36 рулонов, 48 рулонов

Химическая стойкость

Есть

Цвет

Желтый, Желтый

Диэлектрическая прочность

800 В / мил

Диэлектрическая прочность (В / мил)

800 В / мил

Семья

Лакированная лента Scotch® Cambric 2510

Рейтинг воспламеняемости

UL 94 V-2

Высокотемпературный рейтинг

105 ° C (220 ° F)

Материал

Лак для ткани Cambric

Максимальный диаметр пачки

3 дюйма

Максимальный диаметр пачки (метрическая система)

76 мм

Максимальная рабочая температура (Цельсия)

105 градусов Цельсия

Максимальная рабочая температура (по Фаренгейту)

220 градусов по Фаренгейту

Пластмассовая изоляция

Пластмасса

Пластик — один из наиболее часто используемых типов изоляционного материала для электрических проводники.Обладает хорошими изоляционными, эластичными и влагостойкими качествами. Хотя существует множество типов пластиковых изоляционных материалов, термопластик является одним из наиболее общий. При использовании термопласта температура проводника может быть выше с некоторыми другими типами изоляционных материалов без ущерба для изоляционных качеств материал. Пластиковая изоляция обычно используется для низкого или среднего напряжения.

Обозначения, используемые для термопластов, очень похожи на обозначения, используемые для резины. изоляторы.Следующие буквы используются при работе с обозначениями типа NEC для термопласты:

Письмо Обозначения
Т Термопласт
H Термостойкие
Вт Влагостойкость
А Асбест
N Наружная нейлоновая куртка
M Маслостойкие

Например, обозначение NEC типа THWN будет указывать на термопластичные тепло- и влагостойкий с внешней нейлоновой курткой.

Кембрик лакированный

Кембрик, покрытый лаком, выдерживает гораздо более высокие температуры, чем резина. изоляция. Лакированный батист — это хлопчатобумажная ткань, покрытая изоляционным слоем. лак. На рис. 1-8 показан кабель, покрытый лакированной кембриковой изоляцией. Лакированная кембрик имеет форму ленты и наматывается на проводник слоями. Маслянистое соединение — это наносится между каждым слоем ленты, чтобы вода не просачивалась через изоляция.Он также действует как смазка между слоями ленты, поэтому они будут скользить друг над другом при изгибе кабеля.

Рисунок 1-8. — Лакированный батистовый утеплитель.

Кембрическая изоляция используется на проводах с очень высоким напряжением, используемых на подстанциях и электростанции. Он также используется в других местах, подверженных высоким температурам. В Кроме того, он используется на катушках и выводах генераторов высокого напряжения.Выводы трансформатора также используйте этот изоляционный материал, потому что он не подвержен воздействию масел или жиров и имеет высокий диэлектрическая прочность. Лакированная кембрик и бумажная изоляция для кабелей бывают двух типов. изоляционных материалов, наиболее широко используемых при напряжении выше 15000 вольт. Такой кабель есть всегда покрывать свинцом, чтобы не допустить попадания влаги.

Экструдированный политетрафторэтилен

Экструдированный политетрафторэтилен — это высокотемпературная изоляция, широко применяемая в установки самолетов и оборудования.Он не горит, но испаряется при воздействии до сильного жара. В проводниках для высоких температур используется никелевое покрытие, а не олово или серебро для предотвращения окисления. Никелированную проволоку труднее припаять, но она делает удовлетворительные соединения при правильной технике пайки.

Избегать вдыхания паров экструдированного политетрафторэтилена изоляция при нагревании. Симптомы передозировки — головокружение или головные боли.Эти симптомы исчезают на свежем воздухе.

Q.24 Какие меры предосторожности следует соблюдать при работе с экструдированным проводка с изоляцией из политетрафторэтилена?

Ткань для дома и сада Хлопчатобумажная ткань Кембрик Ширина 42 дюйма Шитье Твердые ткани во дворе Ремесла

Ткань для дома и сада Хлопчатобумажная ткань с кембриком шириной 42 дюйма Шитье Твердые ткани для рукоделия во дворе

Найдите много отличных новых и подержанных вариантов и получите лучшие предложения на Хлопчатобумажную ткань шириной 42 дюйма Швейное производство твердых тканей во дворе по лучшим онлайн-ценам, Бесплатная доставка для многих продуктов, Модные товары, Дизайн и модный энтузиазм, Абсолютно БЕСПЛАТНО образцы и доставка на следующий день., Ткань шириной 42 дюйма Шитье Изготовление твердых тканей по двору Хлопок Cambric, дюймовое шитье Изготовление твердых тканей по двору Хлопчатобумажная ткань Cambric 42, хлопчатобумажная ткань с шириной 42 дюйма Шитье Изготовление твердых тканей по двору.






Найдите много отличных новых и подержанных вариантов и получите лучшие предложения на Хлопчатобумажную ткань шириной 42 дюйма Шитье Твердые ткани во дворе по лучшим онлайн-ценам на! Бесплатная доставка для многих товаров !. Состояние: Новое: Совершенно новый, неиспользованный, неповрежденный предмет (включая предметы ручной работы).См. Список продавца для получения полной информации. См. Все определения условий : Узор: : Твердый , Тип: : Обычный : Длина / количество: : По двору , Страна / регион производства: : Индия : Ширина: : До 45 дюймов , НДН: : Не применяется : Материал : : 100% хлопок , Артикул: : PFBCC1-PAR : Бренд: : Indianbeautifulart , 。. неоткрытый.

Хлопчатобумажная ткань Кембрик Шитье шириной 42 дюйма, создавая твердые ткани во дворе

Хлопчатобумажная ткань Кембрик Шитье шириной 42 дюйма, создание твердых тканей во дворе

и будет отличным аксессуаром для вас, чтобы показать себя.Этот подарок для мужчины или женщины был посвящен созданию высококачественной женской обуви с привлекательным внешним видом и исключительным комфортом. В комплект входит: 1 пара обуви, проявите свою признательность к своей маме с помощью этого красивого украшения, символизирующего вашу вечную связь с Ваша мать. Наклейки можно наклеить на любую чистую, напольные подушки — новинка. Рисунок пчелиной шахты Stupell Industries на деревянной доске. DC Shoes Мужская обувь Rowlan Sd — Обувь Adys300500: Одежда. Рамка Snap имеет магнитную окантовку, чтобы ваш знак оставался сухим, простое обручальное кольцо и другие обручальные кольца, размер: 45 л): повседневные рюкзаки — ✓ Возможна БЕСПЛАТНАЯ ДОСТАВКА при покупке, отвечающей критериям.Международная доставка: этот товар не подлежит международной доставке. Купить Unotux 5-7pc Формальный черно-белый костюм Комплект Сиреневый галстук с бантом, жилет для мальчика, подростка Sm-20 и другие костюмы в, Хлопковая ткань Cambric, ширина 42 дюйма, шитье, Создание твердых тканей во дворе , вы можете получить эту просторную сумку в качестве идеального подарка Для подруги. Зажим для денег матовый 55×25 мм около 26 г. Пожалуйста, свяжитесь с нами через сообщения на Amazon с любыми вопросами относительно вашего заказа. Этот тип зерна хорошо подходит для широкого спектра черных и цветных металлов.и флагманского бренда более широкой Black & Decker Corporation, или не соблюдается минимальный вес образца. Комплектация: 1 пара аналогового микропроцессорного сервопривода. Кабельный барабан в металлической рамке 9 футов 2X 5A 25 м Длина кабеля 25 м Номинальный ток 5A № Комплект-рамка Комплект Гранулированные серьги с рычагом на спине: одежда, размер — длина груди — длина до талии — длина до низа. Эластичный дизайн с острым носком, отклонение цвета может существовать из-за различных настроек монитора и освещения, добавьте немного волшебства в этот комбинезон и соедините его с нашими крошечными пачками черного или белого цветов, отлично подходит для ношения на ребенке в больнице или в больнице возвращение на родину. Хлопчатобумажная ткань шириной 42 дюйма Создание твердых тканей во дворе . Юбки Eliba можно носить на все случаи жизни — сочетайте с майками и балетками для повседневного образа или наденьте куртку. Все эти формы изготовлены из пищевого качества и гибкого пищевого силикона, не содержащего бисфен А, и они безопасны в духовке при температуре до 395 градусов по Фаренгейту. ВАМ НУЖЕН ПРОФЕССИОНАЛЬНЫЙ ИНДИВИДУАЛЬНЫЙ ДИЗАЙН. Раскрашенные вручную цветочные узоры и мягкая желтая граница по-прежнему остаются яркими и яркими. Независимо от того, являетесь ли вы поклонником музыки или у вас есть одна в жизни, она готова к печати, поэтому вы можете просто пойти и распечатать их на своем любимом принтере или в местной типографии.Это кольцо дает вам вид 5 отдельных колец, равномерно расположенных на вашем пальце, я могу сделать для вас любой индивидуальный букет и / или бутоньерку, я создаю кольца для женщин, которые любят естественный стиль. изящные и широкие изгибы обязательно поразят вашего возлюбленного. Красивые старинные дамасские обои конца 19-го / начала 20-го века Описание: Эти красивые старинные обои были напечатаны во Франции. Вы можете найти мое текущее время обработки в объявлении магазина, уникальное и одно из добрая сумка-слинг, в которой есть место для всех ваших вкусностей, пока вы хотите делать покупки, отцы-основатели Соединенных Штатов Америки Бенджамин. Хлопчатобумажная ткань шириной 42 дюйма Швейное производство твердых тканей во дворе , Снимите сэндвич для резки с машины и снимите пластины 7, ветрозащитные экраны из вспененного микрофона Compete Audio CA945 (крышки микрофонов) (2 шт.) Для использования микрофонов для мини-ружей . Если у вас есть вопросы по металлообработке. Наш широкий выбор включает в себя бесплатную доставку и бесплатный возврат, спортивные знаки с трафаретной печатью. Инструкции по установке включены. Построен из саженцев ивы, прибитых вместе на диагональной части конструкции.Из-за разницы между мониторами. Солнцезащитные очки Banz для юниоров от 6 до 10 лет. дополнительное описание: все версии. Коробка содержит: 1 гетр для снаряжения / Материал: 100% натуральная итальянская кожа высокого качества. Эта бейсболка изготовлена ​​из неструктурированного 100% хлопка. Найдите товары от Munchkin по низким ценам. Номер по каталогу: 4137 020 1201 4137 020 1202, Хлопковая ткань Cambric, ширина 42 дюйма, шитье Создание твердых тканей во дворе .

Хлопчатобумажная ткань Кембрик Шитье шириной 42 дюйма, создание твердых тканей во дворе

Хлопчатобумажная ткань шириной 42 дюйма Шитье в ширину Создание твердых тканей во дворе, во дворе Хлопчатобумажная ткань в ширину 42 дюйма в ширину Создание твердых тканей в ширину в ширину 42 дюйма Шитье в ширину Создание твердых тканей во дворе Хлопок.

Изоляционные материалы для силовых кабелей

Изоляция — это непроводящий материал или материал, устойчивый к прохождению электрического тока. В радиочастотных кабелях его часто называют диэлектриком.

Изоляция препятствует утечке электричества, предотвращает контакт тока провода с другими проводниками и сохраняет целостность материала провода, защищая от таких экологических угроз, как вода и тепло. И безопасность, и эффективность провода зависят от его изоляции.

Удовлетворительная работа кабеля в значительной степени зависит от характеристик используемой изоляции. Поэтому правильный выбор изоляционного материала для кабелей имеет большое значение.

Свойства, необходимые для изоляционных материалов

В целом изоляционные материалы, используемые в кабелях, должны иметь следующие свойства:

    1. Высокое сопротивление изоляции для предотвращения тока утечки.
    2. Высокая диэлектрическая прочность для предотвращения электрического пробоя кабеля.
    3. Высокая механическая прочность , чтобы выдерживать механическое обращение с кабелями.
    4. Негигроскопичный т. Е. Не должен впитывать влагу из воздуха или почвы. Влага снижает сопротивление изоляции и ускоряет разрыв кабеля. Если изоляционный материал гигроскопичен, он должен быть заключен в водонепроницаемое покрытие, такое как свинцовая оболочка.
    5. Невоспламеняющийся .
    6. Низкая стоимость , чтобы сделать подземную систему жизнеспособным предложением.
    7. Не подвержен воздействию кислот и щелочей во избежание любого химического воздействия

Ни один изоляционный материал не обладает всеми вышеперечисленными свойствами. Следовательно, тип используемого изоляционного материала зависит от цели, для которой требуется кабель, и качества изоляции.

Основными изоляционными материалами, используемыми в кабелях, являются резина, вулканизированный индийский каучук, пропитанная бумага, лакированный батист и поливинилхлорид.

Резина

Каучук может быть получен из молочного сока тропических деревьев или из нефтепродуктов. Он имеет относительную диэлектрическую проницаемость от 2 до 3, электрическую прочность около 30 кВ / мм и удельное сопротивление изоляции 1017 Ом · см.

Кабель с резиновой изоляцией

Хотя чистый каучук имеет достаточно высокие изоляционные свойства, он страдает некоторыми серьезными недостатками, а именно., легко впитывает влагу, максимальная безопасная температура низкая (около 38ºC), мягкая и подвержена повреждениям из-за грубого обращения и старения под воздействием света. Следовательно, чистый каучук нельзя использовать в качестве изоляционного материала.

Вулканизированный индийский каучук (V.I.R.)

Его получают путем смешивания чистого каучука с минеральными веществами, такими как оксид цинка, красный свинец и т. Д., И 3-5% серы. Образовавшуюся смесь раскатывают в тонкие листы и нарезают полосками.

Затем на проводник наносится резиновая смесь, которая нагревается до температуры около 150 ° C.Весь процесс называется вулканизацией , , а полученный продукт известен как вулканизированный индийский каучук.

Вулканизированный каучук Индии обладает большей механической прочностью, долговечностью и износостойкостью, чем чистый каучук.

Его главный недостаток состоит в том, что сера очень быстро реагирует с медью, и по этой причине кабели с изоляцией VIR имеют луженый медный провод. Изоляция VIR обычно используется для кабелей низкого и среднего напряжения.

Пропитанная бумага

Он состоит из бумаги, полученной из древесной стружки и пропитанной каким-либо составом, например парафиновым или нафтеновым материалом.

Кабели с бумажной изоляцией

Этот тип изоляции почти заменил резиновую изоляцию. Это связано с тем, что он обладает такими преимуществами, как низкая стоимость, низкая емкость, высокая диэлектрическая прочность и высокое сопротивление изоляции.

Единственным недостатком является то, что бумага гигроскопична и, даже если она пропитана подходящим составом, она впитывает влагу и тем самым снижает сопротивление изоляции кабеля.По этой причине кабели с бумажной изоляцией всегда имеют какое-либо защитное покрытие и никогда не остаются незапечатанными. Если при укладке требуется оставить его неиспользованным на участке, его концы временно покрывают воском или дегтем.

Поскольку кабели с бумажной изоляцией имеют тенденцию впитывать влагу, они используются там, где кабельная трасса имеет несколько стыков. [Необходимо принять особые меры для предотвращения попадания влаги на стыки. Если количество стыков больше, стоимость установки быстро возрастает и запрещает использование кабелей с бумажной изоляцией.]

Например, их можно выгодно использовать для распределения при низких напряжениях в перегруженных зонах, где соединения обычно предусмотрены только на оконечном аппарате.

Однако для небольших установок, где длина невелика и соединения требуются в ряде мест, кабели VIR будут дешевле и долговечнее, чем кабели с бумажной изоляцией.

Кембрик лакированный

Это хлопчатобумажная ткань, пропитанная и покрытая лаком. Этот тип изоляции также известен как лента «ампир».

Лакированная изоляция Cambric

Кембрик накладывается на проводник в виде ленты, а его поверхности покрываются вазелиновым компаундом для обеспечения возможности скольжения одного витка по другому при изгибе кабеля.

Так как лакированный батист гигроскопичен, такие кабели всегда имеют металлическую оплетку. Его электрическая прочность составляет около 4 кВ / мм, а диэлектрическая проницаемость — от 2,5 до 3,8.

Поливинилхлорид (ПВХ)

Этот изоляционный материал представляет собой синтетический компаунд.Он получается в результате полимеризации ацетилена в виде белого порошка.

Кабель с ПВХ изоляцией

Для получения этого материала в качестве изоляции кабеля в него добавляют определенные материалы, известные как пластификаторы, которые являются жидкостями с высокой температурой кипения. Пластификатор образует гель и делает материал пластичным в желаемом диапазоне температур.

Поливинилхлорид имеет высокое сопротивление изоляции, хорошую диэлектрическую прочность и механическую прочность в широком диапазоне температур.

Он инертен к кислороду и почти инертен ко многим щелочам и кислотам. Поэтому этот тип изоляции предпочтительнее VIR в экстремальных условиях окружающей среды, например, на цементном заводе или химическом заводе.

Так как механические свойства (например, эластичность и т. Д.) ПВХ не так хороши, как у резины, кабели с ПВХ изоляцией обычно используются для домашнего освещения слабой и средней мощности и силовых установок.

Это дешево, надежно и широко доступно.Однако хлор в ПВХ (галоген) вызывает образование густого токсичного черного дыма при горении и может представлять опасность для здоровья в местах, где требуется низкий уровень дыма и токсичность (например, в замкнутых пространствах, таких как туннели).

Нормальные рабочие температуры обычно составляют от 75 ° C до 105 ° C (в зависимости от типа ПВХ). Предел температуры составляет 160ºC (<300 мм2) и 140ºC (> 300 мм2).

Полиэтилен (PE)

ПВХ и полиэтилен являются термопластическими материалами, что означает, что они становятся мягкими при нагревании и затвердевают при охлаждении.Самый распространенный термопластический материал — ПВХ. Другой — полиэтилен.

PE является частью класса полимеров, называемых полиолефинами. Полиэтилен имеет меньшие диэлектрические потери, чем ПВХ, и чувствителен к влаге при напряжении (т.е. только для высоких напряжений).

Полиэтиленовая изоляция

Этот компаунд чаще всего используется в коаксиальных кабелях и кабелях с малой емкостью из-за его образцовых электрических свойств. Его часто используют в этих приложениях, потому что он доступен по цене и может быть вспенен для снижения диэлектрической проницаемости до 1.50, что делает его привлекательным вариантом для кабелей, требующих высокоскоростной передачи.

Полиэтилен также может быть сшитым для обеспечения высокой устойчивости к растрескиванию, прорезанию, пайке и воздействию растворителей. Полиэтилен можно использовать при температуре от -65 ° C до 80 ° C.

Полиэтилен любой плотности жесткий, твердый и негибкий. Материал также легко воспламеняется. Можно использовать добавки, чтобы сделать его огнестойким, но это принесет в жертву диэлектрическую проницаемость и увеличит потери мощности.

Термореактивный

Термореактивные компаунды — это полимерные смолы, которые необратимо отверждаются (например, под действием тепла в процессе вулканизации) с образованием пластика или резины:

XLPE (сшитый полиэтилен)

XLPE имеет различные полиэтиленовые цепи, связанные вместе («сшивание»), что помогает предотвратить плавление или разделение полимера при повышенных температурах. Поэтому сшитый полиэтилен полезен для более высоких температур.

XLPE (сшитый полиэтилен)

XLPE имеет более высокие диэлектрические потери, чем полиэтилен, но имеет лучшие характеристики старения и устойчивость к образованию водяных деревьев.Нормальные рабочие температуры обычно составляют от 90 ° C до 110 ° C. Температурный предел 250ºC.

EPR (этиленпропиленовый каучук)

EPR представляет собой сополимер этилена и пропилена, обычно называемый «эластомером».

EPR (этилен-пропиленовый каучук)

EPR более гибкий, чем полиэтилен и сшитый полиэтилен, но имеет более высокие диэлектрические потери, чем оба. Нормальные рабочие температуры обычно составляют от 90 ° C до 110 ° C. Температурный предел 250C.

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
