Катушка для Удлинителя из Пластиковой Канистры [Инструкция]

1561 Просмотры 0

Кто сказал, что канистры только для воды? Мы попробуем Вас в этом переубедить, поскольку она может использоваться ещё для очень многих полезных приспособлений.

В этой статье расскажем, как сделать надёжную, безопасную катушку для кабеля из канистры своими руками.

Содержание:

Изготовление катушки-переноски

Там электрический кабель

Главное в работе с электричеством – безопасность. Поэтому для изготовления переноски кабеля мы будем использовать только диэлектрические материалы.

• Пластмассовая канистра на 5 литров
• ПВХ-труба диаметром 50 мм
• Кусок оргстекла
• Кабель сечением 1,5 мм, длиной 20 м
• Выносная розетка и вилка
• Болт М6 и пара гаек

Также потребуется:

Переноска будет представлять собой корпус из канистры и шпули для наматывания провода.

back to menu ↑

Этап №1 – изготовление шпули

Подготавливаем шпулю

В качестве шпули будем использовать ПВХ трубу.

1

Замеряем ширину канистры и отмечаем этот размер на трубе, отступя от внешнего канта.

2

Отрезаем ножовкой.

3

Зачищаем края.

4

Сверлим отверстие в середине трубы на одной стенке – место под вывод провода наружу.

На этом этапе завершаем манипуляции с трубой, поскольку она потребуется для нанесения разметки на другие элементы самоделки.

back to menu ↑

Этап №2 – ручка для шпули

Подготовка рукояти

1

Вращение шпули будет осуществляться посредством ручки из оргстекла.

2

Для этого на листе диэлектрика, подготовленной ранее трубой (шпулей), размечаем место крепления рукоятки. Также рисуем форму будущей ручки в произвольной форме. Таких заготовок нужно 2 шт.

3

По разметке производим пиление, для этого используем лобзик и дрель с коронкой. Шкурим заготовки.

Рукоять готова

4

Полученные детали склеиваем, зашкуриваем и красим так, как показано на фото выше.

back to menu ↑

Этап №3 – подготовка канистры

Размечаем и вырезаем

1

Шпуля будет находиться ровно по центру, поэтому делаем разметку с обеих сторон канистры.

2

Диаметры отверстий под трубу отличаются, поэтому отмечаем их при помощи подготовленной ПВХ-трубы.

3

Высверливаем отверстия коронкой или вырезаем ножом.

back to menu ↑

Этап №4 – склейка шпули и рукояти

Шпуля полностью готова

1

Краска на оргстекле высохла, а потому можно ручку приклеить к трубе.

2

Но перед этим на рукояти нужно просверлить отверстие для болта, за который будет осуществляться вращение. Должно получиться так, как показано на фото выше.

back to menu ↑

Этап №5 – окончательная сборка

Сборка переноски

Собираем всю конструкцию: просовываем провод через шпулю, потом через канистру и её крышку. Всё должно получиться так, как показано на схеме ниже.

back to menu ↑

Результат работы

Супер переноска

В итоге мы получили удлинитель, удобный для транспортировки. Достаточно герметичный и, что немаловажно, сделан он из диэлектрических материалов —  поражение током через него исключено.

back to menu ↑

ВИДЕО: Катушка для удлинителя своими руками

10 Total Score

Для нас очень важна обратная связь с нашими читателями. Оставьте свой рейтинг в комментариях с аргументацией Вашего выбора. Ваше мнение будет полезно другим пользователям.

Помогла ли Вам наша статья?

10

Добавить свой отзыв

Самодельный дворовый удлинитель из катушки от сварочной проволоки

Когда, каждодневное сматывание кабеля себе на локоть, а затем его распутывание достает, то приходится в срочно порядке мастерить устройство типа этого.

Мой вариант самодельного садово-дворового удлинителя из того, что было на тот момент под рукой.

А было вот что:
Кусок ЛДСП , обрезок ПВХ трубы D-40 мм, кусок ламината , ПВХ панель, шпилька резьбовая или большой шуруп, небольшая цилиндрическая ручка от старой тумбочки и самая главная деталь — пустая катушка от сварочной проволоки.

Инструменты:
Дрель электрическая, сверла, сверло- коронка наборная, пила, струбцина, отвертка, нож, ключ, эл. кабель ~30 м, вилка, розетка.

Изготовление:
Отпиливаем ЛДСП размером 300*300 мм, сверлим по центру отверстие для вкручивания шпильки (шурупа), в зависимости от того что у Вас нашлось.

Берем ПВХ трубу и отрезаем от неё кусок равный ширине катушки + 10 мм, запас под шайбу, это будет втулка на которой вращается катушка с проводом.

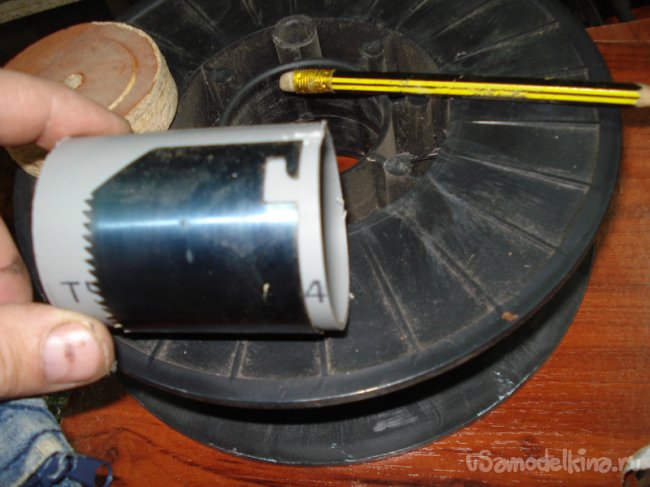

Теперь подберем сверла-коронки, нам нужно три разных размера, одно №1 равное или немного меньше внутреннему диаметру трубы, второе №2 равное наружному диаметру и третье №3 больше второго на 10 мм и больше.

Первым сверлом изготавливаем из куска ЛДСП или ламината несколько центрирующих шайб для трубы, надеваем их на шпильку и следом надеваем трубу втулку.


Сверлом №3 сверлим ПВХ панель (ламинат), полученный кружок сверлим сверлом №2 , получается кольцо, оно должно надеться на трубу, следом надеваем катушку.

Удобно сверлить на деревянной подкладке со струбциной, тогда вероятность поломки ПВХ уменьшается.

Сверлом №3 делаем последнюю финишную шайбу, надеваем на шпильку и закручиваем гайку с контргайкой или на клей, затягивать не надо, катушка должна легко вращаться но не болтаться.

Устанавливаем ручку для сматывания провода.

Для провода делаем отверстие в катушке, немного больше чем диаметр нашего провода. Просовываем изнутри провод и присоединяем вилку, с другой стороны одну или несколько розеток.

Все, можно проверять сматывая кабель на катушку, у меня вмещается примерно 30 м. провода для газонокосилки. Все само быстро разматывается при растягивании и легко наматывается рукой за ручку.

Не забываем, что пользоваться удлинителем в смотанном состоянии Запрещено и немного Вредно! Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Как сделать удлинитель на катушке ⋆ Полезные самоделки

Всем привет! В этой статье хочу поделиться с вами как можно изготовить удлинитель на катушке своими руками. В продаже существует огромный выбор таких удлинителей, но найти подходящий для Вас бывает не просто, тем более если вы сварщик. Дело в том что не всегда попадается удлинитель с сечением провода, подходящий для сварки. А изготовив самостоятельно, всё будет соответствовать нашим требованиям. Итак, приступим.

Для изготовления нам потребуются:

• стальной квадрат 10 мм — длинной 1 м.
• шпилька с гайкой диаметром 10-12 мм — длина 170 мм.
• ручка, к примеру от УШМ.
• муфта 100 мм и две заглушки к ней
• два круга из фанеры диаметром 230 мм
• шпилька 8 мм — длина 1 м  и 6 гаек и шайб
• три розетки и одна вилка
• провод

Изготовление удлинителя на катушке.

Основание для катушки я сделал из квадрата, согнув его по размерам которые я указал на фото. Затем приварил крепление с двумя гайками,  в верхнюю будет крепиться ручка, позаимствованная от сломанной болгарки, а для чего вторая гайка узнаете ниже. Для крепления катушки, приварил к основанию шпильку.

Что бы во время сматывания провод не тёрся о шпильку, на неё нужно сделать втулочку, например из полипропиленовой трубы.

Теперь приступаем к изготовлению самой катушки.

В кругах, которые сделал из фанеры диаметром 230 мм, я заранее сделал отверстия. В центре отверстие для крепление самой катушки на основание, три отверстия во круг для выхода провода на розетки и ещё три отверстия для стягивания катушки. И ещё одно отверстие на внешнем круге, возле окружности, здесь будет крепиться ручка. Такие же отверстия я проделал в заглушках.

Подготавливаем розетки, отрезаем от провода три части по примерно по 10 см, зачищаем и крепим к розеткам. Затем просовываем провода от розеток в отверстия и стягиваем между собой розетки, круг и заглушку. Скручиваем провода. В муфте с краю сверлим отверстие под кабель и просовываем его в отверстие. Соединяем кабель с проводами идущими от розеток. Одеваем на муфту вторую заглушку, берём второй круг из фанеры и стягиваем всё это тремя шпильками. Всё катушка готова.

Ставим катушку на наше основание и слегка притягиваем гайкой, что бы катушка свободно вращалась. Что бы гайка не откручивалась, её обязательно нужно застопорить.

Сматываем провод на катушку. Что бы во время транспортировки катушка самопроизвольно не разматывалась, как я писал выше где крепится ручка, рядом я приварил ещё одну гайку, в неё мы завинчиваем ограничитель.

Вот и всё, удлинитель на катушке готов!  К нему спокойно можно подключать сварку.

Понравилась самоделка? Поделитесь ей в соцсетях

Ещё полезные самоделки:

Катушка для кабеля из пластиковой канистры своими руками

Здравствуйте, уважаемые читатели и самоделкины!
В данной статье, автор YouTube канала «Creates DIY» расскажет Вам про вторую версию катушки для кабеля из пластиковой канистры. Предыдущий материал можно найти здесь.

Материалы.
— Пластиковая канистра
— Оргстекло
— Винт М6, самоконтрящиеся гайки
— ПВХ труба 2″
— Секундный клей
— Аэрозольная краска
— Кабель ПВС 2Х2,5 15 м
— Вилка, розетка.

Инструменты, использованные автором.
— Ножовка
— Электрический лобзик
— Шуруповерт
— Нож, линейка, маркер

Процесс изготовления.
Итак, в качестве корпуса автор выбрал вот такую канистру.

Далее в ее крышке, и полипропиленовой подкладке нужно просверлить отверстие по диаметру кабеля. Для ПВС 2Х2,5 он составляет 9,1 мм.


Теперь из ПВХ трубы автор вырезает заготовку для втулки. Размер должен быть на пару см шире канистры.

Торцы заготовки зачищает наждачной бумагой.

Затем размечает заготовку для рукоятки. Он ее изготовит из оргстекла, хотя подойдет и фанера.


Коронкой сверлит отверстие для трубы, и вырезает заготовку по разметке. Таких деталей нужно будет две.


Также он подготовил пару дисков, маленький по внутреннему диаметру трубы, и второй — остаток от работы коронки. Края и все поверхности заготовок шлифуются крупной наждачной бумагой. Это нужно для склеивания и покраски.

Теперь склеивает заготовки, используя секундный клей.

После высыхания клея окрашивает детали в черный цвет аэрозольной краской.

Размечает отверстия для втулки. Одно из них — чуть большего диаметра.

Первое высверливает коронкой, а второе ему пришлось вырезать ножом. Просто не нашлось подходящей коронки.


Края отверстий обрабатываются лепестковой насадкой.

Во втулке сверлит отверстие для кабеля.


Затем запрессовывает трубу в рукоятку, и проклеивает с двух сторон.


Сверлит и раззенковывает отверстие для винта.

Затягивает первую гайку, надевает рукоятку, и слегка притягивает самоконтрящейся гайкой. Так рукоятка будет свободно вращаться вокруг винта.


Протягивает кабель через отверстие во втулке, и горлышке канистры.

Далее вклеивает заглушку в узкий край втулки.


Остается подключить вилку и розетку.

Затягивает кабель, и запрессовывает розетку в широкий край трубы.


Кабель отлично сматывается, и легко разматывается.


Вот так укладываются витки, ничего не перепутывается.

Такая катушка защищает кабель от строительной пыли и брызг. Кроме того, если имеется различная живность — ей сначала придется испортить коробку, а только потом — кабель. Если же Вам потребуется кабель большей длинны, просто используйте канистру побольше.

Вес 15 м кабеля ПВС 2х2,5 — 2 кг, а канистры с деталями — около 1 кг. Так что переноска еще и достаточно легкая.
Спасибо автору за простое, но полезное приспособление для строителей и монтажников!

Всем хорошего настроения, удачи, и интересных идей!

Источник Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Удлинитель на катушке своими руками

Всем привет! В этой статье хочу поделиться с вами как можно изготовить удлинитель на катушке своими руками. В продаже существует огромный выбор таких удлинителей, но найти подходящий для Вас бывает не просто, тем более если вы сварщик. Дело в том что не всегда попадается удлинитель с сечением провода, подходящий для сварки. А изготовив самостоятельно, всё будет соответствовать нашим требованиям. Итак, приступим.

Для изготовления нам потребуются:

• стальной квадрат 10 мм — длинной 1 м.
• шпилька с гайкой диаметром 10-12 мм — длина 170 мм.
• ручка, к примеру от УШМ.
• муфта 100 мм и две заглушки к ней
• два круга из фанеры диаметром 230 мм
• шпилька 8 мм — длина 1 м  и 6 гаек и шайб
• три розетки и одна вилка
• провод

Изготовление удлинителя на катушке.

Основание для катушки я сделал из квадрата, согнув его по размерам которые я указал на фото. Затем приварил крепление с двумя гайками,  в верхнюю будет крепиться ручка, позаимствованная от сломанной болгарки, а для чего вторая гайка узнаете ниже. Для крепления катушки, приварил к основанию шпильку.

Что бы во время сматывания провод не тёрся о шпильку, на неё нужно сделать втулочку, например из полипропиленовой трубы.

Теперь приступаем к изготовлению самой катушки.

В кругах, которые сделал из фанеры диаметром 230 мм, я заранее сделал отверстия. В центре отверстие для крепление самой катушки на основание, три отверстия во круг для выхода провода на розетки и ещё три отверстия для стягивания катушки. И ещё одно отверстие на внешнем круге, возле окружности, здесь будет крепиться ручка. Такие же отверстия я проделал в заглушках.

Подготавливаем розетки, отрезаем от провода три части по примерно по 10 см, зачищаем и крепим к розеткам. Затем просовываем провода от розеток в отверстия и стягиваем между собой розетки, круг и заглушку. Скручиваем провода. В муфте с краю сверлим отверстие под кабель и просовываем его в отверстие. Соединяем кабель с проводами идущими от розеток. Одеваем на муфту вторую заглушку, берём второй круг из фанеры и стягиваем всё это тремя шпильками. Всё катушка готова.

Ставим катушку на наше основание и слегка притягиваем гайкой, что бы катушка свободно вращалась. Что бы гайка не откручивалась, её обязательно нужно застопорить.

Сматываем провод на катушку. Что бы во время транспортировки катушка самопроизвольно не разматывалась, как я писал выше где крепится ручка, рядом я приварил ещё одну гайку, в неё мы завинчиваем ограничитель.

Вот и всё, удлинитель на катушке готов!  К нему спокойно можно подключать сварку.

Так же можете посмотреть видео, где более понятно показано как изготовить удлинитель на катушке своими руками.

И в завершении статьи скажу, если вы будете подключать к такому удлинителю мощный потребитель, такой как например сварка, то катушку нужно разматывать полностью.

Если Вам понравилась статья, то рекомендую посмотреть статью про угловую струбцину своими руками.

Всем спасибо за внимание!





Понравилось это:

Нравится Загрузка…

Самодельные удлинители из катушек от сварочной проволоки

Среди моих инструментов есть сварочный полуавтомат. Расходный материал для него — обмеднённая проволока, которая продаётся на пластмассовых катушках. Эти катушки я, обычно, не выбрасываю, а использую в хозяйстве — на них удобно хранить шпагат, верёвки, провода и т.д.
А из нескольких я сделал очень удобные удлинители. На сайте уже есть статьи о таком использовании катушек, но я предлагаю свои варианты.

Можно, конечно, просто использовать катушку в качестве органайзера — для того, чтобы намотать на неё удлинитель при хранении и транспортировке. Я, например, так и сделал, изготовив лёгкий удлинитель для относительно слабых потребителей — электролобзик, шуруповёрт и т.д.

При его изготовлении я использовал провод ШВВП 2 по 0,75, и одну розетку. Он очень удобен, если я работаю одним инструментом, скажем, на крыше — лёгкий провод не норовит убежать вниз, увлекая за собой инструмент.

Но чаще возникает необходимость подключить более серьёзную нагрузку (большая болгарка, отбойник, электросварка) и при этом работать несколькими инструментами. Для таких потребителей нужен, во-первых, провод большего сечения и с более сильной изоляцией, во-вторых, заземление. Для этого подойдёт провод ПВС 3 на 1. Но он значительно толще и тяжелее. Удлинитель длиной, скажем, 50 метров — это уже довольно громоздкая конструкция. Да и не всегда такая длина нужна. Поэтому я решил сделать несколько одинаковых удлинителей длиной по 20 м каждый. При этом громоздкие мощные розетки, чтобы не болтались и не ломались, убрать внутрь катушек.

Итак, нам понадобится:
1. Катушка от сварочной проволоки.
2. Провод ПВС 3 по 1 (20 м)
3. Розетка 16 А. одноместная, с заземлением, скрытой установки. (2 шт.)
4. Вилка 16 А с заземлением.
5. Два винта ( М3, или М4. (Зависит от вида розеток.) длиной 30 мм).
6. Старая автомобильная камера.
7. Обрезок шпагата.

Сверлим отверстие для провода.

Пропускаем конец провода в отверстие и закрепляем его. Для этого можно, к примеру, просто намотать «горбик» из скотча, или изоленты. Теперь при рывке, провод не вырвется из розетки:
Берём наши розетки.
Разбираем.

Крепление у них двухтипное: можно крепить при помощи шурупов за внешнюю рамку, или при помощи разжимных зацепов. Ни тот, ни другой методы нам не подходят. Зацепы для внутреннего крепления мы вообще убираем — они нам будут только мешать.

В одной розетке (только в одной!) высверливаем резьбу в отверстиях, в которые были вкручены болты выброшенных нами боковых зацепов.
Соединяем розетки параллельно между собой, используя короткие куски провода. Провода пропускаем сквозь центральное большое отверстие нашей катушки так, чтобы розетки остались с разных сторон катушки. Подсоединяем конец нашего провода, вставляем розетки в катушку и стягиваем между собой винтами , используя отверстия, в которых были винты боковых зацепов. Винты вставляем в ту розетку, в которой мы высверлили резьбу и вкручиваем в другую. . Розетки плотно притягиваются одна к другой, упираясь наружными рамками. Устанавливаем на место крышки. Кабель наматываем на катушку. На конец кабеля присоединяем вилку.
Наш удлинитель готов:
Из старой автомобильной камеры вырезаем кольцо:
Привязывает к нему кусок шпагата вот таким вот образом: Для предотвращения развязывания обматываем изолентой: Этого можно не делать, но я взял «тюковой» шпагат, который обязательно развязался — бы.

Одеваем резинку на наш удлинитель. Она зафиксирует конец провода с вилкой и не даст ему размотаться. А за петлю из шпагата его удобно носить, или подвешивать на стену для хранения. Для удобства переноски можно одеть на петлю кусок трубки — получится удобная рукоятка. Но я этого не делал.

Я сделал пять таких удлинителей. При необходимости я могу растянуть их на 100 метров. А без такой необходимости мне не нужно тащить и сматывать-разматывать лишний провод.

Если у вас нет полуавтомата, не беда! Такие катушек можно всегда набрать бесплатно, или «за пиво» в автосервисах, занимающихся кузовными работами, или ремонтом глушителей, а также на фирмах, работающих с металлоконструкциями. Они их выбрасывают по нескольку штук в день.

И на последок… Работая с удлинителем всегда разматывайте его полностью! Даже если в этом нет необходимости. Лучше уж набросать его бесформенной кучей, чем иметь в цепи катушку с индуктивностью, которая будет забирать у нас мощность, а сама при этом сильно греться. При работе со сварочным аппаратом, самая распространённая «смерть» удлинителей — это именно сгорание их по причине того, что их полностью не размотали…

Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Вариант самодельного каркаса для кабеля-удлинителя » Полезные самоделки

Привет мастерам и самодельщикам!Недавно на сайте «Полезные самоделки», один автор поделился идеей каркаса для переноски и намотки кабеля, вырезанного из куска ламината (?Переноска для кабеля из ламината???).На мой взгляд, идея эта достаточно удачная, поскольку каркас из ламината достаточно прочный и при этом легкий, но главное, мне понравилось то, что автор в своей конструкции каркаса, сделал достаточно большие по размеру вырезы для кабеля. В результате, такой каркас запросто подойдет для намотки даже очень длинного кабеля.Однако нужно отметить, что если под рукой нет ламината или иного прочного и жесткого материала (например, фанеры), то неплохой каркас для кабеля-удлинителя, вполне можно сделать из подходящего отрезка обычной доски.В связи с этим, я хочу поделиться своим опытом изготовления и использования такого каркаса.
Еще несколько лет назад, я купил вот такой кабель-удлинитель длиной 50 метров.

Естественно, что использовать такой длинный кабель без каркаса очень неудобно, поэтому я сделал для него вот такой каркас из обрезка доски, толщиной 2 см, шириной 15 см, и длиной около 45 см.

При этом из инструментов мне понадобились электролобзик с пилкой для фигурного реза, и электродрель с набором перовых сверл по дереву. Дополнительно я также использовал нож и наждачную бумагу.Рассмотрим подробнее, особенности конструкции моего варианта каркаса.Сначала я выпилил с двух сторон заготовки полукруглые выемки для намотки кабеля. Острые кромки притупил при помощи ножа.Далее просверлил целых четыре отверстия диаметром 20 мм, по углам каркаса для того, чтобы его можно было вешать на крючок или гвоздик в каком угодно положении.А затем сделал вырезы с двух сторон для рукояток.

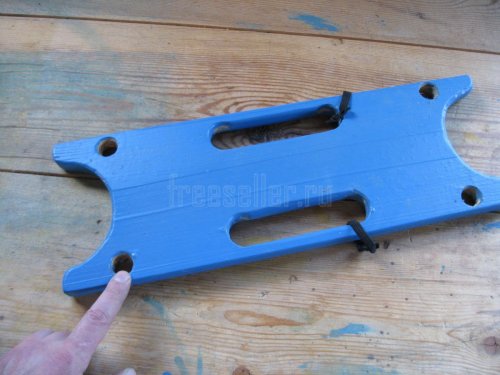

Таким образом, на данном каркасе я сделал две рукоятки с разных сторон, опять же для удобства намотки кабеля и переноски каркаса.Все острые кромки я притупил ножом и обработал наждачной бумагой, а затем покрасил каркас.
Помимо этого, на каждую рукоятку я привязал по небольшой резинке.

Эти резинки нужны для фиксации концов кабеля, чтобы не болтались и не мешали при намотке и смотке кабеля. Хотя надо отметить, что со временем эти резинки несколько растянулись, поэтому вместо резинок лучше было бы использовать ленту «липучку».

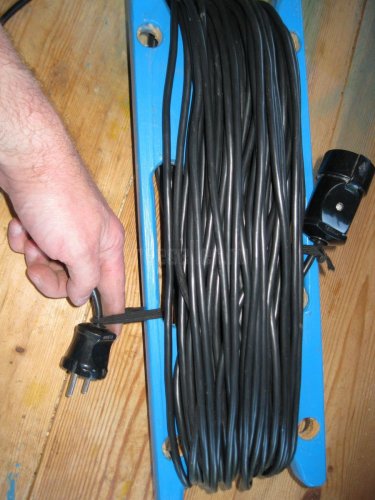

Чтобы намотать кабель на данный каркас, сначала фиксируем один из его концов резинкой.

А затем начинаем наматывать кабель.
После намотки, можно также зафиксировать резинкой и второй конец кабеля, чтобы не разматывался и не болтался.
И вот кабель полностью намотан на каркас.Весит он довольно прилично, примерно 3-3,5 кг, однако благодаря рукояткам на каркасе его удобно и достаточно легко переносить.Также этот каркас удобно вешать на гвоздь или на крючок, причем делать это можно в любом положении или ориентации каркаса, благодаря тому, что в каждом углу есть отверстие.
В общем, можно сказать, что каркас данной конструкции получился достаточно удобным и практичным так, что после нескольких лет эксплуатации, я им вполне доволен.Ну и на этом у меня все! Всем пока и побольше полезных самоделок в домашнем хозяйстве!
