Онлайн калькулятор цветовой маркировки резисторов
онлайн калькулятор цветовой маркировки резисторов

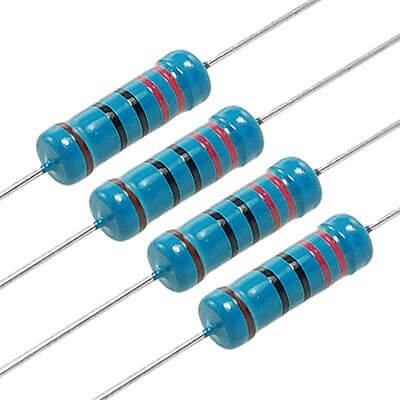

Цветовая маркировка резисторов — это набор цветных колец на корпусе элемента, каждому из которых соответствует определенный цифровой код. Представленный онлайн калькулятор цветовой маркировки резисторов позволит вам быстро подобрать для электрической цепи нужный элемент, обладающий определенным значением сопротивления.

Содержание

С какой стороны считать полоски на резисторе

Сопротивление резистора определяют по первым цветовым кольцам:

  1. У элементов с тремя полосами первые два цвета — это цифры, а третий цвет — множитель.
  2. У элементов с четырьмя полосами первые два цвета — это цифры, третий цвет — множитель, четвертый цвет — допустимое отклонение сопротивления резистора от его номинального значения.
  3. У элементов с пятью полосами первые три цвета — это цифры, четвертый цвет — множитель, пятый цвет — допустимое отклонение сопротивления резистора от его номинального значения.
  4. У элементов с шестью полосами первые три цвета — это цифры, четвертый цвет — множитель, пятый цвет — допустимое отклонение сопротивления резистора от его номинального значения, шестой — температурный коэффициент.

Цветная маркировка на резисторах читается слева направо. При этом нужно правильно определить левую сторону. Как правило, первая полоса наноситься ближе к одному из выводов резистора. Если же элемент имеет малый размер и на нем невозможно соблюсти нужные пропорции разграничения маркировки, то отсчет ведется от цветной полосы, которая в сравнении с остальными самая широкая.

Дополнительно можно отметить, что для обозначения первых полосок на резисторах никогда не используется серебристый и золотой цвет. И, как видно из таблиц для расчетов, для данных цветов не заданы цифровые значения.

Калькулятор маркировки резисторов с тремя и четырьмя полосками

Для определения сопротивления у резисторов с тремя полосами нужно использовать приведенный ниже калькулятор элементов с четырьмя полосками. Единственная особенность — у резисторов с тремя полосками допуск (погрешность) всегда равен ±20%.

Калькулятор резисторов с четырьмя цветными полосками:

Цветовая маркировка резисторов с пятью и шестью полосками онлайн расчет

Калькулятор резисторов с пятью цветными полосками:

Для определения сопротивления у резисторов с шестью полосами нужно использовать калькулятор элементов с пятью полосками и учесть шестую цветную полосу, которая означает температурный коэффициент сопротивления. Подробная таблица значений температурного коэффициента сопротивления (ТКС) и их привязка к конкретному цвету приведена в следующей таблице:

Цвет ТКС (ppm/ºC)
Коричневый 100
Красный 50
Желтый 25
Оранжевый 15
Голубой 10
Фиолетовый 5
Белый 1

Цветовая маркировка резисторов

Первые полосы у резисторов обозначают цифры. Каждой цифре присвоен определенный цвет:

Цвет Значение
Черный 0
Коричневый 1
Красный
2
Оранжевый 3
Желтый 4
Зеленый 5
Голубой 6
Фиолетовый 7
Серый 8
Белый 9

После цифр следует множитель (у резисторов с тремя и четырьмя полосками — третья полоса, у резисторов с пятью и шестью полосками — четвертая полоса). Множитель умножает или делит число, полученное из цифр предыдущих полосок на определенный коэффициент. После этого можно определить наминал сопротивления (Ом, кОм, МОм, ГОм).

Таблица соответствия множителя конкретному цвету полосы на корпусе резистора:

Цвет
Коэффициент
Золотой ÷10
Серебристый ÷100
Черный x1
Коричневый x10
Красный x100
Оранжевый x1000
Желтый x10000
Зеленый x100000
Голубой x1000000
Фиолетовый x10000000
Серый x100000000
Белый x1000000000

После множителя следует полоса обозначающая допуски (погрешность) данного сопротивления, где каждый цвет имеет свой допуск. У резисторов с тремя полосами погрешность всегда равна ±20%.

Таблица соответствия допуска конкретному цвету полосы на корпусе резистора:

Цвет Коэффициент (%)
Серебристый ±10
Золотой ±5
Красный ±2
Коричневый ±1
Зеленый ±0.5
Голубой ±0.25
Фиолетовый ±0.15
Серый ±0.05

В случае с шести полосным резистором, последняя полоса означает температурный коэффициент (ppm/ºC), где каждый цвет имеет также свое значение:

  • Коричневый = 100 ppm/ºC.
  • Красный = 50 ppm/ºC.
  • Желтый = 25 ppm/ºC.
  • Оранжевый = 15 ppm/ºC.
  • Синий = 10 ppm/ºC.
  • Фиолетовый = 5 ppm/ºC.
  • Белый = 1 ppm/ºC.

Зная цветовую маркировку резисторов можно точно рассчитать их сопротивление. А упростить процесс подсчетов помогут специальные онлайн калькуляторы.

подписка на дзен
Цветовая маркировка резисторов — онлайн калькулятор

Цветовая маркировка резисторов

Скачать, сохранить результат

Выберите способ сохранения

Информация

Резисторами являются маленькие детали, которые в длину составляют порядка нескольких миллиметров, а их диаметр равен примерно миллиметру. Соответственно рассмотреть его мощность, на такой маленькой детали очень сложно. По этой причине было принято использовать цветовую маркировку. Исходя из такого решения, при расчете сопротивления резистора приходится учитывать эти цвета. Разработанный нами калькулятор, позволяет рассчитать сопротивление, учитывая то, какая цветовая маркировка резисторов онлайн.

Онлайн-калькулятор маркировки существенно помогает пользователям, так как является удобным инструментов определения сопротивления резисторов. Онлайн калькулятор цветовой маркировки резисторов позволяет не только рассчитать сопротивление, но и установить порядок цветов по конкретному параметру. Выбирай различные цветовые значения в калькуляторе, Вы сразу видите, как от этого изменяется сопротивление. Тот факт, что калькулятор сам по себе цветной, дает дополнительный комфорт в использовании и наглядность при введении значений.

Почему стоит пользоваться нашим онлайн-калькулятором?

  • Предельно понятный интерфейс, разработанный для всех пользователей, и не вызовет недопонимания даже у новичков;
  • Тщательная калибровка калькулятора привела к предельной точности вычислений, что позволяет избежать допущения ошибки;
  • Экономия Вашего времени, благодаря отсутствию необходимости проведения самостоятельных расчетов;
  • Создана таблица с выбором всех возможных цветов, а следовательно с возможностью расчета любого сопротивления.

Таким образом, наш калькулятор позволяет Вам избавиться от необходимости самостоятельного проведения расчета сопротивления, сэкономив Ваше время. При этом вероятность допущения ошибки при расчете ровна нулю, что обеспечивает Вас предельно точным ответом.

поделиться и оценить

Расчет резистора для светодиода. Онлайн калькулятор

Светодиод (светоизлучающий диод) — излучает свет в тот момент, когда через него протекает электрический ток. Простейшая схема для питания светодиодов состоит из источника питания, светодиода и резистора, подключенного последовательно с ним.

Такой резистор часто называют балластным или токоограничивающим резистором. Возникает вопрос: «А зачем светодиоду резистор?». Токоограничивающий резистор необходим для ограничения тока, протекающего через светодиод, с целью защиты его от сгорания. Если напряжение источника питания равно падению напряжения на светодиоде, то в таком резисторе нет необходимости.

Расчет резистора для светодиода

Сопротивление балластного резистора легко рассчитать, используя закон Ома и правила Кирхгофа. Чтобы рассчитать необходимое сопротивление резистора, нам необходимо из напряжения источника питания вычесть номинальное напряжение светодиода, а затем эту разницу разделить на рабочий ток светодиода:

где:

  • V — напряжение источника питания
  • VLED — напряжение падения на светодиоде
  • I – рабочий ток светодиода

 Ниже представлена таблица зависимости рабочего напряжения светодиода от его цвета:

Умный ПДУ для светодиодной ленты

Контроллер для RGBW/RGB/Dual White. Управление по радиоканалу, WIFI…


Светодиодный драйвер на PT4115

Для светодиодов 3 Вт 700mA / 1 Вт 350mA


Инфракрасный включатель для светодиодной ленты

Напряжение: 12/24В, ток: 5А, расстояние срабатыва…


Драйвер для светодиодной ленты

220В/12В, мощность: 18 Вт / 36 Вт / 72 Вт / 100 Вт…


Светодиодный драйвер

Мощность: 3 Вт, 4 Вт, 5 Вт, 7 Вт, Напряжение: 3…12В, выходной ток…


Контроллер светодиодной ленты

Bluetooth — WiFi контроллер для 5050, WS2811, WS2812B сведодиодной ленты…


Хотя эта простая схема широко используется в бытовой электронике, но все же она не очень эффективна, так как избыток энергии источника питания рассеивается на балластном резисторе в виде тепла. Поэтому, зачастую используются более сложные схемы (драйверы для светодиодов) которые обладают большей эффективностью.

Давайте, на примере выполним расчет сопротивления резистора для светодиода.

Мы имеем:

  • источник питания: 12 вольт
  • напряжение светодиода: 2 вольта
  • рабочий ток светодиода: 30 мА

Рассчитаем токоограничивающий резистор, используя формулу:

Получается, что наш резистор должен иметь сопротивление 333 Ом. Если точное значение из номинального ряда резисторов подобрать не получается, то необходимо взять ближайшее большее сопротивление. В нашем случае это будет 360 Ом (ряд E24).

Последовательное соединение светодиодов

Часто несколько светодиодов подключают последовательно к одному источнику напряжения. При последовательном соединении одинаковых светодиодов их общий ток потребления равняется рабочему току одного светодиода, а общее напряжение равно сумме напряжений падения всех светодиодов в цепи.

Поэтому, в данном случае, нам достаточно использовать один резистор для всей последовательной цепочки светодиодов.

Пример расчета сопротивления резистора при последовательном подключении.

В этом примере два светодиода соединены последовательно. Один красный светодиод с напряжением 2В и один ультрафиолетовый светодиод с напряжением 4,5В. Допустим, оба имеют номинальную силу тока 30 мА.

Из правила Кирхгофа следует, что сумма падений напряжения во всей цепи равна напряжению источника питания. Поэтому на резисторе напряжение должно быть равно напряжению источника питания минус сумма падения напряжений на светодиодах.

Используя закон Ома, вычисляем значение сопротивления ограничительного резистора:

Резистор должен иметь значение не менее 183,3 Ом.

Обратите внимание, что после вычитания падения напряжений у нас осталось еще 5,5 вольт. Это дает возможность подключить еще один светодиод (конечно же, предварительно пересчитав сопротивление резистора)

Параллельное соединение светодиодов

Так же можно подключить светодиоды и параллельно, но это создает больше проблем, чем при последовательном соединении.

Ограничивать ток параллельно соединенных светодиодов одним общим резистором не совсем хорошая идея, поскольку в этом случае все светодиоды должны иметь строго одинаковое рабочее напряжение. Если какой-либо светодиод будет иметь меньшее напряжение, то через него потечет больший ток, что в свою очередь может повредить его.

И даже если все светодиоды будут иметь одинаковую спецификацию, они могут иметь разную вольт-амперную характеристику из-за различий в процессе производства. Это так же приведет к тому, что через каждый светодиод будет течь разный ток. Чтобы свести к минимуму разницу в токе, светодиоды, подключенные в параллель, обычно имеют балластный резистор для каждого звена.

Онлайн калькулятор расчета резистора для светодиода

Этот онлайн калькулятор  поможет вам найти нужный номинал резистора  для светодиода, подключенного по следующей схеме:

примечание: разделителем  десятых является точка, а не запятая

Формула расчета сопротивления резистора онлайн калькулятора

Сопротивление резистора  = (U UF)/ I

  • U – источник питания;
  • UF – прямое напряжение светодиода;
  • IF – ток светодиода (в миллиамперах).

Примечание:   Слишком сложно найти резистор с сопротивлением, которое получилось при расчете. Как правило, резисторы выпускаются  в стандартных значениях (номинальный ряд). Если вы не можете найти необходимый резистор, то  выберите ближайшее  бо́льшее значение сопротивления, которое вы рассчитали.

Например, если у вас получилось сопротивление 313,4 Ом, то   возьмите ближайшее стандартное значение, которое составляет 330 Ом. Если ближайшее значение является недостаточно близким, то вы можете получить необходимое сопротивление путем последовательного или параллельного соединения нескольких резисторов.

SMD резисторы. Маркировка SMD резисторов, размеры, онлайн калькулятор

В общем, термин SMD (от англ. Surface Mounted Device) можно отнести к любому малогабаритному электронному компоненту, предназначенному для монтажа на поверхность платы по технологии SMT (технология поверхностного монтажа).

SMT технология (от англ. Surface Mount Technology) была разработана с целью удешевления производства, повышению эффективности изготовления печатных плат с использованием более мелких электронных компонентов: резисторов, конденсаторов, транзисторов и т. д. Сегодня рассмотрим один из таких видов резисторов  – SMD резистор.

SMD резисторы

SMD резисторы – это миниатюрные резисторы, предназначенные для поверхностного монтажа. SMD резисторы значительно меньше, чем их традиционный аналог. Они часто бывают квадратной, прямоугольной или овальной формы, с очень низким профилем.

Вместо проволочных выводов обычных резисторов, которые вставляются в отверстия печатной платы, у SMD резисторов имеются небольшие контакты, которые припаяны к поверхности корпуса резистора. Это избавляет от необходимости делать отверстия в печатной плате, и тем самым позволяет более эффективно использовать всю ее поверхность.

Типоразмеры SMD резисторов

В основном термин типоразмер включает в себя размер, форму и конфигурацию выводов (тип корпуса) какого-либо электронного компонента. Например, конфигурация обычной микросхемы, которая имеет плоский корпус с двусторонним расположением выводов (перпендикулярно плоскости основания), называется DIP.

Типоразмер SMD резисторов стандартизированы, и большинство производителей используют стандарт JEDEC. Размер SMD резисторов обозначается числовым кодом, например, 0603. Код содержит в себе информацию о длине и ширине резистора. Таким образом, в нашем примере код 0603 (в дюймах) длина корпуса составляет 0,060 дюйма, шириной 0,030 дюйма.

Органайзер для SMD компонентов

Отлично подходит для хранения 1206/0805/0603/0402/0201…


Паяльная станция Eruntop 8586D

Электрический паяльник + фен для SMD, двойной цифровой дисплей…


Набор SMD резисторов 1206

100 шт., 0R…10M 1/2 Вт, 0, 1, 10, 100, 150, 220, 330…


Профессиональный тестер SMD компонентов

Цифровой тестер проверки SMD резисторов, конденсаторов, диодов…


Такой же типоразмер резистора в метрической системе будет иметь код 1608 (в миллиметрах), соответственно длина равна 1,6 мм, ширина 0,8мм. Чтобы перевести размеры в миллиметры, достаточно размер в дюймах перемножить на 25,4.

Размеры SMD резисторов и их мощность

Размер резистора SMD зависит главным образом от необходимой мощности рассеивания. В следующей таблице перечислены размеры и технические характеристики наиболее часто используемых SMD резисторов.

Маркировка SMD резисторов

Из-за малого размера SMD резисторов, на них практически невозможно нанести традиционную цветовую маркировку резисторов.

В связи с этим был разработан особый способ маркировки. Наиболее часто встречающаяся маркировка содержит три или четыре цифры, либо  две цифры и букву, имеющая название EIA-96.

Маркировка с 3 и 4 цифрами

В этой системе первые две или три цифры обозначают численное значение сопротивления резистора, а последняя цифра показатель множителя. Эта последняя цифра указывает степень, в которую необходимо возвести 10, чтобы получить окончательный множитель.

Еще несколько примеров определения сопротивлений в рамках данной системы:

  • 450 = 45 х 100 равно 45 Ом
  • 273 = 27 х 103 равно 27000 Ом (27 кОм)
  • 7992 = 799 х 102 равно 79900 Ом (79,9 кОм)
  • 1733 = 173 х 103 равно 173000 Ом (173 кОм)



Буква “R” используется для указания положения десятичной точки для значений сопротивления ниже 10 Ом. Таким образом, 0R5 = 0,5 Ом и 0R01 = 0,01 Ом.

Маркировка EIA-96

SMD резисторы повышенной точности (прецизионные)  в сочетании с малыми размерами, создали необходимость в новой, более компактной маркировке. В связи с этим был создан стандарт EIA-96. Данный стандарт предназначен для резисторов с допуском по сопротивлению в 1%.

Эта система маркировки состоит из трех элементов: две цифры указывают код номинала резистора, а следующая за ними буква определяет множитель. Две цифры представляют собой код, который дает трехзначное число сопротивления (см. табл.)

Например, код 04 означает 107 Ом, а 60 соответствует 412 Ом. Множитель дает конечное значение резистора, например:

  • 01А = 100 Ом ±1%
  • 38С = 24300 Ом ±1%
  • 92Z = 0.887 Ом ±1%

Онлайн калькулятор SMD резисторов

Этот калькулятор поможет вам найти величину сопротивления SMD резисторов. Просто введите код, написанный на резисторе и его сопротивление отразится внизу.

Калькулятор может быть использован для определения сопротивления SMD резисторов, которые маркированы 3 или 4 цифрами, а так же по стандарту EIA-96 (2 цифры + буква).

Хотя мы сделали все возможное, чтобы проверить функцию данного калькулятора, мы не можем гарантировать, что он вычисляет правильные значения для всех резисторов, поскольку иногда производители могут использовать свои пользовательские коды.

Поэтому чтобы быть абсолютно уверенным в значении сопротивления, лучше всего дополнительно измерить сопротивление с помощью мультиметра.
