Как подобрать трансформатор для светодиодной ленты на 12 и 24 вольт: расчёты и примеры

В последнее время светодиодные ленты стали использовать для освещения частных домов и квартир. Это не удивительно, так как их приятное и тёплое свечение дополняет атмосферу домашнего уюта. На рынке продаются различные виды лент, и для каждого из них необходимо правильно подобрать блок питания.

Особенности светодиодных лент

Светодиодная лента — это полоса гибкого материала, обладающего изоляционными свойствами, которая оснащена двумя проводящими шинами из медной фольги, светодиодами и резисторами.

Светодиодная лента

Гибкая полоса с установленными светодиодами создаёт яркий источник света длиной до 5 метров

Конструктивно светодиодная лента представляет собой множество секций, состоящих из трёх диодов и резистора, которые объединены общую цепь. Питание устройства осуществляется за счёт подачи стабилизированного постоянного напряжения 12 или 24 В на проводящие шины, параллельно установленные на ленте. Благодаря такой схеме подключения, к каждой секции ленты подводится именно то напряжение, которое было подано на вход, например, 12 В.

Секция светодиодной ленты

Светодиодная лента состоит из секций по три диода, каждая из которых подключается к источнику питания параллельно

Разбивка ленты на секции очень удобна, так как благодаря этому можно отрезать то количество материала, которое необходимо для конкретной цели. Однако для того чтобы не нарушать функциональность, следует придерживаться целостности секции, отрезая, например, по 3, 6, 9 и т. д. светодиодов.

Конструкция светодиодной ленты

Светодиодную ленту можно резать на фрагменты с количеством светодиодов, кратным трём

При правильном подключении проводов к шинам питания на секцию или отрезанный участок ленты начнёт поступать напряжение, которое вызовет прохождение тока по светодиодам. Благодаря особенностям своей конструкции, под воздействием тока светодиоды начнут излучать световой поток (светиться). Стоит отметить, что уровень свечения напрямую зависит от величины тока. При слишком маленьком значении тока диод будет излучать тусклое свечение или вообще не будет светиться, а при слишком высоком — быстро испортится и сгорит. В основном среднее значение тока для диодов, использующихся в светодиодных лентах, составляет от 15 до 20 миллиампер (мА).

Классификация светодиодных лент

Большое разнообразие одноцветных светодиодных лент обусловило их классификацию по нескольким основным критериям. Эти критерии будут описаны ниже.

По типу использованных светодиодов

Главной отличительной чертой светодиодных лент является тип диодов, использованных при изготовлении изделия. В основном одноцветные светодиодные ленты производятся на базе диодов SMD 3528 и SMD 5050.

Аббревиатура SMD означает то, что этот электронный компонент предназначен для монтажа на поверхность печатной платы. Полная маркировка включает также габариты изделия в миллиметрах: например, у светодиода SMD 3528 длина составляет 3,5 мм, а ширина 2,8 мм.

По плотности светодиодов

Светодиодные ленты также подразделяются и по количеству элементов (диодов), использующихся в одном метре ленты, которое в технических кругах называют плотностью. Стоит отметить, что количество светодиодов, которое применяется при изготовлении одного метра ленты, оказывает влияние на суммарную мощность изделия, а также на его световые показатели (степень освещённости).

Плотность светодиодной ленты

Чем плотнее расположены светодиоды, тем больше их помещается на отрезке ленты и тем ярче будет свет

Мощность светодиодных лент, как и другого радиотехнического изделия или оборудования, измеряется в ваттах (Вт). Значение этого параметра определяется габаритами диодов и их плотностью. Например, типичная светодиодная лента, изготовленная на основе SMD 3528, потребляет:

  • 4,8 Вт, если на каждом метре установлены 60 диодов;
  • 9,6 Вт, если плотность светодиодов в два раза больше — 120 диодов на метр;
  • 19,2 Вт, если диоды стоят в два ряда, и их общее количество на одном метре 240 шт.

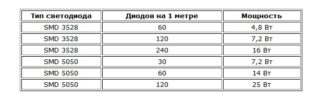

Для ленты на базе SMD 5050 потребляемая мощность будет изменяться следующим образом:

  • 30 диодов/метр — 7,2 Вт;
  • 60 диодов/метр — 14,4 Вт;
  • 120 диодов/метр — 28,8 Вт.

Нетрудно заметить, что для одного и того же типа ленты потребляемая мощность прямо пропорционально количеству установленных светодиодов. Это и понятно — каждый диод потребляет одинаковое количество ватт.

Выбор источника питания для светодиодной ленты

Для того чтобы наслаждаться приятным и необычным освещением, следует правильно подобрать источник питания. Этот шаг очень важный, так как при неправильном выборе светодиоды могут сгореть, а изделие выйдет из строя.

Факторы, влияющие на выбор источника питания для светодиодных лент

При выборе источника (блока) питания для светодиодных лент следует ориентироваться на следующие параметры:

  1. Напряжение питания ленты.
  2. Её потребляемая мощность.
  3. Необходимая степень защищенности оборудования от воздействия влаги.

В качестве примера возьмём светодиодную ленту SMD 3528 длиной 6 м (60 диодов/м).

Напряжение питания светодиодной ленты

Как уже говорилось выше, все светодиодные ленты делятся на изделия, которые питаются от 12 В и 24 В соответственно. Естественно, что и выходное напряжение источника должно быть равным одному либо другому значению. Итак, для того чтобы узнать напряжение питание светодиодной ленты:

  1. Открываем её технические характеристики и ищем интересующий параметр.
  2. Видим, что лента питается от напряжения в 12 В.

В соответствии с найденным значением напряжения и осуществляем подбор блока питания.

Мощность, потребляемая светодиодной лентой

Для расчёта мощности источника питания следует снова обратиться к техническим характеристикам светодиодной ленты. На этот раз нас интересует значение мощности, потребляемой на метр изделия (Pленты=4,8 Вт/м).

  1. По условию нужно обеспечить питанием светодиодную ленту длиной в 6 метров, а значит для того чтобы найти полную мощность, которую потребляет лента (P
    потр),
    воспользуемся следующей формулой: Pпотр= Pленты × L= 4,8 Вт/м × 6 м = 28,8 Вт.
  2. Стоит отметить, что блок питания по данному параметру следует выбирать с запасом (порядка 30–33%). Поэтому нам понадобится источник постоянного тока на 12 В мощностью 28,8 х 1,33 = 38,3 ≈ 40 Вт.
Защита от воздействия влаги

Это ещё один важный фактор, который следует учитывать при выборе источника питания. При выборе по этому критерию сначала надо определиться с местом его установки. Если планируется организация светодиодного освещения в ванной комнате, то необходимо выбрать блок питания, обладающий влагозащитными свойствами (IP 65 или IP 68). В обычном жилом помещении сухого типа — спальня или гостиная — можно использовать простой интерьерный источник.

Однако для того чтобы выбор источника был на 100% правильным, кроме описанных выше факторов, следует подобрать подходящий тип, основываясь на его преимуществах и недостатках.

Типы источников питания

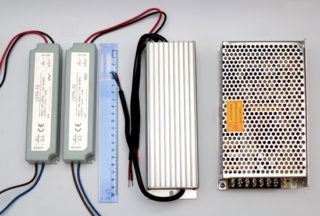

В настоящее время выпускают четыре типа источников питания для светодиодных лент.

Таблица: преимущества и недостатки различных типов источников питания

Производители блоков питания для светодиодных лент

Наиболее популярными и востребованными производителями блоков питания для светодиодных лент являются:

  1. Cool Neon. Выпускает обширную линейку светодиодных трансформаторов, которые могут использоваться для решения различных целей и задач. Продукция компании оснащена встроенными защитными устройствами и может использоваться при температуре от -25 до +45 °С. Средний срок службы — более 25 тыс. часов.
Блок питания Cool Neon

В номенклатуре изделий Cool Neon имеются как открытые блоки питания, так и герметичные модели, способные работать при низких температурах окружающего воздуха

  • Lightech. Производит блоки питания, которые обеспечивают высокую стабильность работы светодиодной продукции в том числе и лент, использующихся при температуре от -30 до +50 °C. Продукция компании в основном рассчитана на эксплуатацию в течение 50 тыс. часов и более. Особенностями этих моделей являются:
    1. Широкий диапазон входных напряжений.
    2. Устойчивость к механическим ударам и вибрациям.
    3. Защита от перегрева корпуса.
    4. Стойкость к импульсным помехам в сети.
    5. Встроенная защита от короткого замыкания.
    Блок питания Lightech

    Lightech выпускает герметичные блоки питания в пластмассовых корпусах, обеспечивающие высокую стабильность выходных параметров

  • UnionElecom. Компания изготавливает источники, которые отличаются высоким качеством исполнения и надёжностью. Они предназначены для работы в диапазоне от -40° до +50 °С, что позволяет устанавливать их не только в помещении, но и на улице. Для уличных источников питания срок эксплуатации составляет свыше 40 тыс. часов, а также действует индивидуальная гарантия сроком на 36 месяцев. Особенности оборудования UnionElecom:
    1. Компактные размеры.
    2. Защита IP 68.
    3. Высокое качество сборки, которая производится исключительно на территории завода-производителя в Южной Корее.
    4. Оптимальное соотношение цена — качество.
    Блок питания UnionElecom

    Герметичные блоки питания UnionElecom отличаются компактностью, максимально высокой степенью влагозащиты алюминиевого корпуса (IP68) и доступной ценой

Расчёт мощности трансформатора

Основными параметрами, которые применяются при расчёте мощности источника питания являются: погонная мощность, расходуемая на 1 метры ленты (Pленты), количество диодов на этом же расстояние и выходное напряжение 12/24 В.

Выше мы уже касались темы расчёта мощности на примере светодиодной ленты SMD 3528 длиной L = 6 м (60 диодов/м и Pленты=4,8 Вт/м) и напряжением питания 12 В. По результатам расчётов получилось, что вся эта лента потребляет Pпотр = 28,8 Вт. Для большей наглядности продублируем предыдущий расчёт сюда:

  1. Pпотр= Pленты × L= 4,8 Вт/м × 6 м = 28,8 Вт.
  2. Для того чтобы блок питания не перегревался, следует мощность рассчитывать с запасом (берётся запас в 33%). Воспользуемся формулой: P
    БП
    = Pпотр+33%=28,8+9,54=38,3 Вт.
  3. На основе расчёта подбираем блок питания из стандартной линейки интересующего производителя, например, на 40 Вт.

По аналогичным формулам рассчитаем мощность для светодиодной ленты SMD 5050 120 LED (120 диодов на метр). Это изделие обладает следующими параметрами: Pленты=28,8 Вт, плотность 120 диодов/м, напряжение питания 24 В, длина ленты L = 2,5 м (предположим, что мы отрезали необходимое количество от стандартной длины в 5 м).

  1. Pпотр= Pленты × L= 28,8 Вт/м × 2,5 м = 70,2 Вт.
  2. PБП= Pпотр+33%=70,2+23,16=93,4 Вт.
  3. В этом случае выбираем блок питания на 100 Вт.

Стоит отметить, что используя данные формулы, можно легко и просто рассчитать мощность блока питания для светодиодных лент с любыми параметрами.

Особенности установки блока питания

Блоки питания для светодиодных лент обычно устанавливаются в соответствии со структурной схемой, которая входит в их комплектацию. В основном перед установкой трансформатора светодиодную ленту разрезают на секции, состоящие из необходимого количества диодов.

Места нарезки обозначены двумя парами контактных групп (с каждого конца секции) и маркером в виде ножниц. Блок питания соединяется параллельно секциям. В процессе подключения необходимо соблюдать полярность (подключать клеммы блока питания с обозначениями «+» и «-» к соответствующим контактам ленты), при этом следует учитывать, что выходное напряжение источника не должно превышать 12 или 24 В (номинальное напряжение ленты). Расположение блока питания не влияет на функциональность устройства, но его нужно подбирать по эстетическим соображениям.

На практике применяются две схемы подключения светодиодной ленты к блоку питания.

Подключение светодиодной ленты к одному блоку питания

Чаще всего светодиодная лента представляет собой цельный пятиметровый отрезок, который намотан на пластиковую катушку. Как правило, с внешней стороны — на незамотанный на катушке конец — к ленте подсоединяются провода, необходимые для соединения с блоком питания. Если же после покупки обнаружилось отсутствие соединительных проводов, то следует взять любые многожильные провода красного («+») и чёрного («-») цвета, отмерить нужную длину, которой должно быть достаточно, чтобы достать до клемм блока питания, и припаять их, предварительно зачистив и облудив оба конца.

  1. Облуживаем провода, используя канифоль и олово, и методом пайки подсоединяем их к дорожкам ленты. В процессе пайки следует применять маломощный паяльник и производить соединение достаточно быстро, так как есть вероятность того, что от воздействия повышенной температуры светодиоды могут повредиться.Облуживание проводов

    Облуживать провода нужно быстро, чтобы не перегреть их и не повредить светодиоды

  2. После этого свободные концы проводов (не припаянные к ленте) подсоединяем к блоку питания, соблюдая полярность.Лицевая панель блока питания для светодиодной ленты

    Красный провод от светодиодной ленты («+») нужно подсоединить к клемме «+V», а чёрный («-») — к клемме «-V»; к клеммам «L» и «N» подключается сетевое напряжение («L» — фаза, «N» — ноль)

Видео: подключение герметичного блока питания

Подключение двух светодиодных лент к одному блоку питания

В качестве примера рассмотрим следующий вариант: запланирован монтаж и подключение светодиодной ленты, длина которой составляет 8 метров. Проблема в том, что найти кусок ленты такой длины довольно затруднительно, т. к. в основном светодиодные ленты продаются в катушках по 5 метров. Однако всё же требуется 8 метров, и что же делать?

Схема подключения светодиодных лент

Если нужно подключить несколько кусков свтодиодной ленты общей длиной более 5 метров, это можно сделать только по параллельной схеме

Все достаточно просто. Выполняем следующие действия:

  1. Приобретаем две катушки со светодиодной лентой, причём один кусок оставляем цельным (5 метров), а от второго отрезаем 3 метра и соединяем их. Для того чтобы отрезать ленту берём обычные ножницы и ищем линию, по которой будем отрезать кусок нужной длины.
  2. Далее зачищаем и облуживаем контактные площадки обоих кусков ленты (с одной и той же стороны).
  3. Берём четыре двухжильных провода (два красных «+» и два чёрных «-») и также подготавливаем (зачищаем и лудим).
  4. Припаиваем к двум кускам ленты. Свободные концы проводов, идущие от пятиметрового куска, припаиваем (привинчиваем) к клеммам блока питания («+V» и «-V»), а к клемам «L» и «N» подсоединяем провода сетевого кабеля.
  5. Далее на проводах, которые подведены к пятиметровому куску ленты, снимаем небольшие куски изоляции. Затем лудим их и подпаиваем к ним провода от трёхметрового куска, тем самым подключая оба куска ленты параллельно.Параллельное подключение светодиодных лент

    Если соответствующие провода от каждой ленты свести в одну точку, получится параллельное подключение

Видео: подключение и монтаж светодиодной ленты — 3 главных правила

Разнообразие выбора светодиодных лент поможет воплотить любую мечту и создать поистине красивое освещение, которое выгодно подчеркнёт любое помещение. Использование светодиодной ленты в качестве осветительного прибора придаст дому дополнительный уют и тепло. Однако перед тем как приступить к созданию светодиодной системы освещения, следует ознакомиться с видами изделий и изучить правила подбора питания, чтобы вся система заработала и радовала глаз.

Рассчитать какой нужен блок питания для led ленты smd.

При выборе светодиодной ленты, встаёт вопрос: какой трансформатор купить, что бы освещение работало стабильно и при этом не переплатить! У нас есть всё необходимое, что бы осветить ваш коттедж, квартиру или сад. Вы можете подобрать всё сами или обратиться к нашим продавцам консультантам, по светодиодному освещению вам поможет Алексей, его тел: 8 962 94-88-370.

Всё что вы у нас купите, мы оперативно доставим к вам, собственной службой доставки. У нас есть услуга и по монтажу светодиодной ленты. Кстати цены у нас самые низкие по Москве и РФ.

В соответствие с указанными параметрами светодиодной ленты и нужно подбирать блок питания (трансформатор).

Прежде всего подбираем трансформатор по напряжению и мощности, если не учесть эти условия, то он может быстро выйти из строя или вообще не работать!

Напряжение: у нас два варианта 12V и 24V, тут всё просто, выбираем тот, который соответствует выбранной нами ленте, смотрим указанное рабочее напряжение.

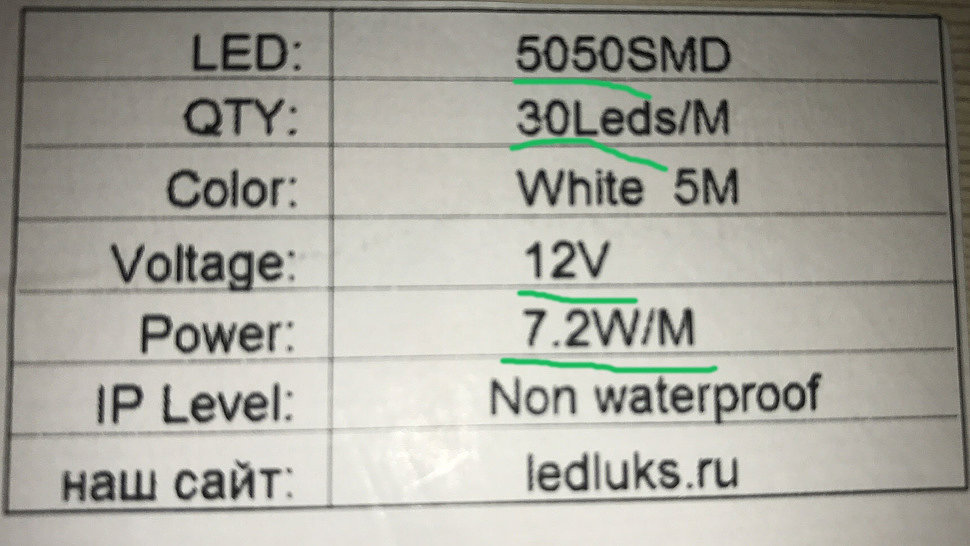

лента светодиодная 12 В

Мощность: если трансформатор будет недостаточно мощный то он будет греться и на долго его не хватит, он попросту быстро сгорит. Если трансформатор будет на много мощнее необходимого, то вы потратите больше денег, так как цена значительно увеличивается с возрастанием мощности трансформатора.

Светодиодная лента 12 вольт

Потребляемая мощность

Самым важным критерием при выборе блока питания у светодиодной ленты является потребляемая мощность. Ниже приводится справочная информация для каждого вида ленты.

Светодиодные ленты 12V и 24V SMD имеют следующие характеристики:

Мощность W Диодов на 1 метре Тип светодиода
4.8W 60D 3528
7.2W 30D 5050
9.6W 120D 3528
14.4W 60D 5050
19.2W 240D 3528
24W 204D 3014
27W 90D 5630
28.8W 120D 5050
32W 120D 5630

Поэтому выбор трансформатора очень важен, посчитать какой нужен вам, довольно просто: нужно мощность светодиодной ленты умножить на 5 метров или на метраж ленты нужный вам, если вы будите использовать не все пять метров, то умножайте на ваш метраж.

— То есть 7.2W*5 метров =36W +запас, выходит вам нужен трансформатор 60W, 3,4 Ампер выходной мощности..

— То есть 14.4W*5 метров =72W +запас, выходит вам нужен трансформатор около 100W, чуть больше 8 Ампер выходной мощности..

Важно учесть в какой среде будет работать трансформатор, если это наружное освещение или помещение с повышенной влажностью, то обязательно покупайте трансформатор с защитой IP65 влагозащищённые с погружением IP67. Если помещение сухое, то стоит купить IP20 или IP33 они на порядок дешевле.

Светодиодная лента 12 вольт

Класс защиты: выбираем исходя из того где вы собираетесь использовать! Если освещаем там где сыро и влажно, значит покупаем IP65 или IP67, если сухо и влага попадать не будет то используем IP33.

Установку блока питания для светодиодной подсветки вы можете сделать сами, но нужно будет соблюдать важные правила и тогда она будет работать долго, надёжно и безопасно. (У нас есть услуга МОНТАЖ СВЕТОДИОДНОЙ ЛЕНТЫ — можно заказать при покупки светодиодной ленты у нас. Стоимость монтажа + 10% к стоимости ленты.)

Правила установки

При покупке помните, что для влажных помещений подходят блоки со степенью пылевлагозащиты от IP54 и выше.

Не размещайте блок в близи источника тепла. Температура корпуса трансформатора не должна быть выше 500C.

Блок должен иметь доступ воздуха, не менее 200 мм во все стороны (иначе он будет перегреваться). Поэтому устанавливать источники питания в закрытые ниши не следует.

Не располагайте его на дереве или на горючих материалах, это может привести к пожару.

Не нагружайте более, чем на 80% от указанной мощности. При работе температура корпуса не должна превышать 500С. В противном случае резко снижается максимально допустимая нагрузка.

Калькулятор подбора блока питания для светодиодной ленты

Введите параметры подключаемой светодиодной ленты и кликните по кнопке «Рассчитать»:

Для консультации тел Алексея 8 (962) 94-88-370

Постоянно завозим новые блоки питания! У нас большой выбор по хорошей цене, поэтому трансформаторы не залёживаются. Только что поступили в продажу новые блоки питания.

Блок питания для светодиодных лент

Ждём ваши звонки, для оптовых покупателей хорошие скидки! Перейдя по ссылке вы сможете выбрать блок питания для светодиодных лент

Трансформатор для светодиодной ленты — как выбрать и как установить?

трансформатор для лэд ленты Практически все выпускаемые в настоящее время светодиодные ленты предполагают применение напряжения на 12 вольт.

Именно по этой причине преобразующий трансформатор для светодиодной ленты является обязательным элементом правильного подключения диодного осветительного прибора.

Трансформатор для светодиодной ленты 12 вольт – выбор

Какой нужен трансформатор для светодиодной ленты и как его подобрать?

Традиционно блок питания, используемый для подключения светодиодных лент, называется «трансформатором» для диодной ленты или «электронным трансформатором».

Тем не менее, такое устройство является импульсным преобразователем, и своими функциями очень напоминает стандартный компьютерный блок питания.

В настоящее время выпускаются устройства в герметичном и негерметичном корпусе. Первый вариант обладает максимальным уровнем защиты, поэтому отлично подходят для помещений с высоким уровнем влажности или уличного использования. Негерметичный источник питания, как правило, имеет защитную систему, срабатывающую в условиях короткого замыкания, однако его установка допускается только внутри помещения.

Герметичный блок характеризуется показателями мощности в пределах 20-300 Ватт, и может быть представлен металлическим корпусом с вентилятором.+

Однако для короткой светодиодной лампы можно приобретать бюджетные пластиковые модели с минимальным уровнем мощности.

Расчёт мощности трансформатора

блок питанияПрежде чем приобрести светодиодную ленту и блок питания к этому осветительному прибору, целесообразно выполнить самостоятельный предварительный расчёт общего потребления электрической энергии.

Чтобы определиться с энергопотреблением, необходимо суммировать длину светодиодного ленточного источника света, после чего умножить полученный показатель на номинальный уровень потребление питания погонным метром.

Последнее значение всегда отображается в сопроводительной документации на светодиодную ленту.

Оптимальный запас уровня мощности светодиодных трансформаторов необходим, что обусловлено следующими особенностями устройства:

  • на переходной стадии выброса питания, в процессе включения и выключения устройства, наличие предельно допустимых нагрузок часто провоцирует выход из строя не только блока питания, но и подключенной к нему осветительной ленты;
  • в условиях предельно допустимой нагрузки часто возникает понижение напряжения на наиболее удалённых от подключенного блока питания участках осветительного прибора, что способно негативно сказываться на показателях локальной световой отдачи.

При расчёте мощности очень важно помнить, что особенностью токоведущих проводников в ленточных светодиодных источниках является высокий показатель внутреннего сопротивления.

Значительные потребляемые мощности на уровне 20-200 Ватт и более, предполагают применение оптимального осветительного прибора с точки зрения светотехнических параметров, при максимально возможном напряжении и полностью соответствующем блоке питания.

Особенности установки

Светодиодные ленты потребляют небольшое количество электроэнергии, поэтому для их запитывания обязательно применяются специальные блоки питания понижающего типа.

На выход в таких трансформаторах выдаётся всего 12 вольт, но в условиях неправильного подключения диоды на ленте перегорают, а их полная замена – слишком дорогое удовольствие.

схема подключения ленты ргб

Подключение светодиодной ленты через трансформатор

В зависимости от типа диодного ленточного осветителя подбирается стандартная схема подсоединения:

  • При установке блока питания на монохромный осветительный прибор, нужно найти по двум сторонам трансформатора провода на вывод. Красный «плюсовой» провод подключается к «плюсу», а «минусовой» провод синего или черного окрашивания подсоединяется к «минусу». Одна сторона прибора подключается к электросети на 220 вольт, а другая – к осветительной ленте на 12 вольт.
  • При использовании нескольких отрезков монохромной ленты целесообразно использовать параллельное подключение с учётом совокупной мощности. В этом случае можно применять определенное количество маломощных блоков питания, а также провода с сечением в 0,75мм. При запитывании всех отрезков ленты на единственный трансформатор обязательно используется провод с сечением в 1,5мм.

В процессе подключения пары или более RGB-приборов ленточного типа, применяется один контроллер, но желательно включить в схему усилитель, который позволит осуществлять синхронизированное управление осветителем.

При подключении RGB-светодиодной ленты, нормальная работоспособность осветительного прибора осуществляется при помощи контроллера, который нужно расположить на участке от питающего элемента до ленты.

На что обратить внимание при выборе?

В процессе выбора подходящего трансформаторного устройства в качестве источника питания на 12В, крайне важно учитывать три основных параметра, представленных:

вариант блока питания

  • Номинальным выходным напряжением. Такой критерий чаще всего является кратным 12В, поэтому может составлять 12В, 24В, 36В 48В или более. В любом случае показатели должны подходить для номинального напряжения светодиодного осветительного прибора.
  • Номинальным током на выходе или уровнем мощности. Этот критерий не может быть меньше, чем суммарная потребляемая мощность всего источника света. Специалисты советуют рассчитывать показатели мощности с некоторым запасом.
  • Типом исполнения, включая параметры, представленные уровнем защиты от пыли и влаги, что позволяет применять осветительный прибор в уличных условиях, а также помещениях, имеющих специфический микроклимат.

Герметичные светодиодные трансформаторы со степенью защиты IP-67, могут устанавливаться в ванных комнатах и саунах, а также снаружи дома. Негерметичный блок питания со степенью защиты IP-20 – оптимальный вариант для монтажа исключительно в сухом и только в хорошо проветриваемом помещении.

Качественный блок питания обладает системой, обеспечивающей плавный пуск, что позволяет значительно продлить срок эксплуатации осветительной ленты, а запас мощности не должен быть менее 20%.

Подключение трансформатора к светодиодной ленте

Самостоятельный монтаж светодиодного ленточного осветителя в помещении иногда предполагает подведение выделенной электрической линии, что позволит предотвратить перегрузку и, как следствие, выход диодов из строя в результате скачков напряжения.

Схема подключения ленты светодиодного типа на 12В и устройства на 24В максимально простая, поэтому не имеет существенных различий.

подключение блока питания к сети

Схема подключения трансформатора

Однако, очень важно предварительно предусмотреть целый ряд некоторых особенностей:

  • на первом этапе важно определиться с общей протяженностью осветительной линии, и только после этого приступать к нарезке полос правильной длины;
  • нарезка ленты осуществляется в отмеченных производителем участках, что позволит предотвратить разрыв электрической цепи и выход прибора из строя;
  • перед подключением диодного осветителя требуется ознакомиться с руководством, данным производителем, а также в обязательном порядке учитывать полярность.

Присоединение блока питания, понижающего сетевое напряжение с 220В до показателей в 12В, осуществляется посредством стандартного двухжильного провода. Внутри светодиодного трансформатора двухжильный провод фиксируется при помощи клемм, а к самой осветительной ленте другой конец провода припаивается на контактной площадке.

Важно помнить, что присоединение блока питания для светодиодного осветителя на 12 вольт обязательно выполняется с учетом полярности, поэтому «плюс» крепится к «плюсу», а «минус» – только к «минусу».

Перед тем, как выполнить установку, рекомендуется самостоятельно перепаять все провода, которые подходят к осветительной ленте, что обусловлено отсутствием должного уровня качества соединений при заводском производстве.

Заключение

Для самостоятельного монтажа диодного ленточного осветителя с трансформатором, необходимо правильно определится с уровнем мощности устройства, а также грамотно подобрать все комплектующие.

Как показывает практика, прежде чем осуществить монтаж светодиодной ленты, желательно провести пробный вариант подключения, что позволит своевременно определить работоспособность схемы.

При соблюдении всех рекомендаций, полученная конструкция будет безопасной, удобной в эксплуатации и максимально долговечной.

лампочка дневного освещенияКаждому человеку не лишним будет знать, как подключить лампу дневного света. В этом нет ничего сложного. Следуйте инструкции и у вас все получится.

Принцип работы лампы дневного света подробно описан в этой статье. А также даны советы по выбору прибора.

Видео на тему

Трансформатор для светодиодной ленты 12 вольт: расчет, выбор

Новые линейные источники света, светодиодные ленты, используют в качестве светоизлучающих приборов сверхъяркие светодиоды (LED). Рабочее напряжение светодиодов составляет несколько вольт. Поэтому для питания применяют трансформатор для светодиодной ленты 12 вольт.

Часто у неискушенного человека возникают вопросы, какой трансформатор нужен для питания LED? Как рассчитать мощность трансформатора? Можно ли изготовить трансформатор своими руками? Как подобрать трансформатор из имеющихся в наличии? Можно ли обойтись без трансформатора? В этом материале читатель найдет ответы на эти и другие вопросы.

Назначение

Выпускаемые промышленностью светодиодные ленты питаются постоянным напряжением 12 или 24 вольт. Чаще применяют ленты, рассчитанные на 12 В. Поэтому питать светодиодные ленты непосредственно от осветительной сети 220 В нельзя. Для их питания необходим понижающий трансформатор. Точнее – блок питания на 12 В. Так как светодиоды работают на постоянном токе, блок питания помимо понижающего трансформатора должен содержать выпрямитель и сглаживающий фильтр.

Выпрямитель, подключаемый к вторичной обмотке трансформатора, служит для преобразования переменного тока в постоянный. В качестве выпрямителя могут использоваться диоды, собранные по мостовой или полумостовой схеме. Рабочий ток диодов должен превышать суммарный рабочий ток светодиодных лент, подключаемых к блоку питания.

На выходе выпрямителя получается пульсирующее напряжение. Частота пульсаций равна удвоенной частоте питающей сети. Для устранения пульсаций применяются сглаживающие фильтры. На практике для сглаживания пульсаций применяются электролитические конденсаторы с рабочим напряжением, превышающим выходное напряжение трансформатора. Величина емкости конденсаторов зависит от мощности блока питания.

Пульсации напряжения питания напрямую влияют на коэффициент пульсаций светового потока. Чем ниже коэффициент пульсаций света, тем комфортнее чувствует себя человек, находясь в помещении с искусственным освещением. Если емкость конденсаторов сглаживающего фильтра выбрана правильно, то коэффициент пульсаций светового потока не будет превышать нескольких процентов, что считается хорошим показателем.

Имея небольшие навыки в электротехнике из трансформатора, диодов и конденсаторов можно самостоятельно, своими руками изготовить блок питания для LED.

Виды

Для питания светодиодных лент применяют два типа блоков питания содержащих:

  • обычный понижающий трансформатор;
  • импульсный преобразователь напряжения (электронный трансформатор).

В качестве понижающего трансформатора, в зависимости от типа LED ленты, подойдет любой трансформатор 12В или 24В соответствующей мощности с выпрямителем и сглаживающими конденсаторами. Это может быть трансформатор, намотанный на Ш-образном или тороидальном сердечнике.

Хорошо подходят, имеющиеся в широкой продаже, тороидальные трансформаторы, предназначенные для питания низковольтных ламп для точечных светильников. Они имеют компактные размеры и мощность достаточную для подключения светодиодной ленты.

Блоки питания для светодиодных лент, выпускаемые промышленностью, обычно выполняются в виде импульсных преобразователей напряжения (инверторов). В них сетевое напряжение последовательно выпрямляется, преобразуется в высокочастотное напряжение (до 40 кГц), трансформируется импульсным трансформатором, выпрямляется и сглаживается. На таком же принципе основана работа блоков питания компьютеров, телевизоров и многих других электронных устройств.

Благодаря сравнительно большой частоте преобразования, импульсные блоки питания значительно выигрывают по массогабаритным показателям у трансформаторных БП. По той же причине они не гудят, у них низкий коэффициент пульсаций. Большим достоинством импульсных блоков питания является то, что они выдают стабильное напряжение в широком диапазоне входного сетевого напряжении.

Расчет

Независимо от того, какой тип трансформатора предполагается применить для питания светодиодной ленты, сначала нужно определить мощность подключаемой нагрузки. Для этого необходимо знать, какую мощность потребляет один погонный метр ленты и сколько метров будет потрачено для организации освещения. Такую информацию можно получить из технической документации на данный тип LED или узнать ее у продавца.

К сожалению, часто заявленные технические характеристики не соответствуют реальным. В случае если возникли сомнения, лучше произвести несложные измерения, чтобы узнать реальные цифры. Для этого светодиодную ленту необходимо подключить к подходящему источнику напряжения и измерить потребляемый ток. Таким источником может послужить лабораторный блок питания, зарядное устройство для автомобильных аккумуляторов или сам аккумулятор на 12 или на 24 вольт.

Измерения тока проводят, включив в разрыв цепи амперметр постоянного тока или используя токоизмерительные клещи постоянного тока. Вычислить мощность, потребляемую подключенной лентой можно по формуле:

P=U*I

Где P – потребляемая мощность; U – напряжение; I – потребляемый ток.

Разделив полученное значение на длину подключенной ленты, получим мощность одного погонного метра светодиодной ленты. Зная «метраж» ленты, которую предполагается установить, легко вычислить потребляемую мощность. Мощность блока питания лучше выбрать с запасом в несколько десятков процентов. Это позволит избежать излишнего нагрева, повысит надежность системы освещения.

Выбор

Как выбрать мощность трансформатора мы уже обсудили. Однако в некоторых случаях целесообразнее применить несколько трансформаторов небольшой мощности вместо одного мощного аппарата. Это может быть сделано, например, по соображениям расположения отдельных участков светодиодной ленты. Или, исходя из габаритов, когда встает вопрос, куда спрятать трансформатор большой мощности.

Мы уже останавливались на достоинствах «электронных» трансформаторов. Однако применяемые в них электронные компоненты более требовательны к эффективному охлаждению. Часто для охлаждения электроники таких БП, внутрь корпуса устанавливают вентиляторы.

К выбору блоков питания следует подходить с некоторой осторожностью, так как со временем вентиляторы иногда начинают довольно громко шуметь и для устранения шума приходится предпринимать меры. Лучше остановить свой выбор на преобразователях, в которых корпус служит радиатором для отвода тепла. Такие корпуса имеют развитую ребристую поверхность.

Выбирая трансформатор необходимо учесть место его установки. Если освещение предполагается устанавливать на улице или в сырых помещениях, необходимо выбирать аппарат с соответствующим классом защиты.

Дополнительно про выбор трансформатора можете посмотреть интересное видео. Автор дает полезные замечания, которые обязательно пригодятся при выборе трансформатора.

Подключение светодиодной ленты к трансформатору

Подключение светодиодной ленты к блоку питания не представляет особой сложности. При подключении главное не перепутать полярность и подключить плюс к плюсу, а минус к минусу. На светодиодной ленте и на блоках питания полюса обычно промаркированы. Часто для подключения LED ленты к заводским БП используются специальные разъемы. Они имеют специальные выступы – «ключи» и, поэтому, ошибиться с подключением невозможно.

Для подключения блоков питания к сети необходимо использовать кабель в двойной изоляции. Сечение жил кабеля должно быть не меньше 1.5 мм2. Для подключения низкого напряжения, в зависимости от мощности нагрузки, подойдет провод или кабель с сечением жил от 0.75 мм2 или больше. Такое небольшое сечение объясняется тем, что светодиоды потребляют в 8 – 10 раз меньше электроэнергии, чем лампы накаливания. Подключение кабелей к трансформаторам должно осуществляться с помощью штатных разъемов или с помощью винтовых или пружинных зажимов.

Подключение «трехцветных» (RGB) светодиодных лент имеет некоторые особенности. RGB ленты обычно работают со специальными контролерами. Поэтому при подключении трехцветных светодиодных лент к блоку питания подключается не сама лента, а контроллер, который в свою очередь питает светодиоды. Также существует ограничение на длину ленты подключаемой к контроллеру. Поэтому для наращивания цепочки светодиодных лент используются специальные усилители. Эти усилители также должны получать энергию от блока питания.

Еще следует сказать несколько слов об электромагнитной совместимости. Импульсные блоки питания для светодиодных лент могут быть причиной помех. Поэтому стоит подумать о применении сетевых фильтров. Для эффективного подавления помех они должны располагаться в непосредственной близости от БП.

Как самому сделать трансформатор

Простейший трансформатор для светодиодной ленты можно изготовить самостоятельно. Сначала необходимо рассчитать мощность и потребляемый светодиодной лентой ток. Исходя из потребляемой мощности, выбрать понижающий трансформатор на 12 В. Также понадобятся четыре выпрямительных диода или диодный мост в интегральном исполнении. Максимально допустимый ток диодов должен превышать ток, потребляемый светодиодной лентой. Для сглаживания пульсаций выпрямленного напряжения потребуются электролитические конденсаторы. Рабочее напряжение конденсаторов 12-тивольтового БП должно быть не ниже 25В. Суммарную емкость можно подсчитать исходя из 3000 микрофарад на один ампер нагрузки. Все детали нужно спаять по приведенной ниже схеме.

Получившуюся конструкцию нужно поместить в подходящий для нее корпус.

Учитывая все вышеизложенное, можно сказать, что применение качественного трансформатора является необходимым условием длительной и надежной работы светодиодной ленты. При этом он должен иметь запас по мощности, обеспечивать низкий коэффициент пульсаций, не бояться бросков сетевого напряжения и иметь класс защиты соответствующий условиям эксплуатации.



виды изделий для Led-систем, основные характеристики и размеры

Применение светодиодных лентВ повседневной жизни современных людей все чаще появляются различные световые источники на основе диодов. Они могут отличаться по мощности и цвету. С их помощью нередко украшают помещения, витрины магазинов, елки на Новый Год и т. д. В силу этого многих интересует вопрос, как правильно подобрать электронный трансформатор для светодиодной ленты на 12 вольт и провести расчет требуемой мощности элемента питания.

Характеристики изделий

Светодиодная лентаLed ленты представляют собой длинные эластичные платы, на которых расположены контакты и диоды. Между ними имеется определенная дистанция. Чтобы ограничить силу тока, протекающего по системе, в конструкцию впаяны специальные резисторы.

Дизайнеры часто используют светодиоды для декора интерьера, зрительного расширения пространства комнаты, сокрытия световых источников при обустройстве разнообразных потолочных конструкций.

Существует несколько видов светодиодных конструкций. Некоторые из них:

  • Клеящиеся. Для фиксации изделия необходимо удалить с липкого слоя защитную пленку и изгибая ленту под нужным углом приложить ее к ровной поверхности.
  • Бесклеевые. Для крепежа используются специальные скобки из пластмассы.
  • Влагозащищенные востребованы при установке подсветки в помещениях, где имеются повышенные показатели влажности.
  • Герметичные нужны для осветительной системы в местах высокой влажности, а также в бассейнах.
  • Открытые. Используются для монтажа освещения под потолочной конструкцией или на стенах.
  • Многоцветные системы изменяют цветовые характеристики под действием специального элемента — контроллера.
  • Одноцветные (белые). Уровень их яркости можно отрегулировать специальным диммером.

В лед системах может быть разнообразное количество элементов подсветки различного типа. Самые востребованные устройства с маркировкой 3528 или 5050. Цифровые значения указывают на размер диодов: 3,5 на 2,8 мм или 5 на 5 мм. Первые оборудованы специальным корпусом из пластмассы с одним кристаллом. Последние также оснащены пластиковой конструкцией, в которой расположены три кристалла, поэтому они освещают гораздо ярче.

Кроме этого, сегодня выпускаются двухрядные системы со множеством диодов. В магазинах можно приобрести новинки, которые оснащены чипами SMD 2850. С их помощью световые характеристики значительно улучшаются.

Ввиду небольшой стоимости и высокой способности отдавать свет изделия становятся популярными с каждым днем. Такие ленты функционируют в безопасном режиме со сниженными показателями тока. Этот фактор способствует увеличению эксплуатационного срока без утраты степени яркости. Они могут проработать 50 тысяч часов. Именно такие показатели заявлены производителем.

Достоинства конструкций

Для светодиодных систем характерно минимальное потребление электричества. Сейчас имеется множество типов с различными мощностными показателями от 4,8 до 14,4 Вт/мин и выше. Диоды выдают достаточно яркий свет, поэтому ими можно пользоваться не только для вспомогательной подсветки, но и в качестве основного источника света. Зачастую для этого применяют наиболее яркие ленты LED-ТED.

Преимущества светодиодных лент

Светодиодная подсветка обладает рядом неоспоримых преимуществ по сравнению с другими системами освещения. Некоторые из них:

  • Длительный срок службы не менее 10 лет.
  • Освещение распределяется равномерно по площади всей комнаты.
  • Высокие показатели пожарной безопасности.
  • Свет остается ярким на протяжении всего эксплуатационного периода.
  • Экологически безопасные материалы в составе.
  • Минимальное потребление электричества.
  • Возможность фиксации ленты под различными углами.
  • Разнообразная цветовая палитра.
  • В составе светодиодов отсутствует ртуть.
  • Устойчивость к радиопомехам.
  • В комнату выделяется минимум тепловой энергии.

Правила выбора

Комплект светодиодной лентыПитающий трансформатор для диодной ленты нужен для обеспечения работоспособности системы. Сети с номинальным значением 220 В нельзя использовать для таких видов подсветки ввиду того, что при подключении системы к сети она сгорит. Поэтому все элементы питания зачастую производят с показателями выходного напряжения в 12 В. Кроме того, бывают изделия с показателями 24 и 36 В.

Любая светодиодная лента может функционировать от батареек или аккумулятора в автомобиле, но ее эксплуатационный срок будет ограничен. Именно поэтому следует подбирать понижающий блок питания, учитывая указанную производителем мощность. На изделиях зачастую расположена информация касательно значений мощности. Показатели могут быть в амперах или ваттах. Трансформатор необходимо выбирать после покупки самой конструкции.

Типы трансформаторов

Блоки питания необходимо выбирать, ориентируясь на показатели некоторых параметров. Среди них такие, как напряжение, мощность и степень влагозащиты.

Трансформаторы для светодиодных лент

В зависимости от системы охлаждения, конструкции бывают активными и пассивными. В последних системах корпус изделия имеет питание по типу блока ноутбуков. Вверху устройство закрыто крышкой.

Активный прибор оборудован вентилятором, который значительно уменьшает размеры изделия, а также увеличивает показатели мощности. Минусом является шум во время работы охлаждающей конструкции, который со временем только нарастает. Спустя год-два после покупки потребуется чистка внутренней поверхности адаптера, вентилятор нужно будет заменить или обработать специальным маслом.

Кроме этого, все адаптеры можно классифицировать по функциональным характеристикам. Конструкции бывают:

  • Простые — способствуют обеспечению питания системы.
  • Имеющие встроенный диммер.
  • Оборудованные пультом ДУ для функционирования с помощью радио- или инфракрасного канала.
  • Конструкции, называемые многофункциональными. В них имеется как диммер, так и пульт ДУ. Подобные системы способствуют ограничению использования множества трансформаторов в разных местах.

В силу того, что светодиодные конструкции бывают на 12 или 24 В, трансформатор для лед ленты должен давать именно такое выходное напряжение.

Степень влагозащиты изделия напрямую зависит от места установки. Если монтаж будет проводиться в сухом помещении, можно купить обычный агрегат. Для ванной или бассейна следует приобрести систему с защищенным от влаги корпусом.

Виды источников питания

Блоки питания могут быть изготовлены из различных материалов, в зависимости от места использования. Некоторые из них:

  • Блок питания в герметичном корпусе из алюминияЧерный пластик, на котором обозначены технические характеристики. Подобные конструкции являются наиболее востребованным вариантом.
  • Герметичный корпус из алюминия. Такие изделия предназначены для влажных помещений. Адаптер не боится конденсата.
  • Конструкция с металлическим корпусом имеет небольшие отверстия для циркуляции воздушных потоков. Применяются исключительно в сухих помещениях, монтаж осуществляется в недоступных для людей местах и специальном корпусе, который препятствует попаданию пыли.

Адаптер в непроницаемом корпусе из надежного пластика небольших размеров имеет малый вес и аккуратный внешний вид. Основные недостатки блока: сложный процесс теплообмена, обусловленный строением изделия, ограниченная мощность, а также высокая стоимость.

Устройство в прочной коробке из алюминия имеет гораздо больше преимуществ, однако модель более тяжелая и дорогая. Это прочный и надежный прибор хорошо осуществляет теплообмен. Устойчив к перепадам температур, влаге и воздействию ультрафиолетовых лучей. Зачастую применяется для оборудования наружной фасадной рекламы бутиков и других зданий.

Открытый трансформатор — популярный и доступный агрегат. Нередко применяется для подсветки жилых помещений. Существенными минусами являются: большие размеры, непрезентабельный вид и отсутствие специального защитного корпуса.

Сетевой трансформатор — компактное и простое изделие, для которого не нужна стационарная установка. Мощность прибора не выше 60 Вт. Зачастую используется для питания светодиодных лент, длина которых не более 5 м. Основным достоинством такого адаптера является простота использования и возможность подключения в обычную розетку.

Популярные марки

Сегодня имеется большое разнообразие производителей понижающих адаптеров, которые необходимы для подсоединения светодиодных лент. Одним из самых распространенных брендов является Arlight.

Влагозащитный трансформатор LED Power supply Mean Well LPV-35-12

Фирма предлагает трансформаторы, изготовленные в защитном корпусе из металла или пластика. Все адаптеры этой марки оснащены специальной защитой от перегрузок и замыкания. Внутри конструкции залит компаунд, имеющий степень защиты Ip 65 и 67. При работе устройство издает незначительный шум, показатели мощности колеблются от 20 до 3000 Вт.

Негерметичные конструкции в корпусе из металла полностью отвечают требованию цена-мощность. Специалисты не советуют устанавливать подобные системы в жилых помещениях из-за сильного шума. Высокомощные конструкции оснащены встроенным вентилятором для охлаждения.

Din-рейки предназначаются для монтажа в специальных щитах. Ввиду того, что система находится на определенной удаленной дистанции, при эксплуатации следует учитывать показатели падения напряжения. Кроме того, нужно покупать провод нужного сечения. Мощность систем составляет от 50 до 240 Вт. Если требуется подключить конструкцию с небольшой мощностью, подойдет агрегат Electronic Light CS 31350 М. Это небольшая конструкция, особенностью которой является маленький размер и простота использования. Может работать при напряжении 110−240 В.

Монтаж небольшого агрегата Brille DR-75W допустимо проводить в любом месте комнаты. Входное напряжение составляет 110−120/220−240 В, выходное — 12 В.

В пластмассовых устройствах также залит компаунд. Степень защиты Ip65, приемлемая цена, небольшие габариты и высокий класс шумоизоляции. Значение мощности — 5−2000 Вт.

Пластиковые блоки питания с коннектором на выходном проводе применяются для подключения к сети небольших отрезков светодиодных лент. Мощность составляет 4−84 Вт.

Конструкция фирмы Brille DR-15W подходит для питания небольших участков. Выходная номинальная мощность — 15 В, рабочее напряжение — 170−250 В. Корпус Ip67 защищает от пыли и влаги.

Особенности установки

Монтаж трансформатора необходимо проводить по схеме. Последняя обязательно должна быть приложена в комплекте со светодиодными лентами. В конструкции должен быть предусмотрен токоограничивающий резистор.

Схема подключения блока питания для светодиодных лент

Перед приобретением необходимо убедиться, что агрегат допустимо использовать для светодиодов. Многие по незнанию выбирают приборы, применяемые для галогеновых ламп. Они, безусловно, могут снижать напряжение до требуемых 12 В, но несовместимость заключается в том, что на выходе они дают переменный ток, а для функционирования светодиодных систем требуется постоянный. Некоторые рекомендации по установке:

  • Устройство должно иметь запас мощности примерно 20−30%.
  • Если монтаж блок осуществляется в небольшом помещении, адаптер будет перегреваться, что чревато поломками.
  • Требуется присутствие системы плавного пуска, что значительно увеличит срок работы LED ленты.
  • Обязательно нужно учитывать степень защиты адаптеров.

Для многих людей подключение лед системы — очень трудная процедура. Если выполнить все манипуляции в соответствии с инструкцией и схемой, можно приобрести трансформатор и осуществить подключение самостоятельно без помощи специалистов.

Трансформатор для светодиодной ленты: подбор и расчет, классификация

Содержание статьи:

Осветители на базе светодиодных лент со временем приобретают все большую популярность и успешно используются в различных целях. Сегодня они применяются не только для декорирования закрытых и открытых пространств, но и для обустройства общего освещения. Кроме того, с их помощью удается реализовать идею коммерческих световых эффектов, привлекающих внимание к рекламным щитам и баннерам. В состав источников питания для осветителей, рассчитанных на пониженное напряжение, входят трансформаторы для светодиодных лент на 12 Вольт (ТП).

Особенности и характеристики светодиодных источников

Наглядная разница между светодиодными лентами SMD 5730,3528,5050

Различные образцы светодиодных изделий различаются по ряду признаков, основными из которых являются:

  • направленность светового потока;
  • плотность монтажа;
  • номинальное напряжение питания;
  • степень защиты.

По первому показателю известные образцы LED приборов делятся на фронтальные и торцевые изделия. Наибольшее распространение получили ленты с фронтальной ориентацией и углом рассеивания порядка 120 градусов. Гибкие полосы с боковым источником свечения не так популярны, поскольку излучение у них ограничено угловым радиусом в 90 градусов.

Величина светового потока от светодиодной ленты пропорциональна количеству установленных на ней излучающих элементов, приходящихся на один погонный метр. Согласно существующей классификации это число выбирается из следующего ряда: 30, 60, 90, 120 и 240 точечных единиц. Напряжение питания для низковольтных лент бывает либо 12, либо 24 Вольта. Более высокие значения встречаются крайне редко.

Различные марки ЛЕД лент отличаются показателями защищенности от пыли и влаги. Класс защиты указывается на упаковке изделия в виде сочетания букв IP и следующих за ними двух цифр. Полоска с открытым монтажом диодных элементов относится к классу IP20 – герметизация полностью отсутствует. Максимально защищенная от климатических воздействий лента имеет наивысшую степень, обозначаемую как IP68.

Как правильно выбрать ТП для LED–лент

Таблица степеней защиты

Основным рабочим узлом блока питания (БП) является преобразователь напряжения, понижающий сетевые 220 Вольт до нужной величины. Технические параметры, в соответствии с которыми выбирается трансформатор для светодиодов:

  • величина напряжение на выходе устройства;
  • мощность, которую он способен развивать в нагрузке;
  • степень защиты трансформатора от воздействия влаги.

Напряжения питания, на которые рассчитывается БП, выбираются на усмотрение пользователя из ряда рабочих значений 12 и 24 Вольта. Выходная мощность встроенного в него трансформатора зависит от количества подключаемых к блоку осветительных элементов. Степень защиты конструкции от воздействия влаги и пыли обозначается также как и для светодиодов (IP20-IP68) и выбирается в зависимости от условий эксплуатации.

Преимущества импульсных трансформаторов

Импульсный блок питания

При выборе источника питания, оптимально подходящего для эксплуатации в домашних условиях, необходимо учесть следующие особенности входящих в его состав узлов:

  • Типовой трансформатор для светодиодной ленты изготавливается, как правило, по импульсной схеме.
  • Такой подход позволяет сократить размеры и массу самого источника питания (ИБП).
  • Одновременно с этим повышается экономичность всего устройства в целом.
  • Повысить эффективность работы ИБП позволяет электронная схема формирования выходного напряжения с защитой от перегрузок.

Благодаря достоинствам импульсных трансформаторов изготавливаемые на их основе устройства полностью вытеснили устаревшие аналоговые образцы.

Варианты исполнения ИБП

Варианты блоков питания светодиодных лент

По своему исполнению и рабочим характеристикам источники питания для светодиодов подразделяются на следующие виды:

  • компактный сетевой блок, внешне похожий на зарядное устройство для телефонов;
  • небольшой по размерам модуль, помещенный в прямоугольный продолговатый корпус;
  • электронный балласт в полностью герметичной коробке;
  • аналогичная схема, размещенная в негерметичном корпусе стандартного размера.

Блоки имеют небольшую мощность (30-36 Ватт), но зато стоят достаточно дешево. Модули отличаются большим показателем мощности (до 75 Ватт). Подобно первым образцам они рассчитаны на работу с декоративной подсветкой, но в отличие от них имеют более высокую стоимость.

Электронные балласты в полностью герметичном корпусе предназначаются для эксплуатации в суровых климатических условиях. Они используются для освещения рекламных щитов и подобной продукции, размещаемой на улице. Их негерметичные аналоги, помещенные в корпус типового размера, широко применяются в быту и в рабочих офисах. Среди современных производителей трансформаторных источников питания особой популярностью пользуются российские компании ММП «Ирбис» и ИПС, а также зарубежные «Helvar» и «Mean Well» (Тайвань).

Расчет мощности трансформатора ИБП

Таблица мощности диодов

Исходными данными для расчета трансформатора для ИБП являются параметры освещенности, которые предполагается достичь посредством данного устройства. Для успешного решения этой задачи потребуется определиться с длиной ленточки, обеспечивающей нужный световой эффект. Если исходить из того, что на одном ее метре размещается 60 стандартных диодов с суммарным потреблением 4,8 Ватта, посчитать общую мощность удается простым перемножением двух известных цифр. Для этих целей даже не потребуется калькулятор, поскольку все операции легко совершаются в уме.

Если для получения заданного уровня освещенности потребовалось 10 метров по 60 светодиодов – суммарная потребляемая ими мощность будет составлять 4,8х10=48 Ватт. С учетом небольшого запаса по этому параметру следует подобрать блок питания, мощность которого составляет порядка 50-60 Ватт.

Особенности трансформаторов и их подключения

Схема подключения БП

При подключении трансформаторов питания важно учесть некоторые тонкости этой процедуры:

  • включать ИБП без присоединенной к нему нагрузки нежелательно;
  • сначала следует подсоединить светодиоды, а затем подавать на них напряжение;
  • подключать ленточки светодиодов нужно с учетом полярности, указанной на подложке.

Еще одна особенность процедуры состоит в способе соединения нагрузок (отдельных ленточек). Характерным для них является параллельное подсоединение к выходной колодке ИБП посредством специального переходника – его концы подпаиваются к контактным пятачкам ленты. Однако если общая длина одной полоски превышает 5 метров, допускается использовать последовательное включение. Во всех остальных случаях такое соединение нельзя назвать правильным, поскольку оно приведет к снижению яркости свечения задействованных светодиодных элементов.

Чтобы подключить к блоку питания RGB ленту, потребуется дополнительный модуль, управляющий параметрами цветных элементов: их яркостью и интенсивностью свечения. Кроме того, устройство позволяет повысить нагрузочную способность ИБП – используется как своеобразный усилитель.

Самодельный трансформаторный БП на 12 Вольт

Схема блока питания для светодиодной ленты

Самостоятельное изготовление трансформаторного блока питания для лент освещения проще всего рассмотреть на примере аналоговой модели, в которой задействован типовой стабилизатор. Для его сборки потребуются следующие комплектующие и детали:

  • индуктивный трансформатор, понижающий напряжение с 220 до 15 Вольт переменного тока;
  • выпрямительный узел на основе диодного мостика;
  • несколько фильтрующих элементов – конденсаторов емкостью не менее 1000 мкФ;
  • обычный стабилитрон и управляющий транзистор n-p-n структуры;
  • микросхема стабилизатора КРЕН8Б, рассчитанная на выходное напряжение 12 Вольт.

Согласно схеме самодельного блока питания, пониженное до необходимого уровня переменное напряжение выпрямляется диодным мостом, после чего ненужные гармоники отфильтровываются посредством конденсаторов. Постоянное напряжение величиной 15-17 Вольт подается затем на выходную микросхему, где формируется стабилизированное напряжение 12 Вольт.

Самодельный БП ограничен в применении и больше подходит для демонстрационных целей. Для эффективного энергоснабжения разветвленной сети светодиодных лент потребуется промышленный блок питания с набором дополнительных функций.

Трансформатор для светодиодной ленты: способ подключения


Трансформатор для светодиодной ленты-01Трансформатор для светодиодной ленты-01

Как подобрать и подключить трансформатор для светодиодной ленты


Трансформатор для светодиодной ленты. Применением светодиодных лент для освещения жилых, офисных и торговых помещений сегодня никого не удивишь, но популярность LED технологий обусловлена не только данью моде. У полупроводниковых источников света низкое потребление электроэнергии и длительный срок службы. Их единственный недостаток — более высокая стоимость по сравнению с другими видами осветительных приборов. При этом на ценовой фактор оказывает немалое влияние цена электронного балласта (трансформатора), блока питания, необходимого для работы светодиодной ленты.

В данной публикации мы рассмотрим ряд вопросов, связанных с БП для светодиодных источников света. Собранная информация поможет подобрать адаптер по мощности и напряжению, правильно подсоединить к нему ленту, а также сделать своими руками простейший блок питания для освещения.

Что такое электронный балласт и зачем он нужен?

Необходимость данного устройства связана с тем, что напряжение питания ленточных светодиодов – 12 вольт (или 24 вольта). Соответственно, для подключения к домашней электросети понадобится понижающий блок питания на 12 вольт, снабженный преобразователем напряжения из переменного в постоянное.

Несмотря на то, что для работы устройств можно использовать как импульсные, так трансформаторные источники питания, последние не получили широкого распространения. Это связано как с большим и габаритами и весом, порождающими проблему, куда спрятать такой адаптер, так и низким КПД. Помимо этого силовой трансформатор «жужжит», чем вносит изрядную долю дискомфорта. Но за счет простоты реализации такие схемы популярны среди начинающих радиолюбителей.

Производители блоков питания для диодов предпочитают использовать импульсные схемы, что позволяет повысить мощность адаптеров и уменьшить их габариты и стоимость. Подробную информацию об импульсных источниках питания можно найти на нашем сайте.

Иногда такие БП называют «трансформаторами» для LED-лент, что не совсем корректно, ведь речь идет именно об импульсных преобразователях напряжения, но поскольку такой термин прочно закрепился, мы также будем его использовать.

Варианты исполнения блоков питания для светодиодных лент

В зависимости от функционального назначения электронный балласт выпускается в следующих вариантах исполнения:

  • В виде компактного сетевого БП. Такие устройства выглядят как обычные зарядки для мобильных устройств.

Трансформатор для светодиодной ленты-1Трансформатор для светодиодной ленты-1
Компактные сетевые блоки питания для светодиодных лент

Данное решение можно назвать эконом вариантом, поскольку из всех видов исполнения оно самое низкое по стоимости. Обратная сторона — низкая мощность, как правило, она не превышает 30-36 Вт (встречаются китайские изделия на 60 Вт, но в них этот параметр сильно завышен). Основная сфера применения — подключение простой подсветки. Главное достоинство — не требуется монтаж, драйвер достаточно воткнуть в розетку, предварительно подключив к выходу ленту.

  • Компактный блок, помещенный в герметичный пластиковый корпус. Максимальная мощность таких устройств 75 Вт. Встречающийся на китайской продукции показатель 100 Вт не соответствует действительности.

Трансформатор для светодиодной ленты-2Трансформатор для светодиодной ленты-2
Герметичный компактный электронный балласт, закрытый от внешнего воздействия

Отличительные особенности: небольшой вес, компактные размеры, защита от влаги и пыли. Это практически идеальный вариант для организации подсветки в потолочных нишах, если не принимать во внимание высокую стоимость адаптера (почти вдвое дороже аналогов с негерметичным корпусом).

  • Электронный балласт в герметичном корпусе из алюминия. Этот вариант исполнения рассчитан на суровые условия эксплуатации. Сфера применения таких БП — освещение наружной рекламы, подсветка зданий и других объектов, где производится монтаж светодиодов большой мощности. Установка в качестве адаптера бытовых источников света экономически не обоснована.

Трансформатор для светодиодной ленты-3Трансформатор для светодиодной ленты-3
Блоки питания Arlight в герметичном алюминиевом корпусе

Отличительные особенности: устойчивость к механическому воздействию и деструктивным природным факторам (дождь, снег, УФ излучение). Что касается мощности, то с учетом нередкого изготовления таких адаптеров по спецзаказам, она может быть в довольно широком диапазоне. У типовых изделий этот параметр, как правило, от 80 до 200 Вт. Цена значительно выше, чем у других вариантов исполнения.

  • Негерметичный балласт. Наиболее популярный БП, широко применяется для питания освещения квартир, офисов и торговых залов. Стоит немного дороже компактного сетевого блока, но может быть значительно мощнее при тех же габаритах.

Трансформатор для светодиодной ленты-4Трансформатор для светодиодной ленты-4
БП в негерметичном исполнении

Мощные устройства данного типа могут быть оборудованы принудительной вентиляцией, обеспечивающей охлаждение электронных компонентов, что продлевает срок службы адаптеров. Изготавливаются под напряжение 12 или 24 В. Невысокая цена и широкий ассортимент, позволяющий подобрать наиболее оптимальный вариант, сделали такие БП наиболее популярными.

Трансформатор для светодиодной ленты

Кратко об управлении

Говоря о драйверах для LED-лент, нельзя не упомянуть об устройствах управления их свечением, в частности, о диммерах и RGB-контролерах.

Поскольку для питания используются импульсные БП, то регулировать интенсивность свечения ленточных светодиодов путем изменения напряжения, как для ламп накаливания, не получится. Для этой цели потребуется приобрести специальное устройство — диммер, например такой, как представлен на рисунке ниже.

Трансформатор для светодиодной ленты-5Трансформатор для светодиодной ленты-5
Диммируемый модуль для монохромной светодиодной ленты

Включается такое устройство в разрыв между БП и лентой.

Для управления RGB-лентами используется специальное устройство, как правило, оно выполнено на базе микроконтроллера. Как правило, в него «защиты» несколько программ, позволяющих как управлять интенсивностью свечения с преобладанием того или иного цвета, так и задействовать другие световые эффекты (видео с их демонстрацией несложно найти в сети).

Трансформатор для светодиодной ленты-6Трансформатор для светодиодной ленты-6
RGB контролер с пультом управления

Включение контролера производится так же, как и диммера (между БП и лентой).

Как выбрать трансформатор для светодиодной ленты?

В первую очередь необходимо определиться с основными характеристиками БП. Для нас значащими являются:

  • входное напряжение.
  • напряжение на выходе.
  • сила тока номинальной нагрузки.

С первым параметром сложностей не возникнет, он должен отвечать стандартам домашней электросети. Напряжение на выходе необходимо подбирать соответственно питанию ленты, оно должно быть 12 или 24 вольта. Что касается мощности адаптера, то он рассчитывается по току номинальной нагрузки с учетом характеристик ленты и ее предполагаемой длины. Расскажем подробно, как он делается.

Расчет мощности трансформатора для светодиодной ленты

Чтобы посчитать, какой мощности нужен БП, для начала вспомним производную от закона Ома: , в нашем случае Р — это расчетная мощность, I — номинальный ток нагрузки, U — напряжение питания.

Спрашивается причем тут длина ленты, объяснить проще на примере. Допустим, для реализации проекта нам требуется три метра монохромной ленты SMD 3528 на 12 вольт. В таблице ее характеристик указана мощность 4,8 Вт/м. Исходя из этого, расчетная мощность для 3 метров составит 14,4 Вт. Учитывая оптимизм производителей, добавим запас 30%, получим 18,42 Вт. Следовательно, нам понадобится блок питания стоком нагрузки не менее 1,5 А (18,42/12).

Как видите, ничего сложного в расчетах нет, главное учитывать характеристики нагрузки. В качестве примера нижа представлена таблица, где показано, какие бывают светодиоды на 12 вольт.

Трансформатор для светодиодной ленты-7Трансформатор для светодиодной ленты-7
Таблица: пример характеристик LED-лент на 12 вольт

Обратим внимание, стандартная длина ленты 5 метров, но допускается использовать куски меньшие по размеру (как производится разрез указано на нашем сайте) или подключить сразу два полноразмерных куска или более. О том, как это сделать пойдет речь ниже.

Подключение трансформатора для светодиодной ленты

Как правило, этот этап не вызывает сложностей, поскольку большинство производителей, таких как Feron или Arlight, к своим изделиям прилагают подробную инструкцию. Для тех, кто остановил свой выбор на нонейме, мы расскажем, как производится подключение светодиода к 24 или 12 вольтам.

Практикуется две схемы подключения прямая и параллельная, они представлены ниже на картинке.

Источник напряжения для светодиодов-8Источник напряжения для светодиодов-8
Схемы подключения А) прямая; В) параллельная

Как правило, последовательная схема подключения нескольких лент не практикуется, за исключением случаев, когда общая длина ленты не превышает 5-ти метров.

Крепление проводов осуществляется к дин-рейке на БП, где указано назначение каждого контакта (пример показан на фото ниже).

Источник напряжения для светодиодов-9Источник напряжения для светодиодов-9
Пример подключения ленты к БП

К ленте провода припаиваются или для подключения используются специальные переходники. Что касается расстояния от БП до ленты, то чем оно меньше, тем лучше. На практике адаптеры редко устанавливаются далеко от источников света, поэтому длина кабеля в расчет не принимается.

Самодельный трансформаторный блок питания на 12 вольт

В завершении приведем простую схему БП для питания светодиодного источника света мощностью до 120 Вт на основе интегрального стабилизатора КР142ЕН8Б.

Источник напряжения для светодиодов-10Источник напряжения для светодиодов-10
Схема блока питания для светодиодной ленты на 12 вольт

Обозначения:

  • Резисторы: в схеме не задействованы.
  • Конденсаторы: С1 и С2 — 100 нФ; СЗ — 1000 мкФ х 25 В; С4 и С5 -2200 мкФ х 25 В.
  • Выпрямитель: VD1 — диодный мост КВРС 15005 или любой другой, рассчитанный на ток не менее 10 ампер;
  • Диод VD2 — 1 N4005 (в качестве альтернативы подойдет любой кремневый диод).
  • Транзистор VT1 — TIP 3005, собственно подойдет любой биполярник, у которого ток коллектора от 10,0 А и более.
  • Микросхема DA1 — интегральный стабилизатор КР142ЕН8Б, в качестве альтернативы можно использовать МС7812ВТ или подобные аналоги.
  • ТР1 — допускается использование любого понижающего трансформатора со вторичной обмоткой рассчитанной на напряжение 12-18 В и ток нагрузки от 10,0 А.

Собранная схема не требует настройки, если сборка была произведена правильно. Этот БП может запитать как обычную ленту на 12 вольт 60 ватт, так и более мощные источники света.

Собирать с нуля импульсный инверторный БП бесперспективно. Проще приспособить для этой цели готовое устройство, например, взять со сгоревших в люстре ламповых энергосберегающих светильников электронный баланс и отремонтировать его, внеся небольшие изменения (увеличить напряжение и потребляемый ток). По сути, это готовые импульсные БП.

Сопутствующие вопросы

Довольно часто можно услышать вопрос, где используются ленты на 24 вольта, как правило, их используют для освещения. Они могут крепиться клейкой лентой к специальной подложке, рассеивающей тепло или закладываться в профиль для светодиодной ленты, крепящийся на потолок или стены. Подбор БП, расчет мощности и схема подключения светодиодов к 24 вольтам, производится по тому же принципу, что был описан выше.

Что делать, если сгорел один или несколько диодов? Ремонт в данном случае не требует больших усилий. Необходимо визуально найти сгоревший сегмент, определить его довольно просто по внешнему виду, далее он вырезается по меткам на ленте. Оставшиеся куски следует соединить проводом соответствующего сечения, соблюдая полярность. SMD элементы довольно маленькие, перепаивать их не имеет смысла, выгоревший сегмент лучше удалить. Потеря одного из них глобально не отразится на суммарной мощности источника света.

Сколько можно подключать лент к БП? Все зависит от мощности адаптера и характеристик источника света, который от него питается.

Что делать, если с электронного балласта слышен треск или другие не характерные звуки? Следует немедленно отключить питание и произвести технический осмотр устройства.
