Ищем утечку тока в автомобиле — журнал За рулем

Опять сел аккумулятор? А нет ли у вас утечки тока? Попробуем найти «виновника» собственными усилиями.

Материалы по теме

Если аккумулятор, который заряжали «буквально вчера», после ночной стоянки опять забастовал, отказавшись бодро крутить стартер, то, скорее всего, электричество из вашей машины постоянно уходит «налево». Никакие новые батареи в этом случае не помогут: они точно так же разрядятся. Значит придется искать лазейки, в которые убегают кулоны электричества. Этим и займемся.

Не выключили!

Простейшие причины утечек тока могут быть вызваны рассеянностью владельца машины. Грубо говоря, он не выключил на ночь внешние световые приборы, а машина, в свою очередь, ничего ему не подсказала.

Бывают и машины с дурной заводской задумкой — вспомнить хотя бы обогрев заднего стекла, цепь питания которого идет мимо замка зажигания.

А еще — дети! Особенно мальчики. Даже в нашем коллективе уже несколько сотрудников по первому зову жены не смогли покинуть дачу, после того как пацаны посидели на водительском месте и покрутили разные ручки, оставив включенными потребители.

Материалы по теме

Не так подключили

В эпоху повального увлечения автомузыкой многие магнитолы легко высасывали заряд батареи, потому что установщик не удосужился правильно их подключить. А ведь достаточно было пустить один провод питания через замок зажигания.

Второй нештатный похититель электричества — установленная противоугонка. Если до ее установки все было нормально, а затем начались проблемы, то размышлять нечего — пусть уважаемый установщик докажет, что он не верблюд. Справедливости ради отметим, что некоторые охранные системы действительно потребляют под сотню миллиампер, но даже при таком токе за ночь стоянки с батареей ничего не случится.

Наконец, не забывайте про гнездо прикуриватели или розетку — у кого что. Далеко не во всех машинах они обесточиваются при выключенном зажигании. Поэтому случайно забытый подключенный прибор — радар-детектор, регистратор, навигатор и т п. — может высасывать ток, не принося при этом никакой пользы.

Материалы по теме

А есть ли утечка?

Бывает и так, что никакой утечки нет, а батарея утром — никакая. Такое бывает при наличии отрицательного баланса «заряд/разряд». Если машина постоянно ползает в пробках, пробеги при этом короткие, глушить и пускать мотор приходится часто, а на улице еще к тому же и холодно, то батарея просто не успевает заряжаться до нормального состояния. А потому однажды отказывает. Кроме того, виноватой может быть всё та же автомузыка с киловаттными мощностями на выходе — такие музыкальные монстры потребляют сумасшедшие токи. Но, повторяем, к утечкам тока это не имеет отношения: это уже не утечки, а просто чрезмерн

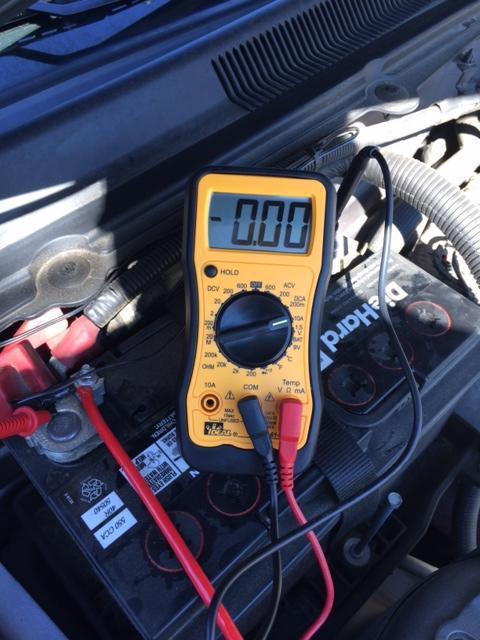

Как найти утечку тока в автомобиле мультиметром

Утечка тока в автомобиле является распространенной неисправностью.

Она встречается даже в новых автомобилях, в которых при нашпигованности их электронными средствами, обнаружить и устранить утечку крайне сложно.

Что это такое

В общем смысле под утечкой тока понимают наличие и величину тока, который протекает с определенной шины питания на землю или общий провод в электрической неповрежденной цепи. Это определение относится больше к промышленным и бытовым электрическим цепям. В этом случае утечка определяется качеством изоляции.

В автомобиле под утечкой тока принимают наличие и величину тока при выключенном зажигании и полностью отключенном с помощью штатных переключателей автомобиля электрооборудовании.

Теперь более понятным языком. В автомобиле есть две шины питания. Традиционно сложилось, что их обозначают шина 30 и шина 15.

На шину 30 поступает напряжение с положительной клеммы аккумуляторной батареи напрямую через мощный предохранитель (иногда и без него). На шину 15 напряжение приходит через контактную группу замка зажигания.

То есть при выключении зажигания шина 15 обесточивается (по крайней мере, должна при исправной контактной группе замка зажигания). Таким образом, выключив зажигание, выключив всё электрооборудование, шина 30 все равно остается подключенной к аккумуляторной батарее.

Видео — как определить утечку тока в автомобиле:

В большинстве случаев именно по шине 30 и происходит утечка тока. Не считается утечкой тока оставление включенными на время стоянки электрооборудования авто по невнимательности или преднамеренно (магнитола, габариты и т.д.).

Самые распространенные причины

Оборудование автомобиля, которое запитывается от шины 30, и может служить источником утечки тока:

1. Автомагнитола

Наиболее вероятная причина. На большинство автомагнитол для поддержания энергозависимой памяти (хранения индивидуальных настроек, отсчета времени) подается питание по шине 30. Если магнитола неисправна, через нее может утекать ток. На исправной магнитоле также есть утечка тока, она обычно не превышает 10 миллиампер.

2. Автосигнализация

Охранное устройство автомобиля должно работать, когда все другие блоки отдыхают. Сигнализация также часто является причиной этого явления. Она и в нормальном состоянии может потреблять до 200 миллиампер тока, это тоже включается в утечку.

В хороших сигнализациях с обратной связью присутствует приемопередатчик, который может периодически связываться с брелоком, есть системы геопозиционирования, GSM и т.д. Сейчас производители автомобильных сигнализаций (например, PANDORA) своей целью ставят минимизацию тока потребления автосигнализаций в режиме охраны. Есть модели, где такой ток менее 20 миллиампер.

3. Блок управления двигателем

На этот блок всегда подается напряжение по шине 30, но при исправном блоке этот ток не превышает единиц миллиампер.

4. Блоки ABS, управления кузовом, климат-контроля и другие

Общее потребление этих блоков (исправных) не более 10 миллиампер.

5. Генератор

На него всегда приходит напряжение с положительной клеммы АКБ. Если пробиты выпрямительные диоды в генераторе, он может разрядить аккумулятор за полчаса. Исправный генератор потребляет микроамперы.

6. Стартер

Исправный стартер не потребляет ток во время стоянки, хотя на него также постоянно подается напряжение питания.

7. Токи утечки, связанные с влажностью, загрязнением контактов

В реальных условиях эксплуатации автомобиля, особенно в холодное время года, на токоведущие проводники, контакты, разъемы попадает влага с различными примесями. Появляются токи электролиза.

О присутствии этого паразитного процесса свидетельствует зеленоватый и белый налет на контактах, проводах, клеммах, разъемах, словом там, куда добралась соль, кислота, щелочь и влага.

Электролиз не возможен без тока. Иногда токи утечки по этой причине достигают 0,5 Ампера (500 миллиампер) и более. Если электропроводка ухожена, обработана специальными составами, то утечка по этой причине обычно не превышает 5 миллиампер.

8. Ток саморазряда АКБ

В принципе, это тоже ток утечки. Многие замечали, что возле клеммы АКБ образуется налет. Это также электролиз. Он приводит к разряду аккумуляторной батареи. Есть еще и внутренний саморазряд, вызванный нарушением целостности пластин, качества электролита. Для пожилых аккумуляторов он может превышать токи утечки авто.

Допустимая утечка тока в автомобиле (норма)

Если суммировать все перечисленные причины в нормальном режиме эксплуатации, то получается, что суммарный ток утечки в автомобиле  может составлять до 250 миллиампер.

Нормой можно считать, если утечка тока в автомобиле не превышает 0,2 Ампера (200 миллиампер).

Здесь мнения многих специалистов расходятся. Некоторые автоэлектрики отказываются искать утечку тока вплоть до значений 0,5 Ампера. Другие считают, что допустимая  утечка не должна превышать 100 миллиампер.

Но все специалисты едины во мнении: если ток утечки больше критического значения 500 миллиамер (0,5 Ампера), необходимо устранять причины этого, т.к. последствия могут быть непоправимы.

Видео — как замерить ток утечки в автомобиле мультиметром:

Возможные последствия

Одним из самых распространенных и неопасных последствий утечки тока в автомобиле является разряд аккумуляторной батареи во время стоянки.

Его нетрудно рассчитать. При величине 0,5 ампера за 10 часов стоянки утечка «съест» 5 ампер-часов заряда аккумуляторной батареи, за 100 часов – 50 ампер-часов. Таким образом, за 4 суток стоянки утечка «скушает» весь заряд аккумулятора.

Поэтому, оставляя автомобиль на длительную стоянку, можно приблизительно рассчитать, на сколько хватит заряда АКБ, измерив ток утечки автомобиля. Чем меньше будет его значение, тем дольше будет хранить заряд аккумулятор. Поэтому многие автолюбители для уверенности снимают клемму АКБ на время стоянки.

Более серьезным последствием может быть выход из строя отдельных блоков. При токе 0,5 Ампер мощность рассеивания будет 0,5 х 12 = 6 Ватт. Если она рассеивается на каком-нибудь одном элементе, например транзисторе или микросхеме блока управления, он будет нагреваться и со временем выйдет из строя.

Самым серьезным последствием является возгорание электропроводки. Например, при токе утечки по какому-либо проводнику 1 Ампер, на нем рассеивается мощность 12 Ватт.

Сама по себе такая мощность не вызовет воспламенение, но изоляция проводника начнет плавиться, что может привести к замыканию электропроводки, в процессы вступят экстремальные токи, которые вызовут воспламенение. Поэтому нередки случаи самовозгорания автомобиля во время стоянки.

Дополнительные признаки

Если под рукой нет мультиметра, наличие утечки тока можно оценить в темное время суток визуально. Для этого необходимо выключить зажигание, всё электрооборудование, открыть капот, закрыть автомобиль, не включая автосигнализацию на охрану.

Далее необходимо отключить положительную клемму АКБ, подождать минут пять. После этого необходимо подключить клемму аккумуляторной батареи. Если в момент подключения клеммы будет образовываться большая искра, утечка, скорее всего, есть.



Примечание: искра будет в любом случае, так как во время подключения клеммы может временно включаться дежурное освещение, сигнализация.

Такую проверку можно сделать, если есть главный признак утечки тока: разряд АКБ после непродолжительной стоянки. Считается критическим, если достаточно свежий аккумулятор разряжается через одну неделю стоянки. Проверить это удается не всегда, так как авто находится в постоянной эксплуатации.

Видео — как померить ток утечки в автомобиле мультиметром:

Еще один признак – наличие посторонних шумов, тресков, жужжаний, искрений в автомобиле при выключенном электрооборудовании.

Наличие посторонних запахов с привкусом дыма при посадке в авто утром после стоянки – серьезный признак неисправности. Если в автомобиле есть большая утечка тока, то согласно законам сохранения энергии она может проявить себя в виде механической, тепловой или световой энергии.

К сожалению, такими методами найти истинную причину практически невозможно. Необходимо прибегнуть к помощи мультиметра. Автоэлектрики выявление причин и устранение утечки тока в автомобиле относят к сложным ремонтным работам.

Как производится проверка утечки тока в автомобиле мультиметром

При  появлении первых признаков такой неисправности, необходимо произвести проверку утечки тока в автомобиле с помощью прибора.

Для этого подойдет обычный мультиметр с наличием режима измерения величины тока 10 Ампер и более.

Последовательность проверки:

1. Перед выполнением работ необходимо найти схему расположения предохранителей автомобиля. Это можно сделать, скачав руководство по эксплуатации авто, задав соответствующий запрос в поисковике. В некоторых автомобилях расшифровка предохранителей имеется на крышке блока предохранителей. Необходимо найти все места, где имеются предохранители в автомобиле.

2. Снимается положительная клемма аккумуляторной батареи. Зажигание и все электрооборудование авто должны быть выключены. Некоторые специалисты рекомендуют вести контроль по отрицательно клемме. Принципиальных отличий нет, цепь все равно одна. При контроле по положительной клемме проще производить поиск конкретного места утечки.

3. Мультиметр переключается в режим измерения постоянного тока 10 Ампер, щупы устанавливаются в соответствующие разъемы. На щупы лучше надеть наконечники-крокодилы.

4. Далее положительный (красный) щуп тщательно закрепляют на плюсовой клемме АКБ, минусовой – на снятой клемме, идущей к оборудованию автомобиля. Место этого соединения необходимо защитить от случайного контакта с кузовом авто (можно просто временно заизолировать ветошью), чтобы не было короткого замыкания.

5. На цифровом дисплее мультиметра будет индицироваться ток утечки. Если его величина меньше, чем 0,2 Ампера, можно дальнейший контроль не производить. Если ток больше 0,5 Ампер, то есть критического значения, необходимо перейти к дальнейшим операциям.

В случае, когда его величина находится в пределах от 0,2 до 0,5 Ампера, решение о целесообразности дальнейших действий принимается самостоятельно. Если ток превышает верхний предел измерений (как это показано на следующем фото), следует немедленно прекратить измерения и пригласить специалиста.

6. Если ток утечки в автомобиле больше критического значения, приступают к поиску конкретной причины и ее источника.

Для этого необходим помощник. Он будет последовательно доставать и вставлять на прежние места предохранители. В это время «оператор» мультиметра должен контролировать изменение показаний прибора.

Если при демонтированном предохранителе, показания значительно не изменятся (более, чем на 5%), значит, через этот предохранитель ток утечки практически не идет.

Правильнее начинать отключение — включение с мощных предохранителей, рассчитанных на большие токи. Это может ускорить процесс поиска. Обычно по цепи предохранителей большого номинала стоит еще несколько меньших предохранителей.

Если, например, при демонтаже предохранителя, отвечающего за блок управления кузовом, ток утечки значительно уменьшился, необходимо перейти к контролю малых предохранителей отвечающих за световое оборудование, дворники, омыватель и другие элементы оборудования кузова.

Видео — поиск утечки тока в автомобиле:

Лучше всего таким методом перебрать все предохранители. Предохранители автосигнализации обычно устанавливаются не на штатные места, они могут «висеть» рядом с основным блоком сигнализации.

Некоторые автоэлектрики используют усложненный метод контроля. Для него помощник не требуется.

7. Усложненный метод. В этом случае обратно накидывается положительная клемма АКБ. Последовательно достаются предохранители. Щупы мультиметра устанавливаются в разъемы вынутого предохранителя, контролируя ток по конкретной цепи. Данный метод более трудоемок, но точен.

8. Расшифровав по схеме расположения предохранителей все цепи, по которым утекает ток, приступают к установке конкретной причины утечки в этих цепях. Для этого нужен опыт работы со схемами электрооборудования автомобиля. Наиболее распространенные причины:

• замыкание проводки;
• залипание реле;
• выход из строя электронных блоков.

9. Для временного устранения проблемы утечки тока, можно не вставлять на место предохранитель, через который идет утечка. Например, если причина утечки находится в неисправности автомагнитолы, на время стоянки можно выключать соответствующий предохранитель.

Общие рекомендации

При появлении признаков утечки тока в автомобиле, необходимо измерить его величину с помощью мультиметра.

Если утечка выше критического значения (0,5 Ампера), необходимо снять клемму АКБ (лучше отрицательную) и вызвать специалиста или самостоятельно приступить к устранению проблемы.

Для уменьшения утечек тока, связанных с электрохимическими процессами, обработайте контакты, проводники, клеммы и разъемы специальными составами, можно обычной силиконовой смазкой в виде спрея.

Если утечка тока превышает 10 Ампер, эксплуатация автомобиля опасна, следует выключить зажигание и немедленно снять клеммы с АКБ.

Если не сработал центральный замок с брелка — в чем может быть причина.

Наиболее распространенные точки подключения автосигнализации.

Почему машину трясет https://voditeliauto.ru/poleznaya-informaciya/to-i-remont/vibraciya-na-skorosti.html на высокой скорости.

Видео — как проверить ток утечки в автомобиле мультиметром:

Может заинтересовать:

Сканер для самостоятельной диагностики автомобиля

Добавить свою рекламу

Как быстро избавиться от царапин на кузове авто

Добавить свою рекламу

Что дает установка автобаферов?

Добавить свою рекламу

Зеркало видеорегистратор Car DVRs Mirror

Добавить свою рекламу

Ток утечки аккумулятора — нормы утечки тока из АКБ и методы диагностирования проблемы.

Ситуация, когда аккумулятор разряжается за ночь так, что мотор заводится с трудом, знакома многим. Причиной является большой ток утечки аккумулятора автомобиля. Во время простоя происходит саморазряд батареи, забирают энергию паразитные токи в контуре автомобиля. Статья о том, как определить скрытых потребителей, и устранить утечку тока, выявить допустимый расход энергии в авто во время простоя и не посадить батарею

Утечка с аккумулятора при выключенном зажигании

Если зажигание выключено, мотор не работает, аккумулятор не подзаряжается. Вся энергия, накопленная во время движения, расходуется на питание потребителей – обогрев окон, работу медиацентра, освещение. Чем больше невыключенных потребителей, тем быстрее разряжается аккумулятор. Поэтому все приборы при длительном простое должны быть выключенными.

Однако при неправильно собранной схеме телевизора, звуковой системы, кондиционера может быть ток утечки. Часто ошибкой, приводящей к посадке напряжения аккумулятора, становится перевод этих приборов в спящий режим, не полное отключение. Проверка мультиметром на утечку выявит проблему.

К возникновению паразитных токов приводят окисленные контакты проводки. Причина -сопротивление, способствующее нагреву проводов. Паразитные токи в этом случае не главное – можно получить возгорание. К таким же последствиям проводит изношенная электропроводка со скрутками и плохой изоляцией.

Однако и сам аккумулятор со временем теряет емкость и скорость саморазряда увеличивается. Если большой утечки тока нет, а батарея разряжается, значит нужно проверить ее пригодность.

Какой ток утечки аккумулятора автомобиля норма?

Почему же допускается ток утечки аккумулятора, да еще и норма определяется? Каким должен быть ток утечки автомобиля ВАЗ старых моделей и современного АУДИ? Зависит это от оснащенности. В обеих машинах есть часы, охранная сигнализация, но АУДИ есть ЭБУ, который нельзя отключать, аудиосистема.

Часы потребляют 1мА, сигнализация – 20 мА, аудиосистема 3 мА – и норма для утечки тока на автомобиле ВАЗ составит 24-30 мА. Для АУДИ нормой будет 50-80 мА, но там и генератор более мощный, и аккумулятор емкий. Стандартная утечка тока с аккумулятора зависит от его оснащенности.

Как проверить аккумулятор на утечку тока мультиметром

Принимая как норму, ток утечки на собственном авто, можно выполнить замер суммарных паразитных токов мультиметром. Превышение нормы может произойти при коротком замыкании в сети или слишком мощных дополнительных потребителях. Иногда причиной утечки тока с аккумулятора становится неисправность генератора или стартера. Только через последовательную проверку сети на утечку тока можно установить истинную причину просадки емкости аккумулятора автомобиля.

 Как замерить ток утечки аккумулятора

Для диагностики утечки тока потребуется тестер-мультиметр – он может работать как вольтметр, омметр и амперметр с проводами и зажимами «крокодилами». Потребуется рожковый ключ, перчатки и блокнот для записей.

Автомобиль следует подготовить:

• выключить всю электронику, включая видеорегистратор и усилители;
• отсоединить скрытые потребители в бардачке и под капотом;
• открыть капот, закрепить его и ослабить минусовую клемму на аккумуляторе;
• закрыть двери, но окна открыть для возможности проникнуть в салон, если сработает центральный замок.

Порядок измерения утечки тока аккумулятора

• мультиметр поставить на измерение ампер в положение 10 А;
• сделать разрыв цепи, подключить в разрыв амперметр только на отрицательном полюсе;
• снять показания утечки.

При показателях, соответствующих норме – 20-80 мА, диагностика считается законченной.

 Найти и устранить утечку

В поисках нарушения, сопровождающегося утечкой тока, придется обследовать цепи всех потребителей. Начинать нужно с установленного внештатного оборудования. Именно там часто находят проблемы. Причины – дополнительный монтаж проводов выполнен в неподходящем и неудобном месте. Они могут нагреваться, перетираться.

Проблемным местом считают сигнализацию и двери. Неисправными могут быть концевики на схеме замыкания и размыкания двери. Сигнализация после включения через 5 минут должна уменьшить потребление тока. Нет – повод к обследованию.

Если причины утечки не установлены – проверять нужно генератор. Если силовой агрегат не подзаряжает аккумулятор, это определяется так:

• Замерить напряжение на клеммах АКБ при отсутствии потребителей – при полной зарядке 12,6- 12,9 В.
• Завести двигатель, включить потребителей – обогрев, фары, печку, произвести замер на клеммах АКБ – от 12,8 до 14,3 В.

Напряжение на клеммах меньше – генератор не подзаряжает аккумулятор.

Посмотрите видео, как проверить аккумулятор на утечку тока.

Нормальный ток утечки аккумулятора

Под утечкой тока подразумевают наличие тока, протекающего с шины питания на землю или в общий провод. Известно, что пусковая цепь замка зажигания питается от шины 15. Шина 30 питает всю автомобильную сеть с положительной клеммы аккумулятора. Выключенное зажигание не препятствует потреблению энергии другими приборами. Проверка аккумулятора на утечку тока проводится измерением с помощью мультиметра и визуальным обследованием состояния проводов.

Поэтому при большом токе утечки обследуют поочередно потребителей от шины 30:

• Автомагнитола – на исправной магнитоле утечка составляет 10 мА.
• Автосигнализация – охранное устройство потребляет до 200 мА тока, в зависимости от марки. Здесь есть обратная связь, приемопередатчик, GSM, но современные системы минимизируют допустимый ток утечки аккумулятора.
• Блок управления двигателем питается от шины 30, его утечка составляет единицы миллиампер.
• Климат-контроль, ABS, управление кузовом и другие системы управления суммарно допускают ток утечки в 10 мА.
• Неисправный генератор полностью разрядит аккумулятор за 30 минут, в штатной ситуации утечка составляет единицы мА.
• Влажные и грязные контакты создают токи электролиза, паразитные токи. При нормальном содержании проводов и контактов ток утечки составляет около 5 мА.
• Саморазряд аккумулятора – это тоже ток утечки. Внутренний саморазряд вызывается качеством электролита, сульфатацией, разрушением пластин, и он может превышать все другие потери.

Норма тока утечки складывается с учетом всех потребителей в зависимости от типа марки автомобиля.

Большой ток утечки аккумулятора — проблемы

Большим током утечки, при котором требуется непременно найти проблемную точку, считают величину в 0,5 А. Потеря в пол-ампера за десять часов поглотит 5 А/ч, а оставленный на 4 суток автомобиль разрядится в ноль. Поэтому на длительную стоянку автомобиль оставляют с разомкнутой цепью.

Если в авто есть проблемный узел, в котором создается ток утечки, там обязательно начнется разогрев в транзисторе или микросхеме. Блок выйдет из строя. При утечке тока по проводнику не наступит возгорания, но может повредиться изоляция. Это и приведет к замыканию, интенсивному разогреванию в месте контакта и пожару.

Как найти утечку тока на аккумуляторе без прибора? В темное время суток остановить авто, открыть капот, закрыть дверь, но охрану не подключать. Снять провод с положительной клеммы и подождать 5 минут. Снова подключить клемму аккумулятора. Если искра проскочит мощная – утечка есть. Небольшое искрение – процесс естественный. Дальше следует измерить показатели и определить проблемное место.

Абсолютно точный признак утечки тока без измерения – за неделю стоянки свежий аккумулятор полностью разряжается.

как найти источник проблемы, допустимые потери электричества

Иногда после длительного стояния авто на парковке при повороте ключа зажигания водитель не может завести машину. В этом случае может сработать реле и стартер, но для вращения коленчатого вала мощности будет недостаточно. Это свидетельствует о том, что аккумулятор разрядился. Существуют определённые нормы утечки тока из аккумулятора автомобиля.

Причины разряда батареи

В течение длительного периода бездействия заряд в агрегате должен сохраняться. Аккумулятор разряжается быстро тогда, когда к сети подключено большое количество разных устройств. Часто в таких ситуациях потери тока в машине намного выше допустимых значений.

Среди стандартных причин подобных неполадок можно выделить:

• Низкое качество старой проводки.
• Неправильное электрическое подключение.
• Грязные и окисленные контакты.

Использование мультиметра

В современных автомобилях много стабильных устройств для потребления электроэнергии. Это могут быть часы, бортовой компьютер, сигнализация и другое оборудование. Они подключены и постоянно используют электричество, что является стандартной ситуацией.

Однако существует норма потери электрического тока в аккумуляторе авто. Чтобы рассчитать это значение, необходимо понять, сколько энергии использует каждое устройство в сети. Например, автосигнализация потребляет не более 20 мА. Для функционирования часов требуется 1 мА. Стереосистема использует 3 мА. Один индикатор потребляет от 50 мА, одна лампа фары — до 50 мА. Утечка тока около 50 мА не может служить основанием для полного разряда аккумулятора.

Можно использовать мультиметр, чтобы определить, какие функции используются. Если в процессе измерения отмечается высокая степень потребления тока, возникают проблемы в сети. Нужно найти источник таких затрат электричества, что поможет решить проблему. Есть два основных фактора, которые сильно истощают аккумулятор.

Это добавочное оборудование и короткое замыкание в сети. Необходимо регулярно измерять утечку тока из батареи машины с помощью мультиметра.

Подключение прибора

Каждому автовладельцу необходимо знать, какой ток утечки должен быть в автомобиле. Перед определением потерь тока прибор необходимо подключить к сети. Устройства, потребляющие заряд батареи, нужно отключить. Мультиметр подключается к системе:

1. Извлекается кабель от положительного выхода батареи.
2. Один контакт мультиметра подключается к плюсу аккумулятора.
3. Второй контакт подсоединяется к выключенному из сети проводу.

Нельзя подключать устройство к плюсу и минусу батареи одновременно — это может вызвать короткое замыкание. С автомашиной все будет в порядке, но предохранитель быстро сгорит. Если все подключено правильно, на дисплее отображается показатель электрического тока, который постоянно проходит через электрическое устройство.

Если допустимая потеря электричества в машине ниже результата измерений, следует продолжить поиск причины утечки.

Поиск основной неполадки

Одним из ключевых факторов, вызывающих проблему, является любое электронное устройство или поддержка работы дополнительного оборудования. В автомобилях эти устройства используются все чаще. В процессе поиска должны учитываться приборы, установленные независимо друг от друга.

Заводская схема в машине хорошо защищена, и короткое замыкание происходит только при значительных дефектах. Например, если защитный чехол случайно повреждён. Иногда владелец автомобиля неправильно располагает провода, помещая их в неверную позицию, показавшуюся ему наиболее подходящей. Это обычно и вызывает короткое замыкание.

Отказ приводит к потерям тока в аккумуляторе. Проводка, установленная владельцем автомобиля, может находиться в опасной близости к двигателю. Во время работы мотор нагревается, и изоляция провода может быть расплавлена. Шнур натирается о края металлических элементов, особенно в местах, где закрывается дверь. В результате нарушается изоляция, и возникает короткое замыкание в электрической сети.

После измерения потребления тока необходимо начать визуальный осмотр всего оборудования, если скорость потери электричества в машине не соответствует показаниям мультиметра. Нужно учитывать отдельные детали и узлы, подверженные любым механическим воздействиям. Если сложно выявить поломки, следует перейти к глубокой диагностике.

Глубокая диагностика системы

При глубокой проверке мультиметр подключается с поочерёдным извлечением предохранителей и последующим отключением реле. Это выполняется для того, чтобы разомкнуть цепь в бортовой сети. Если коэффициент потерь приблизится к норме — источник проблемы обнаружен. Необходимо заменить или починить повреждённое оборудование.

Очень часто батарея разряжается из-за поломки генератора. Для проверки агрегата мультиметр подключают к клеммам. Прибор переходит в режим измерения. Если автомобильный аккумулятор разряжен, устройство отображает 12,6−12.9 В. Нужно запустить двигатель, включить фары, обогрев и измерить напряжение. Оно должно составлять от 12,9 до 13,5 В. Допустимый ток утечки в автомобиле должен быть не выше 14,5 В.

Чтобы установить норму утечки тока в автомобиле, следует использовать правильно работающий измерительный прибор. Для устранения проблем с аккумулятором необходимо отремонтировать или заменить неисправное устройство.

Как проверить утечку тока на автомобиле, допустимая утечка тока

Основные причины возникновения утечки тока

Причин несанкционированной утечки может быть несколько, однако нередко в их возникновении виноват сам водитель, оснастивший авто различными современными приборами: аудиосистемой, навигатором, антирадаром, сигнализацией и другими. Их неправильная установка и подключение к проводке также очень часто создает проблему в виде утечки токов. При этом все приборы могут функционировать без нареканий, но их подпитка идет от аккумулятора при заведенном и при заглушенном двигателе.

Нередко утечки тока происходят по вине вышедшего из строя оборудования, это, как правило, неправильная работа:

1) Стартера.

2) Генератора.

3) Штатной сигнализации.

Также к числу самых распространенных причин утечки тока относится:

• Износ проводки электрооборудования. При продолжительной эксплуатации причиной может быть воздействие различных неблагоприятных дорожных и климатических условий, что в итоге приводит к перетиранию, а также растрескиванию изоляции проводов, окислению контактов колодок (клемм) и гнёзд подключения электроприборов.
• Установка дополнительного оборудования. Предусмотренная автоконцерном проводка автомобиля хорошо защищена и внезапное возникновение короткого замыкания вероятно только в случае серьезных механических повреждений. Что же касается дополнительного оборудования, его, как правило, стараются укладывать в место, наиболее доступное при беглом осмотре, но на деле оно оказывается проблемным и может послужить причиной утечки тока и в итоге – короткое замыкание.
• Распространённая причина утечки тока. Провода могут находиться недалеко от блока двигателя и под воздействием высоких температур плавиться либо повреждаться об острые края металлических креплений, что также может нарушить изоляцию и вызвать короткое замыкание.

Допустимая утечка тока

В любой современной машине есть установленная минимально допустимая утечка тока и в режиме ожидания она не столь значительна: память аудиосистемы потребляет всего лишь — 3 мА, сигнализация (если она находится в норме) – 20-25 мА, приборная панель т – 5 мА, ровно столько же потребляют блок ЦЗ и контроллер системы впрыска. Есть устройства, к примеру, память ЭБУ, которые работают в штатном режиме и стирать их не стоит, а сигнализация потребляет ток только при неработающем двигателе. Небольшая допустимая утечка тока находится в пределах 30-40 мА – это норма.

Важно! Предельно допустимый показатель утечки тока – 50-80 мА (он напрямую зависит от мощности и количества установленного на машину дополнительного оборудования).

Диагностика и устранение причин утечки тока

Для того чтобы провести измерение утечки тока аккумулятора необходимо подготовить:

• Мультиметр.
• Ключ рожковый на 10.
• Перчатки.

Как проверить утечку тока на автомобиле мультиметром

Перед началом работ по измерению необходимо выключить зажигание, достать ключ из замка. Стекла в машине нужно открыть, двери закрыть. При измерении силы тока будет включаться и отключаться АКБ, поэтому центральный замок может сработать и открытые стекла послужат доступом в салон.

• Внимательно проверить, чтобы все потребители тока были отключены (лампочки под капотом, в бардачке, багажнике т. п.).
• Откройте капот и отключите минусовую клемму от АКБ.
• Мультиметр следует перевести в режим измерения тока, подключив его в разрыв между отрицательным выводом аккумулятора и минусовой клеммой.
• Включить прибор, снять результаты утечки тока.

Важно! Все описанные работы следует проводить при заглушенном двигателе.

Устранение утечки тока

Вопрос, как найти утечку тока в автомобиле, понятен и доступен многим автовладельцам, но устранение утечки, как правило, доверяют только специалистам. Хотя, если знать некоторые особенности этого процесса причину утечки тока можно устранить самостоятельно.

Для начала следует осуществить поиск цепи, по которой вероятнее всего, происходит утечка тока. Для этого нужно из монтажного блока последовательно вынимать предохранители, наблюдая за показателями прибора. Если вы найдёте место утечки тока — показатель величины существенно снизится. В инструкции по обслуживанию вашего автомобиля указана электрическая схема, по которой нужно определить, какое именно оборудование подключено к данному предохранителю и проверить его. Если вдруг оборудование окажется неисправным, его нужно просто отнести в ремонт либо купить новое.

Монтажный блок

Если все предохранители проверены, но тестер всё также определяет утечку тока, причина находится в области, незащищённой предохранителями: генераторе, стартере либо системе зажигания. Для этого необходимо отключить провода от этих систем и провести тщательную проверку. Также не стоит забывать, что автомобиль может быть оснащен самостоятельно установленными устройствами, которые без использования предохранителей подключены к цепи замка зажигания.

Далее нужно проверить всю проводку: если обнаружится подозрительная ее часть, необходимо «прозванивать» провода на предмет целостности состояния и искать замыкание. Эти действия нужно выполнять с помощью того же мультиметра, только установленного в иной режим – омметра. Данный режим позволит наблюдать сопротивление провода.

Проверить генератор. Чтобы это сделать, необходимо мультиметр установить в режим вольтметра, подсоединив параллельно приборам. Производить замер напряжения следует только при работе двигателя, включённых габаритах и подфарниках. В норме показатель напряжение равен 13,5–14 В.

Проверка генератора

Еще одной из причин утечки тока может послужить сигнализация. Для ее диагностики рекомендуется установить режим охраны и произвести проверку примерно через пять минут. Этого времени вполне достаточно для того чтобы сигнализация перешла в режим ожидания, а утечка прекратилась. Если произойдёт именно так, значит, сигнализация исправна, если нет – причина в ее неисправности. В таком случае стоит обратиться к специалистам, самому разобраться в системе сигнализации будет очень сложно.

Чем опасна высокая утечка тока

Следствием наличия высокой утечки тока является разряд аккумулятора. Современные батареи совсем несложно зарядить, однако, в данном случае это всего лишь временное решение проблемы.

В состав кислотных аккумуляторов входят пластины, залитые электролитом, который состоит из смеси дистиллированной воды. Во время электрического разряда кислота оседает на пластинах (в виде солей), уменьшая рабочую поверхность аккумулятора. С течением временем происходит кристаллизация солей, и они перестают растворяться в электролите, что приводит к снижению емкости АКБ и приводит его в непригодность.

Обнаружив высокие показатели утечки тока, нельзя откладывать устранение этой проблемы, поскольку выхода из строя батареи аккумулятора обойдется гораздо дороже, чем ремонтные работы.



Норма утечки тока в автомобиле. Как проверить утечку тока в автомобиле мультиметром? Поиск и устранение утечки тока в автомобиле

Если машина очень долго стоит на стоянке и не используется, то после того как водитель повернет ключ в замке зажигания, ничего не произойдет. В процессе может щелкать реле, возможно, оживет даже стартер. Но вращать коленчатый вал он если и будет, то недостаточно. Все это — симптомы разряда аккумуляторной батареи за то время, пока машина находилась на стоянке.

Существует норма утечки тока в автомобиле. Но когда АКБ разряжена, данные показатели значительно выше этих нормальных. Давайте рассмотрим, как можно обнаружить утечку тока и устранить эту неисправность.

Почему садится аккумулятор?

Во время длительной стоянки заряд не должен уходить, однако нужно также учитывать токи утечки. Особенно быстро разряжается батарея в современных авто. Здесь в сеть включено немалое количество различных электронных устройств и гаджетов.

Зачастую в таких случаях норма утечки тока в автомобиле значительно выше, чем допустимая. Среди типовых причин можно выделить старую и некачественную проводку, а также изоляцию проводов. Еще одна из распространенных причин – это неправильно подключенное электронное оборудование. Это может быть аудиосистема, мультимедиа, навигатор и так далее. Причины утечки тока в автомобиле могут заключаться в грязных либо окисленных контактах. Все это существенно «садит» АКБ.

Допустимые нормы потребление тока аккумуляторной батареи

В современных машинах есть определенное количество потребителей электрической энергии на постоянной основе. Это могут быть часы, память ЭБУ, иммобилайзеры, сигнализации и другое подобное оборудование. Они подключены к сети и потребляют электричество. Причем постоянно.

Для примера возьмем энергозависимую память ЭБУ. Если ее стереть, блок начнет процесс переобучения и будет снова запомнить все текущие установки. Охранные системы начинают работать только тогда, когда машина стоит на стоянке. Из этого можно сделать вывод, что небольшое потребление электрической энергии – это нормальная ситуация.

Но есть норма утечки тока в автомобиле. Эта норма представляет собой некую постоянную величину – ее можно высчитать. Нужно просуммировать потребление каждого потребителя в бортовой сети. Например, сигнализация требует не более 20 мА. Для работы часов нужно 1 мА. Аудиосистема потребляет около 3 мА и так далее. В сумме общая цифра будет находится в диапазоне от 50 до 80 мА. Это совсем немного. Даже одна лампа в фаре, которую забыли выключить, потребляет от 500 мА. А норма утечки тока в автомобиле в 50 А не сможет стать причиной полного разряда АКБ даже зимой.

Определить, какой имеется объем потребления, можно при помощи мультиметра. И если в процессе замеров уровень потребления выше допустимого, значит. в бортовой сети существует неполадка. Ее необходимо найти и устранить.

Определяем, куда пропадает ток самостоятельно

Как известно, главных причин, из-за которых сильно разряжаются аккумуляторные батареи, всего две. Это дополнительные потребители или короткое замыкание в сети. Итак, давайте посмотрим, как замерить утечку тока в автомобиле мультиметром.

С помощью данной операции можно найти и обнаружить тонкое место в бортовой сети. Для поиска утечки измерительный прибор следует включить в режим измерения силы тока. Не стоит забывать, что в автомобильной сети есть постоянный ток. Что касается диапазона измерений, то достаточно будет 10 Ампер.

Как подключить мультиметр

Прежде чем начать поиск утечки тока в автомобиле, нужно правильно подключить прибор к бортовой сети. Что касается потребителей электричества от аккумулятора, их лучше по возможности отключить. Для проведения измерений амперметр включают в разрыв цепи. Чтобы получить такой разрыв, с плюсовой клеммы АКБ снимают провод. Затем подключают один контакт амперметра к плюсу аккумулятора. А второй – к только что снятому проводу.

Никогда не подключайте измерительные приборы к плюсу и минусу на аккумуляторе. В результате получится короткое замыкание. С машиной ничего не случится, но в мультиметре сгорит предохранитель. Если все подключено верно, тогда на экране прибора появится число, которое соответствует току, что потребляется постоянно включенными электроприборами. Если допустимая утечка тока в автомобиле ниже, чем результат измерений, нужно искать причину далее.

Как найти утечку

Как мы знаем, одна из основных причин, по которым возникает данная проблема, это какой-либо электронный прибор из дополнительного либо нештатного оборудования. В современных автомобилях с каждым годом таких узлов становится все больше. Начинать поиски необходимо с тех приборов и устройств, которые установлены самостоятельно, то есть нештатно. Это могут быть различные вентиляторы, сигнализации, да что угодно.

Заводская проводка в автомобилях надежно защищена. И короткие замыкания в ней происходят только в случае каких-либо существенных повреждений. К примеру, в результате ДТП может повредиться защитный кожух. Но вот провода, проложенные самим владельцем автомобиля, зачастую лежат небрежно. Их укладывают в первое попавшееся место, которое при беглом осмотре кажется самым подходящим. Именно в этих проводах и скрывается причина возникновения коротких замыканий. А КЗ ведет к утечке токов. Проложенные автовладельцем провода могут находиться в опасной близости к блоку мотора. Двигатель, как известно, греется в процессе работы. Так, изоляция проводов может банально расплавиться.

Также шнуры трутся о края металлических деталей (особенно в местах соприкосновения дверей автомобиля). Они перетираются — в результате нарушается целостность изоляции и появляется короткое замыкание.

Специалисты по автоэлектрике рекомендуют сразу после измерений (если норма утечки тока в автомобиле не соответствует показаниям мультиметра) перейти к визуальному осмотру всего, что установлено нештатно. Также обследовать необходимо отдельные части и элементы приборов и устройства, которые подвержены механическим воздействиям. Если речь идет о сигнализации, то это могут быть концевики. Если нет никаких следов нарушения, обгорания, коррозии, тогда стоит перейти к более сложным методам поиска неисправности. С помощью этой диагностики можно существенно сузить круг возможных неисправностей.

Как выполнить глубокую диагностику

Итак, мы уже знаем, как замерить утечку тока в автомобиле мультиметром. В этом случае прибор подключается таким же образом, как и в предыдущем случае. Но здесь по очереди вынимается каждый предохранитель и отключается реле.

Это выполняется для размыкания цепи в бортовой сети машины. Когда показатель утечки станет близким к норме, значит, цепь с проблемным потребителем обнаружена. Дальше уже следует заменить либо отремонтировать неверно работающее оборудование.

Дополнительная диагностика

Иногда встречаются сложные ситуации, в которых даже после проверки утечки с помощью извлечения предохранителей положительного результата нет и источник проблемы не найден. В этом случае не остается ничего, кроме как проверить утечку тока в автомобиле в цепях. Они никак не защищены предохранителями. Это генератор и стартер. Очень часто аккумулятор разражается из-за неправильной работы генератора. Элемент попросту не заряжает батарею.

Для проверки генератора мультиметр подключают к клеммам аккумулятора. Прибор переводят в режим измерения напряжения. Далее измеряют напряжение. Если АКБ разряжена полностью, прибор покажет от 12,6 до 12,9 В. Затем нужно завести мотор, включить ближний свет, печку, систему подогрева заднего стекла и измеряют напряжение снова – идеальные показатели от 12,8 до 13,4 В. Максимум – 14,3 В. Если при заведенном моторе напряжение находится в этом диапазоне, то рабочий элемент исправен. Если оно меньше, тогда проблема в генераторе, которые не заряжает батарею.

Устранение утечек

Перед тем как устранить утечку тока в автомобиле, необходимо найти источник.

В качестве него может быть что угодно. А для устранения проблемы нужно отремонтировать или заменить неверно работающее электронное устройства. Также для устранения достаточно убрать короткое замыкание.

Заключение

Если есть ощущения того, что АКБ разряжается быстрее, тогда следует начать поиск короткого замыкания или «клина на массу». Теперь мы знаем, как проверить утечку тока в автомобиле и как устранить неисправность.

Как найти утечку тока в автомобиле. Простой способ.

Бывают ситуации, когда в Вашем автомобиле высаживается аккумулятор, а вы ничего не можете понять.
Утром, собравшись на работу, Вы пробуете запустить своего железного коня и с удивлением обнаруживаете, что аккумулятору не хватает мощности прокрутить мотор с помощью стартера.
В большинстве случаев Вы столкнулись с неисправностью называемой «утечка тока».

Эта неисправность не стоит  путать с коротким замыканием электропроводки. Часто автовладельцы говорят, что «где-то провод перетёрся,  коснулся массы и через него якобы идут потери тока из батареи».

Но любой электрик знает, что искать короткое замыкание не нужно. Оно само проявится в полной мере, т.е. сначала почувствуется неприятный запах горелой проводки, затем повалит дым и в итоге провода и их изоляция воспламенятся, что приведет к возгоранию автомобиля, если вовремя не среагировать первым делом обесточив цепь авто.

Утечка тока, в отличии от КЗ, это когда какой-то потребитель, ничем себя не проявляя, планомерно потребляет энергию из аккумулятора автомобиля, вплоть до полной её разрядки «в ноль».

Устранение реальной неисправности

Ситуация, которая будет описана в данной статье, реально произошла с одним из так называемых «мастеров гаражных кооперативов». Пригнали классику и попросили устранить неисправность, связанную с быстрой «кончиной» аккумулятора.
Ну а далее по порядку.

Разберемся – как можно выявить утечку тока в нашем автомобиле. Для этого нам понадобится мультиметр, который измеряет ток до 10А.

Устанавливаем измерительный прибор в режим измерения силы постоянного тока. Штекеры проводов вставить в соответствующие гнезда на приборе.

Поиск утечки тока в цепи

Далее отключаем плюсовую клемму от аккумуляторной батареи и подключаем к «+» выводу положительный зажим мультиметра, а к клемме подключаем «-» зажим. На приборе в этот момент мы увидим данные, которые говорят что в текущий момент потребляют приборы машины  5А (к примеру).

Дальше давайте создадим условия максимально похожие на то, как будто вы оставляете автомобиль на парковке. В салоне выключаете магнитолу, внешние осветительные приборы и забираете ключ из замка зажигания, и конечно же закрываете все двери.

Допустим, что после выполнения всех перечисленных манипуляция мультиметр показывает, что идет потребление энергии со значением 2,5 А. Это значит, что в итоге через 10 часов батарея лишится 25А/ч зарядки. Для обычной автомобильной батареи 55А/ч половина ёмкости будет израсходована, и в конечном итоге сядет до ноля.

Теперь мы выяснили, что утечка есть и нам необходимо выяснить, что это за  несанкционированный потребитель, который жрёт энергию нашей батареи. Для этого нужно определиться в направлении поиска. И здесь у нас есть только один способ: открываем крышку блока предохранителей и начинаем изымать их из своих гнезд по очереди, наблюдая за показаниями амперметра. При изымании одного из предохранителей потреблении энергии прекратилось. Значит по линии, который защищает последний изъятый предохранитель, и происходит утечка.

Оставшиеся значения утечки 0,03А допустимые и на них можно не обращать внимания. Для уверенности, что вы правильно определили линию утечки тока, вставляете этот предохранитель на свое место и убеждаетесь, что утечка тока возобновилась.

Причина утечки тока в автомобиле

По обозначениям на внутренней крышке блока предохранителей определяем, что это предохранитель R12 заднего обогрева стекла. Но нужно проверить – какие еще потребители находятся на той линии, которую защищает данный предохранитель. Для этого берем книгу по автомобилю, в разделе «электрооборудование» ищем перечень предохранителей и смотрим: 12 – элемент обогрева заднего стекла, реле (контакты) включения обогрева заднего стекла, прикуриватель, штепсельная розетка для переносной лампы.

Проверим визуально: к штепсельной розетке ничего не подключено, в прикуривателе так же ничего нет. Значит, остается отопитель заднего стекла. Отключаем сам элемент отопителя стекла и вот удача — судя по показаниям амперметра, утечка тока прекратилась.
Из конкретного примера видно, что линия подключается через реле. Обозначение реле находим на внутренней поверхности крышки блока предохранителей. Вытаскиваем реле из гнезда, чтобы проверить его.

Берём обычную прозвонку со звуковой индикацией и проверяем.
В итоге выясняется, что контакты замкнуты (а этого быть не должно).
Что могло такого произойти, чтобы контакты в реле оказались замкнуты. (Опережая события скажем, что машина не новая и приобреталась на вторичном рынке.)
Разбираем реле и с удивлением обнаруживаем, что внутренности обмотаны изолентой:

Осмотрев панель приборов в салоне обнаруживаем две кнопки:  кнопку включения обогрева заднего стекла, которая в положении откл, и рядом находится кнопка включения задних противотуманных фонарей.  Колодки у них одинаковые соответственно мы можем предположить, что предыдущий автовладелец  перепутал эти колодки между собой.

После чего обогрев заднего стекла перестал работать и он не разобрался в проблеме, вытащил реле и замотал внутренности изолентой, т.е. замкнул контакты. Обогрев заработал, но хозяин машины не учёл, что он будет  работать постоянно. Но видимо спустя какое-то время он столкнулся с проблемой постоянного разряда АКБ и ничего умнее не придумал как снять с отопителя подводящий напряжение провод.

Снял и в этом состоянии продал автомобиль новому хозяину-горемыке, который, по его словам, уже четыре раза приходил на парковку и «прикуривал» машину от чужого автомобиля.
Это является еще раз подтверждением того, что вмешательство в систему электропитания автомобиля всегда влекут за собой негативные последствия.
Заменой реле неисправность была устранена.

Доверяйте ремонт специалистам

В заключение необходимо отметить, что 95% похожих неисправностей, связанных с утечкой тока,  происходит из-за «умного» вмешательства самих автовладельцев. Неправильно подключенные магнитолы, какие-то усилители, обогреватели, сабвуферы, самостоятельно устанавливаемые стеклоподъемники приводят чаще всего к утечке тока. Сначала её не замечают, затем наступает момент, когда аккумулятор уже не прокручивает стартер.
Если не обладаете соответствующими знаниями в области электроники и не хотите потом расплачиваться за своё «творчество» – лучше доверьтесь специалистам, иначе подобные неисправности будут вас преследовать постоянно.

Ну а как найти утечку тока – описано выше и такая, вроде бы простая методика, доступна в гаражных условиях каждому хозяину машины. Ситуации могут быть разные, но цель одна – найти «невидимый» потребитель тока.
Устраняем неисправность и вопрос, как говорится, закрыт!
