Какой провод для стиральной машины и какой автомат – Как подключить стиральную машину к электросети правильно: 4 требования к установке

Содержание

Сечение провода для подключения стиральной машины

Стиральная машина-автомат способна качественно выполнять свои функции только при условии правильной установки. Подключение к электросети является одним из наиболее ответственных этапов установки. Если не подготовить для машины соответствующие электрические коммуникации, то надежность ее эксплуатации уменьшится в десятки раз.

Подключение машины к электросети

Стиральная машина относится к оборудованию, которое во время работы потребляет много электроэнергии. В зависимости от модели стиральной машины мощность потребления может составлять от 1,0 до 4,0 кВт. Поэтому перед покупкой машины следует выяснить, какую мощность способна выдерживать существующая проводка в квартире.

В наших домах старой постройки для электропроводки, как правило, использовали провод одного сечения. Для определения нагрузочной способности провода можно вскрыть любую розетку и измерить диаметр его жилы, а по цвету определить, из какого металла он сделан: алюминия (цвет серебра) или меди (цвет золота). Узнав технические характеристики электропроводки в своей квартире, можно с помощью специальных таблиц определить, какой мощности электрооборудование допустимо подключить к ней.

Нагрузочная способность электропроводки:

Диаметр провода, мм 1,6 1,8 2,0 2,3 2,5 2,7 3,2 3,6 4,5
Допустимая мощность нагрузки, Вт
алюминиевый провод 3000 3500 4000 4600 5300 5700 6800 8400 12000
медный провод
4400 5500 6600 8800 11000 13200 17600 22000 35200

Если проводка способна выдержать нагрузку от выбранной стиральной машины, тогда надо проверить еще качество скруток проводов в распределительных коробках, от которых запитана та электророзетка, которую вы собираетесь использовать для подключения машины, а также саму розетку. Скорее всего, ее придется заменить, поскольку старые советские розетки не подходят для подключения евровилок, которыми обычно оснащаются импортные стиральные машины.

В большинстве старых домов электропроводка выполнена из алюминиевых проводов, способных выдерживать нагрузку не более 2,0 кВт. Кроме того, старые пластмассовые розетки рассчитаны на напряжение в 6 Ампер, а стиральным машинам требуется, в среднем, около 10 Ампер. Поэтому, если вы проживаете в таком доме, вам

понадобится установить новую трехпроводную розетку, рассчитанную на минимум 16 Ампер и расположить ее максимально близко к месту установки машины. Лучше всего использовать розетку не из пластмассы, а из керамики.

Из всего выше сказанного можно сделать вывод, что для автоматической стиральной машины необходима отдельная электророзетка и защищенная электрическая линия, поскольку ее нельзя:

  • подключать к слабой розетке с ненадежной электропроводкой;
  • подключать к розетке вместе с еще одним электроприбором, потребляющим много электроэнергии;
  • подключать к розетке, используя удлинитель.

Сечение электрокабеля для стиральной машины

Специалисты не рекомендуют использовать для подключения электрических приборов большой мощности алюминиевые провода, поэтому для стиральной машины выбираем медный провод с тремя жилами – фаза, ноль и земля. Каждая жила имеет свой цвет оболочки изоляции. У фазной жилы изоляция красного цвета, у нулевой – голубого, а у заземления оболочка двухцветная – желто-зеленая.

Дальше следует определиться с сечением провода. Если воспользоваться мнением авторитетных специалистов, то для подключения стиральной машины лучше всего подходит медный трехжильный провод сечением 2,5 мм с двойной изоляцией. Выбранный провод прокладываем от распределительного щитка до места установки розетки. При этом медный провод ни в коем случае нельзя стыковать с алюминиевым. Из-за такой экономии может пострадать все электрооборудование, запитанное от данной сети, и даже может произойти возгорание проводки.

Прокладка кабеля

Прежде чем прокладывать кабель, надо определиться с наиболее выгодным расположением розетки. Важно учесть не только высоту ее размещения, но и удаление от распределительного щитка. Следует понимать, что чем длиннее расстояние от щитка до розетки, тем больше придется потрудиться над штроблением канала под кабель.

Определившись с маршрутом залегания кабеля, отметьте его прямо на стене маркером. Отметить следует и то место, где будет высверливаться отверстие для подрозетника. Если стена сделана из мягкого материала, то штробить ее можно «по старинке» с помощью молотка и зубила. При штроблении стены из армированного бетона не обойтись без перфоратора и болгарки. Перфоратором сверлятся отверстия вдоль будущего канала, которые затем соединяются друг с другом при помощи зубила и молотка. На пути обязательно будет попадаться арматура. Чтобы ее убрать из канала, придется воспользоваться болгаркой.

Электрический кабель начинаем тянуть от щитка к розетке. Прокладываем его вдоль выштробленного канала. Некоторые электрики считают, что кабель можно закладывать непосредственно в выштробленный канал, поскольку у него уже есть изоляция в виде материала стены, но, на мой взгляд, провод лучше дополнительно защитить пластиковым кабель-каналом. Ведь неизвестно, какие ситуации могут возникнуть в будущем, а электрическая сеть прокладывается не на один год.

Дойдя до места установки розетки, приступаем к ее монтажу:

  • перфоратором высверливаем отверстие для подрозетника;
  • вставляем подрозетник в отверстие и «садим» его на герметик или холодную сварку;
  • концы проводов выводим в подрозетник;
  • подсоединяем фазовую, нулевую жилу и землю электрокабеля к соответствующим контактам электророзетки;
  • закрепляем основу электророзетки в подрозетнике и прикручиваем ее пластиковую часть.

В завершение необходимо подключить электрокабель к соответствующим клеммам на щитке. Голубой провод кабеля подключается к нулевой шине, желто-зеленый провод соединяется с заземляющей шиной, а красный провод подключается к электрофазе через автомат и УЗО (устройство защитного отключения). Такая организация электропитания бытовой техники позволяет не только обесточивать ее при возникновении необходимости, но и предотвращает риск поражения электрическим током в аварийной ситуации.

Чтобы проверить, есть ли электропитание в розетке, можно воспользоваться тестером или, например, настольной лампой. Проконтролировать правильность подключения кабеля можно также с помощью индикаторной отвертки. Если розетка работает нормально, то приводим в порядок стену. Для этого зашпаклевываем канал с проложенным в нем кабелем. Если вы никогда раньше не делали этого и не уверены в своих силах, то

лучше пригласите специалиста, который поможет проложить кабель и подключить розетку.

Контроль кабеля

Чтобы эксплуатация стиральной машины не преподносила вам неприятные сюрпризы, следите за тем, чтобы не нагревался шнур, которым она подключается к электросети, а также вилка или розетка.

Нагрев этих элементов может происходить по следующим причинам:

  • неправильно выбрано сечение кабеля, используемого для проводки. В итоге кабель плохо выдерживает нагрузку, что способствует нагреву шнура стиральной машины;
  • неправильно смонтирована проводка в доме;
  • некачественно выполнены соединения проводов;
  • использование кабеля низкого качества.

Если греется шнур стиральной машины, желательно сразу устранить неисправность. Для этого следует определить, как происходит нагревание: шнур нагревается полностью или только какой-то его участок.

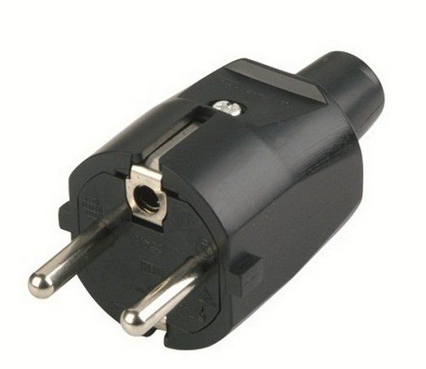

Зачастую греется только вилка. Это происходит из-за слабого контакта между шнуром питания и клеммами розетки.

Еще одной причиной нагрева может быть использование розетки, рассчитанной на небольшую силу тока, например, 10 Ампер. Для нормального функционирования стиральной машины и другого бытового оборудования аналогичной мощности требуется розетка на 16 Ампер. Это касается и самого электрощитка в доме. Нагрев опасен тем, что может привести к расплавлению электророзетки, а это в свою очередь станет причиной короткого замыкания и пожара.

При обнаружении нагрева шнура или вилки следует проверить также крепление шнура к самой стиралке. Иногда бывает, что производитель, желая сэкономить, подсоединяет к машине провод с небольшим сечением (менее 2,5 мм). В таком случае необходимо заменить шнур на новый с подходящим сечением. Необходимо также помнить, что вилка обязательно должна соответствовать розетке. Нельзя советскую вилку вставлять в евро розетку, поскольку из-за слабых контактов внутри розетки обязательно произойдет ее нагрев.

Серьезно следует подходить и к выбору удлинителя, а лучше всего вообще от него отказаться. Нагреваться может даже качественная переноска, если она на катушке. Это связано с тем, что смотанный провод нагревается быстрее из-за возникновения индуктивности. Чтобы этого не происходило, катушку при подключении мощного электроприбора разматывают.

Заземление стиральной машины

Заземление корпуса стиральной машины – очень важный вопрос. Важность правильного заземления стиральной машины связана с тем, что человек при прикосновении к ее металлическим элементам, находящимися под электронапряжением, может испытывать неприятные ощущения. Особенно важно это в том случае, когда машина установлена в ванной комнате.

Высокое напряжение в комбинации с повышенной влажностью становится просто опасным для жизни.

Кроме того, при отсутствии заземления резко увеличивается риск выхода из строя управляющей электроники из-за скачков электронапряжения. Следовательно, наличие заземления не только защищает пользователей от поражения электротоком, но и существенно продлевает срок службы любого бытового прибора.

Заземление стиральной машины можно выполнить несколькими способами:

  • проведение отдельной линии. Данный способ применим для частного дома. Во дворе в землю вбивается металлическая труба. От нее прокладывается кабель с медным проводом до заземляющего контакта розетки;
  • подключение к нулевой фазе. Для этого к электрощитку и к розетке подводится кабель с тремя жилами: фаза, ноль и заземление. Розетка обязательно должна иметь заземляющий контакт. Для такого подключения стиральной машины лучше пригласить электрика, поскольку неподготовленному человеку разобраться в устройстве электрощитка достаточно сложно и потенциально опасно;
  • установка электронного заземления. Данное оборудование представляет собой устройство защитного отключения или отсечки. Оно пропускает через себя и выводит электроток утечки небольшой силы. При увеличении силы тока больше допустимого предела устройство отключает оборудование.

Ни в коем случае нельзя использовать для заземления водопроводные, канализационные или газовые трубы. Во-первых, трубы могут не иметь гарантированной связи с землей из-за применения пластиковых вставок. Во-вторых, при использовании газовых труб сильно увеличивается возможность взрыва газа. В-третьих, в трубе, используемой для заземления, резко увеличивается интенсивность коррозионных процессов

. В результате она теряет герметичность, что приводит к вполне понятным последствиям.

При самостоятельном устройстве заземления следует придерживаться следующих правил:

  • для заземления использовать только целые провода без скрутки линейной части;
  • при невозможности обойтись без скруток их следует выполнять в специальной монтажной коробке. При этом соединения проводов тщательно изолируются;
  • розетка обязательно должна быть влагозащищенной и с заземляющим контактом;
  • фазовый провод подключается к питающей магистрали только через модуль УЗО и автомат;
  • при невозможности организации качественного заземления необходимо отказаться от установки машины в ванной комнате;
  • розетку лучше вынести за пределы ванной.

Защита от перепадов напряжения

Скачки напряжения в электросети представляют серьезную угрозу для бытовой техники. В плохих электросетях оно может падать ниже 180 Вольт и повышаться до 250 Вольт, тогда как установленные нормы предусматривают 220 Вольт +/-10%. Многие производители пытаются обезопасить свою технику от непредвиденных скачков электронапряжения, встраивая «защиту» в саму модель.

Стиральные машины, например, перестают работать при падении напряжения до 180 Вольт. Но такой защиты иногда бывает недостаточно.

Чтобы надежно защитить стиральную машину от перепадов электронапряжения, стоит установить стабилизатор напряжения. При его выборе следует руководствоваться мощностью машины, рабочим диапазоном входящего и допустимой погрешностью выходящего напряжения. Последние два параметра являются для стиральной машины наиболее критичными, поскольку формируют конечное значение питающего напряжения, от которого в свою очередь зависит функционирование оборудования и вероятность его выхода из строя.

Когда на стиралку поступает слишком низкое напряжение, то ее двигатель испытывает нехватку пусковой мощности, необходимой для выхода на номинальные обороты, поэтому он начинает функционировать в режиме пусковых токов. По обмоткам двигателя в этом случае будет протекать электроток в несколько раз больший по сравнению с его рабочими параметрами. В итоге двигатель потребляет в 5-6 раз больше электроэнергии, чем ему требуется в рабочем режиме. При этом он перегревается, а его изоляция изнашивается. Но главной опасностью является то, что охлаждение привода происходит во время вращения, а если двигатель не сможет раскрутиться и преодолеть пусковой момент на протяжении определенного времени, то он просто выйдет из строя.

Губительно сказывается на стиральной машине и повышенное напряжение.

При выборе стабилизатора напряжения следует обращать внимание и на такой очень важный параметр, как наличие временной задержки пуска перед повторным включением нагрузки. Это связано с тем, что при отключении электропитания и его последующем возобновлении происходят сильные провалы и всплески напряжения из-за одновременно включения множества электрических приборов. У мощного бытового оборудования переходные процессы при возобновлении электропитания могут протекать не менее трех секунд. Поэтому очень важно отстрочить на данный промежуток времени повторный запуск машины.

Последним, очень важным параметром для стабилизатора является его перегрузочная способность, т. е. величина предельно допустимой перегрузки за определенное время. Стабилизатор с низкой перегрузочной способностью будет постоянно отключать нагрузку при малейшей аварийной ситуации, причиняя вред защищаемому оборудованию, или даже может сгореть сам.

Выводы

Самым правильным решением вопроса надежности подключения стиральной машины к электропитанию является прокладка отдельного кабеля от электрощитка и установка отдельной электророзетки. Кабель должен быть медным, с тремя жилами и двойной изоляцией. На него можно установить отдельный автомат. Для защиты от перепадов напряжения в электросети следует использовать стабилизатор напряжения.

Для безопасного подключения стиральной машины к электросети следует придерживаться следующих правил:

  • кабель и розетка должны выдерживать мощность машины. Сечение кабеля выбирают в зависимости от энергопотребления используемой стиральной машины;
  • надежную эксплуатацию стиральной машины обеспечивает отдельная электролиния с заземлением и с смонтированным на ней устройством защитного отключения и автовыключателем;
  • розетка обязательно должна быть трехпроводной и влагозащищенной;
  • весь электромонтаж лучше доверить специалисту, обладающему соответствующими навыками и квалификацией. Во многоквартирном доме перед началом электромонтажных работ следует узнать схему заземления. Использовать для заземления трубы и батареи отопления категорически запрещается.

Стиральные машины – одни из самых важных приборов для современного дома. Потому каждый домашний мастер должен знать основные особенности, требования в данном направлении. Самостоятельное подключение стиральной машины к электросети позволит значительно сэкономить средства.

Марки кабеля, показатели мощности и сечения

Современные стиральные машины потребляют достаточно мощности, но производители стараются уменьшить этот показатель, насколько возможно. Средний уровень потребления доходит до 2500 Вт.

Запрещено на практике использовать провода, для которых использованы следующие обозначения:

Если квартира снабжена только старой двухжильной проводкой, осуществляется замена на трёхжильный аналог.

Медная трёхжильная разновидность проводки больше всего подходит для осуществления подключения. Использование защитных дополнительных устройств – обязательное требование, такие правила подключения действуют при любых обстоятельствах.

Заземление: приступаем к установке

Подключение к электросети в принципе невозможно без использования заземления. Это связано и с тем, что такие устройства обычно располагаются в ванной. Для электрических приборов подобные места особенно опасны.

Многие производители начали выпускать изделия, у которых заземление имеется изначально. Отверстием для заземляющего контакта в этом случае снабжается вилка.

Подключаем к розетке

Розетка должна быть влагозащищённой, если именно она участвует в подключении. Современным требованиям в этой сфере должна отвечать как вилка, так и розетка. Схемы подключения легко найти на специализированных порталах.

Стиральные машины: используем правильные УЗО

Стиральная машина обязательно должна быть защищена, если её устанавливают в ванной комнате. Тогда не обойтись без автоматических выключателей вместе с УЗО.

Эти устройства как раз и сделают эксплуатацию максимально безопасной, для каждого из членов семьи. Устройство просто будет отключаться от подачи тока, когда происходит поломка.

Проведение электрических коммуникаций для стиральных машин

Рассмотрим существующие качественные решения для данной проблемы. Первое, что нужно сделать – провести отдельный кабель с соответствующим сечением, напрямую от распределительного щита. В цепь так же включается автомат и заземление, устройство для аварийного отключения.

Вполне допустим вариант, когда подключаются к розетке для электроплиты. Её показателей должно хватать, чтобы справляться с действующими нагрузками. Трёхжильный провод отводится от розетки.

Как говорит стандартная схема подключения, далее идут работы со следующими компонентами:

Три жилы данного провода должны потом сойтись внутри одной евророзетки. Хорошо, если основа у неё будет керамическая. Главное – чтобы можно было подключать провод заземления своими руками.

У подобных решений есть свои преимущества:

  • Привлекательный внешний вид.
  • Меньше шансов того, что провода будут контактировать с влагой.

Если правильно использовать автомат, снабжённый системой аварийного отключения, то классическую схему можно упростить. Но на нашем рынке пока выпускают не очень много действительно качественных автоматов.

Особое внимание уделяется розетке, с которой непосредственно соединяется стиральная машинка. Главное – выбирать качественные изделия, обеспеченные максимумом защиты. На следующем этапе идёт соединение с водопроводом, канализацией.

Обеспечиваем защиту от сбоев

Качественное заземление – первый шаг на пути к тому, чтобы забыть о большинстве проблем. Но лишь в последнее время стали задумываться о правильном заземлении для розеток, которыми снабжаются приборы.

Действия описываются следующим образом:

  • На нужную стену дома выводим провод, который предназначен для заземления. Конец провода должен доставать до фундамента.
  • Кусок арматуры вбивается в землю, на глубину примерно до 2 метров. На поверхности должен торчать кончик, примерно на 30 сантиметров.
  • Концы провода должны быть полностью очищены от изоляции. Торчащие кончики требуется избавить от грязи, ржавчины. Оголённую часть провода надо крепко обмотать вокруг арматуры. Соединение можно скрепить небольшим количеством холодной сварки, чтобы всё было надёжнее.
  • Место соединение арматуры и провода качественно обматывают изолентой. Поверх арматуры накладывается кусок резинового шланга, обладающий соответствующим диаметром.
  • Подготовка правильного заземления на этом заканчивается. Теперь провод и розетка соединяются без проблем.

Дополнительные советы от специалистов

Подключение стиральной машинки ко всем коммуникациям – проблема со множеством решений. Но не все из них правильные. Некоторые даже наоборот, лишь ускоряют процесс естественного износа. Более того, они негативно сказываются на здоровье владельцев.

Потому стоит учесть такие нюансы при проведении работ:

  1. Заземляющие контакты никогда не надо соединять с батареями, либо магистралями газо-, водоснабжения.
  2. Можно использовать не только классическую фумленту, но и аналогичные материалы вроде лена и пасты. Они справляются с блокировкой протечек не менее эффективно.
  3. Стиральные машинки можно подключать не только к центральному водопроводу. Соединение допустимо и с обычными бочками, наполненными водой. Достаточно расположить резервуар так, чтобы он находился не менее 4 метров над уровнем самой техники. Расстояние, равное 1 метру, даёт давление в 0,1 атмосферу. Для функционирования машинки даже без насоса будет достаточно 0,4 атмосфер. Это неплохой вариант для частных домов и дач, где водопровод вообще отсутствует, либо он не может похвастаться стабильностью.
  4. Корпус устройства выставляется на основе использования строительного уровня. Причинами вибрации становятся малейшие перекосы.
  5. Кусочки резины или линолеума под ножки подкладывать точно не стоит. Только откручивание или закручивание самих ножек используется для грамотного регулирования высоты. Вибрация техники при работе центрифуги может пострадать от присутствия подложек. Регулирование ножек помогает, даже если сам пол стал причиной неисправностей.
  6. Транспортные болты не стоит выкидывать, потом они ещё могут пригодиться.
  7. Часто случается так, что шланги выпадают из ванной, когда монтируется временный слив. Лучше приобрести новый качественный шланг, обладающий подходящими характеристиками.

Заключение

Заземляющие провода не надо соединять с рабочими нулевыми проводами, если заземление в квартире или доме отсутствует в принципе. У большинства российских квартир действительно отсутствует отдельная защита. Подключение через УЗО, дифавтоматы будет оптимальным вариантом.

При этом заземление конденсаторов сетевого фильтра желательно отсоединить для обеспечения большей защиты. Обычно само заземление располагается рядом с вводом у питающего кабеля. Данную деталь легко найти внутри корпуса. Фильтры используются для защиты от определённого вида помех, но вероятность их появления меньше, чем поражения током.

Главное – следить за правильным расположением всех деталей. Они не должны подвергаться риску возгорания, подобные ситуации всегда кроют в себе дополнительные опасности. И могут нанести существенный урон, как здоровью, так и имуществу.

В наших электросетях, за исключением построенных в последние 2-3 года, провод «Земля» отсутствует, даже в щите всего 4 провода — три фазы и рабочий нуль, на квартиру дают одну из фаз и нуль. Какую бы лапшу Вам ни навешивали электрики насчёт необходимости третьего провода — они его всё равно проложат в параллель с уже имеющимся «рабочим нулём» и вместе с ним подключат к корпусу электрощита на лестнице. Есть в этом смысл? Если Вы учили в школе физику — ясно, что никакого!
Еще в середине 80-х, когда у нас появились первые стиральные машины-автоматы, в инструкциях к ним как вариант подключения рекомендовалось соединить прямо внутри розетки (но, разумеется, не вилки! ) ее заземляющие контакты с клеммой «рабочего нуля». Потом какой-то вумный чинуша такое подключение запретил — этот физику в школе недоучил явно!
Правда, при отсутствии настоящего заземления — хоть монтируй по нормам 80-х годов, хоть по нынешним — на корпусе машины оказывается рабочий нуль, потенциал которого иной раз отличается от потенциала земли — и при одновременном касании корпуса машины и водопроводного крана Вас будет бить током. В этом случае придется машину вообще не заземлять, сколь это ни печально. (Казалось бы, можно ее заземлить черезводопровод, но это-то действительно недопустимо: трубы на это не рассчитаны, электрические контакты в них ненадёжны, и в самом неприятном варианте — Вы можете долбануть соседа этажом выше или ниже) .

Стиральная машина — какой провод проложить?

История стиральной машины

У стиральной машины большая история.  Процесс стирки всегда занимал много времени  и физических сил. С самых давних времен в обществе были прачечные или люди выходили к реке, источнику большого количества воды.

Но промышленная революция привнесла свои коррективы и в этой сфере деятельности. Стирка стала обычным домашним делом. Теперь мало тех, кто стирает вручную.  В этом секторе хозяйства в наши дни обычно“хлопочет”  квадратный белый ящик. Достаточно забросить вещи в барабан,  засыпать стиральный порошок, нажать на кнопки компьютерной панели и, вуаля, процесс пошел. В это время можно заниматься другими важными делами. В общем, все современно.

Защита  от перепадов напряжения стиральной машины

Все производители стиральных машин стремятся повысить безопасность своей продукции. Учитывая перепады напряжения,  ведущий производитель SAMSUNG оснащает стиральные машины технологией Volt control . Зачем? Стремление обеспечить постоянный контроль напряжения, даже если скачки в ту или иную сторону будут отклонятся на 25%. Такую задачу ставят перед собой и другие изготовители стиральных машин. Что скрывать, качество  сервиса поставки электроэнергии в нашей стране, оставляет желать лучшего.

Пренебрегать дополнительной защитой от скачков напряжения не следует. Скачки могут превышать заложенную производителем  защиту. Какие меры можно предпринять? На вводном щите установите блок защиты от скачков — реле контроля напряжения, лучше устанавливать надежный. Или установите стабилизатор напряжения. Подобные меры защитят вас  от дорогостоящего ремонта.

Безопасность при подключении стиральной машины

Подключение стиральной машины к сети, ответственный момент. В среднем, стиральная машина потребляет 2000 Ватт. Старые электрические сети с алюминиевой проводкой, часто из-за избытка технических новинок, работают на пределе или в некоторых случаях выходят из строя. Лучший вариант — проложить отдельную линию электропроводки, сечением 2,5 квадрата по меди.Вести нужно не от ближайшей распределительной коробки (не решает проблему), проложить проводку необходимо до щитовой, где можно будет установить отдельный автоматический выключатель на 16 Ампер и желательно установить УЗО на 25 Ампер  30 мА.

Проложить следует не двухжильный провод, а трехжильный, третий проводник для заземления.

Если вы используете стиральную машину в ванной комнате, установите розетку с уровнем защиты не менее -IP44.

Чтобы осуществить грамотную и безопасную установку, вызовите толкового электрика, который проведет необходимые мероприятия по установке и электромонтажу стиральной машины.

Как проложить электрику для конвектора?

Оцените качество статьи:

Подключение стиральной машины к электросети своими руками

подключение стиральной машины к электросетиСтиральные машины – одни из самых важных приборов для современного дома. Потому каждый домашний мастер должен знать основные особенности, требования в данном направлении. Самостоятельное подключение стиральной машины к электросети позволит значительно сэкономить средства.

Марки кабеля, показатели мощности и сечения

Современные стиральные машины потребляют достаточно мощности, но производители стараются уменьшить этот показатель, насколько возможно. Средний уровень потребления доходит до 2500 Вт.

подключение стиральной машины к электросети

На задней панели устройства можно легко увидеть, какими характеристиками она обладает в этом плане. Информация часто содержится в сопроводительных документах. Чтобы определить сечение кабеля, стоит воспользоваться специальной таблицей. Они располагаются на специализированных сайтах.

подключение стиральной машины к электросети

Запрещено на практике использовать провода, для которых использованы следующие обозначения:

  1. ПУНП.
  2. АПУНП.

Если квартира снабжена только старой двухжильной проводкой, осуществляется замена на трёхжильный аналог.

Медная трёхжильная разновидность проводки больше всего подходит для осуществления подключения. Использование защитных дополнительных устройств – обязательное требование, такие правила подключения действуют при любых обстоятельствах.

подключение стиральной машины к электросети

Когда подходящее сечение выбрано, можно смело отправляться в магазин, чтобы приобрести изделие с подходящими характеристиками. Главное – выбирать только производителей с заслуженной репутацией.

Заземление: приступаем к установке

Подключение к электросети в принципе невозможно без использования заземления. Это связано и с тем, что такие устройства обычно располагаются в ванной. Для электрических приборов подобные места особенно опасны.

Многие производители начали выпускать изделия, у которых заземление имеется изначально. Отверстием для заземляющего контакта в этом случае снабжается вилка.

Подключаем к розетке

Розетка должна быть влагозащищённой, если именно она участвует в подключении. Современным требованиям в этой сфере должна отвечать как вилка, так и розетка. Схемы подключения легко найти на специализированных порталах.

розетка для стиральной машины

подключение стиральной машины к электросети

Главное – чтобы степень защиты у розеток была достаточно высокой. Допустимо выбирать те же приспособления, что используются при подключении к электрической сети насосов.

Стиральные машины: используем правильные УЗО

Стиральная машина обязательно должна быть защищена, если её устанавливают в ванной комнате. Тогда не обойтись без автоматических выключателей вместе с УЗО.

Эти устройства как раз и сделают эксплуатацию максимально безопасной, для каждого из членов семьи. Устройство просто будет отключаться от подачи тока, когда происходит поломка.

Проведение электрических коммуникаций для стиральных машин

Рассмотрим существующие качественные решения для данной проблемы. Первое, что нужно сделать – провести отдельный кабель с соответствующим сечением, напрямую от распределительного щита. В цепь так же включается автомат и заземление, устройство для аварийного отключения.

Вполне допустим вариант, когда подключаются к розетке для электроплиты. Её показателей должно хватать, чтобы справляться с действующими нагрузками. Трёхжильный провод отводится от розетки.

электрические коммуникации для стиральных машин

подключение стиральной машины к электросети

Если используются провода из разных металлов, то их соединяют специальными клеммами. Использование скручивания недопустимо.

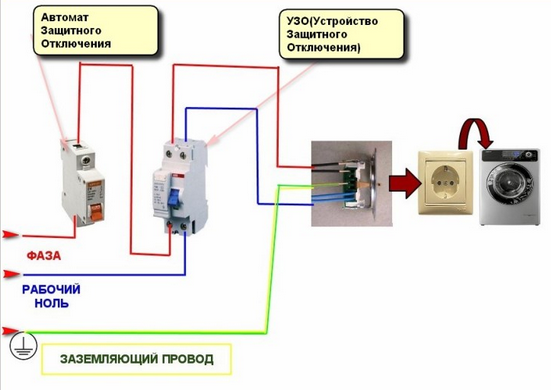

Как говорит стандартная схема подключения, далее идут работы со следующими компонентами:

  1. Автомат.
  2. Устройство аварийного отключения.
  3. Заземляющий провод.

Три жилы данного провода должны потом сойтись внутри одной евророзетки. Хорошо, если основа у неё будет керамическая. Главное – чтобы можно было подключать провод заземления своими руками.

подключение стиральной машины к электросети

Провода нужно стараться максимально прятать внутри специальных каналов. В пластиковых и алюминиевых коробах размещаются автомат, устройство аварийного отключения.

У подобных решений есть свои преимущества:

  • Привлекательный внешний вид.
  • Меньше шансов того, что провода будут контактировать с влагой.

Если правильно использовать автомат, снабжённый системой аварийного отключения, то классическую схему можно упростить. Но на нашем рынке пока выпускают не очень много действительно качественных автоматов.

Особое внимание уделяется розетке, с которой непосредственно соединяется стиральная машинка. Главное – выбирать качественные изделия, обеспеченные максимумом защиты. На следующем этапе идёт соединение с водопроводом, канализацией.

Обеспечиваем защиту от сбоев

Качественное заземление – первый шаг на пути к тому, чтобы забыть о большинстве проблем. Но лишь в последнее время стали задумываться о правильном заземлении для розеток, которыми снабжаются приборы.

заземление стиральной машины

Действия описываются следующим образом:

  • На нужную стену дома выводим провод, который предназначен для заземления. Конец провода должен доставать до фундамента.
  • Кусок арматуры вбивается в землю, на глубину примерно до 2 метров. На поверхности должен торчать кончик, примерно на 30 сантиметров.
  • Концы провода должны быть полностью очищены от изоляции. Торчащие кончики требуется избавить от грязи, ржавчины. Оголённую часть провода надо крепко обмотать вокруг арматуры. Соединение можно скрепить небольшим количеством холодной сварки, чтобы всё было надёжнее.
  • Место соединение арматуры и провода качественно обматывают изолентой. Поверх арматуры накладывается кусок резинового шланга, обладающий соответствующим диаметром.
  • Подготовка правильного заземления на этом заканчивается. Теперь провод и розетка соединяются без проблем.

Дополнительные советы от специалистов

Подключение стиральной машинки ко всем коммуникациям – проблема со множеством решений. Но не все из них правильные. Некоторые даже наоборот, лишь ускоряют процесс естественного износа. Более того, они негативно сказываются на здоровье владельцев.

Потому стоит учесть такие нюансы при проведении работ:

  1. Заземляющие контакты никогда не надо соединять с батареями, либо магистралями газо-, водоснабжения.
  2. Можно использовать не только классическую фумленту, но и аналогичные материалы вроде лена и пасты. Они справляются с блокировкой протечек не менее эффективно.
  3. Стиральные машинки можно подключать не только к центральному водопроводу. Соединение допустимо и с обычными бочками, наполненными водой. Достаточно расположить резервуар так, чтобы он находился не менее 4 метров над уровнем самой техники. Расстояние, равное 1 метру, даёт давление в 0,1 атмосферу. Для функционирования машинки даже без насоса будет достаточно 0,4 атмосфер. Это неплохой вариант для частных домов и дач, где водопровод вообще отсутствует, либо он не может похвастаться стабильностью.
  4. Корпус устройства выставляется на основе использования строительного уровня. Причинами вибрации становятся малейшие перекосы.
  5. Кусочки резины или линолеума под ножки подкладывать точно не стоит. Только откручивание или закручивание самих ножек используется для грамотного регулирования высоты. Вибрация техники при работе центрифуги может пострадать от присутствия подложек. Регулирование ножек помогает, даже если сам пол стал причиной неисправностей.
  6. Транспортные болты не стоит выкидывать, потом они ещё могут пригодиться.
  7. Часто случается так, что шланги выпадают из ванной, когда монтируется временный слив. Лучше приобрести новый качественный шланг, обладающий подходящими характеристиками.

Заключение

Заземляющие провода не надо соединять с рабочими нулевыми проводами, если заземление в квартире или доме отсутствует в принципе. У большинства российских квартир действительно отсутствует отдельная защита. Подключение через УЗО, дифавтоматы будет оптимальным вариантом.

При этом заземление конденсаторов сетевого фильтра желательно отсоединить для обеспечения большей защиты. Обычно само заземление располагается рядом с вводом у питающего кабеля. Данную деталь легко найти внутри корпуса. Фильтры используются для защиты от определённого вида помех, но вероятность их появления меньше, чем поражения током.

Главное – следить за правильным расположением всех деталей. Они не должны подвергаться риску возгорания, подобные ситуации всегда кроют в себе дополнительные опасности. И могут нанести существенный урон, как здоровью, так и имуществу.

Вам также будет интересно почитать:

Как подключить стиральную машину к электросети правильно: 4 требования к установке

Рейтинг автора

Написано статей

Автор статьи

Мастер с 12-летним стажем. Ремонт стиральных машин и холодильников.

Просмотров: 120

Опубликована: 18-10-2018

Изменена: 18-10-2018

Время на прочтение: 4 минут

У этой статьи: 0 комментариев(я)

Техника куплена и установлена, осталось завершить последние приготовления и запустить работу. Одним из важных этапов подготовки является подключение стиральной машины к электричеству. Наверное, большинство из нас считает, что достаточно включить вилку в розетку и все дела. Но это не так, лучше сразу подготовить стиралку к работе по правилам, чем потом заниматься ремонтом.

Подключение СМА к электросети

Как правильно подключить СМА к электричеству: правила и запреты

Соединение с сетью проводится только после организации всех коммуникаций. Сначала машинка устанавливается по уровню на ровной и твердой поверхности. Затем снимаются транспортировочные болты в задней части корпуса. После подключаются водопроводные и сливные шланги.

Схема правильного монтажа СМА

Подготовительный этап закончен. Завершает цепочку подключение к электросети. Не все так просто, как кажется на первый взгляд. Стоит соблюдать требования к установке.

  1. Запрещается использовать удлинители. Кабель стиралки не дотягивается до розетки? Придется переставить технику либо организовать ближайшую розетку. Вилка должна иметь качественный контакт с розеткой. Провода СМ обладают мощностью более 2 кВт, поэтому при включении в удлинитель (переноску) случаются теплопотери. В результате контакты нагреваются, что приводит к возгоранию.

Для запитки СМА - удлинители запрещены

  1. Обязательно выполнять заземление. Это связано с устройством машинки. На ее корпусе скапливается потенциал в 110 Вольт. При наличии заземления эти 110 В уходят в землю. Почему производители создали такую конструкцию? Дело в работе фильтра помех, который выравнивает отклонения сети (смотрите схему). Поэтому при касании корпуса влажными руками вы можете ощущать небольшое покалывание. Без заземления эти «покалывания» обернулись бы серьезными поражениями током.

Смеха устройства фильтра помех

  1. При установке в ванной обязательна организация влагостойкой розетки. Эксплуатация техники, которая работает с водой и электричеством, уже опасна. А если розетка находится возле ванной или душевой кабинки — риски возрастают. Поэтому розетка должна быть только влагостойкой. После работы вилка вытаскивается и отверстия закрываются заглушкой.

Влагостойкая розетка

  1. Использование УЗО и дифавтомата. Обязательно ли использовать два устройства? Да. Если УЗО предохраняет технику от поломки при скачке напряжения, то дифавтомат защищает пользователя от поражения током при пробое на корпус. Такое случается во время внутренней поломки деталей СМА.

Учитывайте наши рекомендации, чтобы избежать опасностей при работе с электричеством. Переходим к подготовке и практике.

Как подключить стиральную машинку к сети?

Начните с подготовки. Изначально составляется план прокладки кабелей, который учитывает особенности подключения техники. Если изначально учесть и просчитать все нюансы, впоследствии не придется заново штробить стены.

Мощность подключения и выбор кабеля. У разных моделей мощность отличается. Уточнить значения можно посмотрев на заднюю стенку корпуса. На наклейке указаны показатели. Обычно они не превышают 2500 Вт. Сравните данные в таблице, чтобы подобрать провод подходящего сечения.

Таблица выбора кабелей

Обычно используется трехжильный медный провод сечением 2–3 мм.

Также вам понадобятся подходящий УЗО, дифавтомат и расходные материалы: клеммы, кабели, хомуты.

Важно! Выбирайте качественную схему подключения.

Во время работ придерживайтесь схемы проводки стиральной машины. Возьмите кабель, который вы подобрали конкретно под потребности машинки. Проведите его от электрического щитка к автоматической цепи, УЗО и заземлению. Этапы показаны на картинке ниже:

Схема защиты СМА

Важно! Соединение медных и алюминиевых проводов выполняется только через клеммы. Скручивать их между собой запрещается!

Если щиток находится вне помещения, подвести можно к розетке электрической плиты. Также подключается дифавтомат, УЗО и заземление. Все соединения сходятся в защищенной розетке европейского типа.

Порядок установки розетки с заземлением

Чтобы обезопасить себя и свою технику, организуйте правильное заземление. Если в новых домах оно уже предусмотрено по закону, то в старых постройках приходится заниматься подключением самостоятельно.

  • Заведите заземляющий провод от розетки до фундамента снаружи здания. Прокладывайте путь по стенке.
  • Установите в землю металлический штырь на глубину двух метров. Верхушка штыря над землей должна быть не менее 30 см.
  • Зачистите места соединений от изоляции и ржавчины.
  • Намотайте жилы провода на штырь. Чтобы закрепить соединение, используйте сварку.

Штырь и кабель заземления

  • Для защиты от погодных условий замотайте установку изолентой и наденьте резиновый колпак.

Работа окончена. Осталось включить вилку в розетку и запустить первую стирку. Безопасное проведение электрических соединений показано на видео:

Не пренебрегайте правилами и требованиями специалистов. Если вы ни разу не работали с электрикой, лучше обратиться к мастеру.

Подключение стиральной машины к электросети SW19.ru

Многие мастера занимаются и установкой бытовой техники, следует строго соблюдать требования ПУЭ, не идти на поводу безграмотных хозяев, делать так, как требуется или НИКАК, последствия могут быть — мало не покажется!

Располагать автомат или розетку в удобном для отключения бытовой техники месте. Немного отклонюсь от электрической темы (Тоже и с краном подачи воды. Краны устанавливать в доступном месте с металлической ручкой, пластмассовые ломаются, последствия известны. [b]КОНЕЦ[/b] шланга слива при входе в канализацию (трубу большего диаметра) [b]не ниже ~ 60 см.[/b] Иначе возникновение «сифона» дело времени, не относится к машинам с антисифоном).
Подключение стиральной машины к электросетям
Автоматы защиты ставить впритык к потребляемому току. Ток срабатывания по КЗ у автоматов до 10 номиналов.

Прим. автомат 10ампер ток КЗ 100ампер, а у автомата 16 ампер ток КЗ уже 160 ампер!

Соответственно и сечение проводов нельзя занижать, чтобы автомат успевал отключиться до появления дыма от перегрева проводов, использовать кабель в двойной изоляции, для него не нормируется высота прокладки. При прокладке в кабель каналах использовать многожильный кабель, допускающий минимальные радиусы изгиба, по ПУЭ нормируются радиусы изгиба одножильных кабелей.

Для влажных помещений (помещения с повышенной опасностью) проводку устанавливать через УЗО (ПУЭ). Заодно используя НОЛЬ (N) перед УЗО мы получаем третий провод (PE) – защитный провод зануления в «Евро» розетке для подключения КБТ, если не использовать УЗО то провод зануления надо (по ПУЭ) протягивать от щита с соединением под отдельный от НОЛЯ болт.

Вообще, считаю установку УЗО обязательным на КБТ. При возникновении утечек УЗО начинает отключать нагрузку, и мастер устраняет дефект до возникновения Бабаха, самый яркий статистический пример — стиралки Бош, у которых прогорают ТЭНы с КЗ и в половине случаев еще и страдает электроника, ремонт выходит?

На Канары дешевле съездить!

При прокладке проводки исходить из требования надежности контакта, Очень характерно поведение СМА при слабом контакте в сети питания – при включении клапанов, моторов, то есть нагрузки с реактивной составляющей, машина через секунды останавливается и затем следующая попытка начать работу и так бесконечно, а на модуле упрвления визуально это никак не отражается. Встречал такой анекдот даже на столбе ввода в многоквартирный дом. При этом приборы с чисто активной нагрузкой (Утюги, чайники т.п.) работают без нареканий

В распаячных коробках все соединения пропаивать, если встречаются медь + алюминий, это гальванопара, напрямую соединять нельзя только через сжимы (в скрутках со временем происходит окисление соединения, увеличение сопротивления и как следствие нагрев, далее наклонная плоскость в сторону пожара), все сжимы затягивать до предела для исключения слабого контакта, использовать сжимы из термореактивной пластмассы, а не из китайского полиэтилена, который при малейшем нагреве плавится. Обязательно пропаивать все сращения проводов в СМА, изолировать термоусадочными трубками не использовать скрутки проводов и изоленту (раскручивается, расклеивается и сползает – не предназначены для повышенных температур и вибрации) . При изоляции сращений проводов в духовках, пробоях изоляции проводов свечей электророзжига газовых поверхностей и плит пользоваться силиконовой изолентой, плюсы: высокая термостойкость, супер — диэлектрик, самовулканизируется и превращается в монолит, из минусов: мала механическая прочность, необходимо учитывать при использовании, поэтому не годится в СМА.

Интернет-магазин запчастей для бытовой техники

Подключение стиральной машины к электричеству.

Стиральная машина-автомат уже давно перестала восприниматься простыми людьми как предмет роскоши. Ритм жизни современного человека, оставляет не слишком много времени на домашние хлопоты. Стиральная машина-автомат позволяет освободить достаточный промежуток времени на другие дела. Но свою функцию помощника, машинка начнёт выполнять лишь после момента подключения её к системам питания. Конечно, самый простой способ подключить машинку-автомат – это воспользоваться услугами профессионалов. Но сегодня мы поговорим о том, как подключить стиральную машину к электричеству своими руками.

Кто-бы не проводил такие работы, есть правила безопасности, которые необходимо соблюдать. Первый вопрос, который возникнет перед хозяином такого бытового прибора, где установить машину. Самые распространенные места – кухня и ванная комната.

Дальше начинается непосредственное подсоединение стиральной машины к системе канализации, водопровода и электросети. Больше всего нарушений встречается при самостоятельном подключении стиральной машины к электросети.

Самые бесшабашные специалисты решают возникшую проблему с помощью обыкновенного удлинителя  или «переходников» для евровилок (фото 1-2). Такое решение является весьма опасным.

Рассмотрим, как правильно произвести подключение стиральной машины  к электричеству в ванной комнате. Само наличие розетки в данном помещении небезопасно, поэтому рекомендуется устанавливать её с соблюдением всех имеющихся норм.

Для защиты стиральной машины рекомендуется в схеме подключения использовать УЗО (устройство защитного отключения) и автоматы известных производителей (фото 3-5).







Многие мастера при самостоятельном подключении данного бытового прибора   используют уже имеющиеся розетки. Делать этого не нужно. Наши старые розетки, да и вся электропроводка, не рассчитаны на приборы большой мощности.

Для машины-автомат понадобиться отдельная розетка на 10-16 А с контактом заземления.

Также категорически запрещается подсоединять провод заземления к контакту нейтрального провода в розетке, радиатору отопления или к водопроводной трубе (фото 6).

При сбое в электрощите или сети, стиральная машина, батарея, труба окажутся под напряжением 220 В. Такая ситуация смертельно опасна для окружающих и уголовно наказуема.



Подключение стиральной машины к электросети с заземлением

Подробно рассмотрим все этапы работ на конкретном примере.

Каким проводом подключать стиральную машину к электросети?

Самый лучший и безопасный вариант подключения стиральной машины с помощью отдельного кабеля (фото 7). Провести его можно от распределительного электрощита.

Если вы используете электрическую плиту, то машину можно подключить к этой розетке (фото.8).

Делаем отводы от розетки из алюминиевого провода, к которому подключена электроплита (фото 9). Как правило, они имеют достаточную мощность, чтобы выдерживать современные приборы. Рассчитываем необходимую длину кабеля и его сечение, учитывая, что допустимый ток для медного провода на 1 кв. мм. сечения — 8А, а алюминиевого — 6А. Зная мощность стиралки, можно сказать, что ток будет в пределах 10А.  С учетом всех требований и особенностей подключения подойдёт кабель 3х2,5мм2с медными проводами. Кабель обязательно используется трёхжильный.

Проводка в наших домах довольно старая и выполнена алюминиевым проводом. Поэтому, перед мастером возникает задача соединения двух видов проводов. Напоминаем, что напрямую медный и алюминиевый провода не соединяются (фото 10).

Самый удобный, надёжный способ их соединить — клеммные соединения типа «орешки» (фото 11).

Вот как это выглядит: красиво и надежно (фото 12).

При этом, обязательно определяем фазовый провод (фото 13).

Чтобы кабель подключения не мешал и выглядел достаточно эстетично, необходимо его спрятать. Для этих целей используем кабель-каналы ( фото 14),

плинтуса (фото 15),

зазоры между дверной коробкой (фото 16)

и наличником (фото 17).



Устанавливаем УЗО, автоматы вне ванной комнаты (фото 18).  Через автоматы лучше пропустить фазовый и нулевой провод на тот случай, если местные электрики перепутают фазовый и нулевой провод, а такое случается не редко . В этом случае наша стиралка не сгорит.

Сверлим в стене сквозное отверстие и заводим кабель в ванную комнату (фото 19).

Устанавливаем розетку подальше от ванной и рукомойника, чтобы на нее не попадала вода. В данном случае необходима пыле-влагонепронецаемая розетка с защитной крышкой (фото 20).

Теперь, когда все готово, вставляем вилку в розетку, включаем тумблер на автомате и приступаем к стирке.

Надеемся, что данная статья поможет вам осуществить подключение стиральной машины к электричеству без помощи электрика.

Схема подключения стиральной машины к электросети

Подключение стиральной машины к электросети


Как правило, в условиях гарантии на бытовую технику оговаривается, что она не распространяется на вышедшие из строя технические устройства по причине неправильного подключения.

Интересно, что при этом сами магазины предлагают воспользоваться услугой по подключению с вызовом их собственного «мастера», который может оказаться водителем, грузчиком или экспедитором, не имеющим соответствующих знаний и допуска к таким работам.

Поэтому прежде, чем подключать к электрической сети стиральную машину-автомат, вам следует знать, как выполняется такое подключение, чтобы проконтролировать все этапы выполнения необходимых работ. А еще лучше, найти специалиста, который выполнит подключение с соблюдением всех требований.

Общие требования к подключению стиральной машины

Розетка, в которую будет включаться стиральная машина, должна иметь заземляющий контакт.

Стиральные машины обычно имеют мощность позволяющую включать их в обычные бытовые электрические розетки с заземляющим контактом.

Место установки стиральной машины должно быть ровным и не скользким. Наилучшее решение – установка на пол, покрытый напольной керамической плиткой, с подложенным под машину резиновым ковриком, играющим роль амортизатора.

Требования безопасности к электропроводке и розеткам

В соответствии с ПУЭ ванная классифицируется, как влажное помещение, в котором предъявляются особые требования к электропроводке .

Во многом это связано с тем, что во влажном помещении вероятность получить удар током повышается, а кроме того, в ванной часто люди находятся в раздетом виде, что также повышает риск.

Электропроводка к розетке, в которую будет включаться стиральная машина, должна быть скрытой. Запрещается прокладывать провода с металлической оболочкой без покрытия изоляцией, а также прокладка проводки в металлических трубах или рукавах.

Все электророзетки, устанавливаемые в ванной, должны иметь степень защиты не менее IP44 и иметь крышки, закрывающие контакты, когда розетка не используется.

В ванной запрещено размещать электрощитки, распределительные коробки и выключатели.

Для защиты от удара электротоком должно предусматриваться заземление (зануление), выравнивание потенциалов или защитное отключение.

Наиболее целесообразным является устройство заземления и защитного отключения. Заземление при этом ни в коем случае нельзя выполнять с использованием водопроводных труб, так как в случае, если на трубу попадет высокое напряжение, возможен смертельный удар током. Если квартирный электрощиток заземлен, то от него следует проложить заземляющий провод до ванной комнаты. Сечение заземляющего проводника должно быть больше или равно самому большому сечению провода, используемого в квартире.

Электрическая схема подключения стиральной машины показана на рисунке ниже.

Устройство защитного отключения

Очень желательно установка устройства защитного отключения, за доли секунды обесточивающего цепь в случае прикосновения к открытым токонесущим частям проводки.

Сила тока утечки, необходимая для его срабатывания, должна быть ниже, чем на общем квартирном щитке. Это делается для того, чтобы обесточилась только ванная.

Выбирая УЗО, нужно учитывать могут ли подключаемые устройства давать постоянный ток утечки или только переменный. В первом случае используют УЗО типа А, во втором – типа АС.

Каким кабелем подключать стиральную машину к сети?

Розетка, в которую будет включаться стиральная машина-автомат, должна запитываться кабелем с медной жилой в двойной негорючей изоляции.

Медный провод долговечнее алюминиевого и имеет меньшее сечение при тех же токах. Провод не должен быть многожильным.

***
Соблюдая эти несложные правила, вы сможете подключить к электрической сети стиральную машину с соблюдением всех норм и требований безопасной эксплуатации.

Поделитесь этой страничкой в соцсетях:

Подключение стиральной машины к электричеству

Любую бытовую технику необходимо не только правильно выбрать и установить, но еще и корректно подключить к электросети. Чтобы подключение стиральной машины к электричеству осуществить правильно, необходимо знать некоторые важные моменты данного процесса. Любая малейшая ошибка в соединении проводки может повлечь за собой серьезную аварию, небезопасную для здоровья пользователя и окружающих. В этой статье мы расскажем, как правильно установить моющий агрегат самостоятельно без помощи мастеров.

Как подключить стиральную машину к электричеству?

В первую очередь, нужно определиться с подходящим местом расположения стиральной бытовой техники. Для этого необходимо, чтобы были доступны следующие коммуникации:

При подключении к электросети, важно предупредить вероятные аварийные ситуации. Для это со всей ответственностью отнеситесь к выбору и установке:

Розетка для стиральной машины

Многие подключают технику для стирки в уже существующую розетку или используют удлинитель. Но делать этого крайне не рекомендуется во избежание пожароопасных ситуаций, так как старая розетка и проводка может быть не рассчитана на приборы такой большой мощности.

Какие же требования существуют относительно точки подключения:

  • Розетка для стиральной машины-автомат должна быть отдельная, на 10-16 А с контактом заземления.

Важно! Провод заземления категорически запрещается подсоединять в розетке к контакту нейтрального провода, водопроводной трубе или радиатору отопления. При сбое в электросети или щитке машина для стирки, труба или радиатор окажутся под напряжением 220 В, что представляет собой очень опасную ситуацию для жизни и карается уголовной ответственностью.

  • Розетка должна иметь определенную степень защиты, о чем говорит буквенная маркировка IP и последующий ряд цифр. Именно они помогут понять, какой защитой обладает изделие. Первая цифра говорит о степени защиты от пыли, вторая — степень защиты от влаги.

Важно! Для бытовой техники такого назначения необходимо выбрать изделие с высокой защищенностью, например IP 55. Такая розетка стиральной машины-автомат имеет крышку и шторку, а в середине нее установлен дополнительный уплотнитель, оберегающий от попадания воды.

  • Существуют розетки со встроенным защитным устройством отключения. Такое приспособление понадобится на тот случай, если не удалось установить автомат.
  • Монтировать электророзетку надо так, чтобы она располагалась не близко к водо- и теплоснабжению, а также вдали ванной или прочих сантехнических установок.

Важно! Не устанавливайте розетки на холодные стены дома (выходящие на улицу или в подъезд), так как на них есть вероятность образования конденсата.

  • Также следует учитывать высоту размещение розетки. Она должна быть не ниже, чем 60 см от пола.

к содержанию ↑

Электропроводка для стиральной машины

Прежде чем перейти к выбору автомата, следует проложить отдельную электропроводку и подключить ее к электрощиту. Для этого надо учесть некоторые моменты:

  • Проводка должна подходить по всем расчетам и параметрам к устанавливаемому прибору.
  • Наилучшим вариантом считается медный трехжильный провод с сечением 2,5 мм. Такая проводка сможет выдержать большую нагрузку. Таким образом, вы избежите нежелательных поломок и аварийных ситуаций.
  • Одну жилу провода необходимо использовать в качестве заземления, подключив к заземленной нити электрощита.

Важно! Чтобы провода по квартире имели более эстетический вид и не мешали, можно спрятать их под кабель-каналы, плинтуса, в зазоры между дверной коробкой и наличником.

Какое УЗО поставить на стиральную машину?

Устройство защитного отключения (УЗО) сделает розетку для стиральной машины безопасной. Оно прекращает подачу тока в случае, когда происходит его утечка. УЗО бывает как совмещенным с автоматом защитного отключения (дифавтомат), так и отдельным. Также устройство может быть сразу встроено в розетку.

В любом случае данная деталь очень важна при подключении стиральной машины к электричеству, особенно, если оно происходит в комнате с повышенной влажностью.

Важно! УЗО предназначено для многоразового пользования. Его нет необходимости менять после возникновения утечки электричества, как в случае с плавкими предохранителями.

Состоит устройство из следующих элементов:

  • корпус;
  • трансформатор;
  • механизм, разрывающий электрическую цепь;
  • механизм, который производит самотестирование;
  • в новейших приборах присутствует также электромагнитная отсечка.

Устанавливается УЗО перед автоматом.

Важно! Для безопасного подключения стиральной машины к электричеству рекомендуется выбирать устройство защитного отключения с током отсечки в 10 мА. Рабочий ток УЗО однозначно должен быть больше, чем ток вводного автомата.

Какой автомат поставить на стиральную машину?

Помимо УЗО, необходимо также установить отдельный автомат для защитного отключения. Этот прибор защитит ваш агрегат и проводку от короткого замыкания. Чтобы понять, какой автомат нужен для стиральной машины, следует обратить внимание на такие критерии:

  • Обязательно нужно учитывать нагрузку сети, то есть выяснить, сколько приборов будут питаться одновременно от одной розетки.
  • В расчет необходимо включить также сечение кабеля.

Важно! Для агрегата такого назначения с правильно выбранной проводкой, розеткой и УЗО подойдет автомат на 16 мА. Это обеспечит безопасность использования всех подключенных приборов.

После окончательного определения, какой автомат на стиральную машину установить лучше всего, можно перейти к непосредственному подключению самого агрегата.

Применяя полезные рекомендации из этой статьи, вы сможете без особых проблем выполнить подключение стиральной машины к электричеству. Но если вы никогда самостоятельно не работали с электропроводкой, то надежнее будет пригласить в дом мастера-электрика. Помните, в подобных делах важную роль играет безопасность и качество выполненной работы, и от этого зависит не только длительность эксплуатации бытовой техники, но и жизнь всех жильцов дома.

Правильное подключение стиральной машины к электричеству

На сегодняшний день стиральная машина является важнейшим бытовым прибором в доме. Она стала помощницей практически каждой хозяйки. Именно поэтому мы считаем, что вы должны знать, как подключить стиральную машину. Если вы самостоятельно сделаете подключение стиральной машины к электросети, тогда сможете значительно сэкономить свои средства.

Вам также следует помнить, что подключение стиральной машины это ответственный шаг и вам обязательно необходимо соблюдать технику безопасности. Большая часть работ заключается в подсоединении проводов.

Мощность, сечение и марка кабеля

Большинство стиральных машин имеют небольшую мощность. Средняя мощность может достигать 2500 Вт. Показатели мощности именно своей стиральной машины вы легко сможете просмотреть на задней панели устройства. Информация также может содержаться в документах на стиральную машину. Для определения сечения кабеля вам необходимо рассчитать данные по таблице. Вот таблица с помощью которой вы быстро определитесь с необходимым сечением. При подключении вытяжки тоже используйте эту таблицу.

Вам также следует помнить о том, что нельзя применять провода марки ПУНП и АПУНП. Если в вашей квартире имеется старая двухжильная проводка, тогда ее необходимо заменить на трехжильную. Подключение стиральной машины должно осуществляться с помощью медной трехжильной проводки. Также при подключении вам обязательно необходимо использовать защитные устройства.

После определения сечения вы смело можете отправляться на рынок и выбирать необходимый провод. Мы советуем вам выбирать товары только от известных производителей.

Установка заземления

Подключение стиральной машины к электросети без заземления является невозможным. Это потому что обычно устройства располагаются в ванной. Как все уже знают ванная – это место особой опасности для электрических приборов. Многие производители уже начали выпускать продукцию, которая имеет заземление. Вилка питающего шнура уже имеет отверстие для заземляющего контакта.

Подключение стиральной машины в розетку

Если подключение вы собираетесь осуществлять в розетку, тогда она обязательно должна быть влагозащищенной. Также если машинка имеет вилку с заземлением, тогда и розетка должна отвечать этим требованиям. Вот схема подключения стиральной машины к электросети:

Розетка обязательно должна иметь высокую степень защиты. Используйте такие же розетки, как и при подключении насоса к электросети .

УЗО для стиральной машины

Если стиральная машина располагается в ванной, тогда она обязательно должна быть защищена. В этом случае вам необходимо будет установить УЗО и автоматические выключатели.

Эти устройства точно смогут обеспечить надежную защиту не только для вас, но и для вашего устройства. В результате поломки электросети устройство автоматически будет отключено от подачи тока. У нас существует раздел, который посвящен этим устройствам. Переходите в него и изучайте.

Запрещено при подключении

Вот основные рекомендации, которые не следует выполнять, когда производите подключение стиральной машины:

  • Нельзя соединять корпус стиральной машины с трубами отопления.
  • В розетке нельзя делать перемычки между нулем и заземляющим контактом.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
