Содержание

Сечение провода для розеток

Задумали поменять проводку или просто дополнить новыми точками и не знаете с чего нужно начинать. Вначале нужно подсчитать мощность всех приборов и определится с сечением провода для розеток, после чего можно накидать план на листок бумаги, а затем начертить на стене места, где будут проходить кабеля и подсчитать их метраж. Но сначала нужно определить в каком состоянии находится старая проводка, можно ли ее дополнить, подключив новые ветки. Такой вариант будет самым экономичным.

При осмотре вы обнаружили, что проводники от щитка находятся в аварийном состоянии или они не рассчитаны на дополнительную нагрузку, то рекомендуется установить новые. Более надежными и прочными являются медные провода, ну обо всем по порядку.

Расчет будущей нагрузки

Чтобы все было правильно необходимо сделать расчет, сколько приборов будут запитываться в каждой комнате, от этого и будет зависеть, какого сечения покупать провод. Если сумма всех приборов составляет до 3кВт, то достаточным будет проводник сечением 2,5 мм

2. Для кухни, где оборудование потребляет большое количество энергии, правильным будет протянуть отдельную ветку сечением жил у кабелей от 4 до 6 мм квадратных, в зависимости, какая у вас плита и оборудование.

Что получается в итоге от щитка на розетки пойдет провод толщиной 2,5 мм2, на кухню и в ванную, если там стоит водяной котел, кабеля должны быть не менее 4 мм квадратных. На освещение комнат вполне хватит сечения 1,5 мм2. Не забывайте про заземления, которое должно быть обязательно на кухонных розетках и в ванной комнате.

На всех приборах пишется потребляемая мощность, этикетку можно найти на обратной стороне или под крышкой. Если по каким то причинам не нашли наклейку, то можно посмотреть в паспорте или интернете. После подсчета потребляемой мощности следует заглянуть в таблицу и выбрать провод нужного диаметра.

Как советуют бывалые электрики, провода нужно брать с запасом, то есть к полученному метражу прибавляется 10%. Например, у вас получилось 20 метров кабеля, прибавляем 2 метра запаса. Такой расчет будет полезен, если вы где-то ошиблись, вам не придется экономить или бежать в магазин за 1 метром провода.

Какой тип и марку проводника выбрать под розетку

При выборе провода нужно обратить внимание на тип, марку проводников. На строительном рынке сегодня можно встретить большое количество контрафактной продукции, поэтому нужно быть предельно осторожным, от этого зависит безопасность вашего дома. Не покупайте провод ПУНП (провод универсальный плоский) для монтажа розеток, безопаснее будут такие марки:

  • ВВГ — кабель с двойной изоляцией на основе ПВХ, не имеет способности к самозатуханию. Подойдет для розеток.
  • ВВГнг — провода, изолированные, ПВХ с двойной защитой, последнее в абвиатуре «нг» говорить, что у провода поливинилхлоридная изоляция препятствует горению. Рекомендуется использовать кабель в деревянных помещениях.
  • ВВГнг-LS — в этом случае применяется безгалогенный ПВХ (поливинилхлорид), который не способен выделять дым. Такие провода можно применять в детских комната и учреждениях, при коротком замыкании дети не надышатся едким дымом.
  • NYM — (N) немецкое качество (Y) изолированный ПВХ (M) монтажный кабель. Дорогой аналог ВВГнг от немецких разработчиков.

Конечно, эти провода отличаются по цене, но на безопасности экономить не нужно. Чтобы лучше вам понят, для каких потребителей, какие провода ставить приведем пример:

  • Для стиральных машин, компьютеров и других приборов с небольшой мощностью подойдут провода для розеток ВВГ сечением 3*2,5 мм2. Цифра «3» обозначает количество проводов в обмотки.
  • Для подсоединения электроприборов с высокой мощностью в трехфазной сети, духовой шкаф, насос, необходимо применять ВВГ 5*2.5 мм2.
  • В деревянном доме подключать к розеткам рекомендуется ВВГнг 3*2.5 мм2.
  • Существуют различные светильники и бра под розетки, в этом случае сечение и количество провода для розеток может быть 3*1.5 мм2.

Подробнее о подборе провода для розеток смотрите в этом видео:

Подготовка к прокладке кабеля

Рассчитав мощности каждой комнаты, затем необходимо по таблице подобрать нужные провода и блокировочные автоматы. Заглядывая вперед, следует учесть, что в будущем, возможно, будут проводиться какие-нибудь работы, например, поменять люстру или установить натяжной потолок, все это требует отключения света. Чтобы избежать обесточивания квартиры следует установить на каждый участок свой автомат.

Прокладывая кабель для розеток, фотографируйте места укладки проводов и протоколируйте подробным описанием с точностью до миллиметра. Довольно часто случается при ремонте или установки, каких-либо элементов, вовремя сверление перфоратором задевают провода и обесточивают комнату. Чтобы исправить этот инцидент потребуется много времени и нервов, поэтому следует заранее предостеречь.

Высверливание отверстий под розетки

Когда все размечено, посчитано и куплено можно приступать к главному – штробление, сверление и подключение. У некоторых возникнет вопрос – сколько розеток делать в комнате, и на каком расстоянии от пола? Своевременный вопрос и нужный, в каждой комнате рекомендуется не менее 3 розеток, для удобства, и не рядом, а на каждой стене, чтобы не было потом лишних проводов на полу. На кухни, как правило, делают сдвоенные или строенные и располагаются над рабочими столами, а для холодильника и плиты снизу на расстоянии 30 см от пола. Выключатели по последнему стандарту устанавливаются на расстояние 80-90 см. Но для удобства лучше всего на высоте опущенной руки.

Инструмент

Чтобы не суетиться в процессе работы, следует заранее приготовить весь инструмент в одно место. Для штробления и высверливания нам понадобятся:

  1. Рулетка и спиртовой маркер.
  2. Лазерный или пузырьковый строительный уровень.
  3. Перфоратор с алмазной коронкой по бетону и насадка в виде зубила.
  4. Болгарка с алмазным диском.
  5. Перчатки, спецодежда и респиратор.

Размеченные линии прорезаются болгаркой, после чего перфоратором с насаженным зубилом выбиваются вырезанные куски. Если приноровится, то можно быстро выполнить эту работу. Затем на запланированном месте при помощи уровня отмечается центр розетки и высверливается ниша алмазной коронкой. Во время работы инструмент нужно держать ровно, в противном случае стакан и розетка криво встанут. Не забываем про распределительные коробки, которые тоже должны быть встроены в стену.

Заключительный этап

Провод, уложенный в штробу, фиксируется несколькими способами, замазывается гипсом или при помощи специальных хомутиков которые вставляются в высверленное отверстие, а потом замазывается гипсом. По концам проводы должны висеть с запасом, для того чтобы подключаться к розетке и распределительной коробки было удобно. Провода должны плотно скручиваться, затем изолироваться.

Все работы должны производиться с точностью, особенно аккуратно нужно подходить к соединениям, провода должны быть зажаты так чтобы не было между ними просвета, в противном случае в проблемных местах будет искрить и греется.

При выборе розеток обращайте внимание на способ крепления для проводов. В импортных моделях можно найти устройство для зажима зачищенного кабеля. Благодаря такой розетке вы значительно сэкономите свое время на монтаже, ну и главное, такое крепление переносит большие нагрузки. Для ванной комнаты рекомендуется поставить УЗО с утечкой тока 10 мА.

Работа, кажется не сложная с первого взгляда, но для новичка будет сложным выполнить все правильно. Поэтому рекомендуется вначале подготовиться, для этого можно посмотреть видео и потом попробовать сделать все самому. Но если неуверены и сомневаетесь в своих силах, то не следует рисковать, сегодня много хороших специалистов, которые выполнят такую работу быстро и качественно.

Сечение кабеля для розеток в квартире, какой марки выбрать, нормы ПУЭ

Ремонт в доме, при котором производится замена старой электропроводки, либо строительство своего дома, требует некоторых знаний в области электричества. Причиной пожара часто служит именно электропроводка.

Желание сэкономить, самонадеянность могут нанести непоправимый вред не только имуществу, но и жизни человека. Поэтому прежде чем покупать и устанавливать электрический кабель, необходимо произвести ряд действий и расчетов, в том числе определить сечение кабеля для розеток.

Почему именно розеток? Они являются основными потребителями, если не брать во внимание специальные устройства, подключаемые через автоматы.

Как рассчитать будущую нагрузку

Расчет нагрузки осуществляется по устройству, обладающему наибольшей мощностью.

Современные домашние сети имеют разделенное питание по категориям. Так, линия освещения запитывается от отдельного автомата, розетки общего назначения – от своего, например, мощная печь будет иметь свою, отдельную линию.

Если такая схема реализована, тогда стоит рассчитать кабель для каждой категории. Так, для освещения без мощных уличных прожекторов и специализированных фотолабораторий достаточно взять медный провод сечением 1,5 мм2.

Для розеток потребуется кабель сечением минимум 2,5 мм2, а для более мощных приемников необходимо воспользоваться специальными таблицами, в которых учитывается не только материал проводника, но и способ прокладки, температура окружающего воздуха и другие особенности.

Кабель какой марки выбрать для розеток

Кабельная индустрия разрабатывает все новые виды кабелей, поэтому становится понятна растерянность человека перед таким выбором. Так какой кабель выбрать для розеток?

Все кабели условно можно разбить на три категории изготовления:

  • ТУ;
  • ГОСТ;
  • иностранного происхождения.

ТУ – технические условия разрабатываются разработчиком, изготовителем или заказчиком для установки требований для этого изделия.

Они не должны противоречить ГОСТ, но и не обязаны строго соблюдать требования последних. Благодаря этому качество у таких изделий может сильно отличаться от ГОСТ.

Например, сечение проводника, указанного на маркировке, может быть меньше, а вместо меди использоваться его сплав.

В начале ГОСТ существовал только в Советском Союзе, позднее его принял ряд других стран. Отличается от ТУ более строгими требованиями. К последней категории относится продукция, выпускаемая в других странах, не поддерживающих ГОСТ.

Из-за обилия технической документации и стандартов невозможно описать все существующие варианты, остановимся лишь на самых распространенных.

Кроме того, кабели различаются по назначению:

  • силовые;
  • связи;
  • радиочастотные;
  • управления и другие.

Нас будут волновать только силовые.

Кабель марки ВВГ

Если выбирать кабель для розеток, то он должен быть силовым, то есть выдерживать напряжение до 1 000 В частотой 50 Гц — некоторые 100 Гц — или 1 500 В постоянного тока. Хорошими характеристиками обладает кабель ВВГ.

Маркировка указывает на материал изоляции, буква В – поливинилхлорид (ПВХ). Буква Г показывает, что кабель не обладает дополнительной защитой (Г — ГОЛЫЙ) кроме изоляционных оболочек. Может быть многожильным или одножильным. В последнем случае к маркировке добавляется ОЖ. Например, ВВГ 1*2,5(ож)-0,66.

Может использоваться как в однофазной сети, тогда кабель состоит из двух или трех жил, так и в трехфазной, при этом он состоит из трех – пяти жил.

Дополнительные жилы нужны для подключения земли и нулевого провода в трехфазной сети.

Как правило, оболочка нулевого провода окрашивается в голубой, а заземляющего проводника — в желто-зеленый цвет.

После буквенной маркировки идут цифры: первая указывает на количество жил, вторая – сечение проводника. Для экономии материала и удешевления кабеля нулевой и заземляющий проводник могут делать сечением на ряд меньше.

Например, если основные жилы идут сечением 2,5 мм2, то защитные проводники могут иметь только 1,5 мм2. В этом случае к цифровой маркировке добавляется +1.

Кабель марки ВВГнг

Приставка «нг» указывает на дополнительную характеристику – пониженную горючесть («нг» — негорючий). Таким свойством обладает внешняя оболочка, выполненная из особого пластиката.

Такой материал защищает кабель от небольшого возгорания, либо, наоборот, не дает возможности огню, возникшему во время короткого замыкания или перегрева, выйти за пределы кабельной оболочки. Используют при прокладке по горючим материалам, например, дереву.

Кабель марки ВВГнг-LS

Это улучшенный вариант предыдущего типа. «LS» (low smoke – изоляция при горении с пониженным дымовыделением) в переводе означает мало дыма, что дает гарантию минимальной загазованности в случае возгорания.

Может использоваться во всех помещениях кроме социальных. Поэтому для дома это идеальный вариант. Вопрос может упираться только в цену. Хотя сами по себе ВВГ – это один из доступных видов в смысле финансов.

Кабель марки ВВГнг FR-LS

Это еще более улучшенный и безопасный вид ВВГ. Отличается он специальной обкладкой каждой жилы слюдяным покрытием. «FR» ( fire resistant) – огнеустойчивый, можно использовать для групповой прокладки.

Даже при высоких температурах жилы изоляции не плавятся и проводники не соприкасаются. Это предотвращает короткое замыкание внутри кабеля.

Поверх жил наносится слой пластиката с пониженным содержанием дыма при горении.

Кроме того, этот кабель имеет бронирование из медных лент толщиной не менее 0,1 мм или медной сетки. Все это изолируется ПВХ. Такая конструкция делает этот кабель очень надежным и может использоваться во взрывоопасных помещениях вплоть до класса В-1.

Кабель марки NYM

Если брать иностранный вариант, то похожим можно назвать NYM. Это немецкое производство похоже по своим качествам с ВВГнг FR-LS.

Особенностью является наполнение пространства между изолированными проводниками и оболочкой мелонаполненной резины. Она, как и слюда, предотвращает слипание проводников при перегреве, предотвращая замыкание.

Содержащийся мел препятствует распространению огня и появлению большого количества дыма. Надо отметить, что по сравнению с ВВГ этот вид более гибкий, но и требует более высокую температуру при укладке – не ниже -5 ºС. В маркировке могут добавляться буквы J или O, свидетельствующие о наличии заземляющего и нулевого провода соответственно.

Какое сечение кабеля для розеток

Пришло время поговорить о том, какое сечение кабеля для розеток должно быть. Сначала разберемся в самом термине. Под сечением подразумевается площадь поперечного разреза токопроводящей жилы.

Для определения этого значения пользуются формулой определения площади круга:

  1. где π – постоянная и составляет примерно 3,14;
  2. r – радиус, получается делением диаметра на 2.

Чтобы определить сечение провода для розеток в квартире следует принять во внимание следующие особенности:

  1. вид прокладки;
  2. мощность нагрузки;
  3. материал проводника;
  4. особенности изоляции.

От того, как уложен кабель будет зависеть его нагрев. Так, спрятанный в стене и изолированный от нее теплоизолятором провод будет сильнее нагреваться, чем тот, который проложен в кабель-канале на поверхности.

Также нагрев напрямую зависит от температуры окружающей среды. При высоких температурах может потребоваться использовать кабель с большим сечением, чем, если бы температура была нормальной.

При выборе, какое сечение провода нужно для розеток, обращают внимание на самые мощные устройства и время их работы. Обычно провод для розетки выбирают в пределах 2,5 мм2 на фазу. По таблице нагрузок видно что медный кабель такого сечения способен выдержать 25 Ампер нагрузки что дает возможность подключать электроприборы мощностью до 5,5 кВт.

Справка! Нужно понимать что для кабеля сечением 2.5 мм2 допустимый ток в 25 Ампер это предельная нагрузка на которую он может быть максимально нагружен (КРАТКОВРЕМЕННО). Длительная работа в таком режиме НЕ предусмотрена.

Однако стоит учитывать, что если одно электрическое устройство имеет примерно такую мощность, то подключение других приборов будет чрезмерным.

Медные проводники более дорогие и если их заменить алюминиевыми, то сечение должно быть на один шаг выше. Объясняется это большим сопротивлением алюминия, а значит, меньшей его пропускной способностью.

Однако в современных нормативных документах сказано, что внутри домов должны применяться именно кабели с медными жилами.

Качество изоляции играет свою роль. Кабели с качественной изоляцией позволяют пропускать больший ток без риска быть поврежденными.

Вывод! Для обычных розеток выбираем кабель сечением 2.5 мм2. Для более мощных потребителей (плита, духовка, нагреватель) в зависимости от расчета, может быть и 4 мм2 и 6 мм2. Для сети освещения достаточно кабеля сечением — 1.5 мм2.

Форма кабеля и способы его прокладки

После того как было выбрано сечение кабеля для розеток, выбирают его форму. По форме они бывают:

  • круглыми;
  • плоскими;
  • треугольными;
  • пятиугольными.

Последние два относятся к трехфазным и имеют большое сечение, поэтому их можно не брать в расчет.

Для плоских нужны более широкие посадочные места, но глубина залегания у них меньше, чем у круглых, это бывает выгодно, когда штробы делают в прочном материале.

Другая особенность плоских кабелей – большая гибкость по узкой стороне, особенно если кабель одножильный.

Есть такое правило: радиус изгиба одножильного кабеля должен быть не менее 10 его радиусов, в то время как у многожильных эта требовательность снижается до 7,5 радиусов. Немецкие многожильные NYM способны изгибаться при 4 радиусах.

Какой кабель использовать для розеток на кухне

По современным меркам кухня является вторым электропотребителем после электрических котлов. Мощные плиты, посудомоечная машина, различные водонагреватели — все это сильно нагружает сеть.

Сюда можно отнести повышенную влажность от приготовляемой пищи, загрязнения, повышенную температуру. Поэтому кухню лучше подключать отдельным кабелем. Причем в этом кабеле, кроме нулевой жилы, должен быть провод заземления.

Почему нельзя использовать в качестве заземления нулевой провод? Тому есть несколько причин.

При обрыве нулевого провода электрический ток, проходя через потребителей, попадает в оборванный проводник и остается на нем, во время прикосновения к нему человек получает электрический удар.

Другая причина заключается в том, что нулевой провод может иметь большое сопротивление, так как заземлитель может находиться на большом удалении от этого места, что также способствует скоплению электрического заряда.

Заземление, напротив, устанавливают возле жилья, и подключенные к нему проводники надежно защищают человека от поражения током.

Какой провод нельзя использовать для розеток

Для розеток нельзя использовать кабель с одинарной изоляцией или без заливки жил, по сути, это уже не кабель, а провод. Связано это с техникой электро — и пожаробезопасности.

Рассмотрим несколько таких вариантов.

Провод ШВВП и ПВВП

Указанные шнуры или провода широко используются в качестве переносок или шнуров подключения, но для стационарного использования не подходят. Все дело в горючем материале, из которого они сделаны.

Провод ПУНП

Как было сказано в начале статьи, требования ТУ могут сильно отличаться от требований ГОСТ. Провод ПУНП изготовлен по ТУ.

У него занижены значения сечения и изоляции. Проверить сечение можно с помощью штангенциркуля и приведенной выше формулы. Поэтому этот провод для розетки совсем не подходит, даже если взять большее сечение.

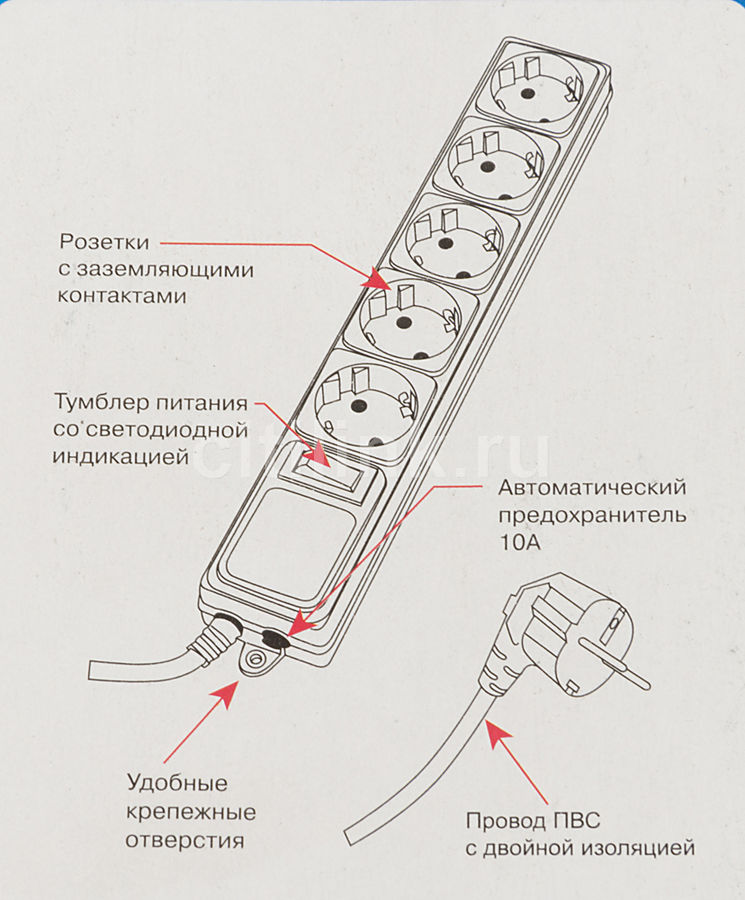

Провод ПВС

Этот провод обладает неплохими характеристиками, и все же он не предназначен для прокладки сети.

Максимальная температура, которую он может выдерживать, составляет +70 ºС против +90 ºС у кабелей.

Малый срок службы до 6 лет против почти 30 лет у кабеля ВВГ. Да и в самой маркировка буква «С» указывает, что это соединительный провод.

Какой автомат установить на розетки

Автомат должен защищать провода и кабели, что находится под его контролем, а точнее которые к нему подключены. И выбираться автоматический выключатель должен по наименьшему сечению кабеля на участке сети.

Например если имеется участок с такой схемой: автомат — кабель 4 мм2 – кабель 2.5 мм2 – кабель 1.5 мм2 то автоматический выключатель должен выбираться по пропускной способности провода 1.5 мм2.

Для кабеля сечением 2.5 мм2 устанавливают автомат на 16 Ампер (с характеристикой «C» или «B»).

Из этого следует, что все защищаемые устройства должны быть согласованы между собой. Нельзя подключать потребитель большей мощности, чем могут выдержать розетка и провод.

Отсюда вывод, при правильном подключении автомат выбирают по току, который может безопасно протекать по кабелю. Допустимый ток определяется по таблицам в ПУЭ.

Причем автомат всегда подгоняют в меньшую сторону, если есть различия между пропускной способностью кабеля и расцепителем автомата.

Похожие материалы на сайте:

Понравилась статья — поделись с друзьями!



диаметр провода, его толщина и нормы ПУЭ. Какие кабеля лучше всего использовать для квартиры, а какие для офиса

Расчет диаметра проводов – важная составляющая прокладки электропроводки. Если неправильно выбрать сечение, может произойти поломка приборов или возгорание.

Размер сечения провода для квартиры

Основная нагрузка в домашней электросети приходится на розетки, к которым подключаются электроприборы. Важно уметь правильно рассчитать диаметр кабеля.

Он должен выдерживать токовую нагрузку, не перегреваться в ходе работы, быть прочным и гибким. Сечение провода определяется по различным параметрам, от которых зависит стабильность, надежность и безопасность домашнего оборудования.

Что такое сечение электропровода

Электропровод – это основа электросети. Поэтому знать его характеристики нужно не только профессиональным электрикам, но и людям, решившим самостоятельно заняться заменой или восстановлением проводки.

Чтобы увидеть сечение, электропровод перерезают поперек и смотрят на срез с торца. Площадь срезанной части и называется сечением. Величина прямо пропорциональна силе тока, которую провод может пропустить. Диаметр подбирается такой, чтобы выдерживал нагрузку. Тонкий провод перегорит, а взятый с запасом будет использоваться не на сто процентов и означает лишние затраты.

В электротехнических справочниках приводятся значения, связанные с площадью. Для этого необходимо производить пересчет по формуле: S=(3,14*d*d)/4. S – площадь в кв.мм, d – диаметр в мм.

Диаметр напрямую зависит от суммарной потребляемой мощности устройств.

При расчете важно, чтобы единицы измерения совпадали – ватты переводятся в киловатты или наоборот.


Выбирая подходящий провод, пользуются таблицами, в которых указаны:
  • материал;
  • напряжение в розетке;
  • площадь;
  • мощность;
  • ток.

Информация используется при выборе кабеля.

Какое сечение провода нужно для розеток в квартире

Сечение провода напрямую зависит от мощности аппаратов, которые к нему будут подключены. Для маломощных приборов, таких как фен или телефон потребуется провод меньшего диаметра, чем для стиральной машины или водонагревателя. По этой причине в спальне устанавливают розетки с проводом меньшего диаметра, чем для кухни. Минимально допустимое значение площади кабеля согласно требованиям ПУЭ – 1,5 кв.мм. Такие провода используются для организации освещения.

Все электричество приходится на вводный кабель, от которого идет нагрузка в квартиру. Так как жилые помещения имеют мощность от 3 кВт до 15 кВт, провода выбирают 3х10 кв. мм. (для однофазной сети) и 5х4 кв.мм. (для трехфазной сети).

Нормы кабеля для спальни и зала

Выбирая диаметр электропровода, ориентируются на характеристики самого мощного прибора, который будет к ним подключаться. В спальне и гостиной устанавливаются устройства с мощностью до 3000 Вт.

При классических 220 В в розетке для спальни и зала покупают провод в 2,5 кв.мм. Такие кабели рассчитаны на суммарную мощность в 4,6 кВ и силу тока в 21 Ампер для медных проводов. Если электропроводка алюминиевая, максимальная сила тока будет равняться 16 Ампер, мощность – 3,5 кВт для сети 220Вольт.

Для обеспечения безопасности проводников также устанавливается автомат, максимальный ток срабатывания которого не более 25 А.

Жилы на 4 кв.мм и больше не используют в розеточной группе по двум причинам: физически не поместятся в клеммы и тяжелее укладывать.

Какой использовать провод для кухни и ванной

Кухня – это место, в котором сосредоточены самые мощные приборы. Электроплита, нагреватель воды, стиральная машина – это лишь часть устройств, которые устанавливаются на кухне. Являются самыми мощными потребителями энергии, поэтому подбирается для однофазного подключения 3х6 кв.мм, а для трехфазного – 5х2,5 кв.мм.

В ванной установлены мощные приборы? Тогда выбирают провода с площадью разреза, как на кухне. При отсутствии – допустимо прокладывать кабели 2,5 кв.мм.

Кабели для ванной и кухни обязательно должны быть защищены от воздействия влаги. При недостаточной защите может произойти замыкание и, как следствие, возгорание.

Толщина кабеля электропроводки для коридора

Традиционно в коридоре сосредоточены осветительные приборы. Это самая ненагруженная комната в квартире.

Из-за активного применения энергосберегающих источников света в коридоре прокладываются более тонкие электропровода 1,5 кв.мм. Важно следить за тем, чтобы суммарная нагрузка приборов не превышала 3,5 кВ для медной электропроводки и 2,2 кВ для алюминиевой.

Сечение проводников одной группы должно быть одинаковым. Также важно отметить, что в квартире допустимо использовать не любой кабель для прокладки электропроводки.

Если сечение ниже нормы

Существуют нормы отклонения сечения, которые прописаны в ГОСТ 22483-77 «Жилы токопроводящие медные и алюминиевые для кабелей, проводов и шнуров». Сами значения не указаны, там записано электрическое сопротивление. Проверять соответствие нужно по таблицам с диапазоном сечений классов жил.

Когда сечение меньше допустимых норм, кабель использовать нельзя, так как не рассчитан на указанную нагрузку. Следовательно, будет перегреваться, и возникает риск пожара в помещении.

При расчете площади сечения учитывают материал, из которого собрана электропроводка. Медные проводники более гибкие, просты в работе и требуется меньшая площадь, чем для алюминиевых электропроводов.

Розетка – устройство, на котором сосредоточена нагрузка сети. Для корректной и безопасной работы электроприборов важно уметь правильно определять площадь сечения кабелей. Выбор кабелей зависит от суммарной мощности подключаемых приборов. Недостаточный диаметр электропровода грозит перегревом, разрывом изоляции и риском возгорания.

Полезное видео

Сечение провода для розеток

Какое сечение провода нужно для розеток в квартире

Все электричество приходится на вводный кабель, от которого идет нагрузка в квартиру. Так как жилые помещения имеют мощность от 3 кВт до 15 кВт, провода выбирают 3х10 кв. мм. (для однофазной сети) и 5х4 кв.мм. (для трехфазной сети).

Нормы кабеля для спальни и зала

При классических 220 В в розетке для спальни и зала покупают провод в 2,5 кв.мм. Такие кабели рассчитаны на суммарную мощность в 4,6 кВ и силу тока в 21 Ампер для медных проводов. Если электропроводка алюминиевая, максимальная сила тока будет равняться 16 Ампер, мощность – 3,5 кВт для сети 220Вольт.

Для обеспечения безопасности проводников также устанавливается автомат, максимальный ток срабатывания которого не более 25 А.

Какой использовать провод для кухни и ванной

Кухня — это место, в котором сосредоточены самые мощные приборы. Электроплита, нагреватель воды, стиральная машина – это лишь часть устройств, которые устанавливаются на кухне. Являются самыми мощными потребителями энергии, поэтому подбирается для однофазного подключения 3х6 кв.мм, а для трехфазного – 5х2,5 кв. мм.

В ванной установлены мощные приборы? Тогда выбирают провода с площадью разреза, как на кухне. При отсутствии – допустимо прокладывать кабели 2,5 кв.мм.

Толщина кабеля электропроводки для коридора

Из-за активного применения энергосберегающих источников света в коридоре прокладываются более тонкие электропровода 1,5 кв.мм

Важно следить за тем, чтобы суммарная нагрузка приборов не превышала 3,5 кВ для медной электропроводки и 2,2 кВ для алюминиевой

Сечение проводников одной группы должно быть одинаковым

Также важно отметить, что в квартире допустимо использовать не любой кабель для прокладки электропроводки

Заключительный этап

Провод, уложенный в штробу, фиксируется несколькими способами, замазывается гипсом или при помощи специальных хомутиков которые вставляются в высверленное отверстие, а потом замазывается гипсом. По концам проводы должны висеть с запасом, для того чтобы подключаться к розетке и распределительной коробки было удобно. Провода должны плотно скручиваться, затем изолироваться.

Все работы должны производиться с точностью, особенно аккуратно нужно подходить к соединениям, провода должны быть зажаты так чтобы не было между ними просвета, в противном случае в проблемных местах будет искрить и греется.

При выборе розеток обращайте внимание на способ крепления для проводов. В импортных моделях можно найти устройство для зажима зачищенного кабеля

Благодаря такой розетке вы значительно сэкономите свое время на монтаже, ну и главное, такое крепление переносит большие нагрузки. Для ванной комнаты рекомендуется поставить УЗО с утечкой тока 10 мА.

Работа, кажется не сложная с первого взгляда, но для новичка будет сложным выполнить все правильно. Поэтому рекомендуется вначале подготовиться, для этого можно посмотреть видео и потом попробовать сделать все самому. Но если неуверены и сомневаетесь в своих силах, то не следует рисковать, сегодня много хороших специалистов, которые выполнят такую работу быстро и качественно.

Какое сечение провода должно быть в квартире?

И так вы решились на ремонт и надумали поменять проводку в квартире со старой алюминиевой на более надёжную медную. Перед вами сразу возникнет вопрос, а какое сечение провода выбрать, чтобы провод выдержал всю имеющуюся в квартире электроаппаратуру? Которой в современной квартире довольно много и потребляет она большое количество электроэнергии. Для начала, вам необходимо определится с количеством, нужных вам для комфортного подключения потребителей электроэнергии, розеток.

Медный кабель считается более надежным для разводки, но он дороже минимум в два раза, чем алюминиевый.

И когда вы в этом вопросе разобрались и всё основательно посчитали, можно браться за провода и их сечение, к которым будете их подключать. Лучше всего подойдёт для таких целей медный провод, с цельным или (на самый крайний случай) многожильным сердечником с хорошей виниловой изоляцией, типа ВВГ. Благо на рынке предостаточный выбор такой продукции и времени на его поиск вы много не потратите. В основном, для подключения внутренних розеток подходит провод с диаметром сечения 2,5 квадратных миллиметра, если будете использовать розетки с заземлением, то провод стоит купить трёх жильный такого же сечения. Для проводки комнатного освещения подойдёт провод меньшего диаметра — 1.5 квадратных миллиметра вполне достаточно.

Что такое кабельная розетка

В первую очередь, нужно понимать, что кабельная розетка, это часть соединителя, которая изготавливается, как одно целое с кабелем. Также может прикрепляться к гибкому кабелю для подсоединения его к источнику питания.

Особенности:

  1. По своему строению и нижнему виду кабельная розетка такая же, как и стационарная.
  2. Такие розетки устанавливаются в жилых и общественных помещениях, чтобы вывести кабель на нужную длину.
  3. Это изделие состоит из корпуса, обладающего высокой прочностью.
  4. Корпус делается из качественного пластика, может быть черного или белого цвета.
  5. Контакты изготавливаются из фосфористой бронзы высокой упругости и специальной шторки.
  6. Работает кабельная розетка при температуре от 0 до 50 ᵒС.

С помощью кабельной розетки можно подключить кабели непосредственно к проводке. Это очень удобно и значительно упрощает монтаж. Разумеется, что существуют определенные стандарты сечения кабелей.

Учитывается это еще во время проектирования электропроводки в доме

При подключении, важно не перепутать провода и место, куда их нужно поставить, то есть полярность. Если этим пренебречь, то возможно короткое замыкание

Важно не перепутать ноль, фазу и заземление.

Как правильно выбрать соединительные провода для розеток

Сейчас рассмотрим соединительные провода. Какого сечения должен быть провод для розеток? Наиболее подходит для этого провод с медный многожильный с двойной изоляцией, такой как ВВГ. В розетки подключается провод с диаметром сечения более 2,5 мм2, а к розеткам с заземлением – тройной провод данного диаметра. Провод для освещение используют диаметром 1.5 мм2

ВАЖНО: провода для освещения для розеток протягивать раздельно от коробки распределения. На энергоемкие стационарные электрические приборы, такие как электрическая плита, стиральная машина тоже необходимо протянуть отдельные заземленные провода

Электрическая плита или духовка присоединяются проводом диаметром более 4 мм2.

Дальше нам необходимы коробки распределения, которые устанавливают в каждом помещении. Как было определено ранее, от автомата запуска главный провод будет проведен отдельно в каждое помещение к распределительной коробке. Посчитайте предварительно, сколько и каких приборов, потребляющих электроэнергию, будут располагаться в каждой комнате, и рассчитайте их общую мощность. От данного показателя будет зависеть, какого диаметра главный провод необходимо протянуть от электрощита к распределительной коробке. Чаще всего, главные провода берут диаметром 2.5 мм2. Такой совершенно подойдет для питания комнаты общей мощностью не меньше 3 кВт. Какого сечения должен быть провод для розеток на нынешнюю кухню, где количество электроприборов очень много главный провод необходимо брать диаметром 4 — 6 мм2, а при установке на кухне электрической печи — диаметр провода берется по ТУ, показанным в паспорте на печку.


Подведем итоги, мощность рассчитали, диаметры проводов определили. Далее нужно просчитать длину проводов от всех распределительных коробок и путь их протяжки к закрепленным пускателям на щите. Провода нужно взять по длине на 1-2 метра больше , чем расчётного, для того, чтобы цельного провода хватило по всей длине прокладки. Строго запрещено применять главные провода, скрученные из кусков.

Какой совет дать дополнительно? Если вы проживаете в многоэтажке и электросчетчик находится в общем щите на площадке, то в квартире необходимо поставить автономный электрощит, как написано выше.

Подготовка к прокладке кабеля

Рассчитав мощности каждой комнаты, затем необходимо по таблице подобрать нужные провода и блокировочные автоматы. Заглядывая вперед, следует учесть, что в будущем, возможно, будут проводиться какие-нибудь работы, например, поменять люстру или установить натяжной потолок, все это требует отключения света. Чтобы избежать обесточивания квартиры следует установить на каждый участок свой автомат.

Прокладывая кабель для розеток, фотографируйте места укладки проводов и протоколируйте подробным описанием с точностью до миллиметра. Довольно часто случается при ремонте или установки, каких-либо элементов, вовремя сверление перфоратором задевают провода и обесточивают комнату. Чтобы исправить этот инцидент потребуется много времени и нервов, поэтому следует заранее предостеречь.

Высверливание отверстий под розетки

Когда все размечено, посчитано и куплено можно приступать к главному – штробление, сверление и подключение. У некоторых возникнет вопрос – сколько розеток делать в комнате, и на каком расстоянии от пола? Своевременный вопрос и нужный, в каждой комнате рекомендуется не менее 3 розеток, для удобства, и не рядом, а на каждой стене, чтобы не было потом лишних проводов на полу. На кухни, как правило, делают сдвоенные или строенные и располагаются над рабочими столами, а для холодильника и плиты снизу на расстоянии 30 см от пола. Выключатели по последнему стандарту устанавливаются на расстояние 80-90 см. Но для удобства лучше всего на высоте опущенной руки.

Инструмент

Чтобы не суетиться в процессе работы, следует заранее приготовить весь инструмент в одно место. Для штробления и высверливания нам понадобятся:

  1. Рулетка и спиртовой маркер.
  2. Лазерный или пузырьковый строительный уровень.
  3. Перфоратор с алмазной коронкой по бетону и насадка в виде зубила.
  4. Болгарка с алмазным диском.
  5. Перчатки, спецодежда и респиратор.

Размеченные линии прорезаются болгаркой, после чего перфоратором с насаженным зубилом выбиваются вырезанные куски. Если приноровится, то можно быстро выполнить эту работу. Затем на запланированном месте при помощи уровня отмечается центр розетки и высверливается ниша алмазной коронкой. Во время работы инструмент нужно держать ровно, в противном случае стакан и розетка криво встанут. Не забываем про распределительные коробки, которые тоже должны быть встроены в стену.

Расчет будущей нагрузки

Чтобы все было правильно необходимо сделать расчет, сколько приборов будут запитываться в каждой комнате, от этого и будет зависеть, какого сечения покупать провод. Если сумма всех приборов составляет до 3кВт, то достаточным будет проводник сечением 2,5 мм2. Для кухни, где оборудование потребляет большое количество энергии, правильным будет протянуть отдельную ветку сечением жил у кабелей от 4 до 6 мм квадратных, в зависимости, какая у вас плита и оборудование.

Что получается в итоге от щитка на розетки пойдет провод толщиной 2,5 мм2, на кухню и в ванную, если там стоит водяной котел, кабеля должны быть не менее 4 мм квадратных. На освещение комнат вполне хватит сечения 1,5 мм2. Не забывайте про заземления, которое должно быть обязательно на кухонных розетках и в ванной комнате.

На всех приборах пишется потребляемая мощность, этикетку можно найти на обратной стороне или под крышкой. Если по каким то причинам не нашли наклейку, то можно посмотреть в паспорте или интернете. После подсчета потребляемой мощности следует заглянуть в таблицу и выбрать провод нужного диаметра.

Как советуют бывалые электрики, провода нужно брать с запасом, то есть к полученному метражу прибавляется 10%. Например, у вас получилось 20 метров кабеля, прибавляем 2 метра запаса. Такой расчет будет полезен, если вы где-то ошиблись, вам не придется экономить или бежать в магазин за 1 метром провода.

Подписка на рассылку

Розеточные группы — основная часть организации энергоснабжения любого дома. Многообразие подключаемых к сети бытовых приборов привело к тому, что розеток нужно много, и быть они должны буквально во всех помещениях. А для того чтобы все функционировало в нормальном режиме необходимо правильно подобраться сечение кабеля, а так же защитно-коммутационную аппаратуру.

Выбор кабеля для подключения розеток

  1. Определить мощные энергопотребители мощностью от 1кВт и выше, которые могут работать продолжительное время (стиральная машина, кондиционеры, духового шкафа варочная панель и пр.). Такие электроприборы должны иметь индивидуальную розетку, которая подключается напрямую из распределительного щита. Сечение кабелей для таких устройств подбирается индивидуально исходя из их мощности. Так для питания стиральной машины или духового шкафа мощностью до 3,5 кВт (

16A) подойдет медный кабель с сечением жил 2,5 мм² (например, можно использовать ВВГ-Пнг 3х2,5), а для варочной панели, мощность которой составляет 7-8 кВт (

32-37A) рекомендуется использовать такой же кабель, но уже сечением 6 мм² (например ВВГ-Пнг 3×6).

Остальные потребители в квартире или доме будут подключаться к общим розеточным группам. Для таких групп рекомендуется использовать кабели с медными токопроводящими жилами сечением 2,5 мм².

Как видно, выбор сечения жил кабеля напрямую зависит от мощности электроприборов, которые в дальнейшем будут подключаться.

Способы прокладки кабеля

Прокладка кабеля может выполняться, как скрыто (в полах, в специальных каналах и пустотах строительных конструкций, бороздах, штрабах), так и открыто (в электротехнических плинтусах, коробах и т.п.). Оба способа имеют свои плюсы и минусы:


Скрытый монтаж.

  • подвесные потолки группы горючести Г1 – в неметаллических трубах и коробах;
  • подвесные потолки группы горючести Г2 – в неметаллических трубах и коробах со степенью защиты IP4X;
  • подвесные потолки группы горючести Г3 и Г4 – в металлических трубах и коробах, обладающих локализационной способностью (должны выдерживать короткое замыкание в электропроводке, проложенной в ней, без прогорания стенок). Рекомендуемая толщина стенок выбирается из таблицы.

Скрытая прокладка электропроводки в деревянных домах так же допускается при условии размещения кабелей и проводов в металлических трубах, обладающих локализационной способностью.


Открытый монтаж кабеля.

Важно отметить, что какой бы вариант вы не выбрали для прокладки электропроводки для розеток необходимо помнить, что должны использовать кабели, не распространяющие горение при групповой прокладке, например ВВГнг, ВВГнг-LS

Защита кабеля от перегрузок

Одновременное использование нескольких мощных бытовых электроприбор подключенных в одной комнате могут вызвать перегрузку вашей электрической сети. Это может привести к перегреву мест соединений и последующему пожару. Чтобы этого не произошло, следует применять автоматические выключатели (АВ), которые и обеспечиваю защиту кабеля от перегрузок. Номинал АВ выбирается наименьшим по расчетным или номинальным токам электроприемников, но таким образом, чтобы он не отключался при кратковременных перегрузках (пусковые токи, токи при самозапуске и т. п.). Так для общих розеточных групп рекомендуется использовать автоматический выключатель номиналом 16А (максимально-допустимый ток, подключаемый к одной розетке группы), варочной панели мощностью 7 кВт – 32А и т.д.

Кроме того, для защиты от перегрузки могу использоваться дифференциальные автоматические выключатели, которые так же обеспечивают защиту от поражения электрическим током вследствие повреждения электропроводки или неисправности электроприбора.

Защита кабеля от перегрузок

На сегодняшний день практически любой электроприбор может выйти из строя или вызвать перегрузку приборов. При проектировании проводки в своем доме вам обязательно следует учитывать этот фактор. Для того чтобы обезопасить свою систему вам следует использовать устройства защитного отключения. Благодаря этому вы сможете значительно снизить риск возгорания. Даже если электрический прибор будет неисправным, тогда вы все равно сможете избежать удара током. Умные розетки также должны иметь хороший кабель, который защитит их от перегрузок.

Именно благодаря автоматическим выключателям вы сможете обеспечить защиту от короткого замыкания розетки. УЗО осуществляет контроль над током. Если начнет расти номинальный показатель, тогда устройство будет отключено. Достаточно часто это происходит в случае повреждения кабеля.

Современные требования по безопасности постоянно растут. Именно поэтому в последнее время довольно часто УЗО устанавливают вместе с дифференциальным автоматом. Розеточные группы разводить нужно от дифференциальных автоматов, которые устанавливают возле счетчика. Розетка своими руками – это не лучшее решение для вашего дома. Она не будет безопасной, и поэтому постарайтесь себя уберечь от непредвиденных последствий.

Какой тип и марку проводника выбрать под розетку

При выборе провода нужно обратить внимание на тип, марку проводников

Выбирая кабель для розеток, необходимо брать в расчет их количество в каждой комнате и мощность пакетного выключателя на входе. Во всех случаях необходимо ориентироваться на максимальную нагрузку, которая будет оказываться на каждую точку. Кроме этого, необходимо помнить о факторе безопасности. Речь идет о материале, из которого изготовлена изоляция кабеля. В зависимости от модели при нагревании она может выделять вещества разной степени токсичности. Особенно актуальна эта тема для спален и детских.

Для оборудования помещений могут использоваться изделия таких марок:

  1. ВВГ — изоляция двойная из поливинилхлорида. Пластик горючий, воспламеняется, самостоятельно не затухает. Рекомендуется использовать в помещениях, безопасных в пожарном отношении.
  2. ВВГнг — изоляция с двойной защитой, основой которого является негорючий ПВХ, способный к самозатуханию после воздействия открытого пламени. Можно использовать как в кирпичных, так и в деревянных домах.
  3. ВВГнг-LS — провода с двойной защитой из безгалогенного поливинилхлорида, не выделяющего дым при нагревании и контакте с огнем. Разрешается устанавливать в лечебных и дошкольных учреждениях.

  4. NYM-(N). Изделие немецкого производства, которое отличается высоким качеством и совмещает в себе все достоинства продукции отечественного изготовления. При возгорании изоляция не горит, не дымит, сохраняя целостность и герметичность. Применяется без ограничений, в том числе в помещениях, где хранятся взрывоопасные вещества.

В соответствии с требованиями СНиП, для внутренней разводки по розеткам в квартире рекомендуется использовать медные провода сечением 2,5 мм². Номинальная мощность такого изделия составляет 6 кВт при силе тока до 28 А. При применении гнезд с соответствующими показателями, к внутренней сети можно подключать практически все имеющиеся в продаже бытовые приборы и технику. Чтобы избежать перегрузки линии и отдельных точек, следует устанавливать автомат мощностью до 25 А.

Таблицы расчета сечения кабеля (по мощности)

Медные жилы, проводов и кабелей

Сечение токопро водящей жилы, кв.мм Медные жилы, проводов и кабелей
Напряжение, 220 В Напряжение, 380 В
ток, А мощность, кВт ток, А мощность, кВт
1,5 19 4,1 16 10,5
2,5 27 5,9 25 16,5
4 38 8,3 30 19,8
6 46 10,1 40 26,4
10 70 15,4 50 33
16 85 18,7 75 49,5
25 115 25,3 90 59,4
35 135 29,7 115 75,9
50 175 38,5 145 95,7
70 215 47,3 180 118,8
95 260 57,2 220 145,2
120 300 66 260 171,6

Алюминивые жилы, проводов и кабелей

Сечение токопро водящей жилы, кв.мм Алюминивые жилы, проводов и кабелей
Напряжение, 220 В Напряжение, 380 В
ток, А мощность, кВт ток, А мощность, кВт
2,5 20 4,4 19 12,5
4 28 6,1 23 15,1
6 36 7,9 30 19,8
10 50 11 39 25,7
16 60 13,2 55 36,3
25 85 18,7 70 46,2
35 100 22 85 56,1
50 135 29,7 110 72,6
70 165 36,3 140 92,4
95 200 44 170 112,2
120 230 50,6 200 132

Установление мощности для распределительной коробки

Чтобы определиться с сечением, необходимо узнать общую мощность. Для этого вы должны узнать, какая мощность будет подключена к распределительной коробке для всех комнат.

В случае, когда число оказалось не больше 3 кВт, вам вполне хватит провода с диаметром 2.5 мм2. На кухне обычно сосредоточена очень мощная техника. Поэтому, для большей безопасности, от щитка до розетки необходимо провести провод с сечением 6 мм2.

После выбора и покупки возникает вопрос: как подключить кабель к розетке? Естественно, можно воспользоваться помощью профессионалов, либо сделать всё собственноручно. Если вы выбрали второй вариант, ниже будут описаны несколько методов, как это сделать.

Итак, вы решили подсоединять кабель к розетке своими руками. Это можно сделать двумя способами:

Монтаж кабеля в штробе. Обычно выполняется в случаях, когда стена сделана из материалов, которые не боятся огня. Кабель не портит внешний вид комнаты, поскольку является скрытым непосредственно в стене.

Перед тем, как начать работы, необходимо наметить пути, в которых будут проходить кабели. Глубина штробы должна составлять около двух сантиметров. Это позволит максимально удобно укладывать кабель.

Открытый монтаж кабеля. Менее эстетичный вариант. Иногда нет задачи прятать кабель в штробы. В таком случае он просто прибивается к стене специальными скобками. Но данный вариант не всегда уместен. Например, когда необходимо проложить кабель по сгораемой конструкции. Здесь нужно использовать металлорукава или пластиковые трубы.

При монтаже нужно учитывать толщину кабеля для розетки, дабы впоследствии не попасть впросак. Если вы не уверены, что сможете правильно провести все работы, лучше доверьте эту задачу профессионалам. Так удастся сэкономить как нервы, так и время.

Расчет будущей нагрузки

Таблица для расчета будущей нагрузки

Чтобы определиться, провода какого сечения нужны для розеток, нужно подсчитать нагрузку, которую они будут принимать при максимальном количестве подключенных потребителей.

В расчет принимаются такие данные (в ваттах):

Остальными устройствами, включая освещение, можно пренебречь, так как они существенно не влияют на уровень нагрузки.

Продукция, использование которой не рекомендуется

Кроме тех видов кабельной продукции, которые рекомендуются к использованию в жилых домах, есть также виды, применение которых запрещено действующими правилами. К этой группе относятся изделия нескольких типов.

ПВС

Это медный провод с виниловой изоляцией и оболочкой. Сечение кабеля для подключения бытовой техники варьируются от 0,75 до 10 мм2, жила имеет многопроволочную структуру, количество проводников – от 2 до 6, номинал напряжения – 380 В.

Почему специалисты рекомендуют не брать ПВС для розетки из соображений экономии? На то есть несколько причин:

  1. ПВС имеет многопроволочные жилы, а это означает, что все концы нужно лудить и паять для соединения друг с другом. Выполнение подобной работы требует значительных затрат времени и высокой квалификации электрика.
  2. Многопроволочная конструкция отличается повышенной пожароопасностью (по причине сильного нагрева в процессе эксплуатации). Кроме того, ее изоляция быстро изнашивается из-за постоянного перегрева.
  3. ПВС невозможно прокладывать пучком, нитки нужно укладывать на определённом расстоянии друг от друга.

Всё вышеперечисленное означает, что экономия на самом товаре приводит к повышению затрат на монтаж.

Другие типы

Хотя у ШВВП и ПВВП подходящее сечение кабеля для квартиры, продукцию этих типов нежелательно использовать для подключения крупной бытовой техники и электрического оборудования. Данные разновидности проводников отличаются слабыми эксплуатационными характеристиками, коротким сроком службы, отсутствием негорючей изоляции. Кроме того, они сложны в монтаже – их окончания нужно обрабатывать и паять.

Для дома

В частных деревянных домовладениях оптимальным вариантом является монтаж электрической проводки открытого типа.

В этом случае предпочтение рекомендуется отдавать отечественному кабельному изделию ВВГнг-LS или ВВГнг, а также немецкому высококачественному проводнику NYM.

В каменных частных домах допускается монтаж черного проводника ВВГ, кабеля NYМ серого цвета, белого или оранжевого провода ПВС, а также ШВВП стандартного белого цвета.

Для наружной проводки по земле целесообразно использовать кабельные изделия АВББШВ или ВББШВ, а электроснабжение бани потребует применения российских марок РКГМ и ПВКВ, надежно защищенных посредством кремнийсодержащей оболочки органического типа.

Рекомендации по монтажу

При установке розеток используют два варианта прокладки токоведущих жил — скрытая и открытая проводка к распределительной коробке. Монтаж скрытых проводников осуществляют в штробах на негорючих основаниях — стены из кирпича, цемента.

Открытый монтаж выполняют с размещением силового провода в кабель-канале или защитном рукаве, гофре, плинтусе, чтобы исключить возгорание пожароопасных конструкций или повреждение проводников.

После выбора сечения кабеля учитывают основные правила прокладки проводов при установке розеток:

  1. При скрытом монтаже глубина штробы составляет минимум 20 мм.
  2. Горизонтальные повороты кабеля выполняют на высоте 2500 мм от пола.
  3. Открытый монтаж по горючим основаниям запрещен без укладки провода в рукав.
  4. Использование автомата для каждой комнаты — обязательное условие монтажа.
  5. При выборе силового кабеля для розеток руководствуются не только сечением и числом жил, но и диаметром провода с обмоткой, чтобы поместить его в штробу или кабель-канал.

Самостоятельная установка розеток производится только после обесточивания комнаты.

Устройства защитного отключения электрической энергии должны соответствовать мощности электротехнических установок. Это позволяет исключить ситуации, когда при включении нескольких мощных приборов автомат срабатывает в результате превышения показателя силы тока на конкретном участке электрической цепи.

Как отличить качественный кабель от некачественного

В строительных магазинах представлен широкий ассортимент электрической прокладочной продукции. Разобраться в ней трудно, но возможно.

Отличить качественный кабель от некачественного можно по таким признакам:

  1. Наличие сертификата. На оригинальный товар имеются сопроводительные бумаги с данными об изготовителе и копией сертификата качества.
  2. Соответствие техническим требованиям. Если на изделии имеется отметка ГОСТ, оно соответствует мировым стандартам. ТУ — это местные стандарты, которые могут быть очень далеки от принятых в стране.
  3. Цвет и степень жесткости жилы. Качественная электротехническая медь имеет однородный цвет и хорошо гнется. Фальсификат неоднороден и хрупок.
  4. Размер сечения. Проверяется механическим или электронным приборам.
  5. Состояние изоляции. Она должна быть ровной, плотной и без механических повреждений, легко отделяемой от металла.
  6. Реакция на огонь. Качественная изоляция темнеет, твердеет и трескается. У подделки она плавится, тянется, горит и дымится.

Какой проводник использовать для обустройства электропроводки в квартире

В большинстве домов, построенных в середине-конце прошлого века, входные группы и внутренние коммуникации изготавливались из алюминия. Предпочтение этому металлу отдавалось по причине его низкой стоимости, что имело решающее значение в условиях массового строительства в государственном масштабе. Впоследствии такое решение сыграло свою злую роль, благодаря многочисленным недостаткам алюминия.

Наиболее неприятные свойства металла:

  1. Ломкость. Жилы ломаются уже после 2-3 сгибаний. С этим явлением приходится сталкиваться в процессе частых замен выключателей и розеток.

  1. Упругость. Провода можно сгибать и скручивать до 100 раз, прежде чем они переломятся.
  2. Долговечность. Медь не меняет своих характеристик на протяжении всего периода эксплуатации здания, который составляет 50-100 лет.
  3. Отличная электропроводность. Благодаря этому можно использовать проводник меньшего сечения, что положительно сказывается на цене продукции.
  4. Гибкость. Это качество помогает протаскивать кабели в узких каналах, не прибегая к штроблению стен.

Помимо высокой стоимости у металла есть один минус — он окисляется и покрывается патиной, которая плохо проводит электричество. Предупредить возникновение этого явления можно заранее, пропаяв контакты оловом.

Таким образом, при выборе кабеля для розеток в квартире, нужно останавливать свой выбор на изделиях с медными жилами.

Какой тип и марку проводника выбрать под розетку

Выбирая кабель для розеток, необходимо брать в расчет их количество в каждой комнате и мощность пакетного выключателя на входе. Во всех случаях необходимо ориентироваться на максимальную нагрузку, которая будет оказываться на каждую точку. Кроме этого, необходимо помнить о факторе безопасности. Речь идет о материале, из которого изготовлена изоляция кабеля. В зависимости от модели при нагревании она может выделять вещества разной степени токсичности. Особенно актуальна эта тема для спален и детских.

Для оборудования помещений могут использоваться изделия таких марок:

  1. ВВГ — изоляция двойная из поливинилхлорида. Пластик горючий, воспламеняется, самостоятельно не затухает. Рекомендуется использовать в помещениях, безопасных в пожарном отношении.
  2. ВВГнг — изоляция с двойной защитой, основой которого является негорючий ПВХ, способный к самозатуханию после воздействия открытого пламени. Можно использовать как в кирпичных, так и в деревянных домах.
  3. ВВГнг-LS — провода с двойной защитой из безгалогенного поливинилхлорида, не выделяющего дым при нагревании и контакте с огнем. Разрешается устанавливать в лечебных и дошкольных учреждениях.

В соответствии с требованиями СНиП, для внутренней разводки по розеткам в квартире рекомендуется использовать медные провода сечением 2,5 мм². Номинальная мощность такого изделия составляет 6 кВт при силе тока до 28 А. При применении гнезд с соответствующими показателями, к внутренней сети можно подключать практически все имеющиеся в продаже бытовые приборы и технику. Чтобы избежать перегрузки линии и отдельных точек, следует устанавливать автомат мощностью до 25 А.

Какого сечения должен быть кабель для розеток

Замена проводки в квартире или доме — ответственный процесс, который требует грамотного выполнения монтажных работ и правильного выбора электротехнических приборов, расходных материалов.

Основная нагрузка приходится на розетки, к которым подключают мощные бытовые электроприборы. Возникает вопрос: какого сечения должен быть провод для розеток? Диаметр должен быть таким, чтобы кабель выдержал токовую нагрузку и не перегревался в процессе эксплуатации энергозависимой техники.

Особенности монтажа розеток

Ремонтные работы по замене электропроводки должны выполняться в соответствие с Правилами эксплуатации электроустановок. Для самостоятельного монтажа токоведущих проводников нужно иметь элементарный опыт в проведении такой работы.

Устанавливать розетки для использования в бытовых целях необходимо с соблюдением следующих условий:

  1. От прибора отсчета потребляемой электроэнергии подключают несколько автоматов — по одному на каждое помещение квартиры или дома.
  2. Автоматы должны срабатывать на отключение подачи электроэнергии в случае перегрузки сети, замыкания и прочих неприятностей.
  3. Каждая комната квартиры или дома должна обслуживаться отдельной распределительной коробкой и автоматом отсечения.
  4. Нельзя объединять в одну сеть нагруженные розеточные группы и провода освещения.
  5. Сечение провода для розетки выбирают в зависимости от мощности электроприборов, которые планируется подключать в сеть.
  6. Рекомендуется использовать для бытовых нужд медные, а не алюминиевые проводники, поскольку они обладают большим сроком службы.
  7. Диаметр сечения кабеля для розетки должен составлять 2,5 мм2 при условии, что суммарная потребляемая мощность электроприборов не превышает 3 кВт.
  8. На кухне для розеток, в которые подключают мощные бытовые приборы, выбирают кабель сечением 6 мм2 — оптимальный вариант, но не менее 4 мм2, способный выдержать большие нагрузки.

Если в комнате подключают в сеть только маломощные приборы, можно проложить для розетки кабель сечением 1,5 мм2. Но это минимально допустимое значение, потому при крайней необходимости включать в такую розетку мощный прибор небезопасно — провод будет сильно нагреваться.

Характеристики кабеля

В жилых помещениях для монтажа проводки преимущественно используют двухжильные и трехжильные провода. Первые подходят для розеток без заземления, вторые — для розеток с заземлением. Для организации освещения достаточно провода сечением в 1,5 мм2.

Рекомендуется использовать характеристики самого мощного электроприбора: по ним ориентироваться при выборе марки и сечения провода.

Чаще всего применяют следующие виды кабелей:

  1. ВВГ и ВВГ негорючий — силовой провод, который может работать в сетях с напряжением 220 и 380 В. ВВГ расшифровывается как кабель «винил-винил-голый», то есть в качестве оболочки и изоляции используется поливинилхлоридный пластикат, а в качестве токопроводящей жилы — многопроволочный медный проводник. Сечение провода – от 1,5 до 50 мм2 для 1, 2, 3, 4 жил и от 1,5 до 25 мм2 для пяти- и шестижильных проводников.
  2. ПВС — кабель из скрученных медных проводников в виниловой оболочке, изоляция которого выполнена с использованием поливинилхлоридной смолы. Отличается хорошей гибкостью, устойчивостью к коррозии, безупречными эксплуатационными характеристиками. Подходит для организации проводки от распределительной коробки в жилых помещениях, подключения розеток для электроприборов. Количество токоведущих жил — 2 – 5, сечение — 0,75 – 2,5 мм2.
  3. NYM — провод для монтажа стационарной электропроводки, изготовленный по немецкой технологии. Конструкция провода состоит из медных жил, пространство между которыми заполнено негорючей невулканизированной резиновой смесью, а оболочка проводника изготовлена из негорючего поливинилхлоридного пластиката. Силовой кабель работает в сетях с напряжением до 660 В при частоте тока 50 Гц. Исполнение кабеля — 2, 3, 4, 5 жил, сечение — от 1,5 до 70 мм2.

Какого сечения должен быть провод для розеток в жилых помещениях? Для бытовой проводки при подключении розеток рационально использовать двух- и трехжильный медный проводник сечением 2,5 – 6 мм2, токоведущие части которого изолированы друг от друга и защищены внешней оболочкой из негорючего поливинилхлорида.

Расчет проводника по мощности

Все энергозависимые приборы, используемые в быту, отличаются показателем потребляемой мощности. Главное правило организации электропроводки — просчитать суммарную мощность техники и освещения, чтобы выбрать подходящий вводный кабель.

В представленной ниже таблице указана средняя мощность бытовых электроприборов. Ориентируясь на нее, можно определить нагрузку на проводку в каждой комнате.

Название электроустановки Средняя потребляемая мощность, Вт
Тостер 800 – 1200
Кофеварка 1000
Электрический чайник 1200
Духовка, духовой шкаф 1200 – 2000
Электрическая плита 2500 – 3000
Холодильник 400 – 600
Микроволновая печь 1400 – 1800
Компьютер 500 – 550
Принтер 500
Телевизор 200 – 300
Утюг 1000 – 1700
Фен 1000 – 1200
Пылесос 1000 – 1600
Кондиционер 1500
Вентилятор 1000
Нагревательный бак 1500
Водяной насос 1000
Стиральная машина-автомат 2500
Осветительные приборы 2000

Нужно учесть, что по мере необходимости в сеть могут быть подключены строительные электроприборы, сварочное, компрессорное, насосное и генераторное оборудование.

Максимальная длина и сечение кабеля в зависимости от мощности

Суммарную мощность приборов умножают на коэффициент 0,75 и получают значение, которому должен соответствовать вводный кабель. Аналогично просчитывают мощность приборов для каждого помещения.

При выборе сечения кабеля исходят из технических характеристик — диаметр, напряжение, ток, мощность. Характеристики медного силового кабеля при монтаже скрытой и открытой проводки для розеток следующие:

Скрытая электропроводка
Сечение, мм2 Ток, А При напряжении в 220 В При напряжении в 380 В
1,0 14 3,0 5,3
1,5 15 3,3 5,7
2,5 21 4,6 7,9
4,0 27 5,9 10,0
6,0 34 7,4 12,0
10,0 50 11,0 19,0
16,0 80 17,0 30,0
25,0 100 22,0 38,0
Открытая электропроводка
Сечение, мм2 Ток, А При напряжении в 220 В При напряжении в 380 В
0,5 11 2,4
0,75 15 3,3
1,0 17 3,7 6,4
1,5 23 5,0 8,7
2,5 30 6,6 11,0
4,0 41 9,0 15,0
6,0 50 11,0 19,0
10,0 80 17,0 30,0
16,0 100 22,0 38,0
25,0 140 30,0 53,0

Обязательно нужно обратить внимание на марку кабеля и число жил — проводники рассчитаны на различную нагрузку в сети. Так, к примеру, трехжильный провод ВВГ сечением 2,5 мм2 выдержит ток в 21 А, кабель ПВС из трех жил такого же сечения работает при нагрузке до 27 А, а силовой провод NYM с тремя жилами сечением 2,5 мм2 можно эксплуатировать при токовой нагрузке до 30 А.

Рекомендации по монтажу

При установке розеток используют два варианта прокладки токоведущих жил — скрытая и открытая проводка к распределительной коробке. Монтаж скрытых проводников осуществляют в штробах на негорючих основаниях — стены из кирпича, цемента.

Обратите внимание! Кабель укладывают в штробу строго перпендикулярно линии горизонта и ведут до распределительной коробки только под прямым углом.

Открытый монтаж выполняют с размещением силового провода в кабель-канале или защитном рукаве, гофре, плинтусе, чтобы исключить возгорание пожароопасных конструкций или повреждение проводников.

После выбора сечения кабеля учитывают основные правила прокладки проводов при установке розеток:

  1. При скрытом монтаже глубина штробы составляет минимум 20 мм.
  2. Горизонтальные повороты кабеля выполняют на высоте 2500 мм от пола.
  3. Открытый монтаж по горючим основаниям запрещен без укладки провода в рукав.
  4. Использование автомата для каждой комнаты — обязательное условие монтажа.
  5. При выборе силового кабеля для розеток руководствуются не только сечением и числом жил, но и диаметром провода с обмоткой, чтобы поместить его в штробу или кабель-канал.

Самостоятельная установка розеток производится только после обесточивания комнаты.

Устройства защитного отключения электрической энергии должны соответствовать мощности электротехнических установок. Это позволяет исключить ситуации, когда при включении нескольких мощных приборов автомат срабатывает в результате превышения показателя силы тока на конкретном участке электрической цепи.

Какой выбрать кабель для розеток: советы, характеристики, видео

В каждом доме при прокладке электричества необходимо производить разводку. На сегодняшний день у каждого в доме имеется большое количество электроприборов. Именно это и обусловило большое количество розеток в доме. Чтобы эти устройства работали корректно, вам потребуется подвести провод  с нужным сечением. В этой статье мы расскажем вам, какой кабель использовать для розеток и поможем определиться с правильным выбором.

Какой кабель для розеток использовать во время монтажа

Выбор кабеля для подключения розеток

Критерии выбора электрического кабеля

От него будет зависеть и надежность вашей системы. Бытовые приборы на сегодняшний день могут серьезно отличаться по мощности. Именно поэтому при выборе проводника вам необходимо обращать свое внимание на следующие позиции:

  1. Сначала необходимо определить наиболее мощный электроприбор. Покупать провод для розеток необходимо руководствоваться показателями мощностями приборов. Например, если мощность прибора составляет 3 кВт, тогда следует приобретать ВВГ 3х1.5.
  2. Приобретать его необходимо исходя из мощности, которую будут потреблять электрические приборы. Например, ели плита будет потреблять 4 кВт, тогда следует приобретать ВВГ 3х2.5.

Медный кабель для розеток

Лучшие кабель для розеток – это ВВГ, ШВВП и ПВС!

Помните, что лучше всего покупать медный кабель для розеток. Он отличается по своей ценовой политике от других продуктов. Он отличается по своим техническим характеристикам и достаточно надежен в эксплуатации. Для подключения стандартных приборов обычно достаточно двухжильного провода. Для мощных приборов, которые имеют заземляющий контакт, следует использовать провода тремя жилами. Медный кабель для розеток должен подключаться в распределительные коробки.

Какое сечение должен иметь кабель для розеток?

Самый важный аспект – это правильный выбор сечения

Сечение напрямую будет зависеть от мощности, которую вы планируете подключать к своему устройству. При выборе вам также следует помнить о том, что токовые нагрузки могут значительно отличаться. Этот параметр также может зависеть от способа его прокладки.

Помните! Выбирать кабель для электрической проводки следует с запасом по мощности минимум на 30%. Ведь совсем не ясно, сколько электрических приборов у вас будет работать через несколько лет. Не менять же ради этого всю проводку в доме?

Наиболее мощным электрическим прибором в доме считается печь. Даже если вы не знаете, как подключить кабель к розетке нежно помнить о том, что лучше всего использовать продукт с сечением. Для большинства розеток, которые находятся в вашем доме, будет достаточно сечения в 2 мм.

Рекомендуем прочитать статью о том, как рассчитать сечение кабеля тут и воспользоваться нашим калькулятором.

Как подключить кабель к розетке?

Если вы собираетесь заниматься проводкой, вам необходимо помнить, что знать, как подключить кабель просто недостаточно. Кроме подключения следует правильно выбрать кабель. Если вы подключаете розетку в помещениях, где имеются стандартные электросети, следует использовать кабель ПВС. При необходимости вы также можете использовать кабели ВВГ и NYM. Каждый из этих продуктов может отличаться от других и иметь свои особенности.

Обращаем внимание! Кабель NYM не имеет сертификатов для установки в жилых помещениях. Поэтому использовать его мы не рекомендуем, лучше выбрать негорючий ВВГнг.

Также рекомендуем посмотреть видео об этих проводниках:

Защита кабеля от перегрузок

На сегодняшний день практически любой электроприбор может выйти из строя или вызвать перегрузку приборов. При проектировании проводки в своем доме вам обязательно следует учитывать этот фактор. Для того чтобы обезопасить свою систему вам следует использовать устройства защитного отключения. Благодаря этому вы сможете значительно снизить риск возгорания. Даже если электрический прибор будет неисправным, тогда вы все равно сможете избежать удара током. Умные розетки также должны иметь хороший кабель, который защитит их от перегрузок.

Именно благодаря автоматическим выключателям вы сможете обеспечить защиту от короткого замыкания розетки. УЗО осуществляет контроль над током. Если начнет расти номинальный показатель, тогда устройство будет отключено. Достаточно часто это происходит в случае повреждения кабеля.

Современные требования по безопасности постоянно растут. Именно поэтому в последнее время довольно часто УЗО устанавливают вместе с дифференциальным автоматом. Розеточные группы разводить нужно от дифференциальных автоматов, которые устанавливают возле счетчика. Розетка своими руками – это не лучшее решение для вашего дома. Она не будет безопасной, и поэтому постарайтесь себя уберечь от непредвиденных последствий.

Видео: как выбрать кабель для розеток


Рекомендуем вашему вниманию: розетки на кухне.

Какой кабель лучше использовать для электропроводки в квартире —

Какой кабель лучше использовать для электропроводки в квартире

Большой квартирный ремонт обязательно включает замену электропроводки. Есть две главные причины для этого действа.

Первая — возраст этой самой проводки. Как правило, капитальные или любые серьёзные ремонты проводят лет так через 15-20 после сдачи квартиры. За это время, даже правильно сделанная, домашняя электросеть стареет и изнашивается. А значит, потенциально становится источником опасности для обитателей жилья.

Вторая причина — перепланировка и большой ремонт отдельных помещений с добавлением новых электроприборов. Врезки и прочие соединения новой проводки со старой крайне нежелательны. Из-за несовпадения характеристик кабеля или материалов в нём.

Так что, вопрос — менять ли электропроводку, считается решённым, остаётся разобраться с его практическим воплощением. И начать нужно с выбора кабеля.

Кабель для электропроводки в квартире — 300 марок и 5000 разновидностей

С какого боку тут начинать? Схватится за голову человек, далёкий от электромонтажа. И есть с чего хвататься. Потому что кабелей и проводов не просто много, их буквально не сосчитать, как Донов Педро в Бразилии. Даже профессиональные электрики иногда «тонут» и путаются в изобилии производителей и продукции.

Выбор же провода для электропроводки в квартире, это вопрос не только стоимости ремонта. Куда важнее момент, что проводка должна обеспечивать «доставку» электричества в любой уголок квартиры и быть безопасной, то есть не «кусаться» током. А так же быть пожаростойкой и надёжной.

Внимание! Главное в надёжной элекропроводке  — найти правильного электрика. Заниматься электрикой и выбирать кабель для проводки в квартире должен специально обученный мастер! У которого есть допуск к электромонтажным работам и практический опыт.

Мы кратко расскажем про кабели и провода, их сечение, маркировку, материалы и виды. Объясним, что подходит для домашней проводки, а что использовать нельзя. Чтобы вы были в курсе того, что ваш электрик делает и почему именно так.

Характеристики проводов и кабелей, на которые следует обратить внимание при выборе

Сразу оговорим, что речь идёт о бытовом силовом кабеле или проводе с вольтажом 220/380 В для передачи электротока в домашней сети. Все остальные виды вроде нагревательных, телевизионных, компьютерных и прочих сейчас мы не рассматриваем.

Общий список характеристик выглядит так:

  • материал жилы;
  • конструкция;
  • сечение;
  • толщина жильной изоляции;
  • толщина оболочки;
  • маркировка;
  • расцветка жил;
  • упаковка;
  • сертификат;
  • состояние продукции.
1. Материал и конструкция

По составу жилы, кабельная продукция делится на медную и алюминиевую. Изделия из меди более надёжные, сопротивление ниже, показатели тока выше, нагрев меньше, если сравнивать с алюминиевым равного сечения. Кроме того, медь меньше окисляется, более пластичная, а значит, кабель служит дольше без потери свойств и характеристик.

Внимание! Делать проводку в квартире алюминиевый кабель запрещено согласно требованиями ПУЭ (правила устройства электроустановок).

По конструкции выпускаются одножильные (однопроволочные) и многожильные (многопроволочные) кабели и провода. Одножильные разновидности более жёсткие и негибкие, особенно с большим сечением проводника.

Отвечая на вопрос, «какой провод использовать для проводки под штукатурку», можно сказать, что теоретически подойдёт и одножильный однопроволочный медный кабель. Штукатурка создаст дополнительную защиту для такого проводника. Но фактически, никто не прокладывает домашнюю электросеть однопроволочным проводом.

Многопроволочный одножильный  кабель мягче и пластичнее. Он хорошо переносит перегибы, повороты и годится как для открытой проводки, так и для скрытой под штукатурку. Именно трехжильный однопроволочный используют сейчас для прокладки в квартирах.

Внимание! Не путайте кабели, в которых каждая жила состоит из одного проводника, с проводами, где жила изготавливается из нескольких проводников. Многопроволочные кабельные изделия запрещены для стационарной прокладки в квартире из-за высокой пожароопасности. Подробнее о них в блоке «какие провода нельзя использовать для электропроводки в квартире»
2. Сечение кабеля для проводки в квартире

Измеряется в «квадратах», то бишь квадратных миллиметрах и показывает пропускную способность. У медного кабеля один «квадрат» пропускает 8-10 Ампер тока, у алюминиевого лишь 5 А. Для безопасной работы проводник следует подбирать с запасом пропускной способности, что обеспечивает нагрев провода в пределах допустимой величины или говоря проще, чтобы от нагрузки не «поплыла» изоляция. Кроме того, при скрытой проводке надо учитывать, что она слабее охлаждается, а значит, запас сечения должен это компенсировать.

Внимание! Не путайте сечение кабеля с его диаметром, это две большие разницы! Диаметр можно измерить линейкой, а лучше штангенциркулем. А затем подставить его в формулу и посчитать площадь сечения.

Ещё запомните, что выбор кабеля для проводки в квартире всегда идёт с округлением в большую сторону.

Если при расчёте получается 2.3 «квадрата», выбирается кабель два с половиной, а не два «квадрата».

В идеале, сечение должно совпадать с маркировкой на бирке кабеля, но фактически оно часто отличается в меньшую сторону. Небольшие расхождения допустимы, потому что кабель сертифицируется по сопротивлению, а не сечению жилы. Если расхождения существенны, это брак. Опытный электрик увидит его визуально, а вы можете измерить диаметр жилы и рассчитать сечение для интереса или помощи другу, который самостоятельно решит купить кабель для квартирной электропроводки.

Некоторые электрики советуют взять кабель с номиналом выше расчётного. Например, 4 «квадрата», вместо 2.5, чтобы покрыть «недостачу» сечения, если таковая окажется. Но, тогда придётся рассчитывать соответственно защиту проводки и ставить правильные автоматы и УЗО.

Совет! Мы рекомендуем на электропроводку в квартире сечение проводов из меди от 1.5 до 2.5 кв. мм. На розетки пускать два с половиной «квадрата» и полтора — на освещение.
3. Толщина жильной изоляции

Каждая жила в многожильном или одножильном кабеле имеет изоляцию из ПВХ пластиката обычного типа или с пониженной горючестью, также используются полимеры и сшитый полиэтилен. Толщину изоляции регулируют ГОСТы и она должна быть достаточной. Для бытовых кабелей (номинальное напряжение до 660В) сечением 1.5 и 2.5 мм2 толщина изоляционного слоя по нормативу — 0.6 мм. Допускается отклонение, но изоляция не должна быть тоньше 0.44 мм.

Проще говоря, есть промежуток толщин, куда должна «вписываться» изоляция, чтобы проводка служила надёжно и не было заморочек при монтаже. Нарушил ли производитель технологию — без микрометра не определишь, если не возишься с кабелями каждый день. Поэтому, если нет рядом опытного электрика — покупать нужно только в проверенных магазинах и кабели известных марок.

4. Толщина оболочки

Оболочка охватывает кабель поверх изолированных жил, фиксирует их и защищает. Сделана она, как и жильная изоляция, из ПВХ пластиката или полимера, но имеет большую толщину.

Для многожильных кабелей толщина равна 1.8 мм, для одножильных — 1.4 мм. Так же возможны отклонения в меньшую сторону, но незначительные.

Изолирующая оболочка — обязательный элемент. Для любого кабеля квартирной проводки, даже с минимальной мощностью, «прописана» двойная изоляция. То есть сначала на жиле, а потом поверх неё. Это обеспечивает безопасность людей и предохраняет сам проводник от повреждений.

5. Маркировка

Это надпись на оболочке кабеля для монтажа электропроводки в квартире. Она содержит всю нужную информацию для выбора. Надпись пропечатывается или выдавливается при изготовлении кабельной продукции. Она должна быть чёткой, контрастной, хорошо читаемой.

В маркировке указывается:

  • Марка изделия (кабеля или провода), в которой зашифрованы основные свойства и характеристики.
  • Название завода-изготовителя.
  • Год выпуска.
  • Количество жил.
  • Сечение.
  • Номинал напряжения.

Надпись наносится по всей длине проводника с небольшими интервалами.

На ценнике и в каталогах интернет-магазинов обычно не указывают год выпуска и изготовителя и пишут маркировку в виде ВВГнг(ож)-0,66 кВ 3х1,5 или ВВГ, ВВГнг кабель 3х1,5.

Расшифровывается как трёхжильный медный кабель с сечением жилы 1.5 «квадрата» (3х1,5), однопроволочное исполнение жилы (ож). Изоляция и оболочка из ПВХ-пластиката (ВВ), кабель гибкий (Г), негорючий (нг). Номинальное напряжение 660 Вольт.

Запомните! Буквенное обозначение марки кабеля начинается с материала жилы, для алюминия ставится всегда буква А, для медибуква не указывается, поэтому все кабели марок ВВГ всех модификаций имеют медный проводник.
6. Расцветка жил

О расцветке нужно знать, что она или сплошная цветная, или нанесена полоса на оболочке вдоль всего кабеля шириной примерно в миллиметр. Это стандарт. Всё остальное, в виде размазни, пятен, полосочек поперёк — от лукавого. И говорит о том, что делали кабель в каком-то подвале непонятные люди.

По цветам жил есть таблица, которую знает любой опытный электрик. Там расписано, каким оттенком обозначаются основные жилы — фазные, нулевые, заземляющие. Сделано это для удобства при монтаже, чтобы видеть, куда какой проводник подсоединять. Фазные и рабочие проводники могут отличаться по расцветкам, «землю» же всегда «красят» в жёлто-зелёный цвет.

7. Упаковка

Стандартная для всех видов — это бухта или барабан. Бухты идут для продажи в магазины, на барабаны наматывают для оптовиков, строителей и прочих крупных закупщиков. В любом случае на кабель крепится бирка с описанием.

Содержимое бирки повторяет информацию надписи на оболочке с некоторыми дополнениями. В ней указывается:

  • наименование завода или товарный знак изготовителя
  • марка (обозначение) продукции
  • ГОСТ или ТУ
  • дата выпуска
  • число отрезков с их длиной
  • номер барабана
  • вес проводника
  • знак соответствия
  • отметка ОТК.

Если вы пришли купить кабель для проводки в квартире целой бухтой в 100 м, бирку вы получите вместе с ней.

Но если вам отрезают кусок, то ярлык не отдадут, его можно просто посмотреть.
8. Сертификат

Нужен для подтверждения, что кабель качественный. Обычно продукция имеет 2 документа — сертификат соответствия, отвечающий за годность кабеля как электромонтажного материала и сертификат пожарной безопасности. Вы можете попросить их у продавца для ознакомления. Документы должны быть заполнены с указанием ГОСТов на кабель и иметь действующий срок, например, до конца текущего года. Как правило, в документации указываются ТУ (технические условия) по ГОСТ и для кабельной продукции это равносильно соответствию ГОСТу.

9. Состояние

Это внешний вид силового провода. Обращайте внимание, как выглядит кабель, потому что за помятостями, сильными перегибами, сдавленностью скрывается внутренний брак. Жилы могу оказаться переломанными и даже замкнутыми друг на друга. Понятно, что укладывать такой материал нельзя, поэтому, не поленитесь осмотреть кабель в магазине, ещё до оплаты при самостоятельной покупке.

Какой кабель нужен для проводки в квартире

Мы уже говорили, что электропроводка в квартире «требует» 2 сечения кабеля.

Для розеток нужно брать сечение 2.5 мм2, потому что включаемая нагрузка может доходить 3-4 киловатт. А кабель в два с половиной «квадрата» как раз и рассчитан на максимум мощности до 5,9 киловатта и ток до 27 Ампер. Это не значит, что нужно «нагружать» кабельную линию до упора. Выбор всегда идёт с запасом от планируемой нагрузки на треть. Тем более, что лежащий под штукатуркой кабель слабее охлаждается и это тоже учитывается при подборе.

Для контура освещения используют сечение 1,5 мм2Нагрузка тут значительно меньше, но даже если вы решите устроить иллюминацию в квартире, тока и запаса мощности хватит с избытком.

Важная информация! Поскольку, современные правила электробезопасности требуют заземлять домашние электроприборы и ставить специальные розетки, то для прокладки используется трёхжильный кабель. В котором, есть рабочий фазный проводник, нулевой рабочий и защитный ноль.

Какой кабель рекомендует интернет-магазин 220pro.ru для скрытой проводки в доме или квартире

Напомним, что маркировка содержит основные характеристики кабельной продукции. Буквенные обозначения указывают на материалы жил, изоляции, оболочки и гибкость, цифровые — на число проводящих жил и их сечение.

Кабель ВВГ

Самый распространённый отечественный кабель для электромонтажа в квартире. Имеет одножильные медные проводники, изоляцию и оболочку из ПВХ пластиката, используется в помещениях с нормальной и повышенной влажностью. Рассчитан на напряжение до 660 Вольт. Относится к гибким небронированным силовым проводам. Может включать от 1 до 5 жил, сечением от полутора до 240 «квадратов». Форма проводника круглая, плоская или треугольная.

Кабели ВВГ выпускаются в нескольких модификациях:

  • ВВГ — основной тип с виниловой изоляцией и оболочкой;
  • ВВГнг — негорючий силовой провод, изоляция жил самозатухающая, то есть горение не распространяется;
  • ВВГнг-LS  — так же имеет самозатухающую негорючую изоляцию жил (нг) и оболочку с низким дымовыделением;
  • ВВГнг FR-LS — в дополнение к негорючести и малой задымлённости, это вид кабеля получил дополнительную огнезащиту из слюдяной ленты.

Все марки с приставкой нг можно монтировать в пучках, то есть прокладывать в одной гофре, трубе или шурфе несколько кабельных линий.

Кабель для электропроводки в квартире советуем брать марок ВВГнг или ВВГнг-LS.

Обычный ВВГ дешевле, но не подходит для пучковой прокладки и оболочка менее огнестойкая и дымящая. А марка ВВГнг FR-LS относится к профессиональным и используется в условиях повышенной пожароопасности на предприятиях и стоит гораздо дороже.

Кабель NYM

Медный кабель европейского стандарта, разработанный в Германии. Производится на российских заводах и соответствует нормам ЕС и ГОСТам. По исполнению аналогичен кабелю ВВГнг, номинальное напряжение 660 В. Выпускается однопроволочный многожильный NYM-кабель с сечением 1.5-10 мм2 и многопроволочный с сечением от 16 мм2. Число жил 1-5, изоляция и оболочка из ПВХ, негорючесть обеспечивает наполнитель из резины между изоляцией жил и кабельной оболочкой.

Обратите внимание! В магазинах можно встретить дешёвые кабели с маркировкой NUM. Эта «опечатка» говорит, что перед вами копия с пониженными характеристиками. Покупая его, вы рискуете получить некачественную продукцию. Советуем воздержаться от сомнительной экономии на безопасности.

Кабели ВВГнг и NYM имеют схожие характеристики и преимущества использования:

  • Качественное исполнение. Жилы, изоляция, оболочка соответствуют ГОСТу и это делает кабель надёжным.
  • Удобный монтаж и лёгкая разделка. Круглый кабель удобен в монтаже из-за отсутствия перекруток, его проще уплотнять при вводе.
  • Высокая пожаростойкость и безопасность. Соблюдение стандартов обеспечивает безопасную работу кабеля под нагрузкой, а специальная изоляция позволяет прокладывать пучками, без опасности возгорания от взаимного нагрева.
  • Самозатухание и низкая задымлённость. Материал оболочки самозатухающий и замедляет горение. А так же обеспечивает слабое задымление без опасных галогенов. Если защита сработает с замедлением, то ущерб от возгорания будет минимальным.
  • Большой выбор вариантов в марках по цене под любой бюджет.

Какой провод не подходит для проводки в квартире

И ещё один важный момент. Мы понимаем, что для большинства «провод» и «кабель» это синонимы. На самом деле, это разные виды кабельной продукции. Основное различие, кабель всегда имеет очень прочную двухслойную изоляцию, с первым слоем поверх токопроводящих жил и вторым, закрывающим весь пучок. Даже если в кабеле одна жила, изоляция всегда двойная. Провод — более слабая конструкция с лёгкой изоляцией.

Обратите внимание! Делать проводку в квартире проводом, даже многожильным или многопроволочным —  очень плохая затея.

Главная беда проводов — их слабая стойкость к длительному нагреву при постоянной нагрузке и высокая возгораемость. Поэтому, они не соответствуют требованиям ПУЭ по проводке в жилых помещениях.

Провод ПВС

Это соединительный медный провод с виниловой изоляцией и оболочкой. Используется для подключения бытовой электротехники к домашней сети, для изготовления удлинительных шнуров. Количество проводников 2-6, конструкция жилы многопроволочная, сечение 0.75-10 мм2. Рассчитан на номинал напряжения в 380 В.

Внимание! Не нужно брать провод ПВС для проводки по совету друзей или из экономии.
  • Во-первых, ПВС имеют многопроволочную конструкцию жилы. А это значит, что все концы для соединения нужно лудить и обязательно паять. Это занимает много времени и требует высокого качеств обработки жил и большого опыта у электрика.
  • Во-вторых, многопроволочная конструкция жилы — это фактор повышенной пожароопасности. Такой провод греется сильнее, а значит, изоляция изнашивается быстрее, что опасно и может закончиться коротким замыканием.
  • В-третьих, провод ПВС нельзя прокладывать пучком, как кабель. Только с расстоянием между нитками. То есть, штробить стены под каждую линию отдельно.

Так что, экономия получается очень сомнительная и символическая. Низкая цена провода будет «съедена» высокой стоимостью монтажа. А качество проводки оставит желать лучшего.

Провод ШВВП и ПВВП

Монтажные шнуры или кабели с одно и многопроволочными медными жилами. Используются для подключения электрооборудования и бытовой техники. Имеют короткий срок эксплуатации, многожильный тип требует обрабатывать окончания и проводить пайку при монтаже. Для стационарной проводки не годятся из-за отсутствия негорючей изоляции и слабых характеристик.

Провод ПУНП
Внимание! ПУНП запрещён к использованию для проводки с 2007 года из-за своей ненадёжности.

Хотя находятся «умельцы» и среди клиентов, и среди горе-электриков, которые его пользуют. Мотивируя это тем, что «во всех старых квартирах стоит именно он».

Но «граждане» забывают, что со времён СССР очень сильно изменилась оснащённость домашним электрооборудованием и выросла его мощность. Поэтому ПУНП и запретили — он маломощный, со слабой изоляцией и не держит современных нагрузок.

Комплектующие и аксессуары для кабеля

При монтаже электропроводки требуется не только кабель, но и целый список оборудования, комплектующих, электроустановочных изделий и аксессуаров. Чтобы определиться с точным количеством, электрик всегда делает план или схему проводки. Но, мы сейчас говорим в общем, поэтому назовём примерный список дополнительных элементов.

Вам потребуются:

  • автоматы защиты и УЗО;
  • монтажные коробки и подрозетники;
  • розетки и выключатели;
  • гофра, кабель-каналы, крепления для них и электроустановочные изделия для кабель-каналов;
  • изоляция, хомуты, наконечники  и тд.

Естественно, всё подбирается под условия помещения, нагрузку и тип скрытой проводки. Ведь она может быть как в стене, так и в гипсокартонных конструкциях. Опытный электрик учтёт все тонкости и выдаст список или пойдёт закупать товар вместе с вами.

Подведём итоги

Интернет-магазин 220pro.ru предлагает только качественный кабель для электропроводки в квартире или доме. Полный список марок и типов в разделе: http://220pro.ru/catalog/kabel_provod/

Заходите и выбирайте ваш кабель!

А ещё задавайте любые вопросы. Смешные и наивные в первую очередь! Они самые правильные! Потому что, лучше смешить электриков, чем пожарников, согласитесь?

Мы всегда отвечаем на вопросы и рассказываем обо всех тонкостях монтажа. Быстро подбираем полный комплект для устройства квартирной проводки от кабеля до розеток и выключателей. Учитываем ваши пожелания и бюджет.

Звоните, спрашивайте! Телефоны

+7 (495) 540-49-82

 8 (800) 333-49-42

или задайте вопрос электрику онлайн.

Ваши дежурные электрики 220pro.ru

Сечение провода для розеток

Задумали поменять проводку или просто дополнить новыми точками и не знаете с чего нужно начинать. Вначале нужно подсчитать мощность всех приборов и определится с сечением провода для розеток, после чего можно накидать план на листок бумаги, а затем начертить на стене места, где будут проходить кабеля и подсчитать их метраж. Но сначала нужно определить в каком состоянии находится старая проводка, можно ли ее дополнить, подключив новые ветки. Такой вариант будет самым экономичным.

При осмотре вы обнаружили, что проводники от щитка находятся в аварийном состоянии или они не рассчитаны на дополнительную нагрузку, то рекомендуется установить новые. Более надежными и прочными являются медные провода, ну обо всем по порядку.

Расчет будущей нагрузки

Чтобы все было правильно необходимо сделать расчет, сколько приборов будут запитываться в каждой комнате, от этого и будет зависеть, какого сечения покупать провод. Если сумма всех приборов составляет до 3кВт, то достаточным будет проводник сечением 2,5 мм2. Для кухни, где оборудование потребляет большое количество энергии, правильным будет протянуть отдельную ветку сечением жил у кабелей от 4 до 6 мм квадратных, в зависимости, какая у вас плита и оборудование.

Что получается в итоге от щитка на розетки пойдет провод толщиной 2,5 мм2, на кухню и в ванную, если там стоит водяной котел, кабеля должны быть не менее 4 мм квадратных. На освещение комнат вполне хватит сечения 1,5 мм2. Не забывайте про заземления, которое должно быть обязательно на кухонных розетках и в ванной комнате.

На всех приборах пишется потребляемая мощность, этикетку можно найти на обратной стороне или под крышкой. Если по каким то причинам не нашли наклейку, то можно посмотреть в паспорте или интернете. После подсчета потребляемой мощности следует заглянуть в таблицу и выбрать провод нужного диаметра.

Как советуют бывалые электрики, провода нужно брать с запасом, то есть к полученному метражу прибавляется 10%. Например, у вас получилось 20 метров кабеля, прибавляем 2 метра запаса. Такой расчет будет полезен, если вы где-то ошиблись, вам не придется экономить или бежать в магазин за 1 метром провода.

Какой тип и марку проводника выбрать под розетку

При выборе провода нужно обратить внимание на тип, марку проводников. На строительном рынке сегодня можно встретить большое количество контрафактной продукции, поэтому нужно быть предельно осторожным, от этого зависит безопасность вашего дома. Не покупайте провод ПУНП (провод универсальный плоский) для монтажа розеток, безопаснее будут такие марки:

  • ВВГ — кабель с двойной изоляцией на основе ПВХ, не имеет способности к самозатуханию. Подойдет для розеток.
  • ВВГнг — провода, изолированные, ПВХ с двойной защитой, последнее в абвиатуре «нг» говорить, что у провода поливинилхлоридная изоляция препятствует горению. Рекомендуется использовать кабель в деревянных помещениях.
  • ВВГнг-LS — в этом случае применяется безгалогенный ПВХ (поливинилхлорид), который не способен выделять дым. Такие провода можно применять в детских комната и учреждениях, при коротком замыкании дети не надышатся едким дымом.
  • NYM — (N) немецкое качество (Y) изолированный ПВХ (M) монтажный кабель. Дорогой аналог ВВГнг от немецких разработчиков.

Конечно, эти провода отличаются по цене, но на безопасности экономить не нужно. Чтобы лучше вам понят, для каких потребителей, какие провода ставить приведем пример:

  • Для стиральных машин, компьютеров и других приборов с небольшой мощностью подойдут провода для розеток ВВГ сечением 3*2,5 мм2. Цифра «3» обозначает количество проводов в обмотки.
  • Для подсоединения электроприборов с высокой мощностью в трехфазной сети, духовой шкаф, насос, необходимо применять ВВГ 5*2.5 мм2.
  • В деревянном доме подключать к розеткам рекомендуется ВВГнг 3*2.5 мм2.
  • Существуют различные светильники и бра под розетки, в этом случае сечение и количество провода для розеток может быть 3*1.5 мм2.

Подробнее о подборе провода для розеток смотрите в этом видео:

Подготовка к прокладке кабеля

Рассчитав мощности каждой комнаты, затем необходимо по таблице подобрать нужные провода и блокировочные автоматы. Заглядывая вперед, следует учесть, что в будущем, возможно, будут проводиться какие-нибудь работы, например, поменять люстру или установить натяжной потолок, все это требует отключения света. Чтобы избежать обесточивания квартиры следует установить на каждый участок свой автомат.

Прокладывая кабель для розеток, фотографируйте места укладки проводов и протоколируйте подробным описанием с точностью до миллиметра. Довольно часто случается при ремонте или установки, каких-либо элементов, вовремя сверление перфоратором задевают провода и обесточивают комнату. Чтобы исправить этот инцидент потребуется много времени и нервов, поэтому следует заранее предостеречь.

Высверливание отверстий под розетки

Когда все размечено, посчитано и куплено можно приступать к главному – штробление, сверление и подключение. У некоторых возникнет вопрос – сколько розеток делать в комнате, и на каком расстоянии от пола? Своевременный вопрос и нужный, в каждой комнате рекомендуется не менее 3 розеток, для удобства, и не рядом, а на каждой стене, чтобы не было потом лишних проводов на полу. На кухни, как правило, делают сдвоенные или строенные и располагаются над рабочими столами, а для холодильника и плиты снизу на расстоянии 30 см от пола. Выключатели по последнему стандарту устанавливаются на расстояние 80-90 см. Но для удобства лучше всего на высоте опущенной руки.

Инструмент

Чтобы не суетиться в процессе работы, следует заранее приготовить весь инструмент в одно место. Для штробления и высверливания нам понадобятся:

  1. Рулетка и спиртовой маркер.
  2. Лазерный или пузырьковый строительный уровень.
  3. Перфоратор с алмазной коронкой по бетону и насадка в виде зубила.
  4. Болгарка с алмазным диском.
  5. Перчатки, спецодежда и респиратор.

Размеченные линии прорезаются болгаркой, после чего перфоратором с насаженным зубилом выбиваются вырезанные куски. Если приноровится, то можно быстро выполнить эту работу. Затем на запланированном месте при помощи уровня отмечается центр розетки и высверливается ниша алмазной коронкой. Во время работы инструмент нужно держать ровно, в противном случае стакан и розетка криво встанут. Не забываем про распределительные коробки, которые тоже должны быть встроены в стену.

Заключительный этап

Провод, уложенный в штробу, фиксируется несколькими способами, замазывается гипсом или при помощи специальных хомутиков которые вставляются в высверленное отверстие, а потом замазывается гипсом. По концам проводы должны висеть с запасом, для того чтобы подключаться к розетке и распределительной коробки было удобно. Провода должны плотно скручиваться, затем изолироваться.

Все работы должны производиться с точностью, особенно аккуратно нужно подходить к соединениям, провода должны быть зажаты так чтобы не было между ними просвета, в противном случае в проблемных местах будет искрить и греется.

При выборе розеток обращайте внимание на способ крепления для проводов. В импортных моделях можно найти устройство для зажима зачищенного кабеля. Благодаря такой розетке вы значительно сэкономите свое время на монтаже, ну и главное, такое крепление переносит большие нагрузки. Для ванной комнаты рекомендуется поставить УЗО с утечкой тока 10 мА.

Работа, кажется не сложная с первого взгляда, но для новичка будет сложным выполнить все правильно. Поэтому рекомендуется вначале подготовиться, для этого можно посмотреть видео и потом попробовать сделать все самому. Но если неуверены и сомневаетесь в своих силах, то не следует рисковать, сегодня много хороших специалистов, которые выполнят такую работу быстро и качественно.

диаметр провода, его толщина и нормы ПУЭ. Какие кабеля лучше всего использовать для квартиры, а какие для офиса

Расчет диаметра проводов – важная составляющая прокладки электропроводки. Если неправильно выбрать сечение, может произойти поломка приборов или возгорание.

Размер сечения провода для квартиры

Основная нагрузка в домашней электросети приходится на розетки, к которым подключаются электроприборы. Важно уметь правильно рассчитать диаметр кабеля.

Он должен выдерживать токовую нагрузку, не перегреваться в ходе работы, быть прочным и гибким. Сечение провода определяется по различным параметрам, от которых зависит стабильность, надежность и безопасность домашнего оборудования.

Что такое сечение электропровода

Электропровод – это основа электросети. Поэтому знать его характеристики нужно не только профессиональным электрикам, но и людям, решившим самостоятельно заняться заменой или восстановлением проводки.

Чтобы увидеть сечение, электропровод перерезают поперек и смотрят на срез с торца. Площадь срезанной части и называется сечением. Величина прямо пропорциональна силе тока, которую провод может пропустить. Диаметр подбирается такой, чтобы выдерживал нагрузку. Тонкий провод перегорит, а взятый с запасом будет использоваться не на сто процентов и означает лишние затраты.

В электротехнических справочниках приводятся значения, связанные с площадью. Для этого необходимо производить пересчет по формуле: S=(3,14*d*d)/4. S – площадь в кв.мм, d – диаметр в мм.

Диаметр напрямую зависит от суммарной потребляемой мощности устройств.

При расчете важно, чтобы единицы измерения совпадали – ватты переводятся в киловатты или наоборот.


Выбирая подходящий провод, пользуются таблицами, в которых указаны:
  • материал;
  • напряжение в розетке;
  • площадь;
  • мощность;
  • ток.

Информация используется при выборе кабеля.

Какое сечение провода нужно для розеток в квартире

Сечение провода напрямую зависит от мощности аппаратов, которые к нему будут подключены. Для маломощных приборов, таких как фен или телефон потребуется провод меньшего диаметра, чем для стиральной машины или водонагревателя. По этой причине в спальне устанавливают розетки с проводом меньшего диаметра, чем для кухни. Минимально допустимое значение площади кабеля согласно требованиям ПУЭ – 1,5 кв.мм. Такие провода используются для организации освещения.

Все электричество приходится на вводный кабель, от которого идет нагрузка в квартиру. Так как жилые помещения имеют мощность от 3 кВт до 15 кВт, провода выбирают 3х10 кв. мм. (для однофазной сети) и 5х4 кв.мм. (для трехфазной сети).

Нормы кабеля для спальни и зала

Выбирая диаметр электропровода, ориентируются на характеристики самого мощного прибора, который будет к ним подключаться. В спальне и гостиной устанавливаются устройства с мощностью до 3000 Вт.

При классических 220 В в розетке для спальни и зала покупают провод в 2,5 кв.мм. Такие кабели рассчитаны на суммарную мощность в 4,6 кВ и силу тока в 21 Ампер для медных проводов. Если электропроводка алюминиевая, максимальная сила тока будет равняться 16 Ампер, мощность – 3,5 кВт для сети 220Вольт.

Для обеспечения безопасности проводников также устанавливается автомат, максимальный ток срабатывания которого не более 25 А.

Жилы на 4 кв.мм и больше не используют в розеточной группе по двум причинам: физически не поместятся в клеммы и тяжелее укладывать.

Какой использовать провод для кухни и ванной

Кухня – это место, в котором сосредоточены самые мощные приборы. Электроплита, нагреватель воды, стиральная машина – это лишь часть устройств, которые устанавливаются на кухне. Являются самыми мощными потребителями энергии, поэтому подбирается для однофазного подключения 3х6 кв.мм, а для трехфазного – 5х2,5 кв. мм.

В ванной установлены мощные приборы? Тогда выбирают провода с площадью разреза, как на кухне. При отсутствии – допустимо прокладывать кабели 2,5 кв.мм.

Кабели для ванной и кухни обязательно должны быть защищены от воздействия влаги. При недостаточной защите может произойти замыкание и, как следствие, возгорание.

Толщина кабеля электропроводки для коридора

Традиционно в коридоре сосредоточены осветительные приборы. Это самая ненагруженная комната в квартире.

Из-за активного применения энергосберегающих источников света в коридоре прокладываются более тонкие электропровода 1,5 кв.мм. Важно следить за тем, чтобы суммарная нагрузка приборов не превышала 3,5 кВ для медной электропроводки и 2,2 кВ для алюминиевой.

Сечение проводников одной группы должно быть одинаковым. Также важно отметить, что в квартире допустимо использовать не любой кабель для прокладки электропроводки.

Если сечение ниже нормы

Существуют нормы отклонения сечения, которые прописаны в ГОСТ 22483-77 «Жилы токопроводящие медные и алюминиевые для кабелей, проводов и шнуров». Сами значения не указаны, там записано электрическое сопротивление. Проверять соответствие нужно по таблицам с диапазоном сечений классов жил.

Когда сечение меньше допустимых норм, кабель использовать нельзя, так как не рассчитан на указанную нагрузку. Следовательно, будет перегреваться, и возникает риск пожара в помещении.

При расчете площади сечения учитывают материал, из которого собрана электропроводка. Медные проводники более гибкие, просты в работе и требуется меньшая площадь, чем для алюминиевых электропроводов.

Розетка – устройство, на котором сосредоточена нагрузка сети. Для корректной и безопасной работы электроприборов важно уметь правильно определять площадь сечения кабелей. Выбор кабелей зависит от суммарной мощности подключаемых приборов. Недостаточный диаметр электропровода грозит перегревом, разрывом изоляции и риском возгорания.

Полезное видео

Ничего не найдено для Apple Touch Icon Precomposed Png

Выключатели

Правильный подбор расцепителя автоматического выключателя защитит электрооборудование, СБТ и разводку распределительной сети от перегруза

Электрооборудование и безопасность

Теплые полы – это не роскошь, а комфорт. При наличии в семье маленьких детей

Светильники

Виды точечных светильников, их предназначение для ПВХ потолков и ГКЛ конструкций. Правильный монтаж с

Электрооборудование и безопасность

Популярность инфракрасного пола растет за счет его преимуществ над другими вариантами. Благодаря современным технологиям

Светильники

Точечные светильники – споты улучшают яркость освещения, без возникновения теней. Равномерно распределив их по

Розетки

Выбор розетки и выключателя необходимо проводить с учетом специфики использования помещения, репутации производителя соответствующего

Ничего не найдено для Apple Touch Icon Precomposed Png

Выключатели

Правильный подбор расцепителя автоматического выключателя защитит электрооборудование, СБТ и разводку распределительной сети от перегруза

Электрооборудование и безопасность

Теплые полы – это не роскошь, а комфорт. При наличии в семье маленьких детей

Светильники

Виды точечных светильников, их предназначение для ПВХ потолков и ГКЛ конструкций. Правильный монтаж с

Электрооборудование и безопасность

Популярность инфракрасного пола растет за счет его преимуществ над другими вариантами. Благодаря современным технологиям

Светильники

Точечные светильники – споты улучшают яркость освещения, без возникновения теней. Равномерно распределив их по

Розетки

Выбор розетки и выключателя необходимо проводить с учетом специфики использования помещения, репутации производителя соответствующего

Ничего не найдено для Apple Touch Icon Precomposed Png

Выключатели

Правильный подбор расцепителя автоматического выключателя защитит электрооборудование, СБТ и разводку распределительной сети от перегруза

Электрооборудование и безопасность

Теплые полы – это не роскошь, а комфорт. При наличии в семье маленьких детей

Светильники

Виды точечных светильников, их предназначение для ПВХ потолков и ГКЛ конструкций. Правильный монтаж с

Электрооборудование и безопасность

Популярность инфракрасного пола растет за счет его преимуществ над другими вариантами. Благодаря современным технологиям

Светильники

Точечные светильники – споты улучшают яркость освещения, без возникновения теней. Равномерно распределив их по

Розетки

Выбор розетки и выключателя необходимо проводить с учетом специфики использования помещения, репутации производителя соответствующего

Какой кабель нужен для розеток?

 Какой кабель выбрать для бытовых розеток в квартире или доме

При монтаже электропроводок в частном доме или квартире, встает вопрос, какой кабель выбрать для розеток

В этой статье, мы дадим полный и исчерпывающий ответ на этот вопрос.

Ответ на это вопрос находится совсем рядом.

Многие специалисты скажут, что сечение кабеля для электроснабжения бытовых розеток стоит считать по нагрузке, это решение крайне неверно в выборе кабеля для розеток, обращаем ваше внимание, что речь идет именно о подключении бытовых розеток!

Для справки: все бытовые розетки рассчитаны на номинальный ток 16А

И так, какой нужен кабель для розеток?

Ответ прост!

Не будем вдаваться в длительные расчеты по отключающей способности автоматических выключателей и заниматься расчетом токов короткого замыкания и т. д., сразу ответим:

Согласно ПУЭ 7  п. 7.1.35.

Таблица 7.1.1. Наименьшие допустимые сечения кабелей и проводов электрических сетей в жилых зданиях

Наименование линий

Наименьшее сечение кабелей и проводов с медными жилами, мм2

Линии групповых сетей

1,5

Линии от этажных до квартирных щитков и к расчетному счетчику

2,5

Линии распределительной сети (стояки) для питания квартир

4

 Для розеточной сети можно использовать кабель сечением 1,5 мм. кв., но при условии, что аппарат защиты (автоматический выключатель, не предохранители) должен быть установлен на ток не более 10А

При проектировании электроснабжения квартиры, наши специалисты закладывают розетки с номинальным током 16А, а для питания розеточных групп используется кабель сеченым 3х2,5 мм. кв.  и аппарат защиты не более 16А.

Разберем ситуацию, почему кабель ВВгнг 3х2,5 мм.кв., допустим имеется розеточная групповая линия питающая розетки кухни, в современном мире изобретено достаточно больше количество бытовой техники для кухни и в определенные моменты кухонные комбайны, кофеварки могут быть одновременно включены в работу, для того, что бы использовать электросеть комфортно, следует розеточную сеть кухни запитать кабелем сечением не менее 3х2,5 мм, автоматический выключатель при этом становить на номинальный ток не более 16А.

В предыдущей статье, мы расказывале о том кабей кабель нужен для электроплиты.

Отличия кабеля ВВг и ВПС, читайте в этой статье.



Как подключить розетку — провод солнечных часов

Как подключить розетку

Некоторая справочная информация перед запуском: почему важно правильно подключать горячий и нейтральный провода

Вы можете прикрепить провода к розетке, не обращая внимания на горячую и нейтральную фазы, и ваша розетка, вероятно, будет работать без каких-либо проблем, но вероятность удара током при обращении с розеткой — особенно при замене лампы — выше, если вы Не используйте правильно провод под напряжением и нейтраль.

Электричество создает цепь через лампочку, проходя через металлический язычок в нижней части патрона, где находится лампа, через лампу и через металлическую резьбу на патроне, в котором лампа вкручивается в патрон.

При правильном подключении металлическая резьба розетки никогда не будет горячей на ощупь или сотрясать вас, независимо от того, включен или выключен переключатель. При неправильном подключении резьбы или любой токопроводящий металл, соприкасающийся с резьбой, включая внешнюю часть гнезда или резьбу лампочки, могут вызвать у вас шок, независимо от того, включен ли переключатель или нет.Поэтому важно тщательно следовать инструкциям для горячего и нейтрального проводов.

Подключение розетки

  1. ОЧЕНЬ ВАЖНО: Убедитесь, что все работающие электрические устройства не подключены к электричеству. Перед запуском выключите автоматический выключатель, извлеките предохранитель или отключите устройство от сети. Если у вас есть какие-либо вопросы о безопасности того, что вы делаете, обратитесь к электрику, а не выполняйте работу самостоятельно.
  2. Для завершения этого процесса необходимо несколько простых инструментов.По часовой стрелке слева вам понадобится отвертка (с плоской головкой или крестообразной головкой, в зависимости от винтов в гнезде, с которым вы работаете), ножницы, способные разрезать мягкий пластик (для резки полосок силиконовой ленты и внешнего пластика шнур в оболочке, такой как шнур для шкива), тонкие ножницы для ткани (для обрезания конца тканевой оплетки), силиконовая лента (доступна на нашем веб-сайте) (для связывания концов проволоки, покрытой тканью, для предотвращения изнашивания), выдвижной нож, например нож для резки коробок (для разрезания внешнего пластика шнура в оболочке) и инструмент для зачистки проводов с прорезями, соответствующими калибру используемого вами провода. На втором рисунке ниже показаны прорези, помеченные калибром, в устройстве для зачистки проводов.
  3. Отрежьте провод до нужной длины плюс 6 дюймов.
  4. Разберите розетку на части — крышку, внутреннюю часть и корпус. Колпачок — это часть выхода провода из розетки; внутренняя часть — это часть с винтами, к которой вы прикрепляете провод, и в которой есть место, куда вкручивается лампочка; а оболочка — это часть, которая прикрепляется к крышке, чтобы закрыть внутреннюю часть.
    1. В наших латунных патрубках есть картонные изоляторы в крышке и корпусе. Не выбрасывайте эти части — они предназначены для создания барьера между металлическими частями, которые в противном случае могут соприкоснуться и создать опасность поражения электрическим током.
    2. Если вы используете устройство для снятия натяжения:
      1. Для разгрузки натяжения манжеты сначала снимите установочный винт и отложите его в сторону. (Установочный винт — это крошечный винт в приспособлении для снятия натяжения или колпачок гнезда, который в конце установки гнезда ввинчивается, чтобы удерживать деталь с установочным винтом на нижней части. ) Затем наденьте устройство для снятия натяжения на провод так, чтобы резьбовая часть была обращена к концу провода, к которому будет идти гнездо. Подождите, пока разъем будет подключен и собран заново, прежде чем ввинчивать устройство разгрузки натяжения в крышку гнезда и заменять установочный винт в устройстве снятия натяжения.
      2. Для разгрузки от натяжения с завинчивающейся крышкой открутите две его части и сначала протяните ее внешнюю часть по проволоке, так чтобы более широкий конец был обращен к тому концу проволоки, где будет гнездо. Затем проденьте внутреннюю часть так, чтобы сторона с более короткой резьбой была обращена к концу проволоки, где будет гнездо.Подождите, пока разъем будет подключен и собран заново, прежде чем вкручивать внутреннюю часть устройства снятия натяжения в крышку разъема, а затем навинчивать на него внешнюю часть.
    3. Затем, если у вас литая розетка, сначала наденьте кольцо, удерживающее колпачок на оболочке, на провод, ориентируя более широкой, не изогнутой стороной кольца к концу провода, к которому будет идти розетка. Наши цельнолитые и бакелитовые розетки не имеют этого кольца, поэтому вы пропустите этот шаг. Для всех типов розеток сначала отвинтите установочный винт крышки гнезда настолько, чтобы конец винта не попал в отверстие для проводов крышки.Затем наденьте крышку гнезда на провод широким отверстием к концу провода, к которому будет идти розетка.
    Слева: пример нашего шнура шкива с литой латунной крышкой гнезда и металлическим кольцом для снятия натяжения. Справа: пример нашей скрученной проволоки с бакелитовой крышкой и пластиковым зажимом для снятия натяжения с завинчивающейся крышкой.
  5. Отрежьте от проволоки необходимое количество тканевой оплетки. Для нашего скрученного провода удалите 1 дюйм ткани. Для любого другого провода удалите 2 дюйма ткани. Распутайте хлопок или вискозу, постепенно отрывая ее самыми тонкими ножницами, которые у вас есть.Будьте осторожны, чтобы вообще не порезать пластиковую изоляцию. Если вы надрежете изоляцию, вам нужно будет отрезать эту часть провода и повторить удаление тканевой оплетки.
  6. Используйте самосплавляющуюся силиконовую ленту длиной 1,5 дюйма, чтобы привязать ткань к пластиковой изоляции провода. Силиконовая лента прилипает к себе (немного похоже на Saran Wrap), но не липнет. Лучше всего он будет держаться, если вы натянете его, когда будете наматывать на проволоку. Старайтесь, чтобы скотч был как можно более плотным и узким, наполовину закрывая ткань, наполовину — пластиковую изоляцию.Это предотвратит проблемы с подключением проводов к розетке и выход ленты из отверстия для проводов в крышке розетки. Для наших скрученных проводов обмотайте каждую ножку скрутки индивидуальной лентой. Для шнуров с оболочкой, таких как наш шкивный шнур, вам теперь нужно будет снять пластиковую оболочку, отрезая от ленты убирающимся лезвием ножа, например ножом для резки бумаги или другим инструментом для резки оболочки, соблюдая особую осторожность, чтобы не прорезать изоляцию нижележащих проводов. . Чтобы предотвратить порезание проводов, расположенных ниже, мы рекомендуем обнажать как можно меньшее количество выдвижного лезвия ножа, которое может прорезать толщину оболочки. Если вы надрежете изоляцию на нижележащих проводах, вам нужно будет отрезать эту часть провода и повторить удаление тканевой оплетки и куртки. Обрежьте пластик и всю внутреннюю прокладку (немного бумаги и / или дополнительного пластика), оставив только внутренние провода. Заклейте зазубренный край обрезанной пластиковой куртки изолентой, чтобы эта часть оставалась аккуратной.
  7. Для наших параллельных шнуров вам нужно будет начать разъединять плавленый горячий и нейтральный провод с помощью выдвижного лезвия ножа в прорези в середине провода, соблюдая особую осторожность, чтобы не разрезать любой провод, а затем развести два провода пока вы не разделите их на 1/2 дюйма.Для всех проводов снимите ½ дюйма пластиковой изоляции с концов каждого провода, используя прорезь в головке устройства для зачистки проводов, которая соответствует сечению используемого провода. Инструмент для зачистки проводов — лучший инструмент для удаления изоляции, потому что он режет не медь, а только пластик вокруг меди. Если в конечном итоге вы потеряете медные пряди, вам необходимо отрезать концы, переместить конец ткани и куртку, если есть одна, на ½ дюйма, и заново зачистить концы, чтобы у вас было все количество медь.Вам понадобится вся медь для надежного подключения к розетке. Теперь скрутите медные жилы вместе.
  8. Завяжите узел страховщика на проволоке. Следуйте по пути проводов, как показано на рисунке ниже, чтобы завязать узел. Узел помогает удерживать провода подключенными к розетке даже с некоторым весом, приложенным к розетке. С помощью нашей скрученной проволоки узел следует завязать с той частью проволоки, на которой есть ткань. После того, как узел будет завязан, силиконовая лента будет находиться сразу за узлом.

    Если вы используете трехжильный провод, завяжите узел, используя только черный и белый провода, игнорируя зеленый провод.

  9. Сделайте крючок из конца нейтрального провода. В таблице ниже показано, какой провод горячий, а какой нейтральный.
    Идентификация горячих, нейтральных и заземляющих проводов
    Горячий нейтраль Земля
    Параллельный шнур гладкая проволока ребристая проволока нет
    Витая пара * гладкий (без полосы) провод * полосатая проволока нет
    Трехпроводной черный провод белый провод зеленый провод
    Вилка / розетка узкий зубец / золотой винт широкий зубец / серебряный винт нет данных

    * Это соглашение о проводе солнечных часов.В проводе, отличном от Sundial Wire, горячий провод черный, а нейтральный белый. В Sundial Wire используется соглашение «полоса / отсутствие полосок», поэтому цвет пластика не просвечивает сквозь оплетку. Также в некоторых наших проводах нет полосатого провода, но есть бежевый провод, который является горячим, и белый провод, который является нейтральным.

  10. Наденьте крючок проволоки на серебряный винт в гнезде так, чтобы крючок изгибался по часовой стрелке вокруг винта. Затяните винт, убедившись, что при полной затяжке под винт прослоено как можно больше меди.При затягивании винта лучше проталкивать проволоку под винт, используя ноготь, ноготь или очень маленькую отвертку, если у вас нет гвоздей. Каждый раз, когда проволока начинает выдавливаться из-под винта, подталкивайте ее обратно, при необходимости откручивая винт. Если вы закручиваете винт очень медленно, вы сможете продолжать успешно проталкивать под него провод.
  11. Повторите описанный выше процесс с горячей проволокой и золотым винтом.
  12. Поместите корпус гнезда на внутреннюю часть гнезда и прикрепите его к крышке гнезда. Для наших бакелитовых розеток крышка и корпус скручиваются. В наших цельнолитых латунных патронах крышка и корпус защелкиваются друг в друге. Как отмечалось ранее, для наших розеток из литой латуни есть кольцо, которое навинчивает резьбу в нижней части корпуса и соединяет крышку и корпус внутри.
  13. Вверните хомут или внутреннюю часть винтового зажима для снятия натяжения в крышку гнезда.Если вы используете приспособление для снятия натяжения хомута, вкрутите установочный винт, чтобы закрепить хомут на проволоке. При использовании зажима для снятия натяжения с завинчивающейся крышкой навинтите наружную деталь на внутреннюю часть так, чтобы зажим зажимал провод. Для обоих типов устройства снятия натяжения теперь закрутите установочный винт крышки гнезда, чтобы закрепить его на устройстве снятия натяжения.

Zip Wire, вилки и розетки

Zip Wire, вилки и розетки для профессиональных дисплеев

Будь то застежка-молния и заглушки для создания нестандартных удлинителей или розетки для создания нестандартных струнных светильников, вам нужны высококачественные аксессуары коммерческого уровня, чтобы воплотить в жизнь ваши индивидуальные световые решения. Каждый световой проект индивидуален, и объемная застежка-молния, заглушки на молнии и световые розетки дают вам гибкость в создании дисплеев, столь же уникальных, как ваше воображение.

Знайте, что вам нужна изоляция SPT

Провод

SPT1 предназначен для легких и средних нагрузок и рассчитан на ток до 7 ампер. Провод SPT2 предназначен для работы в средних и тяжелых условиях и рассчитан на ток до 10 ампер.

Выберите длину провода для застежки-молнии

Wintergreen продает зип-тросы длиной 100, 500 и 1000 футов, что обеспечивает большую гибкость для больших и малых проектов.Независимо от того, являетесь ли вы профессиональным декоратором или бизнесом, которому необходимо создать индивидуальный световой дисплей, использование zip-троса и создание нестандартных струнных светильников или удлинителей часто обходится дешевле, и ваши установки будут выглядеть намного профессиональнее.

Пример. Допустим, у вас есть кафе с тремя передними окнами, которые вы хотите обвести светом изнутри. Но у вас не может быть пустых розеток между окнами, потому что там будут сидеть клиенты. И все светильники должны подключаться к единственной розетке на другом конце стены.С помощью молнии и разъемов на молнии вы можете идеально очертить каждое окно с точно нужным вам расстоянием между разъемами. Вы также можете выделить достаточно проводов, чтобы аккуратно соединить каждое окно, не беспокоясь о лишних неиспользуемых розетках в середине. Ваш дисплей будет выглядеть профессионально и безопаснее.

Использование Zip Wire, Zip Plug и Socket

Профессиональные установщики уже много лет используют zip wire из-за простоты использования.

  1. Определите нужную длину и отрежьте по
  2. Добавьте в начале вилку
  3. Добавьте сокеты с шагом, который вам нужен, по строке
  4. При изготовлении специальной световой струны с охватывающими заглушками вдоль линии для разделения нескольких линий в разных направлениях, при необходимости добавьте заглушки на молнии.
  5. И наконец, завершите пробег струнного света, добавив в конце розетку.

СОВЕТ. Если вы не знакомы с тем, как использовать заглушки и молнию, важно убедиться в правильности полярности вашей установки. Заглушки на молнии и проволока поляризованы, а внутри вилок и розеток есть металлические контакты, похожие на зубцы. Эти металлические контакты соответствуют большому или маленькому контакту вилки. Вся застежка-молния на самом деле представляет собой два соединенных вместе провода.Хотя оба провода выглядят одинаково, на самом деле на одном из них есть небольшой ребристый выступ снаружи, который считается «нейтральным» проводом. Этот гребень можно нащупать ногтем. Ребристый провод соответствует большему лезвию вилки или отверстию вилки — нейтральной стороне. На протяжении всей вашей световой струны или нестандартного удлинителя просто убедитесь, что правильная сторона застежки-молнии подключена к правильному набору металлических контактов на протяжении всего пробега. Аналогично в розетках нейтральный провод должен соответствовать металлическому контакту, который находится на стороне розетки.Это обеспечит полярность между вилками и розетками.

Помните: всякий раз, когда вы работаете с электрическими принадлежностями, следует помнить о нескольких важных советах по безопасности.

  1. Застежка-молния, заглушки и розетки — отличное решение для нестандартного освещения, но они предназначены только для временного использования.
  2. Наружные струнные светильники всегда следует подключать к розеткам GFCI (или «замыкания на землю») в качестве дополнительной меры безопасности.
  3. Всегда соблюдайте поляризацию при установке молнии, заглушек и розеток.
  4. Рассчитайте общую потребляемую мощность / силу тока, а затем всегда стремитесь к 80% максимальной мощности линии, чтобы поддерживать ее работоспособность.
  5. Не закрепляйте фары скрепками. Это повредит изоляцию вашей проводки. Попробуйте вместо этого использовать легкие зажимы или вешалки.
  6. Если у вас есть вопросы, обратитесь к квалифицированному электрику.

12 гениальных (и стильных!) Способов скрыть провода и технологии в вашем доме

Давайте посмотрим правде в глаза — провода непривлекательны.Не лучше было бы найти способы спрятать провода, которые бы их больше замаскировали?

Если вы изо всех сил пытаетесь скрыть все эти провода и технические вещи вокруг своего дома и просто хотите, чтобы он выглядел немного лучше и гармонировал с декором, то вы попали в нужное место!

Сегодня я собрал для вас свои лучшие советы и вдохновение и надеюсь, что это поможет.

БОКОВОЕ ПРИМЕЧАНИЕ Хотя все эти идеи определенно стоит попробовать, , пожалуйста, всегда следите за тем, чтобы вокруг проводов / электричества циркулировало много воздуха, а не извините .При работе с электрикой необходимо дать выход теплу….

Мы все там были — слишком много проводов, с которыми не справляются наши дома. Мы постоянно пытаемся внедрить в дома вещи, которые просто не привыкли к нагрузке.

ВОПРОСЫ?

  • Недостаточно розеток
  • Розетки не в том месте
  • Технические коробки нужно ставить в местах, которые портят стиль вашего дома
  • Провода оказываются выставленными напоказ, в массе спагетти под шкафами, и обычно быть довольно некрасивым.

У меня дома эта проблема — ВСЕ ВРЕМЯ!

Он был построен в 1930-х годах, когда было меньше нужды в таком количестве розеток и т. Д., Поэтому, когда мы отремонтировали его несколько лет назад, мне посчастливилось добавить много розеток. Я, наверное, переборщил, но я был на задании!

БЫСТРЫЙ СОВЕТ — Всегда имейте как минимум 1 комплект розеток на каждой стене — чтобы вы могли перемещать мебель, где хотите. Я пошел еще дальше и поставил по 2 комплекта на каждой стене — таким образом, у вас всегда будет рядом розетка, и большинство из них будет скрыто мебелью, так что это совсем не будет выглядеть странно.

Хотя это прекрасно работает, когда у вас есть роскошь добавить розетки, это не решение для большинства из нас . Фактически — в нашем доме все еще есть несколько комнат, в которых мы не можем легко что-либо изменить, поэтому в результате мы были вынуждены расставить мебель в определенных местах в каждом пространстве.

Не идеально.

И даже не заставляйте меня говорить о массе коробок Wi-Fi / DVD / роутеров, которые мы собрали вокруг дома….

Все очень нужно, и технология отличная, но внешний вид? Не так уж и много…

ТАК — КАКОЕ РЕШЕНИЕ?

Вот лишь несколько современных неприятностей, которые являются прямым результатом неприглядных проводов и технологий, а также некоторые идеи, которые я нашел в Интернете (и на этом сайте!), Чтобы исправить проблемы …

Я надеюсь, что это поможет вам принять любые решения, которые вам понадобятся для вашего собственного дома.

ДОМАШНИЙ ОФИС TECH

У всех нас есть какая-то потребность в технике, связанной с оформлением документов в доме.

Может быть, у вас есть принтер, сканер, измельчитель и т. Д.

И они, как правило, довольно большие и некрасивые в большинстве комнат — если только вам не повезло иметь отдельный домашний офис (и даже в этом случае вы, возможно, не захотите чувствовать себя как дома, находясь в нормальном офисе).

РЕШЕНИЕ №1 — ИСПОЛЬЗУЙТЕ СУНДУК

Это один из лучших способов, которые я видел, чтобы избавиться от необходимости ежедневно видеть технику домашнего офиса — и вы можете использовать ящики для всех своих картриджей для принтеров, бумаги и других канцелярских принадлежностей — скрытый офис, который полностью функциональный !

Изображение и идея кредита — pjbstories.com

РЕШЕНИЕ № 2 — ИСПОЛЬЗУЙТЕ КОРЗИНУ

У меня есть измельчитель, и я ненавижу то, как он выглядит в моем доме. В результате я большую часть времени хранил его в шкафу и вытаскивал только тогда, когда мне нужно было уничтожить приличное количество документов.

Идея хранить его на виду — в корзине — гениальна, и я определенно попробую.

Мне нравится идея, что его всегда подключают к розетке, но при этом не видно…

Изображение и идея предоставлены LittleVictorian.com

ГОСТИНАЯ TECH

Многие люди сейчас хотят иметь такой великолепный вид, как если бы телевизор повесили на стену.

Однако, без огромных затрат на прокладку проводов и штукатурку над ними, это могло бы быть идеальным оптимизированным решением…

РЕШЕНИЕ № 3 — ИСПОЛЬЗУЙТЕ ДУШЕВЫЙ СТОЙ — СЕРЬЕЗНО!

Такой быстрый трюк, но очень эффективный, потому что сейчас провода действительно не видны: —

ТЕХНИЧЕСКИЕ ЯЩИКИ ПО ДОМУ

В доме также так много « технических » боксов — будь то роутер (который должен подключаться к телефонной линии), ТВ-бокс или другие вещи, и все это может создать неправильный фокус в комнате, если ты не осторожен…

РЕШЕНИЕ № 4 — ПРЕДВАРИТЕЛЬНО ОНИ КНИГИ

Мне нравится эта идея — такая простая, но такая эффективная. Выставлять книги намного приятнее, чем эти черные или серебряные коробки…

РЕШЕНИЕ № 5 — УКРАШИТЬ КОРОБКУ

Еще один простой способ скрыть коробки, которые необходимо выставить напоказ, например телевизионную приставку, — это обернуть их металлической фольгой, как в примере ниже.

(А если хотите попробовать — такие фольги можно найти ЗДЕСЬ **)

Кредит изображения и идеи — Me-and-mrjones.com

ПРОВОДА ПО ДОМУ

Это исправления, которые вам нужны, если вам сложно установить мебель именно там, где вы хотите, — и вам нужно предусмотреть лампы и т. Д.… Или если вам просто нужно спрятать эти надоедливые провода из поля зрения.

РЕШЕНИЕ №6 — СПРЯТИТЕ ПРОВОДА НА ОБЪЕКТЕ!

Если розеток недостаточно, чтобы разместить их там, где вы хотите, или вы хотите, чтобы лампы находились подальше от стены, тогда почему бы не расположить их вокруг задней части мебели следующим образом: —

Кредит изображения и идеи — hisugarplum. com

РЕШЕНИЕ № 7 — ИСПОЛЬЗУЙТЕ КРЮЧКИ / КОРЗИНЫ, ЧТОБЫ СПРЯТАТЬ ПРОВОДА

Еще один быстрый трюк с проводами — прикрепить какую-нибудь корзину к нижней (или даже задней) стороне мебели и поместить туда зарядное устройство и провода, а не прямо на пол.

Я скоро попробую это сделать у себя в коридоре, так как под шкафом в прихожей свисает множество проводов…

ПРОВОДА ЗАРЯДНОГО УСТРОЙСТВА…

и, конечно же, одна из самых больших проблем, связанных с производством проводов, вызвана зарядными устройствами для сбора телефонов / iPad / Kindle и т. Д., Которые, похоже, собирает семья. Вот несколько моих любимых способов скрыть беспорядок из кабелей, который иначе остался бы свисающим …

РЕШЕНИЕ № 8 — ИСПОЛЬЗУЙТЕ КАБЕЛЬНЫЙ ОРГАНИЗАТОР

Некоторое время назад я написал сообщение по этому поводу, так как это меня раздражало и было таким простым решением.Вы можете прочитать весь пост ЗДЕСЬ.

РЕШЕНИЕ № 9 — СОЗДАЙТЕ ЗАРЯДНУЮ СТАНЦИЮ В ЯЩИКЕ

Скрыто от глаз, но все в одном месте. Я люблю это!

Я бы, конечно, удостоверился, что циркулирует много воздуха, потому что в противном случае это было бы потенциально опасно…

РЕШЕНИЕ № 10 — СОЗДАЙТЕ КОРОБКУ В ЗАРЯДНУЮ СТАНЦИЮ

Провода могут свисать практически с любого предмета мебели, поэтому, хотя ящики можно использовать в качестве зарядной станции (при условии, что они имеют соответствующую вентиляцию …), они также отлично подходят для сокрытия массы проводов, которые вы прячете под сундуками. ящики, столики для прихожей и т.д…

РЕШЕНИЕ № 11 — СОЗДАЙТЕ ЗАРЯДНУЮ СТАНЦИЮ НА РАБОЧЕЙ ПОВЕРХНОСТИ

Если вам нравится идея иметь зарядную станцию, но вы не уверены в использовании ящика, то это было бы идеально!

РЕШЕНИЕ №12 — КУПИТЬ ЗАРЯДНУЮ СТАНЦИЮ

Если вы не хотите проявлять творческий подход и что-либо делать, тогда есть отличные готовые варианты, которыми можно воспользоваться.

Эта зарядная станция отлично подойдет для семей с большим количеством техники, так как вы можете аккуратно заряжать несколько вещей одновременно.

Это также отличная идея, чтобы держать их всех вместе перед сном (чтобы дети не брали их наверх … надеюсь!

ХОТИТЕ ПРОВЕРИТЬ НЕКОТОРЫЕ ИЗДЕЛИЯ, ИСПОЛЬЗУЕМЫЕ В ЭТОЙ ПОЧТЕ?

Просто нажмите на картинку ниже, чтобы узнать больше…

Включите JavaScript для просмотра содержимого
Вот и все — множество идей, как спрятать провода дома

Если вы начнете думать немного нестандартно (или, в данном случае, внутри нескольких коробок!) В поисках вдохновения, вы можете обнаружить, что провода и технические средства в доме становятся для вас менее неприятными.

Розетки, зажимы для троса и соединители

Как монтажник или конечный пользователь троса, важно понимать типы заделки или обработки, которые можно использовать на концах отрезка троса. Эти заделки обычно выполняются путем формирования проушины или присоединения фитинга и предназначены для постоянного заделывания троса в месте соединения с нагрузкой.

Трос — это чрезвычайно универсальное механическое устройство, которое можно использовать для поддержки и перемещения объекта или груза.В подъемной и такелажной промышленности трос прикрепляется к крану или подъемнику и снабжен вертлюгами, скобами или крюками для прикрепления к грузу и перемещения его в контролируемых условиях. Его также можно использовать для подъема и опускания лифтов или в качестве опоры для подвесных мостов или башен.

В этой статье мы объясним, что означают некоторые из следующих терминов и как их можно использовать для заделки конца троса:

  • Гнезда для троса — гнезда спелтера, обжимные гнезда и клин розетки
  • Зажимы для троса — Зажимы для стального троса с U-образным болтом и зажимы для троса с двойным седлом
  • Сращивания с проушинами — механические (фламандские) и ручные сращивания
  • Эффективность заделки концов троса

Когда Если вы понимаете конструкцию и характеристики необходимого вам каната, а также правильный тип концевой заделки, который вам нужен, вы сможете выбрать наиболее эффективный и долговечный канат для выполняемой работы.

Типы концевых заделок троса

Существует два основных метода, которые можно использовать для создания заделки на отрезке троса или кабеля:

  • Вы можете сформировать петлю или петлю в тросе
  • Вы можете прикрепить фитинг к концу троса

На одном конце отрезка троса можно создать проушины или петли с помощью механического соединения с обжатой втулкой, заправленного вручную соединения или проволоки веревочные зажимы.

Фитинги могут быть прикреплены к тросу путем обжатия, заливки расплавленного цинка или смолы, которая связывается с проволокой, или с помощью заклинивания.

Типы тросовых розеток

Розетка — это процесс прикрепления концевой муфты к концу тросового кабеля.

Гнездо может быть прикреплено к концу троса различными способами, включая:

  • Гидравлическое давление
  • Заливка расплавленного или эпоксидного материала
  • Использование механического клина

При рассмотрении заливки или обжатое гнездо, обратите внимание, что оба типа доступны в открытом или закрытом исполнении.

Открытые розетки и закрытые розетки

Открытая розетка имеет штифт или болт, с помощью которого узел троса можно прикрепить к другому типу фитинга или, возможно, к блоку крюка.

Закрытый фитинг с гнездом имеет отверстие, предназначенное для установки штифта или болта.

Обжимные розетки

Обжимной патрубок прикрепляется к концу троса кабеля, а затем устанавливается на место с помощью специальных штампов и Гидравлическая машина называлась чугунной. При правильном применении с фитингом правильного размера обжатые гнезда имеют коэффициент полезного действия, равный 100% прочности на разрыв каната.

Обжимные фитинги более устойчивы к усталости провода в месте соединения кабеля и розетки.

Тем не менее, обжимные гнезда не рекомендуются для использования на волоконно-оптических кабелях с сердечником или многожильном тросе.

Спелтерные / заливные розетки

Наливные розетки, обычно называемые розетками для спелтеров, прикрепляют концевой фитинг к концу троса кабеля путем заливки расплавленного цинка или смолы в розетку, которая затем затвердевает и удерживает фитинг на конец кабеля.

Литые муфты — один из наиболее эффективных типов концевых соединений каната, обеспечивающий 100% -ную эффективность прочности каната на разрыв.

Из-за жесткости этого типа концевой заделки, провода каната подвержены усталости в месте, где они входят в розетку, если заливная муфта подвергается постоянной вибрации.

Клиновые гнезда

Клиновидные гнезда прикрепляют трос к концевой насадке, пропуская его вокруг клиновидной стальной детали с канавками и потянув вниз под нагрузкой в ​​чашу приспособления.

Клиновые муфты популярны, потому что их можно устанавливать и настраивать в полевых условиях, обеспечивая 80% -ный КПД прочности каната на разрыв. Клиновые патрубки популярны там, где канат может подвергаться неправильному обращению и истиранию, особенно в строительстве и горнодобывающей промышленности.

Клиновые гнезда позволяют конечному пользователю регулировать длину троса, если точные и согласованные наборы крановых тросов недоступны.



Зажимы для троса

Зажимы для троса можно использовать для формирования проушины, несущей нагрузку на конце кабеля или троса, или для соединения двух кабелей с помощью соединения внахлест.Зажимы для троса популярны, потому что их можно устанавливать в полевых условиях и обеспечивать 80% -ный КПД прочности троса на разрыв.

Однако использование зажимов для троса строго регламентировано ASME B30.26 Rigging Hardware. При использовании зажимов для троса конечный пользователь должен учитывать следующее:

  • При использовании зажимов для троса с U-образным болтом седло должно быть размещено на токоведущем конце троса, а U-образный болт — на мертвом. торцевая сторона — НИКОГДА НЕ СЕДЛАЙТЕ МЕРТВУЮ ЛОШАДЬ!
  • Используйте как минимум минимальное количество зажимов, рекомендованное производителем или квалифицированным лицом
  • Все зажимы для троса должны быть затянуты с указанием крутящего момента, рекомендованным производителем или квалифицированным лицом
  • После установки соединение должно быть нагружено как минимум на ожидаемую рабочую нагрузку. После разгрузки зажимы троса должны быть повторно затянуты до крутящего момента, указанного изготовителем или квалифицированным лицом.
U-образный болт Зажимы для троса

Этот тип зажима для троса по сути представляет собой U-образный болт, две гайки и металлическое основание (седло), которое может быть изготовлено из кованой стали или чугуна. Особое внимание следует уделить способу установки зажимов для троса с U-образными болтами.

Кованые зажимы для троса

Основание зажима для троса изготовлено из кованой стали.Кованые зажимы нагревают и забивают молотком до нужной формы, в результате чего получается однородная зернистая структура стали. Кованые зажимы для троса используются для ответственных, сверхмощных, подвесных нагрузок, таких как тросы лебедки, подъемные тросы кранов, опорные тросы, оттяжки, буксирные тросы, стяжки, подмости и т. Д.

Зажимы для гибких тросов

Гибкий трос канатные зажимы используются для изготовления узлов концевых проушин только с правильным канатом обычной свивки и только для легких условий эксплуатации с небольшими приложенными нагрузками, таких как поручни, ограждения, ограждения и т. д.Основание зажимов для троса изготовлено из ковкого чугуна, который может сломаться при интенсивном использовании и не имеет желаемых металлических свойств стали или полезной зернистой структуры, которую имеет кованая основа.

Зажимы для троса с двойным седлом

Зажимы для троса с двойным седлом состоят из двух седел, каждое с ножкой, и двух гаек — одна используется сверху, а другая — снизу. Зажимы для троса с двойным седлом можно использовать в любом направлении, поэтому при установке на токоведущий и тупиковый конец куска троса можно не догадываться.

Сращивание троса

Сращивание с ушком может использоваться для заделки свободного конца троса при формировании петли. Пряди на конце троса разматываются, затем проволока сгибается, а развернутые пряди затем вплетаются обратно в трос, образуя петлю.

Существует два типа стыковок, которые можно использовать для формирования проушины на конце троса:

Механический (фламандский) стык

Фламандский стыковочный узел создается при открытии троса и пряди раскладываются на две части. Две нити скручиваются в петли в противоположных направлениях, а затем снова укладываются вместе, образуя петлю или петлю на одном конце троса. Затем пряди скручиваются вокруг тела каната, металлический фитинг надевается на стык и обжимается с помощью гидравлического оборудования. Этот метод сращивания обеспечивает наиболее эффективное использование пропускной способности каната и является очень экономичным.

Соединение с заправкой вручную

Соединение с заправкой вручную образуется, когда более короткий «мертвый» конец заправляется в более длинный «токоведущий» конец троса, образуя ушко.Эти типы стыков позволяют легко проверять проволоку и прядь троса.

Использование наперстков в проушинах проволочного троса

Когда конец веревки поворачивается назад и превращается в проушину, часто используется наперсток, чтобы сохранить форму проушины, предотвратить раздавливание веревки и удерживать канат не был изогнут на диаметр меньше, чем рекомендовано производителем каната.

Эффективность концевых заделок стального каната

В приведенной ниже таблице поясняется эффективность различных типов концевых заделок стального каната как для конфигураций с независимым сердечником (IWRC), так и с волоконным сердечником (FC).Эффективность каната описывается как отношение фактической прочности каната на разрыв к совокупной прочности всех отдельных проводов, испытанных отдельно, обычно выражается в процентах.

IWRC FC
Сращивание вручную
80–90% 80–90%
Механическое соединение
900 –95%
90–92.5%
обжимные стальные фитинги
95–100% 90–95%
литые (спелтерные) розетки *
100% 100%
Зажимы для троса **
80% 80%
Клиновые гнезда
75–90% 75–90%

* Гнезда для канатов меньшего размера ( обычно менее 7/16 дюйма) не всегда могут обеспечить 100% -ный КПД и не рекомендуются некоторыми производителями канатов.

** При правильном применении и уходе в соответствии с рекомендациями производителя зажимов.

Обертывание

Когда вам нужно заказать запасной трос, понимание правильного типа концевой заделки поможет вам получить прямую замену троса, чтобы вы могли вернуть свой проект в нужное русло. Мы надеемся, что эта статья поможет вам лучше понять термины, связанные с гнездами, зажимами для троса и сращиваниями проушин, и что вы поймете, какой тип концевой заделки лучше всего подходит для вашего приложения.

В Mazzella мы предлагаем все виды канатов от всех ведущих производителей. Мы продаем такелажные изделия самого высокого качества, как отечественного, так и зарубежного производства, потому что качество продукции и безопасность эксплуатации идут рука об руку. Мы располагаем одним из самых больших и наиболее полных запасов как отечественной, так и не отечественной такелажной и подъемной продукции, которая удовлетворит ваши потребности в подъеме.

Если вы ищете стандартный или нестандартный трос или кабельную сборку для вашего следующего проекта, обратитесь к специалисту по подъемным работам в ближайшем к вам предприятии Mazzella.



Авторские права 2019. Компании Mazzella.

Розетки и переключатели | Традиционные, современные и индивидуальные розетки и выключатели для вашего дома, офиса или гостиницы

Быстрый поиск — Популярные виды отделки и стили

Отделка Античная латуньЧерная бронзаМатанная медьСтарая бронзаПолированная латуньПолированный хромПолированная медьПолированный никельСатиновая латуньСатин хромБелый

Продукция Напольная розеткаИнтеллектуальный диммер (2-позиционный) Светодиодный диммерПереключатель светаПодъемная розетка с USB-зарядкойПереключатель с переключателемКнопка

Выбирайте из широкого ассортимента выключателей света, одинарных и двойных розеток, диммеров, антенных розеток, телефонных розеток, ответвлений с предохранителями и многого другого. Просто начните с выбора отделки …


Нужны большие розетки и переключатели?

Наш ассортимент розеток и выключателей большого размера идеально подходит, когда вам нужно еще немного. От 95 мм и выше. Просто заменяет стандартную фурнитуру, поэтому никаких специальных работ не требуется.

Посмотреть все розетки и переключатели большого диапазона>


Серия розеток и переключателей Studio

Характерная ромбовидная накатка на элементах управления, отделка цельной металлической деталью в виде монеты на винтах делают переключатели и диммеры Studio изысканным выбором для вашего дома и офиса.

Узнайте больше о The Studio Range.

Квадратные розетки и переключатели без винтов

Гладкая, чистая конструкция с четкими квадратными углами и низким профилем делает линейку розеток и выключателей без винта одним из самых умных на рынке. Они просто потрясающе выглядят.

См. Линейку безвинтовых квадратов.


Сделайте электричество в вашем доме умным

Интеллектуально управляйте всем освещением, штепсельными розетками и отоплением в вашем доме с помощью Lightwave RF.

Узнайте о преимуществах умного дома Lightwave и преимуществах использования Lightwave.

Работает с

См. Розетки и диммеры серии Lightwave Smart.


Другие идеи отделки разъемов и выключателей

Не ограничивайтесь полированным хромом или латунью, вдохновляйтесь некоторыми из наших прекрасных отделок ниже — просто нажмите на образец, чтобы увидеть стили розеток и переключателей в этой отделке.

Бронза — некоторые из наших красивых и тонких бронзовых покрытий розетки и выключателя

Pewter & Old Metals — красота металла, идеально подходящая для старинной собственности.

Coppers — потрясающая медь в современной и традиционной отделке

Необычная отделка — чтобы добавить немного другой


Розетки напольные

Подберите напольные розетки, соответствующие вашему стилю интерьера, с 16 вариантами отделки на выбор. Не удалось найти совпадение, значит, у нас есть версия для покраски, поэтому вы можете точно подобрать краску в своей комнате.

Кроме того, теперь у нас также есть розетки для пола, которые можно вставить в розетку, и крышка закрывается, оставляя выход кабеля.Или выберите из нашего ассортимента деревянного шпона, который будет гармонировать с вашим деревянным полом.

Посмотреть линейки розеток>


Ретро индустриальный

Традиционно отлитые, эти розетки и выключатели отражают современность прошлого как дань ретрофутуризму.

Изготовлены вручную из переработанных металлов, каждый из которых сам по себе является произведением искусства. Очень стимпанк.

Посмотреть ретро-индустриальные диапазоны>


RetroTouch, определяемый дизайном

Розетки и выключатели

RetroTouch идеально подходят для тех, кто ищет доступный и стильный способ отделки дома, офиса или гостиницы.Они современные, изысканные и британские, они придают особый шарм завершению дизайнерского образа интерьера.

Уникальный дизайн выключателей света умело сочетает новейшие технологии с тщательно продуманным внешним видом. Каждая единица оснащена стеклянными панелями различных привлекательных дизайнов, которые подходят как для современного, ультрасовременного, так и для классического интерьера. Узнайте больше и просмотрите полный ассортимент>


Будьте в форме!

Ищете что-то особенное? Не ищите ничего, кроме нашего ассортимента розеток и выключателей.Эти культовые тарелки доступны в форме круглого диска или овальной формы и доступны в 6 различных вариантах отделки.

Уникальная форма этих тарелок непременно привлечет внимание и создаст креативную формулировку для улучшения вашего интерьера. Эти фасонные пластины подходят к существующей настенной коробке, поэтому их легко и быстро установить.

Диапазон форм просмотра.


Не в Великобритании?

Если вам нужны розетки и выключатели стандарта Великобритании и вы не живете в Великобритании, мы можем помочь.

Все, что вам нужно сделать, это связаться — по электронной почте, в чате или по телефону — и мы будем рады помочь вам найти идеальные розетки и выключатели.

Клиенты выбирают розетки и выключатели в Дубае, на Мальте, на Карибах, на Кипре, в Бахрейне, Малайзии и других странах.

Почему розетки и переключатели?
  • Выберите из более чем 80000 розеток и выключателей
  • Традиционный и современный дизайн
  • Множество уникальных дизайнов пластин на выбор
  • Изготовлено по высшим стандартам Великобритании
  • Износостойкая, долговечная, превосходная отделка
  • Многослойные лаки для длительной защиты
  • Каждый продукт собран вручную и упакован в индивидуальную коробку
  • Более 98% нашей продукции спроектированы и произведены в Великобритании

Используйте меню выше, чтобы выбрать отделку от популярных хромированных и латунных материалов до розеток и переключателей в диапазонах бронзы, черного, белого, деревянного, двойного и прозрачного акрила.


E26 E27 Розетка с проводами — Розетки

E26 или E27 Розетка с косичкой. Внесен в список UL. Работает со всеми обычными стандартными домашними лампами. Все лампочки E26 или E27. Номинальная мощность до 500 Вт, 250 В переменного тока, 2 А. Эта розетка может использоваться с низким напряжением, если максимальная мощность не превышает 500 Вт. . Провод A.W.G. Многожильные провода 20 калибра. Идеально подходит для монтажа проводки для освещения практически в любом месте. Рейтинг UL гарантирует качество и дает душевное спокойствие.Сэкономьте деньги и замените эту розетку проще, чем замену всего приспособления. Провода имеют длину примерно 5 дюймов. Розетка изготовлена ​​из керамики с металлическими контактами, покрытыми медью. Может использоваться как для сетевого, так и для низкого напряжения, если мощность не превышает 500 Вт. Совместим с: Mfr. Артикул: 462401, 463601, 464201, 462402, 463002, 463602, 464202, 462408, 463008, 463608, 464208, 462404, 463004, 463604, 464204, 462423, 463023, 463623, 463011, 463611, 46184211, 463611, 46184211 462422, 463022, 463622, 464222, 463001

Рекомендованные товары:
F519 Патрон лампы с винтами
Код товара: 68455
Цена: 3 доллара.99 Доступна количественная цена
Преобразование мужчины E27 в женщину F519. Изготовлен из керамического материала. CE и Rohs внесены в список.
G4 G5.Патрон лампы 3 GY6.35 с проводами
Код товара: 43644
Цена: 2,39 $ Доступное количество цен
Подходит для следующих разъемов GU4.0, GX4.0, GU5.3, GX5.3 с косичкой. Используйте этот разъем для G4, MR11 и MR16. Отлично подходит для ремонта неисправных и корродированных розеток. Отлично подходит для новых установок.
Розетка BAY15D с подставкой
Код товара: 35674
Цена: 2 доллара.19 Доступна количественная цена
1157 Розетка, с подставкой. Эта розетка 1157 поставляется с монтажным кронштейном, отлично подходит для проектов освещения. Благодаря двум положительным проводам и основанию, используемому в качестве отрицательного заземления, установка выполняется быстро и легко.
Гнездо E12
Код товара: 85674
Цена: 1 доллар.97 Доступна количественная цена
E12 Розетка с косичкой. Канделябры CE, ROHS и UL. До 120 вольт переменного тока. Идеально подходит для изменения проводки или добавления нового света в любом месте. Изготовлен из пластика и меди.
Разъем BA15S
Код товара: 85675
Цена: 2 доллара.29 Доступное количество цен
1156 Розетка с косичками. Розетка изготовлена ​​из прочных металлических материалов. Это многожильный провод 18 AWG. CE и Rohs внесены в список.
Розетка BA15D с проводами
Код товара: 45638
Цена: 2 доллара.31 Доступное количество цен
BA15D Розетка с косичкой. BA15D Розетка с проводами. Гальваническая розетка с двумя проводами для отрицательного и положительного подключения. Так как это BA15D, то штыки одинаковой высоты. BA15D допускает только один контур.
Гнездо GU10 Провода для розетки
Код товара: 43675
Цена: 2 доллара.79 Доступна количественная цена
Гнездо GU10 с косичками. Розетка GU10 изготовлена ​​из керамического материала с контактами из меди / металла с покрытием. CE и Rohs внесены в список. Провода — медный провод 18 AWG. Длина проводов составляет около 8 дюймов.

Как заменить электрическую розетку

Как: заменить электрическую розетку

Что вам понадобится

  • Отвертки
  • Инструмент для зачистки / обрезки проводов
  • Розетка электрическая

Заявление об ограничении ответственности: данные инструкции служат только в качестве руководства.Если есть какие-либо сомнения или ваша работа каким-либо образом отличается от описанной, проконсультируйтесь с квалифицированным электриком.

Щелкните здесь, чтобы просмотреть PDF.

  • 1 Безопасность прежде всего! Перед началом работы убедитесь, что на блоке предохранителей отключено электричество. Для дополнительной безопасности проверьте розетку с помощью прибора перед запуском.Если прибор не включается, значит, вы отключили электричество. Верхний совет: если возможно, заблокируйте блок предохранителей, если нет, оберните изолентой переключатель на блоке предохранителей или оставьте записку, чтобы убедиться, что никто не включит питание во время работы.

  • 2 Снимите лицевую панель гнезда, просто открутив винты.Сохраните их на случай, если вам понадобится позже использовать их с новым фитингом. Указание по безопасности: при установке белого бокса с сухой подкладкой в ​​стене, как здесь, кабель заземления подключается только к клемме на самой розетке. Если у вас металлический ящик в стене, заземление будет подключено к металлическому корпусу, а затем к розетке.

  • 3 Запишите, какие провода идут к каждой клемме.При работе с проводами всегда помните: • Зеленый / желтый = Земля • Коричневый = Живой • Синий = нейтральный В более старом доме провода могли быть разных цветов: • Красный = Живой • Черный = нейтральный • Зеленый = Земля Все новые розетки будут помечены, чтобы вы знали, куда вставлять каждый провод. • L = Live • N = нейтральный • E или символ земли = Земля. Главный совет: если вы все еще не уверены, сфотографируйте розетку телефона, чтобы запомнить, какой провод куда идет.

  • 4 Снимаем провода с клемм на старой розетке.

  • 5 Руководствуясь своими заметками и фотографией, прикрепите провода к клеммам на новой лицевой панели.

  • 6 Если оголенная медь изношена, отрежьте ее и обнажите новые медные провода, сняв с них небольшой участок изоляции.

  • 7 Вставьте провода в клеммы так, чтобы при закреплении не было видно меди.

  • 8 Установите новую лицевую панель. Верхний совет: используйте старые винты, если новые не подходят к старой коробке.

  • 9 Снова включите питание и проверьте розетку.

Как отсоединить проводку от розетки потолочного светильника | Home Guides

Некоторые потолочные светильники представляют собой простые розетки с фарфоровой или пластмассовой основой, которые крепятся к потолочной коробке двумя крепежными винтами 8-32. Удалить эти розетки несложно, если вы используете безопасные методы ремонта электрооборудования. Всегда отключайте питание на блоке предохранителей или автоматическом выключателе перед тем, как приступить к ремонту электрооборудования. Бесконтактный тестер напряжения является неоценимым инструментом при проведении такого ремонта и должен быть включен в любой набор электрических инструментов.

Включите свет на переключателе. Выключите питание светом на блоке предохранителей или на панели автоматического выключателя. Когда световая цепь погаснет, снова выключите выключатель. Это помогает предотвратить случайное повторное включение.

Осмотрите потолочный светильник, чтобы определить точки крепления. На противоположных сторонах основания гнезда должно быть два крепежных винта с шлицевой головкой или головкой Phillips. Осторожно выкрутите эти винты. Возможно, их придется удалить полностью, если монтажные отверстия не являются пазами для замочной скважины. В этом случае необходимо частично выкрутить винты, а затем сдвинуть или повернуть гнездо до тех пор, пока оно не освободится.

Поддержите розетку одной рукой и щупайте внутри электрической коробки бесконтактным тестером напряжения. Проверьте каждый провод, чтобы убедиться в отсутствии напряжения. Если ваш детектор показывает напряжение, отключите дополнительные цепи на блоке предохранителей или монтажной панели, пока не исчезнет напряжение.

Определите, как провода домашнего питания подключены к розетке. На многих потолочных розетках есть две-три винтовых клеммы, к которым будет крепиться домашняя электропроводка. У других потолочных розеток есть провода с жесткой разводкой, которые соединяются с проводами дома.Должен быть черный «горячий» провод, белый «нейтральный» провод и зеленый или оголенный провод заземления.

Отсоедините провода от дома. Если провода соединены с проводами с жесткой разводкой, идущими от розетки, удалите соединители проводов, намотанные на соединения. Если провода питания подключены к клеммам на розетке, выверните винты клемм на достаточное расстояние, чтобы освободить проволочные петли от розетки.

Оберните оголенные концы горячего и нейтрального проводов питания черной изолентой, чтобы предотвратить возможность случайного поражения электрическим током или короткого замыкания.Вставьте провода обратно в коробку, чтобы они не болтались.

Ссылки

  • Окончательное руководство по электромонтажу; Creative Homeowner Press

Советы

  • Если вы не планируете сразу заменять потолочную розетку, установите заглушку для потолочного освещения, чтобы надежно закрыть провода и электрическую коробку.

Предупреждения

  • Если в коробке много проводов и вы не знаете, как подключена лампа, не пытайтесь вытащить розетку.Нанять электрика.

Писатель Биография

Чарльз В. Сент-Клер профессионально пишет с 2003 года. Он живет в Окленде, Калифорния, работает электриком и плотником. Сент-Клер имеет степень бакалавра государственной политики в колледже Эмори и Генри и степень магистра городского планирования в Университете Северной Каролины в Чапел-Хилл, где он специализировался на планировании продовольственной системы.

Практическая электрическая проводка для освещения, розеток 5A, 15A, 13A, промышленных розеток.Промышленные розетки

Фон

Эти статьи надеюсь объяснить наиболее распространенные области электропроводки, с которыми обычно сталкиваются в электроустановке. Подробные пошаговые методы подключения будут быть полезным для проектов DIY. Описанные здесь монтажные работы соответствуют в соответствии с британскими стандартами [Положения и практика IEE]. Хотя электрические Нормы, правила, Тип аксессуаров, Типы кабелей и способы установки может отличаться от региона к региону, читатель сможет понять основы выполнения аналогичной установки.

Материал Требование

для освещения, потолка Розетки для вентиляторов и 5A [Розетки] Промышленное применение, 1,5 мм2 [называется квадратом 1,5 мм] Поперечное сечение с двойной изоляцией Cu [Медь] Кабели [Cu / PVC / PVC] используются для фазы [Live или Hot] и нейтрали. кабели.

для освещения, потолка Розетки с вентиляторами и 5А [Розетки] Жилые применения, 1.0 мм2. Кабели с двойной изоляцией из меди [Cu / PVC / PVC] сечением обычно используется для фазового [активного или горячего] и нейтрального кабелей.

для розетки 15А розетки и розетки 13A кольцевые или радиальные [розетки], 2,5 мм2 [называемые в квадрате 2,5 мм]. Кабели с двойной изоляцией из меди [Cu / PVC / PVC]. используются для фазового [активного или горячего] и нейтрального кабелей.

Земля [Земля ] кабель должен быть 2,5 мм2 с одинарной изоляцией Cu [медь]. Кабели [Cu / PVC] для как промышленные, так и жилые приложения.

для промышленного Розетки, сечение кабеля 2,5 мм2 для 16 А, 6,0 мм2 для 32 А, 16 мм2 для Кабели с двойной изоляцией 63A [Cu / Copper] [Cu / PVC / PVC] используются для фазы [Live], нейтральный и заземляющий [Cu / PVC, одинарная изоляция] промышленных Электропроводка розеток для однофазных и трехфазных конструкций с номинальным током выше номинала.

Длина кабеля для вышеуказанных цепей будет таким, что падение напряжения на кабелях будет находиться в утвержденных пределах 10% от напряжения питания.

Принадлежность Требование

ящиков из ПВХ в установить выключатели света / розетки [5A, 13A, 15A]

Односторонний свет Переключатели, Двухсторонние переключатели света, Розетки [5A, 13A, 15A], Промышленные Розетки [16A, 32A, 63A, 3-контактные, 4-контактные, 5-контактные типы]

ПВХ потолок Роза [3 клеммного типа]

патроны, 4 фута люминесцентная лампа мощностью 36 Вт, магнитный балласт 40 Вт, стартер и цоколь , Патроны люминесцентных ламп, конденсатор коррекции коэффициента мощности-2.5 мкФ-01 №

MCB 6A, 10A, 16A, 32A, 63A [1 полюс]

MCB 16А, 32А, 63A [3 полюса и 4 полюса]

Препарат

Установите распределительные коробки для выключателей света и розеток в необходимых положениях. Установите потолочные розы там, где должны быть светильники. Прокладывать трубы ПВХ из распределительный щит в положение переключателя, на потолочные розетки и к розеткам.Трубы могут быть встроены в конструкцию стены. и или лежать снаружи, пристегнувшись к стене или конструкции. Вместо труб из ПВХ и распределительные коробки, кабелепроводы GI и распределительные коробки используются для промышленных тип установки, в которой необходима защита кабелей от физических Все металлические кабелепроводы и коробки должны быть заземлены путем заземления. [Земля] провод. В некоторых деревянных зданиях кабели прокладываются. внутри панелей без использования трубопроводов.Кабели должны иметь цветовую маркировку. правильно для фазы [Live or Hot], Neutral и Earth. Распределительные щиты обычно встраиваются в стены жилых домов.

3-проводные косички и розетки


Продукты 1-24 из 55

Сортировать по … Название продуктаНовейшие продуктыЦена от низкой к высокойЦена от высокой к низкойЛучшие продавцы

Показать 24 на страницу 48 на страницу 72 на страницу 96 на страницу 120 на страницу

Быстрый просмотр

Двойной контактный разъем в сборе.Заменяет Chrysler № 3513558, 3747831, 3764561, 3764863, 3843431. Заменяет GM № 88860436. Аналог AC / Delco # LS134. Использует лампочки № 198, 1016, 1034, 1154, 1157. Пытаетесь найти розетку? Пожалуйста, прочтите эту статью перед звонком.? ВНИМАНИЕ: рак и вред репродуктивной системе — www.p65warnings.ca.gov …

Быстрый просмотр

Для напольных диммерных переключателей.Аналог GM № 88860549. Заменяет AC / Delco # PT1994. Пытаетесь найти свою розетку? Пожалуйста, прочтите эту статью перед звонком.? ВНИМАНИЕ: рак и вред репродуктивной системе — www.p65warnings.ca.gov

Быстрый просмотр

Двойной контактный разъем в сборе.Гнездо для лампы с поворотным замком. Фокусное расстояние 7/8 «(22,25 мм). Заменяет GM # 82, 8914822. Заменяет IHC # 571722C91. Заменяет AC / Delco # LS4. Использует лампочку # 1034, 1154, 1157. Пытаетесь найти розетку? Пожалуйста, прочтите эту статью перед по телефону.? ВНИМАНИЕ: Рак и вред репродуктивной системе — www.p65warnings.ca.gov …

Быстрый просмотр

Двойной контактный разъем в сборе.Гнездо для лампы с поворотным замком. Всепогодное уплотнение. Подходит для отверстия 1-3 / 4 «(44,45 мм). Заменяет GM # 88860478, 85, 87, 83, 8909908. Заменяет AC / Delco # LS155. Использует лампу # 1034, 1154, 1157. Пытаетесь найти розетку? Пожалуйста, прочтите эту статью перед звонком.? ВНИМАНИЕ: Рак и вред репродуктивной системе — www.p65warnings.ca.gov …

Быстрый просмотр

Узел двухконтактной розетки 90 °.Фокусное расстояние 1-1 / 4 дюйма (31,75 мм). Заменяет GM # 12003759. Заменяет Chrysler # 4331051. Заменяет AMC # 8218931. Заменяет AC / Delco # LS7. Использует лампы # 1034, 1154, 1157. Пытаетесь найти розетку? Пожалуйста, прочтите эту статью перед тем, как позвонить.? ВНИМАНИЕ: Рак и вред репродуктивной системе — www.p65warnings.ca.gov …

Быстрый просмотр

Двойной контактный разъем в сборе.Гнездо для лампы с поворотным замком. Фокусное расстояние 1-1 / 4 дюйма (31,75 мм). Заменяет GM # 83, 8914823, 9814823. Заменяет AC / Delco # LS65. Использует лампу # 1034, 1154, 1157. Пытаетесь найти розетку? Пожалуйста, прочтите эту статью перед звонком .? ВНИМАНИЕ: рак и вред репродуктивной системе — www.p65warnings.ca.gov …

Быстрый просмотр

Двойной контактный разъем в сборе.Заменяет Chrysler № 3843432, 3843245, 4163003, 4362469. Заменяет GM № 88860435. Аналог AC / Delco # LS133. Использует лампочку № 198, 1016, 1034, 1154, 1157. Пытаетесь найти розетку? Пожалуйста, прочтите эту статью перед звонком.? ВНИМАНИЕ: рак и вред репродуктивной системе — www.p65warnings.ca.gov …

Быстрый просмотр

Metri-Pack 280 Series.(3) провода 18AWG. (3) Штыревые выводы. Используется для галогенных фар дальнего и ближнего света. Заменяет GM № 12048369, 12117260. Заменяет Chrysler № 4400395, 4414332, 4430976, 4439076. Заменяет AC / Delco № PT433. Использует лампу № 9004, 9007, HB1. Пытаетесь найти свою розетку? Пожалуйста, прочтите эту статью перед звонком. ? ВНИМАНИЕ: рак и вред репродуктивной системе — www.p65warnings.ca.gov …

Описание электрических розеток

| Домостроение

Замена розетки и добавление новой в цепь — это две из немногих задач, которые может выполнять домашний мастер по электрике, поэтому взгляните на ее ключевые компоненты с помощью этой подробной схемы внутренней работы скромной электрической розетки.

1. Клеммные винты: Обеспечивают ЭЛЕКТРОПИТАНИЕ, ЗАЗЕМЛЕНИЕ и НЕЙТРАЛЬ внутри своих КЛЕММ. Оголенный провод не должен быть оголен; если это так, отрежьте его или загните конец.

2. Земля: Предохранительный трос, проводящий то же электричество, что и ЖИВОЙ, если что-то пойдет не так, заземляя его. Земля внутри КАБЕЛЯ оголена и при фиксации на конец надевается желто-зеленая оболочка. Обратите внимание на то, как мост соединяет его с винтами ПЛАСТИНЫ ЛИЦА для безопасности.

Примечание: это одноканальная коммутируемая розетка на 13 ампер.Самый распространенный тип внутренней схемы в Великобритании — это кольцевая схема. Домашний мастер может добавить новую розетку, обычно беря ответвление из существующей точки (по одной на каждую розетку). Послушайте совет, прежде чем делать это, и всегда сначала отключайте сеть. (Изображение предоставлено Дэвидом Стивенсом)

3. Нейтраль: После подачи питания в розетку через LIVE, электричество проходит через нейтраль и возвращается в домашний потребительский блок, замыкая цепь. Нейтраль обшита синим, но до 2004 года была черной (см. LIVE).

4. Монтажная коробка, также известная как задняя коробка: Защищает КЛЕММЫ и КАБЕЛЬ, который входит через отверстие, обычно внизу. Этот сливной бокс изготовлен из оцинкованной стали и может быть встроен в твердый гипс или гипсокартон, но ящики для открытого монтажа обычно бывают пластиковыми. Они доступны разной глубины, поэтому при замене ЛИЦЕВОЙ ПЛАСТИНЫ измерьте ее, чтобы купить достаточно глубокую коробку.

5. Мягкая втулка: Доступна как открытая, так и «глухая» (без отверстия, поэтому вы можете вырезать отверстие по размеру), обычно из ПВХ или резины, это защищает КАБЕЛЬ от МОНТАЖНОЙ КОРОБКИ.КАБЕЛЬ должен проходить через отверстие только для того, чтобы предотвратить распространение огня.

6. Кабель: Оболочка из PVCu закрывает ЭЛЕКТРИЧЕСКИЙ, ЗАЗЕМЛЯЮЩИЙ и НЕЙТРАЛЬНЫЙ провода. Это «трехжильный кабель с круглой оболочкой сечением 2,5 мм2». В старых схемах оболочки могут быть резиновыми. Эту проводку должен обновить электрик.

7. Под напряжением: Электроэнергия течет по этому проводу от блока потребителя к розетке по мере необходимости. Этот проводник «переключается», поэтому вы можете остановить ток электричества.Провод под напряжением в настоящее время коричневого цвета, хотя до внесения изменений в правила в 2004 году (для помощи дальтоникам) он был красным, поэтому, если вы меняете ЛИЦЕВОЙ ПЛАСТИН или добавляете новую розетку в более старом доме, это то, что вам нужно. найду.

8. Лицевая панель: Доступен в различных материалах и конструкциях, на лицевой панели розетки находятся КЛЕММЫ и она привинчивается к МОНТАЖНОЙ КОРОБКЕ. Разъемы LIVE и NEUTRAL находятся на расстоянии 22 мм друг от друга с заглушками, чтобы предотвратить вставку чего-либо, кроме вилки.

9. Клемма: Они соединяют провода ПОД НАПРЯЖЕНИЕМ, ЗАЗЕМЛЕНИЕМ и НЕЙТРАЛЬНОМ с проводниками на ЛИЦЕВОЙ ПЛАСТИНЕ, которая в конечном итоге передает электричество на вилку. Они закрепляются на месте затягиванием КЛЕММНЫХ ВИНТОВ с помощью отвертки с плоским жалом.

( БОЛЬШЕ : Найдите электрика для вашего проекта)

потенциальных клиентов Прямые | Подключение американской вилки

Подключить американскую вилку не сложнее, чем подключить британскую или европейскую вилку… но здесь достать их намного сложнее, и они могут быть довольно дорогими!
Настолько, что полный американский шнур с формованными разъемами, как показано на нашей странице «Выводы сети», будет стоить меньше, чем перемонтируемый разъем… Но если вы хотите купить американские разъемы, то почему бы не проверить нашу вилку NEMA5-15P или нашу NEMA5- Удлинитель 15RX.
Или же, если вы не можете найти то, что ищете, загляните на нашу страницу «Международные вилки и розетки» или позвоните нам, вы можете найти наши подробности здесь.


Электричество может УБИТЬ !! Если у вас есть какие-либо сомнения относительно того, что вы делаете, или своей способности выполнять работу, вам следует направить любые работы по подключению к сети к квалифицированному электрику.


NEMA 1-15

Все устройства NEMA 1 представляют собой двухпроводные незаземленные разъемы, рассчитанные на максимум 125 В.NEMA 1-15P — это двухконтактные вилки, которые обычно используются в бытовых лампах и бытовой электронике, например, в часах

.

и радиоприемники, а также на мелкую бытовую технику с «двойной изоляцией». Соответствующие розетки не разрешались при новом строительстве в Соединенных Штатах или Канаде примерно с 1965 года, но они остаются во многих старых домах и до сих пор продаются «только для замены».

Ранние образцы были симметричными, но более поздние розетки и новые вилки отличают нейтральный проводник, делая его немного шире, чем горячий.Такие новые вилки часто не подходят к старым розеткам, но обе версии подходят к розеткам типа B. Некоторые устройства, соответствующие строгим стандартам, такие как герметичные блоки питания для электроники, по-прежнему продаются с узкими обоими контактами. Нейтральная точка вставки в современной розетке типа A шире, чтобы вмещать поляризованные вилки типа A.

NEMA 2-15

Линия разъемов NEMA 2-15 была снята с производства в течение некоторого времени. Однако, если вы столкнетесь с одним из них в условиях ремонта, правила подключения такие же, как и для диапазона 1-15.

NEMA 5-15 / CS22.2, №42

Сетевая вилка типа B имеет два плоских параллельных контакта с той же геометрией, что и тип A, и закругленный заземляющий штифт, обычно сформированный из плоского металла, сложенного в U-образную форму, но в некоторых случаях могут использоваться сплошные штыри. Разъем рассчитан на 15 ампер и максимум 125 вольт. Американский стандарт для этого разъема известен как NEMA 5-15, а канадский стандарт CSA 22.2, №42.

Американские и канадские разъемы практически идентичны.Контакт заземления длиннее двух параллельных контактов, поэтому устройство заземляется до подключения источника питания. Точка вставки нейтрали в розетке типа B шире, чтобы вмещать поляризованные вилки типа A, но вилки типа B часто имеют оба контакта узкие, а контакт заземления обеспечивает соблюдение полярности.

С американскими и канадскими вилками, если вы посмотрите прямо на розетку, розетка заземления будет внизу, рабочий слот — справа, а нейтральный слот — слева. Если вилка поляризована, самым широким разъемом является нейтральный разъем.Этот вид такой же, как если бы вы смотрели со стороны пайки или со стороны винта перемонтируемого разъема, как показано на схеме слева.


Leads Direct прилагает большие усилия для предоставления точной и полной информации. Однако часть информации, содержащейся на этом веб-сайте, и любые документы, просматриваемые на нем или загружаемые с него, могут быть неверными или устаревшими. О любых ошибках или упущениях следует сообщать для расследования и исправления. Информация, представленная в любых документах, будь то на нашем веб-сайте или иным образом, предоставляется «как есть».«Никаких гарантий, подразумеваемых, явных или установленных законом, включая, помимо прочего, гарантии ненарушения прав третьих лиц, права собственности, коммерческой выгоды, пригодности для определенной цели и отсутствия компьютерных вирусов.

Кольцевая магистраль — Бытовое электричество — WJEC — GCSE Physics (Single Science) Revision — WJEC

На экзамене вам, возможно, придется интерпретировать схему кольцевой магистрали, аналогичную этой.

Электроснабжение

Проводка в доме соединяет все устройства параллельно.Это сделано для того, чтобы на каждый прибор было подано напряжение 230 вольт, а также чтобы все они могли включаться и выключаться независимо.

Потребительский блок содержит главный выключатель и предохранители для всех фиксированных цепей, таких как силовая кольцевая цепь и цепь освещения.

Розетки в доме подключаются по кольцевой схеме. В кольцевой цепи провода под напряжением, нейтраль и заземление образуют петлю кабеля, идущую от блока потребителя ко всем розеткам по очереди, а затем обратно к блоку потребителя.

  • Токоведущий провод проводит ток к дому / прибору под высоким напряжением.
  • Нейтральный провод замыкает цепь и отводит ток при низком / нулевом напряжении.
  • Земля может безопасно проводить ток в землю, если в приборе с металлическим каркасом возникает неисправность.
  • Многие электроприборы, в том числе кухонные плиты и стиральные машины, имеют металлические корпуса.
  • Заземляющий провод создает безопасный путь для прохождения тока, если провод под напряжением касается корпуса.

Если провод под напряжением внутри прибора, например, плиты, отсоединится и коснется металлического корпуса, это может вызвать поражение электрическим током. Клемма заземления подключена к металлическому корпусу, поэтому в этом случае ток будет проходить через заземляющий провод, а не вызывать электрический шок. Сильный ток проходит через заземляющий провод, потому что он имеет очень низкое сопротивление. Это приведет к поломке предохранителя или срабатыванию MCB и отключению прибора. Выключатели и предохранители помещаются в токоведущий провод.

Каковы преимущества использования параллельной схемы с замкнутым контуром?

  • Существует два пути прохождения тока, что означает, что кабели могут быть тоньше.
  • По каждой части кабеля проходит меньший ток.
  • Удобство — розетки могут быть размещены в любом месте кольца и, следовательно, могут работать отдельно при напряжении 230 В.
Замкнутая параллельная цепь

G4 G5.3 GY6.35 Патрон лампы с проводами — розетки

G4 GU4 GZ4 GU5.3 Керамическая розетка G6.35 Bipin с косичками. Используйте этот мини-двухконтактный разъем для G4, MR11 и MR16. Провода представляют собой многожильные медные провода диаметром 6 дюймов 18 AWG с силиконовой изоляцией. Корпус керамический и металлический. Номинальная мощность от 100 Вт до 277 В переменного тока. Подходит для проводов G / GU4 / GZ4 GU5.3 / GX5.3 G / GZ / GY6.35 патрон лампы до 100 Вт. UL, CE и Rohs. Имеет силиконовую изоляцию.

Деталь высокого качества

— пользователем Том с из Сан-Рамон, Калифорния на 23.11.2015

рекомендует друзьям: да

Это высококачественная керамическая розетка с защитным материалом на лице и отверстиями для винтов для крепления.Присоединенные провода и изоляция также выполнены из качественного материала и легко сгибаются без повреждений. Очень хорошая запасная часть для моих дворовых фонарей.

Был ли этот обзор полезен для вас? ДА / НЕТ
Хорошее качество

— пользователем Рик из CA на 11.01.2009

рекомендует друзьям: да

Розетки изготовлены из фарфора хорошего качества с прочными сплошными косичками.

Был ли этот обзор полезен для вас? ДА / НЕТ
Рекомендованные товары:
Розетка BAY15D с подставкой
Код товара: 35674
Цена: 2 доллара.19 Доступна количественная цена
1157 Розетка, с подставкой. Эта розетка 1157 поставляется с монтажным кронштейном, отлично подходит для проектов освещения. Благодаря двум положительным проводам и основанию, используемому в качестве отрицательного заземления, установка выполняется быстро и легко.
Торцевая головка T5 с 6-дюймовым проводом
Код товара: 13034
Цена: $ 0.97 Доступна количественная цена
T5 Розетка клиновая с проводами. Длина проводов составляет 6 дюймов. Используйте эту розетку для замены неисправных, изношенных или корродированных контактов или сломанных. Изготовлены из пластика PBT и металлических материалов.
Розетка клиновая T10 с проводами
Код товара: 89723
Цена: $ 0.98 Доступное количество цен
Головка клиновая T10. Работает с любыми лампами с клиновидным цоколем T10 или 194. Эта розетка имеет отрицательный и положительный провод для облегчения установки.
E26 E27 Розетка с проводами
Код товара: 75695
Цена: 3 доллара.79 Доступное количество цен
E27 Розетка с косичкой. Внесен в список UL. Работает со всеми обычными стандартными домашними лампами. Подходит для всех ламп E26 или E27. Соединительные провода длиной примерно 5 дюймов. Изготовлены из фарфора.
Гнездо E12
Код товара: 85674
Цена: 1 доллар.97 Доступна количественная цена
E12 Розетка с косичкой. Канделябры внесены в списки CE, ROHS и UL. До 120 вольт переменного тока. Идеально подходит для перенастройки проводов или добавления нового света в любом месте. Изготовлен из пластика и меди.
Разъем BA15S
Код товара: 85675
Цена: 2 доллара.29 Доступное количество цен
1156 Розетка с косичками. Розетка изготовлена ​​из прочных металлических материалов. Это многожильный провод 18 AWG. CE и Rohs внесены в список.
Розетка BA15D с проводами
Код товара: 45638
Цена: 2 доллара.31 Доступное количество цен
BA15D Розетка с косичкой. BA15D Розетка с проводами. Гальваническая розетка с двумя проводами для отрицательного и положительного подключения. Так как это BA15D, то штыки одинаковой высоты. BA15D допускает только один контур.
Гнездо GU10 Провода для розетки
Код товара: 43675
Цена: 2 доллара.79 Доступное количество цен
Гнездо GU10 с косичками. Гнездо GU10 выполнено из керамического материала с контактами из меди / металла с покрытием. CE и Rohs внесены в список. Провода — медный провод 18 AWG. Длина проводов составляет около 8 дюймов.
Гнездо T20 для клина T20 7440 с проводами
Код товара: 48754
Цена: 2 доллара.68 Доступна количественная цена
T20 Wedge 7440 Розетка с косичками. Изготовлен из литого пластика. Провода имеют длину около 6 дюймов и представляют собой многожильные медные провода 18 AWG. В списках CE и ROHS.
Гнездо T20 для гнезда T20 Wedge 7443 с проводами
Код товара: 78456
Цена: 2 доллара.68 Доступна количественная цена
T20 Wedge 7443 Розетка с косичками. Подходит для 7443 лампочек. 7443 имеет два уровня яркости тусклый и яркий. Розетка имеет 3 провода заземления, тусклый и яркий.
Головка T25 для клина T25 3157
Код товара: 59786
Цена: 5 долларов.99 Доступна количественная цена
Отлично подходит для замены неисправных или старых розеток, используемых в задних / стоп-сигналах. Используется для нестандартных проектов освещения, требующих двойного контакта / лампы накаливания.
.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
