Здесь немного поговорим о выборе кабеля. Несколько основных критериев в его выборе.

Для соединения спутниковой антенны с ресивером используется (ВЧ) коаксиальный кабель, применяемый для спутникового и эфирного телевидения, его волновое сопротивление, как правило, составляет 75 Ом

.

Коаксиальный кабель

 — предназначен для защиты проходящего в этом кабеле электрического сигнала, от воздействий внешних электромагнитных волн (электромагнитных помех от электроприборов, линий электропередач, радиоэлектронных приборов, и т. д.).

Коаксиальный кабель состоит из внешнего и внутреннего проводника, которые изолированы между собой диэлектрическим полимером, а также имеют внешнюю изоляционную оболочку.

Внутренний проводник, как правило, изготавливается из медного или алюминиевого сплава, но может изготавливаться и из других композитных сплавов (посеребренный, омедненный, позолоченный и т.д.).

Внешний проводник выполнен из фольги и оплетки, которые служат защитой от воздействия электромагнитного поля, создаваемого другими источниками электропитания. Оплетка внешнего проводника может быть изготовлена как из алюминиевого, так и медного сплавов.

Одним из основных показателей при выборе кабеля для спутниковой антенны, является затухание сигнала (волновое сопротивление) передаваемого по центральному проводнику. Затухание сигнала напрямую зависит от материала, из которого изготовлен коаксиальный кабель. Например, затухание в кабеле изготовленного из медных сплавов будет в разы меньше, нежели в кабеле из алюминиевых сплавов.

Средняя жила внутри коаксиального кабеля, желательно, должна быть медная. В некоторых марках, медь напыляют на алюминий, и ли на стальную жилу.

Желательно, чтобы изоляция кабеля, была не сильно твердой, такой в морозы, будет легко трескаться.

И еще, проверьте, не старый ли сам кабель. К примеру, лежавший где ни будь на холодном складе лет так… цать. Для этого ковырните ногтем на самом кончике кабеля его внешнюю изоляцию, она не должна прилипать к экранированной оплетке.

Не следует забывать, что даже незначительное повреждение оболочки кабеля со временем может привести к большим проблемам в работе приемного оборудования и коммутационных составляющих разводки.

Примеры деформации при сгибании различных по цене и качеству кабелей

Кабель при сгибании гнется под острым углом, что чревато увеличением потерь. Оболочка слишком мягкая и отстает от центрального диэлектрика
Кабель при сгибании гнется под углом, что чревато увеличением потерь. Хотя меньше чем в первом варианте. Оболочка мягкая и отстает от центрального диэлектрика
Линия сгиба округлая. Потерь не будет. Оболочка в меру упругая и плотная, хорошо прилегает к внутреннему диалектрику.

При использовании в зимний период времени ( а он у нас составляет значительную часть года) не подходящего по параметрам кабеля, он получает повреждения в виде наружных и внутренних трещин в оболочке, бывает, что на первый взгляд незаметных. Впоследствии эти трещины увеличиваются, по причине температурных колебаний, ветровых нагрузок и т.п.

Зимой особых проблем не будет, поскольку воздух сухой, но при наступлении весны в эти трещины начинает попадать вода, и разрушает внутреннюю структуру кабеля, значительно ухудшая его электрические параметры. Начинаются сбои при переключении каналов (с нижнего на верхний диапазон и наоборот, переключение поляризации, работа дисеков и сплиттеров, мотоподвесов и мультисвитчей).

И самое неприятное случается, когда вода по кабелю проникает в тюнер ресивера и выводит его из строя. В этом случае, как правило, ремонт заключается в замене ресивера, либо в долгосрочном и дорогостоящем ремонте.

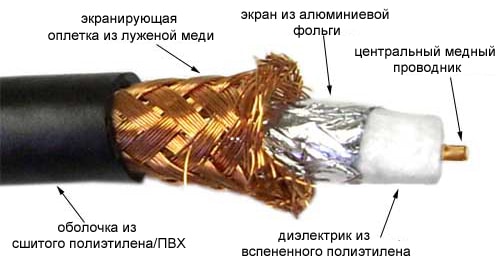

Чтобы лучше понять, внутреннюю структуру такого кабеля (стандартный вариант), взгляните на приведенный ниже рисунок (Рис. 1).

Рис. 1 Структура коаксиального высокочастотного кабеля.

Как Вы видите, стандартный кабель состоит из пяти элементов:

1 — основной медной жилы, по которой, по отношению к оплетке и фольге (используемых как корпус или общий провод), в одну сторону будет проходить питание конвертера, а в другую высокочастотный сигнал;

2 — внутренний изолятор, совокупность диаметра основной жилы и диаметра изолятора и определяют волновое сопротивление этого кабеля, которое в нашем случае должно быть 75 Ом;

3 — алюминиевой фольги, служащей для улучшения экранирующих свойств;

4 — металлической оплетки , т. е. корпуса;

5 — наружной изоляции, назначение которой будет, защита всего кабеля от воздействий внешней среды.

В зависимости от типа и фирмы изготовителя, структура кабеля, может быть различная. Для уменьшения себестоимости кабеля, средняя жила может быть не медная, а из другого сплава, с тонким слоем напыления той же самой меди (Рис. 2). Электрические параметры, при таком напылении не ухудшаются, так как высокочастотный сигнал имеет свойство проходить не внутри проводника, а по его поверхности, но… если слой напыления очень тонкий, или не однородный, то при более значительном перегибе кабеля, такой слой может просто потрескаться, и это может препятствовать прохождению сигнала. Так что, желательно покупать кабель именно с медной средней жилой. Еще, хорошо бы было, чтобы оплетка с фольгой, были тоже медные. Но, такие марки кабеля, как правило, будут стоить значительно дороже.

Рис. 2 Структура омедненной средней жилы коаксиального кабеля.

Но какая структура кабеля не была бы различной, принцип работы, остается одним и тем же. И заключается он в том, чтобы экранировать среднюю жилу этого кабеля, от внешних электрических помех, не нарушая при этом, волнового сопротивления (75 Ом).

В комплекте оборудования спутникового ТВ, как правило, идет кабель марки RG-6 китайского или российского производителей, основой которого служит омедненный центральный проводник и алюминиевая оплетка экрана.

Если при установке спутникового оборудования расстояние от конвертора спутниковой антенны до приемника (ресивера) не более 30м., то вы можете смело использовать этот кабель для подключения приобретенного оборудования.

Для подключения спутниковой антенны на более дальние расстояния рекомендуется выбрать кабель с более качественными характеристиками. Например, кабель от итальянского производителя — «CAVEL», марок: SAT-50 или SAT-703.

В случае если при прокладке кабеля значительное расстояние необходимо пустить по открытому воздуху, нужно выбрать кабель, который более стоек к атмосферным перепадам, например — CAVEL DG 113PEM.

Для соединения такого кабеля применяются специальные «разъемы коннекторы», которые так же, Вам придется купить. Они не дорогие, так что, купите их с десяток, чтобы потом лишний раз по мелочам не бегать.

Разъемы F-коннекторы



Перед тем как купить нужный нам кабель, надо конечно узнать какова будет его длинна. Для этого возьмем в руки рулетку, и замерим те места, по которым будет проходить наш кабель, начиная с конвертера, и заканчивая, где будет стоять спутниковый ресивер.

При покупке коаксиального кабеля, возьмите один коннектор с собой, и в магазине проверьте, подходят ли кабель и разъем по диаметру друг другу. Для этого, взяв конец кабеля в левую руку, правой рукой навинтите коннектор на кабель (для этого, внутри на узкой части коннектора, нарезана резьба), при этом навинчиваться он должен, достаточно плотно. В противном случае, если разъем на кабеле будет болтаться, о хорошем контакте можно забыть (у меня такие случаи были, и при этом, приходилось наращивать толщину такого кабеля кусочком фольги).

Прокладка и монтаж ТВ кабеля

Выбор кабеля для спутникового телевидения

Для подключения спутниковой антенны с ресивером одним из главных факторов является выбор кабеля, который передает сигнал с конвертора спутниковой антенны на ресивер (приемник).

Для соединения спутниковой антенны с ресивером используется коаксиальный кабель с волновым сопротивлением — 75 Ом. Коаксиальный кабель состоит из внешнего и внутреннего проводника, которые изолированы между собой диэлектрическим полимером, а также имеют внешнюю изоляционную оболочку.

Внутренний проводник, как правило, изготавливается из медного или алюминиевого сплава, но может изготавливаться и из других композитных сплавов (посеребренный, омедненный, позолоченный и т.д.).
Внешний проводник выполнен из фольги и оплетки, которые служат защитой от воздействия электромагнитного поля, создаваемого другими источниками электропитания. Оплетка внешнего проводника может быть изготовлена как из алюминиевого, так и медного сплавов. Одним из основных показателей при выборе кабеля для спутниковой антенны, является затухание сигнала (волновое сопротивление) передаваемого по центральному проводнику. Затухание сигнала напрямую зависит от материала, из которого изготовлен качественный коаксиальный кабель.

Например, затухание в кабеле изготовленного из медных сплавов будет в разы меньше, нежели в кабеле из алюминиевых сплавов.

В комплекте оборудования спутникового телевидения, как правило, идет кабель марки RG-6 китайского или российского производителей, основой которого служит омедненный центральный проводник и алюминиевая оплетка экрана.

Если при установке спутникового оборудования расстояние от конвертора спутниковой антенны до приемника (ресивера) не более 30м., то вы можете смело использовать этот кабель для подключения приобретенного спутникового оборудования.



Для подключения спутниковой антенны на более дальние расстояния рекомендуется выбрать кабель
с более качественными характеристиками.

Например, кабель от итальянского производителя — «CAVEL», марок: SAT-50 или SAT-703B.
В случае если при прокладке кабеля значительное расстояние необходимо пустить по открытому воздуху, нужно выбрать кабель, который более стоек к атмосферным перепадам, например — CAVEL DG 113PEM.



Выбор и проводка кабеля для спутникового и эфирного телевидения

Выбор и проводка кабеля для спутникового и эфирного телевидения

Коаксиальный кабель 75 Ом , именно такой используют в  телевидении, состоит из центральной медной жилы в изоляции, поверх которой медная оплетка – экран, которая в свою очередь тоже покрыта слоем изоляции.

При выборе телевизионного кабеля следует внимательно смотреть на качество его изготовления.

Самая важная характеристика телевизионного кабеля – затухания сигнала.  В качественном кабеле затухания минимальны, а в плохом – очень большие, он может гасить до половины полезного сигнала при длине всего 10-20 метров.

Важная деталь это внешняя изоляция телевизионного кабеля. С воздействием мороза, дождя и солнца она может разрушатся. Тогда вовнутрь кабеля попадает вода, которая окисляет оплетку, сигнал при этом падает или пропадает вовсе.

Чаще всего используется кабель RG-6 . Я  использую RG F660 ,  имеет 60% заполнения оплетки. Слой проводящей фольги  зафиксирован клеевой подложкой, а центральный проводник обеспечивает улучшенные электрические характеристики за счет увеличенной толщины покрытия. Кабель RG F690 имеет 90 % заполнения оплётки .



Проводка кабеля только под эфирное телевидение

Здесь всё просто , выводится кабель наружу туда , где будет установлена эфирная антенна и проводится до конечной точки , либо разветвителя ( если предполагается несколько точек ) , либо распределительного  щитка. От разветвителя прокладывается тоже по одному кабелю до конечной точки.

За помощью всегда можно обратиться к мастеру

Проводка кабеля только под спутниковое телевидение

Если планируется смотреть спутниковое тв только на одной точке , достаточно вывести наружу кабель ( южная сторона  ) и протянуть до конечной точки.

Если планируется подключить несколько точек , тут есть варианты.   ВНИМАНИЕ  : в спутниковом телевидение нельзя использовать обычные разветвители ТВ сигнала !!!

Если конечных точек не более 4 , то достаточно провести по кабелю от каждой точки до спутниковой тарелки.

Если кабель уже проведён на каждую точку и выведены концы в распределительный щиток , то для платного ( Триколор ТВ или НТВ Плюс ) можно сделать следующее :

вывести 2 кабеля от щитка до тарелки , подключить мультисвитч ( спутниковый разветвитель ) . Мультисвичи 2 на 4, 2 на 6 , 2 на 8 …- последняя цифра это количество конечных подключаемых точек.

Для бесплатного  телевидения надо от щитка протягивать наружу к тарелке кабель под каждую подключаемую точку . Использовать мультисвичи под бесплатное тоже можно , но там есть множество ньюансов , подобные варианты используются крайне редко .

за помощью всегда можно обратиться к мастеру



Проводка кабеля  под спутниковое и эфирное телевидение

Если проводка кабеля ещё не сделана можно проложить отдельно кабель под эфирное , отдельно под спутниковое , как описано выше , и выводить по две розетки в каждой точке.

Если выведено по одной розетке в каждой точке , а смотреть хочется эфирное и Триколор ТВ ( НТВ Плюс ) . Тогда используют мультисвичи  3 на 4 , 3 на 6 и …

Первые цифры в характеристиках мультисвича : один кабель выводится наружу для подключения эфирной антенны   + два кабеля наружу для подключения спутниковой тарелки .

При использовании мультисвича  в конечных точках необходимо ставить розетки со встроенным диплексером ( необходимо разделить сигнал на эфирное и спутниковое телевидение) .

либо дополнительно подключить к выводу кабеля диплексер

за помощью всегда можно обратиться к мастеру

















Выбор антенного кабеля для разводки

Сразу оговорюсь. Здесь мы не будем говорить о всевозможных устройствах для разводки. Об этом есть отдельная статья. Речь пойдёт именно о кабеле для спутникового ресивера. Их существует множество, от различных производителей. Все они имеют единую маркировку – RG-6U. Это провод толщиной 6 мм и сопротивлением 75 Ом.

Некоторые покупатели заведомо недооценивают значение кабеля разводки для качественного приёма телевизионного сигнала. Выбирают первый попавшийся, который есть в продаже. Или даже просто выбирают более дешёвый, мол, кабель, он и есть кабель. Нужный диаметр, нужное сопротивление, а что ещё нужно?

Как качество антенного кабеля влияет на сигнал. Отзывы и мнения специалистов.

А нужно обратить внимание на материал, из которого он сделан. И, как вариант, на его цену. Хороший провод отличается от плохого затуханием сигнала. У дешёвого оно больше, и, следовательно, слабее становится сигнал на выходе, у дорогого оно меньше. Так что тут всё зависит от расстояния. Если расстояние от антенны до ресивера не превышает тридцати метров, то вполне может подойти дешёвый кабель. Но если вы прокладываете его с крыши многоэтажного дома, через несколько этажей, лучше использовать провод дорогой. Например, итальянские Cavel SAT 50 или SAT 703.
Их отличие от других в том, что они имеют полностью медную центральную жилу, что способствует лучшим проводящим свойствам и меньшему затуханию. Алюминиевый кабель, даже омеднённый, обладает не такими хорошими характеристиками и на больших расстояниях (свыше 100 метров) может сильно ослабить сигнал.
В последнее время в магазинах появилось очень много подделок хорошего кабеля. Что бы купить кабель для разводки, и не нарваться на подделку, совершайте покупки в проверенных местах. Там, где дорожат своей репутацией и не станут всовывать неликвид. При покупке обязательно осмотрите центральную жилу – она должна быть полностью медной. Только такой провод может считаться хорошим.
А вот экранирующая оплётка может быть любой. И медной и алюминиевой. Она не так важна для сохранения сигнала. Даже дорогие модели провода зачастую содержат алюминиевую оплётку. Точно так же вряд ли стоит обращать внимание на материал f-коннекторов. Их главная задача состоит в удержании провода и центральной жилы в одном положении.

Если вы самостоятельно обжимаете кабель, то тут главное следить, что бы волоски экранирующей оплётки не касались центральной жилы. Иначе будет замыкание кабеля, и это может повредить тюнер спутникового ресивера.

Кабель телевизионный для наружной прокладки

Для подключения телевизора к антенне или наружной кабельной сети необходим специальный кабель, снабжённый соответствующими штекерами. На сегодняшний день рынок кабельной продукции пестрит самыми разными предложениями. Различные маркировки, названия, технические характеристики, толщина, цвет кабеля, и это без учёта разных видов телевидения. Всё это способно сбить с толку даже профессионалов. Тем не менее, использование неправильных материалов, ошибки при прокладке антенного кабеля для телевизора и проведении подготовительных работ приводят к искажению изображения и помехам не только аналогового сигнала, но и цифрового.

Строение телевизионного кабеля

По большому счёту, все антенные кабели устроены одинаково. Вокруг главной центральной жилы или внутреннего проводника расположена изолирующая оболочка, которая, в свою очередь, «упакована» в экранирующий слой и оплётку. Вся эта конструкция запаяна в защитную оболочку.

Примечание: Кабельную продукцию такого строения называют коаксиальной.

Сигнал с внутреннего проводника передаётся во все виды телевизоров, а также он обеспечивает питанием конвертеры спутникового ТВ. Для того, чтобы это стало возможным, в качестве проводника используется медь или омеднённая сталь (стальная жилка с тонким поверхностным слоем меди). Сердечник из чистой меди применяется в спутниковом ТВ. Во всех остальных видах отлично справляется омеднённый стальной проводник. Кроме того, цена такого кабеля значительно ниже.

Экран и оплётка выступают в роли защитников телевизионного сигнала от различных помех. Чем качественнее изолирован ТВ кабель, тем лучше телесигнал. Экранирующий слой производится из алюминиевой фольги/алюминиевого лавсана, оплётка – из медной, алюминиевой, лужено-медной проволоки.

Внутренний пластиковый диэлектрик обеспечивает надёжную защиту центральной жилы от механических повреждений, а также изолирует её от контакта с оплёткой и экраном. Внешняя оболочка из ПВХ (поливинилхлорида) прикрывает всю начинку кабеля от механических повреждений и внешних воздействий. Защищает от пыли, воды, перепадов температуры и других неприятностей, которые можно ожидать при наружной прокладке.

Антенный кабель: марки и характеристики

При маркировке коаксиального провода чаще всего используются следующие обозначения: RG 6, RG 59, SAT 50, SAT 703, DG 113, РК 75. Для всех кабелей этих марок характерно волновое сопротивление 75 Ом. Они подходят для подключения одного или нескольких телевизоров. Каждый антенный кабель заслуживает более пристального рассмотрения.

Кабель RG-6

Центральная медная или омеднённая жила толщиной 1 мм упакована в оболочку из вспененного полиэтилена. Кабель экранирован фольгой и медной либо алюминиевой оплёткой в защитной ПВХ-оболочке. Общая толщина провода составляет 6-6,8 мм. Марка RG 6 подходит для обычного, кабельного и цифрового телевидения.

Самая популярная на сегодняшний день модификация кабеля – RG-6U, отлично подходящая для замены старых кабельных сетей РК. Единственный её недостаток – неустойчивость к внешним воздействиям.

Примечание: Для прокладки в помещениях подходят телевизионные кабели с белой изоляцией. Для наружного монтажа нужен провод с чёрной изоляцией, обладающий более высокими техническими характеристиками и устойчивый к ультрафиолетовому излучению.

Характеристики кабеля RG-6U:

• медный внутренний проводник с двойным экранированием;
• изоляция из плёнко-пористого полиэтилена;
• внешний проводник – алюминиевая лента с медной лужёной оплёткой;
• оболочка из белого или чёрного полиэтилена толщиной 0, 95 мм.

Кабель РК 75

По характеристикам аналогичен RG-6. Центральная медная жила толщиной 1 мм в диэлектрике ПЭ с экраном из медной оплётки либо двойного – из лужёной меди и алюминиевого лавсана (оплётка и фольга). Кабель с одним экраном чаще всего используется для эфирного и кабельного ТВ. Двойной экран можно также использовать внутри здания для спутниковой антенны.

Кабель RG 59

Более тонкий аналог RG-6:

• толщина центральной жилы 0.5-0.58 мм;
• наружный диаметр 5.4-6.0 мм.

Передаёт все виды сигналов, включая спутниковые, но не более, чем на 190 метров. Малая толщина основного проводника приводит к затуханию сигнала в кабеле на 50 % сильнее, поэтому качество изображения снижается сильнее с каждым метром.

Примечание: RG 59 и прочие аналоги с жилой 0,5 мм используются для подключения одного ТВ-приемника. Тонкий и хрупкий проводник сложнее крепится в разъёмах и розетках. Он легко ломается при сильных изгибах и неаккуратной прокладке. Кроме того, высокое затухание сильно ослабляет телевизионный сигнал в последовательной схеме подключения.

Кабель SAT 50

Основные характеристики:

• толщина центральной медной жилы – 1 мм;
• усиленный экран состоит из 2-х слоёв – фольга и медно-оловянная оплётка;
• коэффициент экранирования – 60 дБ и выше;
• оболочка проводника – PEG-диэлектрик;
• внешняя изоляция – ПВХ;
• диаметр кабеля – 6,6 мм.

Передаёт сигналы для эфирного, кабельного, спутникового и цифрового телевидения.

Кабель SAT 703

Основные характеристики:

• толщина центрального медного проводника – 1,13 мм;
• двухслойный экран – алюминиево-пластиковая фольга и медно-оловянная оплётка;
• коэффициент экранирования – 80 дБ и выше;
• внутренняя изолирующая оболочка из PEG-диэлектрика;
• внешняя оболочка из ПВХ;
• общая толщина кабеля – 6,6 мм.

Качественно передаёт любой телевизионный сигнал, рекомендован для спутникового ТВ. Может быть использован для наружного монтажа.

Кабель DG 113

По техническим характеристикам аналогичен марке SAT 703, но имеет более высокий коэффициент экранирования – от 90 дБ, благодаря чему кабель обеспечивает передачу высокочастотных сигналов высокого качества без помех. Рекомендован для использования со спутниковой антенной внутри помещений. Этот антенный кабель –один из самых дорогостоящих в своём классе.

Какой телевизионный кабель выбрать

При всём многообразии моделей с идентичными характеристиками от разных производителей выбрать что-то конкретное бывает сложно. Если у вас нет соответствующего опыта, обратите внимание на стоимость кабеля. Вложения оправдаются на 100 %.

Цифровое, кабельное, спутниковое ТВ: какой кабель выбрать

Многие покупатели заинтересованы в точных рекомендациях о том, как выбрать антенный кабель для:

• кабельного ТВ;
• цифрового телевидения;
• спутниковой антенны.

Однако делить кабель на разные виды телевещания и подбирать для каждого персональный – пустая трата времени. Дело в том, что частоты каналов обычного эфирного вещания, цифрового телевидения и кабельных каналов находятся в диапазоне 49-800 МГц, то есть, отстоят друг от друга не слишком далеко.

Все виды перечисленных выше кабелей вполне качественно «закрывают» этот промежуток. Если общая длина антенной проводки не превышает 20-30 метров, затухания сигнала заметить практически невозможно. Даже кабель RG 59 успешно справляется с этой работой при условии подключения 1-го приемника в схему «звезда». Таким образом, вы можете смело выбирать единый тип кабеля для цифрового, кабельного и эфирного вещания.

ТВ кабель для спутникового телевидения

Спутники имеют более высокую частоту вещания, которая измеряется тысячами мегагерц. Кабель должен максимально сохранять их при передаче, но помехи в высокочастотном диапазоне ощутимы и возрастают с каждым метром. Кроме того, он передаёт специмпульсы и ток для питания конвертерного гетеродина. Более того, на спутниковые каналы сильнее влияют радиоэлектронные помехи. Поэтому кабелю требуется более эффективное экранирование. Очень важна и устойчивость внешней оболочки. Тарелку для приёма сигналов спутникового ТВ устанавливают вне помещений и часть провода остаётся на открытом воздухе, где на него влияют все разрушающие погодные факторы. Выбирая кабель для телевизора со спутниковой тарелкой, следует отдать предпочтение моделям с прочной медной жилой, с меньшим затуханием и надёжной изоляцией. Это могут быть марки SAT 50, DG 113 и их аналоги.

Итак, при покупке кабеля нужно учитывать некоторые важные моменты:

• волновое сопротивление производитель наносит непосредственно на антенный изоляционной слой. Минимальный показатель – 75 Ом;
• на срезе кабеля должны чётко просматриваться все слои – центральная жила, 2 экрана и т.д. Фольга должна быть уложена плотно, отстающие от оболочки края говорят о некачественной продукции;
• без плотной, большого диаметра изоляции ТВ сеть прослужит недолго. Кабель должен иметь наружный диаметр не менее 6-7 мм;
• лучше всего выбрать вариант антенного провода с двумя экранирующими слоями для получения качественного сигнала без помех.

Технические характеристики наружной коаксиальной кабельной продукции

Внутренний проводник	сплошной, чистая медь, 2,5 мм
Диэлектрик	Aired Polyethylene (полиэтилен с воздушной прослойкой) – 6,90 +/- 0,20 мм
Основной экран	медь+полиэстровая лента
Плотность экрана	100%
Оплётка	медь, 96×0,12 мм
Плотность оплётки	50%
Оболочка	чёрный экологически чистый поливинил-хлорид RAL-9004 – 9,70 +/- 0,20 мм

Физические характеристики электрического наружного телевизионного кабеля

Внешний диаметр кабеля	9,70 +/- 0,20 мм
Температурный диапазон работы	-30 °C … +70 °C
Масса кабеля	— медь: 61 кг/км, — пластик: 67,4 кг/км, — общая: 128,4 кг/км
Минимальный радиус изгиба (однократно)	48,5 мм
Минимальный радиус изгиба (многократно)	97 мм

Электрические характеристики наружного (внешнего) коаксиального TV кабеля

Волновое сопротивление	50, 75 Ом (± 3 Ом)
Номинальная погонная ёмкость	80 пФ/м
Соотношения скоростей	84%
Сопротивление центрального проводника по пост.току	3,7 Ом/км
Сопротивление оплётки по постоянному току	12,5 Ом/км
Напряжение	12,5 Ом/км
Напряжение пробоя оболочки	5500В



Кабель для антенн — обзор марок RG, SAT, РК, особенности конструкции

К выбору кабеля для телевизионных антенн нужно подходить основательно, так как от выбранного кабеля зависит качество изображения на вашем телевизоре

---

В качестве кабеля для телевизионных антенн используют коаксиальный кабель разных марок. Марки кабеля для спутниковых антенн и для обычных используют как правило разные, этот момент обсудим чуть позднее.

Остановимся подробнее, как купить коаксиальный кабель для телевизионных антенн надлежащего качества. Кабельный рынок пестрит огромным ассортиментом коаксиального кабеля и не только его, поэтому нарваться на подделку достаточно легко, если не знать нюансы.

Конструкция коаксиального кабеля

Конструктивно коаксиальный кабель представляет собой медный проводник, заключенный в диэлектрик из вспененного полиэтилена, экран и оболочку (рис.1) Именно на невидимых глазу изменениях конструкции кабеля производители делают более дешевый, но при этом некачественный кабель.

ОБРАТИТЕ ВНИМАНИЕ НА:

• материал изготовления жилы. Часто вместо мягкой отожженной меди используют стальной омедненный проводник, у которого пропускные характеристики значительно хуже.
• вспененный диэлектрик должен быть жесткий на сдавливания и мягкий на изгиб. При изгибе кабеля не должно быть проломов на оболочке.
• экран должен быть двойным (алюминиевая фольга и луженая медь) и приклеен к диэлектрику
• Оболочка не должна быть скользкой и иметь резкий запах

Рекомендуем ознакомиться с видео-материалом «Коаксиальные кабели»

Кабель для спутниковой антенны

При выборе кабеля для спутниковой антенны нужно учитывать, что сами по себе спутниковые антенны очень чутко реагируют на помехи сигнала. Купить кабель для спутниковой антенны необходимо с низким коэффициентом затухания. В этом случае коэффициент затухания должен составлять не больше 30 Дб/100м на частоте более 1500 Мгц. коэффициент затухания можно проверить в паспорте к кабелю. Наиболее предпочтительными марками кабеля для спутникового тв считаются SAT 703 ,SAT 50, H 125 AL.

---

Кабель для антенны приема наземного сигнала

Для обычной антенны подойдет отечественный радиочастотный кабель марок РК 75-4,9-312, РК 75-4-11. При покупке радиочастотного кабеля РК нужно обращать внимание на конструктивное исполнение. Некоторые производители выпускают кабели по устаревшей технологии с диэлектриком из сплошного полиэтилена, а не вспененного и с медным экраном без фольги, вместо луженой меди и фольги. Сплошной полиэтилен не позволяет увеличить толщину центральной жилы, а следовательно избежать потерь, а одинарный экран из меди слабо защищает от помех. Кабель РК, изготовленный по устаревшей технологии скорее всего будет передавать помехи при разговоре даже по мобильному телефону рядом с телевизором.

Чтобы избежать проблем с радиочастотным кабелем можно приобрести импортный кабел RG-6. Наиболее надежные производители коаксиального кабеля для антенны — Delden, Canel, Alcatel, TFC. Импортные кабели для антенн как правило соответствуют международным стандартам ISO.
