Подключение электроплит Красноярск, Подключение водонагревателей Красноярск , Подключение стиральных машин Красноярск , Подключение варочных поверхностей Красноярск , Подключение духовых шкафов в Красноярске

Подключение любого электрического оборудования требует специальных навыков, как минимум в рамках средней образовательной школы. Если человек не совсем владеет знаниями и умениями в области электричества – лучше не браться за такую работу и доверить все специально обученным людям. Это будет не только лучше для техники, но и безопасней для него самого и окружающих.

Подключение электроплит

Для того, чтобы знать, как правильно подключить электроплиту, необходимо следовать нормам эксплуатации, технике безопасности. Чтобы претендовать на гарантийный ремонт, вы должны соблюсти эти правила. Неправильно подключенная плита является источником опасности. Установка плиты должна происходить соответственно Правил Установки Электроустановок, Межотраслевые правила охраны труда во время эксплуатации электроустановок, а также нормы и правила эксплуатации жил. фонда, но главное, инструкция. Лишить вас гарантии на плиту можно, если вы не соблюдаете эти правила. Электроплита в нашей статье — это прибор, где панель, находящаяся сверху может быть вместе со шкафом духовки, либо по раздельности, при встраивании . Если у вас варочная панель не электрическая, а газовая,и электрический духовой шкаф, также важно знать как подключить электроплиту, точнее духовку, правильно. Для этих видов бытовой техники различия в этих процессах незначительны. Старую плиту надо будет убрать, чтобы освободить место для нового оборудования. Берем инструкцию. Прочитаем ее, чтобы знать рекомендации производителей, как подключить электроплиту и определить место ее установки, определяем, достаточна ли длина проводков. Достаем плиту из упаковки, смотрим, нет ли механических повреждений. Проверяем квартирный щиток. Правильное подключение проводки Необходимые инструменты: инструкция к плите, сама электроплита, медный провод в три жилы, розетка с заземлением, пассатижи, щитовой автомат, тестер, отвертка. Для подключения электроплиты должен быть вводной кабель из меди с сечением не меньше 6 мм, вводной автомат (стоит на лестнице) в 40-50 А, сделайте также защитное отключение при помощи УЗО, рассчитанным на такую же силу тока, с утечкой в 30 mA. Провод к плите подключать индивидуально, в том, как правильно подключить электроплиту это обязательное условие. Сечение такого провода — более 4 мм. Три жилы в проводе — на 0, фазу и землю. На разные колодки подключаются «Ноль» и «Земля» на щитке – земля на корпус, ноль — на шинку, имеющую изоляцию от корпуса и соединение проводом с нулем выхода УЗО. Подключить Фазу на автомат с 32-40 А. если вы имеете вводной автомат с 40 А, то на плиту автомат ставиться не более 32 А, а если 50 — позвольте поставить 40-амперный автомат. Он будет, как и провод, отдельным. Смотрите, чтобы на конце провода была 3-хштырьковая розетка на 25-32 А. не покупайте большие производственные розетки и черные советские. Приобретите маленькие белые розеточки, встраиваемые в стенку. Собираем вилку, берем кабель, для проведения от розетки к стене берите ПВС 3 х 4, не забудьте оставить около 2 метров кабеля, чтобы обеспечить нормальное обслуживание плиты. Отнеситесь внимательно к выбору розетки, кабелей, которые будут использоваться. Все они должны соответствовать рекомендациям производителей. Наилучший вариант для подключения это использование отдельной розетки, которая не будет параллельно подсоединена к другим розеткам или выключателям. Все соединения должны быть аккуратными и плотными, во избежание короткого замыкания. Тщательно соблюдайте всю рекомендованную последовательность действий.

Подключение водонагревателей

К процессу подключение водонагревателя к электрической сети подойдите со всей ответственностью. Не забывайте, что нагреватель, из которого вода льется на голову, подключен к току 20-40 А. который потребуется в зависимости от типа сантехнического прибора и количества членов семьи. Подключение электрического водонагревателя к сети желательно производить отдельным кабелем напрямую к щиту питания. Во время подключения нужно принимать во внимание цвета оплетки, соответствующие стандартам: коричневый – фаза, синий – нулевой рабочий, желтый – провод заземления (нулевой защитный). Необходимо соблюдать фазность подключения, и избегать подключения фазы вместо нуля. Особенно это касается водонагревателей с электронным управлением. Соединять друг с другом нулевой и заземляющий провод не допускается, равно как запрещено нулевой рабочий и нулевой защитный проводники подключать на щитке к общему контактному зажиму. Не допускается в качестве заземления использовать трубопроводы водоснабжения, канализации, газовые трубы, трубы центрального отопления, а также арматуру железобетонных зданий. В электрической цепи питания бойлера обязательно должен присутствовать автомат отсечки питания для размыкания цепи. При мощности ТЭНа до 1.5кВт сечение кабеля (многожильного медного) должно быть не менее 1.5мм, а ток отсечки автомата 10А. При мощности ТЭНа до 2.5кВт сечение кабеля (многожильного медного) должно быть не менее 2. 5мм, а ток отсечки автомата 16А

Подключение cтиральных машин

Самое простое это воткнуть в существующую розетку с заземлением или «кинуть от нее удлинитель. Это когда есть розетка.А если ее нет! В домах старой постройки(до 2000 года) розетки не предназначались для подключения бытовой техники повышенной мощности и не имеют заземления. Пример: стиральная машина в ванной.Подключение к электросети через удлинитель в розетку коридора.Если потрогать руками вилку удлинителя во время стирки можно заметить, что она горячая Со временем розетка коридора желтеет от перегревания, так как не предназначена на мощность более 1,5 киловатта. При хватании стиральной машины за корпус во время работы мокрыми руками может «щипать руки».Иногда срабатывает автомат защиты от перегрузки в электрощите. Самый надежный способ подвести отдельный трехжильный кабель от электросчетчика и на эту линию поставить автомат на 16 Ампер. При установке в ванной комнате стиральной машины не помешает УЗО (устройство защитного отключения) для обеспечения большей защиты человека от электрического поражения токами утечки на корпус. Ток срабатывания должен быть 10 mAмпер, т.к. имеется соприкосновение с водой. Поставьте влагозащищенную розетку от попадания влаги внутрь.Провод желательно вести поверху, вдоль потолка во избежания его дальнейшего повреждения. Возможен вариант подвести электричество от розетки электроплиты через автомат защиты. Подключение стиральной машины к электросети в современных домах не требует прокладывания дополнительного провода от электрощита. Вся электропроводка рассчитана на мощность бытовой техники и с заземлением.

Подключение электроплиты — СКОРАЯ ЭЛЕКТРОПОМОЩЬ

Новосибирск

Сервисный Центр подключения электроплит, варочных панелей

Мы работаем с 08:00 до 20:00 без выходных

Прием заявок по тел. 227-98-02    Звоните!

Как подключить электроплиту самостоятельно?

Такой вопрос зачастую задают нам счастливые обладатели новых электрических плит, варочных панелей (поверхностей) и духовых шкафов.

Представляем Вам наиболее полную статью «Подключение электроплиты своими руками».

Самостоятельное подключение электроплиты можно выполнить тем, кто имеет знания и навыки в электротехнике. Неспециалистам лучше обратиться к профессионалам, чтобы ошибочными действиями не допустить выход из строя или возгорание электрической печи, повреждение питающей электросети, поражение электрическим током себя и своих близких.

Как правило, производители выпускают электрические плиты и варочные панели (поверхности) без кабеля и вилки. Изучите внимательно паспорт прибора.  Выясните мощность электрической плиты в паспорте прибора. Ознакомьтесь, какая схема подключения электроплиты. Схема подключения варочной панели, схема подключения индукционной электроплиты обычно такая же, как у классических типов электрических плит. Схема подключения обычно размещена на задней крышке электроплиты, нижней части варочной панели (поверхности) или в инструкции по эксплуатации плиты. Маркировка L1, L2, L3 или L это фазные зажимы, N1, N2 или N — нулевой зажим, символ заземления  — зажим для подключения заземляющего проводника.

Схема подключения электроплиты

Почти все печи можно подключить на 220 и 380 В, что задается сборкой схемы в  клеммной коробке. В России обычно используют однофазное подключение бытовой техники к напряжению ~ 220 вольт, его мы и рассмотрим.

Рассчитываем необходимый кабель для подключения электроплиты по номинальной мощности, указанной в инструкции по эксплуатации. Кабель для подключения электроплиты к сети ~ 220 В используется трехжильный медный сечением 4 мм² для электропечей мощностью 6-8 кВт и 6 мм² для электропечей 9-11 кВт . Подходят для электроплит кабели марки  ПВС 3*4, ПВС 3*6 или КГ 3*4, КГ 3*6. Кабель следует покупать изготовленный по ГОСТ (государственный стандарт), а не по ТУ (технические условия). Провод для подключения электроплиты, изготовленный по техническим условиям будет иметь меньшее сечение жилы и содержание в ней меди. Также у него будет хуже и тоньше изоляция. Это опасно нагревом провода, разрушением изоляции с дальнейшим возгоранием.

Далее выбор вилки и розетки для подключения к сети. Установка мощной электроплиты требует специального разъёма. Большое значение имеет надёжный контакт токоведущих частей вилки и розетки, для исключения перегрева, возгорания изоляционных материалов, отгорания проводников.

В качестве электрического разъема обычно применяется так называемая печная розетка с вилкой на 32 А. Плита для общепита имеет большую мощность поэтому здесь нужно использовать разъем на 63 А и выше. Розетки и вилки для электроплиты из карболита использовать не рекомендуем. Они очень ломкие и трудно создать надежный контакт не повредив корпус.

Фото — розетка для варочной панели, эл. плиты

По сечению провода, питающего «печного» кабеля от щитка в подъезде до кухни, посчитайте какую мощность через него можно передать. Выберете вводной автомат. Обычно применяются автоматические выключатели с номиналом 32-40 А (медный кабель 4 мм

Следует учесть, что питающий кабель электропроводки зачастую не проходит по сечению. Такой кабель требуется заменить. В крайнем случае выполните расчеты  и ограничьте потребляемую мощность используя одну-две конфорки или духовку.

Как самому рассчитать сечение провода в кабеле? Нужно замерить диаметр провода (перед измерением провод обязательно выведите в ремонт) и посчитать сечение по формуле S = π*d²/4 = 0.785*d² (S — площадь сечения в мм², π = 3,14, d — диаметр проводника в мм).

Далее вызваниваем какой провод в подходящем кабеле фазный (L), нулевой (N), защитный заземляющий (PE).  Для этого нужен указатель напряжения, цифровой мультиметр или тестер напряжения. Обязательно проверьте что приходит в розетку, неоднократно приходится наблюдать что ранее используемые электроплиты были подключены или изначально неправильно или схема в щитке со временем самостоятельно была изменена «умельцами». Если земли нет, то недопустимо в розетке объединять нулевую клемму и клемму защитного заземления, как зачастую это делают некоторые «специалисты». В случае обрыва «нуля» корпус электрической плиты, варочной панели и духового шкафа в таком случае окажется под фазным потенциалом и прикосновение к нему человека грозит поражением от воздействия электрического тока.

Далее разделываем кабель. Фазный провод может иметь черный, коричневый, белый, красный, желтый, серый цвет, нулевой рабочий провод синего цвета, защитное заземление зелёно-жёлтый (в кабелях КГ может быть черный). Если провод имеет окисел, то для создания надежного контакта, его нужно очистить до блеска.

Жилы многожильного кабеля нужно опрессовать специальными наконечниками для обжима многожильного кабеля. Это требование ПУЭ и наш многолетний опыт ремонта бытовой техники. Неопресованный многожильный кабель не обеспечивает хороший контакт что приводит в дальнейшем к оплавлению и выгоранию клеммной колодки печи. Необходимые наконечники продаются в электротехнических магазинах, там же можно купить и инструмент для обжима кабельных наконечников. В соответствии со схемой подключаем кабель к клеммам электрической плиты. Затяжка контактных соединений должна быть хорошей, но в меру. Прилагая чрезмерное усилие вы можете сорвать резьбу, а при слабом контакте будет выгорание провода и клеммной колодки. Выньте все транспортные материалы из электроплиты и опробуйте её работу.

Немного о индукционных электропечах. Учтите, что посуда для индукционной электропечи, варочной поверхности должна быть из металла-ферромагнетика. Проверить такую посуду можно магнитом. При нагревании высокочастотным магнитным полем индукционной электроплиты посуды с неплоским дном будет звучать неприятный писк, жужжание.

Если Вы не решились на самостоятельное подключение электроплиты или неуспешно его провели  обращайтесь к нам. Мы поможем. Наши мастера профессионально подключают электроплиты, варочные панели, варочные поверхности и духовые шкафы различных типов.

Мы работаем с торговыми марками: Электролюкс (Electrolux), Горение (Gorenje), Индезит (Indesit), Ханса (Hansa), Занусси (Zanussi), Бош (Bosch), Самсунг (Samsung), ЛДЖИ (LG), Беко (Beko), Филипс (Philips), Сименс (Siemens), АЭГ (AEG), Канди (Candy), Ардо (Ardo), Аристон (Ariston), Бомпани (Bompani), Брандт (Brandt), Баунехт (Bauknecht), Делонги (Delonghi), Кайзер (Kaiser), Томсон (Thomson), Вирпул (Whirlpool), Зероват (Zerowatt), Миеле (Miele), Нэф (Neff), Тека (TEKA), Нарди (Nardi), Гефест (Gefest), De Luxe (Де Люкс), плита Лысьва, Дарина, Брест, ЗВИ, Нововятка, Мечта и другие.

Вам требуется выполнить срочное подключение электроплиты или варочной панели (поверхности) к электросети в Новосибирске?

Позвоните нам по тел. 227-98-02 и оставьте заказ.

Подключение электроплиты в Москве по низким ценам, отзывы, фото.

 Приобретение в квартиру новой бытовой техники дело волнительное и ответственное, поэтому подходить к такому важному вопросу нужно с умом. Среди крупной бытовой техники для кухни нельзя обойти стороной такую важную вещь как электроплита. Сейчас большим спросом у покупателей пользуются электрические плиты, так как они обладают целым рядом преимуществ перед газовымиагрегатами. Помимо расширенного функционала и больших возможностей для приготовления различных блюд, электрическая плита экономит свободное место на кухне и является в большинствеслучаев наиболее выигрышным решением. Не каждый гарнитур сможет вместить в себя варочную панель и духовой шкаф отдельно, а электрическая плита способна заменить собой все недостающее.

Производители электроплит предлагают большой выбор моделей, различающихся по набору встроенных функций, дизайну, мощности и конечно же стоимости, поэтому найди интересное решениене составит большого труда.

Однако не все предпочитают обращаться за помощью к профессионалам, потому что мало кому хочется тратиться на то, что можно сделать самостоятельно. Считая проведение проводки, установку розетки и подключение плиты несложным делом, вы подвергаете опасности не только свое здоровье, но и окружающих. Обращение к профессионалам — не то, на чем следует экономить. Существует множество разных выгодных предложений и система бонусов, поэтому за небольшие деньги вы не только избавите себя от лишних хлопот, но и получите массу полезных дополнений. Однако, если вы твердо решились браться за работу самостоятельно, подумайте дважды и оцените все риски. Рассмотрим основные моменты которым нужно уделить внимание при монтажеэлектроплиты.

Подготовка перед подключением
Что необходимо знать о Вашей технике?
Стоит заранее замерить габариты модели, чтобы плита подошла по размеру в подготовленное для нее место. Подумайте об этом прежде, чем занесете оборудование в квартиру. Узнайте потребляемую мощность агрегата: она важна не только для монтажников, но и для будущих хозяев. Более мощные модели потребляют значительно больше электричества, за которое впоследствии придется платить. Отдавайте предпочтение моделям класса не выше «А», они наиболее экономичны. Все точные данные о выбранной плите указываются в паспорте на технику. Помните, что не в каждом доме проводка сможет выдержать нагрузку от современной мощной техники. Подключение плиты, мощность которой значительно превышает допустимые пределы, может привести к обесточиванию подъезда и обгоранию проводов. Будьте предельно внимательны в выборе электрооборудования. Также проверьте наличие кабеля и вилки и приобретите их заранее, если ониотсутствуют. В разных комплектациях производителем допускается не поставлять необходимые компоненты вместе с самой плитой, их придется покупать отдельно.

Диагностика электропроводки
Прежде чем задумываться непосредственно о подключении, нужно позаботиться об исправности электропроводки. Узнайте степень изношенности системы: если линии старые, а провода сделаны из алюминия, стоит их поменять на более новые из меди. Это закреплено в стандарте. Современные электроплиты _ достаточно мощная техника, поэтому все должно быть исправно, а работы сделаны максимально аккуратно. Бригада опытных мастеров позаботится о состоянии вашей проводки, они проведут все работы качественно и быстро.
Выбор места для установки
Определите, где Ваше новое приобретение будет стоять. Это может быть как место старой плиты, так и какое-либо другое. Важно, чтобы место для электроплиты отвечало всем требованиям безопасности. Не стоит располагать электроплиту возле раковины, так как внутрь может попасть вода. Это может привести к замыканию системы. Оборудуйте выбранное место специально подвыбранную модель, если плита будет греться, Вы можете испортить кухонный гарнитур. Учитывайте, что расстояние от плиты до вентиляционного отверстия не должно превышать полтора метра. Это необходимо для поддержания оптимальной тяги, или же стоит задуматься о приобретении вытяжки. Сейчас, совместно с монтажом электроплиты предлагается услуга по установке вытяжки, единовременное подключение обойдется значительно дешевле, чем по отдельности.

Порядок установки электроплиты

Выбираем кабель.

Для подключения электроплиты необходима прокладка отдельного защищенного кабеля от щитка до места установки. Важно оставить пару метров запасной длины, чтобы плитувпоследствии можно было выдвинуть для прочистки, починки проводки при необходимости или чтобы просто помыть под ней пол. По строению кабель может быть разный: это зависит от фазы. Дляраспространенного однофазного подключения (на 220 В) необходим трёхжильный кабель (L фаза, N ноль, земля PE). Однако в частных домах нередко встречается трёхфазное подключение (на 380В), для которого уже понадобится пятижильный шнур (А, В, С — фазы, N – ноль, PE – заземление). Лучший материал для изготовления жил _ медь. Сечение кабеля также может варьироваться: длястандартной сети 220 В оно должно быть не менее 6 кв. мм, а для трехфазного монтажа подойдет кабель сечением 2,5 кв. мм. Точная цифра определяется в зависимости от модели плиты. Так какэлектроплита является довольно сложным и опасным прибором, для нее рекомендуется ставить отдельный щиток и прокладывать отдельный кабель, не подключая к нему ничего больше. Запитайтедругие приборы, розетки или освещение по другим линиям. Прокладку кабеля лучше делать скрытую и вмонтировать провод непосредственно в стену, это делается не только для безопасности, нои для эстетичности. В двухфазных и трехфазных подключениях используется кабель 5х2,5 марки ВВГнг, для однофазного нужен шнур 3х4 этой же марки.

Проводим заземление.

Заземление как мера безопасности необходима для установки крупной техники. Из трехжильного кабеля одна часть подключается через щиток к проводке, пролегающей под землей по периметру дома. При работе с мощными устройствами большее напряжение необходимо занулять в землю, чтобы человека не убило током. Заземление проводки через канализацию или водопроводные трубы строго запрещено! Сейчас заземление проводится как по устаревшей, так и по более современной технологии: выбор зависит от типа проводки. Также существуют свои особенности при заземлении некоторых моделей плит: существуют варианты, когда одну и ту же плиту можно подключить по разным схемам. Опытные мастера знают все нюансы подключения и установят вам любую модель.

Определяемся с силовой розеткой.

Электроплиты обладают большей мощностью нежели другие приборы, для них обычная розетка не подойдет, позаботьтесь о приобретении силовой. Обращаемвнимание на следующие моменты: розетка должна соответствовать типу кабеля, количеству жил, параметрам автомата. Она должна быть изготовлена из негорючих материалов, чтобы избежать оплавления или возгорания. В зависимости от способа прокладки кабеля розетка может быть открытой или скрытой. При монтаже придерживайтесь нескольких правил: устанавливать розетку нужно на негорючую поверхность, в удаленное от источников тепла и воды место. Подключать клеммы необходимо согласно схеме, все провода промаркированы разными цветами для удобства. Покупайте розетку с такой силой тока, с какой она максимально безопасно будет функционировать с плитой. Необходимо установить в щитке автоматический выключатель. Для однофазной сети подойдет однополюсный автомат, для двухфазных и трехфазных подключений потребуется трехполюсный автомат на 16 А.

Устанавливаем саму плиту.

После того как Ваш агрегат уже доставлен в квартиру, выньте его из упаковки, проверьте комплектность. Осмотрите плиту на наличие царапин, сколов и повреждений. Уберите все остатки пленки и деталей упаковки, чтобы они впоследствии не представляли угрозы пожара, внимательно прочитайте инструкцию по установке. Проверьте поверхность плиты по уровню, чтобы она стояла ровно, не качалась. Если ножек не хватает, воспользуйтесь подкладками из толстого пластика. Далее переходим к подключению: пересмотрите схему в инструкции, снимите заднюю решетку плиты, за которой скрыты клеммы и подключите согласно цветовым пометкам по соответствующей схеме (однофазной, трехфазной или иногда встречающейся двухфазной). Убедитесь, что все клеммы плотно фиксируются зажимами. Если гайки закручены не до конца, соединение будет перегреваться, искрить, что может привести к замыканию или еще хуже к пожару. Отнеситесь крайне серьезно и проверьте все соединения на прочность. После подключения проведите пробный запуск электроплиты, чтобы проверить систему на отсутствие замыканий.

Несколько важных советов при установке:

Перед тем как начинать непосредственно работать, обязательно отключите электричество в квартире!Если в Вашей квартире старая проводка и провода алюминиевые, обязательно замените их на медь. Не нагружайте сеть дополнительно подключая к ней другие электроприборы, выделите отдельную линию именно для плиты. Если мощность плиты велика, надежнее будет вместо автомата установить специальную плавящуюся вставку, это намного безопаснее. Электроплиты потребляют значительно больше энергии, чем обычные электроприборы, поэтому подключать из в обычные розетки запрещается. Не спешите выбросить коробку и упаковку от агрегата. В случае если при дальнейшей эксплуатации плиты выяснятся недостатки в ее работе, Вы смело сможете ее обменять. Неправильное подсоединение может привести к поломке прибора, и в таком случае сервисный центр откажется сделать бесплатный ремонт, потому что инцидент произошел по Вашей вине.
Провести все необходимые операции в домашних условиях самостоятельно возможно, однако надо быть на сто процентов уверенным в результате. Крупная и мощная техника может представлятьопасность при неправильном подсоединении: доверьте такое ответственное дело специалистам.

Установка и подключение электроплиты цена за работу

Прежде чем браться за малознакомую работу, поинтересуйтесь в сервисном центре о стоимости услуги, оказанной квалифицированным мастером. Из чего складывается конечная стоимость?
Цена подключения электроплиты будет зависеть от множества факторов. В первую очередь стоимость услуги зависит от модели устанавливаемой плиты. Бюджетные марки электроплит устанавливаются по более низким расценкам, так как они технологически проще. Стоимость установки современных многофункциональных плит более дорогая. Цена монтажа зависит еще и от мощности плиты: чем больше мощность, тем дороже установка. Учитывается также возраст дома и тип заземления. Работы на подключении самой плиты не ограничиваются: необходима диагностика линии и проверка сети, прокладка отдельного кабеля.

Наша компания предлагает полный пакет работ по установке электрической плиты по оптимальным ценам. Быстрая установка избавит Вас от лишних хлопот и позволит получить истинное удовлетворение от покупки.
Почему стоит прибегнуть к помощи монтажников? Ответ довольно простой:
Вы будете уверены в безопасности своей семьи, мастера отвечают за качество.
Вам не придется самому разбираться в системе подключения, менять кабели, устанавливать розетки. Специально обученный человек сделает все за Вас, помогая экономить время и силы.
Совместно со всеми манипуляциями по подключению, Вы получите бесплатную диагностику системы. Мастер расскажет Вам, как правильно и безопасно пользоваться электроплитой, посоветует оптимальные решения по ее уходу и ремонту.
По прошествии уже пары часов Вы уже сможете заняться приготовлением любимых блюд.

Предлагаем покупателям свои услуги по подключению электроплиты: наш мастер в кратчайшие сроки проведет весь комплекс необходимых работ, вы останетесь довольны результатом. Мастера несут ответственность за проведение работ, поэтому все будет сделано аккуратно и качественно. Обговорить все подробности заказа Вы сможете со специалистом. Все, что необходимо — это сделать звонок, назначить дату выезда мастера и получить готовый результат!

Обращаясь в нашу компанию, Вы получите целый ряд преимуществ:

• Круглосуточный выезд мастера на место подключения, работаем без выходных;
• Мы четко следим за качеством исполняемых работ, предоставляем гарантию;
• Проводим полный комплекс монтажных работ, включая тестирование линии;
• Цена на подключение электроплиты совместно с вытяжкой будет стоить Вам намного дешевле;
• Проводим работы в Москве и в Московской области по выгодным ценам.

Подробную информацию о стоимости наших услуг, о времени проведения работ, а также о текущих акциях и выгодных предложениях Вы сможете узнать, зайдя на наш сайт или связавшись с диспетчером по телефону.
Воспользовавшись услугами наших мастеров Вы обязательно останетесь довольны результатом и будете наслаждаться приобретением новой электроплиты еще долгие годы.

Как правильно самостоятельно подключить электроплиту к сети

Как подключить электроплиту самостоятельно и пошагово: схемы, видео

Электроплиты уже давно вошли в наш обиход, но, к сожалению, далеко не все знают, как их подключать.Итак, если Вы приобрели одну из таких плит и собираетесь самостоятельно ее подключить, данная статья вам в этом поможет. В ней мы, пошагово, постараемся объяснить, как это сделать грамотно, а главное безопасно!

Так же стоит отметить, что хоть электроплиты и считаются бытовыми, но потребляют достаточно большую мощность – это стоит учитывать как при монтаже, так и при дальнейшей эксплуатации нагревательных электроприборов в быту.

Перед установкой, внимательно ознакомьтесь с содержанием инструкции по монтажу. Если какие-то пункты вызвали у вас сомнение, то лучше доверить монтаж квалифицированному электрику. Помните, что гарантия завода производителя не распространяется в случае подключения электроплиты с нарушением правил и норм по монтажу электрооборудования.

Предлагаем рассмотреть, как правильно выбрать комплектующие для монтажа: кабель, вилку, розетку, автоматический выключатель. Подключить электроплиту и духовой шкаф к однофазной, двухфазной, трехфазной сети электропитания напряжением 220 и 380 Вольт своими руками.

Самостоятельное подключение электрической плиты

Перед тем как начать любые работы по подключению к сети электрического оборудования, нужно тщательно изучить технический паспорт изделия, который должен обязательно прилагаться, а также ознакомиться с такими нормативными документами как ПУЭ 7 издания и ПТЭЭП.

Пошаговая инструкция подключения электроплит electrolux ekc (электролюкс), zanussi (занусси), hansa (ханса), gorenje (горение), bosch (бош), ariston (аристон), beko (веко), hotpoint, indesit (индезит), greta, kaiser (кайзер), aeg, норд эп, самсунг к электросети:

Шаг 1 – Кабели питания, автоматический выключатель и УЗО

Подвод питания электроплиты должен осуществляться независимым кабелем, идущим напрямую в распределительный щит квартиры. Для прокладки кабеля от щита к розетке, можно использовать кабеля марок: ВВГ; ВВГ-нг; ПВС; ШВВП. А от розетки к плите, лучше подключить многожильными проводами, например ПВС или КГ, которые более устойчивые к излому при многократном изгибе во время эксплуатации.

Сечение кабеля зависит он напряжение сети, количества фаз и потребляемой мощности. Зная эти параметры, можно подобрать подходящий кабель из таблицы. Сечение проводников лучше брать с запасом на один порядок больше.

Таблица: подбор сечения кабеля

Подключение должно осуществляться от отдельного автоматического выключателя. Номинальный ток автомата должен быть выше на один номинал, чем ток потребления электроплиты.

Все характеристики электроплиты можно найти в технической документации которая прилагается при покупке, так же их указывают на корпусе. Время-токовая характеристика автоматического выключателя должна быть группы С.

Так же желательно установить и устройство защитного отключения (УЗО), которое обезопасит человека от поражения электрическим током, при случайном прикосновении к неисправному оборудованию.

УЗО устанавливается рядом с автоматическим выключателем, и подключается после него. Его номинал должен быть на порядок меньше, чем автомат. Ток утечки на землю не более 30 мА.

Все винтовые зажимы должны быть тщательно зажаты, так как через них будет проходить большой ток.

Шаг 2 – Установка розетки

Далеко не в каждой квартире, на кухне есть силовая розетка, предназначенная для подключения мощной техники, потребляющей более 3 кВт. Обычно это однофазная силовая розетка, которая рассчитана на номинальный ток 32 А или 40 А.

Предлагаем рассмотреть, как правильно выбрать и установить розетку для электрической плиты:

Для подключения розетки используйте только медный кабель.

Включите автоматический выключатель в распределительном щите квартиры. Мультиметром проверьте наличие напряжения на фазных контактах розетки.

Шаг 3 – Откройте заднюю панель плиты

Для подключения кабеля к электроплите, на задней ее стороне нужно найти и открутить небольшую крышку, которая закрывает клеммы для проводов.

Задняя стенка бытовой плиты

Шаг 4 – Крепление кабеля

После того как вы сняли крышку нужно закрепить кабель. Это делается для того что бы избежать случайного выдергивание кабеля из плиты. Вставьте кабель и закрепите его на корпусе плиты в специальном зажиме.

Отверстие под проводку кабеля ЗВИ

Шаг 5 – Установка медных перемычек

В зависимости от количество фаз питания, подключение проводов осуществляется по-разному. Что бы правильно согласовать подключение плиты к различным сетям питания, в комплекте с клеммной колодкой, идут специальные медные перемычки. Согласно выбранной Вами схемы, установите перемычки в колодку и затяните винты, где не будут подключаться провода.

Подключение проводов к бытовой плите

Шаг 6 – Подключите провода

Очень важно правильно подключить провода на клеммной колодке! В документации и зачастую на самом корпусе, возле крышки, есть схема подключения с различными видами питающей сети. Согласно схеме, которая подходит в вашем случае, подключите провода к клеммам.

Цвет проводов должен соответствовать подключению в вилке и розетке. Первым подключает провод заземления — желто-зеленый, затем нейтральный провод — синий. Затем фазные провода, коричневый и два черных.

Здесь главное ничего не напутать, чтобы не вывести оборудования из строя.

Перемычкой соединияем изолированную нейтраль и заземление

Шаг 7 – Закрытие панели

После подключения всех проводов, еще раз проверьте схему подключения, убедитесь, что нет ошибок. Хорошо подтяните зажимные винты. Но помните: во всех плитах разъем выполнены из хрупкого материла, не применяйте больших усилий, иначе Вы можете повредить его. Теперь можно закрыть крышку и завинтить болты крепления.

Итоговое подключение проводов к бытовой электроплите

Шаг 8 – подключение к сети

Перед подключением печи к сети, убедитесь, что схема собрана правильно, все токоведущие части закрыты. Включите автомат и УЗО, проверьте наличие напряжение в розетке. Включите электроплиту в сеть. Согласно инструкции, убедитесь в правильности работы всех ее функций.

Видео: видео-инструкция по подключению электроплиты

Подключение плиты в однофазной сети

В отличие от частного дома или производственного предприятия, в квартире нет возможности подключить электроплиту к трехфазной сети. Поэтому мы будем рассматривать однофазное подключение, используемое квартирах. Большинство плит имеют следующие клеммы для подключения проводов: L1; L2; L3; N1; N2; и заземляющий контакт.

Для подключения такой электроплиты в домашнюю однофазную сеть 220 В необходимо:

• поставить перемычку между клеммами L1 и L2, L2 и L3,
• подключить к L2 фазный провод — коричневого цвета;
• оставить перемычку между клеммами N1 и N2;
• подключить к N2 нейтральный провод — синего цвета;
• к заземляющему контакту, отмеченному специальным значком, подключить провод заземления — желто-зеленого цвета.

Количество и название клемм может отличаться, уточняйте эти данные в документацию на прибор.

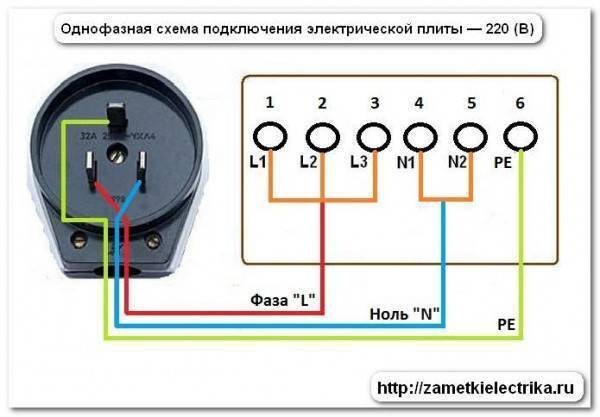

Однофазная схема подключения электрической плиты

Как самостоятельно подключить электроплиту дома

Из данной статьи вы узнаете сложно или подключить электроплитку самому, схемы и способы подключения (без розетки и с розеткой), какие существуют требование к электропроводке, меры безопасности и много другое.

В чем удобство электрических плит

Основным элементом на кухне всегда была плита, ведь без нее понятие «кухня» теряет свой смысл. В газифицированных домах в основном применяются газовые плиты, но последнее время все больше людей отдает предпочтение электрическим.

Электрические плиты удобны в управлении, отлично справляются со своей задачей, и являются безопасными, но только при условии правильного подключения.

Приобретая новую электрическую плиту, многие магазины предоставляют услуги электрика, который выполняет подключение.

Даже если такая услуга и не предоставляется, то продавцы настоятельно рекомендуют для подключения прибора воспользоваться услугами электрика.

И все это потому что современная электрическая плита является очень мощным потребителем электроэнергии, а значит – к безопасности ее подключения предъявляются особые требования.

Но необязательно вызывать мастера, даже при базовых знаниях в области электрики подключить этот прибор самостоятельно вполне можно, особых сложностей в этом нет, но должны соблюдаться некоторые условия.

Особенности и условия процесса подключения

Первое и одно из самых важных условий – возможность проводки выдерживать значительные нагрузки.

В доме или квартире должна быть проложена медная многожильная проводка сечением не менее 4 мм. кв. Если мощность плиты значительна – то необходим провод уже 6 мм. кв. сечением.

Лучшим вариантом будет прокладка отдельной линии для запитывания, что позволит не нагружать общую проводку дома, особенно если он старой постройки, и проводка не рассчитана на значительные нагрузки.

Второе условие – способность автомата распределительного щитка работать со значительными нагрузками.

Поэтому проводку, которая будет запитывать плиту, следует подключать к автомату с самым большим значением по силе тока, или же под нее установить в распределительный щиток дополнительный мощный автомат.

При этом значение по силе тока у автомата должно быть выше на один номинал, чем данный параметр плиты, чтобы избежать критических нагрузок. То есть, при подключении прибора с потребляемой силой тока в 20 А, используется автомат на 25 А.

Третье условие – наличие дополнительных средств защиты. Ими могут выступать дифференциальные автоматы или же устройство защитного отключения.

Последнее условие – правильность подключения. Плиту можно подключать к розетке, что обеспечивает некое удобство, позволяя в любой момент ее отключить.

Но розетка и вилка должны быть силовыми, способными работать при нагрузках.

Обязательно к распределительному щитку должно быть подведено заземление.

Также посредством вилки и розетки можно подключать не особо мощные электроплиты.

Если же устройство обладает большой мощностью, то лучше для его запитки использовать клеммник. Он способен выдерживать большие нагрузки.

Но такое соединение является неразъемным, для обесточивания плиты необходимо будет отключать автомат.

Но все же такое соединение более надежное и безопасное, поэтому его лучше использовать даже при подключении приборов средней и малой мощности.

Еще один способ подключения – «напрямую». Подойдет в тех случаях, когда производитель плиты не укомплектовал ее силовым кабелем. В таких случаях провод, идущий от автомата можно подключать непосредственно к плите, избегая дополнительных соединений.

Меры безопасности

При подключении важно серьезно подходить к мерам безопасности. Проводка, розетка с вилкой или клеммник должны быть рассчитаны на значительные нагрузки.

Самое главное нужно правильно подобрать сечение кабеля.

Обязательно использование защитных средств, причем значение силы тока того же устройства защитного отключения (УЗО) должно быть на номинал ниже, чем автомата.

Все соединения должны быть хорошо закрученными, слабые незатянутые болты или винты при подключении проводки не допускаются.

Важно также не перепутать проводку при подключении к плите, розетке, вилке УЗО и автомату.

Подведем небольшой итог.

Чтобы электроплита работала с максимальной безопасностью, следует обеспечить подвод электроэнергии к ней с соответствующими параметрами – проводка, розетка и автомат должны выдерживать нагрузку больше, чем создает электроплита, а вот УЗО по силе тока должен максимально быть приближенным к данному параметру электроприбора. И лучше, если для запитки электроплиты используется отдельная линия и автомат.

Но соблюдения условий недостаточно, еще необходимо правильно подключить проводку. Ведь плиты могут работать от однофазной сети или трехфазной, встречаются также и двухфазные плиты, и важно правильно все соединить.

Схемы подключения

Хорошо, если производитель укомплектовал свою продукцию силовым кабелем. Подключить ее не составит труда, поскольку останется только правильно распределить провода в вилке или на клеммнике, но часто такой кабель отсутствует, и его приходится приобретать отдельно и самостоятельно подключать.

Далее рассмотрим, как выполняется подключение кабеля к плите, работающей от однофазной, двухфазной и трехфазной сети.

Подключение к однофазной сети

В электрической плите под защитной крышкой располагаются контакты, к которым и подключается провод.

Для однофазной сети этот кабель должен быть трехжильным.

Одна жила – фаза, вторая – ноль, третья – заземление. В кабеле каждая жила имеет свою окраску. Важно запомнить, что жила для ноля всегда имеет синий или голубой окрас, а заземление – желто-зеленый.

В плите же контактов для соединения обычно больше, но каждый из них имеет свое обозначение.

Все выводы, маркированные буквой «L» являются фазными, сколько бы их ни было, ноль маркируется буквой «N», их может быть тоже несколько, заземление же обозначается буквами «РЕ», обычно это один вывод.

Зная это, можно легко подключить кабель. Если, к примеру, выводов «L» несколько, а фаза в однофазной сети только одна, то необходимо воспользоваться перемычками, которые идут в комплекте с плитой.

Вначале подключаем провод заземления к выводу «РЕ», затем – ноль к выводу «N».

Если таких выводов несколько, используем перемычку, соединяя их между собой, а затем к одному из выводов подсоединяем синий провод.

Последней подключается фаза. Соединяем перемычкой все выводы, обозначенные буквой «L» (если их три, то они обозначаются как «L1» «L2» «L3»).

После соединения подключаем провод фазы. В трехжильном кабеле он может иметь коричневый, серый или черный цвет.

Подключение к двухфазной сети

Редкий, но все же встречающийся метод подключения.

Схема подключения к электроплите, работающей от двухфазной сети, несколько иная, поскольку для этого необходим кабель с 4 жилами, два из которых будут фазами, другие два – ноль и заземление.

Подключение производится так: подсоединяем провод заземления, затем используем перемычку для выводов ноля и подключает нулевой провод.

Если в плите имеется три фазных вывода, то два из них соединяем перемычкой и подсоединяем к одному из выводов один фазный провод, а на оставшийся третий вывод – второй провод фазы.

Подключение к трехфазной сети

Для подключения плиты, работающей от трехфазной сети, необходим кабель с 5 жилами, 3 из которых будут фазами, другие два – земля и ноль.

Снова вначале подключаем заземление и ноль, предварительно замкнув перемычкой выводы ноля, если их несколько.

К трем фазным выводам подключаем по одному проводу фазы.

Расцветка фазных проводов может быть разной, но важно запомнить, что нулевой провод – всегда синий или голубой, а провод заземления – желто-зеленый.

Помня это, можно легко подключить кабель к плите, и неважно, от какой сети она работает.

Полная схема подключения через розетку

Теперь же рассмотрим полную схему подключения электроплиты, для примера возьмем модель, работающую от сети 220 В (однофазную), причем для нее проложим отдельную линию.

Вначале подключим ее при помощи розетки. Перед началом работ распределительный щиток в обязательном порядке обесточивается.

Итак, первым делом подключаем провод к автомату на распределительном щитке.

К нему подключаем фазный и нулевой провода, земля должна подсоединяется к заземлению дома или квартиры.

По поводу заземления – чуть ниже. Сразу за автоматом последовательно подключаем УЗО и закрепляем его.

Затем провод протягивается к месту установки розетки. Сделать это можно открытым способом (при помощи гофрированной трубки или пластикового короба).

Читайте тут подробнее: Как правильно проводить монтаж электропроводки.

Розетка и вилка для однофазной сети должны быть силовые – трехконтактные.

При подключении проводов к розетке, следует не попутать провода. Земля должна подсоединятся к контакту заземления, ноль – к нулевому контакту, а фаза – к фазному.

И обязательно нужно проследить, чтобы к вилке кабель от плиты подключался соответствующим образом. Очень важно не попутать проводку.

Розетку закрепляем на стене, важно чтобы она находилась на удалении от металлических конструкций (трубы или батареи отопления), на нее не воздействовали источники тепла, и не попадала вода.

Затем подключаем силовой кабель вместе с вилкой к плите. После этого внимательно проверяем все соединения, они должны быть хорошо затянуты, все элементы схемы – надежно закреплены.

Далее проводится пробное включение. Сначала включается автомат, затем УЗО, и сама плита.

После включения плиты на полную мощность, все отключается и проверяются все элементы на нагрев.

Подключение без розетки

Подключение плиты без использования розетки, а при помощи клеммника практически не отличается.

Подсоединяется провод к автомату, затее врезается УЗО, и провод тянется к месту установки плиты.

В стене проделывается углубление, в которое устанавливается защитная коробка. В эту коробку помещается клеммник.

К нему подводится и подсоединяется провод, идущий от распределительного щитка, а также кабель от плиты.

В клеммнике они закрепляются, важно не перепутать где какой провод.

После этого защитная коробка закрывается крышкой. Ну а далее – проверка работоспособности.

Примечательно, что схема подключения электрических плит практически одинакова.

Многим известны электроплиты Hansa и «Мечта». Покупатели часто спрашивают, как их правильно подключить.

Так как моделей плит много, сложно предположить, какую именно вы приобрели. Но все возможные способы подключения мы описали выше.

Смотрите потребляемую мощность и на какую проводку ваша модель рассчитана (однофазная, двухфазная или трехфазная) и применяйте наши рекомендации.

Плита Hansa зарубежного производителя подключается к сети, как и отечественная плита «Мечта». Важно только правильно выбрать проводку и все остальные элементы, входящие в линию запитки.

Популярное у читателей: Способы замены электрики в квартире.

Пару слов о заземлении

Теперь по поводу заземления. Поскольку мощность прибора – большая, то заземление необходимо. Один из вариантов подключения электроплиты к заземлению – это воспользоваться общим заземлением дома, если таковое имеется.

Для этого лучше обратиться в ЖЭК и поинтересоваться, подключен ли ваш распределительный щиток к заземлению дома.

При утвердительном ответе останется только провод земли подсоединить к заземлению щитка.

Выявить его несложно – обычно это толстый провод. Подсоединенный к корпусу щитка при помощи болтового соединения. К этому подсоединению и подключается провод земли.

Если же заземления в доме нет, но при этом вы проживаете на первом этаже или в частном доме, то заземление можно сделать и самому.

Если коротко – то в землю возле квартиры забиваются три прута, они соединяются между собой металлической лентой.

К этой ленте прикрепляется стальная проволока, которую прокладывают к квартире. А уже к этой проволоке подсоединяется провод заземления.

Более подробно об изготовлении заземления для дома можно узнать здесь.

Самостоятельное подключение электроплиты расписано в общих чертах. В процессе же может возникнуть много нюансов.
К примеру, решено подключать плиту к общей сети дома, но выяснилось, что она – алюминиевая и на такие нагрузки не засчитана.

Или же автоматы в распределительном щитке слабые. Как вариант – в квартире нет заземления и провести его пока невозможно.
Все это нужно учитывать, но при правильном подходе – эти проблемы решаемы.

ОЦЕНКА СТАТЬИ:

(2

Как подключить электроплиту самостоятельно

Изначально, у большинства электроплит, есть шнур питания, на конце которого установлена силовая вилка на 32А – 40А, принятого у нас в стране типа.

Если у вас на стене кухни уже установлена соответствующая розетка (см. изображении ниже), вам достаточно просто включить вилку в розетку и задвинуть электроплиту на место, на чем все подключение и закончится.

Но, к сожалению, редко все бывает так просто. Дело в том, что на кухне, для подключения электроплиты, часто есть только вывод кабеля, иногда он спрятан в распределительной коробке, но обычно просто из стены торчат провода. Кроме того, не всегда вывод или розетка для электроплиты находится там, где вам нужно, о том как её можно легко перенести самому – читайте ЗДЕСЬ.

Кроме того, вилка, установленная на плите, может не подойти к вашей розетке на стене, ведь одного, унифицированного стандарта силовых разъемов для кухонь нет. Нередко, даже одинаковые разъемы разных производителей, не подходят друг к другу. Давайте разберёмся, как лучше выполнить монтаж в таких условиях.

Самый лучший вариант — это установить на кухне силовую розетку, соответствующую вилке плиты, подключив её к проводам, выходящим из стены.

Загляните в духовку, скорее всего там, вместе с документами, лежит и подобная силовая розетка наружного монтажа, ведь часто они продаются комлпектом. Вам останется лишь установить её, а дальше действовать как описано в «п.1» выше.

Совсем недавно мы описывали подключение комбинированной силовой розетки для варочной панели и духовки. Внутри её установлены механизмы обычной «евро» розетки и силовой, как у нас в комплекте к плите, поэтому и её монтаж будет таким же. Устанавливайте розетку, как описано в статье и подключайте к ней плиту.

Если же, по каким-то причинам, нет возможности установить силовые разъемы, переходите к следующему варианту.

Подключить электроплиту без розетки, сразу на клеммник проще всего, довольно часто монтажники поступают именно так. В принципе, если соблюдать простые правила, данный вид соединения будет достаточно надежным. В этом нет ничего сложного, сейчас я подробно опишу все этапы подключения, и вы сможете сделать это самостоятельно.

В качестве примера монтажа, мы подключим к сети электроплиту GEFEST (Гефест), которая уже была установлена, но не подключена в новой квартире, в новостройке.

Плита оснащена шнуром питания с силовой вилкой, кроме того розетка, под эту вилку, так же идет в комплекте поставки.

На стене кухни, для подключения электроплиты, у нас размещена распределительная коробка, в которой и располагается силовой кабель.

На данный момент, использование распределительной коробки, является наиболее рациональным оформлением электрического вывода.

Таким образом достаточно удобно подключать и отдельную электроплиту, как у нас в примере, так и комплект из варочной панели и духового шкафа.

Кстати, если вы сами делаете электропроводку, то обязательно прочитайте ЭТУ статью, где мы подробно рассказываем о выборе кабеля и сечения его жил для варочной поверхности или электроплиты.

Если у вас нет расределительной коробки, а просто из стены выодит питающий кабель, подключения плиты выполняется точно так же.

В данном случае, заказчик вскоре планировал менять кухонный гарнитур, поэтому был выбран вариант подключения электроплиты к кабелю в распределительной коробке. Чтобы в будущем, при замене техники, можно было подключить туда сразу варочную панель, и духовку.

Итак, приступаем к монтажу. В первую очередь снимаем силовую вилку плиты. В одной из недавних статей мы подробно писали об установке такой силовой вилки, дак вот, по аналогии делается и её демонтаж.

В итоге должны остаться провода, как на изображении ниже, уже готовые для нового подключения. Если три жилы, значит подключение однофазное, а если больше, значит возможно подключение сразу к нескольким фазам.

Прежде чем заняться питающим кабелем, обязательно убедитесь в отсутствии напряжения на нем. Отключите защитный автомат в электрощите, на электроплиту обычно стоит самый мощный.

Снимаем крышку с распределительной коробки. Для этого откручиваем крепежный болт в центре распредкоробки.

Внутри неё расположена клеммная колодка, с подключенными к ней проводами электрического кабеля.

Схема подключения у них следующая:

Черный провод (клемма с маркировкой 1) – Фаза

Синий провод (клемма с маркировкой N) – Ноль

Желто-зеленый провод (клемма с маркировкой заземления) – Заземление

Если же кроме этих проводников, дополнительные провода подходят и к клеммам 2 и 3, это значит, что проводка под плиту рассчитана на трехфазное подключение. Подробнее о видах маркировки в электрике, вы можете узнать ЗДЕСЬ.

В случае, когда нет распределительной коробки и электрический кабель плиты просто выходит из стены, цветовая маркировка остается прежней, как и порядок подключения.

Если же вы не доверяете маркировке и хотите наверняка выяснить какой провод фазный, какой нулевой, а какой заземление, вам поможет ЭТА инструкция.

Подключаем провод от электроплиты к соответствующим клеммам распределительной коробки, как показано на изображении ниже.

Соединение проводов выполняется по цветам:

Кориченвый с коричневым (так же может быть белый или черный, в зависимости от производителя кабеля) – это Фазы

Синий с синим – это Нули

Желто-зеленый c желто-зеленым – это заземления

После чего закрываем распределительную коробку, и затягиваем крепежный болт в центре, должно получится примерно так:

На этом подключение завершено, можно включать подачу электроэнергии и проверять работу электроплиты, включив конфорки и духовку. О том, что плита правильно подключена свидетельствует лампочка-индикатор на панели плиты.

В случае, когда ваше плита не имеет провода для подключения или он лежит отдельно и вы не знаете куда и как правильно его подключить, читайте нашу следующую статью, где мы одробно расскажем об этом.

Самостоятельное подключение электрической плиты

В квартире и частном доме хозяева могут либо выбирать между газовой и электрической плитой для своей кухни, либо устанавливать электроплиту или печку в обязательном порядке.

Например, как это предусмотрено для многих многоэтажек, или при отсутствии газовой трубы, или нежелании подсоединить и использовать газовые баллоны на даче или в частном доме. Необходимо правильно сделать подключение плиты к электросети.

Это один из наиболее мощных электроприборов на 220 вольт, который длительно работает. А последствия ошибок, допущенных при установке электрических плит, могут стать причиной больших потерь.

Электроплита, которая неправильно подключена, может стать причиной пожара.

Но подключить плиту к сети по силам большинству домохозяев. Самостоятельно можно подключить электрическую плиту не только к однофазной сети.

Подключение печки и электроплиты к трехфазной электросети, как и двухфазное подключение, так же заложено в конструкцию этих электроприборов.

Далее мы расскажем об этом и, прочитав статью, станет понятно, как правильно выполнить подключение электроплиты своими руками. Так же чтение статьи будет полезным, перед тем как подключить печку или выполнить присоединение духовых шкафов.

Существующие решения

Главная особенность электрических плит — это их большая по бытовым меркам мощность. В некоторых случаях мощнее могут быть только печи для саун и некоторые электронагревательные отопительные устройства.

Сила тока в 35–55 ампер — довольно распространенные параметры для электроплит. По этой причине в электрической цепи нужен минимум соединений.

Каждое из них может стать при ухудшении контакта источником опасного нагрева, который может закончиться аварией.

Меньше соединений — больше надежности и долговечности. Следовательно, самым правильным подключением будет отдельная проводка для электроплиты, соединяющая ее и коммутатор с функциями УЗО.

Но если есть потребность в использовании разъемного соединения, может быть установлена розетка для подключения электроплиты. Но при этом важно соответствие исполнения контактов устройства потребляемому току.

Поскольку на кухне могут быть ситуации, которые чреваты ударом током, электроплитка обязательно подключается к заземлению.

Непосредственное присоединение к коммутаторамПрисоединение через штепсельный разъем

Схема подключения электрической плиты выбирается в зависимости от числа фаз, которые используют.

Обычно на корпусе есть специальный шильдик, на котором показана схема подключения электроплиты к одной фазе, двум фазам и трехфазной сети. Либо эти схемы приведены в техническом паспорте. Эти данные дают представление о том, как правильно подключить электроплиту самостоятельно.

Ниже показаны обобщенные варианты, как подключить устройство соответственно числу фаз электросети.

Присоединение электроплит к разным электросетям

О коммутаторах

Нагрузочная способность контактов дифференциального автомата или автоматического выключателя, который обязательно используют вместе с УЗО, не должна быть меньше величины максимального потребляемого тока.

Поскольку этот параметр для коммутаторов стандартизован и разбит на определенные значения, а мощность электроплит разная, чаще всего выбирают нужное значение из трех номиналов — 40, 50 и 63 ампер.

Ток электрической плиты должен быть меньше выбранного тока коммутатора.

• Но если домовладелец уверен в том, что его электроплитка никогда не будет работать на полную мощность, он может самостоятельно определить ток коммутатора (автоматического выключателя или дифференциального автомата).

 Если применяются автоматический выключатель и УЗО, последнее по номиналу тока должно быть следующим по возрастанию. Если автоматический выключатель рассчитан на 40 А, УЗО надо выбрать на 50 А.

Выбираем проводники

Подсоединение электрической плиты к электросети лучше сделать проводником с медными жилами. Медный кабель для плиты получится тоньше, чем алюминиевый. Его соединения с клеммами будут более надежными.

Независимо от материала жил сечение провода, так же, как и сечение кабеля, выбирают по специальным таблицам. Их содержание одинаковое, хотя оформление данных может отличаться.

Одна из таких таблиц показана далее.

Таблица для выбора сечения проводов и кабелей

Если плитка будет подключаться непосредственно к коммутаторам и не будет переставляться, можно использовать провода для электроплиты, жилы которых сделаны из одной проволоки. Для присоединения к электросети штепсельным разъемом лучше использовать между плиткой и вилкой кабель с многопроволочными жилами. Применение такого кабеля для электроплиты лучше из-за его гибкости.

Далее для примера рассмотрим подключение к электросети двух моделей электроплит. Одна будет комбинированная с двумя электрическими и двумя газовыми конфорками и поэтому менее мощная, а другая — полностью электрическая — более чем в два раза мощнее, чем комбинированная.

Подключение менее мощной электроплиты

Электроплиту, модель которой указана далее на изображении, подключаем к сети 220 В.

Мануал плиты

В поставке этой модели кабель для электроплиты не предусмотрен. Поэтому при покупке рекомендуется задать вопрос о шнуре продавцу, если он сам не комментирует эту опцию.

Если выбранная электроплита поставляется без шнура, лучше сразу купить кабель для подключения электроплиты, основываясь на данных таблицы, приведенной выше. Напоминаем, какой кабель нужен для присоединения к сети 220 В.

Он должен содержать три жилы, одна из которых, с желто-зеленой окраской, предназначена для заземления.

Эта модель потребляет примерно 4 кВт электрической мощности. Кабель для нее показан на изображениях далее.

ПроводСетевой кабель 4 кВт

Чтобы кабель располагался ближе к стене и не мешал, рекомендуем использовать угловую вилку.

Угловая электрическая вилка

Перед тем как подключить электроплиту, снимается задняя крышка. Под крышкой расположена монтажная колодка, которая применяется во всех электроплитах.

Клеммная колодка

Крайняя правая клемма предназначена для заземления. Это видно по цвету изоляции присоединенных проводов. Остальные клеммы пронумерованы, для того чтобы можно было выполнить соединения в зависимости от разновидности электросети. Для этого на задней крышке приклеен шильдик с изображениями соединений для каждой из сетей.

Шильдик

На изображении видны соседние клеммы, которые соединены между собой. Для этих соединений используются перемычки, которые должны быть в комплекте поставки. Обычно они все вместе установлены в клеммной колодке.

Их нужно снять и смонтировать в соответствии с выбранным соединением применительно к имеющейся электросети. Для установки немного откручиваются винты клемм так, чтобы перемычка вошла под шляпку винта.

И после размещения перемычки винт закручивается до упора.

Монтажные перемычкиИнсталляция перемычек

Жилы соединительного шнура присоединяются к клеммам колодки способом, зависящим от мощности электроприбора. В данном случае на колодке предусмотрены разъемы. Их ответные части были куплены и присоединены к жилам шнура. Если бы мощность электрической плиты была больше, то для соединения жил следовало бы применить зажим винтами.

Разъемы

В соответствии со схемой для электрической однофазной сети присоединяем к клеммам разъемы шнура. Цвета соблюдаем в соответствии с проводами, подключенными к клеммной колодке.

Присоединение сетевого шнура

Затем зажимаем сетевой шнур колодкой, расположенной на корпусе. Усилие, приложенное к шнуру, не должно воздействовать на клеммы. Колодка, таким образом, их предохраняет.

Колодка

Затем устанавливаем заднюю крышку на плиту. После этого остается присоединить шнур к электрической вилке. Розетку установили до приобретения электроплитки. Она присоединена к заземлению, а также к фазному и нулевому проводу. Поэтому после этой последней операции плиту можно поставить на подготовленное место и начинать пользоваться ею.

Плита с надетой задней крышкой

Монтируя вилку, надо сначала отмерить удаляемую часть изоляции. Зачищенная жила должна охватывать стержень винта. Необходимо получить максимальный по площади контакт с каждой клеммой вилки. Кабель обязательно зажимается колодкой, расположенной внутри корпуса вилки.

Монтаж вилки

Подключение мощной электроплитки

Мощность электрической плиты с духовкой и четырьмя конфорками обычно бывает от 7 кВт и более. По этой причине ее подключение несколько отличается от уже рассмотренного процесса для менее мощного оборудования.

Поскольку в основном электроплитки с четырьмя конфорками присоединяются к однофазной электросети, многие их модели снабжены уже присоединенным к плите сетевым шнуром.

В таком варианте задача упрощается и сводится к присоединению электрической вилки, которая имеет специальную конструкцию.

Заводской сетевой шнур электроплиты

Она позволяет контактам штепсельного разъема безопасно пропускать рабочие токи этого электроприбора.

Но если допустить ошибки при монтаже кабеля, и в результате контакты получатся ненадежными, не исключена авария с расплавлением изоляции и даже возгоранием.

Если установка розетки не была сделана ранее, и из стены торчат провода для ее присоединения, их также надо качественно смонтировать.

Место установки розетки

Для получения надежного контакта в местах соединения с клеммами вилки многопроволочные жилы сетевого кабеля надо залудить. Для этого жилы подготавливают, туго скручивая пассатижами. Это делается для того, чтобы зафиксировать проволоки и форму жилы. Ее после скрутки изгибают в виде петли, чтобы получить большую контактную поверхность.

Обработка проводаСгибание проводовПодготовка жил сетевого кабеля: скрутка и формирование петли

После примерки петли по винту с прижимной скобой она делается более плоской сдавливанием пассатижами:

Делаем петлю более плоской для лучшего контакта

Поскольку петли будут залужены, они должны ложиться в винт со скобой с зазорами, учитывающими слой припоя.

Подготовленные жилы сетевого кабеля

Если потребуется монтировать розетку и присоединять к ее клеммам жилы кабеля, проложенного от коммутатора, надо обязательно проверить, как жилы присоединены к его клеммам.

Они не должны быть присоединены так, как саморез, имитирующий жилу на изображении ниже. Так присоединить жилу проще всего. Но из-за небольшой контактной поверхности токи большой силы разогреют контакт, и начнется лавинообразный процесс увеличения контактного сопротивления.

В результате и провод, и розетка будут повреждены в лучшем случае. Но может и возгорание произойти…

Недопустимый монтаж жилы

Для хорошего контакта однопроволочная жила должна быть загнута вокруг прижимного винта и немного расплющена. В клемму рекомендуется добавить немного специальной контактной пасты.

Медная паста

В нашем случае у розеточного кабеля жилы многопроволочные. Для хорошего контакта формируем их в виде вилки. Для этого производим следующие действия.

• Взяв несколько проволок, начиная от изоляции, плотно обматываем ими остальные проволоки, формируя «ножку».

Формируем «ножку»

• Оставшиеся проволоки делим поровну, разводим в стороны и каждую часть туго скручиваем. Применяем пассатижи. Основание вилки сдавливаем, чтобы получить плоские контактные поверхности. Лишнее откусываем.

Работа с проводамиФормирование проводовФормирование вилки

• Затем подготовленные к монтажу жилы сетевого и розеточного кабелей лудят. С этой целью в небольшой емкости нагревают припой с невысокой температурой плавления (порядка 150 градусов по Цельсию). После расплавления в припой кладут кусочек канифоли. Как только она разойдется по поверхности, опускают жилу.

Лужение жил часть 1Лужение жил

После этого монтируем вилку и розетку с добавлением медной пасты.

Монтаж вилкиМонтаж розеткиЗавершение подключения

Правильно выполненный монтаж электроплиты — это гарантия безопасной и продолжительной эксплуатации. Не экономьте на качестве контактов для упрощения работы — дороже выйдет!

Подключение электроплиты своими руками (hansa, горение и пр) + видео

Добавил(а): Сергей Колосов 15 ноября

О том, что подключение газовой плиты стоит доверить профессиональным мастерам, знает, наверное, каждый. Но вот с плитой электрической вопрос обстоит несколько иначе.

Многие считают, что её достаточно просто включить в розетку и можно «умывать руки». На самом деле это не так.

Электроплита является очень мощным электроприбором, поэтому при её самостоятельном подключении просто необходимо чётко соблюдать ряд требований. О них мы и поговорим в этой статье.

Общие требования для подключения электроплит

Несмотря на обилие разнообразных моделей и марок электрических плит (hansa, горение и пр.), общие требования к их подключению практически одинаковые. Небольшая разница существует только в подключении плит на 220 и 380 вольт.

Независимо от марки схема подключения у всех плит одинаковая

Итак, вот основные требования для подключения электроплиты:

• для неё должна быть проложена отдельная линия электропроводки, снабжённая предохранительным автоматом;
• плиту следует подключить к электроснабжению либо напрямую, либо через клеммник или специальную розетку;
• подключение должно происходить с учётом таких параметров, как «фаза», «ноль» и «земля».

Рассмотрим каждый из вышеперечисленных пунктов подробнее.

Отдельная линия проводки

Большинство квартир, особенно новостроек, оснащены отдельной линией питания электрической плиты. Но если в вашем доме такая линия не предусмотрена, то перед подключением необходимо её проложить.

Для линии питания электроплиты подойдёт медный трехжильный провод, сечением не менее 6 миллиметров.

На линии обязательно должен быть установлен предохранительный автомат, мощностью от 25 до 40 А.

Мощность автомата выбирается в соответсвии с мощностью плиты

Линию следует снабдить и дифференциальным автоматом или узлом аварийного отключения.

Подключение кабеля к плите

Некоторые модели не комплектуются кабелем питания, поэтому придётся подключить его самостоятельно.

Для этого необходимо снять защитную крышку на задней стороне плиты. Как правило, она крепится на болтах.

Перед началом работ крышку необходимо снять

Подключение электроплиты может быть однофазным (220 вольт), двухфазным или трехфазным (380 вольт). При этом очень важно знать, какой из проводов подключён к фазе. Для этого предварительно необходимо воспользоваться электрическим тестером.

Перед подключением плиты сеть обязательно нужно ‘прозвонить’

Зажимы клеммной коробки электроплиты имеют следующую маркировку:

• L1, L2, L3 – фазные клеммы. Как правило, это клеммы 1,2 и 3;
• N – нулевые клеммы. Это клеммы 4 и 5;
• И клемма заземления, помеченная специальным значком.

Большинство плит имеют установленные перемычки между клеммами. Если же таких перемычек нет, то при однофазном и двухфазном подключении придётся изготовить их самостоятельно. Для этого можно применить небольшие кусочки кабеля. В этих целях используют трехжильный кабель (при однофазном подключении) или пятижильный (при двух– и трехфазном).

Однофазное

Устанавливаются перемычки между клеммами 1, 2 и 3. К клемме 3 подсоединяется провод фазы. Ставятся перемычки между клеммами 4 и 5. К клемме 5 подключается нулевой провод. И оставшийся провод — к клемме заземления.

Однофазное подключение с перемычками производителя

Подробнее схема однофазного подключения представлена на следующем рисунке.

Перемычки устанавливаются между всеми клеммами

Двухфазное

Перемычки устанавливаются между клеммами 1 и 2. А к 2 и 3 подсоединяют провода соответствующих фаз. К клеммам 4 и 5 подключают нулевые провода. К клемме заземления – провод «земли».

Для двухфазного подключения используют две перемычки

В этом случае перемычки между клеммами не ставятся. Провод заземления выводится отдельно.

Провода крепятся к клеммам без перемычек

Подключение плиты к электросети

Лучшим способом является прямое подключение плиты к предохранительному автомату. Это даёт возможности избежать лишних соединений, которые могут перегреваться, что понижает уровень безопасности.

Отсутствие лишних соединений считается наиболее безопасным

Но если вы хотите, чтобы присутствовала возможность отключать плиту от общего электроснабжения, можно установить её с помощью клеммной планки или специальной розетки.

Подключение через клеммник

Клеммная планка крепится на стене, после чего к ней с одной стороны подключаются провода линии электроснабжения, а с другой – силовой кабель электроплиты.

Убедитесь, что клеммник соответствует мощности плиты

Подключение через розетку

Для подключения электроплиты необходимо установить специальную силовую розетку с заземлением.

Клеммы обозначены теми же буквами, что и на самой плите

При подключении проводов к розетке и вилке следите, чтобы провода, подключённые на автомате и плите к фазе, нолю и заземлению, были подсоединены к соответствующим клеммам.

Розетка электроплиты обязательно должна быть заземлена

Завершающим этапом является крепление защитной крышки на задней панели электроплиты и включение плиты в сеть.

Видео: подключение электрической плиты

В подключении электрической плиты нет ничего сложного. Главное, внимательно следить за подсоединением проводов к соответствующим клеммам. Удачного вам ремонта!

Подключение электроплиты своими руками

В большинстве случаев владельцы подобной техники предпочитают вызвать мастера для ее установки.

Однако, если вы твердо решили сэкономить денежные средства и имеете некоторый опыт работы с электроприборами, то можно провести эту операцию своими руками.

В этой статье мы расскажем, как подключить электроплиту самостоятельно и приведем правила безопасности, которых необходимо придерживаться во время проведения данной процедуры.

Вернуться к содержанию

Правила безопасности

Подключение электроплиты своими руками – это операция с высоким риском, поэтому соблюдение правил безопасности – это первое правило. Во время проведения данных работ необходимо особое внимание уделить надежности соединений. Правильно подключенные контакты – это залог успешной установки электроплиты.

Перед тем, как выполнить подключение электроплиты 220в, следует внимательно ознакомиться инструкцией по установке. Любая ошибка, которая была допущена во время монтажа данного устройства, может впоследствии стать причиной серьезной неисправности или даже выхода из строя электроплиты.

И это только в лучшем случае. В самом плохом – случится загорание проводки и, возможно даже, возникновение неконтролируемого открытого огня. Если вам до этого не доводилось иметь дело с подобной электротехникой, лучше не пробовать сделать это самому и доверить установку специалистам.

Необходимо соблюдать правила безопасности

Вернуться к содержанию

Подготовительные работы

Схема подключения электроплиты с одной фазой подразумевает предварительное выключение электрической сети. Работать под напряжением нельзя даже самому опытному электрику.

После отключения электросети необходимо извлечь плиту из коробки и провести инспекцию ее состояния. Нужно проверить поверхности плиты на предмет различных дефектов, а также полноту комплектации.

Если возникли какие-то вопросы, то лучше сразу связаться с поставщиком этого оборудования.

Теперь нужно отключить старое устройство и убрать ее с кухни.

Затем нужно обратиться к инструкции и тщательно изучить раздел, который посвящен обнаружению оптимального места расположения устройства.

Подготовительные работы

В большинстве случаев современные устройства не комплектуются проводом, поэтому нужно знать, какой кабель нужен для подключения электроплиты. Этот факт объясняется тем, что подобные электроприборы лучше подсоединять посредством клеммных элементов.

Применяя данный тип контактов, можно пользоваться плавкими вставками вместо автоматического выключателя и соединить электроплиту с сетью посредством более длинных кабелей.

Можно также использовать розетку, но только при условии, что она рассчитана на 32 ампера.

Важно знать! Категорически запрещено подсоединять данное оборудование к обыкновенной розетке, поскольку она требует значительное количество электричества, которое не способна пропустить обычная электросеть.

Для подобного подключения следует использовать специальный шнур, а также монтировать автоматический выключатель. Также ни в коем случае нельзя соединять электроплитку посредством «жучка».

Вернуться к содержанию

Инструкция для подключения к однофазной линии

Чтобы корректно осуществить однофазное подключение электроплиты, необходимо провести следующие операции:

Схема подключения электроплиты к однофазной сети

• Сначала следует отключить автоматический выключатель, который отвечает за питание однофазной сети;
• Длина провода для запитки не должна превышать 2 метров. Такая длина обусловлена необходимостью иногда передвигать устройство.
• После этого нужно провести инспекцию кабеля и удостовериться в том, что провод имеет корректное поперечное сечение и предохранитель. После данной операции нужно будет снять крышку блока питания оборудования.
• Теперь необходимо установить медные перемычки, которые имеют сечение 6 квадратных миллиметров в расстояние между клеммами. Данными изделиями должно комплектоваться каждое устройство.
• После этого к клеммам следует подключить ноль, фазу и землю. На данном этапе крайне важно убедиться в надежности соединения контактов. Если этого не произойдет, то впоследствии может случиться возгорание проводки.
• Фазу следует проверять индикатором, а нулевую жилу пробником.
• После этого нужно провести подключение вилки электроплиты, а также установить для нее силовую розетку на три контакта.
• Затем следует вставить вилку в розетку, после чего проверить тестером отсутствие заземления.
  На следующем этапе требуется проверить, имеются ли короткие замыкания между нулевой и фазной жилой. Причем проверить необходимо каждый рабочий режим плиты. Если тестер показал допустимые показатели, то можно включать автоматический выключатель.

Если вы решили осуществить подсоединение без розетки, то его необходимо проводить в коробке клемм, которая должна быть монтирована на стену на высоте около 0.6 метра от уровня пола.

Финальным этапом в подключение электроплиты к однофазной сети станет ее проверка на работоспособность.

Если каждая конфорка окажется рабочей, а духовка включится с первого раза, значит, вы все сделали правильно, и теперь можно приступить к полноценному использованию электрического устройства.

Вернуться к содержанию

Подключение к трехфазной линии

Если речь идет о загородном доме, то установка электроплиты пойдет немного по другим правилам. Все дело в том, что в данном случае необходимо использовать трехфазное подключение.

Поключение плиты к трехфазной линии

• Итак, первым делом необходимо определить место расположения плитки.
• Затем следует проложить соединительный провод.
• После этого следует установить выключатель, рассчитанный на силу тока от 16 ампер.
• Следующим шагом станет подключение провода к розетке.
• После этого нужно подключить вилку к проводу, а сам шнур закрепить на задней панели оборудования. Подсоединять провод следует в электрическом щитке.

Обустройство корректного заземления необходимо для правильной работы электроплиты, поэтому на данном этапе необходимо проявить особую осторожность.

Итак, для начала следует удостовериться в том, что корпус электрозащиты жилища заземлен. Если заземление присутствует, то можно просто подсоединить провод заземления плиты к корпусу.

Крайне не рекомендуется использовать инженерные сети в качестве места для подключения заземляющего провода.

Ставить плитку необходимо таким образом, чтобы корпус и элементы, которые находятся не под напряжением, не соприкасались.

Схемы возможных подключений

На данном этапе установку электрической плиты можно считать завершенной. Еще раз повторим, что если приведенная выше инструкция непонятна для вас, то лучше доверить данную операцию специалистам во избежание неприятностей.

Вернуться к содержанию

Видео

Полезно? Сохраните себе на стену! Спасибо за лайк!

Подключение электроплиты

    В Примечании 1 к п. 411.3.3 ГОСТ Р 50571.3-2009 допускается делать исключение для штепсельной розетки, которую используют для подключения одного электроприемника.

    Но электроплиты не стоит относить к оборудованию, по отношению к которому можно делать такие исключения. Замыкания на корпус в нагревательных элементах плит происходят не редко, особенно при неправильной эксплуатации электроплиты. Когда на нагревательные элементы ставят чрезмерно тяжелые емкости, используют кастрюли с неровной поверхностью дна и значительно меньшего диаметра, чем диаметр нагревательного элемента. Нарушения контактов в вилках штепсельных разъемов происходят при сильном изгибании кабеля вблизи вилки, а так же частом выдергивании вилки из розетки, когда вилку тянут за кабель. При нарушении контакта защитного проводника неисправность может длительное время не обнаруживаться и выявляется только при появлении напряжения на корпусе плиты при замыкании в нагревательном элементе, когда человек попадает под опасное для его жизни напряжение.

    Если УЗО с током срабатывания 30 мА будет периодически отключать электроплиту, то в этом случае следует говорить о неисправности плиты или электропроводки, либо потребуется классифицировать плиту как оборудование с токами утечки более 10 мА. Что влечет за собой выполнение всех требований к подключению такого оборудования.

    При использовании штепсельного соединителя с номинальным током боле 20 А в качестве дополнительной защиты могут быть использованы либо УЗО, либо подключение электроплиты к дополнительной системе уравнивания потенциалов в соответствие с п. 515.2 ГОСТ Р 50571.3-2009. Для бытовой электроплиты, установленной на кухне в жилом помещении, как правило, использование УЗО более рационально.

    Стационарное подключение электроплиты предполагает непосредственное подключение кабеля питания к клеммной колодке плиты без использования штепсельных соединителей. В этом случае, при монтаже электропроводки вблизи места установки электроплиты оставляют кабель необходимый длинны, достаточной для ввода этого кабеля в корпус плиты и подключения к клеммной колодке.

    Так же вблизи места установки плиты может быть установлена клеммная коробка, в которой выполнено соединение кабеля питания плиты с кабелем повышенной гибкости, который удобнее вводить в корпус плиты. Соединения проводников в коробке должны удовлетворять требованиям ГОСТ 10434-82. При таком подключении допустимо осуществлять подключение электроплиты без использования УЗО.

    В качестве дополнительной защиты от поражения электрическим током может быть использована система дополнительного уравнивания потенциалов.

    На предприятиях общественного питания, в пищеблоках лечебных и некоторых других учреждений в одном помещении может быть установлено несколько электроплит. Как правило, используют трехфазное оборудование. Штепсельные разъемы в больших пищеблоках для подключения электрического оборудования используют редко, особенно когда оборудование удалено от стен. Чаще кабели подводят в трубах под стяжкой в полу непосредственно к оборудованию.

    Для каждой единицы оборудования необходимо предусматривать отдельный аппарат защиты, обеспечивающий отключение плиты, как при токах перегрузки, так и при токах короткого замыкания. Классификация аппаратов защиты, которые могут быть использованы для этих целей, по ГОСТ Р 50571.4.43-2012 (п. 432.1). Сечение жил используемых для подключения плит кабелей следует выбирать с учетом поправочных коэффициентов на температуру окружающей среды в помещении.

    Требования к защитным проводникам по ГОСТ Р 50571.5.54-2013 (до января 2015 г. действовал ГОСТ Р 50571.5.54-2011), раздел 543.

    В качестве дополнительной защиты от поражения электрическим током все оборудование следует подключить к системе дополнительного уравнивания потенциалов. Требования к  защитным проводникам системы уравнивания потенциалов содержатся в разделе 544 ГОСТ Р 50571.5.54-2013.

    Следует обращать внимание, что защитные проводники и защитные проводники системы уравнивания потенциалов – это, как правило, разные проводники.

    При подключении электрического оборудования, имеющего большие токи утечки, необходимо выполнять требования п.543.7 ГОСТ Р 50571.5.54-2013, который предписывает использовать в таких случаях усиленные защитные проводники. Сечение усиленных защитных проводников должно быть не менее 10 мм² по меди и не менее 16 мм² по алюминию. При наличии у оборудования второго терминала для подключения защитных проводников, его соединяют с точкой подключения усиленного защитного проводника проводником, сечение которого достаточно для защиты при косвенном прикосновении.

    Для повышения безопасности людей при эксплуатации подобного оборудования нет возможности использовать устройства, реагирующие на дифференциальный ток. Так как УЗО с током срабатывания 30 мА будет отключать оборудование, а УЗО с большими токами не защищают человека при косвенном прикосновении (например, при одновременном прикосновении к электроплите и отопительной батарее) в случае нарушения изоляции в плите и попадании напряжения на корпус.

    В качестве дополнительной защиты следует использовать дополнительную систему уравнивания потенциалов.

 Бытовая электроплита

Рис. 1 Бытовая электроплита

Промышленная электроплита

Рис. 2 Промышленная электроплита

Электрокотлы

Рис.3 Электрокотлы на 150 литров с электрической мешалкой

К ОГЛАВЛЕНИЮ (Все статьи сайта)

Июнь 2015 г.

на что следует обратить внимание. ⋆ Руководство электрика

Содержание статьи

Вы приобрели новую плиту, и, вместе с этим, возник вопрос о правильном ее подключении? В данной статье мы подробно расскажем, как подключить розетку для электроплиты самостоятельно, и рассмотрим наиболее важные нюансы.

Особенности подключения розетки для электроплиты: основные рекомендации.

Следует учитывать, что электроплита – бытовая техника, которая потребляет достаточно большое количество электроэнергии. Поэтому, при ее подключении, необходимо не только правильно подбирать элементы питания и другие комплектующие материалы, но и обязательно ознакомиться с действующими инструкциями и нормативными документами по подключению к сети электроприборов.

Краткий алгоритм действий, которым следует руководствоваться при подключении розетки:

1. Изучите ПТЭЭП и устройство электроустановок (ПУЭ-7).
2. Ознакомьтесь с инструкцией по подключению техники, которая идет в комплекте к каждой модели, независимо от фирмы-производителя (Bosh, Gorenje, Zanussi, Ariston, др.).
3. Определите будущее ее месторасположение: от этого зависит, где будет проходить кабель и располагаться розетка. Для этого изобразите схематически план рабочей зоны кухни и отметьте, где будет расположена мойка, плита, газовый счетчик, холодильник, водопроводные трубы и канализация, др.
4. Выберете кабель питания, розетку, автоматический выключатель и УЗО. Заранее просчитайте длину кабеля – от электросчетчика до места, где будет размещена розетка для электроплиты.
5. Подготовьте штробу под розетку и кабель.
6. Проложите провод.
7. Выполните монтаж электророзетки.
8. Подключите технику к сети.
9. Проверьте правильность монтажа.

Пошаговая инструкция подключения розетки: правила выбора электроматериалов, способы монтажа электро розеток и особенности подключения заземления.

Перед тем, как приступить к монтажным работам, необходимо выбрать и купить материалы для осуществления подключения, — провод, розетку, УЗО, автомат.

Какой провод выбрать?

Выбор кабеля напрямую зависит от того, какой будет осуществляться тип подключения. В частных домах и многоэтажках преобладает однофазное подключение. Трехфазное — используется зачастую на предприятиях, в столовых, для подключения отдельных моделей импортных плит. Соответственно, для однофазного подключения потребуется трехжильный провод, а для трехфазного – пятижильный (меньшего диаметра).

Перед покупкой кабеля необходимо обязательно ознакомиться с технической документацией плиты, где указана ее мощность. От этого будет зависеть, с какими характеристиками необходимо выбирать провод.

Для подключения такого типа техники рекомендуется прокладывать отдельный кабель, который будет идти прямо из распределительного щита к розетке. Кабель должен быть медным, сечением 4-6 мм². Поэтому, если в доме проложен алюминиевый провод, тогда настоятельно рекомендуем его заменить. Ведь от этого зависит качество подключения и длительность эксплуатации розетки.

Также можно самостоятельно рассчитать, каким сечением необходим провод, исходя из следующих характеристик:

• мощность техники, которая будет подключаться;
• напряжение сети;
• тип подключения (одно- или трехфазное).

В таблице вы сможете подобрать провод правильного сечения для последующего подключения вашей электроплиты

Рекомендуется выбирать кабель типа ВВГ, включая его модифицированные версии (со сплошными жилами), ПВС (с многопроволочными гибкими жилами), ШВВП (плоский шнур с гибкими жилами). Для промышленных целей подойдет также КГ, который выдерживает до 1000 Вольт.

Автоматический выключатель и УЗО.

Как уже выше упоминалось, от щитка следует проводить отдельный провод, и, соответственно, устанавливать отдельный автомат. Номинальная нагрузка автомата должна быть немного выше, чем ток потребления электрической плиты. Рассчитать, с какими параметрами необходим автоматический выключатель, можно по следующей формуле:

 Приобретите одни из лучших и наиболее продуктивных. провод для электрической плиты  на Alibaba.com для разнообразных семейных и коммерческих кухонных целей. Эти невероятные продукты соответствуют высочайшим стандартам и могут обеспечивать стабильную производительность с течением времени. Опытный. Проволока  для электроплиты  сертифицирована и протестирована на оптимальную работу и наделала много шума. Оборудованный всеми последними и расширенными функциями, эти. Проволока  для электроплиты , как известно, работает от источников электричества и может быстрее служить вашим целям приготовления пищи.Ведущие поставщики и оптовики на сайте предлагают эти безупречные продукты по самым доступным ценам и по отличным разовым предложениям.
 Большой выбор передовых и модернизированных. Проволока  для электроплиты , доступная на сайте, изготовлена ​​из прочных материалов, таких как чугун, нержавеющая сталь и чугун, и это лишь некоторые из них, которые обеспечивают неуклонную устойчивость на протяжении многих лет в отношении всех видов требовательного использования. Эти. Проволока  для электроплиты  также идеально подходит для коммерческих кухонь, так как они могут приготовить пищу быстрее и без лишних затрат энергии.Безупречный.  провод для электрической плиты , представленные здесь, - это изделия для установки на столешнице, которые можно устанавливать над индукционными печами, нагревателями, которые в основном работают от электрических источников.
 Alibaba.com предлагает экстравагантные разновидности. Провод  для электроплиты  доступен в различных формах, размерах, материалах, характеристиках, поверхностях и других аспектах в зависимости от ваших конкретных требований.
