Вихревые токи (токи Фуко)

Индукционный ток возникает не только в линœейных проводниках, но и в массивных сплошных проводниках, помещенных в пе­ременное магнитное поле. Эти токиоказы­ваются замкнутыми в толще проводника и в связи с этим называются вихревыми.Их так­же называют токами Фуко— по имени первого исследователя.

Токи Фуко, как и индукционные токи в линœейных проводниках, подчиняются правилу Ленца: их магнитное поле на­правлено так, чтобы противодействовать изменению магнитного потока, индуциру­ющего вихревые токи. Возникающие токи Фу­ко имеют такое направление, что действующие на них со стороны магнитного поля силы тормозят движение маятника. Этот факт используется для успокоения подвижных частей различ­ных приборов..

Вихревые токи помимо торможения вызывают нагревание проводников.

По­этому для уменьшения потерь на нагрева­ние якоря генераторов и сердечники трансформаторов делают не сплошными, а изготовляют из тонких пластин, отде­ленных одна от другой слоями изолятора, и устанавливают их так, чтобы вихревые токи были направлены поперек пластин. Джоулева теплота͵ выделяемая токами Фуко, используется в индукционных ме­таллургических печах. Такой способ позволяет плавить металлы в ваку­уме, в результате чего получаются сверх­чистые материалы.

Вихревые токи возникают и в прово­дах, по которым течет переменный ток. Направление этих токов можно определить по правилу Ленца. В обоих случаях направление вихревых токов тако­во, что они противодействуют изменению первичного тока внутри проводника и спо­собствуют его изменению вблизи повер­хности. Τᴀᴋᴎᴍ ᴏϬᴩᴀᴈᴏᴍ, вследствие воз­никновения вихревых токов быстропеременный ток оказывается распределœенным по сечению провода неравномерно — он как бы вытесняется на поверхность про­водника. Это явление получило название

скин-эффектаили поверхностного эффекта. Так как токи вы­сокой частоты практически текут в тонком поверхностном слое, то провода для них делаются полыми. В случае если сплошные проводники нагревать токами высокой частоты, то в результате скин-эффекта происходит нагревание только их поверхностного слоя. На этом основан метод поверхностной закалки ме­таллов. Меняя частоту поля, он позволяет производить закалку на любой требуемой глубинœе.

В случае если по контуру течет ток, то он создает поток магнитной индукции через площадь, ограниченной контуром: Ф=LI, ψ=LI. Коэффициент пропорциональности L принято называть коэффициентом самоиндукции, индуктивностью [Гн]. 1 Гн это индуктивность контура, магнитный поток самоиндукции которого равен 1 Вб при силе тока 1A. Найдем индуктивность очень длинного соленоида: B=μμ0nI, Ф=BSN, ψ=μμ0n2lSI (потокосцепление). L= μμ0n2

V (индуктивность), где n – плотность намотки (число витков на единицу длины), l – длина соленоида, V – объем. Существование потока индуктивности через контур, обусловленное током по контуру связи – явление самоиндукции. Величина ЭДС самоиндукции: ε=-dψ/dt=-d(Lt)/dt, Ec=-IdL/dt=-LdI/dt. В случае если геометрические размеры не меняются, то равно 0. Величина ЭДС самоиндукции может достигать больших величин, особенно в цепях с незначительной самоиндукцией.


Читайте также


  • — Индуктивность. Индуктивность соленоида. Явление самоиндукции.

    На прошлой лекции были рассмотрены магнитные поля прямолинейного тока , соленоида (B = m0nI (9.17)) и тороида . Индукция каждого из этих полей пропорциональна силе тока, создающего поле. В соленоиде поле однородно и вычислить поток вектора магнитной индукции, пронизывающий N… [читать подробенее]


  • — Явление самоиндукции

    Вихревые токи (токи Фуко) Индукционный ток возникает не только в линейных проводниках, но и в массивных сплошных проводниках, помещенных в пе­ременное магнитное поле. Эти токиоказы­ваются замкнутыми в толще проводника и поэтому называются вихревыми.Их так­же… [читать подробенее]


  • — Явление самоиндукции.

    При изменении силы тока в некотором замкнутом контуре изменяется индукция магнитного поля, созданного этим током. Следовательно, меняется поток магнитной индукции через площадь, ограниченную контуром самого этого тока. А изменение потока магнитной индукции приведет к… [читать подробенее]


  • — Явление самоиндукции

    Э.д.с. индукции может возникать в контуре (проводе) и без воздействия внешнего магнитного поля. Она может возникать под воздействием меняющегося тока, текущего в самом контуре. Это явление получило название самоиндукции. Если в контуре течет ток i, то он создает индукцию… [читать подробенее]


  • — Явление самоиндукции. Индуктивность.

    Возникновение э.д.с. индукции в цепи в результате изменения тока в этой цепи называют явлением самоиндукции. Индуктивностью L контура называется скалярная величина, равная отношению потока самоиндукции к силе тока в контуре: Единица индуктивности в СИ (Генри).

    Пример:… [читать подробенее]


  • — Явление самоиндукции. Индуктивность

    Вывод закона электромагнитной индукции (Фарадея-Максвелла) Существуют разные способы вывода закона Фарадея-Максвелла. Один из них – используя закон сохранения энергии. Для этого рассмотрим замкнутую электрическую цепь, состоящую из неподвижных проводников с… [читать подробенее]


  • — Явление самоиндукции

    Рассмотрим теперь второй случай, когда поток магнитной индукции создается током, текущим в самом контуре. По аналогии с предыдущим, запишем сразу: (4) где &… [читать подробенее]


  • — Явление самоиндукции

    Направление индуктивного потока определяется по правилу Ленца: индукционный ток всегда направлен так, чтобы противодействовать причине его вызывающей. Или – индукционный ток имеет такое направление, что создаваемый им магнитный поток стремится скомпенсировать… [читать подробенее]


  • — Индуктивность контура.
    Явление самоиндукции

    Любой замкнутый контур создает магнитный поток, если в нем протекает электрический ток. При этом в разных контурах создаются разные магнитные потоки, даже если сила тока в них одинаковая – контуры отличаются индуктивностью. Индуктивность контура L – скалярная… [читать подробенее]


  • — Явление самоиндукции.

    Условия возникновения, величина и направление тока самоиндукции. Индуктивность проводника и соленоида. ЭДС самоиндукции. Ток при замыкании и размыкании цепи, содержащей индуктивность. Графики процессов. Самоиндукция — это явление возникновения ЭДС индукции в… [читать подробенее]


  • Токи Фуко, их отрицательные и полезные стороны | ASUTPP

    Так называемые «вихревые» или контурные токи известны не только своими отрицательными сторонами, связанными с потерями в проводящих средах. Они по достоинству оценены специалистами благодаря множеству полезных применений, одно из которых – современные индукционные печи. Для правильной оценки вихревого эффекта сначала следует разобраться с тем, как в электротехнике трактуется это физическое явление.

    Краткое определение

    Вихревыми называются циклические (контурные) токовые образования, формирующиеся под действием переменных э/м полей определенной мощности. По имени ученого, впервые открывшего это явление, они названы «токами Фуко» (фото ниже).

    Причиной их образование может служить не только изменяющееся э/м поле, но и перемещение проводника в нем, что с учетом относительности всех явлений совсем не удивительно. Точных траекторий, по которым протекают токи Фуко определить невозможно. Из многочисленных экспериментов удалось убедиться в том, что они формируются в зонах проводящей среды, где сопротивление перемещению зарядов минимально.

    Особенности вихревых токов

    Особенность токов Фуко состоит в их локальности и замкнутости самих на себя, что и является причиной необычных свойств (в сравнении с «классическим» линейным перемещением зарядов). Подобно обычным токам они взаимодействуют с породившим их магнитным полем, но это взаимное действие выражается здесь особым образом. На основании закона Ленца создаваемые ими «местные» электромагнитные поля проявляются так, чтобы противодействовать изменению вызвавшего их магнитного потока. То есть они будут поддерживать убывающее поле и оказывать сопротивление его резкому нарастанию.

    Указанное явление вызывает нарастание вихревых образований в проводящей среде с резким снижение ее сопротивления. Естественным результатом этих процессов является сильный нагрев проводящего основания, температура которого достигает 800 градусов. При этом наблюдаются большие потери энергии, передаваемой по проводящей среде, что считается отрицательной стороной явления. Степень нагрева и величина потерь напрямую зависят от частоты наводимого индукционного тока (максимум достигается примерно при 10 кГц).

    Полезные применения вихревых токов

    Токи Фуко характеризуются не только отрицательными проявлениями (в виде потерь энергии).

    Разработчики современной аппаратуры нашли им полезные применения, а именно:

    • эффект Фуко используется в индукционных счетчиках, где они применяются в качестве демпфера;
    • при изготовлении индукционных сталеплавильных печей, работающих по принципу нагрева металлов протекающими по ним токами;
    • при необходимости демпфирования исполнительных механизмов (стрелок) в лабораторных измерительных приборах.

    В многоквартирных домах сегодня устанавливаются индукционные плитки, работающие за счет того же эффекта вихревых токов (фото ниже).

    «Поэтому движущиеся в сильном магнитном поле проводники испытывают сильное торможение из-за взаимодействия токов Фуко с магнитным полем. Какой из способов эффективнее защищает от токов Фуко

    Двигатели с постоянными магнитами используются в различных высокотехнологичных устройствах, но они имеют некоторые конструктивные ограничения. Одним из таких примеров является чувствительность к высоким температурам, которые могут быть вызваны выделением тепла от протекающих токов, и в частности, вихревых токов. Версия 5.3 программного обеспечения COMSOL® включает в себя функцию учета потерь на вихревые токи в постоянных магнитах таких двигателей. Инженеры могут использовать эти результаты, чтобы в полной мере изучить характеристики двигателей с постоянными магнитами и определить способы оптимизации их производительности.

    Использование электродвигателей с постоянными магнитами в высокотехнологичных устройствах.

    Экономия энергии — общая цель, к которой стремятся все производители по всему миру. Например, рассмотрим транспортный сектор. Только в прошлом году в Китае представили новую высокоскоростную систему метрополитена , которая обеспечивает значительную экономию энергии. Между тем, у самого старого действующего парома в Финляндии заменили оригинальные дизельные двигатели на новые электрические. А на улицах Лондона известный автомобильный бренд класса «Люкс» впервые представил полностью электрический автомобиль .

    Эти примеры демонстрируют развитие транспорта в сторону более экологичного будущего. Также указанные примеры объединяет тот факт, что для данной цели, они используют двигатели с постоянными магнитами (ПМ). Такие типы двигателей с магнитами вместо обмоток в роторе, как правило, находят применение в высокотехнологичных устройствах. Наиболее важным является их использование в электрических и гибридных транспортных средствах.

    Электротранспорт — одно из применений двигателей с постоянными магнитами. Изображение, предоставленное Mariodo. Доступно по лицензии Creative Commons 2.0 из Wikimedia Commons .

    Двигатели с ПМ высоко ценятся за счет их экономичности, но наряду с тем существуют некоторые ограничения при их проектировании. К примеру, постоянные магниты очень чувствительны к высоким температурам. Такие температуры могут достигаться, когда токи, в частности, вихревые токи, при протекании вызывают выделение тепла. Хотя ламинирование стальных/железных секций ротора помогает уменьшить потери на вихревые токи в этих областях, производственные ограничения делают этот процесс сложным.

    Таким образом, нагрев постоянных магнитов может быть довольно существенным.

    Давайте рассмотрим новую учебную модель, доступную в версии 5.3 COMSOL Multiphysics®, которая учитывает потери на вихревые токи в двигателях с ПМ

    Моделирование потерь на вихревые токи в двигателе с постоянными магнитами с помощью COMSOL Multiphysics®.

    Начнем с геометрии нашей модели. В этом примере мы используем трехмерную модель 18-ти полюсного двигателя с ПМ. Для одновременного сокращения вычислительных затрат и учёта всей трехмерной геометрии модели, мы будем моделировать один полюс, используя продольную и зеркальную симметрии.

    Вы можете видеть анимацию работы всего двигателя ниже. На ней изображены ротор и железный статор (серым цветом), обмотка статора (из меди) и постоянные магниты (синие и красные в зависимости от радиальной намагниченности).

    Конструкция двигателя с постоянными магнитами.

    Для моделирования проводящей части ротора мы используем узел Ampère’s law (закон Ампера). Для непроводящих частей ротора и статора мы используем узел Magnetic flux conservation (Закон сохранения магнитной индукции) относительно скалярного магнитного потенциала.

    Используя встроенный физический интерфейс Rotating Machinery (Магнитные вращающиеся механизмы), легко смоделировать вращение двигателя. В модели мы рассматриваем центральный верхний полюс, в котором располагаются ротор вместе с участком воздушного зазора, вращающиеся относительно системы координат статора. Обратите внимание, что в данном случае требуется формирование сборки (Assembly) при завершении построения геометрии, поскольку ротор и статор являются двумя отдельными частями конструкции.

    Чтобы вычислить и дальше использовать значение потерь на вихревые токи в магнитах с течением времени, мы введем дополнительную переменную. Хотя в рамках данной модели она не потребуется, переменная может использоваться в последующем анализе теплопередачи в качестве усредненного по времени и распределенного источника тепла. Так как тепловые процессы устанавливаются гораздо дольше, чем происходит изменение направления вихревых токов и вызванных ими потерь, необходимо разделять электромеханический и тепловой расчеты для большей эффективности расчёта.

    Анализ результатов моделирования.

    По результатам моделирования на первом рисунке мы можем видеть распределение магнитной индукции в двигателе в неподвижном стационарном состоянии, другими словами, на графике показаны начальные условия для нестационарного исследования. Ток катушки в начальном состоянии равен нулю. На рисунке справа показано распределение магнитной индукции после того, как двигатель повернулся на один сектор. Для лучшей наглядности можно исключить на рисунке области воздуха и катушек.

    Слева: Распределение магнитной индукции в стационарном начальном состоянии. Справа: Распределение магнитной индукции в двигателе после поворота на один сектор.

    На приведенном ниже графике мы можем видеть, как с течением времени происходит изменение потерь на вихревые токи в магнитах. Анимация справа показывает изменение потерь на вихревые токи при повороте статора на один сектор. Вихревые токи изображены стрелками.

    Слева: График потерь на вихревые токи в зависимости от времени. Справа: Изменение плотности потерь на вихревые токи при повороте на один сектор.

    Вышеприведенные примеры дают более полное представление о характеристиках двигателей с ПМ c учетом потерь на вихревые токи в постоянных магнитах. Эта информация будет полезной для улучшения конструкции двигателей с ПМ и, следовательно, технологии, в которой они используются.

    Поместим виток провода в переменное магнитное поле. Виток замкнут, при этом в цепи отсутствует гальванометр, который мог бы показать наличие тока индукции в нашем контуре. Но ток можно обнаружить, так как проводник будет нагреваться при прохождении по нему тока. Если, не изменяя остальные размеры витка, увеличить только толщину провода, из которого сделан контур, то ЭДС индукции ($\varepsilon_i\sim \frac{\Delta Ф}{\Delta t}$) не изменится, так как останется прежней скорость изменения магнитного потока. Однако уменьшится сопротивление витка ($R\sim \frac{1}{S}$). Как результат, сила тока индукции увеличится ($I_i$). Мощность, которая выделяется в контуре в виде тепла, прямо пропорциональна $I_i \varepsilon_i$, следовательно, температура проводника увеличится. И так, опыт показывает, что кусок металла при помещении его в магнитное поле нагревается, что указывает на возникновение индукционных токов в массивных проводниках при изменении магнитного потока. Такие токи называют вихревыми токами или токами Фуко.

    Определение токов Фуко

    Определение

    Токами Фуко называют вихревые индукционные объемные электрические токи, которые появляются в проводниках при помещении проводников в переменное магнитное поле.

    Свойства токов Фуко

    По своей природе вихревые токи не отличаются от токов индукции, которые возникают в проводах.

    Направление и сила токов Фуко зависят от формы металлического проводника, от направления переменного магнитного потока, свойств металла, скорости изменения магнитного потока. Распределение токов Фуко в металле может быть очень сложным.

    В проводниках, которые имеют большие размеры в направлении перпендикулярном к направлению тока индукции, вихревые токи могут быть весьма велики, что приводит к значительному повышению температуры тела.

    Свойства вихревых токов нагревать проводник применяют в индукционных печах для плавления металлов.

    Токи Фуко, как и другие токи индукции, подчиняются правилу Ленца, то есть они имеют такое направление, что взаимодействие их с первичным магнитным полем тормозит то движение, которым вызвана индукция.

    Примеры задач с решением

    Пример 1

    Задание. Что такое «магнитное успокоение», которое применяют в электроизмерительных приборах?

    Решение. Рассмотрим следующий эксперимент. Легкую магнитную стрелку подвесим к нити (рис.1).

    Если эта стрелка предоставлена самой себе, она в положении равновесия устанавливается в направлении с севера на юг. При отклонении ее из положения равновесия, она будет долго совершать колебания, если трение в подвесе небольшое. Разместим под стрелкой на малом расстоянии от нее большую медную пластину значительной массы. Затухание колебаний стрелки в этом случае произойдет очень быстро, сделав одно — два качания стрелка займет положение равновесия. Причина заключается в том, что при движении магнитной стрелки в медном проводнике индуцируются токи Фуко, взаимодействие которых с магнитным полем в соответствии с правилом Ленца затормаживает движение магнита. Кинетическая энергия, которая была сообщена магнитной стрелке в момент толчка, благодаря вихревым токам, превращается во внутреннюю энергию меди, повышая ее температуру. Это явление называют «магнитным успокоением».

    Пример 2

    Задание. Металлическая монета падает между полюсами электромагнита. Первый раз магнит выключен, второй раз магнит включен. В каком случае скорость падения монеты будет меньше?

    Решение. Если между полюсами электромагнита есть магнитное поле, то монета будет медленно опускаться вниз, как — будто она движется в вязкой жидкости, а не в атмосферном воздухе. Монета тормозится силами, которые действуют со стороны магнитного поля на вихревые токи, индуцированные в монете при его падении в магнитном поле. Скорость ее движения будет существенно меньше, чем при выключенном магнитном поле.

    Ответ. Скорость падения меньше при включенном магните.

    Обмотка лабораторного регулировочного автотрансформатора (ЛАТР) намотана на железном сердечнике, имеющем форму прямоугольного тороида (рис.). Для защиты от вихревых токов Фуко сердечник делают из тонких железных пластин, покрытых изолирующим слоем лака. Такой сердечник можно сделать разными способами:
     а) набирая его из тонких колец, положенных стопкой одно на другое;
     б) свертывая в рулон тонкую длинную ленту шириной h ;
     в) собирая из прямоугольных пластин размером l × h , расположив их вдоль радиусов цилиндра.

    Эксперимент.
     Наблюдать возникновение токов Фуко можно с помощью следующей установки. Маятник, состоящий из куска металла, подвешенного на нити между полюсами электромагнита, выведенный из положения равновесия при отсутствии тока в электромагните, совершает слабо затухающие колебания. При включении тока колебания почти мгновенно затухают, и движение маятника до его остановки напоминает движение в вязкой среде. Это объясняется тем, что возникшие при движении маятника в магнитном поле токи Фуко имеют такое направление, что действующие на них со стороны магнитного поля силы тормозят движение маятника.

     Если сплошной сектор маятника заменить гребенкой с длинными зубцами, то возбуждение токов Фуко будет сильно затруднено. Маятник будет колебаться в магнитном поле почти без затухания. Этот опыт объясняет, почему сердечники электромагнитов и рамы трансформаторов делают не из сплошного куска железа, а из многих листов, наложенных друг на друга. В результате токи Фуко возбуждаются слабо и сильно уменьшается вредное влияние джоулева тепла, выделяемого ими.
    Теория.
    Токи Фуко − индукционные токи, возникающие в массивных проводниках
    в переменном магнитном поле, называются токами Фуко. Иногда они играют полезную роль, а иногда вредную.
     Токи Фуко играют полезную роль в роторе асинхронного двигателя, приводимого в движение вращающимся магнитным полем, поскольку само осуществление принципа работы асинхронного двигателя требует возникновения токов Фуко. Являясь токами проводимости, токи Фуко рассеивают часть энергии на выделение джоулевой теплоты. Эта потеря энергии в роторе асинхронного двигателя является бесполезной , но с ней приходится мириться, избегая лишь чрезмерного перегревания ротора. Но одновременно с этим в сердечниках электромагнитов асинхронного двигателя, выполненных обычно из ферромагнетиков, являющихся проводниками, также возникают токи Фуко, которые не имеют никакого значения для принципа работы электромагнитов, но нагревают эти сердечники, ухудшая тем самым их характеристики . С ними необходимо бороться, как с вредным фактором. Борьба заключается в том, что сердечники изготовляют из тонких пластин, отделенных одна от другой слоями изолятора, причем их устанавливают так, чтобы токи Фуко были направлены поперек пластин. Благодаря этому при достаточно малой толщине пластин токи Фуко не могут развиваться и имеют незначительную объемную плотность.
     Джоулева теплота, выделяемая токами Фуко, полезно используется в процессах разогрева или даже плавки металлов , когда это оказывается более выгодным или целесообразным по сравнению с другими методами разогрева. Если производить разогрев металла токами очень высокой частоты, то в результате скин-эффекта раскаляется только поверхностный слой проводника.

    (б, в) Сплошной кусок металла , находящийся в переменном магнитном поле, представляет собой проводник сопротивления, вследствие чего сила индукционных токов достигает в нем больших значений.
     Так как ЭДС индукции пропорциональна быстроте изменения потока магнитной индукции, то величина токов Фуко тем больше, чем быстрее меняется то магнитное поле, в которое внесен данный проводник. Поэтому возникновение токов Фуко легче наблюдать, если внести проводник в полость соленоида, по обмотке которого пропускается быстро переменный ток, вызывающий также быстро меняющееся по величине магнитное поле. В этом случае токи Фуко в массивных хорошо проводящих телах достигают такой силы, что выделяющегося тепла оказывается достаточно, чтобы раскалить тело. Этот метод широко используется в вакуумной технике для прогрева внутри откачиваемого прибора металлических частей для их обезгаживания. Этот же способ употребляется для плавки металлов под вакуумом.
    В кусках достаточно толстых , т. е. имеющих большие размеры в направлении , перпендикулярном к направлению индукционного тока , вихревые токи вследствие малости сопротивления могут быть очень большими и вызывать очень значительное нагревание . Если, например, поместить внутрь катушки массивный металлический сердечник и пропустить по катушке переменный ток, который 100 раз в секунду изменяет свое направление и силу, доходя до нуля и вновь усиливаясь, то этот сердечник нагреется очень сильно. Нагревание это вызывается индукционными (вихревыми) токами, возникающими вследствие непрерывного изменения магнитного потока, пронизывающего сердечник. Если же этот сердечник сделать из отдельных тонких проволок, изолированных друг от друга слоем лака или окислов, то сопротивление сердечника в направлении, перпендикулярном к его оси, т. е. сопротивление для вихревых токов, возрастет, и нагревание значительно уменьшится. Этим приемом − разделением сплошных кусков железа на тонкие изолированные друг от друга слои − постоянно пользуются во всех электрических машинах для уменьшения нагревания их индукционными токами, возникающими в переменном магнитном поле. С другой стороны, токи Фуко иногда используются в так называемых индукционных печах для сильного нагревания или даже плавления металлов.

    Трансформаторы.
     Однако во многих случаях нагревание, вызываемое токами Фуко, является вредным. К таким случаям относится нагревание сердечников трансформаторов и вообще металлических сердечников всякого рода обмоток, по которым идет переменный ток. Чтобы избежать такого нагревания, сердечники делают слоистыми, отделяя слои друг от друга тонкой прослойкой изоляции, расположенной перпендикулярно к направлению токов Фуко.
     Появление ферритов (магнитных материалов с большим электрическим сопротивлением) сделало возможным изготовление сердечников сплошными.
     (в) В трансформаторах малой мощности магнитопровод собирают из пластин П- , Ш- и О- образной формы (рис. а, б, в).


     Широкое применение получили магнитопроводы, навитые из узкой ленты электротехнической стали или из специальных железоникелевых сплавов типа пермаллой. Их можно использовать для стержневых, броневых, тороидальных и трёхфазных трансформаторов (г, д, е, ж).

    Скин-эффект.
     Токи Фуко могут возникать и в самом проводнике, по которому течет переменный ток. Появление таких токов ведет к особому поверхностному эффекту (называемому также скин-эффектом от английского слова skin , что значит кожа). Если переменный ток идет по цилиндрическому проводнику , то в моменты увеличения тока индукционные токи Фуко будут направлены как показано на рисунке.

     Эти токи направлены у поверхности проводника в направлении первичного электрического тока, а у оси проводника − навстречу току. В результате внутри проводника ток ослабнет, у поверхности увеличится. Таким образом, вследствие возникновения индукционных токов Фуко, ток будет распределен неравномерно по сечению проводника.
     При быстропеременных токах плотность тока вблизи оси проводника практически оказывается равной нулю, и весь ток идет по поверхности проводника. Вследствие этого и магнитное поле внутри проводника делается равным нулю. Это явление вызывает увеличение сопротивления проводника, так как по внутренним частям проводника ток не идет. Так как эти внутренние части оказываются бесполезными, то в целях экономии металла провода для быстропеременных токов делаются полыми. Токи Фуко приводят также к уменьшению коэффициента самоиндукции проводника. Это можно пояснить на примере цилиндрического проводника.
     В силу скин-эффекта проводники в высокочастотных схемах не имеет смысла делать сплошными. Для уменьшения сопротивления нужно увеличивать их поверхность, а не сечение, т. е. изготовлять проводники в виде трубок . В электропечах этим обстоятельством пользуются, охлаждая трубки катушки, по которым идет ток высокой частоты, с помощью воды, циркулирующей внутри трубок.

    Генераторы.
     Генераторы обычно приводятся в движение сравнительно тихоходными водяными турбинами или двигателями внутреннего сгорания. При работе же с паровыми турбинами, вращающимися с частотой 1500 − 3000 оборотов в минуту, применяется несколько иная конструкция ротора (индуктора). Ротор не имеет выступов, а представляет собой гладкий цилиндр, на наружной поверхности которого в пазах уложена обмотка. При большой частоте вращения это выгоднее, потому что выступы на роторе создают воздушные вихри и увеличивают механические потери.
     Форма полюсных наконечников на выступах ротора специально рассчитывается так, чтобы индуцированная в обмотке ЭДС изменялась со временем по закону синуса, т. е. чтобы форма напряжения и тока, даваемого генератором, была синусоидальной.
     Статор генератора − его неподвижная часть − представляет собой железное кольцо, в пазах которого уложены обмотки якоря. Для уменьшения потерь на токи Фуко это кольцо делается не сплошным, а состоящим из отдельных тонких листов железа, изолированных друг от
    друга.

    Смотрите еще :

    МИНИСТЕРСТВО ОБРАЗОВАНИЯ И НАУКИ

    РОССИЙСКОЙ ФЕДЕРАЦИИ

    ФЕДЕРАЛЬНОЕ ГОСУДАРСТВЕННОЕ БЮДЖЕТНОЕ ОБРАЗОВАТЕЛЬНОЕ УЧРЕЖДЕНИЕ ВЫСШЕГО ПРОФЕССИОНАЛЬНОГО ОБРАЗОВАНИЯ

    «КУРГАНСКИЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ»

    Выполнил: Студент группы Т-10915 Логунова М.В.

    Преподаватель Воронцов Б.С.

    Курган 2016

    Введение 3

    1. Токи Фуко 4

    2.Вихри и скин-эффект 7

    3.Практическое применение токов Фуко 8

    4.Вывод формул 10

    4.1. Сила вихревого тока по закону Ома 10

    4.2. Формулы для посчёта потерь на токи Фуко 10

    Заключение 11

    Список использованной литературы 12

    Введение

    Индукционный ток может возникать не только в линейных контурах, то есть в проводниках, поперечные размеры которых пренебрежимо малы по сравнению с их длиной. Индукционный ток возникает и в массивных проводниках. В этом случае проводник не обязательно включать в замкнутую цепь. Замкнутая цепь индукционного тока образуется в толще самого проводника. Такие индукционные токи называются вихревыми илитоками Фуко .

    Вихревые токи, или токи Фуко (в честь Ж. Б. Л. Фуко) — вихревые индукционные токи, возникающие впроводникахлибо вследствие изменения во времени магнитного поля, в котором находится тело, либо вследствие движения тела в магнитном поле, приводящего к изменению магнитного потока через тело или какую-либо его часть.

    Величина токов Фуко тем больше, чем быстрее меняется магнитный поток.

    1. Токи Фуко

    Впервые вихревые токи были обнаружены французским учёным Д. Ф. Араго(1786-1853) в 1824 г. в медном диске, расположенном на оси под вращающейся магнитной стрелкой. За счёт вихревых токов диск приходил во вращение. Это явление, названное явлением Араго, было объяснено несколько лет спустяM. Фарадеемс позиций открытого им закона электромагнитной индукции: вращаемое магнитное поле наводит в медном диске вихревые токи, которые взаимодействуют с магнитной стрелкой. Вихревые токи были подробно исследованы французским физикомФуко(1819-1868) и названы его именем. Он открыл явление нагревания металлических тел, вращаемых в магнитном поле, вихревыми токами.

    Токи Фуко возникают под воздействием переменного электромагнитного поля и по физической природе ничем не отличаются от индукционных токов, возникающих в линейных проводах.

    Но, в отличие от электрического тока в проводах, текущего по точно определённым путям, вихревые токи замыкаются непосредственно в проводящей массе, образуя вихреобразные контуры. Эти контуры тока взаимодействуют с породившим их магнитным потоком. Электрическое сопротивление массивного проводника мало, поэтому токи Фуко достигают очень большой силы. Согласно правилу Ленца, магнитное поле вихревых токов направлено так, чтобы противодействовать изменению магнитного потока, индуцирующего эти вихревые токи.

    Поэтому движущиеся в сильном магнитном поле хорошие проводники испытывают сильное торможение, обусловленное взаимодействием токов Фуко с магнитным полем.

    Например, если медную пластину отклонить от положения равновесия и отпустить так, чтобы она вошла со скоростью υ в пространство между полосами магнита, то пластина практически остановится в момент её вхождения в магнитное поле (рис. 1).

    Замедление движения связано с возбуждением в пластине вихревых токов, препятствующих изменению потока вектора магнитной индукции. Поскольку пластина обладает конечным сопротивлением, токи индукции постепенно затухают и пластина медленно двигается в магнитном поле. Если электромагнит отключить, то медная пластина будет совершать обычные колебания, характерные для маятника.

    Вихревые токитакже приводят к неравномерному распределению магнитного потока по сечению магнитопровода. Это объясняется тем, что в центре сечения магнитопровода намагничивающая сила вихревых токов, направленная навстречу основному потоку, является наибольшей, так как эта часть сечения охватывается наибольшим числом контуров вихревых токов. Такое «вытеснение» потока из середины сечения магнитопровода выражено тем резче, чем выше частота переменного тока и чем больше магнитная проницаемость ферромагнетика. При высоких частотах поток проходит лишь в тонком поверхностном слое сердечника. Это вызывает уменьшение кажущейся (средней по сечению) магнитной проницаемости. Явление вытеснения из ферромагнетика магнитного потока, изменяющегося с большой частотой, аналогично электрическому скин-эффекту и называемому магнитным скин-эффектом.

    В соответствии с законом Джоуля — Ленца вихревые токи нагревают проводники, в которых они возникли. Поэтому вихревые токи приводят к потерям энергии (потери на вихревые токи) в магнитопроводах (в сердечниках трансформаторов и катушек переменного тока, в магнитных цепях машин).

    Для уменьшения потерь энергии на вихревые токи (и вредного нагрева магнитопроводов) и уменьшения эффекта «вытеснения» магнитного потока из ферромагнетиков магнитопроводы машин и аппаратов переменного тока делают не из сплошного куска ферромагнетика (электротехнической стали), а из отдельных пластин, изолированных друг от друга. Такое деление на пластины, расположенные перпендикулярно направлению вихревых токов, ограничивает возможные контуры путей вихревого тока, что сильно уменьшает величину этих токов. При очень высоких частотах применение ферромагнетиков для магнитопроводов нецелесообразно; в этих случаях их делают из магнитодиэлектриков, в которых вихревые токи практически не возникают из-за очень большого сопротивления этих материалов.

    При движении проводящего тела в магнитном поле индуцированные вихревые токи обусловливают заметное механическое взаимодействие тела с полем. На этом принципе основано, например, торможение подвижной системы в счётчиках электрической энергии, в которых алюминиевый диск вращается в поле постоянного магнита. В машинах переменного тока с вращающимся полем сплошной металлический ротор увлекается полем из-за возникающих в нём вихревых токов. Взаимодействие вихревого тока с переменным магнитным полем лежит в основе различных типов насосов для перекачки расплавленного металла.

    Вихревые токи возникают и в самом проводнике, по которому течёт переменный ток, что приводит к неравномерному распределению тока по сечению проводника. В моменты увеличения тока в проводнике индукционные вихревые токи направлены у поверхности проводника по первичному электрическому току, а у оси проводника — навстречу току. В результате внутри проводника ток уменьшится, а у поверхности увеличится. Токи высокой частоты практически текут в тонком слое у поверхности проводника, внутри же проводника тока нет. Это явление называется электрическим скин-эффектом. Чтобы уменьшить потери энергии на вихревые токи, провода большого сечения для переменного тока делают из отдельных жил, изолированных друг от друга.

    В электрических аппаратах, приборах и машинах металлические детали иногда движутся в магнитном поле или неподвижные металлические детали пересекаются силовыми линиями меняющегося по величине магнитного поля. В этих металлических деталях индуктируется .

    Под действием этих э. д. с. в массе металлической детали протекают вихревые токи (токи Фуко) , которые замыкаются в массе, образуя вихревые контуры токов.

    Вихревыми токами (также токами Фуко) называются электрические токи, возникающие вследствие электромагнитной индукции в проводящей среде (обычно в металле) при изменении пронизывающего ее магнитного потока.

    Вихревые токи порождают свои собственные магнитные потоки, которые, по , противодействуют магнитному потоку катушки и ослабляют его. Кроме того, они вызывают нагрев сердечника, что является бесполезной тратой энергии.

    Пусть имеется сердечник из металлического материала. Поместим на этот сердечник катушку, по которой пропустим . Вокруг катушки окажется переменный магнитный ток, пересекающий сердечник. При этом в сердечнике станет наводиться индуцированная ЭДС, которая, в свою очередь, вызывает в сердечнике токи, называемые вихревыми. Эти вихревые токи нагревают сердечник. Так как электрическое сопротивление сердечника невелико, то наводимые в сердечниках индуцированные токи могут оказываться достаточно большими, а нагрев сердечника — значительным.



    Впервые вихревые токи были обнаружены французским учёным Д.Ф. Араго (1786 — 1853) в 1824 г. в медном диске, расположенном на оси под вращающейся магнитной стрелкой. За счёт вихревых токов диск приходил во вращение. Это явление, названное явлением Араго, было объяснено несколько лет спустя M. Фарадеем с позиций открытого им .

    Вихревые токи были подробно исследованы французским физиком Фуко (1819-1868) и названы его именем. Он назвал явление нагревания металлических тел, вращаемых в магнитном поле, вихревыми токами.

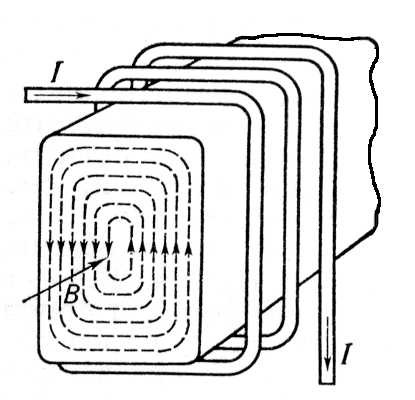

    В качестве примера на рисунке показаны вихревые токи, индуктируемые в массивном сердечнике, помещенном в катушку, обтекаемую переменным током. Переменное магнитное поле индуктирует токи, которые замыкаются по путям, лежащим в плоскостях, перпендикулярных направлению поля.

    Вихревые токи: а — в массивном сердечнике, б — в пластинчатом сердечнике

    Способы уменьшения токов Фуко

    Мощность, затрачиваемая на нагрев сердечника вихревыми токами, бесполезно снижает КПД технических устройств электромагнитного типа.

    Чтобы уменьшить мощность вихревых токов, увеличивают электрическое сопротивление магнитопровода, для этого сердечники набирают из отдельных тонких (0,1- 0,5 мм) пластин, изолированных друг от друга с помощью специального лака или окалины.

    Магнитопроводы всех машин и аппаратов переменного тока и сердечники якорей машин постоянного тока собирают из изолированных друг от друга лаком или поверхностной непроводящей пленкой (фосфатированных) пластин, выштампованных из листовой электротехнической стали. Плоскость пластин должна быть параллельна направлению магнитного потока.

    При таком делении сечения сердечника магнитопровода вихревые токи существенно ослабляются, так как уменьшаются магнитные потоки, которыми сцепляются контуры вихревых токов, а следовательно, понижаются и индуктируемые этими потоками э. д. с, создающие вихревые токи.

    В материал сердечника также вводят специальные добавки, также увеличивающие его . Для увеличения электрического сопротивления ферромагнетика электротехническую сталь приготовляют с присадкой кремния.

    Сердечники некоторых катушек (бобин) набирают из кусков отожженной железной проволоки. Полоски железа располагают параллельно линиям магнитного потока. Вихревые же токи, протекающие в плоскостях, перпендикулярных направлению магнитного потока, ограничиваются изолирующими прокладками. Для магнитопроводов приборов и устройств, работающих на высокой частоте, применяют магнетодиэлектрики. Чтобы снизить вихревые токи в проводах, последние изготавливают в виде жгута из отдельных жил, изолированных друг от друга.

    Применение токов Фуко

    Полезное применение вихревые токи нашли в устройстве магнитного тормоза диска электрического счетчика. Вращаясь, диск пересекает . В плоскости диска возникают вихревые токи, которые, в свою очередь, создают свои магнитные потоки в виде трубочек вокруг вихревого тока. Взаимодействуя с основным полем магнита, эти потоки тормозят диск.

    В ряде случаев, применяя вихревые токи, можно использовать технологические операции, которые невозможно применить без токов высокой частоты. Например, при изготовления вакуумных приборов и устройств из баллона необходимо тщательно откачать воздух и иные газы. Однако в металлической арматуре, находящейся внутри баллона, имеются остатки газа, которые можно удалить только после заваривания баллона. Для полного обезгаживания арматуры вакуумный прибор помещают в поле высокочастотного генератора, в результате действия вихревых токов арматура нагревается до сотен градусов, остатки газа при этом нейтрализуются.

    Вихревые токи находят полезное применение также при и поверхностной закалке токами высокой частоты.

    Использование вихревых токов при индукционной закалке металлов
