В электрических аппаратах, приборах и машинах металлические детали иногда движутся в магнитном поле или неподвижные металлические детали пересекаются силовыми линиями меняющегося по величине магнитного поля. В этих металлических деталях индуктируется ЭДС самоиндукции.

Под действием этих э. д. с. в массе металлической детали протекают вихревые токи (токи Фуко) , которые замыкаются в массе, образуя вихревые контуры токов.

Вихревыми токами (также токами Фуко) называются электрические токи, возникающие вследствие электромагнитной индукции в проводящей среде (обычно в металле) при изменении пронизывающего ее магнитного потока.

Вихревые токи порождают свои собственные магнитные потоки, которые, по правилу Ленца, противодействуют магнитному потоку катушки и ослабляют его. Кроме того, они вызывают нагрев сердечника, что является бесполезной тратой энергии.

Пусть имеется сердечник из металлического материала. Поместим на этот сердечник катушку, по которой пропустим переменный ток. Вокруг катушки окажется переменный магнитный ток, пересекающий сердечник. При этом в сердечнике станет наводиться индуцированная ЭДС, которая, в свою очередь, вызывает в сердечнике токи, называемые вихревыми. Эти вихревые токи нагревают сердечник. Так как электрическое сопротивление сердечника невелико, то наводимые в сердечниках индуцированные токи могут оказываться достаточно большими, а нагрев сердечника — значительным.

Впервые вихревые токи были обнаружены французским учёным Д.Ф. Араго (1786 — 1853) в 1824 г. в медном диске, расположенном на оси под вращающейся магнитной стрелкой. За счёт вихревых токов диск приходил во вращение. Это явление, названное явлением Араго, было объяснено несколько лет спустя M. Фарадеем с позиций открытого им закона электромагнитной индукции.

Вихревые токи были подробно исследованы французским физиком Фуко (1819 — 1868) и названы его именем. Он назвал явление нагревания металлических тел, вращаемых в магнитном поле, вихревыми токами.

В качестве примера на рис унке показаны вихревые токи, индуктируемые в массивном сердечнике, помещенном в катушку, обтекаемую переменным током. Переменное магнитное поле индуктирует токи, которые замыкаются по путям, лежащим в плоскостях, перпендикулярных направлению поля.

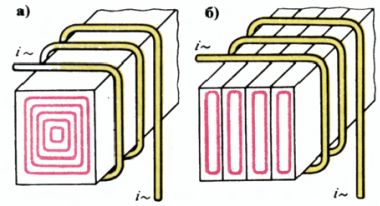

Вихревые токи: а — в массивном сердечнике, б — в пластинчатом сердечнике

Способы уменьшения токов Фуко

Мощность, затрачиваемая на нагрев сердечника вихревыми токами, бесполезно снижает КПД технических устройств электромагнитного типа.

Чтобы уменьшить мощность вихревых токов, увеличивают электрическое сопротивление магнитопровода, для этого сердечники набирают из отдельных тонких (0,1- 0,5 мм) пластин, изолированных друг от друга с помощью специального лака или окалины.

Магнитопроводы всех машин и аппаратов переменного тока и сердечники якорей машин постоянного тока собирают из изолированных друг от друга лаком или поверхностной непроводящей пленкой (фосфатированных) пластин, выштампованных из листовой электротехнической стали. Плоскость пластин должна быть параллельна направлению магнитного потока.

При таком делении сечения сердечника магнитопровода вихревые токи существенно ослабляются, так как уменьшаются магнитные потоки, которыми сцепляются контуры вихревых токов, а следовательно, понижаются и индуктируемые этими потоками э. д. с, создающие вихревые токи.

В материал сердечника также вводят специальные добавки, также увеличивающие его электрическое сопротивление. Для увеличения электрического сопротивления ферромагнетика электротехническую сталь приготовляют с присадкой кремния.

Сердечники некоторых катушек (бобин) набирают из кусков отожженной железной проволоки. Полоски железа располагают параллельно линиям магнитного потока. Вихревые же токи, протекающие в плоскостях, перпендикулярных направлению магнитного потока, ограничиваются изолирующими прокладками. Для магнитопроводов приборов и устройств, работающих на высокой частоте, применяют магнетодиэлектрики. Чтобы снизить вихревые токи в проводах, последние изготавливают в виде жгута из отдельных жил, изолированных друг от друга.

Лицендрат — это система переплетенных медных проводов, в которой каждая жила изолирована от соседних. Лицендрат предназначен для использования на высокочастотных токах для предотвращения возникновения паразитных токов и токов Фуко.

Применение токов Фуко

В ряде случаев вихревые токи используются в технике, например для торможения вращающихся массивных деталей. Электродвижущая сила, наводимая в элементах детали при пересечении магнитного поля, вызывает в ее толще замкнутые токи, которые, взаимодействуя с магнитным полем, создают значительные противодействующие моменты.

Широко применяется также такое магнитоиндукционное торможение для успокоения движения подвижных частей электроизмерительных приборов, в частности для создания противодействующего момента и торможения подвижной части электрических счетчиков.

В этих приборах диск, укрепленный на оси счетчика, вращается в зазоре постоянного магнита. Наводимые в массе диска при этом движении вихревые токи, взаимодействуя с потоком того же магнита, создают противодействующий и тормозящий моменты.

Например, вихревые токи нашли в устройстве магнитного тормоза диска электрического счетчика. Вращаясь, диск пересекает магнитные силовые линии постоянного магнита. В плоскости диска возникают вихревые токи, которые, в свою очередь, создают свои магнитные потоки в виде трубочек вокруг вихревого тока. Взаимодействуя с основным полем магнита, эти потоки тормозят диск.

В ряде случаев, применяя вихревые токи, можно использовать технологические операции, которые невозможно применить без токов высокой частоты. Например, при изготовления вакуумных приборов и устройств из баллона необходимо тщательно откачать воздух и иные газы. Однако в металлической арматуре, находящейся внутри баллона, имеются остатки газа, которые можно удалить только после заваривания баллона.

Для полного обезгаживания арматуры вакуумный прибор помещают в поле высокочастотного генератора, в результате действия вихревых токов арматура нагревается до сотен градусов, остатки газа при этом нейтрализуются.

Примером полезного применения вихревых токов, вызываемых переменным полем, могут служить электрические индукционные печи. В них магнитное поле высокой частоты, создаваемое обмоткой, которая окружает тигель, наводит вихревые токи в металле, находящемся в тигле. Энергия вихревых токов трансформируется в тепло, плавящее металл.

Вихревые токи, или токи Фуко́ (в честь Ж. Б. Л. Фуко) — вихревой [1] индукционный [2] объёмный электрический ток [3] , возникающий в электрических проводниках при изменении во времени потока действующего на них магнитного поля.

Впервые вихревые токи были обнаружены французским учёным Д. Ф. Араго (1786—1853) в 1824 г. в медном диске, расположенном на оси под вращающейся магнитной стрелкой. За счёт вихревых токов диск приходил во вращение. Это явление, названное явлением Араго, было объяснено несколько лет спустя M. Фарадеем с позиций открытого им закона электромагнитной индукции: вращаемое магнитное поле наводит в медном диске вихревые токи, которые взаимодействуют с магнитной стрелкой. Вихревые токи были подробно исследованы французским физиком Фуко (1819—1868) и названы его именем. Фуко также открыл явление нагревания металлических тел, вращаемых в магнитном поле, вихревыми токами.

Токи Фуко возникают под действием изменяющегося во времени (переменного) магнитного поля [4] и по физической природе ничем не отличаются от индукционных токов, возникающих в проводах и вторичных обмотках электрических трансформаторов.

Поскольку электрическое сопротивление массивного [5] проводника может быть мало, то сила индукционного электрического тока, обусловленного токами Фуко, может достигать чрезвычайно больших значений. В соответствии с правилом Ленца токи Фуко в объеме проводника выбирают такой путь, чтобы в наибольшей мере противодействовать причине, вызывающей их протекание. Поэтому, в частности, движущиеся в сильном магнитном поле хорошие проводники испытывают сильное торможение, обусловленное взаимодействием токов Фуко с внешним магнитным полем. Этот эффект используется для демпфирования подвижных частей гальванометров, сейсмографов и других приборов без использования силы трения, а также в некоторых конструкциях тормозных систем железнодорожных поездов.

Содержание

Применение [ править | править код ]

Тепловое действие токов Фуко используется в индукционных печах, где в катушку, питаемую высокочастотным генератором большой мощности, помещают проводящее тело, в котором возникают вихревые токи, разогревающие его до плавления. Подобным образом работают индукционные плиты, в которых металлическая посуда разогревается вихревыми токами, создаваемыми переменным магнитным полем катушки, расположенной внутри плиты.

С помощью токов Фуко осуществляется прогрев металлических частей вакуумных установок для их дегазации.

В соответствии с правилом Ленца вихревые токи протекают внутри проводника по таким путям и направлениям, чтобы своим действием возможно сильнее противиться причине, которая их вызывает. Вследствие этого при движении в магнитном поле на хорошие проводники действует тормозящая сила, вызываемая взаимодействием вихревых токов с магнитным полем. Этот эффект используется в ряде приборов для демпфирования колебаний их подвижных частей.

Во многих случаях токи Фуко могут быть нежелательными. Для борьбы с ними принимаются специальные меры: с целью предотвращения потерь энергии на нагревание сердечников трансформаторов, эти сердечники набирают из тонких пластин, разделённых изолирующими прослойками (шихтовка). Появление ферритов сделало возможным изготовление этих сердечников сплошными.

Вихретоковый контроль — один из методов неразрушающего контроля изделий из токопроводящих материалов.

Каждый человек, который изучает электродинамику и другие разделы науки об электричестве, сталкивается с таким понятием, как вихревые токи. Что это такое, какие есть свойства вихревых токов, как определить их в трансформаторе? Об этом и другом далее.

Суть явления

Вихревые или токи фуко — это те, которые протекают из-за воздействия переменного магнитного поля. При этом изменяется не само поле, а проводниковое положение данного поля. То есть если будет происходить проводниковое перемещение статичного поля, то в нем все равно будет образовываться энергия.

Фуко возникают там, где изменяется переменное магнитное поля и фактически они ничем не отличаются от энергии, идущей по проводам, или вторичных электрических трансформаторных обмотков.

Свойства вихревых токов

Стоит отметить, что вихревая энергия не отличается от индукционной проводной. По направлению и силе Фуко зависит от металлического проводникового элемента, от того, в каком направлении идет переменный магнитный поток, какие имеет свойства металл и как изменяется магнитный поток. При этом токовое распределение очень сложное.

В проводниковых объектах, имеющих габаритные объемы, токи бывают большими, из-за чего значительно повышается температура тела.

Токовая энергия способна создавать нагревание проводника для индукционной печи и металлического плавления. Подобно другим индукционным разновидностям, Фуко взаимодействуют с первичным магнитным полем и тормозят индуктивное движение.

Полезное и вредное действие

Имеют токи фуко полезное и вредное действие. Они нагревают и плавят металлы в области вакуума и демпфера, но в то же время происходят энергопотери в области трансформаторных сердечников и генераторов из-за того, что выделяется большое количество тепла.

Как определить в трансформаторе

Узнать, где находятся вихревые токи в трансформаторе, несложно. Как правило, они располагаются в трансформаторных сердечниках. Когда замыкаются в сердечниках, то нагревают их и создают энергию. Поскольку появляются в плоскостях, которые перпендикулярны магнитному потоку по характеристике, происходит трансформаторное уменьшение сердечников.

Обратите внимание! Для их измерения используются изолированные стальные пластины.

Применение

Нашли вихревые токи применение в электромагнитной индукции. Они используются для того, чтобы тормозить вращающиеся массивные детали. Благодаря магнитоиндукционному торможению они также применяются, чтобы успокоить подвижные части электроизмерительных приборов, в частности, чтобы создать противодействующий момент и притормозить подвижную часть электросчетчиков.

Также используются они в магнитном тормозном диске на электрическом счетчике. В ряде случаев применяются в технологических операциях, которые невозможны без применения высоких частот. К примеру, при откачке воздуха из вакуумных приборов и баллонов с газом. Кроме того, они нужны, чтобы полностью обезгаживать арматуру в высокочастотном генераторе.

Способы уменьшения блуждающих токов

Чтобы уменьшить блуждающие фуковые токи, нужно максимальным образом сделать увеличение сопротивления на токовом пути с помощью заполнения дистиллированной водой циркуляционной системы и встраивания изоляционных шлангов трубопроводов у теплового обменника и вентиля.

Стоит отметить, что нахождение их в электромашинах нежелательно из-за нагрева сердечников и создания энергопотери, поскольку по закону Леннца они размагничивают эти устройства. Чтобы уменьшить их вредное воздействие, используется несколько методов.

Так сердечники машин делают из стали и изолируют друг от друга при помощи лаковой пленки, окалины и прочих материалов. Благодаря этому они не распространяются. Кроме того, поперечный вид сечения на каждом отдельном проводнике уменьшает токовую силу.

В некоторых приборах в качестве сердечников используются катушки с отожженой железной проволокой. При этом полоски на них идут параллельно тем линиям, которые расположены на магнитном потоке.

Обратите внимание! Ограничение вихревой энергии происходит изолирующими прокладками, то есть жгуты состоят из отдельных жил, изолированных между собой.

Возможные проблемы

Вихревые виды проводят энергию и рассеивают ее, выделяя джоулевую теплоту. Такая энергия ротора асинхронной двигательной установки готовится из фурромагнетиков и способствует нагреву сердечников.

Чтобы бороться с подобным явлением, сердечники создаются из тонкой стали, покрываются изоляцией и устанавливаются поперек пластин. Если пластины имеют небольшую толщину, они обладают малой объемной плотностью. Благодаря ферритам и веществам, имеющим большое магнитосопротивление, сердечники делаются сплошными. Направление их ослабляет энергию внутри провода.

В результате он неравномерный. Это явление скин-эффекта или поверхностного эффекта, из-за которого внутренний проводник бесполезен, и в цепях, где есть большая частота, используются проводниковые трубки.

Обратите внимание! Скин-эффект применяется для того, чтобы разогревать поверхностный металл для металлической закалки. При этом закалка может быть проведена на любой глубине.

Фуко являются индукционными токами, которые возникают в крупных проводниках сплошного типа. Обозначаются буквой ф. Они имеют свойство нагрева проводников. В результате чего они чаще используются в индукционного типа печах. Важно отметить, что способны генерировать магнитное поле. В этом механизм их работы. В некоторых случаях они полезны, в других нежелательны. В любом случае они используются во многих устройствах.

Фуко токи Википедия

Иллюстрация возникновения токов Фуко в движущейся в постоянном магнитном поле проводящей (металлической) пластине C. Вектор магнитной индукции B показан зелеными стрелками, вектор V скорости движения пластин — черными стрелками, силовые линии вектора плотности электрического тока I — красным цветом (эти линии замкнутые, «вихревые»).
Источником магнитного поля является постоянный магнит, его фрагмент показан вверху рисунка серым цветом. Вектор магнитной индукции B направлен от северного (N) полюса магнита, магнитное поле пронизывает пластину. В материале пластины, входящем под магнит, т.е. слева, магнитная индукция изменяется во времени, возрастает (dBn/dt > 0), и в соответствии с законами Фарадея и Ома в материале пластины возникает (наводится, «индуцируется») замкнутый (вихревой) электрический ток. Этот ток течет против часовой стрелки и, по закону Ампера, создает свое собственное магнитное поле, вектор магнитной индукции которого показан синей стрелкой, направленной перпендикулярно плоскости протекания тока, вверх.
Справа, в материале пластины, удаляющемся от магнита, магнитное поле тоже меняется во времени, однако оно ослабевает, и силовые линии возникающего справа еще одного электрического тока направлены по часовой стрелке.
Точно под магнитом «левый» и «правый» вихри токов направлены в одну и ту же сторону, плотность суммарного электрического тока максимальна. На движущиеся в этой области электрические заряды, поток которых образует электрический ток, в сильном магнитном поле действует сила Лоренца, направленная (по правилу левой руки) против вектора скорости V. Эта сила Лоренца тормозит пластину C. Взаимодействие магнитного поля магнита и магнитного поля индуцированных токов приводит к тому, что результирующее распределение потока магнитного поля в окрестности полюса N магнита отличается от случая неподвижной пластины C (и зависит от скорости V), хотя суммарный поток вектора магнитной индукции остается неизменным (при условии, что материал магнита и пластины C не входит в насыщение).
У этого термина существуют и другие значения, см. Ток.

Вихревые токи, или токи Фуко́ (в честь Ж. Б. Л. Фуко) — вихревой[1] индукционный[2] объёмный электрический ток[3], возникающий в электрических проводниках при изменении во времени потока действующего на них магнитного поля.

Впервые вихревые токи были обнаружены французским учёным Д. Ф. Араго (1786—1853) в 1824 г. в медном диске, расположенном на оси под вращающейся магнитной стрелкой. За счёт вихревых токов диск приходил во вращение. Это явление, названное явлением Араго, было объяснено несколько лет спустя M. Фарадеем с позиций открытого им закона электромагнитной индукции: вращаемое магнитное поле наводит в медном диске вихревые токи, которые взаимодействуют с магнитной стрелкой. Вихревые токи были подробно исследованы французским физиком Фуко (1819—1868) и названы его именем. Фуко также открыл явление нагревания металлических тел, вращаемых в магнитном поле, вихревыми токами.

Токи Фуко возникают под действием изменяющегося во времени (переменного) магнитного поля[4] и по физической природе ничем не отличаются от индукционных токов, возникающих в проводах и вторичных обмотках электрических трансформаторов.

Поскольку электрическое сопротивление массивного[5] проводника может быть мало, то сила индукционного электрического тока, обусловленного токами Фуко, может достигать чрезвычайно больших значений. В соответствии с правилом Ленца токи Фуко в объеме проводника выбирают такой путь, чтобы в наибольшей мере противодействовать причине, вызывающей их протекание. Поэтому, в частности, движущиеся в сильном магнитном поле хорошие проводники испытывают сильное торможение, обусловленное взаимодействием токов Фуко с внешним магнитным полем. Этот эффект используется для демпфирования подвижных частей гальванометров, сейсмографов и других приборов без использования силы трения, а также в некоторых конструкциях тормозных систем железнодорожных поездов.

Применение[ | ]

Тепловое действие токов Фуко используется в индукционных печах, где в катушку, питаемую высокочастотным генератором большой мощности, помещают проводящее тело, в котором возникают вихревые токи, разогревающие его до плавления. Подобным образом работают индукционные плиты, в которых металлическая посуда разогревается вихревыми токами, создаваемыми переменным магнитным полем катушки, расположенной внутри плиты.

С помощью токов Фуко осуществляется прогрев металлических частей вакуумных установок для их дегазации.

Токи Фуко Википедия

Иллюстрация возникновения токов Фуко в движущейся в постоянном магнитном поле проводящей (металлической) пластине C. Вектор магнитной индукции B показан зелеными стрелками, вектор V скорости движения пластин — черными стрелками, силовые линии вектора плотности электрического тока I — красным цветом (эти линии замкнутые, «вихревые»).
Источником магнитного поля является постоянный магнит, его фрагмент показан вверху рисунка серым цветом. Вектор магнитной индукции B направлен от северного (N) полюса магнита, магнитное поле пронизывает пластину. В материале пластины, входящем под магнит, т.е. слева, магнитная индукция изменяется во времени, возрастает (dBn/dt > 0), и в соответствии с законами Фарадея и Ома в материале пластины возникает (наводится, «индуцируется») замкнутый (вихревой) электрический ток. Этот ток течет против часовой стрелки и, по закону Ампера, создает свое собственное магнитное поле, вектор магнитной индукции которого показан синей стрелкой, направленной перпендикулярно плоскости протекания тока, вверх.
Справа, в материале пластины, удаляющемся от магнита, магнитное поле тоже меняется во времени, однако оно ослабевает, и силовые линии возникающего справа еще одного электрического тока направлены по часовой стрелке.
Точно под магнитом «левый» и «правый» вихри токов направлены в одну и ту же сторону, плотность суммарного электрического тока максимальна. На движущиеся в этой области электрические заряды, поток которых образует электрический ток, в сильном магнитном поле действует сила Лоренца, направленная (по правилу левой руки) против вектора скорости V. Эта сила Лоренца тормозит пластину C. Взаимодействие магнитного поля магнита и магнитного поля индуцированных токов приводит к тому, что результирующее распределение потока магнитного поля в окрестности полюса N магнита отличается от случая неподвижной пластины C (и зависит от скорости V), хотя суммарный поток вектора магнитной индукции остается неизменным (при условии, что материал магнита и пластины C не входит в насыщение).
У этого термина существуют и другие значения, см. Ток.

Вихревые токи, или токи Фуко́ (в честь Ж. Б. Л. Фуко) — вихревой[1] индукционный[2] объёмный электрический ток[3], возникающий в электрических проводниках при изменении во времени потока действующего на них магнитного поля.

Впервые вихревые токи были обнаружены французским учёным Д. Ф. Араго (1786—1853) в 1824 г. в медном диске, расположенном на оси под вращающейся магнитной стрелкой. За счёт вихревых токов диск приходил во вращение. Это явление, названное явлением Араго, было объяснено несколько лет спустя M. Фарадеем с позиций открытого им закона электромагнитной индукции: вращаемое магнитное поле наводит в медном диске вихревые токи, которые взаимодействуют с магнитной стрелкой. Вихревые токи были подробно исследованы французским физиком Фуко (1819—1868) и названы его именем. Фуко также открыл явление нагревания металлических тел, вращаемых в магнитном поле, вихревыми токами.

Токи Фуко возникают под действием изменяющегося во времени (переменного) магнитного поля[4] и по физической природе ничем не отличаются от индукционных токов, возникающих в проводах и вторичных обмотках электрических трансформаторов.

Поскольку электрическое сопротивление массивного[5] проводника может быть мало, то сила индукционного электрического тока, обусловленного токами Фуко, может достигать чрезвычайно больших значений. В соответствии с правилом Ленца токи Фуко в объеме проводника выбирают такой путь, чтобы в наибольшей мере противодействовать причине, вызывающей их протекание. Поэтому, в частности, движущиеся в сильном магнитном поле хорошие проводники испытывают сильное торможение, обусловленное взаимодействием токов Фуко с внешним магнитным полем. Этот эффект используется для демпфирования подвижных частей гальванометров, сейсмографов и других приборов без использования силы трения, а также в некоторых конструкциях тормозных систем железнодорожных поездов.

Применение[ | ]

Тепловое действие токов Фуко используется в индукционных печах, где в катушку, питаемую высокочастотным генератором большой мощности, помещают проводящее тело, в котором возникают вихревые токи, разогревающие его до плавления. Подобным образом работают индукционные плиты, в которых металлическая посуда

Токи Фуко

Индукционные токи, возникающие в массивных сплошных проводниках, называются вихревыми токами, или токами Фуко.

Сила вихревого тока удовлетворяет соотношению (15.5), где — потокосцепление замкнутого контура вихревого

тока,

R — электрическое сопротивление цепи этого тока.

В массивных проводниках R мало, и токи Фуко могут достигать большой силы даже в не очень быстро меняющихся магнитных полях.

В соответствии с правилом Ленца токи Фуко выбирают внутри проводника такой путь и направление, чтобы противодействовать изменению магнитного потока, индуцировавшего их. Поэтому движущиеся в сильном магнитном поле хорошие проводники испытывают сильное торможение, обусловленное взаимодействием токов Фуко с магнитным полем. Это используют для демпфирования (успокоения) подвижных частей гальванометров, сейсмографов и других приборов.

Вихревые токи приводят к неравномерному распределению магнитного потока по сечению проводящего сердечника (рис. 15.6): при высокой частоте тока магнитный поток проходит лишь в тонком поверхностном слое сердечника.

Рис. 15.6

Вихревые токи вызывают сильное нагревание проводников. Чтобы предотвратить потери энергии на нагревание сердечников трансформаторов и якорей генераторов, их делают не сплошными, а набирают из тонких пластин, разделенных изолирующими прослойками, располагая их перпендикулярно возможным направлением токов Фуко. (Появление ферритов (см. п. 13.10.1)- полупроводниковых магнитных материалов с большим удельным сопротивлением – сделало возможным изготовление сплошных сердечников).

Тепловое действие токов Фуко используется в индукционных печах. Индукционная печь представляет собой катушку, по обмотке которой пропускается ток высокой частоты. Внутрь катушки помещают тигель с веществом (металлом), в котором возникают интенсивные вихревые токи. Джоулево тепло, выделяемое в единицу времени вихревым током, пропорционально квадрату частоты изменения магнитного потока. Этим способом осуществляется плавление металлов в вакууме. В результате получаются сверхчистые материалы.

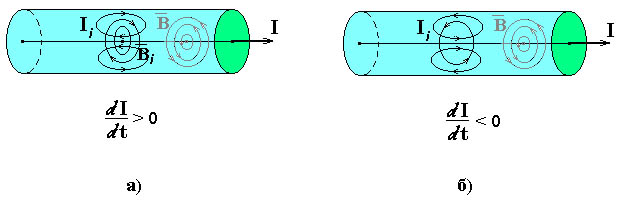

Вихревые токи возникают и в самих проводниках, по которым текут переменные токи: их направление определяется по правилу Ленца, как показано на рис. 15.7.

Рис. 15.7

В обоих случаях направление вихревых токов таково, что они противодействуют изменению первичного тока внутри проводника и способствуют его изменению вблизи поверхности. В результате быстропеременный ток как бы вытесняется на поверхность провода. Это явление называется скин-эффектом (от англ. skin – кожа) или поверхностным эффектом. Из-за скин-эффекта провода для токов высокой частоты делают полыми.

15.4. Явление самоиндукции. Индуктивность

Самоиндукцией называется явление возникновения э.д.с индукции в электрической цепи вследствие изменения в ней электрического тока.

Самоиндукция – частный случай электромагнитной индукции. При изменении электрического тока в каком-либо замкнутом контуре изменяется полный магнитный поток , обусловленный собственным магнитным полем этого тока. По основному закону электромагнитной индукции (15.4), в контуре возникает электродвижущая сила самоиндукции

. (15.6)

Из закона Био-Савара-Лапласа (12.10) следует, что магнитная индукция В поля замкнутого контура с током пропорциональна силе тока I, следовательно, полный магнитный поток тоже пропорционален силе тока, т.е.

. (15.7)

Коэффициент пропорциональности L между ними называется индуктивностью контура.

Выразим э.д.с. самоиндукции через индуктивность контура, подставив (15.7) в (15.6):

(15.8)

Если при изменении силы тока индуктивность остается постоянной (это возможно при отсутствии ферромагнетиков), т.е. L=const, то dL/dt=0, и соотношение (15.8) примет вид

. (15.9)

По правилу Ленца э.д.с. самоиндукции противодействует изменению тока в контуре, то есть замедляет его возрастание или убывание. Это означает, что индуктивность контура является мерой его инертности в отношении изменения силы тока.

Индуктивность L контура зависит от его формы и размеров, а также от магнитных свойств (от) окружающей контур среды. Если контур жесткий и находится в однородной, изотропной, неферромагнитной среде, то его индуктивность является постоянной величиной.

За единицу индуктивности в системе СИ принимают индуктивность такого контура, у которого при силе тока в 1А возникает сцепленный с ним поток в 1Вб. Эту единицу называют генри (Гн):

Рассмотрим некоторые примеры.

Пример 1. Индуктивность тонкого соленоида.
