1.3. Разновидности терморезисторов, применяемые материалы, основы расчета

Для измерения температуры применяют металлические и полу­проводниковые резисторы. Большинство химически чистых металлов обладает положительным температурным коэффициентом сопротивления (ТКС), колеблющимся (в интервале 0—100° С) от 0,35 до 0,68 %/К.

Для измерения температур используются материалы, обладающие высокостабильной ТКС, линейной зависимостью сопротивления от температуры, хорошей воспроизводимостью свойств и инертностью к воздействиям окружающей среды. К таким материалам в первую очередь относится платина. Благодаря своей дешевизне широко распространены медные терморезисторы, применяются также вольфрамовые и никелевые.

Сопротивление платиновых терморезисторов в диапазоне температур от 0 до + 650° С выражается соотношением R_Т=R₀(1 +AΘ +BΘ²),гдеR₀

—сопротивление при 0° С; Θ — температура в градусах Цельсия. Для платиновой проволоки, применяемой в промышленных термометрах сопротивления,A= 3,96847∙10^-121/К;В = — 5,847∙10⁷1/К². В интервале от 0 до — 200° С зависимость сопротивления платины от температуры имеет видRт =R₀[1 +AΘ +ВΘ²+С(Θ — 100)³], гдеС= — 4,22∙10¹²1/К³.

При расчете сопротивления медных проводников в диапазоне от — 50 до + 180° С можно пользоваться формулой R_Т=R₀(1 + aΘ), где a = 4,26∙10³1/К.

Если для медного терморезистора требуется определить сопротивление

R_T2(при температуре Θ₂) по известному сопротивлению R_T2(при температуре Θ₁), то следует пользоваться формулой

или более удобным соотношением

где Θ = 1/a — постоянная, имеющая размерность температуры и равная Θ₀= 234,7° С (по физическому смыслу Θ₀— это такое значение температуры, при котором сопротивление меди должно было бы стать равным нулю, если бы ее сопротивление уменьшалось все время по линейному закону, чего нет на самом деле).

В значительной степени сопротивление металлов зависит от их химической чистоты и термообработки. ТКС сплавов обычно меньше, чем у чистых металлов, и для некоторых сплавов может быть даже отрицательным в определенном температурном диапазоне.

Выбор металла для терморезистора определяется в основном химической инертностью металла к измеряемой среде в интересующем интервале температур. С этой точки зрения медный преобразователь можно применять только до температур порядка 200° С в атмосфере, свободной от влажности и коррелирующих газов. При более высоких температурах медь окисляется. Нижний предел температуры для медных термометров сопротивления равен — 50° С хотя при введении индивидуальной градуировки возможно их применение вплоть до — 260° С.

Промышленные платиновые термометры используются в диапазоне температур от —200 до +650° С, однако есть данные, свидетельствующие о возможности применения платиновых термометров для измерения температур от —264 до +1000° С.

Основным преимуществом никеля является его относительно высокое удельное сопротивление, но зависимость его сопротивления от температуры линейна только для температур не выше 100° С. При условии хорошей изоляции от воздействия среды никелевые терморезисторы можно применять до 250—300° С. Для более высоких температур его ТКС неоднозначен. Медные и никелевые терморезисторы выпускают из литого микропровода в стеклянной изоляции. Микропроволочные терморезисторы герметизированы, вы-сокостабильны, малоинерционны и при малых габаритах могут иметь сопротивления до десятков килоом.

Высокий ТКС имеют вольфрам и тантал, но при температуре свыше 400° С они окисляются и применяться не могут. Для низкотемпературных измерений хорошо зарекомендовали себя некоторые фосфористые бронзы. Кроме того, для измерений низких температур находят применение индиевые, германиевые и угольные терморезисторы.

Некоторые характеристики металлов, используемых в терморезисторах, приведены в табл. 3.

Таблица 3:

Материал	ТКС в диапазоне 0-100°С	Удельное сопротивление при 20 °С, Оm∙mm2/m	Температура плавления, °С	Термо-э.д.с. в паре с медью (0-500 °С), мкВ/К
Платина	0,0039	0,105	1773	7,5
Медь	0,00427	0,017	1083	о
Никель	0,0069	0,08	1455	22,5
Вольфрам	0,0048	0,055	3410	0,5

Погрешности, возникающие при измерении температуры термометрами сопротивления, вызываются нестабильностью во времени начального сопротивления термометра и его ТКС, изменением сопротивления линии, соединяющей термометр с измерительным прибором, перегревом термометра измерительным током.

Термометры сопротивления относятся к одним из наиболее точных преобразователей температуры. Так, например, платиновые теоморезисторы позволяют измерять температуру с погрешностью порядка 0,001° С.

Полупроводниковые терморезисторыотличаются отметаллическихменьшими габаритами и большими значениями ТКС.

ТКС полупроводниковых терморезисторов (ПТР) отрицателен и уменьшается обратно пропорционально квадрату абсолютной температуры: a =

B/Θ². При 20° С величина ТКС составляет 2—8 проц/К.

Температурная зависимость сопротивления ПТР (рис. 7, кривая2)достаточно хорошо описывается формулой R_T=Ae^B/Θ, где Θ — абсолютная температура;А —коэффициент, имеющий размерность сопротивления;В —коэффициент, имеющий размерность температуры. На рис.рис. 7для сравнения приведена температурная зависимость для медного терморезистора (кривая1). Для каждого конкретного ПТР коэффициентыАиВ, какправило, постоянны, за исключением некоторых типов 1 ПТР (например, СТ 3-14), для последних

Вможет принимать два разных значения в зависимости от диапазона измеряемых температур.

Если для применяемого ПТР не известны коэффициенты АиВ, но известны сопротивленияR₁иR₂при Θ₁и Θ₂, то величину сопротивления и коэффициентВдля любой другой температуры можно определить из соотношений

‘

Конструктивно терморезисторы могут быть изготовлены самой разнообразной формы. На рис. 8показано устройство нескольких типов терморезисторов. Терморезисторы типа ММТ-1 и КМТ-1 представляют собой полупроводниковый стержень, покрытый эма­левой краской с контактными колпачками и выводами. Этот тип терморезисторов может быть использован лишь в сухих помещениях.,

Терморезисторы типов ММТ-4 и КМТ-4 заключены в металли­ческие капсулы и герметизированы, благодаря чему они могут быть использованы в условиях любой влажности и даже в жидкостях, ие являющихся агрессивными относительно корпуса терморезистора.

Особый интерес представляют миниатюрные полупроводниковые терморезисторы, позволяющие измерять температуру малых объектов с минимальными искажениями режима работы, а также температуру, изменяющуюся во времени. Терморезисторы СТ1-19 и СТЗ-19 имеют каплевидную форму. Чувствительный элемент в них герметизирован стеклом и снабжен выводами из проволоки, имеющей низкую теплопроводность. В терморезисторе СТЗ-25 чувствительный элемент также помещен в стеклянную оболочку, диаметр которой доведен до 0,5—0,3 мм. Терморезистор с помощью выводов прикреплен к траверсам.

Рис. 8

В табл. 4 представлены основные характеристики некоторых ПТР. В графе «номинальные сопротивления» приведены крайние значения рядов номинальных сопротивлений, нормируемых для большинства ПТР при 20° С. Исключение составляют ПТР типов

Таблица 4

Тип ПТР	Номинальное сопротивление, кОм	Постоянная В, K∙1012	Диапазон рабочих температур, oС	Коэффициент рассеяния, мВт/К	Постоянная времени (нe более), с
КМТ-1	.22—1000	36—72	От —60 до +180	5	85
ММТ-1	1—220	20,6—43	От —60 до +125	5	85
СТЗ-1	0,68—2,2	28,7—34	От —60 до +125	5	85
КМТ-4	22—1000	36—72	От —60 до +125	6	115
ММТ-4	1—220	20,6—43	От —60 до +125	6	115
ММТ-6	10—100	³20,6	От —60 до +125	1,7	35
СТЗ-6	6,8—8,2	20,5-24	От —90 до +125	1,6	35
КМТ-10	100—3300	³36	0—125	—	—
КМТ-1 Оа	100—3300	³36	0-125	1	75
КМТ-11	100—3300	³36	0—125	0,8	10
СТ4-2	2,1—3,0	34,7—36,3 36,3—41,2	От —60 до +125	36	—
СТ4-15	1,5-1,8	23,5—26,5 29,3—32,6	От -60 до +180	36	—
КМТ-17 (а, б)	0,33—22	36—60	От —60 до +155	2	30
КМТ-17в	0,33—22	36—60	От —60 до +100	2	30
СТ1-17	0,33—22	36—60	От —60 до +100	2	30
СТЗ-17	0,033—0,33	25,8—38,6	От —60 до +100	3	30
СТ4-17	1,5—2,2	32,6—36	От —80 до +100	2	30
КМТ-14	0,51—7500	41—70	От —10 до +300	0,8	60
СТЗ-14	1,5-2,2	26—33 27,5—36	От —60 до +125	1,1	4
СТ1-18	1,5—2200	40,5—90	От —60 до +300	0,2	1
СТЗ-18	0,68—3.3	22,5—32,5	От —90 до +125	0,18	1
СТ1-19	3,3—2200	42,3—72	От -60 до +300	0,6	3
СТЗ-19	2,2—15	29, 38, 5	От —90 до +125	0,5	3
СТЗ-25	3,3—4,5	26—32	От —100 до+125	0,08	0,4

КМТ-14, СТ1-18, СТ1-19, номинальные сопротивления которых нормируются для температуры 150° С. В графе «постоянная В»для некоторых типов ПТР приводятся два диапазона возможных значенийВ,первая строчка при этом относится к низким температурам, а вторая — к высоким. Перелом характеристики для ПТР типа СТЗ-6 происходит при — 28° С, для СТ4-2 и СТ4-15 — при 0° С и Для СТЗ-14— при 5° С.

Точность измерения температуры с помощью ПТР может быть весьма высокой. В настоящее время разработаны также ПТР для измерений низких и высоких температур. В частности, ПТР типа СТ7-1 может измерять температуру в диапазоне от — 110 до — 196° С. Высокотемпературный ПТР типа СТ12-1 предназначен для применения при температурах 600-1000° С.

Недостатками полупроводниковых терморезисторов, существенно снижающими их эксплуатационные качества, являются нелинейность зависимости сопротивления от температуры (см. рис. 14-12) и значительный разброс от образца к образцу как номинального значения сопротивления, так и постоянной В.Согласно ГОСТ 10688—63 допуск на величину номинального сопротивления может составлять ±20%. Допуск на величину постояннойВне нормируется. Практически он достигает±17% от номинального.

Нелинейность характеристики и технологический разброс параметров терморезисторов затрудняет получение линейных шкал термометров, построение многоканальных приборов, обеспечение взаимозаменяемости терморезисторов, необходимой при массовом производстве термометров с терморезисторами. Чтобы улучшить вид шкалы и обеспечить взаимозаменяемость терморезисторов, приходится применять специальные унифицирующие и линеаризующие цепи, как пассивные, так и активные.

Позисторыизготавливаются также из полупроводниковых материалов, но имеют положительный температурный коэффициент сопротивления. Для температурных зависимостей сопротивления позисторов характерно увеличение сопротивления при повышении температуры в определенном интервале температур. Ниже и выше этого интервала сопротивление с ростом температуры уменьшается. Положительные ТКС позисторов могут достигать величины порядка 30—50 проц/К, графики изменения их сопротивления в зависимости от температуры приведены нарис. 9.

Возможно также создание других видов полупроводниковых Датчиков температуры. В частности, для измерения температуры Можно применять датчики из органических полупроводников и Датчики на основе открытых или запертыхр —n-переходов. Например, при заданном токе напряжение на открытомр — п-переходе или на стабилитроне линейно изменяется с температурой, чричем ТКС для открытогор —n-перехода отрицателен и составляет 2—3 мВ/К, а для стабилитрона положителен и достигает 8 мВ/К.

Измерительные цепи.Отличия измерительных цепей для терморезисторов от обычных цепей омметров заключаются в более узком диапазоне изменения измеряемого сопротивления и в необходимости учета сопротивлений проводов, соединяющих термометр сопротивления с измерительной цепью. Если используется простейшая двухпроводная соединительная линия, то может возникнуть погрешность от температурного изменения сопротивления этой линии. При применении высокоомных термометров (например, полупроводниковых) эта погрешность может быть пренебрежимо мала, однако в большинстве практических случаев, когда используются стандартные термометры сопротивления, ее приходится принимать во вни­мание.

Если, например, сопротивление медной линии равно 5 Ом и используется термометр сRo= 53 Ом, то изменение температуры линии на 10° С приведет к изменению показаний прибора примерно на ГС. Для уменьшения погрешности от изменения сопротивления соедини­тельной линии часто применяют трехпроводную линию. При этом термометр подключают к мостовой цепи так, чтобы два провода линии вошли в разные плечи моста, а третий оказался подключен­ным последовательно с источником питания или указателем. На рис. 10, апоказана схема моста, содержащего термометр сопротивления, присоединенный трехпроводной линией.

Исключить влияние сопротивлений соединительной линии можно, используя четырехпроводное включение терморезистора, как это показано на рис. 10 а, б,и вольтметр с большим входным сопротивлением для измерения падения напряженияU_Θ=IRна терморезисторе. Ток через терморезистор должен быть задан, поэтому «и такой схеме включения терморезистор питают от стабилизатора тока. Возможно также построение мостовых цепей с четырехпроводным подключением термометра.

Терморезистор — Википедия

Условно-графическое обозначение терморезистора

Терморези́стор (термистор, термосопротивление) — полупроводниковый прибор, электрическое сопротивление которого изменяется в зависимости от его температуры^[1].

Терморезистор был изобретён Самюэлем Рубеном (Samuel Ruben) в 1930 году^[2].

Терморезисторы изготавливаются из материалов с высоким температурным коэффициентом сопротивления (ТКС), который обычно на порядки выше, чем ТКС металлов и металлических сплавов.

Конструкция и разновидности терморезисторов

Резистивный элемент терморезистора изготавливают методом порошковой металлургии из оксидов, галогенидов, халькогенидов некоторых металлов, в различном конструктивном исполнении, например в виде стержней, трубок, дисков, шайб, бусинок, тонких пластинок, и размерами от 1—10 микрометров до нескольких сантиметров.

По типу зависимости сопротивления от температуры различают терморезисторы с отрицательным (NTC-термисторы, от слов «Negative Temperature Coefficient») и положительным (PTC-термисторы, от слов «Positive Temperature Coefficient» или позисторы) температурным коэффициентом сопротивления (или ТКС). Для позисторов — с ростом температуры растёт их сопротивление; для NTC-термисторов увеличение температуры приводит к падению их сопротивления.

Терморезисторы с отрицательным ТКС (NTC-термисторы) изготовляют из смеси поликристаллических оксидов переходных металлов (например, MnO, СoOx, NiO и CuO), полупроводников типа A^III B^V, стеклообразных, легированных полупроводников (Ge и Si), и других материалов. PTC-термисторы изготовляют из твёрдых растворов на основе BaTiO₃, что даёт положительный ТКС.

Условно терморезисторы классифицируют как низкотемпературные (предназначенные для работы при температуpax ниже 170 К), среднетемпературные (от 170 до 510 К) и высокотемпературные (выше 570 К). Выпускаются терморезисторы, предназначенные для работы при температурах от 900 до 1300 К.

Терморезисторы способны работать в различных климатических условиях и при значительных механических нагрузках. Однако, с течением времени, при жёстких условиях его эксплуатации, например, термоциклировании, происходит изменение его исходных термоэлектрических характеристик, таких как:

• номинального (при 25 °C) электрического сопротивления;
• температурного коэффициента сопротивления.

Также существуют комбинированные приборы, такие как терморезисторы с косвенным нагревом. В этих приборах в одном корпусе совмещены терморезистор с гальванически изолированным нагревательным элементом, задающего температуру терморезистора, и, соответственно, его сопротивление. Такие приборы могут использоваться в качестве переменного резистора, управляемого напряжением, приложенным к нагревательному элементу такого терморезистора.

Температура рассчитывается при помощи уравнения Стейнхарта — Харта:

1T=A+Bln⁡(R)+C[ln⁡(R)]3{\displaystyle {1 \over T}=A+B\ln(R)+C[\ln(R)]^{3}}

где T — температура в К;
R — сопротивление в Ом;
A,B,C — константы термистора, определённые при градуировке в трёх температурных точках, отстоящих друг от друга не менее, чем на 10 °С.

Одним из существенных недостатков «бусинковых» термисторов, как температурных датчиков, является то, что они не взаимозаменяемы и требуют индивидуальной градуировки^[3]. Не существует стандартов, регламентирующих их номинальную характеристику сопротивление — температура. «Дисковые» термисторы могут быть взаимозаменяемыми, однако при этом лучшая допускаемая погрешность не менее 0,05 °С в диапазоне от 0 до 70 °С. Типичный 10-килоомный термистор в диапазоне 0—100 °С имеет коэффициенты, близкие к следующим значениям:

A=1,03∗10−3{\displaystyle A=1,03*10^{-3}}; B=2,93∗10−4{\displaystyle B=2,93*10^{-4}}; C=1,57∗10−7{\displaystyle C=1,57*10^{-7}}.

Режим работы терморезисторов и их применение

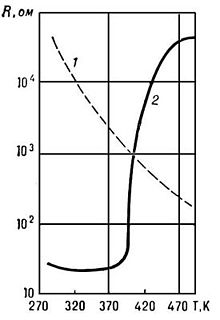

Зависимость сопротивления терморезистора от температуры: 1 — ТКС < 0; 2 — ТКС > 0
