Содержание

Какие провода нужны для подключения сабвуфера и усилителя? — vv-elektro.ru

Какие провода нужны для подключения сабвуфера и усилителя

  • Для подключения сабвуфера к усилителю необходимы акустические провода.
  • Чтобы подключить головное устройство к усилителю, нужны межблочные, или, как их еще называют, сигнальные кабеля.
  • А для подключения усилителя к аккумулятору надо использовать силовые провода.

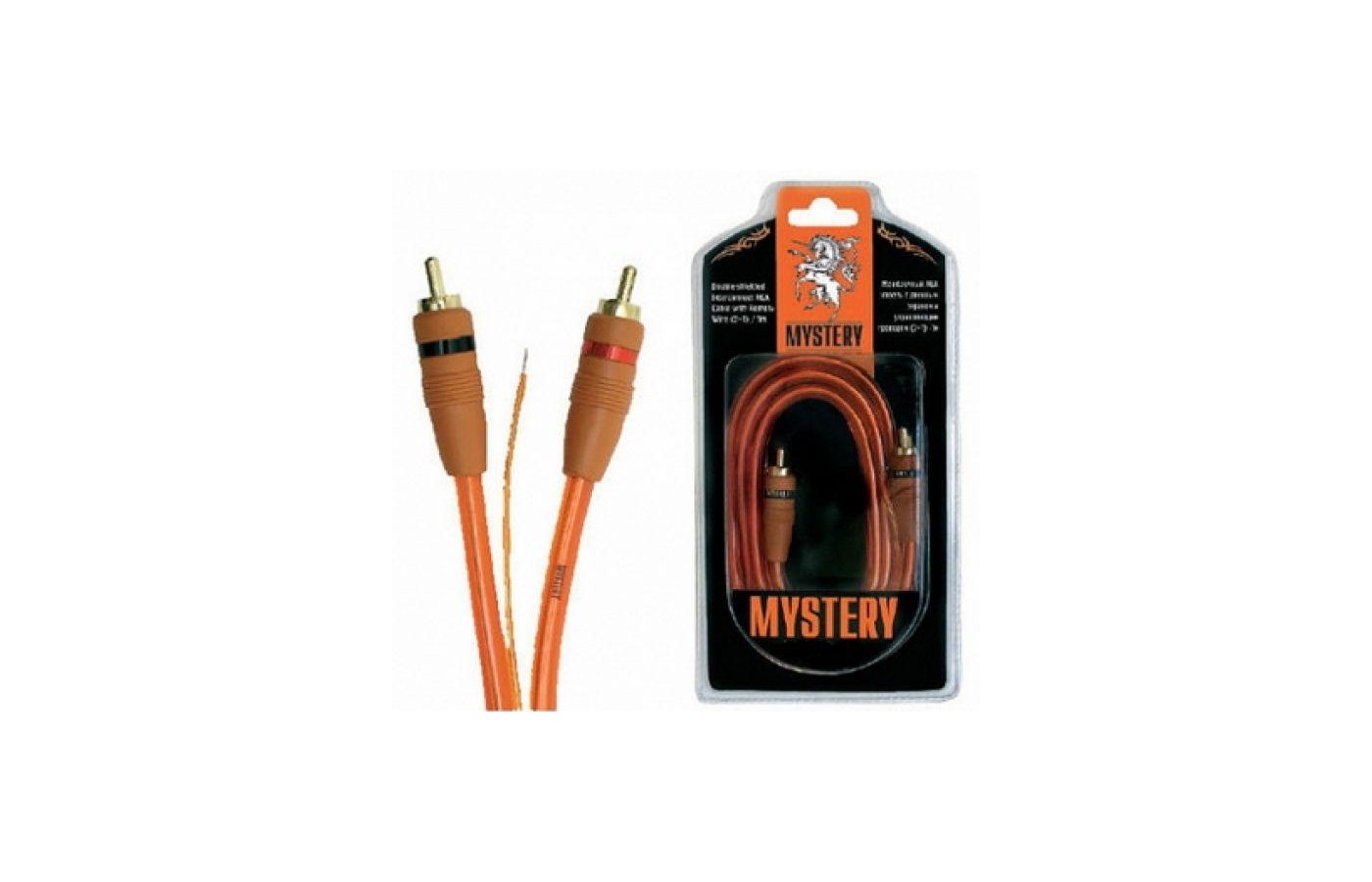

В магазинах, торгующих товарами для автозвука, можно увидеть готовые комплекты для подключения. У тех, кто не очень хорошо разбирается в теме, может возникнуть соблазн купить такой комплект, чтобы не думать, сколько и каких проводов нужно приобретать. Особенно, если этот комплект дешевый.

Покупать такие недорогие «готовые наборы» не стоит.

Во-первых: потому что их длины может не хватить для вашей акустической системы, и все равно придется докупать еще.

Во-вторых: качество таких комплектов, часто оставляет желать лучшего.

И внешне они могут выглядеть хорошо, за счет толстой изоляции, а по качеству будут отвратительными. Потому что токопроводящая жила у дешевых проводов, как правило, очень тонкая.

В-третьих: подключение с помощью такого комплекта может быть просто опасным. Ведь плохие предохранители и тонкий провод создают отличные условия для короткого замыкания и возгорания. А сэкономив на проводах, можно потерять автомобиль…

Конечно, если производитель готового комплекта — известный бренд, цена набора соответствует его качеству, а длина каждого компонента вам подходит, можно купить такой набор. В остальных случаях лучше каждый провод приобрести отдельно, нужного вам качества и длины.

Читайте также: Правильная настройка сабвуфера в машине

Какое качество должно быть у проводов?

Лучше всего приобретать провода, сделанные из меди, с хорошей гибкой изоляцией, которая не трескается на морозе. Омедненный алюминий — плохой вариант. А вот какие провода нужны для подключения сабвуфера, брендовые или из ближайшего магазина электротоваров? Практика показывает, что для звука большой разницы нет.

Но провод из электротоваров может выглядеть проще, а его изоляция будет не такая качественная. Но и цена будет значительно меньше. Хорошие брендовые провода обычно сделаны качественно, изоляция у них гибкая и прочная, выглядят они шикарно, но могут стоить так же, как, например, сабвуфер, который вы собираетесь подключать.

Производители проводов для подключения сабвуфера и усилителя

Производителей проводов множество. В каждой линейке товаров есть как очень дорогие, так и бюджетные изделия. Чтобы выбрать хороший бренд, надо посоветоваться с людьми, которые занимаются акустикой и автозвуком, почитать на форумах отзывы. Идеально было бы послушать, как звучит музыка в вашей системе с разными проводами, особенно это актуально для межблочных кабелей. Но мало у кого есть такая возможность.

Акустический кабель

Акустический кабель должен быть толстым и медным. Для большинства систем вполне хватает сечения в 4 мм².

Для мощных сабвуферов, можно использовать 6 мм², но нужно смотреть, позволит ли клемма на динамике вставить такой провод.

Кстати, пробуя акустические провода разной толщины, можно почувствовать, как влияет толщина на качество звука. Чем тоньше провод — тем хуже будет бас.

Если усилитель размещается в багажнике, возле сабвуфера, то акустического провода нужно немного, 50-100 см.

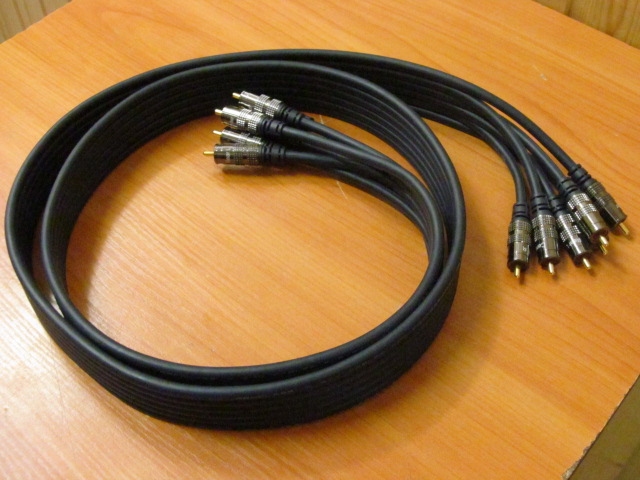

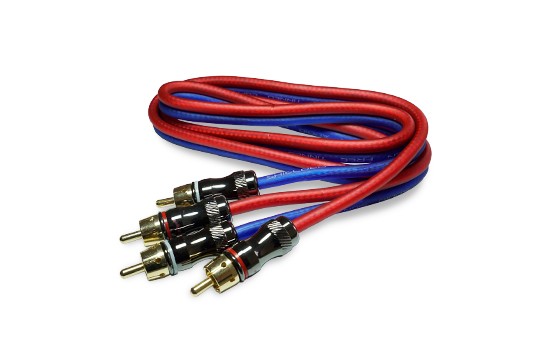

Каким должен быть межблочный кабель?

Максимально качественным, который вы можете себе позволить. Разъемы должны быть сделаны из надежного материала, которые бы не сломались после нескольких включений, а сам кабель — хорошо экранированным, так как именно «межблочник» сильнее всего ловит наводки.

Кстати, межблочный кабель — самый дорогой из всей проводки, нужной для подключения сабвуфера и усилителя. Некоторые любители автозвука сами делают межблочные кабеля. Это не так сложно, как может показаться. Нужно купить разъемы, качественный кабель и правильно все это спаять. Инструкцию можно найти в статье «Межблочный кабель своими руками » на нашем сайте.

Межблочный кабель, при размещении усилителя в багажнике, нужен длиной около 4-5 метров.

Лучше будет, если перед покупкой вы померяете рулеткой нужное расстояние. Не надо рассчитывать впритык, но и большого запаса тоже делать не стоит.

Силовой кабель

Силовой кабель — очень важная часть проводки, потому что именно от него зависит безопасность автомобиля. Его не покупают наугад. Есть таблицы, позволяющие рассчитать сечение кабеля в зависимости от потребления тока вашей акустической системой. Исходя из этого, приобретают кабель.

Он также должен быть медным, в хорошей, гибкой и негорючей изоляции. Длина его также будет около 5 метров, отдельно для «плюса» и «минуса». Подключать провод лучше напрямую от аккумулятора, используя предохранители.

И еще, надо придерживаться важного принципа прокладки проводов, если не хотите «ловить наводки»: силовые кабеля нужно прокладывать по одному борту автомобиля, а сигнальные — по другому, чтобы они не пересекались между собой.

кабель для проводки в квартире купить

трос для проводки кабеля

тип кабеля для проводки в квартире

трос для проводки кабеля

Помогите выбрать межблочный под саб и сам саб под free air

Всем привет, на данный момент езжу на мазде 6 седан второго поколения, привык к навигации, задней камере и прочему, была магнитола с экраном старенькая на виндоус СЕ, стала сильно глючить поменял на новую штатную на андройде, в принципе более менее нормально звучит, есть RCA выходы фронт, тыл и саб одиночный выход.
Поставил 6 канальный усилитель Audio System X-80.6 имеет 6 входов RCA 4 на фронт + тыл и 2 под сабвуфер, на фронт поставил Audison Prima APK 165 , в задних дверях играют JBL GTO 8629 от 40герц до 380герц (правда они начали разваливаться в прямом смысле слова, корзина пластиковая потрескалась и тд) 60% где-то играет фронт 40% тыл, в основном тыл ориентировал в качестве помощи к басу по большей части, хотел заменить на Hertz MP 165.3 Pro но не нашёл в продаже, пока подзабил, может сниму их вовсе потом. Сделано шумоизоляция дверей. Сабвуфер 10-ка Hertz DS 25.3 150 ватт в полке автомобиля во free air достался с автомобилем. Сейчас саб подключен мостом гейн примерно 65-70% , на усилителе выставлено от 30 до 100гц. Сила плюс и минус идут от Акб pride луженый 4GA , акустические провода Tchernov Cable Original One SC 2.5 сечением, межблочные фронт и тыл daxx R88-50, на саб стоял Y коонектор KICX MRCA 02Y + ноунейм 5 метров кабель двух канальный.
Честно чуть не хватало баса в целом, решил поменять пока что кабель межблочный с ноунейма на хороший

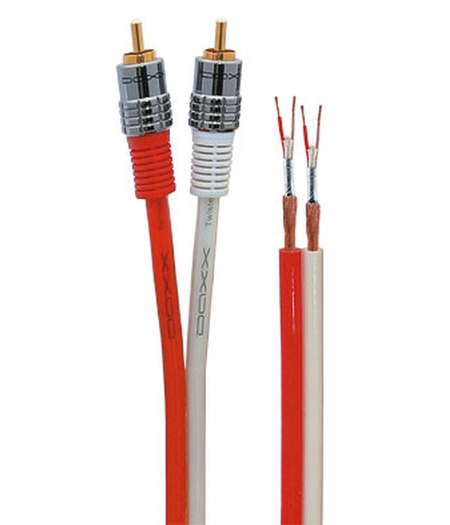

искал хорошо экранированный межблочный, в итоге купил Y коннектор DAXX R52-2F +Alphard R2M2M 4 м с 3 экранами.

катаюсь где-то пару дней и какие мои впечатления: бас стал явно отыгрывать ниже, но при этом теряется упругий бас и в целом стал ещё тише играть, вот и не понял с чем связано, то ли провода слишком тонкие, то ли потому что новые и типа не разыгрались ещё. Надо потестить ещё разницу в басе с 1 подключенным входом RCa и с двумя, просто был обычный раньше двухканальный усилок подключённый к сабу и там разница была.

Не могу определиться с выбором сабового межблочника, если Y коннектор всё таки нужен то не лучше ли его использовать уже непосредственно возле усилителя, а не с выхода магнитолы?
Грубо говоря 3 варианта какие я вижу сейчас:

Daxx W90 двойной коаксиальный провод с двойным экраном из фольги и медных спиралей.проводники из бескислородной меди, покрытой слоем чистого серебра. Диэлектрик — вспененный полиэтилен

Daxx W93 Коаксиальный провод с тройным экраном из фольги и двух разнонаправленных медных спиралей. Внешний нейлоновый кожух. Проводники из бескислородной меди, покрытой слоем чистого серебра. Диэлектрик — вспененный полиэтилен.

какой лучше выбрать под саб?

или вообще взять DAXX V99 Конструкция: коаксиальная с тройным экраном; Внеш. диаметр кабеля 9мм. Реальный характеристический импеданс 75 Ом.
Проводники: посеребренная бескислородная медь;Экранирование: алюминиевая фольга + 2 плетенных медных экрана;

Диэлектрик: вспененный полиэтилен;
Не знаю так же на какой саб заменить свой чтобы так же в полке во Free air играл нормально, жёсткого давления мне не надо максимум пока что я вижу для себя это 400 ватт Audison AV 10 , но нет уверенности что это правильный выбор


Полезные темы:

Вся правда о проводах | журнал АвтоЗвук

(если честно, не совсем вся, но много)

Регулярно посещая несколько аудиофильских интернет-форумов, где идет активное обсуждение различных компонентов, я заметил одну явную закономерность: все, кто активно заявляет о том, что соединительные провода не могут звучать по-разному, если изготовлены из одинакового материала, никогда не опираются на результаты собственных экспериментов.

Потому, что их не проводили. Их аргумент — «этого не может быть, потому что не может быть никогда». А уж тема направленности проводов для них, как красная тряпка для быка. Просто так пройти не могут, обязательно поддержат своим «+1» глумящихся над «замороченными аудиофилами». Зато все защитники другого лагеря неизменно приводят результаты своих сравнительных прослушиваний. Я себя причисляю ко второму лагерю и готов поделиться своим опытом, основанным на сотнях сравнительных прослушиваний и самостоятельном конструировании соединительных проводов. Именно конструировании, потому как при своей кажущейся простоте провода являются сложной конструкцией, а нижеперечисленные элементы конструктива справедливы как для акустических кабелей, так и для межблочных. Это верно даже для питающих кабелей, разве что с небольшой поправкой на специфику применения.

Сечение

Однажды, еще в то время, когда я занимался установкой аудиосистем в автомобили, зашёл в мой инсталляционный центр наш местный электрик, в советские годы работавший связистом. Увидев силовой провод 2Ga, который мы протянули в багажник автомобиля для подключения усилителя, был реально ошеломлён. Его слова: «Мы таким кабелем подключали радиостанции, вещающие на полмира». С тех самых пор у меня появилась поговорка: нельзя к такой тонкой теме, как звуковоспроизведение, подходить с законом Ома. Вернее, правда, будет сказать так: нельзя только с законом Ома…

Должен отметить, что в последнее время необходимость в качественном питании усилителей понимают даже начинающие свой путь в автозвуке. Это произошло благодаря тому, что на всех автозвуковых форумах даются рекомендации по сечению питающих проводов, а в магазинах есть в наличии комплекты для подключения усилителей с хоть и не очень толстыми проводами, но все же достаточными. А вот использовать толстые акустические провода не желает никто. При этом если новички покупают то, что им предлагают в магазинах, то звуколюбы «в теме» просто считают, что провода сечением 2,5 кв. мм вполне достаточны для любой фронтальной акустики, ведь мощность динамиков намного меньше утюга, который также подключен проводом 2,5 кв. мм. И действительно, если оперировать единственно доступной и понятной простому потребителю величиной — мощностью, то с этим и не поспоришь. Однако я берусь поспорить и даже рассчитываю этот спор выиграть (а иначе бы не брался). И буду в своей доказательной базе использовать электрические параметры, понятные и знакомые гипотетическому электрику, подходящему к звуковоспроизведению с законом Ома. Никакой эзотерики, никаких наездов, типа «раз ты не слышишь этого, значит, ты глухой…»

Итак. Электродинамическая головка по своей сути является электродвигателем переменного тока, который преобразует электрический сигнал в механические движения диффузора с возбуждением звуковых волн. Чем точнее диффузор повторяет электрический сигнал звуковой частоты, тем точнее звук, который мы слышим, будет соответствовать своему эталону, то есть живому звуку, который записали. Это всё теоретически и если не учитывать искажения электронного тракта. Для нашей нынешней темы отправной точкой будет точность механических колебаний. Фактически подвижная часть динамической головки имеет какую-то массу, а значит, имеет инерционность при колебаниях. И для того чтобы точно контролировать движения, усилитель должен иметь достаточный для этого коэффициент демпфирования (КД). Ещё часто применяют термин «демпфинг-фактор». Значение, которое далеко не все производители приводят в технических данных своих изделий. Вычислить значение коэффициента несложно, нужно сопротивление нагрузки разделить на выходное сопротивление усилителя и получить искомую цифру. Нам как раз надо это сейчас проделать. Выходное сопротивление я ни разу не встречал в декларируемых характеристиках усилителей, да и не константа это вовсе, сопротивление меняется от частоты, то есть это импеданс. Но для наших целей это непринципиально, ибо, даже если допустить погрешность в 100%, выводы, к которым мы придём ниже, не изменятся. Давайте возьмём среднестатистическое значение выходного сопротивления транзисторного усилителя — 0,02 Ом, а сопротивление нагрузки 4 Ом. Получаем коэффициент демпфирования, равный 200. Очень хорошее значение, хотя бывает и больше.

Теперь-то можно перейти непосредственно к доказательству необходимости применять толстые акустические провода. Искомый коэффициент мы получили, не учитывая сопротивления соединительных проводов, а оно таково, что его учёт в этой простейшей формуле даёт совершенно другие результаты. Пробежав по сайтам производителей кабельной продукции, я нашел значение сопротивления медного акустического кабеля сечением 2,5 кв. мм — 0,0075 Ом/м. Но это сопротивление одного проводника, а в цепи используются два, значит, умножим на 2. Обычно усилители располагают в багажнике автомобиля, и средняя длина кабеля до фронтальной акустики равна 4 м. Считаем сопротивление акустического кабеля такой длины: 0,0075 х 2 х 4 = 0,06 Ом, то есть в 3 раза больше выходного сопротивления усилителя! С учетом этого фактический коэффициент демпфирования становится равным не 200, а… считаем: 0,02 + 0,06 = 0,08, 4/0,08 = 50. Это уже малый коэффициент, а с учётом того, что современные автомобильные динамики имеют тяжёлую подвижку, становится ясно, что ни о каком разборчивом воспроизведении речь идти не может. Диффузор динамика будет «пролетать» по инерции точку остановки, так как усилитель не сможет контролировать колебания из-за большого сопротивления между ним и динамиком. А попробуем увеличить сечение акустического провода до 10 кв. мм и тем самым снизить сопротивление в 4 раза. Получаем уже совсем другие цифры: 0,06/4 = 0,015, а новое значение КД равно 114, а это в 2,3 раза лучше, чем в первом случае. Теперь понятно, что чем толще акустический кабель и чем он короче, тем лучше звучание. Это касается не только низкочастотного диапазона, на котором происходит большая амплитуда колебаний, но и средних частот, значительно выигрывающих в разборчивости. Толстые провода довольно проблематично протягивать в двери автомобиля, но такая сложность вознаграждается качественным звучанием. Опираясь на проделанные расчеты, сабвуфер просто необходимо подключать толстыми проводами, да и сделать это гораздо проще, чем протянуть провод в двери.

По собственному опыту скажу: разница в звучании между акустическим проводом 4 кв. мм и таким же сдвоенным — 8 кв. мм прекрасно слышна, нужно только каждому, кто желает в этом удостовериться, взять и провести этот простой эксперимент. В своей домашней системе я подключил колонки самодельным акустическим кабелем сечением 40 кв. мм и ни разу об этом не пожалел.

Материал проводника

Самый распространенный материал для звуковых проводов — медь, это известно. Но вот качество меди может быть совершенно разным, и не в наших силах его определить, для этого необходимы дорогостоящие приборы и оборудование. Я только призываю не верить в заявленные характеристики производителями, они часто не соответствуют действительности, именно по причине невозможности проверки. Надо брать и слушать самому. Очень хорошо себя показал проводник из чистого серебра — звучание благородное, богатое обертонами и послезвучиями. Однако цена такого кабеля начинается с сотни долларов за метр, и этот факт сильно ограничивает его использование даже в дорогих системах. Нередко встречается проводник из посеребренной меди, практика показала, что такой проводник сильно искажает тембр, звук окрашен, даже резок. Это объясняется тем, что ток, выдавливаемый действием скин-эффекта на высоких частотах, попадает на слой проводника с другими характеристиками, и происходят некоторые искажения. На звуке это слышно как «увеличение яркости» на средневысоких частотах (например, медные духовые, тарелки) и уменьшение «воздуха» и размеров звуковой сцены, съедается «акустика помещения». Попадается также проводник из лужёной оловом меди, звучание такого провода характеризуется ярко выраженным эффектом шепелявости, звук откровенно грязен. При этом нередки случаи, когда лужёная медь выдается за посеребрённый проводник.

Материал изоляции

Диэлектриков, которые используют в качестве изоляционного материала для аудиокабелей, огромное множество, это вообще отдельная тема, которая по объёму может потянуть на десятки страниц. Постараюсь кратко охарактеризовать часто применяемые. Самый распространённый диэлектрический материал для изоляции проводников — поливинилхлорид (ПВХ) и его вариации. Это тот самый прозрачный, полупрозрачный или и вовсе непрозрачный материал, что имеется на продаваемых нынче акустических и силовых проводах для автозвуковой индустрии. Этот диэлектрик обладает эффектом накопления заряда, поэтому на звуковой сигнал влияет сильно и негативно. Представьте себе, что по проводнику прошёл основной звуковой сигнал, а вдогонку к нему, отставая по времени (фазовые искажения) и с намного меньшей, но все же значимой амплитудой, бежит накопленный и отдаваемый изоляцией сигнал. Звучание становится мутным и невыразительным. Причём этот эффект зависит от длины кабеля и с увеличением длины усиливается. На нескольких метрах звук будет намного хуже, чем на небольшом отрезке кабеля. Кроме того, ПВХ окисляет медь, особенно на краях провода, там, где есть доступ воздуха. Изолятор из полипропилена применяют не так часто, как ПВХ, он намного лучше для звука, особенно вспененный. Это наименее дорогой из «акустически правильных» изоляторов. Изоляцию из тефлона применяют уже на дорогих аудиокабелях, особенно хорошо себя показала изоляция из тефлона низкой плотности и вспененного тефлона. Некоторые производители даже запатентовали несколько технологий изготовления изолятора из этого материала.

Экспериментальным путем было установлено, что самые нейтральные к звуку изоляторы — это натуральные материалы: хлопок, лён, шерсть, целлюлоза, их практически нельзя встретить в серийных изделиях, и лишь иногда их применяют в дорогих и штучно изготовленных аудиосоединителях самого высокого класса. Вообще, любой изолятор влияет на звуковой сигнал, даже второй слой, который никак не соприкасается с проводником. Прокладывать в автомобиле акустические провода следует как можно дальше от металла кузова, гофрированные трубы как раз позволяют «отодвинуть» кабель и от кузова, и от ковровых покрытий.

Конструкция кабеля

Казалось бы, какая разница, как расположены проводники в кабеле, ведь они в изоляции и никак не соприкасаются друг с другом. На самом деле из двух совершенно одинаковых проводников можно сделать совершенно разные по звучанию кабели. Проводники свивают под разным углом, прокладывают параллельно, разносят на разные расстояния, параллелят несколько проводников, используют проводники плоского сечения, набирают проводник из жил разного диаметра и много еще чего. Я не буду конкретно описывать каждый вариант — их огромное множество, а это означает, что единственно правильной конструкции нет. Разнесенные подальше проводники позволяют получать значения погонной емкости и индуктивности практически равными нулю — заметно возрастает детальность звучания, но теряется слитность, музыкальность. Основная задача конструкторов проводов, помимо, конечно, нейтральности и широкополосности — получить оптимальное сочетание детальность/музыкальность. Вот по этим трём критериям и стоит оценивать аудиосоединители.

Две принципиальные конструкции кабелей с очень разнящимися характеристиками

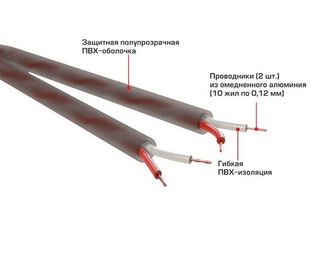

Параллельное расположение проводников

Четыре проводника в общем экране

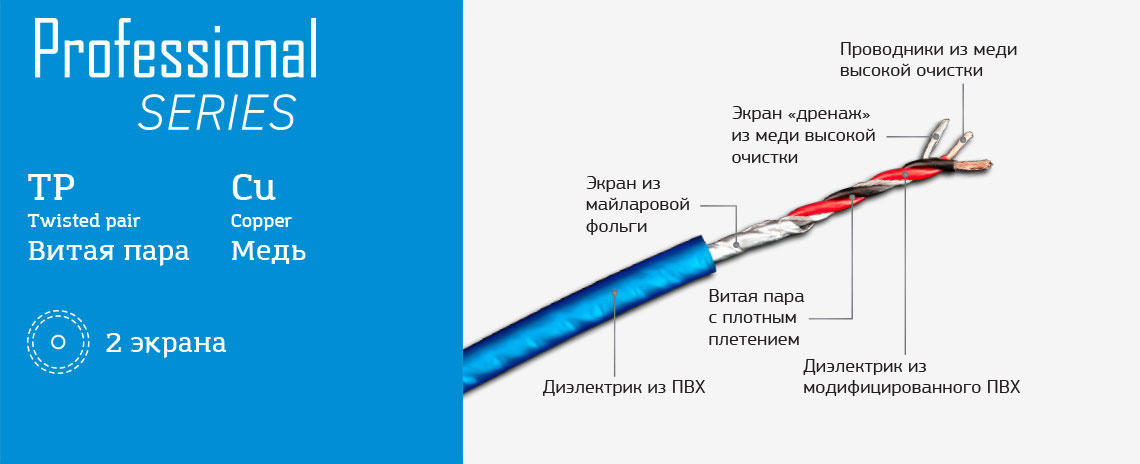

Витая пара в фольговом экране со стоковым проводком

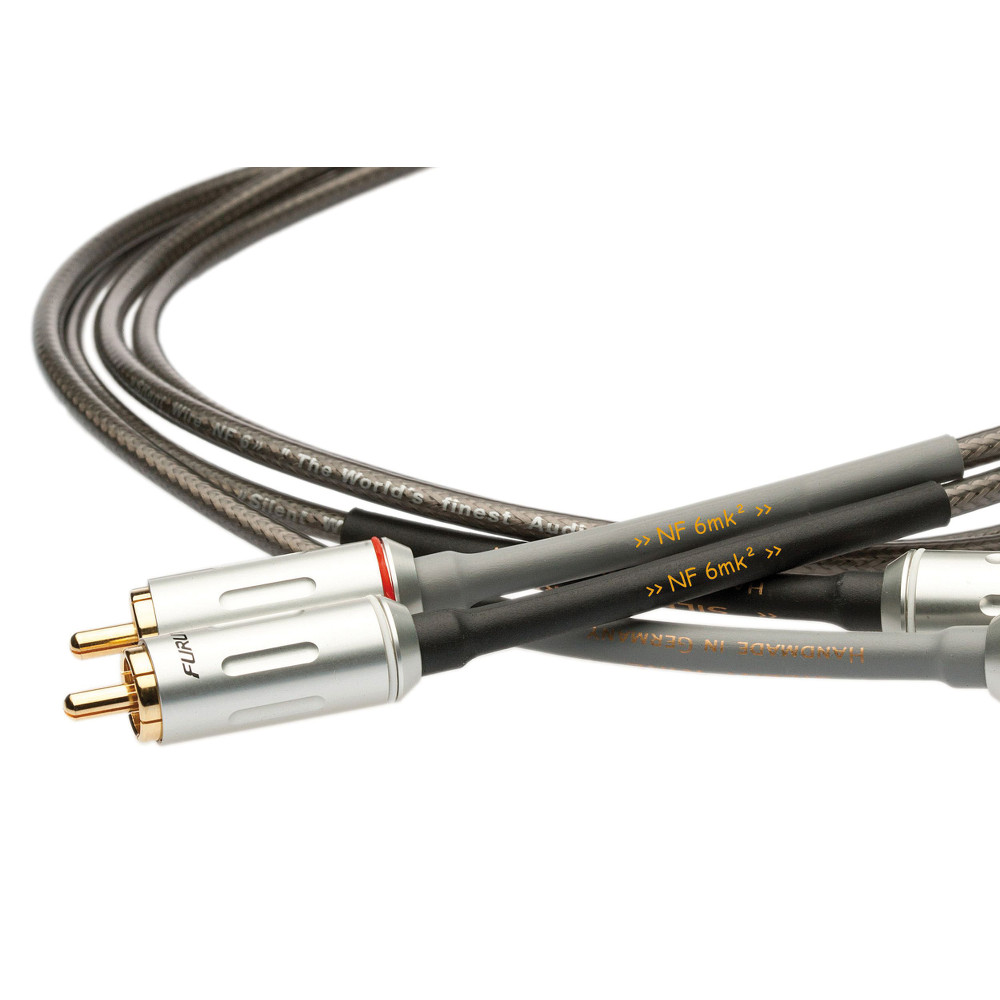

Межблочные кабели – как правильно выбрать

Межблочный кабель не предназначается для подключения пассивных акустических систем. Подобные проводники нужны для коммутации усилителей, предусилителей, ресиверов, цифро-аналоговых преобразователей.

Между межблочным и акустическим кабелем достаточно различий. Например, длина первого практически не сказывается на качестве сигнала. При этом они чувствительны к наводкам, помехам и другим искажениям. Это говорит о необходимости подхода к выбору таких кабелей критично, особенно, если существует желание достичь лучшего по качеству звука.

Основные виды и типы

Особенности и предназначение межблочных кабелей напрямую определяет количество разъемов и вид использования.

1. Аналоговые межблочные кабели.

Такие кабели зачастую оснащаются популярными RCA коннекторами. Часто их называют «тюльпаны». Кабель с такими разъемами может передавать как цифровой, так и аналоговый сигнал для отдельных каналов.

Аппаратура профессионального назначения, а также Hi-Fi компоненты в большинстве случаев подключаются через балансные межблочные кабели с коннекторами XLR. Преимуществ достаточно: защита от помех и наводок, качественная передача аудио сигнала на большие расстояния без возможных потерь.

В качестве проводников выступают моножильные или многожильные провода.

2. Межблочный провод для передачи цифрового сигнала.

К этой категории относятся USB, HDMI, различные оптические и коаксиальные RCA кабели. Даже разъемы XLR иногда встречаются на цифровых межблочных кабелях.

Что же касается коаксиальной конструкции, то она представляет собой центральный проводник, окруженный «экраном». С обеих сторон коннекторы распаиваются одинаково. Специалисты советуют использовать серебросодержащие припои для аудио.

Поговорим о материалах

Чаще всего внутренние проводники производится из OFC-меди, то есть бескислородной. Если вы решили купить акустический кабель для колонок, то нужно знать, что он может содержать такие материалы, как серебро и даже немного золота, однако на цене это скажется соответствующе. Также производители достаточно часто комбинируют материалы проводников, чтобы минимизировать недостатки и умножить достоинства. Посеребренная медь – типичный представитель категории. Электропроводность будет отличной, однако для звучания характерно легкое преобладание ВЧ.

Выбираем межблочные кабели

Обратите внимание на тот факт, что межблочные кабели обладают различным характерным звучанием, так как отличаются они по составу и типу. Это говорит о необходимости подбора провода специально под используемую аудиосистему. Только таким образом можно добиться лучшего результата. Не забывайте и про показатели емкости, а также индуктивности кабеля.

Межблочный провод должного качества стоит дорого и уж точно его в строительном или хозяйственном магазине не купишь. Сэкономить возможно за счет приобретения кабеля в нарезку. В этом случае пайкой, разъемами и расчетами придется заниматься самостоятельно.

Готовый кабель межблочный предложит интернет-магазин iProstir. Atlas Cables, Chord и другие производители готовых кабелей гарантируют соблюдение всех параметров, а также высокое качество и надежность.

Раскройте потенциал своей аудиосистемы с кабелями от iProstir!



Как установить усилитель в машину своими руками и что потребуется

Расскажем как установить автомобильный усилитель своими руками и какие материалы для этого потребуются. Схемы подключения усилителя мощности на примере с фото.

Выбор места установки

Первое, что нужно сделать — выбрать где будет находиться. От этого зависит длина проводов от магнитолы к усилителю и от усилителя до колонок. Для примера, решили установить усилитель в багажник. Значит от магнитолы нужно тянуть межблочные провода назад, а это примерно 4-5 метров. Далее — провода для колонок. Если усилитель расположен сзади — нужно рассчитать длину до передних колонок (около 3-5 метров для каждого динамика). Учитывайте, что длина бывает больше расчетной, т.к. провода располагаются не по прямому участку. Также рассчитываем длину проводов от усилителя к задним колонкам.

При выборе места помните, что усилитель выделяет много тепла. Для его установки выбирайте такое место, где будет обеспечена свободная циркуляция воздуха. Не накрывайте его ковриком, не устанавливайте на боку или «вверх ногами».


Если собираетесь установить усилитель спереди, например, под водительским креслом или панелью приборов, то на проводах можно сэкономить. Считается — чем меньше длина провода, тем меньше потерь — значит лучше для звука в машине. Существует вариант установки двух усилителей. Когда один устанавливается спереди и предназначен для работы колонок, а другой — сзади для сабвуфера. Перед установкой нужно подумать, где будет располагаться и произвести расчеты длины проводов.

Провода для подключения

Существуют готовые комплекты проводов для усилителя авто звука. Как правило, они китайские и не очень хорошего качества. Если делаете установку в первый раз, то покупка данного комплекта будет оптимальным вариантом. А те, кто хочет лучшего звучания — рекомендую покупку проводов отдельно.

Для работы усилителя можно использовать обычные медные многожильные провода. Учитывайте, что домашняя одножильная проводка не подойдёт, нужен только многожильный провод. Для подключения акустики сойдет кабель «ПВС», который можно купить в любом хозяйственном магазине электрики.


Например, для передних и задних колонок можно купить кабель «ПВС 2х2.5», для твитеров — «2х1.5», а для подключения сабвуфера — «2х4». Все зависит от длины провода и мощности колонок. Чем длиннее провод, тем толще он должен быть. Тоже касается силовых проводов (к плюсу и минусу). Если устанавливаете простую музыку, подойдет обычный провод. Его подключают к проводу, что питает магнитолу, а минус – к кузову авто. Это неправильно и могут быть потери, что скажется на звучании. Лучший вариант — подключение силовых проводов от усилителя непосредственно к аккумулятору автомобиля. И провод надо выбирать толстый. Например, многие автолюбители советуют покупать обычные провода марки «КГ» толщиной от 25 до 35 («КГ-25» или «КГ-35»).

Плюсовой провод должен быть подключен через колбу с предохранителем, по номиналу соответствующему предохранителю на усилителе, сама колба должна располагаться на расстоянии не далее 30 см от аккумулятора. Для подключения питающего провода к магнитоле можно использовать любой одножильный провод, он влияния на звучание не отказывает. Если не хотите покупать провода «ПВС» или «КГ», тогда есть специальные акустические провода. Они бывают не лучшего качества, но для простой системы сойдут.

Если имеются установочные комплекты, то выбирайте с самыми толстыми проводами — это улучшит качество звука и позволит подключить к проводам питания несколько усилителей. Используйте силовые провода не тоньше 4 Ga (сечение 21 мм2) длиной не более 5 метров. Минусовой и плюсовой провод должны быть одинакового сечения.


Отдельного слова требуют межблочные провода. Если купили комплект для подключения, то они будут работать, но качественного звучания с ними не добиться. Если хотите хороший звук, придётся потратить деньги на покупку отдельных межблочных проводов. Лучше покупать межблоки хороших фирм — DAXX или Чернов. На личном опыте убедился, что замена межблочных проводов с китайских Mystery на DAXX улучшает качество звучания акустики. Следует помнить — межблочные провода непосредственно влияют на звук.

Подключение усилителя своими руками

Для начала подсоединяем межблочные провода от магнитолы к усилителю. Если у вас четырехканальный усилитель, то потребуется две пары межблоков, для двухканального – одна пара межблочных проводов. Далее подключаем силовые провода (это плюс и минус). Лучший вариант — непосредственное подключение плюса и минуса к клеммам аккумулятора. Для упрощения, можно минусовой провод подключить на корпус автомобиля, а не тянуть до минуса аккумулятора. Управляющий провод от усилителя к магнитоле подключается без особых сложностей.

При установке усилителя в багажнике, выполняйте прокладку проводов питания в тех же местах, где расположены другие кабели автомобиля. Многие авто имеют изолированные каналы для проводки кабелей.


Для подключения проводов существуют специальные акустические клеммы. Самое важное — надежный контакт провода и если нет возможности, то усилитель можно подключать и без специальных клемм. Конденсатор при установке усилителя подключать не обязательно, если имеются хорошие провода и надежное соединение.
Следующий шаг — подключение акустических проводов от усилителя к колонкам или сабвуферу. Если даже перепутали полярность, то ничего страшного. После проверки можно будет прослушать колонки, и если они играют неправильно, то просто поменяйте полярность проводов. Главное надежный контакт, чтобы они не отвалились от вибраций.

Не прокладывайте провода акустических систем рядом с кабелями питания. Силовые провода могут создавать звук, напоминающий сирену. Прокладывайте провода питания и акустических систем по разным сторонам авто. Когда все провода подсоединены — процесс установки завершен. Далее проверяем, все ли правильно подключено.

Самостоятельное подключение усилителя

03.03.2016

В статью добавлено видео про установку усилка, рекомендую посмотреть

Выбор места под усилитель

Самое первое, что нужно сделать перед установкой усилителя — это выбрать место расположения. Не важно, какой у вас усилитель, будь то четырехканальный или двухканальный, или даже моноблок, нужно определить его расположение. От этого зависит длина проводов от магнитолы к усилителю и от усилителя до колонок.

Для примера, решили установить усилитель в багажник за задними сиденьями. Значит, от магнитолы нужно будет тянуть межблочные провода назад, а это примерно 4-5 метров. Тогда провода следует покупать соответствующей длины. Далее — провода для колонок. Если усилитель расположен сзади — то нужно рассчитать длину от усилителя до передних колонок, а это примерно от 3 до 5 метров для каждой колонки. Тут нужно учитывать, что длина может быть намного больше расчетной, т.к. будет располагать провода не по прямому участку. Также рассчитываем длину проводов от усилителя к задним колонкам или сабвуферу.

При выборе места помните, что усилитель выделяет много тепла. Для установки усилителя выбирайте такое место, где вокруг него будет обеспечена свободная циркуляция воздуха. Не накрывайте усилитель ковриком, не устанавливайте на боку или «вверх ногами».

Если собираетесь установить усилитель спереди, например, под водительским креслом или под панелью приборов, то на проводах можно сэкономить. К тому же, считается — чем меньше длина провода, тем меньше потерь — значит лучше для звука в машине.

Существует вариант установки двух усилителей. Когда один устанавливается спереди и предназначен для работы колонок, а другой — сзади для сабвуфера. Вариантов установки усилителя существует много и перед его установкой нужно подумать, где он будет располагаться и произвести расчеты длины проводов.

Провода для подключения усилителя

Существуют готовые комплекты проводов для подключения усилителя. Как правило, они китайские и не очень хорошего качества. Если делаете установку усилителя в первый раз, то покупка данного комплекта будет оптимальным вариантом. А для тех, кто хочет лучшего звучания — рекомендую покупку проводов отдельно.

Для подключения усилителя можно использовать обычные медные многожильные провода. Следует учитывать, что домашние одножильные провода не подойдут, нужен только многожильный провод (много мелких проводков в одном проводе). Для подключения акустики подойдет провод «ПВС», который можно купить в любом хозяйственном магазине электрики.

Например, для передних и задних колонок можно купить кабель «ПВС 2х2.5», для твиттеров — «2х1.5», а для подключения сабвуфера — «2х4». Все зависит от длины провода и мощности колонок. Чем длиннее провод, тем толще он должен быть.

Тоже касается силовых проводов для подключения усилителя (к плюсу и минусу). Если собираетесь установить простенькую музыку, подойдет обычный провод и подключить можно к тому же проводу, что питает магнитолу. А минус – к кузову авто. Но это неправильно и могут быть потери, что скажется на звучании.

Лучший вариант — это подключение силовых проводов от усилителя непосредственно к аккумулятору автомобиля. И провод надо выбирать толстый. Например, многие автолюбители советуют покупать обычные провода марки «КГ» толщиной от 25 до 35 («КГ-25» или «КГ-35»). Считается, чем больше длина провода и чем больше мощность подключаемой акустики, тем толще должен быть провод.

Плюсовой провод должен быть подключен через колбу с предохранителем, по номиналу соответствующему предохранителю на усилителе, сама колба должна располагаться на расстоянии не далее 30 см от аккумулятора.

Для подключения питающего провода к магнитоле можно использовать любой одножильный провод, он никакого влияние на звучание не отказывает.

Если не хотите покупать провода «ПВС» или «КГ» для подключения усилителя, тогда в авто магазинах есть провода для нарезки. Они не самого лучшего качества, но для простой аудио системы вполне сойдут.

Если имеются установочные комплекты с различными проводами, то выбирайте комплект с самыми толстыми проводами — это улучшит качество звука и позволит подключить к проводам питания несколько усилителей. Используйте силовые провода не тоньше 4 Ga (сечение 21 мм2) длиной не более 5 метров. Минусовой и плюсовой провод должны быть одинакового сечения.

Отдельного слова требуют межблочные провода. Если купили комплект для подключения, то в него входят эти провода. Конечно, данные провода будут работать, но качественного звучания с ними не добиться. Если хотите хороший звук, придётся потратить деньги на покупку отдельных межблочных проводов. Лучше покупать межблоки хороших фирм — DAXX или Чернов.

Я на личном опыте убедился, что замена межблочных проводов с китайских Mystery на DAXX улучшает качество звучания акустики. Следует помнить, что межблочные провода самые главные и непосредственно влияют на звук.

Подключение усилителя своими руками

Если провода имеются и выбрано месторасположения усилителя — приступим к установке, что можно сделать своими руками. Для начала подсоединяем межблочные провода от магнитолы к усилителю. Если у вас четырехканальный усилитель, то потребуется две пары межблоков, для двухканального – одна пара межблочных проводов.

Далее подключаем силовые провода к усилителю (это плюс и минус). Как было сказано выше, лучший вариант — это непосредственное подключение плюса и минуса к клеммам аккумулятора. Для упрощения подключения усилителя, можно минусовой провод подключить на корпус автомобиля, а не тянуть до минуса аккумулятора. Управляющий провод от усилителя к магнитоле подключается без особых сложностей.

При установке усилителя в багажнике, выполняйте прокладку проводов питания в тех же местах, где расположены другие кабели автомобиля. Многие авто имеют изолированные каналы для проводки кабелей. Вы можете удалить дверную прокладку (порог салона) и коврик.

Для подключения проводов существуют специальные акустические клеммы. Самое важное — это надежный контакт провода, и если нет возможности, то усилитель можно подключать и без специальных клемм. Конденсатор при установке усилителя подключать не обязательно, если имеются хорошие провода и надежное соединение.

Следующий шаг — это подключение акустических проводов от усилителя к колонкам или сабвуферу. Если даже перепутали полярность, то ничего страшного. После проверки усилителя можно будет прослушать колонки, и если они играют неправильно, то просто поменяйте полярность проводов. Главное надежный контакт, чтобы они не отвалились от вибраций.

Не прокладывайте провода акустических систем рядом с кабелями питания. Силовые провода могут создавать в акустических системах звук, напоминающий сирену. Прокладывайте провода питания и акустических систем по разным сторонам автомобиля.

Когда все провода подсоединены — на этом процесс установки усилителя можно считать завершенным. Далее проверяем работу усилителя, все ли правильно подключено. Как вы узнали из данной статьи — все операции по подключению усилителя можно сделать своими руками и в этом нет ничего сложного.

Межблочные кабели

против большой тройки

Аудиокабели бывают разных видов, в том числе соединительные кабели, а также кабели для микрофонов, динамиков и инструментов («большая тройка»). Качество и тип кабеля, который вы используете для различных инструментов и для подключения, могут иметь огромное значение для качества вашего звука и основных функций вашего аудиооборудования. Хотя кабели кажутся второстепенной проблемой, использование правильного кабеля для ваших целей может помочь вам избежать плохого качества звука и потенциально дорогостоящих ошибок.Если вы когда-нибудь задавались вопросом, в чем заключаются технические различия между гитарным кабелем и кабелем динамика, сегодня ваш счастливый день!

Найдите специальные кабели всех типов в нашей одобренной Hosa коллекции аудиокабелей.

Аудиокабели: три основных типа

Если вы подготовились к практике группы или построили домашнюю аудиостудию, вы знакомы с процессом подключения вашего аудиооборудования. Кабели, которые подключаются к микрофону, гитаре и динамикам, имеют несколько разные свойства из-за типа сигнала, который они должны передавать, и экранирования, необходимого для уменьшения помех.Знание разницы и правильное использование кабелей предотвратит проблемы со звуком и возможное повреждение вашего оборудования. По этой причине очень важно четко маркировать кабели и использовать их только по назначению.

Микрофонные кабели

Звук из вашего микрофона усиливается вашим предусилителем, что означает, что любые небольшие звуковые помехи или плохая целостность звука также усиливаются. По этой причине микрофонные кабели изготавливаются с большими медными проводниками в сердечнике и усиленным экранированием кабеля (обычно экранирующей оплеткой) вокруг этой жилы, чтобы блокировать шумовые помехи и поддерживать четкий сигнал.Таким образом, микрофонный кабель играет фундаментальную роль в поддержании целостности звука.

Инструментальные и гитарные кабели

Как и ваши микрофонные кабели, инструментальные и гитарные кабели требуют надлежащего экранирования и качества проводимости для сохранения звука. Они также несимметричны, что означает, что в сердечнике кабеля имеется два проводника, а не три, и они содержат сигнальный провод и заземляющий провод. Это означает, что вам нужно, чтобы кабели инструментов не превышали 25 футов в длину, так как они могут быть восприимчивы к помехам низкого уровня.Однако, например, для подключения гитары к усилителю эти кабели как раз то, что вам нужно.

Акустические кабели

Динамики работают с максимальным уровнем сигнала, и, поскольку сигнал уже усилен, кабели динамиков не нуждаются в большом экранировании. Однако для акустических кабелей нужен провод гораздо большего размера, потому что он должен обеспечивать передачу звука, а также питания. Если динамик имеет автономное питание, как почти все студийные мониторы, вам не нужен специальный кабель для динамика, и межблочное соединение работает идеально.Однако, если динамик должен приводиться в действие усилителем мощности, вам понадобится специальный кабель динамика.

Для чего нужны соединительные кабели?

Межблочный кабель используется для подключения устройств, использующих сигнал линейного уровня, например для подключения аудиоинтерфейса к студийным мониторам. Большая часть цифрового и аналогового оборудования будет передавать сигнал линейного уровня между собой. Межблочные кабели могут иметь разные типы разъемов, включая варианты RCA и XLR.

Соединительные кабели

не подходят для инструментов, микрофонов и динамиков, поскольку они недостаточно экранированы и не имеют достаточно больших проводников.Это означает, что вы создадите много шумовых помех и потенциально можете повредить ваше оборудование (особенно динамики). В качестве соединительных кабелей можно использовать инструментальные и акустические кабели, но обычно это нецелесообразно из соображений экономической эффективности. Межблочные соединения — самый доступный способ подключения компонентов источника.

Чем отличаются аудиокабели?

Каждый тип аудиокабеля состоит из различных компонентов под видимым прорезиненным покрытием.Внутри ваших кабелей используются различные токопроводящие материалы и слои различной толщины, и каждый из них адаптирован к предполагаемому использованию и необходимой вам мощности сигнала. Как правило, каждый кабель включает в себя жилу с сердечником, часто сделанную из бескислородной меди (OFC) или ее более проводящей альтернативы, твердого серебра. Кабели также будут иметь дополнительные слои и внешний экран для защиты сигнала, передаваемого по проводнику. Материалы также могут включать алюминий, серебро и золото, в зависимости от качества кабеля, который вы рассматриваете.

Разница сигналов (AWG)

American Wire Gauge (AWG) — это система классификации проводов по толщине. Чем выше номер AWG, тем тоньше провод и тем больше сопротивление току. Более низкие номера калибра (например, кабель динамика 12 AWG) — это более толстые кабели, которые имеют большие проводники и позволяют передавать больший ток.

Разные передачи требуют разной пропускной способности по напряжению, поэтому существует такая большая разница в толщине кабелей разных типов.Например, для акустических кабелей (12 AWG) для передачи мощности требуется провод большего размера, чем для более тонких соединительных кабелей (24 AWG). В основном это связано с характером требований к напряжению для динамиков.

Плетеное экранирование и спиральное (обслуживающее) экранирование

Экранирование оплеткой означает внешний слой тканых металлических волокон непосредственно под прорезиненным покрытием кабеля, который защищает внутренний сигнал кабеля от внешних помех. В зависимости от плотности сетки экранирующая оплетка может снизить гибкость кабелей, хотя дает преимущество в способности экранирования.Инструментальные кабели и микрофонные кабели обычно включают экранирующую оплетку, поскольку качественная оплетка может обеспечить защиту сигнала 90-95%.

Спиральное экранирование состоит из металлических волокон, которые скручены вокруг сердечника кабеля, а не сплетены в плетеную сетку. Этот тип экранирования более распространен в соединительных кабелях, а также более рентабелен в производстве, поскольку эти типы кабелей, как правило, являются стационарными и имеют линейный уровень, менее подверженный помехам.
Спиральное экранирование обеспечивает более низкие преимущества защиты сигнала, поскольку при изгибе или скручивании спиральное экранирование может легко открыться, чтобы выявить уязвимости в сигнальном экране.По этой причине вам не следует использовать соединительный кабель вместо микрофонного или инструментального кабеля, потому что он не экранирован должным образом и создаст звуковые помехи. Чтобы узнать больше о плетеном и спиральном экранировании, загляните в этот блог Hosa News.

Купите коллекцию высококачественных аудиокабелей Hosa для любых подключений.

Команда Хоса

MTX Audio

Часовой пояс: (UTC-12: 00) Международная линия дат запад (UTC-11: 00) Всемирное координированное время-11 (UTC-10: 00) Алеутские острова (UTC-10: 00) Гавайи (UTC-09: 30) Маркизские острова ( UTC-09: 00) Аляска (UTC-09: 00) Всемирное координированное время-09 (UTC-08: 00) Нижняя Калифорния (UTC-08: 00) Универсальное координированное время-08 (UTC-08: 00) Тихоокеанское время ( США и Канада) (UTC-07: 00) Аризона (UTC-07: 00) Чиуауа, Ла-Пас, Масатлан ​​(UTC-07: 00) Горное время (США и Канада) (UTC-07: 00) Юкон (UTC- 06:00) Центральная Америка (UTC-06: 00) Центральное время (США и Канада) (UTC-06: 00) Остров Пасхи (UTC-06: 00) Гвадалахара, Мехико, Монтеррей (UTC-06: 00) Саскачеван (UTC-05: 00) Богота, Лима, Кито, Рио-Бранко (UTC-05: 00) Четумаль (UTC-05: 00) Восточное время (США и Канада) (UTC-05: 00) Гаити (UTC-05: 00) Гавана (UTC-05: 00) Индиана (Восток) (UTC-05: 00) Теркс и Кайкос (UTC-04: 00) Асунсьон (UTC-04: 00) Атлантическое время (Канада) (UTC-04: 00 ) Каракас (UTC-04: 00) Куяба (UTC-04: 00) Джорджтаун, Ла-Пас, Манаус, Сан-Хуан (UTC-04: 00) Сантьяго (UTC-03: 30) Ньюфаундленд (UTC-03: 00) Арагуайна (UTC-03: 00 ) Бразилиа (UTC-03: 00) Кайенна, Форталеза (UTC-03: 00) Город Буэнос-Айрес (UTC-03: 00) Гренландия (UTC-03: 00) Монтевидео (UTC-03: 00) Пунта-Аренас (UTC -03: 00) Сен-Пьер и Микелон (UTC-03: 00) Сальвадор (UTC-02: 00) Всемирное координированное время-02 (UTC-02: 00) Средняя Атлантика — Старая (UTC-01: 00) Азорские острова ( UTC-01: 00) Острова Кабо-Верде.(UTC) Всемирное координированное время (UTC + 00: 00) Дублин, Эдинбург, Лиссабон, Лондон (UTC + 00: 00) Монровия, Рейкьявик (UTC + 00: 00) Сан-Томе (UTC + 01: 00) Касабланка (UTC + 01:00) Амстердам, Берлин, Берн, Рим, Стокгольм, Вена (UTC + 01: 00) Белград, Братислава, Будапешт, Любляна, Прага (UTC + 01: 00) Брюссель, Копенгаген, Мадрид, Париж (UTC + 01: 00) Сараево, Скопье, Варшава, Загреб (UTC + 01: 00) Западная Центральная Африка (UTC + 02: 00) Амман (UTC + 02: 00) Афины, Бухарест (UTC + 02: 00) Бейрут (UTC + 02: 00) Каир (UTC + 02: 00) Кишинев (UTC + 02: 00) Дамаск (UTC + 02: 00) Газа, Хеврон (UTC + 02: 00) Хараре, Претория (UTC + 02: 00) Хельсинки, Киев, Рига, София, Таллинн, Вильнюс (UTC + 02: 00) Иерусалим (UTC + 02: 00) Джуба (UTC + 02: 00) Калининград (UTC + 02: 00) Хартум (UTC + 02: 00) Триполи (UTC + 02:00) Виндхук (UTC + 03: 00) Багдад (UTC + 03: 00) Стамбул (UTC + 03: 00) Кувейт, Эр-Рияд (UTC + 03: 00) Минск (UTC + 03: 00) Москва, С.-Петербург (UTC + 03: 00) Найроби (UTC + 03: 00) Волгоград (UTC + 03: 30) Тегеран (UTC + 04: 00) Абу-Даби, Маскат (UTC + 04: 00) Астрахань, Ульяновск (UTC + 04 : 00) Баку (UTC + 04: 00) Ижевск, Самара (UTC + 04: 00) Порт-Луи (UTC + 04: 00) Саратов (UTC + 04: 00) Тбилиси (UTC + 04: 00) Ереван (UTC + 04:30) Кабул (UTC + 05: 00) Ашхабад, Ташкент (UTC + 05: 00) Екатеринбург (UTC + 05: 00) Исламабад, Карачи (UTC + 05: 00) Кызылорда (UTC + 05: 30) Ченнаи, Калькутта, Мумбаи, Нью-Дели (UTC + 05: 30) Шри-Джаяварденепура (UTC + 05: 45) Катманду (UTC + 06: 00) Астана (UTC + 06: 00) Дакка (UTC + 06: 00) Омск (UTC + 06:30) Янгон (Рангун) (UTC + 07: 00) Бангкок, Ханой, Джакарта (UTC + 07: 00) Барнаул, Горно-Алтайск (UTC + 07: 00) Ховд (UTC + 07: 00) Красноярск (UTC +07: 00) Новосибирск (UTC + 07: 00) Томск (UTC + 08: 00) Пекин, Чунцин, Гонконг, Урумчи (UTC + 08: 00) Иркутск (UTC + 08: 00) Куала-Лумпур, Сингапур (UTC +08: 00) Перт (UTC + 08: 00) Тайбэй (UTC + 08: 00) Улан-Батор (UTC + 08: 45) Евкла (UTC + 09: 00) Чита (UTC + 09: 00) Осака, Саппоро, Токио (UTC + 09: 00) Пхеньян (UTC + 09: 00) Сеул (UTC + 09: 00) Якутск (UTC + 09: 30) Адель помощник (UTC + 09: 30) Дарвин (UTC + 10: 00) Брисбен (UTC + 10: 00) Канберра, Мельбурн, Сидней (UTC + 10: 00) Гуам, Порт-Морсби (UTC + 10: 00) Хобарт (UTC +10: 00) Владивосток (UTC + 10: 30) Остров Лорд-Хау (UTC + 11: 00) Остров Бугенвиль (UTC + 11: 00) Чокурдах (UTC + 11: 00) Магадан (UTC + 11: 00) Остров Норфолк (UTC + 11: 00) Сахалин (UTC + 11: 00) Соломоновы острова., Новая Каледония (UTC + 12: 00) Анадырь, Петропавловск-Камчатский (UTC + 12: 00) Окленд, Веллингтон (UTC + 12: 00) Всемирное координированное время + 12 (UTC + 12: 00) Фиджи (UTC + 12: 00) Петропавловск-Камчатский — Старое (UTC + 12: 45) Острова Чатем (UTC + 13: 00) Всемирное координированное время + 13 (UTC + 13: 00) Нукуалофа (UTC + 13: 00) Самоа (UTC + 14 : 00) Остров Киритимати

Соединительные кабели для солнечных батарей | Размер

Соединительный кабель для аккумулятора AltE, 4/0 72 «, черный AltE 4/0 72 «BC-ЧЕРНЫЙ ALTBC-4 / 0-72B Соединительный кабель аккумулятора AltE, 4/0 72 «, черный 4/0 AWG 72 дюйм 84 доллара.75
Соединительный кабель батареи AltE, 4/0 72 «, красный AltE 4/0 72 «БЦ-КРАСНЫЙ ALTBC-4 / 0-72R Соединительный кабель аккумулятора AltE, 4/0 72 «, красный 4/0 AWG 72 дюйм 84,75 $
Соединительные кабели для аккумуляторов AltE, 1/0 8 футов, пара AltE 1/0 96 «BC-PAIR ALTBC-1 / 0-96RB Соединительные кабели для аккумуляторов AltE, 1/0 8 футов, пара 145,00 долларов США
Соединительный кабель аккумулятора, 2/0 AWG 13 дюймов, черный AltE 2/0 13 «BC-BLK ALTBC-2 / 0-13B Соединительный кабель аккумулятора, 2/0 AWG 13 дюймов, черный 2/0 AWG 13 дюйм 16 долларов.99
Соединительный кабель аккумулятора, 2/0 AWG 13 дюймов, красный AltE 2/0 13 «БЦ-КРАСНЫЙ ALTBC-2 / 0-13R Соединительный кабель аккумулятора, 2/0 AWG 13 дюймов, красный 2/0 AWG 13 дюйм 16,24 доллара США
Соединительный кабель аккумулятора, 2/0 AWG 16 «, черный AltE 2/0 16 «BC-BLK ALTBC-2 / 0-16B Соединительный кабель аккумулятора, 2/0 AWG 16 «, черный 2/0 AWG 16 дюйм 18 долларов.56
Соединительный кабель аккумулятора, 2/0 AWG 16 «, красный AltE 2/0 16 «БЦ-КРАСНЫЙ ALTBC-2 / 0-16R Соединительный кабель аккумулятора, 2/0 AWG 16 «, красный 2/0 AWG 16 дюйм 18,56 долл. США
Соединительный кабель аккумулятора, 2/0 AWG 24 «, черный AltE 2/0 24 «BC-BLK ALTBC-2 / 0-24B Соединительный кабель аккумулятора, 2/0 AWG 24 «, черный 2/0 AWG 24 дюйм 25 долларов.52
Соединительный кабель аккумулятора, 2/0 AWG 24 «, красный AltE 2/0 24 «БЦ-КРАСНЫЙ ALTBC-2 / 0-24R Соединительный кабель аккумулятора, 2/0 AWG 24 «, красный 2/0 AWG 24 дюйм 25,52 долл. США
Соединительный кабель аккумулятора, 2/0 AWG, 36 дюймов, черный AltE 2/0 36 «BC-BLK ALTBC-2 / 0-36B Соединительный кабель аккумулятора, 2/0 AWG, 36 дюймов, черный 2/0 AWG 36 дюйм 32 доллара.48
Соединительный кабель аккумулятора, 2/0 AWG, 36 дюймов, красный AltE 2/0 36 «БЦ-КРАСНЫЙ ALTBC-2 / 0-36R Соединительный кабель аккумулятора, 2/0 AWG, 36 дюймов, красный 2/0 AWG 36 дюйм 32,48 $
Соединительный кабель аккумулятора, 2/0 AWG 48 дюймов, черный AltE 2/0 48 «BC-BLK ALTBC-2 / 0-48B Соединительный кабель аккумулятора, 2/0 AWG 48 дюймов, черный 2/0 AWG 48 дюйм 48 долларов.80
Соединительный кабель аккумулятора, 2/0 AWG 48 дюймов, красный AltE 2/0 48 «БЦ-КРАСНЫЙ ALTBC-2 / 0-48R Соединительный кабель аккумулятора, 2/0 AWG 48 дюймов, красный 2/0 AWG 48 дюйм 48,80 долл. США
Соединительный кабель аккумулятора, 2/0 AWG, 60 дюймов (5 футов), черный AltE 2/0 60 «BC-Черный ALTBC-2 / 0-60B Соединительный кабель аккумулятора, 2/0 AWG 60 дюймов (5 футов), черный 2/0 AWG 60 дюйм 51 доллар.45
Соединительный кабель аккумулятора, 2/0 AWG 60 дюймов (5 футов), красный AltE 2/0 60 «БЦ-Красный ALTBC-2 / 0-60R Соединительный кабель аккумулятора, 2/0 AWG 60 дюймов (5 футов), красный 2/0 AWG 60 дюйм 51,45 долл. США
Соединительный кабель аккумулятора, 2/0 AWG 8 дюймов, черный AltE 2/0 8 «BC-BLK ALTBC-2 / 0-8B Соединительный кабель аккумулятора, 2/0 AWG 8 «, черный 2/0 AWG 8 дюйм 12 долларов.76
Соединительный кабель аккумулятора, 2/0 AWG 8 дюймов, красный AltE 2/0 8 «БЦ-КРАСНЫЙ ALTBC-2 / 0-8R Соединительный кабель аккумулятора, 2/0 AWG 8 дюймов, красный 2/0 AWG 8 дюйм 12,76 $
Соединительный кабель аккумулятора, 4/0 AWG 120 «, черный AltE 4/0 10 футов BC-BLK ALTBC-4 / 0-120B Соединительный кабель аккумулятора, 4/0 AWG 120 «, черный 4/0 AWG 120 дюйм 103 доллара.40
Соединительный кабель аккумулятора, 4/0 AWG 120 «, красный AltE 4/0 10 футов BC-RED АЛТВС-4 / 0-120Р Соединительный кабель аккумулятора, 4/0 AWG 120 «, красный 4/0 AWG 120 дюйм 103,40 долл. США
Соединительный кабель аккумулятора, 4/0 AWG 13 дюймов, черный AltE 4/0 13 «BC-BLK ALTBC-4 / 0-13B Соединительный кабель аккумулятора, 4/0 AWG 13 дюймов, черный 4/0 AWG 13 дюйм 26 долларов.75

Провод динамика, Аудиокабель, видеокабель, RCA, Домашний

Чтобы насладиться максимальной производительностью, надежностью и выгодой от ваших аудиовизуальных компонентных кабелей и акустических проводов.

Изготовлен и собран в США опытными мастерами, пожизненная ограниченная гарантия. Используется внутри JBL Synthesis, Triad, Wisdom и многими другими для CES, CEDIA и критических демонстраций.

Признанный во всем мире в течение 36 лет лидер в области кабельных характеристик на всех уровнях цен. Straight Wire принадлежит и укомплектован энтузиастами, обладающими энтузиазмом, знаниями и многолетним опытом работы в AV-индустрии. Нам нравится тратить время на то, чтобы общаться с потенциальными клиентами обо всех аспектах их системы.

Найдите время, чтобы обсудить детали вашей системы и помещения с нами или с одним из наших компетентных партнеров-дистрибьюторов, чтобы помочь вам сделать грамотный, логичный и удовлетворительный выбор кабеля.Мы уверены, что вы захотите услышать, увидеть и выбрать Straight Wire.
> Подробнее

Независимо от того, являетесь ли вы энтузиастом двух или нескольких каналов пожалуйста, позвольте нам выполнить …

БЕСПЛАТНЫЙ АНАЛИЗ СИСТЕМЫ:
> Домашний кинотеатр
> Аудиосистема

Эта информация позволяет нам делать обоснованные предложения относительно того, какой аудиокабель и видеокабель лучше всего подходят для вашей системы

Straight Wire нужны эти данные для диагностики и внесения предложений по работе вашей системы в соответствии с требованиями производителей оборудования для вашего длительного удовольствия.

Если вы дадите нам возможность, мы хотели бы узнать больше о ваших музыкальных предпочтениях (оркестровые, камерные, классические, рок, джаз / блюз и т. Д.) И типичной громкости прослушивания. Чем лучше мы знаем ваши предпочтения, тем точнее мы сможем внести предложения, чтобы повысить ваше удовольствие от прослушивания. Правильное использование аудио- и видеокабелей, а не только аудиокабелей, для всей вашей системы!

Доступны изделия с прямой проволокой только через наша дилерская сеть.Свяжитесь с нами напрямую, чтобы найти ближайших компетентных дилеров Straight Wire, которые могут помочь вам в приобретении подходящих кабелей и проводов для акустических систем.

> ЗВОНИТЕ 800-683-4434

12 лучших кабелей для сабвуферов, проверенных и оцененных в 2021 году

Как говорят большинство любителей музыки, все дело в басах. Тусовщики, музыканты и ди-джеи особенно любят, когда песни поднимают их грудь.Громкоговорители — это вещь, когда задействовано большое количество людей. А без веселой музыки вечеринки не оживут.

Оптимальное качество звука зависит не только от размера штанги или списка воспроизведения. Вы должны отдать должное компонентам, которые усиливают музыку из вашего альбома для вашей аудитории. Улучшение гармонии атмосферы заставит вас выбрать лучший кабель для сабвуфера.

Сабвуфер играет жизненно важную роль в создании более реалистичного звука. Когда проигрываются песни и фильмы, это доставляет каждому слушателю и зрителю дополнительные острые ощущения.Итак, возьмите звуковые коробки и убедитесь, что вы не пропустите ни один из перечисленных ниже элементов.

Лучший кабель для сабвуфера Обзоры

1. Кабель для сабвуфера Mediabridge

Кабель для сабвуфера Mediabridge серии ULTRA, обеспечивающий четкие сигналы и низкую потерю данных, поставляется с одним сплошным центральным проводом. Этот металл передает сильные сигналы от портов аудиовыхода к вашим сабвуферам. Эти частоты могут достигать 300 футов. Итак, где бы вы ни поместили эту коробку, ваши звуки остаются стабильными.

Мне нравится конструкция этого продукта, потому что она помогает предотвратить появление статического электричества и шума. Помимо высококачественной меди в сердечнике, он также поставляется с пеной с впрыском газа, алюминиевым экраном, медной оплеткой и мягкой оболочкой из ПВХ снаружи. Они не только предотвращают раздражающие звуки, но и обеспечивают долговечность кабеля.

На его конце расположены позолоченные разъемы RCA, которые не только рассчитаны на длительный срок службы, но и устойчивы к коррозии. Золото — это чистый металл, который не ржавеет, потому что не содержит железа.Таким образом, вы также защитите внутреннюю часть вспомогательного кабеля от проникновения агрессивных веществ.

И чтобы убедиться, что ваш кабель обеспечивает идеальное соединение сабвуфера с вашим устройством, Mediabridge имеет разъемы с раздельными наконечниками. Эти наконечники обеспечивают высокое контактное давление между шнуром и стереоприемниками. Кроме того, они способствуют оптимальной проводимости ваших соединений.

Я хотел бы провести небольшое исследование перед покупкой этого кабеля для сабвуфера. Я купил этот 25-футовый шнур для сабвуфера для динамика на 8 Ом, только чтобы узнать, что я ставлю под угрозу качество звука.Я должен был купить более короткий или хотя бы один с более толстым проводом 18AWG, а не этот с медным проводом 22AWG.

Плюсы

  • Кабель активного сабвуфера с сильной передачей сигнала даже на входе LFE
  • Прочный кабель с соответствующим экраном
  • Позолоченные кабельные разъемы RCA
  • Сплит-насадки для оптимальной проводимости

Минусы

  • Не работает идеально для динамика 8 Ом

Мне нравится этот продукт, потому что он устойчив и не теряет сигналов.Я впечатлен той стабильностью, которую он приносит. Пока у вас есть лучшие комплименты для этого вспомогательного кабеля, ничего не может пойти не так.

2. Кабель-разветвитель Amazon Basics

Подключите телевизоры и DVD-плееры к системам домашнего кинотеатра с помощью разветвительного кабеля Amazon Basics RCA Y-Adapter. Этот композитный кабель RCA имеет один штекер и два гнездовых аудиоразъема на противоположных концах, предназначенных для подключения к существующему кабелю RCA. С помощью этого кабеля можно разделить аудиокомпоненты для получения захватывающего объемного звука.

Мне нравится стиль этого акустического кабеля, потому что он удобен. Его матовая поверхность упрощает подключение и отключение адаптеров RCA. Этот кабель для сабвуфера домашнего кинотеатра также имеет три конца разного цвета для облегчения идентификации. Так что мне не нужно гадать, какой из женских адаптеров левый или правый.

Этот кабель RCA имеет двойное экранирование из лавсанового алюминия и медной оплетки. Эти материалы легкие, но эффективно сдерживают электромагнитные и радиочастотные помехи.Таким образом, вам не придется беспокоиться об искажении звука при просмотре любимого сериала.

Я чувствую себя уверенно, покупая этот продукт, потому что на него действует ограниченная гарантия Amazon Basics сроком на 1 год. Помимо высококачественных звуков, я также получаю поддержку от их службы поддержки, если что-то не так.

Однако я не могу проложить 12-дюймовый кабель динамика в комнате для развлечений. Я бы хотел, чтобы это было немного дольше. В любом случае, он работает как надо, и он выполняет свою работу. Мне нравится качество моей звуковой системы.

Плюсы

  • Идеально для домашних кинотеатров с раздельными аудиокомпонентами
  • Создан для удобства (матовое покрытие, три варианта расцветки)
  • Двойное экранирование для дополнительной защиты от помех
  • Резервное копирование с ограниченной гарантией Amazon Basics

В целом я доволен тем, как получились мои настройки. Я наслаждаюсь фильмами и даже играми, не выходя из дома. Кроме того, его материальный состав на голову выше других.

3. Коаксиальный аудиокабель FosPower

Цифровой коаксиальный аудиокабель FosPower с позолоченными разъемами 24K обеспечит качественный звук в любом уголке вашего мини-кинотеатра. Этот кабель между мужчинами и женщинами может иметь длину до 10 футов. Таким образом, вы можете гибко выбирать компоновку вашей звуковой системы.

Этот коаксиальный кабель для сабвуфера работает с большим количеством оборудования, будь то дома или на улице. Мне нравится этот продукт, потому что он совместим с микшерами, телевизорами высокой четкости, синтезаторами, проигрывателем компакт-дисков и т.п.Кроме того, он достигает даже тех, у кого труднодоступные порты. Я удивлен, что результат остается неизменным независимо от того, какое устройство я использую.

Установить этот элемент очень просто, потому что он оснащен цветными разъемами RCA. Сначала вы можете подумать, что эти цвета предназначены только для простого дизайна, но они необходимы, чтобы все пользователи могли ориентироваться. Все, что вам нужно сделать, это сопоставить адаптер с соответствующим цветным портом и плотно заткнуть его.

Кабель

FosPower демонстрирует качество и стабильность.Он поставляется с полиэтиленовыми диэлектрическими изоляторами для стабилизации частот сигнала, что необходимо для поддержания правильности аудиовыхода. Кроме того, его материальный состав снаружи и внутри помогает свести к минимуму искажения и гудение.

Я бы хотел, чтобы у этого вспомогательного кабеля был экран или хомут, окружающий конец штекерных разъемов RCA. Это может помочь защитить соединения с вашими устройствами. Дизайн уникален, но я не уверен в нем, потому что он может ослабляться быстрее, чем другие кабели сабвуфера.

Плюсы

  • Позолоченный разъем кабеля сабвуфера 24 карат для премиального звука
  • Может достигать расстояния 10 футов
  • Совместимость с широким спектром устройств
  • Простая и управляемая установка с помощью цветных адаптеров
  • Стабильно и качественно с помощью диэлектрической изоляции

Минусы

  • Выглядит менее надежно с точки зрения контакта между портом и переходниками-вилками

Несмотря на это, мне нравится последовательность, которую демонстрирует этот аудиокабель для сабвуфера.Это дает мне легкую работу с моей аудиосистемой и подходит для моего желаемого использования. Кроме того, мне нетрудно заставить все работать. Я доволен качеством его звучания.

4. Кабель для сабвуфера Mediabridge ULTRA

6-футовый кабель для сабвуфера Mediabridge серии ULTRA с широким спектром возможностей работает с низкочастотными сигналами. Пользователи этого кабеля будут поражены тем, насколько глубоки детали звука могут достигать их сабвуферы. Эта функция обеспечивает лучшее качество звука и более точный вывод звука.

Некоторые кабели сабвуфера могут быть повреждены и подвержены воздействию влаги после прокладки в стенах. Этот недостаток делает невозможным прокладку кабеля в стене. Но с Mediabridge вы можете разместить шнуры в углу или установить их внутри стен. Эта установка не повреждает ваши аудио провода и придает вашей установке чистый вид.

Мне нравится фиксированная рукоятка штекеров RCA этого продукта в турбинном стиле. Я помню, что у меня был свой предыдущий кабель для сабвуфера Klipsch из-за этой особенности.

У них не только позолоченные разъемы RCA, но и надежное соединение. Я использую этот кабель более пяти месяцев, но ни один из RCA не ослабил. Я считаю, что это изделие имеет качественный металлический состав.

Этот продукт также имеет удобную для путешествий конструкцию с двумя язычками, чтобы мои кабели колонок были чистыми. Этот ремешок на липучке помогает мне свернуть кабели и упорядочить их. Так что они нигде не портятся, и я могу хранить их только в одном месте. Кроме того, я думаю, что это дополнительный уровень защиты моих кабелей.

С другой стороны, я считаю этот кабель сабвуфера слишком жестким. Я столкнулся с обзором кабеля сабвуфера Audioquest однажды с этой проблемой, но иногда мне трудно откатывать шнур после использования.

Плюсы

  • Работает с низкочастотными сигналами
  • Глубокое и богатое качество звука
  • Идеально для установки в стене
  • Конструкция турбины для более надежного соединения
  • Поставляется с удобной для путешествий конструкцией с двумя язычками для удобной очистки кабеля

С кабелями для сабвуфера Mediabridge серии ultra стало возможным прокладывать аудиоразъемы в стенах.Мне нравится его качество звука и богатство звуковых выходов. Он также выглядит безопасным и легко ремонтируемым.

5. Кабель для сабвуфера Goalfish RCA

Обладая уникальным дизайном с двойной оплеткой снаружи, аудиокабель Goalfish RCA для стереофонического сабвуфера от мужчины к мужчине обеспечивает длительную работу. Этот продукт прошел серию испытаний на изгиб, доказав, что он достаточно прочный для работы в тяжелых условиях.

Этот кабель RCA с позолоченными штекерами 24K обеспечивает превосходное качество звука.Эти адаптеры обеспечивают бесперебойную передачу частотного сигнала. Таким образом, я получаю чистый звук на своих сабвуферах. Кроме того, звук становится стабильным, а потери сигнала остаются на низком уровне.

Этот элемент поставляется в упаковке из двух парных кабелей RCA, подходящих для широкого использования. Сначала я не решался воспользоваться этим продуктом, так как он выглядит дорогим, но пока я не понял, что получаю два аудиокабеля по разумной цене. Таким образом, я могу связать больше устройств, имея запасное, когда другое не работает.

Внутри кабеля аудиосабвуфера проложены бескислородные проводники. Этот вид металла устойчив к коротким замыканиям и более прочен, чем другие проводники. Из-за пониженного содержания кислорода в этом проводе, проводники менее подвержены коррозии, что делает его долговечным.

На эти вспомогательные вспомогательные кабели предоставляется пожизненная гарантия. Вот почему я уверенно покупаю этот товар. Вы всегда можете обратиться в их дружелюбную службу поддержки клиентов и найти решение проблем с кабелем, если вы не удовлетворены.

Однако я считаю этот кабель RCA немного тонким, чего я не ожидал от кабеля с оплеткой. Конструкция выглядит устойчивой, но, как я видел в одном обзоре кабеля сабвуфера, мне нужно быть осторожным при его использовании.

Плюсы

  • Конструкция с двойной оплеткой для тяжелых условий эксплуатации
  • Разъемы RCA из золота 24 карат для стабильного высококачественного звука премиум-класса
  • Два спаренных кабеля RCA для подключения дополнительных устройств
  • Проводники из бескислородной меди
  • Поставляется с пожизненной гарантией и дружелюбной службой поддержки клиентов

Минусы

  • Кабель немного тоньше других плетеных

Я доволен подключением более чем пары устройств одновременно.Мне нравится, как получилась моя установка, потому что этот кабель с четырьмя переходниками RCA добавил немного острых ощущений и импульс моей звуковой системе. Следите за тем, чтобы шнур не натягивался слишком сильно.

6. Кабель для сабвуфера BlueRigger

Одним из основных преимуществ аудиокабеля сабвуфера BlueRigger RCA — RCA является его поддержка глобальных стандартов цифрового звука.

Этот кабель, поддерживающий объемное звучание 5.1 и 7.1, хорошо подходит для самых последних настроек. Обладая полной полосой пропускания от 5 до 7, этот кабель наверняка обеспечит высококачественное объемное звучание, будь то домашний кинотеатр или вечеринки на открытом воздухе.

Помимо штифта с разъемным наконечником у этого кабеля также есть металлические хомуты, загнутые внутрь для обеспечения оптимального сцепления между шнуром и сабвуферами. Эти внутренние металлические турбины позолочены, что означает, что они помогают улучшить передачу частотного сигнала. Я считаю, что это одна из причин непротиворечивости этого кабеля.

Еще одним фактором, который поддерживает качество звука этого кабеля для сабвуфера на высшем уровне, является его двухслойное экранирование. Самая внутренняя часть — это алюминиевый майлар, а вторая — из тяжелой медной оплетки.Эти два материала необходимы для защиты от радиочастотных помех, особенно при столкновении пучка дополнительных кабелей.

С точки зрения стандартов, этот кабель для сабвуфера соответствует стандарту UL для установки в стену. Это означает, что этот аудиокабель для сабвуфера можно использовать между стенами. Также каждый аудиопровод проходит проверку между совместимыми устройствами. Все, что вам нужно, это посмотреть на упаковку товара и посмотреть, какие устройства работают с этим кабелем.

С другой стороны, первый кабель, который я заказал, не работал с моим проигрывателем компакт-дисков.Хорошо, что производитель предлагает пожизненную гарантию, поэтому мне пришлось немедленно заменить этот шнур.

Плюсы

  • Поддерживает объемное звучание 5.1 и 7.1
  • Качественные переходники с разрезными наконечниками и золотыми загнутыми внутрь кольцами
  • Двухслойное экранирование из фольги
  • Соответствует стандарту UL для прокладки кабелей в стене
  • Гарантированная совместимость с выбранными устройствами

Минусы

  • Кабель может быть поврежден или не работает

BlueRigger упрощает мне задачу.Я уже несколько месяцев использую полученный на замену кабель. Этот кабель имеет широкую полосу пропускания, а искажения практически отсутствуют. Я считаю, что это лучший кабель для сабвуфера для домашнего кинотеатра, который у меня был.

7. Аудиокабель FosPower Splitter

Цифровой стереофонический аудиокабель FosPower Y Splitter, идеально подходящий для Hi-Fi и домашних кинотеатров, оснащен неизолированным медным сердечником 26AWG. Эти луженые медь помогают уменьшить окисление и увеличить срок службы проволоки. Таким образом, это идеальное вспомогательное аудиоустройство для частого использования.

Я считаю этот аудиокабель для сабвуфера уникальным, потому что он имеет два штекерных разъема RCA на одном конце и только один штекер на другом конце. В этом кабеле есть два противоположных выходных адаптера и один в паре с одним из выходных разъемов. Это означает, что вы можете подключить к сабвуферу двухпортовый усилитель только с помощью одного адаптера.

Мне нравится этот кабель для сабвуфера для аудиофилов, потому что он идеальная замена моему старому желтому кабелю со слабым экранированием. Этот кабель не воспринимает помехи благодаря качественному экранированию.Кроме того, я считаю, что на высоте шести футов он достаточно длинный, чтобы установить дома мой мини-кинотеатр. Я удивлен, что он работает и с моими существующими устройствами дома.

Этот сабаудиокабель также недорогой. При разумной цене ожидайте хорошей производительности, качественного звука и более точного звука. Я рад покупке этого продукта, потому что он дешевле, чем мои старые недорогие кабели, и имеет ограниченную гарантию.

Однако я думаю, что композитные материалы этого кабеля легко повредить при мобильном использовании.Шнур выглядит тонким, поэтому я считаю, что лучше оставить его на месте, чем перемещать в другое место.

Плюсы

  • Жила из луженой меди
  • Поставляется с уникальными переходниками с 2-вилкой на 1-вилку
  • Идеальная замена старых кабелей
  • Длинный кабель на шести футах, совместимый с большинством устройств
  • Умеренная цена с ограниченной гарантией

Минусы

  • Тонкий кабель из менее дорогих материалов

Я счастлив, что мне пришлось заменить старые акустические кабели на этот.Имеет прочную сердцевину. Таким образом, звуковые сигналы остаются стабильными. Мне также нравится качество звука независимо от частот и устройств, которые я использую. Это не дорого, но работает с широким спектром аудиоустройств.

8. Аудиокабель RIKSOIN

Идеально подходит для DVD-дисков и игровых консолей, аудиокабель RIKSOIN из 2 шт. В комплекте с мужчинами всегда обеспечит качественный звук в домашних развлечениях.

Этот кабель сабвуфера имеет кабели, не запутывающиеся в нейлоновой оплетке, что делает его пригодным для частого использования.Мне нравится дизайн этого предмета, потому что он очень прочный. И это как раз подходящей длины — 8 футов.

Этот комплект из двух шнуров для сабвуфера поставляется с алюминиевыми переходными кожухами, которые помогают поддерживать структуру кабелей сабвуфера и увеличивают срок их службы. Алюминий по своей природе устойчив к коррозии, а это означает, что коррозионно-активные вещества не могут проникнуть ни в какие компоненты вашего шнура.

Вам не нужно беспокоиться о типе устройства, которое работает с этим кабелем, поскольку он универсален.Он работает с телевизорами высокой четкости, спутниковыми приставками и другими носителями с разъемами RCA.

Кроме того, он поставляется с переходниками типа «папа» с цветовой кодировкой для облегчения идентификации левого и правого входов. При использовании этого аудиокабеля для сабвуфера вы не ошибетесь.

Этот элемент имеет двойное экранирование из бескислородной меди, что обеспечивает бесперебойную передачу сигнала и минимальную потерю данных. Таким образом, я получаю звук премиум-качества с нужным количеством басов и четкостью. Благодаря этой функции помехи также остаются минимальными.

Единственная проблема с этим кабелем — он плохо сидит. Адаптеры RCA типа «папа» поворачиваются при перемещении проводов, и я обеспокоен тем, что это нарушает вывод звука.

Плюсы

  • Длинный и достаточно прочный для частого использования
  • Коррозионно-стойкие алюминиевые адаптеры с увеличенным сроком службы
  • Универсальная совместимость
  • Бескислородные проводники
  • Цветовая маркировка для облегчения идентификации

Минусы

  • Кабельный адаптер сидит менее надежно

В целом мне нравится качество звука, которое приносит этот кабель.Благодаря этому предмету игры стали более увлекательными. Он хорошо работает с моими сабвуферами и, похоже, не перегружает их. Я также рад, что у меня есть запасной на случай, если другой потеряется.

9. XMSJSIY RCA Провод динамика

Я почувствовал себя странно, когда впервые увидел провод для громкоговорителей RCA с открытым концом XMSJSIY. У него есть штекер RCA, но на другом конце — оголенные провода динамика без адаптера RCA. К моему удивлению, кабель было проще установить по сравнению с другими аудиокабелями с портами.Все, что мне нужно сделать, это подключить RCA к одному концу, а неизолированные провода — к другому.

В центральном проводе этого кабеля используется несколько жил из бескислородной меди. Эти куски металла — хорошие пути передачи частотного сигнала. Мне нравится эта функция, так как я почти не получаю затухание звука, а качество басов на высшем уровне. Учитывая то, как это выглядит, это работает лучше, чем ожидалось.

Я считаю, что внешний вид этого продукта уникален, потому что я могу видеть внутреннюю часть кабеля. Мало того, этот тип материала имеет высокую изоляцию, чтобы предотвратить возгорание от множества факторов.Внешнее покрытие этого изделия также устойчиво к кислотам и коррозии против щелочей. Таким образом, вы получаете более длительный срок службы помимо качественных звуков.

Я считаю, что это доступный вариант, учитывая его цену, особенно если у вас нет выделенных портов RCA на стереоприемниках. Это дает мне соотношение цены и качества, и я также могу максимально использовать его с большинством своих сабвуферов. Пока у вас есть контакты и порты, все в порядке.

Единственный недостаток, который я заметил в этом продукте, — это погружение меди во внешнее покрытие.Мне пришлось соскрести лишнюю изоляцию, чтобы получить металлическую нить, достаточно длинную, чтобы ее можно было вставить в сабвуферы.

Плюсы

  • Простота в использовании, просто подключите штекер RCA с одного конца, а голый — с другого
  • Бескислородные котлы
  • Высококачественный басовый выход
  • Прочное, антикислотное, коррозионно-стойкое, прозрачное внешнее покрытие
  • Стоит ваших денег

Минусы

  • Проводники покрыты прозрачной изоляцией

Мне нравится, как легко я подключил усилитель к своим сабвуферам.Вся установка выглядит чистой и прочной. Мне даже пришлось сэкономить на покупке модных и дорогих кабелей. Я прекрасно себя чувствую с этим аудиокабелем для сабвуфера.

10. Кабель для сабвуфера EMK

Экономия места в моем телевизоре стала возможной благодаря двойному 90-градусному кабелю для сабвуфера EMK.

Этот продукт имеет два 90-градусных RCA на противоположных концах 10-футового кабеля. Я считаю, что этот предмет менее подвержен изгибу, особенно в ограниченном пространстве и в углах. Так что мне не нужно беспокоиться о повреждении и натяжении моих мужских адаптеров.

Эта марка предлагает луженые бескислородные медные проводники. Я уверен в этом продукте, потому что луженая медь лучше, чем неизолированные провода. Последний менее устойчив к влажности и влажной среде. Я думаю, что это привлекательный вариант, особенно если вы ставите продолжительность жизни выше всего остального.

EMK обеспечивает первоклассный звук Hi-Fi для аудиофилов и энтузиастов домашнего аудио. Этот тип звука не обязательно относится к громким, но к достаточно чистым.Я испытал это качество звука, когда купил этот товар. Это совсем не беспокоит, и я просто получил настоящее ощущение музыки и фильмов, которые играю.

Этот продукт имеет хороший состав материала. Это очевидно по корпусам из сплава RCA, устойчивому к растяжению проводу и позолоченным разъемам RCA 24K. Кроме того, на него также распространяется 18-месячная гарантия. Таким образом, вы можете обратиться к поставщику, если вам кажется, что с товаром что-то не так.

Однако металлический хомут первого кабеля RCA, который я заказал, был немного загнут внутрь на одном конце.Мне пришлось согнуть его, чтобы он соответствовал соответствующему порту. С тех пор я никогда не сталкивался с какими-либо проблемами.

Плюсы

  • Компактные прямоугольные кабели RCA и позолоченные разъемы 24K
  • Sharp Hi-Fi звук для аудио энтузиастов
  • Качественная конструкция из тонированной меди, корпуса из сплава, прочная проволока
  • Поставляется с 18-месячной гарантией

Минусы

  • Металлический хомут, загнутый внутрь

Мне кажется, что у меня дома целый кинотеатр.Я считаю, что это скорее кабель для сабвуфера для музыки. Его безопаснее использовать из-за угловых разъемов RCA, а также из качественных материалов.

11. Кабель для сабвуфера Atmoz PRO

Зачем покупать разветвитель, если у вас может быть адаптер разветвителя и аудиокабель «папа-папа» в одной упаковке?

Кабель для сабвуфера серии Atmoz PRO поставляется с 10-футовым шнуром и Y-образным разветвителем на 2 штекерных переходника. Мне кажется, я ударил этим продуктом два типа кабелей для сабвуфера.Таким образом, у меня всегда есть варианты, нужен ли мне моно вход.

Этот Y-адаптер не только позволяет подключаться к левому и правому выходам, но также может значительно увеличить уровни звука. Кроме того, он может устранить шум и обратную связь для чистого звука. Мне нравится этот аксессуар, потому что он помогает улучшить качество моей звуковой системы.

Экранирование этого продукта также выполнено из высококачественного кабеля. Раньше я слышал гудение и другие мешающие звуки перед использованием этого кабеля.С Atmoz мне не пришлось снова это испытывать.

Экранирование состоит из диэлектрической изоляции из пенопласта с впрыском газа, экрана из алюминиевой фольги, экрана из медной оплетки и мягкой оболочки из ПВХ.

Мне также нравятся три цветовых варианта этой марки. Таким образом, я могу определить, какой из них подходит для домашнего кинотеатра, студии и запасной. Кроме того, я не могу злоупотреблять ни одним из имеющихся у меня кабелей RCA.

С другой стороны, у меня проблемы с ошейниками или мужскими RCA.Иногда они слишком плотно прилегают к портам, что затрудняет их снятие. Я мог бы повредить порт динамика и кабель, если бы не отключил адаптер RCA осторожно.

Плюсы

  • Получает кабель RCA и разветвитель Y по цене одного
  • Y-разветвитель обеспечивает лучшее качество звука и удобство
  • Экранирование премиум-уровня
  • Доступны три варианта цвета, позволяющие легко определить, какой из них использовать

Минусы

  • Слишком туго сидит в некоторых сабвуферах

Мне нравится иметь три кабеля с тремя переходниками для многих целей.Я считаю этот продукт очень удобным в использовании, и он показывает качественный звук. Я уверен, что поделюсь ими с другими аудиофилами.

12. Кабель для сабвуфера Element-Hz

Благодаря сверхкомпактной конструкции корпуса сабвуферный кабель Element-Hz вписывается в ограниченное пространство независимо от конфигурации. Этот универсальный продукт идеально подходит для звуковых систем, занимающих мало места. Я думаю, что мобильность не проблема, потому что я могу перемещать этот шнур с одного места на другое, не повреждая его.

Этот продукт соответствует классу CL3 по внешней изоляции кабеля. Как и кабели RCA стандарта CL2, эта марка также может использоваться в настенных помещениях и устойчива к переносу и удержанию огня. Аудиокабели CL3 могут поддерживать более высокую мощность, чем кабели CL2. Таким образом, я могу быть уверен в безопасности своих кабелей и аудиоустройств.

Мне нравится этот продукт, потому что он простой, имеет усиленное экранирование и толстые провода. Эти функции помогают уменьшить помехи и искажение звука.Я не только получаю безупречный звук, но и защищаю свои сабвуферы и устройства.

Внутри этого кабеля сабвуфера проложен провод 22AWG, достаточно толстый для передачи аудиосигналов даже с низкой частотой. Я считаю, что этот кабель для сабвуфера длиннее 4 метра. Это означает, что я могу использовать его для довольно просторных помещений. На разъемах RCA также указывается длина кабеля и текст сабвуфера для облегчения идентификации.

Однако я нахожу металлические хомуты короче, чем, например, мой старый хомут для кабеля сабвуфера Monster.Подключение сабвуфера выглядело бы более надежным, если бы хомуты были длиннее. Тем не менее, я видел эту проблему только в одном обзоре кабелей для сабвуфера.

Плюсы

  • Компактный дизайн, который может поместиться в ограниченном пространстве, например, в системах домашнего кинотеатра
  • Соответствует стандарту CL3 для изоляции кабеля
  • Повышенное экранирование, помогающее уменьшить помехи
  • Толстые проводники для лучшего движения сигнала на низкой частоте
  • Длинный кабель с указанием длины и сабвуфера

Минусы

  • Хомут металлический коротковат

С этим кабелем для сабвуфера я смог использовать дома старый сабвуфер JBL.Теперь я могу чувствовать больше острых ощущений от моих фильмов и резких звуков моей любимой музыки. Я уверен, что этот продукт подходит и для других настроек.

На что обращать внимание при покупке кабеля для сабвуфера

Качество каждого сабвуфера зависит не только от самой коробки, но и от каждого подключаемого компонента. Ниже перечислены вещи, на которые следует обратить внимание при выборе входного кабеля для сабвуфера.

В наши дни люди особенно недовольны сроком службы своих электронных устройств.Этот аспект достаточно очевиден во внешнем виде предмета. Таким образом, чем толще кабель, тем дольше его срок службы для большинства потребителей.

Никто не может видеть звуковые волны, но мы можем слышать, когда что-то мешает нашей аудиосистеме. Эти прерывания, скорее всего, происходят из-за плохого экранирования кабеля. Всегда ищите продукт с качественными препятствиями для избавления от мычания.

Если вы не видите, что проводите вечеринку в парке, воздержитесь от выбора очень длинных кабелей, потому что они могут вам не понадобиться.Я уверен, что вы не хотите навредить своим корсам, не организовав их. Примите во внимание вашу идеальную конфигурацию, чтобы вы могли выбрать точную длину, которая вам нужна.

Большинство пользователей покупают кабель в зависимости от внешнего вида портов динамика. Помните, что существуют разные типы сабвуферов, поэтому вам следует подумать о том, чтобы купить то, что вам нужно, и не тратить деньги на сплиттеры и другие аксессуары.

Некоторые проводники передают сигнал с частотой медленнее, чем другие кабели.Выбирайте продукт, в котором есть качественная медь, а также те, которые устойчивы к коррозии и другим пенетрантам. Таким образом вы получите лучший аудиоприем и первоклассный звук.

Узнайте больше о выборе тестера сетевых кабелей высшего уровня. Кроме того, проверьте наши обзоры о самом надежном коаксиальном кабеле для телевизора, если вам нужен

.

Нужен ли для сабвуфера специальный кабель

Несмотря на то, что существует множество способов связать сабвуфер, всегда помните, что лучшие элементы работают для наилучшего результата.Для большинства сабвуферов требуется простой кабель с разъемами RCA на обоих концах, даже если вы проверите кабель сабвуфера VS RCA. Некоторым моделям сабвуфера требуются входы для правого и левого каналов, и кабель сабвуфера LFE может быть хорош с AV-ресиверами и входом LFE на сабвуфере. Разветвители также могут помочь, если вам нужно подключить один штекер RCA к коробке с двумя каналами.

Есть разница в кабелях для сабвуфера Кабели для сабвуфера

различаются не только по рыночным предпочтениям, как в случае с кабелем для сабвуфера Yamaha, но и по каждой детали.Другие могут утверждать, что качество звука одинаково для всех звуковых проводов, но всегда будут различия.

Не все кабели для сабвуфера могут выдерживать одинаковое количество помех, и не все из них издают неприятное гудение.

Некоторые кабели поставляются с неизолированной медью, а другие — с луженым покрытием. Кроме того, калибр провода неодинаков для всех проводов сабвуфера.

Этот аспект больше касается защиты вашего вспомогательного оборудования и устройств от искр и, возможно, пожара. Лучше проверьте кабели со стандартным распознаванием диэлектрической изоляции и других областей.

Это лишь несколько областей, в которых кабели сабвуфера могут различаться, поэтому обязательно проверьте каждую деталь, чтобы выбрать правильный.

Какой провод вы используете для сабвуфера

Кабели большого диаметра — лучший вариант подключения сабвуферов. Независимо от того, есть ли у вас соединение RCA, вы должны использовать провод с качественным экраном и прочным корпусом, особенно для использования в тяжелых условиях. Это важные аспекты, которые требуют внимания, если вы стремитесь получить чистый и бесшумный аудиовыход.

Подходит ли коаксиальный кабель для сабвуферов

Для сабвуфера можно использовать коаксиальный кабель. Но в некоторых областях могут быть недостатки и последствия. Обратите внимание, что некоторый шум может попасть в ваш усилитель, сделав выходной звук нечистым. Кроме того, коаксиальные кабели не поддерживают такую ​​широкую полосу пропускания, как лучшие кабели RCA для сабвуфера. Кроме того, не гарантируется, что этот тип кабеля поддерживает форматы высококачественного объемного звука. Коаксиальные кабели по-прежнему идеальны для передачи аналоговых сигналов.

Имеет ли значение длина кабелей сабвуфера

Длина кабеля имеет значение только тогда, когда вы платите за 3-метровый предмет, но вам нужно использовать его для вечеринки на открытом воздухе. Всегда учитывайте свои потребности, чтобы знать, какой длины кабель вам понадобится. Возможно, лучше всего будет купить длинный, но убедитесь, что вы знаете, как содержать его в чистоте, порядке и без путаницы. Этот шаг поможет вам сохранить ваши кабели и устройства.

Заключение

Выбор идеального аудиопередатчика может быть утомительным, но он подарит вам новые острые ощущения и волнение.Если вы хорошо знаете свои устройства, вы будете на пути к правильному решению.

Поднимите свою музыку на более высокий уровень. Используйте лучший кабель для сабвуфера и дайте своим домашним кинотеатрам и студиям превосходное качество звука, которого они заслуживают. Эти кабели предназначены не только для аудиофилов, но и для тех, кто нуждается в полноценном прослушивании.

Если у вас есть вопросы, не стесняйтесь оставлять их в разделе комментариев. Следите за обновлениями, и приятного прослушивания!

Как выбрать правильные электрические разъемы

Выбор правильного электрического разъема для вашего приложения может быть одним из наиболее важных вариантов межсоединений при проектировании вашего автомобиля или мобильного оборудования.Соответствующие соединители проводов могут обеспечить надежное средство для модульного построения, уменьшения размеров или повышения технологичности и технического обслуживания в полевых условиях. При выборе компонентов электрических соединений следует учитывать несколько критериев, в том числе:

  • Номинальный ток (плотность тока)
  • Размер разъема (плотность цепи)
  • Ударная сила
  • Сечение провода
  • Конфигурация и размер цепи
  • Рабочее напряжение
  • Допуски агентств
  • Цена за контур

Номинальный ток
Номинальный ток является наиболее важным критерием при выборе электрических разъемов.Он указывается в амперах на цепь и является мерой количества тока, который может пройти через сопряженный вывод, который приведет к повышению температуры не более чем на 30 ° C (85 ° F) по сравнению с 72 ° F (22 ° C) окружающей среды. C). Затем этот уровень тока снижается или регулируется для количества цепей в данном корпусе из-за нагрева (повышения температуры) соседних клемм.

Например, типичный проводной соединитель может выдерживать до 12 ампер / цепь в корпусе с 2 или 3 цепями, но только 7,5 А / цепь в корпусе с 12 или 15 цепями.Обратите внимание, что номинальный ток для цепи конкретного размера предполагает, что все цепи корпуса имеют номинальный максимальный ток. Текущий рейтинг также предполагает, что используется максимальный калибр провода для этого семейства разъемов. Например, если стандартное семейство разъемов имеет максимальный номинальный ток 12 ампер на цепь, предполагается использование провода 14 AWG. Если используется провод меньшего диаметра, максимальная допустимая нагрузка по току должна быть снижена на 1,0–1,5 А / цепь для каждого диапазона калибра AWG меньше максимального.

Размер соединителя или плотность цепи
Размер электрического соединителя становится все более важным в процессе выбора соединителя проводов в связи с тенденцией к уменьшению размеров оборудования. Плотность цепей — это относительная мера количества цепей, которые электрический соединитель может разместить на квадратный дюйм. Он относителен в том смысле, что с помощью этой меры можно объективно определить требования к пространству или размеру одного семейства разъемов по сравнению с другим. Разъемы Delphi HES (серия для агрессивных сред) обеспечивают высокую токовую нагрузку и высокую плотность цепей с небольшими корпусами, доступными в 47 цепях.

Сила зацепления
Сила зацепления означает усилие, необходимое (указанное в фунтах на цепь) для соединения, сопряжения или зацепления двух заполненных половин электрического разъема. Если бы приложение требовало корпуса из 10 цепей, общая сила зацепления для соединителя проводов была бы равна общему количеству контуров (10), умноженному на силу зацепления на контур. Сила поражения представляет собой серьезную проблему в двух основных ситуациях. Первый — с электрическими соединителями с большим количеством цепей (обычно более 9 цепей), а второй — в приложениях, где соединители проводов будут подключены к печатной плате (ПК) через разъем.

В приложении с большим количеством схем общие усилия зацепления для некоторых семейств разъемов могут достигать 50 фунтов, что может считаться чрезмерным для некоторых операторов сборки или в приложениях, где электрические разъемы труднодоступны. Во втором случае при стыковке с разъемом или разъемом, установленным на печатной плате, высокие усилия сопряжения могут повредить плату. В обоих случаях следует использовать клемму «малой силы» в выбранном семействе соединителей или семействе электрических соединителей с меньшим усилием / цепью зацепления.

Конфигурация электрических разъемов и требуемый размер схемы обычно определяются архитектурой приложения. Количество линий или цепей, которые следует указать в данном корпусе, зависит от четырех ключевых факторов:

  • Максимальный ток корпуса
  • Количество необходимых межкомпонентных соединений
  • Общая сила зацепления соединителя
  • Размер электрического разъема

Размер провода
Размер провода является важным критерием при выборе правильных электрических разъемов, особенно в приложениях, где требуемый номинальный ток близок к максимальному для выбранного семейства разъемов или где требуется механическая прочность провода.В обоих случаях следует выбирать проволоку большего сечения. Большинство электрических разъемов подходят для автомобильных проводов калибром от 16 до 22 AWG. Обратите внимание, что линия электрического соединителя Metri-Pack 480 может вместить до 10-го калибра провода.

Рабочее напряжение
Большинство приложений находятся в пределах 250 В от стандартных проводных соединителей, хотя некоторые семейства соединителей, такие как многополюсные силовые соединители Anderson, предлагают номинальное напряжение 600 В. Номинальные значения напряжения являются среднеквадратичными значениями и, следовательно, применимы как к переменному, так и к постоянному напряжению.Как правило, более высокие номинальные напряжения достигаются за счет полного включения вилок и розеток по отдельности в корпус. Кожухи с кожухами или полностью изолированные контакты также обеспечивают защиту металлических клемм во время сборки и обращения с соединителем проводов.

Одобрения или списки агентств
Убедитесь, что электрическая соединительная система была протестирована на соответствие техническим характеристикам по отношению к другим соединительным системам. Большинство разъемов соответствуют требованиям агентств UL и CSA.Степень защиты IP и испытания в солевом тумане являются показателями устойчивости разъема к влаге и загрязнениям.

Замок корпуса Тип
Положительный или пассивный, подходящий для данного применения, лучше всего определяется по степени нагрузки, которой будут подвергаться сопряженные электрические разъемы. Система проводных соединителей с принудительной блокировкой требует, чтобы оператор отключил блокировочное устройство до того, как половинки соединителя можно будет разделить, тогда как пассивная система блокировки позволит половинкам соединителя разъединиться, просто потянув две половинки друг от друга с умеренным усилием.В приложениях с высокой вибрацией или там, где провод или кабель подвергаются осевым нагрузкам, конструктивно или случайно, следует использовать электрические соединители с принудительной блокировкой.

Устройства для снятия натяжения
Устройства для снятия натяжения или кожухи для электрических соединителей могут быть основным критерием дополнительной степени безопасности, которую обеспечивает непроводящий корпус для снятия натяжения. Если клемма или провод смещаются из своего посадочного положения в корпусе соединителя проводов из-за механического перенапряжения, устройство снятия натяжения может предотвратить контакт «живого» провода с другими компонентами или «нейтральными» проводящими элементами.Цельный компенсатор натяжения, показанный на рис. 1, имеет встроенную стяжную ленту для надежного захвата проводов. Эта конструкция не требует какого-либо дополнительного монтажного оборудования, и она будет работать с любой половиной соединителя проводов, что минимизирует требования к инвентарю. Он также имеет съемный ремешок, удерживающий верхнюю крышку на основании, что опять же сокращает количество единиц для заказа, отслеживания и инвентаризации.

Материалы корпуса, клемм и облицовка оконечных элементов
Материалы и покрытия обычно являются одним из последних важных решений, которые необходимо принять.Большинство электрических разъемов изготовлено из нейлонового пластика. Этот нейлон может иметь класс воспламеняемости от UL94V-2 до 94V-0. Более высокий рейтинг 94V-0 указывает на то, что нейлон погаснет (в случае пожара) быстрее, чем нейлон 94V-2. Рейтинг 94V-0 означает не более высокую номинальную рабочую температуру, а, скорее, более высокую устойчивость к продолжению пламени. Для большинства применений достаточно материала 94V-2.

Стандартными вариантами покрытия клемм, доступными для большинства электрических разъемов, являются олово, олово / свинец, а также золото или золото.Покрытие из олова или олова / свинца подходит для большинства применений, где токи в цепи превышают 0,5 А. Позолоченные клеммы, такие как клеммы, предлагаемые в линейке разъемов Amphenol ATP, совместимых с Deutsch DTP, обычно должны использоваться в тяжелых условиях эксплуатации с сигналом или слабым током. Материал основания клемм — латунь или фосфористая бронза. Латунь является стандартным материалом и обеспечивает отличное сочетание прочности и пропускной способности. Фосфорная бронза рекомендуется там, где используется более тонкий основной материал для получения более низкого усилия зацепления, вероятны большие циклы зацепления / расцепления (> 100 циклов) или где длительное воздействие высокой температуры окружающей среды (> 29 ° F / 85 ° C) вероятно.

Цена
Стоимость электрических разъемов должна быть рассчитана на основе общей прикладной стоимости, т. Е. Стоимости корпуса (как вилки, так и розетки), стоимости клемм, а также затрат на рабочую силу для подключения провод к клемме и вставить клемму в корпус. Большинство компаний, производящих соединители, предлагают полный спектр инструментального оборудования: от обжимных инструментов до съемников для мелкосерийного производства и ремонта, до полуавтоматических настольных прессов, которые способны обрабатывать до 3000 клемм в час (зависит от оператора).

Заключение
Итак, какой критерий самый важный? После текущего рейтинга ваше конкретное приложение будет определять, является ли размер разъема, сила зацепления, размер провода, конфигурация и размер цепи, рабочее напряжение, утверждения агентства или цена критерием, который определяет правильный разъем питания для вашего приложения.

Кабель XLR — это просто кабель, верно?

Открытие электричества кардинально изменило нашу жизнь, и чудеса современной науки окружают нас повсюду — электрическая лампочка, электродвигатель, радиоволны.Кто бы хотел быть без них? Звукоинженеры, например, потому что все вышеперечисленное является потенциальными источниками звукового загрязнения, которое может повлиять на наш чистый сигнал, когда он перемещается между источником и местом назначения. Электродвигатели холодильников, диммеры, радиопередатчики, Wi-Fi и т. Д. Могут вызывать нежелательные шумы в звуке. Конечно, это утверждение абсурдно, поскольку без электричества не было бы звукорежиссеров и кабелей. Однако дело в том, что то, что приносит нам пользу одним способом, может легко оказаться вредным в другой ситуации.

Есть несколько точек, в которых сигнал в аудиосистеме может ухудшиться, но часто первым виноватым является кабель микрофона. Зачем микрофонный кабель? Подумаешь? Прикрепите микрофон к одному концу, а другой конец подключите к предусилителю, и у вас есть звук, верно? Да, за исключением того, что дешевый кабель, который вы только что купили в дисконтном магазине, обеспечивает ваш вокал с аккомпанементом с инструкциями местного диспетчера такси и приятным гудением из 60 циклов. Это может быть то, что вам нужно, если вы занимаетесь авангардной записью, но в остальном это серьезные проблемы.Вы бежите в местный музыкальный магазин и покупаете действительно дорогой кабель, и внезапно все эти проблемы исчезают — а может быть, и нет. Итак, вы разумно потратили свои деньги?

Несмотря на то, что кабели распространены повсеместно, трудно найти информацию, которая помогает типичному покупателю принимать компетентные решения о характеристиках кабеля. В основном производители склонны полагаться на маркетинг, а не на достоверные факты при продвижении своих кабелей. Низкий уровень шума, бескислородная медь и позолоченные контакты — все это примечательные особенности, но они на самом деле не говорят вам, почему данная функция будет работать или в каком сценарии.А иногда, к сожалению, производитель искажает факты, которые только сбивают с толку. Эта статья направлена ​​на то, чтобы развеять шумиху, а также изучить, что представляет собой хороший сбалансированный микрофонный кабель.

Симметричный микрофонный кабель состоит из трех основных компонентов: проводников (внутренних проводов или жил), по которым передается сигнал; экранирование, которое помогает защитить целостность информации, проходящей по проводникам; а в случае микрофонного кабеля — трехконтактные разъемы (XLR), которые позволяют подключать кабель с любого конца.Все три должны работать вместе, чтобы обеспечить правильное функционирование кабеля, особенно с увеличенной длиной, поскольку расстояние дает дополнительную возможность для увеличения электромагнитных и других шумовых помех.

Итак, что именно делает микрофонный кабель чувствительным к шумовым помехам? Микрофоны, как правило, работают при очень низких напряжениях, при этом выход требует относительно большого усиления, приложенного к нему, прежде чем сигнал сможет успешно пройти через аудиосистему на линейном уровне.Когда сигнал поступает на предусилитель, любой шум, проникший в кабель, значительно усиливается вместе с исходным сигналом. Использование хорошего симметричного кабеля помогает устранить проблему.

Решение начинается с того, что сигнал, генерируемый капсюлем микрофона, передается по двум проводам, при этом одна сторона перевернута на 180 градусов. Усилитель дифференциального входа на приемном конце повторно инвертирует, а затем объединяет два сигнала. Поскольку любые помехи, попадающие в кабель во время передачи, будут одинаково проявляться в обоих проводниках, индуцированный шум теперь инвертируется и, следовательно, нейтрализуется (поэтапно), оставляя исходный сигнал нетронутым.Кроме того, исходный сигнал немного усиливается за счет рекомбинации двух сторон, что помогает компенсировать любое снижение мощности сигнала, которое происходит при длинном кабеле. Однако следует отметить, что любой шум, присущий сигналу, например, из-за зашумленного микрофона, не выиграет от этого процесса.

Определив основные операции симметричного кабеля, давайте подробно рассмотрим каждый компонент. Хотя не принято выдавать сюжет, позвольте мне сказать, что экран — самый важный фактор в кабеле.Но есть смысл начать обсуждение изнутри, так что давайте начнем с проводника, части, которая передает аудиосигнал. Медь была предпочтительным материалом для проводников уже более века, потому что она имеет самую большую электропроводность из всех недрагоценных металлов. Обычно чем прочнее металл, тем менее податлив. Медь уникальна тем, что сочетает в себе прочность с высокой податливостью. Она устойчива к эффектам коррозии, которая обычно ослабляет другие металлы и ухудшает их проводимость, а медь легко паяется, что обеспечивает надежные соединения.

Стандартный сбалансированный кабель

Использование бескислородной меди в кабелях вызывает споры. Есть «уровни» бескислородной меди, причем 99,99% OFC (бескислородная медь) является самой чистой формой. Некоторые аудиофилы настаивают на том, что их кабели соответствуют высочайшим стандартам чистоты. Однако в действительности разница между оценками для большинства аудиоприложений незначительна. Чистейшая медь требуется только в экстремальных научных ситуациях, таких как производство полупроводников или использование в ускорителях частиц и т. Д.Использование такой меди в аудиосистеме дорого и ненужно. Для аудиоприложений OF (бескислородная) и наиболее распространенная медь ETP (Electrolytic-Tough-Pitch) удовлетворяет потребности аудиоприложений.

В аудиокабелях

обычно используется многожильный провод, а не сплошной кабель. Хотя производство последнего дешевле, сплошной провод более жесткий и склонен к разрыву при изгибе. Очевидно, что микрофонным кабелям нужна гибкость, и многожильный провод обеспечивает это. И если все же происходит повреждение жилы, весь проводник не перестает функционировать.Кроме того, при определенных обстоятельствах многожильный провод может включать в себя больший «объем» меди, чем сплошной, что способствует передаче сигнала. Обратной стороной является то, что заделка многожильного проводника немного сложнее, и если жилы намотаны недостаточно плотно, проводник будет иметь более высокое сопротивление, что, в свою очередь, потребует большей электрической энергии для поддержания того же потока.

Как уже отмечалось, для симметричного кабеля требуется как минимум два проводника (жилы), при этом большинство кабелей относится к этой категории.Обычно сердечники различаются по толщине от 26 до 20 AWG (American Wire Gauge), причем меньшее число имеет больший диаметр. Здесь компромисс заключается между управляемой общей толщиной кабеля, применительно к его гибкости и уровню проводимости. Некоторые кабели имеют четыре жилы (две пары) и часто называются четырехжильными кабелями. Четырехжильные кабели более дороги, но в чрезвычайно «шумной» среде или там, где кабели неизбежно проходят параллельно силовым кабелям, они могут обеспечить снижение синфазного шума не менее чем на 20 дБ по сравнению с двухжильными кабелями.Однако следует проявлять осторожность, поскольку не все эти кабели имеют одинаковую конструкцию, а в некоторых более дешевых вариантах просто четыре параллельных жилы, обернутые в оболочку кабеля, что может создать больше проблем, чем решить. Чтобы быть эффективными, четыре сердечника должны быть плотно намотаны друг на друга, чтобы добиться дополнительного шумоподавления, обеспечиваемого такой конфигурацией.

Четырехжильный кабель

Теперь посмотрим на экранирование кабеля. Здесь кабель может встать или упасть.У вас может быть столько меди, сколько вы хотите, с миллионами жил, но если сигнал, идущий по кабелю, скомпрометирован шумом, то он будет почти бесполезен. С этой целью существует несколько уровней защиты, которые направлены на устранение основных форм электрических помех, и мы будем обсуждать их при прохождении через различные слои готового кабеля. Следует отметить, что не все кабели имеют одинаковые типы и уровни защиты, и большая часть этого зависит от цены.

В первую очередь необходимо изолировать две (или четыре) жилы друг от друга, и не только по той очевидной причине, что соприкасающиеся провода закорачивают друг друга.Любой ток, идущий по проводу, будет генерировать магнитное поле, а возникающие в результате EMI ​​(электромагнитные помехи) вносят шум в соседний проводник. В этом случае на каждую жилу накладывается слой изоляции, сдерживающий магнитное поле. В наши дни используется полиэтилен (PE), поскольку он обеспечивает лучшую изоляцию по сравнению с ПВХ, который использовался в более ранних кабелях. Несмотря на то, что это не 100% изолятор, уровни напряжения в аудиокабеле достаточно малы, чтобы не перегрузить изолятор.Некоторые кабели затем добавляют слой проводящего (модифицированного) ПВХ сверху, чтобы сделать наоборот, то есть отводить любые электромагнитные помехи, которые могут пытаться проникнуть в проводники извне.

Другой формой защиты, которая является общей для всех кабелей, является металлический экран, обычно медный, но иногда TAC (Tin Plated Copper), а в случае фольги — алюминиевый ламинат. Это третья ветвь симметричного кабеля, подключенная к земле через третий контакт разъема XLR. Экран из фольги обеспечивает отличное покрытие и очень эффективен при наличии радиочастотных (РЧ) помех.Кроме того, он легче и дешевле в производстве, но недостатком является то, что его гораздо легче повредить при сгибании, его труднее прекратить и его следует использовать только в стационарных установках или в крайнем случае.

Медная оплетка Тесьма TAC

Другой тип экрана — это оплетка, переплетенная сетка из оголенных или луженых медных проводов, которые намного легче заделать.Плетение TAC дороже, чем обычная медь, но оловянное покрытие помогает предотвратить окисление меди и улучшает износ. Также имеет значение тип плетения. Поскольку медь обладает более высокой проводимостью, чем алюминий, а оплетка имеет большую массу, она более эффективна в качестве экрана. Он не обеспечивает абсолютного покрытия из-за неизбежного наличия небольших промежутков в оплетке, но, учитывая, что для стационарного кабеля обычно достаточно 70% покрытия, 98%, предлагаемого оплеткой, более чем достаточно.Однако это увеличит габариты и стоимость кабеля.

Медная спиральная оплетка

В спиральном экране используются спиральные намотанные пряди, обеспечивающие покрытие до 97%, и он обеспечивает отличную гибкость, но зазоры в плетении могут открыться при изгибе кабеля. Некоторые производители применяют двойное спиральное экранирование, при котором каждая жила имеет свой собственный экран. Это обеспечивает лучшую гибкость кабеля при сохранении целостности экрана. Для очень шумной среды используются комбинированные экраны, состоящие из более чем одного слоя экранирования.Для вещательных и студийных приложений наилучшим решением является экранирующая оплетка с проводящим ПВХ, тогда как там, где требуется гибкость, например, в ситуациях живого звука, предпочтительнее использовать двойную спираль с проводящим ПВХ.

Двойная медная спиральная оплетка

Еще одна проблема — наличие микрофонного шума. Это не имеет ничего общего с микрофоном, это шум, возникающий внутри кабеля, когда он изгибается. Плохо спроектированный или поврежденный кабель позволяет создавать трение между двумя проводящими жилами, что приводит к статическим разрядам, которые, в свою очередь, усиливаются за счет высокого усиления микрофонного предусилителя.Чтобы предотвратить такое движение, между изолированными проводниками и тесьмой помещается хлопчатобумажная пряжа. Наконец, внешняя оболочка не влияет на уровень шума, и хотя более тяжелая оболочка поможет защитить внутренности кабеля в зонах с интенсивным движением, более тяжелая не обязательно означает лучше. Все дело в применении.

Иногда поднимается проблема ухудшения частотной характеристики кабелей, и, хотя у кабеля есть небольшой потенциал для этого, проблема в значительной степени несущественна, за исключением случаев, когда речь идет о кабелях очень большой длины.Требуется около четырехсот футов кабеля для обеспечения ослабления 1 дБ на частоте 20 кГц (номинальное значение), что в большинстве ситуаций под напряжением практически не слышно.

И вот мы подошли к разъемам. Разъемы XLR предпочитают по двум причинам. Во-первых, это конструкция гнездовых разъемов XLR, которая позволяет подключать контакт 1 (заземляющий контакт) перед двумя другими контактами (которые передают сигнал), когда вставлен штекерный разъем XLR. Если сначала установлено заземление, можно вставлять или извлекать разъемы, особенно при подключении оборудования под напряжением, без приема внешних сигналов.(Телефонные разъемы TRS сопрягаются с землей в последнюю очередь, что может вызвать короткие всплески гула или трещин и хлопков.) Вторым преимуществом разъема XLR является внешний механизм блокировки на гнездовом разъеме, который обеспечивает дополнительный уровень безопасности.

Существует несколько различных типов разъемов XLR и методов подключения. Благодаря модульной конструкции внутренний четырехэлементный кабельный разъем, разработанный Neutrik, обеспечивает возможность обслуживания в полевых условиях в случае холодного паяного соединения или других повреждений в области разъема.Эта конструкция также используется на разъемах от Rean и Attaché. Производители других типов штекеров XLR включают Switchcraft и Amphenol, а также различные дальневосточные компании, которые производят штекеры других производителей. Литые разъемы (те, которые постоянно прикреплены к концам кабеля), хотя и дешевле, в будущем потребуют больших затрат, если проводка внутри разъемов выйдет из строя и кабель потребуется полностью заменить.

Модульный разъем XLR, розетка

Еще один вопрос, который часто задают: какие контакты лучше: позолоченные или посеребренные? Золото не так хорошо, как проводник, как серебро, но имеет более высокий уровень коррозионной стойкости, и многие люди предпочитают внешний вид позолоченного разъема.Но если кабели не будут использоваться в суровых условиях (например, вблизи морской воды), дополнительные затраты в большинстве случаев неоправданны. Другие факторы, которые необходимо учитывать при выборе хорошего разъема XLR, — это то, какой тип зажима предусмотрен для снятия натяжения, и качество чехла, закрывающего точки разъема, для уменьшения напряжения изгиба. Внутренняя резьба на корпусе должна быть защищена от повреждений, и некоторые производители кабелей включают точки пайки в термоусадочной пленке для дополнительной защиты и соответствия техническим требованиям к радиовещанию.

Разъем Neutrik (изображение в разобранном виде)

Разъем «XX» от Neutrik — это переработанная версия более старого «X» дизайна компании, который обычно считается лучшим, но более дорогим выбором для кабелей премиум-класса. В нем используется усиленная заземляющая пружина на гнездовом разъеме для более надежного заземления, в то время как гнездовые приемные гнезда предлагают больше точек контакта с штыревыми контактами (восемь точек против трех), а также более жесткие допуски контактов и гнезд для улучшенного подключения. .

Разъем Neutrik «X» Разъем Neutrik «XX»

Подводя итог, необходимо учесть следующие моменты. Используйте кабель, подходящий для данной области применения. В средах с высокими EMI и RFI (в наши дни это может быть практически где угодно, с распространением беспроводной связи), следует рассмотреть комбинацию оплетки / проводящего ПВХ. Если кабель будет постоянно изгибаться, спиральный экран может обеспечить лучшие характеристики, чем экран с оплеткой.Опять же, следует избегать экранирования фольги, поскольку постоянное изгибание приведет к повреждению фольги. Убедитесь, что разъем обеспечивает такое же эффективное экранирование, как и сам кабель, и убедитесь, что подключаемое оборудование правильно подобрано. Слишком высокий выходной сигнал предусилителя может привести к перегрузке и искажению нисходящей цепи, в то время как сигнал низкого уровня не будет использовать полный динамический диапазон всей системы. Следование этому совету обеспечит чистый и безупречный звук.

Сравнительная таблица
Ядра — витые Калибр OFC % Материал типа экрана Проводящий экран из ПВХ Припой с термоусадочной пленкой Разъем Контактный материал Цвет разъема Цвет кабеля
Audio-Technica
Микрофонный кабель премиум-класса AT8314 2-Да 24 AWG Нет 100% медь с двойной спиралью Есть Нет Нейтрик XX Нейзильбер Черный Черный
AT8313 Микрофонный кабель Value 2-№ 24 AWG Нет нс Спираль Медь Нет Нет OEM — аналог Neutrik X Нейзильбер Серебро Черный
Синий
Двойной кабель 2-Да 22 AWG Нет 95% Тесьма TAC Нет Есть OEM — аналог
Neutrik X
Нейзильбер Серебро Синий
Счетверенный кабель 4-Да 22 AWG Нет 95% Тесьма TAC Нет Есть OEM — аналог Neutrik X Нейзильбер Серебро Синий
Канаре
Star-Quad (L-4E6S) Микрофонный кабель 4-Да 24 AWG Нет 95% Тесьма TAC Нет Нет Нейтрик XX Золото Черный Черный, синий, коричневый, серый, зеленый, оранжевый, фиолетовый, красный, белый, желтый
Комплексный
Микрофонный кабель Performer Series 2-Да 24 AWG Нет 90% медная оплетка Нет Нет Нейтрик XX Нейзильбер Черный Черный
Микрофонный кабель серии Touring 2-Да 20 AWG Нет 95% медная оплетка Нет Нет Neutrik X Золото Черный Черный
Четырехъядерный аудиокабель Studio Series (L-4E6S) 4-да 21 AWG Нет 95% Тесьма TAC Нет Нет Нейтрик XX Золото Черный Черный, синий, коричневый, серый, зеленый, оранжевый, фиолетовый, красный, белый, желтый
Hosa Technology
Микрофонный кабель серии Hosa Contractor (CMK-) 2-Да 20 AWG Есть 95% медная оплетка Нет Нет Нейтрик XX Золото Черный Черный
Кабель для микрофона Hosa Quad (CMI-) 4-Да (не плотно) 24 AWG Есть 90% медная оплетка Нет Нет OEM — аналог Switchcaft AA Нейзильбер Серебро Черный
Стандартный микрофонный кабель Hosa (MCL-) 2-Да 22 AWG Есть 88% медная оплетка Нет Нет OEM — аналог Switchcaft AA Нейзильбер Серебро Черный
Микрофонный кабель Hosa Economy (MBL-) 2-Да 24 AWG Есть 76% Медь оплетка Нет Нет OEM — аналог Switchcaft AA Нейзильбер Черный Черный
Микрофонный кабель Hosa Pro (HMIC-) 2-Да 20 AWG Есть 90% медная оплетка Нет Есть Реан Нейзильбер Черный Черный
Микрофонный кабель Hosa Elite Elite (EMIC-) 2-Да 20 AWG Есть 95% медная оплетка Есть Нет Нейтрик XX Золото Черный Черный
Копул
Микрофонный кабель Studio Elite серии 4000 2-Да 24 AWG Есть 98% медная оплетка Есть Есть Нейтрик XX Серебряная пластина Черный Черный
Кабель микрофона серии Performance 2000 2-Да 24 AWG Есть 92% Медь с двойной спиралью Есть Нет Атташе Серебряная пластина Черный Черный
Микрофонный кабель Premium Performance серии 3000 2-Да 24 AWG Есть 95% медь с двойной спиралью Есть Есть Нейтрик XX Серебряная пластина Черный Черный
Микрофонный кабель Premier Quad Pro серии 5000 4-Да 24 AWG Есть 99% Тесьма TAC Нет Есть Нейтрик XX Золото Черный Черный
Могами
Золотой студийный микрофонный кабель 4-Да 24 AWG Есть 100% спиральная медь Нет Нет Neutrik X Золото Черный Черный
Золотой сценический микрофонный кабель 4-Да 24 AWG Есть 95% медная оплетка Нет Нет Neutrik X Золото Черный черный, красный, желтый,
зеленый, синий
Кабель Monster
Микрофонный кабель Performer 500 Series 2-Да 20 AWG Нет 95% медная оплетка Есть Нет Neutrik Литой Золото Черный Черный
Стандартный микрофонный кабель серии 100 2-Да 22 AWG Нет 92% медная оплетка Нет Нет Литой Нейзильбер Черный Черный
Жемчуг
Микрофонный кабель серии PM 2-Да 24 AWG Есть нс Спираль Медь Есть Нет Атташе Серебряная пластина Черный Черный
Микрофонный кабель серии SM 2-Да 24 AWG Есть нс Спираль Медь Есть Нет Литой Нейзильбер Серебро Черный
Pro Co Sound
Микрофонный кабель MasterMIKE 2-Да 23 AWG Нет 94% медная оплетка Нет Нет Нейтрик XX Нейзильбер Черный Черный
Микрофонный кабель Ameriquad 4-да 24 AWG Нет 95% Медь плетеная Нет Нет Нейтрик XX Золото Черный Черный
Микрофонный кабель Excellines 2-Да 24 AWG Нет 90% спиральная медь Нет Нет Нейтрик XX Нейзильбер Серебро Черный
Кабель для микрофона StageMASTER 2-№ 24 AWG Нет 72% Медь с двойной спиралью Нет Нет Rean Molded Нейзильбер Серебро Черный
Удаленное аудио
Счетверенный микрофонный кабель (L-4E6S) 4-да 24 AWG Нет 95% Тесьма TAC Нет Нет Нейтрик XX Нейзильбер Черный Черный
Shure
Тройной микрофонный кабель 2-Да 26 AWG Нет нс медь с двойной спиралью Нет Нет OEM — аналог Switchcaft AA Нейзильбер Серебро Черный
Микрофонный кабель Hi-Flex 2-№ 26 AWG Нет нс Спираль Медь Нет Нет OEM — аналог Switchcaft AA Нейзильбер Серебро Черный
Вихрь
Серия MK (Accusonic + 2) Микрофонный кабель 2-Да 22 AWG Нет 78% медная оплетка Нет Нет Вихрь Золото Черный Черный
Quad (MKQ) микрофонный кабель (L-4E6S) 4-да 24 AWG Нет 95% Тесьма TAC Нет Нет Вихрь Золото Черный Черный, красный, желтый, зеленый, синий, серый
Глоссарий по кабелям
Усилитель Электронный компонент или схема для усиления мощности, тока или напряжения.В этом контексте предварительный усилитель принимает сигналы уровня микрофона и повышает их до линейного уровня.
Сбалансированный Равное распределение веса, количества и т. Д. Под симметричным кабелем понимается передача сигнала по двум проводам с обратной фазой на одной стороне.
Пыльник Защитное покрытие в виде оболочки. Некоторые разъемы XLR включают кожух, который надвигается на внутренние разъемы вилки для обеспечения дополнительной защиты.
Плетеный экран Несколько прядей материала, переплетенных для защиты от радиопомех.
Кабель Изолированный электрический проводник, часто в виде жил или комбинация изолированных друг от друга электрических проводников, передающих электрическую информацию.
Емкость Способность тела накапливать электрический заряд и в конечном итоге разряжать его.
Капсула Часть микрофона, которая реагирует на входящие волны звукового давления и, в свою очередь, выдает соответствующее напряжение, которое передается по кабелю на предусилитель.
Патрон Устройство для центрирования и зажима объекта. В данном случае кабель там, где он входит в разъем.
Коэффициент подавления синфазного сигнала (CMRR) Число, которое описывает, насколько хорошо вход или выход подавляет шум или насколько хорошо «сбалансирована» симметричная линия.Высокий CMRR важен в приложениях, где сигнал представлен небольшими колебаниями напряжения, например, при передаче сигнала микрофона по симметричным линиям.
Проводник Вещество, тело или устройство, которое легко проводит тепло, электричество или звук. Относится к жилам кабеля.
Разъем Устройство для подключения одного объекта к другому. В этом приложении типы включают XLR женский или мужской.
Медь Ковкий металлический элемент, используемый в больших количествах в качестве электрического проводника.
Ядро Самая внутренняя часть кабеля, также называемая проводником.
Коррозия Процесс, при котором металл изменяется в результате химической реакции, в результате чего он теряет проводимость. Медь относительно хорошо сопротивляется коррозии, но даже когда она подвергается коррозии, общая проводимость металла не сильно снижается.
Усилитель дифференциального входа Тип электронного усилителя, который усиливает разницу между двумя напряжениями, но не усиливает определенные напряжения.
Электролитическая вязкость (ETP) Стандартный вид коммерческой кованой меди, применяемой при производстве электрического провода.
Электромагнитные помехи (EMI) Высокие или радиочастотные помехи, влияющие на электрическую цепь из-за электромагнитной индукции или электромагнитного излучения, исходящего от внешнего источника, такого как регуляторы освещения или двигатели холодильника.
Импеданс Описание сопротивления цепи сигналу, измеряемое в омах, тысячах ом (килом) или миллионах ом (мегом).
Линейный уровень Относится к напряжениям, используемым аудиоустройствами, такими как микшеры, процессоры сигналов, магнитофоны и DAW.
Магнитное поле Математическое описание магнитного воздействия электрических токов и магнитных материалов.Вырабатываются электрическими токами в проводах.
Уровень микрофона Выходной сигнал очень низкого уровня с микрофонов, обычно около 2 милливольт (2 тысячных вольт).
Микрофонный шум Явление, при котором определенные компоненты электронных устройств преобразуют механические колебания в нежелательный электрический сигнал (шум).
Микрофонный предусилитель Электронное устройство, используемое для усиления сигналов низкого уровня.Обычно используется для доведения выходов микрофонов до уровней, которые может использовать последующее оборудование, такое как микшерные пульты, магнитофоны или цифровые аудио рабочие станции (DAW).
Ом Единица электрического сопротивления. Закон Ома, названный в честь своего основателя Георга Ома, гласит, что ток изменяется прямо пропорционально сопротивлению проводов.
Бескислородная медь Медь, из которой удален кислород различной степени для повышения чистоты.
Полиэтилен (PE) Синтетический пластик, используемый во многих областях, включая изоляцию электрических кабелей.
ПВХ Синтетический пластик, также используемый для изоляции электрических кабелей.

четырехъядерный

Общий термин для симметричных кабелей с четырьмя жилами

Радиочастота (RF) Помехи от сигналов в радиодиапазоне.
Сопротивление Противодействие, которое вещество оказывает протеканию электрического тока. Все электрические системы обладают определенным сопротивлением. Стандартной единицей сопротивления является ом.
Экранирование Различные методы предотвращения вмешательства в систему.
луженая медь (TAC) Широко используется в электронной промышленности из-за своей способности защищать медь от окисления и сохранять способность к пайке.
XLR Стандартный трехконтактный разъем, на котором контакт 1 обычно подключается к экрану кабеля для заземления, тогда как контакты 2 и 3 передают фактический аудиосигнал, обычно в сбалансированной (противофазной) конфигурации.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

2021 © Все права защищены.
