4 совета: Как выбрать лучшие инструменты для обжима кабеля

Совет №2: Выбираем кримпер

Его еще называют обжимными щипцами/клещами. Пользоваться ими нетрудно: конец зачищенного и отформованного провода надо разместить в отверстии коннектора. Потом наконечник нужно поместить в кримпер, а затем — зажать рукоятки. Щелчок означает, что опрессовка окончена.

Выбирая обжимку для витой пары, нужно ориентироваться на её тип: ножничный или выдвижной.

Ножничные модели работают по типу ручного пресса: обжимной инструмент действует путем нажатия двух рычагов. Плюс таких моделей заключается в том, что они дешевле выдвижных. Но есть и недостаток: они требуют точной подгонки деталей, а потому если нагрузка неравномерная, то инструмент быстро изнашивается и хуже обжимает кабель. Выдвижные модели кримпера отличаются от ножничных тем, что позволяют одновременно заделывать все контакты с одинаковым усилием.

Примечание: существуют обжимные инструменты, предназначенные специально для опрессовки кабеля проходными коннекторами.

Отличаются они от классических тем, что при обжиме ровно обрезают выступающие за пределы коннектора проводники.

Чтобы купить подходящий кримпер, надо учитывать:

  • Вес инструмента. Слишком легкие модели зачастую не славятся прочностью, потому быстро приходят в негодность. Однако и чересчур тяжёлую модель лучше отложить: если с ней работать, то рука будет быстро уставать.
  • Качество сборки. Если детали инструмента несимметричный друг другу, то он некачественный. Также важно, чтобы ничего не шаталось, не скрипело. Кроме того, слишком туго рукоятки нажиматься не должны, иначе работать с кримпером будет неудобно.
  • Наличие механизма-трещотки. Это блокиратор обратного хода рукояток. За счёт него кисть устает меньше.
  • Комфорт использования. Держать инструмент в руке должно быть удобно. Стоит удостовериться, что он хорошо лежит в ладони. Важно обратить внимание на рукоятки. Самые удобные — модели с обрезиненным покрытием и или выемками для пальцев. Также удобны те кримперы, у которых рельефные ручки. Всё это предотвращает скольжение и обеспечивает удобство работы.
  • Тип коннектора. Существуют кримперы, предназначенные для опрессовки витого кабеля телефонными и сетевыми коннекторами — RJ-11 или RJ-12, RJ45 соответственно. Они могут принадлежать к разным категориям. Как мы уже упоминали, есть модели, предназначенные специально для проходных коннекторов.

Рекомендуем: если вам приходится обжимать кабель коннекторами разных типов, лучше купить многопозиционную обжимку. Такой инструмент оснащен несколькими гнездами под разные наконечники.

После опрессовки витой пары следует проверить качество соединения. Тут пригодится тестер.

Как выбрать обжимной инструмент, кримпер, клещи для коннекторов RJ-45

С чего начинается СКС? Конечно же с витой пары и организации коммутации её с другими компонентами сети. Залог качественного соединения всегда кроется в базовом моменте — оконцовке кабеля коннектором. В обиходе этот процесс чаще всего называют «обжим».

Для того чтобы произвести обжим кабеля коннектором некоторые умельцы приспосабливаются и используют отвертку, лезвие ножа и прочие аналогичные подручные средства. Но говорить о качестве и долговечности таких «соединений» не приходится, а уж если действовать таким образом регулярно занимаясь организацией сетей, то это и вовсе контрпродуктивный метод занимающий уйму времени и в итоге выдающий сомнительный по качественным характеристикам результат.

Вывод один – для профессиональной обжимки кабеля коннектором использовать специальный обжимной инструмент!



HT-500

Кримпер, обжимка, обжимные клещи – все это названия помощника и главного союзника любого профессионального монтажника информационных сетей. Так как правильно выбрать инструмент для обжима коннекторов, не нарваться на подделку или некачественный экземпляр. Вот 5 советов от Hypernet способных помочь в этом важном деле:

1. Если легкий – значит, скорее всего, металл использующийся при изготовлении обжимного инструмента не имеет нужных прочностных характеристик и через небольшой промежуток времени кримпер начнет «халтурить», недожимать соединение, требовать повторный переобжим и в конце концов перестанет исполнять свои прямые функции. Помните, как говорилось в одном небезызвестном фильме режиссёра Гая Ричи– «Тяжесть это хорошо, тяжесть это надежно»?

Здесь также, качественные обжимные клещи не могут быть легкими, их тяжесть должна чувствоваться.

​

HT-2008R

2. Люфт, заедания – первый враг качественного обжима коннекторов. При наличии нештатного люфта или сложностей при сжатии или разжатии инструмента будет возникать смещение забивочных ножей по отношению к пазам коннектора что в результате даст плохое качество обжима и потери при передаче информационного сигнала.

Часто, некачественный обжим коннектора является «головной болью монтажника» по причине того, что при наличии неполадок в сети зачастую первыми проверяются активное оборудование, исправность патч-панелей, целостность витой пары и.т.д., в то время когда причиной является банальный «недожим» или смещение кабельных жил в коннекторе в результате использования некачественного обжимного инструмента.

3. Симметричность всех частей обжимного инструмента. Если внимательно изучить качественный кримпер, Вы увидите, что все его составные части симметричны по отношению друг к другу, нет смещений и перекосов. Ручки должны находится в одинаковом положении относительно общей конструкции инструмента и друг друга.

4. Удобство работы. Любой инструмент для обжима коннекторов создавался для использования живыми людьми, по этому, как правило, масштаб, размеры ручек, углубления для пальцев имеют усредненные размерные характеристики. Перед тем как купить обжимку, возьмите ее в руку, сделайте насколько «холостых» обжимов, убедитесь что изделие подходит Вам по размеру и удобно лежит в руке.

Ведь при длительном и частом использовании по назначению обжимной инструмент способен вызвать немалый дискомфорт, появление натёртостей и усталость в руке если изделие слишком громоздкое или наоборот недостаточно большое для конкретно Вашего случая. Так что кримпер должен быть удобен именно Вам!

5. Функциональность. Основное отличие обжимных инструментов между собой – это способность работать с разными видами коннекторов. Например, обжимка HT-210 является базовой моделью и обжимает только коннекторы RJ-45. Обжимки HT-568 способны обжимать коннекторы RJ-45 и RJ-12, а универсальная обжимка HT-2008 работает с коннекторами RJ-45 RJ-12 RJ-11. Помимо этого, почти все современные обжимные клещи снабжены ножами для снятия изоляции с витой пары что позволяет отказаться от покупки специального инструмента для этих целей.

5.1 Положение коннектора в инструменте при обжиме. Существуют две разновидности инструментов если различать по критерию положения обжимаемого коннектора. А именно — вертикальный или горизонтальный обжим. Чтобы подобрать наиболее удобный в работе для Вас вариант, при покупке обратите на это внимание!



Удачного обжима!

Что нужны что обжать витую пару: кримпер, стриппер и кабель-тестер

Сетевой кабель известен каждому, кто работал с персональным компьютером или роутером. Это соединительный провод, или патч-корд, с коннектором, издающим характерный щелчок при подключении. Начинка кабеля – изолированные провода, скрученные попарно. Отсюда – название «витая пара». В ходе эксплуатации либо в результате спешки и халатности проводник может выйти из строя. Исправить проблему можно самостоятельно при помощи подручных средств либо использовать специальный инструмент для обжима витой пары.

Обжатая витая пара

Зачистка кабеля

Чтобы обжать сетевой кабель, подготавливается его участок для доступа к проводникам. Для этого нужно отсоединить старый коннектор и снять изоляцию с участка провода.

Для этого подходит любое лезвие, нужны лишь сноровка и аккуратность, чтобы не повредить изоляцию скрученных проводников.

Задачу сильно упрощает использование устройства для ручной зачистки – съемника. Он представляет собой набор режущих кромок под определенный диаметр либо регулируемое лезвие. Снять им изоляцию просто:

  • подобрать паз нужного диаметра или отрегулировать нож;
  • зафиксировать кабель на границе зачищаемого участка;
  • пару раз прокрутить кабель.

Устройство для ручной зачистки изоляции

Также можно воспользоваться любым инструментом для обжима интернет кабеля. Обычно в нем есть специальный паз с лезвиями, позволяющими быстро справиться с изоляцией.

Специальный инструмент

Покупать устройство для разовой обжимки не стоит – процедура сложностью не отличается. Однако стоит иметь хотя бы один прибор в офисе или любом другом месте, где с проблемой износа сетевого кабеля можно столкнуться многократно. Это позволит решать проблему быстро, безопасно и без лишних переживаний. Для этого стоит обзавестись одним из следующих инструментов.

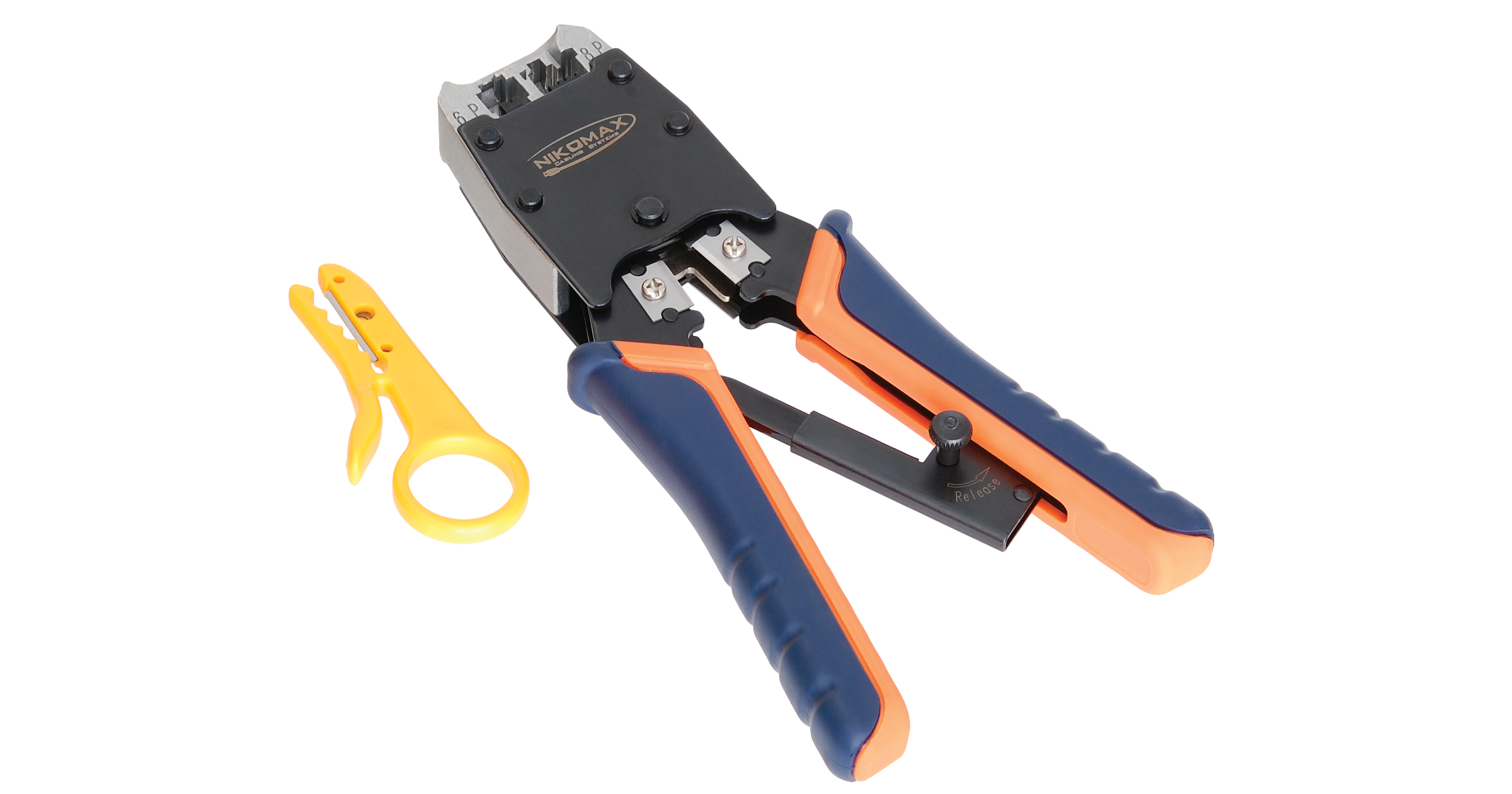

Кримпер

Стандартная модель кримпера

Кримпер – специальные обжимные клещи для работы с телефонными и сетевыми кабелями. Он позволяет:

  • снимать внешнюю изоляцию;
  • обрезать поврежденные участки витой пары;
  • фиксировать проводники в коннекторе RJ-45 (internet) либо RJ-11 (телефон).

Покупать можно любую модель – разницы при понимании принципа работы нет. Достаточно, чтобы кримпер удобно держался в руке.

Стриппер

Если нужно не только обжать кабель, но и провести другие электромонтажные работы, стоит приобрести стриппер. Это многофункциональный инструмент, главная задача которого – работа с изоляцией различного типа проводов. Продвинутые модели позволяют регулировать размер зачищаемого участка. В некоторых из них имеется функция кримпера, но более универсального. Неопытному пользователю работать со стриппером будет немного сложнее, но кабель с ним обжимается легко.

Стриппер – обязательный инструмент для электромонтажа

Кабельный тестер

Проверить правильность обжима можно по-разному. Народный вариант – взять кабель, залезть с ним под стол, вставить в разъем, вылезти, проверить подключение, обнаружить его отсутствие и полезть обратно для захода на второй круг.

Профессиональный метод – воспользоваться тестером витой пары. Это электронное устройство с разъемом для коннектора RJ-45. Достаточно вставить кабель, чтобы убедиться в том, будет он выполнять свою задачу или нет. В случае ошибки тестер поможет определить, в чем именно проблема по индикаторам можно понять:

  • место обрыва определенного проводника;
  • правильность разводки;
  • полярность скрученных пар;
  • наличие короткого замыкания.

Кабельный тестер с подробной индикацией

Прибор компактный, легкий и долговечный, но стоит недешево. Применяют его в профессиональных областях, где цена ошибки может обернуться большим, чем затрата лишних десяти минут. Если тестер вдруг окажется под рукой, лучше проверить обжим с его помощью.

Кроссировочный инструмент

Дополнительное оборудование может понадобиться в случаях прокладки кабеля в новом помещении. В квартирах его часто заводят под плинтус, в офисах – заделывают в сетевую розетку. Для всех подобных операций используют кроссировочный инструмент.

Как выбрать кроссировочный инструмент

Выбирать модель нужно, исходя из предстоящих работ. Простой инструмент представляет собой рукоять с лезвием характерной формы. Его достаточно для того, чтобы обрезать жилы и фиксировать их в гнездах.

Для частой работы с плинтами и сетевыми розетками стоит подобрать многофункциональную модель. Желательно, чтобы туда входил следующий набор:

  • регулируемые ножницы;
  • сенсор положения жил;
  • блокиратор лезвия;
  • крючок для извлечения проводников из гнезд;
  • отвертка.

Дополнительные приборы скрываются в рукояти, такой инструмент во многом напоминает швейцарский нож.

Как пользоваться

Общий принцип работы схож с обжатием витой пары:

  1. С места подключения снимается крышка для доступа к гнездам.
  2. Снимается внешняя изоляция. Зачищаемый участок в этом случае больше – 6-8 см.
  3. Проводники расплетаются.
  4. Жилы располагаются согласно цветовой схеме. Важно, чтобы они проходили свободно, без натяжений. Концы обрезаются лезвием.
  5. Рабочий конец инструмента вдавливается в гнездо, фиксируя проводник.
  6. Крышка закрывается, розетка или плинт монтируется на место.

Обычно кроссировочный инструмент входит в наборы для опрессовки.

Готовые комплекты для опрессовки витой пары

Их наполнение может отличаться: от простых до профессиональных. Туда входит весь ручной инструмент, который может пригодиться при работе с кабелем, а также наборы запасных коннекторов под разные типы соединений.

Обжим без инструмента

Тем, у кого случилась случайная поломка коннектора или обрыв кабеля, полезно знать, как обжать витую пару без инструмента. Это легко можно сделать при помощи простой «минусовой» отвертки. Разница только в том, что подключать жилы нужно по одной:

  • коннектор со вставленными проводами кладется контактами вверх;
  • защелка закрепляется отверткой вручную, до момента полной фиксации;
  • пластинки контактов поочередно вдавливаются до упора.

Обратите внимание! С первого раза обжать витую пару без инструмента сложно – коннекторы хрупкие и одноразовые, поэтому стоит иметь под рукой запасные. Однако после пары попыток все должно получаться без проблем. Главное – делать все без лишней спешки.

Как подключить

Чтобы правильно обжимать кабель, необходимо знать, как грамотно подключить витую пару к коннектору:

  1. Зачистить участок провода нужной длины. Достаточно приложить к его концу пластиковый коннектор для интернет-кабеля. В месте фиксации внешняя изоляция должна быть, чтобы максимально снизить риск обрыва и прочих неисправностей.
  2. Расплести проводники, расположить жилы параллельно и обрезать их, длина должна быть одинаковой.
  3. Вставить провода в пазы, согласно цветовой схеме.
  4. Поместить коннектор в соответствующий паз инструмента.
  5. Сдавить рукоятку клещей до полной фиксации жил с контактами.

Цветовая схема расположения проводников

Частая ошибка – неправильное расположение жил. Лучше несколько раз себя перепроверить – после фиксации исправить положение не получится и придется начинать все заново, так как коннекторы одноразовые. Также нередко игнорируется необходимость попадания внешней оплетки в корпус, из-за чего соединение получается недолговечным. Лучше лишний раз приложить коннектор к концу кабеля и убедиться в том, что оставшейся изоляции хватит.

Видео

Выбор и обжим сетевого кабеля

Ещё десять лет назад домашний Интернет был редкостью, сейчас в городах он есть практически у всех. Причем устройство уже не одно, вот и приходится делать дома довольно разветвленную сеть, тянуть провода, устанавливать интернет-розетки. Провода для интернета называются витой парой. Заканчиваются они специальной вилкой-коннектором. Сам процесс подключения кабеля к коннектору называют «обжим витой пары». О том, что это такое и как сделать все своими руками и поговорим дальше.

Витая пара — специальный кабель, который состоит из одной или более пар медных проводов в защитной оболочке, скрученных между собой с определенным шагом. Если в кабеле несколько пар, шаг их скрутки разный. Это позволяет уменьшить влияние проводников друг на друга. Используется витая пара для создания сетей передачи данных (Интернет). Кабель подключается к устройствам через специальные коннекторы, которые вставляются в стандартизованные разъемы оборудования.

Виды и типы

Витая пара может быть защищенной и нет. Защищенная пара имеет экраны из алюминиевой фольги или оплетки. Защита может быть общей — на кабель — и попарной — на каждую пару отдельно. Для прокладки в помещениях можно брать неэкранированный кабель (маркировка UTP) или с общим экраном из фольги (FTP). Для прокладки на улице лучше брать еще с дополнительной металлической оплеткой (SFTP). Если по трассе витая пара идет параллельно с электрическими кабелями, имеет смысл взять кабель с защитой каждой пары (STP и S/STP). Благодаря двойному экрану длина такого кабеля может быть более 100 м.

Витая пара — кабель, который используют для подключения проводного интернета

Еще есть витая пара многожильная и одножильная. Одножильные провода хуже гнутся, но имеет лучшие характеристики (сигнал можно предавать на большие расстояния) и лучше переносят обжим. Их используют при подключении интернет-розеток. В этом случае кабель фиксируется при монтаже и затем почти не изгибается.

Многожильная витая пара хорошо гнется, но имеет большее затухание (хуже проходит сигнал), ее проще прорезать при обжиме, сложнее вставить в коннектор. Используется там, где важна гибкость — от интернет-розетки до оконечного устройства (компьютера, ноутбука, роутера).

Выбор категории и защитной оболочки

И несколько слов о цвете защитной оболочки и форме кабеля. Чаще всего встречается серая витая пара, но есть и оранжевая (ярко-красная). Первый вид — обычная, второй — в оболочке, не поддерживающей горение. Негорючую витую пару имеет смысл использовать в деревянных домах (на всякий случай), но особой необходимости в этом нет.

По форме витая пара может быть круглой или плоской. Круглая витая пара используется практически везде, а плоская нужна только при прокладке по полу. Хотя никто вам не мешает пустить ее под плинтусом или в специальном плинтусе с .

Количество пар

В основном витая пара выпускается из 2 пар (4 провода) и 4 пар (8 проводов). По современным стандартами при скорости до 100 Мб/сек можно использовать двухпарные кабели (четыре провода). При скорости от 100 Мб/сек до 1 Гб/сек нужны 4 пары (восемь проводов).

Лучше сразу брать кабель на 8 проводов…чтобы не пришлось перетягивать

В настоящее время скорость передачи данных при Интернет соединении для частных домов и квартир не превышает 100 Мб/сек, то есть можно брать витую пару из 4 проводов. Но ситуация меняется настолько быстро, что нет гарантии, что через несколько лет порог в 100 Мб/сек будет превышен, а значит, придется перетягивать кабель. Собственно, уже сейчас есть тарифы со скоростью 120 Мбит/сек и выше. Так что лучше все-таки сразу тянуть 8 проводов.

Что такое обжим витой пары и как его делать

Для подключения к периферийному устройству витая пара заканчивается штекером специальной формы — коннектором, в бороздки которого заводятся провода. Заканчиваются эти бороздки медными контактными пластинами, а примерно посредине их длины перпендикулярно к плоскости пластин установлена металлическая пластина с прорезями (ножи). Когда происходит обжим витой пары, вставленные провода прижимаются к ножам, они прорезают защитную оболочку проводов, а сами плотно прижимаются к медному проводнику, обеспечивая хороший контакт.

На первый взгляд такой способ соединения кажется ненадежным, но практика показала, что он, как минимум, не уступает качественной пайке, а порой еще и надежнее, так как шансы повредить изоляцию минимальны. Но хороший контакт обеспечивается только при условии соблюдения стандартов при изготовлении коннекторов и витой пары.

Для обжима витой пары нужны специальные клещи с гнездом под разъем. В это гнездо вставляется разъем с заправленными в него проводами, потом клещи сжимаются до упора. На этом обжим витой пары окончен. Такой способ надежен, так как усилие клещи развивают стандартное, которое как раз необходимо для прорезания изоляции, но недостаточно для того чтобы повредить проводники. Такие обжимные клещи (или обжимки) стоят порядка 15-18$. Если вам надо установить несколько коннекторов, уже можно подумать о покупке такого оборудования. Если нужно оконечить всего один кусок кабеля, можно попробовать обойтись обычной отверткой или плоскогубцами.

При обжиме витой пары отверткой, каждый проводок отдельно вдавливается в вдавливается в нож до прорезания оболочки. Способ не самый удобный — отвертка соскальзывает, сложно проконтролировать прорезана ли оболочка, нет уверенности в том, что провод не повредился. Но такой способ обжима тоже возможен.

При обжиме витой пары плоскогубцами надо быть еще аккуратнее. Губками прижимаем пластину, но так как форма у плоскогубцев не заточена под разъем, легко пережать по краям провода или поломать корпус. Потому жмем понемногу, с одной и с другой стороны. Если середина не прожалась, возьмите отвертку и поправьте провода ей.

Выбор схемы распиновки проводов

Как вы догадываетесь, провода в коннекторе надо располагать в определенном прядке. Этот порядок на языке профессионалов называется «распиновка». В нашей стране приняты две схемы расположения проводов: прямая (568В) и перекрестная (kross-over на русском «кросс-овер», обозначается 568А). Прямая распиновка используется при соединении свича/хаба/роутера с компьютером или другим устройством, перекрестная — при соединении двух компьютеров напрямую. То есть, обычно используем прямую схему, которая маркируется 568B. Порядок проводов при обжиме витой пары в этом случае как на фото.

Если посмотрите на эту схему, поймете, почему она называется прямой. Потому что если обжим витой пары делают с ее помощью, провода на обоих концах шнура (если делается он) располагаются одинаково.

На следующей схеме приведена перекрестная схема распиновки витой пары. С названием тоже все понятно — на ответной стороне провода расположены в другом — перевернутом- порядке.

Есть еще схема для обжима витой пары на 4 жилы (двухпарный кабель). Часть дорожек в коннекторе при этом остаются пустыми. Но порядок действий не меняется.

Этот способ соединения используется только для подключения периферийных устройств, так что схема только прямая. Обратите внимание, на каждой схеме стоят цифры от 1 до 8. Они обозначают номер контакта. При укладке проводов в коннектор или при подключении к розетке, на корпусе ищите цифры. Они выдавлены, но на прозрачном или белом пластике рассмотреть их непросто. Найдя цифры 1 или 8 вы знаете, как надо держать коннектор и в каком порядке располагать провода.

Порядок обжима витой пары

Теперь собственно о самом процессе. При работе надо быть аккуратным, чтобы не повредить проводники или изоляцию в неположенном месте. Если нет специальных инструментов для зачистки изоляции, пользуются канцелярским или остро заточенным кухонным ножом. Чтобы не повредить изоляцию, сначала лишь немного ее надрезаете, потом кабель сгибаете. В полимерную оболочку специально добавляют мел, что делает ее хрупкой при изломе. Так что чуть надрезанная изоляция при изгибе лопается. Это что касается зачистки оболочки кабеля. Надо будет еще обрезать проводники, тут никаких особых хитростей — берете кусачки и откусываете.

Порядок действий при обжиме витой пары такой:

  1. С кабеля аккуратно снимаем изоляцию. Делаем надрез на расстоянии около 15 мм от края, не стараясь прорезать оболочку насквозь. Затем беремся за кабель с двух сторон от разреза и сгибаем. Оболочка лопается по месту реза. Надо пару раз изменить направление изгиба, чтобы изоляция отделилась полностью. Затем просто тянем отделившийся кусок в сторону, он снимается без особых усилий.

  2. Проводники расправляем, если есть экран, его скручиваем и отгибаем в сторону. Провода выкладываем по цветам согласно требуемой схемы. Зажимаем их между большим и указательным пальцами, расправляем, чтобы они были прямыми и шли один возле другого.

  3. Берем кусачки, отрезаем провода так, чтобы они торчали начала изоляции на 9-10 мм.

  4. Берем коннектор RJ-45, поворачиваем «хвостиком» вниз, вставляем провода в желобки. Это, пожалуй, самая сложная часть. Без опыта они лезть на свои места не хотят.

  5. Вставленные провода продвигаем вперед до упора. При этом, если вы правильно отрезали провода, край изоляции упирается в риску на коннекторе. Именно такой обжим интернет кабеля будет работать без проблем. Если из коннектора выходит не кабель в оболочке, а торчат провода в изоляции, через некоторое время возможны проблемы, придется обжимать витую пару по-новой.

    «До упора» — это чтобы и провода дошли до конца желобков, и изоляция уперлась в бортик

  6. Берем клещи, в гнездо вставляем коннектор (там прорезь специальной формы, так что не ошибетесь), сжимаем ручки. На этом обжим витой пары закончен.

    Обжим витой пары, последний этап — прижимаем клещами

Видео по теме

Как ни описывай процессы словами, лучше посмотреть все в действии. Потому видео стоит посмотреть чтобы иметь полное представление о том, что придется делать и как. В следующем ролике рассказывают как обжать интернет кабель без специальных клещей.

Процесс обжимки витой пары на 4 жилы не слишком отличается от восьмижильного, но есть определенные трудности при попытках заправить провода в нужные канавки.


Интернет кабель может заканчиваться не только коннектором. Он может заходить в интернет-розетку. К ней тоже надо подвести витую пару и подключить ее.

Согласно спецификации EIA/TIA-568 предусмотрено несколько цветовых схем обжима сетевого кабеля витая пара (патч-корда) в коннектор RJ-45 для соединения компьютера с роутером, хабом, свичем или подключения двух компьютеров межу собой.

Сетевую вилку принято называть RJ-45, хотя правильное ее название 8P8C. А RJ (Registered Jack) – это название стандарта, описывающее конструкцию разъемного соединения вилки и розетки.

На всех представленных ниже фотографиях отображен один разделанный utp кабель, предназначенный для применения в сетях LAN (Local Area Network) и DSL (Digital Subscriber Line), с обжатыми на его концах витыми парами в вилки RJ-45.

Цветовая схема обжима RJ-45 компьютер — хаб для Интернета

по варианту B, самый распространенный вариант.


Цветовая маркировка обжима lan кабеля витая пара по варианту А.

Как видно на фото, в обоих вариантах концы lan кабеля обжимаются по одинаковой электрической схеме, только местами поменяны две витые пары. На место оранжевой витой пары обжата зеленая , а на место зеленой витой пары – оранжевая .

Витые пары utp кабеля, обжатые как по варианту А и по варианту В взаимно заменяемые . Так что можно обжимать по любому варианту цветовой схемы, какая больше нравится, на работоспособности lan сети это не отразится.

Цветовая схема обжима RJ-45 двух парного кабеля витая пара

В настоящее время в продаже появился сетевой кабель витая пара, в котором вместо традиционных четырех имеется только две витые пары. И это экономически оправдано, так как в 90% кабельных линий для Интернета используется только две витые пары.

Как видите, электрическая схема соединения выводов RJ-45 не изменилась, только вместо зеленой пары обжимается синяя .


Такой кабель витых пар по варианту B обжимаются по схеме, представленным выше на фотографии. При обжатии по варианту A, пары просто меняются местами. Вместо оранжевой пары обжимается синяя , а вместо синей – оранжевая .

Цветовая схема обжима RJ-45 компьютер — компьютер

Если надо создать локальную lan сеть из двух и более компьютеров без использования дополнительного активного оборудования (хаба, свича или роутера), например для коллективных игр, то для этого случая спецификацией EIA/TIA предусмотрена следующая разделку сетевого кабеля витых пар. Для создания сети из двух компьютеров, достаточно один такой кабель витых пар вставить в их сетевые порты.


Обратите внимание, противоположные концы lan кабеля витых пар компьютер-компьютер обжимаются по разным цветовым схемам.

Обжим витых пар RJ-45 выполняется инструментом, который называется обжимные клещи . Если клещей под руками нет, то можно воспользоваться технологией обжима витых пар без клещей .

Все приведенные выше цветовые схемы распиновки utp кабеля витых пар в настоящее время теряю актуальность. Современные сетевые карты, свичи, хабы и роутеры, благодаря поддержке технологии Auto-MDIX, автоматически определяют вариант обжатия кабеля витых пар и выполняют внутреннюю подстройку. Так что современный компьютер, при создании сети, можно подключать хоть к хабу, или другому компьютеру не задумываясь о варианте цветовой схемы распиновки кабеля витых пар.

Цветовая схема обжима RJ-45


по стандарту PoE IEEE 802.3af и IEEE 802.3at

Стандарт PoE IEEE 802. 3af предусматривает возможность передачи информационного сигнала и подачу питающего напряжения на устройство по одному кабелю витых пар, обжатым коннектором RJ-45. Это позволяет обойтись без дополнительного провода для подачи питающего напряжения.


Вне зависимости от вариантов обжатия RJ-45, с положительного вывода источника питания напряжение подается одновременно на контакты 4 и 5 (синяя пара), а отрицательного – на 7 и 8 (коричневая пара).

Как правило распиновка кабеля витых пар по стандарту PoE IEEE 802.3af применяется при создании систем видеонаблюдения , в которых используется коммутатор, например, 9-портовый PoE коммутатор ROKA R-KM-POE0801, в котором для каждого из портов предусмотрена возможность подачи через RJ-45 постоянного напряжения 12 В мощностью до 30 Вт.

Цветовая схема обжима RJ-45 4 провода для Интернета

При подключении компьютера к сети Интернет или создании локальной сети редко кто использует возможности lan кабеля витых пар полностью. Это, как правило, связано с отсутствием информации.

При передаче сигнала по витым парам кабеля категории САТ5 (скорость до 100 Мбит/с), задействованы только две пары проводов из четырех имеющихся в кабеле. Одна пара для приема сигнала, вторая для передачи, что наглядно демонстрирует приведенная электрическая схема подключения сетевой карты компьютера кабелем витых пар разъемом RJ-45 к хабу свичу или роутеру.


Как видно из схемы, каждая из двух пар lan кабеля подключена к компьютеру и хабу свичу или роутеру по трансформаторной симметричной схеме. Достоинство трансформаторной схемы заключается в подавлении наводок и помех и обеспечении высокой степени защиты от коротких замыканий и ошибок при монтаже в кабеле витых пар.

В случае возникновения необходимости прокладки дополнительной линии или при частичном повреждении пар в сетевом кабеле витых пар, есть возможность без ухудшения скорости передачи данных, увеличить число линий вдвое или отремонтировать кабель витых пар, обжав вилки RJ-45 на ранее не используемые витые пары.

Ниже приведенные цветовые схемы обжатия кабеля витых пар RJ-45 не отличаются от выше приведенных, но на них показаны только проводники lan кабеля витых пар, которые используются для передачи информации. Витые пары, которые не подходят вплотную к вилке RJ45 обычно обжаты, но сигнал по ним не передается и их можно задействовать для передачи дополнительной информации.

Цветовая схема обжима RJ-45 4 провода компьютер — хаб


Обжим витой пары, вариант B. Сигнал передается только по оранжевой и зеленой парам.


Обжим витой пары, вариант A. Сигнал передается тоже только по зеленой и оранжевой парам, но витые пары обжаты в вилке RJ-45 к другим контактам.

Цветовая схема обжима RJ-45 4 провода компьютер — компьютер


Обжим витой пары компьютер-компьютер. Сигнал передается только по зеленой и оранжевой парам.

Цветовая схема обжима RJ-45 компьютер — хаб при ремонте

Чем отличается патч-корда от кабеля витых пар

Патч-корд, или как его еще называют коммутационный шнур, предназначен для соединения между собой электронный устройств, например, компьютер с хабом, свичем или двух компьютеров между собой в случае, если устройства в процессе эксплуатации необходимо перемещать относительно друг друга.

Для изготовления пач-корда берется кабель витых пар, жилы в котором сделаны из многожильного провода, чтобы они при частых перегибах не ломались. Для обжима такого кабеля используются специальные коннекторы RJ-45. По стандарту ANSI EIA TIA 568B.1 длина пач-корда не должна превышать пяти метров. Соединение устройств с помощью патч-корда экономически целесообразно, если они в процессе эксплуатации будут часто перемещаться относительно друг друга.

Сетевой кабель включает в себя четыре пары медных проводников, завитых попарно и между собой. Обычно используют один из трех типов кабеля:

  1. Неэкранированная витая пара (UTP) – жилы объединены поливинилхлоридной оплеткой.
  2. Экранированная витая пара (FTP) – жилы обернуты общим слоем экранирующей фольги и объединены поливинилхлоридной оплеткой.
  3. Экранированная витая пара (STP) – жилы обернуты общим слоем экранирующей фольги, каждая жила заключена в собственный экран и объединены поливинилхлоридной оплеткой

На заметку! Медные жилы перевиты с целью уменьшения воздействия помех. Как известно, электрический сигнал – это разность потенциалов. Если на входе разница потенциалов равна 1 Вольту и воздействие помехи равномерно, то на выходе разница сохраняется.

Предыдущее высказывание верно для категорий 5 и 5е. Все внесенные в стандарт категории указаны в таблице.

Категория кабеля Назначение и конструкция Частота, МГц
Категория 1 Одна пара, для России – может быть и не витой 0,1
Категория 2 Четырехжильный, как правило, используется для проводки телефонных линий 1
Категория 3 Восьмижильный, используется для проводки телефонных линий и локальных сетей, с ограничением длины отрезка кабеля до ста метров 16
Категория 4 Восьмижильный, используется в сетях Token Ring а также применяется для связи программируемых логических контроллеров 20
Категория 5 Восьмижильный, используется для прокладки телефонных линий и локальных сетей 100
Категория 5e Усовершенствованная категория 5 125
Категория 6 Восьмижильный, применяется для прокладки локальных сетей, передает сигнал 10 Гбит/с, с ограничением длины отрезка кабеля до пятидесяти пяти метров 250
Категория 6а Усовершенствованная категория 6 с ограничением длины отрезка кабеля до ста метров 500

Узнайте подробную инструкцию способов обжима витой пары из статьи —

Для изготовления обжатого кабеля (патч-корда) Вам потребуются:

  1. Собственно кабель.
  2. Гильзы (фишки, концевики, коннекторы) RJ-45.
  3. Обжимные клещи, или кримпер (хотя можно использовать обычную отвертку).

Процесс обжимки

Шаг 1. Заготовьте отрезок кабеля нужной длины.

На заметку! Лучше всего оставить запас для обжимки. В отличие от силовых линий, витую пару можно скручивать в бухту, качество сигнала от этого не пострадает.

Шаг 2. Аккуратно надрежьте оплетку. Будьте внимательны, не повредите жилы. При использовании клещей воспользуйтесь специальным ножом.

В случае если у Вас нет специального инструмента, можно воспользоваться бокорезами, или просто ножом.

Шаг 3. Разведите жилы в правильной последовательности. Прямая разводка показана на рисунке.

На заметку! Кроссоверная (кросс-линк, перекрестная) разводка используется, в основном, для устаревших моделей сетевых карт и модемов. Она предназначена для соединения двух компьютеров в одну сеть без использования коммутатора, и не использующих технологию переключения normal/ uplink.

Разумеется, гильза не обращает внимания на цвет оплетки жил, важна лишь последовательность их установки. Нужно следить, чтобы совпадали номера линий 1, 2, 3, 6.

Шаг 4. Подравняйте концы жил, и вставьте их в коннектор до упора.

Шаг 5. Вставьте коннектор в соответствующий разъем клещей и обожмите кабель.

Важно! При выборе клещей обратите внимание на расположение ножей. Лучше всего, если при обжимке ножи поднимаются вертикально вверх, а не захватывают коннектор под углом. Очень важно, чтобы давление на контакты было равномерным. Кроме того, не забудьте взвесить на руках инструмент – он должен быть тяжелым. Если кримпер легкий, есть большая вероятность, что он быстро сломается.

Если у Вас нет обжимного инструмента, воспользуйтесь плоской отверткой. Аккуратно продавите ножи контактов, до крайнего нижнего положения.

Это интересно! Подобные «прокусывания» кабеля изначально применяли для подключения к толстому коаксиальному кабелю. Сама технология носит название «Зуб вампира» или «Пронзающий ответвитель». Устройство для подключения называли трансивером или, собственно вампиром. Оно имело три «зуба» – два коротких по краям, для прокусывания оплетки, и один длинный, для подключения к жиле.

Шаг 6. Для проверки физического качества обжимки воспользуйтесь коммутатором. Воткните оба обжатых конца в разъемы хаба. При качественном обжатии физическое соединение заставит моргать светодиоды.

Заключение

Мы рассмотрели способы оконцевания кабеля с использованием специализированного инструмента или с помощью подручных средств. Не забудьте о необходимости проверки физической целостности кабеля и правильности обжатия обоих его концов.

Видео — Как самому обжать интернет кабель отверткой

Здравствуйте Друзья! В этой статье рассмотрим схему обжима витой пары . Того самого кабеля по которому многие из нас получают доступ в интернет. С помощью витой пары соединяются компьютеры в сеть в одном здании. Есть еще куча вещей которые можно сделать с помощью сетевого кабеля, но мы остановимся на основной его задаче. Обеспечивать сеть между компьютерами. Итак, если у вас происходят частые разрывы связи или вы хотите еще один компьютер подключить к роутеру (маршрутизатору) в этом случае вам необходимо обжать сетевой кабель . Это не единственное решение. Можно пойти в ближайший магазин и купить уже готовый кабель — патч-корд нужной длинны. Если же вы хотите научиться самим обжимать витую пару. Эта статья для вас. В конце можете посмотреть видео как обжать сетевой кабель с помощью отвертки)

Для обжима сетевого кабеля нам понадобится:

  • Обжимка
  • Коннектор RJ-45 (он же джек)
  • Устройство для снятия изоляции

На рисунке ниже можно посмотреть как это выглядит

Как вы понимаете если вам необходимо обжать витую пару один раз, то проще купить готовый патч-корд и не морочить себе голову. Если же вы хотите попробовать сами то вам понадобится:

  • Кусачки
  • Отвертка
  • Джек RJ-45

В этом случае коннекторов можно и нужно брать больше. Тем более если вы раньше никогда не имели дело с сетевым кабелем. Огромная вероятность, что с первого раза не получится

С инструментами разобрались переходим к процессу

Процесс обжима сетевого кабеля

1. Убираем изоляцию с витой пары. Используем специальное приспособление. Зажимаем в нем сетевой кабель и проворачиваем на 360 градусов.

Оставляем голым участок около 20 миллиметров. После этой процедуры проверьте что бы была цела изоляция проводов

Если у вас экранированная витая пара F/UTP, необходимо убрать фольгу

Одиночный стальной проводок зажимаем назад, Обрежем его чуть позже для удобства работы

2. Располагаем провода в нужной нам последовательности

Эту последовательность вы можете посмотреть на рисунке ниже

3. Необходимо удалить лишнее. Делаем замер с помощью джека RJ-45

Изоляция витой пары должна немного зайти в коннектор для надежной фиксации внутри.

или специального инструмента. Это так же удобно делать обжимкой.

Если удалите слишком мало, то джек не сможет зафиксировать кабель и возможно со временем качество соединения ухудшится. Если не трогать витую пару, то даже при слабом прижиме она прослужит достаточно долго. Удаляем отведенную в сторону одиночную стальную жилу

5. Вставляем витую пару в джек

Как показано на рисунке ниже

Что бы вы отчетливо видели торцы проводов

6. Заряжаем коннектор к обжимку

7. До упора сжимаем инструмент

8. Сетевой кабель обжат . Вид сбоку

Вид с торца. При обжатии ножи в джеке разрезают изоляцию проводов и создают надежный контакт

На обратном конце кабеля делаем тоже самое. У нас получилось прямое соединение. Можно соединить коммутатор или свитч или маршрутизатор с рабочей станцией. Если вам необходимо соединить два компьютера между собой, не через коммутатор, то необходимо что бы хотя бы у одного из компьютеров был гигабитный адаптер. Гигабитный адаптер это сетевая карта со скоростью соединения 1 Гбит/с. Если же у вас все сетевые интерфейсы 100 Мбит/с, то необходимо сделать перевернутый кабель. Как его сделать можно без труда найти в интернете.

Заключение

В этой статье (Схема обжима витой пары ) вы узнали как делаются обычные патч-корды. Это все хорошо когда у вас есть обжимной инструмент. Или есть хотя бы обжимка. Изоляцию можно снять аккуратно ножом.

Обещанное видео как обжать сетевой кабель отверткой

В видео не показан фиксация всего сетевого кабеля к коннектору. Для этого необходимо отверткой в месте указанном на рисунке аккуратно надавить

В результате у вас получится обжатый сетевой кабель как говорится «на коленке». Но это не главное. Главное, что все работает)

Родители подключили интернет от Киевстар. Пришли ребята все сделали. Вечером звонят, говорят, что нет интернета. Приезжаю и действительно нет. Патчкорд вставлен, а соединения нет. Как будто провод поврежден. Смотрю как был сделан патчкорд от роутера к компьютеру.

Поэтому, советую, после подключения посмотреть как обжат сетевой кабель или подергать провода (по изгибать их в разные стороны возле компьютера и роутера) пока специалисты не ушли и посмотреть видео (в YouTube например). Если идет хорошо, значит соединение есть и можно отпускать ребят.

Чаще всего монтаж и подключение интернет розетки, относящейся к слаботочным линиям, производится в тройном блоке:

  • обычная 220 Вольт
  • интернет-розетка
  • телевизионная под ТВ

У большинства моделей, например от фирмы Schneider Electric (серия Unica), Legrand, Lezard принцип монтажа практически одинаков и не содержит кардинальных отличий.

Пошагово рассмотрим весь цикл подключение интернет розетки.

Интернет кабель

Монтаж начинается с установки в слаботочном щите роутера и подключении его от силовой розетки 220В.

Далее в отдельном кабельном канале или штробе, не связанной с силовыми линиями, прокладывается 4-х парный кабель UTP серии 5E.

Такой кабель обеспечивает скорость соединения до 1 Гигабита в секунду на расстоянии до 100м. Вот его технические характеристики:

Бывают экранированные и не экранированные разновидности. Фольга в качестве экрана выступает в сетях, где есть нормальное заземление.

На один такой кабель 5E (4 пары), можно подключить только две розетки. При этом отдельно будут задействованы по 2 пары.

Монтаж ведется цельным проводом напрямую от щита до подрозетника. Заводите кабель в монтажную коробку и оставляете необходимый запас — от 15см и более.

Монтаж интернет розетки

С розетки предварительно снимаете накладку и вытаскиваете суппорт для удобства монтажа.

Если позволяет конструкция розетки, рамку на подрозетник можно смонтировать изначально. Благодаря пазам в рамке можно легко регулировать горизонтальность ее расположения.

Винтами 3*25мм предварительно закручиваете всю конструкцию. При этом уровнем электрика Pocket Electric проверяете точность установки и затягиваете винты окончательно.

Производители в последнее время начали выполнять рамки из алюминиевого сплава, они конечно крепче по конструкции, но при этом не будут магнититься к уровню. Придется поддерживать его одной рукой на весу.

Далее, откусываете и оставляете в подрозетнике запас провода, длиной максимум 15см. Снимаете верхний слой изоляции с кабеля UTP.

Для съема изоляции, чтобы не повредить жилы, лучше использовать специальный инструмент – стриппер. Но можно все это сделать аккуратно и обыкновенным канцелярским ножом.

Верхний слой с кабеля нужно очистить на длину не более 2,5см. Отрезаете лишнюю в данном случае нить, которая идет между жилами.

Крепкая нить в кабелях с витой парой, нередко используется для облегчения вскрытия оболочки на большой длине. Она даже так и называется – разрывная нить. В телефонных кабелях ею разделяют пучки и повивы.

Слегка расплетаете по отдельности жилки. Далее вытаскиваете внутреннюю часть розетки с контактами.

Как правило, к любой марке, будь то TV, интернет розетка или обычная 220 Вольт, должна идти инструкция.

Инструкция к интернет розетке Schneider Electric Unica –
Инструкция к Legrand –

Стандарты и схема подключения

Открываете крышку контактной части и внимательно изучаете маркировку. Каждую розетку RJ45 можно подключить двумя способами:

  • по стандарту “A”
  • по стандарту “B”

В большинстве случаев используется второй вариант — «B». Чтобы понять куда какие провода подключать, внимательно осмотрите корпус. На нем должно быть изображено какой стандарт соответствует определенным контактам.

Например на Unica:

  • протокол “B” относится к верхней цветовой маркировке. При подключении будете ориентироваться именно по этим цветам.
  • “A” – к нижней цветовой маркировке

Если с этим разобрались, то с дальнейшей установкой не возникнет сложностей. Протокол “B” соответствует цветовой схеме по стандарту EIA/TIA-568B. На одной стороне зажима должны быть следующие цвета:

  • бело-оранжевый

На другой стороне:

  • бело-коричневый

Пропускаете провод через крышечку. При этом как говорилось выше, верхний слой изоляции кабеля UTP не должен быть снят, более чем на 2,5см.

Нельзя зачищать его под самую стенку подрозетника, как делают с обычными кабелями NYM или ВВГнГ.

Отрезок без изоляции должен быть минимальной длины. Все эти повивы, делаются не с проста. Их точное количество на 1 метр кабеля строго рассчитано и регламентируется.

Иначе при неправильном подключении и зачистке у вас может снизиться не только скорость, но и качество передачи данных.

Далее вставляете в контактные пазы по цветам все провода.

После чего просто защелкиваете крышку. Лишние отрезки жил, которые выступают наружу, срезать нужно именно после закрытия крышечки.

Розетка фактически уже подключена. Осталось ее вставить на место в суппорт.

Главное преимущество таких интернет розеток в том, что с ними вообще не нужно снимать изоляцию с жил и оголять ее до меди. Внутри самой розетки уже установлены специальные ножи.

Когда вы захлопываете крышку, ножи автоматически прорезают изоляцию и образуется контактное соединение. В инструкции таких марок нередко указывают, что при подключении провода, использование специальных обжимок-кроссователей запрещено.

Он как бы уже имеется в конструкции. То есть, когда крышка закрывается, она сама срезает изоляцию и укладывает провода на нужную глубину разъема.

Подключение к роутеру и обжим коннектора

После монтажа самой интернет розетки остается правильно подключить кабель к роутеру в коммуникационном щите.

Снимаете изоляцию с другого конца кабеля на 2-3см. Жилы распушиваете и вставляете в определенном порядке, согласно стандарту TIA-568B, или просто «B».

Расположение цветов считается слева-направо:

  • бело-оранжевый
  • бело-коричневый

Стандарт «A» иногда применяется, если вам нужно соединить один компьютер с другим. Здесь один конец кабеля обжимаете по стандарту «B», а другой по «A». Вообще если оба конца кабеля обжаты по одному стандарту (АА или BB), то это называется — патч-корд. А если они поменяны местами (AB или BA), то — кросс.

Жилы опять же зачищать не нужно. Просто вставляете их в коннектор до упора.

После чего все это запрессовывается специальным кримпером. Некоторые это делают тоненькой отверткой или лезвием ножа, правда так можно легко повредить коннектор.

Кабеля cat5E и cat6 в коннекторе RJ45 обжимаются по одному принципу. Другая «вилка» здесь не требуется. Различия у кабелей в скорости передачи данных, у cat6 она больше.

Проверка интернет-подключения

После монтажа интернет-розетки и коннектора на другом конце кабеля, желательно проверить подключение и целостность всех соединений. Сделать это можно самым дешевым китайским прибором.

В чем его суть? Есть генератор сигнала, который подает импульсы по определенным кодам, и приемник. Генератор подключается в месте установки роутера, а приемник непосредственно в саму розетку.

После подачи импульсов происходит сравнение сигналов. Если все исправно, поочередно загораются зеленые светодиодные лампочки на корпусе приемника. Если где-то обрыв или короткое замыкание, то одна или больше лампочек гореть вообще не будут.

Когда подобное произошло, то в первую очередь нужно грешить на плохой контакт в коннекторах. Чаще всего именно там, на какой-либо жиле, полностью не срезается изоляция и соответственно не будет соединения.

В самом конце, готовый проверенный кабель с коннектором подключается к роутеру.

Полный комплект всех инструментов для разделки, обжатия, прозвонки интернет кабеля utp можно заказать на АлиЭкспресс (доставка бесплатная).

Как подключить 4-х жильный телефонный кабель

А что делать, если у вас для интернета используется 4-х жильный телефонный кабель, а розетка под стандарт 8 жил? Как подключить схему в этом случае?

Простое соединение по цветам здесь не поможет. То есть, если вы бело-синию жилу вставите в контакт с бело-синей маркировкой и аналогично по расцветке подсоедините все остальные жилы, сигнала не будет.

Объясняется это тем, что для передачи сигнала нужно использовать контакты 1-2-3-6.

С одной стороны две жилы заводите на контакты 1-2:

зеленый = синяя жила


В этом случае все должно работать без проблем. Только запомните, что здесь самое главное не цвета, а именно позиции . Цвета используются для того, чтобы было визуально легче различать позиции одной и той же жилы на разных концах кабеля.

Также имейте в виду, что при использовании 4-х проводов, т.е. двух пар витой пары, вы сможете достигнуть скорости до 100Мбит/сек. А вот для гигабитной сети (1Гбит/сек) уже понадобятся все 8 проводов.

Ошибки при подключении интернет розетки

1 Неправильное подключение жил согласно протокола.

Можно запросто перепутать порядок расположения жил на коннекторе и в самой розетке. Грубо говоря перевернуть их на 180 градусов.

Здесь все проверяется более внимательным изучением надписей на корпусе розетки и цветовой расцветки самих жил. Тестер с генератором и приемником сигнала хороший помощник для выявления подобных ошибок.

При неправильном расключении жил, лампочки на тестере будут загораться не по порядку от 1 до 8, а в произвольных вариантах. Например сначала 1, потом сразу 3, затем 2 и т.д.

2 Не значительной, но все же ошибкой считается, если жилы с контактных пластин розетки срезать не после закрытия крышки, а до этого момента.

То есть, непосредственно после укладки их по своим местах в прорези. В этом случае, жила может случайно выпасть, а вставить ее обратно обрезанной уже не получится. Придется заново все зачищать и проходить весь цикл подключения по новой.

А если вы оставили запас кабеля в монтажной коробке маленьким, то и вовсе столкнетесь с большой головной болью.

3 Зачистка внешней изоляции на большое расстояние, вплоть до стен подрозетника, как в обычных сетях 220В.

Как уже говорилось ранее, здесь итог – ухудшение скорости и качества сигнала. Более того, не нужно витые пары расплетать предварительно до места среза изоляции, тем более отверткой. Просто расшивайте их раздвигая жилы на необходимую длину, чтобы завести в прорези.

По стандарту не допускается раскручивание витой пары более чем на 13мм , иначе в тестах частотных характеристик появятся ошибки перекрестных наводок (crosstalk). На практике начнутся проблемы при загрузке сети трафиком.

Обжим витой пары

Что такое кабель витая пара


Кабель витая пара состоит из пары проводников, которые не только скручены между собой, но и закручены вокруг остальных таких же пар. Каждой паре соответствует своя цветовая гамма, например первый из них – синий, другой – бело-синий. Кроме цветового отличия, каждая пара имеет свой номер и название.
При построении сети используют два типа кабеля – экранированный (Shielded Twisted-Pair, STP) и неэкранированный (Unshielded Twisted-Pair, UTP). Кроме того, кабели на основе витой пары делятся на шесть категорий, каждая из которых имеет определенные свойства. Чем выше категория, тем лучше характеристики кабеля. Например, для организации сети со скоростью передачи данных 100 Мбит/с используется кабель пятой категории.



Обжим кабеля витая пара — что нужно для обжима кабеля

Перед тем, как обжать витую пару, необходимо иметь на руках следующие принадлежности и инструмент:

Сам кабель витая пара. Если вы планируете сделать патч-корд своими руками, то заготовьте необходимый отрезок кабеля нужной длины. Ели кабель витая пара смонтирован по стене, по плинтусу или в монтажном коробе, то позаботьтесь сделать отрезки кабеля достаточной длины для удобного обжима, а также на случай ошибки и повторного обжатия.

Кабель продается по метражу на отрез в большинстве компьютерных магазинов. Там же можно приобрести коннекторы для обжатия самого кабеля витая пара, он называется коннектор RJ-45, возможно встретится такое название 8P8C, что является более правильной маркировкой коннектора.

Самый главный инструмент, без которого не получиться правильно обжать витую пару, это конечно же обжимные клещи для витой пары или кримпер.

Схема обжима витой пары

Существует две основные схемы обжима кабелей: T568A и T568B, но значительно чаще применяется T568B. Для соединения компьютер-коммутатор или компьютер-хаб используют прямой кабель, обжатых с обоих сторон одинаково, соединения компьютер-компьютер или коммутатор-коммутатор (хаб-хаб) используют перекрестный кабель (кроссовер, сrossover) — с одной стороны T568A, а с другой — T568B.

Обжим витой пары


Возьмем конец кабеля и аккуратно обрежем его, воспользовавшись резаком обжимного инструмента (кримпера) или обычными бокорезами. Это нужно для того, чтобы все провода в месте среза были на одном уровне, между собой и относительно внешней изоляции.
Теперь с кабеля аккуратно снимем внешнюю изоляцию длиной приблизительно 12 – 15 мм, это можно сделать обжимными клещами или канцелярским ножом. Отделив пары проводников, друг от друга, расплетем и выровняем их, вытягивая каждый по отдельности.
Расположим проводники согласно наиболее популярному стандарту EIA/TIA-568B

Если у вас получились слишком длинные проводники, то отрежьте излишек резцом обжимного инструмента. Старайтесь оставлять длину проводников равной 12-15 мм. Даже если длина в норме, подрезать проводники все равно придется, чтобы они все выровнялись по одной длине (высоте).

  • Расположите коннектор таким образом, чтобы пластмассовая защелка находилась снизу.
  • Плотно сожмите проводники двумя пальцами одной руки. Затем медленно вставьте концы проводников в окно разъема, чтобы они равномерно распределились по его ширине.
  • Проталкивая проводники внутрь коннектора, следите, чтобы они не изменили положение относительно друг друга.
  • Продвигайте проводники до тех пор, пока они не достигнут перегородки. Проследите, чтобы все они упирались в стенку. Если есть отклонение, то достаньте проводники, выровняйте их и повторите действия, описанные выше. Когда проводники плотно вставлены в коннектор, еще раз убедитесь в правильности их расположения.
  • Если все верно, вставьте коннектор в соответствующее гнездо обжимного инструмента и крепко сожмите последний.

Кабель обжат. Теперь необходимо подсоединить его к концентратору (или другому активному оборудованию, которое используется для соединения компьютеров в сеть) и компьютеру и проверить. Самый простой способ – убедиться, появился ли индикатор подключения к сети в области уведомлений. Если это произошло, то все было сделано верно, в противном случае необходимо обжать коннекторы заново.

В дополнение к вышеописанной статье, предлагаю вам посмотреть видео в котором показано – как обжать витую пару, на реальном примере.

Добавить комментарий

Как делается обжим витой пары: схема распиновки, инструменты, инструкция

Сегодня тяжело представить жизнь без всемирной паутины, поэтому умение прокладывать провода становится важным навыком. Но этого недостаточно, чтобы в квартире заработал интернет и было стабильное подключение к сети. Кроме кабеля, понадобится штекер, превращающий кабель в патч-корд, после чего и осуществляется передача данных. Существуют специалисты, способные прикрепить этот самый разъём к кабелю с помощью ножа и отвертки, но лучше приобрести инструменты, позволяющих выполнить эту работу быстрее.

От чего зависит стабильность передачи данных по сети? Кроме характеристик кабеля, большое значение имеет то, насколько качественно этот кабель обжат. Для выполнения действия необходимы знания и сноровка, а также необходимые инструменты.

Что нужно для того, чтобы обжать кабель

  • Витая пара.
  • Штекеры (коннекторы).
  • Инструмент для обжима (это может быть отвёртка с обычным ножом для зачистки кабеля, но лучше обзавестись специализированными инструментами) .

В комплектацию инструмента, используемого для создания кабельной сети, входят насадки, клещи для обжима (кримпер), инструменты для расшивки кабеля (лезвия), коннекторы для плоского витого провода и для круглого витого кабеля, а также цифровой тестер витой пары для диагностики обрыва, короткого замыкания, перепутанных пар и жил.

Необходимый минимум инструментов — это пресс-клещи (кримпер).

Пресс-клещи — это инструмент, позволяющий соединять конец провода со штекером, не применяя паяние или сварку.

Именно они позволяют осуществить обжим как компьютерных, так и телефонных коннекторов. Кроме того, пресс-клещи оснащены резакам для обрезания кабеля и зачистки изоляции.

Внешний вид пресс-клещей (кримпера):

А вот над чем нужно будет поработать:

Это непосредственно сам кабель связи. Состоит из нескольких изолированных проводников, перекрученных друг с другом и покрытых пластиковой оболочкой.

Коннектор — штекер, используемый при организации сети.
В процессе соединения с витой парой, получается патч-корд — особый коммутационный провод — многожильный кабель, зажатый между коннекторами. Именно он служит для соединения различных устройств. Например, компьютера и роутера (с целью войти в сеть Интернет) или для связи между собой двух компьютеров.

В процессе соединения коннектора с витой парой получается патч-корд — особый коммутационный провод — многожильный кабель, зажатый с обоих концов коннекторами.

Патч-корд позволяет соединяться устройствам и взаимодействовать между собой.

Распиновка производится для того, чтобы правильно подсоединить все провода. Это обозначение контактов в разъемах.

Схемы распиновки витой пары по цветам

Вариант B.

Вариант А.

Оба варианта похожи. Различие в том, что две витые пары, зеленая и оранжевая, поменялись местами.Прежде всего, нужно определиться, с какой целью мы обжимаем кабель. В зависимости от этого различаются методики действия:

  • Если нужно соединить компьютер с роутером (сделать кабель для входа в интернет) — применяется прямой способ.

  • Если целью является соединения двух компьютеров напрямую, то необходимо использовать перекрестный (кроссовер) способ.

Как обжать 8-жильный интернет-кабель

  1. Аккуратно срезаем обмотку и зачищаем провод на 4,5-6,5 см.
  2. Подрезаем жилы до разумной длины, ориентируясь на размер штекера. Нужно учесть то, что короткие оголенные жилы не будут доставать до контактов разъема, а длинные концы недостаточно прочно закрепятся в коннекторе.
  3. Вводим провода в коннектор, зажимом вниз. Сморим, чтобы каждый проводок вошел в коннектор правильно, согласно схеме, в своё отверстие. Вставляем коннектор в кримпер и жмём.

Сетевой кабель (патч-корд) готов!

Как обжимать кабель витой пары, можно изучить, просмотрев это видео:

Как обжать 4 жильный интернет-кабель

8 и 4 жильные кабели различаются скоростью (в случае 4-х жил она равняется 100 Мбит/c), а также количеством проводников, по которым передаётся информация.

Провода под номерами 4 и 5 не используются, подключаются номера 1, 2, 3 и 6.

Схемы прямого и кроссового обжима 4 жильного кабеля:

Последовательность работ:

  • Первую пару жил вставляем в 1 и 2 канал, вторую пару — в 3 и 6. И так с двух сторон кабеля.
  • Снимаем изоляцию с кабеля, расплетаем и выпрямляем жилы. Определяемся с длиной.
  • Совмещаем цвета, руководствуясь схемой.
  • Коннектор RJ45 держим пластиковым фиксатором вниз, на другом конце провода проделываем такую же операцию.

Видео про обжим 4 жильного кабеля:

Кримпер. Виды и устройство. Как работать и особенности.Применение

Кримпер – это ручной монтажный опрессовочный инструмент, используемый для соединения проводов между собой или установки на них наконечников. Его применение позволяет отказаться от сварки и пайки. Инструмент также называют пресс-клещами.

Сфера применения кримпера

Инструмент проводит равномерную опрессовку провода наконечником, обеспечивая качественный контакт, исключающий окисление. При этом место соединения имеет достаточную площадь контакта, поэтому не нагревается под нагрузкой, пропуская большие токи, на которые рассчитан опрессованный кабель.

Опрессовка кримпером практически приравнивается к сварке и пайке, при этом проводится в разы быстрее и не требует подключения к электрической сети.

С помощью пресс-клещей выполняется опрессовка:

Обжимные клещи позволяют наращивать провода, опрессовывая их концы, давая практически неразрывное соединение. Кроме этого ими можно делать разветвление проводов, сводя их в один наконечник.

Как устроен кримпер

Инструмент имеет схожую конструкцию с плоскогубцами или клещами. При этом он отличается особым устройством губок. Они имеют матрицу в виде углублений под разные типы обжимных втулок и коннекторов. При сведении ручек инструмента его губки сжимаются, сдавливая при этом расположенную между ними втулку. Та в свою очередь, попадая в проточку на инструменте, деформируется под заданную форму, обжимая тем самым провод.

Маркировка инструмента

Для каждого вида кабеля требуется специальный инструмент для обжима. Почти каждый кримпер в свою очередь имеет совместимость сразу с несколькими типами проводов. Это обеспечивается благодаря разному типу выточенных гнезд на губках. В среднем их количество составляет 4-6 штук. Чтобы определить, какое гнездо для какого кабеля или наконечника подходит, применяется маркировка.

К примеру, наличие надписи на матрице губок 6Р обозначает, что инструмент может работать с телефонным кабелем 6Р. Если имеется клеймо 8Р, то это значит, что в кримпере имеется гнездо для обжима провода 8Р8С.

Обычно инструмент может работать как минимум с несколькими видами кабеля. В таком случае каждое гнездо его матрицы имеет соответствующую маркировку, указывающую на совместимый тип провода. Но бывают и исключения. В продаже можно встретить узкоспециализированный инструмент, к примеру, предназначенный только для работы с коаксиальным кабелем.

Многие производители гильз и прочих наконечников для проводов также выпускают свои фирменные кримперы. Для удобства работы они применяют цветовую маркировку вместо буквенной. Таким образом, используя гильзу с цветной юбкой можно сразу определить в каком гнезде на матрице инструмента ее зажимать.

Нужно учитывать, что нет единой системы цветовой маркировки. Поэтому гильзы одного производителя при обжатии гнездом такого же цвета, клещами другого бренда, после опрессовки может выпасть. Лучше ориентироваться на буквенную маркировку, или использовать наконечники и инструмент одного производителя.

Виды кримперов

В связи с огромным разнообразием типов проводов, которые соединяются обжимом, сделать все одним инструментом невозможно.

Кримперы разделяются на виды по назначению и устройству:
  • Ножничные.
  • Выдвижные.
  • Цанговые.

Ножничный кримпер представляет собой конструкцию напоминающую клещи. Они очень удобны в работе, быстро сжимаются, но лучше всего подходят для проводов небольшого сечения. В первую очередь это инструмент для монтажа бытовых сетей. Кримперы ножничного типа нередко имеют съемные матрицы. Они продаются в виде наборов со сменными шаблонами, зажимаемыми на губках. Таким образом можно, поставив матрицу нужных параметров, работать одним инструментом практически с любым типом проводов.

Выдвижные кримперы тяжелее и массивней ножничных. У них губки сдвигаются и раздвигаются параллельно, поэтому обеспечивается очень равномерное сжатие. В результате соединение таким инструментом получается более качественным. При этом работать выдвижным кримпером не так удобно, а каждый обжим занимает больше времени.

Цанговые или диафрагменные пресс-клещи в отличие от предыдущих видов являются наиболее универсальными. У них нет матрицы, а имеется одна диафрагма, сжимающаяся из 4-х или 6-ти сторон. Это позволяет сделать качественное обжатие на проводах разного диаметра. Но данный инструмент несовместим с целым рядом популярных наконечников, которые используются очень часто в электромонтажных работах, при прокладке интернет линий и телефонного кабеля.

Самый главный недостаток цанговых обжимных клещей в том, что они не могут применяться для наращивания длинных проводов. Дело в том, что головка инструмента замкнута и после обжатия кримпер не получится вывести из проводов, если те уже заложены в коммуникации. Ножничные и выдвижные такого недостатка не имеют.

Привод кримпера

Наиболее широкое распространение имеют кримперы с ручным приводом. Такие инструменты используются при монтажных работах с кабелем небольшого сечения, чаще всего до 6-10 мм².  Ручной инструмент, несмотря на кажущуюся простоту, тоже может иметь различные усовершенствующие его работу модификации. Очень удобно работать кримперами, у которых имеется механизм фиксации. То есть, при сжатии рукояток те не возвращаются обратно, пока не дойдут до конца. Это позволяет сжимать гильзу в 2-3 подхода, что удобно, когда силы рук не хватает.

Для снижения нагрузки на руки, шарнирный механизм инструмента может оснащаться дополнительным рычагом. Двойной рычаг позволяет уменьшить уровень прикладываемого давления на рукоятки. Такой инструмент стоит дороже, но с ним меньше устают руки, что важно, если выполняется большой объем монтажных работ.

Для соединения магистральных линий, где встречаются провода с большим сечением, ручной инструмент бессилен. В таком случае применяется гидравлический кримпер. Он оснащается гидравлическим цилиндром, который при покачивании рукоятки сжимает губки инструмента с большим усилием, чем это возможно мускульной силой человека.

Скорость работы гидравлическим обжимом невысока, поэтому его применение целесообразно только на кабеле больших диаметров. Более производительными являются гидравлические устройства под компрессор. Они очень удобны в работе, но только на объектах со значительным объемом однотипной монтажной работы. Такой инструмент в связи с громоздкостью компрессора сложно переносить.

Как работать кримпером

Инструмент с ручным и гидравлическим приводом очень простой в работе. Перед обжатием любого провода его изоляцию необходимо зачистить на длину применяемого наконечника. В наконечник или гильзу заводятся очищенные жилы провода, после чего он располагается в соответствующем ему гнезде на матрице инструмента. Далее губки кримпера сводятся, обжимая тем самым жилу гильзой.

Работая с многопроволочным кабелем нужно учитывать, что его жилу нельзя перекручивать перед обжатием. Гильзу лучше продевать сразу после очистки изоляции, пока многопроволочная жила не распушилась. Если же для уменьшения ее объема сделать скрутку, то наконечник может неправильно прижаться и потом обломиться при эксплуатации.

Практически каждый кримпер профессионального класса имеет механизм регулировки давления. Это очень важная функция, которая исключает чрезмерное сдавливание гильз, от чего на тех появляется продольная трещина. Регулировка давления реализована через храповый механизм. Подкручивая фиксатор можно менять момент блокировки дальнейшего сдавливания. Обычно регулятор имеет отметки «+» и «-». Вращая его в соответствующую сторону, можно увеличить ход рычага, тем самым добавив давление на гильзу или уменьшить сдавливание.

Положение регулятора нужно менять в зависимости от типа наконечников, которые применяются. Если механизма настройки нет, то нельзя давить на всю силу, поскольку в таком случае с высокой вероятностью соединение окажется испорченным.

Дополнительные функции

При работе с проводами помимо кримпера требуется еще ряд инструментов. Это в первую очередь кусачки и стриппер для зачистки изоляции. Для удобства, обжимные клещи для работы с электрическими и телефонными проводами часто имеют дополнительные элементы, позволяющие выполнять задачи прочего монтажного инструмента.

Очень часто кримпер может перекусывать провода. Для этого у него предусматривается 2 лезвия, работающие как ножницы. Откусывать провода кримпером так же удобно, как и кусачками.

На губках инструмента, но чаще всего на рукоятях, часто можно встретить проточку под снятие изоляции. Она рассчитывается как на обычный кабель, так и витую пару или плоский телефонный провод. В последних двух случаях инструмент снимает только первичную изоляцию, оставляя цветную изоляцию на жилах.

Если кусачки кримпера работают практически идеально, то функция снятия изоляции реализована хуже, чем на стриппере. Дело в том, что инструмент просто сжимается, прорезает первичную изоляцию, но не срывает ее автоматически. Чтобы ее отделить, нужно потянуть кримпер в сторону, придерживая при этом второй конец провода. Это неудобно, поэтому скорей всего таким способом инструмент использоваться не будет, поэтому переплачивать при покупке за данную функцию не стоит.

Похожие темы:

Amazon.com: Инструмент для зачистки проводов, Щипцы для обжима Lucoo Инструмент для зачистки коаксиального кабеля Инструмент для зачистки проводов Клещи для резки проводов RJ45 Cat5 Инструмент для перфорации Сеть UTP LAN кабель Инструмент для зачистки проводов (желтый 2 шт.): Дом и кухня


В настоящее время недоступен.
Мы не знаем, когда и появится ли этот товар в наличии.
  • Убедитесь, что это подходит введя номер вашей модели.
  • 🛠 Изделие изготовлено из инструментальной стали высокой твердости, оно легкое и удобное для переноски, прочное и долговечное. Ручка удобна для захвата и может уменьшить скольжение, принося отличный опыт. Комплект замка ручки удобен для защиты и фиксатора. Регулируемая головка клещей для зачистки проводов может вращаться и регулироваться для многих типов коаксиальных кабелей. Если вам нужно заменить коаксиальный кабель, и это стоит того.
  • 🛠 Зачистите витую пару кабелей и проводов данных UTP / STP и разделите провода на 110 блоков.
  • 🛠 Простота и безопасность использования, пробивка проводов на модульных разъемах. Отлично подходит для кабелей передачи данных CAT-5, CAT-5e и CAT-6.
  • 🛠 Профессиональный обжимной комбинированный коаксиальный инструмент для обжима F-соединителей разной длины.
  • 🛠 плоскогубцы зажимы Инструмент для зачистки проводов Инструмент Инструмент для зачистки кабеля — Общий набор инструментов для автоматического ремонта Боковые клещи Клещи Резак Башенные клещи Плоскогубцы Снятие зажима для скручивания проволоки Сверхмощный обжим Щипцы для снятия изоляции Разъемы Инструмент для обжима

Лучший инструмент для обжима проводов (Обзор и руководство по покупке) 2020

Руководство по покупке лучшего инструмента для обжима проволоки

Назначение инструмента для обжима проволоки довольно простое.Они используются для «обжима» клемм и разъемов на электрических проводах или для соединения двух частей материала вместе для образования электрического соединения. Электрику, например, понадобится обжимной инструмент для подключения проводов или замены кабелей. Точно так же домовладельцы должны иметь в своем ящике с инструментами хороший обжимной инструмент на случай, если им может понадобиться установить приспособление или подключить электронную систему.

На рынке доступно множество видов обжимных инструментов, некоторые из которых больше подходят для определенных работ, чем другие.В конце концов, вам нужен правильный инструмент, который может выполнить работу быстро и легко. А в этой статье мы обсудим, что нужно учесть, прежде чем брать в руки обжимной инструмент.

Преимущества инструмента для обжима проводов

Безусловно, наличие инструмента для обжима под рукой при выполнении электронных проектов дает множество преимуществ. Ведь для подобных проектов (в зависимости от их размера) потребуется соединить один или несколько проводов. Действительно, если вы электрик или работали в области, где обработка и подключение проводов были обычным явлением, вам определенно понадобится инструмент для обжима в вашем ящике с инструментами.

Использование обжимного инструмента для деформации металлической втулки вокруг конца провода для создания надежного соединения, безусловно, один из самых быстрых и простых способов создания холодного сварного шва. Поэтому, если нужно выполнить проекты, требующие соединения большого количества проводов друг с другом, тогда потребуется использование обжимного инструмента. Хороший и прочный обжимной инструмент не только облегчит работу, но и сделает соединения проводов более безопасными и надежными.

  • Это самый быстрый способ создания холодного сварного шва между двумя проволоками.
  • Соединения проводов, выполненные с помощью хорошего обжимного инструмента, безопасны и надежны.
  • В отличие от пайки, опрессовка не требует обучения и использования опасных материалов.

Типы инструментов для обжима проволоки

Существуют разные типы инструментов для обжима, и каждый из них имеет свои преимущества и недостатки. В то время как меньшие провода не требуют большого усилия прижатия для обжима, для более толстых проводов потребуется и может потребоваться использование гидравлического обжима. Ниже приведены три наиболее распространенных вида инструментов для обжима проводов, которые можно легко найти на рынке.

Ручной

Это наиболее распространенные инструменты для обжима проводов, доступные на рынке, и они самые простые. Они управляются вручную и обычно используются для небольших проводов. Они очень портативны и в основном напоминают обычные плоскогубцы. Некоторые портативные инструменты для обжима проводов универсальны и могут использоваться как инструмент для зачистки проводов или кусачки. Некоторые из них можно использовать даже в качестве плоскогубцев, чтобы захватывать, тянуть или скреплять провода вместе.

Гидравлический

Гидравлический инструмент для обжима проволоки, который может оказывать большее давление, чем ручной обжимной пресс, из-за того, что в нем используется гидравлическая жидкость, обычно используется для более толстой проволоки и в промышленности.Одним из недостатков гидравлических устройств для обжима проволоки является то, что они требуют гидравлической жидкости, а также регулярного технического обслуживания масла во избежание засорения.

Hammer

Hammer обжимные машины очень доступны по цене и обычно работают так же, как ручные и гидравлические обжимные машины, за исключением того, что вам нужно будет положить их на плоскую поверхность и использовать молоток. Обычно конец проволоки помещают между штампом и наковальней и ударяют молотком, чтобы сформировать обжим. Таким образом, хотя молотковые обжимные устройства эффективны и могут обрабатывать провода, намного более толстые, чем те, с которыми могут справиться ручные обжимные устройства, на самом деле это не то, что достаточно портативно, чтобы их можно было взять с собой на любую строительную площадку.

Как мы тестировали инструменты для обжима проводов

Мы рассмотрели немало критериев при оценке лучших инструментов для обжима проводов, доступных на рынке. Во-первых, простота использования. В конце концов, инструмент для обжима проволоки должен быть удобным. Все инструменты из нашего списка, получившие высшие награды, были просты в использовании и делали обжатие проводов более быстрым и надежным.

Следующее, что мы рассмотрели, — это список функций каждого инструмента. Некоторые инструменты были многоцелевыми и поэтому имели более широкое применение, помимо простого обжима проводов, в то время как другие могли работать с более широким спектром проводов.Конечно, если вам нужен специальный инструмент для зачистки проводов, вы можете ознакомиться с нашим обзором лучших инструментов для зачистки проводов.

Последним соображением была цена. Естественно, цена — и всегда будет — важным фактором для покупателей при принятии решения о том, в какой инструмент инвестировать.

Характеристики инструментов для обжима проводов

Инструменты для обжима проводов, доступные на рынке, сильно различаются с точки зрения качества, функциональности и качества. и набор функций. У каждой марки и модели есть свои сильные и слабые стороны, и ниже приведены некоторые особенности, которые необходимо учитывать, прежде чем принимать решение о том, какой обжимной инструмент оставить в своем ящике для инструментов.

Открытие губок

Естественно, расстояние между губками обжимного инструмента, когда они полностью открыты, должно быть достаточно широким, чтобы подходить как для провода, так и для разъема. Зажимы обжимного инструмента также должны удерживать как провод, так и разъем на месте перед обжимом, чтобы обеспечить однородность.

Если размер губок инструмента слишком мал или обжимной провод слишком велик для инструмента, результатом будет неправильный обжим, который вызовет коррозию, перегрев, падение напряжения или просто общую потерю связь.Поэтому перед покупкой инструмента для обжима проводов всегда лучше знать, с какими проводами вы будете работать.

Качество сборки

Еще одним важным фактором, который следует учитывать при покупке таких инструментов, как щипцы для обжима проволоки, является качество конструкции. В конце концов, вам нужно что-то прочное, что прослужит долго, и вам нужно что-то, что может выдержать массу злоупотреблений.

Высококачественные инструменты для обжима проволоки обычно изготавливаются из закаленной стали и обычно покрываются веществом, которое изолирует влагу и защищает инструмент от ржавчины и коррозии.

Итак, если вы ищете качественный инструмент для обжима проводов, мы рекомендуем вам проявить должную осмотрительность и выяснить тип материала, который использовался в его конструкции.

Grip Handle

Если вам нужно обжать много проводов и разъемов, то хлипкая ручка, обеспечивающая неоптимальное сцепление и захват, просто не подойдет. В конце концов, обжим требует изрядной точности, которую может обеспечить только обжимной инструмент с рукояткой, покрытой красивыми, прочными, похожими на резину материалами.Рукоятка с хорошим захватом позволит вам держать инструмент надежно и уверенно, что определенно делает его одной из вещей, которые вам нужно учитывать перед покупкой. И не только хорошо продуманная, эргономичная ручка приведет к более качественному обжиму, но и снизит утомляемость рук.

Уход и техническое обслуживание инструментов для обжима проволоки

Хотя инструменты для обжима проволоки являются основными и простыми инструментами, которые прослужат долгое время при минимальном техническом обслуживании, всегда рекомендуется заботиться о своем инструменте и соблюдать меры безопасности, чтобы поддерживать их в хорошем рабочем состоянии.Излишне говорить, что срок службы вашего инструмента для обжима проволоки во многом будет зависеть от таких факторов, как частота использования, рабочая среда и тип работы, для которой он используется.

Рекомендуется регулярно проверять инструмент для обжима проводов на предмет повреждений, особенно если качество обжима заметно ухудшается. При осмотре убедитесь, что пружина, винт или движущаяся часть отсутствуют, и что каждый рычаг, если таковой имеется, находится в рабочем состоянии.

  • Используйте инструмент для обжима проводов только по прямому назначению.
  • Не используйте абразивные чистящие средства для чистки инструмента.
  • По возможности держите его подальше от пыли и влаги.
  • Следите за тем, чтобы соединения, подшипники и шарниры вашего инструмента были хорошо смазаны.

Лучшие инструменты для обжима проводов Обзоры и рекомендации

Лучшие инструменты для обжима проводов Часто задаваемые вопросы:

Если вы все еще чешете голову и задаетесь вопросом, какой инструмент для обжима проводов вам следует пойти и купить, то ознакомьтесь с приведенным ниже обзором наиболее распространенных вопросов, которые возникают у новых покупателей о продукте.Надеемся, что любые оставшиеся у вас вопросы об инструментах для обжима проводов будут решены, и вы наконец сможете принять решение.

В. Что такое опрессовка проводов?

Это когда соединитель присоединяется к кабелю с помощью обжимного инструмента.

В. Обжим лучше пайки?

Обжатие соединительных проводов обычно лучше, чем пайка, поскольку оно обеспечивает более герметичное уплотнение, защищающее от влаги и мусора.

В.Как выбрать обжимной инструмент?

Сначала вы должны знать калибр проволоки, с которой будете работать, потому что размеры обжимных инструментов зависят от калибра проводов, с которым они могут работать.

Наш лучший выбор

Набор инструментов для ремонта сетевого кабеля Gaobige получил наш выбор в качестве лучшего универсального инструмента для обжима проводов, потому что в нем есть все, что нужно, чтобы приступить к работе.

Этот инструмент не просто работает, он работает исключительно хорошо. Кроме того, мы также ценим, что весь комплект включает больше, чем просто устройство для обжима проводов.

Последние мысли

Все инструменты для обжима проводов здесь великолепны, некоторые лучше, чем другие. Но если вы хотите получить максимальную отдачу от вложенных средств, приобретите набор инструментов для ремонта сетевого кабеля Gaobige. Если вам нужно что-то более доступное, но многофункциональное, обратите внимание на инструмент для обжима Trendnet.

Лучший инструмент для обжима RJ45: 5 лучших обжимных инструментов для Ethernet 2021 года. Обзор

Лучшие инструменты для обжима Ethernet могут легко разрезать, зачищать и измельчать парные кабели.

Если это RJ11 / RJ12, RJ22 или RJ45 — хорошая пара щипцов с храповым механизмом прорежет их, как мягкие спагетти.

В то время как неисправный инструмент для обжатия Ethernet будет чрезмерно обжимать ваши разъемы и не сжимать кабельный зажим для снятия натяжения.

Итак, чтобы помочь вам отделить добро от мусора, мы рассмотрели 5 лучших обжимных клещей для RJ45 от 2021 года .

Покупайте с уверенностью, зная, что вы получаете устройство для обжима RJ45, которое справится со своей задачей.

Давайте сразу перейдем к обзорам.

Hd Crimhell
  • Трещотка, высокий рычаг и устойчивая платформа для стабильных и повторяемых заделок.
  • Запатентованная «система обжима и обрезки» обеспечивает чистую и гладкую обрезку удлиненных проводников для всех разъемов EZ.
  • Узел штамповочной головки из инструментальной стали обеспечивает поддержку разъема на 360 градусов.
Предварительный просмотр Продукт Основные характеристики

Лучший в целом

Klein Tools — 52767 VDV226-011-SEN Кримпер для обжима кабеля, универсальный ключ с трещоткой…
  • Обжимной ключ с храповым механизмом обеспечивает быструю и надежную установку модульного обжимного разъема для приложений передачи голоса и данных.
  • Обрезает, снимает изоляцию и обжимает парные кабели (круглый STP / UTP и плоский сатиновый телефонный кабель) — все в одном инструменте
  • Обжимные модульные разъемы на 4, 6 и 8 позиций (RJ22, RJ11 / RJ12 и RJ45)
КОНТРОЛЬНАЯ ЦЕНА

Premium Choice

Platinum Tools 100054C Clamshell EZ-Rjpro КОНТРОЛЬНАЯ ЦЕНА

Отличное соотношение цены и качества

Ручной инструмент Maxmoral Rj45 Crimper Network, с мини-кабелем Нож для снятия изоляции с перфорацией — RJ11 RJ12…
  • Инструмент для обжима кабельных разъемов 3 в 1 Портативный стиль с идеальной формой. Горловина пресс-клещей изготовлена ​​из прочной и прочной стали. Не повреждает проволоку с оболочкой и удобно с ней работать. При использовании пресс-клещей просто вставьте модульную заглушку на место и нажмите на нее
  • Быстрый и надежный инструмент для обжима со стальным корпусом для долговечности с эргономичными удобными захватами меньшая прочность простота в эксплуатации
  • Режет полосы и обжимает витую пару, Кабели передачи голоса и данных Ethernet RJ45 Обжим 4P, 6P и 8P позиционных модульных разъемов (RJ11 / RJ12 и RJ45)
ПРОВЕРЬТЕ ЦЕНУ
Gardner Bender GMC-1145D Premium Metal RG11 RJ45 Modular Plug Crimper 9168 Изделие представляет собой обжимной инструмент RJ11 / RJ45
  • Прост в использовании
  • Изделие произведено в Китае
  • КОНТРОЛЬНАЯ ЦЕНА
    ТРЕНД Инструмент для обжима сети, Инструмент для обжима, резки и зачистки, для любого кабеля Ethernet или телефонного кабеля, встроенный…
    • Профессиональный инструмент для обжима, снятия изоляции и резки кабеля для 8- и 6-позиционных модульных штекеров
    • Это удобное устройство работает с любым кабелем Ethernet или телефонным кабелем
    • Компактная конструкция с удобными ручками для захвата
    ПРОВЕРИТЬ ЦЕНУ

    Топ 5 лучших обжимных инструментов для Ethernet (обжимные устройства RJ45)

    Klein Tools VDV226-011-SEN Обжимной инструмент RJ45

    Компания Klein Tools создала универсальный и мощный обжимной инструмент.Обжимной инструмент Klein VDV226-011-SEN RJ45 позволяет работать с 4-, 6- или 8-позиционными модульными разъемами для RJ22, RJ11, RJ12 и самым современным стандартом разъемов для подключения к телефонной линии: RS 45. Эргономичный захват этой модели обеспечивает удобство использования даже в течение долгих часов.

    Обжимной инструмент RJ45 — замечательно полезное и безопасное вложение для любого профессионала в этой области. У него легкий желтый корпус, поэтому его гораздо легче вытащить из сумки, когда она вам больше всего нужна!

    Храповой механизм полного цикла помогает снизить нагрузку на руку во время длительной работы, требующей повторения, при этом сохраняя функции безопасности, чтобы не пораниться.Настоятельно рекомендуется.

    КОНТРОЛЬНАЯ ЦЕНА

    Преимущества

    • Три инструмента в одном
    • Отличный предохранительный механизм и защита
    • Удобная ручка
    • Сделано в США
    • Долговечность

    Недостатки

    • Нет резца
    • Проблемы с CAT5E проволока

    Platinum Tools 100054C RJ45 Crimper

    SalePlatinum Tools 100054C Clamshell EZ-Rjpro Hd Crimp Tool
    • С храповым механизмом, большим усилием рычага и стабильной платформой для стабильных, повторяемых заделок
    • Запатентованная «система обжима и обрезки» обеспечивает чистую, ровную обрезку удлиненные проводники для всех разъемов EZ.
    • Узел фильерной головки из инструментальной стали обеспечивает поддержку разъема на 360 градусов.

    Обжимной инструмент Platinum Tools 100054C RJ45 — это инструмент профессионального качества, который может помочь вам во всем, от обжима до резки и снятия изоляции.Он выполняет работу сразу с несколькими инструментами, что делает его отличным выбором для серьезных домашних мастеров или подрядчиков.

    Один недостаток? Он не работает со стандартными модульными разъемами AMP; однако его совместимые соединения включают штекеры EZ-RJ12 / 11 и EZ-RJ45.

    Производитель разработал этот продукт с учетом потребностей конечного пользователя, поэтому он такой прочный и удобный. На него действует 12-месячная гарантия, которая гарантирует, что вы сможете наслаждаться покупкой долгие годы!

    Этот инструмент построен на высшем уровне и по доступной цене.Вы не пожалеете, что вложили в него деньги сегодня.

    ПРОВЕРИТЬ ЦЕНУ

    Преимущества

    • 360 градусов поддержки разъема
    • Негибкая конструкция рамы
    • Результаты профессионального качества
    • Прочная конструкция
    • Простота использования

    Недостатки

    • Некоторые проблемы контроля качества
    • Spendy

    Обжимной инструмент Maxmoral RJ45

    Сетевой инструмент для обжима Maxmoral Rj45 с мини-ножом для снятия изоляции с кабельного ввода — RJ11 RJ12…
    • Инструмент для обжима кабельных разъемов 3 в 1 Портативный стиль с идеальной формой. Горловина пресс-клещей изготовлена ​​из прочной и прочной стали. Не повреждает проволочную оболочку и работает удобно с высокой эффективностью. .При использовании пресс-клещей просто вставьте модульный штекер на место и нажмите на него.
    • Быстрый и надежный инструмент для обжима со стальным корпусом для долговечности с эргономичными удобными захватами, меньшая прочность, простота в эксплуатации
    • Режет полосы и обжимает витую пару, Ethernet RJ45 Кабели для передачи голоса и данных Обжимает 4-полюсные, 6-контактные и 8-контактные модульные разъемы (RJ11 / RJ12 и RJ45)

    Обжимной инструмент Maxmoral RJ45 — фантастический инструмент для небольших работ, таких как обжим кабелей, зачистка проводов и пробивка проводов.Он легкий и эргономичный, что делает его простым в использовании, а также достаточно универсальным для выполнения множества задач.

    Высококачественная конструкция устройства означает, что вы можете доверять ему как универсальному устройству для обрезки и зачистки кабелей, не беспокоясь о том, чтобы повредить продукт или нанести себе какой-либо вред!

    Не бойтесь обжимных инструментов, которые не обеспечивают надежной работы. Инвестируйте в обжимной станок RJ45 и избавьтесь от необходимости покупать новый каждый раз, когда вы отказываетесь от попыток сделать это правильно!

    Недорогая цена делает этот инструмент простым решением для домашних мастеров, которые используют эти типы инструментов только изредка, но хотят высококачественные соединения.

    КОНТРОЛЬНАЯ ЦЕНА

    Преимущества

    • Доступная цена
    • Легкость
    • Надежная работа
    • Точечное выравнивание
    • Универсальное применение

    Недостатки

    • Непосредственное использование с заглушками
    • Нерегулируемый

    Gardner GMC-1145D RJ45 Кримпер

    Gardner Bender GMC-1145D RJ 45 Кримпер незаменим для любого специалиста. Вы почувствуете его надежность и точность при первом использовании!

    Благодаря эргономичной рукоятке вы никогда не рискуете пораниться при использовании этого инструмента для подключения любого сетевого кабеля.Этот обжимной набор также включает в себя встроенные функции снятия изоляции и резки, которые экономят время при изготовлении компонентов или фиксации кабелей на месте.

    Долговечный инструмент — блестящий и высококачественный продукт. Рамка из термообработанной стали обеспечивает хороший баланс, в то время как ограниченный набор совместимых вилок может использоваться с 2-, 4- или 8-позиционными разъемами для RJ11 / RJ45. К нему прилагается годовая гарантия от производителя, которую мы очень ценим!

    КОНТРОЛЬНАЯ ЦЕНА

    Преимущества

    • Простота использования
    • Многофункциональность
    • Прочный стальной корпус
    • Хорошее ощущение руки
    • Высококачественная конструкция

    TRENDnet TC-CT68 RJ45 Кримпер

    Кримпер TRENDnet TC-CT68 RJ45 это удобный универсальный инструмент, который упрощает обжим проводов и кабелей.Он также режет и зачищает провода с помощью дополнительных инструментов, встроенных в конструкцию, что делает его более универсальным, чем другие варианты на рынке.

    Обжимной инструмент — отличное вложение. Благодаря простой конструкции и храповому механизму блокировки он прослужит вам годы при надлежащем уходе, чтобы все оставалось в хорошем состоянии.

    КОНТРОЛЬНАЯ ЦЕНА

    Преимущества

    • Недорогой
    • Отличный запорный механизм
    • Универсальность
    • Точная работа
    • Годовая гарантия

    Недостатки

    • Справедливое выравнивание ножей
    • Легко отсоединить кабели по ошибке

    Лучший кусачок | Обзоры Wirecutter

    Наш выбор

    Каналлок E337CB режет намного лучше, чем его конкуренты во время наших тестов, справляясь с тяжелой работой, с которой боролись другие кусачки.Широкие ручки с мягкой подкладкой — удивительно редкая особенность среди кусачков — уменьшили нагрузку на руки во время сложной повторяющейся резки. Долговечность также выдающаяся. После не менее 200 разрезов широкого диапазона материалов челюсти не показали следов износа и по-прежнему имели края, достаточно острые, чтобы разрезать лист бумаги. Эта пара плоскогубцев Channellock стоит более высокого уровня, но она стоит своих денег, если вы хотите быть уверены, что ваши кусачки будут достаточно прочными для выполнения самых сложных работ.

    Бюджетный выбор

    Если плоскогубцы Channellock недоступны или если вы хотите вложить меньшие средства в качественный инструмент, рассмотрите вариант 6-дюймовых диагональных кусачков Irwin Vise-Grip 2078306. 7-дюймовая версия была среди наименее дорогих моделей, которые мы тестировали, а более доступная 6-дюймовая версия еще дешевле, но обе они по-прежнему имеют мягкие ручки и режут так же хорошо, как и их аналоги, за исключением превосходных плоскогубцев Channellock. Предложение Irwin предназначено для обычных задач, таких как отрезание электрического провода и аппаратной ткани, но поскольку эти плоскогубцы имеют меньшую прочность, они будут бороться с тяжелыми работами, такими как отрезание гвоздей.При повторяющейся работе, такой как фехтование, ваши руки устанут быстрее, чем если бы вы использовали наш лучший выбор.

    Также отлично

    Bahco 2101G-180 Ergo Cutting Pliers

    Пара Bahco имела лучшие рукоятки и самые точные губки. При необходимости вы также можете подпружинить ручки, но они не обладают такой прочностью, как у пары Channellock.

    Если вы будете использовать кусачки для многократной повторяющейся резки, например, через аппаратную ткань, и если вы готовы пожертвовать подавляющей прочностью пары Channellock, нам понравятся кусачки Bahco 2101G-180 Ergo Cutting Pliers.Они предлагают уникальную возможность включать и выключать подпружиненную ручку, которая открывает ручки для вас после каждого разреза — идеально для непрерывной резки и для резки в труднодоступных местах. Из протестированных нами резаков пара Bahco также имеет самые удобные ручки с мягкой подкладкой и самый маленький и точный режущий наконечник с самыми проворными губками, что делает их хорошим выбором для ремонта небольших ювелирных изделий или игрушек. Обратной стороной является то, что у него просто нет такой прочности резания, как у пары Channellock, поэтому он будет бороться с проволокой большего сечения.Поэтому, несмотря на то, что нам нравится все в этом инструменте, мы думаем, что большинство людей предпочли бы более сильную пару Channellock.

    Также отлично

    Klein 11054 Инструмент для зачистки проводов

    Удобные подпружиненные ручки, а также большие губки и четко обозначенные отверстия для зачистки проводов делают этот инструмент надежным выбором для установки AV.

    Для особых потребностей любителей аудио-видео, которые включают в себя как зачистку, так и резку, а также точность обрезки, захвата и сгибания проводов динамика, мы рекомендуем Klein 11054 Wire Stripper-Cutter.Мы не проводили сравнительных испытаний этой модели, но ее рекомендовал нам старший научный сотрудник Wirecutter AV Крис Хейнонен, которому нравятся удобные ручки, большие режущие губки, четко обозначенные отверстия для снятия изоляции и подпружиненные ручки.

    3 лучших обжима RJ45 в 2021 году (для согласованных и надежных соединений)

    Примечание. Этот пост может содержать партнерские ссылки. Это означает, что мы можем бесплатно для вас заработать небольшую комиссию за соответствующие покупки.

    Обновлено 5 марта 2021 г.

    Обжимные инструменты, которые чаще всего использовались в компьютерной индустрии, также когда-то были распространены среди техников по телефону.Они работают, сгибая один или два куска металла, чтобы сформировать изгиб, который затем скрепляет детали.

    Сетевые кабели обжимаются путем помещения проводов в обжимной пресс, затем в разъем, затем сжимают две части так, чтобы они плотно прижались друг к другу. Современные обжимные инструменты используются для различных соединений и должны быть частью набора каждого электрика.

    Существует три основных типа подключения RJ: RJ22, RJ11 / RJ12 и RJ45. Из них 8-контактный разъем RJ45 наиболее часто используется для передачи данных и сетевых подключений.

    Обжимной пресс best RJ45 должен быть высококачественным, простым в использовании и иметь хорошее выравнивание, чтобы каждое соединение было чистым и стабильным. Каждый из следующих обжимных устройств разработан для соединений RJ45, но также может работать с другими типами соединений для максимальной универсальности.

    TOP PICK:

    Platinum Tools EZ-RJPRO HD Обжимной инструмент

    Platinum Tools с помощью EZ-RJPRO HD помогает избежать догадок при обжиме. Совместимый с системой разъемов EZ, а также со стандартными модульными разъемами, за исключением AMP, этот инструмент разработан, чтобы быть единственным, что вам понадобится.

    Он сконструирован с использованием запатентованной системы «обжима и обрезки», чтобы гарантировать, что каждое соединение будет чистым и заподлицо. Он также хорошо работает с проводами большего сечения и толстой изоляцией.

    Наконец, храповая, стабильная платформа с высоким рычагом включает в себя опору разъема на 360 градусов со стальной головкой в ​​сборе, что дает ей возможность создавать однородные заделки по стандарту FCC при каждом использовании.

    нажмите, чтобы увеличить

    Многие пользователи утверждали, что это лучший обжимной инструмент для своего ценового диапазона, и сразу же рекомендуют его другим.Они комментируют прочную металлическую конструкцию и простоту использования, а тот факт, что режет провода и обжимает , означает, что провода могут быть полностью пропущены, что позволяет вам убедиться, что они в правильном порядке. Поскольку это универсальный и качественный инструмент, многие пользователи рекламируют его как идеальный инструмент для начинающих.

    Некоторые сообщили, что инструмент прибыл с дефектом штампа, который вызывает проблемы со центровкой. Это, в свою очередь, предотвратит правильное обжатие контактов 7 и 8. Platinum Tools подтвердила, что в двух производственных циклах общим количеством 6000 обжимных устройств не удалось пройти закалку.

    Хотя большинство из них было поймано, на рынок выпало три партии (270 обжимных машин). Компания заменяет их по мере их появления, поэтому обязательно уведомите их и предоставьте фотографии, если вы считаете, что у вас есть один из этих неисправных инструментов, и они исправят ситуацию.

    >> Проверить текущую цену
    <<

    RUNNERS-UP:

    Klein Tools VDV226-011-SEN Модульный инструмент для обжима с трещоткой

    VDV226-011-SEN — это универсальный инструмент, который позволяет резать, легко зачищайте и обжимайте как STP / UTP, так и плоские сатиновые кабели с парными проводниками.Прецизионно отшлифованные обжимные матрицы из углеродистой стали дополняются предохранительным механизмом с храповым механизмом и защитным кожухом для обеспечения максимального качества и безопасности.

    Владельцы VDV226-011-SEN обнаружили, что качество выше, чем у многих аналогичных обжимных машин (как в случае с большинством линейки Klein Tools). Они отмечают, что он отлично работает для обжима RJ45, и, хотя у него могут возникнуть проблемы с зарезкой некоторых меньших проводов Cat5e, проблем с завершением соединений Cat5 и Cat6 не было.

    Некоторые пользователи также отметили, что инструмент меньше, чем ожидалось , что упрощает его использование, если у вас меньшие руки или более слабый захват. Некоторые пользователи жаловались, что инструмент режет слишком глубоко при зачистке Cat5, 5e и 6; вызывая незначительное повреждение провода.

    Кроме того, как и в случае со многими другими инструментами на рынке, легко получить китайскую подделку, если вы не совершаете покупку через сайт с хорошей репутацией. Китайские версии, как правило, имеют незакрепленные матрицы, и при использовании в качестве обжимного инструмента для RJ45 они почти всегда испытывают трудности с разрезанием 7 и 8 контактов.

    >> Проверить текущую цену
    <<

    TRENDnet TC-CT68 Обжимной инструмент

    Компания TRENDnet создала инструмент, специально разработанный для 6- и 8-позиционных модульных вилок. Цельностальная конструкция компактна с удобными ручками для более приятного использования.

    Идеально подходит для работы с разъемами RJ45 и RJ11 / RJ12, инструмент может легко обжимать, разрезать и зачищать плоские кабели. Зачистка круглых кабелей Cat5 / 6 также возможна благодаря регулируемой глубине резания .

    Хотя пользователи много положительно отзывались о TC-CT68, одним из самых больших их комментариев была низкая стоимость. Качество приближается к качеству многих более дорогих инструментов, и владельцы отметили, что он идеально подходит для выполнения заделки RJ45.

    Многие профессиональные пользователи утверждают, что этот инструмент подходит как для домашнего, так и для промышленного использования без потери качества.

    Одна из основных претензий к TC-CT68 связана с храповым механизмом при хранении инструмента.Ручку нужно сжимать медленно до щелчка, так как при полном ее закрытии она откроется.

    Другая распространенная жалоба заключается в том, что при снятии изоляции можно легко порезать кабели Cat5 / 6, если вы не будете осторожны. Наконец, разрезы не всегда делаются чисто, и пользователи часто полностью игнорируют эту функцию.

    >> Проверить текущую цену
    <<

    New Klein «Гибридные» плоскогубцы с щипцами

    Если вы покупаете что-то по нашим ссылкам, ToolGuyd может получать партнерскую комиссию.

    Klein Tools выпустила новые «гибридные» плоскогубцы с обжимными клещами, которые они описывают как универсальное решение для профессионалов в области электромонтажа.

    Новые плоскогубцы Кляйна модели J215-8CR можно использовать для зачистки, резки, скручивания, срезания и обжима.

    • Конструкция с высоким кредитным плечом
    • может зачищать одножильный провод 10-14 AWG и многожильный провод 12-16 AWG
    • Губки с накаткой для захвата и скручивания проволоки
    • Ножницы 6-32 и 8-32 крепежные винты
    • Обжимает неизолированные разъемы, клеммы и наконечники
    • Двухрежимные ручки для подмастерьев

    Цена: 40 долларов +

    Купить сейчас (через Home Depot)
    Купить сейчас (через Amazon)

    Сделаны в США.

    Первые мысли

    Лично я предпочитаю иметь несколько инструментов, а не один универсальный, но это потому, что мои потребности, как правило, отличаются от потребностей профессионалов в строительстве, а также потому, что мне не часто приходится таскать с собой выбор инструментов по работе. Мне также нравится свобода выбора различных марок или стилей отдельных инструментов в зависимости от моих потребностей и предпочтений.

    Тем не менее, новые плоскогубцы Klein Hybrid выглядят так, как будто они могут достаточно хорошо заменить несколько инструментов, если вам нравятся подобные вещи.

    Подобные инструменты «много-в-одном» часто имеют недостатки. С этим инструментом, может быть, размер плоскогубцев? А может и нет. Их общий размер 8 дюймов, что не больше, чем у обычных линейных клещей.

    Вот лучшая фотография клещей. Нет, это первое фото не было черно-белым — ручки того самого цвета.

    Вот небольшой промо-ролик, демонстрирующий, на что он способен:

    Лучший инструмент для обжима RJ45 или лучший инструмент для обжима Ethernet 2021

    После исследования наши специалисты составили список из 10 лучших инструментов для обжима Ethernet.Эти обжимные инструменты способны обжимать кабель категории 5, кабель категории 5e, кабель категории 6 с разъемами RJ45, RJ11, RJ12. Даже вы можете использовать эти обжимные инструменты как кусачки. Так что прочитайте наш полный обзор обжимных инструментов и выберите среди них лучший обжимной станок для Ethernet.

    Обжимной инструмент для Ethernet идеально подходит для обрезки, снятия изоляции и обжима клемм соединительного кабеля. Это не так просто, как я уже сказал, перед обжимом вы должны соединить все 8 кабелей в соответствии с правилами обжима, после чего вы можете обжать этот терминал с помощью обжима Ethernet.Если все еще запутались, определите правильно вы обжимаете или нет. Затем вы можете проверить этот инструмент для проверки обжима Ethernet, чтобы проверить правильность обжима. Как мы знаем в сети, обжимаем ли мы кабель cat5, кабель cat6 или кабель cat5e, все оконечные точки будут подключаться к разъему RJ45. Даже есть некоторые другие разъемы, такие как RJ11, RJ12 и т. Д. В конце поста мы обсуждаем все различия между разъемами, а также описываем кабель cat5, кабель cat6, процесс обжима cat5e.

    [wps_note size = ”17 ″ background =” # fae588 ″ color = ”# 333333 ″ radius =” 3 ″]
    Наша рекомендация
    Обжимной инструмент для Ethernet

    Trendnet — это рекомендуемый нами инструмент для опрессовки, он не только дешев, но и долговечен.С помощью обжимного инструмента Trendnet Ethernet вы можете обжать любой кабель категории 5, 5, 6 и 6. С помощью одного инструмента вы можете обжать любой кабель в разъемах RJ45, RJ12, RJ11.

    [wps_button style = ”default” url = ”http://supremeten.com/best-ethernet-crimping-tool/#TRENDnet_Ethernet_Crimping_Tool_Review” target = ”self” background = ”# 2D89EF” color = ”# FFFFFF” size = ”13 ″ Wide = »no» position = «center» radius = «round» text_shadow = »0px 1px 1px # 000 ″] Подробнее [/ wps_button] [/ wps_note]

    Сравнительная таблица обжима RJ45 2021

    [wps_table style = ”stripped”]
    Список обжимных устройств Работает на разъемах Рейтинги

    TRENDnet 8P / RJ-45 и 6P / RJ-12, RJ-11 Инструмент для обжима, резки и зачистки

    RJ45, RJ12, RJ11 9.7

    Кабельный тестер UbiGear + Наборы инструментов для обжима обжима

    RJ45, RJ11, RJ12 9,6

    Platinum Tools 100054C Clamshell EZ-RJPRO HD Обжимной инструмент

    EZ-RJ45 и EZ-RJ12 / 11 9,5

    Klein Tools VDV226-011-SEN Модульный инструмент для обжима с храповым механизмом

    RJ45, RJ22, RJ12, RJ11 9,8

    Плоскогубцы для щипцов для сетевого кабеля NYKKOLA Rj45 Cat5

    RJ45 9.4

    Platinum Tools EZ-RJ45 Обжимной инструмент

    RJ-11, RJ-12 и RJ-45 9,1

    Новые клещи для обжима кабеля сети LAN RJ45 CAT5 Инструменты

    RJ45 9,0

    Sainsmart dupont pin компрессионный храповой механизм модульный изолированный терминальный инструмент для обжима штифтов

    RJ11 / 12 и RJ45 8,9

    Профессиональный обжимной инструмент для тяжелых условий эксплуатации EZ RJ — платиновый разъем

    EZ RJ45 8.8

    Fluke Networks 11212530 Модульный обжимной пресс

    RJ-11, RJ-12 и RJ-45 8,6
    [/ wps_table]

    Список лучших обжимных устройств RJ45 или лучших обжимных инструментов для Ethernet 2021

    Обзор обжимного инструмента TRENDnet Ethernet

    Самый продаваемый прибор для обжима Ethernet на Amazon

    Использование данного устройства для обжима Ethernet — Используя инструмент для обжима Ethernet Trendnet, вы можете обжать любой кабель категории 5, 5, 6, 6.С помощью одного инструмента вы можете обжать любой кабель в разъемах RJ45, RJ12, RJ11.

    Качество сборки инструмента — Он поставляется со сменными лезвиями и выглядит действительно хорошо сделанным. Он держался очень хорошо, и регулировка натяжения пружины была приятным штрихом. Этот обжимной инструмент изготовлен из стальных изделий, что делает его долговечным.

    Обрезает кабель до 8–6-позиционных модульных вилок — Обжимной инструмент TC-CT68 обжимает, снимает изоляцию и отрезает кабель для 8- и 6-позиционных модульных вилок.

    Вес обжимного инструмента — Вес обжимного инструмента составляет 0,7 фунта, что очень мало в использовании.

    [wps_button style = ”default” url = ”https://www.amazon.com/TRENDnet-RJ-45-RJ-12-RJ-11-TC-CT68/dp/B0000AZK4G?tag=supreme0e3-20 ″ target = ”Blank” background = ”# 2D89EF” color = ”# FFFFFF” size = ”13 ″ width =” no ”position =« center »radius =« round »text_shadow =» 0px 1px 1px # 000 ″ rel = «nofollow» title = ”” Id = ”default-button”] Проверить цену [/ wps_button]
    • Обрезает конец кабеля красивым острым лезвием, которое выглядит так, будто его можно и затачивать, и заменять.
    • Снимает внешнюю оболочку с не столь очевидной выемкой и лезвием рядом с синим резиновым концом рукоятки.
    • Стальная конструкция.
    • Поставляется с дополнительным лезвием только для пробивания.

    Обзор обжимной машины UbiGear Ethernet

    Использование этого обжимного инструмента — Обжимной инструмент Ubigear Ethernet можно использовать для обжима любого кабеля в разъемах RJ45.

    Что в коробке? — 1. Сетевой обжимной инструмент, один тестер кабеля, один инструмент для зачистки проводов, 100 разъемов RJ45.Таким образом, вы получите чрезмерное количество за небольшую плату.

    Гарантийный срок: — Предоставляется годовая гарантия, которая действительно велика, так как цена этого обжимного инструмента очень низкая, но при этом он обеспечивает долговечность, которую каждый покупатель хочет от недорогого продукта.

    Защищает ваши руки при выполнении электрических работ — Этот обжимной станок имеет защитный чехол из кожи, который защитит ваши руки при выполнении электрических работ.

    [wps_button style = ”default” url = ”https: // www.amazon.com/UbiGear-Crimper-Connector-Network-Crimper315/dp/B008UY5WL0?tag=supreme0e3-20 ″ target = «blank» background = «# 2D89EF» color = «# FFFFFF» size = «13 ″ в ширину =» нет «Position =» center «radius =» round «text_shadow =» 0px 1px 1px # 000 ″ rel = «nofollow» title = «» id = «default-button»] Проверить цену [/ wps_button]
    • Бесплатный тестер кабеля
    • Бесплатный кусачок
    • дешевая цена.
    • Свободные разъемы RJ45.

    Обзор обжимного инструмента Platinum HD

    Использование этого обжимного инструмента для Ethernet- Он хорошо работает или совместим с разъемами RJ45 и RJ12 / 11, а также с другими стандартными модульными вилками.

    Этот сверхмощный инструмент — идеальное решение при работе с высокопроизводительными проводами большего сечения, более толстой и жесткой изоляцией и разделительными шпонками для пар.

    Рама с нулевым изгибом предотвращает потерю крутящего момента — Рама с нулевым изгибом предотвращает потерю крутящего момента, в то время как узел головки штампа инструмента обеспечивает поддержку разъема на 360 градусов.

    Инструмент

    Crimp Tool разработан для профессионального установщика, которому всегда требуются стабильные, надежные и повторяемые заделки.он также имеет встроенный резак и устройство для снятия изоляции для круглого и плоского кабеля.

    [wps_button style = ”default” url = ”https://www.amazon.com/Platinum-Tools-100054C-Clamshell-EZ-RJPRO/dp/B00939KFOU?tag=supreme0e3-20 ″ target =” blank ”background =” # 2D89EF »color =» # FFFFFF »size =« 13 ″ width = «no» position = «center» radius = «round» text_shadow = »0px 1px 1px # 000 ″ rel =« nofollow »title =« »id =» default-button »] Проверить цену [/ wps_button]
    • Изолированная рукоятка.
    • Рама с нулевым изгибом предотвращает потерю крутящего момента.

    Обзор модульного обжима с трещоткой Klein Tools

    использование этого обжимного инструмента — Он хорошо работает на RJ45, RJ22, RJ12, RJ11. Таким образом, покупатели могут использовать этот обжимной инструмент на любом кабеле cat5, cat5e, cat6, cat6a.

    Качество сборки инструмента: — Этот модульный обжимной инструмент с храповым механизмом представляет собой быстрый и надежный обжимной инструмент со стальным корпусом для долговечности и эргономичными удобными захватами. Таким образом, этот обжимной инструмент обладает прочностью, так как он сделан из стали или его корпус сделан из стали.Он прочно изготовлен из стали и покрыт черной оксидной пленкой для обеспечения высоких характеристик.

    Идеальная функция обжима — Функция снятия изоляции кабеля отлично работает. Лезвия идеальны и не режут проводники.

    Меньший размер — Как мы знаем, обжимные устройства меньшего размера просты в эксплуатации, а этот обжимной пресс небольшой и простой в использовании.

    Обжимной инструмент предлагает надежное, простое в использовании и доступное по цене решение для удовлетворения неотложных потребностей в резке.Он имеет храповой механизм, чтобы держать инструмент закрытым, когда он не используется.

    [wps_button style = ”default” url = ”https://www.amazon.com/Klein-Tools-VDV226-011-SEN-Ratcheting-Stripper/dp/B002D3B97U?tag=supreme0e3-20 ″ target =” blank ”фон = «# 2D89EF» color = «# FFFFFF» size = «13 ″ width =» no «position =» center «radius =» round «text_shadow =» 0px 1px 1px # 000 ″ rel = «nofollow» title = «» id = ”Default-button”] Проверить цену [/ wps_button]
    • меньшего размера, как мы уже говорили ранее, обжимные устройства меньшего размера просты в эксплуатации.
    • легкий захват.
    • Храповой механизм.

    Platinum Tools EZ-RJ45 Crimper Обзор

    Использование этого обжимного инструмента для Ethernet — Этот платиновый обжимной инструмент работает с разъемами RJ-11, RJ-12 и RJ-45.

    Качество сборки: — Этот обжимной инструмент имеет удобный захват, а храповик обеспечивает безопасность покупателей при выполнении работы. Этот инструмент изготовлен из стали и включает в себя удобный кусачок и инструмент для снятия изоляции в ручке.

    Обрежьте провода за одну простую операцию — Этот высококачественный обжимной инструмент с храповым механизмом разработан для быстрого обжима и обрезки проводов разъема EZRJ45… за одну простую операцию!

    Поддерживает сочетание доступной цены и качества- Этот обжимной инструмент представляет собой хорошее сочетание доступной цены, качества и функциональности. Таким образом, каждый покупатель должен стремиться приобрести этот платиновый инструмент для обжима EZ RJ45, так как он сочетает в себе доступную цену и качество.

    У этого обжимного инструмента есть прямые разъемы, которые обеспечивают большую стабильность и долговечность.

    [wps_button style = ”default” url = ”https://www.amazon.com/NYKKOLA-Network-Cable-Crimper-Pliers/dp/B0055EXMII?tag=supreme0e3-20 ″ target =” blank ”background =” # 2D89EF ”Color =” # FFFFFF ”size =” 13 ″ width = ”no” position = ”center” radius = ”round” text_shadow = ”0px 1px 1px # 000 ″ rel =” nofollow ”title =” ”id =» по умолчанию- button »] Проверить цену [/ wps_button]
    • Превосходное качество захвата.
    • Долговечность по доступной цене.
    • Обрежьте провода за одну простую и легкую операцию.

    Обзор устройства обжима сетевого кабеля NYKKOLA RJ45 для локальной сети

    использование этого обжимного инструмента — Эти инструменты разработаны специально для систем RJ45 и Cat5 Ethernet. Так что, если вы имеете дело с таким типом связей, в этот момент верните их домой.

    Дешевле в цене — Этот инструмент работает хорошо, и цена этого инструмента для обжима действительно дешевая, что действительно поможет людям использовать этот инструмент для обжима в самой распространенной сети.Инструмент работал хорошо и хорошо прижимал штифты.

    Меньший вес упрощает использование: — Это не те тяжелые инструменты, которые изнашивают вас только из-за веса. Имеет компактный дизайн, что делает его удобным в использовании. Поскольку этот обжимной инструмент легче по весу, он отлично подходит для покупателя.

    Лучший обжимной инструмент для профессионалов — Этот обжимной инструмент создан для профессиональных пользователей, поэтому, если вы хотите использовать этот обжимной инструмент для повседневного использования, я скажу вам, что не выбирайте какой-либо другой обжимной инструмент, так как это лучший обжим инструмент для профессионального использования.

    [wps_button style = ”default” url = ”https://www.amazon.com/NYKKOLA-Network-Cable-Crimper-Pliers/dp/B0055EXMII?tag=supreme0e3-20 ″ target =” blank ”background =” # 2D89EF ”Color =” # FFFFFF ”size =” 13 ″ width = ”no” position = ”center” radius = ”round” text_shadow = ”0px 1px 1px # 000 ″ rel =” nofollow ”title =” ”id =» по умолчанию- button »] Проверить цену [/ wps_button]
    • Легкость и простота использования.
    • Компактный дизайн делает его удобным в использовании.
    • Действительно дешевый обжимной инструмент.

    Обзор нового инструмента для обжима кабеля локальной сети RJ45

    Идеальный выбор для домашних клиентов — Для домашних клиентов, которым требуется обжимной инструмент только для нескольких сетевых настроек, это идеальный выбор для них.

    Использование этого устройства для обжима Ethernet — Вы можете использовать этот инструмент для обжима разъема RJ45 и кабелей Cat5.

    Простой в использовании, поскольку он легкий Этот инструмент для обжима легок, им довольно легко пользоваться, и этот инструмент для обжима имеет компактную конструкцию.

    Обжимные щипцы работают хорошо — Эти обжимные щипцы работают хорошо, лезвия на нем — не что иное, как точилки для карандашей, но в остальном он очень недорогой, поэтому этот обжимной инструмент будет отличным.

    [wps_button style = ”default” url = ”https://www.amazon.com/Network-Cable-Crimper-Pliers-Tools/dp/B00426HLQO?tag=supreme0e3-20 ″ target =” blank ”background =” # 2D89EF ”Color =” # FFFFFF ”size =” 13 ″ width = “no” position = ”center” radius = ”round” text_shadow = ”0px 1px 1px # 000 ″ rel =” nofollow ”title =” ”id =” по умолчанию- button »] Проверить цену [/ wps_button]
    • Это единственный обжимной инструмент RJ45, поэтому его цена слишком дешевая.
    • По цене этот товар идеален. Но если вы хотите купить кримпер для профессионального использования.Тогда выберите надежный обжимной станок для Ethernet более высокого класса.

    Обзор профессионального обжимного инструмента EZ RJ

    Качество сборки — Он изготовлен из закаленной стали, так как его конструкция прочна и обеспечивает больший крутящий момент во время цикла обжима, поэтому качество сборки превосходное.

    Где можно использовать этот обжимной инструмент? — Этот обжимной инструмент можно использовать для EZ RJ11 / 12 и RJ45, так как он очень полезен для удлиненной медной проволоки.

    Обеспечивает долговечность и стабильность. Инструмент для обжима проволоки изготовлен из высокопрочной стали профессионального уровня, поэтому он обеспечивает исключительный крутящий момент без изгиба.Он имеет покрытие из черной оксидной пленки, устойчивое к ржавчине и коррозии, что делает наши устройства для обжима клемм проводов отличным дополнением к вашим электронным инструментам. Эта отделка из черного оксида обеспечивает долговечность.

    Гарантия возврата денег до 90 дней- Это гарантирует ваше удовлетворение. Если вас не впечатлила долговечность и производительность обжимного инструмента Platinum Connector RJ45, верните его, и вы получите полный возврат денег.

    [wps_button style = ”default” url = ”https://www.amazon.com/Professional-Heavy-Duty-Crimp-Tool/dp/B06XP8QYXC?tag=supreme0e3-20 ″ target =” blank ”background =” # 2D89EF ”Color =” # FFFFFF ”size =” 13 ″ width = “no” position = ”center” radius = ”round” text_shadow = ”0px 1px 1px # 000 ″ rel =” nofollow ”title =” ”id =” по умолчанию- button »] Проверить цену [/ wps_button]
    • Превосходная прочность и стабильность.
    • Возврат денежных средств возможен в течение 90 дней.

    Модульный обжимной инструмент Sainsmart с храповым механизмом для сжатия пинов Обзор

    Качество сборки: — Изготовлен из металлической матрицы для средних нагрузок, поэтому обеспечивает долговечность. Я думаю, что долговечность — это самое главное, на что должен обращать внимание каждый покупатель, так как она вернет вам ваши деньги.

    Обеспечивает изолированную рукоятку Этот инструмент для обжима обеспечивает изолированную рукоятку, которая действительно хороша, поскольку она поможет вам, когда вы будете работать или резать провода.

    Качество лезвия — Качество лезвия этого устройства для обжима превосходное. Он очень легко режет провода, так как помогает при резке.

    Предоставляет гарантийный срок — Этот инструмент для обжима дает один год гарантии, что действительно здорово. Если вы получите один год безопасности, то чего еще вы хотите.

    [wps_button style = ”default” url = ”https://www.amazon.com/Fluke-Networks-11212530-Modular-Crimper/dp/B000E5VAXW?tag=supreme0e3-20 ″ target =” blank ”background =” # 2D89EF ”Color =” # FFFFFF ”size =” 13 ″ width = ”no” position = ”center” radius = ”round” text_shadow = ”0px 1px 1px # 000 ″ rel =” nofollow ”title =” ”id =» по умолчанию- button »] Проверить цену [/ wps_button]
    • Один год гарантии.
    • Качественная изолированная ручка.

    Обзор модульного обжимного устройства Fluke Networks

    Использование этого инструмента для обжима Ethernet — Обжимает 8-контактные разъемы RJ-45 и 4- и 6-контактные разъемы RJ-11 и RJ-12.

    Качество лезвия: — Качество лезвия этого обжимного инструмента действительно превосходное. Этот обжимной инструмент будет резать с очень легким усилием, что действительно привлекает внимание покупателя, поскольку он режет провода с минимальными усилиями.

    Качество сборки: — Качество сборки этого модульного обжимного пресса действительно отличное. Он изготовлен из цельной стальной конструкции с храповым механизмом.

    Гарантийный срок: — На этот обжимной инструмент предоставляется ограниченная гарантия, которая действительно хороша, поскольку обеспечивает долговечность, которая дает гарантию ваших денег.

    Простой в использовании, поскольку он легкий: — Этот обжимной инструмент легкий, что помогает в портативности или помогает при обрезке проводов, поскольку вы будете чувствовать себя под рукой, используя этот обжимной инструмент.

    [wps_button style = ”default” url = ”https://www.amazon.com/Fluke-Networks-11212530-Modular-Crimper/dp/B000E5VAXW?tag=supreme0e3-20 ″ target =” blank ”background =” # 2D89EF »color =» # FFFFFF »size =« 13 ″ width = «no» position = «center» radius = «round» text_shadow = »0px 1px 1px # 000 ″ rel =« nofollow »title =« »id =» по умолчанию -button »] Проверить цену [/ wps_button]

    • Он может обжимать 8-позиционные разъемы RJ 45, 4 и 6-позиционные разъемы RJ 11 и RJ 12.
    • В этот обжимной пресс также встроены резак и устройство для снятия изоляции.

    Лучший обжимной инструмент для Ethernet — Руководство покупателя

    Эти вещи следует проверить перед покупкой любого устройства для обжима Ethernet.

    1. Характеристики — Перед покупкой любого обжимного инструмента сначала проверьте эти характеристики на обжимном инструменте. Особенности, которые вы должны проверить — 1) совместимость — проверьте, может ли выбранный вами обжимной инструмент обжимать все разъемы или нет. Если вам нужен только обжимной аппарат RJ45, вы можете пропустить эту контрольную точку. В противном случае приобретите совместимый обжимной Ethernet-адаптер.2) Наличие стриппера и резака — наличие встроенного стриппера и резака было бы очень удобно. Никто не захочет иметь для этого лишний резак и инструмент для снятия изоляции. 3) Наличие храпового механизма — храповой механизм означает, что обжимной инструмент Ethernet автоматически закроет свою обжимную и режущую часть после успешного обжима. Это отличная мера безопасности, которую можно найти на некоторых вышеупомянутых обжимных инструментах.
    2. Качество сборки — Большинство обжимных инструментов для Ethernet изготовлено из нержавеющей стали.Но в Amazon или местном магазине вы можете найти инструмент для обжима Ethernet по самой низкой цене. Но, честно говоря, эти инструменты никогда не прослужат много дней.
    3. Качество захвата — Всегда сочетается с мягкой ручкой со шрамами. Этот тип рукоятки всегда надежно удерживает вашу рукоятку и держится подальше от пластиковой рукоятки, так как через несколько дней использования вы можете почувствовать себя очень скользкой в ​​пластмассовой рукоятке.
    4. Цена — Это полностью зависит от вашего бюджета. В Amazon вы можете найти инструмент для обжима Ethernet за 10–100 долларов.Но обязательно проверьте наличие перечисленных выше функций перед покупкой.
    5. Гарантия — На некоторые из перечисленных выше устройств для обжима Ethernet предоставляется гарантия сроком на один год. Очевидно, это плюс. Таким образом, обжимной инструмент для Ethernet с годовой гарантией — это как масло на льду.
    6. Разное — Даже некоторые из перечисленных выше инструментов предлагают бесплатный тестер кабеля, а также бесплатные разъемы RJ45. Проверьте, предлагали ли они их еще или нет.

    Обжимные клещи RJ45, Обжимные устройства RJ11, Обжимные устройства RJ12 — F.A.Q

    Что такое обжимной инструмент?

    Обжимной инструмент — это устройство, которое используется для соединения двух металлических кусков путем скручивания одного или обоих таким образом, чтобы они прижимались друг к другу.

    Как работает обжимной инструмент?

    Сначала вы должны вставить каждый провод в разъем. После того, как весь провод будет в гнезде, соединители с проводами вставляются в обжимной инструмент, после чего ручки сжимаются. Обжим протыкает пластиковый разъем и удерживает каждый из проводов, позволяя передавать данные через разъем.

    что такое разъемы RJ45?

    RJ45 — это 8-контактный разъем, который в основном используется для подключения сетевой базы к вашему компьютеру. Это самый распространенный среди пользователей разъем для витой пары.

    что такое разъемы RJ12?

    R12 — это 6-контактный разъем, который широко используется при подключении к телефонной базе. Он также известен как 6-проводной соединитель.

    Что такое разъемы RJ11?

    То же, что и разъемы RJ12, но используются при подключении к старой телефонной базе.

    Что такое кабель cat5?

    Cat5 — неэкранированная витая пара.Он широко используется в компьютерных сетях, обеспечивает частоту до 100 МГц и может передавать данные со скоростью 10–100 Мбит / с.

    Что такое кабель cat5e?

    Это обновленная версия кабеля cat5. Хотя он также обеспечивает частоту 100 МГц, но может передавать данные со скоростью до 1000 Мбит / с или 1 Гбит / с.

    Что такое кабель cat6?

    Cat6 — это экранированная витая пара. Благодаря экранированию он снижает перекрестные помехи. где кабель cat6 может непрерывно обеспечивать скорость 1000 Гбит / с на длине до 164 футов.где он производит частоту 250 МГц.

    Как обжать кабель CAT5?

    Прежде всего, купите инструмент для обжима Ethernet из приведенного выше списка. Даже кабель cat5 можно купить на Amazon.
    Теперь используйте изолятор провода обрезки лезвия обжима.
    Теперь вы найдете 4 пары витых кабелей.
    Теперь расположил их в таком порядке — зеленый и бело-зеленый, оранжевый и бело-синий, синий и бело-оранжевый, коричневый и бело-коричневый.
    аккуратно выровняйте 8 проводов и вставьте их в пластиковую головку разъемов RJ45.
    После этого вы можете проверить это подключение на кабельном тестере.

    Вывод: —

    Итак, здесь мы приводим особенности 10 лучших инструментов для обжима Ethernet 2021 года, которые помогут покупателю выбрать качественный продукт для обжима Ethernet для своей работы для решения любых задач.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
