Кабель для прокладки в земле. Основные марки и общие сведения о прокладке | Полезные статьи

Понравилось видео? Подписывайтесь на наш канал!

Одним из наиболее востребованных видов кабельной продукции является кабель для прокладки в земле. Он применяется для обеспечения электроснабжения зданий и сооружений, декоративного, уличного и ландшафтного освещения, электроснабжения бытовок и палаток, а также во многих других ситуациях.

Рисунок 1. Бронированный кабель марки АВБбШв Независимо от назначения работ, прокладка кабеля под землей должна осуществляться в соответствии с ПУЭ и ПТЭЭП. Еще до начала работ необходимо выбрать оптимальную марку кабеля. Чаще всего оптимальным вариантом является бронированный кабель для прокладки в земле, который хорошо защищен от механических повреждений. Можно выполнять прокладку и другими марками кабеля, не имеющими брони, но тогда обязательно укладывать их в асбестоцементные или специальные ПВХ- или ПЭ-трубы.



Подготовка траншеи

Перед началом монтажных работ нужно проверить, нет ли пересечений кабельной трассы с какими либо другими инженерными сетями. Данную информацию можно получить из результатов изучения геоподосновы прокладываемой кабельной трассы.

Рисунок 2. Силовой кабель в траншее на песчаной подушке Если на пути прокладки кабельной трассы нет никаких инженерных систем, можно приступать к подготовке траншеи. Ее глубина зависит от местности, в которой она будет проходить. Если прокладка кабеля в земле запланирована под автомобильной дорогой, то глубина траншеи должна составлять минимум 1,25 метра. При этом рыть траншею нужно аккуратно, поскольку в земле могут быть инженерные системы, неправильно нанесенные на схему геоподосновы — подобные казусы встречаются очень часто. Если же планируется прокладка кабеля в земле под газоном, достаточно копать траншею от 0,9 метра глубины.

В готовую траншею нужно насыпать подушку песка, имеющую до 15 см толщины — этого требуют правила прокладки кабеля в земле для дополнительной маркировки линий и их большей защиты от механических повреждений. Песок обильно смачивается водой и трамбуется.



Прокладка кабеля

Как правило, прокладка кабеля под землей подразумевает под собой применение кабеля с броней, которая обеспечит защиту от механического воздействия. Если же все-таки предполагается использовать небронированные кабели, то нужно подбирать марки, обладающие необходимой стойкостью к тепловым и механическим воздействиям в процессе ремонтно-эксплуатационных работ. Из-за повышенных требований чаще всего все же используется именно бронированный кабель для прокладки в земле.

Рисунок 3. Защита кабеля в траншее кирпичом При прокладке кабеля на напряжение до 1кВ его необходимо защищать кирпичом, укладываемым поперек кабельной трассы в местах с повышенной вероятностью механических повреждений. Также кабель можно защитить железобетонными плитами. После завершения каждого этапа электромонтажных работ в траншеях, чтобы убедиться в исправности и целостности оболочки кабеля, нужно выполнять контрольные электроизмерения — и в первую очередь замер сопротивления изоляции.

Значение сопротивления указывается в ГОСТ или ТУ для кабеля, и по его отклонению от норматива можно определять наличие внешних повреждений.



Применяемые при прокладке в земле виды кабелей

Во многом характеристики и долговечность кабеля зависят от его изоляции. Современный кабель для прокладки в земле может иметь изоляцию следующих типов:

• бумажная пропитанная изоляция;
• пластмассовая изоляция (полиэтилен или ПВХ).

Бумажная пропитанная изоляция жил имеет превосходные электрические характеристики, большой срок службы, довольно высокую допустимую температуру при невысокой стоимости. Недостатком бумажной изоляции можно назвать гигроскопичность, требующая полной герметичности оболочки кабеля. Также состав, пропитывающий бумагу, при существенной разности уровней прокладки по длине может постепенно стекать к нижнему концу, что несколько снижает изоляционную прочность, ухудшая условия охлаждения и сокращая срок службы кабеля. Информацию о допустимой разнице уровней прокладки таких кабелей можно найти в справочной литературе и ТУ кабеля.

Пластмассовая изоляция для силовых кабелей изготовляется из полиэтилена или ПВХ (поливинилхлорида). Такие кабели прокладываются в туннелях, пожароопасных каналах, в агрессивной среде, при условии отсутствия механических воздействий. Для монтажа в траншеях чаще всего используется пластиковый кабель силовой для прокладки в земле, усиленный ленточной броней, такой как, например, ВБбШв или ПвБШв.

Рисунок 4. Силовой кабель ААБл Для прокладки в почве, содержащей вещества, разрушительно воздействующие на оболочку кабеля (солончаки, насыпной строительный материал и шлак, болота и проч.), равно как и в зонах повышенного воздействия электрокоррозии, применяются кабели в свинцовой оболочке. Также в данных условиях будет эффективным кабель силовой для прокладки в земле с алюминиевой оболочкой, например ААБл. В местах с повышенным риском механических повреждений могут быть применены кабели с проволочной броней, такие как ПвКШп (стальная проволока) или ПвКаШп (алюминиевая проволока).



Распространенные марки кабелей для прокладки в земле

Рисунок 5. Силовой кабель ААШв В грунтах с невысокой коррозионной активностью применяется кабель для прокладки в земле следующих марок — ААШв, АВВГ, ААШп, ААП2л, ААБл, АСБ, АПсВГ, АПвВГ, АПВГ, ААПл, АСПл и другие.

В траншеях со средней коррозионной активностью применяются марки — ААШв, ААБл, ААБ2л, АСБ, ААШп, ААПл, АСПл, ААП2л, АВБбШп, АВБбШв, АПвБбШв и другие.



А в траншеях с повышенной коррозионной активностью будет востребован кабель для прокладки в земле марок — ААШп, ААП2лШв, ААШв, ААБ2л, АСШл и проч.

При прокладке кабельных линий в условиях Крайнего Севера (многолетние мерзлые грунты, которым свойственны просадки, оползни, пучение и оврагообразование), а также в других грунтах, способных дать деформации, применяются кабели, имеющие усиленную проволочную броню, например кабель ПвКШп.

А в общем, всегда нужно помнить: только применяя специальный кабель для прокладки в земле, можно добиться его продолжительной и бесперебойной эксплуатации.

Прокладка кабеля в земле: способы, глубина, нормы

Провести кабель по участку можно под землей. Это более трудозатратный процесс, но более надежный в плане сохранности — меньше шансов, что его кто-то позаимствует. Особенно актуален данный момент на дачных и садовых участках. Но прокладка кабеля в земле производится согласно определенных правил, прописанных в ПУЭ. Эти нормы и пояснения к ним и изложены дальше.

Содержание статьи

Какие кабели использовать

Если говорить о ГОСТе, то в нем сказано, что в землю необходимо укладывать бронированные кабели, покрытые сверху гидроизоляционным слоем. То есть, подземный ввод в дом от столба, при достаточно большой выделенной мощности желательно делать бронированным кабелем. Это АВБбШв (бронированный с алюминиевыми жилами и броней из двух стальных оцинкованных полос, поверх покрытых защитным слоем) или  ВБбШв (тот же, но с медными жилами), ПвБШв — тоже бронированный, но с изоляцией из сшитого полиэтилена и теми же стальными лентами в качестве брони. Подойдут ААШп, ААШв, ААБ2л, ААП2лШв, АСШл и проч. Эти виды кабельной продукции используются на землях с нормальной кислотностью.

Не предназначенные для подземной укладки кабели лучше не использовать

Прокладка кабеля в земле с повышенной химической активностью — солончаки, болота, большое количество строительного мусора, шлака — требует наличия свинцовой брони или алюминиевой оболочки. В этом случае можно использовать ААБл, ААШв, ААБ2л, АСБ, ААПл, АСПл, ААП2л, ААШп, АВБбШв, АВБбШп, АПвБбШв и другие.

Если же подключить надо небольшую дачу, в которой электроприборов всего ничего, баню, сарай или другие хозпостройки (свинарник, курятник и т.п.), использовать можно обычный кабель в ПВХ оболочке, так как он достаточно прочный и точно герметичный. Для разводки освещения на участке часто используют NYM, СИП, на несколько лет хватает ВВГ. Но эта продукция не предназначена для укладки под землей и они быстро выходят из строя.

Более серьезные кабели стоят, конечно, дороже, но служат они намного дольше. Если принять во внимание трудоемкость работ по их укладке, целесообразнее использовать специальные кабели, а это ААШв, ААШп, ААП2л, АВВГ,  ААБл, АПсВГ, АСБ,  ААПл, АПвВГ, АПВГ, АСПл и т.д.

Бронированный кабель имеет три оболочки, обычный — одну

В регионах Крайнего Севера для подземной прокладки используют специальную продукцию с повышенной стойкостью к морозам —  ПвКШп.

Основные правила и технология

Сначала необходимо разработать трассу прокладки кабеля. Понятное дело, что при прокладке по прямой его потребуется меньшее количество. Но, к сожалению, это далеко не всегда возможно. При прокладке трассы желательно избегать:

Если не удалось избежать всех сложных мест — нестрашно. В этих зонах можно уложить кабель не в землю, а в гофротрубу, трубу ПНД или в металлическую. Их и называют футлярами. При использовании нескольких кусков металлических труб подряд, их необходимо сваривать. Это делают, чтобы в местах соединения они не повредили оболочку.

Порядок и технология укладки кабеля в землю

По намеченной трассе копают траншею. Глубина ее — 70-80 см, ширина при прокладке одного кабеля — 20-30 см, при укладке двух и более, расстояние между нитками, уложенными на дне траншеи, должно быть не менее 10 см. Вот по этим критериям и определяйтесь. После того как траншея выкопана необходимо:

• Удалить все твердые и острые предметы, корни, камни и т.д. Они могут повредить изоляцию и могут стать причиной выхода линии из строя.
• Выровнять дно и немного его утрамбовать. В уровень выводить не требуется, но резких перепадов быть не должно.
• Насыпать слой песка в 10 см, разровнять его. Песок можно использовать дешевый, карьерный, но его необходимо просеивать — чтобы не попали посторонние предметы — камни, куски стекла и т.п. Песок тоже утрамбовать. Можно просто примять ногами. Явных горбов и впадин быть не должно.
• Проверить целостность изоляции, если где-то есть повреждения, отремонтировать. На кабель предварительно надевают футляры (куски труб), перетаскивают их в места повышенной нагрузки.
• Дальше и начинается собственно прокладка кабеля в земле — его укладывают в траншею с песком. Натягивать его нельзя — должен лежать легкими волнами. В нужных местах трассы размещают футляры.

  Волны позволят линии не порваться при морозном пучении или при других подвижках грунтов

• Уложенный кабель желательно проверить — при укладке могут быть повреждения. Если есть мегометр — отлично, проверяете с его помощью целостность оболочки. Если такого прибора нет, можно прозвонить жилы на обрыв обычным мультиметром или тестером. Также необходимо проверить их на «землю». Если где-то «землит» — повредили изоляцию. Необходимо искать повреждение и устранять его.
• Если все параметры в норме, зарисовываете план прохождения трассы, желательно в масштабе, с привязкой к ориентирам. Проставляете расстояния от надежных объектов до трассы (от угла дома, края участка и т.п.). Прокладка кабеля в земле неудобна еще тем, что при необходимости ремонта сложно получить доступ. При наличии плана с размерами все будет значительно проще.
• После этого засыпаете уложенный кабель песком. Его тоже просеивают и слой насыпают — около 10 см, уплотняют. Сильно трамбовать не надо, можно уплотнить ногами.
• Далее засыпают слой в 15-20 см ранее вынутой земли. При засыпке удаляйте камни и другие посторонние предметы. Слой тоже разравнивают, уплотняют.
• Укладывают сигнальную ленту. Это яркая полимерная лента с надписью «осторожно кабель!». При земельных работах она может спасти уложенную под землей электропроводку от повреждения.

  Сигнальная лента предупредит при возможных земельных работах

• После продолжают засыпку канавы грунтом, насыпая немного выше уровня земли, так как через некоторое время порода уплотнится и осядет.

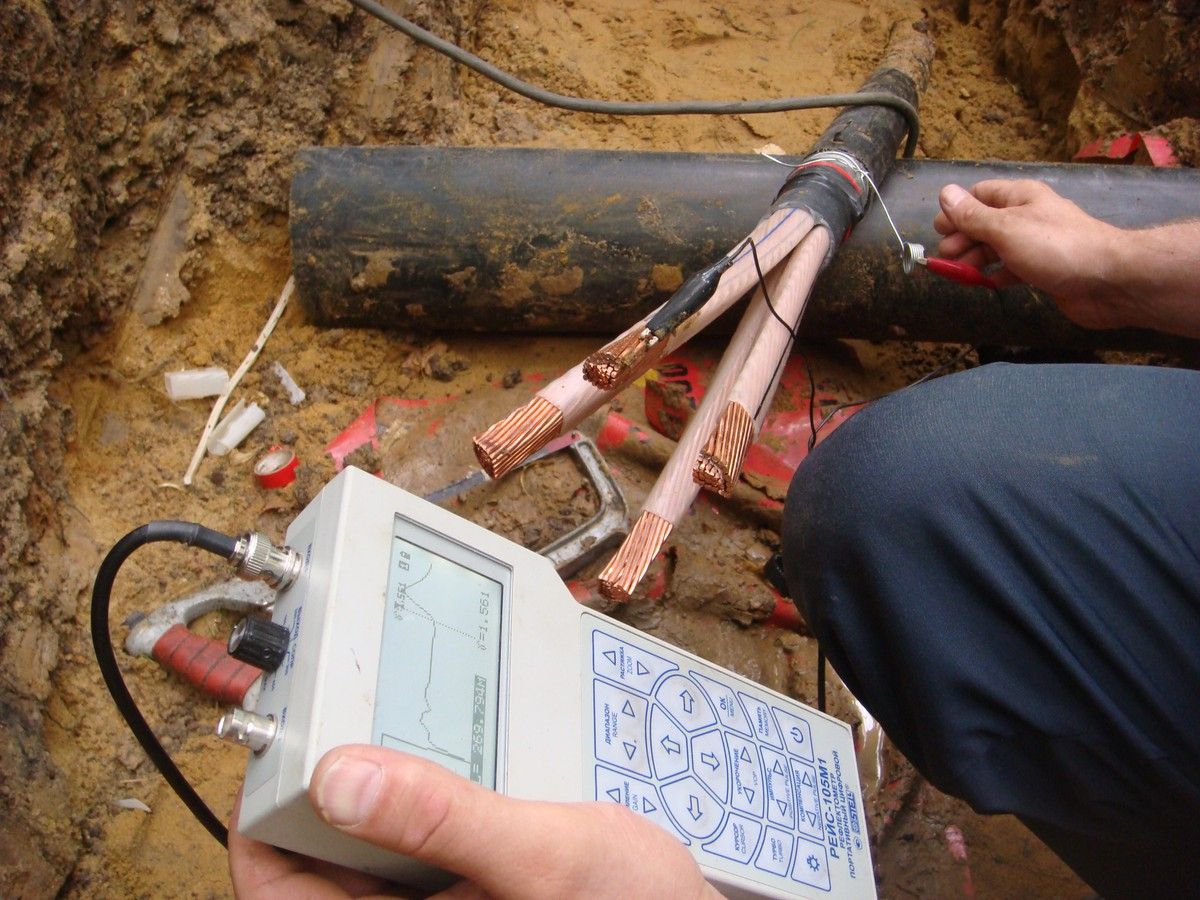

И последний этап — проверка электрических параметров перед подключением к нагрузке. На этом прокладка кабеля в земле завершена. Еще раз весь порядок работ можно посмотреть в видео.

Нюансы и особенности

Прокладка кабеля в земле — трудозатратный процесс. Чего только стоит выкопать траншею, да и потом таскать кабель тоже нелегко. Закапывать немного легче, но тоже не самое приятное занятие. Если через пару лет изоляция прохудится, придется все повторять снова, что мало кого обрадует. Понятное дело — лучше сделать все один раз и более надежно. Дело в том, что укладывать кабель в траншею можно без защитной оболочки. Это не будет противоречить нормативу. И если вы уложите бронированный качественный кабель, служить он будет долго.

Для большей надежности желательно кабель уложить в двустенную специальную гофру или асбоцементные трубы

Но если вы кладете обычный ВВГ или NYM, для большей надежности, лучше укладывать его в двустенном гофрошланге ДКС на всем протяжении. В нужных местах дополнительно надеваете футляры из более жестких труб или тот же ДКС но большего диаметра. Часто также используют асбоцементные или пластиковые толстостенные трубы. При такой прокладке кабеля в земле риск его преждевременного выхода из строя намного ниже — большая часть нагрузок приходится на трубы, а не на защитную оболочку и токопроводящие жилы.

У прокладки кабеля в земле в пластиковых или асбоцементных трубах, гофрошланге есть еще один плюс: велика вероятность того, что при необходимости, его заменить можно просто затянув его на место старого. Новый привязывают к старому, старый вытягивают, на его место «заползает» новый. Но это возможно далеко не всегда: со временем и труба и гофрошланг могут разрушится  — воздействие льда, нагрузок от грунта способствуют разрушению защитных оболочек.

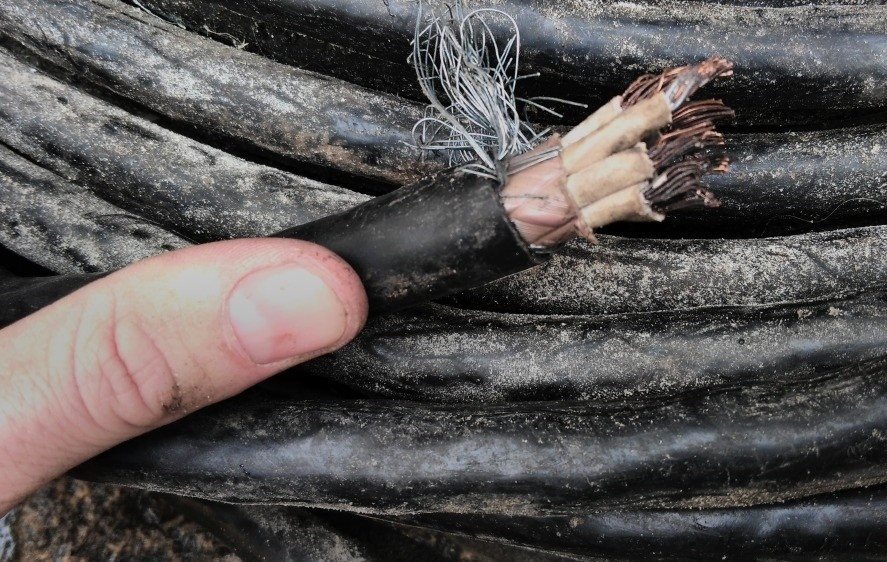

Так может выглядеть кабель, не предназначенный для укладки в землю, через несколько лет

Из всего этого следует, что хоть нормативам не противоречит укладка кабелей в бумажной изоляции, лучше использовать изоляцию пластиковую — ПВХ или сшитый полиэтилен. Бумага, пусть и со специальными пропитками, разрушается намного быстрее полимеров, что приближает срок замены. Прокладка кабеля в земле все-таки требует значительных усилий и трудозатрат, так что лучше укладывать более долговечные материалы.

Как соединять два куска

Более надежна прокладка кабеля в земле целыми кусками — без соединений. Если один кусок нужной длины найти не удалось, для соединения выводите обе части на поверхность, поставьте герметичную монтажную коробку и в ней соединяйте проводники. Делать муфты без опыта и спецоборудования, закапывать их под землю не стоит — они быстро выйдут из строя,придется раскапывать, переделывать. А обслуживаемое соединение всегда удобно — можно если надо перезаделать контакты.

Так выглядит нормально сделанная муфта

Как ввести в дом

При вводе в дом, баню, хозпостройку, прохождение кабеля под фундаментом недопустимо. Даже если это мелкозаглубленный ленточный фундамент. Вообще, при заливкеленты, для ввода кабеля в дом, в нее замуровывают закладные. Это отрезок трубы, который на несколько сантиметров выступает за фундамент. В него просовывается кабель.

Сечение этой закладной должно быть больше в 4 раза сечения кабеля. А чтобы в оставшийся зазор не лезла живность, после укладки закладную герметизируют. Для герметизации можно воспользоваться старым дедовским методом — ветошью, намоченной в цементном молочке, или залить все монтажной пеной.

Ввод подземного силового кабеля через фундамент

Если при строительстве закладную не сделали, придется в фундаменте сверлить отверстие, вставлять и заделывать трубу. Далее вся технология такая же.

Если не предусмотрели закладную в стене или фундаменте, сверлят отверстие

В сделанное отверстие вставляют трубу, ее запенивают, в нее продевают кабель

Еще один вариант: в металлической трубе поднять кабель на некоторую высоту вдоль стены дома. Подымают обычно до той отметки, где висит вводный шкаф. На этой высоте установить закладную в стене (та же металлическая труба с теми же параметрами и правилами) и через нее завести кабель в дом. Этот способ подходит, если фундамент у вас — монолитная плита или просто не хочется нарушать монолитность ленты.

Как вводить подземный кабель в дом через стену

При использовании бронированного кабеля его броню надо заземлить. Для этого к броне приваривают/припаивать провод в оболочке, его заводят на «ноль» в щитке. Если этого не сделать, при пробое фазы, она, скорее, всего, окажется на броне. Если к броне кто-то прикоснется, в лучшем случае получит электротравму, в худшем возможен летальный исход. Если же защитная металлическая оболочка заземлена (вернее, занулена), пробой вызовет срабатывание автомата, который отключит электропитание до выявления и устранения причин.

Если кабелей несколько

Если укладывается под землю одновременно несколько кабелей, расстояние между ними должно быть не менее 10 см. Если укладывать решили в трубах иди гофрошланге, для каждого — отдельный.

Если кабелей несколько, их укладывают каждый в свою оболочку или располагают просто параллельно на расстоянии 10-15 см один от другого

Как затянуть в гофру или трубу

Есть два типа гофры для подземной укладки кабеля — с зондом и без. Проще брать с зондом. Это тонкая проволока, к которой привязывают проводку чтобы затянуть внутрь. Проволоку вытягивают, на ее место затягивается кабель. Все просто.

Прокладка кабеля в земле: гофрированная ПНД труба с зондом для более легкой протяжки

Если труба или гофра без зонда, могут возникнуть проблемы. Если кабель достаточно жесткий, его вполне можно просто заправить внутрь. Обычно это несложно, но занять может достаточно много времени.

С мягким проводником такой фокус не пройдет — он будет скручиваться и цепляться за стенки. Но и в этом случае тоже есть выход. Сначала в трубу заправляют бечевку или тонкую веревку. К ней привязывают кабель и затягивают его внутрь.

Как заправить бечевку? При помощи пылесоса. Один край бечевки хорошо фиксируете, остальное в развернутом виде, но без комков и петель укладываете в трубу. С другой стороны подключаете пылесос, закрываете второе входное отверстие. За счет создания разреженной атмосферы бечевка вылетает с другой стороны.

Прокладка кабеля под дорогой

Если трасса расположена так, что проводить ее надо под дорогой, придется брать разрешение в организации, на чьем балансе находится эта дорога. Этот пункт обязателен в населенных пунктах, так как под дорогой могут находится другие коммуникации и самовольными работами их можно повредить.  Если же речь идет о даче и дачном поселке, то согласовывать надо с администрацией поселка.

Прокол под дорогой делают при помощи специального оборудования

Правила прокладки кабеля под дорогой не меняются — глубина траншеи 70-80 см, песчаная подушка и засыпка, желательна прокладка в асбоцементной трубе или двустенной гофре ДКС. В общем, отличий нет, все нормы и правила такие же.

Сложности могут возникнуть при необходимости прокладки кабеля под асфальтом. Если это солидная трасса, разрушать покрытие вам вряд ли позволят, а если позволят, то восстановление асфальта — дорогое удовольствие. В этом случае тоже есть выход — есть специальное оборудование при помощи которого делают прокол под дорогой. Услуга тоже недешевая, но стоит намного меньше затрат на восстановление асфальта.

Электрический кабель для прокладки в земле

Чтобы передать электроэнергию от источника к конечному потребителю, иногда возникает необходимость прокладки кабеля в земле. Специалисты настоятельно рекомендуют строго соблюдать  правила  ПТЭЭП и ПУЭ.

Долговечность кабеля напрямую зависит от его изоляции. У современных кабелей должна быть изоляция двух типов: бумажная пропитанная как например у АСБ и пластмассовая изоляции как у кабеля ВБбШВ и АВБбШВ.

Бумажная пропитанная изоляция жилы обладает отличными электрическими характеристиками, большим сроком службы, высокую допустимую температуру при небольшой стоимости. У бумажной изоляции есть недостаток: гигроскопичность, поэтому кабелю требуется полная герметичность оболочки. Помимо этого, состав, которым пропитывают бумагу, может стекать к нижнему концу. А это  приводит к снижению изоляционной прочности, ухудшению условий охлаждения и сокращению сроку службы кабеля.

Как правило, пластмассовую изоляцию для кабеля ВБбШВ и АВБбШВ изготавливают из полиэтилена или поливинилхлорида. Подобные кабели прокладываются в туннелях, агрессивной среде, пожароопасных каналах с условием отсутствия механического воздействия.

Какой электрический кабель выбрать для прокладки в земле

Если нужно укладывать кабель в землю, то обычно используют бронированный кабель с медными жилами марки ВБбШВ или с алюминиевыми жилами АВБбШВ, потому что этот кабель хорошо защищён стальной лентой от различных механических повреждений и грызунов. При этом прокладывать в трубе бронированный силовой кабель не обязательно .

Чтобы правильно проложить кабель в земле на дачном участке, нужно соблюдать некоторые правила и учитывать советы специалистов.

Советы про прокладке силового электрического кабеля в земле

Во-первых, нужно учитывать, что кабельная трасса категорически не должна располагаться возле корней деревьев и в местах с высокой нагрузкой на грунт. Если на дачном участке будут укладываться несколько кабельных трасс, нужно проследить за тем, чтобы они не пересекались. Также кабельная трасса не должна пересекаться или близко располагаться к другим инженерным сетям. Категорически запрещено прокладывать трассу под фундаментом дома. Минимальное расстояние между фундаментом и кабелем должно быть не менее 60 см.

Во-вторых, нужно разметить трассу, а после этого выкопать траншею. Глубина траншеи должна составлять 80-90 см. Если кабель всё-таки будет проходить под стоянкой автомобиля или через дорогу, то глубина траншеи должна быть более 1,25 м.

В-третьих, нужно очистить выкопанную траншею от мелкого и крупного мусора естественного и искусственного происхождения.

В-четвёртых, нужно сделать подушку в выкопанной траншее. Толщина подушки (слоя песка) 10-12 см. Для этих целей можно использовать любой песок, но нужно проследить за тем, чтобы подушка покрыла всё дно на указанную глубину.

В-пятых, нужно подобрать и подготовить кабель. Кабель выбирается в зависимости от потребляемой мощности электроэнергии на участке. После выбора кабеля нужно его подготовить: если кабель будет проходить в местах повышенной нагрузки на грунт, его нужно защитить посредством футляров из ПНД-трубы и перед прокладкой одеть их на кабель.

В-шестых, нужно уложить кабель в траншею. Специалисты настоятельно не рекомендуют укладывать кабель с натяжкой. Желательно его прокладывать волнистой линией с выдерживанием слабины. Если уже подготовлены футляры для защиты кабеля, их нужно заранее уложить на свои места. Нужно прокладывать кабель целыми кусками. При укладке в траншею нескольких кабелей, нужно учитывать необходимое расстояние между ними в 10 см.

В-седьмых, нужно составить план расположения кабеля. Здесь необходимо указать расстояние до выхода из зданий, повороты кабельной трассы у неподвижных предметов или объектов. Стоит отметить место входа кабеля в грунт.

В-восьмых, кабель нужно засыпать подушкой из песка. Толщина данной подушки должна быть не менее 10 см. также необходимо проверить, полностью ли кабель засыпан песком.

В-девятых, нужно засыпать подушку из песка грунтом, толщина которого 17 см. после этого необходимо утрамбовать насыпанный грунт.

В-десятых, поверх утрамбованного грунта укладывается сигнальная лента, предупреждающая о нахождении кабеля в земле. В таком случае центр сигнальной ленты располагается строго поверх кабеля. На ленте должна быть предупреждающая надпись на всей протяжённости.

В-одиннадцатых, нужно полностью засыпать траншею с запасом, так как грунт может просесть.

После прокладки кабеля завершающим этапом является проверка кабеля на отсутствие коротких замыканий между токопроводящими жилами и отсутствие замыкания на землю. Необходимо заземлить кабельную броню.

Прокладка кабеля в земле идеальный вариант электролинии в загородном доме либо на дачном участке.

Часто встает вопрос перед хозяевами частных домовладений можно ли прокладывать силовой кабель под землей? Какой провод лучше использовать? Какие нормы следует соблюдать?
Главный способ прокладки электролиний к частому дому, даче являются — воздушный либо подземный. Для передачи электроэнергии к пункту потребления применяется такой метод, как прокладка кабеля в земле. Это экономичный вариант монтажа электролиний. Преимуществом такого способа является – скрытность проводки, что не портит внешний вид здания, провода не схлестываются при ветре, при перемещении негабаритных грузов провода не помешают. Ну и как бонус — охлаждение кабеля в земле, что предотвращает его перегрев и повреждение.

Плюсы при использовании данного метода прокладки

Прокладка проводов и кабелей в земле имеет множество преимуществ. При монтаже данной проводки необходимо соблюдение специального технологического процесса. Можно выделить такие преимущества:

• Экономичность, стоимость работ не будет превышать стоимость используемых материалов. Наиболее приемлемый вариант, в сравнении с прокладкой воздушной линии, на которую необходимо специальное согласование, дополнительные материалы, техника;
• Во избежание повреждения кабеля делается не глубокая траншея и не потребуются материальные и другие средства на обслуживание линии;
• Возможность провести прокладку кабеля своими руками не прибегая к помощи монтажников и не привлекая спецтехнику в виде вышки;
• Место проводки скрыто от взора, поэтому не портит внешний облик местности;
• Данный метод позволяет использование электрического высоковольтного кабеля разнообразного сечения, без применения усилений подвесных устройств.

Правила, которые обязательно соблюдать для прокладки провода под землей

Монтаж выполняются с соблюдением ПТЭЭП а так же ПУЭ не зависимо от назначения и типа используемого провода. Должны соблюдаться следующие пункты:

• Кабель укладывается на глубине 70 см и более. Если линия электропередачи короткая (менее 5 метров) и кабель имеет защиту в виде трубы, то допускается прокладка на 50–ти сантиметровой глубине;
• Не допустима прокладка проводки под фундаментом строения. От фундамента следует отмерить минимум 60 сантиметров для монтажа линии. Если тянется провод из одного строения в другое через фундамент то его необходимо защищать стальной трубой.Такая защита обязательна поскольку любой кабель подвержен всевозможным вредоносным воздействиям;
• Расстояние в траншее между проводами, как правило не менее 10 сантиметров. Исходя из этого рассчитывается размер траншеи;
• Он деревьев на участке при прокладке кабеля стоит отступать 2 метра не менее, отступ от кустарника необходим -75 см. Данные правила возможно нарушить, если присутствует дополнительная защита, например, в виде трубы из стали;
• От коммуникаций таких, как канализация, водопровод необходимо сделать дистанцию -1 метр и более, от газопровода -2 метра и более;
• Если в траншеи пересекаются кабели, то следует изолировать их друг от друга земляной прослойкой, размером — 50 см и более;
• Если используется подземный способ проводки, то провод следует выбирать бронированный, специально предназначенный для этих целей. Это необходимо для создания защиты от влияния физических воздействий и подземных вредителей;
• При укладке с применением лебедки , которая разматывает барабан, необходимо оснащение механизма ограничителем.В таком случае возможен монтаж змейкой, тогда линия не будет иметь натяжку;
• При необходимости проведения соединения электрического провода самостоятельно применяются муфты из металла. Данные способ соединения дает хороший контакт на длительный срок;
• Для дополнительной защиты силовой линии применяют трубу асбоцементную либо специальную конструкцию из кирпича;
• После укладки проводки сверху прокладывают сигнализационную ленту с обозначением и предупреждением об электропроводке.

Выбор электрокабеля для проводки под землей

В подземной проводке применяются виды бронированных кабелей — ВБ 6ШВ, а так же ВБ6ШВнг данные изделия имеют защиту из стали. Такой вариант устойчив к механическим повреждениям и не даст грызунам повредить проводку.
Имея такую защиту, кабель прослужит долгие годы. Бронированный кабель прокладывается без трубопровода, но применение трубы рекомендуется во избежание повреждения проводки сотрудниками гос. организаций в процессе проведения работ.
Электропровод для прокладки в грунте следует выбирать, учитывая необходимую мощность потребителей объекта. Например:

• • Кабель ВБШвнг 4х6 предназначен для мощности 11кВт;
  • Кабель ВБШвнг 4х10 предназначен для мощности 15кВт;
  • Кабель ВБШвнг 4х16 предназначен для мощности 21 кВт.

Порядок выполнения работ

Существует определенная последовательность при укладке поводки в грунте:

• Обозначение места проведения электролинии;
• Выбор подходящего для данного вида работ кабеля;
• Обустройство траншеи под проводку;
• Укладка кабеля в грунт;
• Обустройство зашиты проводки подушкой, далее грунтом и сигнализационной лентой;
• Проведение проверочных работ по функционированию линии;
• Завершающий этап – закапывание траншеи.

Этапы работ по прокладке электропроводки

Для создания проводки под землей необходимо владеть специальными знаниями:

• Первым делам производится разметка трассы на земле для линии электропередачи на дачном, загородном участке и т.д.;
• При разметке возможно использование всевозможных кольев, веревки. Необходимо тщательно следить, чтобы не было пересечения с коммуникационными сетями;
• Стоит создать план расположения кабеля. На чертеже обозначаются расстояния выхода кабеля из грунта, а так же его повороты. Важно перед укладкой проверить отключена ли проводка от сети напряжения;
• Затем выкапывается траншея по произведенной разметке. Как правило, ее глубина – 80 см, ширина для прокладки одного кабеля 20 см. Дно выкопанной траншеи следует утрамбовать;
• Существует вариант — дно траншеи выкладывается красным кирпичом;
• Если вы планируете вести электропроводку через дорогу, то в таком случае глубина должна составлять не менее 120см;
• Когда производится укладка кабеля в грунт необходимо очистить траншею от веток, камней и других предметов;
• Далее насыпается подушка из песка -12 см. Она обезопасит от возможности порыва провода;
• Обесточенный провод надо положить так, чтобы он не был слишком натянут. Как правило, кладут целый провод без соединительных участков;
• Завершающим этапом является засыпка землей траншеи с электропроводкой. После этого проверяется кабель на предмет замыкания и заземляется его броня.

Как правильно делается прокладка кабеля в земле видео обязательно посмотрите:

В зимний период допустима подземная прокладка линии электропроводки, необходимо принять во внимание следующие:

• Перед укладкой кабель прогревается в жилом помещении. Прогретый кабель укладывают, не допуская промерзания. Если мороз более 20 градусов возможность монтажа исключается;
• Если температура воздуха минус 5 и выше возможно не проводить процедуру прогрева, если провод высокого давления;
• При температуре минус 7допустима укладка защищенного изоляцией проводника;
• Если температура минус 15 и выше и проводник имеет защиту пленкой ПВХ либо резиновой оболочкой;
• Возможна укладка в минус 20 градусов, в случае защиты провода изоляцией из ПВХ оболочки либо резиновой и, если сверху имеется оболочка их свинца.

Существуют детали, которые стоит учесть, они помогут более правильно провести работы:

• Для проводки применяется бронированный кабель;
• В случае прохождения электропроводки через фундамент необходима защита в виде трубы диаметром в 3 раза больше диаметра кабеля;
• При глубоком промерзании грунта (более 70 см) трубу защищающую кабель укрепляют во избежание деформирования либо порыва;
• Нельзя применять для защиты трубы из пластика, а так же гофрированные. Данные трубы недолговечны и не имеют нужную прочность;
• Не рекомендуется прокладка проводки на участках, где оборудована стоянка авто (игровые площадки, тротуары), где существует повышенная нагрузка.

Данные правила по прокладки подземной проводки следует соблюдать для безопасного проведения работ и последующей эксплуатации. При нарушении правил могут возникнуть неприятности, которые затруднительно будет исправить.

Кабель под землей: особенности и инструкция

Многие люди задаются вопросом: как проложить кабель под землей? Иногда нужно провести свет к бане или другим постройкам, натягивать его по воздуху не совсем хорошее решение. Опустить под землю – это лучший вариант. Если соблюдать все правила у вас получится это сделать без проблем, а как провести кабель под землей мы вам расскажем в данной статье.

Кабель под землей: подготовительный этап

Изначально хотелось бы рассказать вам все основные особенности, к которым вы должны быть готовы. Без этого нельзя гарантировать никакой результат совсем. Мы собрали всю информацию с ПУЭ и ГОСТ, чтобы донести ее до вас. К таким советам стоит прислушаться, ведь писали их настоящие профессионалы, они точно знают, как правильно проложить кабель в земле. Полезно будет узнать: как спрятать провода в квартире.

1. Провод необходимо закапывать вглубь на 70 сантиметров, если он упакован в трубу, можно выбирать глубину и 50 см.
2. Ни в коем случае нельзя проводить кабель под землей на расстоянии 60 сантиметров от построек, под фундаменты прокладывать его нельзя соответственно.
3. Если в траншее два кабеля, расстояние между ними минимум 10 сантиметров.
4. Отступ от деревьев нужно брать в два метра.
5. Кабель должен предназначаться для такой укладки.
6. Не должна получиться змейка.
7. Можно усилить тоннель с помощью кирпичей, пример на фото.
8. Когда установили кабель, необходимо поставить сигнальную ленту, где будет указанно, что именно здесь лежит кабель.

Это далеко не все требования, которые указанны в правилах. Однако проложить электрокабель под землей на даче таким способом можно спокойно. Мы подбирали такие правила только с учетом домашних условий. Для предприятий существуют серьезные ограничения в этом плане.

Прокладка кабеля в земле на даче своими руками

Вот мы и подошли к основному процессу прокладки кабеля под землей. Специально для этого мы составили инструкцию, она поможет вам сделать все правильно.

1. Изначально всю схему нужно нарисовать на листе. Обращаем внимание, перед этим весь участок нужно измерить.
2. Вставляем колышки по схеме. Между ними лучше намотать проволоку, так будет удобней копать траншею. Когда все будет вырыто, просмотрите, чтобы не было лишних материалов.
3. На дне делаем насыпь из пуска, достаточно 5-10 сантиметров.
4. Провод прокладываем, как показано на фото.
5. При надобности установите защиту, гофра для кабеля в землю подойдет для таких целей.
6. Засыпаем все песком, оставляем 15 сантиметров до верха, остальной участок покрываем землей.
7. Между песком и землей кладем ленту, которая означает, что здесь есть кабель.
8. Сделайте фото или сохраните схему, чтобы не было проблем при других монтажных работах.
9. Кабель проверить нужно до того момента, как он будет засыпан.

Шаги простые, сложностей нет. Посмотрите видео, так вы сможете понять больше особенностей.

Как проложить провод в земле: дополнительные советы

1. Используйте только бронированный проводник. К примеру: КГ, ААБл, ПУНП. Помните, что скручивать провода нельзя при такой укладке.
2. Если у вас промерзает земля больше чем на 70 сантиметров зимой, нужно закрепить кабель трубой, так его не порвет.
3. Не делайте траншею недалеко от детских площадок, и других мест, где находится много людей.
4. Лучше использовать следующие сечения: для меди – 12 мм, для алюминия 16. Перед этим обязательно произведите полный расчет по мощности.

Частный дом или дача кабель под землей видео

Проложить кабель под землей зимой

Конечно, лучше этого не делать, теплое время года – это оптимальное время. Но, если вас заставили обстоятельства, смотрите следующие советы по этому поводу.

1. Перед укладкой необходимо прогреть кабель или провод. Достаточно его держать несколько часов в помещении.
2. Когда кабель нагрелся, уложить и закопать его нужно очень быстро. Если температура -10 – один час, – 20 – полчаса. Температура ниже – ни в коем случае не производите монтаж.
3. Без прогрева можно устанавливать кабель, если температура воздуха не меньше -5.

Вот такие советы получились в результате. Применяйте их, тогда у вас все точно получится.

Также читайте: классификация проводов и кабелей.

Как найти место повреждения кабеля под землей?

Эксплуатация подземных силовых и телекоммуникационных кабелей связана с проведением плановых и ремонтно-восстановительных измерений, а также локализации повреждений в кабельных линиях.

В ходе плановых измерений зачастую проверяют первичные параметры: сопротивление изоляции, шлейфа, асимметрию. Зачастую для этих работ достаточно мостового измерителя.

Ремонтно-восстановительные работы – это более трудоемкий процесс, требующий хорошей подготовки специалистов и широкого спектра оборудования. Локализация дефекта требует выполнения следующих действий:

• Определение наличия дефекта и его идентификация (вода в кабеле, обрыв пары или жилы, повреждение изоляции, короткое замыкание, переходные наводки, шумы, перепутанные пары, параллельные отводы и др.)

• Определение расстояния до дефекта (при помощи мостового или рефлектометрического метода).

• Локализация повреждения на местности при помощи трассодефектоискателей или кабельных локаторов.

Определение наличия дефекта в кабеле и его идентификация

Чаще всего для определения наличия повреждения и идентификации его типа применяются те же измерения, что и в ходе плановых измерений. Для проведения таких измерений используются кабельные мосты, мегомметры, измерители сопротивления заземления.

Однако в ряде случаев имеют место множественные дефекты (несколько разнотипных дефектов одновременно). В этом случае сложно определить, какое из них вносит наибольший вклад, так как они маскируют друг друга. Для определения таких неисправностей требуется не только измерение первичных параметров кабеля, но и вторичных: перекрестных наводок, наведенных шумов, затухания и т.д. В таких случаях ремонтная бригада должна быть оснащена несколькими приборами: кабельный мост, мегомметр, анализатор шумов и помех, измеритель затухания. Существуют, конечно, и комплексные анализаторы, которые совмещают в одном корпусе множество функций. Так, для работы с абонентскими телефонными линиями в последнее время часто используются кабельные анализаторы Greenlee SideKick Plus, Riser Bond 6000DSL и др.

Они позволяют измерить все первичные и вторичные параметры кабельной линии, подать тональный сигнал для идентификации пары на обратном конце, локализовать повреждение рефлектометрическим и мостовым методом и даже проанализировать качество ADSL/VDSL канала, сымитировав абонентский модем.

Определение расстояния до места повреждения кабеля под землей

Определение расстояния до дефекта производится одним из двух методов – рефлектометрическим (при помощи рефлектометров) и мостовым (при помощи кабельных мостов). Эти методы имеют существенные различия.

Кабельные мосты выполняют локализацию повреждения по сопротивлению и емкости кабеля. В ходе измерения они используют вспомогательные (заведомо исправные) жилы или пары кабеля, что позволяет измерить сопротивление (емкость) исправной пары, сравнить эти показания с аналогичными значениями на поврежденной паре и определить расстояние до дефекта. В ходе измерений они чаще всего используют напряжение 180В — 500В, что позволяет определить даже незначительные повреждения изоляции кабеля.

Кабельные рефлектометры посылают в пару импульс амплитудой примерно 20В (ширина импульса регулируется в зависимости от длины линии) и по форме и задержке отраженных от неоднородностей (дефектов) импульсов определяется тип повреждения и расстояние до него. Этот метод не позволит определить незначительные повреждения изоляции, зато с легкостью обнаружит перепутанные пары, параллельные отводы, пупиновские катушки и др.

Для повышения эффективности эти методы все чаще совмещают в одном корпусе прибора. В таком исполнении, например, представлены приборы ИРК-ПРО Альфа и КБ Связь Сова. Такие функции имеют и описанные выше анализаторы SideKick Plus и Riser Bond 6000DSL.

Следует заметить, что точность определения расстояния до дефекта прибором и точность локализации повреждения в кабеле – это разные вещи. Ведь измеренное расстояние еще нужно точно отмерять, а это весьма непростая задача, учитывая запасы кабеля на муфтах, неравномерность глубины залегания кабеля и др. Кроме того, большую погрешность вносят неточно введенные погонные значения сопротивления и емкости или коэффициент распространения (а они постоянно изменяются в ходе эксплуатации).

Локализация повреждения на местности

После того, как приблизительное расстояние до повреждения известно, к поврежденной паре подключается генератор трассоискателя или кабельного локатора и начинается трассировка кабеля. Трассировать и искать дефект поврежденного кабеля лучше начинать на расстоянии 200-300 метров от определенного кабельным мостом или рефлектометром места дефекта, от ближайшей муфты, кабельного ящика или другого места, расположение которого точно известно. Причем если трассировка начинается от кабельного шкафа или ящика, генератор нужно установить в этом месте.

Трассировку и локализацию дефектов можно производить параллельно или последовательно. В первом случае сначала «отбивается» трасса при помощи трассоискателя, после этого производится локация повреждения при помощи кабельного локатора. Во втором случае трассировка и локализация повреждений ведется одновременно: один специалист производит трассировку линии, другой – локализацию повреждений. Для таких случаев существуют приборы с одним генератором, но двумя приемниками, например Поиск-310Д-2М (2). Существуют также приборы, совмещающие не только средства поиска и локализации повреждений, но и средства предварительной диагностики и определение расстояния до повреждения. Среди них можно выделить прибор ToneRanger от компании Greenlee. К его преимуществам можно отнести:

• Высокая точность локализации повреждения

• Отсутствие зависимости результатов диагностики от длины и температуры кабеля, разности сечения жил различных участков, количества участков, наличие воды в кабеле и муфтах

• Измерение таких параметров как:

• Сопротивление изоляции

• Сопротивление шлейфа

• Емкость

• Определение расстояния до повреждения

• Локализация повреждений:

• Пониженное сопротивление изоляции

• Короткое замыкание

• Обрыв

• Перепутанные пары

• Идентификация пар кабеля

• В ходе измерений не осуществляет влияния на передачу информации в соседних DSL линиях

• Всепогодное вибро- и ударопрочное исполнение

Трассировка кабеля подробно описана в разделе «Трассировка и идентификация инженерных коммуникаций (кабели, трубопроводы и т.д.)», поэтому не будем на ней останавливаться тут. Уже в ходе трассировки можно локализовать некоторые повреждения кабеля, такие как обрыв или короткое замыкание пары.

Локализация повреждений изоляции кабеля, как говорилось выше, производится при помощи кабельного локатора. Составными его частями являются контактные штыри (или, как изображено на рисунке — А-образная рама) и генератор сигнала.

Генератор подключается к линии и подает в нее импульсы высокого напряжения. Локализация выполняется с помощью контактных штырей или А-образной рамы с индикаторами. А-рама состоит из двух соединённых между собой контактных штырей, измеряющих разность потенциалов в точке, находя место утечки тока в землю. Определение точки утечки выполняется после отсоединения кабеля от штатного заземления. Заземлённый генератор подсоединяют к экрану или жиле кабеля, создавая условия для возвращения «стёкшего» тока путём наименьшего сопротивления. Контактные штыри или А-раму передвигают параллельно кабельной линии (над ней), в сторону предполагаемого повреждения, периодически втыкая в землю, сверяя показания индикаторов.

В зависимости от места нахождения дефекта по отношению к А-раме (контактным штырям) и генератору, показания вольтметра колеблются вправо или влево от нуля (плюс и минус соответственно). Смещение индикатора на шкалу плюс указывает, что повреждение кабеля находится между А-рамой и концом кабеля, а смещение на минус, что прибор находится между генератором и А-рамой. Перемещением А-рамы по направлению к повреждению определяется место, в котором индикатор покажет обратное направление. Повернув раму на 90 градусов, двигаясь в сторону дефекта необходимо найти следующую точку, в которой индикатор покажет обратное направление. Если стрелка находится посредине «0» – это значит, что повреждение изоляции находится непосредственно между точками соприкосновения с землей (А-рамы). Эта точка – цель поиска.

При локализации повреждений показания приёмника могут изменяться в зависимости от глубины залегания кабеля, неоднородности почвы (сухая или влажная, песок или глина) и присутствия металлических предметов непосредственно возле линии. Чтобы не отвлекаться на поиск подобных «неполадок», необходимо учесть следующее:

• возле повреждения показания индикатора меняются резко в одной точке;

• величина максимальных показаний индикатора должна соотноситься с величиной сопротивления повреждения;

• утечку можно проверить «на минимум», воткнув штыри на большей удалённости друг от друга (если рядом несколько повреждений, этот способ не подходит).

Выводы

Станет ли процесс локализации повреждений кабелей под землей чрезмерно затратным или нет, в равной степени зависит от профессионализма ремонтной бригады, и возможностей импульсного локатора и качества его исполнения. В этом случае пословица: «Скупой платит дважды», приобретает особую актуальность.



См. также:

Как проложить кабель в землю?

Подземные электрокоммуникации – надежный способ укладки кабеля, при котором линии передачи не грозит обледенение или обрыв из-за сильного ветра. Чтобы правильно проложить электропроводку под землей, придерживайтесь практических рекомендаций.

Прокладка кабеля в земле: порядок работ

Стоимость электромонтажных работ при укладке под землей выше, чем при монтаже по воздуху. Однако в некоторых случаях безопаснее и надежнее проложить кабель подземным способом, например, если расстояние от столба до здания больше 10 метров.

План для проведения электромонтажных работ под землей:

• траншею для кабеля выкапывают на глубине 80-90 см. Минимальная глубина – 70 см, ширина – около 30 см;
• траншею очищают от острых предметов, камней, корней, которые могут повредить проводку;
• дно выравнивают, делают подушку из песка толщиной в 10-15 см и утрамбовывают;
• если нужен футляр, помещают его на песок и протягивают кабель;
• сверху насыпают слой песка в 25 см и снова утрамбовывают;
• на песок укладывают сигнальную ленту – по всей длине от места входа кабеля в грунт до места выхода;
• траншею полностью засыпают землей и оставляют холмик в 10-20 см – со временем грунт усядет.

Укладывают кабель в траншею свободно змейкой – это нужно, чтобы не допустить механических повреждений.

Правила безопасности при укладке кабеля в землю

Сначала прокладывайте кабель в землю и только потом подключайте его к сети. Обратите внимание и на другие рекомендации:

• не забывайте про дополнительную защиту. Укройте кабель в гофротрубу или железобетонный короб – это нужно для защиты от повреждения грызунами, усадки земли;
• не проводите электромонтаж при температуре ниже -10 °C, иначе электропроводку придется предварительно прогревать;
• тестируйте перед прокладкой. Проверяйте, чтобы жилы и изоляции были целыми, не было замыкания на бронированную ленту. Используйте мегомметр или тестер;
• сохраняйте схему проводки. Нанесите на план участка новую электролинию и сделайте фото траншеи, чтобы безопасно проводить полевые работы спустя годы.

Если линия проходит вдоль фундамента, соблюдайте дистанцию не менее 60 см. Старайтесь обходить стороной большие деревья и кустарники.

Избегайте мест с повышенной загруженностью: парковки, места заезда транспорта, детские площадки. Если соблюсти условие сложно, увеличьте глубину пролегания кабеля и обязательно поместите его в защитный футляр.

Постарайтесь избегать пересечения с другими коммуникациями. Кабель без защитной оболочки располагайте на расстоянии полуметра от трубопроводов – воды, газа и канализации. Если спрятать в защитный кожух, возможно сократить расстояние до 25 см.

Выбирайте для электромонтажа прочный бронированный кабель или помещайте его в надежный футляр, соблюдайте правила установки – и на ближайшие годы про электропроводку можно забыть.

типов подземных кабелей | USESI

Подземные кабели преобладают в США, обычно используются для электрических и телекоммуникационных проводов. Он заменяет воздушные кабели, проложенные в земле на несколько метров, особенно в районах с многочисленными высокими зданиями.

Подземные кабели идеально подходят для перегруженных территорий, таких как города и фабрики. Однако для этого требуется больший бюджет на строительство, так как он должен быть закопан под землей, чтобы гарантировать, что он защищен и никому не причинит вреда.

Какие типы подземных кабелей?

Подземные кабели подразделяются на две категории: по напряжению или по конструкции.

По напряжению

• Кабели низкого напряжения — максимальная мощность 1000 В (1 кВ). Он наиболее широко используется среди всех кабелей, часто применяется в кабелях распределения электроэнергии и управления, которые передают сигналы от электрических устройств или переключателей в диспетчерскую.
• Кабели высоковольтные — до 11кВ. Обычно используется для передачи электроэнергии при высоком напряжении, может быть подземным или подводным.Это помогает снизить потери мощности.
• Кабели сверхнапряжения — от 22 кВ до 33 кВ. Для пропитки используются масла с низкой вязкостью.
• Кабели сверхвысокого напряжения — от 33 кВ до 66 кВ.
• Кабели сверхвысокого напряжения — максимальное напряжение свыше 132 кВ.

По конструкции

Кабели с поясом : максимальное напряжение 11 кВА. Внутри обычно есть три проводника, которые собираются вместе и затем соединяются лентой из изоляционной бумаги, пропитанной подходящим диэлектриком.Промежутки между проводниками и лентой заполнены волокнистыми диэлектрическими материалами. Если есть одна примечательная характеристика, то это форма не идеального круга, чтобы использовать доступное пространство. Однако он не идеален для уровня напряжения выше 11 кВ, поскольку электрическая прочность диэлектрика падает через несколько лет.

Экранированные кабели : максимальное напряжение 66 кВА. Этот тип делится на два типа кабелей — кабели H-типа и кабели SL.

Кабель H-типа был разработан М.Hochstadter. Каждая из трех жил изолирована бумагой, а затем обернута перфорированным металлическим экраном или крышкой. Позднее три металлических экрана объединяются медной или другой металлической крышкой. Основное преимущество кабеля H-типа заключается в том, что он улучшает отвод тепла.

Другой — кабель SL-типа, конструкция которого аналогична H-типу. Единственное отличие состоит в том, что три жилы SL-Type индивидуально покрыты свинцовыми оболочками. К сожалению, оно ограничено до 66 кВ.Оболочки также тонкие, поэтому влага может проникнуть в кабель.

С другой стороны, есть еще H.S.L. Кабели типа, которые представляют собой комбинацию типов H и S.L. тип кабеля.

Напорные кабели : максимальное напряжение более 66 кВА. Он подразделяется на два типа — кабели с масляным наполнением и кабели с газовым наполнением.

Что такое подземный кабель прямого прокладки?

Внутри кабелепровода можно проложить проложенный кабель для дополнительной защиты любой электрической системы.Этот тип кабеля рассчитан на то, чтобы выдерживать прямое воздействие почвы и влаги, и рассчитан на влажную, сухую и влажную среду.

Что такое подземный кабель прямого прокладки?

Кабель для прямой прокладки — это особый тип электропроводки или кабеля, предназначенный для прокладки в траншее под землей. Отдельные электрические проводники внутри кабеля заключены в прочную термопластическую оболочку, которая изолирует влагу и защищает проводящие провода внутри.

Типы кабелей прямого захоронения

Наиболее распространенными типами подземных кабелей, используемых в жилых проектах, являются подземный служебный вход (USE) и подземный подводящий кабель (UF). Тип USE-кабель обычно черный и чаще всего используется для подземных линий, которые подводят питание от трансформатора коммунального предприятия к отдельным домам. Домовладельцы редко сами имеют дело с кабелем USE; им занимаются специалисты по коммунальному обслуживанию.

Кабель типа UF обычно серого цвета и поставляется в рулонах, которые выглядят как стандартный кабель с неметаллической (NM) оболочкой. В то время как стандартный кабель NM рассчитан только на сухие внутренние помещения, кабель UF можно использовать как на открытом воздухе, так и в помещении. Например, если вы хотите проложить кабель между домом и уличным фонарным столбом или провести подачу электроэнергии в садовый сарай или отдельный гараж, стандартным выбором будет УФ-кабель.

Основное различие между стандартным кабелем NM и кабелем подземных фидеров (UF) заключается в конструкции кабеля. Стандартный кабель NM содержит обмотанные бумагой провода и относительно свободную пластиковую оболочку.Кабель УФ имеет жилы, полностью заключенные в твердый пластик. Этот кожух защищает каждый провод от других и не позволяет влаге или другим внешним элементам проникать внутрь кабеля. УФ-кабель также устойчив к солнечному свету, и его можно использовать снаружи и над землей, где будет присутствовать УФ-свет.

Подъем закопанного кабеля

В большинстве домов в старых кварталах Америки есть верхние служебные входы, через которые подается электричество из энергосистемы. К недостаткам прокладки проводов над головой относятся наличие столбов во дворе и опасность наличия оголенной линии электропередачи, к которой могут дотронуться лестницы или повредить ветки деревьев или другие природные элементы.

Интересный факт

Прокладка линий электропередач под землей повышает безопасность и надежность, поскольку кабели не подвержены повреждениям от урагана.

Советы по установке подземного кабеля

Самая большая проблема с подземным кабелем — это копать. Прямой подземный кабель регулируется многими строительными и электрическими нормами и правилами для обеспечения безопасной установки. Всегда обращайтесь в местный строительный отдел, чтобы узнать о конкретных требованиях в вашем районе. Вот несколько основных рекомендаций, о которых следует помнить:

• Закапывайте UF-кабель на глубину 18 дюймов или глубже, если в кабелепроводе из ПВХ, или 24 дюйма или глубже, если закапывают напрямую, в зависимости от требований местных норм.
• Позвоните на национальную горячую линию Call Before You Dig (иногда называемую Miss Utility) по телефону 8-1-1 за несколько дней до начала проекта. Это предупредит все коммунальные службы с линиями обслуживания в вашем районе, а представитель выйдет и отметит линии на вашем участке, чтобы вы знали, где можно и нельзя копать.
• Рассчитайте падение напряжения при прокладке подземного кабеля на большие расстояния. Возможно, вам придется использовать кабель большего диаметра, чтобы минимизировать потерю напряжения при длительных пробегах.
• Создайте карту своей собственности, показывающую, где вы проложили подземную проводку, и сохраните ее в надежном месте, где на нее можно будет ссылаться в будущих проектах.Возможно, потребуется проложить проводку под углом от вашего дома, поэтому убедитесь, что на карте отмечены постоянные ориентиры, чтобы вы могли точно определить местоположение кабеля в будущем.

Кабели питания для подземных сетей | electricaleasy.

com В дополнение к воздушным линиям, с которыми мы сталкиваемся каждый день, электроэнергия также может передаваться и распределяться с использованием подземных кабелей . Эти подземные кабели, конечно, имеют свой собственный набор преимуществ и ограничений .Помимо лучшего внешнего вида и меньшего вмешательства в другие удобства, преимущества включают меньшие падения напряжения и меньшую вероятность возникновения неисправности. С другой стороны, они требуют более высоких затрат на производство и установку и, следовательно, используются там, где воздушные линии не являются жизнеспособными из-за практических ограничений или связанных с этим рисков. Поэтому мы используем их в определенных местах, таких как городские районы с высокой плотностью населения и через водоемы (в качестве подводных кабелей).

Типичный подземный кабель будет состоять из жилы / проводников, покрытых рядом изолирующих и защитных слоев, необходимых для его удовлетворительной работы. Строительство подземных кабелей поясняется ниже:

Прокладка подземных силовых кабелей

Прокладка подземного силового кабеля

• Проводник: Обычно используются 1 или 3 проводника (в зависимости от применения). Эти проводники скручены для уменьшения скин-эффекта, эффекта близости и сохранения гибкости. Проводники изготавливаются из чистой меди или алюминия электролитической чистоты.
• Экран проводника: Это полупроводящая лента или экструдированный слой полупроводящего компаунда. Экран проводника обычно используется в кабелях среднего и высокого напряжения для поддержания однородного электрического поля и минимизации электростатических напряжений.
• Изоляция: Предназначена для того, чтобы выдерживать электростатическое напряжение. В зависимости от приложенного напряжения используются изоляторы различных типов (и толщины), такие как VIR (вулканизированная индийская резина), пропитанная бумага, ПВХ (поливинилхлорид) и сшитый полиэтилен (сшитый полиэтилен).
• Изоляционный экран: Слой полупроводящего материала, обычно используемый в линиях среднего и высокого напряжения. Он служит той же цели, что и экран проводника.
• Металлическая оболочка: Обеспечивает защиту кабеля от влаги и других химикатов (кислот или щелочей), присутствующих в окружающей среде или почве. Обычно он состоит из алюминия или свинца. Он также обеспечивает путь для токов короткого замыкания и утечки, поскольку оболочка заземлена на одном конце кабеля.
• Подстилка: Это низкосортный изолятор, такой как джут или гессен, который защищает металлическую оболочку от коррозии и от механических повреждений из-за армирования.
• Армирование: Обеспечивает механическую защиту от различных нагрузок, которым может подвергаться кабель во время монтажа и эксплуатации. Обычно это стальная лента, намотанная на слой подстилки.
• Обслуживание: Другой слой низкокачественного изолятора, такого как джут или гессен, или термопласта, такого как ПВХ, снова используется для защиты стали от атмосферных загрязнений и агентов.

[Также читайте: коронный разряд в воздушных линиях электропередачи]

Типы подземных кабелей

Подземные кабели обычно классифицируются как в соответствии с их номинальным напряжением .Они сгруппированы следующим образом:

1. Кабели низкого напряжения с максимальным допустимым напряжением 1000 В
2. Кабели высокого напряжения с максимальным допустимым напряжением 11 кВ
3. Кабели сверхнапряжения с максимальным допустимым напряжением 33 кВ
4. Кабели сверхвысокого напряжения с максимальным допустимым напряжением 66 кВ
5. Кабели сверхвысокого напряжения, которые используются для приложений с напряжением выше 132 кВ.

[Подробнее: Типы подземных кабелей]

Классификация 3-х фазных подземных кабелей

1. Кабели с поясом: Как следует из названия, он имеет дополнительный слой пропитанной маслом бумаги, который наматывается на изолированные проводники. Такое расположение полезно для низких и средних уровней напряжения до 11 кВ.

2. Экранированные кабели: Эти подземные кабели, используемые только в особых случаях со специальной конструкцией, можно разделить на H-типа и S.Кабели L-типа.

3. Напорные кабели: Они используются, когда напряжение превышает 66 кВ и жесткие кабели использовать нельзя. В этих кабелях используется либо сжатый газ, либо сжатое масло.

▷ Подземные кабели: виды, достоинства и недостатки

Один из наших коллег по EE Community готов написать серию статей о подземных кабелях, состоящую из нескольких частей. Начнем с основ: тип, преимущества и недостатки…

Подземные кабели используются для электроснабжения, где использование воздушных линий непрактично, сложно или опасно.Они широко используются в густонаселенных городских районах, на заводах и даже для подачи электроэнергии от воздушных столбов к жилым помещениям.

Рисунок 1: Базовая конструкция подземного кабеля | image: 3.bp.blogspot.com

Подземные кабели имеют ряд преимуществ перед воздушными линиями; они имеют меньшее падение напряжения, низкую вероятность возникновения неисправностей и низкие затраты на техническое обслуживание. Однако они более дорогие в производстве, и их стоимость может варьироваться в зависимости от конструкции, а также от номинального напряжения.

Типы подземных кабелей

Подземные кабели подразделяются на две категории; по допустимому напряжению или по конструкции.

По напряжению

• LT кабели: низковольтные кабели с максимальной нагрузкой 1000 В
• HT Кабели: высоковольтные кабели до 11 кВ
• Кабели ST: сверхнапряженные кабели номиналом от 22 кВ до 33 кВ
• Кабели EHT: кабели сверхвысокого напряжения номиналом от 33 кВ до 66 кВ
• Кабели сверхвысокого напряжения: с максимальным номинальным напряжением более 132 кВ

По конструкции

• Ленточные кабели: максимальное напряжение 11 кВА
• Экранированные кабели: максимальное напряжение 66 кВА
• Напорные кабели: максимальное напряжение более 66 кВА

Кабели низкого и среднего напряжения

Тросы с поясом

Жилы подземных кабелей с поясом не круглые и изолированы пропитанной бумагой. Жилы обычно многожильные и могут иметь некруглую форму, чтобы лучше использовать доступное пространство. В трехфазном кабеле три жилы сгруппированы вместе, а затем закреплены бумажной лентой.

Зазоры между проводниками и бумажной изоляцией заполнены волокнистым материалом, например, джутом. Благодаря этому кабель имеет круглую форму поперечного сечения. Свинцовая оболочка используется для покрытия ремня, что защищает его от влаги и обеспечивает механическую прочность. Затем свинцовая оболочка покрывается одним или несколькими слоями армирующего материала и, наконец, внешним покрытием.

Рисунок 2: Изображение типичного трехжильного кабеля с поясом 4.bp.blogspot.com

Недостатки:

• • Поскольку электрическое поле в трехжильных кабелях является тангенциальным, бумажная изоляция и волокнистые материалы подвергаются касательным электрическим напряжениям. Эти напряжения ослабляют волокнистый материал, а также сопротивление и диэлектрическую прочность изоляции вдоль тангенциального пути.

• • Ослабление изоляции может привести к образованию воздушных пространств в изоляции.Под высоким напряжением воздух может ионизироваться, что приведет к ухудшению качества изоляции. По этой причине кабели с поясом подходят только для напряжений до 11 кВА и не выше.

• Из-за большого диаметра бумажной ленты изгиб кабеля может привести к образованию складок и разрывов.

Экранированные кабели

Есть два типа экранированных кабелей; тип H и тип S.L.

Кабели типа H

В типичном трехжильном кабеле каждая из трех жил изолирована пропитанной бумагой и покрыта перфорированной алюминиевой фольгой или другим металлическим экраном.Расположение сердечников позволяет каждому из трех металлических экранов контактировать друг с другом. Затем три сердечника оборачиваются токопроводящей лентой из медной тканевой ленты.

Экранированный кабель H-типа не имеет изоляционной ленты; однако у него свинцовые ножны, за которыми следуют постельное белье, броня и затем сервировка. Все экраны жил в кабеле электрически подключены как к токопроводящей ленте, так и к свинцовой оболочке. Это гарантирует, что они имеют потенциал земли, и поэтому все электрические напряжения являются чисто радиальными, что снижает диэлектрические потери.

Преимущества кабеля H-типа

• Металлические экраны улучшают отвод тепла кабеля
• Отсутствие образования воздушных карманов и пустот в диэлектрике, следовательно, высокая прочность на пробой и меньшие диэлектрические потери

Недостатки Кабели типа H : кабели подходят только для низкого и среднего напряжения до 33 кВ, но иногда могут достигать 66 кВА.

S.L Тип экранированный кабель

Конструкция кабелей типа S.L почти такая же, как у кабелей типа H, однако каждая из изолированных жил отдельно покрыта собственной свинцовой оболочкой.В отличие от H-типа, экранированный кабель S.L не имеет общей оболочки, но имеет броню и служит.

Преимущества экранированных кабелей типа S. L:

• Использование отдельных оболочек снижает вероятность пробоя жилы
• Кабель легко гнуть

Недостатки типа S.L Экранированные кабели

• Используются более тонкие свинцовые оболочки, следовательно, требуется повышенная осторожность при производстве и обращении
• Подходит только для низкого и среднего напряжения до 33 кВ

Тросы давления

Это силовые кабели, используемые для напряжений выше 66 кВ.Конструкция кабеля отличается от двух вышеупомянутых, и в большинстве используется охлаждающий газ или масло.

Преимущества использования подземных кабелей:

• Подходит для густонаселенных городских районов, где установка воздушных линий затруднена или невозможна
• Низкие эксплуатационные расходы
• Небольшие падения напряжения
• Меньше неисправностей
• Не подвержен тряске и короткому замыканию из-за вибрации, ветра, несчастных случаев и т. Д.
• Нелегко украсть, установить незаконные связи или саботировать
• Не представляет опасности для диких животных и низколетящих самолетов.

Недостатки подземных кабелей

• Дороже
• Сложно определить и отремонтировать обрыв кабеля
• Люди, копающие землю, могут повредить кабели или получить удар электрическим током, если они не знают о существовании кабеля.

Сводка

Подземные кабели подходят для мест, где использование воздушных линий затруднено из-за препятствий и опасностей, создаваемых воздушными линиями.Существуют различные типы кабелей, в основном рассчитанные на работу в определенном диапазоне напряжений. У каждого типа кабеля есть свои достоинства и недостатки. Однако общие преимущества подземных кабелей перевешивают их недостатки.

Спасибо за чтение,
A.N

У вас есть что добавить к этой информации? Расскажите нам в комментариях ниже!

▷ 7 действий перед любым подземным монтажом

В этой статье рассказывается о процессе, который следует применить, если вы планируете работать с подземной установкой. И это написано Патрицией, вашим парнем-инженером-электриком.

Прочтите и поделитесь с ней своими отзывами в комментариях.

Подземные сооружения предназначены для замены воздушных кабелей подземными. Они предлагают хорошее решение для ограничения отключений электроэнергии во время грозы. Они также очень привлекательны по сравнению с воздушными линиями связи, которые имеют тенденцию перекрывать небо.

В этой статье я остановлюсь на подземном монтаже в домах и жилых массивах, который будет возможен только после проверки целесообразности таких работ.Электрики, инженеры и разработчики должны хорошо подготовиться к этому процессу.

Давайте сначала рассмотрим некоторые важные моменты.

Планирование подземной установки: КОГДА?

• Когда клиент хочет добавить дополнительную мощность в свой двор или сад.
• Когда нет возможности перерабатывать к подвесному монтажу во время строительства линии электропередачи: это часто происходит на территории, предполагающей естественные препятствия, уязвимые экосистемы или просто историческое наследие.
• Когда по состоянию здоровья клиент хочет выбрать более экологичный вариант, чтобы уменьшить излучение магнитного поля, например, в случае лейкемии.

Действия при подземной установке

1) Обсудить с клиентом

Дайте клиенту четко понять, что происходит; вы профессионал, но не он, так что глубоко обменяйтесь с ним. Чаще всего заказчик меняет свои инсталляции путем имитации или следования тенденциям.Следует учитывать следующие моменты:

• Тип проекта: расширение или полная переустановка? В зависимости от того, чего он хочет, четко объясните ему, что входит в этот проект и где начинается его собственная ответственность. Вы также должны быть в состоянии объяснить ему, как вы будете обрабатывать и что он может делать, прежде чем начинать любую подземную установку (например, рыть траншеи).
• Отводятся ли телефонные кабели от того же полюса, что и электрический столб? Затем он должен позвонить в телефонную компанию, если есть возможность совместного подключения, и попросить разрешения на выполнение таких задач.
• Когда он планирует начать? Это также поможет вам начать планировать свою работу. Он также должен знать, сколько времени потребуется на выполнение работы.

2) Зайдите на сайт

… Чтобы определить лучший маршрут и траншею для вашей подземной установки.

Это имеет первостепенное значение, поскольку помогает оценить работы, а также осуществимость проекта. Условия местности и нагрузки будут тщательно проверены, чтобы увидеть, можно ли построить и поддерживать эти подземные сооружения.

В большинстве юрисдикций клиенту необходимо разрешение перед рытьем траншеи. Как правило, подземный счетчик будет установлен в том же районе, что и воздушная электрическая сеть, но если клиенту нужна другая зона, уточните это у него и попросите копию нового предложенного места.

3) Выберите способ установки кабеля

В зависимости от использования, бюджета и проекта способы прокладки кабеля различаются. Прямой подземный кабель является наиболее распространенным типом прокладки.

Почему? Может быть, потому, что он самый дешевый и представляет собой хорошее экономичное предложение для домовладельца. Канальные методы более дороги, но экономят время при установке, а наземные желоба в основном используются там, где нет движения транспортных средств. Выбор зависит от уровня проекта.

4) Определите необходимый материал для установки

В зависимости от проекта и типа установки у нас будут трубы из ПВХ, муфты из ПВХ и т. Д. Для установки непосредственно в земле, особенно для установки траншей, маркерные флажки, сигнальные ленты под землей, измерительная лента для измерения расстояний, молоток и т. Д.

Эта оценка необходима при разработке проекта и позволяет избежать сбоев в работе, которые могут быть вызваны плохой подготовкой.

5) Завершить договор с клиентом

После наброска предлагаемого маршрута установки, определенного как клиентом, так и представителем коммунальной компании, составляется контракт, который затем подписывается клиентом с указанием стоимости и оценки задействованных материалов и оборудования.

6) Процесс подключения к электрооборудованию от розетки счетчика до блока управления

Заказчик нанимает для выполнения таких работ дипломированного электрика.Поэтому электрик должен объяснить клиенту, что именно он будет делать. По истечении определенного периода дополнительных работ по техническому обслуживанию, кроме тех, которые указаны в соглашении, не проводится.

Многим клиентам нравится такое вмешательство, чтобы представить свои другие электрические проблемы. Нет, если это простая проблема с фиксацией света, почему бы и нет? Сообщите клиенту, с чего начать работы и что вы будете делать: установить металлическую розетку, подключить ее к ее пульту и дождаться осмотра. Вот и все.

7) Подготовка к осмотру

Это важный шаг перед началом любой подземной установки.Многие власти требовали разрешения на выполнение этих работ. Инспекция позволяет вам оценить некоторые важные моменты в работе, такие как траншеи и водоводы (глубина траншеи, песчаный слой…), конструкции (засыпки, штыри собственности, доступ…) и уличные фонари (выравнивание основания или уклон основания), и все они будут проходят на разных этапах процесса: рытье траншей, заземление конструкции, работа с воздуховодом… После этого определяется график финальных работ.

Несмотря на то, что этот метод предлагает хорошие варианты и преимущества, одним из его недостатков является стоимость установки, которая может быть до 14 раз дороже, чем установка на потолке.

Заключение

Электрики должны всегда проверять правила и политику каждого города, чтобы узнать, разрешают ли они какую-либо подземную установку в своих местах, а также узнать больше о требованиях к установке в этих местах: минимальный размер подземных трубопроводов, цвет каналов, допустимая глубина для монтажа трубопроводных систем и т. д.

Всегда не торопитесь и сохраняйте спокойствие, работая над этими проектами, потому что они могут стать опасными и небезопасными в любой момент.

Спасибо за чтение моих советов,
Патрисия.

Что вы думаете об этих 7 шагах? Вы согласны или у вас есть что добавить?

Underground Cables — обзор

12.3 Материалы для такелажа

Помимо разработки планов парусов, также были использованы материалы, используемые для такелажа. Одна из трудностей в установлении истории такелажа состоит в том, что такелаж и паруса редко сохраняются археологически. Информацию о том, что использовали наши предки, необходимо почерпнуть из оставшихся деревянных элементов или из современных исторических источников, таких как скандинавские саги, или художественные изображения.

До появления международных торговых путей материалы, используемые для оснастки, были теми, что были доступны на местном уровне, и поэтому их ассортимент весьма широк. Методы изготовления такелажных канатов могли быть одинаковыми во все времена и во всем мире, но материалами могли быть кожа, морские водоросли, папирус, ива или даже шерсть животных.

Преобладающим материалом на протяжении большей части истории такелажа была конопля. С момента своего первого использования для производства каната в Азии в 4000 г. до н.э. канат из конопли распространился по всему миру, поскольку моряки плавали и торговали с дальними странами (McCaskill, 2009).Лишь в 19 веке, когда абака (член семейства банановых) стала предпочтительным материалом для производства веревок, ее использование уменьшилось. Многие не знали бы об этом изменении, поскольку абака стала известна как манильская конопля из-за того, что это родное растение Филиппин. Дополнительные подробности технологии волоконных канатов приведены McKenna et al. (2004). Поскольку промышленная революция привела к снижению стоимости производства чугуна и стали, эти материалы начали заменять традиционные органические материалы.Развитие горнодобывающей промышленности в Германии в 1830-х годах привело к замене пеньки кованым железным канатом для использования в подземных канатных дорогах (Wilhelm Albert, 2014). Эти изобретения были приняты моряками, и в отчете Международной выставки 1862 года говорилось, что использование чугунного такелажа было обычным явлением в течение предыдущих 10 лет, а в 1863 году был спущен на воду британский корабль Seaforth , который зарегистрирован как быть первым, у которого были стальные лонжероны и такелаж (Anderson and Anderson, 2012).

Разработка стальных канатов не остановилась и в настоящее время является зрелым продуктом благодаря простоте изготовления и монтажа, а также относительно низкой стоимости, и, следовательно, остается наиболее распространенным вариантом оснастки для небольших яхт и лодок. Аустенитная никель-хромовая нержавеющая сталь класса SAE316 (Cr ₁₆ Ni ₁₀ Mn ₂ Mo ₂ Si ₁ ), известная как морская нержавеющая сталь, используется в такелажном снаряжении и имеет повышенную стойкость к хлоридной коррозии. из-за 2–3% молибдена по сравнению с нержавеющей сталью типа SAE304 (Cr ₁₈ Ni ₈ Mn ₂ Si ₁ ).

Размеры проволоки от 3 до 16 мм. Самая простая проволочная конструкция с круглым поперечным сечением (классификация канатов 1 × 7) состоит из шести шестиугольных прядей, плотно упакованных вокруг одной жилы с сердечником. На следующий размер оборачивают еще 12 прядей, чтобы получить проволоку 1 × 19 прядей. Эти отдельные тросы могут быть дополнительно сгруппированы для создания других общих устройств, используемых в такелажном оборудовании, а именно 7 × 7 (49 тросов), 7 × 19 (133 троса) и 6 × 36 (216 тросов). Увеличение количества проводов обеспечивает большую гибкость при том же размере. Таким образом, для ходового такелажа (используемого для подъема, опускания и управления парусами) будет использоваться 7 × 19, поскольку этот такелаж требует гибкости. Постоянный такелаж, поддерживающий мачту, требует высокой прочности и жесткости, поэтому используется 1×19. Однако на более крупных яхтах желание иметь такелаж с меньшим натяжением, чем у проволоки, привело к дальнейшим разработкам со сталью.

Rod Rigging впервые появился на яхтах в конце 1960-х годов, хотя его первоначальная разработка была сделана примерно 50 лет назад, но не для яхт.Требования войны часто могут стимулировать инновации, и во время Первой мировой войны первые бипланы имели такелажную проволоку между наборами крыльев, чтобы создать легкую и жесткую конструкцию. Увеличение жесткости этой конструкции означало бы увеличение диаметра используемого такелажного троса, что потребовало бы увеличения веса и аэродинамического сопротивления. Шотландская фирма Macomber & Whyte изготовила оснастку из стальных стержней в качестве альтернативы проволоке, поскольку удлинение стержней обычно было на 35% меньше при той же нагрузке, что и у эквивалентной проволоки (Spurr, 1982).

Медленное продвижение от такелажа самолета к такелажу яхты было связано с рядом ранних отказов, в основном из-за усталостных отказов концевых деталей штанг, где они встречались либо с мачтой, либо с цепными пластинами. Цепные пластины — это металлические пластины с множеством отверстий, которые используются для крепления стойки или кожуха с помощью талрепа к корпусу парусной лодки. Стяжная муфта используется для обеспечения сочленения троса с фиксированной цепной пластиной. Лишь в 1960-х годах эта проблема была решена путем разработки головок для холодной штамповки стержней.Головы представляли собой вздутие с плавным радиусом по краю, которое могло подходить к специально разработанным фитингам на мачте или корпусе. К 1970 году все яхты US America’s Cup 12MR предпочли стержневое оснащение тросу.

Штанговая оснастка затем нашла признание на более широком рынке за пределами гоночных яхт высокого класса, и до последних 10–15 лет она использовалась по умолчанию для оснастки больших яхт. Это улучшение низкого лобового сопротивления и меньшего веса игнорируется большинством прибрежных и морских пользователей небольших яхт, которые все еще используют трос, поскольку он дешевле и имеет лучшую устойчивость к повреждениям, поскольку при выходе из строя отдельных тросов трещина не проходит полностью через весь трос.Повреждения могут стать видимыми при осмотре. Такая устойчивость к повреждениям является ключевым преимуществом композитного такелажа.

Морская среда является чрезвычайно агрессивной, поэтому стержни сделаны из Nitronic 50 (Ni50: Fe ₅₆ Cr ₂₂ Ni _12,5 Mn ₅ Mo _2,25 Si ₁ C _0,06 ) высококачественная нержавеющая сталь. Очевидным недостатком стали является ее относительно высокий удельный вес 7,5 по сравнению с 1,5 у многих композитных конструкций.

Такелаж обычно меняется из-за опасений по поводу необнаруживаемой коррозионной усталостной трещины, приводящей к падению мачты. Такелаж из нержавеющей стали или проволоки может пройти визуальный осмотр, но выйти из строя без предупреждения. Неразрушающий контроль металлической оснастки — дело дорогое и ненадежное. На небольших яхтах, как правило, следует заменять стоячий такелаж каждые 12 лет, максимум 15 лет в соленой воде или 15–20 лет в пресной воде. Цикл замены зависит от его использования: если вы участвуете в гонках или плавании на море, то более ранние замены требуются из-за больших нагрузок, обычно в течение 3- или 5-летнего цикла, или в соответствии с рекомендациями классификационного общества.В тех случаях, когда лодки на самом деле ходят так мало, или снимают мачту зимой, или имеют завышенные характеристики для принятых нагрузок, или находятся на верфи, подвергающейся ремонту в течение многих лет, тогда возможно более длительное время цикла замены. Монтаж проволоки обычно выходит из строя там, где проволока входит в обжатую арматуру. Возможны менее частые отказы цепных пластин, но при этом возможны защелкивания фаркопов и переключателей.

Потенциальная экономия веса и, что более важно, уменьшение центра тяжести, побуждают производителей оснастки экспериментировать с композитными материалами.

Почему нельзя проложить линии электропередач под землей?

Первое сообщение, переданное по недавно открытой телеграфной линии Сэмюэля Морса, спрашивало: «Что сотворил Бог?» Отправленная из Вашингтона, округ Колумбия, в Балтимор, штат Мэриленд, через систему проводов, подвешенных над домами и деревьями на деревянных столбах, депеша 1844 года оказалась странно подходящей. Подвешенные телеграфные провода вскоре были заменены телефонными проводами Александра Грэма Белла и дополнены электрическими проводами, соединяющими граждан с растущей сетью.Но они не пользовались всеобщей популярностью. Сначала люди жаловались, что опоры электросети, как их стали бы называть, были неоправданно некрасивыми. Сегодня люди заявляют, что они неоправданно рискованны.

Каждый год ураганы, метели и ряд других погодных явлений разрушают наземные опоры электроснабжения. Сильный снег и лед могут порвать провода. Чаще всего свирепые ветры опрокидывают сами опоры электроснабжения или вырывают с корнем соседние деревья, которые тянут за собой соседние провода.

Стоимость соответствующих отключений огромна.Многочисленные анализы показывают, что даже одночасовое отключение электроэнергии может стоить коммерческим и промышленным предприятиям десятки тысяч долларов, а простои часто длятся намного дольше. В специализированных отраслях, таких как музеи, отключение электроэнергии может означать разницу между безопасным и стабильным климатом для искусства и окружающей средой, которая начинает быстро разрушать бесценные артефакты. И, как мы стали свидетелями после урагана «Мария» в Пуэрто-Рико, поврежденные сети могут унести человеческие жизни.

Вот почему многие люди выступают за «подземное», процесс, с помощью которого существующие опоры электросети перемещаются с их текущего места над кроной деревьев в защищенный туннель под землей.Сторонники, которые, кажется, становятся все более громкими в течение лета, когда сезон ураганов набирает обороты, говорят, что этот шаг обеспечит отказоустойчивость энергосистемы даже в подверженных ураганам местах, таких как южная Флорида. Но Тед Кури, директор по энергетическим исследованиям Исследовательского центра коммунальных предприятий Флоридского университета, говорит не так быстро. Подземные работы могут снизить количество отключений, связанных с ураганами, в некоторых местах. Но эти скрытые линии несут с собой свои проблемы — и цену.

На этой фотографии из архива Национального управления океанических и атмосферных исследований видно влияние сильного льда и снега на телефонные столбы, а также огромную плотность проводов, которые когда-то требовались для получения электричества. NOAA

Дорогой процесс без гарантий

Есть два метода, которые используются для того, чтобы выбросить опоры и проложить инженерные кабели под землей. Самый дешевый метод называется рытьем траншей, когда коммунальные компании роют землю, прокладывая линию инженерных сетей по ходу движения и засыпая траншеи позже. Это часто требует перенаправления трафика и других значительных (хотя и краткосрочных) изменений в движении сообщества.

Многие муниципалитеты вместо этого выбирают наклонно-направленное бурение.Заимствованное из старой нефтегазовой техники, наклонно-направленное бурение является менее инвазивным, но более дорогим вариантом для подземных коммуникаций. Установщики могут проложить трубу с фиксированной точки через тщательно продуманный подземный канал длиной в несколько миль, не прерывая работу на уровне улицы.

В любом случае, провода, висящие наверху, не готовы к эксплуатации под землей без некоторых модификаций, наиболее важной из которых является изоляция.Электрические провода по своей природе очень теплые, так как по ним проходят токи. На открытом воздухе это тепло может рассеиваться, но не в глубине почвы. Вот почему коммунальные предприятия обернули свои подземные провода пластиком и окружили их трубопроводом, похожим на масло, чтобы не допустить перегрева.

Хотя это может показаться простым — это может сделать любой, у кого есть экскаватор с обратной лопатой! — но это не так. В зависимости от плотности местного населения и рельефа подземные сооружения могут стоить миллиарды долларов.Как писал Кури в статье для журнала The Conversation прошлой осенью, многие сообщества учли расходы на подполье и решили, что это не стоит своих денег. В Северной Каролине, например, в результате примерно 25-летнего процесса закрытия всех коммунальных предприятий штата цены на электроэнергию выросли бы на 125 процентов. Большая часть государственной власти по-прежнему висит над головой. Ожидается, что даже Вашингтон, округ Колумбия, который принял решение проложить под землей часть своих инженерных проводов, обойдется в 1 миллиард долларов и повысит ставки.

И это не единственная цена. Ремонт подземных систем часто бывает дороже, чем ремонт подвешенных в воздухе. «Когда электричество отключается, [коммунальное предприятие] сталкивается с двумя препятствиями, прежде чем сможет починить линию», — говорит Кури. «Первый — определение неисправности, а второй — доступ к линии». Хотя технология интеллектуальных сетей упрощает идентификацию — устройства могут точно сказать коммунальному предприятию, где именно в системе находится данный сбой, — доступ к подземным системам затруднен.Ремонт часто требует разрушительного рытья, что усложняется только из-за мерзлых грунтов во время метели или паводков, которые часто следуют за ветрами ураганной силы.

В конечном счете, ни одна из систем не может защитить питание в любой ситуации. Во время урагана «Сэнди», обрушившегося на северо-восток в 2012 году, было затоплено подземное электрооборудование. и наземных опор электроснабжения были обрушены. «Практически невозможно защитить электросеть от повреждений», — говорит Кури.

Металл постепенно вытеснил деревянные опоры в большинстве районов страны. Депозитные фотографии

Прочие достижения в опоясании сетки

Сообщества, которые не хотят финансировать крупные подземные проекты, имеют другие возможности для изучения. В последние годы многие города заменили старые деревянные опоры на каркасы из прочного металла. А натяжные тросы, называемые растяжками, могут помочь прикрепить опоры к земле. В то же время Кури считает, что управление растительностью имеет решающее значение. Обрезка, полив и вакцинация деревьев от вредителей могут сохранить их здоровье и лучше переносить штормы.В то же время, быстрое удаление неустойчивых деревьев может снизить вероятность того, что какой-нибудь почтенный старый дуб разрушит соседние линии электропередач, когда сильный ветер вырвет их с корнем.

Многие коммунальные предприятия также используют дроны уникальными способами. Коммерческие дроны, такие как дроны Yuneec, могут сократить время отклика на звонки клиентов. В некоторых коммунальных районах данные с беспилотных летательных аппаратов используются для обмена последней информацией с техническими специалистами и клиентами обо всем, от высоты инженерных линий до функциональных возможностей соседних ливневых стоков.А в крайнем случае, дроны могут помочь в воздушной разведке на участках, которые в противном случае были недоступны из-за штормов.

Интеллектуальная сеть также помогла коммунальным службам опередить проблемы до того, как они возникнут. По словам Кури, во время недавних ураганов поставщики электроэнергии Флориды выборочно отключали подстанции из-за риска затопления или другого повреждения и перенаправляли эту энергию. Есть надежда, что проактивные решения, подобные этим, позволят быстрее восстановить питание и снизят вероятность того, что единственная проблема может привести к остановке обслуживания во всей системе.

В конечном счете, некоторая комбинация этих тактик может сделать сетку более устойчивой. Но, по словам Кури, «не существует общей политики, подходящей для всех». Каждый город должен принять решение, которое будет правильным для его жителей, признавая при этом, что ни одна система не может функционировать идеально, когда она противостоит матери-природе.

.
