Автоматы электрические разновидности — Всё о электрике

Виды автоматических выключателей — какие бывают автоматы

Автоматическими выключателями называются устройства, задача которых состоит в защите электрической линии от воздействия мощного тока, способного вызвать перегрев кабеля с дальнейшим оплавлением изоляционного слоя и возгоранием. Возрастание силы тока может быть вызвано слишком большой нагрузкой, что происходит при превышении суммарной мощностью устройств той величины, которую кабель может выдержать по своему сечению – в этом случае отключение автомата происходит не сразу, а после того, как провод нагреется до определенного уровня. При КЗ ток возрастает многократно в течение доли секунды, и устройство тут же реагирует на него, мгновенно прекращая подачу электричества в цепь. В этом материале мы расскажем, какими бывают типы автоматических выключателей и их характеристики.

Автоматические защитные выключатели: классификация и различия

Помимо устройств защитного отключения, которые не используются по отдельности, есть 3 типа автоматов защиты сети. Они работают с нагрузками разной величины и отличаются между собой по своей конструкции. К ним относятся:

  • Модульные АВ. Эти устройства монтируются в бытовых сетях, в которых протекают токи незначительной величины. Обычно имеют 1 или 2 полюса и ширину, кратную 1,75 см.

  • Литые выключатели. Они предназначены для работы в промышленных сетях, с токами до 1 кА. Выполнены в литом корпусе, из-за чего и получили свое название.
  • Воздушные электрические автоматы. Эти устройства могут иметь 3 или 4 полюса и выдерживают силу тока до 6,3 кА. Используются в электрических цепях с установками высокой мощности.

Существует еще одна разновидность автоматов для защиты электросети – дифференциальные. Мы не рассматриваем их отдельно, поскольку такие устройства представляют собой обычные автоматические выключатели, в состав которых входит УЗО.

Типы расцепителей

Расцепители являются основными рабочими компонентами АВ. Задача их состоит в том, чтобы при превышении допустимой величины тока разорвать цепь, тем самым прекратив подачу в нее электроэнергии. Существует два основных типа этих устройств, отличающихся друг от друга по принципу расцепления:

Расцепители электромагнитного типа обеспечивают практически моментальное срабатывание автоматического выключателя и обесточивание участка цепи при возникновении в нем сверхтока короткого замыкания.

Они представляют собой катушку (соленоид) с сердечником, втягивающимся внутрь под воздействием тока большой величины и заставляющим срабатывать отключающий элемент.

Основная часть теплового расцепителя – биметаллическая пластина. Когда через автомат проходит ток, превышающий номинальную величину защитного устройства, пластина начинает нагреваться и, изгибаясь в сторону, касается отключающего элемента, который срабатывает и обесточивает цепь. Время на срабатывание теплового расцепителя зависит от величины проходящего по пластине тока перегрузки.

Некоторые современные устройства оснащаются в качестве дополнения минимальными (нулевыми) расцепителями. Они выполняют функцию выключения АВ, когда напряжение падает ниже предельного значения, соответствующего техническим данным устройства. Существуют также дистанционные расцепители, с помощью которых можно не только отключать, но и включать АВ, даже не подходя к распределительному щиту.

Наличие этих опций значительно увеличивает стоимость аппарата.

Количество полюсов

Как уже было сказано, автомат защиты сети имеет полюса – от одного до четырех.

Подобрать для цепи устройство по их числу совсем несложно, достаточно лишь знать, где используются различные типы АВ:

  • Однополюсники устанавливают для защиты линий, в которые включены розетки и осветительные приборы. Они монтируются на фазный провод, не захватывая нулевого.
  • Двухполюсник нужно включать в цепь, к которой подсоединена бытовая техника с достаточно высокой мощностью (бойлеры, стиральные машинки, электрические плиты).
  • Трехполюсники монтируются в сетях полупромышленного масшатаба, к которым могут подключаться такие устройства, как скважинные насосы или оборудование автомастерской.
  • Четырехполюсные АВ позволяют защитить от КЗ и перегрузок электропроводку с четырьмя кабелями.

Применение автоматов различной полюсности – на следующем видео:

Характеристики автоматических выключателей

Существует еще одна классификация автоматов – по их характеристикам. Этот показатель обозначает степень чувствительности защитного прибора к превышению величины номинального тока. Соответствующая маркировка покажет, насколько быстро в случае возрастания тока среагирует устройство. Одни типы АВ срабатывают моментально, в то время как другим на это понадобится определенное время.

Существует следующая маркировка устройств по их чувствительности:

  • A. Выключатели этого типа наиболее чувствительны и на повышение нагрузки реагируют мгновенно. В бытовые сети их практически не устанавливают, защищая с их помощью цепи, в которые включено высокоточное оборудование.
  • B. Эти автоматы срабатывают при возрастании тока с незначительной задержкой. Обычно они включаются в линии с дорогостоящими бытовыми приборами (жидкокристаллические телевизоры, компьютеры и другие).
  • C. Такие аппараты – самые распространенные в бытовых сетях. Отключение их происходит не сразу после повышения силы тока, а через некоторое время, что дает возможность ее нормализации при незначительном перепаде.
  • D. Чувствительность этих приборов к возрастанию тока самая низкая из всех перечисленных типов. Их чаще всего устанавливают в щитках на подходе линии к зданию. Они обеспечивают подстраховку квартирных автоматов, и если те по какой-то причине не срабатывают, отключают общую сеть.

Особенности подбора автоматов

Некоторые люди думают, что самый надежный автоматический выключатель – это тот, который может выдерживать наибольший ток, а значит, именно он может обеспечить максимальную защиту цепи. Исходя из этой логики, к любой сети можно подключать автомат воздушного типа, и все проблемы будут решены. Однако это совсем не так.

Для защиты цепей с различными параметрами надо устанавливать аппараты с соответствующими возможностями.

Ошибки в подборе АВ чреваты неприятными последствиями. Если подсоединить к обычной бытовой цепи защитный аппарат, рассчитанный на высокую мощность, то он не будет обесточивать цепь, даже когда величина тока значительно превысит ту, которую может выдержать кабель. Изоляционный слой нагреется, затем начнет плавиться, но отключения не произойдет. Дело в том, что сила тока, разрушительная для кабеля, не превысит номинал АВ, и устройство «посчитает», что аварийной ситуации не было. Лишь когда расплавленная изоляция вызовет короткое замыкание, автомат отключится, но к тому времени может уже начаться пожар.

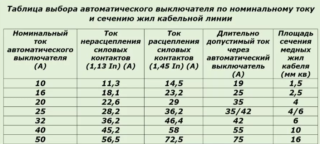

Приведем таблицу, в которой указаны номиналы автоматов для различных электросетей.

Если же устройство будет рассчитано на меньшую мощность, чем та, которую может выдержать линия и которой обладают подключенные приборы, цепь не сможет нормально работать. При включении аппаратуры АВ будет постоянно выбивать, а в конечном итоге под воздействием больших токов он выйдет из строя из-за «залипших» контактов.

Наглядно про типы автоматических выключателей на видео:

Заключение

Автоматический выключатель, характеристики и виды которого мы рассмотрели в этой статье, является очень важным устройством, которое обеспечивает защиту электрической линии от повреждений мощными токами. Эксплуатация сетей, не защищенных автоматами, запрещена Правилами устройства электроустановок. Самое главное – правильно подобрать тип АВ, который подойдет для конкретной сети.

Технические характеристики и принцип действия электрических автоматов

Автоматические выключатели – это устройства, через которые линия электропитания обеспечивается защитой от негативного воздействия мощного тока, что может спровоцировать перегрев проводов, оплавление изоляции и воспламенение.

Зачем нужны автоматические выключатели

Существует множество причин, по которым ток в сети может превысить нормальные показатели. В основном это происходит из-за чрезмерной нагрузки, когда суммарная мощность подключенных приборов превышает величину, которую может выдержать сечение кабеля. В этом случае автомат выключается не сразу, а только после того как температура провода достигнет установленного уровня.

Если в сети происходит короткое замыкание, это приводит к многократному увеличению мощности тока в мгновение, поэтому автоматический выключатель сразу реагирует на ситуацию и блокирует подачу электроэнергии.

Какими бывают автоматы

Существует три категории, к которым может относиться автомат защиты сети. Каждая из них предназначена для конкретной нагрузки, а отличия между видами заключаются в особенностях используемой конструкции.

  • Модульные устройства чаще всего можно встретить в бытовых сетях, подключенных к сети электроснабжения с незначительными токами. В преимущественном большинстве случаев отличаются наличием одного или двух полюсов.

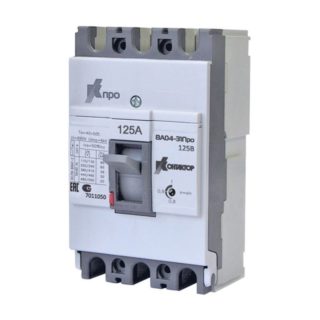

  • Литые используются в промышленных сетях, где мощность тока достигает 1000 А. Свое название получили потому, что основной их особенностью является использование литого корпуса.
  • Воздушные выключатели могут иметь до четырех полюсов, имея возможность выдерживать ток силой до 6300 А. В связи с этим их устанавливают только в электрические цепи, к которым подключаются высокомощные установки.

Также существуют дифференциальные автоматы, это обычные выключатели, имеющие УЗО в своей конструкции.

Расцепители и их разновидности

Расцепитель – это ключевой элемент любого автоматического выключателя. Несет в себе функцию блокировки электропитания, если величина тока превышает допустимое значение. При этом существует две разновидности таких устройств, которыми может быть оснащен автомат-выключатель – тепловые или электромагнитные.

Последние отличаются тем, что с их помощью достигается почти мгновенное срабатывание защитной системы, и участок сразу обесточивается, как только фиксируется возникновение короткого замыкания. В конструкцию входит катушка с сердечником, который под воздействием сильного тока втягивается внутрь, из-за чего постоянно срабатывает отключающий элемент.

В качестве дополнительного прибора часто устанавливаются нулевые расцепители, которые отключают автоматический выключатель, если напряжение имеет показатель ниже допустимого предела.

Встречаются приборы дистанционного типа, которые не только блокируют, но и возвращают подачу энергии без необходимости самостоятельно подходить к электрощиту. Однако эти опции существенно увеличивают общую цену оборудования.

Отличие автоматов по количеству полюсов

Комплектация автоматических выключателей предусматривают наличие до четырех полюсов. Чтобы приобрести подходящий прибор, достаточно разобраться в видах электрических автоматов, назначении и характеристиках каждого и них:

  • Один полюс. Предназначены для безопасности в электросети, обеспечивающей питанием обычные розетки и освещение в доме. Устанавливаются на фазный провод, исключая захват нулевого.
  • Два полюса. Подключаются к цепи, которой обеспечивается питание бытовых приборов, отличающейся высоким потреблением энергии. В эту категорию входят электроплиты, стиральные машины и другие.
  • Три полюса. Устанавливаются в полупромышленные сети, которые обеспечивают питанием мощные устройства наподобие скважинных насосов или установок для автомобильной мастерской.
  • Четыре полюса. Обеспечивают безопасность сети от перегрузок и коротких замыканий, позволяя подключать к ней сразу четыре кабеля.

Устройства выбираются только в зависимости от области их применения.

Параметры автоматических выключателей

Характеристики автоматических выключателей – это еще один показатель, по которому они отличаются друг от друга. В первую очередь мастера обращают внимание, насколько защитное оборудование чувствительно к перепадам тока. Достаточно посмотреть соответствующую маркировку, чтобы понять, как устройство будет реагировать на возрастание силы тока. Одни сразу отключают доступ к питанию, в то время как другие срабатывают с задержкой.

В зависимости от чувствительности меняется и маркировка:

  • А. Самые чувствительные и эффективные устройства, которые мгновенно отключают электроснабжение, как только фиксируется повышенная нагрузка. Их не используют в бытовых сетях. Основной сферой применения являются цепи, обеспечивающие питанием высокоточное оборудование.
  • В. Когда фиксируется превышение током номинального значения силы, автомат отключает питание с небольшой задержкой. В преимущественном большинстве случаев сферой применения этих приборов являются линии, в которые подключается дорогая бытовая техника.
  • С. Наиболее популярный вариант автоматов для бытового применения. Когда таким оборудованием регистрируется превышение силы тока, они не сразу отключают электропитание, а с некоторой задержкой. Благодаря этому, если перепад является незначительным, нагрузка может нормализоваться сама, не требуя принудительного отключения всего помещения.
  • D. Имеют самую низкую чувствительность, из-за чего основной сферой их применения являются электрощиты, находящиеся на подходе к зданию. Другими словами, этими щитами обеспечивается своеобразная подстраховка квартирных устройств: если последние по каким-то причинам не срабатывают после обнаружения критической ситуации, общая сеть отключается этими приборами.

Также существуют специальные автоматы для сетей с нагрузкой выше 1000 вольт. Такие автоматические выключатели представляют собой сложное оборудование, которое производится по индивидуальному заказу под нужный класс напряжения. В большинстве случаев монтируют на трансформаторных подстанциях. Они должны быть надежными, безопасными, удобными в эксплуатации, быстро реагировать на возникающие аварии и быть относительно бесшумными во время работы.

Как выбрать автоматический выключатель

Есть мнение, что самый надежный вариант автоматического выключателя – это устройство, которое может выдержать максимальную нагрузку и обеспечить помещение максимально эффективной защитой. Если следовать такой логике, можно использовать в любых сетях воздушные автоматы, и таким образом избавить себя от большинства проблем, но на практике дело обстоит несколько иначе. В зависимости от параметров конкретной цепи будет зависеть и тип выключателя, который лучше в нее установить. Если ошибиться в выборе автоматического выключателя, в конечном итоге это может обернуться крайне негативно.

Если к обыкновенной бытовой сети электроснабжения будет подключен прибор, который рассчитан на работу в условиях повышенных мощностей, он не будет выключать питание даже тогда, когда сила тока будет существенно превышать все допустимые нормы. При этом температура изоляционного слоя значительно возрастет и станет разрушительной для кабеля, но номинальные показатели выключателя не будут превышены, поэтому автомат будет воспринимать такую ситуацию как рядовую. Отключение произойдет только после того, как вследствие плавления изоляции в сети произойдет короткое замыкание, но эта ситуация уже чревата пожаром.

Если допустимая мощность автомата, наоборот, не будет достигать той, которую выдерживает линия электропитания, нормальной работы цепи добиться практически невозможно. После подключения нескольких приборов электричество сразу выбьет, в итоге из-за постоянного воздействия большого тока он сломается по причине «залипания» контактов.

Автоматический выключатель – это крайне важное устройство, обеспечивающие защиту электроснабжения от риска повреждения под воздействием мощного тока. Работа сетей, в которых не стоят автоматы, запрещена в соответствии с Правилами устройства электроустановок. В связи с этим остается только правильно выбрать тип выключателя, который будет обеспечивать надежную защиту сети.

Электрические автоматы. Виды и работа. Характеристики

С самого начала возникновения электричества инженеры стали думать над безопасностью электрических сетей и устройств от токовых перегрузок. Вследствие этого было сконструировано много разных устройств, которые отличаются надежной и качественной защитой. Одними из последних разработок стали электрические автоматы.

Этот прибор называется автоматическим по причине того, что он оснащен функцией отключения питания в автоматическом режиме, при возникновении коротких замыканий, перегрузок. Обычные предохранители после срабатывания подлежат замене на новые, а автоматы после устранения причин аварии можно снова включить.

Такое защитное устройство необходимо в любой схеме электрической сети. Защитный автомат защитит здание или помещение от разных аварийных ситуаций:
  • Пожаров.
  • Ударов человека током.
  • Неисправностей электропроводки.
Виды и конструктивные особенности

Необходимо знать информацию о существующих видах автоматических выключателей, чтобы во время приобретения правильно выбрать подходящее устройство. Имеется классификация электрических автоматов по нескольким параметрам.

Отключающая способность
Это свойство определяет ток короткого замыкания, при котором автомат разомкнет цепь, тем самым отключит сеть и приборы, которые были подключены к сети. По этому свойству автоматы подразделяются:
  • Автоматы на 4500 ампер, применяются для предотвращения неисправностей силовых линий жилых домов старой постройки.
  • На 6000 ампер, используются для предотвращения аварий при замыканиях в сети домов в новостройках.
  • На 10000 ампер, применяются в промышленности для защиты электрических установок. Ток такой величины может образоваться в непосредственной близости от подстанции.

Срабатывание автоматического выключателя возникает при замыканиях, сопровождающихся возникновением определенной величины тока.

Автомат защищает электропроводку от повреждения изоляции большим током.

Число полюсов

Это свойство говорит нам о наибольшем количестве проводов, которые возможно подключить к автомату для обеспечения защиты. При аварии, напряжение на этих полюсах отключаются.

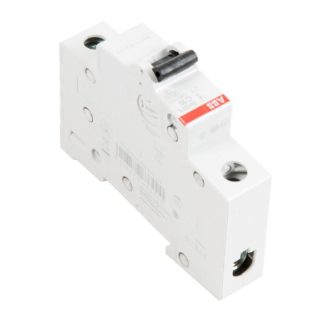

Особенности автоматов с одним полюсом

Такие электрические автоматы наиболее простые по своей конструкции, и служат для защиты отдельных участков сети. К такому автоматическому выключателю можно подсоединить два провода: вход и выход.

Задачей таких устройств является защита электрической проводки от перегрузок и КЗ проводов. Нейтральный провод подключается к нулевой шине, в обход автомата. Заземление подключается отдельно.

Электрические автоматы с одним полюсом не являются вводными, так как при его отключении разрывается фаза, а нулевой провод по-прежнему остается соединенным с питанием. Это не обеспечивает защиту на 100%.

Свойства автоматов с двумя полюсами

В случаях, когда при аварии требуется полное отсоединение от электрической сети, используют автоматические выключатели с двумя полюсами. Они используются как вводные. В аварийных случаях, либо при коротком замыкании вся электрическая проводка отключается в одно время. Это дает возможность осуществлять работы по ремонту и обслуживанию, а также проведения работ по подключению оборудования, так как гарантирована полная безопасность.

Двухполюсные электрические автоматы используют, когда необходимо наличие отдельного выключателя для устройства, работающего от сети 220 вольт.

Автомат с двумя полюсами подключают к устройству с помощью четырех проводов. Из них два приходят от сети питания, а другие два выходят из него.

Трехполюсные электрические автоматы

В электрической сети, имеющей три фазы, применяются 3-полюсные автоматы. Заземление оставляют незащищенным, а проводники фаз соединяют с полюсами.

Трехполюсный автомат служит вводным устройством для любых трехфазных потребителей нагрузки. Чаще всего такой вариант исполнения автомата применяют в промышленных условиях для питания электричеством электродвигателей.

К автомату можно подключить 6 проводников, три из которых – фазы электрической сети, а остальные три выходящие от автомата, и обеспеченные защитой.

Использование четырехполюсного автомата

Чтобы обеспечить защитой трехфазную сеть с четырехпроводной системой проводников (например, электродвигатель, включенных по схеме «звезды»), применяют 4-полюсный автоматический выключатель. Он играет роль вводного устройства четырехпроводной сети.

Имеется возможность подключения к устройству восьми проводников. С одной стороны – три фазы и ноль, с другой стороны – выход трех фаз с нолем.

Время-токовая характеристика

Когда устройства, потребляющие электроэнергию, и электрическая сеть работают в нормальном режиме, то происходит обычное протекание тока. Это явление касается и электрического автомата. Но, в случае повышения силы тока по разным причинам выше номинального значения, происходит срабатывание расцепителя автомата, и цепь разрывается.

Параметр этого срабатывания называется время-токовой характеристикой электрического автомата. Она является зависимостью времени сработки автомата и соотношения между реальной силой тока, проходящей через автомат, и номинальным значением тока.

Важность этой характеристики заключается в том, что обеспечивается наименьшее число ложных срабатываний с одной стороны, и осуществляется защита по току, с другой стороны.

В энергетической промышленности бывают ситуации, когда кратковременное повышение тока не связано с аварией, и защита не должна срабатывать. Также происходит и с электрическими автоматами.

Время-токовые характеристики определяют, через какое время сработает защита, и какие параметры силы тока при этом возникнут. Чем больше перегрузка тем быстрее сработает автомат.

Электрические автоматы с маркировкой «В»

Автоматические выключатели категории «В», способны отключаться за 5 — 20 с. При этом значение тока составляет от 3 до 5 номинальных значений тока ≅0.02 с. Такие автоматы используются для защиты бытовых устройств, а также всей электропроводки квартир и домов.

Свойства автоматов с маркировкой «С»

Электрические автоматы этой категории могут выключиться за время 1 — 10 с, при 5 — 10 кратной токовой нагрузке ≅0.02 с. Такие применяют во многих областях, наиболее популярны для домов, квартир и других помещений.

Значение маркировки «D» на автомате

С таким классом автоматы используются в промышленности и выполнены в виде 3-полюсных и 4-полюсных исполнений. Их применяют для того, чтобы защитить мощные электрические моторы и разные трехфазные устройства. Время их сработки составляет до 10 секунд, при этом ток срабатывания может превышать номинальное значение в 14 раз. Это дает возможность с необходимым эффектом использовать его для защиты различных схем.

Электродвигатели со значительной мощностью чаще всего подключают через электрические автоматы с характеристикой «D», т.к. пусковой ток высокий.

Номинальный ток

Имеется 12 вариантов исполнения автоматов, которые различаются по характеристике номинального тока работы, от 1 до 63 ампер. Этот параметр определяет скорость выключения автомата при достижении предельного значения тока.

Автомат по этому свойству выбирают с учетом поперечного сечения жил проводов, допускаемому току.

Принцип действия электрических автоматов
Обычный режим

При обычной работе автомата управляющий рычаг взведен, ток поступает через провод питания на верхней клемме. Далее ток идет на неподвижный контакт, через него на подвижный контакт и по гибкому проводу на катушку соленоида. После него по проводу ток идет на биметаллическую пластину расцепителя. От него ток проходит на нижнюю клемму и дальше на нагрузку.

Режим перегрузки

Этот режим возникает при превышении номинального тока автомата. Биметаллическая пластина нагревается большим током, изгибается и размыкает цепь. Для действия пластины требуется время, которое зависит от значения проходящего тока.

Автоматический выключатель является аналоговым устройством. При его настройке есть определенные сложности. Ток срабатывания расцепителя настраивается на заводе специальным регулировочным винтом. После остывания пластины автомат снова может функционировать. Температура биметаллической пластины зависит от окружающей среды.

Расцепитель действует не сразу, давая возможность току к возврату номинального значения. Если ток не снижается, то расцепитель срабатывает. Перегрузка может возникнуть из-за мощных устройств на линии, либо подключении сразу нескольких устройств.

Режим короткого замыкания

При этом режиме ток возрастает очень быстро. Магнитное поле в катушке соленоида движет сердечник, приводящий в действие расцепитель, и отключает контакты сети питания, тем самым снимает аварийную нагрузку цепи и защищает сеть от возможного пожара и разрушения.

Электромагнитный расцепитель действует мгновенно, чем отличается от теплового расцепителя. При размыкании контактов рабочей цепи появляется электрическая дуга, величина которой зависит от тока в цепи. Она вызывает разрушение контактов. Чтобы предотвратить это отрицательное действие, сделана дугогасительная камера, которая состоит из параллельных пластин. В ней дуга затухает и исчезает. Возникающие газы отводятся в специальное отверстие.

{SOURCE}

Электрические автоматы — как выбрать: однофазные и трехфазные, как рассчитать необходимую мощность, фото и видео обзор

Еще на заре появления электричества инженеры стали задумываться над тем, как обезопасить электрические сети и приборы от токов высокой силы. Было изобретено много приборов, которые долго служили верой и правдой. Последние из них – это электрические автоматы. Что они собой представляют?

Это коммутационное устройство, которое пропускает через себя ток номинальной силы и при необходимости отключает цепь при нестандартных ситуациях (короткое замыкание или повышение потребляемой мощности). В настоящее время производители предлагают два основных вида автоматов. Это:

  • Однофазный.
  • Трехфазный.
Трехфазные автоматы в электрощитеТрехфазные автоматы в электрощите

Отличаются они друг от друга количеством разъединяющих элементов. В первом он один, во втором их три. По сути, трехфазный автомат, это три однофазных в одном корпусе.

Главным параметром электрического автомата является все же номинальный ток, который он пропускает. По сути, это сила тока, которая требуется для нормальной работы бытовых электроприборов. В частном домостроении и в городских квартирах чаще всего устанавливаются автоматы от 6 до 63 А. Специалисты рекомендуют разбивать электрическую сеть дома на несколько контуров и устанавливать на каждый из них свой отдельный автоматический выключатель.

Расчетная мощность

С коротким замыканием все понятно. Это соединение фазы и ноль, при котором резко поднимается сила тока. Тут автомат срабатывает быстро, то есть, в действие приводится электромагнитный расцепитель. А чтобы не развился пожар, внутри прибора устраивается дугогасительная камера.

С перегрузкой все по-другому. Во-первых, необходимо решить вопрос, как рассчитать мощность автомата, которая бы соответствовала суммарной мощности электрических приборов, запитанных на сеть, где установлен сам автомат. По сути, ток, выдерживающий автомат, должен быть меньше, чем сила тока в контуре. Существуют определенные показатели, которые зависят друг от друга.

Расчет необходимой мощности автоматаРасчет необходимой мощности автомата
  • В контуре освещения обычно используется медный кабель сечением 1,5 мм² и монтируется автомат 16 А.
  • На розетки выводится кабель сечением 2,5 мм² и устанавливается автоматический выключатель 25 А.
  • Если оба кабеля прокладываются по воздуху, то есть проводится открытая разводка, то для них соответственно устанавливаются автоматы 19 А и 27 А.

Во-вторых, перегрузка может действовать длительное время. Она может расти медленно, поэтому в данных автоматах срабатывает тепловой расцепитель. По сути, это биметаллическая пластина, которая под действием температуры выгибается, тем самым разрывая цепь. В этом случае автомат срабатывает лишь в том случае, если сила тока превышает номинальный минимум в три раза.

Чтобы избежать перегрузки, необходимо подсчитать мощность всех используемых бытовых приборов, к примеру, на кухне. У каждого из них она указана на бирке или в техдокументации. Поэтому сложить все и узнать потребляемую мощность будет несложно. Далее расчет ведется по известному со школьной скамьи закону Ома. Он гласит, что сила тока равна мощности, деленной на напряжение в сети. К примеру, суммарная мощность всех агрегатов равна 5 кВт, напряжение 220 В. В итоге получается, что сила тока должна быть 5000/220=22,7 А. Значит, вам необходим автомат 25 А.

Выбор автоматов по мощности

Маркировка

Маркировка автоматов достаточно разнообразна. В ней присутствуют как буквенная маркировка, так и цифровая. Что они обозначают?

  • Серия А – используется в цепях, где перегрузки возникнуть не могут или их отклонения от номинала составляет 30%.
  • В – устанавливаются в сетях, где номинальный ток может быть ниже фактического в три раза. При таких ситуациях электромагнитный выключатель отключается за 0,015 секунд, а тепловой за 4-5 секунд.
  • С – это самый распространенный тип. Он может выдерживать перегруз более пяти номинальных показателей. При этом тепловой расцепитель отключается через 1,5 секунд.

Обозначение в электрических автоматах

Есть серии «D», «К» и «Z». В жилом секторе они не устанавливаются.

Важно! В жилых и офисных помещениях лучше всего использовать автоматы серии «В» или «С». «А» – устаревшая конструкция, которая постепенно выводится из производства.

Теперь что касается буквенной маркировки. Для этого придется разобрать пример. Маркировка «С32». Что это обозначает?

  • «С» – это кратность тока, который кратковременно проходит через прибор. По сути, это и есть серия.
  • 32 – это номинальная сила тока, обозначается в амперах. Это долговременный показатель.

Полезные советы

  1. Серию автоматов «В» лучше использовать во вторичном фонде, то есть, в старых постройках. «С» лучше устанавливать в новостройках.
  2. В российских условиях эксплуатации, имеются в виду бытовые сети, расчет ведется по току срабатывания 4500 А. Специалисты рекомендуют приобретать автоматы 6000 А.
  3. Класс токоограничения «3» работает быстрее, чем «2».

Обратите внимание, что быстрота срабатывания электро автомата указывается двумя позициями: как быстро срабатывает электромагнитный расцепитель или тепловой. Последний отключает медленнее. Почему?

Все дело в том, что ток перегрузки может действовать определенное время (часами) и при этом никаких последствий электрической цепи не принести. Поэтому его нет необходимости отключать тут же, как он только возник. Вот почему производители устанавливают пределы от номинала в три, в пять или в десять раз. То есть, перегрузка не несет осложнений, как короткое замыкание.

Виды электрических автоматов

Но ситуация отягощается тем, что каждый электрический контур имеет свой предел перегрузки. И нередко на одном контуре может возникнуть повышение силы тока и в три  раза, и в десять. Есть и так называемые ложные перегрузки, о которых нельзя забывать. И, тем более, если это ложная тревога, то сеть отключать нет никакого смысла.

Получается так, что устанавливаемый на контур автомат, необходимо точно выбирать под фактическую нагрузку. Вот почему так важен грамотно проведенный расчет потребляемой мощности на каждом контуре. Но не забывайте, что приобретаемый в магазине прибор надо проверить на нагрузки, хотя на заводе он проходит многоступенчатый контроль.

Итак, основная цель любого потребителя – это правильно выбрать электрический автомат по номинальному току.

Какие бывают автоматы электрические — Всё о электрике

Виды автоматических выключателей — какие бывают автоматы

Автоматическими выключателями называются устройства, задача которых состоит в защите электрической линии от воздействия мощного тока, способного вызвать перегрев кабеля с дальнейшим оплавлением изоляционного слоя и возгоранием. Возрастание силы тока может быть вызвано слишком большой нагрузкой, что происходит при превышении суммарной мощностью устройств той величины, которую кабель может выдержать по своему сечению – в этом случае отключение автомата происходит не сразу, а после того, как провод нагреется до определенного уровня. При КЗ ток возрастает многократно в течение доли секунды, и устройство тут же реагирует на него, мгновенно прекращая подачу электричества в цепь. В этом материале мы расскажем, какими бывают типы автоматических выключателей и их характеристики.

Автоматические защитные выключатели: классификация и различия

Помимо устройств защитного отключения, которые не используются по отдельности, есть 3 типа автоматов защиты сети. Они работают с нагрузками разной величины и отличаются между собой по своей конструкции. К ним относятся:

  • Модульные АВ. Эти устройства монтируются в бытовых сетях, в которых протекают токи незначительной величины. Обычно имеют 1 или 2 полюса и ширину, кратную 1,75 см.

  • Литые выключатели. Они предназначены для работы в промышленных сетях, с токами до 1 кА. Выполнены в литом корпусе, из-за чего и получили свое название.
  • Воздушные электрические автоматы. Эти устройства могут иметь 3 или 4 полюса и выдерживают силу тока до 6,3 кА. Используются в электрических цепях с установками высокой мощности.

Существует еще одна разновидность автоматов для защиты электросети – дифференциальные. Мы не рассматриваем их отдельно, поскольку такие устройства представляют собой обычные автоматические выключатели, в состав которых входит УЗО.

Типы расцепителей

Расцепители являются основными рабочими компонентами АВ. Задача их состоит в том, чтобы при превышении допустимой величины тока разорвать цепь, тем самым прекратив подачу в нее электроэнергии. Существует два основных типа этих устройств, отличающихся друг от друга по принципу расцепления:

Расцепители электромагнитного типа обеспечивают практически моментальное срабатывание автоматического выключателя и обесточивание участка цепи при возникновении в нем сверхтока короткого замыкания.

Они представляют собой катушку (соленоид) с сердечником, втягивающимся внутрь под воздействием тока большой величины и заставляющим срабатывать отключающий элемент.

Основная часть теплового расцепителя – биметаллическая пластина. Когда через автомат проходит ток, превышающий номинальную величину защитного устройства, пластина начинает нагреваться и, изгибаясь в сторону, касается отключающего элемента, который срабатывает и обесточивает цепь. Время на срабатывание теплового расцепителя зависит от величины проходящего по пластине тока перегрузки.

Некоторые современные устройства оснащаются в качестве дополнения минимальными (нулевыми) расцепителями. Они выполняют функцию выключения АВ, когда напряжение падает ниже предельного значения, соответствующего техническим данным устройства. Существуют также дистанционные расцепители, с помощью которых можно не только отключать, но и включать АВ, даже не подходя к распределительному щиту.

Наличие этих опций значительно увеличивает стоимость аппарата.

Количество полюсов

Как уже было сказано, автомат защиты сети имеет полюса – от одного до четырех.

Подобрать для цепи устройство по их числу совсем несложно, достаточно лишь знать, где используются различные типы АВ:

  • Однополюсники устанавливают для защиты линий, в которые включены розетки и осветительные приборы. Они монтируются на фазный провод, не захватывая нулевого.
  • Двухполюсник нужно включать в цепь, к которой подсоединена бытовая техника с достаточно высокой мощностью (бойлеры, стиральные машинки, электрические плиты).
  • Трехполюсники монтируются в сетях полупромышленного масшатаба, к которым могут подключаться такие устройства, как скважинные насосы или оборудование автомастерской.
  • Четырехполюсные АВ позволяют защитить от КЗ и перегрузок электропроводку с четырьмя кабелями.

Применение автоматов различной полюсности – на следующем видео:

Характеристики автоматических выключателей

Существует еще одна классификация автоматов – по их характеристикам. Этот показатель обозначает степень чувствительности защитного прибора к превышению величины номинального тока. Соответствующая маркировка покажет, насколько быстро в случае возрастания тока среагирует устройство. Одни типы АВ срабатывают моментально, в то время как другим на это понадобится определенное время.

Существует следующая маркировка устройств по их чувствительности:

  • A. Выключатели этого типа наиболее чувствительны и на повышение нагрузки реагируют мгновенно. В бытовые сети их практически не устанавливают, защищая с их помощью цепи, в которые включено высокоточное оборудование.
  • B. Эти автоматы срабатывают при возрастании тока с незначительной задержкой. Обычно они включаются в линии с дорогостоящими бытовыми приборами (жидкокристаллические телевизоры, компьютеры и другие).
  • C. Такие аппараты – самые распространенные в бытовых сетях. Отключение их происходит не сразу после повышения силы тока, а через некоторое время, что дает возможность ее нормализации при незначительном перепаде.
  • D. Чувствительность этих приборов к возрастанию тока самая низкая из всех перечисленных типов. Их чаще всего устанавливают в щитках на подходе линии к зданию. Они обеспечивают подстраховку квартирных автоматов, и если те по какой-то причине не срабатывают, отключают общую сеть.

Особенности подбора автоматов

Некоторые люди думают, что самый надежный автоматический выключатель – это тот, который может выдерживать наибольший ток, а значит, именно он может обеспечить максимальную защиту цепи. Исходя из этой логики, к любой сети можно подключать автомат воздушного типа, и все проблемы будут решены. Однако это совсем не так.

Для защиты цепей с различными параметрами надо устанавливать аппараты с соответствующими возможностями.

Ошибки в подборе АВ чреваты неприятными последствиями. Если подсоединить к обычной бытовой цепи защитный аппарат, рассчитанный на высокую мощность, то он не будет обесточивать цепь, даже когда величина тока значительно превысит ту, которую может выдержать кабель. Изоляционный слой нагреется, затем начнет плавиться, но отключения не произойдет. Дело в том, что сила тока, разрушительная для кабеля, не превысит номинал АВ, и устройство «посчитает», что аварийной ситуации не было. Лишь когда расплавленная изоляция вызовет короткое замыкание, автомат отключится, но к тому времени может уже начаться пожар.

Приведем таблицу, в которой указаны номиналы автоматов для различных электросетей.

Если же устройство будет рассчитано на меньшую мощность, чем та, которую может выдержать линия и которой обладают подключенные приборы, цепь не сможет нормально работать. При включении аппаратуры АВ будет постоянно выбивать, а в конечном итоге под воздействием больших токов он выйдет из строя из-за «залипших» контактов.

Наглядно про типы автоматических выключателей на видео:

Заключение

Автоматический выключатель, характеристики и виды которого мы рассмотрели в этой статье, является очень важным устройством, которое обеспечивает защиту электрической линии от повреждений мощными токами. Эксплуатация сетей, не защищенных автоматами, запрещена Правилами устройства электроустановок. Самое главное – правильно подобрать тип АВ, который подойдет для конкретной сети.

Электрические автоматы. Виды и работа. Характеристики

С самого начала возникновения электричества инженеры стали думать над безопасностью электрических сетей и устройств от токовых перегрузок. Вследствие этого было сконструировано много разных устройств, которые отличаются надежной и качественной защитой. Одними из последних разработок стали электрические автоматы.

Этот прибор называется автоматическим по причине того, что он оснащен функцией отключения питания в автоматическом режиме, при возникновении коротких замыканий, перегрузок. Обычные предохранители после срабатывания подлежат замене на новые, а автоматы после устранения причин аварии можно снова включить.

Такое защитное устройство необходимо в любой схеме электрической сети. Защитный автомат защитит здание или помещение от разных аварийных ситуаций:
  • Пожаров.
  • Ударов человека током.
  • Неисправностей электропроводки.
Виды и конструктивные особенности

Необходимо знать информацию о существующих видах автоматических выключателей, чтобы во время приобретения правильно выбрать подходящее устройство. Имеется классификация электрических автоматов по нескольким параметрам.

Отключающая способность
Это свойство определяет ток короткого замыкания, при котором автомат разомкнет цепь, тем самым отключит сеть и приборы, которые были подключены к сети. По этому свойству автоматы подразделяются:
  • Автоматы на 4500 ампер, применяются для предотвращения неисправностей силовых линий жилых домов старой постройки.
  • На 6000 ампер, используются для предотвращения аварий при замыканиях в сети домов в новостройках.
  • На 10000 ампер, применяются в промышленности для защиты электрических установок. Ток такой величины может образоваться в непосредственной близости от подстанции.

Срабатывание автоматического выключателя возникает при замыканиях, сопровождающихся возникновением определенной величины тока.

Автомат защищает электропроводку от повреждения изоляции большим током.

Число полюсов

Это свойство говорит нам о наибольшем количестве проводов, которые возможно подключить к автомату для обеспечения защиты. При аварии, напряжение на этих полюсах отключаются.

Особенности автоматов с одним полюсом

Такие электрические автоматы наиболее простые по своей конструкции, и служат для защиты отдельных участков сети. К такому автоматическому выключателю можно подсоединить два провода: вход и выход.

Задачей таких устройств является защита электрической проводки от перегрузок и КЗ проводов. Нейтральный провод подключается к нулевой шине, в обход автомата. Заземление подключается отдельно.

Электрические автоматы с одним полюсом не являются вводными, так как при его отключении разрывается фаза, а нулевой провод по-прежнему остается соединенным с питанием. Это не обеспечивает защиту на 100%.

Свойства автоматов с двумя полюсами

В случаях, когда при аварии требуется полное отсоединение от электрической сети, используют автоматические выключатели с двумя полюсами. Они используются как вводные. В аварийных случаях, либо при коротком замыкании вся электрическая проводка отключается в одно время. Это дает возможность осуществлять работы по ремонту и обслуживанию, а также проведения работ по подключению оборудования, так как гарантирована полная безопасность.

Двухполюсные электрические автоматы используют, когда необходимо наличие отдельного выключателя для устройства, работающего от сети 220 вольт.

Автомат с двумя полюсами подключают к устройству с помощью четырех проводов. Из них два приходят от сети питания, а другие два выходят из него.

Трехполюсные электрические автоматы

В электрической сети, имеющей три фазы, применяются 3-полюсные автоматы. Заземление оставляют незащищенным, а проводники фаз соединяют с полюсами.

Трехполюсный автомат служит вводным устройством для любых трехфазных потребителей нагрузки. Чаще всего такой вариант исполнения автомата применяют в промышленных условиях для питания электричеством электродвигателей.

К автомату можно подключить 6 проводников, три из которых – фазы электрической сети, а остальные три выходящие от автомата, и обеспеченные защитой.

Использование четырехполюсного автомата

Чтобы обеспечить защитой трехфазную сеть с четырехпроводной системой проводников (например, электродвигатель, включенных по схеме «звезды»), применяют 4-полюсный автоматический выключатель. Он играет роль вводного устройства четырехпроводной сети.

Имеется возможность подключения к устройству восьми проводников. С одной стороны – три фазы и ноль, с другой стороны – выход трех фаз с нолем.

Время-токовая характеристика

Когда устройства, потребляющие электроэнергию, и электрическая сеть работают в нормальном режиме, то происходит обычное протекание тока. Это явление касается и электрического автомата. Но, в случае повышения силы тока по разным причинам выше номинального значения, происходит срабатывание расцепителя автомата, и цепь разрывается.

Параметр этого срабатывания называется время-токовой характеристикой электрического автомата. Она является зависимостью времени сработки автомата и соотношения между реальной силой тока, проходящей через автомат, и номинальным значением тока.

Важность этой характеристики заключается в том, что обеспечивается наименьшее число ложных срабатываний с одной стороны, и осуществляется защита по току, с другой стороны.

В энергетической промышленности бывают ситуации, когда кратковременное повышение тока не связано с аварией, и защита не должна срабатывать. Также происходит и с электрическими автоматами.

Время-токовые характеристики определяют, через какое время сработает защита, и какие параметры силы тока при этом возникнут. Чем больше перегрузка тем быстрее сработает автомат.

Электрические автоматы с маркировкой «В»

Автоматические выключатели категории «В», способны отключаться за 5 — 20 с. При этом значение тока составляет от 3 до 5 номинальных значений тока ≅0.02 с. Такие автоматы используются для защиты бытовых устройств, а также всей электропроводки квартир и домов.

Свойства автоматов с маркировкой «С»

Электрические автоматы этой категории могут выключиться за время 1 — 10 с, при 5 — 10 кратной токовой нагрузке ≅0.02 с. Такие применяют во многих областях, наиболее популярны для домов, квартир и других помещений.

Значение маркировки «D» на автомате

С таким классом автоматы используются в промышленности и выполнены в виде 3-полюсных и 4-полюсных исполнений. Их применяют для того, чтобы защитить мощные электрические моторы и разные трехфазные устройства. Время их сработки составляет до 10 секунд, при этом ток срабатывания может превышать номинальное значение в 14 раз. Это дает возможность с необходимым эффектом использовать его для защиты различных схем.

Электродвигатели со значительной мощностью чаще всего подключают через электрические автоматы с характеристикой «D», т.к. пусковой ток высокий.

Номинальный ток

Имеется 12 вариантов исполнения автоматов, которые различаются по характеристике номинального тока работы, от 1 до 63 ампер. Этот параметр определяет скорость выключения автомата при достижении предельного значения тока.

Автомат по этому свойству выбирают с учетом поперечного сечения жил проводов, допускаемому току.

Принцип действия электрических автоматов
Обычный режим

При обычной работе автомата управляющий рычаг взведен, ток поступает через провод питания на верхней клемме. Далее ток идет на неподвижный контакт, через него на подвижный контакт и по гибкому проводу на катушку соленоида. После него по проводу ток идет на биметаллическую пластину расцепителя. От него ток проходит на нижнюю клемму и дальше на нагрузку.

Режим перегрузки

Этот режим возникает при превышении номинального тока автомата. Биметаллическая пластина нагревается большим током, изгибается и размыкает цепь. Для действия пластины требуется время, которое зависит от значения проходящего тока.

Автоматический выключатель является аналоговым устройством. При его настройке есть определенные сложности. Ток срабатывания расцепителя настраивается на заводе специальным регулировочным винтом. После остывания пластины автомат снова может функционировать. Температура биметаллической пластины зависит от окружающей среды.

Расцепитель действует не сразу, давая возможность току к возврату номинального значения. Если ток не снижается, то расцепитель срабатывает. Перегрузка может возникнуть из-за мощных устройств на линии, либо подключении сразу нескольких устройств.

Режим короткого замыкания

При этом режиме ток возрастает очень быстро. Магнитное поле в катушке соленоида движет сердечник, приводящий в действие расцепитель, и отключает контакты сети питания, тем самым снимает аварийную нагрузку цепи и защищает сеть от возможного пожара и разрушения.

Электромагнитный расцепитель действует мгновенно, чем отличается от теплового расцепителя. При размыкании контактов рабочей цепи появляется электрическая дуга, величина которой зависит от тока в цепи. Она вызывает разрушение контактов. Чтобы предотвратить это отрицательное действие, сделана дугогасительная камера, которая состоит из параллельных пластин. В ней дуга затухает и исчезает. Возникающие газы отводятся в специальное отверстие.

Технические характеристики и принцип действия электрических автоматов

Автоматические выключатели – это устройства, через которые линия электропитания обеспечивается защитой от негативного воздействия мощного тока, что может спровоцировать перегрев проводов, оплавление изоляции и воспламенение.

Зачем нужны автоматические выключатели

Существует множество причин, по которым ток в сети может превысить нормальные показатели. В основном это происходит из-за чрезмерной нагрузки, когда суммарная мощность подключенных приборов превышает величину, которую может выдержать сечение кабеля. В этом случае автомат выключается не сразу, а только после того как температура провода достигнет установленного уровня.

Если в сети происходит короткое замыкание, это приводит к многократному увеличению мощности тока в мгновение, поэтому автоматический выключатель сразу реагирует на ситуацию и блокирует подачу электроэнергии.

Какими бывают автоматы

Существует три категории, к которым может относиться автомат защиты сети. Каждая из них предназначена для конкретной нагрузки, а отличия между видами заключаются в особенностях используемой конструкции.

  • Модульные устройства чаще всего можно встретить в бытовых сетях, подключенных к сети электроснабжения с незначительными токами. В преимущественном большинстве случаев отличаются наличием одного или двух полюсов.
  • Литые используются в промышленных сетях, где мощность тока достигает 1000 А. Свое название получили потому, что основной их особенностью является использование литого корпуса.
  • Воздушные выключатели могут иметь до четырех полюсов, имея возможность выдерживать ток силой до 6300 А. В связи с этим их устанавливают только в электрические цепи, к которым подключаются высокомощные установки.

Также существуют дифференциальные автоматы, это обычные выключатели, имеющие УЗО в своей конструкции.

Расцепители и их разновидности

Расцепитель – это ключевой элемент любого автоматического выключателя. Несет в себе функцию блокировки электропитания, если величина тока превышает допустимое значение. При этом существует две разновидности таких устройств, которыми может быть оснащен автомат-выключатель – тепловые или электромагнитные.

Последние отличаются тем, что с их помощью достигается почти мгновенное срабатывание защитной системы, и участок сразу обесточивается, как только фиксируется возникновение короткого замыкания. В конструкцию входит катушка с сердечником, который под воздействием сильного тока втягивается внутрь, из-за чего постоянно срабатывает отключающий элемент.

В качестве дополнительного прибора часто устанавливаются нулевые расцепители, которые отключают автоматический выключатель, если напряжение имеет показатель ниже допустимого предела.

Встречаются приборы дистанционного типа, которые не только блокируют, но и возвращают подачу энергии без необходимости самостоятельно подходить к электрощиту. Однако эти опции существенно увеличивают общую цену оборудования.

Отличие автоматов по количеству полюсов

Комплектация автоматических выключателей предусматривают наличие до четырех полюсов. Чтобы приобрести подходящий прибор, достаточно разобраться в видах электрических автоматов, назначении и характеристиках каждого и них:

  • Один полюс. Предназначены для безопасности в электросети, обеспечивающей питанием обычные розетки и освещение в доме. Устанавливаются на фазный провод, исключая захват нулевого.
  • Два полюса. Подключаются к цепи, которой обеспечивается питание бытовых приборов, отличающейся высоким потреблением энергии. В эту категорию входят электроплиты, стиральные машины и другие.
  • Три полюса. Устанавливаются в полупромышленные сети, которые обеспечивают питанием мощные устройства наподобие скважинных насосов или установок для автомобильной мастерской.
  • Четыре полюса. Обеспечивают безопасность сети от перегрузок и коротких замыканий, позволяя подключать к ней сразу четыре кабеля.

Устройства выбираются только в зависимости от области их применения.

Параметры автоматических выключателей

Характеристики автоматических выключателей – это еще один показатель, по которому они отличаются друг от друга. В первую очередь мастера обращают внимание, насколько защитное оборудование чувствительно к перепадам тока. Достаточно посмотреть соответствующую маркировку, чтобы понять, как устройство будет реагировать на возрастание силы тока. Одни сразу отключают доступ к питанию, в то время как другие срабатывают с задержкой.

В зависимости от чувствительности меняется и маркировка:

  • А. Самые чувствительные и эффективные устройства, которые мгновенно отключают электроснабжение, как только фиксируется повышенная нагрузка. Их не используют в бытовых сетях. Основной сферой применения являются цепи, обеспечивающие питанием высокоточное оборудование.
  • В. Когда фиксируется превышение током номинального значения силы, автомат отключает питание с небольшой задержкой. В преимущественном большинстве случаев сферой применения этих приборов являются линии, в которые подключается дорогая бытовая техника.
  • С. Наиболее популярный вариант автоматов для бытового применения. Когда таким оборудованием регистрируется превышение силы тока, они не сразу отключают электропитание, а с некоторой задержкой. Благодаря этому, если перепад является незначительным, нагрузка может нормализоваться сама, не требуя принудительного отключения всего помещения.
  • D. Имеют самую низкую чувствительность, из-за чего основной сферой их применения являются электрощиты, находящиеся на подходе к зданию. Другими словами, этими щитами обеспечивается своеобразная подстраховка квартирных устройств: если последние по каким-то причинам не срабатывают после обнаружения критической ситуации, общая сеть отключается этими приборами.

Также существуют специальные автоматы для сетей с нагрузкой выше 1000 вольт. Такие автоматические выключатели представляют собой сложное оборудование, которое производится по индивидуальному заказу под нужный класс напряжения. В большинстве случаев монтируют на трансформаторных подстанциях. Они должны быть надежными, безопасными, удобными в эксплуатации, быстро реагировать на возникающие аварии и быть относительно бесшумными во время работы.

Как выбрать автоматический выключатель

Есть мнение, что самый надежный вариант автоматического выключателя – это устройство, которое может выдержать максимальную нагрузку и обеспечить помещение максимально эффективной защитой. Если следовать такой логике, можно использовать в любых сетях воздушные автоматы, и таким образом избавить себя от большинства проблем, но на практике дело обстоит несколько иначе. В зависимости от параметров конкретной цепи будет зависеть и тип выключателя, который лучше в нее установить. Если ошибиться в выборе автоматического выключателя, в конечном итоге это может обернуться крайне негативно.

Если к обыкновенной бытовой сети электроснабжения будет подключен прибор, который рассчитан на работу в условиях повышенных мощностей, он не будет выключать питание даже тогда, когда сила тока будет существенно превышать все допустимые нормы. При этом температура изоляционного слоя значительно возрастет и станет разрушительной для кабеля, но номинальные показатели выключателя не будут превышены, поэтому автомат будет воспринимать такую ситуацию как рядовую. Отключение произойдет только после того, как вследствие плавления изоляции в сети произойдет короткое замыкание, но эта ситуация уже чревата пожаром.

Если допустимая мощность автомата, наоборот, не будет достигать той, которую выдерживает линия электропитания, нормальной работы цепи добиться практически невозможно. После подключения нескольких приборов электричество сразу выбьет, в итоге из-за постоянного воздействия большого тока он сломается по причине «залипания» контактов.

Автоматический выключатель – это крайне важное устройство, обеспечивающие защиту электроснабжения от риска повреждения под воздействием мощного тока. Работа сетей, в которых не стоят автоматы, запрещена в соответствии с Правилами устройства электроустановок. В связи с этим остается только правильно выбрать тип выключателя, который будет обеспечивать надежную защиту сети.

{SOURCE}

какие производители лучше, рейтинг брендов

Содержание статьи:

Переключатель-автомат используется для защиты электропроводки помещений от перегораний и механических повреждений. Коммутационное устройство проводит ток в нормальном режиме электроцепи и выключается при перегрузке. Подбирая для дома или квартиры электрические автоматы, важно обращать внимание на надежность, допустимую нагрузку, тип и маркировку. Также рекомендуется изучить рейтинги лучших производителей.

Автоматы для квартиры

Автоматические выключатели предотвращают аварийные ситуации в электросети

Автоматический выключатель как часть домашней электросети обеспечивает:

  • удобство ручного соединения цепи подключения с источником питания;
  • качественное проведение токов при рабочей нагрузке;
  • защитное выключение в случае аварийной ситуации.

Оптимальная величина тока срабатывания переключателя – на 10-15 % меньше тока основной сети.

Типы АВ для помещений

В дом или квартиру монтируют одно из устройств:

  • установочные – пластмассовый диэлектрический корпус предотвращает случайное касание к узлам под напряжением, доступ влаги и мусора;
  • универсальные – можно ставить вне щитка в защитные короба;
  • быстродействующие – отключаются за 5 мс;
  • небыстродействующие – срабатывают за 10-100 мс;
  • селективные – переключатель с регулировкой времени срабатывания.

Присмотритесь к приборам с некомпенсируемым магнитным расцепителем (маркировка «С»). Его порог срабатывания определяется температурой в помещении.

Как рассчитать необходимый номинал автоматов

В квартире нужен двухполюсный прибор ввода перед счетчиком и распредавтоматы с одним полюсом. Кабель согласно п. 1.3.6 Правил устройства электроустановок имеет сечение 4-6 мм2. В гараж понадобится вводный переключатель для электросчетчика, устройства на 10 А для освещения и на 16 А под розетки.

Сравнение различных автоматов показывает, что тип устройства зависит от нагрузки на электропроводку. Для расчета номинала мощности автомата с током 16 А для одиночного потребителя понадобится:

  1. Определить тип сети и ее защиту.
  2. Установить класс потребителя.
  3. Подсчитать количество потребителей и общую максимальную нагрузку. В – старая проводка с обогревателями, электроплитами, духовками. С – помещения с бытовой техникой, газоразрядными источниками света. Д – для гаражей с компрессорами, насосами.
  4. Вычислить силу тока в реальных условиях по формуле I = P/(U*cos φ) – для однофазной сети.
  5. Вычислить силу тока в реальных условиях по формуле I = P/(1,73*U*cos φ) – для трехфазной сети, где U=380 В.
  6. Выбрать сечение проводника (алюминий, медь) по таблицам ПУЭ.

Перед установкой проверьте выключатель на сопротивление петли фаза-ноль.

Рейтинг электрических автоматов по надежности

Пользовательский рейтинг автоматических выключателей по качеству и надежности включает несколько приборов.

1 место – Sh301L B16 от АВВ

Sh301L B16 от АВВ

Согласно отзывам потребителей, лучше выбирать электрические автоматы фирмы АВВ. Однополюсный прибор рассчитан на номинальную мощность 16 А, переменный тип напряжения. Номинальная отключающая способность – 4,5 кА.

Плюсы:

  • совместим с электромагнитными и тепловыми рассеивателями;
  • номинальное напряжение 230 В;
  • качественная сборка;
  • крепится на DIN-рейку.

Минусы:

  • высокая стоимость;
  • одноразовые пазы.

2 место – Power Break II от General Electric

Power Break II от General Electric

Американские воздушные автоматы рассчитаны на длительную эксплуатацию. Среднеквадратичное значение составляет 200 тыс. А, номинальное напряжение – до 240 В.

Плюсы:

  • наличие изоляции;
  • сила тока 200-4000 А;
  • удобная ручка.

Минусы:

  • предназначены только для комбинированных шин;
  • проблематично приобрести оффлайн.

3 место – серия «КПРО» от Контактор

КПРО от Контактор

Российские модели данной серии можно взять для бытовых нужд. Они поддерживают силу тока до 100 А, ставятся в корпусах, закрываются кожухами.

Плюсы:

  • наличие регулировки защиты;
  • сертификация Таможенного Союза;
  • диапазон силы тока 16-100 А.

Минусы: небольшое количество моделей в линейке, контакты не утоплены в корпусе.

Особенности автоматов некоторых известных марок

Марки коммутаторных автоматов для домашней и хозяйственной электросети выпускают приборы с запоминающимися «фишками». Перед покупкой стоит уточнить особенности техники:

  • Китайский бренд «Энергия» представляет 2 серии. 46-73 не имеет индикаторов и углублений, подходит для тока 6 кА. ВА 47-29 – с боковыми углублениями, двусторонней гребенкой, на 6 кА.
  • Изготовитель EKF предлагает приборы линейки Proxima с заглушками под пломбы. Бюджетные автоматы 47-63 идут без них.
  • Продукцию курской компании КЭАЗ легко отличить по месту выпуска. Российские ВМ-63 подходят под пломбы, гребенки, имеют индикацию контактов. Китайские ВА 47-29 рассчитаны на 4,5 кА, без индикаторов и отверстий под гребенку.
  • Тяжелые венгерские GE рассчитаны на ток 6 кА, не имеют выемок по бокам. Зона гребенки с одной стороны.
  • Польские переключатели Legrand TX под ток 6 кА с углублениями, но без индикаторов и гребенок.
  • Опознать место производства Shneider Electric можно по мощности. Болгарские подходят для тока от 25 А, все что ниже – китайского производства. Серия Easy 9 – хорошие недорогие однополюсные модели.
  • У товаров АВВ серии S (6 кА) есть индикатор, выемки, односторонняя гребенка. Переключатели SH (4,5 кА) идут без гребенок и индикаторов, но с углублениями.

Сравнение особенностей брендов бытовых автоматов показывает, что все модели коммутаторов допускается ставить в доме, квартире, мастерской, гараже, гостинице или ресторане.

Лучшие зарубежные производители

Рейтинг иностранных производителей автоматов защиты и приборов УЗО поможет выбрать качественную продукцию для домашней электросети. Пользователи выделили Топ-4 брендов.

1 место – АВВ

Компания вошла в рейтинг производителей автоматов для электропроводки в квартире на основании безопасности и надежности продукции. Дорогие приборы в условиях постоянных скачков напряжения не перегорают.

Плюсы:

  • компактность;
  • легко собрать в щиток;
  • безопасность;
  • наличие выключателей с 4-мя полюсами;
  • ровные края.

Минусы:

  • пазы под рейку одноразовые;
  • маленький выбор моделей D-класса.

2 место – Siemens

Из ассортимента легко подобрать надежный выключатель для бытовых и промышленных целей. Изготовитель устанавливает стоимость приборов в 3 раза дешевле АВВ, поэтому их стоит взять для установки в помещениях со средней нагрузкой сети. Отключение происходит при увеличении напряжения до 6 кА.

Плюсы:

  • винты с подшлицовыми шляпками для крепкой фиксации;
  • легкость восстановления цепи при срабатывании выключателя;
  • легкость доступа к смещенному вниз распредкоробу.

Минусы:

  • россиянам преимущественно доступны товары с током до 63 А;
  • продукция исключительно под С-класс срабатывания;
  • винты затягиваются специальной отверткой.

3 место – General Electric

В рейтинг производителей УЗО и автоматов бренд попал по причинам износостойкости, длительности эксплуатации, недорогой стоимости продукции. Номинал выключателей – от 0,5 до 63 А. Они подходят для сетей на 230-400 В.

Плюсы:

  • 30 видов товаров под трех- и однофазные сети;
  • бытовая серия рассчитана на 10 тыс. срабатываний и 20 тыс. механических обрывов цепи;
  • рельефный тумблер;
  • компактность.

Минусы:

  • предел номинала – 63 А;
  • подходят только под С-класс отключения.

4 место – Schneider Electric

Бытовая линейка этой марки иностранных автоматов EASY 9 характеризуется качеством изготовления и доступной стоимостью. Монтаж осуществляется на дин-рейку, срабатывание при скачках напряжения – практически моментальное. Номинал срабатывания составляет 0,5-63 А.

Плюсы:

  • автоматы под 1-4 полюса;
  • качественные подклеммные отверстия;
  • большой выбор модульных приборов;
  • несколько однофазников в одном корпусе;
  • удобная ручка тумблера;
  • долговечность и надежность.

Минусы: кривая – только у приборов класса В и С; высокая цена.

Лучшие отечественные производители

Пользовательский рейтинг автоматов для электропроводки в квартире также презентует отечественные модели. В Топ-5 изготовителей входят:

1 место – Контактор

Приборы имеют защиту от превышения мощности, легко устанавливаются в щиток, отдельный корпус, могут закрываться кожухами. Параметры тока зависят от серии. ВАЗ рассчитаны на 250 А, Протон – на 1600 А, Электрон – на 6,3 кА. Бытовой автоматический выключатель «КПРО» имеет силу тока до 100 А.

Плюсы:

  • регулировка от перегрузки и замыкания;
  • гравировка на корпусе;
  • хорошая защита оборудования.

Минусы:

  • мало бытовых моделей;
  • риски поражения током от открытых контактов.

2 место – Коренево

Низковольтная аппаратура рассчитана на 1-3 полюса, имеет номинальное напряжение 230-600 В. Каждый товар бренда – надежный, эксплуатируется без сбоев на протяжении 1000 циклов.

Плюсы:

  • полное соответствие продукции ГОСТам;
  • качество выше среднего.

Минусы:

  • одна бытовая серия – ВНК.

3 место – DEKraft

Основное производство сосредоточено в Китае, но в рейтинг производителей УЗО и автоматов фирма попала по причине доступной стоимости товаров. Модели рассчитаны на 6000 циклов. Разъединение цепи при перегреве проводки и восстановление осуществляется 25 тыс. раз.

Плюсы:

  • тестирование автоматов в немецких центрах TUV;
  • оптовые продажи со складов в Екатеринбурге и Москве;
  • русские подписи на положении рукоятки.

Минусы:

  • номинал тока 63 А;
  • вход под тип кабеля с сечением до 25 мм2.

4 место – КЭАЗ

Производитель из России работает почти 75 лет. Стандартные автоматы и УЗО представлены линейкой КЭАЗ, новейшие приборы – серией KEAZ Optima. Все устройства рассчитаны на постоянный и переменный ток.

Плюсы:

  • можно приобрести дополнительное оборудование – модули сигналов, расцепители;
  • компактность.

Минусы:

  • дорогая стоимость приборов серии Optima;
  • гарантийный срок эксплуатации – от 12 до 24 мес.

5 место – IEK

Российская компания, выпускающая 4000 товаров на китайских заводах. Модульные устройства имеют номинал тока 0,5-64 А, подходят для классов В, С и D. Индикаторные окошки промаркированы красным и зеленым цветом.

Плюсы:

  • доступная цена;
  • прочный корпус;
  • механическая и электромагнитная система срабатывания.

Минусы:

  • нередко бывает брак;
  • сборки в России нет;
  • незначительные подгорания при коротких замыканиях.

Рейтинги составляются на основании отзывов покупателей, которые также полезно изучить.

Какой автоматический выключатель выбрать

Перед покупкой автоматического коммутатора нужно не только просматривать рейтинг отечественных и зарубежных автоматических выключателей. Стоит обращать внимание на основные параметры:

  • Место установки. Для гостиной с телевизором мощностью 300 Вт и кондиционером на 2000 Вт хватит прибора мощностью 16 А. В гараж с оборудованием мощностью 3000 Вт нужен переключатель на 25-30 А.
  • Вид устройства. Модульные ставятся в короб на стандартную дин-рейку. Силовые можно собрать в навесном шкафу на болтовых крепежах.
  • Число полюсов. В одно помещение устанавливают однополюсный переключатель, в дом лучше поставить модель с четырехполюсным соединением.
  • Отключающая способность. Показатель авторестарта бывает от 1,5 до 36 кА. В квартиру подойдет аппарат со значением 4,5-6 кА, для гаража-мастерской – со значением 10 кА.
  • Напряжение сети. Для розеток на 220 В требуется аналогичное защитное оборудование. При колебаниях напряжения 180-240 В – автомат на 240 В.
  • Контакты. В условиях дома или квартиры эксплуатируются коммутаторы со стандартными контактами.
  • Расположение клемм. Заднее оправдано при наличии доступа с боков и длинных проводах, переднее подойдет для устройств в узком корпусе с короткими проводами.
  • Производитель. На основании рейтинга выше можно определить, какой фирмы лучше выбрать электрические автоматы.

Качественный выключатель автоматического типа должен иметь четкую маркировку, корпус без зазубрин, сертификаты изготовителя и инструкцию по подключению. Ассортимент продукции современных брендов позволяет определиться, какие будут лучше электроавтоматы для нагрузки в конкретном помещении.

Какие бывают автоматы электрические — Отопление

Основное предназначение автоматических выключателей—защита кабельно-проводниковой продукции (КПП), а также конечных потребителей от перегрузки выходных устройств и токов короткого замыкания. В этой главе я не буду рассматривать все типы, виды и категории автоматических выключателей, так как их есть великое множество, коснусь только тех, которые применяются для защиты жилых и офисно-магазинных помещений. То есть, современные автоматы евростандарта, которые крепятся на DIN-рейку. Самые распространённые автоматы принадлежат следующим компаниям: «Аско (Украина)«, «ИЕК» (Россия), «ABB» и «Moeller» (Германия), «Schneider Elektrik» (Франция), «Hager» (Франция), «Sez» (Cловакия), «SIEMENS», и др. Автоматы больших габаритов, применяемые на предприятиях, здесь рассматриваться не будут.


Модульные автоматические выключатели распределяются по следующим характеристикам:

Внешний вид, тип автоматического выключателяВ—домовая, на освещение. В таком типе автоматов установка тока срабатывания магнитного расцепителя отрегулирована в пределах 3÷5 Iном. Тип В позволяет устранить короткое замыкание с малым значением тока короткого замыкания (если защищается линия большой длины). Чтобы исключить ложные срабатывания такие выключатели не используют в установках с большими пусковыми токами.

С—общепромышленная. Ток срабатывания магнитного расцепителя выставлен в пределах 5÷19 от Iном. Данный тип является универсальным и применяется при обычных нагрузках.

D—для защиты электродвигателей. Данный тип используется в устройствах с повышенными пусковыми токами при включении. Ток мгновенного расцепителя установлен в пределах от 10 до 20 Iном.

Модульный означает что это один автомат с одним рычажком, это и есть один модуль, который имеет толщину самого автомата около 18 мм (рис.1). Далее на рисунке видно винтовые зажимы (1). На них можно подключать провод или же кабель на суммарное значение до 25 мм².
чажный выключатель (2) позволяет включать и выключать автоматический выключатель, а механический индикатор (3) сигнализирует о положении выключателя. Основные параметры, на которые следует обратить внимание при покупке автомата это его тип (категория) (4), подводимое напряжение (6) и ток срабатывания (в Амперах) (5) при перегрузке или же при коротком замыкании . При выбивании автомата нужно сначала устранить причину поломки, а только потом включить автоматический выключатель. Если при повторном включении автомат сразу выбивает, то есть факт наличия короткого замыкания на выходе и нужно определять причину. А если он начинает выбивать через 10÷600 сек., то параметры автомата не соответствуют подводимой нагрузке. В этом случае нужно уменьшить нагрузку и попробовать снова включить. Если снова выбивает, то автомат можно считать непригодным, вероятнее всего внутри подгорели контакты, и из-за этого возникает повышенный ток, что и приводит к ложному срабатыванию. Определиться с неисправностью поможет грамотный электрик.

Однофазные автоматы имеют следующий токовариат: 6; 10; 16; 20; 25; 32; 40; 50; 63 Ампер. Они бывают однополюсные и Однополюсные и двухполюсные автоматические выключателидвухполюсные (1р+N).
следний имеет две пары винтовых зажимов: одна—вход фаза и ноль, а вторая—выход тех же. Двухполюсный занимает два модуля. Трёхфазные автоматы (на 380 В) бывают трёхполюсные (3р) и четырёхполюсные (3р+N). Последние применяются в устройствах с трёхфазной электрической системой (чаще всего асинхронные электродвигатели), а также в местах с повышенными нагрузками, где её необходимо равномерно распределить. Трёхфазные автоматы чаще применяются на производстве, иногда в частных домах и в некоторых современных квартирах с электрическими плитами. В квартирах применяются однофазные автоматические выключатели (рис.1). О том, как устроен однофазный автоматический выключатель изнутри, можно посмотреть, нажав сюда .

Типы автоматических выключателей могут быть разными. Выбрать автомат нужно исходя из сечения провода и предстоящей нагрузки.

master-elektrik.com.ua

Для чего служит автомат

В цепи электропитания автомат ставят для предупреждения перегрева проводки. Любая проводка рассчитана на прохождение какого-то определенного тока. Если пропускаемый ток превышает это значение, проводник начинает слишком сильно греться. Если такая ситуация сохраняется достаточный промежуток времени, начинает плавиться проводка, что приводит к короткому замыканию. Автомат защиты ставят чтобы предотвратить эту ситуацию.

Вторая задача автомата защиты — при возникновении тока короткого замыкания (КЗ) отключить питание. При замыкании токи в цепи возрастают многократно и могут достигать тысяч ампер. Чтобы они не разрушили проводку и не повредили аппаратуру, включенную в линию, автомат защиты должен отключить питание как можно быстрее — как только ток превысит определенный предел.

Чтобы защитный автоматический выключатель исправно выполнял свои функции, необходимо правильно сделать выбор автомата по всем параметрам. Их не так много — всего три, но с каждой надо разбираться.

Какие бывают автоматы защиты

Для защиты проводников однофазной сети 220 В есть отключающие устройства однополюсные и двухполюсные. К однополюсным подключается только один проводник — фазный, к двухполюсным и фаза и ноль. Однополюсные автоматы ставят на цепи 220 В внутреннего освещения, на розеточные группы в помещениях с нормальными условиями эксплуатации. Их также ставят на некоторые виды нагрузки в трехфазных сетях, подключая одну из фаз.

Для трехфазных сетей (380 В) есть трех и четырех полюсные. Вот эти автоматы защиты (правильное название автоматический выключатель) ставят на трехфазную нагрузку (духовки, варочные панели и другое оборудование которое работает от сети 380 В).

В помещениях с повышенной влажностью (ванная комната, баня, бассейн и т.д.) ставят двухполюсные автоматические выключатели. Их также рекомендуют устанавливать на мощную технику — на стиральные и посудомоечные машины, бойлеры, духовые шкафы и т.д.

Просто в аварийных ситуациях — при коротком замыкании или пробое изоляции — на нулевой провод может попасть фазное напряжение. Если на линии питания установлен однополюсный аппарат, он отключит фазный провод, а ноль с опасным напряжением так и останется подключенным. А значит, остается вероятность поражения током при прикосновении. То есть, выбор автомата прост — на часть линий ставятся однополюсные выключатели, на часть — двухполюсные. Конкретное количество зависит от состояния сети.

Для трехфазной сети существуют трехполюсные автоматические выключатели. Такой автомат ставится на входе и на потребителях, к которым подводятся все три фазы — электроплита, трехфазная варочная панель, духовой шкаф и т.д. На остальных потребителей ставят двухполюсные автоматы защиты. Они в обязательном порядке должны отключать и фазу и нейтраль.

Выбор номинала автомата защиты от количества подключаемых к нему проводов не зависит.

Определяемся с номиналом

Собственно, из функций защитного автомата и следует правило определения номинала автомата защиты: он должен срабатывать до того момента, когда ток превысит возможности проводки. А это значит, что токовый номинал автомата должен быть меньше чем максимальный ток, который выдерживает проводка.

Исходя из этого, алгоритм выбора автомата защиты прост:


  • Рассчитываете сечение проводки для конкретного участка.
  • Смотрите, какой максимальный ток выдерживает данный кабель (есть в таблице).
  • Далее из всех номиналов защитных автоматов выбираем ближайший меньший. Номиналы автоматов привязаны к допустимым длительным токам нагрузки для конкретного кабеля — они имеют немного меньший номинал (есть в таблице). Выглядит перечень номиналов следующим образом: 16 А, 25 А, 32 А, 40 А, 63 А. Вот из этого списка и выбираете подходящий. Есть номиналы и меньше, но они уже практически не используются — слишком много электроприборов у нас появилось и имеют они немалую мощность.

Пример

Алгоритм очень прост, но работает безошибочно. Чтобы было понятнее, давайте разберем на примере. Ниже приведена таблица в которой указаны максимально допустимый ток для проводников, которые используют при прокладке проводки в доме и квартире. Там же даны рекомендации относительно использования автоматов. Они даны в колонке «Номинальный ток автомата защиты». Именно там ищем номиналы — он немного меньше предельно допустимого, чтобы проводка работала в нормальном режиме.


Сечение жил медных проводов Допустимый длительный ток нагрузки Максимальная мощность нагрузки для однофазной сети 220 В Номинальный ток защитного автомата Предельный ток защитного автомата Примерная нагрузка для однофазной цепи
1,5 кв. мм 19 А 4,1 кВт 10 А 16 А освещение и сигнализация
2,5 кв. мм 27 А 5,9 кВт 16 А 25 А розеточные группы и электрический теплый пол
4 кв.мм 38 А 8,3 кВт 25 А 32 А кондиционеры и водонагреватели
6 кв.мм 46 А 10,1 кВт 32 А 40 А электрические плиты и духовые шкафы
10 кв. мм 70 А 15,4 кВт 50 А 63 А вводные линии

В таблице находим выбранное сечение провода для данной линии. Пусть нам необходимо проложить кабель сечением 2,5 мм2 (наиболее распространенный при прокладке к приборам средней мощности). Проводник с таким сечением может выдержать ток в 27 А, а рекомендуемый номинал автомата — 16 А.

Как будет тогда работать цепь? До тех пор, пока ток не превышает 25 А автомат не отключается, все работает в штатном режиме — проводник греется, но не до критических величин. Когда ток нагрузки начинает возрастать и превышает 25 А, автомат еще некоторое время не отключается — возможно это стартовые токи и они кратковременны. Отключается он если достаточно длительное время ток превысит 25 А на 13%. В данном случае — если он достигнет 28,25 А. Тогда электропакетник сработает, обесточит ветку, так как это ток уже представляет угрозу для проводника и его изоляции.

Расчет по мощности

Можно ли выбрать автомат по мощности нагрузки? Если к линии электропитания будет подключено только одно устройство (обычно это крупная бытовая техника с большой потребляемой мощностью), то допустимо сделать расчет по мощности этого оборудования. Так же по мощности можно выбрать вводный автомат, который устанавливается на входе в дом или в квартиру.

Если ищем номинал вводного автомата, необходимо сложить мощности всех приборов, которые будут подключены к домовой сети. Затем найденная суммарная мощность подставляется в формулу, находится рабочий ток для этой нагрузки.

После того, как нашли ток, выбираем номинал . Он может быть или чуть больше или чуть меньше найденного значения. Главное, чтобы его ток отключения не превышал предельно допустимый ток для данной проводки.

Когда можно пользоваться данным методом? Если проводка заложена с большим запасом (это неплохо, кстати). Тогда в целях экономии можно установить автоматически выключатели соответствующие нагрузке, а не сечению проводников. Но еще раз обращаем внимание, что длительно допустимый ток для нагрузки должен быть больше предельного тока защитного автомата. Только тогда выбор автомата защиты будет правильным.

Выбираем отключающую способность

Выше описан выбор пакетника по максимально допустимому току нагрузки. Но автомат защиты сети также должен отключаться при возникновении с сети КЗ (короткого замыкания). Эту характеристику называют отключающей способностью. Она отображается в тысячах ампер — именного такого порядка могут достигать токи при коротком замыкании. Выбор автомата по отключающей способности не очень сложен.

Эта характеристика показывает, при каком максимальном значении тока КЗ автомат сохраняет свою работоспособность, то есть, он сможет не только отключится, но и будет работать после повторного включения. Эта характеристика зависит от многих факторов и для точного подбора необходимо определять токи КЗ. Но для проводки в доме или квартире такие расчеты делают очень редко, а ориентируются на удаленность от трансформаторной подстанции.

Если подстанция находится недалеко от ввода в ваш дом/квартиру, берут автомат с отключающей способностью 10 000 А, для всех остальных городских квартир достаточно 6 000 А. Если же дом находится в сельской местности иди вы выбираете автомат защиты электросети для дачи, вполне может хватить и отключающей способности в 4 500 А. Сети тут обычно старые и токи КЗ большими не бывают. А так как с возрастанием отключающей способности цена возрастает значительно, можно применить принцип разумной экономии.

Можно ли в городских квартирах ставить пакетики с более низкой отключающей способностью. В принципе, можно, но никто не гарантирует, что после первого же КЗ вам не придется его менять. Он может успеть отключить сеть, но окажется при этом неработоспособным. В худшем варианте контакты расплавятся и отключиться автомат не успеет. Тогда проводка расплавится и может возникнуть пожар.

Тип электромагнитного расцепителя

Автомат должен срабатывать при повышении тока выше определенной отметки. Но в сети периодически возникают кратковременные перегрузки. Обычно они связаны с пусковыми токами. Например, такие перегрузки могут наблюдаться при включении компрессора холодильника, мотора стиральной машины и т.д. Автоматический выключатель при таких временных и краткосрочных перегрузках отключаться не должен, потому у них есть определенная задержка на срабатывание.

Но если ток возрос не из-за перегрузки а из-за КЗ, то за время, которое «выжидает» автоматический выключатель, контакты его расплавятся. Вот для этого и существует электромагнитный автоматический расцепитель. Он срабатывает при определенной величине тока, которая уже не может быть перегрузкой. Этот показатель называют еще током отсечки, так как в этом случае автоматический выключатель отсекает линию от электропитания. Величина тока срабатывания может быть разной и отображается буквами, которые стоят перед цифрами, обозначающими номинал автомата.

Есть три самых ходовых типа:

  • B — срабатывает при превышении номинального тока в 3-5 раз;
  • C — если он превышен в 5-10 раз;
  • D — если больше в  10-20 раз.

С какой же характеристикой выбрать пакетник? В данном случае выбор автомата защиты также основывается на отдаленности вашего домовладения от подстанции и состояния электросетей выбор автомата защиты проводят ползуясь простыми правилами:

  • С буквой «B» на корпусе подходят для дач, домов селах и поселках, которые получают электропитание через воздушки. Также их можно ставить в квартиры старых домов, в которых реконструкция внутридомовой электросети не производилась. Эти защитные автоматы далеко не всегда есть в продаже, стоят немного дороже категории С, но могут доставляться под заказ.
  • Пакетники с «C» на корпусе — это наиболее широко распространенный вариант. Они ставятся в сетях с нормальным состоянием, подходят для квартир в новостройках или после капремонта, в частных домах недалеко от подстанции.
  • Класс D ставят на предприятиях, в мастерских с оборудованием, имеющим высокие пусковые токи.

То есть по сути выбор автомата защиты в этом случае прост — для большинства случаев подходит тип C. Он и есть в магазинах в большом ассортименте.

Каким производителям стоит доверять

И напоследок уделим внимание производителям. Выбор автомата нельзя считать завершенным, если вы не подумали о том, какой фирмы автоматические выключатели вы будете покупать. Точно не стоит брать неизвестные фирмы — электрика не та область, где можно ставить эксперименты. Подробно о выборе производителя в видео.

stroychik.ru

Характеристики автоматов

Выбирая автоматический выключатель, имеет смысл ориентироваться на характеристики устройства. Это показатель, по которому можно определить чувствительность устройства к возможному превышению значений тока. Разные виды автоматических выключателей имеют свою маркировку — по ней легко понять, насколько оперативно оборудование будет реагировать на превышение значений тока к сети. Некоторые выключатели реагируют мгновенно, другие активизируются в течение определенного периода времени.

  • А — маркировка, которая проставляется на самых чувствительных моделях оборудования. Автоматы такого типа сразу же регистрируют факт перегрузки и оперативно реагируют на нее. Они используются с целью защиты оборудования, характеризующегося высокой точностью, а вот в быту их встретить практически невозможно
  • В — характеристика, которой обладают выключатели, срабатывающие с несущественной задержкой. В быту выключатели с соответствующей характеристикой используются вместе с компьютерами, современными ЖК-телевизорами и другой дорогостоящей бытовой техникой
  • С — характеристика автоматов, которые имеют наиболее широкое распространение в быту. Оборудование начинает функционировать с небольшой задержкой, которой бывает достаточно для отложенной реакции на зарегистрированные сетевые перегрузки. Сеть отключается прибором только в том случае, если у нее есть неисправность, действительно имеющая значение
  • D — характеристика выключателей, обладающих минимальной чувствительностью к превышению показателей тока. В основном, подобные устройства используются в рамках подвода электричества к зданию. Они устанавливаются в щитках, под их контролем находятся практически все сети. Такие устройства выбираются в качестве запасного варианта, так как они активизируются только в том случае, если автомат вовремя не включился.

Важно! Специалисты считают, что идеальные показатели автоматических выключателей должны варьироваться в определенных пределах. Максимум — 4,5 кА. Только в этом случае контакты будут под надежной защитой, и разряды тока будут отводиться в любых условиях, даже при превышении установленных показателей.

Типы автоматов

Классификация автоматических выключателей основана на их типах и особенностей. Что касается типов, то можно выделить следующее:

  • Номинальные показатели способности к отключению — речь идет об устойчивости контактов выключателя к воздействию токов с высокими показателями, а также к условиям, в которых происходит деформация цепи. В таких условиях возрастает риск подгорания, который нейтрализуется благодаря появлению дуги и повышением температуры. Чем более качественным, прочным является материал изготовления оборудования, тем более высокими являются его соответствующие способности. Такие выключатели стоят дороже, однако их характеристики полностью оправдывают цену. Выключатели служат долго, не требуют регулярной замены
  • Калибровка номинала — речь идет о параметрах, в которых оборудование работает в нормальном режиме. Они устанавливаются еще на этапе производства оборудования, и уже в процессе его использования не регулируются. Данная характеристика позволяет понять, насколько сильные перегрузки способен выдерживать аппарат, период времени его работы в таких условиях
  • Уставка — обычно этот показатель отображается в виде маркировки на корпусе оборудования. Речь идет о максимальных значениях тока в нестандартных условиях, которая, даже при частом отключении, не окажет никакого влияния на функционирование аппарата. Выражается уставка в токовых единицах, маркируется латинскими буквами, цифровыми значениями. Цифры, в данном случае, отображают номинал. Латинские буквы можно увидеть в маркировке только тех автоматов, которые изготовлены в соответствии со стандартами DIN

prokommunikacii.ru

С самого начала возникновения электричества инженеры стали думать над безопасностью электрических сетей и устройств от токовых перегрузок. Вследствие этого было сконструировано много разных устройств, которые отличаются надежной и качественной защитой. Одними из последних разработок стали электрические автоматы.

Этот прибор называется автоматическим по причине того, что он оснащен функцией отключения питания в автоматическом режиме, при возникновении коротких замыканий, перегрузок. Обычные предохранители после срабатывания подлежат замене на новые, а автоматы после устранения причин аварии можно снова включить.

Такое защитное устройство необходимо в любой схеме электрической сети. Защитный автомат защитит здание или помещение от разных аварийных ситуаций:

  • Пожаров.
  • Ударов человека током.
  • Неисправностей электропроводки.
Виды и конструктивные особенности

Необходимо знать информацию о существующих видах автоматических выключателей, чтобы во время приобретения правильно выбрать подходящее устройство. Имеется классификация электрических автоматов по нескольким параметрам.

Отключающая способность

Это свойство определяет ток короткого замыкания, при котором автомат разомкнет цепь, тем самым отключит сеть и приборы, которые были подключены к сети. По этому свойству автоматы подразделяются:

• Автоматы на 4500 ампер, применяются для предотвращения неисправностей силовых линий жилых домов старой постройки.
• Автоматы на 6000 ампер, используются для предотвращения аварий при замыканиях в сети домов в новостройках.
• Автоматы на 10000 ампер, применяются в промышленности для защиты электрических установок. Ток такой величины может образоваться в непосредственной близости от подстанции.

Elektricheskie avtomaty markirovka

Срабатывание автоматического выключателя возникает при замыканиях, сопровождающихся возникновением определенной величины тока.

Elektricheskie avtomaty ustroistvo

Автомат защищает электропроводку от повреждения изоляции большим током.

Число полюсов

Это свойство говорит нам о наибольшем количестве проводов, которые возможно подключить к автомату для обеспечения защиты. При аварии, напряжение на этих полюсах отключаются.

Особенности автоматов с одним полюсом

Такие автоматы наиболее простые по своей конструкции, и служат для защиты отдельных участков сети. К такому автоматическому выключателю можно подсоединить два провода: вход и выход.

Задачей таких устройств является защита электрической проводки от перегрузок и КЗ проводов. Нейтральный провод подключается к нулевой шине, в обход автомата. Заземление подключается отдельно.

Elektricheskie avtomaty odnopoliusnye

Электрические автоматы с одним полюсом не являются вводными, так как при его отключении разрывается фаза, а нулевой провод по-прежнему остается соединенным с питанием. Это не обеспечивает защиту на 100%.

Свойства автоматов с двумя полюсами

В случаях, когда при аварии требуется полное отсоединение от электрической сети, используют автоматические выключатели с двумя полюсами. Они используются как вводные. В аварийных случаях, либо при коротком замыкании вся электрическая проводка отключается в одно время. Это дает возможность осуществлять работы по ремонту и обслуживанию, а также проведения работ по подключению оборудования, так как гарантирована полная безопасность.

Двухполюсные электрические автоматы используют, когда необходимо наличие отдельного выключателя для устройства, работающего от сети 220 вольт.

Elektricheskie avtomaty dvukhpoliusnye

Автомат с двумя полюсами подключают к устройству с помощью четырех проводов. Из них два приходят от сети питания, а другие два выходят из него.

Трехполюсные автоматы

В электрической сети, имеющей три фазы, применяются 3-полюсные автоматы. Заземление оставляют незащищенным, а проводники фаз соединяют с полюсами.

Elektricheskie avtomaty trekhpoliusnye

Трехполюсный автомат служит вводным устройством для любых трехфазных потребителей нагрузки. Чаще всего такой вариант исполнения автомата применяют в промышленных условиях для питания электричеством электродвигателей.

К автомату можно подключить 6 проводников, три из которых – фазы электрической сети, а остальные три выходящие от автомата, и обеспеченные защитой.

Использование четырехполюсного автомата

Чтобы обеспечить защитой трехфазную сеть с четырехпроводной системой проводников (например, электродвигатель, включенных по схеме «звезды»), применяют 4-полюсный автоматический выключатель. Он играет роль вводного устройства четырехпроводной сети.

Elektricheskie avtomaty chetyrekhpoliusnye

Имеется возможность подключения к устройству восьми проводников. С одной стороны – три фазы и ноль, с другой стороны – выход трех фаз с нолем.

Время-токовая характеристика

Когда устройства, потребляющие электроэнергию, и электрическая сеть работают в нормальном режиме, то происходит обычное протекание тока. Это явление касается и электрического автомата. Но, в случае повышения силы тока по разным причинам выше номинального значения, происходит срабатывание расцепителя автомата, и цепь разрывается.

Параметр этого срабатывания называется время-токовой характеристикой электрического автомата. Она является зависимостью времени сработки автомата и соотношения между реальной силой тока, проходящей через автомат, и номинальным значением тока.

Важность этой характеристики заключается в том, что обеспечивается наименьшее число ложных срабатываний с одной стороны, и осуществляется защита по току, с другой стороны.

В энергетической промышленности бывают ситуации, когда кратковременное повышение тока не связано с аварией, и защита не должна срабатывать. Также происходит и с электрическими автоматами.

Время-токовые характеристики определяют, через какое время сработает защита, и какие параметры силы тока при этом возникнут.

Электрические автоматы с маркировкой «В»

Электрические автоматы со свойством, обозначенным буквой «В», способны отключаться за 5 – 20 с. При этом значение тока составляет до 5 номинальных значений тока. Такие модели автоматов используются для защиты бытовых устройств, а также всей электропроводки квартир и домов.

Свойства автоматов с маркировкой «С»

Автоматические выключатели с этой маркировкой могут выключиться за время в интервале 1 – 10 с, при 10 кратной токовой нагрузке. Такие модели применяют во многих областях, наиболее популярны для домов, квартир и других помещений.

Значение маркировки «D» на автомате

С таким классом автоматы используются в промышленности и выполнены в виде 3-полюсных и 4-полюсных исполнений. Их применяют для того, чтобы защитить мощные электрические моторы и разные трехфазные устройства. Время их сработки составляет до 10 секунд, при этом ток срабатывания может превышать номинальное значение в 14 раз. Это дает возможность с необходимым эффектом использовать его для защиты различных схем.

Электродвигатели со значительной мощностью чаще всего подключают через электрические автоматы с характеристикой «D».

Номинальный ток

Имеется 12 вариантов исполнения автоматов, которые различаются по характеристике номинального тока работы, от 1 до 63 ампер. Этот параметр определяет скорость выключения автомата при достижении предельного значения тока.

Elektricheskie avtomaty tablitsa

Автомат по этому свойству выбирают с учетом поперечного сечения жил проводов, допускаемому току.

Принцип действия электрических автоматов
Обычный режим

При обычной работе автомата управляющий рычаг взведен, ток поступает через провод питания на верхней клемме. Далее ток идет на неподвижный контакт, через него на подвижный контакт и по гибкому проводу на катушку соленоида. После него по проводу ток идет на биметаллическую пластину расцепителя. От него ток проходит на нижнюю клемму и дальше на нагрузку.

Режим перегрузки

Этот режим возникает при превышении номинального тока автомата. Биметаллическая пластина нагревается большим током, изгибается и размыкает цепь. Для действия пластины требуется время, которое зависит от значения проходящего тока.

Автоматический выключатель является аналоговым устройством. При его настройке есть определенные сложности. Ток срабатывания расцепителя настраивается на заводе специальным регулировочным винтом. После остывания пластины автомат снова может функционировать. Температура биметаллической пластины зависит от окружающей среды.

Расцепитель действует не сразу, давая возможность току к возврату номинального значения. Если ток не снижается, то расцепитель срабатывает. Перегрузка может возникнуть из-за мощных устройств на линии, либо подключении сразу нескольких устройств.

Режим короткого замыкания

При этом режиме ток возрастает очень быстро. Магнитное поле в катушке соленоида движет сердечник, приводящий в действие расцепитель, и отключает контакты сети питания, тем самым снимает аварийную нагрузку цепи и защищает сеть от возможного пожара и разрушения.

Электромагнитный расцепитель действует мгновенно, чем отличается от теплового расцепителя. При размыкании контактов рабочей цепи появляется электрическая дуга, величина которой зависит от тока в цепи. Она вызывает разрушение контактов. Чтобы предотвратить это отрицательное действие, сделана дугогасительная камера, которая состоит из параллельных пластин. В ней дуга затухает и исчезает. Возникающие газы отводятся в специальное отверстие.

Похожие темы:
  • Дифференциальный автомат часть 1. Виды и работа. Устройство
  • Дифференциальные автоматы часть 2. Подключение и применение
  • Устройство защитного отключения часть 1. Классификация и особенности
  • Устройство защитного отключения часть 2
  • Разъединители. Устройство и принцип действия. Особенности применения
  • Модульные контакторы
  • Реле контроля напряжения. Виды и работа. Как выбрать и установить
  • Тепловые реле. Виды и устройство. Особенности и принцип действия
  • Импульсная защита. Типы и классы защиты. Принцип действия
  • Реле приоритета. Виды и особенности. Принцип действия
  • Дифавтомат или УЗО-что выбрать? Функциональное различие
  • Автоматические выключатели
  • Как выбрать УЗО
  • Релейная защита. Виды и устройство. Принцип работы.Особенности
  • electrosam.ru

    Расчетная мощность

    С коротким замыканием все понятно. Это соединение фазы и ноль, при котором резко поднимается сила тока. Тут автомат срабатывает быстро, то есть, в действие приводится электромагнитный расцепитель. А чтобы не развился пожар, внутри прибора устраивается дугогасительная камера.

    С перегрузкой все по-другому. Во-первых, необходимо решить вопрос, как рассчитать мощность автомата, которая бы соответствовала суммарной мощности электрических приборов, запитанных на сеть, где установлен сам автомат. По сути, ток, выдерживающий автомат, должен быть меньше, чем сила тока в контуре. Существуют определенные показатели, которые зависят друг от друга.

    Расчет необходимой мощности автоматаРасчет необходимой мощности автомата
    • В контуре освещения обычно используется медный кабель сечением 1,5 мм² и монтируется автомат 16 А.
    • На розетки выводится кабель сечением 2,5 мм² и устанавливается автоматический выключатель 25 А.
    • Если оба кабеля прокладываются по воздуху, то есть проводится открытая разводка, то для них соответственно устанавливаются автоматы 19 А и 27 А.

    Во-вторых, перегрузка может действовать длительное время. Она может расти медленно, поэтому в данных автоматах срабатывает тепловой расцепитель. По сути, это биметаллическая пластина, которая под действием температуры выгибается, тем самым разрывая цепь. В этом случае автомат срабатывает лишь в том случае, если сила тока превышает номинальный минимум в три раза.

    Чтобы избежать перегрузки, необходимо подсчитать мощность всех используемых бытовых приборов, к примеру, на кухне. У каждого из них она указана на бирке или в техдокументации. Поэтому сложить все и узнать потребляемую мощность будет несложно. Далее расчет ведется по известному со школьной скамьи закону Ома. Он гласит, что сила тока равна мощности, деленной на напряжение в сети. К примеру, суммарная мощность всех агрегатов равна 5 кВт, напряжение 220 В. В итоге получается, что сила тока должна быть 5000/220=22,7 А. Значит, вам необходим автомат 25 А.

    Выбор автоматов по мощности

    Маркировка

    Маркировка автоматов достаточно разнообразна. В ней присутствуют как буквенная маркировка, так и цифровая. Что они обозначают?

    • Серия А – используется в цепях, где перегрузки возникнуть не могут или их отклонения от номинала составляет 30%.
    • В – устанавливаются в сетях, где номинальный ток может быть ниже фактического в три раза. При таких ситуациях электромагнитный выключатель отключается за 0,015 секунд, а тепловой за 4-5 секунд.
    • С – это самый распространенный тип. Он может выдерживать перегруз более пяти номинальных показателей. При этом тепловой расцепитель отключается через 1,5 секунд.

    Обозначение в электрических автоматах

    Есть серии «D», «К» и «Z». В жилом секторе они не устанавливаются.

    Важно! В жилых и офисных помещениях лучше всего использовать автоматы серии «В» или «С». «А» — устаревшая конструкция, которая постепенно выводится из производства.

    Теперь что касается буквенной маркировки. Для этого придется разобрать пример. Маркировка «С32». Что это обозначает?

    • «С» — это кратность тока, который кратковременно проходит через прибор. По сути, это и есть серия.
    • 32 – это номинальная сила тока, обозначается в амперах. Это долговременный показатель.

    Полезные советы

    1. Серию автоматов «В» лучше использовать во вторичном фонде, то есть, в старых постройках. «С» лучше устанавливать в новостройках.
    2. В российских условиях эксплуатации, имеются в виду бытовые сети, расчет ведется по току срабатывания 4500 А. Специалисты рекомендуют приобретать автоматы 6000 А.
    3. Класс токоограничения «3» работает быстрее, чем «2».

    Обратите внимание, что быстрота срабатывания электро автомата указывается двумя позициями: как быстро срабатывает электромагнитный расцепитель или тепловой. Последний отключает медленнее. Почему?

    Все дело в том, что ток перегрузки может действовать определенное время (часами) и при этом никаких последствий электрической цепи не принести. Поэтому его нет необходимости отключать тут же, как он только возник. Вот почему производители устанавливают пределы от номинала в три, в пять или в десять раз. То есть, перегрузка не несет осложнений, как короткое замыкание.

    Виды электрических автоматов

    Но ситуация отягощается тем, что каждый электрический контур имеет свой предел перегрузки. И нередко на одном контуре может возникнуть повышение силы тока и в три  раза, и в десять. Есть и так называемые ложные перегрузки, о которых нельзя забывать. И, тем более, если это ложная тревога, то сеть отключать нет никакого смысла.

    Получается так, что устанавливаемый на контур автомат, необходимо точно выбирать под фактическую нагрузку. Вот почему так важен грамотно проведенный расчет потребляемой мощности на каждом контуре. Но не забывайте, что приобретаемый в магазине прибор надо проверить на нагрузки, хотя на заводе он проходит многоступенчатый контроль.

    Итак, основная цель любого потребителя – это правильно выбрать электрический автомат по номинальному току.

    onlineelektrik.ru


Типы автоматов электрических. Какой тип автомата выбрать?

Электричество очень полезное и вместе с тем опасное изобретение. Помимо прямого воздействия тока на человека, существует еще и большая вероятность возгорания при несоблюдении подключения электропроводки. Объясняется это тем, что электрический ток, проходя через проводник, нагревает его, и особенно высокие температуры возникают в местах с плохим контактом или же при коротком замыкании. Для предотвращения таких ситуаций применяются автоматы.

Это специально сконструированные аппараты, основная задача которых — защита проводки от оплавления. В целом автоматы не спасут от поражения электрическим током и не защитят технику. Они созданы для предотвращения перегрева.

типы автоматов

Методика их работы основана на размыкании электрической цепи в нескольких случаях:

  • короткое замыкание;
  • превышение силы тока, текущей по проводнику для этого не предназначенного.

Как правило, автомат устанавливается на вводе, то есть защищает следующий за ним участок цепи. Так как для разведения к различным типам устройств применяется разная проводка, то, значит, и приборы защиты должны уметь срабатывать при разных токах.

С виду может показаться, что достаточно установить просто самый мощный автомат и нет проблем. Однако, это не так. Ток большой силы, на который не сработал прибор защиты, может перегреть проводку и, как следствие, стать причиной пожара.

тип автомата b c d

Установка автоматов малой мощности будет каждый раз разрывать цепь, как только к сети будут подключены два или более мощных потребителя.

Из чего состоит автомат?

Обычный автомат состоит из следующих элементов:

  • Ручка взвода. С помощью неё можно произвести включение автомата после его срабатывания или же отключить, чтобы обесточить цепь.
  • Механизм включения.
  • Контакты. Обеспечивают соединение и разрыв цепи.
  • Клеммы. Подключаются к защищаемой сети.
  • Механизм, срабатывающий по условию. Например, биметаллическая тепловая пластина.
  • Во многих моделях может присутствовать регулировочный винт, для корректировки номинального значения силы тока.
  • Дугогасительный механизм. Присутствует на каждом из полюсов прибора. Представляет собой небольшую камеру, в которой размещены омедненные пластины. На них дуга гасится и сходит на нет.

В зависимости от производителя, модели и назначения, автоматы могут оснащаться дополнительными механизмами и устройствами.

Устройство механизма отключения

типы автоматов электрических

В автоматах имеется элемент, производящий разрыв электрической цепи при критических значениях тока. Их принцип работы может быть основан на разных технологиях:

  • Электромагнитные приборы. Отличаются большой скоростью реакции на короткое замыкание. При действии токов недопустимой величины срабатывает катушка с сердечником, который, в свою очередь, отключает цепь.
  • Тепловые. Основной элемент такого механизма — биметаллическая пластина, которая начинает деформироваться под нагрузкой токов большой силы. Выгибаясь, оказывает физическое воздействие на элемент, разрывающий цепь. Примерно по такой же схеме работает электрический чайник, который способен отключаться сам при закипании воды в нем.
  • Существуют также и полупроводниковые системы размыкания цепи. Но в бытовых сетях используются они крайне редко.

Различаются приборы по характеру срабатывания на излишне высокое значение тока. Существуют 3 наиболее популярных типа автоматов — B, C, D. Каждая литера означает коэффициент чувствительности прибора. Например, автомат типа D имеет значение от 10 до 20 xln. Как это понимать? Очень просто — чтобы понять диапазон, при котором способен сработать автомат, нужно умножить цифру рядом с литерой на значение. То есть прибор с маркировкой D30 будет отключаться при 30*10…30*20 или от 300 А до 600 А. Но такие автоматы используются в основном в местах с потребителями, которые имеют большие пусковые токи, например, электродвигатели.

автомат тип b

Автомат типа B имеет значение от 3 до 5 xln. Стало быть, маркировка B16 означает срабатывание при токах от 48 до 80А.

Но самый распространённый тип автоматов — С. Используется практически в каждом доме. Его характеристики — от 5 до 10 xln.

Условные обозначения

какой тип автомата выбрать

Разные типы автоматов маркируются по-своему для быстрой идентификации и выбора нужного для конкретной цепи или её участка. Как правило, все производители придерживаются одного механизма, который позволяет унифицировать изделия под многие отрасли и регионы. Разберём подробнее нанесённые на автомат знаки и цифры:

  • Бренд. Обычно в верхней части автомата ставится логотип производителя. Практически все они стилизованы определенным образом и имеют свой фирменный цвет, поэтому выбрать изделие своей любимой компании будет несложно.
  • Окошко индикатора. Показывает текущее состояние контактов. Если возникла неисправность в автомате, то по нему можно определить есть ли напряжение в сети.
  • Тип автомата. Как уже описывалось выше, означает характеристику отключения при токах, значительно превышающих номинальный. Чаще в быту используются C и чуть реже B. Отличия типов электрических автоматов B и C не так существенны;
  • Номинальный ток. Показывает значение силы тока, который может выдержать длительную нагрузку.
  • Номинальное напряжение. Очень часто данный показатель имеет два значения, написанных через «слэш». Первый — для однофазной сети, второй — для трехфазной. Как правило, в России используется напряжение в 220 В.
  • Предельный ток выключения. Означает максимально допустимый ток короткого замыкания, при котором автомат отключится без выхода из строя.
  • Класс токоограничения. Выражается в одной цифре или же отсутствует совсем. В последнем случае принято считать номер класса 1. Данная характеристика означает время, на которое ограничивается ток короткого замыкания.
  • Схема. На автомате можно встретить даже схему подключения контактов с их обозначениями. Находится она практически всегда в верхней правой части.

Таким образом, взглянув на фронтальную часть автомата, можно сразу установить, к какому типа тока он предназначен и на что способен.

При выборе защитного прибора все же одной из главных характеристик считается именно номинальный ток. Для этого нужно определить, какую силу тока требует совокупность всех устройств потребителей в доме.

автомат тип d

А так как электричество течёт по проводам, то от его сечения зависит необходимая для нагревания сила тока.

Наличие полюсов также играет немаловажную роль. Чаще всего применяется такая практика:

  • Один полюс. Цепи с приборами освещения и розетками, к которым будут подключаться простые приборы.
  • Два полюса. Применяется для защиты проводки, проведённой к электроплитам, стиральным машинкам, отопительным приборам, водонагревателям. Также может устанавливаться в качестве защиты между щитом и помещением.
  • Три полюса. Используется преимущественно в трехфазных цепях. Это актуально для промышленных или же околопромышленных помещений. Небольшие мастерские, производства и им подобные.

Тактика установки автоматов происходит от большего к меньшему. То есть сначала монтируется, например, двухполюсной, затем однополюсной. Далее идут устройства с мощностью, уменьшающейся на каждом шаге.

типы автоматов электрических в и с отличия

Несколько советов по выбору автомата

  • При выборе стоит ориентироваться не на электроприборы, а на проводку, так как именно её будут защищать автоматические выключатели. Если она старая, то рекомендуется заменить её, чтобы можно было использовать наиболее оптимальный вариант автомата.
  • Для таких помещений, как гараж, или на время проведения ремонтных работ стоит выбрать автомат с номинальным током побольше, так как различные станки или сварочные аппараты имеют довольно большие показатели силы тока.
  • Имеет смысл комплектовать весь набор защитных механизмов от одного и того же производителя. Это поможет избежать несоответствия номинальных токов между приборами.
  • Приобретать автоматы лучше в специализированных магазинах. Так можно избежать покупки некачественной подделки, которая может привести к плачевным последствиям.

Заключение

Какой бы простой ни казалась разводка цепи по помещению, всегда нужно помнить о безопасности. Использование автоматов в значительной степени помогает избежать перегрева и, как следствие, её возгорания.

АВТОМАТЫ ДЛЯ ЭЛЕКТРОПРОВОДКИ — БЕЗОПАСНОСТЬ ВАШЕГО ДОМА

Современные нормы безопасности и обыкновенный здравый смысл требует. Чтобы сооружение основных инженерных систем, в том числе электропроводки предусматривало наличие различных устройств защиты от перегрузок. К таким устройствам относятся и автоматы для электропроводки.

Назначение автоматов электропроводки

Ранее роль автоматов выполняли обычные пробки. Все помнят эти простейшие устройства, сделанные из керамики, со сменными вставками. В их основание нередко вставлялись так называемые «жучки», которые повышали порог нагрузки, при котором вставка выходила из строя. В современных условиях, когда суммарная нагрузка на электропроводку порой составляет десяток-другой киловатт, на смену пробкам пришли электрические автоматы защиты. Выбирают автомат путем подбора его по нагрузке, имеющейся в квартире или на другом объекте, где требуется его установка. При определении суммарной нагрузки требуется сделать определенный запас мощности, но не слишком большой, иначе автомат не сработает даже при возникновении перегрузки.

Таблица 1 — Выбор автомата по мощности

Виды электрических автоматов

Вторым фактором, влияющим на выбор подходящего к данной проводке автомата, будет являться количество фаз, которые он обслуживает. По этому признаку автоматы делятся на однофазные и трехфазные. Последний вид чаще применяется на промышленных объектах, нежели в жилых домах.

Также автоматические устройства защиты бывают следующих видов:

• Обычный автоматический выключатель. Это устройство может предназначаться для ручного подключения или выключения электрической цепи, срабатывает при наличии короткого замыкания.

• Устройство защитного отключения (УЗО) реагирует на утечки тока в результате нарушения изоляции. Нетерпеливого человека может вывести из себя, так как обладает очень высокой чувствительностью и мгновенно выключается при первых признаках повреждения.

• Дифференциальный автомат – последнее слово техники для автоматических защитных устройств, объединяет в себе свойства автоматических выключателей и УЗО, вследствие чего крайне эффективен и без использования дополнительных устройств.

Устройство качественной защиты для системы электроснабжения дома – это гарантия безопасности работы и сохранности устройств, включенных в эту систему. Проектировать и устанавливать её должен квалифицированный специалист, обладающий необходимыми знаниями и навыками, самодеятельность в этом деле недопустима.

Рекомендуем ознакомиться:

— БЛОК ПИТАНИЯ ДЛЯ СВЕТОДИОДНОЙ ЛЕНТЫ

— ОБУСТРОЙСТВО ЭЛЕКТРИКЕ В ДОМЕ СВОИМИ РУКАМИ

— СЕЧЕНИЕ ПРОВОДА ДЛЯ БЫТОВОЙ ЭЛЕКТРОПРОВОДКИ

Автор — Антон Писарев

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
