Дифференциальная защита трансформатора принцип действия, видео

Принцип действия дифференциальной защиты построен на применении первого закона Киргофа. Защищаемый объект принимается за узел, ток фиксируется полностью на всех ветвях, соединяющих объект с внешней электрической сетью. При повреждении на отходящей ветви, сумма токов, входящих и отходящих из узла, равна нулю.

При повреждении объекта, в случае КЗ, сумма токов в ветвях будет равна токам короткого замыкания.

Дифференциальная токовая защита трансформатора отличается от дифференциальной защиты высоковольтных линий и генераторов наличием неравенства первичных токов разных обмоток трансформаторов и несовпадением по фазе.

Дифференциальная защита трансформаторов применяется для предотвращения аварийных и ненормальных режимов работы при возникновении короткого замыкания между фазами, межвитковых КЗ и замыкания одной или более фаз на землю. Дифзащита применяется как основный вид автоматического отключения для мощных трансформаторов и для трансформаторов меньшей мощности, в случае если другие виды защиты не обеспечивают требуемого быстродействия.

Как работает дифзащита трансформатора

Дифференциальная защита работает  на сравнении величин токов в начале и в конце защищаемого участка, например и начале и конце обмоток силового трансформатора, генератора и т. п. В частности, участок между трансформаторами тока, установленными на высшей и низшей сторонах силового трансформатора, считается защищаемой зоной.

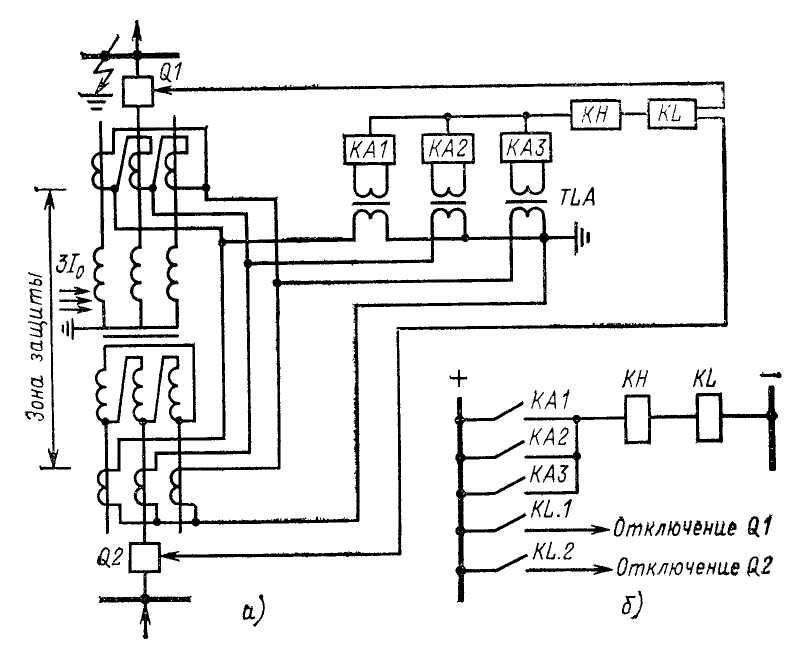

Рис 1. Дифференциальная защита трансформатора: а — токораспределение при нормальном режиме, б — то же при коротком замыкании в трансформаторе

Действия при срабатывании дифференциальной защиты трансформатора поясняется рис.1.

С обеих сторон трансформатора устанавливаются трансформаторы тока TT1 и ТТ2, вторичные обмотки которых включены последовательно. Параллельно им подключается токовое реле Т. Если характеристики трансформаторов тока будут одинаковы, то в нормальном режиме, а также при внешнем коротком замыкании токи во вторичных обмотках трансформаторов тока будут равны, разность их будет равна нулю, ток через обмотку токового реле Т протекать не будет, следовательно, защита действовать не будет.

При коротком замыкании в трансформаторе и в любой точке защищаемой зоны, например в обмотке трансформатора, по обмотке реле Т будет протекать ток, и если его величина будет равна току срабатывания реле или больше его, то реле сработает и через соответствующие вспомогательные приборы произведет двустороннее отключение поврежденного участка. Эта система будет действовать при междуфазных и межвитковых замыканиях.

Дифференциальная защита обладает высокой чувствительностью и является быстродействующей, так как для нее не требуется выдержки времени, она может выполняться с мгновенным действием, что и является ее главным положительным свойством. Однако она не обеспечивает защиты при внешних коротких замыканиях и может вызывать ложные отключения при обрыве в соединительных проводах вторичной цепи.

Рис. 2. Дифференциальная защита двух параллельно работающих трансформаторов

Зона действия дифференциальной защиты трансформатора (ДЗТ) ограничивается местом установки трансформаторов тока, и включает в себя ошиновку СН, НН и присоединение ТСН, включённого на шинный мост НН.

Ввиду её сравнительной сложности, дифференциальная защита устанавливается в следующих случаях:

• на одиночно работающих трансформаторах (автотрансформаторах) мощностью 6300 кВА и выше;
• на параллельно работающих трансформаторах (автотрансформаторах) мощностью 4000 кВА и выше;
• на трансформаторах мощностью 1000 кВА и выше, если токовая отсечка не обеспечивает необходимой чувствительности при КЗ на выводах высшего напряжения ( kч < 2 ), а максимальная токовая защита имеет выдержку времени более 0,5 сек.

Видео: Дифференциальная защита

Общие принципы работы дифференциальной защиты. Особенности выполнения защит отдельных элементов электрической сети: кабельной линии, трансформатора, генератора, сборных шин. Защиты ЛЭП-110 кВ: направленная с вч блокировкой, диффазная.

Читайте так же:

Дифференциальная защита — Википедия

Дифференциа́льная защи́та — один из видов релейной защиты, отличающийся абсолютной селективностью и выполняющийся быстродействующей (без искусственной выдержки времени). Применяется для защиты трансформаторов, автотрансформаторов, генераторов, генераторных блоков, двигателей, воздушных линий электропередачи и сборных шин (ошиновок). Различают

продольную и поперечную дифференциальные защиты.

Принцип действия[править | править код]

Дифференциальная защита силового трансформатора

Принцип действия продольной дифференциальной защиты основан на сравнении токов фаз, протекающих через участки между защищаемым участком линии (или защищаемом аппаратом). Для измерения значения силы тока на концах защищаемого участка используются трансформаторы тока (

TA1, TA2). Вторичные цепи этих трансформаторов соединяются с токовым реле (KA) таким образом, чтобы на обмотку реле попадала разница токов от первого и второго трансформаторов.

В нормальном режиме (1) значения величины силы тока вычитаются друг из друга, и в идеальном случае ток в цепи обмотки токового реле будет равен нулю. В случае возникновения короткого замыкания (2) на защищаемом участке на обмотку токового реле поступит уже не разность, а сумма токов, что заставит реле замкнуть свои контакты, выдав команду на отключение поврежденного участка.

В реальном случае через обмотку токового реле всегда будет протекать ток отличный от нуля, называемый

током небаланса. Наличие тока небаланса объясняется рядом факторов:

• Трансформаторы тока имеют недостаточно идентичные друг другу характеристики. Чтобы снизить влияние этого фактора, трансформаторы тока, предназначенные для дифференциальной защиты, изготавливают и поставляют попарно, подгоняя их друг к другу ещё на стадии производства. Кроме того, при использовании дифференциальной защиты, например трансформатора, у измерительных трансформаторов тока изменяют число витков в соответствии с коэффициентом трансформации защищаемого трансформатора.
• Некоторое влияние на возникновение тока небаланса может оказывать намагничивающий ток, возникающий в обмотках защищаемого трансформатора. В нормальном режиме этот ток может достигать 5 % от номинального. При некоторых переходных процессах, например при включении трансформатора с холостого хода под нагрузку, ток намагничивания на короткое время может в несколько раз превышать номинальный ток. Для того чтобы учесть влияние намагничивающего тока, ток срабатывания реле принимают большим, чем максимальное значение намагничивающего тока.
• Неодинаковое соединение обмоток первичной и вторичной стороны защищаемого трансформатора (например, при соединении обмоток Y/Δ) так же влияет на возникновение тока небаланса. В данном случае во вторичной цепи защищаемого трансформатора вектор тока будет смещён относительно тока в первичной цепи на 30°. Подобрать такое число витков у трансформаторов тока, которое позволило бы компенсировать эту разницу, невозможно. В этом случае угловой сдвиг компенсируют с помощью соединения обмоток: на стороне звезды обмотки трансформаторов тока соединяют треугольником, а на стороне треугольника соответственно звездой.

Следует отметить, что современные микропроцессорные устройства защиты способны учитывать эту разницу самостоятельно, и при их использовании, как правило, вторичные обмотки измерительных трансформаторов тока соединяют звездой на обоих концах защищаемого участка, указав это в настройках устройства защиты.

Дифференциальная защита трёхфазного трансформатора, обмотки которого соединены по схеме Y/Δ)

Область применения[править | править код]

Дифференциальная защита устанавливается в качестве основной для защиты трансформаторов и автотрансформаторов. Одним из недостатков такой защиты является сложность её исполнения: в частности, требуется наличие надёжной, помехозащищённой линии связи между двумя участками, на которых установлены трансформаторы тока. В связи с этим дифференциальную защиту применяют для защиты одиночно работающих трансформаторов и автотрансформаторов мощностью 6300 кВА и выше, параллельно работающих трансформаторов и автотрансформаторов мощностью 4000 кВА и выше и на трансформаторах мощностью 1000 кВА и выше, если токовая отсечка не позволяет добиться необходимой чувствительности при коротком замыкании на выводах высокого напряжения, а максимальная токовая защита имеет выдержку времени более чем 0,5 с.

Принцип действия[править | править код]

Принцип действия поперечной дифференциальной защиты так же заключается в сравнении значений токов, но в отличие от продольной, трансформаторы тока устанавливаются не на разных концах защищаемого участка, а на разных линиях, отходящих от одного источника (например, на параллельных кабелях, отходящих от одного выключателя). Если произошло внешнее короткое замыкание, то данная защита его не почувствует, так как разность значений силы тока, измеряемых на этих линиях, будет практически равна нулю. В случае же короткого замыкания непосредственно на одном из защищаемых кабелей разница токов не будет равняться нулю, что даст основание для срабатывания защиты.

Область применения[править | править код]

Данная защита устанавливается на ВЛ. Защита выбирает и отключает только одну поврежденную линию.

Защита состоит из пускового органа (токовое реле), которое включается так же, как и в продольной дифференциальной защите с участка направления мощности, включенного на разность токов защищаемых линий и на напряжение шин подстанции.

Оперативный ток подается на реле защиты через последовательное соединение вспомогательных контактов защищаемых линий для того, чтобы защита автоматически выводилась из действия при отключении одной из линий, во избежание её не селективного действия при внешнем КЗ.

Значение и знак вращающего момента у реле направления мощности зависит от значения тока, напряжения и угла между ними.

При КЗ на линии 1 ток в линии 1 будет больше тока в линии 2, поэтому их разность, то есть ток в реле, будет иметь такое же направление, как и ток в линии 1. Реле направления мощности замкнет контакт KW1 и защита отключит поврежденную линию 1.

При повреждении на линии 2 ток в ней будет больше тока в линии 1, и ток в реле изменит направление на противоположное. Замкнется контакт KW2 и защита отключит поврежденную линию 2.

• Голанцов Е. Б., Молчанов В. В. Дифференциальные защиты трансформаторов с реле типа ДЗТ-21 (ДЗТ-23). Москва, Энергоатомиздат, 1990
• «Релейная защита распределительных сетей» Издание второе, переработанное и дополненное. Я. С. Гельфанд Москва. Энергоатомиздат 1987.
• «Релейная защита энергетических систем» Чернобровов Н. В., Семенов В. А. Энергоатомиздат 1998
• «Руководящие указания по релейной защите. Вып. 13А(Б). Релейная защита понижающих трансформаторов и автотрансформаторов 110—500 кВ» Составитель Т. Н. Дороднова: Энергоатомиздат 1985,-96 с., ил.

Дифференциальная защита трансформатора: типы, принцип действия | ENARGYS.RU

Наиболее совершенный способом защиты трансформаторов из всех, на настоящее время известных, является релейная защита, построенная на дифференциальном принципе.

Для дифференциальной защиты характерна избирательность действия или селективность. Это означает срабатывание защиты в районе электроустановки между трансформаторами тока, на вводе высшего напряжения, до силового трансформатора и на вводе отходящей линии низшего напряжения, после силового трансформатора

К плюсам можно отнести небольшую величину тока срабатывания. Для трансформаторов, которые имеют мощность от 63мВА, ток входит в границы 0,1–0,3А от номинального тока, такая величина тока срабатывания обеспечивает коэффициент чувствительности 1,5 –2,0 к витковым и межкатушечным замыканиям в переплетенных и обычных обмотках. Время срабатывания защиты очень короткое (15–20мс). Высокая степень чувствительности и очень короткое время реагирования дифзащиты, способствует уменьшению величины повреждения и сокращает время на восстановление оборудования.

Продольная дифференциальная защита устанавливается в обязательном порядке для трансформаторов мощностью от 6300кВа, она служит для предупреждения выхода из строя оборудования, вследствие многофазных замыканий внутри обмоток и на выводах.

Дифференциальная защита трансформаторов обязательна к установке и для параллельно работающих трансформаторов мощностью от 4000кВа. Трансформаторы небольшой мощности на 1000кВа, комплектуются дифзащитой, при отсутствии газовой защиты, и в том случае если МТЗ рассчитана на большую выдержку времени от 0,5сек, а токовая отсечка имеет низкую степень чувствительности.

Дифференциальная продольная защита с циркулирующими токами, отключает силовой трансформатор, мгновенно после неисправности, без выдержки времени.

Дифференциальная защита – принцип действия



Рис №1. Схема, поясняющая принцип действия дифференциальной защиты трансформатора, с двусторонним питанием, а) при КЗ снаружи трансформатора, на его выводах, б) при внутреннем КЗ трансформатора

Принцип действия дифференциальной защиты построен на применении первого закона Киргофа. Защищаемый объект принимается за узел, ток фиксируется полностью на всех ветвях, соединяющих объект с внешней электрической сетью.

При повреждении на отходящей ветви, сумма токов, входящих и отходящих из узла, равна нулю.

При повреждении объекта, в случае КЗ, сумма токов в ветвях будет равна токам короткого замыкания.

Диффзащита трансформатора отличается от дифференциальной защиты высоковольтных линий и генераторов наличием неравенства первичных токов разных обмоток трансформаторов и несовпадением по фазе.

Поперечная дифференциальная защита линий электропередач

Защита построена идентично продольной и основана на принципе сравнивания токов, только для защиты ВЛ и КЛ, установка трансформаторов тока выполняется на разных линиях, питание, которых осуществляется от одного источника, например, от одного выключателя нагрузки, а не на концах участка линии. Трансформаторы тока должны быть идентичны по своим параметрам, их коэффициент трансформации должен быть одинаков.

Рис №2. Поперечная дифференциальная токовая защита параллельно расположенных высоковольтных линий, а) схема токовых цепей, б) цепи напряжения, г; д) – схема цепей постоянного тока.

После отключения одной из линий, блок-контактами высоковольтных выключателей, дифференциальная защита выводится из работы, это происходит для того, чтобы осуществить устранение неселективности действия при внешнем КЗ.

Принцип действия поперечной дифференциальной защиты, позволяет обходиться без настройки защиты на замедление действия, значит, при КЗ линии, произойдет мгновенное отключение, при КЗ в противоположных концах линии наблюдается каскадное (поочередное) действие дифференциальной защиты.

Рис№3. Каскадное срабатывание дифференциальной защиты: а) КЗ в начале ВЛ; б) КЗ в конце ВЛ

Основные условия выбора тока срабатывания:

1. При внешних КЗ, не должно происходить срабатывание защиты от максимально высокого тока небаланса.
2. При отключении одной из подключенных параллельно линий электропередач, если вторая линия полностью, на 100% загружена, не должна осуществляться работа защиты.
3. Чувствительность защиты зависит от КЗ на границе каскадного действия рядом с точкой равной чувствительности, в которой наблюдается равенство токов в реле комплектов защит обеих линий.

Дифференциальная защита генераторов

Защита генераторов, в статоре машины, действует на погашение магнитного поля генератора (отключением автомата АГП), с его последующим отключением от питающей сети, при помощи выключателя нагрузки самого генератора или выключателя на стороне блока ВН.

Существует 2 типа дифференциальной защиты генераторов:

1. Продольная дифференциальная защита
2. Поперечная дифференциальная защита.

Принцип действия дифференциальной защиты генераторов идентичен принципу действия дифференциальной защиты трансформаторов и линий. Основывается на разности токов, текущих в параллельно подключенных ветвях.

Реле включается в цепь с трансформатором тока, в перемычку между нейтралями параллельных обмоток статора.

Рис №4. Принцип действия поперечной дифференциальной защиты генератора

Рис №5. Продольная дифференциальная защита генератора

Принцип действия построен на сравнивании токов следующих со стороны выводов генератора.

Зона действия защиты распространяется на: обмотки генератора, выводы обмотки статора и на шины, вплоть до распределительного устройства.

Дифференциальная защита трансформаторов-принцип действия

Дифференциальная защита трансформаторов применяется для предотвращения аварийных и ненормальных режимов работы при возникновении короткого замыкания между фазами, межвитковых КЗ и замыкания одной или более фаз на землю.

Дифзащита применяется как основный вид автоматического отключения для мощных трансформаторов и для трансформаторов меньшей мощности, в случае если другие виды защиты не обеспечивают требуемого быстродействия.

Принцип работы дифференциальной защиты заключается в сравнении токов входящих и выходящих из трансформатора,и отключении трансформатора при неравенстве токов.

Конструктивно дифзащита включает в себя (Рис. 1) два трансформатора тока ТТ₁ и ТТ₂ включенных по высокому и низкому напряжению и реле автоматики А. Коэффициент преобразования измерительных трансформаторов подобран так, что при возникновении короткого замыкания вне защищаемого участка (Рис.1 слева), результирующий ток проходящий через реле был равный нулю.





Рис. 1

При возникновении короткого замыкания возникает асимметрия втекающих и вытекающих токов (Рис. 1 справа). Через реле протекает ток, включающий схему защитного отключения. Высокая избирательность дифференциальной системы не требует реле времени, т.к. защита включается в идеальном случае только при внутренних КЗ.

В реальных условиях требуется настройка дифзащиты для исключения ложного срабатывания.

При подаче напряжения на входные обмотки трансформатора возникает ток подмагничивания, вызывающий неравенство входных и выходных токов. Ток подмагничивания имеет вид затухающих колебаний.

Без нагрузки это влияние достаточно мало и составляет не более одного процента. При включении трансформатора с нагрузкой или восстановлении работы энергосистемы после замыкания,  разность токов может привести к срабатыванию защиты.

Для компенсации этого явления ток включения дифзащиты выбирают большим, чем ток подмагничивания. Загрубление тока срабатывания может привести к несрабатыванию защиты даже при наличии КЗ внутри трансформатора.

Исключить влияния тока подмагничивания можно при помощи искусственной блокировки защиты при подключении высокого напряжения.

При возникновении повреждения трансформатора или замыкания его выводов при блокированном автоматическом отключении задержка может привести к аварии.

В случае, когда указанные способы отстройки дифзащиты неприменимы из-за недостатков, используют трансформаторы тока с быстронасыщаемым магнитопроводом, которые не реагирует на быстротечные колебания подмагничивающего тока.

Для правильной работы измерительных схемы необходимо чтобы фаза втекающих и вытекающих токов совпадала.

Для компенсации фазового сдвига обмотки токовых трансформаторов включаются по такой же схеме, как и защищаемый трансформатор. В случае использования схемы соединения  обмоток «треугольник»/«звезда», трансформаторы тока включаются по обратной схеме – на входе «звезда», на выходе – «треугольник».

На линии, соединяющие трансформаторы тока с исполнительными цепями автоматики, возможны влияния помех, приводящих к ложным срабатываниям защиты. Для предотвращения этого измерительные цепи должны быть надежно экранированы. Зачастую дифзащиту устанавливают на отдельно расположенных трансформаторах для исключения влияния помех от смежных устройств энергетики.

Коэффициенты трансформации измерительных цепей должны обеспечивать равенство токов на входе и на выходе. На практике это условие недостижимо, потому трансформаторы токов выпускаются со стандартными напряжениями. Для этого в измерительные цепи вводят согласующие трансформаторы и автотрансформаторы.

Пишите комментарии,дополнения к статье, может я что-то пропустил. Загляните на карту сайта, буду рад если вы найдете на моем сайте еще что-нибудь полезное.

Поделиться ссылкой:

Принцип действия диф защиты трансформатора (ДЗТ): токи небаланса, ТТ, коэффициенты

Принцип действия продольных защит основан на первом законе Кирхгофа.

Условная схема дифференциальной защиты

Если принять за узел защищаемый объект (рис. 1.1) и фиксировать ток на всех ветвях, связывающих защищаемый объект (узел) с внешней сетью, то при повреждении на отходящей ветви сумма токов, входящих и выходящих из узла, будет равна нулю.

Рис. 1.1. Схема дифференциальной защиты с циркулирующими токами

При повреждении защищаемого объекта (КЗ в узле) сумма токов по ветвям будет равна току короткого замыкания.

По схеме на рис. 1.1 в нормальном нагрузочном режиме и при внешнем коротком замыкании (на исходящей ветви, за трансформатором тока в сторону сети) во вспомогательных проводах, соединяющих вторичные обмотки трансформаторов тока, циркулируют токи, равные вторичным токам ТТ.

Поэтому такое выполнение продольной дифференциальной защиты именуется схемой с циркулирующими токами. Другим вариантом исполнения дифференциального принципа (рис. 1.2) является схема с уравновешенными напряжениями, в которой вторичные обмотки ТТ соединяются между собой последовательно, и в эту же цепь включен реагирующий орган (дифференциальное реле). Считается, что одноименные концы первичной и вторичной обмоток ТТ расположены с одной стороны. Ток в реле будет равен:

(1–1)

где Z – сумма сопротивлений вспомогательных проводов, обмотки реле и обмоток ТТ.

Рис. 1.2. Схема дифференциальной защиты с уравновешенными напряжениями

В нормальном режиме и коротком замыкании вне зоны действия Е1 = Е2 и направлены в противоположные стороны, ток в реле равен нулю.

При повреждении в защищаемой зоне Е1 ≠ Е2, но направлены в одну сторону, ток в реле не равен нулю и, если он превышает ток срабатывания, то защита отключит поврежденный элемент.

В схеме с уравновешенными напряжениями в нормальном режиме и внешних коротких замыканиях токи во вторичных обмотках ТТ отсутствуют, и ТТ работают в режиме холостого хода. Это может привести к недопустимому перегреву ТТ и появлению высоких напряжений во вторичных цепях, поэтому схема с уравновешенными напряжениями со стандартными трансформаторами тока по рис. 1.2 не применяется, обычно устанавливаются специальные промежуточные ТТ. Кроме того, схема требует использования максимально близких по характеристикам ТТ. Таким образом, схема с уравновешенными напряжениями получается более сложной, чем с циркулирующими токами, и поэтому она получила ограниченное применение.

В свою очередь схема с циркулирующими токами может выполняться в двух вариантах: с малым сопротивлением и с большим сопротивлением дифференциальной цепи реле.

Достоинством схемы с малым сопротивлением дифференциального реле является шунтировка измерительных ТТ, что максимально устраняет их влияние друг на друга.

Достоинством схемы с большим сопротивлением дифференциальной цепи является автоматическое загрубление защиты при насыщении какого-либо ТТ при внешнем КЗ, так как в этом случае малое сопротивление ветви намагничивания насыщенного ТТ шунтирует дифференциальную цепь, уменьшая ток (напряжение) небаланса.

Чаще всего схема с большим сопротивлением дифференциальной цепи применяется при выполнении дифференциальных защит шин, где возможно глубокое насыщение ТТ на том присоединении, где произошло внешнее для дифференциальной защиты КЗ и в чувствительных дифференциальных защитах от замыканий на землю. В настоящее время в связи с уменьшением затрат на реализацию сложных алгоритмов при переходе на электронную элементную базу изготовления реле, схема с большим сопротивлением вытесняется защитами с малым сопротивлением дифференциального реле.

При рассмотрении принципа действия дифференциальных защит было принято, что в нагрузочном режиме и в режиме внешнего короткого замыкания ток в дифференциальной цепи равен нулю. Это возможно только в том случае, если вторичные токи ТТ точно равны первичным приведенным токам, т. е.

В действительности в дифференциальной цепи в этих режимах протекает ток, называемый током небаланса.

Определим, из каких составляющих складывается ток небаланса.

Погрешность ТТ в работе диф защиты трансформатора

Эта составляющая тока небаланса характерна для всех дифференциальных защит и вызвана тем, что вторичный ток равен:

(1 – 2)

где I_втор. – вторичный ток ТТ;
I’_перв. – приведенный ко вторичной обмотке первичный ток;
I’_нам. – приведенный ко вторичной обмотке ток намагничивания.
Ток в реле – ток небаланса – равен (для дифференциальной защиты с двумя ветвями):

Iр.=Iнб.=Iвтор.1 – Iвтор.2 = I’перв.1 – I’нам.1 – I’перв.2 + I’нам.2 ,

(1 – 3)

где I_втор.1, I’_перв.1, I’_нам.1 – вторичный, приведенный первичный и приведенный ток намагничивания ТТ первой ветви;
I_втор.2, I’_перв.2, I’_нам.2 – то же для второй ветви.
При условии, что первичные токи защищаемого объекта равны первичным токам ТТ при внешнем коротком замыкании:
Ток небаланса будет равен:

(1 – 4)

В общем случае ток небаланса равен геометрической сумме токов намагничивания всех ветвей дифференциальной защиты:

(1 – 5)

Для того чтобы выявить влияние нагрузок ТТ и сопротивления дифференциального реле на ток небаланса, составим схему замещения дифференциальной защиты [3]:

Рис. 1. 3. Схема замещения дифференциальной токовой защиты

На рис. 1. 3. введены следующие обозначения:
Z’_перв1, Z’_нам1, Z_втор1 – приведенные сопротивления первичной обмотки и ветви намагничивания,сопротивление вторичной обмотки ТТ первой ветви;
Z’_перв2, Z’_нам2, Z_втор1 – то же для второй ветви;
I’_перв1, I’_нам1, I_втор1 – приведенные первичный ток, ток намагничивания и вторичный ток ТТ первой ветви;
I’_перв2, I’_нам1, I_втор1 – то же для второй ветви;
I_Р, Z_РО – ток в цепи дифференциального реле и сопротивление дифференциального реле;
r_пр1, r_пр2 – сопротивление соединительных проводов от ТТ до дифференциального реле для первой и второй ветви.

Принимая, что все сопротивления по рис. 1. 3 являются линейными элементами и составив для этой схемы уравнения по законам Кирхгофа, получим для I_нб при внешнем КЗ, когда I’_перв1 = I’ _перв2:

(1 – 6)

где Z₂ = Z_втор2 + r_пр2 ; Z₁ = Z_втор1 + r_пр1;
Z’_нам1 • Z’_нам2 = Z’ ²_нам;
Z’_нам1 + Z’_нам2 = 2Z’_нам.
Анализ формулы (1 – 6) показывает, что для снижения тока небаланса необходимо для менее мощных ТТ (имеющих меньшее сопротивление намагничивания) уменьшать внешнюю нагрузку.

К сожалению, для большинства трансформаторов со схемой соединения обмоток «звезда – треугольник», как раз для менее мощных ТТ, на стороне «звезды» нагрузка должна быть увеличена в три раза за счет соединения ТТ в «треугольник», что приводит к большой погрешности ТТ, к увеличению тока небаланса и соответственно к увеличению тока срабатывания дифференциальной защиты.

В переходных режимах работы токи небаланса могут во много раз превосходить установившиеся значения. Проведенные исследования показали, что переходный ток небаланса может содержать значительную апериодическую составляющую, причем при равенстве сопротивления плеч и идентичности вольт-амперных характеристик ТТ ток небаланса представляет однополярный сигнал.

При неравенстве сопротивления плеч ТТ в токе небаланса появляются отрицательные полуволны [4]. На переходный процесс оказывают значительное влияние постоянные времени первичной и вторичной цепи – с их возрастанием токи небаланса увеличиваются, а сам переходный процесс затягивается.

Для обеспечения правильного функционирования дифференциальной защиты необходимо ток срабатывания защиты отстроить от токов небаланса, вызванных погрешностью ТТ в режиме максимального тока внешнего короткого замыкания.

Ввиду сложности расчетов для реальных ТТ переходных токов небаланса, ток срабатывания дифференциальных защит выбирают по условию отстройки от установившегося тока небаланса, а учет переходного режима производится введением повышающего коэффициента kпер, который определяет степень конструктивной отстройки дифференциального реле от переходного режима (реле с промежуточными насыщающимися ТТ, реле с время-импульсной схемой и т.д.).

Для дифференциальных защит, в которых объединяются ТТ нескольких сторон защищаемого объекта, ток небаланса, вызванный погрешностями ТТ, определяется в режиме, когда ТТ одной стороны работают с допустимой погрешностью, а ТТ других – без погрешности.

В этом случае разность токов сторон будет протекать в дифференциальной цепи и определять ток небаланса.

Максимальная допустимая полная погрешность ТТ для дифференциальных защит в установившемся режиме максимального тока внешнего КЗ не должна превышать 10%.

Если для дифференциальной защиты используются ТТ одинакового типа, с одним коэффициентом трансформации, работающие примерно в одинаковых условиях, то мало вероятно, чтобы погрешность, с одной стороны, была равна допустимой, а с другой – равна нулю. Для учета таких условий работы ТТ (в формуле определения тока небаланса) вводится коэффициент однотипности ТТ, равный 0,5.

Таким образом, составляющая тока небаланса, вызванная погрешностью ТТ, определяется:

(1 – 7)

где k_пер – коэффициент, учитывающий переходный режим;
k_одн – коэффициент однотипности ТТ, который принимается равным 1,0 или 0,5 в зависимости от условий работы ТТ;
ε – полная погрешность ТТ в установившемся режиме при расчетном токе внешнего металлического КЗ;
I_{КЗ макс} – максимальное значение тока при установившемся внешнем металлическом КЗ.

Защита с током срабатывания, выбранным по условию отстройки от тока небаланса по (1–7), не обеспечивает требование необходимой чувствительности защиты, поэтому применяют различные способы повышения чувствительности и отстройки от тока небаланса. Традиционным способом отстройки от токов небаланса является процентное торможение, под которым понимается возрастание тока срабатывания дифференциального реле с увеличением тормозного тока. В качестве тормозного тока можно использовать фазный ток одной или нескольких сторон защиты, полусумму абсолютных значений токов сторон защиты и т.п.

Компенсация угловых сдвигов первичных токов и исключение токов нулевой чувствительности

Для силовых трансформаторов со схемой соединения «звезда−треугольник» между токами высшего и низшего напряжения существует угловой сдвиг с кратностью в 300. Без принятия мер для компенсации этого сдвига потребовалось бы значительное загрубление дифференциальной защиты по току срабатывания. Поэтому угловой сдвиг первичных токов компенсируется соответствующим поворотом вторичных токов на одной из сторон трансформатора.

Первичный поворот токов происходит из-за соединения обмоток трансформатора в «треугольник». Поэтому для компенсации фазовой погрешности трансформаторы тока тоже соединяются в треугольник.

Теоретически безразлично, на какой стороне соединить трансформаторы тока в «треугольник». Однако для силового трансформатора с заземленной нулевой точкой на стороне «звезда» при внешнем повреждении на землю со стороны нейтрали протекают токи нулевой последовательности – нейтраль «генерирует» токи нулевой последовательности. Эти токи трансформируются во вторичную цепь на стороне высшего напряжения, а на стороне «треугольника» в трансформаторах тока эти токи отсутствуют, так как первичные токи нулевой последовательности циркулируют внутри обмотки «треугольника» и не выходят во внешнюю цепь. Таким образом, весь ток нулевой последовательности со стороны «звезды» трансформатора будет протекать в дифференциальную цепь.

Для предотвращения ложного срабатывания дифференциальной защиты необходимо подавить токи нулевой последовательности в дифференциальной цепи.

Соединение трансформаторов тока на стороне «звезды» силового трансформатора в «треугольник» обеспечивает, с одной стороны, компенсацию углового сдвига первичных токов и, с другой стороны, отсутствие тока нулевой последовательности в дифференциальной цепи за счет того, что токи нулевой последовательности циркулируют внутри схемы «треугольника» трансформаторов тока.

Следует заметить, что соединение трансформаторов тока в «треугольник» увеличивает нагрузку вторичной цепи в три раза, что может привести к увеличению погрешности трансформаторов тока, необходимости увеличения сечения контрольных кабелей, замены трансформаторов тока и т.д.

В современных цифровых дифференциальных защитах компенсация углового сдвига токов и исключение токов нулевой последовательности обеспечивается программными средствами, что позволяет на всех сторонах силового трансформатора соединять трансформаторы тока в «звезду».

Разные коэффициенты ТТ в ДЗТ

Для выравнивания вторичных токов с разных сторон силового трансформатора необходимо, чтобы номинальные первичные токи силового трансформатора были равны номинальным первичным токам ТТ, а при соединении ТТ в «треугольник» – номинальный первичный ток ТТ был в √3 раз меньше номинального тока этой стороны силового трансформатора.

ТТ имеют стандартную шкалу номинальных значений, поэтому для выравнивания вторичных токов с разных сторон трансформатора используются промежуточные автотрансформаторы (трансформаторы) или магнитное выравнивание с помощью подключения цепей вторичных токов к разным числам витков.

Однако все эти способы не позволяют точно сбалансировать вторичные токи (невозможность установки дробного числа витков или из-за дискретности отпаек витков обмотки и т.п.), поэтому появляется дополнительная составляющая тока небаланса. Эта составляющая определяется:

(1 – 8 )

где W_расч – расчетное число витков;
W_уст – установленное число витков.
Расчетное число витков определяется по выражению:

(1 – 9)

где W_осн и I_{ном. осн} – число витков и номинальный ток стороны защищаемого трансформатора, принятой в расчете за основную;
W_расч и I_ном – расчетное число витков и номинальный ток стороны защищаемого трансформатора, принятой в расчете за неосновную.

Следует отметить, что в современных цифровых реле удается минимизировать эту составляющую тока небаланса (до уровня ≈ 1%).

Регулировка коэффициента трансформации силовых трансформаторов

Выравнивание вторичных токов ТТ производится при одном определенном коэффициенте трансформации силового трансформатора (при номинальном или оптимальном положении регулятора). При изменении положения регулятора напряжения равенство токов (ампер-витков) нарушается.

В дифференциальной цепи появляется еще одна составляющая тока небаланса, которая определяется по формуле:

(1 – 10)

где Δu – относительное максимальное изменение коэффициента силового трансформатора от номинального (оптимального) значения.

Ток намагничивания при работе ДЗТ

Основной особенностью дифференциальных защит трансформаторов является неравенство нулю суммы МДС его обмоток из-за необходимости создания в сердечнике трансформатора основного потока, т.е. отношение токов по сторонам трансформатора не равно отношению числа витков за счет наличия тока намагничивания.

Поэтому в токе небаланса появляется еще одна составляющая – ток намагничивания. В нормальном режиме ток намагничивания не превышает 1 – 2% номинального тока и практически не учитывается при выборе тока срабатывания дифференциальной защиты.

Однако в режимах перевозбуждения его величина может возрасти до значений, соизмеримых с током срабатывания дифференциальной защиты.

Режим перевозбуждения возможен при повышении напряжения обмотки свыше номинального или при снижении частоты, этот режим можно характеризовать краткостью перевозбуждения:

(1 – 11)

где – В_ном, u_ном, f_ном – номинальные значения индукции в сердечнике, напряжения и частоты.
При перевозбуждении увеличиваются потери в трансформаторе на гистерезис и вихревые токи, происходит нагрев до недопустимых температур конструктивных элементов, что приводит к нагреву изоляции и ее повреждению, поэтому режим перевозбуждения должен быть ограничен во времени.

Т а б л и ц а 1-1

Максимальное допустимое время существования режима перевозбуждения [1]

B/Bном	1,15	1,3	1,58	1,66
t, с	1200	20	1	0,1

Кроме повышения напряжения или снижения частоты, которые собственно и являются причинами перевозбуждения, этот режим характеризуется появлением в дифференциальном токе пятой, седьмой, а при схеме соединения ТТ дифференциальной защиты «звезда−звезда» еще и третьей гармоник. Так как насыщение сердечников силового трансформатора происходит в оба полупериода, то в токе намагничивания отсутствует постоянная составляющая.

При подаче напряжения на трансформатор или при восстановлении напряжения после отключения короткого замыкания ток намагничивания резко возрастает и может достичь значений пяти−восьмикратных от номинального, причем большая часть броска тока намагничивания протекает со стороны подачи напряжения, а в режиме холостого хода весь ток намагничивания проходит со стороны питания, т.е. этот ток будет проходить в дифференциальную цепь.

Поэтому должны быть выявлены признаки, по которым можно отличить бросок тока намагничивания от тока короткого замыкания из-за повреждения трансформатора.

Рассмотрим физические процессы, которые происходят при включении трансформатора на примере однофазного трансформатора (рис. 1. 4). Если в момент включения напряжение питания проходит через нулевое значение, то установившееся значение магнитного потока должно быть близко к максимальному. Магнитный поток в сердечнике трансформатора не может измениться мгновенно, что приводит к возникновению свободной апериодической составляющей потока, величина которой должна быть такой величины, чтобы результирующий магнитный поток был равен нулю или остаточному потоку, если к моменту включения в магнитопроводе существовал остаточный поток. В результате кривая результирующего магнитного потока оказывается смещенной относительно нулевой линии. В пределе через половину периода результирующий магнитный поток может принять двойное значение и более при наличии остаточной индукции с неблагоприятным знаком.

Насыщение магнитопровода и вызывает появление значительных бросков тока намагничивания.

Рис. 1.4. Бросок тока намагничивания однофазного трансформатора

В трехфазных трансформаторах на броски тока намагничивания каждой фазы оказывают влияние магнитные потоки в сердечниках других фаз и обмотки трансформатора, соединенные в «треугольник». В зависимости от момента подачи напряжения, режима нейтрали, групп соединения обмоток трансформатора, (трехстержневой трансформатор или состоит из однофазных трансформаторов) бросок тока намагничивания может быть двух видов.

В первом случае во всех трех фазах броски тока намагничивания имеют однополярный характер, причем в одной фазе бросок тока намагничивания будет максимальным, в двух других – одинаковые и противоположные по знаку первой фазы.

Во втором случае в двух фазах броски тока намагничивания имеют однополярный характер разного знака, а в третьей фазе – периодический характер. Периодический бросок тока намагничивания может достигать двукратного значения номинального тока трансформатора. Идеализированные формы двух видов броска тока намагничивания показаны на рис 1.5, а осциллограмма взятия под напряжение трансформатора с броском тока намагничивания второго вида приведена на рис. 1.6.

Рис. 1.5. Идеализированные формы бросков тока намагничивания первого и второго вида

Рис. 1.6. Осциллограммы токов намагничивания при взятии под напряжение силового трансформатора

При соединении ТТ дифференциальной защиты в «треугольник» при однополярных бросках тока намагничивания в дифференциальной цепи одной из фаз (где протекает разность токов) может появиться вторичный ток периодического характера.

После насыщения ТТ однополярным броском тока намагничивания во вторичном токе также появляются отрицательные полуволны.

Анализ кривых трехфазного броска тока намагничивания показывает следующие его характерные особенности:

• бросок тока намагничивания, по крайней мере в двух фазах, носит апериодический характер;
• апериодический бросок тока намагничивания в пределах одного периода имеет только один максимум и существенную токовую паузу в то время как ток короткого замыкания – два максимума за период;
• в периодическом броске тока намагничивания имеется бестоковая пауза, меньшая по длительности, чем при апериодическом броске;
• бросок тока намагничивания содержит высшие гармонические составляющие: вторую, третью и т.д., особенно велика доля второй гармоники. Даже в периодическом броске тока намагничивания доля второй гармонической составляющей велика.

К сожалению, при повреждении в зоне действия дифференциальной защиты ток короткого замыкания может иметь (как и при броске тока намагничивания) быстро затухающую апериодическую составляющую.

При насыщении трансформаторов тока апериодической составляющей первичного тока во вторичном токе появятся четные гармоники. При больших кратностях тока короткого замыкания в режиме глубокого насыщения трансформаторов тока во вторичном токе могут появиться и паузы. Таким образом, все признаки броска тока намагничивания присущи и вторичному току при больших величинах тока короткого замыкания в зоне работы дифференциальной защиты. Поэтому высокочувствительные дифференциальные защиты трансформаторов, использующие для блокировки один из перечисленных признаков броска тока намагничивания, могут правильно работать только в определенном диапазоне токов.

При токах, когда погрешности трансформаторов тока могут привести (в результате блокировки) к замедлению действия защиты или ее отказу, предусматривается грубая дифференциальная защита, отстроенная по току срабатывания от броска тока намагничивания, так называемая дифференциальная отсечка.

ПУЭ допускает использование дифференциальной отсечки как основной защиты на трансформаторах мощностью до 25 МВ•А. Для дифференциальной отсечки с электромагнитным токовым и выходным промежуточным реле ток срабатывания может быть принят трех–четырехкратным номинального тока трансформатора.

Дифференциальная защита

Продольная дифференциальная защита является основной быстродействующей защитой мощных трансформаторов и автотрансформаторов от внутренних повреждений (от междуфазных к.з., замыканий на землю и от витковых замыканий).

Для выполнения диф.защиты трансформатора устанавливаются трансформаторы тока со стороны всех его обмоток. Вторичные обмотки трансформаторов тока соединяются в дифференциальную схему и параллельно к ним подключается реле защиты. Аналогично выполняется диф. защита автотрансформатора.

Принцип действия

Принцип действия диф. защиты трансформатора показан на рис. 8-1.

Рис.8-1. Принцип действия диф. защиты трансформатора

а) токораспределение при сквозном к.з.

б) токораспределение при к.з. в трансформаторе

Принцип действия дифференциальной защиты трансформаторов, так же как и диф. защиты линий и генераторов, основан на сравнении величины и направления (фазы) токов по концам защищаемого элемента (трансформатора).

При рассмотрении принципа действия диф. защиты условно принимается: коэффициент трансформации силового трансформатора равен единице, соединение обмоток одинаковое и одинаковые трансформаторы тока с обеих сторон.

Если схема токовых цепей диф. защиты выполнена правильно и трансформаторы тока имеют совпадающие характеристики, то при прохождении через защищаемый трансформатор сквозного тока внешнего к.з. или тока нагрузки ток в реле диф. защиты трансформатора будет отсутствовать:

I_p=I₁-I₂=0 т.к. I₁=I₂

Практически из-за несовпадения характеристик трансформаторов тока вторичные токи не равны I₁I₂ и в реле протекает ток небаланса:

I_p=I₁-I₂=I_нб

Для того чтобы защита не действовала от тока небаланса, её ток срабатывания выбирается по условию: I_с.з.>I_нб.

При к.з. в трансформаторе или любом другом месте между трансформаторами тока (в зоне действия диф.защиты) направление тока I₂ изменится на противоположное и ток в реле станет равным:

I_p=I₁+I₂>I_с.з.

Под влиянием этого тока защита срабатывает и производит отключение поврежденного трансформатора от источников питания.

Особенности выполнения диф. защит трансформаторов

При выполнении диф.защит трансформаторов и автотрансформаторов необходимо учитывать следующее:

1. Первичные токи обмоток трансформатора не равны по величине.

Соотношение токов определяется коэффициентом трансформации силового трансформатора: , поэтому ток I_II на стороне НН трансформатора в режимах нагрузки и внешнего к.з. всегда больше тока I_I на стороне ВН: I_II>I_I.

2. В трансформаторах с соединением обмоток «звезда-треугольник» (/) и «треугольник-звезда» (/) первичные токи обмоток трансформатора различаются не только по величине, но и по фазе.

В трансформаторах с соединением обмоток «звезда-звезда» токи или совпадают по фазе, или сдвинуты на 180⁰.

Векторная диаграмма первичных и вторичных токов представлена на рис. 8-2.

Рис. 8-2. Векторная диаграмма первичных и вторичных токов

а) при соединении обмоток /

б) при соединении обмоток / 

При наиболее распространенной 11-ой группе соединения обмоток силового трансформатора линейный ток на стороне «треугольника» опережает линейный ток со стороны «звезды» на 30⁰.

Таким образом, чтобы поступающие в реле диф. защиты трансформатора токи были равны, необходимо применять специальные меры по выравниванию вторичных токов трансформаторов тока как по величине так и по фазе.

Выравнивание величин вторичных токов в плечах диф.защиты выполняется подбором соответствующих коэффициентов трансформаторов тока диф. защиты или применением специальных трансформаторов (автотрансформаторов) компенсирующих различие во вторичных токах трансформаторов тока (рис. 8-3). Уравнительные обмотки диф. реле.

Рис. 8-3. Выравнивание вторичных токов в схеме диф. защиты трансформатора

а) с помощью промежуточного автотрансформатора АТ

б) с помощью промежуточного трансформатора ТК

Для компенсации сдвига фаз токов силовых трансформаторов, соединенных по схеме / или /, необходимо трансформаторы тока на стороне «звезды» силового трансформатора соединять в «треугольник», а на стороне «треугольника» силового трансформатора – «в звезду» (рис. 8-4).

Рис. 8-4. Компенсация углового сдвига токов в схеме диф.защиты

трансформатора с соединением обмоток «звезда-треугольник»

(Как правило, вторичные обмотки со стороны «звезды» обмотки ВН силового трансформатора соединяются в такой же «треугольник» как и обмотка НН силового трансформатора, а вторичные обмотки ТТ со стороны «треугольника» обмотки НН силового трансформатора, соединяются в такую же «звезду», как и обмотка ВН силового трансформатора).

Токи небаланса в дифференциальных защитах трансформаторов

Таки небаланса в диф. защитах трансформаторов определяются большим числом факторов, чем в защитах генераторов и имеют повышенные значения.

Во-первых, трансформаторы тока диф. защиты трансформаторов устанавливаются на сторонах силового трансформатора, имеющих различные напряжения, поэтому они отличаются друг от друга по типам, нагрузкам и кратностям токов внешнего к.з. Всё это обуславливает наличие разных погрешностей у разных групп ТТ, что приводит к появлению повышенных токов небаланса в дифференциальной цепи защиты при внешних к.з.

Во-вторых, при регулировании коэффициента трансформации силового трансформатора соотношения между первичными, а следовательно, и между вторичными токами ТТ, установленных в разных плечах диф. защиты, изменяется, что также приводит к появлению тока небаланса в диф. защите .

Кроме того, диф. защиту трансформатора необходимо отстраивать от броска тока намагничивания который появляется при включении трансформатора под напряжение, а также при восстановлении напряжения на нём после отключения внешнего к.з.

В нормальном режиме (силовой трансформатор под напряжением) ток намагничивания имеет незначительную величину: I_нам=(0,020,03)I_т.ном.

В режимах включения силового трансформатора под напряжение и после отключения внешнего к.з. бросок тока намагничивания (значительно превышает номинальный ток трансформатора): I_бр.нам=(67)I_т.ном.

Резкое возрастание тока намагничивание объясняется насыщением магнитопровода силового трансформатора. Характер изменения тока намагничивания во времени показан на рис. 8-5,а.

Рис. 8-5. Характер изменения намагничивающего тока (а) и магнитные потоки в сердечнике трансформатора при включении его под напряжение (б).

При включении силового трансформатора под напряжение возникает переходной процесс, сопровождающийся появлением двух магнитных потоков (рис. 8-5, б), установившегося Ф_У и свободного затухающего апериодического Ф_СВ. Результирующий магнитный поток Ф_Т=Ф_У+Ф_СВ в момент включения Ф_ТО=0 и поэтому Ф_СВО=-Ф_УО. Во втором полупериоде знаки обоих потоков совпадают и результирующий поток достигает максимальной величины Ф_Т.мак.

Наибольшее значение Ф_{Т макс} и следовательно I_бр.нам имеет место при включении трансформатора в момент когда мгновенное значение напряжения на трансформаторе равно нулю. В этом случае магнитный поток Ф_Т в сердечнике трансформатора в начальный момент содержит большую апериодическую составляющую Ф_СВО и превышает при переходном процессе установившееся значение Ф_УСТ в 2 раза. Зависимость Ф=f (I_нам) нелинейна и поэтому ток намагничивания увеличивается по отношению к установившемуся значению в сотни раз. Бросок тока намагничивания, как правило, имеет большую апериодическую слагающую и значительный процент высших гармоник. В результате кривая I_нам может оказаться смещённой в одну сторону от оси времени.

В общем случае суммарный расчётный ток небаланса имеет несколько слагающих:

I_нб=I_нбТТ+I_нб.рег.+I_нб.выр.+I_нб.нам.

Ток I_нб.ТТ определяется наличием неодинаковых токов намагничивания у ТТ (наличием погрешностей ТТ) и вычисляется по формуле:

I_нб.ТТ=К_аК_однfI_к.макс.

где:
Ка	—	коэффициент апериодичности, для реле с БНТ принимаемый равным 1, а для реле тока РТ-40 – 0,5
Кодн	—	коэффициент однотипности ТТ равный 0,51. (При существенном различии погрешности ТТ Кодн достигает максимального значения Кодн=1)
f=0,1	—	погрешность ТТ, удовлетворяющая 10%-ной кратности
Iк.макс	—	наибольший ток сквозного к.з.

Ток I_нб.рег появляется при изменении (регулировании) коэффициента трансформации N силового трансформатора и вычисляется по формуле:

I_нб.рег=_U_регI_к.макс

На трансформаторах с регулированием напряжения под нагрузкой (с РПН) возможны _U_рег 0,150,2. При регулировании на отключённом трансформаторе _U_рег 0,05.

Ток I_нб.выр=_f_вырI_вн определяется неточностью выравнивания величины вторичных токов ТТ плеч защиты.

Ток I_нб.нам представляет собой ток намагничивания защищаемого силового трансформатора, который может достигать значений намного больших I_ном трансформатора в виде броска тока намагничивания при включении трансформатора под напряжение.

Полный ток небаланса будет равен:

I_нб=(К_аК_однf+_U_рег+_f_выр)I_к.макс+I_нам

Для предотвращения работы диф. защиты от токов небаланса ток срабатывания защиты выбирают из условия:

I_с.з.>I_нб.

Очевидно, что для повышения чувствительности диф. защиты необходимо принимать меры по снижению величины тока небаланса.

Для уменьшения составляющей I_нб.ТТ тока небаланса коэффициенты трансформации ТТ подбирают так, чтобы обеспечивались равные токи в плечах диф. защиты.

Кроме того, ТТ выбирают по кривым предельной кратности так, чтобы их погрешность не превышала 10%.

Для отстройки диф. защиты от токов небаланса при внешних к.з. и от бросков тока намагничивания применяют специальные диф. реле с БНТ (реле типа РНТ) и диф. реле с торможением (реле типа ДЗТ).

Схемы дифференциальных защит трансформатора

На практике применяют схемы диф. защиты различной сложности и с использованием разных способов отстройки от внешних к.з. и от бросков намагничивающих токов.

В простейшем случае в защите используют обычные реле тока (типа РТ-40) без замедления. Такую защиту называют дифференциальной отсечкой. Принципиальная схема диф. отсечки 2-х обмоточного трансформатора приведена на рис. 8-6.

Рис. 8-6. Принципиальная схема дифференциальной отсечки 2-х обмоточного трансформатора.

Ток срабатывания диф. отсечки отстраивается от броска намагничивающего тока:

I_с.з.=К_нI_ном.Т

где:
Iном.Т	—	номинальный ток трансформатора
Кн=35		—	коэффициент надёжности.

Для облегчения отстройки I_с.з. от броска намагничивающего тока, который быстро затухает, в схеме диф. отсечки устанавливают промежуточное реле с временем действия 0,040,06с.

При условии выбора ТТ диф. отсечки по кривым предельной кратности (полная погрешность ТТ не должна превышать 10%), отстройка тока срабатывания от броска тока намагничивания обеспечивает отстройку защиты и от токов небаланса при внешних к.з.

Основным достоинством диф. отсечки является простота схемы и быстродействие. Недостатком является большой ток срабатывания, вследствие чего защита оказывается, в ряде случаев нечувствительна (например, к витковым замыканиям).

При использовании диф. отсечки в качестве основной защиты от внутренних повреждений в трансформаторе, коэффициент чувствительности должен быть: К_ч2.

Упрощённая схема диф. отсечки (рис. 8-6) выполняется в 2-х фазном исполнении (на стороне треугольника силового трансформатора устанавливаются ТТ в 2-х фазах «А» и «С» и на двух реле тока). Упрощённая схема не действует при двойных замыканиях на землю на стороне НН силового трансформатора в тех случаях, когда земля в трансформаторе возникает на фазе, не имеющей ТТ (на фазе «В»). Это повреждение должно отключаться другими защитами трансформатора (например, МТЗ).

Диф. отсечка из-за недостаточной её чувствительности применяется на трансформаторах малой мощности (до 25 МВА).

На трансформаторах средней и большой мощности (25 МВА и более) применяют трехфазные схемы продольных дифференциальных защит с использованием диф. реле типа РНТ и реле с торможением типа ДЗТ.

Принципиальная схема диф. защиты двухобмоточного трансформатора с использованием БНТ приведена на рис. 8-7.

Наличие быстронасыщающихся трансформаторов (TLA на рис. 8‑7) позволяет эффективно отстраиваться от бросков намагничивающего тока и токов небаланса при внешних к.з. (БНТ практически запирает защиту при наличии аредиодической составляющей в токе дифференциальной цепи – в реле КА-1КА3. Поэтому отстройка диф. защиты может осуществляться от установившегося значения периодической составляющей тока небаланса, что значительно повышает чувствительность защиты.

При существенной разнице между токами в плечах диф. защиты используются выравнивающие (уравнительные) обмотки TLA.

Рис. 8-7. Схема диф. защиты двухобмоточного трансформатора с БНТ.

а) принципиальная

б) развернутая

Практически ток срабатывания диф. защиты трансформаторов без РПН выбирают равным:

I_с.з.=(12)I_ном.Т.

Ток к.з., как и ток намагничивания, содержит апериодическую составляющую, которая затухает значительно быстрее, чем периодическая составляющая. Наличие БНТ замеляет работу диф. защиты при к.з. в трансформаторе на время 0,010,03с, что является допустимым.

На трансформаторах с РПН ток срабатывания диф. защиты с БНТ получается равным:

I_с.з.=(3-4)I_Т.ном.

Достаточно высокая чувствительность диф. защиты сохраняется при использовании реле типа ДЗТ с магнитным торможением, однолинейная схема включения которого приведена на рис. 8-8. Применение реле ДЗТ целесообразно в случаях необходимости отстройки диф. защиты от токов небаланса, вызванных внешними к.з.

При внешних к.з токи тормозных обмоток создают магнитный поток насыщающий крайние стержни магнитопровода, и ток срабатывания возрастает пропорционально току в тормозных обмотках. При к.з. в зоне диф. защиты ток в рабочей обмотке I_{р (вт.к)} имеет большую величину и защита, несмотря на подмагничивание тормозным током, срабатывает .

Рис. 8-8. Реле с магнитным торможением (ДЗТ)

а) схема включения реле

б) сравнительная характеристика реле.

Реле ДЗТ с несколькими тормозными обмотками используется в диф. защитах многообмоточных трансформаторов.

Диф. защита действует и при витковых замыканиях в трансформаторе, однако её чувствительность зависит от доли замкнувшихся витков.

В настоящее время промышленностью выпускается полупроводниковая дифференциальная защита для использования на мощных трансформаторах типа ДЗТ-21, ток срабатывания которой равен (0,2-0,3) U_ном.Т.

Выводы:

1. Продольная дифференциальная защита является основной быстродействующей защитой трансформаторов и автотрансформаторов от повреждений как внутри баков, так и вне их, в зоне, ограниченной трансформаторами тока схемы защиты.

2. Принцип действия продольной диф. защиты трансформаторов (автотрансформаторов), так же как и диф. защит ВЛ и генераторов, основан на сравнении величины и фазы токов по концам защищаемого элемента.

3. Недостатком диф. защиты является недостаточная её чувствительность при к.з. внутри обмоток (в том числе при витковых замыканиях) при применении достаточно грубых защит с током срабатывания больше номинального тока трансформатора (I_с.з.>I_ном.Т).

4. Ток срабатывания диф. защиты трансформатора необходимо отстраивать от токов небаланса при сквозных (внешних) к.з., а также от бросков тока намагничивания силового трансформатора при включении и отключении его от сети.

5. Для повышения чувствительности диф. защиты трансформатора применяют специальные диф. реле с быстронасыщающимися трансформаторами (БНТ) типа РНТ и реле с магнитным торможением типа ДЗТ.

6. Дифференциальную защиту рекомендуется применять на трансформаторах мощностью 6,3 МВА и выше, а также на трансформаторах собственных нужд электростанций мощностью 4 МВА и выше.

7. На трансформаторах малой мощности (до 25 МВА) применяются дифференциальные отсечки (без БНТ).

8. На трансформаторах средней и большой мощности применяются дифференциальные защиты с БНТ с использованием реле РНТ, а на трансформаторах с регулировкой напряжения под нагрузкой и на многообмоточных трансформаторах – дифференциальные защиты с использованием реле ДЗТ.

9. На мощных трансформаторах в настоящее время широко используется высокочувствительная полупроводниковая диф. защита типа ДЗТ‑21, ток срабатывания которой не более 0,3I_ном.Т.

применение и принцип действия, преимущества и недостатки

Для обеспечения долговременной эксплуатации электрооборудования применяются разнообразные виды защит. Дифференциальная защита получила широкое распространение благодаря высокому быстродействию. Применяется в сетях с глухозаземленной нейтралью для безопасного функционирования линий электропередач, электродвигателей, сборных машин, трансформаторов, автотрансформаторов и генераторов от коротких замыканий, а также для домашнего использования.

Виды и особенности работы

Дифференциальная защита является одним из видов релейной защиты, которая отличается абсолютной селективностью и очень высокой скоростью срабатывания. Существуют такие виды дифзащиты: поперечная и продольная. Выбор соответствующей дифзащиты зависит напрямую от ситуации, а для того чтобы уметь безошибочно ее применять, необходимо знать, в каких случаях она применяется, принцип действия, а также основные недостатки и ограничения.

Продольная защита

Продольную дифзащиту необходимо устанавливать в роли основной для защиты мощных трансформаторов и автотрансформаторов.

Основные требования:

1. Одиночные трансформаторы и автотрансформаторы с мощностью от 6300 кВА.
2. Параллельно работающие трансформаторы и автотрансформаторы с мощностью от 4000 кВа.
3. Надежная и помехозащищенная линия связи между 2-мя трансформаторами.
4. Трансформаторы и автотрансформаторы с мощность от 1000 кВА (токовая отсечка не может добиться необходимой чувствительности при коротком замыкании на выводах с высоким напряжением, при этом максимальная защита должна быть не более 0,5 секунд).

Схема 1 — Продольная дифзащита трансформатора:

Принцип действия дифзащиты сводится к сравнению значений токов фаз, протекающиех по защищенным участкам соответствующих линий. Применяются трансформаторы тока, которые служат для измерения силы тока на защищенном участке цепи. Вторичные обмотки этих трансформаторов соединены с токовыми реле, в результате на обмотку реле попадает разница токов.

При нормальной работе разность значения токов в цепи токового реле будет равна нулю. Однако при коротком замыкании в обмотку реле поступит не разница, а сумма токов. Контакты реле замыкаются, и выдается команда на полное отключение поврежденного участка цепи.

Однако это все прекрасно работает только в теории. В реальном случае через обмотку токового реле будет протекать ток, который не равен нулю. Этот ток называется током небаланса.

Основные причины появления тока небаланса на обмотке токового реле:

1. Характеристики трансформаторов тока чаще имеют немного разные характеристики. На предприятии-изготовителе их выпускают попарно, предварительно проверяют и подгоняют их характеристики (изменение количества витков обмоток для соблюдения соответствия коэффициента трансформации трансформатора, который необходимо защитить).
2. Возникновение намагничивающего тока, который появляется в обмотках защищенного трансформатора. В нормальном режиме значение этого тока достигает до 5% от номинального . При холостом ходе трансформатора этот ток на непродолжительное время может превышать значение номинального в несколько раз.
3. Разные соединения первичной и вторичной обмоток трансформатора (звезда и треугольник). В этой интерпретации вектора токов в первичной и вторичной обмотках будут смещены на 30 градусов, что затруднит подбор количества витков. Это легко компенсировать с помощью соединения обмоток должным образом (на стороне звезды соединяют треугольником, а на стороне треугольника — звездой).

Необходимо учесть, что современные устройства, построенные на базе микропроцессоров, способны компенсировать самостоятельно и для этого нужно просто указать в настройках этого устройства.

Поперечная защита

Применяется только на высоковольтных линия. Поперечная дифференциальная защита выбирает и обесточивает одну поврежденную линию.

Она состоит из токового реле направления мощности, которое подключается, как и в продольной дифзащите, с соответствующего участка на разность токов.

Ток подается на реле через последовательно соединенные контакты для автоматического вывода защиты при отключении проблемной линии, во избежание ее действия при КЗ (коротком замыкании). Вращающий момент у реле направления мощности зависит напрямую от тока, напряжения, а также от угла между этими векторными величинами.

При коротком замыкании значение тока на одной из линий будет больше, чем на другой, и ток в реле будет иметь такое же направление, как и в первой линии. Следовательно, реле замкнет свой контакт (силы тока будет достаточно для притягивания сердечника), и дифзащита отключит линию с большим значением тока. То же самое произойдет и при повешении значения номинального тока во второй линии, но разомкнется уже другая контакторная группа.

Схема 2 — Поперечная дифзащита трансформатора

Принцип действия поперечной защиты примерно такой же, как и у продольной, но есть главное отличие: трансформаторы тока следует установить на концы отдельных линий, которые подключены к данному участку.

Преимущества и недостатки

Несмотря на широкое применение благодаря высокой скорости срабатывания, каждый из видов дифференциальных защит имеет свои плюсы и минусы.

Преимущества продольной дифзащиты:

1. Абсолютная селективность.
2. Возможность применения с другими видами защит.
3. Отлично подходит для линий электропередач (ЛЭП) небольшой длины.
4. Отключение аварийного участка сети без задержки.

К недостаткам продольной защиты можно отнести:

1. Снижается эффективность при проектировании длинных ЛЭП.
2. Необходимы устройства контроля за отказом вспомогательных проводов для корректировки дифзащиты.
3. Возникновение тока небаланса.
4. Высокая стоимость при использовании реле (реле с торможением).
5. Очень сложная реализация (дополнительно сооружаются линии связи для трансформаторов токов).

Преимущества поперечной дифзащиты:

1. Высокая селективность (100%).
2. Не оказывает влияние на работу других реле в схемах.
3. Мгновенное срабатывание.

Недостатки поперечной защиты:

1. Возрастает необходимость повторного запуска защиты при срабатывании.
2. Не применяется в виде основной и единственной защит.
3. Необходимо учитывать мертвые зоны, которых несколько.
4. Не может защитить концы линии и ошиновку подстанции.
5. Не может определить место короткого замыкания.
6. Не применяется для ЛЭП, где требуется отключить лишь поврежденные участки.
7. Не применяется с автоматическими выключателями.
8. Необходимо полностью отключать линию с повреждением.

Применение в быту

Эти виды защиты возможно применять для жилых зданий в сетях напряжением от 230 до 400 вольт, однако эти устройства называются дифаппаратами. Они бывают двух типов: дифференциальные автоматы и устройства защитного отключения. Принцип их действия основан на следствии из закона Кирхгофа (I закон), который подразумевает следующее правило: значения входящего и исходящего токов должны быть равны. Если образуется ток утечки, то величины не совпадают, и происходит отключение защищенного участка.

Основные причины возникновения тока утечки:

1. Прикосновение к частям аппаратуры, которая находится под напряжением человека или животных.
2. Пробои в изоляции линии проводки или аппаратуры.

В некоторых случаях автоматика (дифаппарат) срабатывает при отсутствии нагрузки (подключенных потребителей электроэнергии). Основная причина — неисправность аппарата или утечка тока в самой распределительной коробке. Однако если аппарат исправен, то в этом случае необходимо полное отключение всех автоматов после дифаппарата, и проверяются все элементы цепи на предмет пробоя на корпус. Для выбора дифзащиты необходимо учесть помещения и особенности электрических цепей, которые подлежат защите.

Дифзащита — оптимальный выбор для квартир с проводкой без заземления. Для обеспечения наибольшей эффективности необходимо ставить 3-уровневую защиту (несколько устройств на 10, 30 и100−300мА).

Для обеспечения техники безопасности ее необходимо проверять нажатием кнопки «Тест» не реже 2 раз в месяц, желательно это делать регулярно.

Дифавтоматы — более качественная защита, которая выполняет функции УЗО и выключателя. Если в жилом помещении имеется генератор, который получил широкое распространение, то для него также можно применить этот вид защиты. Схема включает в себя токовое реле, которое подключается к трансформатору тока. Реле необходимо установить на статоре между нулевыми точками, включенными звездой. При нормальной работе защита не срабатывает, но при возникновении межвиткового замыкания появляется разница магнитных потоков токового реле и защита срабатывает.

Дифзащиту можно также применять и для защиты от многофазных КЗ. Для этого необходимо приобрести специальный дифаппарат для многофазной защиты.

Повышение эффективности дифзащиты

Несмотря на огромный ряд преимуществ перед другими видами защит, дифзащита требует повышения эффективности ее срабатывания в аварийной ситуации при эксплуатации генераторов. Для этого необходимо соблюдать следующие правила:

1. Включение добавочных резисторов к измерительным токовым реле.
2. Минимизация апериодических величин и настройка отсечек для переходных токов небаланса.
3. Применение реле с задержкой времени срабатывания.

Таким образом, дифзащита широко применяется для обеспечения стабильной работы электрооборудования и ЛЭП, защиты от пожаров и возгораний, непредвиденных финансовых затрат, а также для сохранения жизни и здоровья человека.
