Чем крепить провод в штробе

Как правильно — штраба или штроба? Не одно десятилетие строители и электрики спорят над этим вопросом и не могут прийти к единому мнению. Хотя чаще используется второй вариант. Штроба — специально проделанная канавка в стене для укладки инженерных и электрических коммуникаций. В отношении электрических сетей такой способ дает главные преимущества — провода полностью спрятаны, не нарушают интерьер, защищены от механических воздействий. Сделать штробу, особенно в бетоне, не так то просто. Для этого применяют перфоратор, болгарку (угло-шлифовальную машинку), штроборез. Но не менее важно качественно закрепить провод в штробе.

Существует несколько способов решения такой задачи. Они и являются темой нашей статьи.

Алебастр

Самый дешевый способ крепления провода в штробе — использовать какой-либо быстросохнущий раствор: алебастр, гипс, клей для гипсокартона и тому подобное. Процесс крепления очень простой и не требует дополнительного инструмента.

Только мастерок или шпатель. На уложенный в канавку провод наносится заранее разведенный раствор. Через несколько минут провод прочно зафиксирован. Способ медленный. Поскольку раствор быстро схватывается, его надо часто разводить. Да и закрепить более 2 проводов штробе таким способом достаточно проблематично.

Дюбель-хомуты

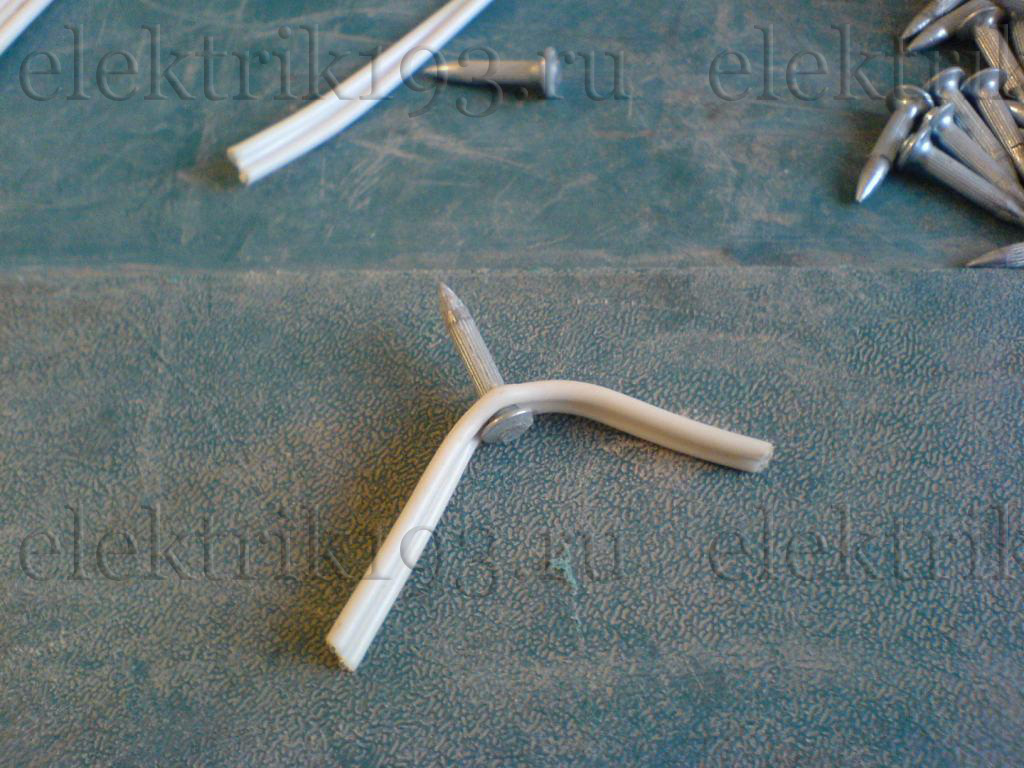

Крепеж изготовлен в форме скобы, которой можно прижать провод, забив ее в предварительно просверленное отверстие. Дюбель-хомуты предусмотрены под крепление провода определенного диаметра. Например в ассортименте нашего интернет-магазина есть дюбель хомуты черного и белого цвета под диаметр кабеля 5-10 мм, 11-18 мм, 19-25 мм. Крепеж изготовлен из прочного полиамида. Диаметр отверстия для всех видов дюбелей 6 мм. К недостаткам такого крепежа можно отнести низкую универсальность — под разные диаметры кабелей нужно подбирать определенные дюбель-хомуты.

Дюбель-стяжки

Дюбель-стяжка фактически представляет собой совмещение двух видов крепежа — дюбель-гвоздь и кабельную стяжку под дюбель. По сути это аналог фасадного дюбеля, только с уменьшенными размерами. Пользоваться ими очень удобно. В предварительно просверленные отверстия вставляется дюбель-стяжка и фиксируется путем забивки разжимного колышка. Крепеж готов к “принятию” провода и его фиксации стяжкой. Удобны как для жмутов, так и для одиночных кабелей.

Кабельные стяжки под дюбель

Стяжка из нейлона в основании которой есть отверстие для крепежа. Монтаж отличается простотой. Сверлится отверстие под диаметр крепежного изделия. Отверстия кабельной стяжки и базового основания совмещаются, после чего в них забивается крепежное изделие. Стяжка выделяется универсальностью, поскольку базовым основанием может быть практически любой материал — бетон, кирпич, камень, дерево, пластик. Соответственно, в качестве крепежа могут выступать как дюбель-гвозди, так и саморезы, винты, гвозди, шурупы

Пластиковый дюбель под стяжку

Крепить провод в штробе также очень удобно с помощью пластиковых дюбелей под стяжку. Дюбель изготавливается из прочного полиамида. Головка выполнена в форме прямоугольного отверстия. После забивки, в отверстие головки вставляется кабельная стяжка любой длины, которая прочно и надежно фиксирует провод в штробе.

Алюминиевые пластины

Некоторые электрики для крепления кабелей в штробе применяют предварительно нарезанные алюминиевые пластины. Жмут проводов оборачивается пластинкой, которая методом сквозного монтажа прикрепляется к дну штробы дюбелем-гвоздем. Этот способ менее технологичен, так требует предварительной нарезки алюминиевых пластин.

Способы крепления     Обновлено: 07.12.2020 13:26:44

Источник: http://krepcom.ru:443/blog/sposoby-krepleniya/chem-krepit-provod-v-shtrobe/

Наши контакты:
E-mail: [email protected]
Телефон: 8 (800) 333-21-68

особенности крепления, дюбель-хомуты и дюбель стяжки

На чтение 7 мин Просмотров 2. 1к. Опубликовано Обновлено

Штробы представляют собой канавки, проделанные в стенах. В них осуществляется укладка электрических и инженерных сетей. Закрепить провод в штробе необходимо с целью его защиты от механических повреждений, сохранения эстетики интерьера. В полнотелых и пустотелых поверхностях отверстия проделывают специальными инструментами, а кабель крепят несколькими способами.

Общие правила крепления кабеля в штробе

Крепление кабеля выбирают в зависимости от типа прокладки (открытая или закрытая) и вида основания

Правила безопасности отмечают, что в жилых, общественных зданиях и на производстве необходимо устанавливать проводку с негорючей изоляцией или в коробе из цельного металла. Эксперты предоставляют несколько универсальных рекомендаций:

  • основная задача крепления – обеспечение надежности фиксации без провисаний;
  • на поворотах трассы крепежные элементы можно отдалять на 5-10 см от точки сгиба;
  • винты, саморезы и дюбели закручиваются для упора – так выступающая шляпка не повредит изоляционный слой;
  • крепление производится с максимальным расстоянием между точками 50 см;
  • укладку делают строго по вертикальной или горизонтальной линии, запас маскируют;
  • провод перед отделкой штукатуркой располагают так, чтобы он не мешал нанесению покрытий;
  • при наличии натяжного или подвесного потолка штробление не производится;
  • для монтажа используют дрель, перфоратор, молоток и шуруповерт.

Запас кабеля можно свернуть в кольцо.

Чем крепить провод в штробе

После подготовительных работ понадобится продумать, как надежно закрепить провод, проложенный в штробе. Существует несколько методов.

Алебастр

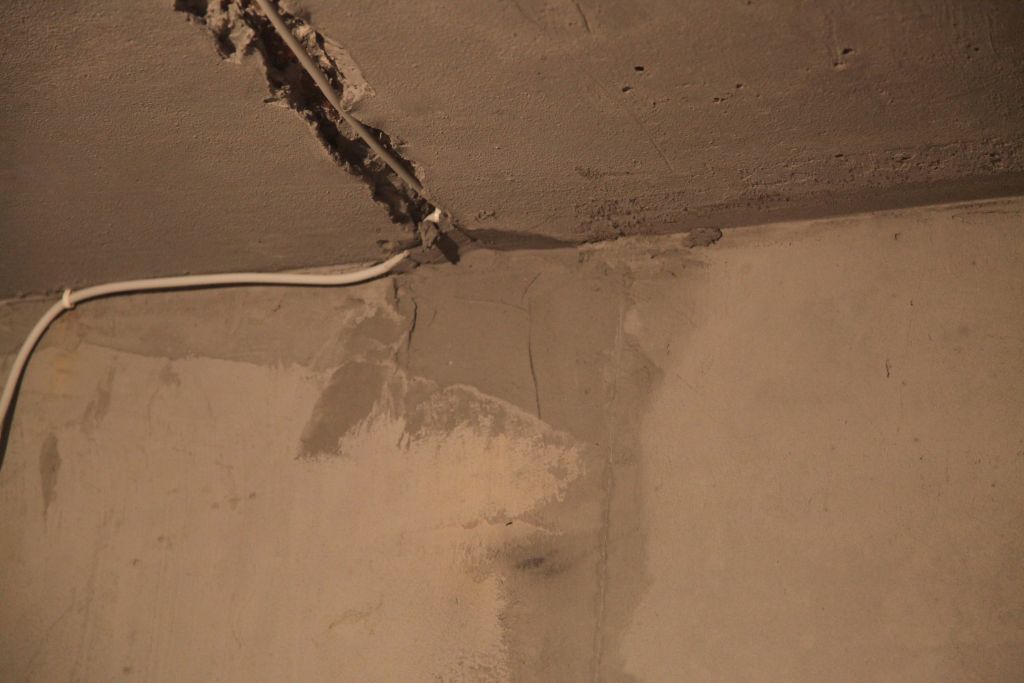

Подготовка провода к креплению алебастром

Строительная гипсовая смесь применяется, если необходимо закреплять проводку в бороздах. Алебастр будет хорошо держать минимальное количество кабелей с мягкой изоляцией. Состав накладывается небольшими порциями. Недостаток способа заключается в быстрой схватывании смеси, поэтому ее невозможно приготовить в большом объеме.

Дюбель-хомуты

Дюбель-хомуты

Изделия выпускаются в черном и белом цвете под диаметр кабеля 19-15 мм, 5-10 мм и 11-18 мм. Полиамидный крепеж имеет 6 мм в диаметре и представляет собой петлю с фиксаторами на нижних кончиках. Перед использованием дюбель-хомутов понадобится проделать канавку перфоратором, поставить крепеж и зафиксировать проводку. Минус технологии – строгий подбор диаметра кабеля под размер дюбель-хомутов.

Дюбель-стяжки

Изделие выглядит как дюбель-гвоздь, совмещенный с кабельной стяжкой, производится из пластификатов самозатухающего типа. Дюбель-стяжки оснащаются разъемными и неразъемными замками. В первом случае мастер может добавлять или убирать провода. Используется для открытого и скрытого монтажа одиночной или жгутовой кабельной линии на кирпич, бетон и другие поверхности.

Чтобы прикрепить провод дюбель-стяжкой, понадобится в просверленные штробы поставить стяжку и зафиксировать ее разжимной колышек. В открытое изделие укладывается кабель. Стяжка прижимается.

Дюбель-клипсы

Подходят для открытой укладки коммуникаций на гипсокартон или при выполнении ретро-отделки. Крепеж представляет собой изогнутую пластиковую полосу с упругими ответвлениями на концах. Эти элементы придерживают фиксатор. Клипсы подходят для монтажа плоского или круглого проводника с небольшим сечением (телевизионного, телефонного, для подключения Интернета).

Установить дюбель-клипсу несложно. Понадобится просверлить нишу нужного диаметра, завести в клипсу жгут, заправив его концы в отверстие. Элемент вставляется в отверстие с усилием. Электрические коммуникации выглядят аккуратно и не мешают при эксплуатации.

Кабельные стяжки под дюбель

Кабельная стяжка под дюбель

Модификации в виде дюбеля с резьбой и площадкой-стяжкой. Элемент из негорючего пластификата или нейлона легко крепиться на газобетон, деревянные, кирпичные или бетонные стены. Совместим с шурупами, винтами, саморезами, стандартными и дюбель-гвоздями.

Перед установкой необходимо проделать отверстие под диаметр крепежа. Вначале ставится дюбель, затем совмещается полость в стяжке и основании. Потом забивается и накручивается стяжка-площадка, а провода укладывают на готовую трассу.

Пластиковый дюбель под стяжку

Пластиковый дюбель под стяжку

Полиамидные дюбели под стяжку с прямоугольной головкой-отверстием позволяют без проблем зафиксировать провод. Элемент понадобится забить, а затем протянуть через головку провод. Он надежно и прочно закрепится в штробе.

Алюминиевые пластины

Чаще всего используют нарезанные полосы из тонкого металла. Несколько кабелей обкручиваются пластинкой, которая затем просверливается насквозь и прикрепляется на дно штробы на дюбель-гвозди.

Полосу пробивают исключительно по центру, а полосы кабеля укладывают поверх нее. После размещения проводки концы короба загибают.

Крепеж для упорядочивания пучка проводников

Кабельные трассы, выполненные на основе вертикального металлического лотка

Не все виды проводов закрепляются стационарно. Проблемы возникают при оборудовании рабочего места, куда необходимо провести освещение, интернет, подключить ПК. Специальные держатели провода исключают отверстия от гвоздей и шурупов, позволяют быстро перенести коммуникации. Существует несколько видов:

  • Кабельная клипса с двусторонней липкой лентой на тыльной части. Подходит для установки проводов на мебель или панели из пластика.
  • Монтажная площадка. Чтобы зафиксировать провод, сначала закрепляют площадку при помощи липкой части. Пучок прикрепляют к отверстиям стандартной стяжкой.
  • Кабельные лотки. Изготавливаются из оцинкованной проволоки или перфорированного металла. Применяются, если нужно зафиксировать провода на потолок.

Лотки можно использовать при контакте с горючими материалами.

Самодельные приспособления

Самодельные приспособления для крепления проводов

Если под рукой не оказалось специализированного крепежа, домашние мастера применяют подручный материал:

  • Дюбели или гвозди. Крепление производится до начала укладки проводов. Дюбелем или гвоздем пробивают по центру отрезок телефонного кабеля и прикручивают другой.
  • Гофрошланг. Понадобится кусочек длиннее, чем ширина штрофы. Гофрированный шланг немного сжимают и ставят в канавку. Крепеж допускается извлекать по мере того как наносится штукатурный слой.
  • Перфорированные полосы. Технология подходит для хрущевок и предусматривает фиксацию отрезков с перфорацией дюбелями поперек трубы. Таким способом можно крепить пучки проводов.
  • Скобы из оцинкованных листов. Материал нужно нарезать на полосы 1 см в толщину и согнуть скобы. Изделия подходят для крепежа кабеля на стенках, потолке. Они располагаются с шагом 50-80 см и прихватываются гвоздями.

Самодельный крепеж прост в изготовлении, позволяет сэкономить средства на покупке специальных расходников, устанавливается многократно, качественно фиксирует одиночный провод и пучок.

Как укладывать провод

Штробление поверхности производится перед укладкой кабеля. Работают перфоратором со специальной насадкой-штроберов в виде изогнутой лопаты с желобком. Стандартная насадка-лопатка также позволяет получить глубокое покрытие. Надрезы на нужную глубину можно проделать болгаркой, а центральные части выбить перфоратором.

Закрытая технология

Крепление кабеля способом закрытой проводки

Чаще всего укладка проводки в штробу осуществляется скрытым способом. Штроба организуется, если в помещении еще не произвелась чистовая отделка.

Кабельную продукцию можно закреплять:

  • стяжками – дюбельными или монтажными площадками;
  • клипсами под размер сечения;
  • на подвесы или внутрь профилей потолка из ГКЛ;
  • в лотках при укладке нескольких пучков.

На этапе ремонтных работ провод можно уложить внутрь стен, пола или потолка.

Использование открытого способа

Открытая проводка в кабель-канале

Крепить проводники следует так, чтобы сохранить эстетичный вид отделки. Для этого существует несколько приемов:

  • кабель-каналы – лотки из пластика, закрепленные вдоль поверхности стены;
  • специальные плинтусы – фактура «под дерево» отлично впишется в интерьер;
  • скобы и клипсы – устанавливаются степлером, окрашиваются в тон проводки.

Открытая проводка подходит для помещений в стиле лофт, ретро или прованс.

После укладки кабеля из штроб полностью убирается пыль и мусор, проходятся по ним специальной грунтовкой. Дождавшись, когда средство полностью просохнет, штробы нужно заштукатурить, а еще через некоторое время зашпаклевать. Соблюдение техники безопасности и правильный подбор крепежа исключают повреждение проводки в процессе отделки и эксплуатации.

Как закрепить кабель в штробе


Крепление кабеля в штробе

Довольно часто в ходе ремонта для монтажа электропроводки необходимо делать штробление.

Несмотря на то, что эта процедура и принесет много шума и грязи, ее выполнение в обязательном порядке необходимо для проведения маскировки проводов.

Крепление кабеля в штробе – довольно трудное занятие. В данной статье мы более подробно остановимся на особенностях данной процедуры, рассмотрим порядок выполнения работ и способы фиксации кабеля.

Содержание

  • Разметка
  • Что нужно для штробления
  • Монтаж кабеля
  • Закрепление проводки

Разметка

Перед штроблением сделайте разметку

О штроблении и фиксации проводки необходимо задумываться до отделки помещения, до того как будут клеиться обои, стелиться линолеум и устанавливаться мебель.

Проводить разметку нужно на голой стене.

На выбранном месте размечается участок, по которому будет проведены кабели.

Разметку можно осуществить при помощи карандаша и линейки.

Кабельные линии должны размещаться либо под потолком, либо вертикально по отвесу. Никаких диагональных переходов или горизонтальных размещений быть не должно.

Учитывайте, что потребуется заранее определиться с местом размещения розеток и выключателей. Отверстия для их установки понадобится сделать в тоже время, что и штробу для закрепления проводки. Ширина штробы определяется исходя из количества и сечения провода, который будет в ней размещен.

Что нужно для штробления

Насадка штробер

После завершения разметки понадобится решить вопрос, чем проводить штробление.

Вариантов существует достаточно много.

Наиболее применяемым инструментом является перфоратор со специальной насадкой, которая носит простое название – штробер. Она представляет собой изогнутую лопатку с желобком.

Ее конец достаточно острый, чтобы справиться с пробиванием штробы. Работать с такой насадкой необходимо в ударном режиме. В результате вы получите ровное и глубокое покрытие.

Другой насадкой является обычная плоская лопатка. Процедура обработки практически такая же, как и у предыдущего приспособления, однако производительность будет не такая высокая.

Болгарка станет вспомогательным инструментом в деле штробления

Добиться большого эффекта при штроблении перфоратором достаточно трудно, особенно если обработка проводится на бетонной стене.

Многие профессионалы рекомендуют использовать специальный дисковый режущий инструмент для такой работы.

В качестве такого приспособления используется болгарка с алмазным диском.

Она поможет осуществить надрезы на нужную глубину, а затем выбить центральный участок уже при помощи перфоратора.

Хоть количество процедур и выглядит довольно внушающим, эффекта от болгарки можно добиться гораздо больше, чем от перфоратора. Скорость работы болгарки довольно большая, так что много времени строительные работы у вас не отнимут.

Штроборез

Ну а самым эффективным инструментом для штробления является штроборез. Это приспособление по конструкции чем-то напоминает болгарку. У вас есть возможность отрегулировать расстояние между дисками, следовательно, вы сможете задать необходимую ширину штробы.

От таких процедур появляется довольно много пыли и загрязнений, поэтому во время работы в обязательном порядке необходимо использовать респиратор и беруши. Это поможет сохранить ваше здоровье и предотвратить попадание пыли в дыхательные пути.

Монтаж кабеля

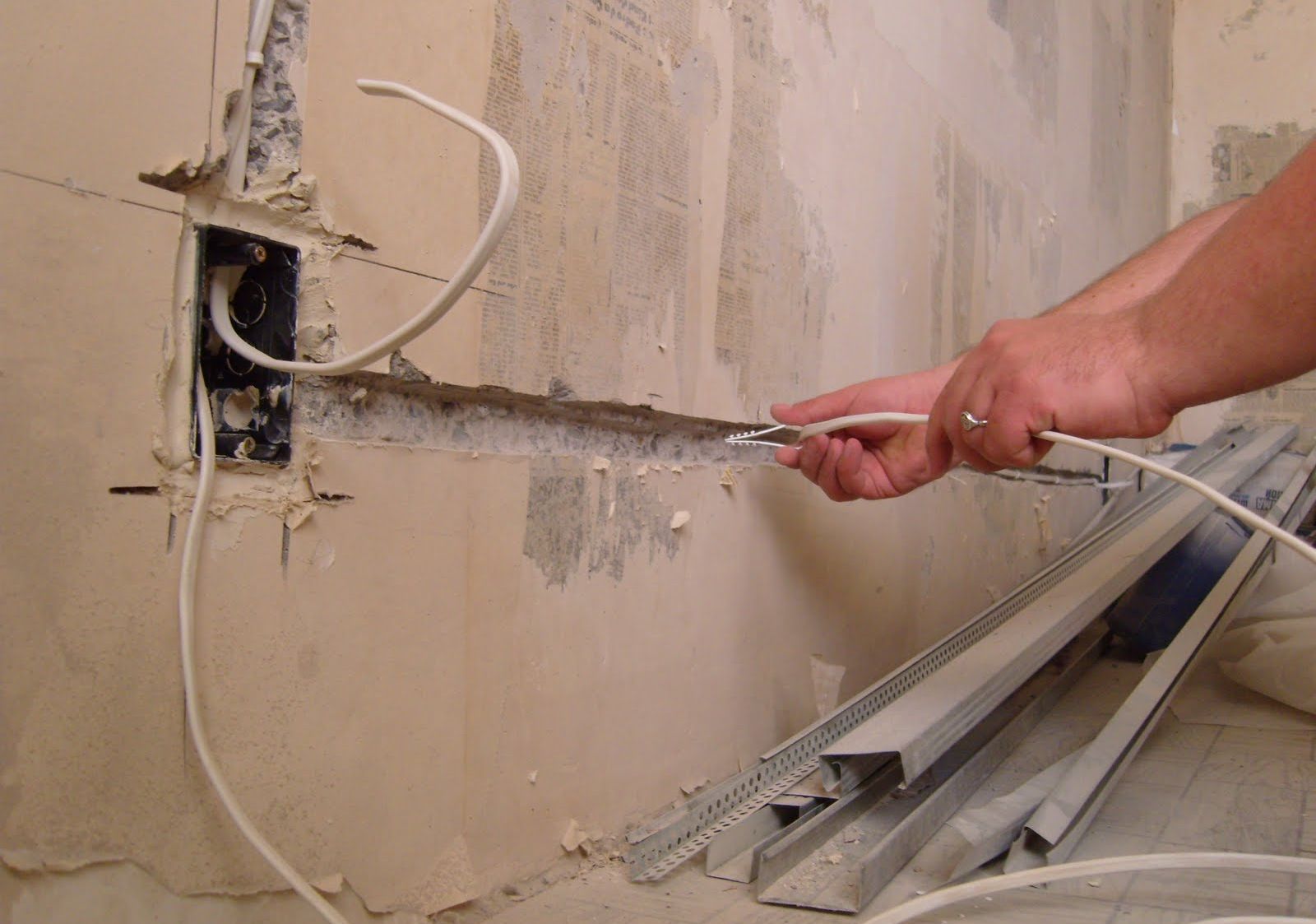

После того, как процедура штробления будет окончена, а все загрязнения убраны, можно переходить к монтажу проводки. Довольно часто требованиями о сменяемости скрытой электропроводки пренебрегают.

Основные правила размещения кабелей можно увидеть на следующей схеме.

Закрепление проводки

Как же закрепить кабель в штробе? Зафиксировать кабель можно при помощи следующих методов:

  1. С использованием перфорированной полосы. Именно такой способ зачастую использовался при постройке «хрущевок». Крепление провода в штробе выполняется с использованием дюбелей. Это довольно надежный метод, он удержит проводку вне зависимости от количества кабелей.
  2. Иногда крепеж производят алюминиевой проволокой. Ее можно приобрести практически в любом магазине электроники. Соорудить ее своими руками также не составит особого труда. Для крепления проволоку пробивают посередине и прикручивают ее к нижней части штробы. Кабели крепят к верхней полосе, концы загибаются пассатижами, тем самым создавая прочный замок. Способ довольно трудный, но довольно экономный.

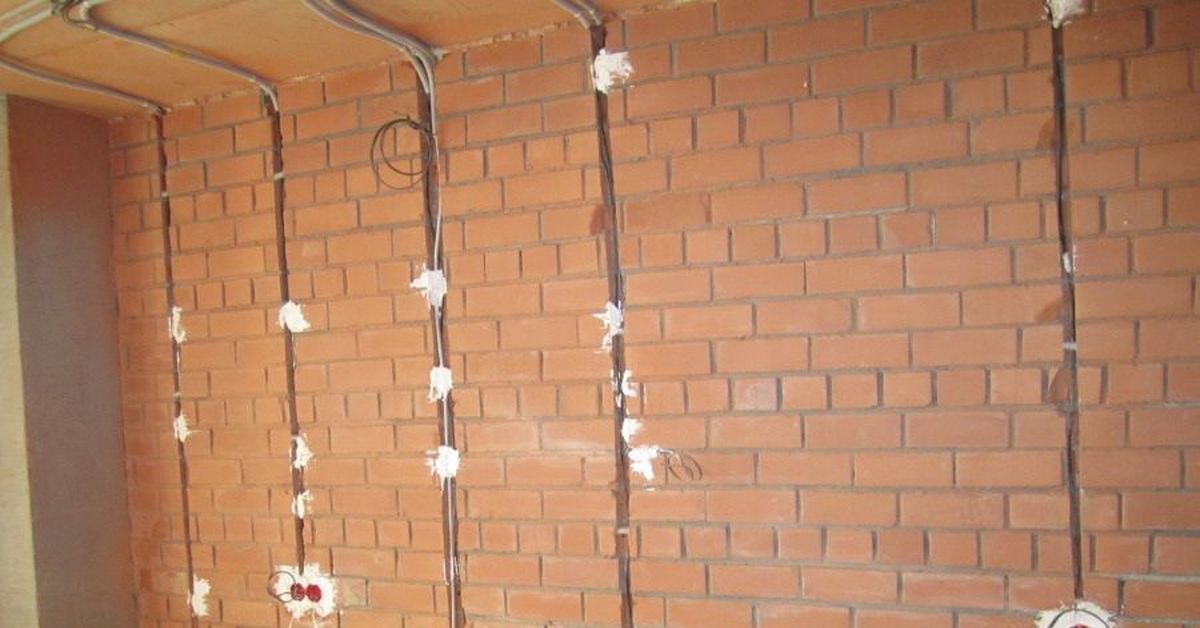

  3. Закрепить провод можно при помощи алебастра. Для этого проводка тянется по штробе и фиксируется при помощи раствора. Недостатком такого метода является необходимость разводить смесь в небольших количествах из-за ее быстрого высыхания.
  4. Самым эффективным методом является крепеж проводки к штробе с использованием дюбель-хомута с установочным размером 6 мм. На его окончании имеется петля, которая помогает в удержании проводки и позволяет существенно облегчить процесс монтажа. Для его осуществления необходимо пробить несколько отверстий и затем с помощью дюбель-хомутов произвести крепеж жгута. Подробности крепления проводов в выштробеленном канале смотрите в этом видео:

Как видите, методов крепежа существует достаточно много. Вы имеете возможность выбрать наиболее удобный для вас способ исходя из имеющихся инструментов и свободного времени. Главное при такой работе, не торопиться и перед окончанием проверить, правильно ли были выполнены все действия.

moyastena.ru

Как сделать штробу и закрепить в ней кабель

В подавляющем большинстве случаев при монтаже скрытой электропроводки никак не обойтись без такой грязной и шумной процедуры, как штробление.

Провода и кабели надо прятать, а как это сделать без штробы, если перед нами просто ровная стена из бетона или кирпича? Тем более, что жгут этих проводов подчас получается более чем внушительный, особенно в местах подключения к квартирному распределительному щиту.

1. Разметка

О штроблении и укладке жгутов из кабелей надо позаботиться задолго до окончательной отделки помещения: именно тогда, когда в квартире еще нет и в помине ни мебели, ни вещей, ни обоев, ни линолеума, вообще ничего. Одним словом – голые стены, как в одной известной телепередаче.

На этих голых стенах определяем и размечаем трассу, по которой у нас будут проходить кабельные линии. Разметку можно произвести при помощи строительного карандаша и уровня. Здесь не лишним будет напомнить, что кабельные линии должны располагаться не абы как, а идти либо горизонтально под потолком (на высоте 2,5м), либо строго вертикально по отвесу. Никакие диагональные переходы и горизонтальные отрезки на низком уровне не допускаются категорически.

Производя разметку стен, сразу определяемся с местом расположения розеток, выключателей и ответвительных коробок, ведь отверстия в стене для их монтажа необходимо будет выполнить на том же этапе, что и штробы для укладки кабеля. Ширину каждой штробы определяем в соответствии с количеством и сечением кабеля, который будет в ней закрепляться.

Более подробно смотрите здесь: Как выполняется разметка при монтаже электропроводки

2. Штробление

Завершив разметку, переходим к следующему вопросу, имеющему первостатейное значение. Чем штробить? Выбрать есть из чего.

Чаще всего для выполнения штробы используется перфоратор с одной из специальных насадок. Первая из таких насадок так и называется – штробер. Штробер представляет собой слегка изогнутую лопатку с продольным желобком. Конец этой лопатки заострен и предназначен для углубления внутрь пробиваемой штробы. Работать со штробером следует на чисто ударном режиме, без вращения. Штроба от него получается аккуратной и глубокой. Однако выполнить при помощи этого приспособления штробу шире самого штробера можно лишь за несколько приемов, что, конечно, не очень удобно.

Другая насадка, часто используемая для штробления при помощи перфоратора, – это обычная плоская лопатка. Принцип работы с ней примерно тот же, что и со штробером, но производительность немного ниже.

Обычные острые пики для перфоратора или даже буры, как ни странно, тоже иногда используются для штробления, – когда ничего другого под рукой нет, а объемы работ совсем небольшие.

И все-таки большой производительности при штроблении перфоратором ожидать не приходится, особенно, если речь идет о штроблении бетонных стен. Поэтому при больших объемах работ многие электромонтажники используют для выполнения штроб дисковый режущий инструмент.

В качестве такового нередко подходит углошлифовальная машинка (УШМ), или, проще говоря, болгарка с алмазным сегментным диском. С ее помощью делаются прорези по краям штробы на необходимую глубину, а средняя часть впоследствии легко выбивается при помощи все того же перфоратора. Несмотря на, казалось бы, гораздо большее количество рабочих операций, штробление при помощи болгарки намного производительнее, чем та же работа при использовании одного лишь перфоратора. Причина – в том, что болгарка делает каждый рез очень быстро за один единственный проход.

Самым же производительным инструментом для штробления является штроборез – очень похожее на болгарку приспособление. У штробореза два режущих диска, расположенных параллельно друг другу. Расстояние между этими дисками регулируется, а это значит, что можно выставлять ширину штробы в необходимых пределах. Меняется и положение дисков относительно опорной поверхности, то есть глубина штробления.

У дисковых режущих инструментов по сравнению с перфоратором есть лишь один недостаток. Конечно, и при штроблении перфоратором пыли и грязи бывает много, но от режущего диска эта пыль летит даже не клубами, а сплошным потоком. Если электрик пренебрегает средствами индивидуальной защиты при штроблении болгаркой или штроборезом, то закончив несколько объектов, он рискует поиметь заболевание легких и/или глаз.

Посему защитные очки, респиратор и беруши при выполнении штроб – это далеко не роскошь, даже если вы работаете перфоратором. Свое здоровье всегда дороже. Профессиональные штроборезы, кстати, оснащены не только защитным кожухом для дисков, но и штатным патрубком для подключения промышленного пылесоса, который может поглотить большую часть вырабатываемой пыли.

3. Монтаж кабеля

И вот штроба выполнена, пыль и туман рассеялись, и можно приступать к монтажу кабелей. К сожалению, требованием о сменяемости скрытой электропроводки при укладке кабеля в штробе чаще всего приходится пренебречь. Выполнение больших и широких штроб, в которых могла бы разместиться труба для проводки кабеля, возможно далеко не всегда.

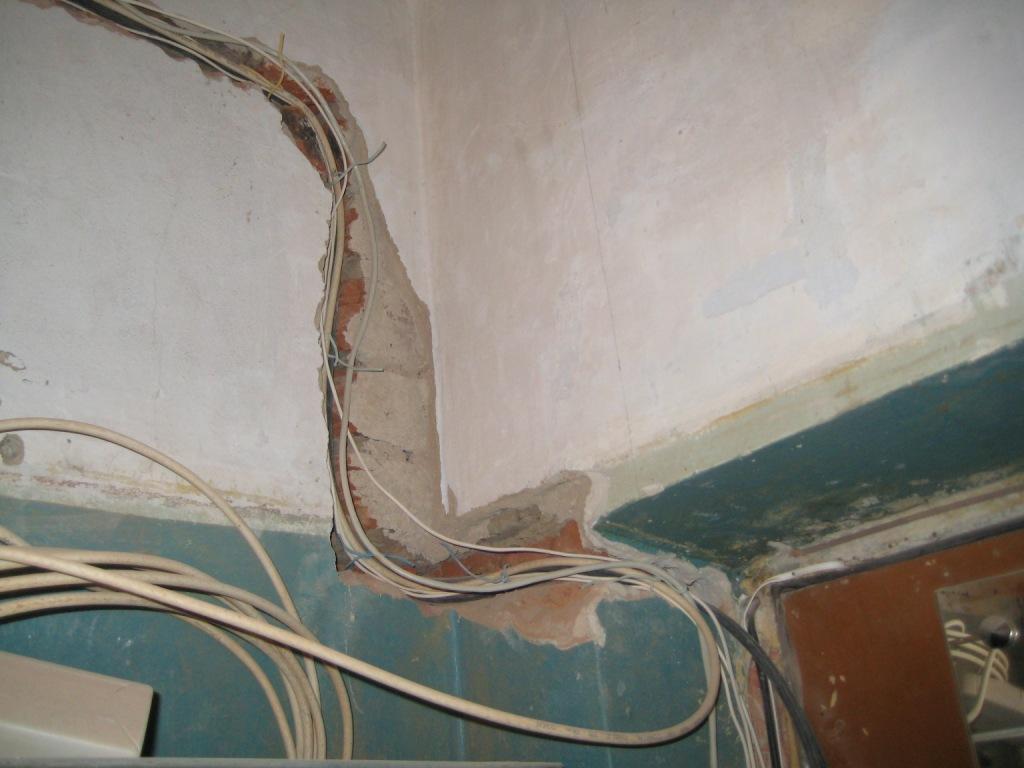

Поэтому, как правило, в штробу кабели укладываются жгутами, безо всякой дополнительной защиты. Изоляция самого популярного для домашнего монтажа кабеля – ВВГнг – достаточно надежна и не подводит при таком способе укладки.

Закрепить же кабель в штробе можно одним из следующих способов:

3. 1 При помощи перфорированной полосы. Именно подобные нейлоновые перфорированные полосы в своей массе применялись при строительстве наших «любимых» панельных «хрущевок». Полоса крепилась поперек штробы при помощи дюбелей и надежно держала всю массу кабелей независимо от их количества.

3.2 Посредством монтажной алюминиевой полосы. Продается такая в любом магазине электрики. Собственно, ее и покупать необязательно: при наличии свободного времени и терпения можно сделать ее, нарезав любой тонкий и пластичный металл.

Для монтажа полоса пробивается посередине и прикручивается на дно штробы при помощи популярной пары «саморез-дюбель». Кабели укладываются на полосу сверху, а концы ее загибаются пассатижами, образуя плотный и надежный замок. Способ, конечно, трудоемкий, но все же очень популярный.

3.3 Вполне возможно крепить кабель при помощи алебастра. Тянем кабельную линию по штробе и сразу фиксируем раствором, который держим под рукой. Недостаток этого способа в том, что раствор алебастра нельзя разводить в большом количестве из-за того, что он очень быстро сохнет.

3.4 Самым «передовым» и производительным способом крепления кабеля в штробе является крепление при помощи дюбель-хомутов. Дюбель-хомут – это дюбель установочного размера 6 мм. На конце его есть специальная петля, позволяющая удержать жгут кабелей. Таким образом, монтаж с использованием дюбель-хомутов прост донельзя: достаточно лишь пробить перфоратором ряд отверстий, а затем вставить в них дюбель-хомуты с зафиксированным жгутом.

Рекомендуем почитать: Как проложить кабель от щитка до розетки при подключении электроплиты

electrik.info

Как укладывать провод в штробу

Итак, в предыдущей статье я показал как делать штробу под скрытую электропроводку, сейчас покажу как укладывать провод в штробу.

Вроде бы что тут такого сложного- засунул провод да заштукатурил. Да нет, не все так просто.

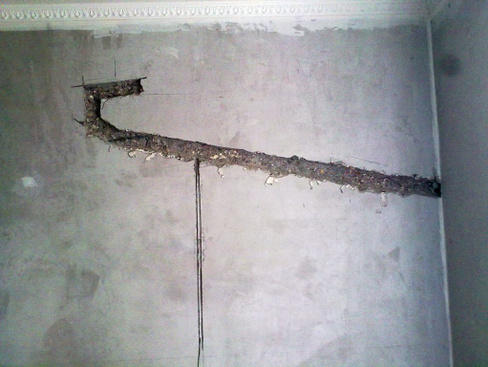

Наша задача зафиксировать провод так, чтобы в дальнейшем при заделке он не шевелился в штробе и не сдвигал слой раствора когда она будет заделываться .

Для начала надо просверлить отверстия в штробе диаметром 6-8 мм через 30-60 см.

Расстояние выбирается опытным путем, самое главное что бы провод не оттопыривался сильно от стены, а тем более не торчал из штробы.

Если расстояние сделать слишком большим- в дальнейшем возникнут проблемы при заделке швов раствором.

Для квартирной электропроводки в большинстве случаев достаточно 6 мм, что бы установить в сделанное отверстие дюпель, а уже к дюпелю фиксируется провод.

В приведенном примере я применил пластиковую дюпель-скобу.

Можно просто тупо забить в отверстия деревянные пробки, в них ввернуть саморезы, а уже к саморезам прикрепить провод- будет ничуть не хуже, сам так очень часто делал.

Единственный минус- много времени уходит на подготовку- надо же эти деревянные пробки изготовить, хорошо что обычно обрезков досок на стройке много.

Берешь обрезок доски, строгаешь пробки ( мы их еще чопиками называем)- и вперед!

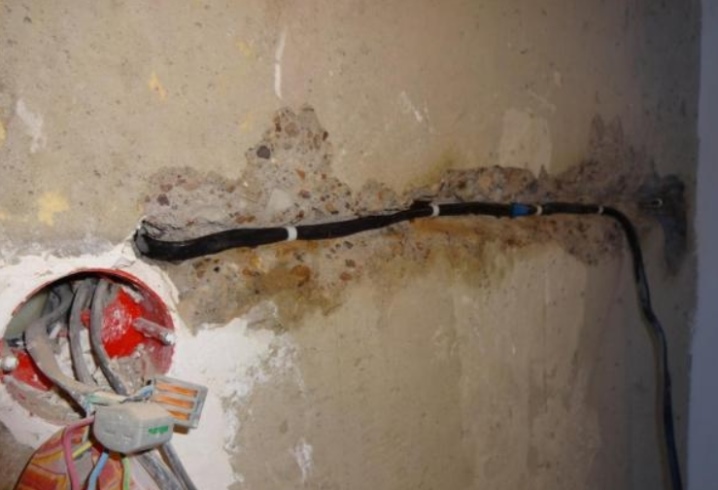

Итак, отверстия просверлили в штробе, дальше надо зафиксировать провод вдоль штробы для удобства.

Я сделал это с помощью ранее установленной распредкоробки, а второй конец провода уходит в стену в коридор.

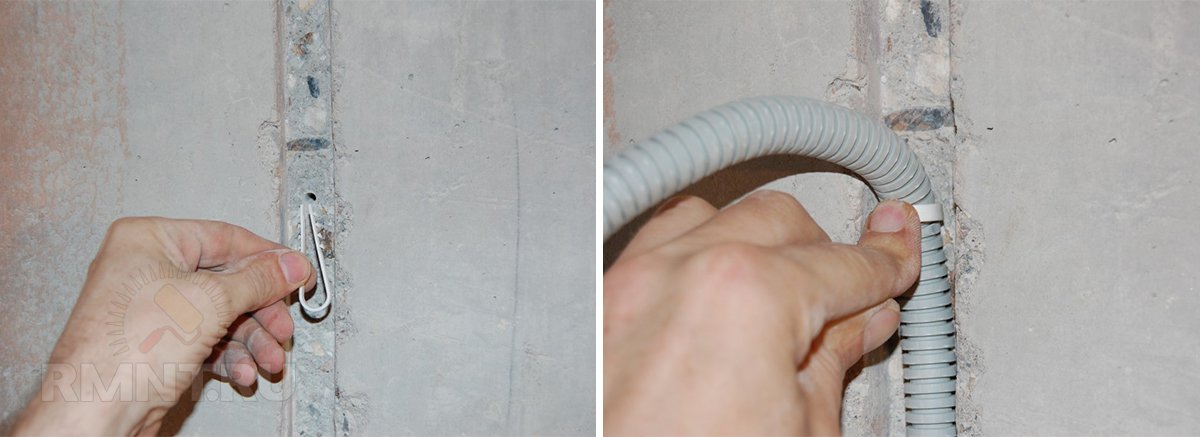

Затем все просто- одеваем на провод дюпель- скобу и вставляем в приготовленные отверстия.

Все- провод у нас приготовлен к заделке раствором.

Теперь нюансы.

Если идет не один провод- то фиксируем сначала один, а уже к нему с помощью пластиковых хомутов или монтажного провода- следующий провод или несколько проводов.

Только в этом случае расстояние между отверстиями придется делать поменьше.

Должен предупредить- по правилам в штробе нельзя прокладывать провода пучками, расстояние между ними должно быть минимум 3 мм.

Бывает еще что  штукатурка очень слабая- почти без цемента, один песок, да еще толстым слоем, тогда надо засверливать отверстие глубже- до кирпича или если под штукатуркой дранка- до дерева.

И уже в кирпич делать дюпель , а в дерево- вворачивать саморез.

Ну вот, вроде основные моменты все написал. Пишите вопросы, дополнения- буду рад вашим комментариям!

Узнайте первым о новых материалах сайта!

Просто заполни форму:

ceshka. ru

Чем крепить провод в штробе

Как правильно — штраба или штроба? Не одно десятилетие строители и электрики спорят над этим вопросом и не могут прийти к единому мнению. Хотя чаще используется второй вариант. Штроба — специально проделанная канавка в стене для укладки инженерных и электрических коммуникаций. В отношении электрических сетей такой способ дает главные преимущества — провода полностью спрятаны, не нарушают интерьер, защищены от механических воздействий. Сделать штробу, особенно в бетоне, не так то просто. Для этого применяют перфоратор, болгарку (угло-шлифовальную машинку), штроборез. Но не менее важно качественно закрепить провод в штробе.

Существует несколько способов решения такой задачи. Они и являются темой нашей статьи.

Алебастр

Самый дешевый способ крепления провода в штробе — использовать какой-либо быстросохнущий раствор: алебастр, гипс, клей для гипсокартона и тому подобное. Процесс крепления очень простой и не требует дополнительного инструмента. Только мастерок или шпатель. На уложенный в канавку провод наносится заранее разведенный раствор. Через несколько минут провод прочно зафиксирован. Способ медленный. Поскольку раствор быстро схватывается, его надо часто разводить. Да и закрепить более 2 проводов штробе таким способом достаточно проблематично.

Дюбель-хомуты

Крепеж изготовлен в форме скобы, которой можно прижать провод, забив ее в предварительно просверленное отверстие. Дюбель-хомуты предусмотрены под крепление провода определенного диаметра. Например в ассортименте нашего интернет-магазина есть дюбель хомуты черного и белого цвета под диаметр кабеля 5-10 мм, 11-18 мм, 19-25 мм. Крепеж изготовлен из прочного полиамида. Диаметр отверстия для всех видов дюбелей 6 мм. К недостаткам такого крепежа можно отнести низкую универсальность — под разные диаметры кабелей нужно подбирать определенные дюбель-хомуты.

Дюбель-стяжки

Дюбель-стяжка фактически представляет собой совмещение двух видов крепежа — дюбель-гвоздь и кабельную стяжку под дюбель. По сути это аналог фасадного дюбеля, только с уменьшенными размерами. Пользоваться ими очень удобно. В предварительно просверленные отверстия вставляется дюбель-стяжка и фиксируется путем забивки разжимного колышка. Крепеж готов к “принятию” провода и его фиксации стяжкой. Удобны как для жмутов, так и для одиночных кабелей.

Кабельные стяжки под дюбель

Стяжка из нейлона в основании которой есть отверстие для крепежа. Монтаж отличается простотой. Сверлится отверстие под диаметр крепежного изделия. Отверстия кабельной стяжки и базового основания совмещаются, после чего в них забивается крепежное изделие. Стяжка выделяется универсальностью, поскольку базовым основанием может быть практически любой материал — бетон, кирпич, камень, дерево, пластик. Соответственно, в качестве крепежа могут выступать как дюбель-гвозди, так и саморезы, винты, гвозди, шурупы

Пластиковый дюбель под стяжку

Крепить провод в штробе также очень удобно с помощью пластиковых дюбелей под стяжку. Дюбель изготавливается из прочного полиамида. Головка выполнена в форме прямоугольного отверстия. После забивки, в отверстие головки вставляется кабельная стяжка любой длины, которая прочно и надежно фиксирует провод в штробе.

Алюминиевые пластины

Некоторые электрики для крепления кабелей в штробе применяют предварительно нарезанные алюминиевые пластины. Жмут проводов оборачивается пластинкой, которая методом сквозного монтажа прикрепляется к дну штробы дюбелем-гвоздем. Этот способ менее технологичен, так требует предварительной нарезки алюминиевых пластин.

Отзывы могут оставлять только зарегистрированные пользователи. Пожалуйста, зарегистрируйтесь

Написать отзыв

krepcom.ru

Как закрепить кабель в штробе

Сегодня мы поговорим о том, как именно закрепить кабель в штробе. Крепеж кабеля необходимо, для того, чтобы он не провисал, будь то потолок или вертикальная стена. В том случае если ваши штробы сделаны в газосиликатных блоках, то легко пожать кабель согнутыми гвоздями, однако когда мы имеем дело с бетоном, то простыми гвоздями тут не отделаешься, поэтому необходимо использовать более подходящие для этих целей материалы, о которых мы расскажем ниже.

Алебастр

Для крепления провода в бороздке можно применять строительную гипсовую смесь. Если проводов не много и они не жесткие, то можно воспользоваться алебастром. Наносить этот материал необходимо небольшими порциями, учитывая то, что он быстро схватывается. Не стоит приготавливать срезу много раствора.

Дюбель-хомуты

Диаметр таких изделий, которые бывают двух цветов, черные и белые составляет 19-15 мм, 5-10 мм и 11-18 мм. Полиамидный крепеж имеет 6 мм в диаметре, представляя собой специальную петлю, на кончиках которой имеются фиксаторы. Для того, чтобы использовать такой крепеж, нужно будет сверлить стену, для того, чтобы крепеж можно было зафиксировать — это разумеется минус, но зато ваша проводка будет уверенно держаться в штробах.

Дюбель-стяжки

Такой крепеж является чем-то средним между дюбель-гвоздями и стяжками для проводов. Вы можете его прекрасно использовать, ведь этот крепеж довольно популярный и удобный в работе.

Дюбель-клипсы

Если вы планируете выполнить открытую ретро-отделку, то можете воспользоваться этим материалом. Крепеж выглядит как изогнутая пластиковая полоса с упругими ответвлениями на его концах. Эти концы придерживают фиксатор. Такой крепеж подойдет для фиксации практически любого кабеля с небольшим сечением.

Для установки такой клипсы, необходимо будет делать отверстия в стенах дрелью.

Кабельные стяжки под дюбель

Модификации в виде дюбеля с резьбой и площадкой-стяжкой. Элемент из негорючего материала или нейлона легко крепиться на газобетон, деревянные, кирпичные или бетонные стены. Совместим с шурупами, винтами, саморезами, стандартными и дюбель-гвоздями.

Перед установкой необходимо проделать отверстие под диаметр крепежа. Вначале ставится дюбель, затем совмещается полость в стяжке и основании. Потом забивается и накручивается стяжка-площадка, а провода укладывают на готовую трассу.

Пластиковый дюбель под стяжку

Полиамидные дюбели под стяжку с прямоугольной головкой-отверстием создают условия, когда без проблем можно зафиксировать проводку. Элемент придется забить, а после протянуть через головку провод. Он хорошо и прочно закрепится в штробе.

Алюминиевые пластины

Наиболее часто используют нарезанные полосы из тонкого металла. Определенные кабели обкручиваются специальной пластинкой, которая после просверливается насквозь и монтируется на дно штробы на дюбель-гвозди.

Полосу протыкают ровно по центру, а полосы кабеля монтируют поверх нее. После размещения проводов концы короба сгибают.

Крепеж для упорядочивания пучка проводников

Кабельные трассы, созданные на основе вертикального металлического лотка
Не все варианты проводов закрепляются такими крепежами. Проблемы могут возникнуть при оборудовании рабочего уголка, куда требуется провести интернет, освещение, подключить персональный компьютер. Определенные держатели проводки исключают отверстия от гвоздей и шурупов, позволяют быстро переместить коммуникации.

Выводы

Мы ставили перед собой задачу, рассказать вам о наиболее популярных материалах для крепежа кабеля в штробах. Ваша задача, просто используя эту информацию выбрать наиболее оптимальный для ваших условий способ крепления кабеля. Не стоит мастерить что-то новое, выдумывать, как бы лучше что-то использовать. Просто пойдите в магазин и купите необходимый крепеж и будет вам счастье!

Какой крепеж лучше — мы не знаем. Многое зависит от материала ваших стен, желаемого результата и от самих проводов и их количества. В любом случае, если вы выбираете крепежи для монтажа проводки в штробе, то так или иначе, вы будете эти штробы в результате заделывать раствором, и все ваши крепежи спрячутся, поэтому нет особой необходимости останавливаться на крепежах подробно, лучше скорее переходите к отделки стен!

Удачи в ремонтных делах!

правила выполнения работ, минусы, плюсы.

Прокладка проводов и кабелей в штробе – процедура, сопровождаемая внушительным шумом и пылью, однако без этого процесса невозможно сделать разводку электропроводки в помещении.
Все провода необходимо спрятать, но как это делать без штробирования в случае, если дело касается ровной бетонной или кирпичной стены? Что, если перед нами большой ждут кабелей, именно в точке присоединения к распределительным щитам.

Процедура разметки

Подготавливать штробы для линий проводов необходимо заблаговременно, а не в момент проведение окончательных отделочных работы в доме. Работа производится тогда, когда еще отсутствуют вещи, мебель, обои, напольное покрытие. Лучшим вариантом начала штробирования является помещение с голыми стенами.

Первым делом стоит определить и разметить пути прохождения проводников. Разметка производится с использованием строительных карандашей и уровней. Стоит отметить, проводка должна располагаться не как попало. Ее нужно прокладывать горизонтальной полосой на высоте 2,5м или вертикальной по отвесу.

Запрещается использование диагональных переходов, горизонтальных отрезков по низу помещения.

Кроме того надо определиться с глубиной штробы. Если диаметр провода или кабеля большой, то и штроба должна быть глубже на 1,5 см диаметра проводника. То же касается случая, если вы надумаете в штробу уложить трубу в которую в последствии будет затянут провод.
Нам сразу стоит определиться, где будут находиться розетки, выключатели, распределительные коробки, ибо данные работы выполняются в одно время с штробами для прокладки проводов в трубах или спрятанного типа. В зависимости от количества проводов в жгуте, который необходимо спрятать, выбирается и ширина штробы.

Процесс произведения штроб для проводов

По завершению разметки, нам необходимо переходить к такой задаче, как выбор инструмента для штробления. Для прокладки штроб своими руками существует множество инструментов.

Изготовление штробы с помощью перфоратора

Наиболее востребованным в данном процессе является перфоратор и специальные насадки для него. Главная насадка, которая нам пригодится, названа штроблером. Инструмент выполнен в виде изогнутой лопатки, на которой находится продольный желобок. Лопатка заострена на конце, предназначается для заглубления в пробиваемую штробу. Таким инструментом особенно удобно делать штробу   для прокладки провода или кабеля в стальной трубе, или трубе из полиэтилена. Для выполнения работы стоит активировать ударный режим на перфораторе, выключив режим вращения. Благодаря ему создается аккуратная, глубокая штроба необходимого профиля. Минусом способа является то, что штроблером нужно будет повторять приемы штробления для создания необходимой ширины штробы.

Следующий вид насадки, применяемой в создании штроб для кабеля используя перфоратор – простая лопатка плоского типа. Работа производится почти идентично, как и в прошлом варианте, однако с меньшей производительностью. Кроме того профиль штробы получается прямоугольный. В такую штробу хорошо закладывать плоский провод или пучек проводов.

Для штробления также может быть использован бур или пика, однако, это редкость, в случае отсутствия других подходящих инструментов. Этот способ чаще производится при малых объемах работы.

Изготовление штробы с помощью болгарки

В любом случае, произведение штроб посредством перфоратора не обеспечивает нормальную производительность работы, именно в случаи пробивания штроб в бетонной стене. Потому, для создания внушительного объема штроб для кабелей специалисты прибегают к использованию дискового режущего инструмента.

Отлично подходят для данных операций углошлифовальные машины, снащённые алмазными дисками. Используя этот аппарат, производят надрезы краев штроб прокладываемых для проводки, прорезая нужную глубину. Оставшийся бетон по центру штробы легко убирается перфоратором. Процедура штробления этим агрегатом имеет большую производительность, несмотря на то, что требует выполнения нескольких процессов, как в случае пробивания штроб перфоратором. Это достигается за счет того, что углошлифовальная машина производит резьбу на высокой скорости, используя для этого одни заход.

Изготовление штробы с помощью штробореза

Самая производительная машина для выполнения штроб называется штроборезом, схожий с болгаркой. Аппарат снабжен двумя дисками для резки, установленных параллельно. В агрегате есть возможность регулирования расстояния между дисками, что дает возможность выбора ширины штроб. Также можно изменить положения диска, увеличивая глубину прорезания штробы.

Однако даже эта специальная машина для прокладывания кабеля имеет недостатки. При штроблении аппаратом производится огромное количество строительной пыли, грязи, даже больше чем при использовании перфоратора. При выполнении этих работ не стоит пренебрегать защитными масками, очками в момент штробления данным агрегатом, ибо пыль может принести вред легким и глазам работника.

Не стоит подвергать опасности себя и других членов бригады. Используйте респираторы, очки. Можно прибегнуть к применению беруш в момент штробления. Данные средства также важны при создании штроб посредством перфоратора. Здоровье человека намного важнее, чем любая работа.

Существуют профессиональные модели штроборезов, на которых устанавливаются защитные кожухи, штатные партубки, используемые для того, чтобы подключить строительный пылесос, поглощающий основную массу строительной пыли.

Укладка проводки

Наконец-то, после завершения штроб, рассеяния пыли и уборки грязи необходимо начинать прокладку провода любой марки. Чаще всего строители пренебрегают монтажом сменяемостью кабелей в штробах, ибо большие, широкие штробы не всегда могут вместиться.

Потому, в основном используют жгут для укладки проводки в штробе, не требующей дополнительных защитных приспособлений. Современная изоляция, которой снабжаются провода очень надежная, поэтому подходит для монтажа кабеля таким методом.

Но бывают случаи, когда в штробу закладывается труба, закрепляется там, заштукатуривается и после этого в трубу затягивается провод или кабель. В этом случае в трубу сначала пропускается проволока или одиночный провод. К одному концу этой проволоки подцепляется провод или кабель, который надо затянуть в трубу и аккуратно потянув другой конец проволоки затягиваем проводник в трубу. При этом надо смотреть, как бы не повредить изоляцию проводника об кромку трубы.

Интересное видео с хорошими рекомендациями по прокладке штробы можно посмотреть ниже:

Способы закрепления проводки в штробах

Существует огромное множество вариаций закрепления кабеля в штробе. Мы рассмотрим основные:

  1. Перфорированная полоса. Данный вид нейлоновых полос был востребован при постройке всеми известных домов типа «хрущевка». Эти полосы закреплялись в штробе поперек дюбелями, крепко удерживая большое количество проводов.
  2. Монтажная полоса из алюминия. Это изделие присутствует на полках любого строительного магазина или в электротоварах. Однако при желании можно произвести полосу собственноручно. Для этого нужно нарезать пластичные металлические полосы.
    В процессе установки необходимо пробить полосу по центру, закрепить в штробе посредством самореза-дюбеля. Затем уложить наверх полосы кабель и загнуть концы изделия. Получится конструкция по типу плотного, надежного замка. Этот способ требует больших трат сил, но часто используется профессионалами в строительстве.
  3. Закрепления проводки в штробе алебастром. Тут необходимо проложить провода, тут же фиксируя их при помощи раствора алебастра, замазывая им с помощью шпателя  места проведения укладки кабеля с промежутком около 30 см.

    Минусом данного метода выступает тот факт, что алебастр способен быстро засыхать и невозможно развести большое количество его раствора.
  4. Наиболее востребованный метод закрепления провода – это дюбель-хомут. Это дюбеля имеющие размер – 6 мм. Конец изделия представлен в виде петли, удерживающий провода.

    Поэтому данный процесс закрепления самый простой и доступный даже неопытному строителю. Тут необходимо сделать определенное количество отверстий посредством перфоратора и бура диаметром 6мм, потом установить дюбель-хомут с уже закрепленными в нем проводами.

Очень интересный способ закрепления провода в штробе видео вы можете посмотреть здесь:

Заделывание штробы

Первоначальным делом является удаление пыли, мусора. Затем штробу грунтуют грунтовкой для штукатурки. После высыхания грунтовки штробу полностью заполняют штукатурной цементной или гипсовой смесью, заполняя все пространство штробы. После высыхания штукатурной смеси, производят шпаклевание поверхности подготавливая поверхность стены под оклеивание обоями или покраску краской.

При выполнении строительно-ремонтных работ не забывайте соблюдать технику безопасности. Это сохранит не только инструмент и помещение, но и исключит возможности получения травмы. Производит операции по ремонту стоит внимательно.

Крепление кабеля к стенам, потолку, в штробе, к столбу

При устройстве проводки одна из задач — правильное крепление кабеля. Оно не должно занимать много времени, но должно быть надежным и безопасным.

Содержание статьи

Правила и особенности выбора типа крепежа для кабеля

Крепеж для кабеля выбирают в зависимости от способа его прокладки и материала основания, к которому будет фиксироваться провод. Начнем с выбора по материалу.

Крепление кабеля выбирают в зависимости от типа прокладки (открытая или закрытая) и вида основания

В зависимости от типа материала

Все основания делят на мягкие и твердые, но есть еще тонкие и ломкие. К мягким основам относят древесину, сюда же можно причислить штукатурку. Если крепить кабель надо к этим основаниям, чаще всего используют гвозди или саморезы. Процесс установки крепежа всем известен и не занимает много времени.

Крепление кабеля большей частью происходит при помощи дюбелей

К жестким основаниям относится бетон, железобетон, кирпич. В такие основания устанавливается крепеж с дюбелями (дюбель-гвоздями). Процесс установки дюбеля более долгий — приходится сначала сверлить отверстия и вставлять пластиковую пробку, только после этого устанавливать крепеж. Но в таких материалах это неизбежно. Исключение — кирпичная кладка. Если крепеж размещать в шве, можно обойтись гвоздями. Но крепление в этом случае будет не очень надежным.

Ломкие основания. К этой категории можно отнести гипсокартон и строительные блоки из легкого ячеистого бетона любого типа. Для этих оснований есть специальные дюбеля, которые имеют большую площадь упора, чем стандартные. Также для легкого ячеистого бетона существует крепеж на клею.

Специальные дюбеля-бабочки для установки в гипсокартон или пенобетон

Тонкие основания. Это пластик, ДВП, ДСП и другие подобные материалы. Если закрепить кабель надо на такой поверхности, используют тонкие гвоздики, скобы, при небольшом количестве проводников применяют крепеж на клеевой основе. Обычно это небольшие пластиковые элементы, на тыльной стороне которых закреплен скотч с защитной полосой. При монтаже защитная полоса снимается, крепеж устанавливается на клей. Больших нагрузок он не выдержит, но упорядочить жгут проводов, который идет на рабочий стол, можно.

Гвозди, саморезы или дюбеля?

Большая часть стандартного крепежа может быть зафиксирована как при помощи гвоздей или саморезов, так и при помощи дюбелей. В соответствии с видом материала, его прочности и плотности, выбираете тип крепежных элементов.

Чаще используются дюбеля

Есть и несколько исключений. Например, U-образные скобы из строительного степлера можно установить только в мягкие основания или в ДСП, а дюбель клипсы для них не подходят.

Правила монтажа

Независимо от типа выбранного крепежа стоит соблюдать нехитрые правила его расположения. В этом случае крепление кабеля будет надежным.

  • Оптимальное расстояние между двумя элементами 40-50 см.
  • В местах поворота крепеж располагать в 5-10 см от места сгиба.
  • Шляпки гвоздей, дюбелей, саморезов не должны торчать, иначе они могут повредить изоляцию кабеля.
  • Кабель не должен провисать, натяжение должно быть равномерным. Если необходим запас, его сворачивают в кольцо и укладывают в одном месте.

    Установка фиксаторов для кабеля

Это все общие правила крепления кабеля. Это не догма, но их выполнение облегчает работу и гарантирует нормальные результаты.

Крепеж для открытой прокладки

При открытом способе прокладки стараются использовать наименее заметный виды крепежа. Совсем незаметным такое крепление кабеля быть не может, но может быть не привлекающим внимание.

Надо стараться сделать кабель незаметным….

Скобы из строительного степлера

Если в вашем хозяйстве имеется степлер, закрепить небольшого диаметра низковольтный кабель можно легко и быстро. В продаже есть специальные U-образные скобы. Они предназначены как раз для этих целей. Бывают двух типов:

  • 28 или S. Сделаны из проволоки толщиной 1,25 мм, подходят для крепления кабелей диаметром 4,5 мм, высота ножки от 9 мм до 11 мм.
  • 36 или L. Имеют диаметр 6 мм, высота ножки от 10 мм до 14 мм.

    Несколько видов кабельных скоб для степлера

Есть также специальные кабельные скобы с корпусом из пластика (на фото справа). Они стоят дороже, но из-за пластикового корпуса меньше шансы передавить жилы или повредить изоляцию.

Скобы могут быть из оцинкованной стали, могут — из нержавейки. Ножки могут быть обычные, могут — заостренные. Второй вариант проще заходит даже в плотные основания типа ДСП. Как понимаете, для серьезных проводников этот крепеж не используют, но для проводного интернета, телефона и т. д. очень даже удобно.

Скобы и клипсы

Крепление кабеля разного диаметра чаще всего делают при помощи скоб и клипс. Производят их из металла и особо прочного пластика. Пластиковые клипсы применяют для фиксации проводов в помещениях, металлические можно использовать и на улице. Металл может быть оцинкованным, крашенным, но лучше для наружного использования найти сделанные из нержавеющей стали.

Клипсы и скобы для крепления кабеля к стенам

Наиболее незаметные из клипс — небольшие пластиковые скобы с гвоздиками (верхний левый угол на фото). Они используются если необходимо протянуть одну нитку кабеля. Работа продвигается быстро — приставил, загнал гвоздик. Остальные скобы более заметны, но удерживать могут более мощные и жесткие провода.

Есть также пластиковые клипсы для крепления к стене гофрированной защитной оболочки. Есть они в виде линеек по несколько штук, есть — по одной. Так что можно закрепить и одиночный проводник, и группу кабелей.

Для крепления гофрошлангов

Эти же клипсы можно использовать для крепления кабелей подходящего диаметра. Для очень жестких лучше использовать металлические скобы, а для проводников средней жесткости подойдут и эти. Хороши для этих целей клипсы с фиксатором (на фото внизу слева). Они же могут применяться для закрепления кабелей на потолке.

На основе дюбелей

Есть кабельный крепеж на основе пластиковых дюбелей.  Пластик используется сверхпрочный, так что область использования не ограничена — можно ставить и в кирпичные, и в бетонные стены. Есть несколько видов:

  • Дюбель-стяжка. Заглушка этого крепежа отлита со стяжкой. Удобно, если надо зафиксировать пучок кабелей.

    Дюбель-стяжка — быстрый монтаж

  • Дюбель-клипса. Подходит для крепления одиночных проводников. Сделана из пластиковой ленты с насечками. Бывает под круглые и плоские кабели разных диаметров/размеров. Это — один из самых незаметных способов крепежа.

    Дюбель клипсы бывают двух видов — для плоских и круглых кабелей

  • Дюбеля с площадкой под стяжку. Есть двух типов — со съемной площадкой и пластиковой затяжкой и с прорезью в шляпке.

    Дюбеля с площадками под стяжку

Все эти виды крепежа стоят недорого, но хорошо справляются со своими задачами. Их даже лучше использовать, чем с металлическими гвоздями — меньше шансов повредить изоляцию. Так как стоят они недорого, можно ими фиксировать кабели в штробе.

Крепление кабеля в штробе

При скрытой прокладке в негорючих основаниях кабеля укладывают в специальную канавку, прорубленную в стене. Эти канавки называют штробами, а процесс — штроблением или штробированием. Чтобы кабель в этой канавке держался и не вываливался, его надо каким-то образом зафиксировать. Есть несколько способов фиксации:

  • Развести строительный гипс и его «лепешками» фиксировать провода к стенкам сделанного углубления. Способ подходит для небольшого числа проводников с не очень жесткой изоляцией. Во время работы замешивать надо небольшое количество гипса так как он очень быстро «схватывается».

    Гипсовый раствор хорошо удерживает кабели в штробе

  • Использовать дюбель-стяжку. Установка крепежа происходит до прокладки кабеля. Неплохой способ, но требуется много времени. Особенно при установке в бетонные стены или плиты перекрытия. Второй недостаток — при большой протяженности трасс набегает значительная сумма на сам крепеж.

    Стяжка или дюбель-стяжка позволяет закрепить провод в штробе

  • Если надо сэкономить, берут просто дюбель или гвоздь — в зависимости от типа основания, пробивают им посередине кусок телефонной «лапши», накручивают провод. Установка крепежа как в предыдущем случае — до начала прокладки проводников.

    Самодельные держатели для кабелей

  • Для быстрого крепления кабеля в штробе можно использовать куски гофорошланга. Отрезают кусок чуть длиннее ширины штробы, сжав шланг, устанавливают его в штробу. Он хорошо держит кабеля за счет силы упругости, очень сильно экономит время. По мере нанесения штукатурки, такие «держатели» для кабеля можно вынимать.



Особенности горючих оснований

Если скрытую проводку делают в горючих стенах — деревянных, каркасных и т. п. — по требованиям пожарной безопасности, их необходимо прокладывать в негорючей защитной оболочке. Негорючая оболочка — это или гофрошланги из неподдерживающих горение пластиков, или цельнометаллические короба. При использовании гофрошлангов способ крепления такой же, как при фиксации кабеля. Разница — в диаметрах необходимого крепежа.

Для крепления гофошлангов можно использовать любые подходящие по размерам фиксаторы

При использовании металлических коробов, их закрепляют в стене, а затем в лотки укладывают кабели. Такой способ чаще используют в каркасном домостроении, потому что шбробление каналов в деревянных стенах значительно снижает их теплоизолирующие свойства. К тому же деревянный дом постоянно меняет свои размеры и жестко закрепленные короба могут стать проблемой. При прокладке проводки в деревянных домах чаще используют открытую прокладку в кабель-каналах или делают ретро-проводку.

Большие пучки проводов

Часто при разводке электропроводки требуется проложить большой количество кабелей. Чтобы минимизировать время на крепление больших пучков проводов можно:

  • Разбить их на пучки по 3-4 штуки и фиксировать стяжками, дюбель-стяжками и т.д. Метод неплохой, но штробы должны быть глубокими что невозможно при малой толщине стен (проблема панельных домов).

    Разбить на пучки

  • Сделать неглубокую и широкую штробу, в которой «в один слой» разместить проводники, закрепив их при помощи алюминиевой перфорированной ленты. Эти ленты используются при устройстве подвесных конструкций из гипсокартона, стоят недорого.

    Использовать алюминиевую перфорированную ленту

Также можно использовать комбинацию этих методов. При использовании ленты ее крепят по краям. За счет своей жесткости она хорошо удерживает даже жесткие проводники или гофрированные оболочки. При необходимости можно установить крепеж и между кабелями, но надо следить за тем, чтобы не повредить изоляцию.

Как закрепить кабели на потолке

Если кабелей на потолке не очень много, можно использовать обычный крепеж — хомуты, стяжки, клипсы, самодельные фиксаторы и т. д. Но их устанавливать неудобно — приходится долго работать с поднятыми руками, да еще удерживать в них инструмент, кабель. Тяжелая работа.

Если потолок будет подвесной, кабели можно закрепить за подвесы. В этом случае используют обычные пластиковые хомуты (затяжки), которыми фиксируют провода выше уровня будущего потолка. Чтобы не повредить оболочку или даже жилы, лучше прокладывать провода в защитном гофрошланге. Это также сделает проводку более безопасной с точки зрения пожарной безопасности.

Устройство проводки при монтаже подвесного потолка

Большие пучки кабелей на потолке проще укладывать в лотки. Они есть проволочные и металлические (из цельного металла и перфорированного). В квартирах и домах используют обычно проволочные. Они стоят и весят меньше. Их крепят к потолку на регулируемые подвесы.

Лотки для прокладки больших пучков кабелей

Такое крепление кабеля также требует установки подвесов, но количество крепежа намного меньше. Еще один плюс такого способа прокладки кабелей — легко при необходимости заменить или проложить новые. Минус — лотки не очень дешевы.

Как упорядочить пучки проводов

В наших домах все больше появляется техники и вся она имеет провода. К рабочему столу часто тянется около десятка проводов. Чтобы они не путались, лучше их упорядочить. Для этого есть разного вида пластиковые площадки. Одни собирают провода в жгуты, вторые, наоборот, позволяют проводить каждую нитку отдельно.

Крепление кабеля для упорядочивания проводов

Часть этого кабельного крепеже идет под саморезы или гвозди, часть — на основе липучки. Второй вариант можно смело устанавливать на мебель. Клеящий состав хорошо держится на ламинированной или лакированной поверхности и нет необходимости проделывать дырки.

Крепление к столбам и стенам при воздушном способе монтажа

При воздушной прокладке кабелей необходимо их крепить к столбам, стенам зданий и другим объектам. Есть крепеж для самонесущих и обычных кабелей. Обычные кабели между столбами без опоры подвешивать нельзя — они не выдержат нагрузки и порвутся. Для таких проводников между опорами натягивается трос и уже к нему на подвесах крепится кабель. В этом случае нагрузка приходится на трос, а не на кабель. Способы крепления троса — любые, но самый распространенный — сделать петлю вокруг столба, зафиксировать конец. Для промежуточных столбов можно использовать любой доступный способ — два отдельных троса, вбитый крюк, подходящий кронштейн.

Крепление троса к столбам

Крепление кабеля к несущему тросу происходит при помощи поддерживающих зажимов. Они бывают под кабели разной формы, сечения. Также возможно использование стяжек из устойчивого к ультрафиолету пластика. Иногда, для экономии, кабель прикручивают отрезками провода, скручивая его. Этот способ наименее надежный — при больших нагрузках скрутка может не удержать провод, он провиснет и порвется.

Как подвесить кабель к тросу

Для самонесущих кабелей крепеж обычно состоит из двух частей — кронштейнов или хомутов, которые крепятся к стене, столбу, и зажимов, которые цепляются за установленный кронштейн и удерживают кабели. Хомуты применяют только на столбах. Особенно удобны они на железобетонных столбах — нет необходимости сверлить отверстия, что очень нелегко.

Несколько вариантов крепления кабеля к столбу

Кронштейны бывают нескольких видов. Их выбирают в зависимости от вида основания (деревянных, стальных, бетонных, алюминиевых) и планируемой нагрузки. По назначению бывают:

  • ответвительные — для установке на столбах и опорах в местах поворотов трассы;
  • промежуточные крепления — для монтажа на столбах и опорах вдоль трассы без поворотов и ответвлений;
  • фасадные — для установки на наружных стенах.

К кронштейнам крепятся подвесы или зажимы. Их выбирают в зависимости от типа кабеля, его сечения и т.д.

Как крепить провод в штробе

В подавляющем большинстве случаев при монтаже скрытой электропроводки никак не обойтись без такой грязной и шумной процедуры, как штробление.

Провода и кабели надо прятать, а как это сделать без штробы, если перед нами просто ровная стена из бетона или кирпича? Тем более, что жгут этих проводов подчас получается более чем внушительный, особенно в местах подключения к квартирному распределительному щиту.

1. Разметка

О штроблении и укладке жгутов из кабелей надо позаботиться задолго до окончательной отделки помещения: именно тогда, когда в квартире еще нет и в помине ни мебели, ни вещей, ни обоев, ни линолеума, вообще ничего. Одним словом – голые стены, как в одной известной телепередаче.

На этих голых стенах определяем и размечаем трассу, по которой у нас будут проходить кабельные линии. Разметку можно произвести при помощи строительного карандаша и уровня. Здесь не лишним будет напомнить, что кабельные линии должны располагаться не абы как, а идти либо горизонтально под потолком (на высоте 2,5м), либо строго вертикально по отвесу. Никакие диагональные переходы и горизонтальные отрезки на низком уровне не допускаются категорически.

Производя разметку стен, сразу определяемся с местом расположения розеток, выключателей и ответвительных коробок, ведь отверстия в стене для их монтажа необходимо будет выполнить на том же этапе, что и штробы для укладки кабеля. Ширину каждой штробы определяем в соответствии с количеством и сечением кабеля, который будет в ней закрепляться.

2. Штробление

Завершив разметку, переходим к следующему вопросу, имеющему первостатейное значение. Чем штробить? Выбрать есть из чего.

Чаще всего для выполнения штробы используется перфоратор с одной из специальных насадок. Первая из таких насадок так и называется – штробер. Штробер представляет собой слегка изогнутую лопатку с продольным желобком. Конец этой лопатки заострен и предназначен для углубления внутрь пробиваемой штробы. Работать со штробером следует на чисто ударном режиме, без вращения. Штроба от него получается аккуратной и глубокой. Однако выполнить при помощи этого приспособления штробу шире самого штробера можно лишь за несколько приемов, что, конечно, не очень удобно.

Другая насадка, часто используемая для штробления при помощи перфоратора, – это обычная плоская лопатка. Принцип работы с ней примерно тот же, что и со штробером, но производительность немного ниже.

Обычные острые пики для перфоратора или даже буры, как ни странно, тоже иногда используются для штробления, – когда ничего другого под рукой нет, а объемы работ совсем небольшие.

И все-таки большой производительности при штроблении перфоратором ожидать не приходится, особенно, если речь идет о штроблении бетонных стен. Поэтому при больших объемах работ многие электромонтажники используют для выполнения штроб дисковый режущий инструмент.

В качестве такового нередко подходит углошлифовальная машинка (УШМ), или, проще говоря, болгарка с алмазным сегментным диском. С ее помощью делаются прорези по краям штробы на необходимую глубину, а средняя часть впоследствии легко выбивается при помощи все того же перфоратора. Несмотря на, казалось бы, гораздо большее количество рабочих операций, штробление при помощи болгарки намного производительнее, чем та же работа при использовании одного лишь перфоратора. Причина – в том, что болгарка делает каждый рез очень быстро за один единственный проход.

Самым же производительным инструментом для штробления является штроборез – очень похожее на болгарку приспособление. У штробореза два режущих диска, расположенных параллельно друг другу. Расстояние между этими дисками регулируется, а это значит, что можно выставлять ширину штробы в необходимых пределах. Меняется и положение дисков относительно опорной поверхности, то есть глубина штробления.

У дисковых режущих инструментов по сравнению с перфоратором есть лишь один недостаток. Конечно, и при штроблении перфоратором пыли и грязи бывает много, но от режущего диска эта пыль летит даже не клубами, а сплошным потоком. Если электрик пренебрегает средствами индивидуальной защиты при штроблении болгаркой или штроборезом, то закончив несколько объектов, он рискует поиметь заболевание легких и/или глаз.

Посему защитные очки, респиратор и беруши при выполнении штроб – это далеко не роскошь, даже если вы работаете перфоратором. Свое здоровье всегда дороже. Профессиональные штроборезы, кстати, оснащены не только защитным кожухом для дисков, но и штатным патрубком для подключения промышленного пылесоса, который может поглотить большую часть вырабатываемой пыли.

3. Монтаж кабеля

И вот штроба выполнена, пыль и туман рассеялись, и можно приступать к монтажу кабелей. К сожалению, требованием о сменяемости скрытой электропроводки при укладке кабеля в штробе чаще всего приходится пренебречь. Выполнение больших и широких штроб, в которых могла бы разместиться труба для проводки кабеля, возможно далеко не всегда.

Поэтому, как правило, в штробу кабели укладываются жгутами, безо всякой дополнительной защиты. Изоляция самого популярного для домашнего монтажа кабеля – ВВГнг – достаточно надежна и не подводит при таком способе укладки.

Закрепить же кабель в штробе можно одним из следующих способов:

3.1 При помощи перфорированной полосы. Именно подобные нейлоновые перфорированные полосы в своей массе применялись при строительстве наших «любимых» панельных «хрущевок». Полоса крепилась поперек штробы при помощи дюбелей и надежно держала всю массу кабелей независимо от их количества.

3.2 Посредством монтажной алюминиевой полосы. Продается такая в любом магазине электрики. Собственно, ее и покупать необязательно: при наличии свободного времени и терпения можно сделать ее, нарезав любой тонкий и пластичный металл.

Для монтажа полоса пробивается посередине и прикручивается на дно штробы при помощи популярной пары «саморез-дюбель». Кабели укладываются на полосу сверху, а концы ее загибаются пассатижами, образуя плотный и надежный замок. Способ, конечно, трудоемкий, но все же очень популярный.

3.3 Вполне возможно крепить кабель при помощи алебастра. Тянем кабельную линию по штробе и сразу фиксируем раствором, который держим под рукой. Недостаток этого способа в том, что раствор алебастра нельзя разводить в большом количестве из-за того, что он очень быстро сохнет.

3.4 Самым «передовым» и производительным способом крепления кабеля в штробе является крепление при помощи дюбель-хомутов. Дюбель-хомут – это дюбель установочного размера 6 мм. На конце его есть специальная петля, позволяющая удержать жгут кабелей. Таким образом, монтаж с использованием дюбель-хомутов прост донельзя: достаточно лишь пробить перфоратором ряд отверстий, а затем вставить в них дюбель-хомуты с зафиксированным жгутом.

Источник: electrik.info

Довольно часто в ходе ремонта для монтажа электропроводки необходимо делать штробление.

Несмотря на то, что эта процедура и принесет много шума и грязи, ее выполнение в обязательном порядке необходимо для проведения маскировки проводов.

Крепление кабеля в штробе – довольно трудное занятие. В данной статье мы более подробно остановимся на особенностях данной процедуры, рассмотрим порядок выполнения работ и способы фиксации кабеля.

О штроблении и фиксации проводки необходимо задумываться до отделки помещения, до того как будут клеиться обои, стелиться линолеум и устанавливаться мебель.

Проводить разметку нужно на голой стене.

На выбранном месте размечается участок, по которому будет проведены кабели.

Разметку можно осуществить при помощи карандаша и линейки.

Кабельные линии должны размещаться либо под потолком, либо вертикально по отвесу. Никаких диагональных переходов или горизонтальных размещений быть не должно.

Учитывайте, что потребуется заранее определиться с местом размещения розеток и выключателей. Отверстия для их установки понадобится сделать в тоже время, что и штробу для закрепления проводки. Ширина штробы определяется исходя из количества и сечения провода, который будет в ней размещен.

Что нужно для штробления

После завершения разметки понадобится решить вопрос, чем проводить штробление. Вариантов существует достаточно много.

Наиболее применяемым инструментом является перфоратор со специальной насадкой, которая носит простое название – штробер. Она представляет собой изогнутую лопатку с желобком.

Ее конец достаточно острый, чтобы справиться с пробиванием штробы. Работать с такой насадкой необходимо в ударном режиме. В результате вы получите ровное и глубокое покрытие.

Другой насадкой является обычная плоская лопатка. Процедура обработки практически такая же, как и у предыдущего приспособления, однако производительность будет не такая высокая.

Болгарка станет вспомогательным инструментом в деле штробления

Добиться большого эффекта при штроблении перфоратором достаточно трудно, особенно если обработка проводится на бетонной стене.

Многие профессионалы рекомендуют использовать специальный дисковый режущий инструмент для такой работы.

В качестве такого приспособления используется болгарка с алмазным диском.

Она поможет осуществить надрезы на нужную глубину, а затем выбить центральный участок уже при помощи перфоратора.

Хоть количество процедур и выглядит довольно внушающим, эффекта от болгарки можно добиться гораздо больше, чем от перфоратора. Скорость работы болгарки довольно большая, так что много времени строительные работы у вас не отнимут.

Ну а самым эффективным инструментом для штробления является штроборез. Это приспособление по конструкции чем-то напоминает болгарку. У вас есть возможность отрегулировать расстояние между дисками, следовательно, вы сможете задать необходимую ширину штробы.

От таких процедур появляется довольно много пыли и загрязнений, поэтому во время работы в обязательном порядке необходимо использовать респиратор и беруши. Это поможет сохранить ваше здоровье и предотвратить попадание пыли в дыхательные пути.

Монтаж кабеля

После того, как процедура штробления будет окончена, а все загрязнения убраны, можно переходить к монтажу проводки. Довольно часто требованиями о сменяемости скрытой электропроводки пренебрегают.

Основные правила размещения кабелей можно увидеть на следующей схеме.

Закрепление проводки

Как же закрепить кабель в штробе? Зафиксировать кабель можно при помощи следующих методов:

  1. С использованием перфорированной полосы. Именно такой способ зачастую использовался при постройке «хрущевок». Крепление провода в штробе выполняется с использованием дюбелей. Это довольно надежный метод, он удержит проводку вне зависимости от количества кабелей.
  2. Иногда крепеж производят алюминиевой проволокой. Ее можно приобрести практически в любом магазине электроники. Соорудить ее своими руками также не составит особого труда. Для крепления проволоку пробивают посередине и прикручивают ее к нижней части штробы. Кабели крепят к верхней полосе, концы загибаются пассатижами, тем самым создавая прочный замок. Способ довольно трудный, но довольно экономный.

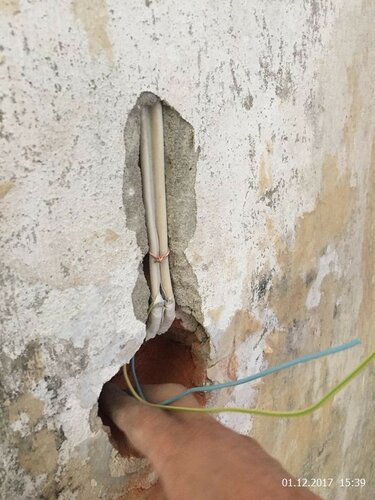

  3. Закрепить провод можно при помощи алебастра. Для этого проводка тянется по штробе и фиксируется при помощи раствора. Недостатком такого метода является необходимость разводить смесь в небольших количествах из-за ее быстрого высыхания.
  4. Самым эффективным методом является крепеж проводки к штробе с использованием дюбель-хомута с установочным размером 6 мм. На его окончании имеется петля, которая помогает в удержании проводки и позволяет существенно облегчить процесс монтажа. Для его осуществления необходимо пробить несколько отверстий и затем с помощью дюбель-хомутов произвести крепеж жгута. Подробности крепления проводов в выштробеленном канале смотрите в этом видео:

Как видите, методов крепежа существует достаточно много. Вы имеете возможность выбрать наиболее удобный для вас способ исходя из имеющихся инструментов и свободного времени. Главное при такой работе, не торопиться и перед окончанием проверить, правильно ли были выполнены все действия.

Источник: moyastena.ru

Способы крепления проводов в штробе перед штукатуркой

Штробы представляют собой канавки, проделанные в стенах. В них осуществляется укладка электрических и инженерных сетей. Закрепить провод в штробе необходимо с целью его защиты от механических повреждений, сохранения эстетики интерьера. В полнотелых и пустотелых поверхностях отверстия проделывают специальными инструментами, а кабель крепят несколькими способами.

Общие правила крепления кабеля в штробе

Правила безопасности отмечают, что в жилых, общественных зданиях и на производстве необходимо устанавливать проводку с негорючей изоляцией или в коробе из цельного металла. Эксперты предоставляют несколько универсальных рекомендаций:

  • основная задача крепления – обеспечение надежности фиксации без провисаний;
  • на поворотах трассы крепежные элементы можно отдалять на 5-10 см от точки сгиба;
  • винты, саморезы и дюбели закручиваются для упора – так выступающая шляпка не повредит изоляционный слой;
  • крепление производится с максимальным расстоянием между точками 50 см;
  • укладку делают строго по вертикальной или горизонтальной линии, запас маскируют;
  • провод перед отделкой штукатуркой располагают так, чтобы он не мешал нанесению покрытий;

Запас кабеля можно свернуть в кольцо.

Чем крепить провод в штробе

После подготовительных работ понадобится продумать, как надежно закрепить провод, проложенный в штробе. Существует несколько методов.

Строительная гипсовая смесь применяется, если необходимо закреплять проводку в бороздах. Алебастр будет хорошо держать минимальное количество кабелей с мягкой изоляцией. Состав накладывается небольшими порциями. Недостаток способа заключается в быстрой схватывании смеси, поэтому ее невозможно приготовить в большом объеме.

Дюбель-хомуты

Изделия выпускаются в черном и белом цвете под диаметр кабеля 19-15 мм, 5-10 мм и 11-18 мм. Полиамидный крепеж имеет 6 мм в диаметре и представляет собой петлю с фиксаторами на нижних кончиках. Перед использованием дюбель-хомутов понадобится проделать канавку перфоратором, поставить крепеж и зафиксировать проводку. Минус технологии – строгий подбор диаметра кабеля под размер дюбель-хомутов.

Дюбель-стяжки

Изделие выглядит как дюбель-гвоздь, совмещенный с кабельной стяжкой, производится из пластификатов самозатухающего типа. Дюбель-стяжки оснащаются разъемными и неразъемными замками. В первом случае мастер может добавлять или убирать провода. Используется для открытого и скрытого монтажа одиночной или жгутовой кабельной линии на кирпич, бетон и другие поверхности.

Чтобы прикрепить провод дюбель-стяжкой, понадобится в просверленные штробы поставить стяжку и зафиксировать ее разжимной колышек. В открытое изделие укладывается кабель. Стяжка прижимается.

Дюбель-клипсы

Подходят для открытой укладки коммуникаций на гипсокартон или при выполнении ретро-отделки. Крепеж представляет собой изогнутую пластиковую полосу с упругими ответвлениями на концах. Эти элементы придерживают фиксатор. Клипсы подходят для монтажа плоского или круглого проводника с небольшим сечением (телевизионного, телефонного, для подключения Интернета).

Установить дюбель-клипсу несложно. Понадобится просверлить нишу нужного диаметра, завести в клипсу жгут, заправив его концы в отверстие. Элемент вставляется в отверстие с усилием. Электрические коммуникации выглядят аккуратно и не мешают при эксплуатации.

Кабельные стяжки под дюбель

Модификации в виде дюбеля с резьбой и площадкой-стяжкой. Элемент из негорючего пластификата или нейлона легко крепиться на газобетон, деревянные, кирпичные или бетонные стены. Совместим с шурупами, винтами, саморезами, стандартными и дюбель-гвоздями.

Перед установкой необходимо проделать отверстие под диаметр крепежа. Вначале ставится дюбель, затем совмещается полость в стяжке и основании. Потом забивается и накручивается стяжка-площадка, а провода укладывают на готовую трассу.

Пластиковый дюбель под стяжку

Полиамидные дюбели под стяжку с прямоугольной головкой-отверстием позволяют без проблем зафиксировать провод. Элемент понадобится забить, а затем протянуть через головку провод. Он надежно и прочно закрепится в штробе.

Алюминиевые пластины

Чаще всего используют нарезанные полосы из тонкого металла. Несколько кабелей обкручиваются пластинкой, которая затем просверливается насквозь и прикрепляется на дно штробы на дюбель-гвозди.

Полосу пробивают исключительно по центру, а полосы кабеля укладывают поверх нее. После размещения проводки концы короба загибают.

Крепеж для упорядочивания пучка проводников

Не все виды проводов закрепляются стационарно. Проблемы возникают при оборудовании рабочего места, куда необходимо провести освещение, интернет, подключить ПК. Специальные держатели провода исключают отверстия от гвоздей и шурупов, позволяют быстро перенести коммуникации. Существует несколько видов:

  • Кабельная клипса с двусторонней липкой лентой на тыльной части. Подходит для установки проводов на мебель или панели из пластика.
  • Монтажная площадка. Чтобы зафиксировать провод, сначала закрепляют площадку при помощи липкой части. Пучок прикрепляют к отверстиям стандартной стяжкой.
  • Кабельные лотки. Изготавливаются из оцинкованной проволоки или перфорированного металла. Применяются, если нужно зафиксировать провода на потолок.

Лотки можно использовать при контакте с горючими материалами.

Самодельные приспособления

Если под рукой не оказалось специализированного крепежа, домашние мастера применяют подручный материал:

  • Дюбели или гвозди. Крепление производится до начала укладки проводов. Дюбелем или гвоздем пробивают по центру отрезок телефонного кабеля и прикручивают другой.
  • Гофрошланг. Понадобится кусочек длиннее, чем ширина штрофы. Гофрированный шланг немного сжимают и ставят в канавку. Крепеж допускается извлекать по мере того как наносится штукатурный слой.
  • Перфорированные полосы. Технология подходит для хрущевок и предусматривает фиксацию отрезков с перфорацией дюбелями поперек трубы. Таким способом можно крепить пучки проводов.

Самодельный крепеж прост в изготовлении, позволяет сэкономить средства на покупке специальных расходников, устанавливается многократно, качественно фиксирует одиночный провод и пучок.

Как укладывать провод

Штробление поверхности производится перед укладкой кабеля. Работают перфоратором со специальной насадкой-штроберов в виде изогнутой лопаты с желобком. Стандартная насадка-лопатка также позволяет получить глубокое покрытие. Надрезы на нужную глубину можно проделать болгаркой, а центральные части выбить перфоратором.

Закрытая технология

Чаще всего укладка проводки в штробу осуществляется скрытым способом. Штроба организуется, если в помещении еще не произвелась чистовая отделка.

Кабельную продукцию можно закреплять:

  • стяжками – дюбельными или монтажными площадками;
  • клипсами под размер сечения;
  • на подвесы или внутрь профилей потолка из ГКЛ;
  • в лотках при укладке нескольких пучков.

На этапе ремонтных работ провод можно уложить внутрь стен, пола или потолка.

Использование открытого способа

Крепить проводники следует так, чтобы сохранить эстетичный вид отделки. Для этого существует несколько приемов:

  • кабель-каналы – лотки из пластика, закрепленные вдоль поверхности стены;
  • специальные плинтусы – фактура «под дерево» отлично впишется в интерьер;
  • скобы и клипсы – устанавливаются степлером, окрашиваются в тон проводки.

Открытая проводка подходит для помещений в стиле лофт, ретро или прованс.

После укладки кабеля из штроб полностью убирается пыль и мусор, проходятся по ним специальной грунтовкой. Дождавшись, когда средство полностью просохнет, штробы нужно заштукатурить, а еще через некоторое время зашпаклевать. Соблюдение техники безопасности и правильный подбор крепежа исключают повреждение проводки в процессе отделки и эксплуатации.

Источник: strojdvor.ru

Портал о стройке

При монтаже кабеля используются различные способы крепежа. Все зависит от конкретных условий, финансовых возможностей и вкусов хозяев помещений. При выполнении этих работ все должно быть надежно зафиксировано, изоляция не нарушена, а внешний вид соответствовал окружающей обстановке и был благоприятным.

Материалы, из которых изготовлены стены и потолки, могут иметь различную плотность и структуру. Кабель, в зависимости от поставленной задачи, полностью или частично можно «спрятать» в штробах (канавочные углубления), пластиковых трубах, гофрах или специальных лотках. А если в этом нет большой необходимости, следует закрепить его более аккуратно.

Все это можно выполнить с помощью самых разнообразных приспособлений. Постараемся более подробно рассмотреть наиболее распространенные виды крепления.

Общие правила при монтаже кабеля

При прокладке кабеля на стенах или потолке рекомендуется руководствоваться следующими правилами:

  • При использовании винтов, дюбелей и саморезов стараться закручивать их до упора. В противном случае, торчащая шляпка может повредить изоляцию.
  • Максимальное расстояние между точками крепления не должно превышать 50 см, а у мест сгиба (поворотов) оно может быть уменьшено до 5 – 10 см.
  • Укладка проводится без горбов, равномерно и желательно по прямой линии (горизонтально или вертикально).
  • Если предусматривается запас, следует сделать его менее заметным.
  • При скрытой прокладке кабелей в штробе их укладывают так, чтобы они не мешали дальнейшей отделке стен.
  • Если у вас будут подвесные или натяжные потолки, нет необходимости делать под ними штробы.
  • Основной инструмент, который должен использоваться при монтаже – это дрель, перфоратор, шуруповерт, отвертки и молоток.

Все эти рекомендации универсальны и несложны в выполнении.

Методы крепления к стенам из различных материалов

В зависимости от вида поверхности выбирается и способ крепления.

  • Мягкие и тонкие. К ним относятся стены из пенобетона, газобетона, ДВП, пластика, гипсокартона и т.п. Простой крепеж здесь держаться не будет. Более надежными и устойчивыми будут специальные устройства, у которых торцовая или средняя часть сделана расширенной. Это могут быть дюбели-бабочки, зонтики или дюбели со сверлом.
  • Плотные. Это деревянные, гипсовые, оштукатуренные поверхности, ОСП и ДСП. В этом случае применяют обычные саморезы или простые гвозди. Если саморезы вкручиваются с большим усилием, можно предварительно просверлить отверстия с меньшим диаметром.
  • Твердые. Стены из кирпича и бетона являются самыми распространенными материалами этой категории. Здесь даже в предварительно просверленные отверстия просто так саморезы вкрутить будет проблематично. Именно в этом случае следует использовать дюбеля. Чаще всего, они состоят из пластикового колпачка и винта. В стене сверлятся отверстия. Для стен из бетона и кирпича диаметр сверла должен совпадать с диаметром дюбеля (сверло 6 мм – дюбель 6 мм). Для менее плотных поверхностей сверло должно быть тоньше на 1 мм (сверло 5 мм — дюбель 6 мм). В отверстия вставляются колпачки, торец которых не должен выступать из поверхности. Затем к ним, с помощью винтов, прикрепляют сам крепеж (хомут, пластины или др.).

Кабель каналы различных размеров

Кабель канал является весьма распространенным способом крепления проводов и кабеля открытым способом. По мнению многих электриков является самым удобным способом крепления. Кабель канал выполняется из оцинкованного стали, не поддерживающего горение пластика, алюминия и представляют собой простейшую П — образную конструкцию. В этот технический короб укладываются провода и закрывают односторонней или двусторонней крышкой. Различаются материалам изготовления, цветовому исполнению, размерам, исполнению (какая крышка), влагозащите, а также по исполнению:

Виды кабель каналов

При установке кабель канала сначала делается разметка на стене, затем крепиться с помощью саморезов, дюбель гвоздей или «жидких гвоздей». На видео показано как правильно проводить монтаж ПВХ короба.

Крепление с помощью клипс

Эти элементы крепежа являются довольно востребованными при открытой прокладке кабеля. Клипсы после установки смотрятся довольно аккуратно. Они могут быть различного размера, формы и быть металлическими или пластиковыми,

Простой вариант имеет вид дужки, с обеих сторон которой имеются отверстия под дюбеля или саморезы. Хорошая и простая конструкция, но есть небольшой минус — для установки необходимо сверлить два отверстия. Это несколько увеличивает время монтажа.

Металлические клипсы

Изготавливают из металлической полосы. Для установки вначале «оборачивают» ею кабель, совмещают отверстия и закрепляют на поверхности. Использовать можно и на стене и на потолке. Для последнего неудобны только тем, что надо сверлить много отверстий.

Пластиковые клипсы

Применяют в основном для монтажа кабелей в гофрах для скрытой и наружной прокладки. Для различных диаметров труб имеются соответствующие размеры клипс. На бетонные стены их монтируют при помощи дюбелей, а на деревянные поверхности – с помощью обычных саморезов.

Установку можно выполнять как для одного кабеля, так и совмещать несколько штук, для крепления пучка проводки. Конструкция клипс позволяет собирать их в единый блок. У каждой с боковой стороны имеются замки (специальные пазы), с их помощью производят надежное соединение клипс друг с другом. Разводка с помощью этих элементов получается аккуратной и ровной.

Самоклеящаяся клипса

Применяют для крепления кабеля или провода различной формы, могут быть выполнены в пластиковой или металлической форме. Поверхность, куда она будет крепиться, должна быть очищена от всякой пыли и грязи. У клипсы на тыльной стороне имеется односторонняя липкая лента. Такой крепеж применяется для крепления кабеля на пластиковые панели или мебель. Отпадает необходимость в сверлении отверстий в дорогостоящих или хрупких материалах.

Клипсы с гвоздем

Изготавливаются в виде пластиковой скобы, сбоку которой имеется отверстие для гвоздя. По форме могут быть самыми разными. Используют для открытого монтажа на деревянных и аналогичных по плотности стенах. На фото выше.

Такое крепление очень быстрое и удобное. Им часто пользуются, когда надо пробросить по плинтусу телефонные, телевизионные и другие кабели малого сечения.

Скоба металлическая

Используют для монтажа кабеля в рукавах из металла. Имеют одно или два ушка, в которых имеется отверстие для крепления. Размеры могут быть разными. Их подбирают ориентируясь на диаметр металлического рукава. Скобы хорошо подходят для удержания массивных кабелей. Они легко устанавливаются и снимаются. На фото выше.

Использование дюбелей оправдано простотой установки, универсальностью применения и невысокой ценой. Ими можно проводить, как скрытый, так и открытый монтаж на стенах и потолках из твердых материалов.

Дюбель-стяжка

Изготавливается из негорючего пластика. Является удобным элементом крепления. Используют для оперативного монтажа открытой или скрытой прокладки.

Стяжка может иметь разъемный или неразъемный замок. Первый вариант позволяет, если есть такая необходимость, изменить количество жил. Установка такая же, как и у обычных дюбелей.

Стяжки с площадкой

Представляет собой дюбель с резьбой и площадкой (квадратной или прямоугольной), к которой прикреплена стяжка. Эти крепежные элементы (КСП) удобны для быстрой установки. Изготавливают из негорючего пластика.

КСП — стяжка с монтажной площадкой под дюбель

Первоначально устанавливают дюбель, на который и накручивают площадку со стяжкой. После этого крепят и провода. Монтаж годится для деревянных, кирпичных и бетонных стен и потолка. С помощью таких площадок можно крепить сразу несколько кабелей.

Дюбель-хомут

Применяют для оперативного крепления одного кабеля. Хомутик очень прост в установке. Перфоратором (если стена бетонная) высверливается отверстие необходимой длины и диаметра. После этого хомут аккуратно раскрывают, укладывают в него кабель и острым концом засовывают в отверстие. Хомут не выпадет из него благодаря двусторонним насечкам на его боковинах.

Форма хомутика должна соответствовать форме поперечного сечения кабеля. В основном она или круглая или прямоугольная. Эти установочные элементы имеют небольшую стоимость и надежны в креплении.

Базы дюбельного типа

База дюбельного (БД) типа под стяжки, сделана из пластика. «Два в одном» — как бы и саморез и дюбель. В головке имеется отверстие, в которое просовывается стяжка для затягивания кабеля.

Установка очень простая. В подготовленное отверстие забивается бандаж. Устанавливается стяжка и в нее закладывают проводку. Затем осуществляют затяжку.

Строительная смесь

Применяется для скрытой прокладки кабеля в стеновых и потолочных штробах. Для этого часто используют гипсовый раствор. Такой монтаж носит особое название — «приморозка». Сложного в этом методе ничего нет. Делают алебастровый замес и кабель прихватывается в штробе в местах, равномерно удаленных друг от друга. Следует делать это оперативно, так как – гипс схватывается достаточно быстро.

Раствор гипса для крепления проводки

Такое «примораживание» хорошо подходит для монтажа в штробе одиночного кабеля. Но такой способ так же используют и как дополнительное крепление нескольких кабелей, для подстраховки уже установленных скоб, дюбелей-хомутов и пр. После всего этого штробовые каналы заполняют штукатурным раствором.

Если объемы прокладки большие, частое приготовление раствора и фиксация кабеля существенно снижает скорость монтажа. Но во многих случаях это бывает вполне оправдано.

В большинстве случаев крепление провода на изоляторы используется как ретро или декоративный. Этот способ открытой прокладки используется для монтажа электропроводки как в доме так и в бане.

Ретро проводка, крепление на изоляторы

Бочонок крепиться шурупом или гвоздем к стене и на него закрепляется скрученный предварительно провод. Скрутить его можно самостоятельно или купить уже скрученный.

Самодельные крепежи

Часто бывает, что для крепления кабеля нет подходящих скоб, площадок или хомутов. Все эти элементы можно изготовить и самому. Конечно, по своему дизайну они, скорее всего, будут уступать заводским элементам, но в некоторых случаях это бывает не так уж и важно. А если руки растут оттуда, откуда надо, то крепеж может быть вполне достойной заменой фирменному крепежу.

Самодельный крепеж для проводов

Для изготовления установочных элементов можно использовать самые разнообразные материалы. Это могут быть одножильные или двужильные провода, пластик, оцинкованная жесть и многое другое. Вот некоторые из вариантов самоделок.

  • Нарезаем двужильные кусочки провода, длина подбирается в зависимости от крепящегося провода. В середину каждого продеваем саморез.
  • Такие же, но одножильные кусочки обматываем вокруг шляпки дюбеля или самореза.
  • Нарезаем жестяные полоски. В середину пробиваем гвоздь или саморез.

Плюсы у такого самодельного крепежа следующие:

  • простота в изготовлении и монтаже;
  • нет необходимости поиска крепежа и его покупки в магазинах;
  • возможность использовать (установка и замена) самоделок многократно;
  • можно крепить, как один, так и несколько проводов одновременно.

Источник: stroyka.ahuman.ru

Чем крепить провод в штробе

Как правильно — штраба или штроба? Не одно десятилетие строители и электрики спорят над этим вопросом и не могут прийти к единому мнению. Хотя чаще используется второй вариант. Штроба — специально проделанная канавка в стене для укладки инженерных и электрических коммуникаций. В отношении электрических сетей такой способ дает главные преимущества — провода полностью спрятаны, не нарушают интерьер, защищены от механических воздействий. Сделать штробу, особенно в бетоне, не так то просто. Для этого применяют перфоратор, болгарку (угло-шлифовальную машинку), штроборез. Но не менее важно качественно закрепить провод в штробе.

Существует несколько способов решения такой задачи. Они и являются темой нашей статьи.

Самый дешевый способ крепления провода в штробе — использовать какой-либо быстросохнущий раствор: алебастр, гипс, клей для гипсокартона и тому подобное. Процесс крепления очень простой и не требует дополнительного инструмента. Только мастерок или шпатель. На уложенный в канавку провод наносится заранее разведенный раствор. Через несколько минут провод прочно зафиксирован. Способ медленный. Поскольку раствор быстро схватывается, его надо часто разводить. Да и закрепить более 2 проводов штробе таким способом достаточно проблематично.

Дюбель-хомуты

Крепеж изготовлен в форме скобы, которой можно прижать провод, забив ее в предварительно просверленное отверстие. Дюбель-хомуты предусмотрены под крепление провода определенного диаметра. Например в ассортименте нашего интернет-магазина есть дюбель хомуты черного и белого цвета под диаметр кабеля 5-10 мм, 11-18 мм, 19-25 мм. Крепеж изготовлен из прочного полиамида. Диаметр отверстия для всех видов дюбелей 6 мм. К недостаткам такого крепежа можно отнести низкую универсальность — под разные диаметры кабелей нужно подбирать определенные дюбель-хомуты.

Дюбель-стяжки

Дюбель-стяжка фактически представляет собой совмещение двух видов крепежа — дюбель-гвоздь и кабельную стяжку под дюбель. По сути это аналог фасадного дюбеля, только с уменьшенными размерами. Пользоваться ими очень удобно. В предварительно просверленные отверстия вставляется дюбель-стяжка и фиксируется путем забивки разжимного колышка. Крепеж готов к “принятию” провода и его фиксации стяжкой. Удобны как для жмутов, так и для одиночных кабелей.

Кабельные стяжки под дюбель

Стяжка из нейлона в основании которой есть отверстие для крепежа. Монтаж отличается простотой. Сверлится отверстие под диаметр крепежного изделия. Отверстия кабельной стяжки и базового основания совмещаются, после чего в них забивается крепежное изделие. Стяжка выделяется универсальностью, поскольку базовым основанием может быть практически любой материал — бетон, кирпич, камень, дерево, пластик. Соответственно, в качестве крепежа могут выступать как дюбель-гвозди, так и саморезы, винты, гвозди, шурупы

Пластиковый дюбель под стяжку

Крепить провод в штробе также очень удобно с помощью пластиковых дюбелей под стяжку. Дюбель изготавливается из прочного полиамида. Головка выполнена в форме прямоугольного отверстия. После забивки, в отверстие головки вставляется кабельная стяжка любой длины, которая прочно и надежно фиксирует провод в штробе.

Алюминиевые пластины

Некоторые электрики для крепления кабелей в штробе применяют предварительно нарезанные алюминиевые пластины. Жмут проводов оборачивается пластинкой, которая методом сквозного монтажа прикрепляется к дну штробы дюбелем-гвоздем. Этот способ менее технологичен, так требует предварительной нарезки алюминиевых пластин.

Источник: krepcom.ru

Светодиодные стробоскопы Часто задаваемые вопросы

Если вам интересно узнать о стробоскопах для автомобилей, то вы обратились по адресу. Ниже мы подробно рассмотрим особенности стробоскопических огней транспортных средств и дадим ответы, необходимые для принятия решения о покупке. Стробоскопы не должны быть сложными, и, прочитав этот FAQ, вы будете в курсе и готовы к покупке.

Что такое стробоскоп?

Стробоскоп — это устройство, излучающее определенный вид света.Слово происходит от греческого слова «стробос», что означает «действие кружения».

С нестробоскопическими лампами, такими как стандартные лампочки, которые есть у вас дома, создается постоянный источник света. Это не относится к стробоскопам; стробоскопы производят непрерывные вспышки (или вихри) света. Свет, производимый стробоскопом, обычно чрезвычайно яркий, поскольку для каждой «вспышки» света может использоваться больше энергии, чем для поддержания непрерывного луча света (как в случае стандартного света).

Обычный коммерческий стробоскоп производит от 10 до 150 джоулей энергии, что является невероятно мощным и может быть замечено с большого расстояния. Стробоскопы можно использовать одним из двух способов:

  • В качестве проблескового маячка, в основном используется для создания эффектов на концерте или на машине скорой помощи.
  • В «непрерывном» режиме, когда вспышки расположены таким образом, что невооруженным глазом почти невозможно определить, что они мигают. Этот вид освещения позволяет получать непрерывный луч яркого света, но он чаще используется в фотографии, чем на транспортных средствах.

Светодиодные фонари естественно белые, но излучаемый световой луч может быть окрашен для определенных целей с помощью специальных гелей.

При установке на транспортных средствах стробоскопические огни часто называют «стробоскопическими аварийными огнями» или «стробоскопическими сигнальными огнями». Вспышки света могут мигать в определенной последовательности, известной как узор, и у многих источников света есть множество вариантов схемы.

Как используются стробоскопы на транспортных средствах?

Стробоскопы стали обычным явлением для многих типов транспортных средств.Они используются для ряда целей, но в основном они используются для повышения осведомленности. Стробоскопическое освещение на транспортном средстве может помочь предупредить других участников дорожного движения о присутствии транспортного средства, что полезно в чрезвычайных ситуациях. Например, подумайте об огнях, которые использует скорая помощь, чтобы предупредить других участников дорожного движения о своем присутствии; Обычно это будет стробоскоп.

Школьные автобусы также обычно используют проблесковые маячки, чтобы помочь противодействовать проблемам с проблемными условиями вождения, такими как сильный туман, который мощный проблесковый маячок, безусловно, является наиболее эффективным светом, чтобы «прорезать».В результате автобус более заметен для других участников дорожного движения, которые затем знают, что нужно проявлять большую осторожность в этом районе из-за наличия приоритетного транспортного средства.

Стробоскопы не особенно подходят для освещения пути транспортного средства. Если вы хотите усилить свет фар вашего автомобиля, то обычно лучшим выбором будут стандартные светодиодные планки. Из-за того, что стробоскопы мигают, нельзя полагаться на то, что они излучают непрерывный луч света, который может помочь обеспечить дополнительную видимость для водителя.Хотя обеспечение видимости является важной функцией, она обеспечивает видимость для других участников дорожного движения в целях повышения осведомленности, а не для транспортного средства с установленными фарами.

Что такое стробоскопический светильник Hideaway?

Стробоскопы

Hideaway очень популярны на транспортных средствах, а их «убежище» является их основным преимуществом.

Со стандартными автомобильными фарами прикрепленные фары обычно видны в любое время. Они очевидны для наблюдателя благодаря приспособлениям, прикрепленным к крыше или решетке радиатора автомобиля.Это не проблема для многих транспортных средств, таких как специальные машины скорой помощи, но может быть проблематичным для пожарных-добровольцев и медицинских работников. В конце концов, обычно они прикрепляют фары к своему личному автомобилю, и они не обязательно осознают потерю эстетики из-за того, что тяжелые фары постоянно устанавливаются.

Стробоскопы Hideaway — решение этой проблемы. Эти стробоскопы скрыты от глаз, как следует из названия. Их можно спрятать в существующих фарах автомобиля или установить на поверхности.Как и следовало ожидать, скрытые источники света очень маленькие — светодиодный стробоскоп ANT 6-3 Hideaway имеет всего 1,5 дюйма в диаметре. Несмотря на небольшой размер, этот свет может излучать поразительно яркий луч света, но автомобиль, на котором он установлен, выглядит так же, как и всегда.

Кто может использовать стробоскопы на своем автомобиле?

Технически любой может установить светодиодные стробоскопы на свой автомобиль, но можно ли их использовать — другой вопрос. Обычно этот вопрос решается в первую очередь на уровне штата или даже на муниципальном уровне, и существуют ограничения на цвета, которые вы можете использовать.

Стробоскопы чаще всего устанавливаются на автомобили следующих групп:

  • Добровольные пожарные и медперсонал, особенно те, кто проживает в сельской местности, где освещение на проселочных дорогах может быть минимальным.
  • Строители.
  • Эвакуаторы и эвакуаторы.
  • Люди, выполняющие официальную правительственную работу, где может потребоваться дополнительная видимость.

Если вы хотите использовать стробоскопическое освещение на бездорожье или на частной территории, ограничений нет — вы можете иметь столько, сколько сочтете нужным, и цвета могут быть выбраны вами.

Какого цвета стробоскопы могут быть у пожарных-добровольцев?

Ответ на этот вопрос во многом зависит от вашего состояния; Правила использования стробоскопов для пожарных-добровольцев определяются на уровне штата, а не на федеральном уровне.

Однако можно с уверенностью заключить, что крайне маловероятно, что ваше государство позволит вам использовать красные или синие стробоскопы на вашем автомобиле. Это просто потому, что эти цвета обычно зарезервированы для профессиональных парамедиков, пожарных или полицейских, которые работают в профессиональном автомобиле.По понятным причинам использование гражданских лиц этих цветов создает путаницу, чего власти хотят избежать.

Стробоскоп какого цвета прорезает туман?

Как мы уже говорили ранее на примере школьного автобуса, стробоскопы отлично справляются с прорезанием тумана, но разве один цвет лучше остальных для этой задачи?

По общему мнению, чем длиннее длина волны света, тем лучше он проникает сквозь туман. Красный свет занимает первое место в этом списке с длиной волны от 620 до 750 нанометров.Однако, если вы не можете использовать красный свет из-за государственных ограничений, следующий лучший вариант — оранжевый свет (590-620 нанометров), а затем желтый свет (570-590 нанометров).

При покупке стробоскопов для прорезания тумана следует избегать фиолетового (всего 380–450 нм) и синего (450–495 нм) света.

Какой самый яркий проблесковый маячок?

Как правило, чем выше мощность, тем ярче свет. Мы продаем несколько различных стробоскопов для скрытых помещений, но если вам нужна яркость, мы рекомендуем несколько из следующего:

Если вы ищете полный комплект, в котором используются ксеноновые лампы…

Или, если вы предпочитаете использовать светодиодные лампы …

При выборе яркости важно подумать о применении этих источников света. По большей части стробоскопы используются для осведомленности. По сути, если свет достаточно яркий, чтобы его можно было увидеть в сложных условиях — например, ночью или при неблагоприятных погодных условиях — то можно с уверенностью сделать вывод, что он достаточно яркий. Вы стремитесь повысить осведомленность и безопасность, а не ослеплять других участников дорожного движения, поэтому помните об этом при выборе яркости ваших фар.

Кто продает стробоскопы для автомобилей?

Мы делаем! Мы более чем рады помочь вам выбрать подходящую для вас покупку. У нас есть ряд различных стробоскопов, которые могут гарантировать, что все, что вам нужно, будет легко получить.

Что нужно для подключения светодиодных стробоскопов к автомобилю?

Мы уже говорили об этом раньше, но вот краткий обзор основ:

  • Отсоедините аккумулятор вашего легкового или грузового автомобиля. Поскольку вы собираетесь работать с электрическими компонентами вашего автомобиля, это необходимый шаг, которого нельзя избежать.
  • Отметьте карандашом, где вы хотите разместить устройство. Убедитесь, что стробоскопы не расположены рядом с движущимися частями двигателя или кузова автомобиля.
  • Просверлите отверстия в пометках карандашом.
  • Вставьте винты в отверстия, которые вы только что просверлили. В наши комплекты входит все необходимое оборудование, входящее в комплект.
  • Подсоедините провода к самому стробоскопу.
  • Подсоедините провода к блоку переключателя / управления.
  • Подключите положительный провод коробки к линейному предохранителю, подключив предохранитель к положительной клемме аккумулятора.
  • Подсоедините отрицательный провод и заземляющий провод к аккумуляторной батарее.
  • Подсоедините аккумулятор.

Если вы нервничаете при чтении вышеизложенного, то лучше проконсультироваться со специалистом, который выполнит эту работу от вашего имени. Профессионал может обеспечить безопасное и эффективное соединение, которое будет работать каждый раз. Этот процесс не должен быть слишком дорогим, так как это относительно быстрая работа.Кроме того, любые понесенные расходы более чем окупаются, если сравнить их с последствиями для вашего автомобиля и для вас из-за плохо выполненной самостоятельной установки. Поищите цитаты, если вы недостаточно уверены в себе, чтобы взяться за работу самостоятельно.

Что нужно для подключения светодиодных стробоскопов к автомобилю?

Все необходимое монтажное оборудование будет предоставлено вместе с вашими светодиодными стробоскопами, когда вы купите их у нас, но вам нужно будет предоставить свои собственные инструменты, чтобы вы могли завершить работу.Вам также могут потребоваться провода дополнительной длины, проволочные ленты и соединители.

Какого цвета стробоскопы разрешены в разных штатах?

Мы настоятельно рекомендуем проверить нашу карту штата, чтобы ответить на этот вопрос. По большей части можно с уверенностью предположить, что вы не можете использовать красные или синие мигающие огни на своем автомобиле, поскольку они предназначены для автомобилей экстренных служб.

Наиболее часто разрешенные цвета — желтый, белый и янтарный, хотя вам нужно будет проверить это с помощью карты, чтобы быть уверенным на 100%.Если вы хотите убедиться, что ваш выбор цвета является полностью законным, не будет ничего плохого в том, чтобы позвонить в местные органы власти для проверки их последних законов по этому вопросу.

Если вы не хотите использовать свои стробоскопы на дорогах общего пользования (например, вы хотите использовать фонари на принадлежащих вам частных сельскохозяйственных угодьях), то ограничений нет.

Сколько проблесковых маячков полиции я могу поставить на автомобиль?

Если вы офицер полиции и хотите оснастить свой личный автомобиль, то вам будет приятно узнать, что нет ограничений на количество фонарей, которые вы можете поставить на свои автомобили, хотя вам может потребоваться сначала проконсультироваться с вашим отделом. , поскольку у них есть определенные правила или рекомендации.Однако важно спросить себя, сколько вам нужно. Если вы просто хотите привлечь внимание публики, то яркость и мощность стробоскопов гарантируют, что вам достаточно выбрать небольшой набор источников света для максимальной эффективности.

Будьте осторожны: если вы установите огромное количество фонарей на свой автомобиль, есть риск, что вас назовут «козлом» — несколько уничижительное прозвище для тех, кто переборщит со своей осветительной установкой!

Сколько стоит установка светодиодных стробоскопов?

Если вы устанавливаете фонари самостоятельно, то относительно немного, особенно если у вас уже есть набор инструментов с необходимыми отвертками.

Если вы просите профессионала установить свет от вашего имени, то цены будут варьироваться в зависимости от вашего местоположения и количества светильников, которые вы устанавливаете. Лучше всего позвонить в несколько ближайших к вам автомагазинов, чтобы узнать цену, а затем выбрать тот, который соответствует вашему бюджету.

В заключение

Надеюсь, вам пригодились наши руководства по проблесковым маякам для автомобилей. Если у вас возникнут дополнительные вопросы, не стесняйтесь обращаться к нам — мы будем более чем рады помочь!

Когда вам нужен ремонт электрооборудования?

Время чтения: 2 минуты.

Часть обслуживания дома — это знать, какие знаки указывают на то, что вам может потребоваться освещение или ремонт электрооборудования.Обычная система домашнего освещения, используемая сегодня, — это светодиодная система, которая устанавливается на светильники и подключается к диммерному переключателю; тарелка с подсвечиваемой шкалой, которая может регулировать степень освещения от низкого до высокого.

В этом в статье мы обсудим, как устранить мерцание светодиодной лампы и заменить или требуется ремонт прибора, электропроводки или цепи.

светодиод Освещение

Традиционный лампочки изготовлены с внутренней нитью .Когда переключатель выключен, нить накала внутри лампы остывает, уменьшая излучаемый свет. Светодиод — это акроним от светоизлучающий диоды , которые используются в лампах и трековом освещении.

LED — это полупроводниковый источник света где свет излучается, когда через него протекает ток. Светодиоды — популярный выбор для дома и коммерческое освещение, потому что их можно настроить на разный уровень освещения, потребляют меньше энергии и имеют более длительный срок службы.

Когда горит светодиод свет начинает мигать, это указывает на то, что может быть проблема в светильник, диммерный переключатель, с проводкой или схемой.Если вы знакомы с этой задачей замена переключателя диммера может быть легким решением. В старых домах неисправная или старая проводка также может быть виновником, что электрик может диагностировать.

Диммер Коммутатор

Диммер переключатель также упоминается как твердотельное устройство . Они могут быть повреждены во время скачка напряжения или если имеется чрезмерная мощность нагрузки. Сами светодиодные лампочки редко бывают неисправны, потому что у них нет нити, которая может со временем перегореть. Если вы чувствуете, как светодиоды мерцают, как проблесковый маячок при освещении дорожек или лампах, скорее всего, виноват устаревший диммерный переключатель или сама цепь.

Замена диммерного переключателя может быть делом своими руками, но для вашей безопасности попробуйте только , если у вас есть опыт в этом процессе. Если мерцание все еще присутствует, вам следует обратиться к специалисту Art Plumbing AC & Electric для диагностической оценки.

Техник может определить, является ли мигание светодиода признаком неисправности приспособление, или если проблема связана с сетью цепи, используемой вашим соседи. В этом случае технический специалист может помочь вам в устранении проблема с Florida Power and Light (FPL).

Дополнительно Руководящие принципы

  1. Проверить светодиодный светильник на неплотное соединение.
  2. Заменить мерцающая светодиодная лампочка.
  3. Поворот выключите питание на панели управления и замените переключатель диммера только в том случае, если у вас предыдущий опыт этого. Если мерцание все еще ощущается, на этом этапе рекомендуется обратиться к профессиональному технику.

Искусство сантехники, AC и Electric могут эффективно устранить мерцающий светодиодный индикатор.Изобразительное искусство Сантехники, техники переменного тока и электрики сертифицированы государством, застрахованы и обучены обеспечивать наиболее эффективное и доступное освещение и электрооборудование. решения для своих клиентов.

Устранение неисправностей | Kuntzleman Electronics, Inc.

Руководство по поиску и устранению неисправностей

Двойной двойной большой винной бутылки 12 В постоянного тока, Smart DDM Strobe и система Single Magnum Smart Strobe.

Если система новая и не работает, просмотрите инструкции по установке, чтобы убедиться, что все было сделано правильно.
Если стробоскопы работали, завершите работу. Первое, что нужно проверить, это убедиться, что блок драйвера получает питание на хорошем уровне, по крайней мере, 12 вольт. Помните, что даже если вы запитываете модель Smart Strobe от осветительной катушки переменного тока, она может питаться от батареи в целях устранения неисправностей. При использовании батареи необходимо соблюдать полярность (КРАСНЫЙ — положительный, ЧЕРНЫЙ — отрицательный).

Если у вас двойная система (два индикатора) и ни один из индикаторов не работает, подключите по одному фонарю за раз, и если один начинает работать, а другой нет, то есть короткое замыкание между красным и черным (горячим на массу) проводами на проводе. Неудачный свет.

Если работает только одна лампа, замените вилки на драйвере, и если неисправная лампа начинает работать, проблема, вероятно, в драйвере, и ее следует вернуть в Kuntzleman Electronics.

На шаге 4, если свет по-прежнему не работает, проблема в вилке, проводе, ведущем к головке стробоскопа, трех стыковых соединениях на головке или самой головке. Все фонари были протестированы перед упаковкой, поэтому, если этот фонарь никогда не работал и не был поврежден при установке, проверьте контакты в вилке.Убедитесь, что они полностью вставлены и заблокированы. Если вы установили заглушки, получили ли вы хорошее соединение металла с металлом на штифте? Другими словами, пластмассовое покрытие провода не вжималось в штифт.

Проверка целостности цепи с помощью омметра может выполняться на каждом проводе от конца до конца. Контакт № 2 к контакту № 3 будет считывать некоторое сопротивление через катушку запуска, установленную в головке. Отсутствие обрыва цепи через ксеноновую газовую трубку (контакты с 1 по 2) не будет проводиться, в лампе нет нити накала. Убедитесь, что штифты полностью вошли в нейлоновые заглушки и зафиксированы на месте.
Напряжение на головке можно проверить между КРАСНЫМ контактом №1 и ЧЕРНЫМ контактом №2. БУДЬТЕ ОСТОРОЖНЫ ВЫСОКОЕ НАПРЯЖЕНИЕ. Напряжение должно быть около 400 В постоянного тока.

ПОСЛЕ ПРОВЕРКИ пунктов 2, 6 и 7 можно использовать небольшой AM-радио следующим образом. Включите и настройтесь между двумя станциями. Держите радио рядом с коробкой драйвера стробоскопа. Должен быть слышен щелчок цепи запуска стробоскопа. Если нет, то проблема в коробке с драйверами, и его следует вернуть в Kuntzleman Electronics для ремонта. Если он слышен, поднесите радио к головке стробоскопа, будет слышен тот же щелчок, и проблема в блоке лампы.Новые ламповые блоки доступны от Kuntzleman Electronics.

Если ничего не помогает, позвоните в Kuntzleman Electronics, Inc. @ 610 326 9068.


Проблемы с шумом

Шум в радио и / или внутренней связи

Наши драйверы стробоскопов имеют фильтрацию и внутреннее экранирование, чтобы свести к минимуму радиопомехи, однако иногда шум может быть слышен по радио или внутренней связи. Этот шум почти всегда вызван способом установки системы.

Следует помнить, что шум не всегда исходит от мощности, подаваемой на ваше оборудование. Особенно, если радиостанция имеет собственный источник питания (аккумулятор), а стробоскоп питается от аккумуляторной батареи самолета. Установки сильно различаются от самолета к самолету. Обе системы используют один и тот же источник питания? Есть внешняя антенна? Насколько близко расположены антенна, радио, провода и т. Д. К коробке драйвера стробоскопа и проводке? Если обе системы не используют одинаковую мощность, то где же общая нить? В большинстве, если не во всех случаях проблема — ЗАЗЕМЛЕНИЕ.Путь по земле очень и очень важен. Цепь строба пропускает через цепь заземления большой ток. В цепях радио, внутренней связи, наушников и микрофона используется одно и то же заземление, поэтому важно, чтобы не было падения напряжения между тем, где все эти заземления подключены. Другими словами, допустим, что драйвер стробоскопа получает отрицательную батарею или заземление от шины рядом с батареей, которая также заземлена на металлический каркас самолета. Плоскость заземления для радиоантенны подсоединяется к корпусу самолета еще дальше, около хвостовой части, а радиостанции заземляются около кабины на винт в корпусе.Этот набор соединений может быть источником шума. Следующий список предназначен для помощи в устранении шума.

Питание стробоскопической системы должно подаваться на первый предохранитель силовой шины. Другими словами ближайший к аккумулятору предохранитель. Также очень полезно использовать ОБЕ ПИТАНИЕ и ЗАЗЕМЛЕНИЕ по витой паре на всем пути от источника до драйвера стробоскопа. Другими словами, не собирайте землю для стробоскопа рядом с драйвером и горячего на одном проводе из другого места.
Металлический корпус драйвера стробоскопа должен быть надежно соединен с заземляющей лентой или 16 ga.провод к системе заземления самолета.
Заземление аудиосистемы и заземление самолета должно быть подключено только к ОДНОЙ ОДНОЙ ТОЧКЕ. Заземлите все звуковое оборудование; радио, микрофон, антенна, наушники, домофон и т. д. к «шине заземления звука» (провод 16 Ga или более). Затем подключите эту шину только одним концом к центральной точке заземления самолета, желательно рядом с точкой заземления аккумулятора.

Не прокладывайте провода, относящиеся к аудиосистеме, рядом с проводами питания.

Экранированный провод обычно не требуется, однако, если он используется, заземлите этот экран только на ОДНОМ конце.Обычно конец ближе всего к источнику.

ПРИМЕЧАНИЕ. Этот список основан на исправлениях, которые сработали для других. Если вы найдете что-то новое, дайте нам знать, и ваше будет добавлено, чтобы помочь кому-то другому.

Устранение неисправностей стробоскопов с электрической синхронизацией — Reef Photo & Video

Мало что может быть более неприятным в поездке, чем когда ваши обычно надежные стробоскопы с электрическим запуском внезапно перестают работать. Поиск и устранение неисправностей в этой серии электрических соединений поначалу может показаться неприятным, но с помощью нескольких простых методов относительно легко определить, где находятся проблемы.

Если вы снимаете с помощью стробоскопов Ikelite и подводного корпуса Ikelite, вы можете прочитать статью Ikelite «Часто задаваемые вопросы о шнурах синхронизации и проводке».

Если ваши стробоскопы не срабатывают, первые проверки очевидны — убедитесь, что все ваши соединения чистые и правильно выровнены, батареи заряжены и на стробоскопе горят индикаторы готовности. Если все выглядит хорошо, давайте рассмотрим компоненты и посмотрим, что происходит.

Самый простой способ устранения неисправностей обычно начинается со стробоскопа:

1) Найдите цельнометаллическую канцелярскую скрепку (или оголенный кусок проволоки) и разверните ее до формы подковы.

2) Включите стробоскоп и установите его в ручной режим.

3) Направьте стробоскоп подальше от людей и прикоснитесь концами скрепки к горячим и заземляющим контактам на порте подключения синхронизации стробоскопа (см. Фотографии). Особое примечание: Sea & Sea YS-D1 не будет работать с этим тестом, и вы должны перейти к тесту шнура синхронизации. Sea & Sea YS-90, YS-110 и YS-250 будут работать с этим тестом.

4) Если не срабатывает, значит проблема в самом стробе.Если стробоскоп работает правильно, вы сможете многократно запускать стробоскоп этим методом, и вам следует перейти к следующему шагу.

5) Вставьте электрический шнур синхронизации в порт синхронизации на стробоскопе и возьмитесь за конец шнура синхронизации, который обычно устанавливается в перегородке корпуса. Из пяти или шести контактов в разъеме шнура в стиле Ikelite, Nikonos или S6 только два потребуются для ручного включения стробоскопа. Используя инструмент изогнутой канцелярской скрепки, активируйте правильные контакты, как показано на фотографиях.

Кабель в стиле Nikonos Кабель в стиле S6 Кабель в стиле Ikelite

6) Если стробоскоп не срабатывает, вероятно, виноват шнур синхронизации. Если шнур синхронизации работает, стробоскоп должен срабатывать так же, как при прикосновении к контактам на самом стробе. В этом случае переходите к последнему шагу.

7) Вставьте конец шнура синхронизации, который был только что проверен, в переборку корпуса, убедившись, что он правильно выровнен.

8) Снимите горячий башмак с камеры и осторожно поверните его контактами вверх.Горячие ботинки Nikon и Canon различаются, и их может быть всего лишь один контакт и заземление или до пяти контактов (см. Фотографии). Наша цель — снова использовать скрепку, чтобы вручную запустить стробоскоп, прикоснувшись к контактам, как показано на фотографиях.

Разъем Nauticam Hotshoe для Nikon

Разъем Subal Hotshoe для фотоаппаратов Nikon

Разъем Canon Hotshoe

9) Если стробоскоп не срабатывает, проблема может быть в переборке или в горячем башмаке.Если он все-таки сработал, продолжайте установку горячего башмака на камеру и переходите к шагу 10.

10) Установив на камеру горячий башмак, снова проверьте камеру и посмотрите, все ли работает. Если нет, попробуйте очистить контакты камеры и горячий башмак ластиком для карандашей. В случае фотоаппаратов Nikon убедитесь, что ваш горячий башмак настроен для ручного использования (подключен только для наконечника и заземления). Если ваш горячий башмак имеет проводку для TTL (все 5 контактов на горячем башмаке активны) и у вас нет преобразователя TTL для вашего стробоскопа, камера Nikon не будет запускать стробоскопы.Если вы подозреваете, что это могло быть так, перейдите к шагу 11.

11) Если горячий башмак Nikon имеет пять контактов, он может быть подключен к TTL. Попробуйте использовать скотч (подойдет скотч или изолента), чтобы закрыть ненужные контакты на горячем башмаке, как показано на фото. Установите на место горячий башмак и проверьте огонь. Если это успешно решит проблему, вы можете продолжать использовать ленту или перемонтировать горячий башмак только для наконечника и заземления.

Разъем Nikon Hotshoe для Nikon с заклеенными «лишними» контактами

Где-то в этом процессе вы должны были успешно определить вашу проблему и, возможно, исправить ее.Если нет, позвоните нам — мы здесь, чтобы помочь!

Почему подсветка потолочного вентилятора мигает или стробирует

»Подробнее о домашней электропроводке
» Нужна помощь? Спросите у Электрика!

Я установил новые потолочные вентиляторы с подсветкой, почему некоторые лампы мигают и мигают? Как исправить стробоскопическое или мигающее освещение потолочного вентилятора.

Проблема с освещением потолочного вентилятора
[ad # block] Электрический вопрос: Я установил новые потолочные вентиляторы с подсветкой, почему некоторые огни мигают и мигают?

Мой проект электропроводки связан с проблемой освещения потолочного вентилятора в нашем доме.

  • Установлены четыре новых потолочных вентилятора с подсветкой. Я добавил стандартные пульты дистанционного управления ко всем четырем блокам. Только в одной комнате вентилятор и свет работают нормально, пока я использую настенный выключатель для включения и выключения. Тяговые переключатели на вентиляторах работают должным образом. Однако, если я выключу свет с помощью пульта дистанционного управления, три из четырех лампочек на вентиляторе стробируют. В чем проблема?!

Этот вопрос по электропроводке поступил от Эвелин, разнорабочей из Роли, Северная Каролина.

Дополнительные комментарии: Ваш веб-сайт всегда является источником опытных, знающих экспертов. Я рекомендовал это друзьям.

Ответ Дэйва:
Спасибо за вопрос по электропроводке, Эвелин.

Проблема с лампами потолочного вентилятора, которые стробируют или мигают

Приложение: Устранение проблемы с освещением потолочного вентилятора.
Уровень квалификации: от среднего до продвинутого — Лучше всего выполняется лицензированным подрядчиком по электротехнике. или сертифицированный электрик.
Необходимые электрические инструменты: простые ручные инструменты для электромонтажных работ, тестер напряжения и соответствующее защитное снаряжение.
Расчетное время: Зависит от личного опыта, умения работать с инструментами, прокладки электрических цепей и наличия доступа к зоне проекта.
Электробезопасность: Определите источник электропитания потолочного вентилятора, выключите его и пометьте примечанием перед работой с электропроводкой.
Детали и материалы для электропроводки: Электрические детали и материалы для потолочного вентилятора должны быть одобрены для конкретного проекта и соответствовать местным и национальным электротехническим нормам и правилам.

Как исправить стробоскопическое или мигающее освещение потолочного вентилятора

Распространенная причина проблем с освещением потолочного вентилятора

Наиболее частая причина того, что свет потолочного вентилятора мигает подобным образом, связана с лампами неправильного размера, точнее говоря, размер лампочки может быть слишком большим, поэтому я бы сначала проверил это и убедился, что они имеют рекомендуемый размер.

Дополнительные возможности с помощью стробоскопа освещения потолочного вентилятора
Поскольку при выключении пульта дистанционного управления мигает свет, модуль дистанционного управления может быть подключен неправильно — поэтому дважды проверьте соединения проводов и убедитесь, что они правильны в соответствии с проводкой диаграмма и инструкции, прилагаемые к пультам дистанционного управления.

Вы используете светодиодные лампы? В этом случае убедитесь, что пульт дистанционного управления полностью совместим со светодиодными лампами, и убедитесь, что светодиодные фонари регулируются по яркости.

Проверьте пульт дистанционного управления потолочного вентилятора
Адресаются ли модули дистанционного управления индивидуально?
Если удаленные модули настроены на один и тот же адрес, это может вызвать путаницу с другими модулями в том же месте. Обычно это не проблема, но это будет зависеть от конкретных модулей управления, которые у вас есть.

Подробнее о том, как решить проблему с освещением потолочного вентилятора

Электромонтаж потолочных вентиляторов

Как установить потолочные вентиляторы

Раскройте тайну проводки потолочного вентилятора. Потолочные вентиляторы — отличный способ снизить расходы на электроэнергию и украсить одну из ваших любимых комнат.

Как установить потолочные вентиляторы и проводку

Пошаговые изображения — Простые электрические схемы и руководство по установке — Варианты переключателей света и вентилятора.
Установка потолочного вентилятора №1
Установка потолочного вентилятора №2

Как подключить коммутатор

Подключение переключателя света — Схема 1

Электрические схемы
Полностью объясненные электрические схемы выключателя света. Подробные схемы электропроводки и изображения помогут вашим проектам в области домашнего электрооборудования.



Вам также могут быть полезны следующие данные:

Сопроводительное руководство Дэйва по домашней электропроводке:
» Вы можете избежать дорогостоящих ошибок! «

Вот как это сделать:
Подключите его прямо с помощью моей иллюстрированной книги по электромонтажу

Отлично подходит для любого проекта домашней электропроводки.

Идеально для домовладельцев, студентов,
Разнорабочий, разнорабочих женщин и электриков
Включает:
Электромонтаж розеток GFCI
Электромонтаж домашних электрических цепей
120 Вольт и 240 Вольт Электромонтаж выключателей света
Электромонтаж 3-проводного и 4-проводного электропроводки
Электромонтаж 3-проводного и 4-проводного кабеля осушителя и розетки осушителя
Устранение неисправностей и ремонт электропроводки
Способы подключения для Модернизация электропроводки
Коды NEC для домашней электропроводки
….и многое другое.

Будьте осторожны и будьте осторожны — никогда не работайте в цепях под напряжением!
Проконсультируйтесь в местном строительном департаменте по поводу разрешений и проверок для всех проектов электропроводки.

Крепление стробоскопа | Форум электроники (схемы, проекты и микроконтроллеры)

Мне нравится, когда люди разбирают вещи и ждут, что вы снова их соберете …

Во-первых, обязательное предупреждение: стробоскопические лампы очень опасны — вся цепь находится под напряжением от сети потенциал, и (когда он работает) будет производить выбросы в несколько кВ.Но я уверен, что вы это уже знали!

Если вы с ними не знакомы, стробоскопы представляют собой ксеноновую газоразрядную лампу с двумя основными выводами и спусковым крючком. Основные выводы находятся на противоположных концах трубки внутри газа, в то время как спусковой крючок обычно представляет собой тонкую проволоку, проходящую по внешней стороне трубки, электрически изолированную от газа. Между главными выводами подается напряжение, которое само по себе недостаточно для ионизации газа и возникновения дуги. Чтобы запустить трубку, на триггер подается очень высокое напряжение и очень короткий импульс, который емкостным образом проходит через стекло и ионизирует газ.После ионизации газ проводит ток между основными клеммами (при этом загораясь). Дуга будет поддерживаться до тех пор, пока ток не упадет ниже тока удержания трубки.

Я просмотрел ваши фотографии и думаю, что это примерно следующее:

Лампа соединена напрямую с сетью через большие диоды D2, D3. Это обычное дело; после выстрела трубка может работать (самое большее) в течение одного полупериода. На втором полупериоде диоды блокируются и лампочка успевает погаснуть.C4 проходит через трубку (и, кажется, заряжается через C3 и диод). Когда трубка загорается, она поглощает всю энергию от C4, а затем продолжает проводить остаток полупериода.
Импульс триггера вырабатывается на вторичной обмотке Т1 и подается между лампой 2 и контактом триггера. Для генерации этого импульса Q1 проводит и разряжает C1 через первичную обмотку T1 в нейтраль. Затем C1 перезаряжается через D1 и R1 от линейного проводника. Q1 выглядит как симистор и управляется Q2 через емкостную связь C5.Может ли это быть релаксационный осциллятор? Я не уверен, управляется ли Q2 от DIP16 или оптопары … Трудно понять, как осуществляется управление.
Низкое напряжение для ИС, кажется, пропадает через R2 и диод, который скрывается под ним, при этом C2 является резервным конденсатором — может ли это быть стабилитрон, скрывающийся за ним?

Пожалуйста, поймите, что я не могу быть уверен ни в чем из этого, поэтому, пожалуйста, убедитесь, что это имеет смысл, прежде чем подключать сеть к вашей плате и разрушать ее, потому что я был неправ!

Я бы начал поиск неисправностей с проверки Т1 на непрерывность; вы увидите, что у него только три соединения — два окна будут общими в нейтральной точке.
Затем подайте немного питания (не обязательно полностью от сети) и посмотрите, есть ли у вас напряжение на C2.

Это поможет нам узнать номера деталей на компонентах, а также маркировку элементов управления и разъемов.

Надеюсь, это поможет — дайте нам знать, как у вас дела (и будьте ОСТОРОЖНЫ).

WBOX 0E-SIRENSTRO и 0E-SRNSTROBT — Руководство по установке

КОРИЧНЕВЫЙ
КРАСНЫЙ
ЧЕРНЫЙ
СИНИЙ
ЖЕЛТЫЙ
МОЩНОСТЬ
ПОСТАВКА
6-14 В постоянного тока
+

КОРИЧНЕВЫЙ
КРАСНЫЙ
ЧЕРНЫЙ
СИНИЙ
ЖЕЛТЫЙ
МОЩНОСТЬ
ПОСТАВКА
6-14 В постоянного тока
+

ПРОВОДКА СИГНАЛИЗАЦИИ СТРОБНОЙ И СИРЕНЫ
Чтобы выбрать включение и стробоскопа, и сирены при срабатывании тревоги, подключите черный провод (общий)
к отрицательному (-) полюсу источника питания постоянного тока и красный провод к положительному (+).Коричневый провод не используется. Синий и Желтые провода
используются только при использовании тамперного переключателя.

ПРОВОДКА ТОЛЬКО ДЛЯ СТРОБНОЙ СИГНАЛИЗАЦИИ
Чтобы выбрать включение строба только при срабатывании тревоги, подключите черный провод (общий)
к отрицательному (-) полюсу источника питания постоянного тока и коричневому проводу к положительному (+). Красный провод не используется. Синий и Желтые провода
используются только при использовании тамперного переключателя.

КОРИЧНЕВЫЙ
КРАСНЫЙ
ЧЕРНЫЙ
СИНИЙ
ЖЕЛТЫЙ
МОЩНОСТЬ
ПОСТАВКА
6-14 В постоянного тока
+

КОРИЧНЕВЫЙ
КРАСНЫЙ
ЧЕРНЫЙ
СИНИЙ
ЖЕЛТЫЙ
МОЩНОСТЬ
ПОСТАВКА
6-14 В постоянного тока
+

ПРОВОДКА ДЛЯ СИГНАЛИЗАЦИИ СТРОБА И СИРЕНЫ ПЛЮС САБОТАЖНАЯ
Чтобы выбрать включение и стробоскопа, и сирены при срабатывании тревоги, подключите черный провод (общий)
к отрицательному (-) полюсу источника питания постоянного тока и красный провод к положительному (+).Коричневый провод не используется. Чтобы использовать тампер
, подключите синий и желтый провода либо к отрицательному (как показано), либо к положительному проводу.
ПРОВОДКА ТОЛЬКО ДЛЯ СТРОБНОЙ СИГНАЛИЗАЦИИ ПЛЮС САБОТАЖНЫЙ
Чтобы выбрать включение строба только при срабатывании тревоги, подключите черный провод (общий)
к отрицательному (-) полюсу источника питания постоянного тока и коричневому проводу к положительному (+).

Добавить комментарий

Ваш адрес email не будет опубликован.
