как правильно соединить антенный кабель

Телевидение стало популярным настолько, что практически в каждой квартире имеется этот уже привычный всем прибор. Большинство пользователей при подключении цифрового или любого другого телевидения предпочитают довериться профессионалам и совершенно не принимают участия в процессе подключения. Но можно ли сделать это самостоятельно?

В подключении телевизора ко внешнему сигналу с помощью антенного кабеля нет ничего сложного. С этой задачей справится даже новичок, а обо всех возможных трудностях и ошибках вы прочитаете в данной статье.

Содержание статьи

Как зачистить антенный кабель для телевизора

Первым делом следует зачистить коаксиальный кабель под разъём F-коннектор. Данный этап может напугать неопытных пользователей, которые не понимают, зачем это нужно и боятся испортить провод. Паниковать не стоит.

Дело в том, что в большинстве современных телевизоров распространены подобные разъёмы, а «подогнать» под него провод займёт не более минуты. Если чётко следовать предоставленной инструкции и действовать максимально аккуратно, то всё получится с первого раза.

Необходимые инструменты

Обратите внимание, что вам не понадобится большое количество инструментов, чтобы зачистить кабель. Будут необходимы:

• нож.
• кусачки.
• кабель и коннектор.

Всё это найдётся в любой квартире, где есть чемоданчик с инструментами, поэтому идти в магазин за новыми покупками не придётся. Когда всё необходимое уже под рукой, можно приступать к работе.

Алгоритм ваших действий

1. Первым делом сделайте круглый надрез на внешней изоляции на расстоянии около 12 мм от края.
2. Оболочка снимается, а экран без фольги загибается.
3. Теперь производим подобный надрез на внутренней изоляции, отступив не менее 8 мм.
4. Внутреннюю изоляцию снимите.

Теперь прикручиваем коннектор на провод. Работа окончена!

Как правильно соединить антенный кабель

Многим приходилось сталкиваться с ситуацией, когда длины провода просто не хватает. В этом случае следует попытаться его удлинить.

Существует несколько способов это сделать, но самым простым считается удлинение с помощью F разъёмов, которые можно приобрести в специализированном магазине. Прежде чем приступать к работе, вам нужно не только приобрести эти разъёмы, но и разделать провода одного и второго отрезка.

ВАЖНО! Обратите внимание, что разъёмы бывают разных размеров, поэтому чрезвычайно важно либо заранее узнать нужный вам размер, либо взять с собой провод, чтобы не совершить досадной ошибки при выборе.

Подготовка сводится к тому, что необходимо разрезать внешнюю оболочку провода, завернуть обратно и удалить по первой точке надреза. Затем отгибаем экран и зачищаем основную жилу. Будьте очень аккуратны, снимая изоляцию, чтобы не повредить другие важные элементы кабеля, которые будут влиять на качество работы телевизора. Затем на кабель накручиваются F проводники, с помощью которых впоследствии закрепляются приобретённые заранее разъёмы. Таким образом соединение кабеля будет завершено, и вы получите провод необходимой длины. Теперь вы знаете, как зачистить кабель, а также удлинить его в случае необходимости. С такими знаниями вы сможете подключить телевизор самостоятельно и наслаждаться любимыми передачами и сериалами в любое время.

Подпишитесь на наши Социальные сети

Как разделать F-разъем на ТВ кабель

Для хорошего приема телевидения нужна хорошая антенна. Еще важнее доставить от хорошей антенны сигнал до телевизионного приемника. Если раньше телевизионный кабель приходил до телевизора от таинственного места в этажном щитке, и был доступен только телемастерам и специалистам, то сегодня такой кабель продается свободно. Проблемой применения специализированных телевизионных кабелей всегда были их соединители и разветвители.

Особенности конструкции ТВ кабеля и ТВ разъема

Кабель для ТВ применяется высокочастотный – коаксиальный. Этот кабель всем хорошо знаком, в переводе на русский, «коаксиал» — означает «один в другом». Центральный проводник коаксиального кабеля помещен в цилиндр, который является вторым проводником, выполняющим роль экрана. Этот экран служит для защиты от помех и выполняется из фольги или тонкой проволоки, сплетенной в чулок. Главная особенность коаксиальных кабелей: соотношение между диаметрами внешнего и внутреннего проводников, этим определяется его волновое сопротивления. Для передачи телевизионных сигналов в быту используется кабель с волновым сопротивлением –

75 Ом.

Такой особый кабель не соединить ни скруткой, ни сваркой, ни клеммой Wago. Для него используются специальные соединители и разъемы. Кроме того, коаксиальный разъем требует пайки, причем в строгой последовательности: сначала центральная жила, затем после установки специальных прокладок, оплетка.

Сегодня помимо привычных соединителей, все чаще встречается так называемые F-разъемы. Главное преимущество этого соединения с помощью F-разъемов – полное отсутствие пайки! Практически голыми руками в считанные секунды готов разъем, который раньше нужно было паять, имея за плечами определенные навыки.

В отличие от обычных ТВ коннекторов, F-разъем не вставляется, а вкручивается. Гнездо представляет собой шпильку с отверстием под центральный проводник, а разъем — это незащищенная центральная жила кабеля, специальной снабженная гайкой. В результате мы имеем более надежное соединение, механически удерживаемое резьбой.

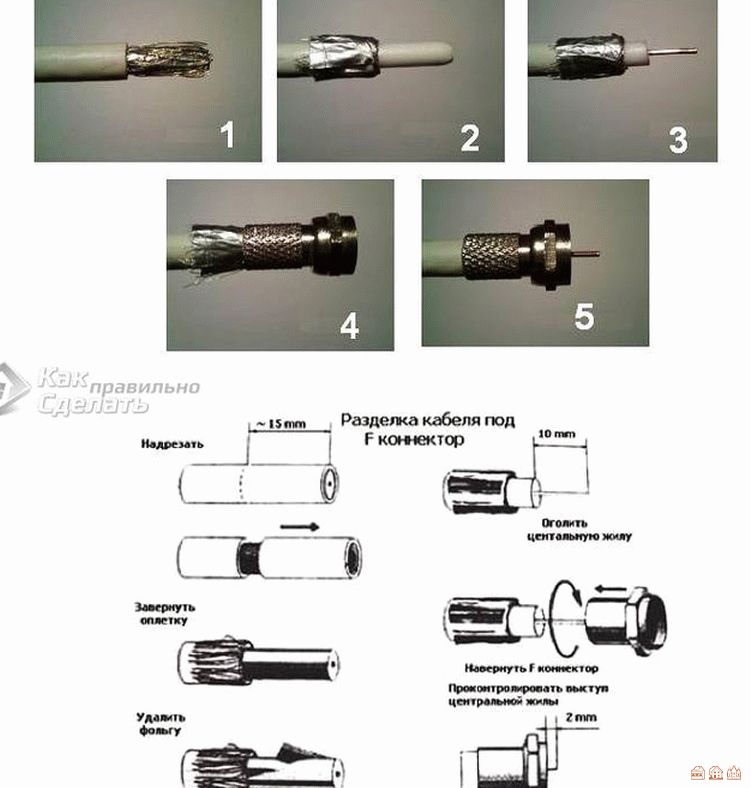

Разделка F-разъема на ТВ кабель по шагам

Сделайте надрез изоляции на 10-12 мм от конца кабеля. Если конец кабеля не перпендикулярный, выровняйте его острым ножом.

Снимите изоляцию и расправьте в противоположном положении от конца кабеля поверх кабельной изоляции оплетку и фольгу.

Отступая 2-3 мм от фольги, снимите изоляцию не повреждая центральный проводник.

Накрутите F-разъем на кабель поверх изоляции на расправленные проводники оплетки и фольгу. Излишки фольги и оплетки, выступающие из под разъема можно срезать ножом. Старайтесь не повредить при этом изоляцию.

Центральная жила должна выступать из разъема на расстояние от 1,5 до 5 мм.

Для организации сети телевизионного вещания при ремонте квартиры своими руками нужно разедить сигнал и доставить его до каждого ТВ приемника. Для этого я использовал специальные разветвители высокочастотного сигнала. В стене пришлось сооружать скрытую коробку, где находится телевизионный разветвитель, с применением F-разъемов.

Использование F-разъемов продиктовано еще и тем, что их активно применяют производители подобных разветвителей, как в низкочастотной, так и в спутниковой технике. Также все чаще встречаются ТВ розетки ориентированные именно на такой F-разъем. Надеюсь, что заявленное качество и надежность F-разъемов позволит забыть про проблемы с телевизорами в моей новой квартире.

Узнаем как подсоединить антенный кабель к штекеру своими руками?

Несмотря на то что сегодня интернет имеется почти в каждом доме, во многих квартирах подача телевизионного сигнала, как и прежде, осуществляется посредством кабеля. Поэтому вопрос о том, как подсоединить антенный кабель к штекеру, достаточно актуальный. Неправильный монтаж отрицательно скажется на качестве получаемого сигнала, даже если использовать самый современный и дорогостоящий материал. Как правильно подсоединить антенный кабель к штекеру? Как выбрать изделие, чтобы потом не сожалеть о сделанной покупке? Что посоветуют специалисты? Найти ответы на эти вопросы поможет данная статья.

Знакомство с изделием

Антенный кабель представлен многослойным проводом, которому присущи экранирующие свойства, благодаря которым и осуществляется стабильная передача сигнала. Таким образом телевизор будет показывать только с подсоединенной антенной. Специально для этой цели его оснастили специальным разъемом для подключения, который преимущественно называют антенным гнездом. В другой части соединения отведено место для штекера. Последний домашнему умельцу придется монтировать на кабель, который может быть подсоединенным к антенне, спутниковой тарелке или распределительной телевизионной коробке.

Что понадобится для работы?

Очень часто люди, не привыкшие работать руками, не знают, как подсоединить тонкий антенный кабель к штекеру. Судя по многочисленным отзывам, ничего сложного в подключении нет, потому прибегать к услугам специалистов не обязательно. Справится с этим можно и своими силами. Прежде всего нужно обзавестись антенным (коаксиальным) кабелем, ножом или канцелярским резаком.

О конструкции кабеля

Прежде чем интересоваться, как подсоединить антенный кабель к штекеру, следует знать устройство проводящего изделия. Конструкция кабеля несложная. В нем имеются: центральная жила, медный провод, плотная пластиковая изоляция, алюминиевая фольга (является вторым проводящим элементом), внешняя изоляция и экранирующая оплетка. Задача последней – гасить помехи, источниками которых могут быть погодные и механические воздействия. На прилавках специализированных магазинов имеется широкий ассортимент изделий, выпускаемых отечественными и зарубежными фирмами-изготовителями. Так как представленная продукция бывает самого различного качества, при выборе следует учитывать некоторые нюансы, речь о которых пойдет далее.

На что обратить внимание при покупке?

Судя по отзывам, вопрос, как подключить антенный кабель к штекеру, не единственный интересующий новичков. На что же обратить внимание тем, кто решил приобрести антенный кабель? Такому потребителю специалисты рекомендуют следующее:

• Выбирать изделие, в котором внешняя оболочка с обозначением 75. Это свидетельствует о том, что в кабеле частота волн с сопротивлением 75 Ом. Под этот показатель разработаны все современные телевизоры и коммутационное оборудование. Данная цифра должна встречаться по всей длине кабеля с интервалом 1 м.
• Значение внешнего диаметра не должно превышать 0,6 см. Если же на данном этапе новичок по неопытности допустил ошибку, то расстраиваться не стоит, так как все поправимо. Если в штекере диаметр внутренней резьбы оказался больше диаметра провода, чтобы обжатие получилось качественным, придется на кабель намотать изоляционную ленту. Сколько понадобится для этого слоев изоленты, каждый мастер решает уже по ситуации. Главное, чтобы кабель к штекеру был подогнан как можно плотнее.
• Лучше всего приобрести кабель с медными главной жилой и экранирующей оплеткой. В данном случае покупатель может столкнуться с трудностями по той причине, что большинство производителей в целях экономии свои кабели оснащают стальными центральными жилами или же наносят на них медное напыление. Для производства оплетки используют сплав меди, а экранирования – фольгу.

О разъеме штекера

Как утверждают специалисты, нормальное подключение антенного кабеля к штекеру будет возможно, если его разъем типа F. Данный вид принимает аналоговый и цифровой телевизионные сигналы. Судя по многочисленным потребительским отзывам, F-штекер самый лучший: он воспроизводит высококачественный телевизионный сигнал и прост в монтаже, что по достоинству оценено многими домашними умельцами. Поскольку диаметры штекеров могут иметь самые разные размеры, это следует учитывать. В противном случае штекер не будет соответствовать разъему и подключить телевизор не получится. Судя по отзывам, нередки случаи, когда телевизор монтирован вплотную к стенке. В такой ситуации следует использовать угловой F-штекер.

С чего следует начать?

Перед тем как подсоединять антенный кабель к штекеру, нужно выполнить подготовительные работы. Подсоединение осуществляется двумя способами: экранирующая оплетка заворачивается, а можно также обойтись и без этого. Судя по многочисленным отзывам, самый лучший и надежный контакт достигается именно с завернутой оплеткой. Разделывается кабель при помощи ножа или резака. Для этого от его конца отступают на полтора сантиметра. Далее аккуратно по кругу разрезают внешний изоляционный слой. Важно чтобы оплетка и алюминиевая фольга остались целыми. Отрезанная изоляция удаляется. В результате и оплетка, и фольга должны получиться открытыми. Затем они заворачиваются назад.

С целью улучшить прочность фольги ее изнутри обматывают полиэтиленом. Как утверждают специалисты, в ходе зачистки фольга часто повреждается. Если штекер насадить на кабель с отвернутой фольгой, контакт будет некачественный. Поэтому часть фольги некоторые мастера загибают обратно токопроводящей частью сверху. После необходимо снять изоляцию с центральной жилы. В данном случае от конца провода также отступают, но на 10 мм. Важно не испортить сам кабель.

Как соединить антенный кабель со штекером? Описание процесса

К данной процедуре приступают после зачистки провода. Первым делом нужно навернуть фольгу на первую часть штекера. Как подключить антенный кабель к штекеру правильно? Как рекомендуют специалисты, важно проследить за тем, чтобы центральная жила оказалась именно в сердцевине штекера. Для работы понадобятся кусачки, посредством которых потом часть центрального провода удаляется. Сделать это нужно так, чтобы он за накидную гайку выступал не более чем на 0,6 см. Потом приступают к прикручиванию до самого упора второй части штекера. После выполнения этих действий вилка считается готовой к использованию.

Второй способ

Некоторых новичков интересует, как установить штекер на антенный кабель, не заворачивая для этого фольгу? Как утверждают опытные мастера, выполнить это возможно. Достаточно просто срезать верхний изоляционный слой и удалить оплетку кабеля. Далее разбирается штекер. Он должен состоять из двух половинок. На открытый участок кабеля первым делом насаживается пластиковая половина. Второй же вилка затягивается.

О штекере угловой конструкции

Судя по отзывам, бывают случаи, когда имеется необходимость придвинуть телевизор с уже вставленным антенным штекером ближе к стенке, что сделать проблематично. Выручит в подобной ситуации специальный штекер с угловой конструкцией.

Приобрести его можно в магазине электробытовых приборов. Для подсоединения данного изделия применима технология, описанная выше. Если же владелец телевизора не хочет пользоваться штекерным подключением, то оптимальным способом соединения станет пайка. Однако для качественного сигнала спаиваемая площадь должна быть меньше.

Кроме того, при необходимости быстро подключить телевизор выполнить это будет проблематично. В связи с этим штекерное соединение считается самым удобным.

Какие ошибки допускают новички

Не каждому известно, что некоторые производители антенных кабелей внутреннюю часть фольги покрывают полиэтиленом. Зачищать этот материал достаточно трудно, даже со скальпелем. Если кабель удастся зачистить, наличие пластика станет весомым препятствием для качественного контакта со штекерной вилкой. В итоге сигнал получится искаженным. Предотвратить это можно, если отвернутую фольгу завернуть обратно таким образом, чтобы своей токопроводящей стороной она выходила наружу. Нередко при обжатии тонкие оплеточные проводки соприкасаются с главной кабельной жилой, в результате чего качество принимаемого сигнала не на должном уровне, а может и вовсе пропасть. Часто антенный кабель укладывают в один плинтус вместе с электропроводкой. Это, по мнению специалистов, недопустимо, поскольку при таком монтаже передача сигнала также будет некачественной.

Соединение кабеля между собой

Электрический контакт соединение проводов

Электрический контакт зависит от качества и надежности соединения проводов. При монтаже электропроводки не возможно обойтись без соединения проводов.

В местах соединения электрические контакты должны удовлетворять таким основным требованиям:

• — надежный контакт, без дополнительного сопротивления. Сопротивление соединяющего контакта не должно быть больше сопротивления целого куска провода;
• — механическая прочность, на случай растяжения. Если провод в местах соединения подвержен случайным растяжениям, то прочность контакты должна быть не меньше прочности самого проводника.

Способы соединения проводов

1. Соединения проводов скруткой. Из-за своей простоты, наиболее часто встречающийся способ. Для этого достаточно взять два провода, снять изоляцию (для надежной скрутки изоляция снимается не менее 5 см), затем оголенные жилы скручиваются между собой.

Изолируются скрученные оголенные жилы обычной изолирующей ПХВ лентой. В место изолирующей ленты можно использовать специальные «колпачки для скрутки». Колпачки для скрутки накручиваются на соединенные провода, тем самым изолируют оголенные части и дополнительно поджимают электрический контакт.

Не допустимо соединение скруткой проводов разнородных металлов, например медь и алюминий.

2. Соединение проводов пайкой. С помощью пайки монтаж соединений занимает чуть больше времени, однако этот способ белее надежный, чем обычной скруткой.

При скрутке контактов, на сколько бы она не была качественной, места соединения имеют некоторое сопротивление и при протекании тока скрученные контакты перегреваются.

Последствия не качественной скрутки это оплавление изоляции в местах соединений, короткое замыкание и пожар.

Пайка гарантирует надежный электрический контакт с малым сопротивлением и необходимой механической прочностью. Для пайки применяют обычный оловянно-свинцовый припой и канифоль.

3. Использование клеммных колодок. Сама клеммная колодка представляет собой изолирующую пластину с контактами. С помощью клеммных колодок можно соединять медные провода с алюминиевыми.

Клеммные колодки по способу закрепления в них проводов делятся на клеммники с затягивающим винтом и на клемники с прижимающими пластинами.

Клеммные колодки у которых провода прижимаются винтом имеют один недостаток. В них провод можно повредить самим витом при затягивании контакта. Особенно актуально при подсоединении алюминиевых или многожильных проводов.

Колодки с прижимающими пластинами более надежны по сравнению с винтовыми, так как при затягивании провод прижимается к клемме пластиной.

4. Пружинные клеммы. Наверное, самый быстрый и эффективный способ соединения проводов. Для этого с токопроводящей жилы снимается изоляция и вставляется в клемму. Отличаются от винтовых тем что провода фиксируются не винтом, а пружинным зажимом.

На сегодняшний день зажимов пружинного типа очень много, самые распространенные из них это клеммники фирмы «Wago».

Используются для соединения как мягких многожильных, так и одножильных проводов разного сечения.

С помощью таких клемм также можно производить соединение медных и алюминиевых проводов. Для этого используются специальные клеммники «Wago». В них используются контакты из биметаллической пластины покрытые специальной пастой, которая предотвращает окисление проводов.

5. Ответвительный сжим. Ответвительные сжимы или как их называют в народе «орешки» служат для подсоединения к магистрали линии без создания ее разрыва.

Сам сжим состоит из трех металлических пластин с винтами и изолирующей коробки в которой располагаются эти пластины. Ответвительный сжим часто применяют для соединения медных и алюминиевых проводов, например для присоединения к воздушной линии из алюминия.

Соединение медных и алюминиевых проводов в домашних условиях

Если требуется соединение медных и алюминиевых проводов, а клеммных зажимов и колодок нет под рукой, можно обойтись без них. Скрутка проводов в этом случае не является хорошим выходом из положения, потому что рано или поздно место скрутки меди и алюминия окислится и это приведет к потере контакта.

Эффективным решением данной проблемы является использование обычной гайки, болта и шайбы.

Надежность данного соединения ни чем не уступает описанным выше клеммникам. Единственный недостаток в громоздкости (например, при применении в распределительной коробке) и большого количества изолирующей ПХВ ленты для надежной изоляции.

Дедовская скрутка

Ну и последний метод ответвления проводов, который можно использовать – скрутить новую линию с проходящей магистральной без дополнительной пайки либо сварки. В этом случае необходимо сначала зачистить изоляцию проводников, после чего ответвляющую линию хорошенько накрутить на магистральную (как показано на картинке).

Обращаем Ваше внимание на то, что при создании скрутки запрещается соединять алюминиевые и медные жилы. Проводники должны быть изготовлены из одного металла

Правилами ПУЭ использовать такой метод крайне не рекомендуется из-за его ненадежности. О том, как правильно сделать скрутку проводов, читайте в предоставленной статье!

Вот, собственно, мы и рассмотрели наиболее популярные способы ответвления проводов без разрыва и разрезания. Теперь Вы знаете, чем можно сделать качественное сращивание двух линий электросети. Наш совет – используйте прокалывающие зажимы, которые среди всех вариантов вызывают наибольшее доверие!

Похожие материалы:

• Какие инструменты должны быть у электрика
• Расчет сечения кабеля по мощности и току

Как правильно соединить антенный кабель

Вот и все, все требуемые материалы уже приобретены, теперь необходимо качественно и правильно все соединить и качественно осуществить прокладку антенного кабеля. Существует два вида прокладки:

1. Проводка открытая;
2. Проводка скрытая.

Выполнять намного сложнее скрытую проводку, поэтому первый вариант рассмотрим более детально. При данном способе прокладки кабель необходимо провести вдоль стен и ни чем не закрывать. Этот способ прокладки кабеля не нравиться многим, потому что он портит весь внешний вид, и его можно делать только как временный.

Достоинства:

1. Очень легкий монтаж;
2. Очень легкая замена.

Недостатки:

1. Внешне выглядит не очень красиво;
2. Очень легко подвергается различным механическим повреждениям;
3. Мешается практически всегда.

Способ скрытой проводки выглядит гораздо эстетичнее, он довольно трудоемок. В этом случае антенный кабель убирают в специальные каналы, проводится внутри стен методом штробления, или прячется под плинтуса. Эти работы можно осуществить самостоятельно, а можно вызвать мастера на дом

Рекомендуется обратить ваше внимание на штробление. Данный вид прокладки следует совместить с косметическим ремонтом в квартире, потому что при работах внешний вид стен будет сильно испорчен

В процессе штроболения в стене делают небольшую канавку, в нее аккуратно укладывается кабель и стена тщательно штукатуриться. Не стоит забывать, что в стенах уже проложена электропроводка. Также нормативными актами запрещено самостоятельное штробление несущих стен в горизонтальной плоскости многоэтажек. Также в наших законах существует лазейка, например, если длина штробы не более трех метров, а сечение не должно превышать трех сантиметров, то смело можно штробить.

Плюсы такого способа:

1. Все эстетично и красиво, ни чего под ногами не мешается.

Минусы данного способа:

1. Довольно сложный монтаж, обязательно проводить нужно косметический ремонт;
2. Бюджет подобных работ гораздо выше;
3. Сложности в процессе замены кабеля.

Как правильно соединить электрические провода или кабеля между собой.

Сентябрь 14, 2013

15794 просмотров

Часто приходится самостоятельно в своем доме, квартире или гараже соединять между собой электрические провода или кабеля в пучок в распределительной коробке или наращивать провод или восстанавливать перебитый участок, но многие не знают как правильно и надежно это сделать!

Строго соблюдайте:  Меры безопасности при самостоятельном электромонтаже или электроремонте в своем доме!

Для того что бы нарастить провод или кабель- Мы рекомендуем использовать метод опрессовки, сварки и пайки! А для соединения электрических проводов между собой в пучок рекомендуем использовать электрические сжимы или зажимы, которые бывают нескольких видов. Я в своей работе использую и Всем рекомендую- колпачки СИЗ, которые помимо того, что обеспечивают надежное электрическое соединение а еще, одновременно изолирует пучок проводов.

Важно! Помните, что при монтаже электропроводки необходимо зажимы применять соответствующие току, сечению провода и напряжению, которые наносятся на корпус зажима. . Как правильно использовать СИЗ? Очень просто защищаем провода и прикладываем их к колпачку, откусываем с учетом того, что бы не изолированная часть полностью спряталась за изолирующим колпачком

Как правильно использовать СИЗ? Очень просто защищаем провода и прикладываем их к колпачку, откусываем с учетом того, что бы не изолированная часть полностью спряталась за изолирующим колпачком.

Внимание! Предварительно не надо делать скрутку проводов. Одеваем СИЗ и плотно его накручиваем на провода

Некоторые электрики последние несколько оборотов подворачивают плоскогубцами, но как показала практика достаточно усилия руки.

Сиз бывают разных цветов и размеров от 2 до 5. Цифра означает для какого количества проводов в скрутке она предназначена. Например СИЗ-3 (самый распространенный в моей практике) предназначен для скрутки 3 проводов сечением 1.5 квадратных мм., максимум 4.

СИЗ нельзя использовать для соединения вместе алюминиевых и медных проводов. Допускается соединение медных многожильных и одножильных проводов между собой.

Кроме СИЗ зажимы бывают и других типов, при использовании которых часть провода без изоляции не должна выступать из изоляционной части электрического зажима.

Под номером один на рисунке изображен клемник. Откручиваем болтики и вставляем защищенные концы и зажимаем болтики отверткой.

Под номером 2 (многоразового применения) и 3 (одноразовые) изображены самозажимные- все просто зачистили и вставили в соответствующее отверстие провод проверили зашел ли он до конца. Быстро и надежно! Для проводов большого сечения от 6 мм. квадратных применяются (рисунок 4) специальные ответвительные сжимы или «Орехи». Все просто в специальные места с продолговатой выпуклостью между пластинами вставляем провода и зажимаем болты.

Старый и надежный способ, который обеспечивает надежный, безопасный и долговечный контакт это пайка проводов между собой.

Кроме того с помощью специального пресса и медных гильз (труб) быстро и надежно можно соединить любого сечения и количества жилы проводов и кабелей.

Незабываем после пайки или опрессовки оголенную часть электрических проводов изолировать изолентой или кембриком.

Очень важно при соединении  медного и алюминиевого провода, что бы они не касались между собой- для этого используем зажимы (не СИЗы) или орехи, пайка и опрессовка не подойдет, потому что контакт меди и алюминия быстро и легко окисляется с потерей электропроводности!

Механические способы соединения

Кроме пайки и сварки, есть и другие широко применяемые способы, как соединить алюминиевые провода. Это так называемое механическое соединение, чаще всего выполняемое при помощи винтовых колодок или других подобных приспособлений.

Клеммные колодки

Такие колодки с винтовыми зажимами широко применяются не только в щитовых, но и в распределительных коробках в квартирах и домах. Они надежны и обеспечивают хороший контакт.

Для соединения проводов, подвергающихся большой нагрузке, лучше использовать фирменные колодки из черного ударопрочного пластика. В них зажатие алюминиевой жилы производится небольшой квадратной пластинкой, что исключает повреждение жилы. Клеммники из белого пластика подходят для соединения проводов с небольшим сечением, для подключения маломощных потребителей.

Для обеспечения большей площади контакта провода в колодке, рекомендуется оголенный конец жилы закруглять вокруг винта.

Самозажимные клеммы

Большую популярность для бытового применения приобрели самозажимные клеммы и колодки от различных производителей. Такие устройства бывают, как разъемными (многоразового использования), так и неразъемными (одноразовые).

Внутри пластикового корпуса такого устройства имеется прижимная металлическая пластина, которая фиксирует провод и обеспечивает хороший контакт с токопроводящей шиной. Корпус может быть выполнен из черного или цветного пластика, также выпускаются прозрачные клеммники.

Самозажимные клеммы имеют от 2 до 8 разъемов, что позволяет выполнять различные соединения, а также ответвления электропроводки.

При выборе таких колодок и клемм, нужно обращать внимание на маркировку: она отображает количество, сечение жил, для которых предназначено устройство. . Обжимной способ

Обжимной способ

Если вам необходимо подключить несколько одножильных проводов или многожильный кабель в один разъем колодки, можно использовать специальные обжимные гильзы. В алюминиевую или медную гильзу заводятся зачищенные концы проводки. А сама гильза обжимается специальными клещами: в итоге получается надежный контакт. Такой метод часто применяют при соединении нескольких мощных потребителей, а также для соединения проводов между собой.

Вместо простой гильзы можно использовать специальные наконечники НКИ. Они с одного конца имеют небольшую обжимную гильзу, в которую вставляется провод. С другого конца расположено контактное кольцо, позволяющее выполнить простое и надежное соединение с винтовым клеммником.

Соединение при помощи болта

Иногда два или больше алюминиевых провода соединяют между собой при помощи обычного болта с гайкой. Для этого из зачищенных концов делают окружность вокруг болта, размещают их между шайбами и затягивают гайкой – соединение готово.

Подводим итоги

Мы рассмотрели несколько способов, как обеспечить надежное соединение и хороший контакт алюминиевых проводов между собой. Для некоторых методов потребуется специальное оборудование, знания и опыт. А в некоторых случаях можно обойтись и подручными средствами.

Как правильно выбрать коаксиальный, антенный кабель

Если уже перед вами возник вопрос о прокладке или замене коаксиального кабеля, то в первую очередь необходимо определиться с тем какой кабель лучше выбрать. Правильное название кабеля для правильно и качественного подключения антенн для телевизора – коаксиальный кабель. Что это за кабель и из чего он состоит?

Центральной деталью является проводник из медной жилы, по ней и поступает к телевизорам телевизионной сигнал. Сверху данной жилы идет изоляционная оболочка. Следующим элементом являются алюминиевая фольга, которая играет роль второго проводника, затем идет оплетка из луженых медных проводов. Данная оплетка является защитным экраном, препятствует созданию различных помех от внешних электромагнитных волн. Покрывает все это еще один слой изоляции из пластика, которая защищает от механического воздействия. Понятие коаксиальный кабель в переводе получается как соосный. Из-за того что оба цента проводников коаксиального кабеля в радиальных направлениях совпадают, то внутри кабеля происходит создание эффекта стоячей волны, данный эффект максимально снижает потери на излучении сигнала практически до 0.

На самом деле видов коаксиального кабеля довольно много и используются они не только для качественного подключения телевизионных антенн. В основном они различаются по диаметру изоляции, волновому сопротивлению степени экранирования, гибкости. На территории нашей страны используют всего несколько типов, которые действительно необходимы и качественны. Антенные импортные кабеля обладают следующей маркировкой RG-6 или RG-59 они считаются самыми распространенными. У российских аналогов антенных кабелей маркировка следующего вида РК-75-х-х. Семьдесят пять – это волновое сопротивление, именно семьдесят пять Ом является стандартным и оптимальным показателем сопротивления для коаксиальных антенных кабелей. Также еще существует RG-11, но он считается уже магистральным кабелем, который используют только в сложных условиях, на улицах, или на довольно больших расстояниях. RG-11 может с легкостью обеспечивать довольно стабильный сигнал на расстоянии до шестисот метров.

Если вы уже определились с типом антенного кабеля, который вам необходим и полностью подходит, то сложное решение какого производителя выбрать целиком и полностью ложиться на вас. Ассортимент кабельной продукции в современном мире очень велик, вам с легкостью могут предложить самый дешевый вариант, и действительно очень дорогостоящий товар

В первую очередь необходимо обратить свое внимание на качество антенного кабеля. Попробуйте сковырнуть кусок внешней изоляции, погните его тщательно, если у вас это хорошо получилось, то брать такой кабель не рекомендуется

Изоляция у хорошего кабеля обязательно должна быть максимально эластичной и выдерживать различные внешние воздействия. Повышенное внимание стоит уделить оплетки. Слишком жидкая оплетка в первую очередь говорит о некачественной работе производителя, так как через очень плотную оплетку экрана помех проникает значительно меньше. Если оплетку вам не видно, то нужно попросить продавца сделать надрез. При главном условии того, что продавец сможет сразу же предоставить все паспортные данные кабеля для антенны вам, рекомендуется сразу же обратить внимание на значения затуханий телевизионного сигнала на определенной длине и частоте кабеля. Кабель считается лучше, чем ниже эти значения. Если речь зашла о приобретении антенного кабеля, то не стоит забывать купить все необходимые коннекторы, разъемы, разветвлители, переходники именно в том количестве, в котором они вам могут понадобиться. Самым распространенным типом разъема считается BNC, он может быть припаеным, обжимным или на резьбовом соединении.

Найти последний подтип не составит огромного труда, так как они являются самыми простыми для монтажа и имеются у всех продавцов в наличии, в любом магазине кабельной продукции. Не стоит забывать, что при прокладке коаксиальный антенный кабель ни в коем случае не должен иметь каких-либо изгибов. Если вы планируете проложить антенный кабель с поворотом под угол в девяносто градусов, то рекомендуется обязательно использовать угловые переходники. Потому что при разводке антенного кабеля на пару телевизоров вам необходимы будут разветвлители или сплиттеры.

Почему нельзя напрямую соединять провода из разных металлов

Начнем с того, что нельзя просто так взять и соединить проводники, не учитывая свойств материала, из которого они изготовлены. Каждый из металлов, используемых для а это чаще всего алюминий, медь и сталь, имеет различную плотность, сопротивление и токопроводность. Кроме этого, необходимо учесть и такой фактор, как электрохимический потенциал, возникающий при воздействии тока на металл.

Серьезные проблемы, к примеру, может вызвать неправильное соединение медных и алюминиевых проводов. С этим вопросом очень часто сталкиваются специалисты, занимающиеся ремонтом проводки в наших жилищах. Дело в том, что в большинстве старых домов и квартир проложена проводка из медного провода. Ведь лет 30 назад медь была дешевой, а по электротехническим показателям она существенно превосходит алюминий.

Сегодня же медные провода применяются довольно редко. Их место заняли алюминиевые.

Но что же произойдет, если все-таки соединить медь с алюминием? Последний, являясь металлом с высокими показателями окисления, образует на своей поверхности специфическую пленку, обладающую достаточно высоким электрическим сопротивлением. Особенно это проявляется при воздействии влаги.

У меди также имеется аналогичная пленка, однако ее сопротивление гораздо меньше. Из-за этой разницы прямое соединение медных и алюминиевых проводов становится причиной затрудненной токопроводности, а обоюдные окислительные процессы приводят к образованию на проводниках раковин, нагреву, искрению и даже возгоранию.

Но как же быть, когда необходимо соединить провода из разных металлов? Для этого существуют специальные приспособления. О них мы сейчас и поговорим в разрезе обзора существующих видов соединений.

Зажим типа ОВ

При ремонте либо замене электропроводки в квартире можно использовать еще один довольно неплохой вариант сращивания проводов – с помощью зажимов типа ОВ. Изделия имеют простейшую конструкцию и не менее простой принцип работы – кабель укладывается в специальную защелку, которая латунным коннектором пробивает слой изоляции проводника. В итоге за считанные секунды Вы можете сделать хорошее ответвление от кабеля главной магистрали электросети (к примеру, на розетку).

Что касается недостатков защелок, основным является ограниченные условий применения – поперечное сечение жил не должно превышать 6 мм2. В свою очередь для домашней электропроводки такого сечения будет вполне достаточно даже для подключения мощной электрической плиты.

Соединение пайкой

Правильно и качественно выполненная пайка является одним из самых надежных соединений. Но она требует наличия паяльника, возможности его подключения, а также припоя, паяльного жира или канифоли. Применение флюсов на основе кислот и щелочей для пайки электротехнических изделий запрещено, а канифоли отдается большее предпочтение, чем паяльному жиру. Последний оставляет на месте соединения следы, которые не так просто удалить.

Перед началом пайки соединяемые поверхности необходимо зачистить от загрязнений и окислов. На некоторых проводах из-за их неправильного хранения или старости образуется налет, препятствующий пайке. На одножильном проводе его можно соскоблить ножом, а вот с многожильными дело обстоит сложнее. Зачищать их придется дольше, поворачивая под разными углами и стремясь очистить до блеска как можно больше жил. Но скорее всего такой провод не удастся запаять с помощью канифоли, придется использовать паяльный жир.

Соединение можно осуществить двумя способами. Первый, наиболее предпочтительный: многожильный проводник накручивается виток к витку на одножильный, а край последнего загибается так, чтобы он захватил намотанные на него проводники. Получившаяся в результате петля обжимается пассатижами так, чтобы прижать витки, не передавливая их. Будущее соединение смачивается разогретой канифолью, нанесенной паяльником или погружением в нее с нагревом. Затем паяльником наносится припой до полного покрытия соединяемых проводов со всех сторон. Лишнего припоя в месте пайки остаться не должно.

Соединение получается неразборным, в случае необходимости пайку придется вырезать и выполнить снова, но проводники уже будут короче. Для создания соединения, которое можно будет разобрать в дальнейшем при помощи того же паяльника, применяют второй способ.

Оба проводника перед соединением облуживаются: покрываются тонким слоем припоя с применением канифоли или паяльного жира. Жилы гибкого провода перед лужением закручиваются в спираль как можно плотнее, чтобы они не растопыривались в дальнейшем. Затем провода прикладываются параллельно друг к другу и припаиваются.

Место пайки затем нужно изолировать. Самые лучшие результаты получаются при использовании термоусаживаемых трубок.

Клеммные планки и зажимы

Монтаж при помощи «клеммников», наверное, самый распространенный способ для соединения проводов бытовых электропроводок. Здесь не нужна ни сварка, ни пайка, ни специальный инструмент. Достаточно иметь специальные «клеммники» для соединения проводов, продающиеся в любом строительном магазине за копейки, и обычную отвертку. Подобный монтаж очень надежен и долговечен.

«Клеммники» для соединения проводов бывают двух видов:

• с болтовым зажимом;
• самозажимные с пружинным зажимом.

Первый вариант предусматривает использование пластиковой клеммной планки с контактами, зажимаемыми при помощи болтов. Чтобы осуществить такой монтаж, нужно отвернуть отверткой винт, вставить провод в специально предусмотренное для него отверстие и зажать его тем же образом.

Самозажимные клеммники еще проще в эксплуатации. Их конструкция оснащена плоскопружинным механизмом, приводящимся в действие специальными рычажками на корпусе. Достаточно взвести этот рычажок, вставить под него конец зачищенного провода и отпустить. Пружина сама зажмет жилы и надежно их зафиксирует.

Эти способы соединения проводов практически не имеют недостатков, за исключением одного – качества материалов, из которых их изготавливают. Вы, наверное, помните старые советские клеммные планки, сделанные из твердого негорючего черного пластика. Они и сегодня часто встречаются в старых электропроводках и готовы служить еще десятки лет

Современные «клеммники» этим похвастаться не могут, поэтому при покупке особое внимание уделите материалу корпуса и не приобретайте дешевые модели.

Выводы

Таким образом, мы рассмотрели все существующие на сегодняшний день способы соединения проводов в распределительной коробке. Для того чтобы понять, какой метод будет лучше, нужно определиться с тем, в каких условиях будет эксплуатироваться проводка, какая нагрузка будет на нее возложена. Если детально просчитать все параметры работы электросети в доме или квартире, то все работы можно выполнить своими руками. Большинство соединительных элементов имеются в продаже специализированных магазинов или в гипермаркете на отделе «Электричество».

Однако стоит отметить, что работа с электричеством – это ответственная задача. По нормативам выполнять электромонтажные работы может только специалист, имеющий допуск (разряд).

Кроме того, для выполнения некоторых видов соединения (например, сварки), нужно иметь под руками соответствующее оборудование, инструменты.

На основании вышесказанного рекомендуется обратиться к специалистам за помощью. Не экономьте средства на безопасности своей семьи, дома. Приступайте к самостоятельному выполнению электрических работ только в том случае, если имеются определенные знания в данной сфере и уверенность в собственных силах.

Facebook

Twitter

Вконтакте

Одноклассники

Как правильно обжать антенный кабель

Содержание

• 1 Поиск по этому блогу
• 2 Как обжать телевизионный кабель
• 3 Ярлыки
• 4 Популярные сообщения из этого блога
• 5 Решение: На MEIZU перестали работать Viber, Вконтакте, WhatsApp, Call Recorder, Шагомер.
• 6 Коктейль молоко, банан и яблоко
• 7 Поиск по этому блогу
• 8 Как обжать телевизионный кабель
• 9 Ярлыки
• 10 Популярные сообщения из этого блога
• 11 Решение: На MEIZU перестали работать Viber, Вконтакте, WhatsApp, Call Recorder, Шагомер.
• 12 Коктейль молоко, банан и яблоко

Зачищаем телевизионный кабель, не имея подручных средств, с помощью канцелярского ножа. Чтобы прорезать защитную оболочку лезвие должно быть острым.

• Отступаем от края провода около 1,5 см и ровным круговым движением, слегка надавливая, делаем надрез внешней изоляции. Делая надрез, главное не перестараться и не срезать тонкую алюминиевую оплетку с ворсинками, которая находится под изоляцией. Стягиваем срезанную оболочку.
• Расправляем и отгибаем экран в сторону противоположную от края тв кабеля.

• Берем в руки нож и снова отступая 1,5 см от края круговыми движениями срезаем внутреннюю изоляцию. Обычно это сплошной полиэтилен белого цвета. Его толщина будет чуть толще, чем внешняя изоляция. Для удобства снятия можно еще сделать несколько прорезов вдоль по всей ее длине (1,5 см). После снятия внутренней изоляции покажется центральный проводник. Именно по нему будет передаваться телевизионный видеосигнал.

Мы все сделали правильно, и наш антенный кабель зачищен от изоляции!

Это еще не все! После зачистки телевизионного кабеля нужно его обжать с помощью f коннектора.

Как обжать антенный (телевизионный) кабель с помощью f разъема (коннектора).

После зачистки сразу переходим к его обжиму. Обжимом называется накручивание разъема и его фиксация.

F разъемы конструктивно могут немного отличаться: существуют одноразовые f коннекторы под обжим, которые после насаживания не подлежат снятию. Есть такие, которые накручиваются сразу поверх защитной оболочке.

Накручиваем f разъем таким образом, чтобы центральная жила проводника выступала на 2 мм от края разъема, при этом центральный проводник должен быть строго по центру и не соприкасаться с гайкой.

Далее, на резьбу гайки вкручиваем:

Переход гнездо F на штекер TV – для подключения телевизионной антенны, спутникового или кабельного телевидения.
Разъём штекер BNC на F (гнездо) – для подключения AHD/TVI/аналогового видеонаблюдения.
F разъем следует выбирать от типа коаксиального кабеля. Самое большое распространение получили коннекторы популярных типов телевизионных кабелей: Коннектор F на RG 59, F на RG 59 micro, F на RG 6, F на RG 58.

Как видно, в зачистке и обжиме нет ничего сложного. Если не получилось с первого раза – пробуйте сделать обжим антенного кабеля еще раз.

При правильной зачистке и обжиме провода мы получим качественное соединение коннекторов и сможем наслаждаться качеством картинки с телевизора, спутникового ТВ или камеры видеонаблюдения.

Как правильно соединить антенный кабель.

Бывает, что при прокладке вам не хватило немного длины или просто требуется его удлинить.

Из-за конструктивной особенности антенного кабеля скрутку сделать очень сложно. Центральная жила жесткая и легко ломается, а экран многопроволочный, что тоже неудобно при соединении.

Проблема скруток в том, что такое соединение ненадежно. Стоит вам пошевелить провод, и изображение будет рябить. По телевизионному кабелю передается высокочастотный сигнал, которому недостаточно просто электрического контакта между двумя кусками.

Для соединения телевизионного кабеля вам потребуется соединительный переходник: F (гнездо) – F (гнездо). Переходник называют бочкой.

В бочку, предварительно осуществив обжим, вы подключаете два антенных кабеля, которые требуется срастить.

Автор: Дмитрий Самохвалов, технический редактор компании Rucam-Video.

Лайфхаки, уроки, мысли и размышления. интересно и полезно

Поиск по этому блогу

Как обжать телевизионный кабель

берем в руки конец кабеля, на котором будет тв-штекер

срезаем внешнюю оболочку телевизионного кабеля

После снятия защитной оболочки появится экран – алюминиевая оплетка с обмедненными / необмедненными ворсинками, которую необходимо отогнуть.

Некоторые производители телевизионного кабеля (китайские в основном) оплетку приклеивают так что ее трудно потом отогнуть. В таких случаях оставляют только волосинки тонкого кабеля из оплетки, этого обычно достаточно чтобы сработал экран от внешних помех.

отгибаем защитный экран

срезаем наполнитель между экраном и центральной жилой

центральная жила должна торчать примерно на 1.5 сантиметра

центральная жила должна выступать не более 2х миллиметров

центральная жила не контактирует с экраном и с гайкой

после такого крепления картинка будет «снежить» на экране телевизора

вкручиваем в резьбу гайку тв-штекер

• Получить ссылку
• Facebook
• Twitter
• Pinterest
• Электронная почта
• Другие приложения

Ярлыки

• Получить ссылку
• Facebook
• Twitter
• Pinterest
• Электронная почта
• Другие приложения

Популярные сообщения из этого блога

Решение: На MEIZU перестали работать Viber, Вконтакте, WhatsApp, Call Recorder, Шагомер.

• Получить ссылку
• Facebook
• Twitter
• Pinterest
• Электронная почта
• Другие приложения

Коктейль молоко, банан и яблоко

Приятный, освежающий коктейль, молоко, банан и яблоко, для тех у кого есть блендер. Во многих рецептах среди ингредиентов указывается мороженое, но, в этом, как и во многих других молочных коктейлях, оно совсем необязательно. Банан и молоко прекрасно сочетаются и если к ним добавить яблоко вкус станет менее сладок, появится ощущение свежести в коктейле. Для сладкоежек можно добавить в коктейль сахара, это улучшит вкус.

Ингредиенты для приготовления коктейля: Молоко (можно поэкспериментировать с ряженкой и кефиром)БананЯблокоСахар по вкусу Для того, чтобы блендер качественно размельчил фрукты, и превратил месиво из молока, банана и яблока во вкусный коктейль, необходимо, загружать фрукты в него небольшими кусочками.

Кроме своего великолепного вкуса, коктейль из молока, бананов и яблока, очень просто и быстро приготовить. Коктейль как никогда лучше подойдет для приготовления на завтрак, или на легкий ужин, когда затевать полноценный ужин нет сил.
Ниже приложены фотографии процесса приго…

Лайфхаки, уроки, мысли и размышления. интересно и полезно

Поиск по этому блогу

Как обжать телевизионный кабель

берем в руки конец кабеля, на котором будет тв-штекер

срезаем внешнюю оболочку телевизионного кабеля

После снятия защитной оболочки появится экран – алюминиевая оплетка с обмедненными / необмедненными ворсинками, которую необходимо отогнуть.

Некоторые производители телевизионного кабеля (китайские в основном) оплетку приклеивают так что ее трудно потом отогнуть. В таких случаях оставляют только волосинки тонкого кабеля из оплетки, этого обычно достаточно чтобы сработал экран от внешних помех.

отгибаем защитный экран

срезаем наполнитель между экраном и центральной жилой

центральная жила должна торчать примерно на 1.5 сантиметра

центральная жила должна выступать не более 2х миллиметров

центральная жила не контактирует с экраном и с гайкой

после такого крепления картинка будет «снежить» на экране телевизора

вкручиваем в резьбу гайку тв-штекер

• Получить ссылку
• Facebook
• Twitter
• Pinterest
• Электронная почта
• Другие приложения

Ярлыки

• Получить ссылку
• Facebook
• Twitter
• Pinterest
• Электронная почта
• Другие приложения

Популярные сообщения из этого блога

Решение: На MEIZU перестали работать Viber, Вконтакте, WhatsApp, Call Recorder, Шагомер.

• Получить ссылку
• Facebook
• Twitter
• Pinterest
• Электронная почта
• Другие приложения

Коктейль молоко, банан и яблоко

Приятный, освежающий коктейль, молоко, банан и яблоко, для тех у кого есть блендер. Во многих рецептах среди ингредиентов указывается мороженое, но, в этом, как и во многих других молочных коктейлях, оно совсем необязательно. Банан и молоко прекрасно сочетаются и если к ним добавить яблоко вкус станет менее сладок, появится ощущение свежести в коктейле. Для сладкоежек можно добавить в коктейль сахара, это улучшит вкус.

Ингредиенты для приготовления коктейля: Молоко (можно поэкспериментировать с ряженкой и кефиром)БананЯблокоСахар по вкусу Для того, чтобы блендер качественно размельчил фрукты, и превратил месиво из молока, банана и яблока во вкусный коктейль, необходимо, загружать фрукты в него небольшими кусочками.

Кроме своего великолепного вкуса, коктейль из молока, бананов и яблока, очень просто и быстро приготовить. Коктейль как никогда лучше подойдет для приготовления на завтрак, или на легкий ужин, когда затевать полноценный ужин нет сил.
Ниже приложены фотографии процесса приго…

Подсоединение штекера к телевизионному кабелю. Как подключить телевизионный (антенный) кабель. Или установка F – разъема своими руками

Хотите избавиться от кабеля, но при этом вам нравится смотреть местные телеканалы? Широковещательные станции передают свои программы в МВ и ДМВ диапазонах как в старой аналоговой форме, так и в новой — в виде цифрового и HDTV сигнала. Чтобы поймать этот сигнал, вам понадобится антенна. Мы покажем вам, как ее подключить. Читайте!

Шаги

Выбор антенны

Подключение антенны

Определите способ подключения антенну к вашему телевизору. Вероятно, это будет так называемый F разъем или круглый с резьбой и небольшим отверстием на конце. Есть и более старые типы разъемов, например разъем Belling Lee или плоские разъемы, но для цифрового сигнала лучше всего использовать F разъем.

• Обратите внимание: Если у вас разъем старого типа, отправляйтесь в магазин радиодеталей или магазин, продающий телевизоры, и купите соответствующий адаптер. У цифровых телевизоров есть специальный вход для приема цифрового сигнала, обычно с надписью «DTV» или «DTT». К ним не получится напрямую подсоединить разъемы старых типов.

Подсоедините антенну к вашему телевизору с использованием коаксиального RF кабеля (также известного как «F» кабель). Есть два основных типа: с винтовым и обычным штекером. Оба варианта хороши, но винтовое соединение все же надежнее.

Настройте телевизор. Используя меню настроек вашего телевизора (о конкретных действиях прочитайте в инструкции по эксплуатации), установите прием сигнала в значение «От антенны» или «По воздуху.»

• У некоторых телевизоров несколько входов: убедитесь, что во время настройки вы используете правильный вход. Если у вас есть кабельное телевидение и несколько входов, вы можете использовать один из них для кабеля, а другой для антенны.

Отрегулируйте антенну. Просканируйте все каналы телевизора, чтобы увидеть, какие каналы находятся в принимаемом диапазоне. Если вы видите нечеткую картинку, поверните антенну так, чтобы сигнал стал четким.

• Обратите внимание: некоторые антенны снабжены электроприводом, что избавит вас от необходимости подниматься на крышу для регулировки антенны.
• В цифровых телевизорах могут быть специальные опции меню для полного сканирования и ручного сканирования. Чтобы оптимизировать положение антенны, вам следует производить полное сканирование каждый раз, когда вы меняете ее положение. Каждый раз записывайте все настройки, делайте полное сканирование и подсчитывайте количество найденных каналов.

Определите все источники вещания. Найдите источник вещания каждого канала (расстояние и угол) с помощью соответствующей карты вашего района. Если все каналы передаются с одного направления (в пределах 20 градусов), то лучше использовать направленную антенну.

• Если для приема разных сигналов вам нужны разные настройки, то запишите не только количество принятых каналов после сканирования, но и какие именно каналы.
• Определите основные нужные параметры и запишите их.
• Чтобы добавить все каналы в меню вашего телевизора, делайте ручное сканирование после каждой настройки и направляйте антенну соответствующим образом для каждого канала, который вы смотрите.
• Некоторые телевизоры запоминают каналы, которые принимаются достаточно хорошо для четкой картинки. Вы можете использовать это, когда будете искать источники вещания.

• Вы можете купить антенну получше, которая устанавливается на улице. Вы также можете приобрести управляемый двигатель, который будет поворачивать антенну в оптимальное положение для приема каждого канала.
• Если вам нужно провести кабель, убедитесь, что вы используете коаксиальный кабель с двойным экраном, с двумя слоями фольги и двумя слоями оплетки вокруг диэлектрика (это части кабеля). Это даст вам сигнал лучшего качества и уменьшит интерференцию — что означает хорошую принимаемую картинку!
• Кабельные телекомпании для передачи своих каналов тоже используют RF кабель. Вы можете купить простой переключатель, чтобы одновременно подключить кабельное телевидение и антенну к одному входу.
• В США на сайте FCC можно найти карты приема сигналов станций для большинства американских городов а также диапазон сигналов.
• У видеомагнитофона тоже сзади есть RF разъем, обычно даже два. Если вы хотите, чтобы у вас был плдключен видеомагнитофон, подключите антенну RF к разъему Вход видеомагнитофона, чтобы передавать сигнал напрямую в видеомагнитофон.
  • В видеомагнитофоне тоже есть встроенный тюнер для выбора каналов и мини-передатчик, называемый модулятором. Он выдает на выход видеомагнитофона радиосигнал малой мощности.
  • Вы можете настроить этот модулятор для передачи различных каналов. Сигнал будет идти через RF кабель, подключенный к разъему Выход и поступать на тюнер вашего телевизора.
  • Настройтесь на тот канал, который вы выбрали для передачи в модуляторе. Оставьте ваш телевизор настроенным на этот канал и используйте пульт управления видеомагнитофона для выбора каналов.
• Лучше место для покупки антенны — это места оптовых продаж электротехники. Там вы сможете купить те же антенны, что используют установщики. Кроме того, вы можете побольше узнать о методах наведения антенны.

Предупреждения

• Имейте в виду, что в большинстве стран аналоговые передатчики отключены в пользу использования цифрового сигнала. Поэтому вам придется купить цифровой тюнер для приема телесигнала с помощью антенны.
• Остерегайтесь любых антенн, имеющих форму спутниковой тарелки, про которую говорят, что она принимает сотни каналов без необходимости платить за кабельное телевидение и использует «RF технологии». Это всего лишь обманный способ описать любую антенну. Вы сможете принимать только широковещательные каналы в пределах диапазона.

Подключение ТВ кабеля выполняется от лестничной клетки в квартиру, с дальнейшей разводкой к телевизорам. Для правильной прокладки телевизионного кабеля необходимо соблюдать определенные правила, особенности и специфику проведения этого вида работ.

Особенности прокладки кабеля ТВ

• Кабель рекомендуется размещать вдали от электрической проводки.
• Телевизионный кабель обычно размещают в кабель-канале совместно с телефонным проводом, кабелем интернета и т.д.
• Кабель в квартире желательно протягивать цельными частями, без соединений.
• Не рекомендуется допускать пересечение кабеля ТВ с силовыми сетями. Если нет другого выхода, то пересечение должно быть под прямым углом.
• Для разводки ТВ кабеля целесообразно применять разветвители сигнала промышленного изготовления, для обеспечения качественного контакта и экранирования сигнала. Скрутки кабеля не допускаются.
• Кабельные линии допускается прокладывать только специально предназначенным для этого кабелем.
• Не допускается подключения кабеля в бухте, или с резкими изгибами, так как это приводит к ухудшению качества изображения в телевизоре.
• Первый участок кабеля от лестничной коробки до квартирного разветвителя целесообразно разместить в более широком кабель-канале, так как в будущем возможно придется протягивать телефонную линию или сигнализацию.
• Если подключение ТВ кабеля в распределительной коробке предполагается выполнять пайкой, то длина неэкранированных участков кабеля должна быть наименьшей, так как это значительно влияет на качество сигнала.
• Разветвители кабеля ТВ рекомендуется размещать в доступных местах или в распределительных щитах, для легкого доступа при обслуживании.
• При прокладке кабеля ТВ вместе с электрическим кабелем, необходимо применять кабель с центральной жилой диаметром не менее 1 мм, с двойным экраном.

Подключение ТВ кабеля

Выбор кабеля

Качественный телевизор и штекеры на кабеле не обеспечат нормальное качество изображения, если применяется неправильно выбранный кабель. Ток высокой частоты ТВ сигнала протекает не так, как ток в бытовой сети. Чем выше частота тока, тем ближе к наружной поверхности токопроводящей жилы он протекает. В антенных кабелях, используемых для космического и военного оборудования, жилы покрывают слоем серебра или золота, для снижения потерь телесигнала.

Маркировка

Наибольшую популярность получили коаксиальные кабели с сопротивлением 75 Ом различных марок. Наиболее применяемой маркой стал кабель RG 6U китайского производства. Обозначение кабеля изображается на его оболочке по всей длине с цифровыми метками через каждый метр длины.

Маркировка расшифровывается:

• CABLETECH – фирма-изготовитель.
• RG 6U / 48 – марка.
• HIGH QUALITY COAXIAL CABLE – высококачественный коаксиальный кабель.
• 75 OHM – сопротивление 75 Ом.
• 055М – метка длины кабеля.

Выбор

На оболочке кабеля должна иметься маркировка. Сопротивление кабеля должно быть равно 75 Ом, так как на него рассчитаны все телевизоры. Наружный диаметр кабеля не должен быть меньше 6 мм. Экранирующая оплетка и центральная жила должны быть медными. В китайском кабеле RG 6U экран выполнен из алюминиевой фольги, оплетка из медного сплава, а центральная жила стальная с медным гальваническим покрытием. Это сделано для удешевления продукции.

Установка штекера на кабель

Работу по установку штекера на кабель можно выполнить самостоятельно. Напряжение телевизионного сигнала в кабеле очень мало, поэтому оно не опасно для человека. Подключенный кабель можно разделывать, не опасаясь удара током. Замыкание между оплеткой и центральной жилой также не представляет опасности.

В продаже имеются различные штекеры для разных типоразмеров кабелей. Поэтому при покупке следует смотреть на диаметр штекера. Наиболее распространенной маркой является F-штекер.

Кабель разделывается 2-мя методами:

1. С заворотом оплетки.
2. Без заворота оплетки.

Более надежным вариантом считается с заворотом оплетки, если накрутить штекер на завернутую оплетку не получается, то применяют второй метод.

Для разделки кабеля ножом необходимо прорезать внешнюю оболочку вдоль кабеля, не повреждая экран.

После разреза изоляцию отгибают в сторону и отрезают.

Медную оплетку и фольгу заворачивают. В телевизионных кабелях бывает три вида экранирования:

1. Медная оплетка.
2. Алюминиевая фольга с медной оплеткой.
3. Алюминиевая фольга.

Для упрочнения алюминиевой фольги ее покрывают полиэтиленовой пленкой с внутренней стороны. Зачистить это полиэтиленовое покрытие без повреждения фольги не получится. Поэтому, чтобы был хороший контакт накрученного штекера с фольгой, необходимо отвернутую часть фольги частично завернуть обратно, тогда неизолированная сторона фольги будет обращена наружу.

В случае маленького диаметра кабеля, его обматывают изолентой, чтобы увеличить диаметр.

С центральной жилы изоляция снимается обычным способом, как с электрических проводов, не повреждая саму жилу.

Теперь на фольгу можно накрутить F-штекер.

Центральную жилу нужно откусить, оставив выступающую часть 3 мм.

Вторую половину штекера накручивают до упора, после этого штекер можно использовать для работы.

В случаях необходимости изгибания кабеля под прямым углом, применяют специальное F-гнездо. Это своеобразный угловой штекер.

Эти рассмотренные штекеры отличаются только по форме. Установка на кабель углового штекера точно такая же.

Установка штекера старого образца

До сих пор еще встречаются штекеры старой конструкции, не требующие пайки при подключении к кабелю.

Перед установкой на кабель необходимо открутить пластмассовую часть и одеть ее на кабель. Далее, кабель готовим к монтажу. Ножом необходимо разрезать оболочку кабеля на длине 1 см, и снять ее. Затем оплетку необходимо подрезать на длине 0,5 см и удалить изоляцию жилы. После этого кабель считается подготовленным к установке штекера.

При монтаже штекера на кабель нельзя допускать касание оплетки с жилой. Лепестки нужно обжать на оплетке, не прилагая больших усилий, и обеспечивая хороший контакт. Винт фиксации жилы затягивается до упора, без чрезмерных усилий, во избежание срыва резьбы.

Последним этапом является накрутка пластикового корпуса. После этого штекер готов к работе.

Установка штекера пайкой

Припаянные штекеры еще встречаются в старых телевизорах. При замене кабеля приходится их перепаивать.

Места для пайки нужно зачистить до блеска. Затем необходимо подготовить и разделать кабель для пайки. Далее пластиковая часть надевается на кабель. Разделка кабеля производится по аналогии с предыдущими вариантами. Экранирующую оплетку расплетают и делят на две части. Выступающую часть центральной жилы оставляют длиной 2 мм.

Перед заделкой кабеля в штекер центральная жила делается короче, для облегчения заправки частей раздвоенной оплетки. Контактные лепестки отгибают в стороны. Экранирующие проводники вставляются через отверстия в лепестках до упора. Жила продевается в средний контакт штекера. Контактные лепестки прижимают к кабелю.

Теперь остается надеть пластмассовую часть штекера до щелчка.

Подключение ТВ кабеля к телевизору

После установки штекера кабель можно присоединять к телевизору. Гнездо для кабеля находится на задней стенке телевизора с обозначением «ANT». Подключение ТВ кабеля к телевизору производится путем вставки штекера в антенное гнездо.

Подключение нескольких телевизоров

К одной антенне можно подключить сразу несколько телевизоров. Для такой задачи используют специальные разветвители ТВ сигнала, называемые «крабами», «сплиттерами» или «делителями».

В сплиттере имеется разъем для сигнала от антенны в подъезде, и несколько гнезд для телевизоров. Для нормальной работы такого разветвителя не должно оставаться свободных разъемов.

Устройство разветвителя состоит из металлического корпуса с разъемами для штекеров. В корпусе расположена делительная схема на основе трансформатора, выполненного в виде ферритового кольца с одним витком провода. Корпус герметично закрыт крышкой. Для его фиксации на стене имеются проушины. На корпусе есть винт для подключения заземления. Обычно разветвитель не заземляют, так как по близости не оказывается заземляющего провода.

Телевизионные розетки

При выполнении ремонта в квартире планируется дизайн помещений. Важным вопросом является не только размещение предметов интерьера и мебели, но и оптимальной разводки электрической проводки, установки розеток, как электрических, так и телевизионных.

ТВ розетки можно разделить на три группы по использованию и назначению:

1. Одиночные ТВ розетки имеют простое устройство, поэтому они широко распространены. Они используются для подключения к антенне одного телевизора.
2. Проходные розетки для телевизора служат для их установки в середине длины кабеля. Устройство таких розеток предусматривает подключение ТВ кабеля с двух сторон. С одной стороны вставляется входящий кабель от предыдущего устройства, а с другой стороны вставляется исходящий кабель, который идет на следующую розетку.
3. Оконечные ТВ розетки устанавливаются в конце последовательной цепи розеток.

Устройство ТВ розетки

Основными элементами устройства телевизионной розетки являются:

• Корпус, служащий для подключения ТВ кабеля. В одинарной розетке корпус не включает в себя электронной начинки, и обеспечивает только надежный контакт со штекером.
• Лицевая панель выполняет защитную и декоративную функцию. Она выбирается по соответствию интерьеру комнаты.

Суппорт предназначен для фиксации всех элементов устройства между собой, а также для крепления розетки в монтажной коробке.

У меня есть несколько популярных статей, которые касаются непосредственно нового стандарта телевидения DVB-T2. Это , читаем очень полезно. А также обзор . Просто совмещаем сделанную антенну, и приставку и у нас получается цифровое телевидение. Но многие мне задают вопрос – а как подключить телевизионный кабель? Что для этого нужно? Ведь просто так не воткнешь кусок кабеля в гнездо приставки, это верно – нужно его правильно обжать, а также подключить F – разъем на конце. Для тех, кто испытывает в этом трудности моя сегодняшняя статья …

Многие могут сейчас сказать — для кого эта статья, ведь все элементарно? Ребята – да это так. Однако мне пишут не только матерые электрики или люди — которые с техникой на «ТЫ», но и также одинокие домохозяйки, которым сложно подключить этот кабель, точнее они вообще представление не имеют об этом. Поэтому я вас прошу — отнестись с пониманием. Будет как фото материал, так и подробное видео в конце, так что смотрим.

Что нам понадобиться?

Изначально чтобы сделать цифровое телевидение, нам нужно:

• Антенный кабель
• F – разъем, для подключения.
• Также иногда нужен разъем папа – мама, для установки в саму приставку.

Больше ничего не нужно, из инструментов нам понадобиться только перочинный нож, или любой другой, но желательно острый.

Антенный кабель

Прежде чем его обжимать, нам нужно его выбрать. Для антенн используют так называемые коаксиальные провода, которые обеспечивают стабильный сигнал, благодаря своему экрану. Если разложить этот кабель на составляющие то он состоит:

• Центральный медный провод, первый проводник, самый важный
• Плотная изоляция.
• Алюминиевая фольга, это второй проводник
• Алюминиевая оплетка – «экран», препятствует электромагнитным помехам, ее использование улучшает телевизионный сигнал.
• Финальная пластиковая изоляция, защищает всю конструкцию, от механических и погодных повреждений.

Сразу хочу ответить на вопрос – а можно ли использоваться обычный медный или алюминиевый провод? В теории конечно можно, но он не защищен от помех, то есть у него нет «экрана», и качество телевизионного сигнала будет падать, причем значительно! Поэтому не мудрим, а покупаем специальный антенный кабель.

Сейчас на Российском рынке достаточно широкий выбор – есть как зарубежные варианты, так и отечественные (маркированные по Европейским стандартам и по Российским).

Если брать Россию (и наши стандарты), то это варианты вида: — PK – 75 – х – х. Если немного углубиться в технические характеристики то цифра 75 означает волновое сопротивление, для нашего коаксиального кабеля.

Если брать зарубежные варианты (или Россию, но по ЕВРО стандартам), то сейчас это виды: — RG «Х». Обычно идут — RG 59, RG 6, RG 11 и так далее. Все они отличаются и по сопротивлению, и по максимальной длине передачи сигнала, например RG11 применяется на промышленных объектах, он может передавать телевизионный сигнал на расстояние до 600 метров, практически без потери качества. Но стоит он дорого и для простой квартиры, где таких длин нет, его применять нецелесообразно!

Если подвести итог – сейчас очень широко применяют коаксиальный кабель RG6, лично я его вам и советую, приходим в магазин и указываем продавцу на него в 90% случаев он будет в наличии.

С антенной проводкой разобрались, переходим к разъемам.

F-разъем и папа – мама (антенный штекер)

Второй шаг — покупаем нужные разъемы. Одним из самых важных в подключении, является так называемый F – разъем. По сути это просто втулка, которая накручивается на кабель, поэтому ее нужно брать с резьбой внутри, это важно! Смотрим фото.

Если у вас имеются ресиверы или антенные входы под F – разъем то вам может уже ничего и не нужно, просто подключаем, закручиваем и радуемся. Но в обычную цифровую приставку или в телевизор эту конструкцию не установить! Поэтому нам нужен еще один «переходничок» или антенный штекер.

Многие сейчас мне зададут вопрос – а почему сразу не купить штекер, который идет на антенну? Можно и так, однако мне не попадались нормальные, они почему то постоянно ломаются, или центральный кабель вылетает, или обмотка экран плохо сидят. Поэтому я всегда покупаю F – разъем и уже к нему переходник, это не намного дороже, но вы сможете подключить в случае необходимости и к ресиверу через F выход и через антенный кабель, то есть получается как бы универсальный переходник. И что самое важное сидит он в разы надежнее и лучше! Всем советую.

В общем, выглядит он вот так.

С одной стороны имеется выход для подключения к приставке или телевизору. С другой стороны резьбовое соединение с F выходом, а также отверстие для центрального медного провода.

Теперь мы полностью готовы, приступаем к обжиму – подключению.

Инструкция по обжатию – подключению своими руками

ИТАК, процесс не сложный, но нужно выполнять все аккуратно, иначе просто загубим антенный кабель, буду перечислять по пунктам:

• Берем нож, отступаем от конца кабеля примерно 1 — 1,5 см, и аккуратно прорезаем только верхнюю пластиковую обмотку по кругу – важно не повредить под ней «экран» и алюминиевую часть! Снимаем ее!

• Теперь перед нами алюминиевая обмотка и экран, нам их нужно загнуть на сам кабель.

• Далее перед нами изолятор, отступаем 0,7 — 1 см и прорезаем его до основной жилы, главное ее также не повредить. Она конечно толстая и прочная – но без фанатизма! Убираем изолятор.

• Берем F – разъем, и просто закручиваем его на загнутый изолятор, важно чтобы центральный провод попал в отверстие в центре.

• По сути все готово, можно подключать к ресиверу или накручивать антенный разъем сверху. Кому что нужно.

Как видите ничего сложного, однако для тех, кто не совсем понял, представляю видео версию.

ВИДЕО

Вот собственно и вся инструкция, как видите ничего сложного, если понравилась статья ставим лайки в соц.сетях и на канале YOUTUBE.

Читайте наш строительный сайт, будет еще много чего полезного.

Блок питания. Как подключить телевизионный антенный усилитель. Спутниковое ТВ

   Для того чтобы заработал антенный усилитель, установленный в корпусе антенны типа «Польская решетка» необходимо его подключить к источнику питания. Питание усилителя производится по коаксиальному кабелю, идущему от антенны к телевизору. Значит нам необходимо подсоединить блок питания к этому кабелю. Многие пользователи затрудняются это сделать. Рассмотрим простой вариант подключения.

Блок питания – это преобразователь высокого напряжения бытовой электросети в низкое. Это напряжение используется для обеспечения узлов электрической схемы электропитанием. А также он служит для стабилизации и защиты питающего напряжения.

   Вначале необходимо разделать конец телевизионного кабеля (более подробно о разделке кабеля). Отступаем от конца кабеля 1,5 см. и аккуратно удаляем внешнюю изоляцию, стараясь не повредить экран и изоляцию центральной жилы. Снимаем отрезанную по кругу внешнюю оболочку. Затем смещаем волоски экрана и фольгу назад. Далее отступаем от отодвинутой оплетки 0,5 см. и срезаем по кругу внутреннею изоляцию с центральной жилы. Кабель готов к подключению.

    Аккуратно помещаем разделанный кабель в специальный крепеж на плате сепаратора блока питания. Необходимо чтобы оплетка кабеля плотно касалась нижней контактной площадки, а центральная жила была вставлена в винтовой фиксатор.

Зажимаем винты до полной фиксации контактов кабеля.

Необходимо следить за тем что бы центральная жила, и оплетка ни в коем случае не соприкасались, иначе мы получим короткое замыкание, и система работать не будет. В этом случае на блоке питания индикатор будет гореть очень тускло или вовсе не гореть. Также нужно следить за тем чтоб оплетка плотно контактировала с площадкой на плате. Иначе напряжение может не пойти по кабелю.

   При правильном подключении телевизор начнет показывать каналы при их сканировании и настройке. Если же отключить блок питания, то изображение может ухудшиться или вовсе исчезнуть.

Удачного подключения!

 59,073 просмотров всего,  3 просмотров сегодня

Findway Инструмент для зачистки коаксиального кабеля для зачистки коаксиального кабеля для RG59 / 6/7/11 CAT 5E CAT 6 — Компьютерные кабели Ethernet

Описание:

Кабель UTP / STP и круглый телефонный кабель CAT.5, устройство для зачистки кабеля RG59 / 6/11/7.
Просто сожмите инструмент, чтобы вставить кабель, отпустите и раскрутите его, используя очень большое отверстие для пальца.
Сделано с 3 ножами, обеспечивающими точную зачистку каждой секции кабеля. Встроенные 3 винта с шестигранной головкой для точной регулировки глубины пропила и лезвия.

Подходящий размер кабеля: RG59 / RG6 / RG11 / RG7
Тип кабеля: коаксиальный кабель, кабель UTP / STP, телефонный круглый / плоский кабель
Материал: пластиковая ручка и металлические ножи
Материал лезвия: SK-5
Функция: снятие изоляции и Резка

Функция ：

1. Кассета двусторонняя. Одна сторона доступна для RG59 / 6, а другая — для RG7 / 11.

2. Для зачистки коаксиального кабеля:
a. Вставьте кабель так, чтобы он совместился с направляющей кабеля.
б. Вставьте указательный палец в кольцо для снятия изоляции. Поверните устройство для снятия изоляции 3-5 раз против часовой стрелки. При повороте устройства для снятия изоляции обрезается изоляция кабеля.
c. Откройте зажимы и снимите кабель. Снимите внешнюю оболочку и диэлектрик, чтобы обнажить внутренний провод.
d. Расстояние снятия изоляции рассчитано на 6 мм для каждого диэлектрика и внутреннего проводника.

3. Для зачистки круглого сетевого кабеля:
a. Вставьте кабель во второе отверстие для зачистки.поверните 1–3 раза против часовой стрелки. а затем откройте челюсть и снимите внешнюю оболочку.
b. Ручка регулировки черного цвета предназначена для регулировки глубины лезвия. Поворачивайте по часовой стрелке для увеличения глубины лезвия и против часовой стрелки для уменьшения глубины.

4. Для обрезки коаксиального кабеля, круглого сетевого кабеля или плоского телефонного кабеля поместите кабель на место и затем сожмите ручки.

5. Для зачистки плоского кабеля. Вставьте кабель между лезвиями устройства для зачистки.Сожмите ручки. Кабель необходимо держать перпендикулярно, а затем вытащить из инструмента.

Зачистка микро-коаксиального кабеля | Laser Wire Solutions

Введение

Микрокоаксиальные кабели состоят из металлического проводника с диэлектрической изоляцией, который, в свою очередь, покрыт экраном с оплеткой и полимерной оболочкой.

Нет четкого различия в том, какой размер представляет собой микрокоаксиальный кабель, в отличие от обычного коаксиального кабеля, но, безусловно, как только проводник становится меньше 30 AWG, кабель испытывает трудности с зачисткой.

Микрокоаксиальные кабели можно использовать по отдельности, в кабельной сборке большего размера или использовать ленточные. Ленточные микрокоаксиальные кабели являются популярной конструктивной особенностью, поскольку после снятия изоляции фиксированный шаг обеспечивает более удобную пайку к разъему или печатной плате.

Микрокоаксиальный кабель

можно найти в самых разных приложениях, от мобильных телефонов и ноутбуков до медицинских устройств, таких как ультразвуковые системы или радиочастотные катетеры абляции.

Сравнение механической зачистки и лазерной зачистки проводов

Один микро-коаксиальный кабель до 38 AWG можно удалить с помощью сложных полуавтоматических механических устройств для зачистки проводов, таких как Schleuniger CoaxStrip 5300.Вращающиеся лезвия точно настроены на прорезание кабеля на разную глубину для последовательного разрезания каждого слоя.

Однако провода меньшего сечения можно удалить только лазером. Для снятия изоляции с коаксиальных кабелей размером до 50 AWG регулярно используется лазерная зачистка. Ленточный микрокоаксиальный кабель также нельзя удалить механически, лазерное удаление изоляции — единственное жизнеспособное решение — независимо от калибра!

Микрокоаксиальный лазер 50 AWG на фоне центов США 42 AWG Микрокоаксиальная лента с лазерной зачисткой

Микрокоаксиальный провод 48 AWG с оплеткой для прямой лазерной резки

Процесс лазерной зачистки

Лазерная зачистка микрокоаксиального кабеля (одиночного провода или ленты) — это многоступенчатый процесс.Из-за различных физических свойств полимерной оболочки / диэлектрика по сравнению с металлическим экраном необходимо использовать две различные лазерные технологии. Лазерная технология на углекислом газе используется для изготовления оболочек и диэлектриков, а технология волоконного лазера — для экранов.

Технология ртутного CO2-лазера — это лазер с большой длиной волны, который сильно поглощается полимером и отражается от экрана и проводника.

Что касается резки щита — есть два основных варианта:

• Паяная разметка — экран погружается в пайку, а затем наносится легкая царапина (царапина) с помощью более коротковолнового лазера, такого как серия лазеров Gemini.Это создает линию напряжения в щите, которая позволяет легко защелкнуть его — таким образом, экран удаляется как сплошная деталь.
• Скрайбирование без пайки — если диэлектрический материал не поглощает длину волны скрайбирующего лазера, можно разрезать экран напрямую без этапа пайки.

Пайка для разметки

Это стандартный метод лазерной резки коаксиального кабеля. Обычно это применимо для большинства типов кабелей. Процесс требует, чтобы экран был погружен в пайку.Часто это в любом случае является необходимым процессом, так как экран должен быть подключен к заземляющей пластине печатной платы. При погружении припоя жизненно важно, чтобы тепло погружения припоя не повредило диэлектрик, например, оплавило его на экран. По этой причине часто используется низкотемпературный припой-расплав, например припой на основе висмута.

Процесс выглядит следующим образом:

Этапы процесса разметки микрокоаксиальным припоем

A — лента наклеивается на конец кабеля — слой ленты наклеивается сверху и снизу так, чтобы клейкие стороны были обращены друг к другу.Это дает поверхность захвата, так как захват оболочки кабеля сжимает слои и предотвращает удаление слизи. Кабели удерживаются в приспособлении, которое захватывает корпус кабеля, не повреждая его.

B — лазерная система Mercury прорезает линию в куртке, отражающуюся от экрана. Можно использовать Меркурий-2 или Меркурий-4 в зависимости от количества кабелей, которые нужно зачищать одновременно.

C — заглушка оболочки отводится назад, чтобы обнажить экраны (обратите внимание, что заглушка остается на месте, чтобы сохранить шаг кабеля).

D — конец кабеля погружается в припой, образуя единую массу припоя. Важно, чтобы слой припоя был однородным. Лента должна выдерживать погружение припоя — или отрываться перед этим этапом.

E — экран размечен лазером — Gemini-2 или Gemini-4 в зависимости от количества кабелей. Срез составляет около 50% толщины паяного экрана.

F — экран изогнут по линии разметки — кабель поддерживается с обеих сторон линии разметки.Щит щелкает, разрезая весь щит, чтобы получить разрез на 360 градусов. Заглушка отодвигается, обнажая диэлектрики.

G — ртутный лазер делает полосу для резки диэлектрика. Лазер отражается от проводников.

H — оторваны диэлектрические пробки.

I — жилы нарезаны на нужную длину.

Обратите внимание, что кабели все время остаются в приспособлении для определения размеров. В этом случае можно добиться высокой точности длины полосы <0.Допуск 1 мм.

Удаление микрокоаксиальной ленты с помощью Gemini-2

Разметка без пайки

Альтернативный процесс — это прямая лазерная резка экрана без пайки. В этом случае используется другой лазер, чтобы полностью прорезать жилы экрана. Луч лазера отражается от диэлектрика. Этот метод основан на том, что диэлектрик отражает длину волны лазера. По этой причине используется короткая длина волны, но наилучшие результаты достигаются при использовании светлой изоляции, особенно белой.Черная изоляция поглощает лазерный свет и поэтому не подходит.

В данном случае для разрезания щита используется система Odyssey-7. Продукт доступен как автономный блок или в комплекте с блоком Mercury, чтобы обеспечить решение в виде единой коробки. Напишите нам для получения дополнительной информации об Odyssey-7 и полной комплектации.

Одним из преимуществ отказа от процесса пайки является то, что его легче автоматизировать, не прибегая к сложным этапам пайки. Мы предлагаем настраиваемые полностью автоматизированные линии и автономные системы для подготовки одиночных микрокоаксиальных кабелей и лент.

Комплексное решение

Мы можем предложить полное решение, включая оборудование для лазерной зачистки / разметки, крепеж, а также паяльную станцию ​​и инструменты для вытягивания, сгибания и разрушения пули.

Задача в такой же степени связана с материалами, как и с лазером, и мы можем проконсультировать вас по конструкции кабеля и выбору материалов для достижения наилучших результатов. Свяжитесь с нами, чтобы начать обсуждение.

Загрузите инструкцию по применению микрокоаксиального лазера

Как заделать коаксиальный провод компрессионными разъемами

Типы кабелей Используются три основных кабеля связи.Это коаксиальный кабель для видео приложений. Кабель UTP Cat5e для сетей передачи данных и кабель Cat 3, используемый в телефонных приложениях. Коаксиальный кабель RG-59 Как правило, больше не рекомендуется для кабельного или спутникового телевидения. Меньший центральный провод 22 AWG с 40% оплеткой, более тонкий по диаметру, чем RG-6. Теряет 80-90% сигнала каждые 100 футов. RG-6 рекомендуется CATV и Satellite. Центральный провод 18 AWG с оплеткой 60%.Теряет около 50% сигнала каждые 100 футов. RG-6 Quad имеет двойной экран с двумя слоями фольги и оплетку с центральным проводом 18 AWG. Используйте, когда необходима дополнительная защита от постороннего вмешательства. Теряет около 50% сигнала каждые 100 футов. Типы коаксиальных разъемов Типичные разъемы коаксиального кабеля, используемые для кабельного телевидения, спутникового телевидения и видео, называются F-разъемами.Доступны в вариантах обжима, цельного обжима, вставки и накрутки. Для приложений безопасности используются разъемы типа BNC. Они доступны в обжимном или компрессионном исполнении. Twist on — это самый простой способ использования, но его можно снять с конца кабеля. Crimp On был стандартным соединителем, используемым на протяжении многих лет. Push On — отличная альтернатива, они действительно остаются на конце кабеля и не требуют дополнительных инструментов для установки.Компрессионные соединители обеспечивают водонепроницаемость и рекомендуются поставщиками спутниковой связи и кабельного телевидения. Доступны разъемы для коаксиальных кабелей RG-59, RG-6 и RG-6 Quad. Убедитесь, что разъем соответствует типу устанавливаемого коаксиального кабеля. Компрессия Нажимной Обжимной поворотный Подключение Pro Лучшее соединение Лучшее соединение Хорошее соединение РУКОВОДСТВО ПО ВЫБОРУ КОАКСИАЛЬНЫХ И РАЗЪЕМОВ Pro-Compression Connector Профессионалы используют компрессионные соединители, поскольку они одобрены поставщиками услуг кабельного и спутникового телевидения.Однако их достаточно легко установить. Разъем является постоянным, не откручивает кабель и обеспечивает герметичное соединение. Разъем Best-Push On После снятия изоляции с кабеля и загибания оплетки, разъем «проталкивается» на кабель до тех пор, пока белый диэлектрик не станет ровным или заподлицо с небольшим отверстием.Вставной соединитель является постоянным заделом и не может быть отсоединен. Улучшенный обжим разъема Обжим разъемов с помощью обжимного инструмента установите разъем на конец кабеля. После снятия изоляции с кабеля на кабель надевается разъем.Просто вставьте соединитель в правильное отверстие в инструменте и сжимайте инструмент, пока он не освободится (более подробные инструкции прилагаются к инструменту). Разъем Good-Twist On Разъемы Twist on просто накручивают на внешнюю оболочку кабеля после снятия изоляции.Для их установки не требуются дополнительные инструменты. Просто прикрутите разъем к кабелю, пока он не станет полностью герметичным. ОПРЕДЕЛЕНИЕ ТЕРМИНОВ Оплетка То же, что и экранирование. Обычно состоит из нескольких меньших алюминиевых или медных проводников, переплетенных вместе, чтобы образовать внешний проводник вокруг диэлектрического сердечника.Плетение предотвращает помехи от низкочастотного шума к сигналу, идущему по центральному проводнику. Центральный проводник RG-6 и RG-6 Quad имеют стальной провод с медным покрытием 18 AWG, по которому передается сигнал. Диэлектрик Изоляция, используемая для разделения центрального проводника и экранирующего проводника оплетки коаксиального кабеля. Фольга Экран из фольги препятствует высокочастотному шуму (RFI) мешать сигналу, проходящему по центральному проводнику. Куртка Наружный материал служит защитным покрытием от окружающей среды и может также улучшить общие огнезащитные свойства кабеля. КОАКСИАЛЬНЫЕ ЭТАПЫ УСТАНОВКИ Шаг 1 Выберите подходящий соединитель из руководства по выбору Шаг 2 Кабель отрезной Data T-Cutter Кат.№ 45-075 Обрежьте кабель круглым ножом, чтобы сохранить геометрию кабеля Шаг 3 Полосовой кабель Для сжатия BNC и всех F-образных разъемов требуется два шага 1/4 дюйма.x полоса 1/4 дюйма. Для обжима BNC требуется трехступенчатая полоска. (См. Инструкции на упаковке продукта.) Устройство для удаления коаксиального кабеля Кат.№ 45-603 Зачистите кабель, вставив кабель в устройство для зачистки и несколько раз повернув его. Отогните оплетку Отогните оплетку поверх внешней оболочки кабеля. Наденьте разъем на кабель так, чтобы белый диэлектрик сравнялся с центральным отверстием разъема. ПРЕКРАЩЕНИЕ ГНЕЗДА ДАННЫХ Шаг 4 Сжатие F-Style Поместите разъем на конец кабеля, пока белый диэлектрик не будет на одном уровне с центральным отверстием разъема.Вставьте соединитель в инструмент и сожмите ручку, пока соединитель полностью не сожмется. Обжим F-Style Вставьте зачищенный кабель в разъем до тех пор, пока белый диэлектрик не сравняется с центральным отверстием. Обжимайте в соответствии с инструкциями инструмента. Сжатие BNC Вставьте зачищенный кабель в разъем BNC, пока белый диэлектрик не достигнет точки, где можно почувствовать, как центральный проводник соединяется с внутренним центральным штыревым гнездом. Сожмите в соответствии с рекомендациями вашего инструмента. (Примечание. Чтобы приблизительно определить, сколько кабеля нужно вставить в разъем, чтобы центральный проводник мог захватить, вы можете сделать следующее: Прижмите зачищенный кабель к разъему, как показано на фотографии справа. Конец центрального проводника должен выровняться. с подвижной частью разъема. Отметьте кабель, где он встречается с концом проводника. Отметка показывает, как полностью вставить проводник.) Кат. № 30-603 Концевой соединитель

Инструменты для коаксиальных кабелей

Инструменты для зачистки коаксиального кабеля, гаечный ключ RP-SMA / SMA и инструменты для вставки U.FL и MHF4.

Высококачественные инструменты для антенных кабелей и разъемов
Ручные инструменты и аксессуары для коаксиальных кабелей и радиочастотных разъемов — это предметы, которые используются для:

• точно зачистить коаксиальные кабели,
• правильно подключите антенные разъемы,
• затяните коаксиальные разъемы до соответствующего уровня крутящего момента,
• и защитите незащищенные концы неиспользуемых радиочастотных разъемов.

Использование правильных компонентов при сборке и передаче антенных кабелей улучшит работу вашего радиочастотного оборудования, а также продлит его срок службы. Инструменты для подготовки коаксиального кабеля широко используются профессионалами, любителями и потребителями в следующих секторах: телекоммуникации , Satcom , кабельное телевидение , тестирование и измерения , беспроводные сети , аудиовизуальные , звуковая инженерия и другие.

Инструменты и аксессуары для коаксиального кабеля, соответствующие RoHS
Все наше электрическое и электронное оборудование (EEE) тщательно закуплено и соответствует директиве по ограничению содержания вредных веществ (RoHS) .Наш инвентарь инструментов для антенных кабелей, где это применимо, также соответствует законодательству, касающемуся происхождения Вольфрам, олово, тантал и золото (3TG) :

• Раздел 1502 Закона Додда-Франка
• Постановление о конфликтных полезных ископаемых (2021 г.)

Основные инструменты для антенных кабелей
Следующие инструменты для установки коаксиального кабеля и аксессуары для антенных разъемов можно использовать для подготовки кабеля в соответствии с профессиональными стандартами.Технические специалисты используют следующие элементы для безопасного и эффективного зачистки, обрезки и заделки антенных кабелей, а также для затяжки сопряженных коаксиальных разъемов. В зависимости от типа и масштаба радиочастотного контура или установки сетевой инфраструктуры, эти элементы, возможно, придется использовать часто и широко, поэтому они рассчитаны на длительный срок службы с минимальной утомляемостью пользователя. Их можно с уверенностью использовать в домашних, коммерческих и промышленных условиях.

[A] Что такое инструмент для зачистки коаксиального кабеля?
Устройство для зачистки коаксиального кабеля — это ручной инструмент, который используется для снятия оболочки, экрана оплетки и слоев изоляции коаксиального кабеля.Для этого лезвия устройства для зачистки надрезают слои кабеля с удалением заглушек, чтобы обнажить нижележащие слои без повреждения экрана кабеля и проводника. Острые лезвия прорезают различные пластиковые и металлические слои коаксиального кабеля. Это делается ступенчатым образом, оставляя внутренний проводник открытым с изолятором, экраном и оболочкой, расположенными так, чтобы они соответствовали присоединению совместимого разъема для завершения подготовленного кабеля. Использование устройства для зачистки коаксиального кабеля гораздо менее подвержено ошибкам оператора, экономит время и дает стабильные результаты по сравнению с зачисткой кабеля вручную.

Устройства для зачистки кабеля бывают разных конструкций и типов, в том числе:

• Триммеры с отводом
• Инструменты для удаления кернов, снятия изоляции и снятия фасок
• Инструменты для снятия изоляции и снятия фаски
• Некоторые съемники имеют встроенный инструмент для обжима

Устройства для зачистки могут иметь два или три режущих лезвия и различаются по глубине, на которую они разрезают слои кабелей для снятия изоляции.Они также имеют размер в соответствии с типом и диаметром подготавливаемого коаксиального кабеля, с регулировкой глубины и длины зачистки с помощью шестигранного ключа. Устройство для зачистки кабеля предназначено для того, чтобы не разрезать кабель слишком глубоко, что может стать проблемой при зачистке кабеля ножом или другим лезвием. Длина полосы соответствует отраслевым стандартам, а сила резания, применяемая к коаксиальному кабелю, контролируется, что снижает риск деформации кабеля. На многих конструкциях имеется отверстие для пальца оператора.Палец используется для нажатия на ножевой рычаг, зацепляя ножи, а также для вращения устройства для зачистки кабеля на кабеле.

[B] Что такое инструмент для вставки соединителя U.FL?
Инструменты для вставки U.FL используются для подключения и отключения разъема Hirose U.FL, который широко используется в приложениях, монтируемых на печатные платы. С этим миниатюрным разъемом легче работать с помощью металлического зажимного приспособления, которое точно соответствует точным размерам этого миниатюрного разъема.Этот инструмент гарантирует, что соединитель вставлен и извлечен правильно, чтобы он не повредился, поскольку он хрупкий и имеет ограниченное количество циклов соединения.
Чтобы отсоединить разъем U.FL, концевую часть инструмента вставляют зубцами под фланцы охватывающего разъема, который затем можно снять с установленного на печатной плате вилочного разъема на одной линии с его осью сопряжения.

[C] Что такое инструмент для вставки разъема MHF4?
Двухтактный инструмент MHF-4 — это специальный ручной инструмент, позволяющий правильно подсоединять и отсоединять разъем IPEX MHF-4.Разъем MHF-4 имеет высоту сопряжения всего 1,2 дюйма, что затрудняет обращение с разъемом. Эти металлические приспособления точно соответствуют размерам этого хрупкого миниатюрного разъема, который обычно устанавливается на поверхность.

Инструменты для вставки / извлечения, подобные этим для разъемов MHF-4 и UFL , можно использовать для извлечения этих хрупких разъемов из состояния сочленения без повреждения разъема или близлежащих электронных компонентов. Поскольку эти миниатюрные разъемы часто устанавливаются на печатных платах с большим количеством компонентов, экстрактор представляет собой простой и эффективный способ отключения разъема без нарушения работы коаксиального кабеля, разъема или гнезда.

[D] Что такое соединительный ключ SMA / RP-SMA?
Ключ для разъемов SMA — это динамометрический ключ для радиочастотных разъемов, незаменимый инструмент для правильного совмещения стандартных разъемов и разъемов SMA обратной полярности.

Оба этих типа резьбовых сверхминиатюрных радиочастотных разъемов имеют внешнюю шестигранную гайку (5/16 дюйма в противоположных плоскостях) на корпусе охватываемого разъема. Гайка имеет идентичные размеры с шестигранной гайкой Общества автомобильных инженеров (SAE).

Этот плоский динамометрический ключ точно соответствует этой шестигранной гайке и используется для ее затяжки до соответствующего уровня крутящего момента. Гаечный ключ также можно использовать с переходниками.

С помощью гаечного ключа SMA стандартные разъемы SMA и разъемы обратной полярности могут быть затянуты с высокой точностью, что означает, что разъемы в устройствах и системах полностью совмещены и работают должным образом. Динамометрический ключ используется для предотвращения недостаточной или чрезмерной затяжки этих разъемов, которая может привести к повреждению или ослаблению соединений в критических интерфейсах и ухудшению общей производительности системы.Используя динамометрический ключ, технические специалисты могут получить точное и стабильное соединение.

[E] Что такое пылезащитные колпачки?
Пылезащитные колпачки или пылезащитные колпачки радиочастотных разъемов — это покрытия, специально разработанные для установки на несоединенные концы антенных разъемов. Закрыв открытые концы разъемов, они могут быть защищены от загрязнений, которые могут застрять в резьбе разъема и на хрупком внутреннем стыковочном интерфейсе. Поскольку пылезащитные колпачки защищают разъемы от попадания пыли и влаги, они помогают предотвратить коррозию, которая может повредить не только разъем, но и кабель, к которому он прикреплен.Некоторые пылезащитные колпачки имеют код защиты от проникновения, указывающий степень герметичности, которую они обеспечивают.

Разъем SMA и его аналог с обратной полярностью — широко используемые радиочастотные разъемы, используемые в таких приложениях, как сотовые и беспроводные сети и GPS. Пылезащитные крышки разъемов SMA и RP SMA полезны для защиты разъемов во время монтажных работ и могут использоваться как в краткосрочной, так и в долгосрочной перспективе. Во время установки их можно использовать для предотвращения накопления статического заряда в кабеле, который будет подключен к антенне.

Поскольку стандартные разъемы SMA и разъемы обратной полярности имеют идентичный корпус по конструкции, эти крышки разъемов могут использоваться для соединения с любым типом разъема типа «розетка» (jack).

Пылезащитные колпачки могут быть из латуни или нержавеющей стали, которые подвергаются прецизионной механической обработке для сопряжения с этими разъемами в соответствии со спецификациями MIL. Эти крышки часто согласованы по импедансу (и содержат изолятор), чтобы они не нарушали работу других компонентов в радиочастотном устройстве или цепи, в которой они используются.Также доступны более простые пластиковые крышки, которые также прикручиваются к гнезду SMA. Некоторые устройства снабжены цепью или нейлоновым шнуром, чтобы предотвратить потерю пылезащитной крышки из кабельной сборки.

Почему инструменты для антенных кабелей важны?

Использование правильных инструментов для установки и стыковки радиочастотных разъемов минимизирует нарушения целостности.
В идеальной радиочастотной системе антенны, кабели и нисходящие устройства должны иметь одну непрерывную линию без изменений конструкции или импеданса.Это называется совпадающей линией . В действительности радиочастотные линии имеют несколько разрывов по длине.

Разрыв — это место на линии, где есть изменение импеданса на с отклонением от стандарта 50 Ом. Это может быть из-за:

• Изменение диаметра проводника или изолятора,
• Ступенчатые изменения, когда кабели оканчиваются разъемами, а разъемы сопрягаются с разъемами,
• Франк зазоры, особенно в слое изолятора.

Разрывы создают отражения электромагнитных волн, при которых отражаются как падающий ток, так и напряжение. Линия с разрывами — это несовпадающая линия .

Переданные волны продолжают двигаться вперед, а отраженные волны возвращаются к источнику. Множественные отраженные волны будут распространяться в зависимости от количества и степени неоднородностей на линии. Если падающая и отраженная волны встречаются, они компенсируют друг друга, что приводит к коротким или различным степеням замирания в зависимости от количества возникающих отражений.

Цель выбора, присоединения и подключения антенных кабелей и разъемов с помощью подходящих инструментов и принадлежностей — свести эти нарушения целостности к абсолютному минимуму.

Неправильное обращение с разъемами при их установке и стыковке приводит к образованию продуктов с пассивной интермодуляцией (PIM).
При неправильном обращении с разъемами и кабелями их можно легко повредить. Неравномерности, нелинейности и другие структурные различия в разъемах и кабелях являются причиной пассивной интермодуляции с генерацией смешанных частотных продуктов, которые вызывают помехи сигнала, что является проблемой в сотовых и беспроводных сетях.

Основные источники PIM в антенных кабелях и разъемах:

• Плохо соединенные разъемы с недостаточным крутящим моментом или те, которые были ослаблены из-за вибрации, толчков или других физических воздействий.
• Попадание загрязняющих веществ, таких как пыль, грязь и влага.
• Коррозия и ее продукты
• Масло и консистентная смазка, которые могут препятствовать чистому контакту между токопроводящими частями разъема
• Металлические чешуйки или припой от крепления разъема к кабелю.
• Неравномерное соприкосновение поверхностей разъема металл-металл из-за чрезмерной затяжки, застревания диэлектрического материала или деформации разъемов.

Указанные выше проблемы можно свести к минимуму при правильном обращении с нашим выбором инструментов для антенного кабеля.

Часто задаваемые вопросы по инструментам для антенных кабелей

Как прикрепить разъем SMA к коаксиальному кабелю?
Разъемы SMA часто сочетаются с полужесткими и гибкими коаксиальными кабелями, такими как кабель RG58 или LMR 100, в различных областях применения.Правильное подключение коаксиального кабеля к разъему SMA будет означать, что кабельная сборка работает правильно, как указано выше.

[A] Найдите и отделите компоненты разъема (корпус и центральный контакт).
[B] Зачистите коаксиальный кабель, следуя инструкциям производителя разъема. Сдвиньте назад проволочную оплетку, как указано выше, после того, как с кабеля будет снята изоляция, чтобы разместить корпус разъема.
[C] Центральный контакт разъема должен располагаться над центральным проводящим проводом коаксиального кабеля.Контакт следует прижать вниз так, чтобы он находился на уровне изолятора. Обрежьте лишнюю изоляцию, не повреждая проводящий провод.
[D] Затем центральный контакт можно припаять или обжать к коаксиальному проводу. Припой следует наносить через отверстие в прикрепленном контакте. При пайке обычно требуется припой 0,020 дюйма (0,51 мм).
[E] Теперь контакт и кабель можно продеть в корпус разъема. Убедитесь, что кабель плотно прилегает к изолятору в корпусе разъема без зазоров.
[F] Корпус разъема можно припаять или обжать на кабеле.
[G] Для дополнительной защиты с разъемом можно использовать термоусадочную манжету, но ее необходимо навинтить на кабель до полной сборки разъема.

* Если вы не уверены в правильности подключения разъемов к антенным кабелям, покупка предварительно смонтированных антенных кабелей не только удобна, но и обеспечивает хорошую производительность. Ознакомьтесь с нашей подборкой высококачественных антенных кабелей здесь.

Как подобрать разъем RP-SMA?
Правильное подключение разъемов RP-SMA существенно влияет на производительность беспроводного сетевого оборудования. Плохое соединение ухудшит качество сигнала. Использование гаечного ключа для затяжки разъема оказывает заметное влияние на передачу микроволн. Вот шаги для правильного подключения разъемов RP-SMA.

• Осмотрите разъемы RP-SMA типа «папа» и «мама» перед их стыковкой. Они должны быть чистыми и неповрежденными.
• Совместите вилку и розетку разъемов и сдвиньте их вместе. Это должно быть плавное, беспрепятственное действие. При выполнении этого шага следите за тем, чтобы центральная ось штекерного гнезда была совмещена с гнездовым штифтом.
• Поверните соединитель на шестигранной гайке с наружной резьбой до упора вручную. Не вращайте кабель или устройство. Избегайте вращения центрального штифта в гнезде, так как это может повредить его.
• Выполните окончательное соединение с помощью гаечного ключа. Примените гаечный ключ SMA к шестигранной гайке, удерживая корпус охватывающего разъема неподвижно, чтобы предотвратить проворачивание кабеля или устройства. Эта затяжка выполняется с крутящим моментом от 3 до 5 фунтов футов для латунных соединителей RP-SMA или от 7 до 10 фунтов футов для соединителей из нержавеющей стали. Затягивание следует производить только до тех пор, пока не будет достигнута «точка излома». Чрезмерное затягивание приведет к повреждению разъема.

* При работе с кабелями и разъемами вы можете носить заземленный браслет, чтобы защитить себя от статического разряда во время работы.

Как подключить разъем MHF4?
Поскольку это самый маленький в мире радиочастотный разъем, подсоединение и отсоединение этого миниатюрного разъема вручную может быть чрезвычайно трудным. Шарнирный штекер разъема MHF4 предназначен для подключения отрезка микрокоаксиального кабеля с соответствующей изоляцией, а затем его опускают, чтобы он соответствовал установленному разъему MHF-4. Штекер необходимо правильно выровнять и удерживать перпендикулярно гнезду, прежде чем надавить на верхнюю часть штекера для подключения.Если есть перекос, заглушка часто повреждается. Инструмент для вытягивания и толкания упрощает совместное открытие и закрытие этого разъема, поскольку он подходит к верхней части вилки, так что его можно толкать вертикально вниз и поднимать для отсоединения.

Можно ли многократно подключать и отключать разъем U.FL или MHF-4?
Миниатюрные коаксиальные разъемы, такие как разъем U.FL, не рассчитаны на большое количество циклов сопряжения. Он рассчитан всего на 30 циклов спаривания.Использование инструмента для извлечения повысит долговечность этого разъема. Разъем MHF-4 также не предназначен для повторных подключений и рассчитан на 30 циклов соединения.

В чем разница между устройством для зачистки коаксиального кабеля с 2 и 3 лезвиями?
Эти два типа инструментов для снятия изоляции различаются слоями кабеля, которые они могут удалить.

• Инструмент для зачистки кабеля с двумя лезвиями снимает изоляцию с внешней оболочки и диэлектрика коаксиального кабеля, создавая два различных уровня.
• Устройство для зачистки коаксиального кабеля с 3 лезвиями снимает три слоя кабеля — внешнюю оболочку, экран и диэлектрик, оставляя каждый слой открытым ступенчатым образом.

Зачистка коаксиального кабеля до двух уровней может быть полезной для подключения некоторых разъемов. Коннектор типа F (широко используемый для аудиовизуальных материалов), в частности, требует двухуровневой планки для его крепления. Съемник с 3 лезвиями полезен для разъемов, таких как разъемы SMA и RP-SMA

.

Как использовать устройство для зачистки коаксиального кабеля?
Это инструкции для двухлопастного устройства для зачистки коаксиального кабеля .Если вы снимаете изоляцию с кабеля в первый раз, возможно, стоит использовать лишний кабель, на котором вы можете попрактиковаться, чтобы получить наилучшие результаты.

• V-образный блок оранжевого цвета в углу устройства для зачистки кабеля можно отрегулировать, сняв его. Для этого нажмите на V-образный блок с противоположной стороны (отверткой) и надавите на губку съемника, чтобы освободить V-образный блок. Затем его можно повернуть, чтобы приспособить к кабелю правильного калибра, и снова вставить.
• Глубина лезвий стриппера также должна быть отрегулирована в соответствии с типом используемого коаксиального кабеля. Возьмите шестигранный ключ , который идет в комплекте со съемником коаксиального кабеля, и используйте его, чтобы отрегулировать лезвия с помощью винтов с внутренним шестигранником на нижней стороне съемника. Вращение ключа поднимет или опускает лезвие на желаемую длину.
• Откройте зажимы устройства для зачистки и вставьте кабель так, чтобы он был заподлицо с оранжевым V-образным блоком.
• Вставьте палец в отверстие для пальца и поверните его три раза по часовой стрелке и три раза против часовой стрелки на кабеле.
• Теперь можно снять кабель со съемника . Не используйте лезвия для зачистки, чтобы стащить с кабеля заглушки / остатки. Открываем стриппер, снимаем кабель и удаляем остатки вручную .
• Отогните лишнюю оплетку провода на коаксиальном кабеле, чтобы радиочастотный разъем находился на оголенном коаксиальном кабеле.

Есть ли другие аксессуары для антенных кабелей и разъемов?
Для защиты антенных кабелей и разъемов от воздействия окружающей среды можно использовать несколько аксессуаров. Как и пылезащитные колпачки коаксиальных разъемов, эти аксессуары предотвращают попадание пыли и влаги и должны использоваться при прокладке кабелей вне помещений.

• Коаксиальная лента — это липкая эластичная мастичная лента, которую можно обернуть вокруг сопряженных радиочастотных разъемов и кабелей.Лента оборачивается вокруг разъема, коаксиального кабеля и сформована для обеспечения изолирующего и водонепроницаемого уплотнения. Когда необходим доступ к разъему, его можно аккуратно отрезать и отклеить.
• Силиконовая смазка , также известная как диэлектрическая смазка , является отличным электрическим изолятором и обеспечивает хорошую электрическую защиту разъемов. Его можно нанести на резьбу соединителей, чтобы создать барьер, непроницаемый для влаги и воздействия воздуха, которые могут вызвать коррозию.
• Водонепроницаемые муфты — еще один метод защиты наружных прокладок радиочастотных кабелей. Эти герметичные блоки содержат сопряженные разъемы в герметичном корпусе, поэтому он не может быть поврежден под воздействием окружающей среды. Кабельные вводы могут быть установлены в стенах наружных шкафов с аналогичной целью.

В заключение
Умение правильно обращаться, собирать и подключать антенные кабели и разъемы существенно влияет на характеристики радиочастотных цепей, в которых они используются.Правильные инструменты для антенных кабелей необходимы для обеспечения правильной установки радиочастотных компонентов и антенн в приложениях, где их функция критически важна.

Узнать больше

Инструменты для зачистки коаксиального кабеля, ключ RP-SMA / SMA и инструменты для вставки U.FL и MHF4.

Высококачественные инструменты для антенных кабелей и разъемов
Ручные инструменты и аксессуары для коаксиальных кабелей и радиочастотных разъемов — это предметы, которые используются для:

• точно зачистить коаксиальные кабели,
• правильно подключите антенные разъемы,
• затяните коаксиальные разъемы до соответствующего уровня крутящего момента,
• и защитите незащищенные концы неиспользуемых радиочастотных разъемов.

Использование правильных компонентов при сборке и передаче антенных кабелей улучшит работу вашего радиочастотного оборудования, а также продлит его срок службы. Инструменты для подготовки коаксиального кабеля широко используются профессионалами, любителями и потребителями в следующих секторах: телекоммуникации , Satcom , кабельное телевидение , тестирование и измерения , беспроводные сети , аудиовизуальные , звуковая инженерия и другие.

Инструменты и аксессуары для коаксиального кабеля, соответствующие RoHS
Все наше электрическое и электронное оборудование (EEE) тщательно закуплено и соответствует директиве по ограничению содержания вредных веществ (RoHS) . Наш инвентарь инструментов для антенных кабелей, где это применимо, также соответствует законодательству, касающемуся происхождения Вольфрам, олово, тантал и золото (3TG) :

• Раздел 1502 Закона Додда-Франка
• Постановление о конфликтных полезных ископаемых (2021 г.)

Основные инструменты для антенных кабелей
Следующие инструменты для установки коаксиального кабеля и аксессуары для антенных разъемов можно использовать для подготовки кабеля в соответствии с профессиональными стандартами.Технические специалисты используют следующие элементы для безопасного и эффективного зачистки, обрезки и заделки антенных кабелей, а также для затяжки сопряженных коаксиальных разъемов. В зависимости от типа и масштаба радиочастотного контура или установки сетевой инфраструктуры, эти элементы, возможно, придется использовать часто и широко, поэтому они рассчитаны на длительный срок службы с минимальной утомляемостью пользователя. Их можно с уверенностью использовать в домашних, коммерческих и промышленных условиях.

[A] Что такое инструмент для зачистки коаксиального кабеля?
Устройство для зачистки коаксиального кабеля — это ручной инструмент, который используется для снятия оболочки, экрана оплетки и слоев изоляции коаксиального кабеля.Для этого лезвия устройства для зачистки надрезают слои кабеля с удалением заглушек, чтобы обнажить нижележащие слои без повреждения экрана кабеля и проводника. Острые лезвия прорезают различные пластиковые и металлические слои коаксиального кабеля. Это делается ступенчатым образом, оставляя внутренний проводник открытым с изолятором, экраном и оболочкой, расположенными так, чтобы они соответствовали присоединению совместимого разъема для завершения подготовленного кабеля. Использование устройства для зачистки коаксиального кабеля гораздо менее подвержено ошибкам оператора, экономит время и дает стабильные результаты по сравнению с зачисткой кабеля вручную.

Устройства для зачистки кабеля бывают разных конструкций и типов, в том числе:

• Триммеры с отводом
• Инструменты для удаления кернов, снятия изоляции и снятия фасок
• Инструменты для снятия изоляции и снятия фаски
• Некоторые съемники имеют встроенный инструмент для обжима

Устройства для зачистки могут иметь два или три режущих лезвия и различаются по глубине, на которую они разрезают слои кабелей для снятия изоляции.Они также имеют размер в соответствии с типом и диаметром подготавливаемого коаксиального кабеля, с регулировкой глубины и длины зачистки с помощью шестигранного ключа. Устройство для зачистки кабеля предназначено для того, чтобы не разрезать кабель слишком глубоко, что может стать проблемой при зачистке кабеля ножом или другим лезвием. Длина полосы соответствует отраслевым стандартам, а сила резания, применяемая к коаксиальному кабелю, контролируется, что снижает риск деформации кабеля. На многих конструкциях имеется отверстие для пальца оператора.Палец используется для нажатия на ножевой рычаг, зацепляя ножи, а также для вращения устройства для зачистки кабеля на кабеле.

[B] Что такое инструмент для вставки соединителя U.FL?
Инструменты для вставки U.FL используются для подключения и отключения разъема Hirose U.FL, который широко используется в приложениях, монтируемых на печатные платы. С этим миниатюрным разъемом легче работать с помощью металлического зажимного приспособления, которое точно соответствует точным размерам этого миниатюрного разъема.Этот инструмент гарантирует, что соединитель вставлен и извлечен правильно, чтобы он не повредился, поскольку он хрупкий и имеет ограниченное количество циклов соединения.
Чтобы отсоединить разъем U.FL, концевую часть инструмента вставляют зубцами под фланцы охватывающего разъема, который затем можно снять с установленного на печатной плате вилочного разъема на одной линии с его осью сопряжения.

[C] Что такое инструмент для вставки разъема MHF4?
Двухтактный инструмент MHF-4 — это специальный ручной инструмент, позволяющий правильно подсоединять и отсоединять разъем IPEX MHF-4.Разъем MHF-4 имеет высоту сопряжения всего 1,2 дюйма, что затрудняет обращение с разъемом. Эти металлические приспособления точно соответствуют размерам этого хрупкого миниатюрного разъема, который обычно устанавливается на поверхность.

Инструменты для вставки / извлечения, подобные этим для разъемов MHF-4 и UFL , можно использовать для извлечения этих хрупких разъемов из состояния сочленения без повреждения разъема или близлежащих электронных компонентов. Поскольку эти миниатюрные разъемы часто устанавливаются на печатных платах с большим количеством компонентов, экстрактор представляет собой простой и эффективный способ отключения разъема без нарушения работы коаксиального кабеля, разъема или гнезда.

[D] Что такое соединительный ключ SMA / RP-SMA?
Ключ для разъемов SMA — это динамометрический ключ для радиочастотных разъемов, незаменимый инструмент для правильного совмещения стандартных разъемов и разъемов SMA обратной полярности.

Оба этих типа резьбовых сверхминиатюрных радиочастотных разъемов имеют внешнюю шестигранную гайку (5/16 дюйма в противоположных плоскостях) на корпусе охватываемого разъема. Гайка имеет идентичные размеры с шестигранной гайкой Общества автомобильных инженеров (SAE).

Этот плоский динамометрический ключ точно соответствует этой шестигранной гайке и используется для ее затяжки до соответствующего уровня крутящего момента. Гаечный ключ также можно использовать с переходниками.

С помощью гаечного ключа SMA стандартные разъемы SMA и разъемы обратной полярности могут быть затянуты с высокой точностью, что означает, что разъемы в устройствах и системах полностью совмещены и работают должным образом. Динамометрический ключ используется для предотвращения недостаточной или чрезмерной затяжки этих разъемов, которая может привести к повреждению или ослаблению соединений в критических интерфейсах и ухудшению общей производительности системы.Используя динамометрический ключ, технические специалисты могут получить точное и стабильное соединение.

[E] Что такое пылезащитные колпачки?
Пылезащитные колпачки или пылезащитные колпачки радиочастотных разъемов — это покрытия, специально разработанные для установки на несоединенные концы антенных разъемов. Закрыв открытые концы разъемов, они могут быть защищены от загрязнений, которые могут застрять в резьбе разъема и на хрупком внутреннем стыковочном интерфейсе. Поскольку пылезащитные колпачки защищают разъемы от попадания пыли и влаги, они помогают предотвратить коррозию, которая может повредить не только разъем, но и кабель, к которому он прикреплен.Некоторые пылезащитные колпачки имеют код защиты от проникновения, указывающий степень герметичности, которую они обеспечивают.

Разъем SMA и его аналог с обратной полярностью — широко используемые радиочастотные разъемы, используемые в таких приложениях, как сотовые и беспроводные сети и GPS. Пылезащитные крышки разъемов SMA и RP SMA полезны для защиты разъемов во время монтажных работ и могут использоваться как в краткосрочной, так и в долгосрочной перспективе. Во время установки их можно использовать для предотвращения накопления статического заряда в кабеле, который будет подключен к антенне.

Поскольку стандартные разъемы SMA и разъемы обратной полярности имеют идентичный корпус по конструкции, эти крышки разъемов могут использоваться для соединения с любым типом разъема типа «розетка» (jack).

Пылезащитные колпачки могут быть из латуни или нержавеющей стали, которые подвергаются прецизионной механической обработке для сопряжения с этими разъемами в соответствии со спецификациями MIL. Эти крышки часто согласованы по импедансу (и содержат изолятор), чтобы они не нарушали работу других компонентов в радиочастотном устройстве или цепи, в которой они используются.Также доступны более простые пластиковые крышки, которые также прикручиваются к гнезду SMA. Некоторые устройства снабжены цепью или нейлоновым шнуром, чтобы предотвратить потерю пылезащитной крышки из кабельной сборки.

Почему инструменты для антенных кабелей важны?

Использование правильных инструментов для установки и стыковки радиочастотных разъемов минимизирует нарушения целостности.
В идеальной радиочастотной системе антенны, кабели и нисходящие устройства должны иметь одну непрерывную линию без изменений конструкции или импеданса.Это называется совпадающей линией . В действительности радиочастотные линии имеют несколько разрывов по длине.

Разрыв — это место на линии, где есть изменение импеданса на с отклонением от стандарта 50 Ом. Это может быть из-за:

• Изменение диаметра проводника или изолятора,
• Ступенчатые изменения, когда кабели оканчиваются разъемами, а разъемы сопрягаются с разъемами,
• Франк зазоры, особенно в слое изолятора.

Разрывы создают отражения электромагнитных волн, при которых отражаются как падающий ток, так и напряжение. Линия с разрывами — это несовпадающая линия .

Переданные волны продолжают двигаться вперед, а отраженные волны возвращаются к источнику. Множественные отраженные волны будут распространяться в зависимости от количества и степени неоднородностей на линии. Если падающая и отраженная волны встречаются, они компенсируют друг друга, что приводит к коротким или различным степеням замирания в зависимости от количества возникающих отражений.

Цель выбора, присоединения и подключения антенных кабелей и разъемов с помощью подходящих инструментов и принадлежностей — свести эти нарушения целостности к абсолютному минимуму.

Неправильное обращение с разъемами при их установке и стыковке приводит к образованию продуктов с пассивной интермодуляцией (PIM).
При неправильном обращении с разъемами и кабелями их можно легко повредить. Неравномерности, нелинейности и другие структурные различия в разъемах и кабелях являются причиной пассивной интермодуляции с генерацией смешанных частотных продуктов, которые вызывают помехи сигнала, что является проблемой в сотовых и беспроводных сетях.

Основные источники PIM в антенных кабелях и разъемах:

• Плохо соединенные разъемы с недостаточным крутящим моментом или те, которые были ослаблены из-за вибрации, толчков или других физических воздействий.
• Попадание загрязняющих веществ, таких как пыль, грязь и влага.
• Коррозия и ее продукты
• Масло и консистентная смазка, которые могут препятствовать чистому контакту между токопроводящими частями разъема
• Металлические чешуйки или припой от крепления разъема к кабелю.
• Неравномерное соприкосновение поверхностей разъема металл-металл из-за чрезмерной затяжки, застревания диэлектрического материала или деформации разъемов.

Указанные выше проблемы можно свести к минимуму при правильном обращении с нашим выбором инструментов для антенного кабеля.

Часто задаваемые вопросы по инструментам для антенных кабелей

Как прикрепить разъем SMA к коаксиальному кабелю?
Разъемы SMA часто сочетаются с полужесткими и гибкими коаксиальными кабелями, такими как кабель RG58 или LMR 100, в различных областях применения.Правильное подключение коаксиального кабеля к разъему SMA будет означать, что кабельная сборка работает правильно, как указано выше.

[A] Найдите и отделите компоненты разъема (корпус и центральный контакт).
[B] Зачистите коаксиальный кабель, следуя инструкциям производителя разъема. Сдвиньте назад проволочную оплетку, как указано выше, после того, как с кабеля будет снята изоляция, чтобы разместить корпус разъема.
[C] Центральный контакт разъема должен располагаться над центральным проводящим проводом коаксиального кабеля.Контакт следует прижать вниз так, чтобы он находился на уровне изолятора. Обрежьте лишнюю изоляцию, не повреждая проводящий провод.
[D] Затем центральный контакт можно припаять или обжать к коаксиальному проводу. Припой следует наносить через отверстие в прикрепленном контакте. При пайке обычно требуется припой 0,020 дюйма (0,51 мм).
[E] Теперь контакт и кабель можно продеть в корпус разъема. Убедитесь, что кабель плотно прилегает к изолятору в корпусе разъема без зазоров.
[F] Корпус разъема можно припаять или обжать на кабеле.
[G] Для дополнительной защиты с разъемом можно использовать термоусадочную манжету, но ее необходимо навинтить на кабель до полной сборки разъема.

* Если вы не уверены в правильности подключения разъемов к антенным кабелям, покупка предварительно смонтированных антенных кабелей не только удобна, но и обеспечивает хорошую производительность. Ознакомьтесь с нашей подборкой высококачественных антенных кабелей здесь.

Как подобрать разъем RP-SMA?
Правильное подключение разъемов RP-SMA существенно влияет на производительность беспроводного сетевого оборудования. Плохое соединение ухудшит качество сигнала. Использование гаечного ключа для затяжки разъема оказывает заметное влияние на передачу микроволн. Вот шаги для правильного подключения разъемов RP-SMA.

• Осмотрите разъемы RP-SMA типа «папа» и «мама» перед их стыковкой. Они должны быть чистыми и неповрежденными.
• Совместите вилку и розетку разъемов и сдвиньте их вместе. Это должно быть плавное, беспрепятственное действие. При выполнении этого шага следите за тем, чтобы центральная ось штекерного гнезда была совмещена с гнездовым штифтом.
• Поверните соединитель на шестигранной гайке с наружной резьбой до упора вручную. Не вращайте кабель или устройство. Избегайте вращения центрального штифта в гнезде, так как это может повредить его.
• Выполните окончательное соединение с помощью гаечного ключа. Примените гаечный ключ SMA к шестигранной гайке, удерживая корпус охватывающего разъема неподвижно, чтобы предотвратить проворачивание кабеля или устройства. Эта затяжка выполняется с крутящим моментом от 3 до 5 фунтов футов для латунных соединителей RP-SMA или от 7 до 10 фунтов футов для соединителей из нержавеющей стали. Затягивание следует производить только до тех пор, пока не будет достигнута «точка излома». Чрезмерное затягивание приведет к повреждению разъема.

* При работе с кабелями и разъемами вы можете носить заземленный браслет, чтобы защитить себя от статического разряда во время работы.

Как подключить разъем MHF4?
Поскольку это самый маленький в мире радиочастотный разъем, подсоединение и отсоединение этого миниатюрного разъема вручную может быть чрезвычайно трудным. Шарнирный штекер разъема MHF4 предназначен для подключения отрезка микрокоаксиального кабеля с соответствующей изоляцией, а затем его опускают, чтобы он соответствовал установленному разъему MHF-4. Штекер необходимо правильно выровнять и удерживать перпендикулярно гнезду, прежде чем надавить на верхнюю часть штекера для подключения.Если есть перекос, заглушка часто повреждается. Инструмент для вытягивания и толкания упрощает совместное открытие и закрытие этого разъема, поскольку он подходит к верхней части вилки, так что его можно толкать вертикально вниз и поднимать для отсоединения.

Можно ли многократно подключать и отключать разъем U.FL или MHF-4?
Миниатюрные коаксиальные разъемы, такие как разъем U.FL, не рассчитаны на большое количество циклов сопряжения. Он рассчитан всего на 30 циклов спаривания.Использование инструмента для извлечения повысит долговечность этого разъема. Разъем MHF-4 также не предназначен для повторных подключений и рассчитан на 30 циклов соединения.

В чем разница между устройством для зачистки коаксиального кабеля с 2 и 3 лезвиями?
Эти два типа инструментов для снятия изоляции различаются слоями кабеля, которые они могут удалить.

• Инструмент для зачистки кабеля с двумя лезвиями снимает изоляцию с внешней оболочки и диэлектрика коаксиального кабеля, создавая два различных уровня.
• Устройство для зачистки коаксиального кабеля с 3 лезвиями снимает три слоя кабеля — внешнюю оболочку, экран и диэлектрик, оставляя каждый слой открытым ступенчатым образом.

Зачистка коаксиального кабеля до двух уровней может быть полезной для подключения некоторых разъемов. Коннектор типа F (широко используемый для аудиовизуальных материалов), в частности, требует двухуровневой планки для его крепления. Съемник с 3 лезвиями полезен для разъемов, таких как разъемы SMA и RP-SMA

.

Как использовать устройство для зачистки коаксиального кабеля?
Это инструкции для двухлопастного устройства для зачистки коаксиального кабеля .Если вы снимаете изоляцию с кабеля в первый раз, возможно, стоит использовать лишний кабель, на котором вы можете попрактиковаться, чтобы получить наилучшие результаты.

• V-образный блок оранжевого цвета в углу устройства для зачистки кабеля можно отрегулировать, сняв его. Для этого нажмите на V-образный блок с противоположной стороны (отверткой) и надавите на губку съемника, чтобы освободить V-образный блок. Затем его можно повернуть, чтобы приспособить к кабелю правильного калибра, и снова вставить.
• Глубина лезвий стриппера также должна быть отрегулирована в соответствии с типом используемого коаксиального кабеля. Возьмите шестигранный ключ , который идет в комплекте со съемником коаксиального кабеля, и используйте его, чтобы отрегулировать лезвия с помощью винтов с внутренним шестигранником на нижней стороне съемника. Вращение ключа поднимет или опускает лезвие на желаемую длину.
• Откройте зажимы устройства для зачистки и вставьте кабель так, чтобы он был заподлицо с оранжевым V-образным блоком.
• Вставьте палец в отверстие для пальца и поверните его три раза по часовой стрелке и три раза против часовой стрелки на кабеле.
• Теперь можно снять кабель со съемника . Не используйте лезвия для зачистки, чтобы стащить с кабеля заглушки / остатки. Открываем стриппер, снимаем кабель и удаляем остатки вручную .
• Отогните лишнюю оплетку провода на коаксиальном кабеле, чтобы радиочастотный разъем находился на оголенном коаксиальном кабеле.

Есть ли другие аксессуары для антенных кабелей и разъемов?
Для защиты антенных кабелей и разъемов от воздействия окружающей среды можно использовать несколько аксессуаров. Как и пылезащитные колпачки коаксиальных разъемов, эти аксессуары предотвращают попадание пыли и влаги и должны использоваться при прокладке кабелей вне помещений.

• Коаксиальная лента — это липкая эластичная мастичная лента, которую можно обернуть вокруг сопряженных радиочастотных разъемов и кабелей.Лента оборачивается вокруг разъема, коаксиального кабеля и сформована для обеспечения изолирующего и водонепроницаемого уплотнения. Когда необходим доступ к разъему, его можно аккуратно отрезать и отклеить.
• Силиконовая смазка , также известная как диэлектрическая смазка , является отличным электрическим изолятором и обеспечивает хорошую электрическую защиту разъемов. Его можно нанести на резьбу соединителей, чтобы создать барьер, непроницаемый для влаги и воздействия воздуха, которые могут вызвать коррозию.
• Водонепроницаемые муфты — еще один метод защиты наружных прокладок радиочастотных кабелей. Эти герметичные блоки содержат сопряженные разъемы в герметичном корпусе, поэтому он не может быть поврежден под воздействием окружающей среды. Кабельные вводы могут быть установлены в стенах наружных шкафов с аналогичной целью.

В заключение
Умение правильно обращаться, собирать и подключать антенные кабели и разъемы существенно влияет на характеристики радиочастотных цепей, в которых они используются.Правильные инструменты для антенных кабелей необходимы для обеспечения правильной установки радиочастотных компонентов и антенн в приложениях, где их функция критически важна.

Узнать больше

Cable Pro PSA59-6 Инструмент для зачистки коаксиального кабеля для RG59 RG6 RG58

Номер позиции: Инструмент для полос PSA59 / 6 Производитель: Cable Pro Номер по каталогу производителя: PSA59 / 6 Описание Задержанные корабли 15 апреля Cable Pro PSA59 / 6 Инструмент для снятия изоляции с коаксиального кабеля для RG59 RG6 RG58 PSA59 / 6 Инструмент для снятия изоляции с кабеля: Кабель Preps RG59, RG6 и RG58 Регулируемый диск на инструменте позволяет точно разрезать любой кабель Встроенный боковой развальцовщик для кабеля RG6 Включает дополнительный сменный картридж PSCA59 / 6 Этот профессиональный инструмент для зачистки коаксиального кабеля представляет собой высокопроизводительный инструмент для зачистки коаксиального кабеля с прочным эргономичным дизайном! Выполняет двух- и трехуровневую зачистку коаксиальных кабелей.Этот инструмент для зачистки коаксиального кабеля имеет регулируемую глубину лезвия для разной толщины коаксиального кабеля. Если вам нужно отрегулировать лезвия, шестигранный ключ позволяет легко установить глубину резания на этом приспособлении для зачистки кабеля. Саморегулирующееся натяжение означает, что вам не нужно удерживать зажимы на кабеле. Просто вставьте кабель и крутите инструмент в направлении стрелки сбоку! У этого инструмента для зачистки коаксиального кабеля есть металлический очиститель кабеля сбоку, чтобы подготовить кабель к соединителю.См. Ниже. Этот инструмент для зачистки коаксиального кабеля имеет регулируемую глубину лезвия для разного диаметра коаксиального кабеля. Саморегулирующийся метод зачистки Предварительно заданная длина полосы для наиболее распространенной длины полосы Четкое изображение кабеля на верхней части устройства для зачистки кабеля RG6 для размещения кабеля и тисненая стрелка для направления вращения Годовая гарантия Производство компании Cable Pro

Platinum Tools® | Продукты | Стриптизерши | Стриппер для коаксиального кабеля

Platinum Tools® | Продукты | Стриптизерши | Стрипперы коаксиального кабеля | 15031C

P / N 15031C

Печать:

Устройства для зачистки коаксиального кабеля серии E просты в эксплуатации и всегда обеспечивают профессиональную повторяемость снятия изоляции.Все съемники включают в себя шестигранный ключ для регулировки глубины зачистки лезвия. Длина зачистки также регулируется.

• Работает с коаксиальными кабелями RG-58/59/62.
• Регулируемая глубина снятия изоляции для различных типов и толщин изоляции.
• Предустановлен на 6 мм (называемый полосой 1/4 дюйма), но настраивается на дополнительные размеры.
• Использует сменные лезвия, кассеты не требуются.
• Шестигранный ключ защелкивается в корпусе для удобного хранения.
• Отлит из ударопрочного пластика для длительного срока службы.

Номера деталей

15031C

2-уровневый инструмент для зачистки коаксиального кабеля для RG-58/59/62

Подсказки

То, как вы используете свои инструменты, не менее важно, чем то, какой инструмент вы выберете для приложения.

Расчесывание косы

Зачистка коаксиального кабеля EZ!

Расчесывание кос —

Зачистка коаксиального кабеля EZ!

Устали натягивать оплетку на оболочку коаксиального кабеля и попадать кусочки оплетки в пальцы?

Сделай это по-EZ! Отрежьте небольшой кусок липучки с «колючей» стороны и приклейте его сбоку от устройства для зачистки коаксиального кабеля.Теперь у вас есть расческа, чтобы зачесать косу поверх куртки. Вы будете довольны, как красиво и ровно смотрится коса, и ваши пальчики тоже будут счастливы!

Слушайте стриптизершу

Слушайте стриптизершу коаксиального кабеля!

Слушайте свою стриптизершу —

Ваш стриптизершу коаксиального кабеля!

При зачистке коаксиального кабеля не поворачивайте инструмент, как если бы это был пропеллер.

Поворачивая инструмент, слушайте, как режется тесьма, и когда он перестанет разговаривать с вами, поверните еще на 1/8 — 1/4 оборота, откройте инструмент и снимите стриппер.При вращении убедитесь, что рука, держащая кабель, поддерживает кабель непосредственно рядом с инструментом. Не допускайте люфта кабеля!

Куртка «POP» Your Cable

Больше никаких пустяков.

Куртка «POP» Your Cable —

Больше никаких пустяков.

При использовании устройства для зачистки оболочки кабеля Cat5 не вращайте его вокруг и вокруг. Пиджак нужно надрезать, а не разрезать. Затем снимите инструмент и слегка согните кабель в том месте, где он надрезан, и он «лопнет» и отделится, альт! Таким образом, вы будете точно знать, что на проводниках нет зазубрин.

БЕСПЛАТНЫЙ ИНСТРУМЕНТ, разделитель витой пары

Кто сказал, что нет ничего бесплатного?

БЕСПЛАТНЫЙ ИНСТРУМЕНТ, разделитель витой пары —

Кто сказал, что нет ничего бесплатного?

Что вы делаете с небольшим кусочком оболочки кабеля витой пары, когда снимаете его, открывая 4 пары для подготовки к заделке?

Не выбрасывайте! Это бесплатный и удобный инструмент. Вы можете использовать его для разделения отдельных пар проводов, просто нажимая и поворачивая их одновременно. Обязательно поверните в направлении, противоположном скручиванию, и откройте конец каждой пары до оболочки кабеля.Для профессиональной версии вашего бесплатного инструмента разделителя возьмите ножницы и разрежьте пиджак под углом!

Спасибо!

Ваша загрузка должна начаться через несколько секунд. В противном случае НАЖМИТЕ ЗДЕСЬ.

КУПИТЬ СЕЙЧАС

Введите свое местоположение, чтобы найти ближайшего к вам продавца!

Где купить

Введите свой почтовый индекс, чтобы найти ближайшего к вам продавца!

Где купить

Введите свой почтовый индекс, чтобы найти ближайшего к вам продавца!

Где купить

Введите свой почтовый индекс, чтобы найти ближайшего к вам продавца!

Где купить

Введите свой почтовый индекс, чтобы найти ближайшего к вам продавца!

ПРЕДУПРЕЖДЕНИЕ. Разъемы и обжимные инструменты Platinum EZ-RJ45 предназначены для работы как единая система.Продукты Platinum Tools НЕ предназначены для совместимости с продуктами других производителей, и такое непреднамеренное использование может привести к плохим соединениям, поломкам и угрозам безопасности человека, а также приведет к аннулированию гарантии. Platinum не несет ответственности за любое непреднамеренное использование своих продуктов.

Как прижать F-коннектор к коаксиальному кабелю

В этом руководстве объясняется, как создать собственный коаксиальный кабель с использованием обжимных разъемов CATV. Те же методы можно использовать с кабелями разного диаметра.Мы будем использовать кабель RG6 и разъемы RG6 F-типа, которые входят в набор инструментов для домашних развлечений 902-356.

Обрыв коаксиального кабеля

Шаг 1 — Намотайте длину кабеля
Вытяните кабель, достаточный для длины, необходимой для вашей установки. Убедитесь, что концы обрезаны заподлицо.

Шаг 2 — Зачистите кабель до центрального проводника
Вставьте кабель в полость для зачистки, которая предназначена для удаления всех слоев кабеля, кроме центрального проводника.Эту полость легко идентифицировать, так как в ней есть выемка для проводника. Выровняйте режущее лезвие так, чтобы оно находилось на расстоянии 1/4 дюйма от заподлицо конца кабеля. Круговыми движениями вращайте стриппер вокруг коаксиального кабеля. После нескольких оборотов диэлектрический изолятор, экран из фольги, оплетка и внешняя оболочка должны легко отсоединиться. Теперь у вас должен быть 1/4 дюйма проводника на конце кабеля.

Шаг 3 — Зачистите только внешнюю оболочку
Используйте другую полость, чтобы снять только внешнюю оболочку на 1/4 дюйма от того места, где теперь выступает проводник.Используйте то же вращательное движение, что и на предыдущем шаге, чтобы снять оболочку с кабеля. Теперь у вас должно быть примерно полдюйма кабеля, соединенного с этими двумя ступенями.

Шаг 4 — Загните плетеный экран назад
Сложите плетеный экран над внешней оболочкой и в сторону от диэлектрического изолятора. Это оставит 1/4 дюйма диэлектрика, завернутого в экран из фольги, и оставит открытыми еще 1/4 дюйма центрального проводника.

Шаг 5 — Вставьте кабель в разъем F
Приложите умеренное усилие и полностью вставьте кабель в разъем.Закручивающим движением можно вставить кабель в разъем. Вы должны убедиться, что кабель полностью вставлен, иначе обжим может работать неправильно.

Шаг 6. Обожмите разъем на кабеле.
Используйте обжимной инструмент, чтобы закрепить разъем на кабеле. Обожмите разъем дважды, как показано на изображении выше.

Шаг 7 — Обожмите другой конец кабеля
Повторите шаги с 1 по 6 на другом конце кабеля.

Приобретите инструменты, использованные в данном руководстве.

.
