Правильная разделка телевизионного кабеля под F разъем

В цифровом, спутниковом, эфирном телевидении для соединения делителей, конверторов, ресиверов, тв приставок и прочего оборудования сейчас широко распространен разъём F-коннектор. Давайте постараемся разобраться в этом. Ниже, на фото будет показано, как правильно делать зачистку коаксиального кабеля под F-коннектор.

Для этого нам понадобиться:

1. Кусачки
2. Канцелярский или столовый нож
3. Ну и соответственно кабель и F-Коннектор.

Теперь порядок зачистки кабеля:

1. С помощью ножика делаем круговой надрез, на внешней изоляции кабеля отступив от края 10-12 мм.
2. Сняв внешнею оболочку загибаем экран без фольги на изоляцию.
3. Далее делаем еще один круговой надрез, на внутренней изоляции отступив от края примерно 8 мм.
4. Следующим шагом снимаем внутреннею изоляцию вместе с фольгой и накручиваем F-конектор на кабель с небольшим усилием.
5. Все готово, теперь можно накручивать любой переходник или подключать цифровой ресивер.

Видео по зачистки телевизионного кабеля под F-разъём.

Похожие статьи

Как зачистить и обжать антенный (телевизионный) кабель.

Зачищаем телевизионный кабель, не имея подручных средств, с помощью канцелярского ножа. Чтобы прорезать защитную оболочку лезвие должно быть острым.

• Отступаем от края провода около 1,5 см и ровным круговым движением, слегка надавливая, делаем надрез внешней изоляции. Делая надрез, главное не перестараться и не срезать тонкую алюминиевую оплетку с ворсинками, которая находится под изоляцией. Стягиваем срезанную оболочку.
• Расправляем и отгибаем экран в сторону противоположную от края тв кабеля.

• Берем в руки нож и снова отступая 1,5 см от края круговыми движениями срезаем внутреннюю изоляцию. Обычно это сплошной полиэтилен белого цвета. Его толщина будет чуть толще, чем внешняя изоляция. Для удобства снятия можно еще сделать несколько прорезов вдоль по всей ее длине (1,5 см). После снятия внутренней изоляции покажется центральный проводник. Именно по нему будет передаваться телевизионный видеосигнал.

Мы все сделали правильно, и наш антенный кабель зачищен от изоляции!

Это еще не все! После зачистки телевизионного кабеля нужно его обжать с помощью f коннектора.

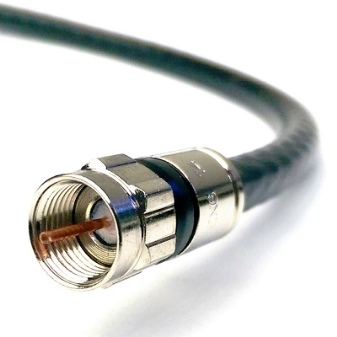

Как обжать антенный (телевизионный) кабель с помощью f разъема (коннектора).

После зачистки сразу переходим к его обжиму. Обжимом называется накручивание разъема и его фиксация.

F разъемы конструктивно могут немного отличаться: существуют одноразовые f коннекторы под обжим, которые после насаживания не подлежат снятию. Есть такие, которые накручиваются сразу поверх защитной оболочке.

Накручиваем f разъем таким образом, чтобы центральная жила проводника выступала на 2 мм от края разъема, при этом центральный проводник должен быть строго по центру и не соприкасаться с гайкой.

Далее, на резьбу гайки вкручиваем:

Переход гнездо F на штекер TV — для подключения телевизионной антенны, спутникового или кабельного телевидения.
Разъём штекер BNC на F (гнездо) — для подключения AHD/TVI/аналогового видеонаблюдения.
F разъем следует выбирать от типа коаксиального кабеля. Самое большое распространение получили коннекторы популярных типов телевизионных кабелей: Коннектор F на RG 59, F на RG 59 micro, F на RG 6, F на RG 58.

Как видно, в зачистке и обжиме нет ничего сложного. Если не получилось с первого раза — пробуйте сделать обжим антенного кабеля еще раз.

При правильной зачистке и обжиме провода мы получим качественное соединение коннекторов и сможем наслаждаться качеством картинки с телевизора, спутникового ТВ или камеры видеонаблюдения.



Как правильно соединить антенный кабель.

Бывает, что при прокладке вам не хватило немного длины или просто требуется его удлинить.

Из-за конструктивной особенности антенного кабеля скрутку сделать очень сложно. Центральная жила жесткая и легко ломается, а экран многопроволочный, что тоже неудобно при соединении.

Проблема скруток в том, что такое соединение ненадежно. Стоит вам пошевелить провод, и изображение будет рябить. По телевизионному кабелю передается высокочастотный сигнал, которому недостаточно просто электрического контакта между двумя кусками.

Для соединения телевизионного кабеля вам потребуется соединительный переходник: F (гнездо) — F (гнездо). Переходник называют бочкой.

В бочку, предварительно осуществив обжим, вы подключаете два антенных кабеля, которые требуется срастить.



Автор: Дмитрий Самохвалов, технический редактор компании Rucam-Video.

Вопросы, замечания и предложения пишите на: [email protected]

Как зачистить и обжать антенный (телевизионный) кабель.

Зачищаем телевизионный кабель, не имея подручных средств, с помощью канцелярского ножа. Чтобы прорезать защитную оболочку лезвие должно быть острым.

• Отступаем от края провода около 1,5 см и ровным круговым движением, слегка надавливая, делаем надрез внешней изоляции. Делая надрез, главное не перестараться и не срезать тонкую алюминиевую оплетку с ворсинками, которая находится под изоляцией. Стягиваем срезанную оболочку.
• Расправляем и отгибаем экран в сторону противоположную от края тв кабеля.

• Берем в руки нож и снова отступая 1,5 см от края круговыми движениями срезаем внутреннюю изоляцию. Обычно это сплошной полиэтилен белого цвета. Его толщина будет чуть толще, чем внешняя изоляция. Для удобства снятия можно еще сделать несколько прорезов вдоль по всей ее длине (1,5 см). После снятия внутренней изоляции покажется центральный проводник. Именно по нему будет передаваться телевизионный видеосигнал.

Мы все сделали правильно, и наш антенный кабель зачищен от изоляции!

Это еще не все! После зачистки телевизионного кабеля нужно его обжать с помощью f коннектора.

Как обжать антенный (телевизионный) кабель с помощью f разъема (коннектора).

После зачистки сразу переходим к его обжиму. Обжимом называется накручивание разъема и его фиксация.

F разъемы конструктивно могут немного отличаться: существуют одноразовые f коннекторы под обжим, которые после насаживания не подлежат снятию. Есть такие, которые накручиваются сразу поверх защитной оболочке.

Накручиваем f разъем таким образом, чтобы центральная жила проводника выступала на 2 мм от края разъема, при этом центральный проводник должен быть строго по центру и не соприкасаться с гайкой.

Далее, на резьбу гайки вкручиваем:

Переход гнездо F на штекер TV — для подключения телевизионной антенны, спутникового или кабельного телевидения.
Разъём штекер BNC на F (гнездо) — для подключения AHD/TVI/аналогового видеонаблюдения.
F разъем следует выбирать от типа коаксиального кабеля. Самое большое распространение получили коннекторы популярных типов телевизионных кабелей: Коннектор F на RG 59, F на RG 59 micro, F на RG 6, F на RG 58.

Как видно, в зачистке и обжиме нет ничего сложного. Если не получилось с первого раза — пробуйте сделать обжим антенного кабеля еще раз.

При правильной зачистке и обжиме провода мы получим качественное соединение коннекторов и сможем наслаждаться качеством картинки с телевизора, спутникового ТВ или камеры видеонаблюдения.

Как правильно соединить антенный кабель.

Бывает, что при прокладке вам не хватило немного длины или просто требуется его удлинить.

Из-за конструктивной особенности антенного кабеля скрутку сделать очень сложно. Центральная жила жесткая и легко ломается, а экран многопроволочный, что тоже неудобно при соединении.

Проблема скруток в том, что такое соединение ненадежно. Стоит вам пошевелить провод, и изображение будет рябить. По телевизионному кабелю передается высокочастотный сигнал, которому недостаточно просто электрического контакта между двумя кусками.

Для соединения телевизионного кабеля вам потребуется соединительный переходник: F (гнездо) — F (гнездо). Переходник называют бочкой.

В бочку, предварительно осуществив обжим, вы подключаете два антенных кабеля, которые требуется срастить.



Зачистка антенного кабеля

Как правильно самостоятельно зачистить кабель

Товары и услуги (4705)

• Пульты для телевизоров,DVD,кондиционеров,спутниковых тюнеров,iptv приставок и другой техники (2771)
• Спутниковое оборудование(тюнера,антенны, коммутаторы и другое) (297)
• Оборудование для приёма эфирного телевещания (Антенны, тюнера DVB-T2, платы и др.) (111)
• IPTV TV телевизионные приставки(цифровое IPTV телевидение) (27)
• Оборудование для видеонаблюдения (261)
• Охранные системы (95)
• Домофонные системы (71)
• Электромеханические, Электромагнитные замки (6)
• Кабель(телевизионный, витая пара и многожильный кабель) и аксессуары(разъёмы,клипсы и другое) (118)
• Настенные крепления для телевизоров, ДВД, спутниковых тюнеров и микроволновок. (204)
• Игровые телевизионные и портативные приставки ( Android, GBA, N64, NES, PSX) + Аксесуары (295)
• Ethernet оборудование(Роутеры, маршрутизаторы, свитчи и т.п.) (30)
• Телевизоры (2)
• Шнуры, кабеля для подключения к телевизору,DVD и к другой технике (58)
• Патч-корды RG-45 (11)
• Устройства передачи сигнала и управления (8)
• HDMI кабеля и различные HDMI переходники (53)
• Коммутаторы и Делители HDMI-сигнала (19)
• Кабельное оборудование(тюнера, усилители, сплитера и другое) (19)
• Аккумуляторы (18)
• Блоки питания для видеокамер и для светодиодных лент (26)
• Зарядные устройства,блоки питания к спутниковым, эфирным тюнерам к роутерам и свитчам и т.д. (12)
• Сетевые удлинители (8)
• Усилители для кабельного ТВ и эфирных антенн (23)
• Модуляторы (9)
• Зарядные устройства для мобильных телефонов и планшетов (13)
• Вентиляторы (5)
• Моноподы (сельфи палки) (3)
• Наушники,колонки,портативные колонки,колонки и наушники Bluetooth (12)
• Портативные зарядные устройства по USB Power bank (15)
• CDMA антенны (2)
• автомобильное зарядное устройство для Ipad и для других устройств (4)
• Оборудование для индивидуальных солнечных электростанций (63)
• Настольные Светодиодные лампы (7)
• Светодиодные лампочки с аккумулятором (13)
• Ethernet по оптоволокну, Медиаконверторы (5)
• Автомобильные видеорегистраторы (9)
• Акустический кабель (2)

tvsputnik.zakupka.com

Как правильно зачистить антенный кабель

В этом видео я показываю, как правильно самостоятельно обжать телевизорный sat кабель маркировки RG 6.

В этой статье я выкладывал подробные фото, как делать разделку и монтаж разъема на спутниковый кабель.

Для обжима разъема F типа на ТВ антенный кабель нам понадобится только ножик.

Процесс обжатия эф разъема примерно занимает до минуты и это можно сделать даже без инструментов.

В конце видео показано, как подключить или подсоединить телевизорный кабель к разъему конвертора или спутникового ресивера с использованием пластмассового сат коннектора.

Вот эта видео инструкция, как правильно обжать тв F разъем:

Комментарии

Как вам правильно и указали выше — фольга токопроводящяя. Это китайские коаксиальные кабеля, так что, олухи, попробуйте пропаять оплетку (которая непонятно из чего сделана и не паяется вообще) и фольгу (которая хорошо паяется и хорошо проводит контурные токи по своей поверхности).

Фольга является электропроводящ ей

именно так и НЕ нужно делать !поскольку не будет работать.

фольгу, олух, снимать надо !

Если все сделать очень аккуратно так, как вы предлагаете, то внешний контакт разъема (корпус) будет заизолирован от оплетки (она останется под фольгой), т.к. фольга является изолятором, а корпус должен как можно лучше контактировать с оплеткой!Поэтому фольгу нужно срезать вместе с пластиковым изолятором.

*****

На самом деле телевизионный кабель не обжимается. Обжать телевизионный кабель — это оконечивание кабеля. На выбранный конец кабеля, там где он будет вставляться в тв-гнездо телевизора, насаживается f-разем и в него вкручивается тв-штекер. Здесь при насаживании f-разьема важно аккуратно зачистить кабель. Для этого срезается внешняя защитная оболочка кабеля (примерно 1.5 сантиметра от конца кабеля) простым канцелярским ножом.

берем в руки конец кабеля, на котором будет тв-штекер

срезаем внешнюю оболочку телевизионного кабеля

После снятия защитной оболочки появится экран — алюминиевая оплетка с обмедненными / необмедненными ворсинками, которую необходимо отогнуть. Некоторые производители телевизионного кабеля (китайские в основном) оплетку приклеивают так что ее трудно потом отогнуть. В таких случаях оставляют только волосинки тонкого кабеля из оплетки, этого обычно достаточно чтобы сработал экран от внешних помех.

отгибаем защитный экран

Далее, после загибания экранки, срезается наполнение между оплеткой и центральной жилой (также 1.5 сантиметра от конца кабеля).

*****

Подключение телевизора к антенному кабелю через штекер (удлинение кабеля для TV)

Сегодня наши телевизоры уже мало похожи на телевизионные приемники прошлого века, которые всего-то и умели что показывать, при этом принимали исключительно аналоговый сигнал. А что сегодня? Это можно сказать целый комплекс возможностей и способностей. Работа с аналоговым и цифровым сигналом, возможность воспроизводить видео- и аудио- сигналы от универсальных входов, возможность воспроизводить видео с интернета и даже в некоторых случаях играть в игры и работать с приложениями из него же. В общем, не зря некоторые из них носят гордую приставку к своему наименованию – SMART, что значит умелый. Но мы в этой статье хотели бы рассказать не об успехе буржуазных компаний, за коими нам еще гнаться и гнаться, а о том, что даже самые современные телевизоры, имея в своем арсенале Wi-fi, Bluetooth, все же еще нуждаются в проводах. И самым необходимым для них кабелем, как и много лет назад является коаксиальный телевизионный кабель. Именно с помощью этого кабеля осуществляется передача аналогового и цифрового сигнала, то есть сигнала с несущей частотой телевизионных каналов, которые мы смотрим. И здесь самыми актуальными процедурами по подключению кабеля к телевизору будет выбор кабеля, его разделка, установка штекеров и удлинение кабеля. Именно о таких простых операциях мы и поговорим в нашей статье.

Выбор телевизионного кабеля к телевизору и его маркировка

Первое на что необходимо обратить внимание, так это на качество телевизионного кабеля. Именно от него будет зависеть насколько уверенно, четко и без помех и потери передается сигнал. Если это будет обычный провод, то уже через 2-3 метра от вашего полезного сигнала ничего не останется, а вот помех будет ой как много. Все это связано с особенностью распространения высокочастотных волн, с помощью которых собственно и передается телевизионный сигнал. Особенностью распространения такого сигнала является проявление скин эффекта, когда сигнал распространяется по поверхности проводника. Но это тема объемная и отдельная, поэтому достойна отдельной статьи, сейчас же не об этом. Ну а второе, это правильное присоединение всех штекеров, о чем мы уже говорили. Итак, вернемся к первому. Что же значит «правильный» телевизионный кабель? Это кабель для которого волновое сопротивления на рабочее частоте (до 2,15 ГГц) составляет 75 Ом. Чаще всего такие кабели маркируются как COAXIL CABLE 75 OHM. Так для телевизора могут применяться кабели марок: RG 6U (возможен индекс), SAT 50, SAT 703B и DG 113. Наименование марок кабеля приведено в соответствии с улучшением их эксплуатационных характеристик.

Обычно на кабеле есть маркировка производителя, наименования кабеля, его сопротивление, метраж и год производства. Теперь, когда кабель выбран приступим непосредственно к процессу подключения его к телевизору.

Как подсоединить антенный штекер к кабелю

Сразу скажем, что присоединить кабель к штекеру или штекер к кабелю не составит большого труда. Все это можно сделать самому, при этом без привлечения специалиста. Впрочем, то что мы решили разобрать этот вопрос и предоставить его на ваш суд и является своего рода этому подтверждением. Ну что же, начнем по порядку. Прежде необходимо разделать кабель, то есть должным образом снять изоляционную оплетку.

Разделать кабель можно двумя

как подключить антенный провод? Как разветвить? Как зачистить? Как выбрать?

Для того чтобы подключить антенну к ТВ, необходимо использовать специальный кабель, его основная функция — доставлять сигналы, поступающие от антенны, и выводить аудиоряд на экран. Однако практически у всех телевизионных проводов имеется значимый недостаток — понижение качества сигнала. Именно поэтому к вопросу выбора кабеля нужно отнестись как можно более ответственно.

В нашей статье мы расскажем об особенностях телевизионных кабелей, их разновидностях и познакомим с тонкостями выбора оптимальной модели.

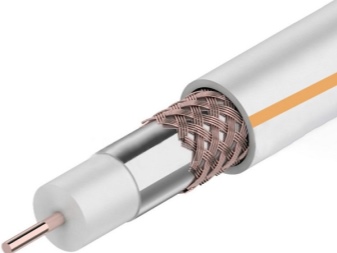

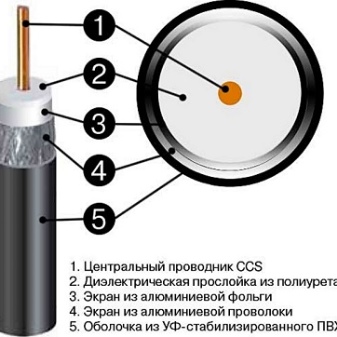

Особенности и устройство

Телевизионный кабель отличается от стандартных сетевых проводов более сложной структурой, поэтому каждый его элемент следует рассмотреть отдельно.

Жила

Она представляет собой центральный провод, который при визуальном осмотре напоминает сердцевину. Ее изготавливают из сплавов стали либо меди, второй вариант практичнее с точки зрения безопасности, так как медь в большей степени подвергается нагреванию и имеет завышенный параметр теплопроводности.

Соответственно, при прохождении через провода сверхтоков либо во время короткого замыкания может произойти довольно стремительный разогрев и повышение импеданса, на что тут же реагирует предохранитель ТВ. Стальные сплавы в такой ситуации будут менее эффективными.

Кроме того, предпочтительнее провода, в которых жила утолщенная, примерно 1 мм, поскольку с увеличением диаметра уменьшается коэффициент затухания.

Экран

Представляет собой наружный проводник, который не позволяет поступающему сигналу ослабиться при попадании за пределы провода. Его функции сопоставимы с рефлектором спутниковых антенн. На сегодняшний день представлены экраны в трех вариантах исполнения: это проволочная оплетка, а также алюминиевая пленка либо фольга. Первый вариант считается наименее затратным, поэтому такие кабели являются самыми дешёвыми. Однако в этом случае внешний кабель несплошной, соответственно, показатель затухания сильно увеличивается.

Подобные провода можно использовать только тогда, когда телевизор работает от комнатной антенны, существенная утрата сигнала буквально гарантируется в том случае, если удаление приемника от телевизора будет составлять больше 1 м. Фольга и алюминиевая пленка относятся к экранам сплошного типа, благодаря чему затухание можно минимизировать и даже свести к нулю.

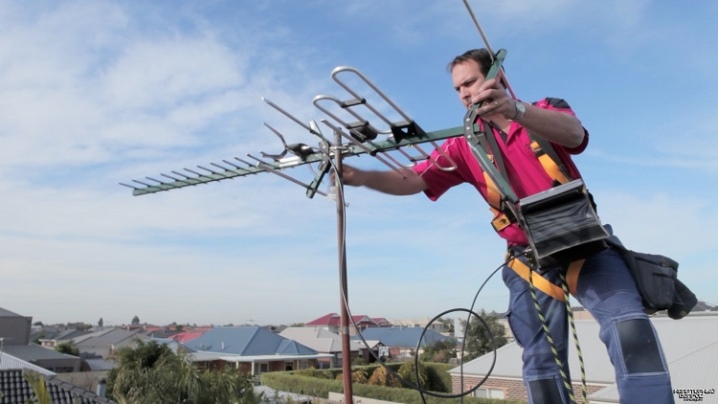

При подведении спутникового и эфирного TV от уличной антенны рекомендуются именно такие модели, при этом фольга предпочтительнее, хотя следует иметь в виду, что это не очень гибкий материал, склонный к разрушениям при большом изгибе.

Если вы устанавливаете на крыше МКД антенну, то вам потребуется более длинный провод для того, чтобы провести его до квартиры. В данном случае не исключены сильные изгибы, поэтому лучше обратить внимание на кабель для TV самого дорогостоящего исполнения. Такие модели включают в себя слой фольги и усиливаются поверхностной оплеткой. Металлизированная фольга здесь способствует улучшению качества сигнала, а оплётка защищает экран от механических повреждений в участках сгиба.

Оболочка

Состоит из изолирующего слоя, её изготавливают из ПВХ либо полиэтилена. Она бывает чёрного или белого колера, чуть реже встречаются серые модели. Подобрать кабель можно без учета особенностей оболочки, поскольку на рабочие параметры кабеля она никак не влияет. Впрочем, стоит сделать выбор в пользу более прочного материала, поскольку он в меньшей степени подвержен перегреву и износу.

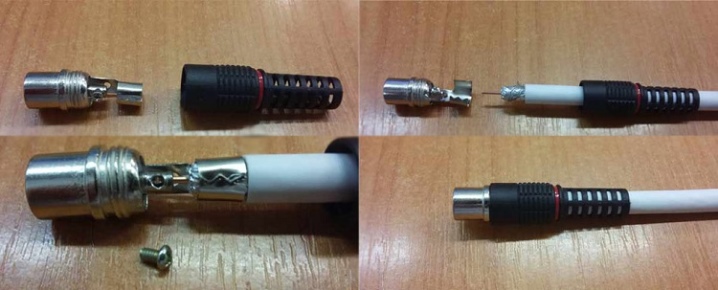

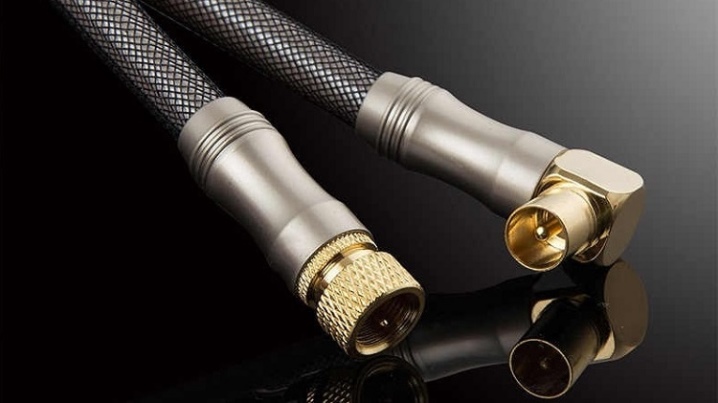

Штекер

Современный рынок предлагает штекеры в двух исполнениях: в виде единой конструкции или в варианте с гайкой. Во втором случае для того, чтобы подключить телевизор, достаточно просто зачистить кабель, оголить его и вставить внутрь штекера, затем крепко закрутить. Этот способ оптимален для тех людей, которые не имеют навыков работы с электрикой и хотят самостоятельно быстро и просто подвести антенный провод.

Если же вы имеете хотя бы минимальный опыт «общения» с паяльником, то предпочтение лучше отдать штекеру слитной конструкции и подключить оборудование при помощи пайки проводов.

Обзор видов

Если провод антенны представлен в магазинах только в одном исполнении, то телевизионных кабелей существует намного больше, при этом каждый из них характеризуется своими особенностями выведения информации и дизайном. Остановимся подробнее на наиболее распространенных разновидностях телевизионных проводов.

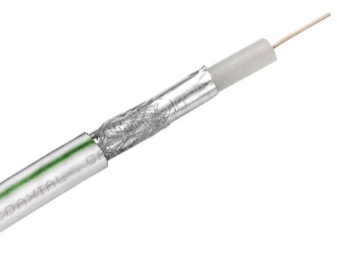

Коаксиальные

Самый популярный тип TV- кабелей. Следует отметить, что к коаксиальным относят не только одни антенные провода, но и всякие другие электрические кабели, предполагающие в своей структуре центральную жилу (она может быть одна или несколько), а также экран (он служит в качестве наружного проводника) и изолирующий материал.

Коаксиальный кабель подходит для вещания эфирного телевидения, также он популярен у ТВ-провайдеров для осуществления подключения к кабельным каналам.

Композитные

К этому виду относятся кабели, имеющие разветвитель, от них может отходить 2 и больше разъемов, потому наименование полностью отражает многозадачность детали, — он отвечает за передачу сразу нескольких рабочих форматов. Если речь идет о ТВ, то здесь он берёт на себя ответственность за отдельное выведение аудиоряда и звучания на экран после декодировки.

Характерные представители моделей этого типа – RCA- и AV- кабели для TV. Кроме того, они нашли широкое применение в подключении к экрану телевизора акустических систем, аудиоустройств и видеопроигрывателя.

Компонентные

Визуально подобные провода напоминают композитные, но принцип их работы совершенно иной. Так, все имеющиеся входы могут выводить изображение, но лишь один из них с картинкой передаёт одновременно и звук. Пропускная способность компонентных кабелей намного выше, чем у композитных аналогов. Подобные провода актуальны для подключения с сильным выведением звукового и видеоконтента, то есть они не подходят для цифрового вещания.

Их стоит приобретать в том случае, если вы планируете просматривать мультимедиа с электронного накопителя либо через интерактивное ТВ

HDMI

С повсеместным внедрением широкоформатного ТВ в цифровом вещании стала возможной трансляция в формате 4K. Невзирая на предварительное сжатие, для эффективности вещания, включающего трансляцию аудиоряда повышенной четкости, нужно передавать довольно внушительные объемы данных. У всех используемых ранее изделий пропускной способности для этого не хватало. Именно поэтому был создан принципиально новый кабель HDMI.

Если у телевизора имеется разъём под провод такого типа, то устройство сможет поддерживать выведение картинки сверхвысокой четкости. Такие провода широко используются в современных Smart-телевизорах и по своим функциональным возможностям в полной мере сопоставимы с компьютером, поскольку в них предусмотрен сильный видеоадаптер от 1 Гб.

Если вы планируете использовать графические приложения или видеоигры, то подключения лучше делать от видеокарты, в которой предусмотрен разъем типа VGA, для таких конструкций оптимален DVI-кабель.

Определить, какой из этих кабелей стоит взять для подключения такой приставки, можно исходя из параметров максимального разрешения телевизионного оборудования, поскольку при подведении проводов с максимальной пропускной способностью не только увеличивается чёткость вещания, но и многократно возрастает энергопотребление ресивера.

Лучшие марки

Все существующие разновидности кабелей имеют общую архитектуру, которая позволяет обеспечивать необходимый формат вывода аудио- и видеоинформации. Однако физические параметры, которые отвечают за период эксплуатации и порядок использования провода, могут варьироваться.

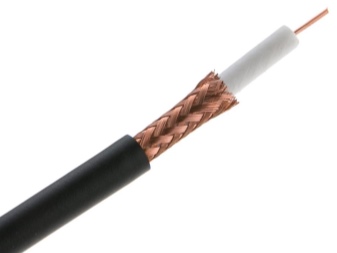

RG- 6U

Это универсальная марка проводов с позиции цена – качество. Такой кабель имеет медную жилу и надежную двойную изоляцию, благодаря чему сохраняется возможность изгиба и поддерживается пониженный показатель затухания. Однако у этого изделия имеется свой минус — слабый уровень износостойкости, поскольку оплётка в нем изготавливается из полиэтилена самой низкой плотности.

Такой кабель можно использовать только внутри закрытого помещения и подключения домашней антенны.

SAT- 50

Одна из самых востребованных моделей телевизионного кабеля в нашей стране. Жила в нём медная, а экран сделан из алюминиевой плёнки с дополнительной медной оплеткой. Изоляционный материал представлен пластиком повышенной плотности, это позволяет эксплуатировать кабель в течение 15–20 лет. Телевизионный провод данной марки хорошо воспринимает сигналы, поступающие с ретранслятора и спутника за счет жилы диаметром в 1 мм.

DG-113

Такой кабель отличается довольно высокой ценой. Изоляционный материал, а также жила в нём имеют технико-эксплуатационные параметры, сходные с SAT-50.

Единственным отличием данного продукта является усиленный экран с параметрами повышения сигнала до 90 дБ. Подобный кабель незаменим в тех ситуациях, если от антенны до ТВ значительное расстояние, к примеру, когда антенна устанавливается на крыше многоквартирного дома, а провод нужно протянуть до квартиры. При прокладке подобного кабеля на удалении до 40 мм искажения картинки и прочие дефекты не проявляются.

SAT- 703

Этот кабель представляет собой практически полный аналог изделия SAT-50, однако он предназначен для использования в более сложных погодных условиях.

Отличительной его чертой является жила, сделанная из стали. Этот материал медленнее прогревается и отличается большей стойкостью к колебаниям температуры. Цена такой модели сопоставима с SAT-50, поэтому провод не имеет смысла приобретать для комнаты — это вызовет только лишние, причём бессмысленные, расходы.

Какой выбрать?

Перед тем как принять решение о покупке телевизионного кабеля, необходимо определиться со следующими данными:

• какой формат принимает ваше телевизионное оборудование: аналоговый или цифровой;
• какое количество оборудования вы планируете подключать;
• особенности телевизионного выхода, переходника и розетки;
• схема проведения кабеля;
• длина трассы от антенны к телевизору;
• наличие участков за пределами жилой площади с указанием, находятся они в подъезде многоквартирного дома или на улице частного строения;
• число поворотов;
• необходимость монтажа проводки закрытого либо открытого типа.

Исходя из собранных данных, необходимо определиться с технико-эксплуатационными параметрами кабеля. Все представленные телевизионные провода делятся на черные и белые: чёрные покрыты полихлорвиниловой пленкой, белые — полиэтиленом. От плотности этого слоя во многом зависит практичность и долговечность изделия. Хотя с этим параметрам лучше не перестараться, так как если кабель будет иметь слишком толстое внешнее покрытие, то он практически не будет гнуться, и это может вызвать серьезные сложности при его проведении от антенны.

Что касается экрана, то предпочтение лучше отдавать фольге или алюминиевой плёнке с оплеткой. Для «транспортировки» качественного сигнала годится и тот и другой вариант. Обратите особое внимание на присутствие диэлектрической прослойки. Она необходима для максимальной фиксации проводников, а кроме того, служит надежной изоляцией.

Лучше всего с этой задачей справляется вспененный поливинилхлорид, также встречаются модели, в которых прослойка выполняется из полиэтилена или фторопласта.

Уточните, из чего выполняется сердцевина. Самые высококачественные изделия содержат медную жилу, в более дешевых образцах она выполняется из сплавов и покрывается тончайшим медным слоем. Центральная жила бывает толщиной от 0,3 мм до 1 мм, чем она толще — тем лучше. Имеет значение и сечение самого кабеля. Если оно меньше 3,5 мм, то предоставляет доступ только к дециметровым каналам. Чтобы к этому списку добавить цифровые каналы, необходимо будет использовать дополнительное оборудование. В этом случае расходы попросту не оправдают итогового результата, поэтому изначально лучше приобретать кабель толщиной 3,5 мм и более.

Не последнее значение имеет и стоимость, поскольку она зависит от многих важных параметров. В данном случае поговорка «скупой платит дважды» оправдывает себя на все 100%. Более дорогие варианты провода являются одновременно и более предпочтительными.

Несколько советов

Если антенна располагается недалеко, то есть на самом телевизоре, балконе, то провода диаметром 6 мм будет вполне достаточно. Для того чтобы выводить её на последний этаж многоквартирного жилого дома либо на крышу частного — стоит выбирать провода, соответствующий параметр которых превышает 7 мм. Не забывайте об электромагнитном фоне.

Признаком низкокачественной продукции является отсутствие экрана, подключившись к подобному изделию через спутник, вы увидите только искажения, помехи и прочие сбои.

Эксплуатация

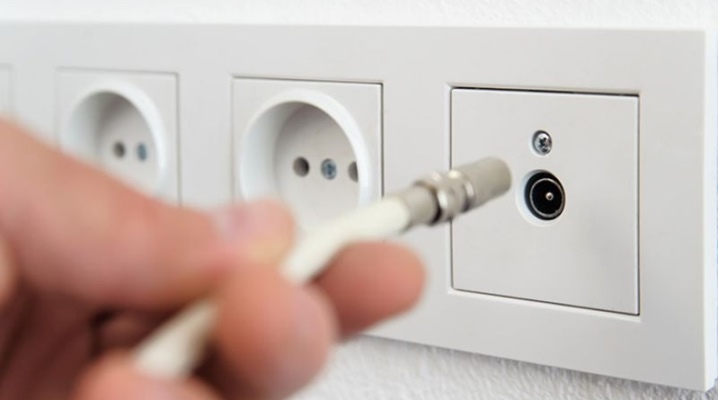

Очень важно правильно подключить кабель к ТВ. Существует два типа креплений: это обжимные пробки, а также винтовые заглушки. Проще всего подключить при помощи углового либо прямого F штекера, а для самой проводки можно использовать самый обычный нож. Работа включает в себя несколько шагов.

• Разрежьте внешний слой кабеля на длину примерно 1,5 см и снимите его, после этого экран и фольгу необходимо завернуть, снять изоляционный слой, освободить сердцевину и накрутить её на штекер.
• Затем нужно обрезать выступающую часть главной жилы до необходимой длины.
• Обжимочное кольцо следует осторожно намотать на край, отрезать изоляционную поверхность на длину около 6 мм и снять. Очищенную часть нужно освободить от всех слоёв до медной трубки — сделать это нужно как можно более аккуратно, так как в случае повреждения качество сигнала значительно ухудшится.
• Сдвигайте оболочку по длине до того момента, пока внутреннее волокно не начнет выступать из центра. После этого останется только подсоединить разъем в конец провода, зажать приготовленным обжимным кольцом, прозвонить оборудование и убедиться в его работоспособности.
• Далее нужно отрезать все торчащие провода, включить телевизор и наслаждаться просмотром любимых телепередач.

О том, как подсоединить антенный кабель к штекеру, смотрите в следующем видео.

Как разделать F-разъем на ТВ кабель

Для хорошего приема телевидения нужна хорошая антенна. Еще важнее доставить от хорошей антенны сигнал до телевизионного приемника. Если раньше телевизионный кабель приходил до телевизора от таинственного места в этажном щитке, и был доступен только телемастерам и специалистам, то сегодня такой кабель продается свободно. Проблемой применения специализированных телевизионных кабелей всегда были их соединители и разветвители.

Особенности конструкции ТВ кабеля и ТВ разъема

Кабель для ТВ применяется высокочастотный – коаксиальный. Этот кабель всем хорошо знаком, в переводе на русский, «коаксиал» — означает «один в другом». Центральный проводник коаксиального кабеля помещен в цилиндр, который является вторым проводником, выполняющим роль экрана. Этот экран служит для защиты от помех и выполняется из фольги или тонкой проволоки, сплетенной в чулок. Главная особенность коаксиальных кабелей: соотношение между диаметрами внешнего и внутреннего проводников, этим определяется его волновое сопротивления. Для передачи телевизионных сигналов в быту используется кабель с волновым сопротивлением – 75 Ом.

Такой особый кабель не соединить ни скруткой, ни сваркой, ни клеммой Wago. Для него используются специальные соединители и разъемы. Кроме того, коаксиальный разъем требует пайки, причем в строгой последовательности: сначала центральная жила, затем после установки специальных прокладок, оплетка.

Сегодня помимо привычных соединителей, все чаще встречается так называемые F-разъемы. Главное преимущество этого соединения с помощью F-разъемов – полное отсутствие пайки! Практически голыми руками в считанные секунды готов разъем, который раньше нужно было паять, имея за плечами определенные навыки.

В отличие от обычных ТВ коннекторов, F-разъем не вставляется, а вкручивается. Гнездо представляет собой шпильку с отверстием под центральный проводник, а разъем — это незащищенная центральная жила кабеля, специальной снабженная гайкой. В результате мы имеем более надежное соединение, механически удерживаемое резьбой.

Разделка F-разъема на ТВ кабель по шагам

Сделайте надрез изоляции на 10-12 мм от конца кабеля. Если конец кабеля не перпендикулярный, выровняйте его острым ножом.

Снимите изоляцию и расправьте в противоположном положении от конца кабеля поверх кабельной изоляции оплетку и фольгу.

Отступая 2-3 мм от фольги, снимите изоляцию не повреждая центральный проводник.

Накрутите F-разъем на кабель поверх изоляции на расправленные проводники оплетки и фольгу. Излишки фольги и оплетки, выступающие из под разъема можно срезать ножом. Старайтесь не повредить при этом изоляцию.

Центральная жила должна выступать из разъема на расстояние от 1,5 до 5 мм.

Для организации сети телевизионного вещания при ремонте квартиры своими руками нужно разедить сигнал и доставить его до каждого ТВ приемника. Для этого я использовал специальные разветвители высокочастотного сигнала. В стене пришлось сооружать скрытую коробку, где находится телевизионный разветвитель, с применением F-разъемов.

Использование F-разъемов продиктовано еще и тем, что их активно применяют производители подобных разветвителей, как в низкочастотной, так и в спутниковой технике. Также все чаще встречаются ТВ розетки ориентированные именно на такой F-разъем. Надеюсь, что заявленное качество и надежность F-разъемов позволит забыть про проблемы с телевизорами в моей новой квартире.
