Вводной автомат в квартиру — какой выбрать, и нужен ли он перед счетчиком? Обозначение на схеме номиналов и установка трехфазного или двухполюстного устройства

Вводный автомат – это средство коммутации электричества. Какие автоматы бывают, для чего нужны, как правильно выбирать, будет написано в статье.

Как выбрать вводный автомат в квартиру – советы и рекомендации

Вводный автомат это защитное устройство в доме при использовании электрической сети. Если возникает короткое замыкание или другая аварийная ситуация, выключатель обесточит электросеть. Чтобы обеспечить безопасность, важно уметь выбирать автоматику. Ошибки расчета приведут к поломке электроприборов и даже возгоранию.

Нужен ли в квартире или в доме вводной автомат

Для защиты дома от возгорания электропроводки устанавливается вводный автоматический выключатель. Обычно его монтаж производится на лестничной площадке перед счетчиками, но также устанавливают дополнительные автоматы в квартире. Монтируется прибор в распределительной коробке и пломбируется. Доступ к общему выключателю только у электрика дома, несанкционированная попытка проникновения приведет к выплате штрафа.

Устройство и принцип работы

Внешне прибор похож на обычное защитное устройство, которое устанавливается в распределительном щитке. Главное отличие от других средств защиты – большая величина номинального тока.

Элементы:

• соленоид;
• биметаллическая пластинка.

При возникновении короткого замыкания стремительно увеличивается сила тока. В катушке соленоида образуется мощное магнитное поле, из-за которого сердечник втягивается внутрь и цепь разрывается.

Автоматы различаются по количеству полюсов, номинальному току, потребляемой мощности, фазности электропитания.

Время — токовая характеристика

Времятоковые характеристики автоматических вводных выключателей маркируются латинскими буквами A, B, C и так далее. К группе А относятся устройства с наибольшей чувствительностью. Далее характеристики загрубляются, и приборы класса В будут срабатывать при 3-4 кратном превышении номинального тока. Автоматика класса С и D ставится при наличии в доме мощного оборудования – электроплит, котлов, сварочных аппаратов. Точные данные в документации к автомату.

Типы

Автомат выбирается с учетом схемы электросети и ее потребностей. Выделяют однополюсные, двухполюсные, трехполюсные и четырехполюсные устройства.

Однополюсный

Выключатель с одним полюсом используется в электрических сетях с одной фазой. Разные модели отличаются разными характеристиками, от которых зависит скорость отключения. В состав входят два механизма расцепителя — электромагнитный и тепловой.

Один срабатывает при коротком замыкании, второй при превышении нагрузки в течении определенного времени. Подсоединяется через верхнюю клемму, к нижней включается отходящий провод.  Принцип действия такой же, как у отводящих автоматов, но номинал тока выше.

Двухполюсный

Используется в однофазном вводе. В конструкции блок с двумя полюсами, которые оснащены рычажками и общей блокировкой между механизмами выключения. То есть главное отличие от однополюсника в том, что при неполадке на любой из идущих от него линий, отключатся обе. Двухполюсники используются в типовых современных квартирах.

Нельзя заменить один двухполюсный выключатель двумя однополюсными автоматами! Это запрещено ПУЭ.

Трехполюсный

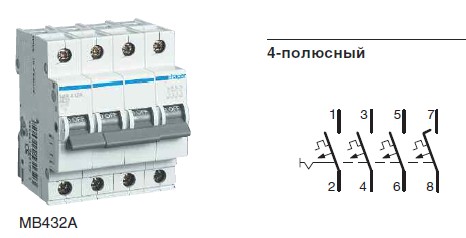

Для сетей на три фазы используются трехполюсники и четырехполюсники. Такие электросети есть в домах, где готовка пищи производится на электрических плитах. Для подключения трехполюсного автомата к каждой клемме подключается по фазе. В приборах с четырьмя полюсами дополнительно используется нейтральный провод.

При монтаже своими руками земля (не нейтраль) никогда не должна проходить через автомат.

Расчет автомата ввода

Перед приобретением автомата важно правильно его рассчитать.

Характеристики:

• количество полюсов;
• времятоковую характеристику;
• номинальный ток;
• установленная мощность;
• номинальный ток утечки;
• линейное напряжение;
• селективность;
• максимальный ток короткого замыкания.

Номинал тока определяется для одновременного подключения всех электроприборов в сеть. От тока зависит и мощность.

На мощные устройства, такие как водонагреватели и электрические плиты, ставятся дополнительные вводные автоматы.

Используются автоматы для систем TN-S и TN-C. В первом случае выбирается однополюсник с нулем или двухполюсник либо трехполюсник с нейтралью. Во втором случае нужен однополюсный (для сети 220 В) или трехполюсный (для 380 В) автомат.

Расчет для электросети квартиры 220 Вольт

Вводный автомат в квартиру с напряжением 220 В рассчитывается по следующей формуле:

Ip=Pp/(Uф*cosф). В этой формуле Uф – фазное напряжение, Рр – расчетная мощность, Ip – ток нагрузки. Cosф является безразмерной величиной, характеризующей наличие реактивной мощности.

Расчет для электросети квартиры 380 Вольт

Чтобы рассчитать выключатель для электросети 380 В, формула немного видоизменяется:

Ip=Pp/( Uн*cosф). Uн – это напряжение сети.

Выбирая устройство, номинальный ток следует увеличить на 10% для запаса.

Выбор ВА

Помимо основных критериев выбора есть и дополнительные. К ним относятся режим нейтрали, частота тока и величина линейного напряжения.

Режим нейтрали

Проще говоря, режим нейтрали – это способ заземления в доме. Традиционно в домах представлена система TN с различными вариациями. К наиболее распространенным относятся TN-C, TN-C-S и TN-S.

В системе TN-S имеется подводящий нулевой и рабочий провода, которые разделены от подстанции до потребителя энергии. Система TN-C представляет собой совмещенные подводящий нулевой и рабочий провода.

Частота тока

Одним из главных параметров электросети является частота тока. Это количество полных циклов изменения ЭДС (электро движущей силы) за одну секунду.

Для Российской Федерации это значение равняется 50 Гц. Проще говоря, ток 50 раз в секунду идет в одну сторону и 50 в другую проходя через нулевое значение 100 раз. Например обычная лампочка включенная в сеть с частотой 50Гц будет разгораться и тухнуть 100 раз в секунду.

Величина линейного напряжения

Для российских электросетей напряжение — фиксированная величина. Равняется 220 В или 380 В +- запас. Линейное — это напряжение между двумя фазами, которое на 60% больше, чем фазное. И соответственно = 380В.

Установка

Основной тип крепления автоматов — установка на DIN рейку. Напрямую к стене или корпусу распределительного щитка приборы не прикручиваются.

Прибор может изготавливаться в отдельном корпусе или быть установленным в общий щиток. При монтаже обязательно должен обеспечиваться доступ для электриков.

Вводный автомат должен быть опломбирован. Это обезопасит устройство от несанкционированного подключения. Ограничение доступа осуществляется при помощи заглушки на отверстиях.

Подключение снизу или сверху?

В ПУЭ сказано, что питающий кабель должен присоединяться как правило к неподвижным контактам. А у всех известных фирм неподвижные сверху.

Поэтому автомат ввода традиционно устанавливается в распределительном щите сверху слева. Для удобства отводящие линии монтируют сверху вниз . Но если смонтировать наоборот, все функции останутся такие же.

Схема включения

Входной выключатель используется не только для электробезопасности, но и для отключения потребителя от электричества при  ремонтных работах. По этой причине автомат устанавливается перед счетчиками.

Доступ к автомату имеет только профессиональный электрик. Хозяева квартир не имеют права вмешиваться в защитную систему. В 90% случаев автомат ставится в подъездный щит в многоквартирных домах и в наружные системы (столбы, заборы) для коттеджей.

Владельцы могут установить дублирующий автомат, который используется для удобства обслуживания. Он ставится между счетчиком и групповой автоматикой внутри квартирного распределительного щита. Сила тока дублирующего устройства должна быть ниже, чем на вводном приборе.

Недопустимые ошибки при покупке

Самая главная ошибка при покупке устройств для защиты – это попытка экономить, не обращая внимания на критерии автомата. Неправильно подобранный автоматический выключатель приведет к негативным последствиям.

Также нежелательно покупать автоматы неизвестных производителей. Непроверенные приборы не будут выполнять свои обязанности в полной мере, и многие характеристики часто завышены.

Все главные ошибки связаны с неправильным расчетом номиналов. Пользователь может не учесть запас по току, неправильно выбрать линейное напряжение – это приведет к неправильному результату и, как следствие, покупке неподходящего автомата.

Советы по выбору:

1. При заключении договора абонент заказывает необходимую мощность присоединения. Исходя из этого значения, рассчитывается место установки, нагрузка и другие параметры. Самопроизвольное увеличение нагрузки недопустимо, установка более мощного выключателя должна быть согласована с соответствующими службами.
2. Нужно ориентироваться на электропроводку. Так, если бытовая техника выдерживает ток в 30 А, а старый провод рассчитан на предельное значение в 10 А, придется заменять проводку на более мощную или отказываться от прибора.
3. Отдавать предпочтение нужно автомату с большим током, чем рассчитанное значение. Для прибора с 14 А нужно брать выключатель на 16 А и выше.
4. Важно обратить внимание на селективность. Номинал вводного автомата обычно равняется 40 Ампер. Для электрической плиты ставится выключатель на 32 А. Осветительная группа и розетки требуют 10 А.
5. В загородный дом или в гараж следует выбирать мощный выключатель. Это связано с тем, что могут использоваться мощные сварочные аппараты, погружные насосы и другая техника, требующая больших токов.
6. Лучше устанавливать автоматику от одного производителя. Риск несоответствия оборудования друг с другом будет сведен к минимуму. Также при возникновении ситуации, требующей ремонта или замены, пользователю будет проще обратиться к одному изготовителю.
7. Покупать приборы нужно в специализированном лицензионном магазине, который имеет соответствующие лицензии и сертификаты. Это сведет к минимуму риск покупки поддельного агрегата.

Это основные требования и правила по выбору автоматических выключателей для дома и дачи. Зная их, покупатель не допустит ошибки при покупке нужного прибора.

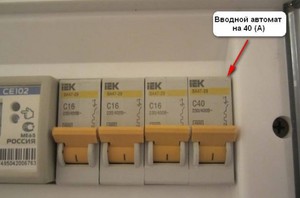

Вводный автоматический выключатель – это обязательное устройство для защиты дома. При возникновении экстренной ситуации прибор сработает и отключит подачу электроэнергии. Автоматы различаются по количеству полюсов, номинальному току, времятоковой характеристике, режиму нейтрали, напряжению сети и другим характеристикам. Перед покупкой следует обязательно рассчитать все параметры, иначе электробезопасность обеспечена не будет. При покупке важно избегать типовых ошибок и следовать советам, которые приведены выше.

Полезное видео

Вводной автомат в квартиру какой номинал, место установки

В любой схеме электроснабжения вводной кабель должен подключаться через устройство, позволяющее отключать все электроприборы от сети. Бытовая электропроводка не является исключением. Подвод электроэнергии в квартире осуществляется через вводной автомат.

Такой аппарат позволяет отключать все электроприборы, установленные в квартире или частном доме, одновременно. Это необходимо в аварийных ситуациях, а также для ремонта и реконструкции вводного электрощитка. Более правильное название вводного автомата — вводной автоматический выключатель. Именно так он называется в различных нормативных документах и электросхемах.

Чем отличается вводной автомат от группового?

По своей конструкции и принципу действия вводной автомат не отличается от устройств, отключающих группы потребителей или отдельные электроприборы. Отличие в назначении и месте установки аппарата.

Вводной автомат предназначен для отключения всей электроустановки или квартиры. Поэтому он может монтироваться не только во внутриквартирном щите, но и в подъезде многоквартирного дома.

Информация! Вводной автоматический выключатель должен быть самым мощным из установленных устройств защиты.

Для чего устанавливать вводной автомат

Кроме защиты квартиры от короткого замыкания у этого устройства есть ещё одна функция. Он используется для ограничения потребляемой мощности.

Для этого выбор параметров аппарата производится электрокомпанией, осуществляющей энергоснабжение дома, а сам автомат может устанавливаться в опломбированном щитке.

Что произойдёт, если вместо предписанного автомата подключить устройство по своему выбору? Если не учитывать возможные штрафы, то есть несколько вариантов выбора вводного автомата:

• Номинальный ток автомата меньше, чем ток вводного кабеля. При максимальной нагрузке подходящий кабель перегреется и его изоляция разрушится, что приведёт к короткому замыканию.
• Параметры автоматического выключателя соответствуют сечению вводного кабеля. В этом случае система будет работать в штатном режиме, без аварий и короткого замыкания.

Что будет если на вводе в квартиру установить автомат номиналом больше чем положено по документам. Давайте рассмотрим этот вопрос с технической стороны, то есть не будем принимать во внимание «административную ответственность» и возможные штрафа.

Например, в этажном щите от своего счётчика поставить вводной С25 вместо С16? Да в принципе ничего не произойдет — будет работать, как и работало.

Но даже если позволяет сечение вводного провода, увеличивать номинальный ток вводного выключателя нельзя. Энергоснабжающая организация использует его для ограничения потребляемой мощности и откажет в опломбировке и подключении линии к сети. Это связано с тем, что питающие трансформаторы и линии электропередач имеют ограниченную мощность, которая делится на всех потребителей.

Бесконтрольное увеличение потребления электроэнергии значительным количеством квартир и домов приводит к перегрузке трансформаторных подстанций и сетей. Такая ситуация может привести к выходу оборудования из строя.

Поэтому проектным отделом, исходя из состояния оборудования, рассчитывается допустимое потребление электроэнергии каждой квартиры. Для увеличения разрешённой мощности и замены вводной защиты следует обратиться в электрокомпанию.

Совет! При значительном увеличении мощности, например при установке электроплиты или электроотопления, целесообразно поменять однофазный ввод 220В на трёхфазный 380В.

Где ставить вводной автомат перед счетчиком или после?

В ПУЭ п.7.1.64 указано место установки вводного защитного устройства — перед прибором учёта электроэнергии. Это необходимо для безопасной замены электросчётчика. При наличии трёхфазного электроснабжения автоматический выключатель должен отключать все питающие фазы одновременно.

В связи с местом установки самовольная замена автомата, а тем более снятие пломбы со щитка, в котором он находится, приведёт к обвинению в хищении электроэнергии.

Справка! Если автоматический выключатель, находящийся в опломбированном ящике, выходит из строя, его замена возможна только по согласованию с электрокомпанией.

В некоторых ситуациях целесообразна установка двух электрощитов, в одном из которых будет находиться вводной автомат и электросчётчик, а во втором групповые автоматы, реле напряжения и УЗО.

Какого номинала установить вводной автомат?

И всё таки, как выбрать вводной автомат? Его номинальный ток определяется электрокомпанией и выбирается из стандартных значений исходя из технического состояния линии электропередач и мощности всех потребителей, подключённых к питающему трансформатору. При отсутствии соответствующих стандартных величин выбирается ближайшее большее значение.

Если номинальный ток вводного автомата недостаточен из-за установленной электроплиты или электроотопления, это является основанием для обращения в электрокомпанию с заявлением для увеличения разрешённого потребления электроэнергии и установки более мощного устройства защиты.

Для примера можно рассмотреть выбор автоматического выключателя при замене электропроводки. При этом устанавливаются розетки для стиральной и посудомоечной машин, бойлер а и другой бытовой техники.

Несмотря на то, что суммарная мощность электроприборов более 10кВт или 45А, разрешённая мощность всего 7кВт или 32А. Если потребляемый ток превысит эту величину, может выйти из строя кабель, проложенный от подъездного щитка до квартиры. Ситуацию не спасает даже его замена.

Установка бытовой техники и увеличение потребления происходит во всех квартирах, поэтому для увеличения параметров вводного автомата необходимо увеличивать разрешённую мощность для всего дома. Такая операция связана с большими материальными затратами и получением соответствующего разрешения для увеличения допустимого потребления электроэнергии.

Информация! В новостройках разрешённая для квартиры мощность составляет 11кВт или 50А.

Разрешённая мощность для квартиры и частного дома зависит от года ввода здания в эксплуатацию:

1. До 2003 года действовали нормы ВСН 59-88 «Электрооборудование жилых и общественных зданий». Согласно этому документу разрешённая мощность составляла 3кВт или 16А. При этих параметрах можно включить стиральную машину-автомат, но есть опасность аварийного отключения при включении лампочки, телевизора и другой мелкой бытовой техники.
2. С 2003 года действуют нормы СП 256.1325800.2016 «Электроустановки жилых и общественных зданий». В этом документе указывается, что для квартир с газовыми плитами разрешённая мощность составляет 4,5кВт или 20А. При наличии электроплиты эти значения повышаются до 10кВт или 50А соответственно.

Но не стоит забывать, что в отдельных случаях все зависит от технических условий.

Может ли номинал вводного автомата быть меньше суммы групповых?

Если основными функциями вводного автомата являются ограничение потребляемой мощности и защита походящего кабеля, то у группового автоматического выключателя задача немного другая. Он защищает от перегрузки и короткого замыкания электроприборы и проводку своей группы электроприборов.

Параметры этих устройств не связаны между собой. Отличаются также правила расчёта номинального тока устройств защиты:

• Вводной автомат. Параметры устройства определяются электрокомпанией и сечением вводного кабеля.
• Групповой автомат. Номинальный ток этого устройства равен суммарному току всех электроприборов группы.

Для обеспечения селективности защиты номинальный ток вводного устройства должен быть больше тока любого из групповых автоматов.

Для примера рассмотрим типичную квартиру, в которой на вводе установлен автомат на 40 Ампер, а электроприборы разделены на группы автоматами со следующими номиналами — стиральная машина 16А, посудомоечная машина 10А, бойлер 16А, освещение 10А, кухонные розетки 16А, комнатные розетки 16А. Суммарный ток всех автоматических выключателей составляет 84А.

При таком соотношении вводной автоматический выключатель перегружен более чем в два раза (84/40=2.1). Как тогда получается, что схема работает и ничего не выбивает?

Если определять параметры вводного автомата и подводящего кабеля этими значениями, то его номинальный ток составит 100А (ближайшее бОльшее значение от 84 А), а сечение вводного кабеля составит 16мм². Это не соответствует мощности, которая разрешена электрокомпанией.

Такое количество автоматических выключателей устанавливается для удобства эксплуатации и ремонта, а так же для уменьшения сечения прокладываемых кабелей.

Ведь если бы не было групповых автоматов, тогда пришлось бы от электрощита прокладывать кабель сечением 16мм² к розетке. Согласитесь это не совсем экономно, к тому же такой кабель просто не подключишь к контактам самой розетки.

При разделении потребителей на группы вместо кабеля 16мм² используются более тонкие сечения:

• розетки, бойлер, стиральная машина, подключённые к автоматам 16А – кабель сечением 2,5мм²;
• освещение и посудомоечная машина, подключенны к автоматам 10А – кабель сечением 1.5мм².

В этой ситуации одновременное включение всей бытовой техники приведёт к отключению вводного автоматического выключателя.

Например, при работе посудомоечной машины 10А, стиральной машины 16А, утюга 10А и электрочайника 10А общий потребляемый ток составит 46А, что приведёт к аварийному отключению квартиры. Чтобы этого не произошло, следует избегать одновременной работы мощных устройств.

Например, для стиральной и посудомоечной машин целесообразно использовать функцию отложенного старта. Это особенно выгодно при установке в квартире двухзоного электросчётчика.

Похожие материалы на сайте:

Понравилась статья — сохрани на стену!

Вводной автомат. Расчет, выбор вводного автомата для квартиры

class=»eliadunit»>



Вступление

Здравствуйте. Вводной автомат это обязательное устройство электропроводки квартиры предназначенное для защиты всей электропроводки от перегрева и токов короткого замыкания, а также общего отключения электропитания квартиры. О выборе, расчете вводного автомата пойдет речь в этой статье.

Назначение вводного автомата

Вводной автомат должен обеспечить защиту проводов и кабелей от перегрева, способного вызвать их разрушение или пожар. Причинами перегрева могут быть длительные перегрузки или значительные токи короткого замыкания.

Для предотвращения перегрева проводов используют хорошо испытанное решение : вводной автоматический выключатель (автомат защиты), содержит тепловой и электромагнитный расцепитель. Вводной автомат также обеспечивает выполнение функций отключения всей электросети квартиры и разделение питающей линии от групповых электрических цепей квартиры.

Выбор вводного автомата для электропроводки квартиры

Выбор вводного автомата зависит от следующих условий и величин:

• Величины линейного напряжения;
• Режима нейтрали;
• Частоты тока;
• Характеристик токов короткого замыкания;
• Установленной мощности;

Величина линейного напряжения

Для нашей электросети значение фазного и линейного напряжения для квартиры величины постоянные. Это 220 Вольт или 380 Вольт соответственно.

Частота тока

Частоты тока величина тоже постоянная. Это 50 Герц (Гц).

Режим нейтрали

Режим нейтрали это тип заземления, используемый в вашем доме. В подавляющем большинстве это система TN ,система с глухозаземленной нейтралью c различными ее вариациями (TN-C; TN-C-S; TN-S).

Характеристики токов короткого замыкания

Короткое замыкание это несанкционированное соединение двух фазных проводников или фазного и нулевого рабочего проводников или фазного проводника с системой заземления. Самое опасное короткое замыкание (КЗ), которое учитывается в расчетах электросхем, это замыкание трех фазных проводников находящихся под напряжением.

Ток короткого замыкания это важная характеристика для выбора автомата защиты. Для выбора вводного автомата рассчитывается ожидаемый ток короткого замыкания.

Расчет ожидаемого тока короткого замыкания для трехфазной сети, короткое замыкание (КЗ) между фазами:

• I-ожидаемый ток короткого замыкания, A.
• U-Линейное напряжение,
• p-Удельное сопротивление жилы кабеля, для меди 0, 018, для алюминия 0,027;
• L-Длина защищаемого провода;
• S-Площадь сечения жилы кабеля, мм2;

Расчет ожидаемого тока короткого замыкания (КЗ) между фазой и нейтралью

class=»eliadunit»>

• Uo-Напряжение между фазой и нейтралью;
• m-Отношение сопротивления нейтрального провода и сопротивлением фазного проводи или площадью сечения фазного и нейтральных проводов, если они изготовлены из одного материала.
• P-Удельное сопротивление жилы кабеля, для меди 0, 018, для алюминия 0,027

Режим нейтрали для выбора вводного автомата

Для различных режимов нейтрали применяются следующие вводные автоматы

Выбор вводного автомата для системы TN-S:

Вводной автомат для системы TN-S должен быть

• Однополюсной с нулем или двухполюсной,
• Трехполюсной с нейтралью или четырехполюсной.

Это необходимо для одновременного отключения электросети квартиры от нулевого рабочего и фазных проводников со стороны ввода электропитания. так как нулевой и защитный проводники разделены на всем протяжении.

Выбор вводного автомата для системы TN-C:

Для системы питания TN-C вводной автомат защиты устанавливается однополюсной (при электропитании 220 В) или трехполюсной (при питании 380В). Устанавливаются они на фазные рабочие проводники.

Расчет вводного автомата для электросети квартиры

Расчет вводного автомата для электросети квартиры 380 Вольт

Для выбора вводного автомата рассчитываем ток нагрузки:

• Uн-Напряжение сети;
• Pp-Расчетная мощность;
• Cosф-(Косинус фи)Коэффициент мощности;
• Для отстойки от ложного срабатывания номинальный ток теплового расцепителя вводного автомата выбираем на 10% больше:
• Iт.р.=Iр×1,1

Расчет вводного автомата для электросети квартиры 220 Вольт

• Iр=Pр/Uф×cosф
• Uф –фазное напряжение;
• Iт.р.=Iр×1,1

Примечание: Cosф (Косинус фи) Коэффициент мощности: Безразмерная величина характеризирующая наличие в нагрузке реактивной мощности. По сути отношение активной к реактивной мощности.

©Elesant.ru

Нормативные документы

• ГОСТ Р 50571.5-94 (ГОСТ 30331.5-95) Электроустановки зданий. Часть 4. Требования по обеспечению безопасности. Защита от сверхтока
• ПУЭ, часть 3, (изд.шестое) Защита и автоматика.

Другие статьи раздела: Электромонтаж





class=»eliadunit»>

Какой поставить автоматический вводной автомат в дом: расчёт необходимого количества ампер

Применение защитного оборудования очень важно при использовании электрических сетей. Вводной автомат является частью защитной системы. При возникновении короткого замыкания или отклонениях в работе электроприборов, а также нарушении изоляционного слоя проводов может возникнуть опасность возгорания или вероятность поражения живого организма электрическим током.

Принцип работы и типы автоматов

Для защиты проводов применяется автоматический выключатель, а для защиты от поражения электрическим током — устройство защитного отключения (УЗО). В качестве вводного автомата УЗО не применяется, а вместо него используется дифференциальный автомат — устройство, объединяющее в себе функции обычного автоматического выключателя и УЗО. Применение вводного автомата в квартире позволит обесточить всю электросеть при возникновении аварийного режима автоматически или одним нажатием вручную.

Вводной автоматический выключатель может быть разного типа. Для того чтобы правильно выбрать какой тип и вид нужен для защиты линии в квартире или частном доме, потребуется понимать принцип его работы и знать основные характеристики. Характер работы вводного устройства заключается в автоматическом одновременном разрыве как фазовых, так и нулевых проводов при возникновении аварийной ситуации на линии электросети. Устанавливается он последовательно электрической цепи в после подключения электросчётчика.

Это обусловлено тем, что вся линия до счётчика, как и он сам, принадлежит энергоснабжающей компании, и любого вида вмешательство в неё запрещены. Вводные автоматы до счётчика ставятся, в первую очередь, энергопоставляющими компаниями для того, чтобы ограничить потребление электроэнергии пользователями. Их опечатывают так же, как и счётчик.

Автоматический выключатель

Работа устройства основана на способности разрывать электрическую цепь при достижении пропускаемой через него мощности критической величины. В качестве основных элементов конструкции выделяют:

• соленоид;
• биметаллическую пластину.

Элементы конструкции подключены последовательно и составляют блок расцепителя. Ток, проходя через катушку соленоида, попадает на пластинку, а далее на выходные клеммы. Пластинка изготавливается из металлов с различным тепловым сопротивлением, и при нагреве изгибается.

Увеличение потребляемой мощности цепи в случае возникновения неисправностей электроприборов или при подключении особо мощного устройства приводит к её нагреву. Пластина изгибается и разрывает контакт. Величина тока, при котором разрывается контакт, настраивается в заводских условиях. В режиме короткого замыкания сила тока возрастает стремительно, в катушке соленоида возникает мощное магнитное поле, благодаря которому сердечник втягивается внутрь соленоида, разрывая контакт.

Дифференциальный выключатель

Объединяет функции автоматического выключателя и УЗО. Дополнительно к расцепителю в его конструкции устанавливается трансформатор тороидального типа. Работа устройства основана на способности электродвижущей силы (ЭДС) наводить ток в проводнике. При прохождении тока по обмоткам трансформатора в каждой из них появляется магнитный поток. Он равен по величине, но разный по направлению, поэтому результирующая сила в сердечнике равна нулю.

При утечках тока равенство в магнитных потоках нарушается. Во вторичной обмотке возникает ЭДС, появляется ток. Контакты вторичной обмотки трансформатора подключены к управляющим выводам реле. При появлении напряжения происходит срабатывание реле и электрическая цепь разрывается.

Характеристики вводного устройства

Характеристики во многом помогают определить, какие автоматы ставить в частном доме или квартире. Основные параметры, на которые обращают внимание, следующие:

1. Количество полюсов. Различия зависят от вида используемой линии электропередачи. Для квартир это однофазная цепь, двухпроводная, с номинальным напряжением 220 вольт. Для частного дома может использоваться и трёхфазная сеть на 380 вольт, состоящая из трёх проводов. Каждый полюс означает возможность подключения одного провода, поэтому вводное устройство бывает двухполюсный и трёхполюсный. Существует и четырёхполюсный, но он применяется только на промышленных объектах.
2. Времятоковая характеристика. Определяет чувствительность устройства и характеризует число ложных срабатываний. Этот параметр обозначает соотношение действительной силы тока, пропускаемого через автомат, к номинальному значению. Существуют выключатели различных видов, обозначаются они буквами латинского алфавита. Наибольшее распространение получили приборы класса B, C и D. Класс B применяется, когда на линии используются маломощные приборы, при этом величина тока может превышать значение номинального в пять раз. Класс C, используют для среднемощных приборов, превышение составляет 6— 5 раз. Класса D, ставятся устройства при подключении оборудования высокой мощности, при этом превышение составляет более 20 раз.
3. Номинальный ток. Превышение этого значения приводит к срабатыванию автомата. Требуемое значение определяется сечением провода и материалом, из которого он изготовлен. Выпускается только в стандартных значениях, наиболее популярные величины на 25A и 32A.
4. Номинальный ток утечки. Характеристика используется только для дифференциального вводного автомата.

Критерии выбора устройства для дома

В первую очередь необходимо рассчитать мощность требуемого устройства, т. е. номинальную силу тока. На сколько ампер ставить автомат в доме, вычисляется путём суммирования мощности всей планируемой нагрузки, которая может быть включена одновременно в цепь. Например, в доме имеется нагревательный бойлер на 2200 ватт, стиральная машинка — 600 ватт, пылесос — 250 ватт, компьютер — 350 ватт, телевизор — 100 ватт, утюг — 400 ватт, освещение с потреблением энергии на 800 ватт, и всё это может быть включено одновременно.

Вычисляется общая мощность, P = 2200+600+250+350+100+400+800 = 4700 ватт. Пусть сеть используется однофазная, с величиной напряжения 220 вольт. Максимальная сила тока будет равна Imax = 4500/220 = 21 ампер. Таким образом, нужен автомат с величиной номинального тока 25 A. Когда выбирается трёхфазный вводной автомат для частного дома, сколько ампер понадобится при использовании сети 380 вольт вычисляется аналогично. Для примера выше Imax = 4500/380 = 11 ампер. Автомат выбирается на 13 А.

Вводный автомат выбирается больше, чем полученное значение, так как если выбрать c меньшей величиной, то при включении дополнительного устройства выключатель разорвёт электрическую цепь. Следует учитывать, что оборудование, использующее в своей работе двигатели, в момент включения потребляет пиковую мощность.

При подборе автомата надо учитывать не только планируемую суммарную мощность подключаемых приборов, но и качество, а в первую очередь сечение, проложенной электропроводки. Сечение используемого провода характеризует величину тока, которую может пропустить через себя проводник без ухудшения своих электрофизических свойств. Например, медный провод сечением 2,5 мм/2 выдерживает продолжительную токовую нагрузку в 27 ампер. Поэтому применять автомат на 32 A при таком сечении нельзя.

Если в качестве вводного выключателя используется дифференциальный автомат, то потребуется ещё выбрать значение номинального тока утечки. Оно выбирается в диапазоне 100—300 mA. Если выбрать меньше, возможны ложные срабатывания.

Следующим этапом будет выбор количества полюсов и токовой характеристики. С количеством полюсов всё просто: если линия двухпроводная на 220 вольт, ставится двухполюсный, а когда электрическая линия имеет два фазовых провода и её значение 380 вольт, то трёхполюсный. На токовую характеристику влияет длина линии, т. е. расстояние от выключателя до максимально удалённой розетки или осветительного прибора. Сам расчёт сложный, но учитывая, что в квартирах и частных домах длина линии не превышает 300 метров, выбирается вводное устройство всегда с характеристикой C.

Наиболее популярными производителями, зарекомендовавшими себя по всему миру и выпускающие качественные устройства, являются ABB, Legrand, Schneider Electric, Siemens, Moeller.

Вводной автомат для частного дома или квартиры

Внутренняя электропроводка включает в себя различные элементы, каждый из которых решает свою задачу. Одним из самых важных является вводной автомат – аппарат коммутации, устанавливаемый перед счетчиком, который позволяет автоматически обесточить линию при аварийной ситуации, а также при необходимости ремонта проводки. В соответствии с требованиями ПУЭ, установка этого прибора является обязательной, и эксплуатация проводки, не оснащенной им, не допускается. В этой статье мы расскажем о том, что такое вводной автоматический выключатель, как выбрать это устройство и как производится расчет вводных автоматов для частного дома или квартиры.

Вводной защитный автомат: типы устройств и особенности выбора

Как было сказано выше, вводные автоматы позволяют отключить питание электропроводки, если ее необходимо отремонтировать или произвести модернизацию. Вводной автомат обычно не устанавливают в квартиру, его монтаж производится чаще всего производится на лестничной площадке. В одноэтажных зданиях их устанавливают снаружи дома, на улице. Внешне входной автомат практически неотличим от защитных устройств, смонтированных внутри распределительных щитов, но при этом величина номинального тока, на которую он рассчитан, гораздо выше.

Защитные устройства, устанавливаемые на ввод, могут иметь от двух до четырех полюсов. Количество их у выбранного автомата зависит от механизма энергоснабжения, монтаж которого произведен на объекте.

Иногда перед электросчетчиком на ввод ставят простой защитный размыкатель с большим номиналом тока. Монтаж этого прибора не обеспечивает надежной защиты проводки, поскольку при обесточивании происходит разрыв фазной линии, но при этом нулевой проводник по-прежнему контактирует с устройством подачи электричества.

Что такое автоматический выключатель и их разновидности – на следующем видео:

Какой автомат по номиналу поставить на квартиру или частный дом, можно решить, посчитав суммарный ток проводника и линий электропитания. Расчеты нужно делать, исходя из того, что все приборы включены, а значит, линия находится под максимальной нагрузкой.

Выбирать следует аппарат, срабатывание которого в случае короткого замыкания рассчитано на превышение номинального тока приблизительно на 1000 А.

Подбирая вводное устройство, следует учитывать мощность, которая потребляется объектом, а также фазность энергопитания. В однофазных сетях перед электросчетчиком нужно устанавливать ВА на два полюса, для трехфазных цепей – на три или на четыре.

Напряжение к аппарату подводится посредством воздушной или подземной линии.

Двухполюсные вводные автоматы

Монтаж вводных устройств с двумя полюсами распространен в типовых современных квартирах. В однофазных сетях перед электросчетчиком чаще всего устанавливаются приборы с номиналом тока 25, 32 или 50 Ампер. Автомат на 50 А способен выдерживать наибольшую нагрузку, но это не значит, что он лучше других – величина тока, которую способен выдержать ВА, должна соответствовать расчетной.

Конструктивно устройство ввода на два полюса представляет собой пару совмещенных однополюсников с общей блокировкой, а также с единым рычагом управления. Это обусловлено тем, что требованиями ПУЭ запрещено разрывать нейтральный контур.

Монтаж двухполюсных автоматов осуществляется одновременно на фазную и нулевую жилу. При срабатывании ВА электропитание цепи полностью прекращается.

При ответе на часто задаваемый вопрос: можно ли устанавливать не двухполюсный автомат ввода, а два однополюсных – вновь обращаемся к Правилам устройства электроустановок. Требованиями этого документа такая процедура запрещается.

Монтаж защитных аппаратов с двумя полюсами производится как в старых жилых домах, в проводке которых заземление, как правило, не предусмотрено, так и в новых. Это обусловлено тем, что если подключение вводного автомата производится человеком, не имеющим квалификации, или неопытным электриком, то имеется риск неверного подсоединения. Если перепутать кабели, то при отключении прибора защиты может получиться так, что будет обесточена не вся проводка в квартире, а лишь одна из ее ветвей, что может привести к поражению электричеством во время работы.

При подключении вводного двухполюсника к нему подсоединяется фаза, идущая затем на счетчик, а после него – на УЗО. Затем происходит распределение ее на пакетники. Нулевой кабель подсоединяется ко второму полюсу, от него – на электросчетчик, а затем – на устройство защитного отключения каждой из веток проводки. Заземляющий кабель, минуя двухполюсник, подключается к шине РЕ, от которой идет к устройствам, установленным в помещении. Если ВА подключен таким образом, то его срабатывание будет происходить как на вводной линии, так и на отдельной ветви, если автоматический выключатель, ответственный за защиту последней, пришел в негодность.

Установка вводного устройства в трехфазных сетях

Сеть на три фазы наиболее распространена в домах, где приготовление пищи производится не на газовых, а на электрических плитах. Для ее защиты используются вводные автоматы с тремя или четырьмя полюсами. Трехполюсный прибор при перегрузке или КЗ позволяет одновременно выключить все три фазы цепи. К каждой из его клемм подсоединяется отдельный фазный провод. На вопрос, подключается вводный автомат в трехфазной цепи до или после счетчика, отвечаем – подсоединение ВА производится так же, как и в однофазной сети, перед электросчетчиком. Чтобы исключить поражение людей током в результате утечки, в линию рекомендуется включить УЗО.

Какие бывают вводные автоматы по полюсам и как они используются – на следующем видео:

Четырехполюсные ВА используется в трехфазных электросетях значительно реже устройств с тремя полюсами. Устанавливают их, как правило, в четырехпроводных цепях. Основное отличие при его подключении от вышеописанного трехполюсника в том, что к четвертому полюсу подключается нейтральный провод. В остальном кабели распределяются так же, как и при подключении трехполюсного ВА. Гораздо чаще аппарат на 4 полюса используется для четырехфазного подсоединения, так как при аварийной ситуации на любой из веток он отключит подачу тока ко всем четырем.

Подключение счетчика в этом случае, как всегда, производится после вводного автомата.

Рассчитывая устройство ввода для сети на 3 фазы, следует суммировать все нагрузки, которые приходятся на каждый из токоведущих проводников.

Рабочий ток вычисляется следующим образом:

• Считаем, сколько киловатт приходится на каждую из фаз, складывая мощность подключенных приборов (в кВт).
• Полученную сумму умножаем на 1,52 (для сети с показателем рабочего напряжения 380 В) или на 4,55 (220 В).
• Результат покажет, сколько Ампер составляет рабочий ток. Номинальное значение должно быть выше, поэтому нужно подбирать автомат по ближайшему показателю.

Так выбирается ВА в случае, когда на каждую фазу приходится равная нагрузка. Если же она неодинакова, высчитывать величину тока следует по наибольшему значению.

По каким параметрам выбирается вводное устройство?

Выбор вводного автомата производится с учетом ряда характеристик. Их необходимо знать, чтобы правильно подобрать ВА для конкретной электросети:

• Максимальный ток КЗ. Если вы подбираете аппарат для дачи или сельского дома, в большинстве случаев будет достаточно отключающей способности 4,5 МА. Для обычной городской квартиры подойдет устройство на 6 МА. Если же неподалеку от вашего автомата расположена подстанция, следует устанавливать автомат на 10 МА.

• Рабочий ток. Как его рассчитать – мы рассказали выше. С учетом полученного значения выбирается номинальный ток ВА.
• Времятоковая характеристика. Наиболее распространены приборы класса B, C и D. Автоматы типа B устанавливают, если в цепь не включены устройства высокой мощности. Если в сеть периодически включаются среднемощные приборы (например, сварочный аппарат), на ввод устанавливается устройство класса C. Если используется оборудование высокой мощности, вводный прибор должен относиться к типу D.

Заключение

В этом материале мы разобрались, нужно ли ставить автомат ввода в электрическую сеть, какова его функция, а также определились, как включать вводный автомат в цепь – до или после счетчика. Напоследок скажем, что, прежде чем подключать вводное устройство, необходимо проверить качество электропроводки. Неисправные кабели нужно заменить.

Автомат вводной — особенности выбора вводного автомата

Применение защитного оборудования очень важно при использовании электрических сетей. Вводной автомат является частью защитной системы.

При возникновении короткого замыкания или отклонениях в работе электроприборов, а также нарушении изоляционного слоя проводов может возникнуть опасность возгорания или вероятность поражения…

На сколько ампер ставить вводной автомат в частный дом

Применение защитного оборудования очень важно при использовании электрических сетей. Вводной автомат является частью защитной системы. При возникновении короткого замыкания или отклонениях в работе электроприборов, а также нарушении изоляционного слоя проводов может возникнуть опасность возгорания или вероятность поражения живого организма электрическим током.

Принцип работы и типы автоматов

Для защиты проводов применяется автоматический выключатель, а для защиты от поражения электрическим током — устройство защитного отключения (УЗО). В качестве вводного автомата УЗО не применяется, а вместо него используется дифференциальный автомат — устройство, объединяющее в себе функции обычного автоматического выключателя и УЗО. Применение вводного автомата в квартире позволит обесточить всю электросеть при возникновении аварийного режима автоматически или одним нажатием вручную.

Вводной автоматический выключатель может быть разного типа. Для того чтобы правильно выбрать какой тип и вид нужен для защиты линии в квартире или частном доме, потребуется понимать принцип его работы и знать основные характеристики. Характер работы вводного устройства заключается в автоматическом одновременном разрыве как фазовых, так и нулевых проводов при возникновении аварийной ситуации на линии электросети. Устанавливается он последовательно электрической цепи в после подключения электросчётчика.

Это обусло

какой ставить, на сколько ампер?

Электросчетчики и узо

Внутренняя проводка жилого дома или квартиры состоит из нескольких элементов, которые имеют свое отдельное предназначение, но главным из них является вводной автомат. Что это за прибор и зачем он нужен, давайте разбираться подробно.

1

Автомат ввода – разновидности и основы выбора устройства

Вводное устройство позволяет автоматически отключать электрическую проводку при неисправности, а также на случай того, если вдруг понадобится ее ремонт или модернизация. В современных квартирах устройства ввода располагаются на лестничных площадках или в тамбурах, а вот в малоэтажных строениях они, как правило, ставятся на улице. Внешне АВ очень похож на стандартные автоматы, которые устанавливаются в распределительном щитке, однако показания номинального тока у него значительно больше. Кроме этого, им очень удобно отключить электричество во всём доме одним разом.

Автомат ввода предназначен для отключения проводки при неисправности, а также на случай ремонта или модернизации

Вводные устройства представлены на рынке двухполюсными, трёхполюсными и четырёхполюсными моделями. Выбирают их в зависимости от системы электроснабжения, которая была выбрана для определённого объекта. В некоторых случаях можно заметить, что в качестве защитного автоматического устройства устанавливается однополюсный автомат большей мощности. Делать это крайне не рекомендуется, поскольку при таком монтаже прибор разрывает лишь фазную линию, в то время как нейтраль остается соединенной с источником напряжения. Такой подход не гарантирует стопроцентной защиты.

Понять, какой мощности необходим вводной автомат для конкретного случая не так уж и сложно. Для этого необходимо суммировать токи линий, предназначенных для питания, и кабеля. Просчитывая значение, нужно понимать, что может случиться ситуация с максимальной нагрузкой – это включение всех имеющихся приборов в один момент. Опираясь на это, можно просчитать необходимый номинал автомата, рабочего тока и отходящей от ВА электропроводки. Правильным решением будет выбрать прибор, у которого превышение максимального тока на случай короткого замыкания будет равно 1000–1500А.

Чтобы понять, какой мощности автомат вам нужен, следует вычислить сумму токов линий, предназначенных для питания

Важным аспектом при выборе устройства ввода будет фазность питания и потребляемая мощность объекта, на котором предстоит устанавливать электрический ввод. Если выбрано однофазное питание, то выбор должен пасть на двухполюсный автомат. Если запитываемый объект имеет трехфазный подвод, то в этом случае выбирают трехполюсный либо четырёхполюсный вводной автомат. Подвод напряжения к ВА осуществляется подземным либо воздушным способом. Последний вариант особенно распространен для подачи трёхфазного четырёхпроводного питания.

2

Двухполюсный автомат ввода – стандартное решение для типовых квартир

При перепадах напряжения и с целью защиты собственного жилища в настоящее время для однофазной сети используют вводной автомат на 25А, 32А либо 50А. По своей сути двухполюсник – так ещё называют двухполюсный автомат – представляет собой конструкцию двух объединенных между собой однополюсных автоматов, имеющих единый рычаг отключения и общую блокировку между механизмами отключения. Почему у него такая конструкция? Дело в том, что Правила электрических установок, которыми руководствуются при работе с электроэнергией, запрещают разрыв нулевого провода. Двухполюсники монтируются и на фазу, и на ноль, а при срабатывании происходит полное обесточивание.

Важно! Запрещена установка двух однополюсных вводных устройств вместо одного двухполюсника.

Двухполюсный автомат – это, по сути, два объединенных между собой однополюсных с единым рычагом отключения

Двухполюсные автоматы применяют при замене проводки в старом жилом фонде. Там, как правило, идет двухпроводная электропроводка, состоящая из фазы и нуля. Заземление в ней отсутствует. В новом жилищном фонде также распространена установка двухполюсников для отключения всей квартиры. Дело в том, что по причине низкой квалификации электриков или при самостоятельной установке вводного автомата существует вероятность неправильного подключения ввода. Иногда провода могут быть перепутаны, что не исключает поражения электрическим током при отключении лишь автомата, идущего на определенную линию проводки в квартире. С применением двухполюсника такой вариант отпадает.

Подключение двухполюсного устройства ввода происходит путем подачи на него фазы, которая от него отходит на счетчик, а затем на устройство защитного отключения. После этого фаза распределяется на установленные автоматические выключатели. Нейтральный провод подключается на второй полюс, затем заходит на счетчик, после чего идет на УЗО каждой отдельной линии. Заземление идет напрямую к шине РЕ (Protect Earth), а затем уже на точки, установленные в квартире. К двухполюснику он никак не подключается. При таком подключении вводной автомат будет срабатывать не только при проблемах на линии ввода, но и в случае проблем на отдельно взятой линии в квартирной проводке, если автомат, стоящий на ней, по каким-то причинам вышел из строя.

3

Электрические вводы для трёхфазной сети

В квартирах, оборудованных электрическими плитами, а также некоторых домах может быть проведена трёхфазная сеть. В качестве вводных устройств используют трёхполюсные или четырёхполюсные АВ. Трёхполюсник применятся для одновременного отключения всех фаз сети в случае возникновения короткого замыкания (КЗ) или перегрузки. К каждой клемме прибора подключается отдельная фаза. После ВА устанавливается счетчик, защита которого должна быть 63 А. Поскольку в доме электропроводка имеет большую длину, то существует большой риск утечки тока. С этой целью после счетчика устанавливается УЗО на ток утечки 300 мА.

Четырёхполюсные автоматы являются довольно редким вариантом для использования их в трёхфазной сети. Они используются в случае подвода четырёхпроводной электросети. Главным отличием его от трёхполюсного автомата является то, что здесь нулевой провод подводится к четвертому полюсу после подключения на первых трёх фазовых проводов. Дальнейшая схема распределения проводов происходит по аналогии с трёхполюсным вводным устройством. Часто можно встретить варианты применения четырёхполюсного автомата для подключения четырёх фаз. В этом случае при замыкании на одной из линий будут обесточиваться все четыре.

При выборе вводного автомата для трёхфазной сети нужно сложить все нагрузки, приходящиеся на каждую фазу в отдельности. Рабочий ток автомата подсчитать просто. Для этого полученную сумму в киловаттах умножают на 1,52 (коэффициент для напряжения 380 В). Номинальный же ток автомата должен быть выше рабочего, поэтому подбираем для него ближайшее значение. Это условие действует в случае одинаковой нагрузки на все три фазы. В случае если на какую-то из них приходится большая нагрузка, расчет ведут по максимальному значению, показатель которого в киловаттах умножается на коэффициент 4,55 (для напряжения 220 В).

4

Подбираем подходящий автомат ввода – на какие параметры нужно опираться

Рассмотрев основные виды вводных устройств, нужно обратить внимание на параметры, учитывать которые необходимо при выборе подходящего варианта для установки в отдельно взятом случае. Первым делом определяем максимальный ток короткого замыкания. Это показатель, при котором устройство ввода должно сработать и разорвать электрическую цепь. Предлагаются ВА с параметрами от 3 до 10 мА. Оптимальным вариантом будет прибор с показателем 6 А. Для квартир допускается устанавливать автоматы на 3 мА, особенно, если вариант возникновения КЗ сведён к минимуму. Если жилище находится рядом с подстанцией, то в этом случае рекомендуется обратить внимание на устройства ввода на 10 мА.

Далее идет показатель рабочего тока, о котором мы упоминали раньше. В этом случае нужно рассматривать не только суммарную нагрузку, приходящуюся на сеть, но и сечение кабеля. Просчитывают этот параметр следующим образом: складываются мощности всего электрооборудования, находящегося в доме, после чего полученный результат умножают на 0,7 – коэффициент одновременной работы всего оборудования. Полученное значение делим на 220 (380). Итоговый результат – номинальный ток, который должен быть у приобретаемого вводного устройства.

При выборе ВА не обойтись и без такого понятия, как тип время-токовой характеристики. Поскольку превышение пускового тока над рабочим может быть выше в несколько раз, то автомат может определить такой параметр как короткое замыкание. Вследствие этого произойдет размыкание цепи, что совсем не нужно. Для этого существует определенная градация, позволяющая правильно выбрать класс устройства:

• В. Применяется, если отсутствуют мощные электроприборы.
• С. Используют при наличии электроплиты, котла и подобного оборудования. Применяется в домах, где пользуются приборами средней мощности не на постоянной основе: сварочный аппарат, бетономешалка и т.д.
• D. Ставят при наличии мощного оборудования.

Важно. Устанавливая ВА в доме, обратите внимание на состояние проводки. Быть может, перед установкой ее стоит заменить.
