Токовые клещи — как выбрать и пользоваться

При необходимости в измерении тока, без размыкания электрической сети отличным вариантом станет использование токовых клещей. Данный прибор имеет несколько разновидностей и специфическую конструкцию. О том как токовыми клещами пользоваться и как не ошибиться в их выборе поговорим далее.

Оглавление:

  1. Общее понятие и схема токовых клещей
  2. Сфера использования и преимущества токовых клещей
  3. Разновидности токовых клещей
  4. Рекомендации по выбору токовых клещей
  5. Обзор производителей токовых клещей
  6. Токовые клещи — инструкция по эксплуатации

Общее понятие и схема токовых клещей

Токовые клещи еще называют токоизмерительными или клещами Дитце. Чтобы не разрывать целостность и функционирование электрической цепи применяется данное устройство. Некоторые модели оснащены дополнительными функциями измерения напряжения, частоты и температуры.

В зависимости от измеряемых величин различают приборы апмерметры, вольтметры и другие. Одним из самых распространенных является токовый измеритель или токовые клещи. Они способны быстро определить значение тока в электроцепи, при этом имеют достаточно широкий диапазон мощностного использования, максимальное значение которого составляет 1000 кВт.

Схема токовых клещей включает наличие:

  • клещей магнитопроводного значения,
  • функционального и диапазанного переключателя,
  • дисплея,
  • разъемов для выхода,
  • кнопки удержания изменения.

Основными функциями переключателя выступает опция:

  • постоянного и переменного напряжения,
  • постоянного и переменного тока,
  • сопротивления,
  • диодной проверки,
  • прозвонки с наличием зуммера.

Токоизмерительные клещи характеризуются наличием защиты, которая предотвращает их перегруз. Их принцип работы состоит в одновитковом трансформаторном токе. Благодаря первичной обмотке осуществляется измерение тока при помощи шины или электропровода. В следствие наличия второстепенной обмотки осуществляется измерение токовыми клещами. Она находится на магнитопроводнои устройстве, которое располагается во внутренней части клещей.

Во время измерения тока, протекающего через второстепенную обмотку, происходит вычисление величины тока в самом проводнике.

Токоизмерительные клещи позволяют быстро и качественно измерить ток. Чтобы это сделать нужно выполнить ряд действий:

  • выставить величину, которая измеряется;
  • раскрыть клещи и установить их на проводник;
  • замкнуть клещи, и подсоединить их к проводу изолированного или неизолированного типа;
  • нельзя охватывать две шины подряд;
  • индикатор покажет величину, измеряемую устройством.

Кнопка фиксатор помогает работать в труднодоступных местах и фиксирует значение тока на определенное время.

Переменный ток движется по тонковедущим частям клещей. Переменный магнитный поток создается в магнитопроводниковом устройстве. Второстепенная обмотка характеризуется наличием индукции электромагнитного типа, в результате происходит измерение тока.

Схема токовых клещей сочетает в себе два компонента: устройство выпрямления и преобразователь тока. Поэтому второстепенная обмотка подсоединяется к прибору измерения не прямым способом, а при помощи шунтов.

Сфера использования и преимущества токовых клещей

Токовые клещи используются в различных отраслях, как в бытовой, так и в промышленной. Благодаря наличию большого количества функций, они способны выполнять такие действия:

  • определение фактической нагрузки электросети,
  • определение мощности разных устройств и приборов,
  • проверка количества электроэнергии потребляемой определенными приборами, во время определения фактического потребления и показания счетчика.

Токовые клещи используют сотрудники на промышленных предприятиях, тепловых и гидроэлектростанциях, на заводах, в машиностроительной и радиоактивной отрасли. Также они используются в сфере физики, в качестве приборов для измерения величины тока. Основная сфера использования токовых клещей — это индустриальное производство, электрика и наука. Довольно широко распространено данное устройство в бытовой сфере. Они способны измерить мощность приборов системы энергоснабжения автомобиля.

Основные достоинства токовых клещей:

1. Возможность измерения силы тока разъединения электроцепи..

2. Данные приборы способны быстро и точно определить силу тока на практически любом устройстве с переменным током.

3. Используются для измерения высоковольтных цепей.

4. Токовые клещи отличаются компактностью и легкостью в эксплуатации.

5. Большое количество разнообразных моделей токовых клещей открывает перед покупателем огромный выбор прибора, который способен удовлетворить индивидуальные требования и запросы.

6. Некоторые модели имеют дополнительные функции и измеряют не только силу тока, но температуру и другие показатели.

7. Наличие дисплея и функций фиксации результата, способствует использованию клещей в самых недоступных местах.

8. Каждые клещи имеют собственную инструкцию по эксплуатации, в которой описаны методы работы и использования данного прибора.

Среди большого количества преимуществ токовых клещей, выделяют несколько их недостатков:

1. Показания прибора напрямую зависят от того положения, в котором он расположен.

2. Прибор способен показать правильный и точный результат только при правильной его эксплуатации и установке по отношению к измеряемому устройству.

3. Некачественные дешевые устройства в большинстве случаев показывают не совсем правдивые результаты.

Разновидности токовых клещей

В соотношении с внешним видом среди токовых клещей выделяют:

1. Токовые клещи с наличием стрелочной ндикации — это первый прибор в котором используется трансформаторная система определения переменного тока, в которой присутствует изменяемая совокупность витков, расположенных на цепи второстепенного назначения.

Основным преимуществом выступает минимальная стоимость и высокая точность измерения, при условии правильно подобранного рабочего диапазона. Недостаток — работа в частотном диапазоне узких широт. Стрелки очень чувствительны к механическим воздействиям и это сказывается на точности измерений.

2. Клещи токовые цифровые с индикацией отличаются наличием микроконтролерной системы, которая отвечает за правильность обработки сигналов. Такая конструкция упрощает считывание показаний мощности и позволяет записывать показания в памяти устройства.

Преимущества — простота использования. Недостатки — невысокая точность изменения прибора.

3. Токовые клещи мультиметр — используются для расширения возможностей мультиметра. Отличаются отсутствием устройства, отвечающего за индикацию прибора, на корпусной части клещей.

Главным преимуществом является высокая точность показаний, а недостаток состоит в обязательном наличии дополнительного прибора, в данном случае мультиметра.

4. Токовые клещи высоковольтного типа — используются при работе с высоковольтными устройствами напряжение которых превышает 1000 В. Они имеют улучшенную электрическую изоляцию, которая обезопасит человека, который работает с высоким напряжением. Сфера использования сводится к применению данных устройств на трансформаторах или узлах распределительного назначения.

Преимущества — работа с оборудованием, имеющим высокое напряжение. Недостатки — измерение только переменного тока.

В соотношении с принципом работы токовые клещи разделяют на:

  • токовые клещи постоянного тока,
  • токовые клещи переменного тока.

Первый вид предназначен измерять силу тока, который имеет постоянное течение. Второй тип изменяет только переменный ток. Есть комбинированные модели, которые способны измерить силу как постоянного, так и переменного тока.

Рекомендации по выбору токовых клещей

1. Чтобы токовые клещи купить следует обратиться в специализированный магазин электроники, в котором опытные специалисты предоставят консультацию и помогут подобрать клещи в соотношении с индивидуальными запросами потребителя.

2. При выборе токовых клещей очень важным параметром является тип измеряемого тока. Маркировка AC DC — токовые клещи, которые измеряют ток и переменный и постоянный. A D — измерение только переменного тока, D C — постоянного.

3. Определите максимальное и минимальное значение мощности, которую необходимо измерять.

4. В зависимости от диаметра провода, который нужно измерить, выбирается размер клещей.

5. Если клещи с различными датчиками, которые на выходе выводят значение силы тока в мА, мВ, АС и т.д. Определитесь с этим параметром.

6. Обратите внимание на материалы, из которых изготовлен корпус клещей, они должны быть высококачественными и не проводящими ток.

7. Изучите технические характеристики прибора, ознакомьтесь с гарантийным сроком эксплуатации.

8. Не покупайте дорогостоящие приборы, которые имеют много ненужных функций.

9. При покупке устройства для использования в быту, обратите внимание на недорогие модели, которые также помогут в измерении сопротивления и прозвонке цепей.

10. Не следует выбирать дешевые китайские приборы, которые отличаются резким запахом пластмассы и наличием просвета в корпусной части.

11. Проверьте клещи на правильность и точность измерения.

12. Учтите сферу использования токовых клещей перед их выбором. Например, если клещи будут использоваться в местности с повышенной влажностью или с высокими температурами, выберите модель, которая отличается такими характеристиками.

13. Перед покупкой клещей изучите продукцию ведущих производителей и покупайте лишь те модели, которые являются абсолютно безопасными и имеют лишь положительные отзывы.

14. Обратите внимание на элементы питания клещей, они должны быть качественными и легко поддаваться замене.

15. Обязательные функции токовых клещей:

  • опция пускового броска — позволяет измерять силу тока электродвигателя или привода,
  • опция дисплея с возможностью автоматического выбора диапазона — позволяет экономить время на измерения и позволяет работать в разных условиях,
  • наличие большого дисплея с подсветкой показывает измерение тока качественно и позволяет с легкостью проводить замеры даже в темное время суток.

Обзор производителей токовых клещей

1. Токовые клещи DT — китайского производства выпускаются в разных моделях и отличаются недорогой стоимостью.

Технические особенности DT266:

  • широкий спектр использования — монтажные работы, ремонт электрической техники или аппаратуры;
  • наличие функции прозвонки электроцепи;
  • прочный корпус;
  • долговечность;
  • наличие функции удержания показаний;
  • прибор имеет жидкокристаллический экран с подсветкой;
  • в комплект входит: батарея, клещи, чехол и измерительные щупы черного и красного цвета;
  • интервал измерений выбирается вручную;
  • максимальное раскрытие клещей 50 мм;
  • масса: 0,31 кг.

2. Токовые клещи Fluke — американского производства отличаются высокой надежностью и средней стоимостью.

Технические особенности Fluke i130s:

  • предназначены для измерения, как постоянного, так и переменного тока;
  • гарантийный срок — 1 год;
  • основаны на принципе работы по датчику Холла;
  • максимальное раскрытие 1,9 см;
  • наличие большого эргономичного дисплея;
  • оригинальный дизайн.

3. Appa токовые клещи — производятся в Тайване и являются одними из самых популярных токовых клещей во всем мире.

Технические особенности Арра А9:

  • способны измерить силу тока при постоянном напряжении от 0 до 1000 В;
  • при переменном напряжении от 0,1 Ома до 2000 Ом;
  • возможность прозвона электросети;
  • функция удержания — присутствует;
  • возможность автомвыключения;
  • чехол — присутствует;
  • управление производится одной кнопкой;
  • возможность работы, как правой, так и левой руками;
  • наличие фиксаторов щупов;
  • легкость эксплуатации и замены батареи.

4. Токовые клещи Mastech — производят в Китае.

Технические особенности Mastech ms2203:

  • графическая шкала и подсветка присутствуют на ЖК дисплее;
  • максимальное раскрытие клещей — 5 см;
  • основные функции: измерение переменного тока, частотное изменение, активная и полная мощность, опция расхода энергии;
  • выбор диапазона осуществляется вручную;
  • возможность подключения к ПК;
  • минимальные и максимальные измерения записываются.

Клещи токовые M26C — технические особенности:

  • дополнительное измерение температуры;
  • изменение частоты входного сигнала отсутствует;
  • функция измерения переменного тока, переменного и постоянного напряжения;
  • имеется большой ЖК экран.

5. Токовые клещи Uni t — производство Китай.

Технические особенности Uni t UT203:

  • имеют защиту от перегрузки;
  • функция фиксации измерения и автовыключения присутствует;
  • возможность распознания тока утечки;
  • в комплект входит: инструкция по использованию, клещи, щупы измерительные, чехол, батареи;
  • наличие диодного теста;
  • опции постоянного и переменного тока, постоянного и переменного напряжения присутствуют.

Токовые клещи — инструкция по эксплуатации

Обязательным элементом использования токовых клещей является соблюдение правил безопасности:

1. Обязательно ознакомьтесь с инструкцией по эксплуатации токовых клещей.

2. Не превышайте максимально допустимую величину использования токовых клещей, которая указывается в его технических характеристиках.

3. Не прикасайтесь к гнездам клещей, в то время когда они находятся в рабочем состоянии.

4. Чтобы измерить величину переключателя диапазона измерения, обязательно отсоедините клещи от проводникового устройства.

5. Не измеряйте сопротивлений при наличии напряжения.

6. Будьте предельно осторожны во время работы под напряжением. Пальцы должны располагаться за пределами барьерной кромки.

Чтобы применить токовые клещи для измерения тока в жилом помещении, следует раскрыть щипы клещей и захватить ними провод, по которому будет осуществляться проверка. На экране, в зависимости от типа клещей появятся показания.

Токовые клещи — как выбрать и пользоваться

При необходимости в измерении тока, без размыкания электрической сети отличным вариантом станет использование токовых клещей. Данный прибор имеет несколько разновидностей и специфическую конструкцию. О том как токовыми клещами пользоваться и как не ошибиться в их выборе поговорим далее.

Оглавление:

  1. Общее понятие и схема токовых клещей
  2. Сфера использования и преимущества токовых клещей
  3. Разновидности токовых клещей
  4. Рекомендации по выбору токовых клещей
  5. Обзор производителей токовых клещей
  6. Токовые клещи — инструкция по эксплуатации

Общее понятие и схема токовых клещей

Токовые клещи еще называют токоизмерительными или клещами Дитце. Чтобы не разрывать целостность и функционирование электрической цепи применяется данное устройство. Некоторые модели оснащены дополнительными функциями измерения напряжения, частоты и температуры.

В зависимости от измеряемых величин различают приборы апмерметры, вольтметры и другие. Одним из самых распространенных является токовый измеритель или токовые клещи. Они способны быстро определить значение тока в электроцепи, при этом имеют достаточно широкий диапазон мощностного использования, максимальное значение которого составляет 1000 кВт.

Схема токовых клещей включает наличие:

  • клещей магнитопроводного значения,
  • функционального и диапазанного переключателя,
  • дисплея,
  • разъемов для выхода,
  • кнопки удержания изменения.

Основными функциями переключателя выступает опция:

  • постоянного и переменного напряжения,
  • постоянного и переменного тока,
  • сопротивления,
  • диодной проверки,
  • прозвонки с наличием зуммера.

Токоизмерительные клещи характеризуются наличием защиты, которая предотвращает их перегруз. Их принцип работы состоит в одновитковом трансформаторном токе. Благодаря первичной обмотке осуществляется измерение тока при помощи шины или электропровода. В следствие наличия второстепенной обмотки осуществляется измерение токовыми клещами. Она находится на магнитопроводнои устройстве, которое располагается во внутренней части клещей.

Во время измерения тока, протекающего через второстепенную обмотку, происходит вычисление величины тока в самом проводнике.

Токоизмерительные клещи позволяют быстро и качественно измерить ток. Чтобы это сделать нужно выполнить ряд действий:

  • выставить величину, которая измеряется;
  • раскрыть клещи и установить их на проводник;
  • замкнуть клещи, и подсоединить их к проводу изолированного или неизолированного типа;
  • нельзя охватывать две шины подряд;
  • индикатор покажет величину, измеряемую устройством.

Кнопка фиксатор помогает работать в труднодоступных местах и фиксирует значение тока на определенное время.

Переменный ток движется по тонковедущим частям клещей. Переменный магнитный поток создается в магнитопроводниковом устройстве. Второстепенная обмотка характеризуется наличием индукции электромагнитного типа, в результате происходит измерение тока.

Схема токовых клещей сочетает в себе два компонента: устройство выпрямления и преобразователь тока. Поэтому второстепенная обмотка подсоединяется к прибору измерения не прямым способом, а при помощи шунтов.

Сфера использования и преимущества токовых клещей

Токовые клещи используются в различных отраслях, как в бытовой, так и в промышленной. Благодаря наличию большого количества функций, они способны выполнять такие действия:

  • определение фактической нагрузки электросети,
  • определение мощности разных устройств и приборов,
  • проверка количества электроэнергии потребляемой определенными приборами, во время определения фактического потребления и показания счетчика.

Токовые клещи используют сотрудники на промышленных предприятиях, тепловых и гидроэлектростанциях, на заводах, в машиностроительной и радиоактивной отрасли. Также они используются в сфере физики, в качестве приборов для измерения величины тока. Основная сфера использования токовых клещей — это индустриальное производство, электрика и наука. Довольно широко распространено данное устройство в бытовой сфере. Они способны измерить мощность приборов системы энергоснабжения автомобиля.

Основные достоинства токовых клещей:

1. Возможность измерения силы тока разъединения электроцепи..

2. Данные приборы способны быстро и точно определить силу тока на практически любом устройстве с переменным током.

3. Используются для измерения высоковольтных цепей.

4. Токовые клещи отличаются компактностью и легкостью в эксплуатации.

5. Большое количество разнообразных моделей токовых клещей открывает перед покупателем огромный выбор прибора, который способен удовлетворить индивидуальные требования и запросы.

6. Некоторые модели имеют дополнительные функции и измеряют не только силу тока, но температуру и другие показатели.

7. Наличие дисплея и функций фиксации результата, способствует использованию клещей в самых недоступных местах.

8. Каждые клещи имеют собственную инструкцию по эксплуатации, в которой описаны методы работы и использования данного прибора.

Среди большого количества преимуществ токовых клещей, выделяют несколько их недостатков:

1. Показания прибора напрямую зависят от того положения, в котором он расположен.

2. Прибор способен показать правильный и точный результат только при правильной его эксплуатации и установке по отношению к измеряемому устройству.

3. Некачественные дешевые устройства в большинстве случаев показывают не совсем правдивые результаты.

Разновидности токовых клещей

В соотношении с внешним видом среди токовых клещей выделяют:

1. Токовые клещи с наличием стрелочной ндикации — это первый прибор в котором используется трансформаторная система определения переменного тока, в которой присутствует изменяемая совокупность витков, расположенных на цепи второстепенного назначения.

Основным преимуществом выступает минимальная стоимость и высокая точность измерения, при условии правильно подобранного рабочего диапазона. Недостаток — работа в частотном диапазоне узких широт. Стрелки очень чувствительны к механическим воздействиям и это сказывается на точности измерений.

2. Клещи токовые цифровые с индикацией отличаются наличием микроконтролерной системы, которая отвечает за правильность обработки сигналов. Такая конструкция упрощает считывание показаний мощности и позволяет записывать показания в памяти устройства.

Преимущества — простота использования. Недостатки — невысокая точность изменения прибора.

3. Токовые клещи мультиметр — используются для расширения возможностей мультиметра. Отличаются отсутствием устройства, отвечающего за индикацию прибора, на корпусной части клещей.

Главным преимуществом является высокая точность показаний, а недостаток состоит в обязательном наличии дополнительного прибора, в данном случае мультиметра.

4. Токовые клещи высоковольтного типа — используются при работе с высоковольтными устройствами напряжение которых превышает 1000 В. Они имеют улучшенную электрическую изоляцию, которая обезопасит человека, который работает с высоким напряжением. Сфера использования сводится к применению данных устройств на трансформаторах или узлах распределительного назначения.

Преимущества — работа с оборудованием, имеющим высокое напряжение. Недостатки — измерение только переменного тока.

В соотношении с принципом работы токовые клещи разделяют на:

  • токовые клещи постоянного тока,
  • токовые клещи переменного тока.

Первый вид предназначен измерять силу тока, который имеет постоянное течение. Второй тип изменяет только переменный ток. Есть комбинированные модели, которые способны измерить силу как постоянного, так и переменного тока.

Рекомендации по выбору токовых клещей

1. Чтобы токовые клещи купить следует обратиться в специализированный магазин электроники, в котором опытные специалисты предоставят консультацию и помогут подобрать клещи в соотношении с индивидуальными запросами потребителя.

2. При выборе токовых клещей очень важным параметром является тип измеряемого тока. Маркировка AC DC — токовые клещи, которые измеряют ток и переменный и постоянный. A D — измерение только переменного тока, D C — постоянного.

3. Определите максимальное и минимальное значение мощности, которую необходимо измерять.

4. В зависимости от диаметра провода, который нужно измерить, выбирается размер клещей.

5. Если клещи с различными датчиками, которые на выходе выводят значение силы тока в мА, мВ, АС и т.д. Определитесь с этим параметром.

6. Обратите внимание на материалы, из которых изготовлен корпус клещей, они должны быть высококачественными и не проводящими ток.

7. Изучите технические характеристики прибора, ознакомьтесь с гарантийным сроком эксплуатации.

8. Не покупайте дорогостоящие приборы, которые имеют много ненужных функций.

9. При покупке устройства для использования в быту, обратите внимание на недорогие модели, которые также помогут в измерении сопротивления и прозвонке цепей.

10. Не следует выбирать дешевые китайские приборы, которые отличаются резким запахом пластмассы и наличием просвета в корпусной части.

11. Проверьте клещи на правильность и точность измерения.

12. Учтите сферу использования токовых клещей перед их выбором. Например, если клещи будут использоваться в местности с повышенной влажностью или с высокими температурами, выберите модель, которая отличается такими характеристиками.

13. Перед покупкой клещей изучите продукцию ведущих производителей и покупайте лишь те модели, которые являются абсолютно безопасными и имеют лишь положительные отзывы.

14. Обратите внимание на элементы питания клещей, они должны быть качественными и легко поддаваться замене.

15. Обязательные функции токовых клещей:

  • опция пускового броска — позволяет измерять силу тока электродвигателя или привода,
  • опция дисплея с возможностью автоматического выбора диапазона — позволяет экономить время на измерения и позволяет работать в разных условиях,
  • наличие большого дисплея с подсветкой показывает измерение тока качественно и позволяет с легкостью проводить замеры даже в темное время суток.

Обзор производителей токовых клещей

1. Токовые клещи DT — китайского производства выпускаются в разных моделях и отличаются недорогой стоимостью.

Технические особенности DT266:

  • широкий спектр использования — монтажные работы, ремонт электрической техники или аппаратуры;
  • наличие функции прозвонки электроцепи;
  • прочный корпус;
  • долговечность;
  • наличие функции удержания показаний;
  • прибор имеет жидкокристаллический экран с подсветкой;
  • в комплект входит: батарея, клещи, чехол и измерительные щупы черного и красного цвета;
  • интервал измерений выбирается вручную;
  • максимальное раскрытие клещей 50 мм;
  • масса: 0,31 кг.

2. Токовые клещи Fluke — американского производства отличаются высокой надежностью и средней стоимостью.

Технические особенности Fluke i130s:

  • предназначены для измерения, как постоянного, так и переменного тока;
  • гарантийный срок — 1 год;
  • основаны на принципе работы по датчику Холла;
  • максимальное раскрытие 1,9 см;
  • наличие большого эргономичного дисплея;
  • оригинальный дизайн.

3. Appa токовые клещи — производятся в Тайване и являются одними из самых популярных токовых клещей во всем мире.

Технические особенности Арра А9:

  • способны измерить силу тока при постоянном напряжении от 0 до 1000 В;
  • при переменном напряжении от 0,1 Ома до 2000 Ом;
  • возможность прозвона электросети;
  • функция удержания — присутствует;
  • возможность автомвыключения;
  • чехол — присутствует;
  • управление производится одной кнопкой;
  • возможность работы, как правой, так и левой руками;
  • наличие фиксаторов щупов;
  • легкость эксплуатации и замены батареи.

4. Токовые клещи Mastech — производят в Китае.

Технические особенности Mastech ms2203:

  • графическая шкала и подсветка присутствуют на ЖК дисплее;
  • максимальное раскрытие клещей — 5 см;
  • основные функции: измерение переменного тока, частотное изменение, активная и полная мощность, опция расхода энергии;
  • выбор диапазона осуществляется вручную;
  • возможность подключения к ПК;
  • минимальные и максимальные измерения записываются.

Клещи токовые M26C — технические особенности:

  • дополнительное измерение температуры;
  • изменение частоты входного сигнала отсутствует;
  • функция измерения переменного тока, переменного и постоянного напряжения;
  • имеется большой ЖК экран.

5. Токовые клещи Uni t — производство Китай.

Технические особенности Uni t UT203:

  • имеют защиту от перегрузки;
  • функция фиксации измерения и автовыключения присутствует;
  • возможность распознания тока утечки;
  • в комплект входит: инструкция по использованию, клещи, щупы измерительные, чехол, батареи;
  • наличие диодного теста;
  • опции постоянного и переменного тока, постоянного и переменного напряжения присутствуют.

Токовые клещи — инструкция по эксплуатации

Обязательным элементом использования токовых клещей является соблюдение правил безопасности:

1. Обязательно ознакомьтесь с инструкцией по эксплуатации токовых клещей.

2. Не превышайте максимально допустимую величину использования токовых клещей, которая указывается в его технических характеристиках.

3. Не прикасайтесь к гнездам клещей, в то время когда они находятся в рабочем состоянии.

4. Чтобы измерить величину переключателя диапазона измерения, обязательно отсоедините клещи от проводникового устройства.

5. Не измеряйте сопротивлений при наличии напряжения.

6. Будьте предельно осторожны во время работы под напряжением. Пальцы должны располагаться за пределами барьерной кромки.

Чтобы применить токовые клещи для измерения тока в жилом помещении, следует раскрыть щипы клещей и захватить ними провод, по которому будет осуществляться проверка. На экране, в зависимости от типа клещей появятся показания.

Лучшие токовые клещи — Рейтинг 2021 (ТОП 10)

Правильный выбор токоизмерительных клещей нередко вызывает много вопросов. Многофункциональный инструмент способен измерять силу постоянного или переменного тока, сопротивление, напряжение и другие параметры. Чтобы разобраться в особенностях разных моделей, их плюсах и минусах, эксперты нашей редакции составили рейтинг лучших токовых клещей для дома или профессионального использования.

Конструктивно многие модели напоминают обычный мультиметр, но превосходят их по своим возможностям:

  • Измерение без разрыва цепи;
  • Широкий диапазон измеряемых токов;
  • Высокая точность;
  • Функционал не уступает лучшим мультиметрам.

Токоизмерительные клещи какой фирмы выбрать

Выбор тестера часто начинается с выбора компании-производителя. На сегодня брендов достаточно много: именитые и новые, отечественные и иностранные. Каждая фирма старается создать максимально удобный и надежный прибор для измерений, однако далеко не все они заслужили доверие пользователей.

Перед тем, как покупать токовые клещи, ознакомьтесь с продукцией этих лидеров:

  • FLUKE. Бренд родом из США, специализируется на изготовлении и продаже различных измерителей – тестеров, пирометров, тепловизоров, термометров. Продукция компании – профессиональные приборы и аксессуары, упор сделан на точность, эргономику, долгий срок службы. Единственный минус бренда – малое распространение среди продавцов и высокая стоимость.
  • CEM. Товары марки CEM – яркий пример китайского качества по доступным ценам. Тестеры достаточно точны, чтобы использоваться профессионалами, отличаются незамысловатым дизайном, частично урезанным функционалом, необходимым для экономии себестоимости.
  • UNIT-T. Это один из крупных производителей детекторов напряжения. Пользователям предложены широкие линейки, всевозможные компоновки и сочетания функций. Среди продукции бренда каждый выберет себе подходящую модель, точно соответствующую потребностям. Как свидетельствуют различные обзоры от владельцев, качество более чем достойное, а жалоб на браки практически нет.
  • Ресанта. Линейки тестеров у бренда больше похожи на сопутствующий товар, но ответственное отношение разработчиков дарит мастерам качественную, ремонтопригодную аппаратуру по рыночным ценам. У Ресанты широкая сеть сервисных центров и дилеров, их продукция доступна практически всем жителям страны. Положительный имидж компании обязывает учитывать интересы пользователей – есть обмен бракованных моделей, можно заказать комплектующие или проконсультироваться с консультантом, если потребуется ремонт.
  • STAYER. Компания давно на рынке и поставляет широкий ассортимент товаров во все регионы. Среди продукции есть и токоизмерительные клещи. Модели тестеров от немецкой компании – это сочетание мощных технических характеристик, выносливости и неприхотливость, и все – по доступным ценам.

Рейтинг лучших токовых клещей – ТОП 10

Токовые клещи относят к узкоспециализированным инструментам. Их спектр задач четко ограничен: измерение силы и напряжения токов, сопротивления, емкости, температуры, частот. При этом найти модель, сочетающую в себе все возможные опции одновременно, проблематично.

В рейтинге лучших токоизмерительных клещей представлен ТОП наиболее удачных моделей с грамотным сочетанием функций и диапазонов. Представленные ниже тестеры подходят для большинства видов работ, как в быту, так и в строительстве или при монтаже электросетей.

1. FLUKE 302+

Профессиональный и недорогой прибор от американского бренда оснащен противоударным корпусом, яркой подсветкой дисплея для работы в условиях плохой освещенности и функцией автоотключения для экономии ресурса батарей. Из преимуществ пользователи отмечают широкое раскрытие «клещей» — до 3 см, высокую точность показаний и функцию памяти на 5 последних значений. Клещи часто попадают в различные подборки благодаря высокой и стабильной точности измерений.

Преимущества:

  • высокая точность измерений;
  • малые габариты и вес;
  • большой дисплей с подсветкой;
  • высокая степень защиты от перепадов напряжения;
  • низкая стоимость в своем классе.

Недостатки:

  • чувствительность к низким температурам;
  • в комплекте нет чехла для хранения.

2. Mastech MS2008B

Недорогие, но при этом функциональные токоизмерительные клещи Mastech MS2008B обладают всеми необходимыми опциями. Автоматический и ручной диапазоны измерений, режим «прозвонка», автоотключение, измерение температуры окружающей среды, функция DATA HOLD, позволяющая сохранять в памяти последние значения. Дополнительно прибор оснащен удобным фонариком для подсветки рабочей зоны.

Преимущества:

  • доступная цена;
  • шикарная функциональность;
  • встроенный фонарик;
  • небольшой вес;
  • прочный корпус.

Недостатки:

  • неудобное переключение между режимами;
  • при частом использовании начинают западать кнопки.

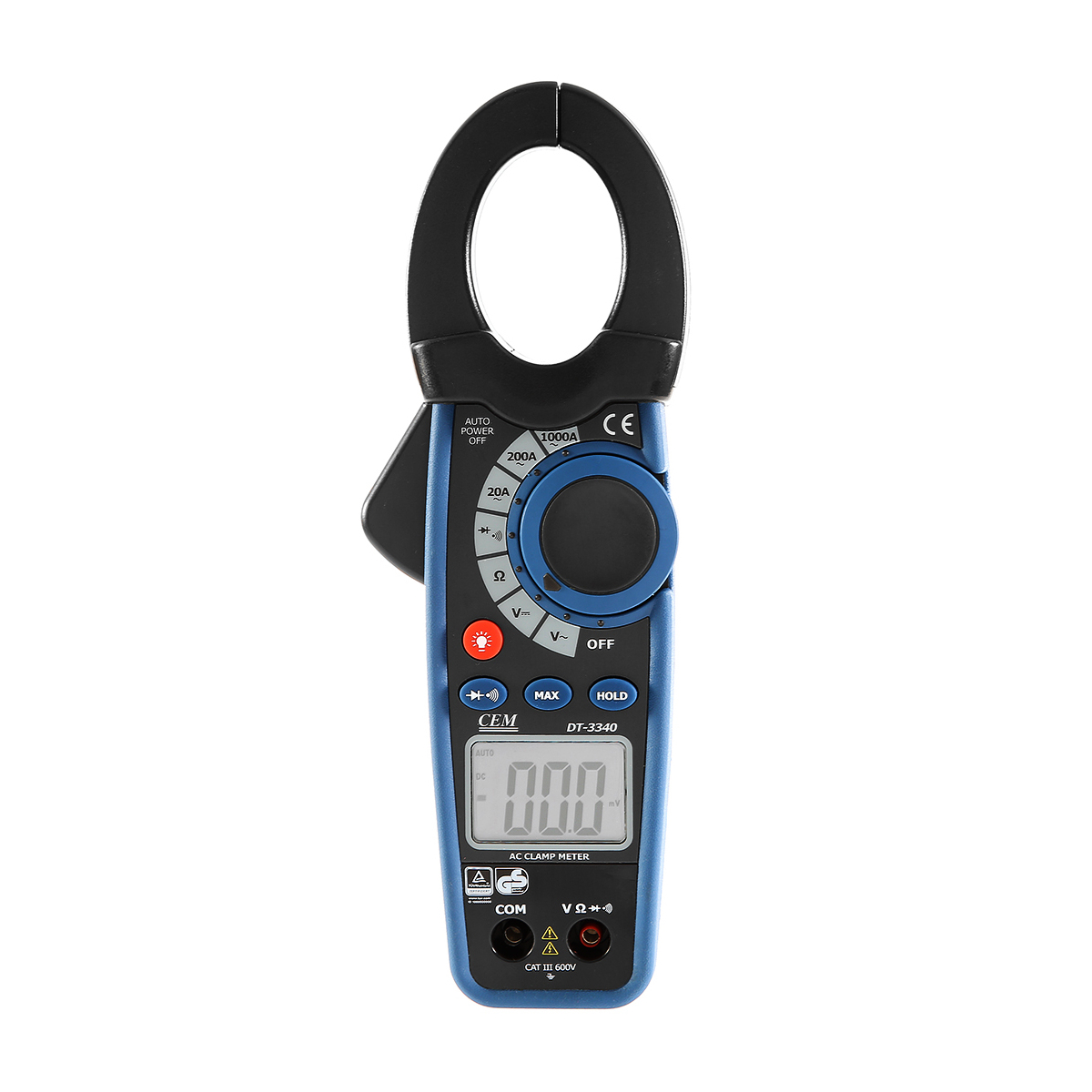

3. CEM DT-3341

Принадлежащий китайской компании, бренд CEM известен во многих странах мира, продукция этой фирмы сертифицируется по различным стандартам качества. Внесенная в госреестр модель DT-3341 предназначена для измерения переменного тока, температуры воздуха, постоянного/переменного напряжения, емкости и сопротивления. Токовые клещи оснащаются качественной экранной подсветкой, удобным функциональным переключателем и функцией «прозвонки». Размер зажима клещей составляет 3 см, автоотключение срабатывает через 15 секунд. Как свидетельствуют отзывы, это хороший прибор для измерения постоянного и переменного напряжения с незначительной погрешностью.

Преимущества:

  • прочный прорезиненный корпус;
  • низкая стоимость;
  • высокая точность измерений;
  • наличие чехла в комплекте;
  • 2 года официальной гарантии;
  • функциональный переключатель.

Недостатки:

  • отсутствует функция памяти;
  • некоторые партии инструмента поставляются с несоответствующей инструкцией.

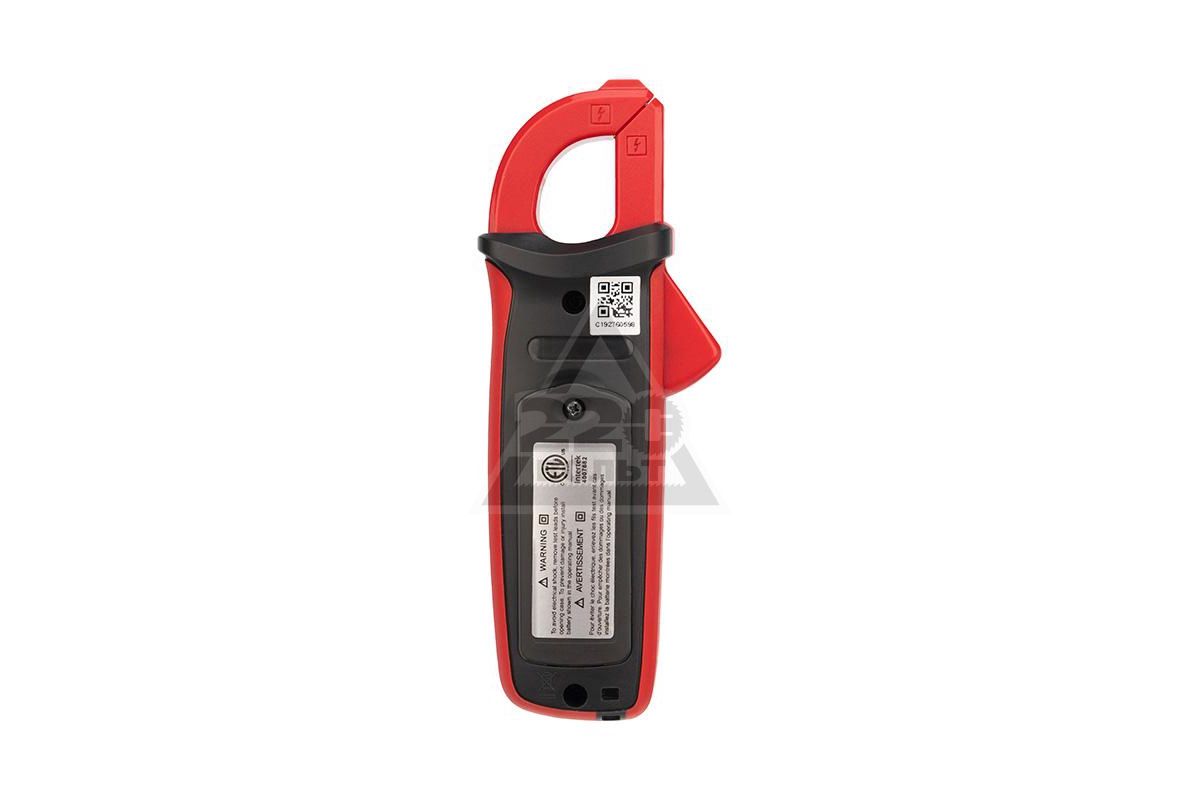

4. UNI-T 13-0009 UT-210E

Как отмечают пользователи, карманный компактный прибор UT-210E – незаменимый помощник в домашнем хозяйстве, а также при ремонте авто. Клещи подходят и для профессионального использования, в том числе для ремонта кондиционеров. Основные достоинства прибора – автоматический выбор диапазонов, возможность измерять постоянный ток мин. 2А макс. 100А, утечку на «землю». По точности эти токовые клещи сравнимы с профессиональными моделями. Функция памяти, экран с высокой четкостью и малые габариты упрощают работу пользователя, а достаточно тугие кнопки позволяют избежать случайного нажатия. Не внесен в госреестр.

Достоинства:

  • сверхмалые габариты и вес;
  • автоотключение и функция памяти на последние значения;
  • точность;
  • звуковой датчик.

Недостатки:

  • малое раскрытие клещей 170 мм;
  • низкое качество щупов, входящих в комплект.

5. CEM DT-360

Один из самых бюджетных измерительных приборов DT-360, несмотря на скромный, в сравнении с более дорогими клещами, функционал, относится к классу «профи». Это хорошие токоизмерительные клещи по доступной цене, с помощью которых можно измерить переменное/постоянное напряжение до 600 В, переменный ток 400А, сопротивление. Среди полезных функций есть DATA HOLD, подсветка экрана, индикация заряда элемента питания (крона). Внесен в госреестр.

Преимущества:

  • наилучшая цена в своем классе;
  • двойной ударопрочный корпус;
  • прекрасное сочетание цены и возможностей;
  • четкое отображение значений на экране;
  • охват до 3х см;
  • понятный алгоритм работы.

Недостатки:

  • раннее отключение подсветки 10 сек;
  • нет возможности измерять постоянный ток.

6. ЗУБР Профессионал PRO-824 (59824)

Токоизмерительные клещи фирмы ЗУБР оснащены широким захватом до 3 см., обрезиненным, противоударным корпусом, функцией MAX HOLD, позволяющей устройству запоминать не только общие, но и максимальные значения. Большой дисплей с подсветкой дает возможность увидеть результаты замеров даже в условиях плохой освещенности. Широкий функционал, в совокупности с точностью показаний, значительно расширяют области применения: это лучшие токовые клещи, которые подойдут и для дома, и для работы. В госреестре не значится.

Преимущества:

  • есть режим «прозвонка», диод тест;
  • простота управления;
  • индикация перегрузки прибора;
  • подходит как для бытового, так и для профессионального применения;
  • измерение максимального переменного тока до 1000 А.

Недостатки:

  • частые гарантийные случаи;
  • нет измерения постоянного тока.

7. IEK Expert 266F

Простота исполнения значительно снизила стоимость токовых клещей Expert 266F, однако производитель при этом сохранил все необходимые для бытового использования функции. Прибор оснащен широким зажимом до 5 см, ЖК монитором с цифровой шкалой, есть возможность снимать показания бесконтактным способом.

Преимущества:

  • удобная кнопка раскрытия клещей;
  • в комплекте чехол для транспортировки;
  • безопасность и надежность;
  • простота эксплуатации.

Недостатки:

  • очень чувствителен к низким температурам;
  • измеряет только переменный ток.

8. STAYER 59820

Токоизмерительный прибор немецкого бренда STAYER характеризуется пользователями как неприхотливый, выносливый инструмент. Его корпус выполнен таким образом, чтобы оператор имел возможность производить замеры одной рукой. Предусмотрена возможность диагностики электроприборов и соединений, не прерывая подачу напряжения. Это качественный токоизмерительный прибор с большим сроком службы, рассчитанный на активное использование. Для удобства производитель дополнил комплектацию удобной сумкой – чехлом.

Преимущества:

  • размер зажима 30 мм;
  • цифровое отображение данных;
  • приемлемая точность измерений;
  • понятный интерфейс;
  • поддерживает замер температуры;
  • возможность замеров переменного/постоянного тока.

Недостатки:

  • небольшой дисплей;
  • тугое переключение режимов.

9. EKF MS2016S

Токовые клещи MS2016S относятся к бытовому классу, однако благодаря качественному исполнению и высокой точности, клещи получили множество хороших отзывов. Прибор осуществляет автосканирование силы тока и напряжения, а также сопротивление. Опция DATA HOLD может сохранять полученные данные в памяти и в нужный момент выводить их на широкий, цифровой дисплей.

Достоинства:

  • лучшее сочетание «цена – качество»;
  • понятность инструкции;
  • память для сохранения данных.

Недостатки:

  • ограниченный функционал.

10. РЕСАНТА DT 266C

По отзывам пользователей, токовые клещи РЕСАНТА уверенно справляются со своей задачей, а по точности показаний не уступают более дорогим аналогам. Кроме стандартного набора опций клещи способны измерять температуру воздуха. Также они оснащены звуковым сигналом «прозвонкой», защитой от перегрузки, поворотным переключателем режимов.

Достоинства:

  • неплохая функциональность;
  • точность производимых замеров;
  • дополнительная защита от перегрузок;
  • удобная конструкция.

Недостатки:

  • слабый звуковой сигнал;
  • не четкая работа колеса переключателя;
  • частые гарантийные случаи.

Какие токоизмерительные клещи лучше купить

Эксперты нашей редакции и опытные мастера всегда рекомендуют выбирать модель тестера исходя из ее функций. Даже популярная модель европейского производства не станет полезной, если не способна производить нужные в работе измерения.

Базовым функционалом можно назвать возможности, встречающиеся как в дешевых, так и дорогих клещах:

  1. Прозвонку цепи;
  2. Измерение силы переменного тока, напряжения;
  3. Измерение сопротивления.

Все прочие опции дополняют базу и измеряют:

  • Постоянное напряжение – опция заметно сказывается на цене прибора, но расширяет область работ;
  • Температуру в широком диапазоне – комплектуются модели термопарой;
    Частоту – встроенный генератор меандра позволяет плотно работать с электроникой и усилителями.

Если прибор внесен с госреестр, его можно зарегистрировать и получить лицензию на проведение работ.

Какие токоизмерительные клещи лучше купить

Как видно из ТОП-10 лучших моделей токовых клещей, иногда производитель оснащает устройства защитной функцией от перегрузки, комплектует их чехлами. Для работ на высоте полезен ударопрочный корпус. Не менее важен диапазон измерений, токовые клещи производительнее мультиметров, но предел напряжения или силы токов заметно разнится. Если в планах обслуживание промышленного оборудования или машин, максимальные значения вольтажа и ампеража должны превышать средние 600 В и 600 А. Подобные параметры есть в лучших профессиональных приборах – токоизмерительных клещах ЗУБР, EKF, FLUKE 302+.

Когда нет четкого представления, какие лучше и для каких работ клещи нужны, выбор стоит остановить на максимально функциональных моделях. Это убережет пользователя от расходов на новые приборы, если возникнет потребность в отсутствующих измерениях.

Обзор лучших токовых клещей на 2021 год

В данном обзоре мы расскажем, для чего используется токоизмерительные клещи, в чём разница между мультиметром и токовыми клещами, как пользоваться данным инструментом, и какие встречаются ошибки при выборе, а также приведем наши советы и рекомендации, на каких производителей и какие модели следует обратить внимание.

Для чего нужны клещи-мультиметры?

Токоизмерительные клещи используются для измерения параметров электротока, протекающего через цепи или активные устройства, к которым мы применяем измерительное устройство.

Клещи позволяют измерять интенсивность тока, в том числе под напряжением, что значительно экономит время. Кроме того, некоторые специализированные машины просто не могут быть отключены от электросети, поэтому измерение силы тока другими типами счетчиков (например, мультиметрами) становится неосуществимым или по крайней мере очень затруднительным.

Ещё одним преимуществом клещей является более высокая скорость замера, чем это можно было бы сделать с помощью мультиметра или другого устройства, подключаемого к клеммам проводов. Они отлично подходят, например, для измерения тока стартера в машине или в специализированных программах, для построения рабочих характеристик больших насосов или двигателей, работающих на фабриках или при строительстве/при ремонте.

Какие показатели измеряют токовые клещи?

Клещи используются для измерения силы переменного и постоянного тока. Принцип работы счетчиков варьируется в зависимости от измеряемого тока.

Клеши для измерения переменного тока

Работают по принципу Ампера, представляя собой фактически трансформатор тока. Это означает, что клещи имеют вторичную обмотку в измерительной цепи и первичную обмотку на зажимах, которые оператор фиксирует на проводах. Благодаря этому мы можем точно измерить силу тока, протекающего через электрические компоненты. Клещи для измерения постоянного тока работают по принципу эффекта Холла.

В основном, клещи используются для измерения силы электрического тока, однако они могут быть оснащены дополнительными функциями, такими как измерение переменного или постоянного напряжения, измерение температуры, сопротивления, емкости или проверка непрерывности проводника. Количество дополнительных функций зависит от класса и типа оборудования. Многие клещи вполне могут заменить мультиметр.

Измеритель постоянного тока

Клещи,измеряющие силу постоянного тока, используют в своей работе эффект Холла. Это явление связано с наличием различных потенциалов в проводниках, проводящих электрический ток. Если эти проводники расположить перпендикулярно текущим линиям магнитного поля, то на проводнике появится разность потенциалов, то есть напряжение Холла. В измерителях постоянного тока используются холлотроны. Это магнитометры, которые определяют интенсивность магнитных потоков.
Хорошие клещи способны измерять как постоянный, так и переменный ток, а также постоянное и переменное напряжение.

Критерии выбора токовых клещей

Клещи должны соответствовать типу проводимой работы, а также окружающей среде, в которой они будут использоваться. Они должны в совершенстве выполнять свою функцию с точки зрения точности и должны быть доступными по цене. Также к спецификации клещей относится точность, качество сборки и возможная устойчивость к атмосферным воздействиям и механическим повреждениям.
Среди популярных моделей есть разные виды измерителей. Если вы планируете проводить измерения в сложных условиях окружающей среды, то нужно выбрать прибор, который максимально облегчит нам работу, — например, будет оснащен гибкими клещами или специальной штангой с электрозащитными средствами для крепления, которые позволят измерять силу тока и другие значения в труднодоступных местах. Вопрос о том, сколько стоит хороший девайс, оставим в стороне.

Диапазон

Диапазон измерителя очень важен. Он определяет, от каких и до каких значений тока мы можем применить устройство. Некоторые клещи способны измерять даже очень большие значения тока.
Однако давайте определим, что важно больше — высокая точность или область применения. Часто оба эти параметра не идут рука об руку, и если вы даже найдёте инструмент с приемлемым диапазоном, его цена будет достаточно высокой.

Точность клещей определяет, какую максимальную погрешность измерения может выдать прибор во время работы. Чем больше точность, тем результат будет ближе к реальному значению. Точность счетчиков указывается в процентах. Например, если измерять значение 100 А и иметь погрешность 5%, то фактическое значение тока может варьироваться от 95 до 105 А.

  • Измерение частоты тока

Клещи часто позволяют измерять частоту переменного тока. Это чрезвычайно полезно при поиске проблем с гармонической составляющей. Интересной и полезной функцией является также запоминание конкретных измерений или минимальных, максимальных и средних значений при серии измерений. Обновление максимальных и минимальных измерений происходит автоматически по мере их выполнения.

  • Измерение сопротивления

Измерение сопротивления также является важной функцией измерителя. Измерение непрерывности позволяет проверить, закрыта ли цепь или открыта. Таким образом, мы можем быстро узнать о повреждении цепи или ее необнаруженном закрытии/открытии. Некоторые счетчики также имеют звуковое оповещение.

  • Измерение емкости

Еще одна интересная особенность — измерение ёмкости. Эту функцию можно найти в более современных измерителях. Эта функция позволяет понять, потребляет ли двигатель достаточное количество тока при запуске от конденсатора.
Стандарт IEC: При выборе измерителя необходимо руководствоваться мерами предосторожности по стандартам безопасности ISO/ESC, которые определяют категории напряжения, в котором допустимо проводить измерения.

Мультиметр или клещи?

Выбор должен зависеть от того, какую работу вы планируете осуществлять. Мультиметры лучше подходят для работ в сети, и их стоимость часто ниже, чем стоимость клещей. Клещи, с другой стороны, более охотно используются профессиональным электриками для быстрого и эффективного измерения различных электрических значений, таких как сила тока, напряжение, сопротивление, емкость или частота тока. Функциональность зависит от качества и ценового аспекта девайса.

Мультиметры стоят несколько дешевле и предлагают несколько более широкие возможности измерения. Самые хорошие мультиметры способны измерить практически любую электрическую величину. Они измеряют температуру, емкость, ток, напряжение, частоту, непрерывность цепей, сопротивление и др.

Топ лучших измерительных клещей

Мы настоятельно советуем не покупать продукты от никому неизвестных компаний и дешёвые китайские изделия. Такое оборудование даже в домашних условиях может представлять опасность для здоровья и жизни оператора. Кроме того, их качество оставляет желать лучшего, и они, как правило, живут недолго.

Критерии выбора в целом простые. Лучше всего выбирать счетчики от проверенных производителей, имеющих репутацию на рынке. Если вы планируете использовать клещи в домашних условиях, то вам подойдут новинки от Innova, Topex или Vorel. Для профессионального использования рекомендуется обратить внимание на продукцию Sonel, Unit,или Fluke. Они производят самые лучшие метры полупрофессионального и профессионального сегмента, хотя средняя цена у них тоже выше. Кроме этого есть множество качественных отечественных приборов. Поэтому в целом сказать, какая фирма лучше, очень сложно.

Клещи-мультиметры

Рейтинг и описание качественных клещей-мультиметров.

Fluke 323

Цифровой мультиметр от лучших производителей измерительных приборов в Европе — компани Fluke. 323 Clamp True RMS — это универсальный мультиметр с быстрым и эффективным измерительным прибором общего назначения, он даже включен в госреестр средств измерений. Это лёгкий продукт оптимален как для любителей, так и для профессионального использования.

Если вы работаете в условиях со слабым освещением, вам не о чем беспокоиться, поскольку Fluke 323 True-RMS оснащен встроенной светодиодной подсветкой для работы при слабом освещении. Свет яркий и гарантирует адекватное освещение во время работы.

Fluke 323

Достоинства:

  • Бюджетный при высоком качестве продукта;
  • В комплекте идёт мягкий чехол для переноски;
  • Есть кнопка сохранения, чтобы запомнить все данные последнего анализа;
  • Благодаря клещам для зажима, устройство можно зафиксировать на поверхности, что освобождает обе руки на период процедуры устранения неполадок;
  • Есть встроенный токоизмерительный прибор, что делает его лучшим электронным тензометрическим измерителем напряжения.

Недостатки:

  • Ограниченная документация;
  • Не всегда доступен в оффлайн-магазинах, однако его можно заказать онлайн.

Мегеон 70068

Когда дело доходит до комплектации множества привлекательных функций в одном устройстве, у отечественной компании Мегеон просто нет конкурентов. Их измерители универсальны и долговечны, и были разработаны, чтобы быть полезными как для профессионалов, так и для любителей. Они также делают все возможное, чтобы их продукты оставались доступными, независимо от того, каким бюджетом вы обладаете.

Карманные многофункциональные токоизмерительные клещи Мегеон могут быть использованы для определения переменного или постоянного напряжения, сопротивления тока, частоты, температуры, емкости, скважности. Всего около 12 функций. Дисплей достаточно большой, а цифры разборчивы, так что любой может их легко прочитать даже при слабом освещении.

Мегеон 70068

Достоинства:

  • Недорогие и функциональные устройства;
  • Есть функция сохранения полученных показаний;
  • Встроенная индикация уровня заряда батареи;
  • Плотный резиновый чехол в комплекте;
  • Можно вносить небольшие корректировки в полученные показания;
  • Автоотключение через 10 минут бездействия для экономии заряда.

Недостатки:

  • Некоторые пользователи в отзывах жалуются на частые звуковые оповещения, которые нельзя выключить;
  • Отсутствует функция автоматического ранжирования;
  • Металлические наконечники на измерительных проводах слишком короткие;
  • Не хватает подсветки;
  • Датчик термопары иногда не всегда работает должным образом.

Высоковольтные клещи

Кт-1000-в

Аналоговые электроизмерительные клещи модели Кт-1000 разработаны для быстрого измерения переменного тока без разрывов электротоковой цепи. Аппарат представляет собой комбинированный транспортируемый прибор средних размеров.

На что обратить внимание:

  • Девайс работает с напряжением в сети переменного тока от 1 до 10 киловольт при частоте 50-60 гЦ.
  • Это аналоговый прибор, поэтому все значения отображаются на обыкновенном экране без подсветки, что затрудняет использование приборы в условиях слабой освещенности.
  • Конструкция клещей позволяет монтировать их на специальной удлинительной диэлектрической штанге, чтобы можно было проводить измерения на удаленном расстоянии от оператора.
  • Активировать измерения можно защелкнув фиксирующий механизм на проводе с дальнейшим выдергиванием клещей с объекта измерения (для этого нужно приложить небольшие усилия. При этом замеры фиксируются на экране и оператор может списать показания уже после опускания штанги.
  • Устройство имеет детектор напряжения переменного/постоянного тока, емкости, сопротивления, непрерывности и др..
  • В комплекте идёт протокол испытаний с протоколом ЭТЛ.

Кт-1000-в

Достоинства:

  • Измерения легко проводить дистанционно;
  • Прочный корпус выдерживает даже самые интенсивные рабочие ситуации;
  • Он способен измерять как постоянное, так и переменное напряжение.

Недостатки:

  • Время от времени проявляются несоответствия в показаниях напряжения и емкости;
  • По мнению покупателей, показания температуры иногда не точны.

Автомобильные клещи

INNOVA 3320

Профессиональные измерительные клещи для автомобиля от Innova — это один из лучших многофункциональных измерительных инструментов, сочетающий многофункциональность и хорошее качество сборки.

Характеристики:

  • Девайс с функцией Auto-Ranging, которая автоматически подстраивает диапазон при измерении.
  • Имеет крупные цветные индикаторы, отображающие уровень заряд батареи. Если индикатор зелёный — значит энергии достаточно, если жёлтый — значит ниже рекомендуемого, ну и красный указывает на то, что батарея нуждается в замене.
  • В комплекте также идут прочные резиновые чехлы, предназначенные не только для улучшения внешнего вида, но и для предотвращения износа или поломки в случае выскальзывания устройства из рук;
  • В числе других аксессуаров, поставляющихся вместе с устройством: держатели, измерительные провода, подставка.

INNOVA 3320

Достоинства:

  • Устройство имеет функцию автоматической настройки диапазона;
  • Легко контролировать время автономной работы;
  • Удобен к использованию;
  • Чехлы из прочного материала защищают устройство, тем самым увеличивая его долговечность.

Недостатки:

  • Необходимо регулярно заменять батарею;
  • У модели нет конкретной специализации.

Mastech MS8268

Mastech MS8268 — это одна из топовых моделей мультиметров от известного американского бренда. Его главное преимущество в том, что он позволяет делать измерения в режиме относительных измерений (REL). Он даёт достаточно точные результаты, имеет высокое входное сопротивление и прочную конструкцию.

Характеристики:

  • Модель имеет несколько красных мигающих светодиодных клемм со звуковым оповещением, которые отображают значения силы тока и напряжения.
  • Он оснащен крупным жидкокристаллическим дисплеем с подсветкой, которая пригодится при проведении замеров в условиях плохой освещенности. Подсветка равномерно распределена по дисплею, что очень даже неплохо для столь недорогой модели.
  • Подсветка активируется нажатием кнопки и автоматически выключается через 5 секунд — это позволяет экономить заряд батареи.
  • Иногда клиентам требуется измеритель с автонастройкой, а иногда полезнее девайс с ручным зондированием. Так вот, с MS8268 вы можете спокойно выбирать между обоими режимами: ручного и автоматического выбора диапазона.
  • Инструмент работает от трех ААА батареек, для которых предназначен отдельный отсек.

Mastech MS8268

Достоинства:

  • Циферблат достаточно прочный и не трескается при падении;
  • Если вы неправильно настроили устройство, оно уведомит вас об этом специальным звуковым сигналом;
  • Не требуется разбирать прибор, чтобы заменить батарею или предохранитель;
  • Поставляется с ярким светодиодным дисплеем для удобства чтения;
  • Высокая долговечность и длительная производительность;
  • Автоматическое сохранение всех сведений.

Недостатки:

  • Отсутствие защиты ввода;
  • Маленький диапазон.

INNOVA 3340

Ещё один девайс от компании Innova. Модель 3340 является одним из лучших автомобильных мультиметров. Залогом его качества является сочетание характеристик, дающих ему преимущество перед конкурентами. Чтобы вы поняли его возможности, нужно отметить его способность измерять в диапазоне до десяти мВ. Это один из немногих мультиметров в данном ценовом сегменте, которые на это способны.

INNOVA 3340

Достоинства:

  • В первую очередь нужно отметить его компактность — вес Innova 3340 составляет всего 2 кг.;
  • В комплекте с девайсом идёт удобная подставка и ремешок на запястье, чтобы его можно было использовать без помощи рук;
  • При проверке автомобильного двигателя на наличие проблем гарантировано, что блок управления двигателем не будет поврежден в процессе. С INNOVA 3340 будет не только комфортно работать, но и вам будет легче определить, откуда возникла проблема с двигателем;
  • Инновационные технологии, такие как возможность автоматического отключения, защита от обратной полярности и многие другие;
  • Большой ЖК-дисплей и прочный корпус;
  • Полностью безопасен в использовании.

Недостатки:

  • Отсутствует русскоязычный мануал. В комплекте есть только инструкция на английском, французском и испанском;
  • Есть проблемы с достижением устойчивого нуля, так как измерение тока требует использования адаптера без принудительного зажима;
  • Не всем понятно, где купить прибор, т.к. он часто встречается только в интернет-магазинах.

Выбирать токовые клещи стоит с учетом частоты их использования и сферы применения, это позволит приобрести функциональное устройство, не переплачивая за не нужный функционал.

Как выбрать токоизмерительные клещи

Нет необходимости приобретать очень дорогой измерительный прибор с набором многих функций, назначение которых вам непонятно.

Для бытового использования подойдет недорогой прибор, который, кроме измерения силы тока, позволяет измерять напряжение, сопротивление, прозванивать цепи.

Но чересчур экономить также не стоит – очень дешевые приборы китайского производства могут показывать величины, очень далекие от истинных.

Подобные приборы отличаются корпусом из низкопробной пластмассы, которая часто имеет неприятный резкий запах. Корпуса очень дешевых приборов часто имеют щели между деталями.

1. Следует выбирать токоизмерительные клещи, обеспечивающие точные измерения.

Нужно убедиться, что прибор облегчает, а не затрудняет работу. Обидно потратить целый день на поиски неисправности в электрическом двигателе выяснив в последствии, что неисправен не двигатель, а используемые электроизмерительные клещи.

Чтобы не «подмочить» свою репутацию, нужно убедиться, что приобретаемые токоизмерительные клещи не создают в процессе работы трудностей.

2. Токовыклещи должны работать там, где будут производиться измерения.

Перед тем как выбрать токоизмерительные клещи, нужно учитывать, что они будут использоваться, например, в условиях низких температур и повышенной влажности, они могут упасть и т. д.

Конечно, самые правильные результаты прибор будет показывать в лабораторных условиях. Но в быту такие условия встречаются очень редко, поэтому при покупке клещей необходимо удостовериться, что они подходят для условий вашей работы.

3. Выбирая прибор со многими функциями, нужно отдавать преимущество не количеству, а качеству.

Обычно на практике используются далеко не все функции, которыми могут быть наделены токоизмерительные клещи.

Приобретая электроизмерительные клещи с большим количеством дополнительных функций, вы рискуете не только потратить много лишних денег, но и, так сказать, усложнить себе жизнь. На сегодняшний день можно найти электроизмерительные клещи, в которых имеются практически любые функции.

Необходимо отметить, что чем больше различных элементов встроено в измерительный прибор, тем больше проблем будет возникать в процессе его эксплуатации. Именно поэтому не рекомендуется выбирать электроизмерительные клещи, в которых имеется очень большое количество различных функций.

Лучше выбрать прибор, обладающий только теми функциями, которые необходимы для работы.

Абсолютно нет смысла платить за то, что никогда не будет использоваться. Обычно в процессе работы используются измерения тока, напряжения, а также сопротивления, причем последнее чаще всего в режиме прозвонки.

Поэтому желательно, чтобы прибор обладал функцией звуковой прозвонки. А вот такие функции, как измерение температуры, емкости, частоты и другие навороты на практике в быту практически никогда не используются – они только делают прибор более дорогим и сложным, а значит и менее надежным.

Токоизмерительные клещи – это очень полезный прибор, так как позволяет измерить ток в цепи, не нарушая ее работы.

Техника безопасности при работе с электроизмерительными клещами

  • 1) — категорически запрещается превышать величину перегрузочной способности клещей, которая указана для каждого диапазона измерений;
  • 2) — нельзя прикасаться к неиспользуемым гнездам прибора, когда он подключен к токоведущим частям;
  • 3) — прежде чем изменять положение переключателя диапазонов измерения, обязательно нужно отсоединить клещи от токоведущего проводника;
  • 4) — запрещается измерять сопротивление в схеме под напряжением;
  • 5) — при работе с напряжением нужно соблюдать предельную осторожность. В процессе измерений пальцы необходимо держать за барьерной кромкой клещей.

Похожие материалы на сайте:

Понравилась статья — поделись с друзьями!



8 лучших токовых клещей — Рейтинг 2018 года (Топ 8)

Все электрики захотят испробовать эти лучшие токовые клещи, с помощью которых можно легко измерить и найти некорректные колебания тока в электрических цепях.

Они также отлично подойдут обычному любителю диагностики электрических проблем в своем доме, машине или лодке.

Рейтинг: лучшие токовые клещи 2018 года

Fluke 323

Fluke 323 позволяет осуществлять измерение истинного среднеквадратического значения переменного тока для получения точных данных независимо от формы волны. Клещи раскрываются достаточно широко для измерения тока в проводнике диаметром до 30 миллиметров. Они имеют эргономичную конструкцию, которая позволяет получить данные даже в труднодоступных местах.

Etekcity MSR-C600

Etekcity MSR-C600 хоть и имеют бюджетную цену, но являются достаточно функциональными, чтобы удовлетворить требования профессионалов. Работают они автоматически, чтобы исключить любые догадки, и имеют возможность измерения силы тока до 400 ампер. А еще они поставляются с удобной сумкой для комфортного хранения.

Amprobe AMP-210

Модель Amprobe AMP-210 позволяет быстро получить точные показания, так что вы сможете тратить меньше времени на измерения и больше – на выполнение работы. Эти клещи могут улавливать очень низкое напряжение (вплоть до 1/10 ампера), и могут производить емкостные измерения для диагностирования конденсаторов двигателя.

Klein Tools CL800

Klein Tools CL800 могут проверять множество электрических аспектов, в том числе диоды, емкости, частоты, постоянный или переменный ток, сопротивление и многое другое. Его термодатчик можно использовать для измерения температуры.

GTC CM100

Вне зависимости от того, нужно ли вам определить напряжение в цепи или выяснить, какой из проводов нерабочий, GTC CM100 помогут вам решить эту задачу. Они имеют возможность измерения напряжения до 600 вольт и способны регистрировать ток от 0,001 до 100 ампер.

Milwaukee 2235-20

Milwaukee 2235-20 имеют тонкие челюсти, благодаря чему вам будет намного проще получить конкретные измерения отдельного провод из пучка. Интегрированная светодиодная подсветка помогает осветить вашу рабочую зону, а удобные ручки обеспечивают надежный захват.

Signstek UT210E

Низкая стоимость Signstek UT210E делает их хорошим выбором для любителей, желающих решать проблемы с электричеством дома самостоятельно. Эти клещи очень просты в использовании и чрезвычайно точны, единственный минус – маленькие челюсти, которые не могут вместить толстые кабеля или пучки.

Bside ACM03

Bside ACM03 способны измерять переменный и постоянный ток, а также герцы, непрерывность, емкость, сопротивление и некоторые другие характеристики. Они имеют рабочий диапазон от 0 до 40 градусов по Цельсию, что тоже является плюсом.

принцип работы и инструкция по использованию


Измерение количества электричества, прошедшего за единицу времени через сечение проводника (сила тока — I), традиционно осуществляется при разрыве цепи с подключением в этот момент к нему специального устройства, производящего измерение. Токоизмерительные клещи применяются для определения интенсивности электромагнитного поля, возникающего рядом с проводником. Их использование ускоряет и упрощает процесс измерений.

Конструкция

В токоизмерительных клещах можно указать два основных рабочих узла:


Конструкция клещей

  1. В захватах находятся обмотки трансформатора.
  2. В ручке имеется амперметр или другой измерительный прибор.

В обмотках трансформатора наводится электрический ток, характеристики которого определяет встроенный измерительный прибор. Нужно учитывать, что наведённый ток имеет другую величину по сравнению с первоначальным. Для получения точной величины требуется выполнить пересчёт.

Функции

Этот многофункциональный прибор выполняет несколько функций:

  1. Измерение фактической нагрузки в сети. Для этого клещами захватывается одна жила и прибор автоматически подсчитывает текущую нагрузку.
  2. Проверка мощности отдельных токоприемников. Если вы не уверены в том, что мощность того или иного прибора соответствует данным в его паспорте или просто не знаете ее, то с помощью клещей реально можно выяснить фактическое потребление электроэнергии.
  3. Проверка точности средств учета электроэнергии. Допустимая погрешность бытового счетчика электроэнергии составляет 2%, а клещей – в 4 раза меньше. Существуют токоизмерительные клещи с точностью 0,1%. Функционал клещей позволяет измерять количество затраченных Ватт за определенное время. Сопоставив эти данные с данными счетчика вы сможете увидеть реальную картину подсчета электроэнергии.

Практически все токоизмерительные клещи снабжены функциями цифрового мультиметра и имеют в своей конструкции места для подсоединения щупов.

Принцип работы

Если между захватами клещей расположить проводник, то изменение тока, проходящего по нему окажет влияние на окружающее электромагнитное поле. Оно индуцирует в обмотках трансформатора ток. Затем он со вторичной обмотки будет измерен встроенным амперметром.

Важно отметить, что получаемое значение силы тока, хотя и соответствует проходящему по цепи, но не равно ему. Корректировка показаний амперметра происходит с учётом коэффициента измерения прибора.

В работе токоизмерительных клещей долгое время существовало важное ограничение — они были способны работать только с переменным током, ведь магнитное поле создаётся только в этом случае.

Были созданы более совершенные модели. Теперь с помощью токоизмерительных клещей имеется возможность работать не только с переменным, но и постоянным током. В настоящее время существуют модели, в которых присутствует мультиметр, который на основе полученных данных определяет нужные характеристики, не требуя пересчёта.

Современные модели токоизмерительных клещей способны решать следующие задачи:

  1. С их помощью возможно определить суммарную нагрузку электросети в квартире.
  2. Можно определить силу тока в конкретном проводнике, являющемся частью электрической цепи. Измерение можно проводить, не вмешиваясь в работу схемы.
  3. Можно определять мощность любого электроприбора в текущий момент времени. При необходимости возможно контролировать измерение этого параметра на протяжении нужного периода времени.
  4. Можно проконтролировать домашнюю электросеть на предмет подключения со стороны посторонних людей.
  5. Если имеется утечка тока на корпус прибора, то её можно определить с помощью этого инструмента.

Также читайте: Назначение изолирующих штанг

Инструкция по использованию

Использование клещей для работы в ситуации, когда используется напряжение до 1000 Вольт ничем не отличается от тех, которые применяются в высоковольтных цепях. Далее будет рассмотрен порядок использования бытовых токоизмерительных клещей.

Использование рассматриваемого инструмента зависит от вида проводимых измерений. Обычно процедура выполняется следующим образом:

  1. Нужно в электрической схеме определить, с какого провода будут сниматься показания. Нужно помнить. Что если клещами обхватить не один, а большее количество проводов, то в результате будет получен неправильный результат.
  2. На тестирующем приборе требуется выставить нужный режим измерения. Его выбор зависит от поставленной задачи. При этом нужно будет определить не только вид измерения, но и необходимую шкалу. Если о ней не имеется информации, то выбирают самую большую.
  3. Клещи сначала нужно раскрыть, а затем обхватить проводник. Важно обеспечить перпендикулярность его расположения плоскости, в которой расположены клещи. Желательно, чтобы при этом проводник располагался в центре контура.
  4. Измерение произойдёт в автоматическом режиме. Результат можно будет увидеть на дисплее прибора.

Если ток имеет слишком маленькую величину и не получается его определить, то рекомендуется несколько раз его намотать на половинку клещей. В этом случае прибор измерит суммарный ток. Для получения нужной величины надо разделить это значение на количество сделанных витков.

Если на дисплее показана единица, значит ток превышает предельное значение этой величины. Чтобы точно определить искомую величину, нужно переключиться на больший диапазон.

Документ(откроется в новой вкладке):Руководство по эксплуатации токоизмерительных клещей

Комментарии:

Федор

Fluke рулит однозначно! Я бы не советовал никаких других клещей. Ни копейки не пожалел из тех денег, что на них потратил. Все-таки американское качество — это сила

Тихон

Мастек тоже нормального качества, не Fluke конечно, но и цена отличается в 2 раза. Для начинающих электриков — вполне подходящий вариант. Сам с таких начинал, сейчас отдал помощнику, а сам американскими клещами пользуюсь

Родион

Не все написали о клещах Ресанта. Еще у них царапается пластиковый экран, скрипит корпус и они перестают работать, если их пронести по морозу. Т.е. нужно сначала отогреть, и только после этого они включаются.

Прохор

Родион, чтобы такого не было, при сильных морозах надо батарейку доставать и носить отдельно в кармане брюк. Это не болезнь Ресанты, это болезнь батареек, которые «почему-то» не хотят работать при минус 20.

Klinskyi

Пиздаболы

Оставить комментарий Отменить ответ

Похожие записи


Набор диэлектрических отвёрток в быту


Профессиональный мультиметр Fluke — образец качества, «мерседес» в среде измерительных приборов


Пошаговая инструкция как измерять сопротивление мультиметром


Виды детекторов скрытой проводки, для чего они применяются

Популярные виды

Этот прибор выпускается в различных вариантах. Далее рассказано об основных разновидностях токоизмерительных клещей.

Также читайте: Какое влияние трансформаторная будка может оказывать на человека

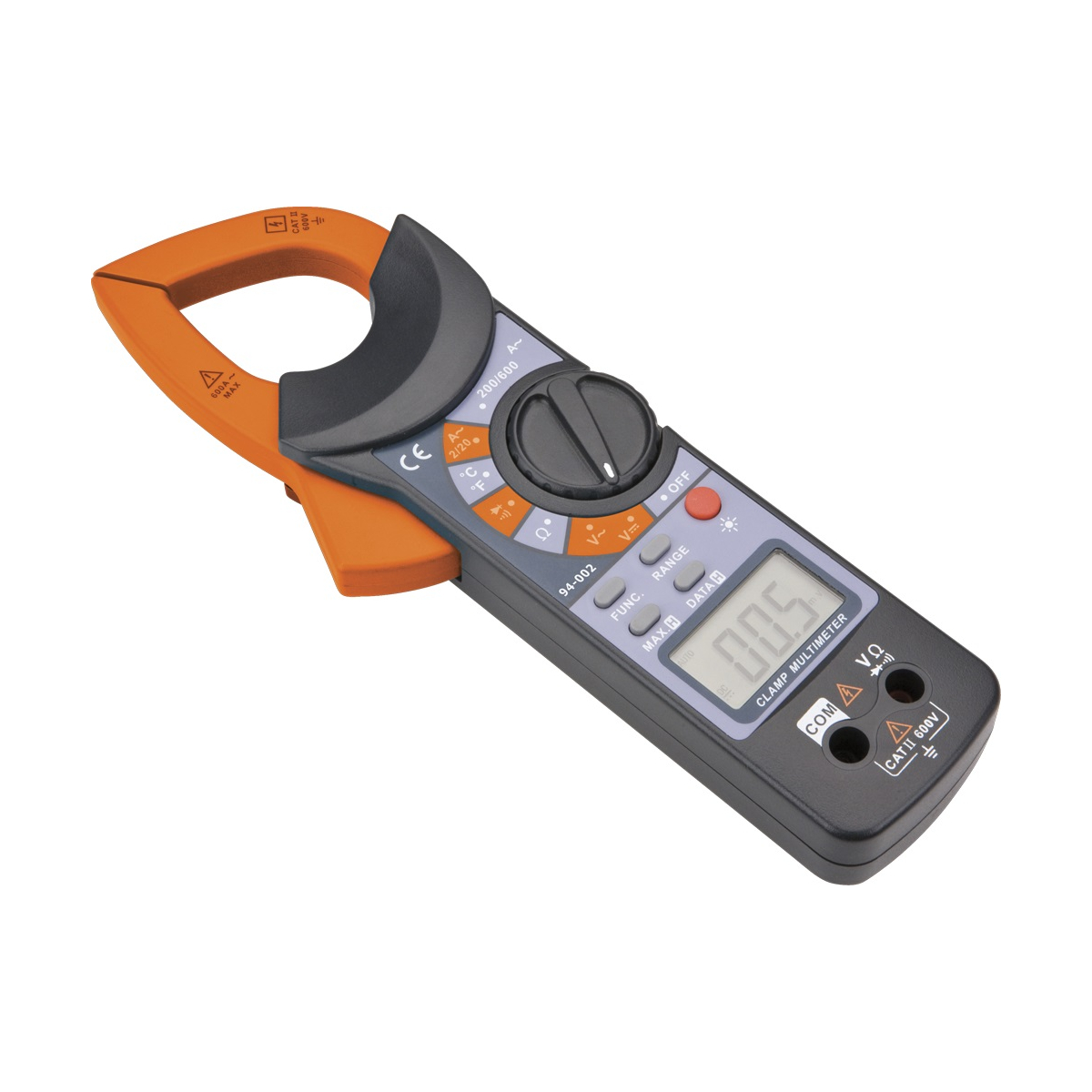

Стрелочные приборы

Этот вариант исполнения токоизмерительных клещей представляет собой аналоговый прибор. В нём применяется одновитковая разновидность трансформатора. Такого рода модели были одними из первых вариантов этого измерительного прибора. Амперметр подключён к вторичной обмотке.


Стрелочные

Такие модели обеспечивают наглядность процесса измерения. Однако аналоговые модели излишне чувствительны к механическим колебаниям. В такой ситуации показания могут быть искажены. Чтобы этого избежать, токоизмерительные клещи необходимо во время измерения тока зафиксировать на жёсткой поверхности.

Нужно учитывать, что для получения нужных данных необходимо пересчитывать полученные данные с учётом коэффициента преобразования прибора. Токоизмерительные клещи такого типа выпускается с расчётом использования определённой частоты электрического тока.

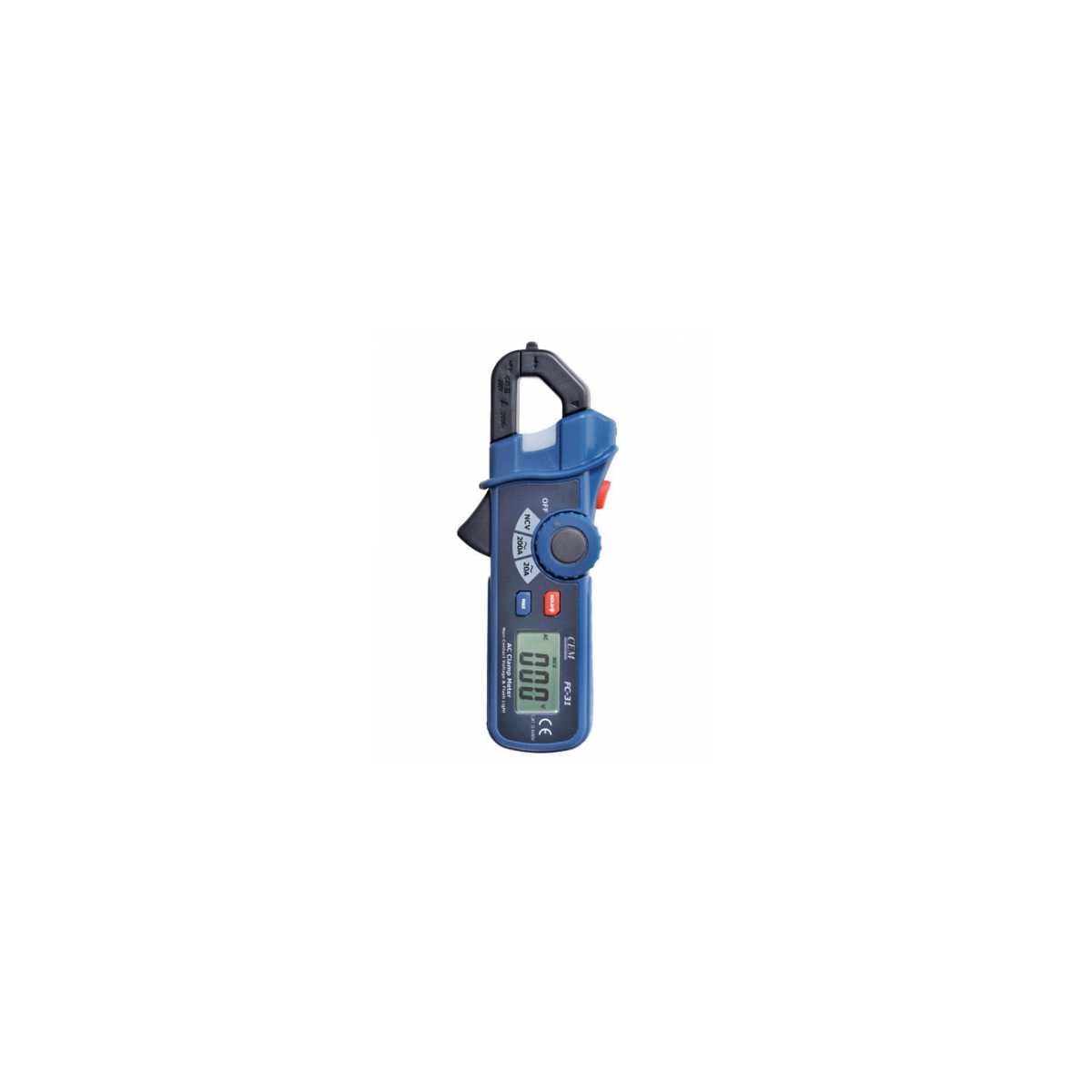

Цифровые клещи

У этой разновидности результат измерений будет выведен на дисплей. Важным достоинством этого способа является то, что перед выводом цифры уже будут пересчитаны. Этот прибор можно настроить таким образом, чтобы отображать мощность или силу тока.


Цифровые

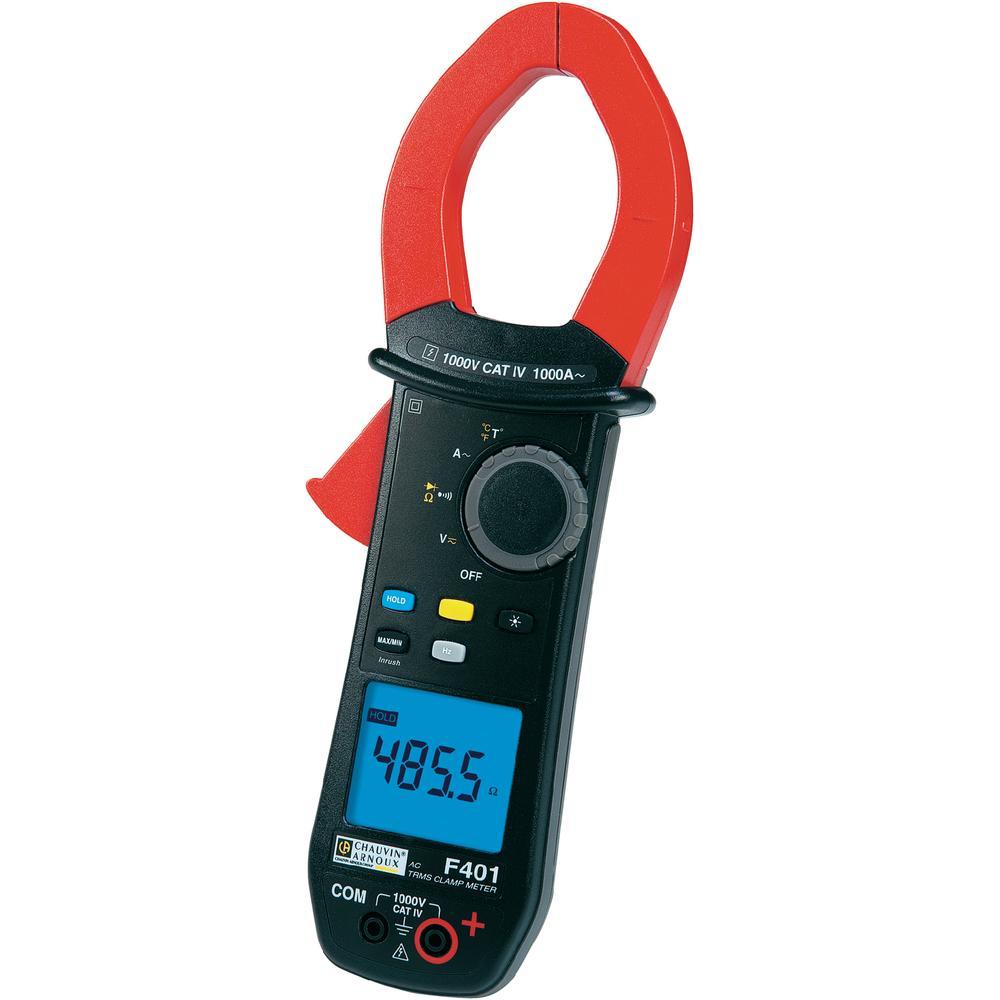

Совмещённые с мультиметром

Этот тип приборов удобен тем, что в него встроен мультиметр. Функциональность прибора определяется типом встроенного прибора. В таких моделях применяется датчик Холла, позволяющий проводить измерение параметров постоянного тока.


Токоизмерительных клещей на основе датчика Холла

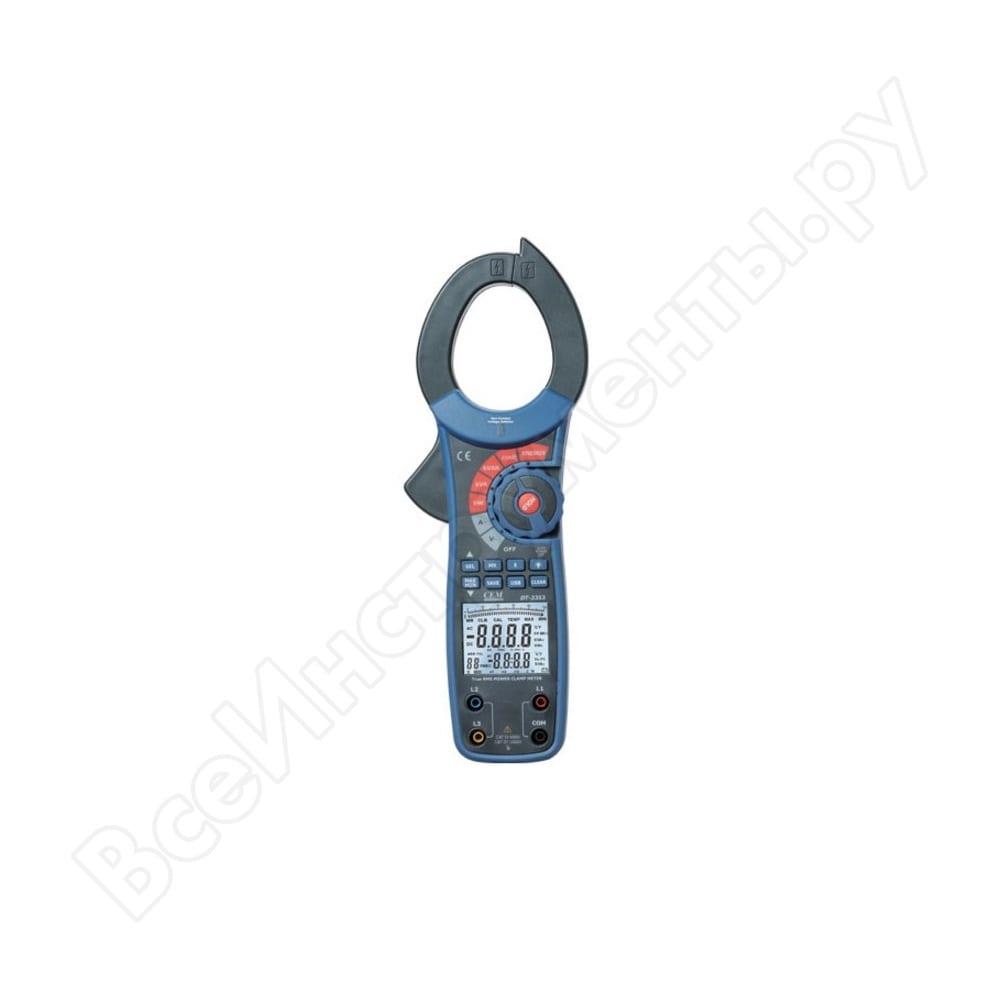

Высоковольтные токоизмерительные клещи

Их определяющей особенностью является выполнение измерений в сетях с напряжением более 1000 Вольт. В этих устройствах применяется более сильная изоляция. Иногда при их использовании токовые клещи устанавливают на диэлектрической штанге. Это позволяет оператору избежать слишком близкого приближения к высоковольтным проводам. Такие клещи являются специализированными и используются только для работы с переменным током.


Высоковольтные токоизмерительные клещи

Преимущества и недостатки

При использовании токоизмерительных клещей можно отметить следующие достоинства:

  1. Компактность используемого инструмента и простота его использования.
  2. Имеется возможность использовать этот инструмент для проведения замеров в высоковольтных цепях. Для этой цели используются специализированные модели.
  3. Существуют различные разновидности таких устройств.

Также читайте: Методы защиты от электромагнитного излучения

Такие клещи несложно интегрировать с радиоизмерительной аппаратурой.

При использовании можно столкнуться с такими недостатками:

  1. Поскольку при измерении используются характеристики создаваемого проводом магнитного поля, то при различном положении проводника результаты измерений могут отличаться. Чтобы избегнуть такой неоднозначности рекомендуется располагать провод перпендикулярно плоскости расположения клещей.
  2. Класс точности производимых измерений недостаточно высокий — второй или третий, в зависимости от конкретной модели.
  3. Иногда речь может идти о дополнительной наводке магнитного поля, создаваемой другими электроприборами. Чтобы этого избегнуть, необходимо контролировать их возможное наличие.
  4. Относительно простой принцип работы служит причиной изготовление некачественных вариантов таких инструментов.

Достоинства токоизмерительных клещей в значительной степени перевешивают их недостатки.

Режимы измерений

Переключатель режимов

измерений, в зависимости от поставленных задач, может быть установлен в следующие положения:

  • переменное напряжение – ACV;
  • постоянное напряжение – DCV;
  • постоянный ток – DCA;
  • переменный ток – ACA;
  • сопротивление — Ω;
  • прозвонка со звуковым сигналом;
  • проверка диодов.

Разъемы для подключения щупов маркированы цветом и символьным обозначением. Подключение черного провода щупов, производится к черному разъему с обозначением «COM», красный провод щупа подсоединяется к красному разъему с обозначением «VΩ».

Оставшийся разъем красного цвета, обозначенный как «EXT», необходим для подключения измерителя изоляции.

Как выбрать клещи

На рынке имеется много разновидностей токоизмерительных клещей, чтобы выбрать наиболее подходящий вариант. Необходимо обратить внимание на следующее:

  1. Исходить из своих потребностей. Нет смысла приобретать дорогой прибор с разнообразными возможностями, если в них нет необходимости.
  2. Учитывать, что обычно такие клещи приобретают для того, чтобы определять силу тока, его частоту или прозванивать провода.
  3. Убедиться в наличии полезных опций (возможность фиксировать результаты измерения нажатием кнопки, опция выставления ноля, автоматический выбор наиболее подходящего диапазона и другие).
  4. Важно учитывать качество материала, из которого сделан прибор.

Нужно, чтобы использовались элементы питания, которые несложно приобрести.

Руководство для начинающих по выбору лучших токоизмерительных клещей

Отличительной чертой профессионального электрика является то, что он обновляет свои инструменты в соответствии с последними отраслевыми стандартами.

Он держит себя в курсе последних новостей о технологиях в этой области и пытается использовать их в своей работе.

Любой может взять мультиметр, но только опытный электрик будет носить с собой и знать , как пользоваться токоизмерительными клещами .

Токоизмерительные клещи существуют уже много лет, но большинство электриков по-прежнему полагаются на простой мультиметр для измерения тока.

Но сейчас самое время понять, на что они способны, и сделать их частью своего инструментария.

Владеть токоизмерительными клещами — все равно что получить сертификат; он автоматически повышает ваш имидж как эксперта.

Вот небольшая история, которая показывает качества эксперта.

Когда я был ребенком, к нашему настольному компьютеру вызвали техника.

Мужчина проверил систему, открыл экран ЭЛТ-монитора и проверил несколько линий и компонентов печатной платы с помощью своего мультиметра.

Через несколько минут он спаял вместе несколько линий или компонентов (не уверен, какие именно в то время, поскольку я был далеко от моей степени в области электроники) и закрыл монитор.

Сработало.

Работа казалась такой легкой, что я заподозрил, что этот парень вообще что-нибудь сделал.

Итак, когда он рассказал, во что нам обошелся ремонт, я спросил его, почему такая высокая цена, если я мог сделать это сам.

Он ответил: «А вы знаете, где паять?».

И меня сбило с толку.

Знание того, что вы делаете, и использование инструментов, о которых не знают новички, — вот что отличает опытного электрика.

И именно по этой причине мы рассмотрим важность токоизмерительных клещей сегодня.

Что такое токоизмерительные клещи?

Токоизмерительные клещи — это тип электрического счетчика, который позволяет измерять переменный ток (AC) (а иногда и постоянный ток (DC)) без необходимости контакта с проводником (проводом или кабелем) или отключения устройства / системы.

Он поставляется с двумя губками (которые образуют «зажим» вокруг проводника), которые можно регулировать вокруг провода или кабеля для измерения тока, протекающего в цепи в реальном времени.

Как работают токоизмерительные клещи?

Токоизмерительные клещи используют свою структуру, похожую на челюсти, для обнаружения и измерения магнитного поля, создаваемого током, протекающим через проводник в заданное время.

Зажим состоит из ферритового стержня с обмотками, который работает «от трансформатора» для обнаружения магнитных полей и последующего измерения тока.

Он может обнаруживать и концентрировать только поле, создаваемое одним проводником за раз.

Это причина, по которой токоизмерительные клещи могут измерять ток только через один датчик (где направление тока однонаправленное).

Также известные как токоизмерительные клещи, современные модели (современные варианты) могут измерять несколько величин при оснащении дополнительными приборами.

Особенности токоизмерительных клещей

Две основные причины, по которым электрики предпочитают токоизмерительные клещи традиционным:

  • Способность измерять ток, не касаясь токоведущего проводника
  • Не требует цепи (в которой ток проходит измеряется), который необходимо выключить

Токоизмерительные клещи могут иметь еще много функций и возможностей.Подробнее об этом в следующем разделе.

Функции токоизмерительных клещей

Основная причина, по которой токоизмерительные клещи предпочтительнее в промышленных условиях и в системах отопления, вентиляции и кондиционирования воздуха, заключается в том, что они могут измерять большие диапазоны (от 10 А до 1000 А) величины тока.

Ваш универсальный тестер выйдет из строя, если он попытается измерить 10 ампер в течение 30 секунд или более.

Таким образом, он может использоваться для обслуживания, ремонта и установки.

Действие трансформатора

В токоизмерительных клещах первичная роль выполняется ферритовым сердечником, который действует как вторичная обмотка (трансформатора).

Ток, который обнаруживается в проводнике, подается на эту вторичную обмотку, которая подключена к шунту входа тестера.

В соответствии с действием трансформатора на вход измерителя подается небольшой ток, что упрощает обнаружение больших токов.

Визуализируйте, как работает понижающий трансформатор, и это в основном то, что происходит с токоизмерительными клещами. Как правило, вторичная обмотка определяет 1/1000 -9 тока, протекающего по проводнику.

Следовательно, когда вы измеряете один ампер тока, измеритель фактически определяет один миллиампер, который затем преобразуется и отображается на дисплее.

Эффект Холла (для измерения постоянного тока)

Токоизмерительные клещи для измерения постоянного тока с использованием принципа эффекта Холла.

Микросхема, способная определять силу магнитного потока, крепится для этой цели между губками (форма зажима).

Большинство современных токоизмерительных клещей оснащены этой функцией.

Какие величины могут измерять токоизмерительные клещи?

Хотя основная идея токоизмерительных клещей состоит в измерении переменного и постоянного тока, они также могут обнаруживать и измерять следующие электрические величины (но не ограничиваясь ими):

  • Сопротивление
  • Емкость
  • Температура
  • Частота
  • Фаза (формы волны)

Типы токоизмерительных клещей

Существует четыре основных типа токоизмерительных клещей в зависимости от их специфических функций.Они перечислены ниже:

  1. Токоизмерительные клещи с трансформатором тока — Используется только для измерения переменного тока, это оригинальный тип.
  2. Токоизмерительные клещи на эффекте Холла — Может измерять как переменный, так и постоянный ток. Большинство современных токоизмерительных клещей, которые доступны сегодня на рынке, относятся к этому типу.
  3. Катушка Роговского — специальный тип токоизмерительных клещей, в которых для измерения переменного тока используется спиральная гибкая катушка без ферритового сердечника внутри. Идеальный выбор, когда вам нужно добраться до ограниченного пространства (например,g .: трехфазный блок здания)
  4. Измеритель с металлической пластиной — Для измерения истинного среднеквадратичного значения используется подвижная железная пластина. Он может измерять как переменный, так и постоянный ток, но это малоизвестный измеритель, используемый только в тяжелой промышленности.

Помимо этих четырех доступно несколько вариантов.

Например, мультиметр со съемным зажимом относится к одному типу. Также существуют продвинутые клещи, с помощью которых вы можете измерять пусковой ток и переменную частоту.

Найдите хорошие токоизмерительные клещи с этими окончательными обзорами токоизмерительных клещей.

Токоизмерительные клещи и цифровой мультиметр

Цифровой мультиметр (DMM) — это универсальный инструмент для тестирования, который измеряет различные величины, такие как напряжение, сопротивление и ток.

Принимая во внимание, что токоизмерительные клещи, хотя и способны измерять эти величины, фокусируется на текущем .

Он может измерять большие значения тока (до 1000 А), с которыми базовый цифровой мультиметр не может справиться. (Для этого на рынке доступны цифровые мультиметры HVAC.)

Цифровой мультиметр обычно может давать показания с высоким разрешением, часто измеряемые в миллиединицах, но токоизмерительные клещи обнаруживают только до сотой доли единицы.Хотя этого достаточно для электрических целей, это может быть ограничением при тестировании электронных схем.

Токоизмерительные клещи предпочтительнее, потому что они могут измерять ток без необходимости отключать систему / цепь.

В случае цифрового мультиметра необходимо отключить цепь от источника питания и использовать датчики и кабели. Это может быть опасно при работе в высокоэнергетической среде.

Как теперь стало яснее, токоизмерительные клещи важнее всего важны для безопасности, и владение одним из них свидетельствует о продуманности и прагматизме.

Отметив основные отличия, для электрика имеет смысл иметь как цифровой мультиметр, так и токоизмерительные клещи .

Для поиска и устранения неисправностей необходимо определить несколько величин, и у опытного электрика никогда не будет недостатка в инструментах.

Подробнее: Мультиметры с самым высоким рейтингом Обзоры

Как выбрать лучшие клещи?

Вот что может смутить даже самых опытных электриков: найти идеальные токоизмерительные клещи , которые подходят для его нужд.

Это еще более неприятно, потому что в Интернете так много отличных моделей, типов и списков, что вы можете потратить целый день, просто делая свой выбор.

Покупка идеальных токоизмерительных клещей должна зависеть от таких факторов, как точность, функции и характеристики, а также разрешение и долговечность.

Следует уделять особое внимание окружающей среде, в которой в основном будет использоваться счетчик.

В любом случае лучше всего основывать свой выбор на следующих семи важных факторах:

1 — Точность и точность

Это, бесспорно, самый высокий важный фактор при выборе идеальных клещей.Вы не хотите иметь тестер, который также обнаруживает соседний шум и добавляет его к окончательному показанию.

Убедитесь, что глюкометр дает истинное среднеквадратичное значение, проверив его. (Если вы покупаете в Интернете, проверьте свой глюкометр первым, что вы его получите)

Вы также хотите, чтобы ваш глюкометр повторял точные результаты даже после многих лет использования. Итак, обратите внимание на калибровку, и если ваш измеритель время от времени требует калибровки.

2 — Окружающая среда

Это второй по важности фактор, потому что, в отличие от цифрового мультиметра, токоизмерительные клещи используются для определенных работ в определенных условиях.

Вы хотите, чтобы ваш глюкометр выдерживал высокие температуры или статическую атмосферу. Поэтому совершенно необходимо внимательно изучить функции.

3 — Функции

Токоизмерительные клещи, которые измеряют только переменный ток, бесполезны для техников, которые работают с электронными схемами.

Важно купить счетчик, который позаботится обо всех ваших потребностях.

Взгляните на различные типы токоизмерительных клещей, представленных выше, и сделайте свой выбор.

Корпус для 4 измерительных приборов

Он должен быть достаточно прочным, чтобы выдерживать удары и падения, потому что вы никогда не знаете, когда он выскользнет из вашего без перчаток. руки (извините!)

5 — Номинальные параметры прибора

Использование токоизмерительных клещей, рассчитанных на ток 500 А, для проверки всего, что выше, что является погранично опасным.Это может не только повредить счетчик, но и вызвать шок и , который может быть фатальным.

Безопасность всегда является наивысшим приоритетом, поэтому приобретите измеритель, рейтинг которого превышает ваши фактические требования.

6 — Функции

Возможность проверять формы сигналов в реальном времени звучит хорошо, но не является важным. Поэтому, хотя рекомендуется наличие множества полезных функций, не сосредотачивайтесь на количестве больше, чем на качестве.

В настоящее время бренды объединяют всевозможные функции и возможности в один блок, чтобы увеличить цену и тем самым снизить точность и надежность устройства.

Итак, выберите счетчик, который известен большей точностью, чем своими характеристиками.

7 — Бренды

Есть бренды, пользующиеся популярностью и пользующиеся доверием, а есть бренды, которым не доверяют. Так что выбирайте с умом и в идеале выбирайте бренд, которому вы доверяете.

Этот список факторов не является исчерпывающим и предназначен только для того, чтобы дать вам общее представление, когда вы делаете окончательную покупку. Также можно учитывать такие параметры, как цена, вес и удобство использования.

Советы по выбору подходящего глюкометра

Сделайте шаг вперед и ускорите процесс выбора, ответив на следующие вопросы.

Мы предлагаем записать ответы на эти вопросы на листе бумаги, а затем проверить лучшие токоизмерительные клещи, доступные в Интернете.

Набор вопросов —

  • Где вы будете использовать свои токоизмерительные клещи? (На улице или только в помещении?)
  • Ваш глюкометр дает истинное среднеквадратичное значение? (Допустимая погрешность менее 5%)
  • Срок службы ваших инструментов зависит от вашего использования? (Примерное использование)
  • Какие количественные диапазоны вы собираетесь измерить, если вы работаете только над конкретными проектами?
  • Каковы три основные функции, без которых вы не можете обойтись? (Высокое разрешение, большой дисплей, подсветка и т. Д.)
  • Какой размер вам подходит? (Карманный или большой?)

См. Также: Как выбрать лучший вращающийся инструмент?

Полезные советы по использованию токоизмерительных клещей

Ниже приводится список из 8 полезных советов, которые вы можете использовать, чтобы в полной мере использовать преимущества ваших новых токоизмерительных клещей:

1 — При измерении тока с помощью токоизмерительных клещей всегда снимайте несколько показаний с помощью интервалы в несколько минут. Это связано с динамическим характером тока

2 — НЕ используйте одновременно зажимы (губки) и провода зонда

3 — При измерении с помощью губок держите пальцы за барьером (тактильно) счетчик

4 — Замените батарейки, как только загорится индикатор «низкий заряд батарейки».Всегда имейте при себе запасные батареи

5 — НЕ рекомендуется использовать токоизмерительные клещи вокруг неизолированных проводов. Ни при каких обстоятельствах это не должно быть разрешено или практиковаться

6 — При использовании гибкого измерителя всегда используйте изоляционные перчатки и не включайте его, пока вы не подключите спиральный шнур

7 — Если вы используете измеритель для измерения нескольких величин , рекомендуется проводить их калибровку раз в шесть месяцев.

8 — Всегда надевайте промышленные перчатки при работе с токоизмерительными клещами в высокоэнергетических средах.Хотя токоизмерительные клещи сильно изолированы, всегда лучше принять меры предосторожности.

Заключение

Я надеюсь, что приведенное выше руководство помогло вам понять основы токоизмерительных клещей. Советы по покупке и использованию вашего глюкометра гарантируют, что вы получите точные показания без ущерба для безопасности.

Вы также можете ознакомиться с нашим руководством по покупке, чтобы упростить процесс выбора.

Удачи тебе в новом девайсе!

Как измерить ток с помощью токоизмерительных клещей

Этапы измерения переменного или постоянного тока с помощью клещей токоизмерительных клещей:

Этапы предварительного измерения (во избежание поражения электрическим током или травм):

  • Отключите измерительные щупы от метр.
  • Держите пальцы за тактильным барьером на лицевой стороне счетчика.
  1. Поверните циферблат на правильную функцию: переменный ток или постоянный ток. Вы должны увидеть значок челюсти () на дисплее, указывающий на то, что измерение производится с челюсти.
  2. Примечание. Когда измеренный ток составляет <0,5 А, центральная точка на значке дисплея () будет мигать, загораясь и гаснув. Когда ток> 0,5 А, центральная точка будет гореть постоянно.
  3. Перед измерением постоянного тока (если ваш измеритель оборудован для этого): Подождите, пока дисплей стабилизируется, затем нажмите кнопку «Ноль», чтобы обеспечить правильные показания.Обнуление измерителя удаляет смещение постоянного тока из показаний. Функция обнуления работает только тогда, когда шкала установлена ​​в положение измерения постоянного тока.
  4. Примечание. Перед обнулением счетчика убедитесь, что зажимы закрыты и внутри зажима нет проводника.
  5. Нажмите на уровень освобождения губок, откройте зажимы и вставьте проводник, который нужно измерить, внутрь зажима.
  6. Закройте челюсть; отцентрируйте проводник по меткам совмещения на зажиме.
  7. Просмотрите значение на дисплее.

Для измерения переменного тока с помощью гибкого токового пробника:

Шаги перед измерением (во избежание поражения электрическим током или травмы):

  • Не прикладывайте гибкий зонд и не снимайте его с , опасные проводники под напряжением.Будьте особенно осторожны при установке и снятии гибкого зонда.
  • Обесточьте проверяемую установку или наденьте подходящую защитную одежду.
  1. Подсоедините гибкий токовый пробник к измерителю. См. Иллюстрацию выше.
  2. Подсоедините гибкую трубку зонда к проводнику. Если вы открываете конец гибкого зонда для подключения, обязательно закройте и защелкните его. Вы должны слышать и чувствовать, как датчик встал на место.
    • Примечание. При измерении тока центрируйте проводник в гибком токоизмерительном щупе.По возможности избегайте измерения рядом с другими токоведущими проводниками.
  3. Держите муфту датчика на расстоянии более 1 дюйма (2,5 см) от проводника.
  4. Поверните циферблат к значку. Когда шкала находится в правильном положении, на дисплее отображается, что означает, что показания получены с гибкого зонда.
    • Примечание: Когда измеренный ток <0,5 А, центральная точка на значке дисплея () будет мигать, загораясь и гаснув. При токе> 0,5 А центральная точка будет гореть постоянно.
  5. Просмотрите текущее значение на дисплее.

Если гибкий зонд не работает должным образом:

  1. Осмотрите систему муфты, чтобы убедиться, что она правильно подсоединена и закрыта, а также на предмет повреждений. Если присутствует какой-либо посторонний материал, система муфты не закроется должным образом.
  2. Осмотрите кабель между датчиком и измерителем на предмет повреждений.
  3. Убедитесь, что шкала находится в правильном положении ().
Найдите подходящие клещи

Азбука клещей

Что такое токоизмерительные клещи?

Это введение в токоизмерительные клещи исследует вопрос: «Что такое токоизмерительные клещи?» и, что более важно, «Что вы можете с ним делать?» Понимание различных функций позволит вам выбрать лучшие токоизмерительные клещи для ваших требований (это также иллюстрируется видео в конце этой статьи).

По мере развития мира развиваются и технологии, а вместе с тем, электрическое оборудование и схемы становятся все более сложными, создавая больше проблем, когда что-то идет не так для электриков и техников. Эти достижения, таким образом, означают, что возможности современных токоизмерительных клещей должны быть более продвинутыми, но также и навыки инженеров, использующих их, в том смысле, что они обладают знаниями о новейших методах тестирования и устранении неисправностей.

Изначально начавшись в аналоговом мире как одноцелевой тестовый инструмент для электриков, токоизмерительные клещи перешли в мир цифровых технологий и теперь объединяют в себе многие базовые функции цифрового мультиметра (DMM), а также повышенную точность и особые измерительные функции.

Токоизмерительные клещи

могут измерять большие токи, первоначально это были просто переменные токи, основанные на простом действии трансформатора, но позже с использованием технологии «эффекта Холла» для измерения постоянного тока (подробнее об этом чуть позже).

Когда «губки» зажима помещаются вокруг проводника, по которому проходит переменный ток, ток проходит через зажимы, которые, в свою очередь, подключаются к шунту входа измерителя, это аналогично процессу с железным сердечником в силовой трансформатор, пропускающий ток во вторичную обмотку.Ток, подаваемый на вход измерителя (через шунт), представляет собой намного меньший ток и представляет собой отношение количества вторичных обмоток к количеству первичных обмоток, намотанных вокруг сердечника. Обычно «первичной» является измеряемый проводник (вокруг которого зажимаются губки), поэтому, если вторичная обмотка имеет 1000 обмоток, то вторичный ток составляет 1/1000 тока, протекающего в измеряемом проводе. Таким образом, если в проводнике измеряется 1 ампер, то на входе измерителя будет 0,001 ампера или 1 миллиампер.

Для измерения переменного и постоянного тока были разработаны токоизмерительные клещи на эффекте Холла # 1 , в которых используются жесткие железные губки для концентрации магнитного поля, окружающего измеряемый проводник, а не медные провода, намотанные вокруг сердечника, как в зажиме трансформатора тока. .

В зажиме на эффекте Холла существует зазор там, где встречаются концы губок, что создает воздушный карман, в котором магнитное поле должно перепрыгивать, этот зазор покрыт тонкой пластмассовой формовкой, на которой находится полупроводник, известный как датчик на эффекте Холла (датчик, который изменяет свое выходное напряжение при реагировании на магнитные поля).Затем выходное напряжение этого датчика усиливается и масштабируется для представления тока, протекающего через измеряемый проводник.

Какой токоизмерительный прибор?

Как уже подчеркивалось, в современном развивающемся мире токоизмерительные клещи становятся все более сложными, поэтому при выборе токоизмерительных клещей вам необходимо смотреть не только на технические характеристики, но также на характеристики, функции и конструкцию измерителя, чтобы он соответствовать всем вашим требованиям к измерениям, на самом деле выбор подходящего инструмента может сэкономить деньги (можно объединить несколько инструментов в один продукт (ток, напряжение, сопротивление и целостность), но также сэкономить место в вашем ящике для инструментов.

Другими соображениями, которые необходимо учитывать, являются надежность и безопасность, поскольку эти приборы измеряют очень высокие токи и напряжения, и вам нужна уверенность в проводимых измерениях и ваша безопасность при проведении измерений. Счетчики проходят тщательные испытания Fluke, чтобы убедиться, что они соответствуют последним стандартам безопасности и могут выдерживать тяжелые условия, так как их часто бросают в ящики для инструментов или на заднюю часть фургонов.

При выборе токоизмерительных клещей для себя важно учитывать следующие основные характеристики, чтобы убедиться, что у вас есть подходящий измеритель для работы:

Разрешение, цифры и отсчеты

Разрешение измерителя показывает, насколько точное измерение может быть выполнено (отображаются цифры), поэтому, зная это, вы можете определить, насколько небольшое изменение может быть замечено в измеряемом сигнале.Например, токоизмерительные клещи с разрешением 0,01 ампер показывают, что вы можете считывать изменения вплоть до 0,01 ампер (или 10 мА), как показано на изображении ниже:

Точность

Это показатель того, насколько близко отображаемое значение измерителя к фактическому значению измеряемого сигнала. Точность обычно указывается в процентах от показания. Это означает, что измеритель, отображающий значение 10 ампер с точностью до 1%, будет означать, что фактическое значение может быть где-то между 9.9 ампер и 10,1 ампер

Кроме того, спецификация может также включать в себя диапазон цифр, которые добавляются к базовой точности (пример выше), тогда это будет указывать, сколько отсчетов может варьироваться цифра в крайнем правом углу дисплея, поэтому, расширяя приведенный выше пример, счетчик может иметь точность 1% + 2 цифры, то есть фактическое значение может находиться в диапазоне от 9,7 до 10,3 ампер

Это может показаться не слишком большим, но если бы вы измеряли 600 ампер, истинное значение могло быть между 592 и 608 ампер!

Крест-фактор

В современном мире электронные источники питания повсюду и вызывают значительные искажения токов из-за гармоник, которые они генерируют в линии, поэтому распределительная система больше не является чистой при синусоидальных волнах 50 или 60 Гц.Однако компоненты системы электроснабжения, такие как предохранители, проводники и тепловые элементы автоматических выключателей, имеют номинальный среднеквадратичный ток, поскольку их основными ограничениями является рассеяние тепла, поэтому для проведения измерений для проверки на перегрузку необходимо иметь возможность точно измерить истинное значение тока. — среднеквадратичное значение сигнала независимо от того, насколько искаженным может быть сигнал.

Пик-фактор — это простое отношение пикового значения сигнала к его среднеквадратичному значению, и для чистой знаковой волны пик-фактор будет 1: 1.414, однако, если сигнал имеет очень резкий импульс, это приведет к высокому коэффициенту (коэффициент амплитуды).

Спецификация пик-фактора

может быть найдена только в измерителях, которые могут измерять истинные среднеквадратичные значения, и показывает, сколько искажений может иметь сигнал и при этом измерять в пределах спецификации точности измерителя. Коэффициент амплитуды 2: 1 или 3: 1 подходит для большинства электрических приложений.

Измерение тока AC / DC

Измерение тока, будь то переменный или постоянный ток, является одним из самых основных измерений, которые электрик может выполнить с помощью токоизмерительных клещей, при этом типичные измерения проводятся в различных ответвленных цепях электрической распределительной системы, чтобы определить, сколько тока проходит через каждую из них. ответвление от распределительной системы.

Типичная диагностика неисправностей может относиться к перегреву автоматических выключателей или трансформаторов, где измерение нагрузки может быть определено путем измерения тока в ответвлении, однако, как упоминалось ранее, убедитесь, что вы используете измерения истинного среднеквадратичного значения, в противном случае, если ток или напряжение не являются синусоидальными. вы можете получить неточные показания.

Измерение напряжения

Измерение напряжения — еще одна распространенная функция токоизмерительных клещей, так как первая задача инженера по устранению неисправностей в цепи — это проверка наличия надлежащего напряжения питания, как если бы напряжение отсутствует (или если оно слишком высокое или слишком низкое), тогда это будет вызвать отказ оборудования, подключенного к цепи, поэтому проблема напряжения должна быть устранена перед дальнейшим исследованием.

Следует отметить, что при измерениях напряжения на них может влиять частота сигнала, типичные токоизмерительные клещи могут измерять напряжение переменного тока с частотами от 50 до 500 Гц, однако полоса пропускания цифрового мультиметра переменного тока может составлять 100 кГц или выше, поэтому показания токоизмерительных клещей и цифрового мультиметра могут отличаться. Обычно это очевидно при измерении частотно-регулируемых приводов (VSD) из-за содержания гармоник в сигнале, выходящем из VSD. Двигатель, подключенный к преобразователю частоты, реагирует только на среднее значение сигнала, и для измерения этой мощности входная полоса пропускания измерителя должна быть уже, чем у его аналога цифрового мультиметра.Для тестирования и поиска и устранения неисправностей преобразователей частоты компания Fluke специально разработала Fluke 375FC. (905-5917) или Fluke 376FC (914-5424) Токоизмерительные клещи.

Сопротивление

Измеритель с измерением сопротивления также может помочь в поиске неисправностей и может использоваться для проверки сопротивления катушки контактора. Измерения сопротивления могут составлять от нескольких миллиомов, но до миллиардов Ом (для изоляторов), однако измерения должны проводиться при отключенном питании цепи, в противном случае измеритель может быть поврежден (некоторые измерители обеспечивают защиту в случае случайного контакта с напряжениями, но это следует уточнять в технических характеристиках).

Непрерывность

Это может дать быстрый / непроходимый тест на открытые и замкнутые цепи и часто имеет зуммер для обнаружения замкнутых цепей, поэтому пользователю не нужно смотреть на дисплей.

Специальные функции

Другие общие функции измерения:

  • Измерение частоты — полезно для выявления проблем, связанных с гармониками в электрических распределительных системах
  • MIN / MAX Хранение — измеритель можно подключить к цепи и оставить для отслеживания сигнала в течение определенного периода времени, затем измеритель будет сохранять самые высокие и самые низкие измерения за этот период времени, чтобы вы могли видеть, есть ли какие-либо колебания .
  • Пусковой ток — удобно для инженеров, работающих с двигателями, поскольку счетчик измеряет максимальный ток, потребляемый при запуске, что может дать хорошее представление о его состоянии и нагрузке.
Особенности

Функции, которые могут упростить использование токоизмерительных клещей, включают:

  • Извещатели (значки на дисплее) — они сразу показывают, что измеряется (вольт, ом и т. Д.).
  • Data Hold — позволяет заморозить отображаемое показание
  • Управление одним переключателем — упрощает выбор функций измерения
  • Защита от перегрузки — предотвращает повреждение счетчика, цепи и защищает пользователя
  • Автоматический выбор диапазона — автоматически выбирает правильный диапазон, тогда как ручной выбор диапазона позволяет заблокировать определенный диапазон для повторяющихся измерений.
  • Индикатор низкого заряда батареи.
  • Регистрация данных / Bluetooth — полезно иметь возможность записывать показания в течение длительного времени и загружать их на ПК (часто через Bluetooth) для включения в отчеты или записи — примером этого является программное обеспечение Fluke Connect.

Гибкие клещи (катушки Роговского)

Иногда трудно разместить фиксированные зажимы вокруг проводника (в том числе в труднодоступных местах), поэтому доступен другой тип токовых клещей, называемый гибкими токовыми клещами, или также известный как катушки Роговского, а иногда и катушки с воздушным сердечником:

В отличие от трансформатора тока и токоизмерительных клещей на эффекте Холла, эти типы клещей не имеют железного сердечника, вместо этого они используют спиралевидную катушку, которая реагирует на скорость изменения (известную как первая производная) магнитного поля проводника. поле, вокруг которого они размещены.Чем быстрее изменяется амплитуда, тем большее напряжение генерирует катушка. Схема интегратора в измерительном устройстве преобразует этот выходной сигнал в сигнал, который пропорционален сигналу в проводнике.

Пример использования этого типа зажима можно увидеть на видео ниже:

Безопасность

Выполнение безопасных измерений критически важно, поэтому вам необходимо выбрать измеритель, подходящий для окружающей среды, в которой он будет использоваться (измеритель, который соответствует категории IEC и номинальному напряжению, утвержденному для этой среды), например, если необходимо выполнить измерение напряжения. в электрической панели с напряжением 480 В следует использовать счетчик категории III — 600 В (это означает, что входная цепь была спроектирована так, чтобы выдерживать переходные процессы напряжения, обычно встречающиеся в этой среде).

При рассмотрении требований к безопасности обращайте внимание на надпись «Разработано в соответствии со спецификациями…». Поскольку это не означает, что продукты были протестированы независимо, поэтому всегда ищите также проверенный стандарт (IEC 1010), номер сертификата и утвержденные символы независимых испытательных лабораторий, такие как UL, CSA, VDE или TUV, чтобы гарантировать выбранный вами метр безопасен.

7 лучших токоизмерительных клещей Fluke:

В следующем видео показаны 7 лучших токоизмерительных клещей, доступных в настоящее время от Fluke:

Все эти продукты доступны в RS:

.

Примечания: # 1 Американскому физику Эдвину Холлу (1855-1938) приписывают открытие эффекта Холла в 1879 году.

Лучшие клещи для электриков [Руководство по покупке 2021]

Что такое клещи? А какие клещи для электриков лучше выбрать?

Мы протестировали и сравнили лучшие клещи для электриков, и в этом руководстве мы поделимся своими выводами и рассмотрим 5 лучших вариантов.

Прежде, чем мы перейдем к обзорам, давайте начнем с обсуждения определения самих токоизмерительных клещей.

Что такое токоизмерительные клещи?

Токоизмерительные клещи — это, в двух словах, электрический испытательный инструмент, представляющий собой гибрид цифрового мультиметра и клещей.

Токоизмерительные клещи, точнее токовые клещи, используются для измерения тока, а щупы — для измерения напряжения. Он называется зажимом, потому что у него есть открывающиеся на шарнирах губки, поэтому мы можем зажать этих зажимов вокруг кабеля или любых проводников. Этот зажим позволяет нам измерять ток в этой цепи, не отсоединяя кабель, и поэтому он не нарушает работу.

Эти зажимные губки обычно изготавливаются из ферритного железа и предназначены для обнаружения и измерения магнитного поля, создаваемого током.

Однако современные токоизмерительные клещи обычно предлагают больше функций измерения, помимо функции измерения основного тока. Некоторые продукты также предлагают различные технологии для повышения точности, а также для обеспечения определенных функций измерения.

Современные токоизмерительные клещи (включая те, которые мы рассмотрим ниже) включают в себя большинство типичных функций цифрового мультиметра, таких как измерение напряжения и измерение сопротивления.

Вы также можете ознакомиться с нашим предыдущим руководством по цифровым мультиметрам (DMM), чтобы получить более четкое представление.

Типы клещей-клещей и принцип их работы

Сегодня на рынке доступны два основных типа клещей, основанных на типах измеряемого тока. Это:

  1. Токоизмерительные клещи с трансформатором тока: могут измерять только переменного тока
  2. Токоизмерительные клещи на эффекте Холла: могут измерять как переменный, так и постоянный ток

Токоизмерительные клещи с трансформатором тока

A current- Токоизмерительные клещи трансформатора используют два ферритовых железных зажима, которые независимо обернуты медными катушками.Главный принцип заключается в том, что комбинация катушек из ферритового железа и меди образует магнитный сердечник, который позволяет проводить измерения.

Когда рычаг токоизмерительных клещей помещается на проводник, магнитная волна, генерируемая токоизмерительными клещами, действует как вторичная обмотка, в которой железный сердечник зажима концентрирует магнитное поле проводника (или кабеля).

Благодаря этому действию электромагнитной индукции генерируется новый ток, пропорциональный первичному току.Этот новый ток — это то, что фактически измеряется измерительным устройством внутри токоизмерительных клещей, которое дает текущее показание.

Токоизмерительные клещи на эффекте Холла

Токоизмерительные клещи на эффекте Холла также используют два ферритовых железных зажима. Основное отличие в том, что эти зажимы не обертываются медными катушками. Вместо этого в клещах-клещах на эффекте Холла ток, протекающий по проводнику, концентрируется в одном или нескольких зазорах ферритового железного сердечника, когда зажимные губки смыкаются вокруг кабеля или проводника.

Если мы внимательно посмотрим на наконечники зажимов токоизмерительных клещей на эффекте Холла, мы увидим по крайней мере один зазор между двумя губками в сердечнике зажима. Этот зазор создает воздушный карман, через который проходит магнитное поле проводника. Это также ограничит магнитный поток и гарантирует, что сердечник не будет насыщен магнитным полем.

Внутри зазора находится полупроводниковый блок, который мы называем датчиком эффекта Холла , который покрыт пластиковым молдингом (чтобы его не было видно). Датчик на эффекте Холла — это, по сути, преобразователь переменного напряжения, который может регулировать свое выходное напряжение в зависимости от тока проводника.Затем напряжение, генерируемое датчиком, усиливается и масштабируется для представления измеренного тока.

Поскольку сердечник зажима и зазор могут концентрироваться на постоянном магнитном поле, токоизмерительные клещи с датчиком Холла также могут измерять постоянный ток.

Как измерить ток с помощью токоизмерительных клещей

Хотя разные токоизмерительные клещи могут иметь свои уникальные особенности и методы измерения, вот общие шаги по использованию токоизмерительных клещей для измерения тока:

  1. Если зонды прикреплены к токоизмерительные клещи, сначала снимите их.
  2. Включите токоизмерительные клещи.
  3. Если вы можете выбирать между переменным или постоянным током, сделайте свой выбор с помощью дискового переключателя.После этого на дисплее должно появиться сообщение о том, что теперь он готов к измерению силы тока. Обычно на дисплее должен отображаться значок челюсти или аналогичные значки.
  4. Поместите провод в центре зажима, затем закройте зажимы зажима. Выровняйте проводник между отметками совмещения, которые должны быть на губках.
  5. Теперь на дисплее должно отображаться желаемое значение. В зависимости от вашей модели вы можете изменить разрешение дисплея в соответствии с вашими потребностями.

Важные особенности, которые следует учитывать в токоизмерительных клещах

Истинное среднеквадратичное значение

Среднеквадратичное значение означает среднеквадратическое значение , и если ваши клещи имеют функцию истинного среднеквадратичного значения, это просто означает, что измеритель может преобразовывать переменный ток сигналы в сигналы постоянного тока эквивалентной величины.Таким образом, истинный измеритель RMS может точно измерять чистые волны, а также несинусоидальные волны.

Переменный ток представлен в виде синусоидальной волны, потому что он меняет направление несколько раз в секунду (поочередно). С другой стороны, амплитуда синусоидальной волны будет непрерывно изменяться в течение периода волны, поэтому текущие измерения будут варьироваться в зависимости от того, когда вы измеряете эту синусоидальную волну, и поэтому они могут быть неточными.

True RMS просто решает эту проблему с точностью.

Рейтинг IP

IP, или степень защиты от проникновения, покажет нам степень защиты корпуса, применяемую токоизмерительными клещами, особенно от воды, влаги и других внешних факторов.Хорошо защищенный инструмент означает, что мы можем использовать его в большем количестве мест и условий. В некоторых моделях вместо рейтинга IP используется NEMA.

Автоматический выбор диапазона

Токоизмерительные клещи с автоматическим переключением диапазона могут автоматически устанавливать правильный диапазон измерения. Таким образом, пользователям не нужно будет регулировать положение переключателя и шкалы, пытаясь правильно зажать провод. Проще говоря, функция автоматического выбора диапазона сэкономит время и упростит использование устройства.

Дисплей

Различные токоизмерительные клещи поставляются с разными единицами дисплея.Дисплеи могут быть разных размеров и разрешений, некоторые из них могут иметь подсветку, а некоторые нет. Чем лучше дисплей, тем легче мы можем просматривать и анализировать показания.

Регистратор данных

Внутренняя память устройства. Чем больше у него памяти, тем больше измеренных значений можно будет вызвать позже.

Пусковой ток

Пусковой ток предоставляет пользователям точное измерение скачков / скачков тока, которые обычно протекают в электроприборах и двигателях во время запуска.Бросок тока может быть очень важной функцией при поиске и устранении неисправностей различных устройств.

Зачем нужны токоизмерительные клещи: плюсы и минусы

Во-первых, давайте обсудим преимущества использования токоизмерительных клещей:

  • Токоизмерительные клещи отфильтровывают шум и могут обеспечивать точные и стабильные показания для различных приложений.
  • Универсальный, может использоваться в шумных электрических ситуациях и в окружающей среде
  • Обычно тонкий и эргономичный, поэтому мы можем легко держать его в защитных перчатках
  • Большинство моделей могут измерять низкоуровневый постоянный ток
  • Быстрые измерения, что позволяет сэкономить время
  • Более новые токоизмерительные клещи имеют дополнительные функции для широкого диапазона измерений

Однако у токоизмерительных клещей есть несколько ограничений при электрических измерениях:

  • Это в основном инструмент для измерения тока, поэтому не все модели могут выполнять измерения. напряжение точно
  • Измерения с точностью до десятых или сотых единиц.С другой стороны, цифровые мультиметры могут измерять в миллиединицах (милливольтах, миллиамперах и миллиомах), поэтому цифровые мультиметры обычно более точны.

5 лучших токоизмерительных клещей

Ниже мы обсудим пять лучших токоизмерительных клещей для электриков, которые мы тестировали. У каждого из них есть свои преимущества и недостатки и, что еще более важно, ценовая категория.

Без лишних слов, давайте кратко излагаем список лучших токоизмерительных клещей для электриков, начиная с нашего претендента на 5-е место и заканчивая нашими лучшими выборами!

№ 5.Klein Tools CL600 Digital Clamp Meter

Проверить последние цены

Основные характеристики

  • Размер: 7 дюймов x 3,02 дюйма x 1,61 дюйма
  • Вес: 12 унций
  • Технология истинного RMS с автоматическим выбором диапазона для повышения точности
  • Измеряет переменный ток, напряжение переменного / постоянного тока, сопротивление, целостность цепи, микроампер постоянного тока, частоту, емкость и может тестировать диоды с помощью прилагаемых измерительных проводов
  • Датчик термопары в комплекте, может измерять температуру
  • Долговечный и прочный , выдерживает 3.Падение с 3 футов (1 м) без разрыва
  • CAT-III до 600 В, класс 2, класс безопасности с двойной изоляцией

Плюсы и минусы

Плюсы:

  • Очень доступный для своих функций
  • Зонд термопары в комплекте, поэтому может точно измерять температуру
  • Имеет индикатор разряда батареи
  • Очень прочный и долговечный
  • Низкое сопротивление, поэтому он энергоэффективен
  • Двойная изоляция для обеспечения дополнительного уровня защиты

Минусы:

  • Громоздкие и не очень эргономичные для захвата
  • Включенные провода относительно низкого качества

Наш вердикт:

Еще один от Klein, Klein CL600 более доступен, чем CL800, о котором говорилось выше .Подобно CL800, Klein CL600 предлагает технологию автоматического выбора диапазона истинных среднеквадратичных значений, которая может обеспечить большую точность ваших показаний.

По очень доступной цене Klein CL600 также предлагает термопарный зонд, позволяющий проводить измерения температуры.

Klein CL600 также предлагает относительно большой высококачественный дисплей с приличной подсветкой, и на нем довольно легко читать измерения.

В целом это очень хорошие токоизмерительные клещи, если вы проводите непрофессиональные измерения в доме.Однако для универсальных профессиональных измерений провода недостаточно качественные и могут сломаться после длительного использования.

№ 4. Токоизмерительные клещи Fluke 323 True-RMS

Проверить последние цены

Основные характеристики

  • Вес : 9,3 унции
  • Размер : 8,15 дюйма x 3 дюйма x 1,34 дюйма
  • Тонкий и эргономичный дизайн
  • True RMS для точности по переменному току
  • Измеряет до 600 В переменного / постоянного тока
  • 400A AC
  • Уровень безопасности CAT-IV до 300 В

За и против

Плюсы:

  • Истинное среднеквадратичное измерение с использованием исключительной технологии
  • Измерено при 400 А и 600 В переменного / постоянного тока
  • Достаточно приличные точные пропорции
  • Большой дисплей в сочетании с тонким и эргономичным дизайном
  • Функция удержания дисплея
  • Звуковой зуммер непрерывности

Минусы:

  • Не измеряет Усилители постоянного тока
  • Дисплей без подсветки
  • Сумка для переноски немного маленькая и плотная

Наш вердикт

Fluke 323 не совсем Токоизмерительные клещи Fluke высшего класса, но, как и ожидалось, от бренда Fluke, это довольно точные и надежные клещи.

Fluke 323 — это токоизмерительные клещи, которые фокусируются на основных функциях, не предоставляя вам каких-либо необычных функций (которые в большинстве случаев мы в любом случае мало используем), поэтому Fluke 323 может быть отличным выбором для инженеров и техников. которые предпочитают простоту. Кроме того, из-за своей простоты им очень легко пользоваться в большинстве ситуаций.

Основная функция Fluke 323 — как и любых токоизмерительных клещей — заключается в косвенном измерении тока. 323 может измерять только переменный (а не постоянный) ток, поэтому это может быть проблемой в определенных ситуациях обслуживания.Однако он может измерять до 400 А переменного тока, что является довольно приличным числом.

Как и большинство доступных токоизмерительных клещей, Fluke 323 рассчитан на установку CAT III до измерения 600 В и установку CAT IV до 300 В. Как видите, он может измерять напряжение до 600 В с истинным среднеквадратичным измерением, поэтому вы получите довольно точные показания.

Он также может обнаруживать бесконтактное напряжение и включает звуковой сигнал непрерывности, который может сказать вам, когда есть провод под напряжением. Итак, мы можем сделать вывод, что Fluke 323 — это безопасный, простой в использовании и довольно универсальный токоизмерительный прибор, подходящий для большинства универсальных измерений.

№ 3. Klein Tools CL800

Проверить последние цены

Основные характеристики

  • Вес : 12,3 унции
  • Размер : 9 дюймов x 3,8 дюйма x 1,5 дюйма
  • Размер кулачка : 1,38 дюйма.
  • Измерение истинного среднеквадратичного значения с автоматическим выбором диапазона
  • Может выполнять непрерывность и частоту
  • Может измерять напряжение, сопротивление, емкость и частоту
  • Режим низкого импеданса для регистрации паразитных напряжений
  • Измерение температуры с помощью прилагаемой термопары
  • CAT -IV рейтинг при 600 В

Плюсы и минусы

Плюсы:

  • Достаточно точное измерение силы тока и напряжения постоянного и переменного тока
  • Универсальность с различными диапазонами мультиметра, включая емкость
  • Функция фонарика
  • Температурный вход (термопара в комплекте)
  • Прочная и прочная конструкция
  • Дисплей с подсветкой
  • Легко для нас e с фиксируемыми выводами датчика
  • Устройство бесконтактной проверки напряжения

Минусы:

  • Для получения показаний может потребоваться некоторое время
  • При определенных диапазонах и углах экран может вымываться из-за подсветки

Наш вердикт

В отличие от Fluke 323, описанного выше, Klein CL800 может измерять как постоянного, так и переменного напряжения , а также емкости, сопротивления и частоты.Он также может тестировать диоды через измерительные провода, что делает его универсальным токоизмерительным клещем для большинства задач тестирования.

Вы получаете множество функций, как в стандартном мультиметре, и он может довольно точно измерять высокое напряжение и ток. Он может измерять до 600 А (опять же, как для переменного, так и для постоянного тока).

Обладая всеми этими различными функциями, Klein CL800 довольно прост в использовании, поскольку вы можете выбирать между всеми этими функциями с помощью всего лишь одной настройки шкалы и кнопки выбора для переключения между усилителями переменного и постоянного тока.

Он может измерять 100 В в цепях CAT-III и 600 В в цепях CAT-IV, и это истинное среднеквадратичное значение. Таким образом, мы можем легко считывать переменное и постоянное напряжение и ток с высокой степенью точности.

Klein CL800 также оснащен сильным магнитом, который позволяет ему фиксироваться на металлических поверхностях, что может повысить удобство в различных ситуациях тестирования и поиска и устранения неисправностей. Он также включает в себя довольно большой ЖК-дисплей с подсветкой, поэтому вы можете легко видеть показания.

Ключевым достоинством Klein CL800, однако, является тот факт, что со всеми этими характеристиками это довольно доступные токоизмерительные клещи, лишь немного дороже, чем Fluke 323, описанный выше.Очень универсальные и точные токоизмерительные клещи за свою цену.

№ 2. Токоизмерительные клещи Fluke 324 True RMS

Проверить последние цены Основные характеристики

  • Вес : 7,3 унции
  • Размер : 8,1 дюйма x 3 дюйма x 1,3 дюйма
  • Измерение True RMS обеспечивает точные показания, может измерять как линейные, так и нелинейные нагрузки, независимо от формы сигнала.
  • Измеряет переменный ток до 400 А, сопротивление до 4 кОм и напряжение переменного / постоянного тока до 600 В. / или прерывание цепи
  • Установки CAT IV до 300 В и установки CAT III до 600 В
  • Тонкий и эргономичный дизайн
  • Большой дисплей с подсветкой

Плюсы и минусы

Плюсы:

  • Компактность и эргономичность
  • Может измерять напряжение переменного и постоянного тока до предела 60 В
  • Звуковой датчик непрерывности
  • Большой дисплей с подсветкой
  • Универсальный набор функций
  • Can m Измерение температуры с включенными термопарами

Минусы:

  • Отсутствие анализа при низких температурах

Наш вердикт:

Fluke 324, как следует из названия, является более мощным братом Fluke 323, который мы рассмотрели выше.Он (значительно) дороже, чем 323, почти вдвое дороже. Итак, вопрос в том, могут ли различия в функциях и функциях оправдать разницу в цене.

Основное отличие 323 от этой модели состоит в том, что 324 может измерять как емкость, так и температуру до 1000 мФ, что делает его лучшим токоизмерительными клещами, если вы хотите протестировать оборудование HVAC.

Кроме того, Fluke 324 имеет дисплей с задней подсветкой, в отличие от 323, поэтому вы можете использовать 324 в темноте.С помощью Fluke 324 мы можем измерять сопротивление до 4 кОм, поэтому он очень универсален.

В Fluke 324 реализована технология истинных среднеквадратичных значений, которая также доступна в модели 323, которая позволяет нам измерять линейные или нелинейные нагрузки с очень высокой точностью. В результате он может обеспечивать точные измерения переменного / постоянного тока до 400 ампер.

Поскольку его губка может открываться на 30 мм, он может измерять ток в различных электроприборах, не касаясь цепи и не нарушая ее.

Fluke 324 имеет тонкий и эргономичный дизайн, он идеально ложится в руку и выполняет широкий спектр функций.Это немного дороже (самое дорогое в этом списке), но оно предлагает более универсальный набор функций по сравнению с другими продуктами, которые мы рассмотрели выше.

№1. Fluke 375 FC 600A AC / DC TRMS Wireless Clamp

Проверить последнюю цену

Основные характеристики

  • Вес : 1,10 фунта
  • Размер: 9,685 дюйма x 3,267 дюйма x 1,692 дюйма
  • Измерение Переменный / постоянный ток через зажим
  • Оснащен фильтром нижних частот частотно-регулируемого привода, который обеспечивает точные измерения привода двигателя.
  • Беспроводное соединение с любым смартфоном через Bluetooth.
  • CAT-III до 1000 В, CAT-IV до 600 В, класс 2, класс безопасности с двойной изоляцией.
  • Измерение постоянного и переменного тока 600 A
  • 2500 A измерения переменного тока с помощью гибкого токоизмерительного щупа iFlex (опция)

Достоинства и недостатки

Плюсы:

  • Прочный и прочный с высокой стойкостью к падению.
  • Истинные среднеквадратичные значения напряжения и тока для точных измерений нелинейных сигналов
  • Возможность подключения по Bluetooth защищает вас от зоны вспышки дуги
  • Беспроводная передача измерений через приложение Fluke Connect или программное обеспечение Fluke Connect Assets
  • Создавайте отчеты и делитесь ими с Ваша команда, не покидая поле
  • Включена функция разветвителя линии
  • Двойная изоляция для дополнительной безопасности
  • Дисплей с подсветкой

Минусы:

  • Прилагаемый кейс маленький и не вмещает все аксессуары

Наш вердикт

Наш выбор №1 среди лучших клещей для электриков — Fluke 375.Fluke 375 — самые дорогие токоизмерительные клещи в списке, однако это небольшая цена за один из лучших токоизмерительных клещей на планете.

Fluke 375 имеет встроенный фильтр нижних частот и современную систему обработки сигналов. что делает его идеально подходящим для шумных электрических сред, обеспечивая при этом стабильные показания.

Fluke 375 оснащен ЖК-дисплеем с подсветкой, поэтому результаты измерений легко читать даже в темноте. Он прочный и надежный, но имейте в виду, что он не обеспечивает точного измерения среднеквадратичного значения.

Функция беспроводной связи Bluetooth и возможность регистрации в Fluke 375 делают его самым мощным и безопасным измерителем в списке.

В целом, Fluke 375, без сомнения, является нашим выбором №1 среди лучших клещей для электриков.

Лучшие клещи для электриков — окончательный вердикт

Все пять лучших клещей для электриков, которые мы рассмотрели выше, имеют отличное качество, и каждый имеет свои преимущества и недостатки. Так что выбрать среди них самые лучшие — очень непростая задача.

Однако ради этого руководства по покупке мы выбрали:

Токоизмерительные клещи Fluke 375 FC True RMS Не самый дешевый, но он предлагает невероятный набор функций. Он чрезвычайно точен, имеет встроенную возможность беспроводной связи, но при этом очень компактен и эргономичен. Являясь токоизмерительными клещами с датчиком Холла, он также может измерять как переменный, так и постоянный ток.

Однако, если модель Fluke 375 выходит за рамки вашего ценового диапазона, наш второй выбор — это:

Fluke 324 True RMS Clamp Meter

Это действительно надежные токоизмерительные клещи и наш второй выбор из лучших. токоизмерительные клещи для электриков. Это не значит, что другие токоизмерительные клещи, которые мы рассмотрели, плохого качества. Как мы уже упоминали, каждый из них предлагает свои уникальные особенности и преимущества.

Мы надеемся, что вы собрали достаточно информации из этого руководства по покупке и сможете принять более правильное решение о покупке, используя то, что мы поделились.

Токоизмерительные клещи ABC от Cole-Parmer

Токоизмерительные клещи ABC

Опубликовано с разрешения Fluke

Что такое токоизмерительные клещи и что они могут делать? Какие измерения можно проводить с помощью токоизмерительных клещей? Как получить максимальную отдачу от токоизмерительных клещей? Какие клещи лучше всего подходят для среды, в которой он будет использоваться? Ответы на эти вопросы можно найти в этой статье.


Токоизмерительные клещи — это электрический тестер, в котором вольтметр сочетается с токоизмерительными клещами. Как и мультиметр, токоизмерительные клещи прошли аналоговый период в современный цифровой мир. Первоначально созданные в первую очередь как одноцелевой тестовый инструмент для электриков, современные модели включают в себя больше функций измерения, большую точность, а в некоторых приборах — некоторые очень специальные измерительные функции. Современные токоизмерительные клещи обладают большинством основных функций цифрового мультиметра (DMM), но с дополнительной функцией трансформатора тока, встроенного в продукт.Технический прогресс в области электрического оборудования и схем ставит перед электриками и техниками больше проблем. Эти достижения требуют не только большего количества возможностей современного испытательного оборудования, но и большего количества навыков у людей, которые его используют. Электрик, хорошо разбирающийся в основах использования испытательного оборудования, будет лучше подготовлен к сегодняшним испытаниям и устранению неисправностей. Токоизмерительные клещи — важный и распространенный инструмент, который можно найти в ящиках для инструментов как электриков, так и техников.

Трансформаторное действие

Способность токоизмерительных клещей измерять большие переменные токи основана на простом действии трансформатора. Когда вы зажимаете губки прибора или гибкий токовый зонд вокруг проводника, по которому проходит переменный ток, этот ток проходит через зажимы, подобно железному сердечнику силового трансформатора, и во вторичную обмотку, которая подключается через шунт входа измерителя. . На вход измерителя подается гораздо меньший ток из-за отношения количества вторичных обмоток к количеству первичных обмоток, намотанных вокруг сердечника.Обычно первичная обмотка представлена ​​одним проводником, вокруг которого зажимаются клещи или гибкий токовый зонд. Если вторичная обмотка имеет 1000 обмоток, то вторичный ток равен 1/1000 тока, протекающего в первичной обмотке, или, в данном случае, в измеряемом проводнике. Таким образом, 1 ампер тока в измеряемом проводе даст 0,001 ампера или 1 миллиампер тока на входе измерителя. С помощью этого метода можно легко измерить гораздо большие токи, увеличив количество витков во вторичной обмотке.

Токоизмерительные клещи для измерения любого сочетания переменного и постоянного тока. Это включает статический постоянный ток и зарядный постоянный ток, а также переменный ток. Токоизмерительные клещи измеряют постоянный ток с помощью датчиков Холла. Датчик на эффекте Холла, по сути, своего рода магнитометр, может определять силу приложенного магнитного потока. В отличие от простого индуктивного датчика, датчик на эффекте Холла будет работать, когда приложенный магнитный поток статичен и не меняется. Он также будет работать с переменными магнитными полями. Токоизмерительные клещи содержат тороидальный железный сердечник, который зажимается вместе с микросхемой на эффекте Холла в зазоре между двумя половинами, так что индуцированный магнитный поток от токоведущего провода проходит через него.

Выбор токоизмерительных клещей

Покупка токоизмерительных клещей требует не только изучения технических характеристик, но и характеристик, функций и общей стоимости, представленных конструкцией измерителя и вниманием к его изготовлению.

Надежность, особенно в тяжелых условиях, важна как никогда. Инженеры-конструкторы Fluke стараются создать эти испытательные инструменты не только электрически, но и механически надежными. К тому времени, когда токоизмерительные клещи Fluke готовы к отправке в чемоданы с инструментами, они уже прошли тщательную программу тестирования и оценки.

Безопасность пользователя должна быть основным соображением при выборе токоизмерительных клещей или любого другого электрического испытательного оборудования. Fluke не только разрабатывает свои клещи в соответствии с последними электрическими стандартами, но и каждый измеритель токоизмерительных клещей проходит независимые испытания, а затем заносится в список сертифицированных испытательных лабораторий, таких как CSA, TÜV и т. Д. Только с этими сертификатами вы можете быть уверены, что электрический тестер соответствует новым требованиям безопасности. стандарты.

Использование токоизмерительных клещей в сложных ситуациях

Электротехникам и техническим специалистам часто приходится использовать токоизмерительные клещи в неидеальных ситуациях.В новейших токоизмерительных клещах используется гибкий токоизмерительный датчик iFlex ™, позволяющий проводить измерения в труднодоступных местах, например, в тесных шкафах, связанных проводах или неудобных проводниках.

Когда необходимо проводить дистанционные измерения, токоизмерительные клещи со съемным дисплеем (например, Fluke 381) позволяют видеть дисплей в любом месте, кроме того, где проводится измерение. Это означает, что измерение может производить один человек, а не два.

Разрешение, количество цифр и счетчик

Разрешение означает, насколько точными могут быть измерения.Зная разрешение измерителя, вы можете определить, можно ли увидеть небольшое изменение измеряемого сигнала. Например, если токоизмерительные клещи имеют разрешение 0,1 ампер в диапазоне 600 ампер, можно увидеть изменение на 0,1 ампер при считывании 100 ампер.

Вы не купили бы линейку с однодюймовыми сегментами, если бы вам пришлось измерять до четверти дюйма. Точно так же вы должны выбрать измеритель, который может отображать разрешение, необходимое для ваших измерений.

Точность

Точность — это наибольшая допустимая погрешность, которая может возникнуть в определенных условиях эксплуатации.Другими словами, это показатель того, насколько близко отображаемое значение измерителя к фактическому значению измеряемого сигнала.

Точность токоизмерительных клещей обычно выражается в процентах от показаний. Точность показаний в 3% означает, что для отображаемого значения 100 ампер фактическое значение тока может быть в пределах от 97,0 до 103,0 ампер.

Спецификации могут также включать ряд цифр, добавленных к базовой спецификации точности. Это указывает на то, сколько отсчетов цифра в крайнем правом углу дисплея может отличаться.Таким образом, предыдущий пример точности можно представить как ± (2% 2). Следовательно, для отображаемого значения 100,0 ампер фактический ток может быть оценен как от 97,8 до 102,2 ампер.

Пик-фактор

С ростом количества электронных источников питания ток, потребляемый в сегодняшней системе распределения электроэнергии, больше не является чистым 60- или 50-периодным синусоидальным колебанием. Эти токи сильно искажены из-за гармоник, генерируемых этими источниками питания.

Однако компоненты системы электроснабжения, такие как плавкие предохранители, шины, проводники и тепловые элементы автоматических выключателей, имеют номинальный среднеквадратичный ток, поскольку их основное ограничение связано с рассеиванием тепла. Если мы хотим проверить электрическую цепь на предмет перегрузки, нам нужно измерить среднеквадратичный ток и сравнить измеренное значение с номинальным значением для рассматриваемого компонента. Следовательно, современное испытательное оборудование должно быть способно точно измерять истинное среднеквадратичное значение сигнала независимо от того, насколько искаженным может быть сигнал.

Пик-фактор — это простое отношение пикового значения сигнала к его среднеквадратичному значению. Для чистой синусоидальной волны переменного тока пик-фактор будет 1,414. Однако сигнал с очень резким импульсом может привести к высокому коэффициенту или пик-фактору. В зависимости от ширины импульса и его частоты вы можете увидеть пик-фактор 10: 1 или выше. В реальных системах распределения электроэнергии пик-фактор более 3: 1 встречается редко. Как видите, коэффициент амплитуды — это показатель искажения сигнала.

Спецификация коэффициента амплитуды будет найдена только в спецификациях для измерителей, которые могут выполнять измерения истинных среднеквадратичных значений. Он показывает, сколько искажений может иметь сигнал и при этом измеряться с точностью до метра. Большинство токоизмерительных клещей с истинным среднеквадратичным значением имеют характеристики амплитудного коэффициента 2: 1 или 3: 1. Этот рейтинг подходит для большинства электрических приложений.

Измерение тока

Одним из основных способов измерения токоизмерительных клещей является ток.Современные клещи могут измерять как переменный, так и постоянный ток. Типичные измерения тока выполняются в различных ответвленных цепях электрической распределительной системы. Определить, какой ток протекает в различных ответвленных цепях, — довольно распространенная задача для электрика.

Как проводить измерения тока

    1. Выберите Amps ac Ã; или амперы постоянного тока Ǟ.
    2. Откройте зажимы токоизмерительных клещей и сомкните зажимы вокруг одного проводника.(Если вы измеряете переменный ток, вы можете переключиться на настройку iFlex и использовать гибкий токовый пробник.)
    3. Просмотрите показания на дисплее.

Измеряя ток на участке ответвленной цепи, вы можете легко определить, сколько каждая нагрузка в ответвленной цепи потребляет от распределительной системы. Когда кажется, что автоматический выключатель или трансформатор перегревается, лучше всего измерить ток в ответвленной цепи, чтобы определить ток нагрузки.Однако убедитесь, что вы используете измеритель с истинным среднеквадратичным значением, чтобы вы могли получить точное измерение сигнала, нагревающего эти компоненты. Измеритель среднего отклика не даст истинных показаний, если ток и напряжение несинусоидальны из-за нелинейных нагрузок.

Измерение напряжения

Другой распространенной функцией токоизмерительных клещей является измерение напряжения. Современные токоизмерительные клещи могут измерять как переменное, так и постоянное напряжение. Напряжение переменного тока обычно создается генератором, а затем распределяется по электрической распределительной системе.Работа электрика заключается в том, чтобы иметь возможность проводить измерения во всей системе, чтобы локализовать и устранить электрические проблемы. Другое распространенное измерение напряжения — это проверка напряжения батареи. В этом случае вы будете измерять постоянный ток или напряжение постоянного тока.

Проверка правильности напряжения питания обычно является первым делом при поиске неисправностей в цепи. Если напряжение отсутствует или оно слишком высокое или слишком низкое, проблему с напряжением следует устранить, прежде чем проводить дальнейшие исследования.

На способность токоизмерительных клещей измерять переменное напряжение может влиять частота сигнала. Большинство токоизмерительных клещей могут точно измерять напряжение переменного тока с частотами от 50 Гц до 500 Гц, но полоса пропускания измерения переменного тока цифрового мультиметра может составлять 100 кГц или выше. Вот почему показания одного и того же напряжения токоизмерительными клещами и цифровым мультиметром могут иметь очень разные результаты. Цифровой мультиметр пропускает большую часть высокочастотного напряжения в измерительную схему, в то время как токоизмерительные клещи отфильтровывают часть напряжения, содержащегося в сигнале, превышающем полосу пропускания измерителя.

При поиске и устранении неисправностей частотно-регулируемого привода (ЧРП) входная полоса пропускания измерителя может стать очень важной для получения достоверных показаний. Из-за высокого содержания гармоник в сигнале, исходящем от частотно-регулируемого привода к двигателю, цифровой мультиметр будет измерять большую часть содержания напряжения (в зависимости от его входной полосы пропускания). Измерение выходного напряжения частотно-регулируемого привода теперь является обычным методом измерения. Двигатель, подключенный к ЧРП, реагирует только на среднее значение сигнала, и для измерения этой мощности входная полоса пропускания токоизмерительных клещей должна быть уже, чем у его аналогового цифрового мультиметра.Токоизмерительные клещи Fluke 375, 376 и 381 были специально разработаны для тестирования и поиска неисправностей частотно-регулируемых приводов.

Как проводить измерения напряжения

    1. По желанию выберите Вольт переменного тока или Вольт постоянного тока.
    2. Вставьте черный измерительный щуп во входное гнездо COM. Вставьте красный щуп во входное гнездо V.
    3. Прикоснитесь наконечниками щупа к цепи через нагрузку или источник питания (параллельно цепи).
    4. Посмотрите на показания, обязательно отметив единицу измерения.
    5. (Необязательно) Нажмите кнопку HOLD, чтобы зафиксировать показание на дисплее. Теперь вы можете отключить измеритель от цепи, находящейся под напряжением, а затем прочитать показания на дисплее, когда вы безопасно окажетесь вне зоны поражения электрическим током.

Измеряя напряжение на автоматическом выключателе, а затем на входе нагрузки этого выключателя, вы можете определить падение напряжения на соединяющих их проводах. Значительное падение напряжения на нагрузке может повлиять на работу нагрузки.

Измерение сопротивления

Сопротивление измеряется в омах (Ом). Значения сопротивления могут сильно различаться: от нескольких миллиомов (мОм) для контактного сопротивления до миллиардов Ом для изоляторов. Большинство токоизмерительных клещей имеют сопротивление до 0,1 Ом. Когда измеренное сопротивление выше верхнего предела измерителя или цепь разомкнута, на дисплее измерителя появляется «OL».

Измерения сопротивления следует проводить при отключенном питании цепи — в противном случае измеритель или цепь могут быть повреждены.Некоторые клещи обеспечивают защиту в режиме измерения сопротивления от случайного контакта с напряжением. Уровень защиты может сильно различаться в зависимости от модели токоизмерительных клещей.

Как проводить измерения сопротивления

    1. Отключите питание цепи.
    2. Выберите сопротивление (Ом).
    3. Вставьте черный измерительный щуп во входное гнездо COM. Подключите красный щуп к входному разъему VW.
    4. Подсоедините наконечники пробников к компоненту или участку цепи, для которого вы хотите определить сопротивление.
    5. Просмотрите показания на дисплее измерителя

Перед измерением сопротивления убедитесь, что питание отключено. закрытая схема.

Токоизмерительные клещи со звуковым сигналом проверки целостности позволяют легко и быстро выполнять множество проверок целостности. Глюкометр издает звуковой сигнал, когда обнаруживает замкнутую цепь, поэтому вам не нужно смотреть на счетчик во время проверки.Уровень сопротивления, необходимый для срабатывания звукового сигнала, варьируется от метра к метру. Типичное значение сопротивления для включения звукового сигнала составляет менее 20–40 Ом.

Специальные функции

Достаточно распространенной функцией измерения является считывание частоты сигнала переменного тока. Когда клещи токоизмерительных клещей (или гибкого токоизмерительного щупа) обернуты вокруг проводника, по которому проходит переменный ток, включите функцию частоты, и дисплей измерителя покажет частоту сигнала, протекающего в проводнике.Это очень полезное измерение при отслеживании гармонических проблем в системе распределения электроэнергии.

Другая функция, которую можно найти в некоторых моделях токоизмерительных клещей, — это минимальный, максимальный и средний объем памяти. Когда эта функция активирована, каждое показание токоизмерительных клещей сравнивается с любыми ранее сохраненными показаниями. Если новое показание выше, чем показание в памяти с высоким уровнем чтения, оно заменяет это показание как максимальное показание.Такое же сравнение выполняется с малым объемом памяти для чтения, и новое значение, если оно меньше, заменяет сохраненное значение. Соответственно обновляется среднее значение. Пока активны функции минимума, максимума и среднего, все показания обрабатываются таким образом. Таким образом, по прошествии определенного периода времени вы можете вызвать на дисплей каждое из этих значений из памяти и определить максимальное, минимальное и среднее значение за определенный период времени.

Раньше не все токоизмерительные клещи могли измерять емкость.Функция измерения емкости теперь включена в набор функций многих новых токоизмерительных клещей. Эта функция полезна для проверки пусковых конденсаторов двигателя или измерения значений электролитических конденсаторов, содержащихся в контроллерах, источниках питания или приводах двигателей. Для электриков, которые имеют дело с двигателями в своей работе, способность фиксировать величину тока, потребляемого двигателем во время его запуска, может многое сказать о состоянии и нагрузке двигателя. Токоизмерительные клещи Fluke 374, 375, 376 и 381 включают измерение пускового тока как часть своих наборов функций.После зажатия губок (или гибкого токоизмерительного щупа) вокруг одного из входных проводов двигателя активируйте режим броска тока. Далее включаем мотор. На дисплее токоизмерительных клещей будет отображаться максимальный ток, потребляемый двигателем в течение первых 100 миллисекунд его пускового цикла. Эта запатентованная технология измерения бросков тока отфильтровывает шум и фиксирует пусковой ток двигателя точно так, как его видит защита цепи.

Безопасность токоизмерительных клещей

Безопасное выполнение измерений начинается с выбора подходящего измерителя для среды, в которой он будет использоваться.После выбора подходящего измерителя вы должны использовать его, следуя правильным методикам измерения.

Международная электротехническая комиссия установила новые стандарты безопасности при работе с электрическими системами. Убедитесь, что вы используете измеритель, который соответствует категории IEC и номинальному напряжению, утвержденному для среды, в которой должны производиться измерения. Например, если необходимо провести измерение напряжения на электрической панели с напряжением 480 В, следует использовать счетчик категории III — 600 В или выше.Это означает, что входная схема измерителя была спроектирована так, чтобы выдерживать переходные напряжения, обычно встречающиеся в этой среде, без вреда для пользователя. Выбор счетчика с этим рейтингом, который также имеет сертификаты CSA или TÜV, означает, что счетчик не только разработан в соответствии со стандартами IEC, но и прошел независимые испытания и соответствует этим стандартам. (См. Врезку независимого тестирования).

Многие новые токоизмерительные клещи теперь имеют рейтинг безопасности Cat IV, что означает, что их можно использовать на открытом воздухе или под землей, где удары молнии или переходные процессы могут происходить чаще и на более высоких уровнях.

Контрольный список безопасности

Используйте счетчик, который соответствует принятым стандартам безопасности для среды, в которой он будет использоваться.

Перед измерением проверьте измерительные провода или гибкий токовый пробник на предмет физических повреждений.

Используйте измеритель для проверки целостности измерительных проводов или гибкого токоизмерительного щупа.

Используйте только измерительные провода с закрытыми разъемами и защитными кожухами для пальцев.

Используйте только измерители с утопленными входными гнездами.

Убедитесь, что счетчик находится в хорошем рабочем состоянии.

Всегда сначала отсоединяйте «горячий» (красный) измерительный провод.

Не работайте в одиночку.

Используйте измеритель с функцией защиты от перегрузки по сопротивлению.

Особенности

Следующие особенности и функции могут облегчить использование ваших клещей.

    • Сигнализаторы (значки на дисплее) сразу показывают, что измеряется (вольт, ом и т. Д.).
    • Удержание данных позволяет зафиксировать показания на дисплее.
    • Управление одним переключателем упрощает выбор функций измерения.
    • Защита от перегрузки предотвращает повреждение как счетчика, так и схемы, а также защищает пользователя.
    • Автоматический выбор диапазона автоматически выбирает правильный диапазон измерения. Ручной выбор диапазона позволяет зафиксировать определенный диапазон для повторяющихся измерений.
    • Индикатор низкого заряда батареи предупреждает о необходимости замены батареи.
    • Дисплей с подсветкой, легко читаемыми символами и широким углом обзора упрощает просмотр показаний в любых условиях. Дисплей с подсветкой автоматически устанавливает правильный диапазон измерения, поэтому вам не нужно менять положения переключателя во время измерения.
    • Встроенный фильтр нижних частот и современная обработка сигналов позволяют использовать его в шумных электрических средах, обеспечивая стабильные показания.

Глоссарий

Точность. Насколько близко отображаемое значение измерения к фактическому значению измеряемого сигнала. Выражается в процентах от показаний или в процентах от полной шкалы.

Аналоговый измеритель. Инструмент, который использует движение стрелки для отображения значения измеренного сигнала. Пользователь оценивает показания по положению иглы на шкале.

Аннуциатор . Символ или значок, обозначающий выбранный диапазон или функцию.

Измеритель среднего отклика. Измеритель, который точно измеряет синусоидальные формы сигналов, при этом измеряя несинусоидальные формы сигналов с меньшей точностью.

Несинусоидальная форма волны. Искаженная форма волны, такая как последовательность импульсов, прямоугольные волны, треугольные волны, пилообразные волны и пики.

Разрешение. Степень, с которой могут отображаться небольшие изменения в измерении.

RMS . Эквивалентное значение постоянного тока формы волны переменного тока.

Синусоидальная форма волны .Чистая синусоида без искажений.

Измеритель истинных среднеквадратичных значений. Измеритель, который может точно измерять как синусоидальные, так и несинусоидальные формы сигналов.

Как установить токоизмерительные клещи PMU

Введение

Блок параметрических единиц измерения (PMU) в MAX9979 отвечает за форсирование и измерение тока и напряжения. Может поддерживаться диапазон напряжения от -1,5 В до 6,5 В и полный диапазон тока от ± 2 мкА до ± 50 мА.Функция ограничения напряжения и тока в MAX9979 делает PMU более универсальным в отношении своих характеристик с некоторыми осторожными соображениями.

Важно понимать функциональность PMU, поэтому в этом приложении сначала будут рассмотрены режимы PMU и диапазон работы. Затем будет подробно рассмотрено использование зажимов PMU.

Режимы и диапазон работы PMU

MAX9979 PMU может быть настроен на шесть режимов работы, как показано в Таблица 1 .

  1. Принудительное напряжение / Измерение напряжения (FVMV)
  2. Сила-напряжение / измерение-ток (FVMI)
  3. Сила-ток / Измерение-ток (FIMI)
  4. сила-ток / измерение-напряжение (FIMV)
  5. Отсутствие силы / Измерение напряжения (FNMV)
  6. Ничего не принуждают / Ничего не измеряют (FNMN)

Таблица 1.Режимы работы PMU


Цифровой вход
Биты последовательного интерфейса Режим PMU
LLEAKP HIZFORCE FMODE MMODE
1 1 Х Х FyMy *
1 1 Х Х FyMy *
1 0 0 Х FVMy * (калибровка)
1 0 0 Х FVMy * (калибровка)
1 0 1 0 FNMN
1 0 1 1 FNMV (калибровка)
1 0 1 1 FNMV (калибровка)
0 Х Х 0 FNMN
0 Х Х 1 FNMV (калибровка)
0 Х Х 1 FNMV (калибровка)

* y = V или I

На основе выбора диапазона тока полной шкалы, силовой ток и измеряемый ток PMU могут управляться или контролироваться в разных диапазонах тока с помощью трех битов управляющего слова (RS2, RS1 и RS0), как указано в , Таблица 2 .

Таблица 2. Диапазон действия PMU


Цифровой вход
Биты последовательного интерфейса PMU Range
(I RANGE , R RANGE )
LLEAKP HIZFORCE RS2 RS1 RS0
х Х 0 0 0 E (± 2 мкА, 500 кОм)
х Х 0 0 1 D (± 20 мкА, 50 кОм)
х Х 0 1 0 C (± 200 мкА, 5 кОм)
х Х 0 1 1 В (± 2 мА, 500 Ом)
х 0 1 Х Х Б *
0 1 1 Х Х Б *
1 1 1 Х Х А (± 50 мА, 20 Ом)

* Диапазон A для режимов высокого импеданса PMU запрещен — PMU по умолчанию использует диапазон B.

Для получения дополнительной информации о работе PMU см. РАБОТА В РЕЖИМЕ PMU ДЛЯ ИС MAX9979 PIN-ELECTRONICS.

Токовые / токовые клещи PMU
Токоизмерительные клещи

PMU гарантируют, что напряжение или ток DUT_ не может превышать фиксированное напряжение или ток, соответственно. Токовые клещи PMU доступны в режиме работы FI, тогда как токовые клещи доступны в режиме FV. Когда токовые клещи PMU активны, в его пределах функции MV и MI все еще действительны.

Настройка цифро-аналоговых преобразователей (DAC) CLAMPHI_ и CLAMPLO_ устанавливает высокое напряжение фиксации (V CLAMPHI ) и низкое напряжение фиксации (V CLAMPLO ) соответственно. В режиме FI пользователь может устанавливать фиксаторы напряжения напрямую, используя ЦАП CLAMPHI_ и CLAMPLO_. Для токовых клещей I IOS DAC (V IIOS ) необходимо установить вместе с ЦАП CLAMPHI_ и CLAMPLO_. Уравнения зажима высокого тока (I CLAMPHI ) и зажима низкого тока (I CLAMPLO ) приведены ниже.

I CLAMPHI = (V CLAMPHI — V IIOS ) / R RANGE (уравнение 1)
V CLAMPHI = (I CLAMPHI × R RANGE IIOS) + RANGE IIOS + RANGE IIOS 2)

Пример 1:
Рассмотрим PMU в режиме FVMI и работе в диапазоне B.

С учетом В IIOS Напряжение ЦАП составляет 2,5 В, 1 кОм — это нагрузка тестируемого устройства. Зафиксируйте I CLAMPHI как 2 мА, а I CLAMPLO как -2 мА. Начните V IN _ с 2 В и постепенно уменьшайте.Уравнения 1 и 2 используются для расчетов в Таблица 3 ниже.

Таблица 3. Режим PMU FVMI, диапазон B (пример 1).

V IN (V) В IIOS (В) I ЗАЖИМ (мА) I CLAMPLO (мА) CLAMPHI DAC Напряжение (В) CLAMPLO DAC Напряжение (В) В ТУ (В) I DUT (мА) I MOS (uA)
2 2.5 +2 -2 3,5 1,5 1,86598 1,

71,43
1,5 2,5 +2 -2 3,5 1,5 1.4969 1,5329 -32,9
1 2,5 +2 -2 3,5 1,5 0,9996 1.0299 -29,9
0.5 2,5 +2 -2 3,5 1,5 0,4992 0,5012 -1,2
0 2,5 +2 -2 3,5 1,5 0,0082 0,0085 -8,5

Поскольку V IN _ постепенно уменьшается, V DUT _ и I DUT также уменьшаются. MAX9979 PMU имеет смещение измерения тока (I MOS ) на ± 1% от полной шкалы (как указано в таблице EC в техническом паспорте).Поскольку PMU работает в диапазоне B (FSR = 4 мА), ожидаемое максимальное смещение тока составляет ± 40 мкА. Если I DUT имеет смещение более ± 40 мкА, то выходной сигнал нежелателен. В таблице 3 желательны значения бирюзового цвета, а значения оранжевого цвета — нежелательны. Для PMU необходимо выполнить два условия.

Рис. 1. Режим PMU FVMI, зажим диапазона B, пример 1.

Для поддержания линейности в режиме FI:

(V CLAMPLO + 0.5 В) ≤ В DUT ≤ (В CLAMPHI — 0,5 В) (Уравнение 3)

Для поддержания линейности в режиме FV:
(I CLAMPLO + 10% FSR) ≤ I DUT ≤ (I CLAMPHI — 10% FSR) (Уравнение 4)

Пример 2:
Рассмотрим PMU в режиме FVMI и работе в диапазоне B.
FMODE = 0, MMODE = 0, RRANGE = 500 Ом, FSR = 4 мА

С учетом В IIOS Напряжение ЦАП составляет 2,5 В, 1 кОм — нагрузка DUT_. Зафиксируйте напряжение V IN _ DAC равным 1 В.Измените ток фиксации с 2 мА на 0 мА. Уравнения 1 и 2 используются для расчетов в Таблица 4 ниже.

Ожидаемый I DUT = V DUT / R LOAD = 1V / 1KΩ = ± 1mA
Примечание: знак ± указывает на то, что устройство MAX9979 может либо подавать, либо отводить ток.
В диапазоне B: 10% полной шкалы = 10% от 4 мА = 0,4 мА

Из уравнения 4 предположите следующее об устройстве:

I DUT ≤ (I CLAMPHI — 10% FSR)
I DUT + 10% FSR ≤ I CLAMPHI
I CLAMPHI ≥ 1 мА + 0.4 мА = 1,4 мА
Аналогично I CLAMPLO ≤ -1,4 мА

Таблица 4. Режим PMU FVMI, диапазон B, зажим (пример 2).

V IN (V) В IIOS (В) I ЗАЖИМ (мА) I CLAMPLO (мА) CLAMPHI DAC Напряжение (В) CLAMPLO DAC Напряжение (В) В ТУ (В) I DUT (мА) I MOS (uA)
1 2.5 2 -2 3,5 1,5 0,9996 1.0299 29,9
1 2,5 1,5 -2 3,25 1,5 0,9996 1.0299 29,9
1 2,5 1 -2 3 1,5 0,8642 0,8623 -137,7
1 2.5 0,5 -2 2,75 1,5 0,4911 0,5018 -498,2
1 2,5 0 -2 2,5 1,5 0,1117 0,1155 -884,5

В IN имеет постоянное значение 1 В. В режиме FVMI мы ожидаем, что V DUT = 1V. Следовательно, I DUT = V DUT / R DUT = 1 В / 1 кОм = + 1 мА.Обратите внимание на строки оранжевого цвета, что, когда I CLAMPHI меньше 1,4 мА, показания V DUT и I DUT не являются ожидаемыми. В этом случае ошибка смещения I DUT составляет более ± 40 мкА.

Рис. 2. Режим PMU FVMI, пример зажима диапазона B 2.

Пример 3:

Рассмотрим PMU в режиме FVMI и в диапазоне B.
FMODE = 0, MMODE = 0, RRANGE = 500 Ом, FSR = 4 мА
С учетом V IIOS DAC, напряжение равно 2.5 В, 1 кОм — нагрузка DUT_. Зафиксируйте напряжение VIN_ DAC как 1,5 В, а I CLAMPHI как 2 мА. Измените I CLAMPLO с -2 мА на 1,4 мА. Уравнения 1 и 2 используются для расчетов в Таблица 5 ниже.

Таблица 5. Режим PMU FVMI, диапазон B, зажим (пример 3).

V IN (V) В IIOS (В) I ЗАЖИМ (мА) I CLAMPLO (мА) CLAMPHI DAC Напряжение (В) CLAMPLO DAC Напряжение (В) В ТУ (В) I DUT (мА) I MOS (uA)
1.5 2,5 2 -2 3,5 1,5 1.4912 1,5369 36,9
1,5 2,5 2 –1 3,5 2 1.4912 1,5369 36,9
1,5 2,5 2 0 3,5 2,5 1.4912 1,5369 36.9
1,5 2,5 2 1 3,5 3 1.4912 1,5369 36,9
1,5 2,5 2 1,2 3,5 3,1 1.4912 1,5369 36,9
1,5 2,5 2 1,4 3,5 3,2 1,5174 1.5687 68,7

Из уравнения 4,

(I CLAMPLO + 10% FSR) ≤ I DUT ≤ (I CLAMPHI — 10% FSR)
(I CLAMPLO + 10% FSR) ≤ (I CLAMPHI — 10% FSR)
I CLAMPHI — I CLAMPLO ≥ 20% FSR
V CLAMPHI — V CLAMPLO ≥ (20% FSR) × R RANGE ; из уравнений 1 и 2.

Рис. 3. Режим PMU FVMI, пример зажима диапазона B 3.

Пример 4:

Рассмотрим PMU в режиме FIMV и в диапазоне B.
FMODE = 1, MMODE = 1, R RANGE = 500 Ом, FSR = 4 мА
С учетом V IIOS DAC напряжение составляет 2,5 В, 1 кОм — нагрузка DUT_. Зафиксируйте напряжение ЦАП V IN как 5,5 В. Измените напряжение зажима с ± 2,5 В до ± 1,5 В.

Когда PMU находится в режиме FI, на картинке появляется фиксатор напряжения. Из уравнения 3, (V CLAMPLO + 0,5 В) ≤ V DUT ≤ (V CLAMPHI — 0.5В).

В режиме FI ток, вытекающий из DUT, рассчитывается согласно уравнению 5 ниже.

DUT = (V IN — V IIOS ) / (4 × R RANGE )

Где;

I DUT = (5,5 — 2,5) / (4 × 500)
I DUT = 1,5 мА
В DUT = I DUT × R НАГРУЗКА = 1,5 мА × 1 кОм = 1,5 В

Таблица 6. Режим PMU FIMV, диапазон B, зажим (пример 4).

V IN (V) В IIOS (В) В ЗАЖИМ (В) В CLAMPLO (В) В ТУ (В) I DUT (мА) В МОП (мкА)
5.5 2,5 2,5 -2,5 1.487 1.498 -13
5,5 2,5 2 -2 1.487 1.498 -13
5,5 2,5 1,5 -1,5 1,393 1.441 -107

Ожидаемое напряжение тестируемого устройства составляет 1,5 В, а напряжение фиксации должно быть на 0,5 В выше ожидаемого напряжения тестируемого устройства.Когда напряжение зажима совпадает с напряжением DUT, напряжение DUT начинает уменьшаться (см. Оранжевые строки на диаграмме). Показатель смещения напряжения (V MOS ) увеличивается более чем на 25 мВ.

Резюме

Это примечание по применению предоставляет пользователю рекомендации по эксплуатации PMU в линейной области. Это довольно просто с двумя уравнениями ниже:

Для поддержания линейности в режиме FI:
(V CLAMPLO + 0,5 В) ≤ V DUT ≤ (V CLAMPHI — 0.5 В) Для поддержания линейности в режиме FV:
(I CLAMPLO + 10% FSR) ≤ I DUT ≤ (I CLAMPHI — 10% FSR)

Приложение — Сокращения:

FI — Силовой ток
FSR — Полное показание
FV — Принудительное напряжение
I CLAMPHI — Высокий ток фиксации
I CLAMPLO — Низкий ток фиксации
I DUT — Выходной ток DUT
I RANGE — Диапазон тока
MI — Измерение тока
MV — Измерение напряжения
PMU — Блок параметрических измерений
В CLAMPHI — Высокое напряжение зажима
В CLAMPLO — Низкое напряжение зажима
В DUT — Выходное напряжение DUT

Лучшие токоизмерительные клещи: 6 лучших токоизмерительных клещей 2021 г.

Последнее обновление: 27 июня 2021 г., 22:50.

Вы ищете хорошие токоизмерительные клещи?

Лучшие токоизмерительные клещи имеют длительный срок службы батарей, высокий рейтинг безопасности и позволяют быстро измерять напряжение и ток.

Обратной стороной является то, что есть также плохо сделанные устройства, которые постоянно выходят из строя, быстро разряжаются или дают неверные показания — неинтересно!

И наоборот, некачественные токоизмерительные клещи будут постоянно давать сбой, разряжать батарею и даже могут показывать неверные показания. Не смешно.

Итак, чтобы помочь вам отделить хорошее от мусора, мы рассмотрели 6 лучших токоизмерительных клещей 2021 года .

Давайте сразу перейдем к обзорам.

Предварительный просмотр Продукт Основные характеристики

Лучший общий

Fluke 323 Токоизмерительные клещи с истинным среднеквадратичным значением
  • Цифровые клещи для измерения переменного тока до 400 А, переменного и переменного тока напряжение до 600 В, а сопротивление до 4 кОм. Не измеряет постоянный ток.
  • Измеритель истинного среднеквадратичного значения обеспечивает точные показания при измерении линейных или нелинейных нагрузок, независимо от формы волны.
  • Открытие клещей измеряет ток в проводнике до 30 миллиметров без касания или прерывания цепи.Точность сопротивления: 1,0% ± 5 цифр
ПРОВЕРИТЬ ЦЕНУ

Premium Choice

Kyoritsu — KEW2046R 2046R Цифровые клещи-клещи с истинным среднеквадратичным значением, 600 А переменного / постоянного тока, проводники до 33 мм, напряжение, …
  • Цифровые клещи для измерения постоянного и переменного тока до 600 А, переменного и постоянного напряжения до 600 В, емкости до 4000 микрофарад, частоты до 10 кГц и сопротивления до 60 МОм. линейные нагрузки, независимо от формы волны
  • Зажим с 33 мм (1.3 дюйма) при открытии губок измеряется ток, не касаясь и не прерывая цепь
КОНТРОЛЬНАЯ ЦЕНА

Excellent Value

Mastech MS2109A Цифровые клещи для измерения постоянного тока постоянного тока True RMS 600A Temp NCV RC Test Tester
  • DC Voltage : 600 мВ / 6 В / 60 В / 600 В ± (0,7% +2)
  • Напряжение переменного тока: 6 В / 60 В / 600 В ± (0,8% +3)
  • Ток постоянного / переменного тока: 60A / 600A ± (3% +6)
КОНТРОЛЬНАЯ ЦЕНА
Milwaukee 2235-20 Токоизмерительные клещи на 400 ампер
  • Продукт прост в использовании
  • Продукт прочен
  • Продукт изготовлен на Тайване
ПРОВЕРИТЬ ЦЕНУ
Токоизмерительные клещи Hioki HiTester 3283 True RMS, ток утечки от 10 мА до 200 А переменного тока, проводники до 40 мм…
  • Цифровые токоизмерительные клещи измеряют утечку переменного тока от 10 мА до 200 А и частоту до 1000 Гц
  • Измеритель истинного среднеквадратичного значения обеспечивает точные показания при измерении линейных или нелинейных нагрузок, независимо от формы волны
  • Зажим с 40 мм (1,57 дюймов) при открытии губок измеряется ток, не касаясь цепи и не прерывая ее.
ПРОВЕРКА ЦЕНЫ
Электрический тестер, цифровой клещевой измеритель и бесконтактный тестер напряжения Klein Tools CL380…
  • Электрический тестер измеряет как переменный, так и постоянный ток через зажим
  • Бесконтактный тестер напряжения, встроенный в зажимную губку
  • Яркий обратный контрастный ЖК-дисплей для улучшенной видимости при любом окружающем освещении
ПРОВЕРИТЬ ЦЕНУ

Top 6 Best Clamp Meter

Fluke Clamp Meter

SaleFluke 323 True-RMS Clamp Meter
  • Цифровые клещи для измерения переменного тока до 400 А, переменного и постоянного напряжения до 600 В и сопротивления до 4 кило Ом.Не измеряет постоянный ток.
  • Измеритель истинного среднеквадратичного значения обеспечивает точные показания при измерении линейных или нелинейных нагрузок, независимо от формы волны.
  • Открытие клещей измеряет ток в проводнике до 30 миллиметров без касания или прерывания цепи. Точность сопротивления: 1,0% ± 5 цифр

Токоизмерительные клещи Fluke 323 — один из самых современных и безопасных вариантов в этом списке. Он может измерять как переменный ток до 400 А, так и уровни напряжения до 600 В.

Устройство также соответствует стандартам безопасности CAT IV для использования во взрывоопасных средах с напряжением 300 вольт или меньше; это отличный вариант, если вы часто работаете с высоковольтным оборудованием!

Истинные среднеквадратичные показания точны и стабильны, поэтому ваши измерения будут всегда правильными — будь то измерение постоянного тока от 1 до 4000 ампер, значения сопротивления от 0 Ом до 4 кОм (или кОм), или что-нибудь еще, что можно вообразить!

Токоизмерительные клещи — отличный инструмент для тех, кому необходимо измерить ток, не прерывая электрический ток.Благодаря зазору до 30 мм он идеально подходит для тех случаев, когда у вас нет места и вам нужны измерения издалека!

Эти токоизмерительные клещи также имеют тонкую конструкцию, благодаря которой устройство легко помещается в карман, когда оно не используется, чтобы оно не мешало и не занимало место на рабочем столе.

Для тех из вас, кто любит устранять проблемы цепи, токоизмерительные клещи Fluke оснащены «датчиком целостности цепи», который издает звуковой сигнал при обнаружении электричества до 70 Ом.

Один недостаток, который мы обнаружили в этом продукте, заключается в том, что порты расположены снизу и могут вызвать нагрузку на заглушки, а также затруднить их закрепление.

Если вам надоели старые, недостаточно эффективные токоизмерительные клещи, которые больше не могут измерять напряжение или ток, и вам нужно подобрать новый для использования на стройплощадке, у нас есть именно то, что вам нужно.

Fluke 323 — отличный вариант в этом ценовом диапазоне с такими функциями, как высокая точность прецизионных измерений, а также простой доступ, поскольку он не слишком тяжелый!

КОНТРОЛЬНАЯ ЦЕНА

Преимущества

  • Измерение напряжения постоянного и переменного тока 600 В
  • Категория безопасности CAT IV 300 В / CAT III 600 В
  • Измеряет сопротивление до 4 кОм
  • Истинные среднеквадратичные значения напряжения и тока переменного тока
  • Большой размер и эргономика

Недостатки

  • Порты в нечетных положениях

Токоизмерительные клещи Kyoritsu

Kyoritsu — KEW2046R 2046R Цифровые токоизмерительные клещи с истинным среднеквадратичным значением, 600 А переменного / постоянного тока, проводники до 33 мм, напряжение ,…
  • Цифровые клещи для измерения постоянного и переменного тока до 600 А, переменного и постоянного напряжения до 600 В, емкости до 4000 микрофарад, частоты до 10 кГц и сопротивления до 60 МОм. -линейные нагрузки, независимо от формы волны
  • Зажим с раскрытием губок 33 мм (1,3 дюйма) измеряет ток, не касаясь и не прерывая цепь

Для клиентов, которые готовы потратить немного больше, токоизмерительные клещи Kyoritsu являются одними из лучших магазин.Благодаря истинному среднеквадратичному измерению и раскрытию губок, открывающемуся на 33 мм шире, чем у нашей предыдущей модели от Fluke, это наверняка станет отличной покупкой для тех, кто ищет точность в своих показаниях без колебаний.

Kyoritsu может измерять переменный ток до 600 А, а также постоянный ток от 100 до 600 В с входной чувствительностью, способной считывать значения ампер или вольт в любой момент времени — что делает этот продукт идеальным не только для электриков, но и инженеров!

Токоизмерительные клещи Kyoritsu могут измерять емкость до 4000 мкФ, сопротивление 60 МОм и частоту до 10 кГц.Эта модель также имеет рейтинг безопасности CAT IV для установок с напряжением от 600 В.

Токоизмерительные клещи Kyoritsu работают от батареек AAA, что означает, что вам не нужна электрическая розетка поблизости, чтобы отключать его, когда он не используется — это идеально, если забыть о времени автономной работы (возможно, потому, что устройство стоит дороже, чем большинство?).

Но есть один недостаток: цена — при немного более высокой стоимости по сравнению с конкурентами, в основном из-за их премиального статуса продукта и качественной инженерии, которая присутствует в каждом из них.

Токоизмерительные клещи Kyoritsu абсолютно необходимы для электриков, которым требуется долговечное устройство с возможностью измерения всех видов электрических измерений. Они не только долговечны, но и за такую ​​высокую цену окупаются с точки зрения долговечности и универсальности.

КОНТРОЛЬНАЯ ЦЕНА

Преимущества

  • Функция удержания пикового значения
  • Отвечает стандартам безопасности IEC 61010-1, 61010-031 и 61010-2-032 и рассчитан на CAT IV до 600 В
  • Впечатляющее качество сборки
  • Максимум выше показания, чем у конкурирующих моделей
  • Функция автоматического отключения питания

Недостатки

  • Дороже, чем у конкурентов

Токоизмерительные клещи Mastech

Цифровые клещи Mastech MS2109A True RMS — это недорогие, высококачественные токоизмерительные клещи, которые сделает ваш следующий проект более успешным.Если вы ищете доступный и надежный инструмент для измерения сопротивления постоянному и переменному току, эта модель может быть вам подойдет!

Этот надежный счетчик идеально подходит для тех, кто работает в загруженной среде и нуждается в чем-то, что прослужит им долго. Я знаю, что губки этой модели не достигают такой же ширины, как у некоторых высококлассных моделей, но в ней достаточно места для большинства проводников, которые вам нужно измерить!

Эта модель также хорошо оборудована для работы в темноте, так как она оснащена компактной рабочей лампой, которая позволит вам видеть в темноте, а ее дисплей имеет подсветку.Чтобы вы могли отслеживать энергопотребление этого устройства, оно оснащено индикатором низкого заряда батареи и функцией автоматического выключения.

Если более дешевая сторона принесла вашему кошельку некоторое облегчение, тогда не ищите ничего, кроме токоизмерительных клещей Mastech, которые могут похвастаться множеством замечательных функций, но могут быть медленнее при чтении один раз по сравнению с более дорогими моделями, которые мы до сих пор рассматривали, тем не менее, со всем этим сказано, если в поисках чего-то дешевого, но при этом надежного, я бы порекомендовал проверить, что предлагает Mastech.

КОНТРОЛЬНАЯ ЦЕНА

Преимущества

  • Встроенный бесконтактный датчик напряжения
  • Индикатор низкого заряда батареи. Автоматическое отключение питания
  • Проверка диодов и проверка целостности цепи
  • Рабочая подсветка и дисплей с подсветкой
  • Отличное соотношение цены и качества

Милуоки Токоизмерительные клещи

Токоизмерительные клещи Milwaukee — идеальный выбор для ваших первых клещей. Он сочетает в себе простоту использования с повышенной прочностью, а это значит, что вы сможете полагаться на него в течение многих лет, не беспокоясь о том, что вам понадобится еще один в ближайшее время.

Вы можете измерять напряжение как переменного, так и постоянного тока до 600 В и силу тока до 400 ампер (хотя сопротивление достигает только 4000 Ом).

Для обеспечения максимально точного проведения всех измерений в этом приборе используется TRMS — не нужно беспокоиться, если условия освещения меняются при работе в темных помещениях!

Кроме того, благодаря функции подсветки, значительно упрощающей просмотр дисплея, когда он плотно закреплен на объекте или проводе. Прочная конструкция этих токоизмерительных клещей также помогает минимизировать повреждения в случае, если вы уроните их во время работы.

Однако есть несколько недостатков, которые не позволяли этой модели быть №1 в целом, включая ее неспособность измерять токи постоянного тока и отсутствие возможностей автокалибровки. Хотя эти функции могут рассматриваться некоторыми подрядчиками как недостатки; для тех, кто ищет более простые измерительные инструменты, они идеальны!

КОНТРОЛЬНАЯ ЦЕНА

Преимущества

  • Удобство для пользователя
  • Дисплей с подсветкой
  • Оборудован TRMS

Недостатки

  • Нет автокалибровки
  • Невозможно измерить постоянный ток

Токоизмерительные клещи Hioki

Когда дело доходит до Токоизмерительные клещи, вы не можете получить более профессионального уровня, чем Hioki.Это устройство идеально подходит для электриков, которым нужен инструмент, специализирующийся на утечках переменного тока и способный измерять частоты до 1000 Гц!

Он имеет выходной сигнал в диапазоне от 10 мА до 200 А на любом проводе с напряжением менее или равным 600 В, что означает отсутствие сюрпризов при использовании этого измерителя дома или на работе.

Компания Hioki создала токоизмерительные клещи с множеством функций, обеспечивающих точность. Он предоставляет вам возможность использовать его для линейных или нелинейных нагрузок, а также оснащен легко читаемым экраном, который при необходимости можно повернуть на 360 градусов.Но пусть вас не обманет его универсальность!

Это одно интеллектуальное устройство, способное измерять все, от утечек в вашей домашней водопроводной системе до 40 дюймов кабелей за пределами электрических устройств на линиях электропередачи высокого уровня напряжения, которые, возможно, еще даже не были спроектированы, но обязательно появятся в ближайшее время .

Кроме того, аккумулятор HiTester 3283 прослужит без подзарядки более 2 недель, поэтому во время использования не будет прерываний.

КОНТРОЛЬНАЯ ЦЕНА

Преимущества

  • Прочная конструкция
  • Выдающаяся точность
  • Длительный срок службы батареи

Токоизмерительные клещи Klein

Токоизмерительные клещи Hioki идеально подходят для тех из вас, кто хочет получить истинное устройство измерения среднеквадратичных значений.Этот отличный инструмент будет работать как с линейными, так и с нелинейными нагрузками, гарантируя, что ваши показания будут максимально точными.

Не только это, но еще и до 40 часов автономной работы, поэтому даже если аккумуляторная батарея разрядится, не нужно беспокоиться о том, чтобы остаться без какого-либо оборудования!

Основная проблема этой модели заключается в ее высокой цене в сочетании с относительно ограниченной универсальностью — хотя она может эффективно измерять утечки, другие измерения, такие как напряжение или ток, не поддерживаются HiTester 3283, что делает ее менее идеальной, если вы измерения чего-либо, кроме обнаружения утечек.

Чтобы обеспечить максимальную точность токоизмерительных клещей, разработчики интегрировали технологию True Root Mean Squared. Однако в нескольких ключевых областях ему не хватает, поэтому мы не можем оценить его выше, чем модель Fluke.

Например, показания термопары очень неточны и кажутся менее надежными по сравнению с другими моделями, такими как токоизмерительные клещи Fluke 323, по этим причинам вы можете пересмотреть вопрос о покупке этого токоизмерительного прибора Klein, поскольку в вашем распоряжении есть лучшие варианты, доступные в другом месте на Amazon, например как наш лучший выбор!

КОНТРОЛЬНАЯ ЦЕНА

Преимущества

  • Клещи для измерения переменного и постоянного тока
  • Технология TRMS
  • ЖК-дисплей с обратной контрастностью

Недостатки

  • Недостаточно прочный
  • Неточная термопара
.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
